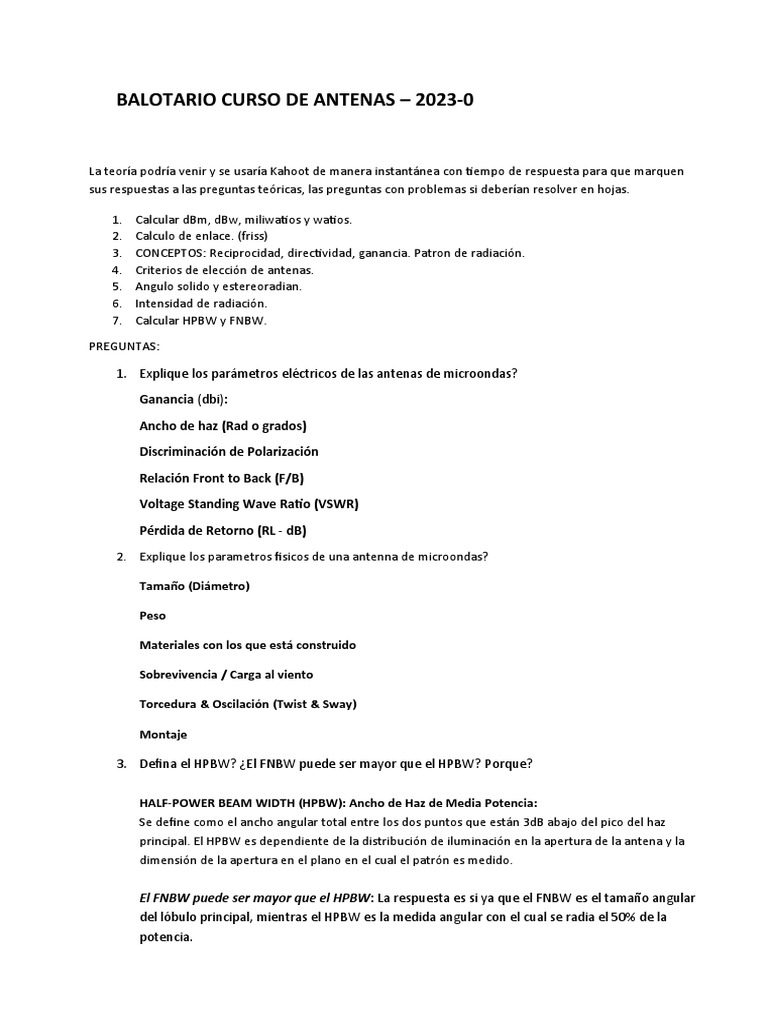

BALOTARIO

CURSO DE ANTENAS – 2023-0

La teoría podría venir y se usaría Kahoot de manera instantánea con tiempo de respuesta para que marquen
sus respuestas a las preguntas teóricas, las preguntas con problemas si deberían resolver en hojas.

1. Calcular dBm, dBw, miliwatios y watios.

2. Calculo de enlace. (friss)
3. CONCEPTOS: Reciprocidad, directividad, ganancia. Patron de radiación.
4. Criterios de elección de antenas.
5. Angulo solido y estereoradian.
6. Intensidad de radiación.
7. Calcular HPBW y FNBW.

PREGUNTAS:

1. Explique los parámetros eléctricos de las antenas de microondas?
Ganancia (dbi):
Ancho de haz (Rad o grados)
Discriminación de Polarización
Relación Front to Back (F/B)
Voltage Standing Wave Ratio (VSWR)
Pérdida de Retorno (RL - dB)
2. Explique los parametros fisicos de una antenna de microondas?

Tamaño (Diámetro)

Peso

Materiales con los que está construido

Sobrevivencia / Carga al viento

Torcedura & Oscilación (Twist & Sway)

Montaje

3. Defina el HPBW? ¿El FNBW puede ser mayor que el HPBW? Porque?

HALF-POWER BEAM WIDTH (HPBW): Ancho de Haz de Media Potencia:

Se define como el ancho angular total entre los dos puntos que están 3dB abajo del pico del haz
principal. El HPBW es dependiente de la distribución de iluminación en la apertura de la antena y la
dimensión de la apertura en el plano en el cual el patrón es medido.

El FNBW puede ser mayor que el HPBW: La respuesta es si ya que el FNBW es el tamaño angular
del lóbulo principal, mientras el HPBW es la medida angular con el cual se radia el 50% de la
potencia.
4. Se tiene un VSWR de 1.3, cuanto vale la perdida de retorno? Y el coeficiente de reflexión? Y
si lo mejoramos a 1.07 cuanto vale el coeficiente de reflexión ahora? tendriamos mas o
menos perdida de retorno, calcule y explique.
5. Calcule la ganancia de una antena de 3m trabajando a 6 GHZ, considere que tiene una
eficiencia del 60%, que pasa si necesito una antena con ganancia de 32 dBi? A cuanto tendría
que crecer su diámetro?

6. Las antenas de microondas podrían trabajar en polarización cruzada? En que casos se usa

polarizacion vertical u Horizontal?
La respuesta es si, (se trata de utilizar dos polarizaciones ortogonales al mismo tiempo para duplicar
la capacidad del canal). Las antenas con polarización cruzada, a veces denominadas antenas X-Pol,
presentan dos elementos en un paquete. Un elemento está polarizado a +45° y el otro está
polarizado a -45°.
El uso de una antena polarizada cruzada con antenas polarizadas vertical y
horizontalmente reduce aún más la interferencia.}

8. Que es mejor para las antenas de microondas, trabajar con lineas de Tx tipo

coaxial o con guía de onda? Porque?
Si nos fij amos en el grado de rigidez, podemos clasificarlas líneas de transmisión para radiodifusión
formada por cables coaxiales en tres grupos: flexibles, semirrígidos y
rígidos. Si tenemos en cuenta el dieléctrico se clasifican con dieléctrico de aire o dieléctricos sólidos.
Igualmente, las líneas de transmisión pueden ser de perfil liso o corrugado. Dependiendo de la potencia que
deben manejar, se encuentran líneas de diámetros que van desde unos cuantos milímetros hasta más de 15
cm, así según la rigidez.
Cuando la frecuencia de trabajo supera el valor de 1 GHZ, es decir, cuando
trabajamos en el rango de las ondas microondas, las líneas de cables paralelos y
 coaxiales presentan atenuaciones muy elevadas, y en muchos casos su utilización no
es muy recomendable.
Para estos casos se utiliza otro tipo de línea de transmisión, conocido como guía de
onda.
Una guía de onda es un tubo hueco, cuyas paredes están hechas de algún material
conductor, y cuya sección es normalmente rectangular, circular o elíptica. Al
tratarse
de un tubo metálico, la guía de onda no puede considerarse como un tipo de cable.

9. Cual es la diferencia entre antena isotrópica,  direccional u omnidireccional?
Una antena isotrópica es una antena ideal (utópica) que radia la misma
Antena Isotropica:
intensidad de radiación en todas las direcciones del espacio, se utiliza como referencia
para definir los parámetros de las antenas reales.

Podemos imaginarnos una antena isotróica como un grano de arena (nuestra antena
imaginaria) rodeado de esferas de vidrio concentricas que se hacen más grandes pero
más débiles conforme se alejan del centro.

Direccional: Con las antenas direccionales, puede desviar la energía de RF en una dirección
particular hacia distancias más lejanas. Por lo tanto, puede cubrir largos alcances, pero disminuirá la
anchura de haz efectiva. Este tipo de antena es útil en la cobertura cercana a LOS, como pasillos
cubiertos, pasillos largos, estructuras de islas con espacios intermedios, etc. Sin embargo, como la
cobertura angular es menor, no puede cubrir grandes áreas. Esta es una desventaja para la cobertura
general en interiores porque deseará cubrir un área angular más amplia alrededor del AP.

Los arreglos de antenas deben apuntar en la dirección de cobertura deseada, lo que a veces puede
hacer que el montaje sea un desafío.

Ommnidirecional: Las antenas omnidireccionales son muy fáciles de instalar. Debido al patrón
horizontal de 360 grados, incluso pueden montarse boca abajo desde el cielorraso, en un entorno e
interiores. También, debido a su forma, es muy conveniente conectar estas antenas al producto. Por
ejemplo, puede ver antenas de goma conectadas a AP inalámbricos. Para obtener una ganancia
omnidireccional de una antena isotrópica, los lóbulos de energía son empujados hacia adentro desde
los polos superior e inferior para que tomen un patrón de forma toroide. Si continúa empujando hacia
adentro los polos del globo (patrón de la antena isotrópica), obtiene un efecto aplanado con una
anchura de haz vertical muy estrecha, pero con una gran cobertura horizontal. Este tipo de diseño
puede permitir distancias de comunicación muy largas, pero tiene una desventaja: una cobertura
deficiente por debajo de la antena.

9. Si tuviera que clasificar las antenas segun las diferentes bandas del espectro radioelectrico, que
tipos de antena usaria en las siguientes bandas agrupadas (VLF, LF, MF), ( HF, VHF) y (UHF, SHF, EHF).
Cual seria la razon de esta clasificacion?
10. Calcule la ganancia de una antena de 3m trabajando a 6 GHZ, considere que tiene una
eficiencia del 60%, que pasa si necesito una antena con ganancia de 32 dBi? A cuanto tendría
que crecer o disminuir su diámetro?

11.  Se tiene un VSWR de 1.3.
a) cuanto vale la perdida de retorno? b)  Y el coeficiente de reflexión? Y
si mejoramos el VSWR a 1.07, c) cuanto vale el coeficiente de reflexión ahora?
d) tendriamos mas o menos perdida de retorno, calcule y explique.

12. Sumar las siguientes cantidades: EXPRESAR LOS RESULTADOS EN dBm, dBw y miliwatt?
a. 33 dBm + 6 watts – 6 dBw.
b. 8 watts + 42 dBm + 24 dbm
c. 6 dbm + 45 db – 9 dbW
d. 20 dBm + 8 watts – 10 dBw.
e. 6 watts + 36 dBm + 39 dbm
f. 3 dbm + 45 db – 24 dbm

13. Calcular la longitud de onda o la frecuencia según corresponda, si la onda viaja en el espacio libre
a. 15 khz.
b. 30 hz.
c. 2 Thz.
d. 100 m.
e. 1.5 mm.
f. 1200 km.
14. Realice el siguiente cálculo de radio propagación, sabiendo que tiene lo siguiente: Potencia del Tx
= 2 watt, una línea en el Tx con atenuación de 1.5 db, una antena en la torre de Tx de 30 db de
ganancia. Además, tiene una antena en la torre de Rx con una ganancia de 30 db y una pérdida de
la línea de 0.5 db, la frecuencia de operación es de 5 ghz y la distancia del enlace es de 10 km.
Calcule el nivel de potencia de la señal recibida? Use la formula de friss.

15. Se tiene una estación satelital con un Tx de 48 Watts, antena de 50 db de ganancia y perdida de 1
db en cables, calcular el PIRE en watts y en dBm?

16. Calcule el tamaño de un Dipolo de media onda para la frecuencia de 15 Mhz? Que sucede si
cuadruplicamos la frecuencia?

17. Si E(ϴ) = Sen ϴ calcular el HPBW y el FNBW?

18. Defina el espectro radioeléctrico y las sudbandas.

19. Defina los siguientes parámetros de las antenas:
a. Patrón de radiación.

b. Ganancia.
La ganancia de una antena es el producto de la directividad*la eficiencia ; en la ganancia si se
consideran las perdidas.
c. Directividad.

d. Ancho del haz.

20. Que es una antena isotrópica? DIBUJE EL PATRON DE RADIACION DE ESTA ANTENA y explique el
Angulo solido y el area de Haz.

21. Si E(ϴ) = Cos ϴ calcular el HPBW y el FNBW? Que pasaría si fuera el E(ϴ) = Sen ϴ Cos ϴ?
