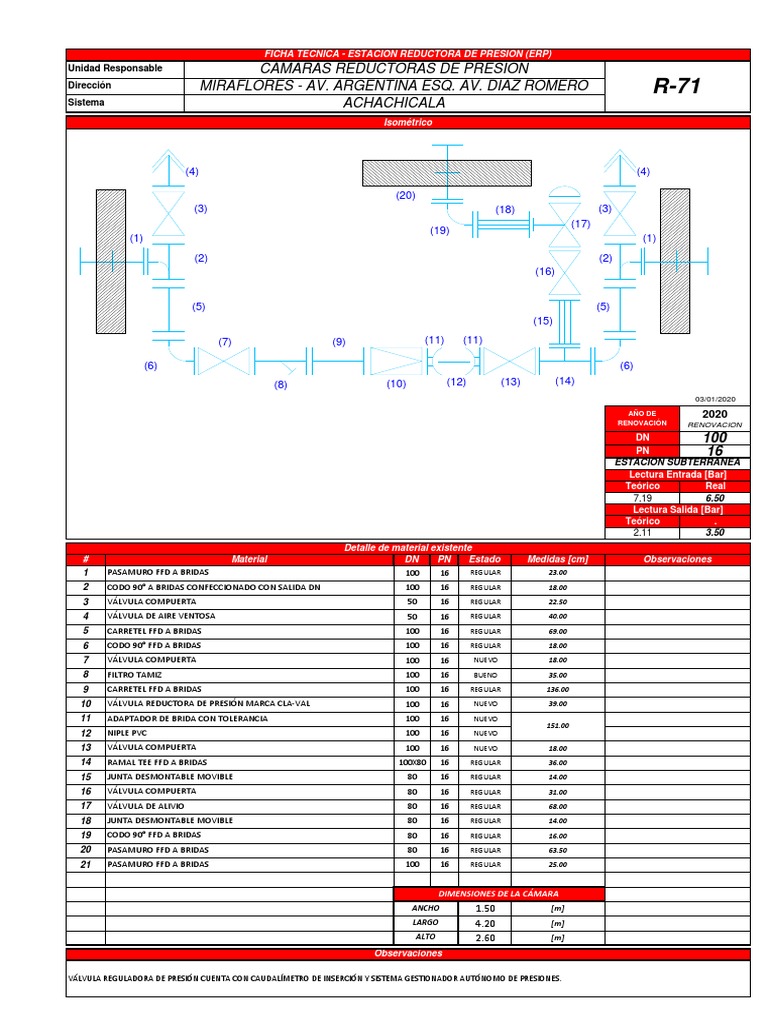

FICHA TÉCNICA - ESTACIÓN REDUCTORA DE PRESION (ERP)

Unidad Responsable CÁMARAS REDUCTORAS DE PRESIÓN

Dirección MIRAFLORES - AV. ARGENTINA ESQ. AV. DIAZ ROMERO R-71
Sistema ACHACHICALA
Isométrico

(4) (4)

(20)
(3) (18) (3)
(17)
(19)
(1) (1)

(2) (2)
(16)

(5) (5)
(15)

(7) (9) (11) (11)

(6) (6)
(8) (10) (12) (13) (14)
03/01/2020
AÑO DE 2020
RENOVACIÓN RENOVACION
DN 100
PN 16
ESTACIÓN SUBTERRÁNEA
Lectura Entrada [Bar]
Teórico Real
7.19 6.50
Lectura Salida [Bar]
Teórico .
2.11 3.50
Detalle de material existente
# Material DN PN Estado Medidas [cm] Observaciones
1 PASAMURO FFD A BRIDAS 100 16 REGULAR 23.00
2 CODO 90° A BRIDAS CONFECCIONADO CON SALIDA DN 100 16 REGULAR 18.00
3 VÁLVULA COMPUERTA 50 16 REGULAR 22.50
4 VÁLVULA DE AIRE VENTOSA 50 16 REGULAR 40.00
5 CARRETEL FFD A BRIDAS 100 16 REGULAR 69.00
6 CODO 90° FFD A BRIDAS 100 16 REGULAR 18.00
7 VÁLVULA COMPUERTA 100 16 NUEVO 18.00
8 FILTRO TAMIZ 100 16 BUENO 35.00
9 CARRETEL FFD A BRIDAS 100 16 REGULAR 136.00
10 VÁLVULA REDUCTORA DE PRESIÓN MARCA CLA-VAL 100 16 NUEVO 39.00
11 ADAPTADOR DE BRIDA CON TOLERANCIA 100 16 NUEVO
151.00
12 NIPLE PVC 100 16 NUEVO

13 VÁLVULA COMPUERTA 100 16 NUEVO 18.00

14 RAMAL TEE FFD A BRIDAS 100X80 16 REGULAR 36.00
15 JUNTA DESMONTABLE MOVIBLE 80 16 REGULAR 14.00
16 VÁLVULA COMPUERTA 80 16 REGULAR 31.00
17 VÁLVULA DE ALIVIO 80 16 REGULAR 68.00
18 JUNTA DESMONTABLE MOVIBLE 80 16 REGULAR 14.00
19 CODO 90° FFD A BRIDAS 80 16 REGULAR 16.00
20 PASAMURO FFD A BRIDAS 80 16 REGULAR 63.50

21 PASAMURO FFD A BRIDAS 100 16 REGULAR 25.00

DIMENSIONES DE LA CÁMARA
ANCHO 1.50 [m]
LARGO 4.20 [m]
ALTO 2.60 [m]
Observaciones

VÁLVULA REGULADORA DE PRESIÓN CUENTA CON CAUDALÍMETRO DE INSERCIÓN Y SISTEMA GESTIONADOR AUTÓNOMO DE PRESIONES.
