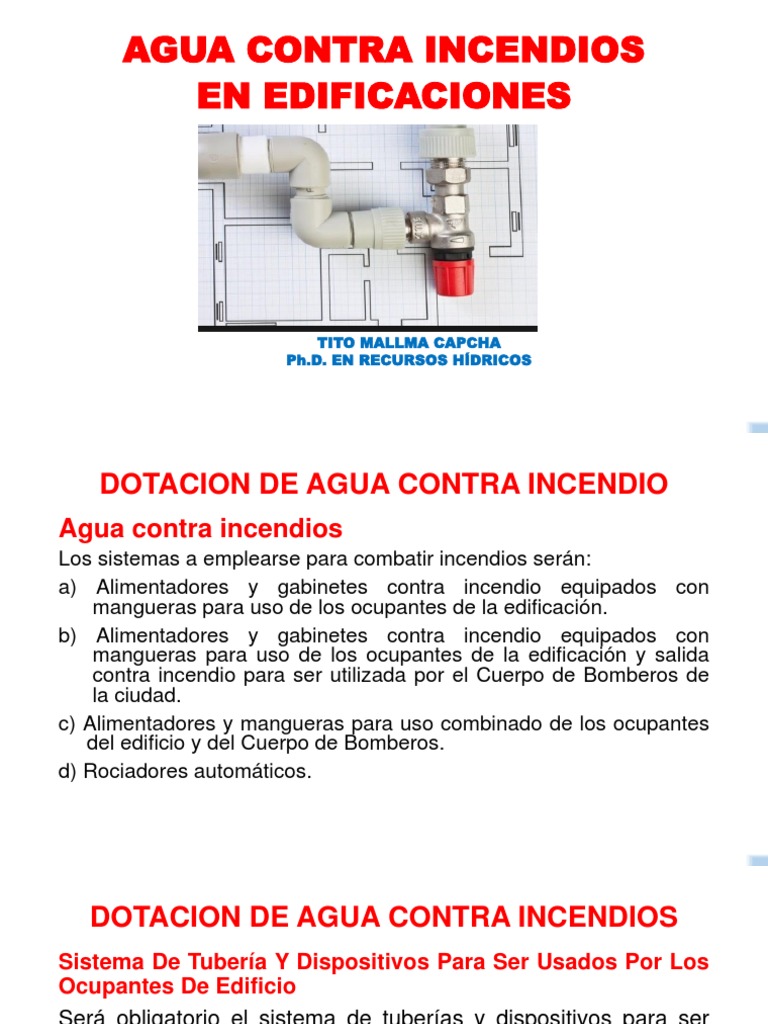

AGUA CONTRA INCENDIOS

EN EDIFICACIONES

TITO MALLMA CAPCHA

Ph.D. EN RECURSOS HÍDRICOS
 DOTACION DE AGUA CONTRA INCENDIO
Agua contra incendios
Los sistemas a emplearse para combatir incendios serán:
a) Alimentadores y gabinetes contra incendio equipados con
mangueras para uso de los ocupantes de la edificación.
b) Alimentadores y gabinetes contra incendio equipados con
mangueras para uso de los ocupantes de la edificación y salida
contra incendio para ser utilizada por el Cuerpo de Bomberos de
la ciudad.
c) Alimentadores y mangueras para uso combinado de los ocupantes
del edificio y del Cuerpo de Bomberos.
d) Rociadores automáticos.
 DOTACION DE AGUA CONTRA INCENDIOS
Sistema De Tubería Y Dispositivos Para Ser Usados Por Los
Ocupantes De Edificio
Será obligatorio el sistema de tuberías y dispositivos para ser
usado por los ocupantes del edificio, en todo aquel que sea de
más de 15 metros de altura o cuando las condiciones de riesgo
lo ameritan, debiendo cumplir los siguientes requisitos:
a) La fuente de agua podrá ser la red de abastecimiento público
o fuente propia del edificio, siempre que garantice el
almacenamiento previsto en el sistema.
b) El almacenamiento de agua en la cisterna o tanque para
combatir incendios debe ser por lo menos de 25 m3.
 DOTACION DE AGUA CONTRA INCENDIOS
c) Los alimentadores deben calcularse para obtener el
caudal que permita el funcionamiento simultáneo de dos
mangueras, con una presión mínima de 45 m (0.441 MPa)
en el punto de conexión de manguera más desfavorable.
El diámetro mínimo será 100 mm (4")
d) La longitud de la manguera será de 30 m con un diámetro
de 40 mm(1 1/2").
f) Las bombas de agua contra incendio, deberán llevar control de
arranque para funcionamiento automático.
 DOTACION DE AGUA CONTRA INCENDIOS
Sistemas de Rociadores Automáticos
Se instalarán sistemas de rociadores automáticos en los
siguientes casos:
a) Edificaciones de más de dos pisos usadas para manufactura,
almacenaje de materiales o mercadería combustible y con
área superior a los 1,000 m2 de construcción.
b) Playas de estacionamiento cerradas y techadas de mas de 18
m de altura y de área mayor a los 1,000 m2 de construcción
resistente al fuego, u 800 m2 de construcción incombustible
con protección o 600 m2 de construcción incombustible sin
protección o combustible de construcción pesada.
 DOTACION DE AGUA CONTRA INCENDIOS
c) Talleres de reparación automotriz de mas de un piso o
ubicados bajo pisos de otra ocupancia que exceda 1,000 m2
de construcción resistente al fuego, 800 m2 de construcción
incombustible con protección, 600 m2 de construcción
incombustible sin protección o combustible de construcción
pesada.
d) Talleres de reparación automotriz de una planta que exceda
1,500 m2 de construcción resistente al fuego, 1,200 m2 de
construcción incombustible con protección, 900 m2 de
construcción incombustible sin protección o combustible de
construcción pesada, o 600 m2 de construcción combustible
ordinaria.
 DOTACION DE AGUA CONTRA INCENDIOS
Rociadores contra incendios
 DOTACION DE AGUA CONTRA INCENDIOS
Determinación de la clase de riesgo del local
Para el diseño de la red de rociadores, primeramente se
determina la clase de riesgo correspondiente al local a
proteger. De la norma UNE 12854 se encuentra que
para el caso en examen se debe considerar la clase de
Riesgo Ordinario (RO), y en particular, desde la tabla del
anexo A de la misma normativa, se determina que los
aparcamientos son considerados con RO2.
 DOTACION DE AGUA CONTRA INCENDIOS
Riesgo Ordinario
 DOTACION DE AGUA CONTRA INCENDIOS
Densidad de diseño y área de operación
Con el término “densidad de diseño” se entiende el
caudal que la red es capaz de descargar relativamente a
un metro cuadrado de superficie, mientras el “Área de
operación” es el área máxima sobre la cual se supone,
para efectos de diseño, que se abrirán los rociadores en
caso de incendio. La densidad de diseño de los
rociadores debe ser igual o superior a lo especificado
en la tabla siguiente de la norma UNE 12845:
DOTACION DE AGUA CONTRA INCENDIOS
 DOTACION DE AGUA CONTRA INCENDIOS
Distribución de rociadores y área de cobertura
máxima
La distribución de los rociadores y la superficie máxima
de cobertura por rociador; considerando siempre RO2,
en función de la posición del rociador es:
 DOTACION DE AGUA CONTRA INCENDIOS
Condiciones de diseño
Se seleccionar el tipo de rociador para la instalación;
estos son diferentes según la clase de riesgo del local a
proteger. Desde la siguiente tabla se puede elegir uno
de los rociadores indicados para riesgo ordinario RO, el
cual tienen un factor K = 80.
 DOTACION DE AGUA CONTRA INCENDIOS
Rociador para RO
 DOTACION DE AGUA CONTRA INCENDIOS
El caudal a emitir por cada rociador es igual a:
Qroc = Amáx x d
Donde:
Qroc = Caudal por rociador (lt/s)
Amáx = Área máximo de alcance del rociador (m2)
d = Densidad de diseño (mm/min)
 DOTACION DE AGUA CONTRA INCENDIOS
La presión mínima de alimentación para RO, según norma UNE
tiene que ser: p ≥ 0.35 (bar).
Esta se puede calcular como:
2
𝑄𝑅𝑂
p=
𝐾
Donde:
p = Presión de funcionamiento del rociador (bar)
K = Factor nominal
 DOTACION DE AGUA CONTRA INCENDIOS
En caso de incendio se va a activar solamente un área de
operación, la cual está constituida de un número de rociadores
obtenido partiendo el área de operación por el área de cobertura
máxima de 1 rociador:
𝐴𝑜𝑝𝑒𝑟.
Nroc =
𝐴𝑚á𝑥.
Donde:
Nroc = Número de aspersores
𝐴𝑜𝑝𝑒𝑟. = Área de operación
𝐴𝑚á𝑥. = Área de operación
 DOTACION DE AGUA CONTRA INCENDIOS
Por lo tanto, el caudal total que debe emitir la bomba es igual a:
QTotal = Nroc x Qroc

Donde:
QTotal = Caudal total (lt/s)
Nroc = Número de rociadores
Qroc = Caudal de cada rociador (lt/s)
