PREVENCION Y CONTROL DE INCENDIO II - 2022

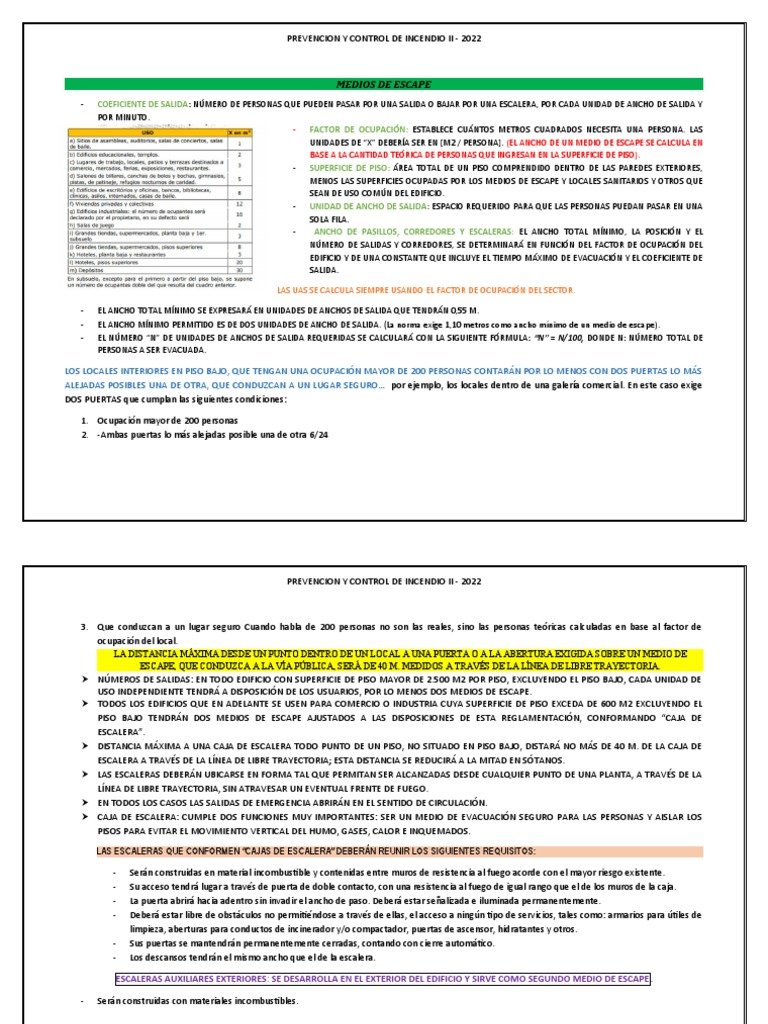

MEDIOS DE ESCAPE
- COEFICIENTE DE SALIDA: NÚMERO DE PERSONAS QUE PUEDEN PASAR POR UNA SALIDA O BAJAR POR UNA ESCALERA, POR CADA UNIDAD DE ANCHO DE SALIDA Y
POR MINUTO.
- FACTOR DE OCUPACIÓN: ESTABLECE CUÁNTOS METROS CUADRADOS NECESITA UNA PERSONA. LAS
UNIDADES DE “X” DEBERÍA SER EN [M2 / PERSONA]. (EL ANCHO DE UN MEDIO DE ESCAPE SE CALCULA EN
BASE A LA CANTIDAD TEÓRICA DE PERSONAS QUE INGRESAN EN LA SUPERFICIE DE PISO).
- SUPERFICIE DE PISO: ÁREA TOTAL DE UN PISO COMPRENDIDO DENTRO DE LAS PAREDES EXTERIORES,
MENOS LAS SUPERFICIES OCUPADAS POR LOS MEDIOS DE ESCAPE Y LOCALES SANITARIOS Y OTROS QUE
SEAN DE USO COMÚN DEL EDIFICIO.
- UNIDAD DE ANCHO DE SALIDA: ESPACIO REQUERIDO PARA QUE LAS PERSONAS PUEDAN PASAR EN UNA
SOLA FILA.
- ANCHO DE PASILLOS, CORREDORES Y ESCALERAS: EL ANCHO TOTAL MÍNIMO, LA POSICIÓN Y EL
NÚMERO DE SALIDAS Y CORREDORES, SE DETERMINARÁ EN FUNCIÓN DEL FACTOR DE OCUPACIÓN DEL
EDIFICIO Y DE UNA CONSTANTE QUE INCLUYE EL TIEMPO MÁXIMO DE EVACUACIÓN Y EL COEFICIENTE DE
SALIDA.

LAS UAS SE CALCULA SIEMPRE USANDO EL FACTOR DE OCUPACIÓN DEL SECTOR.

- EL ANCHO TOTAL MÍNIMO SE EXPRESARÁ EN UNIDADES DE ANCHOS DE SALIDA QUE TENDRÁN 0,55 M.
- EL ANCHO MÍNIMO PERMITIDO ES DE DOS UNIDADES DE ANCHO DE SALIDA. (La norma exige 1,10 metros como ancho mínimo de un medio de escape).
- EL NÚMERO “N” DE UNIDADES DE ANCHOS DE SALIDA REQUERIDAS SE CALCULARÁ CON LA SIGUIENTE FÓRMULA: “N” = N/100, DONDE N: NÚMERO TOTAL DE
PERSONAS A SER EVACUADA.

LOS LOCALES INTERIORES EN PISO BAJO, QUE TENGAN UNA OCUPACIÓN MAYOR DE 200 PERSONAS CONTARÁN POR LO MENOS CON DOS PUERTAS LO MÁS
ALEJADAS POSIBLES UNA DE OTRA, QUE CONDUZCAN A UN LUGAR SEGURO… por ejemplo, los locales dentro de una galería comercial. En este caso exige
DOS PUERTAS que cumplan las siguientes condiciones:

1. Ocupación mayor de 200 personas


2. -Ambas puertas lo más alejadas posible una de otra 6/24
PREVENCION Y CONTROL DE INCENDIO II - 2022

3. Que conduzcan a un lugar seguro Cuando habla de 200 personas no son las reales, sino las personas teóricas calculadas en base al factor de
ocupación del local.
LA DISTANCIA MÁXIMA DESDE UN PUNTO DENTRO DE UN LOCAL A UNA PUERTA O A LA ABERTURA EXIGIDA SOBRE UN MEDIO DE
ESCAPE, QUE CONDUZCA A LA VÍA PÚBLICA, SERÁ DE 40 M. MEDIDOS A TRAVÉS DE LA LÍNEA DE LIBRE TRAYECTORIA.
 NÚMEROS DE SALIDAS: EN TODO EDIFICIO CON SUPERFICIE DE PISO MAYOR DE 2.500 M2 POR PISO, EXCLUYENDO EL PISO BAJO, CADA UNIDAD DE
USO INDEPENDIENTE TENDRÁ A DISPOSICIÓN DE LOS USUARIOS, POR LO MENOS DOS MEDIOS DE ESCAPE.
 TODOS LOS EDIFICIOS QUE EN ADELANTE SE USEN PARA COMERCIO O INDUSTRIA CUYA SUPERFICIE DE PISO EXCEDA DE 600 M2 EXCLUYENDO EL
PISO BAJO TENDRÁN DOS MEDIOS DE ESCAPE AJUSTADOS A LAS DISPOSICIONES DE ESTA REGLAMENTACIÓN, CONFORMANDO “CAJA DE
ESCALERA”.
 DISTANCIA MÁXIMA A UNA CAJA DE ESCALERA TODO PUNTO DE UN PISO, NO SITUADO EN PISO BAJO, DISTARÁ NO MÁS DE 40 M. DE LA CAJA DE
ESCALERA A TRAVÉS DE LA LÍNEA DE LIBRE TRAYECTORIA; ESTA DISTANCIA SE REDUCIRÁ A LA MITAD EN SÓTANOS.
 LAS ESCALERAS DEBERÁN UBICARSE EN FORMA TAL QUE PERMITAN SER ALCANZADAS DESDE CUALQUIER PUNTO DE UNA PLANTA, A TRAVÉS DE LA
LÍNEA DE LIBRE TRAYECTORIA, SIN ATRAVESAR UN EVENTUAL FRENTE DE FUEGO.
 EN TODOS LOS CASOS LAS SALIDAS DE EMERGENCIA ABRIRÁN EN EL SENTIDO DE CIRCULACIÓN.
 CAJA DE ESCALERA: CUMPLE DOS FUNCIONES MUY IMPORTANTES: SER UN MEDIO DE EVACUACIÓN SEGURO PARA LAS PERSONAS Y AISLAR LOS
PISOS PARA EVITAR EL MOVIMIENTO VERTICAL DEL HUMO, GASES, CALOR E INQUEMADOS.

LAS ESCALERAS QUE CONFORMEN “CAJAS DE ESCALERA” DEBERÁN REUNIR LOS SIGUIENTES REQUISITOS:

- Serán construidas en material incombustible y contenidas entre muros de resistencia al fuego acorde con el mayor riesgo existente.
- Su acceso tendrá lugar a través de puerta de doble contacto, con una resistencia al fuego de igual rango que el de los muros de la caja.
- La puerta abrirá hacia adentro sin invadir el ancho de paso. Deberá estar señalizada e iluminada permanentemente.
- Deberá estar libre de obstáculos no permitiéndose a través de ellas, el acceso a ningún tipo de servicios, tales como: armarios para útiles de
limpieza, aberturas para conductos de incinerador y/o compactador, puertas de ascensor, hidratantes y otros.
- Sus puertas se mantendrán permanentemente cerradas, contando con cierre automático.
- Los descansos tendrán el mismo ancho que el de la escalera.

ESCALERAS AUXILIARES EXTERIORES: SE DESARROLLA EN EL EXTERIOR DEL EDIFICIO Y SIRVE COMO SEGUNDO MEDIO DE ESCAPE .

- Serán construidas con materiales incombustibles.


PREVENCION Y CONTROL DE INCENDIO II - 2022

- Se desarrollarán en la parte exterior de los edificios, y deberán dar directamente a espacios públicos abiertos o espacios seguros.
- Los cerramientos perimetrales deberán ofrecer el máximo e seguridad al público a fin de evitar caídas. (una cuarta baranda a nivel del pecho, o
directamente un cerramiento desde el piso hasta los hombros.
ESCALERAS MECÁNICAS
Las escaleras mecánicas cuando constituyan medio de escape deberán reunir las siguientes características:
- Estarán encerradas formando caja de escalera y sus aberturas deberán estar protegidas de forma tal que eviten la propagación de calor y humo.
- Estarán construidas con materiales resistentes al fuego.
RAMPAS
Pueden utilizarse rampas en reemplazo de escaleras de escape, siempre que tengan partes horizontales a manera de descansos en los sitios donde
la rampa cambia de dirección y en los accesos. La pendiente máxima será del 12% y su solado será antideslizante.
DISEÑO DE SISTEMAS DE PROTECCIÓN POR HIDRANTES
SECTORIZACIÓN EN LOCALES
- Cada local debe estar cubierto por hidrantes unidos por cañerías denominadas ramales, y los ramales unidos entre sí por cañerías de alimentación.
Un sector puede tener más de un ramal, según la cantidad de hidrantes que tenga, y cada ramal se debe unir a la cañería de alimentación por medio
de una válvula del tipo exclusa o compuerta.
CANTIDAD Y POSICIÓN DE LOS HIDRANTES
- Los hidrantes se ubicarán preferiblemente cerca de las aberturas de acceso a los edificios, sobre las paredes o columnas exteriores, cuidando que su
localización no provoque dobleces agudos en los ángulos.
- En sótanos se preverá la protección mediante un hidrante colocado en la planta baja.
- En las plantas altas, los hidrantes se ubicarán en las inmediaciones de las escaleras de acceso.

En la ubicación de hidrantes TENER EN CUENTA: - Red de tipo Ramal o Abierto: La red se abre a partir de la fuente
de suministro en sucesivos ramales, cada una de las cuales
- Clase I: Mangueras de ф 2½” pulgadas (63,5 mm).
termina en una o varias bocas de incendio.
- Clase II: Mangueras de ф 1¾” pulgadas (45 mm).
- Red tipo Anillo o Cerrada: La red se extiende siguiendo el
- Clase III: Incluye los diámetros indicados en las Clases I y II.
perímetro de la superficie a cubrir y cada hidrante es alimentado
por lo menos por dos cañerías.
PREVENCION Y CONTROL DE INCENDIO II - 2022

- - Sistema de Tubería Húmeda: Sistema de tubería húmeda es el automáticamente a través de una válvula seca o de otro
que tiene todas sus tuberías llenas de agua. dispositivo aprobado.
- Sistema de Tubería Seca: Sistemas cuyas tuberías están
normalmente llenas de aire y que pueden admitir agua

DETERMINACIÓN DE LA FORMA DE LA RED: Una vez determinada la posición de las bocas de incendio, se procede a unirlas por medio de cañerías
determinando la forma de la red (abierta, anillo, anillo con ramificaciones, etc.), además, se deben ir colocando los accesorios, como ser: válvulas,
manómetros, etc.

DIÁMETROS DE LAS CAÑERÍAS Primero se debe proceder a determinar el diámetro de las cañerías de los ramales de distribución y luego a determinar el
diámetro de las cañerías de alimentación. Para determinar los diámetros de las cañerías existen dos métodos: (1) por cálculo hidráulico y (2) usando tablas.

CAÑERÍA ALIMENTADORA: Para las redes instaladas en industrias o establecimientos similares, a la porción o tramo de cañería, perteneciente a la red, cuya
función es la de transportar agua para más de 8 bocas de incendio.

CAÑERÍA ELEVADORA: Se usa para los edificios de plantas múltiples, a la porción o tramo de cañería, perteneciente a la red, cuya función es la de
transportar agua en sentido vertical para alimentar a una parte o sección de la red, a través de uno o varios niveles.

RESERVA DE AGUA: La demanda de agua y por consiguiente el volumen de la reserva dependen del tamaño y número de frentes de fuego que se espera
tener que combatir en un incendio, del número de mangueras necesarias para tal fin y del tiempo necesario para apagarlo.

CAUDAL DE FUNCIONAMIENTO: Para estimar el caudal de la red de incendio en funcionamiento (Caudal nominal de la red de hidrantes) es necesario sumar
los caudales de las bocas de incendio que pueden llegar a ser usadas durante la peor hipótesis posible de siniestro.

PRESIONES EN LOS HIDRANTES Al diseñar la red de incendio es necesario tener en cuenta las presiones mínimas y máximas de funcionamiento para las
bocas de incendio. En función del tipo de riesgo del local debe definirse qué tipo de boquilla será necesario colocar en cada lanza.

ELEMENTOS CONSTRUCTIVOS

 Los materiales con que se construye un edificio deben soportar sin derrumbarse la combustión de los elementos que contiene de manera de permitir la
evacuación de las personas.
PREVENCION Y CONTROL DE INCENDIO II - 2022

 La resistencia al fuego de los materiales empleados en la construcción.

 Las estructuras de sostén y muros deben emplear material incombustible


(hierro, hormigón y otros análogos).

 Todo material que ofrezca una determinada resistencia al fuego debe ser
soportado por elementos de resistencia al fuego igual o superior.

SALA DE BOMBAS

El diseño de una red de incendios tiene dos partes fundamentales, la


primera es cumplir con su objetivo y por ende debe ser diseñada por
especialistas en protección contra incendios y tiene que ver con la ubicación
de hidrantes y/o equipos de protección, selección del tipo de equipos de
protección a usar, caudales, presión, simultaneidad de usos de equipos,
tiempo de reserva de agua, ubicación y diseño de la sala de bombas,
ubicación de tanque de agua, tendido de cañerías para evitar ser dañados
durante el problema a controlar, etc. La otra parte tiene que ver con el
diseño hidráulico y mecánico que es similar a cualquier red de agua.

SISTEMA DE DISTRIBUCIÓN DE AGUA O RED GENERAL DE INCENDIOS.

Conjunto de tuberías, válvulas y accesorios que permiten la conducción del


agua desde el sistema de abastecimiento de agua hasta los puntos de
conexión de cada sistema de protección contra incendios específicos.

SISTEMAS DE PROTECCIÓN CONTRA INCENDIOS.

Son las instalaciones de protección contra incendios específicos, que emplean, en el caso que nos ocupa, agua como agente extintor, alimentadas desde la
red general de incendios. Un sistema de protección específico comienza a partir de la válvula de corte existente en la acometida de conexión del mismo a la
red general de incendios.
PREVENCION Y CONTROL DE INCENDIO II - 2022

Entre los sistemas de protección podemos encontrarnos con:

- Sistemas de Red Fija de Hidrantes y Mangueras, Sistemas de Rociadores automáticos, Sistemas de Rociadores de diluvio, Sistemas de
Pulverizadores, Sistemas de Espumas.

EQUIPOS DE DETECCIÓN Y ALARMA

ALERTA A LOS SERVICIOS PÚBLICOS DE EXTINCIÓN:

Sistemas Codificados: Puede ser vía cableado o vía radio frecuencia. Requieren de comprobaciones cada 24hs para asegurar el correcto funcionamiento
del sistema.

Sistema de Voz: Es el más común en pequeñas comunidades en donde hay un radio operador en los cuarteles que recibe el mensaje y convoca a las
brigadas.

Sistemas combinados: Por precaución es aconsejable tener esta combinación de ambos, ante la posibilidad de afectación del centro de comunicaciones
de Planta por el incendio.

TIPOS DE DETECTORES
Los detectores son los elementos que detectan el fuego a través de alguno de los fenómenos que le acompañan:
Gases, humos, temperaturas o radiación UV, visible o infrarroja.
Según el fenómeno que detectan se denominan:
● Detector de gases de combustión iónico (humos visibles o invisibles).
● Detector óptico de humos (humos visibles).
● Detector de temperatura: ❍ Fija. ❍ Termovelocimétrico.
● Detector de radiaciones: ❍ Ultravioleta. ❍ Infrarroja (llama).

SPRINKLER
PREVENCION Y CONTROL DE INCENDIO II - 2022

Es el más efectivo en la protección contra  incendio. Las regaderas detectan el fuego y debido a la temperatura se accionan automáticamente,
descargando el agua únicamente en el sitio donde está el incendio. El agua entra a combatir el fuego desde su comienzo, evitando así su
propagación y logrando en la mayoría de los casos la extinción total. Las estructuras y otros materiales debido al agua se enfrían, evitando la
destrucción de la edificación.

Función de SPRINKLER
El tapón está sostenido por un mecanismo de dos brazos, los cuales están ensamblados mediante un fusible formado por dos placas metálicas
unidas por una soldadura similar a la usada por los electricistas. En caso de incendio, el calor generado funde la
soldadura. Las dos placas quedan sueltas y la presión del agua sobre el tapón desarma el mecanismo de sujeción,
expulsando el mismo.
El chorro de agua sale por el orificio y pega contra el deflector, el cual está especialmente diseñado para distribuir
el chorro de agua, en forma de lluvia. Cada regadera posee su propio fusible, por lo tanto sólo se disparan las que
son calentadas suficientemente por el incendio.

SISTEMA DE BOMBEO

La función del sistema de bombeo, es suministrar el caudal y la presión necesaria para el buen funcionamiento del sistema
sprinkler.

DELUGE

Es un sistema de inundación se usa en áreas de alto riesgo donde las características combustibles de los materiales involucrados, hacen
necesario un cubrimiento completo a fin de evitar una rápida propagación del incendio.
PREVENCION Y CONTROL DE INCENDIO II - 2022

La red de tubería recorre todas las áreas a proteger y las cabezas rociadoras, que en éste caso se llaman “Toberas”, están espaciadas adecuadamente.
Las toberas permanecen abiertas (no tienen fusible) y la red permanece vacía, el agua sólo llega hasta una válvula de diseño especial, llamada válvula diluvio,
la cual permanece cerrada.
Los sistemas de CO2 están siendo utilizados cada día más en industrias, edificios, laboratorios, etc., debido a las grandes ventajas de este gas como agente
extintor. El CO2 es  uno de los sistemas más usados para apagar fuegos difíciles, debido a que su vapor detiene la combustión, y su efecto neblina reduce la
temperatura para prevenir la reiniciación del fuego.
El sistema de CO2 consta de dos clases de cilindros: pilotos y esclavos. La emergencia de fuego, se hace por medio de detectores de humo o de temperatura.
Cuando un detector se activa, manda una señal al tablero de alarmas, el cual activa una válvula solenoide que abre los cilindros, para que salga el gas hacia
las cabezas de descarga.

SISTEMA DE ESPUMA
La espuma es un agente extintor empleado principalmente para combatir incendios clase B, o sea aquellos que
involucran sustancias inflamables.
Puede emplearse para proteger almacenamientos de  tanques de combustibles, pinturas, etc., también equipos y áreas
de trabajo donde se manejan estas sustancias como plantas químicas, hangares de reparación de aviones, etc.
La espuma se forma a base de un agente espumante, el cual se mezcla con agua en un equipo proporcionado, formando
una solución. Esta solución pasa luego a los dispositivos generadores de espuma, produciéndose una aireación de la
solución que se transforma en espuma.

Los dispositivos aireadores o generadores de espuma propiamente dichos, son de varias formas dependiendo de la forma de
aplicarla. Para baja expansión, puede aplicarse mediante monitores, cámaras de espuma para tanques de combustible,
rociadores de espuma, boquillas manuales. Para alta expansión, se aplica mediante generadores de alta expansión.

METODO DE POURT 3528

Determina si es necesaria la instalación de red fija contra incendio.

También – detección – extinción – alarmas.
