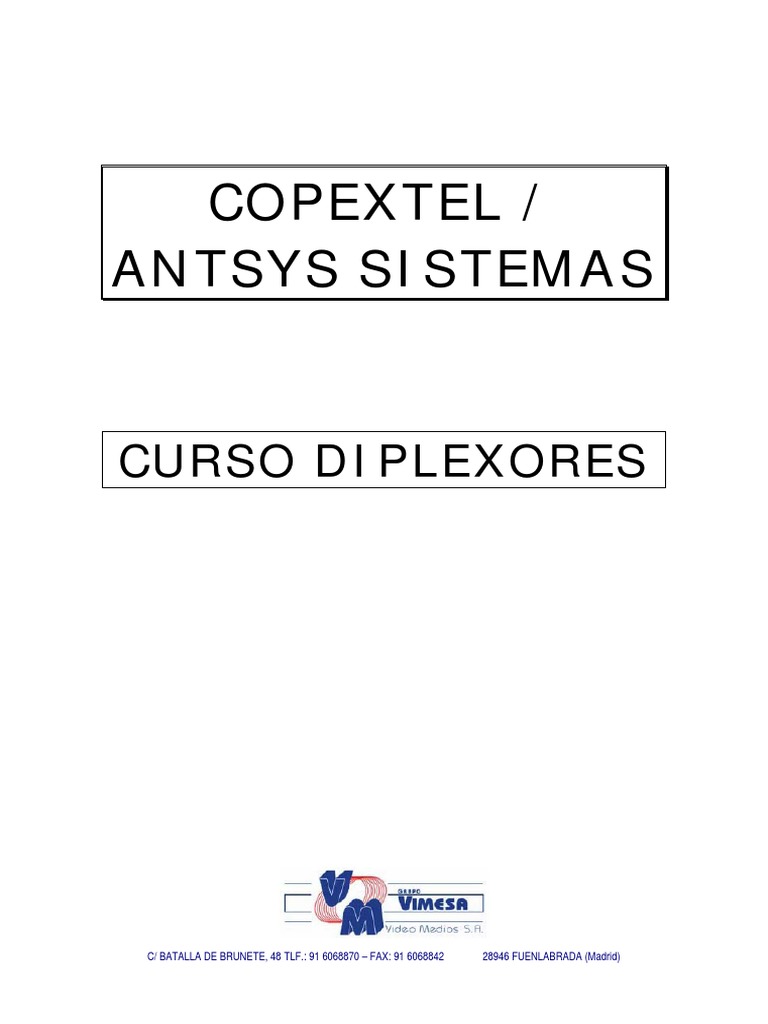

COPEXTEL /

ANTSYS SISTEMAS

CURSO DIPLEXORES

C/ BATALLA DE BRUNETE, 48 TLF.: 91 6068870 – FAX: 91 6068842 28946 FUENLABRADA (Madrid)

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ÍNDICE
1. INTRODUCCIÓN.

2. CONCEPTOS FUNDAMENTALES: LÍNEAS DE TRANSMISIÓN.

2.1. PARÁMETROS PRIMARIOS.
2.2. PARÁMETROS SECUNDARIOS.
2.3. ECUACIÓN DE ONDA.

3. RESONADORES/FILTROS.

4. ACOPLADORES.

5. INTRODUCCIÓN AL MULTIPLEXADO.
5.1. DIPLEXOR LÍNEA DE RETARDO.
5.2. DIPLEXOR DE ACOPLADOR DIRECCIONAL.
5.3. DIPLEXOR TIPO ESTRELLA O STAR POINT.
5.4. DIPLEXOR TIPO PUENTE O DE CARGA CONSTANTE.

6. INSTRUMENTACIÓN Y MEDIDA.
6.1. ANALIZADOR DE ESPECTROS.
6.2. ANALIZADOR DE REDES VECTORIAL.

7. ANEXO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 1

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

1.-INTRODUCCIÓN.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 2

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ESTE CURSO PRETENDE DAR UNA VISIÓN GENERAL SOBRE LA

MULTIPLEXACIÓN EN LOS SERVICIOS DE RADIODIFUSIÓN SONORA,
PARTICULARMENTE EN LA BANDA DE F.M. (87.5 MHz – 108 MHz).

SE PLANTEARÁN LAS NECESIDADES, VENTAJAS Y DESVENTAJAS EN EL USO DE

LA MULTIPLEXACIÓN, ASÍ COMO LAS CARACTERÍSTICAS, COMPOSICIÓN Y
PRINCIPIOS DE FUNCIONAMIENTO PARA LAS DIVERSAS TÉCNICAS EXISTENTES.

ALGUNO DE LOS COMPONENTES Y SUS ELEMENTOS DE INTERCONEXIÓN, QUE

FORMAN PARTE DE LOS MULTIPLEXORES QUE VAMOS A ESTUDIAR, SE
REALIZAN CON LÍNEAS DE TRANSMISIÓN Y/O PUEDEN SER ANALIZADOS
MEDIANTE EL EMPLEO DE SUS ECUACIONES.

CONCRETAMENTE PARA LOS TIPOS DE MULTIPLEXORES QUE VEREMOS, SON

LÍNEAS DE TRANSMISIÓN COAXIALES, BIEN EN FORMA DE CABLES O BIEN EN
FORMA DE LÍNEA RÍGIDA.

HABLAREMOS DE LAS LÍNEAS DE TRANSMISIÓN MÁS COMUNES, HACIENDO

HINCAPIÉ EN LAS LÍNEAS COAXIALES, DONDE VEREMOS UN RESUMEN CON
SUS PARÁMETROS MÁS CARACTERÍSTICOS, ASÍ COMO LAS FÓRMULAS Y
ECUACIONES DE MAYOR USO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 3

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

2.-CONCEPTOS
FUNDAMENTALES:
LÍNEAS DE TRANSMISIÓN.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 4

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LAS LÍNEAS DE TRANSMISIÓN CONFINAN LA ENERGÍA ELECTROMAGNÉTICA EN

UNA REGIÓN DEL ESPACIO LIMITADA POR EL MEDIO FÍSICO QUE CONSTITUYE
LA PROPIA LÍNEA, A DIFERENCIA DE LAS ONDAS, QUE SE PROPAGAN EN EL
AIRE SIN OTRA BARRERA QUE LOS OBSTÁCULOS QUE ENCUENTRAN EN SU
CAMINO.

LA LÍNEA DE TRANSMISIÓN ESTÁ FORMADA POR CONDUCTORES ELÉCTRICOS

CON UNA DISPOSICIÓN GEOMÉTRICA DETERMINADA QUE CONDICIONA LAS
CARACTERÍSTICAS DE LAS ONDAS ELECTROMAGNÉTICAS EN ELLA.

EN LOS SISTEMAS DE COMUNICACIONES, LAS LÍNEAS DE TRANSMISIÓN

ENCUENTRAN NUMEROSAS APLICACIONES NO SÓLO EN EL TRANSPORTE DE
SEÑALES ENTRE UNA FUENTE Y UNA CARGA, SINO TAMBIÉN COMO CIRCUITOS
RESONANTES, FILTROS Y ACOPLADORES DE IMPEDANCIA. ALGUNAS DE LAS
APLICACIONES MÁS COMUNES INCLUYEN EL TRANSPORTE DE SEÑALES
TELEFÓNICAS, DATOS Y TELEVISIÓN, ASÍ COMO LA CONEXIÓN ENTRE
TRANSMISORES Y ANTENAS Y ENTRE ÉSTAS Y RECEPTORES.

EL ANÁLISIS DE LAS LÍNEAS DE TRANSMISIÓN REQUIERE DE LA SOLUCIÓN DE

LAS ECUACIONES DEL CAMPO ELECTROMAGNÉTICO, SUJETAS A LAS
CONDICIONES DE FRONTERA IMPUESTAS POR LA GEOMETRÍA DE LA LÍNEA Y
EN GENERAL, NO PUEDE APLICARSE LA TEORÍA CLÁSICA DE CIRCUITOS, YA
QUE ÉSTA SE OCUPA DE CIRCUITOS CON PARÁMETROS CONCENTRADOS, EN
TANTO QUE EN UNA LÍNEA LOS PARÁMETROS SON DISTRIBUIDOS.

SE CONSIDERA PARÁMETROS CONCENTRADOS CUANDO LAS DIMENSIONES

FÍSICAS DE SUS COMPONENTES, INCLUYENDO LOS HILOS DE CONEXIÓN, SON
MUCHO MENORES QUE LA LONGITUD DE ONDA DE LA ENERGÍA MANEJADA POR
EL CIRCUITO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 5

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

SI LAS DIMENSIONES DEL CIRCUITO Y SUS COMPONENTES SON COMPARABLES

A LA LONGITUD DE ONDA O MAYORES QUE ÉSTA, EL CIRCUITO DEBE
CONSIDERARSE COMO DE PARÁMETROS DISTRIBUIDOS Y SU TRATAMIENTO
REQUIERE DE LA TEORÍA DE LÍNEAS DE TRANSMISIÓN, DERIVADA DE LA
TEORÍA DEL CAMPO ELECTROMAGNÉTICO.

2.1.- PARÁMETROS PRIMARIOS.

SE DESIGNAN COMO PARÁMETROS PRIMARIOS DE LA LÍNEA:
• RESISTENCIA EN SERIE POR UNIDAD DE LONGITUD “R” EXPRESADA EN
Ω/m.
• INDUCTANCIA EN SERIE POR UNIDAD DE LONGITUD “L”, EN H/m.
• CAPACIDAD EN PARALELO POR UNIDAD DE LONGITUD “C”, EN F/m.
• CONDUCTANCIA EN PARALELO POR UNIDAD DE LONGITUD “G”, EN S/m.

FIGURA 2-1.-CIRCUITO EQUIVALENTE DE UNA LÍNEA DE TRANSMISIÓN.

ASÍ EN UNA LÍNEA DE TRANSMISIÓN, LA RESISTENCIA, INDUCTANCIA,

CAPACIDAD O CONDUCTANCIA NO PUEDEN CONSIDERARSE CONCENTRADAS
EN UN PUNTO DETERMINADO DE LA LÍNEA, SINO DISTRIBUIDOS
UNIFORMEMENTE A LO LARGO DE ELLA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 6

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LA RESISTENCIA DEPENDE DE LA RESISTIVIDAD DE LOS CONDUCTORES Y DE

LA FRECUENCIA DE TRABAJO. EN ALTAS FRECUENCIAS, LA RESISTENCIA
AUMENTA CON EL AUMENTO DE LA FRECUENCIA DEBIDO AL EFECTO
PELICULAR (SKIN), YA QUE LA CORRIENTE PENETRA SÓLO POR UNA PEQUEÑA
CAPA CERCANA A LA SUPERFICIE DEL CONDUCTOR.

LA INDUCTANCIA ES CONSECUENCIA DEL HECHO DE QUE TODO CONDUCTOR

POR EL QUE CIRCULA UNA CORRIENTE VARIABLE TIENE ASOCIADA UNA
INDUCTANCIA.

COMO LA LÍNEA ESTÁ FORMADA POR DOS O MÁS CONDUCTORES SEPARADOS

POR UN DIELÉCTRICO, CONSTITUYE POR TANTO UN CONDENSADOR CUYA
CAPACIDAD DEPENDE DEL ÁREA DE LOS CONDUCTORES, SU SEPARACIÓN Y LA
CONSTANTE DIELÉCTRICA DEL MATERIAL QUE LOS SEPARA.

FINALMENTE, LA CONDUCTANCIA ES DEBIDO A QUE EL DIELÉCTRICO NO ES

PERFECTO Y TIENE RESISTIVIDAD FINITA, POR LO QUE UNA PARTE DE LA
CORRIENTE SE PIERDE ENTRE LOS CONDUCTORES Y, JUNTO CON LA
RESISTENCIA EN SERIE, CONTRIBUYE A LAS PÉRDIDAS O ATENUACIÓN EN LA
LÍNEA.

FIGURA 2-2.-DIFERENTES LÍNEAS DE TRANSMISIÓN.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 7

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

COAXIAL BIFILAR CINTAS PARALELAS

L ln cosh [2-1]
2
′ ′
2 ′
C [2-2]
ln cosh
1 1 2 2
R [2-3]

′′ ′′
2 ′′
G [2-4]
ln cosh

[2.5]

  , CON 8.85 10 /
, CON 4 10 /

DONDE σ ES LA CONDUCTIVIDAD ELÉCTRICA DEL MATERIAL EMPLEADO EN LA

LÍNEA DE TRANSMISIÓN.
LA SIGUIENTE TABLA MUESTRA LOS VALORES DE CONDUCTIVIDAD ELÉCTRICA
DE ALGUNOS MATERIALES.

CONDUCTIVIDAD CONDUCTIVIDAD
MATERIAL MATERIAL
[S/m]@ 20ºC [S/m]@ 20ºC
PLATA 6.173 x107 SILICIO 4.4 x10-4
COBRE 5.813 x107 AGUA DESTILADA 2 x10-4
ORO 4.098 x107 AGUA DEL MAR 3~5
ALUMINIO 3.816 x107 GRAFITO 7 x104
LATÓN 2.564 x107 HIERRO 1.03 x105
ZINC 1.670 x107 ACERO INOX. 1.1 x106
BRONCE 1.000 x107 NIQUEL 1.449 x107
TABLA 2-1.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 8

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

2.2.- PARÁMETROS SECUNDARIOS.

2.2.1.-CONSTANTE DE PROPAGACIÓN.

A VECES LLAMADA COEFICIENTE DE PROPAGACIÓN, SE UTILIZA PARA

EXPRESAR LA ATENUACIÓN Y EL DESPLAZAMIENTO DE FASE POR UNIDAD DE
LONGITUD DE UNA ONDA QUE VIAJA A TRAVÉS DE UN MEDIO, YA SEA GUIADO O
NO. ES UNA CANTIDAD COMPLEJA DEFINIDA POR:

    [2-6]

DONDE:

[2-7]
√

[2-8]
√

α = COEFICIENTE DE ATENUACIÓN (Nep/m).

β= COEFICIENTE DE DESPLAZAMIENTO DE FASE (Rad/m).

2.2.2.-IMPEDANCIA CARACTERÍSTICA.

SE DENOMINA IMPEDANCIA CARACTERÍSTICA DE UNA LÍNEA DE TRANSMISIÓN A

LA RELACIÓN EXISTENTE ENTRE LA DIFERENCIA DE POTENCIAL APLICADA Y LA
CORRIENTE ABSORBIDA POR LA LÍNEA EN EL CASO HIPOTÉTICO DE QUE ESTA
TENGA UNA LONGITUD INFINITA, O CUANDO AÚN SIENDO FINITA NO EXISTEN
REFLEXIONES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 9

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LA IMPEDANCIA CARACTERÍSTICA DE UNA LÍNEA DEPENDE DE SUS

PARÁMETROS PRIMARIOS, POR TANTO DEPENDERÁ DE LA PERMITIVIDAD ε,

PERMEABILIDAD μ, FRECUENCIA Y GEOMETRÍA DE LA LÍNEA (RELACIÓN D/d).

  [2-9]

EN LA SIGUIENTE TABLA SE RESUMEN LAS ECUACIONES PARA LÍNEAS DE

TRANSMISIÓN “TEM”, PARTICULARIZANDO EN LOS CASOS DE LÍNEAS IDEALES
(SIN PÉRDIDAS) Y LÍNEAS CON BAJAS PÉRDIDAS, DONDE SE CUMPLE QUE
Y .
GENERAL IDEAL BAJAS PÉRDIDAS

√ √ 1

1 √ √ 1
2 4 8 8
√2 λ

1 1
0
√2 2

1
2 2

TABLA 2-2. ECUACIONES PARA DIFERENTES CASOS.

CON λ

SI SUSTITUIMOS “L” Y “C” ([2-1 Y 2-2]) EN LA EXPRESIÓN DE IDEAL,

OBTENEMOS PARA EL CASO DE LÍNEA COAXIALES:
η
ln ln [2-10]
√

CON η

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 10

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

2.3.- ECUACIÓN DE ONDA.

COMO SE DIJO ANTERIORMENTE, SI LAS LÍNEAS DE TRANSMISIÓN LAS

EVALUAMOS EN FRECUENCIAS ALTAS (EN LAS BANDAS DE RADIODIFUSIÓN
SONORA POR EJEMPLO), DEBEMOS ANALIZARLAS A TRAVÉS DE SUS
PARÁMETROS DISTRIBUIDOS, YA QUE LA LONGITUD FÍSICA DE LOS
COMPONENTES SON COMPARABLES A LA LONGITUD DE ONDA DE LA SEÑAL
QUE VIAJA POR LA LÍNEA.

EN LAS LÍNEAS DE TRANSMISIÓN, EN VEZ DE RESOLVER LAS ECUACIONES DE

MAXWELL Y OBTENER LOS VALORES DE LOS CAMPOS ELÉCTRICOS Y
MAGNÉTICOS EN EL INTERIOR DE LA LÍNEA, RESULTA MÁS PRÁCTICO Y
SENCILLO OBTENER SUS ECUACIONES GENERALES A PARTIR DEL MODELO
CIRCUITAL EQUIVALENTE, PERO ANALIZÁNDOLO EN UN DIFERENCIAL DE
LONGITUD ΔZ MUY PEQUEÑO COMPARADO CON LA LONGITUD DE ONDA.

FIGURA 2-3.-CIRCUITO EQUIVALENTE DE UNA LÍNEA DE TRANSMISIÓN PARA UN ΔZ.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 11

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

V(z,t) Y V(z+Δz,t) REPRESENTAN LOS VOLTAJES INSTANTÁNEOS EN z Y EN z+Δz

RESPECTIVAMENTE.
DE FORMA ANÁLOGA I(z,t) E I(z+Δz,t) REPRESENTAN LAS CORRIENTES
INSTANTÁNEAS EN z Y EN z+Δz.

SI APLICAMOS LAS LEYES DE KIRCHHOFF A ESTE CIRCUITO (FIGURA 2-3):

Δz, t , , Δz →ΔV RI z, t Δz [2-11]

Δz, t , , Δz →ΔI GV z, t Δz [2-12]

COMO EL ELEMENTO DIFERENCIAL QUE ESTAMOS EVALUANDO ES ÍNFIMO,

PODEMOS EVALUAR [2-11] Y [2-12] EN EL LÍMITE DE Δz →0, PUDIENDO
EXPRESARLAS DE FORMA DIFERENCIAL:

 [2-13]

ESTAS ECUACIONES RECIBEN EL NOMBRE DE ECUACIONES GENERALES DE

LAS LÍNEAS DE TRANSMISIÓN. SI LA SEÑAL QUE SE PROPAGA DEPENDE
SINUSOIDALMENTE DEL TIEMPO, RESULTA CONVENIENTE UTILIZAR LA
NOTACIÓN FASORIAL PARA PONER DE MANIFIESTO ESA DEPENDENCIA
TEMPORAL:
,
[2-14]
,

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 12

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

SUSTITUYENDO [2-14] EN LAS ECUACIONES [2-13], OBTENEMOS LAS

SIGUIENTES ECUACIONES DIFERENCIALES ORDINARIAS DE SEGUNDO GRADO
DE LA LÍNEA DE TRANSMISIÓN PARA VOLTAJE E INTENSIDAD FASORIAL EN
FUNCIÓN DE LA CONSTANTE DE PROPAGACIÓN (ECUACIÓN [2-6])

[2-15]

LA SOLUCIÓN DE ESTAS DOS ECUACIONES SON DEL TIPO:

→
[2-16]
→

QUE REPRESENTA LA SUPERPOSICIÓN DE DOS ONDAS QUE SE PROPAGAN EN

UNA LÍNEA DE TRANSMISIÓN EN EL SENTIDO POSITIVO DEL EJE Z (ONDA
INCIDENTE) Y LA OTRA EN EL SENTIDO OPUESTO (ONDA REFLEJADA).

A CONTINUACIÓN VAMOS A ESTUDIAR EL CASO GENERAL EN EL QUE

CONECTAMOS UNA FUENTE DE VOLTAJE (CARACTERIZADA POR LA AMPLITUD
DEL VOLTAJE, VG, Y POR LA IMPEDANCIA INTERNA, ZG) A UNA LÍNEA DE
TRANSMISIÓN DE LONGITUD L Y TERMINADA EN UNA IMPEDANCIA DE CARGA,
ZL.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 13

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 2-4.- LÍNEA DE TRANSMISIÓN ALIMENTADA POR UN GENERADOR Y CARGADA CON ZL.

EN Z = 0 SE CONECTA LA FUENTE A LA LÍNEA DE TRANSMISIÓN, Y EN Z = L SE

CONECTA LA IMPEDANCIA DE CARGA, ZL, COMO SE INDICA EN LA FIGURA 2-4.

LAS ECUACIONES DE LA ONDA, EN VOLTAJE E INTENSIDAD, QUE SE PROPAGA

POR LA LÍNEA DE LA FIGURA 2-4 TOMAN LA FORMA:

´ ´
´
2
[2-17]
´ ´
´
2

DONDE, POR COMODIDAD, SE HA REALIZADO EL CAMBIO DE VARIABLE Z´= L-Z,

QUE ES LA DISTANCIA A UN PUNTO DE LA LÍNEA MEDIDA DESDE LA CARGA,
COMO SE INDICA EN LA FIGURA 2-4.

EL PRIMER SUMANDO REPRESENTA UNA ONDA INCIDENTE QUE SE PROPAGA

HACIA LA DERECHA, Y EL SEGUNDO UNA ONDA REFLEJADA QUE SE PROPAGA
HACIA LA IZQUIERDA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 14

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

EMPLEANDO LAS ECUACIONES [2-16] PODEMOS OBTENER LA IMPEDANCIA QUE

SE PRESENTA A UNA DISTANCIA Z´ DE LA CARGA.

´ ´ ´
[2-18]
´ ´

DOS CASOS PARTICULARES INTERESANTES SON EL DE LAS LÍNEAS SIN

PÉRDIDAS CORTOCIRCUITADAS Y EN CIRCUITO ABIERTO, CUYAS
IMPEDANCIAS SON RESPECTIVAMENTE:

´
tan ´
[2-19]
´
tan ´

FIGURA 2-5.- REPRESENTACIÓN GRÁFICA DE [2-19].

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 15

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

CUANDO UNA LÍNEA NO ESTÁ ACOPLADA, ES DECIR, TERMINADA EN SU

IMPEDANCIA CARACTERÍSTICA (ZL ≠Z0), PARTE DE LA ENERGÍA INCIDENTE
SOBRE LA CARGA ES REFLEJADA HACIA EL GENERADOR.

LA RELACIÓN ENTRE EL VOLTAJE DE LA ONDA REFLEJADA ( ) Y EL DE LA

INCIDENTE ( ) EN UN PUNTO DE LA LÍNEA ES EL COEFICIENTE DE REFLEXIÓN.
´
´
Γ z´ ´
[2-20]

SI PARTICULARIZAMOS PARA z´=0 (EN LA CARGA ZL), OBTENEMOS:

Γ |Γ | [2-21]

SI ESTA RELACIÓN LA VEMOS PARA LAS CORRIENTES, SE CUMPLE QUE:

Γ intensidad Γ voltaje

EMPLEANDO [2-20] OBTENEMOS UNA EXPRESIÓN MUY UTILIZADA.

Γ
[2-22]
Γ

LA APARICIÓN DEL COEFICIENTE DE REFLEXIÓN, DA LUGAR A QUE EN LO

LARGO DE LA LÍNEA DE TRANSMISIÓN SE FORME UNA ONDA ESTACIONARIA,
CON MÁXIMOS Y MÍNIMOS DE VOLTAJE Y CORRIENTE, A DISTANCIAS FIJAS A LO
LARGO DE LA LÍNEA.
| | |Γ |
| | |Γ |
  [2-23]

SIENDO | | | | Y | | | |

PODEMOS EXPRESAR EL COEFICIENTE DE REFLEXIÓN COMO:

| | | | 1
|Γ| [2-24]
| | | | 1

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 16

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LA ROE ES SIEMPRE REAL Y POSITIVA, EN EL RANGO 1 ≤ ROE ≤ ∞.

CUANDO LA LÍNEA ESTÁ ACOPLADA, ZL = Z0, NO HAY ONDA REFLEJADA Y LA
ROE = 1. SI LA LÍNEA ESTÁ TERMINADA EN CIRCUITO ABIERTO O EN
CORTOCIRCUITO, HAY REFLEXIÓN TOTAL Y LA ROE = ∞.

LA RELACIÓN DE ONDA ESTACIONARIA ES IMPORTANTE, YA QUE A DIFERENCIA

DEL COEFICIENTE DE REFLEXIÓN, ES UN PARÁMETRO FÁCIL DE MEDIR Y NOS
APORTA UNA MEDIDA DE LAS CONDICIONES DE FUNCIONAMIENTO DE LA LÍNEA
Y DEL ACOPLAMIENTO DE ÉSTA A LA CARGA Y AL GENERADOR.

FIGURA 2-6. MÁXIMOS Y MÍNIMOS DE TENSIÓN Y CORRIENTE CON DIFERENTES ZL.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 17

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

COMO HEMOS VISTO ANTES, SI A UNA LÍNEA DE TRANSMISIÓN SE LE CONECTA

UNA IMPEDANCIA DIFERENTE A SU IMPEDANCIA CARACTERÍSTICA, APARECE
UNA ONDA ESTACIONARIA QUE ES FUNCIÓN DE LAS ONDAS INCIDENTES Y
REFLEJADAS QUE APARECEN EN LA LÍNEA.

SI LA POTENCIA ES LA RELACIÓN ENTRE EL VOLTAJE Y LA CORRIENTE, DICHA

POTENCIA SERÁ UNA RELACIÓN ENTRE LAS ONDAS INCIDENTES Y
REFLEJADAS.
´ ´ ´ [2-25]

SUSTITUYENDO V(z´) E I(z´) DE LA ECUACIÓN [2-16] EN [2-25] Y EMPLEANDO LAS

EXPRESIONES DE COEFICIENTE DE REFLEXIÓN, OBTENEMOS:

2 2 2
0 0 0
´ ´ ´
1 |Γ z´ | [2-26]

2
´ 0
DONDE EL PRIMER TÉRMINO, , HACE REFERENCIA A LA POTENCIA

2
0
DE LA ONDA INCIDENTE Y EL SEGUNDO TÉRMINO, ´ |Γ z´ | ,

CORRESPONDE A LA POTENCIA DE LA ONDA REFLEJADA.

ASÍ, PODEMOS EXPRESAR [2-26] COMO:

´ 0 0 0 1 |Γ z´ | [2-27]

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 18

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

3.-RESONADORES /
FILTROS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 19

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

EL FILTRADO DE UNA SEÑAL ES UNA DE LAS TÉCNICAS QUE SE ENCUENTRA

PRESENTE EN PRÁCTICAMENTE TODAS LAS APLICACIONES DE TRANSMISIÓN /
RECEPCIÓN DE UNA SEÑAL. SU PRINCIPAL FUNCIÓN ES LA DE DEJAR PASAR LA
O LAS FRECUENCIAS DESEADAS Y ELIMINAR TODAS AQUELLAS FRECUENCIAS
NO DESEADAS, COMO PUEDEN SER SEÑALES DE ARMÓNICOS, ESPURIOS,
SEÑALES INTERFERENTES, ETC.

EXISTEN MUCHAS TÉCNICAS DE FILTRADO, YA SEA POR LA BASE TEÓRICA

EMPLEADA O YA SEA POR LA TIPOLOGÍA DEL FILTRO.

LOS PARÁMETROS MÁS CARACTERÍSTICOS DE CUALQUIER FILTRO SON:

• RANGO DE FRECUENCIAS.
• ANCHO DE BANDA O BANDA DE PASO.
• PÉRDIDAS DE RETORNO.
• PÉRDIDAS DE INSERCIÓN.
• ATENUACIÓN FUERA DE LA BANDA DE PASO (SELECTIVIDAD).
• IMPEDANCIAS DE ENTRADA Y SALIDA.
• RETARDO DE GRUPO.
• FACTOR DE CALIDAD.
• POTENCIA SOPORTADA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 20

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 3-1. ESQUEMA NOMENCLATURAS PARA EL ANÁLISIS DE LOS FILTROS.

CONSIDERANDO LA NOMENCLATURA DE LA FIGURA 3-1, DONDE PIN ES LA

POTENCIA INCIDENTE, PR ES LA POTENCIA REFLEJADA HACIA EL GENERADOR,
PA ES LA POTENCIA QUE ATRAVIESA EL FILTRO Y PL ES LA POTENCIA
TRANSMITIDA HACIA LA CARGA, PODEMOS DEFINIR:
[3-1]

SI HAY ADAPTACIÓN DE IMPEDANCIAS Y EL FILTRO NO INTRODUCE PÉRDIDAS

EN LA SEÑAL, ENTONCES PIN=PA=PL.

SI EL FILTRO INTRODUCE PÉRDIDAS, LAS PÉRDIDAS DE INSERCIÓN (POTENCIA

ABSORBIDA POR EL FILTRO EN FORMA DE CALOR DISIPADO), A UNA
FRECUENCIA PARTICULAR, PUEDE SER DEFINIDA COMO:

10 [3-2]

MIENTRAS QUE SI NO HAY ADAPTACIÓN DE IMPEDANCIAS, LAS PÉRDIDAS DE

RETORNO VIENEN DADAS POR:

10 10 20 [3-3]

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 21

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

DE FORMA HABITUAL, LAS ESPECIFICACIONES QUE DEBE CUMPLIR UN FILTRO

EN LO QUE SE REFIERE A LA BANDA DE TRABAJO, SELECTIVIDAD Y PÉRDIDAS
DE INSERCIÓN, SON REPRESENTADAS POR MEDIO DE UNAS PLANTILLAS
LLAMADAS MÁSCARAS, EN DONDE SE MUESTRA LA FUNCIÓN DE
TRANSFERENCIA DEL FILTRO DENTRO DE UNAS MARCAS QUE DELIMITAN LOS
VALORES MÁXIMOS O MÍNIMOS QUE DEBE CUMPLIR LA CURVA DE RESPUESTA
DEL FILTRO EN FUNCIÓN DE LA FRECUENCIA.

FIGURA 3-2a. MÁSCARA FILTRO PASO BAJO.

FIGURA 3-2b. MÁSCARA FILTRO PASO ALTO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 22

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 3-2c. MÁSCARA FILTRO PASO BANDA.

FIGURA 3-2d. MÁSCARA FILTRO BANDA ELIMINADA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 23

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

PODEMOS SEÑALAR 2 VALORES SIGNIFICATIVOS:

• apass: EL VALOR MÁXIMO DE PÉRDIDAS DE INSERCIÓN QUE PUEDE

TENER LA CURVA DE RESPUESTA DEL FILTRO EN SU BANDA DE
TRABAJO. ADICIONALMENTE SE PUEDE INCLUIR OTRO VALOR QUE
DELIMITE EL RIZADO MÁXIMO ADMISIBLE EN DICHA BANDA DE PASO.

• astop: EL VALOR MÍNIMO DE ATENUACIÓN QUE DEBE TENER LA FUNCIÓN

DE TRANSFERENCIA EN SU Fstop.

UN VALOR COMÚNMENTE SUMINISTRADO POR LOS FABRICANTES ES LA

ATENUACIÓN A -3dB, QUE ES LA SEPARACIÓN EN FRECUENCIA ENTRE Fpass Y

Fstop CUANDO astop ADQUIERE EL VALOR DE – 3 dB.

LA FUNCIÓN DE TRANSFERENCIA IDEAL DE UN FILTRO ES MOSTRADA EN LA

FIGURA 3-3, FUNCIÓN QUE NO ES FÍSICAMENTE POSIBLE ASÍ QUE DEBEMOS
EMPLEAR TÉCNICAS Y APROXIMACIONES PARA PODER OBTENER FILTROS CON
UNA FUNCIÓN DE TRANSFERENCIA LO MAS PAREJA A LA IDEAL.

FIGURA 3-3. FUNCIÓN DE TRANSFERENCIA IDEAL vs APROXIMACIONES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 24

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

EXISTEN VARIAS TÉCNICAS Y PROCESOS PARA LA OBTENCIÓN DE FILTROS

CON BUENAS APROXIMACIONES. ENTRE ELLAS DESTACAN:

• BUTTERWORTH: POSEEN UNA BANDA DE PASO PLANA, SIN RIZADO, PERO

POSEE POCA SELECTIVIDAD (PENDIENTE DE CAÍDA EN LA FUNCIÓN DE
TRANSFERENCIA DESDE EL FINAL DE LA BANDA DE PASO HASTA EL
COMIENZO DE LA BANDA ELIMINADA O TAMBIÉN LLAMADA STOP BAND)

• CHEBYSHEV: POSEE MAYOR SELECTIVIDAD QUE LOS BUTTERWORTH A

COSTA DE APARECER UN CIERTO RIZADO EN LA BANDA DE PASO.

• ELÍPTICA O DE CAUER: POSEE LA MAYOR SELECTIVIDAD DE LAS

TÉCNICAS VISTAS HASTA AHORA. POR EL CONTRARIO TIENE RIZADOS
TANTO EN LA BANDA DE PASO COMO EN LA BANDA ELIMINADA.

QUE UNA TÉCNICA DE APROXIMACIÓN POSEA MAYOR O MENOR SELECTIVIDAD

CONLLEVA QUE PODAMOS OBTENER UN VALOR DE ATENUACIÓN EN LA BANDA
ATENUADA CON MAYOR O MENOR NÚMERO DE CAVIDADES O ELEMENTOS
RESONANTES, CON EL CONSIGUIENTE AHORRO ECONÓMICO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 25

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

PARA LA MULTIPLEXACIÓN DE SERVICIOS RADIOFÓNICOS EN LA BANDA DE F.M

TAMBIÉN SE EMPLEAN FILTROS. DICHOS FILTROS ESTÁN FORMADOS POR
CAVIDADES COAXIALES RESONANTES, QUE DEJAN PASAR UNA SERIE DE
FRECUENCIAS, LAS DE NUESTRO INTERÉS O TAMBIÉN LLAMADAS
FRECUENCIAS DE LA BANDA DE TRABAJO / PASO, Y RECHAZAN TODAS LAS
FRECUENCIAS QUE SE ENCUENTREN POR ENCIMA Y POR DEBAJO DE DICHA
BANDA. EN OTRAS PALABRAS, QUE SON FILTROS PASO BANDA QUE DEBEN
POSEER LA CAPACIDAD DE SER AJUSTABLES DENTRO DE LA BANDA DE F.M.

EN LA SIGUIENTE FIGURA SE MUESTRA UN EJEMPLO DE FILTRO DISEÑADO CON

CAVIDADES COAXIALES AMPLIAMENTE EMPLEADO POR LAS EMPRESAS DEL
SECTOR, ENTRE ELLAS VIMESA.

FIGURA 3-4. ESQUEMA FÍSICO DE UN FILTRO TRICAVIDAD.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 26

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

DONDE:
• (1): BUCLES DE ENTRADA / SALIDA. SON ACOPLADORES MAGNÉTICOS DE
ÁREA EFECTIVA VARIABLE QUE SU FUNCIÓN PRINCIPAL ES LA DE
ADAPTACIÓN DE IMPEDANCIAS ENTRE LA ENTRADA ←→ FILTRO Y ENTRE
EL FILTRO ←→ SALIDA. EN ESTE CASO QUEDAN CONECTADOS AL CHASIS
DEL FILTRO Y POR LO TANTO QUEDAN EN CORTO CIRCUITO SI LO
EVALUAMOS A FRECUENCIA 0 Hz, SEÑAL DE CONTINUA.

• (2): PISTÓN DE SINTONÍA. ES UN TUBO CONDUCTOR QUE SE INTRODUCE

DENTRO DE LA CAVIDAD UNA CIERTA LONGITUD. CONCRETAMENTE ÉSTA
LONGITUD ES DE ~ λ/4 A LA FRECUENCIA DE TRABAJO.
PROPORCIONAN LA SINTONÍA DE CADA CAVIDAD.

• (3): IRIS: REGULAN EL ACOPLAMIENTO ENTRE CAVIDADES RESONANTES.

EL MODELO CIRCUITAL EQUIVALENTE PARA EL FILTRO DE LA FIGURA 3-4, SIN

TENER EN CUENTA LA RESISTENCIA ELÉCTRICA O RESISTENCIA DE PÉRDIDAS
DE LOS MATERIALES, SE MUESTRA A CONTINUACIÓN.

FIGURA 3-5. MODELO CIRCUITAL EQUIVALENTE DE UN FILTRO TRICAVIDAD.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 27

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

Y LAS CURVAS QUE PODEMOS OBTENER CON ESTA CONFIGURACIÓN SE

MUESTRAN A CONTINUACIÓN.

FIGURA 3-6. PÉRDIDAS DE RETORNO Y PÉRDIDAS DE INSERCIÓN DE UN FILTRO TRICAVIDAD

AJUSTADO A 98 MHz.

PODEMOS OBSERVAR QUE EL ANCHO DE BANDA DE PASO ES DE 300 KHz ( F0 ±

150 KHz), QUE ES LA BANDA DE TRABAJO DONDE LAS PÉRDIDAS DE INSERCIÓN
SON MÍNIMAS Y LAS PÉRDIDAS DE RETORNO SE ENCUENTRAN POR DEBAJO DE
UN CIERTO VALOR ( -26 dB).
EL ANCHO DE BANDA DE 300 KHz VIENE DE LA MÁXIMA EXCLUSIÓN DE
FRECUENCIA EN UN SERVICIO RADIOFÓNICO MODULADO EN FRECUENCIA QUE
ES DE 150 KHz (F0 ± 75 KHz) MÁS UN MARGEN DE SEGURIDAD POR SI HAY
SOBREMODULACIÓN.
LA SELECTIVIDAD VENDRÁ FIJADA POR EL NÚMERO DE CAVIDADES DEL FILTRO
Y DEL ACOPLAMIENTO ENTRE CAVIDADES DELIMITADO POR LA POSICIÓN DEL
IRIS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 28

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

A MODO DE EJEMPLO SE MUESTRAN LAS CURVAS TÍPICAS, OBTENIDAS CON UN

ANALIZADOR DE REDES, DE FILTROS CON 2, 3 Y 4 CAVIDADES.

FIGURA 3-7.a [Link] Y [Link]ÓN FILTRO BICAVIDAD 2 Kw.

FIGURA 3-7.b [Link] Y [Link]ÓN FILTRO TRICAVIDAD 2 Kw.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 29

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 3-7.b [Link] Y [Link]ÓN FILTRO TETRACAVIDAD 2 Kw.

FIGURA 3-7.d COMPARATIVA CURVAS EN FUNCIÓN DEL NÚMERO DE CAVIDADES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 30

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

CUANDO PENSAMOS EN MULTIPLEXAR VARIOS PROGRAMAS RADIOFÓNICOS

EN LA BANDA DE F.M. MEDIANTE ALGUNA DE LAS TÉCNICAS QUE VEREMOS A
CONTINUACIÓN, DEBEMOS HACER ESPECIAL ATENCIÓN EN 2
CARACTERÍSTICAS DE LOS FILTROS A LA HORA DE SU ELECCIÓN,

• SELECTIVIDAD: COMO YA HEMOS COMENTADO ANTERIORMENTE, ES LA

CUALIDAD QUE POSEE UN FILTRO DE TENER MÁS O MENOS ATENUACIÓN
EN LA BANDA ELIMINADA (astop).
EN FUNCIÓN DE LO PRÓXIMAS O ALEJADAS QUE SE ENCUENTREN LAS
FRECUENCIAS A DIPLEXAR/COMBINAR, NECESITAREMOS UNOS VALORES
DE ATENUACIÓN ESPECÍFICOS. ESTE PARÁMETRO NOS DETERMINARÁ
CUANTAS CAVIDADES DEBEN POSEER EL FILTRO QUE CONFORMARÁ
NUESTRO DIPLEXOR.

• POTENCIA ADMISIBLE: SEGÚN SEA LA POTENCIA DE LOS PROGRAMAS A

MULTIPLEXAR ASÍ SERÁ LAS DIMENSIONES DEL MISMO Y LA TÉCNICA DE
LOS CONECTORES TANTO EN LA ENTRADA COMO EN LA SALIDA.

PODEMOS SIMPLIFICAR Y/O CONSIDERAR QUE EL FACTOR DE MAYOR PESO A

LA HORA DE FIJAR LAS DIMENSIONES DE CADA CAVIDAD RESONANTE, Y POR
ENDE LAS DIMENSIONES DEL FILTRO, ES LA CANTIDAD DE POTENCIA QUE
PUEDE DISIPAR SIN QUE SUS COMPONENTES SE DESTRUYAN. POR TANTO
CUANTO MAYOR ES EL FILTRO, MAYOR SERÁ LA SUPERFICIE METÁLICA DE
DISIPACIÓN.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 31

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ES IMPORTANTE QUE LOS FILTROS POSEAN BAJAS PÉRDIDAS DE INSERCIÓN

PARA QUE LA POTENCIA A DISIPAR SEA LA MENOR POSIBLE Y POR TANTO
PODAMOS DISEÑAR FILTROS DE GRAN CAPACIDAD DE POTENCIA CON UNAS
DIMENSIONES REDUCIDAS.

LA CONDICIÓN DE MÍNIMA ATENUACIÓN EN UN CABLE COAXIAL, QUE PODEMOS

EXTRAPOLARLO A LAS MÍNIMAS PÉRDIDAS DE INSERCIÓN EN UN FILTRO CON
CAVIDADES COAXIALES, SE CONSIGUE CON UNA RELACIÓN ENTRE DIÁMETROS
EXTERIOR E INTERIOR (D/d) =3.5911.

ESTA RELACIÓN, SI LA SUSTITUIMOS EN LA ECUACIÓN [2.10], SIENDO D≡b Y

d≡a,. OBTENEMOS UN VALOR DE IMPEDANCIA CARACTERÍSTICA DE 76.70Ω,
PARA DIELÉCTRICO AIRE Y 51Ω PARA CABLE CON DIELÉCTRICO DE
POLIETILENO.

FIGURA 3-8 ATENUACIÓN Y FACTOR DE CALIDAD “Q” DE UNA LÍNEA

COAXIAL EN FUNCIÓN DE SU IMPEDANCIA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 32

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

EN LA FIGURA 3-8 PODEMOS EVALUAR LA RELACIÓN ENTRE LA ATENUACIÓN EN

UNA LÍNEA COAXIAL Y EL FACTOR DE CALIDAD DE LA MISMA.

EN EL CASO PARTICULAR QUE NOS COMPETE, UN FILTRO REALIZADO CON

CAVIDADES COAXIALES, DEBE POSEER UN FACTOR DE CALIDAD ALTO, PARA
ASÍ OBTENER UNOS VALORES MÍNIMOS DE ATENUACIÓN.

EN EL ANEXO SE INCLUYE FOTOGRAFÍAS DE ALGUNOS MODELOS DE FILTROS

DISEÑADOS Y COMERCIALIZADOS POR VÍDEO MEDIOS S.A. (VIMESA), ASÍ COMO
SU HOJA DE CARACTERÍSTICAS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 33

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

4.-ACOPLADORES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 34

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

CUANDO 2 LÍNEAS DE TRANSMISIÓN DESNUDAS SON COLOCADAS MUY

PRÓXIMAS ENTRE SI, COMO MUESTRA LA FIGURA 4-1, PARTE DE LA POTENCIA
PRESENTE EN LA LÍNEA PRINCIPAL ES ACOPLADA A LA LÍNEA SECUNDARIA.
DICHA POTENCIA ACOPLADA ES FUNCIÓN DE LAS DIMENSIONES FÍSICAS DE LA
ESTRUCTURA, MATERIAL DE LOS ELEMENTOS COMPONENTES, MODO DE
PROPAGACIÓN (SI SON MODOS TEM O NO-TEM), FRECUENCIA DE TRABAJO Y LA
DIRECCIÓN DE PROPAGACIÓN DE LA POTENCIA PRIMARIA.

FIGURA 4-1 ESTRUCTURAS MÁS COMUNES DE ACOPLADORES.

ESTAS ESTRUCTURAS POSEEN UN ACOPLAMIENTO CONTINUO ENTRE LOS

CAMPOS ELECTROMAGNÉTICOS DE LAS DOS LÍNEAS Y SON DENOMINADAS DE
“EDGE-COUPLED”.
HAY UNA EXCEPCIÓN, LA FIGURA 1-4 (d) SE DENOMINA ESTRUCTURA DE
“BROADSIDE-COUPLED”

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 35

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LAS LÍNEAS ACOPLADAS PUEDEN POSEER DIVERSAS FORMAS Y TAMAÑOS,

DEPENDIENDO DE LAS APLICACIONES EN LAS QUE FUNCIONARÁN Y
GENERALMENTE ESTÁN COMPUESTAS POR 2 LÍNEAS DE TRANSMISIÓN,
AUNQUE PUEDEN SER MÁS.
TAMBIÉN PUEDEN QUEDAR DISPUESTAS DE FORMA SIMÉTRICA (AMBOS
CONDUCTORES CON LAS MISMAS DIMENSIONES) O DE FORMA ASIMÉTRICA
(CONDUCTORES DE DIFERENTE DIMENSIONES O QUE NO ESTÁN ORIENTADOS
DE IGUAL FORMA SOBRE SU EJE DE SIMETRÍA).

DE TODOS LOS MODELOS Y TIPOS DE ACOPLADORES EXISTENTES, VAMOS A

CENTRARNOS EN UNO EN PARTICULAR, EL ACOPLADOR HÍBRIDO DE ¼
LONGITUD DE ONDA, CON 1 SOLA SECCIÓN DE LÍNEAS ACOPLADAS EN
CONFIGURACIÓN CRUZADA Y FACTOR DE ACOPLAMIENTO DE -3 dB.

ES UN MODELO DE ACOPLADOR “BROAD-SIDE” CON 4 PUERTOS Y LÍNEAS

SIMÉTRICAS ENCERRADAS EN UN TUBO RECTANGULAR METÁLICO. POSEE UN
ANCHO DE BANDA QUE CUBRE EL RANGO DE FRECUENCIAS DESDE 87.5 MHz
HASTA 108 MHz.

FIGURA 4-2:(a) CONFIGURACIÓN ESTÁNDAR; (b) CONFIGURACIÓN CRUZADA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 36

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

DONDE:
• 1: PUERTO DE ENTRADA.
• 2: PUERTO DIRECTO.
• 3: PUERTO ACOPLADO.
• 4: PUERTO AISLADO.

→  10 [4-1]

→  10 [4-2]

→  10 [4-3]

DE LAS ECUACIONES ANTERIORES PODEMOS DEDUCIR QUE EL AISLAMIENTO

LO PODEMOS CALCULAR COMO:

I[dB] = C[dB] + D[dB] [4-4]

LOS PARÁMETROS CARACTERÍSTICOS DE ESTOS ACOPLADORES LOS

PODEMOS ESTUDIAR EN FUNCIÓN DE LOS CAMPOS ELECTROMAGNÉTICOS
QUE SE FORMAN DENTRO DE LA ESTRUCTURA. PARA ELLO VAMOS
DESCOMPONER EL ACOPLADOR EN 2 MODOS DE EXCITACIÓN DIFERENTES:

• MODO PAR: CAMPOS GENERADOS CUANDO POR LAS LÍNEAS ACOPLADAS

CIRCULAN CORRIENTES DE LA MISMA AMPLITUD Y FASE.
• MODO IMPAR: CAMPOS GENERADOS CUANDO POR LAS LÍNEAS
ACOPLADAS CIRCULAN CORRIENTES DE LA MISMA AMPLITUD PERO CON
FASE OPUESTA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 37

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 4-3:(a) CAMPOS ELÉCTRICOS GENERADOS EN UN ACOPLADOR BROADSIDE PARA EL

MODO PAR (a) Y MODO IMPAR (b).

AL EXISTIR 2 CONFIGURACIONES DIFERENTES EN LAS LÍNEAS DE CAMPO

ELÉCTRICO, OBTENDREMOS 2 IMPEDANCIAS DIFERENTES, LLAMADAS
IMPEDANCIA PAR E IMPEDANCIA IMPAR.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 38

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 4-4:(a) MODELO DE ACOPLADOR CON LÍNEAS DE TRANSMISIÓN; (b) MODO PAR; (c)
MODO IMPAR.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 39

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LAS ECUACIONES QUE RIGEN LOS ACOPLADORES BROADSIDE COMPUESTOS

POR LÍNEAS DE TRANSMISIÓN DE ¼ LONGITUD DE ONDA SE MUESTRAN A
CONTINUACIÓN.

[4-5]

DONDE C ES EL FACTOR DE ACOPLAMIENTO EXPRESADO EN VECES Y Y

SON RESPECTIVAMENTE LAS IMPEDANCIAS PAR E IMPAR.

LA IMPEDANCIA CARACTERÍSTICA DE LOS DISPOSITIVOS CONECTADOS EN EL

ACOPLADOR DEBEN CUMPLIR

[4-6]

DE LAS ECUACIONES [4-5] Y [4-6] OBTENEMOS

[4-7]

[4-8]

CON LOS VALORES OBTENIDOS EN LAS ECUACIONES [4-7], [4-8] Y LA AYUDA DE

TABLAS Y/O COMPLEJAS ECUACIONES PRESENTES EN LIBROS
ESPECIALIZADOS EN LA MATERIA, PODEMOS DEDUCIR LAS DIMENSIONES
FÍSICAS QUE DEBEN POSEER LOS COMPONENTES DE UN ACOPLADOR (LÍNEAS
ACOPLADAS Y TUBO RECTANGULAR QUE LAS ENCIERRA).

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 40

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

COMO VEREMOS EN EL SIGUIENTE CAPÍTULO, NECESITAMOS QUE LOS

ACOPLADORES EMPLEADOS EN LOS MULTIPLEXORES CUMPLAN UNA SERIE DE
REQUISITOS PARA EL CORRECTO FUNCIONAMIENTO DEL MISMO:

• FACTOR DE ACOPLAMIENTO “C” IGUAL A -3 db (1   0.707  ) PARA

√2
QUE LA POTENCIA EN LOS PUERTOS DIRECTOS Y ACOPLADOS (VER
FIGURA 4-2) SEA LA MITAD DE LA POTENCIA DE ENTRADA.
ESTE VALOR SÓLO LO PODEMOS CONSEGUIR A UNA FRECUENCIA
DETERMINADA, QUE SUELE SER LA FRECUENCIA CENTRAL DE TRABAJO
(FIGURA 4-5 Y 4-6).

• LONGITUD ¼ LONGITUD DE ONDA EN LA FRECUENCIA CENTRAL DE

TRABAJO EN LAS LÍNEAS ACOPLADAS PARA CONSEGUIR UN DESFASE DE
90 º ENTRE LAS POTENCIAS DEL PUERTO ACOPLADO Y PUERTO
DIRECTO.

• AISLAMIENTO Y PÉRDIDAS DE RETORNO LO MENOR POSIBLE.

IDEALMENTE ∞. EN LA PRÁCTICA SE CONSIDERAN COMO VALORES
DESEADOS AISLAMIENTOS DE <-40 dB y PÉRDIDAS DE RETORNO <- 30 dB
EN TODA LA BANDA DE TRABAJO.

• PÉRDIDAS DE INSERCIÓN LO MENORES POSIBLE. IDEALMENTE 0. EN LA

PRÁCTICA SE PUEDEN CONSEGUIR VALORES ENTORNO A -0.05 dB.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 41

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 4-5. ACOPLAMIENTO EN FUNCIÓN DE LA FRECUENCIA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 42

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 4-6. SEÑALES EN LOS PUERTOS DIRECTO (P2) Y ACOPLADO (P3) PARA UN FACTOR DE
ACOPLAMIENTO DE -3 dB Y SIN PÉRDIDAS DE INSERCIÓN.

EN EL ANEXO SE MUESTRAN ALGUNAS FOTOGRAFÍAS DE ACOPLADORES

HÍBRIDOS DISEÑADOS Y FABRICADOS POR VIMESA.
ACOPLADORES QUE SON EMPLEADOS PARA LA FORMACIÓN DE DIPLEXORES
CARGA CONSTANTE.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 43

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

5.- INTRODUCCIÓN AL
MULTIPLEXADO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 44

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LA MULTIPLEXACIÓN PARTE DE LA NECESIDAD DEL APROVECHAMIENTO DE

RECURSOS MATERIALES Y ECONÓMICOS EN UNA TORRE DE COMUNICACIÓN.

SUPONGAMOS UN CENTRO EMISOR QUE POSEE 10 PROGRAMAS.

PARA EMITIR ESTOS 10 PROGRAMAS NECESITARÍAMOS 10 SISTEMAS
RADIANTES INDEPENDIENTES Y LA TORRE TENDRÍA QUE POSEER UNAS
DIMENSIONES ADECUADAS PARA PODER IMPLEMENTAR TANTAS ANTENAS O
DISPONER LOS SISTEMAS RADIANTES EN VARIAS TORRES. EN LA MAYORÍA DE
LOS CASOS SERÍA INVIABLE EN TÉRMINOS DE ESPACIO, POR LA INSTALACIÓN
DE TANTOS SERVICIOS EN UNA ÚNICA TORRE, O POR ELEVADO COSTE.

CON LA MULTIPLEXACIÓN PODEMOS EMITIR LOS 10 PROGRAMAS POR UN

ÚNICO SISTEMA RADIANTE, REDUCIENDO CONSIDERABLEMENTE LAS
DIMENSIONES DE LA TORRE A EMPLEAR Y DISMINUYENDO LAS
PROBABILIDADES DE AVERÍAS, CORTES EN LA EMISIÓN, MAYOR FACILIDAD EN
EL MANTENIMIENTO, ETC…

ANTES DE ENTRAR EN DETALLE SOBRE LAS DIVERSAS TÉCNICAS DE

DIPLEXORES EMPLEADOS EN LA BANDA DE RADIODIFUSIÓN SONORA EN LA
BANDA DE F.M., NECESITAMOS DEFINIR LOS PARÁMETROS Y NOMENCLATURAS
QUE HABITUALMENTE SE EMPLEAN PARA CARACTERIZAR DICHOS
DIPLEXORES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 45

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 5-1 ESQUEMA GENÉRICO DE LOS DIPLEXORES.

ATENDIENDO A LA FIGURA 5-1, SE DEFINE:

• P1: POTENCIA ENTREGADA POR EL TRANSMISOR TX 1 A LA FRECUENCIA F1.
• P2: POTENCIA ENTREGADA POR EL TRANSMISOR TX 2 A LA FRECUENCIA F2.
• P1i: POTENCIA SALIDA DEL DIPLEXOR HACIA ANTENA A LA FRECUENCIA F1.
• P2i: POTENCIA SALIDA DEL DIPLEXOR HACIA ANTENA A LA FRECUENCIA F2.
• P1r: POTENCIA REFLEJADA EN EL DIPLEXOR A LA FRECUENCIA F1.
• P2r: POTENCIA REFLEJADA EN EL DIPLEXOR A LA FRECUENCIA F2.
• P1a: POTENCIA DEL TRANSMISOR TX1 QUE LLEGA AL TRANSMISOR TX2.
• P2a: POTENCIA DEL TRANSMISOR TX2 QUE LLEGA AL TRANSMISOR TX1.

EN LOS CASOS DONDE EL DIPLEXOR POSEE UNA CARGA DE EQUILIBRIO:

• P1al: POTENCIA DEL TX1 QUE SE DISIPA EN LA CARGA DE EQUILIBRIO.
• P2al: POTENCIA DEL TX2 QUE SE DISIPA EN LA CARGA DE EQUILIBRIO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 46

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

CON ESTA NOMENCLATURA PODEMOS DEFINIR:

• AISLAMIENTO: MEDIDA DE POTENCIA QUE RELACIONA LA POTENCIA QUE,

PROCEDENTE DE UN TRANSMISOR, APARECE DE FORMA INDESEADA EN
EL OTRO TRANSMISOR. SE CONSIDERA ACEPTABLE VALORES POR
DEBAJO DE -30 dB~-40 dB.
1
10
1
[5-1]
2
10
2
SI UN TRANSMISOR RECIBE UNA SEÑAL INDESEADA QUE NO ES LA SUYA
CON UN VALOR CONSIDERABLE, NIVEL QUE DEPENDE DE LA
TECNOLOGÍA Y CALIDAD DEL PROPIO TRANSMISOR, ÉSTE ADEMÁS DE
GENERAR SU PROPIA SEÑAL A SU FRECUENCIA DESEADA, GENERA
OTRAS FRECUENCIAS QUE SON COMBINACIÓN DE SUMAS Y RESTAS
MÚLTIPLOS DE LAS FRECUENCIAS PROPIA E INDESEADA.

A DICHAS FRECUENCIAS SE LES DENOMINA PRODUCTOS DE

INTERMODULACIÓN. AUNQUE SUELEN SER FILTRADAS EN EL PROPIO
TRANSMISOR, PUEDEN INTERFERIR EN LA CALIDAD DE LAS SEÑALES
DIPLEXADAS O DE OTRAS SEÑALES UBICADAS EN OTROS
EMPLAZAMIENTOS, EN EL CASO QUE LOS PRODUCTOS DE
INTERMODULACIÓN SEAN RADIADOS POR MEDIO DEL SISTEMA
RADIANTE.

CON UN BUEN AISLAMIENTO (MEJOR DE 30 dB POR NORMA GENERAL)

PODEMOS EVITAR EN GRAN MEDIDA LA INFLUENCIA NEGATIVA DE LOS
PRODUCTOS DE INTERMODULACIÓN

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 47

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

• PÉRDIDAS DE RETORNO: POTENCIA QUE PROCEDENTE DE UN

TRANSMISOR, ES RECHAZADA POR EL DIPLEXOR HACIA EL MISMO
TRANSMISOR DEBIDO A LA DESADAPTACIÓN DE IMPEDANCIAS. UN VALOR
PRÁCTICO RONDA LOS -26 dB, QUE EQUIVALE A UNA R.O.E DE 1.1:1.

1
1   10
1
[5-2]

2
2   10
2

• PÉRDIDAS DE INSERCIÓN: PARTE DE POTENCIA ENTREGADA POR EL

TRANSMISOR QUE EL DIPLEXOR NO TRANSMITE A LA ANTENA, BIEN POR
LA DISIPACIÓN DE POTENCIA EN FORMA DE CALOR DE LOS
COMPONENTES DEL DIPLEXOR BIEN POR LA POTENCIA QUE SE REFLEJA
O LA QUE CIRCULA AL OTRO TRANSMISOR. ES UN PARÁMETRO QUE
VARÍA CONSIDERABLEMENTE DEPENDIENDO DE LAS DIMENSIONES DEL
DIPLEXOR, MATERIAL DE SUS COMPONENTES O TECNOLOGÍA EMPLEADA
Y QUE ADQUIERE VALORES ENTRE 0.15 Y 1.5 dB.

1
1   10
1
[5-3]

2
2   10
2

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 48

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

• ATENUACIÓN A LA CARGA DE EQUILIBRIO: PARTE DE LA POTENCIA QUE,

PROCEDENTE DE UN TRANSMISOR, EL DIPLEXOR NO PUEDE ENTREGAR
A LA ANTENA BIEN POR LAS INHOMOGENEIDADES DEL DIPLEXOR, BIEN
POR LA IMPOSIBILIDAD DE OBTENER UN PERFECTO AJUSTE EN
DETERMINADAS FRECUENCIAS O BIEN POR LA CERCANÍA DE LAS
FRECUENCIAS A DIPLEXAR. SE CONSIDERA ACEPTABLE VALORES POR
DEBAJO DE – 20 dB. LA CARGA SE ELIGE PARA QUE DISIPE UNA
POTENCIA QUE ES FUNCIÓN DE ESTE PARÁMETRO.

1
1   10
1
[5-4]

2
2   10
2

A CONTINUACIÓN ANALIZAREMOS LAS DIVERSAS TÉCNICAS EMPLEADAS EN LA

MULTIPLEXACIÓN DE SERVICIOS RADIOFÓNICOS EN LA BANDA DE F.M.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 49

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

5.1.- DIPLEXOR LÍNEA DE RETARDO.

ES UN TIPO DE DIPLEXOR QUE NO EMPLEA FILTROS COAXIALES Y SÓLO

EMPLEA ACOPLADORES DIRECCIONALES DE -3 dB UNIDOS POR DOS LÍNEAS DE
TRANSMISIÓN, CUYA DIFERENCIA DE LONGITUDES ESTÁ CALCULADA
ADECUADAMENTE PARA PODER COMBINAR LOS 2 PROGRAMAS.

FIGURA 5-2 ESQUEMA DIPLEXOR LÍNEA DE RETARDO.

CONCRETAMENTE, LA DIFERENCIA DE LONGITUD ∆L DEBE SER UN MÚLTIPLO

IMPAR DE MEDIA LONGITUD DE ONDA A UNA DE LAS FRECUENCIAS A DIPLEXAR
Y A LA VEZ, MÚLTIPLO PAR DE MEDIA LONGITUD DE ONDA A LA OTRA
FRECUENCIA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 50

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

DICHA RELACIÓN VIENE DETERMINADA POR:

λ
2 ,    2,4,6 …
[5-5]
λ
2 ,    1,3,5 …

DE DONDE PODEMOS OBTENER LA SIGUIENTE EXPRESIÓN:

λ
[5-6]
λ
PARA APLICARLO AL SERVICIO RADIOFÓNICO EN LA BANDA DE F.M., NO TODOS
LOS VALORES DE ⁄ SON VÁLIDOS, YA QUE OBTENDRÍAMOS FRECUENCIAS
FUERA DE DICHA BANDA.
m
2  4  6  8  10  12  14  16  18
1  2/1  4/1  6/1  8/1  10/1  12/1  14/1  16/1  18/1
3  2/3  4/3  6/3  8/3  10/3  12/3  14/3  16/3  18/3
5  2/5  4/5  6/5  8/5  10/5  12/5  14/5  16/5  18/5
7  2/7  4/7  6/7  8/7  10/7  12/7  14/7  16/7  18/7
n  9  2/9  4/9  6/9  8/9  10/9  12/9  14/9  16/9  18/9
11  2/11  4/11  6/11  8/11  10/11  12/11  14/11  16/11  18/11
13  2/13  4/13  6/13  8/13  10/13  12/13  14/13  16/13  18/13
15  2/15  4/15  6/15  8/15  10/15  12/15  14/15  16/15  18/15
17  2/17  4/17  6/17  8/17  10/17  12/17  14/17  16/17  18/17

m
2  4  6  8  10  12  14  16  18
1  2  4  6  8  10  12  14  16  18
3  0.6667  1.3333  2  2.6667 3.3333 4  4.6667  5.3333  6
5  0.4000  0.8000  1.2000 1.6000 2  2.4000 2.8000  3.2000  3.6000
7  0.2857  0.5714  0.8571 1.1429 1.4286 1.7143 2  2.2857  2.5714
n  9  0.2222  0.4444  0.6667 0.8889 1.1111 1.3333 1.5556  1.7778  2
11  0.1818  0.3636  0.5455 0.7273 0.9091 1.0909 1.2727  1.4545  1.6364
13  0.1538  0.3077  0.4615 0.6154 0.7692 0.9231 1.0769  1.2308  1.3846
15  0.1333  0.2667  0.4000 0.5333 0.6667 0.8000 0.9333  1.0667  1.2000
17  0.1176  0.2353  0.3529 0.4706 0.5882 0.7059 0.8235  0.9412  1.0588
TABLA 5-1 DIVERSOS VALORES DE m/n QUE CUMPLEN LA CONDICIÓN PARA LOS DIPLEXORES
DE LÍNEA RETARDO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 51

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LOS VALORES REMARCADOS DE LA TABLA 5-1 CUMPLEN LA CONDICIÓN DE

LÍNEA DE RETARDO PARA 2 SERVICIOS EN LA BANDA DE F.M.

A MODO DE EJEMPLO Y ATENDIENDO A LOS VALORES REMARCADOS QUE

HEMOS COMENTADO CON ANTERIORIDAD, SI FIJAMOS f2 A 108 MHz, f1 TOMARÁ
LOS VALORES DE LA TABLA 5-2.

DESPEJANDO f1 DE LA ECUACIÓN [5-2], OBTENEMOS:

[5-7]

ENTONCES:

CON f2 108 MHz
m/n
   6/7  8/9  10/11  12/13  14/15  14/17  16/17
f1[MHz]  92.6  96.0  98.2  99.7  100.8  88.9  101.6

TABLA 5-2 EJEMPLO DE FRECUENCIAS A DIPLEXAR EN F.M.

LA PRINCIPAL VENTAJA ES SU BAJO COSTE Y SUS REDUCIDAS DIMENSIONES,

PERO ES UNA TÉCNICA CON UNA SERIE DE LIMITACIONES EN LO QUE
CONCIERNE A LA HORA DE ELEGIR LAS FRECUENCIAS A DIPLEXAR. TAMBIÉN
SU SINTONÍA (AJUSTE) ES UN PROCESO MUY COMPLICADO.

SU EMPLEO ES POCO HABITUAL EN INSTALACIONES PROFESIONALES DE

MEDIA / ALTA CALIDAD Y CON EL TIEMPO HA SIDO SUSTITUIDA POR OTRAS
TÉCNICAS CON MEJORES PRESTACIONES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 52

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

5.2.- DIPLEXOR DE ACOPLADOR DIRECCIONAL.

ES UNA TÉCNICA QUE SÓLO SE USA EN SISTEMAS RADIANTES DE

POLARIZACIÓN CIRCULAR, COMPUESTOS POR ANTENAS CON 2 PLANOS DE
RADIACIÓN ORTOGONALES. ÚNICAMENTE EMPLEA 1 ACOPLADOR DIRECCIONAL
– 3dB.

FIGURA 5-3 ESQUEMA DIPLEXOR DE ACOPLADOR DIRECCIONAL.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 53

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

SU PRINCIPAL VENTAJA ES SU SENCILLEZ Y EL BAJO COSTE.

PERMITE DIPLEXAR CUALQUIER FRECUENCIA QUE SE ENCUENTRE DENTRO
DEL ANCHO DE BANDA DEL ACOPLADOR.

LA MAYOR DESVENTAJA ES QUE ESTA TÉCNICA NO PERMITE OBTENER

GRANDES AISLAMIENTOS ENTRE TRANSMISORES, YA QUE DICHO PARÁMETRO
QUEDA SUJETO AL AISLAMIENTO INTRÍNSECO QUE SE PUEDA CONSEGUIR CON
EL ACOPLADOR Y DE LA ADAPTACIÓN DEL SISTEMA RADIANTE.
HABITUALMENTE NO SUELE OBTENERSE AISLAMIENTOS MEJORES DE 26 dB,
FACTOR QUE PUEDE PROVOCAR LA PRESENCIA DE PRODUCTOS DE
INTERMODULACIÓN.

SÓLO SE EMPLEA EN INSTALACIONES ECONÓMICAS DE BAJA CALIDAD QUE NO

PRECISEN UN BUEN AISLAMIENTO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 54

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

5.3.- DIPLEXOR TIPO ESTRELLA O STAR POINT.

EN ESTA TÉCNICA YA SE EMPLEA FILTROS PASO BANDA SINTONIZABLES EN

TODA LA BANDA DE TRABAJO, LA BANDA DE F.M. SI LO PARTICULARIZAMOS
PARA NUESTRO CURSO. NO EMPLEA ACOPLADORES DIRECCIONALES PERO SÍ
LÍNEAS DE TRANSMISIÓN PARA LA UNIÓN DE LOS 2 FILTROS Y CONFORMAR EL
DIPLEXOR.

ESTAS LÍNEAS DE TRANSMISIÓN, BIEN CABLES COAXIALES O BIEN LÍNEAS

RÍGIDAS, POSEEN UNA LONGITUD DETERMINADA PARA EL CORRECTO
FUNCIONAMIENTO DEL DIPLEXOR Y SON CALCULADAS EN FUNCIÓN DE LAS
FRECUENCIAS DE TRABAJO, NÚMERO DE FRECUENCIAS A DIPLEXAR Y DE
CÓMO ESTÉN AJUSTADOS LOS FILTROS.

FIGURA 5-4 ESQUEMA GENERAL DIPLEXOR STAR POINT.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 55

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

AUNQUE LA FIGURA 5-4 MUESTRA QUE PODEMOS DIPLEXAR MUCHAS

FRECUENCIAS CON ESTA TÉCNICA, EN LA PRÁCTICA NO SE SUPERAN LOS 3 Ó 4
PROGRAMAS, PORQUE LA COMPLEJIDAD DE SU DISEÑO SE INCREMENTA
CONSIDERABLEMENTE Y SOBRETODO EMPEORAN SUS PARÁMETROS
(PÉRDIDAS DE RETORNO Y AISLAMIENTO).

EL AISLAMIENTO ENTRE ENTRADAS ES DEBIDO AL RECHAZO QUE PRESENTA

EL FILTRO A LA FRECUENCIA DE LA OTRA ENTRADA A DIPLEXAR Y POR TANTO
NOS LIMITA LA SEPARACIÓN MÍNIMA ENTRE FRECUENCIAS. ESTE VALOR DEBE
SER MEJOR DE 30~35 dB.

LAS PÉRDIDAS DE INSERCIÓN SON PRÁCTICAMENTE LAS DE UN FILTRO

INDEPENDIENTE, SI DESPRECIAMOS LA MÍNIMA ATENUACIÓN QUE AÑADEN LOS
ELEMENTOS DE UNIÓN ENTRE ELLOS (LÍNEAS DE TRANSMISIÓN Y SUMADOR.

POR OTRO LADO, LAS PÉRDIDAS DE RETORNO SON TAMBIÉN LAS MISMAS QUE
LAS DE UN FILTRO INDEPENDIENTE, AUNQUE SIEMPRE CONDICIONADA AL
CORRECTO CÁLCULO EN LAS DIMENSIONES DE LAS LÍNEAS DE TRANSMISIÓN
QUE UNEN LOS FILTROS.

ESTE DIPLEXOR PRESENTA UNA VENTAJA EXCELENTE FRENTE A LOS

ESTUDIADOS CON ANTERIORIDAD. ES CAPAZ DE ADAPTAR IMPEDANCIAS POR
LA PRESENCIA DE LOS FILTROS. CON ELLO PODEMOS LOGRAR QUE AL
TRANSMISOR NO LE LLEGUE APENAS POTENCIA REFLEJADA, AUN CUANDO EL
SISTEMA RADIANTE NO POSEA UNA BUENA ADAPTACIÓN.

LA RESINTONÍA, SI ES HACIA UNA FRECUENCIA ALEJADA A LA QUE

PREVIAMENTE ESTABA AJUSTADO EL DIPLEXOR, IMPLICA CAMBIAR LAS
LONGITUDES DE LAS LÍNEAS DE TRANSMISIÓN.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 56

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

EL PRINCIPIO DE FUNCIONAMIENTO DE ESTOS DIPLEXORES, SI NOS

CENTRAMOS EN DIPLEXORES DE 2 FRECUENCIAS, CONSISTE EN CONSEGUIR
QUE A LA FRECUENCIA DE F1, EL FILTRO Y LÍNEA DE TRANSMISIÓN DE F2 SEA
TRANSPARENTE. ES DECIR, QUE LA SEÑAL F1 SÓLO VEA UN CAMINO POSIBLE
EN EL SUMADOR Y QUE ESTE SEA HACIA LA ANTENA.

PARA ELLO, EN EL PUNTO “A” QUE MUESTRA LA FIGURA 5-5, SE DEBE VER UNA
IMPEDANCIA INFINITA (CIRCUITO ABIERTO) A LA FRECUENCIA F1 Y EN EL
PUNTO “B” TAMBIÉN SE DEBE VER UNA IMPEDANCIA INFINITA PERO A F2.

FIGURA 5-5 CÁLCULO LONGITUD L1 Y L2.

SI RECORDAMOS LA COMPOSICIÓN DE LOS FILTROS ESTUDIADOS EN

CAPÍTULO 3, FIGURA 3-4, LOS BUCLES ESTÁN CONECTADOS AL CHASIS DE LOS
FILTROS Y POR TANTO SE ENCUENTRAN FÍSICAMENTE EN CORTO CIRCUITO,
PERO ELECTROMAGNÉTICAMENTE SÓLO LO ESTÁ A CIERTAS FRECUENCIAS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 57

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

TENEMOS QUE TRANSFORMAR EL CORTOCIRCUITO EN UN CIRCUITO ABIERTO

(IMPEDANCIA INFINITA) A LA FRECUENCIA DESEADA POR MEDIO DE UNA
TRANSFORMACIÓN DE FASE DE 90º, O LO QUE ES LO MISMO UNA
TRANSFORMACIÓN DE λ/4 EN LA LONGITUD ELÉCTRICA. ESTO SE CONSIGUE
CON LAS LÍNEAS L1 Y L2.

BÁSICAMENTE CONSISTE EN DIMENSIONAR ADECUADAMENTE LAS LÍNEAS DE

TRANSMISIÓN L1 Y L2 PARA QUE LA LONGITUD, DESDE EL CORTOCIRCUITO DEL
BUCLE DE SALIDA HASTA EL SUMADOR, SEA DE λ/4 A LA FRECUENCIA DE
CÁLCULO Y ASÍ CONVERTIR UN CORTOCIRCUITO EN UN CIRCUITO ABIERTO EN
EL PUNTO “A” Y “B” RESPECTIVAMENTE.

PARA ENTENDERLO MEJOR, VEAMOS EL SIGUIENTE EJEMPLO.

FIGURA 5-6 ESQUEMA DIPLEXOR STAR POINT DE EJEMPLO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 58

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

(a)

(b)

FIGURA 5-7 REPRESENTACIÓN EN CARTA DE SMITH DE LAS PÉRDIDAS DE RETORNO VISTAS

DESDE LA SALIDA DE LOS FILTROS. (a) PUNTO “C” 98.3 MHz; (b) PUNTO “D” 96.3 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 59

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LAS LONGITUDES L1 Y L2 DEBEN TRASLADAR LOS MARCADORES DE

FRECUENCIA EN LA FIGURA 5-7 HACIA LA DERECHA PARA OBTENER UN
CIRCUITO ABIERTO (IMPEDANCIA ∞).

(a)

(b)
FIGURA 5-8 REPRESENTACIÓN EN CARTA DE SMITH DE LAS PÉRDIDAS DE RETORNO VISTAS
DESDE. (a) PUNTO “A”; (b) PUNTO “B”.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 60

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

DESDE EL PUNTO MARCADO COMO “0” EN LA CARTA DE SMITH HASTA EL

PUNTO MARCADO COMO “∞” EN LA MISMA HAY UNA DIFERENCIA DE 90º EN
FASE O λ/4 EN METROS.

SI DESCONTAMOS LA FASE QUE INTRODUCE LOS BUCLES, MARCADO EN LA

FIGURA 5-8 COMO “BUCLE 96.3 MHz” Y “BUCLE 98.3 MHz” RESPECTIVAMENTE, L1
Y L2 TENDRÁN UNA FASE QUE SERÁ EL RESULTADO DE RESTAR A 90º LA FASE
QUE INTRODUCEN LOS BUCLES.

PARA L1, Φ1= 90º - FASE QUE PRESENTA EL BUCLE 96.3 MHz A 98.3 MHz.
PARA L2, Φ2= 90º - FASE QUE PRESENTA EL BUCLE 98.3 MHz A 96.3 MHz.

AHORA YA PODEMOS CALCULAR LAS LONGITUD FÍSICA DE L1 Y L2 POR MEDIO

DE LA SIGUIENTE ECUACIÓN.

Φ β [5-8]

[5-9]

DONDE Φ ES LA FASE QUE POSEE UNA SEÑAL DESPUÉS DE RECORRER UNA

CIERTA LONGITUD L Y β ES LA CONSTANTE DE DESPLAZAMIENTO DE FASE
VISTA EN EL CAPÍTULO 2.

AL MONTAR LAS LÍNEAS CALCULADAS NORMALMENTE HAY QUE REAJUSTAR

LIGERAMENTE ALGÚN ELEMENTO DE LOS FILTROS PARA QUE LOS
PARÁMETROS CUMPLAN CON LOS VALORES REQUERIDOS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 61

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LAS GRÁFICAS QUE OBTENEMOS SON LAS SIGUIENTES:

(a)

(b)

FIGURA 5-9 (a) PÉRDIDAS DE RETORNO Y PÉRDIDAS DE INSERCIÓN 96.3 MHz

(b) AISLAMIENTO 96.3 MHz CON 98.3 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 62

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

(a)

(b)

FIGURA 5-10 (a) PÉRDIDAS DE RETORNO Y PÉRDIDAS DE INSERCIÓN 98.3 MHz

(b) AISLAMIENTO 98.3 MHz CON 96.3 MHz.

PARA VER EJEMPLOS DE DIPLEXORES STAR POINT, EN EL ANEXO SE INCLUYEN

FOTOGRAFÍAS JUNTO CON SU HOJA DE CARACTERÍSTICAS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 63

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

5.4.- DIPLEXOR TIPO PUENTE O DE CARGA CONSTANTE.

ES SIN DUDA LA TÉCNICA MÁS COMPLETA, QUE PERMITE OBTENER LOS

MEJORES VALORES EN CUANTO A PÉRDIDAS DE RETORNO Y AISLAMIENTOS.
SE EMPLEA EN INSTALACIONES DE ALTA CALIDAD Y EN DONDE SE NECESITE
COMBINAR UN NÚMERO DE FRECUENCIAS SUPERIOR AL MÁXIMO PERMITIDO
POR LAS ANTERIORES TÉCNICAS ESTUDIADAS.
ES UNA TÉCNICA ESPECIALMENTE INDICADA PARA COMBINAR FRECUENCIAS
MUY PRÓXIMAS Y APLICACIONES DONDE SE NECESITE UN ALTO AISLAMIENTO
ENTRE ENTRADAS.

EN SU CONFIGURACIÓN BÁSICA, FIGURA 5-11 (a), SE COMPONE DE 2 FILTROS

PASO BANDA, 2 ACOPLADORES DIRECCIONALES -3dB, LÍNEAS DE TRANSMISIÓN
Y UNA CARGA DE EQUILIBRIO.

(a) (b)
FIGURA 5-11 ESQUEMA GENERAL DIPLEXOR TIPO CARGA CONSTANTE.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 64

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

LA ENTRADA MARCADA COMO Fn B.A., ES UNA ENTRADA NO SINTONIZADA POR

LA QUE SE PUEDE CONECTAR CUALQUIER FRECUENCIA DENTRO DE LA BANDA
DE F.M, CON LA SEPARACIÓN MÍNIMA REQUERIDA CON RESPECTO A F1.

SE LA DENOMINA ENTRADA DE BANDA ANCHA Y PUEDE SER UTILIZADA COMO

ENTRADA DE UN ANTERIOR MULTIPLEXOR O COMO ENTRADA DE OTRO
PROGRAMA.

EN EL CASO QUE NECESITEMOS UN MAYOR AISLAMIENTO ENTRE ENTRADAS,

SE EMPLEA LA CONFIGURACIÓN DE LA FIGURA 5-11 (b), DONDE SE HA
INTRODUCIDO UN FILTRO MÁS, DENOMINADO FILTRO DE BANDA ANCHA Y
AJUSTADO A LA FRECUENCIA F2, PARA INCREMENTAR EL AISLAMIENTO ENTRE
ENTRADAS FILTRADAS, DENOMINADAS ENTRADAS DE BANDA ESTRECHA.

EN ESTE CASO, POR BANDA ANCHA SOLO PUEDE ENTRAR UN PROGRAMA QUE
CORRESPONDE A LA FRECUENCIA F2.

A LA CONFIGURACIÓN BÁSICA FIGURA 5-11 (a), SE LE DENOMINA MÓDULO

DIPLEXOR. SI QUEREMOS MULTIPLEXAR POR EJEMPLO 5 PROGRAMAS,
NECESITAREMOS 4 MÓDULOS DIPLEXORES CONECTADOS EN CASCADA.
PARA ELLO LAS BANDAS ANCHAS Y LAS SALIDAS R.F. INTERMEDIAS SON
INTERCONECTADAS POR LÍNEAS DE TRANSMISIÓN TAL Y COMO MUESTRA EL
SIGUIENTE ESQUEMA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 65

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

P-1 P-2 P-3 P-4 P-5 P-6

SALIDA BANDA
RF. PUENTE PUENTE PUENTE ANCHA

P-1 P-2 P-3 P-4 P-5 P-6

ACOPLADOR SALIDA ACOPLADOR SALIDA ACOPLADOR SALIDA ACOPLADOR SALIDA
1 2 3 4

4 3 8 7 12 11 16 15

4 3 8 7 12 11 16 15
FILTRO 1

FILTRO 1

FILTRO 2

FILTRO 2

FILTRO 3

FILTRO 3

FILTRO 4

FILTRO 4
2 1 6 5 10 9 14 13

2 1 6 5 10 9 14 13
ACOPLADOR ACOPLADOR ACOPLADOR ACOPLADOR
ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4

ENTRADA ENTRADA ENTRADA ENTRADA

CARGA CARGA CARGA CARGA
xx.x MHz xx.x MHz xx.x MHz xx.x MHz

CARGA ENTRADA B.E. CARGA ENTRADA B.E. CARGA ENTRADA B.E. CARGA ENTRADA B.E.
1 1 2 2 3 3 4 4

FIGURA 5-12 ESQUEMA DE MONTAJE PENTAPLEXOR TIPO CARGA CONSTANTE SIN FILTRO DE
BANDA ANCHA.
EL PRIMER MÓDULO ES AL QUE SE LE CONECTA LA ANTENA Y EL ÚLTIMO
MÓDULO ES EL QUE POSEE LA BANDA ANCHA LIBRE O AL QUE SE LE CONECTA
EL FILTRO DE BANDA ANCHA.
P-1 P-2 P-3 P-4 P-5 P-6 P-7 P-8
SALIDA
RF. PUENTE PUENTE PUENTE PUENTE

P-1 P-2 P-3 P-4 P-5 P-6 P-7

ACOPLADOR SALIDA ACOPLADOR SALIDA ACOPLADOR SALIDA ACOPLADOR SALIDA
1 2 3 4

4 3 8 7 12 11 16 15

4 3 8 7 12 11 16 15 P-8 18
FILTRO 1

FILTRO 1

FILTRO 2

FILTRO 2

FILTRO 3

FILTRO 3

FILTRO 4

FILTRO 4

FILTRO 5

2 1 6 5 10 9 14 13 17

2 1 6 5 10 9 14 13
ACOPLADOR ACOPLADOR ACOPLADOR ACOPLADOR
ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4 ENTRADA
xx.x MHz

ENTRADA B.E.
5

ENTRADA ENTRADA ENTRADA ENTRADA

CARGA CARGA CARGA CARGA
xx.x MHz xx.x MHz xx.x MHz xx.x MHz

CARGA ENTRADA B.E. CARGA ENTRADA B.E. CARGA ENTRADA B.E. CARGA ENTRADA B.E.
1 1 2 2 3 3 4 4

FIGURA 5-13 ESQUEMA DE MONTAJE PENTAPLEXOR TIPO CARGA CONSTANTE CON FILTRO DE
BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 66

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ESTA TÉCNICA SE BASA EN DIVIDIR Y DESFASAR ADECUADAMENTE, POR

MEDIO DE LOS ACOPLADORES DIRECCIONALES – 3dB, LAS SEÑALES DE
ENTRADA POR BANDA ESTRECHA Y POR BANDA ANCHA PARA QUE, JUNTO CON
LAS PROPIEDADES DE LOS FILTROS, SE SUMEN POR LA SALIDA DE ANTENA Y
SE CANCELEN EN EL RESTO DE ENTRADAS/SALIDAS.

VAMOS PRIMERO A EVALUAR QUE OCURRE CON LA SEÑAL FILTRADA QUE

ENTRA POR BANDA ESTRECHA Y LO EVALUAREMOS DESCARTANDO LAS
PÉRDIDAS DE INSERCIÓN Y CONSIDERANDO UN AISLAMIENTO INFINITO.

FIGURA 5-14 FASE Y POTENCIA SEÑAL P1 CON FRECUENCIA F1.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 67

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

SI RECORDAMOS EL FUNCIONAMIENTO DEL ACOPLADOR DIRECCIONAL – 3dB

EXPLICADO EN EL CAPÍTULO 4, OBTENEMOS LAS SEÑALES MOSTRADAS EN LA
FIGURA 5-14.

COMO HEMOS ASUMIDO QUE EL AISLAMIENTO ES INFINITO, POR LA PUERTA

AISLADA (CARGA DE EQUILIBRIO) NO HAY NADA DE SEÑAL. POR TANTO LA
POTENCIA DE ENTRADA P1 ES DIVIDIDA POR EL ACOPLADOR DE ENTRADA EN 2
SEÑALES.

• LA MITAD DE POTENCIA SE OBTIENE EN EL PUERTO DIRECTO Y CON

FASE 0º.
• LA OTRA MITAD DE POTENCIA SE OBTIENE EN EL PUERTO ACOPLADO Y
CON FASE -90º.

ESTAS SEÑALES TIENEN FRECUENCIA F1 Y, COMO QUEDAN DENTRO DE LA

BANDA DE PASO DE LOS FILTROS, PASAN A TRAVÉS DE ELLOS HACIA EL
ACOPLADOR DE SALIDA.

EN EL ACOPLADOR DE SALIDA, VUELVEN A DIVIDIRSE EN 2 SEÑALES CON LA

MITAD DE POTENCIA Y UN DESFASE ENTRE ELLAS DE -90º.

COMO LAS SEÑALES QUE ENTRAN AL ACOPLADOR DE SALIDA POSEEN UN

DESFASAJE PREVIO DE -90º, OCURRE QUE EN LA ENTRADA DE BANDA ANCHA
TENEMOS 2 SEÑALES DE LA MISMA POTENCIA PERO EN OPOSICIÓN DE FASE Y
EN LA SALIDA HACIA ANTENA HABRÍA OTRAS 2 SEÑALES DE LA MISMA
POTENCIA Y CON LA MISMA FASE.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 68

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

POR TANTO EN LA ENTRADA DE BANDA ANCHA SE CANCELAN LAS SEÑALES. ES

COMO SI ESE PUERTO NO EXISTIESE Y POR TANTO LAS SEÑALES
PROCEDENTES DE LOS FILTROS SÓLO TUVIESEN UN CAMINO POR DONDE
SALIR, LA SALIDA DE R.F.

ANTENA

B.A.
ACOPLADOR
SALIDA
F1

F1

F2
F2

b: P2/2 a:P2/2
-90° 0°
b:P2/2 a:P2/2
-90° 0°

ACOPLADOR
a:P2/4 a:P2/4
ENTRADA
-90° 0°
P2= =0
b:P2/4 b:P2/4
-90° -180°
(P2/2 + P2/2) P2
CARGA

F2=F1

B.E.

FIGURA 5-15 FASE Y POTENCIA CON UNA SEÑAL FUERA DE LA BANDA DE PASO.

SI POR EQUIVOCACIÓN O PORQUE LOS TRANSMISORES GENERAN PRODUCTOS

DE INTERMODULACIÓN, SE INTRODUCE UNA SEÑAL CON FRECUENCIA F2
FUERA DE LA BANDA DE PASO DE LOS FILTROS, TODA LA SEÑAL ACABA EN LA
CARGA DE EQUILIBRIO TAL Y COMO MUESTRA LA FIGURA 5-15.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 69

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ESTO OCURRE PORQUE LAS SEÑALES RECHAZADAS POR LOS FILTROS

VUELVEN AL ACOPLADOR DE ENTRADA CON UN DESFASE DE -90º ENTRE ELLAS
Y SUCEDE LOS MISMO QUE HEMOS EXPLICADO EN LA FIGURA 5-14 PARA EL
ACOPLADOR DE SALIDA.

LAS SEÑALES EN LA BANDA ESTRECHA POSEEN LA MISMA POTENCIA Y FASES

OPUESTAS, CANCELÁNDOSE. ASÍ EL ÚNICO CAMINO POSIBLE ES HACIA LA
CARGA DE EQUILIBRIO.

YA SÓLO NOS QUEDA EVALUAR QUE OCURRE CON LA SEÑAL QUE ENTRA POR
LA BANDA ANCHA.
ANTENA
B.A.
Pn
(Pn/2 + Pn/2) a:Pn/4 Fn=F1
-90° a:Pn/4
Pn= 0°
b:Pn/4 =0
-90° ACOPLADOR b:Pn/4
SALIDA -180°

b:Pn/2 a:Pn/2
-90° 0°

a:Pn/2
b: Pn/2 0°
-90°
Fn
Fn
F1

F1
Fn
Fn

ACOPLADOR
ENTRADA
B.E.
CARGA

FIGURA 5-16 FASE Y POTENCIA SEÑAL Pn CON FRECUENCIA DIFERENTE A F1.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 70

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

AL SER UNA O UNAS FRECUENCIAS DIFERENTES A LA DEL AJUSTE DE LOS

FILTROS, SON RECHAZADAS POR ESTOS VOLVIENDO DE NUEVO AL
ACOPLADOR DE SALIDA.

SON SEÑALES DE LA MISMA POTENCIA Y CON UN DESFASAJE DE -90º ENTRE

ELLAS. POR TANTO EN LA BOCA DE BANDA ANCHA SE CANCELAN Y SÓLO
TIENEN UN CAMINO POSIBLE, LA SALIDA DE R.F.

SI POR BANDA ANCHA SE CONECTA DE FORMA EQUIVOCADA UNA SEÑAL CON

LA MISMA FRECUENCIA DE AJUSTE DE LOS FILTROS, DICHA SEÑAL IRÁ A LA
CARGA DE EQUILIBRIO. ANTENA
B.A.
Pn
Fn=F1

ACOPLADOR
SALIDA

b:Pn/2 a:Pn/2
-90° 0°
Fn
Fn
F1

F1
Fn
Fn

b:Pn/2 a:Pn/2
-90° 0°

ACOPLADOR
(Pn/2 + Pn/2) a:Pn/4 ENTRADA
-90° B.E. a:Pn/4
Pn= 0°
b:Pn/4 =0
CARGA

b:Pn/4
-90°
-180°

FIGURA 5-17 FASE Y POTENCIA SEÑAL Pn CON FRECUENCIA F1.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 71

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

AL POSEER UNA FRECUENCIA DENTRO DE LA BANDA DE PASO DE LOS

FILTROS, LAS SEÑALES NO SON RECHAZADAS POR ELLOS SINO QUE PASAN A
TRAVÉS DE LOS MISMOS Y LLEGAN AL ACOPLADOR DE ENTRADA.

EN ESTE PUNTO OCURRE LO MISMO QUE EN EL CASO DE INTRODUCIR UNA

SEÑAL DE F2 POR LA BOCA DE BANDA ESTRECHA. LAS SEÑALES NO PUEDEN
LLEGAR A LA BOCA DE BANDA ESTRECHA PORQUE SE ENCONTRARÍAN CON LA
MISMA POTENCIA Y EN OPOSICIÓN DE FASE, CANCELÁNDOSE. EL ÚNICO
CAMINO ES HACIA LA CARGA DE EQUILIBRIO.

EN UN CASO REAL, NI LOS ACOPLADORES NI LOS FILTROS SON IDEALES Y POR

CONSIGUIENTE APARECERÁN UNAS PÉRDIDAS DE INSERCIÓN Y UNOS
AISLAMIENTOS QUE NO SON INFINITOS.

ESTO CONLLEVA QUE LAS SEÑALES NO SE CANCELEN COMPLETAMENTE BIEN

POR NO SER DE LA MISMA POTENCIA, BIEN POR NO ENCONTRARSE EN
OPOSICIÓN DE FASE O BIEN POR DARSE LAS DOS SITUACIONES.

LOS VALORES QUE DEBEN POSEER LOS PARÁMETROS DEL DIPLEXOR PARA
CONSIDERARLO AJUSTADO SON LOS SIGUIENTES:

• PÉRDIDAS DE RETORNO: MEJOR DE -26 dB TANTO PARA BANDA

ESTRECHA COMO PARA BANDA ANCHA.

• PÉRDIDAS DE INSERCIÓN: PARA BANDA ESTRECHA DEPENDE

BÁSICAMENTE DE LOS FILTROS EMPLEADOS. RONDA VALORES DE -0.2 A
-1 dB.
PARA BANDA ANCHA SUELEN TOMAR VALORES DE 0.05 A 0.2 dB.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 72

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

• AISLAMIENTO A CARGA: TANTO PARA LA SEÑAL DE BANDA ESTRECHA

COMO PARA LA O LAS SEÑALES DE BANDA ANCHA, DEBE SER MEJOR DE
-20 dB.
• AISLAMIENTO ENTRE ENTRADAS: MEJOR DE -30 ~ 35 dB.

EN EL ANEXO SE INCLUYE LOS REGISTROS QUE SE OBTIENEN DE UN DIPLEXOR

CARGA CONSTANTE.
TAMBIÉN SE INCLUYE LA HOJA DE CATÁLOGO Y ALGUNAS FOTOS DE LOS
MULTIPLEXORES CARGA CONSTANTE FABRICADOS EN LAS INSTALACIONES DE
VIMESA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 73

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

6.- INSTRUMENTACIÓN Y
MEDIDA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 74

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

EN ESTA SECCIÓN VEREMOS QUE INSTRUMENTACIÓN SE EMPLEA PARA EL

AJUSTE DE LOS DIVERSOS COMPONENTES DE UN DIPLEXOR, ASÍ COMO UNA
PEQUEÑA INTRODUCCIÓN A SU MANEJO.

SE PRECISA DE UN EQUIPO CAPAZ DE MEDIR PARÁMETROS DE DISPERSIÓN,

DENOMINADOS PARÁMETROS “S”, PARA ASÍ OBTENER LOS PARÁMETROS
CARACTERÍSTICOS DE CADA DISPOSITIVO. PÉRDIDAS DE RETORNO, PÉRDIDAS
DE INSERCIÓN Y AISLAMIENTOS.

ENTRE OTROS, HAY 2 EQUIPOS DE MEDIDA QUE SON AMPLIAMENTE

UTILIZADOS PARA DICHAS MEDIDAS, EL ANALIZADOR DE ESPECTROS CON
GENERADOR DE TRACKING MAS PUENTE DE MEDIDA Y EL ANALIZADOR DE
REDES VECTORIAL.
EL PRIMERO POSEE MUCHAS MENOS PRESTACIONES QUE EL SEGUNDO, PERO
SUELE SER MÁS LIGERO Y ECONÓMICO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 75

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

6.1.- ANALIZADOR DE ESPECTROS.

EL ANALIZADOR DE ESPECTROS SE EMPLEA PARA MEDIR LA RESPUESTA EN

FRECUENCIA DE UN DISPOSITIVO O EVALUAR EL ESPECTRO RADIOELÉCTRICO
EN UNA ZONA DETERMINADA CON LA AYUDA DE UNA ANTENA.

FIGURA 6-1 ANALIZADOR DE ESPECTROS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 76

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 6-2 PUENTE / ACOPLADOR DE MEDIDAS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 77

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

NO ESTÁ RECOMENDADO PARA EL AJUSTE DE DIPLEXORES PERO CON EL

GENERADOR DE TRACKING Y UN PUENTE DE MEDIDA, PODEMOS EQUIPARARLO
A UN ANALIZADOR DE REDES.

PODEMOS REALIZAR MEDICIONES EN TRANSMISIÓN, ES DECIR, LAS PÉRDIDAS

DE INSERCIÓN Y LOS AISLAMIENTOS, CON O SIN EL PUENTE DE MEDIDA.

PARA REALIZAR LAS MEDIDAS DE PÉRDIDAS DE RETORNO, NECESITAMOS EL

EMPLEO DEL PUENTE DE MEDIDAS.

ESTOS PARÁMETROS NO SE PUEDEN MEDIR SIMULTÁNEAMENTE, TENIENDO

QUE CONECTAR Y DESCONECTAR LOS CABLES DE MEDIDAS EN LOS PUERTOS
ADECUADOS EN CADA MEDICIÓN

TAMPOCO PODEMOS VER LAS REPRESENTACIONES DE LAS MEDIDAS EN

CARTA DE SMITH NI EL DESFASAJE QUE INTRODUCE LOS DISPOSITIVOS BAJO
MEDIDA, COMÚNMENTE DENOTADOS POR D.U.T. (DEVICE UNDER TEST).

NO DISCRIMINA LOS EFECTOS QUE INTRODUCEN LOS CABLES, TRANSICIONES

Y PUENTE DE MEDIDA. ASÍ QUE LOS RESULTADOS DEBEN SER CORREGIDOS.

ESTÁ INDICADO PARA REALIZAR UNA COMPROBACIÓN PRELIMINAR DE LOS

PARÁMETROS CARACTERÍSTICOS DE UN DIPLEXOR Y PODER DESCARTAR
FALLOS O AVERÍAS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 78

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

PARA LAS MEDICIONES, DEBEMOS PRIMERAMENTE ACTIVAR LA FUNCIÓN DE

TRACKING, ELEGIR LA POTENCIA DE SALIDA Y LA ESCALA DEL ATENUADOR.
POSTERIORMENTE SELECCIONAR LA FRECUENCIA CENTRAL Y EL ANCHO DE
BANDA QUE QUEREMOS EVALUAR. A CONTINUACIÓN SELECCIONAMOS LAS
ESCALAS TANTO EN AMPLITUD COMO EN FRECUENCIA Y LA VELOCIDAD DE
REFRESCO CON QUE EL EQUIPO MUESTRA LAS GRÁFICAS (ANCHO BANDA
FILTRO DE RESOLUCIÓN).

POR ÚLTIMO CONECTAMOS EL D.U.T Y PROCEDEMOS A LAS MEDICIONES.

R.F. OUT R.F. IN

D.U.T.
LOAD

FIGURA 6-3 MONTAJE PARA LAS MEDIDAS DE REFLEXIÓN. PÉRDIDAS DE RETORNO.

CUANDO USAMOS EL PUENTE DE MEDIDAS PARA MEDIR REFLEXIÓN (PÉRDIDAS

DE RETORNO), ÉSTE SE COMPORTA COMO UN ACOPLADOR QUE CAPTA PARTE
DE LA SEÑAL QUE REFLEJA EL D.U.T. LA CANTIDAD DE SEÑAL ESTÁ
ESPECIFICADA EN LAS CARACTERÍSTICAS DEL PUENTE POR MEDIO DE LA
DIRECTIVIDAD Y TENDREMOS QUE TENERLO EN CUENTA A LA HORA DE
INTERPRETAR LOS RESULTADOS.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 79

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

SI POR EJEMPLO POSEE UNA DIRECTIVIDAD DE X=20 dB Y EL EQUIPO INDICA

QUE LAS PÉRDIDAS DE RETORNO DEL D.U.T ES DE Y= -40 dBm POR DEBAJO
DEL NIVEL DE REFERENCIA R=0 dBm, TENDREMOS QUE REALIZAR LA
SIGUIENTE CUENTA PARA ASÍ OBTENER EL VERDADERO VALOR.

||R|-|Y||+X dB = |0-40|-20 =40-20 =20dB [6-1]

QUE ES EL VALOR REAL DE LAS PÉRDIDAS DE RETORNO, SI DESPRECIAMOS LA

INFLUENCIA DE LOS CABLES DE MEDIDA.

R.F. OUT R.F. IN R.F. OUT R.F. IN

D.U.T.

D.U.T.

FIGURA 6-4. POSIBLES MONTAJES PARA LAS MEDIDAS DE TRANSMISIÓN. PÉRDIDAS DE

INSERCIÓN Y AISLAMIENTOS.

PARA LAS MEDIDAS DE TRANSMISIÓN, PÉRDIDAS DE INSERCIÓN Y

AISLAMIENTOS, PODEMOS EMPLEAR EL PUENTE DE MEDIDAS O QUITARLO Y
CONECTAR DIRECTAMENTE LOS CABLES DE MEDIDA AL D.U.T.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 80

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

EN EL CASO DE REALIZAR LA MEDIA CON EL PUENTE, NO HAY QUE HACER LA

CUENTA DE [6.1], YA QUE LA SEÑAL QUE EVALÚA EL ANALIZADOR (SEÑAL
INYECTADA AL PUERTO RF IN) NO ES UNA MUESTRA QUE CAPTA EL PUENTE DE
MEDIDA, SINO QUE ES LA SEÑAL QUE SALE DIRECTAMENTE DEL D.U.T.

SÓLO HABRÁ QUE TENER EN CUENTA LAS PÉRDIDAS QUE INTRODUCE EL

PUENTE DE MEDIDA.

6.2.- ANALIZADOR DE REDES VECTORIAL.

ESTE DISPOSITIVO ESTÁ PENSADO PARA MEDIR LOS PARÁMETROS DE

DISPERSIÓN DE UN DISPOSITIVO, DÁNDONOS TAMBIÉN INFORMACIÓN DE LA
FASE Y RETARDO DE LA SEÑAL.

FIGURA 6-5 ANALIZADOR DE REDES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 81

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ADEMÁS PODEMOS REALIZAR DE FORMA SIMULTÁNEA MEDICIONES DE

REFLEXIÓN Y TRANSMISIÓN. EN LA ACTUALIDAD EXISTEN MODELOS CON 4 Y
HASTA 6 PUERTOS, IDEALES PARA PODER MEDIR TODOS LOS PARÁMETROS DE
UN DIPLEXOR DE FORMA SIMULTÁNEA Y SIN NECESIDAD DE IR CONECTANDO Y
DESCONECTANDO LOS CABLES DE MEDIDA EN LAS DIFERENTES ENTRADAS Y
SALIDAS DE LOS MULTIPLEXORES.

POSEE MÚLTIPLES FORMATOS Y ESCALAS DE REPRESENTACIÓN.

CARTESIANAS, LOGARÍTMICO, LINEAL, CARTA DE SMITH, POLARES,
IMPEDANCIA, ADMITANCIA, ETC.

OTRA DE SUS PRINCIPALES CARACTERÍSTICAS ES LA CALIBRACIÓN. CON ESTE

PROCEDIMIENTO COMPENSAMOS LOS EFECTOS QUE PUEDAN INTRODUCIR
LOS CABLES Y TRANSICIONES DE MEDIDA QUE INSERTAMOS ENTRE EL
ANALIZADOR Y EL D.U.T.

POR TODO ELLO SE CONSIDERA EL EQUIPO PERFECTO PARA EL AJUSTE DE

TODOS LOS DISPOSITIVOS QUE COMPONEN UN MULTIPLEXOR.

EL PROCESO DE MEDIDA ES EL SIGUIENTE:

• ELEGIR EL RANGO DE FRECUENCIAS.
• ELEGIR LA POTENCIA DE SALIDA.
• ELEGIR LA IMPEDANCIA CARACTERÍSTICA.
• CALIBRAR EL EQUIPO.
• SELECCIONAR LOS PARÁMETROS A MEDIR: S11, S21.
• REALIZAR LAS MEDIDAS CORRESPONDIENTES.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 82

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

PARA LA CALIBRACIÓN, CADA FABRICANTE POSEE LOS DENOMINADOS KITS DE

CALIBRACIÓN, COMPUESTOS COMO MÍNIMO POR UN CORTOCIRCUITO, UN
CIRCUITO ABIERTO Y UNA CARGA DE 50Ω Y/O 75Ω. A ESTOS ELEMENTOS SE
LES DENOMINA KIT DE CALIBRACIÓN MECÁNICO.

EN LAS NUEVAS GENERACIONES DE ANALIZADORES, EXISTE LA POSIBILIDAD

DE REALIZAR CALIBRACIONES ELECTRÓNICAS. LOS PUERTOS DEL ANALIZADOR
SE CONECTAN A UN DISPOSITIVO POR MEDIO DE LOS CABLES DE MEDIDA Y EN
UN SOLO PASO REALIZA LA CALIBRACIÓN DE TODOS LOS PUERTOS, SIN
NECESIDAD DE EMPLEAR EL KIT DE CALIBRACIÓN MECÁNICO.

(a) (b)
FIGURA 6-6 KIT CALIBRACIÓN: (a) MECÁNICO; (b) ELECTRÓNICO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 83

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

7.- ANEXO.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 84

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FILTROS

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 85

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-1 FILTRO TRICAVIDAD DE 2 Kw. DETALLE CONECTOR SALIDA 1-5/8’’.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 86

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-2 FILTRO TRICAVIDAD DE 2 Kw. DETALLE CONECTOR ENTRADA 7/16.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 87

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-3 FILTRO TRICAVIDAD DE 5 Kw CON CONECTORES DE ENTRADA Y SALIDA 1-5/8’’.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 88

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-4 FILTRO TRICAVIDAD DE 5 Kw. DETALLE BUCLE DE AJUSTE..

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 89

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-5 PLANO ESQUEMÁTICO FILTRO BICAVIDAD 5 Kw.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 90

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FILTRO PASO BANDA F.M

F.M BAND PASS FILTER

• BAJA ROE.
• REDUCIDAS PÉRDIDAS DE INSERCIÓN.
• LIGERO.
• FÁCIL INSTALACIÓN.

• LOW VSWR.
• LOW INSERTION LOSS.
• LIGHTWEIGHT.
• EASY INSTALL.

ESPECIFICACIONES ELÉCTRICAS
ELECTRICAL DATA
RANGO DE FRECUENCIAS / FREQUENCY RANGE 87.5 ÷108 MHz
PÉRDIDAS DE RETORNO / RETURN LOSS >1.1 (26 dB) f0 ± 150 KHz
IMPEDANCIA DE ENTRADA / INPUT IMPEDANCE 50 Ω
RETARDO DE GRUPO (Típico) / GROUP DELAY (Typ.l) 80 ÷ 100 ns Max.
TEMPERATURA DE TRABAJO / OPERATING TEMPERATURE -5ºC ÷ 50ºC

NOTA: VALORES OBTENIDOS CON CARGA ARTIFICIAL CALIBRADA DE 50 Ω.

NOTE: MEASURE UNDER ARTIFICIAL CALIBRATED 50 Ω LOAD.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 91

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

* ATENUACIÓN / DIMENSIONES / SIZE PESO

POTENCIA / Nº CAVIDAD / CONECTOR / [Link] /
SELECTIVITY mm
* [Link] ≥20 dB ≥ 35 dB WEIGTH
POWER NºCAVITY CONNECTOR A B C (Kg)
(dB) (MHz) (MHz)

300 w 3 N(f) <1 f0 ± 1.5 f0 ± 2.5 305 105 420 12

2 < 0.35 f0 ± 1.5 f0 ± 4 325 170 1500 12

1 Kw 3 7/16(f) DIN < 0.4 f0 ± 1 f0 ± 1.5 495 170 1500 18

4 < 0.55 f0 ± 0.8 f0 ±1.2 665 170 1500 24

2 < 0.25 f0 ± 1.5 f0 ± 4 410 200 1500 15

2 Kw 3 7/16(f) DIN < 0.35 f0 ± 1 f0 ± 1.5 610 200 1500 20

4 < 0.5 f0 ± 0.6 f0 ±1 810 200 1500 25

2 < 0.2 f0 ± 1.5 f0 ± 4 750 350 1500 21

5 Kw 3 1-5/8’’ EIA < 0.25 f0 ± 0.8 f0 ± 1.5 1100 350 1500 33

4 < 0.45 f0 ± 0.6 f0 ± 1 1450 350 1500 45

2 < 0.15 f0 ± 1.5 f0 ± 4 1050 500 1500 43

10 Kw 3 1-5/8’’ EIA < 0.2 f0 ± 0.8 f0 ± 1.5 1550 500 1500 62

4 < 0.4 f0 ± 0.6 f0 ± 1 2050 500 1500 84

* *
OTROS CONECTORES Y POTENCIAS BAJO PEDIDO. / OTHER CONNECTORS AND POWER RATING, UNDER REQUEST.

Cubierta superior en cobre y

paredes laterales en aluminio;
Aislamientos en teflón; Elementos
de ajuste en latón plateado y
varillas de invar; Pintado al horno;
MATERIALES Tornillería en acero inox.
/ /
MATERIALS Top cover in copper and lateral
walls in aluminium; PTFE
insulator; Tunning elements in
plated brass and invar rods; Hot
painting; Stainless steel screw

OTROS MATERIALES, BAJO PEDIDO /

OTHER MATERIALS, UNDER REQUEST.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 92

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ACOPLADORES

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 93

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 94

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-6 ACOPLADOR HÍBRIDO MODELO VIMESA: 12 Kw. CONECTORES 1-5/8’’

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 95

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-7 PLANO ESQUEMÁTICO ACOPLADOR 1-5/8’’.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 96

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

MULTIPLEXORES
STAR POINT

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 97

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

SALIDA
RF.

1 2
FILTRO 1

FILTRO 1

ENTRADA ENTRADA
96.2 MHz 108 MHz

FIGURA 7-8 ESQUEMA DIPLEXOR STAR POINT 2Kw + 2 Kw FABRICADO POR VIMESA PARA
INGEST.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 98

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

[Link] Y [Link]ÓN 96.2 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 99

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

96.2 MHz AISLAMIENTO CON 108 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 100

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

[Link] Y [Link]ÓN 108 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 101

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

108 MHz AISLAMIENTO CON 96.2 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 102

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-9 TRIPLEXOR STAR POINT 5Kw + 5Kw + 5Kw MÍNIMA SEPARACIÓN DE FRECUENCIA
4MHz (FILTROS BICAVIDAD).

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 103

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-10 TRIPLEXOR STAR POINT 2Kw + 2Kw + 2Kw MÍNIMA SEPARACIÓN DE FRECUENCIA
4MHz (FILTROS BICAVIDAD).

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 104

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-11 PLANO ESQUEMÁTICO DIPLEXOR STAR POINT 5Kw + 5Kw.

FILTROS BICAVIDAD DE 5 Kw.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 105

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

MULTIPLEXOR TIPO ESTRELLA F.M

F.M STAR-POINT COMBINER
• BAJA ROE.
• REDUCIDAS PÉRDIDAS DE INSERCIÓN.
• COMPACTO Y LIGERO.
• FÁCIL INSTALACIÓN.

• LOW VSWR.
• LOW INSERTION LOSS.
• COMPACT AND LIGHTWEIGHT.
• EASY INSTALL.

ESPECIFICACIONES ELÉCTRICAS
ELECTRICAL DATA
RANGO DE FRECUENCIAS / FREQUENCY RANGE 87.5 ÷ 108 MHz
PÉRDIDAS DE RETORNO / RETURN LOSS >1.1 (26 dB) f0 ± 150 KHz
IMPEDANCIA DE ENTRADA / INPUT IMPEDANCE 50 Ω
AISLAMIENTO / DE-COUPLING > 35 dB
Nº DE ENTRADAS / INPUTS 2÷4
TEMPERATURA DE TRABAJO / OPERATING TEMPERATURE -5ºC ÷ 50ºC

NOTA: EJEMPLO DE TRIPLEXOR STAR POINT. VALORES OBTENIDOS CON CARGA ARTIFICIAL CALIBRADA DE 50 Ω.
NOTE: TRIPLEXER STAR POINT EXAMPLE. MEASURE UNDER ARTIFICIAL CALIBRATED 50 Ω LOAD.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 106

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

MIN. SEP. DIMENSIONES /

P. INSERCIÓN /
CONECTOR / ENTRE FREC. / SIZE (mm)
Nº INSERTION LOSS PESO / WEIGHT (Kg)
POTENCI CONNECTOR FREQ. GUARD
ENTRAD (dB) A
A BAND (MHz)
AS Nº CAVIDADES
/ Nº CAVIDAD / Nº Nº CAVIDADES / Nº CAVIDADES / Nº
/ /
POWER CAVITY Nº CAVITY B C CAVITY
Nº OUT- Nº CAVITY
INPUT
INPUTS PUT
2 3 4 2 3 4 2 3 4 2 3 4

2 210 27
7/16(f)
300 w 3 N(f) ----- 1.8 ----- -- <1.1 ----- ----- 305 ----- 320 420 --- 39 ---
DIN
4 430 55
7/16(f)
2 340 27 40 53
DIN
7/16(f)
1 Kw 3 4 1.5 1.2 <0.4 <0.45 <0.6 325 495 665 510 1500 40 53 66
DIN 1-5/8’’
EIA
4 680 52 65 78

2 400 35 45 55
7/16(f) 1-5/8’’
2 Kw 3 4 1.5 1 <0.35 <0.4 <0.6 510 710 810 600 1500 50 65 80
DIN EIA
4 800 65 85 105
1-5/8’’
2 850 1150 1500 700 45 70 95
EIA
1-5/8’’
5 Kw 3 4 1.5 1 <0.3 <0.35 <0.55 1050 1500 70 107 144
EIA 3-1/8’’
950 1250 1600
EIA
4 1400 91 140 189

2 1000 100 135 180

1-5/8’’ 3-1/8’’
10 Kw 3 4 1.5 1 <0.25 <0.3 <0.5 1250 1750 2250 1500 1500 143 197 264
EIA EIA
4 2000 186 260 345

OTROS CONECTORES Y POTENCIAS BAJO PEDIDO. / OTHER CONNECTORS AND POWER RATING, UNDER REQUEST.

Cubierta superior en cobre y

paredes laterales en aluminio;
Aislamientos en teflón; Elementos
de ajuste en latón plateado y
varillas de invar; Pintado al horno;
MATERIALES Tornillería en acero inox.
/ /
MATERIALS Top cover in copper and lateral
walls in aluminium; PTFE
insulator; Tunning elements in
plated brass and invar rods; Hot
painting; Stainless steel screw

OTROS MATERIALES, BAJO PEDIDO /

OTHER MATERIALS, UNDER REQUEST.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 107

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

MULTIPLEXORES
CARGA
CONSTANTE

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 108

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

SALIDA BANDA
RF. ANCHA

ACOPLADOR SALIDA
1

4 3

4 3
FILTRO 1

FILTRO 1

2 1

2 1
ACOPLADOR
ENTRADA 1

ENTRADA
CARGA
103.9 MHz

CARGA ENTRADA B.E.

1 1

FIGURA 7-12 ESQUEMA DIPLEXOR CARGA CONSTANTE 4Kw + 12 Kw FABRICADO POR VIMESA
PARA SERVITEC.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 109

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

[Link] 103.9 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 110

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

[Link]ÓN 103.9 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 111

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

ATENUACIÓN (AISLAMIENTO) A CARGA 103.9 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 112

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

103.9 MHz. AISLAMIENTO CON BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 113

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

[Link] BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 114

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

[Link]ÓN BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 115

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

BANDA ANCHA AISLAMIENTO CON CARGA 103.9 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 116

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

BANDA ANCHA AISLAMIENTO CON 103.9 MHz.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 117

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-13 DIPLEXOR CARGA CONSTANTE 10Kw +10 Kw CON FILTRO DE BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 118

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-14 TRIPLEXOR CARGA CONSTANTE 2Kw +2 Kw + 2 Kw CON FILTRO DE BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 119

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-15 DIPLEXOR CARGA CONSTANTE 5Kw +20 Kw SIN FILTRO DE BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 120

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

FIGURA 7-16 TRIPLEXOR CARGA CONSTANTE 3Kw +3 Kw + 3Kw SIN FILTRO DE BANDA ANCHA.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 121

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

3
1

1 3

ENTR
ADA
xx.x
MHz
BANDA
ANCHA

DA
SALI
RF.
CARGA

2 4

4 2

FIGURA 7-17 PLANO ESQUEMÁTICO DIPLEXOR CARGA CONSTANTE 2Kw + 2Kw.

FILTROS TRICAVIDAD DE 1 Kw Y ACOPLADORES 7/16..

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 122

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

MULTIPLEXOR TIPO CARGA CONSTANTE F.M

CONSTANT IMPEDANCE F.M. COMBINER
• BAJA ROE.
• REDUCIDAS PÉRDIDAS DE INSERCIÓN.
• SIN MANTENIMIENTO.
• GRAN CAPACIDAD DE POTENCIA.

• LOW VSWR.
• LOW INSERTION LOSS.
• MAINTENANCE FREE.
• HIGHT POWER APPLICATIONS.
ESPECIFICACIONES ELÉCTRICAS
ELECTRICAL DATA
RANGO DE FRECUENCIAS / FREQUENCY RANGE 87.5 ÷ 108 MHz
PÉRDIDAS DE RETORNO / RETURN LOSS >1.1 (26 dB) f0 ± 150 KHz
IMPEDANCIA DE ENTRADA / INPUT IMPEDANCE 50 Ω
> 35 dB (sin filtro en la banda ancha) /
AISLAMIENTO / DE-COUPLING
>35 dB (without wide band filter).
Nº DE ENTRADAS / INPUTS 2 ÷ 14
CONECTOR DE ENTRADA / INPUT CONNECTOR N, 7/16,7/8’’,1-5/8’’,3-1/8’’,4-1/2’’ (DIN, EIA)
CONECTOR DE SALIDA / OUTPUT CONNECTOR 7/16,7/8’’,1-5/8’’,3-1/8’’,4-1/2’’,6-1/8’’, 9-1/16’’ (DIN, EIA)
TEMPERATURA DE TRABAJO / TEMPERATURE RANGE -5ºC ÷ 50ºC

OTROS CONECTORES Y POTENCIAS BAJO PEDIDO. / OTHER CONNECTORS AND POWER RATING, UNDER REQUEST.

NOTA: EJEMPLO DE DIPLEXOR CARGA CONSTANTE. VALORES OBTENIDOS CON CARGA ARTIFICIAL CALIBRADA DE 50 Ω.
NOTE: EXAMPLE OF CONSTANT IMPEDANCE DIPLEXER. MEASURE UNDER ARTIFICIAL CALIBRATED 50 Ω LOAD.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 123

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

MIN. SEP. DIMENSIONES (mm) / PESO (Kg) /

P. INSERCIÓN /
CONECTOR / ENTRE FREC. / SIZE (mm) WEIGHT (Kg)
INSERTION LOSS
CONNECTOR FREQ. GUARD
(dB) A
POTENCIA / BAND (MHz)
POWER Nº CAVIDADES
Nº CAVIDAD / Nº Nº CAVIDADES / Nº CAVIDADES /
CAVITY
/ B C
Nº CAVITY Nº CAVITY
INPUT Nº CAVITY
2 3 4 2 3 4 2 3 4 2 3 4

1 Kw 7/16(f) 1.7 1.0 0.7 <0.35 <0.45 <0.6 830 1000 1170 340 1500 24 33 38

2 Kw 7/16(f) 1.7 1.0 0.7 <0.35 <0.4 <0.6 900 1100 1300 410 1500 27 35 40

5 y 10Kw 1-5/8’’ 1.5 0.8 0.6 <0.25 <0.35 <0.55 680 1110 1450 1100 1500 35 50 60

20 kw 3-1/8’’ 1.5 0.8 0.6 <0.1 <0.2 <0.4 1050 1550 2050 1250 1500 55 80 100

Cubierta superior en cobre y

paredes laterales en aluminio;
Aislamientos en teflón; Elementos
de ajuste en latón plateado y
varillas de invar; Pintado al horno;
MATERIALES Tornillería en acero inox.
/ /
MATERIALS Top cover in copper and lateral
walls in aluminium; PTFE
insulator; Tunning elements in
plated brass and invar rods; Hot
painting; Stainless steel screw

OTROS MATERIALES, BAJO PEDIDO /

OTHER MATERIALS, UNDER REQUEST.

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 124

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

CARTA SMITH

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 125

 Batalla de Brunete,48
Tel.: 91 6068870 – Fax: 91 6068842
28946 FUENLABRADA Madrid

CURSO BÁSICO MULTIPLEXORES DE F.M. pág. 126
