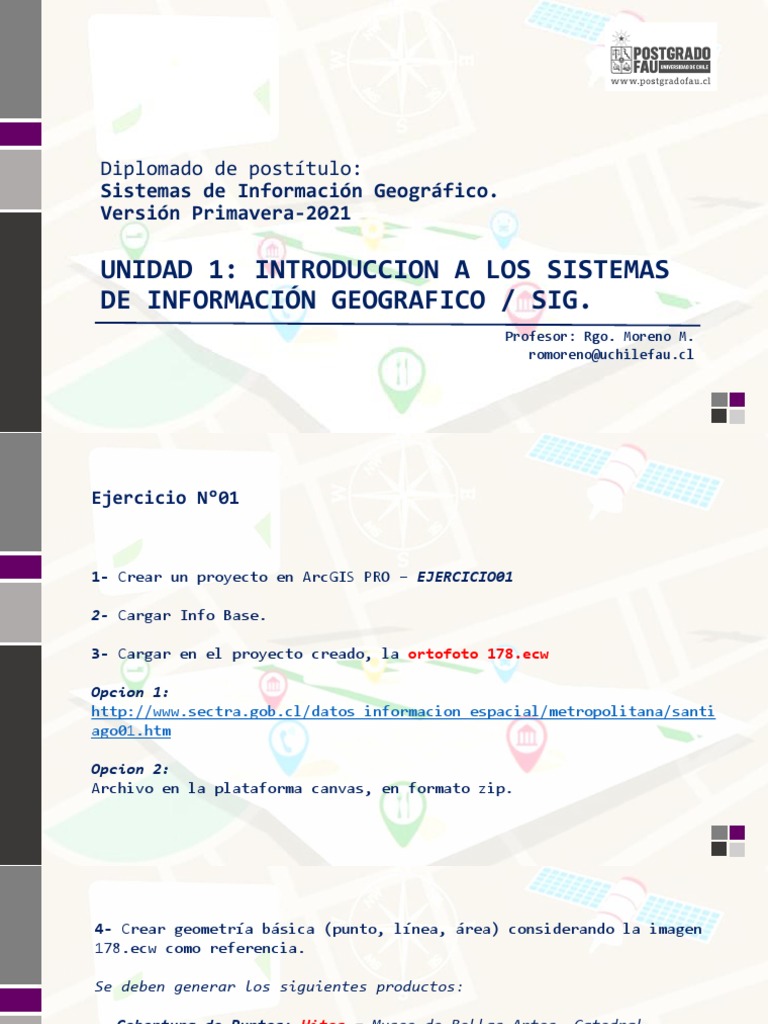

Diplomado de postítulo:

Sistemas de Información Geográfico.

Versión Primavera-2021

UNIDAD 1: INTRODUCCION A LOS SISTEMAS

DE INFORMACIÓN GEOGRAFICO / SIG.
Profesor: Rgo. Moreno M.
romoreno@uchilefau.cl
Ejercicio N°01

1- Crear un proyecto en ArcGIS PRO – EJERCICIO01

2- Cargar Info Base.

3- Cargar en el proyecto creado, la ortofoto 178.ecw

Opcion 1:
http://www.sectra.gob.cl/datos_informacion_espacial/metropolitana/santi
ago01.htm

Opcion 2:
Archivo en la plataforma canvas, en formato zip.
4- Crear geometría básica (punto, línea, área) considerando la imagen
178.ecw como referencia.

Se deben generar los siguientes productos:

- Cobertura de Puntos: Hitos = Museo de Bellas Artes, Catedral,

Palacio de la Moneda, Biblioteca Nacional y Teatro Municipal

- Cobertura de líneas: Calles = Av. Alameda, San Antonio, Compañía,

Morande calles externas, mientras las que están dentro del cuadrante
serán calles internas.

-Cobertura de polígonos:

A. Polígono Único = Cerro Santa Lucia

B. Polígonos múltiples = Manzanas dentro del cuadrante, Av. Alameda,
San Antonio, Compañía y Morande. Definiendo usos de suelo: Mixto,
residencial, comercial y administrativo.
5- Edición figuras creadas. Agregar o eliminar puntos.

6- Administración de las tablas de atributo. Calculadora de campo.

7- Cálculos básicos: Área / Longitud / Perimetro.

8- Simbología. Selección de forma / colores / etiquetas.

9- Visualización. Diseño cartográfico.

LA GEODATABASE

 Estructura de datos nativa de ArcGIS y es el formato de datos primario para

la edición y la administración de datos.

• Es el almacén físico de la información geográfica y usa, principalmente, un

sistema DBMS o un sistema de archivos. Puede acceder a la instancia física
del conjunto de datasets y trabajar con ella en ArcGIS o mediante un sistema
de administración de base de datos que utilice SQL.

• Las geodatabases tienen un modelo de información completo para representar y

administrar información geográfica. Este modelo de información se implementa
como una serie de tablas que almacenan clases de entidad y atributos.
ORGANIZAR DATOS EN SIG
BENEFICIOS DE LA GEODATABASE

• Gestión de Datos Centralizada: Constituyen un repositorio común y

centralizado para todos los datos geográficos de una organización.
• Edición multiusuario: Es posible realizar tareas de edición
multiusuario.
• Implementación de comportamiento: Permite trabajar con elementos más
intuitivos, ya que la definición de su comportamiento les hace más
cercanos a la realidad.
• Interoperatibidad: Permite que sea posible la integración con otros
sistemas.
• Acceso a Geodatabases: El acceso a la Geodatabase puede realizarse a
través de los menús estándares de ArcCatalog, ArcMap y ArcToolbox.
• Replicación: Permite distribuir la información geográfica en dos o más
geodatabases, de manera que los datos estén sincronizados.
• Históricos: Captura todos los cambios realizados en la geodatabase
original, se puede guardar un registro histórico de los mismos y del
momento en el que se produjeron.
Certificación 01

https://www.esri.com/training/catalog/5cad02469b1f4010cad9ac46/arcgis-pro-basics/
Paso a Paso Ejercicio N° 01
Paso 1: ABRIR PROGRAMA. Se crea un nuevo proyecto (1). Nota en el lado izquierdo
se visualiza el proyecto del Ejercicio01
 1
2

Paso 2: CREAR PROYECTO. Se define ruta donde se guardara el proyecto LOCATION (1)
y se nombra al proyecto NAME(2).
Paso 3: VISUALIZACION ESPACIO DE TRABAJO. Por defecto se carga IMAGEN (definida en
el ejercicio anterior).
Paso 4: DESCARGA DE IMAGEN. Pagina de donde se descargo la ortofoto numero 178,
Paso 5: ADD DATA. Se adjuntan la ortofoto.
Paso 6: VISUALIZACIÓN IMAGEN. Se puede apreciar que la ortofoto esta
georreferenciada.
 1
2

6
Paso 7: GENERACION DE COBERTURAS. Para la generación de coberturas
(punto/línea/polígono) se sigue la siguiente ruta: Analysis(1)/Tools(2)
/Toolboxes(3)/Data Managemente Tools(4)/Feature Clase(5)/Create Feature Class (6)
Paso 8: CREAR COBERTURAS. Se define el nombre de la cobertura, en este caso será
HITO.
Paso 9: CREAR COBERTURAS. Se define la geometría de la cobertura, en este caso
POINT / PUNTO.
Paso 10: CREAR COBERTURAS. Se define el sistema de coordenadas, en este caso se
usara WGS 1984 UTM zona 19s (información obtenida de la pagina WWW.SECTRA.CL )
Paso 11: CREAR COBERTURAS. Finalmente se aplica RUN, para crear la cobertura.
Paso 12: CREAR COBERTURAS. Visualización de la cobertura creada en el panel de
contenidos.
Paso 13: CREAR NUEVAS COBERTURAS. Se repite el proceso de creación de coberturas,
pero se cambia la geometría: CALLES = POLYLINE, CERRO = POLIGON y MANZANAS =
POLIGON.
 1
2

Paso 14: CONSTRUCCION DE LA COBERTURA PUNTO. la construcción de la cobertura

sigue la siguiente ruta: Edit(1) / Create(2) / Create Featura(3) / Se selecciona
la cobertura a trabajar presentando sus opciones de edición, en este caso hitos(4)
Paso 15: UBICACIÓN ESPACIAL. Espacializa de la cobertura, en este caso corresponde
a los 5 puntos señalados en las indicaciones: Museo de Bellas Artes, Catedral,
Palacio de la Moneda, Biblioteca Nacional y Teatro Municipal (5 puntos rojos)
Paso 16: GUARDAR EDICION. Una vez finalizada la espacialización (construcción de
la cobertura) se procede a guardar los cambios en SABE.
 1
5 4 3
2

Paso 17: BORRAR INFORMACIÓN. Si quiero borrar un punto debo situarme en EDITE(1)/
CLEAR(2)/ SELECT(3) LO que quiero borrar/ DELECT (4)/SAVE(5)
 1
2

Paso 18: CONSTRUCCION DE LA COBERTURA LINEA. la construcción de la cobertura

sigue la siguiente ruta: Edit(1)/ Create(2)/ Create Featura(3)/ Se selecciona la
cobertura a trabajar presentando sus opciones de edición, en este caso calles(4)
Paso 19: UBICACIÓN ESPACIAL Y GUARDADO. Una vez espacializa la cobertura (Calles
externas e internas en morado) se GUARDA (Edit).
 1
4
2 3

Paso 20: EDICION VERTICES. Para ajustar los vértices de una cobertura, se debe
seguir la siguiente ruta: Edit(1)/ Modifity(2)/ select(3) de geometría a ajustar
en este caso línea / Edit Vertices(4).
Paso 21: EDICION VERTICES. Una vez seleccionado el objeto en este caso línea, se
aprieta el botón derecho del mouse y se genera este panel, donde se selecciona la
opción ADD VERTEX.
Paso 22: EDICION VERTICES. En el caso inverso, se selecciona el vértices a borrar
y considera la opción DELETE VERTEX. Luego se aplica SAVE.
 1
2

Paso 23: CONSTRUCCION DE LA COBERTURA POLIGONO. la construcción de la cobertura

sigue la siguiente ruta: Edit(1)/ Create(2)/ Create Featura(3)/ Se selecciona la
cobertura a trabajar presentando sus opciones de edición, en este caso calles(4)
 1
3
2

Paso 24: CONSTRUCCION DE LA COBERTURA POLIGONO. Para facilitar la construcción del

polígono u otra figura, ir a FEATURE LAYER (1)/ APPEARANCE(2)/ TRANSPARENCE(3).
 1
4
2 3

Paso 25: EDICION VERTICES. Al igual que en la cobertura de líneas para ajustar los
vértices de la cobertura poligono, se debe seguir la siguiente ruta: Edit(1)/
Modifity(2)/ select(3) POLIGONO/ Edit Vertices(4)/ ADD o DELETE Vertex(5).
Paso 25: CONSTRUCCION DE LA COBERTURA POLIGONO. Se puede tomar como referencia el
caso de la construcción del polígono CERRO.
 1

Paso 26: EDICCION TABLAS 1. Primer paso abrir la tabla de atributos (1) de la
cobertura, en este caso corresponde a HITOS, que esta compuesta por 5 elementos.
Luego activar ADD(2) en la tabla.
Paso 27: EDICCION TABLAS 2. En la tabla virtual, se procede a crear el campo, para
lo cual se señala NOMBRE en este caso será HITO, TIPO DE DATO en este caso será
texto y definir el numero de caracteres que será DE 20. Definido estó, se GUARDA
 1
2
3

Paso 28: EDICCION TABLAS 3. El campo nuevo pasa a completarse, en este caso con
los nombre de los hitos solicitados, para ello se ubica en Edit(1) se utiliza el
comando select(2) (elemento/campo), se tributa y guarda los cambios en Save(3)
 1

Paso 29: SIMBOLOGIA 1. Se desplega el comando SYMBOLOGÍA(1) de la cobertura Hito,

que abre el panel SYMBOLOGY-Hitos(2)
Paso 31: SIMBOLOGIA 2. En el panel SYMBOLOGY-Hito, se procede a seleccionar la
simbología UNIQUEVALUE.
 1
1

2
3

Paso 32: SIMBOLOGIA 3. El paso siguiente es definir el campo(1) con el que se

construirá la simbología, en este caso seria Hito. Si no aparece la información en
CLASS(2) se activa el comando ADD ALL VALUES(3)
Paso 33: SIMBOLOGIA 4. Una vez lista la simbología, se procede a editar. Para ello
se pincha el icono y se selecciona las expresiones graficas acorde a la cobertura.
Automáticamente se cargan en el panel de contenidos.
 1
2
4
5 3

Paso 34: ETIQUETADO. Terminada la simbología se procede a etiquetar los elementos.

Para ello se sigue la siguiente ruta: Feature Layer(1)/ Labeling(2)/ Field(3) en
este caso es HITOS/ comandos a usar(4): fuente, tamaños, etc./ Label(5)
Paso 35: REPETISION. El proceso de: generar tablas, crear simbología y generar
etiquetas, se repite para las coberturas: CALLES, CERRO y MANZANAS.
Paso 36: GEODATABASE. Recordar que al crear las coberturas, estas de guardan de
forma automática en la geodatabase del proyecto.
Paso 37: GUARDAR PROYECTO. Guarda el trabajo realizado.
