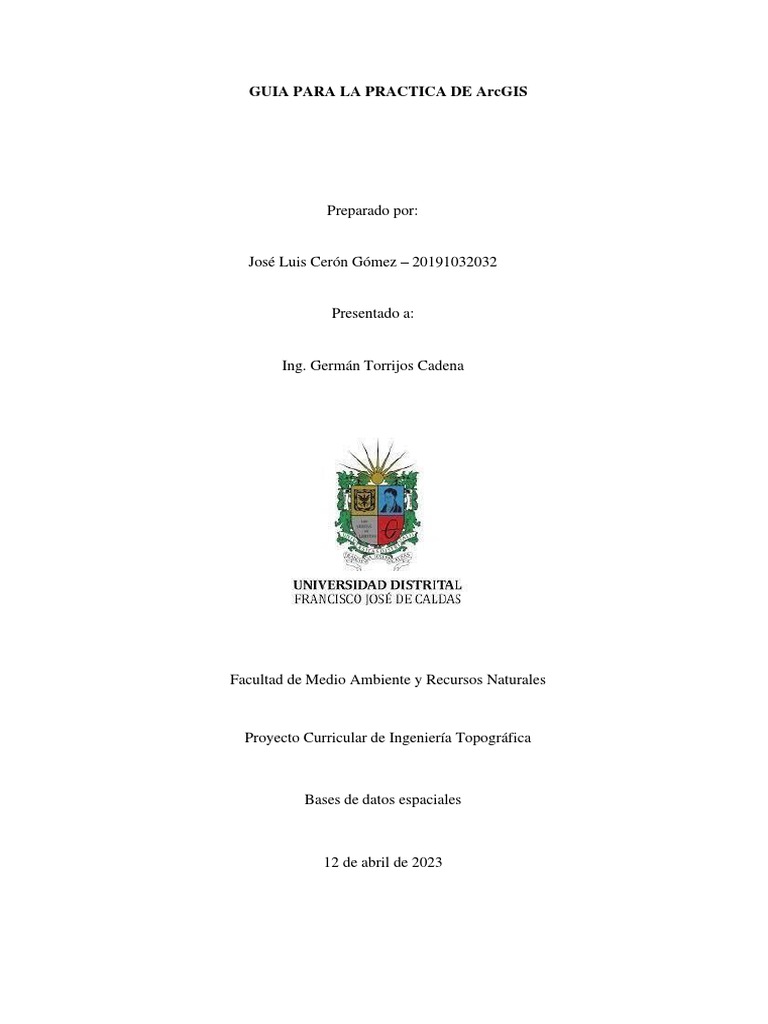

GUIA PARA LA PRACTICA DE ArcGIS

Preparado por:

José Luis Cerón Gómez – 20191032032

Presentado a:

Ing. Germán Torrijos Cadena

Facultad de Medio Ambiente y Recursos Naturales

Proyecto Curricular de Ingeniería Topográfica

Bases de datos espaciales

12 de abril de 2023
 TABLA DE CONTENIDO

OBJETIVOS OBJETIVO GENERAL ............................................................................................ 2

OBJETIVOS ESPECIFICOS .......................................................................................................... 2
INTRODUCCIÓN ........................................................................................................................... 2
DESARROLLO Y ANÁLISIS ........................................................................................................ 3
PREGUNTA: ................................................................................................................................. 29
CONCLUSIONES ......................................................................................................................... 35
REFERENCIAS BIBLIOGRAFICAS .......................................................................................... 35
 TABLA DE ILUSTRACIONES
Ilustración 1. UPZ “Toberín” .......................................................................................................... 3
Ilustración 2. UPZ “Toberín” .......................................................................................................... 4
Ilustración 3. Ejemplo de tabla creada en “Excel” (Arboles) .......................................................... 5
Ilustración 4. Modelo Entidad Relación .......................................................................................... 6
Ilustración 5. Tipos de cobertura ..................................................................................................... 7
Ilustración 6. Open Attribute Table ................................................................................................. 7
Ilustración 7. Select By Attribute .................................................................................................... 8
Ilustración 8. Atributos de la tabla................................................................................................... 9
Ilustración 9. Get Unique Values y Apply .................................................................................... 10
Ilustración 10. Tuplas seleccionadas por atributos ........................................................................ 11
Ilustración 11. Polígonos de “Manzanas” seleccionados por atributos en la interfaz gráfica ....... 11
Ilustración 12. Exportar a formato “Shape” (.shp) ........................................................................ 12
Ilustración 13. Export data............................................................................................................. 13
Ilustración 14. Shapes de todas las coberturas(.shp) ..................................................................... 14
Ilustración 15. UPZ “Toberín” – Interfaz gráfica editada (ArcMap) ............................................ 15
Ilustración 16. Añadir tablas de Excel a “ArcMap” ...................................................................... 16
Ilustración 17. Formato “[Link]” .......................................................................................... 16
Ilustración 18. “FID” y “ID o No.” - Tipo de dato entero ............................................................. 17
Ilustración 19. Tablas de “Excel” importadas a “ArcMap”. .......................................................... 17
Ilustración 20. “Join” ..................................................................................................................... 18
Ilustración 21. Join Data ................................................................................................................ 19
Ilustración 22. Atributo de enlace por defecto. ............................................................................. 19
Ilustración 23. Tabla de “Excel” para realizar el “Join”. ............................................................... 20
Ilustración 24. Atributo de enlace de la tabla creada en “Excel”. ................................................. 20
Ilustración 25. “Keep all records” y “Validate Join”.................................................................... 20
Ilustración 26. “Join Data” ........................................................................................................... 21
Ilustración 27. “Join Validation” (Ptos_Arboles) ......................................................................... 22
Ilustración 28. Tabla del ejercicio terminado (Ptos_Arboles) ....................................................... 22
Ilustración 29. “Join Validation” (Ptos_Postes) ........................................................................... 23
Ilustración 30. Tabla del ejercicio terminado (Ptos_Postes) ......................................................... 23
Ilustración 31. “Join Validation” (Ptos_Alcantariilas) ................................................................. 23
Ilustración 32. Tabla del ejercicio terminado (Ptos_Alcantarillas) ............................................... 24
Ilustración 33. “Join Validation” (Lines_Carreras) ...................................................................... 24
Ilustración 34. Tabla del ejercicio terminado (Lines_Carreras) .................................................... 24
Ilustración 35. “Join Validation” (Lines_Redes_Agua) ................................................................ 25
Ilustración 36. Tabla del ejercicio terminado (Lines_Redes_Agua) ............................................. 25
Ilustración 37. “Join Validation” (Lines_Tend_Electr) ................................................................ 25
Ilustración 38. Tabla del ejercicio terminado (Lines_Tend_Electr) .............................................. 26
Ilustración 39. “Join Validation” (Polig_Manzanas) .................................................................... 26
Ilustración 40. Tabla del ejercicio terminado (Polig_Manzanas) .................................................. 27
Ilustración 41. “Join Validation” (Polig_Zonas_Verdes) ............................................................. 27
Ilustración 42. Tabla del ejercicio terminado (Polig_Zonas_Verdes) ........................................... 28
Ilustración 43. “Join Validation” (Polig_Zonas_Comerciales) ..................................................... 28
Ilustración 44. Tabla del ejercicio terminado (Polig_Zonas_Comerciales) .................................. 28
Ilustración 45. Tipo de punto ......................................................................................................... 29
Ilustración 46. Selección de cobertura de puntos .......................................................................... 30
Ilustración 47. Interfaz - Selección de puntos ............................................................................... 30
Ilustración 48. Peso de línea .......................................................................................................... 31
Ilustración 49. Selección de cobertura de líneas ............................................................................ 32
Ilustración 50. Interfaz - Selección de líneas ................................................................................. 32
Ilustración 51. Entidad de polígonos ............................................................................................. 33
Ilustración 52. Selección de cobertura de polígonos ..................................................................... 34
Ilustración 53. Interfaz - Selección de polígonos .......................................................................... 34
 OBJETIVOS

OBJETIVO GENERAL

− Efectuar las nociones preliminares de las bases de datos geográficas utilizando el

software “ArcMap”

OBJETIVOS ESPECIFICOS

− Desarrollar la guía propuesta paso a paso mediante los softwares “ArcMap”,

“AutoCAD” y “DB Designer”
− Analizar la administración de las bases de datos relacionales y realizar diversas
operaciones con los datos que contienen.
− Adicionar al software “ArcMap” tablas elaboradas en “Excel”

INTRODUCCIÓN

Para esta práctica se trabajó con un archivo .dwg, de una de las UPZ de la ciudad de Bogotá
(Colombia), el cual corresponde a un dibujo en AUTOCAD, que posee información geográfica
compuesta de puntos, líneas y polígonos (coberturas) del lugar establecido.
Inicialmente se crearon tablas en “Excel” (las cuales contienen información sobre las capas
exportadas, atributos y registros), para relacionar la información geográfica con el aspecto
alfanumérico, que es el que nos permite la navegación en la base de datos.
En este caso se escogió la UPZ #12 “Toberín” ubicada en la Localidad No. 1, Usaquén, la cual se
localiza en la zona nor-oriental de la ciudad. Toberín cuenta con un área de 291 hectáreas, y un
número aproximado de 24.632 hogares según el DANE.
Para lograr continuar con la práctica se creó un modelo entidad relación en el software “DB
Designer” compuesto por los tres tipos de cobertura nombrados anteriormente. Posteriormente se
exportaron los archivos .dwg a archivos .shp dentro del software “ArcMap” para así poder
agregarle las tablas creadas en “Excel” a cada tipo de cobertura.

2
DESARROLLO Y ANÁLISIS

PASO 1:

Primero se creó un archivo .dwg en el software de “AutoCAD” con información geográfica,

compuesto de puntos, líneas y polígonos como se puede observar a continuación:

Ilustración 1. UPZ “Toberín”

Fuente: Elaboración propia (AutoCAD)

Este archivo, ya modificado, fue exportado al software “ArcMap” (ilustración 2).

3
 Ilustración 2. UPZ “Toberín”

Fuente: Elaboración propia (ArcMap)

Nota: Fue necesario crear tablas en “Excel” (las cuales contienen información sobre las
capas exportadas, atributos y registros), para relacionar la información geográfica con el
aspecto alfanumérico, que es el que nos permite la navegación en la base de datos.

4
 Ilustración 3. Ejemplo de tabla creada en “Excel” (Arboles)

Fuente: Elaboración propia (Excel)

PASO 2:

En segundo lugar, se creó un modelo Entidad Relación que contiene tres (3) tipos de
cobertura (puntos, líneas y polígonos). Este modelo se realizó en el software “DBDesigner”

5
 Ilustración 4. Modelo Entidad Relación

Fuente: Elaboración propia (DB Designer)

PASO 3:

Posteriormente, el modelo creado en el paso anterior fue convertido en un Modelo Relacional. El

cual tiene tres (3) tablas por cada tipo de cobertura que comprende el dibujo .dwg (AutoCAD), y
a su vez, cada tabla contiene mínimo, diez (10) datos.

PASO 4:
En cuarto lugar, se procedió a abrir nuevamente el software de “ArcMap” y se abrió el archivo
.dwg creado en el software “AutoCAD” (ilustración 2)
Para abrir el archivo .dwg se conectó a una carpeta externa nombrada “UPZ_Toberin” y luego se
arrastraron los 3 tipos de cobertura (ilustración 5)

6
 Ilustración 5. Tipos de cobertura

Fuente: Elaboración propia (ArcMap)

PASO 5:
Para observar la tabla de atributos se oprimió “clic” derecho en cada uno de los archivos
visualizados al costado izquierdo y luego dando “clic” en “Open Attribute Table” (ilustración 6)

Ilustración 6. Open Attribute Table

Fuente: Elaboración propia (ArcMap)

PASO 6:
Aunque el archivo que se cargó es un archivo .dwg (AutoCAD) aún se pueden observar muchas
de las características de información de dibujo, como por ejemplo la columna “Layer”, la cual se

7
editó anteriormente en el software de (AutoCAD), dejando cada tipo de cobertura con un “Layer”
de diferente nombre y color
De esta columna se extrajeron los puntos, líneas y polígonos que nos interesan (mínimo tres (3)
tipos de cobertura diferentes).
Para realizar esto se dio “clic” en la opción “Table Options” la cual está ubicada al costado
superior izquierdo de la tabla de atributos y posteriormente se dio “clic” en la opción “Select By
Attributes” (ilustración 7)
Ilustración 7. Select By Attribute

Fuente: Elaboración propia (ArcMap)

PASO 7:
A continuación, se abrió un cuadro que contiene los Atributos de la Tabla (ilustración 8).

8
 Ilustración 8. Atributos de la tabla

Fuente: Elaboración propia (ArcMap)

Se procedió a dar doble “clic” en “Layer”, luego doble “clic” en el símbolo “igual” (=) y después
se dio “clic” en el botón “Get Unique Values” para obtener los valores únicos de cada cobertura.
Posteriormente aparecieron los valores mencionados. Finalmente se dio doble “clic” en el valor
que se quiso relacionar, en este caso es “00Arboles” y se oprimió el botón “Apply” como se
observa en la ilustración 9

9
 Ilustración 9. Get Unique Values y Apply

Fuente: Elaboración propia (ArcMap)

Al ser aplicado el cambio se seleccionaron las tuplas por atributos que se quisieron relacionar.
Esto se puede observar en la tabla de atributos en color cian (ilustración 10).

10
 Ilustración 10. Tuplas seleccionadas por atributos

Fuente: Elaboración propia (ArcMap)

Al seleccionar las tuplas por atributos también se seleccionan los puntos, líneas o polígonos en
color cian en la interfaz gráfica como se puede observar a continuación:

Ilustración 11. Polígonos de “Manzanas” seleccionados por atributos en la interfaz gráfica

Fuente: Elaboración propia (ArcMap)

11
PASO 8:
Una vez seleccionadas las tuplas por atributos se procedió a exportarlas a formato .shp.
Para esto se dio “clic” derecho en el archivo .dwg del costado izquierdo que contiene la cobertura
a relacionar, luego “clic” en “Data” y después “clic” en “Export Data” (ilustración 12).

Ilustración 12. Exportar a formato “Shape” (.shp)

Fuente: Elaboración propia (ArcMap)

A continuación, se abrió un cuadro de dialogo donde se seleccionó la opción “This layer’s

source data” para exportar los datos de origen de la capa seleccionada (ilustración 13).

12
 Ilustración 13. Export data

Fuente: Elaboración propia (ArcMap)

Nota: Este proceso fue necesario para la transformación de todos los puntos, líneas y polígonos
en formato .dwg a formato .shp
En la tabla de contenido se pueden observar todos los “Shapes” exportados/creados de las
coberturas (puntos, líneas y polígonos) (ilustración 14).

13
 Ilustración 14. Shapes de todas las coberturas(.shp)

Fuente: Elaboración propia (ArcMap)

Nota: Cuando los “Shapes” ya estén exportados se pueden editar los identificadores de las
coberturas. En este caso, la interfaz gráfica quedó así:

14
 Ilustración 15. UPZ “Toberín” – Interfaz gráfica editada (ArcMap)

Fuente: Elaboración propia (ArcMap)

PASO 9:

Con los “Shapes” creados se procedió a adicionar las tablas elaboradas en Excel para cada
uno de los casos. Mediante la herramienta “Add data” se seleccionó el archivo en “Excel”
y la hoja que contiene la tabla de atributos correspondiente (ilustración 16).

15
 Ilustración 16. Añadir tablas de Excel a “ArcMap”

Fuente: Elaboración propia (ArcMap)

Nota: Fue necesario guardar el libro con formato “[Link]” (ilustración 17)
correspondiente a las hojas de Excel con versiones inferiores al 2007 y el archivo “Excel”
se tuvo que mantener cerrado durante la importación.

Ilustración 17. Formato “[Link]”

Fuente: Elaboración propia (Excel)

También fue de gran importancia tener en cuenta que se debe compartir un atributo entre
las tablas que se desean relacionar. En este caso fue el atributo de “FID” que tienen las
tablas por defecto y el atributo “ID o No.” de las tablas creadas inicialmente. El tipo de
dato de estos atributos es entero (ilustración 18)

16
 Ilustración 18. “FID” y “ID o No.” - Tipo de dato entero

Fuente: Elaboración propia (ArcMap y Excel)

En seguida se pueden observar las tablas de “Excel” importadas a “ArcMap”:

Ilustración 19. Tablas de “Excel” importadas a “ArcMap”.

Fuente: Elaboración propia (ArcMap)

17
PASO 9:

El último paso consiste en realizar el “Join” con las tablas importadas de Excel.

Para esto se abrió la tabla de atributos de cada “Shape”, donde se dio “clic” a la opción “
Joins and Relates” y luego clic en la opción “Join” (ilustración 20).

Ilustración 20. “Join”

Fuente: Elaboración propia (ArcMap)

A continuación, se abrió la siguiente ventana:

18
 Ilustración 21. Join Data

Fuente: Elaboración propia (ArcMap)

En esta ventana se seleccionó el atributo de enlace por defecto (ilustración 22), la tabla de
“Excel” a la cual se le hizo el “Join” (ilustración 23) y el atributo de enlace de la tabla
creada en “Excel” (ilustración 24).

Ilustración 22. Atributo de enlace por defecto.

Fuente: Elaboración propia (ArcMap)

19
 Ilustración 23. Tabla de “Excel” para realizar el “Join”.

Fuente: Elaboración propia (ArcMap)

Ilustración 24. Atributo de enlace de la tabla creada en “Excel”.

Fuente: Elaboración propia (ArcMap)

Posteriormente se seleccionó la opción de “Keep all records” para mantener todos los
registros y se validó el “Join” dando “clic” en el botón “Validate Join” (ilustración 25)

Ilustración 25. “Keep all records” y “Validate Join”

Fuente: Elaboración propia (ArcMap)

Se procedió a dar “Ok” y todo quedó de la siguiente manera:

20
 Ilustración 26. “Join Data”

Fuente: Elaboración propia (ArcMap)

Al momento de dar “clic” en “Ok” apareció un cuadro de validación que valida el proceso
exitosamente valga la redundancia (ilustración 27).

JOIN 1

21
 Ilustración 27. “Join Validation” (Ptos_Arboles)

Fuente: Elaboración propia (ArcMap)

Finalmente, la tabla relacionada quedó de la siguiente manera:

TABLA 1
Ilustración 28. Tabla del ejercicio terminado (Ptos_Arboles)

Fuente: Elaboración propia (ArcMap)

En la tabla del ejercicio terminado se puede observar cómo los atributos de la tabla creada
en “Excel” se relacionaron con los atributos que tiene por defecto la tabla de cada “Shape”.

Los atributos ya no son solo geométricos, sino que también son espaciales.
Nota: Este proceso fue necesario para la relación de las tablas de todos los puntos, líneas y
polígonos. Esto se puede observar a continuación:

22
JOIN 2

Ilustración 29. “Join Validation” (Ptos_Postes)

Fuente: Elaboración propia (ArcMap)

TABLA 2

Ilustración 30. Tabla del ejercicio terminado (Ptos_Postes)

Fuente: Elaboración propia (ArcMap)

JOIN 3

Ilustración 31. “Join Validation” (Ptos_Alcantariilas)

Fuente: Elaboración propia (ArcMap)

23
TABLA 3
Ilustración 32. Tabla del ejercicio terminado (Ptos_Alcantarillas)

Fuente: Elaboración propia (ArcMap)

JOIN 4

Ilustración 33. “Join Validation” (Lines_Carreras)

Fuente: Elaboración propia (ArcMap)

TABLA 4

Ilustración 34. Tabla del ejercicio terminado (Lines_Carreras)

Fuente: Elaboración propia (ArcMap)

24
JOIN 5

Ilustración 35. “Join Validation” (Lines_Redes_Agua)

Fuente: Elaboración propia (ArcMap)

TABLA 5

Ilustración 36. Tabla del ejercicio terminado (Lines_Redes_Agua)

Fuente: Elaboración propia (ArcMap)

JOIN 6

Ilustración 37. “Join Validation” (Lines_Tend_Electr)

Fuente: Elaboración propia (ArcMap)

25
TABLA 6
Ilustración 38. Tabla del ejercicio terminado (Lines_Tend_Electr)

Fuente: Elaboración propia (ArcMap)

JOIN 7

Ilustración 39. “Join Validation” (Polig_Manzanas)

Fuente: Elaboración propia (ArcMap)

26
TABLA 7

Ilustración 40. Tabla del ejercicio terminado (Polig_Manzanas)

Fuente: Elaboración propia (ArcMap)

JOIN 8

Ilustración 41. “Join Validation” (Polig_Zonas_Verdes)

Fuente: Elaboración propia (ArcMap)

27
TABLA 8

Ilustración 42. Tabla del ejercicio terminado (Polig_Zonas_Verdes)

Fuente: Elaboración propia (ArcMap)

JOIN 9

Ilustración 43. “Join Validation” (Polig_Zonas_Comerciales)

Fuente: Elaboración propia (ArcMap)

TABLA 9

Ilustración 44. Tabla del ejercicio terminado (Polig_Zonas_Comerciales)

Fuente: Elaboración propia (ArcMap)

28
PREGUNTA:

¿Cómo podemos identificar sistemáticamente los puntos, líneas y polígonos sin hacerlo de
una forma manual? (concatenación de las tablas de Excel y la parte espacial)

Respuesta: Cada cobertura se puede identificar sistemáticamente por medio de la

herramienta “Select by Attributes”. Esto se puede realizar siguiendo los pasos 5 y 6
explicados con anterioridad.

Inicialmente, la cobertura de puntos se identificó mediante el tipo de línea (continua) como

se puede apreciar en las siguientes imágenes:

Ilustración 45. Tipo de punto

Fuente: Elaboración propia (ArcMap)

29
Ilustración 46. Selección de cobertura de puntos

Fuente: Elaboración propia (ArcMap)

Ilustración 47. Interfaz - Selección de puntos

Fuente: Elaboración propia (ArcMap)

30
Posteriormente, la cobertura de líneas se identificó mediante el peso de línea (LineWt), en
este caso fue 25 como se puede apreciar en las siguientes imágenes:

Ilustración 48. Peso de línea

Fuente: Elaboración propia (ArcMap)

31
Ilustración 49. Selección de cobertura de líneas

Fuente: Elaboración propia (ArcMap)

Ilustración 50. Interfaz - Selección de líneas

Fuente: Elaboración propia (ArcMap)

32
Finalmente, la cobertura de polígonos se identificó mediante la entidad, en este caso fue
LWPolyline como se puede apreciar en las siguientes imágenes:

Ilustración 51. Entidad de polígonos

Fuente: Elaboración propia (ArcMap)

33
Ilustración 52. Selección de cobertura de polígonos

Fuente: Elaboración propia (ArcMap)

Ilustración 53. Interfaz - Selección de polígonos

Fuente: Elaboración propia (ArcMap)

34
CONCLUSIONES

− “ArcMap” es un software que posibilita la compilación de información geográfica.

Además, permite resolver problemas ligados al análisis espacial y dar a conocer y
compartir información mediante la geografía y la visualización
− El software “ArcMap” permite crear un usuario administrador de geodatabase y,
mientras está conectado a la base de datos como ese usuario, puede habilitar una
geodatabase en las bases de datos en las que se admita. Esto crea las tablas, tipos,
funciones y procedimientos del sistema necesarios para utilizar una geodatabase.
− “ArcMap” es un software con una interfaz amigable, lo cual mejora la experiencia
de los usuarios que interactúan con diferentes sistemas de control, monitorización
o supervisión, al presentar la información de una manera visual e intuitiva.

REFERENCIAS BIBLIOGRAFICAS

− Torrijos G. (2022). GUIA PARA LA PRACTICA DE ArcGIS. Universidad Distrital

Francisco José de Caldas.

35
