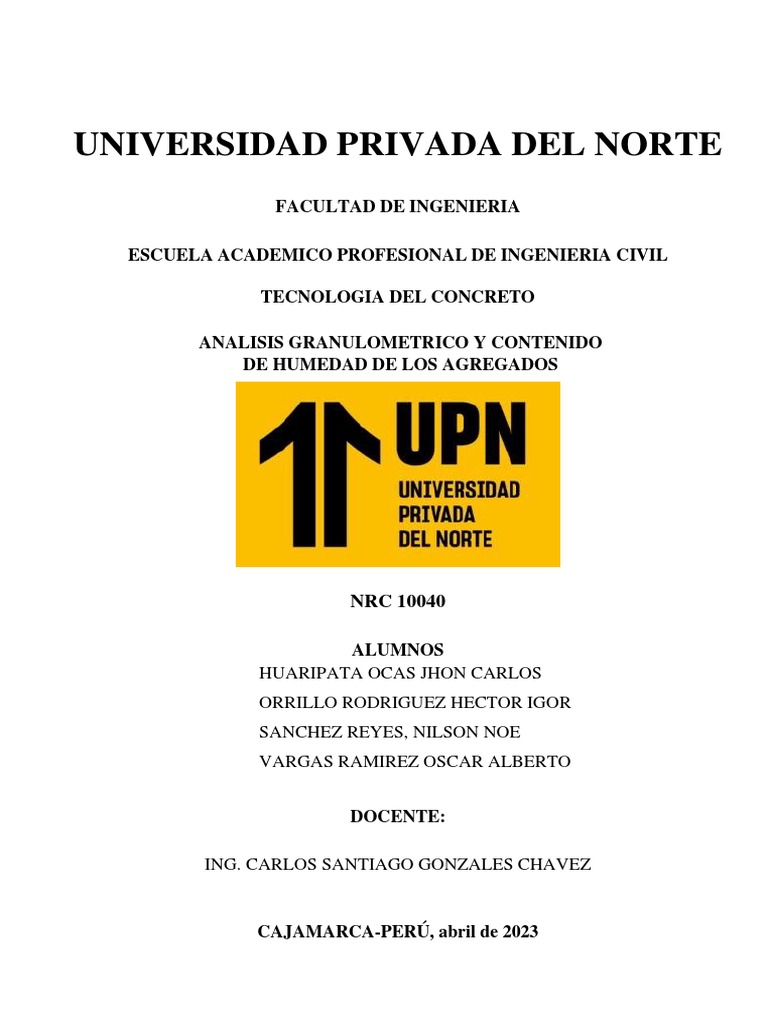

UNIVERSIDAD PRIVADA DEL NORTE

FACULTAD DE INGENIERIA

ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL

TECNOLOGIA DEL CONCRETO

ANALISIS GRANULOMETRICO Y CONTENIDO

DE HUMEDAD DE LOS AGREGADOS

NRC 10040

ALUMNOS
HUARIPATA OCAS JHON CARLOS
ORRILLO RODRIGUEZ HECTOR IGOR
SANCHEZ REYES, NILSON NOE
VARGAS RAMIREZ OSCAR ALBERTO

DOCENTE:

ING. CARLOS SANTIAGO GONZALES CHAVEZ

CAJAMARCA-PERÚ, abril de 2023

 Granulometría y contenido de humedad

ÍNDICE DE CONTENIDO

ÍNDICE DE CONTENIDO ..........................................................................................................................................2

1. RESUMEN ....................................................................................................................................................3
2. OBJETIVOS..................................................................................................................................................4
3. MARCO TEÓRICO .....................................................................................................................................5
4. MATERIALES Y EQUIPOS .......................................................................................................................6
5. PROCEDIMIENTO EXPERIMENTAL ....................................................................................................8
6. RESULTADOS ...........................................................................................................................................11
8. CONCLUSIONES.......................................................................................................................................15
9. RECOMENDACIONES .............................................................................................................................15
10. REFERENCIAS BIBLIOGRAFICAS .......................................................................................................16
11. ANEXOS......................................................................................................................................................17

2|
 Granulometría y contenido de humedad

1. RESUMEN

La presente práctica desarrolla la temática para la determinación de las

propiedades físicas de agregados o áridos existentes en CAJAMARCA, para ser
utilizados en mezclas de morteros, concretos u hormigones. Dentro de las propiedades
físicas a determinar se encuentran: contenido de humedad, granulometría, grado de
absorción, peso específico.
Los datos serán procesados y analizados mediante herramientas estadísticas
para su correcta interpretación y utilización correcta.
Los agregados son partículas inorgánicas de origen natural o artificial, estos en
combinación con el cemento, agua y algún aditivo y se forma el concreto.
Estos agregados pueden ser gruesos y finos y representan entre el 60% a 75%
el volumen del concreto teniendo en cuenta la cantidad que estos agregados
representan en el concreto es de suma importancia conocer su contenido de humedad
y su granulometría.

3|
 Granulometría y contenido de humedad

2. OBJETIVOS

2.1. OBJETIVO GENERAL

-Obtener los datos necesarios para poder realizar el estudio granulométrico y

contenido de humedad, de agregados finos y gruesos.

2.2. OBJETIVOS ESPECÍFICOS

▪ Determinar el contenido de humedad agregado fino de cantera río.

▪ Determinar el contenido de humedad agregado grueso de cantera río.
▪ Determinar el módulo de finura.
▪ Graficar la curva granulométrica.
▪ Realizar el análisis granulométrico por tamizado del agregado fino y Grueso.

4|
 Granulometría y contenido de humedad

3. MARCO TEÓRICO

3.1. Contenido de Humedad (NTP 339.185 / ASTM C-566)

Establece el procedimiento para determinar el porcentaje total de humedad
evaporable en una muestra de agregado fino o grueso por secado. La humedad
evaporable incluye la humedad superficial y la contenida en los poros del agregado,
pero no considera el agua que se combina químicamente con los minerales de
algunos agregados y que no es susceptible de evaporación, por lo que no está
incluida en el porcentaje determinado por este método.

3.2. MÉTODO DE ENSAYO ESTÁNDAR PARA MATERIAL MÁS FINO QUE

LA MALLA N.º 200 (75 M) EN AGREGADO MINERAL POR LAVADO.
(ASTM C 117 – 95.)
Este método de ensayo es usado para determinar la graduación de materiales
propuestos para usarse como agregados o que están siendo usados como agregados. Los
resultados son utilizados para determinar el cumplimiento de la distribución del tamaño
de las partículas con los requerimientos aplicables especificados y para proporcionar
información necesaria para el control de la producción de productos varios de agregados
y de las mezclas que los contienen. La información también puede ser usada en el
desarrollo de relaciones concernientes a la porosidad y el empaque.
El ensayo trata básicamente de separar una muestra de agregado seco de masa
conocida, a través de una serie de tamices de aberturas progresivamente menores, con el
objeto de determinar los tamaños de las partículas.
Y esto se representa a través de la curva granulométrica de la siguiente manera.

Tabla 1 Curva Granulométrica

5|
 Permeabilidad

4. MATERIALES Y EQUIPOS

1.1. ENSAYO 01: GRANULOMETRIA DE AGREGADO FINO Y AGREGADO

GRUESO

MATERIAL:

➢ Se requiere 5Kg de agregado grueso y 3Kg de agregado fino de cantera de rio.

EQUIPO:

➢ Balanza con aproximación de 0.1g (son instrumentos empleados en

diferentes ámbitos con el fin de medir la masa de un objeto o sustancia.
Suele ser una palanca de primer grado con brazos iguales que al trabajar
en equilibrio entre el peso de dos cuerpos, nos permite comparar sus
masas.)

➢ Tamices (se usa para separar las partes finas de las gruesas de algunas
cosas y que está formado por una tela metálica o rejilla tupida que está
sujeta a un aro, también es conocido por cedazo o criba.)

6|
 Permeabilidad

1.2. ENSAYO 02: CONTENIDO DE HUMEDAD DE AGREGADO FINO Y

GRUESO
MATERIAL
➢ Se requiere 3Kg de agregado grueso y 2Kg de agregado fino de cantera de rio.

EQUIPO
• Balanza con aproximación de 0.1g(son instrumentos empleados en
diferentes ámbitos con el fin de medir la masa de un objeto o sustancia.
Suele ser una palanca de primer grado con brazos iguales que al trabajar en
equilibrio entre el peso de dos cuerpos, nos permite comparar sus masas.)

• Horno con Temperatura a ±150ºC (se usa sobre todo para remover la
humedad de una muestra delicada.)

• Taras (son usadas para contener las muestras que se colocan al horno.)

7|
 Permeabilidad

5. PROCEDIMIENTO EXPERIMENTAL

5.1.ENSAYO 01: GRANULOMETRIA DE AGREGADO FINO Y

GRUESO PROCEDIMIENTO PARA AGRAGADO FINO

▪ Obtener una muestra representativa estar seca al aire.

▪ Pesar aproximadamente 3000gr.

▪ Colocar las mallas estándar de diámetro mayor a menor.

▪ Colocar el material por partes y tamizar (esto para evitar que el exceso de peso rompa a

la malla)

▪ Realizar el proceso de vibración de las mallas (tamizado), girando 5° cada 25 segundos.

▪ Pesar el contenido de cada malla.

▪ Limpiar las mallas.

▪ Dibujar la Curva granulométrica.

• Determinar Módulo de finura.

8|
 Permeabilidad

PROCEDIMIENTO PARA AGREGADO GRUESO

• Obtener una muestra representativa de grava, la cual deberá estar secada al aire.
• Pesar aproximadamente 3000gr.
• Colocar las mallas estándar de diámetro mayor a menor.
• Colocar el material por partes y tamizar (esto para evitar que el exceso de pesorompa a la
malla)
• Realizar el proceso de vibración de las mallas (tamizado), girando 5° cada 25 segundos.
• Pesar el contenido de cada malla.
• Limpiar las mallas.
• Dibujar la Curva granulométrica.
• Determinar Módulo de finura.

9|
 Permeabilidad

5.2.ENSAYO 02: CONTENIDO DE HUMEDAD DE AGREGADO

FINO YGRUESO
PROCEDIMIENTO

▪ Pesar una muestra de 2000gr de arena y 3000gr deagregado grueso, en estado natural y se

repite el proceso 3 veces. (Ph).

▪ Colocar en el Horno a una temperatura de 100ºC ± 5ºCpor 24 horas, hasta peso constante

(Ps) y Determinar elpeso seco de la muestra.

▪ Determinar el contenido de humedad use la siguiente

o expresión:

10 |
 Permeabilidad

6. RESULTADOS

6.1.ENSAYO 01: GRANULOMETRIA DE AGREGADO FINO Y GRUESO

AGREGADO GRUESO
NTP 400.037
Peso
Abert. % Ret % Ret. % Que Huso 67
Tamiz Ret.
(mm) (%) Acum. Pasa (%)
(gr) Mínimo Máximo
(%)

3" - - - 100 100% 100%

75.000
2" 50.000 - - - 100 100% 100%
1 1/2" 37.500 - - - 100 100% 100%
1" 25.000 9.43 9.43 90.57 100% 100%
282.90
3/4" 19.000 34.41 43.84 56.16 100% 100%
1,032.20
1/2" 12.500 43.59 87.42 12.58 100% 100%
1,307.60
3/8" 9.500 9.93 97.35 2.65 100% 100%
297.80
Nº 4 4.750 0.29 99.65 0.35 95% 100%
8.70
Nº 8 2.360 2.30 99.94 0.06 80% 100%
68.90
Nº 16 1.180 - - - 100 50% 85%
Nº 30 0.600 - - - 100 25% 60%
Nº 50 0.300 - - - 100 5% 30%
Nº 100 0.150 - - - 100 0% 10%
Nº 200 0.075 - - - 100 0% 5%
Fondo - - - 100 3.45% 2.15%

Módulo de Finura: 7.41

Curva Granulométrica
100

10
% QUE PASA

0.1

0.01
21 11 1
TAMIZ (MM)

11 |
 Permeabilidad

AGREGADO FINO

% Ret.
Peso % Que NTP 400.037
Abert. % Ret Acum. (%)
Tamiz Ret. Pasa
(mm) (%) ACUMULADO Agregado Fino
(gr) (%)
Mínimo Máximo

3" - - -
75.000 100% 100% 100%
2" 50.000 - - - 100% 100% 100%
1 1/2" 37.500 - - - 100% 100% 100%
1" 25.000 - - - 100% 100% 100%
3/4" 19.000 - - - 100% 100% 100%
1/2" 12.500 - - - 100% 100% 100%
3/8" 9.500 - - - 100% 100% 100%
Nº 4 4.750 36.49 36.49 95% 100%
1,094.60 63.51
Nº 8 2.360 11.52 48.01 80% 100%
345.70 51.99
Nº 16 1.180 8.87 56.88 50% 85%
266.10 43.12
Nº 30 0.600 14.16 71.04 25% 60%
424.90 28.96
Nº 50 0.300 22.25 93.29 5% 30%
667.40 6.71
Nº 100 0.150 5.49 97.78 0% 10%
164.70 1.22
Nº 200 0.075 1.03 99.81 0% 5%
31.00 0.19
Fondo 0.19 100.00
5.60 0.00
Módulo de Finura: 3.97

Curva Granulométrica
100

10
% QUE PASA

0.1
10 1 0.1 0.01
TAMIZ (MM)

12 |
 Permeabilidad

6.2. CONTENIDO DE HUMEDAD DE AGREGADO FINO Y

GRUESOAGREGADO FINO

CONTENIDO DE HUMEDAD DEL AGREGADO

(NTP 339.185)
Grupo N°: Fecha: 12/04/2023
Ing. Carlos Santiago
Clase: 10040 Docente:
Gonzales Chávez

DATOS DE LA MUESTRA
Procedencia: Agregado fino de cantera de río

Cont.
N° Peso Inicial (W) Peso Final (D) Cont. Humedad
Humedad
Muestra (g) (g) Pprom (%)
Pind (%)
1 2000 gr 1937.7 3.12%

2 2000 gr 1982 0.9% 2.09%

3 2000 gr 1955.1 2.25%

13 |
 Permeabilidad

AGREGADO GRUESO

CONTENIDO DE HUMEDAD DEL AGREGADO

(NTP 339.185)
Grupo N°: Fecha: 12/04/2023
Ing. Carlos Santiago
Clase: 10040 Docente:
Gonzales Chávez

DATOS DE LA MUESTRA
Agregado grueso de cantera
Procedencia :
de río

Peso Incial Peso Final Cont.

N° Cont. Humedad
(W) (D) Humedad
Muestra Pprom (%)
(g) (g) Pind (%)
1 3000 gr 2989.8 gr 0.34%

2 3000 gr 2966.9 gr 1.1% 0.64%

3 3000 gr 2985.9 gr 0.47%

7. DISCUSIÓN DE RESULTADOS
• Los datos obtenidos en el ensayo granulométrico nos ayudan a encontrar el Módulo de finura
que para el agregado fino es de: 3.97
• Para el agregado grueso su módulo de finura es: 7.41
• En el ensayo de contenido de humedad se obtuvo la cantidad de agua optima que esta
retenida cuando el material está en estado natural.
• Se realizo el análisis granulométrico basándose en la NTP 400.12, la granulometría se
refiere a la distribución de las partículas del agregado. El análisis granulométrico divide a
la muestra en fracciones, de elementos del mismo tamaño, según la obertura de los tamices
utilizados. Para este caso se analizó del agregado grueso y agregado fino, después de este
análisis se obtuvo el módulo de finura para cada agregado.

14 |
 Permeabilidad

8. CONCLUSIONES

➢ Se concluye que el ensayo se realizo de manera correcta obteniendo los resultados

que se necesitaban.
➢ Se realizo de manera correcta la grafica de la curva granulométrica para el agregado
Fino y grueso.
➢ Para el contenido de humedad se estimó el promedio de acuerdo con las fórmulas
dadas durante la practica así obteniendo los resultados de dicho ensayo.

9. RECOMENDACIONES

➢ Las muestras deben de estar completamente secas para su respectiva granulometría.

➢ Las balanzas deben estar bien calibradas al inicio de la práctica.
➢ Las bandejas deben estar limpias antes y después de la práctica, así como también
los tamices.
➢ En esta práctica se recomienda manejar correctamente los instrumentos a utilizar de
acuerdo con las instrucciones del profesor o personal encargado, así como también
que se encuentren estas en perfecto estado.
➢ Seguir las recomendaciones o técnicas de manejo que nos proporcione el profesor,
para así realizar los ensayos correctamente.

15 |
 Permeabilidad

10. REFERENCIAS BIBLIOGRAFICAS

Contacto, P. Q. (s.f.). Instrumentos de laboratorio. Obtenido de

https://www.instrumentodelaboratorio.info/estufa-de-laboratorio/

339.185, N. T. (2013). AGREGADOS. Método de ensayo normalizado para

contenido de humedad total evaporable de agregados por secado. Perú.

Agudelo, G. (16 de Junio de 2021). Intek Group. Obtenido de

https://intekgroup.com.co/los-tipos-de-horno-de-laboratorio/

CENTROAMERICANA, U. (2017). ANALISIS DE TAMAÑO DE PARTÍCULAS

POR TAMIZADO EN AGREGADO FINO Y GRUESO Y
DETERMINACIÓN DEMATERIAL MÁS FINO QUE EL TAMIZ No. 200
(75 m) EN AGREGADO MINERAL POR LAVADO. El Salvador.

16 |
 Permeabilidad

11. ANEXOS

PANEL FOTOGRAFICO

ANALISIS GRANULOMETRICO AGREGADO FINO

Ilustración 1 TAMIZAJE
Ilustración 2 PESO DE 3KG DE
AGREGADO FINO

Ilustración 3 PESO RESTENIDO EN MALLA Ilustración 4 PESO RETENIDO MALLA N°8

N°4

17 |
 Permeabilidad

Ilustración 5 PESO RETENIDO MALLA N°16 Ilustración 6 PESO RETENIDO MALLA N°30

Ilustración 7 PESO RETENIDO MALLA N°50

Ilustración 8 PESO RETEIDO MALLA N° 100

18 |
 Permeabilidad

Ilustración 9 PESO RETENIDO MALLA N°200

Ilustración 10 PESO RETENIDO CAZOLETA

19 |
 Permeabilidad

Ilustración 11 INTEGRANTES DEL GRUPO REALIZANDO LA PRACTICA

Ilustración 12 INTEGRANTES REALIZANDO LA PRACTICA

20 |
 Permeabilidad

Ilustración 13 INGREOS DE MUESTRA AL HORNO PARA ENSAYO DE CONTENIDO DE HUMEDAD

21 |
