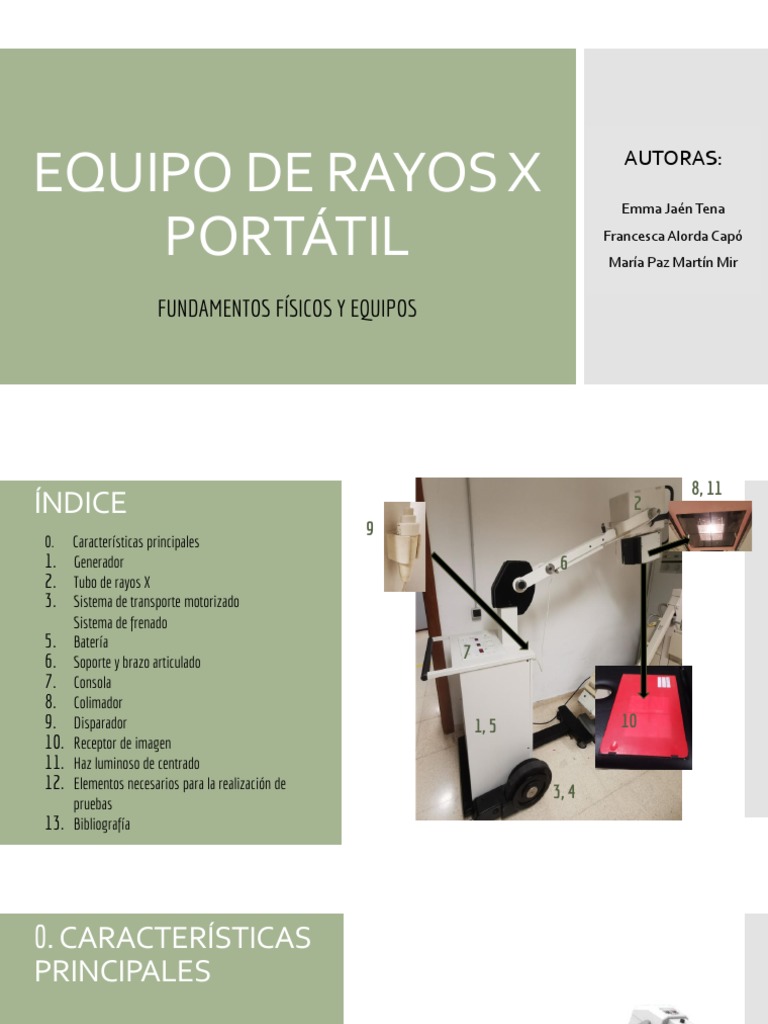

EQUIPO DE RAYOS X AUTORAS:

Emma Jaén Tena

PORTÁTIL Francesca Alorda Capó

María Paz Martín Mir

FUNDAMENTOS FÍSICOS Y EQUIPOS

 8, 11
ÍNDICE 2
9
0. Características principales
1. Generador 6
2. Tubo de rayos X
3. Sistema de transporte motorizado
4. Sistema de frenado
5. Batería
6. Soporte y brazo articulado
7
7. Consola
8. Colimador
9. Disparador 1, 5 10
10. Receptor de imagen
11. Haz luminoso de centrado
12. Elementos necesarios para la realización de
3, 4
pruebas
13. Bibliografía
0. CARACTERÍSTICAS
PRINCIPALES

Tipo de equipo de rayos X utilizados para realizar

radiografías a los pacientes que se hayan
hospitalizados en unidades como la UCI,
reanimación, quirófano, urgencias, habitaciones
de plantas… los cuales no pueden ser
transportados a las salas de rayos X dada su
situación clínica
1. GENERADOR
Suministra energía eléctrica al tubo de rayos X.
Parte de una fuente de energía eléctrica.
Dispone de una corriente trifásica en el rango
de 208 a 230 V.
Modifica la energía para acomodarla a las
necesidades del tubo de rayos X.
2. TUBO DE RAYOS X

Un tubo de rayos X es una válvula de vacío

utilizada para la producción de rayos X, emitidos
mediante la colisión de los electrones producidos
por el cátodo contra los átomos de ánodo.

Está revertido por una cubierta de vidrio que

mantienen el vacío en su interior además de una
carcasa protectora para su protección y evitar
radiación de fuga.
3. SISTEMA DE TRANSPORTE
MOTORIZADO

El equipo portátil de rayos X contienen

ruedas, muchas veces motorizadas
para facilitar el movimiento
4. SISTEMA DE FRENADO

El equipo portátil de rayos X contiene un

sistema de frenado para evitar que el equipo
se mueva durante el estudio
5. BATERÍA

No necesita estar conectado a la red

eléctrica para el disparo, puesto que ha
sido cargado previamente por ella.

No requiere rectificación de la corriente

6. SOPORTE Y BRAZO
ARTICULADO

La combinación de los movimientos del

brazo articulado proporciona una
amplia gama de opciones a la hora de
dirigir el rayo central.
7. CONSOLA

Permite manejar y seleccionar

distintos parámetros (Kvp, mAs,
tiempo), así como encender y
apagar el equipo, seleccionar focos
finos o gruesos…

En este caso presenta una consola

muy simple.
8. COLIMADOR
Dispositivo de plomo situado a la
salida del tubo de RX que sirve para
limitar el área irradiada

Se disminuye la dosis al paciente (y

al técnico) y la radiación dispersa,
por lo que también mejor la calidad
de la imagen
9. DISPARADOR

Dispositivo que dispone de un botón con el

que, una vez apretado, se dispara el haz de
rayos X

El cable en espiral permite que el operador

pueda situarse a una distancia segura
10. RECEPTOR DE
IMAGEN
Sistema que se encarga de convertir el haz
de rayos X en una imagen visible

Puede ser:
 Sistema pantalla-película
 CR
 Flat panel
11. HAZ LUMINOSO
DE CENTRADO

El haz luminoso se utiliza para un correcto

centraje así como una correcta alineación
del tubo de rayos X con la rejilla
antidifusora.
12. ELEMENTOS NECESARIOS PARA LA
REALIZACIÓN DE PRUEBAS
PARA EL PACIENTE:
PARA LOS TÉCNICOS:
o Delantal corto plomado
 Delantales plomados
o Falda a cadera plomada
o Protector ovárico  Guantes plomados
o Gorros plomados  Gafas plomadas
o Protección para glándulas  Gorros plomados
mamarias
 Protector de tiroides
o Abrigo integral júnior (niños)
o Delantal júnior (niños)
13. BIBLIOGRAFÍA

❖ https://csn.ciemat.es/MDCSN/recursos/ficheros_md/475821503_511200911
1814.pdf
❖ http://espe-102-2014.blogspot.com/2014/12/poster-equipo-de-rayos-x-
portatil.html
❖ https://webs.um.es/mab/miwiki/lib/exe/fetch.php?media=t5.pdf
❖ https://es.slideshare.net/delacamaraegea/radiologa-portatil
❖ https://www.distraumamedical.com/downloads/Hamedic_Katalog_Spanis
h_Low_Resolution.pdf
