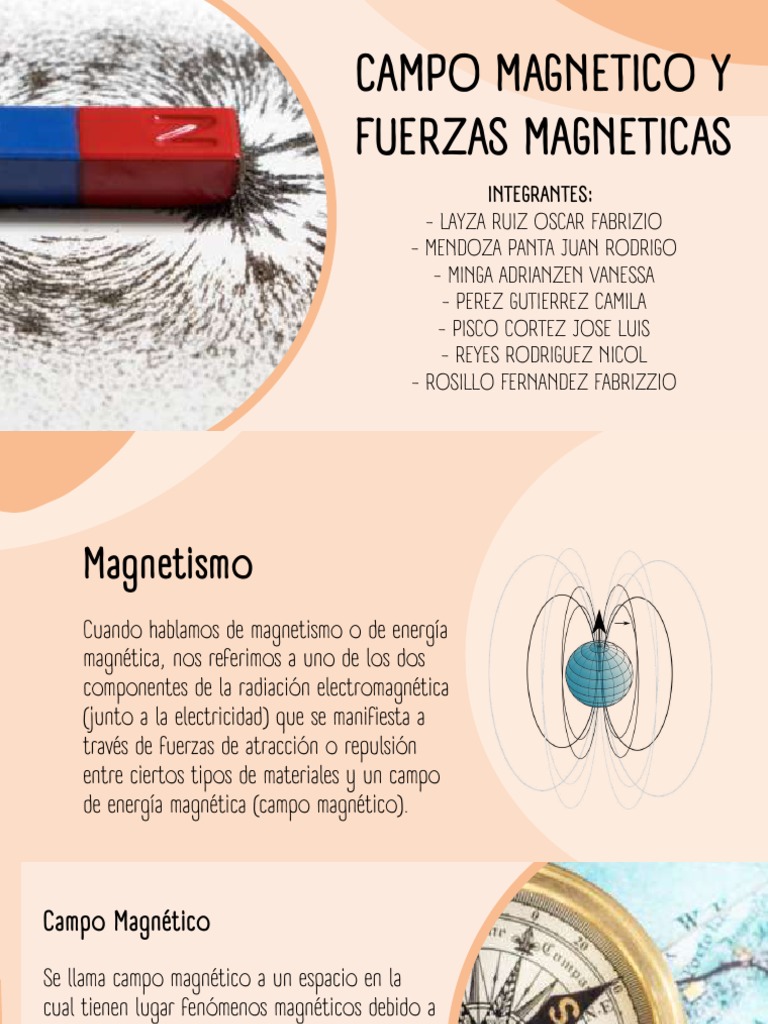

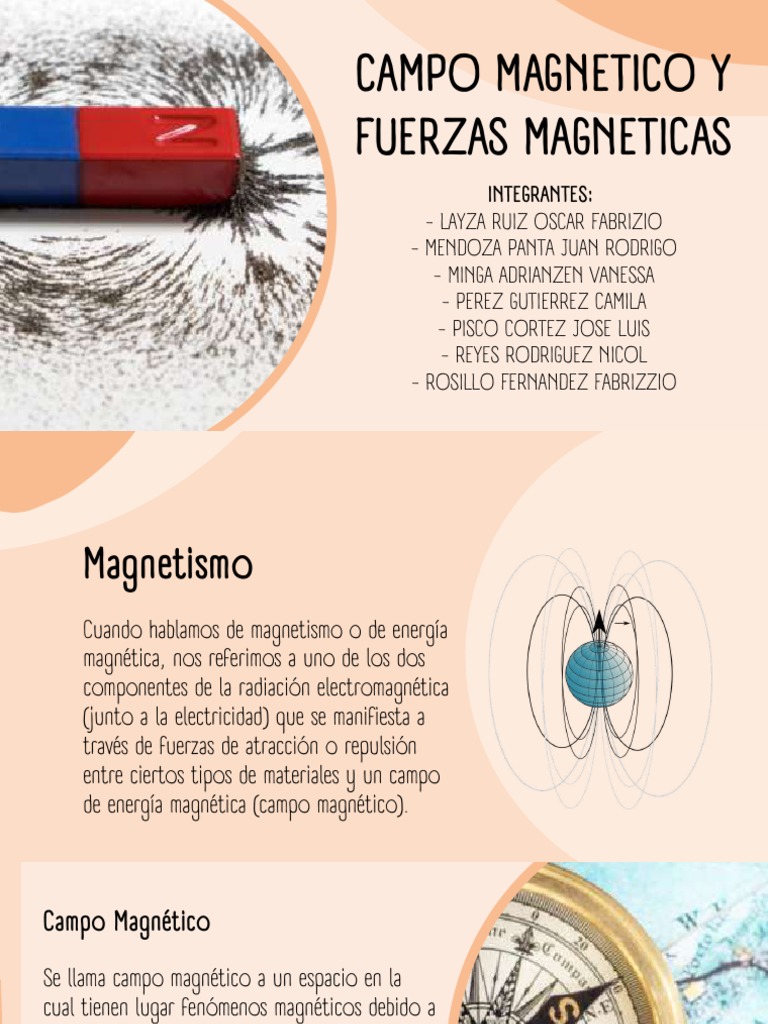

CAMPO MAGNETICO Y

FUERZAS MAGNETICAS
INTEGRANTES:
- LAYZA RUIZ OSCAR FABRIZIO
- MENDOZA PANTA JUAN RODRIGO
- MINGA ADRIANZEN VANESSA
- PEREZ GUTIERREZ CAMILA
- PISCO CORTEZ JOSE LUIS
- REYES RODRIGUEZ NICOL
- ROSILLO FERNANDEZ FABRIZZIO
Magnetismo
Cuando hablamos de magnetismo o de energía
magnética, nos referimos a uno de los dos
componentes de la radiación electromagnética
(junto a la electricidad) que se manifiesta a
través de fuerzas de atracción o repulsión
entre ciertos tipos de materiales y un campo
de energía magnética (campo magnético).
Campo Magnético
Se llama campo magnético a un espacio en la
cual tienen lugar fenómenos magnéticos debido a
la influencia de un cuerpo con propiedades
magnéticas, sea el caso de un imán o un material
ferromagnético imantado.
Típicamente representamos el campo magnético
de dos maneras diferentes:
1. Describimos matemáticamente el campo magnético
como un campo vectorial. Podemos representar
directamente este campo como un conjunto de
vectores dibujados en una cuadrícula. Cada vector
apunta en la dirección en la que lo haría una brújula
y su magnitud depende de la fuerza magnética.
2. Una forma alternativa para representar la información
contenida en un campo vectorial es por medio de las
lineas de campo. En esta representación, omitimos la
cuadrícula y conectamos los vectores con líneas suaves.
Podemos dibujar tantas líneas como queramos.
 ¿Como medimos el campo magnético?
Puesto que el campo magnético es una cantidad
vectorial, hay dos aspectos que necesitamos
medir para describirlo: su intensidad y su
dirección.
En el sistema SI, la unidad del campo magnético
es el tesla. Definimos el tesla en términos de
cuánta fuerza ejerce un campo magnético sobre
una carga.
Un pequeño imán de refrigerador produce un campo de alrededor de
0.001 T, y el campo magnético de la Tierra es de alrededor de 5⋅10−5 T
A menudo se usa una medida alternativa, el gauss (cuyo símbolo es G).
Entre estas dos medidas hay un factor de conversión muy simple:T=10 4
G. Usamos los gauss a menudo porque un campo de 1 tesla es muy
grande
¿Cuál es el origen del campo magnético?
El campo magnético ocurre siempre que una carga está en movimiento. Conforme se
pone más carga en más movimiento, la magnitud del campo magnético crece.
El magnetismo y los campos magnéticos son un aspecto de la fuerza electromagnética,
una de las cuatro fuerzas fundamentales de la naturaleza.
1.- Generar un flujo de corriente en un
alambre; por ejemplo, al conectar un alambre
a una batería. Conforme incrementamos la
corriente (cantidad de carga en movimiento),
el campo magnético se incrementa
proporcionalmente.

2.- Explotar el hecho de que los electrones

(que están cargados) parecen tener cierto
movimiento alrededor de los núcleos de los
átomos. Así es como funcionan los imanes
permanentes.
Fuerza magnética
El campo magnético B se define de la ley de la Fuerza de
Lorentz, y específicamente de la fuerza magnética sobre
una carga en movimiento:

El campo magnético B se define de la ley de la Fuerza de

Lorentz, y específicamente de la fuerza magnética sobre
una carga en movimiento:
Las impliacciones de esta expresión incluyen:
1. La fuerza es perpendicular a ambas, a la velocidad v de la carga
y al campo magnético B.
2. La magnitud de la fuerza es F = qvB senθ donde θ es el ángulo
< 180 grados entre la velocidad y el campo magnético. Esto
implica que la fuerza magnética sobre una carga estacionaria o
una carga moviéndose paralela al campo magnético es cero.
3. La dirección de la fuerza está dada por la regla de la mano
derecha. La fórmula de la fuerza de arriba está en forma de
producto vectorial.


LÍNEAS DE CAMPO
MAGNÉTICO Y FLUJO
MAGNÉTICO
 Todo campo magnético se puede representar por
medio de líneas de campo magnético “líneas magnéticas
de fuerza”. No apuntan en la dirección de la fuerza
que se ejerce sobre una carga. La ecuación (F = qVxB,
fuerza magnética sobre una partícula con carga en
movimiento) muestra que la fuerza sobre una partícula
con carga en movimiento siempre es perpendicular al
campo magnético y, por tanto, a la línea de campo
magnético que pasa por la posición donde se halla la
partícula.
 Flujo magnético y ley de Gauss del
magnetismo
Definimos el flujo magnético a través de esta área
como
dΦB = Bperpen dA = BcosφdA = B.dA

El flujo magnético total a través de una

superficie: Es la suma de las contribuciones de los
elementos de áreas individuales


- El flujo magnético es una cantidad escalar. En el caso especial en el que B es uniforme en

toda la extensión de una superficie plana de área total A, Bperpen y φ son los mismos en
todos los puntos de la superficie
- La unidad SI de flujo magnético se llama weber en honor del físico alemán Wilhelm Weber
1Wb = 1T.m2
- El flujo magnético total a través de una superficie cerrada siempre es cero (Ley de Gauss
del magnetismo)

- Las líneas de campo magnético nunca tienen extremos

- La magnitud es igual al flujo por unidad de área a través de un área que forma un angulo
recto con el campo magnético. Por esta esta razón, al campo magnético B se le llama a
veces densidad de flujo magnético
EJEMPLO
La figura 27.14a muestra una vista perspectiva de una superficie plana con un área de 3.0
cm2 en un campo magnético uniforme. Si el flujo magnético a través de esta área es de
0.90 mWb, calcule la magnitud del campo magnético y halle la dirección del vector de área
SOLUCION:
Ya que el campo magnético es uniforme, B y φ son los mismos en todos los puntos de la
superficie. En consecuencia, podemos aplicar dΦB = BcosφdA
A = 3.0x10-4 m2
Φ = 60°

El vector de área A es perpendicular al área en la dirección que muestra la figura 27.14b

 MOVIMIENTO DE PARTÍCULAS CON CARGA EN UN CAMPO MAGNÉTICO

La fuerza siempre es perpendicular, por lo

que no puede alterar la magnitud de la

velocidad, solo su dirección. Por ello, la

fuerza magnética nunca puede realizar
trabajo sobre la partícula.
El movimiento de una partícula con carga
bajo la sola influencia de un campo
magnético siempre es con rapidez
constante.

la fuerza magnética suministra la fuerza centrípeta

Al observar que la velocidad es perpendicular al
campo magnético, la magnitud de la fuerza
magnética se reduce a
tenemos:
Si la velocidad de una partícula no es perpendicular al
campo magnético, la partícula realiza un movimiento
helicoidal y la componente de la velocidad paralela al
campo es constante porque no hay ninguna fuerza
paralela al campo.
El radio está dado por la siguiente ecuación:
 CICLOTRÓN

Un ciclotrón es un acelerador de partículas que se basa en

que el periodo de rotación de una partícula cargada en el
interior de un campo magnético uniforme es independiente
del radio y de la velocidad:

la frecuencia ciclotrónica es del orden de

decenas de GHz para electrones y de decenas de
MHz para los iones.
EJERCICIO:

SOLUCIÓN::
 APLICACIONES DEL
MOVIMIENTO DE PARTÍCULAS
CON CARGA
SELECTOR DE VELOCIDAD
EXPERIMENTO DE E/M DE
THOMSON

Aparato de Thomson para

medira la relación E/M del
electrón
EXPECTRÓMETROS DE
MASA
 Fuerza magnética sobre un
conductor de corriente
Las fuerzas magnéticas sobre las cargas en
movimiento del interior del conductor se
transmiten al material del conductor, y el
conductor en conjunto experimenta una
fuerza distribuida a todo lo largo de él
Podemos calcular la fuerza sobre un conductor portador de
corriente a partir de la fuerza magnética sobre una sola
carga en movimiento

La velocidad de deriva, es ascendente, perpendicular a B ,la

fuerza promedio sobre cada carga es dirigida hacia la
izquierda como se muestra en la figura, como son
perpendiculares, la magnitud de la fuerza es:
 El número de cargas por unidad de volumen es n; un segmento del conductor de longitud l tiene un
volumen Al y contiene un número de cargas igual a nAl. La fuerza total ( ) sobre todas las cargas en
movimiento de este segmento tiene magnitud.

La densidad de corriente es J = nqv_d. El producto JA es la corriente total I, de modo que podemos

reformular la ecuación anterior como:
La fuerza siempre es perpendicular tanto al conductor como al campo, con la
dirección determinada por la misma regla de la mano derecha. Si
representamos el segmento de alambre mediante el vector a lo largo del
alambre en el sentido de la corriente, entonces la fuerza sobre este
segmento es:

La figura ilustra las direcciones de B , l y F en varios casos. Si el conductor no es

recto, podemos dividirlo en segmentos infinitesimales dl. La fuerza dF sobre cada
segmento es
 FUERZA Y MOMENTO DE

TORSIÓN EN UNA ESPIRA DE

CORRIENTE
 Fuerza total sobre una espira

Al trabajar con una espira de lados "a" y "b", que

cuenta con una línea normal al plano, que forma

un ángulo θ con la dirección del campo magnético

B, y que transporta una corriente I. Sabemos que

la fuerza F sobre el lado de la derecha "a", es:

Por otro lado, hay una fuerza de la misma

magnitud, pero en dirección opuesta que actúa

sobre el lado opuesto de la espira.

Las líneas de acción de ambas fuerzas se encuentran a lo largo del eje y. La fuerza

total sobre las espira será 0, porque llas fuerzas sobre ambos lados se cancelan.
 Momento de torsión neto

A pesar de que la fuerza neta sobre una espira de

corriente en un C.U. es igual a cero, el momento de

torsión neto NO lo es.

Las dos fuerzas F' y -F' yacen en la misma línea, por

lo que darán origen a un momento de torsión de

cero con cualquier punto, pero las fuerzas F y -F

yacen en líneas diferentes, cada una da origen a un

momento de torsión en cualquier punto del eje y.

El momento de brazo de cada una de estas fuerzas

es igual a , y la magnitud del momento de

torsión de cada fuerza es . La magnitud de momento de torsión neto es:

 Momento dipolar magnético y eléctrico

El momento dipolar magnético (magnitud del momento de torsión sobre una espira de

corriente) es: (I es la corriente, A el área de la espira)

Es análogo al momento dipolar eléctrico, que en términos de μ es:

En este caso, el ángulo θ es el ángulo entre la normal a la espira y B. El momento de

torsión tiende a girar la espira hacia su posición de equilibrio donde la espira yace en el

plano xy, perpendicular a la dirección del campo B. Toda espira, o objeto que que

experimenta un momento de torsión magnético dado por ésta ecuación recibe el nombre

de dipolo magnético.
EL MOTOR DE CORRIENTE
CONTINUA
 Diagrama esquemático de un motor simple de corriente continua
Las escobillas están alineadas
con los segmentos del
conmutador.
La corriente entra por el lado
rojo del rotor y sale por el lado
azul.
El momento de torsión
magnético hace girar el rotor en
sentido antihorario.
El rotor ha girado 90°
Cada escobilla está en contacto
con ambos segmentos del
conmutador.
La corriente se desvía totalmente
del rotor.
No hay momento de torsión
magnético sobre el rotor.
Las escobillas están alineadas
con los segmentos del
conmutador.
La corriente entra por el lado
azul del rotor y sale por el lado
rojo.
De nuevo, el momento de torsión
magnética hace girar el rotor en
sentido antihorario.
 En los motores prácticos el rotor tiene muchas espiras; esto aumenta el
momento magnético y el momento de torsión para que el motor pueda
hacer girar cargas más grandes. También se aumenta el momento de
torsión empleando un campo magnético más intenso

En un motor en serie el rotor está conectado en serie con el

electroimán que produce el campo magnético; en un motor en
derivación, la conexión es en paralelo.

Motor de una unidad de disco duro de una

computadora.
 EFECTO HALL
La aparición de un campo eléctrico por separación de cargas en el interior de un
conductor por el que circula una corriente en presencia de un campo magnético
perpendicular al movimiento de las cargas.
MUCHAS
GRACIAS
