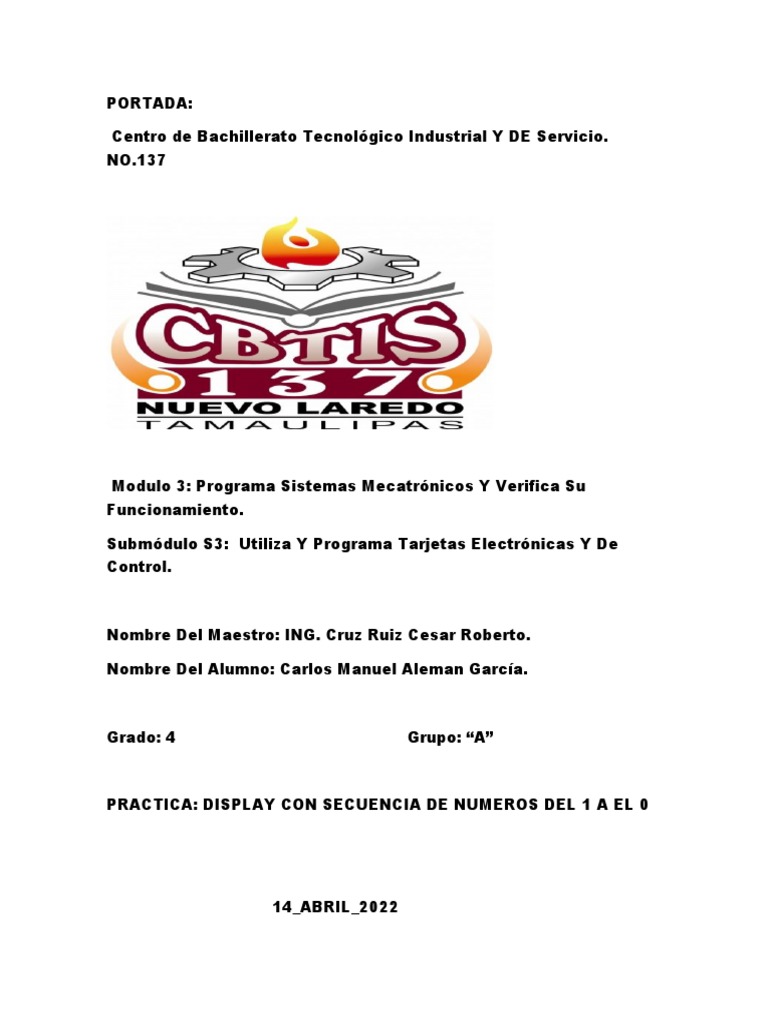

PORTADA:

Centro de Bachillerato Tecnológico Industrial Y DE Servicio.

NO.137

Modulo 3: Programa Sistemas Mecatrónicos Y Verifica Su

Funcionamiento.

Submódulo S3: Utiliza Y Programa Tarjetas Electrónicas Y De

Control.

Nombre Del Maestro: ING. Cruz Ruiz Cesar Roberto.

Nombre Del Alumno: Carlos Manuel Aleman García.

Grado: 4 Grupo: “A”

PRACTICA: DISPLAY CON SECUENCIA DE NUMEROS DEL 1 A EL 0

14_ABRIL_2022
INDICE:

TEORIA……………………………………………. PAG. 1, 2 ,3

OBJETIVO………………………………………… PAG. 4

DESARROLLO……………………………………PAG. 5,6,7,8,9,10

COMENTARIOS Y CONCLUSIONES ……… PAG.11

BIBLIOGRAFIA……………………………………PAG.12
TEORIA:
El programa que use para editar y compilar el PIC es el PIC C
Compiler es un software diseñado para programación de
microcontroladores PIC. Cuenta con una amplia variedad de
dispositivos PIC compatibles con el software el cual baje de internet.

El programa que use para poder quemar el PIC ósea grabar el

programa en el PIC llamado copy of microbrn.exe mediante una tarjeta
electrónica es un programa proporcionado por el profesor en el cual se
conecta una tarjeta electrónica y en ella se coloca el PIC 16f84 y se
usa para quemar el PIC después de haber compilado y editado el
programa.

El programa PROTEUS lo use para poder crear un dibujo o un

esquema de mi circuito y armarlo con las herramientas, este programa
Proteus es una aplicación para la ejecución de proyectos de
construcción de equipos electrónicos en todas sus etapas: diseño del
esquema electrónico, programación del software, construcción de la
placa de circuito impreso y simulación de todo el conjunto.

PAG. 1
El PIC 16F84A fue el que utilice en esta práctica el cual es un
microcontrolador PIC16F84A es un microcontrolador a 8 bits de la
familia PIC perteneciente a la gama media según la clasificación dada
a los microcontroladores por la misma empresa fabricante Microchip.
En los últimos años se ha popularizado el uso de este
microcontrolador debido a su bajo costo y tamaño. Se ha usado en
numerosas aplicaciones, que van desde los automóviles a
decodificadores de televisión. Es muy popular su uso por los
aficionados a la robótica y electrónica. Puede ser programado tanto
en lenguaje ensamblador como en Basic y principalmente en C, para
el que existen numerosos compiladores. Cuando se utilizan los
compiladores Basic, es posible desarrollar útiles aplicaciones en
tiempo récord, especialmente dirigidas al campo doméstico y
educacional. Cuenta con 18 pines, 2 puertos A y B, 13 bits 5 bits del
puerto A y 8 bits del puerto B.

.
PAG. 2
El programador K150 es un programador de bajo costo y alto
rendimiento para programar los microcontroladores PIC más
populares. Una alternativa económica para programar
microcontroladores de Microchip es utilizar el programador PIC K150.
Con este programador le diremos adiós al puerto RS-232 ya que
cuenta con conexión al PC mediante USB dándole una gran
versatilidad.

Estos son los pasos para programar un PIC, Editar: es escribir el programa, es
hacer una lista de instrucciones en un lenguaje que nos permita indicarle al PIC lo
que deseamos que haga. Existen varios lenguajes como: Ensamblador, Basic, C,
etc. Todos ellos pretenden acercarse a nuestra manera de pensar y de hablar. Sin
embargo, los PIC no conocen más que unos y ceros. Por eso es necesario el
siguiente paso.
Compilar: es traducir el programa al lenguaje de máquina que ¡Si! “entiende” el
PIC. Para realizar esta traducción hacemos uso de un software que transforma el
“Programa Fuente”, aquel que editamos en el paso 1 en otro que si podemos
comunicarle al PIC.
Quemar el PIC: En este paso se grava el programa en el PIC. Mediante una tarjeta
electrónica y un poco software se pasa el programa Compilado de la PC al PIC.
Son solamente unos cuantos Clics y listo.
Es necesario hacer una aclaración en este momento. Frecuentemente le llamamos
Programador de PIC a la tarjeta electrónica que transfiere el programa compilado
de la PC al PIC. Está bien mientras entendamos que este aparato no va a pensar
por nosotros y que es incapaz de programar instrucciones por sí mismo.
Probar el Programa: Bueno en este paso se trata de verificar el funcionamiento
del programa, Se trata de comprobar que el PIC se comporta como lo
programamos. Si todo salió bien, pues fantástico y si no comenzamos de nuevo en
Editar

PAG. 3
OBJETIVO:
El objetivo de esta practica hecha en clase es poder ver el
funcionamiento que hace el display y la programación que se le de al
PIC16f84a y aprender a usar y a conectar el display, también se debe
de armar el circuito en el programa llamado proteus el cual simula los
circuitos y los elementos o componentes que lo conforman y el
objetivo de hacerlo en proteus es usar el programa y aprender a
usarlo, en el desarrollo de esta practica se explicara el procedimiento
de esta practica hecha en proteus y en el protoboard.

PAG. 4
DESARROLLO:
El desarrollo de esta practica comienza cuando se realiza
primeramente en el programa llamado proteus comencé abriendo un
área de trabajo en el programa esto se hace seleccionando la opción
de una hoja blanca en la parte posterior izquierda al picarle a esta
parte se abrirán una opciones de donde se guardara y yo elegi
guardarlo en la carpeta llamada proteus y ponerle como nombre
display después le di a la opción siguiente en todas las ventanas que
me aparecieron y finalmente me apareció el área de trabajo y le di a la
opción de la letra “P” para abrir la librería de el programa y en esta
librería busque los siguientes componentes lo mas importante el
PIC16f84a, crystal de cuarzo de 4MHz, una resistencia de 220ohms, el
display de 7 segmentos rojo de catodo común y estos fueron los
componentes que yo use para mi practica en proteus y en el
protoboard, estos materiales los saque en el programa de proteus en
el apartado de modo componentes y saque otros dos componentes
que son el positivo y el negativo de el cual se alimentara el circuito
estos dos componentes los saque de el apartado de la lista llamado
modo terminales el positivo de este circuito se llama power y el
negativo de este circuito se llama ground al power le di un valor de 5v
después de haber seleccionado estos componentes empecé a poner
todo en el área de trabajo y seleccione cada componente y lo puse
dando doble clic en el área de trabajo y asi con todos los
componentes después empecé a conectar primero el crystal de
cuarzo de 4MHz en el pic en el pin 15 y 16 para conectar los
componentes primero seleccione la parte del componente que quiero
conectar y fui guiando el cursor hasta la otra parte que quiero
conectar y si se necesita hacer hacia abajo el cable solo se da un clic
y asi es como conecte con cables todos los componentes el programa
de proteus después de conectar de el pin 4 que es el master clear de
el pic conecte la terminal positiva de 5v, después procedi a conectar
todos los pines de el display , los pines del display se nombran con
letras de la A a la G de izquierda a derecha empezando por la letra A
que esta conectada a el pin B0, la letra B al pin B1, la letra C al pin B2,
letra D al pin B3, letra E al pin B4, letra F al pin B5 y
PAG. 5
la letra G al pin B6 y el pin B7 a el punto punto no se uso y del ultimo
pin conecte la resisetencia de 220ohms la cual va a negativo, despues
de conectar como ya se menciono le di doble clic al PIC y después le
di clic a la opción de program file y seleccione el archivo .hex llamado
display ya que esa es la programacion que edite y compile al grabar
esta programación en el PIC o quemar el pic en proteus le di a la
opción de aceptar y después le di a la opción de play el cual es el
botón que esta en la parte inferior izquierda de la pantalla y si la
programación que edite y compile en el programa PIC C COMPILER
esta bien el display deberá de empezar la secuencia de
1,2,3,4,5,6,7,8,9,0, y a mi si me funciono como debe de ser la
secuencia se cumplio correctamente a continuación se mostraran
algunas imágenes.

PAG. 6
PAG. 7
Después hice esta practica pero en el protoboard con las mismas
conexiones que realice en el programa proteus, los materiales que
utilice para hacer el circuito en físico en el protobard fueron el pic el
componente mas importante de esta practica es el PIC16F84A, el
display de catodo común de 7 segmentos , el crystal de cuarzo de
4MHz, una resistencia de 220ohms, cables para puentear la corriente
y para hacer conexiones , el adaptador de celular el cual es la fuente
de alimentación de 5V, el programador k150 el cual va conectado a la
laptop y se usa para poder quemar el PIC y grabar el programa, y
también se usaron los programas mencionados en la teoría , empecé
editando y compilando el programa que ya se mostro anteriormente en
las imágenes, esta programacion la hice en el programa llamado PIC
C COMPILER , esta programación la guarde en la carpeta de trabajos

PAG. 8
pic c compiler y al guardarlo se generaron varios archivos ya
teniendo el programa listo conecte el programador k150 a el puerto
USB de mi laptop el cual ya esta apartado solo para conectar ahí el
programador después de conectar el programador levante la palanca
de este y puse el pic con la muesca apuntando hacia la palanca sobre
la segunda entrada y después baje la palanca y me meti a el
programa llamado microbrn el cual se menciona en la teoría después
de abrir este programa y que no me apareciera ningún error le di a la
opción de blank para borrar todo lo que tiene el pic y después de
borrar todo de el pic seleccione la opción de read para leer el pic y me
salió 3FFF esto quiere decir que el pic esta limpio y se borro todo
después de le di a la opción de load para cargar un nuevo programa
y elegi el archivo .hex el cual lleva por nombre display le di doble clic
y después a la opción de program y se empezó a cargar la
programación después me apareció que se completo la programación
y desconecte el programador k150 y levante la palanca de el
programador despues lo coloque en el protoboard y conecte los
pines 4 y 14 a el positivo de el protoboard y que el 4 des el reset o
master clear y el 14 es el pin de donde se alimenta el PIC de corriente
positiva y el pin 5 a negativo ya que se es el pin de donde se alimenta
de corriente negativa, y conecte el crystal de cuarzo de 4MHz en los
pines 15 y 16 después puentee con dos cables positivo y negativo de
extremo a extremo de el protoboard y puse el display en el
protoboard para después empezar a conectar todo los pines al
protoboard , los pines del display se nombran con letras de la A a la G
la letra A que esta conectada a el pin B0, la letra B al pin B1, la letra C
al pin B2, letra D al pin B3, letra E al pin B4, letra F al pin B5 y la letra
G al pin B6, y en el pin B7 va el botón del display pero no se uso,
despues de conectar todo, en el común de el display conecte una
resistencia de 220ohms la cual va a negativo o a tierra, use todo el
puerto B ya teniendo todo listo conecte el adaptador de teléfono a mi
protoboard y lo conete a la corriente y empezó la secuencia de los
numeros de el 1 a el 0 , a continuación se mostraran una imágenes de
el circuito.

PAG. 9
PAG. 10
COMENTARIOS Y CONCLUSIONES:
Como comentario de esta practica quiero decir que fue muy divertido e
impresionante ver como se preñen los números en el display gracias a
una programación y a un componente llamado pic esto es muy
interesante desde mi punto de vista e conclusión con estas practicas
voy aprendiendo a usar y a programar mas el pic .

PAG. 11
BIBLIOGRAFIA:
https://tdelectronica.com/wp-content/uploads/2018/07/PIC16F84A.jpg

https://www.google.com/url?sa=i&url=http%3A%2F%2Fwww.niplesoft.com%2Fblog%
2F2016%2F02%2F24%2Fusando-el-
pickit3%2F&psig=AOvVaw1zVDgCZKB1bSOmRjQw0JYF&ust=1647015332779000&sour
ce=images&cd=vfe&ved=0CAsQjRxqFwoTCIizgbP4u_YCFQAAAAAdAAAAABAG
https://es.wikipedia.org/wiki/PIC16F84
https://uelectronics.com/producto/programador-pic-k-150/ -
:~:text=El%20programador%20PIC%20K%2D150,los%20pines%20de%20los%20microcontroladore
s

https://www.google.com/url?sa=i&url=http%3A%2F%2Fsherlin.xbot.es%2Fmicrocontro
ladores%2Fmicrocontroladores-
https://www.google.com/url?sa=i&url=https%3A%2F%2Fautomatizacionduoc.wordpress.com%2F
2017%2F09%2F29%2Fpic-c-
compiler%2F&psig=AOvVaw0MGP7dhKfQdHc_jWKAaANr&ust=1647013004214000&source=imag
es&cd=vfe&ved=0CAsQjRxqFwoTCMj94d_6u_YCFQAAAAAdAAAAABAD

https://microside.com/docs/ccs/manual-de-pic-c-compiler/ -
:~:text=PIC%20C%20Compiler%20es%20un,PIC%20compatibles%20con%20el%20software.&text=
El%20software%20lo%20puedes%20descargar,link%2C%20despu%C3%A9s%20procede%20a%20i
nstalarlo

https://www.exedb.com/sp/microbrn.exe/647556

https://www.hubor-proteus.com/proteus-pcb/proteus-pcb/2-proteus.html

LA PRACTICA EN EL PROTOBOARD SE HIZO EN EL TALLER DE

MECATRONICA EN EL CBTis 137

PAG. 12
