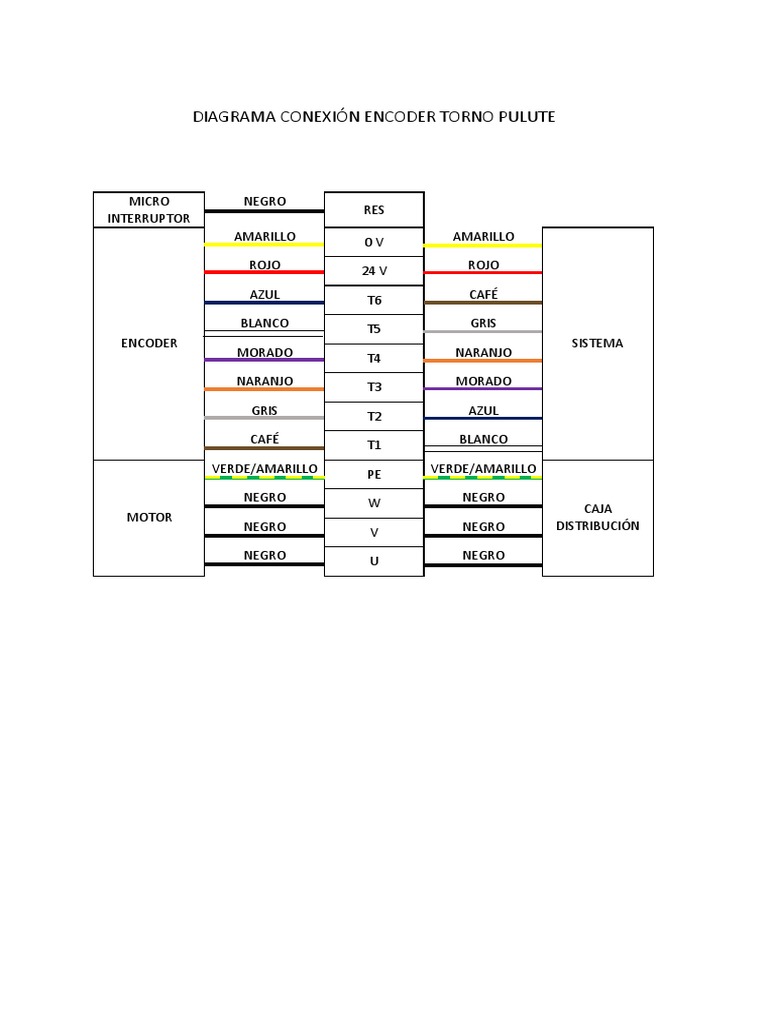

    DIAGRAMA CONEXIÓN ENCODER TORNO PULUTE

    MICRO NEGRO
    RES
    INTERRUPTOR
    AMARILLO 0V AMARILLO

    ROJO 24 V ROJO

    AZUL T6 CAFÉ

    BLANCO T5 GRIS
    ENCODER SISTEMA
    MORADO T4 NARANJO

    NARANJO T3 MORADO

    GRIS T2 AZUL

    CAFÉ T1 BLANCO

    VERDE/AMARILLO PE VERDE/AMARILLO

    NEGRO W NEGRO
    CAJA
    MOTOR
    NEGRO V NEGRO DISTRIBUCIÓN

    NEGRO U NEGRO
