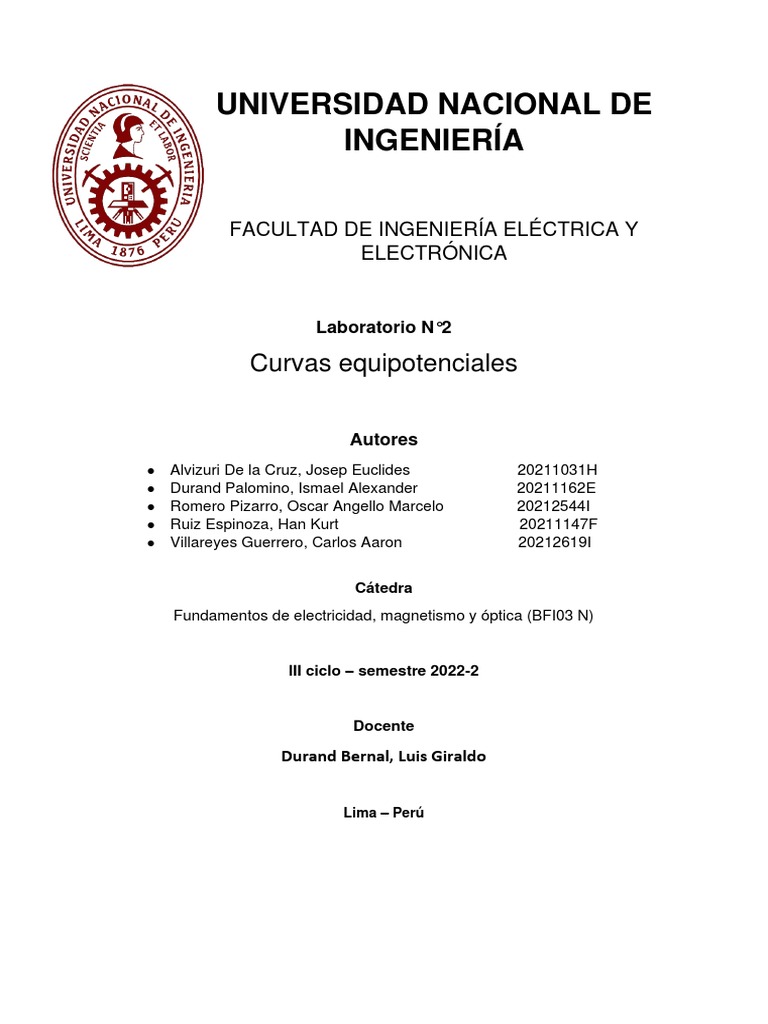

UNIVERSIDAD NACIONAL DE

INGENIERÍA

FACULTAD DE INGENIERÍA ELÉCTRICA Y

ELECTRÓNICA

Laboratorio N°2

Curvas equipotenciales

Autores
● Alvizuri De la Cruz, Josep Euclides 20211031H
● Durand Palomino, Ismael Alexander 20211162E
● Romero Pizarro, Oscar Angello Marcelo 20212544I
● Ruiz Espinoza, Han Kurt 20211147F
● Villareyes Guerrero, Carlos Aaron 20212619I

Cátedra
Fundamentos de electricidad, magnetismo y óptica (BFI03 N)

III ciclo – semestre 2022-2

Docente

Durand Bernal, Luis Giraldo

Lima – Perú
Contenido

1. Objetivos ................................................................................................................................................... 3
2. Fundamento teórico ............................................................................................................................... 3
3. Materiales.................................................................................................................................................. 5
4. Procedimiento ......................................................................................................................................... 6
5. Presentación de datos .......................................................................................................................... 8
6. Observaciones ...................................................................................................................................... 10
7. Discusiones............................................................................................................................................ 11
8. Conclusiones ......................................................................................................................................... 11
9. Referencias ............................................................................................................................................ 11
 1. Objetivos

✓ Comprender y graficar las curvas equipotenciales y líneas de fuerza de ciertas

configuraciones de carga eléctrica, dentro de una solución conductora.

2. Fundamento teórico

- Campo Eléctrico
Las cargas eléctricas no necesitan algún tipo de material para poder ejercer su influencia
sobre otras, es por ello por lo que las fuerzas eléctricas son consideradas como fuerzas de
acción a distancia. De este modo, el campo eléctrico es aquella región del espacio en
donde deja sentir sus efectos producidos por una carga, es decir, en un punto cualquiera
del espacio en donde está definido un campo eléctrico se coloca una carga de prueba, se
observará la aparición de fuerzas eléctricas, es decir, fuerzas de atracción y repulsión.

𝑞1
𝐸⃗ = 𝑢𝑟
⃗⃗⃗⃗
4𝜋𝜀0 𝑟 2
Donde:
𝜀0 = 8.85*10−12 𝐹/𝑚 (permitividad del vacío).
q1 = carga fuente

r = distancia del punto P a la carga y ⃗⃗⃗⃗

𝑢𝑟 su vector direccional.

- Líneas de campo
Son líneas imaginarias que ayudan a visualizar como va variando la dirección del campo al
pasar de un punto a otro del espacio, de modo que esta línea de trayectoria es tangente en
cualquier punto que este en dirección del vector del campo eléctrico en dicho punto.

Fig. 1. Líneas de campo causadas por una carga positiva y una negativa
- Potencial eléctrico y diferencia de potencial
Se define el potencial V en cualquier punto en el campo eléctrico como el trabajo que
realizan las fuerzas del campo eléctrico cuando la unidad de carga se traslada desde ese
punto hasta el infinito.
En general, el potencial eléctrico (función escalar) varia de un punto a otro. No obstante, en
todo caso real podemos encontrar un conjunto de puntos que tienen el mismo potencial, al
cual denominaremos “Superficie equipotencial”.
De la definición de la diferencia de potencial eléctrico podemos obtener:
𝑊𝑎→𝑏
∆𝑉𝑎𝑏 =
𝑞
En general para cualquier punto P, considerando: 𝑟𝑎 → ∞.
𝑞
𝑉𝑏 =
4𝜋𝜀0 𝑟
Para dos puntos A y B que no estén en el infinito:
𝑞 1 1
∆𝑉𝑎𝑏 = 𝑉𝑏 - 𝑉𝑎 = [ − ]
4𝜋𝜀0 𝑟𝑏 𝑟𝑎

- Líneas equipotenciales
Una superficie equipotencial es aquel espacio tridimensional donde tendremos conjuntos de
puntos geométricos que presentan el mismo valor del potencial. A esas superficies que
cumplen ese requerimiento se les llama superficies equipotenciales, y la perpendicular a esa
superficie mostrará la dirección del campo eléctrico.

Fig. 2. Líneas equipotenciales Fig.3. Líneas equipotenciales para

para placas paralelas dos cargas de signos opuestos
 3. Materiales

- Bandeja de plástico
Bandeja de 30cm de largo x 22cm de ancho x 3cm
de alto, material plástico transparente. Fig. 4. Bandeja de
plástico (cubeta)

- Fuente de poder D.C.

Fuente de corriente directa, regulable a 2.5v, 4.5v 7.5v,
10.5v, 12.5v, 14.5v.

Fig. 5. Fuente de
poder

- Galvanómetro
Dispositivo analógico con dos entradas para el polo positivo
𝐺0 𝑦 𝐺1 ; y sensibilidad de -30 a 30 𝜇𝐴.

Fig. 6.
Galvanómetro

- Electrodos
Un par de electrodos de placas paralelas, punta y anillo, hechos de cobre.

Fig. 7. Placas Fig. 8. Par de Fig. 9. Par de

paralelas puntos anillos
 - Solución de sulfato de cobre
Sulfato de cobre pentahidratado 𝑆𝑂4 𝐶𝑢 . 5𝐻2 𝑂, en solución.

Fig. 10. Solución

de Sulfato de
cobre (en la
cubeta)

- Papel milimetrado
Hoja de 21,2cm de ancho x 27.9 cm de largo, la región
milimetrada es de 21 cm de ancho x 27 cm de largo.

Fig. 11. Papel

milimetrado

4. Procedimiento

i. Graficamos un sistema de coordenadas en la hoja milimetrada con centro en el

origen de coordenadas, además pegamos la hoja debajo del recipiente en el que
está el sulfato de cobre.

Fig. 12. Hoja milimetrada subyacente al recipiente

 ii. Colocamos los electrodos de placas paralelas equidistantes del origen de
coordenadas, la pinza del polo negativo del Galvanómetro lo colocamos en el eje
x=0 y con la pinza conectada al polo positivo del Galvanómetro realizamos las
mediciones que el experimento pide. (Los electrodos están conectados a la fuente
fijado a V).

Fig. 13. Distribución de placas paralelas al eje y

iii. Movíamos la pinza roja paralelo al eje x cada 2,50cm anotamos el potencial
obtenido en ese punto luego movíamos la pinza paralela al eje y hasta encontrar el
mismo potencial. Realizamos la misma acción moviendo la pinza 2,50cm hasta
obtener 20 puntos.

Fig. 14. Distribución de anillo-anillo

iv. Con los puntos obtenidos realizamos el gráfico de las curvas en la hoja milimetrada.

Fig. 15. Líneas de fuerza anillo - anillo

v. Repetimos los pasos del con electrodos en forma de anillos, y con electrodos de 2
puntos.
Aclaración: Las imágenes pueden ser mejor vistas en las hojas milimetradas.
 5. Presentación de datos

Se pudo establecer las curvas equipotenciales para dos puntos, para dos placas y para un
sistema punto-placa. Por ello los cálculos y resultados se muestran a continuación,
mediante puntos, que pertenecen a las curvas equipotenciales, en el eje de coordenadas
XY, para los tres casos. Las gráficas de las curvas equipotenciales, así como las líneas de
fuerza se presentarán en tres papeles milimetrados.
a. Tablas de datos:
• 2,5v y placas paralelas

X Y A
2,5 0 7
5 0 15
7,5 0 23
-2,5 0 7,5
-5 0 15
-7,5 0 22,5

• 2,5v Dos puntos

X Y A
2,5 0 4
2,7 2,5 4
2,8 5 4
3,1 7,5 4
3,5 10 4
5 0 9
5,2 2,5 9
5,6 5 9
6,3 7,5 9
6,9 10 9
-2,5 0 4
-2,7 2,5 4
-3 5 4
-3,2 7,5 4
-3,5 10 4
-5 0 8
-5,3 2,5 8
 -5,8 5 8
-6,5 7,5 8
-6,9 10 8
2,7 -2,5 4
2,8 -5 4
3,1 -7,5 4
3,5 -10 4
5,2 -2,5 9
5,6 -5 9
6,3 -7,5 9
6,9 -10 9
-2,7 -2,5 9
-3 -5 9
-3,2 -7,5 9
-3,5 -10 9
-5,3 -2,5 8
-5,8 -5 8
-6,5 -7,5 8
-6,9 -10 8

• 2,5v Par de anillos

X Y A
2,5 0 9
3 2,5 9
3,2 5 9
3,7 7,5 9
3,8 10 9
5 0 18
5,3 2,5 18
6,1 5 18
7,6 7,5 18
8,3 10 18
-2,5 0 10
-2,7 2,5 10
-2,8 5 10
 -3,2 7,5 10
-3,5 10 20
-5 0 20
-5,3 2,5 20
-6 5 20
-7 7,5 20
-7,8 10 20
3 -2,5 9
3,2 -5 9
3,7 -7,5 9
3,8 -10 9
5,3 -2,5 18
6,1 -5 18
7,6 -7,5 18
8,3 -10 18
-2,7 -2,5 10
-2,8 -5 10
-3,2 -7,5 10
-3,2 -10 20
-5,3 -2,5 20
-6 5 20
-7 -7,5 20
-7,8 -10 20

6. Observaciones

• El galvanómetro presentaba mucha sensibilidad al medir la corriente eléctrica; por lo

que se usó el mínimo voltaje que podía entregar la fuente.
• El lado negativo del electrodo conectado al galvanómetro servía para establecer el
eje de coordenadas de las abscisas.
• La refracción de la solución no favorecía establecer la ubicación exacta del punto
equipotencial.
• A pesar de que tenemos las superficies equipotenciales graficadas en las hojas
milimetradas, estas pueden presentar un error por las impurezas de las puntas del
galvanómetro. En una medición, el galvanómetro mide cero a pesar de tener todo el
circuito armado; sin embargo, al lijar la punta de la pinza el galvanómetro, las
medidas salen diferentes a cero.
7. Discusiones

Los resultados de las posiciones obtenidas en las cuales los potenciales son iguales
son puntos de las superficies equipotenciales, por lo que al unir esos puntos se
visualiza la forma de las superficies equipotenciales. Esto va a depender de la forma
que tienen los electrodos, tales como planas, circulares o puntos respecto a la hoja
milimetrado que se tiene.

8. Conclusiones

La inducción de carga mediante el uso de la fuente de voltaje genera campos

eléctricos los cuales a su vez generan superficies equipotenciales. Para encontrar la
proyección de estas últimas, con ayuda del galvanómetro y del papel milimetrada con
un origen de coordenadas previamente definido, se ubican aquellos puntos donde
tengan mismo potencial a cierta distancia X del centro en varios casos; posteriormente,
se realiza para distintos valores de Y. Al tener varios puntos por los cuales tengan
mismos potenciales, se trazan las superficies equipotenciales que se observan
mediante los puntos trazados. Al ver las superficies equipotenciales de cada
configuración de carga notamos que estas están vinculadas, puesto que a cada
configuración de cargan les corresponden diferente superficie equipotencial. Del mismo
modo, al graficar el campo eléctrico de cada configuración, notamos de la misma
manera que estos son perpendiculares entre sí en casa punto de la superficie
equipotencial.

9. Referencias

✓ Prácticas de Laboratorio de Física. UNIVERSIDAD NACIONAL DE INGENIERIA.

Edición del 2009

✓ Física Universitaria Sears Zemansky 12 Ed. Cap. 21 y 23

✓ Física General III, ASMAT Humberto 6ta Edición, año 2007
