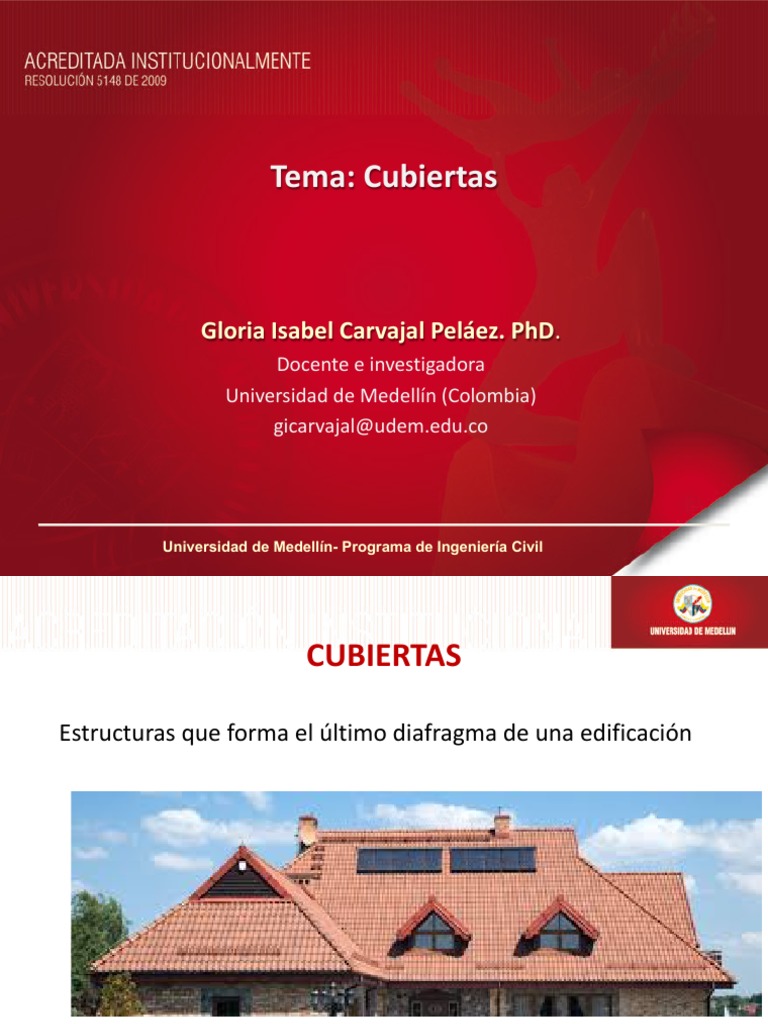

Tema: Cubiertas

Gloria Isabel Carvajal Peláez. PhD.

Docente e investigadora
Universidad de Medellín (Colombia)
gicarvajal@udem.edu.co

Universidad de Medellín- Programa de Ingeniería Civil

 CUBIERTAS

Estructuras que forma el último diafragma de una edificación

http://construccionesrmc.com/tipos-de-cubiertas/04/13/2020/!0:00am
CUBIERTAS
CUBIERTAS- FUNCIONALIDAD

Debe estar

ESTANQUEIDAD Totalmente cerrada

Debe tener
Pendientes para
IMPERMEABILIDAD
evacuar el agua

Materiales
impermeables
CUBIERTAS- FUNCIONALIDAD

a
RESISTENCIA Su propio peso

Sobrecarga de uso

Viento

Frente a
Acciones
DURABILIDAD
atmosféricas
TIPOS

http://sistemasencofrados.blogspot.com/2007/10/clasificacin-segn-pendientes-y.html
CLASIFICACIÓN SEGÚN SU FORMA DE EVACUAR EL
AGUA

http://sistemasencofrados.blogspot.com/2007/10/clasificacin-segn-pendientes-y.html
 MATERIALES DE LAS CUBIERTAS

• Tejas: de barro, zinc, PVC, fibrocemento, paja,

policarbonato, etc.
• Madera
• Manto asfáltico
• Capa vegetal
• Hormigón

Tomado de: https://www.tipos+de+tejas&rlz=1C1CAFA_enCO698CO698&source

 Cubiertas verdes

Tomado de: https://www.eoi.es/blogs/carmendeandres/2016/06/29/las-cubiertas-verdes-en-los-edificios-solucion-

o-no-ante-el-cambio-climatico/04/04/2020
 Montera

TEJA TRASLUCIDA PVC

TEJA DE BARRO
TEJA CANALETA TIPO ZINC
TEJA DE BARRO- ESPAÑOLA
 CLASIFICACIÓN SEGÚN LOS
MATERIALES
Estructura en madera + Cubierta en teja de barro
Estructura metálica

Tomado de: http://www.ferreteriaflorencia.com/clases-de-cubiertas-metalicas. 04/04/2020. 8:00 am

Estructura losa en concreto reforzado
Cubierta verde
Cubierta mediante estructuras laminares en concreto (cáscara en concreto)
Soporte mediante cables tensados y cubierta con lonas –
tejidos o similares
Cubiertas acrílicas

Láminas acrílicas, cúpulas,

bóvedas y domos.
Se instalan sobre canales
de acero estándar como
las de Acesco .
CLASIFICACIÓN SEGÚN LOS MATERIALES
Cubiertas asfálticas
TEJA ASFÁLTICA CINDU

Es una membrana decorativa troquelada compuesta por asfalto

modificado con polímeros (flexibilidad y durabilidad,) reforzada con
un velo de fibra de vidrio, y acabado en aluminio lacado.

Garantía: 10 años.

USOS
Se pueden instalar sobre cualquier tipo de cubierta en concreto,
metal o de madera.
Cubiertas asfálticas

Longitud 1.02 m

Espesor +/- 3 mm

Pendiente min. 30%

Peso por unidad 878 g

Tejas (fardo) 27 tejas

Metraje por fardo 3.58 m2

Cubiertas asfálticas
TEJA SHINGLE FIBERGLASS

son tejas asfálticas livianas, reforzadas con

fibra de vidrio, buena resistencia al fuego.

GARANTÍA
Classic: 20 años.
Prominence: 30 años.

USOS
Se pueden instalar sobre cualquier tipo de
cubierta en placa o de madera, con una
pendiente mínima de 15°.
Cubiertas asfálticas
TEJA SHINGLE FIBERGLASS

Longitud 30.5 x 91.5 cm

Espesor 2.6 mm

Pendiente min. 15%

Peso por unidad 10 kg/m2

Tejas (fardo) 27 tejas

Metraje por
7.43 m2
fardo
Cubiertas fibrocemento
Las ondulaciones en las placas de fibrocemento
tienen la finalidad de asegurar la rigidez de la
pieza.

Las placas puede ser de color natural, también

se le puede adicionar color a la mezcla o recibir
sobre la superficie una capa incolora o de color.

Existen en Colombia 3 fábricas que producen

artículos de fibrocemento: Colombit, Eternit y
Manilit.
Cubiertas fibrocemento
Númer Esp Anc
Teja Longi
Traslapo longitudinal 0.14 m o de esor
ondas mm
No. tud m
ho
m
Traslapo Tranversal 0.05 m.
5 1/2 6 3 0.91 0.92

4 1.22 0.92

5 1.52 0.92

6 1.83 0.92

8 2.44 0.92

10 3.05 0.92
Cubiertas metálicas
TEJA DE ACERO GALVANIZADO CORRUGADO

Comercialmente conocida como "teja de zinc",

usada para techos de vivienda, cerramientos,
granjas avícolas, etc.
Cubiertas metálicas

Referenci Espesor Peso Largo Pes Área total

Calibre
a mm kg/m mm o kg m2

33.3 x 7 2.140 3.39 1.7

33.3 x 8 2.440 3.87 1.95

33.3 x 10 33 0.2 2 3.050 4.84 2.44

33.3 x 12 3.660 5.81 2.93

33.3 x 7 2.140 4.13 1.7

30.3 x 10 30 0.3 3.22 6.050 6.99 2.44

Cubiertas modulares
CUBIERTAS MODULARES LUXALON

Los materiales utilizados para la fabricación de las

cubiertas modulares son Aluzinc, Aluminio y Acero
galvanizado.
 PARTES DE LA CUBIERTA

Estructura o armazón:
Ø Elementos de madera o
acero.
Ø Soporta su propio peso y el
del techo, así como las
fuerzas externas de viento,
o de las personas que
suban a reparar.
 PARTES DE LA CUBIERTA- TEJA DE
BARRO
• TECHO: conjunto de elementos montados sobre estructura o
armazón, puede ser de paja, teja de barro, teja de zinc, teja de
fibrocemento, entre otros.
 PENDIENTE DE LA CUBIERTA

Inclinación para desalojar las aguas; depende del material

que se utilice:
• 20-27% tejas de zinc y fibrocemento.
• 30-60% tejas de barro.
• 50-80% techos de paja o palma.

NOTA:
Cuando se dice que un techo tiene 20% de pendiente, quiere decir, que por cada metro
lineal, se levantan 20cm.
PLANO
 TEJAS DE BARRO

v Teja en “S”: la evolución de la

teja española.
Otros nombres:
• Teja Caribe
• Teja florida
v Rendimiento: 10 Un/m2
v Teja residencial exportación:
La teja española en su versión
perfecta.
Otros nombres:
• Teja de 45 cm
v Rendimiento: 16,5 Un/m2
v Teja colonial:
Otros nombres:
• Teja española.
• Teja de 40 cm
v Rendimiento: 22 Un/m2
v Teja romana:
Novedosa teja prensada de apariencia clásica.
v Rendimiento: 14,5 Un/m2
v Teja dominicana:
Para tejados de alta calidad estética o para cubrir y refrigerar
techos de asbesto cemento.
v Rendimiento: 24 Un/m2, o 12 Un/m2 asbesto cemento.
 CUBIERTAS DE PAJA
.
 Tejas de microconcreto
Cemento, árido fino y agua.

51
 Tejas de microconcreto

https://youtu.be/4QBwHSkKfSE

52
 Tejas de microconcreto

53
 MADERAS USADAS EN LA CONSTRUCCIÓN DE
CUBIERTAS

v De buena calidad
v Revisada visualmente para
que no tenga:
§ alabeos, arqueados,
abarquillados,
encorvados, nudos,
pudrición, rajaduras,
ataque de insectos
§ Dimensiones diferentes a
las especificadas.
MADERA
ENSAMBLES DE LA MADERA
 PROCESO CONSTRUCTIVO DE UNA
CUBIERTA EN TEJA DE BARRO
1. Interpretar el plano de la cubierta
§ Observar la pendiente
§ Separación de largueros o alfardas
§ Tipo de material
§ Canoas
§ Especificaciones técnicas
2. Seleccionar materiales, herramienta y equipo.

MATERIALES:
v Madera (alfardas, soleras, tablilla)
v Clavos de diferente medidas y alambre.
v Tela asfáltica para impermeabilizar techos
v Tejas de arcilla cocida

HERRAMIENTAS Y EQUIPO
v Metro, hilo , martillo, tenazas, machete,
serrucho, escuadra, cincel, lazo, nivel, escalera,
andamios, etc.
3. Verificar medidas de enrase y pendientes (según lo
especificado)
4. Instalar listón de apoyo o solera
(2”x 4”). Se coloca sobre la viga de amarre y recibe las alfardas. (Según
NSR se amarra por medio de pernos y alambres).
5. Colocar caballete
(cumbrera)
• En la parte superior donde se
encuentran las pendientes de
la culata y se amarra con
tornillos dejados desde la
construcción de la cinta de
culata.
(4” x 5”) L< 3,50m; (4”x8”) L <
4,50m.
• Para luces mayores, es
necesario colocar otro
elemento de soporte en el
centro.
6. Colocación correas
Se colocan en forma paralela al caballete o a la cumbrera, para empalmar sobre
ellas las alfardas cuando las longitudes entre listón y caballete sean muy
grandes.
7. Colocación alfardas

• Siguiendo el sentido de la pendiente

• Se reparten nivelándolas por encima, separadas a centro cada 50cm. Se
clavan al caballete y al listón de apoyo. La sección varía según la
distancia horizontal entre el caballete y el listón de apoyo.
– Para 2,60m (2” x 4”)
– Para 3,20m (2” x 5”)
– Para 4,0m (2” x 6”)
– Para 5,0m (2”x 8”)
8. Colocación de tablilla
v Se inician de abajo hacia arriba (muro-caballete)
v Se clavan en las alfardas.
9. Canoas
10. Impermeabilización

• En frío: tela no tejida,

impregnadas con brea por
ambas caras, que se adhiere al
techo con el calor del sol. Se
traslapan 20cm.
• En caliente: brea y fieltro hasta
completar 3 capas de brea y 2
de tela. Posteriormente se
riega con arena.
10. Colocación de tejas
v De abajo hacia arriba
v Sobre mortero 1:6
 RECOMENDACIONES

Ø Colocar canoas para recoger las aguas antes de la

impermeabilización.
Ø Buscar las pendientes hacia los desagües previamente
colocados.
Ø Doblar las telas 10cm contra los muros, impregnándolos
previamente de brea y remontar la tela sobre las canoas.
 CUBIERTAS VERDES
Ø Surgen a partir de la vegetación.
Ø Son sistemas constructivos estandarizados.
Ø la diferencia está en las propiedades de aislamiento y mejora
del microclima que ofrecen.

Tomado de: https://www.nuevamujer.com/bienestar/2013/04/11/los-6-mas-importantes-beneficios-de-los-

techos-verdes.html. 13/04/2020 5:00pm
 Tipos de cubiertas verdes

Extensivas:
ü requieren un mantenimiento mínimo.
ü Espesor de suelo, min 76mm, no mayor
de 12cm.
ü Predomina contenido mineral
ü Produce poca biomasa
ü Ideal para restauraciones
ü Cubiertas inclinadas
Intensivas:
ü requieren un mantenimiento regular (riego, fertilización)
ü Espesor de suelo, mínimo 152mm
ü En los sustratos gruesos (400 mm) se pueden cultivar hortalizas y verduras, y
los profundos >600 mm pueden mantener árboles.
ü Se realizan en las nuevas construcciones.

https://www.isopan.es/magazine/que-debes-tener-en-cuenta-al-instalar-una-cubierta-verde
Corte A-A´

EJERCICIO

Manto gran edil 3mm

30% 45% Tablilla pino 1x8”

Canoa PVC
Carguera 4x8”
abarco

Canoa
PVC

Cargueras 2x4”
abarco

Alfardas c/0.60m durmientes

2x3” abarco
 30m

Planta

10 m A
Teja española
45cm
Caballete-techo

10 m
A
´
DESCRIPCIÓN UNIDAD CANT/M2 CANT- TOTAL

Teja española 45 cm

Manto gran edil 3mm

Carguera 4x8´´ abarco

Carguera 2x4´´ abarco

Carguera 2x3´´ abarco

Tablilla cepillada pino patula 1x8cm

Canoa 3m PVC pavco

¿PREGUNTAS?
