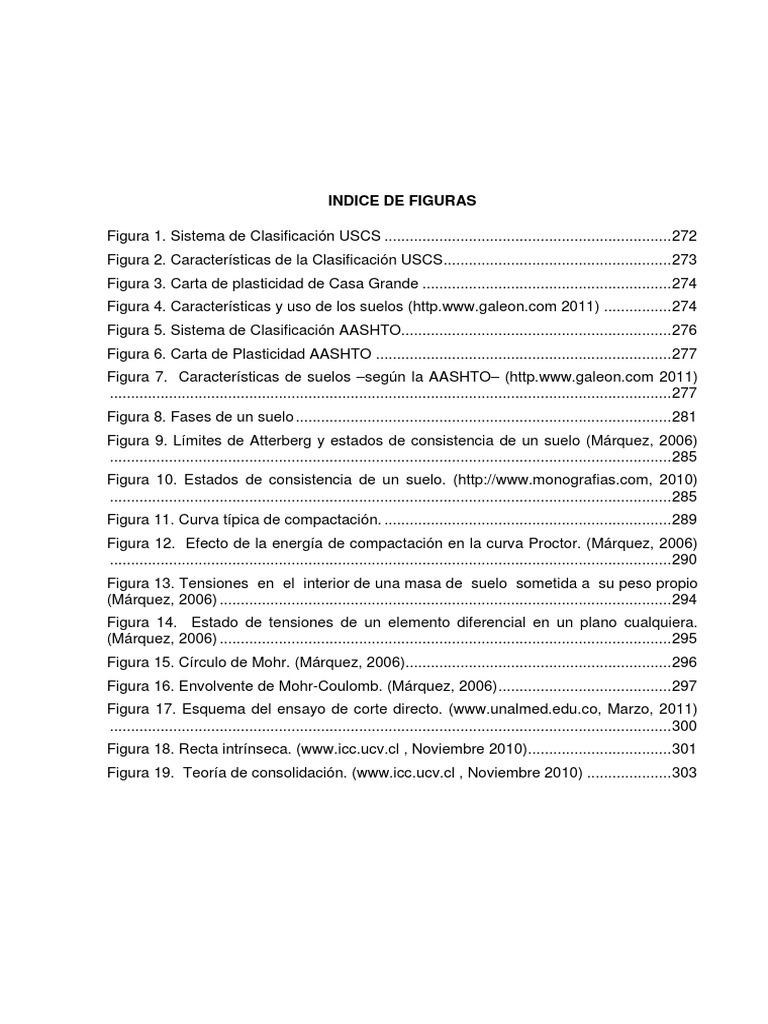

INDICE DE FIGURAS

Figura 1. Sistema de Clasificación USCS .................................................................... 272

Figura 2. Características de la Clasificación USCS ...................................................... 273
Figura 3. Carta de plasticidad de Casa Grande ........................................................... 274
Figura 4. Características y uso de los suelos (http.www.galeon.com 2011) ................ 274
Figura 5. Sistema de Clasificación AASHTO................................................................ 276
Figura 6. Carta de Plasticidad AASHTO ...................................................................... 277
Figura 7. Características de suelos –según la AASHTO– (http.www.galeon.com 2011)
..................................................................................................................................... 277
Figura 8. Fases de un suelo ......................................................................................... 281
Figura 9. Límites de Atterberg y estados de consistencia de un suelo (Márquez, 2006)
..................................................................................................................................... 285
Figura 10. Estados de consistencia de un suelo. (http://www.monografias.com, 2010)
..................................................................................................................................... 285
Figura 11. Curva típica de compactación. .................................................................... 289
Figura 12. Efecto de la energía de compactación en la curva Proctor. (Márquez, 2006)
..................................................................................................................................... 290
Figura 13. Tensiones en el interior de una masa de suelo sometida a su peso propio
(Márquez, 2006) ........................................................................................................... 294
Figura 14. Estado de tensiones de un elemento diferencial en un plano cualquiera.
(Márquez, 2006) ........................................................................................................... 295
Figura 15. Círculo de Mohr. (Márquez, 2006)............................................................... 296
Figura 16. Envolvente de Mohr-Coulomb. (Márquez, 2006) ......................................... 297
Figura 17. Esquema del ensayo de corte directo. (www.unalmed.edu.co, Marzo, 2011)
..................................................................................................................................... 300
Figura 18. Recta intrínseca. (www.icc.ucv.cl , Noviembre 2010).................................. 301
Figura 19. Teoría de consolidación. (www.icc.ucv.cl , Noviembre 2010) .................... 303
 INDICE DE TABLAS

Tabla 1. Denominación y abertura de tamices para gradaciones................................ 279

Tabla 2. Valores típicos de Gravedad Específica de varios suelos (Djoenaidi (1985) en
el libro de Bardet, 1997) ............................................................................................... 282
Tabla 3. Valores orientativos de los límites de Atterberg (humedad gravimétrica) para
diferentes suelos (Márquez, 2006) ............................................................................... 287
Tabla 4. Valores orientativos de humedad óptima y densidad seca máxima de distintos
suelos. (Márquez, 2006) ............................................................................................... 289
Tabla 5. Clasificación típica de valores de CBR (Acosta y Argueta, 2005) ................. 292
 INDICE DE FOTOS

Foto 1. Equipos para realizar gradaciones: Tamices, Horno, bandejas, balanzas ....... 280
Foto 2. Equipos para realizar Límites de consistencia. ............................................... 286
Foto 3. Equipo para realizar ensayo de Proctor. ......................................................... 291
Foto 4. Equipo para realizar ensayo de CBR. ............................................................. 293
Foto 5. Equipo para el ensayo triaxial y compresión simple. ....................................... 299
Foto 6. Equipo para el ensayo de corte directo. ........................................................... 302
Foto 7. Equipo para el ensayo de consolidación. ........................................................ 306
 TABLA DE CONTENIDO
1. MARCO TEÓRICO ................................................................................................ 270
1.1. Métodos de clasificación de los suelos ........................................................... 270
1.1.1 USCS – Unified Soil Classification System ................................................... 270
1.1.2 AASHTO – American Association of State Highway and Transportation
Officials .................................................................................................................. 275
1.1.3 Comparación entre el sistema AASHTO y el USCS ..................................... 278
1.2. Ensayos de caracterización – Propiedades elementales de los suelos .......... 278
1.2.1 Granulometría ............................................................................................... 278
1.2.2 Porosidad e Índice de vacíos ........................................................................ 281
1.2.3 Humedad, peso específico y grado de saturación ........................................ 282
1.2.4 Plasticidad (Límites de Atterberg). ................................................................ 284
1.2.5 Compactación de Suelos. ............................................................................. 287
1.2.6 Compactación CBR ...................................................................................... 292
1.2.7 Resistencia a Esfuerzo Cortante de un Suelo .............................................. 293
1.2.8 Ensayo edométrico o de consolidación......................................................... 302
1. MARCO TEÓRICO

1.1. Métodos de clasificación de los suelos

1.1.1 USCS – Unified Soil Classification System
El Sistema de Clasificación Unificado de los Suelos, presentado por Arthur
Casagrande en la década de los 40 posee como parámetros para determinar la
clasificación de los suelos la composición granulométrica y los límites de
Atterberg (Límite Líquido (LL) e Índice Plástico (IP)), además de la presencia de
materia orgánica. (Modificado del texto Mecánica de suelos de Gonzalo Duque
Escobar 2002 y del Manual de Carreteras de Luis Bañón Blázquez de 1999)

En esta clasificación se dividen los suelos en tres grandes grupos:

- Suelos de Granulometría Gruesa

- Suelos de Granulometría Fina
- Suelos altamente orgánicos

Los suelos granulares se designan con estos símbolos

Prefijos

- G: Grava, El 50% o más es retenido en el Tamiz No. 4

- S: Arena, Sí más del 50% pasa el Tamiz No. 4

Sufijos

- W: bien gradado. P: mal gradado, Depende del Cu y Cc

- M: Limoso. C: Arcilloso, Depende de WL y el IP

Si menos del 5% pasa el Tamiz No. 200, los sufijos son W o P, según los
valores de Cu y Cc. Si más del 12% pasa el Tamiz No. 200, los sufijos son M o
C, dependiendo de WL e IP. Si el porcentaje de finos está entre el 5% y el 12%,
se utilizan sufijos dobles (clase intermedia).

Los suelos finos se designan con estos símbolos.

Prefijos

- M: Limo
- C: Arcilla
- O: Orgánico

270
Sufijos

- L: Baja plasticidad (WL < 50%)

- H: Alta plasticidad (WL > 50%)

En la carta de plasticidad separados por la línea B. (Ver Figura 3)

De acuerdo a lo anterior, se generan el siguiente tipo de grupos para

clasificación:

- GW : Grava bien gradada, mezclas gravosas, poco o ningún fino.

- GP : Grava mal gradada, mezclas grava – arena, poco o ningún fino.
- GM : Grava limosa, mezclas grava, arena, limo.
- GC : Grava arcillosa, mezclas gravo – arena arcillosas.
- SW : Arena bien gradada.
- SP : Arena mal gradada, arenas gravosas, poco o ningún fino.
- SM : Arenas limosas, mezclas arena – limo.
- SC : Arenas arcillosas, mezclas arena – arcilla.
- ML : Limos inorgánicos y arenas muy finas, polvo de roca, limo arcilloso,
poco plástico, arenas finas limosas, arenas finas arcillosas.
- CL : Arcillas inorgánicas de plasticidad baja a media, arcillas gravosas,
arcillas arenosas, arcillas limosas, arcillas magras (pulpa)
- OL : Limos orgánicos, arcillas limosas orgánicas de baja plasticidad.
- MH : Limos inorgánicos, suelos limosos o arenosos finos micáceos o
diatomáceos (ambiente marino, naturaleza orgánica silíceo), suelos
elásticos.
- CH : Arcillas inorgánicas de alta plasticidad, arcillas gruesas.
- OH : Arcillas orgánicas de plasticidad media a alta, limos orgánicos.
- Pt : Turba (carbón en formación) y otros suelos altamente orgánicos

En las Figuras 1, 2, 3 y 4 se puede apreciar el procedimiento de clasificación

de los suelos por medio del sistema USCS y las características de los grupos
de esta clasificación.

271
Figura 1. Sistema de Clasificación USCS

272
Figura 2. Características de la Clasificación USCS

273
Figura 3. Carta de plasticidad de Casa Grande

Figura 4. Características y uso de los suelos (http.www.galeon.com 2011)

274
1.1.2 AASHTO – American Association of State Highway and
Transportation Officials
Este es el sistema del Departamento de Caminos de U.S.A. (HRB – Highway
Research Board), introducido en 1929 y adoptado por la “American Association
of State Highway Officials” entre otras. Es de uso especial para la construcción
de vías, en especial para manejo de subrasantes y terraplenes. (Modificado del
texto Mecánica de suelos de Gonzalo Duque Escobar 2002 y del Manual de
Carreteras de Luis Bañón Blázquez de 1999)

Los grupos de suelos son 7, subdivididos en otros más (para llegar a 12)

a) Grueso granulares: 35% o menos pasa el Tamiz No. 200 comprende

- A-1, si menos del 20% pasa el Tamiz No. 200 y menos del 50% pasa el
Tamiz No. 40, pero en el pasa Tamiz No. 40 el IP<6%.
- A-2, si menos del 35% pasa el Tamiz No. 200, (limoso o arcilloso), y el
material no cumple con A-1 ni A-3.
- A-3, si menos del 10% pasa el Tamiz No. 200 y 51% o más pasa el Tamiz
No. 40, pero si el pasa Tamiz No. 40 no es plástico.

b) Suelos fino granulares (grupo limo arcilla): más del 35% pasa el Tamiz No.
200

- A-4 si IP ≤ 10 (limo) y LL ≤ 40%

- A-5 si IP ≤ 10 (limo) y LL ≥ 41%
- A-6 si IP ≥ 11 (arcilla) y LL ≤ 40%
- A-7 si IP ≥ 11 (arcilla) y LL ≥ 41%

En consecuencia: A-1 = cascajo y arena; A-3 = arena fina; A-2 = cascajos y

arenas limosas o arcillosas; A-4 y A-5 suelos limosos, y A-6 y A-7 suelos
arcillosos.

En la Figura 5 se puede apreciar el procedimiento de clasificación de los suelos

por medio del sistema AASHTO, en la Figura 6 se puede observar la carta de
plasticidad de este sistema y en la Figura 7 las características de los grupos.

275
Figura 5. Sistema de Clasificación AASHTO

276
Figura 6. Carta de Plasticidad AASHTO

Figura 7. Características de suelos –según la AASHTO– (http.www.galeon.com 2011)

277
