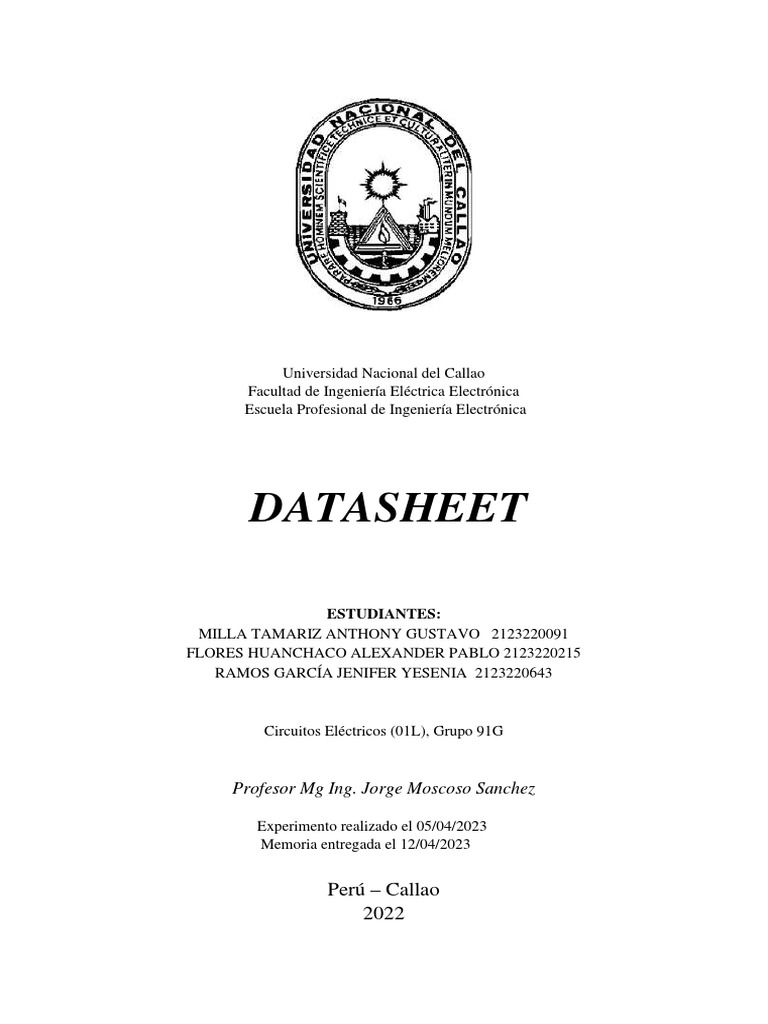

Universidad Nacional del Callao

Facultad de Ingeniería Eléctrica Electrónica

Escuela Profesional de Ingeniería Electrónica

DATASHEET

ESTUDIANTES:
MILLA TAMARIZ ANTHONY GUSTAVO 2123220091
FLORES HUANCHACO ALEXANDER PABLO 2123220215
RAMOS GARCÍA JENIFER YESENIA 2123220643

Circuitos Eléctricos (01L), Grupo 91G

Profesor Mg Ing. Jorge Moscoso Sanchez

Experimento realizado el 05/04/2023

Memoria entregada el 12/04/2023

Perú – Callao
2022
 Resumen general del datasheet con
descripción de componentes y
compuertas lógicas
Milla Tamariz Anthony Gustavo - 2123220091
Flores Huanchaco Alexander Pablo - 2123220215
Ramos García Jenifer Yesenia - 2123220643
Universidad Nacional del Callao
Resumen. – En este reporte se expone la
información general de lo que nos proporcionan
fabricantes de componentes electrónicos que son
publicados en si mediante una ficha llamada
´datasheet´, veremos distintas características de
su contenido y sobre compuertas lógicas que
serán reflejadas como ejemplo o en forma de guía
para tener un buen uso e información técnica con
mayor especificación y precisión al momento de
manejar con algún componente dentro de un
sistema más complejo.
Palabras clave: Componente, datasheet, circuito,
electrónico, corriente, voltaje, resistencia,
compuertas lógicas.
Abstract. – This report exposes the general
information of what the manufacturers of
electronic components provide to us that are
published through a file called 'datasheet', we
will see different characteristics of its content and
on logic gates that will be reflected as an example
or in form. of a guide to have a good use and
technical information with greater specification
and precision when dealing with a component
within a more complex system.
Keywords: Component, datasheet, circuit,
electronic, current, voltage, resistance, logic
gates.
I.INTRODUCCIÓN
En este reporte de investigación se pretende dar
cabida a la relevancia que presenta el disponer de
hojas de características de los componentes que
se disponen para los diversos procesos y sistemas
en la industria, puesto que de la obtención y
correcto análisis de los mismos da pie a presentar
mejores y mayor mente estructuradas secuencias
de etapas para los diseños de sistemas o plantas
de trabajo de grado industrial.
Una hoja de datos, o datasheet es un manual de
instrucciones de componentes electrónicos. La
idea es que buscando en un datasheet puedes
saber exactamente cómo funciona un dispositivo.
Lamentablemente los datasheets normalmente
son escritos por ingenieros y para ingenieros, así
que al principio son difíciles de leer, pero con un
poco de práctica se puede sacar mucho provecho
de estos textos, que son el mejor lugar donde
encontrar detalles para diseñar o reparar un
circuito.
Fue creado con el propósito de recopilar datos y/o
especificaciones de un determinado producto, en
un solo documento. Algunas características de
este documento son la provisión de información
técnica y de rendimiento para este artículo.
II.OBJETIVOS
Entre los propósitos y finalidades de este trabajo
se encuentran:
✓ Interpretar de forma correcta el datasheet de
cualquier dispositivo electrónico.
✓ Reconocer los instrumentos a utilizar y asi
poder conocer mejor sus componentes y
funciones.
✓ Conocer el contenido de manera objetiva
para un mejor manejo del datasheet.
✓ Obtener la accesibilidad de buscar mediante
el sistema de su datasheet cualquier
dispositivo electrónico.
III.MARCO TEÓRICO
III.1 DEFINICIÓN
Un datasheet, también conocido como una hoja
de datos o ficha técnica, es un documento que se
suele utilizar para la comunicación tecnológica
que describe las especificaciones, explica el
rendimiento y las características técnicas de un
producto, material, componente, máquina, etc.
Qué está escrito en un datasheet depende del tipo
de componente, los hay de apenas una página
para conectores y cosas simples hasta cientos o
miles de páginas para microcontroladores,
procesadores o componentes con muchas
características y detalles. Fue creado con el
propósito de recopilar datos y/o especificaciones
de un determinado producto, en un solo
documento. Algunas características de este
documento son la provisión de información
técnica y de rendimiento para este artículo.
Un datasheet es único para cada componente y
explica todo lo que tiene este componente, como
se comporta y que corriente debe llegar, como se
orienta o el modo en que este se debe conectar.
Los datasheet, son publicados en Internet,
generalmente en formato de archivo PDF,
pueden ser localizados y descargados del sitio
web del respectivo fabricante o localizados a
través de herramientas de búsqueda
especializadas como el Buscador de Datasheet.
El datasheet en su contenido puede tener:
• Datos del fabricante. - Se refiere al nombre
de la empresa que ha fabricado el
componente.
• Número o denominación del componente. -
Es el código comercial con el que se
identifica al componente, como por ejemplo
transistor 2N3055.
• Resumen. - Hace referencia a los datos
técnicos más importantes.
• Descripción. - Informa de una forma breve
sus características técnicas y su aplicación
en los circuitos.
• Márgenes de operación. - Aquí indica los
valores máximos y mínimos de corriente,
voltaje o temperatura.
• Conexiones o pinout.- Nos muestra la
distribución de sus conexiones en forma
física. Por ejemplo, nos puede ayudar a
identificar en forma física el colector, base y
emisor.
• Gráficos. -El datasheet puede contener
gráficos del comportamiento del
componente con referencia al voltaje,
corriente, temperatura o potencia.
• Circuitos de ejemplo. - Puede incluir
circuitos en donde se ha aplicado el
componente electrónico al que se refiere.
• Datos mecánicos y de encapsulado. - Indica
el modo de adaptarlo al circuito y su forma
física.
En resumen, en general tiene la siguiente
estructura:
• Descripción externa y énfasis de las
características más importantes del
producto.
• Valores límites o máximos: se corresponden
con las características del elemento.
• Curvas con las características más
apropiadas al tipo de componente utilizando
las funciones de la electrónica básica.
• Circuito integrado de datasheet para efectuar
pruebas y mediciones.
• Características mecánicas del elemento y las
medidas del mismo.
Existen varias formas para aprender cómo leer un
datasheet u hoja de datos, desde las complejas
(con lenguaje de ingeniería básica) hasta las que
solo incluyen información sobre los
componentes del equipo o producto. Al leer un
datasheet de cualquier dispositivo electrónico
generalmente veremos a continuación lo
siguiente:
1. Features o características.
En las características de una hoja de
especificaciones siempre encontraras los
parámetros de funcionamiento, tales como el
sistema operativo que utiliza, su consumo de
energía, y cualquier dato que le permita a los
usuarios entender su funcionamiento.
En un datasheet simple, como el de un teléfono
celular, podríamos ver características como la
duración de la batería, las dimensiones del
equipo, su peso, y el tipo de adaptador de
corriente que necesitamos para cargarlo.
2.Aplicaciones.
Vemos en las aplicaciones a los diferentes
empleos de usos que se puede realizar al material
o dispositivo electrónico de acuerdo a su sistema
que se emplee.
3.Descripción en el datasheet.
En esta parte del datasheet puedes encontrar una
descripción con información relevante sobre el
funcionamiento del equipo o producto. Puede
incluir datos sobre el nombre y modelo, sus
funciones específicas, los componentes que
incluye cuando lo compras, y los estándares de
calidad con los que se supervisó la fabricación.
De igual manera, en algunos casos se especifica
para qué uso fue diseñado y cuáles son los
requerimientos que tiene para ser utilizado.
en ocasiones encontraremos características para
las que se dan tres valores: el mínimo MIN, el
nominal NOM y el máximo MAX, se dan tres
valores porque un componente nunca es igual a
otro, entonces no se puede dar solo un valor para
algunas características, por eso se incluyen estos
tres valores, donde el valor nominal es el que
corresponde al diseño del dispositivo.

4.Diagrama esquemático o schematic

diagram.
No todos los datasheet incluyen un diagrama para
explicar el funcionamiento eléctrico de un
equipo, sin embargo, mas de una vez te
encontraras un diagrama en la hoja de
especificaciones de un producto electrónico.

Esta parte del datasheet es muy útil para el

mantenimiento y servicio técnico de ciertos Fig. 2. Ejemplo de rango de operación
equipos y, para entenderlo, hace falta tener un
mínimo de conocimiento sobre electrónica. En
pocas palabras el diagrama es un esquema
6.Conexiones o pinout.
funcional de los dispositivos electrónicos que nos
En la sección de diagrama de conexión se
permite reconocer para que sirve cada uno de sus
muestra el pinout o distribución de pines del
componentes.
componente. Es bueno recordar esta distribución,
ya que se repite muchas veces para componentes
similares en el mismo encapsulado. También
debemos fijarnos en circuitos digitales si el
nombre de un pin aparece con asterisco(*) o son
una línea arriba del texto, en ese caso se trata de
un pin que es activo bajo, esto es, para habilitar
la función que representa, debemos conectarlo a
tierra, no a Vcc.

Fig. 1. Ejemplo de un diagrama esquemático.

5.Rango de operación.
Es una tabla donde algunas veces se indican otras
cantidades también, es importante conocer estos
parámetros o tener una idea del rango en que
Fig. 3. Ejemplo al proceso de conexiones.
puede funcionar nuestro equipo, sino ¡podríamos
quemarlo! Siempre hay que fijarse en el rango de
los voltajes de operación y nunca excederlo, esto
7.Datos mecánicos y de encapsulado.
es no conectarlo a un voltaje demasiado alto, pero
también hay que fijarse el máximo voltaje en En esta parte se da información específica de la
inversa (negativo) que soporta el componente, es forma, dimensiones y otras características del
una forma muy fácil de dañar un diodo LED. encapsulado del componente, así como de otras
consideraciones de montaje, disipación de calor
y cosas de ese estilo, que pueden considerarse
También pueden incluirse algunas condiciones irrelevantes a priori, pero merecen atención al
de operación recomendadas que es bueno mirar, igual que los aspectos vistos anteriormente.

Fig. 4. Ejemplo de datos mecánicos.
8.Graficos del datasheet.
Los gráficos sirven para leer en una hoja de datos
o datasheet el comportamiento del equipo bajo
distintas condiciones de operación. Siempre es
útil revisar la sección de gráficos en la hoja de
especificaciones porque suele variar mucho y
debes tener en cuenta algunas escalas
logarítmicas. Por ejemplo, incluimos bajo estas
líneas un gráfico que muestra cómo cambia la
corriente máxima entregada en función de la
diferencia de voltaje entre la salida y la entrada.
Fijémonos también que hay varias curvas
dibujadas simultáneamente, que corresponden a
distintas temperaturas, es algo muy común
encontrarse con gráficos que incluyen más de una
curva.
Fig. 5. Ejemplo de una gráfica
9.Circuitos de ejemplo.
Se incluyen circuitos de ejemplo para distintas
formas en que puede funcionar el componente,
como podemos ver en la imagen que hay bajo
este texto. Aunque tengamos un diseño propio
siempre es bueno mirar estos circuitos, así
podremos encontrar algunos componentes
simples extra que podemos añadir y que mejoren
notablemente el desempeño de nuestra propia
idea, por ejemplo, agregar algún condensador
que no hayamos considerado.
Fig. 6. Ejemplo adjustable output regulator
III.2 EJEMPLOS - DATASSHET DE
COMPONENTES ELECTRTRÓNICOS
-Regulador LM7805
El Bay Linear LM78XX es un regulador positivo
lineal integrado con tres terminales. El LM78XX
ofrece varios voltajes de salida fijos, lo que los
hace útiles en una amplia gama de aplicaciones.
Cuando se usa como reemplazo de una
combinación de diodo zener/resistencia, el
LM78XX generalmente da como resultado una
mejora efectiva de la impedancia de salida de dos
órdenes de magnitud, una corriente de reposo
más baja. El LM78XX está disponible en los
paquetes TO-252, TO-220 y TO-263,
Características
• Corriente de salida de 1.5A
• Tolerancia de voltaje de salida del 5%
• Protección de sobrecarga térmica interna
• Cortocircuito interno limitado
• Sin componente externo
• Voltaje de salida 5,0 V, 6 V, 8 V, 9 V, 10 V,
12 V, 15 V, 18 V, 24 V
• Oferta en plástico TO-252, TO-220 & TO-
263
• Reemplazo directo para LM78XX
Aplicaciones
• Postregulador para conmutar convertidor
CC/CC
• Suministro de polarización para circuitos
analógicos
Información de embalaje:

Puntaje máximo absoluto:
Características eléctricas (LM7805)
(VI=10V, IO=500mA, 0°C ≤TJ≤125 °C, a menos
que se especifique lo contrario. (Nota 1)
-Timer NE555
DESCRIPCIÓN:
Timer
CARACTERÍSTICAS:
PHILIPS [NXP Semiconductors]
DESCRIPCIÓN:
El circuito de temporización monolítico 555 es
un controlador altamente estable capaz de
producir retardos de tiempo precisos u
oscilaciones. En el modo de funcionamiento con
retardo de tiempo, el tiempo se controla con
precisión mediante una resistencia y un
condensador externos. Para una operación
estable como oscilador, la frecuencia de
funcionamiento libre y el ciclo de trabajo se
controlan con precisión con dos resistencias
externas y un capacitor. El circuito puede
activarse y reiniciarse en formas de onda
descendentes, y la estructura de salida puede
generar o absorber hasta 200 mA.
DIAGRAMA DE BLOQUES:
-
Diodo 1N4007
RANGO DE VOLTAJE 50 a 1000 voltios
CORRIENTE 1,0 amperios
Características
• Baja caída de tensión directa
• Capacidad de alta corriente
• Alta fiabilidad
• Alta capacidad de corriente transitoria
Datos Mecánicos
• Estuche: Plástico moldeado
• Epoxi: retardante de llama UL 94V-0
• Cable: cables axiales, soldables según MIL-
STD-202, método 208 garantizado
• Polaridad: la banda de color indica el
extremo del cátodo
• Posición de montaje: CualquieraPeso: 0,34
gramos

Capacidades nominales máximas y
características eléctricas
• Clasificación de temperatura ambiente de
25 C, a menos que se especifique lo
contrario. Media onda monofásica, 60 Hz,
carga resistiva o inductiva. Para carga
capacitiva, reduzca la corriente en un 20 %.
IV. COMPUERTAS LÓGICAS
Las compuertas lógicas son pequeños
dispositivos electrónicos digitales que realizan
una función booleana con dos entradas y
proporcionan una salida. En los datos son los
binarios, el valor lógico 1 es positivo y el 0
lógico es negativo. Según la compuerta lógica, la
operación lógica difiere y la salida varía. Cada
compuerta lógica sigue una tabla de verdad que
da las posibles combinaciones de entrada y la
respectiva salida obtenida
-Niveles lógicos digitales
Un nivel lógico se define como un estado o
voltaje específico de una señal. Sabemos que 0 y
1 son los dos estados de puertas lógicas. Los
niveles lógicos 0 y 1 se conocen como BAJO y
ALTO, respectivamente. En electrónica digital,
estos niveles lógicos binarios desempeñan un
papel crucial en el almacenamiento de datos, o la
transferencia de datos.
Generalmente, estos niveles lógicos se pueden
entender como estados ON y OFF, si el voltaje
de suministro a la puerta lógica es 0 voltios, se
refiere al nivel lógico bajo o al estado OFF, de
manera similar, si el voltaje de suministro a la
puerta lógica es de 5 voltios o 3,3 voltios (para
circuitos integrados modernos), se refiere al
nivel lógico alto o estado ON.
Compuertas lógicas y tablas de verdad
Los dispositivos lógicos combinacionales son
dispositivos digitales que convierten entradas
binarias en salidas binarias con base en las reglas
de la lógica matemática. Estos dispositivos son
comúnmente conocidos como compuertas, ya
que controlan el flujo de señales de las entradas
a una sola salida.
COMPUERTA NOT o INV
Su expresión es representada con una letra
testada, para esta compuerta únicamente se
cuenta con una entrada y una salida por lo
tanto actúa como un inversor.
COMPUERTA AND
En el Álgebra de Boole se representa por una
multiplicación, por lo tanto para tener la salida
en estado activo es necesario que sus entradas
tengan un estado binario 1, al tener una entrada
inactiva “0” su salida será 0.
COMPUERTA NAND
Es una combinación de las compuertas AND y
NOT que se representa con la compuerta AND
con un círculo a la salida, al tener sus entradas
activas “1” la salida se encuentra inactiva “0”,
otra variación con respeto a las entradas
mantendrá su salida en estado activo “1”.
COMPUERTA OR
Su expresión en el Álgebra de Boole es
representada por una suma. Esta compuerta se
encuentra en estado activo siempre y cuando una
de sus entradas tenga un estado binario activo
“1”. Para lograr un estado inactivo “0” a la
salida, es necesario que todas sus entradas se
encuentren en estado inactivo “0”.
IV.2 EJEMPLOS - COMPUERTAS SEGÚN
SU DATASHEET
74LS27 - Compuerta NOR de 3 entradas
Esquema de circuito interno.

COMPUERTA NOR
Es la versión inversa de la compuerta OR. Al
tener sus entradas en estado inactivo “0” su
salida estará en un estado activo “1”, pero si
alguna de las entradas pasa a un estado binario
“1” su salida tendrá un estado inactivo “0”.

Las posiciones según el pin.

COMPUERTA XOR
También conocida como “OR exclusiva”, su
expresión Booleana es una suma binaria de un
dígito cada uno y el resultado obtenido será la
salida. La salida tiene un estado activo “1” al
tener las entradas en estados diferentes (Una
activa y otra inactiva).

COMPUERTA XNOR
Es la negación de la compuerta XOR, cuando las
Características eléctricas.
entradas sean iguales se representará una salida
en estado “1” y si son diferentes la salida será un
estado “0”.

COMPUERTA IF o Buffer
Es una de las compuertas menos utilizadas o
recocidas, pero a veces es necesaria, sus estados
lógicos permanecen del mismo modo. La
función principal del buffer es aumentar la Características de conmutación.
corriente suministrada a la salida mientras se
retiene el estado lógico, en la práctica es
utilizado para amplificar la corriente o como
seguidor de tensión para adaptar impedancias.

Dimensiones físicas
 Características eléctricas.

Dimensiones físicas

-74LS10 Datasheet NAND

DESCRIPCIÓN:
TRIPLE 3-INPUT NAND GATE

-74LS04 - Compuerta NOT

Características de conmutación.

Diagrama de conexión.
RANGOS OPERATIVOS GARANTIZADOS -SK10EL07U DATASHEET XOR/XNOR

DIAGRAMA DE CONEXIÓN:

CARACTERÍSTICAS DE CA

-74LS11 Datasheet AND

DESCRIPCIÓN:
TRIPLE 3-INPUT AND GATE
Descripción General:
Este dispositivo contiene tres puertas
independientes, cada una de las cuales realiza la Características eléctricas.
función lógica AND.
DIAGRAMA DE CONEXIÓN:

Características de conmutación.

Dimensiones físicas
Condiciones de funcionamiento recomendadas :

Características de conmutación:

Tabla de funciones: IV.3 ALGUNOS IC MÁS UTILIZADOS

PARA EL DISEÑO DE COMPUERTAS
LOGICAS.

Compuertas de 2 entradas.
• 74LS00 - Compuerta NAND de 2
entradas.
• 74LS01 - Compuerta NAND de 2
entradas, salidas de colector abierto.
• 74LS02 - Compuerta NOR de 2 entradas.
• 74LS03 - Compuerta NAND de 2 entradas
con salidas de colector abierto.
• 74LS08 - Compuera AND de 2 entradas.
• 74LS09 - Compuerta cuádruple de 2
entradas y con salidas de colector abierto.
• 74LS32 - Compuerta OR de 2 entradas.
• 74LS132 - Compuerta con entrada NAND
de 2 entradas con entradas de activación
Schmitt
• 74LS37, 74LS32, 74LS28 –
Compueta NOR de 2 entradas.
• 74LS26 - Compuerta NAND de 2
entradas, OC (15V).
• 74LS28 - Compuerta NAND de 2 entradas
con OC (15V).
• 74LS33 - Compuerta NOR de 2 entradas,
salidas de colector abierto.
• 74LS38 - Compuerta NOR de 2 entradas,
salidas de colector abierto.
Compuertas de 3 entradas
• 74LS10 - Compuerta NAND de 3
entradas.
• 74LS11 - Compuerta AND de 3 entradas.
• 74LS12 - Compuerta NAND de 3 entradas
con salidas de colector abierto.
• 74LS27 - Compuerta NOR de 3 entradas.
• 74LS15 - Compuerta AND de 3 entradas
y salida de colector abierto.
Compuertas de 4 entradas
• 74LS30 - Compuerta NAND de 8
entradas.
Compuertas de 8 entradas
• 74LS30 - Compuerta NAND de 8
entradas.
Compuertas inversoras.
• 74LS04 - Compuerta NOT.
• 74LS05 - Compeurta NOT con salidas de
colector abierto.
• 74LS14 - Compuerta NOT con entradas
de Schmitt Trigger.
• 74LS19 - Compuerta NAND con entradas
Schmitt Trigger.
• 74lS23
• 74LS30 - Compuerta NAND de 8
entradas.
• 74LS39 - Compuerta NAND, colector
abierto.
CONCLUSIONES
✓ El datasheet es una herramienta muy
importante puesto que es fundamental para
poder realizar cualquier trabajo en el cual se
emplee el uso de componentes de los cuales
podemos desconocer la manera en que estos
funcionan y se comportan, así como el cómo
están diseñados para trabajar.
✓ El uso de los datasheet nos brinda
información de todas las características de
un componente, ya que contienen
descripción de su apariencia, de sus entradas
y salidas, de su forma de conexión, de su
manera de programar y comportar.
✓ datasheet se utiliza para brindar información
de uso técnico a los usuarios de dispositivos
electrónicos. En ella podremos encontrar
información sobre el diagrama electrónico
de tus aparatos y, en general, todas las
especificaciones sobre sus componentes
internos.
✓ En este informe podemos conocer a mayor
profundidad las compuertas lógicas
empleadas asi como sus componentes
electrónicos y sus especificaciones
✓ También podemos conocer los circuitos
integrado de datasheet para efectuar pruebas
y mediciones
✓ En conclusión, los manuales electrónicos
resultan indispensables, gracias a ellos se
logra la mayor eficiencia de los recursos
FUENTES DE CONSULTA
https://pdf1.alldatasheet.com/datasheet-
pdf/view/1042228/YIXIN/1N4007.html
https://www.circuitbasics.com/wp-
content/uploads/2015/01/555-Timer-
Datasheet.pdf
https://dynamoelectronics.com/como-leer-
una-hoja-de-datos-y-no-morir-en-el-intento/
https://www.crehana.com/blog/transformacio
n-digital/que-es-datasheet/
https://cursos.mcielectronics.cl/2019/06/18/co
mo-leer-una-hoja-de-datos/
https://viasatelital.com/proyectos_electronico
s/laboratorios00004.php
