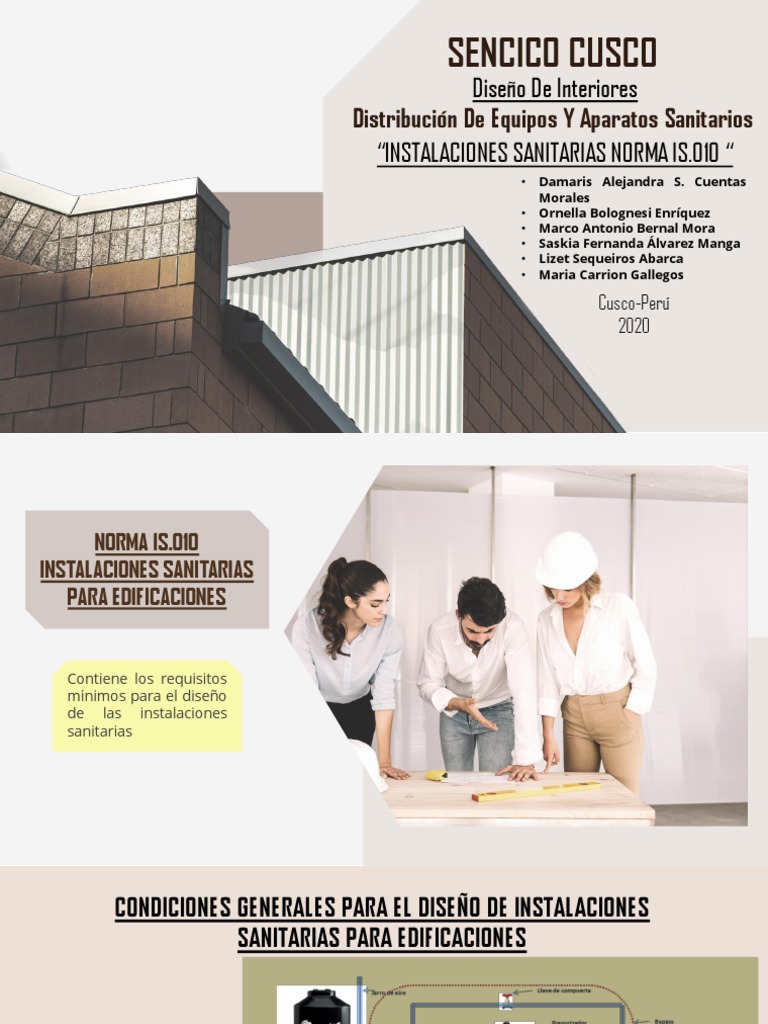

SENCICO CUSCO

Diseño De Interiores
Distribución De Equipos Y Aparatos Sanitarios
“INSTALACIONES SANITARIAS NORMA IS.010 “
• Damaris Alejandra S. Cuentas
Morales
• Ornella Bolognesi Enríquez
• Marco Antonio Bernal Mora
• Saskia Fernanda Álvarez Manga
• Lizet Sequeiros Abarca
• Maria Carrion Gallegos

Cusco-Perú
2020
 NORMA IS.010
INSTALACIONES SANITARIAS
PARA EDIFICACIONES

Contiene los requisitos

mínimos para el diseño
de las instalaciones
sanitarias
 CONDICIONES GENERALES PARA EL DISEÑO DE INSTALACIONES
SANITARIAS PARA EDIFICACIONES

• Instalaciones de agua
• Agua contra incendio
• Aguas residuales
• Ventilación
 NÚMERO REQUERIDO DE APARATOS SANITARIOS

DAMARIS ALEJANDRA SANDRA CUENTAS MORALES SENCICO

DISEÑO DE INTERIORES
DAMARIS ALEJANDRA SANDRA CUENTAS MORALES SENCICO DISEÑO DE
INTERIORES
 AGUA FRÍA
INSTALACIONES

DAMARIS ALEJANDRA SANDRA CUENTAS MORALES

SENCICO DISEÑO DE INTERIORES
 DOTACIONES

DAMARIS ALEJANDRA SANDRA CUENTAS MORALES

SENCICO DISEÑO DE INTERIORES
DAMARIS ALEJANDRA SANDRA CUENTAS MORALES
SENCICO DISEÑO DE INTERIORES
 RED DE DISTRIBUCIÓN

DAMARIS ALEJANDRA SANDRA CUENTAS MORALES

SENCICO DISEÑO DE INTERIORES
 ALMACENAMIENTO Y REGULACION

DAMARIS ALEJANDRA SANDRA CUENTAS MORALES

SENCICO DISEÑO DE INTERIORES
 2.5 Elevación (agua fría)
Altura minima1.60mt
Válvula de retención Válvula de Interrupción
Ventilación Adecuada

Válvula de seguridad
Manómetro

Cisterna

Electrobomba
Espacio libre s
para fácil
operación,
Piso Tanque de presión
reparación y
mantenimiento Impermeable

Equipo de bombeo ubicado

sobre estructuras de Sistema
concreto. Hidroneumático
 3.1 Instalaciones

Válvula con
Manómetro de presión.

Válvula de seguridad
 3.2 Dotaciones
a) Residencias unifamiliares y multifamiliares d) Locales Educacionales y residencias estudiantiles

b) Establecimientos de hospedaje e) Gimnasios

c) Restaurantes f) Hospitales, clínicas y similares.

3.3 Distribución
3.4 Equipos de Producción de agua caliente
La instalación de agua caliente parte del calentador y
luego se divide en dos ramas, la de la cocina y la del
baño. Habrá una llave de paso en el calentador y
otra en cada cuarto húmedo. Las tuberías de agua
caliente pueden dibujarse en línea discontinua o en
color rojo para distinguirlas de las de agua fría. Se ha
optado por el rojo para mayor claridad.
 AGUA CONTRA INCENDIO
Clasificación
Sistema contra incendios
1. De acuerdo a su función
Detección y Alarmas
Extinción/Supresión
Corte rápido
2. De acuerdo al medio extintor
Agua
Agentes limpios
Espuma
3. De acuerdo a la disposición y aplicación
Sistemas fijos
Equipos móviles de gran capacidad
Equipos portátiles:

Los sistemas a emplearse para combatir incendios serán

Alimentadores y gabinetes contra incendio equipados con mangueras para

uso de los ocupantes de la edificación
Alimentadores y gabinetes contra incendio equipados con mangueras para
uso de los ocupantes de la edificación y salida contra incendio para ser
utilizada por el cuerpo de Bomberos de la ciudad.
Alimentadores y mangueras
Rociadores automáticos y otros sistemas
SISTEMA DE TUBERÍA Y DISPOSITIVOS PARA SER USADOS POR LOS
OCUPANTES DE EDIFICIO
SISTEMA DE TUBERÍA Y DISPOSITIVOS PARA SER USADOS
POR EL CUERPO DE BOMBEROS
SISTEMAS DE ROCIADORES AUTOMÁTICOS
 EVALUACIÓN DEL
RIESGO DE LA
SISTEMAS DE DRENAJE INSTALACIÓN
Los sistemas de drenaje deberán considerar la
evacuación del agua utilizada en el combate del
incendio.

Evaluación del riesgo operacional de la instalación

Evaluación del riesgo estructural Evaluación del riesgo de
de la instalación mantenimiento de la instalación
5.- AGUA PARA RIEGO
5.1- DISPOSICIONES GENERALES
A.- B.-
C.- Diámetro manguera Longitud máxima Área de riego Caudal
(mm)2 (m2) (L/s)
15(1/2’’) 10 100 0.20
20(3/4’’) 20 250 0.30
25(1’’) 30 600 0.50

La distancia entre los puntos de conexión de manguera

será de 1.4 de la longitud de la manguera.
D.-
 Diámetro mínimo de alimentación de cada rociador:
15mm (1/2’’)

 Presión mínima en el punto de alimentación de

cada rociador: 12m (0.118MPa).

 Gasto mínimo de cada rociador : 0.06L/S

E.-

 Diámetro mínimo de alimentación de cada rociador: 20mm (3/4´’’)

 presión mínima en el punto de alimentación de cada rociador: 20m (0.196MPa) .

 Gasto mínimo de cada rociador: 0.10 L/s.

F.- G.
-
 ES UN SISTEMA QUE NOS PERMITE LA RECOLECCION DE
AGUAS AMONIACALES, SERVIDAS Y PLUVIAS

RED DE
DESAGÜE

SE COMPONE DE TUBOS Y ACCESORIOS DE PVC CONECTADOS

SISTEMATICAMENTE
FINALIDAD

PERMITE UNIR TODOS LOS

PUNTOS DE LOS AMBIENTES DEL
HOGAR QUE GENERA EL DESAGÜE
( COCINA, BAÑO, LAVANDERIA,
ETC.)

CONDUCE LAS AGUAS DESDE EL

INTERIOR DE LA VIVIENDA
HACIA LA RED PUBLICA O
SISTEMA DE ALCANTARILLADO.
 EL SISTEMA DE DESAGUE DEBE SER ADECUADAMNETE VENTILADO, AFIN DE MANTENER LA
PRESION ATMOSFERICA EN TODO MOMENTO Y PROTEGER EL SELLO DE AGUA DE CADA UNO DE LAS
UNIDADES DEL SISTEMA.

CODOS DE DESAGÜE CON VENTILACIÓN

SON CODO DE 90* A LOS QUE SE LES ADICIONA UN TUBO DE VENTILACION,

QUE DEBE SER DE MEJOR CALIBRE.

SOMBREROS DE VENTILACION

LOS SOMBREROS DE VENTILACION SE EMPLEA PARA PROTEGER LOS TUBOS DE

SALIDA QUE SE COLOCAN EN LA PARTE SUPERIOR DE LAS VIVIENDAS
IS.
010 RED DE COLECCION:
6.3. ALMACENAMIENTO DE AGUAS RESIDUALES
6.4. ELEVACIÓN
1.- buena iluminación de y de fácil acceso

2.- equipo de bombeo:

Que permita el paso de sólidos.

La capacidad total de bombeo deberá ser

por lo menos el 150% del gasto máximo
que recibe la cámara de bombeo.

El número mínimo de equipos será de dos,

de funcionamiento alternado. La capacidad
de cada uno será igual al gasto máximo. La tubería de
descarga estará
dotada de una válvula
de interrupción y una
válvula de retención.
ANEXOS
a calcular tuberías de distribución que
conduzcan agua fría solamente o agua fría

gasto de agua a ser calentada

calcular diámetros de tuberías que

conduzcan agua fría o agua caliente

aparato sanitario que requiera de ambas

calcular tuberías de distribución

cifras indicadas en la primera columna.

Para calcular diámetros de tuberías que
conduzcan agua fría o agua caliente a un
aparato sanitario que requiera de ambas,
se usarán las cifras indicadas en la
segunda y tercera columna.
