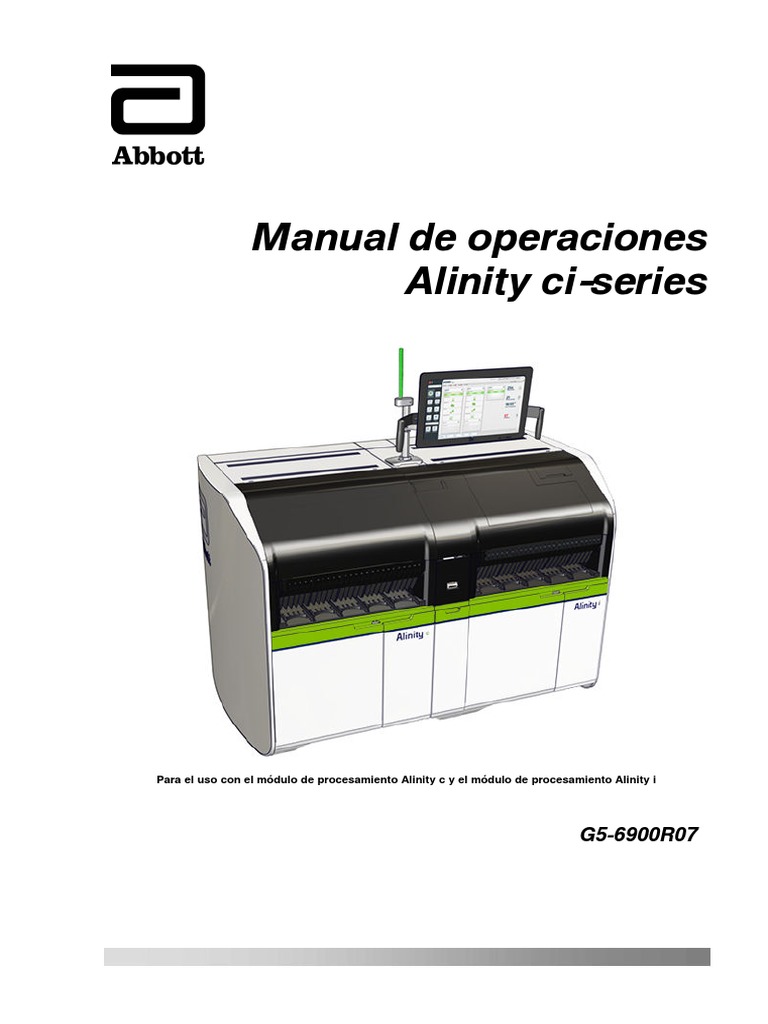

Manual de Operaciones Alinity Ci Series

Manual de operaciones
Alinity ci‑series
Para el uso con el módulo de procesamiento Alinity c y el módulo de procesamiento Alinity i
G5-6900R07
Índice general
Introducción......................................................................................... 13
Novedades................................................................................................................................14
Información general sobre seguridad..................................................................................... 19
Seguridad del sistema............................................................................................................. 20
Asistencia técnica.................................................................................................................... 21
Finalidad de uso.......................................................................................................................22
Declaración de propiedad....................................................................................................... 23
Límites de responsabilidad...................................................................................................... 24
Aprobaciones de las Agencias de Seguridad para Alinity ci‑series .................................... 26
Declaración de propiedad intelectual..................................................................................... 28
Símbolos utilizados.................................................................................................................. 29
Documentación del sistema.................................................................... 33
Organización del manual de operaciones..............................................................................34
Convenciones del manual de operaciones............................................................................ 36
Descripción del manual de operaciones................................................................................ 38
Barra de herramientas..................................................................................................39
Área de navegación......................................................................................................39
Área de temas...............................................................................................................43
Uso del manual de operaciones............................................................................................. 45
Acceso al manual de operaciones.............................................................................. 45
Visualización y uso del mapa de procedimientos.......................................................45
Uso del índice de contenidos.......................................................................................46
Desplazamiento por los temas o el índice de contenidos......................................... 46
Reproducir una animación........................................................................................... 47
Acceso a información relacionada.............................................................................. 48
Uso de las rutas de navegación para acceder a un tema.........................................48
Volver a ver un tema.................................................................................................... 48
Desplazamiento por el contenido................................................................................ 49
Uso del botón para activar/desactivar el índice de contenidos................................ 49
Uso del glosario............................................................................................................ 49
Búsqueda de un término.............................................................................................. 50
Cambio de tamaño, movimiento y cierre del manual de operaciones...................... 50
Imprimir un tema del manual de operaciones.............................................................50
Descripción del mapa de procedimientos.............................................................................. 51
Listas de tareas del mapa de procedimientos............................................................52
Uso o función....................................................................................... 55
Descripción general de los componentes de hardware de Alinity ci‑series ........................56
Componentes principales de un Alinity ci‑series ....................................................... 56
Descripción general del software del sistema Alinity .........................................................136
Descripción de los elementos de las pantallas........................................................ 137
Barra del menú........................................................................................................... 142
Materiales consumibles necesarios......................................................................................144
Equipos de reactivos y componentes........................................................................144
Controles..................................................................................................................... 145
Calibradores................................................................................................................146
Soluciones genéricas (c‑series)................................................................................ 148
Manual de operaciones Alinity ci‑series 3

G5-6900R07 - 2020-04-27
Índice general
Soluciones genéricas (i‑series)................................................................................. 148

Soluciones cargadas en el sistema (c‑series)......................................................... 149
Soluciones de mantenimiento (c‑series)...................................................................150
Módulo ICT (c‑series).................................................................................................151
Solución acondicionadora de la sonda (i‑series)..................................................... 152
Cubetas de reacción (i‑series) ................................................................................. 153
Copas de muestras.....................................................................................................153
Accesorios necesarios...........................................................................................................154
Gradillas...................................................................................................................... 154
Bandejas......................................................................................................................155
Cartucho de reactivos con frascos vacíos (c‑series).............................................. 155
Actividades automáticas del módulo de procesamiento..................................................... 157
Purgado del sistema (c‑series)..................................................................................157
Purgado del sistema (i‑series)...................................................................................157
Cebado del sistema (i‑series)....................................................................................158
Lavado del módulo de procesamiento (c‑series)..................................................... 158
Rotación automática del carrusel de reactivos (c‑series)....................................... 159
Procedimientos de instalación y requisitos especiales..............................161
Instalación y reubicación del sistema...................................................................................162
Instalación del sistema............................................................................................... 162
Comprobación del sistema.........................................................................................162
Reubicación del sistema............................................................................................ 163
Configuración del sistema..................................................................................................... 164
Pestaña General de la pantalla Configurar.............................................................. 164
Pestaña Ordenador de la pantalla Configurar..........................................................216
Pestaña Ensayo de la pantalla Configurar............................................................... 249
Pestaña Mantenimiento y diagnóstico de la pantalla Configurar............................ 384
Pantalla Utilidades................................................................................................................. 397
Pantalla Copia de seguridad/Restaurar.................................................................... 397
Pantalla de actualizaciones del sistema................................................................... 402
Pantalla Resolución de problemas............................................................................ 413
Pantalla de Software actual.......................................................................................416
Pantalla Firmware actual........................................................................................... 417
Ver o imprimir el informe de licencias...................................................................... 418
Principios del funcionamiento............................................................... 419
Principios del funcionamiento (c‑series).............................................................................. 420
Método fotométrico (c‑series)................................................................................... 420
Método potenciométrico (c‑series)............................................................................425
Procesamiento de los ensayos (c‑series).................................................................431
Método indirecto para el procesamiento de ensayos (c‑series)............................. 440
Función de LavadoSmart (c‑series).......................................................................... 440
Función de secuencia de procesamiento óptimo (c‑series)....................................441
Índices de interferencia de la muestra (c‑series).................................................... 442
Principios del funcionamiento (i‑series)............................................................................... 445
Método CMIA (i‑series) ............................................................................................. 445
Procesamiento de los ensayos (i‑series)..................................................................449
Características de funcionamiento y especificaciones del sistema............. 459
Características del sistema................................................................................................... 460
Características del módulo de procesamiento (c‑series)........................................ 460
4 Manual de operaciones Alinity ci‑series

G5-6900R07 - 2020-04-27
Índice general
Características del módulo de procesamiento (i‑series)......................................... 461

Especificaciones y requisitos................................................................................................ 462
Especificaciones de funcionamiento......................................................................... 462
Capacidad del sistema............................................................................................... 465
Especificaciones físicas.............................................................................................468
Distribución de la carga............................................................................................. 469
Espacio libre necesario para el sistema................................................................... 470
Especificaciones y requisitos eléctricos................................................................... 471
Especificaciones ópticas (c‑series)...........................................................................474
Especificaciones y requisitos de agua y residuos líquidos......................................475
Especificaciones y requisitos medioambientales......................................................477
Especificaciones del ordenador y la interfaz............................................................478
Especificaciones y requisitos de la bomba externa de residuos.............................479
Requisitos de las etiquetas de códigos de barras....................................................480
Especificaciones y requisitos de las muestras......................................................... 488
Instrucciones de funcionamiento........................................................... 495
Reinicio, puesta en marcha, pausa y detención del sistema..............................................496
Reinicio del sistema....................................................................................................496
Reinicio del módulo de procesamiento y del gestor de reactivos y muestras
(RSM)..................................................................................................................... 500
Encendido del ordenador con la interfaz del usuario.............................................. 504
Apagado del ordenador con la interfaz del usuario................................................. 504
Encendido del módulo de procesamiento.................................................................505
Apagado del módulo de procesamiento....................................................................508
Encendido del gestor de reactivos y muestras (RSM).............................................512
Apagado del gestor de reactivos y muestras (RSM)............................................... 513
Inicio del módulo de procesamiento y del gestor de reactivos y muestras (RSM)514
Poner en pausa el módulo de procesamiento.......................................................... 515
Poner en pausa el gestor de reactivos y muestras (RSM)......................................516
Detención del módulo de procesamiento y del gestor de reactivos y muestras
(RSM)..................................................................................................................... 517
Realizar un apagado de emergencia........................................................................ 517
Apagado prolongado (i‑series).................................................................................. 520
Pantalla de acceso al sistema.............................................................................................. 521
Descripción de los elementos de la pantalla de acceso al sistema....................... 521
Acceso.........................................................................................................................524
Bloqueo de la interfaz del usuario.............................................................................524
Ventana flotante Notas.......................................................................................................... 525
Descripción de los elementos de la ventana flotante Notas................................... 525
Descripción de los elementos de la ventana flotante Añadir nota..........................527
Descripción de los elementos de la ventana flotante Añadir comentario...............527
Ver una nota............................................................................................................... 528
Crear una nota............................................................................................................528
Anclar o desanclar una nota......................................................................................529
Editar una nota........................................................................................................... 529
Añadir un comentario a una nota.............................................................................. 530
Eliminar una nota........................................................................................................531
Eliminar todas las notas desancladas.......................................................................531
Pantalla de inicio....................................................................................................................533
Descripción de los elementos de la pantalla Inicio.................................................. 534

G5-6900R07 - 2020-04-27
Índice general
Ventana flotante Estado de la conexión con el host............................................... 543

Ventana flotante Estado/cola de la impresora......................................................... 546
Ventana flotante Estado de conexión con Alinity PRO............................................ 548
Ventana flotante Estado de conexión del LAS......................................................... 548
Ventana flotante Estado de conexión con AbbottLink............................................. 550
Pantalla Bandeja entrada Abbott Mail.......................................................................552
Descripción de los estados del analizador............................................................... 571
Gestión del inventario de los materiales consumibles........................................................ 576
Pantalla de los suministros........................................................................................ 576
Pantalla Inventario Cal/QC.........................................................................................603
Gestión de reactivos y muestras...........................................................................................608
Carga de gradillas y cartuchos en las bandejas...................................................... 608
Carga de bandejas en el gestor de reactivos y muestras (RSM)........................... 610
Carga de gradillas en el gestor de reactivos y muestras (RSM)............................ 611
Carga de muestras con códigos de barras para el procesamiento de series....... 613
Carga de cartuchos en el gestor de reactivos y muestras (RSM)..........................615
Carga de gradillas de viales del sistema o de cartuchos en un módulo de
procesamiento concreto....................................................................................... 618
Carga de soluciones del sistema y diluyentes de muestras en el gestor de
reactivos y muestras (RSM) (c‑series)................................................................ 620
Asignación temporal de una posición prioritaria para cargar gradillas y
cartuchos............................................................................................................... 622
Descarga de bandejas del gestor de reactivos y muestras (RSM).........................623
Gestión del inventario del carrusel de reactivos...................................................... 624
Gestión de muestras...................................................................................................653
Peticiones de muestras, calibraciones y controles..............................................................669
Petición automática.................................................................................................... 669
Pantalla Peticiones..................................................................................................... 677
Pantalla Estado de las muestras............................................................................... 711
Pantalla Resultados............................................................................................................... 724
Descripción de los elementos de la pestaña No validado en la pantalla
Resultados............................................................................................................. 725
Descripción de los elementos de la pestaña Muestra en la pantalla Resultados. 727
Descripción de los elementos de la pestaña Control en la pantalla Resultados...728
Descripción de los elementos de la pestaña Excepción en la pantalla
Resultados............................................................................................................. 729
Descripción de los elementos de la pestaña Excepción almacenada en la
pantalla Resultados............................................................................................... 731
Descripción de los elementos de la ventana flotante Buscar en la pantalla
Resultados............................................................................................................. 732
Pantalla Detalles de resultados................................................................................. 735
Descripción de los elementos de la ventana flotante Opciones de reanálisis
(petición de muestras).......................................................................................... 739
Descripción de los elementos de la ventana flotante Opciones de reanálisis
(petición de controles).......................................................................................... 740
Descripción de las alertas de los resultados de las muestras................................742
Descripción de las alertas de los resultados de control de calidad....................... 744
Descripción de los estados de transmisión.............................................................. 746
Ver la gráfica de reacción y los datos de absorbancia de un resultado
(c‑series)................................................................................................................746
Eliminar un resultado de muestra o una excepción................................................. 747

G5-6900R07 - 2020-04-27
Índice general
Transmitir un resultado o una excepción al host..................................................... 748

Análisis de control de calidad............................................................................................... 749
Aplicación de las reglas de Westgard.......................................................................749
Pantalla Levey-Jennings (gráfica)............................................................................. 753
Pantalla Resumen de control de calidad.................................................................. 760
Ventana flotante Imprimir...................................................................................................... 774
Descripción de los elementos de la ventana flotante Imprimir................................776
Descripción de los elementos de la ventana Ubicación de fichero del informe.... 777
Impresión de un informe.............................................................................................778
Imprimir una imagen de la pantalla........................................................................... 779
Ventana flotante de búsqueda.............................................................................................. 781
Búsqueda o filtro de datos.........................................................................................781
Ventana flotante Archivar......................................................................................................783
Descripción de los elementos de la ventana flotante Archivar............................... 783
Descripción de los elementos de la ventana Ubicación del fichero de archivo.....784
Archivar los resultados............................................................................................... 785
Archivar las calibraciones.......................................................................................... 786
Introducir y extraer una memoria USB................................................................................. 788
Procedimientos de calibración...............................................................791
Pautas de calibración............................................................................................................ 792
Tipos y métodos de calibración............................................................................................ 793
Método de calibración (potenciométrico c‑series)...................................................793
Tipos y métodos de calibración (fotométrico c‑series)............................................798
Tipos y métodos de calibración (i‑series).................................................................808
Almacenamiento de calibraciones........................................................................................ 817
Almacenamiento de calibraciones activas................................................................817
Almacenamiento de calibraciones inactivas............................................................. 818
Almacenamiento de calibraciones fallidas................................................................818
Revisión de las calibraciones................................................................................................819
Verificación de la calibración del sistema................................................................ 819
Pantalla Estado de la calibración..............................................................................820
Descripción de los estados de calibración............................................................... 828
Ver el estado de la calibración del ensayo.............................................................. 830
Transmitir una calibración al host............................................................................. 830
Rechazar una calibración...........................................................................................830
Precauciones y limitaciones de funcionamiento....................................... 833
Requisitos generales..............................................................................................................834
Precauciones y requisitos para el funcionamiento del sistema..........................................835
Precauciones y requisitos antes del funcionamiento............................................... 835
Precauciones durante el funcionamiento..................................................................835
Requisitos para el manejo de los materiales consumibles................................................. 836
Requisitos para el almacenamiento.......................................................................... 836
Requisitos de uso....................................................................................................... 837
Requisitos para el manejo de las muestras......................................................................... 839
Limitaciones de la interpretación de los resultados............................................................ 841
Riesgos.............................................................................................. 843
Responsabilidad del usuario................................................................................................. 844
Iconos de seguridad...............................................................................................................845
Riesgos biológicos................................................................................................................. 847

G5-6900R07 - 2020-04-27
Índice general
Precauciones.............................................................................................................. 847
Riesgos químicos................................................................................................................... 849
Precauciones generales.............................................................................................849
Azida sódica................................................................................................................850
Sensibilizantes............................................................................................................ 851
Hielo seco................................................................................................................... 851
Manejo y eliminación de residuos.........................................................................................853
Residuos líquidos que contienen materiales (potencialmente) infecciosos........... 853
Pilas............................................................................................................................. 854
Limpieza de salpicaduras...................................................................................................... 855
Requisitos para la descontaminación................................................................................... 856
Preparación de soluciones de hipoclorito de sodio..................................................856
Estabilidad del hipoclorito de sodio...........................................................................857
Riesgos eléctricos..................................................................................................................858
Riesgos mecánicos................................................................................................................ 859
Riesgos físicos....................................................................................................................... 861
Sondas y objetos cortantes........................................................................................861
Objetos pesados......................................................................................................... 861
Objetos calientes........................................................................................................ 862
Riesgo de tropiezo...................................................................................................... 862
Servicio, mantenimiento y diagnóstico....................................................863
Mantenimiento y diagnóstico.................................................................................................864
Pantalla Procedimientos.............................................................................................864
Pantalla Registro de procedimientos.........................................................................878
Descripción de los estados de los procedimientos de mantenimiento y
diagnóstico.............................................................................................................883
Descripción de los procedimientos de mantenimiento.............................................884
Limpieza no programada............................................................................................900
Descripciones de los procedimientos de diagnóstico.............................................. 902
Sustitución de componentes................................................................................................. 949
Sustitución de componentes del centro de procesamiento (c‑series)....................949
Sustitución de componentes del centro de suministros y bombas (c‑series)........ 986
Sustitución de componentes del centro de procesamiento (i‑series)...................1023
Sustitución de componentes del centro de suministros (i‑series).........................1047
Sustitución de componentes opcionales.................................................................1055
Solución de problemas....................................................................... 1059
Metodología para la resolución de problemas.................................................................. 1060
Variables para la solución de problemas relacionados con el sistema (c‑series)1061
Variables para la solución de problemas relacionados con el sistema (i‑series)1063
Variables para la solución de problemas relacionados con los reactivos
(c‑series)..............................................................................................................1065
Variables para la solución de problemas relacionados con los reactivos
(i‑series)...............................................................................................................1066
Variables para la solución de problemas relacionados con el usuario................ 1067
Variables para la solución de problemas relacionados con el medio ambiente..1068
Ventana flotante del centro de alarmas.............................................................................1070
Descripción de los elementos de la ventana flotante Centro de alarmas............1070
Ver la causa probable y la medida correctiva de un mensaje..............................1071
Ver mensajes adicionales relacionados con un mensaje concreto...................... 1071
Eliminar un mensaje del centro de alarmas........................................................... 1072

G5-6900R07 - 2020-04-27
Índice general
Borrar todos los mensajes....................................................................................... 1072

Pantalla Registros del sistema............................................................................................1073
Descripción de los elementos de la pestaña Notificaciones/Alarmas en la
pantalla Registros del sistema............................................................................1074
Descripción de los elementos de la pestaña Informativo en la pantalla
Registros del sistema.......................................................................................... 1075
Descripción de los elementos de la pestaña Inventario en la pantalla Registros
del sistema...........................................................................................................1076
Descripción de los elementos de la pestaña Acceso de usuario en la pantalla
Descripción de los elementos de la pestaña Configuración en la pantalla
Descripción de los elementos de la pestaña Comunicaciones en la pantalla
Descripción de los elementos de la pestaña Abbott Mail en la pantalla
Descripción de los elementos de la pestaña Todos los mensajes en la
pantalla Registros del sistema............................................................................1082
Descripción de los elementos de la ventana flotante Buscar en la pantalla
Descripción de los elementos de la ventana flotante Detalles de mensaje.........1086
Descripción de los elementos de la ventana flotante Editar tipo de mensaje..... 1087
Descripción de los tipos de mensaje...................................................................... 1088
Editar un tipo de mensaje........................................................................................ 1088
Códigos de mensajes.......................................................................................................... 1090
Códigos de mensajes generales (0001-0999)........................................................1090
Códigos de mensajes específicos del ensayo (1000-1999)..................................1149
Códigos de mensajes de diagnóstico y mantenimiento (2000-2999)................... 1224
Códigos de mensajes relacionados con la detección del nivel de fluidos
(3000-3999)......................................................................................................... 1250
Códigos de mensajes relacionados con el sistema óptico y el lector de
códigos de barras (4000-4999)..........................................................................1324
Códigos de mensajes relacionados con la robótica y los sensores (5000-5999)1334
Códigos de mensajes relacionados con el sistema de soporte (6000-6999)...... 1418
Códigos de mensajes relacionados con la temperatura (7000-7999)..................1418
Códigos de mensajes relacionados con el hardware periférico del ordenador
(8000-8999)......................................................................................................... 1425
Códigos de mensajes relacionados con el software (9000-9999)........................1453
Problemas observados........................................................................................................ 1492
Problemas observados en el módulo de procesamiento....................................... 1492
Problemas observados en el módulo de procesamiento (c‑series)......................1493
Problemas observados en el módulo de procesamiento (i‑series)....................... 1498
Problemas observados relacionados con los resultados de las muestras
(c‑series)..............................................................................................................1500
Problemas observados relacionados con los resultados de las muestras
(i‑series)...............................................................................................................1511
Problemas observados en el ordenador con la interfaz del usuario.................... 1524
Problemas observados en la impresora..................................................................1525
Procedimientos de medidas correctivas.............................................................................1527
Procedimientos de medidas correctivas para el módulo de procesamiento........ 1527

G5-6900R07 - 2020-04-27
Índice general
Procedimiento de la medida correctiva relacionada con el gestor de reactivos

y muestras (RSM)............................................................................................... 1546
Procedimientos de medidas correctivas para el ordenador con la interfaz del
usuario..................................................................................................................1548
Verificación de las especificaciones analíticas de los ensayos................. 1553
Límite de blanco, límite de detección y límite de cuantificación......................................1554
Verificación del límite de blanco (LB).....................................................................1554
Verificación del límite de detección (LD)................................................................1557
Límite de cuantificación (LQ).................................................................................. 1560
Precisión............................................................................................................................... 1570
Verificación de la precisión......................................................................................1570
Evaluación de los datos de la precisión................................................................. 1571
Cálculo de un valor de verificación de la precisión............................................... 1573
Hoja de trabajo para la precisión (c‑series)........................................................... 1574
Hoja de trabajo para la precisión (i‑series)............................................................ 1576
Realización de una verificación de la calibración............................................................. 1578
Hoja de trabajo para la verificación de la calibración (c‑series).......................... 1579
Hoja de trabajo para la verificación de la calibración (i‑series)........................... 1580
Verificación de la linealidad................................................................................................ 1582
Hoja de trabajo para la linealidad (c‑series).......................................................... 1583
Hoja de trabajo para la linealidad (i‑series)........................................................... 1584
Intervalo analítico.................................................................................................................1586
Verificación de una dilución automática............................................................................ 1587
Hoja de trabajo para la verificación de la dilución automática (c‑series)............1588
Hoja de trabajo para la verificación de la dilución automática (i‑series)............. 1589
Comparación de métodos................................................................................................... 1592
Comparación de métodos cuantitativos.................................................................. 1592
Comparación de métodos cualitativos.................................................................... 1598
Verificación del intervalo de valores referencia (valores esperados)..............................1605
Hoja de trabajo para el intervalo de valores de referencia (valores esperados)
(c‑series)..............................................................................................................1606
Hoja de trabajo para el intervalo de valores de referencia (valores esperados)
(i‑series)...............................................................................................................1607
Números de referencia........................................................................ 1609
Números de referencia de materiales consumibles.......................................................... 1610
Números de referencia de materiales consumibles (c‑series).........................................1611
Números de referencia de materiales consumibles (i‑series).......................................... 1612
Números de referencia de los accesorios de servicio...................................................... 1613
Números de referencia de los accesorios de servicio (c‑series).....................................1614
Números de referencia de los accesorios de servicio (i‑series)...................................... 1617
Aplicaciones de ensayos (c‑series fotométricos).................................... 1619
Parámetros del ensayo (c‑series fotométrico, definido por el usuario)...........................1620
Descripción de los elementos de la pantalla Parámetros del ensayo (c‑series
fotométrico, definido por el usuario).................................................................. 1621
Descripción de los elementos de la ventana flotante Crear ensayo.................... 1622
Descripción de los elementos de la pestaña General en la pantalla
Parámetros del ensayo (c‑series fotométrico, definido por el usuario).......... 1623
Descripción de los elementos de la ventana flotante Nuevo reactivo
(fotométrico c‑series, definido por el usuario).................................................. 1633

G5-6900R07 - 2020-04-27
Índice general
Descripción de los elementos de la ventana flotante Ver/Editar reactivo

(c‑series fotométrico, definido por el usuario).................................................. 1635
Descripción de los elementos de la pestaña Calibración en la pantalla
Descripción de los elementos de la ventana flotante Nuevo conjunto de
calibradores (c‑series fotométrico, definidos por el usuario)...........................1644
Descripción de los elementos de la pestaña Resultados en la pantalla
Descripción de los elementos de la pestaña LavadoSmart en la pantalla
Parámetros del ensayo (c‑series)......................................................................1650
Corrección de color (c‑series fotométrico).............................................................1655
Tipos de dispensación (c‑series)............................................................................ 1658
Método FlexRate e intervalo de absorbancia (c‑series fotométrico)....................1659
Alertas de linealidad (c‑series)................................................................................1662
Variación de absorbancia máxima (c‑series fotométrico)..................................... 1664
Ajuste máximo de la curva (c‑series fotométrico)................................................. 1666
Tabla de tiempos fotométricos (c‑series)............................................................... 1667
Porcentaje de linealidad cinética (c‑series fotométrico)....................................... 1668
Verificación de reacción (c‑series fotométrico)..................................................... 1670
Dilución de las muestras (c‑series fotométrico).....................................................1673
Automático (c‑series fotométrico)........................................................................... 1675
Calcular un factor de calibración (c‑series fotométrico).......................................1677
Crear un ensayo definido por el usuario (c‑series fotométrico)........................... 1679
Realizar un procesamiento inicial de ensayo definido por el usuario (c‑series)..1683
Evaluación de muestra residual de reactivo (c‑series).....................................................1686
Evaluar la presencia de muestra residual de reactivo (c‑series)..........................1686
Configurar y comprobar los ajustes del LavadoSmart (c‑series)..........................1689
Editar los ajustes de la función LavadoSmart (c‑series).......................................1691
Descripción de los elementos del informe impreso................................. 1695
Descripción de los elementos del Informe de datos de absorbancia (c‑series)............. 1696
Descripción de los elementos del Informe de ensayos.....................................................1699
Descripción de los elementos del Informe de instalación de ensayos............................ 1700
Descripción de los elementos del Informe de parámetros del ensayo (c‑series)...........1701
Descripción de los elementos del Informe de parámetros del ensayo (i‑series)............ 1715
Descripción de los elementos del Informe de parámetros del ensayo (calculado) .......1721
Descripción de los elementos del Informe detallado de calibración (Lineal) (c‑series).1725
Descripción de los elementos del Informe detallado de calibración (Potenciométrica)
(c‑series).........................................................................................................................1728
Descripción de los elementos del Informe detallado de calibración (Usar factor cal
de blanco) (c‑series)...................................................................................................... 1731
Descripción de los elementos del Informe detallado de calibración (Ajuste) (i‑series). 1734
Descripción de los elementos del Informe detallado de calibración (Completa)
(i‑series).......................................................................................................................... 1737
Descripción de los elementos del Informe detallado de calibración (Index) (i‑series)...1740
Descripción de los elementos del Informe de calibración................................................ 1743
Descripción de los elementos del Informe del historial de diagnóstico y del Informe
del historial de mantenimiento....................................................................................... 1744
Descripción de los elementos del Informe de tipos de mensajes editados.....................1747
Descripción de los elementos del Informe de la lista de excepciones............................ 1748
Descripción de los elementos del Informe de registro......................................................1750

G5-6900R07 - 2020-04-27
Índice general
Descripción de los elementos del Informe de la lista de peticiones................................ 1753

Descripción de los elementos del Informe del procedimiento.......................................... 1755
Descripción de los elementos del Informe de análisis QC............................................... 1757
Descripción de los elementos del Informe QC Levey-Jennings....................................... 1760
Descripción de los elementos del Informe de resumen QC............................................. 1763
Descripción de los elementos del Informe de estado de los reactivos............................1765
Descripción de los elementos del Informe de la lista de reanálisis................................. 1767
Descripción de los elementos del Informe detallado de resultados.................................1769
Descripción de los elementos del Informe de la lista de resultados................................1773
Descripción de los elementos del Informe de muestras................................................... 1775
Descripción de los elementos del Informe detallado de actualizaciones del sistema.... 1777
Descripción de los elementos del Informe de la lista de actualizaciones del sistema... 1780
Descripción de los elementos del Informe detallado de mantenimiento (usuario)......... 1782
Glosario..................................................................................................... 1785

G5-6900R07 - 2020-04-27
Introducción
Prólogo
Reciba nuestra felicitación por haber adquirido Alinity ci‑series. Alinity ci‑series con un diseño
escalable, compacto y de pequeño tamaño, se adapta a las necesidades diarias y a largo
plazo del laboratorio. El sistema cuenta con una asistencia técnica especializada integrada por
profesionales capacitados que se distinguen por sus conocimientos en ingeniería, tecnología
médica, formación y servicio. Como parte de un programa de formación especializada para
clientes, Abbott Laboratories enseñará a utilizar y a mantener el sistema así como a aplicar
la solución de problemas del sistema. Nuestro objetivo es contribuir a mejorar la atención
sanitaria de forma clara y medible con nuestro equipo de especialistas, nuestros sistemas
armonizados e información inteligente proporcionándole los instrumentos de mayor calidad y
fiabilidad. Confiamos en satisfacer sus necesidades en todo lo posible.
Información relacionada....
Novedades, página 14
Información general sobre seguridad, página 19
Seguridad del sistema, página 20
Asistencia técnica, página 21
Finalidad de uso, página 22
Declaración de propiedad, página 23
Límites de responsabilidad, página 24
Aprobaciones de las Agencias de Seguridad para Alinity ci‑series , página 26
Declaración de propiedad intelectual, página 28
Símbolos utilizados, página 29

G5-6900R07 - 2020-04-27
Novedades Introducción
Novedades
En la versión de software 3.2.0 del sistema Alinity ci‑series se incluyen las funciones nuevas y
los cambios siguientes.
Exportar e importar la configuración de un lote de control de calidad desde un módulo de

control del sistema (SCM) a otro SCM distinto
Nueva función para exportar un fichero de configuración de un lote de control de calidad (QC)
a una memoria USB. Una vez exportado el fichero de configuración del lote QC, se puede
importar desde la memoria USB a otro sistema diferente. Consulte los siguientes temas nuevos
y actualizados:
• Exportar la configuración de un lote de control de calidad desde un módulo de control del
sistema (SCM), página 373
• Importar la configuración de un lote de control de calidad a un módulo de control del sistema
(SCM), página 374
• Descripción de los elementos de la pantalla de Crear/Editar control, página 350
• Descripción de los elementos de la ventana Seleccionar elemento, página 338
• Descripción de los estados de importación de controles de calidad, página 378
Copiar datos para un lote nuevo
Nueva función para la configuración de un lote de control nuevo. Para un control en el que los
valores estadísticos no varían de un lote a otro, los datos del lote del control del ensayo se
pueden copiar desde el lote predeterminado. En el caso de material de control envasado en un
vial, esta función también indica que el material se presenta en un vial pequeño, y no en un vial
grande. Consulte los siguientes temas actualizados:
• Descripción de los elementos de la pantalla de Crear/Editar control, página 350
• Crear manualmente un lote de control de calidad nuevo, página 357
• Exportar la configuración de un lote de control de calidad desde un módulo de control del
sistema (SCM), página 373
Actualizaciones del centro de alarmas y de la torre de estado
Se ha mejorado el funcionamiento del centro de alarmas y de la torre de estado:

• Un punto azul en un mensaje indica que el mensaje se ha generado desde la última vez
que se visualizó la ventana flotante Centro de alarmas. La notificación de alarma o el aviso
desaparecen cuando se visualiza el Centro de alarmas para la pestaña correspondiente.
Todas las notificaciones del Centro de alarmas desaparecen cuando se visualiza la pestaña
Todos.
• Cuando se visualiza la pestaña Todos o la pestaña Alarmas en la ventana flotante del
Centro de alarmas y el usuario cierra esta ventana, la torre de estado deja de iluminarse en
rojo.

G5-6900R07 - 2020-04-27
Introducción Novedades
• Cuando se visualiza la pestaña Todos o la pestaña Notificaciones en la ventana flotante

del Centro de alarmas y el usuario cierra esta ventana, la torre de estado deja de
iluminarse en ámbar.
Consulte los siguientes temas actualizados:

• Torre de estado, página 67
• Descripción de los elementos de la pantalla Inicio, página 534
• Descripción de los elementos de la ventana flotante Centro de alarmas, página 1070
Edición de los tipos de mensajes
Nueva función para editar los tipos de mensajes que se utilizan para determinar la gravedad de
los mensajes. Se ha añadido el botón de función Editar tipo de mensaje en todas las pestañas
de la pantalla Registros del sistema. Además, el usuario puede generar un informe nuevo que
contiene una lista de los códigos de mensaje cuyos tipos de mensaje originales fueron editados
por el usuario. Consulte los siguientes temas nuevos:
• Descripción de los elementos de la ventana flotante Editar tipo de mensaje, página 1087
• Editar un tipo de mensaje, página 1088
• Descripción de los elementos del Informe de tipos de mensajes editados, página 1747
Sustitución de la solución de referencia ICT con un cambio de lote
Cuando se sustituye una solución de referencia ICT con un número de lote nuevo, el sistema
inicia ahora un proceso de cambio de lote. Con este nuevo procedimiento ya no es necesario
que el sistema se encuentre en el estado En espera y que el depósito de la solución
genérica esté vacío para leer un número de lote nuevo de la solución de referencia ICT.
Una vez leído el número de lote nuevo, la solución de referencia ICT muestra el estado
Cambio de lote pendiente. Los cartuchos del diluyente ICT se deshabilitan para pacientes a
un límite configurado por el sistema para impedir el uso del número de lote nuevo de la
solución de referencia ICT hasta que se complete el proceso de cambio de lote. Cuando
se completa la transferencia, los ensayos ICT requieren calibración y análisis de control
de calidad. Las calibraciones ICT completadas durante este proceso muestran el estado
QC pendiente, independientemente de la configuración del campo Control necesario tras
calibración. Consulte los siguientes temas actualizados:
• Sustitución de las soluciones genéricas y actualización del inventario, página 594
• Petición automática de controles, página 671
• Descripción de los elementos de la pantalla Suministros (c‑series), página 577
• Descripción de los elementos de la ventana flotante Detalles de suministros para la solución
de lavado alcalina, la solución de lavado ácida y la solución de referencia ICT en la pantalla
Suministros (c‑series), página 582
• Almacenamiento de calibraciones activas, página 817
• Verificación de la calibración del sistema, página 819
• Descripción de los estados de calibración, página 828

G5-6900R07 - 2020-04-27
Estabilidad en el sistema de la solución activadora
Nueva función para ajustar la estabilidad en el sistema de la solución activadora. Para ensayos
que requieran un periodo de estabilidad en el sistema más breve, la estabilidad en el sistema de
la solución activadora se ajusta según la presencia o ausencia de estos reactivos en el carrusel
de reactivos. Para obtener más información, consulte la documentación del ensayo. Una vez
caducada la estabilidad en el sistema de la solución activadora, la retirada de los reactivos
del carrusel no aumenta los días de estabilidad en el sistema. Consulte los siguientes temas
actualizados:
• Descripción de los elementos de la pantalla Suministros (i‑series), página 586
• Soluciones genéricas (i‑series), página 148
Pestaña Excepción almacenada en la pantalla Resultados
Nueva función para ver las excepciones de reanálisis o las excepciones de análisis transmitidas
en la nueva pestaña Excepción almacenada de la pantalla Resultados. Consulte los siguientes
temas nuevos y actualizados:
• Descripción de los elementos de la pestaña Excepción en la pantalla Resultados, página 729
• Descripción de los elementos de la pestaña Excepción almacenada en la pantalla
Resultados, página 731
• Descripción de los elementos de la ventana flotante Buscar en la pantalla Resultados, página
732
• Descripción de los elementos del Informe de la lista de excepciones, página 1748
Perforación de los cartuchos de reactivos Alinity i
Nueva función para cartuchos de reactivos Alinity i cargados en el carrusel de reactivos. Antes
de iniciar el procesamiento de las muestras, se perfora el septo del reactivo Alinity i para reducir
los errores de aspiración. El software del sistema determina si alguno de los cartuchos de
reactivos Alinity i cargados en el sistema debe perforarse y, a continuación, lleva a cabo esta
función durante los siguientes estados del analizador:
• Iniciando
• Operativo
• Procesando
Consulte los siguientes temas actualizados:

• Carrusel de reactivos (Alinity i), página 131
• Descripción de los estados del analizador, página 571
Especificaciones y requisitos de agua y residuos líquidos
Se ha incorporado un nuevo requisito para los sistemas que tengan instalado un dispositivo
desgasificador. El dispositivo desgasificador debe utilizar agua procedente directamente de la
cañería con eliminación de partículas de 5 μm o mayores.

G5-6900R07 - 2020-04-27
Introducción Novedades
Procedimientos de mantenimiento
Se han actualizado los procedimientos de mantenimiento trimestral 5801 Mantenimiento de la

jeringa de muestras (c‑series), página 887 y 5803 Mantenimiento de las jeringas de reactivos
(c‑series), página 889, así como las animaciones relacionadas, para incluir una configuración
alternativa de la abrazadera de la jeringa.
Se han actualizado los procedimientos de mantenimiento cuatrimestral 5833 Sustitución de las
jeringas de 1 mL (c‑series), página 890 y 5834 Chequeo y sustitución de las válvulas de control
ICT (c‑series), página 891, así como las animaciones relacionadas, con instrucciones nuevas
para instalar las jeringas y conectar el conducto de las jeringas.
Procedimientos de diagnóstico
Se han añadido los siguientes procedimientos de diagnóstico nuevos:

• 4219 Vaciado de los depósitos de soluciones genéricas (c‑series), página 912
• 1271 Chequeo del sensor de supervisión de la presión (i‑series), página 938
Se ha actualizado el procedimiento de diagnóstico de fluidos-lavado 1207 Chequeo de la

dispensación de solución activadora en las copas de lavado y chequeo de las válvulas (i‑series),
página 932 para incorporar el chequeo de las válvulas de la solución activadora R1 y R2 y la
válvula de distribución de la solución activadora.
Procedimientos de sustitución de componentes
Se han actualizado los siguientes procedimientos de sustitución de componentes del centro de

suministros y bombas c‑series:
• Sustitución del anillo tórico y las juntas 1 y 2 de la jeringa de reactivos (c‑series), página 1001
y las animaciones relacionadas para incluir una configuración alternativa de la abrazadera
de la jeringa.
• Sustitución del anillo tórico y de las juntas 1 y 2 de la jeringa de muestras (c‑series) ,
página 1010 y las animaciones relacionadas para incluir una configuración alternativa de la
abrazadera de la jeringa.
• Sustitución de las jeringas de 1 mL (c‑series), página 987 y la animación de la ayuda en
línea, Instalación de la jeringa de 1 mL, con instrucciones nuevas para instalar las jeringas
y conectar el conducto de las jeringas.
• Sustitución de las válvulas de control (c‑series), página 990 y la animación de la ayuda
en línea, Instalación de la válvula de control, con instrucciones nuevas para instalar las
jeringas y conectar el conducto de las jeringas.
Otras actualizaciones
En el módulo de procesamiento Alinity i, el volumen del purgado de la solución activadora en las

copas de lavado de reactivos 1 y 2 se ha modificado de 2 mL a 10 mL cuando el módulo pasa
del estado En espera a Operativo. Se ha aumentado el volumen del purgado para optimizar la
verificación de la dispensación de solución activadora en las copas de lavado.

G5-6900R07 - 2020-04-27
Introducción, página 13

G5-6900R07 - 2020-04-27
Introducción Información general sobre seguridad
Información general sobre seguridad

Antes de empezar a utilizar Alinity ci‑series, es conveniente leer y comprender la información de
seguridad incluida en este manual.
Para obtener información sobre las acciones o condiciones que pueden afectar al
funcionamiento del sistema o de los ensayos, consulte el capítulo Precauciones y limitaciones
de funcionamiento, página 833.
Para familiarizarse con los iconos de seguridad del sistema y del manual que avisan al usuario
sobre posibles situaciones de riesgo, consulte el capítulo Riesgos, página 843. Si se siguen
las precauciones sobre riesgos y seguridad, se reducen los posibles daños del personal y del
entorno del laboratorio.
Estos dos capítulos del manual contienen información complementaria. Esta información
complementaria no sustituye a los requisitos de seguridad de su lugar de trabajo. Compruebe
las diferencias que pueda haber entre la información complementaria y los requisitos de
seguridad de su lugar de trabajo con la dirección o un representante de seguridad en el trabajo.
Para clientes en la Unión Europea: Si durante la utilización de este dispositivo tuviera motivos
para creer que se ha producido un incidente grave, le rogamos que lo comunique al fabricante,
así como a las autoridades nacionales competentes.

G5-6900R07 - 2020-04-27
Seguridad del sistema Introducción
Seguridad del sistema

Abbott Laboratories está comprometido con la seguridad de los sistemas Alinity y la reducción
de los riesgos de ciberseguridad relacionados con nuestros dispositivos médicos.
Abbott Laboratories es consciente de la importancia de incorporar medidas de ciberseguridad al
principio y durante todo el proceso de diseño y desarrollo del producto. Nuestros controles de
ciberseguridad se diseñaron, desarrollaron e introdujeron basándose en prácticas innovadoras,
asesoramiento normativo y organismos oficiales.
Aunque nuestros sistemas Alinity se han diseñado con controles de ciberseguridad, nuestros
clientes también desempeñan un papel muy importante en la protección de la seguridad de la
información:
• Se recomienda seguir siempre las buenas prácticas de laboratorio y cumplir la legislación
vigente.
• El sistema se debe instalar en una ubicación segura.
• Sólo deben tener acceso al sistema los usuarios autorizados, ya que el sistema puede
contener información médica protegida o datos confidenciales.
• Aunque los sistemas Alinity incorporan controles de reducción de riesgos de ciberseguridad
relacionados con la conexión en red, todos los sistemas se deben instalar en una red
segura que cumpla las mejores prácticas de seguridad en red, con el fin de evitar accesos
no autorizados para transmitir datos entre el sistema Alinity y sistemas externos, tales como
una impresora o un host.
• Los sistemas Alinity también incluyen controles de reducción de riesgos de ciberseguridad
relacionados con la conexión de memorias externas USB. Los informes y otros datos
exportados a memorias USB se deben controlar con prácticas de laboratorio apropiadas.

G5-6900R07 - 2020-04-27
Introducción Asistencia técnica
Asistencia técnica
Si tiene alguna pregunta sobre Alinity ci‑series, póngase en contacto con su representante local
o busque la información de contacto para su país en corelaboratory.abbott.

G5-6900R07 - 2020-04-27
Finalidad de uso Introducción
Finalidad de uso
Alinity ci‑series está indicado exclusivamente para su uso en diagnóstico in vitro.
Alinity ci‑series tiene un diseño ampliable que permite la integración completa de sistemas de
bioquímica clínica e inmunoanálisis. Alinity ci‑series incluye un módulo de bioquímica clínica
y un módulo de inmunoanálisis, que realizan todas las actividades de procesamiento de las
muestras, y un módulo de control del sistema con una única interfaz de usuario fácil de utilizar.
Cada sistema se puede personalizar combinando uno o varios módulos de procesamiento de
muestras, en múltiples configuraciones, con un módulo de control del sistema para formar una
única estación de trabajo.
El módulo de procesamiento Alinity c es un analizador de bioquímica clínica completamente
automatizado que permite el acceso aleatorio y continuo, así como el procesamiento prioritario
y el reanálisis automático utilizando la tecnología de detección fotométrica y potenciométrica.
El módulo de procesamiento Alinity c utiliza la tecnología de detección fotométrica para medir
la absorbancia de las muestras para la cuantificación de la concentración del analito y la
tecnología de detección potenciométrica para medir el potencial eléctrico de una muestra.
Además, el módulo de procesamiento Alinity c utiliza un módulo ICT (tecnología del chip
integrado) para medir los ensayos potenciométricos (electrolitos).
El módulo de procesamiento Alinity i es un analizador de inmunoanálisis completamente
automatizado que permite el acceso aleatorio y continuo, así como el procesamiento prioritario
y el reanálisis automático utilizando la tecnología de inmunoanálisis quimioluminiscente de
micropartículas (CMIA). La tecnología CMIA se utiliza para determinar la presencia de
antígenos, anticuerpos y analitos en las muestras.

G5-6900R07 - 2020-04-27
Introducción Declaración de propiedad
Declaración de propiedad
Los programas de software y la documentación del sistema de Alinity ci‑series están protegidos
por derechos de autor (©2016, 2020 Abbott Laboratories, Abbott Park, Illinois). Todos los
derechos están reservados.
El software y el manual han sido desarrollados exclusivamente para el uso con Alinity ci‑series
tal y como se especifica en las instrucciones de uso.
La información, los documentos y el material gráfico incluidos en este manual (denominados
"información") son propiedad de Abbott Laboratories. Se autoriza el uso de esta información
siempre que:
• el indicativo de derecho de autor (copyright) aparezca en todas las copias;
• sea para el uso de productos de ABBOTT y a través de personal entrenado por Abbott
Laboratories o sólo como información;
• no se modifique la información; y
• no se utilicen los gráficos fuera de este contexto.
Se asume la responsabilidad plena y todos los riesgos derivados del uso de esta información.
La información se presenta tal como se publica, sin garantías, expresas o implícitas, incluyendo
posibles inexactitudes o errores tipográficos. Abbott Laboratories se reserva el derecho de
añadir, borrar o modificar la información sin notificación previa.
Algunos elementos del software de Alinity ci‑series pueden incluir software de otros fabricantes
o de fuentes abiertas, tal y como se explica más adelante en el documento Asignaciones de las
licencias de software, al que se puede acceder en la pantalla Utilidades.
7-Zip copyright ©1999-2018 Igor Pavlov

G5-6900R07 - 2020-04-27
Límites de responsabilidad Introducción
Límites de responsabilidad
Todos los ejemplos (impresos, gráficos, pantallas, etc.) son meramente ilustrativos y no
deben utilizarse para realizar evaluaciones clínicas o mantenimientos. Los datos mostrados
en impresiones o pantallas relacionadas con muestras de pacientes no reflejan nombres de
pacientes o resultados reales.
Este manual ha sido diseñado para ser utilizado por personal entrenado por Abbott Laboratories
o por personas expertas en el uso o servicio del producto descrito, bajo la supervisión y en
colaboración con el personal de Abbott Laboratories.
En ningún caso Abbott Laboratories o sus filiales serán responsables de cualquier daño o
pérdida resultante de un uso inapropiado realizado por personal no entrenado por Abbott
Laboratories.
No se establece relación de confidencialidad relativa a la información oral, escrita o electrónica
intercambiada entre el cliente y Abbott Laboratories (tales como, preguntas, comentarios,
sugerencias, ideas, etc.). Tales respuestas y cualquier información suministrada al respecto
no es confidencial, y por tanto, Abbott se reserva el derecho de reproducir, publicar o utilizar
dicha información con cualquier objeto, incluyendo sin limitación, la investigación, el desarrollo,
la producción, el servicio, el uso o la venta de productos. El emisario de dicha información a
Abbott es responsable de su contenido, incluyendo su veracidad y exactitud, y no infringe los
derechos de otra persona.
Abbott Laboratories no se compromete a ofrecer consejos o servicios médicos.
Las actualizaciones de esta información se pueden suministrar en formato impreso o
electrónico. Consulte estos documentos para acceder a la información más actual.
Las actualizaciones del manual pueden modificar la numeración de las páginas del índice de
contenidos.
No se puede reproducir, almacenar, recuperar ni transmitir esta información de ninguna forma
sin la previa autorización por escrito de Abbott Laboratories.
DECLARACIÓN SOBRE EL USO DE DATOS PARA ABBOTTLINK
RECOPILACIÓN DE DATOS
El software AbbottLink de Abbott solamente recopila datos operativos y del analizador. No
recaba ni accede a datos sanitarios, de pacientes ni a ninguna información personal ("Datos
personales").
USO DE LOS DATOS
AbbottLink se ha concebido para transmitir datos operativos de sistemas conectados, que
pueden ser utilizados por Abbott, y terceras partes que proporcionan servicios y productos
relacionados, para la solución de problemas, investigación de reclamaciones, seguimiento del
funcionamiento, mejora de productos, investigación, desarrollo, gestión del inventario, uso de
sistemas analíticos, facturación y otros fines relacionados. Asimismo, AbbottLink se puede
utilizar para enviar actualizaciones de sistemas, proporcionar servicios a distancia y permitir
la prestación por parte de Abbott de servicios y productos de otras empresas al cliente. Los
términos y las condiciones para el uso por parte de los clientes de los productos y servicios de
otras empresas los deben enviar a los clientes las empresas correspondientes.

G5-6900R07 - 2020-04-27
Introducción Límites de responsabilidad
No se transfieren ni se accede a datos personales para su uso en la empresa.

GARANTÍA DE PRIVACIDAD DE LOS DATOS
Todos los datos personales se eliminan de los datos operativos antes de su recuperación
mediante AbbottLink. Es importante que nuestros clientes no introduzcan datos personales en
las identificaciones de las muestras ni en los campos de los comentarios.
En las ocasiones en las que se permite el acceso a la pantalla del analizador durante
la asistencia a distancia, se accede a los datos y éstos se transfieren basándose en el
consentimiento proporcionado por el usuario en el momento de cada sesión de pantalla
compartida. Rogamos que consulte el formulario de consentimiento, mostrado en la pantalla
de su analizador cuando utilice este servicio.

G5-6900R07 - 2020-04-27
Aprobaciones de las Agencias de Seguridad para Introducción
Alinity ci‑series
Aprobaciones de las Agencias de Seguridad para

Alinity ci‑series
Los módulos de procesamiento Alinity c y Alinity i se han evaluado y cumplen los siguientes
estándares de seguridad y directivas de la Unión Europea (UE):
• UL 61010-1 Requisitos de seguridad de equipos eléctricos de medida, control y uso en
laboratorio. Parte 1: Requisitos generales
• IEC/EN 61010-1 Requisitos de seguridad de equipos eléctricos de medida, control y uso en
laboratorio. Parte 1: Requisitos generales
• CAN/CSA-C22.2 Nº 61010-1 Requisitos de seguridad de equipos eléctricos de medida,
control y uso en laboratorio. Parte 1: Requisitos generales
• IEC/EN 61010-2-101 Requisitos de seguridad de equipos eléctricos de medida, control
y uso en laboratorio. Parte 2-101: Requisitos particulares para equipos médicos de
diagnóstico in vitro (IVD)
• IEC/EN 61010-2-081 Requisitos de seguridad de equipos eléctricos de medida, control y
uso en laboratorio. Parte 2-081: Requisitos particulares para los equipos de laboratorio,
automáticos, semiautomáticos para análisis y otros fines
• IEC/EN 61010-2-010 Requisitos de seguridad de equipos eléctricos de medida, control
y uso en laboratorio. Parte 2-010: Requisitos particulares para equipos de laboratorio
utilizados para el calentamiento de materiales
• Directiva 2012/19/UE: Residuos de aparatos eléctricos y electrónicos (RAEE)
• Directiva 2011/65/UE: Restricción a la utilización de determinadas sustancias peligrosas en
aparatos eléctricos y electrónicos (RoHS 2)
• Directiva 98/79/UE: Dispositivos médicos de diagnóstico in vitro (IVD)
• IEC/BS EN 61326-1 Equipos eléctricos de medida, control y uso en laboratorio - Requisitos
de compatibilidad electromagnética (EMC) - Parte 1: Requisitos generales
• IEC/BS EN 61326-2-6 Equipos eléctricos de medida, control y uso en laboratorio -
Requisitos de compatibilidad electromagnética (EMC) - Parte 2-6: Requisitos particulares
- Equipos médicos de diagnóstico in vitro (IVD)
Fabricante legal Abbott GmbH & Co. KG

Max-Planck-Ring 2
65205 Wiesbaden
Germany
+49-6122-580
Importado en la UE por Abbott GmbH & Co. KG
Max-Planck-Ring 2
65205 Wiesbaden
Germany
+49-6122-580

G5-6900R07 - 2020-04-27
Introducción Aprobaciones de las Agencias de Seguridad para
Alinity ci‑series

G5-6900R07 - 2020-04-27
Declaración de propiedad intelectual Introducción
Declaración de propiedad intelectual

La banda verde y azul, ALINITY y las marcas relacionadas son marcas comerciales de Abbott
Laboratories en varios países.
Las demás marcas comerciales están a nombre de sus respectivos propietarios. Por tanto,
no se puede hacer uso de ninguna marca comercial, nombre comercial o imagen de marca
de Abbott, sin la previa autorización por escrito de Abbott Laboratories, excepto cuando se
identifiquen los productos o servicios de Abbott Laboratories.
Para obtener información sobre las patentes estadounidenses, consulte la página abbott.us/
patents.

G5-6900R07 - 2020-04-27
Introducción Símbolos utilizados
Símbolos utilizados
En el etiquetado y la documentación de Alinity ci‑series se utilizan los siguientes símbolos.
Símbolos armonizados
Directiva 2002/96/UE
Símbolo Descripción
RAEE: residuos de aparatos eléctricos y
electrónicos
NOTA: Indica que el elemento se debe desechar
en un contenedor especial para la recogida de
residuos eléctricos y de equipos electrónicos y no
en un contenedor de residuos o basura general.
IEC 61010-1
Precaución: consulte los documentos adjuntos
Precaución: superficie caliente
Precaución: posibilidad de descarga eléctrica
Desactivado
Activado
IEC 61010-2-101
Precaución: RIESGOS biológicos
ISO 3287, ISO 3767-1, ISO 7296-1/Amd 1, ISO 11192

Luz interior
ISO 7010-W022

G5-6900R07 - 2020-04-27
Símbolos utilizados Introducción
Precaución: elemento punzante
ISO 15223-1
Consulte las instrucciones de funcionamiento
Fecha de fabricación
Fabricante
Limitación de temperatura
Fecha de caducidad
Representante autorizado en la Unión Europea
Número de lote
Número de catálogo/número de referencia
Producto sanitario para diagnóstico in vitro
Número de serie
Símbolos no armonizados
Precaución: peligro de punción con la sonda
Desconexión del enchufe de alimentación
Prioridad
Marca indicando un componente reconocido por UL

G5-6900R07 - 2020-04-27
Introducción Símbolos utilizados
Solución de lavado ácida
Solución de lavado alcalina
Tampón de lavado concentrado
Detergente A
Detergente B
Distribuido por
Distribuido en EE. UU. por
Para uso con
Solución de referencia ICT
Equipo
Fabricado por
Fabricado para
Solución preactivadora
Producido por
Producido para Abbott por
Producto de Japón
Producto de Singapur
Producto de EE. UU.
Cantidad
Cubetas de reacción
Revisión
Copas de muestras
Número de secuencia
Solución activadora
Unidad

G5-6900R07 - 2020-04-27
Símbolos utilizados Introducción
Tampón de lavado
Aditivo del baño de incubación

G5-6900R07 - 2020-04-27
Documentación del sistema
Introducción
El Manual de operaciones Alinity ci‑series contiene todas las instrucciones necesarias para el
uso y el mantenimiento de Alinity ci‑series y de sus módulos y componentes.
Aprender a utilizar el manual de operaciones ayuda a ahorrar tiempo, prevenir problemas y
trabajar con seguridad con el sistema.
Organización del manual de operaciones, página 34
Convenciones del manual de operaciones, página 36
Descripción del manual de operaciones, página 38
Uso del manual de operaciones, página 45
Descripción del mapa de procedimientos, página 51

G5-6900R07 - 2020-04-27
Organización del manual de operaciones Documentación del sistema
Organización del manual de operaciones

Capítulo Descripción
Introducción • Información general sobre seguridad
• Información de contacto con la Asistencia
técnica
• Finalidad de uso del sistema
Documentación del sistema • Organización del contenido del manual y
convenciones
• Uso del manual de operaciones
Capítulo 1: Uso o función • Descripción general del hardware del sistema
• Descripción general del software del sistema
• Materiales consumibles necesarios
• Accesorios necesarios
Capítulo 2: Procedimientos de instalación y • Instalación y reubicación del sistema
requisitos especiales • Configuración del sistema
Capítulo 3: Principios del funcionamiento • Tecnología del ensayo
• Cómo convierte el sistema las mediciones en
resultados
Capítulo 4: Características de funcionamiento y Especificaciones y requisitos del sistema
especificaciones del sistema
Capítulo 5: Instrucciones de funcionamiento Procedimientos para el funcionamiento habitual del
sistema
Capítulo 6: Procedimientos de calibración Procedimientos para la calibración
Capítulo 7: Precauciones y limitaciones de Requisitos de funcionamiento, precauciones y
funcionamiento limitaciones para garantizar la seguridad del usuario
y la exactitud de los resultados de los análisis
Capítulo 8: Riesgos Información sobre riesgos y seguridad
Capítulo 9: Servicio, mantenimiento y diagnóstico • Procedimientos de mantenimiento y
diagnóstico
• Descripción de los procedimientos de
mantenimiento y diagnóstico
• Procedimientos para la sustitución de
componentes
Capítulo 10: Solución de problemas • Conceptos básicos para la solución de
problemas
• Causas probables y medidas correctivas para
los códigos de mensajes y los problemas
observados
Apéndices Consulte los apéndices para obtener la siguiente
información:
• Verificación de las especificaciones analíticas
de los ensayos
• Números de referencia
• Aplicaciones de ensayos (c‑series
fotométricos)

G5-6900R07 - 2020-04-27
Documentación del sistema Organización del manual de operaciones
Capítulo Descripción
• Descripción de los elementos de informes
impresos
Historial de revisiones Historial de las revisiones del manual de
operaciones
Glosario Lista alfabética de términos que se utilizan en el
manual de operaciones
Documentación del sistema, página 33

G5-6900R07 - 2020-04-27
Convenciones del manual de operaciones Documentación del sistema
Convenciones del manual de operaciones

Las convenciones son un conjunto de estándares definidos que se utilizan para transmitir un
significado de un modo determinado.
Tabla 1: Convenciones del texto
Descripción Uso
Letra cursiva Hace referencia a una información relacionada.
Letra negrita Enfatiza las palabras claves de los procedimientos.
Por ejemplo, en los pasos numerados, la letra
negrita se utiliza en los siguientes elementos:
• Barra de herramientas, iconos y opciones del
menú
• Botones
• Comandos
• Listas y pestañas
• Títulos y opciones de los cuadros de diálogo
Números entre corchetes (por ejemplo, [1] y [2]) Hacen referencia a zonas específicas de una
gráfica.
Tabla 2: Convenciones del formato de los números
Descripción Uso
Espacio en los números Separa los millares en los números superiores a
9999 (por ejemplo: 10 000 muestras).
Punto en los números Separa la parte entera de la parte decimal de un
número escrito en formato decimal (por ejemplo:
3.12 %).
Tabla 3: Convenciones del contenido
Descripción Uso
Símbolos de seguridad y la palabra PRECAUCIÓN Identifican actividades que exponen al usuario a
situaciones potencialmente peligrosas.
Palabra IMPORTANTE Aconseja al usuario sobre las precauciones que
debe tomar con el fin de evitar un impacto negativo
en el funcionamiento del sistema y los resultados
del análisis.
Palabra NOTA Proporciona información importante sobre el tema
que se esté tratando en el momento.
Lista de información relacionada Proporciona referencias al final de un tema
relacionadas con el tema en cuestión.

G5-6900R07 - 2020-04-27
Documentación del sistema Convenciones del manual de operaciones
Tabla 4: Convenciones gráficas
Descripción Uso
Referencias numéricas en las gráficas Indican los elementos de una gráfica que se
describen en la leyenda.

G5-6900R07 - 2020-04-27
Descripción del manual de operaciones Documentación del sistema
Descripción del manual de operaciones

El manual de operaciones se ha diseñado para ser la fuente de información más rápida y
exacta. Se accede desde el software del sistema.
Figura 1: Manual de operaciones
Leyenda:
1. Barra del título: muestra el título del tema.
2. Barra de herramientas: proporciona elementos para la navegación
3. Área de navegación: proporciona un área para acceder al contenido del manual de operaciones
4. Área de temas: muestra el contenido del tema
5. Botón Cerrar: cierra el manual de operaciones.
Barra de herramientas, página 39
Área de navegación, página 39
Área de temas, página 43

G5-6900R07 - 2020-04-27
Documentación del sistema Descripción del manual de operaciones
Barra de herramientas
La barra de herramientas contiene elementos de navegación y un botón de impresión.
Figura 2: Barra de herramientas
Leyenda:
1. Enlace a página de Inicio
2. Cuadro de Búsqueda
3. Botón del Mapa de procedimientos
4. Botón para Activar/desactivar índice
5. Botones Atrás y Adelante
6. Botones para acceder al Tema anterior y Siguiente tema
7. Botón para Imprimir
Área de navegación
El área de navegación permite realizar las principales funciones de navegación. Se trata de un
área para buscar contenidos utilizando las pestañas Contenido, Glosario o Búsqueda.

G5-6900R07 - 2020-04-27
Figura 3: Área de navegación
Pestaña Contenido, página 40
Pestaña Glosario, página 41
Pestaña Búsqueda, página 42
Pestaña Contenido
La pestaña Contenido es un elemento del área de navegación que muestra el índice de
contenidos, es decir, la organización de la información del manual de operaciones. Los temas
se identifican mediante el icono de un libro o de una página.

G5-6900R07 - 2020-04-27
Figura 4: Pestaña Contenido
Leyenda:
1. Icono del Libro (cerrado): indica que una lista de subtemas está plegada
2. Icono del Libro (abierto): indica que una lista de subtemas está desplegada
3. Icono de la Página: indica que no hay subtemas disponibles
Pestaña Glosario
La pestaña Glosario es un elemento del área de navegación que muestra una lista en orden
alfabético de términos con sus definiciones.

G5-6900R07 - 2020-04-27
Figura 5: Pestaña Glosario
Pestaña Búsqueda
La pestaña Búsqueda es un elemento del área de navegación que muestra una lista de los
resultados de la búsqueda. Los resultados de la búsqueda son títulos de temas del manual de
operaciones relacionados con el término introducido en el cuadro de Búsqueda.

G5-6900R07 - 2020-04-27
Figura 6: Pestaña Búsqueda
Leyenda:
1. Pestaña Búsqueda
2. Cuadro de Búsqueda
Área de temas
El área de temas es la zona situada bajo la barra de herramientas en la que se muestra
el contenido del tema. Este contenido puede incluir elementos de navegación (por ejemplo,
hipertexto y mapas de imágenes) y multimedia.

G5-6900R07 - 2020-04-27
Figura 7: Área de temas
Leyenda:
1. Rutas de navegación: proporcionan una ruta de enlaces que muestra la jerarquía de los temas a los
que se ha accedido con anterioridad
2. Contenido: proporciona información sobre el sistema
3. Información relacionada: proporciona enlaces a temas relacionados

G5-6900R07 - 2020-04-27
Documentación del sistema Uso del manual de operaciones
Uso del manual de operaciones

El manual de operaciones se ha diseñado para ayudar al usuario a buscar rápida y fácilmente
la información que necesite para:
• Comprender los conceptos del funcionamiento y rendimiento del sistema.
• Llevar a cabo una tarea.
• Resolver una situación de error.
• Solucionar un problema.
Acceso al manual de operaciones, página 45
Visualización y uso del mapa de procedimientos, página 45
Uso del índice de contenidos, página 46
Desplazamiento por los temas o el índice de contenidos, página 46
Reproducir una animación, página 47
Acceso a información relacionada, página 48
Uso de las rutas de navegación para acceder a un tema, página 48
Volver a ver un tema, página 48
Desplazamiento por el contenido, página 49
Uso del botón para activar/desactivar el índice de contenidos, página 49
Uso del glosario, página 49
Búsqueda de un término, página 50
Cambio de tamaño, movimiento y cierre del manual de operaciones, página 50
Imprimir un tema del manual de operaciones, página 50
Acceso al manual de operaciones

Lleve a cabo este procedimiento para acceder a la página de inicio del manual de operaciones
o al contenido específico de una pantalla, ventana flotante o código de mensaje activos.
• En la barra del menú, pulse Sistema y, a continuación, Manual de operaciones (Ayuda).
También se puede pulsar el botón de Ayuda situado en la parte superior de la pantalla
activa.
Visualización y uso del mapa de procedimientos

Siga las instrucciones que se indican a continuación para visualizar una lista de los
procedimientos relacionados con la realización de una tarea concreta y para visualizar las
instrucciones asociadas con cada procedimiento.

G5-6900R07 - 2020-04-27
Uso del manual de operaciones Documentación del sistema
1. Pulse el botón del Mapa de procedimientos en la barra de herramientas.

2. Para ver una lista de tareas relacionadas, pulse una categoría en el mapa de
procedimientos que aparece en el área de temas.
3. En la lista desplegable de tareas relacionadas para la categoría seleccionada, seleccione
una tarea con el botón de la flecha hacia la derecha .
El botón de la flecha hacia la derecha se convierte en un botón con la flecha hacia abajo
y se muestra una lista de subtareas y procedimientos.
4. Para ver un procedimiento, pulse directamente sobre él.
5. Para regresar al mapa de procedimientos, pulse el botón del Mapa de procedimientos.
Uso del índice de contenidos

Lleve a cabo este procedimiento para ver una lista de los temas incluidos en el manual de
operaciones y el contenido asociado.
1. Pulse la pestaña Contenido en el área de navegación.
2. Para plegar o desplegar la lista de temas, pulse el icono del libro .
3. Utilice la barra de desplazamiento, situada a la derecha del área de navegación, para ver
todo el contenido.
4. Seleccione el título de un tema para ver su contenido en el área de temas.
Desplazamiento por los temas o el índice de contenidos

Realice este procedimiento para desplazarse por el contenido de un tema o por el índice de
contenidos.
• En el área de temas o en el área de navegación, arrastre el cuadro de desplazamiento
hacia arriba o hacia abajo.
El cuadro de desplazamiento indica la posición en el tema o en el índice de contenidos.

G5-6900R07 - 2020-04-27
Figura 8: Barras de desplazamiento
Leyenda:
1. Barra de desplazamiento del área de navegación
2. Barra de desplazamiento del área de temas
Reproducir una animación

Con la barra de herramientas de las animaciones se ponen en marcha, en pausa y se detienen
las animaciones. También se puede utilizar para buscar un punto concreto en una animación y
para pasar la imagen a pantalla completa.
Figura 9: Barra de herramientas de las animaciones
Leyenda:
1. Botón de reproducción
2. Botón de búsqueda

G5-6900R07 - 2020-04-27
3. Para activar/desactivar la pantalla completa
Realice este procedimiento para reproducir una animación.

1. En la parte inferior de la imagen, pulse el botón de reproducción.
La animación se inicia y el botón de reproducción se convierte en un botón de pausa .
NOTA: Cuando se utiliza el ratón para iniciar una animación y el cursor se aleja de la
barra de herramientas, no se muestra la barra de herramientas. Mueva el cursor bajo la
animación para ver de nuevo la barra de herramientas.
2. Para especificar la posición de reproducción de la animación, seleccione un punto de la
escala de tiempo para mover el botón de búsqueda a esa posición.
3. Para ver la animación en el modo de pantalla completa, pulse el botón para activar/
desactivar la pantalla completa.
4. Para restablecer la animación a su tamaño original, pulse de nuevo el botón para activar/
desactivar la pantalla completa.
Acceso a información relacionada

Lleve a cabo este procedimiento para acceder a información relacionada en un tema.
1. En el área de temas, pulse un enlace de información relacionada.
2. Para regresar al último tema visualizado, pulse el enlace de información relacionada del
tema (o pulse el botón Atrás ).
Uso de las rutas de navegación para acceder a un tema

Lleve a cabo este procedimiento para acceder a un tema en una ruta de navegación. Como
los temas se seleccionan en el área de navegación, en la parte superior del área de temas se
muestran los temas seleccionados anteriormente, también denominados rutas de navegación.
• Pulse un tema de la ruta de navegación en la parte superior del área de temas.
NOTA: A continuación se muestra el contenido asociado con el tema. El enlace Inicio muestra
la página de inicio del manual de operaciones.
Volver a ver un tema

Realice este procedimiento para ver un tema que ya se ha visto en la sesión de ayuda activa.

G5-6900R07 - 2020-04-27
1. Para ver el último tema visualizado, pulse el botón Atrás .

2. Para ver el siguiente tema de una secuencia de temas visualizados, pulse el botón
Adelante .
Desplazamiento por el contenido

Realice este procedimiento para desplazarse por una secuencia de temas asociados como si
pasara las páginas de un libro.
1. En la pestaña Contenido, seleccione un tema para ver su contenido en el área de temas.
2. En la barra de herramientas, pulse el botón Tema anterior o el botón Siguiente tema .
NOTA: El botón Tema anterior no está disponible en el primer tema del manual. El botón
Siguiente tema no está disponible en el último tema del manual.
Uso del botón para activar/desactivar el índice de contenidos

Lleve a cabo este procedimiento para ocultar el área de navegación del manual de operaciones.
El área de navegación contiene el índice de contenidos.
1. Para ocultar el área de navegación, pulse el botón para activar/desactivar el índice de
contenidos .
2. Para ver el área de navegación, pulse el botón activar/desactivar el índice de contenidos
de nuevo.
Uso del glosario

Lleve a cabo este procedimiento para ver los términos del glosario y las definiciones
correspondientes.
1. En el área de navegación, pulse la pestaña Glosario.
2. Utilice la barra de desplazamiento, situada a la derecha del área de navegación, para ver
los términos del glosario.
3. Para ver una definición en el área de temas, seleccione un término del glosario.

G5-6900R07 - 2020-04-27
Búsqueda de un término
Lleve a cabo este procedimiento para realizar una búsqueda en el manual de operaciones.
1. En la barra de herramientas, seleccione el cuadro de Búsqueda.
2. Utilice el teclado virtual para escribir uno o varios términos de búsqueda.
3. Seleccione el icono de búsqueda .
En la pestaña Búsqueda, los resultados se ordenan en función de la frecuencia con la
que se encuentran los términos buscados en cada tema. Los temas que incluyen todos los
términos buscados se sitúan antes que los temas en los que sólo aparecen algunos de los
términos buscados. Además, los temas que contienen un término buscado en el título se
sitúan antes que los temas que contienen el término buscado en su contenido.
4. Seleccione el título de un tema en la lista de resultados obtenidos de la pestaña Búsqueda.
En el área de temas, cada palabra del término de búsqueda se destaca dentro del tema,
porque cada palabra del término de búsqueda se trata de forma individual.
Cambio de tamaño, movimiento y cierre del manual de operaciones

Lleve a cabo este procedimiento para modificar el tamaño y la posición del manual de
operaciones, así como para cerrar el manual.
1. Para modificar el tamaño de las áreas de navegación y los temas del manual, arrastre el
separador que hay entre las áreas hacia el borde izquierdo o derecho.
2. Para cambiar la altura del manual, arrastre el borde superior o inferior.
3. Para cambiar la anchura del manual, arrastre el borde izquierdo o derecho.
4. Para mover el manual, arrastre la barra del título.
5. Para cerrar el manual, pulse el botón de cierre .
Imprimir un tema del manual de operaciones

Siga estas instrucciones para imprimir un tema que aparece en el área de temas.
1. Pulse el botón Imprimir en la barra de herramientas.
2. En la ventana Imprimir, pulse Imprimir.
Limpieza y descontaminación del monitor, página 902

G5-6900R07 - 2020-04-27
Documentación del sistema Descripción del mapa de procedimientos
Descripción del mapa de procedimientos

El mapa de procedimientos es un mapa de imágenes que muestra las categorías de las
actividades relacionadas con el laboratorio y proporciona enlaces a listas de tareas y
procedimientos. Utilice el mapa de procedimientos para acceder con rapidez a las instrucciones
detalladas para llevar a cabo las principales tareas del laboratorio.
Figura 10: Mapa de procedimientos
Leyenda:
1. Botón del Mapa de procedimientos: permite acceder a tareas y procedimientos agrupados por
categorías.
2. Procesamiento de muestras: permite acceder a los procedimientos utilizados para preparar el
funcionamiento del sistema, solicitar análisis, cargar y procesar muestras, revisar resultados e
imprimir informes.
3. Control de calidad: permite acceder a procedimientos utilizados para revisar los datos del control de
calidad e imprimir informes de control de calidad.
4. Gestión de datos: permite acceder a procedimientos utilizados para gestionar los datos del sistema.
5. Asistencia sobre la ayuda: permite acceder a procedimientos que describen cómo usar el manual de
operaciones.
6. Mantenimiento: permite acceder a procedimientos utilizados para realizar mantenimientos, aprobar
registros de mantenimiento e imprimir informes.

G5-6900R07 - 2020-04-27
Descripción del mapa de procedimientos Documentación del sistema
7. Solución de problemas: permite acceder a procedimientos utilizados para revisar registros del
sistema, realizar diagnósticos, sustituir componentes e imprimir informes de diagnóstico.
8. Configuración: permite acceder a procedimientos utilizados para configurar y ver los ajustes del
sistema, los ensayos, el control de calidad y la calibración, y para imprimir informes.
9. Calibración: permite acceder a procedimientos utilizados para calibrar ensayos.
Listas de tareas del mapa de procedimientos, página 52
Listas de tareas del mapa de procedimientos

Las listas de tareas son temas a los que se accede desde el mapa de procedimientos. Cada
tema contiene una lista desplegable de tareas relacionadas con la categoría del mapa de
procedimientos seleccionada o la actividad del laboratorio relacionada. Bajo cada tarea se
encuentra una lista de enlaces con los procedimientos asociados.
Figura 11: Lista de tareas del mapa de procedimientos

G5-6900R07 - 2020-04-27
Documentación del sistema Descripción del mapa de procedimientos
Leyenda:
1. Elemento de una lista de tareas plegada
2. Elemento de una lista de tareas desplegada
Descripción del mapa de procedimientos, página 51

G5-6900R07 - 2020-04-27
Descripción del mapa de procedimientos Documentación del sistema
NOTAS

G5-6900R07 - 2020-04-27
Capítulo 1 Uso o función
Introducción
La familia de analizadores Alinity ci‑series tiene un diseño ampliable que permite la integración
completa de varios sistemas de bioquímica clínica e inmunoanálisis, todos controlados por
una única interfaz de usuario de fácil manejo. Esta interfaz de usuario intuitiva proporciona
una visualización del estado de cada sistema en tiempo real y una lista de actividades de
mantenimiento programadas, lo que reduce la interacción del usuario con el sistema y optimiza
la productividad. Los analizadores Alinity ci‑series también cuentan con numerosas funciones
para evitar y reducir los errores y aumentar el tiempo de actividad.
Descripción general de los componentes de hardware de Alinity ci‑series , página 56
Descripción general del software del sistema Alinity , página 136
Materiales consumibles necesarios, página 144
Accesorios necesarios, página 154
Actividades automáticas del módulo de procesamiento, página 157
Instrucciones de funcionamiento, página 495

G5-6900R07 - 2020-04-27
Uso o función
Descripción general de los componentes de hardware de Alinity ci‑series Capítulo 1
Descripción general de los componentes de

hardware de Alinity ci‑series
El diseño ampliable de la familia de analizadores Alinity ci‑series permite que varios módulos
de procesamiento, que realizan todas las actividades necesarias para analizar las muestras,
estén físicamente unidos para formar una única estación de trabajo o sistema. Los módulos de
procesamiento determinan la configuración del sistema.
Un Alinity ci‑series se puede configurar de la siguiente manera:
• Un sistema de bioquímica.
• Un sistema de inmunoanálisis.
• Un sistema multimodular, es decir, un sistema totalmente automatizado de ensayos de
bioquímica e inmunoanálisis.
Un sistema multimodular incluye varios módulos de procesamiento en diferentes combinaciones

de módulos de bioquímica clínica e inmunoanálisis. Alinity c‑series se puede configurar para
procesar muestras utilizando métodos fotométricos y potenciométricos. Alinity i‑series utiliza el
método de inmunoanálisis quimioluminiscente de micropartículas (CMIA).
Uso o función, página 55
Componentes principales de un Alinity ci‑series , página 56
Componentes principales de un Alinity ci‑series

Un Alinity ci‑series, independientemente del tipo, tiene tres componentes principales:
Módulo de control del Proporciona una interfaz de usuario genérica para todos los
sistema (SCM) productos Alinity.
Gestor de reactivos y Transporta los reactivos, las muestras, los calibradores y los
muestras (RSM) controles a través del Alinity ci‑series. Cada sistema tiene un
RSM principal independientemente del tipo y del número de
módulos de procesamiento que tenga.
Módulo de Realiza todas las actividades relativas al procesamiento

procesamiento de las muestras, desde la aspiración de la muestra a la
comunicación del resultado final. El tipo y número de módulos
de procesamiento determina la configuración del sistema.

G5-6900R07 - 2020-04-27
Uso o función
Capítulo 1 Descripción general de los componentes de hardware de Alinity ci‑series
Figura 12: Componentes principales de un Alinity ci‑series
Leyenda:
1. Módulo de procesamiento
2. Gestor de reactivos y muestras (RSM)
3. Módulo de control del sistema (SCM)
Descripción general de los componentes de hardware de Alinity ci‑series , página 56
Llave de bloqueo, página 57
Módulo de control del sistema (SCM), página 60
Gestor de reactivos y muestras (RSM), página 69
Módulos de procesamiento, página 73
Componentes opcionales, página 133
Llave de bloqueo
La llave de bloqueo permite acceder a las cubiertas frontal y posterior del centro de
procesamiento de los módulos de procesamiento Alinity ci‑series y del gestor de reactivos y
muestras, omitiendo los bloqueos de las cubiertas del módulo de procesamiento y del módulo
de control del sistema. La llave de bloqueo se puede utilizar para realizar procedimientos de
mantenimiento, procedimientos de diagnóstico y procedimientos de sustitución de componentes.

G5-6900R07 - 2020-04-27
Uso o función
Figura 13: Llave de bloqueo para el módulo de procesamiento Alinity c

G5-6900R07 - 2020-04-27
Uso o función
Figura 14: Llave de bloqueo para el módulo de procesamiento Alinity i

G5-6900R07 - 2020-04-27
Uso o función
Figura 15: Llave de bloqueo para el módulo de control del sistema
Descripción de la configuración de la llave de bloqueo, página 871
Uso de la llave de bloqueo para realizar un procedimiento, página 872
Módulo de control del sistema (SCM)

El módulo de control del sistema (SCM) contiene los siguientes componentes:
• Un ordenador proporciona la interfaz del software del Alinity ci‑series, así como una interfaz
con un host o middleware.
• El hardware y el software controlan el gestor de reactivos y muestras (RSM).
• El suministro eléctrico proporciona electricidad al ordenador con la interfaz del usuario y el
RSM.

G5-6900R07 - 2020-04-27
Uso o función
Figura 16: Vista frontal del módulo de control del sistema (SCM)
Leyenda:
1. Monitor ajustable: muestra la interfaz de usuario del Alinity ci‑series y acepta las selecciones del
usuario realizadas en la pantalla.
2. Cubierta frontal del SCM: permite acceder al transportador del gestor de reactivos y muestras
(RSM).
NOTA: Un sensor supervisa la cubierta frontal del SCM. Si la cubierta se abre cuando el estado del
analizador para el gestor de reactivos y muestras (RSM) es Iniciando o Procesando, el estado pasa
a ser Detenido.
3. Estante extraíble del SCM: proporciona un pequeño estante para el usuario y permite el acceso para
extraer el lector de códigos de barras.
4. Lector de códigos de barras: permite leer los códigos de barras de las muestras y de los suministros.
5. Puerta frontal del SCM: permite acceder al ordenador con la interfaz del usuario y a la cerradura de
bloqueo.

G5-6900R07 - 2020-04-27
Uso o función
Figura 17: Vista trasera del módulo de control del sistema (SCM)
Leyenda:
1. Cubierta trasera del SCM: permite acceder al enchufe múltiple del ordenador con la interfaz del
usuario.
2. Panel posterior superior de acceso al SCM: permite acceder al conmutador Ethernet.
3. Conectores de red: proporcionan conexiones para dispositivos externos, como la interfaz del host y
AbbottLink.
4. Interruptor principal de alimentación del SCM: enciende y apaga el suministro eléctrico del SCM.
5. Panel posterior inferior de acceso al SCM: permite acceder al suministro eléctrico y al sistema
electrónico del RSM.
Componentes de hardware del módulo de control del sistema (SCM), página 63
Conectores de red, página 64
Ajuste de la posición del monitor, página 65
Torre de estado, página 67

G5-6900R07 - 2020-04-27
Uso o función
Componentes de hardware del módulo de control del sistema (SCM)

Los componentes de hardware del módulo de control del sistema (SCM) incluyen el hardware
de la interfaz del usuario y el hardware del gestor de reactivos y muestras (RSM).
Figura 18: Componentes de hardware del SCM
Leyenda:
1. Lector de códigos de barras: permite leer los códigos de barras de las muestras y de los suministros.
Cuando se accede al estante extraíble del SCM, se puede sacar el lector de códigos de barras del
soporte y utilizarse como un lector portátil.
2. Sistema de alimentación ininterrumpida (SAI): proporciona un suministro eléctrico temporal y continuo
al ordenador con la interfaz del usuario durante un fallo del suministro, permitiendo al usuario
guardar los datos necesarios y realizar un procedimiento de apagado controlado. (Componente
opcional no suministrado)
3. Motor X RSM: mueve el transportador del RSM de una posición a otra y de un módulo a otro.
4. Firewall: proporciona protección para los datos entre el ordenador con la interfaz del usuario y la red
de comunicación de apoyo.
5. Enchufe múltiple de la interfaz del usuario: proporciona alimentación eléctrica AC al ordenador con
la interfaz del usuario, al monitor ajustable y al conmutador ethernet.
6. Ordenador integrado del RSM: proporciona el control del software al RSM.
7. Conmutador ethernet: une líneas de comunicación y habilita la transferencia electrónica de
información entre el ordenador con la interfaz del usuario y el ordenador integrado del módulo
de procesamiento y el ordenador integrado del RSM.

G5-6900R07 - 2020-04-27
Uso o función
8. Conectores de red: proporcionan conexiones para dispositivos externos, como la interfaz host y
AbbottLink.
9. Suministro eléctrico del SCM: proporciona alimentación eléctrica AC al enchufe múltiple de la
interfaz del usuario y alimentación eléctrica DC al hardware del gestor de reactivos y muestras.
10. Ordenador con la interfaz del usuario: proporciona la interfaz del software con Alinity ci‑series y una
interfaz con un host o middleware.
11. Entrada de agua: proporciona una zona común para la entrada y la distribución del agua para todos
los módulos de procesamiento de un sistema.
12. Cabezal de residuos: Proporciona una zona de salida para los residuos comunes de todos los
módulos de procesamiento de un sistema.
Conectores de red
Los conectores de red permiten realizar conexiones desde el ordenador de la interfaz del
usuario, a través del firewall, a la red de amplio alcance (WAN) y a otros dispositivos externos,
como la interfaz del host, un ordenador middleware y Alinity PRO.
Figura 19: Conectores de red
Leyenda:
1. Conector WAN

G5-6900R07 - 2020-04-27
Uso o función
2. Conectores de red
Reajuste de los cables de red en el módulo de control del sistema (SCM), página 1552
Ajuste de la posición del monitor

Lleve a cabo este procedimiento para ajustar la altura y el ángulo del monitor. El brazo de
soporte del monitor tiene puntos de articulación para ajustar el monitor.
Figura 20: Puntos de articulación del monitor
1. Coloque el monitor en una posición cómoda para verlo.

G5-6900R07 - 2020-04-27
Uso o función
2. Ajuste el monitor de forma que quede a una distancia aproximada de un brazo desde la
cara (de 38 cm a 76 cm o de 15 pulgadas a 30 pulgadas).
3. Incline el monitor ligeramente hacia adelante para eliminar posibles brillos y reflejos.
4. Incline el monitor ligeramente hacia atrás para utilizar el teclado virtual.

G5-6900R07 - 2020-04-27
Uso o función
5. Mueva el monitor hacia la derecha o la izquierda del analizador si es necesario. La posición

ideal depende de la configuración del analizador y de la ubicación del usuario.
6. Utilice las asas para girar el monitor hasta la parte posterior del analizador cuando sea
necesario.
Torre de estado
La torre de estado es un componente opcional de la estación de trabajo que se utiliza para
identificar situaciones del analizador en las que se requiere la respuesta del usuario para
mantener un flujo de trabajo óptimo.

G5-6900R07 - 2020-04-27
Uso o función
Figura 21: Torre de estado
La torre de estado se ilumina de uno de tres colores (rojo, ámbar o verde) dependiendo del
estado de la estación de trabajo.
En la lista siguiente se incluye una descripción de cada color. En el caso de que se den varias
circunstancias, los colores se iluminan en el orden siguiente:
Rojo (intermitente) • El estado de uno o varios módulos de procesamiento de
la estación de trabajo pasa de Operativo o Procesando
a Detenido o Desconectado sin que el usuario haya
solicitado ese cambio de estado.
• Se genera un mensaje crítico de alarma y se muestra en
la interfaz del usuario.
Rojo El estado de uno o varios módulos de procesamiento de la

estación de trabajo es Operativo, Procesando o A espera, y
además se da una de las siguientes circunstancias:
• Si la torre de estado se configura para mostrar
notificaciones, se visualiza una notificación roja en algún
icono de la barra del menú.

G5-6900R07 - 2020-04-27
Uso o función
• En el Centro de alarmas hay un mensaje de alarma que

no se ha visto aún.
NOTA: Cuando se visualiza la pestaña Todos o la pestaña

Alarmas en la ventana flotante del Centro de alarmas y
el usuario cierra esta ventana, la torre de estado deja de
iluminarse en rojo.
Ámbar El estado de uno o varios módulos de procesamiento de la

estación de trabajo es Operativo, Procesando o A espera, y
además se da una de las siguientes circunstancias:
notificaciones, se visualiza una notificación ámbar en
algún icono de la barra del menú, excepto en el icono
de Resultados.
excepciones, se visualiza una notificación ámbar en el
icono de Resultados.
• En el Centro de alarmas hay una notificación que no se
ha visto aún.
NOTA: Cuando se visualiza la pestaña Todos o la pestaña

Notificaciones en la ventana flotante del Centro de alarmas
y el usuario cierra esta ventana, la torre de estado deja de
iluminarse en ámbar.
Verde (intermitente) El estado de uno o varios módulos de procesamiento, pero no

de todos los módulos, de la estación de trabajo es Operativo
o Procesando.
Verde El estado de todos los módulos de procesamiento de la

estación de trabajo es Operativo o Procesando.
Torra de estado La torre de estado no se ilumina cuando se da una de las

desactivada siguientes condiciones:
• La torre de estado se ha deshabilitado.
• El ordenador con la interfaz del usuario está apagado.
• Ninguno de los módulos de procesamiento de la
estación de trabajo se encuentra en el estado Operativo,
Procesando o A espera.
Gestor de reactivos y muestras (RSM)

El gestor de reactivos y muestras (RSM) es un sistema de transporte utilizado para cargar
calibradores, controles, muestras, reactivos y soluciones del sistema. Este sistema ha sido

G5-6900R07 - 2020-04-27
Uso o función
concebido de tal forma que facilita el acceso aleatorio y continuo para cargar y descargar
gradillas de muestras, gradillas de calibración y control, y cartuchos de reactivos.
Un RSM principal transporta las muestras y los reactivos a través del Alinity ci‑series
independientemente del tipo y número de módulos de procesamiento.
El RSM realiza las siguientes funciones:
• Levanta las gradillas y los cartuchos de la zona de carga y los lleva al lector de códigos de
barras
• Coloca las gradillas y los cartuchos para que el lector de códigos de barras pueda
identificar las muestras, los reactivos y las soluciones
• Desplaza las gradillas y los cartuchos al módulo de procesamiento apropiado o los
devuelve a la zona de carga
Figura 22: Componentes del gestor de reactivos y muestras (RSM)
Leyenda:
1. Posicionador de muestras: coloca las gradillas en la posición de aspiración de muestras. Cada
módulo dispone de dos posicionadores de muestras. Se produce un intercambio de gradillas entre la
zona de carga y el primer posicionador de muestras mientras que el segundo posicionador coloca
las muestras en el punto de aspiración.
2. Lector de códigos de barras del RSM: cámara de imágenes que lee las etiquetas de códigos de
barras de las muestras, las gradillas y los cartuchos.

G5-6900R07 - 2020-04-27
Uso o función
3. Transportador del RSM: transporta las gradillas y los cartuchos desde la zona de carga para que
los lea el lector de códigos de barras y los coloca en el posicionador de muestras o de reactivos
específico del módulo.
4. Zona de carga: coloca las gradillas y los cartuchos para su carga y descarga.
Zona de carga, página 71
Indicadores de estado, página 72
Centro de suministro de reactivos (Alinity c), página 98
Centro de suministro de reactivos (Alinity i), página 130
Zona de carga
En la zona de carga se encuentran las gradillas y los cartuchos para el procesamiento de rutina
y urgente. Cada módulo de procesamiento tiene una zona de carga.
Figura 23: Zona de carga
Leyenda:
1. Botón de prioridad: asigna de manera temporal una posición del gestor de reactivos y muestras
(RSM) como prioritaria.
2. Posición prioritaria: se identifica mediante un indicador de estado azul. Las gradillas y los cartuchos
introducidos en esta posición se procesan antes que los de otras posiciones.
3. Indicadores de estado: indican el estado del procesamiento de las muestras y cuándo se puede
acceder a las muestras y los reactivos.
4. Bandeja: aloja las gradillas y los cartuchos para cargarlos en el gestor de reactivos y muestras
(RSM). Cada bandeja aloja un máximo de cinco gradillas o cartuchos. Las bandejas vacías pueden

G5-6900R07 - 2020-04-27
Uso o función
permanecer en la zona de carga para crear cinco posiciones de carga de gradillas o cartuchos de
una en una.
5. Posición: aloja una gradilla o un cartucho. Cada módulo de procesamiento tiene 25 posiciones.
6. Sector: contiene las bandejas que se utilizan para ubicar las gradillas y los cartuchos para el
procesamiento de los ensayos. Cada módulo de procesamiento tiene cinco sectores.
Gradillas, página 154
Bandejas, página 155
Equipos de reactivos y componentes, página 144
Indicadores de estado
Hay tres indicadores de estado (azul, verde y ámbar) situados sobre cada posición del gestor de
reactivos y muestras (RSM) para indicar el estado del procesamiento de las muestras y cuándo
se puede acceder a las gradillas y los cartuchos.
Figura 24: Indicadores de estado
A continuación se indican los estados de posición:

G5-6900R07 - 2020-04-27
Uso o función
Indicadores apagados No hay ninguna gradilla ni ningún cartucho en la posición. [1]
Luz verde (fija) Hay una gradilla o un cartucho introducido pero no se está
procesando. Se puede acceder a la gradilla o al cartucho. [2]
Luz ámbar (fija) La gradilla o el cartucho se está procesando. No se puede

acceder a la gradilla o al cartucho. [4]
Luz verde El procesamiento ha finalizado. Se puede acceder a la

(intermitente) gradilla o al cartucho.
Si se añade un análisis o se programa un reanálisis antes de
extraer la gradilla de la zona de carga, la luz del indicador
de estado de la posición pasa a ser ámbar y no se puede
acceder a la gradilla.
Luz ámbar Se está realizando la descarga de un cartucho o una gradilla

(intermitente) de viales. La posición está reservada y no está disponible
para cargar una gradilla o un cartucho.
Alternancia de verde y Se ha producido un error de lectura de código de barras

ámbar u otro tipo de error. Se puede acceder a la gradilla o al
cartucho.
Luz azul La posición del gestor de reactivos y muestras es una

posición prioritaria. [3]
Descarga de bandejas del gestor de reactivos y muestras (RSM), página 623
Módulos de procesamiento
Los módulos de procesamiento realizan todas las actividades relativas al procesamiento de las
muestras, desde la aspiración de la muestra hasta la comunicación del resultado final.
A menos que se indique lo contrario, en este manual "módulo de procesamiento" se refiere de
forma genérica a los dos tipos de módulos.
Luces interiores del centro de procesamiento, página 73
Módulo de procesamiento (Alinity c), página 75
Módulo de procesamiento (Alinity i), página 101
Luces interiores del centro de procesamiento

Las luces interiores del centro de procesamiento se encuentran en el panel superior de los
módulos de procesamiento Alinity c y Alinity i. Las luces interiores proporcionan una iluminación
adicional cuando se realizan mantenimientos de rutina y procedimientos para la solución

G5-6900R07 - 2020-04-27
Uso o función
de problemas. Se pueden encender las luces interiores con la cubierta frontal del centro
de procesamiento o las cubiertas traseras del centro de procesamiento abiertas. Las luces
interiores se encienden presionando el botón de la luz interior, que está situado en el borde
frontal del panel superior y está indicado por el icono de luz si está presente.
Las luces interiores se encienden a un nivel de intensidad preconfigurado. La intensidad de
la luz se puede ajustar a ocho niveles, pulsando y manteniendo pulsado el botón de la luz
frontal o el botón de la luz trasera. Cuando la luz alcanza el nivel de intensidad más bajo
o más alto, se invierte el ciclo de intensidad. Si se pulsa una sola vez el botón de la luz
frontal o el botón de la luz trasera, se apaga la luz interior. Al cerrar tanto la cubierta frontal
del centro de procesamiento como la cubierta trasera del centro de procesamiento de un
módulo de procesamiento, se apaga la luz interior. La energía que necesita la luz interior la
proporciona el módulo de control del sistema, por tanto, la luz interior funciona con el módulo
de procesamiento apagado.
Figura 25: Botón de la luz interior del centro de procesamiento
Centro de procesamiento (Alinity c), página 77
Centro de procesamiento (Alinity i), página 103

G5-6900R07 - 2020-04-27
Uso o función
Módulo de procesamiento (Alinity c)

El módulo de procesamiento Alinity c es un analizador químico que se encarga de procesar
las muestras. El módulo de procesamiento procesa un máximo de 1 350 análisis fotométricos
y potenciométricos por hora y tiene 70 posiciones en el carrusel de reactivos con control de
temperatura.
Figura 26: Vista frontal del módulo de procesamiento Alinity c
Leyenda:
1. Cubierta frontal del centro de procesamiento: permite acceder a los componentes que realizan las
actividades del procesamiento de los ensayos.
NOTA: Dos sensores supervisan la cubierta frontal del centro de procesamiento. Si la cubierta
se abre durante el estado Iniciando, Operativo o Procesando, el estado del gestor de reactivos y
muestras y del módulo de procesamiento pasa a ser Detenido.
2. Puerta de soluciones genéricas: permite acceder a la zona de almacenamiento de las soluciones
genéricas y al centro de las bombas.
3. Puerta frontal del sistema electrónico: permite acceder al sistema electrónico del módulo de
procesamiento y a la cerradura de bloqueo.

G5-6900R07 - 2020-04-27
Uso o función
Figura 27: Vista trasera del módulo de procesamiento Alinity c
Leyenda:
1. Cubierta posterior del centro de procesamiento: permite acceder a los componentes que realizan las
NOTA: Un sensor supervisa la cubierta posterior del centro de procesamiento. Si la cubierta se abre
cuando el estado del módulo de procesamiento es Iniciando, Operativo o Procesando, el estado pasa
a ser Detenido.
2. Panel de acceso posterior: permite acceder a los componentes del centro de procesamiento.
3. Panel de acceso posterior inferior: permite acceder a la unidad de gestión del agua.
4. Panel del suministro de energía: permite acceder al suministro eléctrico del módulo de
procesamiento.
5. Interruptor principal de alimentación del módulo de procesamiento: enciende y apaga el suministro
eléctrico.
Centro de suministros y bombas (Alinity c), página 93

G5-6900R07 - 2020-04-27
Uso o función
Centro de procesamiento (Alinity c)

El centro de procesamiento es la zona de actividad principal del módulo de procesamiento. Las
muestras y los reactivos se dispensan y se mezclan en un carrusel de reacción en el que se
procesan los ensayos.
Figura 28: Centro de procesamiento (Alinity c)
Leyenda:
1. Componentes de hardware para el pipeteo: aspiran y dispensan la muestra y los reactivos
2. Componentes de hardware del carrusel de reacción: colocan las cubetas para la dispensación y el
mezclado de las muestras y los reactivos, los análisis fotométricos o potenciométricos y el lavado de
las cubetas
Componentes de hardware para el pipeteo (Alinity c), página 77
Componentes de hardware del carrusel de reacción (Alinity c), página 81
Componentes de hardware para el pipeteo (Alinity c)

El hardware para el pipeteo aspira y dispensa muestras, reactivos y soluciones del sistema.

G5-6900R07 - 2020-04-27
Uso o función
Figura 29: Componentes de hardware para el pipeteo (Alinity c)
Leyenda:
1. Brazo de pipeteo de muestras (S): aspira y dispensa las muestras en las cubetas y transfiere las
muestras diluidas de una cubeta a otra.
2. Brazos de pipeteo de reactivos (R1 y R2): aspiran y dispensan los reactivos y las soluciones del
sistema en las cubetas. El brazo de pipeteo R1 también aspira y dispensa los diluyentes.
3. Copas de lavado (SW, WB, LASW, R1W y R2W): eliminan el líquido que queda en las superficies
internas y externas de las sondas.
Brazos de pipeteo (Alinity c), página 78
Copas de lavado (Alinity c), página 79
Área de las soluciones de lavado de las muestras (Alinity c), página 80
Brazos de pipeteo (Alinity c)

Los brazos de pipeteo detectan, aspiran, transfieren y dispensan las muestras y los reactivos en
las cubetas. Estos conjuntos de brazos de pipeteo incluyen un sensor del nivel de líquido y un
sistema de supervisión de la presión para ayudar a detectar errores de aspiración. En el sistema
hay tres brazos de pipeteo que tienen las funciones siguientes:

G5-6900R07 - 2020-04-27
Uso o función
• El brazo de pipeteo de muestras (S) detecta, aspira, transfiere y dispensa las muestras
en las cubetas. También transfiere las muestras diluidas desde la cubeta utilizada para la
dilución a la cubeta utilizada para la reacción.
• El brazo de pipeteo de reactivos 1 (R1) detecta, aspira, transfiere y dispensa diluyentes,
reactivos y soluciones del sistema en las cubetas.
• El brazo de pipeteo de reactivos 2 (R2) detecta, aspira, transfiere y dispensa reactivos y
soluciones del sistema en las cubetas.
Figura 30: Brazos de pipeteo (Alinity c)
Leyenda:
1. Brazo de pipeteo de muestras
2. Brazo de pipeteo de reactivos 1
3. Brazo de pipeteo de reactivos 2
Copas de lavado (Alinity c)

Las copas de lavado Alinity c son estaciones de lavado activas que utilizan agua del sistema
para limpiar los brazos de pipeteo. El sistema tiene cinco copas de lavado para los brazos de
pipeteo.

G5-6900R07 - 2020-04-27
Uso o función
Figura 31: Copas de lavado (Alinity c)
Leyenda:
1. Copa de lavado de muestras (SW): lava el líquido que queda en el exterior y el interior de la sonda
entre muestras para evitar la muestra residual.
2. Copa de lavado para sangre (WB): lava el exterior de la sonda de muestras antes de que se
dispense una muestra de sangre en la cubeta.
3. Copa de lavado del brazo de pipeteo de reactivos 1 (R1W): lava el líquido que queda en el exterior y
el interior de la sonda.
4. Copa de lavado del brazo de pipeteo de reactivos 2 (R2W): lava el líquido que queda en el exterior y
el interior de la sonda.
5. Copa de lavado del sistema automático de transporte de muestras (LASW): lava el líquido que queda
en el exterior y el interior de la sonda de muestras después de las muestras de sangre para eliminar
la muestra residual. Esta copa de lavado se utiliza únicamente en sistemas conectados a un sistema
automático de transporte de muestras (LAS).
Área de las soluciones de lavado de las muestras (Alinity c)

En esta área se almacenan las soluciones de lavado de muestras del sistema que se utilizan
para la función de LavadoSmart y los procedimientos de mantenimiento. Proporciona espacio

G5-6900R07 - 2020-04-27
Uso o función
para dos tubos de muestras en un soporte extraíble de la solución de lavado de la sonda de

muestras.
Figura 32: Área de las soluciones de lavado de las muestras (Alinity c)
Leyenda:
1. Soporte de la solución de lavado de la sonda de muestras
2. Detergente A
3. Solución de lavado ácida para sondas
Componentes de hardware del carrusel de reacción (Alinity c)

Los componentes de hardware del carrusel de reacción colocan las cubetas para la
dispensación y el mezclado de la muestra y los reactivos, los análisis fotométricos o
potenciométricos y el lavado de las cubetas.

G5-6900R07 - 2020-04-27
Uso o función
Figura 33: Componentes de hardware del carrusel de reacción (Alinity c)
Leyenda:
1. Mezcladores: mezclan la muestra con el reactivo.
2. Unidad ICT: mide los ensayos potenciométricos (sodio, potasio y cloro) mediante el uso de la
tecnología del chip integrado (ICT).
3. Lámpara: proporciona la fuente de iluminación para la medición fotométrica
4. Zona de residuos de alta concentración ICT: recibe los residuos líquidos de la unidad ICT.
5. Lavacubetas: lava y seca las cubetas
6. Zona de desagüe del baño de incubación y residuos: recibe el líquido sobrante del baño de
incubación, el exceso de agua del brazo de pipeteo de muestras y los residuos líquidos de la
copa de la solución de referencia ICT.
7. Segmentos de cubetas: alojan las cubetas en el carrusel de reacción.
8. Carrusel de reacción: coloca las cubetas para el procesamiento de las muestras.
9. Bomba de residuos de alta concentración: funciona con el lavacubetas para aspirar los residuos de
las cubetas y transportarlos a la botella de residuos de alta concentración opcional o al desagüe.
Carrusel de reacción (Alinity c), página 83
Segmentos de cubetas (Alinity c), página 84

G5-6900R07 - 2020-04-27
Uso o función
Lámpara (Alinity c), página 85

Mezcladores (Alinity c), página 86
Lavacubetas (Alinity c), página 87
Unidad ICT (Alinity c), página 88
Zona de residuos de alta concentración ICT (Alinity c), página 90
Zona de desagüe del baño de incubación y residuos (Alinity c), página 91
Bomba de residuos de alta concentración (Alinity c), página 92
Carrusel de reacción (Alinity c)

El carrusel de reacción es compatible con varios protocolos de ensayo y tiene 17 segmentos de
cubetas rodeados por un baño de incubación a 37 °C. El carrusel gira en el sentido contrario a
las cubetas de reacción para colocar las cubetas en las posiciones siguientes:
• Dispensación de muestra
• Dispensación del reactivo 1
• Dispensación del reactivo 2
• Aspiración de muestra ICT
• Mezclado
• Posición de lectura fotométrica
• Aspiración de muestra diluida

G5-6900R07 - 2020-04-27
Uso o función
Figura 34: Carrusel de reacción (Alinity c)
Segmentos de cubetas (Alinity c)

Los segmentos de cubetas sostienen las cubetas en el carrusel de reacción. Cada segmento de
cubetas aloja 11 cubetas. El módulo de procesamiento Alinity c contiene 17 segmentos para un
total de 187 cubetas en el carrusel de reacción.

G5-6900R07 - 2020-04-27
Uso o función
Figura 35: Segmento de cubetas (Alinity c)
Lámpara (Alinity c)
La lámpara es un dispositivo óptico que proporciona la fuente de iluminación para la medición
de ensayos fotométricos.

G5-6900R07 - 2020-04-27
Uso o función
Figura 36: Lámpara (Alinity c)
Mezcladores (Alinity c)
El módulo de procesamiento Alinity c tiene dos mezcladores que mezclan la muestra con el
reactivo en la cubeta. Después de cada mezcla, se lava el exterior del mezclador en la copa de
lavado que se encuentra debajo del mezclador.

G5-6900R07 - 2020-04-27
Uso o función
Figura 37: Mezcladores (Alinity c)
Leyenda:
1. Mezclador 1: mezcla la muestra con el reactivo 1 o con un diluyente.
2. Mezclador 2: mezcla la muestra y la mezcla de reactivo 1 con el reactivo 2.
Lavacubetas (Alinity c)
El lavacubetas es un dispositivo con ocho boquillas que realiza las siguientes funciones antes y
después de utilizar cada cubeta. Las boquillas se describen en orden de derecha a izquierda en
el lavacubetas:
Boquilla 1 Dispensa agua y aspira la mezcla de muestra y reactivo para

eliminarla como residuo
Boquilla 2 Dispensa solución de lavado alcalina para limpiar la cubeta

y aspira la solución de lavado alcalina para eliminarla como
residuo

G5-6900R07 - 2020-04-27
Uso o función
Boquilla 3 Dispensa solución de lavado ácida para limpiar la cubeta

y aspira la solución de lavado ácida para eliminarla como
residuo
Boquillas 4 y 5 Dispensan agua para enjuagar la cubeta y aspiran el agua

para eliminarla como residuo
Boquilla 6 Dispensa agua en la cubeta para la medición del blanco de

agua, lo que asegura el buen funcionamiento de la cubeta
Boquilla 7 Aspira el agua que queda en la cubeta y la elimina como

residuo
Boquilla 8 Seca la cubeta
Figura 38: Lavacubetas (Alinity c)
Unidad ICT (Alinity c)

La unidad ICT (tecnología del chip integrado) tiene una sonda ICT y un módulo ICT. Se utiliza
para realizar los análisis potenciométricos indirectos de sodio (Na+), potasio (K+) y cloro (Cl-).

G5-6900R07 - 2020-04-27
Uso o función
Figura 39: Unidad ICT (Alinity c)
Leyenda:
1. Módulo ICT: mide los electrolitos (Na+, K+ y Cl-) a una temperatura de 37 °C mediante la tecnología
del chip integrado.
2. Sonda ICT: está conectada al módulo ICT de la unidad ICT. La sonda ICT aspira la muestra diluida
en las cubetas o la solución de referencia ICT en la copa de la solución de referencia de ICT y la
dispensa en el módulo ICT para el procesamiento.
3. Copa de la solución de referencia ICT: está situada debajo de la sonda ICT cuando la unidad ICT
se encuentra en la posición inicial. Contiene la solución de referencia ICT precalentada que aspira
la sonda ICT y mide el módulo ICT. Los sensores de la copa confirman que la copa se llene por
completo y que se aspire suficiente solución durante la medición.

G5-6900R07 - 2020-04-27
Uso o función
Figura 40: Bucle de calentamiento de la solución de referencia ICT (Alinity c)
Leyenda:
1. Bucle de calentamiento de la solución de referencia ICT: conducto metálico estrecho situado en el
baño de incubación. El bucle calienta la solución de referencia a 37 °C antes de que se llene la copa
de solución de referencia ICT.
Zona de residuos de alta concentración ICT (Alinity c)

Los residuos líquidos de la unidad ICT se recogen en un compartimento de residuos de alta
concentración y, luego, se eliminan a través del conducto de residuos de alta concentración.

G5-6900R07 - 2020-04-27
Uso o función
Figura 41: Zona de residuos de alta concentración ICT (Alinity c)
Leyenda:
1. Zona de residuos de alta concentración ICT
Zona de desagüe del baño de incubación y residuos (Alinity c)

La zona de desagüe del baño de incubación y de residuos es un compartimento de recogida de
residuos que recibe el agua sobrante del baño de incubación, el exceso de agua del brazo de
pipeteo de muestras y los residuos líquidos de la copa de solución de referencia ICT.
El agua del brazo de pipeteo de muestras y los residuos de la copa de solución de referencia
ICT se recogen en un compartimento de residuos de baja concentración y luego, el agua y los
residuos se eliminan a través de un conducto de residuos de baja concentración.

G5-6900R07 - 2020-04-27
Uso o función
Figura 42: Zona de desagüe del baño de incubación y residuos (Alinity c)
Leyenda:
1. Conducto de muestras: lleva el exceso de agua purificada desde el brazo de pipeteo de muestras al
compartimento de residuos de baja concentración.
2. Conducto de residuos de baja concentración de la copa de solución de referencia ICT: lleva los
residuos líquidos de la copa de solución de referencia ICT al compartimento de residuos de baja
concentración.
Bomba de residuos de alta concentración (Alinity c)

La bomba de residuos de alta concentración trabaja con el lavacubetas para aspirar los
residuos de las cubetas y dispensarlos en la botella de residuos de alta concentración opcional
o en el desagüe.

G5-6900R07 - 2020-04-27
Uso o función
Figura 43: Bomba de residuos de alta concentración (Alinity c)
Centro de suministros y bombas (Alinity c)

El centro de suministros y bombas es la zona de almacenamiento en el sistema para las
bombas, las soluciones genéricas y las jeringas y bloques motores de muestras y reactivos del
módulo de procesamiento.

G5-6900R07 - 2020-04-27
Uso o función
Figura 44: Centro de suministros y bombas (Alinity c)
Leyenda:
1. Zona de almacenamiento de las soluciones genéricas: permite el almacenamiento en el sistema de
las botellas de repuesto.
2. Zona de las jeringas de muestras y reactivos: aloja los bloques de las jeringas de muestras y
reactivos.
3. Zona de los depósitos de las soluciones genéricas: permite almacenar en el sistema la solución de
referencia ICT, la solución de lavado alcalina y la solución de lavado ácida que están en uso.
4. Centro de bombas: aloja las bombas del módulo de procesamiento.
Centro de bombas (Alinity c), página 94
Zona de almacenamiento de las soluciones genéricas (Alinity c), página 95
Zona de los depósitos de las soluciones genéricas (Alinity c), página 96
Zona de las jeringas de muestras y reactivos (Alinity c), página 97
Centro de bombas (Alinity c)

El centro de bombas aloja las bombas del módulo de procesamiento. Estas bombas
proporcionan la presión necesaria para aspirar y dispensar líquidos en los componentes
correspondientes del centro de procesamiento.

G5-6900R07 - 2020-04-27
Uso o función
Figura 45: Centro de bombas (Alinity c)
Leyenda:
1. Bomba de la solución de lavado: suministra soluciones de lavado alcalina y ácida diluidas en las
cubetas durante el funcionamiento diario y los procedimientos de mantenimiento.
2. Bomba de la solución de referencia ICT: utiliza la jeringa situada a la izquierda de la bomba para
dispensar solución de referencia ICT en la copa de la solución de referencia ICT. Una vez medida la
solución de referencia ICT, la bomba de la solución de referencia ICT utiliza la jeringa situada a la
derecha de la bomba para drenar la copa.
3. Bomba de aspiración ICT: utiliza la jeringa situada a la derecha de la bomba para dispensar
muestras o solución de referencia ICT en el módulo ICT para llevar a cabo la medición. Una vez
realizada la medición, la bomba de aspiración ICT utiliza la jeringa situada a la izquierda de la bomba
para aspirar los residuos de la zona de residuos de alta concentración ICT y llevarlos al conducto de
residuos de alta concentración.
4. Válvula de aspiración ICT: controla la dirección del flujo del líquido mientras la bomba de aspiración
ICT está en funcionamiento.
Zona de almacenamiento de las soluciones genéricas (Alinity c)

La zona de almacenamiento de las soluciones genéricas, que se sitúa en la puerta de las
soluciones genéricas, permite el almacenamiento en el sistema de las botellas de repuesto. Las

G5-6900R07 - 2020-04-27
Uso o función
soluciones genéricas de las botellas de repuesto llenan los depósitos de éstas. Cada botella
dispone de un tapón único que encaja en la ranura del cierre correspondiente de su soporte.
Figura 46: Zona de almacenamiento de las soluciones genéricas (Alinity c)
Leyenda:
1. Solución de lavado alcalina: la utiliza el lavacubetas para limpiar las cubetas después del análisis de
las muestras.
2. Solución de lavado ácida: la utiliza el lavacubetas para limpiar las cubetas después del análisis de
las muestras.
3. Solución de referencia ICT: esta solución es aspirada y analizada por el módulo ICT antes y
después de cada muestra para obtener un potencial de referencia que se utiliza en el cálculo de los
resultados.
4. Botón de liberación de botellas: permite quitar el tapón de una solución genérica de un soporte de
botella para extraer y sustituir una botella de solución genérica.
5. Soporte de botellas: almacena una botella de solución genérica de repuesto. Contiene un mecanismo
que perfora el septo (tapón de goma) de la solución genérica.
Soluciones genéricas (c‑series), página 148
Zona de los depósitos de las soluciones genéricas (Alinity c)

G5-6900R07 - 2020-04-27
Uso o función
La zona de los depósitos de las soluciones genéricas, que se encuentra en el centro de

suministros, permite el almacenamiento en el sistema de las soluciones genéricas que se
utilizan durante el procesamiento de los ensayos. Cuando estos depósitos se vacían en el
sistema, las soluciones genéricas de las botellas de repuesto situadas en la puerta de las
soluciones genéricas los rellenan sin que se produzcan interrupciones en el funcionamiento del
sistema.
Figura 47: Zona de los depósitos de las soluciones genéricas (Alinity c)
Leyenda:
1. Depósito de la solución de lavado alcalina: aloja la solución de lavado alcalina en uso.
2. Depósito de la solución de lavado ácida: aloja la solución de lavado ácida en uso.
3. Depósito de la solución de referencia ICT: aloja la solución de referencia ICT en uso.
4. Bandeja de depósitos: aloja los depósitos de las soluciones genéricas. Se puede extraer para
acceder a los depósitos de las soluciones genéricas.
Zona de las jeringas de muestras y reactivos (Alinity c)

G5-6900R07 - 2020-04-27
Uso o función
La zona de las jeringas de muestras y reactivos aloja las jeringas y las unidades de muestras
y reactivos. Cada unidad contiene una jeringa que aspira y dispensa muestras, reactivos y
soluciones del sistema.
Figura 48: Zona de las jeringas de muestras y reactivos (Alinity c)
Leyenda:
1. Jeringa de muestras: aspira y dispensa la muestra.
2. Jeringas de reactivos 1 y 2: aspiran y dispensan los reactivos y las soluciones del sistema.
Centro de suministro de reactivos (Alinity c)

El centro de suministro de reactivos permite almacenar los cartuchos de reactivos, las
soluciones del sistema, los diluyentes de muestras y los calibradores y controles usados
frecuentemente en un entorno refrigerado y con control de temperatura. Los cartuchos y las
gradillas de viales se cargan en el gestor de reactivos y muestras (RSM) y se transfieren al
posicionador de reactivos mediante el transportador del RSM.

G5-6900R07 - 2020-04-27
Uso o función
Figura 49: Centro de suministro de reactivos (Alinity c)
Leyenda:
1. Carrusel de reactivos: aloja los cartuchos de reactivos y los calibradores y controles usados con
más frecuencia. El carrusel rota para que los brazos de pipeteo de reactivos 1 y 2 accedan a los
reactivos.
2. Posicionador de reactivos: coloca los cartuchos y las gradillas de viales almacenadas en el sistema
para cargarlos en el carrusel de reactivos o en la zona de carga. Cuando el posicionador de
reactivos está abierto, el cartucho o la gradilla se puede transferir a la zona de carga. Cuando el
posicionador de reactivos está cerrado, el cartucho o la gradilla se puede transferir al carrusel de
reactivos.
3. Transportador de reactivos: coloca los cartuchos y las gradillas de viales almacenadas en el sistema
en el carrusel de reactivos o en el posicionador de reactivos.
Carrusel de reactivos (Alinity c), página 99
Carrusel de reactivos (Alinity c)

El carrusel de reactivos es una unidad circular giratoria que realiza las siguientes funciones:

G5-6900R07 - 2020-04-27
Uso o función
• Aloja un máximo de 70 cartuchos de reactivos con códigos de barras, soluciones del

sistema, diluyentes de muestras y gradillas de viales en un entorno refrigerado y con control
de temperatura.
• Gira para colocar los cartuchos de reactivos y las soluciones del sistema de forma que los
reactivos y las soluciones se puedan aspirar y dispensar.
• Gira para colocar las gradillas de viales y transferirlas al posicionador de muestras de
forma que los calibradores y controles se puedan aspirar y dispensar.
Figura 50: Carrusel de reactivos (Alinity c)
Leyenda:
1. Segmento de reactivos: sección del carrusel de reactivos. El carrusel de reactivos tiene dos tipos de
segmentos y un total de 12 segmentos:
– Once segmentos pueden alojar un máximo de seis cartuchos. Las gradillas de viales no se
pueden almacenar en estos segmentos.
– El duodécimo segmento contiene el punto de referencia para la calibración del carrusel de
reactivos. Este segmento puede alojar un máximo de cuatro cartuchos o gradillas de viales.
La capacidad total de los 12 segmentos es de 70 cartuchos.

2. Posición del reactivo: sección de un segmento de reactivos que aloja un cartucho o una gradilla de
viales.

G5-6900R07 - 2020-04-27
Uso o función
3. Punto de referencia para la calibración del carrusel de reactivos: se utiliza para alinear el brazo de
pipeteo de reactivos y el transportador de reactivos con los cartuchos y los viales.
Módulo de procesamiento (Alinity i)

El módulo de procesamiento Alinity i es un analizador de inmunoanálisis que procesa
las muestras. El módulo de procesamiento realiza un máximo de 200 inmunoanálisis
quimioluminiscentes de micropartículas (CMIA) por hora y tiene 47 posiciones en el carrusel
de reactivos con control de temperatura.
Figura 51: Vista frontal del módulo de procesamiento Alinity i
Leyenda:
1. Cubierta frontal del centro de procesamiento: permite acceder a los componentes que realizan las
NOTA: Dos sensores supervisan la cubierta frontal del centro de procesamiento. Si la cubierta
se abre durante el estado Iniciando, Operativo o Procesando, el estado del gestor de reactivos y
muestras y del módulo de procesamiento pasa a ser Detenido.
2. Cubierta de la tolva de cubetas de reacción: permite acceder a la tolva de cubetas de reacción (CR)
para reponer las CR.

G5-6900R07 - 2020-04-27
Uso o función
3. Puerta de soluciones genéricas: permite acceder a la zona de almacenamiento de las soluciones

genéricas y a la zona de almacenamiento de residuos de CR.
4. Puerta frontal del sistema electrónico: permite acceder al sistema electrónico y al ordenador del
módulo de procesamiento, y a la cerradura de bloqueo.
Figura 52: Vista trasera del módulo de procesamiento Alinity i
Leyenda:
1. Cubierta posterior del centro de procesamiento: permite acceder a los componentes que realizan las
NOTA: Un sensor supervisa la cubierta posterior del centro de procesamiento. Si la cubierta se abre
cuando el estado del módulo de procesamiento es Iniciando, Operativo o Procesando, el estado pasa
a ser Detenido.
2. Panel de acceso posterior: permite acceder a los componentes del centro de procesamiento.
3. Panel posterior del sistema electrónico: permite acceder al sistema electrónico del analizador.
4. Interruptor principal de alimentación del módulo de procesamiento: enciende y apaga el suministro
eléctrico.
5. Panel posterior de fluidos: permite acceder a las bombas y jeringas.

G5-6900R07 - 2020-04-27
Uso o función
Centro de suministros (Alinity i), página 125

Centro de procesamiento (Alinity i)

El centro de procesamiento es la zona de actividad principal del módulo de procesamiento. Las
muestras y los reactivos se dispensan y se mezclan en cubetas de reacción (CR) en las vías de
procesamiento y pretratamiento, donde tiene lugar el procesamiento de los ensayos.
Figura 53: Centro de procesamiento (Alinity i)
Leyenda:
1. Vía de procesamiento: se encarga de la incubación con control de temperatura, de la aspiración de
los líquidos y del lavado, según sea necesario durante el procesamiento del ensayo.
2. Vía de pretratamiento: donde se realiza la incubación a una temperatura controlada para los
protocolos de ensayo con pretratamiento.
3. Componentes de hardware para el pipeteo: aspiran y dispensan las muestras y los reactivos.
4. Cargador de cubetas de reacción (CR): permite el almacenamiento de cubetas de reacción en el
sistema y las transporta a las vías de procesamiento y de pretratamiento.
Cubierta protectora de la luz exterior de la vía de procesamiento (Alinity i), página 104

G5-6900R07 - 2020-04-27
Uso o función
Vía de procesamiento (Alinity i), página 105

Vía de pretratamiento (Alinity i), página 115
Componentes de hardware para el pipeteo (Alinity i), página 119
Cargador de cubetas de reacción (Alinity i), página 124
Tecnología CMIA y secuencia de reacción (i‑series) , página 445
Procesamiento de los ensayos (i‑series), página 449
Procesamiento de ensayos de un paso 25 (i‑series), página 450
Procesamiento de ensayos de dos pasos 18-4 (i‑series), página 451
Procesamiento de ensayos con pretratamiento (i‑series), página 453
Procesamiento de protocolos cortos para ensayos de un paso 11 (i‑series), página 455
Procesamiento de protocolos cortos para ensayos de dos pasos 4-4 (i‑series), página 456
Cubierta protectora de la luz exterior de la vía de procesamiento (Alinity i)

Esta cubierta de la vía de procesamiento evita que la luz exterior interfiera con los sensores del
desviador y con el sistema óptico. Se instalará una de las dos configuraciones en el sistema.
Figura 54: Configuraciones de la cubierta que protege la vía de procesamiento de la luz
exterior (Alinity i)

G5-6900R07 - 2020-04-27
Uso o función
Leyenda:
1. Cubierta monopieza que protege la vía de procesamiento de la luz
2. Cubierta de dos piezas que protege la vía de procesamiento de la luz
Vía de procesamiento (Alinity i)

La vía de procesamiento es una vía circular cubierta donde se incuba a una temperatura
controlada, se aspiran los líquidos y se encuentran los puntos de lavado necesarios para el
procesamiento de los ensayos. La vía de procesamiento hace avanzar las cubetas de reacción
(CR) cada 18 segundos y las coloca en las posiciones designadas para el procesamiento de la
reacción CMIA.
Figura 55: Vía de procesamiento (Alinity i)
Leyenda:
1. Agitadores tipo Vortex (VTXR1, VTXR2 y VTXPT): agitan la mezcla de reacción para suspender las
micropartículas.
2. Desviadores (LD, STD y WZD): desplazan las cubetas de reacción (CR) en el módulo de
procesamiento de un carril a otro de la vía de procesamiento durante el procesamiento del ensayo.
3. Brazo de eliminación de residuos líquidos: elimina el líquido de las cubetas de reacción.

G5-6900R07 - 2020-04-27
Uso o función
4. Zonas de lavado (WZ1 y WZ2): dispensan el tampón de lavado en las cubetas de reacción y eliminan
y desechan el material no unido de la mezcla de reacción de la cubeta de reacción.
5. Puerta de acceso a las cubetas de reacción (RVA): permite acceder a una posición en el carril de
reacción. Utilice esta puerta sólo para fines diagnósticos.
6. Motor de la vía de procesamiento (PPM): gira el disco de la vía de procesamiento que contiene las
cubetas de reacción y hace avanzar las cubetas de reacción de una posición a otra.
7. Cabezal de las soluciones preactivadora y activadora (PTT): dispensa primero la solución
preactivadora en las cubetas de reacción y, a continuación, la solución activadora.
8. Sistema óptico: mide la emisión quimioluminiscente procedente de las CR y calcula los resultados
según la cantidad de emisión detectada.
9. Descargador de cubetas de reacción (RVU): retira las cubetas de reacción usadas de la vía
de procesamiento y las desecha en el recipiente para residuos sólidos una vez completado el
procesamiento del ensayo.
Agitadores tipo Vortex (Alinity i), página 106
Desviadores (Alinity i), página 107
Brazo de eliminación de residuos líquidos (Alinity i), página 108
Zonas de lavado (Alinity i), página 109
Puerta de acceso a las cubetas de reacción (Alinity i), página 110
Motor de la vía de procesamiento (Alinity i), página 111
Cabezal de las soluciones preactivadora y activadora (Alinity i), página 112
Sistema óptico (Alinity i), página 113
Descargador de cubetas de reacción (Alinity i), página 114
Agitadores tipo Vortex (Alinity i)

En la vía de procesamiento hay tres agitadores tipo Vortex:
• Agitador del brazo de pipeteo R1 (VTXR1)
• Agitador del brazo de pipeteo R2 (VTXR2)
• Agitador de la solución preactivadora (VTXPT)
Los agitadores tipo Vortex son unidades que agitan la mezcla de reacción para resuspender las
micropartículas.

G5-6900R07 - 2020-04-27
Uso o función
Figura 56: Agitador tipo Vortex (Alinity i)
Desviadores (Alinity i)
Desplazan las cubetas de reacción (CR) en el módulo de procesamiento de un carril a otro de
la vía de procesamiento durante el procesamiento del ensayo. En la vía de procesamiento hay
tres desviadores:
• El desviador de carga (LD) dirige las cubetas de reacción del carril de carga al carril de
incubación.
• El desviador de muestras urgentes (STD) dirige las cubetas de reacción del carril de
incubación al carril de reacción para el procesamiento de ensayos urgentes.
• El desviador de la zona de lavado (WZD) dirige las cubetas de reacción a uno de los dos
carriles. Un carril desplaza las cubetas de reacción a través de la zona de lavado, donde
se produce un lavado. El otro carril desplaza las cubetas de reacción bordeando la zona de
lavado, por lo que no se produce ningún lavado.

G5-6900R07 - 2020-04-27
Uso o función
Figura 57: Desviador (Alinity i)
Brazo de eliminación de residuos líquidos (Alinity i)

El brazo de eliminación de residuos líquidos elimina el líquido de las cubetas de reacción antes
de que el descargador de cubetas de reacción las deseche en el recipiente para residuos
sólidos.

G5-6900R07 - 2020-04-27
Uso o función
Figura 58: Brazo de eliminación de residuos líquidos (Alinity i)
Zonas de lavado (Alinity i)

Las zonas de lavado (WZ1 y WZ2) dispensan el tampón de lavado en las cubetas de reacción
(CR) y eliminan y desechan el material no unido de la mezcla de reacción de las CR. Cada zona
de lavado tiene cuatro posiciones en las que tiene lugar lo siguiente:
• En cada posición: mediante un imán se atraen las micropartículas paramagnéticas hacia la
pared de la cubeta de reacción.
• En la posición 1: una boquilla dispensa tampón de lavado en la cubeta de reacción.
• En las posiciones 2 y 3: se aplica vacío a las sondas de lavado mientras se desplazan
hacia el fondo de las CR y se aspira el líquido de las CR. Asimismo, las boquillas dispensan
el tampón de lavado en las CR. En estas posiciones también se producen otros ciclos de
lavado y aspiración.
• En la posición 4: una sonda de la zona de lavado aspira los residuos líquidos de la cubeta
de reacción.

G5-6900R07 - 2020-04-27
Uso o función
Figura 59: Zona de lavado (Alinity i)
Puerta de acceso a las cubetas de reacción (Alinity i)

La puerta de acceso a las cubetas de reacción (RVA) es una abertura que permite acceder
a una posición en el carril de reacción de la vía de procesamiento. Esta puerta se utiliza
exclusivamente con fines diagnósticos y debe asegurarse de que esté cerrada durante el
funcionamiento del sistema.

G5-6900R07 - 2020-04-27
Uso o función
Figura 60: Puerta de acceso a las cubetas de reacción (Alinity i)
Motor de la vía de procesamiento (Alinity i)

El motor de la vía de procesamiento (PPM) gira el disco de la vía de procesamiento que
contiene las cubetas de reacción (CR) y hace avanzar las CR de una posición a otra.

G5-6900R07 - 2020-04-27
Uso o función
Figura 61: Motor de la vía de procesamiento (Alinity i)
Cabezal de las soluciones preactivadora y activadora (Alinity i)

El cabezal de las soluciones preactivadora y activadora (PTT) dispensa primero la solución
preactivadora en las cubetas de reacción y, a continuación, la solución activadora.

G5-6900R07 - 2020-04-27
Uso o función
Figura 62: Cabezal de las soluciones preactivadora y activadora (Alinity i)
Sistema óptico (Alinity i)

El sistema óptico mide la emisión quimioluminiscente de las cubetas de reacción y comunica los
datos correspondientes a la cantidad de emisión detectada.

G5-6900R07 - 2020-04-27
Uso o función
Figura 63: Sistema óptico (Alinity i)
Sistema óptico y secuencia de medición (i‑series), página 447
Descargador de cubetas de reacción (Alinity i)

El descargador de cubetas de reacción (RVU) retira las cubetas de reacción usadas de la vía
de procesamiento y las desecha en el recipiente para residuos sólidos una vez completado el
procesamiento del ensayo.

G5-6900R07 - 2020-04-27
Uso o función
Figura 64: Descargador de cubetas de reacción (Alinity i)
Vía de pretratamiento (Alinity i)

La vía de pretratamiento es una vía circular y cubierta donde se realiza la incubación a
una temperatura controlada para los protocolos de ensayo con pretratamiento. La vía de
pretratamiento hace avanzar las cubetas de reacción (CR) en pasos de bloqueo de dos
tiempos. Adelanta las CR a los 3 segundos, después se produce un paso de bloqueo de 15
segundos, por lo que se adelantan dos posiciones cada 18 segundos. Las cubetas de reacción
se colocan en las posiciones designadas para el procesamiento de un protocolo de ensayo con
pretratamiento. Una vez completado el protocolo de pretratamiento del ensayo, la muestra se
transfiere a la vía de procesamiento.

G5-6900R07 - 2020-04-27
Uso o función
Figura 65: Vía de pretratamiento (Alinity i)
Leyenda:
1. Motor de la vía de pretratamiento (pPM): gira el disco de la vía de pretratamiento que contiene las
cubetas de reacción y hace avanzar las cubetas de reacción de una posición a otra.
2. Agitador tipo Vortex de pretratamiento (pVTX): agita la mezcla de reacción.
3. Desviador de descarga de pretratamiento (pUD): descarga las cubetas de reacción utilizadas para
los pretratamientos y las diluciones de muestras de la vía de pretratamiento en el recipiente de
residuos sólidos.
Desviador de descarga de pretratamiento (Alinity i), página 116
Motor de la vía de pretratamiento (Alinity i), página 117
Agitador tipo Vortex de pretratamiento (Alinity i), página 118
Desviador de descarga de pretratamiento (Alinity i)

G5-6900R07 - 2020-04-27
Uso o función
El desviador de descarga de pretratamiento (pUD) descarga las cubetas de reacción utilizadas

para los pretratamientos y las diluciones de muestras de la vía de pretratamiento en el
recipiente de residuos sólidos.
Figura 66: Desviador de descarga de pretratamiento (Alinity i)
Motor de la vía de pretratamiento (Alinity i)

El motor de la vía de pretratamiento (pPM) gira el disco de la vía de pretratamiento que
contiene las cubetas de reacción (CR) y hace avanzar las CR de una posición a otra.

G5-6900R07 - 2020-04-27
Uso o función
Figura 67: Motor de la vía de pretratamiento (Alinity i)
Agitador tipo Vortex de pretratamiento (Alinity i)

El agitador tipo Vortex de pretratamiento (pVTX) está ubicado en la vía de pretratamiento. Se
encarga de agitar la mezcla de reacción para resuspender las micropartículas.

G5-6900R07 - 2020-04-27
Uso o función
Figura 68: Agitador tipo Vortex de pretratamiento (Alinity i)
Componentes de hardware para el pipeteo (Alinity i)

Los componentes de hardware para el pipeteo aspiran y dispensan muestras y reactivos. Estos
componentes incluyen los brazos de pipeteo y las copas de lavado de muestras y reactivos. La
copa de lavado del calentador de inducción es un componente de hardware opcional que puede
sustituir a la copa de lavado de muestras. Se instalará una de las dos configuraciones en el
sistema.

G5-6900R07 - 2020-04-27
Uso o función
Figura 69: Componentes de hardware para el pipeteo (Alinity i)
Leyenda:
1. Brazo de pipeteo de muestras (S): aspira y dispensa muestras en las cubetas de reacción.
2. Brazos de pipeteo de reactivos (R1 y R2): aspiran y dispensan los reactivos en las cubetas de
reacción.
3. Copas de lavado (SW, R1W y R2W): eliminan el líquido que queda en las superficies internas y
externas de las sondas.

G5-6900R07 - 2020-04-27
Uso o función
Figura 70: Componentes de hardware para el pipeteo con la copa de lavado del calentador de
inducción (Alinity i)
Leyenda:
1. Brazo de pipeteo de muestras (S): aspira y dispensa muestras en las cubetas de reacción.
2. Brazos de pipeteo de reactivos (R1 y R2): aspiran y dispensan los reactivos en las cubetas de
reacción.
3. Copas de lavado (R1W y R2W): eliminan el líquido que queda en las superficies internas y externas
de las sondas.
4. Copa de lavado del calentador de inducción (IHW): elimina el líquido que queda en el interior, el
exterior y en la punta de la sonda de muestras con tampón de lavado con la sonda caliente.
Brazos de pipeteo (Alinity i), página 121
Copas de lavado (Alinity i), página 122
Copa de lavado del calentador de inducción (Alinity i), página 123
Brazos de pipeteo (Alinity i)

Los brazos de pipeteo detectan, aspiran, transfieren y dispensan las muestras y los reactivos en
las cubetas de reacción (CR). Los conjuntos de los brazos de pipeteo incluyen un sistema de

G5-6900R07 - 2020-04-27
Uso o función
supervisión de la presión que ayuda a identificar los errores de aspiración. En el sistema hay
tres brazos de pipeteo que tienen las funciones siguientes:
• El brazo de pipeteo de muestras (S) detecta, aspira, transfiere y dispensa las muestras en
las CR de las vías de procesamiento y pretratamiento. Asimismo, transfiere las muestras
pretratadas desde la vía de pretratamiento a la vía de procesamiento después del período
de incubación correspondiente.
• El brazo de pipeteo de reactivos 1 (R1) detecta, aspira, transfiere y dispensa los reactivos
en las CR de las vías de procesamiento y pretratamiento. Asimismo, transfiere las muestras
diluidas desde la vía de pretratamiento a la vía de procesamiento cuando es necesario.
• El brazo de pipeteo de reactivos 2 (R2) detecta, aspira, transfiere y dispensa los reactivos
en las CR de la vía de procesamiento.
Figura 71: Brazo de pipeteo (Alinity i)
Copas de lavado (Alinity i)

Las copas de lavado activas (SW, R1W y R2W) lavan el líquido que queda en las superficies
internas y externas de las sondas. Además, una fuente de vacío seca la superficie externa de la
sonda.

G5-6900R07 - 2020-04-27
Uso o función
Figura 72: Copa de lavado (Alinity i)
Copa de lavado del calentador de inducción (Alinity i)

La copa de lavado del calentador de inducción es un componente de hardware opcional que
está disponible en el módulo de procesamiento Alinity i. Este componente es una copa de
lavado activa en la que la sonda de muestras dispensa el exceso de muestra y el líquido
restante se elimina del interior, del exterior y de la punta de la sonda con tampón de lavado
caliente. La sonda de muestras se calienta, lo que hace que el tampón de lavado que pasa a
través de la sonda también se caliente para conseguir un lavado mejorado.
Para algunos ensayos se requiere la instalación del hardware del calentador de inducción. Para
obtener más información, consulte la documentación del ensayo.

G5-6900R07 - 2020-04-27
Uso o función
Figura 73: Copa de lavado del calentador de inducción (Alinity i)
Cargador de cubetas de reacción (Alinity i)

El cargador de cubetas de reacción (RVL) permite el almacenamiento de cubetas de reacción
en el sistema y las transporta a las vías de procesamiento y de pretratamiento.
El cargador de cubetas de reacción realiza las siguientes funciones:
• Transfiere cubetas de reacción de la parte superior de la tolva a la parte inferior de ésta
según sea necesario
• Recoge las CR de una en una y las coloca en posición vertical en la cola lineal
• Recoge las cubetas de reacción de la cola lineal y las coloca en las vías de procesamiento
y de pretratamiento

G5-6900R07 - 2020-04-27
Uso o función
Figura 74: Conjunto cargador de cubetas de reacción (Alinity i)
Leyenda:
1. Parte superior de la tolva: almacena las cubetas de reacción cargadas por el usuario.
2. Parte inferior de la tolva y orientador de CR: la parte inferior de la tolva almacena una cantidad
limitada de cubetas de reacción. El orientador de cubetas de reacción recoge las CR de una en una
y las coloca en la cola lineal.
3. Cola lineal: mantiene las cubetas de reacción en posición vertical, listas para la carga.
4. Conjunto de recogida y colocación de CR: lleva las CR de una en una a las vías de procesamiento y
pretratamiento.
Centro de suministros (Alinity i)

El centro de suministros es la zona de almacenamiento en el sistema para soluciones genéricas
y residuos sólidos de las cubetas de reacción (CR).

G5-6900R07 - 2020-04-27
Uso o función
Figura 75: Centro de suministros (Alinity i)
Leyenda:
1. Zona de almacenamiento de las soluciones genéricas: permite el almacenamiento en el sistema de
las botellas de repuesto.
2. Zona de los depósitos de las soluciones genéricas: permite almacenar en el sistema las soluciones
genéricas en uso.
3. Zona de almacenamiento de residuos de cubetas de reacción: permite almacenar las cubetas de
reacción usadas.
Zona de almacenamiento de las soluciones genéricas (Alinity i), página 126
Zonas de los depósitos (Alinity i), página 127
Zona de almacenamiento de residuos de cubetas de reacción (Alinity i), página 129
Zona de almacenamiento de las soluciones genéricas (Alinity i)

La zona de almacenamiento de las soluciones genéricas, que se sitúa en la puerta de
soluciones genéricas, permite el almacenamiento en el sistema de las botellas de repuesto.
Las soluciones genéricas de las botellas de repuesto llenan los depósitos de éstas. Cada botella
dispone de un tapón único que encaja en la ranura del cierre correspondiente de su soporte.

G5-6900R07 - 2020-04-27
Uso o función
Figura 76: Zona de almacenamiento de las soluciones genéricas (Alinity i)
Leyenda:
1. Tampón de lavado concentrado: se mezcla con agua purificada y luego se bombea hacia los
conjuntos de los brazos de pipeteo de muestras y reactivos, y hacia las zonas de lavado durante el
procesamiento de los ensayos.
2. Solución activadora: produce la reacción quimioluminiscente que permite la lectura final.
3. Solución preactivadora: separa el colorante de acridinio del conjugado unido al complejo de
micropartículas. De esta forma, se prepara el colorante de acridinio para la adición de la solución
activadora.
4. Botón de liberación de botellas: permite quitar el tapón de una solución genérica de un soporte de
botellas para extraer y sustituir una botella de solución genérica.
5. Soporte de botellas: almacena una botella de solución genérica de repuesto. Contiene un mecanismo
que perfora el septo (tapón de goma) de la solución genérica.
Soluciones genéricas (i‑series), página 148
Zonas de los depósitos (Alinity i)

La zona de los depósitos de las soluciones genéricas, que se encuentra en el centro de
suministros, permite el almacenamiento en el sistema de las soluciones genéricas que se

G5-6900R07 - 2020-04-27
Uso o función
utilizan durante el procesamiento del ensayo. Cuando estos depósitos se vacían en el sistema,
las soluciones genéricas de las botellas de repuesto situadas en la puerta de las soluciones
genéricas los rellenan sin que se produzcan interrupciones en el funcionamiento del sistema. El
tampón de lavado concentrado del depósito correspondiente de soluciones genéricas cargado
en el sistema se diluye por un factor de 10 y se almacena en un depósito de 4 l de tampón de
lavado diluido para su uso durante el procesamiento de los ensayos.
Figura 77: Zona de los depósitos de las soluciones genéricas (Alinity i)
Leyenda:
1. Bandeja de depósitos: alberga las bombas de transferencia, los depósitos de las soluciones
genéricas y el acumulador de vacío y residuos. Se puede extraer para acceder a los depósitos
de las soluciones genéricas.
2. Gradilla de las bombas de transferencia: contiene las bombas de transferencia de la solución
preactivadora, la solución activadora y el tampón de lavado concentrado. Las bombas transfieren las
soluciones genéricas de las botellas de repuesto a los depósitos de éstas.
3. Depósito del tampón de lavado concentrado: contiene el tampón de lavado concentrado en uso.
4. Depósito de la solución activadora: contiene la solución activadora en uso.
5. Depósito de la solución preactivadora: contiene la solución preactivadora en uso.

G5-6900R07 - 2020-04-27
Uso o función
Figura 78: Cajón de las bombas (Alinity i)
Leyenda:
1. Depósito del tampón de lavado diluido: contiene tampón de lavado diluido para su uso durante el
Zona de almacenamiento de residuos de cubetas de reacción (Alinity i)

La zona de almacenamiento de residuos de cubetas de reacción (CR), situada en el centro de
suministros, permite almacenar el recipiente de residuos de CR y contiene las CR usadas.

G5-6900R07 - 2020-04-27
Uso o función
Figura 79: Zona de almacenamiento de residuos de cubetas de reacción (Alinity i)
Leyenda:
1. Conducto de evacuación de residuos de CR: dirige las CR usadas al recipiente de residuos de CR. El
recipiente de residuos de CR se puede extraer durante el procesamiento de los ensayos. Cuando el
recipiente está fuera del sistema, se cierra el conducto de evacuación de residuos de CR, que puede
almacenar 50 CR antes de poner en pausa el módulo de procesamiento.
2. Recipiente de residuos de CR: contiene las CR usadas.
3. Bandeja de almacenamiento de residuos de CR: contiene el recipiente de residuos de CR.
Centro de suministro de reactivos (Alinity i)

El centro de suministro de reactivos permite almacenar los cartuchos de reactivos, las
soluciones de mantenimiento y los calibradores y controles usados frecuentemente en un
entorno refrigerado y con control de temperatura. Los cartuchos y las gradillas de viales se
cargan en el gestor de reactivos y muestras (RSM) y se transfieren al posicionador de reactivos
mediante el transportador del RSM.

G5-6900R07 - 2020-04-27
Uso o función
Figura 80: Centro de suministro de reactivos (Alinity i)
Leyenda:
1. Carrusel de reactivos: aloja los cartuchos de reactivos, las soluciones de mantenimiento y los
calibradores y controles usados frecuentemente. El carrusel rota para que los brazos de pipeteo de
reactivos 1 y 2 accedan a los reactivos.
2. Posicionador de reactivos: coloca los cartuchos y las gradillas de viales almacenadas en el sistema
para cargarlos en el carrusel de reactivos o en la zona de carga. Cuando el posicionador de
reactivos está abierto, el cartucho o la gradilla se puede transferir a la zona de carga. Cuando el
posicionador de reactivos está cerrado, el cartucho o la gradilla se puede transferir al carrusel de
reactivos.
3. Transportador de reactivos: coloca los cartuchos y las gradillas de viales almacenadas en el sistema
en el carrusel de reactivos o en el posicionador de reactivos.
Carrusel de reactivos (Alinity i), página 131
Carrusel de reactivos (Alinity i)

El carrusel de reactivos es una unidad circular giratoria que realiza las siguientes funciones:

G5-6900R07 - 2020-04-27
Uso o función
• Aloja un máximo de 47 cartuchos de reactivos con códigos de barras, soluciones de

mantenimiento y gradillas de viales en un entorno refrigerado y con control de temperatura.
• Permite la dispersión de micropartículas mediante el giro continuo de los frascos de
reactivos de micropartículas.
• Gira para colocar los cartuchos de reactivos y las soluciones del sistema de forma que los
reactivos y las soluciones se puedan aspirar y dispensar.
• Gira para colocar los cartuchos de reactivos cargados en el módulo de procesamiento por
primera vez de forma que se pueda perforar el septo de los reactivos antes del primer uso.
• Gira para colocar las gradillas de viales y transferirlas al posicionador de muestras de
forma que los calibradores y controles se puedan aspirar y dispensar.
Figura 81: Carrusel de reactivos (Alinity i)
Leyenda:
1. Segmento de reactivos: sección del carrusel de reactivos que aloja un máximo de seis cartuchos
o gradillas de viales. El carrusel de reactivos dispone de un total de ocho segmentos de reactivos.
Un segmento contiene el punto de referencia para la calibración del carrusel de reactivos. Este
segmento aloja un máximo de cinco cartuchos o gradillas de viales.
2. Posición del reactivo: sección de un segmento de reactivos que aloja un cartucho o una gradilla de
viales.
3. Punto de referencia para la calibración del carrusel de reactivos: punto de referencia para la
calibración que se utiliza para alinear el brazo de pipeteo de reactivos con los cartuchos y viales.

G5-6900R07 - 2020-04-27
Uso o función
Componentes opcionales
Los siguientes componentes son opcionales para los módulos de procesamiento:
Sistema de Proporciona un flujo de corriente continuo y temporal al

alimentación módulo de procesamiento durante un fallo del suministro
ininterrumpida (SAI) eléctrico.
Bomba externa de Lleva los residuos desde la salida de residuos a un desagüe

residuos elevado.
Botella de residuos Recoge los residuos líquidos de alta concentración

de alta concentración procedentes de la cubetas y de la unidad ICT.
(c‑series)
Bomba externa de residuos, página 133
Vaciado de la botella de residuos de alta concentración y actualización del inventario (c‑series),
página 599
Bomba externa de residuos

La bomba externa de residuos es un componente opcional que lleva los residuos desde el
cabezal de residuos hacia un desagüe elevado cuando no se dispone de un desagüe en el
suelo.

G5-6900R07 - 2020-04-27
Uso o función
Figura 82: Vista frontal de la bomba externa de residuos
Leyenda:
1. Toma de corriente: suministra energía a la bomba externa de residuos.
2. Interruptor de corriente: permite encender y apagar el suministro eléctrico de la bomba. Cuando se
enciende el interruptor, la bomba empieza a eliminar los residuos automáticamente.
3. Interruptor de selección del voltaje: permite seleccionar el voltaje permitido (115 V a 230 V).
4. Interruptor de funcionamiento manual: permite encender y activar la bomba.

G5-6900R07 - 2020-04-27
Uso o función
Figura 83: Vista trasera de la bomba externa de residuos
Leyenda:
1. Desconexión rápida de la salida de residuos: permite conectar un conducto para llevar los residuos a
un desagüe elevado.
2. Desconexión rápida de entrada: permite conectar un conducto desde el cabezal de residuos.
Especificaciones y requisitos eléctricos de la bomba externa de residuos, página 480

G5-6900R07 - 2020-04-27
Uso o función
Descripción general del software del sistema Alinity Capítulo 1
Descripción general del software del sistema

Alinity
El software del sistema Alinity tiene una interfaz de usuario diseñada para facilitar el acceso
a la información del sistema, las funciones de software y la ayuda para una pantalla activa.
La interfaz de usuario es un formato de visualización en el que el usuario puede seleccionar
iconos, botones, comandos del menú y otros elementos de la pantalla.
La interfaz del usuario es idéntica en todos los sistemas Alinity.
Figura 84: Diseño de la interfaz del usuario
Leyenda:
1. Barra del menú: proporciona elementos de navegación e indicadores de estado. Cada icono de esta
barra representa una categoría de la pantalla. Cuando se selecciona un icono, se abre una pantalla
asociada. El centro de alarmas, situado en la parte superior de esta barra, avisa cuando se producen
alarmas y notificaciones en el sistema y permite acceder a más información sobre las alarmas y
notificaciones.
2. Cabecera de la pantalla: contiene el título de la pantalla, el nombre del sistema, el botón de Ayuda,
el botón de Notas, el nombre del usuario registrado, el botón de "bloqueo", la fecha, la hora y la
versión del software.
3. Zona de información: permite acceder a toda la información y las funciones del sistema relacionadas
con el elemento de la pantalla seleccionado.
4. Botones de función: permiten acceder a funciones relacionadas con la pantalla activa. Los botones
que tienen el texto azul están disponibles para su uso. Los botones que tienen el texto violeta no
están disponibles para su uso hasta que se seleccione un elemento de la pantalla.
5. Ventana flotante: proporciona información o funciones adicionales relacionadas con la pantalla
activa.

G5-6900R07 - 2020-04-27
Uso o función
Capítulo 1 Descripción general del software del sistema Alinity
6. Mensaje crítico: proporciona información sobre las condiciones o los errores del funcionamiento del
sistema.
7. Botón Ayuda: permite acceder a la Ayuda para la pantalla activa, una ventana flotante o un código
de mensaje.
Descripción de los elementos de las pantallas, página 137
Barra del menú, página 142
Descripción de los elementos de las pantallas

Los elementos de las pantallas se utilizan en cada pantalla para interactuar con el software del
sistema. En la lista siguiente se incluye una descripción de estos elementos:
Iconos Muestran una pantalla.
Menús Muestran una pantalla.
Pestañas Organizan el contenido en vistas separadas, pero solo se

puede ver una vista a la vez.
Botones Inician comandos tales como los de los ejemplos siguientes:

• Visualizar otra pantalla o ventana flotante.
• Añadir elementos a una lista.
• Actualizar la información de la pantalla.
• Confirmar que se guardan los cambios introducidos.
• Eliminar elementos del sistema.
• Mostrar la Ayuda para la pantalla, la ventana flotante o el
código de mensaje activos.
Ventanas flotantes Muestran información o menús adicionales, o se utilizan

para tareas específicas como búsquedas, impresiones y
actualizaciones.
Notificaciones Muestran un triángulo o un círculo que se utilizan en los

botones e iconos del menú para mostrar notificaciones
de estado, como alertas y advertencias, y notificaciones
informativas, como un número en el botón Notas que indica
las notas no leídas.
Cuadros de entrada • Muestran cuadros de texto que se utilizan para introducir
de datos texto. Se muestra un asterisco cuando se requiere
información.

G5-6900R07 - 2020-04-27
Uso o función
• Muestran cuadros numéricos que se utilizan para teclear

texto o para introducir texto pulsando los botones de
flecha hacia arriba y flecha hacia abajo. Se muestra un
asterisco cuando se requiere información.
Listas desplegables Muestran una lista de elementos entre los que elegir uno.
Opciones Muestran una lista de opciones entre las que elegir una.
Casillas Muestran una lista de opciones entre las que elegir una o
varias.
Controles deslizantes Muestran un indicador en un medidor que se utiliza para

seleccionar un valor entre un intervalo de valores.
Sugerencias de la Muestra un botón de información cuando el cursor se sitúa

pantalla sobre un cuadro de entrada de datos en la interfaz del
usuario para obtener información sobre el tipo de datos que
se debe introducir en el cuadro.
Ventanas Se muestran en la parte superior o frontal de la

pantalla activa y proporcionan más información o funciones
relacionadas con la pantalla.
Las descripciones de elementos específicos de la pantalla que explican el tipo de información

que se debe introducir, seleccionar o ver, están disponibles en cada pantalla y se pueden
consultar a través de los enlaces proporcionados en el apartado Información relacionada...
Descripción de los elementos de la pantalla Inicio, página 534
Descripción de los elementos de la pantalla Suministros (c‑series), página 577
Descripción de los elementos de la pantalla Suministros (i‑series), página 586
Descripción de los elementos de la pantalla Peticiones, página 677
Descripción de los elementos de la pantalla Estado de muestras, página 712
Descripción de los elementos de la pestaña No validado en la pantalla Resultados, página 725
Descripción de los elementos de la pestaña Muestra en la pantalla Resultados, página 727
Descripción de los elementos de la pestaña Control en la pantalla Resultados, página 728
Descripción de los elementos de la pestaña Excepción en la pantalla Resultados, página 729
Descripción de los elementos de la pantalla Estado de la calibración, página 821
Descripción de los elementos de la pestaña Mantenimiento en la pantalla Registro de
procedimientos, página 879
Descripción de los elementos de la pestaña Todos los mensajes en la pantalla Registros del
sistema, página 1082
Descripción de los elementos de la pestaña Notificaciones/Alarmas en la pantalla Registros del

G5-6900R07 - 2020-04-27
Uso o función
Descripción de los elementos de la pestaña Informativo en la pantalla Registros del sistema,

página 1075
Descripción de los elementos de la pestaña Inventario en la pantalla Registros del sistema,
página 1076
Descripción de los elementos de la pestaña Acceso de usuario en la pantalla Registros del
Descripción de los elementos de la pestaña Configuración en la pantalla Registros del sistema,
página 1078
Descripción de los elementos de la pestaña Comunicaciones en la pantalla Registros del sistema,
página 1079
Descripción de los elementos de la pestaña Abbott Mail en la pantalla Registros del sistema,
página 1080
Descripción de los elementos de la pantalla Inventario Cal/QC, página 604
Descripción de los elementos de la pestaña Actual en la pantalla Reactivos, página 625
Descripción de los elementos de la pestaña Historial en la pantalla Reactivos, página 629
Descripción de los elementos de Muestra individual de la pestaña Muestra en la pantalla Crear
petición, página 687
Descripción de los elementos de la pestaña Control en la pantalla Crear petición, página 694
Descripción de los elementos de la pestaña Calibración en la pantalla Crear petición, página 697
Descripción de los elementos de la pantalla Procedimientos, página 865
Descripción de los elementos de la pestaña Diagnóstico en la pantalla Registro de
Descripción de los elementos de las pantallas Importar usuarios y Exportar usuarios, página 167
Descripción de los elementos de la pantalla Conjunto de calibradores, página 312
Descripción de los elementos de la pantalla Ver/Editar conjunto calibradores, página 312
Descripción de los elementos de la pantalla Importar calibradores (c‑series), página 315
Descripción de los elementos de la pestaña Ficheros disponibles en la pantalla Instalar/
Desinstalar ensayos, página 328
Descripción de los elementos de la pestaña Ficheros instalados en la pantalla Instalar/Desinstalar
ensayos, página 330
Descripción de los elementos de la pestaña Exportar ficheros en la pantalla Importar/Exportar
ensayos (c‑series), página 336
Descripción de los elementos de la pestaña Importar ficheros en la pantalla Importar/Exportar
Descripción de los elementos de la pantalla de Control de calidad, página 350
Descripción de los elementos de la pantalla de Crear/Editar control, página 350
Descripción de los elementos de la pantalla Importar, página 355
Descripción de los elementos de la pantalla Westgard, página 379
Desinstalar procedimientos, página 385
Descripción de los elementos de la pestaña Crear/Editar en la pantalla Mantenimiento definido
por el usuario, página 390

G5-6900R07 - 2020-04-27
Uso o función
Descripción de los elementos de la pestaña Exportar en la pantalla Mantenimiento definido por el

usuario, página 392
Descripción de los elementos de la pantalla Copia seguridad/Restaurar, página 398
Descripción de los elementos de la pantalla Actualizaciones del sistema, página 402
Descripción de los elementos de la pantalla Importar actualización del sistema, página 406
Descripción de los elementos de la pantalla Detalles de resumen de controles, página 765
Descripción de los elementos de la pantalla Parámetros del ensayo, página 252
Descripción de los elementos de la pantalla Orden de visualización de ensayos, página 341
Descripción de los elementos de la pantalla Definición del perfil, página 343
Descripción de los elementos de la pantalla Firmware actual, página 417
Descripción de los elementos de la pantalla Usuarios, página 166
Descripción de los elementos de la pantalla Crear nuevo usuario, página 169
Descripción de los elementos de la pantalla Editar usuario, página 171
Descripción de los elementos de la pantalla Perfil de usuario, página 176
Descripción de los elementos del gestor de reactivos y muestras (RSM) en la pantalla Módulos,
página 179
Descripción de los elementos de la pantalla Módulos (c‑series), página 180
Descripción de los elementos de la pantalla Módulos (i‑series), página 182
Descripción de los elementos de la pantalla Impresoras, página 187
Descripción de los elementos de la pantalla Códigos de barras, página 195
Descripción de los elementos de la pestaña Reactivos/Diluyentes en la pantalla Reactivos y
Suministros, página 198
Descripción de los elementos de la pestaña Suministros en la pantalla Reactivos y Suministros,
página 201
Descripción de los elementos de la pantalla Informes, página 211
Descripción de los elementos de la pantalla Abbott Mail, página 214
Descripción de los elementos de la pantalla Configuración de sonido, página 223
Descripción de los elementos de la pantalla Configuración del host, página 225
Descripción de los elementos de la pantalla Comunicación HL7, página 229
Descripción de los elementos de la pantalla Comunicación ASTM, página 232
Descripción de los elementos de la pantalla Accesos directos, página 236
Descripción de los elementos de la pantalla Copia seguridad automática, página 238
Descripción de los elementos de la pantalla AbbottLink, página 243
Descripción de los elementos de la pantalla Petición Cal/QC, página 347
Descripción de los elementos de la pantalla Resolución de problemas, página 413
Descripción de los elementos de la pantalla Detalles del estado de calibración, página 824
Descripción de los elementos de la pantalla Ejecutar procedimiento, página 869
Descripción de los elementos de la pantalla de acceso al sistema, página 521
Descripción de los elementos de la pestaña Todos en la pantalla Bandeja entrada Abbott Mail,
página 553
Descripción de los elementos de la pestaña Ficheros de ensayos en la pantalla Bandeja entrada
Abbott Mail, página 554

G5-6900R07 - 2020-04-27
Uso o función
Descripción de los elementos de la pestaña Instrucciones de uso en la pantalla Bandeja entrada

Descripción de los elementos de la pestaña Actualizaciones del sistema en la pantalla Bandeja
entrada Abbott Mail, página 556
Descripción de los elementos de la pestaña Datos del calibrador en la pantalla Bandeja entrada
Abbott Mail (c‑series), página 558
Descripción de los elementos de la pestaña Ficheros de ensayos en la pantalla Solicitud manual
de ficheros, página 561
Descripción de los elementos de la pestaña Datos del calibrador en la pantalla Solicitud manual
de ficheros (c‑series), página 562
Descripción de los elementos de la pantalla Detalles cartucho de reactivos, página 633
Descripción de los elementos de la pantalla Detalles de la petición (Muestra individual, Control y
Calibrador), página 682
Descripción de los elementos de la pantalla Detalles de muestras (muestras de pacientes,
controles y calibradores), página 716
Descripción de los elementos de la pantalla Detalles de resultados (muestras de pacientes y
controles), página 735
Descripción de los elementos de la pantalla Resumen de control de calidad, página 760
Descripción de los elementos de la pantalla Configuración general, página 218
Descripción de los elementos de la pantalla Levey-Jennings (gráfica), página 753
Descripción de los elementos de la pantalla Detalles del punto, página 755
Descripción de los elementos de la pantalla Alinity PRO, página 241
Descripción de los elementos de la pantalla Torre de estado, página 245
Descripción de los elementos de la pestaña General en la pantalla Parámetros del ensayo
(fotométrico c‑series), página 253
(potenciométrico c‑series), página 260
(i‑series), página 262
Descripción de los elementos de la pestaña Calibración en la pantalla Parámetros del ensayo
Descripción de los elementos de la pantalla Detalles de la petición (muestra de serie con código
de barras), página 684
Descripción de los elementos de la pestaña Muestra para Serie con códigos de barras en la
pantalla Crear petición, página 689
(calculado), página 265
Descripción de los elementos de la pestaña Reglas de reanálisis en la pantalla Parámetros del
ensayo, página 284
Descripción de los elementos de la pestaña LavadoSmart en la pantalla Parámetros del ensayo
(c‑series), página 1650

G5-6900R07 - 2020-04-27
Uso o función
Descripción de los elementos de la pantalla Comunicación LAS, página 234

Descripción de los elementos de la pestaña Resultados en la pantalla Parámetros del ensayo,
página 277
Descripción de los elementos de la pantalla Software actual, página 416
Descripción de los elementos de la pantalla Parámetros del ensayo (c‑series fotométrico, definido
por el usuario), página 1621
(c‑series fotométrico, definido por el usuario), página 1623
Descripción de los elementos de la pestaña Resultados en la pantalla Parámetros del ensayo
Descripción de los elementos de la pantalla Cód. barras de ID muestra de QC, página 381
Descripción de los elementos de la pestaña Excepción almacenada en la pantalla Resultados,
página 731
Barra del menú

La barra del menú proporciona elementos de navegación que se utilizan para visualizar
pantallas, ventanas flotantes y menús. En la figura siguiente se muestran ejemplos de la
ventana flotante del centro de alarmas, indicadores de estado, botones, iconos y el menú del
Sistema.
Figura 85: Barra del menú

G5-6900R07 - 2020-04-27
Uso o función
Leyenda:
1. Centro de alarmas: proporciona el botón del Centro de alarmas, que muestra una ventana flotante
con información sobre el estado y dos tipos de indicadores de estado para problemas del sistema
que requieren atención. Los indicadores de estado, llamados notificaciones, aparecen sobre los
iconos para informar al usuario cuando un problema concreto del sistema requiere atención:
– Una notificación triangular roja (alarma) indica problemas del sistema que requieren una
intervención inmediata.
– Una notificación circular ámbar (notificación) indica problemas del sistema que requieren una
intervención no inmediata.
2. Iconos: elementos de navegación que permiten acceder a pantallas y funciones específicas. En la
barra del menú se encuentran estos iconos:
– Inicio
– Estado de muestras
– Peticiones
– Resultados
– QC
– CAL
– Reactivos
– Suministros
Botón Sistema: muestra un menú de comandos. Los comandos del menú Sistema que están
configurados como iconos no aparecen en el menú.
3. Iconos configurables: elementos de navegación que se pueden configurar para navegar por
funciones habituales. Algunos de los comandos del menú del Sistema se pueden configurar para
estos iconos.

G5-6900R07 - 2020-04-27
Uso o función
Materiales consumibles necesarios Capítulo 1
Materiales consumibles necesarios

Los materiales consumibles son materiales reemplazables necesarios para procesar las
muestras en Alinity ci‑series. Asegúrese de mantener un inventario adecuado de materiales
consumibles.
PRECAUCIÓN: Muchos de los materiales consumibles que se utilizan con
Alinity ci‑series son mezclas de sustancias químicas o biológicas. Algunas de las
mezclas pueden ser peligrosas para los usuarios en determinadas circunstancias.
Consulte las advertencias o las instrucciones suministradas en el etiquetado específico
de los productos, en la documentación del producto y en las fichas de datos de
seguridad específicas de los productos.
Equipos de reactivos y componentes, página 144
Controles, página 145
Calibradores, página 146
Soluciones cargadas en el sistema (c‑series), página 149
Soluciones de mantenimiento (c‑series), página 150
Módulo ICT (c‑series), página 151
Solución acondicionadora de la sonda (i‑series), página 152
Cubetas de reacción (i‑series) , página 153
Copas de muestras, página 153
Riesgos biológicos, página 847
Riesgos químicos, página 849
Equipos de reactivos y componentes

Los equipos de reactivos están compuestos por uno o varios cartuchos que contienen todos los
componentes de los reactivos necesarios para un ensayo Alinity ci‑series.
Los cartuchos de reactivos se pueden almacenar en el sistema según las instrucciones
específicas de los ensayos. Para obtener más información sobre el almacenamiento en el
sistema, consulte la documentación del ensayo.
Los cartuchos de reactivos de Abbott preenvasados contienen un código de barras
bidimensional. Cada código de barras contiene la siguiente información:
• El identificador del reactivo
• El número de serie del reactivo
• La cantidad de análisis (el número de análisis por cartucho)
• Fecha de caducidad
• El tiempo de estabilidad en el sistema

G5-6900R07 - 2020-04-27
Uso o función
Capítulo 1 Materiales consumibles necesarios
• Información sobre la calibración principal para ensayos que utilizan el método de

calibración de ajuste de 2 puntos (sólo para Alinity i‑series)
Figura 86: Cartuchos de reactivos y componentes
Leyenda:
1. Cartucho de reactivos Alinity i: contiene los componentes necesarios para procesar un inmunoanálisis
quimioluminiscente de micropartículas Alinity ci‑series. Cada frasco de reactivo del cartucho contiene
un septo integrado, a no ser que se indique lo contrario en la documentación del ensayo.
2. Cartucho de reactivos Alinity c: contiene los componentes necesarios para procesar un ensayo
Alinity ci‑series fotométrico o potenciométrico.
3. Tapón de repuesto para reactivos Alinity: sella el cartucho de reactivos para evitar que se produzcan
fugas cuando el cartucho se extrae del sistema y se almacena en un refrigerador externo. El tapón
original no se utiliza para evitar la contaminación cruzada de los analitos.
Controles
Los controles son muestras que contienen concentraciones conocidas de analito. Los controles
disponibles son monoconstituyentes y multiconstituyentes. Algunos controles se pueden

G5-6900R07 - 2020-04-27
Uso o función
almacenar para su uso en el carrusel de reactivos. Para identificar los controles necesarios
para un ensayo, consulte la documentación del ensayo.
Figura 87: Controles Alinity ci‑series
Leyenda:
1. Control monoconstituyente: Muestra específica del ensayo que contiene concentraciones conocidas
de un analito.
2. Control multiconstituyente: Muestra que contiene múltiples analitos.
3. Tapones de repuesto para calibradores/controles Alinity ci‑series: sustituyen a los tapones originales
de los viales de calibradores o controles cargados en el gestor de reactivos y muestras para la
calibración o el análisis de control. El tapón de repuesto sella el vial para evitar que se produzcan
fugas cuando el vial se extrae del sistema y se almacena en un refrigerador externo. El tapón
Calibradores
Los calibradores son muestras que contienen concentraciones conocidas de analito. En
Alinity c‑seriesse utilizan diferentes calibradores monoconstituyentes y multiconstituyentes. Los
calibradores monoconstituyentes se utilizan en Alinity i‑series. Algunos calibradores se pueden

G5-6900R07 - 2020-04-27
Uso o función
almacenar para su uso en el carrusel de reactivos. Para identificar los calibradores necesarios
para un ensayo, consulte la documentación del ensayo.
Figura 88: Calibradores Alinity ci‑series
Leyenda:
1. Calibradores Alinity i: calibradores monoconstituyentes utilizados en la calibración de ensayos
i‑series.
2. Calibradores Alinity c: calibradores monoconstituyentes y multiconstituyentes utilizados en la
calibración de ensayos fotométricos c‑series.
3. Calibradores ICT de Alinity c: utilizados en la calibración de ensayos potenciométricos c‑series.
4. Tapones de repuesto para calibradores/controles Alinity ci‑series: sustituyen a los tapones originales
de los viales de calibradores o controles cargados en el gestor de reactivos y muestras para la
calibración o el análisis de control. El tapón de repuesto sella el vial para evitar que se produzcan
fugas cuando el vial se extrae del sistema y se almacena en un refrigerador externo. El tapón

G5-6900R07 - 2020-04-27
Uso o función
Soluciones genéricas (c‑series)

Las soluciones genéricas son soluciones líquidas suministradas en grandes cantidades que
se utilizan durante el procesamiento de las muestras. Alinity c‑series utiliza tres soluciones
genéricas. Las botellas de estas soluciones están cargadas en la puerta de soluciones
genéricas.
Figura 89: Soluciones genéricas (c‑series)
Leyenda:
1. Solución de lavado alcalina (botella de 0.5 L): solución que utiliza el lavacubetas para limpiar las
cubetas después del análisis de las muestras. La solución de lavado alcalina se almacena a una
temperatura entre 15 °C y 30 °C, y se mantiene estable en el sistema durante 30 días.
2. Solución de referencia ICT (975 mL en una botella de 1 L): solución estándar de concentración
media aspirada y analizada por el módulo ICT antes y después de cada muestra. La solución
proporciona un potencial de referencia que se utiliza en el cálculo de los resultados. La solución
de referencia ICT se almacena a una temperatura entre 15 °C y 30 °C, y se mantiene estable en el
sistema durante 90 días.
3. Solución de lavado ácida (botella de 0.5 L): solución que utiliza el lavacubetas para limpiar las
cubetas después del análisis de las muestras. La solución de lavado ácida se almacena a una
temperatura entre 15 °C y 30 °C, y se mantiene estable en el sistema durante 30 días.
Zona de almacenamiento de las soluciones genéricas (Alinity c), página 95
Zona de los depósitos de las soluciones genéricas (Alinity c), página 96
Soluciones utilizadas durante el procesamiento diario (c‑series), página 592
Soluciones genéricas (i‑series)

Las soluciones genéricas son soluciones líquidas suministradas en grandes cantidades que se
utilizan durante el procesamiento del ensayo. Alinity i‑series utiliza tres soluciones genéricas.
Las botellas de estas soluciones están cargadas en la puerta de soluciones genéricas.

G5-6900R07 - 2020-04-27
Uso o función
Figura 90: Soluciones genéricas (i‑series)
Leyenda:
1. Solución preactivadora (nº de referencia 06P12), botella de 1 L: solución que contiene solución de
peróxido de hidrógeno al 1.32 % (W/V) que separa el colorante de acridinio del conjugado unido al
complejo de micropartículas. De esta forma, se prepara el colorante de acridinio para la adición de
la solución activadora. La solución preactivadora es fotosensible y su estabilidad en el sistema es de
16 días.
2. Solución activadora (nº de referencia 06P11), botella de 1 L: solución que contiene solución de
hidróxido de sodio 0.35N que produce la reacción quimioluminiscente que proporciona la lectura
final. La estabilidad en el sistema de esta solución es de un máximo de 28 días. Para ensayos
que requieran un periodo de estabilidad en el sistema más breve, la estabilidad en el sistema de
la solución activadora se basa en la presencia o ausencia de estos reactivos en el carrusel de
reactivos. Para obtener más información, consulte la documentación del ensayo.
3. Tampón de lavado concentrado (nº de referencia 06P13), botella de 2 L: solución que contiene
solución salina con tampón fosfato y agentes antimicrobianos. El sistema diluye la solución por un
factor de 10 y, a continuación, la bombea a los brazos de pipeteo de muestras y reactivos y a
las zonas de lavado durante el procesamiento del ensayo. Esta solución se mantiene estable en el
sistema durante 30 días.
Zona de almacenamiento de las soluciones genéricas (Alinity i), página 126
Zonas de los depósitos (Alinity i), página 127
Soluciones cargadas en el sistema (c‑series)

Se trata de detergentes que se utilizan para lavar sondas de muestras, sondas de
reactivos, mezcladores y cubetas de reacción. Las soluciones se utilizan con la función de
LavadoSmart durante el funcionamiento del sistema. También se pueden utilizar durante algunos
procedimientos de mantenimiento y diagnóstico. Las soluciones cargadas en el sistema son:
solución de lavado ácida para sondas, detergente A y detergente B. Para obtener información
específica sobre cada solución, consulte la documentación del producto.

G5-6900R07 - 2020-04-27
Uso o función
Figura 91: Soluciones cargadas en el sistema (c‑series)
Función de LavadoSmart (c‑series), página 440
Soluciones de mantenimiento (c‑series)

Las soluciones de mantenimiento c‑series son soluciones líquidas que se suministran en un
equipo de tres componentes y se utilizan durante el procedimiento de mantenimiento diario
automático. La botella grande del cartucho de mantenimiento se llena de aditivo para el baño
de incubación, una solución antimicrobiana utilizada para evitar y controlar la contaminación
microbiana del baño de incubación. Durante el mantenimiento, la solución se dispensa en el
baño de incubación. La botella pequeña del cartucho de mantenimiento está vacía y se reserva
para la solución de limpieza reconstituida. La solución de limpieza se suministra como un
material liofilizado con un diluyente. La solución de limpieza reconstituida se añade a la botella
pequeña. Durante el mantenimiento diario, la solución de limpieza reconstituida se utiliza para
limpiar las sondas de muestras y reactivos, los mezcladores, la sonda ICT y el módulo ICT.
Las soluciones de mantenimiento se almacenan a una temperatura entre 15 °C y 30 °C, y se
mantienen estables en el sistema durante 14 días o 12 análisis, lo que suceda primero.

G5-6900R07 - 2020-04-27
Uso o función
Figura 92: Soluciones de mantenimiento (c‑series)
5501 Mantenimiento diario (c‑series), página 885
Módulo ICT (c‑series)

El módulo ICT es un chip integrado que es un componente de la unidad ICT y contiene los
electrodos de sodio (Na+), potasio (K+), cloro (Cl-) y de referencia. La garantía del módulo ICT
es válida para el procesamiento de 20 000 muestras o durante 3 meses desde la instalación, lo
que suceda primero.

G5-6900R07 - 2020-04-27
Uso o función
Figura 93: Módulo ICT (c‑series)
Solución acondicionadora de la sonda (i‑series)

La solución acondicionadora de la sonda contiene plasma humano recalcificado. Algunos
procedimientos de mantenimiento requieren esta solución después de limpiar la sonda del brazo
de pipeteo de muestras para acondicionar la sonda, con el fin de evitar la acumulación de
analitos inespecíficos en la sonda. Esta solución se almacena a una temperatura entre 2 °C y
8 °C.
Figura 94: Solución acondicionadora de la sonda (i‑series)

G5-6900R07 - 2020-04-27
Uso o función
Cubetas de reacción (i‑series)

Las cubetas de reacción (CR) son recipientes desechables en los que tiene lugar la reacción
CMIA. El usuario puede añadir CR en cualquier momento.
Figura 95: Cubeta de reacción (i‑series)
Copas de muestras
Las copas de muestras son recipientes desechables de 1 400 μL que contienen las muestras.
Las marcas de graduación de volumen a 125 μL, 500 μL y 1 400 μL eliminan la necesidad de
pipetear con precisión.
Para facilitar la identificación positiva de las muestras, las copas de muestras se pueden
colocar en tubos de muestras con etiquetas de códigos de barras.
Figura 96: Copa de muestra

G5-6900R07 - 2020-04-27
Uso o función
Accesorios necesarios Capítulo 1
Accesorios necesarios
Los accesorios necesarios son piezas que se necesitan para procesar las muestras en
Alinity ci‑series. Asegúrese de mantener un inventario adecuado de accesorios necesarios.
Bandejas, página 155
Cartucho de reactivos con frascos vacíos (c‑series), página 155
Gradillas
Las gradillas son accesorios que se utilizan en el gestor de reactivos y muestras para
transportar muestras, calibradores y controles al brazo de pipeteo de muestras. Alinity ci‑series
utiliza tres tipos de gradillas.
Figura 97: Gradillas
Leyenda:
1. Gradilla de viales: tiene código de barras para su identificación y una letra V. Aloja seis viales
abiertos de calibradores o controles para su uso inmediato. La gradilla no se puede almacenar en el
carrusel de reactivos.
2. Gradilla de viales almacenada en el sistema: tiene código de barras para su identificación y una letra
U. Aloja seis viales de calibradores o controles. La gradilla se almacena en el carrusel de reactivos.
3. Gradilla de muestras: tiene código de barras para su identificación. Aloja seis tubos primarios, tubos
de alícuotas o copas de muestras. En la gradilla se pueden utilizar conjuntamente tubos y copas.
4. Escala de muestras: se utiliza para comprobar que la cantidad de muestra de un tubo de alícuotas
supere los 8 mm.

G5-6900R07 - 2020-04-27
Uso o función
Capítulo 1 Accesorios necesarios
Procesamiento de muestras con el gestor de reactivos y muestras (RSM) para calibradores y
controles cargados en el sistema, página 658
Criterios para el almacenamiento en el sistema de los viales de calibradores y controles, página
659
Bandejas
Las bandejas son accesorios que se utilizan para alojar varias gradillas de muestras,
calibradores y controles, así como cartuchos de reactivos. Las bandejas de gradillas y
cartuchos se cargan en el gestor de reactivos y muestras. Cada bandeja aloja un máximo
de cinco gradillas o cartuchos. Las bandejas vacías pueden permanecer en la zona de carga
para crear cinco posiciones de carga de gradillas o cartuchos de una en una.
Figura 98: Bandeja
Cartucho de reactivos con frascos vacíos (c‑series)

Los cartuchos de reactivos c‑series con frascos vacíos son cartuchos de un solo uso que
contienen dos frascos de reactivos vacíos que pueden llenarse con solución salina y diluyentes
de muestras y reactivos definidos por el usuario. Una vez que los frascos se llenan y se
etiquetan con un código de barras de reactivo unidimensional (1D), los cartuchos se pueden
cargar en el carrusel de reactivos. El frasco R1 es el más grande y el frasco R2 el más
pequeño.
Hay dos tipos de cartuchos vacíos disponibles: Cartucho de reactivos, transparente (grande),
número de referencia 04S1740 y Cartucho de reactivos, negro (grande), número de referencia
04S1720 ó 04S1750.
El cartucho de reactivos c‑series, transparente (grande), contiene dos frascos de reactivos
vacíos transparentes, que pueden llenarse con solución salina o con diluyentes de muestras y
reactivos no fotosensibles definidos por el usuario. El volumen máximo de llenado del frasco

G5-6900R07 - 2020-04-27
Uso o función
Accesorios necesarios Capítulo 1
R1 es de 74 mL o hasta la línea de llenado máximo (MAX). El volumen máximo de llenado del

frasco R2 es de 46 mL o hasta la línea de llenado máximo (MAX).
El cartucho de reactivos c‑series, negro (grande), contiene dos frascos de reactivos vacíos
negros, que pueden llenarse con solución salina o con diluyentes de muestras y reactivos
definidos por el usuario. Este cartucho se debe utilizar para diluyentes de muestras y reactivos
fotosensibles definidos por el usuario. Los volúmenes máximos de llenado dependen del número
de referencia del producto utilizado:
• Número de referencia 04S1720:
– Frasco R1, solución salina: 74 mL
– Diluyente definido por el usuario, botella R1: 50 mL
– Reactivo definido por el usuario, botella R1: 50 mL
• Número de referencia 04S1750:
– Frasco R1: 74 mL
– Frasco R2: 46 mL
NOTA: Debido a que los cartuchos negros son idénticos a simple vista, si no puede determinar
el número de referencia del cartucho, utilice los volúmenes de llenado del número de referencia
04S1720.
IMPORTANTE: No supere los volúmenes máximos de llenado de los frascos de reactivos para
evitar dañar el carrusel de reactivos.
Figura 99: Cartuchos de reactivos c‑series, negro (grande) y transparente (grande)
Leyenda:
1. Cartucho de reactivos c‑series, negro (grande)
2. Cartucho de reactivos c‑series, transparente (grande)
Preparación de diluyentes de muestras y reactivos definidos por el usuario (c‑series), página 647

G5-6900R07 - 2020-04-27
Uso o función
Capítulo 1 Actividades automáticas del módulo de procesamiento
Actividades automáticas del módulo de

procesamiento
Se realizan operaciones del sistema de forma automática para mantener el rendimiento y las
condiciones óptimas del sistema periódicamente.
Purgado del sistema (c‑series), página 157
Purgado del sistema (i‑series), página 157
Cebado del sistema (i‑series), página 158
Lavado del módulo de procesamiento (c‑series), página 158
Rotación automática del carrusel de reactivos (c‑series), página 159
Purgado del sistema (c‑series)

Un purgado del sistema es un proceso automatizado que se utiliza para eliminar las burbujas
que pueden quedar en el sistema. El sistema realiza purgados periódicos al inicio de un
procesamiento en todos los brazos de pipeteo mediante el bombeo de agua purificada a través
de las sondas de los brazos de pipeteo en las copas de lavado.
La solución de referencia ICT, la solución de lavado alcalina y la solución de lavado ácida se
purgan automáticamente en estas circunstancias:
• La primera vez que el estado del módulo de procesamiento del analizador pasa a Operativo
después de encender el módulo.
• Después de sustituir una solución genérica en la puerta de soluciones genéricas y el
depósito de las soluciones genéricas se encuentra en el nivel más bajo detectable o por
debajo de éste.
Purgado del sistema (i‑series)

Un purgado del sistema es un proceso automatizado que se utiliza para eliminar las burbujas
que pueden quedar en el sistema. El sistema realiza purgados periódicos en todos los brazos
de pipeteo bombeando tampón de lavado a través de las sondas de los brazos de pipeteo y
dispensándolo en las copas de lavado. Para purgar los conjuntos de las zonas de lavado y el
cabezal de las soluciones preactivadora y activadora, el sistema bombea líquido a través de la
válvula de desvío y lo dispensa en el conducto de residuos.
El tampón de lavado, la solución preactivadora y la solución activadora se purgan
automáticamente cuando se producen las siguientes situaciones:
• Después de 8 horas de inactividad si el estado del módulo de procesamiento del analizador
es Operativo.

G5-6900R07 - 2020-04-27
Uso o función
Actividades automáticas del módulo de procesamiento Capítulo 1
• La primera vez que el estado del módulo de procesamiento del analizador pasa a Operativo
después de encender el módulo.
• Después de sustituir una solución genérica en la puerta de soluciones genéricas y el
depósito de las soluciones genéricas se encuentra en el nivel más bajo detectable o por
debajo de éste.
Cebado del sistema (i‑series)

Un cebado del sistema es un proceso automático que elimina el aire de las boquillas
dispensadoras de la zona de lavado y de las soluciones preactivadora y activadora. Para
realizar un cebado, el sistema introduce líquido a través de las boquillas dispensadoras y lo
dispensa en una cubeta de reacción (CR). A continuación, la CR se elimina automáticamente.
Las boquillas dispensadoras de la zona de lavado y de las soluciones preactivadora y activadora
se ceban cuando el estado del analizador pasa de Operativo a Procesando.
Lavado del módulo de procesamiento (c‑series)

El lavado del módulo de procesamiento es el proceso que limpia los componentes del hardware
que entran en contacto con los reactivos y las muestras.
En la tabla siguiente se describen las soluciones de lavado utilizadas para cada componente de
hardware.
Componente Lavado
Sondas de las • Durante el procesamiento de los ensayos se realiza un lavado con agua
muestras y los purificada.
reactivos • Se pueden realizar lavados adicionales con agua purificada, solución de
lavado ácida para sondas, detergente A o detergente B (sólo para sondas de
reactivos) si se ha configurado un LavadoSmart en los parámetros del ensayo.
• Se realizan automáticamente lavados con detergente A y solución de lavado
ácida para sondas durante el procesamiento de los ensayos cada 1 500
análisis.
Segmentos de • Se realizan lavados con agua purificada, solución de lavado alcalina y solución
cubetas de lavado ácida antes y después de cada uso.
• Se pueden realizar lavados adicionales con solución de lavado ácida para
sondas, detergente A o detergente B si se ha configurado un LavadoSmart en
los parámetros del ensayo.
Mezcladores • Durante el procesamiento de los ensayos se realiza un lavado con agua
purificada.
• Se pueden realizar lavados adicionales con agua purificada, solución de
lavado ácida para sondas, detergente A o detergente B si se ha configurado
un LavadoSmart en los parámetros del ensayo para la sonda de reactivos
correspondiente.

G5-6900R07 - 2020-04-27
Uso o función
Capítulo 1 Actividades automáticas del módulo de procesamiento
Componente Lavado
• Se realizan automáticamente lavados con detergente A y solución de lavado
ácida para sondas durante el procesamiento de los ensayos cada 1 500
análisis.
Rotación automática del carrusel de reactivos (c‑series)

La rotación automática del carrusel de reactivos es una rotación programada que estabiliza la
temperatura del carrusel. El carrusel de reactivos gira automáticamente 18 posiciones cada 20
minutos cuando el estado del módulo de procesamiento es Operativo o En espera.

G5-6900R07 - 2020-04-27
Uso o función
Actividades automáticas del módulo de procesamiento Capítulo 1
NOTAS

G5-6900R07 - 2020-04-27
Capítulo 2 Procedimientos de instalación y requisitos especiales
Introducción
Para garantizar la exactitud de los resultados y el funcionamiento óptimo del sistema,
Alinity ci‑series debe instalarse correctamente. Una vez instalado el sistema, éste se debe
configurar de forma que cumpla los requisitos específicos del laboratorio.
Instalación y reubicación del sistema, página 162
Configuración del sistema, página 164
Pantalla Utilidades, página 397
Aplicaciones de ensayos (c‑series fotométricos), página 1619

G5-6900R07 - 2020-04-27
Procedimientos de instalación y requisitos especiales
Instalación y reubicación del sistema Capítulo 2
Instalación y reubicación del sistema

Un representante de Abbott Laboratories es el encargado de instalar y reubicar el
Alinity ci‑series.
Procedimientos de instalación y requisitos especiales, página 161
Instalación del sistema, página 162
Comprobación del sistema, página 162
Reubicación del sistema, página 163
Instalación del sistema

Antes de instalar Alinity ci‑series, un representante de Abbott Laboratories confirma que la
ubicación esté preparada. La ubicación del sistema debe cumplir una serie de especificaciones
ambientales y requisitos eléctricos antes de que el representante pueda instalar el sistema.
El representante se encarga de desembalar, ubicar e instalar el sistema. Durante la instalación,
el representante realiza la configuración del sistema y confirma que el sistema funcione según
las especificaciones del fabricante.
Después de la instalación, se puede realizar la personalización o la configuración del sistema
antes de iniciar los análisis.
Especificaciones y requisitos, página 462
Comprobación del sistema

Después de instalar Alinity ci‑series, se pueden realizar los siguientes procedimientos para
asegurarse de que el sistema funciona correctamente:
• Instalar ficheros de ensayos.
• Configurar ajustes del sistema.
• Configurar ensayos de Abbott.
• Configurar ensayos definidos por el usuario.
• Configurar conjuntos de calibradores.
• Configurar controles de calidad.
• Solicitar y calibrar ensayos.
• Solicitar y procesar controles.
• Realizar pruebas específicas según los requisitos del laboratorio.

G5-6900R07 - 2020-04-27
Capítulo 2 Instalación y reubicación del sistema
Instalar ficheros de ensayos, página 332

Pestaña General de la pantalla Configurar, página 164
Pestaña Ordenador de la pantalla Configurar, página 216
Pestaña Ensayo de la pantalla Configurar, página 249
Pantalla Peticiones, página 677
Reubicación del sistema

Si desea información sobre la reubicación de Alinity ci‑series, póngase en contacto con un
representante local de Abbott Laboratories.
PRECAUCIÓN: RIESGOS biológicos. Esta actividad o área le puede exponer a material
potencialmente infeccioso.
Es necesario descontaminar el sistema antes de moverlo o transportarlo a otro emplazamiento.
Requisitos para la descontaminación, página 856

G5-6900R07 - 2020-04-27
Configuración del sistema Capítulo 2
Configuración del sistema

Los ajustes de la configuración definen la información que Alinity ci‑series necesita para cumplir
los requisitos específicos del laboratorio. La configuración del sistema se realiza después de la
instalación. El sistema se puede volver a configurar en cualquier momento si es necesario.
Pestaña Mantenimiento y diagnóstico de la pantalla Configurar, página 384
Pestaña General de la pantalla Configurar

Desde la pestaña General de la pantalla Configurar, el usuario puede realizar las siguientes
tareas:
Usuarios • Crear usuarios nuevos.
• Editar usuarios existentes.
• Gestionar los códigos PIN de los usuarios.
• Exportar e importar usuarios de un Alinity ci‑series a otro
Alinity ci‑seriesdiferente.
Perfil de usuario • Configurar un tema personal de visualización.

• Cambiar el PIN de un usuario.
Módulos • Editar la hora de inicio de un control de calidad.

• Editar parámetros específicos de un módulo de
procesamiento.
Impresoras • Añadir una impresora.

• Eliminar una impresora.
• Editar la configuración de la impresora.
Códigos de barras • Habilitar y deshabilitar tipos de códigos de barras.

• Configurar parámetros de los códigos de barras.
Reactivos y Configurar alarmas de volumen bajo de los reactivos y los

Suministros suministros.
Informes Configurar la impresión automática de informes.

G5-6900R07 - 2020-04-27
Capítulo 2 Configuración del sistema
Abbott Mail • Habilitar o deshabilitar las opciones de descarga para

elementos de Abbott Mail.
• Configurar el idioma de descarga para la documentación
de Abbott Mail.
Pantalla Usuarios, página 165
Pantalla Perfil de usuario, página 176
Pantalla Módulos, página 178
Pantalla Impresoras, página 187
Pantalla Códigos de barras, página 194
Pantalla Reactivos y Suministros, página 197
Pantalla Informes, página 211
Pantalla Abbott Mail, página 214
Pantalla Usuarios
En esta pantalla, el usuario puede ver la siguiente información sobre los usuarios que se han
creado en el sistema:
• ID de usuario
• Nombres y apellidos
• Nivel de acceso
• Estado
• Fecha en la se creó el usuario
El administrador del sistema puede realizar las siguientes funciones:

• Crear usuarios nuevos.
• Editar el nombre, el nivel de acceso y el estado de un usuario.
• Restablecer el PIN de un usuario.
• Importar y exportar datos de usuarios.
El usuario puede buscar un usuario concreto.
Descripción de los elementos de la pantalla Usuarios, página 166
Descripción de los elementos de las pantallas Importar usuarios y Exportar usuarios, página 167
Descripción de los niveles de acceso, página 168
Descripción de los elementos de la pantalla Crear nuevo usuario, página 169
Crear un usuario nuevo, página 170
Descripción de los elementos de la pantalla Editar usuario, página 171

G5-6900R07 - 2020-04-27
Editar un usuario, página 172

Desactivar o activar un usuario, página 172
Descripción de los elementos de la ventana flotante Configurar PIN, página 173
Importar usuarios, página 174
Exportar usuarios, página 175
Gestión de los códigos PIN de los usuarios, página 175
Descripción de los elementos de la pantalla Usuarios

En esta pantalla, el usuario puede filtrar y mostrar información sobre los perfiles de los
usuarios.
Elementos
ID de usuario Indica la identificación del usuario.
Apellidos Muestra los apellidos del usuario.
Nombre Muestra el nombre del usuario.
Nivel Muestra uno de los siguientes niveles de acceso del usuario:

• General
• Supervisor
• Administrador
Estado Muestra uno de los siguientes estados del usuario:
Activo El usuario puede acceder al sistema

si el estado del perfil del usuario es
Activo.
Inactivo El usuario no puede acceder al sistema

si el estado del perfil del usuario es
Inactivo.
Creado Muestra la fecha y la hora en que se creó el perfil del

usuario.
Botones de función
Hecho Guarda los cambios y muestra la pantalla vista con

anterioridad o cierra la ventana flotante.
Buscar Muestra la ventana flotante Buscar.
Importar Permite acceder a la pantalla Importar usuarios.

G5-6900R07 - 2020-04-27
Exportar Permite acceder a la pantalla Exportar usuarios.
Crear nuevo usuario Permite acceder a la pantalla Crear nuevo usuario.
Editar usuario Permite acceder a la pantalla Editar usuario.
Configurar PIN Permite acceder a la ventana flotante Configurar PIN.
Tamaño letra Aumenta o disminuye el tamaño del texto mostrado.
Descripción de los elementos de las pantallas Importar usuarios y Exportar usuarios

En la pantalla Importar usuarios, se pueden importar usuarios desde una memoria USB. En la
pantalla Exportar usuarios, se pueden exportar usuarios a una memoria USB.
Elementos
Botón El botón de la carpeta anterior permite acceder a la carpeta

seleccionada con anterioridad.
Botón El botón de las carpetas seleccionadas muestra todas las

carpetas seleccionadas con anterioridad.
Nombre de la carpeta Muestra la carpeta seleccionada en ese momento.
Botón El botón de inicio permite acceder a la carpeta del disco

duro.
Nombre del fichero Muestra el nombre del fichero de la base de datos de

usuarios exportado.
Creado Muestra la fecha y la hora en que se creó el fichero de la

base de datos de usuarios exportado.
? Muestra la ayuda del manual de operaciones para la pantalla,

la ventana flotante o el código de mensaje activo en ese
momento.
Fichero de Muestra la ubicación y el nombre del fichero de la base

importación de datos de usuarios exportado seleccionado. Este elemento
sólo se muestra en la pantalla Importar usuarios.
Ubicación de Muestra la unidad y la ubicación de la carpeta donde se

exportación va a exportar el fichero de la base de datos de usuarios
exportado. Este elemento sólo se muestra en la pantalla
Exportar usuarios.

G5-6900R07 - 2020-04-27
Botones de función

Cancelar Cancela las selecciones o las entradas y muestra la pantalla

o ventana flotante vista con anterioridad.
Importar Importa el fichero seleccionado. Este botón sólo se muestra

en la pantalla Importar usuarios.
Exportar Exporta la base de datos de usuarios. Este botón sólo se

muestra en la pantalla Exportar usuarios.
Tamaño letra Este botón no está disponible en esta pantalla.
Descripción de los niveles de acceso

Un nivel de acceso es el identificador que controla el acceso a determinadas funciones de
la interfaz del usuario. El software del sistema tiene tres tipos de niveles de acceso de los
usuarios:
Usuario general Se utiliza para ver la identificación del usuario actual en

diversas pantallas y para imprimir la identificación del usuario
registrado en el sistema en impresiones e informes.
Supervisor Se utiliza para realizar funciones de supervisor tales como:

• Configurar informes generados automáticamente.
• Configurar ajustes de control de calidad.
• Configurar mantenimientos definidos por el usuario.
• Configurar ajustes de sonido.
• Configurar ajustes de los calibradores.
Administrador del Se utiliza para realizar funciones de administrador tales

sistema como:
• Configure ajustes del sistema.
• Aprobar registros de mantenimiento.
• Instalar y desinstalar ensayos.
• Aceptar elementos de Abbott Mail.

G5-6900R07 - 2020-04-27
Además, el servicio de atención al cliente puede proporcionar un nombre de usuario y una

contraseña temporal a los usuarios que llamen para solicitar ayuda en la solución de problemas.
Este acceso autoriza determinadas funciones además de las ya permitidas con el acceso del
administrador del sistema.
Pantalla de acceso al sistema, página 521
Descripción de los elementos de la pantalla Crear nuevo usuario

En esta pantalla, el administrador del sistema puede crear un perfil de usuario nuevo.
Elementos
ID de usuario Muestra un cuadro de texto que se utiliza para introducir la

identificación del usuario nuevo.
Nombre Muestra un cuadro de texto que se utiliza para introducir el

nombre del usuario nuevo.
Apellidos Muestra un cuadro de texto que se utiliza para introducir los

apellidos del usuario nuevo.
Nivel Indica las siguientes opciones de nivel de acceso para el

usuario nuevo:
• General
• Supervisor
• Administrador
Estado Indica las siguientes opciones de estado para el usuario

nuevo:
Activo El usuario nuevo sólo puede acceder al

sistema si esta opción está habilitada.
Inactivo El usuario nuevo no puede acceder al

PIN Muestra un cuadro de texto que se utiliza para introducir el

número de identificación personal (PIN) de cuatro dígitos del
usuario nuevo.
Repetir PIN Muestra un cuadro de texto que se utiliza para volver a

introducir el número de identificación personal (PIN) de cuatro
dígitos del usuario nuevo.

G5-6900R07 - 2020-04-27
Botones de función


Guardar Guarda los cambios.
Crear un usuario nuevo
Nivel de acceso del Administrador del sistema

usuario
Realice este procedimiento para crear un usuario nuevo. Para que un usuario pueda acceder al
software del sistema y utilizar el sistema, se debe crear una identificación (ID) de usuario y un
PIN.
1. En la barra del menú, pulse Sistema y, a continuación, Configurar.
NOTA: El comando Configurar se puede configurar como un icono en la barra del menú y,
por lo tanto, se elimina del menú Sistema.
2. En la pestaña General de la pantalla Configurar, pulse Usuarios.
3. En la pantalla Usuarios, seleccione Crear nuevo usuario.
4. En la pantalla Crear nuevo usuario, introduzca la ID de usuario.
NOTA: La identificación del usuario puede contener un máximo de 12 caracteres
alfanuméricos.
5. Introduzca el nombre y los apellidos.
6. En el área del Nivel, seleccione una opción para el nivel de acceso del usuario.
7. En el área Estado, seleccione una opción de estado.
8. Introduzca un PIN de cuatro dígitos.
9. Para confirmar el PIN, vuelva a introducirlo.
10. Para guardar la configuración del nuevo usuario, pulse Guardar.
Para eliminar la configuración del nuevo usuario, pulse Cancelar.
11. Para crear otro usuario nuevo, repita los pasos del 4, página 170, al 10, página 170.
12. Para regresar a la pantalla Usuarios, pulse Hecho.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pantalla Editar usuario

En la pantalla Editar usuario, el administrador del sistema puede editar un perfil de usuario
existente.
Elementos
ID de usuario Indica la identificación del usuario.
Nivel Muestra el nivel de acceso del usuario. Se habilita una de las

opciones siguientes:
• General
• Supervisor
• Administrador
Estado Muestra el estado del usuario. Se habilita una de las

opciones siguientes:
Activo El usuario sólo puede acceder al

Inactivo El usuario no puede acceder al sistema

si esta opción está habilitada.
Creado Muestra la fecha y la hora en que se creó el perfil del

usuario.
Creado por Muestra la identificación del administrador del sistema que

creó el perfil del usuario.
Última actualización Muestra la fecha y la hora en que se editó el perfil por última
vez.
Última actualización Muestra la identificación del administrador del sistema que

por editó el perfil del usuario por última vez.
Botones de función


G5-6900R07 - 2020-04-27

Editar un usuario

usuario
Realice este procedimiento para editar el nombre, los apellidos, el nivel de acceso y el estado
de un usuario.
3. En la pantalla Usuarios, seleccione una ID de usuario que desee editar.
NOTA: Para filtrar las ID de usuarios, pulse Buscar.
4. Pulse Editar usuario.
5. En la pantalla Editar usuario, modifique la siguiente información:
– Nombre
– Apellidos
– Nivel
– Estado
NOTA: Un usuario no puede editar el nivel ni el estado de su propio perfil de usuario.

6. Para guardar los cambios realizados en la configuración del usuario, pulse Guardar.
Para eliminar los cambios realizados en la configuración del usuario, pulse Cancelar.
Búsqueda o filtro de datos, página 781
Desactivar o activar un usuario

usuario

G5-6900R07 - 2020-04-27
Realice este procedimiento para desactivar o activar un usuario.

3. En la pantalla Usuarios, seleccione una ID de usuario que desee desactivar o activar.
4. Pulse Editar usuario.
5. En el área del Estado de la pantalla Editar usuario, seleccione una de las siguientes
opciones:
– Pulse Inactivo para desactivar un usuario.
– Pulse Activo para activar un usuario.
6. Para guardar el cambio realizado en la configuración del usuario, pulse Guardar.
Para eliminar el cambio realizado en la configuración del usuario, pulse Cancelar.
Descripción de los elementos de la ventana flotante Configurar PIN

En la ventana flotante Configurar PIN, el usuario puede cambiar un PIN.
Elementos
Cambiar PIN para Muestra el nombre, los apellidos y la identificación del

usuario que se va a modificar.
ID de usuario Muestra la identificación del usuario registrado.
PIN actual Muestra un cuadro de texto que se utiliza para introducir el

PIN de cuatro dígitos actual del usuario registrado.
Nuevo PIN Muestra un cuadro de texto que se utiliza para introducir

el nuevo PIN de cuatro dígitos para la ID de usuario
seleccionada.
Repetir nuevo PIN Muestra un cuadro de texto que se utiliza para volver a
introducir y confirmar el nuevo PIN para la ID de usuario
seleccionada.

G5-6900R07 - 2020-04-27
Botones de función



momento.
Importar usuarios
Materiales necesarios Memoria externa USB con el fichero de usuarios que desee
importar

usuario
Realice este procedimiento para importar usuarios desde una memoria externa USB.
1. Introduzca la memoria USB.
4. En la pantalla Usuarios, pulse Importar.
5. En la pantalla Importar usuarios, seleccione la memoria USB, la carpeta y el fichero que
desee importar.
6. Pulse Importar.
7. Cuando aparezca en pantalla un mensaje de confirmación, pulse Sí y, a continuación, OK.
8. Extraiga la memoria USB.
Introducir y extraer una memoria USB, página 788

G5-6900R07 - 2020-04-27
Exportar usuarios
Materiales necesarios Memoria USB

usuario
Realice este procedimiento para exportar usuarios a una memoria externa USB. Una vez
exportados los usuarios, éstos se pueden instalar en un sistema diferente.
4. En la pantalla Usuarios, pulse Exportar.
5. En la pantalla Exportar usuarios, seleccione la memoria USB y la carpeta a la que desea
exportar los ficheros de usuarios.
6. Pulse Exportar.
7. Cuando aparezca en pantalla un mensaje de confirmación, pulse Sí y, a continuación, OK.
Gestión de los códigos PIN de los usuarios

usuario
Lleve a cabo este procedimiento para cambiar uno o varios códigos PIN de usuarios. Los
administradores del sistema pueden cambiar sus propios códigos PIN y los códigos PIN de otros
usuarios.
3. En la pantalla Usuarios, seleccione una ID de usuario que desee editar.
4. Seleccione Configurar PIN.
5. En la ventana flotante Configurar PIN, introduzca la siguiente información:

G5-6900R07 - 2020-04-27
a. PIN actual (el PIN de cuatro dígitos actual del administrador del sistema o del usuario
registrado)
b. Nuevo PIN (un PIN nuevo de cuatro dígitos para la ID de usuario seleccionada)
c. Repetir nuevo PIN (confirmación del PIN nuevo para la ID de usuario seleccionada)
6. Para guardar los cambios realizados en la configuración del usuario y regresar a la pantalla
Usuarios, pulse Hecho.
7. Cuando aparezca en pantalla un mensaje de confirmación, pulse Sí.
8. Para eliminar los cambios realizados en la configuración del usuario y regresar a la pantalla
Usuarios, pulse Cancelar.
Pantalla Perfil de usuario

En esta pantalla, el usuario puede realizar las funciones siguientes:
• Configurar un tema personal de visualización.
• Cambiar el PIN de un usuario.
Descripción de los elementos de la pantalla Perfil de usuario, página 176
Configuración de un tema personal de visualización, página 177
Cambiar el PIN personal de un usuario, página 178
Descripción de los elementos de la ventana flotante Configurar PIN, página 173
Descripción de los elementos de la pantalla Perfil de usuario

En la pantalla Perfil de usuario, el usuario puede cambiar el PIN y el tema de visualización.
Área General
Nombre de usuario Muestra la identificación del usuario configurada.
Nivel Muestra uno de los siguientes niveles de acceso:

• General
• Supervisor
• Administrador

G5-6900R07 - 2020-04-27
Creado Muestra la fecha y la hora en que se creó el usuario.
Área de Visualización
Tema Las opciones son las siguientes:
Barra clara Cambia la barra del tema a un color

claro.
Barra oscura Cambia la barra del tema a un color

oscuro.
Botones de función

Configurar PIN Permite acceder a la ventana flotante Configurar PIN.

NOTA: Este botón de función está disponible después de
seleccionar un usuario.
Cancelar Permite acceder al cuadro de mensaje Perfil de usuario,

donde los cambios anteriores se pueden eliminar pulsando
el botón Continuar.
Configuración de un tema personal de visualización

Realice este procedimiento para configurar un tema personal de visualización. Los usuarios
generales pueden configurar sus temas personales de visualización, pero no pueden configurar
los temas de visualización de otros usuarios.
2. En la pestaña General de la pantalla Configurar, pulse Perfil de usuario.
3. Bajo Visualización en la pantalla Perfil de usuario, seleccione una opción en el área Tema.
4. Para guardar los cambios realizados en la configuración del perfil de usuario, pulse Hecho.
Para eliminar los cambios realizados en la configuración del perfil de usuario, pulse
Cancelar.

G5-6900R07 - 2020-04-27
Cambiar el PIN personal de un usuario

Lleve a cabo este procedimiento para cambiar el PIN de un usuario. Los usuarios generales
pueden cambiar sus propios códigos PIN, pero no pueden cambiar los códigos PIN de otros
usuarios.
2. En la pestaña General de la pantalla Configurar, pulse Perfil de usuario.
3. En la pantalla Perfil de usuario, pulse Configurar PIN.
4. En la ventana flotante Configurar PIN, introduzca la siguiente información:
a. PIN actual (el PIN de cuatro dígitos actual del usuario registrado)
b. Nuevo PIN (un PIN nuevo de cuatro dígitos para la ID de usuario seleccionada)
c. Repetir nuevo PIN (confirmación del PIN nuevo para la ID de usuario seleccionada)
5. Para guardar los cambios realizados en la configuración del perfil del usuario y regresar a
la pantalla Perfil de usuario, pulse Hecho.
6. Para eliminar los cambios realizados en la configuración del perfil del usuario y regresar a
la pantalla Perfil de usuario, pulse Cancelar.
Pantalla Módulos
En esta pantalla, el usuario puede ver la siguiente información:
• Números de serie de cada módulo de procesamiento y gestor de reactivos y muestras
(RSM)
• El número de posiciones asignadas en el carrusel de reactivos para los calibradores y
controles cargados en el sistema
• La hora de inicio de un control de calidad
• La ubicación y el número de las posiciones prioritarias
• Parámetros específicos para cada módulo de procesamiento y el RSM
• Recuentos de ciclo de análisis del analizador
El supervisor puede editar la hora de inicio de un control de calidad.

• Configurar el nombre del módulo.
• Configurar el número de posiciones asignadas en el carrusel de reactivos para los
calibradores y controles cargados en el sistema.

G5-6900R07 - 2020-04-27
• Configurar la ubicación y el número de las posiciones prioritarias.

• Configurar parámetros específicos para cada módulo de procesamiento y el RSM.
Descripción de los elementos del gestor de reactivos y muestras (RSM) en la pantalla Módulos,
página 179
Descripción de los elementos de la pantalla Módulos (c‑series), página 180
Descripción de los elementos de la pantalla Módulos (i‑series), página 182
Configurar los ajustes del módulo del gestor de reactivos y muestras, página 184
Configurar los ajustes del módulo c‑series , página 185
Configurar los ajustes del módulo i‑series , página 186
Descripción de los elementos del gestor de reactivos y muestras (RSM) en la

pantalla Módulos
En la pantalla Módulos, el usuario puede configurar los ajustes del módulo para el gestor de
reactivos y muestras (RSM).
Área de información del módulo
Módulo Muestra una lista desplegable que se utiliza para seleccionar

un módulo y ver información específica del módulo.
Tipo de módulo Indica el tipo de módulo.
Nombre del módulo Muestra un cuadro de texto que se utiliza para introducir un
máximo de 12 caracteres alfanuméricos. Este cuadro de texto
es un elemento opcional.
Área de detalles del módulo
Opciones de Muestra las opciones de la Reubicación automática de

reanálisis muestras para reanálisis:
• Sí
• No (opción predeterminada)
Cuando se habilita esta opción, el RSM se configura para

volver a colocar las gradillas de muestras para el reanálisis
automático.
Posiciones prioritarias Muestra los siguientes ajustes:
Ubicación de Muestra las opciones siguientes:

posiciones prioritarias

G5-6900R07 - 2020-04-27
• Extremo izquierdo: La ubicación

de las posiciones prioritarias puede
comenzar en la posición 1.
• Extremo derecho: La ubicación de
las posiciones prioritarias puede
comenzar en la posición 25.
Número de posiciones Muestra un control deslizante que

prioritarias se utiliza para configurar posiciones
prioritarias de 0 a 25 en incrementos
de 5.
Botones de función


Descripción de los elementos de la pantalla Módulos (c‑series)

En la pantalla Módulos, el usuario puede configurar los ajustes del módulo Alinity c‑series.

Nº serie Muestra el número de serie del módulo seleccionado.

G5-6900R07 - 2020-04-27
Cal/QC en el sistema Muestra la lista desplegable Posiciones Cal/QC en el

sistema, que se utiliza para configurar el número de
posiciones del carrusel de reactivos que están disponibles
para las gradillas de viales cargadas en el sistema. Cuando
se configura una posición del carrusel de reactivos, esta
posición no está disponible para el almacenamiento de
cartuchos. Se puede seleccionar una posición de la 1 a la
4. La posición predeterminada es 1.
Control de calidad Muestra el cuadro numérico Hora de inicio, que se

utiliza para configurar una hora de inicio y para definir
procesamientos de control de calidad con respecto a las
reglas de Westgard que se relacionan con los puntos de
datos intraseriales e interseriales. Para configurar la hora de
inicio, utilice el formato del sistema configurado (HH:MM) y
teclee la hora en el cuadro o pulse los botones de la flecha
hacia arriba y la flecha hacia abajo. Si el formato de reloj
configurado en el sistema es de 12 horas, pulse el botón AM
o PM para configurar la hora del día.
Módulo ICT Muestra las opciones Instaladas:

• Sí (opción predeterminada)
• No
Recipiente de Muestra las opciones Instaladas:

residuos líquidos
• Sí
Recuentos de ciclo de Muestra los siguientes ajustes:

análisis del analizador
Recuento análisis Muestra el número total de análisis
iniciados programados y que se han completado
correctamente con resultados o se han
convertido en excepciones.
NOTA: En este número se excluyen los
resultados derivados y los análisis HIL.
Los análisis de la tecnología del chip
integrado (ICT) se cuentan sólo como
uno.
Recuento análisis Muestra el número total de análisis que

completos han completado el cálculo de datos y
han generado una absorbancia válida
(c‑series fotométrico) o un voltaje
válido (c‑series potenciométrico).

G5-6900R07 - 2020-04-27
NOTA: En este número se excluyen los

resultados derivados y los análisis HIL.
Los análisis ICT se cuentan sólo como
uno.
Detalles de Muestra los siguientes ajustes:

refrigerante de
reactivos Número de lote Muestra el número de lote del
refrigerante del centro de suministro de
reactivos.
Fecha de sustitución Indica la fecha en la que se sustituyó

el refrigerante del centro de suministro
de reactivos.
Fecha de caducidad Muestra la fecha de caducidad de

la estabilidad en el sistema del
reactivos.
Botones de función


Descripción de los elementos de la pantalla Módulos (i‑series)

En la pantalla Módulos, el usuario puede configurar los ajustes del módulo Alinity i‑series.


G5-6900R07 - 2020-04-27
Nº serie Muestra el número de serie del módulo seleccionado.
Cal/QC en el sistema Muestra la lista desplegable Posiciones Cal/QC en el

sistema, que se utiliza para configurar el número de
posiciones del carrusel de reactivos que están disponibles
para las gradillas de viales cargadas en el sistema. Cuando
se configura una posición del carrusel de reactivos, esta
posición no está disponible para el almacenamiento de
cartuchos. Se puede seleccionar una posición de la 1 a la
4. La posición predeterminada es 1.
Control de calidad Muestra el cuadro numérico Hora de inicio, que se

utiliza para configurar una hora de inicio y para definir
procesamientos de control de calidad con respecto a las
reglas de Westgard que se relacionan con los puntos de
datos intraseriales e interseriales. Para configurar la hora de
inicio, utilice el formato del sistema configurado (HH:MM) y
teclee la hora en el cuadro o pulse los botones de la flecha
hacia arriba y la flecha hacia abajo. Si el formato de reloj
configurado en el sistema es de 12 horas, pulse el botón AM
o PM para configurar la hora del día.
Valores ópticos Muestra los siguientes ajustes:
Normalización Muestra un cuadro de texto que se

utiliza para introducir un valor de
normalización del sistema óptico.
Linealidad Muestra un cuadro de texto que se

utiliza para introducir un valor de
linealidad del sistema óptico.
Protocolo de Muestra el control deslizante Porcentaje de protocolos de

URGENCIA URGENCIA, que se utiliza para configurar el número de
posiciones de cubetas de reacción asignadas a los protocolos
de ensayos de URGENCIA. Si este porcentaje no refleja
el número real de protocolos de URGENCIA que se ha
procesado, el rendimiento puede verse disminuido.
Recuentos de ciclo de Muestra los siguientes ajustes:

análisis del analizador
Recuento análisis Muestra el número total de análisis
iniciados programados y que se han completado

G5-6900R07 - 2020-04-27
correctamente con resultados o se han

convertido en excepciones.
Recuento análisis Muestra el número total de análisis que

completos han completado el cálculo de datos y
han generado una lectura en unidades
relativas de luz (URL) válida.
Detalles de Muestra los siguientes ajustes:

refrigerante de
reactivos Número de lote Muestra el número de lote del
reactivos.
Fecha de sustitución Indica la fecha en la que se sustituyó

el refrigerante del centro de suministro
de reactivos.
Fecha de caducidad Muestra la fecha de caducidad de

la estabilidad en el sistema del
reactivos.
Botones de función


Configurar los ajustes del módulo del gestor de reactivos y muestras
Estado del analizador Detenido, Calentando o En espera

requerido
usuario
Siga estas instrucciones para configurar los ajustes del módulo del gestor de reactivos y
muestras.

G5-6900R07 - 2020-04-27

2. En la pestaña General de la pantalla Configurar, pulse Módulos.
3. En el cuadro de texto Nombre del módulo de la pantalla Módulos, si el nombre necesario
es diferente al nombre que aparece en pantalla, teclee un nombre de módulo nuevo.
4. Bajo Opciones de reanálisis, seleccione una opción para volver a colocar automáticamente
las muestras para el reanálisis.
5. Introduzca la siguiente información bajo Posiciones prioritarias:
– Ubicación de posiciones prioritarias
– Número de posiciones prioritarias
6. Para guardar los cambios realizados en la configuración del módulo, pulse Guardar.
Para eliminar los cambios realizados en la configuración del módulo, pulse Cancelar.
7. Para regresar a la pantalla Configurar, pulse Hecho.
Reanálisis automático de las muestras, página 676
Configurar los ajustes del módulo c‑series

requerido
Nivel de acceso del Administrador del sistema, salvo que se indique uno
usuario expresamente
Realice este procedimiento para configurar los ajustes del módulo c‑series.
3. Bajo Información del módulo en la pantalla Módulos, seleccione un módulo c‑series de la
lista desplegable.
4. En el cuadro de texto Nombre del módulo, si el nombre necesario es diferente al nombre
que aparece en pantalla, teclee un nombre de módulo nuevo.
5. En la lista desplegable Posición de Cal/QC cargados en el sistema bajo Cal/QC cargados
en el sistema, seleccione el número de las posiciones del carrusel de reactivos asignadas
a los calibradores y controles cargados en el sistema.
6. En el cuadro numérico Hora de inicio bajo Control de calidad, introduzca la hora a la que
se procesan los controles de calidad automáticamente.
NOTA: La hora de inicio la puede configurar un supervisor.

G5-6900R07 - 2020-04-27
7. Seleccione una opción en el área Instalado bajo Módulo ICT.

8. Bajo Recipiente de residuos líquidos en el área Instalado, seleccione una opción.
Descripción del procesamiento de las reglas de Westgard, página 752
Configurar los ajustes del módulo i‑series

requerido
Realice este procedimiento para configurar los ajustes del módulo i‑series.
3. Bajo Información del módulo en la pantalla Módulos, seleccione un módulo i‑series de la
lista desplegable.
4. En el cuadro de texto Nombre del módulo, si el nombre necesario es diferente al nombre
que aparece en pantalla, teclee un nombre de módulo nuevo.
5. En la lista desplegable Posición de Cal/QC cargados en el sistema bajo Cal/QC cargados
en el sistema, seleccione el número de las posiciones del carrusel de reactivos asignadas
a los calibradores y controles cargados en el sistema.
6. En el cuadro numérico Hora de inicio bajo Control de calidad, introduzca la hora a la que
se procesan los controles de calidad automáticamente.
NOTA: La hora de inicio la puede configurar un supervisor.
7. Bajo Protocolo de URGENCIA, mueva el control deslizante Porcentaje de protocolos de
URGENCIA hacia la derecha o la izquierda para aumentar o disminuir el porcentaje de los
protocolos de URGENCIA.
8. Bajo Valores ópticos, introduzca los valores de Normalización y Linealidad encontrados
en el sistema óptico.
NOTA: Los valores de normalización y linealidad sólo se deben actualizar si se sustituye un
sistema óptico.

G5-6900R07 - 2020-04-27
Pantalla Impresoras
En la pantalla Impresoras, el usuario puede ver información sobre una impresora configurada.
• Añadir una impresora nueva.
• Verificar una impresora nueva.
• Cambiar la configuración de una impresora existente.
• Configurar una impresora como predeterminada.
• Acceder a la cola de la impresora.
• Eliminar una impresora configurada del software.
Descripción de los elementos de la pantalla Impresoras, página 187
Descripción de los elementos de las ventanas flotantes Añadir impresora y Editar impresora,
página 189
Descripción de los elementos de la ventana flotante Verificación de la impresora, página 190
Descripción de los elementos de la ventana flotante Cola de impresión, página 190
Añadir una impresora, página 191
Editar una impresora, página 192
Verificar una impresora, página 193
Cambiar la impresora predeterminada, página 193
Eliminar una impresora, página 194
Descripción de los elementos de la pantalla Impresoras

En esta pantalla, el administrador del sistema puede configurar o editar impresoras nuevas o
existentes.
Elementos
Nombre Muestra el nombre de cada impresora configurada.
Dirección IP Muestra la dirección del protocolo de internet de la

impresora.
Usuario verificador Muestra la identificación del usuario que verificó el

funcionamiento de la impresora.

G5-6900R07 - 2020-04-27
Fecha de verificación Muestra la fecha y la hora de la última verificación correcta

del funcionamiento de la impresora.
Tamaño de papel Indica el tamaño del papel configurado para la impresora: A4

o Carta.
Ambas caras Muestra una marca de comprobación si la impresora se ha

configurado para imprimir en las dos caras. Si la impresora
se ha configurado para imprimir en una sola cara, no se
muestra la marca de comprobación.
Predeterminada Muestra una marca de comprobación si la impresora se ha

configurado como la impresora predeterminada.
Estado Muestra uno de los siguientes estados de la impresora: OK o

Error.
Botones de función

Añadir impresora Permite acceder a la ventana flotante Añadir impresora.
Editar impresora Permite acceder a la ventana flotante Editar impresora.
Verificar impresora Permite acceder a la ventana flotante Verificación de la

impresora.
Predeterminada Designa una impresora como predeterminada si hay más

de una impresora configurada. Se muestra una marca de
verificación en la columna Predeterminada de la fila de
la impresora predeterminada. Sólo se puede configurar
una impresora como predeterminada. Si sólo se configura
una impresora, el sistema la designa como la impresora
predeterminada.
Cola de impresión Permite acceder a la ventana flotante Cola de impresión.
Eliminar impresora Muestra un mensaje que solicita confirmación para eliminar

una impresora configurada. Los trabajos de impresión en la
cola de la impresora se eliminan. Si se elimina la impresora
configurada actualmente como predeterminada, el sistema
designa la impresora configurada más recientemente en la
lista como la nueva impresora predeterminada. Los drivers de
la impresora no se eliminan.

G5-6900R07 - 2020-04-27
Descripción de los elementos de las ventanas flotantes Añadir impresora y Editar

impresora
En la ventana flotante Añadir impresora, el usuario puede configurar una impresora nueva. En
la ventana flotante Editar impresora, el usuario puede editar la información sobre una impresora
existente. Se puede configurar un máximo de cinco impresoras.
Elementos
Nombre Muestra un cuadro de texto que se utiliza para introducir un

nombre de impresora único. El nombre de la impresora puede
tener entre 1 y 20 caracteres.
Dirección IP Muestra un cuadro de texto que se utiliza para introducir

la dirección del protocolo de internet (IP) de una impresora
nueva.
Tamaño de papel Muestra las opciones siguientes:

• A4
• Carta
Imprimir en ambas Muestra una casilla que se utiliza para habilitar la impresión
caras en las dos caras o en una cara del papel.
Driver Muestra una lista de los drivers de impresora que están

instalados en el sistema. Cuando se añade una impresora
nueva se puede seleccionar un driver.
Botones de función



momento.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Verificación de la impresora

La ventana flotante Verificación de la impresora muestra un informe de verificación que se
puede imprimir. El informe de verificación impreso se puede comparar con el informe mostrado
para comprobar la impresora.
Elementos
Opciones de Muestra las opciones de impresión para la ventana flotante

impresión Verificación de la impresora.
Selección del informe Muestra una lista de los informes que están disponibles para
su impresión. Antes de imprimir el informe, se muestra una
vista preliminar del informe seleccionado.
Botones de función


Imprimir Imprime el informe seleccionado.

momento.
Descripción de los elementos de la ventana flotante Cola de impresión

Esta ventana flotante proporciona información sobre trabajos individuales en la cola de
impresión de la impresora seleccionada. Se muestra una cola de impresión para cada impresora
configurada.
Elementos
Impresora Muestra el nombre de la impresora seleccionada.
Estado Muestra uno de los siguientes estados de la petición de

impresión: En cola, Imprimiendo, Error, Eliminando o No hay
papel.

G5-6900R07 - 2020-04-27
ID de usuario Muestra la identificación del usuario que ha enviado la

petición de impresión.
Fecha Muestra la fecha y la hora en que se envió la petición de

impresión a la cola de impresión.
Documento Muestra el nombre del documento en la cola de la impresora.
Páginas Muestra el número de páginas del documento que hay en la

cola de la impresora.
Tamaño Muestra el tamaño del documento en la cola de la impresora.
Botones de función

Borrar todo Elimina todas las peticiones de impresión de la cola de la

impresora.
Eliminar selección Elimina las solicitudes de impresión seleccionadas de la cola

de la impresora.

momento.
Añadir una impresora

usuario
Realice este procedimiento para añadir una impresora.
2. En la pestaña General de la pantalla Configurar, pulse Impresoras.
3. En la pantalla Impresoras, pulse Añadir impresora.
4. Introduzca la siguiente información en la ventana flotante Añadir impresora:
– Nombre
– Dirección IP
NOTA: Utilice el siguiente formato para la dirección IP: xxx.xxx.xxx.xxx

G5-6900R07 - 2020-04-27
– Tamaño de papel
– Imprimir en ambas caras
– Driver
NOTA: Elija un driver universal o genérico para el tipo de impresora.
5. Para añadir la impresora, pulse Hecho.
Para regresar a la pantalla Impresoras sin añadir la impresora, pulse Cancelar.
Una vez añadida la nueva impresora, se debe verificar antes de estar disponible para imprimir
un informe o un documento.
Verificar una impresora, página 193
Editar una impresora

usuario
Siga estas instrucciones para editar los ajustes de una impresora configurada.
3. Seleccione una impresora de la lista de la pantalla Impresoras.
4. Pulse Editar impresora.
5. Edite la siguiente información en la ventana flotante Editar impresora:
– Nombre
– Dirección IP
– Tamaño de papel
– Imprimir en ambas caras
6. Para guardar los cambios realizados en la configuración de la impresora, pulse Guardar.
Para eliminar los cambios realizados en la configuración de la impresora, pulse Cancelar.

G5-6900R07 - 2020-04-27
Verificar una impresora

usuario
Realice este procedimiento cuando se añade una impresora nueva. Una vez añadida la nueva
impresora, se debe verificar antes de estar disponible para imprimir un informe o un documento.
4. Pulse Verificar impresora.
5. Bajo Selección del informe en la ventana flotante Verificación de la impresora, seleccione
Informe de verificación de impresora.
6. Pulse Imprimir.
7. Compare el informe impreso con el informe mostrado en la ventana flotante Verificación de
la impresora.
NOTA: El informe impreso y el informe mostrado en pantalla deben contener la misma
información. Asegúrese de que los dos informes no contienen palabras cortadas, le faltan
márgenes o éstos están cortados, o falta información. Si los dos informes no contienen la
misma información, la impresora no se verifica.
NOTA: Para ajustar el tamaño del texto en el informe mostrado, pulse el botón Tamaño
letra.
8. Pulse Hecho.
9. Cuando aparezca en pantalla un mensaje de confirmación, seleccione uno de estos
botones:
– Pulse Sí si el informe impreso y el informe de la pantalla son idénticos.
– Pulse No si el informe impreso y el informe de la pantalla no son idénticos.
Añadir una impresora, página 191
Cambiar la impresora predeterminada

usuario
Siga este procedimiento para cambiar la impresora predeterminada.

G5-6900R07 - 2020-04-27

4. Pulse Predeterminada.
Eliminar una impresora

usuario
Realice este procedimiento para eliminar una impresora.
4. Pulse Eliminar impresora.
NOTA: Si la impresora eliminada es la impresora predeterminada, la impresora configurada
más recientemente de la lista pasa a ser la impresora predeterminada.
Pantalla Códigos de barras

• Tipos de códigos de barras de muestras que están habilitados o deshabilitados
• Ajustes de configuración de cada tipo de código de barras

• Habilitar o deshabilitar tipos de códigos de barras para las muestras.
• Configurar sumas de verificación.
• Configurar la transmisión de los dígitos de la suma de verificación al ordenador con la
interfaz del usuario.
• Configurar la transmisión de los caracteres de inicio y parada al ordenador con la interfaz.
• Configurar las longitudes de los códigos primario y secundario.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pantalla Códigos de barras, página 195
Cambiar la configuración de los códigos de barras de las muestras, página 196
Descripción de los elementos de la pantalla Códigos de barras

En esta pantalla, el usuario puede configurar los ajustes de la simbología de los códigos de
barras.
Elementos
Códigos de barras Muestra los siguientes ajustes de la simbología de los

códigos de barras:
• Código 128
• Código 39
• Intercalado 2 de 5
• Codabar
Tipo de código de Muestra las siguientes opciones para los tipos de códigos de
barras barras:
• Habilitado
• Deshabilitado
NOTA: El Código 128 no se puede deshabilitar.
Sumas de verificación Muestra las siguientes opciones para las sumas de

verificación si el tipo de código de barras seleccionado
admite sumas de verificación:
• Habilitado
• Deshabilitado
Enviar sumas de Muestra una casilla que permite especificar si se envían

verificación al sumas de verificación al ordenador con la interfaz del
ordenador usuario, si el tipo de código de barras seleccionado es
compatible.
Enviar caracteres Muestra una casilla que permite especificar si se envían

inicio/parada al caracteres de inicio y parada al ordenador con la interfaz
ordenador del usuario, si el tipo de código de barras seleccionado es
compatible.
Longitud del código Muestra un cuadro de texto que permite especificar la

primario longitud del código de barras primario. El intervalo es de 2
a 20 con un valor incremental de 2. El valor predeterminado
es 10.

G5-6900R07 - 2020-04-27
Longitud del código Muestra un cuadro de texto que permite especificar la

secundario longitud del código de barras secundario si se requiere una
segunda longitud del código. El intervalo es de 2 a 20 con un
valor incremental de 2. El valor predeterminado es 8.
Botones de función

anterioridad.

Cambiar la configuración de los códigos de barras de las muestras
Estado del analizador Gestor de reactivos y muestras: Detenido, Calentando o En

requerido espera

usuario
Lleve a cabo este procedimiento para cambiar la configuración de los códigos de barras de las
muestras.
NOTA: Para la simbología Código 128, la opción está habilitada y no requiere ninguna
configuración adicional.
2. En la pestaña General de la pantalla Configurar, pulse Códigos de barras.
3. En la pantalla Códigos de barras, para las simbologías Código 39, Codabar e Intercalado 2
de 5, pulse la opción Tipo de código barras para habilitar o deshabilitar el tipo de código
de barras deseado.
4. Para las simbologías Código 39, Codabar e Intercalado 2 de 5, pulse la opción Sumas de
verificación para habilitar o deshabilitar las sumas de verificación.
5. Para la simbología Codabar, si las sumas de verificación están habilitadas, seleccione la
casilla Enviar sumas de verificación al ordenador para enviar las sumas de verificación al
ordenador con la interfaz del usuario.

G5-6900R07 - 2020-04-27
6. Para la simbología Codabar, si las sumas de verificación están habilitadas, seleccione la

casilla Enviar caracteres inicio/parada al ordenador para enviar los caracteres de inicio y
parada al ordenador con la interfaz del usuario.
7. Para la simbología Intercalado 2 de 5, edite los siguientes ajustes:
– Longitud del código primario
– Longitud del código secundario
8. Para guardar los cambios realizados en la configuración de los códigos de barras, pulse
Guardar.
Para eliminar los cambios realizados en la configuración de los códigos de barras, pulse
Cancelar.
Pautas para las etiquetas de códigos de barras de las muestras, página 485
Pantalla Reactivos y Suministros

En esta pantalla, el usuario puede realizar las siguientes funciones:
• Ver la configuración de los reactivos y los suministros.
• Imprimir un informe de códigos de barras unidimensionales para reactivos y diluyentes
c‑series.

• Configurar la capacidad de procesar controles por cada lote o cartucho de reactivos.
• Configurar la alarma de volumen de reactivo bajo predeterminada para todos los reactivos
de inmunoanálisis y bioquímica clínica.
• Configurar la capacidad para procesar reactivos que han sobrepasado la estabilidad en el
sistema o la fecha de caducidad del lote.
• Configurar la alarma de volumen de reactivo bajo para reactivos individuales.
• Configurar la alarma de volumen bajo para las soluciones genéricas.
• Configurar la capacidad para usar suministros que han sobrepasado la estabilidad en el
sistema o la fecha de caducidad del lote.
El administrador del sistema también puede realizar las siguientes funciones sólo para los
módulos c‑series:
• Configurar la capacidad para procesar calibraciones por cada lote o cartucho de reactivos.
• Configurar la alarma de volumen bajo para diluyentes y soluciones del sistema.
• Configurar qué módulo de un sistema multimodular utiliza el detergente B.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pestaña Reactivos/Diluyentes en la pantalla Reactivos y

Suministros, página 198
Descripción de los elementos de la pestaña Suministros en la pantalla Reactivos y Suministros,
página 201
Descripción de los elementos de la ventana flotante Imprimir código de barras 1D (c‑series),
página 203
Configurar el nivel del sistema para los reactivos, página 205
Configurar la alarma de volumen de diluyente bajo (c‑series), página 206
Configuración de reactivos c‑series individuales, página 207
Configuración de reactivos i‑series individuales, página 208
Configurar suministros, página 208
Imprimir un informe de códigos de barras de reactivos unidimensionales (1D) (c‑series), página
209
Descripción de los elementos de la pestaña Reactivos/Diluyentes en la pantalla

Reactivos y Suministros
La pestaña Reactivos/Diluyentes se utiliza para configurar las opciones de los reactivos y los
diluyentes, así como las alarmas de volumen de suministro bajo.
Área de opciones de nivel del sistema
Omitir estabilidad del Muestra opciones que se utilizan para especificar si se omite
reactivo la estabilidad del reactivo en el sistema:
• Activado
• Desactivado (opción predeterminada)
Omitir caducidad del Muestra opciones que se utilizan para especificar si se omite
lote del reactivo la caducidad del lote del reactivo:
• Activado
Procesar controles Muestra opciones que se utilizan para especificar el cartucho

para reactivos en el de reactivos que se va a procesar para el control de calidad:
sistema por
Lote Los controles se procesan sólo
en un cartucho por lote (opción
predeterminada).
Cartucho Los controles se procesan en todos los

cartuchos de un lote.
NOTA: Si se cambia la opción de los controles, no

se modifica esta opción en los parámetros de ensayos
individuales que ya están instalados. Este cambio sólo afecta
a los nuevos ficheros de ensayos instalados o importados.

G5-6900R07 - 2020-04-27
Intervalo de Muestra un cuadro de texto que se utiliza para introducir el

calibración del ensayo tiempo (en horas) de validez de una calibración. Se puede
predeterminado introducir un valor entre 0 y 9999. El valor predeterminado es
de 720 horas. Si se introduce 0, no se registra el intervalo de
la calibración.
NOTA: Si se modifica el intervalo de calibración, éste no
cambia en los parámetros de los ensayos individuales que
estén instalados actualmente. Este cambio sólo afecta a los
nuevos ficheros de ensayos instalados o importados.
Alarma de volumen Muestra un cuadro de texto que se utiliza para introducir la

de reactivo alarma de volumen de reactivo bajo para todos los reactivos
bajo predeterminada i‑series. La notificación aparece cuando el número de análisis
(i‑series) restantes se encuentra por debajo del valor definido.
Alarma de volumen Muestra un cuadro de texto que se utiliza para introducir la

de reactivo alarma de volumen de reactivo bajo para todos los reactivos
bajo predeterminada c‑series. La notificación aparece cuando el número de
(c‑series) análisis restantes se encuentra por debajo del valor definido.
Área de alarma de volumen de diluyente bajo
Diluyente Muestra el nombre del diluyente.
Alarma volumen bajo Muestra un cuadro de texto que se utiliza para introducir el
(%) porcentaje para la alarma de volumen bajo del diluyente. La
notificación aparece cuando el porcentaje del volumen se
encuentra por debajo del valor definido:
• Intervalo: 1 % al 50 %
• Opción predeterminada: 20 %
NOTA: Si se modifica el porcentaje de la alarma de volumen

bajo del diluyente, se reevalúa el estado de todos los
diluyentes cargados en el sistema.
Pestaña Reactivos c‑series
Reactivo Muestra una lista de los nombres de ensayos que están

configurados en el sistema.
Calibrar reactivo por Muestra las opciones que se utilizan para calibrar un ensayo:
Lote Permite calibrar según el número de

lote del reactivo.

G5-6900R07 - 2020-04-27
Cartucho Permite calibrar cada cartucho de

reactivo según el ensayo.
Alarma vol. bajo Muestra los cuadros de texto que se utilizan para introducir
reactivo (recuento de la alarma de volumen bajo de reactivo para ensayos
análisis) individuales. La notificación aparece cuando el número de
análisis restantes de todos los equipos cargados en el
sistema para un reactivo concreto está por debajo del valor
definido. El valor predeterminado para los análisis c‑series es
100.
Valor alarma vol. bajo Muestra la alarma de volumen bajo utilizada por un ensayo:
Sistema Se utiliza el valor de la alarma de

volumen bajo del sistema.
Reactivo Se utiliza el valor de la alarma de

volumen bajo del reactivo concreto.
Pestaña Reactivos i‑series
Reactivo Muestra una lista de los nombres de ensayos que están

configurados en el sistema.
Alarma vol. bajo Muestra los cuadros de texto que se utilizan para introducir
reactivo (recuento de la alarma de volumen bajo de reactivo para ensayos
análisis) individuales. La notificación aparece cuando el número de
análisis restantes de todos los equipos cargados en el
sistema para un reactivo concreto está por debajo del valor
definido. El valor predeterminado para los análisis i‑series es
50.
Valor alarma vol. bajo Muestra la alarma de volumen bajo utilizada por un ensayo:
Sistema Se utiliza el valor de la alarma de

volumen bajo del sistema.
Reactivo Se utiliza el valor de la alarma de

volumen bajo del reactivo concreto.
Botones de función


G5-6900R07 - 2020-04-27

Imprimir código de Permite acceder a la ventana flotante Imprimir código de

barras 1D (c‑series) barras 1D. Este botón de función sólo está disponible para
ensayos y diluyentes definidos por el usuario.
Descripción de los elementos de la pestaña Suministros en la pantalla Reactivos y

Suministros
La pestaña Suministros se utiliza para configurar las opciones de los suministros y las alarmas
de volumen bajo.
Área Opciones de suministros

Opciones de los
suministros i‑series Omitir estabilidad Muestra opciones que se utilizan para
especificar si se omiten las fechas de
estabilidad de las soluciones genéricas
i‑series:
• Activado
• Desactivado (opción
predeterminada)
Omitir caducidad del Muestra opciones que se utilizan para

lote especificar si se omite la fecha de
caducidad del lote de las soluciones
genéricas:
• Activado
predeterminada)
Opciones de los
suministros c‑series Omitir estabilidad Muestra opciones que se utilizan para
especificar si se omiten las fechas de
estabilidad de las soluciones genéricas
c‑series:
• Activado

G5-6900R07 - 2020-04-27
predeterminada)

lote especificar si se omite la fecha de
caducidad del lote de las soluciones
genéricas:
• Activado
predeterminada)

módulo ICT especificar si se omite la caducidad del
módulo ICT:
• Activado
predeterminada)
Soluciones cargadas Muestra las soluciones cargadas en el sistema c‑series por

en el sistema módulo.
(c‑series)
Área Alarmas de volumen de suministro bajo
Soluciones genéricas Muestra cuadros de texto que permiten introducir porcentajes

(i‑series) para el nivel de alarma de volumen bajo de las
soluciones genéricas de i‑series: tampón de lavado, solución
preactivadora y solución activadora. La notificación aparece
cuando el volumen se encuentra por debajo del valor
definido:
• Intervalo: 1% a 50%
• Opción preprogramada: 20%
Soluciones genéricas Muestra cuadros de texto que permiten introducir porcentajes

(c‑series) para el nivel de alarma de volumen bajo de las soluciones
genéricas de c‑series: solución de referencia ICT, solución
de lavado alcalina y solución de lavado ácida. La notificación
aparece cuando el volumen se encuentra por debajo del valor
definido:
Soluciones cargadas Muestra cuadros de texto que permiten introducir porcentajes

en el sistema para el nivel de alarma de volumen bajo de las soluciones
(c‑series)

G5-6900R07 - 2020-04-27
del sistema de c‑series: Muestra - Solución de lavado ácida

para sondas, Muestra - Detergente A, Reactivo - Solución de
lavado ácida para sondas, Reactivo - Detergente A y Reactivo
- Detergente B. La notificación aparece cuando el volumen se
encuentra por debajo del valor definido:
Botones de función


Descripción de los elementos de la ventana flotante Imprimir código de barras 1D

(c‑series)
En la ventana flotante Imprimir código de barras 1D, el usuario puede imprimir un informe de
códigos de barras unidimensionales (1D) de reactivos que utiliza etiquetas Avery. Este informe
proporciona etiquetas para cartuchos de reactivos vacíos que se han llenado con alguna de las
siguientes soluciones:
• Solución salina para su uso como diluyente
• Solución salina para su uso con el protocolo de solución salina de los índices de
interferencia de la muestra
• Diluyentes definidos por el usuario
• Reactivos definidos por el usuario
NOTA: El informe de códigos de barras de reactivos unidimensionales (1D) sólo se puede

imprimir para un diluyente o un reactivo a la vez. Una vez completado un informe, se pueden
generan otros informes.
Área Opciones de impresión
Ubicación de Muestra una lista desplegable que se utiliza para seleccionar

impresión la ubicación de impresión del informe:

G5-6900R07 - 2020-04-27
• <Nombre de la impresora configurada>

• Imprimir en fichero
Área Opciones de etiquetas
Lote Muestra un cuadro de texto que permite introducir el número

de lote del reactivo o diluyente. El número de lote puede
tener un máximo de cinco caracteres alfanuméricos.
Caducidad Muestra un cuadro de texto que se utiliza para seleccionar la

fecha de caducidad del reactivo o diluyente. Para seleccionar
la fecha de caducidad, pulse el calendario que aparece
dentro del cuadro. Para configurar el mes y el año, pulse el
botón de la flecha hacia la izquierda o el botón de la flecha
hacia la derecha y, luego, seleccione el día.
NOTA: El formato del código de barras unidimensional (1D)
del reactivo codifica las fechas de caducidad según la
semana. Si la fecha de caducidad seleccionada no se
corresponde con el final de una semana, la fecha de
caducidad para el código de barras impreso es el final de
la semana anterior.
Número de serie de Muestra un cuadro de texto que permite introducir el número

inicio de serie de inicio para las etiquetas que se van a imprimir. Se
puede configurar un valor entre 0 y 9999.
Número de etiquetas Muestra un cuadro de texto que permite introducir el número

de etiquetas que se van a imprimir. El valor del número de
serie de inicio se va incrementando para cada etiqueta hasta
alcanzar el número total de etiquetas. Se puede configurar un
valor entre 1 y 999.
NOTA: Cuando se añade el número de serie de inicio al
número de etiquetas que se desea imprimir, la entrada no
debe superar 9999.
Selección del informe Muestra una lista de los informes disponibles para su
impresión y que se corresponden con el tipo de etiqueta.
Antes de imprimir el informe, se muestra una vista preliminar
del informe seleccionado:
• Informe de código de barras 1D - 5520
• Informe de código de barras 1D - L4773
• Informe de código de barras 1D - L7060

G5-6900R07 - 2020-04-27
Botones de función

Imprimir Muestra la ventana flotante Imprimir.

momento.
Colocación de las etiquetas de códigos de barras de reactivos unidimensionales (1D) (c‑series),
página 483
Configurar el nivel del sistema para los reactivos

requerido
usuario
Siga estas instrucciones para configurar los siguientes ajustes del nivel del sistema para los
reactivos:
• La opción de procesar controles por cada lote o cartucho de reactivos.
• La opción de procesar reactivos que han sobrepasado la estabilidad en el sistema o la
fecha de caducidad del lote.
• Ajustes de la alarma de volumen de reactivo bajo para todos los reactivos de
inmunoanálisis y bioquímica clínica

2. En la pestaña General de la pantalla Configurar, pulse Reactivos y Suministros.
3. Bajo Opciones de nivel del sistema en la pantalla Reactivos y Suministros, configure las
siguientes opciones de omisión:
– Omitir estabilidad del reactivo
– Omitir caducidad del lote del reactivo
NOTA: No se recomienda el procesamiento con reactivos omitidos a menos que sea

necesario para la solución de problemas. Todos los resultados obtenidos con reactivos
omitidos se señalizarán con una alerta de resultados EXP.

G5-6900R07 - 2020-04-27
4. Seleccione una de las siguientes opciones para Procesar controles para reactivos
cargados en el sistema por:
– Lote: los controles se procesan sólo en un cartucho por lote.
– Cartucho: los controles se procesan en todos los cartuchos de un lote.
NOTA: Si se cambia la opción de los controles, no se modifica esta opción en los

parámetros de ensayos individuales que ya están instalados. Este cambio sólo afecta a
los nuevos ficheros de ensayos instalados o importados.
5. En el cuadro de texto Intervalo de calibración del ensayo predeterminado, teclee el
número de horas de validez de una curva de calibración.
NOTA: El intervalo de calibración del ensayo predeterminado se aplica a ensayos que no
tienen un intervalo de calibración definido en el fichero del ensayo durante la instalación
del ensayo. Si se modifica el intervalo de calibración, éste no cambia en los parámetros de
los ensayos individuales que estén instalados actualmente. Este cambio sólo afecta a los
nuevos ficheros de ensayos instalados o importados.
6. En el cuadro de texto Alarma de volumen de reactivo bajo predeterminada (i-series),
introduzca el número restante de análisis que activa el estado de alarma de volumen bajo
de todos los reactivos i‑series.
7. En el cuadro de texto Alarma de volumen de reactivo bajo predeterminada (c-series),
introduzca el número restante de análisis que activa el estado de alarma de volumen bajo
de todos los reactivos c‑series.
8. Para guardar los cambios realizados en la configuración de los reactivos, pulse Guardar.
Para eliminar los cambios realizados en la configuración de los reactivos, pulse Cancelar.
Configurar la alarma de volumen de diluyente bajo (c‑series), página 206
Configuración de reactivos c‑series individuales, página 207
Configuración de reactivos i‑series individuales, página 208
Configurar la alarma de volumen de diluyente bajo (c‑series)

requerido
usuario
Realice este procedimiento para configurar la alarma de volumen bajo para los diluyentes
cargados en el sistema c‑series.

G5-6900R07 - 2020-04-27
3. Bajo Alarma de volumen de diluyente bajo en la pantalla Reactivos y Suministros, para el

diluyente correspondiente, edite el porcentaje de volumen que activa el estado de alarma
de volumen bajo.
Configuración de reactivos c‑series individuales

requerido
usuario
Siga estas instrucciones para configurar los siguientes ajustes de reactivos c‑series individuales:
• La opción de procesar calibraciones por cada lote o cartucho de reactivos.
NOTA: Si se modifica este ajuste para ensayos c‑series definidos por el usuario, se
eliminan los datos de las calibraciones activas e inactivas.
• Configurar la alarma de volumen de reactivo bajo para reactivos c‑series individuales

3. En la pantalla Reactivos y Suministros, pulse la pestaña Reactivos c-series.
4. Para cada reactivo, seleccione una de las opciones siguientes bajo Calibrar reactivo por
en la pestaña Reactivos c-series:
– Lote: las calibraciones se procesan sólo en un cartucho por lote.
– Cartucho: las calibraciones se procesan en todos los cartuchos de un lote.
5. En Alarma de volumen de reactivo bajo (recuento análisis), edite para cada reactivo el
número de análisis restantes que activa el estado de la alarma de volumen bajo.

G5-6900R07 - 2020-04-27
Configuración de reactivos i‑series individuales

requerido
usuario
Realice este procedimiento para configurar la alarma de volumen de reactivo bajo para
reactivos i‑series individuales.
3. En la pantalla Reactivos y Suministros, pulse la pestaña Reactivos i-series.
4. Bajo Alarma de volumen de reactivo bajo (recuento análisis) en la pestaña Reactivos
i-series, edite para cada reactivo el número de análisis restantes que activa el estado de la
alarma de volumen bajo.
Configurar suministros

requerido
usuario
Siga estas instrucciones para configurar los siguientes ajustes de los suministros:
• La alarma de volumen bajo para las soluciones genéricas y las soluciones del sistema
• La opción de procesar suministros que han sobrepasado la estabilidad en el sistema o la
fecha de caducidad del lote
• Los módulos c‑series que utilizan detergente B

3. En la pantalla Reactivos y Suministros, pulse la pestaña Suministros.

G5-6900R07 - 2020-04-27
4. Bajo Opciones de suministros en la pestaña Suministros, configure las siguientes

opciones de omisión:
– Opciones de suministros (i-series):
• Omitir estabilidad
NOTA: El sistema registra la estabilidad en el sistema de las soluciones
preactivadora y activadora.
• Omitir caducidad del lote
– Opciones de suministros (c-series)
• Omitir estabilidad
NOTA: El sistema registra la estabilidad en el sistema para las soluciones de
lavado de las muestras del sistema, el detergente B y la solución de lavado ácida
de las sondas.
• Omitir caducidad del lote
• Omitir caducidad del módulo ICT
5. Bajo Soluciones cargadas en el sistema (c-series), marque una o varias casillas para
configurar cada módulo que utiliza detergente B.
6. Bajo Alarmas de volumen de suministro bajo, edite para cada suministro el porcentaje
restante que activa el estado de la alarma de volumen bajo.
7. Para guardar los cambios realizados en la configuración de los suministros, pulse Guardar.
Para eliminar los cambios realizados en la configuración de los suministros, pulse Cancelar.
Imprimir un informe de códigos de barras de reactivos unidimensionales (1D)

(c‑series)
Materiales necesarios Utilice una de las siguientes etiquetas Avery:

• 5520
• L4773
• L7060
Realice este procedimiento para imprimir un informe de códigos de barras de reactivos

unidimensionales (1D). El informe proporciona etiquetas de cartuchos de reactivos para
utilizarlas con las siguientes soluciones:

G5-6900R07 - 2020-04-27
NOTA: El informe de códigos de barras de reactivos unidimensionales (1D) sólo se puede

imprimir para un diluyente o un reactivo a la vez. Una vez completado el informe, se pueden
generan otros informes.
3. En la pantalla Reactivos y Suministros, seleccione el nombre del diluyente o el reactivo para
el que desea imprimir el informe:
– Para imprimir un informe de etiquetas de solución salina u otro diluyente, seleccione
el nombre del diluyente bajo Alarma de volumen de diluyente bajo en la pestaña
Reactivos/Diluyentes.
– Para imprimir un informe de etiquetas de solución salina para los índices de
interferencia de la muestra o un reactivo definido por el usuario, seleccione el nombre
del reactivo en la pestaña Reactivos c-series.
4. Pulse Imprimir código de barras 1D.
5. En la ventana flotante Imprimir código de barras 1D, seleccione una impresora o pulse
Imprimir en fichero en la lista desplegable Ubicación de impresión.
6. En el área Opciones de etiquetas, introduzca la siguiente información:
– Lote
– Caducidad
NOTA: El formato del código de barras unidimensional (1D) del reactivo codifica las
fechas de caducidad según la semana. Si la fecha de caducidad seleccionada no se
corresponde con el final de una semana, la fecha de caducidad para el código de
barras impreso es el final de la semana anterior.
– Número de serie de inicio
– Número de etiquetas
NOTA: Cuando se añade el número de serie de inicio al número de etiquetas que se desea
imprimir, la entrada no debe superar 9999.
7. En la lista Selección del informe, pulse una de las siguientes opciones que se corresponda
con el tipo de etiqueta:
– Informe de código de barras 1D - 5520
– Informe de código de barras 1D - L4773
– Informe de código de barras 1D - L7060
8. Asegúrese de que la impresora tenga una cantidad suficiente de papel para etiquetas.
9. Pulse Imprimir.
10. Si se ha seleccionado la opción Imprimir en fichero en la lista desplegable Ubicación de
impresión, realice los pasos siguientes para indicar el destino del fichero:
a. Introduzca una memoria USB.
b. Pulse la memoria USB correspondiente.

G5-6900R07 - 2020-04-27
c. Pulse la carpeta de destino.

d. Pulse OK.
e. Extraiga la memoria USB.
Parámetros del ensayo (c‑series fotométrico, definido por el usuario), página 1620
Realizar un procesamiento inicial de ensayo definido por el usuario (c‑series), página 1683
Pantalla Informes
En esta pantalla, el usuario puede ver la configuración de los informes generados
automáticamente.
El usuario puede configurar las opciones de las impresiones de pantalla.
El supervisor puede configurar los ajustes para la generación automática de informes.
El administrador del sistema puede realizar los ajustes para que el nombre de las instalaciones
aparezca en todos los informes.
Descripción de los elementos de la pantalla Informes, página 211
Configuración de los informes, página 212
Configurar el destino de las impresiones de pantalla, página 213
Descripción de los elementos de la pantalla Informes

En esta pantalla, el usuario puede generar informes automáticamente e identificar la ubicación
donde se guardan las impresiones.
Área de generación automática de informes

Esta área se utiliza para configurar la impresión automática del Informe de muestras, el
Informe de lista de resultados (validados), el Informe detallado de calibración y el Informe
de procedimiento (mantenimiento). Hay tres opciones de impresión automática:
• Impresora predeterminada
• Guardar en fichero
Si se selecciona la opción Guardar en fichero, se muestra el cuadro de texto Ubicación del

fichero del informe de muestras para introducir la unidad y la carpeta en las que se va a
guardar el fichero. El botón Examinar se utiliza para seleccionar la ubicación de la unidad y la
carpeta.

G5-6900R07 - 2020-04-27
Informe de muestras Imprime automáticamente el informe de muestras una vez

validados todos los resultados de una muestra.
Lista de resultados Imprime automáticamente el informe de la lista de resultados

de los resultados validados en función de uno de estos
criterios:
• 15 resultados
• 15 minutos
Detalles de Imprime automáticamente el informe detallado de calibración

calibración después de generarse una calibración y de estar activa.
Procedimiento Imprime automáticamente el informe de procedimiento

mantenimiento cuando se completa un procedimiento de mantenimiento.
Nombre del centro Muestra un cuadro de texto que permite introducir el nombre
del laboratorio para mostrarlo en cada informe.
Área para Imprimir pantalla
Enviar impresión a Muestra opciones que se utilizan para seleccionar el destino

de una impresión de pantalla generada:
• Impresora predeterminada
• Guardar en fichero (opción predeterminada)
Botones de función


Configuración de los informes
Nivel de acceso del Supervisor, a menos que se indique lo contrario

usuario

G5-6900R07 - 2020-04-27
Realice este procedimiento para configurar los ajustes de los informes.

2. En la pestaña General de la pantalla Configurar, pulse Informes.
3. Bajo Generación automática de informes en la pantalla Informes, introduzca la siguiente
información:
– Informe de muestras
– Informe de la lista de resultados
– Informe de detalles de la calibración
– Informe de procedimientos de mantenimiento
– Nombre del centro
NOTA: El administrador del sistema debe configurar el nombre del centro.
4. Bajo Imprimir pantalla, seleccione una de las siguientes opciones para Enviar impresión a:
– Impresora predeterminada
– Guardar en fichero
NOTA: La ubicación donde se guardan las impresiones la puede configurar un usuario

general.
5. Para guardar los cambios realizados en la configuración de los informes, pulse Guardar.
Para eliminar los cambios realizados en la configuración de los informes, pulse Cancelar.
Descripción de los elementos del Informe del procedimiento, página 1755
Configurar el destino de las impresiones de pantalla

Siga estas instrucciones para configurar cuándo se genera un fichero de impresión de pantalla,
para imprimir el fichero con la impresora predeterminada o para guardar una copia del fichero
en una memoria USB.
2. En la pestaña General de la pantalla Configurar, pulse Informes.
3. Bajo Imprimir pantalla en la pantalla Informes, seleccione una de las siguientes opciones
Enviar impresión a:
– Impresora predeterminada
– Guardar en fichero

G5-6900R07 - 2020-04-27
4. Para guardar el cambio realizado en el destino del fichero de impresión de pantalla, pulse
Guardar.
Para eliminar el cambio realizado en el destino del fichero de impresión de pantalla, pulse
Cancelar.
Imprimir una imagen de la pantalla, página 779
Pantalla Abbott Mail

En esta pantalla, el usuario puede ver las opciones de descarga de Abbott Mail.
• Habilitar o deshabilitar elementos de Abbott Mail que pueden descargarse automáticamente.
• Configurar el idioma de descarga para la documentación de Abbott Mail.
Descripción de los elementos de la pantalla Abbott Mail, página 214
Configurar los ajustes de Abbott Mail, página 215
Descripción de los elementos de la pantalla Abbott Mail

En esta pantalla, el usuario puede configurar los ajustes de descarga y de idioma.
Área Opciones de descarga
Descarga automática Muestra las opciones de descarga que se pueden configurar

para los siguientes elementos:
Ficheros de ensayos • Habilitar: Las peticiones de
las actualizaciones de los
ficheros de ensayos se
envían automáticamente. (Opción
preprogramada)
• Deshabilitar: Las peticiones de
las actualizaciones de los ficheros
de ensayos no se envían
automáticamente.
Instrucciones de uso • Habilitar: Las peticiones de las

instrucciones de uso se envían
automáticamente cuando se lee un
reactivo. (Opción preprogramada)

G5-6900R07 - 2020-04-27
• Deshabilitar: Las peticiones de las

instrucciones de uso no se envían
automáticamente cuando se lee un
reactivo.
Notificaciones de • Habilitar: Las peticiones de las

instrucciones de uso instrucciones de uso nuevas se
preprogramada)
• Deshabilitar: Las peticiones de las
instrucciones de uso nuevas no se
envían automáticamente.
Datos de calibradores • Habilitar: Las peticiones de las

actualizaciones de los valores
asignados a los calibradores se
preprogramada)
• Deshabilitar: Las peticiones de
las actualizaciones de los valores
asignados a los calibradores no se
envían automáticamente.
Idioma de descarga Muestra una lista desplegable que se utiliza para especificar
un idioma para Abbott Mail de entre los idiomas disponibles.
Botones de función


Configurar los ajustes de Abbott Mail

usuario
Realice este procedimiento para configurar los ajustes de Abbott Mail.

G5-6900R07 - 2020-04-27

2. En la pestaña General de la pantalla Configurar, pulse Abbott Mail.
3. Bajo Opciones de descarga en la pantalla Abbott Mail, habilite o deshabilite las descargas
automáticas para los siguientes elementos de Abbott Mail:
– Ficheros de ensayos
– Instrucciones de uso
– Notificaciones de instrucciones de uso
NOTA: Si se han deshabilitado las notificaciones de las instrucciones de uso, éstas se
asignan automáticamente al nuevo lote de reactivos sin que aparezcan en la pantalla
Abbott Mail. El estado de las instrucciones de uso es Actual.
– Datos de calibradores
4. En la lista desplegable Idioma de descarga, seleccione el idioma para la documentación de
Abbott Mail.
5. Para guardar los cambios realizados en la configuración de Abbott Mail, pulse Guardar.
Para eliminar los cambios realizados en la configuración de Abbott Mail, pulse Cancelar.
Pestaña Ordenador de la pantalla Configurar

Desde la pestaña Ordenador de la pantalla Configurar, el usuario puede realizar las siguientes
tareas:
Configuración general Realizar los siguientes ajustes:

• Fecha y hora
• Formato de número
• Volumen de altavoz
• Nombre del sistema
• Idioma del sistema
• Idioma de la ayuda online
• Tiempo hasta pantalla de acceso
• Deshabilitación del procesamiento de muestras cuando
hay un procedimiento pasado de fecha
• Requisito de autenticación para el acceso al sistema de
un usuario general

G5-6900R07 - 2020-04-27
Configuración de Configurar el sonido de varias alarmas.

sonido
Configuración del Realizar los siguientes ajustes:
host
• Opciones de la comunicación host
• Opciones de la transmisión host
• Modos de validación de muestras y controles
Comunicación HL7 Realizar los siguientes ajustes:

• Cabeceras de mensajes
• Canal de envío
• Prueba de la comunicación HL7
Comunicación ASTM Realizar los siguientes ajustes:

• Ajustes del canal ASTM
• Prueba de la comunicación ASTM
Comunicación LAS Realizar los siguientes ajustes:

• Configuración del sistema automático de transporte de
muestras
• Canal de envío
Accesos directos Configurar comandos del menú Sistema definidos por el

usuario como iconos en la barra del menú.
Copia de seguridad Configurar las opciones para la copia de seguridad

automática automática.
Alinity PRO • Habilitar o deshabilitar la función para compartir el
inventario.
• Habilitar o deshabilitar los mensajes de actualización de
estado.
• Configurar los ajustes del mensaje de actualización de
estado.
AbbottLink Ver los ajustes de AbbottLink.
Torre de estado Habilitar o deshabilitar las siguientes opciones:

• Torre de estado
• Opciones de notificación

G5-6900R07 - 2020-04-27
Pantalla de configuración general, página 218

Pantalla Configuración de sonido, página 222
Pantalla Configuración host, página 225
Pantalla Comunicación HL7, página 229
Pantalla Comunicación ASTM, página 232
Pantalla Comunicación LAS, página 234
Pantalla Accesos directos, página 236
Pantalla Copia de seguridad automática, página 237
Pantalla Alinity PRO, página 241
Pantalla AbbottLink, página 243
Pantalla Torre de estado, página 245
Pantalla de configuración general

En la pantalla Configuración general, el usuario puede ver la siguiente información:
• Fecha y zona horaria
• Formato de número
• Información del sistema
El usuario puede configurar el volumen del altavoz.

• Configurar los ajustes de fecha y hora del sistema.
• Configurar el formato de los números.
• Ajustar el volumen del altavoz.
• Configurar el nombre y el idioma del sistema.
• Configure el idioma de la ayuda online.
• Configurar el tiempo hasta la pantalla de acceso.
• Habilitar o deshabilitar el procesamiento del analizador cuando hay un mantenimiento
pasado de fecha.
• Configurar el sistema para requerir la autenticación del usuario general.
Descripción de los elementos de la pantalla Configuración general, página 218
Configuración general, página 221
Descripción de los elementos de la pantalla Configuración general

En esta pantalla se muestra la fecha y la zona horaria, el formato de los números, el volumen
del altavoz y la información del sistema.

G5-6900R07 - 2020-04-27
Área de Fecha/Hora
Fecha del sistema Muestra un cuadro de texto que permite editar la fecha del
sistema. Para editar la fecha del sistema, pulse el calendario
que aparece dentro del cuadro. Para configurar el mes y el
año, pulse el botón de la flecha hacia la izquierda o el botón
de la flecha hacia la derecha y, luego, seleccione el día.
Formato de fecha Muestra las opciones que se utilizan para editar el formato de
la fecha del sistema:
• MM.DD.AAAA (opción predeterminada)
• DD.MM.AAAA
• AAAA.MM.DD
Zona horaria Muestra una lista desplegable que se utiliza para seleccionar
la zona horaria correspondiente.
Hora del sistema Muestra un cuadro numérico que se utiliza para editar la
hora del sistema. Para editar la hora del sistema, utilice el
formato del sistema configurado (HH:MM) y teclee la hora en
el cuadro o pulse los botones de la flecha hacia arriba y
la flecha hacia abajo. Si el formato de reloj configurado en
el sistema es de 12 horas, pulse el botón AM o PM para
configurar la hora del día.
Formato de hora Muestra las opciones siguientes:

• Reloj de 12 horas
• Reloj de 24 horas
NOTA: Si se cambia de cualquier idioma a Inglés, el formato

de la hora se modifica automáticamente de 24 horas a 12
horas.
Ajuste automático del Muestra una casilla que se utiliza para el ajuste automático
reloj para cambio de del reloj para cambio de horario.
horario
Área del Formato de número
Separador de mil/ Muestra las opciones que se utilizan para editar el formado
decimal de los números para el separador de miles y el separador de
decimales:
• Coma y punto (1,000,000.00) (opción predeterminada)
• Punto y coma (1.000.000,00)

G5-6900R07 - 2020-04-27
• Nada y punto (1000000.00)

• Nada y coma (1000000,00)
Área del Volumen de altavoz
Volumen de altavoz Muestra un control deslizante que se utiliza para ajustar el

volumen del altavoz de 0 a 10.
NOTA: Este ajuste sólo está disponible si su sistema está
configurado con altavoces.
Área de información del sistema
Nombre del sistema Muestra un cuadro de texto que permite editar el nombre del
sistema.
Nº serie del SCM Muestra el número de serie del módulo de control del
sistema.
Idioma del sistema Muestra una lista desplegable que se utiliza para seleccionar
el idioma del sistema.
NOTA: Si se cambia de cualquier idioma a Inglés, el formato
de la hora se modifica automáticamente de 24 horas a 12
horas.
Idioma de la ayuda Muestra una lista desplegable que se utiliza para seleccionar
online el idioma de la ayuda online.
Tiempo hasta pantalla Muestra un cuadro de texto que se utiliza para editar la
de acceso configuración del tiempo de espera hasta la pantalla de
acceso:
• El intervalo es de 0 minutos a 60 minutos.
• El valor predeterminado es 15 minutos.
NOTA: Si el tiempo de espera se configura como cero, el

sistema no registra la inactividad.
No procesar muestras Muestra una casilla que se utiliza para deshabilitar el

si mantenimiento procesamiento de las muestras si hay un mantenimiento
pasado de fecha pasado de fecha. La casilla está marcada como opción
predeterminada.
Requiere Muestra una casilla que se utiliza para solicitar un PIN para
autenticación para el acceso del usuario general. La casilla está marcada como
Usuario general opción predeterminada.

G5-6900R07 - 2020-04-27
Botones de función


Configuración general
Estado del analizador Detenido, Calentando o En espera, salvo que se indique uno
requerido expresamente
Siga estas instrucciones para la configuración general del sistema.

2. En la pantalla Configurar, pulse la pestaña Ordenador.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Configuración general.
4. Bajo Fecha/Zona horaria de la pantalla Configuración general, introduzca la siguiente
información:
– Fecha del sistema
– Formato de fecha
– Zona horaria
– Hora del sistema
– Formato de hora
– Ajuste automático del reloj para cambio de horario
NOTA: Cuando se cambia algún ajuste de la fecha y la zona horaria, el ordenador con la
interfaz del usuario se apaga y se reinicia.
5. Bajo Formato de número, seleccione una opción en el área Separador de mil/decimal.
NOTA: Cuando se cambia el formato del número, el ordenador con la interfaz del usuario
se apaga y se reinicia.

G5-6900R07 - 2020-04-27
6. Bajo Volumen de altavoz, mueva el control deslizante Volumen de altavoz hacia la

derecha o la izquierda para subir o bajar el volumen.
NOTA: El volumen del altavoz se puede configurar con cualquier nivel de acceso de usuario
y en cualquier estado del analizador.
7. Bajo Información del sistema, introduzca la siguiente información:
– Nombre del sistema
– Idioma del sistema
NOTA: El idioma del sistema se puede configurar con cualquier nivel de acceso de
usuario. Cuando se cambia el idioma del sistema, el ordenador con la interfaz del
usuario se apaga y se reinicia.
NOTA: Si cualquier idioma se cambia a Inglés, el formato de la hora se modifica
automáticamente del formato de reloj de 24 horas al formato de 12 horas.
– Idioma de la ayuda online
NOTA: El idioma de la ayuda online se puede configurar con cualquier nivel de acceso
de usuario y en cualquier estado del analizador.
– No procesar muestras si mantenimiento pasado de fecha
– Tiempo hasta pantalla de acceso
NOTA: El tiempo de espera hasta la pantalla de acceso se puede configurar en
cualquier estado del analizador.
– Requiere autenticación para Usuario general
NOTA: La autenticación requerida se puede configurar en cualquier estado del
analizador.
8. Para guardar los cambios realizados en la configuración general, pulse Guardar.
Para eliminar los cambios realizados en la configuración general, pulse Cancelar.
Reinicio del módulo de procesamiento y del gestor de reactivos y muestras (RSM), página 500
Importar una versión traducida del manual de operaciones, página 412
Pantalla Configuración de sonido

• Configuración general de las alarmas sonoras
• Configuración de alarmas de mensajes
El supervisor puede realizar las siguientes funciones:

• Activar o desactivar los ajustes generales de las alarmas sonoras.
• Configurar el volumen de las alarmas.
• Configurar una alarma sonora concreta para mensajes críticos.

G5-6900R07 - 2020-04-27
• Configurar una alarma sonora concreta para mensajes de alarmas.

• Configurar una alarma sonora concreta para mensajes de notificaciones.
Descripción de los elementos de la pantalla Configuración de sonido, página 223
Configurar ajustes de sonido, página 224
Descripción de los elementos de la pantalla Configuración de sonido

Esta pantalla muestra los ajustes de configuración de las alarmas sonoras y los mensajes.
Área de configuración general
Desactivar todas las Muestra una casilla que se utiliza para desactivar todas las
alarmas sonoras alarmas sonoras del sistema. La casilla está marcada como
opción predeterminada.
Volumen alarma Muestra un control deslizante que se utiliza para ajustar

el volumen de todas las alarmas sonoras de 0 a 10. La
configuración predeterminada es 5.
Área de configuración de alarmas de mensajes

Muestra los ajustes que se utilizan para seleccionar un sonido para los siguientes tipos de
mensajes:
• Crítico
• Alarma
• Notificación
Crítico, Alarma, Muestra una lista desplegable para cada tipo de mensaje que
Notificación se utiliza para seleccionar un sonido disponible.
Repetición Muestra una lista desplegable que se utiliza para seleccionar

el número de veces que se repita una alarma. La alarma se
puede repetir de 0 a 20 veces o de manera continuada para
el tipo de mensaje seleccionado.
Reproducir Muestra un botón que se utiliza para oír la alarma sonora

antes de guardar la configuración.
Botones de función


G5-6900R07 - 2020-04-27

Configurar ajustes de sonido
Nivel de acceso del Supervisor

usuario
Siga estas instrucciones para configurar los ajustes de sonido del sistema.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Configuración de sonido.
4. Bajo Configuración general en la pantalla Configuración de sonido, introduzca la siguiente
información:
– Seleccione la casilla Desactivar todas las alarmas sonoras para desactivar o activar
las alarmas sonoras.
– Mueva el control deslizante Volumen alarma hacia la derecha o la izquierda para
aumentar o disminuir el volumen de la alarma.
5. Bajo Configuración de alarmas de mensajes, introduzca la siguiente información para cada
categoría de mensaje:
– Seleccione el tipo de sonido en la lista desplegable de categoría de mensaje.
– Seleccione el número de veces que desea repetir el sonido en la lista desplegable
Repetición.
NOTA: Para escuchar un ejemplo del sonido seleccionado, pulse el botón Reproducir
situado junto a la lista desplegable.
6. Para guardar los cambios realizados en la configuración del sonido, pulse Guardar.
Para eliminar los cambios realizados en la configuración del sonido, pulse Cancelar.

G5-6900R07 - 2020-04-27
Pantalla Configuración host

• Opciones de comunicación
• Opciones de la transmisión
• Opciones del modo de validación de resultados

• Configurar las opciones de comunicación y modo Query (consulta).
• Configurar opciones de transmisión para muestras, controles, calibradores, estado de las
muestras y estado de los análisis.
• Configurar opciones del modo de validación de resultados para muestras y controles.
Configurar los ajustes del host, página 228
Descripción de los elementos de la pantalla Configuración del host

En esta pantalla se muestra la configuración de la interfaz, la transmisión y la validación de
resultados.
Área de las opciones de comunicación

Muestra los ajustes que se utilizan para configurar la comunicación de la interfaz host.
Interfaz host Muestra opciones que se utilizan para configurar el sistema

para recibir peticiones de un host, así como para transmitir
resultados a un host:
• HL7
• ASTM
Modo Query Muestra opciones que se utilizan para configurar el sistema

para enviar consultas sobre peticiones al host:
• Activado
Tiempo de espera Muestra el período de tiempo máximo que el sistema espera

Query (segundos) a que el host responda a una consulta (query). El intervalo
es de 5 segundos a 60 segundos. El valor predeterminado es
10 segundos.

G5-6900R07 - 2020-04-27
Área de las opciones de transmisión

Muestra los ajustes que se utilizan para definir el método para la transmisión de los resultados
validados al host.
NOTA: Los ajustes para Calibración, Estado de la muestra, Estado del análisis,
Disponibilidad ensayo e Intervalo de disponibilidad del ensayo (minutos) sólo están
disponibles si se configura la opción HL7 para el tipo de interfaz host.
Muestras Muestra las opciones siguientes:

• Individual
• Agrupados (opción predeterminada)
• Agrupados por módulo
NOTA: Esta opción sólo está disponible para un sistema
multimodular.
Control Muestra las opciones siguientes:

• Individual
• Agrupados (opción predeterminada)
• Agrupados por módulo
NOTA: Esta opción sólo está disponible para un sistema
multimodular.
• Desactivado
Calibración Muestra las opciones siguientes:

• Activado
Estado de la muestra Muestra opciones que se utilizan para configurar el sistema

para enviar información sobre el estado de las muestras a la
interfaz host:
• Activado
Estado del análisis Muestra opciones que se utilizan para configurar el sistema
para enviar información sobre el estado de los análisis a la
interfaz host:
• Activado

G5-6900R07 - 2020-04-27
Disponibilidad del Muestra opciones que se utilizan para configurar el sistema

ensayo para enviar información sobre la disponibilidad de los ensayos
de cada módulo a la interfaz host:
• Activado
Intervalo de Muestra un cuadro de texto que se utiliza para introducir en

disponibilidad del minutos la frecuencia con la que el sistema Alinity envía
ensayo (minutos) información sobre la disponibilidad de los ensayos a la
interfaz host. El intervalo de actualización del estado es de
1 minuto a 10 minutos. El valor predeterminado es 1 minuto.
Área de las opciones del modo de validación de resultados

Muestra opciones que se utilizan para configurar el modo de validación de las muestras, los
controles y las excepciones. Las opciones disponibles para cada tipo de resultado son:
• Manual (opción predeterminada)
• Automático
• Automático con excepciones
• Retener
NOTA: Cuando se selecciona la opción Retener para muestras o controles, el usuario puede
configurar que se retengan los resultados para cada tipo de alerta de resultado de muestras o
alerta de control de calidad.
Botones de función


Descripción de las alertas de los resultados de las muestras, página 742
Descripción de las alertas de los resultados de control de calidad, página 744

G5-6900R07 - 2020-04-27
Configurar los ajustes del host
Requisito previo Se debe configurar la comunicación HL7 o la comunicación

ASTM antes de seleccionar el tipo de interfaz host.
Estado del analizador Cualquier estado del analizador, salvo que se indique uno

usuario
Realice este procedimiento para configurar el host para el sistema.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Configuración host.
4. Bajo Opciones de comunicación de la pantalla Configuración host, introduzca la siguiente
información:
– Interfaz host
NOTA: Para configurar el tipo de la interfaz host, el estado del analizador debe ser
Detenido, Calentando o En espera.
– Modo Query
– Tiempo de espera Query (segundos)
5. Bajo Opciones de la transmisión, introduzca la siguiente información:
– Muestra
NOTA: Para configurar el método de transmisión de los resultados de las muestras, el
estado del analizador debe ser Detenido, Calentando o En espera.
– Control
– Calibración
– Estado de la muestra
– Estado del análisis
– Disponibilidad del ensayo
– Intervalo de disponibilidad del ensayo (minutos)
NOTA: Los ajustes para Calibración, Estado de la muestra, Estado del análisis,
Disponibilidad ensayo e Intervalo de disponibilidad del ensayo (minutos) sólo están
disponibles si se configura la opción HL7 para el tipo de interfaz host.
6. Bajo Opciones de validación de resultados, introduzca la siguiente información:
– Muestra
– Control

G5-6900R07 - 2020-04-27
NOTA: Para configurar el modo de validación de los resultados de muestras, controles y

excepciones, el estado del analizador debe ser Detenido, Calentando o En espera, y se
deben validar los resultados y las excepciones no validados.
NOTA: Cuando se selecciona la opción Retener para muestras o controles, el usuario
puede configurar que se retengan los resultados para cada tipo de alerta de resultado de
muestras o alerta de control de calidad.
7. Para guardar los cambios realizados en la configuración host, pulse Guardar.
Para eliminar los cambios realizados en la configuración host, pulse Cancelar.
Edición de la configuración de los resultados de los parámetros de los ensayos, página 299
Peticiones del host, página 669
Verificación de la comunicación HL7, página 1549
Verificación de la comunicación ASTM, página 1551
Pantalla Comunicación HL7

• Cabeceras de mensajes
• Opciones del canal de envío
• Opciones del canal de recepción

• Configurar cabeceras de mensajes.
• Configurar canales de envío.
• Realizar una prueba de la configuración de la comunicación HL7.
Descripción de los elementos de la pantalla Comunicación HL7, página 229
Configuración de la comunicación HL7, página 231
Descripción de los elementos de la pantalla Comunicación HL7

En la pantalla Comunicación HL7, el usuario puede configurar la comunicación con el host en el
sistema.
Área de Cabeceras de mensajes
MSH-3 Sending Muestra un cuadro de texto que se utiliza para introducir

Application la opción de la aplicación de envío MSH-3 para la
mensajería HL7 del host para un máximo de 20 caracteres
alfanuméricos.

G5-6900R07 - 2020-04-27
MSH-4 Sending Muestra un cuadro de texto que se utiliza para introducir

Facility la opción de la instalación de envío MSH-4 para la
alfanuméricos.
MSH-5 Receiving Muestra un cuadro de texto que se utiliza para introducir

Application la opción de la aplicación de recepción MSH-5 para la
alfanuméricos.
MSH-6 Receiving Muestra un cuadro de texto que se utiliza para introducir

Facility la opción de la instalación de recepción MSH-6 para la
alfanuméricos.
Área del Canal de envío
Tipo de conexión Muestra las opciones siguientes:

• Active Transient (opción predeterminada)
• Active Persistent
Dirección IP Muestra un cuadro de texto que se utiliza para introducir la

dirección del protocolo de internet (IP) cuando se selecciona
la opción Active Transient o Active Persistent. La dirección
IP se configura como números de cuatro decimales. El
intervalo de cada número es de 0 a 255 y se separa por
puntos (es compatible con la dirección IPv4).
Nº de puerto Muestra un cuadro de texto que permite introducir el número

de puerto. El intervalo para el número de puerto es de 0 a
65535.
Área del Canal de recepción
Nº de puerto Muestra el número del puerto.
Botones de función



G5-6900R07 - 2020-04-27
Guardar/Prueba Se comprueban los ajustes definidos con anterioridad y se

guardan los cambios.
Configuración de la comunicación HL7
Estado del analizador Detenido, Calentando o En espera, salvo que se indique uno

usuario
Realice este procedimiento para configurar la comunicación HL7 para el sistema.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Comunicación HL7.
4. Bajo Cabeceras de mensajes en la pantalla Comunicación HL7, introduzca la siguiente
información:
– MSH-3 Sending Application
– MSH-4 Sending Facility
– MSH-5 Receiving Application
– MSH-6 Receiving Facility
NOTA: Las cabeceras de mensajes se pueden configurar en cualquier estado del

analizador.
5. Bajo Canal de envío, introduzca la siguiente información:
– Tipo de conexión
– Dirección IP
– Nº de puerto
6. Para guardar los cambios realizados en la configuración de la comunicación HL7, pulse
Guardar/Prueba.
Para eliminar los cambios realizados en la configuración de la comunicación HL7, pulse
Cancelar.

G5-6900R07 - 2020-04-27
Pantalla Comunicación ASTM

En esta pantalla, el usuario puede ver la configuración del canal ASTM.
• Configurar la dirección IP y el número de puerto.
• Configurar la codificación de los caracteres.
• Chequear la configuración del canal ASTM.
Descripción de los elementos de la pantalla Comunicación ASTM, página 232
Configurar la comunicación ASTM, página 233
Descripción de los elementos de la pantalla Comunicación ASTM

La pantalla Comunicación ASTM muestra un único canal de comunicación TCP/IP para enviar y
recibir mensajes al y desde el host ASTM. Esta pantalla se utiliza para abrir una conexión con
el puerto y la dirección del protocolo de internet (IP) configurados para el canal del host ASTM
cuando se cumplen las siguientes condiciones:
• La interfaz host está configurada para ASTM.
• El estado de la conexión con el host está habilitado.
Área de Ajustes del canal ASTM
Dirección IP Muestra un cuadro de texto que permite introducir la

dirección IP. La dirección IP se configura como números de
cuatro decimales. El intervalo de cada número es de 0 a 255
y se separa por puntos (es compatible con la dirección IPv4).

65535.
Codificación de Muestra una lista desplegable con las siguientes opciones:

caracteres
• UTF-8 (opción predeterminada)
• Shift-JIS
• Windows-1252
• ASCII

G5-6900R07 - 2020-04-27
Botones de función



Configurar la comunicación ASTM

requerido
usuario
Realice este procedimiento para configurar la comunicación ASTM para el sistema.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Comunicación ASTM.
4. Bajo Ajustes del canal ASTM en la pantalla Comunicación ASTM, introduzca la siguiente
información:
– Dirección IP
– Nº de puerto
– Codificación de caracteres
5. Para guardar los cambios realizados en la configuración de la comunicación ASTM, pulse
Guardar/Prueba.
Para eliminar los cambios realizados en la configuración de la comunicación ASTM, pulse
Cancelar.

G5-6900R07 - 2020-04-27

Pantalla Comunicación LAS

En esta pantalla el usuario puede ver la siguiente información:
• Opciones de configuración del sistema automático de transporte de muestras (LAS)
• Configuración del canal de envío
• Configuración del canal de recepción
El administrador del sistema puede configurar los ajustes del canal de envío.
Descripción de los elementos de la pantalla Comunicación LAS, página 234
Configuración de la comunicación con el LAS, página 235
Descripción de los elementos de la pantalla Comunicación LAS

La pantalla Comunicación LAS muestra los ajustes del sistema automático de transporte de
muestras (LAS) para el sistema.
Área de Configuración LAS
LAS Muestra las opciones siguientes:

• Activado
Área del Canal de envío

dirección del protocolo de internet (IP). La dirección IP se
configura como números de cuatro decimales. El intervalo
de cada número es de 0 a 255 y se separa por comas (es
compatible con la dirección IPv4).

65535.
Área del Canal de recepción
Nº de puerto Muestra el número de puerto asignado por el sistema. El

número de puerto no se puede editar.

G5-6900R07 - 2020-04-27
Botones de función



Configuración de la comunicación con el LAS

requerido
usuario
Realice este procedimiento para configurar la comunicación con el sistema automático de
transporte de muestras (LAS) para el sistema.
NOTA: Para habilitar o deshabilitar la configuración del LAS, póngase en contacto con un
representante de Abbott Laboratories.
Los ajustes del canal de envío del LAS deben realizarse antes de poder habilitar la
configuración del LAS.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Comunicación LAS.
4. Bajo Canal de envío en la pantalla Comunicación LAS, introduzca la siguiente información:
– Dirección IP
– Nº de puerto
5. Para guardar los cambios realizados en la configuración de la comunicación LAS, pulse
Guardar/Prueba.
Para eliminar los cambios realizados en la configuración de la comunicación LAS, pulse
Cancelar.

G5-6900R07 - 2020-04-27
Verificación de la comunicación con el LAS, página 1550
Pantalla Accesos directos

• Iconos de acceso directo configurados en la barra del menú
• Opciones disponibles para los iconos de acceso directo
El administrador del sistema puede configurar dos accesos directos como iconos en la barra del
menú.
Descripción de los elementos de la pantalla Accesos directos, página 236
Configurar iconos de acceso directo, página 237
Descripción de los elementos de la pantalla Accesos directos

En esta pantalla, el usuario puede configurar comandos del menú Sistema definidos por el
usuario como iconos en la parte inferior de la barra del menú.
Elementos
Accesos directos Lista de iconos disponibles que se pueden configurar en el

disponibles barra del menú. Los iconos disponibles son los siguientes:
• Inventario Cal/QC
• Procedimientos (opción predeterminada)
• Configurar
• Crear petición (opción predeterminada)
• Ayuda (Manual de operaciones)
NOTA: Sólo se pueden configurar dos iconos a la vez como

accesos directos. Los demás comandos del menú Sistema
disponibles se pueden encontrar en la barra del menú
Sistema.
Primer acceso directo Muestra el icono configurado y una lista desplegable que se
utiliza para seleccionar un icono.
Segundo acceso Muestra el icono configurado y una lista desplegable que se

directo utiliza para seleccionar un icono.

G5-6900R07 - 2020-04-27
Botones de función


Configurar iconos de acceso directo

usuario
Lleve a cabo este procedimiento para cambiar los iconos de acceso directo configurables de la
barra del menú.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Accesos directos.
4. Seleccione un nombre para el icono en la lista desplegable Primer acceso directo.
5. Seleccione un nombre para el icono en la lista desplegable Segundo acceso directo.
6. Para guardar los cambios realizados en la configuración de los accesos directos, pulse
Guardar.
Para eliminar los cambios realizados en la configuración de los accesos directos, pulse
Cancelar.
Pantalla Copia de seguridad automática

En esta pantalla, el usuario puede ver las opciones para la copia de seguridad automática.
El administrador del sistema puede habilitar o deshabilitar la copia de seguridad automática y
configurar las opciones disponibles.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pantalla Copia seguridad automática, página 238
Descripción de los elementos de la ventana Opción de ubicación de exportación, página 239
Configurar una copia de seguridad automática, página 239
Descripción de los elementos de la pantalla Copia seguridad automática

En esta pantalla, el usuario puede habilitar las copias de seguridad automáticas del sistema.
Cuando se selecciona la casilla Ejecución automática de copia de seguridad, se guardan
en el disco duro siete copias de seguridad automáticas diarias y cuatro copias de seguridad
automáticas semanales.
Área de opciones de copia de seguridad automática
Ejecución automática Muestra una casilla que se utiliza para seleccionar si se

de copia de seguridad realiza diariamente una copia de seguridad automática.
Hora para copia de Muestra un cuadro numérico que se utiliza para introducir la
seguridad diaria hora del día a la que se realizarán las copias de seguridad
automáticas diarias. Para introducir la hora del sistema, utilice
el formato del sistema configurado (HH:MM) y teclee la hora
en el cuadro o pulse los botones de la flecha hacia arriba
y la flecha hacia abajo. Si el formato de reloj configurado
en el sistema es de 12 horas, pulse el botón AM o PM para
configurar la hora del día. La hora predeterminada es 01:00
A.M.
Copia de seguridad Muestra una lista desplegable que se utiliza para seleccionar
semanal en el día de la semana en el que las copias de seguridad
automáticas diarias se guardan como copia de seguridad
semanal. La opción predeterminada es Domingo.
Ubicación de la Muestra un cuadro de texto que se utiliza para introducir la

copia de seguridad ubicación en la que se van a copiar las copias de seguridad
automática automáticas del sistema en el dispositivo extraíble.
Examinar Muestra un botón que se utiliza para seleccionar la unidad y

la carpeta en las que se va a guardar la copia de seguridad
automática.
Botones de función



G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana Opción de ubicación de exportación

En la ventana Opción de ubicación de exportación, el usuario puede seleccionar la unidad y la
carpeta donde guardar la copia de seguridad automática.
Elementos


duro.
Nombre Muestra el nombre de la unidad o carpeta.
Última actualización Muestra la fecha y la hora en que se actualizaron los ficheros

de la carpeta por última vez.
Botones de función
OK Guarda la opción seleccionada y cierra la ventana.
Cancelar Cancela la operación y cierra la ventana.

momento.
Configurar una copia de seguridad automática

usuario
Realice este procedimiento para configurar una copia de seguridad automática. Se guardan
siete copias de seguridad automáticas diarias y cuatro semanales en el disco duro y en una
memoria USB, si se ha configurado la ubicación de la unidad USB.

G5-6900R07 - 2020-04-27
En la copia de seguridad se guardan los siguientes elementos:

• Datos de calibración del sistema (por ejemplo, datos de los componentes robóticos y datos
del sistema óptico)
• Procedimientos de mantenimiento definidos por el usuario
• Base de datos del sistema, que incluye los siguientes elementos:
– Ajustes de configuración del sistema (por ejemplo, ajustes del host, ajustes de los
informes, número de serie del sistema y nombre del sistema)
– Recuentos de análisis del cartucho de reactivos
– Configuración de ensayos
– Datos de calibración del ensayo
– Configuración de los controles
– Resultados de controles
– Resultados de muestras
– Procedimientos de mantenimiento y diagnóstico instalados y el historial de
procedimientos de mantenimiento y diagnóstico
– Datos de los suministros
– Elementos de Abbott Mail
– Actualizaciones del sistema
NOTA: Se debe introducir una memoria USB en una ubicación configurada para crear copias de
seguridad automáticas.
3. En la pestaña Ordenador de la pantalla Configurar, pulse Copia de seguridad automática.
4. Bajo Opciones de copia de seguridad automática en la pantalla Copia de seguridad
automática, seleccione la casilla Ejecución automática de copia de seguridad para
habilitar la copia de seguridad automática.
5. Introduzca la siguiente información:
– Hora para copia de seguridad diaria
– Copia de seguridad semanal en
– Ubicación de la copia de seguridad automática
NOTA: Si no se configura una ubicación para las copias de seguridad automáticas,
éstas se guardan en el disco duro.
6. Para guardar los cambios realizados en la configuración de la copia de seguridad
automática, pulse Guardar.

G5-6900R07 - 2020-04-27
Para eliminar los cambios realizados en la configuración de la copia de seguridad

automática, pulse Cancelar.
Pantalla Alinity PRO

Alinity PRO es una aplicación de software para el intercambio de datos entre los sistemas Alinity
y el ordenador Alinity PRO. Alinity PRO ofrece las siguientes opciones:
• Compartir el inventario permite al laboratorio compartir reactivos, calibradores y controles
entre distintos analizadores controlados por un ordenador de interfaz de usuario diferente.
• El cuadro de mando operativo permite al usuario ver una representación real del estado
actual de todos los sistemas Alinity desde un solo ordenador. Con esta información, el
usuario puede programar las actividades que son necesarias en el analizador.
En la pantalla Alinity PRO, el usuario puede ver los ajustes de Alinity PRO.
• Habilitar o deshabilitar la función de intercambio de inventario.
• Habilitar o deshabilitar la transmisión de mensajes de actualización de los estados.
• Configurar la dirección del protocolo de internet (IP) y el número del puerto.
Descripción de los elementos de la pantalla Alinity PRO, página 241
Configuración de Alinity PRO, página 242
Descripción de los elementos de la pantalla Alinity PRO

En la pantalla Alinity PRO, el usuario puede configurar los ajustes de Alinity PRO.
Área de Configuración de Alinity PRO
Compartir inventario Muestra las opciones siguientes:

• Habilitar
• Deshabilitar (opción predeterminada)
Mensaje de Muestra las opciones siguientes:

actualización del
• Habilitar
estado
Cuando se habilita esta configuración, los mensajes se

envían desde el sistema Alinity a Alinity PRO para actualizar

G5-6900R07 - 2020-04-27
el cuadro de mando operativo. El cuadro de mando operativo

permite al usuario ver una representación real del estado
actual de todos los sistemas Alinity desde un solo ordenador.
Intervalo de Muestra un cuadro de texto que se utiliza para introducir la

actualización del frecuencia de tiempo (en segundos) con la que el sistema
estado Alinity envía información sobre el estado a Alinity PRO. El
intervalo de actualización del estado es de 15 segundos a
600 segundos. El valor predeterminado es 30 segundos.

dirección del protocolo de internet (IP). La dirección IP se
configura como números de cuatro decimales. El intervalo
de cada número es de 0 a 255 y se separa por puntos (es
compatible con la dirección IPv4).

65535.
Botones de función


Configuración de Alinity PRO

requerido
usuario
Siga estas instrucciones para configurar los ajustes de Alinity PRO para el sistema.

G5-6900R07 - 2020-04-27

3. En la pestaña Ordenador de la pantalla Configurar, pulse Alinity PRO.
4. Bajo Configuración de Alinity PRO en la pantalla Alinity PRO, pulse Habilitar o
Deshabilitar para los siguientes ajustes:
– Compartir inventario
– Mensaje de actualización del estado
5. Si la opción Mensaje de actualización del estado está habilitada, introduzca la siguiente
información:
– Intervalo de actualización del estado
– Dirección IP
– Nº de puerto
6. Para guardar los cambios realizados en la configuración de Alinity PRO, pulse Guardar.
Para eliminar los cambios realizados en la configuración de Alinity PRO, pulse Cancelar.
Pantalla AbbottLink
AbbottLink es una aplicación de software de intercambio de datos entre los sistemas del
laboratorio y los sistemas internos de Abbott para la transferencia de datos de los analizadores,
la documentación de Abbott Mail y las actualizaciones del sistema.
En la pantalla AbbottLink, el usuario puede ver la configuración de AbbottLink.
Descripción de los elementos de la pantalla AbbottLink, página 243
Descripción de los elementos de la pantalla AbbottLink

La pantalla AbbottLink muestra la configuración de AbbottLink.
Zona de servicio AbbottLink
Habilitar Muestra una opción que se utiliza para habilitar el servicio

AbbottLink. Esta opción es la predeterminada.
Deshabilitar Muestra una opción que se utiliza para deshabilitar el servicio

AbbottLink.
Estado de conexión Muestra el estado de conexión del servicio AbbottLink.

G5-6900R07 - 2020-04-27
Área de información del analizador
Modelo Indica el nombre del modelo del analizador.
Número de serie Muestra el número de serie del analizador.
Host de AbbottLink Indica el nombre del host del analizador.
Dirección IP Indica la dirección del protocolo de internet (IP) del

analizador.
Área de configuración de proxy
Habilitar Muestra una opción que se utiliza para habilitar la

configuración del proxy.
Deshabilitar Muestra una opción que se utiliza para deshabilitar la

configuración del proxy. Esta opción es la predeterminada.
Configuración Muestra una opción que se utiliza para configurar la dirección

automática URL (localizador de recursos uniforme) del host. Cuando se
selecciona esta opción, se muestra el cuadro de texto URL,
que está en blanco. El cuadro de texto URL puede contener
un máximo de 50 caracteres.
HTTP y SOCKS
Host Muestra un cuadro de texto que
permite introducir la dirección del host.
Cuando se selecciona la opción HTTP
o la opción SOCKS, se muestra el
cuadro de texto Host, que está en
blanco. El cuadro de texto Host puede
contener un máximo de 50 caracteres.
Puerto Muestra un cuadro de texto que

permite introducir el número del puerto.
Cuando se selecciona la opción HTTP
o la opción SOCKS, se muestra el
cuadro de texto Puerto, que está en
blanco. El valor entero del número de
puerto puede ser de 0 a 65535.
Autenticar usando la Muestra una casilla que se utiliza

siguiente información para designar que el servidor proxy
requiere autenticación. Cuando se
selecciona esta casilla, se muestran
los cuadros de texto Nombre de
usuario y Contraseña, que están en

G5-6900R07 - 2020-04-27
blanco. Cada cuadro de texto puede

contener un máximo de 50 caracteres.
Botones de función


Pantalla AbbottLink, página 243
Pantalla Torre de estado

En esta pantalla, el usuario puede ver la configuración de la torre de estado, así como
comprobar su funcionamiento.
• Habilitar o deshabilitar la torre de estado.
• Habilitar o deshabilitar el funcionamiento de la torre de estado para las notificaciones de
excepciones.
• Habilitar o deshabilitar el funcionamiento de la torre de estado para las notificaciones.
Descripción de los elementos de la pantalla Torre de estado, página 245
Configuración de los ajustes de la torre de estado, página 248
Comprobar el funcionamiento de la torre de estado, página 249
Descripción de los elementos de la pantalla Torre de estado

En la pantalla Torre de estado, el usuario puede habilitar o deshabilitar los ajustes de la torre de
estado.
Área de Opciones para torre de estado
Torre de estado Muestra las opciones siguientes:

• Habilitar

G5-6900R07 - 2020-04-27
Cuando se habilita la torre de estado, ésta se ilumina de uno

de estos colores:
• Rojo cuando se genera un mensaje crítico o un mensaje
de alarma.
• Ámbar cuando se genera un mensaje de notificación.
Área de Opciones de notificación

Esta área sólo está disponible si se ha seleccionado Habilitar en el área de la Torre de estado.
Notificación de Muestra las opciones siguientes:

excepción
• Habilitar

control de calidad
• Habilitar (opción predeterminada)
(QC)
• Deshabilitar
Cuando se habilita esta opción de notificación, la torre de

estado se ilumina de uno de estos colores:
• Ámbar cuando uno o varios análisis de control de calidad
(QC) completados generan una advertencia Westgard
• Rojo cuando uno o varios análisis de control de calidad
(QC) completados se encuentran fuera del intervalo o
generan un fallo Westgard

calibración (CAL)
• Deshabilitar

• Ámbar si una calibración va a caducar en el plazo de
1 hora
• Rojo si la calibración ha caducado o ha fallado

reactivos
• Deshabilitar

G5-6900R07 - 2020-04-27

• Ámbar cuando se aplica un estado de alarma de volumen
bajo a uno o varios elementos del carrusel de reactivos
o cuando a un elemento del carrusel de reactivos o del
gestor de reactivos y muestras (RSM) le queda 1 hora de
caducidad del lote o de estabilidad en el sistema.
• Rojo cuando un cartucho o una gradilla tienen un error
de estado de carga, o cuando un cartucho o una gradilla
con un estado distinto a OK, Mezclando, Alarma volumen
bajo o Deshabilitado aparece en la pestaña Actual de la
pantalla Reactivos.

suministros
• Deshabilitar

• Ámbar cuando uno o varios elementos del inventario han
excedido la alarma de volumen bajo configurada
• Rojo cuando un elemento del inventario tiene un estado
diferente a OK, Omitido o Bajo

procedimientos
• Deshabilitar

• Ámbar cuando un procedimiento de mantenimiento o
de diagnóstico que está en proceso tiene el estado
"Esperando respuesta de usuario"
• Rojo cuando hay un procedimiento de mantenimiento
pasado de fecha de vencimiento
Botones de función



G5-6900R07 - 2020-04-27
Chequeo Comprueba el funcionamiento de la torre de estado. Cuando

se selecciona este botón de función, la luz de la torre de
estado se apaga en el caso de que estuviera encendida. A
continuación, la luz parpadea en rojo tres veces, parpadea
en amarillo tres veces y otras tres veces en verde. Una vez
finalizada la prueba, la luz permanece apagada.
Configuración de los ajustes de la torre de estado

requerido
usuario
Realice este procedimiento para configurar los ajustes de la torre de estado.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Torre de estado.
4. Bajo Opciones para torre de estado en la pantalla Torre de estado, pulse Habilitar o
Deshabilitar para la opción Torre de estado.
5. Bajo Opciones de notificación, pulse Habilitar o Deshabilitar para las siguientes opciones:
– Notificación de excepción
– Notificación de control de calidad (QC)
– Notificación de calibración (CAL)
– Notificación de reactivos
– Notificación de suministros
– Notificación de procedimientos
6. Para guardar los cambios realizados en la configuración de la torre de estado, pulse
Guardar.
Para eliminar los cambios realizados en la configuración de la torre de estado, pulse
Cancelar.

G5-6900R07 - 2020-04-27
Comprobar el funcionamiento de la torre de estado
Requisito previo La torre de estado debe estar habilitada.

usuario
Realice este procedimiento para verificar el funcionamiento de la luz de la torre de estado.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Torre de estado.
4. En la pantalla Torre de estado, pulse Prueba.
La luz de la torre de estado se apaga en el caso de que estuviera encendida. A
continuación, la luz parpadea de cada color tres veces en el orden siguiente:
a. Rojo
b. Amarillo
c. Verde
Una vez finalizada la prueba, la luz permanece apagada.

Pestaña Ensayo de la pantalla Configurar

Desde la pestaña Ensayo de la pantalla Configurar, el usuario puede realizar las siguientes
tareas:
Parámetros del • Configurar ajustes de los ensayos.
ensayo
• Configurar ajustes de los calibradores.
• Añadir, eliminar o editar ajustes de la función de
LavadoSmart.
• Configurar ajustes de los resultados.
• Configurar reglas de reanálisis.
Conjunto de • Crear, editar o eliminar un conjunto de calibradores.

calibradores

G5-6900R07 - 2020-04-27
• Importar datos de los calibradores.
Instalar/Desinstalar • Instalar ficheros de ensayos nuevos o revisados.

ensayos
• Desinstalar ficheros de ensayos.
Importar/Exportar • Importar ficheros de ensayos de una memoria externa

ensayos USB.
• Exportar ficheros de ensayos a una memoria externa
USB.
Orden de Configurar el orden en el que aparecen los ensayos en las

visualización de los pantallas y en los informes.
ensayos
Definición de perfiles Configurar perfiles de ensayos para muestras, controles o
calibraciones.
Petición Cal/QC • Configurar los ajustes generales de calibración.
• Configurar los ajustes generales de control de calidad.
Control de calidad • Configurar controles multiconstituyentes y

monoconstituyentes.
• Importar datos de los controles.
Westgard Habilitar o deshabilitar reglas de Westgard para cada ensayo.
Código de barras de Crear, editar o eliminar códigos de barras de identificación de

ID de muestra de QC muestra definidos por el usuario para controles de calidad.
Pantalla Parámetros del ensayo, página 250
Pantalla Conjunto de calibradores, página 311
Pantalla Instalar/Desinstalar ensayos, página 327
Pantalla Importar/Exportar ensayos (c‑series), página 335
Pantalla Orden de visualización de ensayos, página 340
Pantalla Definición del perfil, página 343
Pantalla Petición Cal/QC, página 346
Pantalla Control de calidad, página 349
Pantalla Westgard, página 379
Pantalla Cód. barras de ID muestra de QC, página 381
Pantalla Parámetros del ensayo


G5-6900R07 - 2020-04-27
• Configuración general
• Configuración de la calibración
• Configuración de los resultados
• Reglas de reanálisis
• LavadoSmart (c‑series)

• Editar la configuración general de los ensayos.
• Editar la configuración de la calibración.
• Editar la información sobre los resultados y la interpretación.
• Crear una unidad de resultados definida por el usuario.
• Configurar reglas de reanálisis de ensayos.
• Configurar los ajustes del LavadoSmart.
• Crear un ensayo definido por el usuario.
página 277
Descripción de los elementos de las ventanas flotantes Añadir resultado y Editar resultado,
página 282
Descripción de los elementos de la ventana flotante Unidad de resultados, página 284
ensayo, página 284
Descripción de los elementos de la ventana flotante Ensayos de reanálisis, página 288
Editar la configuración general de los parámetros del ensayo (c‑series fotométrico), página 289

G5-6900R07 - 2020-04-27
Editar la configuración general de los parámetros del ensayo (c‑series potenciométrico), página
291
Editar la configuración general de los parámetros del ensayo (i‑series), página 292
Editar la configuración general de los parámetros del ensayo (calculado), página 293
Editar los ajustes de calibración de los parámetros de los ensayos (c‑series fotométricos), página
295
Editar los ajustes de calibración de los parámetros de los ensayos (c‑series potenciométricos),
página 297
Editar los ajustes de calibración de los parámetros del ensayo (i‑series), página 298
Crear una unidad de resultados definida por el usuario, página 302
Configurar reglas de reanálisis, página 304
Cambiar el estado de un ensayo de correlación, página 306
Crear un ensayo calculado, página 307
Descripción de los elementos de la ventana flotante Crear ensayo, página 1622
Descripción de los elementos de la pantalla Parámetros del ensayo

La pantalla Parámetros del ensayo muestra los ensayos instalados en el sistema.
Elementos
Ensayos instalados Identifica el número total de ficheros de parámetros de

ensayos configurados en el sistema.
Pestaña Todos Muestra todos los ensayos disponibles en el sistema.
Pestaña i‑series Muestra todos los ensayos disponibles en uno o varios

módulos de procesamiento Alinity i.
Pestaña c‑series Muestra todos los ensayos disponibles en uno o varios

módulos de procesamiento Alinity c.
Pestaña Calculado Muestra todos los ensayos calculados.
Botones de función
Configurar Permite acceder a la pantalla de configuración anterior.
Seleccionar todo Permite seleccionar todos los elementos de una lista o anular
la selección de todos. El botón alterna entre Seleccionar
todo y Anular selección.

G5-6900R07 - 2020-04-27
Crear Permite acceder a la ventana flotante Crear ensayo, donde el

usuario puede seleccionar una de las siguientes opciones:
• Calculado
• Fotométrica
Ver/Editar Permite acceder a la pestaña General de la pantalla

Parámetros del ensayo para el ensayo seleccionado o para
el primer ensayo seleccionado cuando se han elegido varios
ensayos.
Descripción de los elementos de la pestaña General en la pantalla Parámetros del

ensayo (fotométrico c‑series)
En la pestaña General de la pantalla Parámetros del ensayo, el usuario puede ver la
configuración general. Los parámetros a los que puede acceder el administrador del sistema se
pueden editar.
Para ensayos definidos por el usuario se pueden editar todos los parámetros. Para obtener más
información, consulte el apéndice de aplicaciones de ensayo.
Área Ensayos seleccionados
Pestañas del campo Muestran los nombres de los ensayos seleccionados en las
Nombre del ensayo pestañas situadas en el lateral derecho de la pantalla.
Elementos
Nombre del ensayo Muestra un cuadro de texto que se utiliza para cambiar el
nombre predeterminado del ensayo. El nuevo nombre del
ensayo no puede ser igual que el de otro ensayo existente. El
nombre del ensayo puede tener entre 1 y 10 caracteres.
NOTA: Este parámetro se puede editar excepto si el
parámetro Estado ensayo no es Correlación.
Si se introduce la versión de correlación del ensayo, se
añade CORR al nombre del ensayo, pero no se incluye en
el límite de 10 caracteres.
Tipo de ensayo Indica el tipo de protocolo del ensayo. Se puede mostrar uno
de los siguientes ajustes:

G5-6900R07 - 2020-04-27
• Fotométrico
• Potenciométrico
• Hemólisis
• Ictericia
• Lipemia
• Calculado
Estado del ensayo Muestra el estado definido para el ensayo. Se puede mostrar
uno de los siguientes ajustes:
• Primario
• Correlación
Fecha/Hora Muestra la fecha y la hora en que un usuario instaló el

ensayo o un usuario modificó por última vez los parámetros
del ensayo.
Nº ensayo Muestra el número del fichero del ensayo. El número del

ensayo debe ser el mismo número utilizado para un host.
NOTA: Si se edita un parámetro para un ensayo que afecta a
la medición del resultado, a los cálculos o las verificaciones
de validez, se muestra un asterisco junto al número del
ensayo para indicar que el ensayo se ha modificado.
Versión del ensayo Muestra la versión del fichero del ensayo.
Unidades de Muestra las unidades de concentración comunicadas para el

resultados ensayo.
Usuario Muestra la identificación del usuario que instaló el ensayo o

el usuario que modificó los parámetros del ensayo por última
vez.
Disponibilidad del Muestra una lista desplegable que se utiliza para seleccionar
ensayo una de las siguientes opciones:
Habilitado El nombre del ensayo aparece en

todas las pestañas de la pantalla Crear
petición. (Opción predeterminada)
Deshabilitado Se muestra el nombre del ensayo, pero

no está disponible en ninguna pestaña
de la pantalla Crear petición.
Paciente El nombre del ensayo se incluye en la

deshabilitado lista de ensayos de la pestaña Control
y de la pestaña Calibración de la

G5-6900R07 - 2020-04-27
pantalla Crear petición. Se muestra

el nombre del ensayo, pero no está
disponible en la lista de ensayos de la
pestaña Muestra de la pantalla Crear
petición.
Módulo Muestra una o varias casillas para indicar los módulos

de procesamiento asignados para cargar el reactivo del
ensayo. El ensayo está asignado a todos los módulos de
procesamiento correspondientes. (Opción predeterminada)
Procesar controles Muestra una lista desplegable que se utiliza para seleccionar
para reactivos en el los cartuchos de reactivos que se van a procesar para el
sistema por control de calidad:
Lote Los controles se procesan sólo en un

cartucho de cada lote cargado en el

cartuchos y todos los lotes cargados
en el carrusel de reactivos.
NOTA: Para ensayos no definidos por el usuario, este

parámetro sólo se puede cambiar de Lote a Cartucho.
Área de Definición de reacción
Modo de reacción Indica el tipo de reacción que se produce en el ensayo. Las

opciones disponibles son:
• Punto final ascendente (opción predeterminada)
• Punto final descendente
• Cinética ascendente
• Cinética descendente
Longitud de onda Muestra las longitudes de onda primaria y secundaria

utilizadas para medir la concentración del ensayo.
Lecturas Muestra los puntos de lecturas fotométricas de inicio y de fin

que definen las siguientes lecturas:
Principal Muestra los puntos de lecturas

utilizados para el cálculo de los datos.
Flex Muestra los puntos de lecturas

utilizados para el cálculo de los datos

G5-6900R07 - 2020-04-27
cuando una o ninguna lectura realizada

durante el tiempo de lectura principal
se encuentra dentro del intervalo de
absorbancia configurado.
Los resultados que se calculan
utilizando datos de absorbancia
obtenidos a partir del tiempo de lectura
flex se identifican con una alerta de
resultado FLEX.
NOTA: Este parámetro sólo está
disponible para ensayos cinéticos.
Corrección de color Muestra los puntos de lecturas

fotométricas iniciales y finales
utilizados para ajustar los límites del
intervalo de absorbancia según el color
de la muestra medida.
Intervalo absorbancia Muestra los límites de absorbancia inferior y superior del

ensayo. Todas las lecturas fotométricas deben quedar dentro
de los límites de absorbancia si se definen estos límites.
Los valores de absorbancia medidos en la longitud de
onda primaria y que se encuentren fuera de los límites de
absorbancia durante el tiempo de lectura principal o flex no
se utilizan para calcular el resultado.
Última lectura Muestra el último punto de lectura fotométrica necesario para

calcular el resultado. No se recogen los datos de absorbancia
para puntos de lectura fotométrica que se generan una vez
configurado este valor.
Tipos de blanco de Indica el tipo de blanco de ensayo. Las opciones disponibles

muestra son:
• Sin blanco
• Automático
Lecturas de blanco Muestra los puntos de lecturas fotométricas iniciales y finales

que definen la lectura de blanco.
NOTA: Este parámetro sólo está disponible cuando el
parámetro Tipos de blanco de muestra es Automático.
Área de Reactivo
Reactivo Indica el nombre del reactivo utilizado para el ensayo.

G5-6900R07 - 2020-04-27
Diluyente Indica el nombre del diluyente de muestras utilizado para el

ensayo.
Dispensación de Muestra el perfil de pipeteo de reactivos que el sistema utiliza

diluyente para aspirar y dispensar los diluyentes. Se pueden mostrar
las siguientes opciones:
• Tipo 1 (valor predeterminado)
• Tipo 2
• Tipo 6
Volumen de reactivo Indica los volúmenes de reactivo 1 (R1) y reactivo 2 (R2) que
se dispensan en las cubetas.
Volumen de agua Indica el volumen de agua dispensado con un reactivo R1 o

R2 concentrado.
Modo de Muestra el perfil de pipeteo de reactivos que el sistema utiliza

dispensación para aspirar y dispensar reactivos. Se pueden mostrar las
siguientes opciones:
• Tipo 2
• Tipo 5 (sólo para R2)
Área de Verificaciones de validez
Verificación de Indica el tipo de reacción utilizado para evaluar un resultado

reacción de reacción inesperado. Se pueden mostrar las siguientes
opciones:
• Ninguno
• Resta a punto final
• Cociente punto final
• Resta de cinética
• Cociente cinético
NOTA: Los valores de absorbancia para la verificación de la

reacción se miden sólo en la longitud de onda primaria.
Tiempo de lectura A y Muestra los puntos de lecturas fotométricas iniciales y finales

Tiempo de lectura B para el intervalo del Tiempo de lectura A y el intervalo del
Tiempo de lectura B utilizados para la verificación de la
reacción.

G5-6900R07 - 2020-04-27
NOTA: Este parámetro no está disponible cuando el

parámetro Verificación de reacción es Ninguno.
Límites del cálculo Muestra los límites inferior y superior del intervalo aceptable
de la diferencia calculada del tiempo de lectura (A - B) o del
cociente calculado del tiempo de lectura (A ÷ B). Si el valor
calculado excede los límites, el resultado del ensayo pasa a
ser una excepción y no se procesa.
parámetro Verificación de reacción es Ninguno.
Mínimo Muestra la absorbancia mínima aceptable o el cambio en la

absorbancia durante el intervalo del Tiempo de lectura B.
parámetro Verificación de reacción se configura como
Cociente punto final o Cociente cinético.
Variación abs máxima Muestra la variación de la absorbancia aceptable permitida

para las lecturas de absorbancia durante el tiempo de lectura
principal. Si la variación de la absorbancia supera el límite
definido, el resultado del ensayo pasa a ser una excepción y
no se procesa.
parámetro Modo de reacción se configura como Punto final
ascendente o Punto final descendente.
Linealidad cinética Muestra el porcentaje permitido para el cambio de

(%) absorbancia. La verificación de validez se realiza durante los
tiempos de lectura principal y flex utilizando las tres primeras
lecturas y las tres últimas.
NOTA: Este parámetro sólo está disponible cuando la opción
seleccionada para el parámetro Modo de reacción es
Cinética ascendente o Cinética descendente y se ha definido
un mínimo de cuatro puntos de lectura fotométrica como
tiempos de lectura principal.
Área de Muestra
Todos los parámetros, menos el Factor de dilución, se pueden editar para ensayos no definidos
por el usuario, pero sólo si los parámetros no estaban definidos cuando se instaló el ensayo.
Nombre de dilución Muestra el nombre de la dilución del ensayo. Se puede

configurar un máximo de tres nombres de dilución. El nombre
de la dilución puede tener entre 1 y 10 caracteres. Se pueden
crear otras diluciones cuando no están configuradas todas
las diluciones disponibles.

G5-6900R07 - 2020-04-27
Muestra Indica el volumen de muestra que se va aspirar en la

copa o el tubo de muestra para cada dilución del ensayo
configurada. Se puede configurar un valor entre 1.5 µL y
35 µL en incrementos de 0.1 µL.
Muestra diluida Indica el volumen de muestra diluida que se va aspirar en la

cubeta para cada dilución del ensayo configurada. Se puede
configurar un valor entre 1.5 µL y 15 µL en incrementos de
0.1 µL, o este parámetro se puede dejar sin definir.
Diluyente Indica el volumen de diluyente de muestra que se va

a dispensar en la cubeta para cada dilución del ensayo
configurada. Se puede configurar un valor entre 20 µL y
345 µL en incrementos de 1 µL, o este parámetro se puede
dejar sin definir.
Agua Indica el volumen de agua que se va a dispensar en la

cubeta para cada dilución del ensayo configurada. Se puede
configurar un valor entre 25 µL y 300 µL en incrementos de
1 µL, o este parámetro se puede dejar sin definir.
Factor de dilución Muestra el factor de dilución de muestras calculado por

el software del sistema, que se basa en los volúmenes
configurados para la muestra, el diluyente, el agua y el
reactivo.
Dilución Muestra el protocolo de dilución que se utiliza por defecto

predeterminada para las peticiones de muestras. Un administrador del sistema
puede editar este parámetro para ensayos no definidos por
el usuario cuando se ha configurado más de un nombre de
dilución.
Botones de función


Nuevo reactivo Muestra la ventana flotante Nuevo reactivo para ensayos

definidos por el usuario.

G5-6900R07 - 2020-04-27
Ver/Editar reactivo Muestra la ventana flotante Ver/Editar reactivo para ensayos

que utilizan reactivos definidos por el usuario configurados
anteriormente.
Alertas de linealidad (c‑series), página 1662

ensayo (potenciométrico c‑series)
pueden editar.
Elementos
Tipo de ensayo Muestra Potenciométrico como el tipo de protocolo del

ensayo.
NOTA: Para un ensayo definido por el usuario sólo están
disponibles los tipos de protocolo de ensayo fotométrico y
calculado.
Estado del ensayo Muestra el estado definido para el ensayo.

del ensayo.


G5-6900R07 - 2020-04-27


resultados ensayo.

vez.


petición.




G5-6900R07 - 2020-04-27
Área de Reactivo
Reactivo Indica el nombre del reactivo utilizado para el ensayo.
Botones de función



ensayo (i‑series)
pueden editar.
Elementos
NOTA: Si se introduce la versión de correlación del ensayo,
se añade CORR al nombre del ensayo, pero no se incluye en
el límite de 10 caracteres. El nombre no se puede editar.
Tipo de ensayo Indica el tipo de protocolo del ensayo.

G5-6900R07 - 2020-04-27
Estado del ensayo Muestra el estado definido para el ensayo. Se puede mostrar
uno de los siguientes ajustes:
• Primario
• Correlación

del ensayo.


resultados ensayo.

vez.



petición.


G5-6900R07 - 2020-04-27


Versión calibración Muestra la versión de la calibración del fichero del ensayo.
Opciones de Indica el tipo de protocolo de pretratamiento del ensayo.

pretratamiento
Área de Dilución
Nombre de dilución Muestra el nombre de la dilución. El nombre de la dilución

debe ser el mismo utilizado para el host.
Bajo Indica el intervalo bajo de concentración permitido para la

dilución.
Alto Indica el intervalo alto de concentración permitido para la

dilución.
Predeterminada Muestra una opción que se utiliza para identificar el protocolo

de dilución que se utiliza de forma predeterminada para el
Área de Configuración específica del ensayo

La configuración específica del ensayo se utiliza en las fórmulas de algunos ensayos Alinity i.
La configuración específica del ensayo no está disponible para todos los ensayos y sólo se
muestra cuando se utiliza la configuración.
Nombre Muestra el nombre de la configuración específica del ensayo.
Valor actual Muestra un cuadro de texto que permite introducir el valor de

ajuste específico del ensayo.
Intervalo Indica el intervalo editable permitido para el ajuste específico

del ensayo.

G5-6900R07 - 2020-04-27
Botones de función



ensayo (calculado)
En la pestaña General de la pantalla Parámetros del ensayo, el usuario puede modificar la
configuración de los ensayos calculados.
Elementos
nombre del ensayo calculado. El nuevo nombre del ensayo no
puede ser igual que el de otro ensayo existente. El nombre
del ensayo puede tener entre 1 y 10 caracteres.
Tipo de ensayo Muestra Calculado como el tipo de protocolo del ensayo.
Fecha/Hora Muestra la fecha y la hora en que un usuario creó o instaló

el ensayo o un usuario modificó por última vez los parámetros
del ensayo.


G5-6900R07 - 2020-04-27
NOTA: Si se edita un parámetro de un ensayo que afecta a la

medición o al cálculo del resultado, se muestra un asterisco
junto al número del ensayo para indicar que el ensayo se ha
modificado.
Usuario Muestra la identificación del usuario que creó o instaló el

ensayo o el usuario que modificó los parámetros del ensayo
por última vez.


Fórmula calculada Muestra la fórmula calculada que se creó utilizando el panel

de control numérico. La fórmula calculada puede tener entre
1 y 100 caracteres.
NOTA: El panel de control numérico no se puede mostrar
para ensayos que tienen números entre 3000 y 3999.
La fórmula calculada se crea automáticamente durante la
instalación del ensayo y no se puede editar.
Intervalo inferior Muestra un cuadro de texto que se utiliza para introducir el

límite inferior del intervalo del ensayo.
Intervalo superior Muestra un cuadro de texto que se utiliza para introducir el

límite superior del intervalo del ensayo.
Seleccionado Indica el nombre del ensayo seleccionado utilizado en la

fórmula calculada.
Mínimo Indica el intervalo mínimo de resultados para el ensayo

seleccionado.
Máximo Indica el intervalo máximo de resultados para el ensayo

seleccionado.
Botones de función


G5-6900R07 - 2020-04-27

Seleccionar ensayos Muestra la ventana flotante Seleccionar ensayos.
Descripción de los elementos de la pestaña Calibración en la pantalla Parámetros del

ensayo (fotométrico c‑series)
En la pestaña Calibración de la pantalla Parámetros del ensayo, el usuario puede ver la
configuración de la calibración. Los parámetros a los que puede acceder el administrador del
sistema se pueden editar.
Todos los parámetros, salvo los configurados en la pestaña General, se pueden editar para
ensayos definidos por el usuario. Para obtener más información, consulte el apéndice de
aplicaciones de ensayo.
Elementos
Nombre del ensayo Muestra el nombre del ensayo.

del ensayo.
Nº ensayo Muestra el número del fichero del ensayo.


G5-6900R07 - 2020-04-27


resultados ensayo.

vez.
Área de Calibración
Método de calibración Muestra uno de los siguientes métodos de calibración:

• Absorbancia
• Factor
• Lineal (opción predeterminada)
• Logit-4
• Polinómica a tramos
• Usar factor cal de blanco
Intervalo de Muestra un cuadro de texto que se utiliza para modificar el

calibración completa tiempo (en horas) durante el que una curva de calibración
completa es válida después de finalizar una calibración
completa. El valor no se puede editar a un valor superior
al número de horas especificado en el fichero del ensayo
validado.
Factor Muestra el factor de calibración cuando el parámetro Método

de calibración es Factor.
Tipo de petición Indica el tipo de calibración predeterminado utilizado para

predeterminado crear peticiones de calibración para el ensayo. Se pueden
mostrar las siguientes opciones:
• Completa
• Ajuste

parámetro Tipo de ajuste es Ninguno.
Usar factor de Indica el ensayo de referencia para la información de

calibración de calibración utilizada en el cálculo de los resultados. Para
configurar este parámetro se utilizan ensayos c‑series
fotométricos configurados.

G5-6900R07 - 2020-04-27
NOTA: Este parámetro se visualiza sólo si el Método de

calibración es Usar factor cal de blanco.
Tipo de ajuste Muestra una lista desplegable que se utiliza para seleccionar
el tipo de calibración de ajuste realizada para el ensayo:
• Ninguno (opción predeterminada)
• Blanco
• 1 punto
• 2 puntos
NOTA: Este parámetro sólo está disponible si el Método de

calibración es Lineal, Polinómica a tramos o Logit-4.
Intervalo de ajuste Muestra un cuadro de texto que se utiliza para introducir el

tiempo en horas durante el que la calibración de ajuste es
válida después de completar una calibración de ajuste. Se
parámetro Tipo de ajuste es Ninguno.
Si se configura el valor 0, no se registra el intervalo de la
calibración de ajuste.
Nivel de ajuste Muestra una lista desplegable que se utiliza para seleccionar
el nivel del calibrador que se va a utilizar para los tipos
de calibración de ajuste de 1 punto y de 2 puntos. Para
configurar este parámetro se utilizan los niveles configurados
para el conjunto de calibradores.
NOTA: Este parámetro no está disponible cuando se
selecciona Ninguno o Blanco en el parámetro Tipo de
ajuste o cuando el parámetro Método de calibración es
Absorbancia, Factor o Usar factor cal de blanco.
Área de Calibradores
Conjunto de Muestra el nombre del conjunto de calibradores.

calibradores
Para ensayos c‑series que utilizan un conjunto de
calibradores de blanco, el nombre del conjunto de
calibradores se muestra primero, seguido del nombre
del conjunto de calibradores de blanco. El conjunto de
calibradores de blanco sólo está disponible para ensayos no
NOTA: Este parámetro no se visualiza si el parámetro
Método de calibración es Absorbancia o Usar factor cal de
blanco.

G5-6900R07 - 2020-04-27
Replicados Muestra un cuadro de texto que se utiliza para cambiar el

número de replicados que se va a procesar para el blanco y
para cada nivel de calibrador configurado para la calibración
del ensayo. Se puede configurar un valor entre 1 y 3.
Nivel del calibrador Muestra el nombre del blanco y un máximo de seis niveles de
calibradores utilizados como puntos en la calibración.
Método de calibración es Absorbancia o Usar factor cal de
blanco.
Muestra Indica el volumen de muestra dispensado en la cubeta para el

blanco y para cada nivel de calibrador configurado.
Muestra diluida Indica el volumen de la muestra diluida para el blanco y

para cada nivel de calibrador configurado. El volumen de
la muestra diluida se aspira de la cubeta para la dilución
durante la calibración si se define un protocolo de dilución
para el calibrador.
Diluyente Indica el volumen de diluyente para el blanco y para cada

nivel de calibrador configurado. El volumen de diluyente se
dispensa en la cubeta para la dilución durante la calibración
si se define un protocolo de dilución para el calibrador.
Agua Indica el volumen de agua utilizado para diluir un diluyente

concentrado para el blanco y para cada nivel de calibrador
configurado. El volumen de agua se dispensa con el diluyente
aspirado en la cubeta para la dilución durante la calibración
si se define un protocolo de dilución para el calibrador.
Intervalo de Muestra cuadros de texto que se utilizan para introducir los

absorbancia del límites inferior y superior que definen un valor de absorbancia
blanco de blanco aceptable medido durante la calibración:
Límite inferior Se puede configurar un valor entre

-9.9999 y 9.9998, o este parámetro se
puede dejar sin definir.
Límite superior Se puede configurar un valor entre

NOTA: Si este parámetro no se define, la verificación no se

realiza.

G5-6900R07 - 2020-04-27
Amplitud Muestra una lista desplegable que se utiliza para seleccionar

el nivel del calibrador utilizado como el límite superior de la
amplitud de la calibración que se evalúa en la verificación
del Intervalo de amplitud de la absorbancia. Este parámetro
se puede configurar como uno de los niveles de calibradores
definidos para el ensayo o se puede dejar sin definir.
NOTA: El blanco define el límite inferior de la amplitud de la
calibración.
Este parámetro sólo está disponible si el parámetro Método
de calibración es Lineal, Polinómica a tramos o Logit-4.
Intervalo de amplitud Muestra cuadros de texto que se utilizan para introducir

de la absorbancia los límites inferior y superior que definen una diferencia de
absorbancia absoluta aceptable entre el blanco y el nivel del
calibrador definido durante la calibración:

0.0001 y 9.9998, o este parámetro se


realiza. Para realizar la verificación, se deben definir los dos
límites.
Factor de calibración Muestra un cuadro de texto que se utiliza para introducir el

esperado valor esperado para el factor de calibración (1/pendiente)
cuando se calcula la calibración. Se puede configurar un
valor entre -999999.99 y 9999999.99.
NOTA: Este parámetro sólo está disponible si el parámetro
Método de calibración es Lineal o Polinómica a tramos.
Para ensayos que utilizan un método de calibración lineal, se
evalúan todos los segmentos de la curva de calibración. Para
ensayos que utilizan un método de calibración polinómica a
tramos, sólo se evalúa el primer segmento de la curva de
calibración.
Si este parámetro no se define, la verificación no se realiza.
Tolerancia de factor Muestra un cuadro de texto que se utiliza para introducir

de calibración el porcentaje de tolerancia del factor de calibración que
esperada (%) se espera cuando se calcula la calibración. Este parámetro
se utiliza con el parámetro Factor de calibración esperado
para determinar un intervalo aceptable para el factor de

G5-6900R07 - 2020-04-27
calibración. Se puede configurar un valor entre 1 y 99, o este

parámetro se puede dejar sin definir.
Método de calibración es Lineal o Polinómica a tramos.
Para ensayos que utilizan un método de calibración lineal, se
evalúan todos los segmentos de la curva de calibración. Para
ensayos que utilizan un método de calibración polinómica a
tramos, sólo se evalúa el primer segmento de la curva de
calibración.
Ajuste máximo de Muestra un cuadro de texto que permite introducir el

curva parámetro para el ajuste máximo de la curva. Este parámetro
especifica el límite máximo de la suma de los valores
absolutos de la diferencia entre la absorbancia aproximada
de la calibración calculada y la absorbancia medida. Se
puede configurar un valor entre 0.0001 y 9.9999, o este
Método de calibración es Logit-4.
Botones de función


Nuevo conjunto de Muestra la ventana flotante Nuevo conjunto de calibradores

calibradores para ensayos definidos por el usuario.

G5-6900R07 - 2020-04-27

ensayo (potenciométrico c‑series)
Elementos

del ensayo.


resultados ensayo.

vez.

completa. Se puede configurar un valor entre 0 y 9999.

G5-6900R07 - 2020-04-27
NOTA: El intervalo no puede superar el límite proporcionado

en el fichero de parámetros del ensayo.
calibración.
Límite de pendiente Muestra cuadros de texto que se utilizan para introducir los
(%) límites inferior y superior que definen un valor de pendiente
aceptable para calibraciones de ensayos ICT:
Límite inferior Se puede configurar un valor entre 45

y 119.
Límite superior Se puede configurar un valor entre 46

y 120.
Calibrador bajo Muestra el nombre del calibrador bajo.
Concentración baja Muestra la concentración del calibrador bajo.
Calibrador alto Muestra el nombre del calibrador alto.
Concentración alta Muestra la concentración del calibrador alto.

número de replicados que se va a procesar de los niveles
de los calibradores Bajo, Alto e Index para la calibración del
ensayo. Se puede configurar un valor entre 1 y 3.
Área de Opciones de calibración index
Index utilizado Muestra las opciones que definen si se mide la solución index
opcional durante la calibración ICT y se utiliza para ajustar
todos los resultados ICT del ensayo:
• Sí
NOTA: Si se selecciona Sí, se deben definir todos los

parámetros de las Opciones de calibración index.
Concentración index Muestra un cuadro de texto que permite introducir la

concentración de la solución index. Se puede configurar un
Intervalo de index Muestra cuadros de texto que se utilizan para introducir los
límites inferior y superior que definen el intervalo de valores
aceptables para la concentración index calculada durante
la calibración del ensayo ICT. Se pueden configurar valores
entre 0 y 9999999.9999.

G5-6900R07 - 2020-04-27
NOTA: El valor del límite inferior debe ser menor que el valor
del límite superior.
Botones de función



ensayo (i‑series)
Elementos

del ensayo.

G5-6900R07 - 2020-04-27


resultados ensayo.

vez.
Método de calibración Muestra el método de cálculo de datos utilizado para el

modelo matemático de la calibración.
Tipo de calibración Se muestra uno de los siguientes tipos de calibración:

• Ajuste
• Completa
• Index
Método de ajuste Indica el tipo de ajuste utilizado en una calibración de ajuste.

Sólo se muestra un método de ajuste cuando el parámetro
Tipo de calibración es Ajuste.

calibración tiempo (en horas) durante el que una curva de validación es
válida. Se puede configurar un valor entre 0 y 9999. Si se
configura 0, no se registra el intervalo de la calibración.
NOTA: Si un fichero de ensayo contiene un intervalo de
calibración predeterminado que no sea 0, el intervalo de
calibración se puede reducir a 1, pero no aumentar.
Replicados Muestra un cuadro de texto que se utiliza para modificar el

número de replicados del calibrador utilizado en el cálculo de
la calibración.
Ensayo de referencia Indica el número del ensayo de la calibración de referencia

que se utiliza para generar resultados. Sólo se muestra
un número de ensayo de referencia cuando el parámetro
Método de calibración es Referencia.

G5-6900R07 - 2020-04-27
Área de las Concentraciones del calibrador
Cal A a Cal F Muestra las concentraciones de los seis calibradores

utilizados como puntos para un tipo de calibración Completa
o muestra las concentraciones de la curva de referencia
principal para un tipo de calibración de Ajuste. Las
concentraciones de los calibradores no se visualizan para un
tipo de calibración Index.
Ajuste Indica las concentraciones de los calibradores Cal 1 y Cal 2.
Las concentraciones de ajuste sólo se visualizan cuando el
parámetro Tipo de calibración es Ajuste.
Botones de función


Descripción de los elementos de la pestaña Resultados en la pantalla Parámetros del

ensayo
En la pestaña Resultados de la pantalla Parámetros del ensayo, el usuario puede ver y editar
los ajustes de los resultados y la interpretación.
Elementos

G5-6900R07 - 2020-04-27

NOTA: Este elemento no se muestra para ensayos
calculados.

del ensayo.


calculados.

resultados ensayo.
calculados.

vez.
Área de Unidades de resultados
Unidades de Muestra una lista desplegable que se utiliza para seleccionar

resultados una unidad de resultados. Se incluye una unidad de
resultados definida por el usuario si se ha configurado.
NOTA: Para ensayos calculados, se muestra un cuadro que
se utiliza para introducir un nombre de unidad. El nombre de
la unidad puede tener entre 0 y 8 caracteres.
Decimales Muestra una lista desplegable que se utiliza para seleccionar

el número de decimales que se van a mostrar para los
resultados de los análisis.
Unidades UCUM Muestra el código unificado para las unidades de medida

(UCUM). UCUM es un sistema de códigos que representa
las unidades de medida utilizadas actualmente en la ciencia,
la ingeniería y el mundo empresarial internacionales. El host
puede utilizar las unidades UCUM.

G5-6900R07 - 2020-04-27
NOTA: Para ensayos calculados, se muestra un cuadro que

se utiliza para introducir una unidad de resultados UCUM.
La unidad de resultados UCUM puede tener entre 0 y 20
caracteres.
Factor de correlación Muestra un cuadro de texto que se utiliza para introducir un

factor para ensayos c‑series en caso de que sea necesario
calcular los resultados para adaptarlos a otro sistema.
NOTA: Este elemento sólo está disponible para ensayos
c‑series no calculados.
Cuando se configuran los valores de los parámetros Factor
de correlación e Intersección, el sistema calcula los
resultados utilizando las siguientes ecuaciones:
Muestras sin factor de (Resultado original x Factor de

dilución aplicado correlación) + Intersección
Muestras con un [(Resultado original x Factor de

factor dilución manual correlación) + Intersección] x Factor de
o automático aplicado dilución
Intersección Muestra un cuadro de texto que se utiliza para introducir una

ordenada en el origen para ensayos c‑series, en caso de que
sea necesario calcular los resultados para adaptarlos a otro
sistema.
NOTA: Este elemento sólo está disponible para ensayos
c‑series no calculados.

dilución aplicado correlación) + Intersección

factor dilución manual correlación) + Intersección] x Factor de
o automático aplicado dilución
Área de Resultados
Límite bajo de Muestra un cuadro de texto que se utiliza para introducir el

linealidad valor del límite bajo del intervalo analítico configurado.
NOTA: Para los ensayos i‑series, este valor sólo se puede
editar si la primera dilución es la dilución predeterminada.

G5-6900R07 - 2020-04-27
Para los ensayos c‑series fotométricos, el sistema ajusta el

valor de linealidad configurado mediante el factor de dilución
de muestras.
Los valores de linealidad se ajustan mediante el factor de
dilución de las muestras en cada uno de los ejemplos
siguientes:
• Si se crea un ensayo definido por el usuario que utiliza
un factor de dilución de muestras estándar distinto a 1.00
• Si se editan los valores de linealidad para un ensayo no
definido por el usuario que utiliza un factor de dilución de
muestras distinto a 1.00
Límite alto de Muestra un cuadro de texto que se utiliza para introducir el

linealidad valor del límite alto del intervalo analítico configurado.
NOTA: Para los ensayos i‑series, este valor sólo se puede
editar si la primera dilución es la dilución predeterminada.
Este valor no puede editarse por encima del límite alto de
linealidad del ensayo predeterminado.
Para los ensayos c‑series fotométricos, el sistema ajusta el
valor de linealidad configurado mediante el factor de dilución
de muestras.
Los valores de linealidad se ajustan mediante el factor de
dilución de las muestras en cada uno de los ejemplos
siguientes:
• Si se crea un ensayo definido por el usuario que utiliza
un factor de dilución de muestras estándar distinto a 1.00
• Si se editan los valores de linealidad para un ensayo no
definido por el usuario que utiliza un factor de dilución de
muestras estándar distinto a 1.00
Sexo Indica el sexo para las alertas de resultados configuradas.

Las alertas de resultados se evalúan en función de los datos
de muestras configurados en la ventana flotante Detalles del
paciente. Se pueden mostrar las siguientes opciones:
• Hombre
• Mujer
• Ambos
NOTA: Este intervalo se puede utilizar con cualquier
opción de sexo (hombre, mujer y desconocido).
Edad (unidad) Muestra la unidad de la edad para el intervalo de edad

configurado. Se pueden mostrar las siguientes opciones:
• Días

G5-6900R07 - 2020-04-27
• Meses
• Años
Intervalo de edad Indica el intervalo de edad para las alertas de resultados

configuradas. Se pueden mostrar las siguientes opciones:
• 0 - 365 (días)
• 0 - 24 (meses)
• 0 - 130 (años)
Intervalo normal Muestra el intervalo normal para el sexo y el intervalo de

edad configurados.
Intervalo extremo Muestra el intervalo extremo para el sexo y el intervalo de

edad configurados.
NOTA: Los resultados del ensayo se evalúan respecto a los intervalos configurados en el orden
en el que se muestran.
Área de Interpretación
Se visualizan los ajustes de la interpretación si se han configurado las interpretaciones de los
resultados en el fichero del ensayo.
Nombre Muestra una lista desplegable que se utiliza para seleccionar

el nombre de la interpretación. Los nombres que aparecen en
la lista desplegable son específicos de los ensayos.
Los siguientes nombres de ensayos y ensayos calculados
c‑series están disponibles para ensayos que no tengan
interpretaciones de resultados configuradas en el fichero del
ensayo:
<UserDefined> Definido por el usuario. Se puede

configurar texto personalizado.
<NotDefined> Sin definir. No se proporciona ninguna

interpretación.
<Blank> En blanco. Se puede configurar un

intervalo sin texto de interpretación.
NOTA: Los ajustes de las interpretaciones se deben

configurar empezando por la primera fila. No se pueden saltar
las filas y el cuadro de texto del Nombre no puede quedar
vacío. Para configurar un intervalo sin texto de interpretación,
se debe seleccionar <Blank>.

G5-6900R07 - 2020-04-27
Intervalo Muestra un cuadro de texto que permite introducir el intervalo

para la interpretación. Si no se muestra un cuadro de texto, el
intervalo no es editable.
Revisión requerida Muestra una casilla que se utiliza para seleccionar los
resultados que se retienen hasta que se revisan y se validan
manualmente.
NOTA: Los resultados se retienen si se configuró la
opción Retener en Opciones de validación de resultados
y los resultados se encuentran dentro del intervalo de
interpretación especificado.
Botones de función

Añadir resultado Muestra la ventana flotante Añadir resultado.
Añadir unidad Muestra la ventana flotante Unidad de resultados.

Editar resultado Muestra la ventana flotante Editar resultado.
Eliminar resultado Muestra un mensaje que requiere confirmación para eliminar

el intervalo de la alerta de resultados seleccionado.
Descripción de los elementos de las ventanas flotantes Añadir resultado y Editar

resultado
En la ventana flotante Añadir resultado, el usuario puede añadir resultados. En la ventana
flotante Editar resultado, el usuario puede editar resultados.

G5-6900R07 - 2020-04-27
Elementos
Sexo Muestra una lista desplegable que se utiliza para seleccionar

el sexo de la alerta de resultado:
• Ambos
• Hombre
• Mujer
Edad (unidad) Muestra una lista desplegable que se utiliza para seleccionar
la unidad de la edad para el intervalo de edad definido:
• Años
• Meses
• Días
Intervalo de edad Muestra cuadros de texto que se utilizan para introducir el

intervalo de edad Mínimo y el intervalo de edad Máximo.
Intervalo normal Muestra cuadros de texto que se utilizan para introducir el

intervalo normal Mínimo y el intervalo normal Máximo para el
intervalo de sexo y edad definido.
Intervalo extremo Muestra cuadros de texto que se utilizan para introducir el

intervalo extremo Mínimo y el intervalo extremo Máximo para
el intervalo de sexo y edad definido.
Botones de función



momento.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Unidad de resultados

En la ventana flotante Unidad de resultados, el administrador del sistema puede crear una
unidad de resultados definida por el usuario para un ensayo no definido por el usuario. Una
unidad de resultados definida por el usuario sólo se puede crear si hay menos de seis unidades
de resultados definidas para el ensayo.
Elementos
Nombre de unidad Muestra un cuadro de texto que se utiliza para introducir el

nombre de la unidad de resultados definida por el usuario. El
nombre de la unidad puede tener entre 1 y 8 caracteres. Se
debe introducir un nombre para la unidad.
Factor de conversión Muestra un cuadro de texto que se utiliza para introducir el

factor de conversión de la unidad de resultados numéricos. El
factor de conversión se aplica a la unidad predeterminada del
ensayo y puede tener de 1 a 10 dígitos y hasta 6 decimales.
La introducción de un factor de conversión es obligatoria.
Unidades UCUM Muestra un cuadro de texto que se utiliza para introducir

el código unificado para las unidades de medida (UCUM)
para la unidad de resultados definida por el usuario. La
unidad UCUM puede tener entre 0 y 20 caracteres. UCUM
es un sistema de códigos que representa las unidades de
medida utilizadas actualmente en la ciencia, la ingeniería y
el mundo empresarial internacionales. El host puede utilizar
las unidades UCUM. La introducción de una unidad UCUM es
opcional.
Botones de función



momento.
Descripción de los elementos de la pestaña Reglas de reanálisis en la pantalla

Parámetros del ensayo
En la pestaña Reglas de reanálisis de la pantalla Parámetros del ensayo, el usuario puede
configurar o editar reglas de reanálisis.

G5-6900R07 - 2020-04-27
Elementos

calculados.

del ensayo.


calculados.
Unidades de Muestra las unidades de concentración comunicadas para los

resultados ensayos.
calculados.

vez.
Área de Reglas de reanálisis del ensayo
Reglas de reanálisis Muestra una lista de las reglas de reanálisis configuradas.

del ensayo
NOTA: Las reglas de reanálisis se muestran en el orden
cronológico en el que se crearon. El sistema procesa la
primera regla que cumple los criterios definidos.

G5-6900R07 - 2020-04-27
Regla de reanálisis Muestra un cuadro de texto que permite cambiar el nombre

de la regla de reanálisis. El nombre de la regla de reanálisis
puede tener entre 1 y 18 caracteres.
Criterio de resultado Muestra las opciones siguientes:
Intervalo resultados Criterios de reanálisis basados en

intervalos de resultados.
Interpretación Criterios de reanálisis basados en

interpretaciones.
Excepción Criterios de reanálisis basados en

excepciones. El ensayo se vuelve a
analizar si se genera uno de los
siguientes códigos de mensaje:
• 1037 No se pudo calcular el
resultado. Fallo de linealidad de la
reacción.
resultado. Un número insuficiente
de lecturas de absorbancia
está dentro del intervalo de
absorbancia.
resultado. La absorbancia ha
excedido los límites ópticos.
• 1040 No se pudo calcular
el resultado. Las lecturas de
absorbancia no están dentro del
intervalo de absorbancia.
resultado. Fallo de la verificación
de la reacción.
resultado. La lectura URL final está
fuera del valor especificado para
el calibrador más alto.
resultado. La lectura URL final está
fuera del valor especificado para
el calibrador más bajo.
resultado. La desviación del voltaje
de la solución de referencia ICT
excede 3mV.

G5-6900R07 - 2020-04-27
• 1402 No se pudo procesar el

análisis. Fallo de lectura activada.
• 1403 No se pudo procesar el
análisis. Fallo de lectura final.
Intervalo resultados Muestra cuadros de texto que se

utilizan para introducir el intervalo de
resultados.
NOTA: El elemento Intervalo
resultados aparece si se selecciona
la opción Intervalo resultados como el
indicador de resultados.
Interpretación Muestra una lista desplegable que

se utiliza para seleccionar la
interpretación.
NOTA: El elemento Interpretación
aparece si se selecciona la opción
Interpretación como el indicador de
resultados.
Dilución original Muestra una lista desplegable que se utiliza para seleccionar
la dilución para el análisis original. El análisis original se
debe procesar con esta dilución para que se pueda volver a
procesar.
NOTA: Este elemento no está disponible para ensayos
calculados.
Ensayos de reanálisis Muestra el nombre del ensayo de reanálisis. Se puede definir

seleccionados cualquier número de ensayos.
Dilución de reanálisis Muestra una lista desplegable que se utiliza para seleccionar
la dilución de reanálisis para el ensayo de reanálisis
específico.
Replicados Muestra una lista desplegable que se utiliza para seleccionar

el número de replicados para el ensayo de reanálisis
específico y la dilución.
Botones de función


G5-6900R07 - 2020-04-27

Guardar Permite guardar las reglas añadidas.
Añadir regla Permite añadir la regla a la lista Reglas de reanálisis del

ensayo y limpia la pantalla para aceptar una regla nueva.
Eliminar regla Muestra un mensaje que requiere confirmación para eliminar

la regla seleccionada.
Ensayos de reanálisis Muestra la ventana flotante Ensayos de reanálisis.
Descripción de los elementos de la ventana flotante Ensayos de reanálisis

En esta ventana flotante el usuario puede seleccionar uno o varios ensayos de reanálisis.
Elemento
Seleccionar ensayos Muestra las opciones disponibles para seleccionar ensayos

de reanálisis para el reanálisis. Para filtrar la lista de ensayos, están
disponibles las siguientes opciones:
Opción Todos Muestra todos los ensayos disponibles

para el reanálisis en el sistema.
Opción i‑series Muestra todos los ensayos disponibles

para el reanálisis en uno o varios
Opción c‑series Muestra todos los ensayos disponibles

para el reanálisis en uno o varios
Opción Calculado Muestra todos los ensayos calculados

disponibles para el reanálisis en el
sistema.

G5-6900R07 - 2020-04-27
Botones de función



momento.
Editar la configuración general de los parámetros del ensayo (c‑series fotométrico)

requerido
usuario
Siga estas instrucciones para editar los siguientes ajustes generales de los parámetros de un
ensayo fotométrico c‑series:
• Nombre del ensayo
• Disponibilidad del ensayo
• Asignación de módulo
• La opción para procesar controles por lote o cartucho
• Dilución preprogramada
• La opción para añadir un protocolo de dilución
NOTA: Un protocolo de dilución definido por el usuario sólo se puede crear para ensayos
con menos de tres protocolos de dilución configurados.
El protocolo de dilución definido por el usuario se mantiene excepto cuando se incluye un
protocolo de dilución adicional con una revisión del fichero del ensayo en la misma posición
que el protocolo de dilución definido por el usuario.
NOTA: Todos los ajustes generales de un ensayo fotométrico definido por el usuario se pueden
editar. Si se editan los siguientes ajustes generales, se borran los datos de calibración del
ensayo:
• Modo de reacción
• Longitud de onda primaria
• Longitud de onda secundaria
• Tiempos de lectura principal

G5-6900R07 - 2020-04-27
• Lecturas de blanco
• Reactivo
• Volumen de reactivo
• Volumen de agua
• Modo de dispensación del reactivo
Los parámetros de los ensayos con peticiones pendientes no se pueden editar.

2. En la pantalla Configurar, pulse la pestaña Ensayo.
3. En la pestaña Ensayo de la pantalla Configurar, seleccione Parámetros del ensayo.
4. En la pantalla Parámetros del ensayo, seleccione uno o varios ensayos que desee editar.
NOTA: Para filtrar la lista de ensayos, pulse la pestaña c-series.
5. Pulse Ver/Editar.
6. En el cuadro de texto Nombre del ensayo de la pestaña General en la pantalla Parámetros
del ensayo, edite el nombre predeterminado del ensayo si es necesario.
NOTA: El nombre del ensayo puede contener un máximo de 10 caracteres alfanuméricos.
El nombre del ensayo no se puede editar para un ensayo que tiene un estado de
Correlación.
7. Seleccione una opción en la lista desplegable Disponibilidad ensayo.
NOTA: Para ensayos c‑series que utilicen un conjunto de calibradores de blanco, se debe
configurar tanto el conjunto de calibradores como el conjunto de calibradores de blanco
para habilitar el ensayo.
8. En el área del Módulo, seleccione las casillas de los números de los módulos asignados
para cargar el reactivo del ensayo.
NOTA: Este parámetro sólo está disponible si Alinity ci‑series está configurado con más de
un módulo de procesamiento del mismo tipo.
9. Seleccione una opción de la lista desplegable Procesar controles para reactivos cargados
en el sistema por.
10. Bajo Muestra, seleccione una opción en el área Dilución predeterminada si hay más de
una opción disponible.
11. Bajo Muestra, introduzca la siguiente información necesaria para crear un protocolo de
dilución nuevo:
– Nombre de dilución
NOTA: El nombre de la dilución puede contener un máximo de 10 caracteres
alfanuméricos.
– Muestra (volumen)
– Muestra diluida (volumen)
– Diluyente (volumen)

G5-6900R07 - 2020-04-27
– Agua (volumen)
NOTA: El usuario tiene la responsabilidad de confirmar el funcionamiento del protocolo de

dilución configurado.
12. Para guardar los cambios realizados en la configuración de los parámetros del ensayo,
pulse Guardar.
Para eliminar los cambios realizados en la configuración de los parámetros del ensayo,
pulse Cancelar.
13. Si se seleccionó más de un ensayo, en el lateral derecho de la pantalla Parámetros del
ensayo, seleccione el siguiente ensayo que desee configurar y repita los pasos del 6,
página 290 al 12, página 291.
14. Para regresar a la pantalla Parámetros del ensayo, pulse Hecho.
15. Para regresar a la pantalla Configurar, pulse Configurar.
Editar la configuración general de los parámetros del ensayo (c‑series

potenciométrico)

requerido
usuario
Siga estas instrucciones para editar los siguientes ajustes generales de los parámetros de un
ensayo potenciométrico c‑series:
NOTA: Los parámetros de los ensayos con peticiones pendientes no se pueden editar.

G5-6900R07 - 2020-04-27

Correlación.
8. En el área del Módulo, seleccione las casillas de los números de los módulos asignados
en el sistema por.
pulse Guardar.
pulse Cancelar.
Editar la configuración general de los parámetros del ensayo (i‑series)

requerido
usuario
Siga estas instrucciones para editar la siguiente configuración general de los parámetros de un
ensayo i‑series:

G5-6900R07 - 2020-04-27
NOTA: Para filtrar la lista de ensayos, pulse la pestaña i-series.
Correlación.
8. En el área Módulo, seleccione las casillas de los números de los módulos asignados para
cargar el reactivo del ensayo.
en el sistema.
10. Bajo Dilución, seleccione una opción en el área Dilución predeterminada si hay más de
una opción disponible.
pulse Guardar.
pulse Cancelar.
Editar la configuración general de los parámetros del ensayo (calculado)

requerido
usuario
Siga estas instrucciones para editar un ensayo que utiliza una fórmula matemática para obtener
un resultado calculado.

G5-6900R07 - 2020-04-27
NOTA: Para filtrar la lista de ensayos, pulse la pestaña Calculado.
del ensayo, edite el nombre predeterminado del ensayo calculado.
8. Pulse Seleccionar ensayos.
NOTA: El botón Seleccionar ensayos no está disponible para ensayos calculados no
definidos por el usuario que tengan números de ensayo entre 3000 y 3999.
9. En la ventana flotante Seleccionar ensayos, seleccione los componentes utilizados en la
nueva fórmula para el cálculo.
Por ejemplo, para crear un cálculo de LDL, seleccione Chol, Ultra HDL y, por último, Trig.
NOTA: Los ensayos se asignan a los botones de la calculadora en el orden en el que se
seleccionan.
10. Para guardar la selección de ensayos, pulse Hecho.
Para eliminar la selección de ensayos, pulse Cancelar.
11. Para cada ensayo bajo Ensayo seleccionado, realice unos de los pasos siguientes para
introducir un intervalo de resultados:
– Para definir un intervalo de resultados concreto, teclee un valor en el cuadro de texto
Mínimo y otro valor en el cuadro de texto Máximo.
– Para definir un intervalo en el que los resultados son inferiores o iguales a un valor
concreto, deje en blanco el cuadro de texto Mínimo y teclee un valor en el cuadro de
texto Máximo.
– Para definir un intervalo en el que los resultados son mayores o iguales a un valor
concreto, introduzca el valor correspondiente en el cuadro de texto Mínimo y deje en
blanco el cuadro de texto Máximo.
NOTA: Si el resultado del ensayo seleccionado se encuentra fuera del intervalo de

resultados definido, el resultado calculado pasa a ser una excepción y no se comunica.
12. Para eliminar la fórmula calculada existente, pulse la tecla de Retroceso.
NOTA: Las fórmulas no se pueden editar para ensayos calculados no definidos por el
usuario que tengan números entre 3000 y 3999.
13. Para introducir una nueva fórmula calculada, seleccione uno o varios ensayos
componentes, que se indican mediante los botones ENSAYO1, ENSAYO2, ENSAYO3 y

G5-6900R07 - 2020-04-27
ENSAYO4 en la calculadora y, a continuación, seleccione los botones de función de la

calculadora correspondientes.
La fórmula se muestra tal como se introduce en el cuadro de texto Fórmula calculada.
Por ejemplo, para introducir la fórmula de un cálculo de LDL [Cholesterol - HDL -
(Triglyceride ÷ 5)], realice los pasos siguientes:
a. En la calculadora, pulse ENSAYO1 (Cholesterol) y luego pulse el botón menos.
b. Pulse ENSAYO2 (HDL) y luego el botón menos.
c. Pulse el botón de apertura de paréntesis y luego ENSAYO3 (Triglyceride).
d. Pulse el botón de la barra oblicua (dividir), pulse 5 y, por último, pulse el botón de
cierre de paréntesis.
pulse Guardar.
pulse Cancelar.
Editar los ajustes de calibración de los parámetros de los ensayos (c‑series

fotométricos)

requerido
usuario
Siga estas instrucciones para editar los siguientes ajustes de calibración de parámetros de un
ensayo fotométrico c‑series:
• Intervalo de calibración completa
• Tipo de ajuste de calibración
• Intervalo de ajuste de calibración
• Replicados
• Verificaciones de validez
Todos los ajustes de calibración de un ensayo fotométrico definido por el usuario se pueden
editar. Si se editan los siguientes ajustes de la calibración, se borran los datos de calibración
del ensayo:
• Modo de calibración

G5-6900R07 - 2020-04-27
• Especificaciones del volumen del calibrador:

– Volumen de muestra
– Volumen de la muestra diluida
– Volumen de diluyente
– Volumen de agua

6. En la pantalla Parámetros del ensayo, seleccione la pestaña Calibración.
7. Bajo Calibración, en la pestaña Calibración de la pantalla Parámetros del ensayo,
introduzca la siguiente información:
– Intervalo de calibración completa (horas)
NOTA: Si un fichero de ensayo contiene un intervalo de calibración predeterminado
que no sea cero, el intervalo de calibración se puede reducir, pero no aumentar. Este
parámetro no está disponible para ensayos en los que se utiliza el método de cálculo
de datos de absorbancia y el método de uso del factor de calibración y blanco.
– Tipo de ajuste
NOTA: Este parámetro no está disponible para ensayos en los que se utiliza el método
de cálculo de datos por factor y el método de uso del factor de calibración y blanco.
– Intervalo de ajuste
– Tipo de petición predeterminado
NOTA: Este parámetro sólo está disponible si el parámetro Tipo de ajuste está
configurado con un valor que no sea Ninguno.
8. Bajo Calibradores, teclee el número de replicados en el cuadro de texto Replicados.
9. Bajo Verificaciones de validez, introduzca la siguiente información:
– Intervalo de absorbancia del blanco
– Amplitud
– Intervalo de amplitud de la absorbancia
– Factor de calibración esperado
– Tolerancia de factor de calibración esperada (%)
pulse Guardar.

G5-6900R07 - 2020-04-27
pulse Cancelar.
Editar los ajustes de calibración de los parámetros de los ensayos (c‑series

potenciométricos)

requerido
usuario
Siga estas instrucciones para editar los siguientes ajustes de calibración de los parámetros de
un ensayo potenciométrico c‑series:
• Intervalo de calibración completa
• Replicados
• Límite de pendiente (%)
• Opciones de calibración index
– Intervalo de calibración completa (horas)
que no sea cero, el intervalo de calibración se puede reducir, pero no aumentar.
– Replicados

G5-6900R07 - 2020-04-27
– Límite de pendiente (%)

8. Bajo Opciones de calibración index, introduzca la siguiente información:
– Index utilizado
– Concentración index
– Intervalo de index
pulse Guardar.
pulse Cancelar.
Editar los ajustes de calibración de los parámetros del ensayo (i‑series)

requerido
usuario
Realice este procedimiento para configurar los replicados del calibrador y el intervalo de
calibración.
NOTA: Para filtrar la lista de ensayos, pulse la pestaña i-series.
– Intervalo de calibración (horas)

G5-6900R07 - 2020-04-27

que no sea 0, el intervalo de calibración se puede reducir a 1, pero no aumentar.
Si se configura 0, no se registra el intervalo de la calibración.
– Replicados
pulse Guardar.
pulse Cancelar.
Edición de la configuración de los resultados de los parámetros de los ensayos

requerido
usuario
Siga estas instrucciones para configurar los ajustes de los resultados de los parámetros de un
ensayo.
NOTA: Para filtrar la lista de ensayos, pulse la pestaña para i-series, c-series o Calculado.
6. En la pantalla Parámetros del ensayo, seleccione la pestaña Resultados.
7. Bajo Unidades de resultados en la pestaña Resultados de la pantalla Parámetros del
ensayo, introduzca la siguiente información:
– Unidades
NOTA: Para ensayos no definidos por el usuario, seleccione una configuración de
unidades en la lista desplegable, si hay más de una configuración disponible.

G5-6900R07 - 2020-04-27
Para ensayos definidos por el usuario o ensayos calculados, teclee el nombre de la

unidad.
NOTA: Para editar una unidad de resultados definida por el usuario, vaya al paso 8,
página 300.
– Decimales
– Unidades UCUM
NOTA: Este parámetro sólo se puede editar para ensayos definidos por el usuario o
ensayos calculados.
– Factor de correlación
NOTA: Este parámetro sólo está disponible para c‑series.
– Intersección
NOTA: Este parámetro sólo está disponible para c‑series.
8. Para editar una unidad de resultados definida por el usuario, pulse Añadir unidad.
NOTA: Para editar la unidad de resultados definida por el usuario, ésta se debe configurar
como la unidad de resultados actual para el ensayo.
9. En la ventana flotante Unidad de resultados, introduzca la siguiente información:
– Nombre de unidad
NOTA: El nombre de la unidad puede tener entre 1 y 8 caracteres. Si se edita, el
nombre de la unidad debe ser distinto al nombre existente.
– Factor de conversión
NOTA: El factor de conversión se aplica a la unidad predeterminada del ensayo y
puede tener de 1 a 10 dígitos y hasta 6 decimales. Este parámetro es obligatorio.
– Unidades UCUM
NOTA: El código introducido como código unificado para las unidades de medida
(UCUM) debe corresponderse con la unidad de resultados introducida en el Nombre de
unidad. Este parámetro es opcional.
10. Para guardar los cambios realizados en la configuración de las unidades de resultados,
pulse Hecho.
La unidad de resultados definida por el usuario editada se guarda como la unidad de
resultados configurada para el ensayo.
Para eliminar los cambios realizados en la configuración de las unidades de resultados,
pulse Cancelar.
11. Si se edita el parámetro Unidades de resultados, pulse Guardar para actualizar los valores
de los resultados mostrados con la nueva unidad de resultados.
12. Bajo Resultados, introduzca la siguiente información:
– Límite bajo de linealidad
NOTA: Para los ensayos i‑series, este parámetro sólo se puede editar si la primera
dilución es la dilución predeterminada.
– Límite alto de linealidad

G5-6900R07 - 2020-04-27
NOTA: Para los ensayos i‑series, este parámetro sólo se puede editar si la primera
dilución es la dilución predeterminada. El valor no puede editarse por encima del límite
alto de linealidad predeterminado del ensayo.
NOTA: Si un ensayo c‑series tiene un factor de dilución estándar distinto a 1.00, asegúrese
de que los valores introducidos para la linealidad baja y la linealidad alta se ajusten
mediante el factor de dilución estándar.
13. Para añadir un intervalo de resultados nuevo, siga estos pasos:
a. Pulse Añadir resultado.
b. En la ventana flotante Añadir resultado, introduzca la siguiente información:
• Sexo
• Edad (unidad)
• Intervalo de edad
• Intervalo normal
• Intervalo extremo
NOTA: Este parámetro es opcional.
c. Para guardar los cambios realizados en la configuración de los resultados, pulse
Hecho.
Para eliminar los cambios realizados en la configuración de los resultados, pulse
Cancelar.
14. Para editar un intervalo de resultados, siga estos pasos:
a. Seleccione un intervalo de resultados en la lista Resultados.
b. Pulse Editar resultado.
c. En la ventana flotante Editar resultado, edite la siguiente información:
• Sexo
• Edad (unidad)
d. Para guardar los cambios realizados en la configuración de los resultados, pulse
Hecho.
Cancelar.
15. Para eliminar un intervalo de resultados, siga estos pasos:
a. Seleccione un intervalo de resultados en la lista Resultados.
b. Pulse Eliminar resultado.
c. Cuando aparezca en pantalla un mensaje de confirmación, pulse Sí.
16. Bajo Interpretación, seleccione una interpretación de la lista desplegable Nombre.

G5-6900R07 - 2020-04-27
NOTA: Si se selecciona <UserDefined> (Definido por el usuario), introduzca el nombre de

la interpretación en el cuadro de texto Nombre.
17. En el cuadro de texto Intervalo, introduzca un valor para el intervalo de interpretación.
NOTA: No todos los nombres e intervalos de interpretación se pueden editar.
18. Para una interpretación adecuada, pulse Revisión requerida.
NOTA: Si se selecciona la casilla Revisión requerida, los resultados se mantienen para
la validación manual si la opción Retener se ha configurado en el modo de validación
de los resultados y los resultados se encuentran dentro del intervalo de interpretación
especificado.
19. Para cada interpretación disponible, repita los pasos del 16, página 301 al 18, página 302.
20. Pulse Guardar.
22. Para regresar a la lista de ensayos en la pantalla Parámetros del ensayo, pulse Hecho.
Crear una unidad de resultados definida por el usuario, página 302
Crear una unidad de resultados definida por el usuario

requerido
usuario
Realice este procedimiento para configurar una unidad de resultados definida por el usuario
para un ensayo no definido por el usuario si se han definido menos de seis unidades de
resultados para el ensayo.
NOTA: Para cada ensayo no definido por el usuario sólo se puede crear una unidad de
resultados definida por el usuario. Una vez creada la unidad de resultados definida por el
usuario, se introduce la información en el parámetro Unidades de resultados como la unidad de
resultados configurada para el ensayo.
Los parámetros de los ensayos con peticiones pendientes no se pueden editar.

G5-6900R07 - 2020-04-27

NOTA: Para filtrar la lista de ensayos, pulse la pestaña de i-series o c-series.
6. En la pantalla Parámetros del ensayo, seleccione la pestaña Resultados.
7. En la pestaña Resultados de la pantalla Parámetros del ensayo, pulse Añadir unidad.
8. En la ventana flotante Unidad de resultados, introduzca la siguiente información:
– Nombre de unidad
NOTA: El nombre de la unidad puede tener entre 1 y 8 caracteres. Este parámetro es
obligatorio.
– Factor de conversión
NOTA: El factor de conversión puede tener de 1 a 10 cifras y hasta 6 decimales. Este
parámetro se aplica a la unidad predeterminada del ensayo y es obligatorio.
– Unidades UCUM
NOTA: El código introducido como código unificado para las unidades de medida
(UCUM) debe corresponderse con la unidad de resultados introducida en el Nombre de
unidad. Este parámetro es opcional.
9. Para guardar la configuración de la unidad de resultados, pulse Hecho.
La unidad de resultados y las unidades UCUM se guardan como las unidades configuradas
para el ensayo.
Para eliminar la configuración de la unidad de resultados, pulse Cancelar.
pulse Guardar.
11. Cuando aparezca en pantalla un mensaje informativo, seleccione uno de estos botones:
– Pulse Sí para guardar la unidad de resultados definida por el usuario y eliminar los
resultados del control de calidad.
– Pulse No para cancelar la unidad de resultados definida por el usuario.
13. Para regresar a la lista de ensayos en la pantalla Parámetros del ensayo, pulse Hecho.

G5-6900R07 - 2020-04-27
Configurar reglas de reanálisis

requerido
usuario
Realice este procedimiento para configurar una o varias reglas de reanálisis con criterios
basados en intervalos de concentración de resultados, en interpretaciones o en excepciones.
NOTA: Las reglas de reanálisis se deben definir en orden, ya que el sistema procesa la primera
regla que cumpla los criterios definidos.
4. En la pantalla Parámetros del ensayo, seleccione uno o varios ensayos que desee
configurar.
NOTA: Para filtrar la lista de ensayos, pulse la pestaña para i-series, c-series o Calculado.
6. En la pantalla Parámetros del ensayo, pulse la pestaña Reglas de reanálisis.
7. Bajo Reglas de reanálisis del ensayo en la pestaña Reglas de reanálisis de la pantalla
Parámetros del ensayo, teclee el nombre en el cuadro de texto Regla de reanálisis.
NOTA: Bajo Reglas de reanálisis del ensayo, si se selecciona una regla de reanálisis,
pulse la regla seleccionada para cancelar la selección.
8. Si los criterios se basan en los intervalos de los resultados, realice los pasos siguientes:
a. En la zona Criterio de resultado, seleccione la opción Intervalo de resultados.
b. Para introducir un intervalo de resultados, realice uno de estos pasos:
• Para volver a analizar automáticamente todas las muestras cuando los resultados
originales se encuentran dentro de un intervalo concreto, teclee los valores en los
dos cuadros de texto del intervalo del resultado.
originales son inferiores o iguales a un valor concreto, deje en blanco el primer
cuadro de texto del intervalo del resultado e introduzca un valor en el segundo
cuadro de texto del intervalo del resultado.
originales son superiores o iguales a un valor concreto, introduzca un valor en el
primer cuadro de texto del intervalo del resultado y deje en blanco el segundo
9. Si los criterios se basan en interpretaciones, realice los pasos siguientes:
a. En la zona Criterio de resultado, seleccione la opción Interpretación.

G5-6900R07 - 2020-04-27
b. Seleccione una interpretación en la lista desplegable Interpretación.

10. Si los criterios se basan en excepciones, seleccione la opción Excepción en la zona
Criterio de resultado.
NOTA: El ensayo se vuelve a analizar si se genera uno de los siguientes códigos de
mensaje:
– 1037 No se pudo calcular el resultado. Fallo de linealidad de la reacción.
– 1038 No se pudo calcular el resultado. Un número insuficiente de lecturas de
absorbancia está dentro del intervalo de absorbancia.
– 1039 No se pudo calcular el resultado. La absorbancia ha excedido los límites ópticos.
– 1040 No se pudo calcular el resultado. Las lecturas de absorbancia no están dentro del
– 1041 No se pudo calcular el resultado. Fallo de la verificación de la reacción.
– 1043 No se pudo calcular el resultado. La lectura URL final está fuera del valor
especificado para el calibrador más alto.
especificado para el calibrador más bajo.
– 1197 No se pudo calcular el resultado. La desviación del voltaje de la solución de
referencia ICT excede 3mV.
– 1402 No se pudo procesar el análisis. Fallo de lectura activada.
– 1403 No se pudo procesar el análisis. Fallo de lectura final.
11. Seleccione una dilución original en la lista desplegable Dilución original.
NOTA: Asegúrese de que los valores introducidos en el paso 8.b, página 304, se han
ajustado al factor de dilución original.
12. Pulse Repetir ensayos.
13. En la ventana flotante Seleccionar ensayos de reanálisis, seleccione uno o varios ensayos
para el reanálisis.
NOTA: Para filtrar la lista de ensayos disponibles, seleccione la opción para i-series,
c-series o Calculado. Los ensayos de correlación no están disponibles para su selección.
14. Para guardar los ensayos seleccionados para el reanálisis, pulse Hecho.
Para eliminar los ensayos seleccionados para el reanálisis, pulse Cancelar.
15. Bajo Dilución de reanálisis, seleccione una dilución de reanálisis en la lista desplegable
Dilución de reanálisis para cada ensayo.
16. Bajo Replicados, seleccione el número de replicados en la lista desplegable Replicados
para cada ensayo.
17. Pulse Añadir regla para añadir la regla de reanálisis.
18. Para añadir otros ensayos para el reanálisis, repita los pasos del 12, página 305 al 17,
página 305.
19. Para guardar los cambios realizados en la configuración de las reglas, pulse Guardar.
Para eliminar los cambios realizados en la configuración de las reglas, pulse Cancelar.

G5-6900R07 - 2020-04-27

Cambiar el estado de un ensayo de correlación
Requisito previo Completar todas las peticiones restantes para las versiones
del ensayo primario y de correlación.

requerido
usuario
Lleve a cabo este procedimiento para convertir un ensayo de correlación en un ensayo primario
una vez completados los estudios de correlación.
Cuando un ensayo de correlación se convierte en un ensayo primario, el software del sistema
realiza las siguientes funciones:
• El estado del ensayo de correlación cambia de Correlación a Primario.
• La versión antigua del fichero del ensayo se desinstala y no se puede volver a instalar.
• Se guardan los resultados de las muestras, los resultados del control de calidad y la
información sobre la calibración tanto del ensayo de correlación como del ensayo primario.
• El estado de la calibración para el ensayo primario es Inactivo.
• Se mantiene el estado de la calibración para el ensayo de correlación.

4. En la pantalla Parámetros del ensayo, seleccione uno o varios ensayos de correlación para
convertirlos.
NOTA: Para filtrar la lista de ensayos, pulse la pestaña i-series o la pestaña c-series.
6. En la lista desplegable Estado ensayo de la pestaña General en la pantalla de Parámetros
del ensayo, seleccione Primario.
7. Para guardar los cambios realizados en la configuración del estado del ensayo, pulse
Guardar.

G5-6900R07 - 2020-04-27
Para eliminar los cambios realizados en la configuración del estado del ensayo, pulse
Cancelar.
Crear un ensayo calculado

requerido
usuario
Siga estas instrucciones para crear un ensayo que utiliza una fórmula matemática para obtener
un resultado calculado.
4. En la pantalla Parámetros del ensayo, pulse Crear.
5. En la ventana flotante Crear ensayo donde se ha seleccionado la opción Calculado, pulse
Hecho.
6. En la pestaña General de la pantalla Parámetros del ensayo, teclee el nombre del ensayo
calculado en el cuadro de texto Nombre del ensayo.
7. En el cuadro de texto Nombre del ensayo, si se requiere un número de ensayo diferente al
que aparece en pantalla, teclee un número entre 2000 y 2999.
NOTA: Un ensayo calculado no definido por el usuario tiene un número entre 3000 y 3999
que no se puede editar.
8. En la lista desplegable Disponibilidad ensayo, seleccione una opción.
9. Pulse Seleccionar ensayos.
10. En la ventana flotante Seleccionar ensayos, seleccione los componentes utilizados en la
fórmula para el cálculo.
Por ejemplo, para crear un cálculo de LDL, seleccione Chol, Ultra HDL y, por último, Trig.
NOTA: Los ensayos se asignan a los botones de la calculadora en el orden en el que se
seleccionan.
11. Para guardar la selección de ensayos, pulse Hecho.
Para eliminar la selección de ensayos, pulse Cancelar.
12. Para introducir una fórmula para el cálculo, seleccione uno o varios ensayos componentes,
que se indican mediante los botones ENSAYO1, ENSAYO2, ENSAYO3 y ENSAYO4 en

G5-6900R07 - 2020-04-27
la calculadora y, a continuación, seleccione los botones de función de la calculadora

correspondientes.
La fórmula se muestra tal como se introduce en el cuadro de texto Fórmula calculada.
Por ejemplo, para introducir la fórmula de un cálculo de LDL [Cholesterol - HDL -
(Triglyceride ÷ 5)], realice los pasos siguientes:
a. En la calculadora, pulse ENSAYO1 (Cholesterol) y luego pulse el botón menos.
b. Pulse ENSAYO2 (HDL) y luego el botón menos.
c. Pulse el botón de apertura de paréntesis y luego ENSAYO3 (Triglyceride).
d. Pulse el botón de la barra oblicua (dividir), pulse 5 y, por último, pulse el botón de
cierre de paréntesis.
13. Para cada ensayo bajo Ensayo seleccionado, realice unos de los pasos siguientes para
introducir un intervalo de resultados:
– Para definir un intervalo de resultados concreto, teclee un valor en el cuadro de texto
Mínimo y otro valor en el cuadro de texto Máximo.
– Para definir un intervalo en el que los resultados son inferiores o iguales a un valor
concreto, deje en blanco el cuadro de texto Mínimo y teclee un valor en el cuadro de
texto Máximo.
– Para definir un intervalo en el que los resultados son mayores o iguales a un valor
concreto, introduzca el valor correspondiente en el cuadro de texto Mínimo y deje en
blanco el cuadro de texto Máximo.
NOTA: Si el resultado del ensayo seleccionado se encuentra fuera del intervalo de

resultados definido, el resultado calculado pasa a ser una excepción y no se comunica.
14. Para guardar los cambios realizados en la configuración del ensayo calculado, pulse
Guardar.
Para eliminar los cambios realizados en la configuración del ensayo calculado, pulse
Cancelar.
15. Seleccione la pestaña Resultados.
16. Bajo Unidades de resultados en la pestaña Resultados de la pantalla Parámetros del
ensayo, introduzca la siguiente información:
– Unidades
– Decimales
– Unidades UCUM
17. Si se edita el parámetro Unidades de resultados, pulse Guardar para actualizar los valores
de los resultados mostrados con la nueva unidad de resultados.
18. Bajo Resultados, introduzca la siguiente información:
– Límite bajo de linealidad
NOTA: Para ensayos i‑series, este parámetro sólo se puede editar si la primera dilución
es la dilución predeterminada.
– Límite alto de linealidad

G5-6900R07 - 2020-04-27
NOTA: Para ensayos i‑series, este parámetro sólo se puede editar si la primera dilución
es la dilución predeterminada. Este valor no puede editarse por encima del límite alto
de linealidad predeterminado del ensayo.
19. Para añadir un intervalo de resultados nuevo, siga estos pasos:
a. Pulse Añadir resultado.
b. En la ventana flotante Añadir resultado, introduzca la siguiente información:
• Sexo
• Edad (unidad)
NOTA: No es necesario un intervalo extremo.
c. Para guardar los cambios realizados en la configuración de los resultados, pulse
Hecho.
Cancelar.
20. Bajo Interpretación, seleccione una interpretación de la lista desplegable Nombre.
NOTA: Si se selecciona <UserDefined> (Definido por el usuario), introduzca el nombre de
la interpretación en el cuadro de texto Nombre.
21. En el cuadro de texto Intervalo, introduzca un valor para el intervalo de interpretación.
22. Para una interpretación adecuada, seleccione la casilla Revisión requerida.
NOTA: Si se selecciona la casilla Revisión requerida, los resultados se mantienen para
la validación manual si la opción Retener se ha configurado en el modo de validación
de los resultados y los resultados se encuentran dentro del intervalo de interpretación
especificado.
23. Para cada interpretación disponible, repita los pasos del 20, página 309 al 22, página 309.
24. Para guardar los cambios realizados en la configuración de la revisión de los resultados,
pulse Guardar.
Para eliminar los cambios realizados en la configuración de la revisión de los resultados,
pulse Cancelar.
25. Seleccione la pestaña Reglas de reanálisis.
26. Bajo Reglas de reanálisis del ensayo en la pestaña Reglas de reanálisis de la pantalla
Parámetros del ensayo, teclee el nombre en el cuadro de texto Regla de reanálisis.
27. Si los criterios se basan en los intervalos de los resultados, realice los pasos siguientes:
a. En la zona Criterio de resultado, seleccione la opción Intervalo de resultados.
b. Para introducir un intervalo de resultados, realice uno de estos pasos:

G5-6900R07 - 2020-04-27
28. Si los criterios se basan en interpretaciones, realice los pasos siguientes:
a. En la zona Criterio de resultado, seleccione la opción Interpretación.
b. Seleccione una interpretación en la lista desplegable Interpretación.
29. Si los criterios se basan en excepciones, seleccione la opción Excepción en la zona
mensaje:
– 1037 No se pudo calcular el resultado. Fallo de linealidad de la reacción.
– 1038 No se pudo calcular el resultado. Un número insuficiente de lecturas de
– 1039 No se pudo calcular el resultado. La absorbancia ha excedido los límites ópticos.
– 1040 No se pudo calcular el resultado. Las lecturas de absorbancia no están dentro del
– 1041 No se pudo calcular el resultado. Fallo de la verificación de la reacción.
– 1197 No se pudo calcular el resultado. La desviación del voltaje de la solución de
– 1402 No se pudo procesar el análisis. Fallo de lectura activada.
– 1403 No se pudo procesar el análisis. Fallo de lectura final.
30. Seleccione una dilución original en la lista desplegable Dilución original.
31. Pulse Repetir ensayos.
32. En la ventana flotante Seleccionar ensayos de reanálisis, seleccione los ensayos para el
reanálisis.
33. Para guardar los ensayos seleccionados para el reanálisis, pulse Hecho.
34. Bajo Dilución de reanálisis, seleccione una dilución de reanálisis en la lista desplegable
Dilución de reanálisis para cada ensayo.

G5-6900R07 - 2020-04-27
35. Bajo Replicados, seleccione el número de replicados en la lista desplegable Replicados

para cada ensayo.
36. Para añadir otros ensayos para el reanálisis, repita los pasos del 31, página 310 al 35,
página 311.
37. Para guardar los cambios realizados en las reglas de reanálisis, pulse Añadir regla.
Para eliminar los cambios realizados en las reglas de reanálisis, pulse Cancelar.
38. Para guardar los cambios realizados en el fichero del ensayo y regresar a la pantalla
Parámetros del ensayo, pulse Hecho.
Crear un ensayo definido por el usuario (c‑series fotométrico), página 1679
Pantalla Conjunto de calibradores

En la pantalla Conjunto de calibradores, el usuario puede realizar las siguientes funciones:
• Ver datos de calibradores.
• Ver o imprimir hojas de valores de calibradores.
• Crear nuevos lotes de calibradores leyendo los códigos de barras de las cajas de los
calibradores.
El supervisor y el administrador del sistema pueden realizar las siguientes funciones:

• Crear manualmente nuevos lotes de calibradores o importar datos de calibradores para
crear nuevos lotes de calibradores.
• Editar datos de calibradores.
• Eliminar datos de calibradores.
El administrador del sistema puede eliminar datos de calibradores importados.
Descripción de los elementos de la pantalla Conjunto de calibradores, página 312
Descripción de los elementos de la pantalla Ver/Editar conjunto calibradores, página 312
Descripción de los elementos de la pantalla Importar calibradores (c‑series), página 315
Ver los datos de los lotes de los calibradores, página 316
Crear un lote principal de calibradores nuevo (c‑series), página 316
Crear un lote principal de calibradores nuevo (i‑series), página 319
Importar datos de los calibradores (c‑series), página 320
Eliminar datos de calibradores importados (c‑series), página 322
Eliminar un lote de calibradores, página 322
Descripción de los estados de importación de los calibradores (c‑series), página 323
Editar datos de calibradores (c‑series), página 323

G5-6900R07 - 2020-04-27
Editar datos de calibradores (i‑series), página 325

Ver o imprimir una hoja de valores de calibradores (c‑series), página 326
Descripción de los elementos de la pantalla Conjunto de calibradores

En la pantalla Conjunto de calibradores se muestran los conjuntos de calibradores configurados
en el sistema.
Elemento
Conjuntos de Muestra el número total de conjuntos de calibradores

calibradores configurados en el sistema.
Botones de función
Ver/Editar Permite acceder a la pantalla Ver/Editar conjunto

calibradores para el conjunto de calibradores seleccionado.
Eliminar Muestra un mensaje que requiere confirmación para eliminar

los elementos seleccionados.
Importar Permite acceder a la pantalla Importar calibradores.
Descripción de los elementos de la pantalla Ver/Editar conjunto calibradores

En esta pantalla se muestran los datos del conjunto de calibradores seleccionado.
Elementos
Nombre del conjunto Muestra el nombre del conjunto de calibradores

de calibradores seleccionado.
Lote principal Muestra el número de lote principal del conjunto de

calibradores seleccionado.
El número de lote principal se encuentra situado en la
etiqueta del vial o frasco del calibrador y está señalizado
mediante el símbolo CN. El número de lote principal se
corresponde con el número de lote del material contenido
en el vial o frasco del calibrador. Este número puede tener
un máximo de nueve caracteres, pero se puede añadir un
carácter para el nivel al final del número.

G5-6900R07 - 2020-04-27
NOTA: El símbolo del lote en la etiqueta de la caja

representa el número de lote del equipo envasado. A
continuación se muestran dos ejemplos:
• CN 74297LI00A es el lote principal 74297LI00.
• CN 49059M5001 es el lote principal 49059M500.
Predeterminado Muestra un cuadro de texto que se utiliza para identificar el

número de lote principal que aparece como predeterminado
NOTA: El primer número de lote principal configurado se
identifica como el número de lote principal predeterminado.
Este número se puede cambiar si hay dos o más números de
lote configurados.
Almacenamiento en el Muestra las opciones para definir si el conjunto de

sistema (c‑series) calibradores se almacena en el carrusel de reactivos:
• Sí
Si se selecciona Sí, se debe configurar el número de horas

de Estabilidad en el sistema (horas) para el calibrador.
NOTA: La capacidad de almacenamiento en el sistema está
disponible para algunos calibradores. Para identificar los
calibradores que permiten esta opción y conocer el tiempo
de estabilidad en el sistema de cada calibrador, consulte la
documentación del producto.
Algunos ensayos c‑series de un conjunto de calibradores
pueden tener un tiempo de estabilidad en el sistema inferior
al tiempo de estabilidad en el sistema de los calibradores. La
estabilidad en el sistema de estos analitos se configura en
el fichero del ensayo y no se puede editar. Para los ensayos
con tiempos de estabilidad en el sistema reducidos, consulte
la documentación del producto.
Fecha de caducidad Muestra la fecha de caducidad del conjunto de calibradores

seleccionado.
Estabilidad en el Muestra el tiempo máximo en horas que el calibrador

sistema (horas) puede permanecer cargado en el carrusel de reactivos. Los
(c‑series) supervisores pueden editar este parámetro con un valor que
esté en el intervalo de 1 al valor máximo de estabilidad en el
sistema.
Esta área sólo está disponible si se ha seleccionado Sí en el
área Almacenado en el sistema.
NOTA: El registro de la estabilidad en el sistema se produce
una vez que el lector de códigos de barras del RSM lee

G5-6900R07 - 2020-04-27
el vial y está programado para cargarse en el carrusel de

reactivos. El registro de la estabilidad en el sistema continúa
cuando el vial se descarga del sistema.
Nivel Muestra el número de niveles definidos para los ensayos en

el conjunto de calibradores. Por ejemplo, si un ensayo utiliza
dos niveles de calibrador y los ensayos restantes utilizan un
nivel de calibrador, se muestra el número 2. Los valores de
concentración se deben definir para todos los niveles del
número de lote principal predeterminado. Si los ensayos del
conjunto de calibradores utilizan distintos números de niveles
de calibrador, sólo se deben introducir datos en los cuadros
de texto mostrados.
Ensayo/Unidad Identifica el nombre de cada ensayo en el conjunto de

calibradores y la unidad de resultados configurada para el
ensayo.
Cal A a Cal F Muestra las concentraciones de los niveles de los

calibradores A a F.
Cal 1 a Cal 6 Muestra las concentraciones de los niveles de los

calibradores 1 a 6.
Bajo, Alto Muestra las concentraciones de los calibradores bajo y alto.
Botones de función




G5-6900R07 - 2020-04-27
Descripción de los elementos de la pantalla Importar calibradores (c‑series)

En esta pantalla se muestran los ficheros de calibradores que están disponibles para
importarlos en el conjunto de calibradores seleccionado. Los ficheros de calibradores se utilizan
para configurar un número de lote nuevo para un conjunto de calibradores existente y se
pueden encontrar en el sistema o en una memoria USB.
Elementos
Conjunto de Muestra el nombre del conjunto de calibradores del fichero

calibración de datos de calibradores seleccionado para importar.
Número de lote Muestra el número de lote del fichero de datos de

calibradores seleccionado para importar.
Número de niveles Muestra el número de niveles de calibradores definidos

para el fichero de datos de calibradores seleccionado para
importar.
Fecha de caducidad Muestra la fecha de caducidad del fichero de datos de

calibradores seleccionado para importar.


duro.
Ficheros del Muestra los ficheros de datos de calibradores en la carpeta

calibrador correspondiente que están disponibles para importar el
conjunto de calibradores seleccionado.
Ensayo/Número en Muestra el nombre y el número del ensayo de cada ensayo

fichero del fichero de datos de calibradores seleccionado para
importar.

sistema del sistema que se corresponda con el número de ensayo del
fichero de datos de calibradores seleccionado para importar.
Estado Muestra el estado de importación del ensayo. Se importan los

datos de un ensayo que tenga un estado OK. No se importan
los datos de los ensayos con los siguientes estados:
• Sin ensayo
• Definido anteriormente

G5-6900R07 - 2020-04-27
Botones de función

Eliminar Elimina el fichero de calibradores seleccionado en el disco

duro. Los ficheros almacenados en una memoria USB no se
pueden eliminar.
Importar Importa el fichero de calibradores seleccionado.
Ver los datos de los lotes de los calibradores

Realice este procedimiento para ver los datos de los lotes de los conjuntos de calibradores
configurados.
3. En la pestaña Ensayo de la pantalla Configurar, pulse Conjunto de calibradores.
4. En la lista de la pantalla Conjunto de calibradores, seleccione un conjunto de calibradores.
5. Pulse Ver/Editar para mostrar los datos de los calibradores del número de lote principal
predeterminado.
6. En la lista desplegable Lote principal bajo Configuración del conjunto de calibradores,
seleccione otros números de lote principales de calibradores que desee ver.
7. Para regresar a la lista de conjuntos de calibradores de la pantalla Conjunto de
calibradores, pulse Hecho.
Crear un lote principal de calibradores nuevo (c‑series)
Nivel de acceso del Usuario y supervisor

usuario
Realice este procedimiento para crear un lote principal de calibradores nuevo para un conjunto
de calibradores existente. Los usuarios pueden crear un lote principal de calibradores nuevo
leyendo el código de barras de un equipo de calibradores.

G5-6900R07 - 2020-04-27
NOTA: En la documentación de los calibradores que disponen de esta opción, se indica que los
lotes de los calibradores se pueden configurar utilizando la etiqueta de códigos de barras de la
caja de los calibradores.
Los supervisores pueden configurar parámetros manualmente para un lote principal de
calibradores nuevo y pueden editar los valores de los calibradores. Se requiere el nivel de
acceso de supervisor para configurar un lote principal de calibradores nuevo para calibradores
que tengan valores específicos del lote.
IMPORTANTE: Cuando se lee el código de barras de la caja de los calibradores, sólo se
actualizan el número de lote principal y la fecha de caducidad. Los valores de los calibradores
se mantienen del lote principal configurado anteriormente. Para configurar un lote principal
de calibradores nuevo que tenga valores específicos del lote, el supervisor debe comprobar
que se introduzcan los valores adecuados y editarlos en caso necesario, o el supervisor debe
configurar el lote principal importando los datos de los calibradores.
NOTA: Los datos de los calibradores se conservan en el sistema durante un periodo de tiempo
de 6 meses pasada la fecha de caducidad de los calibradores. Transcurrido este periodo de
tiempo, el sistema borra automáticamente los datos de los calibradores.
predeterminado.
NOTA: El primer número de lote principal configurado se designa automáticamente como el
número de lote principal predeterminado.
6. Utilice el lector de códigos de barras para leer el código de barras de la caja de los
calibradores.
El sistema crea automáticamente un nuevo lote principal de calibradores con el número de
lote principal y la fecha de caducidad obtenidos del código de barras de la caja de los
calibradores.
Para introducir manualmente el número principal de lote y la fecha de caducidad, siga estos
pasos:
a. En la lista desplegable Lote principal bajo Configuración del conjunto de
calibradores, pulse Nuevo lote.
b. En el cuadro Lote principal, introduzca el número de lote principal de los calibradores.
El número de lote principal se encuentra situado en la etiqueta del vial o frasco
del calibrador y está señalizado mediante el símbolo CN. El número de lote principal
se corresponde con el número de lote del material contenido en el vial o frasco
del calibrador. Este número puede tener un máximo de nueve caracteres, pero se
puede añadir al final del número un carácter que represente el nivel del calibrador. A

G5-6900R07 - 2020-04-27

c. Introduzca la fecha de caducidad del calibrador en el cuadro de texto Fecha de
caducidad.
7. Para configurar el nuevo lote principal de calibradores como el predeterminado, marque la
casilla Predeterminado.
número de lote principal predeterminado. El lote principal predeterminado se puede cambiar
si el estado del analizador es Operativo o Procesando, no hay peticiones para el conjunto
de calibradores y éste no está cargado en el carrusel de reactivos. Los datos se deben
definir para todos los ensayos y todos los niveles del lote principal predeterminado.
NOTA: Si los ensayos del conjunto de calibradores utilizan distintos números de niveles de
calibrador, sólo se deben introducir datos en los cuadros de texto mostrados.
8. En el área Almacenado en sistema, seleccione Sí o No para indicar si el conjunto de
calibradores se almacena en el carrusel de reactivos:
– Si se selecciona Sí, teclee el número de horas del conjunto de calibradores en el
cuadro de texto Estabilidad en el sistema (horas).
NOTA: La posibilidad de almacenamiento en el sistema está disponible para algunos
calibradores. Para identificar los calibradores que permiten esta opción y conocer el
tiempo de estabilidad en el sistema de cada calibrador, consulte la documentación del
producto.
Algunos ensayos c‑series de un conjunto de calibradores pueden tener un tiempo
de estabilidad en el sistema inferior al tiempo de estabilidad en el sistema de los
calibradores. La estabilidad en el sistema de estos analitos se configura en el fichero
del ensayo y no se puede editar. Para los ensayos con tiempos de estabilidad en el
sistema reducidos, consulte la documentación del producto.
– Si se selecciona No, continúe con el paso 9, página 318.
9. Realice uno de los pasos siguientes:
– Introduzca un valor de calibrador para cada ensayo y cada nivel del conjunto de
calibradores.
NOTA: Antes de introducir los valores de los calibradores, asegúrese de que la unidad
de resultados del ensayo mostrada coincida con la unidad de resultados de los valores
de los calibradores que se van a introducir.
– Confirme que el valor introducido para cada ensayo y cada nivel del conjunto de
calibradores coincida con el lote principal de calibradores. Edite los valores en caso
necesario.
10. Para guardar la configuración del lote principal de calibradores, pulse Guardar.
Para eliminar la configuración del lote principal de calibradores, pulse Cancelar.
Petición automática de calibración, página 674

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Nuevo conjunto de calibradores (c‑series
fotométrico, definidos por el usuario), página 1644
Crear un lote principal de calibradores nuevo (i‑series)

Realice este procedimiento para crear un nuevo lote principal de calibradores para un conjunto
de calibradores existente leyendo el código de barras de la caja de los calibradores.
NOTA: Los datos de los calibradores se conservan en el sistema durante un periodo de tiempo
de 6 meses pasada la fecha de caducidad de los calibradores. Transcurrido este periodo de
tiempo, el sistema borra automáticamente los datos de los calibradores.
predeterminado.
6. Utilice el lector de códigos de barras para leer el código de barras de la caja de los
calibradores.
El sistema crea automáticamente un nuevo lote principal de calibradores con el número de
lote principal y la fecha de caducidad obtenidos del código de barras de la caja de los
calibradores.
Para introducir manualmente el número principal de lote y la fecha de caducidad, siga estos
pasos:
a. En la lista desplegable Lote principal bajo Configuración del conjunto de
calibradores, pulse Nuevo lote.
b. En el cuadro Lote principal, introduzca el número de lote principal de los calibradores.
El número de lote principal se encuentra situado en la etiqueta del vial o frasco
del calibrador y está señalizado mediante el símbolo CN. El número de lote principal
se corresponde con el número de lote del material contenido en el vial o frasco
del calibrador. Este número puede tener un máximo de nueve caracteres, pero se
puede añadir al final del número un carácter que represente el nivel del calibrador. A
c. Introduzca la fecha de caducidad del calibrador en el cuadro de texto Fecha de
caducidad.
7. Para configurar el nuevo lote principal de calibradores como el predeterminado, marque la
casilla Predeterminado.

G5-6900R07 - 2020-04-27
NOTA: El primer número de lote principal configurado se designa automáticamente como

el número de lote principal predeterminado. El lote principal predeterminado se puede
cambiar cuando el analizador se encuentra en el estado Operativo o Procesando, si no
hay peticiones para el conjunto de calibradores. Los datos se deben definir para todos los
ensayos y todos los niveles del lote principal predeterminado.
8. Para guardar la configuración del lote principal de calibradores, pulse Guardar.
Para eliminar la configuración del lote principal de calibradores, pulse Cancelar.
Importar datos de los calibradores (c‑series)
Materiales necesarios Un fichero de datos de calibradores en una memoria USB o

en el disco duro

usuario
Realice este procedimiento para importar un fichero de datos de calibradores y crear un nuevo
lote de calibradores para un conjunto de calibradores configurado.
NOTA: Los datos de los calibradores importados se conservan en el sistema durante un periodo
de tiempo de 6 meses pasada la fecha de caducidad de los calibradores. Transcurrido este
periodo de tiempo, el sistema borra automáticamente los datos de los calibradores importados.
Los ficheros de datos de los calibradores se pueden obtener en la página web
corelaboratory.abbott o solicitar a través de Abbott Mail.
Los ensayos que comunican los resultados con una unidad definida por el usuario muestran
los valores de los calibradores importados en la unidad configurada si el fichero del ensayo
contiene al menos una unidad de resultados que coincida con una unidad del fichero que se va
a importar.
5. Pulse Importar.
En la pantalla Importar calibradores, se selecciona el botón Disco duro.
6. Si el fichero de datos de calibradores se encuentra en el disco duro, seleccione el fichero
que desee importar.

G5-6900R07 - 2020-04-27
Si el fichero de datos de los calibradores se encuentra en una memoria USB, realice los
pasos siguientes:
a. Introduzca la memoria USB.
b. Pulse el botón Unidad USB.
c. Seleccione la carpeta correspondiente.
d. Seleccione el fichero que desee importar.
NOTA: Los nombres y los números de los ensayos de los datos del fichero y de los
correspondientes ensayos del sistema se muestran con un estado de importación. Los
datos de todos los niveles de los calibradores se importan para los ensayos que tienen un
estado OK. No se importan los datos de los ensayos que tienen un estado Sin ensayo o
Definido previamente. Estos estados aparecen en rojo.
7. Para el fichero de datos de calibradores seleccionado, realice uno de los pasos siguientes:
– Si no hay datos disponibles para importar porque los ensayos tienen el estado Sin
ensayo o Definido previamente, pulse Hecho para regresar a la pantalla Conjunto de
calibradores y finalizar el procedimiento.
– Para importar los datos de los ensayos que tienen un estado OK, pulse Importar.
8. Bajo Configuración del conjunto de calibradores en la pantalla Conjunto de calibradores,
seleccione la casilla Predeterminado para configurar el lote principal de calibradores como
el lote predeterminado.
El número de lote principal predeterminado se puede cambiar si el estado del analizador es
Operativo o Procesando, no hay peticiones pendientes para el conjunto de calibradores y
éste no está cargado en el carrusel de reactivos. Los datos se deben definir para todos los
ensayos y todos los niveles del número de lote principal predeterminado.
9. Para guardar los ajustes realizados en el fichero de datos de los calibradores, pulse
Guardar.
Para eliminar los ajustes realizados en el fichero de datos de los calibradores, pulse
Cancelar.
11. Si se introdujo una memoria USB, extráigala.
Los ficheros de datos de calibradores que se importan desde una memoria USB se guardan en
una ubicación interna de almacenamiento del sistema. Para volver a instalar los ficheros de los
datos de los calibradores más adelante, seleccione el botón Disco duro.

G5-6900R07 - 2020-04-27
Eliminar datos de calibradores importados (c‑series)

usuario
Lleve a cabo este procedimiento para eliminar ficheros de datos de calibradores del ordenador
con la interfaz del usuario. Una vez eliminado el fichero de datos de los calibradores, ya no está
disponible para volver a instalarlo.
NOTA: Este procedimiento no se puede utilizar para eliminar ficheros de datos de calibradores
de una memoria externa USB. Los datos del calibrador importados se eliminan automáticamente
del sistema 6 meses después de que los datos hayan caducado.
5. Pulse Importar.
En la pantalla Importar calibradores, se selecciona el botón Disco duro.
6. En la lista Ficheros del calibrador, seleccione el fichero de datos del calibrador que desee
eliminar.
7. Pulse Eliminar.
8. Para eliminar el fichero de datos del calibrador, pulse Continuar.
Para cancelar y eliminar la operación, pulse Cancelar.
Eliminar un lote de calibradores

requerido
usuario
Realice este procedimiento para eliminar un número de lote principal de calibrador.
NOTA: El número de lote principal predeterminado no se puede eliminar. Para eliminar un
número de lote principal configurado como predeterminado, primero debe cambiar el número de
lote principal predeterminado.
El número de lote principal del calibrador se elimina automáticamente del sistema 6 meses
después de que venza la fecha de caducidad configurada para el lote del calibrador.

G5-6900R07 - 2020-04-27

predeterminado.
seleccione un número de lote principal de calibradores que no sea el predeterminado.
7. Pulse Eliminar.
8. Cuando aparezca en pantalla un mensaje de confirmación, pulse Continuar.
Descripción de los estados de importación de los calibradores (c‑series)

La información sobre el estado de la importación de los calibradores se utiliza para resolver
los problemas que se producen cuando se importan los datos de los calibradores. El sistema
muestra un estado de importación de los calibradores para cada ensayo en la pantalla Importar
calibradores.
En la lista siguiente se incluye una descripción de los estados de importación de los
calibradores:
OK El ensayo importado tiene el mismo número de ensayo y las

mismas unidades de resultados que el ensayo configurado en
el sistema. Los datos se importan.
Sin ensayo No hay ningún ensayo en el sistema que tenga el mismo

número de ensayo en el fichero importado. Las datos no se
importan.
Definido Los datos se han introducido o importado manualmente. Las

anteriormente datos no se importan.
Editar datos de calibradores (c‑series)

requerido

G5-6900R07 - 2020-04-27

usuario
Realice este procedimiento para editar la configuración de los datos de los calibradores.
predeterminado.
7. Para configurar el número de lote principal del calibrador como el predeterminado, marque
la casilla Predeterminado.
NOTA: El número de lote principal predeterminado se puede cambiar si el estado del
analizador es Operativo o Procesando, no hay peticiones pendientes para el conjunto de
calibradores y éste no está cargado en el carrusel de reactivos. El número de lote principal
predeterminado se puede cambiar cuando el estado del analizador es En espera si el
conjunto de calibradores no está cargado en el carrusel de reactivos. Este número debe
incluir todos los ensayos asignados al conjunto de calibradores.
8. Introduzca la fecha de caducidad del calibrador en el cuadro de texto Fecha de caducidad.
NOTA: La fecha de caducidad no se puede editar si se produce una de las siguientes
situaciones:
– El número de lote principal del calibrador ha caducado.
– El número de lote principal del calibrador se creó utilizando el código de barras de la
caja del calibrador.
– El número de lote principal del calibrador se creó importando datos de calibradores.
9. En el área Almacenado en sistema, seleccione Sí o No para indicar si el conjunto de
calibradores se almacena en el carrusel de reactivos:
– Si se selecciona Sí, teclee el número de horas del calibrador en el cuadro de texto
Estabilidad en el sistema (horas).
NOTA: La capacidad de almacenamiento en el sistema está disponible para algunos
calibradores. Para identificar los calibradores que permiten esta opción y conocer el
tiempo de estabilidad en el sistema de cada calibrador, consulte la documentación del
producto.
Algunos ensayos c‑series de un conjunto de calibradores pueden tener un tiempo
de estabilidad en el sistema inferior al tiempo de estabilidad en el sistema de los
calibradores. La estabilidad en el sistema de estos analitos se configura en el fichero
del ensayo y no se puede editar. Para los ensayos con tiempos de estabilidad en el
sistema reducidos, consulte la documentación del producto.
– Si se selecciona No, continúe con el paso 11, página 325.

G5-6900R07 - 2020-04-27
10. En el caso de conjuntos de calibradores de ensayos fotométricos, pulse Nivel y, a

continuación, introduzca un valor del calibrador para aumentar el número de niveles del
calibrador.
NOTA: No se puede disminuir el número de niveles de un calibrador configurado con
anterioridad. Se deben definir los datos de todos los ensayos habilitados y de todos los
niveles del número de lote principal predeterminado.
11. Introduzca los valores de los calibradores para todos los niveles de cada ensayo habilitado,
sin aún no hay valores definidos.
NOTA: Los valores de los calibradores no se pueden editar para un número de lote
principal de calibrador creado leyendo el código de barras de la etiqueta de la caja del
calibrador.
12. Para eliminar el número de lote principal del calibrador seleccionado, siga estos pasos:
a. Pulse Eliminar.
b. Cuando aparezca en pantalla un mensaje de confirmación, pulse Continuar.
NOTA: No se puede eliminar un número de lote principal de calibrador si se trata del

número de lote principal predeterminado o si el calibrador está almacenado en el carrusel
de reactivos.
13. Para guardar los cambios realizados en la configuración del lote principal del calibrador,
pulse Guardar.
Para eliminar los cambios realizados en la configuración del lote principal del calibrador,
pulse Cancelar.
14. Para editar otro número de lote principal de calibradores, seleccione un número de lote
principal en la lista desplegable Lote principal y repita los pasos del 7, página 324 al 13,
página 325.
Editar datos de calibradores (i‑series)

requerido
usuario
Realice este procedimiento para cambiar el número de lote principal de los calibradores
predeterminados y para borrar el número de lote principal de los calibradores.

G5-6900R07 - 2020-04-27

predeterminado.
7. Para configurar el número de lote principal del calibrador como el predeterminado, marque
NOTA: El número de lote principal predeterminado se puede cambiar cuando el analizador
se encuentra en el estado Operativo o Procesando, si no hay peticiones pendientes para el
conjunto de calibradores. Este número debe incluir todos los ensayos asignados al conjunto
de calibradores.
8. Para eliminar el número de lote principal del calibrador seleccionado, siga estos pasos:
a. Pulse Eliminar.
b. Cuando aparezca en pantalla un mensaje de confirmación, pulse Sí.
NOTA: No se puede eliminar un número de lote principal de calibrador si se trata del

9. Para guardar los cambios realizados en la configuración del lote principal del calibrador,
pulse Guardar.
Para eliminar los cambios realizados en la configuración del lote principal del calibrador,
pulse Cancelar.
10. Para editar otro número de lote principal de calibradores, seleccione un número de lote
principal en la lista desplegable Lote principal y repita los pasos del 7, página 326 al 9,
página 326.
Ver o imprimir una hoja de valores de calibradores (c‑series)
Materiales necesarios Memoria USB (sólo para la opción Imprimir en fichero)
Siga estas instrucciones para ver o imprimir una hoja de valores de calibradores o para
guardarla como un documento PDF.
NOTA: Una hoja de valores de calibradores sólo está disponible para un lote principal de
calibradores creado a partir de un fichero importado que no se ha eliminado con anterioridad en
el disco duro.

G5-6900R07 - 2020-04-27

predeterminado.
7. Pulse Imprimir.
8. Bajo Selección del informe en la ventana flotante Imprimir, pulse Instrucciones de uso del
calibrador.
9. Para girar el documento, utilice la barra de herramientas Rotar.
10. Para examinar el documento, utilice la barra de herramientas Página.
11. Para aumentar o disminuir el tamaño de la letra del documento, utilice la barra de
herramientas Zoom.
12. Para ajustar el tamaño del documento al ancho de la ventana ( ) o a una página de la
ventana ( ), utilice la barra de herramientas Ajustar.
13. Para buscar una palabra o una frase en el documento, utilice la barra de herramientas
Buscar.
14. En la ventana flotante Imprimir, seleccione una impresora o pulse Imprimir en fichero en la
lista desplegable Ubicación de impresión.
15. Para imprimir el documento, introduzca el número de copias que desea imprimir y, a
continuación, pulse Imprimir.
d. Pulse OK.
17. Para regresar a Configuración del conjunto de calibradores en la pantalla Conjunto de
Pantalla Instalar/Desinstalar ensayos

En esta pantalla, el usuario puede ver o imprimir informes de instalación de ensayos.
• Instalar ensayos.
• Desinstalar ensayos.
• Eliminar ensayos en el disco duro.

G5-6900R07 - 2020-04-27
ensayos, página 330
Descripción de los estados de actualización de los ficheros, página 331
Descripción de los estados de los reactivos de los ficheros de ensayos, página 332
Desinstalar ficheros de ensayos, página 334
Eliminación de ficheros de ensayos, página 335
Descripción de los elementos de la pestaña Ficheros disponibles en la pantalla

Instalar/Desinstalar ensayos
La pestaña Ficheros disponibles muestra todos los ficheros de ensayos que están disponibles
para su instalación en el sistema o en una memoria USB.
Elementos
Ensayos disponibles Muestra el número de ensayos que están disponibles para su

instalación para la opción seleccionada en ese momento.
Opción Todos Muestra todos los ficheros de ensayos disponibles para su

instalación.
Opción i‑series Muestra todos los ficheros de ensayos disponibles para

su instalación en uno o varios módulos de procesamiento
Alinity i.
Opción c‑series Muestra todos los ficheros de ensayos disponibles para

Alinity c.
Opción Calculado Muestra todos los ficheros de ensayos calculados disponibles

para su instalación.
Estado Muestra el estado de la instalación del fichero. El estado

incluye la integridad del fichero y el éxito o fallo de la
instalación.


duro.

G5-6900R07 - 2020-04-27
Nombre del ensayo Muestra el nombre del fichero del ensayo.
Versión Muestra la versión del fichero del ensayo.
Estado de Indica el estado de actualización de todos los ficheros que

actualización están disponibles en el sistema.
La pestaña Ficheros disponibles tiene cinco estados de
actualización de ficheros:
• Actual
• Nuevo
• Actualización
• Instalado
• Anterior
Estado de los Muestra el estado de los reactivos de los ficheros de ensayos

reactivos para determinar si se necesita un nuevo lote de reactivos con
el nuevo fichero del ensayo.
La pestaña Ficheros disponibles tiene tres estados de
reactivos de los ficheros de ensayos:
• OK
• Se necesita un nuevo reactivo
• Desconocido

momento.
Botones de función

Instalar Instala los ficheros seleccionados en la pantalla actual.


G5-6900R07 - 2020-04-27
Descripción de los estados de los reactivos de los ficheros de ensayos, página 332
Descripción de los elementos de la pestaña Ficheros instalados en la pantalla

Instalar/Desinstalar ensayos
La pestaña Ficheros instalados muestra todos los ficheros de ensayos instalados en el sistema.
Elementos
Ensayos instalados Muestra el número de ensayos instalados para la opción

seleccionada en ese momento.
Opción Todos Muestra todos los ficheros de ensayos disponibles para su

instalación.
Opción i‑series Muestra todos los ficheros de ensayos disponibles para

Alinity i.
Opción c‑series Muestra todos los ficheros de ensayos disponibles para

Alinity c.
Opción Calculado Muestra todos los ficheros de ensayos calculados disponibles

para su instalación.

instalación.
Estado de validación Muestra el estado del fichero del ensayo. La pestaña

Ficheros instalados sólo tiene un estado para los ficheros:
Validado.

G5-6900R07 - 2020-04-27
Botones de función

Desinstalar Muestra un mensaje que requiere confirmación para

desinstalar ficheros de la interfaz del usuario.
Descripción de los estados de actualización de los ficheros

La información del estado de actualización de los ficheros se utiliza para determinar si un
fichero de ensayo o un fichero de procedimiento es nuevo, se ha actualizado o se ha instalado
en el sistema.
En la lista siguiente se incluye una descripción de los estados de actualización. Los estados se
describen en el orden en el que se clasifican:
Actual El fichero tiene la misma versión que el fichero que está

instalado en el sistema.
Nuevo El fichero no está instalado en el sistema.
Actualización El fichero tiene una versión más reciente que el fichero que
está instalado en el sistema.
Instalado El fichero se ha instalado correctamente.

NOTA: "Instalado" es un estado temporal que cambia después
de actualizar la pantalla.
Anterior El fichero tiene una versión más antigua que el fichero que
está instalado en el sistema.

G5-6900R07 - 2020-04-27

Pantalla Instalar/Desinstalar procedimientos, página 385
Descripción de los estados de los reactivos de los ficheros de ensayos

La información sobre el estado de los reactivos de los ficheros de ensayos se utiliza para
determinar si se necesita un nuevo lote de reactivos con el nuevo fichero del ensayo.
En la lista siguiente se incluye una descripción de los estados de los reactivos de los ficheros
de ensayos. Los estados se describen en el orden en el que se clasifican:
OK No se necesita un lote de reactivos nuevo para el nuevo

fichero del ensayo.
Se necesita un nuevo Se necesita un lote de reactivos nuevo para el nuevo fichero

reactivo del ensayo.
Desconocido El fichero del ensayo es nuevo y no se ha instalado

anteriormente en el sistema. Por tanto, se desconoce la
información sobre el lote del reactivo.
Instalar ficheros de ensayos
Materiales necesarios Un fichero de ensayos en el disco duro o en una memoria

USB

requerido
usuario
Lleve a cabo este procedimiento para instalar ficheros de ensayos en el sistema.
NOTA: Cuando se instala un ensayo que utiliza datos de un ensayo de referencia, se debe
instalar primero el ensayo de referencia.

G5-6900R07 - 2020-04-27

3. En la pestaña Ensayo de la pantalla Configurar, pulse Instalar/Desinstalar ensayos.
En la pestaña Ficheros disponibles de la pantalla Instalar/Desinstalar ensayos, se
selecciona el botón Disco duro.
NOTA: Si el ensayo está ubicado en una memoria USB, introduzca la memoria y, a
continuación, pulse el botón Unidad USB.
4. Bajo Ensayos en la pestaña Ficheros disponibles, seleccione uno o varios ficheros para
instalar (o pulse Seleccionar todo).
NOTA: Para filtrar la lista de ficheros de ensayos instalados, pulse la opción para i-series,
c-series o Calculado.
5. Para imprimir la información de instalación específica del ensayo, pulse Imprimir.
6. Revise la información específica de cada ensayo antes de la instalación.
Algunos ensayos pueden tener requisitos particulares.
7. Pulse Instalar.
8. Si aparece en pantalla un mensaje de confirmación porque un fichero de ensayo
actualizado necesita una nueva versión de los reactivos, consulte la información de
instalación específica del ensayo para comprobar los requisitos de los reactivos.
No instale el nuevo fichero de ensayo hasta que haya recibido el reactivo adecuado.
Seleccione uno de los botones siguientes:
– Pulse Sí para instalar el nuevo fichero del ensayo.
– Pulse No para cancelar la instalación del ensayo.
– Pulse Cancelar para cancelar todas las instalaciones de los ficheros de ensayos, si se
seleccionó más de un fichero de ensayo.
9. Si aparece en pantalla un mensaje de confirmación porque un fichero de ensayo requiere
una actualización, seleccione uno de estos botones:
– Pulse Sí para instalar una versión de correlación del fichero de ensayo.
NOTA: La versión original del fichero de ensayo y la versión de correlación del fichero
de ensayo permanecen en el software del sistema, de forma que ambas versiones se
puedan procesar a la vez.
– Pulse No para sustituir el fichero de ensayo original con el nuevo fichero de ensayo.
– Pulse Cancelar para cancelar la instalación del ensayo y volver a la pantalla Instalar/
Desinstalar ensayos.
10. Consulte la información de instalación específica del ensayo sobre los requisitos de
calibración y control de calidad.
Puede que sea necesario calibrar y procesar todos los niveles de los controles antes de
comunicar los resultados.
Los ficheros de ensayos que se instalan desde una memoria USB se guardan en una ubicación
interna de almacenamiento del sistema.

G5-6900R07 - 2020-04-27
Desinstalar ficheros de ensayos, página 334
Creación de una petición de control, página 704
Creación de una petición de calibración, página 706
Desinstalar ficheros de ensayos

requerido
usuario
Realice este procedimiento para desinstalar ficheros de ensayos del software del sistema. Los
ficheros de los ensayos siguen estando disponibles para volver a instalarlos en la pestaña
Ficheros disponibles de la pantalla Instalar/Desinstalar ensayos.
NOTA: No se puede desinstalar un fichero de ensayo si éste se referencia en otro ensayo, tiene
peticiones pendientes, es un componente de un ensayo calculado o es un ensayo primario de la
versión de correlación instalada.
Cuando se desinstala un fichero de ensayo, también se eliminan las calibraciones del fichero
del ensayo y toda la configuración del ensayo, incluidos los controles.
4. En la pantalla Instalar/Desinstalar ensayos, pulse la pestaña Ficheros instalados.
5. En la pestaña Ficheros instalados, seleccione uno o varios ficheros de ensayos que desee
desinstalar (o pulse Seleccionar todo).
6. Pulse Desinstalar.

G5-6900R07 - 2020-04-27
Eliminación de ficheros de ensayos

requerido
usuario
Lleve a cabo este procedimiento para eliminar ficheros de ensayos del ordenador con la interfaz
del usuario. Una vez eliminado un fichero de ensayo, éste no está disponible para volverlo a
instalar.
NOTA: No se puede eliminar un fichero de ensayo si éste se utiliza como referencia en otro
ensayo, tiene peticiones pendientes o es un componente de un ensayo calculado.
4. En la pestaña Ficheros disponibles de la pantalla Instalar/Desinstalar ensayos, seleccione
uno o varios ficheros de ensayos que desee eliminar (o pulse Seleccionar todo).
5. Pulse Eliminar.
Pantalla Importar/Exportar ensayos (c‑series)

En esta pantalla, el usuario puede exportar ficheros de ensayos para importarlos en un
Alinity ci‑series utilizando un módulo de procesamiento c‑series.
El administrador del sistema puede importar ficheros de ensayos a un Alinity ci‑series utilizando
un módulo de procesamiento c‑series.
Descripción de los elementos de la ventana Seleccionar elemento, página 338
Exportar ficheros de ensayos (c‑series), página 338
Importar ficheros de ensayos (c‑series), página 339

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pestaña Exportar ficheros en la pantalla Importar/

Exportar ensayos (c‑series)
La pestaña Exportar ficheros muestra todos los ficheros de ensayos fotométricos c‑series que
están disponibles para exportarlos.
Elementos
Estado Muestra el estado del ensayo que se va a exportar o cuando

se intenta exportar un ensayo.
Estado de validación Muestra el estado del fichero del ensayo. La pestaña

Ficheros instalados sólo tiene un estado para los archivos:
Validado.
Botones de función

Exportar Inicia el proceso para exportar un fichero de ensayo.
Descripción de los elementos de la pestaña Importar ficheros en la pantalla Importar/

Exportar ensayos (c‑series)
La pestaña Importar ficheros muestra todos los ficheros de ensayos disponibles para
importarlos desde una memoria USB.

G5-6900R07 - 2020-04-27
Elementos
Estado Muestra el estado de la importación del fichero. El estado

importación.


duro.
Estado de Muestra el estado del fichero del ensayo. La pestaña

actualización Importar ficheros tiene cinco estados de actualización de
ficheros:
• Actual
• Nuevo
• Actualización
• Instalado
• Anterior

momento.
Botones de función

Importar Importa los ficheros seleccionados.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana Seleccionar elemento

La ventana Seleccionar elemento muestra la unidad y las carpetas que se utilizan para exportar
un fichero.
Elementos



duro.

Botones de función
OK Guarda el fichero y cierra la ventana.

momento.
Exportar ficheros de ensayos (c‑series)
Realice este procedimiento para exportar ficheros de ensayos fotométricos c‑series.

G5-6900R07 - 2020-04-27
NOTA: Se pueden exportar varias versiones del mismo fichero de ensayo en la misma ubicación
de una memoria USB.
Si un fichero de ensayo se exporta a una ubicación ocupada por el mismo fichero de ensayo y
número de versión, los datos existentes se sobrescriben.
4. En la pestaña Ensayo de la pantalla Configurar, pulse Importar/Exportar ensayos.
5. En la pestaña Exportar ficheros de la pantalla Importar/Exportar ensayos, seleccione uno o
varios de los ficheros de ensayos instalados (o pulse Seleccionar todo).
6. Pulse Exportar.
7. En la pantalla Exportar, seleccione la ubicación para los ficheros de ensayos exportados:
a. Pulse la memoria USB correspondiente.
b. Seleccione la carpeta correspondiente.
8. Para completar la exportación de los ficheros de ensayos, pulse OK.
NOTA: En el área Estado, aparece un mensaje que contiene el nombre, el número y la
versión de cada fichero de ensayo exportado y se indican además los errores que pueden
ocurrir.
Si la memoria USB no tiene espacio suficiente para todos los ficheros de ensayos que se
quieren exportar, sólo se exportan los ficheros de ensayos que quepan en la memoria USB.
Sólo se pueden importar los ficheros de ensayos exportados. Estos ficheros no se pueden
instalar en la pantalla Instalar/Desinstalar ensayos.
Importar ficheros de ensayos (c‑series)

requerido
usuario
Materiales necesarios Uno o varios ficheros de ensayos fotométricos c‑series
exportados en una memoria USB
Realice este procedimiento para importar ficheros de ensayos fotométricos c‑series.

G5-6900R07 - 2020-04-27
NOTA: Sólo se pueden importar los ficheros de ensayos exportados. Estos ficheros no se
pueden instalar en la pantalla Instalar/Desinstalar ensayos.
4. En la pestaña Ensayo de la pantalla Configurar, pulse Importar/Exportar ensayos.
5. En la pantalla Importar/Exportar ensayos, seleccione la pestaña Importar ficheros.
6. En la pestaña Importar ficheros, seleccione la memoria USB y la carpeta correspondientes
que contienen los ficheros de ensayos exportados.
NOTA: Los ficheros de ensayos exportados que tienen una suma de verificación inválida no
se pueden importar y no se muestran en la carpeta.
7. Seleccione uno o varios de los ficheros de ensayos exportados (o pulse Seleccionar todo).
8. Pulse Importar.
NOTA: En el área Estado aparece un mensaje que contiene el nombre, el número y la
versión de cada fichero de ensayo importado y se indican además los errores que pueden
ocurrir. El estado de un fichero de ensayo importado es Instalado.
El parámetro para Procesar controles para reactivos en el sistema se configura como
la opción predeterminada para los ficheros de ensayos que no tienen el parámetro
configurado. El ajuste específico del ensayo se mantiene para los ficheros de ensayos
importados si se configura el ajuste.
La importación no se completa en los casos siguientes:
– En el sistema ya hay un ensayo exportado con el mismo número de versión.
– Un ensayo exportado requiere un ensayo de referencia y éste no está instalado.
Los ficheros de ensayos que tienen el parámetro Conjunto de calibradores configurado como
Ninguno se habilitan cuando se importan.
Si un fichero de ensayo tiene una configuración distinta a Ninguno para el parámetro Conjunto
de calibradores, el fichero del ensayo se deshabilita y los valores de concentración de los
calibradores se eliminan cuando se importa el fichero del ensayo.
Pantalla Orden de visualización de ensayos

En esta pantalla, el usuario puede ver la configuración del orden de la visualización de los
ensayos.

G5-6900R07 - 2020-04-27
El administrador del sistema puede configurar el orden de visualización de los ensayos en la

interfaz del usuario y en los informes.
Descripción de los elementos de la pantalla Orden de visualización de ensayos, página 341
Configuración del orden de visualización de los ensayos, página 342
Descripción de los elementos de la pantalla Orden de visualización de ensayos

En esta pantalla, el administrador del sistema puede configurar el orden en el que se muestran
los ensayos en las pantallas y ventanas flotantes que tienen una lista de ensayos, así como en
los informes siguientes:
• Informe de muestras
• Informe de estado de las muestras
• Informe resumen QC
Elementos
Orden visualización Muestra las siguientes opciones para indicar las áreas en las
para que se aplica el orden de visualización configurado:
Solo informes El orden de visualización de los

ensayos configurado se muestra sólo
en los informes impresos.
Informes y pantallas El orden de visualización de los

ensayos configurado se aplica a las
pantallas del ordenador con la interfaz
del usuario que tienen una lista de
ensayos y a los informes indicados
anteriormente.
Ensayo Muestra una lista de los ensayos que están instalados en el

sistema.
Orden de Muestra la lista del orden de visualización de los ensayos.

visualización
Botones de función



G5-6900R07 - 2020-04-27
Añadir> Permite mover los ensayos seleccionados desde la lista

Ensayo a la lista Orden de visualización en el orden en el
que se seleccionaron.
<Restablecer Permite mover el ensayo seleccionado desde la lista Orden

de visualización a la lista Ensayo.
Introducir antes Permite introducir un ensayo o un grupo de ensayos,

en el orden en que se seleccionaron, antes del ensayo
seleccionado en la lista Orden de visualización.
Introducir después Permite introducir un ensayo o un grupo de ensayos, en

el orden en que se seleccionaron, después del ensayo
seleccionado en la lista Orden de visualización.
<<Restablecer todo Permite mover todos los ensayos desde la lista Orden de
visualización a la lista Ensayo.
Configuración del orden de visualización de los ensayos

usuario
Siga estas instrucciones para configurar el orden de visualización de los ensayos en los
siguientes elementos de la interfaz del usuario:
• Pantallas y ventanas flotantes que tienen una lista de ensayos
• El informe de muestras, el informe de estado de las muestras y el informe resumen de
control de calidad
NOTA: Cuando se define el orden de visualización de los ensayos, éstos aparecen en el orden
establecido en las pantallas y en los informes. Los ensayos nuevos o aquéllos para los que no
se ha definido el orden de visualización aparecen en orden alfanumérico en las pantallas y los
informes, después de los ensayos que tienen definido el orden de visualización.
3. En la pestaña Ensayo de la pantalla Configurar, seleccione Orden de visualización de
ensayos.
4. En el área Orden de visualización de la pantalla Orden de visualización de ensayos,
seleccione Sólo informes o Informes y pantallas.

G5-6900R07 - 2020-04-27
5. Para editar el orden de visualización de los ensayos, siga estos pasos:

– Para añadir ensayos al final de la lista Orden de visualización, en la lista Ensayo,
seleccione cada ensayo en el orden en el que desea que aparezca y, a continuación,
pulse AÑADIR>.
– Para introducir ensayos en la lista Orden de visualización, en la lista Ensayo,
seleccione cada ensayo en el orden en el que desea que aparezca. Seleccione el
ensayo en la lista Orden de visualización donde se deben introducir los ensayos y, a
continuación, pulse Introducir antes o Introducir después. Los ensayos se introducen
en la ubicación seleccionada.
– Para cambiar el orden de los ensayos en la lista Orden de visualización, seleccione
los ensayos que necesite mover y, a continuación, pulse Restablecer. Los ensayos
se llevan a la lista Ensayo. Realice uno de los dos pasos anteriores para llevar los
ensayos a la lista Orden de visualización en el orden correcto.
– Para llevar todos los ensayos desde la lista Orden de visualización a la lista Ensayo,
pulse <<Restablecer todo.
6. Para guardar los cambios realizados en el orden de visualización y regresar a la pantalla
Configurar, pulse Hecho.
Para eliminar los cambios realizados en el orden de visualización y regresar a la pantalla
Configurar, pulse Cancelar.
Pantalla Definición del perfil

En esta pantalla, el usuario puede ver las definiciones de los perfiles para las muestras, los
controles de calidad (QC) y las calibraciones.
• Configurar perfiles nuevos para muestras, QC y calibraciones.
• Editar un perfil existente.
• Eliminar un perfil.
Descripción de los elementos de la pantalla Definición del perfil, página 343
Configurar un perfil, página 345
Editar una definición de perfil, página 345
Eliminar un perfil, página 346
Descripción de los elementos de la pantalla Definición del perfil

En esta pantalla se muestran los nombres de los perfiles y los componentes del cálculo de los
perfiles configurados en el sistema.

G5-6900R07 - 2020-04-27
Área de configuración de perfil
Nombre del perfil Muestra un cuadro de texto que se utiliza para introducir el
nombre del perfil seleccionado. El usuario puede introducir
un nombre de perfil nuevo que contenga un máximo de 10
caracteres.
Tipo de perfil Muestra casillas que se utilizan para configurar las pantallas
en las que se muestra el perfil:
• Si se selecciona la casilla Muestra, el perfil aparece en
la pestaña Muestra de la pantalla Crear petición.
• Si se selecciona la casilla Control, el perfil aparece en la
pestaña Control de la pantalla Crear petición.
• Si se selecciona la casilla Calibración, el perfil aparece
en la pestaña Calibración de la pantalla Crear petición.
Perfiles Muestra una lista de los perfiles configurados.

Ensayos Muestra los ensayos configurados en el sistema.
Opción Todos Muestra todos los ensayos disponibles en el sistema.
Opción i‑series Muestra todos los ensayos disponibles en uno o varios

Opción c‑series Muestra todos los ensayos disponibles en uno o varios

Opción Calculado Muestra todos los ensayos calculados.
Nº de ensayos Muestra el número total de ensayos del perfil.

seleccionados
Botones de función




G5-6900R07 - 2020-04-27
Configurar un perfil

usuario
Siga estas instrucciones para configurar un perfil que pueda utilizarse para solicitar muestras,
controles de calidad (QC) y calibraciones. Se pueden configurar veinticinco perfiles diferentes.
Se puede configurar un perfil con cualquier combinación de tipos de perfiles, muestras, control
de calidad y calibración.
3. En la pestaña Ensayo de la pantalla Configurar, pulse Definición del perfil.
4. En el cuadro de texto Nombre del perfil de la pantalla Definición de perfil, teclee un
nombre para el perfil.
NOTA: El nombre del perfil puede tener un máximo de 10 caracteres.
5. En la zona Tipo de perfil marque una o varias casillas.
6. En la lista Ensayos, seleccione uno o varios ensayos individuales para incluirlos en el perfil.
NOTA: Para filtrar la lista de ensayos, seleccione la opción para i-series, c-series o
Calculado.
7. Para guardar los cambios realizados en la configuración de los perfiles, pulse Guardar.
Para eliminar los cambios realizados en la configuración de los perfiles, pulse Cancelar.
Editar una definición de perfil

usuario
Realice este procedimiento para editar la definición de un perfil. Cuando se edita un perfil
definido, las peticiones existentes no se ven afectadas.

G5-6900R07 - 2020-04-27
4. En la lista Perfiles de la pantalla Definición del perfil, seleccione el perfil que desee editar.
5. Edite alguno de estos campos:
– Nombre del perfil
NOTA: Cuando se edita el nombre de un perfil, se crea un perfil nuevo. Si no se
necesita el perfil original se debe eliminar.
– Tipo de perfil
– Ensayos
6. Para guardar los cambios realizados en la configuración de los perfiles, pulse Guardar.
Para eliminar los cambios realizados en la configuración de los perfiles, pulse Cancelar.
Eliminar un perfil, página 346
Eliminar un perfil

usuario
Realice este procedimiento para eliminar un perfil. Cuando se elimina un perfil definido, las
peticiones existentes no se ven afectadas.
4. En la lista Perfiles de la pantalla Definición del perfil, seleccione el perfil que desee
eliminar.
5. Pulse Eliminar.
Editar una definición de perfil, página 345
Pantalla Petición Cal/QC

En esta pantalla, el usuario puede ver los ajustes de calibración y control de calidad.
• Configurar la capacidad de utilizar calibraciones que han sobrepasado la caducidad de la
calibración.

G5-6900R07 - 2020-04-27
• Configurar la capacidad de utilizar calibradores que han sobrepasado la caducidad del lote.
• Configurar la capacidad de utilizar controles que han sobrepasado la caducidad del lote.
• Configurar la capacidad de deshabilitar un reactivo cuando falla un control.
• Configurar la capacidad de solicitar el procesamiento de un control de calidad después de
generar una calibración.
• Configurar si se debe introducir o no la fecha de caducidad del control antes de crear una
petición.
Descripción de los elementos de la pantalla Petición Cal/QC, página 347
Configurar los ajustes de las peticiones de calibraciones y controles, página 348
Descripción de los elementos de la pantalla Petición Cal/QC

La pantalla Petición Cal/QC muestra los ajustes de configuración de la calibración y el control
de calidad.
Área de configuración de la calibración
Omitir caducidad de Muestra opciones que se utilizan para omitir el estado de

calibración calibración Caducado.
NOTA: Los ensayos que hayan excedido la estabilidad en
el sistema específica del analito para un calibrador no se
omitirán.
Se habilita una de las opciones siguientes:
• Activado
Omitir caducidad del Muestra opciones que se utilizan para configurar si se puede
lote del calibrador omitir la caducidad de un lote de calibrador caducado. Se
habilita una de las opciones siguientes:
• Activado
Área de configuración de controles
Omitir caducidad del Muestra opciones que se utilizan para omitir el estado del
lote del control control Caducado. Se habilita una de las opciones siguientes:
• Activado

G5-6900R07 - 2020-04-27
Deshabilitar reactivo Muestra opciones que se utilizan para configurar si se

si fallo de control deshabilita un reactivo en el caso de que haya un fallo en el
control de calidad. Se habilita una de las opciones siguientes:
• Activado
Control necesario tras Muestra opciones que se utilizan para configurar si se debe
la calibración procesar un control de calidad después de generar una
calibración. Se habilita una de las opciones siguientes:
• Activado
Entrada de fecha de Muestra opciones que permiten configurar si se debe

caducidad requerida introducir una fecha de caducidad para todos los controles
antes de poder crear una petición de control. Se habilita una
de las opciones siguientes:
• Activado
Botones de función


Configurar los ajustes de las peticiones de calibraciones y controles

requerido
usuario
Realice este procedimiento para configurar los ajustes de las peticiones de calibraciones y
controles.

G5-6900R07 - 2020-04-27
3. En la pestaña Ensayo de la pantalla Configurar, seleccione Petición Cal/QC.
4. Bajo Configuración de la calibración en la pantalla Petición Cal/QC, introduzca la
siguiente información:
– Omitir caducidad de la calibración
– Omitir caducidad del lote del calibrador
5. Introduzca la siguiente información bajo Configuración de control:
– Omitir caducidad del lote del control
– Deshabilitar reactivo si fallo de control
– Control necesario tras la calibración
– Entrada de fecha de caducidad requerida
6. Para guardar los cambios realizados en la configuración de las peticiones, pulse Guardar.
Para eliminar los cambios realizados en la configuración de las peticiones, pulse Cancelar.
Pantalla Control de calidad

En esta pantalla, el usuario puede ver la configuración del control de calidad.
• Configurar controles multiconstituyentes y monoconstituyentes.
• Editar controles multiconstituyentes y monoconstituyentes.
• Importar datos de los controles.
• Eliminar un control de calidad.
Descripción de los elementos de la pantalla de Control de calidad, página 350
Descripción de los elementos de la ventana flotante Configurar estabilidad, página 354
Descripción de los elementos de la pantalla Importar, página 355
Crear manualmente un lote de control de calidad nuevo, página 357
Editar un control de calidad, página 361
Añadir un ensayo a un control de calidad, página 365
Eliminar un ensayo de un control de calidad, página 367
Eliminar un lote de control de calidad, página 367

G5-6900R07 - 2020-04-27
Eliminación de un control de calidad, página 368

Importar datos de control de calidad, página 369
Eliminar datos de control de calidad importados, página 372
Exportar la configuración de un lote de control de calidad desde un módulo de control del sistema
(SCM), página 373
Importar la configuración de un lote de control de calidad a un módulo de control del sistema
(SCM), página 374
Ver o imprimir instrucciones de uso de un control de calidad, página 377
Descripción de los estados de importación de controles de calidad, página 378
Descripción de los elementos de la pantalla de Control de calidad

La pantalla Control de calidad muestra los controles de calidad configurados.
Elementos
Recuento del control Muestra el número total de controles de calidad que hay
configurados.
Ensayos Muestra el número de ensayos seleccionados para la

seleccionados configuración del control.
Botones de función
Crear Permite acceder a la pantalla Crear/Editar control, donde se

puede crear un control de calidad nuevo.
Ver/Editar Muestra la pantalla Crear/Editar control para el control de

calidad seleccionado.

Importar Permite acceder a la pantalla Importar, donde se puede
importar el control de calidad seleccionado.
Descripción de los elementos de la pantalla de Crear/Editar control

En esta pantalla, el usuario puede crear una configuración de control de calidad nueva o puede
editar una configuración de control de calidad existente.

G5-6900R07 - 2020-04-27
Área de configuración de controles
Nombre del control Muestra el nombre del control de calidad.
Número de lote Muestra el número de lote del control de calidad

seleccionado.
Predeterminado Muestra una casilla que se utiliza para identificar el número

de lote que aparece como predeterminado para las peticiones
de control.
NOTA: El primer número de lote configurado se designa
automáticamente como el número de lote predeterminado.
Para cambiar el número de lote predeterminado, se deben
configurar al menos dos números de lote de controles.
Copiar datos para Muestra una casilla que se utiliza para indicar que los
nuevo lote datos del lote de control del ensayo se copian del lote
predeterminado cuando se configura un lote nuevo. Si el
control configurado está envasado en un vial de control,
la casilla indica que el control está envasado en un vial
pequeño, y no en un vial grande.
Fecha de caducidad Muestra la fecha de caducidad del control de calidad

seleccionado.
Nivel Muestra el número de nivel que se corresponde con los datos

del control indicado.
Nombre de nivel Muestra el nombre del nivel que se corresponde con el

número del nivel.
Automático Identifica el control como el que se va a evaluar

periódicamente para la petición de control automática si se
selecciona la opción Sí.
Almacenado en el Indica que el control de calidad se almacena en el carrusel

sistema de reactivos. Esta área sólo está disponible si se ha
seleccionado Sí en el área Automático.
Volumen para alarma Indica el porcentaje de volumen restante en el que se

de volumen bajo (%) generan las alarmas de volumen bajo. Esta área sólo está
disponible si se ha seleccionado Sí en el área Automático.
Hora de inicio Identifica la hora de inicio del control si no se ha

seleccionado la casilla Usar hora configurada. Esta área
sólo está disponible si se ha seleccionado Sí en el área
Automático.

G5-6900R07 - 2020-04-27
Usar hora configurada Muestra una casilla que se utiliza para identificar la hora de
inicio configurada en el sistema para definir los intervalos
para el procesamiento del control de calidad. Esta casilla
Automático.
Intervalo de tiempo Muestra el intervalo de tiempo en minutos, después de

(minutos) la hora de inicio, que se utiliza para crear peticiones
automáticas de control. Esta área sólo está disponible si se
ha seleccionado Sí en el área Automático.
Estabilidad en el Muestra el tiempo máximo en horas que el control puede

sistema (horas) permanecer cargado en el carrusel de reactivos. Esta área
Almacenado en el sistema.
NOTA: El registro de la estabilidad en el sistema se produce
una vez que el lector de códigos de barras del RSM lee
el vial y está programado para cargarse en el carrusel de
reactivos. El registro de la estabilidad en el sistema continúa
cuando el vial se descarga del sistema. La fila de datos de
un ensayo con una estabilidad de analito superior o igual a la
estabilidad en el sistema del control se resalta en azul.
El tiempo de estabilidad en el sistema se puede editar para
un control que está almacenado en el sistema con el fin de
hacerlo coincidir con el tiempo de estabilidad en el sistema
del analito que tiene la estabilidad más breve sin llegar a ser
cero.
Estabilidad en uso Muestra el tiempo máximo en horas que puede utilizarse

(horas) el control en el módulo de procesamiento sin almacenarlo
refrigerado. Un valor equivalente a cero indica que no se
registra la estabilidad en uso.
Casilla Ensayo Si se selecciona la casilla Ensayo se habilitan todos los

ensayos en el nivel del control para su análisis. Se pueden
habilitar o deshabilitar ensayos individuales para el nivel del
control seleccionando o anulando la selección de la casilla
del nombre del ensayo correspondiente.
Los ensayos de controles multiconstituyentes deshabilitados
no se procesan si se solicita el nivel del control.
Ensayo/Unidad Identifica el nombre de cada ensayo en el control y la unidad

de resultados configurada para el ensayo. En el caso de
controles multiconstituyentes almacenados en el sistema, la
fila de datos de los ensayos habilitados para su uso en el
sistema se resalta en azul. Si el ensayo está deshabilitado, la
fila de datos no se resalta.

G5-6900R07 - 2020-04-27
1 D.E. esperada Muestra el valor que representa la desviación estándar (D.E.)

esperada para el nivel del control, si se ha configurado.
Media esperada Muestra el valor de la media esperada para el nivel del

control, si se ha configurado.
NOTA: Si no se definen los valores de 1 D.E. esperada y de
la Media esperada, no se generan los informes de control de
calidad, las gráficas Levey-Jennings ni los datos del resumen
de control de calidad.
1 D.E. del fabricante Muestra el valor del fabricante para la desviación estándar
del nivel del control, si se ha configurado.
Media del fabricante Muestra el valor de la media del fabricante para el nivel del
control, si se ha configurado.
Intervalo esperado Muestra el límite inferior del intervalo de control para el nivel
Bajo del control, si se ha configurado.
Intervalo esperado Muestra el límite superior del intervalo de control para el nivel
Alto del control, si se ha configurado.
Dilución Muestra la dilución seleccionada para el análisis de control

predeterminada de calidad del ensayo.
Intervalo de análisis Muestra el intervalo de recuento de análisis utilizado para

crear peticiones automáticas de control.
Intervalo de tiempo Muestra el intervalo de tiempo en minutos que se utiliza

(minutos) para crear peticiones automáticas para el ensayo. El intervalo
de tiempo del ensayo configurado sustituye al intervalo de
tiempo del nivel del control configurado si ambos intervalos
se definen para mismo número de lote.
Calcular Media/DE Calcula automáticamente los valores 1 D.E. esperada y Media

esperada si se introducen los valores Intervalo esperado Bajo
e Intervalo esperado Alto y se selecciona esta casilla.
NOTA: Para calcular el valor de 1 D.E. esperada, se resta
el valor de Intervalo esperado Bajo al valor de Intervalo
esperado Alto y el resultado se divide entre cuatro. Para
calcular el valor de la Media esperada, se suman los valores
de Intervalo esperado Bajo y de Intervalo esperado Alto y el
resultado se divide entre dos.
El cálculo automático no puede realizarse si se ha introducido
un valor en el cuadro de texto 1 D.E. esperada o en el
cuadro de texto Media esperada.

G5-6900R07 - 2020-04-27
Botones de función



Configurar estabilidad Permite acceder a la ventana flotante Configurar estabilidad,

en la que se indican los valores de estabilidad en el sistema
de los analitos.
Exportar lote Permite acceder a la ventana Seleccionar elemento.
Descripción de los elementos de la ventana Seleccionar elemento, página 338
Descripción de los elementos de la ventana flotante Configurar estabilidad

En esta ventana flotante, el usuario puede ver o editar el tiempo de estabilidad en el sistema de
los ensayos (en horas) para un control multiconstituyente.
Ensayo Muestra los nombres de los ensayos configurados para el

control multiconstituyente.
Horas estabilidad Muestra la estabilidad en el sistema (en horas) para el

control del ensayo.
NOTA: La estabilidad en el sistema no se puede editar para
controles que están almacenados actualmente en el sistema.
Si la estabilidad en el sistema del ensayo es inferior a
la estabilidad en el sistema configurada para el control, el
ensayo se deshabilita del control para su uso en el sistema y

G5-6900R07 - 2020-04-27
la fila de datos del ensayo en la pantalla Crear/Editar control

no se destaca en azul.
El ensayo no se puede solicitar ni procesar desde la gradilla
de viales cargada en el sistema.
Los ensayos de controles multiconstituyentes que se han
deshabilitado para su uso en el sistema se pueden solicitar
desde viales cargados en una gradilla de viales, desde una
muestra de una copa de muestra, desde un tubo de muestra
con un código de barras de identificación de muestra de
control definido por el usuario en una gradilla de muestras o
desde un tubo de muestra con código de barras si se añade
QQQ al inicio de la ID de muestra.
De manera alternativa, el tiempo de estabilidad en el sistema
se puede editar para un control que está almacenado en el
sistema de forma que coincida con el tiempo de estabilidad
en el sistema del analito deshabilitado.
Botones de función



momento.
Descripción de los elementos de la pantalla Importar

En esta pantalla se muestran los ficheros de control de calidad que están disponibles para
importarlos. Los ficheros de control de calidad se utilizan para configurar un control nuevo o
para configurar un número de lote nuevo de un control existente. Los ficheros de control de
calidad se pueden encontrar en el sistema o en una memoria USB.
Elementos
Nombre del control Muestra el nombre del fichero de control de calidad

seleccionado para importarlo.
Número de lote Muestra el número de lote del fichero de control de calidad

seleccionado para importarlo.

G5-6900R07 - 2020-04-27
Número de niveles Muestra el número de niveles definidos para el fichero de

control de calidad seleccionado para importarlo.
Fecha de caducidad Muestra la fecha de caducidad del fichero de control de

calidad seleccionado para importarlo.


duro.
Ficheros de control de Muestra los ficheros de control de calidad en la carpeta

calidad correspondiente que están disponibles para importarlos para
el control seleccionado. Si se seleccionó Nuevo control en la
pantalla Control de calidad, se muestran todos los ficheros de
control de calidad de la carpeta correspondiente.

fichero del fichero de datos de control de calidad seleccionado para
importar.

sistema del sistema que se corresponda con el número de ensayo del
fichero de control de calidad seleccionado para importar.
Estado Muestra el estado de importación del ensayo. Se importan los

datos de un ensayo que tenga un estado OK. No se importan
los datos de los ensayos con los siguientes estados:
• Sin ensayo
• Definido anteriormente
• La unidad no concuerda
• La versión no concuerda (sólo para productos de control
de Technopath)
Unidades en fichero Muestra las unidades de resultados disponibles para el

fichero de control de calidad.
Unidades en sistema Muestra las unidades de resultados disponibles para el

ensayo instalado en el sistema.

momento.

G5-6900R07 - 2020-04-27
Botones de función

Eliminar Elimina el fichero de control de calidad seleccionado en el

disco duro. Los ficheros almacenados en una memoria USB
no se pueden eliminar.
Importar Importa el fichero de control de calidad seleccionado.

NOTA: Si un número de lote de control ya está configurado
para otro control diferente, los datos de configuración del
control no se pueden importar.
Crear manualmente un lote de control de calidad nuevo

usuario
Siga estas instrucciones para crear manualmente un nuevo lote de control monoconstituyente o
multiconstituyente.
3. En la pestaña Ensayo de la pantalla Configurar, seleccione Control de calidad.
4. En la pantalla Control de calidad, pulse Nuevo control.
5. En la lista Ensayos seleccionados, seleccione uno o varios ensayos individuales para
incluirlos en el control.
NOTA: Los ensayos de correlación no están disponibles para su selección. El ensayo de
correlación se añade automáticamente al control que contiene el ensayo primario. Para el
ensayo de correlación no se pueden configurar intervalos de control únicos.
Para ensayos calculados, asegúrese de seleccionar los componentes del cálculo si el
control se va a almacenar en el sistema.
6. Pulse Crear.
7. Bajo Configuración de control en la pantalla Crear/Editar control, teclee un nombre de
control en el cuadro de texto Nombre del control.
NOTA: Un nombre de control puede tener entre 1 y 10 caracteres.

G5-6900R07 - 2020-04-27
8. Para introducir un número de lote de control para un control nuevo, pulse el cuadro de texto
Nº de lote e introduzca el número de lote del control.
Para introducir un número de lote de control para un lote de control nuevo, realice uno de
estos pasos en la lista desplegable Nº de lote:
– Si se ha seleccionado la casilla Copiar datos para nuevo lote, pulse Copiar lote y, a
continuación, introduzca el número de lote del control.
– Si no se ha seleccionado la casilla Copiar datos para nuevo lote, pulse Nuevo lote y,
a continuación, introduzca el número de lote del control.
NOTA: Si se ha seleccionado Copiar lote, los datos del lote del control se copian del lote
predeterminado.
NOTA: Un número de lote de control puede tener entre 3 y 9 caracteres. El primer número
de lote configurado se designa automáticamente como el número de lote predeterminado
para las peticiones de control. Para cambiar el número de lote predeterminado, se deben
configurar al menos dos números de lote de controles.
Para un nombre de control se puede configurar un máximo de 20 números de lote.
9. Para configurar el número de lote de control seleccionado como el predeterminado, marque
10. Para copiar los datos del lote del control desde el lote predeterminado al lote nuevo, pulse
la casilla Copiar datos para nuevo lote.
NOTA: Si el control configurado está envasado en un vial de control, la casilla seleccionada
indica que el control está envasado en un vial pequeño, y no en un vial grande.
IMPORTANTE: Si se selecciona la casilla cuando se guarda el lote del control, un control
envasado en un vial se configura como un vial pequeño y no se puede actualizar. Este tipo
de configuración no se debe utilizar para controles en viales grandes.
11. En el cuadro de texto Fecha de caducidad, introduzca la fecha de caducidad del control.
NOTA: Si Alinity ci‑series se ha configurado para requerir una fecha de caducidad del
control, ésta se debe introducir para crear peticiones del control.
12. En la lista desplegable Nivel, confirme que el identificador del nivel es correcto.
Si el identificador del nivel no es correcto, seleccione un nivel en la lista desplegable.
13. Teclee un nombre en el cuadro de texto Nombre de nivel.
NOTA: Un nombre de nivel puede tener entre 1 y 10 caracteres.
14. En el área Automático, pulse Sí o No para indicar si el software del sistema debe evaluar
periódicamente el control y crear peticiones según los intervalos de tiempo y los intervalos
de análisis configurados.
NOTA: El área Automático sólo está disponible si el número de lote de control
seleccionado se ha configurado como el predeterminado.
15. En el cuadro de texto Intervalo de tiempo (minutos), teclee el número de minutos para
definir la frecuencia con la que se va a crear una petición automática para el control.
NOTA: El cuadro de texto Intervalo de tiempo (minutos) sólo está disponible si se ha

G5-6900R07 - 2020-04-27
16. Para especificar una hora de inicio para la creación de peticiones automáticas de controles
distinta a la hora de inicio del módulo configurada, siga estas indicaciones:
a. Anule la selección de la casilla Usar hora configurada.
b. Utilice el formato HH:MM para introducir una hora en el cuadro numérico Hora de
inicio y luego seleccione AM o PM.
NOTA: La casilla Usar hora configurada y el cuadro numérico Hora de inicio sólo están
disponibles si se ha seleccionado Sí en el área Automático.
17. En el área Almacenado en sistema, seleccione Sí o No para indicar si el control se puede
almacenar en el carrusel de reactivos.
NOTA: El área Almacenado en sistema sólo está disponible si se ha seleccionado Sí en el
área Automático.
La capacidad de almacenamiento en el sistema está disponible para algunos controles.
Para identificar los controles que permiten esta opción y conocer el tiempo de estabilidad
en el sistema de cada control, consulte la documentación del producto.
18. Teclee el número de horas en el cuadro de texto Estabilidad en sistema (horas).
controles. Para identificar los controles que permiten esta opción y conocer el tiempo de
estabilidad en el sistema de cada control, consulte la documentación del producto.
19. En el cuadro de texto Volumen para alarma de volumen bajo (%), teclee el porcentaje.
NOTA: El cuadro de texto Volumen para alarma de volumen bajo (%) sólo está disponible
si se ha seleccionado Sí en el área Automático.
20. Si se dispone del tiempo de estabilidad en uso, teclee el número de horas en el cuadro de
texto Estabilidad en uso (horas).
NOTA: La estabilidad en uso refleja el tiempo máximo que puede utilizarse el control en el
módulo de procesamiento sin almacenarlo refrigerado. Un valor equivalente a cero indica
que no se registra la estabilidad en uso.
21. Para deshabilitar uno o varios de los ensayos individuales que se seleccionaron en el paso
5, página 357, del nivel del control, anule la selección de la casilla que hay junto al nombre
del ensayo.
NOTA: Los ensayos deshabilitados para un nivel de control no se procesan cuando se
solicita ese nivel de control.
Para deshabilitar todos los ensayos de un nivel de control concreto, pulse la casilla Ensayo.
Cuando se deshabilitan todos los ensayos de un nivel de control, dicho nivel no se procesa
cuando se solicita el control.
22. Introduzca la siguiente información para cada ensayo, asegurándose de que la unidad de
resultados para el ensayo mostrada coincide con la unidad de resultados de los valores de
los controles que se van a introducir:
– 1 D.E. esperada
– Media esperada
NOTA: Para calcular automáticamente los valores de 1 D.E. esperada y Media
esperada a partir de un intervalo introducido, teclee un valor en el cuadro de texto

G5-6900R07 - 2020-04-27
Intervalo esperado mínimo, otro valor en el cuadro de texto Intervalo esperado

máximo y, por último, seleccione la casilla Calcular Med/DE para el ensayo.
Para calcular el valor de 1 D.E. esperada, se resta el valor de Intervalo esperado Bajo
al valor de Intervalo esperado Alto y el resultado se divide entre cuatro. Para calcular
el valor de la Media esperada, se suman los valores de Intervalo esperado Bajo y de
Intervalo esperado Alto y el resultado se divide entre dos.
El cálculo automático no puede realizarse si se ha introducido un valor en el cuadro de
texto 1 D.E. esperada o en el cuadro de texto Media esperada.
NOTA: Si no se definen los valores de 1 D.E. esperada y de la Media esperada, no se
generan los informes de control de calidad, las gráficas Levey-Jennings ni los datos del
resumen de control de calidad.
– 1 D.E. del fabricante
– Media del fabricante
– Intervalo esperado Bajo
– Intervalo esperado Alto
NOTA: Para señalizar automáticamente los controles cuando los resultados se
encuentran fuera de un intervalo especificado, teclee un valor en el cuadro de texto
Intervalo esperado mínimo y otro valor en el cuadro de texto Intervalo esperado
máximo.
Para señalizar automáticamente los controles cuando los resultados son inferiores a un
valor especificado, teclee un valor en el cuadro de texto Intervalo esperado mínimo y
deje en blanco el cuadro de texto Intervalo esperado máximo.
Para señalizar automáticamente los controles cuando los resultados son superiores a
un valor especificado, deje en blanco el cuadro de texto Intervalo esperado mínimo y
teclee un valor en el cuadro de texto Intervalo esperado máximo.
Si no se han definido los valores Intervalo esperado Bajo y Intervalo esperado Alto,
los resultados de los controles no se evalúan para la aplicación de la alerta CNTL.
– Dilución predeterminada
– Intervalo de análisis
– Intervalo de tiempo (minutos)
NOTA: El intervalo de análisis y el intervalo de tiempo determinan la frecuencia de las
peticiones automáticas de los controles. El intervalo de tiempo del ensayo configurado
sustituye al intervalo de tiempo del nivel del control configurado si ambos intervalos se
definen para mismo número de lote.
23. Para introducir los tiempos de estabilidad en el sistema para los ensayos individuales,
seleccione Configurar estabilidad.
NOTA: Si el tiempo de estabilidad en el sistema de un ensayo concreto es inferior al tiempo
de estabilidad en el sistema del control introducido en el paso 18, página 359, el ensayo
se deshabilita del control para el uso en el sistema. La fila de datos de un ensayo que se
ha deshabilitado para su uso en el sistema no se resalta en azul en la pantalla Crear/Editar
control.
El ensayo no se puede solicitar ni procesar desde una gradilla de viales cargada en el
sistema.

G5-6900R07 - 2020-04-27
Los ensayos de controles multiconstituyentes que se han deshabilitado para su uso en el

sistema se pueden solicitar desde viales cargados en una gradilla de viales, desde una
muestra de una copa de muestra, desde un tubo de muestra con un código de barras de
identificación de muestra de control definido por el usuario en una gradilla de muestras o
desde un tubo de muestra con código de barras si se añade QQQ al inicio de la ID de
muestra.
Para ensayos calculados, asegúrese de que configurar la estabilidad en el sistema de los
componentes del cálculo.
24. Para guardar los cambios realizados en la configuración del nivel del control, pulse
Guardar.
Para eliminar los cambios realizados en la configuración del nivel del control, pulse
Cancelar.
25. Para añadir otro nivel, selecciónelo en la lista desplegableNivel, teclee un nombre para el
nivel en el cuadro de textoNombre de nively, a continuación, repita los pasos del22, página
359al24, página 361.
NOTA: Se puede configurar un máximo de seis niveles.
26. Para regresar a la pantalla Control de calidad, pulse Hecho.
Petición automática de controles, página 671
Editar un control de calidad

requerido
usuario
Siga estas instrucciones para editar la configuración de un control monoconstituyente o
multiconstituyente.
4. Seleccione un nombre de control en Recuento del control de la pantalla Control de
calidad.
5. En el caso de un control multiconstituyente, en la lista de Ensayos seleccionados,
seleccione uno o varios ensayos individuales que desee incluir en el control o eliminar
del control.

G5-6900R07 - 2020-04-27
NOTA: Para los ensayos calculados que se añaden al control, asegúrese de añadir también
los componentes del cálculo si el control se va a almacenar en el sistema.
6. Pulse Ver/Editar para mostrar los datos del control del número de lote predeterminado.
NOTA: Si se ha eliminado un ensayo del control multiconstituyente, en el mensaje de
confirmación que aparece, pulse Sí para confirmar la eliminación. Pulse No para mantener
el ensayo en el control.
7. En la lista desplegable Nº de lote, bajo Configuración de control en la pantalla Crear/
Editar control, seleccione otros números de lote de controles que desee ver.
8. Para configurar el número de lote de control seleccionado como el predeterminado, marque
9. Pulse el cuadro de texto Fecha de caducidad para introducir la fecha de caducidad del
control.
NOTA: La fecha de caducidad no se puede editar si se produce una de las siguientes
situaciones:
– El número de lote del control ha caducado.
– El número de lote del control se creó importando datos de controles.
10. Teclee un nombre en el cuadro de texto Nombre de nivel.
NOTA: Un nombre de nivel puede tener entre 1 y 10 caracteres.
11. En el área Automático, pulse Sí o No para indicar si el software del sistema debe evaluar
periódicamente el control y crear peticiones según los intervalos de tiempo y los intervalos
de análisis configurados.
NOTA: El área Automático sólo está disponible si el número de lote de control
seleccionado se ha configurado como el predeterminado.
El intervalo de tiempo aumenta gradualmente en función de la hora de inicio del módulo o
control configurada.
13. Para editar la hora de inicio del control, realice uno de los pasos siguientes:
– Marque la casilla Usar hora configurada.
– Anule la selección de la casilla Usar hora configurada. Utilice el formato HH:MM para
introducir una hora en el cuadro numérico Hora de inicio y luego seleccione AM o PM.
NOTA: La casilla Usar hora configurada y el cuadro numérico Hora de inicio sólo se
pueden editar si se ha seleccionado Sí en el área Automático.
área Automático.
Este parámetro no se puede editar para controles que están almacenados actualmente en
el sistema.

G5-6900R07 - 2020-04-27
La capacidad de almacenamiento en el sistema está disponible para algunos controles

multiconstituyentes. Para identificar los controles que permiten esta opción y conocer
el tiempo de estabilidad en el sistema de cada control, consulte la documentación del
producto.
NOTA: Este parámetro no se puede editar para controles que están almacenados
actualmente en el sistema.
17. Si se dispone del tiempo de estabilidad en uso, teclee el número de horas en el cuadro de
texto Estabilidad en uso (horas).
La estabilidad en uso refleja el tiempo máximo que puede utilizarse el control en el módulo
de procesamiento sin almacenarlo refrigerado. Un valor equivalente a cero indica que no se
registra la estabilidad en uso.
18. Para habilitar o deshabilitar uno o varios ensayos en el nivel del control actual, pulse la
casilla que hay junto al nombre del ensayo.
NOTA: Los ensayos deshabilitados para el nivel del control no se procesan cuando se
solicita el nivel del control.
Para deshabilitar todos los ensayos de un nivel de control concreto, pulse la casilla Ensayo.
Cuando se deshabilitan todos los ensayos de un nivel de control, dicho nivel no se procesa
cuando se solicita el control.
Cuando se deshabilita un ensayo de un control que está almacenado en el sistema, la fila
de datos de ese ensayo no se resalta en azul. Si el ensayo se habilita y la estabilidad del
analito en el sistema es superior o igual a la estabilidad del control en el sistema, la fila de
datos se resalta en azul.
19. Edite la siguiente información para un control de ensayo, asegurándose de que la unidad de
resultados para el ensayo mostrada coincide con la unidad de resultados de los valores de
los controles que se van a introducir:
– 1 D.E. esperada
– Media esperada
NOTA: Para editar los valores de la desviación estándar y la media esperadas, anule
primero la selección de la casilla Calcular Media/DE en el caso de que estuviera
seleccionada.
Si no se definen los valores de 1 D.E. esperada y de la Media esperada, no se

G5-6900R07 - 2020-04-27

máximo.
Los cambios realizados en los intervalos de controles introducidos con anterioridad se
aplican a los valores de Media esperada y 1 D.E. esperada si se ha seleccionado la
casilla Calcular Media/DE.
Para calcular el valor de la Media esperada, se suman los valores de Intervalo
esperado Bajo y de Intervalo esperado Alto y el resultado se divide entre dos. Para
calcular el valor de 1 D.E. esperada, se resta el valor de Intervalo esperado Bajo al
valor de Intervalo esperado Alto y el resultado se divide entre cuatro.
La actualización de los valores Media esperada y 1 D.E. esperada se produce cuando
se pulsa el botón Guardar en el paso 21, página 364.
definen para mismo número de lote.
20. Para editar o introducir los tiempos de estabilidad en el sistema de ensayos concretos, siga
estos pasos:
a. Pulse Configurar estabilidad.
b. Teclee el número de horas de estabilidad en la ventana flotante Configurar estabilidad.
c. Para guardar la estabilidad en el sistema configurada, pulse Hecho.
Para eliminar la estabilidad en el sistema configurada, pulse Cancelar.
21. Para guardar los cambios realizados en la configuración del nivel del control, pulse
Guardar.
NOTA: Si el tiempo de estabilidad en el sistema de un ensayo concreto es inferior al tiempo
de estabilidad en el sistema del control introducido en el paso 15, página 363, el ensayo se
deshabilita del control para su uso en el sistema. Un ensayo que se ha deshabilitado para
su uso en el sistema no se resalta en azul en la pantalla Crear/Editar control. El ensayo
no se puede solicitar ni procesar desde una gradilla de viales cargada en el sistema. Los
ensayos que se han deshabilitado para su uso en el sistema se pueden solicitar desde
viales cargados en una gradilla de viales, desde una muestra de una copa de muestra,
desde un tubo de muestra con un código de barras de identificación de muestra de control
definido por el usuario en una gradilla de muestras o desde un tubo de muestra con código
de barras si se añade QQQ al inicio de la ID de muestra:

G5-6900R07 - 2020-04-27
– Para deshabilitar el ensayo, pulse Continuar.

– Para editar el valor de la estabilidad en el sistema del analito, pulse Cancelar.
NOTA: Si se modificó el valor configurado con anterioridad para la Media esperada y 1 D.E.
esperada, se muestra un mensaje con la opción de realizar una reevaluación de los datos
de los controles con respecto a las reglas de Westgard:
– Para volver a evaluar los resultados de los controles, pulse Continuar.
Se vuelven a calcular todos los resultados de los controles, hasta un máximo de 5 000
puntos, para el lote y el nivel del control.
– Para cancelar la reevaluación de los resultados de los controles, pulse Cancelar.
22. Para editar los ensayos de otro nivel de control, seleccione un nivel en la lista desplegable
Nivel y repita los pasos del 18, página 363 al 21, página 364.
Añadir un ensayo a un control de calidad

requerido
usuario
Lleve a cabo este procedimiento para añadir un ensayo a un control multiconstituyente
configurado.
calidad.
5. Seleccione el nombre del ensayo que desea añadir.
7. En la pantalla Crear/Editar control, seleccione la casilla que hay junto al nombre del ensayo
para habilitar el ensayo para el nivel de control.
8. Introduzca la siguiente información para el ensayo añadido, asegurándose de que la unidad
de resultados para el ensayo mostrada coincide con la unidad de resultados de los valores
de los controles que se van a introducir:
– 1 D.E. esperada
– Media esperada

G5-6900R07 - 2020-04-27
NOTA: Para calcular automáticamente los valores de 1 D.E. esperada y Media

esperada a partir de un intervalo introducido, teclee un valor en el cuadro de texto
Intervalo esperado mínimo, otro valor en el cuadro de texto Intervalo esperado
máximo y, por último, seleccione la casilla Calcular Media/DE para el ensayo.
Para calcular el valor de 1 D.E. esperada, se resta el valor de Intervalo esperado Bajo
al valor de Intervalo esperado Alto y el resultado se divide entre cuatro. Para calcular
el valor de la Media esperada, se suman los valores de Intervalo esperado Bajo y de
Intervalo esperado Alto y el resultado se divide entre dos.
El cálculo automático no puede realizarse si se ha introducido un valor en el cuadro de
texto 1 D.E. esperada o en el cuadro de texto Media esperada.
NOTA: Si no se definen los valores de 1 D.E. esperada y de la Media esperada, no se
máximo.
Si no se han definido los valores Intervalo esperado Bajo y Intervalo esperado Alto,
los resultados de los controles no se evalúan para la aplicación de la alerta CNTL.
NOTA: El intervalo de análisis y el intervalo de tiempo están disponibles si se
seleccionó Sí en el área Automático. Estos parámetros determinan la frecuencia de la
petición de control automático. El intervalo de tiempo del ensayo configurado sustituye
al intervalo de tiempo del nivel del control configurado si ambos intervalos se definen
para mismo número de lote.
9. Pulse Configurar estabilidad para configurar la estabilidad en el sistema de un analito, si
es necesario, para un control almacenado en el sistema.
10. Para guardar los cambios realizados en la configuración del control, pulse Guardar.
11. Si aparece en pantalla un mensaje de confirmación, pulse OK.
12. Para añadir datos para otro nivel, seleccione un nivel en la lista desplegable Nivel y, a
continuación, repita los pasos 7, página 365, a 11, página 366.

G5-6900R07 - 2020-04-27
Eliminar un ensayo de un control de calidad
Requisito previo Asegúrese de que no haya peticiones de control

multiconstituyente pendientes para el control que se va a
editar.

requerido
usuario
Lleve a cabo este procedimiento para eliminar un ensayo de un control multiconstituyente
configurado.
calidad.
5. Seleccione el nombre del ensayo que desea eliminar.
7. Cuando aparezca un mensaje de confirmación, pulse Sí para eliminar el ensayo de la
configuración del control.
Para mantener el ensayo en el control de calidad y regresar a la pantalla Control de
calidad, pulse No.
8. En la pantalla Crear/Editar control, pulse Guardar para guardar los cambios realizados en
la configuración del control.
Eliminar un lote de control de calidad
Requisito previo Valide, archive y elimine los resultados de control asociados

con el control que se desee eliminar.

G5-6900R07 - 2020-04-27

requerido
usuario
Siga estas instrucciones para eliminar un número de lote de un control monoconstituyente o
multiconstituyente configurado.
NOTA: Los números de lote de controles con peticiones pendientes o los números de lote
de controles con viales cargados en el sistema no se pueden eliminar. El lote del control
predeterminado no se puede eliminar.
Los números de lote de controles individuales se eliminan automáticamente cuando se dan las
siguientes circunstancias:
• No hay peticiones pendientes para el número de lote del control.
• Se elimina el último dato de control del lote.

calidad.
6. En la lista desplegable Nº de lote, bajo Configuración de control en la pantalla Crear/
Editar control, seleccione otros números de lote de controles que desee ver.
7. Pulse Eliminar.
Para cancelar la eliminación y regresar a la pantalla Crear/editar control, pulse No.
Eliminación de un control de calidad
Requisito previo Valide, archive y elimine los resultados de control asociados

con el control que se desee eliminar.

requerido
usuario

G5-6900R07 - 2020-04-27
Siga estas instrucciones para eliminar un control monoconstituyente o multiconstituyente

configurado.
NOTA: Los controles con peticiones pendientes o los controles con viales cargados en el
sistema no se pueden eliminar. El lote del control predeterminado no se puede eliminar.
Se eliminan todos también todos los números de lote configurados y el nombre del control, junto
con los datos de control de calidad asociados.
Los números de lote de controles individuales se eliminan automáticamente cuando se dan las
siguientes circunstancias:
• No hay peticiones pendientes para el número de lote del control.
• Se elimina el último dato de control del lote.

calidad.
5. Pulse Eliminar.
Para cancelar la función de eliminación y regresar a la pantalla Control de calidad, pulse
No.
Validación de un resultado de muestra o control, página 722
Archivar los resultados, página 785
Importar datos de control de calidad
Materiales necesarios Uno o varios ficheros de datos de control de calidad en una

memoria USB o en el disco duro

usuario
Siga estas instrucciones para importar ficheros de datos de control de calidad y crear un control
nuevo o un lote de controles nuevo para un control multiconstituyente configurado.
NOTA: Si un control tiene ficheros de datos c‑series e i‑series, se deben importar los dos
ficheros de datos en Alinity ci‑series.
Si los valores de la media esperada y la desviación estándar esperada (1 D.E.) no se
proporcionan en el fichero de datos de control de calidad, durante el proceso de importación se
convierten los intervalos proporcionados por el fabricante en esos valores.

G5-6900R07 - 2020-04-27
Para calcular el valor de la Media esperada, se suman los valores de Intervalo esperado Bajo
y de Intervalo esperado Alto y el resultado se divide entre dos. Para calcular el valor de 1 D.E.
esperada, se resta el valor de Intervalo esperado Bajo al valor de Intervalo esperado Alto y el
resultado se divide entre cuatro.
Los ensayos que comunican los resultados con una unidad definida por el usuario muestran los
valores de los controles importados en la unidad configurada si el fichero del ensayo contiene al
menos una unidad de resultados que coincida con una unidad del fichero que se va a importar.
4. Seleccione un nombre de control en Recuento del control de la pantalla Control de calidad
o pulse Nuevo control.
5. Pulse Importar.
En la pantalla Importar, se selecciona el botón Disco duro.
6. En la lista Ficheros de control de calidad, seleccione el fichero de datos de control de
calidad que desee importar.
Si el fichero de datos de control de calidad se encuentra en una memoria USB, realice los
pasos siguientes:
b. Pulse el botón Unidad USB.
c. Seleccione la carpeta correspondiente.
d. Seleccione el fichero de datos de control de calidad que desee importar.
datos de todos los niveles de control de calidad se importan para los ensayos que tienen un
estado OK. No se importan los datos de los ensayos con los siguientes estados:
– Sin ensayo
– Definido anteriormente
– La unidad no concuerda
– La versión no concuerda
Estos estados aparecen en rojo.

7. Para el fichero de datos de control de calidad seleccionado, realice uno de los pasos
siguientes:
– Si no hay datos disponibles para importar debido al estado de la importación, pulse
Hecho para regresar a la pantalla Control de calidad y finalizar el procedimiento.
– Para importar los datos de los ensayos que tienen un estado OK, pulse Importar.

G5-6900R07 - 2020-04-27
NOTA: Si un número de lote de control ya está configurado para otro control diferente, los
datos de configuración del control no se pueden importar.
8. Si se seleccionó Nuevo control en el paso 4, página 370, bajo Configuración de control
en la pantalla Crear/Editar control, teclee un nombre para el control en el cuadro de texto
Nombre del control.
NOTA: Un nombre de control puede tener entre 1 y 10 caracteres alfanuméricos.
9. Para configurar el lote del control como predeterminado, marque la casilla Predeterminado.
NOTA: El primer número de lote configurado se designa automáticamente como el número
de lote predeterminado para las peticiones de controles.
10. Si se seleccionó la casilla Predeterminado en el paso 9, página 371, pulse Sí o No en
el área Automático para indicar si el software del sistema debe evaluar periódicamente
el control y crear peticiones según los intervalos de tiempo y los intervalos de análisis
configurados.
área Automático.
La capacidad de almacenamiento en el sistema está disponible para algunos controles.
Para identificar los controles que permiten esta opción y conocer el tiempo de estabilidad
en el sistema de cada control, consulte la documentación del producto.
16. Para deshabilitar un ensayo para el nivel del control, pulse la casilla que hay junto al
nombre del ensayo para anular la selección.
NOTA: Los ensayos deshabilitados para un nivel de control no se procesan cuando se
solicita ese nivel de control. Cuando se importa un control nuevo, todos los ensayos están

G5-6900R07 - 2020-04-27
habilitados para todos los niveles del control. La configuración de los ensayos habilitados y
deshabilitados que se corresponde con el lote predeterminado se mantiene cuando se crea
un número de lote nuevo para el control.
17. Para guardar la configuración del fichero de datos de control de calidad, pulse Guardar.
Para eliminar la configuración del fichero de datos de control de calidad, pulse Cancelar.
18. Para editar los ensayos para otro nivel, seleccione el nivel correspondiente en la lista
desplegableNively, a continuación, repita los pasos16, página 371y17, página 372.
20. Si se introdujo una memoria USB, extráigala.
Los ficheros de datos de control de calidad que se importan desde una memoria USB se
guardan en una ubicación interna de almacenamiento del sistema. Para volver a instalar los
ficheros de los datos de control de calidad más adelante, seleccione el botón Disco duro.
Eliminar datos de control de calidad importados

usuario
Lleve a cabo este procedimiento para eliminar ficheros de datos de control de calidad del
ordenador con la interfaz del usuario. Una vez eliminado el fichero de datos de control de
calidad, ya no está disponible para volver a instalarlo.
NOTA: Este procedimiento no se puede utilizar para eliminar ficheros de datos de control de
calidad de una memoria USB externa.
calidad.
5. Pulse Importar.
6. En la lista Ficheros de control de calidad, seleccione el fichero de datos de control de
calidad que desee eliminar.
7. Pulse Eliminar.
8. Para eliminar el fichero de datos de control de calidad, pulse Continuar.
Para cancelar y eliminar la operación, pulse Cancelar.
9. Para regresar a la lista de nombres de controles en la pantalla Control de calidad, pulse
Hecho.

G5-6900R07 - 2020-04-27
Exportar la configuración de un lote de control de calidad desde un módulo de

control del sistema (SCM)

usuario
Realice este procedimiento para exportar un fichero de configuración de un lote de control de
calidad (QC) a una memoria USB. Una vez exportado el fichero de configuración del lote QC,
se puede importar desde la memoria USB a otro módulo de control del sistema diferente. Se
exportan los siguientes elementos de configuración específicos del lote:
• Nombre del control
• Número de lote
• Fecha de caducidad
• Nivel
• Estabilidad en uso
• Nombre del ensayo y unidad
• Desviación estándar (1 D.E.) y media esperadas
• 1 D.E. y media del fabricante
• Intervalo esperado
• Tiempos de estabilidad en el sistema para ensayos individuales
Los elementos de configuración que no cambian de un lote a otro no se exportan. Los

siguientes elementos no se exportan:
• Información que indica que un control es automático
• Información que indica que un control se almacena en el carrusel de reactivos
• Volumen para alarma de volumen bajo
• Hora de inicio e intervalo de tiempo
• Tiempo de estabilidad en el sistema de un control
• Intervalo de análisis e intervalo de tiempo utilizados para crear una petición de control
automática
• Opción para copiar datos del lote del control del ensayo desde el lote predeterminado a un
nuevo lote
NOTA: Se pueden exportar varias versiones del mismo fichero de configuración del lote QC en
la misma ubicación de una memoria USB. Si un fichero de configuración del lote QC se exporta
a una ubicación ocupada por un fichero con el mismo nombre y número de lote QC, los datos
existentes se sobrescriben.

G5-6900R07 - 2020-04-27

5. Seleccione un nombre de control bajo Recuento del control en la pantalla Control de
calidad.
7. Para ver un número de lote distinto al predeterminado, en la lista desplegable Nº de lote,
bajo Configuración de control en la pantalla Crear/Editar control, seleccione un número de
lote de control que no sea el predeterminado.
8. Pulse Exportar lote.
9. En la ventana Seleccionar elemento, seleccione la ubicación del fichero para la
configuración del lote QC exportado:
a. Seleccione la memoria USB correspondiente.
b. Seleccione la carpeta correspondiente.
10. Para regresar a la pantalla Configurar, pulse OK.
11. Cuando aparezca en pantalla un mensaje de confirmación, pulse OK.
Importar la configuración de un lote de control de calidad a un módulo de control del

sistema (SCM)
Materiales necesarios Fichero de configuración del lote de control de calidad (QC)

en una memoria USB
Estado del analizador Cualquier estado del instrumento, excepto cuando un fichero
requerido de configuración de un lote QC importado anteriormente
contiene nuevos datos del ensayo
NOTA: Para importar un fichero de configuración de un
lote QC importado anteriormente que contiene nuevos datos
del ensayo, el estado del analizador debe ser Detenido,
Calentando o En espera.

usuario
Realice este procedimiento para importar un fichero de configuración de un lote de control de
calidad (QC) desde un módulo de control del sistema (SCM) a un SCM distinto.

G5-6900R07 - 2020-04-27
NOTA: Cuando se importa un fichero de configuración de un lote QC para un control

nuevo, todos los ensayos se importan como habilitados para todos los niveles del control.
Cuando se importa un fichero de configuración de un lote QC como un lote nuevo para
un control configurado anteriormente, todos los ensayos mantienen la configuración del lote
predeterminado (habilitado o deshabilitado). Cuando se importa un ensayo nuevo a un lote
existente, el ensayo se habilita únicamente para todos los niveles configurados del lote
importado. Si el control tiene otros lotes configurados, el ensayo no se habilita para esos lotes.
Los ensayos que comunican los resultados con una unidad definida por el usuario muestran los
valores de los controles importados en la unidad configurada si el fichero del ensayo contiene al
menos una unidad de resultados que coincida con una unidad del fichero que se va a importar.
4. Bajo Recuento del control en la pantalla Control de calidad, seleccione un nombre de
control o pulse Nuevo control.
5. Pulse Importar.
7. Pulse el botón Unidad USB.
8. Seleccione la carpeta correspondiente.
9. En la lista Ficheros de control de calidad, seleccione el fichero de configuración del lote
QC que desee importar.
datos de todos los niveles de control de calidad se importan para los ensayos que tienen un
estado OK o Actualizado. El estado OK se muestra en color negro y el estado Actualizado
en color rojo. No se importan los datos de los ensayos con los siguientes estados:
– Sin ensayo
– Las unidades no concuerdan
– La versión no concuerda
Estos estados aparecen en rojo.

10. Para el fichero de configuración del lote QC seleccionado, realice uno de los pasos
siguientes:
– Si no hay datos disponibles para importar debido al estado de la importación, pulse
Hecho para regresar a la pantalla Control de calidad y finalizar el procedimiento.
– Para importar los datos de los ensayos que tienen un estado OK o Actualizado, pulse
Importar.
NOTA: Si un número de lote de control ya está configurado para otro control diferente, los
datos de configuración del control no se pueden importar.

G5-6900R07 - 2020-04-27
11. Si aparece en pantalla un mensaje de confirmación porque un ensayo se había definido

anteriormente, seleccione uno de estos botones:
– Pulse Sí para añadir los datos nuevos del ensayo y sobrescribir todos los datos
definidos anteriormente.
– Pulse No para añadir los datos nuevos del ensayo y conservar todos los datos
definidos anteriormente.
– Pulse Cancelar para cancelar la importación.
12. Para configurar el lote del control como predeterminado, marque la casilla Predeterminado.
NOTA: El primer número de lote configurado se designa automáticamente como el número
de lote predeterminado para las peticiones de controles.
13. Si se seleccionó la casilla Predeterminado en el paso 12, página 376, pulse Sí o No en
el área Automático para indicar si el software del sistema debe evaluar periódicamente
el control y crear peticiones según los intervalos de tiempo y los intervalos de análisis
configurados.
área Automático.
La función de almacenamiento en el sistema está disponible para algunos controles. Para
identificar los controles que permiten esta opción y conocer el tiempo de estabilidad en el
sistema de cada control, consulte la documentación del producto.
19. Introduzca la siguiente información para cada ensayo:

G5-6900R07 - 2020-04-27

definen para el mismo número de lote.
20. Para guardar los ajustes del fichero de configuración del lote QC, pulse Guardar.
Para eliminar los ajustes del fichero de configuración del lote QC, pulse Cancelar.
21. Para editar el intervalo de análisis y el intervalo de tiempo de cada ensayo, seleccione un
nivel en la lista desplegable Nivel y, a continuación, repita los pasos 19, página 376 y 20,
página 377.
Ver o imprimir instrucciones de uso de un control de calidad
Siga estas instrucciones para ver o imprimir unas instrucciones de uso de un control de calidad
(QC) o para guardarlas como un documento PDF.
NOTA: Las instrucciones de uso de un control de calidad están disponibles sólo para productos
de control de calidad seleccionados y sólo para los números de lote del control creados a partir
de un fichero importado y que no se han eliminado anteriormente en el disco duro.
calidad.
5. Pulse Ver/Editar para mostrar los datos del control de calidad del número de lote
predeterminado.
6. En la lista desplegable Nº de lote bajo Configuración de control, seleccione un número de
lote de control que no sea el predeterminado.
7. Pulse Imprimir.
8. Bajo Selección del informe de la ventana flotante Imprimir, pulse Instrucciones de uso de
control.

G5-6900R07 - 2020-04-27
herramientas Zoom.
Buscar.
d. Pulse OK.
17. Para regresar a Configuración de control en la pantalla Crear/editar control, pulse Hecho.
Descripción de los estados de importación de controles de calidad

La información sobre el estado de la importación de los controles de calidad se utiliza para
resolver problemas que se producen cuando se importan datos de controles de calidad. El
sistema muestra un estado de importación del control de calidad para cada ensayo en la
pantalla Importar controles.
En la lista siguiente se incluye una descripción de los estados de importación de los controles
de calidad:
OK El ensayo importado tiene el mismo número de ensayo y las

mismas unidades de resultados que el ensayo configurado en
el sistema. Los datos se importan.
Actualizado Los datos se han introducido o importado anteriormente. Este

estado se muestra en texto de color rojo y los datos se
pueden importar. Este estado sólo se aplica a los datos
importados desde un módulo de control del sistema (SCM)
a otro SCM distinto.
Sin ensayo No hay ningún ensayo en el sistema que tenga el mismo

número de ensayo en el fichero importado. Las datos no se
importan.

G5-6900R07 - 2020-04-27
Definido previamente Los datos se han introducido o importado manualmente. Las

datos no se importan. Este estado no se aplica cuando los
datos se importan desde un módulo de control del sistema a
otro distinto.
Las unidades no El ensayo importado tiene unidades de resultados diferentes

concuerdan a las del ensayo del sistema con el mismo número de
ensayo. Las datos no se importan.
La versión no El ensayo importado tiene el mismo número de ensayo que

concuerda el ensayo que estaba configurado en el sistema, pero el
ensayo importado no tiene la misma versión que el ensayo
configurado. Las datos no se importan.
Pantalla Westgard
En esta pantalla, el usuario puede ver la configuración de las reglas de Westgard para cada
ensayo instalado en el sistema.
El supervisor o el administrador del sistema pueden configurar las reglas de Westgard para
cada ensayo instalado en el sistema.
Configurar reglas de Westgard, página 380
Descripción de los elementos de la pantalla Westgard

En esta pantalla se muestran los ajustes de configuración de las reglas de Westgard para los
ensayos instalados en el sistema.
Área de configuración de reglas
Nombre de regla Muestra una lista de las reglas de Westgard disponibles para
cada ensayo.
Habilitar Muestra una casilla que se utiliza para habilitar la regla

correspondiente para el análisis Westgard del ensayo.
Configuración de Muestra las siguientes opciones que se utilizan para

reglas configurar la correspondiente regla para el análisis Westgard:
Advertencia Los resultados del ensayo generados

después de que un resultado de control
cumpla los criterios de una regla

G5-6900R07 - 2020-04-27
configurada como una advertencia no

se señalizan con la alerta CNTL.
Fallo Los resultados del ensayo generados

después de que un resultado de control
cumpla los criterios de una regla
configurada como un fallo se señalizan
con la alerta CNTL.
Botones de función


Descripción de las reglas de Westgard, página 750
Configurar reglas de Westgard

requerido
usuario
Realice este procedimiento para configurar las reglas de Westgard, que se utilizan para evaluar
los resultados de control de calidad.
3. En la pestaña Ensayo de la pantalla Configurar, pulse Westgard.
4. Bajo Configuración de reglas en la pantalla Westgard, seleccione un ensayo para
configurarlo.
5. Bajo Nombre regla, seleccione una o varias reglas que desee habilitar.
6. Bajo Configuración de reglas, seleccione Advertencia o Fallo para cada regla habilitada.

G5-6900R07 - 2020-04-27
7. Para guardar los cambios realizados en la configuración de las reglas, pulse Guardar.
Para eliminar los cambios realizados en la configuración de las reglas, pulse Cancelar.
Aplicación de las reglas de Westgard, página 749
Pantalla Cód. barras de ID muestra de QC

En esta pantalla, el usuario puede ver los ajustes del código de barras de identificación de
muestra de control de calidad (QC).
• Configurar los códigos de barras de ID de muestras de QC definidos por el usuario.
• Editar los códigos de barras de ID de muestras de QC definidos por el usuario.
• Eliminar los códigos de barras de ID de muestras de QC definidos por el usuario.
Descripción de los elementos de la pantalla Cód. barras de ID muestra de QC, página 381
Configurar un código de barras de ID de muestra de QC, página 382
Editar un código de barras de ID de muestra de QC, página 383
Eliminar un código de barras de ID de muestra de QC, página 384
Descripción de los elementos de la pantalla Cód. barras de ID muestra de QC

La pantalla Cód. barras de ID muestra de QC muestra los códigos de barras de identificación de
muestras de control de calidad (QC) configurados en el sistema.
Elementos
Códigos de barras Muestra una lista de los códigos de barras de identificación

de muestras de QC configurados.
Cód. barras de ID Muestra un cuadro de texto que permite introducir el

muestra código de barras de identificación de muestra de QC. La
identificación de la muestra puede tener un máximo de 20
caracteres alfanuméricos, definidos por Abbott Laboratories
como A - Z, 0 - 9 y los caracteres especiales , / > < ? ; : ]
[ \ } { ' - = ~ ! @ # $ % ^ & * ) ( _ + y <espacio>.
Nombre del control Muestra una lista desplegable que se utiliza para seleccionar
un control configurado.
Lote del control Muestra una lista desplegable que se utiliza para seleccionar
el número de lote del control.

G5-6900R07 - 2020-04-27
Nivel del control Muestra una lista desplegable que se utiliza para seleccionar
el nivel del control.
Ensayos Muestra todos los ensayos configurados para el control, el

lote y el nivel seleccionados.
Botones de función



Configurar un código de barras de ID de muestra de QC

usuario
Realice este procedimiento para crear un código de barras de identificación de muestra de
control de calidad (QC) para lotes y niveles de controles configurados.
3. En la pestaña Ensayo de la pantalla Configurar, pulse Cód. barras de ID muestra de QC.
4. En el cuadro de texto Cód. barras de ID muestra de la pantalla Cód. barras de ID muestra
de QC, introduzca la ID de muestra que se va a utilizar para el código de barras del nivel
del control.
NOTA: El código de barras de ID de muestra debe ser único. La identificación de la
muestra puede tener un máximo de 20 caracteres alfanuméricos, definidos por Abbott
Laboratories como A - Z, 0 - 9 y los caracteres especiales , / > < ? ; : ] [ \ } { ' - = ~ ! @ # $
% ^ & * ) ( _ + y <espacio>.
5. Seleccione un nombre en la lista desplegable Nombre del control.
6. Seleccione un número de lote en la lista desplegable Lote del control.

G5-6900R07 - 2020-04-27
7. Seleccione un nivel en la lista desplegable Nivel del control.

8. En la lista Ensayos, seleccione uno o varios ensayos individuales para incluirlos en el
código de barras de ID de muestra de QC.
9. Para guardar la configuración del código de barras de ID de muestra de QC, pulse
Guardar.
Para eliminar la configuración del código de barras de ID de muestra de QC, pulse
Cancelar.
10. Para crear un código de barras de ID de muestra de QC nuevo, repita los pasos del 4,
Editar un código de barras de ID de muestra de QC

usuario
Realice este procedimiento para editar un código de barras de ID de muestra de control de
calidad (QC).
4. En la lista Códigos de barras de la pantalla Cód. barras de ID muestra de QC, seleccione
el código de barras de ID de muestra que desee editar.
5. Edite alguno de estos campos:
– Cód. barras de ID muestra
NOTA: Si se edita un código de barras de ID de muestra de QC, se crea un código
de barras de ID de muestra de QC nuevo. El código de barras original se conserva.
Si no se necesita el código de barras original, se debe eliminar. La identificación de la
muestra puede tener un máximo de 20 caracteres alfanuméricos, definidos por Abbott
Laboratories como A - Z, 0 - 9 y los caracteres especiales , / > < ? ; : ] [ \ } { ' - = ~ ! @
# $ % ^ & * ) ( _ + y <espacio>.
– Nombre del control
– Lote del control
– Nivel del control
– Ensayos
6. Para guardar los cambios realizados en la configuración del código de barras de ID de
muestra de QC, pulse Guardar.

G5-6900R07 - 2020-04-27
Para eliminar los cambios realizados en la configuración del código de barras de ID de

muestra de QC, pulse Cancelar.
Eliminar un código de barras de ID de muestra de QC

usuario
Realice este procedimiento para eliminar un código de barras de ID de muestra de control de
calidad (QC).
4. En la lista Códigos de barras de la pantalla Cód. barras de ID muestra de QC, seleccione
el código de barras de ID de muestra que desee eliminar.
5. Pulse Eliminar.
Pestaña Mantenimiento y diagnóstico de la pantalla Configurar

Desde la pestaña Mantenimiento y diagnóstico de la pantalla Configurar, el usuario puede
realizar las siguientes tareas:
Instalar/Desinstalar • Instalar ficheros de procedimientos de mantenimiento y
procedimientos diagnóstico nuevos o revisados.
• Desinstalar ficheros de procedimientos de mantenimiento
y diagnóstico.
Mantenimiento • Crear o editar un fichero de procedimiento de

definido por el usuario mantenimiento definido por el usuario.
• Importar o exportar un fichero de procedimiento de
mantenimiento definido por el usuario.

G5-6900R07 - 2020-04-27
• Imprimir una lista de los procedimientos de

mantenimiento definidos por el usuario con una
descripción de cada procedimiento.
Pantalla Mantenimiento definido por el usuario, página 389
Pantalla Instalar/Desinstalar procedimientos

En esta pantalla, el administrador del sistema puede realizar las siguientes funciones:
• Instalar procedimientos de mantenimiento y diagnóstico.
• Desinstalar procedimientos de mantenimiento y diagnóstico.
Instalar ficheros de procedimientos, página 388
Desinstalar ficheros de procedimientos, página 389
Descripción de los elementos de la pestaña Ficheros disponibles en la pantalla

Instalar/Desinstalar procedimientos
La pestaña Ficheros disponibles muestra todos los ficheros de procedimientos disponibles para
su instalación en el sistema o en una memoria USB.
Elementos
Mostrar ficheros de Muestra la jerarquía de carpetas que contienen los ficheros

procedimiento en de procedimientos indicados en la lista Procedimiento.

instalación.


duro.

G5-6900R07 - 2020-04-27
Procedimiento Muestra el número y el nombre del procedimiento

seleccionado.
Tipo Muestra el tipo del procedimiento seleccionado. La pestaña

Ficheros disponibles tiene dos tipos de procedimientos:
• Mantenimiento
• Diagnóstico
Estado de Muestra el estado de todos los ficheros de procedimientos

actualización disponibles. La pestaña Ficheros disponibles tiene cinco
estados de ficheros:
• Actual
• Nuevo
• Actualización
• Instalado
• Anterior

momento.
Botones de función

Instalar Instala los ficheros seleccionados en la pantalla actual.
Descripción de los elementos de la pestaña Ficheros instalados en la pantalla

Instalar/Desinstalar procedimientos
La pestaña Ficheros instalados muestra todos los ficheros de procedimientos instalados en el
sistema.

G5-6900R07 - 2020-04-27
Elementos

instalación.
Procedimiento Muestra el número y el nombre del procedimiento instalado.
Versión Muestra la versión del procedimiento.
Tipo Muestra el tipo del procedimiento seleccionado. La pestaña

Ficheros instalados tiene dos tipos de procedimientos:
• Mantenimiento
• Diagnóstico
Categoría Muestra la categoría del procedimiento. La pestaña Ficheros

instalados tiene las siguientes categorías.
Para los procedimientos de mantenimiento se muestran las
siguientes categorías:
• Diario
• Semanal
• Mensual
• Trimestral
• Cuatrimestral
• Semestral
• Anual
• Según necesidad
Para los procedimientos de diagnóstico se muestran las

• Sistema óptico
• Brazos de pipeteo
• Fluidos-lavado
• Temperatura
• Cargador de cubetas de reacción (sólo para i‑series)
• Vía de procesamiento (sólo para i‑series)
• Gestor de muestras
• Gestor de reactivos
• Módulos

G5-6900R07 - 2020-04-27
• Utilidades
• Mecanismos de reacción (sólo para c‑series)
• ICT (sólo para c‑series)
Botones de función


Instalar ficheros de procedimientos

requerido
usuario
Realice este procedimiento para instalar ficheros de procedimientos de mantenimiento y
diagnóstico.
2. En la pantalla Configurar, pulse la pestaña Mantenimiento y diagnóstico.
3. En la pestaña Mantenimiento y diagnóstico de la pantalla Configurar, seleccione Instalar/
Desinstalar procedimientos.
En la pestaña Ficheros disponibles de la pantalla Instalar/Desinstalar procedimientos, se
selecciona el botón Disco duro.
4. Bajo Procedimiento en la pestaña Ficheros disponibles, seleccione uno o varios ficheros
de procedimientos para instalar (o pulse Seleccionar todo).
5. Pulse Instalar.

G5-6900R07 - 2020-04-27
Exportar un procedimiento de mantenimiento definido por el usuario, página 395
Desinstalar ficheros de procedimientos

requerido
usuario
Realice este procedimiento para desinstalar ficheros de procedimientos de mantenimiento
y diagnóstico. En el registro de procedimientos aparece una lista de los ficheros de
procedimientos desinstalados con un historial de acciones anteriores. Los ficheros de
procedimientos siguen estando disponibles para volver a instalarlos en la pestaña Ficheros
disponibles de la pantalla Instalar/Desinstalar procedimientos.
3. En la pestaña Mantenimiento y diagnóstico de la pantalla Configurar, seleccione Instalar/
Desinstalar procedimientos.
4. En la pantalla Instalar/Desinstalar procedimientos, pulse la pestaña Ficheros instalados.
5. Bajo Procedimiento en la pestaña Ficheros instalados, seleccione uno o varios ficheros
de procedimiento que desee desinstalar (o pulse Seleccionar todo).
Pantalla Mantenimiento definido por el usuario

En esta pantalla, el supervisor o el administrador del sistema pueden realizar las siguientes
funciones:
• Crear un procedimiento de mantenimiento en formato de texto.
• Imprimir un procedimiento.
• Desinstalar un procedimiento.
• Exportar un procedimiento.

G5-6900R07 - 2020-04-27

Descripción de los elementos de la pestaña Exportar en la pantalla Mantenimiento definido por el
usuario, página 392
Crear un procedimiento de mantenimiento definido por el usuario, página 393
Editar un procedimiento de mantenimiento definido por el usuario, página 394
Desinstalar un procedimiento de mantenimiento definido por el usuario, página 394
Descripción de los elementos de la pestaña Crear/Editar en la pantalla

Mantenimiento definido por el usuario
La pestaña Crear/Editar muestra los procedimientos definidos por el usuario que se pueden
editar y permiten al usuario crear nuevos procedimientos.
Elementos
Procedimientos Muestra los números y los nombres de los procedimientos

de mantenimiento instalados.
(usuario) instalados
ID de usuario Muestra la identificación del usuario registrado en el sistema
en el momento en el que se creó o editó el procedimiento.
Cuando se crea un procedimiento nuevo, este elemento está
vacío.
Fecha/Hora Muestra la fecha y la hora en las que se creó o editó el

procedimiento. Cuando se crea un procedimiento nuevo, este
elemento está vacío.
Número Muestra el número del procedimiento. El número de los

procedimientos definidos por el usuario puede ser cualquier
número entre 3950 y 3999.
Cuando se crea un procedimiento nuevo se muestra el
siguiente número de procedimiento disponible. Una vez
creado y guardado el procedimiento, este elemento no se
puede editar.
Versión Muestra la versión del procedimiento. Cuando se crea un

procedimiento nuevo, la versión se define como 1. Una vez
editado y guardado el procedimiento, el número de versión
aumenta progresivamente.
Nombre Muestra el nombre del procedimiento. El nombre del

procedimiento puede tener entre 1 y 65 caracteres. Una vez
creado y guardado el procedimiento, este elemento no se
puede editar.
Frecuencia Muestra una lista desplegable que se utiliza para seleccionar

la frecuencia del procedimiento:

G5-6900R07 - 2020-04-27
• Diario
• Semanal
• Mensual
• Trimestral
• Cuatrimestral
• Semestral
• Anual
Módulo Muestra el tipo de módulo necesario para el procedimiento.

Se muestran las siguientes opciones:
• Gestor de reactivos y muestras (RSM)
• i-series
• c-series
Una vez creado y guardado el procedimiento, este elemento

no se puede editar.
Descripción Muestra una breve descripción del procedimiento. La

descripción puede tener entre 1 y 125 caracteres. Cuando
se crea un procedimiento nuevo, este elemento está vacío.
Instrucciones Muestras las instrucciones para el procedimiento. Las

instrucciones pueden tener entre 1 y 5 500 caracteres.
Cuando se crea un procedimiento nuevo, este elemento está
vacío.
Botones de función

Cancelar Muestra un mensaje que requiere confirmación para cancelar

las opciones seleccionadas o el texto introducido.


G5-6900R07 - 2020-04-27
Impresión de un informe, página 778
Descripción de los elementos de la pestaña Exportar en la pantalla Mantenimiento

definido por el usuario
En la pestaña Exportar se muestran todos los procedimientos de mantenimiento definidos por el
usuario que están disponibles para exportarlos.
Elementos
Estado Muestra el estado de la exportación del fichero.


duro.
Procedimiento Muestra el número y el nombre del procedimiento.
Versión Muestra la versión del procedimiento.
Categoría Muestra la categoría del procedimiento. La pestaña Exportar

tiene las siguientes categorías.
• Diario
• Semanal
• Mensual
• Trimestral
• Cuatrimestral
• Semestral
• Anual
Botones de función


G5-6900R07 - 2020-04-27
Exportar Exporta los ficheros seleccionados desde el ordenador con la

interfaz del usuario a la memoria USB.
Crear un procedimiento de mantenimiento definido por el usuario

requerido
Nivel de acceso del Supervisor y administrador del sistema
usuario
Siga estas instrucciones para crear un procedimiento de mantenimiento en formato de texto
definido por el usuario.
3. En la pestaña Mantenimiento y diagnóstico de la pantalla Configurar, seleccione
Mantenimiento definido por el usuario.
4. En la pestaña Crear/Editar de la pantalla Mantenimiento definido por el usuario, si necesita
un número de procedimiento diferente del que aparece en pantalla, teclee un número entre
3950 y 3999.
5. Teclee el nombre del procedimiento.
6. Seleccione el intervalo de tiempo en la lista desplegable Frecuencia.
7. Seleccione la opción del tipo de módulo en el que desea realizar el procedimiento.
8. Teclee una breve descripción del procedimiento, que aparecerá en la pantalla
Procedimientos, junto con el número y el nombre del procedimiento.
9. Teclee las instrucciones para el procedimiento.
10. Para guardar el procedimiento, pulse Guardar.
Para eliminar el procedimiento, pulse Cancelar.
11. Para crear otro procedimiento, repita los pasos del 4, página 393 al 10, página 393.

G5-6900R07 - 2020-04-27
Editar un procedimiento de mantenimiento definido por el usuario, página 394
Editar un procedimiento de mantenimiento definido por el usuario

requerido
usuario
Siga estas instrucciones para editar un procedimiento de mantenimiento definido por el usuario.
3. En la pestaña Mantenimiento y diagnóstico de la pantalla Configurar, pulse
4. En la pestaña Crear/Editar de la pantalla Mantenimiento definido por el usuario, bajo
Procedimientos de mantenimiento (usuario) instalados, seleccione el procedimiento que
desea editar.
5. Edite uno o varios de estos campos:
– Frecuencia
– Descripción
– Instrucciones
6. Para guardar los cambios del procedimiento, pulse Guardar.
Para eliminar los cambios del procedimiento, pulse Cancelar.
7. Para editar otro procedimiento, repita los pasos del 4, página 394 al 6, página 394.
Crear un procedimiento de mantenimiento definido por el usuario, página 393
Desinstalar un procedimiento de mantenimiento definido por el usuario

requerido
usuario
Siga estas instrucciones para desinstalar ficheros de procedimientos de mantenimiento
definidos por el usuario. En el registro de procedimientos aparece una lista de los ficheros
de procedimientos desinstalados con un historial de acciones anteriores. Los ficheros de
procedimientos siguen estando disponibles para volver a instalarlos en la pestaña Ficheros
disponibles de la pantalla Instalar/Desinstalar procedimientos.

G5-6900R07 - 2020-04-27
NOTA: Si se desinstala un fichero de procedimiento de mantenimiento definido por el usuario,

el número del procedimiento se puede volver a utilizar y la información nueva sustituye a la
información anterior. Si se asigna un nombre nuevo a un número de procedimiento reutilizado,
el nombre antiguo del procedimiento se mantiene en el registro de procedimientos de los meses
anteriores. No obstante, el nuevo nombre del procedimiento aparece en el mes actual.
4. En la pestaña Crear/Editar de la pantalla Mantenimiento definido por el usuario, bajo
Procedimientos de mantenimiento (usuario) instalados, seleccione uno o varios ficheros
de procedimientos que desee desinstalar.
Exportar un procedimiento de mantenimiento definido por el usuario

requerido

usuario
Proceda de la siguiente manera para exportar ficheros de procedimientos de mantenimiento
definidos por el usuario a una memoria externa USB. Una vez exportados los ficheros de
procedimientos, éstos se pueden instalar desde la unidad USB en un sistema diferente.
5. En la pantalla Mantenimiento definido por el usuario, pulse la pestaña Exportar.
6. En la pestaña Exportar, seleccione la memoria USB en la que desea exportar los ficheros
de procedimientos.

G5-6900R07 - 2020-04-27
7. Seleccione uno o varios ficheros de procedimientos para exportarlos (o pulse Seleccionar

todo).
8. Pulse Exportar.

G5-6900R07 - 2020-04-27
Capítulo 2 Pantalla Utilidades
Pantalla Utilidades
Desde esta pantalla, el usuario puede realizar las siguientes tareas:
Copia de seguridad/ • Realizar una copia de seguridad.
Restaurar
• Copiar una copia de seguridad en una memoria externa
USB.
Actualizaciones del • Descargar actualizaciones del sistema.

sistema
• Instalar y verificar actualizaciones del sistema.
• Rechazar actualizaciones del sistema no obligatorias.
Solución de Recuperar paquetes de registros del sistema.

problemas
Software actual Ver la versión de software.
Firmware actual Ver el firmware actual.
Licencias Ver o imprimir el informe de licencias.
Pantalla Copia de seguridad/Restaurar, página 397
Pantalla de actualizaciones del sistema, página 402
Pantalla Resolución de problemas, página 413
Pantalla de Software actual, página 416
Pantalla Firmware actual, página 417
Ver o imprimir el informe de licencias, página 418
Pantalla Copia de seguridad/Restaurar

En esta pantalla, el usuario puede ver una lista de las copias de seguridad creadas
anteriormente.
El usuario puede realizar las siguientes funciones:
• Realizar una copia de seguridad.
• Copiar una copia de seguridad en una memoria externa USB.
Descripción de los elementos de la pantalla Copia seguridad/Restaurar, página 398
Descripción de los elementos de la ventana flotante Copiar copia de seguridad, página 399
Descripción de los elementos de la ventana flotante Copia de seguridad, página 399

G5-6900R07 - 2020-04-27
Pantalla Utilidades Capítulo 2
Realizar una copia de seguridad manual, página 400

Copiar una copia de seguridad en una memoria USB, página 401
Descripción de los elementos de la pantalla Copia seguridad/Restaurar

En esta pantalla, el usuario puede crear una copia de seguridad manual.
Elementos
Mostrar ficheros de Muestra la unidad y la carpeta seleccionadas en ese

copia de seguridad en momento.


duro.
Fecha/Hora Muestra la fecha y la hora en que se generó la copia de

seguridad.
Tipo Muestra el tipo de copia de seguridad. En la pantalla Copia

seguridad/Restaurar hay tres tipos de copia de seguridad
disponibles:
• Diaria (copia de seguridad automática)
• Semanal (copia de seguridad automática)
• Manual
Versión Muestra la versión del software del sistema en el momento en

que se generó la copia de seguridad.
Comentario Muestra el comentario introducido cuando se generó la copia

de seguridad. Los comentarios sólo se muestran en las
copias de seguridad manuales.
Botones de función
Utilidades Muestra la pantalla de utilidades.
Crear copia de Muestra la ventana flotante Copia de seguridad.

seguridad
Copiar Muestra la ventana flotante Copiar copia de seguridad.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Copiar copia de seguridad

En esta ventana flotante se muestran la unidad y las carpetas que se utilizan para guardar una
copia de la copia de seguridad.
Elementos


duro.

Botones de función



momento.
Descripción de los elementos de la ventana flotante Copia de seguridad

En la ventana flotante Copia de seguridad, el usuario puede introducir un comentario.
Elemento
Comentario Muestra un cuadro de texto que permite introducir un

comentario para una copia de seguridad. El comentario
puede contener un máximo de 100 caracteres.

G5-6900R07 - 2020-04-27
Botones de función



momento.
Realizar una copia de seguridad manual
Materiales necesarios Sólo se necesita una memoria USB si se desea guardar ahí
la copia de seguridad.
Estado del analizador Cualquier estado menos Procesando y A espera

requerido
Realice este procedimiento después de descargar una actualización de software o un fichero de
ensayo nuevo, o de cambiar la configuración del sistema. Las tres últimas copias de seguridad
manuales se almacenan en el disco duro.
En la copia de seguridad se guardan los siguientes elementos:
• Datos de calibración del sistema (por ejemplo, datos de los componentes robóticos y datos
del sistema óptico)
• Procedimientos de mantenimiento definidos por el usuario
• La base de datos del sistema, que incluye los siguientes elementos:
– Ajustes de configuración del sistema (por ejemplo, ajustes del host, ajustes de los
informes, número de serie del sistema y nombre del sistema)
– Recuentos de análisis del cartucho de reactivos
– Configuración de ensayos
– Datos de calibración del ensayo
– Configuración de los controles
– Resultados de controles
– Resultados de muestras
– Procedimientos de mantenimiento y diagnóstico instalados y el historial de
procedimientos de mantenimiento y diagnóstico
– Datos de los suministros

G5-6900R07 - 2020-04-27
– Elementos de Abbott Mail

– Actualizaciones del sistema
1. En la barra del menú, pulse Sistema y, a continuación, Utilidades.

2. En la pantalla Utilidades, pulse Copia seguridad/Restaurar.
3. En la pantalla Copia de seguridad/Restaurar, pulse Crear copia de seguridad para guardar
una copia de seguridad en el disco duro.
Para guardar una copia de seguridad en el disco duro y una copia de ésta en una memoria
USB, realice los pasos siguientes:
b. Seleccione la memoria USB y la carpeta correspondientes.
c. Pulse Crear copia de seguridad.
4. En el cuadro de texto Comentario de la ventana flotante Copia de seguridad, escriba el
motivo por el que se realiza la copia de seguridad manual y, a continuación, pulse Hecho.
5. Si se introdujo la memoria USB, extráigala.
Copiar una copia de seguridad en una memoria USB
Lleve a cabo este procedimiento para copiar una copia de seguridad del sistema en una
memoria USB.
3. En la pantalla Utilidades, pulse Copia de seguridad/Restauración.
4. En la pantalla Copia de seguridad/Restaurar, seleccione la copia de seguridad que desee
copiar.
5. Pulse Copiar.
6. En la ventana flotante Copiar copia de seguridad, seleccione la memoria USB y la carpeta
en la que desea copiar la copia de seguridad.
7. Para copiar la copia de seguridad, pulse Hecho.
Para cancelar la operación, pulse Cancelar.
9. Para regresar a la pantalla Utilidades, pulse Utilidades.

G5-6900R07 - 2020-04-27
Pantalla de actualizaciones del sistema

Un representante de Abbott Laboratories es el encargado de instalar Alinity ci‑series y el
software del sistema. Después de que el sistema ya esté en funcionamiento, se pueden recibir
ocasionalmente actualizaciones de software y hardware que se deben instalar manualmente.
Las actualizaciones del sistema se distribuyen como boletines de servicio técnico (TSB) y se
pueden descargar desde la pantalla Abbott Mail. El administrador del sistema puede instalar
TSB sencillos. Para instalar TSB más complejos se necesita la intervención de un representante
de Abbott Laboratories. Todos los TSB se registran en la pantalla de Actualizaciones del
sistema.
En esta pantalla, el usuario puede ver las actualizaciones del sistema y la documentación
relacionada.
El usuario puede imprimir la documentación sobre las actualizaciones del sistema.
• Descargar actualizaciones de software.
• Instalar y verificar actualizaciones del sistema.
• Rechazar actualizaciones del sistema no obligatorias.
Descripción de los elementos de la ventana flotante Comentarios, página 406
Descripción de los elementos de la pantalla Importar actualización del sistema, página 406
Descripción de los estados de actualización del sistema, página 407
Ver o imprimir documentación de actualización del sistema, página 408
Descargar el software de actualización del sistema, página 409
Instalar una actualización del sistema, página 409
Rechazar una actualización del sistema, página 410
Verificación manual de una actualización del sistema, página 410
Añadir un comentario a una actualización del sistema, página 411
Configurar una actualización del sistema rechazada como disponible para su instalación, página
411
Descripción de los elementos de la pantalla Actualizaciones del sistema

En esta pantalla se muestran las actualizaciones del sistema que están disponibles para su
instalación, las actualizaciones del sistema que están instaladas y las actualizaciones del
sistema que ha rechazado el usuario.

G5-6900R07 - 2020-04-27
Elementos
Nº TSB Muestra el número del boletín del servicio técnico (TSB). Las
actualizaciones del sistema se distribuyen como TSB.
Nº serie del módulo Muestra el número de serie del módulo asociado al TSB.
Estado Muestra el estado de cada actualización del sistema. La

pantalla Actualizaciones del sistema tiene 11 estados para
las actualizaciones:
• Disponible
• Descarga solicitada
• Descarga fallida
• Listo para instalar
• Instalación en curso
• Instalación fallida
• Verificación pendiente
• Aplicada
• Aplicada manualmente
• Sustituida
• Ignorada
Fecha Muestra la fecha del estado actual del TSB.
Área de detalles
Nº TSB Indica el número del TSB. Las actualizaciones del sistema se

distribuyen como TSB.
Código de producto Muestra una lista de los códigos de productos que se aplican
al TSB mostrado. Los códigos de productos disponibles son:
• 205 (Alinity i)
• 210 (Alinity c)
• 214 (módulo de control del sistema)
Obligatorio Indica si la actualización del sistema es obligatoria y debe

instalarse.
Requiere reinicio del Indica si es necesario reiniciar el software después de instalar

sistema el TSB.

G5-6900R07 - 2020-04-27
Nivel de acceso para Indica el nivel de acceso mínimo del usuario necesario para
instalación instalar el TSB. La pantalla Actualizaciones del sistema tiene
cinco niveles de acceso:
• General
• Supervisor
• Administrador
• CSC
NOTA: Este nivel de acceso requiere la autorización del
servicio de atención al cliente de Abbott.
• FSE
NOTA: Este nivel de acceso requiere que la instalación la
realice el servicio técnico.
Requiere verificación Indica si el TSB requiere una verificación manual después de

completar la instalación. Si el TSB requiere una verificación
manual, el documento de actualización del sistema del TSB
contiene instrucciones y se puede imprimir.
Actualización previa Muestra una lista de los números de los TSB que se
deben instalar antes de proceder con la instalación del TSB
indicado.
Actualizaciones Muestra una lista de los números de los TSB que están
sustituidas obsoletos debido a la instalación del TSB indicado.
Descripción Muestra una breve descripción del TSB. Para obtener más
información se puede imprimir el documento de actualización
del sistema.
Área de registro de actividades
Marca de hora Indica la fecha y la hora del estado actual del TSB.
Estado Muestra el estado actual del TSB. La pantalla Actualizaciones

del sistema tiene 11 estados para las actualizaciones:
• Disponible

G5-6900R07 - 2020-04-27
• Aplicada
• Sustituida
• Ignorada

cuando se actualizó el estado para el TSB.
Botones de función
Importar Importa el fichero seleccionado.
Configurar como Configura el estado de actualización del sistema del TSB

disponible como Disponible. Este botón se encuentra en las pestañas
Actualizaciones instaladas y Actualizaciones rechazadas.
Instalación fallida Configura el estado de actualización del sistema del TSB

como Instalación fallida. Este botón se encuentra en la
pestaña Actualizaciones instaladas.
Descargar Solicita la descarga de un instalador de software del sistema.

Este botón se encuentra en la pestaña Ficheros disponibles.
Instalar Instala el TSB seleccionado. Este botón se encuentra en la

pestaña Ficheros disponibles.
Rechazar Configura el estado de actualización del sistema del TSB

como Ignorado y lleva el TSB a la pestaña Actualizaciones
rechazadas. Este botón se encuentra en la pestaña Ficheros
disponibles.
Verificar Configura el estado de actualización del sistema del TSB

como Aplicado manualmente. Este botón se encuentra en la
pestaña Ficheros disponibles.
Cambiar estado Muestra la ventana flotante Cambiar estado. La lista

desplegable Estado tiene dos estados:
Comentarios Muestra la ventana flotante Comentarios.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Comentarios

En la ventana flotante Comentarios, el usuario puede introducir un comentario.
Elemento
Comentarios Muestra un cuadro de texto que permite introducir un

comentario para la actualización del sistema.
Botones de función


Borrar Elimina el texto del cuadro Comentario sin cerrar la ventana

flotante.

momento.
Descripción de los elementos de la pantalla Importar actualización del sistema

En esta pantalla, el usuario puede importar una versión traducida del manual de operaciones.
Elementos


duro.

G5-6900R07 - 2020-04-27
Nombre del fichero Muestra el nombre del fichero de actualización del sistema.
Fecha y hora del Muestra la fecha y la hora del fichero de actualización del
fichero sistema.

momento.
Fichero de Muestra la ubicación y el nombre del fichero de actualización

importación del sistema.
Botones de función

Importar Importa el fichero seleccionado.
Descripción de los estados de actualización del sistema

La información sobre el estado de actualización del sistema se utiliza para determinar el estado
de cada actualización del sistema.
En la lista siguiente se incluye una descripción de los estados de actualización del sistema.
Cuando se selecciona el título de la columna Estado, los estados de actualización del sistema
se ordenan alfabéticamente en orden ascendente:
Disponible El instalador del software para una actualización del sistema

está disponible para su descarga.
Descarga solicitada Hay una solicitud de descarga del instalador del software del
sistema en proceso.
Descarga fallida Se ha producido un error y la solicitud no se ha completado.
Preparado para El instalador del software del sistema está presente y listo
instalación para su instalación.
Instalación en curso La instalación está en proceso.

G5-6900R07 - 2020-04-27
Instalación fallida Se ha producido un error y la instalación no se ha

completado.
Verificación pendiente La instalación de la actualización del sistema se ha realizado

correctamente, pero es necesaria una verificación manual por
parte del usuario.
Aplicada La instalación de la actualización del sistema se ha

completado.
Aplicada La actualización del sistema se ha completado después de

manualmente una verificación manual o mediante un representante de
Abbott Laboratories.
Sustituida La actualización del sistema se ha sustituido por otra

diferente.
Ignorada La actualización del sistema se ha rechazado y no se ha

instalado.
Descripción de los elementos del Informe detallado de actualizaciones del sistema, página 1777
Descripción de los elementos del Informe de la lista de actualizaciones del sistema, página 1780
Ver o imprimir documentación de actualización del sistema

Siga estas instrucciones para ver o imprimir documentación de actualización del sistema.
2. En la pantalla Utilidades, pulse Actualizaciones del sistema.
3. En la pestaña Ficheros disponibles de la pantalla Actualizaciones del sistema, seleccione
un número de boletín de servicio técnico (TSB) de la lista de TSB.
4. Pulse Imprimir.
5. Bajo Selección del informe en la ventana flotante Imprimir, seleccione Documento de
actualización del sistema.
herramientas Zoom.
Buscar.
11. Para imprimir el documento, pulse Imprimir.

G5-6900R07 - 2020-04-27
Para regresar a la pantalla Actualizaciones del sistema, pulse Hecho.
Descargar el software de actualización del sistema
Estado de Disponible o Descarga fallida

actualización del
sistema
Nivel de acceso del El nivel de acceso depende de la actualización del sistema.
usuario
Realice este procedimiento para descargar el instalador de software para una nueva
actualización del sistema o un instalador de software antiguo que falló durante la descarga.
Una vez descargado el instalador del software, la actualización del sistema está lista para la
instalación.
4. Pulse Descargar.
Instalar una actualización del sistema, página 409
Instalar una actualización del sistema
Estado de Listo para instalar

actualización del
sistema
requerido
usuario
Realice este procedimiento para instalar una actualización del sistema.
4. Pulse Instalar.

G5-6900R07 - 2020-04-27
Descargar el software de actualización del sistema, página 409
Rechazar una actualización del sistema
Estado de Lista para instalar o Disponible

actualización del
sistema
usuario Las actualizaciones del sistema obligatorias sólo las puede
rechazar un representante de Abbott Laboratories.
Realice este procedimiento para rechazar una actualización del sistema. Una vez rechazada
la actualización del sistema, ésta se lleva a la pestaña Actualizaciones rechazadas. Las
actualizaciones del sistema rechazadas pueden configurarse como disponibles para su
instalación en caso necesario.
4. Pulse Rechazar.
5. En el cuadro de texto Comentario, escriba el motivo por el que se rechaza el TSB.
NOTA: Se pueden añadir otros comentarios a un registro de TSB. Para hacer un
seguimiento adecuado de los comentarios, incluya una fecha y una identificación de usuario
junto con cada comentario.
6. Para rechazar el TSB, pulse Hecho.
Para regresar a la lista de TSB sin rechazar el TSB, pulse Cancelar.
Configurar una actualización del sistema rechazada como disponible para su instalación, página
411
Verificación manual de una actualización del sistema
Estado de Verificación pendiente

actualización del
sistema
usuario

G5-6900R07 - 2020-04-27
Lleve a cabo este procedimiento cuando una actualización de software del sistema requiera una
verificación manual.
4. Pulse Verificar.
Añadir un comentario a una actualización del sistema

Realice este procedimiento para añadir un comentario a una actualización del sistema.
3. Para añadir un comentario a una actualización disponible, una actualización rechazada o
una actualización instalada, seleccione la pestaña adecuada en la pantalla Actualizaciones
del sistema.
4. En la pestaña correspondiente de la pantalla Actualizaciones del sistema, seleccione un
número de boletín de servicio técnico (TSB) de la lista de TSB.
5. Pulse Comentarios.
6. En la ventana flotante Comentarios, introduzca la información relacionada con la
actualización.
7. Para guardar el comentario, pulse Hecho.
Para eliminar el comentario, pulse Cancelar.
Para borrar los comentarios introducidos, pulse Borrar.
Configurar una actualización del sistema rechazada como disponible para su instalación
Estado de Rechazada
actualización del
sistema

G5-6900R07 - 2020-04-27

usuario
Realice este procedimiento para cambiar el estado de una actualización del sistema de
Rechazada a Disponible y permitir que una actualización rechazada esté disponible para su
instalación.
3. En la pantalla Actualizaciones del sistema, pulse la pestaña Actualizaciones rechazadas.
4. En la pestaña Actualizaciones rechazadas de la pantalla Actualizaciones del sistema,
seleccione un número de boletín de servicio técnico (TSB) de la lista de TSB.
5. Pulse Configurar como disponible.
6. En el cuadro de texto Comentario, escriba el motivo por el que es necesario configurar el
TSB como disponible para su instalación.
7. Para guardar el cambio realizado en el estado del TSB, pulse Hecho.
Para regresar a la lista de TSB sin cambiar el estado del TSB, pulse Cancelar.
Rechazar una actualización del sistema, página 410
Importar una versión traducida del manual de operaciones

usuario
Realice este procedimiento para importar una versión traducida del manual de operaciones
(ayuda on-line). Después de importar el manual de operaciones traducido, se puede seleccionar
el idioma correspondiente en la lista desplegable Idioma de ayuda on-line en la pantalla
Configuración, pestaña Ordenador, pantalla Configuración general.
1. Introduzca una memoria externa USB que contenga la actualización del sistema.
4. En la pestaña Ficheros disponibles de la pantalla Actualizaciones del sistema, pulse
Importar.
5. Seleccione la memoria externa USB y la carpeta correspondientes que contienen la
actualización del sistema.

G5-6900R07 - 2020-04-27
6. Bajo Nombre del fichero, seleccione el nombre de la actualización del sistema en la lista
de actualizaciones.
7. Pulse Importar.
9. Cuando aparezca en pantalla un mensaje para importar la actualización del sistema, pulse
OK.
Reinicio del sistema, página 496
Pantalla Resolución de problemas

En esta pantalla, el usuario puede recuperar paquetes de registros del sistema que el
representante de Abbott Laboratories puede utilizar para la solución de problemas.
Descripción de los elementos de la ventana flotante Recuperar en el soporte de almacenamiento
externo, página 414
Descripción de los paquetes para la solución de problemas, página 415
Recuperar un paquete para la solución de problemas, página 415
Descripción de los elementos de la pantalla Resolución de problemas

Los registros del sistema se utilizan principalmente para solucionar problemas del analizador y
recopilar datos sobre una operación del analizador. Todos los paquetes para la resolución de
problemas se pueden recuperar cuando el estado del analizador es En espera.
Área de Datos para resolución de problemas
Paquetes para Muestra una lista de los paquetes para la resolución de

resolución de problemas que hay disponibles.
problemas
Botones de función
Enviar a AbbottLink Inicia el proceso para enviar el paquete para la resolución de

problemas a AbbottLink.

G5-6900R07 - 2020-04-27
Guardar en memoria Muestra la ventana flotante Recuperar en el soporte de

externa almacenamiento externo.
Descripción de los paquetes para la solución de problemas, página 415
Descripción de los elementos de la ventana flotante Recuperar en el soporte de

almacenamiento externo
Esta ventana flotante muestra la unidad y las carpetas que se utilizan para guardar un paquete
para la resolución de problemas en una memoria USB.
Elementos



duro.

Botones de función



momento.

G5-6900R07 - 2020-04-27
Descripción de los paquetes para la solución de problemas

La información sobre los paquetes para la solución de problemas contiene registros del sistema
y datos utilizados por un representante de Abbott Laboratories para solucionar los problemas del
analizador y de los ensayos.
En la lista siguiente se incluye una descripción de los paquetes para la solución de problemas:
Datos operativos del Incluye los datos operativos del sistema (por ejemplo, datos
sistema de resultados, datos de calibraciones y datos operativos del
analizador) ubicados en el informe de datos operativos (ODR)
del analizador.
Registros del Incluye los registros del analizador.

analizador
Registros de Incluye todos los registros de comunicación con sistemas
comunicaciones externos (por ejemplo, registros de comunicación con host
externas HL7 y ASTM).
Recuperar un paquete para la solución de problemas

requerido
Materiales necesarios Sólo se necesita una memoria USB si se desea guardar ahí
un paquete para la solución de problemas.
Realice este procedimiento para recuperar un paquete para la solución de problemas que puede
ser utilizado por un representante de Abbott Laboratories.
2. En la pantalla Utilidades, pulse Resolución de problemas.
3. Bajo Paquetes para resolución de problemas en la pantalla Resolución de problemas,
seleccione un paquete que desee recuperar.
4. Para enviar el paquete para resolución de problemas a AbbottLink, pulse Recuperar de
AbbottLink.
Para guardar el paquete para resolución de problemas en una memoria USB, pulse
Recuperar de memoria externa y realice los pasos siguientes:
b. En la ventana flotante Recuperar en el soporte de almacenamiento externo, seleccione
la memoria USB y la carpeta correspondientes.
c. Para guardar el paquete para resolución de problemas, pulse Hecho.

G5-6900R07 - 2020-04-27
d. Extraiga la memoria USB.

Pantalla de Software actual

En esta pantalla el usuario puede ver información sobre la versión actual del software.
Descripción de los elementos de la pantalla Software actual, página 416
Descripción de los elementos de la pantalla Software actual

En esta pantalla el usuario puede ver información sobre la versión de software actual.
Elementos
ID del módulo El campo de la identificación del módulo está vacío para el

software del sistema en el módulo de control del sistema.
Componente Muestra el nombre del componente del software.
Nº versión Muestra el número de la versión del componente del

software.
Fecha/Hora de Muestra la fecha y la hora en que se creó el software.

desarrollo
Fecha/Hora de Muestra la fecha y la hora en que se obtuvo la información
actualización sobre la versión del software.
Identificador único Muestra el número de referencia de la versión del software.
Nº componente Muestra el número de componente de la versión del software.
Botones de función
Pantalla de Software actual, página 416

G5-6900R07 - 2020-04-27
Pantalla Firmware actual

En esta pantalla, el usuario puede ver el firmware del módulo de procesamiento i‑series, el
firmware del gestor de reactivos y muestras, y el firmware de la tarjeta de supervisión de la
presión para el módulo de procesamiento c‑series, cuando así lo solicite un representante de
Descripción de los elementos de la pantalla Firmware actual, página 417
Descripción de los elementos de la pantalla Firmware actual

Esta pantalla muestra el firmware del módulo de procesamiento i‑series y del gestor de
Elementos
ID del módulo Muestra el número del módulo de procesamiento o del RSM.
Nombre de dispositivo Muestra el nombre del dispositivo.
Nº versión Indica el número de la versión del firmware.
Fecha/Hora de Muestra la fecha y la hora en que se creó el firmware. Si la

desarrollo información sobre la versión del firmware no está disponible
debido a un fallo de comunicación del dispositivo, aparecen
guiones en su lugar.
NOTA: La fecha y la hora de desarrollo no se aplican al
lector de códigos de barras, a las tarjetas servo controladoras
y a la tarjeta de datos PHM.
Fecha/Hora de Muestra la fecha y la hora en que se obtuvo la información

actualización sobre la versión. Si la información sobre la versión
del firmware no está disponible debido a un fallo de
comunicación del dispositivo, aparecen guiones en su lugar.
Botones de función
Pantalla Firmware actual, página 417

G5-6900R07 - 2020-04-27
Ver o imprimir el informe de licencias

Materiales necesarios Memoria externa USB (sólo para la opción Imprimir en
fichero)
Realice este procedimiento para ver o imprimir el informe de licencias.

2. En la pantalla Utilidades, pulse Licencias.
3. Bajo Selección del informe en la ventana flotante Imprimir, pulse Licencias.
5. Para navegar por el documento, utilice la barra de herramientas Página.
herramientas Zoom.
Buscar.
b. Seleccione la memoria USB correspondiente.
c. Seleccione la carpeta de destino.
d. Pulse OK.
12. Para regresar a la pantalla Utilidades, pulse Hecho.
Ventana flotante Imprimir, página 774

G5-6900R07 - 2020-04-27
Capítulo 3 Principios del funcionamiento
Introducción
Alinity ci‑series utiliza los métodos de detección fotométricos, potenciométricos y de
inmunoanálisis quimioluminiscente de micropartículas (CMIA) para medir las concentraciones
de analitos en las muestras.
Principios del funcionamiento (c‑series), página 420
Principios del funcionamiento (i‑series), página 445

G5-6900R07 - 2020-04-27
Principios del funcionamiento
Principios del funcionamiento (c‑series) Capítulo 3
Principios del funcionamiento (c‑series)

Los principios del funcionamiento de c‑series describen los métodos de detección
potenciométricos y fotométricos, el procesamiento de ensayos y la función de LavadoSmart
utilizados para medir el analito. También incluyen una descripción general de los índices de
interferencia de las muestras lipémicas, hemolizadas e ictéricas.
Principios del funcionamiento, página 419
Método fotométrico (c‑series), página 420
Método potenciométrico (c‑series), página 425
Procesamiento de los ensayos (c‑series), página 431
Método indirecto para el procesamiento de ensayos (c‑series), página 440
Función de secuencia de procesamiento óptimo (c‑series), página 441
Índices de interferencia de la muestra (c‑series), página 442
Método fotométrico (c‑series)

c‑series utiliza la tecnología de detección fotométrica para medir la absorbancia de la muestra
para la determinación cuantitativa de la concentración del analito.
Tecnología fotométrica (c‑series), página 420
Medición óptica (c‑series), página 423
Tecnología fotométrica (c‑series)

Es la tecnología utilizada para medir la cantidad de luz que absorbe una muestra. Al pasar
por la muestra un rayo de luz se mide la intensidad de la luz que llega al detector. La ley de
Beer establece la relación matemática entre la absorbancia de la solución y la concentración
del analito. La absorbancia de la solución cambia a medida que la reacción progresa. Las
mediciones tienen lugar cuando se ha agotado el agente de reacción y la reacción es estable
(ensayos de punto final) o cuando el agente de reacción alcanza una cinética estable (ensayos
cinéticos).
Reacciones del ensayo de punto final (c‑series), página 420
Reacciones del ensayo cinético (c‑series), página 421
Reacciones del ensayo de punto final (c‑series)

Las reacciones del ensayo de punto final continúan hasta que se agota todo el agente de
reacción y la absorbancia es estable. Una vez completada la reacción, el sistema mide las
lecturas de absorbancia utilizadas para la calibración y para calcular los resultados.

G5-6900R07 - 2020-04-27
Capítulo 3 Principios del funcionamiento (c‑series)
Para los ensayos de punto final, el sistema calcula la concentración utilizando los datos
de absorbancia obtenidos durante el tiempo de lectura principal especificado en la pestaña
General de la pantalla Parámetros del ensayo.
En la figura siguiente se muestra una curva de reacción típica de un ensayo de punto final.
Figura 100: Ejemplo de una curva de reacción de un ensayo de punto final (c‑series)
Donde:
Abs Absorbancia
T Tiempo medido en puntos de lectura fotométrica
SD Dispensación de muestra
FRD Primera dispensación del reactivo
SRD Segunda dispensación del reactivo
M Tiempo de lectura principal
Reacciones del ensayo cinético (c‑series)

Las reacciones del ensayo cinético alcanzan una cinética estable en la que el cambio en la
absorbancia entre lecturas es constante. El sistema realiza varias lecturas durante este tiempo,
calcula el cambio de la absorbancia por minuto (cinética) y, a continuación, utiliza la cinética
para calcular los resultados.

G5-6900R07 - 2020-04-27
Para los ensayos cinéticos, el sistema utiliza el método lineal de mínimos cuadrados para
calcular el cambio de la absorbancia por minuto (Δ Abs/min) durante el tiempo de lectura
principal especificado en la pestaña General de la pantalla Parámetros del ensayo. El cálculo
debe incluir un mínimo de tres puntos fotométricos para obtener un resultado sin una alerta. El
número máximo de puntos fotométricos es de 38.
En la figura siguiente se muestra una curva de reacción típica de un ensayo cinético.
Figura 101: Ejemplo de una curva de reacción de un ensayo cinético descendente (c‑series)
Donde:
Abs Absorbancia
FRD Primera dispensación del reactivo
SRD Segunda dispensación del reactivo
ABL Límite inferior del intervalo de absorbancia
Método FlexRate e intervalo de absorbancia (c‑series fotométrico), página 1659

G5-6900R07 - 2020-04-27
Medición óptica (c‑series)

c‑series utiliza una medición óptica para obtener las lecturas de absorbancia y luego
convertirlas en unidades de concentración del analito específicas del ensayo o interpretaciones
cualitativas específicas del ensayo.
Sistema óptico y secuencia de medición (c‑series), página 423
Método de cálculo de datos (fotométrico c‑series), página 424
Sistema óptico y secuencia de medición (c‑series)

El sistema óptico incorporado en el módulo de procesamiento es un sistema fotométrico directo
que dirige y alinea la luz procedente de una lámpara, a través del baño de incubación y la
cubeta, a la unidad óptica. El sistema óptico dirige y alinea únicamente la luz procedente de la
lámpara y mide simultáneamente la intensidad de 16 longitudes de onda diferentes.
Figura 102: Sistema óptico (c‑series)
Leyenda:
1. Tarjeta preamplificadora
2. Red de fotodiodos lineal

G5-6900R07 - 2020-04-27
3. Rejilla de difracción
4. Ranura de entrada
5. Lentes convexas
6. Lentes para el baño de incubación
7. Cubeta
8. Vidrio de calor
9. Lámpara
10. Tarjeta de adquisición de datos (DAQ)
11. Tarjeta de la unidad central de procesamiento (CPU)
La secuencia de medición tiene lugar a medida que el sistema óptico realiza lo siguiente:
1. Una lente convexa enfoca la luz procedente de la lámpara halógena de tungsteno para
que atraviese la cubeta y así medir los cambios de absorbancia a medida que la reacción
progresa.
2. Una segunda lente convexa enfoca la luz a través de la ranura de entrada sobre la rejilla
de difracción.
3. La rejilla de difracción divide el haz de luz enfocado en 16 longitudes de onda (de 340 nm a
804 nm) y refleja el espectro de luz sobre la red de fotodiodos.
4. La red de fotodiodos mide la intensidad de la luz en las distintas longitudes de onda.
5. La tarjeta preamplificadora, la tarjeta de adquisición de datos (DAQ) y la tarjeta de la
unidad central de procesamiento (CPU) convierten y amplifican la señal de la red de
fotodiodos y, a continuación, comunican los valores de transmitancia al ordenador con la
interfaz del usuario, donde tiene lugar el cálculo de los datos y los resultados.
Método de cálculo de datos (fotométrico c‑series)

Método utilizado para calcular los valores de absorbancia finales y la concentración del
resultado.
El módulo de control del sistema (SCM) recibe las lecturas de transmitancia procedentes del
módulo de procesamiento para cada cubeta, determina cuáles son necesarias para calcular el
ensayo y, seguidamente, convierte estas lecturas en valores de absorbancia. El sistema utiliza
las lecturas de una longitud de onda (monocromática) o dos longitudes de onda (bicromática)
para calcular los resultados del ensayo. La mayoría de los ensayos son bicromáticos.
Número de longitudes de onda medidas Modo de cálculo de los valores de absorbancia
en cada punto de lectura
1 - Monocromática Utiliza la lectura de una única longitud de onda
2 - Bicromática La lectura tomada con la longitud de onda secundaria se
resta a la efectuada con la longitud primaria y se registra la
diferencia como valor de absorbancia
El modo de reacción y el número de puntos de lectura de la ventana de lectura determinan los

valores de absorbancia que se utilizan en el cálculo de resultados, tal y como se muestra en la
tabla siguiente.

G5-6900R07 - 2020-04-27
Modo de reacción Puntos Valores de absorbancia utilizados para el cálculo de

fotométricos en el resultados
tiempo de lectura
Punto final 1 El valor de absorbancia que se corresponde con el punto
ascendente, Punto especificado.
final descendente 2 La media de los dos valores de absorbancia.
3 Los valores máximo y mínimo se excluyen y el valor restante
se utiliza para el cálculo.
>3 Los valores máximo y mínimo se excluyen y la media de los
valores restantes se utiliza para el cálculo.
Cinética N Los valores de absorbancia de todos los puntos de lecturas
ascendente, fotométricas definidos (N) se utilizan para calcular el cambio
Cinética en la absorbancia por minuto de la reacción.
descendente
NOTA: El sistema ajusta las lecturas de los datos de absorbancia para un valor de paso óptico
de 10 mm.
Los valores de absorbancia se corrigen mediante blancos, tal y como se especifica para cada
análisis, y a continuación, se convierten en unidades de concentración.
Corrección de color (c‑series fotométrico), página 1655
Método potenciométrico (c‑series)

c‑series utiliza la tecnología de detección potenciométrica para medir el potencial eléctrico en
una muestra. Además, c‑series utiliza un módulo de tecnología del chip integrado (ICT) para
medir los ensayos potenciométricos (electrolitos).
Tecnología del chip integrado (c‑series), página 425
Medición ICT (c‑series), página 426
Tecnología del chip integrado (c‑series)

La tecnología del chip integrado (ICT) es el método que utiliza c‑series para medir
simultáneamente el sodio, el potasio y el cloro. Este método utiliza electrodos de selectividad
iónica en estado sólido contenidos en un único chip (módulo ICT), que reduce el mantenimiento
necesario para realizar las mediciones de los electrolitos.
El módulo ICT contiene los siguientes electrodos:
Sodio (Na+) Ionóforo de éteres corona, integrado en una membrana de

plástico con selectividad iónica. (Debido a que el electrodo no

G5-6900R07 - 2020-04-27
utiliza una membrana de vidrio, se ve menos afectado por los

cambios de pH de las muestras.)
Potasio (K+) Valinomicina incorporada a una membrana de plástico con

selectividad iónica.
Cloro (Cl-) Disco sólido de cloruro de plata (AgCl).
Referencia Electrodo de plata/cloruro de plata en una disolución interna

de un gel de cloruro de potasio (KCl), separado de la muestra
por un tubo de cerámica porosa.
Medición ICT (c‑series)

c‑series utiliza la medición ICT (tecnología del chip integrado) para obtener valores en milivoltios
y convertirlos en unidades de conversión del analito específicas del ensayo. Las mediciones de
la solución de referencia ICT y las muestras ICT se utilizan para calcular los resultados de los
ensayos.
Dispensación y procesamiento de la solución de referencia y las muestras ICT (c‑series), página
426
Medición mediante el módulo ICT (c‑series), página 429
Método de cálculo de datos (potenciométrico c‑series), página 430
Dispensación y procesamiento de la solución de referencia y las muestras ICT

(c‑series)
La solución de referencia ICT y las muestras ICT son dispensadas en el módulo ICT, donde se
lleva a cabo la medición.

G5-6900R07 - 2020-04-27
Figura 103: Dispensación de la solución de referencia ICT (c‑series)
Durante la dispensación y el procesamiento de la solución de referencia ICT, se llena la copa

de solución de referencia ICT para su análisis y, luego, se eliminan los residuos:
1. La jeringa situada a la izquierda de la bomba de la solución de referencia ICT desplaza la
solución desde el frasco, a través del bucle de calentamiento, hasta la copa de la solución
de referencia ICT.
2. La unidad ICT hace descender la sonda ICT hasta la copa de la solución de referencia ICT.
3. La jeringa situada a la derecha de la bomba de aspiración ICT aspira la solución de la copa
y la dispensa en el módulo ICT.
4. El módulo ICT mide la solución de referencia ICT. El sistema convierte estas medidas en
valores de milivoltios utilizados como referencia para calcular las concentraciones de los
resultados de las muestras.
5. Se inicia el procesamiento de los residuos de alta concentración:
La jeringa situada a la derecha de la bomba de aspiración ICT desplaza la solución de
referencia ICT del módulo ICT al compartimento para residuos de alta concentración.
6. La jeringa situada a la izquierda de la bomba de aspiración ICT desplaza los residuos
líquidos desde el compartimento para residuos de alta concentración.
líquidos a través del conducto para residuos de alta concentración.

G5-6900R07 - 2020-04-27
8. Se inicia el procesamiento de los residuos de baja concentración:

La jeringa situada a la derecha de la bomba de la solución de referencia ICT desplaza el
resto de la solución de la copa de solución de referencia ICT.
9. La jeringa situada a la derecha de la bomba de la solución de referencia ICT desplaza la
solución al compartimento de residuos de baja concentración en la zona de desagüe del
baño de incubación y residuos.
10. Los residuos líquidos se drenan por gravedad desde el compartimento de residuos de baja
concentración en la zona de desagüe del baño de incubación y residuos al conducto para
residuos de baja concentración.
Figura 104: Dispensación de muestras ICT (c‑series)
Durante la dispensación y el procesamiento de las muestras ICT, se dispensan la muestra y el

diluyente de muestras ICT, la muestra se analiza y luego se eliminan los residuos:
1. El brazo de pipeteo de muestras dispensa 15 μL de muestra en una cubeta.
2. El brazo de pipeteo de reactivos 1 dispensa 69 μL de diluyente de muestras ICT (ICTD5) y
276 μL de agua en la cubeta.
3. El mezclador 1 homogeneiza la muestra, el diluyente y el agua.
4. El carrusel de reacción continúa rotando hasta que la cubeta se alinea con la unidad ICT.
Esto sucede después de 37 movimientos del carrusel de reacción.

G5-6900R07 - 2020-04-27
5. La unidad ICT hace descender la sonda ICT hasta la cubeta.

6. La jeringa situada a la derecha de la bomba de aspiración ICT aspira la muestra de la
cubeta y la dispensa en el módulo ICT.
7. El módulo ICT mide la muestra. El sistema convierte estas medidas en valores de milivoltios
utilizados para calcular las concentraciones de los resultados de las muestras.
8. La jeringa situada a la derecha de la bomba de aspiración ICT desplaza la muestra del
módulo ICT al compartimento para residuos de alta concentración.
9. La jeringa situada a la izquierda de la bomba de aspiración ICT aspira los residuos líquidos
almacenados en el compartimento para residuos de alta concentración.
líquidos a través del conducto para residuos de alta concentración.
Medición mediante el módulo ICT (c‑series)

El módulo ICT mide:
• Solución de referencia ICT (una vez antes y después de cada muestra de suero y dos
veces antes y después de cada muestra de orina) para proporcionar un potencial de
referencia que se puede utilizar para calcular los resultados.
• Muestras (pacientes, control de calidad y calibradores) para obtener lecturas que serán
utilizadas en el cálculo de los resultados.
Se registran las siguientes medidas:

• La diferencia de potencial entre la muestra y la solución de referencia ICT en cada
electrodo
• El potencial de cada electrodo en contacto con la solución de referencia ICT
• El potencial de cada electrodo en contacto con la muestra
En la figura siguiente se muestran los componentes internos del módulo ICT. Una flecha indica
la dirección del flujo de la muestra.

G5-6900R07 - 2020-04-27
Figura 105: Módulo ICT y sus componentes internos (c‑series)
Leyenda:
1. Anillo tórico
2. Electrodo de referencia
3. Electrodo Cl-
4. Electrodo K+
5. Electrodo Na+
Método de cálculo de datos (potenciométrico c‑series)

Este método se utiliza para calcular la concentración del resultado final. Para cada muestra, el
sistema compara las lecturas en milivoltios de la muestra respecto a las lecturas en milivoltios
de la solución de referencia ICT que se analiza inmediatamente después de la muestra. El valor
de la diferencia en milivoltios se utiliza para calcular los resultados del ensayo.

G5-6900R07 - 2020-04-27
Procesamiento de los ensayos (c‑series)

Entre la aspiración de la muestra y el resultado final tienen lugar numerosas actividades
relacionadas con el procesamiento de los ensayos. Son los componentes situados alrededor del
carrusel de reacción los encargados de realizar estas actividades.
Figura 106: Componentes para el procesamiento de los ensayos (c‑series)
Leyenda:
1. brazo de pipeteo de muestras
2. Sonda de muestras y copas de lavado de sangre
3. Mezcladores
4. Copas de lavado de los mezcladores
5. Unidad ICT
6. Lámpara
7. Brazo de pipeteo de reactivos 2 y copa de lavado
8. Lavacubetas
9. Segmentos de cubetas
10. Brazo de pipeteo de reactivos 1 y copa de lavado

G5-6900R07 - 2020-04-27
El movimiento del carrusel de reacción, la sincronización de estos movimientos y la posición de

los componentes hacen posible que se produzca cada una de las actividades de la reacción en
el momento y el lugar especificados.
Durante el procesamiento de los ensayos, el carrusel de reacción rota un cuarto de vuelta en
el sentido contrario a las agujas del reloj cada 4 segundos para situar las cubetas en cada
posición. En cada giro el carrusel de reacción avanza 47 posiciones de cubetas. En cada giro,
las cubetas atraviesan la posición fotométrica, donde está situada la lámpara, y el fotómetro
mide la absorbancia de cada cubeta.
En la figura siguiente se muestran las posiciones claves del carrusel de reacción donde se
producen las actividades.
Figura 107: Posiciones del carrusel de reacción
En la tabla siguiente se describen el movimiento y los tiempos utilizados para todos los tipos de
protocolos de ensayos.
Posición Descripción
1 En la posición de inicio [1], el brazo de pipeteo de muestras dispensa la muestra en
la cubeta.
2 El carrusel de reacción gira un cuarto de vuelta (47 posiciones de cubetas).
La cubeta que contiene la muestra se encuentra en la primera posición de
dispensación de reactivo [2]. El brazo de pipeteo de reactivos 1 dispensa el reactivo
1 en la cubeta.

G5-6900R07 - 2020-04-27
3 El carrusel de reacción gira un cuarto de vuelta a la primera posición de mezclado
[3], donde el mezclador 1 homogeneiza la muestra y el reactivo 1.
Rotación de 3 a 4 A medida que el carrusel de reacción gira de la posición 3 a la 4, la cubeta
atraviesa la posición fotométrica [6], donde se encuentra la lámpara, y el fotómetro
mide la absorbancia.
4 En esta posición [4] no se produce ninguna actividad.
5 El carrusel de reacción completa un giro completo de cuatro ciclos. En cada ciclo,
el carrusel de reacción gira 47 posiciones de cubetas (un cuarto de vuelta). Una
vez completados cuatro ciclos, la cubeta se ha movido 188 posiciones (4 x 47
= 188). Como el carrusel de reacción tiene 187 cubetas, la cubeta se encuentra
ahora en una posición más adelantada de la posición de inicio original [5].
6 a 153 El carrusel de reacción sigue rotando y la mezcla de reacción se incuba. El
fotómetro mide la absorbancia cada vez que la cubeta atraviesa la posición
fotométrica [6] con un total de 38 lecturas.
154 a 182 El lavacubetas [7] aspira la mezcla de reacción y la lleva a los residuos; además
limpia la cubeta con solución de lavado alcalina, solución de lavado ácida y agua
purificada. A continuación, el lavacubetas dispensa agua purificada en la cubeta
para llevar a cabo una determinación del blanco de agua, con el fin de asegurar la
integridad de la cubeta. Finalmente, el lavacubetas aspira el agua y seca la cubeta.
183 a 188 La cubeta limpia gira hacia la posición de inicio [1].
Con algunos protocolos de ensayos se pueden utilizar las siguientes posiciones.

5 Si se requiere la dilución en el sistema, el brazo de pipeteo de muestras aspira la
muestra diluida [5] y dispensa la muestra en la cubeta nueva que está situada en la
posición 1.
40 En el caso de una muestra ICT, la sonda ICT aspira la muestra diluida en la unidad
ICT [8].
75 Si la reacción requiere un segundo reactivo, el brazo de pipeteo de reactivos 2
dispensa el reactivo 2 en la cubeta [9].
76 El mezclador 2 [10] homogeneiza el segundo reactivo con la muestra y la mezcla
del reactivo.
La siguiente figura muestra la relación entre los tiempos de las lecturas fotométricas y la
dispensación de las muestras y los reactivos. El tiempo máximo de reacción es de 10 minutos.

G5-6900R07 - 2020-04-27
Figura 108: Tiempos fotométricos (c‑series)
Donde:
Abs Absorbancia
FRD Dispensación del primer reactivo y mezcla
SRD Dispensación del segundo reactivo y mezcla
Procesamiento del ensayo para un protocolo de un reactivo (c‑series), página 434
Procesamiento del ensayo para un protocolo de dos reactivos (c‑series), página 435
Procesamiento del ensayo para un protocolo de dilución (c‑series), página 437
Procesamiento de ensayos para un protocolo de pretratamiento (c‑series), página 438
Procesamiento del ensayo para un protocolo ICT (c‑series), página 438
Procesamiento del ensayo para un protocolo de un reactivo (c‑series)

A continuación se describe el procesamiento del ensayo y la reacción fotométrica que tiene
lugar durante un protocolo de ensayo de un reactivo.

G5-6900R07 - 2020-04-27
Figura 109: Protocolo de ensayos de un reactivo (c‑series)
Leyenda:
1. En la posición 1, el brazo de pipeteo de muestras aspira la muestra y después la dispensa en una
cubeta.
2. En la posición 2, el brazo de pipeteo de reactivos 1 aspira el reactivo y después lo dispensa en la
cubeta.
3. En la posición 3, el mezclador 1 homogeneiza la muestra con el reactivo.
4. En las posiciones 4 a 153, se incuba la mezcla de reacción y el fotómetro mide la absorbancia cada
vez que la cubeta pasa por la posición fotométrica [6].
5. En las posiciones 154 a 182, el lavacubetas aspira la mezcla de reacción y la lleva a los residuos;
además limpia la cubeta con solución de lavado alcalina, solución de lavado ácida y agua purificada.
A continuación, el lavacubetas dispensa agua purificada en la cubeta para llevar a cabo una
determinación del blanco de agua, con el fin de asegurar la integridad de la cubeta. Finalmente, el
lavacubetas aspira el agua y seca la cubeta.
Procesamiento del ensayo para un protocolo de dos reactivos (c‑series)

A continuación se describe el procesamiento del ensayo y la reacción fotométrica que tienen
lugar durante un protocolo de ensayo de dos reactivos.

G5-6900R07 - 2020-04-27
Figura 110: Protocolo de ensayos de dos reactivos (c‑series)
Leyenda:
cubeta.
cubeta.
3. En la posición 3, el mezclador 1 homogeneiza la muestra con el reactivo.
4. En las posiciones 4 a 74, se incuba la mezcla de reacción y el fotómetro mide la absorbancia cada
vez que la cubeta pasa por la posición fotométrica [7].
cubeta.
6. En la posición 76, el mezclador 2 homogeneiza el segundo reactivo con la muestra y la mezcla del
reactivo.
7. En las posiciones 77 a 153, se incuba la mezcla de reacción y el fotómetro mide la absorbancia
cada vez que la cubeta pasa por la posición fotométrica.
lavacubetas aspira el agua y seca la cubeta.

G5-6900R07 - 2020-04-27
Procesamiento del ensayo para un protocolo de dilución (c‑series)

A continuación se describe el procesamiento del ensayo que tiene lugar cuando se diluye la
muestra antes de llevar a cabo el protocolo del ensayo de uno o dos reactivos.
Figura 111: Procesamiento del ensayo para un protocolo de dilución (c‑series)
Leyenda:
cubeta.
2. En la posición 2, el brazo de pipeteo de reactivos 1 aspira el diluyente y después lo dispensa en la
cubeta.
3. En la posición 3, el mezclador 1 homogeneiza la muestra con el diluyente.
4. En la posición 5, el brazo de pipeteo de muestras aspira la muestra diluida y después la dispensa en
una cubeta nueva. Después, el sistema procesa la muestra diluida según el protocolo de un reactivo
o de dos reactivos correspondiente.

G5-6900R07 - 2020-04-27
Procesamiento de ensayos para un protocolo de pretratamiento (c‑series)

A continuación se describe el procesamiento del ensayo que tiene lugar cuando se pretrata la
muestra antes de llevar a cabo el protocolo del ensayo de uno o dos reactivos.
Figura 112: Procesamiento de ensayos para un protocolo de pretratamiento (c‑series)
Leyenda:
cubeta.
2. En la posición 2, el brazo de pipeteo de reactivos 1 aspira el reactivo de pretratamiento y después lo
dispensa en la cubeta.
3. En la posición 3, el mezclador 1 homogeneiza la muestra con el reactivo de pretratamiento.
4. En la posición 5, el brazo de pipeteo de muestras aspira la muestra pretratada y después la dispensa
en una cubeta nueva. Después, el sistema procesa la muestra pretratada según el protocolo de un
reactivo o de dos reactivos correspondiente.
Procesamiento del ensayo para un protocolo ICT (c‑series)

A continuación se describe el procesamiento del ensayo y la reacción potenciométrica que
tienen lugar para ensayos ICT (tecnología del chip integrado).

G5-6900R07 - 2020-04-27
Figura 113: Protocolo de ensayos ICT (c‑series)
Leyenda:
cubeta.
2. En la posición 2, el brazo de pipeteo de reactivos 1 aspira el diluyente de muestras ICT y después lo
dispensa en la cubeta.
3. En la posición 3, el mezclador 1 homogeneiza la muestra con el diluyente de muestras ICT.
4. En la posición 40, la sonda ICT aspira la muestra diluida y, a continuación, el módulo ICT analiza la
muestra.
NOTA: El módulo ICT analiza la solución de referencia ICT una vez antes y después de cada
muestra de suero y dos veces antes y después de cada muestra de orina, para obtener un potencial
de referencia que se utiliza para calcular los resultados.
lavacubetas aspira el agua purificada y seca la cubeta.

G5-6900R07 - 2020-04-27
Método indirecto para el procesamiento de ensayos (c‑series)

El método indirecto para el procesamiento de ensayos fotométricos permite que se generen
dos resultados de una cubeta durante un único ciclo de procesamiento de ensayos. El par de
ensayos se compone de un ensayo primario y un ensayo secundario. Estos dos ensayos se
utilizan como componentes del cálculo para el resultado del ensayo calculado. Esta opción sólo
está disponible cuando los parámetros del ensayo se instalan desde un fichero de ensayos
proporcionado por Abbott Laboratories.
Los dos ensayos se deben solicitar al mismo tiempo cuando se procesan las calibraciones,
las muestras de pacientes y los controles. Cada ensayo genera su propia calibración y sus
resultados de control y de pacientes.
La información incluida en la pestaña General de la pantalla Parámetros del ensayo se puede
utilizar para determinar si un ensayo es primario o secundario. Los volúmenes del reactivo del
ensayo secundario se configuran como cero.
Función de LavadoSmart (c‑series)

La función de LavadoSmart de c‑series proporciona un proceso de lavado adicional (si es
necesario) para las sondas de reactivos, las sondas de muestras y las cubetas. Se utiliza
durante el procesamiento del ensayo para reducir la interferencia (muestra residual) entre
determinadas combinaciones de ensayos.
Para reducir la contaminación por arrastre entre ensayos que presenten esta posibilidad,
configure la combinación de ensayos como un par de lavados Smart. Con esta opción de
configuración se proporciona un procedimiento de lavado adicional entre la medición de los
ensayos.
NOTA: La configuración de los parámetros del LavadoSmart para los reactivos de Abbott
está determinada por estudios de contaminación por arrastre de los reactivos, en los que se
identifican los pares de ensayos que no cumplen con los criterios de contaminación por arrastre
de los reactivos.
Las especificaciones de muestra residual de los reactivos de c‑series cumplen o superan
los requisitos de sesgo o error total deseable para cada ensayo. Estas especificaciones se
desarrollan utilizando criterios de rendimiento de ensayos internacionalmente reconocidos. A
continuación se enumeran algunos de los ejemplos de criterios de rendimiento de ensayos
reconocidos:
• The U.S. Clinical Laboratory Improvement Act (CLIA)
• Guidelines for Quality Assurance of Medical Laboratory Examinations of the German
Medical Association
• National Academy of Clinical Biochemistry (NACB)
• National Kidney Disease Education Program (NKDEP) Guidelines
• Desirable Biological Variation Database Specifications (C. Ricos et al.)

G5-6900R07 - 2020-04-27
Cuando es posible, se realizan análisis de contaminación por arrastre de los reactivos utilizando
muestras de control de suero que contienen concentraciones del analito cercanas a los niveles
de decisión médica. Los pares de ensayos que cumplen los criterios de contaminación por
arrastre de los reactivos no se configuran con parámetros del LavadoSmart. En algunos casos,
debido a condiciones específicas del sistema, los clientes pueden configurar los parámetros del
LavadoSmart para pares de ensayos de Abbott.
Para minimizar la medición consecutiva de ensayos configurados como parejas de
LavadoSmart, el módulo c‑series utiliza la función de secuencia de procesamiento óptimo
(OSS), que cambia automáticamente la secuencia de procesamiento de las muestras.
Evaluación de muestra residual de reactivo (c‑series), página 1686
Evaluar la presencia de muestra residual de reactivo (c‑series), página 1686
Configurar y comprobar los ajustes del LavadoSmart (c‑series), página 1689
Editar los ajustes de la función LavadoSmart (c‑series), página 1691
Función de secuencia de procesamiento óptimo (c‑series)

La función de secuencia de procesamiento óptimo (OSS) es un proceso automático que permite
a c‑series reorganizar la secuencia de procesamiento de las muestras para maximizar la
velocidad del procesamiento y el rendimiento del sistema. Este proceso de reorganización
evita la aspiración consecutiva de reactivos interferentes, lo que reduce el número de lavados
y cubetas no usadas necesarios. Si dicha reorganización no es posible, el sistema activa
automáticamente la función de LavadoSmart.
En el ejemplo siguiente, se han solicitado los ensayos A, B y C, y el parámetro de LavadoSmart
ha sido configurado para A y B. La eliminación del ciclo de lavado muestra cómo mejora el
rendimiento cuando se utiliza la función OSS.
No se utiliza la función OSS Se utiliza la función OSS
Ciclo Operaciones del sistema Ciclo Operaciones del sistema
1 Procesamiento de 1 Procesamiento de
muestra para ensayo A muestra para ensayo B
2 Lavado (cubetas vacías) 2 Procesamiento de
muestra para ensayo A
3 Procesamiento de 3 Procesamiento de
muestra para ensayo B muestra para ensayo C
4 Procesamiento de
muestra para ensayo C

G5-6900R07 - 2020-04-27
Índices de interferencia de la muestra (c‑series)

La opción de índices de interferencia son mediciones que permiten estimar los lípidos,
la hemoglobina y la bilirrubina presentes en muestras lipémicas, hemolizadas e ictéricas,
respectivamente. La estimación se basa en la medición de la absorbancia:
• Turbidez para los lípidos (lipemia).
• Color rojo para la hemoglobina (hemólisis).
• Color amarillo para la bilirrubina (ictericia).
Protocolo de índices de interferencia de la muestra (c‑series), página 442
Medición de índices de interferencia de la muestra (c‑series), página 442
Protocolo de índices de interferencia de la muestra (c‑series)

El protocolo de los índices de interferencia mide la lipemia, la hemólisis y la ictericia en una
muestra. Se configura solución salina como ensayo fotométrico de referencia que el sistema
utiliza para calcular los índices de una muestra. El análisis de los tres índices requiere una
cubeta adicional para cada muestra.
Medición de índices de interferencia de la muestra (c‑series)

La medición de los índices de interferencia de la muestra es el proceso que utiliza c‑series para
medir la lipemia, la hemólisis y la ictericia en una muestra después de mezclarla con solución
salina.
Las muestras que contienen sustancias interferentes, tales como hemólisis, ictericia y lipemia se
absorben a diferentes longitudes de onda, tal y como se muestra en la gráfica siguiente.

G5-6900R07 - 2020-04-27
Figura 114: Espectros de absorción del NADH y de las muestras hemolizadas, ictéricas y
lipémicas (c‑series)
Donde:
Abs Absorbancia
λ (nm) Longitud de onda (nm)
N NADH: pico de absorbancia de referencia
H Hemólisis
I Ictericia
L Lipemia
Para medir las tres sustancias interferentes, el sistema mide primero los valores de absorbancia
de cuatro pares de longitudes de onda y, a continuación, usa las correspondientes lecturas
fotométricas y aplica el cálculo matemático para determinar la concentración interferente
relativa según:
• Lipemia = M (a01 x A1 + a02 x A2 + a03 x A3 + a04 x A4)
• Hemólisis = M (a05 x A1 + a06 x A2 + a07 x A3 + a08 x A4)
• Ictericia = M (a09 x A1 + a10 x A2 + a11 x A3 + a12 x A4)
Donde:

G5-6900R07 - 2020-04-27
M La corrección para la dilución de la muestra es

(volumen del reactivo + volumen de la muestra) ÷
volumen de la muestra.
Las constantes son específicas para cada El sistema utiliza constantes para calcular los
sustancia interferente: índices de interferencia de las muestras. Las
• a01, a02, a03, a04 (lipemia) constantes no pueden ser definidas por el usuario.
• a05, a06, a07, a08 (hemólisis)
• a09, a10, a11, a12 (ictericia)
Nivel de absorbancia medido en pares de Absorbancia de la longitud de onda primaria -
longitudes de onda: Absorbancia de la longitud de onda secundaria
• A1 (500 nm/524 nm)
• A2 (572 nm/604 nm)
• A3 (628 nm/660 nm)
• A4 (524 nm/804 nm)

G5-6900R07 - 2020-04-27
Capítulo 3 Principios del funcionamiento (i‑series)
Principios del funcionamiento (i‑series)

Los principios del funcionamiento de i‑series describen la tecnología de detección del
inmunoanálisis quimioluminiscente de micropartículas (CMIA), el procesamiento de los ensayos
y el sistema óptico utilizado para la medición de los analitos.
Principios del funcionamiento, página 419
Método CMIA (i‑series) , página 445
Método CMIA (i‑series)

El inmunoanálisis quimioluminiscente de micropartículas (CMIA) es un método de detección
utilizado para medir la concentración del analito.
Tecnología CMIA y secuencia de reacción (i‑series) , página 445
Sistema óptico y secuencia de medición (i‑series), página 447
Cálculo de datos (i‑series) , página 449
Tecnología CMIA y secuencia de reacción (i‑series)

El método de detección de los inmunoanálisis quimioluminiscentes de micropartículas (CMIA) se
emplea para determinar la presencia de antígenos, anticuerpos y analitos en las muestras.
Los siguientes agentes reactivos y analitos son necesarios para llevar a cabo el método CMIA:
Micropartículas paramagnéticas recubiertas de moléculas de captura

(antígenos, anticuerpos o virus) específicas para el analito que se
desea medir
Analito de la muestra que se mide
Conjugado marcado con acridinio

G5-6900R07 - 2020-04-27
Principios del funcionamiento (i‑series) Capítulo 3
Una secuencia de reacción CMIA es el orden de interacciones entre el analito presente en la

muestra y los agentes reactivos. La secuencia es específica del protocolo de ensayo.
La secuencia de reacción de dos pasos descrita a continuación muestra los principios básicos
de una reacción.
Figura 115: Secuencia de la reacción CMIA
1. La muestra y las micropartículas paramagnéticas recubiertas con moléculas de captura se

dispensan en la cubeta de reacción (CR). El agitador tipo Vortex homogeneiza la mezcla de
reacción.

G5-6900R07 - 2020-04-27
2. La mezcla de reacción se incuba. El analito presente en la muestra se une a las moléculas

de captura de las micropartículas paramagnéticas y forman un inmunocomplejo.
3. Un imán atrae las micropartículas paramagnéticas (unidas al analito específico) hacia la
pared interna de la cubeta de reacción. El conjunto de la zona de lavado lava la mezcla
de reacción para eliminar los materiales no unidos. En este momento puede continuar el
procesamiento.
4. El brazo de pipeteo dispensa un conjugado marcado con acridinio quimioluminiscente en
la cubeta de reacción. El conjugado se une al inmunocomplejo completando la mezcla de
reacción. El agitador tipo Vortex homogeneiza la mezcla de reacción.
La mezcla de reacción se incuba.
5. El conjunto de la zona de lavado lava la mezcla de reacción para eliminar los materiales no
unidos.
6. La boquilla de la solución preactivadora dispensa la solución preactivadora (peróxido de
hidrógeno) en la mezcla de reacción. El agitador tipo Vortex homogeneiza la mezcla de
reacción. La solución preactivadora:
– Crea un medio ácido para evitar la pérdida prematura de energía (emisión de luz).
– Contribuye a impedir la aglutinación de las micropartículas.
– Separa el colorante de acridinio del conjugado unido al complejo de micropartículas.
De esta forma, se prepara el colorante de acridinio para el siguiente paso.
El sistema óptico CMIA realiza una lectura de fondo.

7. La boquilla de la solución activadora dispensa la solución activadora (hidróxido de sodio)
en la mezcla de reacción. La solución activadora crea un entorno alcalino que, con la
exposición al peróxido en la solución preactivadora, provoca que el colorante de acridinio
experimente una reacción de oxidación. La reacción de oxidación provoca una reacción
quimioluminiscente. Se forma N-metilacridona, liberando energía (emisión luminosa) al
volver la N-metilacridona a su estado normal.
El sistema óptico CMIA mide la emisión quimioluminiscente (lectura tras la activación)
durante un período de tiempo predefinido para determinar un resultado.
Sistema óptico y secuencia de medición (i‑series)

El sistema óptico del módulo de procesamiento dirige la emisión quimioluminiscente desde la
cubeta de reacción (CR) al sistema óptico. El módulo i‑series utiliza una medición óptica para
obtener lecturas en unidades relativas de luz (URL) y convertirlas en unidades de concentración
del analito específicas del ensayo o en interpretaciones cualitativas para los ensayos index
(punto de corte).

G5-6900R07 - 2020-04-27
Figura 116: Sistema óptico (i‑series)
Leyenda:
1. Tubo fotomultiplicador (PMT)
2. Sistema óptico
3. Tubo de luz
4. Boquilla dispensadora de solución activadora
5. Cubeta de reacción (CR)
6. Conjunto del obturador
7. Imán
La secuencia de medición tiene lugar a medida que el sistema óptico realiza lo siguiente:
1. Cierra el obturador alrededor de la cubeta de reacción para evitar la entrada de la luz
natural.
2. Conecta el tubo fotomultiplicador (PMT) de alto voltaje, realiza una lectura de fondo (se ha
dispensado la solución preactivadora) y transfiere los datos al ordenador.
3. Dispensa la solución activadora en la CR. Esta solución inicia la reacción de
quimioluminiscencia que origina la emisión de los fotones de luz.
4. Utiliza el tubo de luz para recoger los fotones de luz emitidos y los dirige hacia el PMT, que
se encuentra en el lector CMIA.
5. Realiza un recuento tras la activación con los fotones de luz emitidos.
6. Transfiere los valores del recuento al ordenador. En función del tipo de ensayo, la luz
quimioluminiscente generada durante esta reacción es directa o indirectamente proporcional
a la cantidad de analito presente en la muestra.
7. Suma la señal durante un período de tiempo determinado para obtener las unidades
relativas de luz (URL).

G5-6900R07 - 2020-04-27
8. Desconecta el fotomultiplicador de alto voltaje.

9. Abre el obturador.
Sistema óptico (Alinity i), página 113
Cálculo de datos (i‑series)

El cálculo de datos se utiliza para calcular la lectura final en unidades relativas de luz (URL):
Lectura final (URL) = Lectura tras la activación - Lectura de fondo
Al calcular los datos:
1. El sistema suma la señal medida por el sistema óptico CMIA.
2. El sistema verifica la siguiente información:
– Los recuentos de lectura de fondo se encuentran dentro de un intervalo de valores
aceptable.
– Los recuentos tras la activación se encuentran dentro de unos intervalos de valores
aceptables.
3. El sistema resta las lecturas de fondo de las lecturas activadas para calcular la lectura
final.
Procesamiento de los ensayos (i‑series)

Entre la aspiración de la muestra y el resultado final tienen lugar numerosas actividades
relacionadas con el procesamiento de los ensayos. Los movimientos de la vía de
procesamiento, la sincronización de estos movimientos y las posiciones de los componentes
hacen que se produzca cada una de las actividades de la reacción en el momento y el lugar
especificados.
La tecnología de i‑series proporciona una variedad de protocolos de ensayo y métodos de
procesamiento. En función del tipo de protocolo, los pasos del procesamiento de los ensayos
tienen lugar en diferentes posiciones de la vía de procesamiento.
Procesamiento de ensayos de un paso 25 (i‑series), página 450
Procesamiento de ensayos de dos pasos 18-4 (i‑series), página 451
Procesamiento de protocolos cortos para ensayos de un paso 11 (i‑series), página 455
Procesamiento de protocolos cortos para ensayos de dos pasos 4-4 (i‑series), página 456

G5-6900R07 - 2020-04-27
Procesamiento de ensayos de un paso 25 (i‑series)

Método de procesamiento de ensayos en el que la muestra y todos los reactivos necesarios
se añaden a la cubeta de reacción (CR) antes del lavado de las micropartículas. El tiempo de
procesamiento total de un protocolo de ensayo de un paso 25 es de 29 minutos, en los que se
incluye un período de incubación de 25 minutos.
A continuación se describe el procesamiento del ensayo y la reacción CMIA que tiene lugar
durante un protocolo de ensayo de un paso 25.
Figura 117: Protocolo de ensayo de un paso 25 (i‑series)
1. En la posición 1, el brazo de pipeteo de muestras dispensa la muestra en la cubeta de

reacción.
2. En la posición 2, el brazo de pipeteo de reactivos 1 dispensa las micropartículas y el
conjugado marcado con acridinio.
NOTA: Para un ensayo de un paso retardado, el brazo de pipeteo de reactivos 2 dispensa
el conjugado marcado con acridinio en la posición 71 y el agitador tipo Vortex homogeneiza
la mezcla de reacción en la posición 72.
3. En la posición 3, el agitador tipo Vortex mezcla la muestra, las micropartículas y el
conjugado.

G5-6900R07 - 2020-04-27
4. En las posiciones 4 a 86, la mezcla de reacción se incuba durante 25 minutos.

5. En las posiciones 87 a 90, la zona de lavado 2 lava la mezcla de reacción en la cubeta de
reacción, eliminando así los materiales no unidos.
6. En la posición 94, la boquilla de la solución preactivadora dispensa solución preactivadora a
la mezcla de reacción y, a continuación, el agitador tipo Vortex homogeneiza la mezcla de
reacción.
7. En la posición 98, el sistema óptico CMIA realiza una lectura de fondo, la boquilla de la
solución activadora dispensa solución activadora a la mezcla de reacción y, a continuación,
el sistema óptico CMIA realiza una lectura tras la activación.
8. En la posición 100, el brazo de eliminación de residuos líquidos aspira los residuos líquidos
de la cubeta de reacción.
9. En la posición 101, el descargador de cubetas de reacción retira la cubeta de reacción y la
desecha en el recipiente de residuos sólidos.
Procesamiento de ensayos de dos pasos 18-4 (i‑series)

Método de procesamiento de ensayos en el que la muestra y algunos reactivos se añaden
a la cubeta de reacción (CR) antes del lavado de las micropartículas. El reactivo conjugado
se añade a la cubeta de reacción después de lavar las micropartículas. El tiempo de
procesamiento total de un protocolo de ensayo de dos pasos 18-4 es de 29 minutos, en los
que se incluye un período de incubación de 22 minutos.
durante un protocolo de ensayo de dos pasos 18-4.

G5-6900R07 - 2020-04-27
Figura 118: Protocolo de ensayo de dos pasos 18-4 (i‑series)

reacción.
2. En la posición 2, el brazo de pipeteo de reactivos 1 dispensa las micropartículas.
3. En la posición 3, el agitador tipo Vortex mezcla la muestra y las micropartículas.
6. En la posición 71, el brazo de pipeteo de reactivos 2 dispensa el conjugado marcado con
acridinio.
7. En la posición 72, el agitador tipo Vortex homogeneiza la mezcla de reacción.
reacción.

G5-6900R07 - 2020-04-27
Procesamiento de ensayos con pretratamiento (i‑series)

El protocolo de ensayo con pretratamiento incorpora una serie de pasos adicionales que tienen
lugar antes de proceder a los protocolos de ensayo de uno o dos pasos. El módulo i‑series
realiza estos pasos automáticamente cuando se requiere pretratamiento.
En función del tipo de pretratamiento, los tiempos de incubación y el número de reactivos de
pretratamiento varían. Existen dos protocolos de ensayo con pretratamiento disponibles:
• El pretratamiento 7 lleva a cabo el protocolo de ensayo con pretratamiento una vez y
requiere 7 minutos adicionales.
• El pretratamiento 7-7 lleva a cabo el protocolo de ensayo con pretratamiento dos veces y
requiere 14 minutos adicionales.
durante un protocolo de ensayo con pretratamiento.

G5-6900R07 - 2020-04-27
Figura 119: Protocolo de ensayo con pretratamiento (i‑series)
1. En la posición de pretratamiento 1, el brazo de pipeteo de muestras dispensa la muestra en

la cubeta de reacción (CR).
2. En la posición de pretratamiento 2, el brazo de pipeteo de reactivos 1 dispensa los primeros
reactivos de pretratamiento en la cubeta de reacción de la muestra.
3. En la posición de pretratamiento 6, el agitador tipo Vortex mezcla la muestra y los reactivos
de pretratamiento.
4. En las posiciones de pretratamiento 7 a 48, la mezcla de reacción se incuba durante 7
minutos.
5. En la posición de pretratamiento 48, el brazo de pipeteo de muestras lleva a cabo una de
las siguientes acciones que completan el protocolo de ensayo con pretratamiento:
– Transfiere la muestra pretratada a una nueva cubeta de reacción en la posición
1 para procesar un segundo protocolo de ensayo con pretratamiento de 7 minutos
(Pretratamiento 7-7)
– Transfiere la muestra pretratada a una nueva cubeta de reacción en la posición 1 de la
vía de procesamiento (Pretratamiento 7)
Una vez completado el protocolo del ensayo con pretratamiento, se inicia el protocolo del
ensayo de uno o dos pasos.

G5-6900R07 - 2020-04-27
Procesamiento de protocolos cortos para ensayos de un paso 11 (i‑series)

Método de procesamiento de ensayos en el que la muestra y todos los reactivos necesarios
se añaden a la cubeta de reacción (CR) antes del lavado de las micropartículas. El tiempo de
incubación del protocolo de ensayos de un paso 11 es inferior al del protocolo de ensayos de
un paso 25. El tiempo de procesamiento total de un protocolo de ensayo de un paso 11 es de
15 minutos, en los que se incluye un período de incubación de 11 minutos.
durante un protocolo de ensayo de un paso 11.
Figura 120: Protocolo de ensayo de un paso 11 (i‑series)

reacción.
2. En la posición 2, el brazo de pipeteo de reactivos 1 dispensa las micropartículas y el
conjugado marcado con acridinio.

G5-6900R07 - 2020-04-27
3. En la posición 3, el agitador tipo Vortex mezcla la muestra, las micropartículas y el

conjugado.
reacción.
Procesamiento de protocolos cortos para ensayos de dos pasos 4-4 (i‑series)

Método de procesamiento de ensayos en el que la muestra y algunos reactivos se añaden a
la cubeta de reacción (CR) antes del lavado de las micropartículas. El reactivo conjugado se
añade a la cubeta de reacción después de lavar las micropartículas. El tiempo de incubación
del protocolo de ensayos de dos pasos 4-4 es inferior al del protocolo de ensayos de dos pasos
18-4. El tiempo de procesamiento total de un protocolo de ensayo de dos pasos 4-4 es de 18
minutos, en los que se incluye un período de incubación de 8 minutos.
durante un protocolo de ensayo de dos pasos 4-4.

G5-6900R07 - 2020-04-27
Figura 121: Protocolo de ensayos de dos pasos 4-4 (i‑series)

reacción.
2. En la posición 2, el brazo de pipeteo de reactivos 1 dispensa las micropartículas.
3. En la posición 3, el agitador tipo Vortex mezcla la muestra y las micropartículas.
6. En la posición 25, el brazo de pipeteo de reactivos 2 dispensa el conjugado marcado con
acridinio.
7. En la posición 26, el agitador tipo Vortex homogeneiza la mezcla de reacción.
reacción.

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
Características de funcionamiento y especificaciones del
Capítulo 4 sistema
Introducción
Antes de empezar a trabajar con Alinity ci‑series, es conveniente que el usuario se
familiarice con las características de funcionamiento, la capacidad de procesamiento y las
especificaciones del sistema, así como con los requisitos para muestras, temperatura, residuos
y espacio libre.
Características del sistema, página 460

G5-6900R07 - 2020-04-27
Características de funcionamiento y especificaciones del sistema
Características del sistema Capítulo 4
Características del sistema

Las características del sistema proporcionan una descripción general básica de Alinity ci‑series.
Para obtener más información específica de un módulo de procesamiento concreto, consulte el
tipo de módulo correspondiente.
Tabla 5: Características del sistema
Componentes principales • Módulo de control del sistema

• Gestor de reactivos y muestras
• Módulo de procesamiento
Lector de códigos de barras Situado en el transportador del RSM
Almacenamiento de datos en 2 unidades de disco duro de estado sólido
el sistema
Comunicación con el usuario • Pantalla táctil
• Lector de códigos de barras
Programación prioritaria • De 0 a 25 posiciones prioritarias configurables por módulo de
procesamiento
• Posiciones prioritarias temporales ilimitadas
Control de calidad • Reglas Levey-Jennings y Westgard
• Registro de los intervalos de control
Protección de los datos Sistema de alimentación ininterrumpida (SAI) (opcional)
almacenados
Características de funcionamiento y especificaciones del sistema, página 459
Características del módulo de procesamiento (c‑series), página 460
Características del módulo de procesamiento (i‑series), página 461
Características del módulo de procesamiento (c‑series)

Tabla 6: Características del módulo de procesamiento (c‑series)
Tecnología de detección:
• Fotométrica Punto final y cinética
• Potenciométrica Electrodos selectivos de iones de la tecnología del chip integrado (ICT)
Capacidad de pipeteo Precisión robótica con detección de coágulos

G5-6900R07 - 2020-04-27
Capítulo 4 Características del sistema
Características del módulo de procesamiento (i‑series)

Tabla 7: Características del módulo de procesamiento (i‑series)
Tecnología del ensayo Inmunoanálisis quimioluminiscente de micropartículas (CMIA)

Medición de la emisión El sistema óptico mide la emisión quimioluminiscente de las cubetas de
reacción y comunica los datos correspondientes a la cantidad de emisión
detectada.
Capacidad de pipeteo Precisión robótica con detección de coágulos

G5-6900R07 - 2020-04-27
Especificaciones y requisitos Capítulo 4
Especificaciones y requisitos
Las especificaciones y los requisitos de Alinity ci‑series se corresponden con un sistema que se
ha instalado y funciona correctamente.
Características de funcionamiento y especificaciones del sistema, página 459
Especificaciones de funcionamiento, página 462
Capacidad del sistema, página 465
Especificaciones físicas, página 468
Distribución de la carga, página 469
Espacio libre necesario para el sistema, página 470
Especificaciones y requisitos eléctricos, página 471
Especificaciones ópticas (c‑series), página 474
Especificaciones y requisitos de agua y residuos líquidos, página 475
Especificaciones y requisitos medioambientales, página 477
Especificaciones del ordenador y la interfaz, página 478
Especificaciones y requisitos de la bomba externa de residuos, página 479
Requisitos de las etiquetas de códigos de barras, página 480
Especificaciones y requisitos de las muestras, página 488
Instalación del sistema, página 162
Especificaciones de funcionamiento
En las especificaciones de funcionamiento para los módulos de procesamiento se incluye la
información siguiente:
• Volúmenes de dispensación
• Especificaciones de la contaminación por arrastre de la sonda de muestras
• Temperaturas de procesamiento
• Rendimiento del módulo y tiempo hasta obtener el primer resultado
• Tiempos de transición de estados del sistema
Especificaciones de funcionamiento del módulo de procesamiento (c‑series), página 462
Especificaciones de funcionamiento del módulo de procesamiento (i‑series), página 464
Especificaciones de funcionamiento del módulo de procesamiento (c‑series)

Tabla 8: Especificaciones de funcionamiento del módulo de procesamiento (c‑series)
Volúmenes de dispensación:
• Brazo de pipeteo de muestras 1.5 µL a 35 µL en incrementos de 0.1 µL

G5-6900R07 - 2020-04-27
Capítulo 4 Especificaciones y requisitos
• Brazo de pipeteo de muestras (ICT) 15 µL por muestra

• Brazo de pipeteo de reactivos 1 • Reactivo 1
45 µL a 250 µL en incrementos de 1 µL
• Soluciones cargadas en el sistema
• Brazo de pipeteo de reactivos 2 • Reactivo 2
• Solución de referencia ICT 550 µL por muestra
Contaminación por arrastre de la sonda de
muestras:
• Suero, plasma, orina, líquido cefalorraquídeo ≤ 0.10 ppm
y hemolizado (un único replicado)
• Sangre ≤ 1 000 ppm
Temperatura:
• Refrigerador de reactivos del sistema 2 °C a 10 °C
• Mezcla de reacción 36.7 °C a 37.3 °C
Rendimiento:
• Ensayos fotométricos 900 análisis por hora como máximo (aplicaciones
de suero, plasma, orina, líquido cefalorraquídeo y
hemolizado)
• Ensayos potenciométricos 675 análisis por hora como máximo
• Ensayos de sangre 225 análisis por hora como máximo
• Ensayos fotométricos y potenciométricos 1 350 análisis por hora como máximo
combinados:
– 25 % de ensayos fotométricos (3 análisis
por muestra)
• Lista de carga combinada: 900 análisis por hora como máximo
– Del 1 % al 3 % de análisis de sangre
– Del 10 % al 20 % de análisis
potenciométricos
• Tiempo transcurrido hasta obtener el primer • 10 minutos como máximo (fotométrico)
resultado • 4 minutos como máximo (potenciométrico)
NOTA: El tiempo transcurrido hasta el primer
resultado comienza en la aspiración y no
incluye el manejo de las muestras.
Tiempos de transición de estados del sistema:
NOTA: Los intervalos de tiempo transcurridos
de Detenido a Procesando y de En espera
a Procesando se obtuvieron con una muestra
cargada en el gestor de reactivos y muestras
(RSM). Si no se carga una muestra, las cubetas
se llenan de agua y el estado del sistema pasa a
ser Operativo.
Módulo de procesamiento (c‑series):

G5-6900R07 - 2020-04-27
• Desconectado a Detenido 1 minuto

• Detenido a En espera 2 minutos
• Detenido a Procesando 6 minutos
• En espera a Procesando (con una muestra 4 minutos
cargada en el RSM)
• En espera a Procesando (sin muestra 21 minutos
cargada en el RSM)
RSM:
• Detenido a En espera 15 segundos
• Detenido a Procesando 30 segundos
• En espera a Operativo 30 segundos
Especificaciones de funcionamiento del módulo de procesamiento (i‑series)

Tabla 9: Especificaciones de funcionamiento del módulo de procesamiento (i‑series)
Volúmenes de dispensación:
• Muestra 2 µL a 200 µL en incrementos de 1 µL
• Reactivo 5 µL a 150 µL en incrementos de 1 µL
• Solución preactivadora 100 µL por análisis
• Solución activadora 300 µL por análisis
Contaminación por arrastre de la sonda de ≤ 0.10 ppm (suero, plasma y otros fluidos
muestras corporales)
Temperatura:
• Refrigerador de reactivos del sistema 2 °C a 12 °C
• Mezcla de reacción 36.4 °C a 37.6 °C
Rendimiento:
• Ensayos de rutina 200 análisis por hora como máximo
• Ensayos de URGENCIA 200 análisis por hora como máximo
• Ensayos con pretratamiento 7 200 análisis por hora como máximo
• Ensayos con pretratamiento 7-7 100 análisis por hora como máximo
• Lista de carga combinada: 170 análisis por hora como máximo
– 10% con pretratamiento
– 25% de URGENCIA
– 65% de rutina
• Tiempo transcurrido hasta obtener el primer • 29 minutos (rutina)
resultado • De 36 minutos a 43 minutos (con
NOTA: El tiempo transcurrido hasta el primer pretratamiento)
resultado comienza en la aspiración y no • 15 minutos (URGENCIA)*
incluye el manejo de las muestras. * El tiempo de procesamiento estimado,
incluido el manejo de las muestras, es de
18 minutos.

G5-6900R07 - 2020-04-27
Tiempos de transición de estados del sistema:

Módulo de procesamiento (i‑series):
• Desconectado a Detenido 3 minutos
• Detenido a En espera 3 minutos
• Detenido a Procesando 7 minutos
• En espera a Operativo 4 minutos a 7 minutos*
* Si la vía de pretratamiento se vuelve a cargar de
cubetas de reacción, la duración de la iniciación es
de 7 minutos.
Gestor de reactivos y muestras:
• Detenido a En espera 15 segundos
• Detenido a Procesando 30 segundos
• En espera a Operativo 30 segundos
Capacidad del sistema

La capacidad del sistema incluye la información sobre el almacenamiento de los datos de
software, los módulos de procesamiento y el gestor de reactivos y muestras.
Capacidad de almacenamiento de datos del software, página 465
Capacidad del módulo de procesamiento (c‑series), página 466
Capacidad del módulo de procesamiento (i‑series), página 467
Capacidad del gestor de reactivos y muestras, página 468
Capacidad de almacenamiento de datos del software

Tabla 10: Capacidad de almacenamiento de datos del software
Ficheros de ensayos 200 ficheros de ensayos

Calibraciones:
• Activa • 1 calibración activa para un máximo de:
– 4 lotes de reactivos diferentes para cada
ensayo en un módulo de procesamiento
si el ensayo se ha configurado para la
calibración por lote
– 4 cartuchos de reactivos diferentes
para cada ensayo en un módulo de
procesamiento si el ensayo se ha
configurado para la calibración por
cartucho

G5-6900R07 - 2020-04-27
NOTA: Las calibraciones para cartuchos de

reactivos no almacenadas en el módulo de
procesamiento se encuentran en la pestaña
Historial de la pantalla Estado de calibración.
• Inactiva • 3 meses como máximo
Inventario para calibración y control de calidad 2 500 viales por módulo de procesamiento
Datos de las gráficas Levey-Jennings 4 meses como máximo
Registro del sistema 120 000 mensajes
Administrador de trabajos de impresión 10 peticiones de impresión
Cartuchos de reactivos 1 000 cartuchos por módulo de procesamiento
Resultados de controles validados* 20 000 resultados por módulo de procesamiento
Resultados de muestras validados* 200 000 resultados
Resultados no validados:* 20 000 resultados
• Muestras
• Controles
• Calibraciones
Los resultados no validados incluyen peticiones de
análisis, análisis en proceso y excepciones.
* Los resultados incluyen los componentes solicitados por el sistema para los ensayos
calculados. Los resultados de los componentes no se pueden mostrar en la pantalla de
resultados.
Capacidad del módulo de procesamiento (c‑series)

Tabla 11: Capacidad del módulo de procesamiento (c‑series)
Soluciones genéricas:
• Solución de referencia ICT 975 mL
• Solución de lavado alcalina 500 mL
• Solución de lavado ácida 500 mL
Depósitos de soluciones genéricas:
• Depósito de la solución de referencia ICT 1L
• Depósito de la solución de lavado alcalina 0.5 L
• Depósito de la solución de lavado ácida 0.5 L
Posiciones del carrusel de reactivos 70
NOTA: Cuatro de las 70 posiciones están
disponibles para el almacenamiento de gradillas de
viales en el sistema.
Carrusel de reacción 187 cubetas

Cubetas de reacción:
• Volumen mínimo 80 µL

G5-6900R07 - 2020-04-27
• Volumen máximo 360 µL

Botella de residuos de alta concentración:
• Volumen 10 L
• Peso 10 kg (22 libras)
Capacidad del módulo de procesamiento (i‑series)

Tabla 12: Capacidad del módulo de procesamiento (i‑series)
Soluciones genéricas:
• Solución preactivadora 975 mL
• Solución activadora 975 mL
• Tampón de lavado concentrado 2L
Depósitos de soluciones genéricas:
• Depósito de la solución preactivadora 1L
• Depósito de la solución activadora 1L
• Depósito del tampón de lavado concentrado 2L
• Depósito del tampón de lavado diluido 4L
Tamaño de la bolsa para residuos potencialmente • 18.9 L (5.0 galones)
contaminados • 39.37 cm (15.5 pulgadas) x 57.15 cm
(22.5 pulgadas)
Posiciones de la vía de procesamiento 46
Posiciones de la vía de pretratamiento 61
Posiciones del carrusel de reactivos 47
Cubeta de reacción (CR):
• Volumen total 1 000 µL
• Volumen máximo de la mezcla de reacción 400 µL
Alimentador de cubetas de reacción 1 000 CR
Residuos sólidos:
• Capacidad del recipiente • 1 000 CR
• 5 horas de procesamiento a 200 CR/hora
• Capacidad del conducto de evacuación de • 50 CR antes de detener el funcionamiento del
residuos sistema
• Capacidad total de 208 CR
• 30 minutos de procesamiento cuando el
recipiente de residuos se extrae durante el
procesamiento de los ensayos

G5-6900R07 - 2020-04-27
Capacidad del gestor de reactivos y muestras

Tabla 13: Capacidad del gestor de reactivos y muestras
Sectores 5 por módulo de procesamiento

Posiciones prioritarias Configurable
0 a 25
Gradillas: 6 posiciones por gradilla
• Gradilla de muestras
• Gradilla de viales
• Gradilla de viales almacenada en el sistema
Bandejas • 5 gradillas de muestras o 30 posiciones
• 5 cartuchos de reactivos
Especificaciones físicas
Las especificaciones físicas aproximadas de Alinity ci‑series se describen en la tabla para las
configuraciones siguientes:
Módulo de Incluye las especificaciones del módulo de procesamiento

procesamiento (Alinity c o Alinity i), del gestor de reactivos y muestras (RSM)
independiente y del módulo de control del sistema (SCM)
Cada módulo Incluye las especificaciones de un módulo de procesamiento

de procesamiento (Alinity c o Alinity i)
adicional
Todos los pesos incluyen líquidos y soluciones genéricas a una capacidad que representan el
peor escenario posible.
Tabla 14: Especificaciones físicas
Módulo Profundidad Ancho Altura Peso

Módulo de 116.9 cm 118.9 cm 133.5 cm • Alinity c
procesamiento (46.0 pulgadas) (46.8 pulgadas) (52.6 pulgadas) 711.6 kg
independiente (1568.9 libras)
• Alinity i
623.2 kg
(1373.9 libras)
Cada módulo 116.9 cm 80.3 cm 133.5 cm • Alinity c
de procesamiento (46.0 pulgadas) (31.6 pulgadas) (52.6 pulgadas) 536.6 kg
adicional (1183.0 libras)
• Alinity i
448.2 kg
(988.1 libras)

G5-6900R07 - 2020-04-27
Distribución de la carga
Las siguientes tablas incluyen la carga que soporta cada almohadilla.
NOTA: La carga es la distribución de la fuerza sobre las almohadillas en un sistema nivelado.
La distribución de la carga varía según el ensamblaje mecánico de los módulos y el ajuste de
las almohadillas.
Figura 122: Sistema Alinity c de un módulo
Tabla 15: Especificaciones de peso de Alinity c
Carga en cada punto de apoyo 1. 118.8 kg (262 libras)

2. 186.9 kg (412 libras)
3. 140.1 kg (309 libras)
4. 83.5 kg (184 libras)
5. 22.7 kg (50 libras)
6. 27.2 kg (60 libras)
7. 29 kg (64 libras)
8. 32.2 kg (71 libras)

G5-6900R07 - 2020-04-27
Figura 123: Sistema Alinity i de un módulo
Tabla 16: Especificaciones de peso de Alinity i
Carga en cada punto de apoyo 1. 189.6 kg (418 libras)

2. 125.6 kg (277 libras)
3. 37.2 kg (82 libras)
4. 141.1 kg (311 libras)
5. 11.3 kg (25 libras)
6. 17.2 kg (38 libras)
7. 52.6 kg (116 libras)
8. 10 kg (22 libras)
Espacio libre necesario para el sistema

Tabla 17: Espacio libre necesario para el sistema
Espacio libre a la derecha y a la izquierda 60 cm (24 pulgadas)

(para permitir la ubicación del módulo de
procesamiento de forma que el conector de

G5-6900R07 - 2020-04-27
alimentación se pueda desconectar del módulo sin

dificultad)
Espacio libre detrás 107 cm (42 pulgadas)
(para poder acceder de forma segura a los
interruptores principales, permitir la refrigeración, el
flujo de aire, acceder al enrutamiento de los cables
y conductos, realizar el mantenimiento y permitir el
paso)
Espacio libre por encima 195.6 cm (77 pulgadas)
(para abrir las cubiertas del centro de
procesamiento y con espacio suficiente para la
torre de estado)
Espacio libre delante 122 cm (48 pulgadas)
(para abrir las puertas frontales y acceder, retirar y
sustituir las soluciones genéricas)
NOTA: Para obtener información sobre el espacio libre necesario para los sistemas conectados
a un sistema automático de transporte de muestras (LAS), consulte la documentación del
fabricante del LAS.
Requisitos generales, página 834
Especificaciones y requisitos eléctricos

Las especificaciones y requisitos eléctricos incluyen información sobre los circuitos y los tipos y
requisitos de las tomas de corriente.
Especificaciones y requisitos eléctricos del módulo de control del sistema (SCM), página 471
Especificaciones y requisitos eléctricos del módulo de procesamiento (c‑series), página 472
Especificaciones y requisitos eléctricos del módulo de procesamiento (i‑series), página 473
Riesgos eléctricos, página 858
Especificaciones y requisitos eléctricos del módulo de control del sistema (SCM)

Tabla 18: Especificaciones y requisitos eléctricos del módulo de control del sistema (SCM)
Alimentación eléctrica AC:*

• Voltaje 90 VAC a 264 VAC
• Frecuencia 47 Hz a 63 Hz
Interruptor de circuito normal que se puede
reajustar:**
• Norteamérica 20 A
• Internacional 16 A

G5-6900R07 - 2020-04-27
NOTA: Si se utiliza un sistema de alimentación

ininterrumpida (SAI) con el sistema, consulte las
especificaciones del fabricante del SAI.
Toma de corriente (1):

• Norteamérica (bloqueo de retroceso) NEMA L6-20R (240 VAC, 20 A)
• Norteamérica NEMA 5-20R (120 VAC, 20 A)
• Universal IEC 60309 (IP44 azul) 2P 3W (250 VAC, 16/20 A)
NOTA: Si se utiliza un SAI con el sistema, consulte

las especificaciones del fabricante del SAI.
Longitud del cable de alimentación eléctrica 3.7 m (12 pies)

Consumo medio de potencia* 1 500 VA (1.5 kVA) como máximo
* Si se utiliza un sistema de alimentación ininterrumpida (SAI), éste debe cumplir los requisitos
de voltaje, frecuencia y consumo de energía de los módulos combinados conectados al SAI.
Se recomienda que la seguridad del SAI esté aprobada por un centro de pruebas reconocido
a nivel nacional como UL o TUV. Además, se recomienda que el SAI cumpla los requisitos de
compatibilidad electromagnética (EMC) indicados en IEC 62040-2.
** La selección del interruptor de circuito depende de la tensión de entrada proporcionada por
el laboratorio y del requisito de voltios-amperios del módulo.
Especificaciones y requisitos eléctricos del módulo de procesamiento (c‑series)

Tabla 19: Especificaciones y requisitos eléctricos del módulo de procesamiento (c‑series)

• Frecuencia 50 Hz o 60 Hz
reajustar:**

Dispersión del calor • En espera: 1950 Btu/h (572 vatios)

• Procesando: 2005 Btu/h (588 vatios)

G5-6900R07 - 2020-04-27

• Universal IEC 60309 (IP44 azul) 2P 3W (250 VAC, 16 A)

NOTA: Hay otras configuraciones del cable de
alimentación disponibles. La longitud de los cables
de alimentación es de 2.5 m (8 pies). Para obtener
más información, póngase en contacto con un
representante de Abbott Laboratories.
Consumo medio de potencia* 3 000 VA (3 kVA) como máximo
Especificaciones y requisitos eléctricos del módulo de procesamiento (i‑series)

Tabla 20: Especificaciones y requisitos eléctricos del módulo de procesamiento (i‑series)

• Frecuencia 47 Hz a 63 Hz
reajustar:**

Dispersión del calor • En espera: 1054 Btu/h (309 vatios)

• Modo de procesamiento habitual: 1634 Btu/h
(479 vatios)
NOTA: El sistema incluye un módulo de
procesamiento y un módulo de control del sistema.

G5-6900R07 - 2020-04-27

• Universal IEC 60309 (IP44 azul) 2P 3W (250 VAC, 16 A)

NOTA: Hay disponible otra configuración del cable
de alimentación. Para obtener más información,
póngase en contacto con un representante de
Consumo medio de potencia* 3 000 VA (3 kVA) como máximo
Especificaciones ópticas (c‑series)

Tabla 21: Especificaciones ópticas (c‑series)
Fuente luminosa Lámpara halógena de tungsteno

Detector Red de fotodiodos de silicona
Recorrido óptico 5 mm ± 0.02 mm
Método fotométrico Rejilla de difracción
Cubeta de reacción Cubeta rectangular de vidrio
Longitudes de onda 16 longitudes de onda (nm): 340, 380, 404, 416,
450, 476, 500, 524, 548, 572, 604, 628, 660, 700,
748 y 804
Intervalo fotométrico -0.1 Abs a 3.2 Abs (convertido para un recorrido
óptico de 10 mm)
Linealidad ≤ ± 2 % a 2.0 Abs

G5-6900R07 - 2020-04-27

Las especificaciones y los requisitos de agua y residuos líquidos proporcionan una descripción
general básica de Alinity ci‑series.
Para obtener más información específica de un módulo de procesamiento concreto, consulte el
tipo de módulo correspondiente.
Tabla 22: Especificaciones y requisitos de agua y residuos líquidos
Calidad del agua:

• Contaminación microbiana máxima ≤ 1 000 unidades formadoras de colonias/mL
• Resistividad mínima 1 MΩ • cm a 25 °C (77 °F)
• Presión (en el módulo de control del sistema) 15 psi a 90 psi (103.4 kPa a 620.5 kPa)
IMPORTANTE: No procese muestras mientras
se realizan mantenimientos en el sistema de
agua purificada. Una vez completados los
mantenimientos, asegúrese de que la presión
se encuentre dentro de las especificaciones.
• Temperatura 15 °C (59 °F) a 30 °C (86 °F)
Configuración de los residuos líquidos (módulo 2 conductos para residuos que evacúan por
de control del sistema) gravedad y 2 conductos para residuos que evacúan
por presión como máximo
Toma de desagüe:
• Ubicación A 3 m (9.5 pies) de la parte posterior del sistema
• Altura • c‑series ≤ 10 cm (4 pulgadas) por encima del
nivel del suelo
• i‑series ≤ 50.8 cm (20 pulgadas) por encima
del nivel del suelo
NOTA: Si no se cumplen las especificaciones del NOTA: En un sistema multimodular, utilice

puerto de desagüe o si el desagüe se sitúa en un las especificaciones del tipo de módulo de
fregadero o está elevado, se debe utilizar la bomba procesamiento más restrictivas.
externa de residuos (accesorio opcional).
Para obtener información sobre las
especificaciones necesarias del puerto de drenaje
de los sistemas conectados a un sistema
automático de transporte de muestras (LAS),
consulte la documentación del fabricante del LAS.
Dispositivo desgasificador (si se ha instalado Utilice agua procedente directamente de la cañería

uno) con eliminación de partículas de 5 μm o mayores.
Especificaciones y requisitos de agua y residuos líquidos de los módulos de procesamiento

G5-6900R07 - 2020-04-27


(c‑series)
Tabla 23: Especificaciones y requisitos de agua y residuos líquidos de los módulos de
procesamiento (c‑series)
Consumo de agua purificada por módulo de

procesamiento:
• Consumo medio 27 L/h
• Consumo máximo (durante el lavado de las ≤ 30 L/h
cubetas)
Configuración de los residuos líquidos 2 conductos para residuos que evacúan por
gravedad y 1 conducto para residuos que evacúa
por presión
Cada conducto drena los residuos hacia el cabezal
de residuos del módulo de control del sistema.
Salida de residuos líquidos por módulo de
procesamiento:
• Salida media 30 L/h
• Salida máxima (durante el cambio del baño ≤ 200 L/h
de incubación)
• Residuos de alta concentración ≤ 2.5 L/h
Capacidad de drenaje por módulo de ≥ 300 L/h
procesamiento

(i‑series)
Tabla 24: Especificaciones y requisitos de agua y residuos líquidos de los módulos de
procesamiento (i‑series)
Consumo de agua purificada:

• Consumo medio ≤ 10 L/h
• Tasas de flujo máximo • ≤ 20 L/h (15 minutos como máximo)
• ≤ 30 L/h (2 minutos como máximo durante el
cebado del conjunto de dilución del tampón de
lavado)
Configuración de los residuos líquidos 1 tubo para residuos que evacúa por gravedad y
1 tubo para residuos que evacúa por presión
Cada conducto drena los residuos hacia el cabezal
de residuos del módulo de control del sistema.
Salida de residuos líquidos por módulo de
procesamiento:

G5-6900R07 - 2020-04-27
• Salida media 8 L/h

• Salida máxima (durante el cebado del 30 L/h
conjunto de dilución del tampón de lavado)
Capacidad de drenaje por módulo de 0.5 L/min o 30 L/h durante un máximo de 2 min
procesamiento
Especificaciones y requisitos medioambientales

Tabla 25: Especificaciones y requisitos medioambientales
Altitud De 30.5 m (100 pies) por debajo del nivel del mar a
2 590.8 m (8 500 pies) por encima del nivel del mar
Parámetros de seguridad eléctrica:
• Categoría de instalación II (categoría de sobretensión)
• Grado de contaminación 2
Dispersión del calor durante un modo de Consulte las especificaciones y los requisitos
procesamiento habitual eléctricos específicos del módulo.
Humedad • Humedad relativa del 20 % al 85 %
• Punto máximo de condensación de 22.3 °C
(72.14 °F) a una presión atmosférica estándar
Niveles de ruido:
• Alinity c No supera los 55.9 dBA a 1 m del sistema
• Alinity i No supera los 63.4 dBA a 1 m del sistema
Ubicación • Sólo para uso en interiores. No instale el
sistema cerca de la luz solar directa.
• No instale el sistema cerca de salidas de
calefacción o refrigeración.
Almacenamiento y transporte • Mantenga el sistema seco.
• Frágil: manéjese con cuidado.
Temperatura durante el funcionamiento 15 °C a 30 °C (59 °F a 86 °F)
PRECAUCIÓN: Este equipo no debe utilizarse en entornos residenciales y puede no

proporcionar la protección adecuada para la recepción de radio en estos entornos. No
utilice este equipo cerca de fuentes de fuerte radiación electromagnética, ya que éstas
pueden interferir en el funcionamiento del mismo.
Especificaciones y requisitos eléctricos del módulo de control del sistema (SCM), página 471
Especificaciones y requisitos eléctricos del módulo de procesamiento (c‑series), página 472
Especificaciones y requisitos eléctricos del módulo de procesamiento (i‑series), página 473

G5-6900R07 - 2020-04-27
Especificaciones del ordenador y la interfaz

Tabla 26: Especificaciones del ordenador y la interfaz
Procesador Mínimo: procesador de tipo Intel core i7-2600;

3.4 GHz, 8 GB RAM
Disco duro:
• Unidad C Mínimo: disco duro de estado sólido de 100 GB
• Unidad D Mínimo: disco duro de estado sólido de 100 GB
Memoria USB Mínimo: 2 GB
NOTA: No utilice una memoria USB encriptada y
protegida con contraseña.
Interfaz del usuario:

• Monitor LCD (21 pulgadas como mínimo)
Los altavoces se incluyen en el monitor.
• Pantalla táctil Conexión DVI estándar o superior con conector
USB
• Teclado No suministrado. Si el usuario proporciona el
teclado, éste debe tener una conexión USB.
• Ratón No suministrado. Si el usuario proporciona el ratón,
éste debe tener tecnología de movimiento óptica y
una conexión USB.
• Lector de códigos de barras Conexión USB
Simbologías (tipos de códigos de barras) que se
pueden leer:
• Código 128
• Código estándar 39
• Codabar
• Data Matrix ECC 200 (reactivos y suministros)
Drivers de impresora • Brother Mono Universal (PCL)
• Brother Universal (BR-Script3)
• Canon Generic PCL6
• Epson Universal
• HP Universal Printing PCL 6
• Lexmark Universal v2 XL
• Samsung Universal 2
• Kyocera Classic Universal PCL6
• Kyocera Classic Universal PCL6 (A4)
Puertos • USB
• 2 conexiones LAN con capacidad mínima de
1 Gbps
Interfaz host:
• Modo de comunicación Bidireccional
• Conexiones • ASTM - TCP/IP sencillo

G5-6900R07 - 2020-04-27
• HL7 - TCP/IP dual

• Documentos de referencia de la interfaz ASTM:
• CLSI LIS01-A2: Specification for Low-Level
Protocol to Transfer Messages Between
Clinical Laboratory Instruments and Computer
Systems
• CLSI LIS2-A2: Specification for Transferring
Information Between Clinical Laboratory
Instruments and Information Systems
HL7:
• HL7 version 2.5.1 Messaging Standard
• HL7 version 2.3.1 Implementation Support
Guide, Appendix C
• IHE Laboratory Technical Framework,
Laboratory Analytical Workflow (LAW) profile
Interfaz del módulo de procesamiento Ethernet
Especificaciones y requisitos de la bomba externa de residuos

La bomba externa de residuos es un componente opcional que se utiliza con Alinity ci‑series
cuando no se dispone de un desagüe en el suelo. La bomba lleva los residuos desde la salida
de residuos a un desagüe elevado.
Especificaciones generales de la bomba de residuos externa, página 479
Especificaciones y requisitos eléctricos de la bomba externa de residuos, página 480
Espacio libre necesario para la bomba de residuos externa, página 480
Especificaciones generales de la bomba de residuos externa

Tabla 27: Especificaciones generales de la bomba de residuos externa
Profundidad 33 cm (13 pulgadas)

Ancho 33 cm (13 pulgadas)
Altura 33 cm (13 pulgadas)
Peso 8 kg (18 libras)

G5-6900R07 - 2020-04-27
Especificaciones y requisitos eléctricos de la bomba externa de residuos

Tabla 28: Especificaciones y requisitos eléctricos de la bomba externa de residuos
Alimentación eléctrica AC:

• Norteamérica • Voltaje: 104 VAC a 126 VAC
• Frecuencia: 47 Hz a 63 Hz
• Internacional • Voltaje: 207 VAC a 253 VAC
• Frecuencia: 47 Hz a 63 Hz
NOTA: El selector de voltaje se debe ajustar

manualmente.
Interruptor del circuito que se puede reajustar:

• Norteamérica 1.6 A
• Universal 0.8 A
• Norteamérica NEMA 5-15 de tres polos (120 VAC, 15 A)
• Universal IEC 320 M con toma de tierra (220 VAC a 240 VAC)
Bomba externa de residuos, página 133
Espacio libre necesario para la bomba de residuos externa

Tabla 29: Espacio libre necesario para la bomba de residuos externa
Espacio libre a cada lado 12.7 cm (5 pulgadas)

(para permitir el acceso)
Espacio libre delante 22.9 cm (9 pulgadas)
Espacio libre detrás 22.9 cm (9 pulgadas)
Requisitos de las etiquetas de códigos de barras

Los requisitos incluyen información sobre las normas de uso y el formato, la longitud y la
ubicación del código de barras.
Requisitos de las etiquetas de códigos de barras de reactivos unidimensionales (1D) (c‑series),
página 481

G5-6900R07 - 2020-04-27
Requisitos de las etiquetas de códigos de barras para muestras, página 484
Requisitos de las etiquetas de códigos de barras de reactivos unidimensionales (1D)

(c‑series)
Los requisitos de las etiquetas de códigos de barras de reactivos unidimensionales (1D) se
proporcionan para garantizar que las etiquetas de códigos de barras de reactivos 1D cumplan
las directrices recomendadas y se coloquen adecuadamente en los cartuchos de reactivos.
Pautas para las etiquetas de códigos de barras de reactivos unidimensionales (1D) (c‑series),
página 481
Formato de los datos para etiquetas de códigos de barras de reactivos unidimensionales (1D)
Colocación de las etiquetas de códigos de barras de reactivos unidimensionales (1D) (c‑series),
página 483
Pautas para las etiquetas de códigos de barras de reactivos unidimensionales (1D)

(c‑series)
Tabla 30: Pautas para las etiquetas de códigos de barras de reactivos unidimensionales (1D)
(c‑series)
Componente Descripción
Tipo de impresora Se debe utilizar una impresora con una resolución mínima de 300 puntos
por pulgada (DPI). Es fundamental que se realice un mantenimiento
adecuado de la impresora de códigos de barras.
NOTA: No se recomiendan las impresoras láser o de inyección de tinta
con una resolución inferior a 300 puntos por pulgada, ni las impresoras
matriciales para generar etiquetas aceptables.
Papel para etiquetas Debe utilizarse papel para etiquetas blancas de buena calidad. La tinta
negra utilizada para los códigos de barras debe ser compatible con el
papel utilizado para las etiquetas.
Las etiquetas impresas deben estar limpias y secas antes de pasarlas
por el lector de códigos de barras.
NOTA: El contraste entre las barras y el fondo de la etiqueta debe ser
el máximo posible. Para aumentar el contraste, póngase en contacto con
el proveedor de las etiquetas de códigos de barras. En caso de que
sea necesario utilizar color en la etiqueta, se puede usar una banda
de color fuera de la parte de la etiqueta reservada para el código de
barras. Con objeto de optimizar el rendimiento, utilice únicamente barras
negras sobre un fondo blanco en la parte correspondiente al código en
la etiqueta.
Cuando se imprimen las etiquetas, el software del sistema proporciona
las siguientes plantillas de etiquetas Avery:
• 5520
• L4773
• L7060

G5-6900R07 - 2020-04-27
Calidad de impresión del Utilice etiquetas de los tipos A, B o C del Instituto Nacional Americano de
código de barras Estándares (ANSI).
La calidad de la impresión de la etiqueta es un factor importante que
afecta a la capacidad del lector de códigos de barras para descodificar
adecuadamente la información contenida en la etiqueta. Para conseguir
un funcionamiento adecuado del lector, se deben utilizar etiquetas de los
tipos A, B o C del ANSI. Aunque las etiquetas de tipo inferior al C del
ANSI proporcionan lecturas válidas, el número de veces que se obtiene
sin lectura es superior y la posibilidad de obtener lecturas incorrectas se
incrementa.
NOTA: El documento ANSI X3.182-1990, Guideline for Bar Code Print
Quality, proporciona un método estandarizado para medir y valorar la
calidad de la impresión de los códigos de barras. Se recomienda evaluar
todas las etiquetas de códigos de barras según esta metodología. Para
definir el tipo de etiquetas, póngase en contacto con el proveedor de
las etiquetas de códigos de barras o de la impresora si lo considera
necesario. También pueden utilizarse sistemas comerciales para llevar a
cabo estas evaluaciones.
Simbología La simbología que se utiliza en c‑series es Código 128.

Longitud La longitud máxima del código de barras impreso es de 50 mm
(1.97 pulgadas).
Altura La altura máxima del código de barras impreso es de 10 mm
(0.39 pulgadas).
Zona en blanco La distancia mínima de la zona en blanco es de 5 mm (0.2 pulgadas).
La zona en blanco o no imprimible es la distancia que hay entre el borde
izquierdo de la etiqueta y la primera barra negra y entre la última barra
negra y el borde derecho de la etiqueta.
Densidad La densidad mínima (ancho de la barra fina) es de 7.5 mil (0.19 mm o
0.0075 pulgadas.).
página 481
Formato de los datos para etiquetas de códigos de barras de reactivos

unidimensionales (1D) (c‑series)
Tabla 31: Formato de los datos para etiquetas de códigos de barras de reactivos
unidimensionales (1D) (c‑series)
Dígito Descripción
1a6 Nombre del reactivo: entrada alfanumérica única de seis dígitos asignada al
reactivo.
NOTA: El nombre del reactivo (dígitos 1 a 6) de la etiqueta de código de barras
del reactivo 1D debe ser idéntico al nombre del reactivo definido por el usuario
correspondiente.

G5-6900R07 - 2020-04-27
Dígito Descripción
7 a 10 Número de serie: entrada numérica de cuatro dígitos que identifica el número de
serie exclusivo del cartucho del reactivo.
Intervalo: 0000-9999
NOTA: Cada cartucho de un lote de reactivos debe tener un identificador numérico
exclusivo.
11 a 15 Número de lote: entrada alfanumérica de cinco dígitos que identifica el número de

lote exclusivo del cartucho del reactivo.
NOTA: El software del sistema crea los datos de los números de lote y de serie
para el cartucho del reactivo a partir de los dígitos 1 a 6 del nombre del reactivo,
los dígitos 11 a 13 del número de lote del reactivo y los dígitos 7 a 10 del número
de serie del reactivo. El software del sistema no diferencia entre letras mayúsculas
y minúsculas en los caracteres alfabéticos que se utilizan para los números de lote.
16 Año de caducidad: entrada numérica de un dígito que identifica el año en el que

caduca el reactivo.
Intervalo: 0-9
El número seleccionado representa el último dígito del año. El intervalo se
interpreta como 1 año antes del número seleccionado y 8 años en el futuro. Por
ejemplo, si el año actual es 2003, se aplica la siguiente información:
• Un 3 en el código de barras representa el año de caducidad de 2003.
17 a 18 Semana de caducidad: entrada numérica de dos dígitos que identifica el día del
año en el que caduca el reactivo.
Intervalo: 00-52
Ejemplos:
• 00 = caduca al final del día 7 del año
• 52 = caduca al final del último día del año
NOTA: Si se introduce un valor superior a 52, no se registra la fecha de caducidad
del reactivo.
página 481
Colocación de las etiquetas de códigos de barras de reactivos unidimensionales (1D)

(c‑series)
Tabla 32: Colocación de las etiquetas de códigos de barras de reactivos unidimensionales
(1D) (c‑series)
Orientación Con el asa del cartucho de reactivos orientada hacia el lado derecho
del cartucho, se puede pegar la etiqueta al frasco de reactivos R1. El
frasco de reactivos R1 es el frasco más grande y está situado más a la

G5-6900R07 - 2020-04-27
izquierda del cartucho. Las barras impresas de la etiqueta deben estar

orientadas verticalmente.
Ubicación El borde superior de la etiqueta debe estar alineado con la lengüeta
de transporte del cartucho. El borde izquierdo de la etiqueta debe estar
alineado con el borde izquierdo del frasco del reactivo R1.
Ángulo vertical El ángulo vertical de la etiqueta debe ser de ±5 grados.
Si la etiqueta no está colocada lo más recta posible, puede que el lector
de códigos de barras no localice las zonas en blanco necesarias ni los
caracteres de inicio y parada.
Figura 124: Colocación correcta de la etiqueta de código de barras unidimensional (1D)

(c‑series)
página 481
página 203
Requisitos de las etiquetas de códigos de barras para muestras

Los requisitos de las etiquetas de códigos de barras para muestras se suministran para
garantizar que las etiquetas cumplen con las normas de uso recomendadas y se encuentran
correctamente adheridas a los tubos de muestra.
Pautas para las etiquetas de códigos de barras de las muestras, página 485
Longitud de la identificación de la muestra, página 486
Colocación de las etiquetas de códigos de barras para muestras, página 487

G5-6900R07 - 2020-04-27
Gestión de muestras, página 653

Carga de muestras en las gradillas de muestras, página 661
Pautas para las etiquetas de códigos de barras de las muestras

Tabla 33: Pautas para las etiquetas de códigos de barras
Tipo de impresora Se debe utilizar una impresora con una resolución mínima de 300 puntos
por pulgada (DPI). Es fundamental que se realice un mantenimiento
adecuado de la impresora de códigos de barras.
NOTA: no se recomiendan las impresoras láser o de inyección de tinta
con una resolución inferior a 300 puntos por pulgada, ni las impresoras
matriciales para generar etiquetas aceptables.
No se recomienda utilizar impresoras con resoluciones inferiores a
600 DPI para generar etiquetas con una densidad de 5.0 mil (ancho
de la barra fina).
Papel para etiquetas Debe utilizarse papel para etiquetas blanco de buena calidad. La tinta
negra utilizada para los códigos de barras debe ser compatible con el
papel utilizado para las etiquetas.
Las etiquetas impresas deben estar limpias y secas antes de pasarlas
por el lector de códigos de barras.
NOTA: el contraste entre las barras y el fondo de la etiqueta debe ser
el máximo posible. Para aumentar el contraste, póngase en contacto
con el proveedor de las etiquetas de códigos de barras si es necesario.
En caso de que sea necesario utilizar color en la etiqueta, se puede
usar una banda de color fuera de la parte de la etiqueta reservada
para el código de barras. Con objeto de optimizar el rendimiento,
utilice únicamente barras negras sobre un fondo blanco en la parte
correspondiente al código en la etiqueta.
Calidad de impresión del Utilice etiquetas de los tipos A, B o C del Instituto Nacional Americano de
código de barras Estándares (ANSI).
La calidad de la impresión de la etiqueta es un factor importante que
afecta a la capacidad del lector de códigos de barras para descodificar
adecuadamente la información contenida en la etiqueta. Para conseguir
un funcionamiento adecuado del lector, se deben utilizar etiquetas de los
tipos A, B o C del ANSI. Aunque las etiquetas de tipo inferior al C del
ANSI proporcionan lecturas válidas, el número de veces que se obtiene
sin lectura es superior y la posibilidad de obtener lecturas incorrectas se
incrementa.
NOTA: El documento ANSI X3.182-1990, Guideline for Bar Code Print
Quality, proporciona un método estandarizado para medir y valorar la
calidad de la impresión de los códigos de barras. Se recomienda evaluar
todas las etiquetas de códigos de barras según esta metodología. Para
definir el tipo de etiquetas, póngase en contacto con el proveedor de
las etiquetas de códigos de barras o de la impresora si lo considera
necesario. También pueden utilizarse sistemas comerciales para llevar a
cabo estas evaluaciones.

G5-6900R07 - 2020-04-27
Simbología Con Alinity ci‑series se pueden utilizar las simbologías siguientes:
• Código estándar 39
• Codabar
• Código 128 (tipos A, B y C)
Zona en blanco La distancia mínima de la zona en blanco es de 6.35 mm
(0.25 pulgadas).
La zona no imprimible o zona en blanco es la distancia que separa el
borde superior de la etiqueta de la primera barra negra y la última barra
negra del borde inferior.
Densidad La densidad mínima (ancho de la barra fina) es de 5.0 mil (0.127 mm o
0.005 pulgadas).
Proporción (ancho de la Proporción mínima: 2:1
barra) Proporción máxima: 3:1
Longitud de las etiquetas Generalmente, se utiliza una etiqueta de 51 mm para un tubo de
de códigos de barras para muestras de 75 mm y una etiqueta de 76 mm para un tubo de muestras
muestras de 100 mm.
Cambiar la configuración de los códigos de barras de las muestras, página 196
Longitud de la identificación de la muestra

Los factores siguientes influyen sobre el número de caracteres que pueden usarse en la
etiqueta de códigos de barras:
• Longitud de las etiquetas de códigos de barras para muestras
• Colocación de las etiquetas de códigos de barras para muestras
• Simbología
• Densidad
• Proporción
• Zona en blanco
Se permite utilizar un máximo de 20 caracteres en la etiqueta de código de barras para

muestras. Sin embargo, el número máximo de caracteres legibles puede ser inferior a 20 en
algunas simbologías, debido a la longitud total de la etiqueta, el ancho de la barra fina y la
proporción.
Si cuando se imprime una etiqueta de códigos de barras (Código 39, Codabar o Intercalado
2 de 5) la función de suma verificación está habilitada, se añade un carácter de suma de
verificación a la etiqueta. El carácter de la suma de verificación se suele añadir después del
último carácter en el lateral derecho de la etiqueta y a la izquierda del carácter de parada. En
la parte de la etiqueta legible para el usuario puede o no aparecer el carácter de la suma de
verificación. Cuando se utiliza la función de la suma de verificación en una etiqueta de código
de barras de Intercalado 2 de 5, utilice al menos cuatro caracteres.

G5-6900R07 - 2020-04-27
Colocación de las etiquetas de códigos de barras para muestras

Tabla 34: Colocación de las etiquetas de códigos de barras para muestras
Orientación La etiqueta debe colocarse perpendicular al eje del tubo y debe fijarse al
tubo a modo de escalera, donde los peldaños son las barras impresas en
posición horizontal.
Ubicación:
• Extremo superior • La etiqueta no debe sobrepasar el extremo superior del tubo.
• Extremo inferior • La etiqueta debe estar a una distancia mínima de 8 mm del fondo
del tubo.
Esta colocación asegura la visibilidad completa de la etiqueta de códigos
de barras una vez que el tubo se coloca en una gradilla de muestras.
Ángulo vertical El ángulo vertical de la etiqueta debe ser de ±5 grados.
Si la etiqueta no está colocada lo más recta posible, es posible que el
lector de códigos de barras no localice las zonas en blanco necesarias
ni los caracteres de inicio y parada.
Figura 125: Etiqueta de código de barras correctamente colocada

G5-6900R07 - 2020-04-27
Figura 126: Etiqueta de código de barras incorrectamente colocada
Leyenda:
1. La etiqueta se ha colocado demasiado baja.
2. La colocación de la etiqueta excede el ángulo vertical.
3. Los bordes de la etiqueta están sueltos.
4. La etiqueta está solapada.
5. La etiqueta no está bien pegada.
Especificaciones y requisitos de las muestras

En las especificaciones y los requisitos de las muestras se incluyen los criterios para el
almacenamiento de las muestras en el sistema, las especificaciones de copas y tubos de
muestras y los requisitos de volumen de muestra. El tipo de muestra y su volumen dependen del
ensayo. Para obtener más información sobre la recogida, la preparación y el almacenamiento
de las muestras, consulte la documentación del ensayo.
Especificaciones y requisitos de las copas y tubos de muestras, página 489
Requisitos de volumen de las muestras, página 491
Almacenamiento de las muestras en el sistema, página 492

G5-6900R07 - 2020-04-27

Procesar de nuevo un análisis o una excepción para una muestra o un control, página 721
Especificaciones y requisitos de las copas y tubos de muestras

Con Alinity ci‑series se pueden utilizar las siguientes copas y tubos de muestras.
Figura 127: Copas de muestras Alinity ci‑series
Figura 128: Copas de muestras Alinity ci‑series utilizadas con los tubos de muestras
Medida Límite máximo

Altura 108 mm

G5-6900R07 - 2020-04-27
Figura 129: Tubos para alícuotas y tubos primarios

IMPORTANTE: Los tubos cónicos sólo se pueden utilizar con c‑series para muestras de sangre.
Para obtener más información sobre los requisitos de las copas y los tubos de muestras para
ensayos específicos, consulte la documentación del ensayo.
Medida Límites
1. Altura • Nominal: 75 mm a 100 mm
• Extremo: 72 mm a 102 mm
2. Diámetro exterior Gradillas de muestras con ID de códigos de barras
que empiezan por las letras A a C:
• Nominal: 10 mm a 13 mm
• Extremo: 13.2 mm como máximo
Gradillas de muestras con ID de códigos de barras
que empiezan por las letras E a T:
• Nominal: 10 mm a 16 mm
• Extremo: 9.6 mm a 16.1 mm
3. Diámetro interior • Nominal: No aplicable
• Extremo: 7.75 mm como mínimo
NOTA: El uso de filtros de suero en tubos de muestra es aceptable si la abertura del filtro
(diámetro interno) y la altura del filtro cumplen las especificaciones de los tubos de muestra.
Las ID de gradillas que comienzan por las letras D, I, O o Q no son identificaciones de gradillas
válidas y no se utilizan.
4107 Calibración del brazo de pipeteo de muestras del LAS (c‑series), página 907

G5-6900R07 - 2020-04-27
Requisitos de volumen de las muestras

Los requisitos de volumen de las muestras dependen del tipo de recipiente de las muestras, de
las condiciones de almacenamiento de las muestras en el sistema y de los ensayos solicitados.
Para obtener información sobre el volumen de muestra necesario, consulte la documentación
del ensayo.
Alinity ci‑series calcula el volumen mínimo necesario en la copa de muestra para procesar una
muestra. El volumen de la copa de muestra se imprime en el informe de la lista de peticiones.
NOTA:
• El volumen mínimo de la copa de muestra para los controles y calibradores es válido para
el inventario actual en todos los módulos de procesamiento de una estación de trabajo en
el momento de la petición de las muestras.
• Si el volumen mínimo de la copa de muestra es inferior a 150 μL, la muestra se debe
cargar con prioridad para evitar impactos en la concentración debido a la evaporación de la
muestra. Si la muestra no se carga con prioridad, se necesita un volumen mínimo de 150 μL
para analizar la muestra.
• Para garantizar la detección adecuada del nivel del líquido, no llene las copas de muestras
por encima de la marca de graduación de los 1 400 μL.
• No se puede garantizar la fiabilidad de los resultados de los ensayos si no se utiliza un
volumen de muestra adecuado.
• Asegúrese de que el volumen de las muestras sea adecuado, de forma que pueda
procesarse un reanálisis en el caso de que las muestras se carguen en el gestor de
reactivos y muestras (RSM) y el RSM se haya configurado para ubicar las muestras
automáticamente para el reanálisis.
Tabla 35: Requisitos de volumen mínimo de las muestras
Copa de muestra:
IMPORTANTE: No se pueden utilizar copas de
muestras con muestras de sangre en c‑series
porque podrían dañar la sonda de muestras.
• c‑series 50 μL (volumen residual en la copa de muestra)
+ 8 μL (volumen sobreaspirado) + volumen de
muestra combinado de los ensayos y replicados
solicitados
NOTA: El volumen sobreaspirado de la sonda
de muestras se dispensa en la copa de lavado
después de pipetear la muestra para un ensayo en
los siguientes casos:
• La muestra requiere una dilución en el
sistema.
• El análisis tiene un volumen de muestra
superior a 15 μL.
• La aspiración es para el segundo replicado o
siguientes (n = 2 o superior) para un ensayo

G5-6900R07 - 2020-04-27
ICT individual [sodio (Na), potasio (K) o cloro

(Cl)] o para los tres ensayos ICT (Na, K y Cl).
Cada vez que se produce una de estas acciones,
se aspiran otros 8 μL de sobreaspirado de la
muestra para el siguiente ensayo o grupo de tres
ensayos ICT.
• i‑series 50 μL (volumen residual en la copa de muestra) +
volumen de muestra combinado de los ensayos y
replicados solicitados
Volúmenes de los tubos de alícuotas El volumen mínimo de la muestra no debe tener
una altura inferior a 8 mm desde el fondo del tubo.
Volúmenes de los tubos primarios El volumen mínimo de la muestra no debe tener
una altura inferior a 8 mm por encima del punto
de separación (coágulo, gel separador o interfaz de
plasma o eritrocitos) para evitar la contaminación
de la muestra durante la aspiración.
Volúmenes de los tubos primarios (sangre) El volumen máximo de la muestra no debe tener
una altura superior a 78 mm por encima del fondo
del tubo de muestra.
Requisitos para el manejo de las muestras, página 839
Descripción de los elementos del Informe de la lista de peticiones, página 1753
Almacenamiento de las muestras en el sistema

Alinity ci‑series requiere un mínimo de 150 µL para el análisis de rutina de controles y muestras.
Esta recomendación contempla el almacenamiento de las muestras en el sistema durante 3
horas en condiciones normales del laboratorio sin observar efectos en la concentración debido
a la evaporación de las muestras. Si no se sigue la recomendación, no se puede garantizar la
fiabilidad de los resultados.
En la tabla siguiente se describe el tiempo aproximado necesario para disminuir el peso de
diferentes volúmenes de muestra iniciales en un 5 % si se mide el peso en copas de muestras y
en diferentes condiciones medioambientales.
Las temperaturas alta y baja (30 °C y 15 °C) se analizaron con una humedad baja. Un
entorno de 25 °C con una humedad relativa (HR) del 45 % se considera representativo de las
condiciones normales de un laboratorio.
Tabla 36: Almacenamiento de las muestras en el sistema
Tiempo en el sistema 15 °C 25 °C 30 °C
(h) HR 15 % HR 45 % HR 15 %
1 60 µL 60 µL 100 µL
2 70 µL 80 µL 180 µL
3 100 µL 120 µL 280 µL
4 130 µL 160 µL 365 µL

G5-6900R07 - 2020-04-27
Tiempo en el sistema 15 °C 25 °C 30 °C
(h) HR 15 % HR 45 % HR 15 %
5 160 µL 200 µL 450 µL

G5-6900R07 - 2020-04-27
NOTAS

G5-6900R07 - 2020-04-27
Capítulo 5 Instrucciones de funcionamiento
Introducción
Este capítulo proporciona información sobre cómo realizar los procedimientos rutinarios de
procesamiento en Alinity ci‑series.
Antes de trabajar con el sistema, familiarícese con los componentes de hardware del sistema y
con los principios básicos de la interfaz del usuario.
Reinicio, puesta en marcha, pausa y detención del sistema, página 496
Ventana flotante Notas, página 525
Pantalla de inicio, página 533
Gestión del inventario de los materiales consumibles, página 576
Gestión de reactivos y muestras, página 608
Peticiones de muestras, calibraciones y controles, página 669
Pantalla Resultados, página 724
Análisis de control de calidad, página 749
Ventana flotante de búsqueda, página 781
Ventana flotante Archivar, página 783
Procedimientos de calibración, página 791
Riesgos mecánicos, página 859

G5-6900R07 - 2020-04-27
Instrucciones de funcionamiento
Reinicio, puesta en marcha, pausa y detención del sistema Capítulo 5
Reinicio, puesta en marcha, pausa y detención del

sistema
Para realizar determinadas tareas, el usuario puede tener que reiniciar todo Alinity ci‑series, el
gestor de reactivos y muestras (RSM) o uno o varios módulos de procesamiento.
Para reiniciar, el componente en cuestión debe estar apagado y luego se debe encender
transcurrido un período de tiempo determinado. Una vez encendido, se debe realizar una puesta
en marcha para que el analizador pase al estado En espera.
En función del estado del gestor de reactivos y muestras (RSM) y del módulo de procesamiento,
puede ser necesario realizar una pausa para que se puedan llevar a cabo las siguientes tareas:
• Mantenimiento y diagnóstico
• Sustitución de componentes
• Carga de soluciones de lavado de muestras del sistema c‑series
Encendido del ordenador con la interfaz del usuario, página 504
Apagado del ordenador con la interfaz del usuario, página 504
Encendido del módulo de procesamiento, página 505
Apagado del módulo de procesamiento, página 508
Encendido del gestor de reactivos y muestras (RSM), página 512
Apagado del gestor de reactivos y muestras (RSM), página 513
Inicio del módulo de procesamiento y del gestor de reactivos y muestras (RSM), página 514
Poner en pausa el módulo de procesamiento, página 515
Poner en pausa el gestor de reactivos y muestras (RSM), página 516
Detención del módulo de procesamiento y del gestor de reactivos y muestras (RSM), página 517
Realizar un apagado de emergencia, página 517
Apagado prolongado (i‑series), página 520
Reinicio del sistema

Estado del analizador • Módulo de procesamiento: Desconectado, Detenido,
requerido Calentando o En espera
• Gestor de reactivos y muestras (RSM): Desconectado,
Detenido o En espera
NOTA: El estado del analizador para cada módulo de procesamiento y el RSM debe ser uno
de los estados necesarios para garantizar que el procesamiento de las muestras no se vea
interrumpido.

G5-6900R07 - 2020-04-27
Capítulo 5 Reinicio, puesta en marcha, pausa y detención del sistema
Realice este procedimiento para reiniciar el módulo de control del sistema (SCM), el RSM
y uno o varios módulos de procesamiento con el fin de restablecer la comunicación entre
los componentes del sistema, almacenar la información sobre la configuración o solucionar
problemas del sistema.
1. En la barra del menú, pulse el icono Inicio.
2. En la pantalla de Inicio, pulse Apagar.
El ordenador con la interfaz del usuario se apaga cuando el software del sistema completa
el apagado.
4. Abra la puerta frontal del SCM.
5. Desplace hacia abajo el interruptor de corriente del SCM.
NOTA: Cuando se apaga el interruptor de corriente del SCM, se apaga también el RSM de
todos los módulos de procesamiento de un sistema multimodular.
6. Abra la puerta frontal del sistema electrónico de cada módulo de procesamiento Alinity c
del sistema.
7. Localice el interruptor de corriente de cada módulo de procesamiento Alinity c.

G5-6900R07 - 2020-04-27
Figura 130: Interruptor de corriente del módulo de procesamiento Alinity c
8. Localice el interruptor principal de alimentación de cada módulo de procesamiento Alinity i.

G5-6900R07 - 2020-04-27
Figura 131: Interruptor principal de alimentación del módulo de procesamiento Alinity i
9. Desplace hacia abajo el interruptor de corriente para apagar cada módulo de

procesamiento Alinity c.
Apague el interruptor principal de alimentación de cada módulo de procesamiento Alinity i.
10. Asegúrese de que cada módulo de procesamiento permanece apagado durante 1 minuto.
11. Encienda el ordenador con la interfaz del usuario.
12. Espere a que aparezca en el ordenador con la interfaz del usuario la pantalla de acceso al
sistema.
13. Desplace hacia arriba el interruptor de corriente del SCM para encender el RSM y el lector
de códigos de barras del SCM.
14. Desplace hacia arriba el interruptor de corriente para encender cada módulo de
procesamiento Alinity c.
Encienda el interruptor principal de alimentación de cada módulo de procesamiento Alinity i.
NOTA: Una vez encendidos, el RSM y los módulos de procesamientos se inician y el estado
del analizador pasa a ser Detenido.
15. Inicie la sesión en el software del sistema.
16. Para llevar el analizador al estado En espera, inicie el RSM y cada módulo de
procesamiento.

G5-6900R07 - 2020-04-27
17. Cierre la puerta frontal del sistema electrónico de cada módulo de procesamiento Alinity c.
18. Cierre la puerta frontal del SCM.
Acceso, página 524
Reinicio del módulo de procesamiento y del gestor de reactivos y

muestras (RSM)
interrumpido.
Realice este procedimiento para reiniciar el RSM y uno o varios módulos de procesamiento con
el fin de restablecer la comunicación con el módulo de control del sistema (SCM), almacenar la
información sobre la configuración o solucionar problemas del sistema.
cada módulo de procesamiento de un sistema multimodular y el lector de códigos de barras
del SCM.

G5-6900R07 - 2020-04-27
3. Abra la puerta frontal del sistema electrónico de uno o varios módulos de procesamiento.
4. Localice el interruptor de corriente de uno o varios módulos de procesamiento.

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
Figura 133: Interruptor de corriente del módulo de procesamiento Alinity i
5. Desplace hacia abajo el interruptor de corriente del módulo de procesamiento para apagar
uno o varios módulos de procesamiento.
6. Asegúrese de que cada módulo de procesamiento permanece apagado durante 1 minuto.
7. Desplace hacia arriba el interruptor de corriente del SCM para encender el RSM y el lector
de códigos de barras del SCM.
8. Desplace hacia arriba el interruptor de corriente del módulo de procesamiento para
encender uno o varios módulos de procesamiento.
NOTA: Una vez encendidos, el RSM y los módulos de procesamientos se inician y el estado
del analizador pasa a ser Detenido.
9. Para llevar el analizador al estado En espera, inicie el RSM y los módulos de
procesamiento correspondientes.
10. Cierre la puerta frontal del sistema electrónico de uno o varios módulos de procesamiento.

G5-6900R07 - 2020-04-27

Encendido del ordenador con la interfaz del usuario

Realice este procedimiento para encender el ordenador con la interfaz del usuario.
2. Pulse el interruptor de encendido en la parte frontal del ordenador.
3. Espere a que aparezca en el ordenador con la interfaz del usuario la pantalla de acceso al
sistema.
4. Si el módulo de procesamiento y el gestor de reactivos y muestras (RSM) están
encendidos, reinícielos.
NOTA: Utilice el interruptor principal de alimentación para reiniciar el módulo de
procesamiento Alinity i.
Si el módulo de procesamiento y el gestor de reactivos y muestras están apagados,
enciéndalos.
Apagado del ordenador con la interfaz del usuario

interrumpido.
Realice este procedimiento para apagar el ordenador con la interfaz del usuario.
2. En la pantalla de Inicio, pulse Apagar.
El ordenador con la interfaz del usuario se apaga cuando el software del sistema completa
el apagado.

G5-6900R07 - 2020-04-27
Encendido del módulo de procesamiento

Requisito previo Asegúrese de que se cumplen los siguientes criterios para
garantizar una iniciación adecuada de la comunicación entre
los componentes del sistema:
• El módulo de control del sistema está encendido y la
interfaz del usuario aparece en pantalla.
• Uno o varios módulos de procesamiento han estado
apagados durante al menos 1 minuto.
Realice este procedimiento para encender uno o varios módulos de procesamiento.

NOTA: Si sólo se apaga el interruptor de corriente frontal de un módulo de procesamiento, se
mantiene el suministro eléctrico del carrusel de reactivos.
1. Localice el interruptor principal de alimentación del módulo de procesamiento.
Figura 134: Interruptor principal de alimentación del módulo de procesamiento Alinity c

G5-6900R07 - 2020-04-27
2. Si el interruptor principal de alimentación del módulo de procesamiento está apagado,

muévalo a la posición de encendido (ON/I).
3. Abra la puerta frontal del sistema electrónico del módulo de procesamiento.
4. Localice el interruptor de corriente del módulo de procesamiento.

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
5. Si el interruptor de corriente del módulo de procesamiento está apagado, desplácelo hacia

arriba para encenderlo.
NOTA: Una vez encendido, se inicia el módulo de procesamiento y el estado del analizador
pasa a ser Detenido.
6. Para llevar el analizador al estado En espera, inicie el módulo de procesamiento.
7. Cierre la puerta frontal del sistema electrónico del módulo de procesamiento.
Apagado del módulo de procesamiento

Estado del analizador Desconectado, Detenido, Calentando o En espera
requerido

G5-6900R07 - 2020-04-27
NOTA: El estado del analizador para cada módulo de procesamiento debe ser uno de
los estados necesarios para garantizar que el procesamiento de las muestras no se vea
interrumpido.
Realice este procedimiento para apagar uno o varios módulos de procesamiento durante la
sustitución de componentes o la solución de problemas.
NOTA: Si sólo se apaga el interruptor de corriente frontal de un módulo de procesamiento,
se mantiene el suministro eléctrico del carrusel de reactivos. Para apagar todo el suministro
eléctrico del módulo de procesamiento, desplace el interruptor principal de alimentación del
módulo a la posición de apagado. Si se utiliza el interruptor principal de alimentación, se pueden
producir errores de comunicación de la tarjeta debido a la pérdida de energía.
1. Abra la puerta frontal del sistema electrónico del módulo de procesamiento.
2. Localice el interruptor de corriente del módulo de procesamiento.

G5-6900R07 - 2020-04-27
3. Desplace hacia abajo el interruptor de corriente del módulo de procesamiento para apagar
el módulo de procesamiento.
NOTA: Para apagar todos los módulos de procesamiento de un sistema multimodular, se
debe apagar cada módulo por separado.
4. Para cortar todo el suministro eléctrico del módulo de procesamiento, realice los pasos 5,
página 510 y 6, página 512.
Si no es necesario apagar el carrusel de reactivos, vaya al paso 7, página 512.
5. Localice el interruptor principal de alimentación del módulo de procesamiento.

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
6. Para apagar todo el suministro eléctrico del módulo de procesamiento, desplace el

interruptor principal de alimentación del módulo a la posición de apagado (OFF/O).
7. Deje el módulo de procesamiento apagado durante al menos 1 minuto antes de volver a
encenderlo.
8. Cierre la puerta frontal del sistema electrónico del módulo de procesamiento.
Si el módulo de procesamiento Alinity i va a permanecer apagado durante más de 7 días, realice

un apagado prolongado.
Encendido del gestor de reactivos y muestras (RSM)

Requisito previo Asegúrese de que el ordenador con la interfaz del usuario
esté encendido y que la interfaz del usuario aparezca
en pantalla para garantizar la iniciación adecuada de la
comunicación entre los componentes del sistema.
Siga estos pasos para encender el gestor de reactivos y muestras (RSM).

G5-6900R07 - 2020-04-27
NOTA: El interruptor de corriente del SCM suministra energía al RSM.

2. Desplace hacia arriba el interruptor de corriente del SCM.

NOTA: Cuando se enciende el interruptor de corriente del SCM, se enciende también el
RSM de cada módulo de procesamiento de un sistema multimodular. Una vez encendido, se
inicia el RSM y el estado del analizador pasa a ser Detenido.
3. Para llevar el analizador al estado En espera, inicie el RSM.
Apagado del gestor de reactivos y muestras (RSM)

Estado del analizador Desconectado, Detenido, Calentando o En espera
requerido

G5-6900R07 - 2020-04-27
NOTA: El estado del analizador para el RSM debe ser uno de los estados necesarios para
garantizar que el procesamiento de las muestras no se vea interrumpido.
Siga estas instrucciones para apagar el RSM con el fin de realizar procedimientos de
mantenimiento o de solución de problemas.
1. Abra la puerta frontal del módulo de control del sistema (SCM).

cada módulo de procesamiento de un sistema multimodular y el lector de códigos de barras
del SCM.
Inicio del módulo de procesamiento y del gestor de reactivos y

muestras (RSM)
Estado del analizador Detenido o En espera
requerido

G5-6900R07 - 2020-04-27
Lleve a cabo este procedimiento para realizar las siguientes tareas:

• Iniciar un módulo de procesamiento o el gestor de reactivos y muestras (RSM) y cambiar el
estado del analizador de Detenido a En espera.
• Reiniciar un módulo de procesamiento o el RSM cuando el estado del analizador es En
espera.
• Preparar el procesamiento de las muestras.

2. En la pantalla de Inicio, realice uno de los pasos siguientes:
– Seleccione uno o varios módulos de procesamiento o el gestor de reactivos y muestras
(RSM).
– Seleccione uno o varios módulos de procesamiento y el RSM.
3. Pulse Iniciar.
Sustitución del sensor de nivel de la solución preactivadora, la solución activadora o el tampón de
lavado concentrado (i‑series), página 1048
Sustitución del sensor de nivel del tampón de lavado diluido (i‑series), página 1052
Vaciar los depósitos de las soluciones genéricas (i‑series), página 1534
Vaciado del depósito de tampón de lavado diluido (i‑series), página 1538
Retirada de las gradillas de los posicionadores de muestras, página 1547
Poner en pausa el módulo de procesamiento

Estado del analizador Operativo o Procesando
requerido
Lleve a cabo este procedimiento para cambiar el estado del módulo de procesamiento de
Operativo o Procesando a En espera. El estado del analizador deber ser En espera para realizar
las siguientes tareas:
• Mantenimiento y diagnóstico
• Sustitución de componentes
• Carga de soluciones de lavado de muestras del sistema c‑series

2. En la pantalla de Inicio, seleccione uno o varios módulos de procesamiento.
3. Pulse Pausa.

G5-6900R07 - 2020-04-27
NOTA: Cuando el módulo de procesamiento entra en pausa, el estado del módulo pasa a ser A
espera. A continuación, el módulo de procesamiento realiza estos pasos:
• Completa la aspiración del análisis en curso, así como una o dos aspiraciones más para la
muestra en curso.
• Vuelva a colocar la gradilla de muestras en el gestor de reactivos y muestras.
• Pasa al estado En espera. Todos los análisis programados permanecen así hasta que el
estado del módulo de procesamiento pase a ser En espera. Una vez que el módulo de
procesamiento se encuentre en el estado En espera, todos los análisis programados pasan
a ser excepciones.
El estado del módulo de procesamiento pasa a ser En espera, a menos que se seleccione el
botón Procesar para iniciar un procesamiento antes del cambio de estado.
NOTA: No levante una cubierta frontal o posterior del centro de procesamiento antes de que el
estado del módulo de procesamiento pase a ser En espera.
Poner en pausa el gestor de reactivos y muestras (RSM)

Estado del analizador Operativo
requerido
Lleve a cabo este procedimiento para cambiar el estado del gestor de reactivos y muestras
(RSM) de Operativo a En espera. El estado del analizador deber ser En espera para realizar las
siguientes tareas:
• Realizar procedimientos de mantenimiento o diagnóstico.
• Extraer una gradilla o un cartucho cuando la luz del indicador de estado es ámbar.
• Detener el transporte de muestras a uno o varios módulos de procesamiento.

2. En la pantalla de Inicio, seleccione el RSM.
3. Pulse Pausa.
NOTA: Cuando el RSM entra en pausa, el estado del RSM pasa a ser A espera. El
módulo de procesamiento completa la aspiración de las muestras para todos los análisis
programados y el RSM devuelve las gradillas a sus posiciones originales. Asimismo, se
completa la carga y descarga programada de los cartuchos de reactivos. El estado del
RSM pasa a ser En espera, a menos que se seleccione el botón Procesar para iniciar un
procesamiento antes del cambio de estado.
NOTA: No levante una cubierta frontal del centro de procesamiento antes de que el estado del
módulo de procesamiento pase a ser En espera.

G5-6900R07 - 2020-04-27
Detención del módulo de procesamiento y del gestor de reactivos y

muestras (RSM)
Estado del analizador Operativo, Procesando o En espera
requerido
Lleve a cabo este procedimiento para pasar el estado del analizador del sistema de Operativo,
Procesando o En espera a Detenido.
2. En la pantalla de Inicio, realice uno de los pasos siguientes:
(RSM).
3. Pulse Detener.
Realizar un apagado de emergencia

Siga estas instrucciones para apagar el sistema ante una situación de emergencia.
1. Localice el interruptor de alimentación principal del módulo de control del sistema (SCM) y
de todos los módulos de procesamiento.

G5-6900R07 - 2020-04-27
Figura 142: Interruptor principal de alimentación del SCM

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
2. Desplace cada interruptor principal de alimentación a la posición de apagado (OFF/O).

3. Desenchufe el conector de alimentación de la toma de corriente.
IMPORTANTE: Para cortar el suministro eléctrico de todos los módulos de procesamiento
y del gestor de reactivos y muestras, desenchufe el conector de cada módulo de
procesamiento y del SCM.
Apagado prolongado (i‑series)

Si Alinity i‑series debe permanecer apagado durante más de 7 días, se debe realizar un
procedimiento de apagado prolongado. Este procedimiento purga el sistema con agua y aire
para eliminar las soluciones genéricas de las bombas y los conductos. Asimismo, evita la
formación de sales, que puede dañar el sistema. Póngase en contacto con un representante de
Abbott Laboratories para llevar a cabo el procedimiento de apagado prolongado.

G5-6900R07 - 2020-04-27
Capítulo 5 Pantalla de acceso al sistema
Pantalla de acceso al sistema

• Información del sistema
• Información del estado
El usuario puede acceder al sistema.
Descripción de los elementos de la pantalla de acceso al sistema, página 521
Acceso, página 524
Bloqueo de la interfaz del usuario, página 524
Descripción de los niveles de acceso, página 168
Descripción de los elementos de la pantalla de acceso al sistema

En la pantalla Acceso, el usuario pueda acceder al sistema y ver el sistema y la información de
estado de todos los módulos.
Área de acceso
Esta área se utiliza para introducir una identificación de usuario y un PIN numérico de cuatro
dígitos para acceder al sistema. El sistema tiene tres tipos de niveles de acceso: General,
Supervisor y Administrador.
Acceso Muestra elementos que se utilizan para introducir una

identificación de usuario o para mostrar la identificación
del usuario anterior. El acceso predeterminado es Admin
(administrador del sistema). Las opciones disponibles son:
, + Hecho El botón Más permite acceder a

un cuadro que se utiliza para
introducir la identificación del usuario.
La identificación del usuario puede
contener un máximo de 12 caracteres
alfanuméricos. El botón + Hecho
muestra la identificación del usuario
introducida. El botón alterna entre
y + Hecho.
Botones de los Muestran la identificación de los

últimos cuatro últimos cuatro usuarios que accedieron
usuarios al sistema.
Cuatro círculos Indican la entrada del PIN de cuatro

dígitos. A medida que se introduce

G5-6900R07 - 2020-04-27
Pantalla de acceso al sistema Capítulo 5
cada dígito del PIN, cada círculo se

sombrea.
Teclado numérico Muestra botones que se utilizan para

introducir el PIN de cuatro dígitos para
la identificación del usuario. El botón
Borrar todo se utiliza para borrar todos
los dígitos introducidos. El botón de
Retroceso se utiliza para borrar el
último dígito introducido.
Si el sistema está configurado para un
acceso controlado por contraseñas, se
deben configurar la identificación y la
contraseña antes de utilizar el acceso
controlado por contraseñas.
Área de información del sistema

Muestra los estados actuales de los análisis que están en curso en el sistema.
Hora de finalización Muestra la hora de finalización del último análisis que hay en
curso en el sistema.
Muestras totales Muestra el número total de muestras que tienen un estado

Programado, Procesando o En curso.
Peticiones pendientes Muestra el número de peticiones de muestras que tienen un

estado Pendiente, Programado, Procesando o En curso.
Excepciones Muestra el número de excepciones que no se han validado ni

procesado de nuevo. El número se muestra en texto rojo.
Área de estado del sistema

Muestra notificaciones para indicar los estados de los analizadores, reactivos y suministros de
todos los módulos del sistema.
Icono del estado del Muestra el estado general del analizador para todos los
analizador módulos del sistema. El estado del analizador se indica
mediante las siguientes notificaciones:
Marca de verificación El estado de todos los módulos es

verde Operativo o Procesando.
Círculo ámbar En estado de uno o varios módulos

es En espera, Iniciando, Calentando, A
pausa o Mantenimiento.

G5-6900R07 - 2020-04-27
Capítulo 5 Pantalla de acceso al sistema
Triángulo rojo El estado de todos los módulos es

Desconectado o Detenido.
Icono de estado de los Muestra el estado general de los reactivos para todos los
reactivos módulos del sistema. El estado de los reactivos cargados en
el sistema se indica mediante las siguientes notificaciones:
Marca de verificación El estado de los reactivos de todos los

verde módulos es OK, Mezclando, Omitido o
Deshabilitado.
Círculo ámbar Uno o varios elementos del inventario

del carrusel de reactivos han
alcanzado o excedido la alarma de
volumen bajo configurada.
Triángulo rojo Uno o varios cartuchos o gradillas

tienen un estado Caducado, Error DNL,
Vacío, Sin ensayo, Incompleto, Fallo
cód. barras o Sin definir.
Icono de estado de los Muestra el estado general de los suministros de todos los
suministros módulos de procesamiento del sistema. El estado de los
suministros se indica mediante las siguientes notificaciones:
Marca de verificación El estado de los suministros y los

verde recipientes de residuos de todos los
módulos de procesamiento es OK.
Círculo ámbar Uno o varios suministros han alcanzado

o excedido la alarma de volumen bajo
configurada.
Triángulo rojo Uno o varios suministros están vacíos o

caducados, o el recipiente de residuos
está lleno.
Botón de función

momento.

G5-6900R07 - 2020-04-27
Pantalla de acceso al sistema Capítulo 5
Acceso
Lleve a cabo este procedimiento para acceder a Alinity ci‑series.
1. Si aparece la pantalla de acceso al sistema, continúe con el paso 2, página 524.
Si aparece cualquier otra pantalla, pulse el botón de "bloqueo" .
2. Pulse un botón de nivel de acceso de usuario.
Si el botón de nivel de acceso del usuario correspondiente no aparece en pantalla, realice
estos pasos:
a. Pulse el botón Más .
b. Teclee la ID de usuario.
c. Pulse el botón + Hecho.
3. Para ver la pantalla de Inicio, pulse el PIN de cuatro dígitos de la ID de usuario.
Bloqueo de la interfaz del usuario

Siga estas instrucciones para bloquear la interfaz del usuario.
NOTA: Cuando se bloquea la interfaz del usuario, el usuario no abandona la sesión. Las
muestras que estuvieran en proceso generan los resultados con la identificación del último
usuario registrado en el sistema hasta que acceda al sistema un usuario nuevo.
• En la cabecera de la pantalla, seleccione el botón de "bloqueo" .

G5-6900R07 - 2020-04-27
Capítulo 5 Ventana flotante Notas
Ventana flotante Notas

La función de Notas permite a los usuarios documentar información que se envía a cada cuenta
de usuario. Se pueden crear notas, por ejemplo, para informar sobre el estado del analizador,
el estado del procesamiento de las muestras o los procedimientos y normativas del laboratorio.
Las notas ancladas no se pueden eliminar de la vista personal de un usuario. El número máximo
de notas mostradas para todos los usuarios es 99.
En la ventana flotante Notas, el usuario puede ver todas las notas.
• Crear una nota.
• Añadir un comentario a una nota.
• Eliminar notas de la vista personal del usuario.
• Anclar o desanclar notas creadas por el usuario.
El administrador del sistema puede anclar o desanclar cualquier nota de usuario.
Descripción de los elementos de la ventana flotante Notas, página 525
Descripción de los elementos de la ventana flotante Añadir nota, página 527
Descripción de los elementos de la ventana flotante Añadir comentario, página 527
Ver una nota, página 528
Crear una nota, página 528
Anclar o desanclar una nota, página 529
Editar una nota, página 529
Añadir un comentario a una nota, página 530
Eliminar una nota, página 531
Eliminar todas las notas desancladas, página 531
Descripción de los elementos de la ventana flotante Notas

En la ventana flotante Notas, el usuario puede documentar información registrada en todas las
cuentas de usuarios.
Se muestra una notificación en el botón Notas cuando hay una nota para el usuario registrado
en el sistema que no se ha visto. En la notificación se incluye un número del 1 al 99, que indica
el número de notas no leídas. La notificación desaparece cuando el usuario revisa todas las
notas no leídas.
Elementos
Autor Muestra una lista desplegable que se utiliza para filtrar la

lista de notas por el autor de la nota original. La opción
predeterminada es Todos los usuarios.

G5-6900R07 - 2020-04-27
Ventana flotante Notas Capítulo 5
Una vez añadidas las notas, se muestra una lista bajo la lista
desplegable Autor.
Cuando se selecciona una nota, el texto de la nota
seleccionada se muestra en el cuadro del lateral derecho de
la lista de notas. La cabecera del cuadro de notas muestra
el nombre de la nota seleccionada y la fecha y la hora en
que la nota seleccionada se modificó por última vez. Cuando
no se ha seleccionado ninguna nota, la cabecera del cuadro
de notas muestra el mensaje Seleccione una nota para
visualizarla.
Comentarios Muestra los comentarios añadidos a una nota.
Botones de función

Añadir nota Muestra la ventana flotante Añadir nota.
Añadir comentario Muestra la ventana flotante Añadir comentario.
Anclar Permite anclar o desanclar la nota seleccionada. El botón

alterna entre Anclar y Desanclar. Una nota anclada no la
pueden eliminar otros usuarios de sus vistas personales.
Eliminar Elimina la nota seleccionada o todas las notas. El botón

alterna entre Eliminar y Eliminar todo. La opción Eliminar
todo está activa cuando no se ha seleccionado ninguna nota.
Guardar Guarda los cambios cuando se edita una nota.
Cancelar Elimina los cambios cuando se edita una nota.

momento.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Añadir nota
Elementos
Título Muestra un cuadro de texto que permite introducir un título

para una nota.
Nota Muestra un cuadro de texto que permite introducir el texto de

la nota.
Botones de función



momento.
Descripción de los elementos de la ventana flotante Añadir

comentario
Elemento

comentario para la nota seleccionada.
Botones de función



G5-6900R07 - 2020-04-27

momento.
Ver una nota

Siga estas instrucciones para ver una nota. Un punto azul indica que una nota o un comentario
no se han leído.
1. En la cabecera de la pantalla, pulse Notas.
2. En la lista de notas de la ventana flotante Notas, seleccione la nota que desee ver.
Las notas se muestran en el orden siguiente:
a. Notas y comentarios anclados que no se han leído
b. Notas y comentarios desanclados que no se han leído
c. Notas y comentarios anclados que se han leído
d. Notas y comentarios desanclados que se han leído
NOTA: Para filtrar la lista por el autor de la nota original, seleccione un autor en la lista
desplegable Autor.
Crear una nota

Siga estas instrucciones para crear una nota visible para todos los usuarios cuando accedan al
sistema. Se pueden crear notas, por ejemplo, para informar sobre el estado del analizador, el
estado del procesamiento de las muestras o los procedimientos y normativas del laboratorio.
2. En la ventana flotante Notas, pulse Añadir nota.
3. En la ventana flotante Añadir nota, seleccione el cuadro de texto Título y teclee el título de
la nota.
4. Seleccione el cuadro de texto Nota y escriba la nota.
NOTA: El autor de una nota puede editarla hasta que se añada un comentario a la nota.
Una vez añadido un comentario, la nota no se puede editar.
5. Para guardar la nota, pulse Hecho.
Para eliminar la nota, pulse Cancelar. Cuando aparezca en pantalla el mensaje de
confirmación, pulse Sí.
6. Para crear una nota, repita los pasos del 2, página 528 al 5, página 528.
7. Para cerrar la ventana flotante Notas, pulse Hecho.

G5-6900R07 - 2020-04-27
Anclar o desanclar una nota

Nivel de acceso del • Administrador del sistema: ancla o desancla todas las
usuario notas de los usuarios.
• Usuario: ancla o desancla las notas creadas por el propio
usuario.
Lleve a cabo este procedimiento para anclar una nota de forma que no pueda ser eliminada por
otros usuarios desde sus vistas personales o para desanclar una nota y así poder borrarla.
2. En la lista de notas de la ventana flotante Notas, seleccione la nota que desee anclar.
desplegable Autor.
3. Para anclar una nota, pulse Anclar.
Para desanclar una nota, pulse Desanclar.
4. Para anclar o desanclar otras notas, repita los pasos 2, página 529 y 3, página 529.
Editar una nota

Siga estas instrucciones para editar una nota. El autor de una nota puede editarla hasta que se
añada un comentario a la nota. Una vez añadido un comentario, la nota no se puede editar.
2. En la lista de notas de la ventana flotante Notas, seleccione la nota que desee editar.

G5-6900R07 - 2020-04-27
desplegable Autor.
3. En el cuadro de la nota, seleccione Pulse para editar.
4. Edite la nota.
5. Para guardar los cambios realizados en la nota, pulse Guardar.
Para eliminar los cambios realizados en la nota, pulse Cancelar.
6. Para editar otra nota, repita los pasos del 2, página 529 al 5, página 530.
Añadir un comentario a una nota

Realice este procedimiento para añadir un comentario a una nota. Si la nota original sigue
estando disponible en la vista del usuario, se muestra una notificación en el botón Notas para
avisar al usuario de que se ha añadido un comentario nuevo.
NOTA: A cada nota se puede añadir un máximo de 20 comentarios.
2. En la lista de notas de la ventana flotante Notas, seleccione una nota.
desplegable Autor.
3. Pulse Añadir comentario.
4. En el cuadro de texto Comentario de la ventana flotante Añadir comentario, escriba un
comentario.
5. Para guardar el comentario, pulse Hecho.
Para eliminar el comentario, pulse Cancelar. Cuando aparezca en pantalla el mensaje de
confirmación, pulse Sí.
6. Para añadir un comentario a una nota diferente, repita los pasos del 2, página 530 al 5,
página 530.

G5-6900R07 - 2020-04-27
Eliminar una nota

Nivel de acceso del • Administrador del sistema: elimina notas ancladas de las
usuario vistas de todos los usuarios.
• Usuario: elimina notas ancladas, creadas por el propio
usuario, de las vistas de todos los usuarios y elimina
notas desancladas de la vista del usuario.
Realice este procedimiento para eliminar notas ancladas y desancladas. Las notas desancladas
se eliminan de la vista del usuario. Las notas ancladas se eliminan de las vistas de todos los
usuarios.
2. En la lista de notas de la ventana flotante Notas, seleccione la nota que desee eliminar.
desplegable Autor.
3. Pulse Eliminar.
4. Para eliminar otra nota, repita los pasos 2, página 531 y 3, página 531.
Eliminar todas las notas desancladas

Realice este procedimiento para eliminar permanentemente todas las notas desancladas de la
vista del usuario.
2. En la ventana flotante Notas, pulse Eliminar todo.

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
Capítulo 5 Pantalla de inicio
Pantalla de inicio
• Información del sistema y del estado del módulo
• Condiciones del sistema y del módulo que requieren la intervención de un usuario

• Iniciar, procesar, poner en pausa y detener los módulos.
• Apagar el ordenador.
Figura 145: Pantalla de inicio
Ventana flotante Estado de la conexión con el host, página 543
Ventana flotante Estado/cola de la impresora, página 546
Ventana flotante Estado de conexión con Alinity PRO, página 548
Ventana flotante Estado de conexión del LAS, página 548
Ventana flotante Estado de conexión con AbbottLink, página 550
Pantalla Bandeja entrada Abbott Mail, página 552
Descripción de los estados del analizador, página 571

G5-6900R07 - 2020-04-27
Pantalla de inicio Capítulo 5
Descripción de los elementos de la pantalla Inicio
Barra del menú
Centro de alarmas - El triángulo rojo (notificación de alarma) permite acceder

Notificación de alarma a la pestaña Alarmas en la ventana flotante Centro de
alarmas. El número de mensajes de alarma que no se han
revisado anteriormente en el Centro de alarmas aparece junto
a la notificación de alarma. Las alarmas se generan para
problemas del sistema que requieren una atención inmediata.
Centro de alarmas - El círculo ámbar (notificación) permite acceder a la pestaña

Notificación Notificaciones en la ventana flotante Centro de alarmas. El
número de mensajes de notificación que no se han revisado
anteriormente en el Centro de alarmas aparece junto a la
notificación. Las notificaciones se generan para problemas
del sistema que no requieren una atención inmediata.
Botón Centro de Muestra la ventana flotante Centro de alarmas.

alarmas
Icono de Inicio Permite acceder a la pantalla de Inicio.
Icono de Estado de Permite acceder a la pestaña Todas en la pantalla de Estado

las muestras de las muestras.
Icono de Peticiones Permite acceder a la pestaña Todas las peticiones en la

pantalla de Peticiones.
Icono de Resultados Permite acceder a una de las siguientes pestañas en la

pantalla de Resultados:
• Pestaña No validado, cuando no hay notificaciones y
el sistema está configurado para la validación manual o
para retener los resultados de las muestras.
• Pestaña Muestra, cuando no hay notificaciones y el
sistema está configurado para la validación automática
de los resultados de las muestras.
• Pestaña Excepción, cuando hay una notificación ámbar
que indica que se ha generado una o varias excepciones
de análisis.
Icono QC Permite acceder a una de las siguientes opciones:

• La vista Todos en la pantalla Control de calidad, cuando
no hay notificaciones.
• La vista específica del módulo con el número más bajo
con una notificación específica del módulo.

G5-6900R07 - 2020-04-27
En el icono QC aparece una notificación ámbar cuando uno

o varios análisis de control de calidad (QC) completados
generan una advertencia Westgard.
En el icono QC aparece una notificación roja cuando uno
o varios análisis de control de calidad completados se
encuentran fuera del intervalo aceptable o generan un fallo
Westgard.
Icono CAL Permite acceder a una de las siguientes opciones:

• La vista Todos de la pestaña Actual en la pantalla de
Estado de calibración cuando no hay notificaciones.
En el icono CAL aparece una notificación ámbar cuando a la

calibración le falta 1 hora para caducar.
En el icono CAL aparece una notificación roja cuando la
calibración ha caducado o tiene fallos.
Icono de Reactivos Permite acceder a una de las siguientes opciones:

• La vista Todos de la pestaña Actual en la pantalla
Reactivos cuando no hay notificaciones.
NOTA: Se puede generar una notificación para un
reactivo en el gestor de reactivos y muestras (RSM).
Estas notificaciones no son específicas de los módulos.
En el icono Reactivos aparece una notificación ámbar

cuando se aplica un estado de alarma de volumen bajo a
uno o varios elementos del carrusel de reactivos o cuando a
un elemento del carrusel de reactivos o del RSM le queda
1 hora de caducidad del lote o de estabilidad en el sistema.
En el icono Reactivos aparece una notificación roja cuando
un cartucho o una gradilla tienen un error de estado de carga
o cuando un cartucho o una gradilla con un estado distinto
a OK, Mezclando, Alarma volumen bajo o Deshabilitado
aparece en la pestaña Actual.
Icono de Suministros Permite acceder a la pantalla de Suministros.

Si no hay notificaciones, se muestra la vista del módulo 1. Si
hay notificaciones, se muestra la vista específica del módulo
con el número más bajo con una notificación específica del
módulo.
En el icono Suministros aparece una notificación ámbar
cuando uno o varios elementos del inventario han excedido
la alarma de volumen bajo configurada.

G5-6900R07 - 2020-04-27
En el icono Suministros aparece una notificación roja

cuando un elemento del inventario tiene un estado diferente a
OK, Omitido o Bajo.
Botón Sistema Muestra un menú de comandos. En la lista siguiente se

describen los comandos del menú predeterminados:
Inventario Cal/QC Permite acceder a la pantalla

Inventario Cal/QC. El icono Inventario
Cal/QC se puede configurar para
aparecer en la barra del menú.
Registro de Permite acceder a la pantalla Registro

procedimientos de procedimientos.
Abbott Mail Permite acceder a la pantalla Abbott

Mail.
Configurar Permite acceder a la pantalla

Configurar. El icono Configurar se
puede configurar para aparecer en la
barra del menú.
Registros del sistema Permite acceder a la pantalla Registros

del sistema.
Utilidades Permite acceder a la pantalla

Utilidades.
Manual operaciones Muestra el Manual de operaciones

(Ayuda) Alinity ci‑series online. El icono
Manual operaciones (Ayuda) se
puede configurar para aparecer en la
barra del menú.
Los comandos configurados como iconos no aparecen en el

menú.
Icono de Permite acceder a las pestañas de Mantenimiento,

Procedimientos Diagnóstico o En curso de la pantalla Procedimientos.
En el icono Procedimientos aparece una notificación ámbar
cuando un procedimiento de mantenimiento o de diagnóstico
que está en proceso tiene el estado "Esperando respuesta de
usuario".
Cuando un procedimiento de mantenimiento se pasa de
fecha, aparece una notificación roja.
Icono Crear petición Permite acceder a la pestaña Muestra de la pantalla Crear

petición.

G5-6900R07 - 2020-04-27
Cabecera de la pantalla
Inicio/Nombre del Muestra el título de la pantalla y el nombre del sistema

sistema configurado.
Botón de Ayuda ? Muestra la ayuda del manual de operaciones para la pantalla

activa.
Botón Notas Muestra la ventana flotante Notas. Una notificación muestra

el número de notas no leídas en el botón Notas cuando hay
una nota para el usuario registrado en el sistema que no se
ha visto. La notificación desaparece después de revisar todas
las notas no leídas.
Botón de bloqueo Bloquea la pantalla y muestra la pantalla de Acceso.

El usuario debe introducir un nombre de usuario y una
contraseña para desbloquear la pantalla.
Conectado Muestra el nombre del usuario que ha iniciado la sesión en el

sistema.
Hora Muestra la hora del sistema actual.
Fecha Muestra la fecha del sistema actual.
Versión de software Muestra la versión actual del software instalado en el

sistema.
Botón de la A de Se imprime una copia de la pantalla. La pantalla se imprime

Abbott en la impresora predeterminada configurada o en una
memoria externa USB. El destino de la pantalla impresa
generada se puede configurar en la pantalla Configurar,
pestaña General, pantalla Informes. El usuario puede imprimir
la pantalla con una impresora configurada o en un fichero.
Barra de Estado del sistema

La barra Estado del sistema proporciona información sobre el estado del sistema, así como
sobre los dispositivos conectados al sistema. En la barra Estado del sistema se pueden mostrar
los siguientes estados: Host, Impresora, Alinity PRO, LAS, AbbottLink y Abbott Mail.
Botón Host Permite acceder a la ventana flotante Estado de conexión del

host. Este botón sólo aparece si el sistema se ha configurado
para el host. El estado de la conexión del host se indica
mediante los siguientes colores del botón:
Verde El sistema se comunica con el host y

no se detectan errores.

G5-6900R07 - 2020-04-27
Amarillo El sistema está estableciendo una

conexión con el host.
Rojo La comunicación no está disponible.
Botón de la impresora Muestra la ventana flotante Estado/cola de la impresora. Este

botón sólo aparece si el sistema se ha configurado para una
impresora. El estado de la conexión con la impresora se
indica mediante los siguientes colores del botón:
Verde La interfaz de la impresora no detecta

errores.
Botón Alinity PRO Permite acceder a la ventana flotante Estado de conexión

de Alinity PRO. Este botón sólo aparece si el sistema se ha
configurado para una interfaz Alinity PRO. El estado de la
conexión de Alinity PRO se indica mediante los siguientes
colores del botón:
Verde El sistema se comunica con Alinity

PRO y no se detectan errores.
Rojo La comunicación con Alinity PRO tiene

un error.
Botón del LAS Permite acceder a la ventana flotante Estado de conexión del
LAS. Este botón sólo aparece si el sistema se ha configurado
con la interfaz de un sistema automático de transporte de
muestras (LAS). El estado de la conexión del LAS se indica
mediante los siguientes colores del botón:
Verde El sistema se comunica con el LAS y

no se detectan errores.
Amarillo El sistema se está conectando con el

LAS.
Rojo La comunicación con el LAS tiene un

error o está deshabilitada.
Botón AbbottLink Permite acceder a la ventana flotante Estado de conexión

con AbbottLink. Este botón sólo aparece si el sistema se
ha configurado para AbbottLink. El estado de la conexión
con AbbottLink se indica mediante los siguientes colores del
botón:
Verde El sistema se comunica con AbbottLink.

G5-6900R07 - 2020-04-27
Botón Correo Permite acceder a la pestaña Todos en la pantalla Bandeja

entrada Abbott Mail. Este botón sólo aparece si el sistema se
ha configurado para AbbottLink. Una notificación muestra el
número de nuevos correos recibidos desde la última vez que
se revisó la bandeja de entrada de Abbott Mail.
Área de información
Imagen del RSM Muestra el gestor de reactivos y muestras (RSM), el nombre

del RSM (si se ha configurado) y el estado actual del RSM.
Imagen del módulo de Muestra el tipo de módulo, el nombre del módulo (si se
procesamiento ha configurado), el número del módulo y el estado actual
del módulo de procesamiento. Se muestra una imagen
distinta para cada módulo de procesamiento del sistema.
En la imagen del módulo de procesamiento se muestran las
siguientes actualizaciones de estado:
• Estado del analizador
• Estado de los reactivos
• Estado de los suministros
• Estado QC
• Estado de la calibración
• Mantenimiento
• Análisis en curso
Botón de Estado del Muestra el estado actual del RSM y de cada módulo de
analizador procesamiento. El estado del analizador se indica mediante
los siguientes colores:
Verde El estado del módulo es Operativo o

Procesando.
Amarillo El estado del módulo es En espera,

Iniciando, Calentando, A espera o
Mantenimiento.
Rojo El estado del módulo es Desconectado

o Detenido.
NOTA: Los estados Procesando y Calentando no se muestran

para el gestor de reactivos y muestras (RSM).

G5-6900R07 - 2020-04-27
Botón de Estado de Permite acceder a la pestaña Actual de la pantalla de Estado

los reactivos de los reactivos para el módulo seleccionado. El estado de
los reactivos cargados en el carrusel de reactivos y en la
zona de carga del RSM se indica mediante los siguientes
colores:
Verde El estado del cartucho es OK,

Mezclando, Omitido o Deshabilitado.
Amarillo El volumen de uno o varios elementos

del carrusel de reactivos se encuentra
por debajo de la alarma de volumen
bajo configurada.
Rojo Uno o varios elementos del carrusel de

reactivos tienen un estado Caducado,
Error DNL, Vacío, Sin ensayo,
Incompleto, Fallo cód. barras, Error
de carga o Sin definir. Un estado de
reactivo Vacío activa un estado rojo
sólo si no hay más análisis para el
reactivo en el módulo.
Una notificación (alarma) en forma de triángulo rojo indica

que se ha seleccionado el botón Deshabilitar todo para el
módulo, y todos los cartuchos de reactivos cargados en el
carrusel de reactivos son pacientes deshabilitados.
Botón de Estado de Permite acceder a la pantalla de Suministros del módulo

los suministros seleccionado. El estado de los suministros cargados en el
sistema se indica mediante los siguientes colores:
Verde El estado de todos los suministros y del

recipiente de residuos es OK.
Amarillo El volumen de un suministro se

encuentra en la alarma de volumen
bajo configurada o por debajo de ésta,
el recipiente de residuos está casi
lleno o el módulo ICT ha excedido el
período de garantía (número de días
en el sistema o número de muestras
procesadas).
Rojo Un suministro está vacío o el recipiente

de residuos está lleno.
Botón de Estado QC Permite acceder a la pantalla Resumen de control de calidad

para el módulo seleccionado. El estado del control de calidad
se indica mediante los siguientes colores:

G5-6900R07 - 2020-04-27
Verde Todos los resultados de los controles

se encuentran dentro del intervalo de
valores aceptable. No hay ningún fallo
o advertencia Westgard actual para el
módulo.
Amarillo Hay una advertencia Westgard en el

módulo.
Rojo Un resultado, lote o nivel de control

del módulo está fuera del intervalo de
valores aceptable o tiene un estado de
fallo de Westgard.
Botón de Estado de la Permite acceder a la pestaña Actual de la pantalla de Estado

calibración de la calibración para el módulo seleccionado. El estado de
las calibraciones de los ensayos actuales se indica mediante
los siguientes colores:
Verde Todas las calibraciones de los

reactivos cargados en el sistema están
Activas, QC pendientes o En proceso.
Amarillo A una o a varias calibraciones de los

reactivos cargados en el sistema les
queda 1 hora para caducar.
Rojo Una o varias calibraciones de los

reactivos cargados en el sistema han
caducado, son fallidas o no están
activas.
Botón Mantenimiento Permite acceder a las pestañas Mantenimiento o En curso

de la pantalla Procedimientos del módulo seleccionado. El
estado del mantenimiento del sistema se indica mediante los
siguientes colores:
Verde Se han realizado todos los

procedimientos de mantenimiento
necesarios. Permite acceder a la
pestaña Mantenimiento.
Amarillo Hay un procedimiento de

mantenimiento o diagnóstico en curso
que requiere una respuesta por parte
del usuario. Permite acceder a la
pestaña En curso.

G5-6900R07 - 2020-04-27
Rojo Se ha pasado la fecha para uno o

más procedimientos de mantenimiento.
Permite acceder a la pestaña
Mantenimiento.
Botón de Análisis en Muestra el número total de análisis en curso (Programado,

curso En curso y Procesando). Si no hay análisis en curso en
el módulo, se muestran tres guiones. Permite acceder a la
pestaña Todas las peticiones en la pantalla de Peticiones.
Muestras totales Muestra el número total de muestras con un estado

Programado, Procesando o En curso. Permite acceder a la
pantalla Estado de muestras.
Botón de Estado de Permite acceder a la pantalla Estado de muestras.

muestras
Excepciones Muestra el número de excepciones que no se han validado o
procesado de nuevo en la pestaña Excepción de la pantalla
Resultados. Permite acceder a la pestaña Excepción en la
pantalla de Resultados.
Botón de Excepciones Permite acceder a la pestaña Excepción en la pantalla de

Resultados.
Peticiones pendientes Muestra el número de peticiones de muestras con un estado

Pendiente, Programado, Procesando o En curso. Permite
acceder a la pestaña Todas las peticiones en la pantalla
de Peticiones.
Botón de Peticiones Permite acceder a la pestaña Todas las peticiones en la

pantalla de Peticiones.
Botones de función
Apagar Muestra un mensaje que requiere confirmación para apagar

el sistema.
Iniciar Permite iniciar y llevar el gestor de reactivos y muestras

(RSM) o uno o varios módulos de procesamiento
seleccionados a la posición inicial, y pasa el estado del
analizador de Detenido a En espera.
Detener Muestra un mensaje que requiere confirmación para pasar

el estado del gestor de reactivos y muestras (RSM) o
del módulo de procesamiento seleccionado de Operativo,
Procesando o En espera a Detenido.

G5-6900R07 - 2020-04-27
Pausa Muestra un mensaje que requiere confirmación para pasar

el estado del gestor de reactivos y muestras (RSM) de
Operativo a En espera o para pasar el estado del módulo
de procesamiento seleccionado de Operativo o Procesando a
En espera.
Procesar Permite pasar el estado del gestor de reactivos y muestras

(RSM) o el módulo de procesamiento seleccionado del
sistema de Detenido, En espera o A espera a Operativo o
Procesando (sólo para c‑series).
Ventana flotante del centro de alarmas, página 1070
Ventana flotante Estado de la conexión con el host

En esta ventana flotante, el usuario puede ver el estado de la conexión con el host.
• Cancelar transmisiones pendientes.
• Habilitar o deshabilitar la conexión con el host.
Descripción de los elementos de la ventana flotante Estado de conexión del host, página 543
Descripción de los estados de la conexión con el host, página 544
Cancelar transmisiones pendientes, página 545
Habilitar o deshabilitar la conexión host, página 545
Descripción de los elementos de la ventana flotante Estado de conexión del host

La ventana flotante Estado de conexión del host proporciona información sobre la comunicación
con el host.
Elementos
Tipo host Muestra el tipo de la interfaz de comunicación con el host:

HL7 o ASTM.
Estado del canal Muestra el estado de la conexión actual y la fecha y la

hora del cambio de estado más reciente del canal ASTM.

G5-6900R07 - 2020-04-27
El canal muestra uno de los siguientes estados: Conectado,

Conectando, Error o Deshabilitado.
Este elemento sólo está disponible cuando la interfaz de
comunicación con el host es ASTM.
Estado del canal de Muestra el estado de la conexión actual y la fecha y la hora

envío del cambio de estado más reciente del canal de envío HL7.
El canal muestra uno de los siguientes estados: Conectado,
Conectando, En espera, Error o Deshabilitado.
comunicación con el host es HL7.
Estado del canal de Muestra el estado de la conexión actual y la fecha y

recepción la hora del cambio de estado más reciente del canal de
recepción HL7. El canal muestra uno de los siguientes
estados: Conectado, Conectando, Error o Deshabilitado.
comunicación con el host es HL7.
Mensajes en cola Muestra el número de mensajes pendientes de transmisión a

la conexión de la interfaz host.
Mensaje Muestra un código de mensaje para explicar el estado Error o

el estado Deshabilitado de la comunicación con el host.
Botones de función

Habilitar Restablece la interfaz de comunicación con el host.
Deshabilitar Desconecta la interfaz de comunicación con el host.
Borrar cola Elimina todos los mensajes pendientes de transmisión al host.

El botón no está disponible hasta que haya mensajes en cola
a la espera de ser transmitidos.

momento.
Descripción de los estados de la conexión con el host

La información sobre el estado de la conexión con el host se utiliza para determinar si la
conexión con el host está habilitada o deshabilitada.

G5-6900R07 - 2020-04-27
En la lista siguiente se incluye una descripción de los estados de conexión con el host:
Conectado Se ha establecido conexión con el host.
Conectando El sistema intenta establecer una conexión con el host.
En espera No se ha establecido conexión con el host porque no hay

mensajes que enviar.
Este estado sólo está disponible para el canal de envío HL7
si se ha configurado la opción Active Transient.
Error No se ha establecido conexión con el host debido a un error

de comunicación.
Deshabilitado La comunicación con el host está deshabilitada porque el

usuario ha deshabilitado la conexión o porque la cola de
mensajes para enviar está llena.
Cancelar transmisiones pendientes
Requisito previo El estado de conexión del host debe ser Deshabilitado.
Lleve a cabo este procedimiento para borrar todas las colas de mensajes (incluyendo los
resultados) pendientes de transmisión al host.
2. En la barra Estado del sistema de la pantalla de Inicio, pulse Host.
3. En la ventana flotante Estado de conexión host, pulse Borrar cola.
4. Para cerrar la ventana flotante Estado de conexión host, pulse Hecho.
Procedimientos de medidas correctivas para el ordenador con la interfaz del usuario, página
1548
Habilitar o deshabilitar la conexión host

Realice este procedimiento para habilitar o deshabilitar la conexión host.
2. En la barra Estado del sistema de la pantalla de Inicio, pulse Host.
3. En la ventana flotante Estado de conexión host, seleccione una de las siguientes opciones:
– Pulse Habilitar para habilitar la conexión host.
– Pulse Deshabilitar para deshabilitar la conexión host.
4. Para cerrar la ventana flotante Estado de conexión host, pulse Hecho.

G5-6900R07 - 2020-04-27
1548
Ventana flotante Estado/cola de la impresora

En esta ventana flotante, el usuario puede ver un trabajo de impresión en la cola de la
impresora, así como eliminar un trabajo de impresión.
Descripción de los elementos de la ventana flotante Estado/cola de la impresora, página 546
Ver un trabajo de impresión en la cola de la impresora, página 547
Eliminar un trabajo de impresión, página 547
Descripción de los elementos de la ventana flotante Estado/cola de la impresora

Esta ventana flotante proporciona información sobre el estado de la impresora y los trabajos
que hay en la cola para la impresora predeterminada configurada.
Elementos
Impresora Muestra el nombre de la impresora predeterminada

configurada.
Estado de la Muestra uno de los siguientes estados de la impresora: OK o

impresora Error.
Nº trabajos de Muestra el número de solicitudes de impresión que hay en

impresión la cola de la impresora. En la cola puede haber un máximo
de 10 trabajos de impresión. Las solicitudes de impresión se
realizan en el orden en el que se reciben.
Cola de impresión Muestra información sobre trabajos de impresión concretos

de la cola de la impresora.
Estado Muestra uno de los siguientes estados de la petición de

impresión: En cola, Imprimiendo, Error, Eliminando o No hay
papel.
ID de usuario Muestra la identificación del usuario que ha enviado la

petición de impresión.
Fecha Muestra la fecha y la hora en que se envió la petición de

impresión a la cola de impresión.
Documento Muestra el nombre del documento en la cola de la impresora.

G5-6900R07 - 2020-04-27
Páginas Muestra el número de páginas del documento que hay en la

cola de la impresora.
Tamaño Muestra el tamaño del documento en la cola de la impresora.
Botones de función

Borrar todo Elimina todas las peticiones de impresión de la cola de la

impresora.
Eliminar selección Elimina las solicitudes de impresión seleccionadas de la cola

de la impresora.

momento.
Ver un trabajo de impresión en la cola de la impresora

Siga estas instrucciones para ver un trabajo de impresión en la cola de la impresora.
2. En la barra Estado del sistema de la pantalla de Inicio, pulse Impresora.
NOTA: Si no hay una impresora configurada, no se muestra el botón Impresora.
3. En la ventana flotante Estado/cola de la impresora, consulte el trabajo de impresión.
4. Para cerrar la ventana flotante Estado/cola de la impresora, pulse Hecho.
Eliminar un trabajo de impresión

Siga estas instrucciones para eliminar un trabajo que se está imprimiendo, está en espera para
imprimirse o ha generado un error de impresión.
2. En la barra Estado del sistema de la pantalla de Inicio, pulse Impresora.
3. En la ventana flotante Estado/cola de la impresora, realice una de las siguientes opciones:
– Para eliminar un trabajo de impresión de la cola de la impresora, seleccione el trabajo
y luego pulse Eliminar selección.
– Para eliminar todos los trabajos de impresión de la cola de la impresora, pulse Eliminar
todo.

G5-6900R07 - 2020-04-27
4. Para cerrar la ventana flotante Estado/cola de la impresora, pulse Hecho.
Ventana flotante Estado de conexión con Alinity PRO

En esta ventana flotante, el usuario puede ver el estado de la conexión con Alinity PRO.
Descripción de los elementos de la ventana flotante Estado de conexión con Alinity PRO, página
548
Descripción de los elementos de la ventana flotante Estado de conexión con Alinity PRO
La ventana flotante Estado de conexión con Alinity PRO proporciona información sobre la
conexión con Alinity PRO.
Elementos
Estado Muestra uno de los siguientes estados de conexión para

Alinity PRO: OK o Error.
Última actualización Muestra la fecha y la hora de la última actualización del

estado de la conexión.
Mensaje Muestra un código de mensaje para explicar un estado de

conexión de Error.
Botones de función


momento.
Ventana flotante Estado de conexión con Alinity PRO, página 548
Ventana flotante Estado de conexión del LAS

En esta ventana flotante el usuario puede ver el estado de la conexión con el sistema
automático de transporte de muestras (LAS).
El usuario puede habilitar o deshabilitar la conexión del LAS.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Estado de conexión del LAS, página 549
Descripción de los estados de la conexión con LAS, página 550
Habilitar o deshabilitar la conexión del LAS, página 550
Descripción de los elementos de la ventana flotante Estado de conexión del LAS

Esta ventana flotante proporciona información sobre la conexión con el sistema automático de
transporte de muestras (LAS).
Elementos
Estado del canal de Indica el estado del canal de envío y la fecha y la hora en
envío que se actualizó el estado. Se muestra uno de los siguientes
estados del canal de envío:
• Conectado
• Conectando
• Error
• Deshabilitado
Estado del canal de Indica el estado del canal de recepción y la fecha y la

recepción hora en que se actualizó el estado. Se muestra uno de los
siguientes estados del canal de recepción:
• Conectado
• Conectando
• Error
• Deshabilitado
Mensajes en cola Muestra el número de mensajes pendientes de transmisión a

la conexión del LAS.
Mensaje Muestra un código de mensaje para explicar un error con el

canal de envío o el canal de recepción, o para explicar por
qué la comunicación del LAS está deshabilitada.
Botones de función

Habilitar Restablece la interfaz de comunicación con el LAS.
Deshabilitar Desconecta la interfaz de comunicación con el LAS.

G5-6900R07 - 2020-04-27

momento.
Descripción de los estados de la conexión con LAS

La información sobre el estado de la conexión con el sistema automático de transporte de
muestras (LAS) se utiliza para determinar si la conexión del LAS está conectada, se está
conectando, se ha producido un error o está deshabilitada.
En la lista siguiente se incluye una descripción de los estados de conexión con el LAS:
Conectado El canal de envío y el canal de recepción del LAS están

conectados.
Conectando El canal de envío del LAS o el canal de recepción del LAS se

está conectando y ningún canal ha generado un error.
Error El canal de envío del LAS o el canal de recepción del LAS ha

generado un error.
Deshabilitado La comunicación con el LAS se ha deshabilitado.
Habilitar o deshabilitar la conexión del LAS

Realice este procedimiento para habilitar o deshabilitar la conexión del sistema automático de
2. En la barra Estado del sistema de la pantalla de Inicio, pulse LAS.
3. En la ventana flotante Estado de conexión del LAS, seleccione una de las siguientes
opciones:
– Pulse Habilitar para habilitar la conexión del LAS.
– Pulse Deshabilitar para deshabilitar la conexión del LAS.
4. Para cerrar la ventana flotante Estado de conexión del LAS pulse Hecho.
Ventana flotante Estado de conexión con AbbottLink

En esta ventana, el usuario puede ver el estado de la conexión con AbbottLink y puede reiniciar
la conexión.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Estado de conexión con AbbottLink, página
551
Reiniciar AbbottLink, página 551
Descripción de los elementos de la ventana flotante Estado de conexión con AbbottLink

La ventana flotante Estado de conexión con AbbottLink proporciona información sobre la
conexión con AbbottLink.
Elementos
Estado Muestra el estado de la conexión de AbbottLink: Conectado o

Desconectado.
Última actualización Muestra la fecha y la hora de la última actualización del

estado de la conexión.
Botones de función

Reiniciar Reinicia el programa AbbottLink en el ordenador con la

interfaz del usuario.

momento.
Reiniciar AbbottLink
Siga estas instrucciones para reiniciar el software de AbbottLink en el ordenador con la interfaz
del usuario.
2. En la barra Estado del sistema de la pantalla de Inicio, pulse AbbottLink.
3. En la ventana flotante Estado de conexión con AbbottLink, pulse Reiniciar.
El software de AbbottLink se detiene y se reinicia.
4. Para cerrar la ventana flotante Estado de conexión con AbbottLink, pulse Hecho.

G5-6900R07 - 2020-04-27
Pantalla Bandeja entrada Abbott Mail

En esta pantalla, el usuario puede ver elementos y documentación de Abbott Mail.
• Aceptar elementos de Abbott Mail.
• Eliminar elementos de Abbott Mail.
• Solicitar ficheros de ensayos.
• Solicitar ficheros de datos de calibración.
• Rechazar actualizaciones del sistema.
Descripción de los elementos de la pestaña Todos en la pantalla Bandeja entrada Abbott Mail,
página 553
Descripción de los elementos de la pestaña Ficheros de ensayos en la pantalla Bandeja entrada
Descripción de los elementos de la pestaña Instrucciones de uso en la pantalla Bandeja entrada
Descripción de los elementos de la pestaña Actualizaciones del sistema en la pantalla Bandeja
entrada Abbott Mail, página 556
Descripción de los elementos de la pestaña Datos del calibrador en la pantalla Bandeja entrada
Abbott Mail (c‑series), página 558
Descripción de los elementos de la ventana flotante Buscar en la pantalla Bandeja de entrada de
Pantalla Solicitud manual de ficheros, página 561
Descripción de los correos de ficheros de ensayos, página 564
Descripción de los correos de instrucciones de uso, página 564
Descripción de los correos de actualización del sistema, página 565
Descripción de los correos de datos de calibradores (c‑series), página 565
Descripción de los estados del correo, página 566
Descripción de los estados de visualización, página 566
Ver elementos de Abbott Mail, página 566
Ver o imprimir documentación de Abbott Mail, página 567
Aceptar elementos de Abbott Mail, página 567
Eliminar elementos de Abbott Mail, página 568
Solicitud manual de ficheros de ensayos, página 568
Solicitar manualmente ficheros de datos de calibradores, página 569
Rechazar actualizaciones del sistema de Abbott Mail, página 570

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pestaña Todos en la pantalla Bandeja entrada Abbott

Mail
La pestaña Todos muestra los correos nuevos y leídos de todas las categorías recibidos en
la bandeja de entrada de Abbott Mail. Los elementos de correo se pueden filtrar en cuatro
categorías (Ficheros de ensayos, Instrucciones de uso, Actualizaciones del sistema y Datos de
calibradores) seleccionando la pestaña correspondiente.
Elementos
Estado visualización Muestra si el elemento de correo es nuevo o ya se ha

leído. El elemento de correo en cuestión muestra uno de los
estados siguientes: Nuevo o Visualizado.
Estado de correo Muestra el estado de cada correo en la bandeja de entrada

de Abbott Mail. El elemento de correo en cuestión muestra
uno de los estados siguientes:
• Nuevo
• Actualización
• Error
Categoría Muestra el tipo de correo en la bandeja de entrada de Abbott

Mail. El correo se asocia con una de las cuatro categorías
siguientes:
• Ficheros de ensayos
• Instrucciones de uso
• Actualizaciones del sistema
• Datos de calibradores
Fecha/Hora Muestra la fecha y la hora en que se recibió el correo.
Asunto Muestra una descripción del correo.
Número Muestra un identificador numérico para el correo, si tiene

alguno.
Revisión Muestra la versión del documento para los correos con

revisiones.
Botones de función
Instalar ensayo Permite acceder a la pantalla Instalar/Desinstalar ensayos.
Importar lote cal Permite acceder a la pantalla Conjunto de calibradores.

G5-6900R07 - 2020-04-27
Solicitar Permite acceder a la pantalla Solicitud manual de ficheros.
Aceptar Permite eliminar instrucciones de uso de la bandeja de

entrada de Abbott Mail o permitir que los elementos de
correo seleccionados estén disponibles para su instalación
o importación.
Eliminar Elimina el elemento de correo seleccionado.
Descripción de los elementos de la pestaña Ficheros de ensayos en la pantalla Bandeja

entrada Abbott Mail
La pestaña Ficheros de ensayos muestra los elementos de correo de ficheros de ensayos
nuevos y visualizados recibidos en la bandeja de entrada de Abbott Mail.
Elementos


• Nuevo
• Actualización
• Error
Número de referencia Muestra el número de referencia relacionado con el fichero

del ensayo.

G5-6900R07 - 2020-04-27
Revisión Muestra la versión del fichero del ensayo.
Botones de función
Instalar ensayo Permite acceder a la pantalla Instalar/Desinstalar ensayos.
Solicitar ensayo Permite acceder a la pantalla Solicitud manual de ficheros.
Aceptar Permite que el elemento de correo seleccionado esté

disponible para su instalación. Los ficheros de ensayos con
un número de versión inferior o igual al del fichero de
ensayo instalado o una versión actualmente disponible para
su instalación no están disponibles para su instalación.
Descripción de los elementos de la pestaña Instrucciones de uso en la pantalla Bandeja

entrada Abbott Mail
La pestaña Instrucciones de uso muestra los elementos de correo de instrucciones de uso
nuevas y visualizadas recibidas en la bandeja de entrada Abbott Mail.
Elementos


• Nuevo

G5-6900R07 - 2020-04-27
• Actualización
• Error
Nº artículo Indica el número de artículo asignado a las instrucciones de

uso.
Revisión Muestra la versión de las instrucciones de uso.
Botones de función
Aceptar Permite configurar el estado de las instrucciones de uso

como Actual en la pantalla Detalles cartucho de reactivos
y eliminar el correo de la bandeja de entrada de Abbott Mail.
Descripción de los elementos de la pestaña Actualizaciones del sistema en la pantalla

Bandeja entrada Abbott Mail
La pestaña Actualizaciones del sistema muestra las notificaciones de actualización del sistema
y las actualizaciones del software del sistema nuevas y visualizadas en la bandeja de entrada
de Abbott Mail.
Elementos


G5-6900R07 - 2020-04-27

• Nuevo
• Actualización
• Error
Nº TSB Muestra el número del boletín del servicio técnico (TSB) del
elemento del correo.
Prioridad Muestra el nivel de prioridad del TSB. El elemento de

correo en cuestión muestra uno de los estados siguientes:
Obligatorio u Opcional.
Botones de función
Actualizaciones del Permite acceder a la pantalla de Actualizaciones del sistema.

sistema
Aceptar Permite acceder a las actualizaciones de hardware y software

del sistema e instalarlas, y para eliminar los elementos de la
bandeja de entrada de Abbott Mail.
Rechazar Permite rechazar la descarga de elementos de correo de

actualizaciones del sistema.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pestaña Datos del calibrador en la pantalla Bandeja

entrada Abbott Mail (c‑series)
La pestaña Datos del calibrador muestra los elementos de correo de datos de calibradores
nuevos y visualizados recibidos en la bandeja de entrada Abbott Mail.
Elementos


• Nuevo
• Actualización
• Error
Número de lote Muestra el número de lote del calibrador.
Número de referencia Muestra el número de referencia del calibrador.
Fecha de caducidad Muestra la fecha de caducidad del calibrador.
Botones de función
Importar lote cal Permite acceder a la pantalla Conjunto de calibradores.
Solicitar calibrador Permite acceder a la pantalla Solicitud manual de ficheros.
Aceptar Permite que el elemento de correo seleccionado con los

datos del calibrador esté disponible para importarlo.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Buscar en la pantalla Bandeja de

entrada de Abbott Mail
En la ventana flotante Buscar de la pantalla Bandeja de entrada de Abbott Mail, el usuario
puede introducir datos concretos que se utilizan para filtrar los datos de la pantalla.
Elementos
Estado de correo Muestra casillas que se utilizan para realizar búsquedas por
los estados del correo. Se pueden ver los siguientes estados
del correo:
• Nuevo
• Actualización
• Error
Estado visualización Muestra casillas que se utilizan para realizar búsquedas por
los estados de visualización. Se pueden ver los siguientes
estados de visualización:
• Nuevo
• Visualizado
Categoría Muestra casillas que se utilizan para realizar búsquedas por

las categorías. Se pueden ver las siguientes categorías:
• Ficheros de ensayos
• Actualizaciones
• Datos del calibrador
NOTA: Este elemento sólo aparece en la pestaña Todos.
Asunto Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el asunto del elemento de correo.
Número Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número del elemento de correo.
Fecha desde Muestra un cuadro de texto que se utiliza para introducir una
fecha de inicio para la búsqueda. Para introducir la fecha de
inicio de la búsqueda, pulse el calendario que aparece dentro

G5-6900R07 - 2020-04-27
del cuadro. Para configurar el mes y el año, pulse el botón de

la flecha hacia la izquierda o el botón de la flecha hacia la
derecha y, luego, seleccione el día.
Hasta Muestra un cuadro de texto que se utiliza para introducir una

fecha de finalización para la búsqueda. Para introducir la
fecha de finalización de la búsqueda, pulse el calendario que
aparece dentro del cuadro. Para configurar el mes y el año,
pulse el botón de la flecha hacia la izquierda o el botón de la
flecha hacia la derecha y, luego, seleccione el día.
Hora de inicio Muestra un cuadro numérico que se utiliza para introducir

una hora de inicio para la búsqueda. Para introducir la
hora de inicio de la búsqueda, utilice el formato del sistema
configurado (HH:MM) y teclee la hora en el cuadro o pulse
los botones de la flecha hacia arriba y la flecha hacia abajo.
Si el formato de reloj configurado en el sistema es de 12
horas, pulse el botón AM o PM para configurar la hora del
día.
Hora de finalización Muestra un cuadro numérico que se utiliza para introducir una
hora de finalización para la búsqueda. Para introducir la hora
de finalización de la búsqueda, utilice el formato del sistema
día.
Botones de función



momento.
Descripción de los estados del correo, página 566
Descripción de los estados de visualización, página 566

G5-6900R07 - 2020-04-27
Pantalla Solicitud manual de ficheros

En esta pantalla, el usuario puede ver solicitudes manuales de ficheros de ensayos y datos de
calibradores de ensayos de bioquímica. La pantalla muestra una petición pendiente y las últimas
cinco peticiones completadas.
El administrador del sistema puede utilizar la conexión AbbottLink para solicitar manualmente los
ficheros de ensayos que desea enviar al software del sistema.
Descripción de los elementos de la pestaña Ficheros de ensayos en la pantalla Solicitud manual
de ficheros, página 561
Descripción de los elementos de la pestaña Datos del calibrador en la pantalla Solicitud manual
de ficheros (c‑series), página 562
Descripción de los elementos de la ventana flotante Categorías solicitadas, página 563
Descripción de los estados de petición de los ficheros de ensayos, página 564
Descripción de los elementos de la pestaña Ficheros de ensayos en la pantalla

Solicitud manual de ficheros
En la pestaña Ficheros de ensayos, el usuario puede solicitar manualmente los ficheros de
inmunoanálisis y de ensayos de bioquímica clínica que desee descargar.
Elementos
i‑series Muestras las categorías de inmunoanálisis.
c‑series Muestras las categorías de ensayos de bioquímica clínica.
Estado de solicitud Muestra información sobre el estado de la solicitud manual

del fichero. Se muestra un máximo de cinco solicitudes
manuales de ficheros.
Fecha/Hora Muestra la fecha y la hora en que se solicitó, se agotó el

tiempo de espera o se completó el fichero del ensayo.
ID de usuario Muestra la identificación del usuario que solicitó el fichero.
Elementos solicitados Muestra la lista de categorías de ensayo solicitadas. Si se

selecciona una categoría, se muestra el nombre de dicha
categoría. Si se seleccionan varias categorías de ensayos, se
muestra el número de categorías seleccionado.
Estado Muestra el estado de la solicitud manual del fichero.

Se indica uno de los siguientes estados:
• Pendiente

G5-6900R07 - 2020-04-27
• Completado
• Caducado
• Fallido
Mensaje Muestra más información sobre el estado de la solicitud

manual del fichero.
Botones de función

Solicitar ensayo Se utiliza para solicitar descargas de ficheros de ensayos

para las categorías de ensayos seleccionadas.
Detalles Muestra la ventana flotante Categorías solicitadas.
Descripción de los elementos de la pestaña Datos del calibrador en la pantalla

Solicitud manual de ficheros (c‑series)
En la pestaña Datos del calibrador, el usuario puede solicitar manualmente los datos de los
valores asignados a los calibradores de bioquímica clínica que se van a descargar.
Elementos
Estado de solicitud Muestra información sobre el estado de la solicitud manual
del fichero. Se muestra un máximo de cinco solicitudes
manuales de ficheros.
Fecha/Hora Muestra la fecha y la hora en que se solicitó, se agotó el
tiempo de espera o se completó el fichero.
ID de usuario Muestra la identificación del usuario que solicitó el fichero.

Elementos solicitados Muestra la lista de los valores asignados a los calibradores
de bioquímica clínica solicitados.
Estado Muestra el estado de la solicitud manual del fichero.
Se indica uno de los siguientes estados:
• Pendiente

G5-6900R07 - 2020-04-27
• Completado
• Caducado
• Fallido
Mensaje Muestra más información sobre el estado de la solicitud

manual del fichero. Muestra el número de ficheros de datos
de calibradores que se han descargado o el número de
errores del fichero, si es el caso.
Botones de función

Solicitar calibrador Se utiliza para solicitar descargas de datos de los valores

asignados a los calibradores de bioquímica clínica.
Descripción de los elementos de la ventana flotante Categorías solicitadas

En esta ventana flotante, el usuario puede ver las categorías de ensayo solicitadas cuando se
seleccionan varias categorías.
Elementos
Categorías Muestra una lista de las categorías de ensayo solicitadas.
Botones de función


momento.

G5-6900R07 - 2020-04-27
Descripción de los estados de petición de los ficheros de ensayos

La información sobre el estado de petición de los ficheros de ensayos se utiliza para comprobar
el estado de la descarga solicitada.
En la lista siguiente se incluye una descripción de los estados de petición de los ficheros de
ensayos. Los estados se describen en el orden en el que se clasifican:
Pendiente La solicitud está en proceso.

El tiempo necesario para procesar una solicitud depende
de la velocidad de descarga que tenga el laboratorio. El
estado de la solicitud de un elemento de Abbott Mail puede
permanecer como Pendiente durante un máximo de 24 horas.
Completado La petición se ha completado.
Caducado La petición no se ha recibido en el plazo de espera de 24

horas.
Fallido Se ha producido un error y la solicitud no se ha completado.
Descripción de los correos de ficheros de ensayos

Abbott Mail permite enviar los ficheros de ensayos al software del sistema de forma automática
o manual. Cuando se necesita un fichero de ensayo nuevo en el sistema, el administrador
del sistema puede utilizar la conexión AbbottLink para solicitar el envío del nuevo fichero del
ensayo al software del sistema. Después de instalar el nuevo fichero del ensayo, el software
del sistema envía una consulta semanalmente para comprobar si hay actualizaciones para el
fichero. Si hay disponible un fichero del ensayo actualizado, éste se envía automáticamente
a la pantalla Bandeja entrada Abbott Mail. El administrador del sistema debe revisar la
documentación del fichero del ensayo antes de instalar el fichero del ensayo actualizado. Si la
actualización del fichero del ensayo requiere reactivos específicos, el administrador del sistema
debe esperar hasta que los reactivos correspondientes estén disponibles antes de instalar el
fichero actualizado.
Descripción de los correos de instrucciones de uso

Abbott Mail permite enviar instrucciones de uso al software del sistema de forma automática.
Cuando se carga un lote de reactivos nuevo en el sistema, el software del sistema utiliza
el nuevo número de lote del reactivo para solicitar instrucciones de uso nuevas a través de
la conexión AbbottLink. AbbottLink determina si un lote de reactivos nuevo requiere nuevas
instrucciones de uso.
Si se requieren instrucciones de uso nuevas, éstas se descargan en Abbott Mail y se asignan al
nuevo lote de reactivos en los detalles del cartucho de reactivos. El estado de las instrucciones

G5-6900R07 - 2020-04-27
de uso sigue siendo Nuevo hasta que el administrador del sistema revisa y acepta las
instrucciones de uso en Abbott Mail.
Si el lote de reactivos utiliza las instrucciones de uso actuales, éstas se asignan al nuevo lote
de reactivos.
Ver o imprimir instrucciones de uso, página 636
Descripción de los correos de actualización del sistema

Abbott Mail permite enviar al software del sistema notificaciones de actualizaciones del
sistema y actualizaciones del software cuando hay nuevas actualizaciones disponibles para
su instalación. Las actualizaciones del sistema se registran como boletines de servicio técnico.
En la lista siguiente se indican las categorías de las actualizaciones del sistema de Abbott Mail:
Notificaciones de Hay una actualización de hardware disponible para instalar en

hardware el sistema. Un representante de Abbott Laboratories programa
e instala la actualización del hardware.
Notificaciones de Hay una actualización de software disponible para instalar

software en el sistema, pero el instalador de software no se ha
descargado. Cuando se acepta la notificación de software,
se descarga el instalador en el sistema y está listo para la
instalación.
Notificaciones e La notificación y el instalador del software se descargan en

instalador del el sistema. Cuando se acepta la notificación, el software está
software disponible para su instalación.
Descripción de los correos de datos de calibradores (c‑series)

Abbott Mail permite enviar datos de calibradores c‑series al software del sistema de forma
automática o manual. Cuando se necesita importar datos de calibradores en el sistema para
nuevos conjuntos de calibradores, el administrador del sistema puede utilizar una conexión
AbbottLink para solicitar que se envíen ficheros de datos de calibradores al software del
sistema. Una vez importados los datos de los calibradores, el software del sistema envía una
consulta semanalmente para todos los datos de los calibradores asociados con los nuevos
números de lote de cada conjunto de calibradores.
Cuando se solicitan datos de calibradores para un nuevo conjunto de calibradores que no se ha
configurado con un número de lote, se descargan en el sistema todos los números de lotes de
calibradores disponibles.
Cuando se solicitan datos de calibradores para un conjunto de calibradores existente que se
ha configurado con uno o varios números de lote, sólo se envían al sistema los datos de los
números de lote más modernos que los existentes.

G5-6900R07 - 2020-04-27
Descripción de los estados del correo

La información sobre el estado del correo se utiliza para determinar si un elemento de Abbott
Mail es nuevo, se ha actualizado o se ha producido un error.
En la lista siguiente se incluye una descripción de los estados del correo. Cuando se selecciona
la cabecera de la columna Estado de correo, los estados se clasifican en el orden siguiente:
Error Se ha producido un error al descargarse el elemento de

correo de AbbottLink.
Nuevo El elemento de correo no está instalado en el sistema.
Actualización El elemento de correo tiene una versión más reciente que el

elemento de correo instalado en el sistema.
Descripción de los estados de visualización

La información sobre el estado de visualización se utiliza para determinar si un elemento de
Abbott Mail se ha visto con anterioridad.
En la lista siguiente se incluye una descripción de los estados de visualización. Los estados se
Nuevo El usuario no ha visto el elemento de correo.
Visualizado El usuario ha visto el elemento de correo.
Ver elementos de Abbott Mail

Siga estas instrucciones para ver elementos de Abbott Mail nuevos y sin aceptar.
2. En la barra Estado del sistema de la pantalla de Inicio, pulse Correo.
En la pestaña Todos de la pantalla Bandeja entrada Abbott Mail aparecen los elementos de
correo nuevos y sin aceptar.

G5-6900R07 - 2020-04-27
3. Para filtrar la lista de elementos de correo en la pantalla Bandeja entrada Abbott Mail,
pulse una pestaña (o pulse Buscar).
Ver o imprimir documentación de Abbott Mail

Siga estas instrucciones para ver o imprimir documentación de Abbott Mail. La documentación
incluye instrucciones de uso de ensayos, información sobre actualizaciones del sistema,
información sobre los ficheros de los ensayos e información sobre la asignación de valores
de los calibradores.
3. En la lista de elementos de correo de la pestaña Todos en la pantalla Bandeja entrada
Abbott Mail, seleccione uno o varios elementos (o pulse Seleccionar todo).
4. Pulse Imprimir.
5. Bajo Selección del informe en la ventana flotante Imprimir, seleccione el tipo de
documentación asociado al elemento de correo que va a imprimir.
herramientas Zoom.
Buscar.
11. Si se seleccionó más de un documento, pulse Anterior o Siguiente para ver el documento
anterior o siguiente.
Para regresar a la pantalla Bandeja entrada Abbott Mail, pulse Hecho.
Pantalla Reactivos, página 624
Aceptar elementos de Abbott Mail

usuario
Realice este procedimiento para aceptar elementos de Abbott Mail. Cuando se aceptan
elementos de Abbott Mail, los ficheros están listos para su instalación o las instrucciones de
uso de los ensayos se consideran recibidas por el administrador del sistema, y los elementos se
extraen de la pantalla Bandeja entrada Abbott Mail.

G5-6900R07 - 2020-04-27
NOTA: Revise atentamente la documentación de Abbott Mail sobre el elemento antes de

aceptarlo.
NOTA: Para filtrar la lista de elementos de correo, pulse Buscar.
4. Pulse Aceptar.
Eliminar elementos de Abbott Mail

usuario
Realice este procedimiento para eliminar los siguientes elementos de Abbott Mail:
• Ficheros de ensayos que no se quieran instalar
• Ficheros de datos de calibradores que no se quieran instalar
• Instrucciones de uso que tengan un estado de Error
• Ficheros de actualizaciones del sistema que tengan un estado de Error

NOTA: Para filtrar la lista de elementos de correo, pulse Buscar.
4. Pulse Eliminar.
Solicitud manual de ficheros de ensayos

usuario

G5-6900R07 - 2020-04-27
Lleve a cabo este procedimiento para solicitar manualmente ficheros de ensayos nuevos.
Cuando se solicitan nuevos ficheros de ensayos, todos los ficheros de ensayos que no están
instalados o no están disponibles para su instalación, se descargan para cada categoría de
ensayos seleccionada.
NOTA: Sólo se puede realizar una petición activa cada vez. Si una solicitud automática o
manual de un fichero está pendiente, no se puede iniciar una petición nueva.
3. En la pantalla Bandeja entrada Abbott Mail, pulse Solicitar.
4. En la pestaña Ficheros de ensayos de la pantalla Solicitud manual de ficheros, seleccione
cada categoría de ensayos que contenga los ficheros de ensayos que desee descargar.
NOTA: No se puede solicitar la descarga de un fichero de ensayo individual. Cuando se
solicitan nuevos ficheros de ensayos, todos los ficheros de ensayos que no están instalados
o no están disponibles para su instalación, se descargan para cada categoría de ensayos
seleccionada. Una vez descargados los ficheros de ensayos, cualquier fichero que no se
necesite se puede eliminar de la pantalla Bandeja entrada Abbott Mail.
5. Pulse Solicitar ensayo.
NOTA: El tiempo necesario para procesar una solicitud depende de la velocidad de
descarga que tenga el laboratorio. El estado de una petición de un fichero de ensayo
puede permanecer Pendiente durante un máximo de 24 horas.
6. Para regresar a la pantalla Bandeja entrada Abbott Mail, pulse Hecho.
Descripción de los correos de ficheros de ensayos, página 564
Solicitar manualmente ficheros de datos de calibradores

usuario
Lleve a cabo este procedimiento para solicitar manualmente nuevos ficheros de datos de
calibradores. Cuando se solicitan nuevos ficheros de datos de calibradores, se descargan todos
los ficheros de datos de calibradores que no están instalados o que no están disponibles para
su instalación.
NOTA: Sólo se puede realizar una petición activa cada vez. Si una solicitud automática o
manual de un fichero está pendiente, no se puede iniciar una petición nueva.
3. En la pantalla Bandeja entrada Abbott Mail, pulse Solicitar.
4. En la pantalla Solicitud manual de ficheros, pulse la pestaña Datos del calibrador.

G5-6900R07 - 2020-04-27
5. En la pestaña Datos del calibrador de la pantalla Solicitud manual de ficheros, pulse

Solicitar calibrador.
NOTA: Cuando se solicitan nuevos ficheros de datos de calibradores, se descargan todos
los ficheros de datos de calibradores que no están instalados o que no están disponibles
para su instalación. Una vez descargados los ficheros de datos de calibradores, cualquier
fichero que no se necesite se puede eliminar de la pantalla Bandeja entrada Abbott Mail.
El tiempo necesario para procesar una solicitud depende de la velocidad de descarga que
tenga el laboratorio. El estado de una petición de un fichero puede permanecer Pendiente
durante un máximo de 24 horas.
6. Para regresar a la pantalla Bandeja entrada Abbott Mail, pulse Hecho.
Descripción de los correos de datos de calibradores (c‑series), página 565
Rechazar actualizaciones del sistema de Abbott Mail

usuario
NOTA: El administrador del sistema no puede rechazar
actualizaciones obligatorias.
Siga estas instrucciones para rechazar una actualización del sistema no deseada. Una
actualización del sistema descargada con éxito no se puede eliminar. Una actualización del
sistema rechazada se elimina de la pantalla Bandeja entrada Abbott Mail.
NOTA: Revise atentamente la documentación sobre la actualización del sistema antes de
rechazarla.
3. En la pantalla Bandeja entrada Abbott Mail, pulse la pestaña Actualizaciones del sistema.
4. En la lista de actualizaciones del sistema de la pestaña Actualizaciones del sistema,
seleccione una o varias actualizaciones (o pulse Seleccionar todo).
NOTA: Para filtrar la lista de actualizaciones del sistema, pulse Buscar.
5. Pulse Rechazar.
NOTA: El administrador del sistema no puede rechazar actualizaciones obligatorias.
6. En el cuadro de texto Comentario de la ventana flotante Motivo para rechazar la
actualización del sistema, introduzca un motivo por el que rechaza la actualización del
sistema correspondiente.
NOTA: Para rechazar una actualización del sistema se debe introducir un comentario.
7. Para confirmar el rechazo de la actualización del sistema, pulse Hecho.
Para cancelar el rechazo de la actualización del sistema y regresar a la pantalla Bandeja
entrada Abbott Mail, pulse Cancelar.

G5-6900R07 - 2020-04-27
Descripción de los estados del analizador

El estado del analizador indica el modo operativo de Alinity ci‑series. Los módulos de
procesamiento y el gestor de reactivos y muestras (RSM) tienen los siguientes estados del
analizador.
Tabla 37: Estados del analizador
Estado Descripción
Desconectado Indica que el módulo de procesamiento no se comunica con el módulo
de control del sistema (SCM).
Este estado se muestra para las siguientes condiciones:
• El módulo de procesamiento se ha apagado.
• El módulo de procesamiento de procesamiento se ha encendido,
pero no se ha restablecido la comunicación entre el módulo y el
SCM.
• Se ha producido un fallo de comunicación entre el módulo de
procesamiento y el SCM debido a un error del software o del
sistema.
Detenido Indica que el módulo de procesamiento está encendido y se comunica
con el SCM.
• El módulo de procesamiento está encendido, pero no se ha
seleccionado Iniciar en la pantalla de inicio.
• Se ha seleccionado Detener en la pantalla de inicio.
• Se ha realizado un procedimiento de diagnóstico.
• Se ha realizado un procedimiento con un error.
• Se ha detectado un error grave durante el procesamiento del
ensayo.
Se debe seleccionar Iniciar en la pantalla de inicio para iniciar el módulo
de procesamiento y pasar al estado En espera.
Iniciando Indica un estado temporal que se produce cuando se selecciona Iniciar
o Procesar en la pantalla de inicio.
Una vez finalizada la iniciación, el estado cambia a Operativo,
Procesando o En espera, en función de si se seleccionó Iniciar o
Procesar en la pantalla de inicio. La iniciación es específica de cada
módulo. Según el módulo, se realizan las siguientes funciones:
• c‑series • Iniciación después de seleccionar Iniciar:
– Se confirma que el volumen de agua dispensado desde el
lavacubetas es adecuado
• Iniciación después de seleccionar Iniciar o Procesar:
– Los motores se dirigen a la posición de inicio
– Se confirma que las cubiertas del centro de procesamiento
están cerradas
– Se comprueba que el inventario del carrusel de reactivos sea
adecuado
– Se confirma que las gradillas y los cartuchos no están
ubicados en el posicionador de reactivos

G5-6900R07 - 2020-04-27
Estado Descripción
– Se confirma que el volumen de las soluciones genéricas es
adecuado
– Se confirma que el volumen de las soluciones de lavado de
muestras del sistema es adecuado
• Iniciación después de seleccionar Procesar:
– Se lavan las sondas
– Se lavan las cubetas
– Se comprueba que el inventario de suministros sea adecuado
• i‑series • Iniciación después de seleccionar Iniciar o Procesar:
– Los motores se dirigen a la posición de inicio
– Se confirma que las cubiertas del centro de procesamiento
están cerradas
– Se confirma que el descargador de CR esté en la posición
correcta
– Se realiza una comprobación del vacío
– Se comprueba que el inventario del carrusel de reactivos sea
adecuado
ubicados en el posicionador de reactivos
• Iniciación después de seleccionar Procesar:
– Se lavan las sondas de los brazos de pipeteo
– Se realiza un purgado de la solución activadora en las copas
de lavado R1 y R2 con un volumen total de 12 mL
– Se inicia la mezcla de las micropartículas
– Se comprueba que el inventario de suministros sea adecuado
– Se realiza una comprobación de la lectura de fondo
– Se llena el carril de carga de la vía de procesamiento con
cubetas de reacción (CR) limpias
– Se eliminan las CR de la vía de pretratamiento y se añaden CR
limpias
– Se determina si se ha cargado un cartucho de reactivos nuevo
y se realiza la perforación en caso necesario
• Gestor de reactivos y • Iniciación después de seleccionar Iniciar o Procesar:
muestras (RSM) – Todos los componentes móviles se llevan a la posición inicial
– Se confirma que las cubiertas frontales del centro
de procesamiento están cerradas en cada módulo de
procesamiento
– Se confirma que el lector de códigos de barras funciona
correctamente
– El posicionador de muestras de cada módulo de
procesamiento se lleva a la posición inicial
ubicados en los posicionadores de muestras ni en el
transportador del gestor de reactivos y muestras (RSM)
Calentando Indica que el módulo de procesamiento ha completado la iniciación pero
no ha alcanzado la temperatura necesaria.
NOTA: Este estado no se muestra para el gestor de reactivos y muestras
(RSM).
En espera Indica que el módulo de procesamiento se ha iniciado correctamente y

está listo para aceptar una petición de procesamiento.

G5-6900R07 - 2020-04-27
Estado Descripción
• La iniciación ha comenzado y se ha completado (incluyendo la
iniciación de la temperatura).
• El estado A espera se ha completado.
Operativo Indica que el módulo de procesamiento se ha iniciado correctamente y
está listo para procesar análisis.
• Se ha seleccionado Procesar en la pantalla de inicio.
• Se ha completado el procesamiento de los análisis, pero no se ha
seleccionado Pausa o Detener en la pantalla de inicio.
Procesando Indica que el módulo de procesamiento está procesando análisis en ese
momento.
En el caso de c‑series, este estado se muestra después de seleccionar
Procesar en la pantalla de Inicio y completarse la iniciación. Durante
este tiempo, las cubetas se lavan y se llenan de agua. Si no se carga
una muestra en el gestor de reactivos y muestras (RSM), el estado del
módulo pasa a ser Operativo una vez completadas estas actividades.
NOTA: Este estado no se muestra para el gestor de reactivos y muestras
(RSM).
Para i‑series, este estado se muestra cuando se carga un cartucho de
reactivos nuevo en el gestor de reactivos y muestras (RSM) y se realiza
la perforación. Este estado puede permanecer un máximo de 43 minutos
si no se procesan muestras. El procedimiento de perforación no se
lleva a cabo si se vuelve a cargar un cartucho de reactivos cargado
anteriormente en el mismo módulo de procesamiento.
A espera Indica que el módulo de procesamiento no está aspirando las muestras
y está completando el procesamiento de los ensayos antes de que el
módulo pase al estado En espera o Detenido.
El estado del módulo pasa al estado En espera por las siguientes
condiciones:
• Se ha seleccionado Pausa en la pantalla de inicio.
• No hay suficiente inventario de suministros.
Si se detecta un error durante el procesamiento de los ensayos, el
módulo pasa al estado Detenido.
Mantenimiento Indica que se está realizando un procedimiento de mantenimiento o de
diagnóstico en el módulo de procesamiento.
Transición de los estados del analizador, página 573
Transición de los estados del analizador

El módulo de procesamiento tiene varios tipos de estado del analizador. En las tablas siguientes
se describe la progresión de los estados del analizador desde Desconectado a Operativo y la
duración aproximada de cada transición.
NOTA: Cuando se selecciona Procesar para múltiples módulos de procesamiento, si algún
módulo genera un error, el gestor de reactivos y muestras pasa a su estado original antes de
que se ejecute la petición de procesamiento.

G5-6900R07 - 2020-04-27
Tabla 38: Alinity c‑series
Estado de inicio Función Estado de Duración de la Estado final

transición transición
(minutos)
Desconectado Encienda el módulo. Ninguno 1 Detenido
Detenido Pulse Iniciar. Iniciando 3 En espera
Detenido Pulse Procesar Iniciando 6 Procesando
después de cargar
una muestra.
En espera Pulse Procesar Iniciando 4 Procesando
después de cargar
una muestra.
En espera Pulse Procesar Iniciando 21* Procesando
sin cargar ninguna
muestra.
Operativo Cargue una Ninguno Inmediato Procesando
muestra.
Procesando Pulse Pausa. A espera 0 a 15 En espera
(El procesamiento
de la muestra se ha
completado.)
Operativo Pulse Pausa. A espera Inmediato En espera
* El número de cubetas que se lavan y se llenan de agua es de 187.
Tabla 39: Alinity i‑series
Estado de inicio Función Estado de Duración de la Estado final

transición transición
(minutos)
Desconectado Encienda el módulo. Ninguno 3 Detenido
Detenido Pulse Iniciar. Iniciando 4 En espera
Detenido Pulse Procesar. Iniciando 7 Operativo
En espera Pulse Procesar. Iniciando 4 a 7* Operativo
Operativo Cargue una Ninguno Inmediato Procesando
muestra.
Procesando Pulse Pausa. A espera 0 a 45 En espera
(El procesamiento
de la muestra se ha
completado.)
Operativo Pulse Pausa. A espera Inmediato En espera
* Si la vía de pretratamiento se vuelve a cargar de cubetas de reacción, la duración de la

iniciación es de 7 minutos.

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
Gestión del inventario de los materiales consumibles Capítulo 5
Gestión del inventario de los materiales

consumibles
La gestión del inventario de los materiales consumibles incluye procedimientos para preparar y
reponer suministros y vaciar residuos. Utilice la pantalla de los suministros para ver y gestionar
el inventario de los suministros en uso.
Antes de realizar el procesamiento de las muestras, compruebe que el inventario de materiales
consumibles en el sistema sea adecuado.
Pantalla de los suministros, página 576
Pantalla Inventario Cal/QC, página 603
Pantalla de los suministros

• c‑series
– Porcentaje de soluciones genéricas
– Porcentaje de soluciones del sistema en el área de soluciones de lavado de las
muestras
– Estado de los residuos líquidos en la botella para residuos de alta concentración
– Estado del módulo ICT
• i‑series
– Porcentaje de soluciones genéricas
– Estado de los residuos de cubetas de reacción
– Estado de las cubetas de reacción

• c‑series: actualizar el inventario de soluciones genéricas, soluciones del sistema, residuos
líquidos y del módulo ICT.
• i‑series: actualizar el inventario de soluciones genéricas, cubetas de reacción y residuos de
cubetas de reacción.
NOTA: Los módulos c‑series y i‑series calculan el volumen de suministro y la información sobre
el porcentaje restante para analizar las muestras programadas en el gestor de reactivos y
muestras.

G5-6900R07 - 2020-04-27
Capítulo 5 Gestión del inventario de los materiales consumibles
Descripción de los elementos de la ventana flotante Detalles de suministros para la solución

Suministros (c‑series), página 582
Descripción de los elementos de la ventana flotante Detalles de suministros para el módulo ICT
en la pantalla Suministros (c‑series), página 584
Descripción de los elementos de la ventana flotante Detalles de suministros para la solución de
lavado ácida para sondas y el detergente A en la pantalla Suministros (c‑series), página 585
Descripción de los elementos de la ventana flotante Detalles de suministros para los Residuos
líquidos en la pantalla Suministros (c‑series), página 585
Descripción de los elementos de la pantalla Suministros (i‑series), página 586
preactivadora, la solución activadora y el tampón de lavado en la pantalla Suministros (i‑series),
página 589
Descripción de los elementos de la ventana flotante Detalles de suministros para las cubetas de
reacción en la pantalla Suministros (i‑series), página 591
Descripción de los elementos de la ventana flotante Detalles de suministros para los Residuos CR
en la pantalla Suministros (i‑series), página 592
Soluciones utilizadas durante el procesamiento diario (i‑series), página 593
Verificación del inventario de suministros y residuos, página 594
Sustitución de las soluciones genéricas y actualización del inventario, página 594
Sustitución de las soluciones de lavado de las muestras y actualización del inventario (c‑series),
página 597
página 599
Eliminación de los residuos de cubetas de reacción y actualización del inventario (i‑series),
página 600
Provisión de cubetas de reacción (CR) y actualización del inventario (i‑series), página 602
Sustitución del módulo ICT o de la sonda ICT (c‑series), página 981
Descripción de los elementos de la pantalla Suministros (c‑series)
Elementos
Barra del módulo Muestra botones que se utilizan para seleccionar un módulo
concreto y ver información sobre el estado de los suministros.
Zonas de la solución de lavado alcalina, la solución de lavado ácida y la

solución de referencia ICT
Los estados siguientes pueden verse en las áreas Solución de lavado alcalina, Solución de
lavado ácida y Solución de referencia ICT:
• Botella vacía: la botella situada en el área de almacenamiento de soluciones genéricas está
vacía.

G5-6900R07 - 2020-04-27
• Confirmar sustitución: la botella situada en el área de almacenamiento de soluciones

genéricas se ha sustituido pero no se ha confirmado la sustitución en el software.
• Cambio de lote pendiente (sólo en el área Solución de referencia ICT): la botella de
solución de referencia ICT de la puerta de soluciones genéricas se ha sustituido por un
número de lote nuevo y el proceso de cambio de lote está pendiente.
• Transferencia en curso: la solución de la botella de soluciones genéricas situada en el área
de soluciones genéricas se está transfiriendo al depósito de soluciones genéricas.
Barra de estado Las zonas Solución de lavado alcalina y Solución de lavado

ácida muestran una representación gráfica del estado del
suministro y de su volumen total restante. La zona Solución
de referencia ICT muestra una representación gráfica del
estado del suministro y de su volumen total restante, sólo
si c‑series está configurado para utilizar el módulo ICT. Los
estados se indican mediante los colores siguientes:
1. Verde = OK
2. Amarillo = Nivel bajo u Omitido
3. Rojo = Vacío, Lote caducado
Cuando un suministro cumple los criterios para más de un

estado, se aplica el estado de mayor prioridad. Por ejemplo,
si un suministro tiene tanto Nivel bajo como Lote caducado,
se mostrará el estado Lote caducado.
Total restante Muestra el porcentaje estimado de solución genérica

disponible tanto en el depósito como en la zona de
almacenamiento de soluciones genéricas. El volumen total
restante incluye los volúmenes de la botella del depósito y
de la botella de la solución genérica menos el volumen de
solución necesario para los análisis que están programados
pero no se han procesado aún. El indicador cambia de color
según sea el caso:
Verde El porcentaje restante del suministro se

encuentra por encima de la alarma de
Amarillo El porcentaje restante del suministro

se encuentra en la alarma de volumen
bajo configurada o por debajo de ésta.
Rojo El porcentaje restante del suministro es

cero.
Botón Sustituido Confirma la sustitución de una botella cuando no se utiliza el

lector de códigos de barras.
Botón Actualizar Muestra la ventana flotante Detalles de suministros.

G5-6900R07 - 2020-04-27
Actualmente en uso Muestra información sobre la solución contenida en el

depósito.
Caducidad Muestra la fecha de caducidad de la solución genérica

actualmente en uso. El indicador cambia de color según sea
el caso:
Verde El suministro no ha excedido aún la

caducidad del lote.
Amarillo Al suministro le quedan 8 horas para

superar la caducidad del lote.
Rojo El suministro ha excedido la caducidad

del lote.
Lote Muestra el número de lote de la solución actualmente en uso.
Días estabilidad Muestra el número de días que ha estado la solución

genérica en el sistema. El indicador cambia de color según
sea el caso:

estabilidad en el sistema.

superar la estabilidad en el sistema.
Rojo El suministro ha excedido la estabilidad

en el sistema.
El indicador está amarillo cuando el estado del suministro se

ha Omitido.
Área del módulo ICT
Barra de estado Muestra una representación gráfica del estado del módulo
ICT y del período de garantía (número de días en el sistema
y número de muestras procesadas) sólo si c‑series está
configurado para utilizar el módulo ICT. Los estados se
indican mediante los colores siguientes:
1. Verde = OK
2. Amarillo = Omitido, Excedido
3. Rojo = Lote caducado, Actualización necesaria

estado, se muestra el estado de mayor prioridad. Por ejemplo,

G5-6900R07 - 2020-04-27
si un suministro está tanto Excedido como Lote caducado, se

mostrará el estado Lote caducado.
Caducidad Muestra la fecha de caducidad del módulo ICT actualmente

en uso. El indicador cambia de color según sea el caso:

caducidad del número de serie.

superar la caducidad del número de
serie.

del número de serie.
Nº serie Muestra el número de serie del módulo ICT.
Días en el sistema Muestra el número de días que el módulo ICT lleva instalado.
El indicador de color cambia a amarillo cuando el número de
días en el sistema supera los 90 días.
Muestras procesadas Indica el número de muestras ICT procesadas. El indicador

de color cambia a amarillo cuando el número de muestras
procesadas supera las 20 000 muestras.
Zona de la solución de lavado ácida para sondas, zona del detergente A
Barra de estado Muestra una representación gráfica del estado y del

suministro total restante. Los estados se indican mediante los
colores siguientes:
1. Verde = OK
3. Rojo = Vacío, Lote caducado

si un suministro tiene tanto Nivel bajo como Lote caducado,
se mostrará el estado Lote caducado.
Caducidad Muestra la fecha de caducidad de la solución de lavado de

muestras del sistema. El indicador cambia de color según sea
el caso:

caducidad del lote.

G5-6900R07 - 2020-04-27


del lote.
Horas estabilidad Muestra el número de horas de estabilidad en el sistema de

la solución de lavado de muestras del sistema. El indicador
cambia de color según sea el caso:



en el sistema.
La solución de lavado de muestras del sistema se mantiene

estable durante 24 horas.
Posición La zona Solución de lavado ácida para sondas muestra la

posición 1, es decir, la ubicación de la solución de lavado de
muestras del sistema en la zona de las soluciones de lavado
de las muestras. La zona Detergente A muestra la posición 2,
es decir, la ubicación de la solución de lavado de muestras
del sistema en la zona de las soluciones de lavado de las
muestras.
Zona de residuos líquidos

NOTA: El área de Residuos líquidos sólo aparece cuando el área se configura para el
Recipiente de residuos líquidos.
Barra de estado Muestra una representación gráfica del estado y de la

capacidad disponible. Los estados se indican mediante los
colores siguientes:
1. Verde = OK
2. Amarillo = Cerca de su capacidad total
3. Rojo = Lleno
El estado de los residuos líquidos de cada módulo se indica

como el porcentaje de capacidad restante.

G5-6900R07 - 2020-04-27
Botón de función

Suministros (c‑series)
En la ventana flotante Detalles de suministros para la solución de lavado alcalina, la solución de
lavado ácida y la solución de referencia ICT, el usuario puede ver la siguiente información:
• La fecha de caducidad y el número de lote de la botella de solución genérica situada en la
zona de almacenamiento de soluciones genéricas de la puerta de soluciones genéricas.
• La fecha de caducidad y el número de lote de la solución genérica en uso almacenada en
el depósito de soluciones genéricas.
El usuario puede introducir manualmente la fecha de caducidad y el número de lote cuando se

introduce una botella de solución genérica nueva.
Área de Resumen del estado de las botellas

Bajo Resumen estado de botellas, se muestran los estados siguientes:
• Botella llena: la botella situada en la puerta de soluciones genéricas está llena.
• Botella vacía: la botella situada en la puerta de soluciones genéricas está vacía.
• Confirmar sustitución: la botella situada en la puerta de soluciones genéricas se ha
sustituido pero no se ha confirmado la sustitución en el software del sistema.
• Cambio de lote pendiente (sólo en el área Solución de referencia ICT): la botella de
solución de referencia ICT de la puerta de soluciones genéricas se ha sustituido por un
número de lote nuevo y el proceso de cambio de lote está pendiente.
• Transferencia en curso: la solución de la botella de soluciones genéricas situada en la
puerta de soluciones genéricas se está transfiriendo al depósito de soluciones genéricas.
Caducidad Muestra la fecha de caducidad de la botella de solución

genérica situada en la puerta de soluciones genéricas. El
indicador cambia de color según sea el caso:

caducidad del lote o la estabilidad.

G5-6900R07 - 2020-04-27
Amarillo El suministro ha excedido la alarma

de volumen bajo o le quedan 8 horas
para exceder la caducidad del lote o la
estabilidad.

del lote o la estabilidad.
Lote Muestra el número de lote de la botella de solución genérica

situada en la puerta de soluciones genéricas.
fecha de caducidad del lote cuando se sustituye una solución
genérica. Para seleccionar la fecha de caducidad del lote,
pulse el calendario que aparece dentro del cuadro. Para
configurar el mes y el año, pulse el botón de la flecha hacia
la izquierda o el botón de la flecha hacia la derecha y,
luego, seleccione el día.
Número de lote Muestra un cuadro de texto que se utiliza para introducir el
número de lote cuando se sustituye una solución genérica.
Área de Resumen de depósitos
Caducidad Muestra la fecha de caducidad de la solución genérica en

uso almacenada en el depósito de soluciones genéricas. El

Amarillo El suministro ha excedido la alarma

de volumen bajo o le quedan 8 horas
para exceder la caducidad del lote o la
estabilidad.

Lote Muestra el número de lote de la solución genérica en uso

almacenada en el depósito de soluciones genéricas.
Botones de función


G5-6900R07 - 2020-04-27


momento.
Descripción de los elementos de la ventana flotante Detalles de suministros para el módulo

ICT en la pantalla Suministros (c‑series)
En la ventana flotante Detalles de suministros para el módulo ICT, el usuario puede introducir
manualmente una fecha de caducidad y un número de lote cuando se sustituye el módulo ICT y
puede purgar el módulo ICT nuevo.
Elementos

fecha de caducidad cuando se sustituye el módulo ICT. Para
seleccionar la fecha de caducidad, pulse el calendario que
Número de serie Muestra un cuadro de texto que se utiliza para introducir el

número de serie cuando se sustituye el módulo ICT.
Botones de función


Purgar ICT Purga el módulo ICT con solución de referencia ICT.

NOTA: La sustitución del módulo ICT no se completa hasta
que se purga el nuevo módulo ICT.
Sustituir Muestra un mensaje que requiere confirmación para sustituir

el módulo ICT e inactivar todas las calibraciones de los
ensayos ICT.

momento.

G5-6900R07 - 2020-04-27

de lavado ácida para sondas y el detergente A en la pantalla Suministros (c‑series)
En la ventana flotante Detalles de suministros para la solución de lavado ácida para sondas y
el detergente A, el usuario puede introducir manualmente una fecha de caducidad y un número
de lote cuando se sustituye una solución de lavado de muestras cargada en el sistema en el
soporte de soluciones de lavado de muestras.
Elementos
Caducidad Muestra un cuadro de texto que se utiliza para seleccionar

la fecha de caducidad del lote cuando se sustituye una
solución de lavado de muestras cargada en el sistema.
Para seleccionar la fecha de caducidad del lote, pulse el
calendario que aparece dentro del cuadro. Para configurar el
mes y el año, pulse el botón de la flecha hacia la izquierda o
el botón de la flecha hacia la derecha y, luego, seleccione el
día.

número de lote cuando se sustituye una solución de lavado
de muestras cargada en el sistema.
Botones de función



momento.
Descripción de los elementos de la ventana flotante Detalles de suministros para los

Residuos líquidos en la pantalla Suministros (c‑series)
En la ventana flotante Detalles de suministros para los Residuos líquidos, el usuario puede
actualizar el estado de los residuos líquidos en la botella de residuos de alta concentración.

G5-6900R07 - 2020-04-27
Elemento
Residuos líquidos Muestra una casilla que se utiliza para actualizar el estado
vaciados de los residuos líquidos en la botella de residuos de alta
concentración.
Botones de función



momento.
Descripción de los elementos de la pantalla Suministros (i‑series)
Elementos
concreto y ver información sobre el estado de los suministros.
Zonas de las soluciones preactivadora y activadora y del tampón de

lavado
Se pueden ver los siguientes estados en las áreas de Solución preactivadora, Solución
activadora y Tampón de lavado:
• Botella vacía: la botella situada en el área de almacenamiento de soluciones genéricas está
vacía.
• Confirmar sustitución: la botella situada en el área de almacenamiento de soluciones
genéricas se ha sustituido pero no se ha confirmado la sustitución en el software.

colores siguientes:

G5-6900R07 - 2020-04-27
1. Verde = OK
3. Rojo = Vacío, Lote caducado, Estabilidad caducada

si un suministro tiene tanto Nivel bajo como Estabilidad
caducada, se mostrará el estado Estabilidad caducada.
Total restante Muestra el porcentaje estimado de solución genérica

disponible tanto en el depósito como en la zona de
almacenamiento de soluciones genéricas. El volumen total
restante incluye los volúmenes de la botella del depósito y
de la botella de la solución genérica menos el volumen de
solución necesario para los análisis que están programados
pero no se han procesado aún. El indicador cambia de color
según sea el caso:
Verde El porcentaje restante del suministro se

encuentra por encima de la alarma de
Amarillo El porcentaje restante del suministro

se encuentra en la alarma de volumen
bajo configurada o por debajo de ésta.
Rojo El porcentaje restante del suministro es

cero.
Botón Sustituido Confirma la sustitución de una botella cuando no se utiliza el

lector de códigos de barras. Esta acción restablece el tiempo
de estabilidad en el sistema cuando el usuario indica que se
ha sustituido el suministro.
Actualmente en uso Muestra información sobre la solución contenida en el

depósito.
Caducidad Muestra la fecha de caducidad de la solución genérica

actualmente en uso. El indicador cambia de color según sea
el caso:

caducidad del lote.


G5-6900R07 - 2020-04-27

del lote.
Días estabilidad Muestra el número de días que ha estado almacenada la

solución genérica en el sistema. El indicador cambia de color
según sea el caso:



en el sistema.
El indicador está amarillo cuando el estado del suministro se

ha Omitido.
NOTA: Algunos ensayos requieren un período de estabilidad
en el sistema más breve para la solución activadora. La
estabilidad en el sistema de la solución activadora se
ajusta según la presencia o ausencia de estos reactivos
en el carrusel. Para obtener más información, consulte la
documentación del ensayo. Una vez caducada la estabilidad
en el sistema de la solución activadora, la retirada de los
reactivos del carrusel no aumenta los días de estabilidad en
el sistema.
Área de las cubetas de reacción

colores siguientes:
1. Verde = OK
2. Amarillo = Nivel bajo
3. Rojo = Vacío
Lote Muestra el número de lote de las cubetas de reacción

actualmente en uso.

G5-6900R07 - 2020-04-27
Área de residuos de las cubetas de reacción

colores siguientes:
1. Verde = OK
2. Amarillo = Cerca de su capacidad total
3. Rojo = Lleno
El estado de los residuos sólidos de cada módulo se indica

como un porcentaje de la capacidad restante y se muestra
como un valor numérico entre 0 y 100.
Botón de función

preactivadora, la solución activadora y el tampón de lavado en la pantalla Suministros
(i‑series)
En la ventana flotante Detalles de suministros para la solución preactivadora, la solución
activadora y el tampón de lavado, el usuario puede ver la siguiente información:
• La fecha de caducidad y el número de lote de la botella de solución genérica situada en la
zona de almacenamiento de soluciones genéricas de la puerta de soluciones genéricas.
• La fecha de caducidad y el número de lote de la solución genérica en uso almacenada en
el depósito de soluciones genéricas.
El usuario puede introducir manualmente la fecha de caducidad y el número de lote cuando se

introduce una botella de solución genérica nueva.
Área de Resumen del estado de las botellas

Bajo Resumen estado de botellas, se muestran los estados siguientes:
• Botella llena: la botella situada en la puerta de soluciones genéricas está llena.
• Botella vacía: la botella situada en la puerta de soluciones genéricas está vacía.
• Confirmar sustitución: la botella situada en la puerta de soluciones genéricas se ha
sustituido pero no se ha confirmado la sustitución en el software del sistema.

G5-6900R07 - 2020-04-27

Caducidad Muestra la fecha de caducidad de la botella de solución

genérica situada en la puerta de soluciones genéricas. El


superar la caducidad del lote o la
estabilidad.

Lote Muestra el número de lote de la botella de solución genérica

situada en la puerta de soluciones genéricas.
fecha de caducidad del lote cuando se sustituye una solución
genérica. Para seleccionar la fecha de caducidad del lote,
luego, seleccione el día.
número de lote cuando se sustituye una solución genérica.
Área de Resumen de depósitos
Caducidad Muestra la fecha de caducidad de la solución genérica en

uso almacenada en el depósito de soluciones genéricas. El


superar la caducidad del lote o la
estabilidad.

Lote Muestra el número de lote de la solución genérica en uso

almacenada en el depósito de soluciones genéricas.

G5-6900R07 - 2020-04-27
Botones de función



momento.
Descripción de los elementos de la ventana flotante Detalles de suministros para las

cubetas de reacción en la pantalla Suministros (i‑series)
En la ventana flotante Detalles de suministros para las cubetas de reacción (CR), el usuario
puede actualizar el estado de las cubetas de reacción en la tolva.
Elementos

número de lote cuando se añade una bolsa de CR a la tolva.
CR en el sistema Indica el número total de CR presente en la tolva de CR y

muestra un cuadro de texto que se utiliza para introducir el
número estimado de CR añadidas a la tolva cuando se utiliza
parte de una bolsa de CR.
Añadir 500 CR Muestra un botón que se utiliza para actualizar el inventario

de CR cuando se añade una bolsa completa de CR a la tolva.
NOTA: Este botón no está disponible cuando el número de
CR presente en la tolva es superior a 500.
Capacidad máxima Indica el número máximo de CR que se puede cargar en

la tolva. La capacidad máxima de la tolva de cubetas de
reacción es de 1 000 CR.
Botones de función



G5-6900R07 - 2020-04-27

momento.
Descripción de los elementos de la ventana flotante Detalles de suministros para los

Residuos CR en la pantalla Suministros (i‑series)
En la ventana flotante Detalles de suministros para los Residuos CR, el usuario puede actualizar
el estado de las cubetas de reacción (CR) en el recipiente de residuos de CR.
Elemento
Residuos de CR Muestra una casilla que se utiliza para actualizar el estado

vaciados del recipiente de residuos de CR.
Botones de función



momento.
Soluciones utilizadas durante el procesamiento diario (c‑series)

En las tablas siguientes se describen la finalidad, la estabilidad en el sistema e información
sobre la ubicación para las soluciones c‑series que se utilizan en el funcionamiento diario.
Tabla 40: Soluciones genéricas (c‑series)
Solución Finalidad Estabilidad en el Ubicación

sistema
Solución de referencia • Análisis ICT 90 días Puerta de soluciones
ICT • 5501 Mantenimiento genéricas
diario
Solución de lavado Lavado de las cubetas 30 días Puerta de soluciones
alcalina genéricas

G5-6900R07 - 2020-04-27

sistema
Solución de lavado ácida Lavado de las cubetas 30 días Puerta de soluciones
genéricas
Tabla 41: Soluciones de lavado de muestras cargadas en el sistema (c‑series)

sistema
Solución de lavado ácida • Lavado de la sonda 1 día Zona de las soluciones
para sondas de muestras de lavado de las
• 5501 Mantenimiento muestras, posición 1
diario
Detergente A • Lavado de la sonda 1 día Zona de las soluciones
de muestras de lavado de las
• 5501 Mantenimiento muestras, posición 2
diario
Tabla 42: Soluciones de lavado cargadas en el sistema (c‑series)

sistema
Solución de lavado ácida • Lavado de las 30 días Carrusel de reactivos
para sondas sondas de reactivos
• 5501 Mantenimiento
diario
Detergente A • Lavado de las 30 días Carrusel de reactivos
sondas de reactivos
• 5501 Mantenimiento
diario
Detergente B Lavado de las sondas de 30 días Carrusel de reactivos
reactivos
Soluciones de 5501 Mantenimiento 14 días o 12 análisis, lo Carrusel de reactivos
mantenimiento c‑series diario que suceda primero
Soluciones utilizadas durante el procesamiento diario (i‑series)

En las tablas siguientes se describen la finalidad, la estabilidad en el sistema e información
sobre la ubicación de las soluciones i‑series que se utilizan en el procesamiento diario.

G5-6900R07 - 2020-04-27
Tabla 43: Soluciones genéricas (i‑series)

sistema
Solución preactivadora Procesamiento de los 16 días Puerta de soluciones
(Número de referencia ensayos genéricas
06P12)
Solución activadora Procesamiento de los 28 días Puerta de soluciones
(Número de referencia ensayos genéricas
06P11)
Tampón de lavado Procesamiento de los 30 días Puerta de soluciones
concentrado ensayos genéricas
(Número de referencia
06P13)
Tabla 44: Soluciones cargadas en el sistema (i‑series)

sistema
Solución acondicionadora 2500 Mantenimiento 52 días o 48 análisis, lo Carrusel de reactivos
de la sonda diario que suceda primero
Verificación del inventario de suministros y residuos

Lleve a cabo este procedimiento para comprobar el inventario de suministros y residuos antes
de iniciar el procesamiento de las muestras o cuando aparezca un indicador de estado.
NOTA: El estado mostrado refleja el inventario que queda después de que el sistema procese
las muestras leídas por el lector de códigos de barras del gestor de reactivos y muestras
(RSM).
Se pueden crear peticiones cuando los niveles de inventario no son suficientes. Sin embargo,
cuando se inicia el procesamiento de las muestras mientras los niveles no son suficientes, los
análisis se convierten en excepciones y no se procesan.
1. En la barra del menú, pulse Suministros.
2. En la pantalla Suministros, pulse el botón Módulo.
3. Compruebe el inventario de suministros y residuos.
Iniciar o reanudar el procesamiento de las muestras, página 665
Sustitución de las soluciones genéricas y actualización del inventario

Realice este procedimiento para sustituir y actualizar el inventario de soluciones genéricas si
una botella está vacía, ha alcanzado la fecha de estabilidad en el sistema o ha caducado.

G5-6900R07 - 2020-04-27
NOTA: En el caso de soluciones genéricas con una estabilidad en el sistema definida, el

registro de dicha estabilidad comienza cuando se sustituye y se actualiza la botella. Para
conseguir un aprovechamiento máximo de la solución genérica, no sustituya la solución hasta
que el porcentaje total de la solución restante se encuentre por debajo de la alarma de volumen
bajo configurada.
NOTA: Cuando se sustituye una solución de referencia ICT con un número de lote nuevo, el
sistema realiza un proceso de cambio de lote que consiste en lo siguiente:
• Se asigna el estado Cambio de lote pendiente a la botella de la solución de referencia ICT.
• Si la sustitución se produce durante el procesamiento de ensayos, el sistema intenta
completar los análisis ICT en curso antes de transferir la solución genérica. No obstante,
algunos análisis ICT pueden convertirse en excepciones.
• Para evitar que se utilice el número de lote nuevo de la solución de referencia ICT hasta
que se complete el proceso de cambio de lote, los cartuchos del diluyente de muestras ICT
se deshabilitan a un límite interno configurado por el sistema.
• Una vez completada la transferencia de la solución genérica, es necesario calibrar y
procesar controles de calidad de los ensayos ICT en suero y orina. Si los calibradores
y controles ICT no están cargados en el carrusel de reactivos, se visualiza un mensaje
solicitando al usuario que los cargue para que el sistema pueda completar el proceso
de cambio de lote y habilitar el procesamiento de ensayos ICT. Las calibraciones ICT
completadas después de un cambio de lote de la solución de referencia ICT muestran
el estado QC pendiente, independientemente de la configuración del campo Control
necesario tras calibración.
PRECAUCIÓN: Riesgo químico. Esta actividad o área le expone a riesgos químicos.
PRECAUCIÓN: elemento punzante. Esta actividad o área puede exponerle a elementos

punzantes.
1. Compruebe la etiqueta de la botella de la nueva solución genérica para asegurarse de que

no haya caducado. No utilice soluciones que hayan caducado.
NOTA: Cuando se instalan botellas de soluciones genéricas, Alinity ci‑series registra y
guarda los datos del número de lote, la fecha de caducidad y, si procede, la estabilidad en
el sistema de las soluciones genéricas.
NOTA: En la pantalla Suministros se activa el lector de códigos de barras. El usuario debe
encontrarse en la pantalla Suministros específica del módulo antes de leer un código de
barras del inventario.
4. Utilice el lector de códigos de barras para leer el código de barras de la nueva botella de
solución genérica.
En la ventana flotante, bajo Detalles de suministros, el sistema actualiza automáticamente
la solución genérica con el número de lote y la fecha de caducidad de la botella nueva.
5. Si no se puede leer el código de barras, introduzca manualmente el número de lote y la
fecha de caducidad, y siga estos pasos:
a. Pulse Actualizar para la nueva solución genérica.

G5-6900R07 - 2020-04-27
b. En la ventana flotante, bajo Detalles de suministros, introduzca la fecha de caducidad

y el número de lote.
c. Para guardar la información, pulse Hecho.
6. Repita el paso 4, página 595, o 5, página 595, para cada solución genérica que haya
sustituido.
7. Abra la puerta de las soluciones genéricas.
8. Pulse el botón de liberación de la botella para soltar la botella de solución genérica de su

soporte.
NOTA: El color del tapón de la solución genérica coincide con el color del botón de
liberación de la botella.
9. Extraiga y deseche la botella de solución genérica vacía y el tapón según los
procedimientos de eliminación de residuos del laboratorio.
10. Quite la funda protectora del tapón de la nueva botella de solución genérica.
11. Invierta la nueva botella de solución genérica y colóquela en el soporte de la botella.
12. Empuje la botella hasta que encaje.
13. Cierre la puerta de las soluciones genéricas.
NOTA: Cuando se cierra la puerta de las soluciones genéricas, el sensor de la puerta
confirma que la botella se ha sustituido.

G5-6900R07 - 2020-04-27
Para confirmar manualmente que la botella se ha sustituido, pulse Sustituido en la pantalla

Suministros.
Manejo y eliminación de residuos, página 853
Sustitución de las soluciones de lavado de las muestras y actualización del inventario

(c‑series)
Estado del analizador En espera

requerido
Materiales necesarios • Tubos de muestras de 16 mm x 100 mm
• Cartucho de solución de lavado ácida para sondas,

número de referencia 01R6070
• Cartucho de detergente A, número de referencia
08P9670
• Dispositivo de medición capaz de dispensar hasta 10 mL
Realice este procedimiento para sustituir las soluciones de lavado de las muestras del sistema
(la solución de lavado ácida para sondas y el detergente A) y actualizar el inventario cuando los
tubos de muestras estén vacíos o las soluciones de lavado hayan caducado.

1. Para reponer solución de lavado ácida para sondas, utilice un dispositivo de medición
para dispensar desde 1 mL hasta 10 mL de la solución de lavado de cualquier frasco del
cartucho en un tubo de muestra de 16 mm x 100 mm.
2. Para reponer detergente A, utilice un dispositivo de medición para dispensar desde 1 mL
hasta 10 mL de la solución de lavado de cualquier frasco del cartucho en un tubo de
muestra de 16 mm x 100 mm.
3. Levante la cubierta posterior del centro de procesamiento.
4. Localice el soporte de las soluciones de lavado de las muestras.

G5-6900R07 - 2020-04-27
5. Retire el tubo de la solución de lavado vacía o caducada y coloque cada tubo nuevo en la
posición correspondiente:
– Solución de lavado ácida para sondas [1]
– Detergente A [2]
IMPORTANTE: El usuario tiene la responsabilidad de cargar la solución de lavado correcta

en la posición adecuada.
6. Deseche los tubos de muestras usados según los procedimientos del laboratorio para la
eliminación de residuos.
7. Cierre la cubierta posterior del centro de procesamiento.
10. Utilice el lector de códigos de barras para leer el código de barras del cartucho de la
solución de lavado ácida para sondas.

G5-6900R07 - 2020-04-27

la solución de lavado de muestras cargada en el sistema con el número de lote y la fecha
de caducidad del cartucho.
Para introducir manualmente el número de lote y la fecha de caducidad, siga estos pasos:
a. Pulse Actualizar para la nueva solución de lavado de muestras cargada en el sistema.
b. En la ventana flotante, bajo Detalles de suministros, introduzca la fecha de caducidad
y el número de lote.
c. Para guardar la información, pulse Hecho.
NOTA: Una vez actualizada la nueva solución de lavado de muestras en el software del
sistema, la estabilidad de la solución en el sistema es de 24 horas.
11. Repita el paso 10, página 598 para el cartucho del detergente A.
12. Coloque un tapón de repuesto nuevo en cada frasco de los cartuchos para almacenar los
cartuchos y utilizarlos en el futuro.
13. Almacene los cartuchos en posición vertical según las instrucciones indicadas en la
Vaciado de la botella de residuos de alta concentración y actualización del inventario

(c‑series)
Estado del analizador Desconectado, Detenido o En espera

requerido
Materiales necesarios Paños absorbentes
Siga estas instrucciones para vaciar la botella de residuos de alta concentración cuando la
botella esté llena.
PRECAUCIÓN: Riesgo por elevación. Esta actividad o área le expone a riesgos por
elevación.
1. Desconecte el cable del sensor del flotador del tapón de la botella de residuos.
2. Coloque un paño absorbente junto a la botella de residuos para recoger las salpicaduras
del tapón.
3. Desenrosque el tapón de la botella de residuos. Asegúrese de que el conducto unido al
tapón no esté doblado.
4. Coloque el tapón con el conducto conectado sobre el paño absorbente.

G5-6900R07 - 2020-04-27
5. Elimine los residuos líquidos según los procedimientos de eliminación residuos biopeligrosos
del laboratorio.
PRECAUCIÓN: No mueva recipientes de residuos abiertos que estén llenos de
líquido. Cierre los recipientes llenos o medio llenos antes de intentar moverlos.
Mantenga las tapas cerradas durante el movimiento.
6. Enrosque el tapón en la botella de residuos. Asegúrese de que el conducto unido al tapón
no esté doblado.
7. Vuelva a conectar el cable del sensor del flotador.
10. Pulse Actualizar para los residuos líquidos.
11. En la ventana flotante, bajo Detalles de suministros, seleccione la casilla Residuos
líquidos vaciados.
12. Para guardar la información, pulse Hecho.
Eliminación de los residuos de cubetas de reacción y actualización del inventario (i‑series)
Materiales necesarios Bolsa para residuos potencialmente infecciosos
Lleve a cabo este procedimiento para vaciar el recipiente de residuos de cubetas de reacción
(CR) y actualizar el estado de los residuos de CR.
1. Abra la puerta de las soluciones genéricas y la puerta frontal de los componentes

electrónicos.

G5-6900R07 - 2020-04-27
2. Extraiga la bandeja de almacenamiento de los residuos de CR.

3. Elimine y deseche la bolsa para residuos potencialmente infecciosos y su contenido según
los procedimientos de eliminación de residuos potencialmente infecciosos del laboratorio.
4. Coloque una bolsa nueva para residuos potencialmente infecciosos en el recipiente de
residuos de CR.
NOTA: La bolsa se debe ajustar perfectamente y abrir por completo en el recipiente de
residuos de CR, de forma que las cubetas de reacción caigan sin dificultad en el recipiente.
5. Introduzca de nuevo la bandeja de almacenamiento de los residuos de CR en la zona de
almacenamiento hasta que el conducto de residuos de CR se abra por completo.
6. Cierre la puerta de las soluciones genéricas y la puerta frontal de los componentes
electrónicos.
8. En la pantalla Suministros, pulse el botón de un Módulo.
9. Pulse Actualizar para los residuos de CR.
10. En la ventana flotante, bajo Detalles de suministros, seleccione la casilla Residuos CR
vaciados.

G5-6900R07 - 2020-04-27
Provisión de cubetas de reacción (CR) y actualización del inventario (i‑series)

Lleve a cabo este procedimiento para rellenar y actualizar el inventario de cubetas de reacción
(CR) cuando no queden o haya pocas.
2. En la pantalla Suministros, pulse el botón de un Módulo.
3. Pulse Actualizar para las CR.
4. Utilice el lector de códigos de barras para leer el código de barras de la nueva bolsa de CR
(también se puede introducir manualmente el número de lote en el cuadro de texto Nº de
lote).
las CR con el número de lote de la nueva bolsa de CR.
NOTA: Para asegurarse de que se lee el código de barras, lleve a cabo estos pasos:
– Compruebe que haya CR detrás del código de barras de la bolsa de CR para que haya
contraste con el código de barras.
– Coloque el código de barras de la bolsa de CR a 10 cm o 13 cm (4 pulgadas a
5 pulgadas) del lector de códigos de barras.
– Centre el haz del lector de códigos de barras en la etiqueta de códigos de barras.
5. Si se carga una o varias bolsas completas de CR en la tolva, pulse Añadir 500 CR después
de añadir cada bolsa.
Si se carga una bolsa parcialmente llena de CR en la tolva, introduzca el número estimado
de CR que se han añadido.
La capacidad máxima de la tolva de cubetas de reacción es de 1 000 CR.
7. Abra la cubierta de la tolva de cubetas de reacción.

G5-6900R07 - 2020-04-27
8. Para añadir una bolsa completa de CR, vierta todo el contenido de la bolsa en la tolva de
CR.
Para añadir parte de una bolsa de CR, vierta la cantidad deseada de CR en la tolva y haga
un cálculo aproximado de la cantidad de CR que se ha añadido.
NOTA: No llene en exceso la tolva de CR.
9. Cierre la cubierta de la tolva de cubetas de reacción.
Pantalla Inventario Cal/QC

• Detalles del inventario de los frascos de control de calidad procesados en el sistema.
• Detalles del inventario de los frascos de calibradores utilizados para calibrar ensayos.
Descripción de los elementos de la pantalla Inventario Cal/QC, página 604

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Buscar en la pantalla Inventario Cal/QC,

página 606
Descripción de los estados de los viales, página 606
Verificar los datos del inventario de viales, página 607
659
Descripción de los elementos de la pantalla Inventario Cal/QC
Pestañas Todos los viales, Calibrador y Control

Muestran información sobre el estado de todos los viales de calibradores y controles leídos
por el sistema. La información sobre el estado de los viales de los calibradores y controles se
puede filtrar seleccionando la pestaña Calibrador o la pestaña Control.
Elementos
M/P Muestra el número del módulo (M) y el número de la posición

(P) en el carrusel de reactivos de las gradillas de viales
almacenadas en el sistema. Cuando la gradilla de viales no
está situada en el carrusel de reactivos, se muestran guiones
en lugar del módulo y la posición.
RSM/P Muestra el número del módulo del gestor de reactivos y

muestras (RSM) y el número de la posición (P) donde se
encuentra la gradilla que contiene el vial del calibrador o
control. Cuando la gradilla de viales no está situada en el
RSM, los campos del RSM y la posición están en blanco.
Gradilla/P Muestra la identificación de la gradilla y la posición (P) del

vial del calibrador o control en la gradilla.
Nombre Muestra el nombre del calibrador o control, que puede ser

uno de los siguientes elementos:
• El nombre del calibrador o del conjunto de calibradores,
CAL (sólo para i‑series), y el nivel del calibrador.
• El nombre del control y, si se ha configurado, el número
y el nombre del nivel del control para las peticiones de
controles.
Lote Muestra el número de lote del calibrador o control.
Nº serie Muestra el número serie del vial del calibrador o control.
Estado vial Muestra el estado del vial del calibrador o control (Vacío,
Error DNL, Caducado, Alarma volumen bajo, Omitido u OK).

G5-6900R07 - 2020-04-27
Capacidad restante Muestra el porcentaje de volumen que queda en el vial

del calibrador o control. El porcentaje de volumen restante
se basa en un volumen de llenado máximo de 3 mL para
el vial pequeño y de 5.5 mL para el vial grande. Algunos
calibradores de viales grandes pueden tener el volumen de
llenado máximo definido en los parámetros del ensayo, y
el porcentaje restante se basa en este valor. La capacidad
restante no se muestra hasta que se realiza la primera
aspiración.
Estabilidad en el Muestra la estabilidad de los viales de calibradores o

sistema controles abiertos y almacenados en el sistema en el carrusel
de reactivos. Algunos ensayos de un conjunto de calibradores
pueden tener un tiempo de estabilidad en el sistema inferior
al tiempo de estabilidad en el sistema de los calibradores. La
estabilidad en el sistema de estos analitos se configura en
el fichero del ensayo y no se puede editar. Para los ensayos
con tiempos de estabilidad en el sistema reducidos, consulte
la documentación del producto. El registro de la estabilidad
en el sistema se produce una vez que el lector de códigos de
barras del RSM lee el vial y está programado para cargarse
en el carrusel de reactivos. El registro de la estabilidad en el
sistema continúa cuando el vial se descarga del sistema.
Estabilidad en uso Muestra el tiempo que el calibrador o el control ha estado

fuera del almacenamiento refrigerado. El registro de la
estabilidad en uso se produce después de que el lector de
códigos de barras del RSM lea el vial. Para los calibradores,
el registro de la estabilidad en uso se detiene cuando el
vial se descarga del RSM (para c‑series y i‑series) o se
devuelve al carrusel de reactivos (sólo para c‑series). Para
los controles, el registro de la estabilidad en uso se detiene
cuando el vial se descarga del RSM o se devuelve al
carrusel de reactivos. Los controles de calidad que tienen
la estabilidad en uso configurada como cero no se registran.
Caducidad Fecha de caducidad del calibrador o control.
Estado de carga Muestra el estado de las gradillas de viales cargadas o

descargadas entre el RSM y el carrusel de reactivos.
Botón de función

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Buscar en la pantalla Inventario Cal/QC

En la ventana flotante Buscar de la pantalla Inventario Cal/QC, el usuario puede introducir datos
específicos que se utilizan para filtrar los datos en la pantalla.
Elementos
Nombre Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el nombre del calibrador o control.
Lote Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número de lote del calibrador o control.
Nº serie Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número de serie del vial del calibrador o
control.
Botones de función



momento.
Descripción de los estados de los viales

La información sobre el estado de los viales se utiliza para determinar el estado de cada vial
de calibrador (Cal) y cada vial de control de calidad (QC), así como para determinar si se ha
producido algún problema con los viales cargados en el sistema.
Cuando todos los viales de una gradilla de viales almacenada en el sistema tienen el estado
Vacío, Error DNL o Caducado, la gradilla de viales almacenada en el sistema se descarga
automáticamente del carrusel de reactivos.
En la lista siguiente se incluye una descripción de los estados de los viales. Cuando se
selecciona la cabecera de la columna Estado vial, los estados se clasifican en el orden
siguiente:
Vacío Un vial de calibrador o QC está vacío.

G5-6900R07 - 2020-04-27
Error DNL Se ha producido un error consecutivos de detección de nivel

de líquido o de supervisión de presión durante la aspiración
de un vial de calibrador o QC.
Caducado Un vial de calibrador o QC ha caducado o ha sobrepasado el

tiempo de estabilidad.
Alarma volumen bajo El volumen restante de un vial de calibrador o QC está por

debajo del volumen configurado para la notificación de la
alarma de volumen bajo.
Omitido El usuario ha omitido un vial de calibrador o QC que ha

caducado o ha sobrepasado el tiempo de estabilidad.
OK Un vial de calibrador o QC está ok.
Verificar los datos del inventario de viales

Realice este procedimiento para verificar los datos del inventario de viales de calibradores y
controles leídos anteriormente con el lector de códigos de barras del RSM antes de iniciar el
procesamiento de las muestras.
NOTA: Los viales de calibradores y controles almacenados anteriormente en el sistema se
deben cargar en la misma gradilla de viales almacenada en el sistema si los viales se
devolvieron para su almacenamiento en el sistema.
Los datos de la pantalla Inventario Cal/QC no reflejan el uso de los viales de calibradores y
controles en un módulo de procesamiento que esté controlado por un módulo de control del
sistema (SCM) diferente.
1. En la barra del menú, pulse Sistema y, a continuación, Inventario Cal/QC.
NOTA: El comando Inventario Cal/QC se puede configurar como un icono en la barra del
menú y, por lo tanto, se elimina del menú Sistema.
2. En la pestaña Todos los viales de la pantalla Inventario Cal/QC, utilice el lector de códigos
de barras para leer el código de barras del vial.
NOTA: Los datos del inventario de viales se filtran y se muestran los datos del vial leído.
3. Compruebe los datos del inventario del vial leído.
4. Repita los pasos 2, página 607 y 3, página 607 para cada vial que se vaya a leer.
NOTA: Los viales leídos después del primer vial se añaden a la lista mostrada en la
pantalla en el orden en el que se leen.
5. Para mostrar los datos del inventario de todos los viales, pulse Borrar filtro.

G5-6900R07 - 2020-04-27
Gestión de reactivos y muestras Capítulo 5
Gestión de reactivos y muestras

La gestión de reactivos y muestras incluye procedimientos para las siguientes actividades:
• Gestión del inventario del carrusel de reactivos.
• Preparación, carga y descarga de las muestras.
• Inicio del procesamiento de las muestras.
Carga de gradillas y cartuchos en las bandejas, página 608
Carga de bandejas en el gestor de reactivos y muestras (RSM), página 610
Carga de gradillas en el gestor de reactivos y muestras (RSM), página 611
Carga de muestras con códigos de barras para el procesamiento de series, página 613
Carga de cartuchos en el gestor de reactivos y muestras (RSM), página 615
Carga de gradillas de viales del sistema o de cartuchos en un módulo de procesamiento
concreto, página 618
Carga de soluciones del sistema y diluyentes de muestras en el gestor de reactivos y muestras
(RSM) (c‑series), página 620
Asignación temporal de una posición prioritaria para cargar gradillas y cartuchos, página 622
Descarga de bandejas del gestor de reactivos y muestras (RSM), página 623
Gestión del inventario del carrusel de reactivos, página 624
Carga de gradillas y cartuchos en las bandejas

Realice este procedimiento para cargar las gradillas y los cartuchos preparados en las
bandejas.
IMPORTANTE: Cuando transporte o cargue gradillas, evite que salpique muestra fuera de las
copas y los tubos de muestras.
1. Coloque la gradilla o el cartucho de forma que el asa de la gradilla o del cartucho esté
situada en la parte delantera de la bandeja, que se indica mediante una flecha.
2. Introduzca la gradilla o el cartucho en la bandeja y deslícelos hasta que se detengan.

G5-6900R07 - 2020-04-27
Capítulo 5 Gestión de reactivos y muestras
3. Asegúrese de que la gradilla o el cartucho estén bien fijados en el fondo de la bandeja.
Preparación de los cartuchos de reactivos, página 641
Preparación de soluciones del sistema (c‑series), página 645
Preparación de diluyentes de muestras y reactivos definidos por el usuario (c‑series), página
647
Preparación y carga de viales de calibradores y controles en gradillas de viales para su uso
inmediato, página 663
Preparación y carga de viales de calibradores y controles en gradillas de viales para el
almacenamiento en el sistema, página 643

G5-6900R07 - 2020-04-27
Carga de bandejas en el gestor de reactivos y muestras (RSM)

Realice este procedimiento para cargar las bandejas en las posiciones de rutina o prioritarias en
el gestor de reactivos y muestras (RSM). Las bandejas vacías pueden permanecer en la zona
de carga para crear cinco posiciones de carga de gradillas o cartuchos de una en una.
1. Para la carga de rutina en el RSM, compruebe que los indicadores de estado situados
sobre las posiciones de los sectores no estén iluminados, lo que indica que están
disponibles.
Para la carga prioritaria en el RSM, compruebe que los indicadores de estado situados
sobre las posiciones de los sectores tengan una luz azul, lo que indica que están
disponibles.
2. Sujete la bandeja por el asa, que aparece indicada con una flecha, e introduzca la bandeja
en un sector del gestor de reactivos y muestras (RSM) hasta que la bandeja se detenga.
Si la bandeja contiene gradillas o cartuchos, se iluminan los indicadores de estado verdes.

G5-6900R07 - 2020-04-27
Asignación temporal de una posición prioritaria para cargar gradillas y cartuchos, página 622
Carga de gradillas en el gestor de reactivos y muestras (RSM)

Estado del analizador • Módulo de procesamiento: Calentando, En espera,
requerido Operativo, Procesando o A espera
• Gestor de reactivos y muestras (RSM): Operativo
Siga estas instrucciones para cargar gradillas de muestras o de viales preparadas en el RSM.
Las gradillas se pueden cargar en posiciones de rutina o prioritarias.

G5-6900R07 - 2020-04-27
disponibles.
disponibles.
2. Sujete la gradilla por el asa e introdúzcala en una posición de rutina o de urgencia en el
RSM hasta que la gradilla esté bien fijada en el fondo de la bandeja. Asegúrese de que se
ilumine el indicador de estado verde.
Si la posición del RSM no dispone de bandeja, cargue la gradilla en una bandeja e
introdúzcala en el RSM.
NOTA: En el caso de viales de calibradores y controles con estabilidad en el sistema definida,

el registro de dicha estabilidad empieza a realizarse cuando el lector de códigos de barras lee
la etiqueta del vial.
En el caso de calibradores que tienen una estabilidad en uso, el registro de dicha estabilidad
empieza a realizarse cuando el lector de códigos de barras lee la etiqueta del vial. Una vez
descargado el vial del RSM, se detiene el temporizador de la estabilidad en uso.

G5-6900R07 - 2020-04-27
Carga de muestras con códigos de barras para el procesamiento de

series
Siga estas instrucciones para cargar muestras con códigos de barras para el procesamiento de
series.
IMPORTANTE: Cuando cargue muestras para el procesamiento de series, no cargue
calibradores ni deje espacios vacíos entre las muestras. Los espacios vacíos se identifican
como muestras no válidas y generan un código de mensaje. Cuando se está procesando una
petición de serie, no están disponibles la función de consulta (query) del host ni el sistema
automático de transporte de muestras.
Las muestras con peticiones explícitas y los controles se pueden procesar en una petición de
serie. El sistema sólo procesa las peticiones explícitas asociadas a una muestra y no crea
peticiones de series para la muestra.
1. Localice la gradilla de muestras que contiene la muestra etiquetada con la ID de muestra
de inicio que se introdujo en la petición de la serie.
Compruebe que la muestra está cargada en la posición 1 de la gradilla.
2. Coloque la gradilla de forma que el asa de la gradilla esté situada en la parte delantera de
la bandeja, que se indica mediante una flecha.
3. Deslice la gradilla en la bandeja hasta que la gradilla se detenga.

G5-6900R07 - 2020-04-27
4. Asegúrese de que la gradilla esté bien fijada en el fondo de la bandeja.

5. Cargue otras gradillas desde el lateral izquierdo al lateral derecho de la bandeja hasta que
la bandeja esté llena o se hayan cargado todas las muestras.
6. Si se necesita más de una bandeja, repita los pasos del 2, página 613 al 5, página 614 con
otras bandejas hasta que se carguen todas las muestras.
7. Asegúrese de que la muestra etiquetada con la ID de muestra final se cargue al final de
todas las muestras de la serie.
8. Confirme que los indicadores de estado situados sobre las posiciones de los sectores que
se van a utilizar no estén iluminados, lo que indica que las posiciones están disponibles.
9. Sujete la bandeja por el asa, que aparece indicada con una flecha, e introduzca la bandeja
en el sector situado más a la izquierda del gestor de reactivos y muestras (RSM) hasta que
la bandeja se detenga.
Los indicadores de estado verdes se iluminarán.

G5-6900R07 - 2020-04-27
10. Si se necesita más de una bandeja, repita los pasos del 7, página 614 al 9, página 614 con
otras bandejas, utilizando el siguiente sector situado a la derecha del sector cargado, hasta
que se carguen todas las muestras.
Carga de cartuchos en el gestor de reactivos y muestras (RSM)

Siga estas instrucciones para cargar cartuchos ya preparados en el gestor de reactivos y

muestras (RSM). El RSM carga automáticamente los cartuchos en el carrusel de reactivos. Los
cartuchos se pueden cargar en posiciones de rutina o prioritarias. Si un cartucho de un conjunto
de reactivos de dos cartuchos se carga en una posición prioritaria, los dos cartuchos se cargan
como prioritarios.
Si se carga un cartucho de reactivos pero no se especifica un módulo de procesamiento
concreto, y hay más de un módulo que pueda aceptar el cartucho, éste se carga en el módulo
con el recuento total de análisis más bajo para el reactivo.

G5-6900R07 - 2020-04-27
Si se carga un cartucho de diluyente o un cartucho de solución del sistema, pero no se

especifica un módulo de procesamiento concreto y hay más de un módulo que pueda aceptar
el cartucho, éste se carga en el módulo que tenga el menor volumen total disponible para el
diluyente o la solución del sistema.
Si se carga un cartucho de mantenimiento y no se especifica un módulo de procesamiento
específico concreto, y hay más de un módulo que pueda aceptar el cartucho, éste se carga en
el módulo con el número más bajo.
NOTA: Para asegurar el estado de seguimiento correcto, no lleve los cartuchos a un módulo de
procesamiento controlado por un módulo de control del sistema (SCM) diferente.
disponibles.
disponibles.
2. Sujete el cartucho por el asa, e introdúzcalo en una posición de rutina o prioritaria en el
RSM hasta que se ilumine el indicador de estado verde.
Si la posición del RSM no dispone de bandeja, cargue el cartucho en una bandeja e
NOTA: Algunos ensayos requieren dos cartuchos de reactivos. Estos cartuchos de reactivos
se identifican como 1/2 y 2/2. Se deben cargar los dos cartuchos de reactivos, pero no es
necesario que se introduzcan en posiciones adyacentes. Una vez cargados los cartuchos
de reactivos en el RSM y leídas las etiquetas de códigos de barras, el software del sistema
vincula los dos cartuchos de reactivos como un conjunto. Si se saca del sistema un
conjunto de dos cartuchos de reactivos, el conjunto de reactivos se debe sustituir como un
conjunto.

G5-6900R07 - 2020-04-27
NOTA: En el caso de productos con estabilidad en el sistema definida, el registro de dicha

estabilidad empieza a realizarse cuando el lector de códigos de barras lee la etiqueta del
cartucho. Cuando el cartucho se descarga del carrusel de reactivos y se retira del gestor
de reactivos y muestras (RSM), se detiene el contador de la estabilidad en el sistema.
Para obtener información sobre la estabilidad de los productos en el sistema, consulte la
647
2500 Mantenimiento diario (i‑series), página 895

G5-6900R07 - 2020-04-27
Carga de gradillas de viales del sistema o de cartuchos en un

módulo de procesamiento concreto
Realice este procedimiento para cargar gradillas de viales del sistema en el carrusel de
reactivos de un módulo de procesamiento concreto o para cargar cartuchos preparados en
el carrusel de reactivos de un módulo de procesamiento concreto si hay más de un módulo de
procesamiento del mismo tipo configurados en el sistema.
1. En el lateral izquierdo de la zona de carga del módulo de procesamiento en cuestión, pulse

el botón de prioridad.
Cuando se pulsa el botón de prioridad, éste se ilumina.

G5-6900R07 - 2020-04-27
2. Confirme que los indicadores de estado situados sobre las posiciones de los sectores que
se van a utilizar no estén iluminados, lo que indica que las posiciones están disponibles.
3. Sostenga el cartucho por el asa y deslícelo en una posición de la zona de carga del
módulo de procesamiento en cuestión hasta que se ilumine un indicador de estado verde.
Si el cartucho se introduce en una posición, el sistema gestiona que el cartucho se cargue
en el carrusel de reactivos del módulo de procesamiento deseado.
NOTA: Después de pulsar el botón de prioridad, se debe introducir el cartucho en una
posición en un plazo de 10 segundos. Para desactivar el botón de prioridad del gestor de
reactivos y muestras (RSM) antes de que se agote el plazo de espera, pulse el botón de
nuevo.
Algunos ensayos requieren dos cartuchos de reactivos. Estos cartuchos de reactivos se
identifican como 1/2 y 2/2. Se deben cargar los dos cartuchos de reactivos, pero no es
necesario que se introduzcan en posiciones adyacentes. Una vez cargados los cartuchos
de reactivos en el RSM y leídas las etiquetas de códigos de barras, el software del sistema
vincula los dos cartuchos de reactivos como un conjunto. Si se saca del sistema un
conjunto de dos cartuchos de reactivos, el conjunto de reactivos se debe sustituir como un
conjunto.

G5-6900R07 - 2020-04-27

botones:
– Pulse Sí para cargar el cartucho en el módulo de procesamiento seleccionado.
– Pulse No para cargar con prioridad el cartucho en un módulo de procesamiento
utilizando la programación del sistema.
NOTA: Si se carga un cartucho de reactivos pero no se especifica un módulo de

procesamiento concreto, y hay más de un módulo que pueda aceptar el cartucho, éste
se carga en el módulo con el recuento total de análisis más bajo para el reactivo.
Si se carga un cartucho de diluyente o un cartucho de solución del sistema, pero no se
especifica un módulo de procesamiento concreto y hay más de un módulo que pueda
aceptar el cartucho, éste se carga en el módulo que tenga el menor volumen total
disponible para el diluyente o la solución del sistema.
Si se carga un cartucho de mantenimiento y no se especifica un módulo de procesamiento
específico concreto, y hay más de un módulo que pueda aceptar el cartucho, éste se carga
en el módulo con el número más bajo.
NOTA: En el caso de productos con estabilidad en el sistema definida, el registro de dicha
estabilidad empieza a realizarse cuando el lector de códigos de barras lee la etiqueta del
cartucho. Cuando el cartucho se descarga del carrusel de reactivos y se retira del gestor
de reactivos y muestras (RSM), se detiene el contador de la estabilidad en el sistema.
647
Carga de soluciones del sistema y diluyentes de muestras en el

gestor de reactivos y muestras (RSM) (c‑series)
Estado del analizador • Módulo de procesamiento: En espera, Operativo,
requerido Procesando o A espera

G5-6900R07 - 2020-04-27
Siga estas instrucciones para cargar soluciones del sistema preparadas y cartuchos de
diluyente de muestras en el RSM. El RSM carga automáticamente los cartuchos en el carrusel
de reactivos. Los cartuchos se pueden cargar en posiciones de rutina o prioritarias.
disponibles.
disponibles.
2. Sujete el cartucho por el asa, e introdúzcalo en una posición de rutina o prioritaria en el
RSM hasta que se ilumine el indicador de estado verde.

G5-6900R07 - 2020-04-27
NOTA: En el caso de soluciones cargadas en el sistema que tienen una estabilidad en

el sistema definida, el registro de dicha estabilidad empieza a realizarse cuando el lector
de códigos de barras lee la etiqueta del cartucho. Cuando el cartucho se descarga del
carrusel de reactivos y se retira del gestor de reactivos y muestras (RSM), se detiene el
temporizador de la estabilidad en el sistema.
Asignación temporal de una posición prioritaria para cargar gradillas

y cartuchos
Lleve a cabo este procedimiento para asignar temporalmente una posición del gestor de
reactivos y muestras (RSM) como posición prioritaria en el caso de que no haya posiciones
prioritarias configuradas o si se necesitan posiciones prioritarias adicionales. Las posiciones
prioritarias se identifican mediante un indicador de estado azul situado sobre la posición del
sector.
1. En el lateral izquierdo de la zona de carga del módulo de procesamiento, pulse el botón de
prioridad [1].
Cuando se pulsa el botón de prioridad, éste se ilumina.

G5-6900R07 - 2020-04-27
2. Introduzca una gradilla, un cartucho o una bandeja en cualquier posición de la zona de

carga del módulo de procesamiento.
Si se introduce una gradilla en una posición, el sistema identifica la posición como
prioritaria. Si se introduce una bandeja en una posición, todas las posiciones de la bandeja
se identifican como prioritarias. Cuando se extrae la gradilla, el indicador de estado azul de
la posición prioritaria se apaga.
NOTA: Después de pulsar el botón de prioridad se debe introducir la gradilla, el cartucho
o la bandeja en una posición en un plazo de 10 segundos. Para desactivar el botón de
prioridad del gestor de reactivos y muestras (RSM) antes de que se agote el plazo de
espera, pulse el botón de nuevo.
Descarga de bandejas del gestor de reactivos y muestras (RSM)

Requisito previo Asegúrese de que uno de los siguientes indicadores de
posición esté iluminado en el gestor de reactivos y muestras
(RSM):

G5-6900R07 - 2020-04-27
• Verde intermitente
• Verde fijo
• Alternancia de verde y ámbar
Realice este procedimiento para descargar bandejas del RSM.

• Sujete la bandeja por el asa, indicada mediante una flecha y saque la bandeja del RSM.
Gestión del inventario del carrusel de reactivos

En este apartado se incluyen los procedimientos para preparar y descargar elementos del
inventario del carrusel de reactivos. Utilice la pantalla de los reactivos para ver y gestionar el
inventario de los reactivos en uso.
Antes de realizar el procesamiento de las muestras, compruebe que el inventario de reactivos
en el sistema sea adecuado.
Pantalla Reactivos
En esta pantalla, el usuario puede ver la siguiente información sobre los cartuchos y las
gradillas cargados en el carrusel de reactivos:
• La pestaña Actual muestra:
– Una lista de los cartuchos y gradillas cargados actualmente en el sistema para todos
los módulos.
– Una representación gráfica del carrusel de reactivos de cada módulo que indica la
posición y el estado de los cartuchos y gradillas.
• La pestaña Historial muestra una lista de los cartuchos y las gradillas que están cargados
actualmente en el sistema y que estuvieron cargados antes en el sistema.

• Buscar un cartucho o gradilla concreto en función de los criterios de búsqueda
especificados.
• Acceder a información detallada sobre los cartuchos de reactivos.

G5-6900R07 - 2020-04-27
• Descargar un cartucho.
• Imprimir un informe de reactivos.
Gestión del inventario del carrusel de reactivos, página 624
Descripción de los elementos de la pestaña Actual en la pantalla Reactivos, página 625
Descripción de los elementos de la pestaña Historial en la pantalla Reactivos, página 629
Descripción de los elementos de la ventana flotante Buscar en la pantalla Reactivos, página 630
Pantalla Detalles cartucho de reactivos, página 632
Descripción de los estados de los cartuchos, página 637
Descripción de los estados de carga, página 639
Descripción de los estados de las instrucciones de uso, página 640
Verificación del inventario del carrusel de reactivos, página 641
647
Descarga de gradillas y cartuchos de un carrusel de reactivos al gestor de reactivos y muestras
(RSM), página 650
Cancelar la descarga de una gradilla o un cartucho, página 651
Descarga de reactivos del gestor de reactivos y muestras (RSM), página 651
Deshabilitar o habilitar todos los cartuchos de reactivos, página 652
Descripción de los estados de los viales, página 606
Ver o imprimir documentación de Abbott Mail, página 567
Descripción de los elementos de la pestaña Actual en la pantalla Reactivos

La pestaña Actual muestra la información sobre el inventario del carrusel de reactivos para
elementos cargados en el carrusel de reactivos o en el gestor de reactivos y muestras (RSM).
Elementos
Barra del Módulo - Botón Todos
Barra del módulo Muestra botones que se utilizan para seleccionar todos los
módulos o un módulo en concreto y ver información sobre el
estado de los reactivos.
Botón Todos Muestra información en formato de tabla sobre el estado de

los reactivos de todos los módulos.

G5-6900R07 - 2020-04-27

(P) en el carrusel de reactivos en el que está cargado
el elemento del inventario. Si los cartuchos se atascan en
el posicionador de reactivos debido a un error de carga o
descarga, se visualizan un número de módulo y un asterisco
en el número de posición.
RSM/P Muestra el número del módulo del RSM y el número de la

posición (P) de la zona de carga en la que se ha cargado
o descargado el elemento del inventario del carrusel de
reactivos.
Nombre Muestra el nombre del elemento del inventario del carrusel de

reactivos.
Estado del cartucho Muestra el estado del elemento del inventario del carrusel de
reactivos.
Para otros estados que no sean OK, Mezclando (sólo para
i‑series), Alarma volumen bajo, Deshabilitado y Omitido, el
texto asociado con el elemento aparece en color rojo en la
lista.
Restante Muestra la cantidad estimada que queda en el elemento del

inventario del carrusel de reactivos. Esta información no se
muestra para las gradillas de viales.
Estado calibración Muestra el estado de la calibración del ensayo que utiliza el

cartucho de reactivos. Sólo se muestra información para los
cartuchos de reactivos.
Lote Muestra el número de lote del elemento del inventario del

carrusel de reactivos. Esta información no se muestra para
las gradillas de viales.
Nº serie Muestra el número de serie del elemento del inventario del

Caducidad Muestra la fecha de caducidad del elemento del inventario

del carrusel de reactivos. Si la fecha de caducidad se
ha omitido, aparece el estado del cartucho Omitido. Esta
información no se muestra para las gradillas de viales.
Estado de carga Muestra el estado de carga o descarga del elemento del

inventario del carrusel de reactivos.
Estabilidad en el Muestra el número de días de estabilidad en el sistema

sistema que le quedan a los elementos del inventario del carrusel
de reactivos que tienen un registro de la estabilidad en el
sistema. Si el tiempo restante es inferior a 24 horas, aparece

G5-6900R07 - 2020-04-27
< 1. Esta información no se muestra para las gradillas de

viales.
Barra del Módulo - Botón Módulo
módulos o un módulo en concreto y ver información sobre el
estado de los reactivos.
Botón Módulo Muestra la gráfica del carrusel de reactivos de un módulo

concreto. Asimismo, también se muestra información sobre el
estado de los reactivos del módulo en cuestión en el área
Lista del carrusel de reactivos.
En el botón Módulo aparece una notificación ámbar cuando
se activa un estado de alarma de volumen bajo a uno o
varios elementos del carrusel de reactivos o cuando a un
elemento del carrusel de reactivos o del RSM le queda 1 hora
de caducidad del lote o de estabilidad en el sistema.
En el botón Módulo aparece una notificación roja cuando
un elemento del inventario del carrusel de reactivos tiene un
error de estado de carga o cuando un cartucho o gradilla
con un estado distinto a OK, Mezclando (sólo para i‑series),
Alarma volumen bajo, Omitido o Deshabilitado aparece en la
pestaña Actual.
Gráfica del carrusel de Muestra una representación gráfica del carrusel de reactivos
reactivos en la que se ven las posiciones.
El estado de los reactivos y las gradillas en las posiciones
del carrusel de reactivos se indica mediante los siguientes
colores:
Blanco No hay ningún cartucho cargado en la

posición.
Verde Hay un cartucho con un estado OK o

Mezclando (sólo para i‑series) cargado
en la posición.
Amarillo Hay un cartucho con un estado de

Alarma de volumen bajo, Omitido o
Deshabilitado cargado en la posición.
Este estado también incluye reactivos a
los que les queda 1 hora de caducidad
del lote o de estabilidad en el sistema.
Rojo Un cartucho tiene una situación de

error (como Error DNL o Error de
carga) o un estado Caducado, Vacío,

G5-6900R07 - 2020-04-27
Sin ensayo, Sin definir, Incompleto o

Fallo cód. barras. El texto asociado con
el elemento aparece en color rojo en la
lista.
Violeta Hay una gradilla de viales almacenada

en el sistema cargada en la posición.
P Muestra los números de posición del carrusel de reactivos.

reactivos.
reactivos.
lista.
Restante Muestra el número estimado de análisis que quedan en el

cartucho de reactivos. Esta información no se muestra para

cartucho de reactivos. Esta información no se muestra para
Estado de carga Muestra el estado de carga o descarga del elemento del

Análisis programados Muestra el número de análisis programados para el elemento

del inventario del carrusel de reactivos.
Listo para descarga Muestra la hora a la que el elemento del inventario del
carrusel de reactivos está listo para la descarga.
Botones de función
Deshabilitar todo Permite deshabilitar o habilitar todos los elementos de una

lista. El botón alterna entre Deshabilitar todo y Habilitar
todo.

G5-6900R07 - 2020-04-27
Detalles Permite acceder a la pantalla de detalles de los elementos

seleccionados en la pantalla actual.
Descargar Permite descargar el elemento del inventario del carrusel de

reactivos seleccionado.
Cancelar descarga Permite cancelar la descarga del elemento del inventario del
carrusel de reactivos seleccionado.
Descripción de los elementos de la pestaña Historial en la pantalla Reactivos

La pestaña Historial muestra la información sobre el inventario del carrusel de reactivos de
los reactivos que están cargados actualmente en el sistema o de los reactivos que estaban
cargados en el sistema y se extrajeron.
Elementos

(P) en el carrusel de reactivos en el que está cargado
el elemento del inventario. Si los cartuchos se atascan en
el posicionador de reactivos debido a un error de carga o
descarga, se visualizan un número de módulo y un asterisco
en el número de posición.
RSM/P Muestra el número del módulo del gestor de reactivos y

muestras (RSM) y el número de posición (P) en el área de
carga en la que está cargado el elemento del inventario del
carrusel de reactivos o desde la que se ha descargado dicho
elemento.

reactivos.
reactivos.
lista.
Restante Muestra el número estimado de análisis que quedan en

el elemento del inventario del carrusel de reactivos. Esta

G5-6900R07 - 2020-04-27

cartucho de reactivos. Sólo se muestra información para los
cartuchos de reactivos.
Lote Muestra el número de lote del elemento del inventario del

Nº serie Muestra el número de serie del elemento del inventario del

Caducidad Muestra la fecha de caducidad del elemento del inventario

del carrusel de reactivos. Si la fecha de caducidad se
ha omitido, aparece el estado del cartucho Omitido. Esta
Estabilidad en el Muestra el número de días de estabilidad en el sistema

de reactivos que tienen un registro de la estabilidad en el
sistema. Si el tiempo restante es inferior a 24 horas, aparece
< 1. Esta información no se muestra para las gradillas de
viales.
Hora de descarga Muestra la hora a la que se descargó el elemento del

Botones de función

Descripción de los elementos de la ventana flotante Buscar en la pantalla Reactivos

Esta ventana flotante se puede utilizar para filtrar la pantalla de los Reactivos con el fin de ver
elementos concretos del inventario del carrusel de reactivos.

G5-6900R07 - 2020-04-27
Elementos
Módulo Muestra casillas que se utilizan para realizar búsquedas por

los módulos.
Posición Muestra un cuadro de texto que se utiliza para realizar

búsquedas por la posición del carrusel de reactivos.
Lote del reactivo Muestra un cuadro de texto que se utiliza para realizar
búsquedas por el número de lote del elemento del inventario
del carrusel de reactivos.
búsquedas por el nombre del elemento del inventario del
Nº serie del reactivo Muestra un cuadro de texto que se utiliza para realizar
búsquedas por el número de serie del elemento del inventario
del carrusel de reactivos.
Estado de la Muestra casillas que se utilizan para realizar búsquedas por

calibración los estados de calibración. La ventana flotante Buscar tiene
nueve estados de calibración:
• Activa
• En curso
• QC pendiente
• Sin calibrar
• Caducada
• Fallida
• Omitida
• Lote omitido
• Inactiva
Estado del cartucho Muestra casillas que se utilizan para realizar búsquedas por
los estados del cartucho. La ventana flotante Buscar tiene 13
estados de cartuchos:
• OK
• Error de carga
• Alarma volumen bajo
• Error DNL
• Caducado
• Sin ensayo

G5-6900R07 - 2020-04-27
• Vacío
• Omitido
• Fallo cód. barras
• Deshabilitado
• Sin definir
• Mezclando
• Incompleto
Botones de función



momento.
Descripción de los estados de calibración, página 828
Pantalla Detalles cartucho de reactivos

• Detalles de los cartuchos de reactivos, soluciones del sistema, diluyentes y soluciones de
mantenimiento
• Información de los viales de calibradores y controles
• Detalles de los ensayos
• Detalles de las instrucciones de uso

• Deshabilitar un cartucho de reactivos.
• Habilitar un cartucho de reactivos.
• Ver o imprimir unas instrucciones de uso.
Descripción de los elementos de la pantalla Detalles cartucho de reactivos, página 633

G5-6900R07 - 2020-04-27
Deshabilitar un cartucho de reactivos, página 635

Habilitar un cartucho de reactivos, página 636
Descripción de los elementos de la pantalla Detalles cartucho de reactivos

En esta pantalla se muestra información detallada del cartucho de reactivos seleccionado.
Área de información del cartucho de reactivos

En esta pantalla se muestra información detallada del cartucho de reactivos seleccionado.
Estado Muestra el estado actual del cartucho de reactivos.
Número de lote Muestra el número de lote del reactivo.
Caducidad Muestra la fecha de caducidad del elemento del carrusel de

reactivos. Si la fecha de caducidad se ha omitido, aparece
Omitida.
Estado de caducidad Muestra el estado de caducidad del cartucho de reactivos:

• OK: No se ha pasado la fecha de caducidad.
• Caducado: Se ha pasado la fecha de caducidad.
Restante Muestra el número estimado de análisis que quedan en el

cartucho de reactivos.
Estabilidad en el Muestra el número de horas de estabilidad en el sistema que

sistema (horas) le quedan al cartucho de reactivos.
Estado de estabilidad Muestra el estado de la estabilidad del cartucho de reactivos:

• OK: No se ha excedido la estabilidad.
• Caducado: Se ha excedido la estabilidad.
NOTA: El estado de la estabilidad no se indica para los

diluyentes de muestras.
Área de detalles del ensayo

Muestra detalles sobre el ensayo en cuestión.
Módulo Muestra el número del módulo utilizado para procesar el

análisis.
Nº ensayo Muestra el número del ensayo.

G5-6900R07 - 2020-04-27
Versión del ensayo Muestra la versión del ensayo.

cartucho de reactivos.
Área de detalles del cartucho

Muestra detalles sobre el cartucho de reactivos en cuestión.
ID Número de identificación del cartucho.
Nº serie Muestra el número de serie del cartucho de reactivos.
Posición Indica la posición del carrusel de reactivos en la que se

coloca el cartucho de reactivos para su procesamiento. Si los
cartuchos se atascan en el posicionador de reactivos debido
a un error de carga o descarga, se visualiza un asterisco en
la posición.
RSM/P Indica el número del módulo del gestor de reactivos y

muestras (RSM) y el número de la posición (P) en los que
se encuentra el cartucho de reactivos.
Estado de carga Muestra el estado de los reactivos cargados o descargados

entre el RSM y el carrusel de reactivos.
Área de detalles de las instrucciones de uso del ensayo

Se utiliza para ver una versión en PDF de las instrucciones de uso del ensayo si el estado de
los detalles de las instrucciones de uso es Nuevo o Actual.
Fecha y hora Fecha y hora en que se solicitó la descarga de unas

Estado Muestra el estado de la descarga cuando se solicita unas

Botones de función

Deshabilitar Permite deshabilitar el reactivo seleccionado. Este botón de

función alterna entre Deshabilitar y Habilitar.

G5-6900R07 - 2020-04-27
Anterior Muestra el elemento anterior cuando se han seleccionado

varios elementos.
Siguiente Muestra el elemento siguiente cuando se han seleccionado

varios elementos.
Deshabilitar un cartucho de reactivos

Realice este procedimiento para deshabilitar manualmente un cartucho de reactivos. Un
cartucho de reactivos se deshabilita para evitar que el sistema procese las muestras y permitir
la petición manual o automática de controles de calidad y calibraciones, con el fin de solucionar
problemas de rendimiento con el cartucho.
NOTA: Las peticiones de control de calidad y calibración sólo se pueden crear como sigue:
• Se crea una petición manualmente y, a continuación, se selecciona un cartucho en el caso
de que haya varios cartuchos cargados en el carrusel de reactivos.
• Cuando se lee una muestra con código de barras, se genera una petición automática si no
hay otros cartuchos cargados en el carrusel de reactivos para el mismo ensayo.
Una vez resueltos los problemas de rendimiento, habilite el cartucho de reactivo para que el
sistema pueda procesar las muestras.
1. En la barra del menú, pulse Reactivos.
La pestaña Actual de la pantalla Reactivos muestra el inventario del carrusel de reactivos
de todos los módulos.
2. Para ver el inventario del carrusel de reactivos de un módulo, pulse el botón del Módulo.
3. En la Lista del carrusel de reactivos, seleccione el cartucho de reactivos que desee
deshabilitar.
4. Pulse Detalles.
5. En la pantalla de detalles de los cartuchos de reactivos, pulse Deshabilitar.
7. Para regresar a la pantalla Reactivos, pulse Hecho.
IMPORTANTE: Para solicitar una calibración o un control para un cartucho de reactivos

deshabilitado, se debe seleccionar el cartucho en la ventana flotante Opciones de ensayo. Si
sólo hay un cartucho de reactivos cargado en el sistema, el cartucho de reactivos deshabilitado
se selecciona automáticamente.
Procedimientos de medidas correctivas para el módulo de procesamiento, página 1527

G5-6900R07 - 2020-04-27
Habilitar un cartucho de reactivos

Realice este procedimiento para habilitar manualmente un cartucho de reactivos. Un cartucho
de reactivos se deshabilita para evitar que el sistema procese las muestras y permitir la
petición manual de controles de calidad y calibraciones, con el fin de solucionar problemas de
rendimiento con el cartucho. Una vez resueltos los problemas, habilite el cartucho para que el
sistema pueda procesar las muestras.
3. En la Lista del carrusel de reactivos, seleccione el cartucho de reactivos que desee
habilitar.
4. Pulse Detalles.
5. En la pantalla de detalles de los cartuchos de reactivos, pulse Habilitar.
7. Para regresar a la pantalla Reactivos, pulse Hecho.
Ver o imprimir instrucciones de uso
Estado de las Nueva o Actual

instrucciones de uso
Siga estos pasos para ver o imprimir instrucciones de uso desde la pantalla Detalles cartucho
de reactivos.
3. En la Lista del carrusel de reactivos, seleccione un cartucho de reactivos.
4. Pulse Detalles.
5. En la pantalla de detalles de los cartuchos de reactivos, pulse Imprimir.
6. Bajo Selección del informe de la ventana flotante Imprimir, pulse Instrucciones de uso.
herramientas Zoom.

G5-6900R07 - 2020-04-27
Buscar.
Para regresar a la pantalla Reactivos, pulse Hecho.
Descripción de los estados de las instrucciones de uso, página 640
Descripción de los correos de instrucciones de uso, página 564
Descripción de los estados de los cartuchos

La información sobre el estado de los cartuchos se utiliza para determinar el estado de cada
elemento del inventario del carrusel de reactivos y para determinar si se ha producido algún
problema con los elementos del inventario cargados en el sistema. El inventario del carrusel de
reactivos puede incluir los elementos siguientes:
• Reactivos
• Calibradores y controles
• Soluciones de mantenimiento
• Diluyentes
Si un elemento del inventario del carrusel del reactivos tiene el estado Vacío, Error DNL o
Caducado, el sistema inicia una petición de descarga del cartucho.
En la lista siguiente se incluye una descripción de los estados de los cartuchos. Cuando se
selecciona la cabecera de la columna Estado del cartucho, los estados se clasifican en el
orden siguiente:
Fallo cód. barras El código de barras del elemento del inventario del carrusel
de reactivos es ilegible.
NOTA: Este estado también se muestra cuando se quita
la cubierta del carrusel de reactivos. Cuando el estado del
analizador del gestor de reactivos y muestras (RSM) es
Operativo, los elementos del carrusel de reactivos se sacan
del carrusel, se leen y se vuelven a cargar.
Sin definir La configuración del reactivo para un código de barras de

reactivo unidimensional (1D) no está definida.
Error de carga Se ha producido un error de hardware cuando se cargaba un

cartucho de reactivos, que ha impedido la carga del cartucho

G5-6900R07 - 2020-04-27
Incompleto Se ha producido un error de hardware cuando se cargaba o

descargada un conjunto de reactivos de dos cartuchos, que
ha causado que los cartuchos de reactivos se separen.
NOTA: Una de estas situaciones puede causar esta estado:
• Un cartucho de reactivo está situado en el gestor de
reactivos y muestras (RSM) y el otro cartucho está
situado en el carrusel de reactivos.
• Un cartucho de reactivos se encuentra en el RSM o en el
carrusel de reactivos y el otro ya no está almacenado en
el sistema.
Sin ensayo Un reactivo no lo utiliza ningún fichero de ensayo instalado en

el sistema.
Vacío Un elemento del inventario del carrusel de reactivos está

vacío.
Error DNL Se han producido tres errores consecutivos de detección

de nivel de líquido o de supervisión de presión durante la
aspiración de un elemento del inventario del carrusel de
reactivos.
Caducado Un elemento del inventario de reactivos ha caducado o ha

sobrepasado el tiempo de estabilidad en el sistema.
Deshabilitado El usuario o el sistema ha deshabilitado un cartucho de

reactivos para evitar el procesamiento de muestras de
pacientes.
Alarma volumen bajo El volumen restante de un elemento del inventario del

carrusel de reactivos se encuentra por debajo del número
de análisis configurado para la notificación de la alarma de
volumen bajo.
Omitido El usuario ha omitido un elemento del inventario del carrusel

de reactivos que estaba caducado o que había sobrepasado
el tiempo de estabilidad en el sistema.
Mezclando El reactivo se mezcla para dispersar las micropartículas.

NOTA: Este estado no se muestra para reactivos c‑series.
OK Un elemento del inventario del carrusel de reactivos está Ok.
Descripción de los elementos del Informe de estado de los reactivos, página 1765

G5-6900R07 - 2020-04-27
Descripción de los estados de carga

La información sobre el estado de carga se utiliza para determinar el estado de la carga y
descarga de cartuchos y gradillas, y para determinar si se han producido problemas de carga o
descarga.
En la lista siguiente se incluye una descripción de los estados de carga. Los estados se
Error de descarga No se puede descargar un cartucho o una gradilla porque se

ha producido una de las situaciones siguientes:
• Se ha producido un error de hardware cuando se
descargaba el cartucho o la gradilla.
• Un problema de hardware impide la descarga de
cartuchos o gradillas.
• El estado del analizador para el módulo de
procesamiento pasa a Detenido mientras se descarga el
cartucho o la gradilla.
• El estado del analizador para el gestor de reactivos y
muestras (RSM) pasa a Detenido o En espera mientras
se descarga el cartucho o la gradilla.
Error de carga Se ha producido un error de hardware mientras se cargaba

un cartucho o una gradilla, o un problema de hardware
impide la carga de cartuchos o gradillas.
Descarga programada Se debe descargar un cartucho o una gradilla del carrusel

de reactivos, pero el cartucho o la gradilla en cuestión no se
puede descargar inmediatamente porque se ha producido una
de las situaciones siguientes:
• Los análisis del cartucho o la gradilla se están
procesando.
• No hay posiciones disponibles en el gestor de reactivos y
muestras (RSM) para el cartucho o la gradilla.
• El sistema está cargando o descargando otro cartucho u
otra gradilla.
Carga programada Se debe cargar un cartucho o una gradilla en el carrusel de

reactivos, pero el cartucho o la gradilla en cuestión no se
puede cargar inmediatamente porque se ha producido una de
las situaciones siguientes:
• No hay posiciones disponibles en el carrusel de reactivos
para el cartucho o la gradilla.
• El sistema está cargando otro cartucho u otra gradilla.

G5-6900R07 - 2020-04-27
Descargado El primer cartucho de un conjunto de reactivos de dos

parcialmente cartuchos se ha descargado en el gestor de reactivos y
muestras (RSM), pero el segundo cartucho no se puede
descargar en el RSM porque no hay posiciones disponibles.
Leyendo El lector de códigos de barras ha leído el primer cartucho de

un conjunto de reactivos de dos cartuchos y está esperando
para leer el segundo cartucho.
Descargando Se está descargando un cartucho o una gradilla desde

el carrusel de reactivos. En el caso de un conjunto de
reactivos de dos cartuchos, el estado de carga permanece
Descargando hasta que se descarguen los dos cartuchos.
Cargando Se está cargando un cartucho o una gradilla en el carrusel

de reactivos. En el caso de un conjunto de reactivos de dos
cartuchos, el estado de carga permanece Cargando hasta
que se carguen los dos cartuchos.
<En blanco> No se muestra ningún estado en las situaciones siguientes:

• Se ha cargado con éxito un cartucho o una gradilla en el
• Se ha descargado con éxito un cartucho o una gradilla
en el gestor de reactivos y muestras (RSM).
• Se ha cargado un cartucho o una gradilla en el RSM
pero no lo ha leído el lector de códigos de barras.
Procesando Se ha retirado una gradilla de viales almacenada en el

sistema del carrusel de reactivos para el procesamiento de
control o calibración.
Descripción de los estados de las instrucciones de uso

La información sobre el estado de las instrucciones de uso se utiliza para determinar si
unas instrucciones de uso están disponibles para su descarga, son nuevas, actuales o
están deshabilitadas. En la lista siguiente se incluye una descripción de los estados de las
instrucciones de uso:
Solicitado Se ha enviado una solicitud de descarga automática de unas

instrucciones de uso. El software del sistema espera una
respuesta de AbbottLink.
Nuevo Se han descargado unas instrucciones de uso nuevas en

el software del sistema y se han asignado al reactivo. El

G5-6900R07 - 2020-04-27
administrador del sistema no ha revisado ni ha aceptado las

Actual El administrador del sistema ha revisado y aceptado las

No disponible AbbottLink no ha proporcionado las instrucciones de uso o

éstas faltan o están dañadas.
Deshabilitado El sistema no está configurado para que Abbott Mail envíe
solicitudes automáticas de instrucciones de uso.
Verificación del inventario del carrusel de reactivos

Lleve a cabo este procedimiento para comprobar el inventario del carrusel de reactivos antes
de iniciar el procesamiento de las muestras o cuando aparezca un indicador de estado. El
inventario del carrusel de reactivos puede incluir los elementos siguientes:
• Reactivos
• Soluciones cargadas en el sistema y diluyentes
• Cartuchos de mantenimiento
NOTA: El estado mostrado refleja el inventario que queda después de que el sistema procese
las muestras leídas por el lector de códigos de barras del gestor de reactivos y muestras
(RSM).
Se pueden crear peticiones cuando los niveles de inventario no son suficientes. Sin embargo,
cuando se inicia el procesamiento de las muestras mientras los niveles no son suficientes, los
análisis se convierten en excepciones y no se procesan.
3. Verifique el inventario del carrusel de reactivos.
Preparación de los cartuchos de reactivos
Requisito previo Para obtener información sobre el manejo y el uso de los

reactivos, consulte la documentación del ensayo.

G5-6900R07 - 2020-04-27
Lleve a cabo este procedimiento para preparar los cartuchos de reactivos y cargarlos en el
gestor de reactivos y muestras (RSM).
IMPORTANTE: En el caso de los cartuchos de reactivos i‑series que tienen un septo integrado,
durante el procesamiento del ensayo, el brazo de pipeteo de reactivos perfora el septo del
cartucho del reactivo. Una vez que se ha perforado el septo, no invierta el cartucho, ya que
se podrían producir fugas del reactivo y esto podría afectar a los resultados de los análisis.
Almacene los cartuchos perforados en posición vertical.
1. Compruebe la etiqueta de los cartuchos de reactivos para asegurarse de que no hayan
caducado. No utilice cartuchos que hayan caducado.
NOTA: Cuando el lector de códigos de barras del gestor de reactivos y muestras (RSM)
lee la etiqueta de un cartucho de reactivos, Alinity ci‑series registra y guarda los datos del
número de lote y de la fecha de caducidad del cartucho de reactivos.
2. Verifique que los frascos de reactivos no presentan fugas.
3. Gire el tapón de cada frasco de reactivo en sentido contrario a las agujas del reloj hasta
que el tapón se detenga.
4. Alinee las lengüetas de los tapones con las ranuras en el cartucho de reactivos y tire del
tapón para extraerlo.
NOTA: Los frascos de reactivos con tapones amarillos requieren una preparación especial.
Para obtener información específica sobre el manejo de los reactivos, consulte la
documentación del ensayo.

G5-6900R07 - 2020-04-27
Preparación y carga de viales de calibradores y controles en gradillas de viales para

el almacenamiento en el sistema
Requisito previo Para obtener información sobre el manejo y el uso de

los calibradores o controles, consulte la documentación del
ensayo.
Estado del analizador Gestor de reactivos y muestras (RSM): Operativo

requerido
Realice este procedimiento para preparar y cargar viales de calibradores o controles para su
almacenamiento en Alinity ci‑series.
NOTA: Para asegurar el estado del seguimiento correcto, no lleve los viales a un módulo de

G5-6900R07 - 2020-04-27
El registro de la estabilidad en el sistema se produce después de que el lector de códigos de

barras del RSM lea el vial. El registro de la estabilidad del reactivo en uso se produce cuando el
calibrador no está en el refrigerador mientras se encuentra en el sistema.
Si los calibradores o controles cumplen los criterios para las peticiones automatizadas cuando
se leen con el lector de códigos de barras del RSM, y el estado del módulo de procesamiento
es Operativo o Procesando, las peticiones se completan antes de que la gradilla de viales del
sistema se cargue en el carrusel de reactivos.
NOTA: Los ensayos c‑series que utilicen un conjunto de calibradores de blanco no se pueden
almacenar en el sistema.
1. Compruebe que no se haya pasado la fecha de caducidad indicada en las etiquetas de

los viales de los calibradores o controles. No utilice calibradores o controles que hayan
caducado.
NOTA: Cuando el lector de códigos de barras del gestor de reactivos y muestras (RSM) lee
la etiqueta de un vial de calibrador o control, Alinity ci‑series registra y guarda los datos del
número de lote y la fecha de caducidad del calibrador o control.
2. Abra los viales y deseche los tapones.
3. Inspeccione cada vial por si tienen burbujas. Elimine las burbujas con un palillo limpio antes
de procesar las muestras. Utilice un palillo nuevo para cada vial con el objeto de evitar la
contaminación cruzada.
4. Coloque cada vial en la gradilla de viales cargada en el sistema con separadores, de forma
que el código de barras de los viales sea visible a través de la ventana de la gradilla y que
ocupe el ancho de la ventana.
5. Cargue la gradilla de viales del sistema en el RSM.
NOTA: Después de que el lector de códigos de barras del RSM lee un vial, éste se asigna a
la gradilla de viales cargada en el sistema y no se puede mover.

G5-6900R07 - 2020-04-27
659
Preparación de soluciones del sistema (c‑series)

las soluciones almacenadas en el sistema, consulte la
Siga estas instrucciones para preparar cartuchos de soluciones del sistema c‑series para
cargarlas en el gestor de reactivos y muestras (RSM).

G5-6900R07 - 2020-04-27
1. Compruebe la etiqueta de los cartuchos de soluciones del sistema para asegurarse de que
no hayan caducado. No utilice cartuchos que hayan caducado.
NOTA: Cuando el lector de códigos de barras del RSM lee la etiqueta de un cartucho,
Alinity ci‑series registra y guarda los datos del número de lote y la fecha de caducidad.
2. Verifique que las botellas de las soluciones del sistema no presentan fugas.
3. Gire el tapón de cada botella de solución del sistema en sentido contrario a las agujas del
reloj hasta que el tapón se detenga.
4. Alinee las lengüetas del tapón con las ranuras del cartucho y tire del tapón para extraerlo.

G5-6900R07 - 2020-04-27
Preparación de diluyentes de muestras y reactivos definidos por el usuario (c‑series)

Materiales necesarios • Cartucho de reactivos c‑series, negro (grande), número
de referencia 04S1720 ó 04S1750; o cartucho de
reactivos c‑series, transparente (grande), número de
referencia 04S1740
• Dispositivo de medición capaz de dispensar volúmenes
de 46 mL a 74 mL
• Etiqueta de código de barras de reactivo unidimensional
(1D) que se corresponda con el diluyente o el reactivo
que va a llenar
Lleve a cabo este procedimiento para llenar y etiquetar cartuchos de reactivos con los
siguientes elementos para cargarlos en el gestor de reactivos y muestras (RSM):
NOTA: El cartucho de reactivos c‑series, negro (grande), se debe utilizar para diluyentes y
reactivos fotosensibles definidos por el usuario.
1. Verifique que la solución salina, el diluyente y los reactivos no estén caducados si puede
comprobar las fechas. No utilice soluciones que hayan caducado.
2. Pegue la etiqueta de código de barras 1D del reactivo en un frasco de reactivo R1 según
estas indicaciones. El frasco R1 es el frasco más grande y está situado más a la izquierda
del cartucho cuando el asa del cartucho apunta hacia el lateral derecho:
– Oriente verticalmente las barras impresas de la etiqueta con un ángulo vertical máximo
de ±5 grados.
– Alinee el borde superior de la etiqueta con la lengüeta de transporte de los cartuchos
en el extremo izquierdo del frasco R1.

G5-6900R07 - 2020-04-27
Figura 146: Colocación correcta de la etiqueta de código de barras unidimensional (1D)

en un cartucho de reactivos vacío
3. Determine si se necesita rellenar el frasco R1 o los frascos R1 y R2:

– Diluyente de solución salina: frasco R1
– Solución salina para su uso con el protocolo de solución salina de los índices de
interferencia de la muestra: frasco R1
– Diluyente definido por el usuario: frasco R1
– Reactivo definido por el usuario: frasco R1 o frascos R1 y R2, según la aplicación
4. Gire el tapón de cada frasco de reactivo en sentido contrario a las agujas del reloj hasta
que el tapón se detenga.
5. Alinee las lengüetas del tapón con las ranuras del cartucho y tire del tapón para extraerlo.
NOTA: Si sólo es necesario llenar el frasco R1, se deben quitar los dos tapones del
cartucho de reactivo para cargar el cartucho en el gestor de reactivos y muestras (RSM).
6. Vierta solución salina, el otro diluyente o el reactivo definido por el usuario en el dispositivo
de medición.
NOTA: Para las mediciones de soluciones diferentes, utilice dispositivos de medición
distintos, deseche el dispositivo usado o limpie bien el dispositivo después de usarlo. Llene
cada frasco de reactivo según los volúmenes de llenado máximos para el número de
referencia de cartucho utilizado.
IMPORTANTE: Debido a que los cartuchos con los números de referencia 04S1720 y
04S1750 son idénticos a simple vista, si no puede determinar el número de referencia del
cartucho, utilice los volúmenes de llenado del número de referencia 04S1720.
Para el número de referencia 04S1720:
– Diluyente de solución salina, botella R1: 74 mL

G5-6900R07 - 2020-04-27
– Solución salina para su uso con el protocolo de solución salina de los índices de
interferencia de la muestra, botella R1: 74 mL
– Diluyente definido por el usuario, botella R1: 50 mL
Para el número de referencia 04S1740 ó 04S1750:

– Frasco R1: 74 mL o hasta la línea de llenado máximo (MAX)
– Frasco R2: 46 mL o hasta la línea de llenado máximo (MAX)
Para todos los números de referencia, el volumen residual del frasco R1 es de 3 mL y el

volumen residual del frasco R2 es de 2.6 mL.
IMPORTANTE: No supere los volúmenes máximos de llenado de los frascos de reactivos
para evitar dañar el carrusel de reactivos.
Figura 147: Preparación de diluyentes de muestras y reactivos definidos por el usuario
Cartucho de reactivos con frascos vacíos (c‑series), página 155

G5-6900R07 - 2020-04-27

209
Descarga de gradillas y cartuchos de un carrusel de reactivos al gestor de reactivos

y muestras (RSM)
• Gestor de reactivos y muestras (RSM): Operativo o A
espera
Siga estas instrucciones para descargar un elemento de un carrusel de reactivos en el RSM.

Mediante este procedimiento se consigue espacio para un elemento diferente en el carrusel de
reactivos. El inventario del carrusel de reactivos puede incluir los elementos siguientes:
• Reactivos
• Soluciones cargadas en el sistema y diluyentes
• Elementos de mantenimiento
Alinity ci‑series descarga automáticamente elementos que tengan un estado de cartucho Vacío,
Caducado o Error DNL.
3. Asegúrese de que el elemento del carrusel que se va a descargar no se necesita para los
análisis que están en curso.
Cuando se descarga algún elemento, todos los análisis programados que requieren el
elemento en cuestión se convierten en excepciones.
NOTA: Consulte la columna Análisis programados para identificar si un reactivo tiene
algún análisis programado.
4. Pulse el elemento que desee descargar.
5. Pulse Descargar.
El elemento se descarga en una posición disponible del gestor de reactivos y muestras
(RSM), la más próxima al módulo de control del sistema.
NOTA: Se pueden seleccionar y descargar varios elementos del inventario del carrusel
de reactivos que se muestra para todos los módulos en la pestaña Actual. Sólo se
puede seleccionar y descargar un elemento del inventario del carrusel de reactivos que
se muestra para el módulo seleccionado.

G5-6900R07 - 2020-04-27
Descarga de reactivos del gestor de reactivos y muestras (RSM), página 651
Cancelar la descarga de una gradilla o un cartucho
Requisito previo El estado de carga de la gradilla o el cartucho debe ser

Descarga programada.
Lleve a cabo este procedimiento para cancelar una petición de descarga iniciada por un usuario
y dejar el elemento en el carrusel de reactivos.
NOTA: Si el sistema inicia una petición de descarga porque el elemento del carrusel tiene un
estado de cartucho Caducado, Vacío o Error DNL, el usuario no puede cancelar la petición de
descarga.
3. Asegúrese de que el elemento del carrusel tiene un estado de carga de Descarga
programada.
4. Seleccione el elemento del carrusel.
5. Pulse Cancelar descarga.
Descarga de reactivos del gestor de reactivos y muestras (RSM)

estado esté iluminado en el gestor de reactivos y muestras
(RSM):
• Verde fijo
Realice este procedimiento para descargar reactivos del RSM cuando no se necesitan los
reactivos en el sistema.
1. Saque el cartucho de reactivos o la bandeja que contiene el cartucho del RSM.

G5-6900R07 - 2020-04-27
NOTA: El registro de la estabilidad en el sistema se inicia cuando el lector de códigos de

barras lee el cartucho del reactivo y éste se carga en el carrusel de reactivos. Una vez
que el cartucho de reactivos se descarga del carrusel de reactivos y se retira del gestor de
reactivos y muestras (RSM), se detiene el temporizador de la estabilidad en el sistema.
Para obtener información sobre la estabilidad de los reactivos en el sistema, consulte la
2. Coloque un tapón de repuesto nuevo en cada frasco de reactivo del cartucho para
almacenar el cartucho y utilizarlo en el futuro.
Los cartuchos de reactivos vacíos se pueden desechar sin los tapones de repuesto.
3. Almacene los cartuchos de reactivos en posición vertical en el refrigerador según se indica
en las instrucciones de uso de la documentación del ensayo.
Dos cartuchos de reactivos que el software del sistema vincula entre sí deben almacenarse
juntos como un conjunto.
IMPORTANTE: Una vez que se ha perforado un septo de un cartucho de reactivos de
inmunoanálisis, no invierta el cartucho de reactivos, ya que se podrían producir fugas del
reactivo y esto podría afectar a los resultados de los análisis.
Descarga de gradillas y cartuchos de un carrusel de reactivos al gestor de reactivos y muestras
(RSM), página 650
Deshabilitar o habilitar todos los cartuchos de reactivos

Realice este procedimiento para deshabilitar manualmente todos los cartuchos de reactivos. Se
deshabilitan todos los cartuchos de reactivos para evitar la programación o el procesamiento
de análisis en el sistema. El sistema permite la petición manual de controles de calidad y
calibraciones seleccionando un cartucho de reactivos. Para generar y procesar una petición
automática cuando se utilizan controles o calibradores con códigos de barras, sólo se puede
cargar un cartucho de reactivos para el ensayo en el carrusel de reactivos. Durante este tiempo,
se pueden llevar a cabo procedimientos para la solución de problemas con el fin de identificar y
resolver problemas operativos. Una vez resueltos los problemas, habilite todos los cartuchos de
reactivos para que el sistema pueda procesar las muestras.
3. Pulse Deshabilitar todo.
NOTA: Si se carga un cartucho de reactivos nuevo después de seleccionar el botón
Deshabilitar todo, el cartucho se deshabilita automáticamente.
4. Cuando el módulo esté listo para procesar análisis, pulse Habilitar todo.
NOTA: Si el botón Deshabilitar todo se utiliza para deshabilitar un cartucho de reactivos,
no se puede utilizar el botón Habilitar de la pantalla Detalles cartucho de reactivos para
habilitar el cartucho. Se debe utilizar el botón Habilitar todo de la pantalla Reactivos.

G5-6900R07 - 2020-04-27
Gestión de muestras
En la gestión de las muestras se incluyen procedimientos utilizados para preparar muestras,
iniciar procesamientos y descargar muestras. Para mayor información sobre la recogida, la
preparación y el almacenamiento de las muestras, consulte los requisitos para el manejo de las
muestras y la documentación del ensayo.
Antes de cargar muestras en Alinity ci‑series, el usuario debe estar familiarizado con los
requisitos de las muestras y las etiquetas de códigos de barras de las muestras.
Procesamiento de las muestras, página 653
Suspender y acceder a una muestra que tiene análisis en proceso, página 666
Descarga de muestras del gestor de reactivos y muestras (RSM), página 667
Descargar viales del gestor de reactivos y muestras (RSM), página 667
Procesamiento de las muestras

La progresión de las muestras a través de Alinity ci‑series depende de la configuración del
sistema y del inventario de reactivos disponible.
Se utilizan varios componentes del hardware para procesar los ensayos. No todos los tipos de
ensayos utilizan todos los componentes del sistema. El sistema sigue procesando los ensayos
cuando el componente de hardware correspondiente está disponible.
Procesamiento de muestras de controles, página 654
Procesamiento de muestras para la calibración, página 655
Prioridades de procesamiento del gestor de reactivos y muestras (RSM), página 655
Procesamiento de muestras con el gestor de reactivos y muestras (RSM), página 657
659
Procesamiento del inventario de reactivos, página 660

G5-6900R07 - 2020-04-27
Procesamiento de muestras de controles

Cuando se cargan múltiples cartuchos de reactivos para un ensayo en el sistema y antes de
que comience el proceso de toma de muestras para una petición de controles, el sistema
determina qué cartuchos usar en función del siguiente parámetro de configuración y de las
opciones de Selección del reactivo seleccionadas para la petición.
Procesar controles si • Si el ensayo está configurado para procesar controles
cambio de para los reactivos cargados en el sistema por cartucho,
entonces la petición de controles se procesará con cada
cartucho del reactivo correspondiente de cada módulo.
• Si el ensayo está configurado para procesar controles
para los reactivos cargados en el sistema por lote,
entonces la petición de controles sólo se procesa para
un cartucho de cada lote de reactivo de cada módulo.
NOTA: Las peticiones de controles para ensayos calculados se procesan independientemente

del parámetro de configuración. El software del sistema procesa automáticamente un replicado
de cada componente del cálculo para un cartucho de reactivo de cada módulo.
Todas las opciones Selección del reactivo requieren las siguientes condiciones para que se
procese la petición de controles:
• Una calibración del ensayo que esté disponible con un estado Activa o QC pendiente, o que
esté en proceso.
• Cartuchos de reactivos cargados en el sistema con el mismo lote que la calibración
disponible o en proceso.
La lista siguiente proporciona una descripción de las opciones Selección del reactivo:
Módulo Para cada módulo seleccionado, el sistema procesa la

petición de controles para cada lote o cartucho de reactivos,
en función del parámetro de configuración Procesar
controles para reactivos cargados en el sistema, si el
ensayo está configurado para su uso en cada módulo
seleccionado.
NOTA: La opción Módulo sólo está disponible para sistemas
multimodulares que tienen más de un módulo del mismo tipo.
Automático El sistema procesa la petición de controles en cada módulo

con el ensayo que está configurado para su uso y para
cada lote o cartucho de reactivos, según el parámetro de
configuración Procesar controles para reactivos cargados
en el sistema.
Seleccionar cartucho El sistema procesa la petición de controles para el cartucho

de reactivos seleccionado si el estado del cartucho es OK,
Alarma volumen bajo, Omitido, Deshabilitado o Mezclando y
el ensayo está configurado para su uso en el módulo donde
se encuentra el cartucho de reactivos seleccionado.

G5-6900R07 - 2020-04-27
Procesamiento de muestras para la calibración

Cuando se cargan múltiples lotes de reactivos para un ensayo en el sistema y antes de
que comience el proceso de toma de muestras para una petición de calibración, el sistema
determina qué lotes calibrar usando el estado de la calibración del lote del reactivo y las
opciones seleccionadas para el reactivo y el módulo según las siguientes reglas.
NOTA: Para ensayos c‑series fotométricos configurados para realizar calibraciones por
cartucho, el lote del reactivo está formado por el número de lote del reactivo y el número
de serie del cartucho del reactivo. Esta combinación de los dos números se evalúa para el
procesamiento de la calibración. La opción de calibración por cartucho no está disponible para
ensayos i‑series.
Si la opción Selección del reactivo es Módulo, se aplican las siguientes condiciones para cada
módulo seleccionado con un estado Operativo o Procesando en el momento en el que se leen
las muestras de los calibradores:
• El sistema calibra todos los lotes de reactivos cargados en el sistema si ningún lote de
reactivos del ensayo tiene un estado de calibración Activa o QC pendiente.
• El sistema calibra todos los lotes de reactivos cargados en el sistema si todos los lotes de
reactivos del ensayo tienen un estado de calibración Activa o QC pendiente.
• El sistema calibra sólo los lotes de reactivos cargados en el sistema que no tienen un
estado de calibración Activa o QC pendiente si algunos lotes de reactivos del ensayo tienen
un estado de calibración Activa o QC pendiente y otros no.
NOTA: La opción Módulo sólo está disponible para sistemas multimodulares que tienen más de
un módulo del mismo tipo.
Si la opción Selección del reactivo es Automático, se aplican las siguientes condiciones para
todos los módulos con un estado Operativo o Procesando en el momento en el que se leen las
muestras de los calibradores:
• El sistema calibra todos los lotes de reactivos cargados en el sistema si ningún lote de
reactivos del ensayo tiene un estado de calibración Activa o QC pendiente.
• El sistema calibra todos los lotes de reactivos cargados en el sistema si todos los lotes de
reactivos del ensayo tienen un estado de calibración Activa o QC pendiente.
• El sistema calibra sólo los lotes de reactivos cargados en el sistema que no tienen un
estado de calibración Activa o QC pendiente si algunos lotes de reactivos del ensayo tienen
un estado de calibración Activa o QC pendiente y otros no.
Prioridades de procesamiento del gestor de reactivos y muestras (RSM)

Cuando se carga una gradilla o un cartucho en el gestor de reactivos y muestras (RSM), el
transportador del RSM lleva la gradilla o el cartucho hacia o desde una ubicación del módulo

G5-6900R07 - 2020-04-27
de procesamiento. El transportador del RSM lleva a cabo las prioridades de procesamiento en el

orden siguiente:
1. Descarga una gradilla de muestras completada desde un posicionador de muestras
específico del módulo.
2. Carga gradillas de muestras prioritarias para reanálisis en el posicionador de muestras
específico del módulo establecido en el orden en el que las gradillas se presentaron en el
RSM.
NOTA: Si los dos carriles del posicionador de muestras específico del módulo están
ocupados, cuando esté disponible una gradilla de muestras de rutina, se extrae la gradilla
del posicionador de muestras y el procesamiento de la muestra de rutina se pospone hasta
que el posicionador de muestras esté disponible.
3. Carga gradillas de muestras prioritarias, gradillas de viales o gradillas de viales
almacenadas en el sistema en el posicionador de muestras específico del módulo
establecido en el orden en el que las gradillas se presentaron en el RSM.
NOTA: Si los dos carriles del posicionador de muestras específico del módulo están
ocupados, cuando esté disponible una gradilla de muestras de rutina, se extrae la gradilla
del posicionador de muestras y el procesamiento de la muestra de rutina se pospone hasta
que el posicionador de muestras esté disponible.
4. Carga cartuchos prioritarios o gradillas de viales almacenadas en el sistema en la zona
de almacenamiento de reactivos en el orden en el que los cartuchos o las gradillas se
introdujeron en el RSM.
5. Carga gradillas de muestras de rutina para reanálisis en el posicionador de muestras
específico del módulo establecido.
6. Carga gradillas de muestras de rutina en el posicionador de muestras específico del módulo
establecido en el orden en el que las gradillas se presentaron en el RSM.
7. Carga cartuchos de rutina en la zona de almacenamiento de reactivos en el orden en el
que los cartuchos se presentaron en el RSM.
8. Descarga cartuchos o gradillas de viales almacenadas en el sistema desde la zona de
almacenamiento de reactivos.
NOTA: Si Alinity ci‑series está conectado a un sistema automático de transporte de muestras

(LAS), se produce el intercalado de muestras.
En Alinity c‑series, el procesamiento de las muestras aspiradas en el posicionador de muestras
se completa para todas las muestras de una gradilla antes de comenzar con el procesamiento
de una muestra del LAS.
Si se aspira una muestra del LAS, el sistema completa el procesamiento de la muestra antes de
empezar a procesar una gradilla en el posicionador de muestras.
En Alinity i‑series, si se aspiran las muestras de una gradilla en el posicionador de muestras,
el sistema continúa procesando estas muestras durante aproximadamente 10 minutos antes
de comenzar con el procesamiento de una muestra del LAS. Este periodo aproximado de
10 minutos antes de procesar la muestra del LAS garantiza que no se interrumpan las
calibraciones e impide que se excedan los tiempos de espera en el punto aspiración del LAS.
Si se aspira una muestra del LAS, el sistema completa el procesamiento de esta muestra antes
de empezar a procesar una gradilla en el posicionador de muestras.

G5-6900R07 - 2020-04-27
Procesamiento de muestras con el gestor de reactivos y muestras (RSM)

Después de cargar una gradilla de muestras o de viales para su uso inmediato en la zona
de carga del gestor de reactivos y muestras (RSM), la gradilla se lleva a la ubicación de
aspiración.
En un sistema multimodular, las muestras se llevan al primer módulo de procesamiento
disponible. En el caso de que haya varios módulos de procesamiento disponibles, el sistema
lleva primero las muestras al módulo que tiene el número más bajo.
Figura 148: Procesamiento de las muestras en el RSM
Después de cargar una gradilla de muestras o de viales para su uso inmediato en la zona de
carga del RSM y de iniciar un procesamiento, el RSM realiza las siguientes funciones:
1. El transportador del RSM se dirige hacia la posición de la primera gradilla según la
priorización del software del sistema y recoge la gradilla. El indicador de estado del RSM
está en ámbar, lo que indica que el transportador del RSM está accediendo a la gradilla.
2. El transportador del RSM sitúa la gradilla para que el lector de códigos de barras pueda
leer la identificación de la gradilla y de la muestra. A continuación, el transportador del
RSM devuelve la gradilla a su posición original en la zona de carga.

G5-6900R07 - 2020-04-27
3. El software del sistema determina si hay una petición en el software de cada una de las
muestras de la gradilla. Si no hay peticiones y el sistema está configurado para consultas
del host, el ordenador con la interfaz del usuario envía una consulta (Query) al host.
4. El transportador del RSM desplaza la gradilla a un carril disponible del posicionador de
muestras si hay una petición presente o una consulta (Query) con una petición de análisis.
Si no hay un carril del posicionador de muestras disponible, la gradilla permanece en la
zona de carga hasta que quede libre un carril.
5. El posicionador de muestras lleva la gradilla a la posición de aspiración.
6. El brazo de pipeteo de muestras aspira la muestra.
7. El posicionador de muestras lleva la gradilla a la posición de transporte.
8. El transportador del RSM recoge la gradilla y, en caso necesario, la lleva a un posicionador
de muestras del siguiente módulo de procesamiento si hay disponible un posicionador de
muestras. A continuación, el transportador del RSM devuelve la gradilla a su posición
original en la zona de carga.
NOTA: Si no hay un posicionador de muestras disponible en el siguiente módulo de
procesamiento, la gradilla se devuelve a su posición original en la zona de carga hasta
que esté disponible un posicionador de muestras en el siguiente módulo.
9. El indicador de estado muestra una luz verde intermitente después de aspirarse todas las
muestras de la gradilla.
Si el sistema está configurado para volver a colocar automáticamente las muestras para los
reanálisis, el indicador de estado permanece con una luz ámbar hasta que se aspiran todos
los reanálisis.
Si se añaden análisis a una muestra o se solicitan reanálisis antes de descargar la muestra,
el indicador de estado pasa de una luz verde intermitente a una luz ámbar mientras se
aspira de nuevo la muestra.
Procesamiento de muestras con el gestor de reactivos y muestras (RSM) para

calibradores y controles cargados en el sistema
Después de cargar una gradilla de viales almacenada en el sistema en el área de carga
del gestor de reactivos y muestras (RSM) y de iniciar un procesamiento, se completa el
procesamiento de las muestras necesario y la gradilla se carga en el carrusel de reactivos.
En un sistema multimodular, las muestras se llevan al primer módulo de procesamiento
disponible. En el caso de que haya varios módulos de procesamiento disponibles, el sistema
lleva primero las muestras al módulo que tiene el número más bajo.
NOTA: Todos los viales presentes en la gradilla de viales almacenada en el sistema deben
cumplir los criterios para el almacenamiento en el sistema.
Las gradillas de viales almacenadas en el sistema se procesan como gradillas prioritarias,
independientemente de la posición de la gradilla en la zona de carga del RSM.
El registro de la estabilidad en el sistema comienza cuando el software programa la gradilla
para su carga en el sistema. El registro de la estabilidad en el sistema de los calibradores y
controles continúa cuando la gradilla se descarga.

G5-6900R07 - 2020-04-27
Después de descargar una gradilla de viales almacenada en el sistema en la zona de carga del
RSM y de iniciar un procesamiento, el RSM realiza las siguientes funciones:
1. El transportador del RSM se dirige hacia la posición de la primera gradilla de viales
almacenada en el sistema según la priorización del software del sistema y recoge la
gradilla. El indicador de estado del RSM está en ámbar, lo que indica que el transportador
del RSM está accediendo a la gradilla.
2. El transportador del RSM sitúa la gradilla de viales almacenada en el sistema para que el
lector de códigos de barras pueda leer la identificación de la gradilla y de la muestra. A
continuación, el transportador del RSM devuelve la gradilla a su posición original en la zona
de carga.
3. El software del sistema determina si hay una petición en el software para cada conjunto
de calibradores y control presente en la gradilla de viales almacenada en el sistema. Si
no hay peticiones presentes, las muestras se evalúan para determinar si se pueden crear
peticiones automáticas par conjuntos de calibración y controles.
4. Si no se han creado peticiones automáticas, la gradilla de viales almacenada en el sistema
se programa para cargarse en el carrusel de reactivos. El transportador del RSM carga
la gradilla de viales almacenada en el sistema en el posicionador de reactivos según las
prioridades de procesamiento del RSM.
5. El transportador de reactivos lleva la gradilla de viales almacenada en el sistema a una
posición disponible en el carrusel de reactivos para su almacenamiento.
NOTA: Si la gradilla de viales almacenada en el sistema no se puede cargar en el carrusel
de reactivos, la gradilla permanece en su posición original de la zona de carga y el
indicador de estado del RSM muestra una luz verde intermitente.
6. Si se requiere el procesamiento de las muestras como resultado de peticiones existentes
o automáticas, la gradilla de viales almacenada en el sistema se lleva a un carril del
posicionador de muestras disponible y el procesamiento de las muestras se completa según
las prioridades de procesamiento del RSM.
7. Una vez completado el procesamiento de todas las muestras, la gradilla de viales cargada
en el sistema se procesa como se describe en los pasos 4, página 659 y 5, página 659.
Criterios para el almacenamiento en el sistema de los viales de calibradores y

controles
Las gradillas de viales almacenadas en el sistema que contienen viales de calibradores y
controles con códigos de barras se cargan en el carrusel de reactivos para su almacenamiento
en el sistema si se cumplen los siguientes criterios. Los viales no válidos para el
almacenamiento en el sistema se pueden procesar en una gradilla de viales o se pueden
pipetear en copas de muestras y procesar en una gradilla de muestras.
1. Todos los viales necesarios para un conjunto de calibradores completo están cargados en
la gradilla de viales almacenada en el sistema.

G5-6900R07 - 2020-04-27
2. Cada vial de un conjunto de calibradores tiene el mismo número de lote y ese número de
lote está configurado como el lote predeterminado.
3. Cada conjunto de calibradores se ha configurado como almacenado en el carrusel de
reactivos.
4. Cada vial de control se ha configurado como almacenado en el carrusel de reactivos.
5. Se ha configurado una posición del carrusel de reactivos para el almacenamiento en el
sistema de una gradilla de viales almacenada en el sistema y está disponible para recibir la
gradilla.
6. Todos los viales tienen al menos 48 horas antes de que se supere la caducidad del lote y
la estabilidad en el sistema.
NOTA: El estado Omitido no cumple este requisito.
7. Todos los viales de los calibradores tienen un estado OK.
8. Ningún vial de control tiene un estado Caducado, Alarma volumen bajo o Vacío.
9. Ninguno de los viales se ha procesado anteriormente en una gradilla de viales cargada en
el sistema diferente.
10. La etiqueta de código de barras de cada vial de una gradilla coincide con el número de lote
de un calibrador o control configurado.
Procesamiento del inventario de reactivos

Cuando se cargan múltiples cartuchos de reactivos con calibraciones activas en Alinity ci‑series,
se evalúan los criterios siguientes en este orden para determinar cuáles se deben usar para
procesar un análisis:
1. El cartucho de reactivos cuyo período de estabilidad una vez abierto finalice antes
2. El cartucho de reactivos cuyo lote vaya a caducar antes
3. El cartucho de reactivos al que le queden menos análisis
NOTA: Independientemente de estos criterios, los cartuchos de reactivos disponibles se utilizan

antes que los cartuchos que tengan el estado Mezclando.
Aquellos casos en que un ensayo requiere más de un cartucho de reactivos, los cartuchos se
vinculan entre sí al cargarlos en el sistema y se evalúan como un conjunto.
Los componentes de los ensayos calculados que utilizan el mismo cartucho de reactivos deben
procesarse con el mismo lote de reactivos.
Creación de una petición de muestra individual, página 700

G5-6900R07 - 2020-04-27
Carga de muestras en las gradillas de muestras

Lleve a cabo este procedimiento para cargar tubos de alícuotas, tubos primarios o copas de
muestras que contienen muestras (muestras de pacientes, calibradores o controles) en las
gradillas de muestras.
Antes de cargar muestras en la gradillas, familiarícese con las especificaciones y los requisitos
de las muestras, así como con los requisitos de las etiquetas de códigos de barras de las
muestras.
1. Si carga calibradores o controles, compruebe la fecha de caducidad en la etiqueta del

frasco para asegurarse de que no hayan caducado. No utilice calibradores o controles que
hayan caducado.
2. Consulte la documentación del ensayo para determinar el volumen de muestra mínimo
necesario en la copa de muestra para los análisis que se van a procesar.
NOTA: La información sobre el volumen mínimo de la muestra se imprime en el informe de
la lista de peticiones.
3. Utilice la escala de muestras para comprobar que el volumen de muestra en el tubo de
alícuotas sea adecuado:
a. Cargue el tubo de alícuotas en la gradilla de muestras de forma que el volumen de la
muestra sea visible a través de la ventana de la gradilla de muestras [1].
b. Compruebe que la cantidad de muestra presente en el tubo de alícuotas supera la
línea de 8 mm de la escala de muestras [2].
IMPORTANTE: No utilice la escala de muestras para comprobar los volúmenes de los

tubos de alícuotas en aplicaciones de sangre c‑series.

G5-6900R07 - 2020-04-27
4. Compruebe que el volumen de la muestra sobre el punto de separación (coágulo, gel

separador, plasma o eritrocitos) en un tubo primario sea de al menos 8 mm.
5. Utilice las marcas de graduación de volumen de la copa de muestras para asegurarse de

que el volumen de muestra en una copa sea adecuado.
6. Si carga muestras sin códigos de barras, imprima el informe de la lista de peticiones para
asegurarse de que cada muestra se cargue en la gradilla y la posición correctas.
IMPORTANTE: El usuario tiene la responsabilidad de cargar la muestra correcta en la
gradilla y posición adecuadas.

G5-6900R07 - 2020-04-27
7. Cargue la muestra en la gradilla de forma que el código de barras de la muestra, si lleva,

sea visible a través de la ventana de la gradilla y que el código de barras ocupe el ancho
de la ventana.
IMPORTANTE: Si carga copas o tubos de muestras, asegúrese de que se introducen por

completo en la gradilla de muestras y no están inclinados.
Evite salpicaduras de muestras fuera de las copas o tubos de muestras.

inmediato

los calibradores o controles, consulte la documentación del
ensayo.
Estado del analizador • Módulo de procesamiento: Operativo o Procesando
requerido
Realice este procedimiento para preparar y cargar viales de calibradores o controles para el
procesamiento de ensayos en Alinity ci‑series.

G5-6900R07 - 2020-04-27
NOTA: Para asegurar el correcto estado del seguimiento de la estabilidad de los reactivos en
uso, no lleve los viales a un módulo de procesamiento controlado por un módulo de control del
sistema (SCM) diferente.
El registro de la estabilidad en uso se produce después de que el lector de códigos de
barras del RSM lea el vial. Una vez extraído el vial del RSM, se detiene el temporizador de la
estabilidad en uso.
1. Compruebe que no se haya pasado la fecha de caducidad indicada en las etiquetas de

los viales de los calibradores o controles. No utilice calibradores o controles que hayan
caducado.
NOTA: Cuando el lector de códigos de barras del gestor de reactivos y muestras (RSM) lee
la etiqueta de un vial de calibrador o control, Alinity ci‑series registra y guarda los datos del
número de lote y la fecha de caducidad del calibrador o control.
2. Abra los viales y deseche los tapones.
3. Inspeccione cada vial por si tienen burbujas. Elimine las burbujas con un palillo limpio antes
de procesar las muestras. Utilice un palillo nuevo para cada vial con el objeto de evitar la
contaminación cruzada.
4. Coloque cada vial en la gradilla de viales blanca con separadores, de forma que el código
de barras de los viales sea visible a través de la ventana de la gradilla y que ocupe el
ancho de la ventana.
NOTA: Para ensayos c‑series que utilicen un conjunto de calibradores de blanco, sólo se
requiere un vial de calibrador de blanco en cada gradilla de viales si se calibra más de
un ensayo. La gradilla de viales debe contener un conjunto completo de calibradores para
cada ensayo.
5. Cargue la gradilla de viales en el RSM.

G5-6900R07 - 2020-04-27
Iniciar o reanudar el procesamiento de las muestras
Estado del analizador Detenido, En espera o A espera

requerido
Lleve a cabo este procedimiento para realizar un procesamiento después de solicitar y cargar
las muestras o para reanudar el procesamiento de las muestras después de una pausa o
detención del módulo de procesamiento o del gestor de reactivos y muestras (RSM).
NOTA: Verifique que cada uno de los módulos de procesamiento dispone de suministros y
reactivos suficientes antes de iniciar o reanudar el procesamiento de las muestras.

G5-6900R07 - 2020-04-27
2. En la pantalla Inicio, realice uno de los pasos siguientes:

(RSM).
3. Pulse Procesar.
Verificación del inventario del carrusel de reactivos, página 641
Verificación del inventario de suministros y residuos, página 594
Creación de una petición de muestras de una serie con códigos de barras, página 702
Añadir un análisis a una petición de muestra, página 708
Suspender y acceder a una muestra que tiene análisis en proceso
Estado del analizador Operativo

requerido
Lleve a cabo este procedimiento para suspender el procesamiento de las muestras de una
gradilla y acceder inmediatamente a una muestra. No se debe suspender el procesamiento de
una muestra en los casos siguientes:
• Si la muestra forma parte de una serie en curso con código de barras
• Si la muestra se encuentra en una gradilla de viales cargada en el sistema
• Si la muestra se encuentra en el sistema automático de transporte de muestras del
laboratorio
NOTA: Cuando se suspende una gradilla, el módulo de procesamiento completa la aspiración

de la muestra actual. Una vez completada la aspiración de la muestra, la gradilla se devuelve
a su posición original en el gestor de reactivos y muestras (RSM), y todos los análisis
programados pasan a ser excepciones y no se procesan.
1. En la barra del menú, pulse Estado de muestras.
2. Seleccione una muestra bajo ID muestra.
NOTA: Para filtrar la lista de resultados, pulse una pestaña (o pulse Buscar).
3. Pulse Suspender.
La gradilla se devuelve a su posición original en el gestor de reactivos y muestras (RSM).

G5-6900R07 - 2020-04-27
Pantalla Estado de las muestras, página 711
Descarga de muestras del gestor de reactivos y muestras (RSM)

(RSM):
• Verde fijo
Realice este procedimiento para descargar muestras del RSM cuando no se necesitan las
muestras en el sistema.
IMPORTANTE: Cuando transporte o descargue gradillas, evite que salpique muestra fuera de
las copas y los tubos de muestras.
1. Saque la gradilla o la bandeja que contiene la gradilla del RSM.
2. Extraiga las muestras de la gradilla.
3. Elimine las copas de muestra en un recipiente para residuos biopeligrosos.
4. Almacene las muestras restantes según los procedimientos del laboratorio.
Descargar viales del gestor de reactivos y muestras (RSM)

(RSM):
• Verde fijo
Realice este procedimiento para descargar viales de calibradores o controles del gestor de
reactivos y muestras (RSM) cuando el calibrador o el control no es necesario en el sistema.

G5-6900R07 - 2020-04-27

IMPORTANTE: Cuando transporte o descargue gradillas, evite que salpiquen los calibradores o
los controles fuera de los viales.
1. Saque la gradilla o la bandeja que contiene la gradilla del RSM.
NOTA: El registro de la estabilidad del reactivo en uso se produce después de que el
lector de códigos de barras lea un vial. Una vez extraído el vial del RSM, se detiene el
temporizador de la estabilidad en uso.
Para obtener información sobre la estabilidad de los reactivos en uso, consulte la
2. Extraiga los viales de la gradilla.
NOTA: Las gradillas que contienen viales se pueden almacenar refrigeradas. Para
mantener la estabilidad de los reactivos en uso durante el almacenamiento, cada vial debe
tener un tapón de repuesto antes del almacenarlo.
3. Coloque un tapón de repuesto nuevo en cada vial para almacenar los viales para un uso
posterior.
NOTA: Los viales vacíos sin tapones de repuesto se pueden desechar en un recipiente para
residuos potencialmente peligrosos.
4. Almacene los viales refrigerados según las instrucciones indicadas en la documentación del
ensayo.

G5-6900R07 - 2020-04-27
Capítulo 5 Peticiones de muestras, calibraciones y controles
Peticiones de muestras, calibraciones y controles

Las peticiones de muestras, calibradores y controles de calidad se pueden crear automática o
manualmente.
Petición automática, página 669
Petición automática
Las peticiones de muestras, controles y calibraciones se pueden crear automáticamente. En la
lista siguiente se describen las opciones para las peticiones automáticas en función del tipo de
muestra:
Muestra La petición automática de muestras está disponible mediante

el uso de descargas del host, consultas al host o la opción de
reanálisis de Alinity ci‑series.
Control La petición automática de controles está disponible

mediante la configuración de parámetros del sistema de
Calibración La petición automática de calibración está disponible

mediante la configuración de parámetros del sistema de
Peticiones del host

La petición automática de muestras está disponible mediante el uso de descargas del host
o consultas (query) de peticiones del host. Para la petición automática mediante el host, el
sistema debe estar configurado para comunicarse con el host.
NOTA: No se generan peticiones del host para un ensayo que tiene el estado de Correlación.
Descarga del host Las peticiones de muestras se descargan del host en el

ordenador con la interfaz del usuario. Cuando el lector de
códigos de barras lee una muestra con código de barras y

G5-6900R07 - 2020-04-27
Peticiones de muestras, calibraciones y controles Capítulo 5
el host ha descargado una petición en el ordenador con la

interfaz del usuario, el sistema procesa la petición.
NOTA: Si el sistema se configura con una cadena de un
sistema automático de transporte de muestras (LAS), cuando
el LAS envía información sobre la muestra al ordenador de la
interfaz del usuario y el host ha descargado una petición en
el ordenador de la interfaz del usuario, el sistema procesa la
petición.
Las peticiones de reanálisis enviadas por el host se procesan
de nuevo si la muestra no se ha descargado del gestor de
reactivos y muestras (RSM). Las peticiones descargadas se
pueden ver en la pantalla Peticiones.
Consulta (Query) de Una petición de muestra se descarga desde el host al

peticiones del host ordenador con la interfaz del usuario después de enviar
una solicitud desde dicho ordenador. Después de cargar una
muestra en el RSM o en el LAS, tienen lugar las siguientes
actividades:
• Cuando el lector de códigos de barras del RSM lee una
muestra con código de barras y no existe una petición
en el ordenador de la interfaz del usuario, éste envía una
consulta (query) al host.
• Cuando el LAS envía información sobre la llegada de
una muestra al ordenador de la interfaz del usuario y
no existe una petición, el ordenador de la interfaz del
usuario envía una consulta al host.
Si el host tiene una petición para esa muestra, la petición

se envía al ordenador con la interfaz del usuario. Una
vez recibida la petición, ésta se puede ver en la pantalla
Peticiones.
Si el ordenador del host no tiene peticiones para la muestra
(o ningún registro de la muestra), se genera un mensaje y
se muestra en la pestaña Comunicaciones de la pantalla
Registros del sistema.
NOTA: Si el host crea peticiones de reanálisis, las peticiones
se deben descargar en el ordenador con la interfaz del
usuario. El ordenador con la interfaz del usuario no envía
consultas sobre las peticiones de reanálisis.

G5-6900R07 - 2020-04-27
Petición automática de controles

La petición automática de controles es el proceso que utiliza el sistema para solicitar
automáticamente análisis de control de calidad. La identificación de la muestra del control se
asocia con una lista de análisis predefinidos. Las peticiones automáticas de controles se crean
de las siguientes formas:
• Cuando se lee una etiqueta de código de barras de una muestra de control de una gradilla
de viales cargada en el sistema, de una gradilla de viales o de una gradilla de muestras.
• Cuando el software del sistema evalúa periódicamente los viales de los controles
almacenados en gradillas de viales cargadas en el sistema en el carrusel de reactivos.
• Cuando se sobrepasa el intervalo de tiempo o de análisis configurado.
Evaluación de los controles para las peticiones automáticas
En las peticiones automáticas los controles se evalúan de tres formas:

• Cuando el gestor de reactivos y muestras (RSM) lee los controles
• Cada 15 minutos cuando se almacenan en el sistema o fuera de éste y el estado del
modulo de procesamiento es Procesando
• Durante el proceso de cambio de lote de la solución de referencia ICT una vez
completadas las calibraciones de los nuevos ensayos ICT
Evaluación mediante el gestor de reactivos y muestras
Los viales de controles en gradillas de viales y gradillas de viales cargadas en el sistema, y

las muestras con códigos de barras en gradillas de muestras, se evalúan cuando los lee el
lector de códigos de barras del gestor de reactivos y muestras (RSM) de cada módulo de
procesamiento con un estado Operativo o Procesando.
La identificación de una gradilla de viales o de una gradilla de viales cargada en el sistema
notifica al software que los calibradores o controles están cargados en la gradilla. La
identificación de las muestras de los controles en una gradilla de viales o en una gradilla
de viales cargada en el sistema se compone del número de lote del control, el nivel del control
y el número de serie del vial. La identificación de las muestras de los controles en una gradilla
de muestras se compone del número de lote y el nivel del control, o de un código de barras de
identificación de muestra de control definido por el usuario. Se debe añadir QQQ al comienzo
de la identificación de la muestra si no se utiliza un código de barras de identificación de
muestra configurado para el control definido por el usuario.
NOTA: Las etiquetas de códigos de barras de controles que comiencen por QQQ no deben
incluir espacios después del identificador del nivel. Las muestras de controles etiquetadas con
un código de barras QQQ que contenga espacios después del identificador del nivel no se
procesarán.
El código de barras leído se compara con los controles monoconstituyentes y
multiconstituyentes configurados. Si el código de barras se corresponde con el número de lote
y el nivel predeterminados, y hay una petición de control presente en el software del sistema,
la petición se completa. La petición no se completa si el vial del control tiene un estado Vacío,
Caducado o Error DNL. Las peticiones de ensayos que están deshabilitados para su uso en
el sistema en un control multiconstituyente que está almacenado en el carrusel de reactivos,
pasan a ser excepciones cuando se procesan las peticiones.

G5-6900R07 - 2020-04-27
Si no hay una petición de control en el software del sistema, pero el vial del control cumple
los criterios para crear una petición automática, el sistema crea automáticamente la petición y
procesa los análisis para la identificación de la muestra. La petición creada se puede ver en la
pantalla Peticiones.
Evaluación de los controles almacenados en el sistema
Los viales de controles almacenados en el sistema se evalúan para las peticiones automáticas
de controles cada 15 minutos en cada módulo de procesamiento que tenga el estado
Procesando (y cuando el analizador pasa del estado Detenido o En espera a Operativo o
Procesando).
En sistemas multimodulares, las peticiones automáticas de controles se evalúan en todos los
módulos de procesamiento en los que se puede procesar el analito.
NOTA: Las peticiones de controles automatizadas no se crean para ensayos de controles
multiconstituyentes que están deshabilitados para su uso en el sistema si el control se
encuentra en una gradilla de viales en el sistema asignada a una posición en el carrusel de
reactivos.
Evaluación de los controles no almacenados en el sistema
Una vez completada la evaluación de los viales de controles que están almacenados en el
sistema, se evalúan los viales de controles que están almacenados fuera del sistema para
las peticiones automáticas de controles. Esta evaluación se produce cada 15 minutos si al
menos un módulo de procesamiento se encuentra en el estado Procesando (y cuando el estado
del analizador pasa de Detenido o En espera a Operativo o Procesando). Si un módulo de
procesamiento se encuentra en el estado Procesando, la evaluación se realiza en todos los
módulos de procesamiento que tienen el estado Operativo o Procesando. Sólo se evalúa el
número de lote predeterminado y solamente para aquellos controles que tienen el parámetro
Automático en la pantalla de configuración de controles configurado como Sí. Mediante una
notificación se pide al usuario que cargue los viales de controles y las peticiones se crean una
vez cargados los viales.
La notificación no se realiza en las siguientes circunstancias:
• Cuando hay una petición de control para el ensayo y el nivel del control especificados
• Si el número de lote del control está caducado
• Cuando no hay un cartucho de reactivo disponible para el ensayo
Creación de peticiones automáticas cuando el parámetro Automático está habilitado
Las peticiones automáticas de controles se crean para controles con el parámetro Automático
de la pantalla de configuración de controles configurado como Sí si se cumplen los siguientes
criterios:
• No se ha creado ninguna petición desde la hora de inicio configurada.
La petición se crea para todos los analitos que utilizan el número de lote y el nivel del
control con un lote de reactivos cargado en el sistema o una combinación de lote y
cartucho de reactivos, en ensayos configurados para procesar controles por cartucho.
• Se ha excedido el intervalo de tiempo o el intervalo de análisis.

G5-6900R07 - 2020-04-27
La petición se crea para cada lote de reactivos cargado en el sistema o para cada
combinación de lote y cartucho de reactivos.
NOTA: El intervalo de tiempo viene determinado por la hora de inicio configurada y se
restablece diariamente a la hora de inicio. Las peticiones creadas una vez excedido el
intervalo de tiempo se crean independientemente de las peticiones manuales y de las
peticiones creadas como resultado de un intervalo de análisis configurado.
Las peticiones se crean para un ensayo calculado sólo cuando el parámetro Hora de inicio
de la pantalla Configuración de control se define para el nivel del control.
Después de la configuración inicial, el intervalo de análisis de un ensayo comienza cuando
se completa una petición para el número de lote y el nivel del control sin que se produzca
un fallo de las reglas de Westgard o un fallo de intervalo del control de calidad. El intervalo
se basa en el número de análisis de muestras iniciados para el ensayo desde el último
resultado de control completado para el ensayo y el nivel del control. El intervalo del
análisis se restablece después de cada resultado de control completado para el nivel del
control y el analito.
• El resultado de control más reciente para el analito generó un fallo en las reglas de
Westgard o un fallo de intervalo QC.
Las peticiones se crean para el lote de reactivos cargado en el sistema o para la
combinación de lote y cartucho de reactivos.
NOTA: Las peticiones no se crean si el control se encuentra en una gradilla de viales
cargada en el sistema que ha sido asignada a una posición del carrusel de reactivos.
• Hay una calibración disponible para el ensayo que no ha sido verificada por el control
de calidad o una petición de calibración para el ensayo tiene el estado Programado o
Procesando.
Creación de peticiones automáticas cuando el parámetro Automático está deshabilitado
Las peticiones automáticas de controles se crean para controles con el parámetro Automático
de la pantalla de configuración de controles configurado como No cuando las muestras de
controles se leen con el lector de códigos de barras del RSM.
NOTA: La petición se crea para todos los analitos que utilizan el número de lote y el nivel
del control si hay un lote de reactivos en el sistema o una combinación de lote y cartucho de
reactivos.
Independientemente de la opción configurada para el parámetro Automático, las peticiones
automáticas de controles no se crean en los casos siguientes:
• Hay una petición de control con el estado Pendiente.
• El estado del cartucho del reactivo es Deshabilitado.
• El estado del vial del control es Vacío, Caducado o Error DNL.
• Los ensayos que tienen un estado de Correlación están presentes.
Editar un control de calidad, página 361

G5-6900R07 - 2020-04-27

Petición automática de calibración

La petición automática de calibración es el proceso que utiliza el sistema para crear
automáticamente peticiones de calibración. Las peticiones automáticas de calibración se crean
de las siguientes formas:
• Cuando se lee una etiqueta de código de barras de una gradilla de viales almacenada en el
sistema o de una gradilla de viales.
• Cuando el software del sistema evalúa periódicamente los viales de los calibradores
almacenados en gradillas de viales cargadas en el sistema en el carrusel de reactivos.
Los viales de calibradores en gradillas de viales y gradillas de viales almacenadas en el

sistema, se evalúan cuando los lee el lector de códigos de barras del RSM en cada módulo que
tiene un estado Operativo o Procesando.
La identificación de una gradilla de viales o de una gradilla de viales cargada en el sistema
notifica al software del sistema que los calibradores o controles están cargados en la gradilla.
La identificación de los calibradores en una gradilla de viales o una gradilla de viales cargada
en el sistema se compone del número de lote del calibrador, el nivel del calibrador y el número
de serie del vial.
El código de barras leído se compara con el conjunto de calibradores configurado. Si el código
de barras se corresponde con un número de lote de calibrador configurado y hay una petición
para el conjunto de calibradores presente en el software del sistema, la petición se completa.
No se crean peticiones automáticas. La petición no se completa para un vial de calibrador del
conjunto de calibradores si el vial tiene un estado Vacío, Caducado o Error DNL. En el caso de
ensayos c‑series con una estabilidad en el sistema específica del analito inferior a la estabilidad
en el sistema del calibrador, la petición no se completa si se ha excedido la estabilidad en el
sistema específica del ensayo y el estado del vial es Omitido.
Si no hay una petición de calibración en el software del sistema, pero el vial del calibrador
cumple los criterios para crear una petición automática, el sistema crea automáticamente y
procesa la petición de calibración. La petición creada se puede ver en la pantalla Peticiones.
NOTA: En el caso de ensayos c‑series que se utilizan para calibraciones completas y de ajuste,
primero se evalúan los viales de calibradores para la calibración completa. Si no se crean
peticiones para la calibración completa, se evalúa la calibración de ajuste.
NOTA: Cuando se realiza un ajuste de blanco para ensayos c‑series que utilicen un conjunto de
calibradores de blanco, el sistema acepta una gradilla de viales que contenga sólo el calibrador
de blanco, con o sin otros calibradores. Para una calibración completa, sólo se necesita un
calibrador de blanco para cada gradilla de viales si la gradilla de viales contiene más de un
conjunto de calibradores completo.
NOTA: Los viales de calibradores almacenados en el sistema se evalúan para las peticiones
automáticas de calibración cada 15 minutos en cada módulo de procesamiento que tenga
el estado Procesando (y cuando el analizador pasa del estado En espera a Operativo o
Procesando).

G5-6900R07 - 2020-04-27
En sistemas multimodulares, las peticiones automáticas de calibración se evalúan en todos los

módulos de procesamiento en los que se puede procesar el analito.
Las peticiones automáticas de calibración se crean si se cumplen los criterios siguientes:
• No existe una calibración con el estado Activa, QC pendiente u Omitida para el ensayo.
Las peticiones se crean para cada lote de reactivos o combinación de lote de reactivos
y cartucho cargado en el sistema sin calibrar, para ensayos configurados para procesar
calibraciones utilizando un cartucho.
• Todos los lotes de reactivos o las combinaciones de lote de reactivos y cartucho cargados
en el sistema tienen un estado Activo, QC pendiente u Omitido, pero uno o varios lotes
o combinaciones de lote y cartucho caducarán en 1 hora si los calibradores están
almacenados en el centro de suministro de reactivos o en 8 horas para los demás
calibradores.
Las peticiones se crean para los lotes de reactivos o las combinaciones de lote de
reactivos y cartucho cargados en el sistema que vayan a caducar, si no hay una calibración
en curso.
• Para los ensayos c‑series con tiempos de estabilidad en el sistema de los calibradores
específicos del analito, todos los lotes de reactivos o las combinaciones de lote de
reactivos y cartucho cargados en el sistema tienen el estado Activo o QC pendiente, la
estabilidad en el sistema específica del analito caduca en 8 horas y la calibración del
ensayo caduca después de excederse la estabilidad del analito pero antes de excederse la
estabilidad del vial.
• El calibrador es un calibrador monoconstituyente cargado en el gestor de reactivos y
muestras, todos los lotes de reactivos o combinaciones de lote de reactivos y cartucho
cargados en el sistema tienen un estado Activo, QC pendiente u Omitido y no hay ninguna
calibración en curso.
Las peticiones se crean para todos los lotes de reactivos o combinaciones de lote de
reactivos y cartucho cargados en el sistema.
• El calibrador se encuentra en una gradilla de viales cargada en el sistema y hay una
calibración con el estado Activa o QC pendiente, pero la calibración caducará antes de que
se vuelva a evaluar la gradilla de viales cargada en el sistema y no hay ninguna calibración
en curso.
La petición se crea para cada lote de reactivos o combinación de lote de reactivos y
cartucho que vaya a caducar.
• El ensayo es un ensayo c‑series que utiliza el método de cálculo de datos del factor y la
calibración está caducada o caducará antes del próximo intervalo de evaluación.
Las peticiones se crean para todos los lotes de reactivos o combinaciones de lote de
reactivos y cartucho cargados en el sistema.
Las peticiones automáticas de calibración no se crean en los casos siguientes:

• Hay una petición de calibración para el mismo ensayo.
• El estado del cartucho del reactivo es Deshabilitado.
• El estado de un vial de calibrador del conjunto de calibradores es Vacío, Caducado o Error
DNL.
• Los ensayos que tienen un estado de Correlación están presentes.

G5-6900R07 - 2020-04-27
• El tiempo de estabilidad en el sistema específico del analito para los ensayos c‑series ha
caducado y el sistema se ha configurado para omitir la estabilidad del calibrador.
Crear un lote principal de calibradores nuevo (i‑series), página 319
Reanálisis automático de las muestras

El reanálisis automático es el procedimiento que utiliza el sistema para generar de forma
automática peticiones de reanálisis de muestras. El sistema puede generar un máximo de cuatro
peticiones de reanálisis automáticas para cada ensayo.
Las reglas de reanálisis no se aplican a los siguientes elementos:
• Los análisis de calibradores
• Los análisis de controles
• Los análisis que se realizan con una dilución manual
• Los ensayos que tienen un estado de Correlación
• Los análisis que se realizan con una muestra que se procesa en un sistema automático de
transporte de muestras
El reanálisis automático consta de dos pasos:

1. El sistema compara los resultados del ensayo con los criterios de reanálisis configurados,
comenzando con el primer criterio. Si un resultado cumple los criterios de una regla de
reanálisis, el sistema genera una petición de reanálisis sin evaluar las demás reglas de
reanálisis configuradas.
NOTA: Si la petición de reanálisis generada se utiliza para un ensayo diferente, la
petición se suprime si ya hay un análisis para la muestra que tenga el estado Pendiente,
Programado, Procesando o Completado. La petición no se suprime si el análisis es un
ensayo calculado o un componente de un ensayo calculado solicitado por el sistema.
La petición de reanálisis se programa y utiliza la opción Automático para la selección del
reactivo. La petición de reanálisis aparece en pantalla con el código de procesamiento R en
la pantalla Estado de muestras, la pestaña Todas las peticiones de la pantalla Peticiones y
la pestaña Reanálisis de la pantalla Peticiones.
El sistema se puede configurar para volver a colocar automáticamente las muestras
para el reanálisis. Las muestras cargadas en el gestor de reactivos y muestras (RSM)
se llevan al punto de aspiración de muestras y las peticiones de reanálisis se generan
automáticamente. Si el sistema no está configurado para volver a colocar automáticamente
las muestras, éstas se deben cargar manualmente en el RSM.

G5-6900R07 - 2020-04-27
2. El sistema compara los resultados del reanálisis de las muestras con las reglas de
reanálisis configuradas. Si un resultado del reanálisis cumple los criterios de una regla de
reanálisis, el sistema genera una segunda petición de reanálisis. Esta petición de reanálisis
aparece en pantalla y se procesa del mismo modo que la primera petición.
NOTA: El sistema suprime una segunda petición de reanálisis si está basada en los mismos
criterios de la regla de reanálisis que la primera petición.
Configurar los ajustes del módulo del gestor de reactivos y muestras, página 184
Descripciones de los códigos de procesamiento, página 710
Pantalla Peticiones
En esta pantalla, el usuario puede ver las peticiones de muestras, controles, calibración y
reanálisis.
• Buscar información sobre una petición específica según criterios de búsqueda concretos.
• Acceder a información sobre las peticiones.
• Añadir un comentario a una petición de análisis.
• Eliminar una petición.
• Crear una nueva petición de muestras, controles o calibración.
Descripción de los elementos de la ventana flotante Buscar en la pantalla Peticiones, página
679
Pantalla Detalles de la petición, página 682
Pantalla Crear una petición, página 686
Descripción de los estados de los análisis, página 709
Eliminar un análisis de una petición de muestra, página 711
Descripción de los elementos de la pantalla Peticiones
Pestaña Todas, pestaña Reanálisis, pestaña Muestra, pestaña Control,

pestaña Calibrador
Muestra las peticiones de reanálisis y de análisis de muestras, controles y calibradores.
La información sobre el estado de las peticiones se puede filtrar por el tipo de petición,
seleccionando las pestañas Reanálisis, Muestra, Control o Calibrador.

G5-6900R07 - 2020-04-27
Elementos
G/P Muestra la identificación de la gradilla (G) y el número de

posición (P). La gradilla/posición se puede ordenar en orden
ascendente, primero alfanuméricamente por gradilla y, luego,
numéricamente por posición.
NOTA: Si el sistema está configurado con un sistema
automático de transporte de muestras (LAS) y la muestra se
procesa en el LAS, G/P se muestra como LAS/1.
ID muestra Muestra la identificación de la muestra de la petición, que

puede ser uno de los siguientes elementos:
• El número del código de barras o la identificación
asignada a la muestra.
• El número de lote y el número de nivel del control. Los
controles con códigos de barras incluyen un número de
serie cuando se procesan en una gradilla de viales. Los
controles con códigos de barras pueden incluir el prefijo
QQQ seguido del número de lote y el nivel del control,
o pueden contener un código de barras de identificación
de muestra de control definido por el usuario cuando los
controles se procesan en una gradilla de muestras.
• El número de lote y el número de nivel del calibrador.
Las identificaciones de las muestras se pueden ordenar

alfanuméricamente en orden ascendente.
Nombre Muestra el nombre, que puede ser uno de los siguientes

elementos:
• El nombre del paciente.
controles.
CAL (sólo para i‑series), y el nivel del calibrador para
peticiones de calibración.
Ensayo Muestra el nombre del análisis solicitado.
Tipo de prueba Indica el tipo de muestra para la petición: muestra, control o

calibrador. La columna Tipo de prueba sólo aparece en la
pestaña Todas las peticiones y en la pestaña Reanálisis.
Estado Muestra el estado actual del análisis (Pendiente, Programado,

Procesando, En curso o Completado) del ensayo solicitado.

G5-6900R07 - 2020-04-27
Hora Muestra la hora estimada a la que finalizará la petición (en

formato de 24 horas). La información sobre la hora se indica
para todas las muestras que tengan el estado Procesando.
Código Muestra los códigos que indican las condiciones del

procesamiento.
Botones de función
Crear petición Permite acceder a la pantalla Crear petición.


Descripción de los elementos de la ventana flotante Buscar en la pantalla Peticiones

En la ventana flotante Buscar de la pantalla Peticiones, el usuario puede introducir datos
concretos que se utilizan para filtrar los datos de la pantalla.
Elementos

los módulos. El número del módulo para los resultados de
las muestras de los ensayos calculados es 6 (el módulo
de control del sistema). El número del módulo para los
resultados de control de los ensayos calculados es el módulo
de procesamiento utilizado para generar los resultados del
componente.

G5-6900R07 - 2020-04-27

búsquedas por el nombre, que puede ser uno de los
siguientes elementos:
controles.
ID muestra Muestra un cuadro de texto que se utiliza para realizar

búsquedas por la identificación de la muestra en la petición,
que puede ser uno de los siguientes elementos:
Se puede utilizar el lector de códigos de barras para

introducir datos en este cuadro de texto.
Gradilla Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número de identificación de la gradilla. Se
puede utilizar el lector de códigos de barras para introducir
datos en este cuadro de texto.
ID paciente Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número de identificación del paciente.
Posición Muestra una lista desplegable que se utiliza para buscar por
la posición de la gradilla.
Posición RSM Muestra una lista desplegable que se utiliza para buscar por
una posición en el gestor de reactivos y muestras.
Ensayo Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el nombre del ensayo.
Hora desde Muestra un cuadro numérico que se utiliza para introducir


G5-6900R07 - 2020-04-27

día.
Hora hasta Muestra un cuadro numérico que se utiliza para introducir una
día.
Estado Muestra casillas que se utilizan para realizar búsquedas por

los estados del análisis. La ventana flotante Buscar tiene
cuatro estados de análisis:
• Pendiente
• En curso
• Programado
• Procesando
Tipo de análisis Muestra casillas que se utilizan para buscar los resultados de
un tipo de muestra concreto. La ventana flotante Buscar tiene
tres tipos de pruebas:
• Muestra
• Calibrador
• Control
Botones de función



momento.

G5-6900R07 - 2020-04-27
Pantalla Detalles de la petición

En esta pantalla, el usuario puede ver detalles de una petición de análisis de muestra, de
control o de calibrador.
El usuario puede añadir un comentario a una petición de análisis de muestra, de control o de
calibrador.
Descripción de los elementos de la pantalla Detalles de la petición (Muestra individual, Control y
Calibrador), página 682
Descripción de los elementos de la pantalla Detalles de la petición (muestra de serie con código
de barras), página 684
Añadir un comentario a una petición, página 686
Descripción de los elementos de la pantalla Detalles de la petición (Muestra

individual, Control y Calibrador)
La pantalla Detalles de la petición muestra información detallada sobre la petición de muestras,
controles y calibradores.
Área de información del análisis
ID muestra Indica la identificación de la muestra.
Gradilla/Posición Muestra la identificación de la gradilla y el número de

posición.
procesa en el LAS, la identificación de la gradilla y el número
de posición se muestran como LAS/1.

cuando se solicitó el análisis.
Tipo de prueba Indica el tipo de muestra para el análisis: muestra, control o

calibrador.
Módulo/Posición Muestra el número del módulo y la posición de la gradilla en

la zona de carga.
Hora de finalización Muestra la fecha y la hora en las que se completaron los

análisis en curso.
Estado Muestra el estado actual (Pendiente, Programado,

Procesando, En curso o Completado) del ensayo solicitado.

G5-6900R07 - 2020-04-27
ID paciente Muestra la identificación del paciente. Este elemento sólo se

indica para las muestras de pacientes.
Sexo Indica el sexo del paciente. Este elemento sólo se indica para
las muestras de pacientes.
Lote del control Número de lote del control. Este elemento sólo se indica para
los controles.
Lote del calibrador Muestra el número de lote del calibrador. Este elemento sólo
se indica para los calibradores.

análisis en curso.
Nombre Muestra el nombre del paciente.
Fecha de nacimiento Muestra la fecha de nacimiento del paciente. Este elemento

sólo se indica para las muestras de pacientes.
Fecha/Hora de Muestra la fecha y la hora en que se extrajo la muestra. Este

extracción elemento sólo se indica para las muestras de pacientes.
Caducidad del lote Indica la fecha y la hora de caducidad del lote de controles
o calibradores. Este elemento no se indica para las muestras
de pacientes.
Área de información del ensayo
Dilución Muestra el tipo de dilución utilizado para procesar el análisis.
Códigos Muestra los códigos de procesamiento relacionados con el

análisis.
Ensayo de referencia Muestra el ensayo de referencia fotométrico.
Área de información de reactivos
Lote del reactivo Muestra el número de lote principal del reactivo.
Nº serie del reactivo Muestra el número de serie del cartucho de reactivos.

G5-6900R07 - 2020-04-27
Caducidad del lote del Muestra la fecha de caducidad del cartucho de reactivos.
reactivo
Área de información adicional
Doctor Muestra el nombre del médico del paciente. Este elemento

Ubicación Muestra la ubicación relacionada con el paciente. Este

elemento sólo se indica para las muestras de pacientes.

comentario para el análisis.
Botones de función



varios elementos.

varios elementos.
Descripción de los elementos de la pantalla Detalles de la petición (muestra de serie

con código de barras)
La pantalla Detalles de la petición muestra información sobre la petición de una muestra de una
serie con códigos de barras.
Área de Información de la serie
ID muestra de inicio Muestra la identificación de la primera muestra de la petición

de serie.
ID muestra final Muestra la identificación de la última muestra de la petición

de serie.

G5-6900R07 - 2020-04-27

cuando se introdujo la serie.
Tipo de prueba Indica el tipo de muestra para el análisis: Muestra.
Muestras leídas Indica el número de muestras leídas en la petición de serie

por el lector de códigos de barras del gestor de reactivos y
muestras (RSM).
Estado Muestra el estado actual (Pendiente o En curso) de la

petición de serie.
Nombre de la serie Muestra el nombre de la serie. El nombre predeterminado

para la serie es SerieXX:XX:XX, donde XX:XX:XX es la hora a
la que se solicitó la serie en horas, minutos y segundos.
Ensayo Indica el nombre del fichero del ensayo que es parte de la

petición de serie.
Replicados Indica el número de replicados para el ensayo específico y el

factor de dilución.
Selección de módulo Muestra el número del módulo de procesamiento utilizado

para realizar el ensayo. Si en un sistema sólo se ha
configurado un módulo de procesamiento del mismo tipo o
si no se ha identificado un módulo concreto, la selección del
módulo es Automática.

comentario para la petición de serie. Los comentarios se
muestran y se imprimen con cada petición de muestra de
la serie. Los comentarios pueden tener un máximo de 50
caracteres.
Botones de función



G5-6900R07 - 2020-04-27
Añadir un comentario a una petición

Realice este procedimiento para añadir un comentario a una petición de muestra, una petición
de serie con códigos de barras, una petición de control o una petición de calibración.
1. En la barra del menú, pulse Peticiones.
2. En la lista de la pantalla Peticiones, seleccione uno o varios análisis (o pulse Seleccionar
todo).
NOTA: Para filtrar la lista, pulse una pestaña (o pulse Buscar).
3. Pulse Detalles.
4. En el cuadro de texto Comentario de la pantalla Detalles de la petición, introduzca
información adicional relacionada con el análisis.
NOTA: Los comentarios se muestran y se imprimen con el análisis. Además, los
comentarios de las muestras se visualizan si se introdujeron cuando se creó la petición.
Para las peticiones de series, si el estado del análisis es En curso, no se puede introducir
un comentario para la serie. Sin embargo, se puede introducir un comentario cuando se
crea la petición de la serie o si el estado del análisis es Pendiente.
5. Si se ha seleccionado más de una petición, pulse Siguiente o Anterior para ver cada
petición y añadir un comentario para cada una de ellas.
6. Para guardar los comentarios, pulse Hecho.
Pantalla Crear una petición

En esta pantalla, el usuario puede crear una petición cuando se producen las siguientes
situaciones:
• El sistema no está conectado a un host.
• El host no funciona.
• Se necesita un análisis adicional.

• Añadir información específica para una muestra.
• Añadir opciones de ensayo específicas para un análisis.

G5-6900R07 - 2020-04-27
Descripción de los elementos de Muestra individual de la pestaña Muestra en la pantalla Crear

petición, página 687
Descripción de los elementos de la pestaña Muestra para Serie con códigos de barras en la
pantalla Crear petición, página 689
Descripción de los elementos de la ventana flotante Detalles del paciente, en la pestaña Muestra,
de la pantalla Crear petición, página 691
Descripción de los elementos de la ventana flotante Opciones de ensayo, en la pestaña Muestra,
Descripción de los elementos de la pestaña Control en la pantalla Crear petición, página 694
Descripción de los elementos de la ventana flotante Opciones de ensayo, en la pestaña Control,
Descripción de los elementos de la pestaña Calibración en la pantalla Crear petición, página
697
Descripción de los elementos de la ventana flotante Opciones de ensayo, en la pestaña
Calibración, de la pantalla Crear petición, página 699
Creación de una petición de muestras de una serie con códigos de barras, página 702
Descripción de los elementos de Muestra individual de la pestaña Muestra en la

pantalla Crear petición
En la pestaña Muestra, el usuario puede crear una petición de muestra individual seleccionando
la opción Muestra individual en el área Tipo de petición.
Área Tipo de petición
Opción Muestra Se solicita uno o varios análisis como una muestra individual.
individual (Opción predeterminada)
Opción Series con Se solicitan los mismos análisis para múltiples muestras con
códigos de barras códigos de barras.
Área Datos de la muestra
ID muestra Muestra un cuadro de texto que se utiliza para introducir

el número del código de barras o la identificación asignada
a la muestra. La identificación de la muestra puede tener
un máximo de 20 caracteres alfanuméricos, definidos por
Abbott Laboratories como A - Z, a - z, 0 - 9 y los caracteres
especiales , / > < ? ; : ] [ \ } { ' - = ~ ! @ # $ % ^ & * ) ( _ + y
<espacio>.
IMPORTANTE: Póngase en contacto con el proveedor del
host para comprobar si el host identifica los caracteres
especiales (cuando se utilizan en ID de muestras) como

G5-6900R07 - 2020-04-27
caracteres y no como funciones. Algunos ordenadores

pueden interpretar los caracteres especiales como un retorno
de línea, un avance de línea, un delimitador o un carácter
comodín.
Gradilla Muestra un cuadro de texto que se utiliza para introducir la

identificación de la gradilla en la que se ubican las muestras
para el procesamiento. Este elemento es opcional cuando se
utilizan muestras con códigos de barras.
Posición Muestra un cuadro de texto que se utiliza para introducir

la posición de la muestra en la gradilla. Este elemento es
opcional cuando se utilizan muestras con códigos de barras.
Dilución manual: 1: Muestra un cuadro de texto que se utiliza para introducir

el factor de dilución para calcular automáticamente la
concentración de la muestra y comunicar el resultado.
Asignar como muestra Muestra una casilla que se utiliza para mostrar el código S en
URGENTE las pantallas de Peticiones, Resultados y Estado de muestras.
El usuario debe cargar con prioridad las muestras que tengan
el código S para procesarlas primero.
Comentarios Muestra un cuadro de texto que permite introducir

comentarios para la muestra. Los comentarios se muestran
y se pueden imprimir para cada análisis que se solicite de
la muestra. Los comentarios pueden tener un máximo de 50
caracteres.
Área Ensayos


Perfiles Muestra todos los perfiles de ensayos disponibles.
Ensayos Muestra todos los ensayos disponibles para el módulo

seleccionado.
Nº de ensayos Muestra el número de ensayos que se han seleccionado.

seleccionados

G5-6900R07 - 2020-04-27
Botones de función
Estado de las Permite acceder a la pantalla Peticiones.

peticiones
Detalles del paciente Muestra la ventana flotante Detalles del paciente.
Opciones de ensayo Muestra la ventana flotante Opciones de ensayo.
Añadir petición Guarda la petición y borra la pantalla para aceptar una

petición nueva.
Descripción de los elementos de la pestaña Muestra para Serie con códigos de

barras en la pantalla Crear petición
En la pestaña Muestra, el usuario puede crear una petición de serie con códigos de barras si
se selecciona la opción Serie con códigos de barras en el área Tipo de petición.
Área Tipo de petición
Opción Muestra Se solicita uno o varios análisis como una muestra individual.
individual (Opción predeterminada)
Opción Series con Se solicitan los mismos análisis para múltiples muestras con
códigos de barras códigos de barras.
ID muestra de inicio Muestra un cuadro de texto que se utiliza para introducir la

ID de la muestra de inicio de la serie que se va a procesar.
La identificación de la muestra puede tener un máximo de 20
como A - Z, a - z, 0 - 9 y los caracteres especiales , / >
< ? ; : ] [ \ } { ' - = ~ ! @ # $ % ^ & * ) ( _ + y <espacio>.
comodín.

G5-6900R07 - 2020-04-27
ID muestra final Muestra un cuadro de texto que se utiliza para introducir la

ID de la muestra final de la serie que se va a procesar. La
identificación de la muestra puede tener un máximo de 20
como A - Z, a - z, 0 - 9 y los caracteres especiales , / >
< ? ; : ] [ \ } { ' - = ~ ! @ # $ % ^ & * ) ( _ + y <espacio>.
comodín.
Nombre de la serie Muestra un cuadro de texto que se utiliza para cambiar

el nombre predeterminado de la petición de la serie. El
nombre predeterminado para la serie es SerieXX:XX:XX,
donde XX:XX:XX es la hora a la que se solicitó la serie en
horas, minutos y segundos. El nombre de la serie puede tener
un máximo de 20 caracteres alfanuméricos.

Comentarios Muestra un cuadro de texto que permite introducir

comentarios para la serie. Los comentarios se muestran y se
pueden imprimir para cada muestra solicitada para la serie.
Los comentarios pueden tener un máximo de 50 caracteres.
Área Ensayos



seleccionado.

seleccionados

G5-6900R07 - 2020-04-27
Botones de función

peticiones
Añadir petición Guarda la petición y borra la pantalla para aceptar una

petición nueva.
Descripción de los elementos de la ventana flotante Detalles del paciente, en la

pestaña Muestra, de la pantalla Crear petición
En la pestaña Muestra de la ventana flotante Detalles del paciente, el usuario puede introducir
información demográfica del paciente para la muestra.
Elementos
ID muestra Muestra el número del código de barras o la identificación

ID paciente Muestra un cuadro de texto que se utiliza para introducir el

número de identificación del paciente. Se puede introducir un
máximo de 20 caracteres alfanuméricos.
NOTA: Cuando se introduce una IDP (identificación del
paciente), sólo añada los detalles que sean veraces.
Si se edita información introducida con anterioridad, la
identificación del paciente se reconoce como un paciente
distinto y único.
Apellidos Muestra un cuadro de texto que se utiliza para introducir los

apellidos del paciente. Se puede introducir un máximo de 20
caracteres alfanuméricos.
Nombre Muestra un cuadro de texto que se utiliza para introducir el

nombre del paciente. Se puede introducir un máximo de 20
Inicial Muestra un cuadro de texto que se utiliza para introducir la

inicial del paciente. Se puede introducir un máximo de 12

G5-6900R07 - 2020-04-27
Fecha de nacimiento Muestra un cuadro de texto que se utiliza para introducir

la fecha de nacimiento del paciente. Esta información
proporciona un intervalo de referencia específico de la edad
si se ha configurado el ensayo para proporcionar intervalos
de referencia.
Sexo Muestra las siguientes opciones que se utilizan para

seleccionar el sexo del paciente:
• Hombre
• Mujer
• Desconocido
NOTA: Esta opción proporciona un intervalo de
referencia específico del sexo si se ha configurado el
ensayo para proporcionar intervalos de referencia.
Fecha extracción Muestra un cuadro de texto que se utiliza para introducir

la fecha en la que se extrajo la muestra. Para introducir la
fecha de extracción, pulse el calendario que aparece dentro
Hora Muestra un cuadro numérico que se utiliza para introducir la

hora en la que se extrajo la muestra. Para introducir la hora
de extracción, utilice el formato configurado en el sistema
(HH:MM) y teclee la hora en el cuadro o pulse los botones de
la flecha hacia arriba y la flecha hacia abajo. Si el formato
de reloj configurado en el sistema es de 12 horas, pulse el
botón AM o PM para configurar la hora del día.
Ubicación Muestra un cuadro de texto que se utiliza para introducir la

ubicación asociada con el paciente. Se puede introducir un
Doctor Muestra un cuadro de texto que se utiliza para introducir

el nombre del doctor del paciente. Se puede introducir un
Botones de función



G5-6900R07 - 2020-04-27

momento.
Descripción de los elementos de la ventana flotante Opciones de ensayo, en la

pestaña Muestra, de la pantalla Crear petición
En la pestaña Muestra de la ventana flotante Opciones de ensayo, el usuario puede introducir
información específica del ensayo para cada análisis incluido en la petición de muestras.
Elementos
Ensayos Muestra los nombres de los ensayos seleccionados para la

seleccionados petición.

posición.

Selección de módulo Muestra las opciones Automático y Módulo, que se utilizan

para seleccionar el módulo de procesamiento que lleva a
cabo el ensayo. Si sólo se configura un tipo de módulo
de procesamiento para un sistema o si no se identifica un
módulo concreto, se habilita la opción Automático y no se
muestra la opción Módulo:
Automático La programación del sistema

selecciona el módulo de
procesamiento.
Módulo Muestra una opción para cada módulo

de procesamiento que procesa el
ensayo. Las opciones de Módulo se
utilizan para omitir la programación del
sistema.
NOTA: Las opciones de Módulo
sólo están disponibles para sistemas
multimodulares que tienen más de un
módulo del mismo tipo.
Protocolos de Muestra los protocolos de dilución que están disponibles para

dilución / Nº de el ensayo seleccionado y listas desplegables que se utilizan
replicados para seleccionar el número adecuado de replicados para el
protocolo de dilución correspondiente.

G5-6900R07 - 2020-04-27
Botones de función



momento.
Descripción de los elementos de la pestaña Control en la pantalla Crear petición

En la pestaña Control, el usuario puede crear una petición de control.
Área Peticiones

para el procesamiento. Este elemento es opcional cuando se
Posición Muestra un cuadro de texto que se utiliza para introducir

la posición de la muestra en la gradilla. Este elemento es
opcional cuando se utilizan muestras con códigos de barras.
Área Datos del control
el nombre de identificación del control.
Nivel del control Muestra una lista desplegable que se utiliza para seleccionar
el nivel del control.
Código de barras de Muestra una lista desplegable que se utiliza para seleccionar
ID de muestra de QC el código de barras de identificación de muestra del control.
NOTA: Este elemento sólo está disponible si se han
configurado códigos de barras de identificación de muestras
definidos por el usuario en la pantalla Cód. barras de ID

G5-6900R07 - 2020-04-27
muestra de QC. La identificación de muestra predeterminada

que se muestra es el número de lote y el nivel del control.

Asignar como muestra Muestra una casilla que se utiliza para mostrar el código S en
URGENTE las pantallas de Peticiones, Resultados y Estado de muestras.
El usuario debe cargar con prioridad las muestras que tengan
el código S para procesarlas primero.
Área Ensayos



seleccionado.

seleccionados
Botones de función

peticiones
Añadir petición Guarda la petición y permite acceder a ella en la pantalla

Peticiones.

G5-6900R07 - 2020-04-27

pestaña Control, de la pantalla Crear petición
En la pestaña Control de la ventana flotante Opciones de ensayo, el usuario puede introducir
información específica del ensayo para cada análisis incluido en la petición de control.
Elementos


posición.
Lote del control Número de lote del control.
Nombre del control Muestra el nombre del control.
Nivel del control Muestra el nombre del nivel del control.
Selección del reactivo Muestra las opciones Automático, Seleccionar cartucho y

Módulo, que se utilizan para seleccionar un cartucho de
reactivo y un módulo de procesamiento para realizar el
ensayo. Si el sistema sólo tiene configurado un tipo de
módulo de procesamiento, no se muestra la opción Módulo:

selecciona el cartucho de reactivo.
Seleccionar cartucho Muestra una opción que se utiliza

para designar el cartucho del
reactivo. Cuando se selecciona esta
opción, está disponible la siguiente
información:
• ID de módulo: indica el número
del módulo de procesamiento en
el que se encuentra el cartucho de
reactivos.
• Posición: indica la posición del
carrusel de reactivos en la que se
encuentra el cartucho de reactivos.
• Lote del reactivo: indica el número
de lote del cartucho de reactivos.
• Número de serie: Indica el número
de serie del cartucho de reactivos.
• Estado del cartucho: muestra el
estado del cartucho de reactivos.

G5-6900R07 - 2020-04-27
Módulo Muestra una opción que se utiliza para

designar el módulo de procesamiento.
Cuando se selecciona esta opción,
se visualiza una casilla para cada
módulo de procesamiento que ejecuta
el ensayo. Las casillas del Módulo se
sistema.
NOTA: Las casillas del Módulo
Protocolos de Muestra los protocolos de dilución que están disponibles para

dilución / Nº de el ensayo seleccionado y listas desplegables que se utilizan
replicados para seleccionar el número adecuado de replicados para el
protocolo de dilución correspondiente.
Botones de función



momento.
Descripción de los elementos de la pestaña Calibración en la pantalla Crear petición

En la pestaña Calibración, el usuario puede crear una petición de calibración.

para el procesamiento. Este elemento es opcional si se
Posición inicial Muestra un cuadro de texto que permite introducir la posición

del primer calibrador.

G5-6900R07 - 2020-04-27
Área Ensayos



seleccionado.
Se muestra el número de lote principal predeterminado para
un conjunto de calibradores con el nombre del ensayo. El
número de lote principal predeterminado para un conjunto de
calibradores de blanco se indica después del número de lote
principal del conjunto de calibradores para ensayos c‑series
que utilizan un conjunto de calibradores de blanco.
Si se selecciona otro número de lote principal de calibradores
para una petición de calibración manual, se muestra el
número de lote principal seleccionado.
NOTA: Sólo se puede utilizar el número de lote principal
predeterminado de un calibrador de blanco para crear una
petición manual.
El nombre del ensayo y el número de lote principal del
calibrador se visualizan de color rojo si el número de lote
principal del calibrador ha caducado. El nombre del ensayo
y el número de lote principal del calibrador de blanco se
visualizan de color rojo si el número de lote principal del
calibrador de blanco ha caducado.
Los números de lote no se visualizan para ensayos c‑series
que utilizan el método de cálculo de datos por factor.

seleccionados
Botones de función

peticiones

G5-6900R07 - 2020-04-27
Añadir petición Guarda la petición y permite acceder a ella en la pantalla

Peticiones.

pestaña Calibración, de la pantalla Crear petición
En la pestaña Calibración de la ventana flotante Opciones de ensayo, el usuario puede
introducir información específica del ensayo para cada análisis incluido en la petición de
calibración.
Elementos

Lote del calibrador Muestra el número de lote del calibrador predeterminado o

una lista desplegable que se utiliza para seleccionar un lote
de calibrador alternativo para el ensayo seleccionado en el
caso de que hubiera configurado más de un lote.
Fecha caducidad del Muestra la fecha de caducidad del lote del calibrador.
calibrador
Tipo de calibración Muestra el tipo de calibración que se va a realizar para el
ensayo seleccionado o una lista desplegable que se utiliza
para seleccionar un tipo de calibración alternativo en el caso
de que se hubiera configurado más de un tipo.
Selección del reactivo Muestra las opciones Automático, Seleccionar cartucho y

Módulo, que se utilizan para seleccionar un cartucho de
reactivo y un módulo de procesamiento para realizar el
ensayo. Si el sistema sólo tiene configurado un tipo de
módulo de procesamiento, no se muestra la opción Módulo:


para designar el cartucho del
reactivo. Cuando se selecciona esta
opción, está disponible la siguiente
información:

G5-6900R07 - 2020-04-27

reactivos.
Módulo Muestra una opción que se utiliza para

designar el módulo de procesamiento.
Cuando se selecciona esta opción,
se visualiza una casilla para cada
módulo de procesamiento que ejecuta
el ensayo. Las casillas del Módulo se
sistema.
NOTA: Las casillas del Módulo
Botones de función



momento.
Creación de una petición de muestra individual

Realice este procedimiento para crear manualmente una petición de muestra.

G5-6900R07 - 2020-04-27
2. En la pantalla de peticiones, pulse Crear petición.

3. En la pestaña Muestra bajo Datos de la muestra de la pantalla Crear petición:
– Introduzca la ID muestra.
IMPORTANTE: Para asegurarse de que los análisis procesados incluyan la información
correcta, compruebe que la ID muestra no se reutilice antes de que se completen o se
eliminen las peticiones pendientes.
– Introduzca la ID de la gradilla y el número de posición.
NOTA: Si se utilizan muestras con códigos de barras, no son necesarias la ID de la
gradilla ni el número de posición. Si se introduce una gradilla y una posición y no se
lee el código de barras de la muestra, el sistema utiliza automáticamente la ID de la
gradilla leída como la única identificación de la gradilla y la muestra se procesa como
se ha introducido.
– Si la muestra se ha diluido manualmente, introduzca el factor de dilución en el cuadro
de texto Dilución manual: 1:.
NOTA: No se pueden realizar diluciones manuales con todos los ensayos. Los ensayos
que no admiten diluciones manuales no están disponibles cuando se selecciona una
dilución manual. Para obtener información sobre la dilución, consulte la documentación
del ensayo.
– Para ver el código de procesamiento Urgente para la ID muestra, seleccione la casilla
Asignar como muestra URGENTE.
NOTA: Las muestras designadas como urgentes se deben cargar con prioridad para
procesarlas como muestras urgentes.
4. En el cuadro de texto Comentarios, introduzca información adicional relacionada con la
muestra.
Los comentarios se muestran y se imprimen con cada análisis que se solicite para la
muestra.
5. Bajo Ensayos, seleccione el perfil de ensayos que vaya a procesar (o seleccione uno o
varios ensayos individuales).
A continuación, se visualiza el número de ensayos seleccionados.
Para solicitar un ensayo calculado, realice uno de los pasos siguientes:
– Seleccione únicamente el ensayo calculado.
El sistema solicita automáticamente los ensayos necesarios para completar el cálculo
pero no valida ni comunica los resultados solicitados por el sistema.
El sistema no puede solicitar de forma automática los componentes del cálculo de
algunos ensayos calculados instalados mediante un fichero de ensayos (números de
ensayo de 3000 a 3999), por lo que se deben solicitar por separado. Consulte la
documentación del ensayo para obtener información sobre los requisitos específicos.
– Seleccione el ensayo calculado y uno o más de los componentes del cálculo.

G5-6900R07 - 2020-04-27
El sistema solicita automáticamente los componentes del cálculo adicionales

necesarios para completar el cálculo, pero no valida ni comunica los resultados de
los componentes solicitados por el sistema.
– Seleccione el ensayo calculado y todos sus componentes.
El sistema valida y comunica todos los resultados.
6. Pulse Opciones de ensayo.
7. Para cada ensayo seleccionado en la ventana flotante Opciones de ensayo, realice los
siguientes pasos si se producen estas situaciones:
– Si para un sistema hay más de un módulo de procesamiento del mismo tipo
configurado, pulse Módulo bajo Selección de módulo para especificar un módulo
de procesamiento y, a continuación, seleccione las casillas del módulo correspondiente
para omitir la programación del sistema.
– Bajo Protocolos de dilución / Nº de replicados, si el número predeterminado de
replicados para una o más diluciones es incorrecto, seleccione el número correcto de
replicados para cada dilución.
IMPORTANTE: Para ensayos i‑series, no solicite más de 10 análisis de cada muestra
cargada en las copas de muestras.
Para ensayos ICT c‑series, no solicite más de 15 análisis de cada muestra cargada en
las copas o tubos de muestras.
El número total de análisis de cada muestra incluye todos los ensayos, replicados,
diluciones y lotes de reactivos disponibles para la petición. Asegúrese de que el
número total de análisis para una muestra en c‑series no supere 220.
8. Para guardar las opciones de ensayo elegidas, pulse Hecho.
9. Pulse Detalles del paciente.
10. En la ventana flotante Detalles del paciente, introduzca la información demográfica del
paciente.
Si se introduce una fecha u hora de extracción, se deben introducir ambos datos, tanto la
fecha como la hora de la extracción.
11. Para guardar la información demográfica del paciente, pulse Hecho.
12. Para guardar una petición de muestra, pulse Añadir petición.
13. Para ver la petición de la muestra, pulse Estado de la petición.
Creación de una petición de muestras de una serie con códigos de barras

Siga estas instrucciones para solicitar los mismos análisis para múltiples muestras con códigos
de barras. Cuando procese una petición de una serie con códigos de barras:

G5-6900R07 - 2020-04-27
• No cargue calibradores.
• No deje espacios vacíos en una gradilla.
NOTA: No añada un análisis a una petición de una serie. Si se añade un análisis a una petición
que forma parte de una petición de serie, se procesa el análisis adicional en lugar de los
análisis de la serie. Solicite por separado el análisis adicional y cargue la muestra una vez
completado el procesamiento de la serie.
3. Bajo Tipo de petición en la pestaña Muestra de la pantalla Crear petición, pulse Serie con
códigos de barras.
4. Bajo Datos de la muestra, realice estos pasos:
– Introduzca la ID muestra inicial.
– Introduzca la ID muestra final.
NOTA: La ID muestra final debe ser diferente a la ID muestra inicial.
El procesamiento de la serie se inicia en la muestra etiquetada con la ID muestra
inicial y continúa hasta que se procesa la muestra etiquetada con la ID muestra final.
Todas las muestras que se encuentran entre la ID muestra inicial y la ID muestra
final, independientemente de la secuencia o de la ID muestra, se incluyen en el
procesamiento de la serie.
– Edite el nombre predeterminado de la petición de la serie si es necesario.
NOTA: El nombre predeterminado para la serie es SerieXX:XX:XX, donde XX:XX:XX es
la hora a la que se solicitó la serie en horas, minutos y segundos. El nombre de la serie
puede tener un máximo de 20 caracteres alfanuméricos.
– Si cada muestra se ha diluido manualmente, introduzca el factor de dilución en el
cuadro de texto Dilución manual: 1:
NOTA: No se pueden realizar diluciones manuales con todos los ensayos. Los ensayos
que no admiten diluciones manuales no están disponibles cuando se selecciona una
dilución manual. Para obtener información sobre la dilución, consulte la documentación
del ensayo.
5. En el cuadro de texto Comentarios, introduzca información adicional relacionada con la
muestra.
Los comentarios se muestran y se imprimen con cada petición de muestra de la serie. Los
comentarios pueden tener un máximo de 50 caracteres.

G5-6900R07 - 2020-04-27

10. Para guardar la petición de la serie, pulse Añadir petición.
11. Para ver la petición de la serie, pulse Estado de la petición.
Creación de una petición de control

Realice este procedimiento para crear manualmente una petición de control.
3. En la pantalla para crear una petición, pulse la pestaña Control.

G5-6900R07 - 2020-04-27
4. Bajo Peticiones en la pestaña Control, introduzca la ID de la gradilla y el número de

posición que se correspondan con la ubicación de la muestra.
NOTA: Si se utilizan muestras con códigos de barras o si el producto de control está
situado en el carrusel de reactivos, no se necesitan la ID de la gradilla ni el número de
posición.
5. Bajo Datos del control:
– Seleccione un nombre en la lista desplegable Nombre del control.
– Seleccione un lote en la lista desplegable Lote del control.
– Seleccione un nivel en la lista desplegable Nivel del control.
– Seleccione un código de barras de identificación de muestra de control en la lista
desplegable Cód. barras de ID muestra de QC.
NOTA: Este elemento sólo está disponible si se han configurado códigos de barras de
identificación de muestras definidos por el usuario en la pantalla Cód. barras de ID
muestra de QC.
– Si el control se ha diluido manualmente, introduzca el factor de dilución en el cuadro
de texto Dilución manual: 1:
– Para ver el código de procesamiento urgente del control, seleccione la casilla Asignar
como muestra URGENTE.
NOTA: Los controles designados como urgentes se deben cargar con prioridad para
procesarlos como controles urgentes.
Cuando se carga un vial de control multiconstituyente en el carrusel de reactivos, las
peticiones de los ensayos que se han deshabilitado para su uso en el sistema, pasan a ser
excepciones cuando se procesan las peticiones.
Los ensayos de controles multiconstituyentes que se han deshabilitado para su uso en el
sistema se pueden solicitar desde viales cargados en una gradilla de viales, desde una
muestra de una copa de muestra, desde un tubo de muestra con un código de barras de ID
de muestra de control definido por el usuario en una gradilla de muestras o desde un tubo
de muestra con código de barras al que se ha añadido QQQ al inicio de la ID de muestra.
siguientes pasos:
– Pulse una opción en Selección del reactivo para designar el cartucho de reactivos o el
módulo de procesamiento para procesar el control:
• La opción predeterminada es Auto. El sistema determina el cartucho de reactivos
que se va a usar para realizar el análisis según el procesamiento del inventario de
reactivos.

G5-6900R07 - 2020-04-27
• Si hay más de un cartucho de reactivos cargado en el carrusel de reactivos, pulse

Seleccionar cartucho y, a continuación, elija un cartucho de reactivos de la lista.
• Si para un sistema hay más de un módulo de procesamiento del mismo tipo
configurado, pulse Módulo para especificar un módulo de procesamiento y, a
continuación, seleccione las casillas del módulo correspondiente para omitir la
programación del sistema.
10. Para guardar la petición de control, pulse Añadir petición.
11. Para ver la petición del control, pulse Estado de la petición.
Creación de una petición de calibración

Realice este procedimiento para crear manualmente una petición de calibración.
NOTA: Si los calibradores se encuentran en viales, no es necesaria una petición manual. Los
viales se pueden colocar en una gradilla de viales y cargar en el gestor de reactivos y muestras
(RSM) para su uso inmediato.
3. En la pantalla para crear una petición, pulse la pestaña Calibración.
4. Bajo Datos de las muestras en la pestaña Calibración, introduzca la identificación de la
gradilla y la posición de inicio.
NOTA: La identificación de la gradilla y la posición de inicio especifican el uso de muestras
cargadas en el RSM. Sin embargo, la identificación y la posición no son necesarias si para
la calibración se utilizan muestras con códigos de barras, si para la calibración sólo se
utiliza agua o si el calibrador está cargado en el carrusel de reactivos.
5. Bajo Ensayos, seleccione el perfil de ensayos que vaya a calibrar (o seleccione uno o
varios ensayos individuales para calibrar).

G5-6900R07 - 2020-04-27

NOTA: Si se seleccionan varios ensayos c‑series que utilizan un conjunto de calibradores
de blanco, se requiere un calibrador de blanco en cada conjunto de calibradores incluso si
todos los conjuntos de calibradores están en una gradilla.
NOTA: Para filtrar la lista de ensayos disponibles, pulse la opción para i-series o c-series.
siguientes pasos:
a. En la lista desplegable Lote del calibrador, seleccione un lote o confirme los datos
predeterminados.
NOTA: Sólo se puede utilizar el número de lote principal predeterminado del calibrador
de blanco para una petición manual.
b. Si hay disponible un tipo de ajuste, selecciónelo para realizar una calibración de ajuste.
c. Seleccione una opción en Selección del reactivo para designar el cartucho de
reactivos o el módulo de procesamiento para realizar la calibración:
• La opción predeterminada es Auto. El sistema determina el cartucho de reactivos
que se va a usar para la calibración según el procesamiento de la muestra de
calibración.
• Si hay más de un cartucho de reactivos cargado en el carrusel de reactivos, pulse
Seleccionar cartucho y, a continuación, elija un cartucho de reactivos de la lista.
• Si para un sistema hay más de un módulo de procesamiento del mismo tipo
configurado, pulse Módulo para especificar un módulo de procesamiento y, a
continuación, seleccione las casillas del módulo correspondiente para omitir la
programación del sistema.
9. Para guardar la petición de calibración, pulse Añadir petición.
10. Para ver la petición de calibración, pulse Estado de la petición.
Procesamiento de muestras para la calibración, página 655
Calibración de ajuste (fotométrico c‑series), página 805
Calibración de ajuste (i‑series), página 812

G5-6900R07 - 2020-04-27
Añadir un análisis a una petición de muestra

Realice este procedimiento para añadir un análisis a una petición de muestra.
NOTA: Si se añade un ensayo calculado y se quieren nuevos resultados de los componentes
para el cálculo, añada los componentes además del ensayo calculado.
No añada un análisis a una petición de una serie. Si se añade un análisis a una petición
que forma parte de una serie, se procesa el análisis adicional en lugar de los análisis de la
serie. Solicite por separado el análisis adicional y cargue la muestra una vez completado el
procesamiento de la serie.
3. En la pestaña Muestra bajo Datos de la muestra de la pantalla Crear petición:
– Introduzca la identificación de la muestra original.
– Si la muestra original se ha diluido manualmente, introduzca el factor de dilución de la
muestra en el cuadro de texto Dilución manual: 1:

G5-6900R07 - 2020-04-27

8. Para guardar la petición de muestra adicional, pulse Añadir petición.
9. Para ver la petición adicional de la muestra, pulse Estado de la petición.
Descripción de los estados de los análisis

La información sobre el estado del análisis se utiliza para determinar el avance de un análisis
solicitado o para gestionar los resultados de las muestras y los controles. El sistema registra el
estado de cada uno de los análisis solicitados o finalizados.
En la lista siguiente se incluye una descripción de los estados del análisis. Los estados se
describen en el orden en el que aparecen, se clasifican y se imprimen:
Pendiente El análisis se ha solicitado, pero el lector de códigos de

barras del gestor de reactivos y muestras (RSM) no ha leído
aún la muestra correspondiente.
Programado El análisis se ha solicitado y el lector de códigos de barras

del RSM ha leído la muestra, pero el analizador no ha
aspirado aún la muestra.
Operativo El análisis se ha solicitado, la muestra se ha leído y el

analizador está procesando la muestra.
En curso Para un análisis calculado, los análisis necesarios para

calcular el resultado están en proceso.
Para una petición de serie, el lector de códigos de barras del
RSM leyó la muestra etiquetada con la ID de muestra inicial y
la petición de la serie se está procesando.
Excepción Se ha producido un error en la petición del análisis y no se ha

generado un resultado.

G5-6900R07 - 2020-04-27
Completado El análisis ha finalizado.
Descripción de los elementos de la ventana flotante Buscar en la pantalla Peticiones, página 679
Descripción de los elementos del Informe de la lista de reanálisis, página 1767
Descripciones de los códigos de procesamiento

La información de los códigos de procesamiento se utiliza para determinar el modo en el que se
procesaron las muestras. El sistema muestra uno o varios de los códigos de procesamiento, si
procede, para un análisis solicitado o para los resultados del análisis.
En la lista siguiente se incluye una descripción de los códigos de procesamiento. Los códigos se
describen en el orden en el que aparecen, se clasifican y se imprimen:
S La muestra se ha solicitado como muestra urgente.
D El análisis es una dilución automática con un factor de

dilución mayor que 1, o el análisis es una dilución automática
que no es la primera dilución configurada.
M La muestra se ha diluido manualmente.
R El análisis es un reanálisis.
* El análisis es un resultado original de un reanálisis.
B El análisis forma parte de una petición de serie.
C El análisis tiene un comentario.
Descripción de los elementos del Informe detallado de resultados, página 1769
Descripción de los elementos del Informe de la lista de resultados, página 1773
Descripción de los elementos del Informe de muestras, página 1775

G5-6900R07 - 2020-04-27
Eliminar un análisis de una petición de muestra
Requisito previo El estado del análisis debe ser Pendiente o En curso.
Realice este procedimiento para eliminar un análisis o una petición de serie que no es necesario
procesar. Una petición de serie que tiene un estado En curso, completa todos los análisis que
tienen un estado Programado o Procesando. No se procesan más muestras relacionadas con la
petición de la serie.
NOTA: No se puede eliminar un ensayo calculado que tenga un estado En curso.
2. En la lista de la pantalla Peticiones, seleccione uno o varios análisis (o pulse Seleccionar
todo).
NOTA: Para filtrar la lista, pulse una pestaña (o pulse Buscar).
3. Pulse Eliminar.
4. Cuando aparezca en pantalla un mensaje de confirmación, pulse OK.
Pantalla Estado de las muestras

• Peticiones de muestras, controles y calibraciones
• Resultados no validados de muestras y controles
• Análisis que están programados para reanálisis
• Excepciones de análisis que no se han reanalizado, validado o eliminado

• Buscar información sobre análisis específicos según criterios de búsqueda concretos.
• Acceder a información sobre los análisis.
• Añadir un comentario a una petición de análisis.
• Transmitir un resultado.
• Suspender el procesamiento de una muestra.
• Procesar de nuevo un análisis.
• Imprimir un informe sobre el estado de las muestras.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Buscar en la pantalla Estado de muestras,

página 715
Pantalla Detalles de muestras, página 716
Descripción de los elementos de la pantalla Estado de muestras
Pestañas Todas, Muestra, Control y Calibrador

Muestran el estado de los siguientes elementos:
• Peticiones de muestras
• Las peticiones de controles, las excepciones y los resultados
• Las peticiones de calibradores y las excepciones
La información sobre el estado de las muestras se puede filtrar por tipo de muestra
seleccionando la pestaña Muestra, Control o Calibrador.
Elementos
Nombre ID muestra Nombre: Indica la identificación de la muestra, que puede ser

uno de los siguientes elementos:
• El nombre y el nivel del control.
• El nombre y el nivel del calibrador.
Las identificaciones de las muestras se pueden ordenar

alfanuméricamente en orden ascendente.
Nombre: Muestra el nombre, que puede ser uno de los
• El nombre del paciente para las peticiones de muestras.
• El nombre y el nivel del control para las peticiones de
controles.
• El nombre y el nivel del calibrador para las peticiones de
calibración.
El nombre aparece en verde.
G/P M/P G/P: Muestra la identificación de la gradilla (G) y el número

de posición (P). La gradilla/posición se puede ordenar en
orden ascendente, primero alfanuméricamente por gradilla y,
luego, numéricamente por posición.

G5-6900R07 - 2020-04-27
M/P: muestra el número del módulo (M) y el número de la

posición (P) de la gradilla en la zona de carga. El número
M/P aparece en verde.
procesa en el LAS, G/P se muestra como LAS/1. El campo
M/P está en blanco para muestras del LAS y gradillas de
viales almacenadas en el sistema.
Ensayo/Códigos Ensayo: muestra el nombre del análisis solicitado para el

procesamiento.
Códigos: Muestra uno o varios códigos de un carácter para
indicar las condiciones del procesamiento.
Los siguientes colores indican información adicional:
Negro El análisis tiene el estado Programado,

Pendiente, Procesando o En proceso.
Verde El análisis se ha completado pero no

se ha validado.
Azul El análisis se ha completado y

validado.
Rojo El análisis es una excepción o tiene

una alerta.
Estado/Resultado Estado: Muestra el estado actual (Pendiente, Programado,

Procesando, En proceso, Excepciones o Completado) de las
peticiones de muestras, controles y calibraciones o muestra
los resultados de las muestras y de los controles.
Resultado: Muestra la siguiente descripción de los análisis:
• Fecha y hora (tiempo estimado de finalización si los
análisis se están procesando).
• Valor y unidades de los resultados.
• Fecha y hora (hora de finalización).
• Código de mensaje y descripción (si corresponde).
Los siguientes colores indican información adicional:
Negro El análisis tiene el estado Programado,

Pendiente, Procesando o En proceso.
Verde El análisis se ha completado pero no

se ha validado.

G5-6900R07 - 2020-04-27
Azul El análisis se ha completado y

validado.
Rojo El análisis es una excepción o tiene

una alerta.
Interpretación Muestra la interpretación del resultado obtenido.
Alertas Muestra las alertas asociadas con los resultados de las

muestras y los resultados del control de calidad.
Botones de función

Suspender Muestra un mensaje solicitando confirmación para suspender

el procesamiento en el módulo o sección seleccionados para
acceder a una muestra.
Reanálisis Muestra la ventana flotante Opciones de reanálisis.
Validar Valida los resultados de los análisis o las excepciones

seleccionados. Los resultados de los análisis permanecen
en la pantalla Estado de muestras hasta que se validan
todos los resultados de las muestras o los controles. Las
excepciones de los análisis que no se han procesado de
nuevo o validado para su transmisión permanecen en la
pantalla. Las excepciones procesadas de nuevo o validadas
permanecen en la pantalla Estado de muestras hasta que se
transmiten todos los resultados.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Buscar en la pantalla Estado de

muestras
En la ventana flotante Buscar de la pantalla Estado de muestras, el usuario puede introducir
datos concretos que se utilizan para filtrar los datos de la pantalla.
Elementos
Buscar muestra Muestra opciones que se utilizan para seleccionar una

ubicación en la base de datos para buscar la muestra:
Estado de la muestra Permite buscar la muestra en la

pantalla de estado de las muestras.
En todo el sistema Permite buscar la muestra en todas las

pantallas de datos.
Módulo Muestra una lista desplegable que se utiliza para buscar un

módulo por su número.
Posición RSM Muestra un cuadro de texto que se utiliza para buscar por un
número de posición en el gestor de reactivos y muestras.

búsquedas por el número del código de barras o por la
identificación asignada a la muestra. Se puede utilizar el
lector de códigos de barras para introducir datos en este
cuadro de texto.

Apellidos Muestra un cuadro de texto que se utiliza para realizar

búsquedas por los apellidos del paciente.

búsquedas por el nombre del paciente.

búsquedas por la identificación de la gradilla. Se puede
utilizar el lector de códigos de barras para introducir datos
en este cuadro de texto.
Fecha de inicio Muestra un cuadro de texto que se utiliza para introducir una

G5-6900R07 - 2020-04-27

Fecha de finalización Muestra un cuadro de texto que se utiliza para introducir una
Botones de función



momento.
Pantalla Detalles de muestras

• Detalles de los resultados de las muestras, de los controles o las excepciones.
• Detalles de una petición de análisis de muestra, una petición de análisis de control o una
petición de análisis de calibrador
El usuario puede añadir un comentario a una petición, a un resultado o a una excepción.
Descripción de los elementos de la pantalla Detalles de muestras (muestras de pacientes,
controles y calibradores), página 716
Añadir un comentario a un resultado o a una excepción, página 720
Descripción de los elementos de la pantalla Detalles de muestras (muestras de

pacientes, controles y calibradores)
En la pantalla Detalles de muestras se incluye información detallada de las muestras, los
controles y los calibradores.

G5-6900R07 - 2020-04-27

posición.

cuando se procesó el análisis.
Tipo de muestra Indica el tipo de muestra para el análisis:

• Muestra
• Control
• Calibrador

la zona de carga.

análisis en curso.


Nombre Muestra el nombre del paciente. Este elemento sólo se indica

para las muestras de pacientes.
Estado de transmisión Muestra el estado de la transmisión del análisis al host. Este

elemento no se indica para los calibradores.
Validado por Muestra la identificación del usuario registrado en el sistema

cuando se validó el análisis. Este elemento no se indica para
los calibradores.
Área de información del control

Esta área sólo se muestra para los controles.

G5-6900R07 - 2020-04-27
Caducidad lote del Muestra la fecha de caducidad del lote del control.
control
Área de información del calibrador

Esta área sólo se muestra para los calibradores.
Nombre del calibrador Muestra el nombre del calibrador.
Lote del calibrador Muestra el número de lote del calibrador.
Método de calibración Muestra el método de cálculo de datos utilizado para el

ensayo.
Nivel del calibrador Muestra el nombre del nivel del calibrador.
Caducidad lote del Muestra la fecha de caducidad del lote del calibrador.
calibrador
Tipo de calibración Indica el tipo de calibración realizada para el ensayo.
Resultado Muestra el valor, la unidad y, si procede, la interpretación del

resultado.
Absorbancia/mV Muestra el valor de respuesta utilizado para calcular el

(c‑series) resultado:
• Millivoltio (sólo para ICT)
• Absorbancia (sólo para ensayos fotométricos)
NOTA: Este elemento no se indica para los ensayos del

índice de interferencia de la muestra.
URL (i‑series) Muestra el valor de la respuesta en unidades relativas de luz

utilizado para calcular el resultado.

G5-6900R07 - 2020-04-27
Alerta Muestra las alertas asociadas con los resultados de las

Intervalo normal Muestra el intervalo normal o terapéutico del ensayo. Este

Intervalo del control Muestra el intervalo de control configurado para el ensayo. Si

no se configura un intervalo de control, el intervalo de control
mostrado se calcula basándose en la media esperada y en
la desviación estándar (1 D.E.) esperada configuradas. Este
elemento sólo se indica para los controles.

análisis.
Cubeta (c‑series) Muestra el número de la cubeta utilizada para procesar el

análisis. Este elemento no se indica para los calibradores.
Módulo/Nº serie Muestra el número de serie del módulo.
Mensaje Muestra el número del código de mensaje y una descripción.
reactivo
Calibración Muestra la fecha y la hora de la calibración del reactivo.




G5-6900R07 - 2020-04-27
Estado del archivo Muestra el estado del archivo del análisis: Archivado o No
archivado. Este elemento no se indica para los calibradores.
Fecha y hora del Muestra la fecha y la hora en que se archivó el análisis. Este
archivo elemento no se indica para los calibradores.

Botones de función



varios elementos.

varios elementos.
Añadir un comentario a un resultado o a una excepción

Realice este procedimiento para añadir un comentario a un resultado o a una excepción. Este
procedimiento se puede realizar desde la pantalla Estado de muestras o Resultados.
1. Para encontrar resultados de análisis a los que se deba añadir un comentario, realice estos
pasos desde una de las siguientes pantallas:
Pantalla Estado de muestras:
– En la barra del menú, pulse Estado de muestras.
– En la pestaña Todas bajo ID muestra, seleccione la muestra.
NOTA: Para filtrar la lista, pulse la pestaña Muestra o Control (o pulse Buscar).
Pantalla Resultados:
– En la barra del menú, pulse Resultados.
La opción predeterminada es la pestaña No validado.
– Para añadir un comentario a una muestra validada, un control validado o una
excepción, seleccione la pestaña correspondiente.
NOTA: Para filtrar la lista, pulse Buscar.

G5-6900R07 - 2020-04-27
2. En la lista, seleccione uno o varios resultados o excepciones (o pulse Seleccionar todo).

3. Pulse Detalles.
4. En el cuadro de texto Comentario, introduzca información adicional relacionada con el
resultado o con la excepción.
Los comentarios se muestran y se imprimen con el resultado o la excepción. Además,
también se muestran los comentarios de las muestras y los análisis si hay alguno.
5. Si se ha seleccionado más de un resultado o excepción, pulse Siguiente o Anterior para
ver cada petición y añadir un comentario para cada una de ellas.
6. Para guardar los comentarios, pulse Hecho.
Pantalla Detalles de resultados, página 735
Procesar de nuevo un análisis o una excepción para una muestra o un control

Lleve a cabo este procedimiento para reanalizar una muestra, un control o una excepción. Si se
requieren análisis adicionales, se debe crear una petición nueva. Este procedimiento se puede
realizar desde la pantalla Estado de muestras o Resultados.
1. Consiga la muestra original y compruebe que:

– El volumen sea adecuado.
– El estado de la muestra sea aceptable.
2. Vuelva a colocar la muestra en el gestor de reactivos y muestras.
3. Para encontrar el resultado del análisis que desea volver a procesar, realice estos pasos
desde una de las siguientes pantallas:
NOTA: Para filtrar la lista, pulse la pestaña Muestra o Control (o pulse Buscar).
– Para volver a procesar una excepción, pulse la pestaña Excepción.
4. En la lista, seleccione uno o varios ensayos para volver a procesarlos (o pulse Seleccionar
todo).

G5-6900R07 - 2020-04-27
NOTA: Para volver a procesar un ensayo calculado, realice uno de los pasos siguientes:
5. Pulse Reanálisis.
6. Para cada ensayo seleccionado en la ventana flotante Opciones de reanálisis, realice los
siguientes pasos:
– Introduzca la ID de la gradilla y el número de posición.
NOTA: Si se utilizan muestras con códigos de barras, no son necesarias la ID de la
gradilla ni el número de posición.
7. Para guardar las opciones de reanálisis seleccionadas, pulse Hecho.
Los reanálisis programados se pueden ver en la pantalla Estado de muestras o en
Peticiones.
Validación de un resultado de muestra o control

Realice este procedimiento para validar manualmente los resultados de muestras o controles
revisados. Este procedimiento se puede realizar desde la pantalla Estado de muestras o
Resultados.

G5-6900R07 - 2020-04-27
1. Para encontrar resultados de análisis para validar, realice estos pasos desde una de las
siguientes pantallas:
NOTA: Para filtrar la lista, pulse la pestaña Muestra o la pestaña Control (o
seleccione Buscar).
2. En la lista, seleccione uno o varios análisis para validar (o pulse Seleccionar Todo).
3. Pulse Validar.

G5-6900R07 - 2020-04-27
Pantalla Resultados Capítulo 5
Pantalla Resultados
• Resultados de muestras y controles
• Excepciones de muestras y controles

• Buscar información sobre análisis específicos según criterios de búsqueda concretos.
• Acceder a información sobre los resultados.
• Validar o eliminar un resultado.
• Procesar de nuevo un análisis.
Descripción de los elementos de la pestaña Excepción en la pantalla Resultados, página 729
Descripción de los elementos de la pestaña Excepción almacenada en la pantalla Resultados,
página 731
Descripción de los elementos de la ventana flotante Buscar en la pantalla Resultados, página
732
Descripción de los elementos de la ventana flotante Opciones de reanálisis (petición de
muestras), página 739
Descripción de los elementos de la ventana flotante Opciones de reanálisis (petición de
Descripción de los estados de transmisión, página 746
Ver la gráfica de reacción y los datos de absorbancia de un resultado (c‑series), página 746
Eliminar un resultado de muestra o una excepción, página 747
Transmitir un resultado o una excepción al host, página 748

G5-6900R07 - 2020-04-27
Capítulo 5 Pantalla Resultados
Descripción de los elementos de la pestaña No validado en la

pantalla Resultados
La pestaña No validado muestra los resultados de muestras y controles completados pero
que aún no han sido validados. La pestaña No validado no está disponible si los modos
de validación de los resultados de pacientes y controles están configurados en automático o
automático con excepciones.
Elementos
ID del módulo Muestra el número del módulo utilizado para procesar el

análisis. El número del módulo para los resultados de
muestras de pacientes de los ensayos calculados es 6
(módulo de control del sistema). El número del módulo
para los resultados de control de los ensayos calculados
es el módulo de procesamiento utilizado para generar los
resultados del componente.

posición (P).
ID muestra Indica la identificación de la muestra, que puede ser uno de

los siguientes elementos:
Nombre Muestra el nombre, que puede ser uno de los siguientes

elementos:
• El nombre de la muestra.
controles.

G5-6900R07 - 2020-04-27

Ensayo Indica el nombre del análisis.
Resultado Muestra el valor y la unidad del resultado del análisis.
Interpretación Muestra la interpretación del resultado del análisis.

muestras y los resultados del control de calidad. Todos los
resultados con alertas aparecen en texto de color rojo.
Código Muestra uno o varios códigos de un carácter para indicar las

condiciones del procesamiento.
Hora Muestra la fecha y la hora de finalización del procesamiento

del análisis.
Botones de función

Validar Permite llevar los resultados de los análisis seleccionados a

la pestaña Muestra o a la pestaña Control.


G5-6900R07 - 2020-04-27
Descripción de los elementos de la pestaña Muestra en la pantalla

Resultados
La pestaña Muestra contiene los resultados validados de las muestras.
Elementos

análisis. El número del módulo para los resultados de los
ensayos calculados es 6 (el módulo de control del sistema).

posición (P).

Nombre Muestra el nombre de la muestra.
Interpretación Muestra la interpretación del resultado del análisis.
Alerta Muestra las alertas relacionadas con los resultados de las

muestras.
Código Muestra uno o varios códigos de un carácter para indicar las

condiciones del procesamiento.

del análisis.
Botones de función

G5-6900R07 - 2020-04-27
Archivar Muestra la ventana flotante Archivar.

Transmitir Permite enviar los resultados de los análisis seleccionados al

host.

Descripción de los elementos de la pestaña Control en la pantalla

Resultados
La pestaña Control muestra los resultados validados de los controles.
Elementos

análisis. El número del módulo para los resultados de los
ensayos calculados es el módulo de procesamiento utilizado
para generar los resultados del componente.

posición (P).

asignada al control.
Control Muestra el nombre del control procesado.
Lote Muestra el número de lote del control procesado.
Nivel Muestra el nivel del control procesado.

G5-6900R07 - 2020-04-27
Alerta Muestra las alertas relacionadas con los resultados del

control de calidad.

del análisis.
Botones de función
Archivar Muestra la ventana flotante Archivar.


host.

Descripción de los elementos de la pestaña Excepción en la pantalla

Resultados
La pestaña Excepción muestra las excepciones de los análisis que no se han vuelto a procesar
o que no se han validado manual o automáticamente para su transmisión. La excepción de
un análisis permanece en la pestaña Excepción hasta que se procesa de nuevo, se valida
manual o automáticamente, o la elimina un usuario. El sistema elimina automáticamente las
excepciones transcurridas 24 horas desde la hora de finalización de las excepciones.

G5-6900R07 - 2020-04-27
Elementos

análisis.

posición (P).

asignada a la petición de análisis de muestra, control o
calibrador.
Nombre Muestra el nombre de la muestra, el control o el calibrador.
Tipo de prueba Muestra el tipo de muestra solicitado: muestra, control o

calibrador.
Código de mensaje Muestra el código de mensaje numérico para la excepción y

el texto que describe el error.
Botones de función


host.


G5-6900R07 - 2020-04-27
Descripción de los elementos de la pestaña Excepción almacenada

en la pantalla Resultados
La pestaña Excepción almacenada muestra las excepciones de los análisis que se han
transmitido manual o automáticamente al host, o para las que se han solicitado reanálisis.
Una excepción de un análisis permanece en la pestaña Excepción almacenada hasta que el
usuario la elimina o el sistema la elimina automáticamente transcurridas 24 horas desde la hora
de finalización de la excepción.
Elementos

análisis.

posición (P).

asignada a la petición de análisis de muestra, control o
calibrador.
Nombre Muestra el nombre de la muestra, el control o el calibrador.
Tipo de prueba Muestra el tipo de muestra solicitado: muestra, control o

calibrador.
Estado Muestra el estado de la excepción, que puede ser uno de los

siguientes:
Reanálisis Las excepciones se han reanalizado,

pero no se han validado.
Validado Las excepciones se han validado

manual o automáticamente para su
transmisión a un host.
Código de mensaje Muestra el código de mensaje numérico para la excepción y

el texto que describe el error.

G5-6900R07 - 2020-04-27
Botones de función


host.

Descripción de los elementos de la ventana flotante Buscar en la

pantalla Resultados
En la ventana flotante Buscar de la pantalla Resultados, el usuario puede introducir datos
concretos que se utilizan para filtrar los datos de la pantalla. Los criterios de búsqueda son
diferentes en función de la pestaña seleccionada en la pantalla Resultados. Por tanto, no
todos los siguientes criterios (elementos) se muestran en todas las pestañas de la pantalla
Resultados.
Elementos

los módulos. El número del módulo para los resultados de
las muestras de los ensayos calculados es 6 (el módulo
de control del sistema). El número del módulo para los
resultados de control de los ensayos calculados es el módulo
de procesamiento utilizado para generar los resultados del
componente.

búsquedas por el nombre, que puede ser uno de los

G5-6900R07 - 2020-04-27
• El nombre de la muestra.
controles.
Lote del control Muestra un cuadro de texto que se utiliza para realizar
búsquedas por el lote del control.
Nivel del control Muestra un cuadro de texto que se utiliza para realizar
búsquedas por el nivel del control.
búsquedas por el número del código de barras o por la
identificación asignada a la muestra. Se puede utilizar el
lector de códigos de barras para introducir datos en este
cuadro de texto.

búsquedas por el número de identificación de la gradilla. Se
puede utilizar el lector de códigos de barras para introducir
datos en este cuadro de texto.
Posición RSM Muestra una lista desplegable que se utiliza para buscar por
una posición en el gestor de reactivos y muestras.

Código de mensaje Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número del código de mensaje.
búsquedas por el número de lote del reactivo.


G5-6900R07 - 2020-04-27

Hora de inicio Muestra un cuadro numérico que se utiliza para introducir

día.
Hora de finalización Muestra un cuadro numérico que se utiliza para introducir una
día.
Usuario Muestra un cuadro de texto que se utiliza para realizar
búsquedas por la identificación del usuario.
Resultados con Muestra casillas que se utilizan para seleccionar resultados

que tienen uno de los siguientes elementos asociado:
• Alertas
• Interpretaciones
Tipo de prueba Muestra casillas que se utilizan para buscar los resultados de
un tipo de muestra concreto. Este elemento sólo se muestra
para resultados sin validar. La ventana flotante Buscar tiene
tres tipos de pruebas:
• Muestra
• Control
• Calibrador
Estado Muestra casillas que se utilizan para realizar búsquedas por

los estados de los resultados. Este elemento no se muestra
para resultados sin validar o excepciones sin validar en la
pestaña Excepción de la pantalla Resultados. La ventana
flotante Buscar tiene seis estados de resultados:
• Pendiente de transmisión
• Agrupación pendiente
• Transmitido
• No transmitido

G5-6900R07 - 2020-04-27
• Archivado
• No archivado
NOTA: En la pestaña Excepción almacenada de la pantalla

Resultados sólo se pueden ver estos tres estados:
• Pendiente de transmisión
• Transmitido
• No transmitido (aparece <Vacío> en la pantalla Detalles
de resultados)
Botones de función



momento.
Pantalla Detalles de resultados

• Detalles de los resultados de las muestras, de los controles o las excepciones.
• Gráficas de reacción sólo para c‑series
El usuario puede añadir un comentario a un resultado o a una excepción.

controles)
La pantalla Detalles de resultados muestra información detallada sobre los resultados de las
muestras de pacientes y los controles.

G5-6900R07 - 2020-04-27

posición.

cuando se procesó el análisis.
Tipo de muestra Indica uno de los siguientes tipos de muestras para el

análisis:
• Muestra
• Control

la zona de carga.

análisis en curso.


Nombre Muestra el nombre del paciente. Este elemento sólo se indica

para las muestras de pacientes.
Estado de transmisión Muestra el estado de la transmisión del análisis al host.
Validado por Muestra la identificación del usuario registrado en el sistema

cuando se validó el análisis.

Esta área sólo se muestra para los controles.

G5-6900R07 - 2020-04-27
control
Resultado Muestra el valor, la unidad y, si procede, la interpretación del

resultado.
Absorbancia/mV Muestra el valor de respuesta utilizado para calcular el

(c‑series) resultado:
• Millivoltio (sólo para ICT)
• Absorbancia (sólo para ensayos fotométricos)
NOTA: Este elemento no se indica para los ensayos del

índice de interferencia de la muestra.
URL (i‑series) Muestra el valor de la respuesta en unidades relativas de luz

utilizado para calcular el resultado.

Intervalo normal Muestra el intervalo normal o terapéutico del ensayo. Este

Intervalo del control Muestra el intervalo de control configurado para el ensayo. Si

no se configura un intervalo de control, el intervalo de control
mostrado se calcula basándose en la media esperada y en
la desviación estándar (1 D.E.) esperada configuradas. Este
elemento sólo se indica para los controles.

análisis.

G5-6900R07 - 2020-04-27
Cubeta (c‑series) Muestra el número de la cubeta utilizada para procesar el

análisis. Este elemento no se indica para los calibradores.
Módulo/Nº serie Muestra el número de serie del módulo.
reactivo



Estado del archivo Muestra el estado del archivo del análisis: Archivado o No
archivado. Este elemento no se indica para los calibradores.
Fecha y hora del Muestra la fecha y la hora en que se archivó el análisis. Este
archivo elemento no se indica para los calibradores.

Botones de función



G5-6900R07 - 2020-04-27

varios elementos.

varios elementos.
Descripción de los elementos de la ventana flotante Opciones de

reanálisis (petición de muestras)
En la ventana flotante Opciones de reanálisis, el usuario puede solicitar un reanálisis de un
análisis de muestra.
Elementos
ID de muestra Muestra el número del código de barras o la identificación

Gradilla Muestra la identificación de la gradilla si se introdujo en la

petición original.
Posición Muestra la posición de la gradilla si se introdujo una

identificación de gradilla en la petición original.

Ensayo Muestra el nombre del ensayo solicitado.

Nombre Muestra el nombre de la muestra.
Selección de módulo Muestra las opciones siguientes:

selecciona el módulo de
procesamiento.
Módulo Muestra las opciones que se utilizan

para seleccionar un módulo de

G5-6900R07 - 2020-04-27
procesamiento si hay más de un

módulo del mismo tipo configurados en
un sistema.
Protocolos de Permite seleccionar el número correcto de replicados de

dilución / Nº de cada protocolo de dilución.
replicados
Botones de función



momento.
Descripción de los elementos de la ventana flotante Opciones de

reanálisis (petición de controles)
En la ventana flotante Opciones de reanálisis, el usuario puede solicitar un reanálisis de un
análisis de control.
Elementos
ID de muestra Muestra el número de lote y el número de nivel del control.

Los controles con códigos de barras incluyen un número
de serie cuando se procesan en una gradilla de viales. Los
controles con códigos de barras pueden incluir el prefijo QQQ
seguido del número de lote y el nivel del control, o pueden
contener un código de barras de identificación de muestra
de control definido por el usuario cuando los controles se
procesan en una gradilla de muestras.
Gradilla Muestra la identificación de la gradilla si se introdujo en la

petición original.
Posición Muestra la posición de la gradilla si se introdujo una

identificación de gradilla en la petición original.

G5-6900R07 - 2020-04-27
Ensayo Muestra el nombre del ensayo solicitado.
Nivel del control Muestra el nivel del control.
Lote del control Muestra el lote del control.
Selección del reactivo Muestra las opciones siguientes:


para designar el cartucho del reactivo.
Cuando se selecciona Seleccionar
cartucho, aparece la siguiente
información:
reactivos.
Protocolos de Permite seleccionar el número correcto de replicados de

dilución / Nº de cada protocolo de dilución.
replicados
Botones de función



G5-6900R07 - 2020-04-27

momento.
Descripción de las alertas de los resultados de las muestras

La información sobre las alertas de los resultados de las muestras se utiliza para proporcionar
más datos sobre un resultado y para indicar si puede ser necesario revisar dicho resultado. Si
el resultado de una muestra tiene una alerta, la información se muestra con texto de color rojo
en la pantalla Resultados. Se muestran una o varias alertas de resultados si se aplican a un
resultado de una muestra.
En la lista siguiente se incluye una descripción de las alertas de los resultados de las muestras.
Las alertas se describen en el orden en el que se clasifican:
EXP* El resultado se midió usando uno de los siguientes elementos

caducados:
• Reactivo
• Suministro
• Solución cargada en el sistema
EXPC* El resultado se calculó utilizando una calibración caducada o

calibradores caducados.
A#1* (c‑series) El resultado se calculó utilizando la única lectura, de todas

las lecturas del tiempo de lectura principal, con un resultado
de absorbancia dentro del intervalo definido. Esta situación
puede producirse cuando la concentración del resultado es
alta o la muestra es lipémica.
A#2* (c‑series) El resultado se calculó utilizando las dos únicas lecturas,

de todas las lecturas del tiempo de lectura principal o flex,
con un resultado de absorbancia dentro del intervalo definido.
Esta situación puede producirse cuando la concentración del
resultado es alta o la muestra es lipémica.
CNTL* El resultado se calculó después de que fallara el control de

calidad.
La alerta aparece en los resultados posteriores hasta que se
repita el resultado de control de calidad (QC) erróneo para el
mismo nombre y nivel del control y el resultado se encuentre
dentro de los límites aceptables.

G5-6900R07 - 2020-04-27
Realice el procedimiento para borrar un fallo de control

cuando el material de control no se puede procesar de nuevo
para obtener un valor aceptable.
Si se eliminan los resultados QC que se encuentran fuera del
intervalo aceptable o se desinstala el ensayo, no se elimina la
alerta CNTL de los resultados de pacientes.
NOTA: Sólo las reglas de Westgard configuradas como un
error generan una alerta CNTL para un resultado de paciente.
<o> El resultado se encuentra fuera del intervalo dinámico o

lineal.
NOTA: Para ensayos c‑series, el valor mostrado es el
resultado de un ajuste con el factor de dilución de la muestra.
Además, el valor > mostrado refleja un ajuste con el factor
de correlación introducido y la ordenada en el origen para
ensayos que utilizan métodos de calibración no lineales
cuando la absorbancia de la muestra supera la absorbancia
del calibrador más alto.
FLEX* (c‑series) El resultado se calculó utilizando los datos de lectura

obtenidos durante el tiempo de lectura flex.
LL o HH El resultado se encuentra fuera del intervalo extremo

definido.
NOTA: El resultado se redondea al número de decimales
indicado para el ensayo y, a continuación, se compara con el
intervalo.
PSHH* (ensayos ICT El resultado puede verse afectado por la muestra ICT que se
c‑series) analizó inmediatamente antes que esta muestra. La muestra
debe analizarse de nuevo para comprobar que no se haya
visto afectada.
BAJO o ALTO El resultado se encuentra fuera del intervalo normal definido.

NOTA: El resultado se redondea al número de decimales
indicado para el ensayo y, a continuación, se compara con el
intervalo.
CORR* El resultado se ha obtenido usando una versión de

correlación del ensayo.
* Estas alertas indican muestra residual del resultado de un componente del cálculo en un
resultado de ensayo calculado.

G5-6900R07 - 2020-04-27

Borrar un fallo del control, página 771
Alerta de resultados A#1 (c‑series), página 1500
Alerta de resultados FLEX (c‑series), página 1511
Alerta de resultados PSHH (c‑series), página 1511
Descripción de las alertas de los resultados de control de calidad

La información sobre las alertas de los resultados del control de calidad (QC) se utiliza para
proporcionar información adicional sobre un resultado y para indicar si puede ser necesario
revisar dicho resultado. Si el resultado QC tiene una alerta, la información se muestra con texto
de color rojo en la pantalla Resultados. Se muestran una o varias alertas de resultados si se
aplican a un resultado QC.
En la lista siguiente se incluye una descripción de las alertas de los resultados QC. Las alertas
se describen en el orden en el que se clasifican:
CNTL El resultado QC se encuentra fuera de los límites mínimo y

máximo del intervalo de control.
Regla Westgard El resultado de control de calidad ha incumplido una regla de

Westgard.
EXP* El resultado se midió usando uno de los siguientes elementos

caducados:
• Reactivo
• Suministro
• Solución cargada en el sistema
• Material de control
• Módulo ICT (sólo para c‑series)
EXPC* El resultado se calculó utilizando una calibración caducada o

calibradores caducados.
A#1* (c‑series) El resultado se calculó utilizando la única lectura, de todas

las lecturas del tiempo de lectura principal, con un resultado
de absorbancia dentro del intervalo definido. Esta situación
puede producirse cuando la concentración del resultado es
alta o la muestra es lipémica.

G5-6900R07 - 2020-04-27
A#2* (c‑series) El resultado se calculó utilizando las dos únicas lecturas,

de todas las lecturas del tiempo de lectura principal o flex,
con un resultado de absorbancia dentro del intervalo definido.
Esta situación puede producirse cuando la concentración del
resultado es alta o la muestra es lipémica.
<o> El resultado se encuentra fuera del intervalo dinámico o

lineal.
NOTA: Para ensayos c‑series, el valor mostrado es el
resultado de un ajuste con el factor de dilución de la muestra.
Además, el valor > mostrado refleja un ajuste con el factor
de correlación introducido y la ordenada en el origen para
ensayos que utilizan métodos de calibración no lineales
cuando la absorbancia de la muestra supera la absorbancia
del calibrador más alto.
FLEX* (c‑series) El resultado se calculó utilizando los datos de lectura

obtenidos durante el tiempo de lectura flex.
PSHH* (ensayos ICT El resultado puede verse afectado por la muestra ICT que se
c‑series) analizó inmediatamente antes que esta muestra. La muestra
debe analizarse de nuevo para comprobar que no se haya
visto afectada.
CORR* El resultado se ha obtenido usando una versión de

correlación del ensayo.
* Estas alertas indican muestra residual del resultado de un componente del cálculo en un
resultado de ensayo calculado.

G5-6900R07 - 2020-04-27
Descripción de los estados de transmisión

La información sobre el estado de transmisión se utiliza para determinar el progreso de una
transmisión de resultados al host. El estado de transmisión se muestra en la ventana flotante
Detalles de resultados.
En la lista siguiente se incluye una descripción de los estados de transmisión:
Transmitido El análisis se ha completado y se ha transmitido

correctamente al host.
Pendiente de El análisis se ha completado, pero sigue en espera de ser

transmisión transmitido al host.
Agrupación pendiente El análisis se ha completado, pero el sistema está esperando

a que se produzca una de las siguientes acciones antes de
transmitir al host:
• Se completen todos los análisis asociados con la
identificación de la muestra.
• Se completen todos los análisis asociados con
la identificación de la muestra en un módulo de
procesamiento concreto.
<En blanco> El análisis se ha completado, pero no se transmite, no está

pendiente de transmisión ni está pendiente de agrupación.
Descripción de los elementos de la ventana flotante Buscar en la pantalla Resultados, página 732
Ver la gráfica de reacción y los datos de absorbancia de un resultado

(c‑series)
Siga estas instrucciones para ver las gráficas de reacción y los datos de absorbancia de los
resultados de muestras y controles validados y no validados de c‑series.
1. En la barra del menú, pulse Resultados.
La pestaña No validado en la pantalla Resultados es la vista predeterminada.
2. Para ver la gráfica de reacción o los datos de absorbancia de una muestra o control
validados, seleccione la pestaña correspondiente.
NOTA: Para filtrar la lista de resultados, pulse Buscar.
3. En la lista de la pestaña, seleccione uno o varios resultados (o pulse Seleccionar todo).
4. Pulse Detalles.

G5-6900R07 - 2020-04-27
5. En la pantalla Detalles de resultados, seleccione Vista de gráfica para ver la gráfica de

reacción y los datos de absorbancia del primer resultado.
6. Para editar la escala de absorbancia de la gráfica de reacción, teclee los valores en los
cuadros Escala del eje Y y, a continuación, pulse Volver a calcular.
NOTA: Aunque se muestra una vista actualizada de la gráfica de reacción, no se guardan
los cambios realizados en la escala del eje Y.
7. Si se seleccionó más de un resultado, pulse Siguiente o Anterior para ver la gráfica de
reacción y los datos de absorbancia de cada resultado.
8. Para regresar a los reactivos y ver información adicional en la pantalla Detalles de
resultados, pulse Vista de detalles.
9. Para regresar a la pantalla Resultados, pulse Hecho.
Eliminar un resultado de muestra o una excepción

• Eliminar el resultado de una muestra validado o no validado que no se necesita en el
sistema.
• Eliminar el resultado de un control que no se necesita en el sistema.
• Eliminar una excepción que no se necesita para la solución de problemas.

2. Para eliminar muestras validadas, controles validados o excepciones, pulse la pestaña
correspondiente.
3. En la lista de la pestaña, seleccione uno o varios resultados o excepciones (o pulse
Seleccionar todo).
4. Pulse Eliminar.

G5-6900R07 - 2020-04-27
Transmitir un resultado o una excepción al host

Siga estas instrucciones para transmitir un resultado de muestra validado, un resultado de
control validado o una excepción al host.
2. Para transmitir muestras validadas, controles validados o excepciones, pulse la pestaña
correspondiente.
3. En la lista de la pestaña, seleccione uno o varios resultados o excepciones (o pulse
Seleccionar todo).
NOTA: No se puede transmitir más de 10 000 registros a la vez (pendientes de transmisión
y nuevos).
4. Pulse Transmitir.
1548

G5-6900R07 - 2020-04-27
Capítulo 5 Análisis de control de calidad
Análisis de control de calidad

El análisis de control de calidad es el proceso mediante el que se supervisan los datos de
control de calidad (QC). Los datos de control de calidad incluyen tanto los resultados de control
validados como los no validados. Alinity ci‑series supervisa los datos del control de calidad
con las gráficas Levey-Jennings, las reglas de Westgard, el seguimiento del intervalo de los
controles y los resúmenes de los datos de control de calidad.
Para ayudar a garantizar los resultados de calidad y mantener el funcionamiento óptimo del
sistema, se deben cumplir estos requisitos:
• Siga con atención todas las indicaciones incluidas en el manual de operaciones y en la
documentación del ensayo del fabricante del reactivo.
• No utilice materiales consumibles caducados ni contaminados.
• Realice los procedimientos recomendados de mantenimiento y calibración.
IMPORTANTE: Los problemas relacionados con el control de calidad se deben evaluar y

resolver antes de analizar las muestras.
El sistema evalúa los resultados del control de calidad por ensayo y por cada lote de control. Si
los reactivos se configuran para deshabilitarlos si se produce un fallo de control, y se produce
un fallo de control para uno o varios cartuchos de reactivos, el fallo impide que se puedan
utilizar uno o varios de los cartuchos en el módulo en el que se produjo el fallo.
Un parámetro de configuración del sistema determina si los controles se procesan para un
ensayo por cada lote de reactivo o por cada cartucho de reactivo. Si el control de calidad se
procesa por cada cartucho de reactivo y falla cualquier nivel del control, se deshabilita ese
cartucho en concreto. Si el control de calidad se procesa para cada lote de reactivo y un
nivel de control analizado falla, se deshabilitan todos los cartuchos de reactivos para ese lote,
incluyendo los cartuchos que se carguen después en el sistema. El sistema vuelve a habilitar el
cartucho o el lote del reactivo cuando se procesa de nuevo el resultado del control de calidad
fallido y su resultado se encuentra dentro de los límites aceptables.
Pantalla Levey-Jennings (gráfica), página 753
Pantalla Resumen de control de calidad, página 760
Aplicación de las reglas de Westgard

Cuando se configuran las reglas de Westgard, Alinity ci‑series compara un resultado de control,
una vez completado, con respecto a la media y la desviación estándar esperadas para el nivel
del control. Los resultados anteriores, validados o sin validar, para el mismo ensayo y módulo se
tienen en cuenta en el análisis. Los resultados de control marcados como excluidos no se tienen
en cuenta.

G5-6900R07 - 2020-04-27
Análisis de control de calidad Capítulo 5
Descripción de las reglas de Westgard, página 750

Configurar reglas de Westgard, página 380
Descripción de las reglas de Westgard

Los resultados de control de un ensayo se evalúan, una vez completados, con respecto a todas
las reglas de Westgard habilitadas para ese ensayo. Las reglas de Westgard configuradas como
un error se evalúan primero y, a continuación, las reglas configuradas como una advertencia.
NOTA: Cuando se evalúan las reglas de un control (1M), se tienen en cuenta los resultados
anteriores del control con el mismo nombre, nivel y lote de control.
Cuando se evalúan las reglas de distintos controles (xM), se tienen en cuenta los resultados
anteriores de los controles con el mismo nombre y lote de control, pero con niveles diferentes.
Si el resultado de un control cumple los criterios de error de una única regla de Westgard, el
resultado se señaliza con la correspondiente alerta de la regla. Si se cumplen los criterios de
error de más de una regla de Westgard, sólo se aplica una alerta de las reglas al resultado del
control según el orden siguiente:
1. 1-3s
2. 2-2s 1R 1M
3. 2-2s 1R xM
4. 2-2s xR 1M
5. R-4s
6. 4-1s 1m
7. 4-1s xM
8. 10-x 1M
9. 10-x xM
10. 1-2s
Cuando se identifica un fallo, se interrumpe la evaluación. Se aplica una alerta CNTL a cada
resultado de paciente asociado con un ensayo que tiene un fallo del control. La alerta CNTL
no se aplica a los resultados de pacientes en los casos en los que los fallos del control están
configurados como una advertencia.
En la lista siguiente se describen las reglas de Westgard:
1-2s Regla de control para verificar si el valor del control

calculado excede los límites de media (x) + 2 desviaciones
estándar (D.E.) o x - 2 D.E.
1-3s Regla de control para verificar si el valor del control

calculado excede los límites de x + 3 D.E. o x - 3 D.E.
2-2s 1R 1M Regla de control para verificar si dos valores consecutivos del

mismo control, durante el mismo procesamiento, exceden el

G5-6900R07 - 2020-04-27
mismo límite de x + 2 D.E. o x - 2 D.E. Ambos resultados de

control deben encontrarse en el mismo lado de la media.
2-2s 1R xM Regla de control para verificar si dos valores consecutivos

de diferentes controles, durante el mismo procesamiento,
exceden el mismo límite de x + 2 D.E. o x - 2 D.E. Ambos
resultados de control deben encontrarse en el mismo lado de
la media. Los dos resultados deben tener nombres de nivel de
control diferentes.
2-2s xR 1M Regla de control para verificar si dos valores consecutivos del

mismo control, en dos procesamientos diferentes, exceden el
mismo límite de x + 2 D.E. o x - 2 D.E. Ambos resultados de
control deben encontrarse en el mismo lado de la media. El
resultado de control consecutivo previo se puede obtener en
cualquier procesamiento anterior.
R-4s Regla de control para verificar si el intervalo o diferencia

entre los controles procesados antes de que transcurran 30
minutos uno del otro, excede de 4 D.E. Los dos resultados
deben tener el mismo nombre de control, el nombre del nivel
del control puede ser el mismo o diferente y no tienen que
ser consecutivos. El resultado de control actual se compara
con cada resultado de control anterior calculado hace 30
minutos o menos. Cada resultado debe ser superior a 2 D.E.,
pero en direcciones opuestas.
4-1s 1M Regla de control para verificar si cuatro valores consecutivos

del mismo control exceden el mismo límite de x + 1 D.E. o x
- 1 D.E. Los cuatro resultados deben encontrarse en el mismo
lado de la media. Los resultados de control previos pueden
obtenerse durante cualquier procesamiento.
4-1s xM Regla de control para verificar si cuatro valores consecutivos

de distintos controles exceden el mismo límite de x + 1 D.E. o
x - 1 D.E. Los cuatro resultados de control deben encontrarse
en el mismo lado de la media. Los resultados de control
previos pueden obtenerse durante cualquier procesamiento.
Para esta regla se evalúan resultados del mismo nivel o de
niveles diferentes.
10-x 1M Regla de control para verificar si 10 valores consecutivos del

mismo control se encuentran en el mismo lado de la media.
Si el resultado de control se encuentra sobre la media,
la regla no falla. Los resultados de control previos pueden
obtenerse durante cualquier procesamiento.
10-x xM Regla de control para verificar si 10 valores consecutivos

de controles diferentes se encuentran en el mismo lado de
la media. Si el resultado de control se encuentra sobre la

G5-6900R07 - 2020-04-27
media, la regla no falla. Los resultados de control previos

pueden obtenerse durante cualquier procesamiento. Para
esta regla se evalúan resultados del mismo nivel o de niveles
diferentes.
Descripción del procesamiento de las reglas de Westgard

La descripción del procesamiento de las reglas de Westgard identifica las opciones que definen
los intervalos del procesamiento del control de calidad en Alinity ci‑series. Un procesamiento del
control de calidad basado en el tiempo se configura utilizando una hora de inicio y un intervalo
de tiempo para definir el número de horas del procesamiento. El período de procesamiento se
utiliza para evaluar las siguientes reglas de Westgard:
• 2-2s 1R 1M
• 2-2s 1R xM
• 2-2s xR 1M
• 4-1s 1M
• 4-1s xM
En la lista siguiente se proporciona una descripción del procesamiento de las reglas de

Westgard:
Hora de inicio del La hora de inicio del control de calidad se define para
primer procesamiento cada módulo de procesamiento c‑series y cada módulo de
procesamiento i‑series configurando el parámetro Hora de
inicio en la pantalla Módulos. El sistema crea peticiones
de control de calidad a la hora configurada para los
controles que tengan las opciones Automático y Usar hora
configurada habilitadas.
La hora de inicio del control de calidad se define para un
control configurando el parámetro Hora de inicio en el área
Configuración de control de la pantalla Crear/Editar control.
El sistema crea peticiones de control de calidad a la hora
configurada para el control cuando está habilitada la opción
Automático.
Duración del período Por control y nivel, el parámetro Intervalo de tiempo

de procesamiento (minutos) define el intervalo de tiempo en minutos que debe
transcurrir para crear peticiones de controles adicionales
después de la hora de inicio. Si el intervalo de tiempo
configurado hace que no se puedan dividir las 24 horas de
un día en períodos de tiempo, el último procesamiento se
realizará en la horas restantes.

G5-6900R07 - 2020-04-27
Si se configura el intervalo de tiempo del ensayo, éste

sustituye al intervalo de tiempo del nivel del control
configurado si ambos intervalos se definen para el mismo
número de lote de control de calidad.
Configurar los ajustes del módulo c‑series , página 185
Configurar los ajustes del módulo i‑series , página 186
Pantalla Levey-Jennings (gráfica)

En esta pantalla, el usuario puede realizar las siguientes funciones:
• Ver un máximo de seis gráficas Levey-Jennings para cada ensayo y los datos estadísticos
para el mismo nombre y número de lote de control de un módulo concreto.
• Ver las gráficas Levey-Jennings para el mismo ensayo, nombre de control y número de
lote de un máximo de cuatro módulos de procesamiento del mismo tipo en un sistema
multimodular.
• Cambiar los criterios de una gráfica Levey-Jennings y sus datos.
• Incluir o excluir los puntos de una gráfica Levey-Jennings.
• Imprimir un informe Levey-Jennings.
• Recalcular el análisis Westgard de un punto de una gráfica Levey-Jennings.
• Ver información detallada sobre un punto seleccionado de la gráfica Levey-Jennings.
• Añadir un comentario a un punto de una gráfica Levey-Jennings.
Descripción de los elementos de la pantalla Levey-Jennings (gráfica), página 753
Descripción de los elementos de la pantalla Detalles del punto, página 755
Visualizar el valor de un punto de la gráfica de Levey-Jennings, página 757
Excluir o incluir un punto de una gráfica Levey-Jennings, página 758
Ver información detallada sobre un punto de la gráfica Levey-Jennings, página 759
Añadir un comentario a un punto de una gráfica Levey-Jennings, página 759
Descripción de los elementos de la pantalla Levey-Jennings (gráfica)

Esta pantalla muestra las gráficas de control de calidad de los ensayos seleccionados.
Elementos
Control Muestra el nombre del control.
Número de lote Número de lote del control.

G5-6900R07 - 2020-04-27
Fecha de caducidad Muestra la fecha de caducidad del lote del control.
Tipo de comparación Muestra la fuente de la media y la desviación estándar (D.E.)

utilizadas para comparar la media y la D.E. esperadas.
En la lista desplegable aparecen los siguientes tipos de
comparación disponibles:
• Ninguno
• Fabricante
• Valor acumulado en módulo
• Valor acumulado en sistema
Intervalo de datos Muestra los datos de control para el intervalo de fechas

seleccionado seleccionado en la pantalla Resumen del control de calidad.
Intervalo de datos Muestra el intervalo de fechas de los puntos mostrados. A

mostrado medida que se navega por la gráfica, se modifica el intervalo
de datos mostrado para reflejar los puntos visualizados.
Área Gráfica
Nivel Muestra el nombre del nivel del control.
Módulo Muestra el número del módulo utilizado para procesar uno o

varios controles.
Media Muestra el valor de la media esperada configurada.
D.E. Muestra el valor de la desviación estándar (D.E.) esperada

configurada.
Intervalo del control Muestra el intervalo de control esperado configurado.
Media de Muestra la media utilizada para comparar la media de control

comparación esperada. La información mostrada depende del tipo de
comparación seleccionado.
D.E. de comparación Muestra la D.E. utilizada para comparar la D.E. del control
esperada. La información mostrada depende del tipo de
comparación seleccionado.

G5-6900R07 - 2020-04-27
N Muestra el número de puntos de control cubiertos por el

intervalo de fechas seleccionado.
Media Representada por la línea central de la gráfica e indica la

media del control esperada.
+1 D.E. y -1 D.E. Representada por la primera línea que hay por encima y por
debajo de la media (zona verde).
+2 D.E. y -2 D.E. Representada por la segunda línea que hay por encima y por
debajo de la media (zona amarilla).
+3 D.E. y -3 D.E. Representada por la tercera línea que hay por encima y por
debajo de la media (zona roja).
Puntos Los resultados de controles que se encuentran dentro

del intervalo de control definido y cumplen las reglas de
Westgard configuradas se representan mediante un punto
negro y aparecen en la gráfica en el orden en el que se
completaron.
Los puntos de controles que generan una advertencia según
el análisis de Westgard se representan mediante un punto
amarillo.
Los puntos que no superan el análisis de Westgard se
representan mediante un punto rojo.
Los puntos que sobrepasan +/- 3 D.E. se representan como
una línea horizontal.
Los puntos de controles excluidos se representan mediante
un círculo blanco con un punto negro.
Botones de función
Resumen QC Permite acceder a la pantalla Resumen de control de calidad.
Detalles del punto Permite acceder a la pantalla Detalles del punto.
Descripción de los elementos de la pantalla Detalles del punto

En esta pantalla se muestra información detallada sobre el valor del control seleccionado.

G5-6900R07 - 2020-04-27

cuando se generó o validó el resultado de control.
control
Hora de finalización Muestra la fecha y la hora en que se generó el resultado del
control.
Información del punto
Valor del punto Muestra el resultado del control.
Alertas Muestra las alertas relacionadas con el resultado del control

de calidad.

resultado del control.
D.E. del punto Muestra la desviación estándar del resultado del control.
Media Muestra el valor de la media esperada configurada.
1 D.E. Muestra el valor de la desviación estándar esperada

configurada.

configurada.

configurada.

G5-6900R07 - 2020-04-27
reactivo
Módulo/Posición Muestra el número de módulo y el número de posición del

carrusel de reactivos en el que está cargado el cartucho.
Si el cartucho no está cargado en el sistema, se muestran
guiones en la información del número del módulo y el número
de la posición.
Incluir o excluir punto Se utiliza para excluir un resultado de control de calidad o

incluir un resultado excluido con anterioridad.
Realizar reevaluación Se utiliza para volver a calcular el análisis Westgard.

Westgard
Comentario en Muestra los comentarios del sistema.
sistema
Comentario Muestra un cuadro de texto que se utiliza para introducir un
motivo para la inclusión o la exclusión del punto de control.
Botones de función


Visualizar el valor de un punto de la gráfica de Levey-Jennings

Siga estas instrucciones para visualizar el valor del resultado y la fecha y la hora de un punto
concreto de la pantalla Levey-Jennings (gráfica).
1. Cree una gráfica Levey-Jennings.
2. Seleccione un punto de la gráfica Levey-Jennings.
3. Pulse Detalles del punto.

G5-6900R07 - 2020-04-27
4. En la pantalla Detalles del punto, consulte el valor del punto y la fecha y la hora en que se
procesó el control.
5. Para regresar a la pantalla de la gráfica Levey-Jennings, pulse Hecho.
6. Para visualizar el valor de otro punto Levey-Jennings, repita los pasos del 2, página 757 al
5, página 758.
7. Para regresar a la pantalla Resumen de control de calidad, pulse Resumen QC.
Crear una gráfica Levey-Jennings cuando se selecciona un único ensayo, página 768
Crear una gráfica Levey-Jennings cuando se seleccionan varios ensayos, página 770
Excluir o incluir un punto de una gráfica Levey-Jennings

Realice este procedimiento para excluir un punto, o para incluir un punto excluido anteriormente,
de las estadísticas de control de calidad.
4. En la pantalla de Detalles del punto, realice uno de los pasos siguientes:
– Pulse Incluir para incluir un punto excluido anteriormente.
– Pulse Excluir para excluir un punto.
NOTA: El software del sistema excluye automáticamente un resultado del control que
supera un valor seis veces superior a la desviación estándar (D.E.) esperada.
5. En el cuadro de texto Comentario, teclee un motivo para la inclusión o la exclusión del
punto.
NOTA: Este comentario sustituye al comentario que se haya introducido con anterioridad.
Después de incluir o excluir un punto, el software del sistema vuelve a calcular la media
acumulada, la D.E. y el tamaño de la muestra para los datos del control de calidad (QC).
Los puntos excluidos no se incluye en este nuevo cálculo.
6. Para volver a calcular el análisis Westgard, seleccione la casilla Realizar reevaluación
Westgard.
NOTA: El software del sistema no vuelve a calcular los datos Westgard si hay más de 5 000
puntos de datos QC pendientes de un ajuste.
7. Para guardar los cambios y regresar a la pantalla de la gráfica Levey-Jennings, pulse
Hecho.
8. Para incluir o excluir otro punto de la gráfica Levey-Jennings, repita los pasos del 2, página
758 al 7, página 758.

G5-6900R07 - 2020-04-27
Ver información detallada sobre un punto de la gráfica Levey-Jennings

Lleve a cabo este procedimiento para ver información detallada sobre un punto concreto de una
gráfica Levey-Jennings.
2. Seleccione un punto de la gráfica Levey-Jennings para ver su valor y la fecha y la hora en
las que se procesó el control.
3. Pulse Detalles del punto para ver todos los datos disponibles para el punto seleccionado.
4. En la pantalla Detalles del punto, consulte la información detallada sobre el punto
seleccionado.
5. Para regresar a la pantalla de la gráfica Levey-Jennings, pulse Hecho.
6. Para ver información detallada sobre otro punto de la gráfica Levey-Jennings, repita los
pasos del 2, página 759 al 5, página 759.
Añadir un comentario a un punto de una gráfica Levey-Jennings

Realice este procedimiento para añadir un comentario a un punto de una gráfica Levey-
Jennings.
4. En el cuadro de texto Comentario de la pantalla Detalles del punto, escriba un comentario.
NOTA: El nuevo comentario sustituye al comentario que existiera para el punto.
5. Para guardar el comentario y regresar a la pantalla de la gráfica Levey-Jennings, pulse
Hecho.
6. Para añadir un comentario a otro punto de la gráfica Levey-Jennings, repita los pasos del 2,

G5-6900R07 - 2020-04-27
Pantalla Resumen de control de calidad

En esta pantalla, el usuario puede ver las estadísticas de todos los niveles de controles de los
ensayos.
NOTA: Los cálculos estadísticos se realizan para todos los resultados validados, incluyendo los
resultados de control de calidad del módulo de procesamiento, el ensayo, el nombre del control,
el número de lote y la combinación de nivel correspondientes.
Los datos del resumen de control de calidad no se muestran si los valores de la media
esperada y la desviación estándar esperada (1 D.E.) no se han definido para el control.
• Buscar información sobre un control concreto según criterios de búsqueda definidos.
• Acceder a información sobre el control de calidad.
• Crear una gráfica Levey-Jennings para un nivel de control de ensayo seleccionado.
• Imprimir el informe de análisis de control de calidad y el informe de resumen de control de
calidad.
El administrador del sistema puede eliminar un fallo de control de un ensayo para un control,
número de lote y nivel concretos.
Descripción de los elementos de la pantalla Resumen de control de calidad, página 760
Descripción de los elementos de la ventana flotante Selección QC, página 762
Descripción de los elementos de la ventana flotante Buscar en la pantalla Resumen de control de
calidad, página 763
Pantalla Detalles de resumen de controles, página 764
Descripción de los elementos de la ventana flotante Borrar fallo del control, página 768
Borrar un fallo del control, página 771
Ver los datos del resumen del control de calidad (QC), página 772
Ver los detalles del resumen del control, página 773
Descripción de los elementos de la pantalla Resumen de control de calidad
Elementos
módulos o un módulo concreto para ver la información.
Intervalo de fecha Muestra cuadros de texto que permiten introducir un intervalo

de fechas para buscar o mostrar la información del resumen

G5-6900R07 - 2020-04-27
del control de calidad y los datos de la gráfica Levey-

Jennings para el intervalo de fechas seleccionado.
Botón Actualizar Busca y muestra los datos para el intervalo de fechas

introducido cuando se selecciona una fecha nueva.
Módulo Indica el número del módulo.
Ensayo Muestra el nombre del ensayo.
Número de lote Muestra el número de lote del control.
Nivel Muestra el nivel del control procesado.
N Muestra el número de puntos de control disponibles para el

mismo nivel, lote, ensayo y módulo utilizados en el cálculo.
Con alerta Muestra el número de resultados de control con alerta.
Media real Muestra la media calculada para el nivel, lote y ensayo de

un módulo de procesamiento y en un intervalo de fechas
especificado.
D.E. real Muestra la desviación estándar calculada para el nivel, lote y

ensayo de un módulo de procesamiento y en un intervalo de
fechas especificado.
% CV Muestra el porcentaje del coeficiente de variación calculado

para el nivel, lote y ensayo de un módulo de procesamiento y
en un intervalo de fechas especificado.
Media esperada Muestra la media esperada configurada para el nivel del

control.
D.E. esperada Muestra la desviación estándar esperada configurada para el

nivel del control.
Intervalo esperado Muestra el intervalo de control esperado configurado para el

nivel del control.
Botones de función

G5-6900R07 - 2020-04-27

Gráfica Muestra la pantalla Levey-Jennings (Gráfica) para el ensayo

seleccionado.
NOTA: Este botón no está disponible si se ha seleccionado
más de un ensayo o número de lote en la pantalla Resumen
Borrar fallo del control Permite acceder a la ventana flotante Borrar fallo del control
para borrar un fallo de control del elemento seleccionado en
la pantalla actual.
Selección QC Permite acceder a la ventana flotante Selección QC.

NOTA: Este botón no está disponible si se selecciona una o
varias filas en la lista de datos del Resumen QC.

momento.
Descripción de los elementos de la ventana flotante Selección QC

En la ventana flotante Selección QC de la pantalla Resumen de control de calidad, el usuario
puede crear una gráfica Levey-Jennings para un control específico con múltiples módulos,
niveles de control y ensayos seleccionados.
Elementos
Módulo Muestra casillas que se utilizan para seleccionar módulos.

El número del módulo para los resultados de controles de
ensayos calculados es el módulo de procesamiento utilizado
para generar los resultados de los componentes.
NOTA: La configuración predeterminada en la ventana
flotante Selección QC depende de la selección del módulo en
la pantalla Resumen de control de calidad. Si se seleccionan
uno o varios módulos en la pantalla Resumen de control de
calidad, se seleccionan los mismos módulos en la ventana
flotante.

G5-6900R07 - 2020-04-27
el nombre de identificación del control para los módulos
seleccionados.
Nivel del control Muestra casillas que se utilizan para seleccionar niveles de
control. Se seleccionan todos los niveles de control como
opción predeterminada.
Ensayos Muestra todos los ensayos disponibles para el control

seleccionado.
Botones de función
Seleccionar todo Permite seleccionar todos los ensayos de la lista o anular la

selección de todos. El botón alterna entre Seleccionar todo y
Anular selección.
Gráfica Muestra la pantalla Levey-Jennings (gráfica) para los ensayos

seleccionados.


momento.
Descripción de los elementos de la ventana flotante Buscar en la pantalla Resumen de

control de calidad
En la ventana flotante Buscar de la pantalla Resumen de control de calidad, el usuario puede
introducir datos concretos que se utilizan para filtrar los datos de la pantalla.
Elementos
Nombre del control Muestra un cuadro de texto que se utiliza para realizar
búsquedas por el nombre del control.
Lote Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número de lote del control.

G5-6900R07 - 2020-04-27
Nivel Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el nivel del control procesado.

búsquedas por la identificación de la muestra (ID muestra)
del control. La identificación de la muestra del control es el
número de lote y el número de nivel del control. Los controles
con códigos de barras incluyen un número de serie cuando
se procesan en una gradilla de viales. Los controles con
códigos de barras pueden incluir el prefijo QQQ seguido del
número de lote y el nivel del control, o pueden contener
un código de barras de identificación de muestra de control
definido por el usuario cuando los controles se procesan en
una gradilla de muestras.

Resultados con Muestra un cuadro de texto que se utiliza para buscar

alertas resultados de controles con alertas.
Botones de función



momento.
Pantalla Detalles de resumen de controles

En esta pantalla, el usuario puede ver los siguientes datos estadísticos de un número de lote y
nivel de control seleccionados:
• Media esperada y desviación estándar (D.E.) esperada
• Media y D.E. del fabricante
• Datos del control de calidad del módulo de procesamiento seleccionado y del intervalo de
fechas definido
• Datos de control del sistema que representan los datos de todos los módulos de
procesamiento del mismo tipo en un sistema multimodular para el intervalo de fechas
definido

G5-6900R07 - 2020-04-27
• Datos acumulados del módulo que representan todos los datos del módulo de
procesamiento seleccionado
• Datos acumulados del sistema que representan los datos de todos los módulos de
procesamiento del mismo tipo en un sistema multimodular
Descripción de los elementos de la pantalla Detalles de resumen de controles, página 765
Descripción de los elementos de la pantalla Detalles de resumen de controles

En esta pantalla se muestra información detallada sobre un nivel de control del ensayo.
Intervalo de fecha Muestra el intervalo de fechas predeterminado o el intervalo

de fechas introducido en la pantalla Resumen de control de
calidad.
Módulo/Nº serie Muestra el número del módulo y el número de serie del

módulo utilizado para procesar el control.
NOTA: El módulo de procesamiento utilizado para generar los
resultados del componente muestra el resumen del control de
calidad de los ensayos calculados.
Área Esperado
Media Muestra la media configurada para el control.
D.E. Muestra la desviación estándar (D.E.) configurada para el

control.
Intervalo Muestra el intervalo configurado para el control.
Área del fabricante
Media Muestra la media del fabricante configurada para el control.
D.E. Muestra la D.E. del fabricante configurada para el control.

G5-6900R07 - 2020-04-27
Área del Módulo - Intervalo de fechas
Media Muestra la media calculada para el módulo y el intervalo de

fechas seleccionados.
NOTA: Los cálculos estadísticos del área Módulo - Intervalo
de fechas se basan en resultados validados. Estos cálculos
también incluyen los resultados dentro del intervalo de fechas
para una combinación concreta de módulo, ensayo, nombre
del control, número de lote del control y nivel del control.
D.E. Muestra la D.E. calculada para el módulo y el intervalo de

fechas seleccionados.
% CV Muestra el porcentaje del coeficiente de variación (%CV)

calculado para el módulo y el intervalo de fechas
seleccionados.
N Muestra el número de puntos de datos del fichero del control

para el módulo y el intervalo de fechas seleccionados.
Intervalo Muestra el intervalo de valores del fichero del control para el

módulo y el intervalo de fechas seleccionados.
Área del Sistema - Intervalo de fechas
Media Muestra la media calculada para los datos dentro del

intervalo de fechas para todos los módulos del mismo tipo
de un sistema multimodular.
D.E. Muestra la D.E. calculada para los datos dentro del intervalo
de fechas para todos los módulos del mismo tipo de un
sistema multimodular.
% CV Muestra el %CV calculado para los datos dentro del intervalo

de fechas para todos los módulos del mismo tipo de un
N Muestra el número de puntos de datos del fichero del control

dentro del intervalo de fechas para todos los módulos del
mismo tipo de un sistema multimodular.
Intervalo Muestra el intervalo de valores del fichero del control dentro

del intervalo de fechas para todos los módulos del mismo tipo
de un sistema multimodular.

G5-6900R07 - 2020-04-27
Área del valor acumulado en el módulo
Media Muestra la media acumulada calculada para el módulo

seleccionado.
D.E. Muestra la D.E. acumulada calculada para el módulo

seleccionado.
% CV Muestra el %CV acumulado calculado para el módulo

seleccionado.
N Muestra el número acumulado de puntos de datos del fichero

del control para el módulo seleccionado.
Intervalo Muestra el intervalo de valores del fichero del control para el

módulo seleccionado.
Área del valor acumulado en el sistema
Media Muestra la media acumulada calculada para los datos de

todos los módulos del mismo tipo de un sistema multimodular.
D.E. Muestra la D.E. acumulada calculada para los datos de todos

los módulos del mismo tipo de un sistema multimodular.
% CV Muestra el %CV acumulado calculado para los datos de

N Muestra el número acumulado de puntos de datos del fichero

del control de todos los módulos del mismo tipo de un
Intervalo Muestra el intervalo de valores del fichero del control de

Botones de función


varios elementos.

varios elementos.

G5-6900R07 - 2020-04-27
Pantalla Detalles de resumen de controles, página 764
Descripción de los elementos de la ventana flotante Borrar fallo del control

En esta ventana flotante, el usuario puede borrar un fallo del control.
Elemento
Comentario Muestra un cuadro de texto que se utiliza para introducir un

comentario necesario cuando se elimina un fallo del control.
Botones de función



momento.
Crear una gráfica Levey-Jennings cuando se selecciona un único ensayo

Siga estas instrucciones para crear una gráfica Levey-Jennings para un único ensayo con el fin
de supervisar la actividad de control de calidad.
NOTA: La gráfica Levey-Jennings no se muestra si los valores de la media esperada y la
desviación estándar esperada (1 D.E.) no se han definido para el control.
1. En la barra del menú, pulse QC.
En la pantalla Resumen de control de calidad se muestra un resumen de los datos de
control de calidad (QC) de todos los módulos.
– Para crear una gráfica Levey-Jennings para el mismo ensayo, nombre de control y
número de lote en un máximo de cuatro módulos de procesamiento del mismo tipo en
un sistema multimodular, vaya al paso 3, página 769.
– Para ver los datos del resumen QC de un módulo, seleccione el botón Módulo.
NOTA: Para ver los datos del resumen del control de calidad de los ensayos
calculados, seleccione el número del módulo de procesamiento utilizado para obtener
los resultados de los componentes del cálculo.

G5-6900R07 - 2020-04-27
3. Para introducir un intervalo de fechas, seleccione un valor en el cuadro Rango de fecha y

otro valor en el cuadro Hasta.
NOTA: Se usan los últimos 31 días como intervalo de fechas predeterminado, incluyendo la
fecha actual.
4. Pulse Actualizar.
NOTA: En los datos del resumen de control de calidad se incluyen los resultados de control
que se procesaron entre las fechas seleccionadas (incluyendo las fechas seleccionadas).
5. En la lista de datos del resumen de control de calidad, seleccione un máximo de seis
niveles de control para el mismo ensayo, nombre de control y número de lote.
NOTA: Para filtrar la lista de datos del resumen de control de calidad, pulse Buscar.
En la pantalla Levey-Jennings (gráfica) se puede ver un máximo de tres gráficas Levey-
Jennings al mismo tiempo para el mismo módulo, nombre de control y número de lote.
Utilice la barra de desplazamiento para ver las restantes gráficas.
6. Pulse Gráfica.
NOTA: El botón Gráfica no está disponible si se ha seleccionado más de un ensayo o
número de lote en la pantalla Resumen de control de calidad.
7. En la pantalla Levey-Jennings (gráfica), seleccione un tipo de tipo de comparación en la
lista desplegable Tipo de comparación:
– Ninguno: no se utiliza ningún método de comparación.
– Fabricante: Este método compara la media y la desviación estándar (D.E.) esperadas
con la media y la D.E. del fabricante configuradas para el control.
NOTA: Si se configura la opción Fabricante, la media y la D.E. del fabricante se
muestran en los campos Media de comparación y D.E. de comparación en el lateral
izquierdo de la pantalla Levey-Jennings (gráfica). Una línea discontinua indica la media
del fabricante en la gráfica.
– Valor acumulado en módulo: este método compara la media y la D.E. esperadas con
la media y la D.E. acumuladas en el módulo seleccionado.
NOTA: Si se configura la opción Valor acumulado en módulo, la media y la D.E.
acumuladas en el módulo se muestran en los campos Media de comparación y D.E.
de comparación en el lateral izquierdo de la pantalla Levey-Jennings (gráfica). Una
línea discontinua indica la media acumulada en el módulo en la gráfica.
– Valor acumulado en sistema: este método compara la media y la D.E. esperadas con
la media y la D.E. acumuladas en todos los módulos de un sistema multimodular.
NOTA: Si se configura la opción Valor acumulado en sistema, la media y la D.E.
acumuladas en el sistema se muestran en los campos Media de comparación y D.E.
línea discontinua indica la media acumulada en el sistema en la gráfica.
NOTA: Las opciones seleccionadas anteriormente para módulo, ensayo, nombre de control,
número de lote, nivel de control e intervalo de fechas se muestran en la pantalla Resumen
9. Para crear una gráfica Levey-Jennings para otro ensayo, repita los pasos del 2, página 768
al 8, página 769.

G5-6900R07 - 2020-04-27
Crear una gráfica Levey-Jennings cuando se seleccionan varios ensayos

Siga estas instrucciones para crear una gráfica Levey-Jennings cuando se seleccionan varios
ensayos con el fin de supervisar la actividad de control de calidad.
NOTA: La gráfica Levey-Jennings no se muestra si los valores de la media esperada y la
– Para crear una gráfica Levey-Jennings para el mismo nombre de control y número de
lote de un máximo de cuatro módulos de procesamiento del mismo tipo en un sistema
multimodular, vaya al paso 3, página 770.
– Para crear una gráfica Levey-Jennings para un módulo, pulse el botón Módulo.
NOTA: Para crear una gráfica Levey-Jennings para ensayos calculados, pulse el
número del módulo de procesamiento utilizado para generar los resultados de los
componentes.
3. Para introducir un intervalo de fechas, seleccione un valor en el cuadro Rango de fecha y
fecha actual.
NOTA: En los datos Levey-Jennings se incluyen los resultados de control que se
procesaron entre las fechas seleccionadas (incluyendo las fechas seleccionadas).
5. Pulse Selección QC.
NOTA: El botón Selección QC no está disponible si se selecciona una o varias filas en la
lista de datos Resumen QC en la pantalla Resumen de control de calidad.
6. En la ventana flotante Selección QC, seleccione una casilla de Módulo para seleccionar un
módulo o cancelar la selección del módulo.
7. Seleccione un nombre en la lista desplegable Nombre del control.
8. Seleccione un lote en la lista desplegable Lote del control.
9. Seleccione una casilla de Nivel del control para elegir un nivel de control o para cancelar
la selección de un nivel de control.
10. Bajo Ensayos, seleccione uno o varios ensayos (o pulse Seleccionar todo).
11. Pulse Gráfica.

G5-6900R07 - 2020-04-27
12. En la pantalla Levey-Jennings (gráfica), seleccione un tipo de comparación en la lista

desplegable Tipo de comparación:
– Ninguno: no se utiliza ningún método de comparación.
– Fabricante: este método compara la media y la desviación estándar (D.E.) esperadas
con la media y la D.E. del fabricante configuradas para el control.
NOTA: Si se configura la opción Fabricante, la media y la D.E. del fabricante se
muestran en los campos Media de comparación y D.E. de comparación en el lateral
izquierdo de la pantalla Levey-Jennings (gráfica). Una línea discontinua indica la media
del fabricante en la gráfica.
– Valor acumulado en módulo: este método compara la media y la D.E. esperadas con
la media y la D.E. acumuladas en el módulo seleccionado.
NOTA: Si se configura la opción Valor acumulado en módulo, la media y la D.E.
acumuladas en el módulo se muestran en los campos Media de comparación y D.E.
línea discontinua indica la media acumulada en el módulo en la gráfica.
– Valor acumulado en sistema: este método compara la media y la D.E. esperadas con
la media y la D.E. acumuladas en todos los módulos de un sistema multimodular.
NOTA: Si se configura la opción Valor acumulado en sistema, la media y la D.E.
acumuladas en el sistema se muestran en los campos Media de comparación y D.E.
línea discontinua indica la media acumulada en el sistema en la gráfica.
13. Si se había seleccionado más de un ensayo, en el lateral derecho de la gráfica Levey-
Jennings, pulse el siguiente ensayo que desee ver y, a continuación, repita el paso 12,
página 771 para seleccionar un tipo de comparación.
Borrar un fallo del control

usuario
Realice este procedimiento para borrar un fallo de control cuando el material de control no se
puede procesar de nuevo para obtener un valor aceptable. Cuando se borra el fallo del control,
se elimina la alerta CNTL de los resultados de las muestras.
Un fallo de control puede producirse como resultado de un valor que supera un intervalo de
control o un fallo de una regla de Westgard.

G5-6900R07 - 2020-04-27

2. Para ver los datos del resumen QC de un módulo, seleccione el botón Módulo.
NOTA: Para ver los datos del resumen del control de calidad de los ensayos calculados,
seleccione el número del módulo de procesamiento utilizado para obtener los resultados de
los componentes del cálculo.
3. En la lista de los datos del resumen QC, seleccione un nivel de control de ensayo que
tenga un fallo de control.
NOTA: Un nivel de control de ensayo con un fallo de control aparece con texto de color
rojo en la pantalla Resumen de control de calidad.
4. Pulse Borrar fallo del control.
5. En el cuadro de texto Comentario de la ventana flotante Borrar fallo del control, escriba un
comentario.
6. Para guardar el comentario y regresar a la pantalla Resumen de control de calidad, pulse
Hecho.
NOTA: Después de borrar el fallo de control, el código de mensaje 1171 se registra con el
comentario y el texto del nivel del control del ensayo aparece en negro.
Ver los datos del resumen del control de calidad (QC)

Siga estas instrucciones para ver los datos del resumen del control de calidad (QC) de un nivel
de control concreto.
NOTA: Los datos del resumen QC no se muestran si los valores de la media esperada y la
control de calidad de todos los módulos.
– Para ver los datos del resumen QC para el mismo ensayo, nombre de control y número
de lote en un máximo de cuatro módulos de procesamiento del mismo tipo en un
sistema multimodular, vaya al paso 3, página 772.
– Para ver los datos del resumen QC de un módulo, seleccione el botón Módulo.
NOTA: Para ver los datos del resumen del control de calidad de los ensayos
calculados, seleccione el número del módulo de procesamiento utilizado para obtener
los resultados de los componentes del cálculo.
3. Para introducir un intervalo de fechas, teclee un valor en el cuadro Intervalo de fecha y
fecha actual.

G5-6900R07 - 2020-04-27
que se procesaron entre las fechas introducidas o en estas fechas.
Ver los detalles del resumen del control

Siga estas instrucciones para ver información detallada del resumen de control de un nivel de
control concreto.
NOTA: Los datos del resumen de control de calidad (QC) no se muestran si los valores de la
media esperada y la desviación estándar esperada (1 D.E.) no se han definido para el control.
control de calidad de todos los módulos.
2. Para ver los datos del resumen QC de un módulo, seleccione el botón Módulo.
NOTA: Para ver los datos del resumen del control de calidad de los ensayos calculados,
seleccione el número del módulo de procesamiento utilizado para obtener los resultados de
los componentes del cálculo.
3. Para introducir un intervalo de fechas, teclee un valor en el cuadro Intervalo de fecha y
fecha actual.
que se procesaron entre las fechas introducidas o en estas fechas.
5. En la lista de datos del resumen de control de calidad, seleccione uno o varios niveles de
control del ensayo.
6. Pulse Detalles.
7. Si se seleccionó más de un nivel control del ensayo, pulse Siguiente o Anterior en la
pantalla Detalles de resumen de controles para ver cada nivel de control del ensayo.
8. Para regresar a la pantalla Resumen de control de calidad, pulse Hecho.

G5-6900R07 - 2020-04-27
Ventana flotante Imprimir Capítulo 5
Ventana flotante Imprimir

Las imágenes de pantalla, los informes generados por el sistema y la documentación de Abbott
Mail se pueden imprimir o guardar como un fichero en formato PDF. El sistema se puede
configurar para imprimir o guardar automáticamente los siguientes informes:
• Detalles de calibración
• Lista de resultados
• Informe de muestras
• Mantenimiento
Los informes y la documentación de Abbott Mail están disponibles desde las pantallas
asociadas. En la tabla siguiente se proporciona la disponibilidad de los informes:
Para imprimir el ... Acceda a la ...
Informe de registros de Abbott Pantalla Registros del sistema, pestaña Abbott Mail
Mail
Informe de datos de Pantalla Resultados
absorbancia (c‑series)
Informe de información de • Pantalla Parámetros del ensayo
ensayos • Pantalla Instalar/Desinstalar ensayos, pestaña Ficheros instalados
Instrucciones de uso • Pantalla Bandeja entrada Abbott Mail
• Pantalla Detalles cartucho de reactivos
Informe de instalación de • Pantalla Bandeja entrada Abbott Mail
ensayos • Pantalla Instalar/Desinstalar ensayos, pestaña Ficheros disponibles
Informe de parámetros del Pantalla Parámetros del ensayo
ensayo
Informe de detalles de la Pantalla Estado de la calibración
calibración
Informe de resumen de la Pantalla Estado de la calibración
calibración
Hoja de valores de • Pantalla Ver/Editar conjunto de calibradores
calibradores
NOTA: Una hoja de valores de calibradores sólo está disponible
para un lote de calibradores creado a partir de un fichero
importado.
• Pantalla Bandeja entrada Abbott Mail
Informe del registro de Pantalla Registros del sistema, pestaña Configuración
configuración
Instrucciones de uso de Pantalla Crear/Editar control
control de calidad
Informe del historial de Pantalla Registro de procedimientos
diagnóstico
Informe de tipos de mensajes Pantalla Registros del sistema
editados
Informe de la lista de Pantalla Resultados, pestaña Excepciones
excepciones

G5-6900R07 - 2020-04-27
Capítulo 5 Ventana flotante Imprimir
Para imprimir el ... Acceda a la ...

Informe de registros de Pantalla Registros del sistema, pestaña Informativo
información
Informe del registro de Pantalla Registros del sistema, pestaña Comunicaciones
comunicaciones
Informe de registros del Pantalla Registros del sistema, pestaña Inventario
inventario
Informe de licencias Pantalla Utilidades
Informe del historial de Pantalla Registro de procedimientos
mantenimiento
Informe de registro de Pantalla Registros del sistema, pestaña Notificaciones/Alarmas
notificaciones
Informe de la lista de Pantalla Peticiones
peticiones
Informe de verificación de Pantalla Impresoras
impresión
Informe de procedimientos Pantalla Procedimientos
Informe de análisis QC Pantalla Resumen de control de calidad
Informe QC Levey-Jennings Pantalla Levey-Jennings (gráfica)
Informe resumen QC Pantalla Resumen de control de calidad
Informe del estado de los Pantalla Reactivos
reactivos
Informe de la lista de Pantalla Peticiones
reanálisis
Informe de los detalles de los Pantalla Resultados
resultados
Informe de la lista de Pantalla Resultados
resultados
Informe de muestras Pantalla Estado de las muestras
Informe del registro del Pantalla Registros del sistema
sistema
Informe de detalles de las Pantalla Actualización del sistema, pestaña Todos los mensajes
actualizaciones del sistema
Documento de actualización • Pantalla Bandeja entrada Abbott Mail
del sistema • Pantalla Actualización del sistema
Informe de la lista de Pantalla Actualización del sistema
actualizaciones del sistema
Informe de registros de Pantalla Registros del sistema, pestaña Acceso de usuarios
acceso de los usuarios
Informe de detalles de Pantalla Mantenimiento definido por el usuario
mantenimientos definidos por
el usuario
Descripción de los elementos de la ventana flotante Imprimir, página 776
Descripción de los elementos de la ventana Ubicación de fichero del informe, página 777

G5-6900R07 - 2020-04-27

Ver o imprimir el informe de licencias, página 418
Descripción de los elementos de la ventana flotante Imprimir
Área Opciones de impresión

Muestra los ajustes de impresión para los informes seleccionados.
Ubicación de Muestra una lista desplegable que se utiliza para seleccionar

impresión la ubicación de impresión del informe:
• <Nombre de la impresora configurada>
• Imprimir en fichero
Copias Muestra una lista desplegable con el número de copias

que se puede seleccionar para imprimir. La opción
predeterminada es una copia. Se puede seleccionar un
máximo de cinco copias.
Selección de Muestra las opciones para la selección de la impresión:

impresión
• Todos los elementos
• Elementos seleccionados
Si no se seleccionó ningún elemento en la pantalla anterior,

la opción predeterminada es Todos los elementos. La opción
Elementos seleccionados no está disponible.
Si en la pantalla anterior se seleccionó uno o varios
elementos, la opción predeterminada es Elementos
seleccionados. La opción Todos los elementos está
disponible.
Selección del informe Muestra una lista de los informes que están disponibles para
su impresión. Antes de imprimir el informe, se muestra una
vista preliminar del informe seleccionado.
Área del visor de PDF

Muestra una vista preliminar de un fichero en formato PDF descargado o importado.
Rotar Muestra los botones que se utilizan para girar el documento

PDF en el sentido de las agujas del reloj o en el sentido
contrario.
Página Muestra el número de páginas del documento PDF. Para ver

una página del documento PDF, pulse el botón de la Página

G5-6900R07 - 2020-04-27
anterior o de la Siguiente página, o teclee el número de la

página en el cuadro de texto Página para ver una página
concreta.
Zoom Muestra el tamaño del documento PDF. Para aumentar o

disminuir el tamaño del documento PDF, pulse el botón
Aumentar o Disminuir, o teclee o pulse un tamaño de
documento en la lista desplegable Zoom.
Ajustar Muestra los botones que se utilizan para ajustar el tamaño

del documento PDF al ancho de la ventana ( ) y habilitar
la barra de desplazamiento, o para ajustar el tamaño del
documento a una página completa en la ventana ( ).
Buscar Muestra los botones y un cuadro de texto que se utilizan

para buscar una palabra o frase en el documento PDF. Para
explorar el documento PDF y encontrar una palabra o frase,
pulse el botón Buscar anterior o Buscar siguiente, o teclee
la palabra o frase en el cuadro de texto Buscar.
Botones de función

Imprimir Imprime los informes seleccionados.
Anterior Permite acceder al anterior documento PDF si se había

seleccionado más de uno.
Siguiente Permite acceder al siguiente documento PDF si se había

seleccionado más de uno.
Tamaño letra Aumenta o disminuye el tamaño del texto mostrado. Este

botón no se muestra con el visor de PDF.

momento.
Descripción de los elementos de la ventana Ubicación de fichero del

informe
Esta ventana muestra la unidad y las carpetas que se utilizan para guardar un fichero de
informe como fichero PDF.

G5-6900R07 - 2020-04-27
Elementos



duro.

Botones de función

momento.
Impresión de un informe
Realice este procedimiento para imprimir un informe generado por el sistema en una impresora
configurada o para guardar el informe como un fichero PDF.
1. En la pantalla, pulse uno o varios elementos que desee incluir en el informe.
NOTA: Los elementos se imprimen en el orden en el que aparecen en la pantalla. Si no se
selecciona un elemento concreto, se imprimen todos los elementos.
2. Pulse Imprimir.
4. En la lista desplegable Copias, seleccione el número de copias que desee imprimir (sólo
para la impresora).

G5-6900R07 - 2020-04-27
5. Pulse una opción para Selección de impresión.

NOTA: Si alguno o varios elementos no se seleccionaron, Todos los elementos es la única
opción disponible.
6. Seleccione un informe en la lista Selección del informe.
7. Pulse Imprimir.
d. Pulse OK.
9. Para regresar a la pantalla, pulse Hecho.
Imprimir una imagen de la pantalla

Siga estas instrucciones para imprimir una imagen de la pantalla con el fin de guardar
información gráfica o para la solución de problemas.
1. En la cabecera de la pantalla, pulse el botón de la A de Abbott .
2. Si el sistema está configurado para guardar las impresiones de pantalla como ficheros,
realice estos pasos para indicar el destino del fichero:
a. Pulse la memoria USB correspondiente.
b. Pulse la carpeta de destino.
c. Para guardar el fichero en la carpeta de destino, pulse OK.
Configurar el destino de las impresiones de pantalla, página 213

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
Capítulo 5 Ventana flotante de búsqueda
Ventana flotante de búsqueda

En esta ventana, el usuario puede buscar datos específicos introduciendo criterios de búsqueda.
Descripción de los elementos de la ventana flotante Buscar en la pantalla Inventario Cal/QC,
página 606
Descripción de los elementos de la ventana flotante Buscar en la pantalla Estado de calibración,
página 822
Descripción de los elementos de la ventana flotante Buscar en la pantalla Peticiones, página 679
Descripción de los elementos de la ventana flotante Buscar en la pantalla Resumen de control de
calidad, página 763
Descripción de los elementos de la ventana flotante Buscar en la pantalla Resultados, página 732
Descripción de los elementos de la ventana flotante Buscar en la pantalla Estado de muestras,
página 715
Descripción de los elementos de la ventana flotante Buscar en la pantalla Registros del sistema,
página 1083
Búsqueda o filtro de datos

Realice este procedimiento para buscar datos específicos o filtrar datos en una pantalla. Los
datos se pueden introducir manualmente y se puede utilizar el lector de códigos de barras para
introducir los datos seleccionados.
NOTA: Los datos introducidos manualmente se filtran en función de los resultados que
contienen los criterios indicados.
Por ejemplo, si se introduce 123 en el cuadro de texto ID muestra, se muestran todos los
resultados de la búsqueda que contienen 123. Los resultados de la búsqueda pueden ser los
números de identificación de muestra 12345, 45123 y 41235.
Si se utiliza el lector de códigos de barras para introducir los datos, los resultados de
la búsqueda incluyen sólo los datos que coinciden con la etiqueta de códigos de barras
escaneada. Si los datos se editan manualmente después de su lectura, los resultados de la
búsqueda se corresponden con los datos introducidos manualmente.
1. En la pantalla, pulse Buscar.
2. En la ventana flotante Buscar, seleccione la ubicación para introducir manualmente los
criterios de búsqueda.
Para limitar los resultados de la búsqueda, introduzca más criterios.
3. Seleccione el cuadro de texto ID muestra o Gradilla para utilizar el lector de códigos de
barras para la lectura de la etiqueta.

G5-6900R07 - 2020-04-27
Ventana flotante de búsqueda Capítulo 5
NOTA: Los datos leídos no se pueden introducir en el cuadro de texto ID paciente.

4. Si aparece en pantalla un mensaje informativo, seleccione uno de estos botones:
– Pulse Sí si el código de barras es un código bidimensional (2D) en un vial de calibrador
o control con un número de serie de cinco dígitos.
– Pulse No si el código de barras no es un código bidimensional (2D) en un vial de
calibrador o control con un número de serie de cinco dígitos.
5. Para buscar y mostrar los datos filtrados, pulse Hecho.
6. Para ver todos los registros, pulse Borrar filtro.
Editar un usuario, página 172
Desactivar o activar un usuario, página 172
Gestión de los códigos PIN de los usuarios, página 175
Verificar los datos del inventario de viales, página 607
Añadir un comentario a una petición, página 686
Eliminar un análisis de una petición de muestra, página 711
Eliminar un resultado de muestra o una excepción, página 747
Archivar las calibraciones, página 786
Transmitir una calibración al host, página 830

G5-6900R07 - 2020-04-27
Capítulo 5 Ventana flotante Archivar
Ventana flotante Archivar

En esta ventana flotante, el usuario puede archivar resultados de muestras, controles o
calibraciones.
Descripción de los elementos de la ventana flotante Archivar, página 783
Descripción de los elementos de la ventana Ubicación del fichero de archivo, página 784
Descripción de los elementos de la ventana flotante Archivar

La ventana flotante Archivar se utiliza para archivar datos.
Área Opciones de archivo
Selección de archivo Muestra las opciones de archivo. La ventana flotante Archivar

tiene tres opciones:
Todos los elementos Se archivan los datos dentro de un

intervalo de fechas definido.
Incremental Se archivan los datos que no tienen

un estado Archivado en el intervalo de
fechas definido.
Elementos Se archivan los datos seleccionados.

seleccionados
Desde Muestra un cuadro de texto que se utiliza para introducir una
fecha de inicio. Para introducir la fecha de inicio, pulse el
calendario que aparece dentro del cuadro. Para configurar el
mes y el año, pulse el botón de la flecha hacia la izquierda o
el botón de la flecha hacia la derecha y, luego, seleccione el
día. El campo de la fecha de inicio sólo está disponible para
las opciones Todos los elementos e Incremental.
fecha de finalización. Para introducir la fecha de finalización,
luego, seleccione el día. El campo de la fecha de finalización
sólo está disponible para las opciones Todos los elementos
e Incremental.

G5-6900R07 - 2020-04-27
Ventana flotante Archivar Capítulo 5
Modo de archivo Muestra los modos de archivo. La ventana flotante Archivar

tiene dos modos de archivo:
Solo archivar Con esta opción se guardan los datos

archivados en una memoria USB.
Archivar y Eliminar Con esta opción se eliminan los datos

seleccionados una vez archivados en
la memoria USB.
Botones de función

Archivar Con esta opción se archivan los datos y se cierra la ventana

flotante.

momento.
Descripción de los elementos de la ventana Ubicación del fichero de

archivo
La ventana Ubicación del fichero de archivo muestra la unidad y las carpetas que se utilizan
para guardar un fichero de archivo.
Elementos


duro.


G5-6900R07 - 2020-04-27
Botones de función

momento.
Archivar los resultados

Siga estas instrucciones para archivar los resultados de las muestras y los controles en una
memoria USB.
NOTA: Los resultados se archivan en formato Excel con una firma digital y pueden importarse
en una hoja de cálculo. Si se edita la hoja de cálculo, la firma digital se elimina del fichero
Excel. Los resultados archivados no se pueden ver en Alinity ci‑series.
3. Para archivar muestras validadas o controles validados, pulse la pestaña correspondiente.
4. En la lista de la pestaña, seleccione uno o varios resultados (o pulse Seleccionar todo).
NOTA: Para filtrar la lista de resultados, pulse Buscar.
5. Pulse Archivar.
6. Bajo Opciones de archivo en la ventana flotante Archivar, seleccione una opción para
Selección de archivo:
– Todos los elementos: se archivan todos los resultados dentro de un intervalo de
fechas definido.
Para introducir un intervalo de fechas, pulse Desde e introduzca una fecha de inicio,
pulse Hasta e introduzca una fecha de finalización o introduzca tanto una fecha de
inicio como una fecha de finalización.
– Incremental: se archivan todos los resultados que no tienen un estado Archivado en el
intervalo de fechas definido.
pulse Hasta e introduzca una fecha de finalización, o introduzca tanto una fecha de

G5-6900R07 - 2020-04-27
Ventana flotante Archivar Capítulo 5
– Elementos seleccionados: esta opción sólo está disponible si se seleccionaron los

resultados deseados en el paso 4, página 785.
7. Seleccione una opción para Modo de archivo:
– Solo archivar: con esta opción se guardan los resultados archivados en una memoria
USB.
– Archivar y Eliminar: con esta opción se eliminan los resultados seleccionados una vez
archivados en la memoria USB.
NOTA: Los resultados que tengan el estado Pendiente de transmisión o Pendiente de
agrupación no se borran.
8. Pulse Archivar.
9. En la pantalla Ubicación del fichero de archivo, seleccione la memoria USB y la carpeta en
las que desee archivar los resultados.
10. Pulse OK.
botones:
– Pulse Sí para completar el proceso de archivo.
– Pulse No para cerrar la ventana flotante Archivar.
Archivar las calibraciones

Realice este procedimiento para archivar las calibraciones activas e inactivas en una memoria
externa USB.
NOTA: Las calibraciones se archivan en formato Excel con una firma digital y pueden
importarse en una hoja de cálculo. Si se edita la hoja de cálculo, la firma digital se elimina
del fichero Excel. Las calibraciones archivadas no se pueden ver en Alinity ci‑series.
2. En la barra del menú, pulse CAL.
La pestaña Actual de la pantalla Estado de calibración muestra los datos de calibración de
todos los módulos.
3. En la pantalla Estado de calibración, pulse la pestaña Historial.
4. En la pestaña Historial de la pantalla Estado de calibración, seleccione una o varias
calibraciones (o pulse Seleccionar todo).

G5-6900R07 - 2020-04-27
NOTA: Para filtrar la lista de calibraciones, pulse Buscar.

5. Pulse Archivar.
6. Bajo Opciones de archivo en la ventana flotante Archivar, seleccione una opción para
Selección de archivo:
– Todos los elementos: se archivan todas las calibraciones dentro de un intervalo de
fechas definido.
– Incremental: se archivan todas las calibraciones que no tienen un estado Archivada en
el intervalo de fechas definido.
– Elementos seleccionados: esta opción sólo está disponible si se seleccionaron las
calibraciones deseadas en el paso 4, página 786.
7. Seleccione una opción para Modo de archivo:
– Solo archivar: se guardan las calibraciones archivadas en una memoria externa USB.
– Archivar y Eliminar: con esta opción se eliminan las calibraciones inactivas una vez
archivadas todas las calibraciones seleccionadas en una memoria USB.
NOTA: Si se selecciona la opción Archivar y Eliminar, sólo se eliminan las calibraciones

que tengan un estado Inactiva. Si se seleccionan calibraciones con el estado Activa, un
mensaje informativo avisa al usuario de que las calibraciones no se eliminan.
8. Pulse Archivar.
9. En la pantalla Ubicación del fichero de archivo, seleccione la memoria USB y la carpeta en
la que desee archivar las calibraciones.
10. Pulse OK.
botones:
– Pulse Sí para completar el proceso de archivo.
– Pulse No para cerrar la ventana flotante Archivar.
Revisión de las calibraciones, página 819

G5-6900R07 - 2020-04-27
Introducir y extraer una memoria USB Capítulo 5
Introducir y extraer una memoria USB

Realice este procedimiento para introducir una memoria USB en un puerto USB y extraerla del
puerto del ordenador con la interfaz del usuario.
NOTA: No está permitido el uso de memorias USB encriptadas y protegidas con contraseñas en
1. Abra la puerta frontal del módulo de control del sistema (SCM).
2. Introduzca la memoria externa USB en un puerto USB.
3. Una vez completado el procedimiento para el que se ha utilizado la memoria externa USB,
extraiga la memoria del puerto USB.
Importar usuarios, página 174
Exportar usuarios, página 175
Configurar una copia de seguridad automática, página 239

G5-6900R07 - 2020-04-27
Capítulo 5 Introducir y extraer una memoria USB
Ver o imprimir una hoja de valores de calibradores (c‑series), página 326

Realizar una copia de seguridad manual, página 400
Copiar una copia de seguridad en una memoria USB, página 401
Recuperar un paquete para la solución de problemas, página 415
Exportar ficheros de ensayos (c‑series), página 338
Importar ficheros de ensayos (c‑series), página 339
página 203

G5-6900R07 - 2020-04-27
Introducir y extraer una memoria USB Capítulo 5
NOTAS

G5-6900R07 - 2020-04-27
Capítulo 6 Procedimientos de calibración
Introducción
La calibración es un procedimiento utilizado para analizar calibradores de concentración
conocida, registrar los valores de respuesta del sistema y representar los valores medidos frente
a la concentración conocida.
Antes de realizar el procesamiento de las muestras, calibre todos los ensayos.
Pautas de calibración, página 792
Tipos y métodos de calibración, página 793
Almacenamiento de calibraciones, página 817

G5-6900R07 - 2020-04-27
Procedimientos de calibración
Pautas de calibración Capítulo 6
Pautas de calibración
Si se ha instalado un ensayo que requiere calibración, se debe generar una curva de calibración
activa. No es necesario calibrar los ensayos cada vez que se procesan. Sin embargo,
determinadas variables exigen recalibraciones periódicas.
Calibración Se debe calibrar cuando:

obligatoria
• Se utiliza un nuevo lote de reactivos.
• La documentación del ensayo establece que un ensayo
se debe calibrar con cada cambio de cartucho de
reactivos.
• Se suministra una nueva versión de ensayo cuyas
instrucciones de uso indican expresamente que se
realice una calibración.
• Se instala un archivo de ensayo nuevo que requiere una
calibración.
• La calibración ha caducado.
Calibración opcional Hay casos en los que puede ser necesario efectuar una
calibración cuando:
• Los valores de los controles del ensayo no están dentro
de los límites especificados. Para obtener información
específica sobre el control de calidad, consulte la
documentación del fabricante.
• Se ha realizado algún procedimiento de mantenimiento o
de sustitución de componentes.
• Se produce algún error. Para determinar si es necesario
calibrar de nuevo cuando se produce un error, consulte
los códigos de mensajes específicos del ensayo.
Se recomienda el procesamiento de todos los niveles de los controles pertinentes siempre que
se calibra un ensayo.

G5-6900R07 - 2020-04-27
Capítulo 6 Tipos y métodos de calibración
Tipos y métodos de calibración

Definen los procesos específicos del sistema utilizados para crear una curva de calibración o
determinar un valor de punto de corte.
Método de calibración (potenciométrico c‑series), página 793
Tipos y métodos de calibración (fotométrico c‑series), página 798
Tipos y métodos de calibración (i‑series), página 808
Método de calibración (potenciométrico c‑series)

El método de calibración potenciométrico se utiliza para calcular los resultados para los
ensayos ICT de sodio (Na+), potasio (K+) y cloro (Cl-). Los calibradores de suero y orina
están listos para su uso y contienen concentraciones conocidas de electrolitos. Los calibradores
de suero son materiales con base proteica. Los calibradores de orina son materiales de base
acuosa que engloban un mayor intervalo de concentración.
Los milivoltios (mV) medidos por cada electrodo en el módulo ICT se representan frente a la
concentración conocida del electrolito del calibrador. La pendiente de la calibración se expresa
como porcentaje de la pendiente ideal. Las determinaciones de los electrolitos se realizan a 37
°C, de modo que la pendiente ideal del electrodo es de 100 % (61.5 milivoltios/década).
El método de calibración potenciométrico es específico de estos ensayos, está definido en el
software del sistema y tiene tres componentes:
• Medición de la fuerza eletromotriz
• Cálculo de la pendiente
• Medición de la muestra
Medición de la fuerza electromotriz (potenciométrico c‑series), página 793
Cálculo de la pendiente (potenciométrico c‑series), página 794
Medición de la muestra (potenciométrico c‑series), página 796
Pantalla Estado de la calibración, página 820
Medición de la fuerza electromotriz (potenciométrico c‑series)

Para la medición de la fuerza electromotriz se utiliza la diferencia potencial entre la fuerza
electromotriz de una muestra desconocida y la fuerza electromotriz de la solución de referencia
ICT, medida inmediatamente después de la muestra, para determinar la concentración del
electrolito.

G5-6900R07 - 2020-04-27
Tipos y métodos de calibración Capítulo 6
Figura 149: Cálculo de la fuerza electromotriz
Donde:
E Fuerza electromotriz expresada en milivoltios
T Tiempo
ΔEi Diferencia de potencial entre la muestra y la solución de

referencia ICT en cada electrodo
Ei Potencial de cada electrodo (i), en contacto con la muestra
i Ión analizado (Na+, K+ y Cl-)
EB Potencial de cada electrodo (i), en contacto con la solución

de referencia ICT
Cálculo de la pendiente (potenciométrico c‑series)

Para el cálculo de la pendiente se utilizan las diferencias potenciales entre las fuerzas
electromotrices de dos calibradores y la fuerza electromotriz de la solución de referencia
ICT y se comparan con las concentraciones de los calibradores para generar una curva de
calibración. Una vez calculada, el software del sistema genera dos gráficas:
• Una gráfica de calibración que muestra la relación entre la concentración iónica y la fuerza
electromotriz
• Una curva de respuesta del electrodo durante la calibración.

G5-6900R07 - 2020-04-27
Figura 150: Relación entre la concentración de los electrolitos iónicos y la fuerza

electromotriz
La fuerza electromotriz se deriva de la ecuación de Nernst:

E = E0 + S logCi:
Donde:
E0 Fuerza electromotriz en condiciones normales
S Pendiente (milivoltios por década) de cada electrodo
CL, CH Concentración de los calibradores alto y bajo
CN Concentración de la solución de referencia ICT
ΔEL, ΔEH Diferencia de potencial entre la solución de referencia ICT y

el calibrador en cada electrodo
logCi Logaritmo de la concentración del ión de interés

G5-6900R07 - 2020-04-27
Figura 151: Curva de respuesta del electrodo durante la calibración
Donde:
ΔEL, ΔEH Diferencia de potencial entre la solución de referencia ICT y

el calibrador en cada electrodo
T Tiempo
EL Fuerza electromotriz del calibrador bajo
EH Fuerza electromotriz del calibrador alto
EN, EN' Fuerza electromotriz de la solución de referencia ICT
Medición de la muestra (potenciométrico c‑series)

Para la medición de la muestra se utilizan los datos siguientes para determinar la concentración
del electrolito (ICT) en una muestra desconocida:
• La diferencia entre las fuerzas electromotrices de la muestra desconocida y la solución de
referencia ICT.
• La diferencia entre las fuerzas electromotrices del calibrador bajo y la solución de
referencia ICT.
• La pendiente del electrodo ICT específico.
Para calcular la concentración del electrolito se utiliza la siguiente ecuación:

G5-6900R07 - 2020-04-27
− ΔEL / S
Ci = CL × 10 ΔEi
Figura 152: Curva de respuesta del electrodo durante la medición de la muestra
Donde:
Ci Concentración del ión evaluado en la muestra
CL Concentración del ión evaluado en el calibrador bajo (línea

de base para los cálculos de la muestra)
ΔEi Diferencia en el potencial del electrodo después de la

exposición a la muestra y a la solución de referencia ICT
ΔEL Diferencia del potencial del electrodo ICT después de la

exposición a la solución de referencia ICT y al calibrador bajo
durante la calibración
S Pendiente del electrodo ICT evaluado
EN Fuerza electromotriz de la solución de referencia ICT
Ei Potencial del electrodo de la muestra para el ión evaluado
T Tiempo
Index del ICT
Se puede utilizar una solución index para compensar las diferencias entre los módulos ICT, las
variaciones interdiarias de los analizadores y las diferencias de matriz entre los calibradores y
las muestras de pacientes. La solución index es una muestra con una concentración conocida
y se utiliza durante la calibración del analito ICT. Después de la calibración, se ajustan
automáticamente las determinaciones de las muestras.

G5-6900R07 - 2020-04-27
Los valores de las muestras medidos se ajustan utilizando la ecuación siguiente:

Conc' = Conc - (Comp' - Comp)
Donde:
Conc' Valor de la muestra ICT ajustado
Conc Valor de la muestra ICT medido (no ajustado)
Comp' Valor medido de la solución index
Comp Concentración index nominal (valor conocido)
(Comp' - Comp) Valor de ajuste
El valor obtenido en la solución index para el analito específico se calcula utilizando la ecuación
siguiente :
− ΔEL / S
Ci = CL × 10 ΔEi
NOTA: Cuando la concentración index se ajusta a cero, no se calcula el valor index.
Tipos y métodos de calibración (fotométrico c‑series)

Los dos tipos de calibración del ensayo c‑series, completa y de ajuste, son únicamente
aplicables a los ensayos fotométricos e indican si una curva de calibración ha sido creada
o ajustada.
Los métodos de calibración fotométrica utilizan los valores de absorbancia medidos para
representar una curva de calibración o para determinar un valor de punto de corte.
El software del sistema proporciona seis métodos de calibración completa y tres tipos de
calibración de ajuste. El tipo y el método se definen en cada fichero de parámetros del ensayo.
Consulte la documentación del ensayo para obtener más información sobre los tipos y métodos
de calibración.
Calibración completa (fotométrico c‑series), página 798
Calibración completa (fotométrico c‑series)

Una calibración completa de un ensayo consiste en la medición de un blanco de reactivo y
de todos los puntos de datos especificados. El valor de la absorbancia para cada punto se
representa frente a la concentración conocida y el software del sistema genera una curva de
calibración nueva. Las muestras desconocidas se evalúan a continuación respecto a la curva de
calibración.

G5-6900R07 - 2020-04-27
Para actualizar el intervalo de la calibración completa se necesita una calibración completa.
Método de absorbancia (fotométrico c‑series), página 799
Método por factor (fotométrico c‑series), página 799
Método lineal (fotométrico c‑series), página 800
Método Logit-4 (fotométrico c‑series), página 801
Método polinómico a tramos (fotométrico c‑series), página 803
Método de uso del factor de calibración y blanco (fotométrico c‑series), página 805
Método de absorbancia (fotométrico c‑series)

El método de cálculo de datos por absorbancia utiliza la comparación entre la absorbancia de
la muestra y la del agua para calcular los resultados. En el caso de ensayos de punto final, los
datos se expresan como absorbancia. En el caso de ensayos de cinética, los datos se expresan
como tasa del cambio de absorbancia por minuto.
Método por factor (fotométrico c‑series)

El método de cálculo de datos por factor utiliza un blanco de reactivo y un valor de factor de
calibración establecido para calcular los resultados. Este método se aplica a ensayos en los
que la reacción es lineal y estable en todos los lotes de reactivos. Se utiliza para medir la
actividad enzimática en una muestra a una cinética previsible y fija que se puede determinar
para el cromóforo, las longitudes de onda y el módulo en uso.
La actividad enzimática o la concentración de la muestra se calcula mediante la siguiente
ecuación:
X = (A - Ablk) x Factor
Donde:
X Actividad o concentración de la muestra desconocida
A Absorbancia o cambio de absorbancia de la muestra

desconocida
Ablk Absorbancia o cambio de absorbancia del blanco de reactivo
Factor Factor de calibración

G5-6900R07 - 2020-04-27
Método lineal (fotométrico c‑series)

El método de cálculo de datos lineal utiliza un blanco de reactivo y de uno a seis calibradores
para generar una curva de calibración punto a punto. Para cada segmento de la curva se
calcula la pendiente entre los niveles de los calibradores.
Figura 153: Curva de calibración lineal para seis calibradores
Donde:
Abs Absorbancia
Conc Concentración
blk Concentración del blanco de reactivo
C1 a C6 Concentración del calibrador
Ac1 a Ac6 Absorbancia o cambio de absorbancia del calibrador
La absorbancia o cambio de absorbancia medido para la muestra determina cuál de las

siguientes ecuaciones se utiliza para calcular la concentración de la muestra.
Cuando A ≤ Ac1, X = F1 x (A - Ablk) + blk
C1 − blk
F1 = Ac1 − Ablk
Cuando Ac1 < A ≤ Ac2, X = F2 x (A - Ac1) + C1

C2 − C1
F2 = Ac2 − Ac1

G5-6900R07 - 2020-04-27

C3 − C2
F3 = Ac3 − Ac2

C4 − C3
F4 = Ac4 − Ac3

C5 − C4
F5 = Ac5 − Ac4
Cuando Ac5 < A, X = F6 x (A - Ac5) + C5

C6 − C5
F6 = Ac6 − Ac5
Donde:

desconocida
Ac1 a Ac6 Absorbancia o cambio de absorbancia del calibrador
X Concentración de la muestra desconocida
C1 a C6 Concentración del calibrador
F1 a F6 Factor de calibración (1/pendiente)
Método Logit-4 (fotométrico c‑series)

El método de cálculo de datos Logit-4 utiliza un blanco de reactivo y de tres a seis calibradores
para generar una curva de calibración. Este método se aplica a los ensayos en los que la
absorbancia o el cambio de absorbancia aumentan conforme lo hace la concentración del
calibrador.

G5-6900R07 - 2020-04-27
Figura 154: Curva de calibración Logit-4 para tres a seis calibradores
Donde:
Abs Absorbancia
Conc Concentración
C1 a C(N) Concentración del calibrador
Ac1 a Ac(N) Absorbancia o cambio de absorbancia del calibrador

desconocida
Se hace un cálculo de aproximación mediante la siguiente ecuación:

Kc
A = 1
+ Ablk
1 +
e a + b × lnX
Donde:

desconocida

G5-6900R07 - 2020-04-27
Kc, a, b Constantes de la expresión de aproximación
Ablk Valor aproximado de la absorbancia o cambio de la

absorbancia del blanco de reactivo
ln Logaritmo natural
Cuando la concentración se aproxima a cero, la curva de calibración Logit-4 converge

asintóticamente hacia la absorbancia o cambio de absorbancia del blanco de reactivo a
medida que la concentración se acerca a cero. Puede ser que una gráfica no muestre esta
convergencia si la escala es demasiado grande.
La expresión de aproximación es sencilla y la constante se determina mediante una
aproximación de regresión no lineal. Por lo tanto, la curva no siempre pasa por los datos de
absorbancia (o cambio de absorbancia) del calibrador.
Existe un parámetro destinado a detectar un error si la desviación estándar de la absorbancia o
cambio de absorbancia de los calibradores excede del valor especificado.
Método polinómico a tramos (fotométrico c‑series)

El método de cálculo de datos polinómico a tramos utiliza un blanco de reactivo y de tres a
seis calibradores para generar una curva de calibración. El eje de concentración de la gráfica
de la curva de calibración se divide en varias secciones. Estas secciones corresponden a
las concentraciones de los calibradores. Cada sección de la curva se interpola utilizando una
ecuación polinómica de modo que las secciones adyacentes se unan de manera suave.

G5-6900R07 - 2020-04-27
Figura 155: Curva de calibración polinómica a tramos para tres a seis calibradores
Donde:
Abs Absorbancia
Conc Concentración
C1 a C(N) Concentración del calibrador
Ac1 a Ac(N) Absorbancia o cambio de absorbancia del calibrador
Se calcula la interpolación mediante la siguiente ecuación polinómica:

A = a(n) + b(n) x X + c(n) x X2 + d(n) x X3
Donde:

desconocida
a(n), b(n), c(n), d(n) Constantes de la expresión de aproximación

G5-6900R07 - 2020-04-27
Método de uso del factor de calibración y blanco (fotométrico c‑series)

El método de uso del factor de calibración y blanco utiliza el factor y el blanco de reactivo de
una curva de calibración generada para otro ensayo (ensayo de referencia) para calcular los
resultados. Este método se usa cuando dos o más ensayos utilizan el mismo reactivo y tienen
los mismos cocientes de volumen de muestra y reactivo. El ensayo de referencia se define en
un fichero de parámetros del ensayo.
Para calcular la concentración de la muestra desconocida se utiliza la fórmula siguiente:
A − Ablk′
X = Ac1′ − Ablk′
× C1′
Donde:

desconocida
Ac1' Absorbancia o cambio de absorbancia del calibrador utilizado

para el ensayo de referencia
Ablk' Absorbancia o cambio de absorbancia del blanco de reactivo

empleado para el ensayo de referencia
C1' Concentración del calibrador utilizado para el ensayo de

referencia
Calibración de ajuste (fotométrico c‑series)

En la calibración de ajuste se utiliza una de las siguientes opciones de medición:
• Una nueva medición de un blanco de reactivo
• Una nueva medición de un punto específico de una curva de calibración completa
• Una nueva medición de un blanco de reactivo y un punto específico de una curva de
calibración completa
El software del sistema utiliza las nuevas mediciones para ajustar los puntos de datos de la
calibración y generar una nueva curva de calibración.
El intervalo de la calibración de ajuste se actualiza cuando se realiza una calibración completa
o una calibración de ajuste designada.
c‑series proporciona las siguientes opciones de ajuste:
• Ajuste del blanco
• Ajuste a 1 punto
• Ajuste a 2 puntos

G5-6900R07 - 2020-04-27
Ajuste del blanco (fotométrico c‑series), página 806
Ajuste a 1 punto (fotométrico c‑series), página 806
Ajuste a 2 puntos (fotométrico c‑series), página 807
Ajuste del blanco (fotométrico c‑series)

En un ajuste del blanco, el sistema sólo analiza de nuevo el blanco de reactivo. En la figura
siguiente se muestra cómo se ajusta la curva de calibración con los nuevos datos del blanco de
reactivo. La curva de calibración se representa como absorbancia (Abs) frente a concentración
(Conc).
Figura 156: Ajuste del blanco (fotométrico c‑series)
Las gráficas [1], [2] y [3] representan el ajuste que se produce para cada calibración con el fin
de corregir las absorbancias de los calibradores mediante la absorbancia del blanco:
• Los círculos de la gráfica [1] representan los datos de absorbancia y concentración del
blanco y del calibrador antes del ajuste.
• En la gráfica [2] se realiza una nueva medición del blanco y un ajuste.
• El nuevo valor de absorbancia del blanco se resta a sí mismo y a los valores de
absorbancia del calibrador corregidos con el blanco.
• El software del sistema genera una curva de calibración nueva. Esta curva de calibración
se representa mediante los rombos en la gráfica [3]. Los valores de absorbancia del blanco
y del calibrador reflejan la corrección realizada por el nuevo valor de absorbancia del
blanco. Los factores de calibración existentes no se modifican.
Ajuste a 1 punto (fotométrico c‑series)

En un ajuste a 1 punto, el sistema reanaliza un calibrador. El calibrador utilizado se define en
la pestaña Calibración de la pantalla Parámetros del ensayo. Los pasos siguientes describen el

G5-6900R07 - 2020-04-27
ajuste de la calibración con los nuevos datos de los calibradores. La calibración se representa
como absorbancia (Abs) frente a concentración (Conc).
Paso Descripción
1 El sistema realiza la nueva medición (A2') para el calibrador
de ajuste indicado (A2).
2 Se calcula un cociente (R) que compara los datos de

absorbancia nuevos (A2') con los antiguos (A2):
Los demás calibradores (A1 y A3) se ajustan usando el

cociente calculado. Los valores de absorbancia ajustados son
A1' y A3'. El blanco de reactivo no se ajusta.
3 El software del sistema utiliza los puntos de los datos

ajustados para generar una calibración nueva.
Ajuste a 2 puntos (fotométrico c‑series)

En un ajuste a 2 puntos, el sistema reanaliza el blanco de reactivo y un calibrador. El calibrador
utilizado se define en la pestaña Calibración de la pantalla Parámetros del ensayo. Los pasos
siguientes describen el ajuste de la calibración con los nuevos datos de los calibradores. La
calibración se representa como absorbancia (Abs) frente a concentración (Conc).
Paso Descripción
1 El sistema realiza la nueva medición (Ablk') del blanco de
reactivo (Ablk).
El sistema realiza la nueva medición (A2') para el calibrador
de ajuste indicado (A2).
2 El valor de la absorbancia del blanco de reactivo nuevo

(Ablk') reemplaza al valor anterior y la curva se ajusta

G5-6900R07 - 2020-04-27
Paso Descripción
hacia arriba o hacia abajo según el cambio en el blanco de
reactivo.
Se calcula un cociente (R) que compara los datos de
absorbancia nuevos (A2') con los antiguos (A2):
Los demás calibradores (A1 y A3) se ajustan usando el

cociente calculado. Los valores de absorbancia ajustados son
A1' y A3'.
3 El software del sistema utiliza los puntos de los datos

ajustados para generar una calibración nueva.
Tipos y métodos de calibración (i‑series)

El tipo de calibración indica si se ha creado una curva de calibración nueva, se ha ajustado una
curva de referencia original o se ha creado un punto de corte para los ensayos i‑series en un
módulo de procesamiento. El software del sistema utiliza un método de calibración específico
para crear cada calibración. El tipo y el método se definen en cada fichero de parámetros del
ensayo y son específicos del ensayo. Los calibradores del ensayo y los tipos y métodos de
calibración se describen en la documentación del ensayo correspondiente.
Calibración completa (i‑series), página 809
Calibración Index (i‑series), página 815
Método de referencia (i‑series), página 816

G5-6900R07 - 2020-04-27
Calibración completa (i‑series)

Una calibración completa consiste en la medición de seis puntos especificados para un ensayo
cuantitativo representados frente a concentraciones conocidas. El software del sistema utiliza
los datos de la calibración para generar una curva de calibración específica de un módulo de
procesamiento. Para crear una calibración completa hay que utilizar uno de los tres métodos de
calibración (cálculo de datos) que ofrece Alinity i‑series.
Método punto a punto (i‑series), página 809
Método de regresión lineal (i‑series), página 809
Métodos 4PLC (i‑series), página 810
Método punto a punto (i‑series)

El método de cálculo de datos punto a punto utiliza el valor promedio de unidades relativas de
luz (URL) obtenido para cada calibrador, comparado con la concentración del calibrador (Conc)
para generar una curva de calibración. Se utiliza una línea recta para conectar cada uno de los
puntos. La pendiente se calcula para cada segmento de la línea. Las concentraciones de las
muestras se calculan a partir del segmento de la línea que abarca los valores de URL de la
muestra.
Figura 157: Método de cálculo de datos punto a punto
Por ejemplo, si una muestra tiene un valor de URL que se encuentra entre los valores de URL
para el calibrador B y el calibrador C, la concentración desconocida de la muestra se calcula
mediante la ecuación siguiente:
Conc (C) − Conc (B)
Conc (X) = RLU (C) − RLU (B)
× RLU (X) − RLU (B) + Conc (B)
Método de regresión lineal (i‑series)

Este método utiliza la relación lineal existente entre el valor de las unidades relativas de luz
(URL) y la concentración del analito en la muestra para generar la curva de calibración. Para
calcular la curva se utiliza la siguiente ecuación:
URL = Ordenada en el origen (b) + Pendiente (m) x Concentración (Conc)

G5-6900R07 - 2020-04-27
Figura 158: Método de cálculo de datos por regresión lineal
Para calcular la concentración de la muestra desconocida se utiliza la fórmula siguiente:

RLU − b
Conc = m
La pendiente (m) y la ordenada en el origen (b) se obtienen a partir de la calibración. Para

calcular la pendiente y la ordenada en el origen, el software del sistema minimiza la suma de
los cuadrados de la diferencia entre los valores observados y previstos (por la ecuación de
regresión) para todos los calibradores. Las ecuaciones siguientes muestran los cálculos:
S xx × S y − S x × S xy
b = Δ
S × S xy − S x × S y
m = Δ
Δ = S × Sxx − S2x
1
S = Σ 2
σi
xi
sx = Σ 2
σi
yi
Sy = Σ 2
σi
x 2i
Sxx = Σ 2
σi
xi × yi
Sxy = Σ
σ 2i
Donde:
σi Desviación estándar asociada con un calibrador
xi Concentración del calibrador obtenida
yi Valor URL del calibrador obtenido
Métodos 4PLC (i‑series)

Los métodos de cálculo de datos para la adaptación de la curva logística o calibración logística
de cuatro parámetros (4PLC) utilizan la diferencia entre las concentraciones del calibrador
(Conc) o señales esperadas y obtenidas para generar una curva de calibración.
Para calcular la curva 4PLC se utiliza la siguiente ecuación:

G5-6900R07 - 2020-04-27
P2
RLU = P1 +
P3 + Conc P4
Los cuatro parámetros (P1 a P4) controlan la forma de la curva. En función de los datos
generados, una curva 4PLC puede ser sigmoidal (en forma de S) o puede no presentar una
segunda inclinación.
Los cuatro parámetros se utilizan como se describe a continuación:
P1 Define la señal a una concentración infinita.

P2
P3
Describe el intervalo teórico máximo del valor de las unidades
relativas de luz (URL) desde la concentración cero hasta el
infinito.
1
P4
X50 = P Define la concentración que genera una señal a mitad de
3
camino entre la señal más alta posible y la señal más baja
posible.
P4 Determina si la curva tiene forma de S. La curva tiene forma

de S si P4 es mayor que 1.
Estos parámetros se calculan para encontrar los valores P que generan una curva con la suma
más baja de cuadrados:
1
P2 P4
Conc = RLU − P1
− P3
Los métodos de cálculo de datos 4PLC son un método con minimización del residuo en x (x
ponderada) y un método con minimización del residuo en y (y ponderada).
Método 4PLC con minimización del residuo en x (x ponderada)
El método de cálculo de datos 4PLC con minimización del residuo en x (x ponderada) utiliza
la diferencia entre las concentraciones del calibrador esperadas y obtenidas para generar una
curva de calibración. Para generar una curva con la suma más baja de cuadrados posible, los
cuatro parámetros se calculan con la ecuación siguiente:
xi − xi 2
Σ σi
Donde:
xi Concentración del calibrador obtenida
xi Concentración del calibrador esperada
Método 4PLC con minimización del residuo en y (y ponderada)
El método de cálculo de datos 4PLC con minimización del residuo en y (y ponderada) utiliza
la diferencia entre las señales del calibrador esperadas y obtenidas para generar una curva de

G5-6900R07 - 2020-04-27
calibración. Para generar una curva con la suma más baja de cuadrados posible, los cuatro
parámetros se calculan con la ecuación siguiente:
yi − yi 2
Σ = σi
Donde:
yi Señal del calibrador obtenida (valor URL)
yi Señal del calibrador esperada (valor URL)
Calibración de ajuste (i‑series)

La calibración de ajuste consiste en una medición de dos puntos de la curva de referencia
principal específica para un ensayo. El software del sistema utiliza los datos de la calibración
principal para generar una curva de calibración específica de un módulo de procesamiento
cuando se utilizan ensayos cuantitativos.
Los ensayos que utilizan una calibración de ajuste de dos puntos tienen la información de
la curva principal codificada en forma de código de barras bidimensional en la etiqueta del
cartucho de reactivos, de forma que cuando el usuario carga un cartucho de reactivos en un
módulo de procesamiento, la información sobre la curva principal es leída y almacenada en el
software del sistema. A pesar de que los datos almacenados son específicos del ensayo, se
deben ajustar al módulo de procesamiento concreto. Para ello, el usuario debe procesar dos
calibradores.
Alinity i‑series dispone de cuatro métodos de ajuste de la calibración.
Métodos de técnica de cociente (i‑series), página 812
Método de transformación lineal (i‑series), página 813
Método de parámetros (i‑series), página 814
Métodos de ajuste de la forma de la curva (i‑series), página 815
Métodos de técnica de cociente (i‑series)

Estos métodos comparan el valor de las unidades relativas de luz (URL) de los calibradores
con los correspondientes valores de los calibradores de una curva de calibración principal. Esta
técnica se utiliza cuando el extremo inferior de la curva de calibración tiene características
diferentes que el resto de la curva, sin embargo, el comportamiento general de la curva sigue
siendo proporcional y lineal.
Los cocientes para el calibrador 1 y el calibrador 2 se calculan utilizando las siguientes
ecuaciones:

G5-6900R07 - 2020-04-27
C1
R1 = M1
Donde:
R1 Cociente 1
C1 Valor URL medido para el calibrador 1
M1 Valor URL almacenado en un código de barras de reactivo

para un calibrador que se corresponde con el calibrador 1
C2
R2 = M2
Donde:
R2 Cociente 2
C2 Valor URL medido para el calibrador 2
M2 Valor URL almacenado en un código de barras de reactivo

para un calibrador que se corresponde con el calibrador 2
El software del sistema utiliza dos tipos de técnicas de cociente: A y AB. El tipo utilizado
depende del nivel del calibrador principal que se multiplique por el cociente 1 y el cociente 2.
Ambos tipos de técnicas de cociente elaboran estimaciones de los valores URL. Se utilizan los
siguientes cálculos para determinar las estimaciones:
Método de ajuste de El valor URL almacenado en el código de barras del reactivo

técnicas de cociente A para el calibrador A se multiplica por el cociente 1.
El valor URL almacenado en el código de barras del reactivo
para los calibradores B a F se multiplica por el cociente 2.
Método de ajuste de El valor URL almacenado en el código de barras del reactivo

técnicas de cociente para los calibradores A y B se multiplica por el cociente 1.
AB
El valor URL almacenado en el código de barras del reactivo
para los calibradores C a F se multiplica por el cociente 2.
Las estimaciones de los valores URL específicos del analizador se utilizan para generar una
curva de calibración.
Método de transformación lineal (i‑series)

El método de ajuste de transformación lineal se basa en una relación lineal existente entre
los valores de las unidades relativas de luz (URL) del calibrador que genera el sistema y la
información de la calibración principal almacenada en el código de barras de los reactivos.

G5-6900R07 - 2020-04-27
Las ecuaciones siguientes ofrecen ejemplos de este método. La pendiente y la ordenada en el

origen que describen la relación lineal se basan en los valores URL de los calibradores 1 y 2
que genera el sistema y sus correspondientes valores almacenados en el código de barras del
reactivo.
La pendiente (m) y la ordenada en el origen (b) se calculan con las siguientes ecuaciones:
C2 − C1
m = M2 − M1
C2 − C1
b = C1 − M1 × M2 − M1
Donde:
C Calibrador
M Principal
Los valores URL específicos del analizador para los seis calibradores de la calibración principal
pueden estimarse con la ecuación siguiente:
Calibrador1 = Principal1 x Pendiente + Ordenada en el origen
Las estimaciones de los valores URL específicos del analizador para los seis calibradores se
utilizan para generar una curva de calibración, utilizando el modelo de curva de calibración
adecuado.
Método de parámetros (i‑series)

El método de ajuste de parámetros emplea los valores de las unidades relativas de luz (URL)
que están almacenados en el código de barras de los reactivos para los calibradores A a F para
determinar el ajuste de la curva logística o la calibración logística de cuatro parámetros (4PLC)
de una calibración principal. Los ajustes de los calibradores 1 y 2 se utilizan para generar una
curva de calibración específica del analizador que está basada en los parámetros.
Para este método, la suma residual de los cuadrados se calcula mediante la siguiente ecuación:
P j − Pj 2 yi − yi 2
Σ σj
+ Σ σi
Donde:
Pj Parámetro de población media
Pj Parámetro específico del sistema
σj Parámetro de desviación estándar
yi Señal del calibrador esperada
yi Señal del calibrador obtenida

G5-6900R07 - 2020-04-27
σi Desviación estándar de una señal del calibrador
Métodos de ajuste de la forma de la curva (i‑series)

Estos métodos emplean los valores de las unidades relativas de luz (URL) que están
almacenados en el código de barras del reactivo para los calibradores A a F para determinar
el ajuste de la curva logística o la calibración logística de cuatro parámetros (4PLC) de una
calibración principal. Los ajustes de los calibradores 1 y 2 se utilizan para generar una curva de
calibración específica del analizador que está basada en la forma de la curva.
Para este método, la suma residual de los cuadrados se calcula mediante la siguiente ecuación:
Sj − Sj 2 yi − yi 2
Σ σj
+ Σ σi
Donde:
Sj Parámetro de la forma de la población media
Sj Parámetro de la forma específico del sistema
σj Parámetro de la forma de desviación estándar
yi Señal del calibrador esperada
yi Señal del calibrador obtenida
σi Desviación estándar de una señal del calibrador
Calibración Index (i‑series)

Una calibración index consiste en la medición de uno o dos puntos específicos de un ensayo
cualitativo. El software del sistema utiliza los datos de la calibración para generar un valor index
(punto de corte) específico para un módulo de procesamiento.
Método de ensayo de punto de corte (i‑series), página 815
Método de ensayo de punto de corte (i‑series)

Este método de cálculo de datos mide los valores de las unidades relativas de luz (URL) y
calcula el valor de punto de corte. Utiliza una calibración de uno o dos puntos para determinar
el punto (de corte) en el que se diferencian las muestras reactivas de las no reactivas. Las
fórmulas de punto de corte pueden emplear la suma, la resta y la multiplicación y se pueden
añadir constantes. Una vez calculado el punto de corte, el valor de la muestra desconocida en
URL se divide entre el punto de corte para determinar el cociente del punto de corte (index).

G5-6900R07 - 2020-04-27
El software del sistema utiliza los siguientes métodos de calibración para determinar el punto de
corte:
Método cualitativo a Este método utiliza un calibrador en la fórmula index. En

un punto (fórmula función de la fórmula utilizada para calcular el punto de
index) corte, el calibrador puede ser reactivo o no reactivo para el
ensayo.
El ejemplo siguiente es una fórmula de punto de corte de un
punto en la que a y b son constantes específicas del ensayo:
Punto de corte = a x URL del calibrador + b
Método cualitativo a Este método usa dos calibradores en la fórmula index. Las
dos puntos (fórmula concentraciones de los calibradores se basan en la fórmula
index) del punto de corte.
El ejemplo siguiente es una fórmula de punto de corte de
dos puntos en la que a y b son constantes específicas del
ensayo:
Punto de corte = a x URL del calibrador 1 + URL del
calibrador 2 - b
Calibración Index (i‑series), página 815
Método de referencia (i‑series)

El método de cálculo de datos de referencia utiliza una curva de calibración generada para otro
ensayo (ensayo de referencia) para calcular los resultados. Este método se utiliza cuando dos
o más ensayos usan el mismo reactivo. El ensayo de referencia se define en un fichero de
parámetros del ensayo.

G5-6900R07 - 2020-04-27
Capítulo 6 Almacenamiento de calibraciones
Almacenamiento de calibraciones
Alinity ci‑series almacena las calibraciones activas, inactivas y fallidas.
Almacenamiento de calibraciones activas, página 817
Almacenamiento de calibraciones inactivas, página 818
Almacenamiento de calibraciones fallidas, página 818
Almacenamiento de calibraciones activas

El sistema almacena calibraciones activas según estas directrices:
• Una calibración específica para un módulo de procesamiento se almacena como la
calibración activa para el lote de reactivos. Si el sistema está configurado para una
calibración por cartucho, la calibración se almacena como la calibración activa para la
combinación del lote y el cartucho de reactivos.
• El estado de una calibración es QC pendiente cuando se aplica uno de estos criterios:
– El sistema está configurado para solicitar el procesamiento de un control de calidad
después de generar una calibración.
– Se ha generado una calibración del ensayo ICT después de un cambio de lote de la
solución de referencia ICT.
NOTA: Una calibración que tiene un estado QC pendiente se considera una calibración
activa que no se puede utilizar para procesar análisis hasta que se complete un nivel del
control de calidad.
• La calibración activa sustituye a cualquier calibración anterior que tenga un estado Activa,
Caducada, Omitida, Lote omitido o QC pendiente. Las calibraciones anteriores que tengan
estos estados pasan a ser Inactivas.
• El sistema utiliza automáticamente la calibración activa como la calibración predeterminada
para el lote de reactivos del sistema, o para la combinación de lote y cartucho de reactivos
del sistema.
• Las calibraciones almacenadas con un estado Fallida se eliminan para el lote de reactivos,
o para la combinación de lote y cartucho de reactivos, específico de un módulo de
procesamiento.
• Una calibración activa se almacena para un máximo de cuatro lotes de reactivos diferentes
o cuatro combinaciones diferentes de lote y cartucho de reactivos, para cada ensayo del
• Cuando se calibra correctamente un quinto lote de reactivos o una quinta combinación de
lote y cartucho de reactivos, el sistema sustituye la calibración activa más antigua y el
estado de la calibración pasa a ser Inactiva.
• Las calibraciones activas almacenadas se eliminan cuando se elimina el fichero del ensayo
correspondiente.

G5-6900R07 - 2020-04-27
Almacenamiento de calibraciones Capítulo 6
NOTA: En la pantalla Detalles de calibración, el estado de las calibraciones activas se puede

modificar manualmente a Fallida.
Rechazar una calibración, página 830
Almacenamiento de calibraciones inactivas

El sistema almacena la calibración anterior como una calibración inactiva cuando se genera
una calibración nueva para el lote de reactivos, o para la combinación de lote y cartucho
de reactivos, específico de un módulo de procesamiento. Las calibraciones activas para los
ensayos ICT pasan a ser inactivas durante el proceso de cambio de lote de la solución de
referencia ICT. Las calibraciones inactivas se almacenan durante un máximo de 3 meses.
Se eliminan todas las calibraciones del sistema cuando se borra el último cartucho de un
lote principal de reactivos. El sistema elimina los reactivos cuando se supera la capacidad
de almacenamiento de cartuchos de reactivos. Los reactivos también se eliminan cuando los
ensayos c‑series definidos por el usuario se eliminan manualmente.
Almacenamiento de calibraciones fallidas

El sistema almacena una calibración fallida hasta que se genera una calibración activa u
otra calibración fallida para el lote de reactivos, o para la combinación de lote y cartucho de
reactivos, específico de un módulo de procesamiento.

G5-6900R07 - 2020-04-27
Capítulo 6 Revisión de las calibraciones
Revisión de las calibraciones

El procesamiento de una calibración del ensayo debe pasar la verificación de la calibración
antes de que el sistema almacene la calibración. El estado de cada calibración se muestra en
las pestañas Actual e Historial de la pantalla Estado de calibración.
Verificación de la calibración del sistema, página 819
Ver el estado de la calibración del ensayo, página 830
Transmitir una calibración al host, página 830
Rechazar una calibración, página 830
Verificación de la calibración del sistema

Una vez procesados los calibradores, el sistema verifica los resultados comparándolos con
los parámetros de calibración y las verificaciones de validez de la calibración específicas del
ensayo. Si los resultados de una calibración se encuentran dentro del intervalo especificado
para el ensayo, la nueva calibración sustituye a cualquier calibración anterior y el estado de
la calibración anterior pasa a ser Inactiva. Si los resultados de una calibración se encuentran
fuera del intervalo especificado para el ensayo, el estado de la nueva calibración es Fallida. Si
el ensayo tiene una calibración existente, no se sustituye. A menos que se indique lo contrario,
los estados de calibración se indican en las pestañas Actual e Historial de la pantalla Estado
de calibración, e incluyen las siguientes opciones:
Activa Los valores de los calibradores se encuentran dentro de las

especificaciones del ensayo. El software del sistema calcula
los resultados del análisis de las muestras de pacientes y los
controles a partir de esta calibración.
QC pendiente Los valores de los calibradores se encuentran dentro de las

especificaciones del ensayo y se aplica uno de los siguientes
criterios:
• El sistema está configurado para solicitar el
procesamiento de un control de calidad después de
generar una calibración y no se ha completado ninguna
muestra de control.
• Se ha generado una calibración para un ensayo ICT
después de un cambio de lote de la solución de
referencia ICT y no se ha completado ninguna muestra
de control.
Cuando se completa un nivel de control para el ensayo, el

estado de la calibración para a ser Activa.

G5-6900R07 - 2020-04-27
Revisión de las calibraciones Capítulo 6
NOTA: Un control completado no implica que el resultado

del control se encuentre dentro de las especificaciones
configuradas.
Fallida Los valores de los calibradores se encuentran fuera de las

especificaciones del ensayo. Si un lote de reactivos tiene una
calibración activa existente, el software del sistema calcula
los resultados del análisis de las muestras de pacientes y
controles a partir dicha calibración.
Inactiva Este estado se asocia con una calibración activa anterior

que ha sido sustituida por una calibración más reciente. Este
estado se muestra sólo en la pestaña Historial de la pantalla
Estado de calibración.
Pantalla Estado de la calibración

En esta pantalla, el usuario puede ver una lista de los estados de la calibración para los
ensayos y lotes de reactivos cargados en el sistema.
• Buscar calibraciones concretas en función de los criterios de búsqueda especificados.
• Acceder a información detallada sobre la calibración.
• Rechazar una calibración.
• Imprimir un informe de calibración.
página 822
Pantalla Detalles de estado de calibración, página 824

G5-6900R07 - 2020-04-27
Descripción de los elementos de la pantalla Estado de la calibración
Pestañas Actual e Historial

La pestaña Actual muestra información sobre la calibración actual de los reactivos cargados en
el sistema basada en la última lectura de los reactivos. La pestaña Historial muestra toda la
información sobre la calibración en el sistema de hasta 3 meses.
Elementos
módulos o un módulo concreto y ver información. La barra del
módulo sólo está disponible en la pestaña Actual.
En el número del módulo aparece una notificación ámbar si
una calibración va a caducar en el plazo de 1 hora.
En el número del módulo aparece una notificación roja si una
calibración ha caducado o es fallida.
Módulo Muestra el módulo en el que se ha solicitado y procesado

la calibración. El número del módulo sólo está disponible
cuando se selecciona el botón Todos.
Método de calibración Muestra el método de cálculo de datos definido para el

ensayo.
Se muestran los siguientes métodos para c‑series:
• Abs (Absorbancia)
• Factor
• Lineal
• Logit-4
Se muestran los siguientes métodos para i‑series:

• Punto a punto
• Regresión lineal
• 4PLC X
• 4PLC Y
• 4PLC X transformada
• Cualitativo a 1 punto

G5-6900R07 - 2020-04-27
• Cualitativo a 2 puntos
• Referencia
• Sin calibrar
Lote del reactivo Muestra el número de lote del reactivo.
Fecha/hora cal Muestra la fecha y la hora de finalización de la calibración.
Estado Muestra el estado de la calibración del lote de reactivos.
Fecha/hora de Muestra la fecha y la hora de caducidad de la calibración

caducidad completa o de ajuste.
Botones de función
Archivar Muestra la ventana flotante Archivar. Este botón sólo aparece

en la pestaña Historial.


host.
Descripción de los elementos de la ventana flotante Buscar en la pantalla Estado de

calibración
En la ventana flotante Buscar de la pantalla Estado de calibración, el usuario puede introducir
datos concretos que se utilizan para filtrar los datos de la pantalla.

G5-6900R07 - 2020-04-27
Elementos

los módulos. Este elemento de búsqueda sólo está disponible
en la pestaña Actual si se ha seleccionado el botón Todos y
en la pestaña Historial.

búsquedas por el número de lote del reactivo.
Caduca (en horas) Muestra un cuadro de texto que se utiliza para buscar
calibraciones que caducarán dentro de un número
determinado de horas. El intervalo de búsqueda es de 1 hora
a 24 horas.
Estado de la Muestra casillas que se utilizan para realizar búsquedas por

calibración los estados de la calibración. La ventana flotante Buscar en
la pestaña Actual tiene ocho estados de calibración:
• Activa
• Caducada
• En curso
• Fallida
• QC pendiente
• Omitida
• Sin calibrar
• Lote omitido
La ventana flotante Buscar en la pestaña Historial tiene siete

estados de calibración:
• Activa
• Caducada
• Inactiva
• Fallida
• QC pendiente
• Omitida
• Lote omitido
Estado del archivo Muestra casillas que se utilizan para realizar búsquedas por
los estados de archivo. Este elemento de búsqueda sólo está

G5-6900R07 - 2020-04-27
disponible en la pestaña Historial. La ventana flotante Buscar

tiene dos estados de archivo:
• Archivado
• No archivado
Botones de función



momento.
Pantalla Detalles de estado de calibración

• Detalles de las calibraciones
• Gráficas de las calibraciones sólo para c‑series
El usuario puede rechazar una calibración.
Descripción de los elementos de la pantalla Detalles del estado de calibración

La pantalla Detalles del estado de calibración muestra información detallada sobre el ensayo, el
reactivo y el calibrador utilizados para generar una calibración.
Área de información de ensayos y reactivos

Muestra información sobre el ensayo, el reactivo, el usuario y el analizador.
Nº ensayo Número definido para el ensayo. El número del ensayo debe

ser el mismo número utilizado para el host.

G5-6900R07 - 2020-04-27
Versión del ensayo Versión definida para el ensayo.
Lote del reactivo Muestra el número de lote del cartucho del reactivo.
Caducidad del lote Muestra la fecha de caducidad del lote del cartucho de
reactivos.

cuando se realizó la calibración.
Módulo de Indica el módulo utilizado para solicitar y procesar la

procesamiento calibración.
Nº serie del módulo Muestra el número de serie del módulo utilizado para solicitar
y procesar la calibración.
Área de información de la calibración

Muestra información detallada sobre la calibración.
Estado de la Muestra el estado de la calibración del lote de reactivos.

calibración
Tipo de calibración Indica el tipo de calibración para el ensayo.
Método de calibración Muestra el procedimiento matemático utilizado para analizar

los datos.
Fecha y Hora de Muestra la fecha y la hora de finalización de la calibración.

calibración
Lote del calibrador Número de lote del calibrador utilizado para calibrar el
ensayo.
calibradores de blanco, el número de lote de los calibradores
se muestra primero, seguido del número de lote de los
calibradores de blanco.
Caducidad del lote Indica la fecha de caducidad del lote de los calibradores
utilizados para calibrar el ensayo.
calibradores de blanco, la fecha de caducidad del lote de
los calibradores se muestra primero, seguida de la fecha de
caducidad del lote de los calibradores de blanco.
Caducidad de la curva Muestra la fecha y la hora de caducidad de la calibración

completa completa. Este elemento sólo está disponible para aquellos
ensayos que tengan un intervalo de calibración definido.

G5-6900R07 - 2020-04-27
Caducidad de la curva Muestra la fecha y la hora de caducidad de la calibración

de ajuste de ajuste. Este elemento sólo está disponible para aquellos
ensayos que tengan un intervalo de calibración definido.
Estado del archivo Muestra la siguiente información sobre el estado:
Archivado Los datos se han archivado

correctamente.
No archivado Los datos no se han archivado

correctamente.
Fecha/Hora del Muestra la fecha y la hora en las que se archivaron los datos.
archivo
Estado de transmisión Muestra información sobre el estado de transmisión, que se
utiliza para determinar el progreso de una transmisión.
Fecha/Hora de Muestra la fecha y la hora en las que se transmitió un

transmisión registro de archivo.
Código de mensaje Muestra el número del código de mensaje y una descripción.
Área de resultados del calibrador

Muestra información detallada sobre la calibración. La información sobre la calibración
mostrada varía en función del tipo de ensayo y del método de calibración.
Curva de calibración Indica la última calibración activa. Esta información sólo está
actual disponible para c‑series.
Curva de calibración Muestra la calibración activa anterior. Esta información sólo

anterior está disponible para c‑series.
NOTA: Las calibraciones fallidas no se muestran.
Punto de corte Muestra el valor del punto de corte calculado y utilizado para
el cálculo de datos del ensayo.
Cociente para Cal 1, Muestra los cocientes calculados para los calibradores 1 y 2.
Cociente para Cal 2 Esta información sólo está disponible para i‑series.
ID de calibrador Muestra el nombre del nivel del calibrador.
Conc Muestra el valor de concentración de cada nivel de calibrador

definido en los parámetros de ensayo. Los valores se
visualizan con las unidades de ensayo configuradas.
Para ensayos c‑series que utilicen el método de factor
de calibración de blanco y ensayos i‑series que utilicen el

G5-6900R07 - 2020-04-27
método de calibración de referencia, los valores se visualizan

con las unidades configuradas para el ensayo de referencia.
Conc ajuste Muestra el valor de concentración de la curva de ajuste

de cada nivel de calibrador definido en los parámetros de
ensayo. Los valores se visualizan con las unidades de ensayo
configuradas.
Esta información sólo está disponible para i‑series. Para
ensayos i‑series que utilicen el método de calibración
de referencia, los valores se visualizan con las unidades
configuradas para el ensayo de referencia.
% CV Muestra el porcentaje del coeficiente de variación calculado

para el calibrador.
Cal mV Muestra el valor medio en milivoltios de cada nivel del

calibrador. Esta información sólo está disponible para
ensayos potenciométricos c‑series.
Absorbancia Muestra el valor de absorbancia medio del nivel del

calibrador.
Factor Muestra el factor de calibración del nivel del calibrador.
Pendiente Muestra la respuesta (%) del módulo ICT (tecnología del chip
integrado) para los calibradores bajo y alto. Esta información
sólo está disponible para ensayos potenciométricos c‑series.
URL media Muestra la media de las unidades relativas de luz (URL)

de los replicados del calibrador. Esta información sólo está
disponible para i‑series.
URL de calibración de Muestra la lectura de los datos de referencia (calibrador

referencia principal) obtenidos de la etiqueta de códigos de barra del
reactivo. Esta información sólo está disponible para i‑series.
Ajuste URL Muestra los datos de URL de ajuste de la curva de cada

calibrador. Esta información sólo está disponible para i‑series.
Rep 1, Rep 2, Rep 3 Muestra el valor de absorbancia, el valor de milivoltios o el

valor de URL de los replicados 1, 2 y 3.
URL Rep 1, URL Rep Muestra el valor de URL de los replicados 1, 2 y 3. Esta
2, URL Rep 3 información sólo está disponible para i‑series.
Botones de función


G5-6900R07 - 2020-04-27
Rechazar Invalida la calibración actual.

varios elementos.

varios elementos.
Pantalla Detalles de estado de calibración, página 824
Descripción de los estados de calibración

En la lista siguiente se incluye una descripción de los estados de calibración. Los estados se
describen en el orden en el que se clasifican. A menos que se indique lo contrario, los estados
se indican en las pestañas Actual e Historial de la pantalla Estado de calibración:
Fallida Se ha producido una de las situaciones siguientes:

• La calibración ha fallado en un parámetro de calibración
específico del ensayo o en las verificaciones de validez
de la calibración específicas del ensayo.
• La calibración no se ha realizado con éxito debido a un
error del hardware.
• El usuario ha rechazado manualmente la calibración.
Caducada La calibración ha excedido el intervalo completo o el intervalo

de ajuste.
Sin calibrar Este estado se muestra sólo en la pestaña Actual de la

pantalla Estado de calibración cuando se produce una de las
situaciones siguientes:
• No se ha procesado una calibración para el lote del
reactivo o la combinación de lote y cartucho del reactivo
cargado en el sistema.
• Se han editado uno o más parámetros del ensayo
c‑series.
• Se ha editado el parámetro c‑series que designa si se
calibra un ensayo por lote o por cartucho.
• Se han editado uno o varios valores de concentración de
los calibradores.

G5-6900R07 - 2020-04-27
QC pendiente Se aplica uno de los criterios siguientes:

• El sistema está configurado para solicitar el
procesamiento de un control de calidad después de
generar una calibración, y no se ha completado ninguna
muestra de control.
• Se ha generado una calibración para un ensayo ICT
después de un cambio de lote de la solución de
referencia ICT y no se ha completado ninguna muestra
de control.
Omitida El usuario ha omitido manualmente una calibración caducada.
Lote omitido El sistema está configurado para registrar la fecha de

caducidad del lote del calibrador y el usuario ha omitido
manualmente un lote de calibrador caducado.
En curso Este estado se muestra sólo en la pestaña Actual de la

pantalla Estado de calibración e indica que hay una petición
de calibración en proceso.
Activa La calibración se ha completado con éxito y no está

caducada.
Inactiva Este estado se muestra sólo en la pestaña Historial de la

pantalla Estado de calibración cuando se produce una de las
situaciones siguientes:
• Se ha sustituido una calibración activa anterior por una
calibración más reciente.
• Se ha excedido el número de calibraciones activas
válidas para un módulo de procesamiento, ensayo y
lote de reactivo o combinación de lote y cartucho de
reactivos específicos. La calibración activa más antigua
pasa a ser inactiva.
página 822

G5-6900R07 - 2020-04-27
Ver el estado de la calibración del ensayo

Lleve a cabo este procedimiento para ver el estado de la calibración de un ensayo antes de
iniciar el procesamiento de las muestras o cuando aparece un indicador de estado.
NOTA: Cuando no hay una calibración activa almacenada, los análisis que se hayan iniciado
pasan a ser excepciones y no se procesan.
todos los módulos.
2. Para ver los datos de un módulo, pulse el botón del Módulo.
3. En la columna Estado, vea los estados de la calibración.
Transmitir una calibración al host

Realice este procedimiento para transmitir información sobre la calibración al host. Para
transmitir información sobre la calibración al host, se deben cumplir las siguientes condiciones:
• En la pantalla Configuración del host, se debe configurar la opción Interfaz host para HL7.
• Bajo Opciones de transmisión en la pantalla Configuración del host, la opción de
Calibración debe estar Activada.
• El estado de la calibración es activo.
• El estado de la transmisión de resultados de calibración no está Pendiente de transmisión.

2. En la pestaña Actual de la pantalla Estado de calibración, seleccione una o varias
calibraciones que desee transmitir (o pulse Seleccionar todo).
NOTA: Para filtrar la lista, pulse el botón de un Módulo o pulse Buscar.
3. Pulse Transmitir.
Rechazar una calibración

Estado del analizador • Módulo de procesamiento: Detenido, Calentando o En
requerido espera
• Gestor de reactivos y muestras: Detenido o En espera

G5-6900R07 - 2020-04-27
Realice este procedimiento para rechazar una calibración que tenga un estado Activa o QC
pendiente y evitar la obtención de resultados con esa calibración para las peticiones de
controles y muestras de pacientes existentes.
NOTA: El procedimiento no se puede realizar en ensayos con los métodos de calibración Usar
factor cal de blanco (c‑series) y Referencia (i‑series). Este procedimiento se puede realizar
desde la pestaña Historial de la pantalla Estado de calibración.
todos los módulos.
2. Para ver los datos de un módulo, pulse el botón del Módulo.
3. Seleccione uno o varios ensayos.
4. Pulse Detalles.
5. En la pantalla Detalles del estado de calibración, pulse Rechazar para la calibración
seleccionada.
7. Si se ha seleccionado más de una calibración, pulse Siguiente para ir a cada calibración y,
a continuación, repita los pasos 5, página 831 y 6, página 831 para cada calibración.
8. Para regresar a la pantalla Estado de calibración, pulse Hecho.
Después de rechazar una calibración, si se solicita una nueva calibración del ensayo, en la que
se incluyen análisis de muestras y controles, y falla la nueva calibración del ensayo, los análisis
de las muestras y los controles pasan a ser excepciones.
Almacenamiento de calibraciones activas, página 817

G5-6900R07 - 2020-04-27
NOTAS

G5-6900R07 - 2020-04-27
Capítulo 7 Precauciones y limitaciones de funcionamiento
Introducción
Para garantizar la seguridad del usuario y la exactitud de los resultados de los análisis, se
deben cumplir los requisitos de funcionamiento, las precauciones y las limitaciones. De lo
contrario, el funcionamiento del sistema puede verse afectado y se pueden producir daños u
obtener resultados erróneos en los análisis.
Precauciones y requisitos para el funcionamiento del sistema, página 835
Requisitos para el manejo de los materiales consumibles, página 836
Limitaciones de la interpretación de los resultados, página 841
Responsabilidad del usuario, página 844

G5-6900R07 - 2020-04-27
Precauciones y limitaciones de funcionamiento
Requisitos generales Capítulo 7
Requisitos generales
Los siguientes requisitos generales se deben cumplir para el funcionamiento óptimo del sistema:
• Con los analizadores de Abbott sólo se deben utilizar productos y componente autorizados
por Abbott. Ejemplos de productos y componentes autorizados por Abbott son, sin
limitación, ficheros de ensayos, calibradores, reactivos, materiales consumibles, soluciones
genéricas y soluciones cargadas en el sistema. Se permite el uso de ensayos definidos
por el usuario en el sistema de bioquímica clínica de Abbott en países autorizados.
Abbott Laboratories no se hará responsable del funcionamiento de los ensayos ni de
los analizadores si se utilizan productos y componentes no autorizados. Para obtener
más información sobre los productos y componentes autorizados por Abbott, póngase en
contacto con su representante local o busque la información de contacto para su país en
corelaboratory.abbott.
• Póngase en contacto con un representante de Abbott Laboratories para instalar o reubicar
el sistema.
• No instale el sistema cerca de la luz solar directa, del calor, de corrientes de aire ni de
dispositivos que generen calor. La exposición al calor y a las corrientes de aire puede
interferir en la capacidad del sistema para mantener una temperatura de funcionamiento
adecuada.
• Mantenga el espacio libre necesario alrededor del sistema. Este espacio es fundamental
para:
– Refrigerar adecuadamente los componentes eléctricos
– Controlar la temperatura del sistema
– Facilitar el acceso para el mantenimiento
– Permitir el acceso para desconectar el cable de alimentación cuando sea necesario
• Deje encendido el sistema todo el tiempo a menos que se indique lo contrario para realizar
un procedimiento de mantenimiento o solucionar un problema, o se produzca una situación
de emergencia.
• Realice los procedimientos de mantenimiento recomendados en este manual.
• No intente realizar ningún procedimiento de mantenimiento o reparación que no esté
especificado en la documentación proporcionada por Abbott Laboratories.
Precauciones y limitaciones de funcionamiento, página 833
Servicio, mantenimiento y diagnóstico, página 863
Espacio libre necesario para el sistema, página 470

G5-6900R07 - 2020-04-27
Capítulo 7 Precauciones y requisitos para el funcionamiento del sistema
Precauciones y requisitos para el funcionamiento

del sistema
Cuando trabaje con el sistema, tenga en cuenta los requisitos y las precauciones para el
funcionamiento del sistema. De lo contrario, se puede dañar el sistema o los resultados pueden
verse afectados.
Precauciones y requisitos antes del funcionamiento, página 835
Precauciones durante el funcionamiento, página 835
Precauciones y requisitos antes del funcionamiento

Antes de trabajar con el sistema, tenga en cuenta las siguientes precauciones y requisitos:
• Lea este manual detenidamente para familiarizarse con el funcionamiento del sistema y los
riesgos asociados.
• Lea los capítulos de la documentación del producto que contienen la siguiente información:
– Advertencias y precauciones generales
– Precauciones de seguridad
– Precauciones de manejo
• Verifique que se cargan los suministros y reactivos apropiados en el sistema.
Precauciones durante el funcionamiento

Mientras trabaja con el sistema, tome las precauciones siguientes:
• Cierre todas las puertas y cubiertas del sistema a menos que se indique lo contrario para
un procedimiento de mantenimiento o de solución de problemas.
• No desconecte ninguna conexión eléctrica durante el funcionamiento normal del sistema.
• Responda a las indicaciones del sistema relativas a los niveles de residuos durante el
procesamiento. Elimine todos los residuos de acuerdo con la normativa vigente.
• No sustituya ningún fusible. El usuario no puede sustituir los fusibles.

G5-6900R07 - 2020-04-27
Requisitos para el manejo de los materiales consumibles Capítulo 7
Requisitos para el manejo de los materiales

consumibles
Para garantizar la seguridad del usuario y obtener resultados precisos, cumpla los requisitos
sobre el manejo de los materiales consumibles.
Para obtener más información sobre el manejo de los materiales consumibles, consulte la
siguiente documentación:
• Instrucciones de uso del producto
• Etiquetado específico del producto
• Fichas de datos de seguridad
Requisitos para el almacenamiento, página 836
Requisitos de uso, página 837
Requisitos para el almacenamiento

Durante el almacenamiento de las cubetas de reacción, los cartuchos de reactivos, los tapones
de repuesto de los reactivos y las copas de muestras, tenga en cuenta los requisitos siguientes:
• Mantenga todos los materiales consumibles limpios y sin polvo.
• Almacene todos los materiales consumibles en sus recipientes originales, para disponer de
información como las fechas de caducidad y los números de lote, si fuera necesario.
Siga estos requisitos para el almacenamiento de reactivos, calibradores, controles y soluciones

genéricas:
• Almacene los reactivos, los calibradores, los controles y las soluciones genéricas de
acuerdo con las instrucciones indicadas en sus etiquetas o en la documentación del
producto.
• Almacene los reactivos en posición vertical. Para obtener más información, consulte la
Si recibe reactivos, calibradores, controles o soluciones genéricas que no cumplen las

condiciones descritas en las recomendaciones de las etiquetas o en la documentación del
producto, o están dañados, póngase en contacto con su representante local o busque la
información de contacto para su país en corelaboratory.abbott.

G5-6900R07 - 2020-04-27
Capítulo 7 Requisitos para el manejo de los materiales consumibles
Requisitos de uso
Mientras utiliza cubetas de reacción, cartuchos de reactivos, tapones de repuesto de los
reactivos y copas de muestras, tenga en cuenta los requisitos siguientes:
• No reutilice ni sustituya los materiales consumibles. Abbott Laboratories no se hace
responsable del funcionamiento del sistema y de los resultados de los análisis si los
materiales consumibles se reutilizan o son de otro fabricante ajeno a Abbott Laboratories.
• Tenga cuidado al manejar las cubetas de reacción, los tapones de repuesto de los
reactivos y las copas de muestras para evitar su contaminación y cualquier riesgo para
el usuario.
• Considere todas las cubetas de reacción, los cartuchos de reactivos, los tapones
de repuesto y las copas de muestras usados como potencialmente infecciosos. Siga
los procedimientos correspondientes sobre la correcta manipulación de los materiales
consumibles.
Cumpla estos requisitos cuando use reactivos, calibradores, controles y soluciones genéricas:
• No sustituya ningún material. Abbott Laboratories fabrica todos sus productos según normas
de control de calidad estrictamente controladas. La sustitución de cualquier material puede
afectar negativamente al funcionamiento del sistema, así como a los resultados de los
análisis, la seguridad y la vida útil del equipo.
• No mezcle ni agite los líquidos excesivamente para minimizar la formación de espuma y
burbujas.
• No pipetee con la boca.
• No fume, coma, beba ni se aplique cosméticos o lentes de contacto en áreas donde se
manejen muestras, reactivos, calibradores, controles o soluciones genéricas.
• Considere todos los reactivos, los calibradores y los controles que contengan materiales de
origen humano como potencialmente infecciosos.
• Tenga cuidado al manejar los reactivos, los calibradores, los controles y las soluciones
genéricas para evitar su contaminación y cualquier riesgo para el usuario.
• Utilice guantes limpios para evitar la contaminación y la exposición del usuario cuando
coloque cartuchos de reactivos en el sistema.
• No invierta los cartuchos de reactivos usados, ya que se podrían producir fugas del reactivo
y esto podría afectar a los resultados de los análisis.
• Compruebe que los cartuchos de reactivos no hayan caducado antes de cargarlos en el
sistema.
• No utilice reactivos, calibradores, controles ni soluciones genéricas una vez transcurrida la
fecha de caducidad.
• No utilice reactivos en el sistema una vez que se haya excedido el número máximo de días
de uso permitido. Para obtener más información, consulte la documentación del producto.
• Compruebe que las soluciones genéricas están cargadas en la posición correcta para
asegurar que los resultados de los análisis no se vean afectados negativamente.

G5-6900R07 - 2020-04-27
Requisitos para el manejo de los materiales consumibles Capítulo 7
• No mezcle reactivos, calibradores, controles ni soluciones genéricas de un mismo lote ni

entre lotes diferentes.

G5-6900R07 - 2020-04-27
Capítulo 7 Requisitos para el manejo de las muestras
Requisitos para el manejo de las muestras

Para obtener información sobre la recogida, la preparación y el almacenamiento de las
muestras, consulte la documentación del producto. Considere todas las muestras como
materiales potencialmente infecciosos. Asimismo, todas las superficies del sistema y los
componentes que hayan entrado en contacto con dichas muestras deben considerarse como
materiales potencialmente infecciosos.
Requisitos para la recogida de muestras
Cuando recoja muestras, tenga en cuenta los requisitos siguientes:

• Siga todas las precauciones durante la recogida de las muestras de sangre por
venopunción, a fin de evitar la hemólisis de las muestras.
• Verifique si se está utilizando el tipo de muestra correcto. El sistema no lleva a cabo esta
verificación.
Requisitos para la preparación y el almacenamiento de las muestras
Durante la preparación y el almacenamiento de las muestras, tenga en cuenta los requisitos

siguientes:
• Inspeccione si se han formado burbujas en las muestras. Elimine las burbujas con un palillo
limpio antes de procesar las muestras. Utilice un palillo nuevo para cada muestra con el
objeto de evitar la contaminación cruzada.
• Asegúrese de que las muestras de suero y plasma no contienen fibrina, eritrocitos u otras
partículas en suspensión.
• Para obtener información sobre el volumen de muestra necesario, consulte la
• Antes de congelar las muestras, separe los coágulos, los eritrocitos o los separadores de
suero de las muestras de suero o plasma.
• Mezcle y centrifugue las muestras de suero o plasma después de realizar un ciclo de
congelación/descongelación o para eliminar los eritrocitos o las partículas en suspensión.
Para más información sobre las limitaciones y las sustancias interferentes, consulte la
• Evite realizar múltiples ciclos de congelación y descongelación. Después de descongelar
una muestra, mézclela bien a baja velocidad o inviértala suavemente. Con las muestras
mezcladas se obtienen resultados congruentes en los análisis.
• Destape los tubos de muestras antes de cargarlos en el gestor de reactivos y muestras.
• Para minimizar los efectos de la evaporación, después de cargar las muestras en el
sistema, analícelas antes de que transcurra el número de horas especificado en la

G5-6900R07 - 2020-04-27
Requisitos para el manejo de las muestras Capítulo 7

G5-6900R07 - 2020-04-27
Capítulo 7 Limitaciones de la interpretación de los resultados
Limitaciones de la interpretación de los

resultados
Los resultados de los ensayos deben utilizarse conjuntamente con otros datos clínicos, tales
como síntomas, resultados de otros análisis, historia clínica del paciente, impresiones clínicas,
información disponible de la evaluación clínica y otros procedimientos de diagnóstico. Toda esta
información debe tenerse en cuenta para un tratamiento adecuado del paciente.
Si los resultados del ensayo no se corresponden con los datos clínicos, se recomienda realizar
más análisis para confirmar los resultados.
Se pueden producir errores, ya sean generados por el usuario o por las limitaciones de la
tecnología utilizada en el sistema.

G5-6900R07 - 2020-04-27
Limitaciones de la interpretación de los resultados Capítulo 7
NOTAS

G5-6900R07 - 2020-04-27
Capítulo 8 Riesgos
Introducción
Si se toman las precauciones sobre riesgos y seguridad, se reducen los posibles daños del
personal y del entorno del laboratorio.
Este capítulo contiene información complementaria. Esta información complementaria no
sustituye a los requisitos de seguridad de su lugar de trabajo. Compruebe las diferencias que
pueda haber entre la información complementaria y los requisitos de seguridad de su lugar de
trabajo con la dirección o un representante de seguridad en el trabajo.
Responsabilidad del usuario, página 844
Iconos de seguridad, página 845
Limpieza de salpicaduras, página 855
Riesgos físicos, página 861

G5-6900R07 - 2020-04-27
Riesgos
Responsabilidad del usuario Capítulo 8
Responsabilidad del usuario

Utilice el sistema sólo para el propósito para el que ha sido diseñado. Los usuarios deben estar
formados antes de trabajar con el sistema. Si no se cumplen las instrucciones de seguridad,
se pueden producir lesiones personales, daños al medio ambiente, daños al sistema o los
resultados de los análisis pueden verse afectados.
Toda herramienta utilizada para anular los bloqueos debe ser controlada y distribuida por el
usuario o el responsable del usuario.
Riesgos, página 843

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Iconos de seguridad
Iconos de seguridad
Se usan iconos de seguridad en el sistema y en la documentación del sistema para identificar
condiciones potencialmente peligrosas. Familiarícese con estos iconos para conocer el tipo de
riesgo potencial.
Tabla 45: Iconos de seguridad y descripciones
Icono Descripción
PRECAUCIÓN: RIESGOS biológicos
Identifica una actividad o área en la que puede verse expuesto a material
PRECAUCIÓN: Posibilidad de descarga eléctrica

Indica la posibilidad de que se produzca una descarga eléctrica si no se siguen los
controles del procedimiento o de ingeniería.
PRECAUCIÓN: Superficie caliente
Identifica una actividad o área en la que puede verse expuesto a superficies
calientes.
PRECAUCIÓN: Peligro de punción con la sonda
Identifica una actividad o área en la que puede verse expuesto a sondas.
PRECAUCIÓN: Elemento punzante
Identifica una actividad o área en la que puede verse expuesto a elementos
punzantes.
PRECAUCIÓN
Cuando se utiliza en este manual, este icono va acompañado de una descripción
del riesgo y de información relacionada con el contenido de seguridad de este
apartado. Algunos ejemplos son:
• PRECAUCIÓN: Riesgo por elevación
Identifica una actividad en la que puede ser necesario levantar o mover un
objeto pesado.
• PRECAUCIÓN: Piezas en movimiento
Identifica una actividad o área en la que puede verse expuesto a piezas en
movimiento.
• PRECAUCIÓN: Riesgo químico
Identifica una actividad o área en la que puede verse expuesto a productos
químicos peligrosos.
PRECAUCIÓN: Desconexión del enchufe de alimentación
Identifica una desconexión eléctrica principal.
Residuos eléctricos y de equipos electrónicos

Indica que el elemento se debe desechar en un contenedor especial para la
recogida de residuos eléctricos y de equipos electrónicos y no en un contenedor de
residuos o basura general.

G5-6900R07 - 2020-04-27
Riesgos
Iconos de seguridad Capítulo 8

Sondas y objetos cortantes, página 861
Objetos pesados, página 861
Objetos calientes, página 862

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Riesgos biológicos
Riesgos biológicos
Cuando realice las siguientes actividades, puede verse expuesto a materiales potencialmente
infecciosos:
• Manejo de muestras, reactivos, calibradores y controles
• Limpieza de salpicaduras
• Manejo y eliminación de residuos
• Reubicación del sistema
• Procedimientos de mantenimiento
• Procedimientos de descontaminación
• Procedimientos de sustitución de componentes
Siga las precauciones para minimizar el impacto de esta exposición.
Precauciones, página 847
Sustitución de componentes, página 949
Precauciones
Todos los productos de origen humano y todas las superficies y los componentes del sistema
que entren en contacto con dichos productos deben considerarse potencialmente infecciosos.
No existen métodos de análisis que garanticen la inocuidad de materiales de origen humano o
de microorganismos inactivados.
Se recomienda manejar todos los materiales potencialmente infecciosos de acuerdo con las
instrucciones especificadas en la publicación "OSHA Standard on Bloodborne Pathogens".1
En el caso de materiales que contengan o que pudieran contener agentes infecciosos, se
deben seguir las prácticas de seguridad biológica "Biosafety Level 2"2 u otras normativas
equivalentes.3,4 Entre las precauciones que se deben tomar se incluyen:
• Cuando maneje materiales de origen humano o componentes del sistema contaminados:
– Use guantes, batas de laboratorio y gafas protectoras.
– No coma, beba, fume ni se aplique cosméticos o lentes de contacto.
• No pipetee con la boca.
• Limpie las salpicaduras de los materiales potencialmente infecciosos y los componentes del
sistema contaminados con un detergente de amonio cuaternario. A continuación, rocíe o
limpie la superficie afectada con solución de hipoclorito de sodio al 0.5 %. Deje actuar el
desinfectante en la superficie durante al menos 10 minutos.

G5-6900R07 - 2020-04-27
Riesgos
Riesgos biológicos Capítulo 8
• Descontamine y deseche todas las muestras, los reactivos y los materiales potencialmente
contaminados según la normativa local vigente.
Limpie inmediatamente una zona afectada si ha estado expuesta a materiales infecciosos o

potencialmente infecciosos:
Ojos Enjuague con agua durante 15 minutos.
Boca Enjuague con agua.
Piel Lave la zona afectada con jabón y agua. Utilice alcohol,

povidona yodada, clorhexidina u otro antiséptico.
Herida por punción Deje que sangre. Lave la zona afectada con jabón y agua.
Busque asistencia médica lo antes posible para realizar un seguimiento adecuado.
Referencias bibliográficas
1. US Department of Labor, Occupational Safety and Health Administration, 29 CFR Part

1910.1030, Bloodborne pathogens.
2. US Department of Health and Human Services. Biosafety in Microbiological and Biomedical
Laboratories. 5th ed. Washington, DC: US Government Printing Office; December 2009.
3. World Health Organization. Laboratory Biosafety Manual. 3rd ed. Geneva: World Health
Organization; 2004.
4. Clinical and Laboratory Standards Institute (CLSI). Protection of Laboratory Workers From
Occupationally Acquired Infections; Approved Guideline--Fourth Edition. CLSI Document
M29-A4. Wayne, PA: CLSI; 2014.

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Riesgos químicos
Riesgos químicos
Cuando se manejan los materiales consumibles, el usuario puede exponerse a productos
químicos peligrosos.
Para minimizar la exposición a productos químicos peligrosos, siga las instrucciones indicadas
en la documentación siguiente:
• Instrucciones de uso del producto
• Etiquetado específico del producto
• Fichas de datos de seguridad
Si Alinity ci‑series se instala y se utiliza correctamente, el diseño del sistema reduce el grado de
exposición.
Los productos del sistema están clasificados y etiquetados de acuerdo con el reglamento
zonal basado en Globally Harmonized System of Classification and Labelling of Chemicals
(GHS, Sistema internacional armonizado de clasificación y etiquetado de productos químicos).
Algunos ejemplos de reglamentos zonales son: U.S. OSHA Hazard Communication Standard
(HCS) y el Reglamento europeo (CE) nº 1272/2008 sobre clasificación, etiquetado y envasado
de sustancias y mezclas (CLP).
Los pictogramas (diamantes con el borde rojo), las palabras de aviso (como Advertencia y
Peligro), las frases sobre riesgos (H) y medidas de seguridad (P) se incluyen en el etiquetado
de los productos.
Asimismo, en el etiquetado se pueden incluir otras advertencias y precauciones según la
legislación local vigente.
Para obtener las fichas de datos de seguridad, póngase en contacto con su representante local
o busque la información de contacto para su país en corelaboratory.abbott.
Precauciones generales, página 849
Azida sódica, página 850
Sensibilizantes, página 851
Hielo seco, página 851
Precauciones generales
Tome las precauciones siguientes cuando maneje compuestos químicos:
• Consulte las instrucciones y las precauciones indicadas en las fichas de datos de
seguridad.
• Evite el contacto con la piel y los ojos. Si se va a realizar dicho contacto, utilice guantes,
bata de laboratorio y gafas protectoras.

G5-6900R07 - 2020-04-27
Riesgos
Riesgos químicos Capítulo 8
• Mantenga el laboratorio limpio. No coma, beba o almacene comida y bebida en las zonas
en las que se trabaja con productos químicos.
• Limpie inmediatamente los líquidos derramados.
• Solicite atención médica si presenta signos de irritación o toxicidad después de manejar
estos materiales.
PRECAUCIÓN: Este producto contiene sustancias químicas consideradas por el
estado de California como causantes de cáncer y de defectos en la gestación o
daños en la reproducción.
• Para obtener información sobre el Artículo 33 de la normativa REACH de la UE (EC
1907/2006, Registro, evaluación, autorización y restricción de sustancias químicas), visite la
página pmis.abbott.com. Si tiene algún problema para acceder a la página web, póngase en
contacto con Abbott Laboratories en abbott.REACH@abbott.com.
• Para ver las tablas de sustancias peligrosas RoHS 2 de China, de conformidad con la
legislación SJ/T 11364-2014 de las Normativas de la Industria Electrónica de la República
Popular de China, visite corelaboratory.abbott/registration-ous (seleccione Biblioteca técnica
> Otros documentos de referencia > Tablas de sustancias peligrosas RoHS de China).
Azida sódica
Algunos productos contienen azida sódica. Tenga en cuenta las siguientes precauciones cuando
utilice productos o maneje residuos que contengan azida sódica:
• No utilice ninguna sustancia química o producto con un pH inferior a 6 para desinfectar
residuos que contengan azida sódica. El ácido hidrazoico es un gas altamente tóxico que
se libera cuando el pH es inferior a 6. Durante el funcionamiento normal del sistema se
utilizan pequeñas cantidades de azida sódica con otros componentes de los reactivos, pero
no generan ácido hidrazoico a niveles nocivos para el usuario.
• Purgue bien las tuberías con agua varias veces cada día para evitar la posible formación
de azidas metálicas explosivas en componentes de plomo, cobre o latón o en soldaduras
de las tuberías del laboratorio si se eliminan los residuos de los productos y del sistema a
través de un desagüe. Para obtener información detallada sobre las azidas en las tuberías
de los laboratorios, consulte la publicación Current Intelligence Bulletin No.13: Explosive
Azide Hazard (August 16, 1976). Se trata de una información distribuida por el U.S. National
Institute for Occupational Safety and Health (NIOSH). Si desea obtener una copia de este
boletín, póngase en contacto con su representante local o visite los siguientes sitios web:
– cdc.gov/niosh
Buscar por título del boletín.
– corelaboratory.abbott
Vaya a la página web internacional o a la página web de EE. UU. Seleccione Soporte/
Librería técnica/Otros documentos de referencia.

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Riesgos químicos
Sensibilizantes
Algunos productos contienen concentraciones bajas de componentes sensibilizantes. Los
sensibilizantes pueden provocar reacciones alérgicas en algunas personas. Las reacciones
alérgicas pueden manifestarse con la primera exposición o sólo después de varias exposiciones
repetidas. Las metilisotiazolonas, utilizadas como conservantes en algunos productos, se
han asociado con reacciones alérgicas de la piel (dermatitis alérgica de contacto). Algunos
limpiadores enzimáticos pueden provocar reacciones alérgicas en el aparato respiratorio de
personas sensibles a los componentes.
Para reducir la posible exposición a sensibilizantes, tome las siguientes precauciones generales:
• Siga las buenas prácticas de laboratorio para reducir salpicaduras, derrames y formación
de aerosoles de líquidos y polvos, especialmente cuando vierta o transfiera materiales.
• Utilice guantes impermeables y equipo protector adecuado para laboratorios de biología.
• Quítese los guantes inmediatamente si se rompen o se contaminan.
• Lávese las manos después de quitarse los guantes e inmediatamente antes de colocarse
unos guantes nuevos.
• Maneje los recipientes a una altura cómoda, es decir, por debajo del pecho.
Hielo seco
Algunos productos se envían con hielo seco. El hielo seco es dióxido de carbono sólido
criogenizado a una temperatura de -78.5 °C. Utilice equipo de protección personal adecuado,
como guantes aislantes del frío, y asegúrese de mantener una ventilación apropiada cuando
maneje el hielo seco.
Si la piel sin protección entra en contacto con el hielo seco durante un período de tiempo
prolongado, las células de la piel pueden congelarse y producirse una quemadura por
congelación. Los síntomas de quemaduras por congelación son enrojecimientos, ampollas y
descamación de la piel. Los síntomas pueden variar en función de la duración de la exposición.
El dióxido de carbono sólido pasa al estado gaseoso mediante un proceso conocido como
sublimación. El dióxido de carbono es un gas incoloro e inodoro que pesa aproximadamente 1.5
veces más que el aire, por lo que fluye hacia abajo. En zonas cerradas y sin ventilar, el dióxido
de carbono se separa del aire y se acumula en el suelo en mayores concentraciones, como
un "lago de dióxido de carbono." El aire en zonas interiores, con una ventilación adecuada,
contiene aproximadamente 0.03 % de dióxido de carbono por volumen.
La inhalación de aire con 3 % a 5 % de dióxido de carbono por volumen puede causar dolores
de cabeza, trastornos respiratorios y malestar. La inhalación de aire con 8 % a 10 % de dióxido
de carbono por volumen puede causar calambres, desmayo, parada respiratoria y muerte.

G5-6900R07 - 2020-04-27
Riesgos
Riesgos químicos Capítulo 8

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Manejo y eliminación de residuos
Manejo y eliminación de residuos

Cada laboratorio es responsable de identificar todos los recipientes de residuos y de clasificar
los residuos con el fin de asegurar que se eliminen según las normativas vigentes.
NOTA: Siga las normativas locales sobre la eliminación de sustancias químicas, así como las
recomendaciones indicadas en la ficha de datos de seguridad para eliminar el producto de
forma segura.
Residuos líquidos que contienen materiales (potencialmente) infecciosos, página 853
Pilas, página 854
página 599
Eliminación de los residuos de cubetas de reacción y actualización del inventario (i‑series),
página 600
Residuos líquidos que contienen materiales (potencialmente)

infecciosos
Tome las siguientes precauciones para cumplir los requisitos vigentes para la descontaminación
o la desinfección de residuos líquidos que contienen materiales infecciosos o potencialmente
infecciosos:
• Utilice un desinfectante efectivo frente a agentes infecciosos de transmisión hemática y
frente a otros agentes microbianos que pueda haber en su entorno. Un desinfectante
efectivo para Mycobacterium tuberculosis suele ser efectivo para la mayoría de los virus
conocidos y bacterias no formadoras de esporas, y es adecuado para la mayoría de los
laboratorios clínicos.
• Seleccione un desinfectante y un método de desinfección que no generen burbujas,
efervescencia ni aerosoles.
• No utilice ninguna sustancia química o producto con un pH inferior a 6. El uso de materiales
con un pH inferior a 6 genera gases altamente tóxicos de ácido hidrazoico si los residuos
de los materiales contienen azida sódica.
• No utilice sustancias químicas o productos para la desinfección que contengan metales.
Estas precauciones evitan la creación de azidas metálicas altamente explosivas en los
residuos que puedan contener azida sódica.
• Consulte la información de seguridad del fabricante antes de utilizar cualquier
desinfectante.
• Utilice los desinfectantes según las instrucciones suministradas por el fabricante (por
ejemplo, no utilice cantidades excesivas de desinfectante). Si no se siguen las instrucciones
del fabricante, se pueden obtener efectos no deseados.
• No utilice un desinfectante si las instalaciones, los equipos y otras medidas de protección
no son adecuados para su uso con el desinfectante.

G5-6900R07 - 2020-04-27
Riesgos
Manejo y eliminación de residuos Capítulo 8
• No se recomienda la esterilización en autoclave de materiales contaminados con productos

que contienen sustancias químicas peligrosas por inhalación a concentraciones bajas (por
ejemplo, cianuros).
• Use equipo de protección apropiado (como guantes, bata de laboratorio y gafas
protectoras) cuando realice actividades de descontaminación.
Pilas
Según la Directiva Europea sobre pilas y baterías es necesario recoger por separado las pilas
agotadas para facilitar el reciclado y proteger el medio ambiente.
El sistema contiene pilas que el usuario no debe manejar o extraer. Sólo un representante de
Abbott Laboratories o una persona cualificada puede extraer las pilas del sistema al final de
su vida útil y desecharlas según la normativa local vigente sobre la recogida selectiva de pilas
usadas.
Póngase en contacto con su representante local o busque la información de contacto para su
país en corelaboratory.abbott.

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Limpieza de salpicaduras
Limpieza de salpicaduras
Limpie las salpicaduras según las prácticas de seguridad biológica establecidas y siga las
instrucciones indicadas en las fichas de seguridad. Dichas prácticas de seguridad incluyen:
1. Use equipo de protección apropiado, como guantes, bata de laboratorio y gafas protectoras.
2. Retire las salpicaduras con un material absorbente.
3. Limpie la zona de la salpicadura con un detergente de amonio cuaternario.
4. Rocíe o limpie la zona afectada con solución de hipoclorito de sodio al 0.5 %. Deje actuar el
desinfectante en la superficie durante al menos 10 minutos.
5. Deseche todo el material absorbente y los paños según las normativas vigentes.
Limpieza no programada, página 900

G5-6900R07 - 2020-04-27
Riesgos
Requisitos para la descontaminación Capítulo 8
Requisitos para la descontaminación

El hipoclorito de sodio y otros desinfectantes suelen ser sustancias químicas peligrosas que
reaccionan con muchas sustancias químicas, materiales y tejidos vivos. Para reducir la posible
exposición a desinfectantes, tome las siguientes precauciones generales:
• Consulte la información de seguridad del fabricante antes de utilizar cualquier
desinfectante.
• Use equipo de protección apropiado (como guantes, bata de laboratorio y gafas
protectoras) cuando realice actividades de descontaminación.
Preparación de soluciones de hipoclorito de sodio, página 856
Estabilidad del hipoclorito de sodio, página 857
Reubicación del sistema, página 163
Limpieza y descontaminación de los componentes externos, página 900
Limpieza y descontaminación del lector de códigos de barras, página 901
Preparación de soluciones de hipoclorito de sodio

Para calcular las partes de agua necesarias para mezclar con una parte de solución de
hipoclorito de sodio comercial, utilice la ecuación siguiente:
B − A
X = A
Donde:
A Porcentaje de la solución de hipoclorito de sodio deseada
B Porcentaje de hipoclorito de sodio (cloro activo o disponible)

de la solución de hipoclorito de sodio comercial
X Partes de agua necesarias para mezclar con una parte de

solución de hipoclorito de sodio comercial (cloro activo o
disponible)
Ejemplo:
A = 0.5 %
B = 5%
5% − 0.5%
X = 0.5%
= 9
Mezcle una parte de hipoclorito de sodio con nueve partes de agua.

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Requisitos para la descontaminación
Para calcular el volumen de hipoclorito de sodio necesario para preparar un volumen concreto
de solución de hipoclorito de sodio, utilice la ecuación siguiente:
A × V2
V1 = B
Donde:
A Porcentaje de la solución de hipoclorito de sodio deseada
B Porcentaje de hipoclorito de sodio (cloro activo o disponible)

de la solución de hipoclorito de sodio comercial
V1 Volumen de la solución de hipoclorito de sodio comercial
V2 Volumen total deseado
Ejemplo:
A = 0.5 %
B = 5%
V2 = 1 000 mL (1 litro)
0.5% × 1000 mL
V1 = 5%
= 100 mL
Mezcle 100 mL de solución de hipoclorito de sodio comercial con 900 mL de agua para preparar
1 litro de solución de hipoclorito de sodio.
Estabilidad del hipoclorito de sodio

Utilice solución de hipoclorito de sodio recién preparada para la descontaminación. El hipoclorito
de sodio se debe preparar diariamente con el fin de garantizar que la solución contenga una
cantidad suficiente de compuesto activo (por ejemplo, cloro) para ser efectiva. La cantidad de
cloro activo de las soluciones de hipoclorito de sodio se reduce, por ejemplo, debido a los
siguientes factores:
• La presencia de material orgánico en el agua utilizada para la dilución
• La temperatura de almacenamiento de la solución
• El tipo y el tamaño del recipiente y del cierre
• La frecuencia y la naturaleza del uso
Si el centro de trabajo cuenta con datos que demuestran una mayor vida útil bajo condiciones
concretas de preparación y conservación de la solución en el centro, prepare las soluciones con
antelación y almacénelas.

G5-6900R07 - 2020-04-27
Riesgos
Riesgos eléctricos Capítulo 8
Riesgos eléctricos
El sistema no comporta ningún riesgo elevado de descarga eléctrica para los usuarios, si se
instala y se utiliza conforme a las recomendaciones y se conecta a una fuente de suministro
eléctrico con las especificaciones requeridas.
El usuario debe ser consciente del riesgo eléctrico que supone trabajar con el sistema. Sólo el
personal cualificado puede realizar el mantenimiento eléctrico.
Algunos requisitos para la seguridad eléctrica son los siguientes:
• Inspeccione el cableado que conecta el sistema en busca de signos de desgaste o daño.
• Como protección contra las descargas eléctricas, utilice únicamente cables de alimentación
y accesorios eléctricos apropiados, tales como los que se suministran con el analizador.
• Utilice un enchufe eléctrico con toma de tierra, voltaje y potencia adecuados.
• No desconecte ninguna conexión eléctrica ni realice el mantenimiento eléctrico o de
componentes internos mientras el analizador permanece encendido.
• Mantenga los líquidos lejos de los conectores de los componentes eléctricos y de
comunicaciones.
• No toque los interruptores ni las salidas con las manos mojadas.
• Mantenga el suelo limpio y seco debajo y alrededor del sistema.
• Utilice un interruptor con toma de tierra cuando trabaje en condiciones de humedad.
• Limpie inmediatamente las salpicaduras. Apague el sistema y desconecte el cable del
suministro eléctrico antes de limpiar grandes vertidos de líquidos.

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Riesgos mecánicos
Riesgos mecánicos
Alinity ci‑series es un analizador automático controlado por un ordenador. Al igual que sucede
con la mayoría de los equipos automatizados, siempre existe un riesgo potencial de daño o
lesión física derivado de los componentes mecánicos en movimiento durante el funcionamiento
del sistema.
Para minimizar los riesgos mecánicos, el sistema protege los componentes en movimiento para
evitar los accidentes y añade medidas de seguridad al hardware.
El sistema requiere que el usuario coloque correctamente todas las muestras, reactivos,
calibradores, controles, copas de muestras y tubos en el sistema. Asegúrese de colocar
correctamente las copas de muestras, los tubos y los cartuchos de reactivos antes de iniciar el
funcionamiento.
A pesar de que el sistema está equipado con medidas de seguridad que impiden el descenso
de las sondas, no toque el centro de procesamiento durante el funcionamiento del sistema. Para
interrumpir un procesamiento, siga las instrucciones de uso de este manual.
La parte superior del transportador del gestor de reactivos y muestras (RSM) está equipada
con diodos emisores de luz blanca (LED) que son indicadores visuales de seguridad. Estos LED
permiten ver constantemente la posición y el movimiento del transportador del RSM. No acceda
nunca a la vía del transportador del RSM. No ponga en marcha el sistema a menos que haya al
menos un LED iluminado. En el caso de que ningún LED esté iluminado, contacte con el centro
de servicio al cliente para solucionar el fallo.
Si es necesario para la realización de procedimientos de mantenimiento o diagnóstico, los
bloqueos los pueden omitir sólo representantes de Abbott Laboratories o usuarios entrenados
utilizando la llave de bloqueo. Tenga cuidado con los posibles riesgos mecánicos y biológicos.
Tenga cuidado con las piezas en movimiento. No acceda a las vías con piezas en movimiento.
Durante el funcionamiento del sistema, el usuario puede verse expuesto a los siguientes
componentes en movimiento:
• Brazos de pipeteo y sondas
• Transportador de muestras
• Conjunto cargador de cubetas de reacción
• Sondas de aspiración de lavado
• Centro de procesamiento
• Bombas del módulo de procesamiento
Algunos requisitos para la seguridad mecánica son los siguientes:

• Mantenga todas las cubiertas y barreras protectoras en las posiciones adecuadas.
• No realice tareas manuales en la superficie de trabajo del sistema.
• No introduzca ninguna parte del cuerpo en una zona de movimientos mecánicos durante el
• No lleve ropa o accesorios que puedan quedar atrapados en el sistema.
• No guarde objetos en los bolsillos que puedan caer dentro del sistema.

G5-6900R07 - 2020-04-27
Riesgos
Riesgos mecánicos Capítulo 8
• En el caso de que el sistema no funcione correctamente o se produzca una secuencia

inesperada de movimientos, el usuario puede instintivamente intentar detenerlo, lo que
puede producirle lesiones.
• Realice con cuidado los procedimientos de ajuste, mantenimiento, limpieza y reparación.
• Tenga cuidado al cargar las gradillas o las bandejas de muestras.
• Tenga cuidado al cargar los cartuchos de reactivos.
• Tenga cuidado al mover los recipientes de residuos llenos.

G5-6900R07 - 2020-04-27
Riesgos
Capítulo 8 Riesgos físicos
Riesgos físicos
Siga las prácticas de seguridad apropiadas para evitar que se produzcan lesiones cuando se
exponga a riesgos físicos potenciales.
Sondas y objetos cortantes, página 861
Objetos pesados, página 861
Objetos calientes, página 862
Riesgo de tropiezo, página 862
Sondas y objetos cortantes

Las sondas son objetos punzantes y pueden estar contaminadas por material infeccioso. Evite el
contacto con las puntas de las sondas. A pesar de que el sistema está equipado con medidas
de seguridad que impiden el descenso de las sondas, no toque el centro de procesamiento
durante el funcionamiento del sistema.
Minimice en general el uso de objetos cortantes y de cristal. Utilice dispositivos mecánicos
para retirar los residuos de cristal contaminados. Elimine los objetos punzantes en un recipiente
resistente a la perforación y a las fugas etiquetado debidamente.
Objetos pesados
El sistema es pesado. Cerciórese de tener la ayuda adecuada antes de reubicar el sistema. Si
desea información sobre la reubicación del sistema, póngase en contacto con un representante
local de Abbott Laboratories.
Pida ayuda o use dispositivos mecánicos para mover o levantar objetos pesados.
Utilice las siguientes técnicas para levantarlos y reducir así el riesgo de lesión al manejarlos:
• Mantenga la cabeza erguida y la espalda recta. Flexione las rodillas.
• Acérquese la carga lo máximo posible y manténgala directamente frente a su cuerpo.
• Tense los abdominales y empuje los pies en el suelo a medida que estira las rodillas (es
decir, levante la carga con las piernas, no con la espalda).
• No levante peso mientras esté torcido, mueva los pies para girar el cuerpo.
• Doble las rodillas, utilizando únicamente los músculos de las piernas y coloque la carga en
la posición correspondiente.
• Intente realizar elevaciones a la altura de la cintura con los codos pegados al cuerpo.

G5-6900R07 - 2020-04-27
Riesgos
Riesgos físicos Capítulo 8
Objetos calientes
La lámpara y la carcasa de la lámpara pueden estar calientes. Antes de sustituir la lámpara,
apague el módulo de procesamiento c‑series. Espere al menos 5 minutos para que la lámpara y
la carcasa de la lámpara se puedan enfriar. Utilice guantes en caso necesario.
Riesgo de tropiezo
Alinity ci‑series está equipado con un cable de alimentación para cada módulo de
procesamiento, varios cables de ordenador y un conducto para el agua y los residuos del
módulo de control del sistema. Para evitar tropiezos, asegúrese de que los cables y los
conductos están situados con seguridad en las zonas de paso.

G5-6900R07 - 2020-04-27
Capítulo 9 Servicio, mantenimiento y diagnóstico
Introducción
El servicio, el mantenimiento y el diagnóstico adecuados del sistema representan uno de
los aspectos más importantes de un programa completo que garantice la calidad. Un buen
programa de servicio, mantenimiento y diagnóstico:
• Reduce los periodos de inactividad.
• Guarda registros sobre la inspección y la acreditación.
• Mantiene el rendimiento del sistema para ofrecer resultados de análisis óptimos.
Mantenimiento y diagnóstico, página 864
Solución de problemas, página 1059

G5-6900R07 - 2020-04-27
Servicio, mantenimiento y diagnóstico
Mantenimiento y diagnóstico Capítulo 9
Mantenimiento y diagnóstico
El software del sistema dispone de una interfaz de fácil manejo para realizar y registrar las
actividades de mantenimiento y diagnóstico.
En la pantalla de procedimientos se muestran los procedimientos de mantenimiento y
diagnóstico que se pueden realizar. Una vez iniciado un procedimiento, siga paso a paso las
instrucciones hasta finalizar dicho procedimiento. El registro online indica la fecha y la hora
en las que se realizó el procedimiento. El resultado del procedimiento se anota en el registro
online.
Si un procedimiento de mantenimiento o diagnóstico requiere omitir los bloqueos de las
cubiertas utilizando la llave de bloqueo, los bloqueos sólo los pueden omitir usuarios
entrenados. Tenga cuidado con los posibles riesgos mecánicos y biológicos. Tenga cuidado
con las piezas en movimiento. No acceda a las vías con piezas en movimiento.
Pantalla Procedimientos, página 864
Pantalla Registro de procedimientos, página 878
Descripción de los estados de los procedimientos de mantenimiento y diagnóstico, página 883
Descripción de los procedimientos de mantenimiento, página 884
Descripciones de los procedimientos de diagnóstico, página 902
Pantalla Procedimientos
• Procedimientos de mantenimiento programados para su realización por categoría
• Procedimientos de diagnóstico disponibles para su realización por categoría
• Procedimientos de mantenimiento o de diagnóstico en curso
Un usuario entrenado puede realizar las siguientes funciones:

• Acceder a información detallada sobre un procedimiento de mantenimiento o de
diagnóstico.
• Realizar un procedimiento de mantenimiento o de diagnóstico.
• Imprimir un procedimiento de mantenimiento o de diagnóstico.
• Acceder a registros de mantenimiento o de diagnóstico.
Descripción de los elementos de la pantalla Procedimientos, página 865
Descripción de los elementos de la ventana flotante Detalles de versión para procedimiento,
página 867

G5-6900R07 - 2020-04-27
Capítulo 9 Mantenimiento y diagnóstico
Pantalla Ejecutar procedimiento, página 869

Descripción de los elementos de la pantalla Ejecutar procedimiento, página 869
Descripción de los elementos de la ventana flotante Mostrar vídeo, página 870
Descripción de los elementos de la ventana flotante Mostrar imagen, página 871
Descripción de la configuración de la llave de bloqueo, página 871
Realización de un procedimiento de mantenimiento o de diagnóstico, página 876
Volver a un procedimiento de mantenimiento o diagnóstico en curso, página 878
Procedimientos de mantenimiento del módulo de procesamiento (c‑series), página 885
Procedimientos de mantenimiento del módulo de procesamiento (i‑series), página 895
Procedimientos de mantenimiento del gestor de reactivos y muestras (RSM), página 899
Procedimientos de diagnóstico del módulo de procesamiento (c‑series), página 903
Procedimientos de diagnóstico del módulo de procesamiento (i‑series), página 920
Procedimientos de diagnóstico del gestor de reactivos y muestras (RSM), página 946
Descripción de los elementos de la pantalla Procedimientos
Pestañas Mantenimiento y Diagnóstico

La pestaña Mantenimiento muestra los procedimientos de mantenimiento que se pueden
realizar para un módulo seleccionado. La pestaña Diagnóstico muestra los procedimientos
de diagnóstico que se pueden realizar para un módulo seleccionado. Los procedimientos de
mantenimiento y diagnóstico se agrupan por categorías. Las pestañas de las categorías se
muestran en el lateral derecho de la pantalla Procedimientos.
Elementos
Barra del módulo Muestra los botones que se utilizan para seleccionar un
módulo concreto y realizar procedimientos de mantenimiento
o diagnóstico.
En el número del módulo aparece una notificación ámbar
cuando hay un procedimiento de mantenimiento o diagnóstico
en curso que requiere una respuesta por parte del usuario.
En el número del módulo aparece una notificación roja
cuando hay uno o varios procedimientos de mantenimiento
pasados de fecha.
Procedimiento Muestra una lista de los procedimientos que se pueden

realizar en el módulo seleccionado. Los procedimientos se
agrupan por categorías. El botón Menos situado junto
a cada categoría permite ocultar la lista de procedimientos
asociada a la categoría. El botón Más situado junto a
cada categoría permite ampliar la lista de procedimientos
asociada a la categoría.

G5-6900R07 - 2020-04-27
Última ejecución Muestra la fecha y la hora en las que el procedimiento se

realizó por ultima vez.

cuando se realizó el procedimiento.
Pestañas de las Para los procedimientos de mantenimiento se muestran las

categorías siguientes categorías, si procede:
• Todos
• Pendiente
• Diario
• Semanal
• Mensual
• Trimestral
• Cuatrimestral
• Semestral
• Anual
Para los procedimientos de diagnóstico se muestran las

• Todos
• Sistema óptico
• Brazos de pipeteo
• Fluidos-Lavado
• Temperatura
• Cargador de cubetas de reacción (sólo para i‑series)
• Vía de procesamiento (sólo para i‑series)
• Gestor de muestras
• Gestor de reactivos
• Módulos
• Utilidades
• Mecanismos de reacción (sólo para c‑series)
• ICT (sólo para c‑series)
Botones de función
Botón Registro Permite acceder a la pantalla Registro de procedimientos.

G5-6900R07 - 2020-04-27
Detalles Muestra la ventana flotante Detalles de versión para

procedimiento.
Realice el Permite acceder a la pantalla Ejecutar procedimiento.

procedimiento
Pestaña En curso
La pestaña En curso muestra el procedimiento de mantenimiento o diagnóstico que está en
curso para el módulo seleccionado.
Elementos
Barra del módulo Muestra los botones que se utilizan para seleccionar un
módulo concreto y ver el estado del procedimiento que está
en curso.
En el número del módulo aparece una notificación ámbar
cuando hay un procedimiento de mantenimiento o diagnóstico
en curso que requiere una respuesta por parte del usuario.
Procedimiento Muestra el procedimiento que está en curso para el módulo

seleccionado.
Estado Muestra el estado del procedimiento de mantenimiento o

diagnóstico.
Hora de inicio Muestra la fecha y la hora en que se inició el procedimiento.
Botón de función
Continuar Permite acceder a la pantalla Ejecutar procedimiento para el

procedimiento de mantenimiento o diagnóstico que está en
curso.
Descripción de los elementos de la ventana flotante Detalles de versión para procedimiento

Esta ventana flotante muestra información detallada sobre la versión del procedimiento de
mantenimiento o diagnóstico seleccionado.

G5-6900R07 - 2020-04-27
Área de Detalles del procedimiento
Procedimiento Muestra el número y el nombre del procedimiento

seleccionado.
Descripción Proporciona una breve descripción del procedimiento

seleccionado.
Versión actual Muestra la versión actual del procedimiento seleccionado.
Categoría Muestra la categoría del procedimiento seleccionado.
Estado requerido para Muestra el estado del módulo de procesamiento necesario

procedimiento para realizar el procedimiento seleccionado.
Nivel de acceso del Muestra el nivel de acceso del usuario necesario para
usuario ejecutar el procedimiento seleccionado.
Configuración de la Muestra la configuración de la llave de bloqueo necesaria

llave de bloqueo para ejecutar el procedimiento seleccionado.
Área de detalles de la última ejecución
Versión Muestra la versión del procedimiento seleccionado cuando se

ejecutó por última vez. En el caso de que el procedimiento no
se haya ejecutado, este elemento aparece en blanco.
Fecha de finalización Muestra la fecha y la hora en las que el procedimiento

seleccionado se realizó por ultima vez. En el caso de que el
procedimiento no se haya ejecutado, este elemento aparece
en blanco.

cuando se realizó el procedimiento seleccionado. En el caso
de que el procedimiento no se haya ejecutado, este elemento
aparece en blanco.
Estado de finalización Muestra el último estado del procedimiento seleccionado. En

el caso de que el procedimiento no se haya ejecutado, este
elemento aparece en blanco.
Botones de función


G5-6900R07 - 2020-04-27

momento.
Pantalla Ejecutar procedimiento

En esta pantalla, el usuario puede ver la siguiente información sobre un procedimiento en curso:
• Categoría y nombre del procedimiento
• Estado del procedimiento
• Descripción del procedimiento

• Continuar con el procedimiento.
• Cerrar la pantalla para realizar un procedimiento en otro módulo.
• Acceder a otras pantallas.
• Abandonar el procedimiento.
Descripción de los elementos de la pantalla Ejecutar procedimiento

Muestra información sobre el procedimiento e instrucciones detalladas para realizar el
procedimiento.
Elementos
Tipo Muestra el tipo de procedimiento que se está realizando:

• Mantenimiento
• Diagnóstico
Categoría Muestra la categoría de mantenimiento o diagnóstico del

procedimiento.
Procedimiento Muestra el número y el nombre del procedimiento.
Estado Muestra el estado del procedimiento de mantenimiento o

diagnóstico.
Instrucciones Muestra instrucciones detalladas para realizar el

procedimiento de mantenimiento o diagnóstico.

G5-6900R07 - 2020-04-27
Entrada usuario Muestra los botones y los cuadros de texto para continuar el
procedimiento o permite introducir información.
Actividad Indica la actividad del módulo mientras realiza el

procedimiento.
Resultados Muestra los resultados del procedimiento.
Botones de función
Mostrar vídeo Muestra la ventana flotante Mostrar vídeo.
Mostrar imagen Muestra la ventana flotante Mostrar imagen.

Abandonar Permite cancelar las selecciones o entradas y muestra el

botón Hecho para salir del procedimiento.
Descripción de los elementos de la ventana flotante Mostrar vídeo

En la ventana flotante Mostrar vídeo, el usuario puede ver un vídeo específico del procedimiento
de mantenimiento o diagnóstico que se realiza.
Elemento
Botón Cerrar Cierra la ventana flotante.
Botones de función
Control deslizante del Adelanta o retrocede el vídeo.

vídeo
Botón de Inicia el vídeo.
reproducción
Botón de pausa Pone el vídeo en pausa.
Botón de detención Detiene el vídeo.

G5-6900R07 - 2020-04-27
Botón de sonido El sonido no está disponible en estos momentos para los

vídeos de mantenimiento y diagnóstico.
Control deslizante El sonido no está disponible en estos momentos para los

para el volumen vídeos de mantenimiento y diagnóstico.

momento.
Descripción de los elementos de la ventana flotante Mostrar imagen

En la ventana flotante Mostrar imagen, el usuario puede ver una imagen específica del
procedimiento de mantenimiento o diagnóstico que se realiza.
Elemento
Botón para cerrar Cierra la ventana flotante.
Botón de función

momento.
Descripción de la configuración de la llave de bloqueo

La llave de bloqueo permite acceder a las cubiertas frontal y posterior del centro de
procesamiento de los módulos de procesamiento Alinity ci‑series y del gestor de reactivos y
muestras (RSM) durante la realización de procedimientos de mantenimiento, procedimientos de
diagnóstico y procedimientos para la sustitución de componentes. La documentación de los
procedimientos incluye la configuración de la llave de bloqueo.
NOTA: Para los procedimientos que afectan a un módulo de procesamiento y al RSM, las llaves
de bloqueo del módulo de procesamiento y del módulo de control del sistema (SCM) deben
situarse en la posición adecuada.
En la lista siguiente se incluye una descripción de las opciones de configuración de la llave de
bloqueo:
Desactivada La configuración viene indicada por el punto negro situado

en la cerradura de la llave de bloqueo. Para realizar un
procedimiento, no es necesario introducir la llave de bloqueo

G5-6900R07 - 2020-04-27
en la cerradura de bloqueo. Si se introduce la llave, se puede

situar tanto en la posición activada como desactivada (On/
Off).
Activada (obligatorio) La configuración viene indicada por el punto blanco situado

en la cerradura de la llave de bloqueo. Para realizar un
procedimiento, se debe introducir la llave de bloqueo en la
cerradura de bloqueo y girarla a la posición On (activada).
Se permite el acceso a las cubiertas frontal y posterior del
centro de procesamiento.
Activada (opcional) El procedimiento se puede realizar con la llave de bloqueo

introducida o no en la cerradura de bloqueo. Si se introduce
la llave, se puede situar tanto en la posición activada como
desactivada (On/Off). No obstante, el acceso a las cubiertas
frontal y posterior del centro de procesamiento sólo se
permite si se introduce la llave de bloqueo en la cerradura
y se gira a la posición On (activada). Si se levanta la cubierta
frontal o posterior del centro de procesamiento durante un
procedimiento mientras la llave de bloqueo se encuentra en
la posición Off (desactivada) o la llave no se ha introducido
en la cerradura, el estado del módulo de procesamiento y del
gestor de reactivos y muestras (RSM) pasa a ser Detenido y
los siguientes componentes del módulo dejan de funcionar:
• c‑series: brazo de pipeteo de muestras
• i‑series: brazos de pipeteo de muestras, reactivos R1 y
reactivos R2
• RSM: transportador del gestor de reactivos y muestras
(RSM)
Uso de la llave de bloqueo para realizar un procedimiento

requerido
Realice este procedimiento para ajustar la configuración de la llave de bloqueo en el módulo de
procesamiento Alinity c, el módulo de procesamiento Alinity i y el módulo de control del sistema
(SCM). Se suministra una llave de bloqueo para su uso con un procedimiento de mantenimiento,
un procedimiento de diagnóstico o un procedimiento para la sustitución de componentes. Para
conocer la configuración de la llave de bloqueo para un procedimiento en concreto, consulte la
documentación del procedimiento. No se permite el procesamiento de ensayos cuando la llave
de bloqueo se encuentra en la posición On (activada).
Cuando la llave de bloqueo del módulo de procesamiento está en la posición On (activada), se
permite el acceso a las cubiertas frontal y posterior del centro de procesamiento del módulo de
procesamiento cuando el procedimiento está en curso. Se necesita la llave de bloqueo del SCM

G5-6900R07 - 2020-04-27
para procedimientos que utilicen el gestor de reactivos y muestras (RSM) y requieran acceder a
la cubierta frontal del centro de procesamiento.
NOTA: Cuando se realizan procesamientos con la llave de bloqueo situada en la posición On
(activada), se omiten importantes medidas de seguridad y el usuario puede verse expuesto a
uno o varios de estos riesgos:
• PRECAUCIÓN: RIESGOS biológicos. Esta actividad o área le puede exponer a
material potencialmente infeccioso.
• PRECAUCIÓN: Riesgo químico. Esta actividad o área le expone a riesgos

químicos.
• PRECAUCIÓN: Piezas en movimiento. Esta actividad o área le puede exponer a

piezas en movimiento.
• PRECAUCIÓN: Peligro de punción de la sonda. Esta actividad o área le puede

exponer a sondas.
Tenga cuidado con las piezas en movimiento. No toque el centro de procesamiento durante el
1. Para acceder a cada cerradura de bloqueo, siga estos pasos:
– Abra la puerta frontal del sistema electrónico del módulo de procesamiento.
– Abra la puerta frontal del SCM.
2. Introduzca la llave de bloqueo en la cerradura y gírela a la posición On (activada, indicada
por un punto blanco).

G5-6900R07 - 2020-04-27
Figura 159: Llave de bloqueo para el SCM

G5-6900R07 - 2020-04-27
Figura 160: Llave de bloqueo para el módulo de procesamiento Alinity c

G5-6900R07 - 2020-04-27
Figura 161: Llave de bloqueo para el módulo de procesamiento Alinity i
3. Realice el procedimiento que requiere el uso de la llave de bloqueo.

4. Gire la llave de bloqueo a la posición Off (desactivada, indicada por un punto negro) y
extraiga la llave.
5. Cierre la puerta frontal del sistema electrónico del módulo de procesamiento y la puerta
frontal del SCM.
Realización de un procedimiento de mantenimiento o de diagnóstico

Siga estas instrucciones para llevar a cabo y registrar procedimientos de mantenimiento y
diagnóstico.
La pestaña Mantenimiento incluye los procedimientos programados y los procedimientos según
necesidad que se tienen que realizar.
La pestaña Diagnóstico incluye aquellos procedimientos que pueden utilizarse para confirmar el
estado de las unidades y los mecanismos e identificar y resolver problemas operativos.

G5-6900R07 - 2020-04-27
PRECAUCIÓN: Los procedimientos de mantenimiento y diagnóstico pueden exponer a

los usuarios a situaciones potencialmente peligrosas. Los usuarios que no hayan sido
formados no deben realizar estos procedimientos.
1. En la barra del menú, pulse Procedimientos.
La opción predeterminada es la pestaña Mantenimiento. Para realizar procedimientos de
diagnóstico, pulse la pestaña Diagnóstico.
NOTA: Si Procedimientos no es un icono en la barra del menú, pulse Sistema y, a
continuación, Procedimientos.
2. En la pantalla Procedimientos, pulse el botón del Módulo.
La pestaña Mantenimiento muestra los procedimientos pendientes. La pestaña
Diagnóstico muestra todos los procedimientos.
3. En el margen derecho de la pantalla Procedimientos, pulse una pestaña.
4. Seleccione un procedimiento bajo Procedimiento.
5. Pulse Ejecutar.
Se abre la pantalla del procedimiento y en el cuadro Instrucciones se visualiza una
descripción del procedimiento. Si se elige un procedimiento por equivocación, pulse
Abandonar para salir de ese procedimiento.
6. Para ejecutar un procedimiento, pulse el botón de entrada del usuario Continuar.
7. Siga las instrucciones indicadas en el cuadro Instrucciones.
Algunos procedimientos tienen imágenes y vídeos que se utilizan como ayuda para realizar
el procedimiento. Cuando hay imágenes y vídeos disponibles, se muestran los botones
Mostrar vídeo y Mostrar imagen.
8. Para abandonar el procedimiento una vez que está en curso, pulse cualquier icono de la
barra del menú.
El software del sistema permite realizar un procedimiento en otro módulo o utilizar otras
áreas de la interfaz del usuario mientras se realiza un procesamiento en segundo plano.
Si un procedimiento utiliza el gestor de reactivos y muestras (RSM) (que se controla
mediante la llave de bloqueo del módulo de control del sistema), no se puede ejecutar
simultáneamente con otro procedimiento que utilice también el RSM, con la excepción del
procedimiento 2500 Mantenimiento diario.
Cuando en un procedimiento se necesita la intervención del usuario, aparece una
notificación ámbar en el icono Procedimientos.
NOTA: En la pestaña En curso de la pantalla de procedimientos se muestran los
procedimientos que se están procesando.
9. Para imprimir un informe del procedimiento, pulse Imprimir.
10. Para completar un procedimiento, pulse Hecho.
Volver a un procedimiento de mantenimiento o diagnóstico en curso, página 878

G5-6900R07 - 2020-04-27
Volver a un procedimiento de mantenimiento o diagnóstico en curso

Lleve a cabo este procedimiento para regresar a la pantalla Ejecutar procedimiento para un
procedimiento de mantenimiento o diagnóstico que está en curso. El usuario debe regresar
a esta pantalla para proporcionar una respuesta si así se solicita o para completar el
procedimiento.
NOTA: Si un procedimiento requiere una respuesta, se muestra la pestaña En curso. Si la
pestaña no aparece en pantalla, pulse la pestaña En curso.
2. En la pantalla Procedimientos, pulse el botón del Módulo.
3. Bajo Procedimiento, seleccione un procedimiento en curso.
4. Pulse Continuar.
5. En la pantalla Ejecutar procedimiento, siga las instrucciones indicadas en el cuadro
Instrucciones.
6. Para imprimir un informe del procedimiento, pulse Imprimir.
7. Para completar un procedimiento, pulse Hecho.
Pantalla Registro de procedimientos

En esta pantalla, el usuario puede ver información sobre los procedimientos de mantenimiento y
diagnóstico que se han realizado. El sistema almacena los datos durante un máximo de 2 años.
• Aprobar un registro.
• Imprimir un registro.
• Añadir un comentario a un procedimiento.
Descripción de los elementos de la ventana flotante Detalles para registro, página 881
Añadir un comentario a un procedimiento de mantenimiento o de diagnóstico, página 882
Aprobar un registro de mantenimiento, página 883

G5-6900R07 - 2020-04-27

procedimientos
La pestaña Mantenimiento muestra los registros de mantenimiento. En la lista siguiente se
describen los elementos que componen los registros de mantenimiento:
• Un cuadro gris indica que el procedimiento tiene un estado Programado, Pendiente,
Cancelado, No ejecutado o Fallido. Si el procedimiento se realiza varias veces el mismo
día, se muestra el estado de la última vez que se ejecutó.
Pulse el cuadro para ver la ventana flotante Detalles para registro.
• Un cuadro azul indica que el procedimiento se ha realizado y que tiene el estado
Completado.
• Un asterisco dentro del cuadro indica que se ha introducido un comentario para el
procedimiento en la ventana flotante Detalles para registro.
• Un número dentro del cuadro indica que el procedimiento se ha realizado varias veces el
mismo día.
• Ningún cuadro indica que el procedimiento no se ha realizado o no está programado para
ese día.
Elementos
concreto y ver los registros de mantenimiento.
Procedimiento Muestra el nombre del procedimiento de mantenimiento.
Estado Muestra el estado de aprobación del registro de

mantenimiento seleccionado. Los estados son Aprobado y Sin
aprobar.
ID de usuario Muestra la identificación del usuario que ha aprobado el

registro. El elemento está vacío si el registro no se ha
aprobado.
Fecha/Hora de Muestra la fecha y la hora en que se aprobó el registro. El

aprobación elemento está vacío si el registro no se ha aprobado.
Mes de la actividad Indica el mes y el año del registro mostrado.
Botones Atrás y Permite acceder al registro de mantenimiento anterior o al

Adelante siguiente.
Botones de función
Procedimientos Permite acceder a la pantalla Procedimientos.

G5-6900R07 - 2020-04-27
Aprobar Permite aprobar el registro de mantenimiento para el mes

indicado.

procedimientos
La pestaña Diagnóstico contiene los registros de diagnóstico. En la lista siguiente se describen
los elementos que componen los registros de diagnóstico:
• Un cuadro gris indica que los procedimientos no se han realizado correctamente. Si el
procedimiento se realiza varias veces el mismo día, se muestra el estado de la última vez
que se ejecutó.
• Un cuadro azul indica que el procedimiento se ha realizado y que tiene el estado
Completado.
• Un asterisco dentro del cuadro indica que se ha introducido un comentario para el
procedimiento en la ventana flotante Detalles para registro.
• Un número dentro del cuadro indica que el procedimiento se ha realizado varias veces el
mismo día.
• Ningún cuadro indica que el procedimiento no se ha realizado o no está programado para
ese día.
Elementos
concreto y ver los registros de diagnóstico.
Procedimiento Muestra el nombre del procedimiento de diagnóstico.
Mes de la actividad Indica el mes y el año del registro mostrado.
Botones Atrás y Permite acceder al registro de diagnóstico anterior o al

Adelante siguiente.
Botones de función
Procedimientos Permite acceder a la pantalla Procedimientos.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Detalles para registro

Esta ventana flotante muestra información detallada sobre el procedimiento de mantenimiento o
diagnóstico seleccionado.
Elementos
Procedimiento Muestra el nombre del procedimiento de mantenimiento o

diagnóstico seleccionado.
Versión Muestra el número de la versión del procedimiento.
Categoría Muestra la categoría del procedimiento de mantenimiento o

diagnóstico.

cuando se realizó el procedimiento. Para los registros de
mantenimiento, este elemento está vacío si el procedimiento
tiene un estado Programado, Pendiente o No ejecutado.
Fecha de finalización Muestra la fecha y la hora de finalización del procedimiento.

Para los registros de mantenimiento, este elemento está
vacío si el procedimiento tiene un estado Programado,
Pendiente o No ejecutado.
Estado de finalización Muestra el estado final del procedimiento ejecutado.
Comentario Muestra un cuadro de texto que permite introducir

comentarios para el procedimiento seleccionado.
Resultados Muestra los resultados generados para el procedimiento

seleccionado.
Botones de función



G5-6900R07 - 2020-04-27
Anterior Muestra los detalles mostrados anteriormente para el registro.

Este botón sólo aparece si el procedimiento se ha realizado
varias veces en el mismo día.
Siguiente Muestra los detalles siguientes del registro. Este botón sólo
aparece si el procedimiento se ha realizado varias veces en
el mismo día.

momento.
Añadir un comentario a un procedimiento de mantenimiento o de diagnóstico

Realice este procedimiento para añadir un comentario a un procedimiento incluido en el registro
de mantenimiento o en el registro de diagnóstico. Añada los comentarios necesarios para
documentar la siguiente información:
• Los motivos por los que no se realizó un procedimiento de mantenimiento cuando estaba
programado
• Los motivos por los que un procedimiento falló o se repitió
• Los motivos por los que se realizó un procedimiento no programado

2. Pulse Registro en la pantalla Procedimientos.
3. En la pantalla Registro, pulse el botón de un Módulo.
4. En la zona Mes de la actividad, pulse los botones Flecha derecha y Flecha izquierda para
ver el mes deseado.
5. Busque el procedimiento necesario bajo Procedimiento.
Si el procedimiento no aparece en la pantalla, muévase hacia arriba o hacia abajo para ver
más procedimientos.
6. Para ver el procedimiento en la ventana flotante Detalles para registro, seleccione una
fecha para el procedimiento.
7. Si el procedimiento se realizó varias veces en la fecha seleccionada, pulse Siguiente o
Anterior para ver los detalles de cada vez que se realizó el procedimiento.
8. En el cuadro de texto Comentarios, introduzca un comentario.
9. Para guardar el comentario y regresar a la pantalla Registro, pulse Hecho.
Para anular el comentario y regresar a la pantalla Registro, pulse Cancelar.

G5-6900R07 - 2020-04-27
Aprobar un registro de mantenimiento

usuario
Realice este procedimiento para aprobar un registro de mantenimiento mensual.
NOTA: El registro del mantenimiento se puede aprobar el primer día del mes siguiente.
2. En la pestaña Mantenimiento de la pantalla Procedimientos, pulse Registro.
3. En la zona Mes de la actividad, pulse los botones Flecha izquierda y Flecha derecha para
ver el mes deseado.
4. Pulse Aprobar.
El estado del registro de mantenimiento cambia de no aprobado a aprobado y se muestra la
ID del usuario y la fecha y la hora de la aprobación.
Descripción de los estados de los procedimientos de mantenimiento

y diagnóstico
El estado de los procedimientos de mantenimiento y diagnóstico indica el estado de finalización
de un procedimiento. Dichos estados son:
Programado Se ha programado un procedimiento de mantenimiento para

una fecha futura.
Pendiente Se ha programado un procedimiento de mantenimiento para

la fecha actual.
Completado El procedimiento se ha completado. En los casos de

procedimientos que generan resultados (realizado con éxito/
fallido), todos los resultados han sido satisfactorios.
Cancelado por el Se ha seleccionado Abandonar antes de que se completara

usuario el procedimiento.
Fallido El procedimiento ha generado un error o un resultado fallido.
<En blanco> No se ha realizado el procedimiento.
Procesando El procedimiento se está procesando.

G5-6900R07 - 2020-04-27
Esperando respuesta El procedimiento en curso requiere una respuesta del usuario.

de usuario
No ejecutado El procedimiento de mantenimiento no se ha realizado en la
fecha prevista.
Descripción de los elementos de la ventana flotante Detalles de versión para procedimiento,
página 867
Descripción de los elementos del Informe del historial de diagnóstico y del Informe del historial de
mantenimiento, página 1744
Descripción de los procedimientos de mantenimiento

Los procedimientos de mantenimiento se agrupan primero por tipo de módulo y, después,
por categoría. El tipo de módulo determina las categorías y los procedimientos disponibles.
Cada categoría viene representada por una pestaña en el lateral derecho de la pestaña
Mantenimiento de la pantalla Procedimientos.
La pestaña Pendiente muestra los procedimientos programados para el módulo seleccionado.
La pestaña Todos muestra todos los procedimientos para el módulo seleccionado. Las otras
pestañas representan una frecuencia (por ejemplo, diaria o semanal). Cualquiera de los
procedimientos mostrados puede realizarse aunque no esté programado.
Sugerencias de mantenimiento, página 884
Sugerencias de mantenimiento
Es importante realizar un mantenimiento adecuado del sistema. Abbott Laboratories sugiere
estrategias eficientes para realizar procedimientos de mantenimiento y reducir los periodos de
inactividad.
Cuando programe y realice procedimientos de mantenimiento:
• Programe los procedimientos de mantenimiento durante los períodos de menor actividad.
• Compruebe que haya suficientes suministros en el sistema, o disponibles, antes de iniciar
un procedimiento de mantenimiento.
• Realice los procedimientos de cada categoría de mantenimiento en diferentes turnos o días
de trabajo. Para evitar programar estos procedimientos el mismo día, realice algunos antes
del plazo para ir escalonándolos.

G5-6900R07 - 2020-04-27
NOTA: Se deben realizar todos los procedimientos de mantenimiento en la fecha prevista o con
anterioridad.
Procedimientos de mantenimiento del módulo de procesamiento (c‑series)

Los procedimientos de mantenimiento para el módulo de procesamiento c‑series se agrupan
por tipo de módulo y categorías de frecuencia en la pestaña Mantenimiento de la pantalla
Procedimientos.
Procedimientos de mantenimiento diario (c‑series), página 885
Procedimientos de mantenimiento semanal (c‑series), página 886
Procedimientos de mantenimiento mensual (c‑series), página 886
Procedimientos de mantenimiento trimestral (c‑series), página 887
Procedimientos de mantenimiento cuatrimestrales (c‑series), página 890
Procedimientos de mantenimiento según necesidad (c‑series), página 892
Procedimientos de mantenimiento diario (c‑series)

Los procedimientos de mantenimiento diario son necesarios en el módulo de procesamiento
c‑series.
5501 Mantenimiento diario (c‑series)

Lleve a cabo este procedimiento de mantenimiento diario para realizar las siguientes tareas:
• Purgar los conductos de agua de las muestras, los reactivos y el lavacubetas.
• Cambiar el agua del baño de incubación.
• Añadir aditivo al baño de incubación.
• Lavar el módulo ICT con solución de referencia ICT y solución de limpieza.
• Drenar y llenar la copa de solución de referencia ICT.
• Lavar las sondas de muestras y reactivos y los mezcladores con solución de lavado ácida
para sondas y detergente A.
• Lavar la sonda de muestras, la sonda de reactivos R2 y los mezcladores con solución de
limpieza.
• Limpiar el exterior de la sonda de muestras (sólo para muestras de sangre).
Tiempo estimado 12 minutos

G5-6900R07 - 2020-04-27
Materiales necesarios • Soluciones de mantenimiento c‑series, número de

referencia 08P9870 ó 08P9871 (EE. UU.)
• Agua purificada (necesaria sólo para sistemas con
aplicaciones de sangre)
• Torundas de algodón (necesarias sólo para sistemas con
aplicaciones de sangre)
Estado del analizador Calentando o En espera

requerido
Configuración de la Módulo de procesamiento: Activado (obligatorio)
llave de bloqueo
Procedimientos de mantenimiento diario (c‑series), página 885
Procedimientos de mantenimiento semanal (c‑series)

Los procedimientos de mantenimiento semanal son necesarios en el módulo de procesamiento
c‑series.
5601 Limpieza de cubetas con detergente A (c‑series), página 886
5601 Limpieza de cubetas con detergente A (c‑series)

Realice este procedimiento de mantenimiento semanal para lavar todas las cubetas y llenarlas
con detergente A.
Materiales necesarios Ninguno

requerido
llave de bloqueo
Procedimientos de mantenimiento semanal (c‑series), página 886
Procedimientos de mantenimiento mensual (c‑series)

Los procedimientos de mantenimiento mensual son necesarios en el módulo de procesamiento
c‑series.

G5-6900R07 - 2020-04-27
5701 Limpieza de la punta de drenaje ICT (c‑series), página 887
5701 Limpieza de la punta de drenaje ICT (c‑series)

Realice este procedimiento de mantenimiento mensualmente para limpiar la punta de drenaje
ICT.

Materiales necesarios • Paño que no desprenda hilos
• Agua purificada

requerido
Configuración de la Módulo de procesamiento: Desactivado
llave de bloqueo
Procedimientos de mantenimiento mensual (c‑series), página 886
Procedimientos de mantenimiento trimestral (c‑series)

Los procedimientos de mantenimiento trimestral son necesarios en el módulo de procesamiento
c‑series.
5801 Mantenimiento de la jeringa de muestras (c‑series), página 887
5802 Mantenimiento de la jeringa de la solución de lavado (c‑series), página 888
5803 Mantenimiento de las jeringas de reactivos (c‑series), página 889
5806 Sustitución de la lámpara (c‑series), página 889
5808 Inspección de los conductos de las copas de lavado (c‑series), página 890
5801 Mantenimiento de la jeringa de muestras (c‑series)

Realice este procedimiento de mantenimiento trimestralmente para sustituir el anillo tórico y las
juntas 1 y 2 de la jeringa de muestras.

Materiales necesarios • Destornillador cruciforme Phillips
• Destornillador de cabeza ranurada

• Llave inglesa de 10 mm
• Paño absorbente

G5-6900R07 - 2020-04-27
• Anillo tórico de la jeringa de muestras y solución de

lavado, número de referencia 09D5203
• Junta 1 de la jeringa de muestras y solución de lavado,
número de referencia 09D37
• Torundas de algodón

requerido
Configuración de la Módulo de procesamiento: Activado (opcional)
llave de bloqueo
5802 Mantenimiento de la jeringa de la solución de lavado (c‑series)

Realice este procedimiento de mantenimiento trimestralmente para sustituir el anillo tórico y las
juntas 1 y 2 de la jeringa de la solución de lavado.


• Anillo tórico de la jeringa de muestras y solución de

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
5803 Mantenimiento de las jeringas de reactivos (c‑series)

Realice este procedimiento de mantenimiento trimestralmente para sustituir los anillos tóricos y
las juntas 1 y 2 de las jeringas de reactivos.


• Anillo tórico de la jeringa de reactivos, número de
referencia 09D5303
• Junta 1 de la jeringa de reactivos, número de referencia
09D39
09D40

requerido
llave de bloqueo
5806 Sustitución de la lámpara (c‑series)

Realice este procedimiento de mantenimiento trimestralmente para cambiar la lámpara.


• Guantes
• Lámpara, número de referencia 09D4503
• Paño que no desprenda hilos (opcional)
• Etanol (opcional)

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
5808 Inspección de los conductos de las copas de lavado (c‑series)

Realice este procedimiento de mantenimiento trimestralmente para inspeccionar los conductos
de las copas de lavado.

Materiales necesarios • Llave inglesa de 3 mm

requerido
llave de bloqueo
Procedimientos de mantenimiento cuatrimestrales (c‑series)

Los procedimientos de mantenimiento cuatrimestrales se deben realizar en el módulo de
procesamiento c‑series.
5833 Sustitución de las jeringas de 1 mL (c‑series), página 890
5834 Chequeo y sustitución de las válvulas de control ICT (c‑series), página 891
5835 Chequeo y limpieza del sensor de residuos de alta concentración (c‑series), página 891
5833 Sustitución de las jeringas de 1 mL (c‑series)

Realice este procedimiento de mantenimiento cuatrimestral para sustituir las jeringas de 1 mL en
las bombas siguientes:
• Bomba de la solución de referencia ICT
• Bomba de aspiración ICT
• Bomba de la solución de lavado

Materiales necesarios • Siete jeringas de 1 mL, número de referencia 09D4103
(si el sistema no está configurado para utilizar el módulo
ICT, sólo se necesitan tres jeringas de 1 mL.)

G5-6900R07 - 2020-04-27
• Paños absorbentes

requerido
llave de bloqueo
5834 Chequeo y sustitución de las válvulas de control ICT (c‑series)

Realice este procedimiento de mantenimiento cuatrimestral para cambiar la válvula de control
de aspiración ICT y comprobar el funcionamiento de las válvulas de control de la solución de
referencia ICT.

Materiales necesarios • Paño absorbente
• Válvula de control ICT, número de referencia 09D3503

• Recipiente lo suficientemente grande para alojar la
jeringa de 1 mL y la válvula de control
• Agua purificada

requerido
llave de bloqueo
5835 Chequeo y limpieza del sensor de residuos de alta concentración (c‑series)

Realice este procedimiento de mantenimiento cuatrimestral para comprobar el funcionamiento
del sensor de residuos de alta concentración y limpiarlo.
NOTA: Este procedimiento es necesario sólo si tiene instalada la botella de residuos de alta
concentración.

Materiales necesarios • Paños absorbentes
• Solución de hipoclorito de sodio al 0.5 %

• Recipiente lo suficientemente grande para alojar el
sensor de residuos de alta concentración

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
Procedimientos de mantenimiento según necesidad (c‑series)

El usuario puede realizar procedimientos de mantenimiento según necesidad del módulo de
procesamiento c‑series para limpiar las cubetas y los mecanismos del gestor de reactivos y
muestras (RSM) específico del módulo cuando se intentan resolver códigos de mensajes y
problemas observados relacionados con las cubetas y el RSM específico del módulo.
5901 Limpieza de las copas de lavado (c‑series), página 892
5906 Limpieza de las sondas de muestras y reactivos (c‑series), página 893
5907 Limpieza de los mezcladores (c‑series), página 893
5908 Limpieza de las boquillas del lavacubetas (c‑series), página 893
5910 Lavado de cubetas (c‑series), página 894
5925 Limpieza manual de los posicionadores y la zona de carga del RSM (c‑series), página 894
5901 Limpieza de las copas de lavado (c‑series)

Realice este procedimiento de mantenimiento según necesidad para limpiar las copas de lavado
del módulo de procesamiento.

• 150 mL de solución de hipoclorito de sodio al 2.5 %

• Paño que no desprenda hilos
• Dos jeringas capaces de dispensar 25 mL
• Agua purificada

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
5906 Limpieza de las sondas de muestras y reactivos (c‑series)

Realice este procedimiento de mantenimiento según necesidad para limpiar las superficies
exteriores de la sonda de muestras, la sondas de reactivos R1 y la sonda de reactivos R2.

Materiales necesarios • Alícuotas de detergente A de un cartucho
• Agua purificada
• Papel absorbente

requerido
llave de bloqueo
5907 Limpieza de los mezcladores (c‑series)

Realice este procedimiento de mantenimiento según necesidad para limpiar los mezcladores 1 y
2.

Materiales necesarios • Alcohol isopropílico al 70 %
• Agua purificada

requerido
llave de bloqueo
5908 Limpieza de las boquillas del lavacubetas (c‑series)

Realice este procedimiento de mantenimiento según necesidad para limpiar las boquillas del
lavacubetas.

G5-6900R07 - 2020-04-27
Materiales necesarios Fiador para limpiar las boquillas

requerido
llave de bloqueo
5910 Lavado de cubetas (c‑series)

Realice este procedimiento de mantenimiento según necesidad para lavar todas las cubetas con
solución de lavado alcalina, solución de lavado ácida y agua.

requerido
llave de bloqueo
5925 Limpieza manual de los posicionadores y la zona de carga del RSM (c‑series)
Realice este procedimiento de mantenimiento según necesidad para limpiar manualmente la
zona de carga, los posicionadores de muestras y el posicionador de reactivos del gestor de
reactivos y muestras (RSM) específico del módulo.
Tiempo estimado 4 minutos*

* Este tiempo no incluye los 10 minutos del tiempo de
contacto necesario con la solución de hipoclorito de sodio
al 0.5 %.
Materiales necesarios • Solución de hipoclorito de sodio al 0.5 %
• Detergente de amonio cuaternario


requerido
Configuración de la • Módulo de control del sistema: Activado (obligatorio)
llave de bloqueo

G5-6900R07 - 2020-04-27
• Módulo de procesamiento: Activado (obligatorio)
Procedimientos de mantenimiento del módulo de procesamiento (i‑series)

Los procedimientos de mantenimiento para el módulo de procesamiento i‑series se agrupan
Procedimientos.
Procedimientos de mantenimiento diario (i‑series), página 895
Procedimientos de mantenimiento semanal (i‑series), página 896
Procedimientos de mantenimiento semestrales (i‑series), página 898
Procedimientos de mantenimiento según necesidad (i‑series), página 898
Procedimientos de mantenimiento diario (i‑series)

Los procedimientos de mantenimiento diario son necesarios en el módulo de procesamiento
i‑series.
2500 Mantenimiento diario (i‑series)

Lleve a cabo este procedimiento de mantenimiento diario para realizar las siguientes tareas:
• Limpiar y acondicionar la sonda del brazo de pipeteo de muestras.
• Limpiar las sondas de las zonas de lavado 1 y 2 con solución de hipoclorito de sodio al 0.5
%.
• Purgar y cebar las soluciones preactivadora y activadora.
• Purgar el depósito de la solución preactivadora. Si la estabilidad en el sistema de la
solución preactivadora es inferior a 24 horas y el volumen restante en el depósito es inferior
a 350 mL, el software del sistema purga el depósito de la solución preactivadora hasta que
el sensor de nivel indica que el depósito está vacío.
NOTA: Este procedimiento de mantenimiento se puede realizar simultáneamente en sistemas

que tienen varios módulos de procesamiento Alinity i y mientras el gestor de reactivos y
muestras (RSM) se encuentra en el estado Operativo y procesa muestras en un módulo
diferente de un sistema multimodular. Al final de este procedimiento, el RSM permanece en
el estado Operativo.

G5-6900R07 - 2020-04-27
* Este procedimiento puede requerir entre 5 minutos y

25 minutos adicionales si es necesario transferir solución
genérica.
Materiales necesarios • Cartucho de limpieza para el mantenimiento, número de
referencia 02R5240 o 02R5250
NOTA: La solución preparada se mantiene estable
durante 30 días.
• Dispositivo de medición capaz de dispensar 25 mL
• Solución acondicionadora de la sonda, número de
referencia 01R5840 (en el carrusel de reactivos)
Estado del analizador • RSM: Operativo o En espera

requerido
• Módulo de procesamiento: Calentando o En espera
Configuración de la • Módulo de control del sistema (SCM): Desactivado

llave de bloqueo
NOTA: Para realizar este procedimiento, la llave de
bloqueo del módulo de control del sistema debe situarse
en la posición Off (desactivada). Para realizar este
procedimiento mientras el módulo de control del sistema
se encuentra en el estado Operativo, la llave de bloqueo
no debe situarse en la posición On (activada).
• Módulo de procesamiento: Activado (opcional)
NOTA: Durante este procedimiento no se puede
abrir la cubierta frontal del centro de procesamiento,
independientemente de si la llave de bloqueo se
encuentra en la posición On (activada). La cubierta
posterior del centro de procesamiento se puede abrir
si la llave de bloqueo se encuentra en la posición On
(activada).
Procedimientos de mantenimiento diario (i‑series), página 895
Procedimientos de mantenimiento semanal (i‑series)

Los procedimientos de mantenimiento semanal son necesarios en el módulo de procesamiento
i‑series.
2620 Limpieza manual de la sonda del brazo de pipeteo (i‑series), página 897

G5-6900R07 - 2020-04-27
2625 Limpieza manual de las sondas de las zonas de lavado (i‑series), página 897
2630 Limpieza manual de las copas de lavado (i‑series), página 897
2620 Limpieza manual de la sonda del brazo de pipeteo (i‑series)

Realice este procedimiento de mantenimiento semanal para eliminar manualmente las
acumulaciones de sales de las sondas de los brazos de pipeteo de reactivos 1, reactivos 2
y muestras.

Materiales necesarios • Agua purificada

requerido
llave de bloqueo
2625 Limpieza manual de las sondas de las zonas de lavado (i‑series)

acumulaciones de sales de las sondas de las zonas de lavado 1 y 2.


requerido
llave de bloqueo
2630 Limpieza manual de las copas de lavado (i‑series)

acumulaciones de sales de las copas de lavado de reactivos 1, de reactivos 2 y de muestras
(incluyendo la copa de lavado del calentador de inducción en caso necesario) y de los
deflectores de las copas de lavado.

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
Procedimientos de mantenimiento semestrales (i‑series)

Los procedimientos de mantenimiento semestrales se deben realizar en el módulo de
procesamiento i‑series.
2850 Limpieza de filtros de aire (i‑series), página 898
2850 Limpieza de filtros de aire (i‑series)

Realice este procedimiento de mantenimiento semestral para eliminar manualmente el polvo
acumulado en los filtros de aire del módulo de procesamiento. Se recomienda utilizar dos
conjuntos de filtros, ya que los filtros de aire deben estar secos cuando se instalan de nuevo.

Materiales necesarios • Dos filtros, centro de procesamiento, número de
referencia 04S6701
• Agua del grifo

requerido
llave de bloqueo
Procedimientos de mantenimiento semestrales (i‑series), página 898
Procedimientos de mantenimiento según necesidad (i‑series)

El usuario puede realizar procedimientos de mantenimiento según necesidad del módulo
de procesamiento i‑series para limpiar y descontaminar el módulo de procesamiento o los
mecanismos del gestor de reactivos y muestras (RSM) específico del módulo cuando se
producen salpicaduras o se intentan resolver códigos de mensajes y problemas observados
asociados al módulo de procesamiento o al RSM específico del módulo.

G5-6900R07 - 2020-04-27
2925 Limpieza manual del posicionador y la zona de carga del RSM (i‑series), página 899
2925 Limpieza manual del posicionador y la zona de carga del RSM (i‑series)
Realice este procedimiento de mantenimiento según necesidad para limpiar manualmente la
zona de carga, los posicionadores de muestras y el posicionador de reactivos del gestor de
reactivos y muestras (RSM) específico del módulo.

al 0.5 %.
Materiales necesarios • Solución de hipoclorito de sodio al 0.5 %


requerido
llave de bloqueo
Procedimientos de mantenimiento según necesidad (i‑series), página 898
Procedimientos de mantenimiento del gestor de reactivos y muestras (RSM)

Los procedimientos de mantenimiento para el gestor de reactivos y muestras se agrupan
Procedimientos.
Procedimiento de mantenimiento según necesidad (RSM), página 899
Procedimiento de mantenimiento según necesidad (RSM)

El usuario puede realizar el procedimiento de mantenimiento según necesidad del gestor
de reactivos y muestras (RSM) para limpiar los mecanismos del RSM cuando se producen
salpicaduras o se intentan resolver códigos de mensajes y problemas observados asociados al
RSM.

G5-6900R07 - 2020-04-27
2920 Limpieza manual del transportador del RSM, página 900
2920 Limpieza manual del transportador del RSM

Realice este procedimiento de mantenimiento según necesidad para limpiar manualmente el
espejo del lector de códigos de barras y el brazo transportador del gestor de reactivos y
muestras (RSM).

al 0.5 %.
Materiales necesarios • Solución de hipoclorito de sodio al 0.5 %**
• Detergente de amonio cuaternario**

• Alcohol isopropílico***
• Paño de microfibra***
** Estos elementos sólo se utilizan para el brazo

transportador del gestor de reactivos y muestras (RSM).
*** Estos elementos sólo se utilizan para el espejo del lector
de códigos de barras del RSM.

requerido
Configuración de la Módulo de control del sistema: Activado (obligatorio)
llave de bloqueo
Procedimiento de mantenimiento según necesidad (RSM), página 899
Limpieza no programada
Puede ser necesario limpiar o descontaminar algunos componentes del sistema debido al uso
normal del funcionamiento diario del sistema o debido a las salpicaduras.
Limpieza y descontaminación de los componentes externos, página 900
Limpieza y descontaminación del lector de códigos de barras, página 901
Limpieza y descontaminación de los componentes externos

Materiales necesarios • Paños que no desprendan hilos

G5-6900R07 - 2020-04-27

Realice este procedimiento para limpiar y descontaminar los siguientes componentes:

• Superficies externas del módulo de procesamiento
• Superficies externas del módulo de control del sistema
• Recipiente de residuos de cubetas de reacción (i‑series)
• Gradillas de muestras
• Gradillas de viales
• Bandejas

1. Limpie la superficie con un detergente de amonio cuaternario.

2. A continuación, rocíe o limpie la superficie con solución de hipoclorito de sodio al 0.5 %.
Deje actuar el desinfectante en la superficie durante al menos 10 minutos.
Limpieza y descontaminación del lector de códigos de barras



requerido
Lleve a cabo este procedimiento para limpiar y descontaminar el lector de códigos de barras.

1. Limpie la superficie y la ventana del lector de códigos de barras con amonio cuaternario.

G5-6900R07 - 2020-04-27
2. A continuación, rocíe o limpie la superficie y la ventana de lectura con una solución de

hipoclorito de sodio al 0.5 %. Deje actuar el desinfectante en la superficie durante al menos
10 minutos.
Limpieza y descontaminación del monitor


Realice este procedimiento para limpiar y descontaminar el monitor.

NOTA: Apague el monitor antes de iniciar este procedimiento. Lea atentamente el procedimiento
e imprima una copia para tenerla de referencia.

1. Apague el monitor. No limpie la pantalla mientras el monitor esté encendido.

2. Limpie la pantalla con un detergente de amonio cuaternario.
3. Rocíe o limpie la pantalla con solución de hipoclorito de sodio al 0.5 %. Deje actuar el
desinfectante en la pantalla durante al menos 10 minutos.
4. Encienda el monitor cuando la pantalla esté seca.
Imprimir un tema del manual de operaciones, página 50
Descripciones de los procedimientos de diagnóstico

Los procedimientos de diagnóstico primero se agrupan por tipo de módulo y, después, por
categoría. El tipo de módulo determina las categorías y los procedimientos disponibles. Cada
categoría viene representada por una pestaña en el lateral derecho de la pestaña Diagnóstico
de la pantalla Procedimientos.
La pestaña Todos muestra todos los procedimientos para el módulo seleccionado. Las otras
pestañas representan un subapartado funcional del sistema.

G5-6900R07 - 2020-04-27
Procedimientos de diagnóstico del módulo de procesamiento (c‑series)

Los procedimientos de diagnóstico del módulo de procesamiento c‑series se agrupan por
categorías funcionales en la pestaña Diagnóstico de la pantalla Procedimientos.
Procedimientos de diagnóstico del sistema óptico (c‑series), página 903
Procedimientos de diagnóstico de los brazos de pipeteo (c‑series), página 904
Procedimientos de diagnóstico de fluidos-lavado (c‑series), página 910
Procedimientos de diagnóstico de la temperatura (c‑series), página 913
Procedimientos de diagnóstico del gestor de muestras (c‑series), página 914
Procedimientos de diagnóstico del gestor de reactivos (c‑series), página 914
Procedimientos de diagnóstico del módulo (c‑series), página 916
Procedimientos de diagnóstico de los mecanismos de reacción (c‑series), página 917
Procedimientos de diagnóstico del módulo ICT (c‑series), página 919
Procedimientos de diagnóstico del sistema óptico (c‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico del sistema óptico cuando se
sustituyen los componentes del sistema óptico o cuando se generan códigos de mensajes y
problemas observados asociados al sistema óptico.
4001 Chequeo del sensor de activación del sistema óptico (c‑series), página 903
4002 Lecturas de absorbancia (c‑series), página 904
4005 Chequeo del estado de las cubetas (c‑series), página 904
4001 Chequeo del sensor de activación del sistema óptico (c‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento del sensor de
activación del sistema óptico.

requerido

G5-6900R07 - 2020-04-27

llave de bloqueo
4002 Lecturas de absorbancia (c‑series)

Realice este procedimiento de diagnóstico del sistema óptico para medir las lecturas de
absorbancia y generar un informe impreso de las muestras pipeteadas manualmente.
Tiempo estimado 11 minutos para cada segmento de cubetas utilizado

Materiales necesarios • Muestra
• Pipeta calibrada con puntas desechables capaz de

dispensar de 160 µL a 250 µL

requerido
llave de bloqueo
4005 Chequeo del estado de las cubetas (c‑series)

Lleve a cabo este procedimiento de diagnóstico del sistema óptico para comprobar el estado de
cada una de las 187 cubetas del carrusel de reacción.
Tiempo estimado 1 minuto

requerido
llave de bloqueo
Procedimientos de diagnóstico de los brazos de pipeteo (c‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico de los brazos de pipeteo
cuando se sustituyen los componentes de los brazos de pipeteo o cuando se generan códigos
de mensajes y problemas observados asociados a los brazos de pipeteo.

G5-6900R07 - 2020-04-27
4102 Calibración del brazo de pipeteo de muestras (c‑series), página 905
4103 Calibración del brazo de pipeteo R1 (c‑series), página 905
4104 Calibración del brazo de pipeteo R2 (c‑series), página 906
4106 Movimiento de componentes (c‑series), página 906
4107 Calibración del brazo de pipeteo de muestras del LAS (c‑series), página 907
4109 Chequeo de alineación de la sonda (c‑series), página 907
4110 Chequeo del sensor de choque (c‑series), página 908
4111 Chequeo del lavado interno de las sondas de reactivos (c‑series), página 908
4113 Chequeo de los brazos de pipeteo (c‑series), página 909
4102 Calibración del brazo de pipeteo de muestras (c‑series)

Realice este procedimiento de diagnóstico para calibrar el brazo de pipeteo de muestras.

Materiales necesarios • Herramienta para la alineación de los segmentos de
cubetas, número de referencia 04S70
• Agua del grifo
• Tubo de muestra de 16 mm x 100 mm

requerido
llave de bloqueo
4103 Calibración del brazo de pipeteo R1 (c‑series)

Realice este procedimiento de diagnóstico para calibrar el brazo de pipeteo de reactivos R1.

• Agua del grifo

G5-6900R07 - 2020-04-27


requerido
llave de bloqueo
4104 Calibración del brazo de pipeteo R2 (c‑series)

Realice este procedimiento de diagnóstico para calibrar el brazo de pipeteo de reactivos R2.

• Agua del grifo

requerido
llave de bloqueo
4106 Movimiento de componentes (c‑series)

Realice este procedimiento de diagnóstico de los brazos de pipeteo para mover los brazos
de pipeteo de muestras, R1 y R2, y los mezcladores para la sustitución de componentes y la
resolución de problemas.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
4107 Calibración del brazo de pipeteo de muestras del LAS (c‑series)

• Confirmar la calibración actual del brazo de pipeteo de muestras en el punto de aspiración
del sistema automático de transporte de muestras (LAS).
• Calibrar el brazo de pipeteo de muestras en el punto de aspiración del LAS y en la copa de
lavado del LAS.

Materiales necesarios • Herramienta de calibración pequeña (suministrada por el
fabricante del LAS)
• Herramienta de calibración grande (suministrada por el
fabricante del LAS)
• Agua del grifo
• Tubo de muestra de 13 mm x 75 mm u otro tubo de
muestra que cumpla las especificaciones del sistema

requerido
llave de bloqueo
Especificaciones y requisitos de las copas y tubos de muestras, página 489
4109 Chequeo de alineación de la sonda (c‑series)

Realice este procedimiento de diagnóstico de los brazos de pipeteo para mover los brazos de
pipeteo de muestras, R1 y R2 sobre las posiciones de aspiración, dispensación y lavado con el
fin de confirmar visualmente la alineación.
Tiempo estimado • 6 minutos para el brazo de pipeteo de muestras
• 4 minutos para el brazo de pipeteo R1
• 15 minutos para todos los brazos de pipeteo
Materiales necesarios • Dos gradillas de muestras

G5-6900R07 - 2020-04-27
• Dos copas de muestras

• Dos tubos de muestras de 16 mm x 100 mm
• Cartucho de reactivos c‑series, negro (grande), número
referencia 04S1740
• Destornillador cruciforme Phillips
• Probeta graduada capaz de dispensar hasta 35 mL
• Agua del grifo o solución salina

requerido
llave de bloqueo
4110 Chequeo del sensor de choque (c‑series)

Realice este procedimiento de diagnóstico de los brazos de pipeteo para chequear el sensor de
choque de los brazos de pipeteo de muestras, R1 y R2.
Tiempo estimado • 1 minuto para un brazo de pipeteo

requerido
llave de bloqueo
4111 Chequeo del lavado interno de las sondas de reactivos (c‑series)

Realice este procedimiento de diagnóstico de los brazos de pipeteo para chequear el flujo de
agua del lavado interno para los brazos de pipeteo de reactivos R1 y R2.
Tiempo estimado • 7 minutos para un brazo de pipeteo
• 16 minutos para los dos brazos de pipeteo

G5-6900R07 - 2020-04-27

referencia 04S1740
• Balanza analítica

requerido
Configuración de la • Módulo de control del sistema: Activado (opcional)
llave de bloqueo
4113 Chequeo de los brazos de pipeteo (c‑series)

Realice este procedimiento de diagnóstico de los brazos de pipeteo para confirmar visualmente
la precisión y la exactitud de la dispensación de los brazos de pipeteo de muestras y los brazos
de pipeteo de reactivos R1 y R2.
Tiempo estimado • 14 minutos para el brazo de pipeteo de muestras
Materiales necesarios • Agua del grifo o solución salina

referencia 04S1740
• Tubo de muestra de 16 mm x 100 mm
• Pipeta calibrada capaz de dispensar 150 µL

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
Procedimientos de diagnóstico de fluidos-lavado (c‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico de fluidos-lavado cuando se
sustituyen componentes de los siguientes sistemas o cuando se generan códigos de mensajes y
problemas observados asociados a los siguientes sistemas:
• Soluciones genéricas
• Lavacubetas
• Bombas y válvulas
• Copas de lavado
4205 Purgado de los conductos de agua (c‑series), página 910
4206 Purgado de las soluciones genéricas (c‑series), página 910
4207 Mover lavacubetas (c‑series), página 911
4208 Lavado de sondas y mezcladores (c‑series), página 911
4212 Chequeo de los sensores de las soluciones genéricas (c‑series), página 911
4213 Chequeo de detección de nivel de líquido (c‑series), página 912
4219 Vaciado de los depósitos de soluciones genéricas (c‑series), página 912
4205 Purgado de los conductos de agua (c‑series)

Realice este procedimiento de diagnóstico para purgar los conductos de agua de las muestras,
los reactivos y el lavacubetas.

requerido
llave de bloqueo
4206 Purgado de las soluciones genéricas (c‑series)

Realice este procedimiento de diagnóstico para purgar las siguientes soluciones genéricas:
• Solución de lavado ácida
• Solución de lavado alcalina
• Solución de referencia ICT

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
4207 Mover lavacubetas (c‑series)

Realice este procedimiento de diagnóstico de fluidos-lavado para mover verticalmente el
lavacubetas.

requerido
llave de bloqueo
4208 Lavado de sondas y mezcladores (c‑series)

Realice este procedimiento de diagnóstico para lavar los mezcladores, las sondas de muestras
y las sondas de reactivos con agua, solución de lavado ácida para sondas, detergente A o
detergente B.
Materiales necesarios Detergente B, número de referencia 08P97

requerido
llave de bloqueo
4212 Chequeo de los sensores de las soluciones genéricas (c‑series)

Realice este procedimiento de diagnóstico de fluidos-lavado para comprobar el funcionamiento
de los sensores de nivel de las soluciones genéricas.

G5-6900R07 - 2020-04-27
Tiempo estimado • 1 minuto para obtener el nivel de líquido actual de todos

los sensores
• 4 minutos para comprobar el funcionamiento de cada
sensor de nivel

requerido
llave de bloqueo
4213 Chequeo de detección de nivel de líquido (c‑series)

Realice este procedimiento de diagnóstico de fluidos-lavado para comprobar la capacidad de la
sonda de muestras y las sondas de reactivos para detectar líquido.

Materiales necesarios • Gradilla de muestras
• Copa de muestra
referencia 04S1740
• Dispositivo de medición capaz de dispensar 25 mL y
35 mL

requerido
llave de bloqueo
4219 Vaciado de los depósitos de soluciones genéricas (c‑series)

Realice este procedimiento de diagnóstico de fluidos-lavado para extraer la solución de lavado
ácida, la solución de lavado alcalina o la solución de referencia ICT del depósito de soluciones
genéricas.

G5-6900R07 - 2020-04-27
Tiempo estimado De 20 minutos a 40 minutos en función de las opciones

elegidas
• Agua purificada

requerido
llave de bloqueo
Vaciar los depósitos de las soluciones genéricas (c‑series), página 1530
Procedimientos de diagnóstico de la temperatura (c‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico de la temperatura cuando
se sustituyen componentes relacionados con la temperatura o cuando se generan códigos de
mensajes y problemas observados asociados a la temperatura del módulo c‑series.
4301 Estado de la temperatura (c‑series), página 913
4301 Estado de la temperatura (c‑series)

Realice este procedimiento de diagnóstico para visualizar la temperatura y el estado de los
componentes del módulo siguientes:
• Interior del módulo de procesamiento
• Carrusel de reactivos
• Baño de incubación

requerido
llave de bloqueo
Procedimientos de diagnóstico de la temperatura (c‑series), página 913

G5-6900R07 - 2020-04-27
Procedimientos de diagnóstico del gestor de muestras (c‑series)

El usuario puede tener que realizar procedimientos de diagnóstico del gestor de muestras
cuando se sustituyen componentes o se intentan resolver códigos de mensajes y problemas
observados asociados al gestor de reactivos y muestras (RSM). Estos procedimientos se
encuentran en la pantalla Procedimientos del módulo de procesamiento c‑series.
1631 Chequeo del posicionador de muestras (c‑series), página 914
1631 Chequeo del posicionador de muestras (c‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento de los motores del
posicionador de las muestras.

requerido
llave de bloqueo
Procedimientos de diagnóstico del gestor de muestras (c‑series), página 914
Procedimientos de diagnóstico del gestor de reactivos (c‑series)

El usuario puede tener que realizar procedimientos de diagnóstico del gestor de reactivos
cuando se sustituyen componentes del centro de suministro de reactivos o se intentan resolver
códigos de mensajes y problemas observados asociados al centro de suministro de reactivos.
4701 Movimiento del carrusel de reactivos a la posición inicial (c‑series), página 914
4703 Chequeo del centro de suministro de reactivos (c‑series), página 915
4715 Calibración del transportador de reactivos (c‑series), página 915
4701 Movimiento del carrusel de reactivos a la posición inicial (c‑series)

Realice este procedimiento de diagnóstico para girar el carrusel de reacción y situarlo en la
posición inicial.

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
4703 Chequeo del centro de suministro de reactivos (c‑series)

Realice este procedimiento de diagnóstico del gestor de reactivos para comprobar el
funcionamiento de los siguientes componentes:
• Posicionador de reactivos
• Transportador de reactivos
Tiempo estimado 6 minutos para el chequeo de funcionamiento completo

referencia 04S1740; o cartucho c‑series
• Gradilla de viales, número de referencia 04S65

requerido
llave de bloqueo
4715 Calibración del transportador de reactivos (c‑series)

Realice este procedimiento de diagnóstico del gestor de reactivos para calibrar el transportador
de reactivos.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
Procedimientos de diagnóstico del módulo (c‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico del módulo cuando se
generan códigos de mensajes y problemas observados asociados al módulo c‑series.
4801 Iniciación del módulo (c‑series), página 916
4803 Chequeo de voltaje (c‑series), página 916
4801 Iniciación del módulo (c‑series)

Realice este procedimiento de diagnóstico para iniciar el módulo de procesamiento elegido.

requerido
llave de bloqueo
4803 Chequeo de voltaje (c‑series)

Realice este procedimiento de diagnóstico para chequear el voltaje de las siguientes fuentes de
alimentación:
• +5 V
• +11.5 V
• +12 V
• +15 V
• -15 V
• +24 V

requerido

G5-6900R07 - 2020-04-27

llave de bloqueo
Procedimientos de diagnóstico de los mecanismos de reacción (c‑series)

El usuario puede tener que realizar estos procedimientos de diagnóstico cuando se sustituyen
componentes de los mecanismos de reacción o se intentan resolver mensajes de error y
problemas observados asociados a los mecanismos de reacción.
5002 Chequeo de vibración de los mezcladores (c‑series), página 917
5003 Limpieza manual de las cubetas (c‑series), página 917
5004 Movimiento a la posición inicial del carrusel de reacción (c‑series), página 918
5005 Cambio de agua en baño de incubación (c‑series), página 918
5006 Calibración del carrusel de reacción (c‑series), página 919
5002 Chequeo de vibración de los mezcladores (c‑series)

Realice este procedimiento de diagnóstico para chequear la vibración de los mezcladores 1 y 2
a frecuencias bajas y altas.

requerido
llave de bloqueo
5003 Limpieza manual de las cubetas (c‑series)

Realice este procedimiento de diagnóstico para limpiar manualmente las cubetas.
Tiempo estimado • 10 minutos para un segmento
• 35 minutos para todos los segmentos
Materiales necesarios • Destornillador de cabeza ranurada
• Detergente A, número de referencia 08P9670

G5-6900R07 - 2020-04-27
• Agua purificada
• Recipiente limpio y sin residuos en el que sumergir los
segmentos
• Guantes

requerido
llave de bloqueo
5004 Movimiento a la posición inicial del carrusel de reacción (c‑series)

Realice este procedimiento de diagnóstico para girar el carrusel de reacción en el sentido
contrario a las agujas del reloj por cubeta o segmento de cubetas.

requerido
llave de bloqueo
5005 Cambio de agua en baño de incubación (c‑series)

Realice este procedimiento de diagnóstico de los mecanismos de reacción para drenar y llenar
el baño de incubación y para añadir el aditivo del baño de incubación.
Materiales necesarios Soluciones de mantenimiento c‑series, número de referencia

08P9870 ó 08P9871 (EE. UU.)

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
5006 Calibración del carrusel de reacción (c‑series)

Realice este procedimiento de diagnóstico de los mecanismos de reacción para calibrar el
carrusel de reacción.

requerido
llave de bloqueo
Procedimientos de diagnóstico del módulo ICT (c‑series)

El usuario puede tener que realizar procedimientos de diagnóstico del módulo ICT cuando se
sustituyen componentes o se intentan resolver códigos de mensajes y problemas observados
asociados al módulo ICT.
5101 Purgado de la copa de solución de referencia ICT (c‑series), página 919
5102 Purgado del módulo ICT (c‑series), página 920
5101 Purgado de la copa de solución de referencia ICT (c‑series)

Realice este procedimiento de diagnóstico para purgar la copa de la solución de referencia ICT.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
5102 Purgado del módulo ICT (c‑series)

Realice este procedimiento de diagnóstico para purgar el módulo ICT con la solución de
referencia ICT.

requerido
llave de bloqueo
Procedimientos de diagnóstico del módulo de procesamiento (i‑series)

Los procedimientos de diagnóstico del módulo de procesamiento i‑series se agrupan por
categorías funcionales en la pestaña Diagnóstico de la pantalla Procedimientos.
Procedimientos de diagnóstico del sistema óptico (i‑series), página 920
Procedimientos de diagnóstico del brazo de pipeteo (i‑series), página 921
Procedimientos de diagnóstico de fluidos-lavado (i‑series), página 929
Procedimientos de diagnóstico de la temperatura (i‑series), página 938
Procedimientos de diagnóstico del cargador de cubetas de reacción (i‑series), página 939
Procedimientos de diagnóstico de la vía de procesamiento (i‑series), página 940
Procedimientos de diagnóstico del gestor de muestras (i‑series), página 942
Procedimientos de diagnóstico del gestor de reactivos (i‑series), página 943
Procedimientos de diagnóstico del módulo (i‑series), página 944
Procedimientos de diagnóstico del sistema óptico (i‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico del sistema óptico cuando se
sustituyen los componentes del sistema óptico o cuando se generan códigos de mensajes y
problemas observados asociados al sistema óptico.
1000 Lectura de fondo óptica (i‑series), página 921
1005 Chequeo del obturador (i‑series), página 921

G5-6900R07 - 2020-04-27
1000 Lectura de fondo óptica (i‑series)

Realice este procedimiento de diagnóstico para determinar las lecturas de fondo ópticas. Este
procedimiento genera las siguientes lecturas:
• Fondo sin cubetas de reacción (CR)
• Fondo con una cubeta de reacción vacía
• Fondo con solución preactivadora en la cubeta de reacción
Para que el procedimiento se realice con éxito, los recuentos brutos deben encontrarse
entre 3 unidades relativas de luz (URL) y 500 URL. Además, las especificaciones de las
comprobaciones del software de la calidad del fondo no deben generar un error.

requerido
llave de bloqueo
1005 Chequeo del obturador (i‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento del obturador.

requerido
llave de bloqueo
Procedimientos de diagnóstico del brazo de pipeteo (i‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico de los brazos de pipeteo
cuando se sustituyen los componentes de los brazos de pipeteo o cuando se generan códigos
de mensajes y problemas observados asociados a los brazos de pipeteo.

G5-6900R07 - 2020-04-27
1100 Chequeo de los motores de los brazos de pipeteo (i‑series), página 922
1105 Chequeo de la jeringa y la bomba del brazo de pipeteo (i‑series), página 922
1111 Verificación y calibración del brazo de pipeteo de muestras (i‑series), página 923
1112 Verificación y calibración del brazo de pipeteo R1 (i‑series), página 923
1113 Verificación y calibración del brazo de pipeteo R2 (i‑series), página 924
1115 Calibración del brazo de pipeteo de muestras del LAS (i‑series), página 924
1120 Exactitud y precisión de la jeringa del brazo de pipeteo de muestras (i‑series), página 925
1121 Exactitud y precisión de la jeringa del brazo de pipeteo de reactivos R1 (i‑series), página
925
1122 Exactitud y precisión de la jeringa del brazo de pipeteo de reactivos R2 (i‑series), página
926
1130 Exactitud y precisión de la bomba del brazo de pipeteo de muestras (i‑series), página 926
1131 Exactitud y precisión de la bomba del brazo de pipeteo de reactivos R1 (i‑series), página
927
1132 Exactitud y precisión de la bomba del brazo de pipeteo de reactivos R2 (i‑series), página
927
1160 Chequeo de detección de nivel de líquido (i‑series), página 928
1161 Movimiento de las sondas de brazos de pipeteo (i‑series), página 929
1100 Chequeo de los motores de los brazos de pipeteo (i‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento de los motores
theta y Z de los brazos de pipeteo de muestras, reactivos R1 y R2.
Tiempo estimado • 2 minutos para cada brazo de pipeteo

requerido
llave de bloqueo
1105 Chequeo de la jeringa y la bomba del brazo de pipeteo (i‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento de los siguientes
componentes de los brazos de pipeteo de muestras, reactivos R1 y reactivos R2:
• Motores de las jeringas
• Válvulas de las jeringas
• Bombas de tampón de 100 µL

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
1111 Verificación y calibración del brazo de pipeteo de muestras (i‑series)

• Ajustar la posición de las sondas de muestras necesarias para aspirar y dispensar muestras
durante el procesamiento de los ensayos.
• Determinar la linealidad de la sonda.
Tiempo estimado • 18 minutos para la calibración del brazo de pipeteo

• 4 minutos para la linealidad de la sonda
Materiales necesarios • Agua (del grifo o purificada)

requerido
llave de bloqueo
1112 Verificación y calibración del brazo de pipeteo R1 (i‑series)

• Ajustar la posición de la sonda R1 necesaria para aspirar y dispensar reactivos durante el


G5-6900R07 - 2020-04-27

• Torunda de algodón

requerido
llave de bloqueo
1113 Verificación y calibración del brazo de pipeteo R2 (i‑series)

• Ajustar la posición de la sonda R2 necesaria para aspirar y dispensar reactivos durante el


• Torunda de algodón

requerido
llave de bloqueo
1115 Calibración del brazo de pipeteo de muestras del LAS (i‑series)

Realice este procedimiento de diagnóstico de los brazos de pipeteo para comprobar que la
sonda de muestras se sitúa correctamente en la cadena del sistema automático de transporte
de muestras (LAS). Este procedimiento permite al usuario calibrar el brazo de pipeteo de
muestras si la posición no es óptima.
Tiempo estimado 4 minutos sin ajustes del LAS o del módulo de procesamiento
Alinity i

G5-6900R07 - 2020-04-27
Materiales necesarios • Herramienta de calibración grande (suministrada por el

fabricante del LAS)
• Herramienta de calibración pequeña (suministrada por el
fabricante del LAS)

requerido
llave de bloqueo
1120 Exactitud y precisión de la jeringa del brazo de pipeteo de muestras (i‑series)

Realice este procedimiento de diagnóstico para confirmar visualmente la precisión y la exactitud
de la aspiración y la dispensación de la jeringa del brazo de pipeteo de muestras.

genérica.
Materiales necesarios • Copa de muestra
• Pipeta manual calibrada con capacidad para dispensar
250 µL

requerido
llave de bloqueo
1121 Exactitud y precisión de la jeringa del brazo de pipeteo de reactivos R1 (i‑series)

de la aspiración y la dispensación de la jeringa del brazo de pipeteo de reactivos R1.

G5-6900R07 - 2020-04-27

genérica.
Materiales necesarios • Kit de diagnóstico, número de referencia 01R5940 o
01R5950
250 µL

requerido
llave de bloqueo
1122 Exactitud y precisión de la jeringa del brazo de pipeteo de reactivos R2 (i‑series)

de la aspiración y la dispensación de la jeringa del brazo de pipeteo de reactivos R2.

genérica.
01R5950
250 µL

requerido
llave de bloqueo
1130 Exactitud y precisión de la bomba del brazo de pipeteo de muestras (i‑series)

Realice este procedimiento para confirmar visualmente la precisión y la exactitud de la
dispensación de la bomba del brazo de pipeteo de muestras.

G5-6900R07 - 2020-04-27

genérica.

900 µL

requerido
llave de bloqueo
1131 Exactitud y precisión de la bomba del brazo de pipeteo de reactivos R1 (i‑series)

dispensación de la bomba del brazo de pipeteo de reactivos R1.

genérica.

900 µL

requerido
llave de bloqueo
1132 Exactitud y precisión de la bomba del brazo de pipeteo de reactivos R2 (i‑series)

dispensación de la bomba del brazo de pipeteo de reactivos R2.

G5-6900R07 - 2020-04-27

genérica.

900 µL

requerido
llave de bloqueo
1160 Chequeo de detección de nivel de líquido (i‑series)

Realice este procedimiento de diagnóstico para comprobar la capacidad de una sonda para
detectar líquido en los posicionadores de muestras, la vía de procesamiento, la vía de
pretratamiento y el carrusel de reactivos.
En cada una de las siguientes posiciones, se realizan comprobaciones del ruido y de la
respuesta del sensor de nivel de líquido entre aire y líquido:
• Carril interior del posicionador de muestras
• Carril exterior del posicionador de muestras
• CR en posición de pretratamiento de muestras 48
• Carrusel de reactivos interno R1
• Carrusel de reactivos medio R1
• Carrusel de reactivos externo R1
• CR en posición de 2 de pretratamiento R1
• Carrusel de reactivos interno R2
• Carrusel de reactivos medio R2
Tiempo estimado • 1 minuto para cada posición

• 7 minutos para todas las posiciones
Materiales necesarios Los materiales pueden variar en función de la opción

seleccionada:
• Kit de diagnóstico, número de referencia 01R5940 o
01R5950

G5-6900R07 - 2020-04-27
• Copa de muestra

requerido
llave de bloqueo
1161 Movimiento de las sondas de brazos de pipeteo (i‑series)

Realice este procedimiento de diagnóstico de los brazos de pipeteo para llevar las sondas de
los brazos de pipeteo a una posición adecuada para la sustitución de componentes.

* En este tiempo no se incluye el tiempo necesario para
sustituir la sonda del brazo de pipeteo.

requerido
llave de bloqueo
Procedimientos de diagnóstico de fluidos-lavado (i‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico de fluidos-lavado cuando se
sustituyen componentes de los siguientes sistemas o cuando se generan códigos de mensajes y
problemas observados asociados a los siguientes sistemas:
• Solución preactivadora
• Solución activadora
• Copa de lavado
• Zona de lavado
• Residuos
1200 Purgado y cebado de los fluidos (i‑series), página 930

G5-6900R07 - 2020-04-27
1201 Chequeo del calentador de inducción (i‑series), página 931

1202 Chequeo de las válvulas de copas de lavado (i‑series), página 931
1205 Chequeo del conjunto de dilución de tampón de lavado (i‑series), página 931
1206 Chequeo de las válvulas y las bombas de las soluciones preactivadora y activadora
1207 Chequeo de la dispensación de solución activadora en las copas de lavado y chequeo de
las válvulas (i‑series), página 932
1208 Chequeo de los motores, bombas y válvulas de la zona de lavado (i‑series), página 933
1209 Vaciado de los depósitos de soluciones genéricas (i‑series), página 933
1210 Exactitud y precisión de la solución preactivadora (i‑series), página 934
1211 Exactitud y precisión de la solución activadora (i‑series), página 934
1221 Exactitud y precisión de la zona de lavado 1 (i‑series), página 934
1222 Exactitud y precisión de la zona de lavado 2 (i‑series), página 935
1231 Volumen residual en zona de lavado 1 (i‑series), página 935
1232 Volumen residual en zona de lavado 2 (i‑series), página 936
1250 Diagnóstico del vacío (i‑series), página 936
1261 Supervisión de lavado en zona de lavado 1 (i‑series), página 937
1262 Supervisión de lavado en zona de lavado 2 (i‑series), página 937
1270 Chequeo de los sensores y motores para las soluciones genéricas (i‑series), página 937
1271 Chequeo del sensor de supervisión de la presión (i‑series), página 938
1200 Purgado y cebado de los fluidos (i‑series)

• Purgar uno o todos los brazos de pipeteo, las zonas de lavado y los sistemas de las
soluciones preactivadora y activadora.
• Purgar y cebar una o todas las zonas de lavado y los sistemas de las soluciones
preactivadora y activadora.
• Cebar el conjunto de dilución del tampón de lavado.
Tiempo estimado 1 minuto a 10 minutos en función de la opción elegida*

genérica.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
1201 Chequeo del calentador de inducción (i‑series)

del calentador de inducción.
Tiempo estimado 1 minuto a 30 minutos en función de la opción elegida

requerido
llave de bloqueo
1202 Chequeo de las válvulas de copas de lavado (i‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento de las válvulas de
las copas de lavado de muestras, reactivos R1 y R2.
Tiempo estimado • 1 minuto por válvula
• 3 minutos para todas las válvulas

requerido
llave de bloqueo
1205 Chequeo del conjunto de dilución de tampón de lavado (i‑series)

componentes del conjunto de dilución de tampón de lavado:
• Válvula de residuos
• Válvula de entrada de agua
• Bomba de dilución del tampón de lavado
• Sensor de conductividad

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
1206 Chequeo de las válvulas y las bombas de las soluciones preactivadora y activadora
(i‑series)
componentes de las soluciones preactivadora y activadora:
• Bombas de dispensación
• Válvulas posicionadoras de las bombas de dispensación
• Válvulas del cabezal

requerido
llave de bloqueo
1207 Chequeo de la dispensación de solución activadora en las copas de lavado y chequeo

de las válvulas (i‑series)
Lleve a cabo este procedimiento de diagnóstico de fluidos-lavado para confirmar que la solución
activadora se dispensa adecuadamente en las copas de lavado R1 y R2, y para comprobar el
funcionamiento de las válvulas R1 y R2, y la válvula de distribución de la solución activadora.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
1208 Chequeo de los motores, bombas y válvulas de la zona de lavado (i‑series)

componentes de la zona de lavado:
• Válvulas del cabezal
• Válvulas de los residuos
• Válvulas posicionadoras de las bombas de dispensación
• Motores
• Bombas de dispensación

requerido
llave de bloqueo
1209 Vaciado de los depósitos de soluciones genéricas (i‑series)

Realice este procedimiento de diagnóstico de fluidos-lavado para extraer el tampón de lavado
concentrado, el tampón de lavado diluido, la solución activadora o la solución preactivadora del
depósito de soluciones genéricas o de tampón de lavado.
Tiempo estimado De 20 minutos a 40 minutos en función de las opciones

elegidas
Materiales necesarios • Papel absorbente
• Agua purificada

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
1210 Exactitud y precisión de la solución preactivadora (i‑series)

de la dispensación de la solución preactivadora.


300 µL

requerido
llave de bloqueo
1211 Exactitud y precisión de la solución activadora (i‑series)

de la dispensación de la solución activadora.


900 µL

requerido
llave de bloqueo
1221 Exactitud y precisión de la zona de lavado 1 (i‑series)

de la dispensación de la zona de lavado 1.
El sistema dispensa 200 µL de tampón de lavado en 15 cubetas de reacción (CR) cuatro veces
en cada una. El usuario dispensa exactamente 800 µL de agua (del grifo o purificada) en una
CR de referencia. Compare las CR pipeteadas por el sistema con la CR de referencia para
determinar si se ha dispensado el volumen correcto.

G5-6900R07 - 2020-04-27


800 µL

requerido
llave de bloqueo
1222 Exactitud y precisión de la zona de lavado 2 (i‑series)

de la dispensación de la zona de lavado 2.
El sistema dispensa 200 µL de tampón de lavado en 15 cubetas de reacción (CR) cuatro veces
en cada una. El usuario dispensa exactamente 800 µL de agua (del grifo o purificada) en una
CR de referencia. Compare las CR pipeteadas por el sistema con la CR de referencia para
determinar si se ha dispensado el volumen correcto.


800 µL

requerido
llave de bloqueo
1231 Volumen residual en zona de lavado 1 (i‑series)

Realice este procedimiento de diagnóstico para confirmar visualmente el volumen de líquido
residual que queda en una cubeta de reacción después de la dispensación y la aspiración en la
zona de lavado 1.

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
1232 Volumen residual en zona de lavado 2 (i‑series)

Realice este procedimiento de diagnóstico para confirmar visualmente el volumen de líquido
residual que queda en una cubeta de reacción después de la dispensación y la aspiración en la
zona de lavado 2.

requerido
llave de bloqueo
1250 Diagnóstico del vacío (i‑series)

• Realizar un chequeo de fugas del sistema de vacío.
• Realizar un chequeo del estado de la bomba de vacío.
• Realizar una prueba de esfuerzo del vacío.
• Realizar una prueba de lectura del sensor de vacío.
• Abrir y cerrar las válvulas de vacío.
• Drenar el sistema de vacío.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
1261 Supervisión de lavado en zona de lavado 1 (i‑series)

• Calibrar el sistema de supervisión del lavado de la zona de lavado 1.
• Confirmar el funcionamiento de la aspiración y la dispensación en la zona de lavado 1.
Tiempo estimado 14 minutos para la calibración y el chequeo

9 minutos sólo para el chequeo

requerido
llave de bloqueo
1262 Supervisión de lavado en zona de lavado 2 (i‑series)

• Calibrar el sistema de supervisión del lavado de la zona de lavado 2.
• Confirmar el funcionamiento de la aspiración y la dispensación en la zona de lavado 2.
Tiempo estimado 14 minutos para la calibración y el chequeo

10 minutos sólo para el chequeo

requerido
llave de bloqueo
1270 Chequeo de los sensores y motores para las soluciones genéricas (i‑series)
de los sensores de nivel de las soluciones genéricas.

G5-6900R07 - 2020-04-27
Tiempo estimado • 1 minuto para obtener el nivel de líquido actual de todos

los sensores
• 3 minutos para comprobar el funcionamiento de cada
sensor de nivel
Materiales necesarios Paño absorbente

requerido
llave de bloqueo
1271 Chequeo del sensor de supervisión de la presión (i‑series)

del sistema de supervisión de la presión de los brazos de pipeteo de muestras y reactivos R1 y
R2.
Tiempo estimado 5 minutos a 15 minutos

Materiales necesarios • Gradilla de muestras
• Herramienta de ajuste de códigos de barras del gestor de

muestras (número de referencia 06E6902)
• Kit de diagnóstico, número de referencia 01R5940 o
01R5950 (un cartucho)

requerido
llave de bloqueo
Procedimientos de diagnóstico de la temperatura (i‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico de la temperatura cuando
se sustituyen componentes relacionados con la temperatura o cuando se generan códigos de
mensajes y problemas observados asociados a la temperatura del módulo i‑series.
1300 Estado de la temperatura (i‑series), página 939

G5-6900R07 - 2020-04-27
1300 Estado de la temperatura (i‑series)

Realice este procedimiento de diagnóstico para leer y mostrar las temperaturas del módulo de
procesamiento y para comprobar las lecturas de temperatura en las siguientes posiciones:
• Vía de procesamiento
• Cabezal de las soluciones preactivadora y activadora
• Zonas de lavado
• Centro de suministro de reactivos

requerido
llave de bloqueo
Procedimientos de diagnóstico de la temperatura (i‑series), página 938
Procedimientos de diagnóstico del cargador de cubetas de reacción (i‑series)

El usuario puede tener que realizar estos procedimientos cuando se sustituyen componentes
del cargador de cubetas de reacción o se intentan resolver códigos de mensajes y problemas
observados asociados al cargador de cubetas de reacción.
1400 Chequeo de sensores y cargador de cubetas de reacción (i‑series), página 939
1400 Chequeo de sensores y cargador de cubetas de reacción (i‑series)

• Iniciar los motores del cargador de CR.
• Comprobar los sensores del cargador de CR.
• Descargar de forma manual las cubetas de reacción de la cola lineal.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
Procedimientos de diagnóstico del cargador de cubetas de reacción (i‑series), página 939
Procedimientos de diagnóstico de la vía de procesamiento (i‑series)

El usuario puede tener que realizar procedimientos de diagnóstico de la vía de procesamiento
observados asociados a la vía de procesamiento.
1505 Chequeo del desviador (i‑series), página 940
1510 Chequeo del agitador tipo Vortex (i‑series), página 940
1515 Chequeo de los motores de la vía de procesamiento (i‑series), página 941
1520 Chequeo de carga y descarga de cubetas de reacción (i‑series), página 941
1525 Chequeo de los sensores de la vía de procesamiento (i‑series), página 942
1505 Chequeo del desviador (i‑series)

desviadores:
• Desviador de carga (LD)
• Desviador para protocolos cortos (STD)
• Desviador de la zona de lavado (WZD)
• Desviador de descarga de pretratamiento (pUD)
Tiempo estimado • 1 minuto para cada desviador

• 4 minutos para todos los desviadores

requerido
llave de bloqueo
1510 Chequeo del agitador tipo Vortex (i‑series)

agitadores tipo Vortex:
• Agitador tipo Vortex del brazo de pipeteo de reactivos 1 (VTXR1)
• Agitador tipo Vortex del brazo de pipeteo de reactivos 2 (VTXR2)

G5-6900R07 - 2020-04-27
• Agitador tipo Vortex de la solución preactivadora (VTXPT)

• Agitador tipo Vortex de pretratamiento (pVTX)
Tiempo estimado • 1 minuto por agitador

• 4 minutos para todos los agitadores

requerido
llave de bloqueo
1515 Chequeo de los motores de la vía de procesamiento (i‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento de los motores de
las vías de procesamiento y pretratamiento.

requerido
llave de bloqueo
1520 Chequeo de carga y descarga de cubetas de reacción (i‑series)

Realice este procedimiento de diagnóstico para cargar y descargar cubetas de reacción (CR) de
las vías de procesamiento y pretratamiento.
Tiempo estimado De 3 minutos a 7 minutos en función de la opción elegida

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
1525 Chequeo de los sensores de la vía de procesamiento (i‑series)

Realice este procedimiento de diagnóstico de la vía de procesamiento para comprobar el
funcionamiento de los siguientes sensores de la vía de procesamiento:
• Sensor del descargador de cubetas de reacción
• Sensor de presencia de cubetas de reacción
• Sensor de posición inicial de la vía de procesamiento
• Sensor de posición inicial de la vía de pretratamiento

requerido
llave de bloqueo
Procedimientos de diagnóstico del gestor de muestras (i‑series)

El usuario puede tener que realizar procedimientos de diagnóstico del gestor de muestras
observados asociados al gestor de reactivos y muestras (RSM). Estos procedimientos se
encuentran en la pantalla Procedimientos del módulo de procesamiento i‑series.
1630 Chequeo del posicionador de muestras (i‑series), página 942
1630 Chequeo del posicionador de muestras (i‑series)

Realice este procedimiento de diagnóstico para comprobar el funcionamiento de los motores del
posicionador de las muestras.

requerido

G5-6900R07 - 2020-04-27

llave de bloqueo
Procedimientos de diagnóstico del gestor de muestras (i‑series), página 942
Procedimientos de diagnóstico del gestor de reactivos (i‑series)

El usuario puede tener que realizar procedimientos de diagnóstico del gestor de reactivos
cuando se sustituyen componentes del centro de suministro de reactivos o se intentan resolver
códigos de mensajes y problemas observados asociados al centro de suministro de reactivos.
1703 Chequeo del centro de suministro de reactivos (i‑series), página 943
1715 Calibración del carrusel de reactivos y el transportador de reactivos (i‑series), página 944
1703 Chequeo del centro de suministro de reactivos (i‑series)

Realice este procedimiento de diagnóstico del gestor de reactivos para comprobar el
funcionamiento de los siguientes componentes:
• Transportador de reactivos
• Motor de dispersión
Tiempo estimado 6 minutos para el chequeo de funcionamiento completo

01R5950 (un cartucho); o un cartucho i‑series
• Gradilla de viales, número de referencia 04S65

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
1715 Calibración del carrusel de reactivos y el transportador de reactivos (i‑series)

Realice este procedimiento de diagnóstico para calibrar el transportador de reactivos respecto
al carrusel de reactivos con el fin de cargar con precisión cartuchos de reactivos y gradillas de
viales en el carrusel de reactivos.

requerido
llave de bloqueo
Procedimientos de diagnóstico del módulo (i‑series)

El usuario puede necesitar realizar procedimientos de diagnóstico del módulo cuando se
generan códigos de mensajes y problemas observados asociados al módulo i‑series.
1805 Chequeo del sensor de residuos de cubetas de reacción (i‑series), página 944
1830 Procesamiento con tampón (i‑series), página 944
1890 Iniciación del módulo de procesamiento (i‑series), página 945
1805 Chequeo del sensor de residuos de cubetas de reacción (i‑series)

Realice este procedimiento de diagnóstico de los módulos para comprobar el funcionamiento del
sensor de residuos de cubetas de reacción.

requerido
llave de bloqueo
1830 Procesamiento con tampón (i‑series)

Realice este procedimiento de diagnóstico de los módulos para procesar protocolos de ensayo
de un paso y de dos pasos utilizando agua del grifo o solución salina en lugar de los reactivos.

G5-6900R07 - 2020-04-27
Cuando se realiza la solución de problemas del sistema, se puede simular el procesamiento de

los ensayos sin utilizar reactivos.
Tiempo estimado El tiempo de duración varía según el número de análisis

solicitado. El tiempo mínimo hasta la finalización es de
30 minutos.
01R5950 (dos cartuchos)
• Gradillas de muestras
• Copas o tubos de muestras

requerido
Configuración de la • Módulo de control del sistema: Desactivado
llave de bloqueo
• Módulo de procesamiento: Desactivado
NOTA: Para realizar este procedimiento, la llave de bloqueo

del módulo de control del sistema y del módulo de
procesamiento debe situarse en la posición Off (desactivada).
Este procedimiento simula el procesamiento de ensayos y
la llave de bloqueo no debe situarse en la posición On
(activada) durante el procesamiento de ensayos.
1890 Iniciación del módulo de procesamiento (i‑series)

Realice este procedimiento de diagnóstico para observar el módulo de procesamiento i‑series
durante la iniciación.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
Procedimientos de diagnóstico del gestor de reactivos y muestras (RSM)

Los procedimientos de diagnóstico del gestor de reactivos y muestras (RSM) se agrupan en
la categoría Gestor de muestras en la pestaña Diagnóstico de la pantalla Procedimientos. El
usuario puede tener que realizar procedimientos de diagnóstico del gestor de muestras cuando
se sustituyen componentes o se intentan resolver códigos de mensajes y problemas observados
asociados al RSM.
1600 Calibración del transportador del gestor de reactivos y muestras (RSM), página 946
1610 Chequeo del gestor de reactivos y muestras, página 946
1620 Chequeo del lector de códigos de barras del gestor de reactivos y muestras (RSM), página
947
1635 Chequeo del transportador del gestor de reactivos y muestras (RSM), página 948
1690 Iniciación del gestor de reactivos y muestras, página 948
1600 Calibración del transportador del gestor de reactivos y muestras (RSM)

Realice este procedimiento de diagnóstico para calibrar el transportador del gestor de reactivos
y muestras respecto a los siguientes conjuntos:
• Posicionador de muestras
• Zona de carga
Tiempo estimado El tiempo varía según el número de módulos que se calibren:

• 12 minutos para un módulo
• 9 minutos para cada módulo adicional

requerido
llave de bloqueo
1610 Chequeo del gestor de reactivos y muestras

componentes:

G5-6900R07 - 2020-04-27
• Transportador del gestor de reactivos y muestras

• Posicionador de muestras (carriles interior y exterior)
• Luces y sensores de la zona de carga
Tiempo estimado • 3 minutos para el chequeo completo del funcionamiento

del transportador del gestor de reactivos y muestras
(RSM)
• 1 minuto para chequeos individuales
Materiales necesarios • Gradillas
• Cartucho de reactivos

requerido
llave de bloqueo
1620 Chequeo del lector de códigos de barras del gestor de reactivos y muestras
(RSM)
Realice este procedimiento de diagnóstico del gestor de muestras para comprobar el
funcionamiento del lector de códigos de barras del RSM.
Tiempo estimado Tiempo variable en función del número de códigos de barras

que se lean
Materiales necesarios • Gradillas
• Tubos con códigos de barra

• Cartucho de reactivos

requerido
Configuración de la Módulo de control del sistema: Activado (opcional)
llave de bloqueo

G5-6900R07 - 2020-04-27
1635 Chequeo del transportador del gestor de reactivos y muestras (RSM)

Realice este procedimiento de diagnóstico del gestor de muestras para comprobar el
funcionamiento de los componentes del transportador del RSM:
• Motores
• Sensor de recogida de las gradillas
• Sensor de detección de las gradillas
• Lector de códigos de barras
Materiales necesarios Gradilla de muestras o de viales

requerido
llave de bloqueo
1690 Iniciación del gestor de reactivos y muestras

Lleve a cabo este procedimiento de diagnóstico para observar el gestor de reactivos y muestras
durante la iniciación.

requerido
llave de bloqueo

G5-6900R07 - 2020-04-27
Capítulo 9 Sustitución de componentes
Sustitución de componentes
Algunos componentes del sistema se desgastan con el uso diario y puede ser necesario
sustituirlos.
El laboratorio tiene la responsabilidad de mantener un suministro adecuado de piezas de
repuesto. Los números de referencia suministrados en los procedimientos sirven sólo de guía y
pueden sufrir cambios.
Cuando sustituya componentes, tome las siguientes precauciones generales de seguridad:
• Deseche los componentes sustituidos y los materiales utilizados durante la sustitución de
los componentes (como paños o papeles absorbentes que no desprendan hilos) de acuerdo
con los procedimientos de eliminación de residuos del laboratorio.
• Si se producen fugas o goteos, limpie el líquido y descontamine la superficie en caso
necesario.
IMPORTANTE: Si un procedimiento para la sustitución de componentes requiere omitir los

bloqueos de las cubiertas utilizando la llave de bloqueo, los bloqueos sólo los pueden omitir
usuarios entrenados. Tenga cuidado con los posibles riesgos mecánicos y biológicos. Tenga
cuidado con las piezas en movimiento. No acceda a las vías con piezas en movimiento.
Sustitución de componentes del centro de procesamiento (c‑series), página 949
Sustitución de componentes del centro de suministros y bombas (c‑series), página 986
Sustitución de componentes del centro de procesamiento (i‑series), página 1023
Sustitución de componentes del centro de suministros (i‑series), página 1047
Sustitución de componentes opcionales, página 1055
Sustitución de componentes del centro de procesamiento (c‑series)

Algunos componentes del centro de procesamiento se desgastan con el uso diario y puede
ser necesario sustituirlos. En la siguiente figura se muestra la ubicación de los componentes
que se pueden sustituir. Se proporcionan instrucciones detalladas para la sustitución de cada
componente.

G5-6900R07 - 2020-04-27
Sustitución de componentes Capítulo 9
Figura 162: Componentes del centro de procesamiento (c‑series)
Leyenda:
1. Sonda de muestras (S)
2. Mezclador 2
3. Módulo ICT
4. Lámpara
5. Mezclador 1
6. Punta secadora de cubetas
7. Segmento de cubetas
8. Sonda de reactivos (R1)
9. Sonda ICT
10. Sonda de reactivos (R2)
Sustitución de la sonda de muestras (c‑series), página 951
Sustitución de las sondas de reactivos (c‑series), página 954
Sustitución del conducto de la sonda de muestras (c‑series), página 959
Sustitución del conducto de la sonda de reactivos (c‑series), página 962

G5-6900R07 - 2020-04-27
Sustitución de la lámpara o de la placa de la lámpara (c‑series), página 966

Inspección o sustitución de los segmentos de cubetas (c‑series), página 970
Sustitución de la punta secadora de cubetas (c‑series), página 974
Sustitución de los mezcladores (c‑series), página 978
Sustitución de la sonda de muestras (c‑series)

NOTA: Se recomienda anotar y registrar la fecha de instalación de la sonda de muestras para
asegurar que no se utilice la sonda durante más tiempo de los intervalos siguientes:
• Seis meses para los sistemas que utilizan ensayos con muestras de sangre
• Un año para los sistemas que no utilizan ensayos con muestras de sangre
Para sustituir la sonda de muestras, realice los siguientes procedimientos:

• Desmontaje, página 952
– Desmontaje de la sonda de muestras, página 952
• Sustitución, página 953
– Instalación de la sonda de muestras, página 953
• Comprobación, página 954
– Calibración del brazo de pipeteo de muestras, página 954


requerido
llave de bloqueo
Piezas de repuesto • Sonda de muestras, número de referencia 04S5101
• Tornillo de la sonda de muestras, número de referencia
04S5301 (opcional)

PRECAUCIÓN: Peligro de punción de la sonda. Esta actividad o área le puede exponer

a sondas.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la sonda de muestras
1. Introduzca la llave de bloqueo en la cerradura de bloqueo del módulo de procesamiento y

gírela a la posición On (activada).
2. Levante la cubierta posterior del centro de procesamiento para acceder a la sonda de
muestras.
3. Para llevar el brazo de pipeteo de muestras a la parte trasera del módulo de
procesamiento, inicie el procedimiento de diagnóstico de los brazos de pipeteo 4106
Movimiento de componentes (c‑series), página 906.
4. Para extraer la cubierta del brazo de pipeteo de muestras, apriete suavemente los puntos
señalados para liberar las lengüetas fijadoras y tire hacia arriba de la cubierta.
5. Coloque un paño absorbente debajo de la punta de la sonda.
6. Con un destornillador de cabeza ranurada afloje ligeramente el tornillo de la sonda.
7. Afloje, pero no extraiga, el tornillo de la sonda con la mano hasta que se pueda extraer la
sonda del brazo de pipeteo de muestras.
8. Afloje, pero no extraiga, el tornillo que asegura el fiador de base de la sonda de muestras
en su sitio.

G5-6900R07 - 2020-04-27
9. Retire el fiador de base.

10. Desconecte suavemente el conducto de la parte superior de la sonda.
Sustitución
Instalación de la sonda de muestras
1. Conecte el conducto a la parte superior de la nueva sonda de muestras.

NOTA: No doble ni estire el conducto. El conducto debe estar firmemente unido a la sonda
de muestras, pero no se debe empujar hasta pasar la curva de la sonda, con el fin de
evitar que el conducto quede demasiado flojo. Si el conducto está suelto o si la sonda se
ha sustituido varias veces utilizando el mismo conducto, se recomienda sustituir también el
conducto de la sonda de muestras.
2. Coloque la sonda de muestras nueva sobre las clavijas de alineación. Compruebe que la
placa de la sonda quede asentada a la misma altura que la placa del brazo de pipeteo de
muestras.
3. Retire el tornillo de la sonda de muestras antigua e introdúzcalo en la nueva sonda de
muestras. Apriete el tornillo con la mano para afianzar la sonda.
4. Estabilice el brazo de pipeteo y apriete el tornillo con el destornillador de cabeza ranurada.
5. Conecte el nuevo fiador de base de la sonda de muestras y apriete el tornillo.

G5-6900R07 - 2020-04-27
NOTA: Asegúrese de que el conector del nuevo fiador de base de la sonda de muestras se
encuentre debajo del conector con forma de anillo.
6. Retire el paño absorbente situado debajo de la punta de la sonda.
7. Para devolver el brazo de pipeteo de muestras a la posición inicial, complete el
procedimiento de diagnóstico de los brazos de pipeteo 4106 Movimiento de componentes
(c‑series), página 906.
8. Realice el procedimiento de diagnóstico de fluidos-lavado 4205 Purgado de los conductos
de agua (c‑series), página 910.
Mientras se realiza el purgado, inspeccione la sonda de muestras para ver si hay goteo, así
como el conducto y las conexiones de la sonda de muestras para ver si hay fugas. Si se
observan fugas o goteo, repita el procedimiento de instalación.
9. Vuelva a colocar con cuidado la cubierta del brazo de pipeteo. Asegúrese de que el
conducto no está comprimido o doblado debajo de la cubierta del brazo de pipeteo.
10. Presione el extremo de la cubierta sobre el eje del brazo de pipeteo hasta que encaje en su
posición.
La cubierta del brazo de pipeteo debe estar bien asentada para asegurar un correcto
funcionamiento de la detección del nivel de líquido.
Comprobación
Calibración del brazo de pipeteo de muestras
1. Realice el procedimiento de diagnóstico de los brazos de pipeteo 4102 Calibración del

brazo de pipeteo de muestras (c‑series), página 905.
2. Si el sistema está conectado a un sistema automático de transporte de muestras, realice
el procedimiento de diagnóstico de los brazos de pipeteo 4107 Calibración del brazo de
pipeteo de muestras del LAS (c‑series), página 907.
4. Gire la llave de bloqueo a la posición Off (desactivada) y extráigala de la cerradura de
bloqueo del módulo de procesamiento.
5. Realice un análisis de control de calidad para comprobar el funcionamiento del sistema
antes de comunicar los resultados de las muestras.
Sustitución de las sondas de reactivos (c‑series)

Para sustituir una o varias sondas de reactivos, realice los siguientes procedimientos:
– Desmontaje de la sonda de reactivos, página 956
– Instalación de la sonda de reactivos, página 957

G5-6900R07 - 2020-04-27

– Calibración del brazo de pipeteo de reactivos, página 958

Estado del analizador • Módulo de procesamiento: En espera

requerido
• Gestor de reactivos y muestras: En espera (sólo si se va
a sustituir la sonda R1)

llave de bloqueo
Piezas de repuesto • Sonda de reactivos, número de referencia 04S4901
• Tornillo de la sonda de reactivos, número de referencia
04S5401 (opcional)


a sondas.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la sonda de reactivos

2. Levante la cubierta correspondiente del centro de procesamiento:
– Para sustituir la sonda R1, levante la cubierta frontal del centro de procesamiento.
– Para sustituir la sonda R2, levante la cubierta posterior del centro de procesamiento.
3. Para llevar el brazo de pipeteo de reactivos a la posición de aspiración de reactivos, inicie
el procedimiento de diagnóstico de los brazos de pipeteo 4106 Movimiento de componentes
4. Para extraer la cubierta del brazo de pipeteo de reactivos, apriete los puntos señalados
para liberar las lengüetas fijadoras y tire hacia arriba de la cubierta.
6. Con un destornillador de cabeza ranurada afloje ligeramente el tornillo de la sonda.
7. Afloje, pero no extraiga, el tornillo de la sonda con la mano hasta que se pueda extraer la
sonda del brazo de pipeteo de reactivos.

G5-6900R07 - 2020-04-27
8. Afloje, pero no extraiga, el tornillo que asegura el fiador de base de la sonda de reactivos
en su sitio.
9. Retire el fiador de base.
Sustitución
Instalación de la sonda de reactivos
1. Conecte el conducto a la parte superior de la nueva sonda de reactivos.

de reactivos, pero no se debe empujar hasta pasar la curva de la sonda, con el fin de
evitar que el conducto quede demasiado flojo. Si el conducto está suelto o si la sonda se
ha sustituido varias veces utilizando el mismo conducto, se recomienda sustituir también el
conducto de la sonda de reactivos.
2. Coloque la sonda de reactivos nueva sobre las clavijas de alineación. Compruebe que la
placa de la sonda quede asentada a la misma altura que la placa del brazo de pipeteo de
reactivos.
3. Retire el tornillo de la sonda de reactivos antigua e introdúzcalo en la nueva sonda de
reactivos. Apriete el tornillo con la mano para afianzar la sonda.

G5-6900R07 - 2020-04-27
4. Estabilice el brazo de pipeteo y apriete el tornillo con el destornillador de cabeza ranurada.

5. Conecte el nuevo fiador de base de la sonda de reactivos y apriete el tornillo.
NOTA: Asegúrese de que el conector del nuevo fiador de base de la sonda de reactivos se
encuentre debajo del conector con forma de anillo.
7. Para devolver al brazo de pipeteo de reactivos a la posición inicial, realice el procedimiento
de diagnóstico de los brazos de pipeteo 4106 Movimiento de componentes (c‑series),
página 906.
Mientras se realiza el purgado, inspeccione la sonda de reactivos para ver si hay goteo, así
como el conducto y las conexiones de la sonda de reactivos para ver si hay fugas. Si se
9. Vuelva a colocar con cuidado la cubierta del brazo de pipeteo:
– Introduzca la parte posterior de la cubierta del brazo de pipeteo en el brazo de pipeteo
y presione hacia atrás para asentar las lengüetas por completo.
– Alinee las pestañas en el extremo frontal de la cubierta del brazo de pipeteo y presione
hasta que encajen en su sitio.
– Asegúrese de que el conducto no esté comprimido o doblado debajo de la cubierta del
brazo de pipeteo.
10. Estabilice el brazo de pipeteo para evitar que descienda y se dañe la sonda. Presione sobre
el centro de la cubierta del brazo de pipeteo para asegurarse de que está completamente
asentada.
Comprobación
Calibración del brazo de pipeteo de reactivos
1. Realice el procedimiento de diagnóstico del brazo de pipeteo correspondiente:

– 4103 Calibración del brazo de pipeteo R1 (c‑series), página 905
– 4104 Calibración del brazo de pipeteo R2 (c‑series), página 906
2. Cierre la cubierta del centro de procesamiento correspondiente:
– Para la sonda R1, cierre la cubierta frontal del centro de procesamiento.
– Para la sonda R2, cierre la cubierta posterior del centro de procesamiento.

G5-6900R07 - 2020-04-27
Sustitución del conducto de la sonda de muestras (c‑series)

Para sustituir el conducto de la sonda de muestras, realice los siguientes procedimientos:
– Desmontaje del conducto de la sonda de muestras, página 960
– Instalación del conducto de la sonda de muestras, página 961
– Procesamiento de muestras de control de calidad, página 962

requerido
llave de bloqueo
Piezas de repuesto Conducto de la sonda de muestras


a sondas.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje del conducto de la sonda de muestras

2. Levante la cubierta posterior del centro de procesamiento para acceder a la sonda de
muestras.
3. Para extraer la cubierta del brazo de pipeteo de muestras, apriete suavemente los puntos
señalados para liberar las lengüetas fijadoras y tire hacia arriba de la cubierta.
4. Desenrosque el conducto del conector del conducto de la sonda. Asegúrese de que el
anillo tórico negro, situado en el interior del conector del conducto, permanece en su sitio.
5. Desconecte suavemente el conducto de la parte superior de la sonda. Utilice un paño
absorbente para recoger el agua que pueda salir del extremo del conducto del conducto de
la sonda.

G5-6900R07 - 2020-04-27
Sustitución
Instalación del conducto de la sonda de muestras
1. Conecte el extremo del nuevo conducto a la parte superior de la sonda de muestras.

de muestras, pero no se debe empujar hasta pasar la curva de la sonda, con el fin de evitar
que el conducto quede demasiado flojo.
2. Compruebe que el anillo tórico negro se encuentre en el interior del conector del conducto
de la sonda.
3. Enrosque el extremo opuesto del conducto en el conector del conducto.
Mientras se realiza el purgado, inspeccione la sonda de muestras para ver si hay goteo, así
como el conducto y las conexiones de la sonda de muestras para ver si hay fugas. Si se
5. Vuelva a colocar con cuidado la cubierta del brazo de pipeteo. Asegúrese de que el
conducto no está comprimido o doblado debajo de la cubierta del brazo de pipeteo.

G5-6900R07 - 2020-04-27
6. Presione el extremo de la cubierta sobre el eje del brazo de pipeteo hasta que encaje en su
posición.
Comprobación
Procesamiento de muestras de control de calidad
Realice un análisis de control de calidad para comprobar el funcionamiento del sistema antes
de comunicar los resultados de las muestras.
Sustitución del conducto de la sonda de reactivos (c‑series)

Para sustituir el conducto de la sonda de reactivos, realice los siguientes procedimientos:
– Desmontaje del conducto de la sonda de reactivos, página 963
– Instalación del conducto de la sonda de reactivos, página 964

requerido
• Gestor de reactivos y muestras: En espera (sólo si se va
a sustituir el conducto de la sonda R1)

llave de bloqueo
Piezas de repuesto Conducto de la sonda de reactivos, número de referencia
04S5001


G5-6900R07 - 2020-04-27

a sondas.
Desmontaje
Desmontaje del conducto de la sonda de reactivos

– Para sustituir el conducto de la sonda R1, levante la cubierta frontal del centro de
procesamiento.
– Para sustituir el conducto de la sonda R2, levante la cubierta posterior del centro de
procesamiento.
3. Para llevar el brazo de pipeteo de reactivos a la posición de aspiración de reactivos, inicie
el procedimiento de diagnóstico de los brazos de pipeteo 4106 Movimiento de componentes

G5-6900R07 - 2020-04-27

5. Para extraer la cubierta del brazo de pipeteo de reactivos, apriete los puntos señalados
para liberar las lengüetas fijadoras y tire hacia arriba de la cubierta.
6. Observe la posición del conducto en las guías de paso.
8. Desconecte con cuidado el conducto del brazo de pipeteo de reactivos del conector
metálico. Asegúrese de que el conector metálico permanezca en su sitio y de que la funda
protectora permanezca en el conducto del brazo de pipeteo de reactivos.
Sustitución
Instalación del conducto de la sonda de reactivos
1. Cuando vaya a conectar el conducto de sustitución que tiene dos circuitos, conecte el
extremo del conducto más corto al conector metálico. Compruebe que el conector metálico
está introducido en el conducto del brazo de pipeteo de reactivos y en la funda protectora.
2. Coloque el conducto en las guías de paso.
3. Conecte el otro extremo del nuevo conducto en la sonda de reactivos.

G5-6900R07 - 2020-04-27
de reactivos, pero no se debe empujar hasta pasar la curva de la sonda, con el fin de evitar
que el conducto quede demasiado flojo.
4. Retire el paño absorbente de debajo de la punta de la sonda.
5. Para devolver al brazo de pipeteo de reactivos a la posición inicial, realice el procedimiento
de diagnóstico de los brazos de pipeteo 4106 Movimiento de componentes (c‑series),
página 906.
Mientras se realiza el purgado, inspeccione la sonda de reactivos para ver si hay goteo, así
como el conducto y las conexiones de la sonda de reactivos para ver si hay fugas. Si se
7. Vuelva a colocar con cuidado la cubierta del brazo de pipeteo:
– Introduzca la parte posterior de la cubierta en el brazo de pipeteo y presione hacia
atrás para asentar las lengüetas por completo.
– Alinee las pestañas en el extremo frontal de la cubierta del brazo de pipeteo y presione
hasta que encajen en su sitio.
– Asegúrese de que el conducto no esté comprimido o doblado debajo de la cubierta del
brazo de pipeteo.
8. Estabilice el brazo de pipeteo para evitar que descienda y se dañe la sonda. Presione sobre
el centro de la cubierta del brazo de pipeteo para asegurarse de que está completamente
asentada.
9. Cierre la cubierta del centro de procesamiento correspondiente:
– Para el conducto de la sonda R1, cierre la cubierta frontal del centro de
procesamiento.
– Para el conducto de la sonda R2, cierre la cubierta posterior del centro de
procesamiento.
Comprobación

G5-6900R07 - 2020-04-27
Sustitución de la lámpara o de la placa de la lámpara (c‑series)

Para sustituir la lámpara o la placa de la lámpara, realice los siguientes procedimientos:
– Desmontaje de la lámpara o la placa de la lámpara, página 967
– Instalación de la lámpara y la placa de la lámpara, página 969

* En este tiempo no se incluye los 30 minutos de
calentamiento de la lámpara necesarios después de la
sustitución.

• Guantes
• Paño que no desprenda hilos (opcional)
• Etanol (opcional)

requerido
llave de bloqueo
Piezas de repuesto Lámpara, número de referencia 09D4503
Para documentar la sustitución de la lámpara en el registro de mantenimiento, realice el

procedimiento de mantenimiento trimestral 5806 Sustitución de la lámpara (c‑series), página
889.
PRECAUCIÓN: Posibilidad de descarga eléctrica. Esta actividad o área le puede
exponer a descargas eléctricas.
PRECAUCIÓN: superficie caliente. Esta actividad o área le puede exponer a

superficies calientes.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la lámpara o la placa de la lámpara
1. Apague el módulo de procesamiento utilizando para ello el interruptor principal de

alimentación que está situado en la parte trasera del módulo.
NOTA: No desmonte la lámpara o la placa de la lámpara mientras el módulo de
procesamiento esté encendido.
2. Después de apagar el módulo, espere al menos 5 minutos para que la lámpara y la carcasa
de la lámpara se puedan enfriar.
3. Levante la cubierta posterior del centro de procesamiento.
4. Retire los dos cubretornillos del panel de acceso posterior.
5. Realice uno de los pasos siguientes para aflojar los tornillos y retirar el panel de acceso
posterior:
– Utilice la llave inglesa de 3 mm para aflojar los tornillos cautivos.
– Utilice el destornillador de cabeza ranurada para aflojar los tornillos cautivos.
6. Desmonte el panel de acceso trasero.

G5-6900R07 - 2020-04-27
7. Utilice el destornillador de cabeza ranurada para aflojar el tornillo de la cubierta de la

lámpara hasta que se pueda extraer la cubierta.
8. Saque los cables de la lámpara de la abrazadera de plástico.
9. Localice el bloque terminal de la lámpara y levante los dos extremos de la cubierta
transparente para extraerla.
10. Con el destornillador cruciforme Phillips afloje completamente los dos tornillos cautivos que
fijan los cables de la lámpara al bloque terminal.
11. Levante los tornillos y baje completamente los cables de la lámpara para poder
desenganchar los cables de la parte inferior de los tornillos.
12. Localice la carcasa de la lámpara y asegúrese de que esté fría antes de continuar con el
siguiente paso.
13. Afloje por completo el tornillo manual alto de la placa de la lámpara. Si es necesario, utilice
el destornillador de cabeza ranurada.
14. Levante la lámpara y extráigala de la carcasa.
15. Utilice el destornillador de cabeza ranurada para aflojar el tornillo manual y poder extraer la
lámpara de la placa.
16. Extraiga la lámpara y el cable de la placa.

G5-6900R07 - 2020-04-27
Sustitución
Instalación de la lámpara y la placa de la lámpara
IMPORTANTE: Utilice guantes para realizar los pasos siguientes. Los residuos de grasa de una
mano sin guante depositados en la superficie del vidrio de la lámpara reducen la vida útil de
la lámpara. Si es necesario limpiar la superficie de vidrio de la lámpara, utilice un paño que no
desprenda hilos y etanol.
1. Para instalar la lámpara en la placa, alinee las clavijas de la placa con los orificios de
la lámpara nueva. Asegúrese de que el filamento de la lámpara queda perpendicular a la
placa.
2. Con la lámpara completamente asentada sobre las clavijas, utilice el destornillador de
cabeza ranurada para apretar el tornillo de la placa.
3. Para introducir el conjunto de la lámpara en la carcasa, presione el conjunto contra el
muelle de láminas y asiéntelo en la carcasa. Asegúrese de que el conjunto de la lámpara
esté asentado completamente en la carcasa.
4. Compruebe que los cables de la lámpara salen de la carcasa a través de la ranura situada
detrás de la lámpara y que no estén aprisionados por la placa de la lámpara.
5. Presione sobre la placa de la lámpara y afiance el tornillo manual para asegurar la placa
en la carcasa.

G5-6900R07 - 2020-04-27
6. En el bloque terminal, levante los tornillos Phillips e introduzca los cables debajo de éstos.
7. Con el destornillador cruciforme Phillips afiance los dos tornillos cautivos que fijan los dos
cables de la lámpara al bloque terminal.
8. Vuelva a colocar la cubierta transparente sobre el bloque terminal.
9. Coloque de nuevo los cables de la lámpara en la abrazadera de plástico.
10. Coloque la cubierta de la lámpara y apriete el tornillo ranurado.
11. Instale el panel de acceso posterior.
12. Realice uno de estos pasos para asegurar el panel de acceso posterior:
– Utilice la llave inglesa de 3 mm para apretar los tornillos cautivos.
– Utilice el destornillador de cabeza ranurada para apretar los tornillos cautivos.
13. Vuelva a colocar los dos cubretornillos.
15. Encienda el módulo de procesamiento.
NOTA: Para garantizar la iniciación adecuada del módulo de procesamiento, el módulo de
control del sistema se debe encender antes que el módulo de procesamiento.
16. Deje que la lámpara se caliente durante 30 minutos antes de procesar los ensayos.
Comprobación
Inspección o sustitución de los segmentos de cubetas (c‑series)

Para inspeccionar o sustituir uno o varios segmentos de cubetas, realice los siguientes
procedimientos:
– Desmontaje del segmento de cubetas, página 972
– Limpieza e instalación del segmento de cubetas, página 973
– Verificación de la instalación adecuada del segmento de cubetas, página 974

G5-6900R07 - 2020-04-27
Materiales necesarios • Detergente A, número de referencia 08P9670
• Paño absorbente que no desprenda hilos

• Agua purificada
• Recipiente limpio y sin residuos en el que sumergir los
segmentos de cubetas
• Guantes

requerido
llave de bloqueo
Piezas de repuesto Segmento de cubetas, número de referencia 04S4701


G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje del segmento de cubetas

2. Levante la cubierta posterior del centro de procesamiento para acceder al carrusel de
reacción.
3. Identifique la posición del primer segmento de cubetas que va a inspeccionar o sustituir en
el carrusel de reacción.
4. Para girar el carrusel de reacción de forma que el segmento de cubetas necesario se sitúe
en la parte posterior del módulo de procesamiento, realice el procedimiento de diagnóstico
de los mecanismos de reacción 5004 Movimiento a la posición inicial del carrusel de
reacción (c‑series), página 918.
5. Utilice el destornillador de cabeza ranurada para aflojar el tornillo situado en la parte
superior del segmento de cubetas hasta que se pueda extraer el segmento del carrusel de
reacción.
6. Póngase unos guantes limpios antes de inspeccionar el segmento de cubetas.

G5-6900R07 - 2020-04-27
7. Para inspeccionar el segmento de cubetas, tire suavemente hacia abajo de la base del
segmento en varias zonas del segmento. No ejerza mucha presión en la base del segmento
de cubetas. Sustituya el segmento de cubetas si observa alguna de estas incidencias:
– La base del segmento de cubetas se ha desprendido.
– Una o varias cubetas se asientan más abajo que las demás cubetas del segmento.
– Una o varias cubetas están dañadas.
IMPORTANTE: Utilice guantes para realizar este paso. Los residuos de grasa de una mano
sin guante pueden causar lecturas ópticas imprecisas.
8. Si es necesario sustituir el segmento de cubetas, deseche el segmento de cubetas usado.
9. Repita los pasos del 4, página 972 al 8, página 973 hasta que se hayan extraído todos los
segmentos de cubetas que desee inspeccionar y sustituir.
Sustitución
Limpieza e instalación del segmento de cubetas
IMPORTANTE: Utilice guantes para realizar los pasos siguientes. Los residuos de grasa de una
mano sin guante pueden causar lecturas ópticas imprecisas.
1. Si el segmento de cubetas sólo se inspeccionó y no es nuevo, vaya al paso 6, página 974.

G5-6900R07 - 2020-04-27
2. Saque el nuevo segmento de cubetas de su envase y colóquelo sobre un paño absorbente

que no desprenda hilos.
3. Humedezca una torunda de algodón con detergente A y limpie el interior y el exterior de
todas las cubetas del segmento.
4. Llene un recipiente limpio y sin residuos con suficiente agua purificada para sumergir por
completo el segmento de cubetas.
5. Lave el segmento de cubetas en el agua purificada para eliminar el detergente A. Drene el
exceso de agua purificada de las cubetas.
6. Seque la parte superior del segmento de cubetas, en particular los bordes ranurados, para
eliminar los restos de agua.
7. Coloque el segmento de cubetas sobre las clavijas de alineación del carrusel de reacción.
NOTA: Con el fin de asegurar el funcionamiento óptimo del módulo de procesamiento
c‑series durante su vida útil, las cubetas se deben sustituir después de 12 años de uso.
8. Apriete el tornillo ranurado con la mano en el segmento de cubetas.
9. Afiance suavemente el tornillo ranurado con un destornillador de cabeza ranurada.
10. Repita los pasos del 1, página 973 al 9, página 974 hasta que todos los segmentos de
cubetas nuevos estén limpios e instalados.
Comprobación
Verificación de la instalación adecuada del segmento de cubetas
Realice el procedimiento de diagnóstico de los mecanismos de reacción 5004 Movimiento a la

posición inicial del carrusel de reacción (c‑series), página 918.
Sustitución de la punta secadora de cubetas (c‑series), página 974
Sustitución de la punta secadora de cubetas (c‑series)

Para sustituir la punta secadora de cubetas, realice los siguientes procedimientos:
– Desmontaje de la punta secadora de cubetas, página 976
– Instalación de la punta secadora de cubetas, página 977
– Lavado de las cubetas, página 978

G5-6900R07 - 2020-04-27

Materiales necesarios • Regla métrica
• Guantes

requerido
• Gestor de reactivos y muestras: En espera

llave de bloqueo
Piezas de repuesto Punta secadora de cubetas, número de referencia 04S5201
IMPORTANTE: Utilice guantes para realizar los pasos siguientes. Los residuos de grasa de
una mano sin guante interfieren en la función adecuada de secado de la punta secadora de
cubetas.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la punta secadora de cubetas

2. Levante la cubierta frontal del centro de procesamiento.
3. Afloje el botón estriado negro situado a la izquierda del lavacubetas hasta que el conjunto
del lavacubetas pueda elevarse de la abrazadera.
4. Levante el lavacubetas y hágalo rotar para poder acceder fácilmente a la punta secadora
de cubetas blanca.
NOTA: Las boquillas del lavacubetas está unidas a la placa de fijación. No es necesario
retirar los tornillos que sujetan las boquillas del lavacubetas a la placa de fijación.
5. Para extraer la punta secadora de cubetas, sáquela de la boquilla metálica.
6. Deseche la punta secadora de cubetas usada.

G5-6900R07 - 2020-04-27
Sustitución
Instalación de la punta secadora de cubetas
1. Instale con cuidado la nueva punta secadora de cubetas. Oriente bien y con cuidado la
punta secadora de cubetas.
NOTA: Tanto la punta secadora como la cubeta son rectangulares. Instale la punta
secadora de forma que encaje en la cubeta.
2. Coloque el fondo de la punta secadora a 61 mm ± 0.5 mm respecto a la parte inferior del
lavacubetas.
3. Coloque el lavacubetas sobre las clavijas de alineación y apriete el botón estriado negro.
4. Para devolver el lavacubetas y el carrusel de reacción a la posición inicial, realice el
procedimiento de diagnóstico de fluidos-lavado 4207 Mover lavacubetas (c‑series), página
911.
5. Compruebe la orientación y la alineación rectangular de la punta secadora respecto a la
cubeta.
NOTA: Utilice guantes si es necesario ajustar la punta secadora. Los residuos de grasa de
una mano sin guante interfieren en la función adecuada de secado de la punta secadora de
cubetas.

G5-6900R07 - 2020-04-27
6. En la pantalla Ejecutar procedimiento, pulse Bajar para hacer descender el lavacubetas.

7. Asegúrese de que la alineación de la punta secadora es correcta y de que se introduce en
las cubetas sin problemas.
NOTA: Cuando el lavacubetas se desplace hacia abajo, compruebe si hay daños en el
segmento de cubetas en el caso de que la punta secadora entre en contacto con la
parte superior del segmento. El impacto de la punta secadora de cubetas puede dañar
las cubetas o desprender la base del segmento. Si se produce un impacto, inspeccione o
sustituya el segmento de cubetas.
8. Para subir el lavacubetas, pulse Subir.
9. Para finalizar el procedimiento, pulse Finalizar procedimiento.
10. Para completar el procedimiento, pulse Hecho en la pantalla Ejecutar procedimiento.
11. Cierre la cubierta frontal del centro de procesamiento.
Comprobación
Lavado de las cubetas
1. Realice el procedimiento de mantenimiento según necesidad 5910 Lavado de cubetas

Inspección o sustitución de los segmentos de cubetas (c‑series), página 970
Sustitución de los mezcladores (c‑series)

Para sustituir uno o los dos mezcladores, siga estas instrucciones:
– Desmontaje del mezclador, página 979
– Instalación del mezclador, página 980
– Comprobación del funcionamiento del mezclador, página 981

requerido

G5-6900R07 - 2020-04-27
• Gestor de reactivos y muestras: En espera (sólo si se

sustituye el mezclador 1)

llave de bloqueo
Piezas de repuesto Mezclador, número de referencia 09D5903

Desmontaje
Desmontaje del mezclador


G5-6900R07 - 2020-04-27
– Para sustituir el mezclador 1, levante la cubierta frontal del centro de procesamiento.

– Para sustituir el mezclador 2, levante la cubierta trasera del centro de procesamiento.
3. Para desconectar el cable del mezclador, pellizque el conector blanco.
4. Afloje el tornillo manual situado en la parte superior del conjunto del mezclador.
5. Extraiga el mezclador.
Sustitución
Instalación del mezclador
1. Oriente el nuevo mezclador de modo que las caras laterales planas queden alejadas del
brazo mezclador.
2. Alinee las clavijas posicionadoras en la parte superior del mezclador con los orificios del
brazo mezclador. Apriete el tornillo manual hasta que la parte superior del mezclador quede
al mismo nivel que el brazo mezclador.
3. Enchufe el conector del cable del mezclador al conector blanco en el conjunto del
mezclador.
NOTA: El conector del cable del mezclador está estriado y sólo encaja en una dirección.

G5-6900R07 - 2020-04-27
Comprobación
Comprobación del funcionamiento del mezclador
1. Realice el procedimiento de diagnóstico de los mecanismos de reacción 5002 Chequeo de

vibración de los mezcladores (c‑series), página 917.
2. Cierre la cubierta correspondiente del centro de procesamiento:
– Para el mezclador 1, cierre la cubierta frontal del centro de procesamiento.
– Para el mezclador 2, cierre la cubierta posterior del centro de procesamiento.
Sustitución del módulo ICT o de la sonda ICT (c‑series)

Para sustituir el módulo ICT o la sonda ICT, realice los siguientes procedimientos:
– Desmontaje del módulo ICT o de la sonda ICT, página 982
– Instalación del módulo ICT y la sonda ICT, página 984
– Calibración de los ensayos ICT, página 985
Estado del analizador Módulo de procesamiento: En espera

requerido
llave de bloqueo
Piezas de repuesto • Módulo ICT, número de referencia 09D2804
• Sonda ICT, número de referencia 09D6304


G5-6900R07 - 2020-04-27

a sondas.
Desmontaje
Desmontaje del módulo ICT o de la sonda ICT
1. Para sustituir la sonda ICT, vaya al paso 7, página 983.

2. Para sustituir el módulo ICT, compruebe la fecha de caducidad del nuevo módulo ICT
indicada en la caja. No utilice un módulo ICT caducado.
NOTA: Cuando se sustituye el módulo ICT, el módulo de procesamiento c‑series registra
y guarda los datos del número de serie, la fecha de caducidad, el recuento de muestras
procesadas y los días que permanece en el sistema.
La garantía del módulo ICT es válida para el procesamiento de 20 000 muestras o durante
3 meses desde la instalación, lo que suceda primero.
5. Utilice el lector de códigos de barras para leer el código de barras bidimensional (2D) de la
etiqueta Alinity c de la caja del nuevo módulo ICT.

G5-6900R07 - 2020-04-27
En la ventana flotante Módulo ICT de Detalles de suministros, el sistema actualiza

automáticamente el módulo ICT con el número de serie y la fecha de caducidad del módulo
nuevo.
Para introducir manualmente el número de lote y la fecha de caducidad, siga estos pasos:
a. Pulse Actualizar para el módulo ICT.
b. En la ventana flotante Módulo ICT, bajo Detalles de suministros, introduzca el número
de serie y la fecha de caducidad.
NOTA: La introducción de la fecha de caducidad es opcional. Si no se proporciona la
fecha de caducidad, el registro de la caducidad del módulo se desactiva.
c. Pulse Sustituir.
6. Cuando aparezca en pantalla un mensaje de confirmación, realice uno de los pasos
siguientes:
– Pulse Sí para continuar y confirme que las calibraciones de todos los ensayos ICT
estén inactivas. A continuación aparecen en pantalla las instrucciones para sustituir el
módulo ICT.
– Pulse No para continuar sin guardar los cambios. Pulse Hecho para regresar a la
pantalla Suministros.
7. Levante la cubierta posterior del centro de procesamiento para acceder a la unidad ICT.
8. Afloje los dos tornillos manuales que fijan la placa negra en la parte superior de la unidad.
9. Extraiga la placa negra.
11. Afloje el tornillo manual situado en el lateral del soporte ICT hasta que se pueda levantar el
módulo ICT.
12. Para desenchufar el conector eléctrico negro del lateral del módulo, tire de él hacia afuera
del módulo.
13. Compruebe que el conector eléctrico negro esté completamente desconectado del módulo
ICT.
14. Eleve el módulo ICT hasta que los conectores del lateral del módulo ICT desalojen el
soporte ICT.
IMPORTANTE: Para evitar que se dañe la sonda ICT, no saque el módulo ICT ni la sonda
completamente del soporte ICT.
15. Desenrosque suavemente el módulo ICT para desconectarlo del conector superior.
16. Levante el módulo ICT y la sonda ICT para separarlos del soporte ICT.
17. Desenrosque el soporte de la sonda ICT del módulo ICT.
18. Inspeccione los puertos del módulo ICT. Los anillos tóricos amarillos deben estar presentes.
IMPORTANTE: Si el módulo de procesamiento c‑series entra en funcionamiento sin los
anillos tóricos amarillos colocados en la posición adecuada, los resultados de las muestras
podrían verse afectados.
19. Si se sustituye el módulo ICT, deseche el módulo usado.

G5-6900R07 - 2020-04-27
Si no se sustituye el módulo ICT, coloque el módulo a un lado para utilizarlo con la nueva
sonda ICT.
20. Desmonte la sonda ICT de su soporte.
21. Si se sustituye la sonda ICT, deseche la sonda usada.
Si no se sustituye la sonda ICT, coloque la sonda a un lado para utilizarla con el nuevo
módulo ICT.
Sustitución
Instalación del módulo ICT y la sonda ICT
1. Si va a sustituir el módulo ICT, saque el nuevo módulo ICT de la caja.

2. Desconecte y deseche el conducto de plástico que está conectado a los dos extremos del
módulo ICT.
3. Inspeccione los puertos del módulo ICT. Los anillos tóricos amarillos deben estar presentes.
IMPORTANTE: Si el sistema entra en funcionamiento sin los anillos tóricos amarillos
colocados en la posición adecuada, los resultados de las muestras podrían verse
afectados.

G5-6900R07 - 2020-04-27
4. Alinee el módulo ICT de manera que la hendidura situada entre los conectores laterales
quede en la parte superior del módulo y la etiqueta quede mirando hacia arriba y sea
legible.
5. Coloque la sonda ICT en su soporte.
6. Si hay un anillo tórico de un módulo ICT anterior conectado a la sonda ICT, retírelo.
7. Una el soporte de la sonda ICT y la sonda ICT a la parte inferior del módulo ICT. No apriete
en exceso el soporte de la sonda ICT.
IMPORTANTE: Si la conexión del soporte de la sonda ICT se aprieta demasiado, los anillos
tóricos se pueden torcer e impedir el paso del flujo por el módulo ICT.
8. Introduzca el módulo ICT con la sonda ICT en el soporte de la sonda ICT hasta que los
conectores situados en el lateral del módulo queden justo encima del soporte.
9. Gire el módulo ICT para volver a unir el módulo al puerto superior y al conector. No apriete
en exceso el módulo ICT.
10. Si hay un anillo tórico de un módulo ICT anterior fijado al conector, retírelo antes de
conectar el módulo ICT.
11. Baje el módulo ICT hasta que se asiente completamente y los conectores del módulo se
alineen con la ranura del soporte ICT.
12. Vuelva a conectar con suavidad el conector eléctrico negro a los conectores del módulo
ICT. Asegúrese de que el módulo ICT esté completamente acoplado en el conector.
13. Mantenga el módulo ICT bajado y apriete simultáneamente el tornillo lateral hasta que el
módulo quede sujeto. No apriete en exceso el tornillo para evitar dañar el módulo ICT.
15. Para purgar el módulo ICT, realice uno de los pasos siguientes:
– Si se ha sustituido el módulo ICT, pulse Purgar ICT en la ventana flotante Módulo ICT.
– Si se ha sustituido la sonda ICT, realice el procedimiento de diagnóstico ICT 5102
Purgado del módulo ICT (c‑series), página 920.
16. Durante el purgado, realice los pasos siguientes:
– Compruebe si el conducto del módulo ICT contiene burbujas.
– Inspeccione la sonda ICT para comprobar que no gotea.
NOTA: Si observa burbujas o goteo, remítase a Problemas observados en el módulo de

procesamiento (c‑series), página 1493.
17. Vuelva a conectar la placa negra y fije los dos tornillos manuales.
18. Si se ha sustituido el módulo ICT, pulse Hecho en la ventana flotante Módulo ICT.
Comprobación
Calibración de los ensayos ICT
1. Calibre los ensayos ICT.

2. Realice un análisis de control de calidad para comprobar la calibración.

G5-6900R07 - 2020-04-27
Descripción de los elementos de la ventana flotante Detalles de suministros para el módulo ICT
en la pantalla Suministros (c‑series), página 584
Sustitución de componentes del centro de suministros y bombas

(c‑series)
Algunos componentes del centro de suministros y bombas se desgastan con el uso diario
y puede ser necesario sustituirlos. En la siguiente figura se muestra la ubicación de los
componentes que se pueden sustituir. Se proporcionan instrucciones detalladas para la
sustitución de cada componente.
Figura 163: Componentes del centro de suministros y bombas (c‑series)
Leyenda:
1. Jeringa del brazo de muestras
2. Jeringas de los brazos de reactivos

G5-6900R07 - 2020-04-27
3. Jeringas de las soluciones de lavado

4. Jeringas de la bomba de solución de lavado (1 mL) y válvulas de control
5. Jeringas de la bomba de solución de referencia ICT (1 mL) y válvulas de control
6. Jeringas de la bomba de aspiración ICT (1 mL) y válvula de control
Sustitución de las jeringas de 1 mL (c‑series), página 987
Sustitución de las válvulas de control (c‑series), página 990
Sustitución del anillo tórico y las juntas 1 y 2 de la jeringa de solución de lavado (c‑series),
página 994
Sustitución del anillo tórico y las juntas 1 y 2 de la jeringa de reactivos (c‑series), página 1001
Sustitución del anillo tórico y de las juntas 1 y 2 de la jeringa de muestras (c‑series) , página
1010
Sustitución del sensor de nivel de las soluciones genéricas (c‑series), página 1020
Sustitución de las jeringas de 1 mL (c‑series)

Para sustituir las jeringas de 1 mL en la bomba de la solución de referencia ICT, la bomba de
aspiración ICT y la bomba de la solución de lavado, realice los siguientes procedimientos:
– Desmontaje de la jeringa de 1 mL, página 988
– Instalación de la jeringa de 1 mL, página 989

requerido
llave de bloqueo
NOTA: La configuración de la llave de bloqueo depende de
la ubicación de la jeringa de 1 mL que se vaya a sustituir.
Consulte el paso 3 de Desmontaje de la jeringa de 1 mL,
página 988.
Piezas de repuesto Jeringa de 1 mL, número de referencia 09D4103
Para sustituir todas las jeringas de 1 mL y documentar el procedimiento en el registro de

mantenimiento, realice el procedimiento de mantenimiento cuatrimestral 5833 Sustitución de las
jeringas de 1 mL (c‑series), página 890.

G5-6900R07 - 2020-04-27

Desmontaje
Desmontaje de la jeringa de 1 mL

2. Identifique la jeringa de 1 mL que desee sustituir:
– Bomba de la solución de referencia ICT
– Bomba de aspiración ICT
– Bomba de la solución de lavado
3. Si la jeringa de 1 mL que va a sustituir está situada en la bomba de la solución de
referencia ICT o la bomba de aspiración ICT, introduzca la llave de bloqueo en la cerradura
del módulo de procesamiento y gire la llave a la posición On (activada).
4. Para retirar el protector del émbolo transparente de la bomba, quite los dos botones negros.

G5-6900R07 - 2020-04-27
5. Tire de la jeringa de 1 mL hacia delante para extraerla del soporte de jeringas.

6. Coloque un paño absorbente debajo de la zona de la bomba para absorber los líquidos.
7. Desenrosque el conjunto de la jeringa de la válvula de control.
NOTA: La jeringa del lateral derecho de la bomba de aspiración ICT no está conectada
a una válvula de control, pero se desconecta de la misma forma descrita en los pasos 1,
página 988 a 6, página 989.
Sustitución
Instalación de la jeringa de 1 mL
1. Enrosque el nuevo conjunto de la jeringa en la válvula de control. Asegúrese de que los

componentes de la jeringa y del émbolo del conjunto de la jeringa se sustituyan a la vez.
2. Instale la jeringa de 1 mL.
NOTA: Puede que sea necesario ajustar la posición del émbolo para poder colocar la
jeringa en el soporte blanco de las jeringas:
– Para la bomba de aspiración ICT, instale la jeringa de forma que la pestaña del émbolo
quede paralela al soporte blanco de las jeringas.

G5-6900R07 - 2020-04-27
– Para la bomba de la solución de referencia ICT y la bomba de la solución de lavado,

instale la jeringa de forma que la pestaña del émbolo quede casi perpendicular al
soporte blanco de las jeringas.
3. Asegúrese de que el conector situado en la parte superior de la jeringa de 1 mL esté bien
conectado a la válvula de control.
4. Vuelva a instalar el protector del émbolo transparente y asegúrelo con los botones negros.
Apriete los botones negros manualmente.
5. Quite el paño absorbente de la zona de la bomba.
6. Realice los siguientes procedimientos de diagnóstico para eliminar el aire que pueda haber
presente:
– Para la bomba de la solución de referencia ICT y la bomba de aspiración ICT, realice
el procedimiento de diagnóstico ICT 5102 Purgado del módulo ICT (c‑series), página
920.
– Para la bomba de la solución de lavado, realice el procedimiento de diagnóstico de
fluidos-lavado 4206 Purgado de las soluciones genéricas (c‑series), página 910.
7. Inspeccione el conducto y las conexiones de la jeringa para ver si gotean o presentan fugas
durante el purgado. Si se observan fugas o goteo, repita el procedimiento de instalación.
8. Si la llave de bloqueo estaba activada, sitúela en la posición Off (desactivada) y sáquela de
la cerradura de bloqueo del módulo de procesamiento.
Comprobación
Sustitución de las válvulas de control (c‑series)

Para sustituir las válvulas de control en la bomba de la solución de referencia ICT, la bomba de
aspiración ICT o la bomba de la solución de lavado, realice los siguientes procedimientos:
– Desmontaje de la válvula de control, página 992
– Instalación de la válvula de control, página 993

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
NOTA: La configuración de la llave de bloqueo depende de
la ubicación de la válvula de control que se vaya a sustituir.
Consulte el paso 3 de Desmontaje de la válvula de control,
página 992.
Piezas de repuesto • Válvula de control ICT, número de referencia 09D3503
• Válvula de control de la solución de lavado, número de
referencia 09D3403
Para sustituir las válvulas de control ICT y documentar el procedimiento en el registro

de mantenimiento, realice el procedimiento de mantenimiento cuatrimestral 5834 Chequeo y
sustitución de las válvulas de control ICT (c‑series), página 891.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la válvula de control

2. Identifique la válvula de control que vaya a sustituir:
– Válvula de control de la solución de referencia ICT
– Válvula de control de aspiración ICT
– Válvula de control de la solución de lavado
3. Para sustituir una de las válvulas de control ICT, introduzca la llave de bloqueo en la
cerradura de bloqueo del módulo de procesamiento y gírela a la posición On (activada).
4. Para retirar el protector del émbolo transparente de la bomba, quite los dos botones negros.
5. Coloque un paño absorbente debajo de la zona de la bomba para absorber los líquidos.
6. Tire de la jeringa de 1 mL hacia delante para extraerla del soporte de jeringas.
7. Desconecte el conducto por la parte superior y lateral de la válvula de control.
8. Desenrosque la válvula de control de la jeringa.

G5-6900R07 - 2020-04-27
Sustitución
Instalación de la válvula de control
1. Instale la nueva válvula de control en la jeringa y apriétela con la mano.

2. Realice estos pasos para volver a conectar el conducto:
– En el puerto lateral de la válvula de control, gire el extremo del conector del conducto
medio giro en el sentido contrario a las agujas del reloj y, a continuación, conéctelo al
puerto lateral de la válvula de control girándolo en el sentido de las agujas del reloj.
Asegúrese de que el conducto esté bien apretado.
– En el puerto superior de la válvula de control, conecte el conducto al puerto superior
de la válvula de control girando el conducto en el sentido de las agujas del reloj.
Asegúrese de que el conducto esté bien apretado.
3. Instale la jeringa.
NOTA: Puede que sea necesario ajustar la posición del émbolo para poder colocar la
jeringa en el soporte blanco de las jeringas:
– Para la bomba de aspiración ICT, instale la jeringa de forma que la pestaña del émbolo
quede paralela al soporte blanco de las jeringas.

G5-6900R07 - 2020-04-27
– Para la bomba de la solución de referencia ICT y la bomba de la solución de lavado,

instale la jeringa de forma que la pestaña del émbolo quede casi perpendicular al
soporte blanco de las jeringas.
4. Asegúrese de que el conector situado en la parte superior de la jeringa de 1 mL esté bien
conectado a la válvula de control.
5. Vuelva a instalar el protector del émbolo transparente y asegúrelo con los botones negros.
Apriete los botones negros manualmente.
6. Quite el paño absorbente de la zona de la bomba.
7. Realice los siguientes procedimientos de diagnóstico para eliminar el aire que pueda haber
presente:
– Para la bomba de la solución de referencia ICT y la bomba de aspiración ICT, realice
el procedimiento de diagnóstico ICT 5102 Purgado del módulo ICT (c‑series), página
920.
– Para la bomba de la solución de lavado, realice el procedimiento de diagnóstico de
fluidos-lavado 4206 Purgado de las soluciones genéricas (c‑series), página 910.
8. Inspeccione el conducto de la jeringa y las conexiones de la válvula de control para ver
si gotean o presentan fugas durante el purgado. Si se observan fugas o goteo, repita el
procedimiento de instalación.
9. Si la llave de bloqueo estaba activada, sitúela en la posición Off (desactivada) y sáquela de
la cerradura de bloqueo del módulo de procesamiento.
Comprobación
Sustitución del anillo tórico y las juntas 1 y 2 de la jeringa de solución de lavado (c‑series)
Para sustituir el anillo tórico y las juntas 1 y 2 de la jeringa de solución de lavado, realice los
siguientes procedimientos:
– Desmontaje de la jeringa de solución de lavado, página 996
– Desmontaje de las juntas y del anillo tórico, página 997
– Instalación de las juntas y el anillo tórico, página 998
– Instalación de la jeringa de solución de lavado, página 999

G5-6900R07 - 2020-04-27



requerido
llave de bloqueo
Piezas de repuesto • Anillo tórico de la jeringa de muestras y solución de
Para sustituir los anillos tóricos y las juntas de las dos jeringas de solución de lavado y
documentar el procedimiento en el registro de mantenimiento, realice el procedimiento de
mantenimiento trimestral 5802 Mantenimiento de la jeringa de la solución de lavado (c‑series),
página 888.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la jeringa de solución de lavado
1. Abra la puerta de las soluciones genéricas y localice la bomba de la solución de lavado.

2. Desenrosque los dos botones negros para extraer el protector de plástico transparente del
émbolo.
3. Tire de las tres jeringas de 1 mL hacia delante para extraerlas del soporte de jeringas
blanco. No desconecte los conductos de las jeringas.
4. Coloque las tres jeringas de 1 mL a la izquierda del soporte de jeringas blanco.
5. Utilice un destornillador cruciforme Phillips para aflojar los dos tornillos Phillips lo suficiente
para extraer el soporte de jeringas blanco.
6. Con el destornillador de cabeza ranurada afloje el tornillo ranurado que fija el bloque
transparente de la jeringa.
NOTA: Se trata de un tornillo cautivo que no se puede extraer del todo.
7. Tire del bloque transparente de la jeringa hacia delante para extraerlo del bloque motor.
8. Coloque paños absorbentes debajo del bloque transparente de la jeringa para absorber el
líquido que puede salir cuando se desconecte el conducto.

G5-6900R07 - 2020-04-27
9. Desconecte el conducto, etiquetado como 2 y 3, de la parte superior y frontal del bloque

transparente de la jeringa.
NOTA: Asegúrese de que los anillos tóricos negros se mantienen en el bloque de la jeringa
transparente una vez desconectado el conducto.
10. Identifique la jeringa de la solución de lavado cuyo anillo tórico y juntas vaya a sustituir.
Desmontaje de las juntas y del anillo tórico
1. Utilice la llave inglesa de 10 mm para aflojar la tuerca que fija el émbolo de la jeringa a la
parte inferior del bloque transparente de la jeringa.
2. Gire la tuerca con la mano hasta que se pueda extraer el émbolo del bloque transparente
de la jeringa.
El conjunto del émbolo está compuesto por las siguientes piezas en este orden:
a. Anillo tórico
b. Junta 2
c. Arandela
d. Junta 1
e. Muelle

G5-6900R07 - 2020-04-27
f. Tuerca
g. Émbolo con la pestaña
Es posible que el anillo tórico continúe en la jeringa cuando se extrae el conjunto del
émbolo.
3. Desmonte y deseche los siguientes componentes:
– Anillo tórico
– Junta 2
– Junta 1
NOTA: No deseche la arandela. Coloque a un lado la arandela junto con los demás
componentes del conjunto del émbolo.
No saque el muelle de la tuerca.
4. Seque el interior del cuerpo de la jeringa con una torunda de algodón. Seque también
completamente el émbolo con un paño absorbente si hay líquido presente.
Sustitución
Instalación de las juntas y el anillo tórico

G5-6900R07 - 2020-04-27
1. Instale la junta 1 en el émbolo de forma que se asiente encima del muelle, con la cara
abierta alejada del muelle.
2. Instale la arandela de forma que encaje en la cara abierta de la junta 1.
3. Instale la junta 2 en la parte superior de la arandela, con la cara abierta hacia la arandela.
4. Instale el anillo tórico de forma que encaje en la ranura de la junta 2. No empuje el anillo
tórico fuera de la alineación. Éste se debe asentar de forma plana sobre la parte interior
del bloque transparente de la jeringa.
5. Presione ligeramente para ensamblar todos los componentes.
6. Instale el conjunto del émbolo en el bloque transparente de la jeringa.
7. Apriete con la mano la tuerca que sujeta el conjunto del émbolo en el bloque transparente
de la jeringa hasta que la tuerca esté apretada.
NOTA: La tuerca debe quedar asentada a la misma altura que el bloque transparente de
la jeringa. Si la tuerca se atasca al apretarla, no ejerza demasiada fuerza. Desenrosque
la tuerca una vuelta. Luego, empuje la tuerca para presionar el muelle y siga apretando la
tuerca.
8. Utilice la llave inglesa de 10 mm para seguir apretando la tuerca, pero no la apriete en
exceso.
Instalación de la jeringa de solución de lavado

G5-6900R07 - 2020-04-27
1. Asegúrese de que los anillos tóricos negros se mantienen en el bloque transparente de la

jeringa.
2. Vuelva a fijar la conexión estriada para el conducto etiquetado como 2, en la abertura
superior izquierda del bloque transparente de la jeringa.
3. Vuelva a fijar la conexión estriada para el conducto etiquetado como 3, en la abertura
superior derecha del bloque transparente de la jeringa.
4. Vuelva a fijar la conexión estriada para el conducto etiquetado como 2, desde la jeringa de
1 mL hacia la abertura frontal izquierda del bloque transparente de la jeringa.
5. Vuelva a fijar la conexión estriada para el conducto etiquetado como 3, desde la jeringa de
1 mL hacia la abertura frontal derecha del bloque transparente de la jeringa.
6. Retire los paños absorbentes de debajo del bloque transparente de la jeringa.
7. Coloque el bloque de la jeringa de solución de lavado sobre las clavijas de alineación y
apriete el tornillo ranurado con la mano.
8. Afiáncelo con un destornillador de cabeza ranurada.
9. Asegúrese de que las pestañas del émbolo estén asentadas sobre el bloque metálico que
hay debajo de las jeringas.
10. Coloque el soporte blanco de la jeringa y apriete los dos tornillos Phillips con el
destornillador cruciforme Phillips.
11. Compruebe que las conexiones del conducto de la jeringa de 1 mL no se hayan aflojado
durante el procedimiento de desmontaje y sustitución.
12. Vuelva a instalar las jeringas de 1 mL en el soporte de las jeringas en el orden siguiente:
a. Coloque la jeringa de 1 mL con el conducto etiquetado como 2 en la posición izquierda
del soporte de la jeringa.
b. Coloque la jeringa de 1 mL sin etiqueta en el conducto en la posición central del
soporte de la jeringa.
c. Coloque la jeringa de 1 mL con el conducto etiquetado como 3 en la posición derecha
del soporte de la jeringa.
13. Asegúrese de que las pestañas del émbolo de las jeringas de 1 mL y la base de los
cuerpos de las jeringas estén alineadas en el soporte de las jeringas.
14. Monte el protector de plástico transparente del émbolo y apriete los dos botones negros
con la mano.
15. Para eliminar el aire que pueda quedar, realice el procedimiento de diagnóstico de fluidos-
lavado 4205 Purgado de los conductos de agua (c‑series), página 910.
Comprobación

G5-6900R07 - 2020-04-27
Sustitución del anillo tórico y las juntas 1 y 2 de la jeringa de reactivos (c‑series)

Para sustituir el anillo tórico y las juntas 1 y 2 de la jeringa de reactivos, realice los siguientes
procedimientos:
– Desmontaje de la jeringa de reactivos que tiene la abrazadera frontal en forma de U
abierta, página 1003
– Desmontaje de la jeringa de reactivos que tiene la abrazadera frontal en forma de U
cerrada, página 1004
– Instalación de la jeringa de reactivos que tiene la abrazadera frontal en forma de U
– Instalación de la jeringa de reactivos que tiene la abrazadera frontal en forma de U



requerido
llave de bloqueo
Piezas de repuesto • Anillo tórico de la jeringa de reactivos, número de
referencia 09D5303
09D39
09D40

G5-6900R07 - 2020-04-27
Para sustituir los anillos tóricos y las juntas de las dos jeringas de reactivos 1 y 2, y documentar
el procedimiento en el registro de mantenimiento, realice el procedimiento de mantenimiento
trimestral 5803 Mantenimiento de las jeringas de reactivos (c‑series), página 889.
Desmontaje
Desmontaje de la jeringa de reactivos
Una abrazadera es la encargada de sostener los émbolos de la jeringa de reactivos en su sitio.

Se instalará una de las dos configuraciones de la abrazadera de la jeringa en el sistema. Para
extraer la jeringa de reactivos, la abrazadera de la jeringa se debe aflojar o extraer, según
el tipo de abrazadera que se haya instalado. Determine la configuración que está instalada
en el módulo de procesamiento de Alinity c. A continuación, consulte los procedimientos de
desmontaje y sustitución correspondientes.
Figura 164: Configuraciones de la abrazadera de la jeringa
Leyenda:
1. Abrazadera frontal en forma de U abierta
2. Abrazadera frontal en forma de U cerrada

G5-6900R07 - 2020-04-27
Desmontaje de la jeringa de reactivos que tiene la abrazadera frontal en forma de U abierta
1. Abra la puerta de soluciones genéricas y localice la cubierta de las jeringas de muestras y

reactivos.
2. Extraiga el conducto de las jeringas de muestras y reactivos de las abrazaderas de la
cubierta de las jeringas.
3. Utilice el destornillador Phillips para aflojar los dos tornillos cruciformes Phillips lo suficiente
para extraer la cubierta de las jeringas.
4. Identifique la jeringa de reactivos cuyas juntas y anillos tóricos vaya a sustituir.
5. Con el destornillador de cabeza ranurada afloje el tornillo ranurado que fija el bloque de la
jeringa. No intente extraer el bloque de la jeringa.
6. Con el destornillador de cabeza ranurada afloje el tornillo ranurado que sostiene la
abrazadera de la jeringa sobre el émbolo de la jeringa. No extraiga el tornillo ranurado
ni la abrazadera de la jeringa.
IMPORTANTE: Asegúrese de que el tornillo ranurado que fija la abrazadera de la jeringa
en su sitio se afloje lo suficiente para extraer la pestaña del émbolo de la abrazadera sin
oponer resistencia en ninguna dirección.
7. Para evitar dañar el émbolo de la jeringa, saque despacio y con cuidado la jeringa de
reactivos del bloque motor y de la abrazadera de la jeringa.

G5-6900R07 - 2020-04-27
8. Coloque un paño absorbente debajo de la zona de la jeringa de reactivos para absorber los
líquidos.
9. Desconecte el conducto por la parte superior y lateral del bloque de la jeringa,
desenroscando las conexiones estriadas de sujeción.
una vez desconectado el conducto.
Desmontaje de la jeringa de reactivos que tiene la abrazadera frontal en forma de U cerrada

reactivos.
4. Identifique la jeringa de reactivos cuyas juntas y anillos tóricos vaya a sustituir.
5. Con el destornillador de cabeza ranurada afloje el tornillo ranurado cautivo que sostiene la
abrazadera de la jeringa sobre el émbolo de la jeringa.
6. Extraiga la abrazadera de la jeringa.

G5-6900R07 - 2020-04-27
jeringa.
8. Saque la jeringa de reactivos del bloque motor.
9. Coloque un paño absorbente debajo de la zona de la jeringa de reactivos para absorber los
líquidos.
parte inferior del bloque de la jeringa.
2. Gire la tuerca con la mano hasta que se pueda extraer el émbolo del bloque de la jeringa.
a. Anillo tórico
b. Junta 2
c. Arandela

G5-6900R07 - 2020-04-27
d. Junta 1
e. Muelle
f. Tuerca
émbolo.
3. Desmonte y deseche los siguientes componentes:
– Anillo tórico
– Junta 2
– Junta 1
NOTA: No deseche la arandela. Coloque a un lado la arandela junto con los demás
componentes del conjunto del émbolo.
4. Seque también completamente el émbolo con un paño absorbente si hay líquido presente.
Seque el interior del cuerpo de la jeringa con una torunda de algodón.

G5-6900R07 - 2020-04-27
Sustitución
del bloque de la jeringa.
6. Instale el conjunto del émbolo en el bloque de la jeringa.
7. Apriete con la mano la tuerca que sujeta el conjunto del émbolo en el bloque de la jeringa
hasta que la tuerca esté apretada.
NOTA: La tuerca debe quedar asentada a la misma altura que el bloque de la jeringa. Si
la tuerca se atasca al apretarla, no ejerza demasiada fuerza. Desenrosque la tuerca una
vuelta. Luego, empuje la tuerca para presionar el muelle y siga apretando la tuerca.

G5-6900R07 - 2020-04-27

exceso.
Instalación de la jeringa de reactivos que tiene la abrazadera frontal en forma de U abierta
1. Asegúrese de que los anillos tóricos negros se mantienen en el bloque de la jeringa.

2. Conecte el conducto por la parte superior y lateral del bloque de la jeringa, volviendo a fijar
las conexiones estriadas de sujeción.
3. Quite el paño absorbente de la zona del bloque motor.
4. Para evitar dañar el émbolo de la jeringa, introduzca despacio y con cuidado la pestaña del
émbolo en la abrazadera de la jeringa. Alinee el bloque de la jeringa de reactivos con la
clavija del bloque motor.
5. Presione suavemente el bloque de la jeringa de reactivos en el bloque motor. Asegúrese
de que el émbolo de la jeringa vuelve a la posición en forma de U de la abrazadera de la
jeringa.
6. Sostenga el bloque de la jeringa sobre la clavija de alineación y apriete el tornillo ranurado
con la mano.
8. Con el destornillador de cabeza ranurada apriete el tornillo ranurado que sostiene la
abrazadera de la jeringa en el bloque motor.

G5-6900R07 - 2020-04-27
9. Coloque la cubierta de las jeringas y apriete los dos tornillos Phillips con el destornillador
cruciforme Phillips.
10. Coloque el conducto de las jeringas de muestras y reactivos en las abrazaderas de la
Instalación de la jeringa de reactivos que tiene la abrazadera frontal en forma de U cerrada

3. Presione el bloque de la jeringa de reactivos en el bloque motor.
con la mano.

G5-6900R07 - 2020-04-27

7. Coloque la abrazadera de la jeringa sobre la pestaña del émbolo.
8. Con el destornillador de cabeza ranurada apriete el tornillo ranurado cautivo que sostiene la
Comprobación
Sustitución del anillo tórico y de las juntas 1 y 2 de la jeringa de muestras (c‑series)

Para sustituir el anillo tórico y las juntas 1 y 2 de la jeringa de muestras, realice los siguientes
procedimientos:
– Desmontaje de la jeringa de muestras que tiene la abrazadera frontal en forma de U
– Desmontaje de la jeringa de muestras que tiene la abrazadera frontal en forma de U
– Instalación de la jeringa de muestras que tiene la abrazadera frontal en forma de U
– Instalación de la jeringa de muestras que tiene la abrazadera frontal en forma de U

G5-6900R07 - 2020-04-27



requerido
llave de bloqueo
Piezas de repuesto • Anillo tórico de la jeringa de muestras y solución de
Para sustituir el anillo tórico y las juntas de la jeringa de muestras y documentar el

procedimiento en el registro de mantenimiento, realice el procedimiento de mantenimiento
trimestral 5801 Mantenimiento de la jeringa de muestras (c‑series), página 887.
Desmontaje
Desmontaje de la jeringa de muestras
Una abrazadera es la encargada de sostener el émbolo de la jeringa de muestras en su sitio.

Se instalará una de las dos configuraciones de la abrazadera de la jeringa en el sistema. Para
extraer la jeringa de muestras, la abrazadera de la jeringa se debe aflojar o extraer, según
el tipo de abrazadera que se haya instalado. Determine la configuración que está instalada
en el módulo de procesamiento de Alinity c. A continuación, consulte los procedimientos de
desmontaje y sustitución correspondientes.

G5-6900R07 - 2020-04-27
Figura 165: Configuraciones de la abrazadera de la jeringa
Leyenda:
1. Abrazadera frontal en forma de U abierta
2. Abrazadera frontal en forma de U cerrada

G5-6900R07 - 2020-04-27
Desmontaje de la jeringa de muestras que tiene la abrazadera frontal en forma de U abierta

reactivos.
4. Localice la jeringa de muestras.
jeringa. No intente extraer el bloque de la jeringa.
6. Con el destornillador de cabeza ranurada afloje el tornillo ranurado que sostiene la
abrazadera de la jeringa sobre el émbolo de la jeringa. No extraiga el tornillo ranurado
ni la abrazadera de la jeringa.
IMPORTANTE: Asegúrese de que el tornillo ranurado que fija la abrazadera de la jeringa
en su sitio se afloje lo suficiente para extraer la pestaña del émbolo de la abrazadera sin
oponer resistencia en ninguna dirección.
7. Para evitar dañar el émbolo de la jeringa, saque despacio y con cuidado la jeringa de
muestras del bloque motor y de la abrazadera de la jeringa.

G5-6900R07 - 2020-04-27
8. Coloque un paño absorbente debajo de la zona de la jeringa de muestras para absorber los
líquidos.
Desmontaje de la jeringa de muestras que tiene la abrazadera frontal en forma de U cerrada

reactivos.
4. Localice la jeringa de muestras.
5. Con el destornillador de cabeza ranurada afloje el tornillo ranurado cautivo que sostiene la
abrazadera de la jeringa sobre el émbolo de la jeringa.
6. Extraiga la abrazadera de la jeringa.

G5-6900R07 - 2020-04-27
jeringa.
8. Saque la jeringa de muestras del bloque motor.
9. Coloque un paño absorbente debajo de la zona de la jeringa de muestras para absorber los
líquidos.
parte inferior del bloque de la jeringa.
2. Gire la tuerca con la mano hasta que se pueda extraer el émbolo del bloque de la jeringa.
a. Anillo tórico
b. Junta 2
c. Arandela

G5-6900R07 - 2020-04-27
d. Junta 1
e. Muelle
f. Tuerca
émbolo.
3. Retire y deseche las siguientes piezas:
– Anillo tórico
– Junta 2
– Junta 1
NOTA: No deseche la arandela. Coloque a un lado la arandela junto con el resto de piezas
del conjunto del émbolo.
4. Seque también completamente el émbolo con un paño absorbente si hay líquido presente.
Seque el interior del cuerpo de la jeringa con una torunda de algodón.

G5-6900R07 - 2020-04-27
Sustitución
del bloque de la jeringa.
6. Para evitar dañar el émbolo de la jeringa, instale despacio y con cuidado el conjunto del
émbolo en el bloque de la jeringa.
7. Apriete con la mano la tuerca que sujeta el conjunto del émbolo en el bloque de la jeringa
hasta que la tuerca esté apretada.
NOTA: La tuerca debe quedar asentada a la misma altura que el bloque de la jeringa. Si
la tuerca se atasca al apretarla, no ejerza demasiada fuerza. Desenrosque la tuerca una
vuelta. Luego, empuje la tuerca para presionar el muelle y siga apretando la tuerca.

G5-6900R07 - 2020-04-27

exceso.
Instalación de la jeringa de muestras que tiene la abrazadera frontal en forma de U abierta

4. Para evitar dañar el émbolo de la jeringa, introduzca despacio y con cuidado la pestaña del
émbolo en la abrazadera de la jeringa. Alinee el bloque de la jeringa de muestras con la
clavija del bloque motor.
5. Presione suavemente el bloque de la jeringa de muestras sobre el bloque motor. Asegúrese
de que el émbolo de la jeringa vuelve a la posición en forma de U de la abrazadera.
con la mano.
8. Con el destornillador de cabeza ranurada apriete el tornillo ranurado que sostiene la

G5-6900R07 - 2020-04-27
Instalación de la jeringa de muestras que tiene la abrazadera frontal en forma de U cerrada

3. Presione el bloque de la jeringa de muestras en el bloque motor.
con la mano.

G5-6900R07 - 2020-04-27

7. Para evitar dañar el émbolo de la jeringa, coloque despacio y con cuidado la abrazadera de
la jeringa sobre la pestaña del émbolo.
8. Con el destornillador de cabeza ranurada apriete el tornillo ranurado cautivo que sostiene la
Comprobación
Sustitución del sensor de nivel de las soluciones genéricas (c‑series)

Para sustituir el sensor de nivel de la solución de lavado ácida, la solución de lavado alcalina o
la solución de referencia ICT, realice los siguientes procedimientos:
– Desmontaje del sensor de nivel de la solución genérica, página 1021
– Instalación del sensor de nivel de la solución genérica, página 1022
– Comprobación del funcionamiento de los sensores de nivel de las soluciones genéricas,
página 1023

requerido

G5-6900R07 - 2020-04-27

llave de bloqueo
Piezas de repuesto Sensor de nivel, solución genérica, número de referencia
04S6801
IMPORTANTE: Para garantizar que se utilizan los conductos y las conexiones adecuadas para
los sensores de nivel de las soluciones genéricas, sustituya los sensores de nivel de uno en
uno.
Desmontaje
Desmontaje del sensor de nivel de la solución genérica
1. Abra la puerta de las soluciones genéricas y extraiga la bandeja de los depósitos.

NOTA: Tenga cuidado al manejar los sensores de nivel de las soluciones genéricas. Evite
ejercer presión sobre los cables y el conector.
2. Desconecte la conexión eléctrica del sensor de nivel de la solución genérica
correspondiente.

G5-6900R07 - 2020-04-27
3. Utilice un paño absorbente para limpiar las salpicaduras.

4. Desenrosque los dos conectores del conducto del sensor de nivel de la solución genérica.
5. Desenrosque la tapa del sensor de nivel de la solución genérica.
6. Saque el sensor de nivel de la solución genérica del depósito.
Sustitución
Instalación del sensor de nivel de la solución genérica
1. Coloque el sensor de nivel de la solución genérica en el recipiente.

2. Afiance la tapa del sensor de nivel de la solución genérica.
3. Conecte el conducto de la bomba de transferencia de la solución genérica en el conector
de entrada (etiquetado con una flecha que señala al conector) sobre el sensor de nivel de
la solución genérica.
4. Conecte el conducto de la bomba de la jeringa al conector de salida (etiquetado con una
flecha que señala en dirección contraria al conector) en el sensor de nivel de la solución
genérica.
5. Compruebe que los conectores de los conductos estén bien apretados.
6. Conecte la conexión eléctrica del sensor de nivel de la solución genérica.

G5-6900R07 - 2020-04-27
7. Inicie el módulo de procesamiento.

lavado 4206 Purgado de las soluciones genéricas (c‑series), página 910.
Mientras realiza el purgado, inspeccione el conducto y las conexiones del sensor de nivel
de la solución genérica para ver si hay goteo o fugas. Si se observan fugas o goteo, repita
el procedimiento de instalación.
9. Deslice la bandeja de los depósitos hacia dentro y cierre la puerta de las soluciones
genéricas.
Comprobación
Comprobación del funcionamiento de los sensores de nivel de las soluciones genéricas
Realice el procedimiento de diagnóstico de fluidos-lavado 4212 Chequeo de los sensores de las

soluciones genéricas (c‑series), página 911.
Sustitución de componentes del centro de procesamiento (i‑series)

Algunos componentes del centro de procesamiento se desgastan con el uso diario y puede
ser necesario sustituirlos. En la siguiente figura se muestra la ubicación de los componentes
componente.

G5-6900R07 - 2020-04-27
Figura 166: Componentes del centro de procesamiento (i‑series)
Leyenda:
1. Sonda del brazo de pipeteo de muestras (S)
2. Sonda del brazo de pipeteo de reactivos (R2)
3. Sondas de la zona de lavado 1 (WZ1)
4. Sonda del brazo de eliminación de residuos líquidos
5. Sonda del brazo de pipeteo de reactivos (R1)
6. Sondas de la zona de lavado 2 (WZ2)
Retirada y sustitución de la cubierta que protege la vía de procesamiento de la luz (i‑series),
página 1024
Sustitución de una sonda del brazo de pipeteo de muestras o reactivos (i‑series), página 1032
Sustitución de las sondas de las zonas de lavado (i‑series), página 1039
Sustitución de la sonda del brazo de eliminación de residuos líquidos (i‑series), página 1043
Retirada y sustitución de la cubierta que protege la vía de procesamiento de la luz (i‑series)

Esta cubierta de la vía de procesamiento evita que la luz exterior interfiera con los sensores
del desviador y con el sistema óptico. Se debe quitar la cubierta para acceder al descargador

G5-6900R07 - 2020-04-27
de cubetas de reacción y a la sonda de aspiración de residuos. Se instalará una de las dos

configuraciones en el sistema. Determine la configuración que está instalada en el módulo
de procesamiento Alinity i. A continuación, consulte el procedimiento de retirada y sustitución
correspondiente.
Figura 167: Configuraciones de la cubierta que protege la vía de procesamiento de la luz
exterior (i‑series)
Leyenda:
1. Cubierta monopieza que protege la vía de procesamiento de la luz
2. Cubierta de dos piezas que protege la vía de procesamiento de la luz
Retirada y sustitución de la cubierta monopieza protectora de la luz exterior de la vía de
procesamiento (i‑series), página 1026
Retirada y sustitución de la pieza de acceso al descargador de cubetas de reacción de la
cubierta de dos piezas que protege la vía de procesamiento de la luz (i‑series), página 1029

G5-6900R07 - 2020-04-27
Retirada y sustitución de la cubierta monopieza protectora de la luz exterior de la vía

de procesamiento (i‑series)
Para retirar y volver a colocar la cubierta monopieza protectora de la luz de la vía de
procesamiento, realice los siguientes procedimientos:
– Retirada de la cubierta protectora de la luz exterior de la vía de procesamiento, página
1027
– Instalación de la cubierta protectora de la luz exterior de la vía de procesamiento, página
1028
– Inicio del módulo de procesamiento, página 1028

requerido
llave de bloqueo

a sondas.
PRECAUCIÓN: Piezas en movimiento. Esta actividad o área le puede exponer a piezas

en movimiento.

G5-6900R07 - 2020-04-27
Desmontaje
Retirada de la cubierta protectora de la luz exterior de la vía de procesamiento

2. Abra la cubierta frontal del centro de procesamiento para acceder a la cubierta protectora.
3. Tire suavemente de la cubierta hacia arriba y hacia afuera del centro de procesamiento.
Asegúrese de no bloquear la sonda de aspiración de residuos.

G5-6900R07 - 2020-04-27
Sustitución
Instalación de la cubierta protectora de la luz exterior de la vía de procesamiento
1. Coloque la esquina delantera derecha de la cubierta directamente frente al tornillo estriado,

cerca del desviador de muestras URGENTES (STD) en la vía de procesamiento.
2. Alinee los cables y los conductos con las pequeñas muescas que hay en la parte inferior
de la cubierta protectora de la luz exterior de la vía de procesamiento.
3. Abra la cubierta posterior del centro de procesamiento.
4. Compruebe que la cubierta protectora de la luz exterior esté bien asentada sobre la vía de
procesamiento.
Comprobación
Inicio del módulo de procesamiento
1. Realice el procedimiento de diagnóstico de los módulos 1890 Iniciación del módulo de

procesamiento (i‑series), página 945.
2. Mientras se inicia el módulo de procesamiento, compruebe que la sonda de aspiración de
residuos no obstaculice la cubierta protectora de la luz exterior de la vía de procesamiento.

G5-6900R07 - 2020-04-27
3. Cierre las cubiertas frontal y posterior del centro de procesamiento.

página 1024
Sustitución de la sonda del brazo de eliminación de residuos líquidos (i‑series), página 1043
Retirada y sustitución de la pieza de acceso al descargador de cubetas de reacción

de la cubierta de dos piezas que protege la vía de procesamiento de la luz (i‑series)
Para retirar y volver a colocar la pieza de acceso al descargador de cubetas de reacción de
la cubierta de dos piezas que protege la vía de procesamiento de la luz, realice los siguientes
procedimientos:
– Retirada de la pieza de acceso al descargador de cubetas de reacción de la cubierta
protectora de la luz exterior de la vía de procesamiento, página 1030
– Instalación de la pieza de acceso al descargador de cubetas de reacción de la cubierta
protectora de la luz exterior de la vía de procesamiento, página 1031
– Inicio del módulo de procesamiento, página 1031

requerido
llave de bloqueo

a sondas.

en movimiento.

G5-6900R07 - 2020-04-27
Desmontaje
Retirada de la pieza de acceso al descargador de cubetas de reacción de la cubierta

protectora de la luz exterior de la vía de procesamiento

2. Levante las cubiertas frontal y trasera del centro de procesamiento para acceder a la
cubierta protectora de la luz exterior de la vía de procesamiento.
3. Tire suavemente hacia arriba de la pieza de acceso al descargador de cubetas de reacción
de la cubierta protectora de la luz exterior de la vía de procesamiento para extraerla.
Coloque a un lado la pieza de acceso al descargador de cubetas de reacción.
NOTA: Para acceder al descargador de cubetas de reacción o a la sonda se aspiración de
residuos, no es necesario desconectar el sensor de acceso de descarga.

G5-6900R07 - 2020-04-27
Sustitución
Instalación de la pieza de acceso al descargador de cubetas de reacción de la cubierta

protectora de la luz exterior de la vía de procesamiento
1. Introduzca las guías de los laterales derecho e izquierdo de la pieza de acceso al

descargador en las ranuras de la segunda pieza de la cubierta, que está fijada a la vía
de procesamiento.
2. Compruebe que la pieza de acceso al descargador de cubetas de reacción esté
completamente asentada en la segunda pieza de la cubierta que protege la vía de
procesamiento de la luz.
Comprobación
Inicio del módulo de procesamiento
1. Realice el procedimiento de diagnóstico de los módulos 1890 Iniciación del módulo de

procesamiento (i‑series), página 945.
2. Mientras se inicia el módulo de procesamiento, compruebe que la pieza de acceso al
descargador de cubetas de reacción no obstaculice la sonda de aspiración de residuos.

G5-6900R07 - 2020-04-27

página 1024
Sustitución de una sonda del brazo de pipeteo de muestras o reactivos (i‑series)

El brazo de soporte del brazo de pipeteo sostiene la sonda del brazo de pipeteo. Se instalará
una de las dos configuraciones en el sistema. Determine la configuración instalada en el módulo
de procesamiento Alinity i. A continuación, consulte el procedimiento de retirada y sustitución
correspondiente para las sondas de los brazos de pipeteo de muestras y reactivos.
Figura 168: Configuraciones de los brazos de pipeteo (i‑series)
Leyenda:
1. Brazo de soporte ranurado
2. Brazo de soporte no ranurado

G5-6900R07 - 2020-04-27
Sustitución de una sonda del brazo de pipeteo de muestras o reactivos en el brazo de soporte
ranurado (i‑series), página 1033
Sustitución de una sonda del brazo de pipeteo de muestras o reactivos en el brazo de soporte no
ranurado (i‑series), página 1036
Sustitución de una sonda del brazo de pipeteo de muestras o reactivos en el brazo

de soporte ranurado (i‑series)
Siga estas instrucciones para sustituir una sonda del brazo de pipeteo de muestras o reactivos
en el brazo de soporte ranurado:
– Desmontaje de la sonda del brazo de pipeteo, página 1034
– Instalación de la sonda del brazo de pipeteo, página 1035
– Calibración de la sonda del brazo de pipeteo, página 1036

requerido
llave de bloqueo
Piezas de repuesto Sonda del brazo de pipeteo, número de referencia 03R9601


a sondas.

en movimiento.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la sonda del brazo de pipeteo

2. Levante la cubierta posterior del centro de procesamiento para acceder a la sonda del
brazo de pipeteo.
3. Si se va a sustituir la sonda del brazo de pipeteo de muestras, inicie el procedimiento de
diagnóstico de los brazos de pipeteo 1161 Movimiento de las sondas de brazos de pipeteo
(i‑series), página 929 para llevar la sonda a una posición adecuada para la sustitución de
componentes.
4. Gire el dispositivo de sujeción de la sonda en sentido contrario a las agujas del reloj hasta
que se libere la sonda del brazo de pipeteo.
5. Levante la sonda hasta que el cuello de la misma se libere del brazo de soporte ranurado y
deslice la sonda a través de la ranura situada en la parte frontal del brazo de soporte.
NOTA: Mientras levanta la sonda del brazo de pipeteo, si el conducto de la sonda toca la
parte superior del brazo de soporte, gire ligeramente la sonda para extraerla del brazo de
soporte y siga levantando la sonda.

G5-6900R07 - 2020-04-27
6. Coloque un paño absorbente debajo de la sonda del brazo de pipeteo para recoger el
líquido de la sonda.
7. Afloje el conector metálico de la sonda del brazo de pipeteo y retire el conducto de la
sonda.
Sustitución
Instalación de la sonda del brazo de pipeteo
1. Alinee el conducto con la sonda del brazo de pipeteo y apriete con la mano el conector de
la sonda.
2. Deslice la sonda a través de la ranura situada en la parte frontal del brazo de soporte.
3. Empuje la sonda hacia abajo hasta que el cuello de la misma encaje bien en el brazo de
soporte ranurado.
4. Gire el dispositivo de sujeción de la sonda en el sentido de las agujas del reloj hasta que la
sonda del brazo de pipeteo esté segura.
5. Retire el paño absorbente en caso de que lo haya utilizado.
6. Si se ha sustituido la sonda del brazo de pipeteo de muestras, complete el procedimiento
de diagnóstico de los brazos de pipeteo 1161 Movimiento de las sondas de brazos de
pipeteo (i‑series), página 929.

G5-6900R07 - 2020-04-27
7. Para eliminar el aire que pueda haber presente, realice el procedimiento de diagnóstico de
fluidos/zonas de lavado 1200 Purgado y cebado de los fluidos (i‑series), página 930, Purgar
tampón de lavado, opción Todos.
Mientras se realiza el purgado, inspeccione la sonda del brazo de pipeteo para ver si hay
goteo, así como el conducto y las conexiones de la sonda para ver si hay fugas. Si se
Comprobación
Calibración de la sonda del brazo de pipeteo

– 1111 Verificación y calibración del brazo de pipeteo de muestras (i‑series), página 923
– 1112 Verificación y calibración del brazo de pipeteo R1 (i‑series), página 923
2. Si el sistema está conectado a un sistema de transporte automático de muestras (LAS)
y se sustituye la sonda del brazo de pipeteo de muestras, realice el procedimiento de
diagnóstico de los brazos de pipeteo 1115 Calibración del brazo de pipeteo de muestras del
LAS (i‑series), página 924.
Sustitución de una sonda del brazo de pipeteo de muestras o reactivos en el brazo

de soporte no ranurado (i‑series)
Siga estas instrucciones para sustituir una sonda del brazo de pipeteo de muestras o reactivos
en el brazo de soporte no ranurado:
– Desmontaje de la sonda del brazo de pipeteo, página 1037
– Instalación de la sonda del brazo de pipeteo, página 1038
– Calibración de la sonda del brazo de pipeteo, página 1039

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
Piezas de repuesto Sonda del brazo de pipeteo, número de referencia 03R9601


a sondas.

en movimiento.
Desmontaje
Desmontaje de la sonda del brazo de pipeteo


G5-6900R07 - 2020-04-27
2. Levante la cubierta posterior del centro de procesamiento para acceder a la sonda del
brazo de pipeteo.
3. Si se va a sustituir la sonda del brazo de pipeteo de muestras, inicie el procedimiento de
diagnóstico de los brazos de pipeteo 1161 Movimiento de las sondas de brazos de pipeteo
(i‑series), página 929 para llevar la sonda a una posición adecuada para la sustitución de
componentes.
4. Coloque un paño absorbente debajo de la sonda del brazo de pipeteo para recoger el
líquido de la sonda.
5. Afloje el conector metálico de la sonda del brazo de pipeteo y retire el conducto de la
sonda.
6. Gire el dispositivo de sujeción de la sonda en sentido contrario a las agujas del reloj hasta
que se libere la sonda del brazo de pipeteo.
7. Levante la sonda y sáquela del brazo de soporte.
Sustitución
Instalación de la sonda del brazo de pipeteo
1. Deslice la sonda dentro del brazo de soporte.

G5-6900R07 - 2020-04-27
2. Gire el dispositivo de sujeción de la sonda en el sentido de las agujas del reloj hasta que la
sonda del brazo de pipeteo esté segura.
3. Alinee el conducto con la sonda del brazo de pipeteo y apriete con la mano el conector de
la sonda.
4. Retire los paños absorbentes.
5. Si se ha sustituido la sonda del brazo de pipeteo de muestras, complete el procedimiento
de diagnóstico de los brazos de pipeteo 1161 Movimiento de las sondas de brazos de
pipeteo (i‑series), página 929.
fluidos/zonas de lavado 1200 Purgado y cebado de los fluidos (i‑series), página 930, Purgar
tampón de lavado, opción Todos.
Mientras se realiza el purgado, inspeccione la sonda del brazo de pipeteo para ver si hay
goteo, así como el conducto y las conexiones de la sonda para ver si hay fugas. Si se
Comprobación
Calibración de la sonda del brazo de pipeteo

– 1111 Verificación y calibración del brazo de pipeteo de muestras (i‑series), página 923
2. Si el sistema está conectado a un sistema de transporte automático de muestras (LAS)
y se sustituye la sonda del brazo de pipeteo de muestras, realice el procedimiento de
diagnóstico de los brazos de pipeteo 1115 Calibración del brazo de pipeteo de muestras del
LAS (i‑series), página 924.
Sustitución de las sondas de las zonas de lavado (i‑series)

Para sustituir una o varias sondas de las zonas de lavado, realice los siguientes procedimientos:
– Desmontaje de la sonda de la estación de lavado, página 1041
– Instalación de la sonda de la zona de lavado, página 1042

G5-6900R07 - 2020-04-27
– Calibración y chequeo de la supervisión del lavado, página 1043

requerido
llave de bloqueo
Piezas de repuesto Sonda de la zona de lavado, número de referencia 08C9436


a sondas.

en movimiento.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la sonda de la estación de lavado

2. Levante la cubierta posterior del centro de procesamiento para acceder a las sondas de las
zonas de lavado.
3. Localice la sonda que desea sustituir en la zona de lavado correspondiente.
4. En la parte superior del conjunto del bloque de las sondas, afloje el tornillo que fija el
conjunto del bloque de las sondas al conjunto elevador de la zona de lavado.
5. Extraiga el conducto de las tres sondas de la zona de lavado del soporte del conducto.
6. Levante el conjunto del bloque de las sondas para poder acceder al conducto de las
sondas de la zona de lavado.
7. Para desconectar el conducto de las sondas de la zona de lavado, tire suavemente del
conducto y sáquelo de cada sonda.
8. Levante el conjunto del bloque de las sondas y extráigalo del conjunto elevador de la zona
de lavado.

G5-6900R07 - 2020-04-27
9. Invierta el conjunto del bloque de las sondas de forma que las sondas de la zona de lavado
miren hacia arriba.
10. Afloje los dos tornillos que fijan la carcasa de la zona de lavado (negra) a la carcasa de las
sondas (azul). No desconecte los dos conjuntos.
NOTA: Los colores de los conjuntos pueden variar.
11. Con la carcasa de la zona de lavado y la carcasa de las sondas aún conectadas, invierta
el conjunto del bloque de las sondas, de forma que las sondas de la zona de lavado miren
hacia abajo.
12. Desconecte la carcasa de la zona de lavado de la carcasa de las sondas.
13. Desmonte la sonda de la zona de lavado.
Sustitución
Instalación de la sonda de la zona de lavado
1. Deslice la sonda de la zona de lavado por la carcasa de las sondas (azul).

2. Alinee el corte en forma de L de la carcasa de la zona de lavado (negra) con el corte en
forma de L de la carcasa de las sondas. Guíe las sondas de la zona de lavado por el canal
de sondas en la carcasa de la zona de lavado.

G5-6900R07 - 2020-04-27
3. Con la carcasa de la zona de lavado y la carcasa de las sondas conectadas, invierta el

conjunto del bloque de las sondas, de forma que las sondas de la zona de lavado miren
hacia arriba.
4. Apriete los dos tornillos que fijan la carcasa de la zona de lavado a la carcasa de las
sondas.
NOTA: Asegúrese de que la carcasa de la zona de lavado y la carcasa del bloque de las
sondas están alineadas y al mismo nivel.
5. Invierta el conjunto del bloque de las sondas de forma que las sondas de la zona de lavado
miren hacia abajo.
6. Empuje el conducto de la sonda de la zona de lavado dentro de la sonda de la zona de
lavado hasta que pase por el extremo de la sonda.
NOTA: Coloque el conducto a medio camino entre el ángulo y el extremo de la sonda.
7. Para instalar el conjunto del bloque de las sondas en el conjunto del elevador de la zona de
lavado, alinee los orificios del conjunto del bloque de la sonda con las clavijas del conjunto
elevador de la zona de lavado.
8. En la parte superior del conjunto del bloque de las sondas, apriete el tornillo que fija el
conjunto del bloque de las sondas al conjunto elevador de la zona de lavado.
9. Vuelva a instalar el conducto de las tres sondas de la zona de lavado en el soporte del
conducto.
10. Baje la zona de lavado reensamblada para garantizar que las sondas estén alineadas y
encajen en sus orificios.
Comprobación
Calibración y chequeo de la supervisión del lavado
Realice el procedimiento de diagnóstico de fluidos-lavado correspondiente:

• 1261 Supervisión de lavado en zona de lavado 1 (i‑series), página 937, opción Calibración y
Chequeo
• 1262 Supervisión de lavado en zona de lavado 2 (i‑series), página 937, opción Calibración y
Chequeo
Sustitución de la sonda del brazo de eliminación de residuos líquidos (i‑series)

Para sustituir la sonda del brazo de eliminación de residuos, realice los siguientes
procedimientos:
– Desmontaje de la sonda del brazo de eliminación de residuos líquidos, página 1045
– Instalación de la sonda del brazo de eliminación de residuos líquidos, página 1046

G5-6900R07 - 2020-04-27

– Cebado de la zona de lavado, página 1046

requerido
llave de bloqueo
Piezas de repuesto Sonda de la zona de lavado, número de referencia 08C9436


a sondas.

en movimiento.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje de la sonda del brazo de eliminación de residuos líquidos

2. Levante la cubierta frontal del centro de procesamiento para acceder a la sonda del brazo
de eliminación de residuos líquidos.
3. Retire la cubierta protectora de la luz exterior de la vía de procesamiento.
4. Retire el conducto de la sonda del brazo de eliminación de residuos líquidos del clip de
sujeción del conducto.
5. Levante la sonda y sáquela de la zona frontal del brazo de eliminación de residuos líquidos.
6. Para desconectar el conducto de la sonda del brazo de eliminación de residuos líquidos de
la sonda, tire suavemente del conducto y sáquelo de la sonda.

G5-6900R07 - 2020-04-27
Sustitución
Instalación de la sonda del brazo de eliminación de residuos líquidos
1. Empuje el conducto de la sonda del brazo de eliminación de residuos dentro de la sonda

del brazo de eliminación de residuos líquidos hasta que pase por el extremo de la sonda.
NOTA: Coloque el conducto a medio camino entre el ángulo y el extremo de la sonda.
2. Introduzca la sonda en la parte frontal del brazo de eliminación de residuos líquidos hasta
que quede completamente asentada.
3. Introduzca el conducto de la sonda del brazo de eliminación de residuos líquidos en el clip
de sujeción del conducto.
4. Vuelva a colocar la cubierta protectora de la luz exterior de la vía de procesamiento.
Comprobación
Cebado de la zona de lavado
1. Realice el procedimiento de diagnóstico de fluidos-lavado 1200 Purgado y cebado de los

fluidos (i‑series), página 930, Purgar y cebar cabezales, opción Zona de lavado 1.

G5-6900R07 - 2020-04-27
Mientras se realiza el cebado, asegúrese de que el brazo de eliminación de residuos

líquidos se mueve hacia arriba y hacia abajo sin errores.
Retirada y sustitución de la cubierta monopieza protectora de la luz exterior de la vía de
procesamiento (i‑series), página 1026
Sustitución de componentes del centro de suministros (i‑series)

Algunos componentes del centro de suministros se desgastan con el uso diario y puede ser
necesario sustituirlos. En la siguiente figura se muestra la ubicación de los componentes
componente.
Figura 169: Componentes de los depósitos de las soluciones genéricas (i‑series)

G5-6900R07 - 2020-04-27
Leyenda:
1. Sensor del nivel del tampón de lavado concentrado
2. Sensor del nivel de la solución activadora
3. Sensor del nivel de la solución preactivadora
Figura 170: Componente del cajón de las bombas (i‑series)
Leyenda:
1. Sensor del nivel del tampón de lavado diluido
Sustitución del sensor de nivel de la solución preactivadora, la solución activadora o el tampón de
lavado concentrado (i‑series), página 1048
Sustitución del sensor de nivel del tampón de lavado diluido (i‑series), página 1052
Sustitución del sensor de nivel de la solución preactivadora, la solución activadora o el

tampón de lavado concentrado (i‑series)
Para sustituir el sensor de nivel de la solución preactivadora, la solución activadora o el tampón
de lavado concentrado, siga estas instrucciones:

G5-6900R07 - 2020-04-27
– Desmontaje del sensor de nivel de la solución genérica, página 1050

– Instalación del sensor de nivel de la solución genérica, página 1051
– Comprobación del funcionamiento de los sensores de nivel de las soluciones genéricas,
página 1052

requerido
llave de bloqueo
Piezas de repuesto Sensor de nivel, solución genérica, número de referencia
04S6801
los sensores de nivel de las soluciones genéricas, sustituya los sensores de nivel de uno en
uno.

G5-6900R07 - 2020-04-27
Desmontaje
Desmontaje del sensor de nivel de la solución genérica

correspondiente.
6. Saque el sensor de nivel de la solución genérica del depósito.

G5-6900R07 - 2020-04-27
Sustitución
Instalación del sensor de nivel de la solución genérica

genérica.
5. Compruebe que los conectores de los conductos estén bien apretados.
fluidos/zonas de lavado 1200 Purgado y cebado de los fluidos (i‑series), página 930 para la
solución genérica correspondiente.

G5-6900R07 - 2020-04-27
Realice uno de los procedimientos siguientes:

– Purgar las soluciones preactivadora y activadora
– Cebar el conjunto de dilución
genéricas.
Comprobación
Comprobación del funcionamiento de los sensores de nivel de las soluciones genéricas
Realice el procedimiento de diagnóstico de fluidos-lavado 1270 Chequeo de los sensores y

motores para las soluciones genéricas (i‑series), página 937, opción Leer todos los sensores.
Sustitución del sensor de nivel del tampón de lavado diluido (i‑series)

Para sustituir el sensor de nivel del tampón de lavado diluido, siga estas instrucciones:
– Desmontaje del sensor de nivel del tampón de lavado diluido, página 1053
– Instalación del sensor de nivel del tampón de lavado diluido, página 1054
– Comprobación del funcionamiento del sensor de nivel del tampón de lavado diluido,
página 1055

Materiales necesarios • Papel absorbente
• Herramienta de liberación del anillo de bloqueo

requerido
llave de bloqueo
Piezas de repuesto Sensor de nivel del tampón de lavado diluido, número de
referencia 04S6901

G5-6900R07 - 2020-04-27

Desmontaje
Desmontaje del sensor de nivel del tampón de lavado diluido
1. Retire el panel de fluidos posterior y extraiga el cajón de las bombas.

NOTA: Tenga cuidado al manejar el sensor de nivel del tampón de lavado diluido. Evite
2. Desconecte la conexión eléctrica del sensor de nivel del tampón de lavado diluido.
4. Introduzca la herramienta de liberación del anillo de bloqueo entre el empalme del conducto
y el sensor de nivel del tampón de lavado diluido.
5. Presione la herramienta de liberación del anillo de bloqueo hacia el sensor de nivel del
tampón de lavado diluido y extraiga el conducto del sensor de nivel.

G5-6900R07 - 2020-04-27
6. Repita las pasos 4, página 1053 y 5, página 1053 para extraer el conducto restante.
7. Desenrosque el tapón del sensor de nivel del tampón de lavado diluido.
8. Desmonte el sensor de nivel del tampón de lavado diluido del depósito.
Sustitución
Instalación del sensor de nivel del tampón de lavado diluido
1. Coloque el sensor de nivel del tampón de lavado diluido en el recipiente.

2. Apriete el tapón del sensor de nivel del tampón de lavado diluido.
3. Conecte el conducto desde la válvula de eliminación del tampón (ubicado encima de la
bandeja del conjunto de dilución) al conector de entrada (etiquetado con una flecha que
señala al conector) en el sensor de nivel del tampón de lavado diluido.
4. Alinee el conector del conducto con el empalme y presione firmemente el conector en el
empalme.
5. Conecte el conducto desde el cabezal del cajón de las bombas al conector de salida
(etiquetado con una flecha que señala en dirección contraria al conector) en el sensor de
nivel del tampón de lavado diluido.
empalme.

G5-6900R07 - 2020-04-27
7. Tire ligeramente del conector para confirmar que está completamente conectado.
8. Conecte la conexión eléctrica del sensor de nivel del tampón de lavado diluido.
fluidos/zonas de lavado 1200 Purgado y cebado de los fluidos (i‑series), página 930, con la
opción Purgar tampón de lavado.
Mientras el sistema realiza el purgado, inspeccione el conducto y las conexiones del sensor
de nivel del tampón de lavado diluido para ver si hay goteo o fugas. Si se observan fugas o
goteo, repita el procedimiento de instalación.
11. Deslice el cajón de las bombas hacia el interior de la zona de fluidos posterior y coloque el
panel de fluidos posterior.
Comprobación
Comprobación del funcionamiento del sensor de nivel del tampón de lavado diluido
Realice el procedimiento de diagnóstico de fluidos-lavado 1270 Chequeo de los sensores y

motores para las soluciones genéricas (i‑series), página 937, opción Leer todos los sensores.
Sustitución de componentes opcionales

Algunos componentes opcionales del sistema se desgastan con el uso diario y puede ser
necesario sustituirlos.
Se proporcionan instrucciones detalladas para la sustitución de cada componente.
Sustitución de la bomba de residuos externa, página 1055
Sustitución de la bomba de residuos externa

Para sustituir la bomba de residuos externa, realice los siguientes procedimientos:
– Desmontaje de la bomba de residuos externa, página 1056
– Instalación de la bomba de residuos externa, página 1057
– Procedimiento de purgado, página 1058

G5-6900R07 - 2020-04-27

requerido
llave de bloqueo
Piezas de repuesto Bomba de residuos externa, número de referencia 04S7401

Desmontaje
Desmontaje de la bomba de residuos externa
1. Apague la bomba de residuos externa.

2. Desconecte el cable de alimentación de la bomba de residuos externa.
3. Desconecte la desconexión rápida de la salida de residuos.
4. Desconecte la desconexión rápida de entrada.

G5-6900R07 - 2020-04-27
Sustitución
Instalación de la bomba de residuos externa
1. Coloque el interruptor de selección de voltaje del conjunto de la bomba de residuos externa

en la posición adecuada (115 V o 230 V), en función de los requisitos de voltaje de su país.
2. Conecte el cable de alimentación.
3. Conecte los conductos de entrada.
4. Conecte el conducto de salida de residuos.
5. Encienda la bomba de residuos externa.
6. Pulse y mantenga pulsado el interruptor de accionamiento manual hasta que se encienda la
bomba.
7. Suelte el interruptor de accionamiento manual para dejar la bomba en el modo Automático.

G5-6900R07 - 2020-04-27
Comprobación
Procedimiento de purgado
Realice el procedimiento de diagnóstico de fluidos/zonas de lavado correspondiente varias

veces consecutivas para comprobar que la bomba de residuos externa se enciende y transporta
los residuos líquidos hacia el desagüe:
• 4205 Purgado de los conductos de agua (c‑series), página 910
• 1200 Purgado y cebado de los fluidos (i‑series), página 930, Purgar tampón de lavado,
opción Todos.
Sustitución de componentes opcionales, página 1055

G5-6900R07 - 2020-04-27
Capítulo 10 Solución de problemas
Introducción
Alinity ci‑series suele mostrar algún síntoma cuando se produce un problema. Existen
herramientas, referencias y técnicas para la solución de problemas que ayudan a localizar
las causas que generan estos síntomas.
Una vez determinada la causa, se realizan las acciones correctivas necesarias para resolver el
problema.
Metodología para la resolución de problemas, página 1060
Pantalla Registros del sistema, página 1073
Códigos de mensajes, página 1090
Problemas observados, página 1492
Procedimientos de medidas correctivas, página 1527

G5-6900R07 - 2020-04-27
Solución de problemas
Metodología para la resolución de problemas Capítulo 10
Metodología para la resolución de problemas

Para identificar y resolver problemas operativos, familiarícese con el funcionamiento normal del
sistema. Para que el diagnóstico y la solución de problemas sea eficaz, es necesario utilizar la
lógica e intentar solucionar el problema paso a paso. Este enfoque se basa en las siguientes
actividades:
• Observar, reconocer y clasificar los síntomas
• Identificar la causa probable
• Eliminar sistemáticamente los posibles problemas (desde los más probables a los menos
probables)
El modelo para la solución de problemas descrito a continuación se desarrolla en cinco pasos,

con el fin de definir los síntomas, identificar los problemas y llevar a cabo las soluciones
apropiadas. Para la solución de problemas en el sistema, se debe tener en cuenta también el
entorno del laboratorio.
1. Observar y reconocer los síntomas.
Para analizar y resolver un problema, investigue qué funciona mal y qué funciona bien.
Los síntomas ayudan a identificar el área problemática y eliminar aquéllas que funcionan
correctamente. Ejemplos de síntomas son:
– Códigos de mensajes.
– Problemas observados como ruido, fugas de líquidos, pantallas que parpadean y
tendencias en los controles, entre otros.
2. Clasificar los síntomas.
Para eliminar automáticamente síntomas como causas probables, clasifique los síntomas
por categorías. Las categorías de los síntomas son:
– Sistema
– Reactivos
– Usuario
– Medioambientales
3. Aislar la causa raíz y crear un plan de acción.
Basándose en las causas probables identificadas, elabore un plan que comience
considerando las causas más probables y evolucione hasta las menos probables.
Para aislar el problema, concéntrese en una única causa probable a la vez y aplique la
solución para un problema específico. Los recursos y las herramientas utilizadas para el
diagnóstico son:
– Códigos y mensajes.
– Registros del sistema.
– Información del control.
– Procedimientos de mantenimiento y diagnóstico.

G5-6900R07 - 2020-04-27
Capítulo 10 Metodología para la resolución de problemas
– Este manual o la Ayuda. Entre los temas de referencia específicos están los capítulos
siguientes de este manual:
• Solución de problemas
• Servicio, mantenimiento y diagnóstico
• Características de funcionamiento y especificaciones del sistema
• Principios del funcionamiento
– La documentación del producto, tal como información sobre los reactivos y los
materiales consumibles.
4. Solucionar el problema.
Realice los pasos necesarios para solucionar el problema. Los problemas se pueden
resolver mediante las siguientes acciones:
– Realizar ajustes, tales como asegurar las conexiones.
– Realizar una calibración.
– Sustituir o reparar componentes del sistema.
– Procesar controles nuevos.
5. Verificar la solución del problema.
Compruebe que no se produzcan los síntomas:
– Realice el procedimiento de verificación adecuado.
– Confirme los valores de los controles, si procede.
Si los síntomas persisten, realice los pasos asociados con la siguiente causa probable. Repita
este proceso hasta resolver el problema.
Variables para la solución de problemas relacionados con el sistema (c‑series), página 1061
Variables para la solución de problemas relacionados con el sistema (i‑series), página 1063
Variables para la solución de problemas relacionados con los reactivos (c‑series), página 1065
Variables para la solución de problemas relacionados con los reactivos (i‑series), página 1066
Variables para la solución de problemas relacionados con el usuario, página 1067
Variables para la solución de problemas relacionados con el medio ambiente, página 1068
Variables para la solución de problemas relacionados con el sistema

(c‑series)
Esta categoría engloba un grupo general de síntomas relacionados con el funcionamiento del
sistema. Esta categoría se divide a su vez en subcategorías o variables más específicas. Una
vez establecida una relación entre un error o problema con una de estas variables, se puede
empezar a aislar las causas probables.

G5-6900R07 - 2020-04-27
Subsistemas de fluidos
Los subsistemas de fluidos son componentes de hardware que controlan la precisión y la

exactitud de la detección del nivel, la aspiración y la dispensación de los líquidos. Estos
componentes también se encargan de la distribución de los líquidos utilizados para lavar las
sondas:
Ejemplos • Brazos de pipeteo y sondas
• Monitores de presión
• Jeringas y válvulas
• Conducto
• Tarjetas de circuito del módulo de procesamiento
• Bombas
• Unidad ICT
Síntomas • Códigos de mensajes relacionados con los fluidos y la

detección del nivel del líquido (3000-3999)
• Resultados imprecisos o erróneos
Sistema óptico
Este sistema tiene componentes de hardware que controlan la precisión y la exactitud de las
lecturas ópticas:
Ejemplos • Lámpara
• Filtro de absorción del calor
• Lentes
• Cubetas
• Baño de incubación
• Sistema óptico
Síntomas • Códigos de mensajes relacionados con las lecturas

ópticas (4000-4999)
• Desplazamiento de los valores
Hardware
El hardware tiene componentes mecánicos que transportan los materiales consumibles y las
muestras a través del sistema y distribuyen la corriente y las señales eléctricas:
Ejemplos • Carrusel de reactivos

G5-6900R07 - 2020-04-27
• Carrusel de reacción
• Sensores
• Lector de códigos de barras del gestor de reactivos y
muestras
Síntomas • Códigos de mensajes relacionados con la robótica y los

sensores (5000-5999)
• Códigos de mensajes relacionados con las lecturas de
los códigos de barras (4000-4999)
• Fallos de posicionamiento inicial, atascos y pérdida de
pasos
Software
El software tiene instrucciones del ordenador que interpretan la información suministrada por
el sistema y los ensayos, calculan los resultados y proporcionan la interfaz para controlar el
hardware del sistema:
Ejemplos Software del sistema, ensayos, mantenimiento y diagnóstico

Síntomas • Códigos de mensajes relacionados con el software
(9000-9999)
• No se puede encender el módulo de control del sistema
Materiales consumibles
Los materiales consumibles son suministros necesarios para procesar ensayos:

Ejemplos • Copas de muestras
• Cartuchos de reactivos
Síntomas Resultados imprecisos o erróneos
Variables para la solución de problemas relacionados con el sistema

(i‑series)
Esta categoría engloba un grupo general de síntomas relacionados con el funcionamiento del
sistema. Esta categoría se divide a su vez en subcategorías o variables más específicas. Una

G5-6900R07 - 2020-04-27
Subsistemas de fluidos
Los subsistemas de fluidos son componentes de hardware que controlan la precisión y la

exactitud de la detección del nivel, la aspiración y la dispensación de los líquidos. Estos
componentes también se encargan de la distribución de los líquidos utilizados para lavar las
sondas:
Ejemplos • Brazos de pipeteo y sondas
• Antenas de los sensores de detección de nivel de líquido
(DNL)
• Jeringas y válvulas
• Bombas
Síntomas • Códigos de mensajes relacionados con los fluidos y la

detección del nivel del líquido (3000-3999)
• Resultados imprecisos o erróneos
Sistema óptico
Este sistema tiene componentes de hardware que controlan la precisión y la exactitud de las
lecturas ópticas:
Ejemplos • Sistema óptico
• Obturador
• Imán del lector
Síntomas • Códigos de mensajes relacionados con las lecturas

ópticas (4000-4999)
• Desplazamiento de los valores
Hardware
El hardware tiene componentes mecánicos que transportan los materiales consumibles y las
muestras a través del sistema y distribuyen la corriente y las señales eléctricas:
Ejemplos • Carrusel de reactivos
• Sensores
• Cargador de cubetas de reacción
• Lector de códigos de barras del gestor de reactivos y
muestras

G5-6900R07 - 2020-04-27
Síntomas • Códigos de mensajes relacionados con la robótica y los

sensores (5000-5999)
• Códigos de mensajes relacionados con las lecturas de
los códigos de barras (4000-4999)
• Fallos de posicionamiento inicial, atascos y pérdida de
pasos
Software
El software tiene instrucciones del ordenador que interpretan la información suministrada por
el sistema y los ensayos, calculan los resultados y proporcionan la interfaz para controlar el
hardware del sistema:
Ejemplos Software del sistema, ensayos, mantenimiento y diagnóstico

Síntomas • Códigos de mensajes relacionados con el software
(9000-9999)
• No se puede encender el módulo de control del sistema
Materiales consumibles
Los materiales consumibles son suministros necesarios para procesar ensayos:

Ejemplos • Copas de muestras
• Cubetas de reacción
Síntomas Resultados imprecisos o erróneos
Variables para la solución de problemas relacionados con los

reactivos (c‑series)
La categoría de los reactivos engloba un grupo general de síntomas relacionados con el
procesamiento de los resultados. Esta categoría se divide a su vez en subcategorías o variables
más específicas. Una vez establecida una relación entre un error o problema con una de estas
variables, se puede empezar a aislar las causas probables.
Equipos de reactivos
Los equipos de reactivos suministran los materiales consumibles que detectan y miden la
presencia o concentración de un analito específico en las muestras:

G5-6900R07 - 2020-04-27
Ejemplos • Reactivos
• Diluyentes de muestras
• Pretratamientos
Síntomas • Controles que se encuentran fuera del intervalo esperado

• Tendencias y desplazamientos de los resultados de
controles o de pacientes
Calibradores
Los calibradores son muestras con concentraciones conocidas de analitos utilizadas para crear
la calibración que se utiliza como referencia para medir las muestras:
Ejemplos Calibradores de analitos específicos y multiconstituyentes
Síntomas Desplazamientos de los resultados de controles y de

pacientes
Controles
Los controles son muestras con concentraciones conocidas de analitos que se utilizan para
supervisar el rendimiento dentro de un intervalo de valores clínico:
Ejemplos Controles de analitos específicos y controles

multiconstituyentes
• Resultados de los controles imprecisos
Variables para la solución de problemas relacionados con los

reactivos (i‑series)
La categoría de los reactivos engloba un grupo general de síntomas relacionados con el
procesamiento de los resultados. Esta categoría se divide a su vez en subcategorías o variables
más específicas. Una vez establecida una relación entre un error o problema con una de estas
variables, se puede empezar a aislar las causas probables.

G5-6900R07 - 2020-04-27
Cartuchos de reactivos
Los cartuchos de reactivos suministran los materiales consumibles que detectan y miden la
presencia o concentración de un analito específico en las muestras:
Ejemplos • Micropartículas recubiertas de anticuerpos
• Conjugado
• Diluyente específico del ensayo

Calibradores
Los calibradores son muestras con concentraciones conocidas de analitos utilizadas para crear
la calibración que se utiliza como referencia para medir las muestras:
Ejemplos Calibradores de analitos específicos
Síntomas Desplazamientos de los resultados de controles y de

pacientes
Controles
Los controles son muestras con concentraciones conocidas de analitos que se utilizan para
supervisar el rendimiento dentro de un intervalo de valores clínico:
Ejemplos Controles de analitos específicos y controles

multiconstituyentes
• Resultados de los controles imprecisos
Variables para la solución de problemas relacionados con el usuario

La categoría del usuario engloba un grupo de síntomas relacionados con el funcionamiento y
el mantenimiento correctos del sistema. Las acciones de un único usuario o de varios usuarios
pueden originar diferentes síntomas:

G5-6900R07 - 2020-04-27
Ejemplos Un usuario nuevo y un usuario entrenado

Síntomas • Burbujas en los reactivos o las muestras
• Partículas en suspensión o fibrina en las muestras
• Códigos de mensajes generales (0001-0999)
• Códigos de mensajes específicos del ensayo
(1000-1999)
• Códigos de mensajes generados como resultado de
realizar incorrectamente un mantenimiento o una
sustitución de componentes
Variables para la solución de problemas relacionados con el medio

ambiente
Esta categoría engloba un grupo general de síntomas relacionados con el procesamiento de los
resultados. Esta categoría se divide a su vez en subcategorías o variables más específicas. Una
Requisitos físicos
Los requisitos físicos identifican las condiciones de trabajo necesarias para asegurar un
funcionamiento óptimo del sistema:
Ejemplos • Temperatura y humedad ambiental
• Emplazamiento y espacio para el analizador
• Calidad del agua
Síntomas • Códigos de mensajes relacionados con la temperatura

(7000-7999)
• Flujo de aire inadecuado
Requisitos eléctricos
Los requisitos eléctricos identifican la energía necesaria para el funcionamiento óptimo del
sistema y las lecturas ópticas:
Ejemplos Toma de corriente, voltajes y líneas dedicadas
Síntoma Pérdida de energía del sistema

G5-6900R07 - 2020-04-27
Componentes de la interfaz host
Estos componentes permiten la comunicación entre la interfaz host y el Alinity ci‑series:
Ejemplos Puertos, cables y conexiones
Síntomas Códigos de mensajes relacionados con la comunicación

(8000-8999)

G5-6900R07 - 2020-04-27
Ventana flotante del centro de alarmas Capítulo 10
Ventana flotante del centro de alarmas

En esta ventana flotante, el usuario puede ver la siguiente información:
• Las últimas 25 alarmas y notificaciones.
• La causa probable y la medida correctiva de un mensaje.
El usuario puede borrar todos los mensajes de la ventana flotante Centro de alarmas.
Descripción de los elementos de la ventana flotante Centro de alarmas, página 1070
Ver la causa probable y la medida correctiva de un mensaje, página 1071
Ver mensajes adicionales relacionados con un mensaje concreto, página 1071
Eliminar un mensaje del centro de alarmas, página 1072
Borrar todos los mensajes, página 1072
Descripción de los elementos de la ventana flotante Centro de

alarmas
La ventana flotante Centro de alarmas muestra los mensajes de alarmas y notificaciones de los
problemas del sistema que requieren atención. El Centro de alarmas almacena un máximo de
25 mensajes que se ordenan del más nuevo al más antiguo. Un punto azul en un mensaje indica
que el mensaje se ha generado desde la última vez que se visualizó la ventana flotante Centro
de alarmas. La notificación de alarma o el aviso desaparecen cuando se visualiza el Centro
de alarmas para la pestaña correspondiente. Todas las notificaciones del Centro de alarmas
desaparecen cuando se visualiza la pestaña Todos. Los mensajes aparecen en el Centro de
alarmas hasta que se borran.
Elementos
Pestaña Todos Muestra todos los mensajes de alarmas y notificaciones

generados.
Pestaña Alarmas Muestra todos los mensajes de alarmas generados.
Pestaña Muestra todos los mensajes de notificaciones generados.

Notificaciones
Botones de función


G5-6900R07 - 2020-04-27
Capítulo 10 Ventana flotante del centro de alarmas
Borrar todo Muestra un mensaje solicitando la confirmación para borrar

todos los mensajes del Centro de alarmas. Se pueden borrar
mensajes individuales pulsando la X situada en la esquina
superior derecha del mensaje. Los mensajes borrados se
mantienen en los registros del sistema.
Mostrar registros Permite acceder a la pantalla Registros del sistema.
? Mensaje Muestra la Ayuda del manual de operaciones para el código

de mensaje seleccionado.

momento.
Ver la causa probable y la medida correctiva de un mensaje

Realice este procedimiento para ver la causa probable y la medida correctiva de un mensaje.
1. En la barra del menú, pulse Centro de alarmas.
2. En la ventana flotante Centro de alarmas, seleccione el mensaje que desee ver.
NOTA: Para ver mensajes antiguos, deslice la barra de desplazamiento horizontal hacia la
derecha de la ventana flotante. Para filtrar la lista de mensajes, pulse la pestaña Alarmas o
Notificaciones.
3. Pulse ? Mensaje.
A continuación se muestra en el manual de operaciones la causa probable y la medida
correctiva para el mensaje seleccionado.
Ver mensajes adicionales relacionados con un mensaje concreto

Realice este procedimiento para ver mensajes adicionales relacionados con un mensaje
mostrado en el Centro de alarmas.
2. En la ventana flotante Centro de alarmas, seleccione el mensaje que desee ver.
Notificaciones.
3. Pulse Mostrar registros.

G5-6900R07 - 2020-04-27
Ventana flotante del centro de alarmas Capítulo 10
En la pantalla Registros del sistema aparece el mensaje seleccionado. Si hay mensajes

adicionales relacionados con el mensaje seleccionado, se muestra un botón Más a la
izquierda de la columna Fecha/Hora.
4. Pulse para ver los mensajes adicionales.
Eliminar un mensaje del centro de alarmas

Siga estas instrucciones para eliminar un mensaje del centro de alarmas.
2. En la ventana flotante Centro de alarmas, seleccione el mensaje que desee eliminar.
Notificaciones.
3. Para eliminar el mensaje, pulse el botón Cerrar en la esquina superior derecha del
cuadro de mensajes.
Borrar todos los mensajes

Siga estas instrucciones para borrar todos los mensajes del centro de alarmas.
2. En la ventana flotante Centro de alarmas, pulse Borrar todo.
4. Para cerrar la ventana flotante Centro de alarmas, pulse el botón Cerrar en la esquina
superior derecha.

G5-6900R07 - 2020-04-27
Capítulo 10 Pantalla Registros del sistema
Pantalla Registros del sistema

En la pantalla Registros del sistema, el usuario puede ver un registro de todos los mensajes
del sistema que se puede utilizar para resolver problemas relacionados con el funcionamiento
del sistema y la comunicación de los resultados. En la pantalla, los mensajes se filtran por las
• Alarmas y notificaciones: registro de mensajes críticos, mensajes de alarmas y
notificaciones.
• Informativo: registro de mensajes informativos.
• Inventario: registro de mensajes relacionados con el inventario.
• Acceso de usuarios: registro de los nuevos usuarios creados, cambios realizados en los
datos de los usuarios e información sobre los inicios y cierres de sesión.
• Configuración: registro de los cambios de la configuración.
• Comunicaciones: registro de mensajes de comunicación de la interfaz host, mensajes del
sistema automático de transporte de muestras y mensajes de Alinity PRO.
• Abbott Mail: registro de las actividades de Abbott Mail y los mensajes de estado.
• Todos los mensajes: registro de todos los mensajes del sistema.

• Imprimir un registro.
• Buscar datos sobre un registro concreto.
Descripción de los elementos de la pestaña Notificaciones/Alarmas en la pantalla Registros del
Descripción de los elementos de la pestaña Informativo en la pantalla Registros del sistema,
página 1075
Descripción de los elementos de la pestaña Inventario en la pantalla Registros del sistema,
página 1076
Descripción de los elementos de la pestaña Acceso de usuario en la pantalla Registros del
Descripción de los elementos de la pestaña Configuración en la pantalla Registros del sistema,
página 1078
Descripción de los elementos de la pestaña Comunicaciones en la pantalla Registros del sistema,
página 1079
Descripción de los elementos de la pestaña Abbott Mail en la pantalla Registros del sistema,
página 1080
Descripción de los elementos de la pestaña Todos los mensajes en la pantalla Registros del
página 1083

G5-6900R07 - 2020-04-27
Pantalla Registros del sistema Capítulo 10
Descripción de los elementos de la ventana flotante Detalles de mensaje, página 1086

Descripción de los elementos de la ventana flotante Editar tipo de mensaje, página 1087
Descripción de los tipos de mensaje, página 1088
Editar un tipo de mensaje, página 1088
Descripción de los elementos de la pestaña Notificaciones/Alarmas

en la pantalla Registros del sistema
En la pestaña Notificaciones/Alarmas se muestran los códigos de mensajes de alarma, críticos
y notificaciones.
Elementos
Botón Muestra la ventana flotante Detalles de mensaje.
Fecha/Hora Muestra la fecha y la hora en las que se generó el código de

mensaje.
Módulo Número del módulo que generó el código de mensaje. El

número de módulo para los mensajes relacionados con el
módulo de control del sistema es 6.

En la primera columna, un botón Más asociado al código
del mensaje indica que hay disponibles códigos de mensajes
relacionados con más información.
Tipo de mensaje Muestra el tipo de código de mensaje generado. La pestaña

Notificaciones/Alarmas tiene tres tipos de mensajes:
• Alarma
• Crítico
• Notificación
Categoría Muestra la categoría del mensaje relacionada. La pestaña

Notificaciones/Alarmas tiene siete categorías de mensajes:
• Abbott Mail
• Alinity PRO
• Configuración
• Host
• Inventario
• LAS
• Acceso de usuario

G5-6900R07 - 2020-04-27
Botones de función
Ayuda Muestra la Ayuda del manual de operaciones para el código

Editar tipo de mensaje Muestra la ventana flotante Editar tipo de mensaje.
Descripción de los elementos de la pestaña Informativo en la

pantalla Registros del sistema
La pestaña Informativo muestra códigos de mensajes informativos.
Elementos

mensaje.



Informativo tiene siete categorías de mensajes:
• Abbott Mail
• Alinity PRO
• Configuración
• Host

G5-6900R07 - 2020-04-27
• Inventario
• LAS
Botones de función

Descripción de los elementos de la pestaña Inventario en la pantalla

Registros del sistema
La pestaña Inventario muestra los códigos de mensajes relacionados con el inventario.
Elementos

mensaje.



Inventario tiene cuatro tipos de mensajes:

G5-6900R07 - 2020-04-27
• Alarma
• Crítico
• Informativo
• Notificación
Suministro Muestra el nombre del suministro relacionado con el código

de mensaje.

cuando se generó el código de mensaje.
Botones de función

Descripción de los elementos de la pestaña Acceso de usuario en la

La pestaña Acceso de usuario muestra los códigos de mensajes relacionados con el acceso de
los usuarios.
Elementos

mensaje.


G5-6900R07 - 2020-04-27

Acceso de usuario tiene cuatro tipos de mensajes:
• Alarma
• Crítico
• Informativo
• Notificación
Botones de función

Descripción de los elementos de la pestaña Configuración en la

La pestaña Configuración muestra los códigos de mensajes relacionados con la configuración.
Elementos

mensaje.



G5-6900R07 - 2020-04-27

Configuración tiene cuatro tipos de mensajes:
• Alarma
• Crítico
• Informativo
• Notificación

Botones de función

Descripción de los elementos de la pestaña Comunicaciones en la

La pestaña Comunicaciones muestra los códigos de mensajes relacionados con las
comunicaciones del host.
Elementos

mensaje.


G5-6900R07 - 2020-04-27

Comunicaciones tiene cuatro tipos de mensajes:
• Alarma
• Crítico
• Informativo
• Notificación

Comunicaciones tiene tres categorías de mensajes:
• Alinity PRO
• Host
• LAS
Botones de función

Descripción de los elementos de la pestaña Abbott Mail en la

La pestaña Abbott Mail muestra los códigos de mensajes relacionados con Abbott Mail.
Elementos

mensaje.

G5-6900R07 - 2020-04-27


Abbott Mail tiene cuatro tipos de mensajes:
• Alarma
• Crítico
• Informativo
• Notificación
Categoría de correo Muestra el tipo de correo de Abbott Mail relacionado con

el código de mensaje. La pestaña Abbott Mail tiene cuatro
categorías de correos electrónicos:
• Fichero de ensayo
• Actualización del sistema

Botones de función


G5-6900R07 - 2020-04-27
Descripción de los elementos de la pestaña Todos los mensajes en

la pantalla Registros del sistema
En la pestaña Todos los mensajes se muestran todos los códigos de mensajes generados
por el sistema. Los códigos de mensajes se pueden filtrar por tipos y categorías de mensajes
seleccionando la pestaña correspondiente.
Elementos

mensaje.



Todos los mensajes tiene cuatro tipos de mensajes:
• Alarma
• Crítico
• Informativo
• Notificación

Todos los mensajes tiene siete categorías de mensajes:
• Abbott Mail
• Alinity PRO
• Configuración
• Host
• Inventario
• LAS

G5-6900R07 - 2020-04-27
Botones de función

Descripción de los elementos de la ventana flotante Buscar en la

En la ventana flotante Buscar de la pantalla Registros del sistema, el usuario puede introducir
datos concretos que se utilizan para filtrar los datos de la pantalla. Los criterios de búsqueda
son diferentes en función de la pestaña seleccionada en la pantalla Registros del sistema.
Además, no todos los criterios siguientes (elementos) se muestran en todas las pestañas de la
pantalla Registros del sistema.
Elementos

los módulos del sistema. El Módulo 0 indica los mensajes del
gestor de reactivos y muestras. El Módulo 6 indica el módulo
de control del sistema.
Código de mensaje Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el número del código de mensaje.
Tipo de mensaje Muestra casillas que se utilizan para realizar búsquedas por
los tipos de mensajes. Se pueden ver los siguientes tipos de
mensajes:
• Alarma
• Crítico
• Informativo
• Notificación

G5-6900R07 - 2020-04-27
Suministro Muestra una lista desplegable que se utiliza para realizar

búsquedas por el nombre del suministro.
NOTA: Este elemento sólo aparece en la pestaña Inventario.
Categoría de correo Muestra una lista desplegable que se utiliza para realizar
búsquedas por la categoría del correo. En la lista desplegable
se pueden ver las siguientes categorías de correo:
NOTA: Este elemento sólo aparece en la pestaña Abbott

Mail.

cuando se generó el mensaje.
Categoría de mensaje Muestra casillas que se utilizan para realizar búsquedas por
las categorías del mensaje. Se pueden ver las siguientes
categorías de mensaje:
• Abbott Mail
• Alinity PRO
• Configuración
• Host
• Inventario
• LAS
Texto de mensaje Muestra un cuadro de texto que se utiliza para realizar

búsquedas por el texto del código de mensaje.
Clase de mensaje Muestra casillas que se utilizan para realizar búsquedas por
las clases del mensaje. Se pueden ver las siguientes clases
de mensaje:
0001-0999 Códigos de mensajes generales
1000-1999 Códigos de mensajes específicos del

ensayo
2000-2999 Códigos de mensajes de diagnóstico y

mantenimiento

G5-6900R07 - 2020-04-27
3000-3999 Códigos de mensajes relacionados con

la detección del nivel de fluidos

el sistema óptico y el lector de códigos
de barras

la robótica y los sensores

el sistema de soporte

la temperatura

el hardware periférico del ordenador

el software

Hora desde Muestra un cuadro numérico que se utiliza para introducir

día.
Hasta Muestra un cuadro numérico que se utiliza para introducir una


G5-6900R07 - 2020-04-27

día.
Botones de función



momento.
Descripción de los elementos de la ventana flotante Detalles de

mensaje
La ventana flotante Detalles de mensaje muestra códigos de mensaje adicionales que
proporcionan información detallada relacionada con el código de mensaje primario.
Elementos

mensaje.
Tipo de mensaje Muestra el tipo de código de mensaje generado. La ventana

flotante Detalles del mensaje tiene cuatro tipos de mensajes:
• Alarma
• Crítico
• Informativo
• Notificación

G5-6900R07 - 2020-04-27
Botones de función

momento.
Descripción de los elementos de la ventana flotante Editar tipo de

mensaje
En la ventana flotante Editar tipo de mensaje de la pantalla Registros del sistema, el usuario
puede editar el tipo de mensaje utilizado para determinar la gravedad de un mensaje.
Elementos
Mensaje Muestra el mensaje seleccionado en la pantalla Registros del

sistema. El mensaje mostrado incluye todas las variables que
pueden aparecer entre paréntesis.
Tipo original Muestra el tipo de mensaje original.
Tipo actual Muestra uno de los siguientes tipos de mensaje, indicados

aquí por orden de mayor a menor gravedad:
• Crítico
• Alarma
• Notificación
• Informativo
NOTA: Los mensajes de tipo Crítico no se pueden editar.

El tipo de mensaje se puede editar a cualquier nivel de
gravedad superior al del mensaje original, pero sólo se puede
editar a un nivel de gravedad inferior al del mensaje original.
Botones de función



G5-6900R07 - 2020-04-27

momento.
Descripción de los tipos de mensaje

La información sobre el tipo de mensaje se utiliza para determinar la gravedad de un código de
mensaje.
En la lista siguiente se incluye una descripción de los tipos de mensaje. Los tipos de mensajes
se describen en el orden en el que se clasifican:
Alarma Este mensaje aparece en la ventana flotante del Centro de

alarmas e indica una situación que afecta a la capacidad del
sistema para generar resultados.
Crítico Este mensaje aparece en una ventana emergente e indica

una situación crítica que requiere una medida correctiva
inmediata.
Informativo Este mensaje aparece sólo en los registros del sistema e

indica un mensaje adicional asociado con un mensaje de
alarma o información registrado pero que no requiere una
medida correctiva.
Notificación Este mensaje aparece en la ventana flotante del Centro

de alarmas e indica una situación que puede afectar a
la capacidad del sistema para generar resultados si no se
resuelve la situación.
página 1083
Descripción de los elementos del Informe de registro, página 1750
Editar un tipo de mensaje

usuario
Realice este procedimiento para editar un tipo de mensaje, que se utiliza para determinar la
gravedad de un mensaje. Los mensajes de tipo Crítico no se pueden editar. Cuando se actualiza
el tipo de mensaje, la actualización incluye todas las variables del mensaje identificadas entre
los paréntesis.

G5-6900R07 - 2020-04-27
NOTA: La edición del tipo de mensaje sólo afecta a los nuevos mensajes generados por el
sistema.
1. En la barra del menú, pulse Sistema y, a continuación, Registros del sistema.
La pestaña Notificaciones/Alarmas en la pantalla Registros del sistema es la vista
predeterminada.
2. Para ver una lista de los mensajes generados anteriormente, seleccione la pestaña
correspondiente (o pulse la pestaña Todos los mensajes).
NOTA: Para filtrar la lista de mensajes, pulse Buscar.
3. En la lista de mensajes, seleccione uno para editarlo.
4. Pulse Editar tipo de mensaje.
NOTA: Los mensajes de tipo Crítico no se pueden editar. El tipo de mensaje se puede
editar a cualquier nivel de gravedad superior al del mensaje original, pero sólo se puede
editar a un nivel de gravedad inferior al del mensaje original.
5. Seleccione una opción en el área Tipo actual.
6. Para guardar los cambios realizados en el tipo de mensaje, pulse Hecho.
Para eliminar los cambios realizados en el tipo de mensaje, pulse Cancelar.

G5-6900R07 - 2020-04-27
Códigos de mensajes Capítulo 10
Códigos de mensajes
Los códigos de mensajes están divididos en 10 secciones, que representan las categorías
principales en las que los errores se pueden clasificar. A cada código de mensaje se asocian
causas probables y medidas correctivas.
Si las medidas correctivas indicadas para el código de mensaje en cuestión no consiguen
resolver el problema, póngase en contacto con su representante local o busque la información
de contacto para su país en corelaboratory.abbott.
NOTA: Las medidas correctivas pueden implicar la realización de actividades peligrosas. Tenga
cuidado para minimizar la exposición del usuario y evitar lesiones personales y daños en el
sistema. Ejemplos de actividades peligrosas son:
• La sustitución de sondas.
• La utilización de reactivos, calibradores, controles y muestras.
• La eliminación de obstrucciones físicas.
• La eliminación de residuos del sistema.
Códigos de mensajes generales (0001-0999), página 1090
Códigos de mensajes específicos del ensayo (1000-1999), página 1149
Códigos de mensajes de diagnóstico y mantenimiento (2000-2999), página 1224
Códigos de mensajes relacionados con la detección del nivel de fluidos (3000-3999), página
1250
Códigos de mensajes relacionados con el sistema óptico y el lector de códigos de barras
(4000-4999), página 1324
Códigos de mensajes relacionados con la robótica y los sensores (5000-5999), página 1334
Códigos de mensajes relacionados con el sistema de soporte (6000-6999), página 1418
Códigos de mensajes relacionados con la temperatura (7000-7999), página 1418
Códigos de mensajes relacionados con el hardware periférico del ordenador (8000-8999), página
1425
Códigos de mensajes relacionados con el software (9000-9999), página 1453
Códigos de mensajes generales (0001-0999)

En esta categoría se incluyen los códigos de mensajes del 0001 al 0999.
0106, página 1095
0108, página 1095
0109, página 1095
0110, página 1095

G5-6900R07 - 2020-04-27
Capítulo 10 Códigos de mensajes
0117, página 1096

0118, página 1096
0139, página 1096
0145, página 1096
0147, página 1097
0148, página 1097
0149, página 1097
0150, página 1098
0151, página 1098
0153, página 1098
0154, página 1099
0155, página 1099
0156, página 1099
0157, página 1100
0158, página 1100
0161, página 1100
0169, página 1101
0172, página 1101
0173, página 1101
0177, página 1102
0178, página 1102
0197, página 1102
0200, página 1103
0201, página 1103
0202, página 1103
0203, página 1103
0204, página 1104
0206, página 1104
0207, página 1105
0209, página 1105
0210, página 1105
0211, página 1105
0212, página 1106
0213, página 1106
0214, página 1106
0215, página 1106
0217, página 1107
0218, página 1107
0220, página 1107
0221, página 1108
0222, página 1108
0223, página 1109

G5-6900R07 - 2020-04-27
0224, página 1109

0225, página 1109
0226, página 1110
0228, página 1110
0229, página 1110
0230, página 1110
0231, página 1111
0232, página 1111
0233, página 1111
0234, página 1111
0235, página 1112
0236, página 1112
0237, página 1112
0238, página 1113
0248, página 1113
0250, página 1113
0251, página 1114
0252, página 1114
0253, página 1114
0254, página 1114
0255, página 1115
0256, página 1115
0257, página 1115
0258, página 1116
0259, página 1116
0260, página 1116
0261, página 1116
0262, página 1117
0263, página 1117
0264, página 1117
0265, página 1117
0266, página 1118
0267, página 1118
0268, página 1118
0269, página 1119
0270, página 1119
0271, página 1120
0272, página 1120
0273, página 1120
0274, página 1121
0300, página 1121
0301, página 1122

G5-6900R07 - 2020-04-27
0302, página 1122

0303, página 1122
0304, página 1122
0305, página 1123
0306, página 1123
0307, página 1123
0308, página 1124
0309, página 1124
0310, página 1124
0321, página 1125
0328, página 1126
0331, página 1126
0335, página 1126
0336, página 1126
0337, página 1127
0338, página 1127
0339, página 1128
0340, página 1128
0341, página 1128
0342, página 1129
0343, página 1129
0344, página 1129
0348, página 1130
0357, página 1130
0358, página 1130
0370, página 1130
0371, página 1131
0372, página 1131
0600, página 1131
0601, página 1131
0602, página 1132
0603, página 1132
0604, página 1132
0605, página 1132
0606, página 1133
0607, página 1133
0608, página 1133
0622, página 1133
0623, página 1134
0626, página 1134
0627, página 1134
0628, página 1134

G5-6900R07 - 2020-04-27
0656, página 1135

0657, página 1135
0658, página 1135
0659, página 1135
0660, página 1136
0661, página 1136
0662, página 1136
0663, página 1137
0664, página 1137
0665, página 1137
0666, página 1137
0667, página 1138
0679, página 1138
0680, página 1138
0681, página 1139
0682, página 1139
0683, página 1139
0684, página 1139
0685, página 1140
0686, página 1140
0689, página 1140
0690, página 1141
0691, página 1141
0692, página 1141
0693, página 1141
0694, página 1142
0695, página 1142
0696, página 1142
0697, página 1143
0698, página 1143
0699, página 1143
0700, página 1143
0701, página 1144
0702, página 1144
0703, página 1144
0704, página 1144
0705, página 1144
0706, página 1145
0707, página 1145
0708, página 1145
0709, página 1145
0710, página 1146

G5-6900R07 - 2020-04-27
0711, página 1146

0712, página 1146
0713, página 1146
0714, página 1147
0749, página 1147
0750, página 1147
0758, página 1148
0759, página 1148
0760, página 1148
0771, página 1149
Código del mensaje: 0106

Fallo de autenticación. ID de usuario (0) inactiva.
0 = Identificación del usuario
Causa probable Medida correctiva
Se ha introducido una identificación de usuario inactiva. Mensaje de estado. No se requiere ninguna medida
correctiva.

Fallo de autenticación. ID de usuario (0) no válida.
Se ha introducido una identificación de usuario no Introduzca la identificación de usuario correcta.
válida.

Se ha producido un error inesperado (0) mientras se exportaban los datos del usuario.
0 = Descripción del error
No se han exportado los datos del usuario debido a un Revise el mensaje específico. Realice la acción
error inesperado. Si está disponible, se proporciona una correctiva correspondiente al mensaje.
descripción específica del error.

Se ha producido un error inesperado (0) mientras se importaban los datos del usuario.
0 = Error

G5-6900R07 - 2020-04-27

El fichero de datos está dañado. Repita el procedimiento de importación de datos con un
fichero nuevo.
Error de software. Póngase en contacto con el Centro de Asistencia
Técnica de Abbott. Indique lo que intentaba realizar
cuando se produjo el error.

No se pudo recuperar el registro. El tipo de fichero del registro (0) no es válido o el nombre del registro
(1) no es correcto.
0 = Tipo de fichero
1 = Nombre del registro
AbbottLink no ha podido recuperar el fichero de registro Póngase en contacto con el Centro de Asistencia
solicitado. Técnica de Abbott. Indique lo que intentaba realizar

Fallo de autenticación. (0) para ID de usuario (1) no es válido.
0 = PIN o contraseña
Ha habido un fallo de autenticación. Las credenciales Mensaje de estado. No se requiere ninguna medida
indicadas no son válidas. correctiva.

No se puede realizar la copia de seguridad automática del sistema. El analizador no tiene el estado
correcto.
El analizador no tenía el estado adecuado para realizar Realizar una copia de seguridad manual, página 400 o
la copia de seguridad automática. espere a la siguiente copia de seguridad automática
programada.

No se pudo ejecutar la operación solicitada. Se ha detectado la herramienta de alineación de
segmentos de cubetas en la cubeta (0).

G5-6900R07 - 2020-04-27
0 = Cubeta
La herramienta para la alineación de los segmentos 1. Extraiga la herramienta para la alineación de los
de cubetas no se ha extraído del carrusel de reacción segmentos de cubetas del carrusel de reacción.
después de realizar un procedimiento de calibración del
2. Coloque el segmento de cubetas en su sitio.
brazo de pipeteo.
Hay agua en los bordes ranurados de un segmento de Seque el borde ranurado del segmento de cubetas.
cubetas.
La pestaña de la cubeta está rota. Sustituya el segmento de cubetas. Realice el
procedimiento Inspección o sustitución de los segmentos
de cubetas (c‑series), página 970.
Fallo de hardware. Póngase en contacto con el Centro de Asistencia
Técnica de Abbott para resolver fallos de hardware.

No se pudo ejecutar la operación solicitada. Retire las gradillas de los posicionadores de muestras en el
módulo (0).
0 = Módulo
Se ha producido un fallo de iniciación del gestor de Retirada de las gradillas de los posicionadores de
reactivos y muestras (RSM). muestras, página 1547.
Hay una interferencia física que bloquea el movimiento Localice y elimine la obstrucción física.
del RSM.
El módulo no ha podido recoger gradillas en los Realice el procedimiento de diagnóstico del gestor de
posicionadores de muestras. muestras 1600 Calibración del transportador del gestor
de reactivos y muestras (RSM), página 946.

Fallo al iniciar el procesamiento.
Fallo de hardware. Se pueden utilizar otros mensajes relacionados con
este mensaje para determinar la medida correctiva
adecuada. Ver mensajes adicionales relacionados con
un mensaje concreto, página 1071.

No se pudo procesar el análisis. El cartucho de reactivos no está disponible.

G5-6900R07 - 2020-04-27

Se ha seleccionado descargar un cartucho de reactivos 1. Cargue el cartucho de reactivos necesario. Realice
que tenía análisis programados en curso. el procedimiento Carga de cartuchos en el gestor
2. Repita el análisis. Realice el procedimiento
Procesar de nuevo un análisis o una excepción para
una muestra o un control, página 721.

No se pudo procesar el análisis. Error anterior del módulo de procesamiento.
Se ha producido un error del módulo de procesamiento. 1. Revise los registros del sistema para los mensajes
que se hayan generado al mismo tiempo que
este mensaje. Realice la medida correctiva
correspondiente al mensaje.

Se ha detectado una gradilla duplicada en el módulo (0) posición (1).
0 = Módulo
1 = Posición
Ya hay cargada una gradilla con una ID de gradilla • Retire la segunda gradilla con la ID de gradilla
duplicada en el sistema. duplicada. Una vez que la primera gradilla cargada
en el analizador con la ID de gradilla duplicada se
haya procesado y descargado, se puede volver a
cargar la segunda gradilla.
• Cargue las muestras de la gradilla con la
identificación duplicada en una gradilla con una
identificación distinta y, a continuación, cargue la
gradilla en el gestor de reactivos y muestras.

No se pudo procesar el análisis. Solución de referencia ICT vacía.

G5-6900R07 - 2020-04-27

La botella de la solución de referencia ICT está vacía. Cargue una botella nueva y actualice el inventario.
Realice el procedimiento Sustitución de las soluciones
genéricas y actualización del inventario, página 594.
No se actualizó la pantalla de los suministros cuando se Actualice el inventario. Realice el procedimiento
sustituyó la botella de la solución de referencia ICT. Sustitución de las soluciones genéricas y actualización
del inventario, página 594.

No se pudo procesar el análisis. Se ha retirado la gradilla del gestor de reactivos y muestras (RSM)
antes de que se autorizase el acceso.
Se ha retirado la gradilla del gestor de reactivos y 1. Repita el análisis. Realice el procedimiento
muestras (RSM). Procesar de nuevo un análisis o una excepción para
2. Cargue de nuevo la gradilla en el RSM.

No se pudo cargar el cartucho de reactivos en la posición (0) del gestor de reactivos y muestras (RSM).
No hay ningún ensayo instalado.
0 = Posición del RSM
El fichero del ensayo no está instalado en el sistema. Instale el ensayo. Realice el procedimiento Instalar
ficheros de ensayos, página 332.
NOTA: Los ficheros de los ensayos se pueden obtener
en la página web corelaboratory.abbott o solicitar a
través de Abbott Mail.

Todas las posiciones del carrusel de reactivos están llenas.

G5-6900R07 - 2020-04-27

El carrusel de reactivos está lleno. 1. Descargue un cartucho de reactivos antes de
cargar cartuchos de reactivos nuevos. Realice el
procedimiento Descarga de gradillas y cartuchos de
un carrusel de reactivos al gestor de reactivos y
muestras (RSM), página 650.
2. Cargue un cartucho de reactivos nuevo. Realice el
procedimiento Carga de cartuchos en el gestor de
reactivos y muestras (RSM), página 615.


Cartucho de reactivos vacío.
No quedan análisis o volumen para el cartucho de Cargue un cartucho de reactivos nuevo o un cartucho
reactivos indicado. de reactivos que tenga análisis o volumen restante.
Realice el procedimiento Carga de cartuchos en el
gestor de reactivos y muestras (RSM), página 615.

No se pudo ejecutar la operación solicitada. Retire la gradilla del posicionador de reactivos.
Se ha encontrado una gradilla en el posicionador de 1. Retire la gradilla del posicionador de reactivos.
reactivos.
2. Reinicie el gestor de reactivos y muestras (RSM).
Realice el procedimiento Inicio del módulo de
procesamiento y del gestor de reactivos y muestras
(RSM), página 514.


No se pudo procesar el análisis. El nivel del baño de incubación es bajo o la temperatura está fuera de
márgenes.

G5-6900R07 - 2020-04-27

Se ha producido un error de nivel o temperatura del 1. Se pueden utilizar otros mensajes relacionados con
baño de incubación mientras se estaba procesando el este mensaje para determinar la medida correctiva
análisis. adecuada. Ver mensajes adicionales relacionados
con un mensaje concreto, página 1071.
2. Vuelva a procesar el análisis. Realice el
procedimiento Procesar de nuevo un análisis o una
excepción para una muestra o un control, página
721.

Se ha retirado la cubierta de acceso a los reactivos.
La cubierta de acceso a los reactivos se ha retirado. Vuelva a colocar la cubierta de acceso a los reactivos.
Fallo del sensor de la cubierta de acceso a los Póngase en contacto con el Centro de Asistencia
reactivos. Técnica de Abbott para resolver fallos de hardware.

No se pudo procesar el análisis. El estado del módulo de procesamiento no es Operativo.
El usuario ha detenido el módulo de procesamiento Reinicie el módulo de procesamiento. Realice el
antes de que empezara el procesamiento. procedimiento Inicio del módulo de procesamiento y del
Fallo de hardware. 1. Revise los registros del sistema para los mensajes

No se pudo procesar el análisis. El gestor de reactivos y muestras no está en estado Operativo.
El usuario ha detenido el gestor de reactivos y muestras Reinicie el RSM. Realice el procedimiento Inicio del
(RSM) antes de que comenzara el procesamiento. módulo de procesamiento y del gestor de reactivos y

G5-6900R07 - 2020-04-27


No se puede realizar la copia de seguridad automática del sistema. La copia de seguridad automática
está deshabilitada.
La copia de seguridad automática está deshabilitada. Habilite la copia de seguridad automática. Realice
el procedimiento Configurar una copia de seguridad
automática, página 239.

Petición no válida para ID de muestra (0). La gradilla/posición (1/2) ya tiene una petición para la ID de
muestra (3).
0 = Identificación de la muestra
1 = Identificación de la gradilla
2 = Posición
Ya existe una petición para la gradilla y la posición Cree una petición que utilice una gradilla y una posición
indicadas. diferentes.

Se necesita acceso como FSE para completar la configuración inicial del sistema.
Se necesita acceder como FSE para cambiar la Póngase en contacto con el Centro de Asistencia
configuración del módulo. Técnica de Abbott.

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. Error del transportador de gradillas.
Se ha producido un error en el transportador del RSM Repita el análisis. Realice el procedimiento Procesar de
cuando se transportaba una gradilla. nuevo un análisis o una excepción para una muestra o
un control, página 721.
La gradilla está dañada. Sustituya la gradilla dañada.
El transportador del RSM no está alineado. Realice el procedimiento de diagnóstico del gestor de
muestras 1600 Calibración del transportador del gestor

Petición de inicio o procesamiento denegada. El módulo no tiene el estado correcto.
Se ha intentado poner en marcha el módulo cuando el Repita la solicitud de puesta en marcha del módulo
sistema se encontraba en un estado incorrecto. cuando el sistema se encuentre en el estado Detenido,
En espera o A espera.

No se pudo procesar el análisis. Vía de procesamiento deshabilitada.
Se ha producido un error en la vía de procesamiento o 1. Revise los registros del sistema para los mensajes
en la vía de pretratamiento. que se hayan generado al mismo tiempo que

Iniciación del módulo de procesamiento fallida. No se ha detectado el sensor de acceso de descarga.
No se ha detectado el descargador de cubetas de El descargador de cubetas de reacción no está
reacción (CR) durante la iniciación. instalado. Consulte Vía de procesamiento (Alinity i),
página 105 para localizar el descargador de CR.

G5-6900R07 - 2020-04-27

El descargador de CR no está asentado correctamente. Compruebe que el descargador de CR esté en la
posición correcta. Consulte Vía de procesamiento
(Alinity i), página 105 para localizar el descargador de
CR.
En la cubierta de dos piezas que protege la vía de Instale la pieza de acceso al descargador de cubetas
procesamiento de la luz, falta la pieza de acceso al de reacción de la cubierta que protege la vía de
descargador de cubetas de reacción. procesamiento de la luz. Realice el procedimiento
Retirada y sustitución de la pieza de acceso al
descargador de cubetas de reacción de la cubierta de
dos piezas que protege la vía de procesamiento de la luz
(i‑series), página 1029.
En la cubierta de dos piezas que protege la vía Compruebe que la pieza de acceso al descargador de
de procesamiento de la luz, la pieza de acceso al cubetas de reacción de la cubierta que protege la vía
descargador de cubetas de reacción no está bien de procesamiento de la luz se encuentra en la posición
asentada. correcta. Realice el procedimiento Retirada y sustitución
de la pieza de acceso al descargador de cubetas de
reacción de la cubierta de dos piezas que protege la vía
de procesamiento de la luz (i‑series), página 1029.

La cubierta de acceso a los reactivos se ha retirado. Mensaje de estado. Los reactivos del carrusel de
reactivos se han sacado, leído y sustituido.

No se pudo ejecutar el comando. El usuario ha solicitado la detención o se ha producido un error de
hardware.
El usuario ha pasado el analizador al estado Detenido. 1. Resuelva el motivo por el que el analizador ha
pasado al estado Detenido.
2. Inicio del módulo de procesamiento y del gestor de
Error de comunicación. Se pueden utilizar otros mensajes relacionados con


G5-6900R07 - 2020-04-27

Fallo durante iniciación.

Inicio o procesamiento fallido.

El módulo está pasando al estado a Espera. Fallo de (0).
0 = Mecanismo
Fallo de hardware. • Revise el mensaje específico. Realice la acción
correctiva correspondiente al mensaje.
• Póngase en contacto con el Centro de Asistencia
Técnica de Abbott para resolver fallos de
hardware.

Se ha detectado una gradilla o un cartucho en el módulo (1) posición (0). Retire la gradilla o el
cartucho. Esta posición no está disponible.
0 = Posición
1 = Módulo
Se ha cargado una gradilla o un cartucho en una Retire la gradilla o el cartucho que se cargó en una
posición que no estaba libre. posición que no estaba libre.

G5-6900R07 - 2020-04-27
NOTA: Si la gradilla o el cartucho asignados

previamente se devuelven a la posición ocupada, el
transportador del RSM se detiene en dicha posición
hasta que se extraiga la gradilla o el cartucho nuevos.

Se ha retirado la ID de gradilla (0) del módulo (2) posición (1) antes de que se autorizase el acceso.
1 = Posición
2 = Módulo
Se ha retirado la gradilla antes de que se autorizase el Los análisis con un estado programado pasan a ser
acceso. excepciones. Vuelva a solicitar los análisis.

El cartucho de reactivos es para el módulo de procesamiento (1).
1 = Módulo
No hay ningún módulo de procesamiento disponible para Cargue un cartucho de reactivos nuevo para el tipo de
el tipo de reactivo. módulo adecuado.

No se pudo procesar el análisis. No hay suficiente diluyente de muestra o no está disponible.
El diluyente de muestra necesario está vacío o Cargue un cartucho de solución del sistema nuevo.
caducado. Realice el procedimiento Carga de soluciones del
sistema y diluyentes de muestras en el gestor de
reactivos y muestras (RSM) (c‑series), página 620.

No se pudo procesar el análisis. El volumen del cartucho de reactivos para el número de ensayo (0)
versión (1) es insuficiente o no se puede usar.

G5-6900R07 - 2020-04-27
0 = Número del ensayo

1 = Versión del ensayo
El cartucho del reactivo indicado está vacío o Cargue un cartucho de reactivos nuevo. Realice el
caducado. procedimiento Carga de cartuchos en el gestor de
La calibración ha excedido la fecha de caducidad para Vuelva a calibrar el lote del reactivo.
el ensayo.

No se pudo crear la petición para la muestra cargada en la ID de gradilla (0). La posición solicitada (2)
no concuerda con la posición leída (1).
1 = Posición leída
2 = Posición solicitada
La muestra de control se ha encontrado en una posición Compruebe que la muestra de control se encuentre en
diferente de la gradilla. la posición adecuada de la gradilla.

No se pudo procesar el análisis. El módulo (0) no está disponible.
0 = Módulo
El módulo de procesamiento ha pasado al estado Inicio del módulo de procesamiento y del gestor de
Desconectado o Detenido cuando había análisis en reactivos y muestras (RSM), página 514.
curso.

No hay peticiones pendientes para ID de muestra (0) en ID de gradilla (1) posición (2).
2 = Posición
La muestra es un calibrador y no se ha configurado el Configure el número de lote del calibrador nuevo.
número de lote del calibrador. Realice uno de los procedimientos siguientes:
• Crear un lote principal de calibradores nuevo

G5-6900R07 - 2020-04-27

• Importar datos de los calibradores (c‑series),
página 320.
• Crear un lote principal de calibradores nuevo
La muestra es un calibrador y se ha introducido Utilice el número de lote principal para configurar
manualmente el número del sublote situado en el un calibrador nuevo. El número de lote principal se
envase del equipo de calibradores en lugar del encuentra situado en la etiqueta del vial o frasco del
número de lote principal situado en los viales de los calibrador y está señalizado mediante el símbolo CN.
calibradores. El número de lote principal se corresponde con el
número de lote del material contenido en el vial o
frasco del calibrador. El número de lote principal puede
tener un máximo de nueve caracteres, pero al final
del número se añade un carácter que represente el
nivel del calibrador. A continuación se muestran dos
ejemplos:
Para obtener más información, consulte Crear un lote
principal de calibradores nuevo (i‑series), página 319.
La muestra es un control y no se ha configurado el Configure un número de lote de control nuevo. Realice
número de lote del control. uno de los procedimientos siguientes:
• Crear manualmente un lote de control de calidad
nuevo, página 357.
• Importar datos de control de calidad, página 369.
• Importar la configuración de un lote de control de
calidad a un módulo de control del sistema (SCM),
página 374.
No se han encontrado peticiones para una muestra con Cree una petición para la muestra con código de barras.
código de barras.

Petición prioritaria para ID de muestra (0) en ID de gradilla (1) posición (2) cargada en posición de
rutina del RSM. La ID de muestra no se procesará como muestra prioritaria.
2 = Posición
Las muestras designadas como urgentes se deben Cargue las muestras urgentes en una posición prioritaria
cargar con prioridad para procesarlas como muestras del gestor de reactivos y muestras.
urgentes.

Fallo durante iniciación del módulo tras detectar una condición de error.

G5-6900R07 - 2020-04-27

Se ha producido un fallo en la iniciación. Reinicio del módulo de procesamiento y del gestor de

No se pudo procesar el análisis. El estado del analizador no es Operativo o Procesando.
El módulo de procesamiento ya no se encuentra en el Para llevar el estado del módulo de procesamiento a
estado Operativo o Procesando. Operativo, realice el procedimiento Iniciar o reanudar
el procesamiento de las muestras, página 665 para el
módulo correspondiente.

Petición de procesamiento denegada. El recipiente de residuos de cubetas de reacción no está
presente.
El recipiente de residuos de cubetas de reacción no Coloque el recipiente de residuos de cubetas de
está presente en un módulo de procesamiento. reacción en su sitio.

No se pudo procesar el análisis. Error de hardware o el usuario ha solicitado la detención.
El usuario ha pasado el estado del analizador a 1. Resuelva el motivo por el que el estado del
Detenido. analizador ha pasado a Detenido.
3. Procesar de nuevo un análisis o una excepción para
2. Procesar de nuevo un análisis o una excepción para

G5-6900R07 - 2020-04-27

Falta la cubierta de acceso a los reactivos. 1. Vuelva a colocar la cubierta de acceso a los
reactivos.

La gradilla o el cartucho detectado en el módulo (0) posición del RSM (1) no tiene bandeja.
0 = Módulo
Se ha detectado una gradilla o un cartucho en la zona Retire la gradilla o el cartucho de la zona de carga.
de carga sin bandeja. Coloque la gradilla o el cartucho en una bandeja y
cargue ésta en el gestor de reactivos y muestras del

Se ha retirado la bandeja del módulo (0) sector (1) antes de que se pudiese acceder.
0 = Módulo
1 = Sector del RSM
Se ha retirado la bandeja de la zona de carga del Cargue la bandeja en el sector indicado del módulo
módulo de procesamiento antes de que se pudiese de procesamiento. No retire bandejas antes de que se
acceder. permita el acceso.

No se pudo procesar el análisis. El lote del control ha caducado.
El control ha caducado. Cargue un control nuevo.

G5-6900R07 - 2020-04-27

Se ha alcanzado el límite de número de resultados no validados. No se aceptarán nuevas peticiones.
Se ha alcanzado el límite del número de resultados no Elimine o valide resultados, controles o excepciones
validados. antes de crear nuevas peticiones. Realice los
procedimientos Eliminar un resultado de muestra o una
excepción, página 747 y Transmitir un resultado o una
excepción al host, página 748.

No se pudo procesar el análisis. Se ha retirado la muestra del sistema.
Se ha retirado la gradilla o la bandeja del gestor de 1. Cargue la gradilla en el RSM. Realice el
reactivos y muestras (RSM) antes de que se activara el procedimiento Carga de gradillas en el gestor de
indicador de acceso. reactivos y muestras (RSM), página 611.
2. Vuelva a procesar la excepción. Realice el
721.

No se pudo procesar el análisis. El cartucho de reactivos en el sistema está vacío.
El cartucho de la solución del sistema R1 está vacío. Cargue un cartucho de solución del sistema nuevo.
Realice Preparación de soluciones del sistema
(c‑series), página 645o Carga de soluciones del sistema
y diluyentes de muestras en el gestor de reactivos y
muestras (RSM) (c‑series), página 620.

No se pudo procesar el análisis. El cartucho de reactivos en el sistema está vacío.
El cartucho de la solución del sistema R2 está vacío. Cargue un cartucho de solución del sistema nuevo.
Realice Preparación de soluciones del sistema
(c‑series), página 645o Carga de soluciones del sistema

G5-6900R07 - 2020-04-27

y diluyentes de muestras en el gestor de reactivos y
muestras (RSM) (c‑series), página 620.

Error de carga del RSM para un conjunto de reactivos de dos cartuchos. Descargue los cartuchos de
reactivos en las posiciones del RSM (0) y (1).
No se ha cargado correctamente un conjunto de Descargue y vuelva a cargar los cartuchos de reactivos
reactivos de dos cartuchos. en el gestor de reactivos y muestras. Realice el
Un cartucho de reactivos está dañado. Cargue un cartucho de reactivos nuevo. Realice el

El número de resultados no validados ha alcanzado el 90 % del límite permitido.
El número de resultados no validados ha alcanzado el Valide o elimine los resultados de muestras no
90 % de su capacidad. validados, los resultados de controles o las excepciones
en el sistema. Realice el procedimiento Eliminar un
resultado de muestra o una excepción, página 747.

No se pudo procesar el análisis. El cartucho de reactivos no está disponible.
Se programó la descarga de un cartucho de reactivos 1. Preparación de los cartuchos de reactivos, página
cuando los análisis estaban en curso. 641.
2. Cargue un cartucho de reactivos nuevo para
el ensayo. Realice el procedimiento Carga de
cartuchos en el gestor de reactivos y muestras
(RSM), página 615.

G5-6900R07 - 2020-04-27

3. Vuelva a procesar la excepción. Realice el
721.

No se pudo ejecutar la operación solicitada. Retire la gradilla del posicionador de reactivos.
Se ha encontrado una gradilla en el posicionador de Retire la gradilla del posicionador de reactivos. Realice
reactivos. el procedimiento Inicio del módulo de procesamiento y
del gestor de reactivos y muestras (RSM), página 514.

No se pudo añadir la petición. La ID de muestra (0) ya existe con un tipo de muestra diferente.
Ya existe una petición para la ID de muestra que Cree una petición nueva que utilice el tipo de muestra
utiliza un tipo de muestra diferente (calibrador, control o adecuado. Realice el procedimiento Creación de una
muestra). petición de muestra individual, página 700.

No se pudo actualizar la petición para la ID de muestra (1). El factor de dilución manual (0) es diferente
al factor de dilución manual para la petición pendiente.
0 = Dilución manual
La dilución manual introducida para la petición actual Introduzca la misma dilución manual introducida para la
es diferente a la dilución manual introducida para la petición pendiente. Realice el procedimiento Creación
petición pendiente. de una petición de muestra individual, página 700.

G5-6900R07 - 2020-04-27

Petición no válida. La petición de calibración ya existe para la ID de muestra (0) en la ID/posición de
gradilla (1/2).
2 = Posición
Ya existe una petición de calibración para la Cree la petición de calibración utilizando una
identificación y la posición de la gradilla. identificación y una posición de gradilla diferentes.
Realice el procedimiento Creación de una petición de
calibración, página 706.

Petición no válida. La ID de muestra (0) se ha asignado a otra muestra solicitada anteriormente.
Se ha intentado crear una nueva petición para una ID Cree la nueva petición para la ID de muestra con
de muestra sin una identificación y posición de gradilla. una identificación y una posición de gradilla diferentes.
Ya existe una petición para la ID de muestra. Realice el procedimiento Creación de una petición de
muestra individual, página 700.
El sistema ha recibido una petición del host para una 1. Espere a que finalice la petición de la serie.
ID de muestra que es la ID de muestra inicial de una
2. Cargue la gradilla de muestras con la ID de
petición de serie existente. El sistema ignora la petición
muestra de la petición del host.
del host.

No se pudo crear la petición. El replicado HIL o el ensayo calculado (0) ya existen para la muestra.
0 = HIL o ensayo calculado
Se ha intentado solicitar un replicado de HIL o de un Complete el análisis de la petición existente antes de
ensayo calculado cuando ya existía una petición. solicitar el replicado.

Se ha detectado una ID de gradilla duplicada (0).
La identificación de la gradilla ya está cargada en el Cargue las muestras en una gradilla con una
gestor de reactivos y muestras (RSM). identificación diferente y cargue la gradilla en el RSM.

G5-6900R07 - 2020-04-27

Se ha cargado una muestra con procesamiento prioritario pendiente en la ID de gradilla (0) posición (1).
1 = Posición
Las muestras designadas como urgentes se deben Cargue las muestras urgentes en una posición prioritaria
cargar con prioridad para procesarlas como muestras del gestor de reactivos y muestras.
urgentes.

Se ha retirado una bandeja del RSM en el módulo (0) que es necesaria para colocar la gradilla de
nuevo en la posición (1) del RSM.
0 = Módulo
Se ha extraído una bandeja con gradillas en curso del Carga de bandejas en el gestor de reactivos y muestras
gestor de reactivos y muestras (RSM). (RSM), página 610.
NOTA: Si la gradilla o el cartucho asignados
previamente se devuelven a la posición del RSM sin una
bandeja, el transportador del RSM se detiene en dicha
posición hasta que se cargue una bandeja.

Se ha abierto la cubierta (0) cuando el estado del módulo era Operativo o Procesando.
0 = Cubierta del centro de procesamiento
Una cubierta del centro de procesamiento estaba 1. Cierre la cubierta del centro de procesamiento.
abierta.
2. Realice el procedimiento Inicio del módulo de
(RSM), página 514.


G5-6900R07 - 2020-04-27

El gestor de reactivos y muestras (RSM) se ha detenido. Se ha abierto la cubierta frontal del centro de
procesamiento.
Se ha abierto una cubierta frontal del centro de 1. Cierre la cubierta del centro de procesamiento.
procesamiento mientras el gestor de reactivos y
muestras se encontraba Operativo.
(RSM), página 514.


No se pudieron eliminar todos los resultados seleccionados. El resultado es un componente de un
ensayo calculado o está pendiente de ser transmitido al host.
Se ha intentado eliminar un ensayo que era un • Elimine o edite el ensayo calculado antes de
componente de un ensayo calculado. eliminar el componente.
• Espera hasta que se transmitan los resultados al
host antes de eliminarlos.

No se pudo procesar el análisis. El resultado calculado excede los límites.
No se puede calcular un resultado calculado. El Modifique la fórmula para el resultado calculado o los
resultado excede el límite numérico del software. intervalos de los componentes del cálculo. Realice el
procedimiento Crear un ensayo calculado, página 307.

Se ha retirado inesperadamente la bandeja (1) en el módulo (0).
0 = Módulo
1 = Sector
Se ha retirado una bandeja con gradillas en 1. Reinicie el RSM. Realice el procedimiento Inicio del
procesamiento del gestor de reactivos y muestras módulo de procesamiento y del gestor de reactivos
(RSM) antes de que se activara el indicador de acceso. y muestras (RSM), página 514.

G5-6900R07 - 2020-04-27

2. Carga de bandejas en el gestor de reactivos y
La bandeja está defectuosa. Sustituya la bandeja.

Ya se ha definido una regla de reanálisis con ese nombre.
El nombre de la regla de reanálisis ya existe. Utilice un nombre diferente para la regla de reanálisis.

La ID de usuario (0) ha modificado uno o más parámetros de configuración para el módulo (1).
1 = Módulo
Se ha modificado la configuración del módulo. Mensaje de estado. No se requiere ninguna medida
correctiva.

No se pudo crear la petición de reanálisis. El ensayo ya no está disponible en el sistema.
Un ensayo necesario para un reanálisis no está cargado Instale el ensayo. Realice el procedimiento Instalar
en el sistema. ficheros de ensayos, página 332.

No se pudo añadir la petición. No hay suficientes posiciones en la ID de gradilla (0) para todos los
calibradores.

G5-6900R07 - 2020-04-27

El número de posiciones necesarias para la calibración Cree la petición de calibración utilizando una gradilla
es superior al número de posiciones disponibles en la con el número necesario de posiciones disponibles.
gradilla. Realice el procedimiento Creación de una petición de
calibración, página 706.

Petición de procesamiento denegada. Se están cargando o descargando cartuchos de reactivos o
gradillas en el carrusel de reactivos.
Se están descargando o cargando cartuchos de Espere hasta que finalice el proceso de carga o
reactivos o gradillas en el carrusel de reactivos. descarga antes de solicitar el procesamiento.

No se pudo crear la petición. La ID de gradilla (0) no es válida.
Se ha utilizado una gradilla no válida para el tipo de • Para cargar tubos de alícuotas, tubos primarios
muestra. o copas de muestras que contienen muestras
(muestras de pacientes, calibradores o controles)
en gradillas de muestras, realice el procedimiento
Carga de muestras en las gradillas de muestras,
página 661.
• Para cargar viales de calibradores y controles
en gradillas de viales, realice el procedimiento
Preparación y carga de viales de calibradores
y controles en gradillas de viales para su uso
inmediato, página 663.

Ya hay un vial con el código de barras (0) cargado en el sistema.
0 = Código de barras del vial
Ya hay un vial con el mismo código de barras cargado Póngase en contacto con el centro de servicio al cliente
en el sistema. para comunicar el código de barras del vial duplicado.

G5-6900R07 - 2020-04-27

La gradilla de viales se encuentra en la ubicación (0) del RSM. Retire la gradilla y guárdela en un
almacenamiento refrigerado.
0 = Ubicación del RSM
El procesamiento de la gradilla de viales se ha Retire la gradilla de viales y coloque los viales en un
completado. almacenamiento refrigerado. Realice el procedimiento
Descargar viales del gestor de reactivos y muestras
(RSM), página 667.

No se pudo procesar el análisis. No hay ningún módulo de procesamiento disponible.
El estado del módulo de procesamiento no es Operativo Iniciar o reanudar el procesamiento de las muestras,
o Procesando. página 665.
Una o varias soluciones cargadas en el sistema 1. Preparación de soluciones del sistema (c‑series),
están vacías, caducadas o no disponibles en todos página 645.
los módulos de procesamiento que tienen un estado
2. Carga de cartuchos en el gestor de reactivos y
Operativo.
Uno o varios equipos de reactivos del ensayo están Cargue un cartucho de reactivos nuevo. Realice el
vacíos, caducados o no disponibles en todos los procedimiento Carga de cartuchos en el gestor de
módulos de procesamiento que tienen un estado reactivos y muestras (RSM), página 615.
Operativo.
Los módulos de procesamiento con estado Operativo no Cargue los elementos del inventario necesarios en
tienen suministros suficientes para procesar los análisis. el sistema y actualice el inventario. Realice el
procedimiento Verificación del inventario de suministros
y residuos, página 594.
Un fallo de hardware anterior ha impedido el inicio del 1. Revise los registros del sistema para los mensajes
procesamiento. El módulo de procesamiento ha pasado que se hayan generado al mismo tiempo que
al estado Detenido. este mensaje. Realice la medida correctiva
2. Reinicie el módulo de procesamiento. Realice el
procedimiento Inicio del módulo de procesamiento
y del gestor de reactivos y muestras (RSM), página
514.
El ensayo solicitado no está instalado en el sistema. Instale el ensayo. Realice el procedimiento Instalar

G5-6900R07 - 2020-04-27

Se ha encontrado un código de barras de calibrador o control (0) en la ID de gradilla (1) posición (2).
La gradilla de viales no se puede cargar en el carrusel de reactivos.
0 = Código de barras del control
2 = Posición
El vial con código de barras no se ha colocado Vuelva a colocar el vial en la gradilla de viales.
correctamente en la gradilla de viales.
El código de barras está dañado. 1. Cargue un vial de calibrador o control diferente.
2. Póngase en contacto con el Centro de Asistencia
El calibrador o el control se ha configurado Compruebe que los calibradores o controles estén

incorrectamente o no se configurado. configurados en el sistema. Realice el procedimiento
Crear un lote principal de calibradores nuevo (c‑series),
página 316 o Crear un lote principal de calibradores
nuevo (i‑series), página 319.

No se pudo procesar el análisis. El ensayo no está habilitado.
El ensayo solicitado está deshabilitado. 1. Habilite el ensayo. Realice el procedimiento Editar
la configuración general de los parámetros del
ensayo (c‑series fotométrico), página 289, Editar la
configuración general de los parámetros del ensayo
(c‑series potenciométrico), página 291o Editar la
configuración general de los parámetros del ensayo
2. Repita el análisis.

Fallo del suministro eléctrico del RSM cuando el módulo estaba operativo. Deseche las muestras
cargadas en la gradilla si la gradilla está ubicada en el transportador del RSM.
Se ha interrumpido el suministro eléctrico del gestor 1. Deseche las muestras cargadas en la gradilla si la
de reactivos y muestras (RSM) mientras el estado del gradilla está ubicada en el transportador del RSM.
módulo era Programado u Operativo.
2. Reinicio del módulo de procesamiento y del gestor
de reactivos y muestras (RSM), página 500

G5-6900R07 - 2020-04-27


El ordenador de la interfaz de usuario no se ha apagado adecuadamente debido a una interrupción
del suministro eléctrico. Deseche las muestras cargadas en la gradilla si la gradilla está ubicada en el
transportador del RSM.
El principal suministro eléctrico del ordenador con la 1. Si el transportador del RSM tenía una gradilla en
interfaz del usuario se ha interrumpido, lo que ha el momento del corte de suministro eléctrico, se
causado un apagado inadecuado. deben desechar todas las muestras de la gradilla.
2. Reinicio del sistema, página 496


Llave de bloqueo activada "ON" (círculo blanco). El analizador ha pasado al estado En espera o
Detenido.
Se ha activado la llave de bloqueo del módulo de Realice el procedimiento Uso de la llave de bloqueo
control del sistema o la llave de bloqueo del módulo para realizar un procedimiento, página 872 para
de procesamiento cuando se intentaba solicitar un deshabilitar la llave de bloqueo. Repita la solicitud de
procesamiento mientras el estado del módulo de control procesamiento.
del sistema o del módulo de procesamiento era En
espera.
Se ha activado la llave de bloqueo del módulo de Realice el procedimiento Uso de la llave de bloqueo para
control del sistema o la llave de bloqueo del módulo realizar un procedimiento, página 872 para desactivar la
de procesamiento cuando se intentaba solicitar un llave de bloqueo. Repita la solicitud de procesamiento.
procesamiento mientras el estado del módulo de control
del sistema o del módulo de procesamiento era
Detenido.
La llave de bloqueo del módulo de procesamiento 1. Realice el procedimiento Uso de la llave de bloqueo
estaba activada "On" cuando el módulo de para realizar un procedimiento, página 872 para
procesamiento se encontraba es el estado Operativo, desactivar la llave de bloqueo.
Procesando o A espera.
(RSM), página 514.

G5-6900R07 - 2020-04-27

No se pudo ejecutar la operación solicitada. Llave de bloqueo habilitada.
La llave de bloque del módulo de control del sistema Realice el procedimiento Uso de la llave de bloqueo para
(SCM) o del módulo de procesamiento está Habilitada. realizar un procedimiento, página 872 para deshabilitar
la llave de bloqueo del SCM o del módulo de
procesamiento antes de solicitar un procesamiento.

Se ha abierto la cubierta de procesamiento frontal o posterior durante la iniciación del módulo.
Se ha abierto una cubierta del centro de procesamiento. 1. Cierre la cubierta del centro de procesamiento.
(RSM), página 514.


No se pudo procesar el análisis. Se ha encontrado un calibrador durante el procesamiento de una serie.
Se ha encontrado una petición de calibración cuando se • Complete el procesamiento de la serie y vuelva a
estaba procesando una serie. solicitar la calibración.
• En el caso de que la calibración se requiera
inmediatamente, interrumpa el procesamiento de la
serie y solicite la calibración.

Serie (0) completada. Serie (1) iniciada.
0 = Nombre de la serie
Había una petición de serie en curso cuando se cargó Cree otra petición de serie para completar el
una gradilla que contenía una ID de muestra inicial procesamiento de las muestras restantes. Realice el
de una serie diferente. Los análisis de la serie que

G5-6900R07 - 2020-04-27

están en curso siguen procesándose, pero los análisis procedimiento Creación de una petición de muestras de
restantes de esta serie se eliminan. Se inicia la nueva una serie con códigos de barras, página 702.
petición de serie.
NOTA: Para evitar que se repita esta circunstancia,
no inicie otra petición de serie hasta que se haya
completado la petición de serie en curso.

Serie (0) eliminada. La serie se estaba procesando cuando se apagó el ordenador de la interfaz de
usuario.
La serie se estaba procesando cuando se apagó 1. Reinicio del sistema, página 496.
inesperadamente el ordenador de la interfaz de usuario.
2. Vuelva a procesar las excepciones de los análisis.
Todos los análisis con el estado Programado o
Realice el procedimiento Procesar de nuevo un
Procesando se envían a las excepciones.
análisis o una excepción para una muestra o un
control, página 721.
3. Solicite otra serie para las muestras restantes.
Realice el procedimiento Creación de una petición
de muestras de una serie con códigos de barras,
página 702.

Se ha detectado una muestra sin código de barras en la ID de gradilla (0) posición (1) de la serie con
códigos de barras (2).
1 = Posición
Se ha detectado una muestra sin código de barras en Mensaje de estado. No se requiere ninguna medida
una serie que se estaba procesando. correctiva.
La muestra sin código de barras no se procesa como
parte de la serie.

Petición no válida. La ID de muestra (0) ya existe para una petición diferente.

G5-6900R07 - 2020-04-27

La ID de muestra indicada ya existe para una muestra, Asigne una ID de muestra diferente a la petición que se
calibrador, control o una petición de serie. va a crear.

No se pudo procesar el análisis. Se ha solicitado la suspensión de la muestra.
La muestra se ha suspendido. Los análisis se han Vuelva a analizar la muestra. Realice el procedimiento
enviado a las excepciones y no se han procesado. Procesar de nuevo un análisis o una excepción para una
muestra o un control, página 721.

No se pudo procesar el análisis. Error del transportador de gradillas.
Se ha producido un error en el transportador del RSM Vuelva a procesar el análisis. Realice el procedimiento
cuando se transportaba una gradilla. Procesar de nuevo un análisis o una excepción para una

No se pudo procesar el análisis. Se ha retirado la gradilla antes de que se autorizase el acceso.
Se ha retirado la gradilla del gestor de reactivos y 1. Vuelva a procesar el análisis. Realice el
muestras (RSM) después de programar el análisis pero procedimiento Procesar de nuevo un análisis o una
antes de que se produjera la aspiración. excepción para una muestra o un control, página
721.
2. Cargue de nuevo la gradilla en el RSM.

G5-6900R07 - 2020-04-27

Petición de procesamiento o inicio denegada. (0).
0 = Error de iniciación
El inventario de soluciones genéricas disponibles no es Cargue los elementos del inventario necesarios en
suficiente. el sistema y actualice el inventario. Realice el
Las soluciones necesarias no están cargadas en el Prepare y cargue un cartucho de solución del sistema
sistema. nuevo. Realice los procedimientos Preparación de
soluciones del sistema (c‑series), página 645 y Carga de
cartuchos en el gestor de reactivos y muestras (RSM),
página 615.
El recipiente de residuos líquidos está lleno. Vacíe el recipiente de residuos líquidos y vuelva
a colocarlo en su sitio. Realice el procedimiento
Verificación del inventario de suministros y residuos,
página 594.
Hay una cubierta del centro de procesamiento abierta. 1. Cierre la cubierta del centro de procesamiento.
Un fallo de hardware anterior ha impedido el inicio del 1. Se pueden utilizar otros mensajes relacionados con
procesamiento. El módulo de procesamiento ha pasado este mensaje para determinar la medida correctiva
al estado Detenido. adecuada. Ver mensajes adicionales relacionados
514.
El agua del baño de incubación no está circulando Cambie el baño de incubación. Realice el procedimiento
porque el sistema ha estado en espera durante un largo de diagnóstico de los mecanismos de reacción 5005
periodo de tiempo. Cambio de agua en baño de incubación (c‑series),
página 918.
El baño de incubación se está llenando después de que Compruebe que la temperatura vuelva a estar dentro
el sistema estuviera en espera durante un largo período de las especificaciones. Realice el procedimiento de
de tiempo. diagnóstico de la temperatura 4301 Estado de la
temperatura (c‑series), página 913.
La temperatura ambiente está fuera de las Modifique la temperatura ambiente para que se
especificaciones. sitúe dentro de las especificaciones. Consulte
Especificaciones y requisitos medioambientales, página
477.

G5-6900R07 - 2020-04-27

No se puede pasar al estado Operativo. Se ha pasado la fecha para uno o más procedimientos de
mantenimiento.
El usuario ha intentado pasar el sistema al Realice el procedimiento de mantenimiento pendiente.
estado Operativo cuando hay procedimientos de
mantenimientos pendientes.

No se pudo imprimir el informe automáticamente. La impresora predeterminada no está verificada. Se ha
desactivado la opción de impresión automática de informes con la impresora predeterminada.
No se ha verificado la impresora predeterminada. Verificar una impresora, página 193.
No se han configurado los informes para la impresión Para verificar o habilitar la impresora predeterminada
automática con la impresora predeterminada. para la impresión automática de informes, realice el
procedimiento Configuración de los informes, página
212.

Uno o varios viales (0) de la gradilla de viales en el sistema (1) se han usado previamente en otra
gradilla y no se deben cargar en el carrusel de reactivos.
1 = Código de barras de la gradilla
Uno o varios viales de calibradores o controles leídos se Cargue viales de calibradores o controles nuevos si
habían leído anteriormente para otra gradilla de viales. se ha solicitado almacenar los viales en el carrusel
de reactivos. Realice los procedimientos Preparación y
carga de viales de calibradores y controles en gradillas
de viales para el almacenamiento en el sistema, página
643 y Carga de gradillas en el gestor de reactivos y

Uno o varios viales (0) de la gradilla de viales en el sistema (1) tienen un estado que no permite su
carga en el carrusel de reactivos.

G5-6900R07 - 2020-04-27

Uno o varios viales de calibradores o controles leídos Cargue viales de calibradores o controles nuevos si
tienen un estado Caducado, Alarma volumen bajo o se ha solicitado almacenar los viales en el carrusel
Vacío, que no permite cargar la gradilla de viales en de reactivos. Realice los procedimientos Preparación y
el carrusel de reactivos. carga de viales de calibradores y controles en gradillas
de viales para el almacenamiento en el sistema, página

El módulo o los módulos no se encuentran en el estado correcto o no tienen espacio para cargar la
gradilla de viales (0) en el carrusel de reactivos.
El estado del analizador para uno o varios módulos de Compruebe que el estado del analizador para uno
procesamiento es Detenido o Desconectado. o varios módulos de procesamiento sea En espera,
Operativo o Procesando, de forma que se pueda cargar
una gradilla de viales del sistema.
No hay posiciones disponibles en el carrusel de Compruebe que haya una posición vacía en el carrusel
reactivos de uno o varios módulos de procesamiento y de reactivos para cargar la gradilla de viales del
no se puede cargar una gradilla de viales del sistema. sistema. Realice el procedimiento Descarga de gradillas
y cartuchos de un carrusel de reactivos al gestor de

Uno o varios viales (0) de la gradilla de viales en el sistema (1) no tienen suficiente estabilidad o tiempo
hasta que caduquen y no se deben cargar en el carrusel de reactivos.
A uno o varios viales de calibradores o controles Cargue viales de calibradores o controles nuevos si
en una gradilla de viales del sistema que se van a se ha solicitado almacenar los viales en el carrusel
cargar en el carrusel de reactivos les queda menos de de reactivos. Realice los procedimientos Preparación y
48 horas antes de que venza la caducidad del lote o la carga de viales de calibradores y controles en gradillas
estabilidad en el sistema. de viales para el almacenamiento en el sistema, página
Los viales no válidos para el almacenamiento en el
sistema se pueden procesar en una gradilla de viales
o se pueden pipetear en copas de muestras y procesar
en una gradilla de muestras.

G5-6900R07 - 2020-04-27

Uno o varios lotes de viales (0) de la gradilla de viales del sistema (1) no son los lotes predeterminados
y no se deben cargar en el carrusel de reactivos.
El código de barras de uno o varios viales no concuerda Configure el número de lote predeterminado para que
con el número de lote predeterminado del calibrador o concuerde con el código de barras de los viales
el control configurados. cargados en la gradilla de viales almacenada en
el sistema. Realice el procedimiento Editar datos de
calibradores (c‑series), página 323, Editar datos de
calibradores (i‑series), página 325o Editar un control de
calidad, página 361.

Uno o varios lotes de viales (0) de la gradilla de viales en el sistema (1) no están configurados para el
almacenamiento en el sistema y no se deben cargar en el carrusel de reactivos.
Uno o varios viales de la gradilla de viales cargada en 1. Compruebe que todos los niveles de los lotes de
el sistema no se configuraron para almacenarse en el los viales de controles de la gradilla de viales
carrusel de reactivos. cargada en el sistema se han configurado para su
almacenamiento en el sistema.
2. Compruebe que el lote de viales de calibradores
se ha configurado para su almacenamiento en el
sistema.

Uno o varios viales (0) de la gradilla de viales en el sistema (1) están incompletos y no se deben cargar
Uno o varios viales necesarios para un conjunto de Cargue todos los viales del calibrador necesarios en la
calibradores completo no están cargados en la gradilla gradilla de viales en el sistema.
de viales en el sistema.

G5-6900R07 - 2020-04-27

Los viales (0) de la gradilla de viales en el sistema (1) no están ubicados en posiciones adyacentes y no
se deben cargar en el carrusel de reactivos.
Los viales del calibrador no están cargados en Cargue los viales de calibrador en posiciones
posiciones adyacentes de una gradilla de viales en el adyacentes de una gradilla de viales en el sistema.
sistema.

La gradilla de viales (0) no es una gradilla de almacenamiento en el sistema y no se debe cargar en el
Los viales de calibradores o controles no se han 1. Cargue los viales de calibradores o controles en
cargado en una gradilla de viales de almacenamiento una gradilla de viales de almacenamiento en el
en el sistema. sistema, que se identifica con una etiqueta de
código de barras con la letra U.
2. Compruebe que se ha configurado una posición del
carrusel de reactivos para el almacenamiento en el
sistema de la gradilla de viales y está disponible
para recibir la gradilla.

El vial (0) de la gradilla de viales en el sistema (1) tiene un estado inapropiado (2) que no permite la
petición automática de análisis.
2 = Estado del vial
El lector de códigos de barras del gestor de reactivos y 1. Cargue un vial nuevo de calibrador o control en la
muestras (RSM) ha leído un vial de calibrador o control gradilla de viales cargada en el sistema. Realice
en una gradilla de viales cargada en el sistema que el procedimiento Preparación y carga de viales de
tiene el estado Vacío o Caducado. calibradores y controles en gradillas de viales para
el almacenamiento en el sistema, página 643.
2. Cargue la gradilla de viales en el gestor de
reactivos y muestras. Realice el procedimiento
Carga de gradillas en el gestor de reactivos y

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. Se han solicitado más de 220 análisis para la muestra.
Se han solicitado más de 220 análisis para una muestra Vuelva a solicitar la muestra con menos de 220 análisis.
en un módulo de procesamiento.

El conjunto de calibradores de blanco (0) en la gradilla de viales (1) no se puede almacenar en el
sistema.
0 = Número de lote
Uno o varios viales de calibradores leídos en la gradilla Retire los viales de la gradilla que no se pueden
de viales cargada en el sistema no se pueden cargar en almacenar en el sistema.
el carrusel de reactivos. Los viales no válidos para el almacenamiento en el
sistema se pueden procesar en una gradilla de viales
o se pueden pipetear en copas de muestras y procesar
en una gradilla de muestras.

No se pudo crear la petición de calibración. El lote del conjunto de calibradores de blanco (0) en la
gradilla (1) no está presente o está caducado.
0 = Número de lote
El conjunto de calibradores de blanco no está presente Configure un lote de calibradores nuevo. Realice el
o está caducado. procedimiento Crear un lote principal de calibradores
nuevo (c‑series), página 316.

No se pudo procesar el análisis. La ID de muestra (0) está configurada como un código de barras de
calibrador o control.

G5-6900R07 - 2020-04-27

Se ha creado una petición de muestra utilizando un Vuelva a solicitar el análisis utilizando una ID de
código de barras de ID de muestra de calibrador o muestra única.
control previamente asignado.

Se ha producido un error inesperado (0) mientras se exportaban los datos de configuración de control.
Se ha producido un fallo en la exportación de los Revise el mensaje específico. Realice la acción
datos de configuración de control debido a un error correctiva correspondiente al mensaje.
inesperado. Si está disponible, se proporciona un
descripción específica del error.
Fallo de hardware. Introduzca de nuevo la memoria USB.

Tipo cód. mensaje (0) modificado de (1) a (2) por ID usuario (3).
0 = Código de mensaje
1 = Tipo de mensaje original
2 = Tipo de mensaje actual
Se ha modificado el tipo de mensaje. Mensaje de estado. No se requiere ninguna medida
correctiva.

ID de usuario (0) creada por (1).
1 = Identificación del usuario que ha realizado la acción
Se ha creado una identificación de usuario nueva. Mensaje de estado. No se requiere ninguna medida
correctiva.

(0) eliminado para ID de usuario (1) por (2).

G5-6900R07 - 2020-04-27
Se ha eliminado un PIN o una contraseña para la Mensaje de estado. No se requiere ninguna medida
identificación de usuario indicada. correctiva.

(0) creado para ID de usuario (1) por (2).
Se ha creado un PIN o una contraseña para la Mensaje de estado. No se requiere ninguna medida
identificación de usuario indicada. correctiva.

ID de usuario (0) inactivada por (1).
El estado de una identificación de usuario ha pasado de Mensaje de estado. No se requiere ninguna medida
activo a inactivo. correctiva.

ID de usuario (0) reactivada por (1).
El estado de una identificación de usuario ha pasado de Mensaje de estado. No se requiere ninguna medida
inactivo a activo. correctiva.

ID del usuario (0) ha pasado de nivel (1) a nivel (2) por (3).

G5-6900R07 - 2020-04-27
1 = Nombre del nivel original

2 = Nombre del nivel actual
Ha cambiado el nivel de una identificación de usuario. Mensaje de estado. No se requiere ninguna medida
correctiva.

ID de usuario (0) actualizada por (1).
Se ha modificado el nombre o los apellidos de una Mensaje de estado. No se requiere ninguna medida
identificación de usuario. correctiva.

ID de usuario (0) conectada con (1).
El usuario ha accedido al sistema. Mensaje de estado. No se requiere ninguna medida
correctiva.

La ID de usuario (0) ha cerrado la sesión.
El usuario ha cerrado la sesión porque otro usuario ha Mensaje de estado. No se requiere ninguna medida
accedido al sistema. correctiva.

El sistema solicitó (0) automáticamente.
0 = Categoría del correo

G5-6900R07 - 2020-04-27

Se ha enviado a AbbottLink una solicitud automática de Mensaje de estado. No se requiere ninguna medida
ficheros de ensayos actualizados. correctiva.
Cuando hay disponibles versiones de los ficheros de los
ensayos, las actualizaciones se envían a Abbott Mail.

Se han archivado (0) registros para (1).
0 = Número de registros
1 = Informe de archivo
El archivo se ha completado. Mensaje de estado. No se requiere ninguna medida
correctiva.

El idioma del sistema ha cambiado de (0) a (1).
0 = Idioma actual
1 = Idioma actualizado
El usuario ha configurado un idioma diferente. Mensaje de estado. No se requiere ninguna medida
correctiva.

El estado del analizador ha pasado a Desconectado.
El módulo de procesamiento está desconectado. Inicio del módulo de procesamiento y del gestor de

Se ha establecido la comunicación entre el ordenador y el analizador. El estado del analizador ha
pasado a Detenido.
Se ha establecido la comunicación del centro de control Mensaje de estado. No se requiere ninguna medida
del sistema (SCM) con el módulo de procesamiento. correctiva.

G5-6900R07 - 2020-04-27

No se ha descargado ningún elemento actualizado para la solicitud (0) automática.
Se ha enviado una solicitud automática para elementos Mensaje de estado. No se requiere ninguna medida
actualizados a AbbottLink, pero no hay elementos correctiva.
actualizados disponibles para su descarga.

No se pudo solicitar (0) automáticamente. Hay una petición manual pendiente.
Hay pendiente una petición manual de ficheros de Mensaje de estado. No se requiere ninguna medida
ensayos. Sólo se puede realizar una petición activa correctiva.
cada vez. La petición automática se cancela y se realizará en un
plazo de 7 días.

ID de usuario (0) ha solicitado manualmente (1).
Se ha realizado una solicitud manual de un fichero. Mensaje de estado. No se requiere ninguna medida
correctiva.

El sistema ha solicitado automáticamente (1) para lote de reactivo (0).
0 = Lote del reactivo
Se ha leído un nuevo lote de reactivos y se ha Mensaje de estado. No se requiere ninguna medida
enviado automáticamente a AbbottLink una petición de correctiva.

G5-6900R07 - 2020-04-27

(1) no está disponible para lote de reactivo (0).
Se ha producido un error mientras se solicitaban las • Para solicitar de nuevo las instrucciones de uso,
instrucciones de uso en Abbott Mail. descargue el reactivo y vuelva a cargarlo.
• Consulte las instrucciones de uso suministradas
con el equipo de reactivos o consiga las
instrucciones de uso correspondientes en
Las instrucciones de uso no están disponibles en Abbott Consulte las instrucciones de uso suministradas con el
Mail. equipo de reactivos o consiga las instrucciones de uso
correspondientes en corelaboratory.abbott.

La ID de usuario (0) ha aceptado el elemento de correo (1) para (2) número (3) revisión (4).
2 = Asunto
3 = Número de referencia
4 = Revisión
El usuario ha aceptado un correo. Mensaje de estado. No se requiere ninguna medida
correctiva.

La ID de usuario (0) ha aceptado el elemento de correo (1) para (2) número (3).
2 = Asunto
3 = Número de TSB
El usuario ha aceptado una actualización del sistema. Mensaje de estado. No se requiere ninguna medida
correctiva.

G5-6900R07 - 2020-04-27

La ID de usuario (0) ha rechazado el elemento de correo (1) para (2) número (3).
2 = Asunto
3 = Número de TSB
El usuario ha rechazado una actualización del sistema. Mensaje de estado. No se requiere ninguna medida
correctiva.

La ID de usuario ID (0) ha eliminado el elemento de correo (1) para (2) número (3) revisión (4).
2 = Asunto
4 = Revisión
El usuario ha eliminado un correo. Mensaje de estado. No se requiere ninguna medida
correctiva.

La ID de usuario (0) ha eliminado el elemento de correo (1) para (2) número (3).
2 = Asunto
3 = Número de TSB
El usuario ha eliminado una actualización del sistema. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha recibido el elemento de correo (0) para (1) número (2) revisión (3).
1 = Asunto
3 = Revisión

G5-6900R07 - 2020-04-27

Se ha recibido un nuevo elemento de Abbott Mail. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha recibido el elemento de correo (0) para (1) número (2).
1 = Asunto
Se ha recibido un nuevo elemento de Abbott Mail. Mensaje de estado. No se requiere ninguna medida
correctiva.

(1) ya existe para el lote de reactivo (0).
Se ha cargado un lote de reactivos nuevo en el sistema. Mensaje de estado. No se requiere ninguna medida
Las instrucciones de uso del nuevo lote de reactivos ya correctiva.
están en el sistema y se han asignado a los cartuchos
del nuevo lote de reactivos.

No se pudo aceptar un elemento del correo electrónico para (0) número (1) revisión (2). (3) ya no está
disponible.
0 = Asunto
2 = Revisión
El lote de reactivos asociado a las instrucciones de Mensaje de estado. El elemento de Abbott Mail se ha
uso ya no está en el sistema. Las instrucciones de uso eliminado.
asociadas se han eliminado y no se pueden seleccionar.

G5-6900R07 - 2020-04-27

El módulo de procesamiento se ha detenido durante el llenado automático del baño de incubación.
Se ha interrumpido el suministro de agua. 1. Compruebe que funcione el suministro de agua.
2. Realice el procedimiento 4205 Purgado de los
conductos de agua (c‑series), página 910.
El suministro de agua está restringido. 1. Compruebe que el conducto del suministro de agua
no esté acodado ni bloqueado.
La presión del agua purificada de entrada es demasiado Aumente la presión del agua purificada de entrada para
baja. que cumpla las especificaciones.

El estado del módulo de procesamiento es Detenido. (0) abierta.
0 = Cubierta
Se ha abierto una cubierta del módulo de 1. Cierre la cubierta del módulo de procesamiento.
procesamiento durante un ensayo.
2. Reinicie el procesamiento.
Se ha abierto una cubierta del módulo de Pulse OK en la pantalla. No se requiere ninguna medida
procesamiento cuando se realizaba un procedimiento de correctiva.
diagnóstico.
Fallo del sensor de la cubierta del módulo de Póngase en contacto con el Centro de Asistencia
procesamiento. Técnica de Abbott para resolver fallos de hardware.

El módulo de procesamiento está configurado en modo de exhibición.
La tarjeta de la CPU está configurada en el modo de Póngase en contacto con el Centro de Asistencia
exhibición. Técnica de Abbott para resolver fallos de hardware.

No se pudo procesar el análisis. Se ha solicitado la suspensión de la muestra.

G5-6900R07 - 2020-04-27

La muestra se ha suspendido. Los análisis se han Vuelva a analizar la muestra. Realice el procedimiento
enviado a las excepciones y no se han procesado. Procesar de nuevo un análisis o una excepción para una

El cartucho de reactivos en la posición (0) ha caducado.
0 = Posición
El cartucho de reactivos ha caducado. Cargue un cartucho de reactivos nuevo. Realice
los procedimientos Preparación de los cartuchos de
reactivos, página 641 y Carga de cartuchos en el gestor

El cartucho de reactivos en la posición (0) ha excedido el tiempo de estabilidad en el sistema.
0 = Posición
Se ha excedido el tiempo de estabilidad en el sistema Cargue un cartucho de reactivos nuevo. Realice
del cartucho de reactivos. los procedimientos Preparación de los cartuchos de
reactivos, página 641 y Carga de cartuchos en el gestor

Ensayo (0) número (1) versión (2) necesario para el lote de reactivo (3) está disponible para
descargarse desde Abbott Mail.
0 = Nombre del ensayo
La versión del fichero del ensayo no está cargada en el 1. Descargue la versión del fichero del ensayo desde
sistema. Abbott Mail. Realice el procedimiento Solicitud
manual de ficheros de ensayos, página 568.
2. Instale el ensayo. Realice el procedimiento Instalar

G5-6900R07 - 2020-04-27

El ensayo (0) número (1) versión (2) es necesario para el lote de reactivo (3) y está disponible para ser
instalado.
La versión del fichero de ensayo necesario no está Instale el fichero de ensayo necesario. Realice el
instalada en el sistema. procedimiento Instalar ficheros de ensayos, página 332.

Iniciando copia de seguridad semanal (0).
0 = Nombre de la copia de seguridad
La copia de seguridad semanal está en curso. Mensaje de estado. No se requiere ninguna medida
correctiva.

Iniciando copia de seguridad diaria (0).
0 = Nombre de la copia de seguridad
La copia de seguridad diaria automática está en curso. Mensaje de estado. No se requiere ninguna medida
correctiva.

Categoría de configuración del control (1) modificada de (2) a (3) por ID de usuario (0).
1 = Elemento de configuración del control
2 = Cambia de
3 = Cambia a
Se ha actualizado la configuración del control. Mensaje de estado. No se requiere ninguna medida
correctiva.

G5-6900R07 - 2020-04-27

Lote de control caducado para control (0) lote (1).
0 = Nombre del control
1 = Lote de control
El número de lote del control leído ha caducado. Cargue un número de lote de control nuevo. Realice
el procedimiento Preparación y carga de viales de
calibradores y controles en gradillas de viales para el
almacenamiento en el sistema, página 643.

No se ha encontrado el control (0) lote (1).
1 = Lote de control
El control del lote especificado está vacío. Cargue un control nuevo. Realice el procedimiento
Preparación y carga de viales de calibradores y
controles en gradillas de viales para el almacenamiento
en el sistema, página 643.
No se ha configurado un lote de control para la • Configure la información adecuada sobre el
identificación de muestra. lote del control. Realice el procedimiento Crear
manualmente un lote de control de calidad nuevo,
página 357.
• Cargue un lote de control diferente.

No hay ningún cartucho de reactivos disponible para procesar el control (0) lote (1) para el ensayo (2)
versión (3) módulo (4).
1 = Lote de control
4 = Módulo
El cartucho de reactivos necesario no está cargado en Cargue un cartucho de reactivos para el ensayo
el módulo de procesamiento. solicitado.

G5-6900R07 - 2020-04-27

Regla Westgard (2) para el ensayo (1) modificada de (3) a (4) por ID de usuario (0).
2 = Regla de Westgard
3 = Cambia de
4 = Cambia a
Se ha actualizado la configuración de las reglas de Mensaje de estado. No se requiere ninguna medida
Westgard. correctiva.

Configuración de control modificada para (0) parámetro (1) de (2) a (3) por ID de usuario (4).
0 = Elemento de configuración del control
1 = Parámetro
2 = Cambia de
3 = Cambia a
Se ha actualizado la configuración del control. Mensaje de estado. No se requiere ninguna medida
correctiva.

Actualización de firmware de la CPU en curso. Por favor espere.
Hay una actualización de firmware de la CPU en curso. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha completado la actualización de firmware de la CPU. El sistema reiniciará automáticamente el
módulo c‑series.
La actualización de firmware de la CPU se ha Mensaje de estado. No se requiere ninguna medida
completado. correctiva.

G5-6900R07 - 2020-04-27

Se ha completado la actualización de firmware de DAQ. Reinicie el módulo c‑series para completar la
actualización.
La actualización de firmware de DAQ se ha completado. Reinicie el módulo de procesamiento Alinity c para
completar la actualización. Realice el procedimiento
Reinicio del módulo de procesamiento y del gestor de

Actualización de firmware de DAQ en curso. Por favor espere.
Hay una actualización de firmware de DAQ en curso. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha añadido el módulo (0).
0 = Módulo
Se ha añadido y configurado un módulo nuevo. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha eliminado el perfil (0).
0 = Perfil
Se han eliminado todos los ensayos de un perfil. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha desinstalado el ensayo. Se ha actualizado el perfil (0).
0 = Perfil

G5-6900R07 - 2020-04-27

Se ha eliminado un ensayo de un perfil. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha detectado que se ha retirado la cubierta de acceso a los reactivos.
La cubierta de acceso a los reactivos se ha retirado. Vuelva a colocar la cubierta de acceso a los reactivos.

Resultado del ensayo (0) para ID de muestra (1) eliminado por la ID de usuario (2).
El usuario ha eliminado un resultado no validado. Mensaje de estado. No se requiere ninguna medida
correctiva.

El estado del analizador ha pasado a (0).
0 = Estado del analizador
Ha cambiado el estado del módulo. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha abierto la cubierta del centro de procesamiento.
Se ha abierto una o ambas cubiertas de procesamiento. 1. Cierre la cubierta de procesamiento abierta.

G5-6900R07 - 2020-04-27

Se ha desactivado la reubicación automática de muestras para reanálisis. No se procesará el reanálisis
solicitado por el sistema para el ensayo (0) ID de muestra (1).
Para resultados calculados o de índices de interferencia Para habilitar la opción para reubicar automáticamente
de la muestra, la opción para reubicar automáticamente las muestras para el reanálisis, realice el procedimiento
las muestras para el reanálisis estaba desactivada. Configurar los ajustes del módulo del gestor de reactivos
y muestras, página 184.

El mismo lote de (0) ya está disponible para su instalación para (1) nº referencia (2) lote (3).
0 = Correo sobre calibrador
1 = Asunto
3 = Lote
El usuario ha intentado aceptar un correo sobre un Mensaje de estado. No se requiere ninguna medida
calibrador que ya está disponible para su instalación. correctiva.

El mismo lote de (0) ya está instalado para (1) nº referencia (2) lote (3).
0 = Correo sobre calibrador
1 = Asunto
3 = Lote
El usuario ha intentado aceptar un correo sobre un Mensaje de estado. No se requiere ninguna medida
calibrador que ya está instalado. correctiva.

Se ha recibido el mismo lote de (0) que ya está instalado o disponible para su instalación para (1) nº
referencia (2) lote (3).
1 = Asunto

G5-6900R07 - 2020-04-27
3 = Lote
El fichero del calibrador ya estaba disponible o instalado Mensaje de estado. No se requiere ninguna acción
antes de que se enviara la petición de AbbottLink. correctiva.

El estado del analizador ha pasado a desconectado mientras se ejecutaba un procedimiento de
mantenimiento o diagnóstico.
Se ha producido un error inesperado durante la 1. Reinicie el módulo de procesamiento. Realice el
ejecución de un procedimiento de mantenimiento o procedimiento Inicio del módulo de procesamiento
diagnóstico. y del gestor de reactivos y muestras (RSM), página
514.
2. Vuelva a procesar el procedimiento de
mantenimiento o diagnóstico.


Solicitud de suspensión denegada para la gradilla de viales (0) cargada en el módulo (1) en la posición
del carrusel de reactivos (2).
1 = Número del módulo
2 = Posición del carrusel de reactivos
Se ha seleccionado una gradilla de viales cargada en Mensaje de estado. No se requiere ninguna medida
el sistema para suspenderla. Las gradillas de viales correctiva.
cargadas en el sistema no se pueden suspender.

Solicitud de suspensión denegada para gradilla de viales cargada en el sistema.

G5-6900R07 - 2020-04-27

Se ha seleccionado una gradilla de viales cargada en Mensaje de estado. No se requiere ninguna medida
el sistema para suspenderla. Las gradillas de viales correctiva.
cargadas en el sistema no se pueden suspender.

Los resultados no validados están por debajo de su capacidad. Se pueden procesar peticiones.
El número de resultados no validados es inferior a la Mensaje de estado. No se requiere ninguna medida
capacidad máxima. correctiva.

El número de lote del refrigerante (0) con fecha de sustitución (1) está alcanzando la fecha de
caducidad (2) en el módulo (3).
0 = Número de lote del refrigerante
1 = Fecha de sustitución
2 = Fecha de caducidad
3 = Módulo
El refrigerante está a punto de caducar. Póngase en contacto con la Asistencia Técnica para
sustituir el refrigerante.
NOTA: Este mensaje se genera aproximadamente
28 días antes de la fecha de caducidad y se repite
aproximadamente cada 7 días hasta que se sustituye el
refrigerante y se actualiza el sistema.

El número de lote del refrigerante (0) con fecha de sustitución (1) y fecha de caducidad (2) ha
caducado en el módulo (3).
0 = Número de lote del refrigerante
1 = Fecha de sustitución
3 = Módulo
El refrigerante está caducado. Póngase en contacto con la Asistencia Técnica para

G5-6900R07 - 2020-04-27

La interfaz de usuario del cliente del analizador se ha apagado y reiniciado. Seleccione OK para
continuar usando el sistema.
Una interfaz de usuario del cliente se ha apagado y se Mensaje de estado. Realice los pasos siguientes:
ha reiniciado automáticamente. 1. Compruebe la actividad que estaba realizando el
usuario antes de producirse el apagado.
2. Si no se había completado la actividad, realícela
de nuevo.
Códigos de mensajes específicos del ensayo (1000-1999)

1000, página 1153
1001, página 1153
1002, página 1153
1009, página 1153
1037, página 1154
1038, página 1155
1039, página 1156
1040, página 1158
1041, página 1159
1042, página 1160
1043, página 1161
1044, página 1163
1045, página 1164
1046, página 1164
1047, página 1165
1060, página 1165
1061, página 1166
1062, página 1167
1063, página 1167
1064, página 1168
1065, página 1168
1066, página 1169
1067, página 1170

G5-6900R07 - 2020-04-27
1068, página 1170

1069, página 1171
1070, página 1171
1071, página 1172
1072, página 1173
1075, página 1174
1076, página 1175
1082, página 1176
1092, página 1176
1093, página 1176
1094, página 1177
1095, página 1177
1096, página 1178
1097, página 1178
1098, página 1178
1099, página 1179
1100, página 1179
1101, página 1179
1102, página 1180
1103, página 1180
1104, página 1180
1105, página 1181
1106, página 1181
1107, página 1181
1108, página 1181
1109, página 1182
1110, página 1182
1111, página 1182
1113, página 1182
1116, página 1183
1117, página 1183
1118, página 1183
1119, página 1184
1120, página 1184
1122, página 1184
1123, página 1185
1124, página 1186
1125, página 1186
1126, página 1186
1128, página 1187
1129, página 1187
1130, página 1187

G5-6900R07 - 2020-04-27
1131, página 1187

1132, página 1188
1133, página 1188
1134, página 1189
1135, página 1189
1136, página 1189
1137, página 1190
1138, página 1190
1139, página 1190
1140, página 1190
1141, página 1191
1142, página 1191
1143, página 1191
1144, página 1192
1146, página 1192
1147, página 1192
1148, página 1193
1149, página 1193
1150, página 1193
1151, página 1194
1152, página 1194
1153, página 1194
1154, página 1195
1155, página 1195
1156, página 1195
1157, página 1195
1158, página 1196
1159, página 1196
1160, página 1196
1161, página 1196
1162, página 1197
1163, página 1197
1164, página 1197
1165, página 1198
1166, página 1198
1167, página 1198
1169, página 1199
1170, página 1199
1171, página 1199
1172, página 1200
1173, página 1200
1174, página 1200

G5-6900R07 - 2020-04-27
1180, página 1200

1182, página 1201
1183, página 1201
1184, página 1201
1185, página 1202
1186, página 1202
1187, página 1202
1188, página 1203
1196, página 1203
1197, página 1204
1198, página 1205
1200, página 1207
1201, página 1207
1202, página 1207
1203, página 1208
1204, página 1208
1205, página 1208
1206, página 1209
1400, página 1209
1401, página 1211
1402, página 1212
1403, página 1213
1404, página 1214
1405, página 1214
1406, página 1214
1415, página 1215
1423, página 1215
1424, página 1215
1600, página 1216
1601, página 1216
1602, página 1217
1603, página 1217
1604, página 1218
1605, página 1218
1606, página 1219
1607, página 1220
1608, página 1220
1609, página 1221
1610, página 1222
1611, página 1222
1612, página 1223
1613, página 1223

G5-6900R07 - 2020-04-27
1614, página 1224

1615, página 1224

Calibración fallida para el ensayo (0) número (1). No se han completado los resultados para todos los
niveles del calibrador.
No se ha completado el número necesario de replicados Revise el mensaje específico del error del calibrador.
de un calibrador debido a un error. Realice la acción correctiva correspondiente al mensaje
específico del error del calibrador.

Calibración fallida para el ensayo (0) número (1). Los calibradores no se han cargado correctamente.
Se ha utilizado el calibrador equivocado o el calibrador Coloque calibradores nuevos en copas o tubos de
se ha cargado de forma incorrecta. muestras limpios. Compruebe que los calibradores estén
ubicados en las posiciones correctas.
El calibrador no funciona de la forma prevista. Abra un calibrador nuevo.
El reactivo no funciona de la forma prevista. Cargue un reactivo nuevo.

Calibración fallida para el ensayo (0) número (1). No se pudo realizar una calibración.
El cartucho del reactivo no funciona de la forma Cargue un reactivo nuevo.
prevista.

La ID de usuario (0) ha actualizado el estado del ensayo de correlación (2) número (1) versión (3) al
ensayo primario (5) número (4) versión (6).
1 = Número de ensayo de correlación

G5-6900R07 - 2020-04-27
2 = Nombre del ensayo de correlación

3 = Versión del ensayo de correlación
4 = Número del ensayo primario
5 = Nombre del ensayo primario
6 = Versión del ensayo primario
El usuario ha actualizado un ensayo de correlación a un Mensaje de estado. No se requiere ninguna medida
ensayo primario. correctiva.

No se pudo calcular el resultado. Fallo de linealidad de la reacción.
La concentración de la muestra es demasiado elevada. Diluya y vuelva a analizar la muestra. Para obtener más
información, consulte la documentación del ensayo.
La lámpara no se asentó bien cuando se sustituyó. Sustitución de la lámpara o de la placa de la lámpara
(c‑series), página 966. Realice el procedimiento de
mantenimiento trimestral 5806 Sustitución de la lámpara
(c‑series), página 889:
• Asegúrese de que la lámpara está bien asentada
en la placa y en la carcasa.
• Asegúrese de que los cables de la lámpara estén
fijados con los tornillos en el bloque terminal.
La lámpara no funciona de la forma prevista. Sustitución de la lámpara o de la placa de la lámpara
Realice el procedimiento de mantenimiento trimestral
5806 Sustitución de la lámpara (c‑series), página 889.
Las cubetas están sucias. Limpie las cubetas. Realice el procedimiento de
diagnóstico de los mecanismos de reacción 5003
Limpieza manual de las cubetas (c‑series), página 917.
El lavacubetas no funciona de la forma adecuada. 1. Realice el procedimiento de mantenimiento según
necesidad 5910 Lavado de cubetas (c‑series),
página 894. Observe las boquillas del lavacubetas
para ver si hay goteo o fugas.
2. Inspeccione el conducto de la bomba de residuos
de alta concentración por si estuviera bloqueado.
a. Abra la cubierta frontal del centro de
procesamiento.
b. Localice la bomba de residuos de alta
concentración.
c. Inspeccione el conducto de entrada desde el
lavacubetas hacia la bomba y el conducto
de salida desde la bomba hacia los residuos
de alta concentración. Para conocer la
ubicación de la bomba de residuos de

G5-6900R07 - 2020-04-27

alta concentración, consulte Componentes de
hardware del carrusel de reacción (Alinity c),
página 81.
Si estuviera bloqueado, póngase en contacto con

el Centro de Asistencia Técnica.
La punta secadora de cubetas está dañada. Sustitución de la punta secadora de cubetas (c‑series),
página 974.
Hay residuos en el baño de incubación. Realice el procedimiento de diagnóstico de los
mecanismos de reacción 5005 Cambio de agua en baño
de incubación (c‑series), página 918.
El brazo de pipeteo R2 no está alineado. Realice el procedimiento de diagnóstico de los brazos
de pipeteo 4104 Calibración del brazo de pipeteo R2
Hay burbujas en el baño de incubación debido a la Disminuya la presión del agua purificada de entrada
presión del agua de entrada. para que cumpla las especificaciones.
Hay burbujas en el baño de incubación debido a que el Póngase en contacto con el Centro de Asistencia
agua de entrada tiene un alto contenido de gas. Técnica de Abbott para resolver fallos de hardware.

No se pudo calcular el resultado. Un número insuficiente de lecturas de absorbancia está dentro del
La muestra es lipémica. Centrifugue la muestra y procese de nuevo el
sedimento. Para obtener más información, consulte la
Hay burbujas o espuma en la superficie del reactivo. Deje que el cartucho de reactivos se asiente durante el
tiempo de reposo recomendado para que se disipen las
burbujas o la espuma. Para obtener más información,
consulte la documentación del ensayo.
La sonda de reactivos está dañada. Sustitución de las sondas de reactivos (c‑series), página
954.

G5-6900R07 - 2020-04-27

El reactivo no funciona de la forma prevista. Cargue un cartucho de reactivos nuevo.
procesamiento.
concentración.
página 81.

página 974.

No se pudo calcular el resultado. La absorbancia ha excedido los límites ópticos.
Se ha utilizado un tipo de muestra incorrecto. 1. Limpie las cubetas. Realice el procedimiento de
mantenimiento semanal 5601 Limpieza de cubetas
con detergente A (c‑series), página 886.
2. Cargue el tipo de muestra correcto.

G5-6900R07 - 2020-04-27

procesamiento.
concentración.
página 81.

página 974.

G5-6900R07 - 2020-04-27

No se pudo calcular el resultado. Las lecturas de absorbancia no están dentro del intervalo de
absorbancia.
954.
procesamiento.
concentración.

G5-6900R07 - 2020-04-27

página 81.

página 974.

No se pudo calcular el resultado. Fallo de la verificación de la reacción.
NOTA: Consulte la gráfica de la reacción para confirmar
la concentración elevada de la muestra. Realice el
procedimiento Ver la gráfica de reacción y los datos de
absorbancia de un resultado (c‑series), página 746.
Se han producido interferencias en las muestras (como Inspeccione visualmente la muestra para ver si hay
hemólisis o lipemia). posibles interferencias debido a hemólisis, ictericia o
turbidez, y realice una de las siguientes acciones:
• Vuelva a extraer y procesar la muestra si se
observó alguna interferencia.
• Vuelva a procesar la muestra si no se observó
ninguna interferencia.
NOTA: Consulte los índices de interferencia de
la muestra para determinar si hay un aumento
de los niveles de interferencia, o consulte la
gráfica de reacción para confirmar si hay lecturas
de absorbancia anormales durante el tiempo de
lectura del blanco (compare el error con un
resultado normal). Realice el procedimiento Ver la
gráfica de reacción y los datos de absorbancia de
un resultado (c‑series), página 746.
Hay una tasa de anticoagulante/plasma elevada Vuelva a extraer la muestra en un tubo con
(como si el tubo de muestra no se hubiera llenado anticoagulante que se haya llenado correctamente
correctamente). o utilice una muestra de suero. Para obtener más
Si se produce un error para las muestras de calibración:
• Se ha utilizado el calibrador equivocado o el • Cargue calibradores nuevos en copas o tubos de
calibrador se ha cargado de forma incorrecta. muestras limpios para garantizar que se colocan
en las posiciones correctas. Repita la calibración.
• El calibrador no funciona de la forma prevista. • Abra un calibrador nuevo.
• El reactivo no funciona de la forma prevista. • Cargue un cartucho de reactivos nuevo.

G5-6900R07 - 2020-04-27

Si se produce un error para todas las muestras:
• La lámpara no se asentó bien cuando se sustituyó. 1. Sustitución de la lámpara o de la placa de la
lámpara (c‑series), página 966.
2. Realice el procedimiento de mantenimiento
trimestral 5806 Sustitución de la lámpara (c‑series),
página 889:
– Asegúrese de que la lámpara está bien
asentada en la placa y en la carcasa.
– Asegúrese de que los cables de la lámpara
estén fijados con los tornillos en el bloque
terminal.
• La lámpara no funciona de la forma prevista. 1. Sustitución de la lámpara o de la placa de la

lámpara (c‑series), página 966.
2. Realice el procedimiento de mantenimiento
trimestral 5806 Sustitución de la lámpara (c‑series),
página 889.

No se pudo calcular el resultado. Error de desviación del voltaje de la solución de referencia ICT.
Se ha producido una alteración temporal del líquido en Vuelva a analizar la muestra.
el módulo ICT (por ejemplo, burbujas de aire o bloqueo
NOTA: Si este error se produce varias veces al día,
del líquido) durante la medición ICT.
consulte otras causas probables y medidas correctivas.
La concentración de la muestra ICT se encuentra fuera 1. Asegúrese de que el tipo de muestra sea el
del intervalo analítico definido en las instrucciones de adecuado para la aplicación ICT analizada. Por
uso del ensayo, y los límites bajo y alto de la linealidad ejemplo, compruebe que no se haya procesado
no se han definido en los parámetros del ensayo. una muestra de orina como una muestra de suero.
2. Defina los límites de la linealidad que faltan en los
parámetros del ensayo ICT.
3. Vuelva a analizar la muestra.
La muestra contiene concentraciones elevadas de una Utilice un método alternativo para analizar la muestra.
sustancia que interfiere en el funcionamiento de los Si bien pueden obtenerse resultados sin errores
electrodos ICT. procesando dos o más replicados de la muestra, los
Por ejemplo, el cloruro se ve afectado por muestras resultados serán elevados debido a la presencia de
con concentraciones elevadas de bromuro o yodo. El sustancias interferentes.
sodio y el potasio se ven afectados por muestras
con concentraciones elevadas de agentes tensioactivos
catiónicos, tales como el cloruro de benzalconio.
El conector eléctrico negro del módulo ICT está suelto o Reajuste el conector eléctrico negro en el módulo ICT.
no está bien conectado. Realice el procedimiento Sustitución del módulo ICT o
de la sonda ICT (c‑series), página 981.

G5-6900R07 - 2020-04-27

Faltan anillos tóricos del módulo ICT o éstos no Asegúrese de que los anillos tóricos del módulo ICT
están asentados correctamente, o hay anillos tóricos estén presentes y asentados correctamente. Si hay
adicionales de un módulo ICT anterior. anillos tóricos adicionales, retírelos. Si es necesario,
realice la Sustitución del módulo ICT o de la sonda ICT
La sonda ICT no está conectada correctamente. Apriete la conexión de la sonda al módulo ICT con la
mano. Realice el procedimiento Sustitución del módulo
ICT o de la sonda ICT (c‑series), página 981.
El conducto de aspiración ICT no está conectado Apriete las conexiones del conducto en la parte superior
correctamente. del módulo ICT y en la parte superior de las jeringas de
1 mL en la bomba de aspiración ICT.
El conducto de la solución de referencia ICT no está Apriete las conexiones en la parte superior y en el
conectado correctamente. lateral de cada válvula de control en la bomba de la
Las válvulas de control ICT no están conectadas Apriete las conexiones de las jeringas de 1 mL en la
correctamente. bomba de la solución de referencia ICT y en la bomba
de aspiración ICT.
Las válvulas de control ICT no funcionan. Realice el procedimiento de mantenimiento cuatrimestral
5834 Chequeo y sustitución de las válvulas de control
ICT (c‑series), página 891.
Las jeringas de 1 mL de la bomba de aspiración ICT o Reajuste las jeringas de 1 mL.
de la bomba de la solución de referencia ICT no están
asentadas correctamente.
Las jeringas de 1 mL de la bomba de aspiración ICT Realice el procedimiento de mantenimiento cuatrimestral
o de la bomba de la solución de referencia ICT tienen 5833 Sustitución de las jeringas de 1 mL (c‑series),
fugas. página 890.
El módulo ICT ha caducado o ha excedido el tiempo Sustituya el módulo ICT. Realice el procedimiento
de estabilidad o la garantía de número de muestras Sustitución del módulo ICT o de la sonda ICT (c‑series),
(más de 3 meses desde la instalación o más de 20 000 página 981.
muestras).
El módulo ICT no funciona de la forma prevista. Sustituya el módulo ICT. Realice el procedimiento
Sustitución del módulo ICT o de la sonda ICT (c‑series),
página 981.
La solución de referencia ICT no funciona de la forma 1. Sustituya la botella de la solución de referencia
prevista. ICT. Realice el procedimiento Sustitución de las
soluciones genéricas y actualización del inventario,
página 594.
2. Realice el procedimiento de diagnóstico ICT 5101
Purgado de la copa de solución de referencia ICT


No se pudo calcular el resultado. La lectura URL final está fuera del valor especificado para el
calibrador más alto.

G5-6900R07 - 2020-04-27

La lectura URL se encuentra fuera de las
especificaciones para el ensayo de la curva
descendente.
Si se produce un error para una muestra:
• La concentración de la muestra es demasiado • Diluya y vuelva a analizar la muestra. Para obtener
elevada. más información, consulte la documentación del
ensayo.
• La muestra contiene una sustancia interferente. 1. Consulte los apartados de las limitaciones del
procedimiento y de las características específicas
del funcionamiento en la documentación específica
del ensayo.
2. Vuelva a extraer y procesar la muestra si se
observó alguna interferencia.
• Se ha producido un error de manejo de la • Siga las instrucciones de manejo de las muestras

muestra. indicadas en la documentación del ensayo
correspondiente.
• Vuelva a analizar la muestra.
• Obtenga una muestra diferente.
Si el error se produce en más de una muestra:
• El sensor de nivel de la solución preactivadora o • Sustituya el sensor de nivel correspondiente
la solución activadora está agrietado o tiene fugas. en caso necesario. Realice el procedimiento
Sustitución del sensor de nivel de la solución
preactivadora, la solución activadora o el tampón
de lavado concentrado (i‑series), página 1048.
• Los conjuntos de los conductos de las soluciones 1. Vacíe los depósitos. Enjuague los depósitos y
preactivadora y activadora se han intercambiado. llénelos de agua purificada. A continuación, elimine
el exceso de agua.
2. Sustituya las botellas de las soluciones
preactivadora y activadora. Realice el
procedimiento Sustitución de las soluciones
3. Realice el procedimiento de diagnóstico de fluidos-
lavado 1200 Purgado y cebado de los fluidos
• El sensor de nivel no se ha instalado 1. Ajuste el sensor de nivel en la botella de la

correctamente. solución preactivadora o activadora de forma que
quede completamente asentado en el depósito.
• El volumen de la solución preactivadora o • Sustituya la solución preactivadora o activadora y

activadora es demasiado bajo. actualice el inventario.
Fallo de hardware: Póngase en contacto con el Centro de Asistencia
• Se ha producido un fallo en la bomba de la Técnica de Abbott para resolver fallos de hardware.
solución preactivadora o activadora.
• Se ha producido un fallo en la válvula de la

G5-6900R07 - 2020-04-27

• Las conexiones del conducto de la solución
preactivadora o activadora están flojas.
• La tarjeta controladora del sensor no está bien
conectada o se ha producido un fallo.
• Se ha producido un fallo en el sistema óptico.
• Se ha producido un fallo en el obturador.
• Se ha producido un fallo en la cabezal de la
• Se ha producido un fallo en el agitador tipo Vortex
de la solución preactivadora.

No se pudo calcular el resultado. La lectura URL final está fuera del valor especificado para el
calibrador más bajo.
La lectura URL se encuentra fuera de las
especificaciones para el ensayo de la curva
ascendente.
Si se produce un error para una muestra:
• La lectura URL es normal en algunas muestras no 1. Siga las instrucciones de manejo de las muestras
reactivas. indicadas en la documentación del ensayo
correspondiente.
3. Obtenga una muestra diferente.
Técnica de Abbott.
• Se ha producido un error de manejo de la • Siga las instrucciones de manejo de las muestras

muestra. indicadas en la documentación del ensayo
correspondiente.
• Obtenga una muestra diferente.
Si el error se produce en más de una muestra:
• El sensor de nivel de la solución preactivadora o • Sustituya el sensor de nivel correspondiente
la solución activadora está agrietado o tiene fugas. en caso necesario. Realice el procedimiento
Sustitución del sensor de nivel de la solución
preactivadora, la solución activadora o el tampón
de lavado concentrado (i‑series), página 1048.
• Los conjuntos de los conductos de las soluciones 1. Vacíe los depósitos. Enjuague los depósitos y
el exceso de agua.

G5-6900R07 - 2020-04-27

• El sensor de nivel no se ha instalado 1. Ajuste el sensor de nivel en la botella de la

correctamente. solución preactivadora o activadora de forma que
• El volumen de la solución preactivadora o • Sustituya la solución preactivadora o activadora y

activadora es demasiado bajo. actualice el inventario.
• Se ha producido un fallo en el obturador.
• Se ha producido un fallo en la cabezal de la
• Se ha producido un fallo en el agitador tipo Vortex
de la solución preactivadora.

Ya hay disponible una versión igual o superior de (3) para su instalación de (0) número (1) revisión (2).
0 = Asunto
2 = Revisión
El usuario ha intentado aceptar un fichero de ensayo • Acepte la última versión del fichero del ensayo.
con una versión inferior a la de otro fichero de ensayo • Para aceptar una versión anterior del fichero del
no aceptado. Sólo se puede aceptar la última versión de ensayo, elimine antes la última versión.
los ficheros de ensayos disponibles.

Ya hay instalada una versión igual o superior de (3) para (0) número (1) revisión (2).
0 = Asunto

G5-6900R07 - 2020-04-27
2 = Revisión
El usuario ha intentado aceptar un fichero de ensayo Mensaje de estado. Para aceptar una versión anterior
con una versión inferior a la de otro fichero de ensayo del fichero del ensayo, lleve a cabo una de las
instalado. Sólo se puede aceptar la última versión de los siguientes medias correctivas:
ficheros de ensayos disponibles. • Desinstale la última versión del fichero del ensayo.
NOTA: Cuando se desinstala un fichero de ensayo,
también se eliminan las calibraciones del fichero
del ensayo y toda la configuración del ensayo,
incluidos los controles.
• Elimine el fichero del ensayo.

Se ha recibido una versión inferior o igual de (3) que la versión ya instalada o disponible para su
instalación para (0) número (1) revisión (2).
0 = Asunto
2 = Revisión
Había una petición manual o automática de un fichero Mensaje de estado. No se requiere ninguna medida
de ensayo en proceso. Antes de que el sistema correctiva.
recibiera el fichero del ensayo, se instaló en el sistema
un fichero de ensayo con la misma versión o una
versión superior.

No se pudo calcular el resultado. La lectura mV se encuentra fuera del intervalo medible de la unidad
ICT.
no está bien conectado.

G5-6900R07 - 2020-04-27

El conducto de la solución de referencia ICT no está Apriete las conexiones del conducto en la parte superior
conectado correctamente. y en el lateral de cada válvula de control en la bomba
de la solución de referencia ICT.
de aspiración ICT.
fugas. página 890.
El módulo ICT ha caducado o ha excedido el tiempo Sustitución del módulo ICT o de la sonda ICT (c‑series),
de estabilidad o la garantía de número de muestras página 981.
(más de 3 meses desde la instalación o más de 20 000
muestras).
El módulo ICT no funciona de la forma prevista. Sustitución del módulo ICT o de la sonda ICT (c‑series),
página 981.

No se pudo calcular el resultado. Las lecturas de absorbancia de punto final no son estables.
Hay residuos o burbujas en el baño de incubación 1. Realice el procedimiento de diagnóstico de los
debido a la presión o al elevado contenido de gas del mecanismos de reacción 5005 Cambio de agua en
agua de entrada. baño de incubación (c‑series), página 918.
2. Compruebe que la presión del agua purificada
de entrada se encuentre dentro de las
especificaciones.
3. Si sigue habiendo burbujas, póngase en contacto
con el Centro de Asistencia Técnica.
La lámpara no se asentó bien cuando se sustituyó. Repita el procedimiento de sustitución de la lámpara.

Realice el procedimiento Sustitución de la lámpara o de
la placa de la lámpara (c‑series), página 966.

G5-6900R07 - 2020-04-27

La lámpara no funciona de la forma prevista. Realice el procedimiento de mantenimiento trimestral

No se pudo calcular el resultado. Error de convergencia.
La absorbancia de la muestra se encuentra entre dos Vuelva a analizar la muestra.
segmentos de la curva de calibración polinómica a
tramos (Spline) y el resultado no se puede calcular.
Se ha generado una curva de calibración polinómica a Vuelva a calibrar el ensayo.
tramos no válida.

No se pudo calcular el resultado. La absorbancia se encuentra por debajo del límite inferior de la curva
de calibración.
La concentración de la muestra es demasiado baja. Vuelva a analizar la muestra.
954.
Realice el procedimiento Sustitución de la lámpara o de
la placa de la lámpara (c‑series), página 966.

G5-6900R07 - 2020-04-27

No se pudo calcular el resultado. La absorbancia excede el valor del calibrador más alto.
La concentración de la muestra es demasiado elevada. Diluya y vuelva a analizar la muestra.
procesamiento.
concentración.
página 81.

página 974.

No se pudo calcular el resultado. La absorbancia de la lectura Flex no es válida para la calibración.
Se han utilizado el calibrador o los calibradores 1. Cargue el calibrador correcto.
incorrectos o el calibrador o los calibradores se han
2. Repita la calibración.
cargado mal.

G5-6900R07 - 2020-04-27


No se pudo calcular el resultado del calibrador. Un número insuficiente de lecturas de absorbancia está
dentro del intervalo de absorbancia.
954.
Las cubetas están sucias. Realice el procedimiento de diagnóstico de los
mecanismos de reacción 5003 Limpieza manual de las
cubetas (c‑series), página 917.
procesamiento.

G5-6900R07 - 2020-04-27

concentración.
página 81.

página 974.

No se pudo calcular el resultado. Error de cálculo de la absorbancia.

No se pudo calcular el resultado. Error de configuración del ensayo.
El volumen combinado de muestra y reactivo es inferior Si el ensayo utiliza un punto de lectura fotométrica
a 80 μL en un tiempo de lectura definido. inferior a 19, durante cualquier tiempo de lectura
definido, compruebe que el volumen combinado de

G5-6900R07 - 2020-04-27

muestra y reactivo definido para la muestra o la muestra
diluida, el reactivo R1 o el agua R1 es superior o igual a
80 μL.
La configuración de un parámetro del ensayo se ha Compruebe que los ensayos estén configurados
definido incorrectamente. correctamente en el fichero de parámetros de los
ensayos. Consulte Editar los ajustes de calibración de
los parámetros de los ensayos (c‑series fotométricos),
página 295.

No se pudo calcular el resultado. Cálculo matemático incorrecto.
La concentración de la muestra es demasiado baja. Vuelva a analizar la muestra.
954.
5806 Sustitución de la lámpara (c‑series), página 889:
La calibración no es óptima. Vuelva a calibrar el ensayo.

No se pudo calcular el resultado. Voltaje de la solución de referencia ICT fuera de márgenes.

G5-6900R07 - 2020-04-27

de aspiración ICT.
fugas. página 890.
muestras).
página 981.
página 594.
Purgado del módulo ICT (c‑series), página 920.


No se pudo calcular el resultado. La curva de calibración permite varias soluciones.

G5-6900R07 - 2020-04-27


No se pudo calcular el resultado. La respuesta del módulo de procesamiento está fuera de los
márgenes definidos.
La solución preactivadora o activadora no funciona de Vacíe el depósito de la solución preactivadora o
la forma prevista. activadora y vuelva a llenarlo con la solución
correspondiente. Realice el procedimiento Vaciar los
depósitos de las soluciones genéricas (i‑series), página
1534 o el procedimiento de diagnóstico de fluidos-
lavado 1209 Vaciado de los depósitos de soluciones
genéricas (i‑series), página 933.
Los sensores de nivel o los conductos de las soluciones • Asegúrese de utilizar los conductos y las
preactivadora y activadora se han intercambiado. conexiones adecuadas para el sensor de nivel de
la solución genérica correspondiente.
• Realice el procedimiento Vaciar los depósitos
de las soluciones genéricas (i‑series), página
1534 para vaciar los depósitos de las soluciones
genéricas de las soluciones activadora y
preactivadora.
• Realice el procedimiento de diagnóstico de
fluidos-lavado 1200 Purgado y cebado de los
fluidos (i‑series), página 930 para las soluciones
activadora y preactivadora.
El sensor de nivel de la solución preactivadora o la Sustituya el sensor de nivel correspondiente en caso
solución activadora está agrietado o tiene fugas. necesario. Realice el procedimiento Sustitución del
sensor de nivel de la solución preactivadora, la solución
activadora o el tampón de lavado concentrado (i‑series),
página 1048.
El volumen de solución preactivadora o activadora Realice el procedimiento de diagnóstico de fluidos-
dispensado es inadecuado. lavado 1210 Exactitud y precisión de la solución
preactivadora (i‑series), página 934 o 1211 Exactitud y
precisión de la solución activadora (i‑series), página 934.
La luz ambiental es demasiado intensa. • Compruebe que estén instalados correctamente
todos los paneles del sistema.
• Proteja el sistema de la luz solar directa.
• Se ha producido un fallo en la válvula de la Técnica de Abbott para resolver fallos de hardware.
• Se ha producido un fallo en la bomba de la

G5-6900R07 - 2020-04-27

• La cubierta de la vía de procesamiento está suelta.

Error de medición ICT para (0).
0 = Electrodo
de aspiración ICT.

G5-6900R07 - 2020-04-27

fugas. página 890.
muestras).
página 981.

Fallo del intervalo de la medición de ajuste DAC de la unidad ICT para (0).
0 = Error DAC de la unidad ICT
El conector eléctrico negro del módulo ICT está suelto o Vuelva a ajustar la conexión. Realice el procedimiento
no está bien conectado. Sustitución del módulo ICT o de la sonda ICT (c‑series),
página 981.
de aspiración ICT.
fugas. página 890.

G5-6900R07 - 2020-04-27

muestras).
página 981.

No se pudo eliminar el ensayo (1) número (0) versión (2). Ya existe un ensayo de correlación (4) (3)
versión (5).
3 = Número de ensayo de correlación
4 = Nombre del ensayo de correlación
5 = Versión del ensayo de correlación
El usuario ha intentado eliminar un ensayo primario • Configure el ensayo de correlación como ensayo
cuando existe un ensayo de correlación para el mismo primario. El ensayo primario antiguo se elimina de
número de ensayo. forma automática.
• Elimine primero el ensayo de correlación, y, a
continuación, elimine el ensayo primario.

No se pudo procesar el análisis. El número de ensayo (0) versión (1) no está calibrado.
Se ha intentado procesar un control o una muestra Calibre el ensayo. Realice el procedimiento Creación de
cuando el ensayo no estaba calibrado. una petición de calibración, página 706.

No se pudo procesar el análisis. Módulo ICT no configurado.

G5-6900R07 - 2020-04-27

Se ha intentado procesar una muestra ICT cuando Configure el módulo ICT. Realice el procedimiento
el módulo ICT no está configurado en el módulo de Configurar los ajustes del módulo c‑series , página 185.
procesamiento.

No se pudo procesar el análisis. No hay ningún cartucho de reactivos disponible para el número de
ensayo (0) versión (1).
El cartucho de reactivos necesario no está disponible Cargue un cartucho de reactivos nuevo. Realice el
en el módulo de procesamiento seleccionado. Todos procedimiento Carga de cartuchos en el gestor de
los equipos de reactivos para el ensayo están vacíos, reactivos y muestras (RSM), página 615.
caducados, no calibrados o deshabilitados.

Regla Westgard (0) fallida para ensayo (1)/(2) control (3)/(5)/(4) en el módulo (6).
4 = Lote de control
5 = Nivel de control
6 = Módulo
Se ha generado un alerta de fallo de una regla de 1. Revise los resultados del control de calidad del
Westgard para un control. control especificado.
2. Consulte Controles fuera del intervalo de valores
aceptable (c‑series), página 1503 en los problemas
observados en los resultados de las muestras
para tomar la medida correctiva adecuada.
Consulte Controles fuera del intervalo de valores
aceptable (i‑series), página 1512 en los problemas
observados en los resultados de las muestras para
tomar la medida correctiva adecuada.
3. Vuelva a procesar el mismo nivel o los mismos
niveles del control una vez realizada la medida
correctiva.

G5-6900R07 - 2020-04-27

Advertencia de regla Westgard (0) para ensayo (1)/(2) control (3)/(5)/(4) en el módulo (6).
4 = Lote de control
6 = Módulo
Se ha generado un alerta de advertencia de una regla 1. Revise los resultados del control de calidad del
de Westgard para un control. control especificado.
2. Consulte Controles fuera del intervalo de valores
aceptable (c‑series), página 1503 en los problemas
observados en los resultados de las muestras
correctiva.

No se pudo eliminar el ensayo (0) del control (1). Hay peticiones pendientes para este ensayo.
0 = Ensayo
1 = Control
Se ha intentado eliminar un ensayo cuando había Elimine la petición pendiente o espere hasta que se
peticiones pendientes o en curso para el ensayo. completen las peticiones antes de eliminar el ensayo.

No se pudo eliminar el ensayo (0) del Control (1) / Nivel (3) / Lote (2). Hay peticiones pendientes para
este ensayo.
0 = Ensayo
3 = Lote de control

G5-6900R07 - 2020-04-27

Se ha intentado eliminar un ensayo cuando había Elimine la petición pendiente o espere hasta que se
peticiones pendientes o en curso para el ensayo. completen las peticiones antes de eliminar el ensayo.

No se pudo procesar el análisis. El sistema no puede solicitar el componente del cálculo (0) número (1).
Peticiones del sistema deshabilitadas.
0 = Componente del cálculo
1 = Número del componente del cálculo
El ensayo calculado solicitado no es compatible con los Solicite el ensayo calculado y los componentes del
componentes del cálculo solicitados por el sistema. cálculo con las diluciones adecuadas.

No es posible la dilución fuera del sistema.
Se ha solicitado un ensayo calculado para una muestra Solicite el ensayo calculado para una muestra sin diluir
diluida manualmente. El ensayo calculado tiene un o utilice un protocolo de dilución automática.
componente que no es compatible con una dilución
manual.

El ensayo está deshabilitado.
El componente del cálculo se ha deshabilitado. 1. Habilite el ensayo necesario. Realice el
procedimiento Editar la configuración general de
los parámetros del ensayo (c‑series fotométrico),
página 289, Editar la configuración general de los
parámetros del ensayo (c‑series potenciométrico),
página 291o Editar la configuración general de los
parámetros del ensayo (i‑series), página 292.

G5-6900R07 - 2020-04-27

No se pudo calcular el resultado. No se ha encontrado el resultado del componente del cálculo (0)
número (1).
Un resultado del componente del cálculo se eliminó Vuelva a solicitar el componente del cálculo.
antes que se completaran otros componentes de un
resultado calculado.
El resultado del componente del cálculo tenía una alerta Vuelva a procesar el componente del cálculo con una
porque se encontraba fuera del intervalo de medición dilución manual o automática si hay alguna disponible.
configurado para el ensayo. Realice el procedimiento Procesar de nuevo un análisis
o una excepción para una muestra o un control, página
721.
Uno de los resultados del componente del cálculo es 1. Determine y corrija la causa de la excepción.
una excepción.

No se pudo calcular el resultado. El resultado del componente del cálculo (0) número (1) está fuera de
márgenes.
Un resultado del componente del cálculo estaba fuera Mensaje de estado. No se requiere ninguna medida
del intervalo especificado en los parámetros del ensayo correctiva.
calculado.

No se pudo calcular el resultado. No existen resultados del componente del cálculo para calcular
resultados.
No se encuentran los resultados del componente Vuelva a procesar los componentes del cálculo y el
necesarios para el cálculo del resultado. ensayo calculado. Realice el procedimiento Procesar de
nuevo un análisis o una excepción para una muestra o

G5-6900R07 - 2020-04-27

No se pudo calcular el resultado. Se ha usado más de un lote de reactivos para procesar los
componentes del cálculo.
Los componentes de un ensayo calculado que utilizan 1. Compruebe que en el carrusel de reactivos haya
el mismo cartucho de reactivos no se procesaron con el inventario adecuado del mismo lote de reactivos.
mismo número de lote de reactivos.
2. Vuelva a procesar el ensayo calculado. Realice el
721.

No se pudo procesar el análisis. No se ha encontrado el resultado del ensayo primario indirecto (0).
0 = Ensayo
No se ha encontrado el replicado del análisis Repita la petición del análisis.
fotométrico primario indirecto.

No se pudo procesar el análisis. No se ha encontrado el resultado del ensayo secundario indirecto (0).
0 = Ensayo
No se ha encontrado un replicado del análisis Repita la petición del análisis.
fotométrico secundario indirecto.

No se pudo calcular el resultado. El resultado del componente del cálculo no está disponible.
Un resultado del componente del cálculo se eliminó Vuelva a solicitar el componente del cálculo.
antes que se completaran otros componentes de un
resultado calculado.
El resultado del componente del cálculo tenía una alerta Vuelva a procesar el componente del cálculo con una
porque se encontraba fuera del intervalo de medición dilución manual o automática si hay alguna disponible.
configurado para el ensayo. Realice el procedimiento Procesar de nuevo un análisis
o una excepción para una muestra o un control, página
721.

G5-6900R07 - 2020-04-27

Uno de los resultados del componente del cálculo es 1. Determine y corrija la causa de la excepción.
una excepción.

No se pudo calcular el resultado. El resultado (0) excede el límite máximo permitido.
0 = Resultado
El resultado calculado no se puede determinar porque Modifique la fórmula para el resultado calculado o los
supera el límite numérico. intervalos de los componentes del cálculo. Realice el
procedimiento Crear un ensayo calculado, página 307.

No se pudo procesar el análisis. No se ha completado el número requerido de lavados de las sondas.
No se ha realizado el número necesario de lavados de Procesar de nuevo un análisis o una excepción para una
las sondas. muestra o un control, página 721.

No se pudo eliminar el ensayo del conjunto de calibradores (0). Hay peticiones pendientes.
0 = Conjunto de calibradores
Hay una petición pendiente para el conjunto de Complete o elimine las peticiones pendientes antes de
calibradores. eliminar el ensayo del conjunto de calibradores.

No se pudo eliminar el conjunto de calibradores (0). Hay peticiones pendientes.
Hay una petición pendiente para el conjunto de Complete o elimine las peticiones pendientes antes de
calibradores. eliminar el conjunto de calibradores.

G5-6900R07 - 2020-04-27

Configuración conj. calibradores (0) parámetro (1) editada de (2) a (3) por ID usuario (4).
1 = Parámetro
2 = Valor original
3 = Valor nuevo
Se ha modificado un parámetro de un conjunto de Mensaje de estado. No se requiere ninguna medida
calibradores. correctiva.

Ensayo (0) número (1) versión (2) editado por la ID de usuario (3).
Se han modificado uno o varios parámetros del ensayo. Mensaje de estado. No se requiere ninguna medida
correctiva.

No se pudo instalar el ensayo (1) número (0) versión (2). Ya se han instalado las versiones primaria y
de correlación.
El usuario ha intentado instalar una versión superior de 1. Para seleccionar el ensayo primario adecuado,
un ensayo y el ensayo ya tenía instaladas las versiones realice uno de los pasos siguientes:
primaria y de correlación. – Sustituya el ensayo primario con el ensayo de
correlación instalado. Realice el procedimiento
Cambiar el estado de un ensayo de
correlación, página 306.
– Desinstale el ensayo de correlación. Realice el
procedimiento Desinstalar ficheros de ensayos,
página 334.

G5-6900R07 - 2020-04-27

2. Instale el ensayo de correlación nuevo. Realice el
procedimiento Instalar ficheros de ensayos, página
332.

Calibración fallida para el ensayo (0) lote (1) en el módulo (2). Se ha apagado el sistema.
1 = Lote
2 = Módulo
Se ha producido un apagado del sistema inexplicado. Reinicio del sistema, página 496.

No se pudo procesar la petición para (1) lote de control (0) ensayo (2) versión (3). El ensayo no está
instalado.
0 = Lote de control
El ensayo no está instalado en el sistema. Instale el ensayo en el sistema y configure el lote
del control antes de procesar la petición. Realice los
procedimientos Instalar ficheros de ensayos, página 332
y Crear manualmente un lote de control de calidad
nuevo, página 357.

No se pudo crear la petición de calibración para el conjunto de calibradores (0) lote (1). Algunos
niveles del calibrador no están cargados, no se pueden utilizar o el módulo de procesamiento no está
disponible.
1 = Lote del calibrador

G5-6900R07 - 2020-04-27

Algunos niveles de los viales del calibrador no están Cargue todos los niveles de los viales del calibrador
cargados en la gradilla. necesarios en la gradilla. Realice el procedimiento
Carga de gradillas en el gestor de reactivos y muestras
(RSM), página 611.
El estado del módulo de procesamiento no es Operativo. Compruebe que el estado del módulo de procesamiento
sea Operativo.
El ensayo no está habilitado. En la pantalla Parámetros del ensayo, pulse Habilitado
o Paciente deshabilitado en la lista desplegable
Disponibilidad ensayo.
Un vial de calibrador leído tiene el estado Caducado. Sustituya el vial del calibrador.
Un vial de calibrador leído tiene el estado Vacío o Error Sustituya el vial del calibrador.
DNL.
La sonda de muestras no está alineada. Compruebe que los puntos de referencia y la sonda
estén limpios. Realice los procedimientos de diagnóstico
de los brazos de pipeteo 4102 Calibración del brazo
de pipeteo de muestras (c‑series), página 905 y 1111
Verificación y calibración del brazo de pipeteo de
muestras (i‑series), página 923.

No se pudo calcular el resultado. El ensayo no está calibrado.
No hay ningún cartucho de reactivos calibrado para el 1. Calibre el ensayo para el cartucho de reactivos.
ensayo. Realice los procedimientos Preparación y carga de
viales de calibradores y controles en gradillas de
viales para su uso inmediato, página 663 y Carga
de gradillas en el gestor de reactivos y muestras
(RSM), página 611.
Se ha producido un fallo de calibración cuando había 1. Calibre el ensayo para el cartucho de reactivos.
una petición en curso. Realice los procedimientos Preparación y carga de
(RSM), página 611.

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. Los calibradores no se han cargado en la misma gradilla.
No todos los niveles de los viales de los calibradores 1. Compruebe que todos los viales de los calibradores
están cargados en la misma gradilla. estén cargados en la misma gradilla. Realice el
procedimiento Preparación y carga de viales de
calibradores y controles en gradillas de viales para
su uso inmediato, página 663.
2. Cargue la gradilla en el gestor de reactivos
y muestras. Realice el procedimiento Carga de
gradillas en el gestor de reactivos y muestras
(RSM), página 611.

Se ha deshabilitado el cartucho de reactivos cargado en la posición (0) debido a un fallo del control.
El sistema ha deshabilitado el cartucho de reactivos 1. Revise los resultados del control afectado.
debido a un fallo de control de calidad.
2. Vuelva a procesar el mismo nivel del control para
el cartucho de reactivos afectado.
3. Cargue y procese una muestra de control nueva.
Realice los procedimientos Preparación y carga de
(RSM), página 611.

No se pudo procesar el análisis. El lote del calibrador (0) para el número de ensayo (1) versión (2) ha
caducado.
El lote del calibrador ha caducado. Cargue un lote de calibrador nuevo. Realice los
procedimientos Preparación y carga de viales de
calibradores y controles en gradillas de viales para su
uso inmediato, página 663 y Carga de gradillas en el

G5-6900R07 - 2020-04-27

No se pudo añadir el ensayo calculado. La fórmula de cálculo (0) no es válida.
0 = Fórmula
No se ha introducido una fórmula válida para el ensayo Introduzca una fórmula válida para el ensayo calculado.
calculado. Realice el procedimiento Crear un ensayo calculado,
página 307.

No se pudo crear la petición para (2) nivel de control (1) lote (0). El lote del control ha caducado.
0 = Lote de control
El lote del control ha caducado. Crear manualmente un lote de control de calidad nuevo,
página 357.

No se pudo crear la petición para (2) nivel de control (1) lote (0). No se ha configurado una fecha de
caducidad para el lote del control.
0 = Lote de control
La configuración del lote del control requiere una fecha Crear manualmente un lote de control de calidad nuevo,
de caducidad. página 357.

Petición no válida para (2) nivel de control (1) lote (0). La petición ya existe para la ID de gradilla (3)
posición (4).
0 = Lote de control
4 = Posición

G5-6900R07 - 2020-04-27

Ya existe una petición para la gradilla o posición. • Procese la petición existente.
• Vuelva a solicitar el análisis utilizando una posición
o gradilla diferentes.

Cartucho de reactivos en la ubicación (0) rehabilitado por el conjunto de controles (1) nivel (2).
0 = Ubicación
1 = Conjunto de controles
2 = Nivel
El control de calidad se encuentra dentro del intervalo Mensaje de estado. No se requiere ninguna medida
aceptable. El cartucho de reactivo se ha rehabilitado. correctiva.

No se ha creado una petición de control para (2) nivel (1) lote (0).
0 = Lote de control
El cartucho o los cartuchos de reactivos necesarios no Cargue el cartucho o los cartuchos de reactivos
se han cargado en ningún módulo de procesamiento de necesarios en el gestor de reactivos y muestras.
la estación de trabajo.
El número de lote de control leído ha caducado y la Cargue un número de lote de control que no haya
opción para omitir la caducidad del lote de control está caducado o active la opción para omitir la caducidad
desactivada. del lote de control.
No hay una calibración activa en curso para el ensayo. Calibre el ensayo o compruebe que el ensayo tiene un
estado Programado o Procesando.
El cartucho de reactivos está vacío, caducado o se ha Verificación del inventario del carrusel de reactivos,
producido un error del sensor de detección de líquidos. página 641. Si es necesario, sustituya el cartucho de
reactivos.
El cartucho de reactivos está deshabilitado. 1. Vuelva a habilitar el cartucho de reactivos. Realice
Para solucionar problemas, el usuario ha realizado el el procedimiento Habilitar un cartucho de reactivos,
procedimiento para deshabilitar el cartucho de reactivos página 636.
o el procedimiento para deshabilitar todos los cartuchos 2. Creación de una petición de control, página 704. Si
de reactivos. hay varios cartuchos de reactivos cargados en el
carrusel, especifique el cartucho.
3. Extraiga los demás cartuchos de reactivos para el
ensayo.

G5-6900R07 - 2020-04-27

NOTA: Si se utilizan muestras con códigos
de barras para las peticiones automáticas de
controles, sólo se puede cargar un cartucho de
reactivos en el carrusel.
Ya hay un petición pendiente para el lote de control. Complete o borre la petición pendiente para el lote de
control.
El ensayo tiene un estado de Correlación. Creación de una petición de control, página 704.

Cartucho de reactivos en la posición (0) deshabilitado por el usuario (1).
El usuario ha deshabilitado un cartucho de reactivos. Mensaje de estado. No se requiere ninguna medida
correctiva.

Cartucho de reactivos en la posición (0) rehabilitado por el usuario (1).
El usuario ha habilitado un cartucho de reactivos. Mensaje de estado. No se requiere ninguna medida
correctiva.

La estabilidad del cartucho de reactivos para el ensayo (0) lote (1) nº serie (2) se ha actualizado con
datos de Alinity PRO.
1 = Lote
2 = Número de serie
La estabilidad del cartucho de reactivos se ha Mensaje de estado. No se requiere ninguna medida
actualizado con datos de Alinity PRO. correctiva.

G5-6900R07 - 2020-04-27

El recuento de análisis del cartucho de reactivos para el ensayo (0) lote (1) nº serie (2) se ha
actualizado con datos de Alinity PRO.
1 = Lote
El recuento de análisis del cartucho de reactivos se ha Mensaje de estado. No se requiere ninguna medida

El nivel de líquido del cartucho de reactivos para el ensayo (0) lote (1) nº serie (2) se ha actualizado
con datos de Alinity PRO.
1 = Lote
El nivel de líquido del cartucho de reactivos se ha Mensaje de estado. No se requiere ninguna medida

La estabilidad del calibrador para el ensayo (0) lote (1) nº serie (2) se ha actualizado con datos de
Alinity PRO.
1 = Lote
La estabilidad del calibrador se ha actualizado con Mensaje de estado. No se requiere ninguna medida
datos de Alinity PRO. correctiva.

El recuento de análisis del calibrador para el ensayo (0) lote (1) nº serie (2) se ha actualizado con
datos de Alinity PRO.
1 = Lote

G5-6900R07 - 2020-04-27

El recuento de análisis del calibrador se ha actualizado Mensaje de estado. No se requiere ninguna medida
con datos de Alinity PRO. correctiva.

La estabilidad del control para el ensayo (0) lote (1) nº serie (2) se ha actualizado con datos de Alinity
PRO.
1 = Lote
La estabilidad del control se ha actualizado con datos Mensaje de estado. No se requiere ninguna medida
de Alinity PRO. correctiva.

El recuento de análisis del control para el ensayo (0) lote (1) nº serie (2) se ha actualizado con datos
de Alinity PRO.
1 = Lote
El recuento de análisis del control se ha actualizado con Mensaje de estado. No se requiere ninguna medida
datos de Alinity PRO. correctiva.

Se ha eliminado la regla de reanálisis (0) para el ensayo (1) número (2) versión (3) porque se han
eliminado todos los ensayos referenciados.
0 = Regla de reanálisis
El sistema no ha podido realizar la regla de reanálisis. Instale los ensayos necesarios para completar la regla
Los ensayos necesarios no están instalados. de reanálisis. Realice el procedimiento Instalar ficheros
de ensayos, página 332.

G5-6900R07 - 2020-04-27

Se ha modificado la regla de reanálisis (0) para el ensayo (1) número (2) versión (3) porque se ha
eliminado un ensayo necesario para esta regla.
El sistema no ha podido realizar la regla de reanálisis. Instale los ensayos necesarios para completar la regla
Se han borrado los ensayos necesarios. de reanálisis. Realice el procedimiento Instalar ficheros
de ensayos, página 332.

La información de inventario del cartucho de reactivos para el ensayo (0) lote (1) nº serie (2) es
cuestionable. No se registrará el cartucho para compartir el inventario.
1 = Lote
El registro del inventario no es válido para los cartuchos Es necesario registrar manualmente el inventario de
de reactivos indicados: estos cartuchos de reactivos.
• Un conjunto de reactivos de dos cartuchos no
concuerda con el conjunto de Alinity PRO.
• El cartucho de reactivos se ha cargado en
analizador diferente y no se ha registrado su
descarga.

La información de inventario del calibrador para el ensayo (0) lote (1) nº serie (2) es cuestionable. No
se registrará el calibrador para compartir el inventario.
1 = Lote
El registro del inventario no es válido para el calibrador El lote del calibrador necesita un registro manual del
indicado: inventario.
• El número de serie del frasco del calibrador no
concuerda con el número de serie de Alinity PRO.
• El calibrador se ha cargado en otro analizador y no
se ha registrado la descarga del calibrador.

G5-6900R07 - 2020-04-27

La información de inventario del control para el ensayo (0) lote (1) nº serie (2) es cuestionable. No se
registrará el control para compartir el inventario.
1 = Lote
El registro del inventario no es válido para el control El lote del control necesita un registro manual del
indicado: inventario.
• El número de serie del frasco del control no
concuerda con el número de serie de Alinity PRO.
• El control se ha cargado en otro analizador y no se
ha registrado la descarga del control.

Petición de calibración automática fallida para conjunto de calibradores (0) lote (1) nivel (2).
2 = Nivel del calibrador
Se ha producido un fallo en la petición de calibración Se pueden utilizar otros mensajes relacionados con
del conjunto de calibradores indicado. este mensaje para determinar la medida correctiva

El conjunto de calibradores (0) lote (1) ha caducado.
El lote del calibrador ha caducado. • Utilice un lote de calibradores diferente.
• Configure un lote de calibradores nuevo. Realice
el procedimiento Crear un lote principal de
calibradores nuevo (c‑series), página 316 o Crear
un lote principal de calibradores nuevo (i‑series),
página 319.

G5-6900R07 - 2020-04-27

La ID de usuario (0) ha rechazado la calibración manualmente.
El usuario ha rechazado manualmente una calibración. Mensaje de estado. No se requiere ninguna medida
correctiva.

El lote del calibrador no concuerda.
La petición del calibrador con concuerda con el número Cree la petición de calibración utilizando el número de
de lote del vial del calibrador. lote correcto. Realice el procedimiento Creación de una
petición de calibración, página 706.

No se pudo procesar el análisis. No hay calibradores o controles cargados que estén disponibles para la
ID de gradilla (0).
Los viales de calibradores o controles cargados en el 1. Retire la gradilla de viales si está cargada en
sistema tienen el estado Vacío o Caducado. el carrusel de reactivos o retírela del gestor de
2. Sustituya los viales vacíos o caducados con viales
de calibradores o controles nuevos. Realice los
procedimientos Preparación y carga de viales de
calibradores y controles en gradillas de viales para
el almacenamiento en el sistema, página 643 y
Carga de gradillas en el gestor de reactivos y
Se ha producido un error de aspiración en uno o varios 1. Retire la gradilla de viales si está cargada en
viales y el estado del vial es Error DNL. el carrusel de reactivos o retírela del gestor de
2. Elimine todas las burbujas o la espuma de la
muestra con una pipeta o un palillo desechables
limpios.

G5-6900R07 - 2020-04-27

El vial cargado en el sistema (0) está (1).
1 = Estado del vial
El volumen del vial cargado en el sistema indicado está Verificar los datos del inventario de viales, página 607.
casi vacío.

No se pudo procesar el análisis. Hay un error en la fórmula (0) para el ensayo calculado.
0 = Fórmula del ensayo calculado
La fórmula del ensayo calculado no es correcta. Compruebe la fórmula configurada para el ensayo
calculado. Realice el procedimiento Crear un ensayo
calculado, página 307.

No se pudo crear la petición del control. El lote (0) o nivel (1) del control no son válidos.
0 = Lote de control
El lote o el nivel del control leídos no se han Configure el control para el número de lote y el nivel.
configurado. Realice el procedimiento Crear manualmente un lote de
control de calidad nuevo, página 357.

Los análisis restantes para el ensayo (0) lote (1) nº serie (2) se han actualizado con datos de Alinity
PRO.
1 = Lote
Los análisis restantes se han actualizado con datos de Mensaje de estado. No se requiere ninguna medida
Alinity PRO. correctiva.

G5-6900R07 - 2020-04-27

(0) lote (1) nº serie (2) tiene datos para compartir inventario que no son válidos. No se registrará el
material para compartir el inventario.
0 = Nombre del calibrador o control
1 = Lote del calibrador o control
El registro del inventario no es válido para el calibrador Registre manualmente el inventario del calibrador o
o control indicado: control.
• El registro del inventario no es válido para el
calibrador o control indicado.
• El número de serie del frasco del calibrador o
control no concuerda con el número de serie del
frasco de Alinity PRO.

La estabilidad de (0) lote (1) nº serie (2) se ha actualizado con los datos de inventario compartido de
Alinity PRO.
La estabilidad del calibrador o control se ha actualizado Mensaje de estado. No se requiere ninguna medida
con datos de Alinity PRO. correctiva.

Los análisis restantes para (0) lote (1) nº serie (2) se han actualizado con datos de Alinity PRO.
Los análisis restantes del calibrador o control se han Mensaje de estado. No se requiere ninguna medida

Se ha actualizado el estado de (0) lote (1) nº serie (2). Estado (3) estabilidad (4).

G5-6900R07 - 2020-04-27

3 = Estado
4 = Estabilidad
Se ha actualizado el estado de la caducidad o la Mensaje de estado. No se requiere ninguna medida
estabilidad del calibrador o control con datos de Alinity correctiva.
PRO.

Se ha eliminado la regla de reanálisis (0) para el ensayo (1) número (2) versión (3). No hay ningún
ensayo referenciado instalado.
0 = Nombre de la regla de reanálisis
La regla de reanálisis se ha eliminado. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha eliminado el ensayo (0) de la regla de reanálisis (1) para el ensayo (2) número (3) versión (4). El
ensayo referenciado ya no está instalado.
0 = Nombre del ensayo referenciado
Se ha eliminado un ensayo referenciado de una regla Mensaje de estado. No se requiere ninguna medida
de reanálisis. correctiva.

Se ha reducido el tiempo de estabilidad en el sistema a (1) para el conjunto de calibración (0).
0 = Tiempo de estabilidad en el sistema
1 = Nombre del conjunto de calibración

G5-6900R07 - 2020-04-27

El usuario ha modificado el tiempo de estabilidad en el Mensaje de estado. No se requiere ninguna medida
sistema de un conjunto de calibración. correctiva.

Calibración caducada para el ensayo (0) lote (1) en el módulo (2).
1 = Lote
2 = Módulo
La calibración ha excedido la fecha de caducidad para Vuelva a calibrar el lote del reactivo.
el ensayo.

Calibración fallida para el ensayo (0) lote (1) en el módulo (2).
1 = Lote
2 = Módulo
Se ha utilizado el calibrador equivocado o el calibrador 1. Coloque viales nuevos de calibradores en gradillas
se ha cargado de forma incorrecta. o calibradores nuevos en copas o tubos de
muestra limpios. Compruebe que los viales estén
Los calibradores no funcionan de la forma prevista. 1. Abra nuevos frascos o viales de calibradores.
El reactivo no funciona de la forma prevista. 1. Cargue un cartucho de reactivos nuevo. Realice el

reactivos y muestras (RSM), página 615

No existe ninguna calibración para el ensayo (0) lote (1) en el módulo (2).
1 = Lote
2 = Módulo

G5-6900R07 - 2020-04-27

No hay ninguna calibración activa para el ensayo en el Calibre el ensayo para el lote especificado en el
módulo. módulo.

Cartucho (0) en posición del carrusel de reactivos (1) vacío.
0 = Cartucho de reactivo
El cartucho de reactivos necesario está vacío y no hay Cargue un cartucho de reactivos nuevo para el ensayo
otros cartuchos cargados en el carrusel de reactivos necesario. Realice el procedimiento Carga de cartuchos
para este ensayo. en el gestor de reactivos y muestras (RSM), página 615

El volumen del cartucho de reactivo en las posiciones del carrusel de reactivos (3) es bajo. El recuento
de análisis restantes es (2).
2 = Análisis restantes
Los análisis restantes para el cartucho de reactivos son Cargue un cartucho de reactivos nuevo para el ensayo
bajos. necesario. Realice el procedimiento Carga de cartuchos
en el gestor de reactivos y muestras (RSM), página 615

Los fallos del control para el ensayo (0) control (1) lote (2) nivel (3) en el módulo (4) han sido borrados
por la ID de usuario (5). Comentario (6).
2 = Lote de control
4 = Módulo
6 = Comentario
El usuario ha eliminado los fallos de control de los Mensaje de estado. No se requiere ninguna medida
ensayos indicados. correctiva.

G5-6900R07 - 2020-04-27

Se ha modificado la configuración de las posiciones de cal / QC en el sistema. Hay al menos una
posición del carrusel de reactivos con un cartucho de reactivos o gradilla cargados.
Las posiciones de Cal y QC en el sistema configuradas Descargue el cartucho de reactivos o la gradilla que
están ocupadas por un cartucho de reactivos o una está ocupando las posiciones reservadas. Realice los
gradilla. procedimientos Descarga de reactivos del gestor de
reactivos y muestras (RSM), página 651 y Carga de
página 615).

El material (0) (1) ha caducado.
0 = Material del vial
El material del vial ha caducado. Cargue material del vial nuevo. Realice el procedimiento
controles en gradillas de viales para su uso inmediato,
página 663

No se pudo eliminar el ensayo (1) número (0) versión (2). El estado del analizador debe ser
Desconectado, Detenido o En espera.
El usuario ha intentado eliminar un ensayo pero el Lleve el estado del analizador a En espera, Detenido o
analizador no estaba en el estado adecuado. Desconectado para eliminar un ensayo.

Calibración automática cancelada. Calibración programada para el conjunto de calibradores (0) lote (1)
nivel (2) durante el procesamiento de una serie.
0 = Nombre del conjunto de calibradores
1 = Número del lote del calibrador

G5-6900R07 - 2020-04-27

La calibración automática del conjunto de calibradores, • Complete el procesamiento de la serie y vuelva a
con el número de lote y el nivel indicados se programó solicitar la calibración.
durante el procesamiento de una serie. • En el caso de que la calibración se requiera
inmediatamente, interrumpa el procesamiento de la
serie y solicite la calibración.

No se pudo procesar el análisis. El ensayo ha excedido la estabilidad en el sistema.
Los viales del control cargados en el sistema han Cargue nuevos viales de control. Realice el
excedido la estabilidad en el sistema. procedimiento Preparación y carga de viales de
calibradores y controles en gradillas de viales para el
almacenamiento en el sistema, página 643.

No se pudo instalar el ensayo (0) número (1) versión (2). La versión anterior (4) incluía la unidad de
resultado (3).
3 = Unidad del resultado
4 = Versión del ensayo anterior
El usuario ha intentado instalar un ensayo cuya versión Póngase en contacto con el Centro de Asistencia
anterior incluía una unidad de resultado adicional. Técnica de Abbott. Indique lo que intentaba realizar

No se pudo calcular el resultado. Más de un módulo ha procesado los componentes del cálculo.
Los componentes de un control de ensayo calculado 1. Compruebe que los componentes de la petición
no se han procesado en el mismo módulo de de control se procesen en el mismo módulo de
procesamiento. procesamiento.
2. Vuelva a procesar el control del ensayo calculado.

G5-6900R07 - 2020-04-27


El intervalo de tiempo ha caducado para el control (0) lote (1) nivel (2) del ensayo (3). Cargue el control
especificado.
1 = Lote de control
Ha caducado el intervalo de tiempo para el control. Cargue viales de controles. Realice el procedimiento
página 663.

Se ha excedido el intervalo del recuento de análisis para el control (0) lote (1) nivel (2) del ensayo (3).
Cargue el control especificado.
1 = Lote de control
El intervalo del recuento de análisis para el control ha Cargue viales de controles. Realice el procedimiento
excedido el límite configurado. Preparación y carga de viales de calibradores y
página 663.

No se pudo procesar el análisis. Se necesita el calentador de inducción pero el hardware requerido no
está presente en el módulo.
Se ha solicitado un análisis para un ensayo que 1. Compruebe que el calentador de inducción no está
requiere el calentador de inducción, pero este hardware instalado en el módulo de procesamiento. Consulte
no se ha instalado en el módulo de procesamiento.

G5-6900R07 - 2020-04-27

Copa de lavado del calentador de inducción
(Alinity i), página 123.
2. Póngase en contacto con la Asistencia Técnica
para instalar el calentador de inducción en el

Se ha deshabilitado (0) número (1) versión (2) en el módulo (3) por falta de hardware o hardware no
compatible.
3 = Identificación del módulo
Un ensayo instalado y habilitado en el módulo de 1. Si el ensayo se cargó por error en el módulo de
procesamiento requiere el calentador de inducción, pero procesamiento, realice el procedimiento Desinstalar
este componente no se ha instalado en el módulo de ficheros de ensayos, página 334.
procesamiento o el hardware no es compatible con el
2. Si el ensayo no se cargó por error en el módulo de
calentador de inducción.
procesamiento, realice estos pasos:
a. Asegúrese de que el ensayo instalado
requiere el calentador de inducción. Para
obtener más información, consulte las
instrucciones de uso del reactivo específicas
del ensayo.
b. Póngase en contacto con la Asistencia
Técnica para instalar el calentador de
inducción en el módulo de procesamiento.
c. Asegúrese de volver a habilitar el ensayo tras
la instalación.


No se pudo procesar el análisis. No hay pico de señal.
Hay burbujas en el conducto de la solución activadora. Realice la opción Purgar y cebar cabezales del
procedimiento de diagnóstico de fluidos-lavado 1200
Purgado y cebado de los fluidos (i‑series), página 930
para las soluciones preactivadora y activadora.

G5-6900R07 - 2020-04-27

El sensor de nivel de la solución activadora está Sustituya el sensor de nivel de la solución activadora en
agrietado o tiene fugas. caso necesario. Realice el procedimiento Sustitución del
página 1048.
Las conexiones de los conductos de la solución Apriete las conexiones de los conductos de la solución
activadora están sueltas. activadora.
La dispensación de la solución activadora es Realice el procedimiento de diagnóstico de fluidos-
inadecuada. lavado 1211 Exactitud y precisión de la solución
activadora (i‑series), página 934.

No se pudo calcular el resultado. La desviación del voltaje de la solución de referencia ICT excede
3mV.

G5-6900R07 - 2020-04-27

Las válvulas de control ICT no están conectadas Ajuste las conexiones de las jeringas de 1 mL en la
de aspiración ICT.
fugas. página 890.
muestras).
página 981.
página 594.
Purgado de la copa de solución de referencia ICT


Se ha detectado el número máximo de errores de lectura en el módulo.
Hay burbujas en el conducto de la solución Realice la opción Purgar y cebar cabezales del
preactivadora o activadora. procedimiento de diagnóstico de fluidos-lavado 1200
Purgado y cebado de los fluidos (i‑series), página 930
para las soluciones preactivadora y activadora.

G5-6900R07 - 2020-04-27

página 1048.
Las conexiones del conducto de la solución Apriete las conexiones del conducto de las soluciones
preactivadora o activadora están flojas. preactivadora y activadora.
Los conjuntos de los conductos de las soluciones 1. Vacíe los depósitos. Enjuague los depósitos y
el exceso de agua.
3. Realice la opción Purgar y cebar cabezales del
procedimiento de diagnóstico de fluidos-lavado
1200 Purgado y cebado de los fluidos (i‑series),
página 930 para las soluciones preactivadora y
activadora.
El sensor de nivel de la solución preactivadora o 1. Ajuste el sensor de nivel en la botella de la

activadora no se ha instalado correctamente. solución preactivadora o activadora de forma que
2. Realice la opción Purgar y cebar cabezales del
página 930 para las soluciones preactivadora y
activadora.
El volumen de la solución preactivadora o activadora es Sustituya la solución preactivadora o activadora y

demasiado bajo. actualice el inventario.

G5-6900R07 - 2020-04-27

Punto de control excluido por el sistema por encontrarse fuera del límite de desviación estándar (0)
para el ensayo (1) número (2) control (3) lote (4) nivel (5) en el módulo (6).
0 = Intervalo de desviación estándar
4 = Lote de control
El punto de control excluido para el lote de control es 1. Consulte Controles fuera del intervalo de valores
superior al límite de desviación estándar del valor medio aceptable (c‑series), página 1503 en los problemas
configurado. observados en los resultados de las muestras
correctiva.

El módulo se ha detenido. Se ha excedido el número máximo de errores de lectura óptica.
Se han detectado once errores de lectura óptica para el 1. Revise los registros del sistema para el código
código de mensaje 1196 y las excepciones 1072, 1402 de mensaje 1196 y las excepciones de los
y 1403 para 100 análisis. análisis 1072, 1402 y 1403, que se produjeron al
mismo tiempo que el mensaje. Realice la medida


No se pudo calibrar el ensayo (0) con el calibrador cargado en ID de gradilla (1) posición (2). Se ha
excedido la estabilidad del ensayo en el sistema.

G5-6900R07 - 2020-04-27

2 = Posición
Un ensayo del conjunto de calibradores ha excedido la Cargue un vial nuevo del calibrador en el sistema.
estabilidad en el sistema. Realice los procedimientos Preparación y carga de
viales de calibradores y controles en gradillas de viales
para el almacenamiento en el sistema, página 643 y
(RSM), página 611.

No se pudo procesar el análisis. Se ha excedido la estabilidad del ensayo en el sistema para el conjunto
de calibradores.
Un ensayo del conjunto de calibradores ha excedido la Cargue un vial nuevo del calibrador en el sistema.
estabilidad en el sistema. Realice los procedimientos Preparación y carga de
viales de calibradores y controles en gradillas de viales
para el almacenamiento en el sistema, página 643 y
(RSM), página 611.

El material (0) para ensayo (1) es necesario para completar el proceso de cambio de lote de la solución
de referencia ICT. Cargue el material necesario.
0 = Tipo de material
El calibrador o el material de control ICT no está Cargue el calibrador o el material de control ICT
cargado en el sistema y es necesario para completar el necesario para completar la calibración o el control.
proceso de cambio de lote de la solución de referencia Realice el procedimiento Carga de gradillas en el gestor
ICT. de reactivos y muestras (RSM), página 611.

Se han invalidado las calibraciones del ensayo ICT como parte del proceso de cambio de lote de la
solución de referencia ICT en el módulo (0). No se programarán más ensayos ICT.
0 = Módulo

G5-6900R07 - 2020-04-27

Durante el proceso de cambio de lote, el inventario Mensaje de estado. No se requiere ninguna medida
de botellas del depósito de la solución de referencia correctiva.
ICT ha alcanzado el límite interno configurado. Las
calibraciones ICT se invalidan y no se programan más
ensayos ICT.

Se ha producido una discrepancia de inventario de solución de referencia ICT durante el proceso de
cambio de lote en el módulo (0).
0 = Módulo
Durante el proceso de cambio de lote, el inventario Mensaje de estado. No se requiere ninguna medida
de la solución de referencia ICT en el sistema no correctiva.
concuerda con el inventario disponible en el depósito.
Esta discrepancia puede retrasar la transferencia de la
solución de referencia ICT un máximo de 20 minutos.

Calibración fallida para el ensayo (0) número (1). (2).
2 = Nombre de la verificación de validez
Se ha utilizado el calibrador equivocado o el calibrador Coloque calibradores nuevos en copas o tubos de
se ha cargado de forma incorrecta. muestras limpios. Compruebe que los calibradores estén
Los tapones de repuesto de los calibradores se han Una vez abiertos los viales de los calibradores, selle
reutilizado. los viales con tapones de repuesto nuevos después de
cada uso y antes de almacenarlos.
El reactivo estaba almacenado incorrectamente. Sustituya el reactivo por un equipo de reactivos que
se haya almacenado en las condiciones adecuadas.
Consulte las instrucciones de uso del ensayo
correspondiente para conocer las condiciones de
almacenamiento.
El reactivo está contaminado. Cargue un reactivo nuevo.
El reactivo no se mezcló correctamente cuando se 1. Una vez recibido, invierta suavemente el equipo
recibió. de reactivos sin abrir girándolo 180 grados, cinco
veces con la etiqueta de la banda verde mirando
hacia arriba y cinco veces con la etiqueta de la

G5-6900R07 - 2020-04-27

banda verde mirando hacia abajo. Este proceso
garantiza que el líquido cubra todos los lados
de los frascos de los cartuchos. Durante el
envío de los reactivos, se pueden asentar las
micropartículas en los septos de los cartuchos de
reactivos.
2. Consulte la documentación del ensayo para
obtener información adicional sobre el mezclado
específica de cada ensayo.
Hay burbujas en el conducto. Realice el procedimiento de diagnóstico de fluidos-

lavado 1200 Purgado y cebado de los fluidos (i‑series),
página 930.
página 1048.
Las conexiones de los conductos están sueltas. Apriete las conexiones de los conductos.
Las sondas de la zona de lavado no están asentadas Reajuste las sondas de la zona de lavado. Realice el
correctamente en el conjunto del bloque de la sonda. procedimiento Sustitución de las sondas de las zonas de
lavado (i‑series), página 1039.
El conjunto del sensor de nivel del tampón de lavado Sustitución del sensor de nivel del tampón de lavado
diluido está agrietado o tiene fugas. diluido (i‑series), página 1052.
Las sondas de la zona de lavado están dobladas o Sustitución de las sondas de las zonas de lavado
dañadas. (i‑series), página 1039.
La dispensación de tampón de lavado en las zonas de Realice el procedimiento de diagnóstico de fluidos-
lavado no es adecuada. lavado 1221 Exactitud y precisión de la zona de lavado 1
(i‑series), página 934 o 1222 Exactitud y precisión de la
zona de lavado 2 (i‑series), página 935.
La sonda de muestras no estaba colocada Realice la opción de Calibración del procedimiento de
correctamente. diagnóstico de los brazos de pipeteo 1111 Verificación
y calibración del brazo de pipeteo de muestras (i‑series),
página 923.
Las sondas del brazo de pipeteo no están rectas. Realice la opción Linealidad de la sonda del
procedimiento de diagnóstico de los brazos de pipeteo
1111 Verificación y calibración del brazo de pipeteo
de muestras (i‑series), página 923, 1112 Verificación y
calibración del brazo de pipeteo R1 (i‑series), página
923 o 1113 Verificación y calibración del brazo de
pipeteo R2 (i‑series), página 924.
La sonda no está colocada correctamente. Realice el procedimiento de diagnóstico de los brazos
de pipeteo 1111 Verificación y calibración del brazo
de pipeteo de muestras (i‑series), página 923, 1112
Verificación y calibración del brazo de pipeteo R1
(i‑series), página 923 o 1113 Verificación y calibración
del brazo de pipeteo R2 (i‑series), página 924.

G5-6900R07 - 2020-04-27

La sonda está sucia o parcialmente obstruida. • Realice el procedimiento de diagnóstico de fluidos-
(i‑series), página 930. Compruebe que los brazos
de pipeteo dispensen líquido y que no haya fugas
ni burbujas en los conductos.
• Sustituya la sonda adecuada. Realice el
procedimiento Sustitución de una sonda del brazo
de pipeteo de muestras o reactivos en el brazo de
soporte no ranurado (i‑series), página 1036.
La sonda está dañada. Sustituya la sonda adecuada. Realice el procedimiento
Sustitución de una sonda del brazo de pipeteo de
muestras o reactivos en el brazo de soporte no ranurado
La calidad del agua es inferior a la especificada. Compruebe que la pureza del agua purificada se
encuentre dentro de las especificaciones.
La aspiración o la dispensación del brazo de pipeteo es Realice el procedimiento de diagnóstico de los brazos
insuficiente. de pipeteo 1120 Exactitud y precisión de la jeringa del
brazo de pipeteo de muestras (i‑series), página 925,
1121 Exactitud y precisión de la jeringa del brazo de
pipeteo de reactivos R1 (i‑series), página 925 o 1122
Exactitud y precisión de la jeringa del brazo de pipeteo
de reactivos R2 (i‑series), página 926.
• El conjunto de la zona de lavado tiene fugas. Técnica de Abbott para resolver fallos de hardware.
• Hay electricidad estática.
• El agitador tipo Vortex ha fallado.

No se pudo procesar el análisis. Fallo de la lectura de fondo.

G5-6900R07 - 2020-04-27

página 1048.

No se pudo procesar el análisis. Fallo de lectura activada.
página 1048.
Los sensores de nivel o los conductos de las soluciones • Asegúrese de utilizar los conductos y las
preactivadora y activadora se han intercambiado. conexiones adecuadas para el sensor de nivel de
la solución genérica correspondiente.
• Realice el procedimiento Vaciar los depósitos
de las soluciones genéricas (i‑series), página
1534 o el procedimiento de diagnóstico de
fluidos-lavado 1209 Vaciado de los depósitos de
soluciones genéricas (i‑series), página 933 para
vaciar los depósitos de las soluciones activadora
y preactivadora.
• Realice el procedimiento de diagnóstico de
fluidos-lavado 1200 Purgado y cebado de los
fluidos (i‑series), página 930 para las soluciones
activadora y preactivadora.

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. Fallo de lectura final.
El sensor de nivel no se ha instalado correctamente. 1. Ajuste el sensor de nivel en la botella de la
solución preactivadora o activadora de forma que

almacenamiento.
reactivos.

página 930.
página 1048.

G5-6900R07 - 2020-04-27


Calibración fallida para el ensayo (0) número (1). Coeficiente de correlación fuera de márgenes.

Calibración fallida para el ensayo (0) número (1). La ordenada en el origen está fuera de márgenes.

Calibración fallida para el ensayo (0) número (1). La lectura final de Cal 1 o Cal 2 está por debajo de
las especificaciones.

G5-6900R07 - 2020-04-27


La calibración para el ensayo (1) lote de reactivo (2) en el módulo (3) caduca en (0) horas.
0 = Número de horas
2 = Lote
3 = Módulo
La calibración caduca en el número de horas 1. Prepare y cargue los calibradores adecuados en
especificado. una gradilla. Realice el procedimiento Preparación
y carga de viales de calibradores y controles en
gradillas de viales para su uso inmediato, página
663.
2. Cargue la gradilla en el gestor de reactivos
y muestras. Realice el procedimiento Carga de
gradillas en el gestor de reactivos y muestras
(RSM), página 611.

No se pudo procesar el análisis. Los calibradores no se han cargado en las posiciones definidas en la
petición de calibración.
Se ha creado una petición de calibración manual, pero Cargue los calibradores en las posiciones adecuadas
los calibradores no se han cargado en las posiciones definidas por la petición de calibración manual.
adecuadas de la gradilla.

No se puede procesar el conjunto de calibradores (0) lote (1) nivel (2). Los calibradores no se
han cargado en las posiciones definidas en la petición de calibración existente para el conjunto de
calibradores.
0 = Nombre del conjunto de calibradores
1 = Número del lote del calibrador

G5-6900R07 - 2020-04-27

Se ha creado una petición de calibración manual y • Cargue los viales de calibradores en las posiciones
los calibradores no se han cargado en las posiciones adecuadas de la gradilla de viales definidas en la
adecuadas de la gradilla de viales. petición de calibración manual.
• Elimine la petición de calibración manual. Realice
el procedimiento Eliminar un análisis de una
petición de muestra, página 711.

Calibración fallida para el ensayo (0) número (1). Error de configuración del ensayo.
El volumen combinado de muestra y reactivo es inferior Si el ensayo utiliza un punto de lectura fotométrica
a 80 μL en un tiempo de lectura definido. inferior a 19, durante cualquier tiempo de lectura
definido, compruebe que el volumen combinado de
muestra y reactivo definido para la muestra o la muestra
diluida, el reactivo R1 o el agua R1 es superior o igual a
80 μL.
El ensayo se ha configurado sin un conjunto de 1. Seleccione o configure un conjunto de calibradores
calibradores cuando se había definido uno con para el ensayo.
anterioridad.
2. Vuelva a calibrar el ensayo.
La configuración de un ensayo se ha definido Compruebe que los ajustes del ensayo se hayan
incorrectamente. configurado correctamente. Consulte Editar los ajustes
de calibración de los parámetros de los ensayos
(c‑series fotométricos), página 295.

Calibración fallida para el ensayo (0) número (1). Error de convergencia.
Hay burbujas o espuma en la superficie de la muestra. Elimine todas las burbujas o la espuma de la muestra
con una pipeta o un palillo desechables limpios.
Se ha utilizado el calibrador erróneo o el calibrador se 1. Cargue el calibrador correcto.
ha cargado de forma incorrecta.
El modo de reacción no se ha definido bien. Seleccione el modo de reacción adecuado.

El sistema de dispensación no funciona correctamente. Compruebe que los componentes de dispensación
funcionan correctamente.

G5-6900R07 - 2020-04-27


Calibración fallida para el ensayo (0) número (1).
El parámetro del ensayo requerido no se ha definido Compare los siguientes ajustes de los parámetros
para un ensayo c‑series. del ensayo con los ajustes predeterminados para
determinar a qué parámetro le falta un valor:
• Todos los cuadros de texto de valores de
los calibradores (incluyendo la concentración de
blanco y de agua)
• Límite inferior del intervalo de absorbancia del
blanco
• Límite superior del intervalo de absorbancia del
blanco
• Factor de calibración esperado
• Tolerancia del factor de calibración esperada (%)
• Límite inferior del intervalo de amplitud de
absorbancia
• Límite superior del intervalo de amplitud de
absorbancia
Error de software. Si el error persiste, póngase en contacto con la
Asistencia Técnica. Indique lo que intentaba realizar

Calibración fallida para el ensayo (0) número (1). La desviación del calibrador es demasiado grande.
Hay burbujas en la copa de muestra del calibrador. Elimine las burbujas de la copa de muestra.

G5-6900R07 - 2020-04-27

El calibrador no funciona de la forma prevista. Cargue un calibrador nuevo.

Calibración fallida para el ensayo (0) número (1). El ajuste máximo de la curva es demasiado grande.
Se ha utilizado el calibrador erróneo o el calibrador se 1. Cargue el calibrador correcto en el orden
ha cargado de forma incorrecta. adecuado.


Calibración fallida para el ensayo (0) número (1). Factor de calibración fuera de márgenes.
Los valores de concentración de los calibradores no se Compruebe que se utilicen los valores correctos para el
han definido correctamente. número de lote del calibrador.
Los calibradores han estado en el sistema durante un Cargue calibradores nuevos en copas o tubos de
largo período de tiempo. muestras limpios.

G5-6900R07 - 2020-04-27

Se deben volver a evaluar los valores del factor de Si el laboratorio necesita volver a evaluar el factor de
calibración esperado o del porcentaje de tolerancia del calibración esperado, realice los pasos siguientes:
factor de calibración esperada. 1. Recopile los valores de los factores de calibración
de múltiples curvas de calibración o revise
los informes de detalles de las curvas de
calibración del historial curvas recientes. (Un
estudio minucioso requiere múltiples cartuchos y
múltiples lotes de reactivos.) Durante el período
de recopilación de datos, asegúrese de que los
valores de los controles procesados con respecto
a los factores de calibración están dentro de los
intervalos aceptables y no muestran tendencias ni
desplazamientos.
2. Determine la media de los factores de calibración
aceptables e introdúzcala en el cuadro de texto
Factor de calibración esperado.
3. Si la media del factor de calibración esperado
es correcta y los valores de los controles
se encuentran dentro del intervalo aceptable,
considere aumentar ligeramente el porcentaje de
tolerancia del factor de calibración esperada.


Calibración fallida para el ensayo (0) número (1). La pendiente está fuera de los márgenes definidos.
muestras).
Se ha utilizado el calibrador erróneo o el calibrador se 1. Cargue el calibrador correcto en el orden
ha cargado de forma incorrecta. adecuado.

G5-6900R07 - 2020-04-27

La sonda ICT no está conectada correctamente. Apriete las conexiones del conducto en la parte superior
del módulo ICT y en la parte superior de las jeringas de
de aspiración ICT.
fugas. página 890.
página 981.

Calibración fallida para el ensayo (0) número (1). Número insuficiente de replicados para la calibración.
No se ha completado el número necesario de replicados Revise el mensaje específico para determinar el motivo
de un calibrador debido a un error. del error de los replicados del calibrador. Consulte la
medida correctiva para el mensaje concreto.

Calibración fallida para el ensayo (0) número (1). Cálculo matemático incorrecto.

G5-6900R07 - 2020-04-27



Calibración fallida para el ensayo (0) número (1). Absorbancia del blanco fuera de márgenes.
El calibrador no funciona de la forma prevista si Cargue un calibrador nuevo.
el calibrador blanco se ha definido para utilizar un
calibrador con cero concentración en lugar de agua.
Las cubetas están sucias. Realice el procedimiento de diagnóstico de los
página 974.

G5-6900R07 - 2020-04-27


Calibración fallida para el ensayo (0) número (1). Amplitud definida fuera de márgenes.
Hay burbujas en la copa de muestra del calibrador. Elimine las burbujas de la copa de muestra.


Calibración fallida para el ensayo (0) número (1). La pendiente es demasiado baja.
muestras).

G5-6900R07 - 2020-04-27

de aspiración ICT.
fugas. página 890.
página 981.

Calibración fallida para el ensayo (0) número (1). No se completaron los resultados para todos los
niveles del calibrador.
No se ha completado el número necesario de replicados Revise el mensaje específico del fallo de los
de un calibrador debido a un error. replicados del calibrador. Realice la acción correctiva

Calibración fallida para el ensayo (0) número (1). Concentración fuera de márgenes para el índice ICT.

G5-6900R07 - 2020-04-27

Se ha utilizado el calibrador index incorrecto para la Cargue el calibrador correcto.
calibración.
El calibrador index no funciona de la forma prevista. Cargue viales de calibradores nuevos.
La concentración o el intervalo index no se han definido Defina la concentración y el intervalo index correctos en
correctamente. los parámetros del ensayo.

Calibración fallida para el ensayo (0) número (1). Número insuficiente de replicados para la calibración.
No se ha completado el número necesario de replicados Revise el mensaje específico del fallo de los
de un calibrador debido a un error. replicados del calibrador. Realice la acción correctiva

No se pudo realizar la calibración de ajuste. No hay una calibración completa para el ensayo (0) número
(1) versión (2) lote de reactivo (3).
No hay una calibración completa para el ensayo Realizar una calibración completa. Realice el
especificado. procedimiento Creación de una petición de calibración,
página 706.
Códigos de mensajes de diagnóstico y mantenimiento (2000-2999)

2050, página 1226
2057, página 1227
2058, página 1227
2059, página 1227

G5-6900R07 - 2020-04-27
2060, página 1227

2062, página 1228
2075, página 1228
2076, página 1229
2077, página 1229
2081, página 1229
2082, página 1230
2083, página 1230
2084, página 1230
2085, página 1230
2087, página 1231
2089, página 1231
2090, página 1231
2091, página 1232
2093, página 1232
2094, página 1233
2095, página 1233
2096, página 1233
2100, página 1233
2101, página 1234
2102, página 1234
2103, página 1234
2104, página 1235
2105, página 1235
2121, página 1235
2122, página 1235
2123, página 1236
2124, página 1236
2125, página 1237
2500, página 1237
2501, página 1237
2502, página 1238
2503, página 1238
2505, página 1238
2506, página 1238
2507, página 1239
2509, página 1239
2510, página 1239
2511, página 1240
2512, página 1240
2513, página 1240
2514, página 1240

G5-6900R07 - 2020-04-27
2515, página 1241

2516, página 1241
2517, página 1241
2518, página 1241
2519, página 1242
2520, página 1242
2521, página 1243
2522, página 1243
2523, página 1244
2524, página 1244
2525, página 1244
2526, página 1244
2527, página 1245
2528, página 1245
2529, página 1245
2530, página 1246
2531, página 1246
2532, página 1246
2533, página 1247
2534, página 1247
2535, página 1247
2536, página 1248
2537, página 1248
2538, página 1248
2539, página 1249
2558, página 1249
2559, página 1249
2560, página 1249
2561, página 1250
2562, página 1250

Petición de procesamiento denegada. No hay suficiente inventario de suministros.
No hay suficiente inventario para procesar los análisis. Cargue los elementos del inventario necesarios en
el sistema y actualice el inventario. Realice el
El depósito del tampón de lavado diluido está vacío. El correctiva correspondiente al mensaje.
analizador no pudo diluir el tampón de lavado. • Póngase en contacto con el Centro de Asistencia
hardware.

G5-6900R07 - 2020-04-27

La botella de residuos de alta concentración está llena.
La botella de residuos de alta concentración está llena. Vaciado de la botella de residuos de alta concentración y
actualización del inventario (c‑series), página 599.
El sensor de flotación de la botella de residuos de alta Realice el procedimiento de mantenimiento cuatrimestral
concentración está sucio. 5835 Chequeo y limpieza del sensor de residuos de alta
concentración (c‑series), página 891.
El cable del sensor de flotación está mal conectado. Reajuste el cable del sensor de flotación en el módulo y
en la botella de residuos de alta concentración.
Se ha producido un fallo del cable del sensor de Sustituya el cable del sensor de flotación.
flotación.
Se ha producido un fallo sel sensor de flotación. Sustituya la botella de residuos de alta concentración.

Solución de lavado alcalina vacía.
El depósito y la botella de la solución de lavado alcalina Sustituya la botella de la solución de lavado alcalina.
están vacíos. Realice el procedimiento Sustitución de las soluciones

Solución de lavado ácida vacía.
El depósito y la botella de la solución de lavado ácida Sustituya la botella de solución de lavado ácida. Realice
están vacíos. el procedimiento Sustitución de las soluciones genéricas
y actualización del inventario, página 594.

El conducto de evacuación de residuos de cubetas de reacción está lleno.
El conducto de evacuación de residuos cubetas de 1. Vuelva a colocar el recipiente de residuos sólidos
reacción puede alojar aproximadamente 50 cubetas vacío en su posición.
de reacción usadas cuando el recipiente de residuos
sólidos se extrae para vaciarlo.

G5-6900R07 - 2020-04-27

2. Actualice la pantalla de los suministros en caso
necesario.


No se pudo procesar el análisis. Solución de referencia ICT vacía.
La botella de la solución de referencia ICT está vacía. Sustituya la botella de la solución de referencia ICT.
NOTA: La sustitución de un número de lote nuevo de la
solución de referencia ICT se debe realizar en el estado
En espera.

No se pudo transferir la solución de referencia ICT al depósito. (0).
0 = Error de transferencia
La botella de la solución de referencia ICT está vacía. Compruebe que la botella de la solución de referencia
ICT de la puerta esté bien colocada y que haya
suficiente líquido para una transferencia completa.
En espera.
La botella o el tapón de la solución de referencia ICT 1. Compruebe que la botella o el tapón de la solución
están dañados. de referencia ICT no estén dañados.
2. Sustitución de las soluciones genéricas y
actualización del inventario, página 594.
Las conexiones del conducto de la solución de Apriete las conexiones de los conductos de la solución
referencia ICT están flojas o tienen fugas, o el conducto de referencia ICT.
está acodado.
Las conexiones del sensor de nivel de la solución de Compruebe que las conexiones del sensor de nivel
referencia ICT están flojas. de la solución de referencia ICT estén conectadas
correctamente.

G5-6900R07 - 2020-04-27

El sensor de nivel de la solución de referencia ICT está 1. Sustituya el sensor de nivel de la solución de
dañado. referencia ICT. Realice el procedimiento Sustitución
del sensor de nivel de las soluciones genéricas
2. Para repetir la transferencia, realice el
procedimiento, Inicio del módulo de procesamiento
514.


Error de lectura del carrusel de reactivos.

El módulo ICT ha caducado.
El módulo ICT ha caducado. Sustituya el módulo ICT. Realice el procedimiento
página 981.

Petición de procesamiento denegada para módulo (1). (0) está vacío.
0 = Elemento del inventario
1 = Módulo
El elemento del inventario indicado está vacío. Cargue los elementos del inventario necesarios en

G5-6900R07 - 2020-04-27

Petición de procesamiento denegada para módulo (0). (1) está caducado.
1 = Módulo
El suministro del elemento del inventario indicado ha Cargue los elementos del inventario necesarios en
caducado. el sistema y actualice el inventario. Realice el

Fecha de caducidad actualizada para (0) a (1) en el módulo (2).
2 = Módulo
Se ha cargado un nuevo elemento del inventario en el Mensaje de estado. No se requiere ninguna medida
sistema y el inventario se ha actualizado. correctiva.
El usuario ha modificado la fecha de caducidad del Mensaje de estado. No se requiere ninguna medida
elemento del inventario indicado. correctiva.

Lote actualizado para (0) a (1) en el módulo (2).
1 = Lote actualizado
2 = Módulo
Se ha cargado un nuevo elemento del inventario en el Mensaje de estado. No se requiere ninguna medida
sistema y el inventario se ha actualizado. correctiva.
El usuario ha modificado el número de lote del elemento Mensaje de estado. No se requiere ninguna medida
del inventario indicado. correctiva.

El estado del módulo de procesamiento (0) ha cambiado a Espera. El recipiente de residuos líquidos
está lleno.

G5-6900R07 - 2020-04-27
0 = Módulo
El recipiente de residuos líquidos está lleno. Vacíe el recipiente de residuos líquidos y vuelva
a colocarlo en su sitio. Realice el procedimiento
página 594.

Nivel de (0) bajo en el módulo (1).
1 = Módulo
El nivel del elemento del inventario indicado es bajo. Cargue los elementos del inventario necesarios en

Recipiente de residuos de CR lleno en el módulo (0).
0 = Módulo
El recipiente de residuos de cubetas de reacción está Eliminación de los residuos de cubetas de reacción y
lleno. actualización del inventario (i‑series), página 600.

(0) lote (1) caducado en el módulo de procesamiento (2).
1 = Lote
2 = Módulo
El nivel del elemento del inventario indicado ha Cargue los elementos del inventario necesarios en
caducado. el sistema y actualice el inventario. Realice el
La solución genérica indicada del depósito de Vacíe el depósito de soluciones genéricas y transfiera
soluciones genéricas ha caducado. solución genérica nueva. Realice uno de los
procedimientos siguientes según la solución genérica
correspondiente:

G5-6900R07 - 2020-04-27

• Vaciar los depósitos de las soluciones genéricas
(c‑series), página 1530 o 4219 Vaciado de
los depósitos de soluciones genéricas (c‑series),
página 912
(i‑series), página 1534 o 1209 Vaciado de los
depósitos de soluciones genéricas (i‑series), página
933
• Vaciado del depósito de tampón de lavado diluido
933

Estabilidad en el sistema caducada para (0) lote (1) en el módulo (2) .
1 = Lote
2 = Módulo
La estabilidad del inventario indicado ha caducado. Cargue los elementos del inventario necesarios en
La solución genérica indicada del depósito de Vacíe el depósito de soluciones genéricas y transfiera
soluciones genéricas ha caducado. solución genérica nueva. Realice uno de los
procedimientos siguientes según la solución genérica
correspondiente:
(c‑series), página 1530 o 4219 Vaciado de
los depósitos de soluciones genéricas (c‑series),
página 912
933
• Vaciado del depósito de tampón de lavado diluido
933

Módulo ICT sustituido en el módulo (0). El módulo ICT anterior con nº serie (1) tenía un recuento de
muestras de (3) y días en el sistema (2).
0 = Módulo
1 = Número de serie del módulo ICT

G5-6900R07 - 2020-04-27
2 = Días en el sistema
3 = Recuento de muestras
Se ha completado el procedimiento de sustitución del Mensaje de estado. No se requiere ninguna medida
módulo ICT. correctiva.

Depósito (0) vacío.
0 = Depósito de la solución genérica
El depósito de la solución genérica está vacío. Sustitución de las soluciones genéricas y actualización
del inventario, página 594.

No hay ninguna botella (0) cargada en la zona de almacenamiento de soluciones genéricas.
0 = Solución genérica
El inventario de botellas de soluciones genéricas está Sustitución de las soluciones genéricas y actualización
vacío, ha alcanzado la fecha de estabilidad en el del inventario, página 594.
sistema o ha caducado.

Recipiente de residuos de CR casi lleno en el módulo (0).
El recipiente de residuos de cubetas de reacción está Eliminación de los residuos de cubetas de reacción y
casi lleno. actualización del inventario (i‑series), página 600.

No se pudo procesar el análisis. No hay suficiente volumen de solución genérica (0) o está caducada.

G5-6900R07 - 2020-04-27

El inventario de la solución genérica está vacío o Sustitución de las soluciones genéricas y actualización
caducado. del inventario, página 594.

El módulo (1) tiene una discrepancia de inventario (0). Actualice los suministros.
1 = Módulo
El inventario esperado no concuerda con el inventario En el módulo de procesamiento, repita el procedimiento
disponible debido a que se ha restaurado una base de Iniciar o reanudar el procesamiento de las muestras,
datos o se ha realizado una actividad de servicio. página 665.
El sensor de nivel de las soluciones genéricas está Sustituya el sensor de nivel correspondiente en caso
dañado. necesario. Realice el procedimiento Sustitución del
sensor de nivel de las soluciones genéricas (c‑series),
página 1020 o Sustitución del sensor de nivel de
la solución preactivadora, la solución activadora o el
tampón de lavado concentrado (i‑series), página 1048.

El módulo (1) tiene inventario vacío (0).
1 = Módulo
El inventario especificado está vacío. Cargue los elementos del inventario necesarios en

Ha caducado la garantía del módulo ICT con nº serie (1) en el módulo (0). (2) días en el sistema. (3)
muestras procesadas.
0 = Módulo
2 = Días en el sistema
3 = Muestras procesadas

G5-6900R07 - 2020-04-27

Se ha excedido el período de garantía del módulo ICT Sustituya el módulo ICT. Realice el procedimiento
de 3 meses en el sistema o de 20 000 muestras. Sustitución del módulo ICT o de la sonda ICT (c‑series),
página 981.

Inventario bajo (1) en el módulo (0). El módulo está entrando en pausa.
0 = Módulo
El elemento del inventario indicado está casi vacío. Verificación del inventario de suministros y residuos,
página 594.

Lote de solución cargada en el sistema (0) creado para (1).
0 = Lote de solución del sistema
1 = Solución del sistema
Se ha creado un número de lote nuevo para la solución Mensaje de estado. No se requiere ninguna medida
del sistema. correctiva.

Error de calibración theta en transportador del RSM.
Fallo de hardware. • Se pueden utilizar otros mensajes relacionados con
adecuada. Ver mensajes adicionales relacionados
hardware.

Error de movimiento concurrente de calibración theta en transportador del RSM.

G5-6900R07 - 2020-04-27

hardware.

Calibración fallida durante la verificación detección de líquidos en el brazo de pipeteo (0).
0 = Brazo de pipeteo
La sonda está sucia. Limpie la sonda correspondiente.
El punto de referencia para la calibración de las Limpie el punto de referencia para la calibración de las
cubetas de reacción del brazo de pipeteo está sucio. cubetas de reacción del brazo de pipeteo.
El cable de detección de nivel de líquido del brazo de Compruebe que el cable y el conducto de detección de
pipeteo está desconectado. nivel de líquido del brazo de pipeteo estén conectados
correctamente.
La conexión del conducto de la sonda tiene fugas. Limpie y apriete la conexión del conducto de la sonda.
• El cable del sensor de detección de nivel de líquido Técnica de Abbott para resolver fallos de hardware.
está suelto o desconectado.
• El conector del conducto de la sonda está dañado.
• La tarjeta de la antena de detección de nivel de
líquido está mojada.
• La tarjeta de control del brazo de pipeteo está
defectuosa.
• El cable y el conducto de detección de nivel de
líquido del brazo de pipeteo están dañados.

Transferencia (0) completada. Se han reducido los días de estabilidad de (1) a (2) debido a las
limitaciones de estabilidad del depósito.
0 = Tipo de inventario
1 = Días de estabilidad originales
2 = Días de estabilidad efectivos

G5-6900R07 - 2020-04-27

Se ha reducido el tiempo de estabilidad en el sistema Mensaje de estado. No se requiere ninguna medida
del inventario de soluciones genéricas después de que correctiva.
se completara una transferencia desde una botella de
soluciones genéricas ubicada en la puerta a un depósito
de soluciones genéricas.

Usuario (0) ha sustituido suministro para (1) lote (2) en el módulo (3).
2 = Lote
3 = Módulo
Se ha leído una botella nueva de solución genérica o Mensaje de estado. No se requiere ninguna medida
se han introducido manualmente el número de lote y la correctiva.
fecha de caducidad.

(0) (1) versión (2) desinstalado por (3).
0 = Número del procedimiento
1 = Nombre del procedimiento
2 = Versión del procedimiento
El procedimiento seleccionado se ha desinstalado. Mensaje de estado. No se requiere ninguna medida
correctiva.

No se pudo instalar (0) (1) versión (2). Ya hay instalada una versión superior.
Ya hay instalada una versión superior del procedimiento. • No se requiere ninguna medida correctiva si la
solicitud se realizó por error.
• Para instalar una versión inferior, desinstale el
procedimiento y, a continuación, instale la versión
necesaria.

G5-6900R07 - 2020-04-27

(0) (1) versión (2) instalado.
El procedimiento seleccionado se ha instalado. Mensaje de estado. No se requiere ninguna medida
correctiva.

No se pudo desinstalar (0) (1) versión (2). Procedimiento en curso.
El usuario ha intentado desinstalar un procedimiento Desinstale el procedimiento una vez que haya finalizado.
mientras éste se estaba realizando.

(0) (1) cancelado por el usuario.
El usuario ha cancelado el procedimiento. Mensaje de estado. No se requiere ninguna medida
correctiva.

No se pudo instalar (0) (1) versión (2). El procedimiento se está ejecutando.
Se ha intentado realizar una instalación mientras se Realice la instalación cuando se complete el
procesaba un procedimiento. procedimiento.

G5-6900R07 - 2020-04-27

(0) (1) fallido.
Se ha producido un mensaje de error del sistema. • Revise el mensaje del error indicado en el cuadro
Actividad o Resultados de la pantalla Ejecutar
procedimiento. Realice la acción correctiva
correspondiente al mensaje de error.
• Si el procedimiento se ha completado y no se
está procesando, se puede revisar el mensaje del
procedimiento específico en la ventana flotante
Detalles para registro de la pantalla Registros.
No se han cumplido los criterios de aceptación Corrija el problema que causó el error y repita el
especificados en el procedimiento. procedimiento.

La versión de software del sistema no es compatible. Requiere la versión (0). La versión (1) está
instalada.
0 = Versión de software necesaria
1 = Versión de software instalada
El procedimiento requiere una versión más actual del Póngase en contacto con el Centro de Asistencia
software del sistema. Técnica de Abbott. Indique lo que intentaba realizar

Procedimiento de mantenimiento definido por el usuario (0) (1) versión (2) creado por (3).
Se ha creado un procedimiento de mantenimiento Mensaje de estado. No se requiere ninguna medida
definido por el usuario. correctiva.

G5-6900R07 - 2020-04-27

Procedimiento de mantenimiento definido por el usuario (0) (1) versión (2) actualizado por (3).
Se ha actualizado un procedimiento de mantenimiento Mensaje de estado. No se requiere ninguna medida

(0) (1) versión (2) exportado a (3).
3 = Memoria USB
Se ha exportado un procedimiento de mantenimiento Mensaje de estado. No se requiere ninguna medida

Se ha pasado la fecha para uno o más procedimientos de mantenimiento. El sistema está entrando en
pausa.
Hay un procedimiento de mantenimiento pasado de Realice los procedimientos de mantenimiento pasados
fecha. de fecha.

El usuario ha excluido (0) (1) versión (2) del proceso de importación.
Se ha excluido un procedimiento de la importación. Mensaje de estado. No se requiere ninguna medida
correctiva.

G5-6900R07 - 2020-04-27

No se pudo ejecutar (0) (1) versión (2). El procedimiento se está ejecutando en el módulo (3).
3 = Módulo
El procedimiento de mantenimiento o diagnóstico ya 1. Espere a que se complete el procedimiento.
está en curso.
2. Para finalizar el procedimiento, pulse Abandonar
en la pantalla.

No se pudo ejecutar (0) (1) versión (2). El módulo (3) no tiene un estado correcto.
3 = Módulo
El módulo no tiene el estado correcto definido en el Lleve el módulo al estado correcto para realizar el
procedimiento de mantenimiento o de diagnóstico. procedimiento.

No se pudo ejecutar (0) (1) versión (2). Procedimiento en curso.
El procedimiento ya se está procesando. Mensaje de estado. No se requiere ninguna medida
correctiva.

No se pudo instalar el procedimiento. No se ha encontrado el fichero del idioma inglés o está dañado.

G5-6900R07 - 2020-04-27

El fichero del procedimiento de mantenimiento o Repita la instalación con una copia nueva del
diagnóstico está dañado. procedimiento.

Fallo al calibrar el brazo de pipeteo de muestras.
La herramienta para la alineación de cubetas no se ha Reajuste la herramienta para la alineación de los
colocado correctamente en el carrusel de reacción. segmentos de cubetas en las clavijas de alineación
del carrusel de reacción. Instale la herramienta para la
alineación de cubetas en el carrusel de reacción.
No está presente la herramienta para la alineación de Instale la herramienta para la alineación de cubetas en
cubetas. el carrusel de reacción.
La cubierta del brazo de pipeteo, el tornillo de la sonda 1. Retire la cubierta del brazo de pipeteo.
o el tornillo de la toma de tierra de la sonda están
2. Apriete el tornillo de la sonda y el tornillo de
sueltos.
tierra de la sonda con un destornillador de cabeza
ranurada.
3. Coloque la cubierta y asegúrese de que queda bien
asentada sobre el extremo del eje de la unidad de
pipeteo.
La sonda de muestras está sucia o dañada. • Limpie la sonda de muestras.

• Sustitución de la sonda de muestras (c‑series),
página 951.

Fallo al calibrar el brazo de pipeteo R1.
La cubierta del brazo de pipeteo R1, el tornillo de la 1. Retire la cubierta del brazo de pipeteo.
sonda o el tornillo de la toma de tierra de la sonda
están sueltos.

G5-6900R07 - 2020-04-27

ranurada.
pipeteo.
La sonda R1 está sucia o dañada. • Limpie la sonda R1.

• Sustitución de las sondas de reactivos (c‑series),
página 954.

Fallo al calibrar el brazo de pipeteo R2.
La cubierta del brazo de pipeteo R2, el tornillo de la 1. Retire la cubierta del brazo de pipeteo.
sonda o el tornillo de la toma de tierra de la sonda
están sueltos.
ranurada.
pipeteo.
La sonda R2 está sucia o dañada. • Limpie la sonda R2.

• Sustitución de las sondas de reactivos (c‑series),
página 954.

Fallo al calibrar el carrusel de reactivos.
Ha fallado la calibración del carrusel de reactivos. Realice el procedimiento de diagnóstico del gestor de
reactivos 4703 Chequeo del centro de suministro de
reactivos (c‑series), página 915.

G5-6900R07 - 2020-04-27


Fallo al calibrar el transportador de reactivos.

Fallo de alineación del haz de luz.

El estado del analizador es Mantenimiento. Durante la ejecución de un procedimiento, el estado del
analizador ha pasado a (0).
0 = Estado del analizador
El analizador se encuentra en el estado Mantenimiento. Mensaje de estado. No se requiere ninguna medida
correctiva.

Procedimiento (0) (1) versión (2) instalado con éxito. No se pudieron copiar los ficheros en la ubicación
interna.
El sistema no ha podido copiar el procedimiento en Póngase en contacto con el Centro de Asistencia
una unidad de disco duro interna después de haber Técnica de Abbott. Indique lo que intentaba realizar
instalado el procedimiento de una memoria USB. cuando se produjo el error.

G5-6900R07 - 2020-04-27

No se pudo instalar el fichero de biblioteca (0). Error (1).
0 = Nombre del fichero
1 = Error

Se ha producido un error (1) al procesar el paquete de actualización del sistema (0).
0 = Fichero del paquete de actualización del sistema
1 = Error
Se ha producido un error mientras se instalaba Vuelva a instalar el paquete de actualización del
el fichero del procedimiento de mantenimiento y sistema que contiene el fichero del procedimiento de
diagnóstico durante una actualización del sistema. mantenimiento y diagnóstico.

Error de calibración del brazo de pipeteo (0).
Se ha producido un fallo en la calibración del brazo de Compruebe que los puntos de referencia y la sonda
pipeteo. La sonda no está alineada. estén limpios. Realice el procedimiento de diagnóstico
de los brazos de pipeteo 1111 Verificación y calibración
del brazo de pipeteo de muestras (i‑series), página 923,
1112 Verificación y calibración del brazo de pipeteo R1
La sonda está dañada. Sustitución de una sonda del brazo de pipeteo de
Fallo de hardware. Revise el mensaje específico. Realice la acción
Póngase en contacto con el Centro de Asistencia

G5-6900R07 - 2020-04-27

Error de calibración del posicionador (0).
0 = Posicionador
hardware.

Error de calibración de toma de tierra del brazo de pipeteo (0).
hardware.

Error de calibración del brazo de pipeteo (0) en el carrusel de reactivos.
No se pudo calibrar el brazo de pipeteo. La sonda no Compruebe que los puntos de referencia y la sonda
está alineada. estén limpios. Realice el procedimiento de diagnóstico
de los brazos de pipeteo 1112 Verificación y calibración
del brazo de pipeteo R1 (i‑series), página 923 o 1113
La sonda está dañada. Sustituya la sonda del brazo de pipeteo R1 o R2.
Realice el procedimiento Sustitución de una sonda del
brazo de pipeteo de muestras o reactivos en el brazo de
Fallo de hardware. Revise el mensaje específico. Realice la acción

G5-6900R07 - 2020-04-27


Error de calibración del posicionador (0) en el carril.
0 = Posicionador
hardware.

La parte superior de la tolva de CR está vacía.
La parte superior de la tolva del cargador de cubetas de Provisión de cubetas de reacción (CR) y actualización
reacción está vacía. del inventario (i‑series), página 602.

Error de calibración del carrusel y el transportador de reactivos.
hardware.

G5-6900R07 - 2020-04-27

Chequeo de linealidad de la sonda fallido. Desviación (0).
0 = Desviación
La sonda no ha superado con éxito el chequeo de Realice el procedimiento de diagnóstico de los brazos
linealidad del procedimiento de calibración de las de pipeteo 1111 Verificación y calibración del brazo
sondas. de pipeteo de muestras (i‑series), página 923, 1112
La sonda está dañada. Sustituya la sonda. Realice el procedimiento Sustitución
de una sonda del brazo de pipeteo de muestras o
reactivos en el brazo de soporte no ranurado (i‑series),
página 1036.

No se ha encontrado el punto de referencia de calibración.
No se ha encontrado el punto de referencia de la Realice el procedimiento de diagnóstico de los brazos
calibración. de pipeteo 1111 Verificación y calibración del brazo
del brazo de pipeteo R2 (i‑series), página 924. Durante
la calibración, compruebe que todos los puntos de
referencia de la calibración se limpien con agua
(purificada o del grifo).

Fallo al calibrar el carrusel de reactivos.
Se ha producido un error de hardware. Ha fallado la Se pueden utilizar otros mensajes relacionados con
calibración del carrusel de reactivos. este mensaje para determinar la medida correctiva

G5-6900R07 - 2020-04-27

Calibración del carrusel de reactivos y el transportador de reactivos fallida.
Ha fallado la calibración del carrusel de reactivos y del Se pueden utilizar otros mensajes relacionados con
transportador de reactivos. este mensaje para determinar la medida correctiva

El brazo de pipeteo R1 ha excedido el ajuste máximo interior durante la calibración del brazo de pipeteo
R1. Ajuste (0) Intervalo (1) a (2).
0 = Valor del ajuste
1 = Ajuste mínimo
2 = Ajuste máximo
Se ha producido un fallo de calibración del brazo de Confirme que la copa de lavado del brazo de pipeteo
pipeteo de reactivos R1 en la posición de reactivos de reactivos R1 esté instalada correctamente. Repita el
interior del brazo R1. procedimiento de diagnóstico de los brazos de pipeteo
4103 Calibración del brazo de pipeteo R1 (c‑series),
página 905.

No se ha completado el lavado de las cubetas debido a un fallo de hardware o porque el usuario ha
seleccionado Detener. Realice el procedimiento 5910 Lavado de cubetas de inmediato.
El usuario ha seleccionado el botón Detener antes de Realice el procedimiento de mantenimiento según
que finalizara el lavado de las cubetas. necesidad 5910 Lavado de cubetas (c‑series), página
894.

(0) (1) versión (2) está obsoleto.

G5-6900R07 - 2020-04-27

Se ha desinstalado y eliminado un procedimiento de Mensaje de estado. No se requiere ninguna medida
mantenimiento o diagnóstico durante un inicio del correctiva.
software o una actualización del sistema.

No se puede cambiar el estado del fichero a obsoleto: (0). Se ha producido un error (1).
1 = Mensaje de error
Error de software. 1. Reinicio del sistema, página 496.
2. Si el error persiste, póngase en contacto con
la Asistencia Técnica. Indique lo que intentaba
realizar cuando se produjo el error.

Se ha producido el error (0) durante la lectura del fichero obsoleto.
0 = Mensaje de error
Códigos de mensajes relacionados con la detección del nivel de

fluidos (3000-3999)
3002, página 1254
3003, página 1254
3004, página 1255
3005, página 1255
3006, página 1256
3007, página 1256

G5-6900R07 - 2020-04-27
3008, página 1257

3009, página 1258
3010, página 1258
3011, página 1259
3012, página 1259
3013, página 1260
3014, página 1260
3019, página 1261
3020, página 1262
3021, página 1262
3022, página 1263
3023, página 1263
3033, página 1264
3034, página 1265
3035, página 1265
3036, página 1266
3037, página 1266
3038, página 1267
3039, página 1267
3041, página 1268
3042, página 1268
3043, página 1269
3044, página 1269
3045, página 1270
3046, página 1270
3047, página 1271
3048, página 1271
3049, página 1272
3050, página 1272
3051, página 1273
3052, página 1274
3058, página 1275
3059, página 1275
3060, página 1276
3201, página 1276
3202, página 1277
3203, página 1277
3213, página 1278
3214, página 1278
3215, página 1278
3302, página 1279
3303, página 1280

G5-6900R07 - 2020-04-27
3304, página 1280

3305, página 1281
3306, página 1282
3307, página 1282
3308, página 1283
3309, página 1283
3310, página 1284
3316, página 1284
3317, página 1284
3319, página 1285
3320, página 1285
3321, página 1285
3417, página 1286
3418, página 1286
3420, página 1286
3421, página 1286
3422, página 1287
3423, página 1287
3424, página 1287
3425, página 1288
3426, página 1288
3427, página 1288
3428, página 1289
3429, página 1290
3430, página 1290
3431, página 1291
3436, página 1291
3437, página 1292
3446, página 1293
3447, página 1293
3449, página 1294
3450, página 1295
3451, página 1296
3452, página 1296
3453, página 1297
3454, página 1297
3455, página 1298
3457, página 1298
3458, página 1298
3459, página 1299
3460, página 1300
3462, página 1300

G5-6900R07 - 2020-04-27
3463, página 1301

3471, página 1301
3472, página 1302
3473, página 1302
3474, página 1303
3475, página 1303
3601, página 1303
3603, página 1304
3604, página 1304
3607, página 1304
3608, página 1305
3609, página 1305
3610, página 1305
3611, página 1305
3612, página 1306
3613, página 1306
3614, página 1307
3615, página 1307
3616, página 1307
3617, página 1307
3630, página 1308
3631, página 1309
3640, página 1309
3641, página 1309
3642, página 1309
3643, página 1310
3645, página 1310
3647, página 1310
3648, página 1311
3650, página 1312
3651, página 1312
3652, página 1312
3654, página 1313
3655, página 1313
3656, página 1314
3657, página 1314
3658, página 1314
3659, página 1315
3660, página 1315
3661, página 1316
3662, página 1317
3663, página 1317

G5-6900R07 - 2020-04-27
3664, página 1318

3665, página 1318
3680, página 1319
3681, página 1319
3682, página 1319
3686, página 1320
3687, página 1320
3688, página 1321
3689, página 1321
3690, página 1321
3691, página 1322
3694, página 1322
3695, página 1323
3696, página 1323
3800, página 1323

Fallo del sensor de nivel de la solución de lavado alcalina.
El sensor de nivel de la solución de lavado alcalina no Reajuste el conector eléctrico del sensor de nivel
puede detectar el nivel de la solución genérica en el de la solución genérica y compruebe que esté bien
depósito. conectado. Ejecute la opción Chequeo del sensor del
Chequeo de los sensores de las soluciones genéricas
El sensor de nivel de la solución de lavado alcalina está Sustitución del sensor de nivel de las soluciones
dañado. genéricas (c‑series), página 1020.
1250

Fallo del sensor de nivel de la solución de lavado ácida.
El sensor de nivel de la solución de lavado ácida no Reajuste el conector eléctrico del sensor de nivel
El sensor de nivel de la solución de lavado ácida está Sustitución del sensor de nivel de las soluciones

G5-6900R07 - 2020-04-27
1250

Demasiado líquido para el brazo de pipeteo R1 en la posición (0).
0 = Posición
La sonda de reactivos está sucia. Realice el procedimiento de diagnóstico de fluidos-
lavado 4208 Lavado de sondas y mezcladores (c‑series),
página 911.
sueltos.
ranurada.
3. Vuelva a colocar la cubierta del brazo de
pipeteo. Asegúrese de que la cubierta se asienta
firmemente sobre el extremo del brazo de pipeteo
por encima del eje.
La sonda de reactivos no está alineada. Realice el procedimiento de diagnóstico de los brazos

954.
1250

No hay suficiente líquido para el brazo de pipeteo R1 en la posición (0).
0 = Posición
No hay presente ningún cartucho de reactivo o el Carga de cartuchos en el gestor de reactivos y muestras
cartucho del reactivo está vacío. (RSM), página 615.
página 911.
sueltos.
ranurada.

G5-6900R07 - 2020-04-27

por encima del eje.

954.
1250

No se ha encontrado líquido para el brazo de pipeteo R1 en la posición (0).
0 = Posición
página 911.
sueltos.
ranurada.
por encima del eje.

1250

No hay suficiente líquido para el brazo de pipeteo R2 en la posición (0).
0 = Posición

G5-6900R07 - 2020-04-27

página 911.
sueltos.
ranurada.
por encima del eje.

954.
1250

No se ha encontrado líquido para el brazo de pipeteo R2 en la posición (0).
0 = Posición
página 911.
sueltos.
ranurada.
por encima del eje.

G5-6900R07 - 2020-04-27

1250

Demasiado líquido para el brazo de pipeteo R2 en la posición (0).
0 = Posición
página 911.
sueltos.
ranurada.
por encima del eje.

954.
1250

No se pudo procesar el análisis. Cartucho de reactivos vacío o error del sensor de detección de
líquidos.
El cartucho de reactivos está vacío o se ha producido 1. Verificación del inventario del carrusel de reactivos,
un error del sensor de detección de líquidos. página 641. Si es necesario, sustituya el cartucho
de reactivos.

G5-6900R07 - 2020-04-27
1250

No se pudo procesar el análisis. Demasiado líquido para el brazo de pipeteo R1.
sueltos.
ranurada.
por encima del eje.

954.
1250

No se pudo procesar el análisis. Se ha perdido contacto con el líquido durante la aspiración con el
brazo de pipeteo R1.
página 911.
sueltos.
ranurada.

G5-6900R07 - 2020-04-27

por encima del eje.

954.
1250

brazo de pipeteo R2.
página 911.
sueltos.
ranurada.
por encima del eje.

954.
1250

Fallo del sensor de nivel de la solución de referencia ICT.

G5-6900R07 - 2020-04-27

El sensor de nivel de la solución de referencia ICT no Reajuste el conector eléctrico del sensor de nivel
El sensor de nivel de la solución de referencia ICT está Sustitución del sensor de nivel de las soluciones
1250

No se pudo procesar el análisis. No se ha encontrado líquido para el brazo de pipeteo de reactivos R1.
página 911.
sueltos.
ranurada.
por encima del eje.

954.

G5-6900R07 - 2020-04-27
1250

No se pudo procesar el análisis. No se ha encontrado líquido para el brazo de pipeteo R2.
página 911.
sueltos.
ranurada.
por encima del eje.

954.
1250

No se pudo procesar el análisis. Demasiado líquido para el brazo de pipeteo R2.

G5-6900R07 - 2020-04-27

página 911.
sueltos.
ranurada.
por encima del eje.

954.
1250

No se pudo procesar el análisis debido a un error de aspiración anterior de la muestra.
Se ha generado un error de supervisión de la presión Revise el mensaje específico. Realice la acción
durante la aspiración de la muestra para un ensayo correctiva correspondiente al mensaje.
anterior.
1250

No se pudo procesar el análisis. Demasiado líquido en la gradilla para el brazo de pipeteo de muestras.
Hay demasiado líquido en la copa o el tubo de Cargue una copa o un tubo de muestras que contenga
muestras. la cantidad adecuada de muestra. Consulte Requisitos
de volumen de las muestras, página 491.

G5-6900R07 - 2020-04-27

La sonda del brazo de pipeteo de muestras está sucia. Realice el procedimiento de diagnóstico de fluidos-
página 911.
sueltos.
ranurada.
por encima del eje.
La sonda del brazo de pipeteo de muestras no está Realice el procedimiento de diagnóstico de los brazos
alineada. de pipeteo 4102 Calibración del brazo de pipeteo de
muestras (c‑series), página 905.
La sonda del brazo de pipeteo de muestras está Sustitución de la sonda de muestras (c‑series), página
dañada. 951.
1250

Se ha producido un error DNL para (0) en el módulo (1).
0 = Solución del sistema
1 = Módulo
El nivel de las soluciones de lavado de muestras del Compruebe que haya un inventario adecuado de las
sistema es bajo o está vacío. soluciones de lavado de muestras del sistema y que
no esté caducado. Realice el procedimiento Verificación
del inventario de suministros y residuos, página 594.
La sonda de muestras está dañada. Sustitución de la sonda de muestras (c‑series), página
951.
Hay burbujas o espuma en la superficie de la solución Elimine todas las burbujas o la espuma de la solución
de lavado de muestras almacenada en el sistema. de lavado de muestras almacenada en el sistema con
una pipeta o un palillo desechables limpios.
• El sensor de supervisión de la presión (PM) está Técnica de Abbott para resolver fallos de hardware.
defectuoso.
• El cable del sensor PM está desconectado.
• La tarjeta PM está defectuosa.
1250

G5-6900R07 - 2020-04-27

No se ha encontrado líquido para brazo de pipeteo (0) en (5) posición del carrusel de reactivos (4).
5 = Ubicación
Un elemento del inventario del carrusel de reactivos Cargue un elemento del inventario del carrusel de
está vacío. reactivos nuevo.
La sonda de reactivos no está recta. Realice el procedimiento de diagnóstico de los brazos
de pipeteo 1112 Verificación y calibración del brazo de
pipeteo R1 (i‑series), página 923 o 1113 Verificación
y calibración del brazo de pipeteo R2 (i‑series), página
924.
La sonda de reactivos no está colocada correctamente. Realice el procedimiento de diagnóstico de los brazos
924.
La sonda de reactivos está dañada. Sustituya la sonda de reactivos. Realice el
procedimiento Sustitución de una sonda del brazo de
pipeteo de muestras o reactivos en el brazo de soporte
no ranurado (i‑series), página 1036.
1250

No se ha encontrado líquido en el brazo de pipeteo (0) en (5) posición del carrusel de reactivos (3).
3 = Ubicación
No hay presente ningún cartucho de reactivo o el Cargue el reactivo o sustituya el cartucho del reactivo
cartucho del reactivo está vacío. vacío.
La sonda de reactivos está sucia. Realice el procedimiento de mantenimiento semanal
2620 Limpieza manual de la sonda del brazo de pipeteo

G5-6900R07 - 2020-04-27

924.
1250

4 = Ubicación
924.
1250


G5-6900R07 - 2020-04-27
5 = Ubicación
La sonda ha descendido demasiado en el líquido Repita el análisis. Realice el procedimiento Procesar de
después del contacto inicial. nuevo un análisis o una excepción para una muestra o
1250

Se ha detectado volumen de líquido bajo en el brazo de pipeteo (0) en (5) posición del carrusel de
reactivos (4).
5 = Ubicación
924.
1250

No se pudo procesar el análisis. Se ha excedido el número máximo de errores de detección de líquidos
(DNL) o de supervisión de la presión para el cartucho de reactivos.

G5-6900R07 - 2020-04-27

Se han detectado errores de detección de líquidos Revise los registros del sistema para los mensajes
(DNL), errores de supervisión de la presión, errores de que se hayan generado al mismo tiempo que este
aspiración o restricciones de movimiento en el brazo de mensaje. Realice la medida correctiva correspondiente
pipeteo indicado. al mensaje.
1250

No se ha encontrado líquido para brazo de pipeteo (0) en (4).
4 = Ubicación
La sonda de muestras no está alineada. Realice la opción de Linealidad de la sonda del
1111 Verificación y calibración del brazo de pipeteo de
La sonda de muestras está dañada. Sustituya la sonda de muestras. Realice el
1250

5 = Ubicación
No hay copa ni tubo de muestra. Compruebe si está la copa o el tubo de muestra.
El volumen de muestra presente en la copa o el tubo no Dispense un volumen adecuado de muestra en la
es adecuado. copa o el tubo. Consulte Requisitos de volumen de las
muestras, página 491.
La sonda de muestras no está alineada. Realice la opción de Calibración del procedimiento de
diagnóstico de los brazos de pipeteo 1111 Verificación
página 923.

G5-6900R07 - 2020-04-27

1250

No hay suficiente líquido para brazo de pipeteo (0) en (5).
5 = Ubicación
La sonda de muestras no está alineada. Realice el procedimiento de diagnóstico de los brazos
pipeteo de muestras (i‑series), página 923.
1250

5 = Ubicación
La abrazadera de la sonda está suelta. Apriete la abrazadera de la sonda con la mano.
La sonda no está alineada. Ejecute la opción de Linealidad de la sonda del
1111 Verificación y calibración del brazo de pipeteo de
La sonda está dañada. Sustituya la sonda de muestras. Realice el

G5-6900R07 - 2020-04-27
1250

brazo de pipeteo (0) en (5).
5 = Ubicación
La copa o el tubo de muestra está inclinado en la Vuelva a colocar la copa o el tubo de la muestra en la
gradilla. gradilla de forma que no esté inclinado.
Hay una gota de líquido en el lateral de la copa o el Transfiera la muestra a una copa o a un tubo de
tubo de muestra. muestra nuevo.
Hay una gota de líquido en el extremo de la sonda. Apriete las conexiones del conducto de la sonda
manualmente.
1250

5 = Ubicación

G5-6900R07 - 2020-04-27

1250

2 = Ubicación
Hay burbujas, espuma o coágulos de fibrina en la Elimine las burbujas, la espuma o los coágulos de
muestra. fibrina con una pipeta o un palillo desechables limpios.
manualmente.
1250

Se ha excedido el número máximo de errores de detección de líquido (DNL) en el cartucho de reactivos
(0) ubicado en la posición del carrusel de reactivos (1).
0 = Frasco
Se han detectado errores de detección de nivel de Revise los registros del sistema para los mensajes
líquido o errores durante la supervisión de la presión que se hayan generado al mismo tiempo que este
consecutivos en el cartucho de reactivos indicado. mensaje. Realice la medida correctiva correspondiente
al mensaje.

G5-6900R07 - 2020-04-27
1250

No hay suficiente líquido para la muestra en (0).
0 = Ubicación del pipeteo
No hay copa ni tubo de muestra. Compruebe si está la copa o tubo de muestra.
El volumen de muestra presente en la copa o el tubo no Coloque la muestra adecuada en la copa o el tubo de
es adecuado. muestra.
sueltos.
ranurada.
pipeteo.
Una sonda de muestras no está correctamente Realice el procedimiento de diagnóstico de los brazos
Una sonda de muestras está dañada. Sustitución de la sonda de muestras (c‑series), página
951.
encuentre dentro de las especificaciones. Consulte
de los módulos de procesamiento (c‑series), página 476.
• El voltaje del umbral de la tarjeta del sensor de Técnica de Abbott para resolver fallos de hardware.
detección del nivel de líquido está fuera de las
especificaciones.
• El cable del sensor de detección del nivel de
líquido está defectuoso.
1250

No se ha encontrado líquido para la muestra en (0).
No hay copa ni tubo de muestra. Compruebe si está la copa o tubo de muestra.
El volumen de muestra presente en la copa o el tubo no Coloque la muestra adecuada en la copa o el tubo de
es adecuado. muestra.

G5-6900R07 - 2020-04-27

sueltos.
ranurada.
pipeteo.
951.
especificaciones.
• La tarjeta del sensor de detección del nivel de
líquido está defectuosa.
• Un conector de la tarjeta SCM está suelto.
1250

Se ha perdido contacto con el líquido durante la aspiración de la muestra en (0).
La copa o el tubo de muestra está inclinado en la Vuelva a colocar la copa o el tubo de muestra en la
gradilla. gradilla.
sueltos.
ranurada.

G5-6900R07 - 2020-04-27

pipeteo.
951.
Las conexiones del conducto de la sonda de muestras Apriete las conexiones o sustituya los conductos.
están sueltas o tienen fugas.
El conducto de la sonda de muestras está dañado. Sustitución del conducto de la sonda de muestras
1250

Hay demasiado líquido para la muestra en (0).
Hay demasiada cantidad de muestra en la copa o tubo Coloque la muestra adecuada en la copa o el tubo de
de muestra. muestra. Consulte los requisitos de volumen de muestra
específicos del ensayo.
sueltos.
ranurada.
pipeteo.
951.

G5-6900R07 - 2020-04-27

especificaciones.
• La tarjeta del sensor de detección del nivel de
líquido está defectuosa.
• Un conector de la tarjeta SCM está suelto.
1250

No se pudo procesar el análisis. No hay (0) cargada, está vacía o se ha producido un error de detección
de nivel (DNL).
0 = Solución cargada en el sistema o solución de lavado de muestras cargada en el sistema
Un cartucho de solución del sistema no está presente o Prepare y cargue un cartucho de solución del sistema
está vacío. nuevo. Realice los procedimientos Preparación de
página 615.
Se ha producido un error de detección de nivel de Prepare y cargue un cartucho de solución del sistema
líquido (DNL) para un cartucho de solución del sistema. nuevo. Realice los procedimientos Preparación de
página 615.
Una solución de lavado de muestras del sistema no está Sustitución de las soluciones de lavado de las muestras
presente o está vacía. y actualización del inventario (c‑series), página 597.
Se ha producido un error de detección de nivel de Sustitución de las soluciones de lavado de las muestras
líquido (DNL) para una solución de lavado de muestras y actualización del inventario (c‑series), página 597.
del sistema.
1250

Se ha producido un error de DNL en el cartucho de reactivos durante la iniciación o el procesamiento.

G5-6900R07 - 2020-04-27

Se ha generado un error de detección de nivel de Se pueden utilizar otros mensajes relacionados con
líquido mientras se perforaba el septo del cartucho de este mensaje para determinar la medida correctiva
reactivo indicado. adecuada. Ver mensajes adicionales relacionados con
1250

Error del sensor de nivel del inventario (0). Valor ADC actual del sensor de nivel (1), valor ADC anterior
del sensor de nivel (2) y volumen de aspiración (3).
1 = Nivel ADC actual
2 = Nivel ADC anterior
3 = Volumen de aspiración
Las conexiones del conducto del sensor de nivel de la Apriete las conexiones del conducto del sensor de nivel.
solución preactivadora o activadora están flojas o tienen
fugas.
El conducto de salida del sensor de nivel de la solución Asegúrese de que el conducto de salida del sensor de
preactivadora o activadora está aprisionado o acodado. nivel no esté aprisionado o acodado.
El sensor de nivel de la solución preactivadora o Sustituya el sensor de nivel correspondiente en caso
activadora está agrietado o dañado. necesario. Realice el procedimiento Sustitución del
página 1048.
1250

Presión alta en el desgasificador.
La presión del agua purificada de entrada es elevada o Compruebe que la presión del agua purificada de
tiene una alto contenido de gas. entrada se encuentre dentro de las especificaciones.
1250

G5-6900R07 - 2020-04-27

Error de supervisión de la presión en el brazo de pipeteo (0) durante el lavado.
El brazo de pipeteo está obstruido. Sustitución de una sonda del brazo de pipeteo de
1250

Error durante supervisión de presión en el brazo de pipeteo (0) en la ubicación (5) posición del carrusel
(3).
5 = Ubicación
El módulo de procesamiento Alinity i se encuentra a una 1. Repita el análisis.
altitud superior a 457.2 m (1 500 pies) y se ha producido
la primera aspiración de un equipo de reactivos nuevo.
Técnica de Abbott.

924.
Las conexiones del sensor de nivel del tampón de 1. Compruebe que las conexiones del sensor de nivel
lavado diluido están flojas o no están conectadas del tampón de lavado diluido estén conectadas
adecuadamente. correctamente y bien fijadas.

G5-6900R07 - 2020-04-27

1250

Error de presión de lavado en el brazo de pipeteo (3).
Error de comunicación. Reinicio del módulo de procesamiento y del gestor de
1250

Error de comunicación de supervisión de presión en el brazo de pipeteo (2).
1250

Error de supervisión de la presión en el brazo de pipeteo (0) en (5).
5 = Ubicación
El volumen de muestra presente en la copa o el tubo no Coloque la muestra adecuada en la copa o el tubo
es adecuado. de muestra. Consulte Requisitos de volumen de las

G5-6900R07 - 2020-04-27

manualmente.
1250

El nivel de líquido es demasiado alto en el acumulador de vacío y residuos.
El conducto de vacío está doblado o las conexiones del 1. Abra la puerta de las soluciones genéricas y
conducto están flojas. extraiga la bandeja de los depósitos para acceder
a la zona de los depósitos de las soluciones
genéricas.
2. Inspeccione los conductos del acumulador de vacío
y las conexiones de estos conductos.
3. Compruebe que las conexiones de los conductos
del acumulador de vacío estén apretadas y que los
conductos no estén acodados.
4. Inspeccione los conductos del vacío y sus
conexiones, que se encuentran situados justo
enfrente de la zona de almacenamiento de
residuos de cubetas de reacción.
del vacío estén apretadas y que los conductos no
estén acodados.
La tapa del acumulador de vacío está suelta. Apriete la tapa del acumulador de vacío.
El sensor de vacío está flojo o no está conectado. Reajuste la conexión eléctrica al sensor de presión
plateado en la tapa del acumulador de vacío.
1250

G5-6900R07 - 2020-04-27

Fallo del sistema de vacío. Base del sensor de vacío demasiado baja.
genéricas.
estén acodados.
La lectura del sensor de vacío es demasiado baja. Reinicio del sistema, página 496.
1250

Fallo del sistema de vacío. Presión de vacío demasiado alta.
Se ha detectado un error en el sistema de vacío. Reinicie el módulo de procesamiento Alinity i. Realice el
procedimiento Reinicio del módulo de procesamiento y
genéricas.

G5-6900R07 - 2020-04-27

estén acodados.
La presión del sensor de vacío es demasiado alta. Reinicie el módulo de procesamiento Alinity i. Realice el
1250

Fallo del sistema de vacío. Error de presión de vacío.
genéricas.
estén acodados.
Se ha producido un error de presión de vacío. Reinicie el módulo de procesamiento Alinity i. Realice el

G5-6900R07 - 2020-04-27

1250

Fallo del sistema de vacío. Demasiado líquido.
genéricas.
estén acodados.
1250

Fallo del sistema de vacío. Vacío demasiado bajo.
genéricas.

G5-6900R07 - 2020-04-27

estén acodados.
La lectura del sensor de vacío es demasiado baja. Reinicio del sistema, página 496.
1250

Error de vacío (0).
0 = Error
Error de vacío. Se pueden utilizar otros mensajes relacionados con
1250

Error de presión del sistema de vacío.
hardware.

G5-6900R07 - 2020-04-27
1250

Fallo del sistema de vacío. La presión de la bomba de residuos es demasiado baja.
genéricas.
estén acodados.
1250

Fallo al iniciar el vacío.
El sistema de vacío no se ha iniciado. Se pueden utilizar otros mensajes relacionados con
1250

Fallo del sistema de vacío. Error de la bomba de residuos.

G5-6900R07 - 2020-04-27

Fallo de la bomba de residuos al evacuar los residuos 1. Reinicie el módulo de procesamiento Alinity i.
líquidos. Realice el procedimiento Reinicio del módulo de
(RSM), página 500.
2. Asegúrese de que no hay restricciones en el
conducto de residuos líquidos que va desde el
analizador hasta la bomba de residuos externa o
el desagüe.

1250

El sistema de vacío ha detectado una velocidad baja.
La velocidad del sistema de vacío es baja. Mensaje de estado. No se requiere ninguna medida
correctiva.
1250

Fallo del sistema de vacío durante la iniciación.
El sistema de vacío no se ha iniciado durante el inicio Reinicio del módulo de procesamiento y del gestor de
del sistema o del procesamiento. reactivos y muestras (RSM), página 500.
Fallo de hardware. Si el error persiste, póngase en contacto con la
1250

Se ha producido un error de configuración de vacío.
Se ha configurado incorrectamente el conjunto de Póngase en contacto con Centro de Asistencia Técnica
tarjeta y bomba de vacío. de Abbott para resolver los fallos de configuración.

G5-6900R07 - 2020-04-27
1250

Error de comunicación de la tarjeta de supervisión de presión. (0) (1) (2).
0 = Error de comunicación
1 = Código numérico
2 = Canal de dispensación
1250

Error de dispensación en el brazo de pipeteo (0).
Error del brazo de pipeteo. Se pueden utilizar otros mensajes relacionados con
1250

Error de aspiración en la zona de lavado (0).
0 = Zona de lavado
Error de aspiración en la zona de lavado. Se pueden utilizar otros mensajes relacionados con
1250

Error de llenado de la bomba en la zona de lavado (0).
0 = Zona de lavado

G5-6900R07 - 2020-04-27

Error de llenado de la bomba de la zona de lavado. Se pueden utilizar otros mensajes relacionados con
1250

Fallo de dispensación en la zona de lavado (0).
0 = Zona de lavado
Error de aspiración en la zona de lavado. Se pueden utilizar otros mensajes relacionados con
1250

Volumen del agua del lavacubetas (0). Cubeta (1) volumen (2).
0 = Volumen
1 = Cubeta
2 = Volumen
1250

Error de aspiración en el brazo de pipeteo (0).
Error de aspiración del brazo de pipeteo. Se pueden utilizar otros mensajes relacionados con
1250

G5-6900R07 - 2020-04-27

Error del sensor del brazo de pipeteo (0).
Error del sensor del brazo de pipeteo. Se pueden utilizar otros mensajes relacionados con
1250

Error de aspiración del brazo de pipeteo R1 en la posición (0).
0 = Posición
Las conexiones del conducto de la sonda de reactivos Sustitución del conducto de la sonda de reactivos
están sueltas o tienen fugas. (c‑series), página 962.
La conexión del conducto con la jeringa de reactivos Apriete las conexiones del conducto en el cuerpo de la
está suelta. jeringa.
página 911.
954.
El nivel del cartucho del reactivo es bajo o está vacío. Carga de cartuchos en el gestor de reactivos y muestras
(RSM), página 615.
1250

Error de aspiración del brazo de pipeteo R2 en la posición (0).
0 = Posición

G5-6900R07 - 2020-04-27

Las conexiones del conducto de la sonda de reactivos Sustitución del conducto de la sonda de reactivos
están sueltas o tienen fugas. (c‑series), página 962.
La conexión del conducto con la jeringa de reactivos Apriete las conexiones del conducto en el cuerpo de la
está suelta. jeringa.
página 911.
954.
(RSM), página 615.
1250

No se pudo procesar el análisis. Error de aspiración en el brazo de pipeteo R1.
página 911.
de pipeteo4103 Calibración del brazo de pipeteo R1
954.
(RSM), página 615.
1250

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. Error de aspiración en el brazo de pipeteo R2.
página 911.
954.
(RSM), página 615.
1250

No se pudo procesar el análisis. Error de aspiración de muestras.
Hay burbujas, espuma o coágulos de fibrina en la • Elimine las burbujas o la espuma con una pipeta o
muestra. un palillo desechables limpios.
• Elimine los coágulos de fibrina utilizando un palillo
o centrifugando de nuevo la muestra.
de pipeteo 4102 Calibración del brazo de pipeteo de
951.
Hay una gota de líquido en el extremo de la sonda. Apriete la conexión del conducto manualmente.

G5-6900R07 - 2020-04-27
1250

Error de comunicación de supervisión del lavado en (2).
2 = Tarjeta
1250

Error durante la verificación de la aspiración de la solución de referencia ICT (0).
0 = Error
Un único purgado no ha eliminado todo el aire del Realice el procedimiento de diagnóstico ICT 5101
conducto de la solución de referencia ICT. Purgado de la copa de solución de referencia ICT
La sonda ICT está dañada. Sustituya la sonda ICT. Realice el procedimiento
página 981.
El conducto de aspiración ICT no está conectado Ajuste las conexiones del conducto en la parte superior
correctamente. y en el lateral de cada válvula de control en la bomba
El conducto de la solución de referencia ICT está 1. Asegúrese de que el conducto de la solución de
acodado o dañado. referencia ICT no esté acodado o dañado.
hardware.
correctamente. bomba de la solución de referencia ICT.
Las válvulas de control ICT no funcionan. Sustitución de las válvulas de control (c‑series), página
990.

G5-6900R07 - 2020-04-27

Las jeringas de 1 mL no están bien ajustadas en la Reajuste las jeringas de 1 mL.
bomba de la solución de referencia ICT.
Las jeringas de 1 mL de la bomba de la solución de Sustitución de las jeringas de 1 mL (c‑series), página
referencia ICT tienen fugas. 987.
1250

No se pudo procesar el análisis. Se ha perdido contacto con el líquido durante la aspiración del brazo
de pipeteo de muestras en la gradilla.
La copa o el tubo de muestra no está bien asentado en Vuelva a colocar la copa o el tubo de muestra en la
la gradilla. gradilla.
La sonda de muestras está sucia. Realice el procedimiento de diagnóstico de fluidos-
página 911.
sueltos.
ranurada.
por encima del eje.

951.
Las conexiones del conducto de la sonda de muestras • Apriete las conexiones del conducto manualmente.
están sueltas o tienen fugas. • Sustitución del conducto de la sonda de muestras

G5-6900R07 - 2020-04-27
1250

Se ha detectado aire durante aspiración en (0) brazo de pipeteo de (5) posición del carrusel de
reactivos (3).
Las conexiones del conducto de la sonda de reactivos • Apriete las conexiones del conducto de la sonda de
están sueltas o tienen fugas. reactivos manualmente.
• Sustitución de una sonda del brazo de pipeteo de
muestras o reactivos en el brazo de soporte no
ranurado (i‑series), página 1036.
Hay burbujas o espuma en la superficie del reactivo. • Deje que el cartucho de reactivos se asiente
durante el tiempo de reposo recomendado para
que se disipen las burbujas o la espuma.
Para obtener más información, consulte la
• Cargue un cartucho de reactivos nuevo.
La sonda de reactivos no está alineada. 1. Realice el procedimiento de diagnóstico de los
brazos de pipeteo 1112 Verificación y calibración
2. Realice el procedimiento de diagnóstico de los
La sonda de reactivos está dañada. Sustitución de una sonda del brazo de pipeteo de
(RSM), página 615.
1250

Se ha detectado aire durante aspiración en (0) brazo de pipeteo de (5) posición del carrusel de
reactivos (3).

G5-6900R07 - 2020-04-27

Las conexiones del conducto de la sonda de reactivos • Apriete las conexiones del conducto de la sonda de
están sueltas o tienen fugas. reactivos manualmente.
Hay burbujas o espuma en la superficie del reactivo. • Deje que el cartucho de reactivos se asiente
durante el tiempo de reposo recomendado para
que se disipen las burbujas o la espuma.
Para obtener más información, consulte la
• Cargue un cartucho de reactivos nuevo.
La sonda de reactivos no está alineada. 1. Realice el procedimiento de diagnóstico de los
2. Realice el procedimiento de diagnóstico de los
La sonda de reactivos está dañada. Sustitución de una sonda del brazo de pipeteo de
(RSM), página 615.
1250

No se pudo procesar el análisis. Error de aspiración de muestras.
Hay burbujas, espuma o coágulos de fibrina en la • Elimine las burbujas o la espuma con una pipeta o
muestra. un palillo desechables limpios.
• Elimine los coágulos de fibrina utilizando un palillo
o centrifugando de nuevo la muestra.
La copa o el tubo de muestra no está bien asentado en Asegúrese de que la copa o el tubo de muestra esté
la gradilla de muestras. bien asentado en la gradilla de muestras.
La sonda de muestras está obstruida. Realice el procedimiento Sustitución de una sonda del
brazo de pipeteo de muestras o reactivos en el brazo de

G5-6900R07 - 2020-04-27

La sonda de muestras está dañada. Sustitución de una sonda del brazo de pipeteo de
Fallo del conducto de la sonda de muestras. Póngase en contacto con el Centro de Asistencia
1250

Error (2) durante supervisión de dispensación (0) (1).
0 = Tarjeta
1 = Error
2 = Mecanismo
Se ha producido un error durante la supervisión de la 1. Reinicio del sistema, página 496.
dispensación en la zona de lavado.
2. Realice la opción Calibración y Chequeo del
1261 Supervisión de lavado en zona de lavado 1
(i‑series), página 937 o 1262 Supervisión de lavado
en zona de lavado 2 (i‑series), página 937 para la
zona de lavado que generó el mensaje.
lavado 1221 Exactitud y precisión de la zona de
lavado 1 (i‑series), página 934 o 1222 Exactitud y
precisión de la zona de lavado 2 (i‑series), página
935.
Una sonda de la zona de lavado está sucia. Realice el procedimiento de mantenimiento semanal
2625 Limpieza manual de las sondas de las zonas de
Una sonda de la zona de lavado está dañada u Sustitución de las sondas de las zonas de lavado
obstruida. (i‑series), página 1039.
• El sistema de vacío no funciona de la forma Técnica de Abbott para resolver fallos de hardware.
adecuada.
• El conducto de la zona de lavado está dañado.
• La válvula del conjunto de la zona de lavado tiene
fugas.
• La tarjeta de circuitos impresos (PCB) para la
supervisión del lavado está defectuosa.
• La tarjeta controladora superior está defectuosa.

G5-6900R07 - 2020-04-27
1250

La supervisión de lavado no puedo detectar líquido en la zona de lavado (0) posición (1). Volumen de
dispensación esperado (3).
0 = Zona de lavado
1 = Posición
3 = Volumen de dispensación esperado
La cubeta de reacción de la zona de lavado no tiene • Procese de nuevo la muestra que genera el error.
líquido. • Realice el procedimiento de diagnóstico de fluidos-
lavado 1221 Exactitud y precisión de la zona de
lavado 1 (i‑series), página 934 o 1222 Exactitud y
precisión de la zona de lavado 2 (i‑series), página
935.
1250

Fallo de supervisión de lavado en la zona de lavado (0) posición (1). (3) volumen dispensado. Intervalo
de volumen esperado (4) a (5).
0 = Zona de lavado
1 = Posición
3 = Volumen dispensado
4 = Intervalo esperado
5 = Intervalo esperado
Las conexiones del conducto de la zona de lavado Vuelva a conectar el conducto de la zona de lavado con
están sueltas o tienen fugas. la sonda afectada en la zona de lavado indicada.
Una sonda de la zona de lavado está obstruida. Sustitución de las sondas de las zonas de lavado
El conjunto de la zona de lavado no está bien asentado. 1. Afloje los tornillos estriados que fijan el conjunto
de la zona de lavado a la cubierta de la vía de
procesamiento.
2. Reajuste el conjunto de la zona de lavado.
3. Afiance los tornillos estriados.
Los tornillos estriados que fijan el conjunto de la zona 1. Apriete los cuatro tornillos estriados que fijan el
de lavado a la vía de procesamiento están flojos. conjunto elevador de la zona de lavado a la vía de
procesamiento.

G5-6900R07 - 2020-04-27

2. Apriete los dos tornillos estriados que fijan el
conjunto de la zona de lavado al conjunto elevador
de la zona de lavado.
Hay una sonda de la zona de lavado no alineada. Desmonte la sonda de la zona de lavado. Vuelva a
alinear la sonda de la zona de lavado en la carcasa de
la sonda de la zona de lavado. Realice el procedimiento
Sustitución de las sondas de las zonas de lavado
El sistema de supervisión de lavado no está calibrado. Realice la opción Calibración y Chequeo del
Supervisión de lavado en zona de lavado 1 (i‑series),
página 937 o 1262 Supervisión de lavado en zona de
lavado 2 (i‑series), página 937.
1250

Fallo de supervisión de lavado en la zona de lavado (0) posición (1). Valor DNL (3) por debajo del valor
esperado (4).
0 = Zona de lavado
1 = Posición
3 = Válvula de detección de nivel de líquido
4 = Valor esperado
Las conexiones del conducto de la zona de lavado Vuelva a conectar el conducto de la zona de lavado con
están sueltas o tienen fugas. la sonda afectada en la zona de lavado indicada.
1250

Error de dispensación de solución activadora en el brazo de pipeteo (0).

G5-6900R07 - 2020-04-27

El volumen de solución activadora dispensado es Se pueden utilizar otros mensajes relacionados con
inadecuado. este mensaje para determinar la medida correctiva
1250

Error de dispensación (0).
0 = Mecanismo
Error de dispensación. Se pueden utilizar otros mensajes relacionados con
1250

Error de lavado con solución activadora en el brazo de pipeteo (0).
Error de lavado con solución activadora en el brazo de Se pueden utilizar otros mensajes relacionados con
pipeteo. este mensaje para determinar la medida correctiva
1250

Se ha excedido el número máximo de errores consecutivos de supervisión de lavado en la zona de
lavado (0).
0 = Zona de lavado
El conducto no está bien conectado a las sondas de la Vuelva a conectar el conducto a las sondas afectadas
zona de lavado. en la zona de lavado indicada.

G5-6900R07 - 2020-04-27

El conjunto de la zona de lavado no está bien asentado. 1. Afloje los tornillos estriados que fijan el conjunto
de la zona de lavado a la cubierta de la vía de
procesamiento.
Los tornillos estriados que fijan el conjunto de la zona 1. Apriete los cuatro tornillos estriados que fijan el
de lavado a la vía de procesamiento están flojos. conjunto elevador de la zona de lavado a la vía de
procesamiento.
Hay una sonda de la zona de lavado no alineada. Desmonte la sonda de la zona de lavado. Vuelva a
alinear la sonda de la zona de lavado en la carcasa de
la sonda de la zona de lavado. Realice el procedimiento
Sustitución de las sondas de las zonas de lavado
1250

No se pudo procesar el análisis. Error de aspiración del brazo de pipeteo (0) en (5).
5 = Ubicación
manualmente.

G5-6900R07 - 2020-04-27

1250

Error de aspiración de la muestra en (0).
La copa o el tubo de muestra está inclinado en la Vuelva a colocar la copa o el tubo de muestra en la
gradilla. gradilla.
Hay una sonda de muestras taponada u obstruida. Sustitución de la sonda de muestras (c‑series), página
951.
951.
Hay una gota de líquido en el extremo de la sonda. Apriete la conexión del conducto de muestras
manualmente.
• El sensor de supervisión de la presión (PM) está Técnica de Abbott para resolver fallos de hardware.
defectuoso.
• El cable del sensor PM está desconectado.
• La tarjeta PM está defectuosa.
1250

Fallo del lavado automático de sondas para la sonda de muestras o R1 durante la aspiración.

G5-6900R07 - 2020-04-27

Las soluciones de lavado cargadas en el sistema están Compruebe que se hayan cargado soluciones
vacías o no son suficientes. adecuadas en el sistema. Realice los procedimientos
página 594 y Verificación del inventario del carrusel de
reactivos, página 641.
1250

Fallo del lavado automático de sondas para la sonda R2 durante la aspiración.
Las soluciones de lavado cargadas en el sistema están Compruebe que se hayan cargado soluciones
vacías o no son suficientes. adecuadas en el sistema. Realice el procedimiento
Verificación del inventario del carrusel de reactivos,
página 641.
1250

No se pudo procesar el análisis debido a un error de aspiración anterior de la muestra.
Se ha producido un error durante la aspiración de la 1. Compruebe que la copa o el tubo de muestra
muestra para un análisis anterior. contiene un volumen adecuado de la muestra.
Consulte Requisitos de volumen de las muestras,
página 491.
2. Elimine las burbujas, la espuma o los coágulos
de fibrina con una pipeta o un palillo desechables
limpios.
1250

G5-6900R07 - 2020-04-27

El brazo de pipeteo (0) no pudo completar la verificación de solución activadora debido a un error de
supervisión de presión.
0 = Mecanismo
Se ha producido un error de dispensación de la solución En el módulo de procesamiento, repita el procedimiento
activadora en la copa de lavado de reactivos al iniciar el Iniciar o reanudar el procesamiento de las muestras,
procesamiento. página 665.
La sonda de reactivos tiene fugas. • Apriete la conexión de la sonda con la mano.
• Sustituya la sonda de reactivos. Realice el
• El sensor de supervisión de presión está roto o Técnica de Abbott para resolver fallos de hardware.
desconectado.
• Fallo del conducto de la sonda con el cable de
detección de líquido.
• Fallo de dispensación de la solución activadora en
la copa de lavado.
1250

El brazo de pipeteo (0) no pudo completar la verificación de solución activadora debido a un error de
dispensación.
0 = Mecanismo
El sensor de nivel de la solución activadora está Sustituya el sensor de nivel de la solución activadora en
agrietado o tiene fugas. caso necesario. Realice el procedimiento Sustitución del
página 1048.
La dispensación de la solución activadora es Realice el procedimiento de diagnóstico de fluidos-
inadecuada. lavado 1211 Exactitud y precisión de la solución
activadora (i‑series), página 934.
Se ha producido un error de dispensación de la solución En el módulo de procesamiento, repita el procedimiento
activadora en la copa de lavado de reactivos al iniciar el Iniciar o reanudar el procesamiento de las muestras,
procesamiento. página 665.
desconectado.
• Fallo de dispensación de la solución activadora en
la copa de lavado.

G5-6900R07 - 2020-04-27
1250

Error de verificación de solución activadora en (0).
0 = Mecanismo
Fallo en la verificación de la dispensación de solución Se pueden utilizar otros mensajes relacionados con
activadora. este mensaje para determinar la medida correctiva
1250

Se ha detectado fluido al aspirar aire durante la verificación de la solución activadora.
Las conexiones del conducto de la solución activadora Apriete las conexiones del conducto de la solución
están sueltas o presentan fugas. activadora.
La sonda de reactivos tiene fugas. • Apriete la conexión de la sonda con la mano.
• Sustituya la sonda de reactivos. Realice el
desconectado.
• Fallo del conducto de la sonda con el cable de
detección de líquido.
1250

El depósito de residuos de baja concentración está lleno.
El conducto de drenaje o el conducto de desagüe están Coloque el conducto de drenaje o el conducto de
acodados. desagüe de forma que no estén acodados.
El conducto de residuos está demasiado alto. Ajuste el conducto de residuos de forma que se
encuentre a menos de 100 mm (4 pulgadas) desde el
suelo.

G5-6900R07 - 2020-04-27
1250

Error de transferencia (0).
hardware.
Error de software. Si el error persiste, póngase en contacto con la
1250

Error de transferencia del tampón de lavado diluido.
El sensor de nivel del tampón de lavado diluido no está Reajuste la conexión del sensor de nivel del tampón de
conectado adecuadamente. lavado diluido.
El conducto del tampón de lavado diluido está acodado. Coloque de nuevo el conducto del tampón de lavado
diluido de forma que no quede acodado.
El sensor de nivel del tampón de lavado diluido está Sustitución del sensor de nivel del tampón de lavado
dañado. diluido (i‑series), página 1052.
El sensor de nivel del tampón de lavado concentrado Sustituya el sensor de nivel del tampón de lavado
está dañado. concentrado. Realice el procedimiento Sustitución del
página 1048.
1250

Fallo de (0).
0 = Sensor

G5-6900R07 - 2020-04-27
1250

Fallo al llenar el tampón de lavado diluido.
Se ha producido un fallo al llenar el tampón de lavado Se pueden utilizar otros mensajes relacionados con
diluido. este mensaje para determinar la medida correctiva
1250

Fallo de purgado del conjunto de dilución de tampón de lavado.
Se ha producido un fallo de purgado del conjunto de Se pueden utilizar otros mensajes relacionados con
dilución del tampón de lavado. este mensaje para determinar la medida correctiva
1250

Fallo al iniciar el conjunto de dilución de tampón de lavado.
Error de iniciación del conjunto de dilución del tampón Se pueden utilizar otros mensajes relacionados con
de lavado. este mensaje para determinar la medida correctiva
1250

Error de conductividad durante (0). Conductividad (2) temperatura (3).
0 = Llenado o purgado
2 = Conductividad
3 = Temperatura

G5-6900R07 - 2020-04-27

Hay burbujas en el conjunto de dilución del tampón de Reinicie el módulo de procesamiento. Realice el
lavado. procedimiento Inicio del módulo de procesamiento y del
La calidad del agua purificada es inferior a la Compruebe que la pureza del agua purificada se
especificada. encuentre dentro de las especificaciones.
La temperatura del agua es demasiado baja. Compruebe que la temperatura del agua se encuentre
dentro de las especificaciones.
La válvula del agua está desconectada o dañada. Asegúrese de que la válvula del agua esté encendida y
no esté dañada.
La presión del agua es demasiado baja. Aumente la presión del agua purificada de entrada
para que cumpla las especificaciones. Consulte
de los módulos de procesamiento (i‑series), página 476.
• Fallo del sensor de conductividad. Técnica de Abbott para resolver fallos de hardware.
• Fallo de la tarjeta del sensor de conductividad.
• Fallo de la tarjeta controladora inferior.
1250

Error del sensor del acumulador de vacío y residuos.
El acumulador de vacío no está bien asentado en el Compruebe que el acumulador de vacío esté bien
cajón. asentado en el cajón.
Error de comunicación. Reinicio del sistema, página 496.
• Fallo del sensor del acumulador de residuos. Técnica de Abbott para resolver fallos de hardware.
• Fallo del flotador del sensor.
• Fallo del cable del sensor.
1250

Error de purgado en el brazo de pipeteo (0).
Error de purgado en el brazo de pipeteo. Se pueden utilizar otros mensajes relacionados con

G5-6900R07 - 2020-04-27
1250

Error de lavado (0).
0 = Mecanismo
Error de lavado. Se pueden utilizar otros mensajes relacionados con
1250

Fallo de purgado en la zona de lavado (0).
0 = Zona de lavado
Fallo de purgado de la zona de lavado. Se pueden utilizar otros mensajes relacionados con
1250

Error de la bomba de residuos.
Error de la bomba de residuos. Se pueden utilizar otros mensajes relacionados con
1250

Se ha detectado presión alta en la bomba de residuos.
El conducto de residuos está obstruido. Compruebe que el conducto de residuos no esté
obstruido.

G5-6900R07 - 2020-04-27

1250

Error durante la verificación del llenado de la solución de referencia ICT. (0).
0 = Vacío o error
La botella de la solución de referencia ICT está vacía. Sustituya la botella de la solución de referencia ICT.
El conducto de la solución de referencia ICT no está Ajuste las conexiones del conducto en la parte superior
El conducto de la solución de referencia ICT está Asegúrese de que el conducto de la solución de
acodado o dañado. referencia ICT no esté acodado o dañado.
La conexiones del sensor de nivel de las soluciones 1. Compruebe que las conexiones del sensor de nivel
genéricas no están bien conectadas o están sueltas. de las soluciones genéricas están conectadas y
apretadas correctamente.
lavado 4206 Purgado de las soluciones genéricas
El sensor de nivel de las soluciones genéricas está 1. Inspeccione el sensor de nivel de las soluciones
dañado. genéricas para comprobar si tiene grietas u otros
daños.
2. Ejecute la opción Chequeo del sensor del
4212 Chequeo de los sensores de las soluciones
genéricas (c‑series), página 911.
3. Si el sensor de nivel de las soluciones genéricas
está dañado o no funciona correctamente, realice
el procedimiento Sustitución del sensor de nivel de
las soluciones genéricas (c‑series), página 1020.
correctamente. bomba de la solución de referencia ICT.
990.
Las jeringas de 1 mL no están bien ajustadas en la Reajuste las jeringas de 1 mL.
bomba de la solución de referencia ICT.
Las jeringas de 1 mL de la bomba de la solución de Sustitución de las jeringas de 1 mL (c‑series), página
referencia ICT tienen fugas. 987.

G5-6900R07 - 2020-04-27
1250

Estado del sensor inesperado para depósito de agua interno.
La presión del agua de entrada es demasiado alta. Compruebe que la presión del agua de entrada en el
módulo de control del sistema (SCM) sea de 15 psi a
90 psi.
La presión del agua en el regulador del SCM no se Técnica de Abbott para resolver fallos de hardware.
encuentra en el intervalo de 15 psi a 20 psi.
1250

Purgado fallido.
Ha habido un fallo en el purgado. Se pueden utilizar otros mensajes relacionados con
1250

Error de fluidos (0).
0 = Mecanismo
Error de fluidos. Se pueden utilizar otros mensajes relacionados con
1250

Error de purgado (0).
0 = Mecanismo

G5-6900R07 - 2020-04-27

Error de purgado. Se pueden utilizar otros mensajes relacionados con
1250

Error del sensor de presión de residuos.
Error del sensor de presión de agua. Se pueden utilizar otros mensajes relacionados con
1250

Fallo sensor de conductividad.
Fallo de conexión del sensor de conductividad. Póngase en contacto con el Centro de Asistencia
1250

Transferencia (0) demasiado lenta.
Las conexiones del conducto de la solución genérica Apriete las conexiones del conducto de la solución
están flojas o tienen fugas, o el conducto está acodado. genérica.
Las conexiones del sensor de nivel de la solución Asegúrese de que las conexiones del sensor de nivel de
genérica están flojas. la solución genérica estén apretadas.
El sensor de nivel de las soluciones genéricas está 1. Sustituya el sensor de nivel de la solución genérica
dañado. correspondiente en caso necesario. Realice el
procedimiento Sustitución del sensor de nivel de
la solución preactivadora, la solución activadora o
el tampón de lavado concentrado (i‑series), página
1048.

G5-6900R07 - 2020-04-27

514.

1250

Fallo de transferencia de fluidos (0) en el módulo (1).
1 = Módulo
La botella de la solución genérica está vacía. Compruebe que la botella de la solución genérica de
la puerta esté bien colocada y que haya suficiente
líquido para una transferencia completa. Realice el
procedimiento Sustitución de las soluciones genéricas y
La botella o el tapón de la solución genérica están 1. Compruebe que la botella o el tapón de la solución
dañados. genérica no estén dañados.
El sensor de nivel de la solución genérica está dañado. 1. Sustituya el sensor de nivel de la solución genérica
correspondiente en caso necesario. Realice el
1048.
514.

1250

G5-6900R07 - 2020-04-27

El brazo de pipeteo (0) no pudo aspirar tampón de lavado.
Se ha producido un error de hardware. Se pueden utilizar otros mensajes relacionados con
1250

Fallo al llenar el depósito (0).
Fallo en la transferencia de fluidos. Compruebe que la botella de la solución genérica de
1048.
514.

1250

Depósito (0) parcialmente lleno.

G5-6900R07 - 2020-04-27

Fallo en la transferencia de fluidos. Compruebe que la botella de la solución genérica de
1048.
514.

1250

El sensor de detección de volumen bajo en el acumulador no ha detectado líquido.
El sensor del acumulador de residuos ha detectado un Mensaje de estado interno. No se requiere ninguna
nivel bajo antes de desechar el líquido, pero debería medida correctiva.
haber detectado el líquido.
1250

No se está drenando el acumulador de vacío y residuos en el tiempo esperado.
hardware.

G5-6900R07 - 2020-04-27
1250

Fallo del lavado automático de la sonda (1).
1 = Solución de lavado de muestras del sistema
Se ha producido un fallo durante el lavado de la sonda Compruebe que haya un inventario adecuado de las
de muestras. soluciones de lavado de muestras del sistema y que
1250

Fallo de dispensación de la solución de lavado para sondas de muestras (1).
1 = Solución de lavado de muestras del sistema
El lavado de la sonda de muestras ha fallado. Compruebe que haya un inventario adecuado de las
soluciones de lavado de muestras del sistema y que
El conducto de la sonda de muestras está acodado u Sustitución del conducto de la sonda de muestras
obstruido. (c‑series), página 959.
1250

Estado del sensor inesperado para depósito de agua interno.
módulo de control del sistema (SCM) sea de 15 psi a
90 psi.
• La presión del agua en el regulador del SCM no se Técnica de Abbott para resolver fallos de hardware.
encuentra en el intervalo de 15 psi a 20 psi.
• La activación/desactivación (on/off) de la válvula
de entrada ha fallado.
• El sensor de flotación ha fallado o está suelto.

G5-6900R07 - 2020-04-27

• La tarjeta CNN o el conector están dañados.
• La tarjeta controladora AC/DC ha fallado.
• La tarjeta controladora SIO ha fallado.
• La tarjeta controladora SM AC/DC ha fallado.
1250

Error al llenar el depósito de agua interno.
Se está realizando algún mantenimiento en el sistema No utilice el sistema de agua purificada mientras se
de agua purificada. estén realizando limpiezas o mantenimientos.
Se ha interrumpido el suministro de agua. Compruebe que el suministro de agua funcione
correctamente. Realice el procedimiento de diagnóstico
de fluidos-lavado 4205 Purgado de los conductos de
agua (c‑series), página 910.
El suministro de agua está restringido. Compruebe que el conducto del suministro de agua
no esté acodado ni obstruido. Realice el procedimiento
de diagnóstico de fluidos-lavado 4205 Purgado de los
La presión del agua purificada de entrada es demasiado Aumente la presión del agua purificada de entrada
baja. para que cumpla las especificaciones. Consulte
Hay burbujas en el conducto del suministro de agua. Compruebe las conexiones de los conductos. Realice
el procedimiento de diagnóstico de fluidos-lavado 4205
Purgado de los conductos de agua (c‑series), página
910.
• El conducto del suministro de agua está Técnica de Abbott para resolver fallos de hardware.
desconectado.
• La válvula On/Off (activar/desactivar) de entrada
ha fallado.
• El sensor de flotación está desconectado o
defectuoso.
• La tarjeta controladora de potencia AC/DC está
defectuosa.
• La tarjeta controladora de señal AC/DC está
defectuosa.
1250

Se ha detectado un error de la bomba de transferencia en (2) bomba (3).
2 = Tarjeta

G5-6900R07 - 2020-04-27
3 = Bomba
Fallo del comando de la bomba de transferencia de Reinicie el módulo de procesamiento Alinity i. Realice el
solución genérica. procedimiento Reinicio del módulo de procesamiento y
Las conexiones de los conductos de la solución Apriete las conexiones de los conductos de la solución
genérica están sueltas. genérica correspondiente en el soporte de la botella y
en la bomba de transferencia.
• Los cables de la bomba de transferencia de la Técnica de Abbott para resolver fallos de hardware.
solución genérica no están bien conectados.
• Las conexiones de los conductos de la solución
genérica no están bien conectadas.
• Fallo del cable de la bomba.
• Fallo de la bomba.
• Fallo de la tarjeta de control inferior.
1250

El depósito de agua interno está vacío.
Se ha interrumpido el suministro de agua. Compruebe el funcionamiento del sistema de agua
purificada. Realice el procedimiento de diagnóstico de
fluidos-lavado 4205 Purgado de los conductos de agua
El suministro de agua está obstruido. Compruebe que el conducto del sistema de agua
purificada no esté acodado ni obstruido. Realice el
910.
La presión del agua de entrada es demasiado baja. Aumente la presión del agua de entrada para que
cumpla las especificaciones. Consulte Características
del módulo de procesamiento (c‑series), página 460.
La presión del agua de entrada es demasiado alta. Disminuya la presión del agua de entrada para que
Hay burbujas en el suministro de la fuente de agua. 1. Compruebe que las conexiones del conducto
del sistema de agua purificada funcionen
correctamente.
lavado 4205 Purgado de los conductos de agua

G5-6900R07 - 2020-04-27
1250

Se ha detectado un desbordamiento en el depósito de agua interno.
módulo del sistema sea de 15 psi a 90 psi.
• La activación/desactivación (on/off) de la válvula Técnica de Abbott para resolver fallos de hardware.
de entrada ha fallado.
• El sensor de flotación ha fallado o está suelto.
• La tarjeta CNN o el conector están dañados.
• La tarjeta controladora de potencia AC/DC ha
fallado.
• La tarjeta controladora SIO ha fallado.
• La tarjeta controladora SM AC/DC ha fallado.
1250

No se pudo llenar el depósito de agua interno.
910.
La presión del agua de entrada es demasiado alta. Disminuya la presión del agua de entrada para que
correctamente.

G5-6900R07 - 2020-04-27

1250

No se pudo llenar el depósito de agua interno hasta el sensor intermedio.
910.
correctamente.
1250

Error del calentador de inducción en (2).
2 = Tarjeta
Se ha comunicado un error de la unidad de control del Se pueden utilizar otros mensajes relacionados con
calentador de inducción. este mensaje para determinar la medida correctiva

G5-6900R07 - 2020-04-27

Error de comunicación. Reinicie el módulo de procesamiento Alinity i. Realice el
• El cable Ethernet de la unidad de control del Técnica de Abbott para resolver fallos de hardware.
calentador de inducción no está bien conectado.
• Fallo de la copa de lavado y de la unidad de
control del calentador de inducción.
1250

Error del sensor de nivel de tampón de lavado diluido.
Error del sensor de nivel de tampón de lavado diluido. Se pueden utilizar otros mensajes relacionados con
1250

El conjunto de dilución de tampón de lavado no pudo leer la conductividad periódica.
• Fallo del sensor de conductividad. Técnica de Abbott para resolver fallos de hardware.
1250

Error del calentador de inducción para el brazo de muestras.
• Los cables de la copa de lavado del calentador de Técnica de Abbott para resolver fallos de hardware.
inducción no están bien conectados.
• El calentador de inducción no tiene toma de tierra.
• La copa de lavado del calentador de inducción se
ha llenado en exceso.
• Fallo de la copa de lavado y de la unidad de
control del calentador de inducción.

G5-6900R07 - 2020-04-27
1250

Se ha detectado una fuga en el depósito de la solución de lavado ácida. ADC de sensor de nivel actual
(0), ADC de sensor de nivel anterior (1) y recuento de aspiración (2).
2 = Recuento de aspiración
El sensor de nivel de las soluciones genéricas está Sustitución del sensor de nivel de las soluciones
La botella del depósito está agrietada. Técnica de Abbott para resolver fallos de hardware.
1250

No se ha detectado ninguna aspiración en el depósito de la solución de lavado ácida. ADC de sensor de
nivel actual (0), ADC de sensor de nivel anterior (1) y recuento de aspiración (2).
Las conexiones del conducto del sensor de nivel están Apriete las conexiones de los conductos.
sueltas o tienen fugas.
El conducto de salida del sensor de nivel está Asegúrese de que el conducto de salida no esté
aprisionado o acodado. aprisionado o acodado.
El sensor de nivel de las soluciones genéricas está 1. Extraiga el sensor de nivel de las soluciones
dañado. genéricas dañado.
2. Sustitución del sensor de nivel de las soluciones

El conjunto de válvulas de las soluciones genéricas está Técnica de Abbott para resolver fallos de hardware.
roto.
1250

G5-6900R07 - 2020-04-27

Se ha detectado una fuga en el depósito de la solución de lavado alcalina. ADC de sensor de nivel
actual (0), ADC de sensor de nivel anterior (1) y recuento de aspiración (2).
1250

No se ha detectado ninguna aspiración en el depósito de la solución de lavado alcalina. ADC de sensor
de nivel actual (0), ADC de sensor de nivel anterior (1) y recuento de aspiración (2).

roto.
1250

Se ha detectado una fuga en el depósito de la solución de referencia ICT. ADC de sensor de nivel
actual (0), ADC de sensor de nivel anterior (1) y recuento de aspiración (2).

G5-6900R07 - 2020-04-27
1250

No se ha detectado ninguna aspiración en el depósito de la solución de referencia ICT. ADC de sensor
de nivel actual (0), ADC de sensor de nivel anterior (1) y recuento de aspiración (2).

roto.
1250

Se ha detectado una advertencia por fallo del calentador de inducción (0).
0 = Fallo del calentador de inducción
Se una detectado un fallo en el calentador de Mensaje de estado. No se requiere ninguna medida
inducción. correctiva.
1250

G5-6900R07 - 2020-04-27

Error de conexión con la bomba de residuos.
Fallo de la verificación de la conexión de la bomba de Técnica de Abbott para resolver fallos de hardware.
residuos.
1250

No se ha lavado la sonda de muestras tras aspirar una muestra de sangre o de eritrocitos.
No se ha completado el lavado de la sonda de muestras 1. Realice el procedimiento de mantenimiento según
tras aspirar una muestra de sangre o eritrocitos. necesidad 5906 Limpieza de las sondas de
muestras y reactivos (c‑series), página 893 para
limpiar la sonda de muestras, a no ser que se haya
producido una de las siguientes acciones antes del
inicio del procesamiento del ensayo:
– Se ha sustituido la sonda de muestras.
– Se ha ejecutado el procedimiento de
mantenimiento diario 5501 Mantenimiento
diario (c‑series), página 885.
2. Se pueden utilizar otros mensajes relacionados con

1250

Error del sensor de nivel (0).
Error del sensor de nivel. Se pueden utilizar otros mensajes relacionados con
1250

G5-6900R07 - 2020-04-27
Códigos de mensajes relacionados con el sistema óptico y el lector

de códigos de barras (4000-4999)
4000, página 1324
4011, página 1325
4012, página 1325
4013, página 1325
4014, página 1325
4015, página 1326
4016, página 1326
4017, página 1326
4018, página 1326
4019, página 1327
4021, página 1327
4023, página 1327
4301, página 1328
4309, página 1328
4310, página 1328
4311, página 1328
4312, página 1329
4313, página 1329
4314, página 1330
4315, página 1330
4335, página 1330
4400, página 1331
4401, página 1331
4402, página 1332
4403, página 1332
4404, página 1333
4405, página 1333
4406, página 1333
4703, página 1334
4704, página 1334

Se ha detectado una lectura cero.

G5-6900R07 - 2020-04-27

(4000-4999), página 1324

Error de lectura óptica.
Error de lectura óptica. Se pueden utilizar otros mensajes relacionados con
(4000-4999), página 1324

Error al iniciar el sistema óptico.
Error al iniciar el sistema óptico. Se pueden utilizar otros mensajes relacionados con
(4000-4999), página 1324

Error al recuperar los datos de lectura óptica.
Error al recuperar los datos de lectura óptica. Se pueden utilizar otros mensajes relacionados con
(4000-4999), página 1324

Error de lectura cero del sistema óptico.

G5-6900R07 - 2020-04-27

(4000-4999), página 1324

Error de lectura de fondo.
Error de lectura de fondo. Se pueden utilizar otros mensajes relacionados con
(4000-4999), página 1324

Error de lectura activada.
Error de lectura activada. Se pueden utilizar otros mensajes relacionados con
(4000-4999), página 1324

Error del sistema óptico.
Error del sistema óptico. Se pueden utilizar otros mensajes relacionados con
(4000-4999), página 1324

Error de comunicación del sistema óptico.

G5-6900R07 - 2020-04-27

Error de comunicación del sistema óptico. Se pueden utilizar otros mensajes relacionados con
(4000-4999), página 1324

Fallo del sistema óptico durante la iniciación.
La linealidad o los valores de normalización del sistema Configurar los ajustes del módulo i‑series , página 186.
óptico no se han introducido correctamente en la
pantalla Módulo del módulo de procesamiento Alinity i.
Se ha producido un fallo del lector CMIA. Póngase en contacto con el Centro de Asistencia
(4000-4999), página 1324

El obturador se ha abierto inesperadamente.
Fallo sel sensor del obturador. 1. Realice el procedimiento de diagnóstico del
sistema óptico 1005 Chequeo del obturador

(4000-4999), página 1324

No se pudo procesar el análisis. Se ha detectado ruido óptico inesperado del sistema óptico.
Se ha detectado un ruido inesperado del sistema óptico. Vuelva a analizar la muestra.
(4000-4999), página 1324

G5-6900R07 - 2020-04-27

Error de comunicación del lector de código de barras (0) en el gestor de reactivos y muestras (RSM).
0 = Error de comunicación
(4000-4999), página 1324

Error del gestor de reactivos y muestras (RSM) para la gradilla en el módulo (0) posición (1).
0 = Módulo
1 = Posición
Fallo de transferencia de la gradilla en la zona de Vuelva a introducir la gradilla en el gestor de reactivos y
carga. muestras (RSM) o utilice una gradilla diferente.
(4000-4999), página 1324

Error de lectura del código de barras para gradilla en posición (0) del RSM.
A la gradilla le falta el código de barras o éste está Vuelva a introducir la gradilla en el gestor de reactivos y
dañado. muestras (RSM) o utilice una gradilla diferente.
El lector de códigos de barras del RSM está sucio. Limpie el lector de códigos de barras del RSM. Realice
el procedimiento de mantenimiento según necesidad
2920 Limpieza manual del transportador del RSM,
página 900.
(4000-4999), página 1324

No se pudo leer el código de barras de la ID de muestra ubicada en la ID de gradilla (0) posición (1).
1 = Posición

G5-6900R07 - 2020-04-27

El tubo no se ha colocado correctamente en la gradilla. Coloque el tubo en la gradilla de forma que el código de
barras sea visible a través de la ventana de la gradilla
de muestras y que el código de barras ocupe el ancho
de la ventana.
El código de barras está dañado. Utilice un código de barras nuevo.
Se ha producido un error de configuración del Cambiar la configuración de los códigos de barras de las
parámetro del código de barras. muestras, página 196.
página 900.
Se ha producido un fallo en el lector de códigos de Póngase en contacto con el Centro de Asistencia
barras. Técnica de Abbott para resolver fallos de hardware.
(4000-4999), página 1324

No se pudo leer el código de barras de la ID de muestra (0). El código de barras contiene caracteres no
válidos.
La ID de la muestra contiene un carácter no válido. Utilice sólo caracteres válidos. Los caracteres válidos
definidos por Abbott Laboratories son A - Z, a - z, 0 - 9
y los caracteres especiales.
(4000-4999), página 1324

No se pudo procesar el análisis. La ID de muestra (0) no concuerda con el código de barras (1) en ID
de gradilla (2) posición (3).
1 = Código de barras
3 = Posición
La identificación de la muestra de la gradilla y la Cargue el tubo con la identificación de muestra correcta
posición indicadas no concuerda con la identificación en la gradilla y la posición.
de la muestra de la petición.
(4000-4999), página 1324

G5-6900R07 - 2020-04-27

No se puede leer la etiqueta del código de barras.
La etiqueta del código de barras del frasco del reactivo Limpie la etiqueta del código de barras.
está sucia.
La etiqueta del código de barras del frasco del reactivo Cargue un cartucho de reactivos nuevo. Realice el
está dañada. procedimiento Carga de cartuchos en el gestor de
página 900.
(4000-4999), página 1324

El cartucho de reactivos leído en la posición (0) del RSM ya está cargado en la posición (1) del carrusel
de reactivos.
Ya hay un cartucho de reactivos con el mismo código Cargue un cartucho de reactivos nuevo. Realice el
de barras cargado en el carrusel de reactivos. procedimiento Carga de cartuchos en el gestor de
(4000-4999), página 1324

El estado del lector de código de barras manual es (0).
0 = Estado del lector de códigos de barras manual
Fallo de hardware del lector de códigos de barras 1. Compruebe que el cable del lector de códigos de
manual. barras manual esté conectado en el ordenador del
módulo de control del sistema.

G5-6900R07 - 2020-04-27

hardware.
(4000-4999), página 1324

No se pudo procesar el análisis. Fallo de la lámpara.
La lámpara no se asentó bien cuando se sustituyó. Repita el procedimiento Sustitución de la lámpara o de la
placa de la lámpara (c‑series), página 966:
en la placa y en la carcasa de la lámpara.
fijados con los tornillos en el bloque terminal de la
lámpara.
(4000-4999), página 1324

Error del sistema óptico. (0).
0 = Error del sistema óptico
Una cubeta del segmento de cubetas está dañada. Sustituya el segmento de cubetas. Realice el
Una cubeta del segmento de cubetas contiene material Retire el material extraño de la cubeta y limpie la
extraño. cubeta. Realice el procedimiento de diagnóstico de los
Hay residuos en el baño de incubación. Elimine los residuos. Realice el procedimiento de
Cambio de agua en baño de incubación (c‑series),
página 918.
La lámpara no se asentó bien cuando se sustituyó. Repita el procedimiento Sustitución de la lámpara o de la
placa de la lámpara (c‑series), página 966:
en la placa y en la carcasa de la lámpara.

G5-6900R07 - 2020-04-27

fijados con los tornillos en el bloque terminal de la
lámpara.
El nivel del baño de incubación es bajo. Realice el procedimiento de diagnóstico de los
(4000-4999), página 1324

Error del sensor de activación del sistema óptico.
Hay agua en los bordes ranurados de un segmento de Seque el borde ranurado del segmento de cubetas.
cubetas.
La pestaña de la cubeta está rota. Sustituya el segmento de cubetas. Realice el
La lámpara no se asentó bien cuando se sustituyó. Realice el procedimiento de mantenimiento trimestral
5806 Sustitución de la lámpara (c‑series), página 889
para reajustar la lámpara.
• El sensor de activación del sistema óptico está Técnica de Abbott para resolver fallos de hardware.
sucio.
• Se ha producido un fallo en el sensor de activación
del sistema óptico.
(4000-4999), página 1324

Advertencia del sistema óptico. Se ha detectado fluctuación.
La lámpara no se asentó bien cuando se sustituyó. Repita el procedimiento de mantenimiento trimestral

G5-6900R07 - 2020-04-27
(4000-4999), página 1324

Fallo del sistema óptico. Se ha detectado fluctuación por encima del intervalo máximo.
(4000-4999), página 1324

Valor ADC por encima del intervalo durante verificación de la lámpara. (0).
0 = Error de ADC
(4000-4999), página 1324

Error del sistema óptico. La intensidad de la lámpara es demasiado elevada.
(4000-4999), página 1324

G5-6900R07 - 2020-04-27

Verificación de integridad fallida en la cubeta (0).
0 = Número de la cubeta
Las válvulas de control de la solución de lavado no Apriete las conexiones de las jeringas de 1 mL en la
están conectadas correctamente. bomba de la solución de lavado.
mantenimiento semanal 5601 Limpieza de cubetas con
detergente A (c‑series), página 886.
La cubeta está dañada. Sustituya el segmento de cubetas. Realice el
5806 Sustitución de la lámpara (c‑series), página 889:
El agua o las soluciones de lavado no se han aspirado o Limpie las boquillas del lavacubetas.
dispensado correctamente en las cubetas de reacción.
presión del agua introducida. para que cumpla las especificaciones. Consulte
(4000-4999), página 1324

Fallo de la tarjeta DAQ.
(4000-4999), página 1324
Códigos de mensajes relacionados con la robótica y los sensores

(5000-5999)

G5-6900R07 - 2020-04-27
5006, página 1340
5007, página 1340
5008, página 1340
5009, página 1341
5010, página 1341
5013, página 1342
5014, página 1342
5015, página 1343
5016, página 1343
5017, página 1343
5018, página 1344
5019, página 1344
5020, página 1344
5021, página 1344
5022, página 1345
5023, página 1345
5027, página 1345
5028, página 1346
5110, página 1346
5111, página 1346
5112, página 1347
5113, página 1348
5114, página 1348
5115, página 1349
5116, página 1350
5117, página 1351
5119, página 1351
5125, página 1351
5126, página 1351
5127, página 1352
5128, página 1352
5129, página 1353
5130, página 1353
5131, página 1353
5132, página 1354
5133, página 1355
5210, página 1355
5211, página 1356
5212, página 1356

G5-6900R07 - 2020-04-27
5213, página 1356

5214, página 1356
5215, página 1357
5216, página 1357
5217, página 1357
5218, página 1357
5219, página 1358
5220, página 1358
5221, página 1358
5222, página 1359
5223, página 1359
5224, página 1359
5225, página 1359
5228, página 1360
5229, página 1360
5230, página 1360
5231, página 1360
5232, página 1361
5235, página 1361
5306, página 1361
5307, página 1362
5308, página 1362
5309, página 1362
5310, página 1362
5311, página 1363
5500, página 1363
5501, página 1363
5502, página 1364
5648, página 1364
5649, página 1364
5650, página 1365
5651, página 1365
5652, página 1366
5654, página 1366
5656, página 1367
5657, página 1367
5658, página 1368
5659, página 1368
5660, página 1369
5661, página 1369
5662, página 1369
5664, página 1369

G5-6900R07 - 2020-04-27
5665, página 1370

5666, página 1370
5667, página 1370
5668, página 1370
5669, página 1371
5671, página 1371
5672, página 1371
5673, página 1371
5674, página 1372
5675, página 1372
5676, página 1373
5677, página 1374
5678, página 1374
5679, página 1375
5680, página 1375
5681, página 1375
5682, página 1375
5683, página 1376
5684, página 1376
5685, página 1376
5686, página 1376
5687, página 1377
5688, página 1377
5689, página 1377
5690, página 1378
5691, página 1378
5692, página 1379
5693, página 1379
5694, página 1379
5695, página 1379
5696, página 1380
5697, página 1380
5698, página 1381
5722, página 1381
5723, página 1382
5724, página 1382
5725, página 1382
5726, página 1383
5727, página 1383
5728, página 1383
5729, página 1383
5731, página 1383

G5-6900R07 - 2020-04-27
5732, página 1384

5733, página 1384
5734, página 1385
5735, página 1385
5736, página 1386
5744, página 1386
5745, página 1386
5747, página 1387
5748, página 1387
5749, página 1388
5750, página 1389
5751, página 1389
5752, página 1389
5753, página 1389
5754, página 1390
5755, página 1390
5756, página 1390
5757, página 1390
5758, página 1391
5759, página 1391
5760, página 1391
5761, página 1392
5762, página 1392
5763, página 1392
5764, página 1392
5765, página 1393
5766, página 1393
5767, página 1393
5768, página 1393
5769, página 1394
5770, página 1394
5771, página 1394
5772, página 1394
5773, página 1395
5774, página 1395
5775, página 1395
5776, página 1396
5777, página 1396
5779, página 1396
5780, página 1397
5781, página 1397
5782, página 1397

G5-6900R07 - 2020-04-27
5784, página 1397

5786, página 1398
5787, página 1398
5788, página 1398
5789, página 1399
5790, página 1399
5791, página 1399
5792, página 1400
5793, página 1400
5794, página 1400
5795, página 1401
5796, página 1401
5797, página 1401
5798, página 1401
5799, página 1402
5800, página 1402
5801, página 1402
5802, página 1403
5803, página 1403
5804, página 1403
5805, página 1404
5806, página 1404
5807, página 1404
5809, página 1405
5810, página 1405
5811, página 1405
5812, página 1406
5813, página 1406
5814, página 1407
5815, página 1407
5816, página 1407
5817, página 1408
5818, página 1408
5819, página 1409
5820, página 1410
5821, página 1411
5822, página 1411
5823, página 1411
5824, página 1411
5825, página 1412
5826, página 1412
5827, página 1412

G5-6900R07 - 2020-04-27
5828, página 1412

5829, página 1413
5830, página 1413
5831, página 1413
5832, página 1413
5833, página 1414
5859, página 1414
5860, página 1415
5861, página 1415
5862, página 1415
5866, página 1416
5868, página 1416
5869, página 1417
5870, página 1418

Fallo del motor theta del transportador del RSM.
Se ha detectado un error en el transportador del RSM. • Reinicio del módulo de procesamiento y del gestor
• Realice el procedimiento de diagnóstico del gestor
de muestras 1600 Calibración del transportador del

Error del servo controlador (0) (1).
0 = Motor
1 = Error del motor
Se ha detectado un error en un motor del servo Reinicio del módulo de procesamiento y del gestor de
controlador. reactivos y muestras (RSM), página 500.

Error en comunicación en motor (0) (1 2).
0 = Motor
1 = Error de la tarjeta controladora

G5-6900R07 - 2020-04-27
2 = Número del error de la tarjeta controladora

Se ha producido un error con las comunicaciones en el Se pueden utilizar otros mensajes relacionados con
motor. este mensaje para determinar la medida correctiva

Error del servo controlador (0) (1 2).
0 = Motor
1 = Error de la tarjeta controladora
2 = Número del error de la tarjeta controladora
Se ha detectado un error en el servo controlador. • Reinicio del módulo de procesamiento y del gestor
• Compruebe si hay restricciones en la vía de
la unidad del motor. Realice el procedimiento
de diagnóstico de los brazos de pipeteo
1112 Verificación y calibración del brazo de
pipeteo R1 (i‑series), página 923 o 1113
(i‑series), página 924, o realice el procedimiento
de diagnóstico del gestor de muestras 1600
Calibración del transportador del gestor de reactivos
y muestras (RSM), página 946.

Pérdida de pasos detectada en la zona de lavado (0).
0 = Zona de lavado
Hay una obstrucción física que bloquea el movimiento Localice y elimine la obstrucción física.
Las sondas de la zona de lavado no están alineadas. Desmonte las sondas de la zona de lavado y vuelva
a alinearlas en la carcasa de la sonda de la zona
de lavado. Realice el procedimiento Sustitución de las
sondas de las zonas de lavado (i‑series), página 1039.
Se ha detectado un error durante el movimiento de la 1. Asegúrese de que el conjunto de la zona de
zona de lavado. lavado esté asentado correctamente en la vía de
procesamiento.

G5-6900R07 - 2020-04-27

2. Compruebe el enrutamiento del cable de la zona
de lavado, así como las conexiones de los
conductos del conjunto de la zona de lavado.
3. Verifique que el mecanismo de la zona de
lavado realiza un movimiento fluido. Realice el
1261 Supervisión de lavado en zona de lavado 1
(i‑series), página 937 o 1262 Supervisión de lavado
en zona de lavado 2 (i‑series), página 937, según
corresponda.


Error del motor (0).
0 = Motor
Una obstrucción física bloquea el movimiento del motor Localice y elimine toda obstrucción física del carrusel
de dispersión o del motor del carrusel. de reactivos, como un cartucho fuera de lugar.
El motor de dispersión o el motor del carrusel no Reinicio del módulo de procesamiento y del gestor de
está bien conectado, tiene interferencia de ruidos o ha reactivos y muestras (RSM), página 500.
fallado.
• Un enganche del cartucho de reactivos está roto. Técnica de Abbott para resolver fallos de hardware.
• Los postes de dispersión no están alineados.
• El punto de referencia de la posición inicial del
carrusel de reactivos está suelto.

Error del servo motor (0).
0 = Motor
El motor de dispersión o el motor del carrusel no Reinicio del módulo de procesamiento y del gestor de
está bien conectado, tiene interferencia de ruidos o ha reactivos y muestras (RSM), página 500.
fallado.
• Motor de dispersión: Técnica de Abbott para resolver fallos de hardware.
– El activador de la posición inicial no está
alineado.

G5-6900R07 - 2020-04-27

– Hay polvo en el sensor de la posición inicial.
– El cable del sensor está roto.
– El sensor de la posición inicial está suelto.
– El activador de la posición inicial está suelto.
• Motor del carrusel:
– Hay exceso de condensación en el sensor de
la posición inicial.
– El cable del sensor está roto.
– El punto de referencia de la posición inicial
del carrusel de reactivos no está alineado.
– El punto de referencia de la posición inicial
del carrusel de reactivos está suelto.

Error anterior no resuelto (0).
0 = Motor
Se ha detectado un error durante el movimiento del Reinicio del módulo de procesamiento y del gestor de
motor. reactivos y muestras (RSM), página 500.

Error (0) al volver a la posición inicial.
0 = Motor

Error de tiempo de espera excedido (0).
0 = Motor

G5-6900R07 - 2020-04-27


Número de pulsos especificados para motor (0) fuera de márgenes.
0 = Motor
Se ha detectado un error durante el movimiento del Reinicie el módulo de procesamiento y el gestor de
motor. reactivos y muestras. Realice el procedimiento Inicio del
módulo de procesamiento y del gestor de reactivos y

Error del sensor (0).
0 = Sensor

Error de movimiento (0).
0 = Motor

Error de estado al iniciar la unidad (0).

G5-6900R07 - 2020-04-27
0 = Motor

Fallo del controlador (0).
0 = Motor

Iniciación del módulo (0) fallida. Error del sensor de bandejas.
0 = Número del módulo
La bandeja no se ha cargado correctamente en el Descargue y vuelva a cargar la bandeja en el RSM.
gestor de reactivos y muestras (RSM).
La base de la bandeja está sucia. Limpie la bandeja. Realice el procedimiento Limpieza y
descontaminación de los componentes externos, página
900.
La bandeja está dañada. Utilice una bandeja diferente.

No se puede mover la gradilla cargada en (0) para su aspiración.
0 = Carril
Se ha producido un error de movimiento del Se pueden utilizar otros mensajes relacionados con
posicionador de muestras. este mensaje para determinar la medida correctiva

G5-6900R07 - 2020-04-27

Fallo del sensor (0).
0 = Transportador o enganche del gestor de reactivos y muestras (RSM)
Hay una obstrucción física que bloquea el movimiento 1. Localice y elimine la obstrucción física.
del transportador o del enganche del RSM.
2. Realice el procedimiento de diagnóstico del gestor
de muestras 1610 Chequeo del gestor de reactivos
y muestras, página 946.


El nivel del baño de incubación es bajo.
El sistema está apagado. 1. Encendido del módulo de procesamiento, página
505 o Encendido del gestor de reactivos y muestras
(RSM), página 512.
2. Llene el baño de incubación. Realice el
procedimiento de mantenimiento diario 5501
Mantenimiento diario (c‑series), página 885 o el
procedimiento de diagnóstico de los mecanismos
de reacción 5005 Cambio de agua en baño de
incubación (c‑series), página 918.


No se ha encontrado la posición superior del lavacubetas.

G5-6900R07 - 2020-04-27

del lavacubetas.
2. Inspeccione las cubetas para comprobar si están
dañadas. Realice el procedimiento Inspección o
sustitución de los segmentos de cubetas (c‑series),
página 970.
Un segmento de cubetas no está completamente 1. Reajuste el segmento de cubetas.

asentado en el carrusel de reacción.
página 970.
El botón negro que sostiene el lavacubetas está flojo. 1. Apriete el botón negro.
página 970.
La punta secadora del lavacubetas no está alineada 1. Alinee la punta secadora de cubetas. Realice el
correctamente. procedimiento Sustitución de la punta secadora de
página 970.
Fallo de hardware. 1. Póngase en contacto con el Centro de Asistencia

El carrusel de reacción no está bien alineado. Técnica de Abbott para resolver fallos de
hardware.
página 970.

No se ha encontrado la posición inferior del lavacubetas.
del lavacubetas.
página 970.


G5-6900R07 - 2020-04-27

página 970.
página 970.
página 970.

hardware.
página 970.

No se han detectado cubetas de reacción en la vía de procesamiento. El estado del módulo de
procesamiento es Detenido.
No se ha detectado la cubeta de reacción en la vía de Póngase en contacto con el Centro de Asistencia
procesamiento durante la iniciación. Técnica de Abbott para resolver fallos de hardware.
El sensor de cubetas de reacción está sucio o Póngase en contacto con el Centro de Asistencia
defectuoso. Técnica de Abbott para resolver fallos de hardware.

No se ha detectado ningún cartucho de reactivos o gradilla en la posición del carrusel de reactivos (0).

G5-6900R07 - 2020-04-27

Mientras un cartucho o una gradilla de reactivos estaba
cargado en el carrusel de reactivos:
• El transportador del gestor de reactivos y muestras 1. Compruebe que el cartucho o la gradilla de
(RSM) no ha cargado correctamente el cartucho reactivos estén cargados correctamente en el
o la gradilla de reactivos en el posicionador de posicionador de reactivos.
reactivos.
2. Si el cartucho o la gradilla de reactivos no
están posicionados correctamente, realice el
procedimiento de diagnóstico del gestor de
muestras 1600 Calibración del transportador del
• El sensor de presencia de gradillas del • Para limpiar el sensor de presencia de gradillas,

transportador del RSM está sucio. ejecute la opción Brazo transportador del
RSM del procedimiento de mantenimiento según
necesidad 2920 Limpieza manual del transportador
del RSM, página 900.
• Fallo de hardware: • Póngase en contacto con el Centro de Asistencia
– El sensor de presencia de gradillas del Técnica de Abbott para resolver fallos de
transportador de reactivos está sucio o ha hardware.
fallado.
– El sensor de presencia de gradillas del
transportador del RSM o del transportador de
reactivos está desconectado.
– El receptáculo del posicionador de reactivos
no está alineado.
– El cabezal de recogida del transportador del
RSM está roto.
– La estructura del transportador del RSM está
torcida.
– El posicionador de reactivos no se cierra por
completo.
Mientras se descargaba un cartucho o una gradilla de
reactivos del carrusel de reactivos:
• El cartucho o la gradilla de reactivos se • El cartucho o la gradilla de reactivos se deben
han descargado manualmente del carrusel de cargar en el sistema para conciliar el inventario
reactivos, pero el cartucho o la gradilla de del software. Si el cartucho no se carga en el
reactivos no se han vuelto a cargar para conciliar sistema o no está disponible para cargarlo en el
el inventario del software. sistema, póngase en contacto con la Asistencia
Técnica para eliminar el cartucho.
– El sensor de presencia de gradillas del Técnica de Abbott para resolver fallos de
transportador de reactivos está sucio. hardware.
– Un enganche del carrusel de reactivos roto
ha hecho que se caiga el cartucho de
reactivos.
– Un sensor de presencia de gradillas o un
cable están rotos o desconectados.

Fallo del sensor de recogida (0).

G5-6900R07 - 2020-04-27
0 = Sensor
Sensor de recogida del transportador del RSM:
• La gradilla o el cartucho están dañados. • Sustituya la gradilla o el cartucho.
• La gradilla o el cartucho no se han cargado • Descargue y vuelva a cargar la gradilla o el
correctamente en el gestor de reactivos y cartucho en el RSM.
muestras (RSM).
• El transportador del RSM no está calibrado. • Realice el procedimiento de diagnóstico del gestor
• El sensor de recogida del transportador del RSM • Para limpiar el sensor de recogida, ejecute
está sucio. la opción Brazo transportador del RSM del
procedimiento de mantenimiento según necesidad
página 900.
• El sensor de recogida del transportador del RSM • Para comprobar el funcionamiento del sensor,
no funciona. ejecute la opción Transportador del RSM del
procedimiento de diagnóstico del gestor de
muestras 1610 Chequeo del gestor de reactivos y
• Fallo de hardware. • Póngase en contacto con el Centro de Asistencia
Fallo del sensor de recogida del transportador del Técnica de Abbott para resolver fallos de
RSM. hardware.
Sensor de recogida del transportador de reactivos:
• La gradilla o el cartucho están dañados. • Sustituya la gradilla o el cartucho.
• El transportador de reactivos no está calibrado. • Realice el procedimiento de diagnóstico del gestor
de reactivos 1715 Calibración del carrusel de
reactivos y el transportador de reactivos (i‑series),
página 944 o 4715 Calibración del transportador
de reactivos (c‑series), página 915.
– El sensor de recogida del transportador de Técnica de Abbott para resolver fallos de
reactivos está sucio. hardware.
– El sensor de recogida del transportador de
reactivos está suelto o roto.
– El cable del sensor de recogida del
transportador de reactivos está suelto o roto.

No se ha detectado ningún cartucho de reactivos o gradilla en el módulo (0) posición (1).
0 = Módulo
1 = Posición
La gradilla o el cartucho de reactivos se ha introducido Introduzca correctamente la gradilla o el cartucho de
incorrectamente. reactivos.
La gradilla o el cartucho de reactivos está dañado. Sustituya la gradilla o el cartucho de reactivos.

G5-6900R07 - 2020-04-27

Fallo del sensor de recogida del transportador de reactivos.
La gradilla o el cartucho están dañados. Sustituya la gradilla o el cartucho.
El transportador de reactivos no está calibrado. Realice el procedimiento de diagnóstico del gestor de
reactivos 1715 Calibración del carrusel de reactivos y el
transportador de reactivos (i‑series), página 944.
Fallo del sensor de recogida del transportador de Técnica de Abbott para resolver fallos de hardware.
reactivos.

Fallo del sensor (0).
0 = Sensor
El interruptor principal de alimentación del módulo de Encendido del módulo de procesamiento, página 505.
procesamiento estaba apagado.

Error del sensor del transportador de reactivos.
El sensor del transportador de reactivos está sucio. Utilice una torunda de algodón y agua purificada para
limpiar los sensores del transportador de reactivos
situados en la cabeza de recogida del transportador de
reactivos.
Fallo del sensor del transportador de reactivos. Póngase en contacto con el Centro de Asistencia

Error del sensor del obturador. Estado del sensor de apertura del obturador (0) estado del sensor de
cierre del obturador (1).
0 = Estado del sensor de apertura

G5-6900R07 - 2020-04-27
1 = Estado del sensor de cierre

Fallo sel sensor del obturador. Reinicio del módulo de procesamiento y del gestor de

Error del sensor de presencia de cartuchos durante la iniciación del transportador de reactivos.
El transportador de reactivos no está calibrado. Realice el procedimiento de diagnóstico del gestor de
reactivos 1715 Calibración del carrusel de reactivos y el
El sensor de presencia de cartuchos en el transportador Reinicio del módulo de procesamiento y del gestor de
de reactivos tiene una mala conexión o ha fallado. reactivos y muestras (RSM), página 500.
• El sensor de presencia de cartuchos en el Técnica de Abbott para resolver fallos de hardware.
transportador de reactivos está sucio.
• El sensor de presencia de cartuchos en el
transportador de reactivos está roto.

Fallo de la tarjeta (0) sensor (1).
0 = Tarjeta
1 = Sensor
Se ha producido un error del sensor. 1. Reinicio del módulo de procesamiento y del gestor
2. Si el error persiste, compruebe si funcionan
correctamente las luces y los sensores de la zona
de carga. Realice el procedimiento de diagnóstico
del gestor de muestras 1610 Chequeo del gestor de
reactivos y muestras, página 946.


G5-6900R07 - 2020-04-27

No se pudo cargar el cartucho de reactivos o la gradilla en el carrusel de reactivos. Error del sensor del
carrusel de reactivos en la posición (0).
El transportador del gestor de reactivos y muestras Realice el procedimiento de diagnóstico del gestor de
(RSM) no puede cargar el cartucho de reactivos reactivos 4703 Chequeo del centro de suministro de
después de varios intentos debido a un error del sensor. reactivos (c‑series), página 915.

No se pudo cargar el cartucho de reactivos o la gradilla en la posición del carrusel de reactivos (0).
Error del sensor de recogida del transportador de reactivos.
El transportador del gestor de reactivos y muestras Realice el procedimiento de diagnóstico del gestor de
(RSM) no puede cargar el cartucho de reactivos reactivos 4703 Chequeo del centro de suministro de
después de varios intentos debido a un error del sensor. reactivos (c‑series), página 915.

No se pudo cargar el cartucho de reactivos o la gradilla en el carrusel de reactivos. Error del sensor del
enganche en la posición (0).
El transportador del gestor de reactivos y muestras 1. Retire el cartucho de reactivos o la gradilla de
(RSM) no puede cargar el cartucho de reactivos o viales del sistema del carrusel de reactivos. Realice
la gradilla de viales en el sistema después de varios el procedimiento Descarga manual de un cartucho
intentos debido a un error del sensor. o una gradilla del carrusel de reactivos, página
1527.
NOTA: El cartucho o la gradilla se debe cargar en
el sistema para conciliar el inventario del software.
Si el cartucho no se carga en el sistema o no está
disponible para cargarlo en el sistema, póngase en
contacto con la Asistencia Técnica para eliminar el
cartucho.
2. Reinicie el módulo de procesamiento y el gestor
de reactivos y muestras. Realice el procedimiento

G5-6900R07 - 2020-04-27

Inicio del módulo de procesamiento y del gestor de
Para comprobar el funcionamiento del centro de

suministro de reactivos, realice el procedimiento de
diagnóstico del gestor de reactivos 4703 Chequeo del
centro de suministro de reactivos (c‑series), página 915.
El enganche está atascado o roto en el carrusel de Técnica de Abbott para resolver fallos de hardware.
reactivos.

No se pudo descargar el cartucho de reactivos o la gradilla de la posición del carrusel de reactivos (0).
Error del sensor del enganche.
(RSM) no puede descargar el cartucho de reactivos o viales del sistema del carrusel de reactivos. Realice
1527.
cartucho.

El carrusel y el transportador de reactivos no están Realice el procedimiento de diagnóstico del gestor de
alineados. reactivos 4715 Calibración del transportador de reactivos
El enganche está atascado o roto en el carrusel de Técnica de Abbott para resolver fallos de hardware.
reactivos.

G5-6900R07 - 2020-04-27

Error del sensor de recogida del transportador de reactivos.
(RSM) no puede descargar el cartucho de reactivos o viales del sistema del carrusel de reactivos. Realice
1527.
cartucho.

• El enganche está atascado o roto en el carrusel de Técnica de Abbott para resolver fallos de hardware.
reactivos.
• El posicionador de reactivos no está alineado.

Error durante verificación de la memoria en la tarjeta (0).
0 = Tarjeta
Se ha producido un fallo de comunicación con la tarjeta Reinicio del módulo de procesamiento y del gestor de
de la CPU. reactivos y muestras (RSM), página 500.

G5-6900R07 - 2020-04-27

Error de ethernet (0).
0 = Tarjeta

Error del comando POST en el módulo de procesamiento. (0) (1).
0 = Tarjeta
1 = Estado de la tarjeta
PM. reactivos y muestras (RSM), página 500.

Error del canal analógico en (2) (3).
2 = Sensor
3 = Tarjeta

Error del conjunto de dilución del tampón de lavado en la tarjeta controladora inferior.

G5-6900R07 - 2020-04-27

Error de iniciación en (2) (3).
2 = Motor
3 = Tarjeta

Error de configuración de tarjeta en (2).
2 = Tarjeta
Se ha producido un error mientras se encendía el Reinicio del módulo de procesamiento y del gestor de
sistema. reactivos y muestras (RSM), página 500.

Error de encendido de la corriente en (2).
2 = Tarjeta
Se ha producido un error mientras se encendía el Reinicio del módulo de procesamiento y del gestor de
sistema. reactivos y muestras (RSM), página 500.

Error del agitador tipo Vortex en (2) (3).
2 = Motor
3 = Tarjeta
Se ha producido un error con el agitador tipo Vortex. Reinicio del módulo de procesamiento y del gestor de
• Una conexión del agitador tipo Vortex está suelta. Técnica de Abbott para resolver fallos de hardware.

G5-6900R07 - 2020-04-27

Error en (2) LED (3).
2 = Tarjeta
3 = Número de LED
Fallo de hardware. • Reinicio del módulo de procesamiento y del gestor
hardware.

Error del comando del sensor de detección de nivel de líquidos en (2).
2 = Tarjeta
hardware.

Error del motor en (2) (3).
2 = Motor
3 = Tarjeta
del motor del gestor de reactivos y muestras.
Error de comunicación. • Reinicio del sistema, página 496.
hardware.

G5-6900R07 - 2020-04-27

Error de estado en (2) (3).
2 = Motor
3 = Tarjeta
hardware.

Error de comando de la tarjeta controladora del sensor temporal.
Fallo de hardware. • Reinicio del sistema, página 496.
hardware.

Error de ajuste del motor en (2) (3).
2 = Motor
3 = Tarjeta
Fallo de hardware. • Reinicio del sistema, página 496.
hardware.

Error del dispositivo de almacenamiento.
Se ha producido un fallo de comunicación con la tarjeta • Reinicio del sistema, página 496.
de la CPU. • Póngase en contacto con el Centro de Asistencia
hardware.

G5-6900R07 - 2020-04-27


Error (0) tarjeta de firmware (1) (2).
0 = Tarjeta
1 = Error de tarjeta
2 = Error
Se ha producido un error con el firmware en la tarjeta Se pueden utilizar otros mensajes relacionados con
indicada. este mensaje para determinar la medida correctiva

Error de comunicación con tarjeta.
Se ha producido un error de comunicación con una Se pueden utilizar otros mensajes relacionados con
tarjeta. este mensaje para determinar la medida correctiva

Fallo de la tarjeta durante POST.
Se ha producido un fallo durante la iniciación del Reinicio del módulo de procesamiento y del gestor de
módulo de procesamiento. reactivos y muestras (RSM), página 500.

Error PHM (0) (1) detectado en la tarjeta de control.
0 = Error PHM
1 = Error PHM

G5-6900R07 - 2020-04-27

Se ha detectado un error de hardware en la tarjeta de Si el error persiste, póngase en contacto con la
control. Asistencia Técnica. Indique lo que intentaba realizar
NOTA: Si este código de mensaje se genera con
frecuencia, puede ser un indicio de un fallo de hardware
pendiente.

(0) desconectado.
0 = Tarjeta
La tarjeta controladora de la carga del RSM está Reinicio el módulo indicado. Realice el procedimiento
desconectada. Reinicio del módulo de procesamiento y del gestor de

Valor de respuesta de la tarjeta fuera de márgenes durante POST. Módulo (0) tarjeta (1) valor (2) datos
(3).
0 = Módulo
1 = Tarjeta
2 = Nombre del valor
3 = Datos del Post
Se ha detectado un error de hardware en una tarjeta Reinicio del módulo de procesamiento y del gestor de
controladora. reactivos y muestras (RSM), página 500.

El agitador tipo Vortex (0) no se desacopló de la CR.
0 = Agitador tipo Vortex
• El cable del agitador tipo Vortex indicado falla o Técnica de Abbott para resolver fallos de hardware.
está mal conectado.

G5-6900R07 - 2020-04-27

• El agitador tipo Vortex no está en la posición
especificada.

El agitador tipo Vortex (0) no se acopló a la CR.
especificada.

Error de mezcla del agitador tipo Vortex (0).

El agitador tipo Vortex (0) no ha alcanzado la velocidad necesaria.
especificada.

Fallo al iniciar el agitador (0).

G5-6900R07 - 2020-04-27

El agitador tipo Vortex no se ha iniciado. Se pueden utilizar otros mensajes relacionados con

Se ha excedido el número máximo de errores de mezcla consecutivos para el agitador (0).
El agitador tipo Vortex ha fallado. • Compruebe que el cable del agitador tipo Vortex
indicado está bien conectado.
• Realice el procedimiento de diagnóstico de la vía
de procesamiento 1510 Chequeo del agitador tipo
Vortex (i‑series), página 940.

Fallo del desviador (0).
0 = Desviador
Se ha producido un error con un desviador. Se pueden utilizar otros mensajes relacionados con

Error del desviador (0). El desviador no ha vuelto a la posición inicial.
0 = Desviador
El desviador ha fallado. Inicio del módulo de procesamiento y del gestor de
reactivos y muestras (RSM), página 514. Realice
el procedimiento de diagnóstico de la vía de
procesamiento 1505 Chequeo del desviador (i‑series),
página 940.

G5-6900R07 - 2020-04-27

Error del desviador (0). El desviador no se ha desplazado a la posición activa.
0 = Desviador
El desviador ha fallado. Inicio del módulo de procesamiento y del gestor de
reactivos y muestras (RSM), página 514. Realice
el procedimiento de diagnóstico de la vía de
procesamiento 1505 Chequeo del desviador (i‑series),
página 940.

Error al drenar el baño de incubación. (0).
0 = Error de drenaje
El conducto para el drenaje del baño de incubación está Vuelva a colocar el conducto para el drenaje del baño
acodado. de incubación de forma que no esté acodado.
El drenaje externo está obstruido. Elimine la obstrucción del drenaje externo.

Se ha excedido el tiempo para el llenado del baño de incubación.
El suministro de agua está obstruido. 1. Compruebe que el conducto del suministro de agua
no esté acodado ni obstruido.

G5-6900R07 - 2020-04-27

Hay burbujas en el conducto del suministro de agua. 1. Compruebe las conexiones de los conductos.


Fallo de llenado automático del baño de incubación.
El suministro de agua está obstruido. 1. Compruebe que el conducto del suministro de agua
no esté acodado ni obstruido.
Hay burbujas en el conducto del suministro de agua. 1. Compruebe las conexiones de los conductos.


Movimiento restringido del lavacubetas en la posición (0) número de paso (1).
0 = Posición
1 = Número de paso
del lavacubetas.

G5-6900R07 - 2020-04-27

página 970.

página 970.
página 970.
página 970.

hardware.
página 970.

Fallo de carga del carrusel de reactivos. Error del enganche en la posición (0).
Se ha producido un error del enganche del reactivo en Póngase en contacto con el Centro de Asistencia
el carrusel de reactivos. Técnica de Abbott para resolver fallos de hardware.

Error durante supervisión del carrusel de reactivos.

G5-6900R07 - 2020-04-27

Se ha producido un error en el carrusel de reactivos. Se pueden utilizar otros mensajes relacionados con

Error de recogida en el carril del posicionador de muestras (0) en el módulo (1).
0 = Carril
1 = Módulo
El transportador del gestor de reactivos y muestras 1. Retire la gradilla del posicionador de muestras.
(RSM) no ha podido recoger la gradilla después de
2. Reinicie el gestor de reactivos y muestras (RSM).
varios intentos.
(RSM), página 514.
3. Realice el procedimiento de diagnóstico del gestor


Error de recogida en el posicionador de reactivos del módulo (0).
0 = Módulo
El transportador de reactivos no puede recoger el 1. Retire el cartucho de reactivos o la gradilla de
cartucho de reactivos del posicionador de reactivos. viales del sistema del posicionador de reactivos.
2. Cargue el cartucho de reactivos o la gradilla de
viales en el gestor de reactivos y muestras (RSM).
gestor de reactivos y muestras (RSM), página 615
o Carga de gradillas en el gestor de reactivos y
cartucho.

G5-6900R07 - 2020-04-27

3. Inicie el procesamiento de las muestras para el
RSM. Realice el procedimiento Iniciar o reanudar el
procesamiento de las muestras, página 665.
4. Reinicie el módulo de procesamiento y el RSM.
(RSM), página 514.
El transportador del RSM no está calibrado. Realice el procedimiento de diagnóstico del gestor de
El posicionador de reactivos no está alineado. Técnica de Abbott para resolver fallos de hardware.

Error de recogida en la zona de carga del módulo (0) posición (1).
0 = Módulo
1 = Posición
incorrectamente en el gestor de reactivos y muestras. reactivos.
La gradilla o el cartucho de reactivos está dañado. Sustituya la gradilla o el cartucho de reactivos.
El transportador del RSM no está calibrado. Realice el procedimiento de diagnóstico del gestor de

Fallo al cerrar el posicionador de reactivos.
El posicionador de reactivos está atascado u obstruido. 1. Elimine el atasco o la obstrucción.


G5-6900R07 - 2020-04-27

Fallo de movimiento del posicionador de reactivos.
El posicionador de reactivos está atascado u obstruido. Elimine el atasco o la obstrucción y reinicie el gestor de
reactivos y muestras.

No se detecta el cartucho de reactivos o la gradilla en el transportador de reactivos.
El sensor del transportador de reactivos está sucio. Utilice una torunda de algodón y agua purificada para
limpiar los sensores del transportador de reactivos
situados en la cabeza de recogida del transportador de
reactivos.
Fallo del sensor del transportador de reactivos. 1. Retire la gradilla o el cartucho de reactivos del
transportador de reactivos.


El transportador de reactivos no pudo cargar el cartucho de reactivos o la gradilla en el carrusel de
reactivos.
Se ha producido un error en el transportador de Se pueden utilizar otros mensajes relacionados con
reactivos. este mensaje para determinar la medida correctiva

El transportador de reactivos no pudo descargar el cartucho de reactivos o la gradilla del carrusel de
reactivos.
Se ha producido un error cuando se descargaba un Se pueden utilizar otros mensajes relacionados con
cartucho de reactivos o una gradilla. este mensaje para determinar la medida correctiva

G5-6900R07 - 2020-04-27


Fallo de dispersión del carrusel de reactivos.
Error de iniciación. Inicio del módulo de procesamiento y del gestor de

Error de cola lineal del cargador de cubetas de reacción.
Se ha producido un error con la cola lineal del cargador Se pueden utilizar otros mensajes relacionados con
de cubetas de reacción. este mensaje para determinar la medida correctiva

Error de movimiento Z del brazo de pipeteo.
Fallo de hardware. • Reinicie el módulo de procesamiento. Realice el
514.
hardware.

Error de iniciación del brazo de pipeteo (0).

G5-6900R07 - 2020-04-27

Error de iniciación del brazo de pipeteo. Se pueden utilizar otros mensajes relacionados con

Error de supervisión del brazo de pipeteo (0).
Se ha producido un error en el brazo de pipeteo. Se pueden utilizar otros mensajes relacionados con

Fallo al iniciar la vía de procesamiento.
Fallo al iniciar la vía de procesamiento. Se pueden utilizar otros mensajes relacionados con

Error de carga del centro de suministro de reactivos en el módulo de procesamiento.
Se ha producido un error de carga del carrusel de Se pueden utilizar otros mensajes relacionados con
reactivos. este mensaje para determinar la medida correctiva

Error de carga del centro de suministro de reactivos en el gestor de reactivos y muestras (RSM).

G5-6900R07 - 2020-04-27

Se ha producido un error en el gestor de reactivos y Se pueden utilizar otros mensajes relacionados con
muestras. este mensaje para determinar la medida correctiva

Fallo de funcionamiento del carrusel de reactivos.
Se ha producido un error en el carrusel de reactivos. Se pueden utilizar otros mensajes relacionados con

No se pudo recoger el cartucho de reactivos o la gradilla de (0).
0 = Ubicación
El transportador de reactivos no puede cargar el 1. Retire el cartucho de reactivos o la gradilla de
cartucho del reactivo o la gradilla de viales cargada en viales del sistema del posicionador de reactivos.
el sistema en el posicionador de reactivos.
cartucho.
(RSM), página 514.


G5-6900R07 - 2020-04-27

cartucho del reactivo o la gradilla de viales del sistema viales del sistema del carrusel de reactivos. Realice
en la posición del carrusel de reactivos. el procedimiento Descarga manual de un cartucho
o una gradilla del carrusel de reactivos, página
1527.
cartucho.
(RSM), página 514.

calibrados. reactivos 1715 Calibración del carrusel de reactivos y el
El posicionador de reactivos no está alineado. Técnica de Abbott para resolver fallos de hardware.

No se pudo cargar el cartucho de reactivos o la gradilla en (0).
0 = Ubicación
cartucho de reactivos o la gradilla de viales del sistema viales del sistema del transportador de reactivos.
en el posicionador de reactivos.
cartucho.

G5-6900R07 - 2020-04-27

(RSM), página 514.

centro de suministro de reactivos (i‑series), página 943.
cartucho de reactivos o la gradilla de viales del sistema viales del sistema del carrusel de reactivos. Realice
en el carrusel de reactivos. el procedimiento Descarga manual de un cartucho
1527.
cartucho.


Error de descarga del centro de suministro de reactivos en el módulo de procesamiento.
cartucho de reactivos o una gradilla del carrusel de este mensaje para determinar la medida correctiva
reactivos. adecuada. Ver mensajes adicionales relacionados con

Error de descarga del centro de suministro de reactivos en el gestor de reactivos y muestras (RSM).

G5-6900R07 - 2020-04-27

cartucho de reactivos o una gradilla del carrusel de este mensaje para determinar la medida correctiva
reactivos. adecuada. Ver mensajes adicionales relacionados con

Se ha detectado una cubeta de reacción en la vía de procesamiento cuando se intentaba cargar una
cubeta de reacción.
El sensor de cubetas de reacción está sucio o Póngase en contacto con el Centro de Asistencia
defectuoso. Técnica de Abbott para resolver fallos de hardware.

Error de la cinta transportadora del cargador de cubetas de reacción.
Se ha producido un error en la cinta transportadora del Se pueden utilizar otros mensajes relacionados con
cargador de cubetas de reacción. este mensaje para determinar la medida correctiva

Error de iniciación del cargador de cubetas de reacción.
Error de iniciación del cargador de cubetas de reacción. Se pueden utilizar otros mensajes relacionados con

Error de carga de cubeta de reacción. Se ha detectado una CR en el brazo de recogida tras intentar la
carga.

G5-6900R07 - 2020-04-27

Se ha detectado una cubeta de reacción (CR) en el • Retire la CR del conjunto de recogida y
conjunto de recogida y posicionamiento de CR después posicionamiento de CR.
de intentar cargar la CR en la vía de procesamiento. • Inicio del módulo de procesamiento y del gestor de

Error de movimiento de recogida y posicionamiento de cubetas de reacción.
Error de movimiento de recogida y posicionamiento de Se pueden utilizar otros mensajes relacionados con
cubetas de reacción. este mensaje para determinar la medida correctiva

Error de recogida del transportador del RSM en el posicionador de muestras.
Se ha producido un error de recogida del transportador Se pueden utilizar otros mensajes relacionados con
del RSM en el posicionador de muestras. este mensaje para determinar la medida correctiva

Error de colocación del transportador del RSM en el posicionador de muestras.
Se ha producido un error de colocación del Se pueden utilizar otros mensajes relacionados con
transportador del RSM en el posicionador de muestras. este mensaje para determinar la medida correctiva

Error de carga de gradilla o cartucho de reactivos en el gestor de reactivos y muestras (RSM).

G5-6900R07 - 2020-04-27

Se ha producido un error de carga en el gestor de Se pueden utilizar otros mensajes relacionados con
reactivos y muestras. este mensaje para determinar la medida correctiva

Error de carga de gradilla o cartucho de reactivos en el posicionador de reactivos.
Se ha producido un error de carga en el posicionador Se pueden utilizar otros mensajes relacionados con
de reactivos. este mensaje para determinar la medida correctiva

Error de residuos de las cubetas de reacción.
Error de residuos de las cubetas de reacción. Se pueden utilizar otros mensajes relacionados con

Movimiento restringido del brazo de pipeteo de muestras.
No se ha retirado el tapón del tubo de muestra. Extraiga el tapón del tubo de muestra.
La copa o el tubo de muestra no estaba bien colocado Asegúrese de que la copa o el tubo de muestra esté
en la gradilla. completamente asentado en la gradilla de muestras y se
encuentre en posición vertical.
del brazo de pipeteo de muestras.
951.

G5-6900R07 - 2020-04-27

Hay material en una cubeta que bloquea el movimiento Realice el procedimiento Inspección o sustitución de los
del brazo de pipeteo de muestras. segmentos de cubetas (c‑series), página 970 para cada
segmento de cubeta con el fin de identificar daños en la
cubeta o algún objeto presente que pueda interferir con
el movimiento del brazo de pipeteo de muestras.
El sensor de choque del brazo de pipeteo de muestras Técnica de Abbott para resolver fallos de hardware.
está mal alineado o dañado.

Movimiento restringido del brazo de pipeteo de muestras en la gradilla.
951.

No se pudo procesar el análisis. El nivel del baño de incubación es bajo.
Se ha producido un error de nivel o temperatura del • Revise el mensaje específico. Realice la acción
baño de incubación mientras el sistema procesaba el correctiva correspondiente al mensaje.
análisis. • Repita el análisis. Realice el procedimiento

G5-6900R07 - 2020-04-27

No se ha encontrado la posición superior del brazo de pipeteo R1 en la posición (1).
1 = Posición
SMC. reactivos y muestras (RSM), página 500.

No se ha encontrado la posición superior del brazo de pipeteo R2 en la posición (1).
1 = Posición
SMC. reactivos y muestras (RSM), página 500.

Error de verificación de inventario del carrusel de reactivos.
Se ha producido un error de hardware cuando se leía el Revise los registros del sistema para los mensajes
carrusel de reactivos. que se hayan generado al mismo tiempo que este
mensaje. Realice la medida correctiva correspondiente
al mensaje.

No se pudo procesar el análisis. Movimiento restringido del brazo de pipeteo R1.
El cartucho del reactivo está vacío. Cargue un reactivo nuevo.
Una interferencia física bloquea el movimiento del brazo Localice y elimine la obstrucción física.
de pipeteo de reactivos R1.

G5-6900R07 - 2020-04-27

La sonda del brazo de pipeteo de reactivos R1 no está Realice el procedimiento de diagnóstico de los brazos
alineada. de pipeteo 4103 Calibración del brazo de pipeteo R1
La sonda del brazo de pipeteo de reactivos R1 está Sustitución de las sondas de reactivos (c‑series), página
dañada. 954.

No se pudo procesar el análisis. Movimiento restringido del brazo de pipeteo R2.
dañada. 954.

Movimiento restringido del brazo de pipeteo de muestras en la gradilla.
951.

G5-6900R07 - 2020-04-27


No se pudo procesar el análisis. Fallo del brazo de pipeteo de muestras cuando se dirigía a la posición
vertical inicial.
Una interferencia física bloquea el movimiento del brazo 1. Localice y elimine la obstrucción física.
de pipeteo de muestras.


No se ha encontrado ningún cartucho de reactivos o gradilla en la posición del carrusel de reactivos (1).
1 = Posición
El cartucho de reactivos o la gradilla de viales en el 1. Si el cartucho de reactivos o la gradilla de viales
sistema están dañados. cargada en el sistema siguen en la posición del
carrusel de reactivos y no se detectan, realice el
procedimiento Descarga manual de un cartucho o
una gradilla del carrusel de reactivos, página 1527.
cartucho.
Si el cartucho o la gradilla están dañados, cargue un

cartucho o una gradilla diferentes o nuevos. Realice
el procedimiento Carga de cartuchos en el gestor de
reactivos y muestras (RSM), página 615 o Carga de
gradillas en el gestor de reactivos y muestras (RSM),
página 611.

G5-6900R07 - 2020-04-27


El transportador de reactivos no detecta el cartucho de reactivos o la gradilla en la posición del carrusel
de reactivos (1).
1 = Posición
El brazo del transportador del gestor de reactivos y Limpie el brazo del transportador del RSM.
muestras (RSM) está sucio.
Fallo del sensor del transportador del RSM. Limpie el sensor del transportador del RSM.
Fallo del detector de envases de reactivos del carrusel Póngase en contacto con el Centro de Asistencia
de reactivos. Técnica de Abbott para resolver fallos de hardware.

Error de vibración a alta frecuencia en agitador 1.
El mezclador 1 está dañado. Sustitución de los mezcladores (c‑series), página 978.

Error de vibración a baja frecuencia en agitador 1.

G5-6900R07 - 2020-04-27

Error de vibración en mezclador 1.

Error de vibración a alta frecuencia en agitador 2.

Error de vibración a baja frecuencia en agitador 2.

Error de vibración en mezclador 2.

No se ha encontrado la posición inferior de la unidad ICT en la copa de solución de referencia ICT.

G5-6900R07 - 2020-04-27

Se ha producido un error de hardware. Revise los registros del sistema para los mensajes
que se hayan generado al mismo tiempo que este
al mensaje.
de la unidad ICT.
hardware.
• Los cables de la lámpara están obstruyendo los Técnica de Abbott para resolver fallos de hardware.
sensores.
• Los sensores están sucios.
• Los cables de los sensores están dañados o
desconectados.
• Los sensores y los activadores de los sensores no
están alineados.

Se ha detectado un obstáculo en la copa de solución de referencia ICT de la unidad ICT.
de la unidad ICT.

No se ha encontrado la posición superior de la unidad ICT en la copa de la solución de referencia ICT.
al mensaje.
de la unidad ICT.
hardware.

G5-6900R07 - 2020-04-27

• Los cables de la lámpara están obstruyendo los
sensores.
desconectados.
están alineados.

No se ha encontrado la posición inferior de la unidad ICT en la cubeta.
al mensaje.
de la unidad ICT.
hardware.
sensores.
desconectados.
están alineados.

Se ha detectado un obstáculo en la cubeta de la unidad ICT.
de la unidad ICT.

G5-6900R07 - 2020-04-27

No se ha encontrado la posición superior de la unidad ICT en la cubeta.
al mensaje.
de la unidad ICT.
hardware.
sensores.
desconectados.
están alineados.

Movimiento del brazo de pipeteo R1 (0) restringido en la posición (1).
0 = Ubicación
1 = Posición
dañada. 954.

Movimiento del brazo de pipeteo R2 (0) restringido en la posición (1).
0 = Ubicación
1 = Posición

G5-6900R07 - 2020-04-27

dañada. 954.

Descarga para (0) cartucho de reactivos en posición (1) dentro del tiempo especificado.
0 = Cartucho de reactivo
1 = Posición
El cartucho de reactivos está dañado. Sustituya el cartucho de reactivos.
El cartucho de reactivos no se ha había cargado o Realice el procedimiento de diagnóstico del gestor de
descargado en el tiempo especificado. muestras 1600 Calibración del transportador del gestor

Error del transportador de reactivos (0) en la posición del carrusel de reactivos (1).
0 = Error
1 = Posición
Se ha producido un error de hardware. No se ha Revise los registros del sistema para los mensajes
podido cargar o descargar un elemento del carrusel de que se hayan generado al mismo tiempo que este
reactivos. mensaje. Realice la medida correctiva correspondiente
al mensaje.
El cartucho de reactivos o la gradilla de viales en el 1. Si el cartucho de reactivos o la gradilla de viales
sistema están dañados. cargada en el sistema siguen en la posición del
carrusel de reactivos y no se detectan, realice el
procedimiento Descarga manual de un cartucho o
una gradilla del carrusel de reactivos, página 1527.

G5-6900R07 - 2020-04-27

cartucho.

página 611.
Una interferencia física bloquea la descarga del Localice y elimine la obstrucción física.
cartucho de reactivos o de la gradilla de viales en el
sistema.
• El enganche está atascado o roto en el carrusel de Técnica de Abbott para resolver fallos de hardware.
reactivos.
• Una obstrucción física bloquea el movimiento del
• Las conexiones del transportador de reactivos
están sueltas o no están bien fijadas.
• Una o varias posiciones del carrusel de reactivos
están dañadas.
• Los motores o las correas del transportador de
reactivos están dañados.

Error durante el movimiento del obturador.
Se ha producido un error con el obturador. Se pueden utilizar otros mensajes relacionados con

G5-6900R07 - 2020-04-27

Fallo del carrusel de reactivos o del motor de dispersión al volver a la posición inicial.
El carrusel de reactivos o el motor de dispersión no se Reinicio del módulo de procesamiento y del gestor de
han desplazado a la posición inicial. reactivos y muestras (RSM), página 500.

Error (2) tarjeta (3) (0) (1).
0 = Error
1 = Error
2 = Tarjeta
3 = Tarjeta DIO
hardware.

Error de movimiento de la vía de procesamiento en el carril (0).
0 = Carril de la vía de procesamiento
Fallo durante el movimiento de la vía de procesamiento. • Inicie o reanude el procesamiento de las muestras.
• Reinicio del módulo de procesamiento y del gestor

Fallo durante transporte de reactivos.
El cartucho de reactivos está dañado. Sustituya el cartucho de reactivos.

G5-6900R07 - 2020-04-27

El sensor del brazo transportador del gestor de Realice el procedimiento de mantenimiento según
reactivos y muestras (RSM) está sucio. necesidad 2920 Limpieza manual del transportador del
RSM, página 900.

Error al iniciar el transportador del RSM.
Error al iniciar el transportador del RSM. Se pueden utilizar otros mensajes relacionados con

La cola lineal de CR está vacía.
La tolva de cubetas de reacción está vacía. Provisión de cubetas de reacción (CR) y actualización
del inventario (i‑series), página 602.

Se ha resuelto el atasco de la vía de procesamiento en (0).
Se ha resuelto correctamente un atasco de cubetas de Mensaje de estado. No se requiere ninguna medida
reacción. correctiva.

Se ha excedido el número máximo de resolución de atascos de la vía de procesamiento en (0).

G5-6900R07 - 2020-04-27

Las recuperaciones de atascos de cubetas de reacción Póngase en contacto con el Centro de Asistencia
en la vía de procesamiento han excedido el límite Técnica de Abbott para resolver fallos de hardware.
permitido.

Se ha resuelto el atasco de la vía de procesamiento en (0). La vía de procesamiento puede requerir
revisión.
Había una cubeta de reacción atascada en la vía de Se ha realizado una recuperación para eliminar el
procesamiento. atasco de la cubeta de reacción.
NOTA: Si este código de mensaje se genera con
frecuencia, puede ser un indicio de un fallo de hardware
pendiente.


Error en solenoide (2) (3).
2 = Tarjeta
3 = Válvula solenoide
hardware.

Error del servo módulo (0) (1).
0 = Error
1 = Error
al mensaje.

G5-6900R07 - 2020-04-27

Se ha detectado un error en un motor del servo Reinicio del módulo de procesamiento y del gestor de
controlador. reactivos y muestras (RSM), página 500.

Error de cebado.
Se ha producido un error durante un cebado del Inicie o reanude el procesamiento de las muestras.
cabezal de las soluciones preactivadora y activadora.

Fallo al iniciar la zona de lavado (0).
0 = Zona de lavado
Error se iniciación de la zona de lavado. Se pueden utilizar otros mensajes relacionados con

Fallo al mover el brazo de pipeteo (0) a la posición inicial.
Se ha producido un error en el brazo de pipeteo Se pueden utilizar otros mensajes relacionados con
indicado al ir a la posición inicial. este mensaje para determinar la medida correctiva

Error del transportador del RSM al volver a la posición inicial.

G5-6900R07 - 2020-04-27

Error del transportador del RSM al volver a la posición Se pueden utilizar otros mensajes relacionados con
inicial. este mensaje para determinar la medida correctiva

Error Z del transportador del RSM.
Error Z del transportador del RSM. Se pueden utilizar otros mensajes relacionados con

Error X del transportador del RSM.
Error X del transportador del RSM. Se pueden utilizar otros mensajes relacionados con

Error theta del transportador del RSM.

Fallo de carga de CR.
Se ha producido un error de hardware y ha fallado el Se pueden utilizar otros mensajes relacionados con
cargador de cubetas de reacción. este mensaje para determinar la medida correctiva

G5-6900R07 - 2020-04-27


Pérdida de pasos detectada en (0).
0 = Motor
Fallo de motor al volver a la posición inicial. Reinicio del módulo de procesamiento y del gestor de

Pérdida de pasos detectada en (0).
0 = Motor
Hay una interferencia física que bloquea el movimiento 1. Localice y elimine la obstrucción física.
del componente.


Error de movimiento del brazo de pipeteo (0).
Se ha producido un error de movimiento del brazo de Se pueden utilizar otros mensajes relacionados con
pipeteo. este mensaje para determinar la medida correctiva

Error de recogida en zona de carga.

G5-6900R07 - 2020-04-27

Error de recogida en zona de carga. Se pueden utilizar otros mensajes relacionados con

Error de recogida del posicionador de reactivos.
Error de recogida del posicionador de reactivos. Se pueden utilizar otros mensajes relacionados con

Se ha excedido el número de intentos para corregir el orientador del cargador de CR.
Las cubetas de reacción (CR) bloquean la vía de 1. Abra la puerta de acceso a las CR y remueva con
acceso a la rueda del orientador de CR. la mano las CR de la tolva.
2. Si las CR siguen sin recogerse, espere hasta que
se completen todos los análisis en proceso.
3. Saque todas las CR de la tolva cuando el módulo
de procesamiento se encuentre en el estado En
espera.
4. Inspeccione la vía de acceso a la rueda del
cargador de CR y retire las CR que haya.
Una obstrucción física bloquea el movimiento de las CR Localice y elimine la obstrucción física.
en la tolva inferior.
Los brazos de recogida de la rueda del orientador de Técnica de Abbott para resolver fallos de hardware.
CR están rotos.

Error de iniciación del posicionador de muestras.
El posicionador de muestras no se ha iniciado. Se pueden utilizar otros mensajes relacionados con

G5-6900R07 - 2020-04-27


Error de recogida del transportador del RSM.
Se ha producido un error de recogida del transportador Se pueden utilizar otros mensajes relacionados con
del RSM. este mensaje para determinar la medida correctiva

Error del sensor de recogida del transportador del RSM.
Se ha producido un error del sensor de recogida del Se pueden utilizar otros mensajes relacionados con
transportador del RSM. este mensaje para determinar la medida correctiva

Fallo al iniciar el centro de suministro de reactivos.
Ya hay un cartucho de reactivos o una gradilla de viales 1. Retire el cartucho de reactivos o la gradilla de
cargados en el posicionador de reactivos. viales del posicionador de reactivos.
(RSM), página 514.
El posicionador de reactivos está atascado u obstruido. 1. Elimine el atasco o la obstrucción.



G5-6900R07 - 2020-04-27

• El enganche está atascado o roto en el carrusel de
reactivos.

Error del botón de prioridad.
Se ha producido un error en el botón de prioridad. Se pueden utilizar otros mensajes relacionados con

Error en posición de zona de carga.
Se ha producido un error de posición en la zona de Se pueden utilizar otros mensajes relacionados con
carga. este mensaje para determinar la medida correctiva

Error en bandeja de zona de carga.
Se ha producido un error cuando había una bandeja Se pueden utilizar otros mensajes relacionados con
cargada en el gestor de reactivos y muestras. este mensaje para determinar la medida correctiva

Error del obturador.
Se ha producido un error del obturador. Se pueden utilizar otros mensajes relacionados con

G5-6900R07 - 2020-04-27


Error de iniciación del posicionador de muestras.
El posicionador de muestras no se ha iniciado. Se pueden utilizar otros mensajes relacionados con

Error del transportador del RSM del módulo (0) posición (1) al módulo (2) posición (3).
0 = Módulo
1 = Posición
2 = Módulo
3 = Posición
Se ha producido un error del transportador del gestor de Se pueden utilizar otros mensajes relacionados con
reactivos y muestras (RSM). este mensaje para determinar la medida correctiva

Error del transportador del RSM al dirigirse a la posición de estacionamiento.
Hay una interferencia física que bloquea el movimiento 1. Localice y elimine la obstrucción física.
del transportador del gestor de reactivos y muestras
(RSM) hacia la posición de estacionamiento.
514.


G5-6900R07 - 2020-04-27

No se pudo procesar la muestra. Error del transportador de gradillas del RSM.
Se ha producido un error en el transportador del RSM Vuelva a procesar los análisis. Realice el procedimiento
cuando se transportaba una gradilla. Procesar de nuevo un análisis o una excepción para una

Error de recogida en la zona de carga del módulo (0) posición (1).
0 = Módulo
incorrectamente. reactivos.
La gradilla o el cartucho de reactivos está dañado. Cargue una gradilla o un cartucho de reactivos nuevos.
El brazo del transportador del gestor de reactivos y Realice el procedimiento de mantenimiento según
muestras (RSM) está sucio. necesidad 2920 Limpieza manual del transportador del
RSM, página 900.
El gestor de reactivos y muestras (RSM) no está Realice el procedimiento de diagnóstico del gestor de
alineado. muestras 1600 Calibración del transportador del gestor

Error de colocación en la zona de carga del módulo (0) posición (1).
0 = Módulo

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. Se ha detectado pérdida de pasos para el brazo de pipeteo (0) en el
Una obstrucción física bloquea el movimiento del brazo 1. Localice y elimine la obstrucción física.
de pipeteo.
2. Realice Inicio del módulo de procesamiento y del
para el módulo correspondiente.

924.

Se ha retirado la gradilla antes de tiempo del brazo transportador del RSM.
Una obstrucción física ha causado un fallo de 1. Localice y elimine la obstrucción física.
transporte de gradillas.
2. Realice Inicio del módulo de procesamiento y del
para el módulo correspondiente.


Error de carga del carrusel de reactivos.
Se ha producido un error de hardware. No se ha podido Se pueden utilizar otros mensajes relacionados con
cargar un elemento en el carrusel de reactivos. este mensaje para determinar la medida correctiva

G5-6900R07 - 2020-04-27

Error de descarga del carrusel de reactivos.
Se ha producido un error de hardware. No se ha podido Se pueden utilizar otros mensajes relacionados con
descargar un elemento del carrusel de reactivos. este mensaje para determinar la medida correctiva

Fallo de movimiento del posicionador de reactivos.
El posicionador de reactivos no se puede abrir o cerrar. Inicio del módulo de procesamiento y del gestor de
reactivos y muestras (RSM), página 514. Realice el
procedimiento de diagnóstico del gestor de muestras
1610 Chequeo del gestor de reactivos y muestras,
página 946.

Error de movimiento del posicionador de muestras (0).
0 = Posicionador de muestras
Se ha producido un error de movimiento del Se pueden utilizar otros mensajes relacionados con

Error de movimiento del enganche del posicionador de muestras (0).
Se ha producido un error en el enganche del Se pueden utilizar otros mensajes relacionados con

G5-6900R07 - 2020-04-27


Error de movimiento del posicionador de muestras (0) a la posición inicial.
Se ha producido un error en el posicionador de Se pueden utilizar otros mensajes relacionados con
muestras al dirigirse a la posición inicial. este mensaje para determinar la medida correctiva

Error de iniciación del posicionador de muestras (0).
Se ha producido un error de iniciación del posicionador Se pueden utilizar otros mensajes relacionados con
de muestras. este mensaje para determinar la medida correctiva

El posicionador de muestras (0) no pudo enganchar la gradilla cargada en el receptáculo del
posicionador de muestras.
La gradilla no se ha enganchado en el posicionador de 1. Retire la gradilla del posicionador de muestras.
muestras.
La gradilla está dañada. Utilice una gradilla diferente.


G5-6900R07 - 2020-04-27

Iniciación del módulo de procesamiento fallida. Error de carga de cubeta de reacción.
Las cubetas de reacción (CR) bloquean la vía de 1. Abra la puerta de acceso a las CR y remueva con
acceso a la rueda del orientador de CR. la mano las CR de la tolva.
2. Si las CR siguen sin recogerse, espere hasta que
se completen todos los análisis en proceso.
3. Saque todas las CR de la tolva cuando el módulo
de procesamiento se encuentre en el estado En
espera.
4. Inspeccione la vía de acceso a la rueda del
cargador de CR y retire las CR que haya.
Los brazos de recogida de la rueda del orientador de Póngase en contacto con el Centro de Asistencia
CR están rotos. Técnica de Abbott para resolver fallos de hardware.
Hay una cubeta de reacción atascada en la cola lineal. 1. Si puede acceder, despeje el atasco.
Se ha producido un error del conjunto de recogida y Póngase en contacto con el Centro de Asistencia
posicionamiento de CR. Técnica de Abbott para resolver fallos de hardware.

Error de carga de cubeta de reacción. La cubeta de reacción se ha caído del brazo de recogida.
No se detecta una cubeta de reacción en el brazo de Si el error no se produce con frecuencia, no es
recogida. necesaria ninguna medida correctiva.
Realice el procedimiento de diagnóstico de la vía de
procesamiento 1520 Chequeo de carga y descarga de
cubetas de reacción (i‑series), página 941.

Error de pérdida de pasos del brazo de recogida de cubetas de reacción.

G5-6900R07 - 2020-04-27

Una obstrucción física bloquea el movimiento del brazo 1. Localice y elimine la obstrucción física.
de recogida de cubetas de reacción.


Error de carga de cubeta de reacción. No se ha detectado ninguna cubeta de reacción en la cola lineal
al intentar recoger una CR.
Fallo del sensor de cubetas de reacción. Inicio del módulo de procesamiento y del gestor de
reactivos y muestras (RSM), página 514Si el error
persiste, realice el procedimiento de diagnóstico del
cargador de cubetas de reacción (CR) 1400 Chequeo
de sensores y cargador de cubetas de reacción

Error de carga de cubeta de reacción. Queda una CR en la cola lineal.
La cubeta de reacción no se ha cargado correctamente. Inicio del módulo de procesamiento y del gestor de
reactivos y muestras (RSM), página 514Si el error
persiste, realice el procedimiento de diagnóstico del
cargador de cubetas de reacción (CR) 1400 Chequeo

El orientador no ha recogido cubetas de reacción durante un período prolongado de tiempo.

G5-6900R07 - 2020-04-27

Las cubetas de reacción (CR) bloquean la vía de 1. Si las cubetas de reacción no se recogen una vez
acceso al orientador de CR. procesados todos los análisis en curso, ponga en
pausa el módulo de procesamiento.
2. Realice el procedimiento de diagnóstico de la
vía de procesamiento 1520 Chequeo de carga y
descarga de cubetas de reacción (i‑series), página
941.
3. Ejecute la opción Motor cinta transportadora
del procedimiento de diagnóstico del cargador de
cubetas de reacción 1400 Chequeo de sensores y
cargador de cubetas de reacción (i‑series), página
939.


No se pudo procesar el análisis. Vía de pretratamiento deshabilitada.
La vía de pretratamiento se ha deshabilitado. • Inicio del módulo de procesamiento y del gestor de
• Se pueden utilizar otros mensajes relacionados con

No se pudo procesar el análisis. Zona de lavado 1 deshabilitada.
Se ha producido un error en la zona de lavado 1. Se pueden utilizar otros mensajes relacionados con

No se ha encontrado el activador de la posición inicial del transportador del RSM.

G5-6900R07 - 2020-04-27

Una obstrucción física bloquea el movimiento del Localice y elimine la obstrucción física.
transportador del RSM.
El cable del transportador del RSM está mal conectado. Póngase en contacto con el Centro de Asistencia

No se pudo transferir la gradilla de viales almacenada en el sistema (0) en el módulo (1) posición del
carrusel de reactivos (2).
1 = Módulo
La gradilla de viales almacenada en el sistema no se ha Se pueden utilizar otros mensajes relacionados con
podido transferir a o desde el carrusel de reactivos. este mensaje para determinar la medida correctiva

No se pudo activar (0).
0 = Dispositivo
Se ha producido un error y el encendido no se ha Se pueden utilizar otros mensajes relacionados con
completado. este mensaje para determinar la medida correctiva
El suministro eléctrico del laboratorio no cumple las 1. Compruebe que el suministro eléctrico
especificaciones. del laboratorio se encuentre dentro de
las especificaciones. Consulte los apartados
Especificaciones y requisitos eléctricos del módulo
de control del sistema (SCM), página 471,
de procesamiento (c‑series), página 472 y
de procesamiento (i‑series), página 473.
3. Reinicio del sistema, página 496.


G5-6900R07 - 2020-04-27

No se pudo desactivar (0).
0 = Dispositivo
Se ha producido un fallo de hardware cuando se Reinicio del módulo de procesamiento y del gestor de
desactivaba el dispositivo. reactivos y muestras (RSM), página 500.

Solicitud de movimiento del posicionador de muestras (0) fallida durante la calibración.
del posicionador de muestras.
3. Si el error persiste, realice el procedimiento
de diagnóstico del gestor de muestras 1600
Calibración del transportador del gestor de reactivos


Solicitud de movimiento del posicionador de muestras fallida durante la calibración del brazo de pipeteo.
El gestor de reactivos y muestras (RSM) está obstruido. 1. Localice y elimine la obstrucción física.

G5-6900R07 - 2020-04-27

No se pudo iniciar el módulo por un error de carga o descarga anterior. Retire el cartucho de reactivos o
la gradilla asociado a un error de carga o descarga del carrusel de reactivos.
El transportador de reactivos no puede cargar o 1. Retire el cartucho de reactivos o la gradilla de
descargar el cartucho de reactivos o la gradilla de viales del sistema del carrusel de reactivos. Realice
viales en el sistema del carrusel de reactivos. el procedimiento Descarga manual de un cartucho
1527.
cartucho.
2. Reinicie el módulo de procesamiento y el gestor de
reactivos y muestras. Realice Inicio del módulo de
(RSM), página 514 para el módulo correspondiente.

El cartucho de reactivos o la gradilla de viales en el Cargue un cartucho de reactivos o una gradilla de
sistema están dañados. viales del sistema nuevos o diferentes. Realice el
página 611.
Las conexiones del cable o del sensor del transportador Técnica de Abbott para resolver fallos de hardware.
de reactivos están sueltas.

Error del transportador de reactivos.
Se ha producido un error mientras se movía el Reinicie el gestor de reactivos y muestras (RSM).
transportador de reactivos. Realice el procedimiento Inicio del módulo de
(RSM), página 514.

G5-6900R07 - 2020-04-27


Error de carga del cartucho de reactivos en la posición del carrusel de reactivos (0).
El cartucho de reactivos o la gradilla de viales en el 1. Retire el cartucho de reactivos o la gradilla de
sistema están dañados. viales del sistema del carrusel de reactivos. Realice
el procedimiento Descarga manual de un cartucho
1527.
cartucho.

página 611.
El gestor de reactivos y muestras no está alineado. Realice el procedimiento de diagnóstico del gestor de
• Una obstrucción física bloquea el movimiento del Técnica de Abbott para resolver fallos de hardware.
están dañadas.

G5-6900R07 - 2020-04-27

Error de descarga del cartucho de reactivos en la posición del carrusel de reactivos (0).
El cartucho de reactivos o la gradilla de viales en el 1. Retire el cartucho de reactivos o la gradilla de
sistema están dañados. viales del sistema del carrusel de reactivos. Realice
el procedimiento Descarga manual de un cartucho
1527.
cartucho.

página 611.
Una interferencia física bloquea la descarga del Localice y elimine la obstrucción física.
cartucho de reactivo o de la gradilla de viales en el
sistema.
• Una obstrucción física bloquea el movimiento del Técnica de Abbott para resolver fallos de hardware.
están dañadas.
• Los motores o las correas del transportador de
reactivos están dañados.

G5-6900R07 - 2020-04-27

Error de voltaje (0) del suministro eléctrico.
0 = Voltaje
Se ha producido un fallo del voltaje del suministro Póngase en contacto con el Centro de Asistencia
eléctrico. Técnica de Abbott para resolver fallos de hardware.

No se ha encontrado la posición superior del brazo de pipeteo de muestras.
El brazo de pipeteo de muestras se ha empujado hacia 1. Cambie el estado del módulo de procesamiento a
abajo desde su posición vertical inicial. Detenido.
(RSM), página 514.
Una interferencia física bloquea el movimiento del brazo 1. Localice y elimine la obstrucción física.
de pipeteo de muestras.
(RSM), página 514.


No se ha encontrado la posición inferior del mezclador 1.

No se ha encontrado la posición superior del mezclador 1.

G5-6900R07 - 2020-04-27

No se ha encontrado la posición inferior del mezclador 2.

No se ha encontrado la posición superior del mezclador 2.

No se pudo iniciar la vía de procesamiento. Error de hardware.
No se ha iniciado la vía de procesamiento. Se pueden utilizar otros mensajes relacionados con

Iniciación del módulo fallida. Error de hardware.
El módulo no se ha iniciado. Se pueden utilizar otros mensajes relacionados con

G5-6900R07 - 2020-04-27

Error de la cubierta del centro de procesamiento.
Se ha producido un error del sensor de la cubierta del Se pueden utilizar otros mensajes relacionados con
centro de procesamiento. este mensaje para determinar la medida correctiva

El LED de seguridad del transportador del RSM está defectuoso.
Uno de los LED de seguridad del transportador del RSM Mensaje de estado. No se requiere ninguna medida
está defectuoso. correctiva.
NOTA: El LED de seguridad del transportador del RSM
debe sustituirlo un representante de Abbott Laboratories
durante la siguiente visita de servicio que se realice
para el sistema.

Los dos LED de seguridad del transportador del RSM están defectuosos.
Los dos LED de seguridad del transportador del gestor Póngase en contacto con el Servicio al cliente para
de reactivos y muestras están defectuosos. sustituir los LED de seguridad del transportador del
RSM. Los LED los debe sustituir un representante de

Hay un cartucho de reactivos o una gradilla en el posicionador de reactivos.
Ya hay un cartucho de reactivos o una gradilla de viales 1. Retire el cartucho de reactivos o la gradilla de
del sistema cargados en el posicionador de reactivos. viales del sistema del posicionador de reactivos.

G5-6900R07 - 2020-04-27

cartucho.
(RSM), página 514.

El carrusel de reactivos y el transportador de reactivos Realice el procedimiento de diagnóstico del gestor de
no están alineados. reactivos 4715 Calibración del transportador de reactivos
• Las conexiones del cable o el sensor del Técnica de Abbott para resolver fallos de hardware.
transportador de reactivos están sueltos.

No hay ningún módulo de procesamiento disponible para 1. Compruebe que haya un módulo de procesamiento
cargar el cartucho de reactivos. disponible con el ensayo necesario habilitado.
2. Vuelva a cargar el cartucho de reactivos en el
gestor de reactivos y muestras.

Error de carga de cubeta de reacción. No se han detectado cubetas de reacción en la vía de
procesamiento.

G5-6900R07 - 2020-04-27

Fallo al iniciar la vía de procesamiento. Se pueden utilizar otros mensajes relacionados con

Fallo del carril (0) del posicionador de muestras.
0 = Carril
Se ha producido un error en el posicionador de Se pueden utilizar otros mensajes relacionados con
muestras. este mensaje para determinar la medida correctiva

Error del orientador del cargador de cubetas de reacción.
Se ha producido un error en el orientador de cubetas de Se pueden utilizar otros mensajes relacionados con
reacción. este mensaje para determinar la medida correctiva

Error del orientador de cubetas de reacción. Las cubetas de reacción no se están cargando en la cola
lineal.
La tolva de cubetas de reacción (CR) está vacía. Provisión de cubetas de reacción (CR) y actualización
del inventario (i‑series), página 602.
Una CR no ha caído desde el brazo de recogida de 1. Retire la CR del orientador de CR.
cubetas de reacción en la cola lineal.
514.
3. Realice el procedimiento de diagnóstico del
cargador de cubetas de reacción 1400 Chequeo

G5-6900R07 - 2020-04-27

Se ha caído una CR del orientador de CR antes de que Si este problema no se produce con frecuencia (tres
llegase a la cola lineal. veces al día o menos), no es necesario que se tome
ninguna medida correctiva.
Hay una CR atascada en el conducto de evacuación de 1. Retire la cubierta del conducto de evacuación de
residuos de CR. residuos de CR y saque la CR.
2. Vuelva a colocar la cubierta del conducto de
evacuación de residuos de CR.
514.
Los brazos de recogida de la rueda del orientador de Póngase en contacto con el Centro de Asistencia
CR están rotos. Técnica de Abbott para resolver fallos de hardware.
Se ha producido un fallo del sensor del orientador de Póngase en contacto con el Centro de Asistencia
cubetas de reacción. Técnica de Abbott para resolver fallos de hardware.

(0) no está conectado.
0 = Nombre de la válvula solenoide
Se ha producido un error de hardware y un fallo de las Reinicio del módulo de procesamiento y del gestor de
válvulas solenoides. reactivos y muestras (RSM), página 500.

Retire la gradilla o el cartucho de reactivos del transportador del RSM en el posicionador de reactivos
del módulo (0) antes de iniciar.
0 = Módulo
Hay un cartucho de reactivos o una gradilla de viales 1. Retire el cartucho de reactivos o la gradilla de
del sistema en el posicionador de reactivos. viales del sistema del posicionador de reactivos.
2. Para llevar el estado del gestor de reactivos
y muestras (RSM) a Operativo, realice el
procedimiento Iniciar o reanudar el procesamiento
de las muestras, página 665.

G5-6900R07 - 2020-04-27

viales en el RSM. Realice el procedimiento Carga
de cartuchos en el gestor de reactivos y muestras
(RSM), página 615 o Carga de gradillas en el
cartucho.


Retire la gradilla o el cartucho de reactivos del transportador del RSM en la posición (1) del módulo (0)
antes de iniciar.
0 = Módulo
1 = Posición
Hay un cartucho de reactivos o una gradilla de viales 1. Retire el cartucho de reactivos o la gradilla de
del sistema en el transportador del RSM. viales del sistema del transportador del RSM.
2. Para llevar el estado del gestor de reactivos
y muestras (RSM) a Operativo, realice el
procedimiento Iniciar o reanudar el procesamiento
de las muestras, página 665.
viales en el RSM. Realice el procedimiento Carga
de cartuchos en el gestor de reactivos y muestras
(RSM), página 615 o Carga de gradillas en el
cartucho.


G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. El brazo de pipeteo R2 está deshabilitado.
El brazo de pipeteo R2 está deshabilitado. 1. Revise los registros del sistema para los mensajes
514.

Códigos de mensajes relacionados con el sistema de soporte

(6000-6999)
En esta categoría se incluyen los códigos de mensajes del 6000 al 6999. A continuación se
enumeran algunos ejemplos de sistemas de soporte:
• Sistema de alimentación ininterrumpida (SAI)
• Suministro de agua
Códigos de mensajes relacionados con la temperatura (7000-7999)

7010, página 1419
7011, página 1419
7012, página 1420
7013, página 1420

G5-6900R07 - 2020-04-27
7014, página 1420

7015, página 1421
7016, página 1421
7017, página 1421
7018, página 1422
7020, página 1422
7021, página 1422
7022, página 1423
7023, página 1423
7024, página 1423
7025, página 1423
7026, página 1424
7027, página 1424
7028, página 1424
7050, página 1425
7051, página 1425

Temperatura del baño de incubación fuera de márgenes. Temperatura (0).
0 = Temperatura
El agua del baño de incubación no está circulando Cambie el agua del baño de incubación. Realice
porque el sistema ha estado en espera durante un largo el procedimiento de mantenimiento diario 5501
periodo de tiempo. Mantenimiento diario (c‑series), página 885.
El sistema se ha encendido recientemente. Observe el estado de la temperatura para comprobar
que regrese a las especificaciones. Realice el
procedimiento de diagnóstico de la temperatura 4301
Estado de la temperatura (c‑series), página 913.
El baño de incubación se está llenando después de que Observe el estado de la temperatura para comprobar
el sistema estuviera en espera durante un largo período que regrese a las especificaciones. Realice el
de tiempo. procedimiento de diagnóstico de la temperatura 4301
La temperatura ambiente es demasiado alta. Modifique la temperatura ambiente para que se
477.

Temperatura ambiente fuera de márgenes. Temperatura (0).
0 = Temperatura

G5-6900R07 - 2020-04-27

La temperatura ambiente es demasiado baja. Modifique la temperatura ambiente para que se
sitúe dentro de las especificaciones. Consulte
477.
477.

Fallo de estabilidad de temperatura en (0).
0 = Mecanismo
El calefactor indicado no puede mantener la 1. Observe el estado de la temperatura
temperatura adecuada. para comprobar la temperatura. Realice el
procedimiento de diagnóstico de la temperatura
1300 Estado de la temperatura (i‑series), página
939.
Técnica de Abbott para resolver errores de
hardware.

No se pudo procesar el análisis. La temperatura del baño de incubación es inferior al límite mínimo.
Se ha producido un error de nivel o temperatura del Se pueden utilizar otros mensajes relacionados con
baño de incubación mientras el sistema procesaba el este mensaje para determinar la medida correctiva
análisis. adecuada. Ver mensajes adicionales relacionados con

No se pudo procesar el análisis. La temperatura del baño de incubación es superior al límite máximo.
Se ha producido un error de nivel o temperatura del Se pueden utilizar otros mensajes relacionados con
baño de incubación mientras el sistema procesaba el este mensaje para determinar la medida correctiva
análisis. adecuada. Ver mensajes adicionales relacionados con

G5-6900R07 - 2020-04-27

Temperatura del carrusel de reactivos (0) fuera del intervalo (1).
0 = Temperatura
1 = Valor bajo o alto
La temperatura ambiente es demasiado baja. Modifique la temperatura ambiente para que se
477.
477.
El sistema se ha encendido recientemente. Observe el estado de la temperatura para comprobar la
temperatura. Realice el procedimiento de diagnóstico de
la temperatura 4301 Estado de la temperatura (c‑series),
página 913.

La temperatura del carrusel de reactivos (0) estaba fuera del intervalo (1) mientras se apagaba el
0 = Temperatura
1 = Valor bajo o alto
La temperatura del carrusel de reactivos no se ha Observe el estado de la temperatura para comprobar la
mantenido mientras el módulo de procesamiento estaba temperatura. Realice el procedimiento de diagnóstico de
apagado. la temperatura 4301 Estado de la temperatura (c‑series),
página 913.

Error de hardware de supervisión de temperatura del carrusel de reactivos en (0).
0 = Mecanismo

G5-6900R07 - 2020-04-27

Error de comunicación de la tarjeta controladora de temperatura del carrusel de reactivos.
La tarjeta controladora de la temperatura del módulo Reinicio del módulo de procesamiento y del gestor de
está mal conectada o ha fallado. reactivos y muestras (RSM), página 500.

Error de temperatura (2) (3).
2 = Tarjeta
3 = Mecanismo
Se ha producido un error de temperatura. Inicio del módulo de procesamiento y del gestor de
Fallo de comunicación o de hardware. Reinicio del módulo de procesamiento y del gestor de

(0) por encima de la temperatura máxima.
0 = Mecanismo
La temperatura de la habitación está fuera de las Modifique la temperatura ambiente para que se
especificaciones. encuentre dentro de las especificaciones. Consulte
477.

G5-6900R07 - 2020-04-27

(0) por debajo de la temperatura mínima.
0 = Mecanismo
La temperatura de la habitación está fuera de las Modifique la temperatura ambiente para que se
especificaciones. encuentre dentro de las especificaciones. Consulte
477.

Nivel de refrigerante bajo en el centro de suministro de reactivos.
El nivel de refrigerante es bajo. 1. Observe si hay fugas en el depósito del
refrigerante. Según el depósito de refrigerante
afectado, realice el procedimiento Llenado del
depósito de refrigerante (c‑series), página 1541
o Llenado del depósito de refrigerante (i‑series),
página 1544.
2. Si se observan fugas, póngase en contacto con
el Centro de Asistencia Técnica de Abbott para
resolver fallos de hardware.


Alerta de temperatura (0). Temperatura (1).
0 = Mecanismo
1 = Temperatura
Se ha producido una alarma de temperatura. Mensaje de estado. No se requiere ninguna medida
correctiva.

Error de temperatura (0).
0 = Mecanismo

G5-6900R07 - 2020-04-27

Se ha producido un error de temperatura. Se pueden utilizar otros mensajes relacionados con

Error de refrigerante en zona de almacenamiento de reactivos.
Se ha producido un error del refrigerante en la zona de Se pueden utilizar otros mensajes relacionados con
almacenamiento de los reactivos. este mensaje para determinar la medida correctiva

Nivel de refrigerante por debajo del nivel medio en zona de almacenamiento de reactivos.
El nivel del refrigerante se acerca al nivel bajo. 1. Observe si hay fugas en el depósito del
refrigerante. Según el depósito de refrigerante
afectado, realice el procedimiento Llenado del
depósito de refrigerante (c‑series), página 1541
o Llenado del depósito de refrigerante (i‑series),
página 1544.
2. Si se observan fugas, póngase en contacto con
el Centro de Asistencia Técnica de Abbott para
resolver fallos de hardware.


Error del controlador termoeléctrico (0).
0 = Error

G5-6900R07 - 2020-04-27

Nivel de refrigerante vacío en el centro de suministro de reactivos.
El refrigerante está vacío. Póngase en contacto con la Asistencia Técnica para

Los sensores del refrigerante en el centro de suministro de reactivos están desconectados.
Los sensores del refrigerante están desconectados. Compruebe que las conexiones de los sensores del
refrigerante estén conectadas correctamente.
Códigos de mensajes relacionados con el hardware periférico del

ordenador (8000-8999)
En esta categoría se incluyen los códigos de error del 8000 al 8999. A continuación se
enumeran algunos ejemplos de hardware periférico del ordenador:
• Interfaz host
• Ordenador y monitor
• Soportes de almacenamiento
• Puertos
8000, página 1427
8001, página 1428
8002, página 1428
8003, página 1428
8004, página 1428
8005, página 1429
8006, página 1429
8007, página 1429
8008, página 1429
8010, página 1430

G5-6900R07 - 2020-04-27
8011, página 1430

8012, página 1430
8013, página 1430
8016, página 1431
8017, página 1431
8018, página 1431
8020, página 1432
8021, página 1432
8022, página 1433
8023, página 1433
8024, página 1433
8026, página 1434
8027, página 1434
8028, página 1435
8029, página 1435
8034, página 1435
8036, página 1436
8037, página 1436
8038, página 1436
8040, página 1437
8041, página 1437
8042, página 1437
8043, página 1438
8046, página 1438
8047, página 1438
8048, página 1439
8049, página 1439
8050, página 1439
8052, página 1440
8053, página 1440
8054, página 1440
8055, página 1441
8070, página 1441
8071, página 1441
8072, página 1442
8073, página 1442
8074, página 1442
8075, página 1442
8076, página 1443
8077, página 1443
8078, página 1443
8079, página 1443

G5-6900R07 - 2020-04-27
8080, página 1444

8081, página 1444
8082, página 1444
8083, página 1444
8084, página 1444
8085, página 1445
8086, página 1445
8087, página 1445
8088, página 1446
8089, página 1446
8090, página 1446
8091, página 1446
8092, página 1447
8093, página 1447
8094, página 1447
8095, página 1447
8096, página 1448
8102, página 1448
8103, página 1448
8104, página 1449
8105, página 1449
8113, página 1449
8114, página 1450
8115, página 1450
8116, página 1450
8117, página 1451
8118, página 1451
8119, página 1451
8120, página 1452
8121, página 1452
8122, página 1452
8123, página 1453
8124, página 1453

Se ha restablecido la comunicación con AbbottLink.
La conexión con AbbottLink se ha restablecido. Mensaje de estado. No se requiere ninguna medida
correctiva.
1425

G5-6900R07 - 2020-04-27

La comunicación con AbbottLink está desconectada.
La comunicación con AbbottLink está desconectada. • Reiniciar AbbottLink, página 551.
• Póngase en contacto con Centro de Asistencia
Técnica de Abbott para resolver los fallos de
AbbottLink.
1425

El estado de la impresora (0) no está disponible en estos momentos.
0 = Impresora
La impresora no está disponible. • Compruebe que la impresora está conectada,
encendida y lista.
• Compruebe que el cable de la impresora está
conectado al ordenador.
• Para más información, consulte la documentación
de la impresora.
1425

Error de impresora desconocido para la impresora (0).
0 = Impresora
Se ha producido un error de la impresora. Para más información, consulte la documentación de la
impresora.
1425

Se ha producido un error (0) de la impresora (1).
0 = Error de la impresora
1 = Impresora
Se ha producido un error de la impresora. Para más información, consulte la documentación de la
impresora.

G5-6900R07 - 2020-04-27
1425

Error de comunicación con el host. Cola de mensajes llena para la transmisión de datos pendientes.
La cola de mensajes está llena. Borre la cola de mensajes y habilite la conexión con el
host en la ventana flotante Estado de la conexión con el
host. Realice el procedimiento Habilitar o deshabilitar la
conexión host, página 545.
1425

Error de comunicación con el host. Error desconocido al transmitir datos al host.
Se ha detectado un error desconocido mientras se • Compruebe que la comunicación con el host está
transmitían datos al host. habilitada en la ventana flotante Estado de la
conexión con el host. Realice el procedimiento
Habilitar o deshabilitar la conexión host, página 545.
• Reinicio del sistema, página 496.
• Para más información, consulte la documentación
relativa a la comunicación con el host.
1425

La ID de usuario (0) ha borrado la cola de mensajes del host.
El usuario ha borrado la cola de mensajes. Mensaje de estado. No se requiere ninguna medida
correctiva.
1425

La ID de usuario (0) ha deshabilitado la conexión con el host.

G5-6900R07 - 2020-04-27

El usuario ha deshabilitado la conexión con el host. Mensaje de estado. No se requiere ninguna medida
correctiva.
1425

La ID de usuario (0) ha habilitado la conexión con el host.
El usuario ha habilitado la conexión con el host. Mensaje de estado. No se requiere ninguna medida
correctiva.
1425

Conexión con el host deshabilitada. Cola de mensajes llena.
La cola de mensajes está llena. Borre la cola de mensajes y habilite la conexión con el
host en la ventana flotante Estado de la conexión con el
1425

Petición de cancelación del host no válida. La ID de muestra (0) no existe.
El sistema ha recibido una petición de cancelación Si el error se repite a menudo sin motivo, compruebe el
del host para una petición de análisis que no existe funcionamiento del interfaz host.
en la base de datos. El sistema omite la petición de
cancelación del host.
1425

Petición del host no válida para ID de muestra (0). El tipo de muestra de (1) no es válido para la
petición.

G5-6900R07 - 2020-04-27
1 = Tipo de muestra
La petición del host para la ID de muestra no es para un Compruebe que el host sólo envía peticiones de
tipo de muestra válido. muestras y controles.
1425

Petición del host no válida para ID de muestra (0). No se han enviado los datos de ninguna petición.
La petición del host para la ID de muestra no contiene Compruebe la petición en la ventana flotante Estado de
datos. la conexión con el host.
1425

Petición de host no válida para ID muestra (0). Dilución especificada (1) ensayo (2) nº (3) no existe/no
es compatible con factor de dilución especificado.
1 = Dilución
La petición del host contiene una opción de dilución no Solicite una dilución disponible para el ensayo
válida. especificado. Para el nombre de la dilución se distingue
entre letras mayúsculas y minúsculas. Compruebe que
el nombre de la dilución del host es exactamente el
mismo que el nombre de la dilución que aparece en el
software del sistema.
1425

Se ha recibido una respuesta negativa a la consulta (query) para la ID de muestra (0).
• El host no ha reconocido la ID de muestra. Compruebe que existen peticiones para la ID de la
• La ID de muestra no tiene peticiones pendientes. muestra.

G5-6900R07 - 2020-04-27
1425

Tiempo de espera excedido para solicitud (0).
AbbottLink no ha respondido a una petición automática
o manual de un fichero de ensayo en el período de
tiempo necesario.
La respuesta de AbbottLink es lenta. • El tiempo necesario para procesar una solicitud
depende de la velocidad de descarga que tenga el
laboratorio. El estado de la petición de un fichero
de ensayo puede permanecer Pendiente durante
un máximo de 24 horas antes de agotarse el
tiempo de espera.
• Si falla una petición manual de un fichero de
ensayo, repita la petición manual.
• Si falla una petición automática de un fichero
de ensayo, el sistema solicitará de nuevo
automáticamente el fichero en 7 días. No se
requiere ninguna medida correctiva.
El estado de AbbottLink es Desconectado.
• El cable Ethernet está mal conectado. • Vuelva a conectar el cable Ethernet.
• La conexión a internet del laboratorio no funciona. • Restablezca la conexión a internet.
• No funciona AbbottLink en Abbott Laboratories. • Póngase en contacto con el Centro de Asistencia
Técnica de Abbott. Indique lo que intentaba
1425

Error de comunicación al solicitar (0).
El estado de AbbottLink es Desconectado. • Reiniciar AbbottLink, página 551.
Una vez restablecida la conexión con AbbottLink, para
solicitar de nuevo las instrucciones de uso, descargue el
reactivo y vuelva a cargarlo.

G5-6900R07 - 2020-04-27
1425

Se ha recibido una respuesta inesperada para (0).
Se ha recibido un elemento de Abbott Mail después de Revise los registros del sistema para el código de
haberse agotado el tiempo de espera para el elemento. mensaje 8020.
1425

Error de comunicación durante petición (1) para lote de reactivo (0).
El estado de AbbottLink es Desconectado. Consulte las instrucciones de uso suministradas con el
equipo de reactivos o consiga las instrucciones de uso
correspondientes en corelaboratory.abbott.
• Reiniciar AbbottLink, página 551.
1425
8024
Tiempo de espera excedido para solicitud (1) del lote de reactivo (0).
AbbottLink no ha respondido a una petición de
instrucciones de uso en el periodo de tiempo necesario.
• La respuesta de AbbottLink es lenta. • El tiempo necesario para procesar una solicitud
depende de la velocidad de descarga que tenga
el laboratorio. El estado de petición de unas
instrucciones de uso puede permanecer Pendiente
durante un máximo de 24 horas antes de agotarse
el tiempo de espera.

G5-6900R07 - 2020-04-27

• Para solicitar de nuevo las instrucciones de uso,
descargue el reactivo y vuelva a cargarlo.
• El estado de AbbottLink es Desconectado. • Reiniciar AbbottLink, página 551.
• El cable Ethernet está mal conectado. Vuelva a conectar el cable Ethernet.
• La conexión a internet del laboratorio no funciona. Restablezca la conexión a internet.
• No funciona AbbottLink en Abbott Laboratories. Póngase en contacto con el Centro de Asistencia
• Fallo de hardware. Póngase en contacto con el Centro de Asistencia
1425

Error de fichero (0) del elemento de correo (1) para (2) número (3) revisión (4).
0 = Error del fichero
2 = Asunto
3 = Número
4 = Revisión
Se ha producido un problema con un elemento de Póngase en contacto con el Centro de Asistencia
Abbott Mail descargado. Técnica de Abbott. Indique lo que intentaba realizar
1425

Error de fichero (0) del elemento de correo (1) para (2) número (3) revisión (4). Error (5).

G5-6900R07 - 2020-04-27
2 = Asunto
3 = Número
4 = Revisión
5 = Error
1425

Error de fichero (0) del elemento de correo (1) para (2) número (3).
2 = Asunto
3 = Número
1425

No se pudo conectar con el host. Error de comunicación desconocido.
Se ha producido un error desconocido cuando se Póngase en contacto con el Centro de Asistencia
intentaba conectar con el host. Técnica de Abbott. Indique lo que intentaba realizar
1425

No se pudo imprimir el informe. Error de la impresora. Se ha desactivado la opción de impresión
automática de informes.
Se ha producido un error de la impresora. Resuelva el error de la impresora y configure la
generación automática de informes en la impresora
predeterminada.

G5-6900R07 - 2020-04-27
1425

Error de conexión entre el módulo de control del sistema (SCM) y el módulo de procesamiento. Error
(0).
0 = Error
El módulo de procesamiento está apagado. Encendido del módulo de procesamiento, página 505.
Encendido del gestor de reactivos y muestras (RSM),
página 512.
El módulo de procesamiento se está encendiendo. Espere hasta que el módulo de procesamiento esté
encendido y el estado del módulo sea Detenido.
Error de comunicación. Si el módulo de procesamiento se ha detenido debido
a un error de comunicación, realice Reinicio del módulo
de procesamiento y del gestor de reactivos y muestras
(RSM), página 500.
La tarjeta de la CPU no está bien conectada o se ha Póngase en contacto con el Centro de Asistencia
producido un fallo. Técnica de Abbott para resolver fallos de hardware.
1425

Petición del host no válida para ID de muestra (0). El ensayo (1) número (2) está deshabilitado.
El sistema ha recibido una petición de análisis del host 1. Determine la causa del ensayo deshabilitado.
que necesitaba un ensayo que está deshabilitado.
2. Habilite el ensayo y procese el análisis.
1425

Petición del host no válida para ID de muestra (0). El número de ensayo (1) no está instalado.
El sistema ha recibido una petición de análisis del host Instalar ficheros de ensayos, página 332.
que necesitaba un ensayo que no está instalado.
El número del ensayo no está bien definido en el host. Modifique el número del ensayo en el host.

G5-6900R07 - 2020-04-27
1425

Petición del host no válida. Ya existe la petición para ID de muestra (0) ensayo (1) número (2) dilución
(3).
3 = Dilución
El sistema ha recibido una petición del host Si el error persiste, compruebe que la interfaz host funcione
que ya existe. El sistema ha ignorado la nueva correctamente.
petición.
1425

Se ha recibido un error inespecífico del host para ID de muestra (0) en ID de gradilla/Posición (1/2) en
la posición del RSM (3).
2 = Posición
3 = Módulo/Posición
Se ha recibido un error inespecífico del host. Compruebe la conexión del host en la ventana flotante
Estado de la conexión con el host.
1425

Error de exportación. No se pudo exportar el informe en (0). Se ha desactivado la impresión automática
de informes.
0 = Identificación de la ubicación del fichero
Se ha producido un error mientras se exportaban datos Resuelva el error con la memoria USB. Una vez resuelto
a una memoria USB. La opción de impresión automática el error, configure la opción de creación automática de
de informes se ha desactivado. informes para Guardar en fichero.
1425

G5-6900R07 - 2020-04-27

Petición del host no válida para ID de muestra (0). El ensayo (1) número (2) es un ensayo de
correlación.
El host ha tratado de solicitar una petición para un Compruebe la interfaz host.
ensayo de correlación, pero el host no puede solicitar
una petición para un ensayo de correlación.
1425

Se ha excedido el tiempo de espera Query del host para ID de muestra (0) en ID de gradilla (1) posición
(2) posición del RSM (3).
2 = Posición
3 = Módulo/Posición
La consulta (Query) de peticiones no ha sido Compruebe que la comunicación con el host está
reconocida por el host. habilitada en la ventana flotante Estado de conexión del
1425

Petición del host no válida. La ID de muestra (0) contiene caracteres no válidos o está configurada para
un calibrador o un control.
La ID de muestra contiene caracteres no válidos. Compruebe el formato del código de barras.
La ID de muestra ya está siendo utilizada como ID de Compruebe la ID asignada a la muestra.
calibrador o de control.
La etiqueta del código de barras no cumple las Compruebe que la etiqueta del código de barras cumple
especificaciones. las especificaciones.
1425

G5-6900R07 - 2020-04-27

Petición del host no válida. AWOS ID (0) ya existe.
0 = Identificación de AWOS
El sistema ha recibido una petición del host que ya • Mensaje de estado. No se requiere ninguna medida
existe. El sistema ha ignorado la nueva petición. correctiva.
• Si el error persiste, póngase en contacto con
1425

Petición del host no válida para ID de muestra (0). Se ha especificado el protocolo de dilución y la
dilución manual para el ensayo (1) número (2).
La petición del host incluía tanto un factor de dilución Edite la petición del host para incluir un factor de
manual como un factor de dilución automático. La dilución manual o un factor de dilución automático.
petición sólo puede incluir un tipo de factor de dilución.
1425

Petición del host no válida para ID de muestra (0). El factor de dilución manual especificado (1) no es
válido o la dilución manual no es compatible con el ensayo (2) número (3).
1 = Dilución
No hay una opción de dilución manual disponible para el Edite la petición del host para eliminar el factor de
ensayo solicitado. dilución manual.
El factor de dilución manual no es válido para el ensayo Edite la petición del host para incluir un factor de
solicitado. dilución manual válido.
1425

G5-6900R07 - 2020-04-27

Petición de host no válida. Sin peticiones pendientes para ID muestra (2) nº ensayo (0) dilución (1)
AWOS ID (3).
1 = Dilución
3 = Identificación de AWOS
El host no puede localizar la petición de cancelación. Mensaje de estado. No se requiere ninguna medida
correctiva.
1425

Petición de host no válida. Sin peticiones pendientes para ID muestra (2) nº ensayo (0) dilución (1).
1 = Dilución
El host no puede localizar la petición para cancelarla. Mensaje de estado. No se requiere ninguna medida
correctiva.
1425

Error de fichero (0) del elemento de correo (1) para (2) número (3). Error (4).
0 = Estado del fichero de correo
1 = Elemento de correo
2 = Asunto
3 = Número
4 = Error

G5-6900R07 - 2020-04-27
1425

Fallo durante el arranque del ordenador incrustado (0).
0 = Ordenador incrustado
El ordenador incrustado no se ha iniciado. 1. Realice el procedimiento Reinicio del módulo de
(RSM), página 500 en el módulo especificado.
2. Si el ordenador incrustado del RSM no se inicia,
realice el procedimiento Reinicio del sistema,
página 496.

1425

No se pudo procesar el análisis. Se ha recibido un ID de muestra diferente del LAS antes de que la ID
de muestra del LAS en curso se haya completado.
El módulo ha recibido una ID de muestra diferente del Para obtener información sobre la solución de
sistema automático de transporte de muestras (LAS) problemas, consulte la documentación del fabricante del
antes de que se completara la ID de muestra del LAS LAS.
en proceso.
1425

No se pudo procesar el análisis. Error de entrega de muestra del LAS.
El sistema automático de transporte de muestras (LAS) Para obtener información sobre la solución de
no ha mantenido el tubo de muestra en posición durante problemas, consulte la documentación del fabricante del
la entrega de la muestra. LAS.
1425

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. El LAS ha validado la ID de muestra del LAS antes de que se
completase el análisis.
Se ha validado la ID de muestra del sistema automático Para obtener información sobre la solución de
de transporte de muestras (LAS) antes de procesar el problemas, consulte la documentación del fabricante del
análisis programado. LAS.
1425

No se pudo procesar el análisis. El LAS ha cancelado la ID de muestra del LAS antes de que se
completase el análisis.
Se ha cancelado la ID de muestra del sistema Para obtener información sobre la solución de
automático de transporte de muestras (LAS) para el problemas, consulte la documentación del fabricante del
análisis programado en curso. LAS.
1425

No se pudo procesar el análisis. El cartucho de reactivos necesario para procesar la ID de muestra del
LAS se está mezclando.
El reactivo aún se estaba mezclando cuando se ha Para obtener información sobre la solución de
recibido una ID de muestra del sistema automático de problemas, consulte la documentación del fabricante del
transporte de muestras (LAS) en el módulo para su LAS.
aspiración.
1425

Error de comunicación con el host. Reconocimiento inadecuado del mensaje.
Se ha detectado un error desconocido durante una 1. Retransmita el resultado que ha generado el error.
transmisión del host.
2. Si el error se genera con frecuencia, póngase en
contacto con la Asistencia Técnica.

G5-6900R07 - 2020-04-27
1425

Fallo de transmisión del host. No se pudieron transmitir los resultados.
Se ha producido un fallo en la trasmisión al host. El Transmita el resultado al host. Realice el procedimiento
sistema no ha podido transmitir los resultados. Transmitir un resultado o una excepción al host, página
748.
1425

Se ha producido un fallo en la trasmisión al host. No se pudo transmitir la calibración del ensayo.
Se ha producido un fallo en la trasmisión al host. El Transmita la calibración del ensayo al host. Realice el
resultado no se ha transmitido al host. procedimiento Transmitir una calibración al host, página
830.
1425

Error de comunicación con el LAS. Reconocimiento inadecuado del mensaje.
Se ha detectado un error desconocido durante una Para obtener información sobre la solución de
transmisión del sistema automático de transporte de problemas, consulte la documentación del fabricante del
muestras (LAS). LAS.
1425

No se pudo procesar el análisis. Error de comunicación con el LAS.
no ha podido determinar si se ha movido una muestra problemas, consulte la documentación del fabricante del
durante la entrega de muestras. LAS.
1425

G5-6900R07 - 2020-04-27

Error de comunicación con el LAS. LAS ha rechazado el mensaje transmitido.
no ha mantenido la muestra en posición durante la problemas, consulte la documentación del fabricante del
aspiración. LAS.
1425

La ID de usuario (0) ha deshabilitado la conexión con el LAS.
El usuario ha deshabilitado la conexión con el sistema Mensaje de estado. No se requiere ninguna medida
automático de transporte de muestras (LAS). correctiva.
1425

La ID de usuario (0) ha habilitado la conexión con el LAS.
El usuario ha habilitado la conexión con el sistema Mensaje de estado. No se requiere ninguna medida
automático de transporte de muestras (LAS). correctiva.
1425

Error de comunicación interno del LAS.
1425

Error de comunicación con el LAS. El canal de recepción del LAS no puede establecer la conexión.

G5-6900R07 - 2020-04-27

El canal de recepción del sistema automático de Para obtener información sobre la solución de
transporte de muestras (LAS) no ha podido establecer problemas, consulte la documentación del fabricante del
una conexión con la interfaz del usuario. LAS.
1425

Error de comunicación con el LAS. El canal de envío del LAS no puede establecer la conexión.
El canal de envío del sistema automático de transporte Para obtener información sobre la solución de
de muestras (LAS) no ha podido establecer una problemas, consulte la documentación del fabricante del
conexión con el LAS. LAS.
1425

Error de tiempo de espera excedido para mensaje del LAS.
El sistema automático de transporte de muestras (LAS) 1. Verificación de la comunicación con el LAS, página
host no ha recibido una respuesta en el tiempo 1550.
requerido.
2. Para obtener información sobre la solución
de problemas, consulte la documentación del
fabricante del LAS.
1425

Error de comunicación con el LAS. Error desconocido cuando el sistema transmitió los datos.
Se ha detectado un error desconocido cuando el 1. Verificación de la comunicación con el LAS, página
sistema transmitía datos al sistema automático de 1550.
2. Para obtener información sobre la solución
de problemas, consulte la documentación del
fabricante del LAS.
1425

G5-6900R07 - 2020-04-27

Comando (0) del LAS no válido. Se ha recibido un comando duplicado.
0 = Comando del LAS
El sistema ha recibido un comando existente del Para obtener información sobre la solución de
sistema automático de transporte de muestras (LAS) problemas, consulte la documentación del fabricante del
que está en proceso. El comando se ignora. LAS.
1425

Comando (1) del LAS no válido. El número de comando (0) no es único.
0 = Número de comando
1 = Comando del LAS
El sistema ha recibido un comando del sistema Para obtener información sobre la solución de
automático de transporte de muestras (LAS) que no es problemas, consulte la documentación del fabricante del
único. LAS.
1425

LAS ha enviado un mensaje de comando desconocido.
El sistema ha recibido un mensaje de comando Para obtener información sobre la solución de
desconocido procedente del sistema automático de problemas, consulte la documentación del fabricante del
transporte de muestras (LAS). LAS.
1425

Comando del LAS no válido. (1) está fuera de márgenes para el módulo (0).
1 = Comando del LAS
El sistema ha recibido un comando del sistema Para obtener información sobre la solución de
automático de transporte de muestras (LAS) que está problemas, consulte la documentación del fabricante del
fuera de márgenes para el módulo. LAS.

G5-6900R07 - 2020-04-27
1425

Comando del LAS no válido. (1) tiene un formato no válido para ID de muestra (0).
1 = Comando del LAS
El formato de la ID de muestra no era válido para Para obtener información sobre la solución de
el comando del sistema automático de transporte de problemas, consulte la documentación del fabricante del
muestras (LAS). LAS.
1425

Comando (0) del LAS inesperado. Comando de borrado en curso.
0 = Comando del LAS
No se puede enviar un comando del sistema automático Para obtener información sobre la solución de
de transporte de muestras (LAS) mientras hay un problemas, consulte la documentación del fabricante del
comando de borrado en curso. LAS.
1425

No se pudo procesar la ID de muestra del LAS (0). Serie en curso.
Se ha detectado una muestra del sistema automático de Espere a que finalice la petición de la serie antes de
transporte de muestras (LAS) mientras estaba en curso procesar la muestra del LAS.
una petición de serie.
1425

No se pudo procesar la ID de muestra del LAS (0). La ID de muestra inicial o final se usa para una
petición de serie.

G5-6900R07 - 2020-04-27

La ID de la muestra del sistema automático de Compruebe la ID asignada a la muestra del LAS.
transporte de muestras (LAS) es la misma que una ID
de muestra de inicio o una ID de muestra final utilizada
en una petición de serie.
1425

No se pudo procesar la ID de muestra del LAS (0). ID de muestra configurada para el calibrador.
La ID de la muestra está configurada para un Compruebe la ID para la muestra del sistema
calibrador. automático de transporte de muestras (LAS).
1425

Petición del host no válida para ID de muestra (2). Los nuevos datos demográficos (0) no concuerdan
con los datos demográficos (1) existentes.
0 = Nuevos datos demográficos
1 = Datos demográficos existentes
La petición del host ya existe para la ID de muestra. Los Cree una petición del host con una ID de muestra
datos demográficos del paciente no concuerdan. nueva.
1425

No se pudo procesar la ID de muestra del LAS (0). La ID de muestra configurada para el control no
tiene un formato correcto.
La ID de muestra que se ha configurado para un control Compruebe que se haya utilizado el formato correcto
tiene un formato incorrecto. para configurar la ID de muestra del control.
1425

G5-6900R07 - 2020-04-27

Petición del host no válida para ID de muestra (3). El año (0), mes (1), día (2) de la fecha de nacimiento
no tiene el formato correcto o es posterior a la fecha actual.
0 = Año
1 = Mes
2 = Día
El host está enviando un formato de fecha de Compruebe que el host envía el formato correcto para
nacimiento no válido. la fecha de nacimiento: MM/DD/AAAA.
El host está enviando una fecha de nacimiento posterior Compruebe que el host envía la fecha de nacimiento
a la fecha actual. correcta.
1425

Petición del host no válida para ID de muestra (6). El año (0), mes (1), día (2), hora (3), minuto (4),
segundo (5) de la fecha de extracción de la muestra no tiene el formato correcto o es posterior a la
fecha actual.
0 = Año
1 = Mes
2 = Día
3 = Hora
4 = Minuto
5 = Segundo
El host está enviando un formato de fecha de recogida Compruebe que el host envíe un formato de fecha de
de muestra no válido. recogida de muestras válido: AAAAMMDDHHMMSS.
El host está enviando una fecha de recogida de Compruebe que el host envía la fecha de recogida de
muestras posterior a la fecha actual. muestras correcta.
1425

El host no ha realizado una consulta (query) para ID de muestra (0) en ID de gradilla (1) posición (2)
posición en RSM (3)/(4) porque no hay conexión con el host.
2 = Posición
3 = Módulo
4 = Posición

G5-6900R07 - 2020-04-27

La conexión con el host está deshabilitada. Habilite la conexión del host en la ventana flotante
Estado de la conexión con el host. Realice el
procedimiento Habilitar o deshabilitar la conexión host,
página 545.
1425

Error de comunicación con el host. El canal de envío del host no puede establecer la conexión.
El canal de envío del host no puede establecer una 1. Compruebe que las conexiones de la red estén
conexión. conectadas correctamente.
2. Compruebe que la dirección IP y el número de
puerto estén configurados correctamente.
4. Para obtener más información, consulte el
documento sobre la comunicación con el host.
1425

Error de comunicación con el host. El canal de recepción del host no puede establecer la conexión.
El canal de recepción del host no puede establecer la 1. Compruebe que las conexiones de la red estén
conexión. conectadas correctamente.
2. Compruebe que la dirección IP y el número de
puerto estén configurados correctamente.
4. Para obtener más información, consulte el
documento sobre la comunicación con el host.
1425

Error de tiempo de espera excedido para host.

G5-6900R07 - 2020-04-27

El host no ha recibido respuesta en el tiempo requerido, 1. Mensaje de estado. No se requiere ninguna medida
pero la conexión con el host sigue habilitada. correctiva.
1425

No se pudo establecer la conexión con el canal de comunicación.
No se ha podido establecer la conexión con el host. 1. Mensaje de estado. No se requiere ninguna medida
La conexión con el host sigue habilitada e intenta correctiva.
establecer comunicación.
1425

LAS ha rechazado el mensaje porque se ha detectado un error al no moverse la muestra (0) durante la
aspiración.
no ha mantenido la muestra en posición durante la problemas, consulte la documentación del fabricante del
aspiración. LAS.
1425

El host ha deshabilitado el cartucho de reactivos en la posición (0) para los ensayos (1) en el módulo
(2).

G5-6900R07 - 2020-04-27

El host ha deshabilitado el ensayo para el reactivo 1. Determine la causa por la que se ha deshabilitado
especificado. el ensayo.
2. Habilite el ensayo una vez resuelta la causa por la
que se ha deshabilitado el ensayo.
1425

Solicitud de host no válida para deshabilitar o habilitar un reactivo. El número de ensayo (0) no está
instalado.
El host ha solicitado deshabilitar o habilitar un ensayo Determine la causa por la que el host ha solicitado
que no está instalado. deshabilitar o habilitar el ensayo que no está instalado.
1425

Solicitud de host no válida para deshabilitar o habilitar un reactivo. El número de ensayo (0) no tiene
reactivos en el módulo seleccionado con número de serie (1).
1 = Número de serie del módulo
El host ha solicitado deshabilitar o habilitar un cartucho Determine la causa por la que el host ha solicitado
de reactivos para un ensayo instalado, pero el cartucho deshabilitar o habilitar el cartucho de reactivos que
no está cargado en el módulo de procesamiento no está cargado en el módulo de procesamiento
seleccionado. seleccionado.
1425

Solicitud de host no válida para deshabilitar o habilitar un reactivo. El número de serie del módulo
seleccionado (0) no es válido para esta estación de trabajo.
0 = Número de serie del módulo
El host ha solicitado deshabilitar o habilitar un cartucho Determine la causa por la que el host ha solicitado
de reactivos para el número de serie del módulo deshabilitar o habilitar el cartucho de reactivos para el
seleccionado, pero el número de serie del módulo no número de serie del módulo seleccionado.
está definido para el módulo de control del sistema.

G5-6900R07 - 2020-04-27
1425

El host no puede habilitar el reactivo para el ensayo (0) en el módulo (1).
El host no ha habilitado un cartucho de reactivos para el Habilitar un cartucho de reactivos, página 636.
ensayo.
1425

El host ha habilitado de nuevo el cartucho de reactivos en la posición (0) para los ensayos (1) en el
módulo (2) para el procesamiento de muestras de paciente.
El host ha vuelto a habilitar un cartucho de reactivos Mensaje de estado. No se requiere ninguna medida
para un ensayo en el módulo de procesamiento correctiva.
especificado.
1425
Códigos de mensajes relacionados con el software (9000-9999)

9000, página 1456
9001, página 1457
9002, página 1457
9003, página 1457
9005, página 1458
9008, página 1458
9009, página 1458
9010, página 1458
9011, página 1459

G5-6900R07 - 2020-04-27
9034, página 1459

9035, página 1459
9036, página 1459
9037, página 1460
9303, página 1460
9304, página 1460
9305, página 1460
9306, página 1461
9307, página 1461
9308, página 1461
9309, página 1461
9310, página 1462
9311, página 1462
9314, página 1462
9315, página 1462
9316, página 1463
9324, página 1463
9325, página 1463
9329, página 1463
9330, página 1464
9337, página 1464
9339, página 1464
9340, página 1465
9341, página 1465
9346, página 1465
9348, página 1465
9349, página 1466
9350, página 1466
9351, página 1466
9352, página 1466
9355, página 1467
9356, página 1467
9357, página 1467
9358, página 1467
9359, página 1468
9360, página 1468
9361, página 1468
9362, página 1469
9363, página 1469
9364, página 1469
9365, página 1469
9366, página 1470

G5-6900R07 - 2020-04-27
9367, página 1470

9368, página 1470
9369, página 1470
9370, página 1471
9371, página 1471
9372, página 1471
9374, página 1472
9375, página 1472
9376, página 1472
9377, página 1472
9378, página 1473
9379, página 1473
9380, página 1473
9381, página 1473
9382, página 1474
9383, página 1474
9384, página 1474
9385, página 1475
9386, página 1475
9387, página 1475
9388, página 1476
9389, página 1476
9390, página 1476
9391, página 1476
9392, página 1477
9393, página 1477
9394, página 1477
9395, página 1477
9397, página 1478
9398, página 1478
9399, página 1478
9400, página 1478
9402, página 1479
9403, página 1479
9404, página 1479
9405, página 1479
9406, página 1480
9407, página 1480
9408, página 1480
9409, página 1480
9410, página 1481
9412, página 1481

G5-6900R07 - 2020-04-27
9413, página 1481

9414, página 1482
9415, página 1482
9416, página 1482
9417, página 1482
9418, página 1483
9419, página 1483
9421, página 1483
9422, página 1483
9423, página 1483
9424, página 1484
9426, página 1484
9427, página 1484
9428, página 1485
9429, página 1485
9430, página 1485
9431, página 1486
9432, página 1486
9433, página 1486
9434, página 1486
9435, página 1487
9436, página 1487
9437, página 1487
9438, página 1488
9441, página 1488
9442, página 1488
9443, página 1488
9444, página 1489
9445, página 1489
9446, página 1489
9447, página 1489
9448, página 1490
9449, página 1490
9528, página 1490
9529, página 1490
9530, página 1491
9999, página 1491

Contacte Abbott. Error de tiempo de ejecución mientras se procesaba (0) (1): (2).
2 = Mensaje de excepción

G5-6900R07 - 2020-04-27

Se ha producido un error mientras se ejecutaba un 1. Revise la pantalla de Mantenimiento.
procedimiento de mantenimiento.

Póngase en contacto con Abbott. El fichero del procedimiento (0) no es válido.
0 = Mensaje de error de descifrado
Error del fichero del procedimiento. Póngase en contacto con el Centro de Asistencia

Error de tiempo de ejecución mientras se procesaba (0) (1). Se han producido errores de comandos
consecutivos.

Contacte Abbott. No se pudo crear/actualizar (0) (1) versión (2). Error: (3).

G5-6900R07 - 2020-04-27

No se pudo exportar (0) (1) versión (2) a (3). Se ha producido un error: (4).
3 = Memoria USB
Se ha producido un error mientras se exportaban Revise el mensaje específico. Realice la acción
ficheros a una memoria USB. correctiva correspondiente al mensaje.

La operación del brazo de pipeteo ha detectado un error de sincronización.
Se ha detectado un error de sincronización durante el Repita el análisis. Realice el procedimiento Procesar de
funcionamiento del brazo de pipeteo. nuevo un análisis o una excepción para una muestra o

La operación de paso de bloqueo ha detectado un error de sincronización entre (0) y (1).
0 = Mecanismo
1 = Mecanismo
El usuario no puede realizar una operación en el Inicio del módulo de procesamiento y del gestor de
dispositivo indicado debido a que hay un conflicto con reactivos y muestras (RSM), página 514.
otro dispositivo.
El usuario ha seleccionado el botón Detener mientras el Inicio del módulo de procesamiento y del gestor de
estado de un módulo de procesamiento era Operativo. reactivos y muestras (RSM), página 514.
Fallo anterior del hardware. Póngase en contacto con el Centro de Asistencia

Póngase en contacto con Abbott. Comando del motor enviado al brazo de pipeteo R1 cuando el carrusel
de reactivos estaba rotando.

G5-6900R07 - 2020-04-27


Póngase en contacto con Abbott. Comando del motor enviado al brazo de pipeteo R2 cuando el carrusel
de reactivos estaba rotando.

No se pudo ejecutar la operación solicitada porque hay una operación actualmente en curso.
Durante una operación solicitada, se ha solicitado un 1. Para cancelar un procedimiento de mantenimiento
comando que ya está en curso. o diagnóstico, pulse Abandonar.
2. Asegúrese de que el estado del módulo de
procesamiento pase a ser Detenido antes de
repetir el procedimiento o la operación.

La programación no pudo asignar análisis a un paso de bloqueo.
Error de software. El fichero del ensayo está dañado. Se pueden utilizar otros mensajes relacionados con

No es posible programar la operación de paso de bloqueo para un cebado.

G5-6900R07 - 2020-04-27

No se ha podido realizar una operación en el dispositivo Se pueden utilizar otros mensajes relacionados con
indicado. este mensaje para determinar la medida correctiva

Se ha intentado operar un conjunto que no estaba iniciado.
Error de software. 1. Reinicie el módulo de procesamiento. Realice el
514.

Póngase en contacto con Abbott. Calibración fallida para el ensayo (0) número (1). Modelo matemático
desconocido.

Intervalo de lectura incorrecto durante el procesamiento de datos.

Calibración fallida para el ensayo (0) número (1). Error de asignación de memoria.

G5-6900R07 - 2020-04-27


Póngase en contacto con Abbott. No se ha definido el método de ajuste de la calibración (0).
0 = Método de ajuste de la calibración

Póngase en contacto con Abbott. No se ha definido el método de calibración (0).
0 = Método de calibración

Póngase en contacto con Abbott. La fórmula (0) contiene variables desconocidas (1).
0 = Fórmula
1 = Variable desconocida

Póngase en contacto con Abbott. Un mensaje de petición de AbbottLink contiene parámetros no válidos.

G5-6900R07 - 2020-04-27


No se pudo recuperar el registro (1) solicitado para (0).
0 = Componente del registro
1 = Nombre del registro
AbbottLink no puede recuperar el fichero del registro Reiniciar AbbottLink, página 551.
solicitado.
Se ha excedido el tiempo de espera durante la Póngase en contacto con el Centro de Asistencia
recuperación del fichero del registro a AbbottLink. Técnica de Abbott. Indique lo que intentaba realizar

Póngase en contacto con Abbott. Fallo de archivo inesperado.
Se ha producido un error inesperado en el momento del • Archive de nuevo el fichero. Realice el
archivo. procedimiento Archivar los resultados, página 785.

Póngase en contacto con Abbott. Error de la aplicación de software ICS.
Se produjo un error al procesar la respuesta del sistema Póngase en contacto con el Centro de Asistencia
informático. Técnica de Abbott. Indique lo que intentaba realizar

Póngase en contacto con Abbott. El software no pudo convertir el mensaje a HL7.

G5-6900R07 - 2020-04-27

Se ha producido un error de software con la Póngase en contacto con el Centro de Asistencia
comunicación HL7. Técnica de Abbott. Indique lo que intentaba realizar

Póngase en contacto con Abbott. La versión de software no concuerda.
Se ha producido un error de discrepancia de la versión Póngase en contacto con el Centro de Asistencia
de software. Técnica de Abbott. Indique lo que intentaba realizar

Error al configurar el idioma del correo electrónico a (0). Se usará Inglés como idioma predeterminado.
0 = Idioma
El usuario ha configurado un idioma para el correo que • Reinicio del sistema, página 496.
no es compatible con el sistema operativo. • Si el error persiste, póngase en contacto con

El idioma del correo electrónico (0) no es válido.
0 = Idioma
Se ha detectado un idioma para el correo no válido • Reinicio del sistema, página 496.
durante el inicio del software. • Si el error persiste, póngase en contacto con

Póngase en contacto con Abbott. Error de la base de datos del software.

G5-6900R07 - 2020-04-27


Error de sincronización del paso de bloqueo en (0).
0 = Dispositivo
El usuario no puede realizar una operación en el Inicio del módulo de procesamiento y del gestor de
dispositivo indicado debido a que hay un conflicto con reactivos y muestras (RSM), página 514.
otro dispositivo.
El usuario ha seleccionado el botón Detener mientras el Inicio del módulo de procesamiento y del gestor de
estado de un módulo de procesamiento era Operativo o reactivos y muestras (RSM), página 514.
Procesando.
Fallo anterior del hardware. Póngase en contacto con el Centro de Asistencia

Fallo de actualización de firmware en la tarjeta (0).
0 = Tarjeta

Error de transferencia de fichero entre el módulo de control del sistema (SCM) y el módulo de
procesamiento. Error (0).
0 = Error de transferencia
El módulo de procesamiento está apagado. Encendido del módulo de procesamiento, página 505.
El módulo de procesamiento se está encendiendo. Espere hasta que el módulo de procesamiento esté
encendido y el estado del módulo sea Detenido.

G5-6900R07 - 2020-04-27


Póngase en contacto con Abbott. No se pudo calcular el resultado. No se han recibido datos de lectura
óptica del módulo de procesamiento.

Póngase en contacto con Abbott. Se han recibido datos de lectura óptica no válidos del módulo de
procesamiento.

Se ha actualizado correctamente la base de datos (0) de la versión (1) a la versión (2).
0 = Base de datos
1 = Versión actual
2 = Versión actualizada
La base de datos se ha actualizado. Mensaje de estado. No se requiere ninguna medida
correctiva.

Póngase en contacto con Abbott. Error de software.

G5-6900R07 - 2020-04-27

Fallo durante la actualización del firmware de la CPU.

Fallo durante la actualización del firmware para la adquisición de datos (DAQ).

Error desconocido del módulo de procesamiento (0).
0 = Error

No se pudieron añadir los datos de la copia de seguridad al fichero de copia de seguridad (0).
0 = Fichero de la copia de seguridad
El sistema no puede realizar una copia de seguridad. 1. Reinicio del sistema, página 496.
2. Realizar una copia de seguridad manual, página
400.


G5-6900R07 - 2020-04-27

Copia de seguridad del sistema completada con error.
El proceso de la copia de seguridad se ha completado, • Copiar una copia de seguridad en una memoria
sin embargo, el software no ha podido guardar la copia USB, página 401.
en la ubicación indicada. • Póngase en contacto con el Centro de Asistencia

La copia de seguridad del sistema (0) se ha copiado en la ubicación de almacenamiento externa (1).
0 = Nombre del fichero de la copia de seguridad
1 = Ubicación del fichero
La copia de seguridad se ha guardado en una ubicación Mensaje de estado. No se requiere ninguna medida
de almacenamiento externa. correctiva.

La versión de software del sistema no es compatible. Se requiere la versión (0) pero la versión instalada
es (1).
0 = Versión requerida
1 = Versión instalada
El sistema ha tratado de instalar una versión de ensayo Consiga un fichero de ensayo nuevo e instálelo. Realice
no válida. el procedimiento Instalar ficheros de ensayos, página
332.

Se ha producido (1) durante la copia de seguridad (0). La copia de seguridad no se ha completado con
éxito.
0 = Proceso de copia de seguridad
1 = Error
El sistema no puede completar correctamente la copia 1. Reinicio del sistema, página 496.
de seguridad.

G5-6900R07 - 2020-04-27

2. Realizar una copia de seguridad manual, página
400.

No se pudo copiar o exportar el fichero de la copia de seguridad completada en la ubicación. (0).
0 = Ubicación del fichero
Existe una copia del fichero de la copia de seguridad en Seleccione otro fichero de la copia de seguridad u otra
la ubicación de exportación. ubicación de exportación.

No se pudo copiar o exportar el fichero de la copia de seguridad. (0).
0 = Error
El sistema no ha podido copiar el fichero de la copia de 1. Realizar una copia de seguridad manual, página
seguridad porque el fichero no existe en el sistema. 400.
2. Copiar una copia de seguridad en una memoria
USB, página 401.

Los ficheros de la copia de seguridad se han exportado con éxito.
El fichero de copia de seguridad ha sido copiado y Mensaje de estado. No se requiere ninguna medida
exportado correctamente a la memoria USB. correctiva.

G5-6900R07 - 2020-04-27

No se pudo copiar la copia de seguridad en la ubicación externa. Error (0).
0 = Error
El fichero de la copia de seguridad no se ha guardado • Compruebe que se haya seleccionado la memoria
en la ubicación externa. USB correcta.
• Compruebe que la memoria USB no esté llena.
• Utilice una memoria USB nueva.

El software ha realizado (0) durante el proceso de copia de seguridad.
0 = Reparación de base de datos
El software ha realizado la reparación de la base Mensaje de estado. No se requiere ninguna medida
de datos indicada durante el proceso de la copia de correctiva.
seguridad.

No se pudo crear el fichero de la copia de seguridad. (0) (1).
0 = Fichero incluido en la copia de seguridad
1 = Error
El sistema no ha podido crear un fichero de copia de • Realizar una copia de seguridad manual, página
seguridad. 400.

No se pudo realizar la copia de seguridad del sistema. El sistema no tiene el estado correcto.
El analizador no tiene el estado correcto para realizar la • Realizar una copia de seguridad manual, página
copia de seguridad del sistema. 400.

G5-6900R07 - 2020-04-27

Se ha producido un error inesperado (0) tras fallar el proceso de copia de seguridad.
0 = Error
Se ha producido un error inesperado después de un • Realizar una copia de seguridad manual, página
fallo en el proceso de la copia de seguridad. 400.

No se pudo eliminar (0) de la copia de seguridad.
El sistema no ha podido eliminar un fichero durante el • Realizar una copia de seguridad manual, página
proceso de la copia de seguridad. 400.

No se pudo completar la restauración del sistema. Error (1) al eliminar la base de datos actual (0).
0 = Nombre de la base de datos
1 = Error
La base de datos actual no se puede eliminar antes de Póngase en contacto con el Centro de Asistencia
restaurar la base de datos. Técnica de Abbott. Indique lo que intentaba realizar

Se ha excedido el número máximo de copias de seguridad. La copia de seguridad (0) se ha eliminado
del almacenamiento externo.

G5-6900R07 - 2020-04-27

Se ha sobrepasado el número máximo de copias Mensaje de estado. No se requiere ninguna medida
de seguridad externas. Se ha eliminado la copia de correctiva.
seguridad más antigua.

Se ha excedido el número máximo de copias de seguridad. La copia de seguridad (0) se ha eliminado
del almacenamiento interno.
Se ha sobrepasado el número máximo de copias Mensaje de estado. No se requiere ninguna medida
de seguridad internas. Se ha eliminado la copia de correctiva.

No se ha restaurado el sistema. El archivo de copia de seguridad no concuerda con el fichero de
manifiesto (0).
0 = Fichero de manifiesto
El fichero de manifiesto para la copia de seguridad no 1. Restaure la base de datos utilizando una copia de
concuerda con el fichero de manifiesto para la copia de seguridad más antigua.
seguridad guardada anteriormente.

No se ha restaurado el sistema. El fichero del manifiesto (0) no es válido.
0 = Fichero de manifiesto
No se ha podido leer el fichero del manifiesto. 1. Restaure la base de datos utilizando una copia de

G5-6900R07 - 2020-04-27

Se ha iniciado la copia de seguridad manual (0).
Se ha iniciado la copia de seguridad manual. Mensaje de estado. No se requiere ninguna medida
correctiva.

Copia de seguridad del sistema (0) completada con error.
La copia de seguridad del sistema se ha completado • Realizar una copia de seguridad manual, página
correctamente, sin embargo, el fichero de la copia de 400.
seguridad contiene advertencias. • Póngase en contacto con el Centro de Asistencia

No se ha realizado la copia de seguridad automática programada.
La copia de seguridad automática programada no se Mensaje de estado. No se requiere ninguna medida
pudo realizar debido a que el sistema estaba pagado. correctiva.

No se ha restaurado el sistema. No se pudieron extraer los datos del fichero de la copia de seguridad
(0).
No se han podido extraer los datos del fichero de la 1. Restaure la base de datos utilizando otra copia de
copia de seguridad. seguridad más antigua.

G5-6900R07 - 2020-04-27

No se ha restaurado el sistema. No se ha encontrado el fichero de la copia de seguridad archivada (0).
No se ha podido acceder al fichero de la copia de 1. Restaure la base de datos utilizando otra copia de
seguridad. seguridad más antigua.

Restauración del sistema (0) realizada con éxito.
El sistema se ha restaurado correctamente. Mensaje de estado. No se requiere ninguna medida
correctiva.

No se ha restaurado el sistema. Se ha producido un error (1) al restaurar la base de datos (0).
0 = Nombre de la base de datos
1 = Error
No se ha podido restaurar la base de datos actual. 1. Restaure la base de datos utilizando otra copia de

No se ha restaurado el sistema. Se ha producido un error (1) al restaurar el directorio (0).
0 = Directorio
1 = Error

G5-6900R07 - 2020-04-27


No se ha restaurado el sistema. Se ha producido un error (1) al restaurar el fichero (0).
1 = Error
No se ha podido restaurar la copia de seguridad actual. 1. Restaure la base de datos utilizando otra copia de

No se ha restaurado el sistema. No se pudo extraer el manifiesto del fichero de la copia de seguridad
(0).

No se ha restaurado el sistema. El manifiesto restaurado no concuerda con la copia de seguridad
seleccionada (0).
El fichero de manifiesto para la restauración del sistema 1. Restaure la base de datos utilizando otra copia de
no concuerda con el fichero de manifiesto para la copia seguridad más antigua.
de seguridad seleccionada.

G5-6900R07 - 2020-04-27


No se ha restaurado el sistema. No se ha encontrado el manifiesto restaurado (0).
0 = Nombre del fichero del manifiesto
No se ha encontrado el fichero del manifiesto durante la 1. Restaure la base de datos utilizando otra copia de
restauración del sistema. seguridad más antigua.

Restauración del sistema fallida. El software no pudo restaurar la copia de seguridad actual debido a un
error (0).
0 = Error
No se ha podido restaurar la copia de seguridad actual. 1. Restaure la base de datos utilizando otra copia de

Copia de seguridad del sistema fallida. (0).
0 = Error
No se ha podido realizar la copia de seguridad del • Realizar una copia de seguridad manual, página
sistema. 400.

G5-6900R07 - 2020-04-27

Se ha iniciado la restauración del sistema a partir de la copia de seguridad (0).
Se ha iniciado el proceso de restauración del sistema. Mensaje de estado. No se requiere ninguna medida
correctiva.

Se ha producido un error inesperado (0) durante la copia de seguridad automática.
0 = Error
Se ha producido un error mientras se realizaba una • Realizar una copia de seguridad manual, página
copia de seguridad automática. 400.

Se ha producido un error inesperado (0) durante la copia de seguridad.
0 = Error
Se ha producido un error mientras se realizaba la copia • Realizar una copia de seguridad manual, página
de seguridad. 400.

Se ha producido un error inesperado (0) al exportar el fichero.
0 = Error
Se ha producido un error mientras se llevaba a cabo • Realice el procedimiento Copiar una copia de
el procedimiento de copia de una copia de seguridad a seguridad en una memoria USB, página 401.
una memoria USB. • Póngase en contacto con el Centro de Asistencia

G5-6900R07 - 2020-04-27

Se ha producido un error inesperado (0) al ejecutar la operación solicitada.
0 = Error
Se ha producido un error mientras se realizaba la copia • Realizar una copia de seguridad manual, página
de seguridad. 400.

Se ha producido un error inesperado (0) al completar la restauración del sistema.
0 = Error
Se ha producido un error durante una limpieza del • Reinicio del sistema, página 496.
directorio de restauración interno después de restaurar • Póngase en contacto con el Centro de Asistencia
una copia de seguridad. Técnica de Abbott. Indique lo que intentaba realizar

No se ha restaurado el sistema. Se ha producido un error inesperado (0).
0 = Error
Se ha producido un error mientras se intentaba 1. Restaure la base de datos utilizando una copia de
restaurar el sistema. seguridad más antigua.

Se ha producido un error (1) al acceder a las copias de seguridad disponibles y al fichero (0).
1 = Error

G5-6900R07 - 2020-04-27

Se ha producido un error mientras se accedía a los • Realizar una copia de seguridad manual, página
ficheros de copias de seguridad disponibles. 400.

No se pudo enviar el comando CLI. El analizador está desconectado.
El analizador está Desconectado. Compruebe que el analizador está encendido.

Se ha excedido el tiempo de espera de respuesta del comando CLI.
El sistema no ha podido realizar el comando CLI Póngase en contacto con el Centro de Asistencia
solicitado. Técnica de Abbott. Indique lo que intentaba realizar

Error desconocido al enviar el comando CLI.

No se pudo recuperar el paquete seleccionado para solucionar el problema.
La capacidad de almacenamiento de la memoria USB Utilice una memoria USB con capacidad de
está llena. almacenamiento suficiente para recuperar el paquete
para la solución del problema.

G5-6900R07 - 2020-04-27

El sistema no ha podido recuperar el paquete para la Póngase en contacto con el Centro de Asistencia
solución del problema. Técnica de Abbott. Indique lo que intentaba realizar

Se ha producido un error (1) al extraer el paquete (0).
0 = Nombre del paquete
1 = Error

Se ha producido un error (1) al firmar el paquete (0).
1 = Error

Se ha producido un error (1) al validar la firma del paquete (0).
1 = Error

Se ha producido un error (1) al crear el paquete (0).
1 = Error

G5-6900R07 - 2020-04-27


Se ha producido un error (1) al verificar el paquete (0).
1 = Error

Actualización del sistema realizada con éxito.
La actualización del sistema se ha completado Mensaje de estado. No se requiere ninguna medida
correctamente. correctiva.

No se pudo conectar al sistema durante el proceso de encendido. Dirección IP (0) no válida.
0 = Dirección IP
La dirección IP del host no es válida. 1. Compruebe la dirección IP del host. Realice
Verificación de la comunicación HL7, página 1549o
Verificación de la comunicación ASTM, página
1551.
2. Solicite la descarga del paquete del sistema.

Se ha recibido una solicitud desconocida para descargar la actualización del sistema para (0).
0 = Fichero de actualización del sistema

G5-6900R07 - 2020-04-27


Se ha solicitado la descarga de la actualización del sistema (0).
0 = Fichero de actualización del sistema
Se ha solicitado una descarga para una actualización Mensaje de estado. No se requiere ninguna medida
del sistema. correctiva.

Error inesperado durante la programación de copia de seguridad automática (0). La función de copia de
seguridad automática puede no estar disponible.
0 = Copia de seguridad automática
Error de software. • Realizar una copia de seguridad manual, página
400.

No se pudo completar la instalación de la actualización del sistema por un error de inicio (1). Dirección
IP (0) del servidor telnet.
0 = Dirección IP del servidor telnet
1 = Error
La actualización del sistema no se ha podido completar Vuelva a solicitar la actualización del sistema.
debido a un fallo de inicio.

G5-6900R07 - 2020-04-27

El estado de actualización del sistema ha pasado a (0).
0 = Estado de la actualización del sistema
Se ha modificado el estado de la actualización del Mensaje de estado. No se requiere ninguna medida
sistema. correctiva.

Error del módulo de procesamiento (c‑series). (0) (1,4:X4)/(2,4:X4)/(3,4:X4).
0 = Error
1 = Código de estado normal
2 = Código de estado erróneo
3 = Código de estado ampliado

Contacte Abbott. Error del fichero de calibración (0).

No se pudo ejecutar el comando CLI. Código de retorno (0) desconocido.
0 = Código de retorno
Se ha introducido un comando CLI no válido. Introduzca un comando CLI válido.

G5-6900R07 - 2020-04-27

No se pudo procesar el análisis. Error de software interno.

No se pudo procesar el análisis. Se han encontrado resultados incompletos durante el inicio del sistema.
Se ha producido un error inesperado o el sistema se ha Repita el análisis. Realice el procedimiento Procesar de
detenido antes de que se completara el resultado del nuevo un análisis o una excepción para una muestra o
ensayo. un control, página 721.

No se pudo procesar el análisis. Error de software interno.

Error de software. Error de lectura del fichero de configuración (0).
0 = Error

No se ha actualizado el firmware de la tarjeta (0).

G5-6900R07 - 2020-04-27
0 = Tarjeta

Archivo fallido. Se ha producido un error inesperado.
Se ha producido un fallo en el archivo en la memoria Archive de nuevo el fichero en una memoria USB
USB. diferente.

Error al escribir los datos de calibración del brazo de pipeteo en el fichero.
El software no puede almacenar los datos de 1. Repita el procedimiento de diagnóstico del
calibración del brazo de pipeteo. brazo de pipeteo correspondiente. Realice el
procedimiento de diagnóstico de los brazos de
pipeteo 1111 Verificación y calibración del brazo de
pipeteo de muestras (i‑series), página 923, 1112
Verificación y calibración del brazo de pipeteo
R1 (i‑series), página 923 o 1113 Verificación y
calibración del brazo de pipeteo R2 (i‑series),
página 924.

No se pudo ejecutar el comando CLI. El comando (0) no es válido.
0 = Comando CLI

G5-6900R07 - 2020-04-27


No se pudo ejecutar el comando CLI. El fichero (0) no es válido.

El comando CLI (0) ha recibido una respuesta de error inespecífica.
0 = Comando CLI

No se pudo ejecutar el comando CLI. Número incorrecto de parámetros CLI (0).
0 = Número de parámetros

G5-6900R07 - 2020-04-27

No se pudo ejecutar el comando CLI. Número incorrecto de parámetros (0).
0 = Número de parámetros

No se pudo ejecutar el comando CLI. Valor incorrecto del parámetro (0).
0 = Valor del parámetro

No se pudo ejecutar el comando CLI. Proceso (0) no disponible.
0 = Proceso de software

No se pudo ejecutar el comando CLI. (0) fallido.
0 = Error de CLI

G5-6900R07 - 2020-04-27


Error de software. Configuración de control dañada para el lote (0).
0 = Lote de control
Se ha producido un error en el fichero de control de Crear manualmente un lote de control de calidad nuevo,
calidad configurado para el número de lote indicado. página 357.

Error de comando CLI. (0).
0 = Error
Se ha producido un error de hardware durante un 1. Revise el mensaje específico. Realice la acción
procedimiento de mantenimiento o diagnóstico. correctiva correspondiente al mensaje.
hardware.


Fallo del módulo (0) (1).
0 = Módulo
1 = Tarjeta de firmware
La actualización del firmware no se ha completado. Reinicie el módulo de procesamiento indicado. Realice
el procedimiento Reinicio del módulo de procesamiento y

G5-6900R07 - 2020-04-27

Fallo al iniciar (0).
Se ha producido un error iniciación de hardware. Reinicie el módulo de procesamiento indicado. Realice

Error de actualización del módulo (0) (1). No se puede leer el fichero.
0 = Módulo
Se ha producido un error en la tarjeta de firmware Reinicie el módulo de procesamiento indicado. Realice
durante una actualización. el procedimiento Reinicio del módulo de procesamiento y

La aplicación (1) del módulo (0) no responde.
0 = Módulo
El administrador de alta disponibilidad (HAM) ha Reinicie el módulo de procesamiento indicado. Realice
detectado un error. el procedimiento Reinicio del módulo de procesamiento y

Análisis no procesado. Error en la fórmula de conversión (0).
0 = Fórmula

G5-6900R07 - 2020-04-27

Se ha producido en fallo en la evaluación de la fórmula Repita el análisis. Realice el procedimiento Procesar de
de conversión de unidades. nuevo un análisis o una excepción para una muestra o

No se pudo abrir el fichero de datos del calibrador (0). El fichero no es válido.
0 = Fichero de datos del calibrador
Error de software. El fichero del calibrador está dañado. Póngase en contacto con el Centro de Asistencia

El fichero de datos del calibrador (0) no está accesible.
0 = Fichero de datos del calibrador
Error de software. El fichero del calibrador está dañado. Póngase en contacto con el Centro de Asistencia

El fichero de los datos de control de calidad (0) no contiene instrucciones de control de calidad
imprimibles.
0 = Fichero de datos del control
Error de software. El fichero está dañado. Póngase en contacto con el Centro de Asistencia

Póngase en contacto con Abbott. Reactivo no compatible en la ubicación del RSM (0).
0 = Ubicación del RSM

G5-6900R07 - 2020-04-27

El sistema no está configurado para admitir el reactivo. Póngase en contacto con el Centro de Asistencia
Técnica de Abbott para resolver errores de
configuración del software.

Fallo de actualización del software incrustado (0).
Se ha producido un fallo de actualización del software Realice el procedimiento Reinicio del módulo de
en el ordenador incrustado. procesamiento y del gestor de reactivos y muestras
(RSM), página 500 en el módulo especificado.

Fichero del ordenador incrustado dañado (0).

Actualización de firmware iniciada para la tarjeta (0). Espere a que se complete la actualización del
firmware.
0 = Tarjeta
Hay una actualización de firmware en curso para la Mensaje de estado. No se requiere ninguna medida
tarjeta especificada. correctiva.

Actualización de firmware completada para la tarjeta (0).
0 = Tarjeta

G5-6900R07 - 2020-04-27

Se ha completado una actualización del firmware para Mensaje de estado. No se requiere ninguna medida
la tarjeta especificada. correctiva.

Actualización de firmware completada para (0). Reinicie el módulo (1).
0 = Tarjeta CCPM
1 = Módulo
Se ha completado una actualización del firmware. Reinicie el módulo de procesamiento indicado. Realice

Póngase en contacto con Abbott.

G5-6900R07 - 2020-04-27
Problemas observados Capítulo 10
Problemas observados
Esta sección describe los problemas relacionados con el sistema, así como las medidas
correctivas que ayudan a resolver dichos problemas.
Si las medidas correctivas indicadas para el problema en cuestión no consiguen resolverlo,
póngase en contacto con su representante local o busque la información de contacto para su
país en corelaboratory.abbott.
NOTA: Las medidas correctivas pueden implicar la realización de actividades peligrosas. Tenga
cuidado para minimizar la exposición del usuario y evitar lesiones personales y daños en el
sistema. Ejemplos de actividades peligrosas son:
• La sustitución de sondas.
• La utilización de reactivos, calibradores, controles y muestras.
• La eliminación de obstrucciones físicas.
• La eliminación de residuos del sistema.
Problemas observados en el módulo de procesamiento, página 1492
Problemas observados en el módulo de procesamiento (c‑series), página 1493
Problemas observados en el módulo de procesamiento (i‑series), página 1498
Problemas observados relacionados con los resultados de las muestras (c‑series), página 1500
Problemas observados relacionados con los resultados de las muestras (i‑series), página 1511
Problemas observados en el ordenador con la interfaz del usuario, página 1524
Problemas observados en la impresora, página 1525
Problemas observados en el módulo de procesamiento

Los problemas observados en el módulo de procesamiento incluyen los problemas que pueden
producirse en un módulo de procesamiento.
Un procedimiento ha fallado y un elemento del procedimiento sigue estando en el carrusel de
reactivos, página 1492
Un procedimiento ha fallado y un elemento del procedimiento sigue estando en el carrusel

de reactivos
Un procedimiento ha fallado antes de que se retirara un • Compruebe que el estado del módulo de
elemento del procedimiento del carrusel de reactivos. procesamiento en el que se encuentra el elemento
del procedimiento sea En espera, Operativo o
Procesando.
Si el módulo de procesamiento se encuentra en el
estado Detenido, realice el procedimiento Inicio del

G5-6900R07 - 2020-04-27
Capítulo 10 Problemas observados

módulo de procesamiento y del gestor de reactivos
• Para pasar el estado del RSM a Operativo,
realice el procedimiento Iniciar o reanudar el
Cuando el estado del RSM es Operativo, el
elemento del procedimiento se retira del carrusel
de reactivos.
Problemas observados en el módulo de procesamiento, página 1492
Problemas observados en el módulo de procesamiento (c‑series)

Los problemas observados en el módulo de procesamiento c‑series incluyen los problemas que
pueden producirse en el módulo de procesamiento c‑series.
La jeringa de 1 mL de la solución de lavado tiene fugas (c‑series), página 1493
Hay burbujas en el conducto del módulo ICT (c‑series), página 1494
Hay burbujas en el conducto de la sonda de muestras o reactivos (c‑series), página 1494
Hay burbujas en las jeringas de muestras o reactivos (c‑series), página 1495
La jeringa de la bomba de aspiración ICT o la jeringa de la bomba de la solución de referencia
ICT tienen fugas (c‑series), página 1495
La sonda ICT tiene fugas (c‑series), página 1495
La lámpara no se enciende (c‑series), página 1496
Queda líquido en la parte superior de las cubetas después del lavado (c‑series), página 1496
El mezclador está doblado o hace un ruido inesperado (c‑series), página 1496
El conducto de la sonda de reactivos está descolorido o contiene precipitados (c‑series), página
1497
La sonda de muestras o reactivos está dañada u obstruida (c‑series), página 1497
Fugas en el conducto de la sonda de muestras o reactivos (c‑series), página 1497
Fugas en la jeringa de muestras o reactivos (c‑series), página 1497
La jeringa de 1 mL de la solución de lavado tiene fugas (c‑series)

La jeringa no está fijada a la conexión de la válvula de Apriete la conexión de la válvula de control.
control.
El émbolo de la jeringa está dañado. Sustitución de las jeringas de 1 mL (c‑series), página
987.
La válvula de control está defectuosa. Sustitución de las válvulas de control (c‑series), página
990.
El conducto está acodado o dañado. Póngase en contacto con el Centro de Asistencia

G5-6900R07 - 2020-04-27
Hay burbujas en el conducto del módulo ICT (c‑series)

El depósito de la solución de referencia ICT está vacío, 1. Sustituya la botella de la solución de referencia
pero el sensor de la botella no lo ha detectado. ICT. Realice el procedimiento Sustitución de las
página 594.
hardware.
Faltan anillos tóricos del módulo ICT o éstos no Reajuste los anillos tóricos del módulo ICT o elimine
están asentados correctamente, o hay anillos tóricos los anillos que haya de más. Si es necesario, realice la
adicionales de un módulo ICT anterior. Sustitución del módulo ICT o de la sonda ICT (c‑series),
página 981.
La sonda ICT no está conectada correctamente. Asegure la conexión de la sonda al módulo ICT con la
mano.
página 981.
fugas. página 890.
Hay burbujas en el conducto de la sonda de muestras o reactivos (c‑series)

La conexión del conducto con la jeringa de muestras o Apriete las conexiones del conducto en el cuerpo de la
reactivos está floja. jeringa.
El conducto de la sonda está dañado. Realice el procedimiento Sustitución del conducto de la
sonda de reactivos (c‑series), página 962 o Sustitución
del conducto de la sonda de muestras (c‑series), página
959.

G5-6900R07 - 2020-04-27

Se ha producido un fallo en una junta o un anillo tórico Realice el procedimiento de mantenimiento trimestral
de la jeringa. 5801 Mantenimiento de la jeringa de muestras (c‑series),
página 887 o 5803 Mantenimiento de las jeringas de
Hay burbujas en las jeringas de muestras o reactivos (c‑series)

La conexión del conducto con la jeringa de muestras o Apriete las conexiones del conducto en el cuerpo de la
reactivos está floja. jeringa.
La jeringa de la bomba de aspiración ICT o la jeringa de la bomba de la solución de

referencia ICT tienen fugas (c‑series)
La jeringa de la bomba de aspiración ICT o la jeringa Sustitución de las jeringas de 1 mL (c‑series), página
de la bomba de la solución de referencia ICT están 987.
dañadas.
Las conexiones entre la jeringa de la bomba de Apriete las conexiones de las jeringas de 1 mL en la
aspiración ICT o la jeringa de la bomba de la solución bomba de aspiración ICT o la bomba de la solución de
de referencia ICT y la válvula de control o el conducto referencia ICT.
están sueltas.
La sonda ICT tiene fugas (c‑series)

página 981.
mano.

G5-6900R07 - 2020-04-27

El conducto de aspiración ICT no está conectado Apriete las conexiones de los conductos.
correctamente.
página 981.
La lámpara no se enciende (c‑series)

Los bornes de los cables de conexión no están bien Realice el procedimiento de mantenimiento trimestral
conectados al bloque terminal. 5806 Sustitución de la lámpara (c‑series), página 889.
La lámpara no funciona. Realice el procedimiento de mantenimiento trimestral
Queda líquido en la parte superior de las cubetas después del lavado (c‑series)
El lavacubetas no funciona de la forma adecuada. Realice el procedimiento de mantenimiento semanal
5601 Limpieza de cubetas con detergente A (c‑series),
página 886 y observe las boquillas del lavacubetas para
ver si hay goteos, fugas o bloqueos en el conducto.
página 974.
954.
(c‑series), página 905 o 4104 Calibración del brazo de
pipeteo R2 (c‑series), página 906.
El mezclador está doblado o hace un ruido inesperado (c‑series)

El mezclador no se ha instalado correctamente o no Sustitución de los mezcladores (c‑series), página 978.
está alineado.

G5-6900R07 - 2020-04-27
El conducto de la sonda de reactivos está descolorido o contiene precipitados (c‑series)

El conducto de la sonda de reactivos está descolorido o Sustitución del conducto de la sonda de reactivos
contiene precipitados. (c‑series), página 962.
La sonda de muestras o reactivos está dañada u obstruida (c‑series)

Las partículas presentes en la muestra han obstruido la Utilice un alambre limpio para eliminar las partículas de
sonda. la sonda.
La sonda de muestras o reactivos está dañada. Sustituya la sonda dañada. Realice el procedimiento
Sustitución de la sonda de muestras (c‑series), página
951 o Sustitución de las sondas de reactivos (c‑series),
página 954.
Fugas en el conducto de la sonda de muestras o reactivos (c‑series)

El conducto de la sonda de muestras o reactivos está Sustitución del conducto de la sonda de reactivos
dañado. (c‑series), página 962 o Sustitución del conducto de la
sonda de muestras (c‑series), página 959.
Fugas en la jeringa de muestras o reactivos (c‑series)

La conexión del conducto con la jeringa de muestras o Apriete las conexiones del conducto con la jeringa de
reactivos está floja. muestras o reactivos.

G5-6900R07 - 2020-04-27
Problemas observados en el módulo de procesamiento (i‑series)

Los problemas observados en el módulo de procesamiento i‑series incluyen los problemas que
pueden producirse en el módulo de procesamiento i‑series.
Fallo del chequeo de supervisión de lavado de las zonas de lavado 1 o 2 (i‑series), página 1498
Fallo de calibración en la supervisión del lavado de las zonas de lavado 1 o 2 (i‑series), página
1499
El módulo se encuentra en el estado Procesando pero no está procesando ninguna muestra,
página 1500
Fallo del chequeo de supervisión de lavado de las zonas de lavado 1 o 2 (i‑series)

En el caso de fallos de aspiración:
• El conjunto de la zona de lavado no está bien 1. Afloje los tornillos estriados que fijan el conjunto
asentado. de la zona de lavado a la cubierta de la vía de
procesamiento.
• Los tornillos estriados que fijan el conjunto de la 1. Apriete los cuatro tornillos estriados que fijan el
zona de lavado a la vía de procesamiento están conjunto elevador de la zona de lavado a la vía de
flojos. procesamiento.
• Hay una sonda de la zona de lavado no alineada. • Desmonte la sonda de la zona de lavado. Vuelva
a alinear la sonda de la zona de lavado en la
carcasa de la sonda de la zona de lavado. Realice
el procedimiento Sustitución de las sondas de las
zonas de lavado (i‑series), página 1039.
• Las conexiones del conducto de la zona de lavado • Vuelva a conectar el conducto de la zona de
están sueltas o tienen fugas. lavado con la sonda afectada en la zona de
lavado indicada.
• Una sonda de la zona de lavado está obstruida. • Sustitución de las sondas de las zonas de lavado
• El sistema de supervisión de lavado no está • Realice la opción Calibración y Chequeo del
calibrado. procedimiento de diagnóstico de fluidos-lavado
1261 Supervisión de lavado en zona de lavado
1 (i‑series), página 937 o 1262 Supervisión de
lavado en zona de lavado 2 (i‑series), página 937.
hardware.

G5-6900R07 - 2020-04-27

En el caso de fallos de dispensación:
• Hay burbujas en el conducto del tampón de • Realice la opción Purgar y cebar cabezales del
lavado. procedimiento de diagnóstico de fluidos-lavado
página 930.
• El sensor de nivel del tampón de lavado diluido • Sustitución del sensor de nivel del tampón de
está agrietado. lavado diluido (i‑series), página 1052.
• El sistema de supervisión de lavado no está • Realice la opción Calibración y Chequeo del
calibrado. procedimiento de diagnóstico de fluidos-lavado
1261 Supervisión de lavado en zona de lavado
1 (i‑series), página 937 o 1262 Supervisión de
lavado en zona de lavado 2 (i‑series), página 937.
hardware.
Fallo de calibración en la supervisión del lavado de las zonas de lavado 1 o 2 (i‑series)

En el caso de fallos de aspiración:
• Hay una sonda de la zona de lavado no alineada. • Desmonte la sonda de la zona de lavado. Vuelva
a alinear la sonda de la zona de lavado en la
carcasa de la sonda de la zona de lavado. Realice
el procedimiento Sustitución de las sondas de las
zonas de lavado (i‑series), página 1039.
• Las conexiones del conducto de la zona de lavado • Vuelva a conectar el conducto de la zona de
están sueltas o tienen fugas. lavado con la sonda afectada en la zona de
lavado indicada.
• Una sonda de la zona de lavado está obstruida. • Sustitución de las sondas de las zonas de lavado
hardware.
En el caso de fallos de dispensación:
• Hay burbujas en el conducto del tampón de • Realice la opción Purgar y cebar cabezales del
lavado. procedimiento de diagnóstico de fluidos-lavado
página 930.
• El sensor de nivel del tampón de lavado diluido • Sustitución del sensor de nivel del tampón de
está agrietado. lavado diluido (i‑series), página 1052.
hardware.

G5-6900R07 - 2020-04-27
El módulo se encuentra en el estado Procesando pero no está procesando ninguna muestra

El proceso de perforación se ha realizado. El módulo No se requiere ninguna medida correctiva.
puede permanecer en el estado Procesando hasta
43 minutos antes de pasar al estado En espera.
Problemas observados relacionados con los resultados de las

muestras (c‑series)
Los problemas observados relacionados con los resultados de las muestras incluyen problemas
que se producen con los resultados de las muestras en el módulo de procesamiento c‑series.
Todos los resultados ICT tienen valores similares: Na = 140, K = 4.0, Cl = 100 mmol/L (c‑series),
página 1502
Controles fuera del intervalo de valores aceptable (c‑series), página 1503
Concentración disminuida: resultados ICT de procesamiento completo (c‑series), página 1503
Concentración disminuida: resultados ICT de ensayo individual (c‑series), página 1504
Concentración disminuida: resultados K+ de ensayo individual (c‑series), página 1504
Concentración disminuida: resultados fotométricos de procesamiento completo (c‑series), página
1504
Concentración disminuida: resultados fotométricos de ensayo individual (c‑series), página 1505
Concentración elevada: resultados ICT de procesamiento completo (c‑series), página 1505
Concentración elevada: resultados ICT de ensayo individual (c‑series), página 1505
Concentración elevada: resultados fotométricos de ensayo individual (c‑series), página 1506
Resultados erróneos, mala precisión: Resultados ICT (c‑series), página 1506
Resultados erróneos, mala precisión: Resultados fotométricos (c‑series), página 1508
Alerta de resultados A#1 (c‑series)

La concentración de la muestra es demasiado elevada. Diluya y vuelva a analizar la muestra. Para obtener
información sobre el protocolo de dilución, consulte las
instrucciones de uso específicas del ensayo.
sedimento. Para obtener más información sobre el

G5-6900R07 - 2020-04-27

estado de la muestra, consulte las instrucciones de uso
específicas del ensayo.
954.
Las cubetas están sucias. Realice el procedimiento de mantenimiento semanal
página 886.
ver si hay goteo o fugas.
página 974.
Alerta de resultados A#2 (c‑series)

La concentración de la muestra es demasiado elevada. Diluya y vuelva a analizar la muestra. Para obtener
sedimento. Para obtener más información sobre el
estado de la muestra, consulte las instrucciones de uso
específicas del ensayo.
954.
página 886.

G5-6900R07 - 2020-04-27

ver si hay goteo o fugas.
página 974.
Todos los resultados ICT tienen valores similares: Na = 140, K = 4.0, Cl = 100 mmol/L
(c‑series)
página 981.
mano.
El conducto de aspiración ICT no está conectado Apriete las conexiones de los conductos.
correctamente.
página 981.
correctamente. bomba de aspiración ICT.
fugas. página 890.

G5-6900R07 - 2020-04-27
Controles fuera del intervalo de valores aceptable (c‑series)

Los controles han caducado o han excedido la Abra un control nuevo.
estabilidad del vial una vez abierto indicada en las
instrucciones de uso de los controles.
Los controles se han almacenado incorrectamente o sin Abra un control nuevo.
seguir las indicaciones incluidas en las instrucciones de
uso de los controles.
Los controles no se han reconstituido correctamente. En el caso de que sea necesario reconstituir los
controles, compruebe el estado del diluyente, del agua
o de las pipetas. Para obtener información sobre la
reconstitución de los controles de calidad, consulte las
Se ha producido un cambio en el sistema: 1. Compruebe que las soluciones genéricas se han
• Se han cargado soluciones genéricas nuevas. cargado correctamente en el caso de que se
• Se ha sustituido el componente. hayan cargado recientemente soluciones genéricas
• Se ha calibrado el analizador. nuevas.
2. Si se han sustituido componentes recientemente,
asegúrese de que el proceso de sustitución se
haya realizado correctamente.
El volumen de muestra presente en la copa o el tubo no Dispense un volumen adecuado de la muestra en la

es adecuado. copa o el tubo. Consulte las instrucciones de uso del
ensayo correspondiente para conocer los volúmenes
necesarios.
Se ha pasado el plazo del mantenimiento programado. Realice y compruebe que todos los procedimientos de
mantenimiento necesarios se hayan completado.
La calibración no es óptima. Vuelva a calibrar el ensayo y repita los controles.
El lava cubetas no funciona correctamente. Póngase en contacto con el Centro de Asistencia
Concentración disminuida: resultados ICT de procesamiento completo (c‑series)

muestras).
página 981.

G5-6900R07 - 2020-04-27
Concentración disminuida: resultados ICT de ensayo individual (c‑series)

El volumen de muestra presente en la copa o el tubo no Dispense un volumen adecuado de la muestra en la
necesarios.
muestras).
página 981.
Concentración disminuida: resultados K+ de ensayo individual (c‑series)

página 886.
El módulo ICT está contaminado. Sustituya el módulo ICT. Realice el procedimiento
página 981.
Concentración disminuida: resultados fotométricos de procesamiento completo (c‑series)

insuficiente. de pipeteo 4113 Chequeo de los brazos de pipeteo
951.

G5-6900R07 - 2020-04-27
Concentración disminuida: resultados fotométricos de ensayo individual (c‑series)

necesarios.
La temperatura del baño de incubación es demasiado Compruebe que la temperatura se encuentre dentro
baja. de las especificaciones. Realice el procedimiento de
diagnóstico de la temperatura 4301 Estado de la
temperatura (c‑series), página 913.
Concentración elevada: resultados ICT de procesamiento completo (c‑series)

muestras).
página 981.
Concentración elevada: resultados ICT de ensayo individual (c‑series)

muestras).
página 981.

G5-6900R07 - 2020-04-27
Concentración elevada: resultados fotométricos de ensayo individual (c‑series)

La temperatura del baño de incubación es demasiado Compruebe que la temperatura del baño de incubación
elevada. se encuentre dentro de las especificaciones. Realice el
procedimiento de diagnóstico de la temperatura 4301
Resultados erróneos, mala precisión: Resultados ICT (c‑series)

Se ha pasado la fecha del mantenimiento programado. Realice todos los procedimientos de mantenimiento
necesarios.
La muestra contiene coágulos de fibrina o partículas en Compruebe si las muestras contienen fibrina u otras
suspensión. partículas grandes. Elimine los coágulos de fibrina con
un palillo limpio o centrifugue las muestras.
La muestra no se ha recogido o preparado • Siga las instrucciones para la recogida y el manejo
correctamente. de las muestras especificadas en las instrucciones
de uso del ensayo correspondiente.
• Utilice otra muestra si el problema no se resuelve.
El módulo ICT está contaminado. Sustituya el módulo ICT. Realice el procedimiento
página 981.
Las jeringas de 1 mL de la bomba de aspiración ICT Sustitución de las jeringas de 1 mL (c‑series), página
o de la bomba de la solución de referencia ICT tienen 987.
fugas.
página 981.

G5-6900R07 - 2020-04-27

muestras).
página 981.
correctamente. bomba de aspiración ICT.
990.
página 981.
La conexión eléctrica de color negro del módulo ICT Reajuste el conector eléctrico negro en el módulo ICT.
está suelta.
La sonda de muestras o reactivos está parcialmente 1. Realice el procedimiento de diagnóstico de fluidos-
obstruida. lavado 4208 Lavado de sondas y mezcladores
2. Sustituya la sonda adecuada. Realice el
procedimiento Sustitución de la sonda de muestras
(c‑series), página 951 o Sustitución de las sondas
página 954.
La solución de referencia ICT no funciona de la forma Sustituya la botella de la solución de referencia ICT.
prevista. Realice el procedimiento Sustitución de las soluciones
En espera.
El diluyente de muestras ICT no funciona de la forma • Sustituya el diluyente de muestras ICT.

prevista. • Calibre los ensayos ICT de nuevo.

G5-6900R07 - 2020-04-27

• Fallo del conducto de aspiración ICT. Técnica de Abbott para resolver fallos de hardware.
• Fallo de la bomba de aspiración ICT.
• Fallo del lavacubetas.
• La tarjeta de adquisición de datos (DAQ) ha
fallado.
Resultados erróneos, mala precisión: Resultados fotométricos (c‑series)

Se ha pasado la fecha del mantenimiento programado. Realice todos los procedimientos de mantenimiento
necesarios.
suspensión. partículas grandes. Elimine los coágulos de fibrina con
un palillo limpio o centrifugue las muestras.
Se ha producido un fallo en una junta o un anillo tórico Sustitución del anillo tórico y de las juntas 1 y 2
de la jeringa. de la jeringa de muestras (c‑series) , página 1010 o
Sustitución del anillo tórico y las juntas 1 y 2 de la jeringa
Las conexiones de los conductos de la sonda están • Apriete las conexiones del conducto manualmente.
sueltas o presentan fugas. • Sustitución del conducto de la sonda de muestras
(c‑series), página 959 o Sustitución del conducto
de la sonda de reactivos (c‑series), página 962.
El conducto de la sonda de reactivos está descolorido o Sustitución del conducto de la sonda de reactivos
contiene precipitados. (c‑series), página 962.
El conducto de la sonda de muestras o reactivos está Sustitución del conducto de la sonda de muestras
dañado. (c‑series), página 959 o Sustitución del conducto de la
sonda de reactivos (c‑series), página 962.
La conexión del conducto con la jeringa de muestras o Apriete las conexiones del conducto en el cuerpo
reactivos está floja. de la jeringa de muestras o reactivos. Realice el
910.

G5-6900R07 - 2020-04-27

La sonda de muestras o reactivos está parcialmente 1. Realice el procedimiento de diagnóstico de fluidos-
obstruida. lavado 4208 Lavado de sondas y mezcladores
2. Sustituya la sonda adecuada. Realice el
procedimiento Sustitución de la sonda de muestras
(c‑series), página 951 o Sustitución de las sondas
Hay acumulaciones presentes en las copas de lavado 1. Compruebe todas las superficies de las copas de
de muestras, reactivos o en una o varias copas de lavado de muestras, reactivos y del mezclador
lavado del mezclador. (incluyendo las aberturas de drenaje) para ver
si hay acumulaciones de residuos o de otros
contaminantes.
2. Realice el procedimiento de mantenimiento según
necesidad 5901 Limpieza de las copas de lavado
presión del agua de entrada. para que cumpla las especificaciones. Consulte
La sonda de muestras o reactivos no está alineada. Realice el procedimiento de diagnóstico de los brazos
muestras (c‑series), página 905, 4103 Calibración del
brazo de pipeteo R1 (c‑series), página 905 o 4104
Calibración del brazo de pipeteo R2 (c‑series), página
906.
página 954.
necesidad 5908 Limpieza de las boquillas del
lavacubetas (c‑series), página 893.
2. Realice el procedimiento de mantenimiento según
página 894.

G5-6900R07 - 2020-04-27

de alta concentración por si estuviera bloqueado:
procesamiento.
concentración.
página 81.

página 974.
El reactivo no funciona de la forma prevista. 1. Abra un reactivo nuevo.
2. En caso necesario, vuelva a calibrar el reactivo
nuevo.
Los tornillos del segmento de cubetas están flojos. Apriete los tornillos del segmento de cubetas con un
destornillador de cabeza ranurada.
La cubeta o el segmento de cubetas están dañados. Sustituya el segmento de cubetas. Realice el
• El mezclador no ha funcionado correctamente. Técnica de Abbott para resolver fallos de hardware.
• El lavacubetas no ha funcionado correctamente.
• La tarjeta de adquisición de datos (DAQ) ha
fallado.

G5-6900R07 - 2020-04-27
Alerta de resultados FLEX (c‑series)

La concentración de la muestra es elevada. Evalúe el resultado antes de comunicarlo. La muestra
se puede diluir y volver a analizar. Para obtener
Alerta de resultados PSHH (c‑series)

La muestra ICT que se procesó antes que la muestra Vuelva a procesar la muestra para comprobar que no se
actual tenía una concentración que se encontraba fuera haya visto afectada por la muestra anterior.
del intervalo lineal o extremo definido.
Problemas observados relacionados con los resultados de las

muestras (i‑series)
Los problemas observados relacionados con los resultados de las muestras incluyen problemas
que se producen con los resultados de las muestras en el módulo de procesamiento i‑series.
Controles fuera del intervalo de valores aceptable (i‑series), página 1512
Concentración disminuida: procesamiento completo de ensayo directo con URL disminuidas
Concentración disminuida: procesamiento completo de ensayo indirecto con URL aumentadas
Concentración disminuida: procesamiento de punto único de ensayo directo con URL disminuidas
Concentración disminuida: procesamiento de punto único de ensayo indirecto con URL
aumentadas (i‑series), página 1516
Concentración elevada: procesamiento completo de ensayo directo con URL aumentadas
Concentración elevada: procesamiento completo de ensayo indirecto con URL disminuidas

G5-6900R07 - 2020-04-27
Concentración elevada: procesamiento de punto único de ensayo directo con URL aumentadas
Concentración elevada: procesamiento de punto único de ensayo indirecto con URL disminuidas
Resultados del ensayo erróneos (i‑series), página 1521
Controles fuera del intervalo de valores aceptable (i‑series)

Los controles han caducado o han excedido la Abra controles nuevos.
estabilidad del vial una vez abierto indicada en las
Los controles se han almacenado incorrectamente o sin Abra controles nuevos.
seguir las indicaciones incluidas en las instrucciones de
uso de los controles.
Los controles no se han reconstituido correctamente. En el caso de que sea necesario reconstituir los
controles, compruebe el estado del diluyente, del agua
o de las pipetas. Para obtener información sobre la
reconstitución de los controles de calidad, consulte las
Se ha producido un cambio en el sistema: 1. Compruebe que las soluciones genéricas se han
• Se han cargado soluciones genéricas nuevas. cargado correctamente en el caso de que se
• Se ha sustituido un componente. hayan cargado recientemente soluciones genéricas
• Se ha calibrado el analizador. nuevas.
2. Si se han sustituido componentes recientemente,
asegúrese de que el proceso de sustitución se
haya realizado correctamente.

necesarios.
Se ha utilizado un lote de control de calidad erróneo. Utilice el lote del control de calidad adecuado para los
intervalos de control de calidad establecidos.
Si es necesario, establezca nuevos intervalos de control
de calidad.
Se ha pasado el plazo del mantenimiento programado. Realice todos los procedimientos de mantenimiento
necesarios.
Concentración disminuida: procesamiento completo de ensayo directo con URL disminuidas

(i‑series)
Las conexiones de los conductos del conjunto del brazo Apriete las conexiones de los conductos del conjunto
de pipeteo o de la zona de lavado están flojas. del brazo de pipeteo o de la zona de lavado.

G5-6900R07 - 2020-04-27

Hay burbujas en el conducto del tampón de lavado. Realice el procedimiento de diagnóstico de fluidos-
página 930.
correctamente en el conjunto del motor de la zona de procedimiento Sustitución de las sondas de las zonas de
lavado. lavado (i‑series), página 1039.
La sonda de muestras está obstruida. • Realice la opción Purgar tampón de lavado del
página 930. Compruebe que los brazos de pipeteo
dispensen líquido y que no haya fugas ni burbujas
en los conductos.
Concentración disminuida: procesamiento completo de ensayo indirecto con URL

aumentadas (i‑series)
Hay burbujas en el conducto del tampón de lavado. Realice la opción Purgar tampón de lavado del
Purgado y cebado de los fluidos (i‑series), página 930.

G5-6900R07 - 2020-04-27

Concentración disminuida: procesamiento de punto único de ensayo directo con URL

disminuidas (i‑series)
almacenamiento.
El reactivo no se mezcló correctamente cuando se Una vez recibido, invierta suavemente el equipo de
recibió. reactivos sin abrir girándolo 180 grados, cinco veces
con la etiqueta de la banda verde mirando hacia arriba y
cinco veces con la etiqueta de la banda verde mirando
hacia abajo. Este proceso garantiza que el líquido
cubra todos los lados de los frascos de los cartuchos.
Durante el envío de los reactivos, se pueden asentar
las micropartículas en los septos de los cartuchos de
reactivos.
página 1048.

G5-6900R07 - 2020-04-27

La sonda de muestras está obstruida. • Realice la opción Purgar tampón de lavado del
en los conductos.
La sonda de muestras está dañada. Sustitución de una sonda del brazo de pipeteo de
página 923.
necesarios.
Las sondas del brazo de pipeteo no están rectas. Realice el procedimiento de diagnóstico de los brazos
Las sondas del brazo de pipeteo no están alineadas. Realice el procedimiento de diagnóstico de los brazos
La sonda de reactivos R1 o R2 está obstruida. • Realice la opción Purgar tampón de lavado del
en los conductos.

G5-6900R07 - 2020-04-27

La sonda del brazo de pipeteo de reactivos R1 o R2 no Realice la opción Calibración del procedimiento de
está correctamente posicionada. diagnóstico de los brazos de pipeteo 1112 Verificación
• El conjunto o la válvula de la jeringa tiene fugas.
• El conjunto de la zona de lavado no está asentado
correctamente en la vía de procesamiento.
Concentración disminuida: procesamiento de punto único de ensayo indirecto con URL

necesarios.
La copa o el tubo de muestra no estaba bien asentado Vuelva a colocar la copa o el tubo de muestra en la
en la gradilla. gradilla.
página 923.
Las conexiones del conducto del brazo de pipeteo R2 Apriete las conexiones del conducto del brazo de
están flojas. pipeteo R2.
El brazo de pipeteo R2 no está colocado correctamente. Realice la opción de Calibración del procedimiento de
924.
página 1048.
Hay burbujas en el conducto de la solución Realice la opción Purgar tampón de lavado del
preactivadora o activadora. procedimiento de diagnóstico de fluidos-lavado 1200
Compruebe que los brazos de pipeteo dispensen líquido
y que no haya fugas ni burbujas en los conductos.

G5-6900R07 - 2020-04-27

diluido está agrietado. diluido (i‑series), página 1052.
• El conjunto o la válvula de la jeringa R2 tiene Técnica de Abbott para resolver fallos de hardware.
fugas.
• El conjunto de la zona de lavado tiene fugas.
Concentración elevada: procesamiento completo de ensayo directo con URL aumentadas

(i‑series)
agrietado. diluido (i‑series), página 1052.

G5-6900R07 - 2020-04-27
Concentración elevada: procesamiento completo de ensayo indirecto con URL disminuidas

(i‑series)
La sonda está obstruida. • Realice la opción Purgar tampón de lavado del
en los conductos.
Concentración elevada: procesamiento de punto único de ensayo directo con URL

almacenamiento.
El reactivo no se mezcló correctamente cuando se Una vez recibido, invierta suavemente el equipo de
recibió. reactivos sin abrir girándolo 180 grados, cinco veces

G5-6900R07 - 2020-04-27

con la etiqueta de la banda verde mirando hacia arriba y
cinco veces con la etiqueta de la banda verde mirando
hacia abajo. Este proceso garantiza que el líquido
cubra todos los lados de los frascos de los cartuchos.
Durante el envío de los reactivos, se pueden asentar
las micropartículas en los septos de los cartuchos de
reactivos.
página 1048.
página 930.
La sonda de muestras no estaba colocada Realice el procedimiento de diagnóstico de los brazos
correctamente. de pipeteo 1111 Verificación y calibración del brazo de
Las conexiones del conducto del brazo de pipeteo R2 Apriete las conexiones del conducto del brazo de
están flojas. pipeteo R2.
El brazo de pipeteo R2 no está colocado correctamente. Realice la opción de Calibración del procedimiento de

G5-6900R07 - 2020-04-27

924.
• El conjunto o la válvula de la jeringa R2 tiene
fugas.
Concentración elevada: procesamiento de punto único de ensayo indirecto con URL

disminuidas (i‑series)
almacenamiento.
reactivos.

página 1048.
página 930.

G5-6900R07 - 2020-04-27

La sonda de muestras no estaba colocada Realice el procedimiento de diagnóstico de los brazos
correctamente. de pipeteo 1111 Verificación y calibración del brazo de
La sonda de reactivos R1 o R2 está obstruida. • Realice el procedimiento de diagnóstico de fluidos-
• El conjunto o la válvula de la jeringa tiene fugas.
Resultados del ensayo erróneos (i‑series)


G5-6900R07 - 2020-04-27

almacenamiento.
reactivos.

página 930.
página 1048.
necesarios.

G5-6900R07 - 2020-04-27

suspensión. partículas grandes.
Elimine los coágulos de fibrina con un palillo limpio o
centrifugue las muestras.
página 923.
Las sondas del brazo de pipeteo no están rectas. Realice la opción Linealidad de la sonda del
1111 Verificación y calibración del brazo de pipeteo
de muestras (i‑series), página 923, 1112 Verificación y
calibración del brazo de pipeteo R1 (i‑series), página
La sonda no está colocada correctamente. Realice el procedimiento de diagnóstico de los brazos
La sonda está sucia o parcialmente obstruida. Sustituya la sonda adecuada. Realice el procedimiento

G5-6900R07 - 2020-04-27
Problemas observados en el ordenador con la interfaz del usuario

Se trata de problemas que se producen con el software del sistema, el ordenador de la interfaz
del usuario o sistemas externos (por ejemplo, el host, AbbottLink y Alinity PRO).
Faltan ficheros de ensayos en la unidad USB, página 1524
Se ha detectado un fallo grave del sistema operativo. El software del sistema no se puede iniciar.
Póngase en contacto con Abbott., página 1524
La interfaz del usuario no responde, página 1524
Faltan ficheros de ensayos en la unidad USB

En la pestaña Ficheros disponibles de la pantalla Si el ensayo está ubicado en una memoria USB,
Instalar/Desinstalar ensayos, no se ha seleccionado el introduzca la memoria y, a continuación, pulse el botón
botón Unidad USB. Unidad USB.
Los ficheros de ensayos no se descomprimieron Si se ha seleccionado más de un paquete de ficheros
después de descargarlos de corelaboratory.abbott. de ensayos en corelaboratory.abbott, los ficheros están
disponibles en formato comprimido. Los ficheros se
deben descomprimir antes de instalarlos en el sistema
Alinity.
Se ha detectado un fallo grave del sistema operativo. El software del sistema no se puede
iniciar. Póngase en contacto con Abbott.
Mientras arrancaba el software del sistema, se ha Póngase en contacto con el Centro de Asistencia
detectado un fichero de política dañado o ausente. El Técnica de Abbott para volver a instalar el OEM
software del sistema no se puede iniciar. Preinstall Kit (OPK) de Microsoft.
La interfaz del usuario no responde

Error de software. 1. Abra la puerta frontal del módulo de control del
sistema (SCM).
2. Pulse brevemente el interruptor de encendido
en el ordenador con la interfaz del usuario. A
continuación, el software se cierra y el ordenador
se apaga.

G5-6900R07 - 2020-04-27

Problemas observados en la impresora

Se trata de problemas que pueden producirse con la impresora o durante la impresión de
informes.
La impresora no aparece en la lista desplegable de ubicación de impresión, página 1525
La impresión está configurada como impresora predeterminada, pero se ha guardado en un
fichero, página 1525
No se ha imprimido un informe y la interfaz de usuario de Alinity ci‑series no ha generado un
código de mensaje., página 1525
Cuando los informes se visualizan como ficheros PDF, se muestra una advertencia: "At least one
signature has a problem" (Al menos una firma tiene un problema), página 1526
La impresora no aparece en la lista desplegable de ubicación de impresión

No se ha configurado la impresora. Añadir una impresora, página 191.
No se ha verificado la impresora. Verificar una impresora, página 193.
La impresión está configurada como impresora predeterminada, pero se ha guardado en un

fichero
No se ha configurado ninguna impresora Añadir una impresora, página 191.
predeterminada.
No se ha imprimido un informe y la interfaz de usuario de Alinity ci‑series no ha generado un

código de mensaje.
Se ha producido un error de la impresora. Determinados errores de la impresora sólo son visibles
en la impresora y no se comunican a la interfaz de
usuario de Alinity ci‑series. Consulte las instrucciones

G5-6900R07 - 2020-04-27

de uso de la impresora y solucione el error según las
indicaciones.
Cuando los informes se visualizan como ficheros PDF, se muestra una advertencia: "At
least one signature has a problem" (Al menos una firma tiene un problema)
El software utilizado para ver un fichero en formato PDF Consulte la descripción de la advertencia en el
no puede identificar la firma digital. software. Si el fichero PDF no se ha modificado desde
Un fichero creado en un analizador de Abbott tiene que se introdujo la firma digital, no es necesario tomar
una firma digital. La firma digital permite al usuario que ninguna medida.
visualiza el informe saber si el fichero se ha modificado
desde que se creó.

G5-6900R07 - 2020-04-27
Capítulo 10 Procedimientos de medidas correctivas
Procedimientos de medidas correctivas

Los procedimientos de medidas correctivas son una serie de pasos que se recomiendan para
resolver una causa probable relacionada con un código de mensaje o un problema observado.
Estos procedimientos son aplicables a más de un código de mensaje o problema observado.
Procedimiento de la medida correctiva relacionada con el gestor de reactivos y muestras (RSM),
página 1546
1548
Procedimientos de medidas correctivas para el módulo de

procesamiento
El usuario puede necesitar realizar medidas correctivas en el módulo de procesamiento
cuando se generan códigos de mensajes y problemas observados asociados al módulo de
procesamiento.
Descarga manual de un cartucho o una gradilla del carrusel de reactivos, página 1527
Vaciar los depósitos de las soluciones genéricas (c‑series), página 1530
Vaciado del depósito de tampón de lavado diluido (i‑series), página 1538
Habilitar o deshabilitar el módulo ICT (c‑series), página 1541
Llenado del depósito de refrigerante (c‑series), página 1541
Llenado del depósito de refrigerante (i‑series), página 1544
Descarga manual de un cartucho o una gradilla del carrusel de reactivos

Materiales necesarios • Destornillador cruciforme Phillips del nº 1
• Herramienta de extracción de cartuchos
Estado del analizador Módulo de procesamiento: Detenido

requerido
llave de bloqueo
Siga estas instrucciones para extraer un cartucho de reactivos o una gradilla de viales cargada
en el sistema con un estado de Error de carga.

G5-6900R07 - 2020-04-27
Procedimientos de medidas correctivas Capítulo 10


a sondas.
1. Apague todo el suministro eléctrico del módulo de procesamiento, desplazando el

interruptor principal de alimentación en la parte trasera del módulo a la posición de
apagado.
2. Levante la cubierta frontal del centro de procesamiento para acceder al centro de
suministro de reactivos.
Figura 171: Extracción manual del cartucho del carrusel de reactivos (c‑series)

G5-6900R07 - 2020-04-27
Figura 172: Extracción manual del cartucho del carrusel de reactivos (i‑series)
3. Si el posicionador de reactivos está cerrado, realice estos pasos:

a. Introduzca un destornillador cruciforme Phillips del nº 1 en el orificio pequeño del
posicionador de reactivos.
b. Presione el destornillador firmemente hasta que se libere el enganche del posicionador
de reactivos y se desplace ligeramente hacia la izquierda del posicionador de reactivos.
c. Empuje suavemente sobre la base del posicionador de reactivos para abrir el
posicionador.
NOTA: No empuje sobre el receptáculo del posicionador de reactivos.
4. Si el cartucho o la gradilla no está asegurado en el carrusel de reactivos, retire con cuidado
el cartucho o la gradilla del carrusel de reactivos a través de la apertura del posicionador
de reactivos.
5. Si el cartucho o la gradilla está asegurado en el carrusel de reactivos y no se puede
extraer del carrusel de reactivos, realice los pasos siguientes:
a. Si el transportador de reactivos está abajo, súbalo para poder acceder al muelle de la
posición del reactivo.
b. Con una mano en el cartucho o la gradilla, introduzca la herramienta de extracción de
cartuchos en el carrusel de reactivos y presione el muelle de la posición del reactivo
hacia el centro del carrusel de reactivos para liberar el cartucho o la gradilla.

G5-6900R07 - 2020-04-27
IMPORTANTE: Antes de presionar el muelle de la posición del reactivo, asegure el

cartucho o la gradilla en la posición del reactivo. Si el cartucho o la gradilla no está
asegurado en la posición del reactivo, el cartucho o la gradilla se puede caer en el
carrusel de reactivos, provocando que se derrame su contenido.
c. Extraiga el cartucho o la gradilla.
7. Encienda el módulo de procesamiento.
9. Inicie el procesamiento de las muestras para el RSM.
10. Cargue el cartucho o la gradilla en el RSM.
NOTA: El cartucho o la gradilla se debe cargar en el sistema para conciliar el inventario del
software. Si el cartucho no se carga en el sistema o no está disponible para cargarlo en el
sistema, póngase en contacto con la Asistencia Técnica para eliminar el cartucho.
Vaciar los depósitos de las soluciones genéricas (c‑series)

• Agua purificada

requerido
llave de bloqueo
Siga estas instrucciones para extraer la solución de lavado alcalina [1], la solución de lavado
ácida [2] o la solución de referencia ICT [3] del depósito de soluciones genéricas cuando
caduque la solución genérica.

G5-6900R07 - 2020-04-27

punzantes.
los sensores de nivel de las soluciones genéricas, vacíe las botellas del depósito de una en una.
correspondiente.
NOTA: Si aparece un código de mensaje que indica el fallo del sensor de nivel, pulse OK.
No se requiere ninguna otra medida. Se suele mostrar un código de mensaje cuando se
desconecta el conector eléctrico.

G5-6900R07 - 2020-04-27
3. Utilice paños absorbentes para recoger las salpicaduras.

5. Retire el depósito de la solución genérica de la bandeja de depósitos.
7. Saque el sensor de nivel de la solución genérica del depósito. Deje a un lado el sensor de
nivel sobre un paño absorbente limpio.
8. Vacíe el depósito y lávelo con agua purificada.
9. Drene el exceso de líquido del depósito.

G5-6900R07 - 2020-04-27
11. Coloque de nuevo el depósito en la bandeja de depósitos.

12. Sitúe los conectores del conducto del sensor de nivel para fijar el conducto.
14. Conecte el conducto de la bomba de transferencia de las soluciones genéricas (etiquetado
IN) en el conector de entrada (etiquetado con una flecha que señala al conector) en el
sensor de nivel de las soluciones genéricas.
15. Conecte el conducto de la bomba de la jeringa (etiquetado OUT) en el conector de salida
nivel de las soluciones genéricas.
16. Confirme que los conectores de los conductos estén bien apretados.
18. Asegúrese de que haya una botella llena de la solución genérica correspondiente en la
puerta de soluciones genéricas. Compruebe la etiqueta de la botella de la solución genérica
para asegurarse de que no haya caducado. Si es necesario, sustituya la solución genérica
y actualice el inventario.
19. Inicie el módulo de procesamiento para iniciar la transferencia de la solución genérica.
20. Mientras el sistema realiza la transferencia de la solución genérica, inspeccione el
conducto y las conexiones del sensor de nivel de la solución genérica para ver si hay
goteo o fugas. Si se observan fugas o goteo, reajuste las conexiones de los conductos.

G5-6900R07 - 2020-04-27
lavado 4206 Purgado de las soluciones genéricas (c‑series), página 910.
de la solución genérica para ver si hay goteo o fugas. Si se observan fugas o goteo,
reajuste las conexiones de los conductos y repita el procedimiento de purgado.
genéricas.
4219 Vaciado de los depósitos de soluciones genéricas (c‑series), página 912
Vaciar los depósitos de las soluciones genéricas (i‑series)

• Agua purificada

requerido
llave de bloqueo
Siga estas instrucciones para extraer el tampón de lavado concentrado [1], la solución
activadora [2] o la solución preactivadora [3] del depósito de soluciones genéricas cuando
la solución esté caducada.

G5-6900R07 - 2020-04-27


punzantes.
los sensores de nivel de las soluciones genéricas, vacíe las botellas del depósito de una en una.
correspondiente.
NOTA: Si aparece un código de mensaje que indica el fallo del sensor de nivel, pulse OK.
No se requiere ninguna otra medida. Se suele mostrar un código de mensaje cuando se

G5-6900R07 - 2020-04-27

5. Retire el depósito de la solución genérica de la bandeja de depósitos.
7. Saque el sensor de nivel de la solución genérica del depósito. Deje a un lado el sensor de
nivel sobre un paño absorbente limpio.
8. Vacíe el depósito y lávelo varias veces con agua purificada. Drene el exceso de líquido del
depósito.

G5-6900R07 - 2020-04-27

11. Coloque de nuevo el depósito en la bandeja de depósitos.
genérica.
14. Confirme que los conectores de los conductos estén bien apretados.
16. Asegúrese de que haya una botella llena de la solución genérica correspondiente en la
puerta de soluciones genéricas. Compruebe la etiqueta de la botella de la solución genérica
para asegurarse de que no haya caducado. Si es necesario, sustituya la solución genérica
y actualice el inventario.
17. Inicie el módulo de procesamiento para iniciar la transferencia de la solución genérica.
18. Mientras el sistema realiza la transferencia de la solución genérica, inspeccione el
conducto y las conexiones del sensor de nivel de la solución genérica para ver si hay
goteo o fugas. Si se observan fugas o goteo, repita el procedimiento de instalación.

G5-6900R07 - 2020-04-27
fluidos/lavado 1200 Purgado y cebado de los fluidos (i‑series), página 930 dos veces para la
solución genérica correspondiente.
Realice uno de los procedimientos siguientes:
– Purgar las soluciones preactivadora y activadora
– Cebar el conjunto de dilución
genéricas.
1209 Vaciado de los depósitos de soluciones genéricas (i‑series), página 933
Vaciado del depósito de tampón de lavado diluido (i‑series)

• Agua purificada
• Herramienta de liberación del anillo de bloqueo

requerido
llave de bloqueo
Realice este procedimiento para extraer el tampón de lavado diluido de su depósito cuando
caduque el tampón.
1. Retire el panel de fluidos posterior y extraiga el cajón de las bombas.

NOTA: Tenga cuidado al manejar el sensor de nivel del tampón de lavado diluido. Evite
3. Utilice la herramienta de liberación del anillo de bloqueo para presionar el anillo hacia el
sensor de nivel del tampón de lavado diluido y extraiga el conducto del sensor de nivel.
4. Repita el paso 3, página 1538 para extraer el conducto restante.

G5-6900R07 - 2020-04-27
5. Desconecte la conexión eléctrica del sensor de nivel del tampón de lavado diluido.
NOTA: Para acceder a la conexión eléctrica, levante el lateral derecho de la bandeja del
conjunto de dilución y gírelo sobre sus bisagras.
Si aparece un código de mensaje que indica el fallo del sensor de nivel, pulse OK. No
se requiere ninguna otra medida. Se suele mostrar un código de mensaje cuando se
6. Saque el depósito del tampón de lavado diluido del cajón de las bombas.
7. Desenrosque el tapón del sensor de nivel del tampón de lavado diluido.
8. Desmonte el sensor de nivel del tampón de lavado diluido del depósito. Deje a un lado el
sensor de nivel sobre un paño absorbente limpio.
9. Vacíe el depósito y lávelo varias veces con agua purificada. Drene el exceso de líquido del
depósito.
10. Coloque el sensor de nivel del tampón de lavado diluido en el recipiente.

G5-6900R07 - 2020-04-27
11. Apriete el tapón del sensor de nivel del tampón de lavado diluido.
12. Vuelva a colocar el depósito en el cajón de las bombas.
13. Conecte el conducto desde la válvula de eliminación del tampón (ubicado encima de la
bandeja del conjunto de dilución) al conector de entrada (etiquetado con una flecha que
señala al conector) en el sensor de nivel del tampón de lavado diluido.
empalme.
15. Conecte el conducto desde el cabezal del cajón de las bombas al conector de salida
nivel del tampón de lavado diluido.
empalme.
17. Tire ligeramente del conector del conducto para confirmar que está completamente
conectado.
18. Conecte la conexión eléctrica del sensor de nivel del tampón de lavado diluido.
19. Gire la bandeja del conjunto de dilución hacia abajo.
20. Inicie el módulo de procesamiento para comenzar la dilución del tampón de lavado
concentrado.

G5-6900R07 - 2020-04-27
21. Mientras se llena el depósito de tampón de lavado diluido, verifique el conducto y las
conexiones del sensor de nivel del tampón de lavado diluido para ver si hay fugas o goteo.
Si se observan fugas o goteo, repita el procedimiento de instalación.
fluidos/zonas de lavado 1200 Purgado y cebado de los fluidos (i‑series), página 930, con la
opción Purgar tampón de lavado.
del tampón de lavado diluido para ver si hay goteo o fugas. Si se observan fugas o goteo,
repita el procedimiento de instalación.
23. Deslice el cajón de las bombas hacia el interior de la zona de fluidos posterior y coloque el
panel de fluidos posterior.
Habilitar o deshabilitar el módulo ICT (c‑series)

requerido
usuario
Realice este procedimiento para habilitar o deshabilitar el módulo ICT.
3. Bajo Información del módulo en la pantalla Módulos, seleccione un módulo c‑series de la
lista desplegable.
4. En el área Instalado bajo Módulo ICT, seleccione una de las siguientes opciones:
– Pulse Sí para habilitar el módulo ICT.
– Pulse No para deshabilitar el módulo ICT.
Llenado del depósito de refrigerante (c‑series)

G5-6900R07 - 2020-04-27
Materiales necesarios • Refrigerante de reactivos Alinity restante después de la

instalación del sistema

requerido
llave de bloqueo
Siga estas instrucciones para llenar el depósito de refrigerante cuando el nivel del líquido
refrigerante de los reactivos se encuentre por debajo de la línea de llenado.
NOTA: Este procedimiento suele realizarse una vez transcurridas una o dos semanas después
de la instalación del sistema o cuando se realiza el procedimiento de mantenimiento preventivo
de sustitución del refrigerante de los reactivos. Si este procedimiento se realiza otra vez,
póngase en contacto con el Centro de Asistencia Técnica de Abbott para resolver un posible
problema de fugas o hardware.
1. Levante la cubierta frontal del centro de procesamiento para acceder al depósito de

refrigerante de Alinity c.
2. Confirme que el volumen del refrigerante de los reactivos se encuentra por debajo de la
línea de llenado del depósito [1].

G5-6900R07 - 2020-04-27
3. Transfiera el refrigerante de los reactivos al depósito que tiene una boquilla para facilitar el
llenado del depósito de refrigerante.

G5-6900R07 - 2020-04-27
4. Levante y extraiga la tapa del depósito de refrigerante.

5. Vierta el refrigerante en el depósito despacio y con cuidado hasta que el líquido alcance la
línea de llenado.
6. Vuelva a colocar y presione la tapa del depósito de refrigerante.
7. Utilice un paño absorbente para limpiar las salpicaduras de refrigerante.
Llenado del depósito de refrigerante (i‑series)

Materiales necesarios • Refrigerante de reactivos Alinity restante después de la
instalación del sistema

requerido

G5-6900R07 - 2020-04-27

llave de bloqueo
Siga estas instrucciones para llenar el depósito de refrigerante cuando el nivel del líquido
refrigerante de los reactivos se encuentre por debajo de la línea de llenado.
NOTA: Este procedimiento suele realizarse una vez transcurridas una o dos semanas después
de la instalación del sistema o cuando se realiza el procedimiento de mantenimiento preventivo
de sustitución del refrigerante de los reactivos. Si este procedimiento se realiza otra vez,
póngase en contacto con el Centro de Asistencia Técnica de Abbott para resolver un posible
problema de fugas o hardware.
1. Levante la cubierta frontal del centro de procesamiento para acceder al depósito de

refrigerante de Alinity i.
2. En el depósito del refrigerante, localice la línea de llenado [1], la zona de advertencia
temprana de nivel bajo [2] y la línea de apagado de la bomba baja [3]. Compruebe
visualmente si el volumen del refrigerante de los reactivos se encuentra en la línea de
llenado del depósito.
3. Transfiera el refrigerante de los reactivos al depósito que tiene una boquilla para facilitar el
llenado del depósito de refrigerante.

G5-6900R07 - 2020-04-27
4. Desenrosque la tapa del depósito de refrigerante.

5. Vierta el refrigerante en el depósito despacio y con cuidado hasta que el líquido alcance la
línea de llenado.
6. Coloque la tapa del depósito de refrigerante y apriétela.
7. Utilice un paño absorbente para limpiar las salpicaduras de refrigerante.
Procedimiento de la medida correctiva relacionada con el gestor de

reactivos y muestras (RSM)
El usuario puede tener que realizar el procedimiento de la medida correctiva relacionada con
el gestor de reactivos y muestras (RSM) cuando se generan códigos de mensajes y problemas
observados asociados al RSM.

G5-6900R07 - 2020-04-27
Retirada de las gradillas de los posicionadores de muestras, página 1547
Retirada de las gradillas de los posicionadores de muestras

requerido
Lleve a cabo este procedimiento para retirar gradillas de muestras y viales de los
posicionadores de muestras interior y exterior cuando se dan las siguientes circunstancias:
• Se interrumpe el suministro eléctrico del módulo de procesamiento o del gestor de reactivos
y muestras (RSM).
• Un error ha provocado que el estado del módulo de procesamiento o del RSM pase a ser
inesperadamente Detenido.
• Un procedimiento de mantenimiento o de diagnóstico ha provocado que el estado del
módulo de procesamiento o del RSM pase a ser inesperadamente Detenido.

1. Levante la cubierta frontal del centro de procesamiento.

2. Compruebe si hay una gradilla presente en el posicionador de muestras interior.

G5-6900R07 - 2020-04-27
3. Empuje suavemente el receptáculo del posicionador de muestras hacia la parte frontal del
módulo de procesamiento hasta que el receptáculo toque el extremo del carril y se cierre el
enganche del receptáculo.
4. Retire la gradilla.
5. Repita los pasos del 2, página 1547 al 4, página 1548 para el posicionador de muestras
exterior.
6. Inicie el RSM para llevar los receptáculos del posicionador de muestras a la posición inicial.
Procedimiento de la medida correctiva relacionada con el gestor de reactivos y muestras (RSM),
página 1546
Procedimientos de medidas correctivas para el ordenador con la

interfaz del usuario
El usuario puede necesitar realizar procedimientos de medidas correctivas para el ordenador
con la interfaz del usuario cuando se diagnostican códigos de mensajes y problemas
observados asociados con el ordenador con la interfaz del usuario y la interfaz host.

G5-6900R07 - 2020-04-27
Verificación de la comunicación con el LAS, página 1550
Habilitar o deshabilitar la conexión host, página 545
Cancelar transmisiones pendientes, página 545
Verificación de la comunicación HL7

Requisito previo • La interfaz host debe estar configurada para la
comunicación HL7.
• Los ajustes de la comunicación HL7 deben estar
configurados.
• La cola de mensajes debe estar vacía.

requerido
usuario
Realice este procedimiento para verificar la comunicación HL7.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Comunicación HL7.
4. En la pantalla Comunicación HL7, pulse Guardar/Prueba.
5. Compruebe que se muestren los resultados de las pruebas en la ventana flotante Pruebas
de conexión:
Si todas las pruebas No se requiere ninguna otra medida.

de conexión se
realizan con éxito
Si una prueba de – Compruebe que la opción de la interfaz host esté
conexión falla o no se configurada para la comunicación HL7.
realiza
– Compruebe que los ajustes de la comunicación HL7
sean correctos.
– Compruebe que el cable Ethernet del ordenador con
la interfaz de usuario esté conectado con la interfaz
host.

G5-6900R07 - 2020-04-27
6. Para regresar a la pantalla Comunicación HL7, pulse Hecho.
1548
Verificación de la comunicación con el LAS

Requisito previo • Se deben configurar los ajustes del canal de la interfaz
del sistema automático de transporte de muestras (LAS).
• La configuración del LAS debe estar habilitada.
• El estado de conexión del LAS debe estar habilitado.

requerido
usuario
Realice este procedimiento para verificar la comunicación con el LAS.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Comunicación LAS.
4. En la pantalla Comunicación LAS, pulse Guardar/Prueba.
de conexión:

de conexión se
realizan con éxito
Si una prueba de – Compruebe que se haya habilitado la opción Activado
conexión falla o no se para la configuración del LAS.
realiza
– Compruebe que los ajustes de la comunicación con el
LAS sean correctos.
– Compruebe que el cable Ethernet del ordenador de la
interfaz de usuario esté conectado con la interfaz del
LAS.
6. Para regresar a la pantalla Comunicación LAS, pulse Hecho.

G5-6900R07 - 2020-04-27
1548
Configuración de la comunicación con el LAS, página 235
Verificación de la comunicación ASTM

Requisito previo • La interfaz host debe estar configurada para la
comunicación ASTM.
• Los ajustes de la comunicación ASTM deben estar
configurados.
• La cola de mensajes debe estar vacía.

requerido
usuario
Realice este procedimiento para verificar la comunicación ASTM.
3. En la pestaña Ordenador de la pantalla Configurar, seleccione Comunicación ASTM.
4. En la pantalla Comunicación ASTM, pulse Guardar/Prueba.
de conexión:

de conexión se
realizan con éxito
Si una prueba de – Compruebe que la opción de la interfaz host esté
conexión falla o no se configurada para la comunicación ASTM.
realiza
– Compruebe que los ajustes de la comunicación ASTM
sean correctos.
– Compruebe que se haya establecido la conexión de
red entre el sistema y el host.
6. Para regresar a la pantalla Comunicación ASTM, pulse Hecho.
1548

G5-6900R07 - 2020-04-27
Reajuste de los cables de red en el módulo de control del sistema (SCM)

Realice este procedimiento para reajustar los cables de red en el módulo de control del sistema
(SCM) cuando se producen errores de tiempo de espera en la comunicación o es sugerido
como acción correctiva de un mensaje de error.
1. Apague el ordenador con la interfaz del usuario.
2. Localice los cables de red en la parte posterior del módulo de control del sistema.
3. Desconecte y vuelva a conectar los cables de red.
NOTA: No siga con el paso siguiente hasta que se visualice la pantalla de acceso en el
ordenador con la interfaz de usuario.
5. Reinicie el módulo de procesamiento y el gestor de reactivos y muestras.
1548
Apagado del ordenador con la interfaz del usuario, página 504
Conectores de red, página 64

G5-6900R07 - 2020-04-27
Verificación de las especificaciones analíticas de
Apéndice A los ensayos
Introducción
Los procedimientos de verificación se realizan para comprobar las especificaciones del
ensayo Alinity ci‑series. Estos procedimientos sólo se utilizan para comprobar que un método
funciona según las especificaciones del fabricante. Los procedimientos no deben utilizarse
para establecer o validar el rendimiento analítico del método. No todos los procedimientos son
necesarios para todos los ensayos. Para obtener información sobre las especificaciones del
fabricante propias del ensayo, consulte la documentación del ensayo.
Límite de blanco, límite de detección y límite de cuantificación, página 1554
Precisión, página 1570
Realización de una verificación de la calibración, página 1578
Verificación de la linealidad, página 1582
Intervalo analítico, página 1586
Verificación de una dilución automática, página 1587
Comparación de métodos, página 1592
Verificación del intervalo de valores referencia (valores esperados), página 1605

G5-6900R07 - 2020-04-27
Verificación de las especificaciones analíticas de los ensayos
Límite de blanco, límite de detección y límite de cuantificación Apéndice A
Límite de blanco, límite de detección y límite de

cuantificación
El límite de blanco (LB), el límite de detección (LD) y el límite de cuantificación (LQ)
representan la concentración mínima de analito que puede medirse con fiabilidad mediante
un procedimiento analítico. La medida de la sensibilidad analítica se correlaciona con el LB,
mientras que los datos de la sensibilidad funcional son equiparables con los valores del LQ.
Los procedimientos para el LB, el LD y el LQ se han desarrollado a partir del documento EP17-
A2 del Clinical and Laboratory Standards Institute (CLSI) y proporcionan un estudio y un plan de
análisis estadístico recomendados para comprobar que se pueden cumplir las especificaciones
del fabricante para el LB, el LD y el LQ. Estos procedimientos sólo se utilizan para comprobar
que un método funciona según las especificaciones del fabricante. Los procedimientos no
deben utilizarse para establecer o validar el rendimiento analítico del método. Cuando un
laboratorio completa con éxito este estudio, el laboratorio ha verificado que el método funciona
según las especificaciones del fabricante para el LB, el LD y el LQ.
Para obtener información sobre los datos del LB, el LD y el LQ de los ensayos en
Alinity ci‑series, consulte la documentación de los ensayos.
Verificación de las especificaciones analíticas de los ensayos, página 1553
Verificación del límite de blanco (LB), página 1554
Verificación del límite de detección (LD), página 1557
Límite de cuantificación (LQ), página 1560
Verificación del límite de blanco (LB)

Los requisitos experimentales mínimos son los siguientes:
• Lote del reactivo
• Analizador
• 3 días
• Dos muestras de blanco (niveles de concentración cero)
NOTA: Asegúrese de que el volumen de muestra sea adecuado para procesar cada
muestra al menos 10 veces.
• Dos replicados de cada muestra al día
• Veinte replicados en todas las muestras y días
NOTA: Para conseguir el requisito mínimo de 20 replicados, procese las muestras durante
5 días. En función de los recursos y el tiempo disponibles, el estudio puede modificarse
aumentando el número de replicados o el número de muestras, de forma que se obtenga un
mínimo de 20 resultados medibles en todas las muestras y días.
Lleve a cabo este procedimiento para verificar el límite de blanco (LB) según la definición
del documento EP17-A2 del Clinical and Laboratory Standards Institute (CLSI), que utiliza
proporciones de falsos positivos inferiores al 5 %.

G5-6900R07 - 2020-04-27
Apéndice A Límite de blanco, límite de detección y límite de cuantificación

1. Procese por duplicado cada muestra una vez al día durante 5 días.
2. Cuente el número de replicados superiores al LB.
NOTA: Para obtener información sobre los datos del LB de los ensayos de Alinity ci‑series,
consulte la documentación de los ensayos.
Para 20 mediciones, el LB se verifica si tres o menos replicados son superiores al límite de
blanco indicado.
Hoja de trabajo para el límite de blanco (LB) (c‑series), página 1555
Hoja de trabajo para el límite de blanco (LB) (i‑series), página 1556
Hoja de trabajo para el límite de blanco (LB) (c‑series)

Fecha: Analito:
Analizador: Número de serie:
Producto Número de lote Fecha de caducidad

Reactivo
Calibradores
Controles
Diluyente
Datos
Replicado Concentración Replicado Concentración

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20

G5-6900R07 - 2020-04-27
Valores de referencia
Concentración medida para el LB:
Para obtener información sobre los datos del LB de los ensayos del sistema, consulte la documentación de los
ensayos.
Resultados
Número de valores > LB indicado por el fabricante:
Comentarios:
Técnico: Fecha:
Revisado por: Fecha:
Hoja de trabajo para el límite de blanco (LB) (i‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20

G5-6900R07 - 2020-04-27

Para obtener información sobre los datos del LB de los ensayos del sistema, consulte la documentación de los
ensayos.
Resultados
Número de valores > LB indicado por el fabricante:
Comentarios:
Técnico: Fecha:
Verificación del límite de detección (LD)

El límite de blanco (LB) asociado es necesario para verificar el límite de detección (LD).
Compruebe el LB antes que el LD.
• Analizador
• 3 días
• Dos muestras con una concentración equivalente al LD
NOTA: A las muestras se les pueden añadir sustancias o se pueden diluir para obtener
la concentración adecuada si las muestras con sustancias añadidas o diluidas tienen un
rendimiento similar al de las muestras de pacientes no afectadas.
Lleve a cabo este procedimiento para verificar el LD según la definición del documento EP17-
A2 del Clinical and Laboratory Standards Institute (CLSI), que utiliza proporciones de falsos
positivos inferiores al 5 %.
2. Cuente el número de replicados inferiores al LB.

G5-6900R07 - 2020-04-27
NOTA: Para obtener información sobre los datos del LB de los ensayos de Alinity ci‑series,
Para 20 mediciones, el LD se verifica si tres o menos replicados son inferiores al LB.
Hoja de trabajo para el límite de detección (LD) (c‑series), página 1558
Hoja de trabajo para el límite de detección (LD) (i‑series), página 1559
Hoja de trabajo para el límite de detección (LD) (c‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Datos

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20
Concentración medida para el LD:
Para obtener información sobre los datos del LB y el LD de los ensayos del sistema, consulte la documentación
de los ensayos.
Resultados

G5-6900R07 - 2020-04-27
Número de valores < LB del fabricante:
Comentarios:
Técnico: Fecha:
Hoja de trabajo para el límite de detección (LD) (i‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20
Concentración medida para el LD:
Para obtener información sobre los datos del LB y el LD de los ensayos del sistema, consulte la documentación
de los ensayos.
Resultados

G5-6900R07 - 2020-04-27
Número de valores < LB del fabricante:
Comentarios:
Técnico: Fecha:
Límite de cuantificación (LQ)

El límite de cuantificación se define de una de las siguientes maneras:
• La concentración más baja a la que se cumple el error total deseable
• La concentración más baja a la que se cumplen las especificaciones de precisión y sesgo
de forma independiente
• La concentración más baja a la que se cumple una precisión dada
Para determinar la definición y las especificaciones que se utilizan para establecer el LQ para
los ensayos en Alinity ci‑series, consulte la documentación de los ensayos.
Verificación del límite de cuantificación (LQ) según el método de error total deseable, página
1560
Verificación de un límite de cuantificación (LQ) según el método de precisión y sesgo, página
1564
Límite de cuantificación (LQ): Método de precisión, página 1569
Verificación del límite de cuantificación (LQ) según el método de error total deseable
• Analizador
• 3 días
• Dos muestras con concentraciones conocidas en el límite de cuantificación (LQ)
NOTA: Las concentraciones se pueden obtener de asignaciones externas (por ejemplo, un
estándar de referencia) o se pueden determinar utilizando un método de referencia. A las
muestras se les pueden añadir sustancias o se pueden diluir para obtener la concentración
adecuada.

G5-6900R07 - 2020-04-27
aumentando el número de replicados o el número de muestras, de forma que se obtenga
un mínimo de 20 resultados medibles en todas las muestras y días.
Lleve a cabo este procedimiento para verificar el LQ si el límite de cuantificación se define
como la cantidad más pequeña de analito presente en una muestra que puede cuantificarse
basándose en el error total deseable o en las especificaciones independientes de precisión y
sesgo. Este procedimiento se basó en las recomendaciones del documento EP17-A2 del Clinical
and Laboratory Standards Institute (CLSI).
2. Obtenga el error total deseable (ETd) del ensayo en la documentación del ensayo.
3. Calcule el intervalo de tolerancia en la concentración esperada para la muestra utilizando
una de las siguientes ecuaciones:
– Si el ETd se representa como un porcentaje:
Intervalo de tolerancia = A - [A x (B ÷ 100)] a A + [A x (B ÷ 100)]
Donde:
A Concentración esperada para el LQ
B ETd
Por ejemplo, si la concentración esperada es de 5 ng/mL y el ETd es del 20 %, el

intervalo de tolerancia es de 4 ng/mL a 6 ng/mL:
5 - [5 x (20 ÷ 100)] = 4 a 5 + [5 x (20 ÷ 100)] = 6
– Si el ETd se representa como un número absoluto:
Intervalo de tolerancia = A - B a A + B
Donde:
B ETd
Por ejemplo, si la concentración esperada es de 8 mg/dL y el ETd es de 0.5 mg/dL, el

intervalo de tolerancia es de 7.5 mg/dL a 8.5 mg/dL:
8 - 0.5 = 7.5 a 8 + 0.5 = 8.5
4. Compare cada replicado con el intervalo de tolerancia y cuente el número de mediciones
que se encuentran fuera del intervalo.
NOTA: Para obtener información sobre los datos del LQ de los ensayos Alinity ci‑series,
Para 20 mediciones, el LQ se verifica si tres o menos replicados se encuentran fuera del
intervalo de tolerancia.

G5-6900R07 - 2020-04-27
Límite de cuantificación (LQ): Hoja de trabajo para el método de error total deseable (c‑series),
página 1562
Límite de cuantificación (LQ): Hoja de trabajo para el método de error total deseable (i‑series),
página 1563
Límite de cuantificación (LQ): Hoja de trabajo para el método de error total deseable
(c‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Datos

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20
Concentración medida para el LQ:
Error total deseable (ETd):
Para obtener información sobre los datos del LQ y el ETd de los ensayos del sistema, consulte la documentación
de los ensayos.
Cálculos
ETd representado como un porcentaje:

G5-6900R07 - 2020-04-27
Intervalo de tolerancia = LQ - [LQ x (ETd ÷ 100)] a LQ + [LQ x (ETd ÷ 100)]

Límite inferior:
− × 100
=
Límite superior:
+ × 100
=
ETd representado como un número absoluto:

Límite inferior:
− =
Límite superior:
+ =
Resultados
Intervalo de tolerancia:
Número de valores que se encuentran fuera del intervalo de tolerancia:
Comentarios:
Técnico: Fecha:
1560
Límite de cuantificación (LQ): Hoja de trabajo para el método de error total deseable
(i‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos

G5-6900R07 - 2020-04-27

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20
Error total deseable (ETd):
Para obtener información sobre los datos del LQ y el ETd de los ensayos del sistema, consulte la documentación
de los ensayos.
Cálculos
Límite inferior:
− × 100
=
Límite superior:
+ × 100
=

Límite inferior:
− =
Límite superior:
+ =
Comentarios:
Técnico: Fecha:
1560
Verificación de un límite de cuantificación (LQ) según el método de precisión y sesgo


G5-6900R07 - 2020-04-27

• Analizador
• 3 días
• Dos muestras con concentraciones conocidas en el límite de cuantificación (LQ)
NOTA: Las concentraciones se pueden obtener de asignaciones externas (por ejemplo, un
estándar de referencia) o se pueden determinar utilizando un método de referencia. A las
muestras se les pueden añadir sustancias o se pueden diluir para obtener la concentración
adecuada.
Lleve a cabo este procedimiento para verificar el LQ si el límite de cuantificación se define
como la cantidad más pequeña de analito presente en una muestra que puede cuantificarse
basándose en las especificaciones independientes de precisión y sesgo. Este procedimiento se
basó en las recomendaciones del documento EP17-A2 del Clinical and Laboratory Standards
Institute (CLSI).
2. Calcule el error total deseable (ETd) para el ensayo:
ETd = Precisión x 2 + Sesgo
NOTA: Obtenga los valores de precisión y sesgo máximos permitidos para los ensayos en
la documentación de éstos.
3. Calcule el intervalo de tolerancia en la concentración esperada para la muestra utilizando
una de las siguientes ecuaciones:
– Si el ETd se representa como un porcentaje:
Intervalo de tolerancia = A - [A x (B ÷ 100)] a A + [A x (B ÷ 100)]
Donde:
B ETd
Por ejemplo, si la concentración esperada es de 5 ng/mL y el ETd es del 20 %, el

intervalo de tolerancia es de 4 ng/mL a 6 ng/mL:
5 - [5 x (20 ÷ 100)] = 4 a 5 + [5 x (20 ÷ 100)] = 6

G5-6900R07 - 2020-04-27
– Si el ETd se representa como un número absoluto:

Donde:
B ETd
Por ejemplo, si la concentración esperada es de 8 mg/dL y el ETd es de 0.5 mg/dL, el

intervalo de tolerancia es de 7.5 mg/dL a 8.5 mg/dL:
8 - 0.5 = 7.5 a 8 + 0.5 = 8.5
4. Compare cada replicado con el intervalo de tolerancia y cuente el número de mediciones
que se encuentran fuera del intervalo.
NOTA: Para obtener información sobre los datos del LQ de los ensayos de Alinity ci‑series,
Para 20 mediciones, el LQ se verifica si tres o menos replicados se encuentran fuera del
intervalo de tolerancia.
Límite de cuantificación (LQ): Hoja de trabajo para el método de precisión y sesgo (c‑series),
página 1566
Límite de cuantificación (LQ): Hoja de trabajo para el método de precisión y sesgo (i‑series),
página 1568
Límite de cuantificación (LQ): Hoja de trabajo para el método de precisión y sesgo

(c‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Datos

1 11
2 12

G5-6900R07 - 2020-04-27

3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20
Precisión:
Sesgo:
Para obtener información sobre los datos del LQ, la precisión y el sesgo de los ensayos del sistema, consulte la
documentación de los ensayos.
Cálculos
× 2 + =
Límite inferior:
− × 100
=
Límite superior:
+ × 100
=

Límite inferior:
− =
Límite superior:
+ =
Resultados
ETd:
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
1564
Límite de cuantificación (LQ): Hoja de trabajo para el método de precisión y sesgo

(i‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20
Precisión:
Sesgo:
Para obtener información sobre los datos del LQ, la precisión y el sesgo de los ensayos del sistema, consulte la
documentación de los ensayos.
Cálculos
× 2 + =

G5-6900R07 - 2020-04-27

Límite inferior:
− × 100
=
Límite superior:
+ × 100
=

Límite inferior:
− =
Límite superior:
+ =
Resultados
ETd:
Comentarios:
Técnico: Fecha:
1564
Límite de cuantificación (LQ): Método de precisión

Los límites de cuantificación que se basan sólo en un objetivo de precisión se pueden verificar
usando el procedimiento para verificar la precisión en la concentración medida para el límite de
cuantificación.
NOTA: Para obtener información sobre los datos del LQ de los ensayos de Alinity ci‑series,
Verificación de la precisión, página 1570

G5-6900R07 - 2020-04-27
Precisión Apéndice A
Precisión
La precisión indica la exactitud con la que un ensayo o un sistema proporciona el mismo
resultado cuando una muestra determinada se procesa repetidamente y con el paso del tiempo.
Concretamente, la precisión intraensayo (repetibilidad) y la precisión intralaboratorio (total)
se utilizan para evaluar el rendimiento del ensayo o del sistema. La precisión intraensayo
proporciona la mejor estimación de un rendimiento esperado, ya que la posibilidad de que
las condiciones cambien durante el transcurso del procesamiento es mínima. La precisión
intralaboratorio es una valoración más realista del rendimiento, ya que incorpora el rendimiento
con el paso del tiempo.
El procedimiento para determinar la precisión se desarrolló según el documento EP15-A2 del
Clinical and Laboratory Standards Institute (CLSI). Este procedimiento incluye un estudio y un
plan de análisis estadístico recomendados para comprobar que se cumplan las especificaciones
del fabricante relativas a la precisión intralaboratorio. Debido a que el estudio no proporciona
una base estadística adecuada para rechazar las especificaciones, el procedimiento se utiliza
sólo para verificar que un método funciona según las especificaciones del fabricante. El
procedimiento no debe utilizarse para establecer o validar el rendimiento analítico del método.
Cuando un laboratorio completa con éxito el estudio, el laboratorio ha verificado que el método
funciona según las especificaciones del fabricante para la precisión intralaboratorio.
Para obtener información sobre los datos de precisión de los ensayos de Alinity ci‑series,
Evaluación de los datos de la precisión, página 1571
Cálculo de un valor de verificación de la precisión, página 1573
Hoja de trabajo para la precisión (c‑series), página 1574
Hoja de trabajo para la precisión (i‑series), página 1576
Verificación de la precisión
Materiales necesarios Dos muestras con dos niveles de concentración diferentes
NOTA: Los niveles de concentración deben encontrarse en
los puntos de decisión médica del ensayo o cerca de éstos.
NOTA: Asegúrese de que el volumen de muestra sea
adecuado para procesar cada muestra 15 veces.
Realice este procedimiento para comprobar la precisión de un ensayo en Alinity ci‑series.

1. Procese por triplicado cada muestra una vez al día durante 5 días.
2. Analice muestras de control de calidad (QC) en cada procesamiento diario.

G5-6900R07 - 2020-04-27
Apéndice A Precisión
3. Si el control de calidad no cumple los criterios de aceptación:

a. Rechace el procesamiento.
b. Descarte los datos.
c. Corrija el problema.
d. Vuelva a analizar muestras QC en otro procesamiento.
Una vez completado este procedimiento, evalúe los datos de la precisión.
Límite de cuantificación (LQ): Método de precisión, página 1569
Evaluación de los datos de la precisión

Materiales necesarios Dos hojas de trabajo para la precisión
Realice este procedimiento para evaluar los datos generados en los procedimientos siguientes:
• Verificación de la precisión.
• Cálculo de un valor de verificación de la precisión.
NOTA: Utilice una hoja de trabajo distinta para cada nivel de concentración de la muestra. Los
cálculos estadísticos de este procedimiento y de la hoja de trabajo asociada se realizaron según
el documento EP15-A2 del Clinical and Laboratory Standards Institute (CLSI). Estos cálculos
sólo son válidos según las condiciones indicadas. Como alternativa a la realización manual de
los cálculos, el laboratorio puede utilizar un paquete de software diseñado para realizar los
cálculos.
1. Para cada procesamiento, introduzca los valores de tres replicados (Xd1, Xd2 y Xd3) en las
líneas 1 a 3 de la hoja de trabajo.
d = El número que corresponde al día del procesamiento
2. Calcule la media (X d) de los tres replicados e introduzca el valor en la línea 4.
3. En cada replicado, reste el valor medio al valor del replicado:
a. Introduzca (Xd1 - X d) en la línea 5.
b. Introduzca (Xd2 - X d) en la línea 7.
c. Introduzca (Xd3 - X d) en la línea 9.
4. Calcule el cuadrado de los valores obtenidos en el paso 3, página 1571:
a. Introduzca (Xd1 - X d)2 en la línea 6.
b. Introduzca (Xd2 - X d)2 en la línea 8.
c. Introduzca (Xd3 - X d)2 en la línea 10.

G5-6900R07 - 2020-04-27
5. En cada procesamiento, sume los valores que se obtuvieron en el paso 4, página 1571, e
introduzca la suma en la línea 11.
6. Calcule la varianza media (cuadrado de la desviación estándar) del procesamiento (D.E.2
run av):
– Sume todos los valores en la línea 11. Si se realizaron 5 procesamientos, divida la

suma entre 10 e introduzca el nuevo valor en la línea 12.
7. Calcule la media general (=
x ):
– Sume todos los valores medios en la línea 4. Si se realizaron 5 procesamientos, divida
la suma entre 5 e introduzca el nuevo valor en la línea 13.
– Sume todos los valores medios en la línea 4. Si se realizaron 7 procesamientos, divida
la suma entre 7 e introduzca el nuevo valor en la línea 13.
8. Para cada procesamiento, reste el valor de la media general (línea 13) al valor medio (línea
4) e introduzca (X d - =
x ) en la línea 14.
9. Para cada procesamiento, calcule el cuadrado del valor de la línea 14 e introduzca (X d -
=
x )2 en la línea 15.
10. Calcule la raíz cuadrada de la D.E.2 run av e introduzca el valor en la línea 16.
El resultado es la estimación de la desviación estándar de la repetibilidad (sr).
11. Calcule el término de la varianza interprocesamientos (sb 2):
12. Calcule la desviación estándar de la precisión (total) intralaboratorio e introduzca el valor
en la línea 18:
2
sl = 3
× s 2r + s 2b
sr = El valor de la línea 16
sb 2 = El valor de la línea 17
13. Compare la desviación estándar intralaboratorio (sl) de la línea 18 con la desviación
estándar intralaboratorio especificada por el fabricante.
NOTA: Si la precisión intralaboratorio del fabricante se suministra en términos de porcentaje
de coeficiente de variación (%CV), utilice la siguiente ecuación para convertir %CV en una
desviación estándar (D.E.) a la concentración media de todos los resultados del material
analizado:
D.E. intralaboratorio del fabricante = %CV intralaboratorio del fabricante x =
x (media general
en la línea 13)
– Si el valor calculado es inferior al valor especificado, el procedimiento demuestra que
los datos de precisión se corresponden con las especificaciones del fabricante.

G5-6900R07 - 2020-04-27
– Si el valor calculado es superior al valor especificado, calcule un valor de verificación

de la precisión para determinar si la diferencia tiene importancia desde el punto de
vista estadístico.
Cálculo de un valor de verificación de la precisión

Materiales necesarios La hoja de trabajo de la precisión que contiene los datos de
precisión evaluados
Si la desviación estándar intralaboratorio calculada supera las especificaciones del fabricante,

realice este procedimiento para determinar si la diferencia tiene importancia desde el punto de
vista estadístico.
1. Calcule los grados efectivos de libertad (T):
– Para un procedimiento que requiere 5 días y procesa tres replicados al día, utilice la
siguiente ecuación:
2 2
2s 2r + ( 3s b )
T =
0.4s 4r + 2.25 ( s 2b ) 2
– Para un procedimiento que requiere 7 días y procesa tres replicados al día, utilice la
siguiente ecuación:
2
2s 2r + ( 3s b ) 2
T =
0.286s 4r + 1.5 ( s 2b ) 2
2. Calcule el valor de verificación:

– Para una verificación de la precisión que requiere 5 días y utiliza tres replicados y dos
niveles de concentración al día, utilice la siguiente ecuación:
σ l × 4.53
V = T
Donde:
V Valor de verificación
σl Precisión (total) intralaboratorio del fabricante
T Grados de libertad del paso 1, página 1573
– Para una verificación de la precisión que requiere 7 días y utiliza tres replicados y dos
niveles de concentración al día, utilice la siguiente ecuación:

G5-6900R07 - 2020-04-27
σ l × 5.11
V = T
Donde:
V Valor de verificación
σl Precisión (total) intralaboratorio del fabricante
T Grados de libertad del paso 1, página 1573
3. Compare el valor estimado de la desviación estándar intralaboratorio (sl) de la línea 18 de

la hoja de trabajo de la precisión con el valor de la verificación:
– Si sl es igual o inferior al valor de verificación, los datos de la precisión se
corresponden con los especificados y se verifican.
– Si sl es superior al valor de verificación y los datos de precisión evaluados se
generaron con un procedimiento de verificación de la precisión que requiere 5 días,
realice dos procesamientos de datos adicionales. Vuelva a calcular todos los datos
estadísticos repitiendo el procedimiento para evaluar los datos de precisión.
– Si sl es superior al valor de verificación y los datos de precisión evaluados se
generaron con un procedimiento de verificación de la precisión que requiere 7 días,
lleve a cabo la solución del problema para identificar la causa de la imprecisión. Una
vez resuelta la imprecisión, repita el procedimiento de verificación de la precisión.
Hoja de trabajo para la precisión (c‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente

G5-6900R07 - 2020-04-27
Línea Procesa Procesa Procesa Procesa Procesa Procesamien Procesamien

miento miento miento miento miento to opcional to opcional
1 (d=1) 2 (d=2) 3 (d=3) 4 (d=4) 5 (d=5) 6 (d=6) 7 (d=7)
Usuario
1 Replicado 1 (Xd1)
2 Replicado 2 (Xd2)
3 Replicado 3 (Xd3)
4 Media del procesamiento
(Xd)
5 (Xd1 - Xd)
6 (Xd1 - Xd)2
7 (Xd2 - Xd)
8 (Xd2 - Xd)2
9 (Xd3 - Xd)
10 (Xd3 - Xd)2
11 Total de las líneas 6, 8 y
10
12 D.E.2 run av
13 Media general (=
x)
14 (X - =
d x)
15 (Xd - =
x )2
16 sr = √D.E.2 run av
17 sb2
18 2
sl = 3
× s 2r + s 2b
Línea Cálculo del valor de la verificación

1 T (5 días)
2 T (7 días)
3 Valor de la verificación (5 días)
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
Hoja de trabajo para la precisión (i‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Línea Procesa Procesa Procesa Procesa Procesa Procesamien Procesamien

miento miento miento miento miento to opcional to opcional
1 (d=1) 2 (d=2) 3 (d=3) 4 (d=4) 5 (d=5) 6 (d=6) 7 (d=7)
Usuario
1 Replicado 1 (Xd1)
2 Replicado 2 (Xd2)
3 Replicado 3 (Xd3)
4 Media del procesamiento
(X d)
5 (Xd1 - X d)
6 (Xd1 - X d)2
7 (Xd2 - X d)
8 (Xd2 - X d)2
9 (Xd3 - X d)
10 (Xd3 - X d)2
11 Total de las líneas 6, 8 y
10
12 D.E.2 run av
13 Media general (=
x)
14 =
(X - x )
d
15 (X d - =
x )2
16 sr = √D.E.2 run av
17 sb 2
18 2
sl = 3
× s 2r + s 2b

G5-6900R07 - 2020-04-27
Línea Cálculo del valor de la verificación

1 T (5 días)
2 T (7 días)
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
Realización de una verificación de la calibración Apéndice A
Realización de una verificación de la calibración

• Analizador
• Muestra en el límite inferior del intervalo analítico o cerca de éste
• Muestra con un nivel de concentración cercano al punto medio o la zona de importancia
clínica del intervalo de valores aceptables del ensayo
• Muestra con un nivel de concentración en el límite superior del intervalo analítico o por
debajo de éste
NOTA: Si la concentración de la muestra se encuentra por encima del límite alto de
linealidad, diluya la muestra adecuadamente para que la concentración se encuentre dentro
del intervalo analítico.
Realice este procedimiento para confirmar que Alinity ci‑series mide con precisión las muestras
dentro de los límites de tolerancia establecidos.
Esta evaluación se basa en el U.S. Clinical Laboratory Improvement Act (CLIA), 42 CFR 493.2;
y el protocolo de gestión de calidad del laboratorio del Colegio de patólogos americanos (CAP),
Calibration Verification/Linearity Surveys--User's Guide 2009.
1. Calibre el ensayo.
2. Analice cada muestra por triplicado.
3. Determine los límites de tolerancia en la concentración esperada para cada muestra:
– La mitad del objetivo del error total deseable (ETd)
– Otras magnitudes de error que el laboratorio considere convenientes
Por ejemplo, si la concentración esperada es 10 mg/dL y el ETd es del 20 %, el límite de

tolerancia de la concentración esperada es del 10 %. El límite inferior de tolerancia es de
9 mg/dL y el límite superior de tolerancia es de 11 mg/dL.
4. Para cada muestra, calcule el porcentaje de la diferencia (%D) de cada medición (Xi) con
respecto a la concentración esperada (μ):
Xi − μ
%D = μ
× 100
NOTA: La concentración esperada (µ) es la concentración del método de referencia con la

que el ensayo se calibra o la concentración asignada.
5. Represente en una gráfica el %D respecto a la concentración esperada de cada muestra.
6. Represente los límites bajo y alto de tolerancia respecto a la concentración esperada de
cada muestra.
7. Una los puntos para generar la banda de tolerancia.

G5-6900R07 - 2020-04-27
Apéndice A Realización de una verificación de la calibración
La evaluación de la verificación de la calibración se comprueba si el %D de cada muestra se

encuentra dentro de los límites de tolerancia.
Hoja de trabajo para la verificación de la calibración (c‑series), página 1579
Hoja de trabajo para la verificación de la calibración (i‑series), página 1580
Hoja de trabajo para la verificación de la calibración (c‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Datos
Muestra Concentración Concentración Diferencia (%) Límite inferior de Límite superior de

esperada obtenida tolerancia tolerancia
X1
X1
X1
X2
X2
X2
X3
X3
X3
Cálculos
Para cada muestra, calcule el porcentaje de la diferencia (%D) de cada medición (Xi) con respecto a la
concentración esperada (μ):
Xi − μ
%D = μ
× 100
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
Realización de una verificación de la calibración Apéndice A
Hoja de trabajo para la verificación de la calibración (i‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos
Muestra Concentración Concentración Diferencia (%) Límite inferior de Límite superior de

esperada obtenida tolerancia tolerancia
X1
X1
X1
X2
X2
X2
X3
X3
X3
Cálculos
Para cada muestra, calcule el porcentaje de la diferencia (%D) de cada medición (Xi) con respecto a la
concentración esperada (μ):
Xi − μ
%D = μ
× 100
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
Apéndice A Realización de una verificación de la calibración

G5-6900R07 - 2020-04-27
Verificación de la linealidad Apéndice A
Verificación de la linealidad
• Analizador
• Mezcla de muestras de valores bajos con una concentración en el 10 % superior al límite
inferior del intervalo analítico
• Mezcla de muestras de valores altos con una concentración en el 10 % inferior al límite
superior del intervalo analítico
NOTA: En lugar de las mezclas de muestras con valores bajos y altos se puede utilizar material
de linealidad comercial.
Un estudio de linealidad consiste en analizar una serie de diluciones de concentraciones
conocidas. A continuación, se determina la diferencia entre la concentración obtenida y la
concentración esperada o conocida y se evalúa respecto a las especificaciones establecidas.
Se puede realizar una evaluación visual representando en una gráfica la concentración obtenida
frente a la concentración esperada o conocida.
Lleve a cabo este procedimiento para comprobar que la linealidad del ensayo cumple las
especificaciones indicadas por el fabricante. Este procedimiento es una versión simplificada del
estudio del documento EP06-A del Clinical and Laboratory Standards Institute (CLSI).
NOTA: Para obtener información sobre los datos de linealidad de los ensayos Alinity ci‑series,
1. En caso necesario, prepare el material de linealidad comercial.

Como alternativa, prepare diluciones de las mezclas de muestras:
a. Prepare una mezcla de muestras de valores bajos con una concentración en el 10 %
superior al límite inferior del intervalo analítico. Etiquete la muestra como nivel 1.
b. Prepare una mezcla de muestras de valores altos con una concentración en el 10 %
inferior al límite superior del intervalo analítico. Etiquete la muestra como nivel 5.
c. Prepare una muestra de nivel 2 con tres partes de la muestra de nivel 1 y una parte de
la muestra de nivel 5.
d. Prepare una muestra de nivel 3 con dos partes de la muestra de nivel 1 y dos partes
de la muestra de nivel 5.
e. Prepare una muestra de nivel 4 con una parte de la muestra de nivel 1 y tres partes de
la muestra de nivel 5.
2. Analice por triplicado cada nivel del material de linealidad comercial o las mezclas de
muestras.
3. Para evaluar los datos, realice los pasos siguientes:
a. Calcule la concentración media de los replicados de cada nivel de la muestra.
b. Calcule la concentración esperada de cada nivel de la muestra.

G5-6900R07 - 2020-04-27
Apéndice A Verificación de la linealidad
Si se prepararon mezclas, utilice la siguiente ecuación:

Concentración esperada = (C1 x V1 + C5 x V5) ÷ (V1 + V5)
Donde:
C1 Concentración del nivel 1
V1 Volumen del nivel 1
C5 Concentración del nivel 5
V5 Volumen del nivel 5
c. Represente en una gráfica la media de los replicados de cada nivel de la muestra en el

eje Y y las concentraciones esperadas correspondientes en el eje X.
d. Observe la gráfica por si hay indicios de ausencia de linealidad.
e. Calcule el porcentaje de la diferencia (%D) entre la concentración esperada (EC) y la
media de los replicados (RM) para cada nivel de la muestra:
%D = 100 x (RM - EC) ÷ EC
La linealidad del ensayo se verifica si el porcentaje de la diferencia de cada nivel se encuentra

dentro de los límites de la linealidad indicados por el fabricante en la documentación del
ensayo.
Hoja de trabajo para la linealidad (c‑series), página 1583
Hoja de trabajo para la linealidad (i‑series), página 1584
Hoja de trabajo para la linealidad (c‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Datos

G5-6900R07 - 2020-04-27
Verificación de la linealidad Apéndice A
Replicado Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5

1
2
3
Evaluación de los datos
Muestra Concentración Media de los Diferencia (%) Límite inferior de Límite superior de
esperada replicados tolerancia tolerancia
Nivel 1
Nivel 2
Nivel 3
Nivel 4
Nivel 5
Comentarios:
Técnico: Fecha:
Hoja de trabajo para la linealidad (i‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos
Replicado Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5

1
2
3

G5-6900R07 - 2020-04-27
Apéndice A Verificación de la linealidad
Muestra Concentración Media de los Diferencia (%) Límite inferior de Límite superior de
esperada replicados tolerancia tolerancia
Nivel 1
Nivel 2
Nivel 3
Nivel 4
Nivel 5
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
Intervalo analítico Apéndice A
Intervalo analítico
Los resultados de los estudios de linealidad, precisión, límite de cuantificación (LQ) y
comparación de métodos se utilizan para establecer un intervalo analítico para el ensayo.
En la base de datos terminológicos estandarizada del Clinical and Laboratory Standards Institute
(CLSI) se definen los términos siguientes:
Intervalo lineal "El intervalo en el que los resultados de los sistemas de

análisis son lineales; es decir, donde el error no lineal es
inferior al criterio de error."
Intervalo analítico "Conjunto de valores de cantidades del mismo tipo

que pueden medirse con un analizador o sistema de
medición determinado con una incertidumbre de medida del
analizador especificada, en unas condiciones definidas ([Joint
Committee for Guides in Metrology] 200:2012)."
Intervalo de medida "El intervalo de valores del analito que puede medir
analítico directamente un método en la muestra sin dilución,
concentración u otro pretratamiento, que no sea parte del
proceso analítico habitual."
El intervalo lineal, el LQ y el sesgo son características del funcionamiento. El intervalo analítico

se obtiene de estas características del funcionamiento. Para establecer el intervalo analítico, el
fabricante realiza un estudio de linealidad, de forma que las muestras se encuentren dentro del
intervalo analítico del ensayo. Las muestras evaluadas en estudios de precisión y comparación
de métodos también se encuentran dentro del intervalo analítico del ensayo.
El intervalo analítico es el intervalo de niveles de concentración en el que el ensayo ha
demostrado tener una linealidad, una precisión y un sesgo aceptables. Los extremos del
intervalo analítico se limitan mediante el límite inferior de linealidad o el LQ en el extremo
inferior (lo que sea mayor) y el límite lineal superior en el extremo superior.

G5-6900R07 - 2020-04-27
Apéndice A Verificación de una dilución automática
Verificación de una dilución automática

Requisito previo Consiga una muestra con una concentración en el límite
superior del intervalo analítico de un ensayo. Analice la
muestra en el mismo procesamiento.
Realice este procedimiento para comprobar que las diluciones realizadas mediante
Alinity ci‑series se encuentran dentro de los límites de aceptación. Se analiza una muestra
con una concentración elevada en el límite superior del intervalo analítico con el protocolo
de muestras sin dilución del ensayo y con el protocolo de dilución automática. Se procesan
múltiples replicados. La media de los resultados del protocolo de dilución automática se
compara con la media diluida esperada de los resultados del protocolo de la muestra sin
dilución. La diferencia entre las medias se determina y se evalúa con respecto a los criterios de
aceptación.
NOTA: Se procesan diez replicados tanto con el protocolo de muestras sin dilución como con el
protocolo de dilución automática.
1. Consiga una muestra con una concentración elevada en el límite superior del intervalo
analítico.
2. Si es necesario, diluya la muestra para garantizar que la concentración se encuentre dentro
del intervalo analítico del ensayo.
Esta muestra es la muestra preparada.
3. Calibre el ensayo.
4. Procese 10 replicados de la muestra preparada con el protocolo de muestras sin dilución.
Asegúrese de que el volumen de muestra sea adecuado para procesar 10 replicados.
5. Procese 10 replicados de la muestra preparada con el protocolo de dilución automática.
Asegúrese de que el volumen de muestra sea adecuado para procesar 10 replicados.
a. Calcule la media de los replicados de la muestra preparada analizados con el
protocolo de muestras sin dilución. Utilice este valor como la concentración esperada
de la muestra (ES).
b. Calcule la media de los replicados de la muestra preparada analizados con el
protocolo de dilución automática (DS).
c. Calcule la diferencia (D) entre ES y la media de los replicados de la muestra diluida
(DS):
D = DS - ES
d. Calcule el porcentaje de la diferencia (%D):
%D = 100 x (DS - ES) ÷ ES

G5-6900R07 - 2020-04-27
Verificación de una dilución automática Apéndice A
El protocolo de dilución automática se verifica si el %D calculado se encuentra dentro de los

límites del porcentaje del sesgo aceptable.
Hoja de trabajo para la verificación de la dilución automática (c‑series), página 1588
Hoja de trabajo para la verificación de la dilución automática (i‑series), página 1589
Hoja de trabajo para la verificación de la dilución automática

(c‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Replicados de la muestra sin diluir
Replicado Concentración
1
2
3
4
5
6
7
8
9
10
Replicados de la muestra diluida
1
2
3

G5-6900R07 - 2020-04-27
4
5
6
7
8
9
10
Paso Tarea Valor

1 Media de la muestra preparada, sin diluir (ES)
2 Media de la muestra preparada, con dilución automática ________:________ (DS)
3 Diferencia = DS - ES
4 Diferencia (%) = 100 x (DS - ES) ÷ ES
5 Límite inferior de aceptación (-)________%
6 Límite superior de aceptación (+)________%
Comentarios:
Técnico: Fecha:
Hoja de trabajo para la verificación de la dilución automática

(i‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente

G5-6900R07 - 2020-04-27
Verificación de una dilución automática Apéndice A
Replicados de la muestra sin diluir
1
2
3
4
5
6
7
8
9
10
Replicados de la muestra diluida
1
2
3
4
5
6
7
8
9
10
Paso Tarea Valor

1 Media de la muestra preparada, sin diluir (ES)
2 Media de la muestra preparada, con dilución automática ________:________ (DS)
3 Diferencia = DS - ES
4 Diferencia (%) = 100 x (DS - ES) ÷ ES
5 Límite inferior de aceptación (-)________%
6 Límite superior de aceptación (+)________%
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27

G5-6900R07 - 2020-04-27
Comparación de métodos Apéndice A
Comparación de métodos
La comparación de métodos se define de una de las siguientes formas:
Comparación de Esta evaluación determina el sesgo de un ensayo

métodos para ensayos Alinity ci‑series (el ensayo en estudio) respecto a un ensayo
cuantitativos de comparación.
Comparación de Esta evaluación determina el nivel de concordancia entre un

métodos para ensayos ensayo Alinity ci‑series (el ensayo en estudio) y un ensayo de
cualitativos comparación.
Para obtener información sobre las especificaciones que se utilizan en la comparación de

métodos de los ensayos en Alinity ci‑series, consulte la documentación del los ensayos.
Comparación de métodos cuantitativos, página 1592
Comparación de métodos cualitativos, página 1598
Comparación de métodos cuantitativos

• Lote del calibrador
• Lote del material de control
• Analizador
• Cuarenta muestras que se encuentren en el intervalo analítico de los dos ensayos
NOTA: Si es posible, utilice muestras biológicas almacenadas según las indicaciones de

almacenamiento de las muestras. Sin embargo, si las muestras con concentraciones en el
límite superior del intervalo analítico son inusuales, se pueden preparar añadiendo a muestras
con concentraciones bajas analito procedente de muestras con concentraciones elevadas.
La comparación de métodos es un estudio realizado para determinar el sesgo de un ensayo
en estudio respecto a un ensayo de comparación. Se determinan dos tipos de sesgos: el
sesgo proporcional y el sesgo constante. El sesgo proporcional es el cambio relativo en
la concentración. El sesgo constante es el cambio fijo en la concentración. Se obtienen
las muestras de la población de estudio del ensayo y se miden sus concentraciones. Las
mediciones del ensayo en estudio se comparan con las mediciones del ensayo de comparación
en el intervalo analítico del ensayo. A continuación se calculan el sesgo proporcional, el
sesgo constante y la fuerza de la asociación. Por definición, en este estudio se compara
la cuantificación del ensayo en estudio con la cuantificación del ensayo de comparación del
mismo analito y la misma cantidad de muestras en la misma matriz.
Realice este procedimiento para determinar el sesgo de la cuantificación de un ensayo
Alinity ci‑series (el ensayo en estudio) con respecto a un ensayo de comparación. Este estudio
se basa en el documento EP09-A3 del Clinical and Laboratory Standards Institute (CLSI).

G5-6900R07 - 2020-04-27
Apéndice A Comparación de métodos
NOTA: Para obtener información sobre los datos de la comparación de métodos de los ensayos
de Alinity ci‑series, consulte la documentación de los ensayos.
1. Calibre el ensayo en Alinity ci‑series y en el analizador del ensayo de comparación.

2. Realice los análisis de control de calidad en los dos ensayos para comprobar la calibración.
3. Analice las 40 muestras una sola vez según la documentación del ensayo correspondiente.
NOTA: Si el método del ensayo requiere analizar las muestras por duplicado y calcular la
media de los resultados del análisis, el resultado medio del análisis equivale a un replicado.
La preparación de las muestras y los análisis se pueden realizar en varios días. Cada día,
prepare y analice la misma muestra con los dos métodos.
4. Para cada muestra, anote los siguientes resultados:
– Resultado del ensayo en estudio
– Resultado del ensayo de comparación
– Diferencia entre el resultado del ensayo en estudio y el resultado del ensayo de
comparación (Resultado del ensayo de comparación - Resultado del ensayo en
estudio)
a. Represente los datos en una gráfica de forma que el resultado del ensayo en estudio
se encuentre en el eje Y y el resultado del ensayo de comparación se encuentre en el
eje X.
b. Compruebe visualmente si los datos muestran una relación lineal.
c. Si algún resultado se encuentra fuera de la línea, repita el análisis de la muestra con
los dos ensayos.
Si se confirma el resultado, evalúe la muestra por si se hubiese producido reactividad
cruzada con alguno de los métodos y elimine la muestra del estudio.
d. Calcule los siguientes parámetros utilizando análisis de regresión:
• Coeficiente de correlación: la cercanía de los resultados con ambos métodos para
cada muestra.
• Pendiente: el sesgo proporcional o el aumento de la concentración con el método
en estudio para cada aumento con el método de comparación.
• Ordenada en el origen: el sesgo sistemático o constante en cualquier
concentración del intervalo analítico.
NOTA: El método de regresión más frecuente es la regresión de mínimos cuadrados,

que requiere que el error en el ensayo en estudio se distribuya normalmente y que
no haya error en el ensayo de comparación. Estos criterios no suelen cumplirse,
porque los dos métodos tienen errores. Cuando los datos muestran un aumento de
la variabilidad, se puede utilizar la regresión ponderada de mínimos cuadrados para
determinar una estimación más precisa del sesgo (es decir, el intervalo de confianza
del 95 % más estrecho). Si no se necesita el intervalo de confianza, los dos métodos
estiman el sesgo con la misma veracidad.

G5-6900R07 - 2020-04-27
El método de regresión Passing-Bablok no utiliza supuestos sobre la distribución de

errores. Este método no paramétrico se utiliza mucho en estudios de comparación de
métodos. El método de regresión de Deming tiene en cuenta la varianza de x e y, y
requiere conocer y utilizar la variabilidad de ambos métodos. Cuando se utilizan los
métodos de regresión de Passing-Bablok y Deming para estimar los sesgos, puede ser
necesario un estadístico. Generalmente, si los datos se distribuyen equitativamente y
tienen una varianza relativamente constante, con el método de regresión de mínimos
cuadrados se obtienen sesgos similares a los de los otros métodos.
e. Calcule el porcentaje del sesgo [Sesgo (%)] en cada concentración de decisión médica
(mdc):
Ymdc = Ordenada en el origen + Pendiente • Xmdc
Sesgomdc = Ymdc - Xmdc
Sesgo (%)mdc = Sesgomdc ÷ Xmdc • 100
f. Represente los datos en una gráfica de dispersión de forma que la media de
los resultados del ensayo en estudio y la media de los resultados del ensayo de
comparación de cada muestra se encuentren en el eje X y la diferencia entre los
resultados del ensayo en estudio y los resultados del ensayo de comparación se
encuentre en el eje Y.
Compare los resultados obtenidos en la comparación de métodos con respecto a los resultados
de referencia indicados en la documentación del ensayo en estudio.
En el caso de que no haya datos específicos disponibles, el estudio de comparación de
métodos es válido para la mayoría de los ensayos si se cumplen los criterios siguientes:
• El valor del coeficiente de correlación es mayor que 0.90.
• El valor de la pendiente se encuentra entre 0.90 y 1.10.
• El valor de la ordenada en el origen es casi cero.
• El valor del porcentaje del sesgo en cada concentración de decisión médica es inferior al
10 %.
Comparación de métodos: Hoja de trabajo cuantitativa (c‑series), página 1594
Comparación de métodos: Hoja de trabajo cuantitativa (i‑series), página 1596
Comparación de métodos: Hoja de trabajo cuantitativa (c‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles

G5-6900R07 - 2020-04-27

Diluyente
Datos
Muestra Resultado del ensayo de Resultado del ensayo en Resultado del ensayo de
comparación (eje X) estudio (eje Y) comparación - Resultado
del ensayo en estudio
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

G5-6900R07 - 2020-04-27
33
34
35
36
37
38
39
40
Resumen de las estadísticas
Método de regresión Número de muestras Pendiente Ordenada en el Coeficiente de

origen correlación
Mínimos cuadrados
Mínimos cuadrados
ponderados
Passing-Bablok
Deming
Sesgo en la concentración de decisión médica
Concentración de decisión Concentración según el Sesgo Sesgo (%)

médica (Xmdc) método en estudio (Ymdc)
1
2
Comentarios:
Técnico: Fecha:
Comparación de métodos: Hoja de trabajo cuantitativa (i‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles

G5-6900R07 - 2020-04-27

Tampón de lavado
Cubeta de reacción
Diluyente
Datos
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

G5-6900R07 - 2020-04-27
30
31
32
33
34
35
36
37
38
39
40
Resumen de las estadísticas
Método de regresión Número de muestras Pendiente Ordenada en el Coeficiente de

origen correlación
Mínimos cuadrados
Mínimos cuadrados
ponderados
Passing-Bablok
Deming
Sesgo en la concentración de decisión médica
Concentración de decisión Concentración según el Sesgo Sesgo (%)

médica (Xmdc) método en estudio (Ymdc)
1
2
Comentarios:
Técnico: Fecha:
Comparación de métodos cualitativos


G5-6900R07 - 2020-04-27
• Lote del calibrador

• Lote del material de control
• Analizador
• Cuarenta muestras positivas y 40 muestras negativas
NOTA: Se pueden utilizar muestras, paneles de referencia, muestras de pruebas de

evaluación externas u otras muestras clasificadas mediante la misma matriz especificada en
la documentación del ensayo.
Realice este procedimiento para determinar el nivel de concordancia entre un ensayo
Alinity ci‑series (el ensayo en estudio) y un ensayo de comparación. Mediante este
procedimiento no se determina ni se verifica la exactitud diagnóstica del método de ensayo.
Este estudio se basa en el documento EP12-A2 del Clinical and Laboratory Standards Institute
(CLSI).
NOTA: Para obtener información sobre los datos de la comparación de métodos de los ensayos
Alinity ci‑series, consulte la documentación de los ensayos.
1. Calibre el ensayo en Alinity ci‑series y en el analizador del ensayo de comparación.

2. Realice los análisis de control de calidad en los dos ensayos para comprobar la calibración.
3. Procese 40 muestras positivas y 40 muestras negativas una sola vez según las
instrucciones de la documentación del ensayo correspondiente.
NOTA: La preparación de las muestras y los análisis se pueden realizar en varios días.
Cada día, prepare y analice la misma muestra con los dos métodos.
4. Para cada muestra, anote el resultado del ensayo en estudio y del ensayo de comparación.
5. Cuente el número de resultados positivos y negativos para cada método y, a continuación,
resuma los resultados en una tabla de dos por dos.
6. Calcule los siguientes porcentajes de concordancia:
– Porcentaje de concordancia positiva (PCP) = 100 x [a ÷ (a + c)]
– Porcentaje de concordancia negativa (PCN) = 100 x [d ÷ (b + d)]
– Porcentaje de concordancia total (PCT) = 100 x [(a + d) ÷ (a + b + c + d)]
Comparación Comparación
Positivo Negativo
En estudio a b
Positivo
En estudio c d
Negativo
Donde:
a Número de muestras positivas con los dos métodos

G5-6900R07 - 2020-04-27
b Número de muestras positivas con el método en

estudio, pero negativas con el método de comparación
c Número de muestras negativas con el método en

estudio, pero positivas con el método de comparación
d Número de muestras negativas con los dos métodos
Compare los resultados de PCP, PCN y PCT respecto a los valores de referencia indicados
en la documentación del ensayo en estudio. Los resultados de PCP y PCN se deben comparar
con los criterios de cada laboratorio. Los resultados de PCP y PCN se pueden comparar
con la documentación del ensayo en estudio sólo si el laboratorio utiliza el mismo método de
comparación.
Comparación de métodos: Hoja de trabajo cualitativa (c‑series), página 1600
Comparación de métodos: Hoja de trabajo cualitativa (i‑series), página 1602
Comparación de métodos: Hoja de trabajo cualitativa (c‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Datos
Muestra En estudio Comparación Muestra En estudio Comparación

1 21
2 22
3 23
4 24
5 25
6 26
7 27
8 28
9 29

G5-6900R07 - 2020-04-27

10 31
11 31
12 32
13 33
14 34
15 35
16 36
17 37
18 38
19 39
20 40

1 21
2 22
3 23
4 24
5 25
6 26
7 27
8 28
9 29
10 31
11 31
12 32
13 33
14 34
15 35
16 36
17 37
18 38
19 39
20 40
Cuente el número de resultados positivos y negativos y, a continuación, resuma los resultados en una tabla de
dos por dos.
Positivo Negativo

G5-6900R07 - 2020-04-27
En estudio a b
Positivo
En estudio c d
Negativo

b Número de muestras positivas con el método en estudio, pero negativas con el método de
comparación
c Número de muestras negativas con el método en estudio, pero positivas con el método de
comparación
Cálculos
Calcule los siguientes porcentajes de concordancia:
Porcentaje de concordancia positiva (PCP) = 100 x [a ÷ (a + c)] =
Porcentaje de concordancia negativa (PCN) = 100 x [d ÷ (b + d)] =
Porcentaje de concordancia total (PCT) = 100 x [(a + d) ÷ (a + b + c + d)] =
Comentarios:
Técnico: Fecha:
Comparación de métodos: Hoja de trabajo cualitativa (i‑series)

Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos

1 21
2 22

G5-6900R07 - 2020-04-27

3 23
4 24
5 25
6 26
7 27
8 28
9 29
10 31
11 31
12 32
13 33
14 34
15 35
16 36
17 37
18 38
19 39
20 40

1 21
2 22
3 23
4 24
5 25
6 26
7 27
8 28
9 29
10 31
11 31
12 32
13 33
14 34
15 35
16 36
17 37
18 38
19 39

G5-6900R07 - 2020-04-27

20 40

Cuente el número de resultados positivos y negativos y, a continuación, resuma los resultados en una tabla de
dos por dos.
Positivo Negativo
En estudio a b
Positivo
En estudio c d
Negativo

b Número de muestras positivas con el método en estudio, pero negativas con el método de
comparación
c Número de muestras negativas con el método en estudio, pero positivas con el método de
comparación
Cálculos
Calcule los siguientes porcentajes de concordancia:
Porcentaje de concordancia positiva (PCP) = 100 x [a ÷ (a + c)] =
Porcentaje de concordancia negativa (PCN) = 100 x [d ÷ (b + d)] =
Porcentaje de concordancia total (PCT) = 100 x [(a + d) ÷ (a + b + c + d)] =
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
Apéndice A Verificación del intervalo de valores referencia (valores esperados)
Verificación del intervalo de valores referencia

(valores esperados)
• Analizador
• Veinte muestras únicas procedentes de individuos de la población de referencia del
laboratorio
• Un replicado por muestra
Lleve a cabo este procedimiento para comprobar el intervalo de valores de referencia, según
la definición indicada en el documento EP28-A3 del Clinical and Laboratory Standards Institute
(CLSI), cuando el intervalo de valores de referencia representa el 95 % de los valores esperados
en un grupo concreto de sujetos. No utilice este procedimiento para establecer el intervalo de
valores de referencia de un método.
El laboratorio debe establecer su propio intervalo de valores de referencia de un método en
el caso de que haya diferencias considerables en la ubicación geográfica o en las variables
demográficas entre la población del intervalo de valores de referencia del fabricante y la
población del laboratorio. Estos factores pueden causar diferencias en los valores de referencia.
1. Analice un replicado por muestra.

2. Cuente el número de muestras con concentraciones fuera del intervalo de valores de
referencia.
NOTA: Para obtener información sobre el intervalo de valores de referencia de los ensayos
de Alinity ci‑series, consulte el apartado Valores esperados en la documentación del
ensayo.
3. Evalúe los resultados:
– Si dos o menos resultados (≤ 10 %) se encuentran fuera del intervalo de valores de
referencia, el intervalo se ha verificado.
– Si tres o cuatro resultados se encuentran fuera del intervalo de valores de referencia,
consiga otras 20 muestras de referencia similares a las 20 primeras pero que procedan
de sujetos diferentes:
• Si cuatro o menos resultados de las 40 muestras se encuentran fuera del intervalo
de valores de referencia, el intervalo se ha verificado.
• Si cinco o más resultados se encuentran fuera del intervalo de valores de
referencia, el intervalo no se verifica y el laboratorio debe establecer su propio
intervalo de valores de referencia.
– Si cinco o más resultados se encuentran fuera del intervalo de valores de referencia,
el intervalo no se verifica y el laboratorio debe establecer su propio intervalo de valores
de referencia.

G5-6900R07 - 2020-04-27
Verificación del intervalo de valores referencia (valores esperados) Apéndice A
Hoja de trabajo para el intervalo de valores de referencia (valores esperados) (c‑series), página
1606
Hoja de trabajo para el intervalo de valores de referencia (valores esperados) (i‑series), página
1607
Hoja de trabajo para el intervalo de valores de referencia (valores

esperados) (c‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Diluyente
Datos
Muestra Concentración Muestra Concentración

1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20

21 31
22 32
23 33
24 34
25 35

G5-6900R07 - 2020-04-27
Apéndice A Verificación del intervalo de valores referencia (valores esperados)

26 36
27 37
28 38
29 39
30 40
Intervalo de valores referencia (valores esperados):
Para obtener información sobre el intervalo de valores de referencia de los ensayos del sistema, consulte el
apartado Valores esperados en la documentación del ensayo.
Resultados
Número de valores que se encuentran fuera del intervalo de valores de referencia:
Comentarios:
Técnico: Fecha:
Hoja de trabajo para el intervalo de valores de referencia (valores

esperados) (i‑series)
Fecha: Analito:

Reactivo
Calibradores
Controles
Tampón de lavado
Cubeta de reacción
Diluyente
Datos

1 11
2 12

G5-6900R07 - 2020-04-27
Verificación del intervalo de valores referencia (valores esperados) Apéndice A

3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20

21 31
22 32
23 33
24 34
25 35
26 36
27 37
28 38
29 39
30 40
Intervalo de valores referencia (valores esperados):
Para obtener información sobre el intervalo de valores de referencia de los ensayos del sistema, consulte el
apartado Valores esperados en la documentación del ensayo.
Resultados
Número de valores que se encuentran fuera del intervalo de valores de referencia:
Comentarios:
Técnico: Fecha:

G5-6900R07 - 2020-04-27
Apéndice B Números de referencia
Introducción
Los números de referencia son identificadores únicos que se utilizan para pedir los productos.
Los números de referencia se proporcionan sólo como guía y pueden sufrir cambios. Para
conocer los números de referencia más actuales, póngase en contacto con un representante de
Números de referencia de materiales consumibles, página 1610
Números de referencia de materiales consumibles (c‑series), página 1611
Números de referencia de materiales consumibles (i‑series), página 1612
Números de referencia de los accesorios de servicio, página 1613
Números de referencia de los accesorios de servicio (c‑series), página 1614
Números de referencia de los accesorios de servicio (i‑series), página 1617

G5-6900R07 - 2020-04-27
Números de referencia
Números de referencia de materiales consumibles Apéndice B
Números de referencia de materiales consumibles

Los materiales consumibles son materiales reemplazables necesarios para el procesamiento
de las muestras en Alinity ci‑series. Póngase en contacto con su representante de Abbott
Laboratories para solicitar los siguientes materiales consumibles.
Para solicitar otros materiales consumibles específicos de un módulo de procesamiento
concreto, consulte el tipo de módulo correspondiente.
Tabla 46: Materiales consumibles
Componente Cantidad Número de

referencia
Copas de muestras Caja de 1 000 01R3801
Tapones de repuesto para reactivos Caja de 100 04R4701
Tapones de repuesto para calibradores/controles Caja de 100 04R1001
Números de referencia, página 1609

G5-6900R07 - 2020-04-27
Apéndice B Números de referencia de materiales consumibles (c‑series)

(c‑series)
Tabla 47: Materiales consumibles (c‑series)

referencia
Solución de referencia ICT 4 x 975 mL 08P7640
Solución de referencia ICT (China) 4 x 975 mL 08P7677
Solución de lavado ácida 2 x 500 mL 08P7740
Solución de lavado alcalina 2 x 500 mL 08P7840
Detergente A 10 cartuchos 08P9670
Detergente B 10 cartuchos 08P97
Solución de lavado ácida para sondas 10 cartuchos 01R6070
Módulo ICT 1 09D2804
Soluciones de mantenimiento c‑series 10 cartuchos 08P9870
Soluciones de mantenimiento c‑series (EE. UU.) 10 cartuchos 08P9871
Cartucho de reactivos c‑series, negro (grande) 10 cartuchos 04S1720
Cartucho de reactivos c‑series, negro (grande) 10 cartuchos 04S1750
Cartucho de reactivos c‑series, transparente (grande) 10 cartuchos 04S1740

G5-6900R07 - 2020-04-27
Números de referencia de materiales consumibles (i‑series) Apéndice B

(i‑series)
Tabla 48: Materiales consumibles (i‑series)

referencia
Tampón de lavado concentrado 2 x 2L 06P13
Solución preactivadora 4 x 975 mL 06P12
Solución activadora 4 x 975 mL 06P11
Solución acondicionadora de la sonda 2 x 48 análisis 01R5840
Cubetas de reacción Caja de 4 000 06P1401

G5-6900R07 - 2020-04-27
Apéndice B Números de referencia de los accesorios de servicio
Números de referencia de los accesorios de

servicio
Los accesorios de servicio son elementos que se utilizan en la instalación del sistema y en
los procedimientos de mantenimiento y solución de problemas. Algunas piezas de repuesto se
utilizan según necesidad para la sustitución de componentes.
Para conocer los accesorios de servicio específicos de un módulo de procesamiento, consulte
el tipo de módulo correspondiente.
Tabla 49: Accesorios

referencia
Bandeja Caja de 6 04S6301
Gradillas de muestras Caja de 10 04R52
Gradilla de viales Caja de 5 04S64
Gradilla de viales almacenada en el sistema Caja de 5 04S65
Bomba externa de residuos 1 04S7401
Lector de códigos de barras portátil 1 04S7701
Monitor 1 03R7201
Firewall 1 04S5601

G5-6900R07 - 2020-04-27
Números de referencia de los accesorios de servicio (c‑series) Apéndice B

servicio (c‑series)
Hay tres equipos de accesorios disponibles para Alinity c‑series:
• El equipo de accesorios número 1 contiene los elementos utilizados para la instalación del
sistema, los elementos utilizados para llevar a cabo los procedimientos de mantenimiento
y solución de problemas y algunos accesorios de repuesto para la sustitución de
componentes según sea necesario.
• El equipo de accesorios nº 2 contiene algunos elementos utilizados durante la instalación
del sistema y elementos utilizados para ejecutar procedimientos de mantenimiento y
solución de problemas.
• El equipo de mantenimiento del usuario contiene todos los componentes necesarios para
realizar el mantenimiento programado de 1 año.
Un representante de Abbott Laboratories solicita los equipos de accesorios para los clientes.
Para solicitar elementos individuales, póngase en contacto con un representante de Abbott
Laboratories.
Tabla 50: Equipo de accesorios 1 de Alinity c (número de referencia 03R6802)

referencia
Componente de instalación:
• Filtro del baño de incubación 1 No aplicable (NA)
Componentes de mantenimiento:
• Herramienta para la alineación de los segmentos de 1 04S7002
cubetas
• Fiador para limpiar las boquillas 5 Ninguno
• Destornillador cruciforme Phillips 1 Ninguno
• Destornillador de cabeza ranurada 1 Ninguno
• Llave de 10 mm/15 mm 1 Ninguno
• Jeringa de 30 mL 2 Ninguno
Componentes de repuesto:
• Punta secadora de cubetas 1 04S5201
• Lámpara 1 09D4503
• Junta 1 de la jeringa de muestras y solución de lavado 1 09D37
• Junta 2 de la jeringa de muestras y solución de lavado 1 09D38
• Junta 1 de la jeringa de reactivos 2 09D39
• Junta 2 de la jeringa de reactivos 2 09D40
• Jeringa de 1 mL 7 09D4103
• Sonda de muestras 1 04S5101
• Sonda de reactivos 1 04S4901
• Mezclador 1 09D5903

G5-6900R07 - 2020-04-27
Apéndice B Números de referencia de los accesorios de servicio (c‑series)

referencia
• Anillo tórico de la jeringa de muestras y solución de 2 09D5203
lavado
• Anillo tórico de la jeringa de reactivos 4 09D5303
• Conducto para la sonda de muestras 1 01G4805
• Conducto para la sonda de reactivos 1 04S5001
• Sonda ICT 1 09D6304
• Soporte de la sonda ICT 1 Ninguno
• Tornillo de la sonda de muestras 1 04S5301
• Tornillo de la sonda de reactivos 1 04S5401
Tabla 51: Equipo de accesorios 2 de Alinity c (número de referencia 03R69)

referencia
Componentes de mantenimiento:
• Linterna 1 Ninguno
• Paño de microfibra 1 Ninguno
• Destornillador cruciforme Phillips del nº 2 1 Ninguno
• Llave inglesa de 3 mm 1 Ninguno
• Herramienta de extracción de cartuchos 1 Ninguno
• Herramienta de ajuste de códigos de barras del gestor 1 (bolsa de 2 06E6902
de muestras unidades)
• Probeta graduada de 25 mL 1 Ninguno
Componentes de instalación:
• Tarjeta de circuitos impresos para la supervisión de la 1 Ninguno
presión
• Conducto de agua y residuos 7 Ninguno
• Tornillos hexagonales 7 Ninguno
• Tornillos hexagonales con arandelas 4 Ninguno
• Arandelas planas 4 Ninguno
• Arandelas de seguridad 4 Ninguno
• Cable CAT5E 1 Ninguno
• Tapón de plástico 2 Ninguno
• Abrazadera del conducto 2 Ninguno
Tubos de muestras (16 mm x 100 mm) 2 Ninguno
Gradillas de muestras 30 Ninguno
Gradilla de viales 10 Ninguno
Gradilla de viales almacenada en el sistema 5 Ninguno
Bandeja 6 Ninguno
Sensor de nivel de soluciones genéricas 1 04S68

G5-6900R07 - 2020-04-27
Números de referencia de los accesorios de servicio (c‑series) Apéndice B
Tabla 52: Kit de mantenimiento del usuario (número de referencia 04S4601)

referencia
Válvula de control ICT 4 09D3503
Junta 1 de la jeringa de muestras y solución de lavado 12 09D37
Junta 2 de la jeringa de muestras y solución de lavado 12 09D38
Junta 1 de la jeringa de reactivos 8 09D39
Junta 2 de la jeringa de reactivos 8 09D40
Jeringa de 1 mL 28 09D4103
Lámpara 4 09D4503
Anillo tórico de la jeringa de muestras y solución de lavado 12 09D5203
Anillo tórico de la jeringa de reactivos 8 09D5303
Tabla 53: Componentes adicionales

referencia
Segmento de cubetas 1 04S4701
Soporte de la solución de lavado de la sonda de muestras 1 04S7601
Válvula de control de la solución de lavado 1 09D3403
Botella de residuos de alta concentración 1 04T5801
Equipo de la botella de residuos de alta concentración 1 04T5901

G5-6900R07 - 2020-04-27
Apéndice B Números de referencia de los accesorios de servicio (i‑series)

servicio (i‑series)
Tabla 54: Equipo de accesorios Alinity i (número de referencia 03R66)

referencia
Bolsa para residuos potencialmente infecciosos 12 No aplicable (NA)
Probeta graduada de 25 mL 1 Ninguno
Gradilla de muestras 30 Ninguno
Gradilla de viales 10 Ninguno
Gradilla de viales almacenada en el sistema 5 Ninguno
Bandeja 6 Ninguno
Sondas del brazo de pipeteo 2 (bolsa de 2 03R9601
unidades)
Sonda de la zona de lavado 7 (caja de 1 08C9436
unidad)
Conducto de la sonda de la zona de lavado 6 (bolsa de 3 04S6002
unidades)
Conducto de la sonda para el aspirado de residuos 1 04S6101
Deflector de la copa de lavado 3 (bolsa de 3 04S6202
unidades)
Sensor de nivel de soluciones genéricas 1 04S68
Sensor del nivel del tampón de lavado diluido 1 04S69
Elementos de instalación:
• Conducto de agua y residuos 6 Ninguno
Tabla 55: Kit de mantenimiento del usuario (número de referencia 04S3701)

referencia
Linterna 1 NA
Paño de microfibra 1 Ninguno
Destornillador cruciforme Phillips del nº 1 1 Ninguno
Destornillador cruciforme Phillips del nº 2 1 Ninguno
Tapa del sistema óptico 1 Ninguno
Llave de extracción de termistores 1 Ninguno
Herramienta de extracción de las válvulas 1 Ninguno
Equipo de fusibles 1 Ninguno
Toma de tierra 1 Ninguno
Pinzas invertidas 1 Ninguno

G5-6900R07 - 2020-04-27
Números de referencia de los accesorios de servicio (i‑series) Apéndice B

referencia
Conjunto de llaves hexagonales (mm): 2.5, 3, 4 y 6 1 Ninguno
Herramienta de extracción de anillos tóricos 1 Ninguno
Herramienta de extracción de cartuchos 1 Ninguno
Herramienta de liberación del anillo de bloqueo 1 Ninguno
Herramienta de ajuste de códigos de barras del gestor de 2 (bolsa de 2 06E6902
muestras unidades)
Tabla 56: Otros accesorios

referencia
Kit de diagnóstico Caja de 2 01R5950
Filtro del centro de procesamiento* 2 por envase 04S6701
Cartucho de limpieza para el mantenimiento Caja de 2 02R5250
* Con el analizador se envían cuatro filtros para el centro de procesamiento.

G5-6900R07 - 2020-04-27
Apéndice C Aplicaciones de ensayos (c‑series fotométricos)
Introducción
El módulo c‑series permite configurar un ensayo definido por el usuario para su implementación
y verificación. Este apéndice proporciona información sobre los parámetros de los ensayos
fotométricos y complementa la información suministrada por el fabricante del ensayo.
NOTA: En este apéndice no se incluye información sobre la configuración de ensayos
calculados definidos por el usuario, pero esa información se puede encontrar en los
procedimientos de instalación y los requisitos especiales incluidos en este manual.
La implementación de aplicaciones de ensayos fotométricos definidos por el usuario incluye los
siguientes pasos:
• Configuración de los parámetros de los ensayos definidos por el usuario
NOTA: Este procedimiento también se utiliza para crear un reactivo definido por el usuario,
un diluyente definido por el usuario y un conjunto de calibradores definido por el usuario. Se
puede crear un máximo de 10 reactivos definidos por el usuario para cada sistema.
• Configuración de las concentraciones de los calibradores
• Configuración del control de calidad para el ensayo definido por el usuario
• Preparación del reactivo y el diluyente definidos por el usuario, incluyendo la colocación de
una etiqueta de código de barras unidimensional (1D) en el cartucho de reactivos
• Un procesamiento inicial del ensayo
• Verificación del rendimiento del ensayo
• Una evaluación de muestra residual de reactivo
• Configuración de perfiles (opcional)
• Configuración de reglas de reanálisis (opcional)
Editar la configuración general de los parámetros del ensayo (calculado), página 293

G5-6900R07 - 2020-04-27
Aplicaciones de ensayos (c‑series fotométricos)
Parámetros del ensayo (c‑series fotométrico, definido por el usuario) Apéndice C
Parámetros del ensayo (c‑series fotométrico,

definido por el usuario)
Los parámetros de ensayos fotométricos definidos por el usuario definen la información
necesaria para calibrar y procesar muestras para un ensayo definido por el usuario. Los
parámetros se visualizan en las siguientes cinco pestañas de la pantalla Parámetros del ensayo:
• General
• Calibración
• Resultados
• Reglas de reanálisis
• LavadoSmart
Descripción de los elementos de la pantalla Parámetros del ensayo (c‑series fotométrico, definido
Descripción de los elementos de la ventana flotante Nuevo reactivo (fotométrico c‑series, definido
Descripción de los elementos de la ventana flotante Ver/Editar reactivo (c‑series fotométrico,
definido por el usuario), página 1635
Descripción de los elementos de la ventana flotante Nuevo conjunto de calibradores (c‑series
fotométrico, definidos por el usuario), página 1644
Corrección de color (c‑series fotométrico), página 1655
Tipos de dispensación (c‑series), página 1658
Método FlexRate e intervalo de absorbancia (c‑series fotométrico), página 1659
Variación de absorbancia máxima (c‑series fotométrico), página 1664
Ajuste máximo de la curva (c‑series fotométrico), página 1666
Tabla de tiempos fotométricos (c‑series), página 1667
Porcentaje de linealidad cinética (c‑series fotométrico), página 1668
Verificación de reacción (c‑series fotométrico), página 1670
Dilución de las muestras (c‑series fotométrico), página 1673

G5-6900R07 - 2020-04-27
Apéndice C Parámetros del ensayo (c‑series fotométrico, definido por el usuario)
Automático (c‑series fotométrico), página 1675

Calcular un factor de calibración (c‑series fotométrico), página 1677
página 282
ensayo, página 284
Descripción de los elementos de la ventana flotante Ensayos de reanálisis, página 288
Configurar reglas de reanálisis, página 304
Añadir un ensayo a un control de calidad, página 365
209
Descripción de los elementos de la pantalla Parámetros del ensayo

(c‑series fotométrico, definido por el usuario)
La pantalla Parámetros del ensayo muestra los ensayos instalados en el sistema.
Elementos
Ensayos instalados Identifica el número total de ficheros de parámetros de

ensayos configurados en el sistema.
Pestaña Todos Muestra todos los ensayos disponibles en el sistema.
Pestaña i‑series Muestra todos los ensayos disponibles en uno o varios

Pestaña c‑series Muestra todos los ensayos disponibles en uno o varios

Pestaña Calculado Muestra todos los ensayos calculados.
Botones de función

G5-6900R07 - 2020-04-27
Crear Permite acceder a la ventana flotante Crear ensayo, donde el

usuario puede seleccionar una de las siguientes opciones:
• Calculado
• Fotométrico
Ver/Editar Permite acceder a la pestaña General de la pantalla

Parámetros del ensayo para el ensayo seleccionado o para
el primer ensayo seleccionado cuando se han elegido varios
ensayos.
Descripción de los elementos de la ventana flotante Crear ensayo

En la ventana flotante Crear ensayo, el administrador del sistema puede configurar parámetros
de ensayos calculados o parámetros de ensayos fotométricos c‑series definidos por el usuario.
Elementos
Calculado Muestra una opción que se utiliza para crear un ensayo

calculado.
Fotométrico Muestra una opción que se utiliza para crear un ensayo

fotométrico c‑series definido por el usuario.
NOTA: Este opción no está disponible en sistemas sin un
módulo de procesamiento Alinity c.
Botones de función



G5-6900R07 - 2020-04-27

momento.
Descripción de los elementos de la pestaña General en la pantalla

Parámetros del ensayo (c‑series fotométrico, definido por el usuario)
La pestaña General de la pantalla Parámetros del ensayo para un ensayo definido por el
usuario contiene los parámetros que definen el tipo de reacción que se va a realizar, la longitud
de onda y el tiempo de las lecturas de absorbancia, los volúmenes de los reactivos, las
diluciones de las muestras y las verificaciones de validez de las reacciones. El administrador
del sistema puede editar todos los parámetros. Si no se define un valor predeterminado, el
parámetro está vacío por defecto.
Además de los parámetros Nombre del ensayo y Nº ensayo, los siguientes parámetros de la
pestaña General se señalizan en rosa y se deben definir antes de poder guardar los parámetros
de la pestaña General y acceder a otras pestañas de parámetros de ensayo:
• Principal (tiempos de lectura)
• Tipos de blanco de muestra
• Reactivo
• Nombre de dilución
• Muestra
Elementos
Nombre del ensayo Muestra un cuadro de texto que permite introducir el nombre
del ensayo. El nombre del ensayo no puede ser igual que el
de otro ensayo existente. El nombre del ensayo puede tener
entre 1 y 10 caracteres.
Tipo de ensayo Indica el tipo de protocolo del ensayo. Para un ensayo

definido por el usuario sólo están disponibles los tipos de
protocolo de ensayo fotométrico y calculado.

G5-6900R07 - 2020-04-27
Estado del ensayo Muestra el estado definido para el ensayo. Para un ensayo
definido por el usuario sólo está disponible el estado Primario.
Fecha/Hora Muestra la fecha y la hora en que un usuario configuró el

del ensayo.
Nº ensayo Muestra un cuadro de texto que se utiliza para introducir el

número del fichero del ensayo. Para un ensayo definido por
el usuario, se puede configurar un valor entre 2000 y 2999. El
número del ensayo debe ser el mismo número utilizado para
un host.

resultados ensayo una vez completada la configuración de parámetros
del ensayo.
Usuario Muestra la identificación del usuario que configuró el ensayo

o el usuario que modificó los parámetros del ensayo por
última vez.



pestaña Muestra en la pantalla Crear
petición.


G5-6900R07 - 2020-04-27
Lote Los controles se procesan sólo en

un cartucho de cada lote cargado
en el carrusel de reactivos. (Opción
predeterminada)

Modo de reacción Muestra una lista desplegable que se utiliza para seleccionar
el tipo de reacción que se produce en el ensayo. Una
reacción de punto final se completa cuando los valores de
absorbancia son estables. Una reacción cinética se completa
cuando la tasa de cambio en la absorbancia es constante a
lo largo del tiempo. Las opciones disponibles son:
• Punto final ascendente (opción predeterminada)
Longitud de onda Muestra listas desplegables que se utilizan para seleccionar

las longitudes de onda primaria y secundaria. Estas
longitudes de onda se utilizan para medir la concentración
del ensayo. Para cada longitud de onda se puede configurar
una de las siguientes opciones (en nanometros): 340, 380,
404, 416, 450, 476, 500, 524, 548, 572, 604, 628, 660, 700,
748 o 804. El valor predeterminado para la longitud de onda
primaria es 340. Hay otra opción disponible sólo para la
longitud de onda secundaria: Ninguna.
NOTA: La longitud de onda primaria no puede ser igual que la
longitud de onda secundaria. Si el valor exacto de la longitud
de onda no está disponible, seleccione el valor más cercano.
La selección de longitudes de onda bicromáticas (primaria
y secundaria) minimiza la interferencia de inhibidores
endógenos (como la hemoglobina y la bilirrubina) que están
presentes en muestras de pacientes hemolizadas e ictéricas.
Lecturas Muestra cuadros de texto que se utilizan para introducir los

puntos de lecturas fotométricas iniciales y finales que definen
las siguientes lecturas:
Principal Muestra cuadros de texto para

configurar los puntos de lectura

G5-6900R07 - 2020-04-27
utilizados para el cálculo de datos. Se

pueden configurar valores del 1 al 38.
NOTA: Para una reacción cinética, el
punto de lectura de inicio debe ser
menor que el punto de lectura final.
Para una reacción de punto final, el
punto de lectura de inicio debe ser
menor o igual que el punto de lectura
final.
Flex Si el parámetro Modo de reacción

se ha configurado como Cinética
ascendente o Cinética descendente,
se muestran cuadros de texto para
configurar los puntos de lectura usados
para el cálculo de datos cuando una
o ninguna lectura de las realizadas
se encuentra dentro del intervalo de
absorbancia configurado. Se pueden
configurar valores del 1 al 38.
Los resultados que se calculan
utilizando datos de absorbancia
obtenidos a partir del tiempo de lectura
flex se identifican con una alerta
de resultado FLEX. Consulte Método
FlexRate e intervalo de absorbancia
(c‑series fotométrico), página 1659.
NOTA: Si se define este parámetro,
también se debe definir el parámetro
Intervalo de absorbancia. El punto de
lectura de inicio debe ser menor que el
punto de lectura final. Si no se define
un punto de lectura, el otro punto de
lectura debe quedar también sin definir.
Corrección de color Muestra cuadros de texto para

configurar los puntos de lectura
utilizados para ajustar los límites
del intervalo de absorbancia según
el color de la muestra medida. Se
pueden configurar valores del 1 al 38.
Consulte Corrección de color (c‑series
fotométrico), página 1655.
NOTA: El punto de lectura de inicio
debe ser menor que el punto de lectura
final. Si no se define un punto de

G5-6900R07 - 2020-04-27
lectura, el otro punto de lectura debe

quedar también sin definir.
Intervalo absorbancia Si se configura el parámetro Tiempo lectura Flex, se

visualizan cuadros de texto para configurar los límites inferior
y superior de absorbancia para el ensayo. Se pueden
configurar valores entre -0.1 y 3.2000.
Todas las lecturas fotométricas deben quedar dentro de los
límites de absorbancia si se definen estos límites. Los valores
de absorbancia medidos en la longitud de onda primaria
y que se encuentren fuera de los límites de absorbancia
durante el tiempo de lectura principal o Flex, no se utilizan
para calcular el resultado.
Si no se definen los valores del Intervalo de absorbancia,
el sistema evalúa los valores de absorbancia respecto a
un intervalo interno de -0.1 a 3.0000. Si los valores de
absorbancia en la longitud de onda primaria superan este
intervalo, se genera el siguiente código de mensaje para
todos los modos de reacción: 1038 No se pudo calcular el
resultado. Un número insuficiente de lecturas de absorbancia
está dentro del intervalo de absorbancia. Consulte Método
FlexRate e intervalo de absorbancia (c‑series fotométrico),
página 1659.
Última lectura Muestra una lista desplegable que se utiliza para seleccionar
el último punto de lectura fotométrica necesario para el
cálculo de los resultados. Se puede configurar un valor entre
1 y 38 (valor predeterminado). No se recogen los datos
de absorbancia para puntos de lectura fotométrica que se
generan una vez configurado este valor y los datos no se
representan en la gráfica de la reacción. Un valor inferior a
38 reduce el tiempo de reacción del ensayo.
NOTA: El valor configurado debe ser igual o mayor que el
tiempo de la última lectura de los parámetros Principal, Flex,
Blanco, Corrección de color o Verificación de reacción.
Si no se edita el valor predeterminado, se completan
las 38 lecturas antes de comunicar los resultados
independientemente de los valores configurados para los
parámetros Principal, Flex, Blanco, Corrección de color y
Verificación de reacción. Los demás datos de absorbancia
y los datos de la gráfica de reacción de los 38 puntos
de lectura pueden ser útiles para la solución de problemas
durante el desarrollo inicial del ensayo.
Tipos de blanco de Muestra una lista desplegable que se utiliza para seleccionar
muestra el tipo de blanco del ensayo. El blanco de muestra se utiliza
para corregir la absorbancia de la muestra por la presencia
de color en la muestra como resultado de la lipemia, la

G5-6900R07 - 2020-04-27
hemólisis, la bilirrubina u otras interferencias. Las opciones

disponibles son:
• Sin blanco
• Automático
Consulte Automático (c‑series fotométrico), página 1675.
Lecturas de blanco Si el parámetro Tipos de blanco de muestra es Automático,

se muestran cuadros de texto para configurar los puntos de
lecturas fotométricas iniciales y finales que definen la lectura
de blanco. Se pueden configurar valores del 1 al 38.
NOTA: Para una reacción cinética, el punto de lectura de
inicio debe ser menor que el punto de lectura final. Para una
reacción de punto final, el punto de lectura de inicio debe ser
menor o igual que el punto de lectura final.
Área de Reactivo
Se definen los parámetros para los volúmenes de dispensación de reactivo y agua. Estos
volúmenes y los volúmenes del área de la Muestra para la dispensación de muestra, diluyente
y agua constituyen el volumen de la cubeta. El volumen mínimo de la cubeta es de 80 µL. El
volumen máximo de la cubeta es de 360 µL.
Reactivo Muestra una lista desplegable que se utiliza para seleccionar

un reactivo c‑series configurado para usarlo en el ensayo.
Para configurar un reactivo nuevo, pulse el botón de función
Nuevo reactivo. Consulte Crear un ensayo definido por el
usuario (c‑series fotométrico), página 1679.
Diluyente Muestra una lista desplegable que se utiliza para seleccionar

un diluyente de muestras c‑series configurado para usarlo
en el ensayo. La opción predeterminada es Ninguno. Para
configurar un diluyente de muestras nuevo, pulse el botón de
función Nuevo reactivo. Consulte Crear un ensayo definido
por el usuario (c‑series fotométrico), página 1679.
Dispensación de Muestra una lista desplegable que se utiliza para seleccionar

diluyente el perfil de pipeteo de reactivos que el sistema utiliza para
aspirar y dispensar diluyentes. Las opciones disponibles son:
• Tipo 2
• Tipo 6
Consulte Tipos de dispensación (c‑series), página 1658.
Volumen de reactivo Muestra cuadros de texto que se utilizan para introducir

los volúmenes de reactivo 1 (R1) y reactivo 2 (R2) (si es
necesario) que se dispensan en las cubetas:

G5-6900R07 - 2020-04-27
R1 Se puede configurar un valor entre

20 µL y 250 µL.

20 µL y 160 µL.
Volumen de agua Muestra cuadros de texto que se utilizan para introducir el

volumen de agua dispensado con los reactivos concentrados
R1 y R2:

20 µL y 230 µL.

20 µL y 140 µL.
Modo de Muestra listas desplegables que se utilizan para seleccionar

dispensación el perfil de pipeteo de reactivos que el sistema utiliza para
aspirar y dispensar reactivos. Las opciones disponibles son:
• Tipo 2
Consulte Tipos de dispensación (c‑series), página 1658.

Se definen las verificaciones de validez de la reacción y los valores de absorbancia medidos
durante la reacción.
Verificación de Muestra una lista desplegable que se utiliza para seleccionar

reacción el tipo de reacción utilizado para evaluar una reacción
inesperada. Consulte Verificación de reacción (c‑series
fotométrico), página 1670. Las opciones disponibles son:
Ninguno No se realiza ninguna verificación de

reacción. (Opción predeterminada)
Resta a punto final Se calcula la diferencia entre

la absorbancia medida durante el
intervalo del Tiempo de lectura A y el
intervalo del Tiempo de lectura B (A -
B).
Cociente punto final Se calcula el cociente de la

absorbancia medida durante el

G5-6900R07 - 2020-04-27
intervalo del Tiempo de lectura A y el

intervalo del Tiempo de lectura B (A ÷
B).
Resta de cinética Se calcula la diferencia entre la tasa

por minuto medida durante el intervalo
del Tiempo de lectura A y el intervalo
del Tiempo de lectura B (A - B).
Cociente cinético Se calcula el cociente de la tasa por

minuto medida durante el intervalo del
Tiempo de lectura A y el intervalo del
Tiempo de lectura B (A ÷ B).

Tiempo de lectura A y Muestra cuadros de texto que se utilizan para introducir

Tiempo de lectura B los puntos de lecturas fotométricas de inicio y fin para el
intervalo del Tiempo de lectura A y el intervalo del Tiempo
de lectura B utilizados para la verificación de la reacción. Se
pueden configurar valores del 1 al 38 según los siguientes
criterios.
selecciona la opción Ninguno para el parámetro Verificación
de reacción.
Si no se define un valor de Tiempo de lectura A o un valor
de Tiempo de lectura B, se debe dejar sin definir también el
correspondiente valor de Tiempo de lectura A o Tiempo de
lectura B.
Si el parámetro Verificación de reacción es Resta a punto
final o Cociente punto final, se debe definir al menos un
punto de lectura y el punto de lectura de inicio debe ser igual
o inferior que el punto de lectura final.
Si el parámetro Verificación de reacción es Resta de cinética
o Cociente cinético, se deben definir dos puntos de lectura y
el punto de lectura de inicio debe ser inferior que el punto de
lectura final.
Límites del cálculo Muestra cuadros de texto que se utilizan para introducir
los límites inferior y superior del intervalo aceptable de la
diferencia calculada del tiempo de lectura (A - B) o del
cociente calculado del tiempo de lectura (A ÷ B). Si el valor
calculado excede los límites, el resultado del ensayo pasa a
ser una excepción y no se procesa. Se pueden configurar
valores entre -999999 y 9999999 para los límites inferior y
superior. El valor del límite inferior debe ser menor que el
valor del límite superior.

G5-6900R07 - 2020-04-27

selecciona la opción Ninguno en el parámetro Verificación
de reacción.
Mínimo Muestra un cuadro de texto que se utiliza para introducir la

absorbancia mínima aceptable o el cambio en la absorbancia
durante el intervalo del Tiempo de lectura B. Se puede
configurar un valor entre -9.9999 y 9.9999.
Cociente punto final o Cociente cinético. La verificación de
reacción no se realiza si el cambio en la absorbancia durante
el Tiempo de lectura B es inferior al valor configurado en el
parámetro Mínimo.
Variación abs máxima Muestra un cuadro de texto que se utiliza para introducir
la variación en la absorbancia aceptable permitida en
las lecturas de absorbancia durante el tiempo de lectura
principal. Si la variación de la absorbancia supera el límite
definido, el resultado del ensayo pasa a ser una excepción y
no se procesa. Se puede configurar un valor entre 0.0001 y
3.2, o este parámetro se puede dejar sin definir.
ascendente o Punto final descendente. Consulte Variación de
absorbancia máxima (c‑series fotométrico), página 1664.
Linealidad cinética Muestra un cuadro de texto que se utiliza para introducir el

(%) cambio (%) en la absorbancia permitido que se mide durante
el tiempo de lectura principal o el tiempo de lectura flex.
La verificación de la validez se lleva a cabo utilizando las
tres primeras lecturas y las tres últimas del tiempo de lectura
principal o tiempo de lectura flex. Se puede configurar un
valor entre 1 y 99, o este parámetro se puede dejar sin
definir.
tiempos de lectura principal. Consulte Porcentaje de linealidad
cinética (c‑series fotométrico), página 1668.
Área de Muestra
Se definen los parámetros para la dispensación de la muestra. El valor del parámetro Factor de
dilución se calcula en función de los volúmenes configurados en los parámetros del ensayo y
no se puede editar. Consulte Dilución de las muestras (c‑series fotométrico), página 1673.

G5-6900R07 - 2020-04-27
Nombre de dilución Muestra un cuadro de texto que permite introducir el nombre

de la dilución del ensayo. Se puede configurar un máximo
de tres nombres de dilución. El nombre de la dilución puede
tener entre 1 y 10 caracteres.
Muestra Muestra un cuadro de texto que se utiliza para introducir

el volumen de muestra que se va aspirar en la copa o el
tubo de muestra para cada dilución del ensayo configurada.
Se puede configurar un valor entre 1.5 µL y 35 µL en
incrementos de 0.1 µL.
Muestra diluida Muestra un cuadro de texto que se utiliza para introducir el

volumen de muestra diluida que se va aspirar en la cubeta
para cada dilución del ensayo configurada. El volumen de
muestra diluida se aspira desde la cubeta utilizada para
realizar la dilución en el sistema y se dispensa en una cubeta
nueva. Se puede configurar un valor entre 1.5 µL y 15 µL en
incrementos de 0.1 µL, o este parámetro se puede dejar sin
definir.
Diluyente Muestra un cuadro de texto que se utiliza para introducir el

volumen de diluyente de la muestra que se va dispensar en la
cubeta para cada dilución del ensayo configurada. El frasco
R1 de un cartucho de reactivo vacío se llena con un diluyente
de muestra, el frasco tiene una etiqueta de código de barras
y el cartucho se carga en el carrusel de reactivos. Se puede
configurar un valor entre 20 µL y 345 µL en incrementos de
1 µL, o este parámetro se puede dejar sin definir.
Agua Muestra un cuadro de texto que se utiliza para introducir el

volumen de agua que se va dispensar en la cubeta para
cada dilución del ensayo configurada. Se puede configurar un
valor entre 25 µL y 300 µL en incrementos de 1 µL, o este
Factor de dilución Muestra el factor de dilución de muestras calculado por

reactivo.
Dilución Muestra una opción que se utiliza para configurar el protocolo

predeterminada de dilución utilizado de forma predeterminada para las
peticiones de muestras. Este parámetro se puede editar si
hay más de un nombre de dilución configurado.
Botones de función


G5-6900R07 - 2020-04-27

Nuevo reactivo Muestra la ventana flotante Nuevo reactivo para ensayos

Ver/Editar reactivo Muestra la ventana flotante Ver/Editar reactivo para ensayos

que utilizan reactivos definidos por el usuario configurados
anteriormente.
Descripción de los elementos de la ventana flotante Nuevo reactivo

(fotométrico c‑series, definido por el usuario)
En la ventana flotante Nuevo Reactivo, el usuario puede configurar los reactivos definidos por el
usuario.
Elementos
Nombre del reactivo Muestra un cuadro de texto que se utiliza para introducir el
nombre del reactivo definido por el usuario. El nombre del
reactivo tiene seis caracteres alfanuméricos.
Tipo de reactivo Muestra una lista desplegable que se utiliza para seleccionar
el tipo de reactivo:
• R1 (opción predeterminada)
• R1 y R2
• Diluyente de muestra
Alarma volumen bajo Muestra un cuadro de texto que se utiliza para introducir
la alarma de volumen bajo de los reactivos. Aparece una
notificación cuando el número de análisis de todos los

G5-6900R07 - 2020-04-27
cartuchos cargados en el sistema se encuentra por debajo

del valor definido. Se puede configurar un valor entre 0 y
999999.
NOTA: La alarma de volumen bajo del diluyente de muestra
se corresponde con el porcentaje del volumen restante de un
diluyente de muestra. El intervalo es de 0 % al 50 %.
Número de análisis Muestra un cuadro de texto que se utiliza para introducir el

número de análisis de cada cartucho del reactivo definido por
el usuario. Se puede configurar un valor entre 0 y 999999.
Si el número de análisis está determinado, se deben tener en
cuenta los siguientes valores:
• El volumen residual de los frascos R1 y R2
• Los volúmenes sobreaspirados de los tipos de
dispensación de reactivos utilizados por el ensayo
NOTA: Este parámetro no está disponible para un diluyente

de muestra.
Estabilidad en el Muestra un cuadro de texto que se utiliza para introducir la

sistema estabilidad en el sistema en horas. Se puede configurar un
de muestra.
Procesar Muestra las opciones siguientes:

calibraciones para
reactivos por Lote Las calibraciones se procesan sólo en
un cartucho de cada lote cargado en el
Cartucho Las calibraciones se procesan para

cada combinación de lote de reactivo
y cartucho cargada en el carrusel de
reactivos.

de muestra.
Botones de función



G5-6900R07 - 2020-04-27

momento.
Descripción de los elementos de la ventana flotante Ver/Editar

reactivo (c‑series fotométrico, definido por el usuario)
En la ventana flotante Ver/Editar reactivo, el usuario puede editar la configuración de los
reactivos definidos por el usuario.
Elementos
Nombre del reactivo Muestra el nombre del usuario definido por el usuario.
NOTA: Este parámetro no se puede editar.
Tipo de reactivo Muestra el tipo de reactivo.

NOTA: Este parámetro no se puede editar.
Alarma volumen bajo Muestra la alarma de volumen de reactivo bajo como el

número de análisis para un reactivo y el porcentaje de
volumen restante para un diluyente de muestra.
NOTA: En la ventana flotante no se puede editar el valor
de la alarma de volumen bajo. El valor se puede editar en
la pestaña Reactivos/Diluyentes de la pantalla Reactivos y
Suministros.
Número de análisis Muestra un cuadro de texto que se utiliza para editar el

número de análisis de cada cartucho del reactivo definido por
el usuario. Se puede configurar un valor entre 0 y 999999.
NOTA: Si el número de análisis se edita después de
crear cartuchos de reactivos, sólo reflejarán el nuevo valor
los cartuchos de reactivos creados después del cambio
realizado.
Estabilidad en el Muestra un cuadro de texto que se utiliza para editar la

sistema estabilidad en el sistema en horas. Se puede configurar un
NOTA: Si la estabilidad en el sistema se edita después
de crear cartuchos de reactivos, sólo reflejarán el nuevo
valor los cartuchos de reactivos creados después del cambio
realizado.

G5-6900R07 - 2020-04-27
Procesar Muestra la opción configurada:

calibraciones para
reactivos por Lote Las calibraciones se procesan sólo en
un cartucho de cada lote cargado en el
Cartucho Las calibraciones se procesan para

cada combinación de lote de reactivo
y cartucho cargada en el carrusel de
reactivos.
NOTA: Este parámetro no se puede editar en la ventana

flotante.
Botones de función



momento.
Descripción de los elementos de la pestaña Calibración en la

pantalla Parámetros del ensayo (c‑series fotométrico, definido por
el usuario)
La pestaña Calibración de la pantalla Parámetros del ensayo para un ensayo definido por
el usuario contiene los parámetros que definen el método de calibración, el conjunto de
calibradores, el intervalo de los calibradores, los volúmenes de las muestras de calibradores
y las verificaciones de validez de la calibración. El administrador del sistema puede editar todos
los parámetros. Si no se define un valor predeterminado, el parámetro está vacío por defecto.
Los parámetros Replicados y Muestra de la pestaña Calibración se señalizan en rosa y se
deben definir antes de poder guardar los parámetros de la pestaña Calibración y de acceder a
otras pestañas de parámetros de ensayo.

G5-6900R07 - 2020-04-27
Elementos

del ensayo.

del ensayo.

última vez.
Se definen el método de calibración y el intervalo de caducidad para la calibración completa. Si
es necesario, se definen el tipo de ajuste de la calibración y el intervalo.
Método de calibración Muestra una lista desplegable que se utiliza para seleccionar
el método de calibración:
• Absorbancia
• Factor
• Lineal (opción predeterminada)
• Logit-4
El método de calibración seleccionado determina los demás

parámetros que se muestran en la pestaña. Para obtener
más información sobre los tipos y los métodos de calibración,
consulte el capítulo de calibración en este manual.
Intervalo de Muestra un cuadro de texto que se utiliza para introducir el


G5-6900R07 - 2020-04-27

completa. Se puede configurar un valor entre 0 y 9999.
NOTA: Si se configura el valor 0, no se registra el intervalo
de la calibración.
Factor Muestra un cuadro de texto que se utiliza para introducir

el factor de calibración cuando el parámetro Método de
calibración es Factor. Se puede configurar un valor entre
0 y 9999999.
Tipo de petición Muestra una lista desplegable que se utiliza para seleccionar
predeterminado el tipo de calibración predeterminado con el fin de crear
peticiones de calibración para el ensayo:
• Completa
• Ajuste

selecciona la opción Ninguno en el parámetro Tipo de ajuste.
Usar factor de Muestra una lista desplegable que se utiliza para seleccionar
calibración de el ensayo de referencia para la información de calibración
utilizada en el cálculo de los resultados. Para configurar
este parámetro se utilizan ensayos c‑series fotométricos
configurados.
Método de calibración es Usar factor cal de blanco. El
ensayo de referencia seleccionado puede no utilizar el
método de calibración Usar factor cal de blanco.
Este parámetro se puede usar cuando dos ensayos utilizan
el mismo reactivo y tienen los mismos cocientes de volumen
de muestra y reactivo. Por ejemplo, una aplicación de orina
puede tener de referencia la aplicación de suero para los
datos de la calibración.
Tipo de ajuste Muestra una lista desplegable que se utiliza para seleccionar
el tipo de calibración de ajuste realizada para el ensayo:
• Ninguno (opción predeterminada)
• Blanco
• 1 punto
• 2 puntos
Para obtener más información sobre los tipos de ajuste,

consulte el capítulo de calibración en este manual.
Método de calibración es Lineal, Polinómica a tramos o
Logit-4. Si el parámetro Tipo de ajuste es 1 punto o 2 puntos,
se debe definir el parámetro Nivel ajuste.

G5-6900R07 - 2020-04-27
Este parámetro se puede utilizar como una alternativa a

la reducción del intervalo de calibración completa cuando
las variaciones diarias en la absorbancia generan valores
de control de calidad que superan la imprecisión total
aceptable para un ensayo. Un ejemplo consiste en realizar
una calibración de ajuste cuando se cargan cartuchos de
reactivos nuevos en el sistema.
Intervalo de ajuste Muestra un cuadro de texto que se utiliza para introducir el

tiempo en horas durante el que la calibración de ajuste es
válida después de completar una calibración de ajuste. Se
calibración de ajuste.
Nivel de ajuste Muestra una lista desplegable que se utiliza para seleccionar
un nivel de calibrador configurado para el conjunto de
calibradores (Cal 1 a Cal 6) para usarlo en los tipos de
calibración de ajuste de 1 punto y de 2 puntos.
selecciona la opción Ninguno o Blanco en el parámetro Tipo
de ajuste o cuando en el parámetro Método de calibración
se selecciona Absorbancia, Factor o Usar factor cal de
blanco.
Área de Calibradores
Se definen el conjunto de calibradores, los replicados y los parámetros para los volúmenes
de dispensación de los calibradores. Para minimizar el número de calibradores cargados en el
sistema, un nivel de calibrador se puede diluir para crear otros niveles de calibradores.
NOTA: Todas las diluciones de los calibradores y las muestras se comparan con los volúmenes
definidos para el nivel del calibrador más alto, con el fin de determinar el factor de dilución. Si
el volumen de muestra del calibrador más alto no es igual que el volumen de muestra estándar,
los valores de concentración en la pantalla Detalles de estado de calibración no reflejarán el
factor de dilución. Sin embargo, debido a que se genera internamente un factor de dilución
específico del ensayo, los resultados de la muestra se calculan con exactitud.
Conjunto de Muestra una lista desplegable que se utiliza para seleccionar

calibradores el nombre del conjunto de calibradores. Las opciones
disponibles son Ninguno (predeterminada) y los nombres
de los conjuntos de calibradores c‑series configurados. Si
el parámetro Método de calibración es Factor, se debe
seleccionar la opción Ninguno. En la ventana flotante Nuevo
conjunto calibradores se pueden configurar nuevos conjuntos
de calibradores definidos por el usuario.

G5-6900R07 - 2020-04-27

parámetro del Método de calibración es Absorbancia o Usar
factor cal de blanco.

número de replicados que se va a procesar para el blanco y
para cada nivel de calibrador configurado para la calibración
del ensayo. Se puede configurar un valor entre 1 y 3.
Para calcular la calibración de un ensayo definido por el
usuario, sólo se necesita un replicado válido del calibrador
para cada nivel del calibrador. El valor de absorbancia
utilizado para calcular la calibración se basa en el número
de replicados válidos:
• Para un replicado válido, se utiliza un valor de
absorbancia.
• Para dos replicados válidos, se utiliza la media de los
valores de absorbancia.
• Para tres replicados válidos, se excluyen los valores de
absorbancia máximo y mínimo, y se utiliza el valor de
absorbancia mediano restante.
Nivel del calibrador Muestra el nombre del blanco y un máximo de seis niveles de
calibradores utilizados como puntos en la calibración:
Blanco Este parámetro se puede configurar

como Agua (opción predeterminada)
o como uno de los niveles de
los calibradores del conjunto de
calibradores configurados.
El nivel de Blanco se considera como
un blanco de reactivo para el ensayo
porque la medición de la absorbancia
se realiza sólo con agua (o el
calibrador de blanco) y el reactivo en
la cubeta. Para ensayos enzimáticos
o cinéticos, el blanco también puede
considerarse como un blanco cinético.
NOTA: Si el parámetro Conjunto de
calibradores es Ninguno, la única
opción disponible para el parámetro
Blanco es Agua. El agua para el
blanco la dispensa la sonda de
muestras. Por lo tanto, no es necesario
cargar manualmente una muestra de
agua.

G5-6900R07 - 2020-04-27
Cal 1 a Cal 6 Estos parámetros se pueden configurar

como Agua o como uno de los niveles
de los calibradores del conjunto de
calibradores configurados.

parámetro del Método de calibración es Absorbancia o Usar
Muestra Indica el volumen de muestra dispensado en la cubeta para el

blanco y para cada nivel de calibrador configurado. Se puede
configurar un valor entre 1.5 µL y 35 µL, o este parámetro se
Muestra diluida Indica el volumen de la muestra diluida para el blanco y

para el calibrador. Se puede configurar un valor entre 1.5 µL
y 35 µL, o este parámetro se puede dejar sin definir.
Diluyente Indica el volumen de diluyente para el blanco y para cada

nivel de calibrador configurado. El volumen de diluyente se
dispensa en la cubeta para la dilución durante la calibración
si se define un protocolo de dilución para el calibrador. Se
puede configurar un valor entre 20 µL y 345 µL, o este
NOTA: La suma del volumen de diluyente y el volumen de
agua debe ser superior o igual a 45 µL.
Agua Indica el volumen de agua utilizado para diluir un diluyente

concentrado para el blanco y para cada nivel de calibrador
configurado. El volumen de agua se dispensa con el diluyente
aspirado en la cubeta para la dilución durante la calibración
si se define un protocolo de dilución para el calibrador. Se
puede configurar un valor entre 25 µL y 345 µL, o este
NOTA: La suma del volumen de diluyente y el volumen de
agua debe ser superior o igual a 45 µL.

Se definen las verificaciones de validez de la calibración y los valores de absorbancia del
calibrador medidos.
Intervalo de Muestra cuadros de texto que se utilizan para introducir los

absorbancia del límites inferior y superior que definen un valor de absorbancia
blanco de blanco aceptable medido durante la calibración:

G5-6900R07 - 2020-04-27



realiza. Si este parámetro se define y algún replicado del
blanco supera el intervalo configurado, la calibración falla.
Amplitud Muestra una lista desplegable que se utiliza para seleccionar

el nivel del calibrador utilizado como el límite superior de la
amplitud de la calibración que se evalúa en la verificación
del Intervalo de amplitud de la absorbancia. Este parámetro
se puede configurar como uno de los niveles de calibradores
definidos para el ensayo o se puede dejar sin definir.
calibración.
Intervalo de amplitud Muestra cuadros de texto que se utilizan para introducir

de la absorbancia los límites inferior y superior que definen una diferencia
de absorbancia absoluta aceptable entre el calibrador de
blanco y el nivel del calibrador configurado para el parámetro
Amplitud:


NOTA: Si este parámetro no se define, la verificación no

se realiza. Para realizar la verificación, se deben definir los
dos límites. Si la diferencia de la amplitud de la absorbancia
supera los límites configurados en el parámetro Intervalo
amplitud absorbancia, la calibración falla.
Factor de calibración Muestra un cuadro de texto que se utiliza para introducir el

esperado valor esperado para el factor de calibración (1/pendiente)
cuando se calcula la calibración. Se puede configurar un
valor entre -999999.99 y 9999999.99.

G5-6900R07 - 2020-04-27
NOTA: Este parámetro sólo está disponible si para el

parámetro Método de calibración se selecciona la opción
Lineal o Polinómica a tramos. Para ensayos que utilizan un
método de calibración lineal, se evalúan todos los segmentos
de la curva de calibración. Para ensayos que utilizan un
método de calibración polinómica a tramos, sólo se evalúa
el primer segmento de la curva de calibración.
Consulte Calcular un factor de calibración (c‑series
Tolerancia de factor Muestra un cuadro de texto que se utiliza para introducir

de calibración el porcentaje de tolerancia del factor de calibración que
esperado (%) se espera cuando se calcula la calibración. Este parámetro
se utiliza con el parámetro Factor de calibración esperado
para determinar un intervalo aceptable para el factor de
calibración. Se puede configurar un valor entre 1 y 99, o este
el primer segmento de la curva de calibración.
Consulte Calcular un factor de calibración (c‑series
Ajuste máximo de Muestra un cuadro de texto que permite introducir el

curva parámetro para el ajuste máximo de la curva. Este parámetro
especifica el límite máximo de la suma de los valores
absolutos de la diferencia entre la absorbancia aproximada
de la calibración calculada y la absorbancia medida. Se
puede configurar un valor entre 0.0001 y 9.9999, o este
NOTA: Este parámetro sólo está disponible si se selecciona
la opción Logit-4 en el parámetro Método de calibración.
Consulte Ajuste máximo de la curva (c‑series fotométrico),
página 1666.

G5-6900R07 - 2020-04-27
Botones de función


Nuevo conjunto de Muestra la ventana flotante Nuevo conjunto de calibradores

calibradores para ensayos definidos por el usuario.
Descripción de los elementos de la ventana flotante Nuevo conjunto

de calibradores (c‑series fotométrico, definidos por el usuario)
En la ventana flotante Nuevo conjunto de calibradores, el administrador del sistema puede
configurar ajustes de calibradores definidos por el usuario.
Elementos
Nombre del conjunto Muestra un cuadro de texto que se utiliza para introducir
de calibradores el nombre de un conjunto de calibradores. El nombre del
conjunto de calibradores puede tener entre 1 y 10 caracteres.
Niveles del conjunto Muestra una lista desplegable que se utiliza para seleccionar
de calibradores el número de niveles. Se puede configurar un valor entre 1
(opción predeterminada) y 6.
Botones de función


G5-6900R07 - 2020-04-27


momento.
Descripción de los elementos de la pestaña Resultados en la pantalla

Parámetros del ensayo (c‑series fotométrico, definido por el usuario)
En la pestaña Resultados de la pantalla Parámetros del ensayo, el administrador del sistema
puede editar los ajustes de los resultados y la interpretación.
Elementos

del ensayo.

del ensayo.

última vez.

G5-6900R07 - 2020-04-27
Unidades de Muestra un cuadro de texto que permite introducir un nombre

resultados de unidad. El nombre de la unidad puede tener entre 0 y 8
caracteres.
Decimales Muestra una lista desplegable que se utiliza para seleccionar

el número de decimales que se van a mostrar para los
resultados de los análisis. Se pueden configurar de cero a
cuatro decimales.
Unidades UCUM Muestra un cuadro de texto que se utiliza para introducir las
unidades UCUM para los resultados. La unidad de resultados
UCUM puede tener entre 0 y 20 caracteres. UCUM es
un sistema de códigos que representa las unidades de
medida utilizadas actualmente en la ciencia, la ingeniería y
el mundo empresarial internacionales. El host puede utilizar
las unidades UCUM.
Factor de correlación Muestra un cuadro de texto que se utiliza para introducir un

factor para ensayos c‑series en caso de que sea necesario
calcular los resultados para adaptarlos a otro sistema. Se
puede configurar un valor entre 0 y 99999.9999. El valor
predeterminado es 1.0000.
Se debe realizar un estudio comparativo de métodos para
determinar el factor de correlación y la intersección. Para
obtener más información, consulte el apéndice para la
verificación de las especificaciones de los ensayos.

dilución aplicado correlación) + Ordenada en el origen

factor dilución manual correlación) + Ordenada en el origen]
o automático aplicado x Factor de dilución
Intersección Muestra un cuadro de texto que se utiliza para introducir una

ordenada en el origen para ensayos c‑series, en caso de
que sea necesario calcular los resultados para adaptarlos a
otro sistema. Se puede configurar un valor entre -9999.9999 y
99999.9999. El valor predeterminado es 0.0000.
Se debe realizar un estudio comparativo de métodos para
determinar el factor de correlación y la intersección. Para
obtener más información, consulte el apéndice para la
verificación de las especificaciones de los ensayos.

G5-6900R07 - 2020-04-27


dilución aplicado correlación) + Ordenada en el origen

factor dilución manual correlación) + Ordenada en el origen]
o automático aplicado x Factor de dilución
Área de Resultados
El intervalo de linealidad y los intervalos normal y extremo para el sexo y la edad se pueden
configurar y se muestra la configuración actual.
Límite bajo de Muestra un cuadro de texto que se utiliza para introducir el

linealidad valor del límite bajo del intervalo analítico.
NOTA: El sistema ajusta el valor de linealidad configurado
mediante el factor de dilución de muestras. Si el ensayo tiene
un factor de dilución de muestras estándar distinto a 1.00, se
debe editar el valor de la linealidad para incluir el factor de
dilución de las muestras.
Límite alto de Muestra un cuadro de texto que se utiliza para introducir el

linealidad valor del límite alto del intervalo analítico.
NOTA: El sistema ajusta el valor de linealidad configurado
mediante el factor de dilución de muestras. Si el ensayo tiene
un factor de dilución de muestras estándar distinto a 1.00, se
debe editar el valor de la linealidad para incluir el factor de
dilución de las muestras.
Sexo Indica el sexo para las alertas de resultados configuradas.

Las alertas de resultados se evalúan en función de los datos
de muestras configurados en la ventana flotante Detalles del
paciente. Las opciones disponibles son:
• Hombre
• Mujer
• Ambos
NOTA: Este intervalo se puede utilizar con cualquier
opción de sexo (hombre, mujer y desconocido).
Edad (unidad) Muestra la unidad de la edad para el intervalo de edad

configurado. Las opciones disponibles son:
• Días

G5-6900R07 - 2020-04-27
• Meses
• Años
Intervalo de edad Indica el intervalo de edad para las alertas de resultados

configuradas. Las opciones disponibles son:
• 0 - 365 (días)
• 0 - 24 (meses)
• 0 - 130 (años)
Intervalo normal Muestra el intervalo normal para el sexo y el intervalo de

edad configurados.
Intervalo extremo Muestra el intervalo extremo para el sexo y el intervalo de

edad configurados.
NOTA: Los resultados del ensayo se evalúan respecto a los intervalos configurados en el orden
en el que se muestran. Para garantizar que se evalúen primero los intervalos para el sexo y la
edad, estos intervalos se deben configurar primero.
Área de Interpretación
Los ajustes para la interpretación de resultados se pueden configurar y se muestra la
configuración actual.
Nombre Muestra una lista desplegable que se utiliza para seleccionar

el nombre de la interpretación:
• Nonreactive (no reactivo)
• Reactive (reactivo)
• Greyzone (zona gris)
• GZ-Reactive (reactivo en zona gris)
• GZ-Nonreactive (no reactivo en zona gris)
• High Reactive (reactivo alto)
• Normal
• Abnormal (anormal)
• Positive (positivo)
• Negative (negativo)
• Intermediate (intermedio)
• 1+
• 2+
• 3+

G5-6900R07 - 2020-04-27
• 4+
• <UserDefined> (Definido por el usuario. Se puede
configurar texto personalizado.)
• <NotDefined> (Si definir. No se proporciona ninguna
interpretación.)
• <Blank> (En blanco. Se puede configurar un intervalo sin
texto de interpretación.)
NOTA: Los ajustes de la interpretación se deben configurar

empezando por la primera fila. No se pueden saltar las filas y
el cuadro de texto del Nombre no puede quedar vacío. Para
configurar un intervalo sin texto de interpretación, se debe
seleccionar <En blanco>.
Intervalo Muestra un cuadro de texto que permite introducir el intervalo

para la interpretación.
Revisión requerida Muestra una casilla que se utiliza para seleccionar los
resultados que se mantienen hasta que se revisan y se
validan manualmente.
NOTA: Los resultados se mantienen si se configuró la
Botones de función

Añadir resultado Permite acceder a la ventana flotante Añadir resultado, que

se utiliza para configurar un intervalo nuevo de resultados.

Editar resultado Permite acceder a la ventana flotante Editar resultado, que se

utiliza para editar los intervalos de resultados configurados.
Eliminar resultado Muestra un mensaje que requiere confirmación para eliminar

el intervalo de resultados seleccionado.

G5-6900R07 - 2020-04-27
página 282
Descripción de los elementos de la pestaña LavadoSmart en la

pantalla Parámetros del ensayo (c‑series)
La pestaña LavadoSmart de la pantalla Parámetros del ensayo muestra los protocolos de
LavadoSmart configurados. En esta pestaña el usuario puede configurar otros lavados Smart
para las sondas de reactivos, las sondas de muestras y las cubetas y puede editar los lavados
Smart definidos por los usuarios. Estos lavados reducen la interferencia entre ensayos (muestra
residual). La presencia de muestra residual puede observarse entre aspiraciones sucesivas de
la sonda de muestras o cuando el reactivo de un ensayo interferente se dispensa antes que el
reactivo de un ensayo afectado. Siempre que sea posible, el sistema intenta evitar los lavados
modificando la secuencia de procesamiento de los análisis solicitados para cada muestra.
NOTA: Los ajustes del área Información de LavadoSmart y del área Definir LavadoSmart son
editables para los ensayos definidos por los usuarios. En el área Información de LavadoSmart,
los protocolos de LavadoSmart configurados y la línea virtual designada no se pueden modificar
para los ensayos no definidos por los usuarios. Los lavados Smart adicionales se muestran en
el orden en el que se configuraron.
Elementos

del ensayo.


G5-6900R07 - 2020-04-27


resultados ensayo.

vez.
Área de Información de LavadoSmart
Línea virtual Muestra una lista desplegable que se utiliza para seleccionar
la configuración de las cubetas para el procesamiento
de los ensayos. Los ensayos que interfieren entre sí se
pueden asignar a líneas virtuales separadas para evitar la
interferencia. Las opciones disponibles son:
Línea A Para el procesamiento de los ensayos

sólo se utilizan las cubetas de la línea
A. La línea A se designa como la
línea "impar," pero no está compuesta
exclusivamente por números impares
de cubetas. Una fórmula de software
interna asigna los números de cubetas
a la línea A.
Línea B Para el procesamiento de los ensayos

B. La línea B se designa como la
línea "par," pero no está compuesta
exclusivamente por números pares de
cubetas. Una fórmula de software
interna asigna los números de cubetas
a la línea B.
Ambos Para el procesamiento de los ensayos

se utilizan las cubetas tanto de la
Línea A como de la Línea B. (Opción
predeterminada)
Componente Muestra el componente de hardware utilizado para el

LavadoSmart configurado. Se pueden mostrar los siguientes
componentes:
• Sonda de reactivos R1

G5-6900R07 - 2020-04-27
• Cubeta
• Sonda de muestras
Reactivo/Ensayo Indica el nombre del reactivo interferente.

Componente es Sonda de muestras.
Solución de lavado Muestra la solución de lavado utilizada para el LavadoSmart

configurado. Se pueden mostrar las siguientes soluciones de
lavado:
• Detergente A
• Detergente B
• Solución de lavado ácida para sondas
• Agua
Volumen Indica el volumen de la solución de lavado utilizada para el

LavadoSmart configurado.
Replicados Muestra el número de replicados para el LavadoSmart

configurado para el componente Sonda de reactivos R1 o
Sonda de reactivos R2.
Área Definir LavadoSmart
Componente Muestra las siguientes opciones de componentes de

hardware para la configuración del LavadoSmart:
Sonda de reactivos R1 Si un ensayo interferente precede a un

ensayo afectado, la sonda de reactivos
R1 aspira el volumen necesario de
solución de lavado para limpiar la
sonda entre los reactivos y dispensa
la solución de lavado en una cubeta
vacía para limpiar el mezclador 1. Para
este LavadoSmart se utiliza una cubeta
extra.
Sonda de reactivos R2 Si un ensayo interferente precede a un

ensayo afectado, la sonda de reactivos
R2 aspira el volumen necesario de
solución de lavado para limpiar la
sonda entre los reactivos y dispensa

G5-6900R07 - 2020-04-27
la solución de lavado en una cubeta

vacía para limpiar el mezclador 2. Para
este LavadoSmart se utiliza una cubeta
extra.
Cubeta Si un ensayo interferente se ha

medido en una cubeta durante uno de
los últimos tres usos de la cubeta,
se añade solución de lavado a la
cubeta para realizar el LavadoSmart.
El sistema evalúa las cubetas hasta
identificar una cubeta aceptable y
luego dispensa la muestra.
Sonda de muestras Todos los lavados Smart definidos

por los usuarios para una sonda de
muestras, lavan la sonda de muestras
con solución de lavado antes de la
aspiración de la muestra. Por cada
lavado que se realiza, se retrasa el
procesamiento un ciclo.
Reactivo interferente Muestra una lista que se utiliza para seleccionar uno o todos
los reactivos interferentes. Se puede seleccionar una de las
siguientes opciones de componentes de hardware para los
reactivos interferentes:
Sonda de reactivos R1 Muestra una lista de todos los reactivos

c‑series y diluyentes de muestras
configurados, y la opción Todos.
Sonda de reactivos R2 Muestra una lista de todos los reactivos

c‑series configurados y la opción
Todos.
Cubeta Muestra una lista de todos los reactivos

c‑series configurados.
Sonda de muestras Este parámetro no se aplica para

la opción del componente Sonda de
muestras.
NOTA: Cuando se selecciona la opción Todos, la sonda de

reactivos se lava independientemente del ensayo que se haya
procesado antes. Esta opción no se utiliza para realizar un
lavado entre dispensaciones consecutivas del mismo reactivo.
Para realizar un lavado entre aspiraciones del mismo reactivo,
se debe configurar un LavadoSmart aparte de la sonda de
reactivos para el reactivo en cuestión. El LavadoSmart con la
opción Todos se debe configurar el último.

G5-6900R07 - 2020-04-27
Solución de lavado Muestra una lista desplegable que se utiliza para seleccionar
una de las siguientes soluciones de lavado para el
LavadoSmart:
• Detergente A (opción predeterminada)
• Detergente B
NOTA: El Detergente B no está disponible para la opción
Sonda de muestras.
• Agua
NOTA: El agua no está disponible para la opción del
componente Cubeta.
Volumen de lavado Muestra un cuadro de texto que permite introducir el volumen

de la solución de lavado utilizada para el LavadoSmart.
Se puede seleccionar una de las siguientes opciones de
componentes de hardware para el volumen de lavado:
Sonda de reactivos 1 Se pueden configurar valores entre

45 µL y 345 µL (valor predeterminado).
Sonda de reactivos 2 Se pueden configurar valores entre

20 µL y 345 µL (valor predeterminado).
Cubeta Se muestra un valor de 345 µL.
NOTA: Este parámetro no está disponible para la opción

Sonda de muestras.
Replicados Muestra una lista desplegable que se utiliza para seleccionar

el número de veces que se realiza el LavadoSmart. Se
pueden configurar valores del 1 (opción predeterminada) al
5.
NOTA: Este parámetro sólo está disponible para las opciones
de componentes Sonda de reactivos R1 y Sonda de
reactivos R2.
Botones de función



G5-6900R07 - 2020-04-27
Añadir LavadoSmart Permite añadir el LavadoSmart al área de Información de

LavadoSmart.
Eliminar LavadoSmart Permite eliminar el LavadoSmart definido por el usuario del

área Información de LavadoSmart.
Corrección de color (c‑series fotométrico)

Si se ha configurado el parámetro Intervalo de absorbancia, el parámetro de la corrección de
color ajusta los límites superior e inferior del intervalo de absorbancia para corregir la presencia
de color en la muestra. Las alertas o los códigos de mensajes generados utilizan el intervalo de
absorbancia ajustado y reflejan la concentración del analito en lugar del color de la muestra. El
intervalo ajustado también determina si se utilizan los datos del tiempo de lectura flex para el
cálculo de los resultados.
Para realizar el ajuste, el sistema mide la absorbancia de la muestra en la longitud de onda
primaria para cada punto de lectura fotométrica durante el tiempo de lectura de corrección de
color configurado. Se resta el blanco del reactivo al valor de absorbancia de la muestra, que se
determina mediante el cálculo de los datos, para determinar la absorbancia como un resultado
de color de la muestra. Se utiliza la siguiente fórmula:
AColor = AS - ARB
Donde:
AColor Absorbancia como un resultado de color de la muestra
AS Absorbancia de la muestra durante el tiempo de lectura de

corrección de color
ARB Absorbancia del blanco de reactivo. El valor del blanco del

reactivo se obtiene durante la calibración del ensayo.
Si el tiempo de lectura de corrección de color empieza antes de añadir el segundo reactivo, el

sistema corrige la absorbancia medida durante el tiempo de lectura de corrección de color para
el volumen de muestra y de reactivo. La fórmula siguiente incluye la corrección del volumen:
AColor = (AS - ARB) x (A ÷ B)
Donde:

G5-6900R07 - 2020-04-27
A Volumen de la muestra + Volumen del reactivo 1 + Volumen

de agua para el reactivo 1
B Volumen de la muestra + Volumen del reactivo 1 + Volumen

de agua para el reactivo 1 + Volumen del reactivo 2 +
Volumen de agua para el reactivo 2
NOTA: Si el volumen de la muestra diluida no es cero, este volumen se utiliza en la corrección

del volumen en lugar del volumen de la muestra.
La verificación de la corrección de color no se realiza en los casos siguientes:
• Si no se ha definido el parámetro del tiempo de lectura de Corrección de color
• Si no se ha definido el parámetro Intervalo de absorbancia
• Si la muestra forma parte de una calibración
• Si el cambio de absorbancia de corrección de color es negativo
En las gráficas siguientes se muestran ejemplos de una muestra normal y una muestra lipémica
con ajuste para la corrección de color.
Figura 173: Muestra normal (c‑series fotométrico)
Donde:
Abs Absorbancia
S Dispensación de muestra
R1 Primera dispensación del reactivo

G5-6900R07 - 2020-04-27
R2 Segunda dispensación del reactivo
C Tiempo de lectura de corrección color
AbU Límite superior del intervalo de absorbancia
AbU' Límite superior del intervalo de absorbancia ajustado
Rblk Blanco del reactivo
N Muestra normal
Figura 174: Muestra lipémica (c‑series fotométrico)
Donde:
Abs Absorbancia
C Tiempo de lectura de corrección color

G5-6900R07 - 2020-04-27
AbU' Límite superior del intervalo de absorbancia ajustado
Rblk Blanco del reactivo
L Muestra lipémica
Tipos de dispensación (c‑series)

Los siguientes perfiles de pipeteo de reactivos están disponibles para aspirar y dispensar
reactivos. Las diferencias de velocidad de la jeringa que se indican en la tabla siguiente se
refieren a la dispensación de Tipo 1, que es el tipo de dispensación predeterminado.
NOTA: El tipo de dispensación 5 sólo está disponible para los reactivos R2. El tipo 6 sólo está
disponible para los reactivos R1. Los diluyentes de muestras utilizan las opciones del perfil de
pipeteo de R1.
Tabla 57: Tipos de dispensación (c‑series)
Tipo Volumen Velocidad de la jeringa Volumen Corrección del

(µL) sobreaspirado volumen
1 (valor • 20 a 100 Normal Normal Sí
preprogramado) • 101 a 270 (8 % + 6 µL)
• 271 a 345
2 • 20 a 100 Normal Reducido Sí
• 101 a 270 (4 % + 3 µL)
• 271 a 345
5 (sólo R2) • 20 a 100 • Normal Normal Sí
• 101 a 180 • Más rápido (126 % de lo (8 % + 6 µL)
• 181 a 345 normal)
• Normal
6 (sólo R1) • 20 a 100 • Normal Normal Sí
• 101 a 180 • Más lento (59 % de lo (8 % + 6 µL)
• 181 a 345 normal)
• Normal
Se puede utilizar la siguiente información para determinar qué tipo de dispensación utilizar.
Tipo Finalidad de uso Notas
1 Finalidad general No recomendado para reactivos espesos o con
espuma

G5-6900R07 - 2020-04-27
Tipo Finalidad de uso Notas

2 Residuos de reactivos mínimos No recomendado para reactivos espesos o con
espuma
5 Reactivos espesos o con espuma No disponible para reactivos R1 o diluyentes
6 Reactivos espesos o con espuma No disponible para reactivos R2
Método FlexRate e intervalo de absorbancia (c‑series fotométrico)
Método FlexRate
El método FlexRate se utiliza para determinar la concentración de muestras con una elevada
actividad o una concentración alta para un ensayo cinético que supera el intervalo lineal.
El tiempo de lectura flex tiene lugar antes del tiempo de lectura principal y se puede utilizar
cuando hay suficiente sustrato y la cinética de la reacción es lineal. El parámetro Tiempo de
lectura Flex sólo está disponible para ensayos que tienen el parámetro Modo de reacción
configurado como Cinética ascendente o Cinética descendente. El tiempo de lectura flex
se utiliza cuando una de los dos primeras lecturas del tiempo de lectura principal supera
el intervalo de absorbancia. Los resultados que se calculan utilizando datos de absorbancia
obtenidos a partir del tiempo de lectura flex se identifican con una alerta de resultado FLEX.
Figura 175: Ejemplo del método FlexRate (c‑series fotométrico)
Donde:

G5-6900R07 - 2020-04-27
Abs Absorbancia
F Tiempo de lectura Flex
AbL Límite inferior del intervalo de absorbancia
N Muestra normal
H Muestra con concentración alta
NOTA: Si se configura el parámetro Tiempo de lectura Flex, entonces se debe configurar

también el parámetro Intervalo de absorbancia.
Intervalo de absorbancia
El parámetro Intervalo de absorbancia define los límites inferior y superior de absorbancia de

los puntos de lectura fotométricos de un ensayo. Si se configura este parámetro, el sistema
evalúa los valores de absorbancia en la longitud de onda primaria respecto al intervalo definido.
Si no se configura este parámetro, el sistema evalúa los valores de absorbancia de cada punto
de lectura fotométrica en la longitud de onda primaria respecto a un intervalo interno de -0.1 a
3.0 unidades de absorbancia.
Si los valores de absorbancia superan el límite superior o el límite inferior, los datos no se
utilizan para el cálculo de los resultados. Se genera el siguiente código de mensaje para
todos los tipos de modo de reacción fotométrica: 1039 No se pudo calcular el resultado. La
absorbancia ha excedido los límites ópticos.
El intervalo de absorbancia se evalúa durante los siguientes tiempos de lectura (si éstos se han
configurado):
• Tiempo de lectura del blanco
• Tiempo de lectura de corrección color
• Tiempo de lectura Flex
• Tiempo de lectura principal
• Tiempo de lectura de verificación de reacción
El intervalo de absorbancia ayuda a detectar un rendimiento inesperado del ensayo y determina

si se utilizan los datos de absorbancia del tiempo de lectura flex para el cálculo de los
resultados.

G5-6900R07 - 2020-04-27
Si el valor de absorbancia de los puntos de lecturas fotométricas durante el tiempo de lectura

principal supera los límites de absorbancia, no se utilizan los datos para el cálculo de los
resultados. Si el número de puntos de datos de absorbancia aceptables durante el tiempo de
lectura principal no es suficiente y se ha definido el tiempo de lectura flex, se utilizan los datos
del tiempo de lectura flex para el cálculo de los resultados si estos datos se encuentran dentro
del intervalo de absorbancia. Si no se ha definido el tiempo de lectura flex o si el número de
puntos de datos de absorbancia aceptables durante el tiempo de lectura flex no son suficientes,
el resultado pasa a ser una excepción.
NOTA: Si algunos datos del tiempo de lectura principal o flex se encuentran fuera del intervalo
de absorbancia, pero el intervalo de absorbancia tiene datos suficientes para calcular un
resultado, el sistema genera el resultado. La alerta A#1 o A#2 se aplica al resultado para
indicar que sólo se han utilizado los datos de uno o dos puntos de lecturas fotométricas.
Debido a que el resultado de un ensayo cinético requiere datos procedentes de al menos
dos puntos de lecturas fotométricas, la alerta A#1 no se aplica a los resultados calculados
utilizando el tiempo de lectura flex. Si los datos de un único punto o ningún punto de lectura se
encuentran dentro de los límites de absorbancia para una reacción cinética, el resultado pasa a
ser una excepción.
Figura 176: Ejemplo del intervalo de absorbancia (c‑series fotométrico)
Donde:
Abs Absorbancia

G5-6900R07 - 2020-04-27
F Tiempo de lectura Flex
AbL Límite inferior del intervalo de absorbancia
U Resultado de reacción inesperado
N Muestra normal
H Muestra con concentración alta
Alertas de linealidad (c‑series)

En la aplicación de alertas de linealidad influye el método de cálculo de datos del ensayo.
Los ensayos con métodos de calibración lineal se evalúan utilizando las alertas de linealidad
configuradas. Los ensayos con métodos de calibración no lineal, polinómica a tramos y logit-4,
utilizan una alerta de extrapolación adicional. La alerta de extrapolación es un límite interno que
no se puede visualizar. La alerta se aplica a muestras con valores de absorbancia que superan
la absorbancia del calibrador más alto.
Alertas de linealidad para el método lineal de cálculo de datos
A continuación se describe la evaluación de la linealidad realizada para ensayos que utilizan el

método lineal de cálculo de datos:
1. El valor de la absorbancia de la muestra se utiliza para calcular un valor de concentración.
2. La concentración se corrige con el factor de correlación y la ordenada en el origen
(intersección) configurados.
3. La concentración se corrige con el factor de dilución de la muestra. Este valor es la
concentración de la muestra ajustada.
4. El valor de linealidad configurado se ajusta con el factor de dilución de la muestra. Este
valor es el valor de linealidad ajustado.
5. Se realiza una verificación de la linealidad para determinar si la concentración ajustada de
la muestra es superior al valor ajustado de la linealidad:
a. Si la concentración ajustada de la muestra es inferior al valor ajustado de la linealidad,
la alerta de linealidad no se genera y se comunica la concentración ajustada de la
muestra.
b. Si la concentración ajustada de la muestra es superior al valor ajustado de la
linealidad, se genera la alerta de linealidad y refleja el valor de linealidad ajustado.

G5-6900R07 - 2020-04-27
Tabla 58: Método de calibración lineal
Factor de dilución de la muestra 2

Límite de linealidad 500
Concentración calculada 485
Factor de correlación 1.10
Intersección 0
Concentración ajustada = [(Concentración calculada x Factor de correlación) + Intersección] x Factor de

dilución de la muestra
1 067 = [(485 x 1.10) + 0] x 2
Valor de linealidad ajustado = Valor de linealidad introducido x Factor de dilución de la muestra
1 000 = 500 x 2
La concentración ajustada supera el valor ajustado de la linealidad. Por lo tanto, el resultado de

la muestra se comunica como superior a la linealidad ajustada (> 1 000).
Alertas de linealidad para los métodos de cálculo de datos polinómico a tramos y logit-4
A continuación se describe la evaluación de la linealidad realizada para ensayos que utilizan el

método de cálculo de datos polinómico a tramos o logit-4:
1. La absorbancia de la muestra se evalúa respecto a la absorbancia del calibrador más alto,
el límite de extrapolación:
a. Si la absorbancia de la muestra es inferior al límite de extrapolación, la muestra se
evalúa según las alertas de linealidad para ensayos que utilizan el método lineal de
cálculo de datos.
b. Si la absorbancia de la muestra es superior al límite de extrapolación, las alertas se
aplican según se describe en los pasos 2, página 1663, a 5, página 1663.
2. Para generar un valor de concentración se utiliza la absorbancia del calibrador más alto.
3. El valor de la concentración se ajusta con el factor de correlación y la ordenada en el
origen (intersección) configurados.
4. La concentración se ajusta con el factor de dilución de la muestra. Este valor es el valor de
la concentración ajustado.
5. La alerta de extrapolación se genera utilizando el signo "mayor que" (>) y refleja el valor
ajustado de la concentración.
Tabla 59: Método de calibración no lineal y absorbancia de la muestra que supera la

absorbancia del calibrador más alto
Factor de dilución de la muestra 1

Límite de linealidad 500
Concentración calculada 500
Factor de correlación 0.91
Intersección 0

G5-6900R07 - 2020-04-27
Concentración ajustada = [(Concentración calculada x Factor de correlación) + Ordenada en el origen] x

Factor de dilución de la muestra
455 = [(500 x 0.91) + 0] x 1
La alerta de extrapolación refleja la concentración ajustada. Por lo tanto, el resultado de la

muestra se comunica como > 455.
página 277
Editar la configuración general de los parámetros del ensayo (c‑series fotométrico), página 289
Dilución de las muestras (c‑series fotométrico), página 1673
Variación de absorbancia máxima (c‑series fotométrico)

El parámetro de la variación de absorbancia máxima (Variación abs máxima) se utiliza para
evaluar la variación de absorbancia dentro del tiempo de lectura principal. Este parámetro sólo
está disponible si el parámetro Modo de reacción se configura como Punto final ascendente o
Punto final descendente.
Para realizar la verificación de la variación de absorbancia máxima, el software del sistema
resta el valor de absorbancia mínima al valor de absorbancia máxima durante el tiempo de
lectura principal.
Si las lecturas de absorbancia varían más del límite definido, el resultado pasa a ser una
excepción y no se comunica.
NOTA: La verificación de la variación de absorbancia máxima no se realiza en los casos
siguientes:
• Si no se ha definido el parámetro Variación abs máxima
• Si el número de puntos de lecturas fotométricas válidas en el tiempo de lectura es inferior a
dos

G5-6900R07 - 2020-04-27
Figura 177: Ejemplo de la variación de absorbancia máxima (c‑series fotométrico)
Donde:
Abs Absorbancia
Máx. Variación de absorbancia máxima aceptable
N Ejemplo de una reacción normal
A Ejemplo de una reacción anormal

G5-6900R07 - 2020-04-27
Ajuste máximo de la curva (c‑series fotométrico)

El parámetro Ajuste máximo de curva es una verificación de validez de la calibración que utiliza
la concentración nominal del calibrador. Este parámetro sólo está disponible para ensayos
cuyo parámetro Método de calibración esté configurado como Logit-4. El parámetro especifica
el límite máximo de la suma de los valores absolutos de la diferencia entre la absorbancia
aproximada de la curva de calibración calculada y los valores de absorbancia medidos. Si el
ajuste de la curva calculado para la curva de calibración es mayor que el ajuste máximo de la
curva definido, la calibración falla.
Para calcular el ajuste de la curva se utiliza la siguiente fórmula:
Ajuste de la curva = Diffcal1 + Diffcal2 + Diffcal3 + Diffcal4 + Diffcal5 + Diffcal6
Donde:
Diffcal(x) Valor absoluto de la diferencia entre la absorbancia medida

para Cal (x) y la absorbancia calculada para Cal (x)
utilizando la curva
Figura 178: Cálculo del ajuste máximo de la curva (c‑series fotométrico)
Donde:
Abs Absorbancia
Conc Concentración
Diffcal(x) Valor absoluto de la diferencia entre la absorbancia medida

para Cal (x) y la absorbancia calculada para Cal (x)
utilizando la curva

G5-6900R07 - 2020-04-27
Tabla de tiempos fotométricos (c‑series)

En la tabla siguiente se muestran las conversiones de puntos de lecturas fotométricas en
tiempos (segundos). A continuación, el tiempo en segundos se convierte en minutos y segundos.
Los valores en milisegundos mayores o iguales que 0.5 segundos se redondean al segundo
siguiente:
• El tiempo del primer punto de lectura fotométrica es de 0 segundos. Se pueden configurar
valores entre 1 y 38 para especificar los puntos de lectura que se utilizan para el cálculo.
• La dispensación del segundo reactivo tiene lugar justo antes del punto de lectura 19.
• El primer punto de lectura para su uso por un tiempo de lectura Flex/cinética es el punto de
lectura 20.
• El primer punto de lectura para su uso por un ensayo cinético es el punto de lectura 24.
• Se debe definir al menos un punto de lectura para un ensayo de punto final.
• Se deben definir al menos dos puntos de lectura para un ensayo cinético.
Tabla 60: Tabla de tiempos fotométricos (c‑series)
Punto fotométrico Tiempo fotométrico Tiempo transcurrido después de

dispensar el reactivo 2
Tiempo (s)* Tiempo (min:s)* Tiempo (s)* Tiempo (min:s)*
1 0.000 0:0
2 15.976 0:16
3 31.951 0:32
4 47.927 0:48
5 63.903 1:04
6 79.879 1:20
7 95.854 1:36
8 111.830 1:52
9 127.806 2:08
10 143.782 2:24
11 159.757 2:40
12 175.733 2:56
13 191.709 3:12
14 207.685 3:28
15 223.660 3:44
16 239.636 4:00
17 255.612 4:16
18 271.588 4:32
19 287.563 4:48 3.100 0:03

G5-6900R07 - 2020-04-27
Punto fotométrico Tiempo fotométrico Tiempo transcurrido después de

dispensar el reactivo 2
Tiempo (s)* Tiempo (min:s)* Tiempo (s)* Tiempo (min:s)*
20 303.539 5:04 19.076 0:19
21 319.515 5:20 35.051 0:35
22 335.491 5:35 51.027 0:51
23 351.466 5:51 67.003 1:07
24 367.442 6:07 82.979 1:23
25 383.418 6:23 98.954 1:39
26 399.394 6:39 114.930 1:55
27 415.369 6:55 130.906 2:11
28 431.345 7:11 146.882 2:27
29 447.321 7:27 162.857 2:43
30 463.296 7:43 178.833 2:59
31 479.292 7:59 194.809 3:15
32 495.248 8:15 210.785 3:31
33 511.224 8:31 226.760 3:47
34 527.199 8:47 242.736 4:03
35 543.175 9:03 258.712 4:19
36 559.151 9:19 274.688 4:35
37 575.127 9:35 290.663 4:51
38 591.102 9:51 306.639 5:07
* Los valores de tiempo superiores o iguales que 0.500 segundos se redondean al siguiente
segundo completo con el fin de convertir el tiempo en minutos y segundos.
Porcentaje de linealidad cinética (c‑series fotométrico)

El parámetro Linealidad cinética (%) (LC%) se designa para evaluar la linealidad del cambio
de absorbancia en el tiempo de lectura principal o el tiempo de lectura flex. Este parámetro
sólo está disponible si la opción seleccionada para el parámetro Modo de reacción es Cinética
ascendente o Cinética descendente y se ha definido un mínimo de cuatro puntos de lectura
fotométrica en el tiempo de lectura principal.
Para realizar la verificación de la LC%, el software del sistema evalúa el cambio cinético que se
produce durante los últimos tres puntos de lectura fotométrica del tiempo de lectura configurado
y resta el valor del cambio cinético que se produce durante los tres primeros puntos de lectura
fotométrica del tiempo de lectura configurado. A continuación, el valor se divide por el cambio
cinético de todas las lecturas fotométricas configuradas y se expresa como un porcentaje:
LC% = (∆Af/min - ∆Ab/min) ÷ ∆A/min x 100
Donde:

G5-6900R07 - 2020-04-27
∆Af/min Cambio de absorbancia por minuto durante las tres primeras

lecturas fotométricas configuradas en el tiempo de lectura
∆Ab/min Cambio de absorbancia por minuto durante las tres últimas

∆A/min Cambio de absorbancia por minuto de todas las lecturas

fotométricas configuradas en el tiempo de lectura
NOTA: La verificación de la LC% no se realiza en los casos siguientes:

• Cuando no se define el parámetro Linealidad cinética (%)
• Si el número de puntos de lecturas fotométricas en el tiempo de lectura es inferior a cuatro
• Cuando ∆Af/min - ∆Ab/min es inferior o igual a 0.006 Abs/min
• Cuando ∆A/min es inferior o igual a 0.006 Abs/min
Cuando la LC% supera el límite definido, el resultado pasa a ser una excepción y no se
comunica.
Figura 179: Cálculo del porcentaje de linealidad cinética (c‑series fotométrico)
Donde:
Abs Absorbancia

G5-6900R07 - 2020-04-27
∆Af/min Cambio de absorbancia por minuto durante las tres primeras

∆Ab/min Cambio de absorbancia por minuto durante las tres últimas

∆A/min Cambio de absorbancia por minuto de todas las lecturas

fotométricas configuradas en el tiempo de lectura
Verificación de reacción (c‑series fotométrico)

La verificación de reacción se puede utilizar para identificar resultados de reacción inesperados
debidos a las siguientes causas probables:
• Cambios de absorbancia debidos a interferencias de las muestras (por ejemplo, hemólisis y
lipemia)
• Cambios de absorbancia debidos al manejo o a la recogida de muestras inadecuados
• Interferencias procedentes de una sustancia endógena o un fármaco
• Disminución del sustrato debido a una concentración elevada de analito
La verificación de reacción utiliza dos intervalos de tiempos de lectura configurados, el intervalo

de Tiempo de lectura A y el intervalo de Tiempo de lectura B. Los valores de absorbancia
medidos durante los intervalos de los tiempos de lectura se miden en la longitud de onda
primaria. Los valores de absorbancia se utilizan para realizar el cálculo de la verificación de
reacción seleccionada y, a continuación, se comparan con los valores configurados para el
parámetro Límites del cálculo. Si el parámetro Verificación de reacción es Cociente punto final
o Cociente cinético, los valores de absorbancia del intervalo del Tiempo de lectura B también se
comparan con el valor configurado para el parámetro Mínimo. Si los valores de absorbancia no
se encuentran dentro de los parámetros configurados, el resultado pasa a ser una excepción.
NOTA: No hay ningún requisito sobre el tiempo de lectura que se realiza primero. El Tiempo de
lectura A puede preceder al Tiempo de lectura B o viceversa. Además, los tiempos de lectura
se pueden solapar.
Cuatro ajustes del parámetro Verificación de reacción determinan el cálculo de la absorbancia
que se lleva a cabo:
Ninguno No se realiza ninguna verificación de reacción.

G5-6900R07 - 2020-04-27
Resta a punto final Se calcula la diferencia entre la absorbancia medida durante

el intervalo del Tiempo de lectura A y el intervalo del Tiempo
de lectura B (A - B).
Cociente punto final Se calcula el cociente de la absorbancia medida durante el

intervalo del Tiempo de lectura A y el intervalo del Tiempo de
lectura B (A ÷ B).
Resta de cinética Se calcula la diferencia entre la tasa por minuto medida

durante el intervalo del Tiempo de lectura A y el intervalo del
Tiempo de lectura B (A - B).
Cociente cinético Se calcula el cociente de la tasa por minuto medida durante

el intervalo del Tiempo de lectura A y el intervalo del Tiempo
de lectura B (A ÷ B).
NOTA: La verificación de reacción no se realiza si la muestra es un calibrador de blanco o si el

parámetro no se ha definido.
Si uno de los tiempos de lectura de la verificación de reacción comienza antes de añadir el
segundo reactivo, el sistema corrige la absorbancia medida para el volumen de muestra y el
volumen de reactivo multiplicando la absorbancia medida por la fórmula siguiente:
Vs+VR1+W1
Vs+VR1+W1+VR2+W2
Donde:
Vs Volumen de muestra
VR1 Volumen del reactivo 1
W1 Volumen de agua para el reactivo 1

G5-6900R07 - 2020-04-27
Figura 180: Ejemplo de la verificación de reacción (c‑series fotométrico)
Donde:
Abs Absorbancia
RB Tiempo de lectura B
RA Tiempo de lectura A
N Muestra normal
A Muestra anormal
Para el ejemplo se pueden configurar los siguientes ajustes de verificación de la reacción:

• Verificación de reacción: Resta a punto final
• Tiempo de lectura A: 21 - 24
• Tiempo de lectura B: 7 - 10
• Límites del cálculo: 0 - 9999999
Para el ejemplo de muestra normal, si se resta la absorbancia del Tiempo de lectura B a la

absorbancia del Tiempo de lectura A, la absorbancia del Tiempo de lectura B es mayor que
cero. El valor se encuentra dentro de los límites definidos para el cálculo. Por lo tanto, no se
genera ningún código de mensaje para el resultado.
Para el ejemplo de muestra anormal, si se resta la absorbancia del Tiempo de lectura B a la
absorbancia del Tiempo de lectura A, la absorbancia del Tiempo de lectura B es menor que
cero. Por lo tanto, el resultado pasa a ser una excepción.

G5-6900R07 - 2020-04-27
Dilución de las muestras (c‑series fotométrico)
Factor de dilución
En el área de la Muestra en la pestaña General de la pantalla Parámetros del ensayo, se

visualiza el parámetro Factor de dilución con dos decimales para cada dilución configurada.
Los resultados de las muestras se ajustan mediante el factor de dilución correspondiente al
protocolo de dilución utilizado para el análisis. El factor de dilución de las muestras lo calcula el
sistema y se basa en los siguientes parámetros configurados:
• Volumen de muestra
• Volumen de reactivo
• Volumen de diluyente
• Volumen de agua
• El volumen del nivel del calibrador más alto
El cálculo del factor de dilución de las muestras consta de tres variables:

Factor de dilución de la muestra = (OD x S) ÷ SMax
Donde:
OD Factor de dilución en el sistema
S Factor del volumen de muestra en la cubeta
SMax Factor del volumen de muestra en la cubeta del nivel del

calibrador más alto
Factor de dilución en el sistema (OD)
OD = VD ÷ VS
Donde:
VD Volumen de muestra + Volumen de diluyente + Volumen de

agua
VS Volumen de muestra
NOTA: Si no se diluye la muestra, el factor de dilución en el sistema es 1.
Factor del volumen de muestra en la cubeta (S)
S = Vcuv ÷ VSD
Donde:

G5-6900R07 - 2020-04-27
Vcuv Volumen total en la cubeta = (Volumen de la muestra de una

muestra sin dilución o volumen de la muestra diluida de una
muestra diluida) + Volumen del reactivo 1 + Volumen de agua
para el reactivo 1 + Volumen del reactivo 2 + Volumen de
agua para el reactivo 2
VSD Volumen de la muestra de una muestra sin dilución o volumen

de la muestra diluida de una muestra diluida
Factor del volumen de muestra en la cubeta del nivel del calibrador más alto (SMax)
SMax = VT ÷ VHC
Donde:
VT Volumen total en la cubeta del nivel del calibrador más alto

= (Volumen de la muestra del nivel del calibrador más alto
si el volumen no está diluido o volumen de la muestra diluida
del nivel del calibrador más alto si el volumen está diluido) +
Volumen del reactivo 1 + Volumen de agua para el reactivo 1
+ Volumen del reactivo 2 + Volumen de agua para el reactivo
2
VHC Volumen de la muestra del nivel del calibrador más alto si el

volumen no está diluido o volumen de la muestra diluida del
nivel del calibrador más alto si el volumen está diluido
En el ejemplo siguiente se muestra el cálculo de un ensayo con los siguientes

volúmenes:
Volumen del reactivo 28 µL

1
Volumen de agua para 252 µL
el reactivo 1
Volumen del reactivo 28 µL
2
Volumen de muestra 4.0 µL
del nivel del
calibrador más alto
Nombre de la Muestra Muestra diluida Diluyente Agua Factor de
dilución (µL) (µL) (µL) (µL) dilución
Sin dilución 4.0 1:1.00
1:2 2.0 1:1.99
1:5 10.0 8.0 90 1:5.06
Dilución 1 (sin diluir):

G5-6900R07 - 2020-04-27
• OD = 1
• S = (4.0 + 28 + 252 + 28 + 0) ÷ 4.0 = 78
• SMax = (4.0 + 28 + 252 + 28 + 0) ÷ 4.0 = 78
• Factor de dilución de muestras = (1 × 78) ÷ 78 = 1.00
Dilución 2 (1:2):
• OD = 1
• S = (2.0 + 28 + 252 + 28 + 0) ÷ 2.0 = 155
• SMax = (4.0 + 28 + 252 + 28 + 0) ÷ 4.0 = 78
• Factor de dilución de muestras = (1 × 155) ÷ 78 = 1.99
Dilución 3 (1:5):
• OD = (10.0 + 90 + 0) ÷ 10.0 = 10
• S = (8.0 + 28 + 252 + 28 + 0) ÷ 8.0 = 39.5
• SMax = (4.0 + 28 + 252 + 28 + 0) ÷ 4.0 = 78
• Factor de dilución de muestras = (10 × 39.5) ÷ 78 = 5.06
Automático (c‑series fotométrico)

Los índices de interferencia de las muestras como la lipemia, la hemólisis y la ictericia pueden
añadir color a las muestras medidas con reacciones fotométricas. Si el parámetro Tipos de
blanco de muestra se configura como Automático, los valores de absorbancia de las muestras
con color se pueden corregir para la coloración.
Para realizar la opción automática, se debe configurar la lectura de blanco del ensayo. La
opción automática se realiza durante la lectura de blanco configurada en la misma cubeta que
la medición del ensayo.
Si la lectura de blanco empieza antes de añadir el segundo reactivo, el sistema corrige la
absorbancia medida durante la lectura de blanco para el volumen de la muestra y el volumen
del reactivo, y luego utiliza la siguiente fórmula para restar este valor al valor de la absorbancia.
Vs+VR1+W1
A = Ai − Vs+VR1+W1+VR2+W2
× Ab
Donde:
A Absorbancia o cambio de absorbancia después de la

corrección del blanco
Ai Absorbancia o cambio de absorbancia que se produce


G5-6900R07 - 2020-04-27
Ab Absorbancia o cambio de absorbancia que se produce

durante la lectura de blanco
Vs Volumen de muestra
NOTA: Si la medición del blanco de la muestra se realiza después de la adición del segundo
reactivo, el sistema no corrige la absorbancia medida para el volumen de la muestra y el
volumen del reactivo. El sistema utiliza la siguiente fórmula:
A = Ai - Ab
Figura 181: Ejemplo de una gráfica de reacción con un tiempo de lectura de blanco (c‑series
fotométrico)
Donde:
Abs Absorbancia

G5-6900R07 - 2020-04-27
B Tiempo de lectura del blanco
Calcular un factor de calibración (c‑series fotométrico)

Requisito previo Se recomienda utilizar datos procedentes de al menos
10 calibraciones de ensayos realizadas con éxito con
diferentes números de lote de reactivos y números de lote
de calibradores. Los resultados del control de calidad de
las posibles calibraciones deben cumplir los criterios de
aceptación definidos por el laboratorio y no deben mostrar
tendencias ni desviaciones.
Un factor de calibración preliminar se puede estimar con
datos procedentes de tres o cuatro calibraciones y, después,
se puede revisar cuando el conjunto de datos esté completo.
Realice este procedimiento para determinar un factor de calibración fotométrico c‑series.

Los parámetros Factor de calibración esperado y Tolerancia de factor de calibración
esperado (%) se utilizan para definir un intervalo para la verificación de validez del factor de
calibración. Una vez establecido el intervalo del factor de calibración, si el factor de calibración
real no se encuentra dentro del intervalo definido, la calibración falla. Se genera el siguiente
código de mensaje, en el que 0 es el nombre del ensayo y 1 es el número del ensayo: 1605
Calibración fallida para el ensayo (0) número (1). Factor de calibración fuera de márgenes.
En la gráfica siguiente se muestra un ensayo lineal donde el factor de calibración esperado es
50 y el porcentaje de tolerancia del factor de calibración esperado es 20. El sistema evalúa
cada sección de la calibración para determinar si el factor de calibración se encuentra entre 40
y 60.

G5-6900R07 - 2020-04-27
Donde:
Abs Absorbancia
Conc Concentración
Factor de calibración real
Factor de calibración esperado
Tolerancia de factor de calibración esperado (%)
1. Para determinar el factor de calibración esperado, calcule el promedio del factor de

calibración a partir de los datos de calibración.
NOTA: Se evalúan todas las secciones de una calibración para ensayos que tienen el
parámetro Método de calibración configurado como Lineal. Calcule el promedio utilizando
los datos de todas las secciones de todas las calibraciones para determinar el factor de
calibración esperado.
Sólo se evalúa la primera sección de la calibración para un ensayo que tiene el parámetro
Método de calibración configurado como Polinómica a tramos. Calcule el promedio
utilizando los datos sólo de la primera sección de todas las calibraciones para determinar el
factor de calibración esperado.
2. En el cuadro de texto Factor de calibración esperado, teclee el promedio del factor de
calibración.
3. En el cuadro de texto Tolerancia de factor de calibración esperado (%), teclee un valor.
4. Para confirmar los parámetros introducidos en los pasos 2, página 1678 y 3, página 1678,
supervise los valores del factor de calibración y los resultados del control de calidad de las
calibraciones sucesivas.

G5-6900R07 - 2020-04-27
5. Para ajustar el factor de calibración y el porcentaje de tolerancia del factor de calibración

esperado a medida que se analizan otros lotes de reactivos y calibradores con el tiempo,
repita los pasos del 1, página 1678 al 4, página 1678.
NOTA: Puede que sea necesario ajustar el porcentaje de tolerancia del factor de
calibración si falla la calibración, el factor de calibración esperado es correcto y los valores
del control de calidad se encuentra dentro de los criterios de aceptación definidos por el
laboratorio.
Crear un ensayo definido por el usuario (c‑series fotométrico)

requerido
usuario
Realice este procedimiento para crear un ensayo fotométrico c‑series definido por el usuario.
Los ensayos definidos por el usuario tienen un número entre 2000 y 2999.
NOTA: El recuento del sistema de los ensayos definidos por el usuario viene determinado por
el número de reactivos definidos por el usuario configurados. El software del sistema borra
automáticamente reactivos definidos por el usuario cuando no hay cartuchos presentes para el
reactivo y no se ha configurado ningún ensayo para usar el reactivo.
4. En la pantalla Parámetros del ensayo, pulse Crear.
5. En la ventana flotante Crear ensayo, seleccione Fotométrico y pulse Hecho.
6. En la pestaña General de la pantalla Parámetros del ensayo, configure los siguientes
ajustes:
a. En el cuadro de texto Nombre del ensayo, teclee el nombre del ensayo.
El siguiente número de ensayo disponible aparece en el cuadro de texto Nº ensayo.
b. Si se necesita un número de ensayo diferente, teclee un número entre 2000 y 2999 en
el cuadro de texto Nº ensayo.
c. Seleccione una opción en la lista desplegable Disponibilidad ensayo.
NOTA: Si se ha seleccionado la opción Habilitado, este ajuste no se mantiene después
de guardar el parámetro del ensayo hasta que los valores de los calibradores se
definen para los ensayos que requieren un conjunto de calibradores.
d. En el área Módulo, seleccione las casillas de los números de los módulos asignados

G5-6900R07 - 2020-04-27
NOTA: Este parámetro sólo está disponible si Alinity ci‑series está configurado con más
de un módulo de procesamiento del mismo tipo.
e. Seleccione una opción de la lista desplegable Procesar controles para reactivos
cargados en el sistema.
f. En el área Definición de reacción, introduzca la información.
g. En el área Verificaciones de validez, introduzca la información.
h. En el área Muestra, introduzca la información.
i. Para configurar un reactivo nuevo, pulse Nuevo reactivo.
j. En la ventana flotante Nuevo reactivo, introduzca la información y pulse Hecho.
El nombre del reactivo nuevo aparece en la lista desplegable Reactivo del área
Reactivo.
k. Si se necesita configurar un diluyente de muestras nuevo, repita los pasos 6.i, página
1680 y 6.j, página 1680.
El nombre del diluyente de muestras nuevo aparece en la lista desplegable Diluyente
del área Reactivo.
l. Configure los demás ajustes en la área Reactivo.
7. Pulse la pestaña Calibración y configure los siguientes ajustes:
a. En el área Calibración, introduzca la información.
b. Para configurar un nuevo conjunto de calibradores, pulse Nuevo conjunto
calibradores, introduzca la información en la ventana flotante Nuevo conjunto
calibradores y pulse Hecho.
c. En el área Calibradores, introduzca la información.
d. En el área Verificaciones de validez, introduzca la información.
e. Para guardar los ajustes de configuración generales y de los parámetros de
calibración, pulse Guardar.
8. Pulse la pestaña Resultados y configure los siguientes ajustes:
a. En el área Unidades de resultados, introduzca la información.
b. Si se edita el parámetro Unidades de resultados, pulse Guardar para actualizar los
valores de los resultados mostrados con la nueva unidad de resultados.
c. Bajo Resultados, teclee un valor en el cuadro de texto Lím. bajo linealidad.
d. En el cuadro de texto Lím. alto linealidad, teclee un valor.
e. Para configurar un intervalo de resultados, pulse Añadir resultado.
f. Introduzca la información en la ventana flotante Añadir resultado.
NOTA: No es necesario un intervalo extremo.
g. Pulse Hecho.
h. Para completar la configuración del intervalo de resultados, repita los pasos 8.f, página
1680 y 8.g, página 1680.
i. Para configurar un intervalo de interpretación, bajo Interpretación, seleccione una
interpretación en la lista desplegable Nombre.

G5-6900R07 - 2020-04-27
NOTA: Si se selecciona <Definido por el usuario>, introduzca el nombre de la

interpretación en el cuadro de texto Nombre.
j. En el cuadro de texto Intervalo, introduzca un valor para el intervalo de interpretación.
k. Para una interpretación adecuada, seleccione la casilla Revisión requerida.
NOTA: Si se selecciona la casilla Revisión requerida, los resultados se mantienen
para la validación manual si la opción Retener se ha configurado en el modo de
validación de los resultados y los resultados se encuentran dentro del intervalo de
l. Para configurar otros ajustes del intervalo de interpretación, repita los pasos 8.j, página
1681 y 8.k, página 1681.
9. Pulse la pestaña Reglas de reanálisis y configure los siguientes ajustes:
a. En el cuadro de texto Regla de reanálisis, teclee un nombre.
b. Si los criterios se basan en los intervalos de resultados, seleccione Intervalo
resultados en el área Criterio de resultado y, a continuación, realice uno de los pasos
siguientes para introducir un intervalo:
c. Si los criterios se basan en interpretaciones, seleccione Interpretación en el área
d. Seleccione una interpretación en la lista desplegable Interpretación.
e. Si los criterios se basan en excepciones, seleccione Excepción en el área Criterio de
resultado.
mensaje:
• 1037 No se pudo calcular el resultado. Fallo de linealidad de la reacción.
• 1038 No se pudo calcular el resultado. Un número insuficiente de lecturas de
• 1039 No se pudo calcular el resultado. La absorbancia ha excedido los límites
ópticos.
• 1040 No se pudo calcular el resultado. Las lecturas de absorbancia no están
dentro del intervalo de absorbancia.

G5-6900R07 - 2020-04-27
• 1041 No se pudo calcular el resultado. Fallo de la verificación de la reacción.

• 1043 No se pudo calcular el resultado. La lectura URL final está fuera del valor
• 1044 No se pudo calcular el resultado. La lectura URL final está fuera del valor
• 1197 No se pudo calcular el resultado. La desviación del voltaje de la solución de
• 1402 No se pudo procesar el análisis. Fallo de lectura activada.
• 1403 No se pudo procesar el análisis. Fallo de lectura final.
f. Seleccione una dilución original en la lista desplegable Dilución original.
g. Pulse Repetir ensayos.
h. En la ventana flotante Seleccionar ensayos de reanálisis, seleccione uno o varios
ensayos para el reanálisis.
i. Para guardar los ensayos seleccionados para el reanálisis, pulse Hecho.
j. Bajo Dilución de reanálisis, seleccione una dilución de reanálisis en la lista
desplegable Dilución de reanálisis para cada ensayo.
k. Bajo Replicados, seleccione el número de replicados en la lista desplegable
Replicados para cada ensayo.
l. Para añadir otros ensayos para el reanálisis, repita los pasos del 9.g, página 1682 al
9.k, página 1682.
m. Pulse Añadir regla para añadir la regla de reanálisis.
n. Para configurar otras reglas de reanálisis, repita los pasos del 9.a, página 1681 al 9.m,
página 1682.
10. Pulse la pestaña LavadoSmart y, a continuación, configure los siguientes ajustes:
a. En la lista desplegable Línea virtual, seleccione uno de los siguientes elementos:
• Ambos: el ensayo no requiere la separación de otro ensayo y puede utilizar las
cubetas de las líneas A o B.
• Línea A: el ensayo sólo utiliza las cubetas asignadas a la Línea A.
• Línea B: el ensayo sólo utiliza las cubetas asignadas a la Línea B.
b. Bajo Definir LavadoSmart, seleccione una opción en el área Componente.
c. En la lista Reactivo interferente, seleccione el nombre del reactivo que interfiere con
el ensayo.
NOTA: Esta lista no está disponible si se había seleccionado la opción del componente
Sonda de muestras.
d. Seleccione un elemento en la lista desplegable Solución de lavado.
e. En el cuadro de texto Volumen de lavado, escriba un valor para el volumen de lavado.

G5-6900R07 - 2020-04-27
NOTA: Este cuadro de texto no está disponible si se había seleccionado la opción del
componente Sonda de muestras.
f. En la lista desplegable Replicados, seleccione un número.
NOTA: Esta lista desplegable no está disponible si se había seleccionado la opción del
componente Cubeta o Sonda de muestras.
g. Pulse Añadir LavadoSmart para añadir el LavadoSmart al área de Información de
LavadoSmart.
h. Para completar la configuración del LavadoSmart, repita los pasos del 10.a, página
1682 al 10.g, página 1683.
pulse Guardar.
pulse Cancelar.
Realizar un procesamiento inicial de ensayo definido por el usuario

(c‑series)
Requisito previo Asegúrese de que se cargue en el carrusel de reactivos un
cartucho lleno de reactivo definido por el usuario y etiquetado
con un código de barras de reactivo unidimensional (1D).
Materiales necesarios • Calibradores
• Material de control de calidad
Realice este procedimiento para evaluar parámetros del ensayo definidos por el usuario.
1. Cree una petición de calibración y realice una calibración para el nuevo ensayo:
– Si los resultados de la calibración son aceptables, vaya al paso 9, página 1684.
– Si los resultados de la calibración son inaceptables, vaya al paso 2, página 1683.
2. Determine si se pueden calibrar satisfactoriamente otros ensayos en el mismo módulo de
procesamiento:

G5-6900R07 - 2020-04-27
– Si los resultados de otras calibraciones de ensayo son aceptables, vaya al paso 3,

página 1684.
– Si los resultados de otras calibraciones de ensayo son inaceptables, investigue y
resuelva los problemas del analizador y, a continuación, repita el paso 1, página 1683.
3. Realice los pasos siguientes para la solución de los problemas del nuevo ensayo:
a. Confirme que la preparación del reactivo se haya realizado según la documentación del
ensayo.
b. Compruebe que las concentraciones de los calibradores configuradas sean correctas.
c. Confirme que los calibradores se hayan cargado en la petición adecuada y tengan
volumen suficiente para el análisis.
Si se han identificado y resuelto los problemas, repita el paso 1, página 1683.

Si no se han identificado los problemas, vaya al paso 4, página 1684.
4. Modifique la configuración del parámetro Método de calibración a Absorbancia.
5. Cree una única petición de muestra para analizar cada muestra de calibrador como una
muestra de paciente.
6. Revise la gráfica de la reacción y el Informe de datos de absorbancia para cada resultado
de muestra de calibrador.
7. En función de los datos obtenidos en los resultados de las muestras de calibrador, edite los
siguientes parámetros de ensayo si así se indica:
– Método de calibración
– Verificaciones de validez de calibración
– Lecturas fotométricas
– Volúmenes
– Longitudes de onda
8. Una vez editados los parámetros del ensayo, confirme que el parámetro Método de
calibración no esté configurado como Absorbancia y, a continuación, repita el paso 1,
página 1683.
9. Para realizar el análisis de control de calidad, cree una petición de muestra única para
cada muestra de control de calidad:
– Si los resultados del control de calidad cumplen los criterios de aceptación definidos
por el laboratorio, el procesamiento de ensayo inicial se ha completado. Realice una
evaluación de muestra residual de reactivo y una verificación del ensayo tal y como
indican los procedimientos de funcionamiento estándar del laboratorio.
– Si los resultados del control de calidad no cumplen los criterios de aceptación definidos
por el laboratorio, revise la gráfica de la reacción y el Informe de datos de absorbancia
de cada resultado. Repita el análisis del control de calidad. Si los resultados del control
de calidad siguen sin cumplir los criterios de aceptación definidos por el laboratorio,
póngase en contacto con el proveedor del ensayo.

G5-6900R07 - 2020-04-27
209

G5-6900R07 - 2020-04-27
Evaluación de muestra residual de reactivo (c‑series) Apéndice C
Evaluación de muestra residual de reactivo

(c‑series)
Se deben realizar estudios de muestra residual como parte de la evaluación rutinaria y la
integración de ensayos definidos por usuarios en c‑series. La identificación de muestra residual
de reactivo permite al usuario tomar las medidas necesarias (por ejemplo, el uso de la función
de LavadoSmart) para garantizar la obtención de resultados fiables.
NOTA: La eficacia de los lavados Smart que se realizan como resultado de una evaluación
de muestra residual de reactivo se debe confirmar repitiendo la evaluación. En función de los
resultados, puede ser necesario seleccionar y probar una solución de lavado diferente.
También puede ser necesario realizar una evaluación de muestra residual de reactivo como
medida correctiva para resolver códigos de mensajes y problemas observados en los resultados
de las muestras en c‑series.
Editar los ajustes de la función LavadoSmart (c‑series), página 1691
Evaluar la presencia de muestra residual de reactivo (c‑series)

Requisito previo Asegúrese de que tanto el ensayo donante como el receptor
tienen una calibración activa, los ensayos tienen un cartucho
de reactivo cargado en el carrusel de reactivos y los valores
de los controles de los ensayos se encuentran dentro del
intervalo de valores aceptables.
Materiales necesarios Material de control que tiene un intervalo de control

establecido por el laboratorio para el ensayo receptor
Realice este procedimiento para determinar si hay muestra residual de reactivo en los siguientes
ejemplos:
• Entre el reactivo de la aplicación de un ensayo nuevo y los reactivos del menú de ensayos
actual
• Entre los reactivos de pares de ensayos existentes
Utilice las siguientes definiciones de tipos de ensayo:

Ensayo receptor Ensayo cuyos resultados pueden verse afectados por la
presencia de muestra residual de reactivo de otro ensayo
Ensayo donante Ensayo que puede contribuir a la presencia de muestra
residual de reactivo en los ensayos posteriores

G5-6900R07 - 2020-04-27
Apéndice C Evaluación de muestra residual de reactivo (c‑series)
NOTA: Cada par de ensayos se debe evaluar tanto como ensayo donante como ensayo
receptor.
1. Identifique el par de ensayos que se vaya a evaluar.

2. Imprima el Informe de parámetros del ensayo para los ensayos donante y receptor con el
fin de conservar los ajustes actuales del LavadoSmart.
3. Cree la siguiente petición de muestra.
NOTA: Se pueden utilizar otras identificaciones de muestras consecutivas.
G/P ID Ensayo Replicados Descripción
muestra
1/1 99001 Ensayo 5 Replicados del ensayo receptor de referencia.
receptor El valor medio de estos replicados determina
el valor de referencia medio para el ensayo
receptor.
1/2 99002 Ensayo 1 Prueba 1 del ensayo donante
donante
1/3 99003 Ensayo 1 Resultado del ensayo receptor después de la
receptor prueba 1
1/4 99004 Ensayo 1 Prueba 2 del ensayo donante
donante
1/5 99005 Ensayo 1 Resultado del ensayo receptor después de la
receptor prueba 2
4. Cargue cinco copas de muestras de material de control en la gradilla de muestras.

NOTA: Se debe utilizar el mismo nivel de control para cada una de las muestras receptoras
de una petición.
5. Cargue la gradilla de muestras en el gestor de reactivos y muestras e inicie el
procesamiento de las muestras.
6. Espere hasta que se complete el procesamiento de las muestras.
8. En la pantalla Resultados, si los modos de validación de muestras de pacientes y controles
están configurados como automático o automático con excepciones, pulse la pestaña
Muestra.
Si los modos de validación de muestras de pacientes y controles no están configurados
como automático o automático con excepciones, vaya al paso 9, página 1687.
9. Pulse Buscar.
10. En la ventana flotante Buscar, lleve a cabo estos pasos:
a. Seleccione la casilla de un Módulo.
b. En el cuadro de texto ID de muestra, teclee 9900 o la primera cifra de cuatro dígitos
de la identificación de la muestra.
c. En los cuadros de texto Fecha desde y Hasta, introduzca la fecha actual.

G5-6900R07 - 2020-04-27
d. Para ver los resultados del ensayo, pulse Hecho.

11. Determine el valor medio de referencia, que es la media de los replicados del ensayo
receptor de referencia para la ID de muestra 99001 o la ID de muestras alternativa.
12. Asegúrese de que el porcentaje del coeficiente de variación (%CV) de los replicados del
ensayo receptor de referencia cumple las especificaciones de precisión del ensayo.
13. Si el %CV no cumple las especificaciones de precisión, realice los pasos siguientes:
a. Tome las medidas necesarias en el sistema para solucionar el problema.
b. Repita la solicitud de procesamiento descrita en el paso 3, página 1687 hasta que el
%CV de los resultados se encuentre dentro de las especificaciones de precisión.
14. Revise los resultados del ensayo receptor después de realizar la prueba del ensayo
donante para las ID de muestra 99003 y 99005 o para las ID de muestra alternativas
tercera y quinta.
15. Determine si los resultados del ensayo receptor son elevados o disminuidos en
comparación con la media de referencia:
– Si hay muestra residual de reactivo, los resultados del ensayo receptor después de los
procesamientos del ensayo donante no se corresponderán con la media de referencia.
– Si no hay muestra residual de reactivo, los resultados del ensayo receptor después de
los procesamientos del ensayo donante serán muy similares a la media de referencia.
NOTA: Ningún valor concreto define los criterios de aceptación para la diferencia o el
porcentaje de diferencia respecto a la media de referencia. Los laboratorios pueden
establecer criterios de aceptación en función de sus necesidades particulares. El error
total deseable para el ensayo receptor puede utilizarse como guía para los sesgos
aceptables del ensayo.
También se pueden utilizar las especificaciones de imprecisión y sesgo clínico
relevante del ensayo receptor para establecer criterios de aceptación.
16. Si la diferencia respecto a la media de referencia supera los criterios de aceptación,
configure y compruebe los ajustes del LavadoSmart.
17. Si la diferencia respecto a la media de referencia se encuentra dentro de los criterios de
aceptación, repita la evaluación de la muestra residual de reactivo para el par de ensayos
procesando el ensayo receptor como el ensayo donante.
18. Si en la evaluación de la muestra residual de reactivo se analizó el reactivo para la
aplicación de un ensayo nuevo, prosiga con el análisis del reactivo nuevo hasta completar
la evaluación del menú de ensayos actual.
La siguiente información se suministra como un ejemplo y los resultados

mostrados no son reales.
No se observa muestra residual
ID muestra Ensayo Resultado
99001 Ensayo receptor 31
Ensayo receptor 31
Ensayo receptor 31
Ensayo receptor 31

G5-6900R07 - 2020-04-27

Ensayo receptor 31
Ensayo receptor 31
Ensayo receptor 31
99002 Ensayo donante 68.2
Muestra residual observada

Ensayo receptor 31
Ensayo receptor 31
Ensayo receptor 31
Ensayo receptor 31
Ensayo receptor 31
Ensayo receptor 31
Configurar y comprobar los ajustes del LavadoSmart (c‑series)

requerido
usuario
La función LavadoSmart realiza un lavado adicional de las sondas de los reactivos, la sonda de
la muestra y la cubeta para evitar la interferencia entre los ensayos.
Realice este procedimiento para configurar y comprobar los siguientes ajustes:
• Los ajustes del LavadoSmart de los ensayos definidos por el usuario
• Otros ajustes del LavadoSmart para un ensayo fotométrico o potenciométrico c‑series

G5-6900R07 - 2020-04-27
NOTA: Tenga en cuenta esta información cuando configure los ajustes del LavadoSmart:
• Los parámetros de un ensayo con una petición pendiente no se pueden editar.
• Sólo se debe configurar una solución de lavado para cada componente. El sistema utiliza
una única solución de lavado configurada para cada componente.
• Los ajustes del LavadoSmart se realizan en el orden en que se configuran.
• Los ajustes de la sonda de reactivos que utilizan la opción Todos se deben configurar al
final.
• Los parámetros del LavadoSmart definidos por el usuario se mantienen a no ser que se
incluyan otros parámetros del LavadoSmart con una revisión del fichero del ensayo.
• La eficacia de los nuevos ajustes para reducir la interferencia entre los ensayos se debe
evaluar.
Según análisis internos, se pueden utilizar las siguientes indicaciones para seleccionar una
solución de lavado para la configuración del LavadoSmart:
• El agua puede ser adecuada para eliminar sales solubles.
• Las soluciones de lavado alcalinas, como los detergentes A y B, son más efectivas que el
agua o la solución de lavado ácida para sondas para la eliminación de proteínas, partículas
de látex y agentes contaminantes que favorecen la viscosidad.
• La solución de lavado ácida para sondas es más efectiva que las soluciones de lavado
alcalinas o el agua para eliminar los contaminantes metálicos o sus sales.

6. Seleccione la pestaña LavadoSmart.
7. En la lista desplegable Línea virtual, seleccione uno de los siguientes elementos:
– Ambos: el ensayo no requiere la separación de otro ensayo y puede utilizar las
cubetas de las líneas A o B.
– Línea A: el ensayo sólo utiliza las cubetas asignadas a la Línea A.
– Línea B: el ensayo sólo utiliza las cubetas asignadas a la Línea B.
8. Bajo Definir LavadoSmart, seleccione una de las siguientes opciones en el área
Componente:
– Sonda de reactivos R1
– Sonda de reactivos R2
– Cubeta

G5-6900R07 - 2020-04-27
– Sonda de muestras
9. En la lista Reactivo interferente, seleccione el nombre del reactivo que interfiere con el
ensayo seleccionado.
Sonda de muestras.
10. Seleccione un elemento en la lista desplegable Solución de lavado.
11. En el cuadro de texto Volumen de lavado, escriba un valor para el volumen del lavado.
12. En la lista desplegable Replicados, seleccione un número.
13. Pulse Añadir LavadoSmart para añadir el LavadoSmart al área de Información de
LavadoSmart.
14. Si se necesita un LavadoSmart para otro componente, repita los pasos del 8, página 1690
al 13, página 1691.
pulse Guardar.
pulse Cancelar.
Editar los ajustes de la función LavadoSmart (c‑series)

requerido
usuario
La función LavadoSmart realiza un lavado adicional de las sondas de los reactivos, la sonda de
la muestra y la cubeta para evitar la interferencia entre los ensayos.
Realice este procedimiento para editar los siguientes ajustes:
• Los ajustes del LavadoSmart de los ensayos definidos por el usuario

G5-6900R07 - 2020-04-27
• Otros ajustes del LavadoSmart configurados para un ensayo fotométrico o potenciométrico

c‑series
NOTA: Tenga en cuenta esta información cuando edite los ajustes del LavadoSmart:
• Los parámetros de un ensayo con una petición pendiente no se pueden editar.
• Los ajustes del LavadoSmart proporcionados por Abbott no se pueden editar.
• Sólo se debe configurar una solución de lavado para cada componente. El sistema utiliza
una única solución de lavado configurada para cada componente.
• Los ajustes del LavadoSmart se realizan en el orden en que se configuran.
• Los ajustes de la sonda de reactivos que utilizan la opción Todos se deben configurar al
final.
• Los parámetros del LavadoSmart definidos por el usuario se mantienen a no ser que se
incluyan otros parámetros del LavadoSmart con una revisión del fichero del ensayo.
• La eficacia de los nuevos ajustes para reducir la interferencia entre los ensayos se debe
evaluar.
Según análisis internos, se pueden utilizar las siguientes indicaciones para seleccionar una
solución de lavado para la configuración del LavadoSmart:
• El agua puede ser adecuada para eliminar sales solubles.
• Las soluciones de lavado alcalinas, como los detergentes A y B, son más efectivas que el
agua o la solución de lavado ácida para sondas para la eliminación de proteínas, partículas
de látex y agentes contaminantes que favorecen la viscosidad.
• La solución de lavado ácida para sondas es más efectiva que las soluciones de lavado
alcalinas o el agua para eliminar los contaminantes metálicos o sus sales.

6. Seleccione la pestaña LavadoSmart.
7. En la lista desplegable Línea virtual, seleccione un elemento para cambiar la configuración
de la línea virtual.
NOTA: Este paso sólo se realiza para ensayos definidos por el usuario.
8. Bajo Información de LavadoSmart, seleccione el LavadoSmart que desee editar.
9. Pulse Eliminar LavadoSmart para eliminar un LavadoSmart configurado o editar la opción
en el área del Componente.
10. En la lista Reactivo interferente, seleccione el nombre del reactivo que interfiere con el
ensayo seleccionado.

G5-6900R07 - 2020-04-27
Sonda de muestras.
11. Seleccione un elemento en la lista desplegable Solución de lavado.
12. En el cuadro de texto Volumen de lavado, escriba un valor para el volumen de lavado.
13. En la lista desplegable Replicados, seleccione un número.
14. Pulse Añadir LavadoSmart para añadir el LavadoSmart editado al área de Información de
LavadoSmart.
15. Si se necesita un LavadoSmart para otro componente, repita los pasos del 8, página 1692
al 14, página 1693.
pulse Guardar.
pulse Cancelar.

G5-6900R07 - 2020-04-27
NOTAS

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del informe impreso
Introducción
La descripción de los elementos del informe impreso detalla la información que se imprime en
los informes individuales.
NOTA: Los elementos se imprimen en el informe en el orden en el que aparecen en la pantalla.
Descripción de los elementos del Informe de datos de absorbancia (c‑series), página 1696
Descripción de los elementos del Informe de ensayos, página 1699
Descripción de los elementos del Informe de instalación de ensayos, página 1700
Descripción de los elementos del Informe de parámetros del ensayo (c‑series), página 1701
Descripción de los elementos del Informe de parámetros del ensayo (i‑series), página 1715
Descripción de los elementos del Informe de parámetros del ensayo (calculado) , página 1721
Descripción de los elementos del Informe detallado de calibración (Lineal) (c‑series), página
1725
Descripción de los elementos del Informe detallado de calibración (Potenciométrica) (c‑series),
página 1728
Descripción de los elementos del Informe detallado de calibración (Usar factor cal de blanco)
Descripción de los elementos del Informe detallado de calibración (Ajuste) (i‑series), página 1734
Descripción de los elementos del Informe detallado de calibración (Completa) (i‑series), página
1737
Descripción de los elementos del Informe detallado de calibración (Index) (i‑series), página 1740
Descripción de los elementos del Informe de calibración, página 1743
Descripción de los elementos del Informe del historial de diagnóstico y del Informe del historial de
mantenimiento, página 1744
Descripción de los elementos del Informe de tipos de mensajes editados, página 1747
Descripción de los elementos del Informe de la lista de excepciones, página 1748
Descripción de los elementos del Informe de registro, página 1750
Descripción de los elementos del Informe de análisis QC, página 1757
Descripción de los elementos del Informe QC Levey-Jennings, página 1760
Descripción de los elementos del Informe de resumen QC, página 1763
Descripción de los elementos del Informe detallado de actualizaciones del sistema, página 1777
Descripción de los elementos del Informe de la lista de actualizaciones del sistema, página 1780
Descripción de los elementos del Informe detallado de mantenimiento (usuario), página 1782

G5-6900R07 - 2020-04-27
Descripción de los elementos del informe impreso
Descripción de los elementos del Informe de datos de absorbancia (c‑series) Apéndice D
Descripción de los elementos del Informe de

datos de absorbancia (c‑series)
El Informe de datos de absorbancia contiene información sobre los datos de absorbancia
obtenidos para los resultados de análisis validados y sin validar. Este informe se puede imprimir
y utilizar como un registro de los datos de absorbancia para el laboratorio.
Área Cabecera de informe
ID de usuario Se imprime la identificación del usuario registrado en el

sistema cuando se imprimió el informe.
Nº serie Se imprime el número de serie del módulo de control del

sistema.
Laboratorio Se imprime el nombre del centro configurado.
Versión de software Se imprime la versión del software del sistema en el momento

en el que se imprimió el informe.
Nombre del sistema Se imprime el nombre del sistema configurado.
Elementos
Nombre del ensayo Se imprime el nombre del fichero del ensayo.
ID de muestra Se imprime la identificación de la muestra.
Nº ensayo Se imprime el número del fichero del ensayo.
Nombre Se imprime el nombre, que puede ser uno de los siguientes

elementos:
controles.
Versión del ensayo Se imprime la versión del fichero del ensayo.
Módulo/Nº serie Se imprimen el número del módulo y el número de serie del

módulo utilizado para procesar el análisis.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de datos de absorbancia (c‑series)
Área de Resultados
G/P Se imprimen la identificación de la gradilla (G) y el número de

posición (P).
procesa en el LAS, G/P se imprime como LAS/1.
Resultado Se imprimen el valor y las unidades del resultado.
Interpretación Se imprime la interpretación del resultado obtenido.
Alertas Se imprimen las alertas asociadas con el resultado.
Código Se imprimen los códigos de procesamiento relacionados con

el análisis.
Cubeta Se imprime el número de la cubeta utilizada para procesar el

análisis.
Longitud de onda Se imprime la longitud de onda primaria utilizada para medir

primaria la concentración del ensayo.
Longitud de onda Se imprime la longitud de onda secundaria utilizada para

secundaria medir la concentración del ensayo.
Punto Se imprimen los puntos de lecturas fotométricas que definen

los tiempos de lectura. Se pueden imprimir números entre el
1 y el 38.
Primaria Se imprime el valor de absorbancia medido en la longitud de

onda primaria para cada punto de lectura fotométrica.
Secundaria Se imprime el valor de absorbancia medido en la longitud de

onda secundaria para cada punto de lectura fotométrica.
Primaria - Secundaria Se imprime la diferencia entre los valores de absorbancia

medidos en las longitudes de onda primaria y secundaria.
B-B Se imprimen los puntos de lecturas fotométricas definidos

como lecturas de blanco para el ensayo.
F-F Se imprimen los puntos de lecturas fotométricas definidos

como tiempos de lectura flex para el ensayo.
M-M Se imprimen los puntos de lecturas fotométricas definidos

como tiempos de lectura principal para el ensayo.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de datos de absorbancia (c‑series) Apéndice D
Descripción de los elementos del informe impreso, página 1695

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de ensayos

ensayos
El Informe de ensayos contiene una lista de los ensayos instalados actualmente. Este informe
se puede imprimir y utilizar como un registro de los ensayos instalados para el laboratorio.


sistema.

Elementos
Nombre del ensayo Se imprime el nombre del ensayo.
Dilución 1 a Dilución 6 Se imprime información específica para cada dilución

definida en el fichero del ensayo.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de instalación de ensayos Apéndice D

instalación de ensayos
El Informe de instalación de ensayos contiene una lista de especificaciones de ensayos para
los ensayos instalados actualmente. Antes de la lista se incluyen instrucciones de instalación
específicas del módulo. Para el informe se pueden seleccionar múltiples ficheros de ensayos.
Este informe se puede imprimir y utilizar como un registro de los ensayos instalados para el
laboratorio.


sistema.

Área de Información de especificaciones de ensayos
Número de referencia Se imprime el número de referencia del fichero del ensayo.
Cambios de ensayo Se imprimen instrucciones especiales para cada ensayo y la

fecha de aprobación del ensayo.
NOTA: La cabecera Cambios de ensayo no se muestra ni se
imprime para este elemento.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de parámetros del ensayo (c‑series)

parámetros del ensayo (c‑series)
El Informe de parámetros del ensayo contiene los parámetros de los ensayos c‑series
seleccionados. Este informe se puede configurar para que se imprima automáticamente.

sistema cuando se imprimió el informe o del último usuario
registrado en el sistema para los informes generados
automáticamente.

sistema.

Área Parámetros generales
Tipo de ensayo Se imprime uno de los siguientes tipos de protocolos de

ensayo:
• Fotométrico
• Potenciométrico
• Hemólisis
• Ictericia
• Lipemia
• Calculado
Nº ensayo Se imprime el número asignado al fichero del ensayo. El

un host.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de parámetros del ensayo (c‑series) Apéndice D
Disponibilidad del Se imprime la disponibilidad del ensayo para las peticiones.

ensayo Se pueden imprimir las siguientes opciones:
• Habilitado
• Deshabilitado
• Paciente deshabilitado
Estado del ensayo Se imprime el estado definido para el ensayo. Se pueden

imprimir las siguientes opciones:
• Primario
• Correlación
Fecha/Hora Se imprimen la fecha y la hora en que un usuario instaló el

del ensayo.
Procesar controles Se imprime el ajuste utilizado para especificar qué cartucho

para reactivos de reactivo se procesa para el control de calidad. Se pueden


Usuario Se imprime la identificación del usuario que instaló el ensayo

última vez.
Línea virtual Se imprime la configuración de las cubetas para el

procesamiento de los ensayos. Los ensayos que interfieren
entre sí se pueden asignar a líneas virtuales separadas
para evitar la interferencia. Se pueden imprimir las siguientes
opciones:
Línea A Para el procesamiento de los ensayos

A.
Línea B Para el procesamiento de los ensayos

B.

G5-6900R07 - 2020-04-27
Ambos Para el procesamiento de los ensayos

se utilizan las cubetas tanto de la Línea
A como de la Línea B.
ID del módulo Se imprimen los números de los módulos de procesamiento

asignados para cargar el reactivo del ensayo.
Modo de reacción Se imprime el tipo de reacción que se produce en el ensayo.

Se pueden imprimir las siguientes opciones:
• Punto final ascendente
Tiempo de lectura Se imprimen los puntos de lecturas fotométricas iniciales y

principal finales utilizados para el cálculo de los datos.
Intervalo absorbancia Se imprimen los límites de absorbancia inferior y superior

del ensayo. Todas las lecturas fotométricas deben quedar
dentro de los límites de absorbancia si se definen estos
límites. Los valores de absorbancia medidos en la longitud
de onda primaria y que se encuentren fuera de los límites de
absorbancia durante el tiempo de lectura principal o flex no
se utilizan para calcular el resultado.
Longitud de onda Se imprime la longitud de onda primaria utilizada para medir

primaria la concentración del ensayo.
Tiempo de lectura Se imprimen los puntos de lecturas fotométricas iniciales y

Flex finales utilizados para el cálculo de los datos cuando una
o ninguna lectura realizada durante el tiempo de lectura
principal se encuentra dentro del intervalo de absorbancia
configurado.
Los resultados que se calculan utilizando datos de
absorbancia obtenidos a partir del tiempo de lectura flex se
identifican con una alerta de resultado FLEX.
NOTA: Este parámetro sólo está disponible para ensayos
cinéticos.
Tipo de blanco de Se imprime el tipo de blanco del ensayo. Se pueden imprimir

muestra las siguientes opciones:
• Sin blanco

G5-6900R07 - 2020-04-27
• Automático
Longitud de onda Se imprime la longitud de onda secundaria utilizada para

secundaria medir la concentración del ensayo.
Lectura de blanco Se imprimen los puntos de lecturas fotométricas iniciales y

finales que definen la lectura de blanco.
parámetro Tipos de blanco de muestra es Automático.
Ensayo del blanco Se imprime el nombre del ensayo de referencia que se va

a utilizar como blanco. Esta función no está actualmente
disponible.
Última lectura Se imprime el último punto de lectura fotométrica necesario

requerida para el cálculo de los resultados. No se recogen los datos
de absorbancia para puntos de lectura fotométrica que se
generan una vez configurado este valor.
Tiempo de lectura de Se imprimen los puntos de lecturas fotométricas iniciales

corrección color y finales utilizados para ajustar los límites del intervalo de
absorbancia según el color de la muestra medida.
Área Reactivo/Muestra
Reactivo Se imprime el nombre del reactivo utilizado para el ensayo.
Volumen de reactivo Se imprime el volumen del reactivo 1 (R1) que se dispensa

R1 en la cubeta.
Volumen de reactivo Se imprime el volumen del reactivo 2 (R2) que se dispensa

R2 en la cubeta.
Nombre diluyente Se imprime el nombre del diluyente de muestras utilizado

para el ensayo.
Volumen de agua R1 Se imprime el volumen de agua dispensado con un reactivo

concentrado R1.
Volumen de agua R2 Se imprime el volumen de agua dispensado con un reactivo

concentrado R2.
Dispensación de Se imprime el perfil de pipeteo de reactivos que el sistema

diluyente utiliza para aspirar y dispensar los diluyentes. Se pueden
• Tipo 1
• Tipo 2

G5-6900R07 - 2020-04-27
• Tipo 6
Modo dispensación Se imprime el perfil de pipeteo de reactivos que el sistema

R1 utiliza para aspirar y dispensar los reactivos. Se pueden
• Tipo 1
• Tipo 2
• Tipo 6
Modo dispensación Se imprime el perfil de pipeteo de reactivos que el sistema

R2 utiliza para aspirar y dispensar los reactivos. Se pueden
• Tipo 1
• Tipo 2
• Tipo 5
Dilución Se imprime el protocolo de dilución que se utiliza por defecto

predeterminada para las peticiones de muestras. Un administrador del sistema
puede editar este parámetro para ensayos no definidos por
el usuario cuando se ha configurado más de un nombre de
dilución.
Nombre de dilución Se imprime el nombre de la dilución del ensayo. Se puede

configurar un máximo de tres nombres de dilución.
Volumen muestra Se imprime el volumen de muestra que se va aspirar en la

copa o el tubo de muestra para cada dilución del ensayo
configurada.
Volumen de muestra Se imprime el volumen de muestra diluida que se va aspirar

diluida en la cubeta para cada dilución del ensayo configurada.
Volumen diluyente Se imprime el volumen de diluyente de muestra que se va

a dispensar en la cubeta para cada dilución del ensayo
configurada.
Volumen de agua Se imprime el volumen de agua que se va a dispensar en la

cubeta para cada dilución del ensayo configurada.
Factor de dilución Se imprime el factor de dilución de muestras calculado por

reactivo.

G5-6900R07 - 2020-04-27
Tipo de verificación Se imprime el tipo de reacción utilizado para evaluar un

de reacción resultado de reacción inesperado. Se pueden imprimir las
siguientes opciones:
• Ninguno
• Resta a punto final
• Cociente punto final
• Resta de cinética
• Cociente cinético

Intervalo lectura A Se imprimen los puntos de lecturas fotométricas iniciales y

finales para el intervalo de tiempo de lectura A utilizado para
la verificación de la reacción.
de reacción.
Límite de cálculo Se imprimen los límites inferior y superior del intervalo

aceptable de la diferencia calculada del tiempo de lectura
(A - B) o del cociente calculado del tiempo de lectura (A ÷
B). Si el valor calculado excede los límites, el resultado del
ensayo pasa a ser una excepción y no se procesa.
de reacción.
Absorbancia mínima Se imprime la absorbancia mínima aceptable o el cambio en

la absorbancia durante el intervalo del tiempo de lectura B.
Cociente punto final o Cociente cinético.
Intervalo lectura B Se imprimen los puntos de lecturas fotométricas iniciales y

finales para el intervalo de tiempo de lectura B utilizado para
la verificación de la reacción.
de reacción.
Linealidad cinética Se imprime el porcentaje permitido para el cambio de

(%) absorbancia. La verificación se realiza durante los tiempos

G5-6900R07 - 2020-04-27
de lectura principal y flex utilizando las tres primeras lecturas

y las tres últimas.
tiempos de lectura principal.
Variación de Se imprime la variación de la absorbancia aceptable

absorbancia máxima permitida para las lecturas de absorbancia durante el tiempo
de lectura principal. Si la variación de la absorbancia supera
el límite definido, el resultado del ensayo pasa a ser una
excepción y no se procesa.
ascendente o Punto final descendente.
Área Parámetros de la calibración
Método de calibración Se imprime uno de los siguientes métodos de calibración:

• Absorbancia
• Factor
• Lineal
• Logit-4
Horas/Intervalo Se imprime el tiempo (en horas) de validez de la curva

completo de calibración completa una vez finalizada la calibración
completa. El valor no se puede editar a un valor superior
al número de horas especificado en el fichero del ensayo
validado.
Horas/Intervalo de Se imprime el tiempo (en horas) de validez de la calibración

ajuste de ajuste una vez completada la calibración de ajuste. Se
puede configurar un valor entre 0 y 9999. Si se configura el
valor 0, no se registra el intervalo de la calibración de ajuste.
Factor Se imprime el factor de calibración cuando se selecciona la

opción Factor en el parámetro Método de calibración.
Tipo de ajuste Se imprime el tipo de ajuste de la calibración realizada para

el ensayo. Se pueden imprimir las siguientes opciones:

G5-6900R07 - 2020-04-27
• Ninguno
• Blanco
• 1 punto
• 2 puntos

Método de calibración es Lineal, Polinómica a tramos o
Logit-4.
Nivel de ajuste Se imprime el nivel del calibrador que se va a utilizar para los
tipos de calibración de ajuste de 1 punto y de 2 puntos. Para
configurar este parámetro se utilizan los niveles configurados
selecciona la opción Ninguno o Blanco en el parámetro Tipo
de ajuste o cuando en el parámetro Método de calibración
se selecciona Absorbancia, Factor o Usar factor cal de
blanco.
Usar factor de Se imprime el ensayo de referencia para la información de

calibración de calibración utilizada en el cálculo de los resultados.
NOTA: Este parámetro se imprime sólo si el parámetro
Método de calibración es Usar factor cal de blanco.
Ajuste máximo de Se imprime el parámetro para el ajuste máximo de la curva.

curva Este parámetro especifica el límite máximo de la suma de
los valores absolutos de la diferencia entre la absorbancia
aproximada de la calibración calculada y la absorbancia
medida. Se puede configurar un valor entre 0.0001 y 9.9999,
o este parámetro se puede dejar sin definir.
NOTA: Este parámetro sólo está disponible si se selecciona
la opción Logit-4 en el parámetro Método de calibración.
Tipo de petición Se imprime el tipo de calibración predeterminado utilizado

predeterminado para crear peticiones de calibración para el ensayo.
Factor de calibración Se imprime el valor esperado para el factor de calibración

esperado (1/pendiente) cuando se calcula la calibración. Se puede
configurar un valor entre -999999.99 y 9999999.99.

G5-6900R07 - 2020-04-27

el primer segmento de la curva.
Intervalo de Se imprimen los límites inferior y superior que definen un

absorbancia del valor de absorbancia de blanco aceptable medido durante la
blanco calibración:



realiza.
Tolerancia de factor Se imprime el porcentaje de tolerancia del factor de

de calibración calibración que se espera cuando se calcula la calibración.
esperado (%) Este parámetro se utiliza con el parámetro Factor de
calibración esperado para determinar un intervalo aceptable
para el factor de calibración. Se puede configurar un valor
entre 1 y 99, o este parámetro se puede dejar sin definir.
el primer segmento de la curva.
Amplitud Se imprime el nivel del calibrador utilizado como el límite

superior de la amplitud de la calibración que se evalúa en la
verificación del Intervalo de amplitud de la absorbancia. Este
parámetro se puede configurar como uno de los niveles de
calibradores definidos para el ensayo o se puede dejar sin
definir.
calibración.
Intervalo de amplitud Se imprimen los límites inferior y superior que definen una
de la absorbancia diferencia de absorbancia absoluta aceptable entre el blanco
y el nivel del calibrador definido durante la calibración:

G5-6900R07 - 2020-04-27



realiza. Para realizar la verificación, se deben definir los dos
límites.
Estabilidad en uso Se imprime el tiempo máximo en horas que puede utilizarse

(horas) el calibrador en el módulo de procesamiento sin almacenarlo
refrigerado. La estabilidad en uso no se registra si no se
configura un valor.
Nombre del conjunto Se imprime el nombre del conjunto de calibradores

de calibradores seleccionado.
calibradores de blanco, el nombre del conjunto de
calibradores se imprime primero, seguido del nombre del
conjunto de calibradores de blanco.
NOTA: Este parámetro no se imprime si el parámetro Método
de calibración es Absorbancia o Usar factor cal de blanco.
Replicados Se imprime el número de replicados que se va a procesar

para el blanco y para cada nivel de calibrador configurado
para la calibración del ensayo.
Nivel Cal Se imprime el nombre del blanco y un máximo de seis niveles

de calibradores utilizados como puntos en la calibración.
NOTA: Este parámetro no se imprime si el parámetro Método
de calibración es Absorbancia o Usar factor cal de blanco.
Concentración Se imprime el valor de concentración de cada nivel de

calibrador definido en los parámetros de ensayo. Sólo se
imprimen las unidades predeterminadas.
Volumen muestra Se imprime el volumen de muestra dispensado en la cubeta

para el blanco y para cada nivel de calibrador configurado.
Volumen de muestra Se imprime el volumen de la muestra diluida para el blanco

diluida y para cada nivel de calibrador configurado. El volumen de

G5-6900R07 - 2020-04-27

para el calibrador.
Volumen diluyente Se imprime el volumen de diluyente para el blanco y

diluyente se dispensa en la cubeta para la dilución durante
la calibración si se define un protocolo de dilución para el
calibrador.
Volumen de agua Se imprime el volumen de agua utilizado para diluir un

diluyente concentrado para el blanco y para cada nivel de
calibrador configurado. El volumen de agua se dispensa con
el diluyente aspirado en la cubeta para la dilución durante
la calibración si se define un protocolo de dilución para el
calibrador.
Área LavadoSmart
Componente Se imprime el componente de hardware utilizado para el

LavadoSmart configurado. Se pueden imprimir los siguientes
componentes:
• Cubeta
• Sonda de muestras
Reactivo/Ensayo Se imprime el nombre del reactivo interferente.

NOTA: Este parámetro no se imprime si el parámetro
Lavado Se imprime la solución de lavado utilizada para el

LavadoSmart configurado. Se pueden imprimir las siguientes
soluciones de lavado:
• Detergente A
• Detergente B
• Agua
Volumen Se imprime el volumen de la solución de lavado utilizada para

el LavadoSmart configurado.
NOTA: Este parámetro no se imprime si el parámetro

G5-6900R07 - 2020-04-27
Replicados Se imprime el número de replicados para el LavadoSmart

configurado para el componente Sonda de reactivos R1 o
Sonda de reactivos R2.
Protocolo lavado Se imprime el tipo de protocolo de LavadoSmart.
Área Parámetros de resultados
lntervalo de linealidad Se imprime el intervalo de linealidad configurado.
Especificación Se imprime el intervalo de alertas asociado con los

intervalo alertas resultados:
Sexo Se imprime el sexo para las alertas de

resultados configuradas.
Edad Se imprimen el intervalo de edad y la

unidad para las alertas de resultados
configuradas.
Intervalo normal Se imprime el intervalo normal para

el sexo y el intervalo de edad
configurados.
Intervalo extremo Se imprime el intervalo extremo para

configurados.
Área Parámetros de interpretación
Nombre Se imprime el nombre de la interpretación. Si no se configura

una interpretación, se imprime <Notdefined> (Sin definir).
Intervalo Se imprime el intervalo de la interpretación.
Se requiere revisar Se imprime Sí o No para indicar si se mantienen los

resultados resultados hasta que se revisen y validen manualmente.
Unidades de Se imprimen las unidades de resultados configuradas.

resultados

G5-6900R07 - 2020-04-27
Factor de correlación Se imprime el factor de correlación configurado si es

necesario calcular los resultados para que concuerden con
otro sistema.
UCUM Se imprimen las unidades UCUM (código unificado de

unidades de medida). UCUM es un sistema de códigos que
representa las unidades de medida utilizadas actualmente
en la ciencia, la ingeniería y el mundo empresarial
internacionales. El host puede utilizar las unidades UCUM.
Decimales Se imprime el número de decimales mostrados para un

resultado.
Intersección Se imprime la intersección configurada si es necesario

calcular los resultados para que concuerden con otro
sistema.
Área Reglas de reanálisis
Nombre de regla Se imprime el nombre de la regla de reanálisis.
Criterio de resultado Se imprime uno de los siguientes ajustes:


interpretaciones.

excepciones.
Dilución original Se imprime la dilución del análisis original. El análisis original

se debe procesar con esta dilución para que se pueda volver
a procesar.
NOTA: Este elemento no está disponible para ensayos
calculados.
Intervalo resultados Se imprime el intervalo de resultados para la regla de

reanálisis configurada. Este elemento se imprime si el
parámetro Criterio de resultado se configura como Intervalo
resultados.
Ensayo de reanálisis Se imprime el nombre del ensayo de reanálisis.
Nº ensayo de Se imprime el número del ensayo de reanálisis.

reanálisis

G5-6900R07 - 2020-04-27
Dilución de reanálisis Se imprime la dilución de reanálisis para el ensayo de

reanálisis concreto.
Replicados Se imprime el número de replicados para el ensayo de

reanálisis y la dilución indicados.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de parámetros del ensayo (i‑series)

parámetros del ensayo (i‑series)
El Informe de parámetros del ensayo contiene los parámetros de los ensayos i‑series
seleccionados. Este informe se puede configurar para que se imprima automáticamente.

automáticamente.

sistema.

Tipo de ensayo Se imprime uno de los siguientes tipos de protocolos de

ensayo:
• Un paso 25
• Dos pasos 18-4
• Un paso 11
• Dos pasos 4-4

un host.


G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de parámetros del ensayo (i‑series) Apéndice D
• Habilitado
• Deshabilitado
Estado del ensayo Se imprime el estado definido para el ensayo. Se pueden

• Primario
• Correlación
Fecha/Hora Se imprimen la fecha y la hora en que un usuario instaló el

del ensayo.
Procesar controles Se imprime el ajuste utilizado para especificar qué cartucho

para reactivos de reactivo se procesa para el control de calidad. Se pueden


Usuario Se imprime la identificación del usuario que instaló el ensayo

última vez.
ID del módulo Se imprimen los números de los módulos de procesamiento

asignados para cargar el reactivo del ensayo.
Opción de Se imprime uno de los siguientes tipos de protocolos de

pretratamiento pretratamiento de ensayos:
• Ninguno
• Pretratamiento 7
• Pretratamiento 7-7
Área Parámetros de la calibración
Método de calibración Se imprime uno de los siguientes métodos de calibración:

• Punto a punto

G5-6900R07 - 2020-04-27
• Regresión lineal
• 4PLC X - 4PLC Y
• Punto de corte
• Referencia
Usar factor de Se imprime el ensayo de referencia para la información de

calibración de calibración utilizada en el cálculo de los resultados.
NOTA: Este parámetro sólo se imprime si el parámetro
Intervalo de Se imprime el tiempo (en horas) durante el que una curva

calibración de calibración es válida. Se puede configurar un valor entre
0 y 9999. Si se configura 0, no se registra el intervalo de la
calibración.
Replicados Se imprime el número de replicados del calibrador utilizado

en el cálculo de la calibración.
Método de ajuste Se imprime el tipo de ajuste utilizado en una calibración de

ajuste. Se pueden imprimir las siguientes opciones:
• Técnicas de cociente (Cociente A, Cociente AB, Ajuste)
• Transformación lineal
• Ajuste de parámetros
• Forma de la curva

Tipo de calibración es Ajuste.
Tipo Se imprime el tipo de calibración realizada para el ensayo. Se

pueden imprimir las siguientes opciones:
• Completa
• Ajuste
• Index
Ensayo de referencia Se imprime el número del ensayo de la calibración de

referencia que se utiliza para generar resultados.
Estabilidad en uso Se imprime el tiempo máximo en horas que pueden

(horas) utilizarse los calibradores en el módulo de procesamiento sin
almacenarlos refrigerados. Un valor equivalente a cero indica
que no se registra la estabilidad en uso.
Cal Se imprime el nombre del calibrador.

G5-6900R07 - 2020-04-27
Concentración Se imprimen las concentraciones de los seis calibradores

utilizados como puntos para un tipo de calibración Completa
o se imprimen las concentraciones de la curva principal
de referencia y las concatenaciones de los calibradores
de dos puntos para un tipo de calibración de Ajuste. Las
concentraciones de los calibradores no se imprimen para un
tipo de calibración Index.
Área Parámetros de la dilución
Dilución manual Se imprime la disponibilidad del factor de dilución manual

para el ensayo.
Dilución Se imprime el protocolo de dilución que se utiliza por defecto

predeterminada para el procesamiento de los ensayos.
Intervalos de dilución Se imprime la información sobre las diluciones automáticas

disponibles:
Nombre de dilución Se imprime el nombre de la dilución.

El nombre de la dilución debe ser el
mismo utilizado para el host.
Bajo Se imprime el intervalo bajo de

concentración permitido para la
dilución.
Alto Se imprime el intervalo alto de

concentración permitido para la
dilución.


Edad Se imprimen la edad y la unidad para

el intervalo de edad configurado.
Intervalo normal Se imprimen el intervalo normal para

configurados.

G5-6900R07 - 2020-04-27
Intervalo extremo Se imprimen el intervalo extremo

para el sexo y el intervalo de edad
configurados.


Unidades de Se imprimen las unidades de resultados configuradas.

resultados

resultado.


interpretaciones.

G5-6900R07 - 2020-04-27

excepciones.
Dilución original Se imprime la dilución del análisis original. El análisis original

se debe procesar con esta dilución para que se pueda volver
a procesar.
Intervalo resultados Se imprime el intervalo de resultados.

reanálisis
Replicados Se imprime el número de replicados para el ensayo de

reanálisis y la dilución indicados.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de parámetros del ensayo
Apéndice D (calculado)

parámetros del ensayo (calculado)
El Informe de parámetros del ensayo contiene información sobre los ensayos calculados.
Este informe se puede imprimir y utilizar como un registro de los ensayos calculados para
el laboratorio.


sistema.

Tipo de ensayo Se imprime Calculado como el tipo de protocolo del ensayo.

un host.
NOTA: Si se edita un parámetro de un ensayo que afecta a la
medición o al cálculo del resultado, se muestra un asterisco
junto al número del ensayo para indicar que el ensayo se ha
modificado.

• Habilitado
• Deshabilitado
Estado del ensayo Se imprime Primario como el ensayo del ensayo.

G5-6900R07 - 2020-04-27
(calculado) Apéndice D
Fecha/Hora Se imprimen la fecha y la hora en que un usuario creó o

instaló el ensayo o un usuario modificó por última vez los
parámetros del ensayo.
Usuario Se imprime la identificación del usuario que creó o instaló el

ensayo o el usuario que modificó los parámetros del ensayo
por última vez.
Fórmula Se imprime la fórmula calculada.
Componente Se imprime la etiqueta del componente del cálculo que se

muestra en la fórmula calculada. Se pueden imprimir las
siguientes etiquetas:
• Ensayo 1
• Ensayo 2
• Ensayo 3
• Ensayo 4
Ensayo Se imprime el nombre del ensayo seleccionado que se asigna

a la etiqueta del componente del cálculo.
Mínimo Se imprime el intervalo mínimo de resultados para el ensayo

seleccionado.
Máximo Se imprime el intervalo máximo de resultados para el ensayo

seleccionado.


Edad Se imprimen la edad y la unidad para

el intervalo de edad configurado.
Intervalo normal Se imprimen el intervalo normal para

configurados.
Intervalo extremo Se imprimen el intervalo extremo

para el sexo y el intervalo de edad
configurados.

G5-6900R07 - 2020-04-27
Apéndice D (calculado)


Unidades de Se imprimen las unidades de resultados del componente del

resultados cálculo.


resultado.

• Intervalo resultados: Criterios de reanálisis basados en
• Interpretación: Criterios de reanálisis basados en
interpretaciones.
• Excepción: Criterios de reanálisis basados en
excepciones.
Dilución original Este parámetro no se utiliza para ensayos calculados.
Intervalo resultados Se imprime el intervalo de resultados.

G5-6900R07 - 2020-04-27
(calculado) Apéndice D

reanálisis

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de calibración (Lineal)
Apéndice D (c‑series)
Descripción de los elementos del Informe

detallado de calibración (Lineal) (c‑series)
El Informe detallado de calibración contiene información detallada sobre una calibración lineal
del ensayo. Este informe se puede configurar para que se imprima automáticamente.

automáticamente.

sistema.


módulo utilizado para solicitar y procesar la calibración.
Lote del reactivo Se imprime el número de lote del cartucho del reactivo.
Nº ensayo Se imprime el número definido para el ensayo. El número del

ensayo debe ser el mismo número utilizado para el host.

sistema cuando se realizó la calibración.
Nº serie del reactivo Se imprime el número de serie del cartucho del reactivo.
Versión del ensayo Se imprime la versión definida para el ensayo.
Caducidad del lote Se imprime la fecha de caducidad del lote del cartucho del
reactivo.

G5-6900R07 - 2020-04-27
(c‑series) Apéndice D
Estado calibración Se imprime el estado de la calibración del lote del reactivo.
Lote del calibrador Se imprime el número de lote del calibrador utilizado para
calibrar el ensayo.
Para ensayos c‑series que utilicen un conjunto de
calibradores de blanco, se imprime primero el número de lote
del calibrador utilizado para calibrar el ensayo, seguido del
número de lote del calibrador de blanco utilizado para calibrar
el ensayo.
Fecha/hora cal Se imprimen la fecha y la hora de finalización de la

calibración.
Tipo calibración Se imprime el tipo de calibración para el ensayo.
Caducidad del lote Se imprime la fecha de caducidad del lote de los calibradores
calibradores de blanco, se imprime primero la fecha de
caducidad del lote del calibrador utilizado para calibrar el
ensayo, seguida de la fecha de caducidad del lote del
calibrador de blanco utilizado para calibrar el ensayo.
Estado del archivo Se imprime el estado del archivo de los datos.
Método calibración Se imprime el procedimiento matemático utilizado para

analizar los datos.
Nº serie calibrador Se imprime el número de serie del primer frasco utilizado del
conjunto de calibradores.
calibradores de blanco, se imprime primero el número
de serie del primer frasco utilizado en el conjunto de
calibradores, seguido del número de serie del calibrador de
blanco.
Fecha/Hora del Se imprimen la fecha y la hora en las que se archivaron los

archivo datos.
Fecha/Hora de Se imprimen la fecha y la hora de caducidad de la calibración

caducidad de completa. Este elemento sólo se imprime para aquellos
calibración completa ensayos que tengan un intervalo de calibración definido.

caducidad de de ajuste. Este elemento sólo se imprime para aquellos
calibración de ajuste ensayos que tengan un intervalo de calibración definido.

G5-6900R07 - 2020-04-27
Apéndice D (c‑series)
Estado de transmisión Se imprime información sobre el estado de transmisión, que

se utiliza para determinar el progreso de una transmisión.
Fecha/Hora de Se imprime la fecha y la hora en las que se transmitió el

Mensaje Se imprimen el número de código de mensaje y una

descripción sólo si el estado de la calibración es Fallida.
ID de calibrador Se imprime el nombre del nivel del calibrador.

calibrador definido en los parámetros de ensayo. Los valores
se imprimen con las unidades de ensayo configuradas.
Absorbancia Se imprime el valor de absorbancia medio del nivel del

calibrador.
Factor Se imprime el factor de calibración del nivel del calibrador.
Absorbancia Rep 1 Se imprime el valor de absorbancia del replicado 1.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de calibración
(Potenciométrica) (c‑series) Apéndice D

detallado de calibración (Potenciométrica)
(c‑series)
El Informe detallado de calibración contiene información detallada sobre una calibración
potenciométrica del ensayo. Este informe se puede configurar para que se imprima
automáticamente.

automáticamente.

sistema.





G5-6900R07 - 2020-04-27
Apéndice D (Potenciométrica) (c‑series)
reactivo.
calibrar el ensayo.

calibración.

analizar los datos.

archivo datos.


Fecha/Hora de Se imprimen la fecha y la hora en las que se transmitió la

transmisión calibración.


G5-6900R07 - 2020-04-27
(Potenciométrica) (c‑series) Apéndice D

calibrador definido en los parámetros de ensayo. Sólo se
imprimen las unidades predeterminadas.
Cal mV Se imprime el valor medio en milivoltios de cada nivel del

calibrador.
Pendiente Se imprime la respuesta (%) del módulo ICT (tecnología del

chip integrado) para los calibradores bajo y alto.
Rep 1 mV Se imprime el valor en milivoltios para el replicado 1.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de calibración (Usar
Apéndice D factor cal de blanco) (c‑series)

detallado de calibración (Usar factor cal de
blanco) (c‑series)
El Informe detallado de calibración contiene información detallada sobre una calibración que
utiliza factor de calibración de blanco. Este informe se puede configurar para que se imprima
automáticamente.

automáticamente.

sistema.





G5-6900R07 - 2020-04-27
factor cal de blanco) (c‑series) Apéndice D
Ensayo de referencia Se imprime el ensayo de calibración de referencia fotométrico

utilizado para generar los resultados.
reactivo.
calibrar el ensayo.

calibración.

analizar los datos.

archivo datos.


caducidad de de ajuste. Este elemento sólo se imprime para aquellos
calibración de ajuste ensayos que tengan un intervalo de calibración definido.




G5-6900R07 - 2020-04-27
Apéndice D factor cal de blanco) (c‑series)

se imprimen con las unidades configuradas para el ensayo de
referencia.
Absorbancia Se imprime el valor de absorbancia medio del nivel del

calibrador.
Factor Se imprime el factor de calibración del nivel del calibrador.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de calibración (Ajuste)
(i‑series) Apéndice D

detallado de calibración (Ajuste) (i‑series)
El Informe detallado de calibración contiene información detallada sobre una calibración de
ajuste del ensayo. Este informe se puede configurar para que se imprima automáticamente.

automáticamente.

sistema.




reactivo.

G5-6900R07 - 2020-04-27
Apéndice D (i‑series)
calibrar el ensayo.

calibración sólo para ensayos que tengan un intervalo de
calibración definido.

analizar los datos.

archivo datos.
Fecha/Hora de Se imprime la fecha y la hora de caducidad de la calibración.

caducidad de Este elemento sólo se imprime para aquellos ensayos que
calibración tengan un intervalo de calibración definido.



Cociente para Cal 1 Se imprimen los cocientes para el ajuste de calibración 1.
Cociente para Cal 2 Se imprimen los cocientes para el ajuste de calibración 2.

G5-6900R07 - 2020-04-27
URL media Se imprime la media de las unidades relativas de luz (URL)

de los replicados del calibrador.
URL Rep 1 Se imprime el valor en URL para el replicado 1.

Para ensayos i‑series que utilicen el método de calibración
de referencia, los valores se imprimen con las unidades
Concentración de Se imprime el valor de concentración de la curva de ajuste

ajuste de cada nivel de calibrador definido en los parámetros de
ensayo. Los valores se imprimen con las unidades de ensayo
configuradas.
URL Cal Ref Se imprime la lectura de los datos de referencia (calibrador

principal) obtenidos de la etiqueta de códigos de barra del
reactivo.
Ajuste URL Se imprimen los datos de URL de ajuste de la curva de cada

calibrador.

G5-6900R07 - 2020-04-27

detallado de calibración (Completa) (i‑series)
El Informe detallado de calibración contiene información detallada sobre una calibración
completa del ensayo. Este informe se puede configurar para que se imprima automáticamente.

automáticamente.

sistema.




reactivo.

G5-6900R07 - 2020-04-27
calibrar el ensayo.

calibración.

analizar los datos.

archivo datos.






G5-6900R07 - 2020-04-27

Concentración de Se imprime el valor de concentración de la curva de ajuste

ajuste de cada nivel de calibrador definido en los parámetros de
ensayo. Los valores se imprimen con las unidades de ensayo
configuradas.
Ajuste URL Se imprimen los datos de unidades relativas de luz (URL) de

ajuste de la curva de cada calibrador.
URL media Se imprime la media de URL de los replicados del calibrador.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de calibración (Index)

detallado de calibración (Index) (i‑series)
El Informe detallado de calibración contiene información detallada de una calibración index, que
proporciona los datos de calibración necesarios para determinar un valor de punto de corte.
Este informe se puede configurar para que se imprima automáticamente.

automáticamente.

sistema.




reactivo.

G5-6900R07 - 2020-04-27
calibrar el ensayo.

calibración sólo para ensayos que tengan un intervalo de
calibración definido.

analizar los datos.

archivo datos.




Punto de corte Se imprime el valor del punto de corte calculado y utilizado

para el cálculo de datos del ensayo.

G5-6900R07 - 2020-04-27
%CV Se imprime el porcentaje del coeficiente de variación

calculado para el calibrador.
URL media Se imprime la media de las unidades relativas de luz (URL)

de los replicados del calibrador.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de calibración

calibración
El Informe de calibración contiene información de la calibración del ensayo sobre los reactivos
cargados actualmente en el sistema según el último reactivo leído. Este informe se puede
configurar para que se imprima automáticamente.

automáticamente.

sistema.

Elementos

Ensayo Se imprime el nombre del ensayo.

analizar los datos.
Fecha/hora cal Se imprimen la fecha y la hora en las que calibró el lote del
reactivo.
Estado Se imprime el estado de la calibración del lote del reactivo.
Fecha/Hora caducidad Se imprimen la fecha y la hora a las que caduca la

calibración para el lote del reactivo.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe del historial de diagnóstico y del
Informe del historial de mantenimiento Apéndice D
Descripción de los elementos del Informe del

historial de diagnóstico y del Informe del historial
de mantenimiento
El Informe del historial de diagnóstico o el Informe del historial de mantenimiento contienen una
tabla resumen de los procedimientos de mantenimiento o diagnóstico que se han realizado
durante un mes concreto. El Informe del historial de mantenimiento también incluye los
procedimientos de mantenimiento que se deben realizar durante el mes indicado.
Para cada procedimiento indicado en la tabla resumen, se incluye información detallada
adicional después de la tabla. Cada informe se puede imprimir y utilizar como un registro de los
procedimientos de mantenimiento o diagnóstico realizados en el sistema.


sistema.

Elementos
Estado Se imprime uno de los siguientes estados de aprobación para

el Informe del historial de mantenimiento:
• Aprobado
• No aprobado
Este elemento no se imprime en el Informe del historial de

diagnóstico.
Fecha/Hora de Se imprimen la fecha y la hora en que se aprobó el registro.

aprobación Este campo está vacío si el registro no se ha aprobado.
Este elemento no se imprime en el Informe del historial de
diagnóstico.
ID de usuario Se imprime la identificación del usuario que ha aprobado

el registro. Este campo está vacío si el registro no se ha

G5-6900R07 - 2020-04-27
Apéndice D Informe del historial de mantenimiento
aprobado. Este elemento no se imprime en el Informe del

historial de diagnóstico.

módulo utilizado para realizar el procedimiento.
Mes de la actividad Se imprimen el mes y el año del registro impreso.
Área Tabla resumen
Procedimiento Se imprimen los nombres de los procedimientos que se han

de diagnóstico, realizado durante el mes indicado. El Informe del historial
Procedimiento de de mantenimiento también incluye los procedimientos de
mantenimiento mantenimiento programados o pasados de fecha para el mes
impreso. Los nombres de los procedimientos se agrupan por
categoría.
Números del 1 al 31 Se imprime el estado de cada procedimiento realizado

durante el mes impreso. Los números representan los
días del mes. Los números en negrita representan los
domingos. En la lista siguiente se describen los elementos
que componen la tabla resumen:
• Una marca de comprobación indica que el procedimiento
se ha realizado y que tiene el estado Completado.
• Una X indica que el procedimiento tiene un estado
Programado, Pendiente, Cancelado, No ejecutado o
Fallido. Si el procedimiento se realiza varias veces el
mismo día, se imprime el estado de la última vez que se
ejecutó.
• Un asterisco dentro del cuadro indica que se ha
introducido un comentario para el procedimiento.
Área de Detalles del procedimiento
Procedimiento Se imprimen el número y el nombre del procedimiento.
Categoría Se imprime la categoría del procedimiento.

procedimiento
Fecha/Hora Se imprimen la fecha y la hora en las que se completó
el procedimiento. Para los registros de mantenimiento, este
elemento está vacío si el procedimiento tiene un estado
Programado, Pendiente o No ejecutado.
Estado de finalización Se imprime el estado final del procedimiento completado.

Para los registros de mantenimiento, este elemento está

G5-6900R07 - 2020-04-27
Informe del historial de mantenimiento Apéndice D
vacío si el procedimiento tiene un estado Programado,

Pendiente o No ejecutado.

sistema cuando se realizó el procedimiento. Para el Informe
del historial de mantenimiento, este elemento está vacío si el
procedimiento tiene un estado Programado, Pendiente o No
ejecutado.
Comentario Se imprimen los comentarios introducidos para el

procedimiento.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de tipos de mensajes editados
Descripción de los elementos del Informe de tipos

de mensajes editados
El Informe de tipos de mensajes editados contiene una lista de los códigos de mensajes cuyos
tipos de mensaje originales fueron modificados por el usuario.

automáticamente.

sistema.

Elementos
Fecha/Hora Se imprimen la fecha y la hora en las que se editó el tipo de

mensaje.
Mensaje Se imprimen el número del código de mensaje y una

descripción. El mensaje impreso incluye todas las variables
que pueden aparecer entre paréntesis.
Tipo original Se imprime el tipo de mensaje original.
Tipo actual Se imprime el tipo de mensaje actual.

sistema cuando se editó el tipo de mensaje.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de la lista de excepciones Apéndice D
Descripción de los elementos del Informe de la

lista de excepciones
El Informe de la lista de excepciones contiene el número de excepciones en la pestaña
Excepción de la pantalla Resultados que no se han reanalizado o validado, o el número
de excepciones en la pestaña Excepción almacenada de la pantalla Resultados que se han
reanalizado o validado. Este informe se puede imprimir y utilizar como un registro de las
excepciones para el laboratorio.


sistema.

Área de Resultados
Módulo Se imprimen el número de módulo y el módulo utilizados para

generar la excepción del análisis.

posición (P).
ID muestra Se imprime la identificación de la muestra.

elementos:
controles.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de la lista de excepciones

Tipo de muestra Se imprime uno de los siguientes tipos de muestra:

• Muestra
• Control
• Calibrador
Fecha/Hora Se imprimen la fecha y la hora en las que se procesaron las

muestras.

descripción.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de registro Apéndice D

registro
Los informes de registros contienen los códigos de mensajes generados por el analizador.
Los siguientes informes de registros únicos se pueden generar e imprimir desde la pestaña
correspondiente en la pantalla Registros del sistema:
• Informe del registro del sistema desde la pestaña Todos los mensajes
• Informe de registro de notificaciones desde la pestaña Notificaciones/Alarmas
• Informe de registro informativo desde la pestaña Informativo
• Informe de registro de inventario desde la pestaña Inventario
• Informe de acceso de usuario desde la pestaña Acceso de usuario
• Informe del registro de configuración desde la pestaña Configuración
• Informe de registro de comunicaciones desde la pestaña Comunicaciones
• Informe de registro de Abbott Mail desde la pestaña Abbott Mail

automáticamente.

sistema.

Elementos
Fecha/Hora Se imprimen la fecha y la hora en las que se generó el

código de mensaje.
Módulo Se imprime el número del módulo que generó el código

de mensaje. El número de módulo para los mensajes
relacionados con el módulo de control del sistema es 6. Este
elemento no se imprime en el Informe de acceso de usuario,
en el Informe de registro de comunicaciones ni en el Informe
de registro de Abbott Mail.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de registro

descripción.
Tipo de mensaje Se imprime el tipo de código de mensaje generado. Este

elemento no se imprime en el Informe de registro informativo.
Los informes de registros tienen cuatro tipos de mensajes:
• Alarma
• Crítico
• Informativo
• Notificación
Categoría Se imprime la categoría del mensaje relacionado. Este

elemento no se imprime en el Informe de registro de
inventario, el Informe de acceso de usuario, el Informe de
registro de configuración ni en el Informe de registro de
Abbott Mail. Los informes de registros tienen siete categorías
de mensaje:
• Abbott Mail
• Alinity PRO
• Configuración
• Host
• Inventario
• LAS
Suministro Se imprime el nombre del suministro relacionado con el

código de mensaje. Este elemento sólo se imprime en el
Informe de registro de inventario.

sistema cuando se generó el código de mensaje. Este
elemento sólo se imprime en el Informe de registro de
inventario, en el Informe de registro de configuración y en
el Informe de registro de Abbott Mail.
Categoría de correo Se imprime el tipo de correo de Abbott Mail relacionado con

el código de mensaje. Este elemento sólo se imprime en el
Informe del registro de Abbott Mail. El Informe de registro de
Abbott Mail tiene cuatro categorías de correo:

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de registro Apéndice D

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de la lista de peticiones

lista de peticiones
El Informe de la lista de peticiones contiene información tal como el volumen mínimo de muestra
o las muestras de pacientes, los controles y las calibraciones pendientes. Este informe se
puede imprimir y utilizar como ayuda para cargar las muestras.


sistema.

Elementos

posición (P).
ID muestra Se imprime la identificación de la muestra de la petición, que


G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de la lista de peticiones Apéndice D

elementos:
controles.

• Muestra
• Control
• Calibrador
Código Se imprimen los códigos que indican las condiciones del

procesamiento.
Volumen mínimo Se imprime el volumen de muestra mínimo necesario en la

muestra copa de muestra para los análisis que se van a procesar.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe del procedimiento
Descripción de los elementos del Informe del

procedimiento
El Informe del procedimiento contiene información sobre el procedimiento de mantenimiento o
diagnóstico que se realiza en el sistema. Este informe se puede configurar para que se imprima
automáticamente cada vez que se complete un procedimiento de mantenimiento.


sistema.

Elementos
Procedimiento Se imprimen el número y el nombre del procedimiento.
Módulo Se imprime el número del módulo utilizado para ejecutar el

procedimiento.
Versión Se imprime el número de la versión del procedimiento.

Fecha Se imprime la fecha en la que se completó el procedimiento.
Hora Se imprime la hora en la que se completó el procedimiento.
Categoría Se imprime la categoría del procedimiento.

sistema cuando se realizó el procedimiento.
Estado Se imprime uno de los siguientes estados para el

procedimiento ejecutado:
• Completado
• Fallido
• Cancelado por el usuario

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe del procedimiento Apéndice D
Resultados Se imprimen los resultados del procedimiento.
Configuración de los informes, página 212

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de análisis QC

análisis QC
El Informe de análisis QC contiene datos estadísticos detallados de los niveles de los controles,
incluidos datos de los módulos para un intervalo de fechas, datos acumulados de los módulos
y datos acumulados del sistema para un sistema multimodular que tiene más de un módulo de
procesamiento del mismo tipo. Este informe se puede imprimir y utilizar como un registro de los
niveles de los controles de ensayo para el laboratorio.


sistema.

Nombre del control Se imprime el nombre del control.
Lote del control Se imprime el número de lote del control.

Nivel del control Se imprime el nivel del control procesado.
Intervalo de fecha Se imprime el resumen informativo de los controles para el

Caducidad del control Se imprime la fecha de caducidad del lote y el nivel del
control.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de análisis QC Apéndice D
Área de Datos
Esperada Se imprimen la media y la desviación estándar (D.E.)

esperadas que se configuraron para el lote y el nivel del
control.
Fabricante Se imprimen la media y la desviación estándar del fabricante

que se configuraron para el lote y el nivel del control.
Módulo - Intervalo de Se imprimen los datos acumulados del módulo calculados

fechas para un módulo de procesamiento y un intervalo de fechas
concretos. No se incluyen los resultados excluidos. Los datos
incluyen la siguiente información:
• Media
• D.E.
• % CV (porcentaje de coeficiente de variación)
• N (número de muestras incluidas)
• Intervalo (intervalo de control calculado)
Sistema - Intervalo de Se imprimen los datos acumulados del sistema que se

fechas calcularon para todos los módulos de procesamiento del
mismo tipo en el sistema y para un intervalo de fechas
concreto. No se incluyen los resultados excluidos. Los datos
• Media
• D.E.
• %CV
• N
• Intervalo
Valor acumulado en Se imprimen los datos acumulados del módulo calculados

módulo para un módulo de procesamiento concreto. No se incluyen
los resultados excluidos. Los datos incluyen la siguiente
información:
• Media
• D.E.
• %CV
• N
• Intervalo

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de análisis QC
Valor acumulado en Se imprimen los datos acumulados del sistema que se

sistema calcularon para todos los módulos de procesamiento del
mismo tipo en el sistema. No se incluyen los resultados
excluidos. Los datos incluyen la siguiente información:
• Media
• D.E.
• %CV
• N
• Intervalo
Área de Resultados
Se imprime información sobre los controles para el módulo de procesamiento y el intervalo de
fechas indicados.
Fecha/Hora Se imprimen la fecha y la hora de cada resultado de control.
Resultado Se imprimen el valor y las unidades del resultado del análisis.

Los resultados que tienen un asterisco se excluyen de los
cálculos.
Lote del reactivo Se imprime el número de lote principal del reactivo.

sistema cuando se procesó el control.
Validado por Se imprime la identificación del usuario registrado en el

sistema cuando se validó el resultado del control.
Alertas Se imprimen las alertas asociadas con el resultado del

control.
Códigos Se imprimen los códigos de procesamiento relacionados con

el resultado del control.
Excluido Se imprime un asterisco en la columna si el resultado del

control se ha excluido de los datos acumulados.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe QC Levey-Jennings Apéndice D
Descripción de los elementos del Informe QC

Levey-Jennings
El Informe QC Levey-Jennings contiene información sobre las gráficas de control de calidad del
ensayo seleccionado. Este informe se puede imprimir y utilizar como un registro de control de
calidad del laboratorio.


sistema.


Nivel del control Se imprime el nivel del control procesado.
Intervalo de fecha Se imprime el intervalo de fechas del resumen informativo de

los controles.
Caducidad del control Se imprime la fecha de caducidad del lote del control.
Tipo de comparación Se imprime uno de los siguientes tipos de comparación, que

es el origen de la media y la desviación estándar (D.E.)
utilizadas para comparar la media y la D.E. esperadas:
• Ninguno
• Fabricante

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe QC Levey-Jennings
• Valor acumulado en módulo

• Valor acumulado en sistema
Esperada Se imprimen la media y la desviación estándar esperadas que

se configuraron para el lote y el nivel del control.
Fabricante Se imprimen la media y la desviación estándar del fabricante

que se configuraron para el lote y el nivel del control.
Módulo - Intervalo de Se imprimen los datos acumulados del módulo calculados

fechas para un módulo de procesamiento y un intervalo de fechas
concretos. No se incluyen los resultados excluidos. Los datos
• Media
• D.E.
• % CV (porcentaje de coeficiente de variación)
• N (número de muestras incluidas)
• Intervalo (intervalo de control calculado)
Sistema - Intervalo de Se imprimen los datos acumulados del sistema que se

fechas calcularon para todos los módulos de procesamiento del
mismo tipo en el sistema y para un intervalo de fechas
concreto. No se incluyen los resultados excluidos. Los datos
• Media
• D.E.
• %CV
• N
• Intervalo
Si un sistema sólo tiene un módulo de procesamiento, los

datos acumulados del sistema son los mismos que los datos
acumulados del módulo que se calcularon para el intervalo
de fechas concreto.
Valor acumulado en Se imprimen los datos acumulados del módulo calculados

módulo para un módulo de procesamiento concreto. No se incluyen
los resultados excluidos. Los datos incluyen la siguiente
información:
• Media
• D.E.
• %CV
• N

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe QC Levey-Jennings Apéndice D
• Intervalo
Valor acumulado en Se imprimen los datos acumulados del sistema que se

sistema calcularon para todos los módulos de procesamiento del
mismo tipo en el sistema. No se incluyen los resultados
excluidos. Los datos incluyen la siguiente información:
• Media
• D.E.
• %CV
• N
• Intervalo
Si un sistema sólo tiene un módulo de procesamiento, los

datos acumulados del sistema son los mismos que los datos
acumulados del módulo calculados.
Área de Resultados
Fecha/Hora Se imprimen la fecha y la hora de cada resultado de control.

Los resultados que tienen un asterisco se excluyen de los
cálculos.

control.
-2D.E., -1D.E., Media, Se imprime un gráfico de donde está situado el punto dentro
+1D.E. +2D.E. del intervalo configurado. El punto se representa mediante un
signo positivo.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de resumen QC

resumen QC
El Informe de resumen QC contiene datos estadísticos de los niveles de controles de ensayo.
Este informe se puede imprimir y utilizar como un registro de los niveles de los controles de
ensayo para el laboratorio.


sistema.

Elementos

Intervalo de fecha Se imprime el resumen informativo de los controles para el

Nivel Se imprime el nivel del control procesado.
N Se imprime el número de puntos de control disponibles para

el mismo nivel de control, lote de control, ensayo y módulo de
procesamiento utilizados en el cálculo.
Con alerta Se imprime el número de resultados de control con alerta.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de resumen QC Apéndice D
Media real Se imprime la media calculada para el nivel de control, lote

de control y ensayo de un módulo de procesamiento y en un
intervalo de fechas especificado.
D.E. real Se imprime la desviación estándar (D.E.) calculada para el

nivel de control, lote de control y ensayo de un módulo de
procesamiento y en un intervalo de fechas especificado.
%CV real Se imprime el porcentaje del coeficiente de variación

calculado para el nivel de control, lote de control y ensayo
de un módulo de procesamiento y en un intervalo de fechas
especificado.
Media esperada Se imprime la media esperada que se configuró para el nivel

del control.
D.E. esperada Se imprime la desviación estándar esperada que se configuró

para el nivel del control.
Intervalo esperado Se imprime el intervalo de control esperado que se configuró

para el nivel del control.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de estado de los reactivos

estado de los reactivos
El Informe de estado de los reactivos contiene información sobre los reactivos cargados
actualmente en el sistema. Este informe se puede imprimir y utilizar como ayuda para identificar
rápidamente equipos de reactivos vacíos o con poco volumen.


sistema.

Elementos
M/P Se imprimen el número del módulo (M) y el número de

la posición (P) en el carrusel de reactivos en el que está
cargado el elemento del inventario.
RSM/P Se imprimen el número del módulo del gestor de reactivos y

muestras (RSM) y el número de posición (P) en el área de
carga en la que está cargado el elemento del inventario del
carrusel de reactivos o desde la que se ha descargado dicho
elemento.
Nombre Se imprime el nombre del elemento del inventario del carrusel

de reactivos.
Estado del cartucho Se imprime el estado del elemento del inventario del carrusel
de reactivos.
Análisis restantes Se imprime la cantidad estimada que queda en el elemento
del inventario del carrusel de reactivos. Esta información no
se imprime para las gradillas de viales.
Estado calibración Se imprime el estado de la calibración del ensayo que utiliza
el cartucho de reactivos. Esta información sólo se imprime
para los cartuchos de reactivos.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de estado de los reactivos Apéndice D
Lote Se imprime el número de lote del elemento del inventario del

carrusel de reactivos. Esta información no se imprime para
Nº serie Se imprime el número de serie del elemento del inventario del

carrusel de reactivos. Esta información no se imprime para
Caducidad Se imprime la fecha de caducidad del elemento del inventario

del carrusel de reactivos. Si la fecha de caducidad se ha
omitido, se imprime el estado del cartucho Omitido. Esta
información no se imprime para las gradillas de viales.
Estado de carga Se imprime el estado de carga o descarga del elemento del

Estabilidad en el Se imprime el número de días de estabilidad en el sistema

de reactivos que tienen un registro de la estabilidad en
el sistema. Si el tiempo restante es inferior a 24 horas,
se imprime < 1. Esta información no se imprime para las
gradillas de viales.
Descripción de los estados de carga, página 639

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de la lista de reanálisis

lista de reanálisis
El Informe de la lista de reanálisis contiene información sobre el reanálisis de las peticiones
de muestras y controles pendientes. Este informe se puede imprimir y utilizar como ayuda para
localizar las muestras que se solicitaron para su reanálisis.


sistema.

Elementos
Módulo Se imprime el número del módulo cuando se especifica este

número en la ventana flotante Opciones de reanálisis.

posición (P).
ID muestra Se imprime la identificación de la muestra de la petición, que


G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de la lista de reanálisis Apéndice D

elementos:
controles.

• Muestra
• Control
Ensayo Se imprime el nombre del ensayo solicitado.
Estado Se imprime el estado actual del análisis (Pendiente,

Programado, Procesando, En curso o Completado) del
ensayo solicitado.
Código Se imprimen los códigos que indican las condiciones del

procesamiento.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe detallado de resultados

detallado de resultados
El Informe detallado de resultados contiene información detallada sobre los resultados de las
muestras de pacientes y los controles. Este informe se puede imprimir y utilizar como un registro
de información detallada de los resultados para el laboratorio.


sistema.

Elementos
Nombre del paciente Se imprime el nombre del paciente. Este elemento sólo se
imprime para las muestras de pacientes.
Nombre del control Se imprimen el nombre y el nivel del control. Este elemento
sólo se imprime para los controles.
ID paciente Se imprime la identificación del paciente. Este elemento sólo

se imprime para las muestras de pacientes.
Nivel del control Se imprime el nombre del nivel del control. Este elemento
sólo se imprime para los controles.

sistema cuando se procesó el análisis.
Sexo Se imprime el sexo del paciente. Este elemento sólo se

imprime para las muestras de pacientes.
Lote del control Se imprime el número de lote del control. Este elemento sólo
se imprime para los controles.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de resultados Apéndice D
Fecha/Hora de Se imprimen la fecha y la hora en las que se completaron los

finalización análisis en curso.
Fecha de nacimiento Se imprime la fecha de nacimiento del paciente. Este

elemento sólo se imprime para las muestras de pacientes.
Caducidad lote del Se imprime la fecha de caducidad del lote del control. Este
control elemento sólo se imprime para los controles.

Estado de transmisión Se imprime el estado de la transmisión del análisis al host.
Validado por Se imprime la identificación del usuario registrado en el

sistema cuando se validó el análisis.
Nombre del ensayo Se imprime el nombre del fichero del ensayo.
Ensayo de referencia Se imprime el ensayo de calibración de referencia utilizado

para generar los resultados. Este elemento sólo se imprime
si el parámetro Método de calibración es Referencia o Usar
Doctor Se imprime el nombre del médico del paciente. Este elemento

sólo se imprime para las muestras de pacientes.
generar la curva de calibración para la obtención de los
resultados. Esta función no está actualmente disponible.
Ubicación Se imprime la ubicación relacionada con el paciente. Este

Fecha y Hora de Se imprimen la fecha y la hora de la calibración del reactivo.

calibración
Estado del archivo Se imprime uno de los siguientes estados de archivo del
análisis:
• Archivado
• No archivado

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe detallado de resultados
Fecha/Hora de Se imprimen la fecha y la hora en que se extrajo la

extracción muestra. Este elemento sólo se imprime para las muestras
de pacientes.
Fecha/Hora del Se imprimen la fecha y la hora en las que se archivó el

archivo análisis.
Comentario Se imprime el comentario introducido para el análisis.
Área Tabla de datos

posición (P).
Resultado Se imprimen el valor y las unidades del resultado.
Intervalo Se imprime uno de los siguientes tipos de intervalo:

• Para las muestras de pacientes, el intervalo normal o
terapéutico configurado para el ensayo.
• Para los controles, el intervalo de control configurado
para el ensayo.
Dilución Se imprime el tipo de dilución utilizado para procesar el

análisis.

el análisis.
URL (i‑series) Se imprime el valor de la respuesta en unidades relativas de

luz utilizado para calcular el resultado.
Absorbancia Se imprime el valor de la respuesta en absorbancia que se

(c‑series) utiliza para calcular el resultado fotométrico.
mV (c‑series) Se imprime el valor de la respuesta en milivoltios que se

utiliza para calcular el resultado ICT.
Cubeta (c‑series) Se imprime el número de la cubeta utilizada para procesar el

análisis.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de resultados Apéndice D
Área de Información del componente

Esta área se imprime únicamente para resultados de ensayos calculados.
Módulo Se imprimen el número del módulo y el número de serie del

módulo utilizado para procesar el análisis del componente.
Ensayo Se imprime el nombre del componente.
Lote del reactivo Se imprime el número de lote principal del reactivo del
componente.
Nº serie del reactivo Se imprime el número de serie del cartucho del reactivo del
componente.
Resultado Se imprimen el valor y las unidades del resultado del

componente.

componente.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de la lista de resultados

lista de resultados
El Informe de la lista de resultados contiene los resultados de las muestras de pacientes y
los controles. Este informe se puede imprimir y utilizar como un registro de las muestras de
pacientes y los controles para el laboratorio.


sistema.

Elementos
Módulo Se imprime el número del módulo utilizado para procesar el

análisis.

posición (P).
ID muestra Se imprime la identificación de la muestra.

elementos:
• El nombre del paciente para las peticiones de muestras.
controles.
Ensayo Se imprime el nombre del análisis.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de la lista de resultados Apéndice D
Interpretación Se imprime la interpretación del resultado obtenido. Este


el análisis.
Hora Se imprimen la fecha y la hora en las que se completaron los

análisis en curso.

G5-6900R07 - 2020-04-27
Apéndice D Descripción de los elementos del Informe de muestras

muestras
El Informe de muestras contiene los resultados de una muestra concreta. El informe se puede
imprimir y utilizar como un registro de muestras del laboratorio.


sistema.

Elementos
Nombre Se imprime el nombre del paciente.
Sexo Se imprime el sexo del paciente.

posición (P).
ID paciente Se imprime la identificación del paciente.
Fecha/Hora de Se imprimen la fecha y la hora en que se extrajo la muestra.

extracción
Fecha de nacimiento Se imprime la fecha de nacimiento del paciente.
Doctor Se imprime el nombre del médico del paciente.
Ubicación Se imprime la ubicación relacionada con el paciente.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de muestras Apéndice D
Área Tabla de datos

Ensayo Se imprime el nombre del fichero del ensayo.
Resultado En Se imprimen el resultado y las unidades del resultado cuando

márgenes éste se encuentra dentro del intervalo normal o terapéutico
del ensayo.
Resultado Fuera Se imprimen el resultado y las unidades del resultado cuando
márgenes éste se encuentra fuera del intervalo normal o terapéutico del
ensayo.
Intervalo Se imprime el intervalo normal o terapéutico del ensayo.

el análisis.
Comentario Se imprime el comentario introducido para el análisis.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de actualizaciones del
Apéndice D sistema

detallado de actualizaciones del sistema
El Informe detallado de actualizaciones del sistema contiene un registro detallado de las
actualizaciones del sistema. Este informe se puede imprimir y utilizar como un registro de
actualizaciones del sistema para el laboratorio.


sistema.

Área de detalles
Nº TSB Se imprime el número del boletín del servicio técnico (TSB).

Las actualizaciones del sistema se distribuyen como TSB.
Código de producto Se imprime una lista de los códigos de productos que se

aplican al TSB impreso. Los códigos de productos disponibles
son:
• 205 (Alinity i)
• 210 (Alinity c)
• 214 (módulo de control del sistema)
Nº serie del módulo Se imprime el número de serie del módulo asociado al TSB.
Nivel de acceso Se imprime el nivel de acceso mínimo del usuario necesario

para instalar el TSB. La pantalla Actualizaciones del sistema
tiene cinco niveles de acceso:
• General
• Supervisor
• Administrador

G5-6900R07 - 2020-04-27
sistema Apéndice D
• CSC
NOTA: Este nivel de acceso requiere la autorización del
servicio de atención al cliente de Abbott.
• FSE
NOTA: Este nivel de acceso requiere que la instalación la
realice el servicio técnico.
Obligatorio Se imprime si la actualización del sistema es obligatoria y

debe instalarse.
Requiere verificación Se imprime si el TSB requiere una verificación manual

después de completar la instalación. Si el TSB requiere
una verificación manual, el documento de actualización del
sistema del TSB contiene instrucciones y se puede imprimir.
Requiere reinicio del Se imprime si el software debe reiniciarse después de instalar

sistema el TSB.
Actualización previa Se imprime una lista de los números de los TSB que se
deben instalar antes de proceder con la instalación del TSB
indicado.
Actualizaciones Se imprime una lista de los números de los TSB que están
sustituidas obsoletos debido a la instalación del TSB impreso.
Descripción Se imprime una breve descripción del TSB. Para obtener más
información se puede imprimir el documento de actualización
del sistema.
Comentarios Se imprime el comentario introducido para la actualización
del sistema.
Área de registro de actividades
Fecha/Hora Se imprimen la fecha y la hora del estado actual del TSB.
Estado Se imprime el estado de cada actualización del sistema. La

pantalla Actualizaciones del sistema tiene 11 estados para las
actualizaciones:
• Disponible

G5-6900R07 - 2020-04-27
Apéndice D sistema
• Aplicada
• Sustituida
• Ignorada

sistema cuando se actualizó el estado para el TSB..

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de la lista de actualizaciones del
sistema Apéndice D

lista de actualizaciones del sistema
El Informe de la lista de actualizaciones del sistema contiene las actualizaciones del sistema
que están disponibles para su instalación, las actualizaciones del sistema que están instaladas
y las actualizaciones del sistema que ha rechazado el usuario. Este informe se puede imprimir y
utilizar como un registro de actualizaciones del sistema para el laboratorio.


sistema.

Elementos
Nº TSB Se imprime el número del boletín del servicio técnico (TSB).

Las actualizaciones del sistema se distribuyen como TSB.
Nº serie del módulo Se imprime el número de serie del módulo asociado al TSB.
Estado Se imprime el estado de cada actualización del sistema. La

pantalla Actualizaciones del sistema tiene 11 estados para las
actualizaciones:
• Disponible
• Aplicada

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe de la lista de actualizaciones del
Apéndice D sistema
• Sustituida
• Ignorada
Fecha/Hora Se imprimen la fecha y la hora del estado actual del TSB.

G5-6900R07 - 2020-04-27
Descripción de los elementos del Informe detallado de mantenimiento
(usuario) Apéndice D

detallado de mantenimiento (usuario)
El informe de mantenimiento definido por el usuario contiene una descripción detallada,
incluidas las instrucciones de procedimiento, de un mantenimiento definido por el usuario.
Este informe se puede imprimir y utilizar como un registro del procedimiento de mantenimiento
definido por el usuario realizado en el sistema.


sistema.

Elementos
Número y nombre del Se imprimen el número y el nombre del procedimiento.

procedimiento
Versión Se imprime la versión del procedimiento. Cuando se crea un
procedimiento nuevo, la versión se define como 1. Una vez
editado y guardado el procedimiento, el número de versión
aumenta progresivamente.
Frecuencia Se imprime la frecuencia del procedimiento:

• Diario
• Semanal
• Mensual
• Trimestral
• Cuatrimestral
• Semestral
• Anual

G5-6900R07 - 2020-04-27
Apéndice D (usuario)

sistema en el momento en el que se creó o editó el
procedimiento.
Último cambio Se imprimen la fecha y la hora en las que se creó o editó el

procedimiento.
Módulo Se imprime el tipo de módulo necesario para el

procedimiento. Se pueden imprimir los siguientes tipos de
módulo:
• Gestor de reactivos y muestras (RSM)
• i‑series
• c‑series
Descripción del Se imprime una breve descripción del procedimiento.

procedimiento
Instrucciones Se imprimen las instrucciones para el procedimiento.
procedimiento

G5-6900R07 - 2020-04-27
(usuario) Apéndice D
NOTAS

G5-6900R07 - 2020-04-27
Glosario
Glosario
AbbottLink Software de intercambio de datos entre los sistemas del laboratorio y los sistemas
internos de Abbott que permite recoger y transmitir datos de los analizadores.
Abbott Mail Mecanismo para compartir datos que se utiliza para recibir información y descargarla
de AbbottLink.
Acceso Identificador que controla el acceso a determinadas funciones en el módulo de

control del sistema. El software del sistema tiene tres tipos de acceso:
• Usuario general
• Supervisor
• Administrador del sistema
Además, el servicio de atención al cliente puede proporcionar un nombre de usuario

y una contraseña temporal a los usuarios que llamen para solicitar ayuda durante la
solución de problemas. Este acceso autoriza determinadas funciones además de las
ya permitidas con el acceso del administrador del sistema.
Acceso de Nivel de acceso [ID de usuario y número de identificación personal (PIN)] para el
administrador del módulo de control del sistema que se utiliza para realizar funciones de administrador,
sistema como configurar ajustes del sistema, aprobar registros de mantenimiento, instalar y
desinstalar ensayos, y aceptar elementos de Abbott Mail.
Acceso de supervisor Nivel de acceso [ID de usuario y número de identificación personal (PIN)] para el
módulo de control del sistema que se utiliza para realizar funciones de supervisor,
como configurar automáticamente informes generados; configurar los ajustes de
control de calidad, sonido y calibradores; y configurar el mantenimiento definido por el
usuario.
Acceso de usuario Nivel de acceso [ID de usuario y número de identificación personal (PIN)] para el
general módulo de control del sistema que se utiliza para ver la identificación del usuario
actual en diversas pantallas y para imprimir la identificación del usuario registrado en
el sistema en impresiones e informes.
Accesorios Los accesorios de servicio son elementos que se utilizan en la instalación del sistema
y en los procedimientos de mantenimiento y solución de problemas. Algunas piezas
de repuesto se utilizan para la sustitución de componentes según sea necesario.
Aditivo del baño de (c‑series) Solución antimicrobiana utilizada para evitar y controlar la contaminación
incubación microbiana en el baño de incubación. La solución se dispensa en el baño de
incubación durante el procedimiento de mantenimiento diario.
Agitador tipo Vortex (Alinity i) Dispositivo que realiza la mezcla de reacción en una cubeta de reacción
para resuspender las micropartículas paramagnéticas. La vía de procesamiento tiene
tres agitadores tipo Vortex. La vía de pretratamiento tiene un agitador tipo Vortex.
Agua purificada Agua que tiene una resistividad mínima de 1 MΩ • cm y un contenido microbiológico
(analizador) máximo de 1 000 unidades formadoras de colonias por mililitro.
Ajuste a 1 punto (c‑series fotométrico) Tipo de calibración que utiliza los datos de absorbancia de un
calibrador para ajustar la curva de calibración.

G5-6900R07 - 2020-04-27
Glosario
Ajuste a 2 puntos (c‑series fotométrico) Tipo de calibración que utiliza los datos de la absorbancia del
blanco de reactivo y un calibrador para ajustar la curva de calibración.
Ajuste del blanco (Fotométrico c‑series) Tipo de calibración que utiliza los datos de la absorbancia del
blanco de reactivo para ajustar la curva de calibración.
Ajustes del ensayo Ajustes de cada categoría de configuración de ensayo que el administrador del
sistema realiza para cumplir los requisitos específicos del laboratorio.
Alinity ci‑series Sistema multimodular que incluye un módulo de bioquímica clínica y un módulo de
inmunoanálisis, que realizan todas las actividades de procesamiento de las muestras,
y un módulo de control del sistema con una única interfaz de usuario fácil de utilizar.
Alinity PRO Aplicación de software para el intercambio de datos entre los sistemas Alinity y el
ordenador con Alinity PRO. Alinity PRO permite al laboratorio compartir su inventario
de reactivos, calibradores y controles entre distintos analizadores controlados por
un ordenador de interfaz de usuario diferente. Además, Alinity PRO cuenta con un
cuadro de mando operativo que permite al usuario ver una representación real del
estado actual de todos los sistemas Alinity desde un solo ordenador.
American Society for Organización que define las especificaciones para la transferencia de información
Testing and Materials entre analizadores de laboratorio y ordenadores.
Anillo tórico Junta flexible que se utiliza en muchas conexiones de fluidos para evitar fugas en las
conexiones.
Apagado Procedimiento que se utiliza para apagar el suministro eléctrico del módulo de
procesamiento y del módulo de control del sistema.
ASTM Consulte American Society for Testing and Materials, página 1786.
Automático (blanco) (c‑series) Tiempo de lectura del blanco utilizado para corregir la absorbancia para la
coloración de la muestra debida a la lipemia, la hemólisis, la bilirrubina, etc.
Ayuda contextual Información que se muestra en línea y es específica de una pantalla, ventana flotante
o código de mensaje activos.
Bandeja de (Alinity i) Bandeja del centro de suministros que aloja el recipiente de residuos de
almacenamiento de cubetas de reacción (CR).
residuos de CR
Baño de incubación (Alinity c) Incubador que rodea las cubetas de reacción y mantiene la temperatura de
reacción. La temperatura del baño de incubación es de 37 °C.
Barra del menú Área situada a la izquierda de las pantallas de software del sistema que proporciona
elementos de navegación utilizados para ver pantallas, ventanas flotantes y menús.
Boletín de servicio Documento que se utiliza para notificar al personal del servicio técnico de Abbott
técnico (TSB) cómo realizar un cambio de piezas o una modificación en un analizador que debe ser
llevado a cabo por personal de Abbott.
Bomba de aspiración (Alinity c) Bomba impulsada por jeringas que utiliza la jeringa de la derecha de la
ICT bomba para dispensar las muestras o la solución de referencia ICT en el módulo ICT
para la medición. Una vez realizada la medición, la bomba de aspiración ICT utiliza
la jeringa situada a la izquierda de la bomba para aspirar los residuos de la zona
de residuos de alta concentración ICT y llevarlos al conducto de residuos de alta
concentración.

G5-6900R07 - 2020-04-27
Glosario
Bomba de la solución (Alinity c) Bomba impulsada por jeringas situada en el centro de suministros y bombas
de lavado que dispensa la solución de lavado alcalina y la solución de lavado ácida a las
cubetas durante el funcionamiento diario y los procedimientos de mantenimiento.
Brazo de pipeteo Dispositivo que detecta, aspira, transfiere y dispensa muestras y reactivos.
Calibración completa (i‑series) Medición de seis puntos especificados para un ensayo cuantitativo y
representados frente a concentraciones conocidas. El software del sistema utiliza
los datos de la calibración para generar una curva de calibración específica de
un módulo de procesamiento. Consulte también los términos Método punto a punto,
página 1794, Método de regresión lineal, página 1793 y Métodos 4PLC, página 1794.
Calibración completa (c‑series) Medición de un blanco de reactivo y todos los puntos de datos
especificados. El valor de la absorbancia para cada punto se representa frente a
la concentración conocida y el software del sistema genera una curva de calibración
nueva. Las muestras desconocidas se evalúan a continuación respecto a la curva
de calibración. Consulte también los términos Método de absorbancia, página 1793,
Método por factor, página 1794, Método lineal, página 1793, Método Logit-4, página
1794, Método polinómico a tramos, página 1794 y Método de uso del factor de
calibración y blanco, página 1793.
Calibración de ajuste (c‑series fotométrico) Método que utiliza uno de las siguientes mediciones para
ajustar una curva de calibración:
• Una nueva medición de un blanco de reactivo
• Una nueva medición de un punto específico de una curva de calibración
completa
• Una nueva medición de un blanco de reactivo y un punto específico de una
curva de calibración completa
El software del sistema utiliza las nuevas mediciones para ajustar los puntos de datos
de la calibración y generar una nueva curva de calibración. Consulte también los
términos Ajuste del blanco, página 1786, Ajuste a 1 punto, página 1785 y Ajuste a 2
puntos, página 1786.
Calibración de ajuste (i‑series) Medición de dos puntos de la curva de referencia principal específica para
un ensayo. El software del sistema utiliza los datos de la calibración principal para
generar una curva de calibración específica de un módulo de procesamiento cuando
se utilizan ensayos cuantitativos. Consulte también los términos Método de técnica
de cociente, página 1793, Método de transformación lineal, página 1793, Método de
parámetros, página 1793 y Método de la forma de la curva, página 1793.
Calibración del Método por el que se analizan concentraciones conocidas de muestras, se registran
ensayo los valores de respuesta del analizador y los valores medidos se representan
gráficamente respecto a la concentración conocida para crear una curva.
Calibración Index (i‑series) Método utilizado para ensayos cualitativos (punto de corte) en los que se
procesa un calibrador index para generar el valor del punto de corte del ensayo.
Consulte también el término Método de ensayo de punto de corte, página 1793.
Calibrador Material que tiene una concentración conocida de un analito concreto. Los
calibradores se utilizan para crear una calibración respecto a la que se miden las
muestras. Consulte también el término Calibrador monoconstituyente, página 1787.
Calibrador Muestra específica del ensayo que contiene concentraciones conocidas de un analito
monoconstituyente y que se utiliza para la calibración del ensayo.

G5-6900R07 - 2020-04-27
Glosario
Caracteres Los caracteres válidos definidos por Abbott Laboratories son A - Z, a - z, 0 - 9 y los
alfanuméricos caracteres especiales , / > < ? ; : ] [ \ } { ' - = ~ ! @ # $ % ^ & * ) ( _ + y <espacio>.
Carrusel de reacción (Alinity c) Dispositivo que gira en sentido contrario a las agujas del reloj para situar
las cubetas para la dispensación de muestras y reactivos, la mezcla, los análisis
fotométricos o potenciométricos y el lavado de cubetas.
Carrusel de reactivos (Alinity c) Dispositivo circular rotatorio situado en el centro de suministro de reactivos
que aloja un máximo de 70 cartuchos de reactivos con códigos de barras, soluciones
del sistema, diluyentes de muestras y gradillas de viales en un entorno refrigerado y
con control de temperatura.
Carrusel de reactivos (Alinity i) Dispositivo circular rotatorio situado en el centro de suministro de reactivos
que aloja un máximo de 47 cartuchos de reactivos con códigos de barras, soluciones
de mantenimiento y gradillas de viales en un entorno refrigerado y con control de
temperatura.
Centro de (Alinity i) Zona de almacenamiento en el sistema para las soluciones genéricas y los
suministros residuos sólidos de las cubetas de reacción.
Centro de (Alinity c) Zona de almacenamiento en el sistema para las bombas, las soluciones
suministros y genéricas y las jeringas y bloques motores de muestras y reactivos del módulo de
bombas procesamiento.
Clinical and Organización sin ánimo de lucro que proporciona un foro de comunicación para el
Laboratory Standards desarrollo, la promoción y el uso de normas para la comunidad científica y médica de
Institute todo el mundo.
CLSI Consulte Clinical and Laboratory Standards Institute, página 1788.
CMIA (i‑series) Consulte el término Inmunoanálisis quimioluminiscente de micropartículas,

página 1791.
Cociente cinético (c‑series) Verificación de reacción de validez del ensayo que utiliza un cociente
cinético (A ÷ B) medido en dos momentos distintos durante la reacción para
comprobar si se ha producido efecto prozona u otras anomalías en la reacción.
Cociente punto final (c‑series) Verificación de reacción de validez del ensayo que utiliza un cociente de
absorbancias (A ÷ B) medidas en dos momentos distintos durante la reacción para
Código de mensaje Identificador numérico de un mensaje.
Comando del menú Comando del menú Sistema que indica una pantalla disponible. Cuando se
Sistema selecciona un comando del menú Sistema, aparece la pantalla asociada.
Concentración Concentración que es inferior a la esperada.

disminuida
Concentración Concentración que es superior a la esperada.

elevada
Conducto de (Alinity i) Dispositivo del centro de suministros que recibe las cubetas de reacción
evacuación de (CR) usadas por la acción de la gravedad y las dirige al recipiente de residuos de
residuos de CR CR. El recipiente de residuos de CR se puede extraer durante el procesamiento de
los ensayos. Cuando el recipiente está fuera del sistema, se cierra el conducto de
evacuación de residuos de CR, que puede almacenar 50 CR antes de poner en pausa
el módulo de procesamiento.

G5-6900R07 - 2020-04-27
Glosario
Conector de red Dispositivo que proporciona una conexión desde el ordenador con la interfaz del
usuario, a través del firewall, a la red de amplio alcance (WAN) y a otros dispositivos
externos, como la interfaz del host, un ordenador middleware y Alinity PRO.
Configuración Proceso que se utiliza para definir la configuración del sistema, el ensayo, el control
de calidad y la calibración para cumplir los requisitos específicos del centro.
Conjunto de zonas de (Alinity i) Dispositivo que dispensa el tampón de lavado en cubetas de reacción (CR) y
lavado elimina y desecha el analito no unido de la mezcla de reacción en las CR. El módulo
de procesamiento Alinity i tiene dos conjuntos de zonas de lavado.
Contraseña Cadena de caracteres alfanuméricos que introduce un usuario cuando accede al

sistema. Una contraseña se utiliza con una identificación de usuario para acceder
a las funciones del módulo de control del sistema. Una contraseña puede ser un
número de identificación personal (PIN).
Control Material que tiene una concentración conocida de un analito concreto. Los controles
se procesan con muestras de pacientes y se utilizan para supervisar el rendimiento
del ensayo y del sistema con el paso del tiempo. Consulte también los términos
Control monoconstituyente, página 1789 y Control multiconstituyente, página 1789.
Control Muestra específica del ensayo que contiene concentraciones conocidas de un analito.
monoconstituyente
Control Muestra que contiene múltiples analitos. Para cada control multiconstituyente, se
multiconstituyente puede configurar y analizar un máximo de seis niveles.
Copa de lavado (Alinity i) Componente opcional de hardware en el que se calienta la sonda de

del calentador de muestras, lo que hace que el tampón de lavado que pasa a través de la sonda
inducción también se caliente para conseguir un lavado mejorado.
Copa de muestra Recipiente desechable con capacidad para 1 400 µL que contiene una muestra. Para
facilitar la identificación positiva de las muestras, las copas de muestras se pueden
colocar en tubos de muestras con etiquetas de códigos de barras.
Corrección de color (c‑series fotométrico) Ajuste realizado en los límites superior e inferior del intervalo
de absorbancia para corregir la presencia de color en la muestra. Las alertas o
los códigos de mensajes generados utilizan el intervalo de absorbancia ajustado y
reflejan la concentración del analito en lugar del color de la muestra. La corrección
de color no ajusta el resultado comunicado.
CR (i‑series) Consulte el término Cubeta de reacción, página 1789.
c‑series Nombre utilizado para referirse a todos los módulos de procesamiento de bioquímica
clínica Alinity en general.
Cubeta (Alinity c) Recipiente de vidrio rectangular que aloja los componentes de la reacción
del ensayo para el análisis de la muestra.
Cubeta de reacción (i‑series) Recipiente desechable en el que tiene lugar la reacción del inmunoanálisis
quimioluminiscente de micropartículas (CMIA). Las cubetas de reacción (CR) se
almacenan a granel en la tolva de CR y se cargan automáticamente en la vía de
procesamiento según sea necesario. La capacidad máxima de almacenamiento en el
sistema es de 1 000 CR. Se pueden añadir CR en la tolva en cualquier momento.
Depósito del tampón (Alinity i) Depósito del sistema situado en el centro de suministros que aloja 4 L de
de lavado diluido tampón de lavado diluido.

G5-6900R07 - 2020-04-27
Glosario
Descontaminación Proceso que se utiliza para eliminar la contaminación debido al uso rutinario del
sistema o posibles salpicaduras.
Desviador de cubetas (Alinity i) Mecanismo que dirige las cubetas de reacción en la vía de procesamiento
de reacción desde el carril de carga al carril de incubación durante el procesamiento de los
ensayos.
Desviador de la zona (Alinity i) Mecanismo del centro de procesamiento que dirige las cubetas de reacción
de lavado (CR) a uno de dos carriles. Un carril desplaza las cubetas de reacción a través de la
zona de lavado, donde se produce un lavado. El otro carril desplaza las cubetas de
reacción bordeando la zona de lavado, no se produce lavado.
Ensayo Análisis para determinar la presencia, la ausencia o la cantidad de uno o varios

analitos.
Ensayo cinético (c‑series) Reacciones que permiten alcanzar una cinética estable en la que el cambio
en la absorbancia entre lecturas es constante. El sistema realiza varias lecturas
durante este tiempo, calcula el cambio de la absorbancia por minuto (cinética) y, a
continuación, utiliza la cinética para calcular los resultados.
Ensayo definido por (c‑series) Ensayo que utiliza un fichero de parámetros de ensayo configurado
el usuario manualmente por el usuario en el software del sistema.
Ensayo de punto final (c‑series) Reacciones que pueden continuar hasta que se agota el reactivo y la
absorbancia es estable. Una vez completada la reacción, el sistema mide las lecturas
de absorbancia utilizadas para la calibración y para calcular los resultados.
Equipo de reactivos Uno o varios cartuchos que contienen todos los reactivos necesarios para un ensayo
Alinity ci‑series. Consulte también el término Materiales consumibles, página 1792.
Estabilidad en el Cantidad de tiempo que un reactivo o una solución permanece estable una vez
sistema abierto y cargado en el sistema en un ubicación adecuada.
Etiqueta de código de Identificador único que contiene barras negras que representan la información de la
barras muestra.
Excepción Un análisis en curso o una petición programada que no se completa.
Fichero de ensayo Fichero que contiene los parámetros específicos del ensayo.
Fotómetro (c‑series) Dispositivo que utiliza una rejilla de difracción cóncava para medir la
intensidad luminosa, el flujo luminoso, la iluminación y el brillo a 16 longitudes de
onda diferentes.
Función de (c‑series) Proceso de lavado adicional (si es necesario) para las sondas de reactivos,
LavadoSmart las sondas de muestras y las cubetas. Se utiliza durante el procesamiento del ensayo
para reducir la interferencia (muestra residual) entre determinadas combinaciones de
ensayos.
Función de secuencia (c‑series) Proceso automático en el que el módulo de procesamiento reorganiza

de procesamiento la secuencia de procesamiento para maximizar la velocidad de procesamiento y
óptimo el rendimiento del sistema. Este proceso de reorganización evita la aspiración
consecutiva de reactivos interferentes, lo que reduce el número de lavados y cubetas
no usadas necesarios.
Gestor de reactivos y Sistema de transporte utilizado para cargar calibradores, controles, muestras,
muestras reactivos y soluciones del sistema. Este sistema ha sido concebido de tal forma
que facilita el acceso aleatorio y continuo para cargar y descargar gradillas de

G5-6900R07 - 2020-04-27
Glosario
muestras, gradillas de calibración y control, y cartuchos de reactivos. Un RSM

principal transporta las muestras y los reactivos a través del Alinity ci‑series
independientemente del tipo y número de módulos de procesamiento.
Gestor de reactivos y Consulte Gestor de reactivos y muestras, página 1790.

muestras (RSM)
Gradilla Accesorio que se utiliza en el gestor de reactivos y muestras para transportar

muestras, calibradores y controles al brazo de pipeteo de muestras.
Gradilla de muestras Accesorio que aloja seis tubos primarios, tubos de alícuotas o copas de muestras. En
una gradilla de muestras se puede utilizar cualquier combinación de tubos y copas.
Gradilla de viales Accesorio que aloja seis viales abiertos de calibradores o controles para su uso
inmediato. Las gradillas de viales no se pueden almacenar en el carrusel de reactivos.
Gradilla de viales Accesorio que aloja seis viales de calibradores o controles. Las gradillas de viales se
almacenada en el almacenan en el carrusel de reactivos.
sistema
Health Level Seven Organización que desarrolla estándares para el intercambio de información entre
International aplicaciones médicas.
Herramienta para (c‑series) Accesorio que se coloca en el carrusel de reacción durante los
la alineación de procedimientos de calibración de los brazos de pipeteo de muestras y reactivos.
los segmentos de
cubetas
HL7 Consulte Health Level Seven International, página 1791.
Host Ordenador auxiliar o sistema informático del laboratorio (SIL/LIS) que puede
comunicarse con Alinity ci‑series.
ICT (c‑series) Consulte el término Tecnología del chip integrado, página 1797.
ID de gradilla Número de identificación asignado a una gradilla. Una ID de gradilla tiene cinco
Identificación (ID) de Cadena de caracteres alfanuméricos que introduce un usuario cuando accede al
usuario sistema. Una identificación del usuario puede contener un máximo de 12 caracteres
alfanuméricos. La identificación del usuario se puede utilizar con una contraseña para
acceder a las funciones del módulo de control del sistema.
ID muestra El número del código de barras o la identificación asignada a una muestra. Una ID de
muestra puede tener entre 1 y 20 caracteres alfanuméricos.
Inicio Procedimiento utilizado para llevar los motores a la posición de inicio e iniciar el
módulo de procesamiento y el gestor de reactivos y muestras (RSM). Cuando se
ejecuta el procedimiento, los estados del módulo de procesamiento y del RSM pasan
de Detenido a En espera.
Inmunoanálisis (i‑series) Tecnología de detección utilizada para medir la concentración del analito.
quimioluminiscente
de micropartículas
Instrucciones de Información específica del ensayo que se incluye con cada equipo de reactivos.
uso específicas del
ensayo

G5-6900R07 - 2020-04-27
Glosario
i‑series Nombre utilizado para referirse a todos los módulos de procesamiento de

inmunoanálisis Alinity en general.
Lámpara (Alinity c) Dispositivo óptico que proporciona la fuente de iluminación para la medición
de ensayos fotométricos. El módulo de procesamiento utiliza una lámpara halógena
de tungsteno.
LAS Consulte Sistema automático de transporte de muestras, página 1797.
Lavacubetas (Alinity c) Dispositivo con ocho boquillas que lava y seca las cubetas antes y después
de cada uso.
LB Consulte Límite de blanco, página 1792.
LD Consulte Límite de detección, página 1792.
Lector de códigos de Componente de hardware del módulo de control del sistema que se utiliza para leer
barras códigos de barras de muestras y de suministros.
Lector de códigos de Cámara de imágenes del gestor de reactivos y muestras que lee las etiquetas de
barras del gestor de códigos de barras de muestras, gradillas y cartuchos.
reactivos y muestras
Lecturas fotométricas (c‑series) Serie de mediciones de absorbancia que tienen lugar en cada cubeta de
reacción cuando pasan por la posición de lectura fotométrica. Estas mediciones se
utilizan para calcular la concentración del resultado.
Límite de (c‑series) Intervalo de valores de absorbancia configurado que se considera

absorbancia aceptable con fines de medición. Los valores de absorbancia que se encuentren
fuera del intervalo no se utilizan para calcular los resultados.
Límite de blanco El valor más alto que puede observarse en una serie de resultados de una muestra
que no contiene analito.
Límite de Concentración real más baja a la que se detecta con seguridad el analito y a la que
cuantificación la incertidumbre del resultado del análisis observado es inferior o igual al objetivo de
incertidumbre.
Límite de detección Concentración real a la que un resultado de análisis obtenido puede superar el límite
de blanco y considerarse, por tanto, detectable.
lntervalo de linealidad (c‑series fotométrico) Valores mínimo y máximo comunicables de un ensayo. Para
ensayos c‑series fotométricos, el sistema ajusta estos valores mediante el factor de
dilución de muestras.
LQ Consulte Límite de cuantificación, página 1792.
Materiales Materiales reemplazables necesarios para el procesamiento de las muestras en

consumibles Alinity ci‑series. Ejemplos de materiales consumibles son: soluciones genéricas y del
sistema, calibradores, controles, reactivos y copas de muestras.
Memoria USB Dispositivo de memoria extraíble que se puede introducir en un puerto USB
del ordenador de la interfaz del usuario. Se puede utilizar una memoria USB
para importar datos de conjuntos de calibradores, importar datos de controles
multiconstituyentes, exportar e importar ficheros de ensayos fotométricos c‑series y
guardar registros del sistema para solucionar problemas.

G5-6900R07 - 2020-04-27
Glosario
Mensaje Un elemento de la interfaz del usuario que proporciona información sobre las
condiciones o los errores de funcionamiento del sistema.
Método de (c‑series fotométrico) Método de calibración completa que utiliza la comparación

absorbancia entre la absorbancia de la muestra y la absorbancia del agua para calcular los
resultados. Para ensayos de punto final, los datos se expresan como absorbancias.
Para ensayos cinéticos, los datos se expresan como el cambio de absorbancia por
minuto.
Método de ensayo de (i‑series) Método de calibración índex que mide los valores de unidades relativas de
punto de corte luz y calcula un valor de punto de corte.
Método de la forma (i‑series) Método de ajuste que emplea los valores de unidades relativas de luz
de la curva que están almacenados en un código de barras de los calibradores A a F para
determinar el ajuste de la curva logística de cuatro parámetros o los parámetros de la
calibración logística de cuatro parámetros de una calibración principal. Los ajustes de
los calibradores 1 y 2 se utilizan para generar una curva de calibración específica del
analizador que está basada en la forma de la curva.
Método de (i‑series) Método de ajuste que emplea valores de unidades relativas de luz que están
parámetros almacenados en un código de barras de los calibradores A a F para determinar el
ajuste de la curva logística de cuatro parámetros o los parámetros de la calibración
logística de cuatro parámetros de una calibración principal. Los ajustes de los
calibradores 1 y 2 se utilizan para generar una curva de calibración específica del
analizador que está basada en los parámetros.
Método de referencia (i‑series) Método de calibración que utiliza una curva de calibración generada para
otro ensayo (ensayo de referencia) para calcular los resultados. Este método se
utiliza cuando dos o más ensayos usan el mismo reactivo.
Método de regresión (i‑series) Método de calibración completa que utiliza la relación lineal existente entre
lineal el valor de unidades relativas de luz y la concentración del analito en la muestra para
generar una curva de calibración.
Método de técnica de (i‑series) Método de ajuste que compara el valor en unidades relativas de luz de los
cociente calibradores con los valores correspondientes de los calibradores de una curva de
calibración principal.
Método de (i‑series) Método de ajuste que se basa en una relación lineal entre los valores de
transformación lineal unidades relativas de luz del calibrador que genera el sistema y la información de la
calibración principal almacenada en el código de barras de los reactivos.
Método de uso del (c‑series fotométrico) Método de calibración completa que utiliza el factor y el blanco
factor de calibración de reactivo de una curva de calibración generada para otro ensayo (ensayo de
y blanco referencia) para calcular los resultados. Este método se usa cuando dos o más
ensayos utilizan el mismo reactivo y tienen los mismos cocientes de volumen de
muestra y reactivo.
Método FlexRate (Alinity c) Método utilizado para determinar la concentración de las muestras en
un ensayo enzimático que supera el intervalo lineal. Los puntos de la lectura flex
se utilizan para las muestras de elevada actividad o concentración. Los resultados
calculados utilizando estos puntos se identifican mediante la alerta de resultado
FLEX.
Método lineal (c‑series fotométrico) Método de calibración completa que utiliza un blanco de
reactivo y de uno a seis calibradores para generar una curva de calibración punto
a punto.

G5-6900R07 - 2020-04-27
Glosario
Método Logit-4 (c‑series fotométrico) Método de calibración completa que utiliza un blanco de
reactivo y de uno a seis calibradores para generar una curva de calibración punto
a punto. Este método se aplica a ensayos en los que la absorbancia o el cambio de
absorbancia aumenta a medida que aumenta la concentración del calibrador.
Método polinómico a (c‑series fotométrico) Método de calibración completa que utiliza un blanco de
tramos reactivo y de tres a seis calibradores para generar una curva de calibración que
tiene múltiples secciones. Cada sección de la curva de calibración se interpola
utilizando una ecuación polinómica para que las secciones adyacentes se conecten
sin problema.
Método por factor (c‑series fotométrico) Método de calibración completa que utiliza un blanco de
reactivo y un valor de factor de calibración fijo para calcular los resultados.
Método punto a (i‑series) Método de calibración completa que utiliza el valor medio de unidades
punto relativas de luz obtenido para cada calibrador comparado con la concentración del
calibrador para generar una curva de calibración.
Métodos 4PLC (i‑series) Métodos de calibración completa de ajuste de curva logística de cuatro
parámetros o de calibración logística de cuatro parámetros (4PLC) que utilizan la
diferencia entre las concentraciones o señales de los calibradores esperadas y
obtenidas para generar una curva de calibración. El software del sistema utiliza la
curva 4PLC con el método de minimización residual de x (x ponderada) y la curva
4PLC con minimización residual de y (y ponderada).
Módulo de control del Ordenador que proporciona la interfaz de software con Alinity ci‑series, así como una
sistema SCM interfaz con un host o middleware.
Módulo de Analizador que realiza todas las actividades relativas al procesamiento de las
procesamiento muestras, desde la aspiración de la muestra a la comunicación del resultado final. El
tipo y número de módulos de procesamiento determina la configuración del sistema.
Módulo de Analizador químico que se encarga de procesar las muestras. El módulo de

procesamiento procesamiento Alinity c permite el acceso aleatorio y continuo, así como el
Alinity c procesamiento prioritario y el reanálisis automático utilizando tecnologías de detección
fotométrica y potenciométrica. El módulo de procesamiento Alinity c utiliza la
tecnología de detección fotométrica para medir la absorbancia de las muestras
para la cuantificación de la concentración del analito, la tecnología de detección
potenciométrica para medir el potencial eléctrico de una muestra, y utiliza el módulo
de tecnología del chip integrado (ICT) para medir los ensayos potenciométricos
(electrolitos).
Módulo de Se trata de un analizador de inmunoanálisis completamente automatizado que se

procesamiento encarga del procesamiento de las muestras. El módulo de procesamiento Alinity i
Alinity i permite el acceso aleatorio y continuo, así como el procesamiento prioritario y
el reanálisis automático utilizando la tecnología de detección de inmunoanálisis
quimioluminiscente de micropartículas (CMIA). La tecnología de detección CMIA se
utiliza para determinar la presencia de antígenos, anticuerpos y analitos en las
muestras.
Módulo ICT (c‑series) Chip integrado que es un componente de la unidad ICT y contiene los
electrodos de sodio (Na+), potasio (K+), cloro (Cl-) y de referencia.
Número de Cadena de caracteres numéricos que introduce un usuario cuando accede al sistema.
identificación Se utiliza un número de identificación personal junto con una identificación de usuario
personal (PIN) para acceder a las funciones del módulo de control del sistema.

G5-6900R07 - 2020-04-27
Glosario
OSS (c‑series) Consulte el término Función de secuencia de procesamiento óptimo, página

1790.
Pantalla activa La pantalla que se muestra en la interfaz del usuario.
Pantalla táctil Interfaz principal entre el usuario y Alinity ci‑series que permite al usuario seleccionar
iconos, botones, comandos del menú y otros elementos de la pantalla.
Parámetros del Valores que definen características específicas de un ensayo o verifican el

ensayo funcionamiento de un ensayo.
PIN Consulte Número de identificación personal (PIN), página 1794.
PMT (i‑series) Consulte el término Tubo fotomultiplicador, página 1798.
Procedimiento de Procedimiento que puede utilizarse para confirmar el estado de las unidades y los
diagnóstico mecanismos e identificar y resolver problemas operativos.
Procedimiento de Procedimiento programado o procedimiento de limpieza según necesidad que se

mantenimiento realiza para garantizar el funcionamiento adecuado del sistema.
Procesamiento en Tipo de procesamiento de muestras en el que todas las muestras tienen el mismo
serie ensayo o los mismos ensayos solicitados. El procesamiento de la serie se inicia en
la muestra etiquetada con la ID muestra inicial y continúa hasta que se procesa la
muestra etiquetada con la ID muestra final. Todas las muestras que se encuentran
entre la ID muestra inicial y la ID muestra final, independientemente de la secuencia o
de la ID muestra, se incluyen en el procesamiento de la serie.
Puerta de acceso (Alinity i) Abertura utilizada solo para fines de diagnóstico que permite acceder a una
a las cubetas de posición del carril de reacción en la vía de procesamiento. La puerta de acceso a las
reacción cubetas de reacción debe permanecer cerrada durante el funcionamiento del sistema.
Punta secadora de (Alinity c) Material absorbente situado en el extremo de una boquilla del lavacubetas
cubetas que se utiliza para secar una cubeta después de lavarla y antes de dispensar una
muestra en ella.
Purgado Procedimiento que se realiza para purgar una solución a través del sistema de fluidos
para eliminar burbujas.
Quimioluminiscencia (i‑series) Emisión de luz producida por una reacción química.
Reactivo definido por (c‑series) Reactivo que se llena manualmente en un cartucho de reactivos con una
el usuario etiqueta de código de barras unidimensional para su uso con un ensayo definido por
el usuario.
Reanálisis Procedimiento que utiliza el sistema para generar de forma automática peticiones de
automático reanálisis de muestras.
Recipiente de (Alinity i) Recipiente del centro de suministros que aloja las cubetas de reacción (CR)
residuos de CR usadas.
Registro del sistema Registro electrónico que muestra y almacena un registro de códigos de mensajes de
error e informativos que se puede utilizar para resolver problemas relacionados con el
funcionamiento del sistema y la comunicación de los resultados. Cuando se alcanza
la capacidad máxima, los mensajes se sustituyen sobre la base del primero en entrar,
es el primero en salir.

G5-6900R07 - 2020-04-27
Glosario
Registro de Registro electrónico que actualiza el sistema para registrar la ejecución de los
mantenimiento procedimientos de mantenimiento.
Reglas de Westgard Reglas de control que utilizan varios límites de desviación estándar para supervisar
el funcionamiento de Alinity ci‑series mediante la detección de tendencias o
desplazamientos.
Reinicio Proceso de apagado del suministro eléctrico de un componente del sistema y

encendido del componente después de transcurrir un periodo de tiempo.
Resta a punto final (c‑series) Verificación de reacción de validez del ensayo que utiliza la diferencia entre
las absorbancias (A - B) medidas en dos momentos distintos durante la reacción para
Resta de cinética (c‑series) Verificación de reacción de validez del ensayo que utiliza la diferencia
entre cinéticas (A - B) medidas en dos momentos distintos durante la reacción para
Resultado no Resultado de una muestra, un control o una calibración que no ha sido revisado
validado ni validado. Los resultados no validados incluyen peticiones de análisis, análisis en
proceso, excepciones y componentes del cálculo solicitados por el sistema para
ensayos calculados. La mayoría de los resultados no validados se pueden ver en la
pantalla Estado de muestras y en la pantalla Resultados, pero los resultados de los
componentes del cálculo no se pueden ver en la pantalla Resultados.
Resultados erróneos Resultados que superan los límites de tolerancia esperados de un ensayo.
Resultado validado Resultado de control o paciente considerado aceptable. Los resultados validados se
pueden ver en las pestañas Control y Muestra de la pantalla Resultados. Si el
sistema está conectado con un host, los resultados validados se transmiten al host.
Riesgo biológico Actividad o área en la que el usuario puede verse expuesto a material potencialmente
infeccioso.
SAI Consulte Sistema de alimentación ininterrumpida (SAI), página 1797.
SCM Consulte Módulo de control del sistema SCM, página 1794.
Segmento de cubetas (Alinity c) Componente del carrusel de reacción que aloja las cubetas. Cada
segmento de cubetas aloja 11 cubetas. El módulo de procesamiento contiene 17
segmentos de cubetas.
Sensor del nivel de la (i‑series) Conjunto con un sensor de flotación magnético que indica si el nivel de
solución activadora líquido en el depósito de la solución activadora es bajo.
Sensor del nivel (i‑series) Conjunto con un sensor de flotación magnético que indica si el nivel de
de la solución líquido en el depósito de la solución preactivadora es bajo.
preactivadora
Sensor del nivel del (i‑series) Conjunto con un sensor de flotación magnético que indica si el nivel de
tampón de lavado líquido en el depósito del tampón de lavado concentrado es bajo.
concentrado
Sensor del nivel del (i‑series) Conjunto con un sensor de flotación magnético que indica si el nivel de
tampón de lavado líquido en el depósito del tampón de lavado diluido es bajo.
diluido

G5-6900R07 - 2020-04-27
Glosario
Sistema automático Sistema de transporte que automatiza el procesamiento preanalítico, el manejo de

de transporte de las muestras y el envío de las muestras a los analizadores para el procesamiento
muestras de los análisis de las muestras, y que prepara las muestras para el almacenamiento
refrigerado.
Sistema de Componente opcional que proporciona un suministro eléctrico temporal y continuo

alimentación al ordenador de la interfaz del usuario durante un fallo del suministro, permitiendo
ininterrumpida (SAI) al usuario guardar los datos necesarios y realizar un procedimiento de apagado
controlado.
Software del sistema Aplicación de software que controla el funcionamiento de un Alinity ci‑series.
Solución activadora (i‑series) Solución que contiene solución de hidróxido de sodio 0.35N que provoca la
reacción quimioluminiscente que proporciona la lectura final.
Solución de lavado (c‑series) Solución de lavado ácida que utiliza el lavacubetas para limpiar las cubetas
ácida después del análisis de las muestras. Para lavar las sondas se utiliza una dilución de
la solución de lavado ácida.
Solución de lavado (c‑series) Solución de lavado alcalina que utiliza el lavacubetas para limpiar las
alcalina cubetas después del análisis de las muestras.
Solución de (c‑series) Solución estándar de concentración media aspirada y analizada por el

referencia ICT módulo ICT antes y después de cada muestra. La solución proporciona un potencial
de referencia que se utiliza en el cálculo de los resultados.
Soluciones cargadas (c‑series) Detergentes que se utilizan para lavar sondas de muestras, sondas de
en el sistema reactivos, mezcladores y cubetas de reacción.
Soluciones genéricas Soluciones líquidas suministradas en grandes cantidades que se utilizan durante el
Solución (i‑series) solución que contiene solución de peróxido de hidrógeno al 1.32 % (W/V) y
preactivadora separa el colorante de acridinio del conjugado unido al complejo de micropartículas.
De esta forma, se prepara el colorante de acridinio para la adición de la solución
activadora.
Tampón de lavado (i‑series) Solución que se compone de tampón de lavado concentrado y agua
purificada y que contiene solución salina en tampón fosfato. El tampón de lavado
se bombea a los conjuntos de los brazos de pipeteo de muestras y reactivos y a las
zonas de lavado durante el procesamiento de los ensayos.
Tampón de lavado (i‑series) Solución que contiene solución salina con tampón fosfato y agentes
concentrado antimicrobianos. El sistema diluye la solución por un factor de 10 y, a continuación,
la bombea a los brazos de pipeteo de muestras y reactivos y a las zonas de lavado
durante el procesamiento de los ensayos. Consulte también el término Tampón de
lavado, página 1797.
Tecnología del chip (c‑series) Método utilizado para medir simultáneamente el sodio, el potasio y el cloro.
integrado Este método utiliza electrodos de selectividad iónica en estado sólido contenidos en
un único chip (módulo ICT), que reduce el mantenimiento necesario para realizar las
mediciones de los electrolitos.
Tiempo de espera Error que puede producirse para funciones de comunicación de software cuando se
excedido excede un límite de tiempo definido mientras el usuario espera una respuesta de un
dispositivo.

G5-6900R07 - 2020-04-27
Glosario
Tiempo de espera El tiempo que Alinity ci‑series espera una respuesta del host.
query del host
Tiempo fotométrico (c‑series) Progresión de una reacción desde la dispensación inicial de la muestra a la
fase de lectura final, que se representa como el tiempo transcurrido en cada uno de
los 38 puntos fotométricos.
TSB Consulte Boletín de servicio técnico (TSB), página 1786.
Tubo alícuota Tubo (75 mm a 100 mm de altura) que contiene una alícuota de muestra. Se pueden
utilizar tubos alícuotas con copas de muestra. Si sólo se utiliza un tubo, se puede
usar la escala de muestras para comprobar que el volumen de muestra en el tubo
sea adecuado.
Tubo (i‑series) Detector en el lector de inmunoanálisis quimioluminiscente de

fotomultiplicador micropartículas (CMIA) que recibe y amplifica señales de luz de la solución de
reacción.
Tubo primario Tubo (75 mm a 100 mm del altura) que contiene una muestra obtenida por
venopunción. Los tubos primarios se pueden utilizar con copas de muestra. Si sólo se
utiliza un tubo, se puede usar la escala de muestras para comprobar que el volumen
de muestra en el tubo sea adecuado.
Unidad ICT (Alinity c) Dispositivo que tiene una sonda ICT y un módulo ICT. La unidad ICT
se utiliza para realizar los análisis potenciométricos indirectos de sodio (Na+),
potasio (K+) y cloro (Cl-). La sonda ICT aspira la muestra y el módulo ICT mide
simultáneamente los iones Na+, K+ y Cl- con la tecnología del chip integrado.
Unidad relativa de luz La suma de la señal de luz quimioluminiscente producida durante la reacción final.
URL Consulte Unidad relativa de luz, página 1798.
Válvulas solenoides (c‑series) Seis válvulas situadas en la parte superior del bloque motor de las jeringas
de muestras y reactivos que se abren o cierran, según sea necesario, para purgar,
aspirar y dispensar.
Variación de (c‑series fotométrico) Verificación de validez del ensayo que define la variación
absorbancia máxima de absorbancia máxima aceptable permitida para lecturas de absorbancia que se
encuentran dentro del tiempo de lectura principal.
Ventana Elemento de la pantalla que proporciona información o funciones relacionadas con la

pantalla activa. Se puede acceder a una ventana pulsando un botón en la pantalla. La
ventana se muestra en la parte superior o frontal de la pantalla.
Ventana activa Ventana que se muestra en la interfaz del usuario.
Verificación de la Método utilizado para determinar el intervalo analítico de un ensayo.

calibración
Volumen Volumen adicional de muestra que aspira el sistema para evitar que el agua presente
sobreaspirado en la sonda diluya la muestra.
Zona de (Alinity c) Zona del centro de suministros y bombas que permite el almacenamiento
almacenamiento de en el sistema para la sustitución de botellas de soluciones genéricas de solución de
las soluciones referencia ICT, solución de lavado alcalina y solución de lavado ácida.
genéricas

G5-6900R07 - 2020-04-27
Glosario
Zona de (Alinity i) Zona en el centro de suministros que permite el almacenamiento en el

almacenamiento de sistema para la sustitución de botellas de soluciones genéricas de tampón de lavado
las soluciones concentrado, solución activadora y solución preactivadora.
genéricas
Zona de desagüe del (Alinity c) Compartimento de recogida de residuos que recibe el líquido sobrante del
baño de incubación y baño de incubación, el exceso de agua del brazo de pipeteo de muestras y los
residuos residuos líquidos de la copa de la solución de referencia ICT.
Zona de los (Alinity c) Zona del centro de suministros y bombas que permite el almacenamiento
depósitos de las en el sistema de soluciones genéricas (solución de referencia ICT, solución de lavado
soluciones genéricas alcalina y solución de lavado ácida) que se utilizan durante el procesamiento de
ensayos.
Zona de los (Alinity i) Zona en el centro de suministros que permite almacenar en el sistema las
depósitos de las soluciones genéricas (tampón de lavado concentrado, solución activadora y solución
soluciones genéricas preactivadora) que se utilizan durante el procesamiento de los ensayos.

G5-6900R07 - 2020-04-27
Glosario
NOTAS

G5-6900R07 - 2020-04-27
Historial de las revisiones
Números de control del documento Fecha de revisión Contenido modificado

G5-6900R07 2020-04-27 Portada; Introducción; capítulos 1, 2, 4,
5, 6, 7, 8, 9 y 10; Apéndices A, B, C y
D; Glosario

G5-6900R07 - 2020-04-27
Historial de las revisiones
NOTAS

G5-6900R07 - 2020-04-27

Manual de Operaciones Alinity Ci Series

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Manual de Operaciones Alinity Ci Series

Cargado por

Copyright:

Formatos disponibles

Manual de operaciones

Para el uso con el módulo de procesamiento Alinity c y el módulo de procesamiento Alinity i

Manual de operaciones Alinity ci‑series 3

Soluciones genéricas (i‑series)................................................................................. 148

4 Manual de operaciones Alinity ci‑series

Características del módulo de procesamiento (i‑series)......................................... 461

Manual de operaciones Alinity ci‑series 5

Ventana flotante Estado de la conexión con el host............................................... 543

6 Manual de operaciones Alinity ci‑series

Transmitir un resultado o una excepción al host..................................................... 748

Manual de operaciones Alinity ci‑series 7

8 Manual de operaciones Alinity ci‑series

Borrar todos los mensajes....................................................................................... 1072

Manual de operaciones Alinity ci‑series 9

Procedimiento de la medida correctiva relacionada con el gestor de reactivos

10 Manual de operaciones Alinity ci‑series

Descripción de los elementos de la ventana flotante Ver/Editar reactivo

Manual de operaciones Alinity ci‑series 11

Descripción de los elementos del Informe de la lista de peticiones................................ 1753

12 Manual de operaciones Alinity ci‑series

Manual de operaciones Alinity ci‑series 13

Exportar e importar la configuración de un lote de control de calidad desde un módulo de

Copiar datos para un lote nuevo

Actualizaciones del centro de alarmas y de la torre de estado

Se ha mejorado el funcionamiento del centro de alarmas y de la torre de estado:

14 Manual de operaciones Alinity ci‑series

• Cuando se visualiza la pestaña Todos o la pestaña Notificaciones en la ventana flotante

Consulte los siguientes temas actualizados:

Edición de los tipos de mensajes

Sustitución de la solución de referencia ICT con un cambio de lote

Manual de operaciones Alinity ci‑series 15

Estabilidad en el sistema de la solución activadora

Pestaña Excepción almacenada en la pantalla Resultados

Perforación de los cartuchos de reactivos Alinity i

Consulte los siguientes temas actualizados:

Especificaciones y requisitos de agua y residuos líquidos

16 Manual de operaciones Alinity ci‑series

Se han actualizado los procedimientos de mantenimiento trimestral 5801 Mantenimiento de la

Se han añadido los siguientes procedimientos de diagnóstico nuevos:

Se ha actualizado el procedimiento de diagnóstico de fluidos-lavado 1207 Chequeo de la

Procedimientos de sustitución de componentes

Se han actualizado los siguientes procedimientos de sustitución de componentes del centro de

En el módulo de procesamiento Alinity i, el volumen del purgado de la solución activadora en las

Manual de operaciones Alinity ci‑series 17

18 Manual de operaciones Alinity ci‑series

Información general sobre seguridad

Manual de operaciones Alinity ci‑series 19

Seguridad del sistema

20 Manual de operaciones Alinity ci‑series

Manual de operaciones Alinity ci‑series 21

22 Manual de operaciones Alinity ci‑series

Manual de operaciones Alinity ci‑series 23

DECLARACIÓN SOBRE EL USO DE DATOS PARA ABBOTTLINK

24 Manual de operaciones Alinity ci‑series

No se transfieren ni se accede a datos personales para su uso en la empresa.

Manual de operaciones Alinity ci‑series 25

Aprobaciones de las Agencias de Seguridad para

Fabricante legal Abbott GmbH & Co. KG

26 Manual de operaciones Alinity ci‑series

Manual de operaciones Alinity ci‑series 27

Declaración de propiedad intelectual

28 Manual de operaciones Alinity ci‑series

Precaución: superficie caliente
