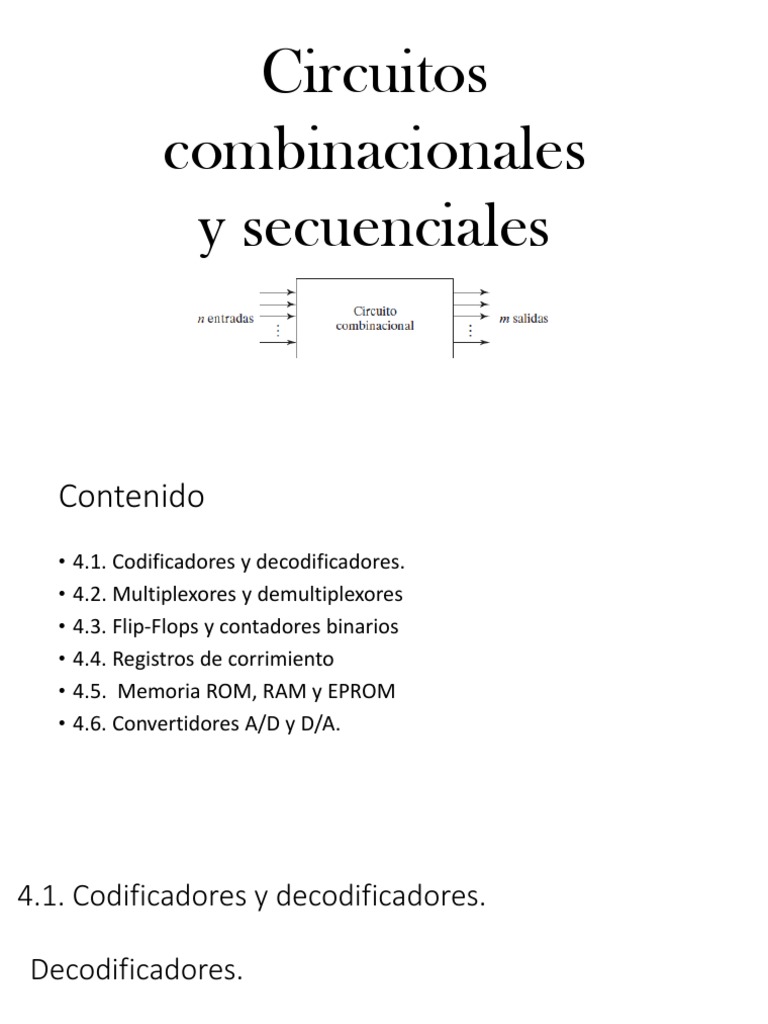

Circuitos

combinacionales
y secuenciales
Contenido
• 4.1. Codificadores y decodificadores.
• 4.2. Multiplexores y demultiplexores
• 4.3. Flip-Flops y contadores binarios
• 4.4. Registros de corrimiento
• 4.5. Memoria ROM, RAM y EPROM
• 4.6. Convertidores A/D y D/A.
4.1. Codificadores y decodificadores.

Decodificadores.
Un decodificador es un circuito combinacional que convierte información binaria de n
líneas de entrada a un máximo de 2𝑛 líneas de salida distintas. Si la información codificada
en n bits tiene combinaciones que no se usan, el decodificador podría tener menos de 2𝑛
n salidas.
Algunos decodificadores se describen como decodificadores de n a m líneas, donde m ≤
2𝑛 . Su propósito es generar los 2𝑛 (o menos) minitérminos de n variables de entrada.
Las tres entradas se decodifican para dar ocho salidas,
cada una de las cuales representa uno de los mini-
términos de las tres variables de entrada.
Una aplicación específica de este decodificador es la
conversión de binario a octal. Las variables de entrada
representan un número binario, y las salidas, los ocho
dígitos del sistema numérico octal. Sin embargo, un
decodificador de 3 a 8 líneas puede servir para
decodificar cualquier código de tres bits y obtener ocho
salidas, una por cada elemento del código.
• El nombre decodificador también se usa para referirse a otros convertidores de
códigos, como un decodificador de BCD a siete segmentos.
 Código BCD
Los códigos binarios se usan para codificar caracteres,
números, letras, etc… se usan para optimizar procesos en los
cuales al usar solo unos y ceros es más fácil de utilizar en
componentes digitales. En electrónica digital usamos códigos
más orientados por el momento a los números

El código BCD corresponde al sistema binario pero que

solo consiste de conjuntos de 4 bits que llegan hasta el 9
binario es decir “1001”, si queremos representar números
mayores a 9 debemos usar mas conjuntos de 4 bits y
dividirlos por décadas es decir : unidades, decenas,
centenas, etc.
Los decodificadores de BCD a 7 segmentos son muy utilizados para simplificar el uso de los display de 7
segmentos, comúnmente utilizados para mostrar los dígitos decimales de 0 a 9 en una pequeña pantalla
formada con LED’s.

Se trata de un circuito de 16 pines que tiene las 7 salidas para los 7 segmentos de un display (a – g), tiene las 4
entradas para el valor en BCD, representadas con las letras A, B, C y D. Funciona con 5 V en los pines 16 y 8
(Vcc y Gnd respectivamente).
Adicionalmente tiene una entrada RBI que se activa en BAJO y está diseñada para indicar si se muestra o no
el Cero.

La entrada LT es útil para probar si la conexión entre el display y el circuito decodificador es correcta, si se
coloca un valor BAJO en LT, entonces deberán encender todos los segmentos del display. Si algún segmento
no enciende, habrá que revisar la conexión.
BCD (Decimal Codificado en Binario) es un código que representa valores decimales en formato binario, para ello forma
grupos de 4 bits para representar cada valor del 0 al 9. El 9 es el valor máximo que se puede representar en un dígito
decimal, si recordamos los número binarios el 9 es un 10012, requiere 4 bits, es por eso que cada valor BCD se representa
con 4 bits, del 00002 al 10012 (0 – 9). Hay que destacar que BCD es un código, no un sistema de numeración, por lo que no
está diseñado para hacer operaciones como sumas o restas, solo para representar valores decimales en binario.

Aunque los valores en BCD van del 0 al 9, con 4 bits se pueden lograr valores del 0 al 15. En los casos donde el valor sea
mayor a 9, el decodificador mostrará símbolos en el display. En el caso de tener un 15 (los 4 bits de entrada en ALTO), el
display se apagará.
El display de 7 segmentos es un arreglo de 7 LED’s rectangulares colocados formando un 8 como se muestra en la
siguiente imagen:

De las dos terminales que tiene cada LED, se conectan juntos ya sean todos los ánodos en un punto común y se dejan
individuales los cátodos para encender individualmente cada LED, o al revés, se conectan en un punto común todos
los cátodos y se dejan individuales todos los ánodos para poder encender independientes. Esto genera entonces dos
tipos de display: Display de ánodo común y Display de cátodo común:
Consideraciones sobre los displays
Para conectar correctamente los display, al igual que cualquier LED, se debe colocar una resistencia en serie con cada LED
para limitar la corriente que circula por cada uno de ellos, en total serían 7 resistencias. Si es un display de ánodo común, el
pin común se coloca a (+) y se tendría que poner (-) en los cátodos de cada uno de los segmentos.

VCC

GND

Contrario si es un display de cátodo común, el común tendría que ir a (-) y quedarían libres
los ánodos que tendrían que colocarse a (+) para encender los segmentos (a – g).

GND

VCC
 • Dado que el 74LS47 tiene las salidas negadas (como se muestra en la tabla de verdad) se adecua a ser utilizado con un
display de ánodo (+) común, el cual deberá colocar su entrada común a +5 V y los cátodos (-) conectados a las salidas del
circuito decodificador. Cuando el circuito decodificador arroje un valor en BAJO en alguna salida, entonces encenderá ese
segmento.

• Para el caso del 74LS48, se adecua a ser utilizado con un display de cátodo (-) común, donde su entrada común deberá ser
colocada a GND y los ánodos (+) del display deberán conectarse a las salidas del decodificador y cuando éste arroje una
salida en ALTO, entonces encenderá el segmento correspondiente.
Ejercicio.
Elaborar el siguiente circuito en un simulador usando el 7447 y 7448, elaborar un video descriptivo donde sea
posible observar la diferencia de funcionalidad entre uno y otro para diferentes displays.

0 U1 R1
7 13 R2
0 1
A
B
QA
QB
12 R3
330
2 11 R4
0 6
C
D
QC
QD
10
330
R5
330
4 9 R6
0 5
BI/RBO
RBI
QE
QF
15
330
R7
330
3 14 330
LT QG
330
7447
