Carreras Ing.

Industrial y Arquitectura Electrotecnia 2 y Equipamiento de Edificios 2

(TEM302)

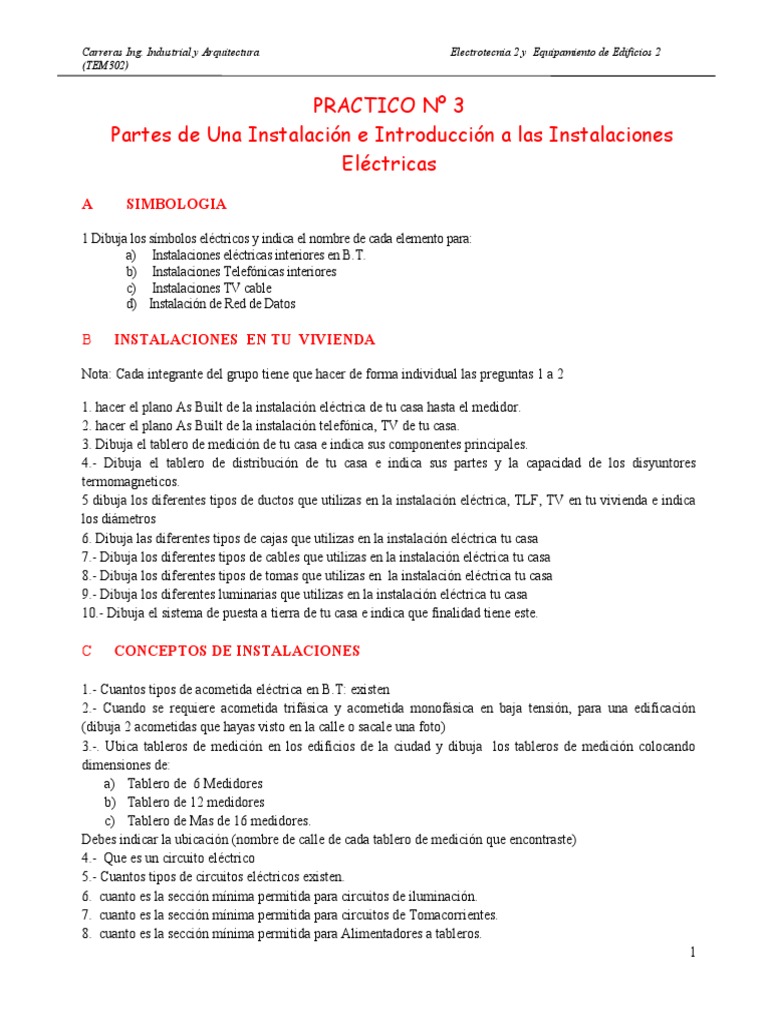

PRACTICO Nº 3
Partes de Una Instalación e Introducción a las Instalaciones
Eléctricas
A SIMBOLOGIA

1 Dibuja los símbolos eléctricos y indica el nombre de cada elemento para:

a) Instalaciones eléctricas interiores en B.T.
b) Instalaciones Telefónicas interiores
c) Instalaciones TV cable
d) Instalación de Red de Datos

B INSTALACIONES EN TU VIVIENDA

Nota: Cada integrante del grupo tiene que hacer de forma individual las preguntas 1 a 2

1. hacer el plano As Built de la instalación eléctrica de tu casa hasta el medidor.

2. hacer el plano As Built de la instalación telefónica, TV de tu casa.
3. Dibuja el tablero de medición de tu casa e indica sus componentes principales.
4.- Dibuja el tablero de distribución de tu casa e indica sus partes y la capacidad de los disyuntores
termomagneticos.
5 dibuja los diferentes tipos de ductos que utilizas en la instalación eléctrica, TLF, TV en tu vivienda e indica
los diámetros
6. Dibuja las diferentes tipos de cajas que utilizas en la instalación eléctrica tu casa
7.- Dibuja los diferentes tipos de cables que utilizas en la instalación eléctrica tu casa
8.- Dibuja los diferentes tipos de tomas que utilizas en la instalación eléctrica tu casa
9.- Dibuja los diferentes luminarias que utilizas en la instalación eléctrica tu casa
10.- Dibuja el sistema de puesta a tierra de tu casa e indica que finalidad tiene este.

C CONCEPTOS DE INSTALACIONES

1.- Cuantos tipos de acometida eléctrica en B.T: existen

2.- Cuando se requiere acometida trifásica y acometida monofásica en baja tensión, para una edificación
(dibuja 2 acometidas que hayas visto en la calle o sacale una foto)
3.-. Ubica tableros de medición en los edificios de la ciudad y dibuja los tableros de medición colocando
dimensiones de:
a) Tablero de 6 Medidores
b) Tablero de 12 medidores
c) Tablero de Mas de 16 medidores.
Debes indicar la ubicación (nombre de calle de cada tablero de medición que encontraste)
4.- Que es un circuito eléctrico
5.- Cuantos tipos de circuitos eléctricos existen.
6. cuanto es la sección mínima permitida para circuitos de iluminación.
7. cuanto es la sección mínima permitida para circuitos de Tomacorrientes.
8. cuanto es la sección mínima permitida para Alimentadores a tableros.
1
Carreras Ing. Industrial y Arquitectura Electrotecnia 2 y Equipamiento de Edificios 2
(TEM302)

9. Cuando requiere instalar un transformador de potencia en un edificio?

10. para que sirve el transformador de potencia que se instala en edificios.
11. Cuantos tipos de puesto de transformación existen para las edificaciones.
12. Los circuitos eléctricos de una vivienda son independientes
   Verdadero Falso
13. El conductor de color azul es el de.....
14. El conductor rojo es el.....
15. El conductor verde-amarillo es el conductor de.....
16. ¿Cómo se llama el cuadro donde se colocan los componentes que tienen como misión proteger los circuitos
de posibles sobrecargas, cortocircuitos o contactos indirectos? …………………….. .....
17. La toma de tierra es un componente del cuadro de protección
   Verdadero Falso
18. ¿Cómo se llama el elemento metálico que une el cable de toma de tierra con el terreno (la tierra)?
19. ¿Cómo se llama el elemento que tiene la función de desconectar la instalación eléctrica de forma rápida
cuando existe una fuga a tierra?
20. El diferencial cuando salta corta la corriente del circuito en donde está la avería?
      Verdadero Falso
21. ¿Qué elemento protege un circuito contra cortocircuitos y sobracargas? (siglas en singular y en
mayúsculas)
22. Los elementos de la pregunta anterior también tienen la misión de separar los circuitos en la vivienda.
      Verdadero Falso
23. ¿De qué depende el valor que debe tener el disyuntor termomagnetico a la hora de elegirlo para un
circuito?
  a)  de la potencia contratada del circuito, sacando el valor de su intensidad
   b) de la energía del circuito, sacando el valor de su intensidad
   c) de la potencia del circuito, sacando el valor de su intensidad
24. Los tubos para conductores pueden ser rígidos y ...
25. ¿Cómo se llaman las partes de una instalación eléctrica que sirven para alojar las conexiones de los
conductores?(en plural)
26. Los conductores si están formados por un solo elemento cilíndrico se llaman ....(en plural)
27. Los conductores cuando están formados por varios hilos se llaman.....(en plural)
28. A la hora de elegir una base de enchufe, además del tipo que sea tenemos que tener en cuenta la........
29. Las clavijas de bases de enchufes con conectores redondos son del tipo ....
30. ¿Cómo se llaman los elementos de un circuito que cortan o permiten el paso de la corriente para que el
circuito funcione como lo diseñamos? Elementos de ......
31. El aparato que conectamos para el encendido de un tubo fluorescente que sirve para elevar la tensión de
220V a más de 1000V se llama
32. Si desconectamos los dos elementos anteriores en un fluerescente cuando este está encendido el
fluorescente sigue funcionando
      Verdadero Falso
33. Si el fluorescente no funciona debemos de cambiar el tubo
      Verdadero Falso

2
Carreras Ing. Industrial y Arquitectura Electrotecnia 2 y Equipamiento de Edificios 2
(TEM302)

D FUNCIONAMIENTO DE LAS INSTALACIONES ELECTRICAS

Realice el esquema de funcional, conexión real y representación en el plano de:
1) dos puntos de luz controlado interruptor doble
2) 4 puntos de luz controlada por un interruptor
3) Interruptor doble que controle 3 puntos de luz cada interruptor
4) 3 puntos de luz controlado por 2 conmutadores de 3 vias
5) 12 puntos de luz controlado por un interruptor triple (cada interruptor 4 puntos)
6) 5 Tomacorrientes conectados en paralelo
