Centro de Estudios Energía, Ambiente y Arquitectura Sustentable

Instituto de Acondicionamiento Ambiental

Facultad de Arquitectura y Urbanismo - Universidad Nacional de Tucumán

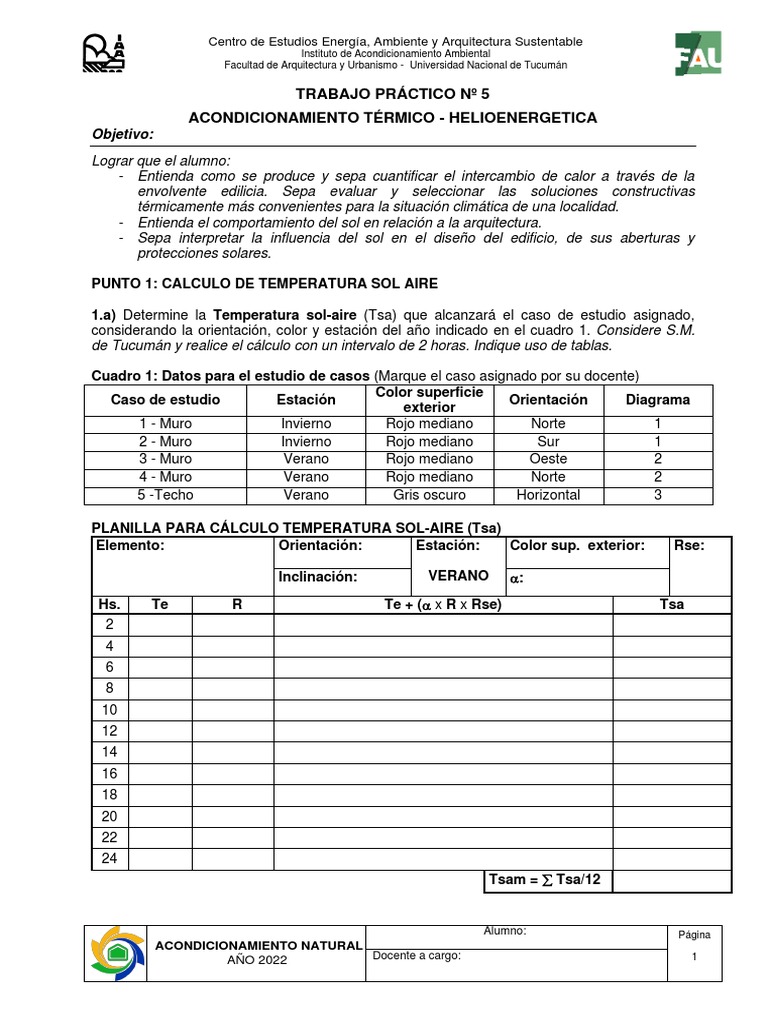

TRABAJO PRÁCTICO Nº 5
ACONDICIONAMIENTO TÉRMICO - HELIOENERGETICA
Objetivo:
Lograr que el alumno:
- Entienda como se produce y sepa cuantificar el intercambio de calor a través de la
envolvente edilicia. Sepa evaluar y seleccionar las soluciones constructivas
térmicamente más convenientes para la situación climática de una localidad.
- Entienda el comportamiento del sol en relación a la arquitectura.
- Sepa interpretar la influencia del sol en el diseño del edificio, de sus aberturas y
protecciones solares.

PUNTO 1: CALCULO DE TEMPERATURA SOL AIRE

1.a) Determine la Temperatura sol-aire (Tsa) que alcanzará el caso de estudio asignado,
considerando la orientación, color y estación del año indicado en el cuadro 1. Considere S.M.
de Tucumán y realice el cálculo con un intervalo de 2 horas. Indique uso de tablas.

Cuadro 1: Datos para el estudio de casos (Marque el caso asignado por su docente)
Color superficie
Caso de estudio Estación Orientación Diagrama
exterior
1 - Muro Invierno Rojo mediano Norte 1
2 - Muro Invierno Rojo mediano Sur 1
3 - Muro Verano Rojo mediano Oeste 2
4 - Muro Verano Rojo mediano Norte 2
5 -Techo Verano Gris oscuro Horizontal 3

PLANILLA PARA CÁLCULO TEMPERATURA SOL-AIRE (Tsa)

Elemento: Orientación: Estación: Color sup. exterior: Rse:

Inclinación: VERANO :

Hs. Te R Te + ( x R x Rse) Tsa

2
4
6
8
10
12
14
16
18
20
22
24
Tsam =  Tsa/12

Alumno: Página
ACONDICIONAMIENTO NATURAL
AÑO 2022 Docente a cargo: 1
Tabla Nº8: Temperatura Horaria Tabla Nº9: Radiación Solar Horaria (W/M2) Para S.M. de Tucumán –
(°C) para S. M. de Tucumán Promedio Verano
PROMEDIOS VERTICAL
HS. Horas HORIZONTAL
D-E-F M-J-J NORTE ESTE SUR OESTE
1 24,7 13,5 6 41 0 146 56 0
2 23,2 12,0 7 271 0 553 130 0
3 21,7 10,6 8 536 30 694 96 0
4 20,5 9,3 9 772 62 659 56 0
5 19,8 8,7 10 956 150 516 0 0
6 19,6 8,5 11 1072 197 305 0 0
7 20,3 9,1 12 1111 213 60 0 60
8 21,3 10,1 13 1072 197 0 0 305
9 22,5 11,3 14 956 150 0 0 516
10 24,5 13,3 15 772 62 0 56 659
11 28,4 17,2 16 536 30 0 96 694
12 29,7 18,5 17 271 0 0 130 553
13 30,4 19,2 18 41 0 0 56 146
14 30,7 19,5
15 30,5 19,3
16 30,0 18,8
17 29,7 18,5 Tabla Nº9: Radiación Solar Horaria (W/M2) Para S.M. de Tucumán –
18 29,3 18,1 Promedio Invierno
19 28,8 17,6 VERTICAL
Horas HORIZONTAL
20 28,5 17,3 NORTE ESTE SUR OESTE
21 27,9 16,7 6 0 0 0 0 0
22 27,4 16,2 7 1 2 4 0 0
23 26,7 15,5 8 146 229 337 0 0
24 25,9 14,8 9 359 442 470 0 0
10 533 582 412 0 0
11 645 662 254 0 0
12 684 689 52 0 52
13 645 662 0 0 254
14 533 582 0 0 412
15 359 442 0 0 470
16 146 229 0 0 337
17 1 2 0 0 4
18 0 0 0 0 0

Tabla Nº11: Coeficientes de absorción para sup. exteriores.

Tabla Nº10: Resistencias superficiales exteriores Colores y Coeficiente de absorción
Resistencia Sup. Exterior (Rse) materiales Claro Mediano Oscuro
Dirección del flujo de calor Blanco 0,2 - -
Horizont Ascend Descende Amarillo 0,30 0,50 0,70
al ente nte Cataño 0,35 0,75 0,90
0,04 0,04 0,04 Rojo 0,65 0,75 0,90
Verde 0,40 0,75 0,85
Azul 0,40 0,75 0,90
Gris 0,45 0,65 0,75
Anaranjado 0,40 0,60 0,75
Rosa 0,45 0,55 0,70
Púrpura 0,60 0,80 0,90
Aluminio - 0,45 -
Negro - - 0,95
Chapa 0,45 - -
galvanizada

Alumno: Página
ACONDICIONAMIENTO NATURAL
AÑO 2022 Docente a cargo: 2
PUNTO 2: ANÁLISIS DE ASOLEAMIENTO DEL PROYECTO (de desarrollo individual)

Analice la incidencia de la radiación solar sobre el modelo volumétrico de su proyecto, aplicando

el método del reloj solar horizontal.

a) Observe e indique la incidencia del sol sobre los distintos frentes de la vivienda (marque con
un circulo)

Mes Orient. 10:00 h. 12:00 h. 16:00 h.

NORTE SI NO SI NO SI NO
Junio

SUR SI NO SI NO SI NO

ESTE SI NO SI NO SI NO

OESTE SI NO SI NO SI NO

b) Indique la incidencia del sol sobre los espacios perimetrales de la vivienda (marque con un
circulo

Mes Orient. 10:00 h. 12:00 h. 16:00 h.

NORTE SI NO SI NO SI NO
Junio

SUR SI NO SI NO SI NO

ESTE SI NO SI NO SI NO

OESTE SI NO SI NO SI NO

c) Indique la incidencia del sol sobre los distintos frentes de la vivienda (marque con un circulo)

Mes Orient. 10:00 h. 12:00 h. 16:00 h.

NORTE SI NO SI NO SI NO
Diciembre

SUR SI NO SI NO SI NO

ESTE SI NO SI NO SI NO

OESTE SI NO SI NO SI NO

d) Indique la incidencia del sol sobre los espacios perimetrales de la vivienda (marque con un
circulo

Mes Orient. 10:00 h. 12:00 h. 16:00 h.

NORTE SI NO SI NO SI NO
Diciembre

SUR SI NO SI NO SI NO

ESTE SI NO SI NO SI NO

OESTE SI NO SI NO SI NO

Alumno: Página
ACONDICIONAMIENTO NATURAL
AÑO 2022 Docente a cargo: 3
En base al estudio del asoleamiento en el modelo volumétrico de su proyecto responda:
a) Observando el asoleamiento de las zonas donde tiene previsto ubicar los locales
principales del edificio ¿Lo considera adecuado a los requerimientos de verano e
invierno? ¿Por qué?
b) Observando el asoleamiento de las zonas donde tiene previsto ubicar las áreas de
desbordes del edificio ¿Lo considera adecuado a los requerimientos de verano e
invierno? ¿Por qué?
c) En base a los puntos a) y b), concluya si considera que la forma del edificio, así como la
ubicación de los locales y desbordes es la adecuada considerando las pautas de
asoleamiento para invierno y verano. Fundamente.
