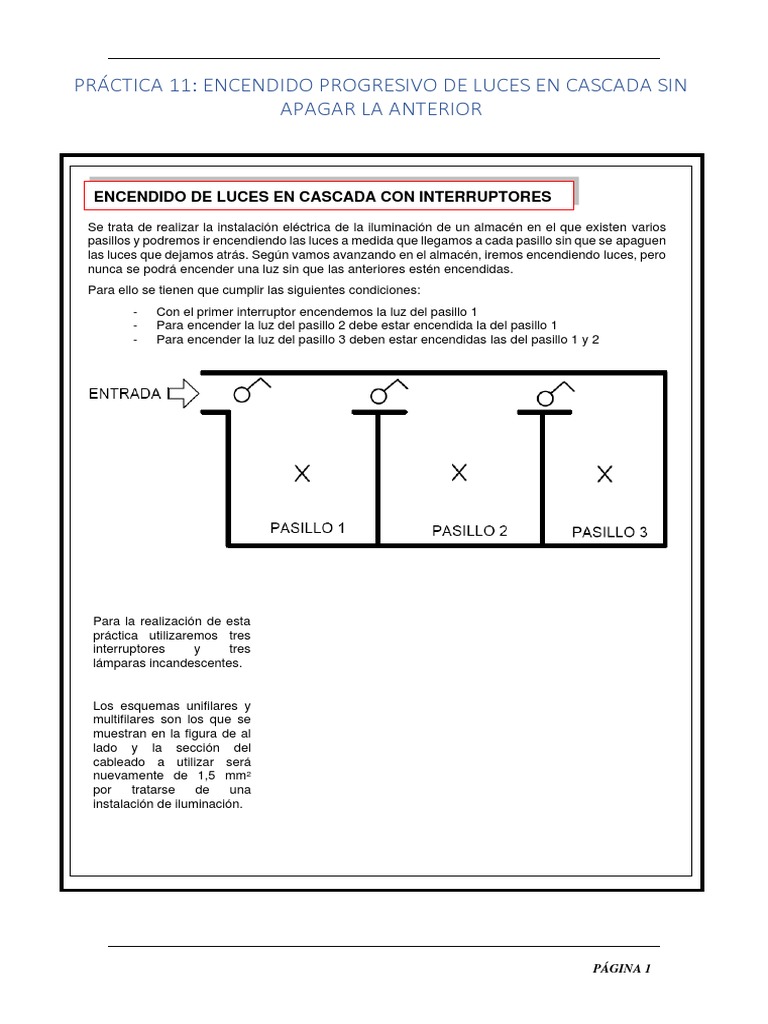

PRÁCTICA 11: ENCENDIDO PROGRESIVO DE LUCES EN CASCADA SIN

APAGAR LA ANTERIOR

ENCENDIDO DE LUCES EN CASCADA CON INTERRUPTORES

Se trata de realizar la instalación eléctrica de la iluminación de un almacén en el que existen varios

pasillos y podremos ir encendiendo las luces a medida que llegamos a cada pasillo sin que se apaguen
las luces que dejamos atrás. Según vamos avanzando en el almacén, iremos encendiendo luces, pero
nunca se podrá encender una luz sin que las anteriores estén encendidas.
Para ello se tienen que cumplir las siguientes condiciones:
- Con el primer interruptor encendemos la luz del pasillo 1
- Para encender la luz del pasillo 2 debe estar encendida la del pasillo 1
- Para encender la luz del pasillo 3 deben estar encendidas las del pasillo 1 y 2

Para la realización de esta

práctica utilizaremos tres
interruptores y tres
lámparas incandescentes.

Los esquemas unifilares y

multifilares son los que se
muestran en la figura de al
lado y la sección del
cableado a utilizar será
nuevamente de 1,5 mm2
por tratarse de una
instalación de iluminación.

PÁGINA 1
 ACTIVIDADES A REALIZAR

1.- Sobre el tablero de madera realiza el montaje del encendido progresivo de luces en
cascada sin apagar la anterior con la distribución que se muestra en la siguiente
figura. Se debe de realizar con cable rígido de 1,5mm2 y lo más recto posible:

2.-Dibuja el esquema unifilar y multifilar de la práctica realizada

PÁGINA 2
3.- Explica por qué no se enciende la lámpara del pasillo 2 hasta que no se enciende
la lámpara del pasillo 1.

4.- Realiza ahora el esquema multifilar del circuito suponiendo que en vez de tres
pasillos existieran cuatro pasillos.

5.- ¿Cómo se llaman los portalámparas que has utilizado en el circuito y qué
consideraciones debes de tener a la hora de hacer las conexiones en ellos?

6.- ¿Qué sucede si se funde una lámpara en uno de los pasillos, seguirían
funcionando el resto?. Explica la razón.
