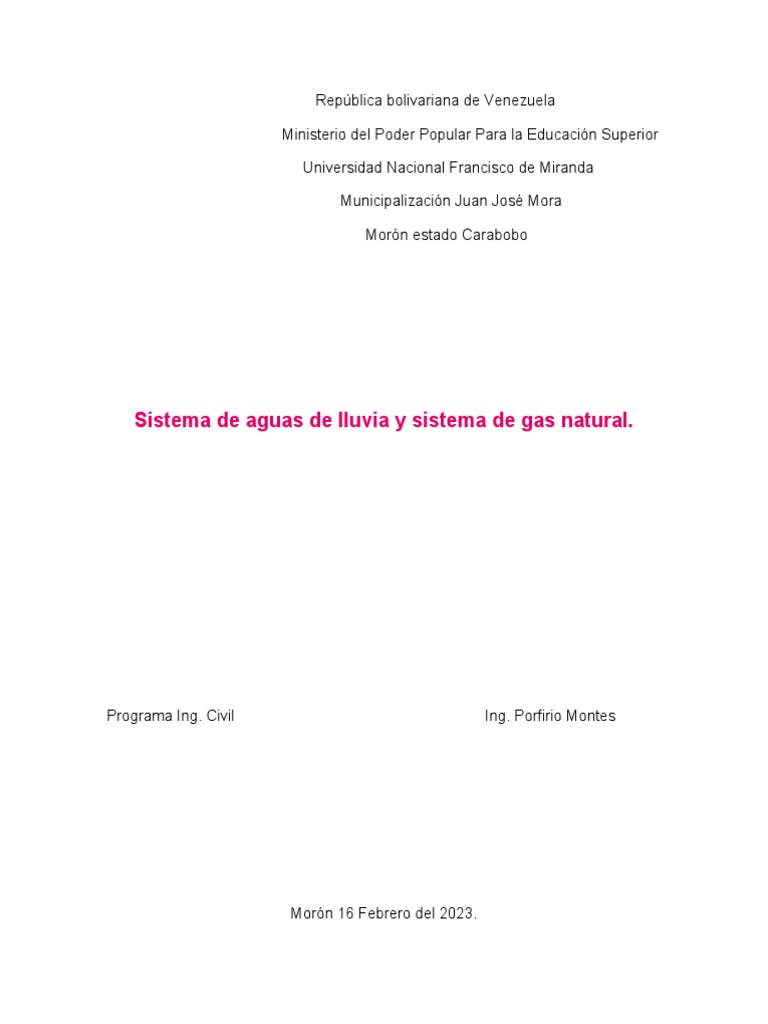

República bolivariana de Venezuela

Ministerio del Poder Popular Para la Educación Superior

Universidad Nacional Francisco de Miranda

Municipalización Juan José Mora

Morón estado Carabobo

Sistema de aguas de lluvia y sistema de gas natural.

Programa Ing. Civil Ing. Porfirio Montes

Morón 16 Febrero del 2023.

Sistema de captación de aguas de lluvia.

Los Sistemas de Captación de Agua de Lluvia son tecnologías mediante las

cuales se habilita un área de captación en las viviendas con el fin de recolectar el
agua de lluvia, para posteriormente conducirla a lugares en donde pueda
almacenarse, como por ejemplo cisternas o tanques de almacenamiento, y
posteriormente darle el tratamiento adecuado para uso y consumo humano.

Cómo funciona un sistema de captación de agua de lluvia?

Un sistema de captación de agua de lluvia para uso doméstico, escolar e industrial

lo componen cinco partes básicas:

Superficie de captación y conducción:

Las superficies de captación ideales son los techos de los distintos edificios. Allí se
obtiene agua de mejor calidad. Los techos de chapa metálica, teja de arcilla,
concreto y otros son los mejores para captar agua.

Las canales de conducción recogen el agua de los techos y la llevan hasta el

primer filtro que se encarga de retener las partículas más grandes, contaminadas,
que caen en los primeros minutos de lluvia, sucios, piedras, hojas de árboles,
partículas del aire en suspensión.

Filtro de primeras aguas:

El filtro de primeras aguas retiene las primeras lluvias que caen al techo porque
son las que están más contaminadas y no se utilizan. Son descartadas para riego
de jardines u otros usos que no son sanitarios ni potables.

Se estima entre uno y dos litros de agua por el área de captación para que el
techo se lave. Se recomienda comenzar a captar agua luego de varios aguaceros.
Almacenamiento:

Luego del tratamiento inicial, las aguas de mejor calidad son almacenadas en
distintos tipos de tanques plásticos, concreto armado, mampostería, lámina de
acero galvanizado tipo australiano, subterráneos u otros.

En la entrada del tanque se instala un filtro de sedimentos de malla de acero o

malla mosquitero plástica. La capacidad de almacenamiento está determinada por
el área de captación de los techos, datos pluviométricos de la zona de instalación
y la demanda de agua.

En esta etapa el agua es tratada químicamente con cloro para desinfectar. Esta es
la parte más costosa del sistema de captación.

Bombeo y filtros de tratamiento para uso sanitario:

El agua es llevada hacia el sistema de suministro y distribución de la casa. Puede

ser bombeada hacia un tanque elevado para que suministre por gravedad o un
sistema hidroneumático.

Previamente, el agua pasa por varios filtros de sedimentos de 20 micras, 50

micras y filtro de carbón activado. También puede usarse un filtro desbarrador
según las capacidades del sistema.

El agua entonces estará en condiciones de ser usada para: lavar ropa, wc, aseo
personal, lavar platos, lavar carros, es decir, el 90% de los usos de agua del
hogar. No es potable ni se debe usar para cocinar.

Para potabilizar el agua pasa nuevamente por un sistema de filtrado y tratamiento

bacteriológico en la zona donde se requiera agua potable. Se pueden usar
distintos métodos de desinfección: hervirla, ozono, rayos uv, osmosis inversa,
cloración.
En esta etapa el agua debe ser pasada por filtros de cerámica o piedra caliza para
ajustar sabor y PH.

Desventajas del agua de lluvia:

No está disponible todo el año.

Los patrones de lluvia no son constantes todos los años.

Alto costo inicial para familias de escasos recursos y comunidades vulnerables.

La cantidad de agua a obtener depende la pluviosidad del lugar, de las superficies

de captación y la capacidad de almacenamiento.

Ventajas del agua de lluvia:

Se recolecta, se trata y se usa a nivel local para aplicaciones sanitarios en todas

las actividades humanas.

Es agua de excelente calidad.

Es más fácil de tratar que otras fuentes de suministro.

Se puede potabilizar luego de un tratamiento adicional.

Bajo consumo de energía para obtención de agua.

Disminución de la sobreexplotación de los acueductos superficiales, lagos ríos y

embalses permitiendo su recarga.

Control de erosión y disminución de inundaciones.

Sistemas más económicos de construir, gestionar y mantener que los acuíferos

subterráneos y acueductos locales.

No requiere mano de obra especializada.

Gestión local de los recursos hídricos.

Puede abastecer de agua de manera abundante y de calidad al menos 7 meses al

año según condiciones climáticas del lugar.

Contribuye a evitar la saturación de los drenajes públicos de aguas servidas.

Es una práctica sostenible de la explotación de nuestros recursos.

Lavar nuestra ropa con este tipo de agua, que es mucho más blanda que la de
fuentes tradicionales, nos ayuda a ahorrar hasta un 50% en detergentes.

Todo lugar o población que cuente con un suministro de agua, de cualquiera que
sea su procedencia, requiere de un sistema de evacuación llamado alcantarillado.
Teniendo como objetivo la evacuación de aguas servidas y evitar inundaciones
ocasionadas por el transporte de agua generada después de un proceso de lluvia,
a través de un sistema de alcantarillado sanitario y pluvial respectivamente.

Redes de drenaje

Es el conjunto de conductos y estructuras destinados a recibir, evacuar, conducir y

disponer las aguas servidas; fruto de las actividades de una determinada
población, o las que son producidas por precipitación de aguas lluvia.

Un correcto plan de gestión de aguas lluvia en sectores urbanos deberán

presentar las siguientes consideraciones:

- El conjunto de redes de drenaje debe considerar los cauces naturales, de modo

que puedan ser incorporados en la futura construcción de una urbanización.

Tanto en el caso del planteamiento de un sistema de drenaje artificial como

colectores de aguas lluvias urbanos.

- Compromiso para cualquier zona a urbanizarse de mantener o disminuir el

volumen de escorrentía, así como el caudal máximo que había antes de la
urbanización.
Este sistema funciona por efecto de la gravedad, disponiendo las tuberías de
forma descendente hasta llegar al sitio de vertimiento natural o a la planta de
tratamiento.

Sistema de drenaje sanitario o separativo

Este sistema tiene dos canalizaciones independientes, una para las aguas
residuales y otra para las aguas de lluvia. Esta clase de drenaje admite un
considerable número de posibilidades con respecto a su operación. Esto debido a
la magnitud de las variables que participan en la generación del caudal

Aguas residuales:

- Densidad poblacional.

- Estimación futura.

- Calidad de mantenimiento.

- Aguas lluvia:

- Intensidad de lluvia.

- Capacidad de absorción del suelo.

Uno de los beneficios de este sistema es la reducción en las dimensiones de las

plantas de tratamiento, solo siendo necesarias para el proceso de purificación de
aguas residuales. Con respecto a las aguas lluvia, estas se podrán reutilizar
directamente sin proceso alguno de limpieza como por ejemplo en la agricultura.

Sistema de drenaje pluvial urbano

Es el conjunto de estructuras que recolectan agua de escorrentía, de zonas con

altas precipitaciones y superficies poco permeables, dirigiéndola hacia un cuerpo
receptor para su vertido, procurando cumplir con la norma establecida.

Entre los criterios a considerar están la determinación de la capacidad, tipo de

sección, los tamaños de estructuras, entre otros. Esto partiendo de la ubicación de
posibles sitios de vertido y el trazo de colectores, siguiendo la topografía impuesta
por la zona. Se deberá considerar dentro del planeamiento el efecto del
crecimiento de la urbanización y también los futuros proyectos a desarrollar. Como
por ejemplo la Información climatológica

Los factores que inciden sobre el cálculo de un diseño correcto de drenaje pluvial
de algún sector son principalmente el caudal aportado por la cuenca de estudio,
que es dependiente de las condiciones climáticas, topográficas, capacidad de
almacenamiento entre otras.

Los registros pluviográficos y pluviométricos de las estaciones más cercanas al

sector en estudio servirán para el registro de intensidades máximas anuales de
lluvia con diferentes intervalos de tiempo empleados para la obtención de las
curvas intensidad-duración-frecuencia (I-D-F), modificaciones en la lotización de
parte de la municipalidad.

Sistema de recolección de agua de lluvia

Dos tipos de disposición de aguas de lluvia

Las aguas de escorrentía.

Aguas de escorrentía son las aguas que caen y corren sobre los techos de los
edificios, en calles, aceras y en cualquier otra superficie impermeable durante un
evento de lluvia. Estas aguas en lugar de introducirse en el suelo, corren sobre
las superficies y llegan a los drenajes pluviales. En el Municipio estos drenajes
descargan en los terrenos y cuerpos de agua cercanos.

Efectos de la escorrentía superficial

Erosión

La escorrentía superficial es una de las causas de erosión de la superficie de la

tierra. La erosión provoca una menor productividad de las cosechas, por lo que
sus efectos se estudian en el campo de la conservación del suelo. Hay cuatro
tipos principales de erosión: erosión de salpicadura, erosión de barranco, erosión
de lámina y erosión de lecho de arroyo.
La erosión de salpicadura es el resultado de la colisión mecánica de una gota de
lluvia con la superficie del suelo, provocando que algunas partículas de suelo
queden suspendidas en la solución de agua superficial.

La erosión de barranco ocurre cuando la corriente de la escorrentía es tan fuerte

que corta una ringlera reconocible en el suelo y crea un pequeño riachuelo con
canal bien definido, que podría ser tan pequeño como un centímetro de ancho o
tan grande como varios metros.

La erosión de lámina es el transporte terrestre de escorrentía que no tiene un

canal bien definido. Ambos tipos de escorrentía pueden transportar cantidades
significativas de sedimentos u otros contaminantes del agua.

En el caso de la erosión de barranco, cantidades masivas de material pueden ser

transportadas en un pequeño espacio de tiempo.

Las partículas de suelo que lleva la escorrentía tienen un tamaño variable de entre
0.001 mm y 1 mm de diámetro. Las partículas más grandes tienden a precipitar, o
a asentarse, con pequeñas distancias de transporte, mientras que las partículas
diminutas pueden recorrer mucha distancia suspendidas en la columna de agua.

Por esta razón, los suelos de arcilla, compuestos por partículas más pequeñas,
tienden a generar turbiedad y disminuir la transmisión de luz, una condición que
puede interrumpir los ecosistemas acuáticos.

Impactos ambientales

Las principales cuestiones ambientales asociadas con la escorrentía son los

impactos sobre el agua superficial, subterránea y del suelo, por el transporte de
contaminantes a estos sistemas. En último término, estas consecuencias se
traducen en riesgos para la salud humana, perturbaciones del ecosistema e
impacto estético sobre los recursos de agua. Entre los contaminantes que crean el
mayor impacto, sobre las aguas superficiales que provienen de la escorrentía,
están las sustancias derivadas del petróleo, los herbicidas y los fertilizantes.
Sistemas de gas natural para usos residencial.

El gas es una fuente de energía económica, y puede llegar a las viviendas atravez
de sistemas canalizado o en bombonas (también llamado GLP).

Tipos de Gases

El gas propano, a pesar de tener menor densidad que el gas butano, posee mayor
poder calorífico.

El gas natural tiene menos densidad que el butano y el propano, y su poder

calorífico es similar a éstos dos.

Para que una instalación de gas sea considerada de vivienda, aparte de estar
hecha en una vivienda, debe tener una presión máxima de 4 bares.

Además, según la presión máxima de servicio, las instalaciones receptoras de gas

se clasificarán en:

- De baja presión (BP): hasta 0,05 bar (500 mm de columna de agua).

- De media presión A (MPA): hasta 0,4 bar.

- De media presión B (MPB): hasta 4 bar.

¡OJO! Una instalación de gas solo debe ser realizada por personal calificado..

Gas Canalizado

El combustible usado es el gas natural.

Las partes de una instalación de gas canalizado son:

- Red general de transporte (RGT): pertenece a la empresa suministradora y

generalmente es subterránea.( caso urbanización Palma Sola)

- Estación de regulación y medida (ERM): Controla el caudal y la presión del gas

que circula por la tubería.
- Llave de salida: es la llave general de la red de distribución

- Red de distribución (RDD): de ella parten las derivaciones que van a para a los
edificios (o una vivienda individual).

- Llave de acometida (Ac): separa la red de distribución de la instalación receptora

(edificio).

-Llave de edificio (Ed): da entrada al edificio.

- Acometida interior (AI): une la red de distribución con el edificio.

Si la compañía tiene que cortar el suministro a un edificio es la llave que cortaría.

- Contadores: cada vivienda lleva una para con su lectura saber lo que se
consume.

- Montantes: son las tuberías que suben del contador a las viviendas (a cada
vivienda sube una montante).

Una vez dentro de la vivienda existen elementos como filtros, reguladores de

presión, llaves de control y válvulas de seguridad.

Sistema de distribución general de gas.

Instalación de gas en una vivienda.

Elementos del Contador de Gas

Gas Tipo GLP En Depósitos

Aunque se utiliza en estado gaseoso, este tipo de gases se transportan en estado

líquido.
Las bombonas se utilizan para instalaciones individuales, mientras que los
depósitos fijos se utilizan para instalaciones colectivas o casas aisladas.

Esquema de la Instalación de Gas

NORMA VENEZOLANA INSTALACIÓN DE SISTEMAS DE TUBERÍAS PARA
EL SUMINISTRO DE GAS METANO O GAS LICUADO DE PETRÓLEO (GLP)
EN EDIFICACIONES RESIDENCIALES Y OTROS.

COVENIN 928:2019

Esta Norma contempla los requisitos técnicos y de seguridad que se deben

cumplir en el diseño, construcción, modificación, operación y mantenimiento de los
sistemas de tuberías para el suministro de gas metano o gas licuado de petróleo
(GLP) en estado gaseoso, en aquellas edificaciones cuyo tipo de ocupación sean
residencial (unifamiliar, multifamiliar), comercial, y otros tales como;

Institucionales, hoteles y similares, centros turísticos, asistenciales, educacionales,

militares, sitios de reunión, penitenciarios e instalaciones de crematorios.
