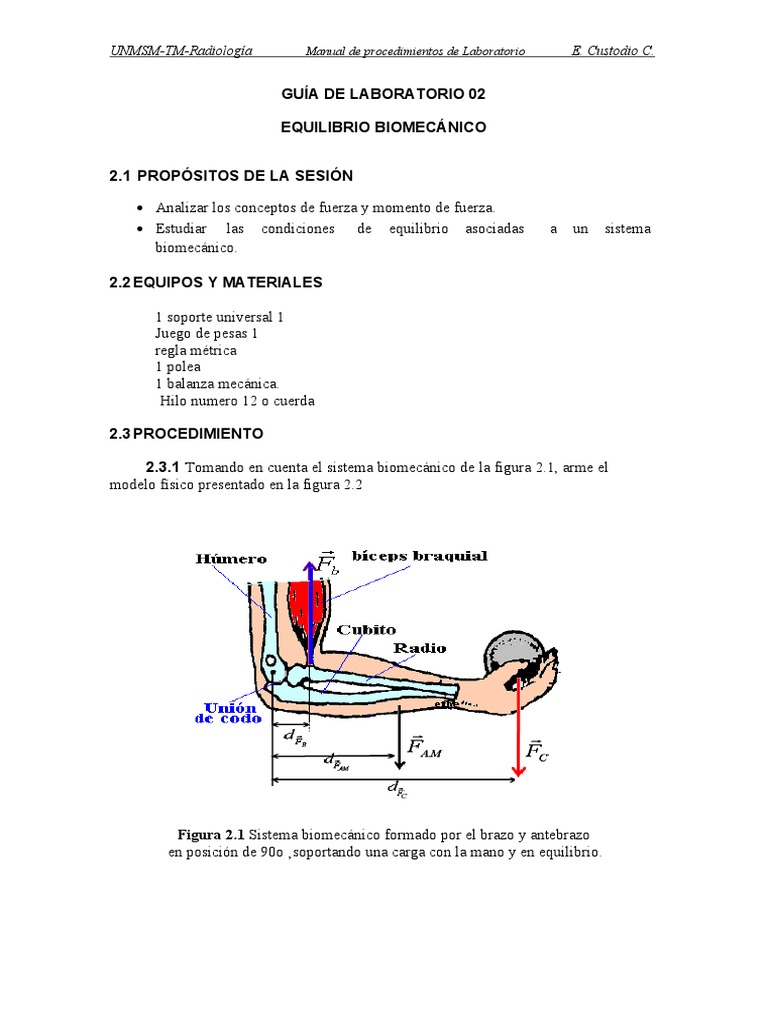

GUÍA DE LABORATORIO 02

EQUILIBRIO BIOMECÁNICO

2.1 PROPÓSITOS DE LA SESIÓN

 Analizar los conceptos de fuerza y momento de fuerza.

 Estudiar las condiciones de equilibrio asociadas a un sistema
biomecánico.

2.2 EQUIPOS Y MATERIALES

1 soporte universal 1
Juego de pesas 1
regla métrica
1 polea
1 balanza mecánica.
Hilo numero 12 o cuerda

2.3 PROCEDIMIENTO

2.3.1 Tomando en cuenta el sistema biomecánico de la figura 2.1, arme el

modelo físico presentado en la figura 2.2

Figura 2.1 Sistema biomecánico formado por el brazo y antebrazo

en posición de 90o , soportando una carga con la mano y en equilibrio.
UNMSM-TM-Radiología Manual de procedimientos de Laboratorio E. Custodio C.

Figura 2.2. Modelo físico que representa el brazo y antebrazo

en posición de 90o soportando una carga con la mano y en equilibrio.

Figura 2.3. Diagrama de cuerpo libre.

Tener en cuenta:
FB : representa la fuerza que ejerce el músculo bíceps.
FAM : representa el peso del antebrazo y mano.
mAM : representa la masa del antebrazo y mano.
FC : representa el peso de la carga que sostiene la
mano. mC : representa la masa de la carga que sostiene la
mano.
dFB : representa la distancia del punto de articulación a la línea de acción de F B.
dAM : representa la distancia del punto de articulación a la línea de acción de F AM .
dFC : representa la distancia del punto de articulación a la línea de acción de FC .

2.3.2 Calibre la balanza.

2.3.3 Para un valor de la carga mC, aumente o disminuya el valor de la fuerza

muscular (FB), agregando o quitando la masa mB con la ayuda de la
UNMSM-TM-Radiología Manual de procedimientos de Laboratorio E. Custodio C.

polea, hasta establecer el equilibrio en el modelo físico. Este equilibrio se logrará

cuando la regla se halle en posición horizontal.

2.3.4 Mida los valores de las distancias desde el punto de articulación hasta las
líneas de acción de las fuerzas.

2.3.5 Con la balanza halle los valores de las masas correspondientes (mc y mB).
Complete la tabla 2.1.

2.3.6 Repita el procedimiento para otro valor de la carga y llene la tabla 2.1

TABLA 2.1
dF (m) dF (m) dFC (m) FBe (N)
Carga mC (kg) mB (kg) mAM (kg)
B AM (experim.)
1
2

2.3.7 Para cada carga construya un diagrama de cuerpo libre del modelo físico,
determine en dicho modelo el valor de la fuerza muscular analíticamente, éste será
el valor calculado analíticamente (FBa). Utilice como valor de la aceleración de la
gravedad 9,78 m/s2. Anote sus resultados en la tabla 2.2

2.3.8 Compare FBa con el valor experimental de la fuerza muscular (FBe) de la

tabla 2.1. Utilice la siguiente fórmula para este propósito. Complete la Tabla 2.2

 FBe  FBa *100%

r%
F Ba

TABLA 2.2
FBe (N) FBa (N)
Cargas FC (N) FAM (N)
(experimental) (Analítico) r %
1

2
UNMSM-TM-Radiología Manual de procedimientos de Laboratorio E. Custodio C.

2.4 Desarrollo operacional de la tabla 4.2

2.5 CONCLUSIONES
UNMSM-TM-Radiología Manual de procedimientos de Laboratorio E. Custodio C.

2.6. CUESTIONARIO

2.6.1 Verifique si en el modelo biomecánico de la Figura 4.1 están representadas

todas las fuerzas que actúan sobre los huesos del antebrazo, identifique las que faltan y
determine su magnitud dirección y sentido.

2.6.2 Explique las diferencias entre el valor experimental y valor analítico para la
fuerza que representa la interacción ejercida por el bíceps.

2.6.3 Si asumiéramos en la figura 4.1, que la dirección de la fuerza muscular fuera

de 80 grados con respecto al antebrazo determine analíticamente el valor de la fuerza
muscular y el modulo y dirección de la fuerza de reacción en la articulación.
