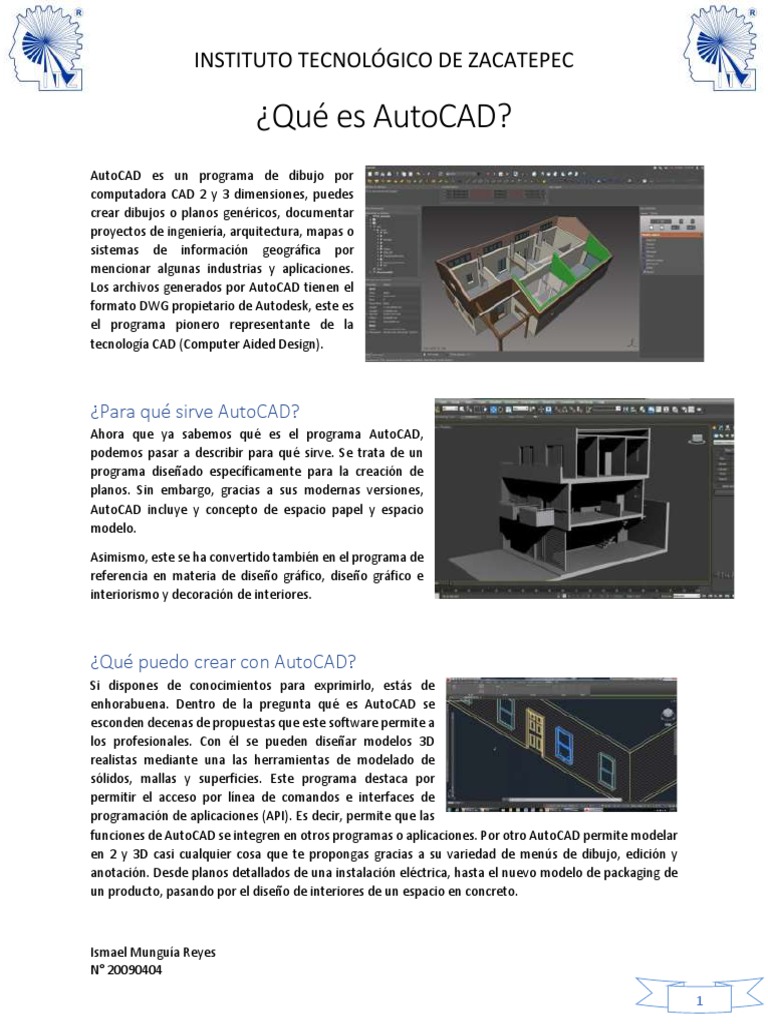

¿Qué es AutoCAD?
AutoCAD es un programa de dibujo por
computadora CAD 2 y 3 dimensiones, puedes
crear dibujos o planos genéricos, documentar
proyectos de ingeniería, arquitectura, mapas o
sistemas de información geográfica por
mencionar algunas industrias y aplicaciones.
Los archivos generados por AutoCAD tienen el
formato DWG propietario de Autodesk, este es
el programa pionero representante de la
tecnología CAD (Computer Aided Design).

¿Para qué sirve AutoCAD?

Ahora que ya sabemos qué es el programa AutoCAD,
podemos pasar a describir para qué sirve. Se trata de un
programa diseñado específicamente para la creación de
planos. Sin embargo, gracias a sus modernas versiones,
AutoCAD incluye y concepto de espacio papel y espacio
modelo.

Asimismo, este se ha convertido también en el programa de

referencia en materia de diseño gráfico, diseño gráfico e
interiorismo y decoración de interiores.

¿Qué puedo crear con AutoCAD?

Si dispones de conocimientos para exprimirlo, estás de
enhorabuena. Dentro de la pregunta qué es AutoCAD se
esconden decenas de propuestas que este software permite a
los profesionales. Con él se pueden diseñar modelos 3D
realistas mediante una las herramientas de modelado de
sólidos, mallas y superficies. Este programa destaca por
permitir el acceso por línea de comandos e interfaces de
programación de aplicaciones (API). Es decir, permite que las
funciones de AutoCAD se integren en otros programas o aplicaciones. Por otro AutoCAD permite modelar
en 2 y 3D casi cualquier cosa que te propongas gracias a su variedad de menús de dibujo, edición y
anotación. Desde planos detallados de una instalación eléctrica, hasta el nuevo modelo de packaging de
un producto, pasando por el diseño de interiores de un espacio en concreto.

Ismael Munguía Reyes

N° 20090404

1
 INSTITUTO TECNOLÓGICO DE ZACATEPEC
Y por último les mostrare unos comandos de AutoCAD

Los comandos son entradas

rápidas que nos sirven para
agilizar las herramientas del
mismo.

3DSOUT: Exporta un archivo

compatible con 3D Studio
(formato .3ds)

ALIGNED: Se usa para alinear

objetos entre sí en 2D y 3D.

APPLOAD: Define qué

aplicaciones se cargan al
iniciar/inicializar AutoCAD.
Muy útil si tu computador no
se lleva bien con este software.

AREA: Se usa para calcular el área y el perímetro de objetos o de áreas definidas. Se obtienen medidas al
seleccionar objetos o al especificar puntos para definir qué se desea medir. El área y el perímetro del
objeto especificado se mostrarán en la solicitud de comando y en la información de herramientas.

BACKGROUND: Escoge una imagen de fondo para el área de trabajo. Puede ser un color único (Solid), un
color gradual (Gradient) o una imagen (Image) de tu computador.

BMPOUT:Genera una imagen bitmap (formato .bmp) tras seleccionar una serie de objetos, superficies o
regiones.

BOX: Crea una caja sólida en 3D, definiendo altura, ancho y profundidad.

BURST: Explota un bloque o un objeto, pero manteniendo intacto sus atributos después de explotarlo.

CHSPACE: Mueve objetos desde el layout al modelo, y viceversa. Lo mejor es que los objetos se escalan
automáticamente en el nuevo espacio.

CLOSEALL: Se usa para cerrar todos los archivos abiertos en AutoCAD, para cada uno de los archivos sin
guardar se mostrará un cuadro de mensaje que permite guardar los cambios antes de cerrarlo.

COLOR: Puede introducir un color desde el “Índice de colores” de AutoCAD (un nombre o número de
color), un color verdadero o un color de un libro de colores. Se puede indicar el número del color (del 1 al
255) o el nombre del color (los nombres para los siete primeros colores). También se puede introducir por
capa o por bloque. Si escribe por bloque, todos los objetos nuevos se dibujarán con el color por defecto
(blanco o negro, según el color de fondo) hasta que se agrupen en un bloque.

COPY: Copia los objetos a una distancia determinada, en una dirección especificada.

DIMALIGNED: Crea una cota lineal que está alineada con los puntos de origen de las líneas de referencia.

Ismael Munguía Reyes

N° 20090404

2
 INSTITUTO TECNOLÓGICO DE ZACATEPEC
DIMANGULAR: Mide el ángulo entre los objetos geométricos seleccionados, o 3 puntos.

DIMBASELINE: Crea una cota lineal, angular o de coordenadas desde la línea base de la cota anterior o la
designada.

DIMRADIUS: Crea una cota radial para círculos y arcos. No confundir con DIMANGULAR y DIMBASELINE.

DIMTEDIT: Desplaza y gira texto de cota y sitúa la línea de referencia.

EDGESURF: Crea una malla entre cuatro aristas o curvas contiguas y tridimensionales.

EXPLODE: Desagrupa un objeto o bloque, individualizando cada uno de sus componentes. Antes de usar,
corroborar qué capa/layer estás usando.

EXTEND: Alarga objetos hasta encontrar las aristas de otros objetos.

ID: Muestra los valores de coordenadas del SCP para una ubicación especificada.

LAYISO: Oculta o bloquea todas las capas, excepto las de los objetos designados.

LAYON: Activa todas las capas del dibujo.

LAYUNISO: Restituye todas las capas que quedaron ocultas o bloqueadas con el comando de AISLARCAPA.

LIGHT: Crea una luz. Dependiendo del tipo de luz precisada, las solicitudes que se muestren serán idénticas
a las de los comandos LUZPUNTUAL, FOCO, LUZRED, PUNTODESTINO, FOCOLIBRE, REDLIBRE o
LUZDISTANTE
