"Local Educativo L.A.E": Estudio Mecanica de Suelos Con Fines de Cimentación

LABORATORIO DE ENSAYOS DE MATERIALE S,
MECANICA DE SUELOS , CONCRETO Y

CONTROL DE CALIDAD.
CONSTRUCCION DE OBRAS CIVILES.
SERVICIO DE INGENIERIA.

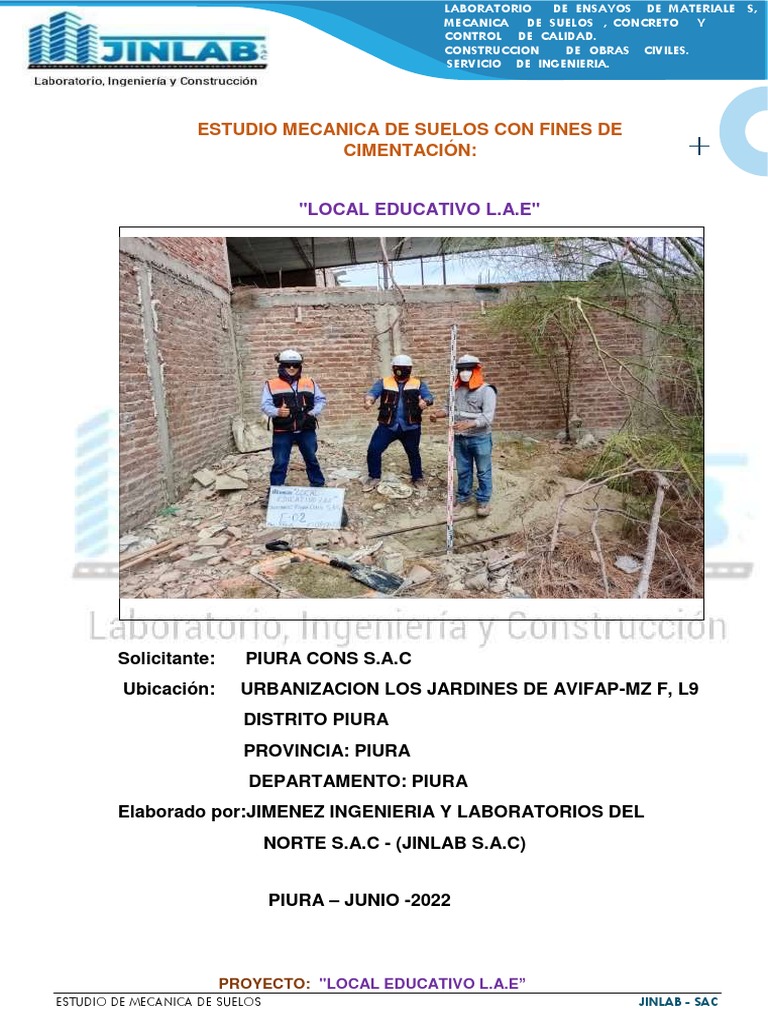

ESTUDIO MECANICA DE SUELOS CON FINES DE

CIMENTACIÓN:
"LOCAL EDUCATIVO L.A.E"
Solicitante: PIURA CONS S.A.C

Ubicación: URBANIZACION LOS JARDINES DE AVIFAP-MZ F, L9
DISTRITO PIURA
PROVINCIA: PIURA
DEPARTAMENTO: PIURA
Elaborado por:JIMENEZ INGENIERIA Y LABORATORIOS DEL
NORTE S.A.C - (JINLAB S.A.C)
PIURA – JUNIO -2022
PROYECTO: "LOCAL EDUCATIVO L.A.E”

ESTUDIO DE MECANICA DE SUELOS JINLAB - SAC
CONTROL DE CALIDAD.
ESTUDIO DE MECANICA DE SUELOS CON FINES DE CIMENTACIÓN
CONTENIDO
1. GENERALIDADES
1.1. Objetivo del estudio
1.2. Normatividad
1.3. Ubicación y Descripción del Área en Estudio
1.4. Acceso al área de estudio
1.5. Condición Climática y Altitud de la Zona.
2. GEOLOGIA Y SISMIDAD DEL AREA EN ESTUDIO
2.1. Geodinámica
2.2. Sismicidad
2.2.1 Análisis de licuación de arenas
3. INVESTIGACION DE CAMPO
3.1 Nivel de la napa freática
4. ENSAYOS DE LABORATORIO 5. PERFILES ESTRTIGRAFICOS
6. CÁLCULO Y ANÁLISIS DE LA CAPACIDAD ADMISIBLE DE CARGA PROFUNDIDAD
DE LA CIMENTACIÓN.
6.1. Calculo de la capacidad de carga.
6.2. Presión admisible del terreno .
7. AGRESION AL SUELO DE LA CIMENTACION 8. CONCLUSIONES Y
RECOMENDACIONES 9. CANTERAS DE MATERIALES DE CONSTRUCCION
ANEXOS
01. Certificados de ensayos de laboratorio.
02. Perfil estratigráfico del terreno.
03: Cuadro de capacidad de carga, presión admisible y Asentamientos.
04: Panel fotográfico.

CONTROL DE CALIDAD.
ESTUDIO DE MECANICA DE SUELOS CON FINES DE CIMENTACIÓN
1. GENERALIDADES
1.1 Objetivo del estudio
El presente Informe Técnico tiene por objeto investigar las condiciones geotécnicas del
subsuelo del terreno asignado al proyecto "LOCAÑ EDUCATIVO L.A.E”
" por medio de trabajos de campo a través de pozos de exploración o calicatas a
cielo abierto, ensayos de laboratorio a fin de obtener las principales características
físicas y mecánicas del suelo, la agresividad química de sus componentes y labores
de gabinete en base a las cuales se define los perfiles estratigráficos del terreno,
capacidad admisible de carga, la profundidad de la cimentación, asentamientos y
las recomendaciones generales para la cimentación.
El programa seguido para los fines propuestos del solicitante fue el siguiente:
- Reconocimiento del terreno.
- Distribución y ejecución de puntos de investigación.
- Muestreo de suelos alterados.
- Ejecución de ensayos de laboratorio.
- Análisis de trabajos de campo y determinación de propiedades del suelo.
- Conclusiones y Recomendaciones .

CONTROL DE CALIDAD.
1.2 Normatividad
El presente estudio se ha efectuado teniendo en cuenta lo estipulado en la Norma

E. 050 Suelos y Cimentaciones del Reglamento Nacional de Edificaciones del Perú.
Las técnicas de investigación de campo y ensayos de laboratorio para determinar
la clasificación de los suelos y las propiedades físicas y mecánicas de los suelos
fueron realizadas considerando las Normas Técnicas Peruanas (NTP), según lo
siguiente:
- Descripción e identificación de suelos
(Procedimiento visual – manual) NTP 339.150
- Norma práctica para la investigación y muestreo
De suelos por perforaciones con barrena NTP 339.161
- Contenido de Humedad de un Suelo NTP 339.127
- Análisis Granulométrico NTP 339.128
- Limite Liquido y limite plástico NTP 339.129
- Peso específico relativo de sólidos NTP 339.131
- Clasificación Unificada de Suelos (SUCS) NTP 339.134
- Determinación del peso unitario mínimo de suelos NTP 339.138
- Ensayo de Compactación Proctor Modificado NTP 339.141
- Metodo de ensayo estandar de corte directo NTP 339.171
- Contenido de Sales Solubles en suelos NTP 339.152
- Contendido de cloruros solubles en suelos NTP 339.177
- Contendido de sulfatos solubles en suelos NTP 339.178
Los ensayos se realizaron en el Laboratorio de Ensayo de Materiales “JIMENEZ

INGENIERIA Y LABORATORIOS DEL NORTE SAC (JINLAB SAC) ”, y fue
muestreado por personal de laboratorio.

CONTROL DE CALIDAD.
1.3 Ubicación y Descripción del Área en estudio
El área en estudio se encuentra ubicada en Piura, para llegar al lugar del estudio
nos presenta acceso de una pista asfaltada en URBANIZACION LOS JARDINES
DE AVIFAP-MZ F lote 09.
Las calicatas se realizaron dentro del terreno rectangular inclinado, Se pudo
observar alrededor lleno de viviendas de 1 a más piso, arboles ,etc.
.
IMAGEN SATELITAL DE ZONA DE ESTUDIO

CONTROL DE CALIDAD.
1.4 Condición Climática y Altitud de la Zona.
El clima de Piura es cálido, desértico y oceánico.

La media anual de temperatura máxima y mínima (periodo 1955-1991) es 31.0°C y
18.1°C, respectivamente.
La precipitación media acumulada anual para el periodo 1955-1991 es 103.2 mm.
Existe una variabilidad climática por la ocurrencia del fenómeno de El Niño, que
origina precipitaciones extraordinarias, por ejemplo de agosto de 1997 a julio
de 1998 se alcanzó 1909 mm y en el mismo periodo de 1982-1983 se
acumuló una precipitación de 2148 mm. En ambos casos las precipitaciones
más intensas ocurrieron entre los meses de diciembre a junio. En la
actualidad este fenómeno es previsible, gracias a los modernos sistemas de
predicción del tiempo y clima.

CONTROL DE CALIDAD.
2. GEOLOGIA Y SISMIDAD DEL AREA EN ESTUDIO
2.1 Geodinámica Externa
Durante los trabajos de campo efectuados no se han detectado fenómenos de

geodinámica externa reciente, como inundaciones, levantamientos y/o
hundimientos, ni desplazamientos de la formación sedimentaria existente en la
zona.
2.2 Sismicidad
De acuerdo al Mapa de Zonificación sísmica para el territorio Peruano (Normas

Técnicas de edificaciones E.030 para Diseño Sismorresistente), el área de estudio
se ubica en la zona 04, cuyas características principales son:
1. Sismos de Magnitud VII MM

2. Hipocentros de profundidad intermedia y de intensidad entre VIII y IX.
3. El mayor Peligro Sísmico de la Región está representado por 4 tipos de efectos,
siguiendo el posible orden (Kusin,1978) :
• Temblores Superficiales debajo del océano Pacífico.

• Terremotos profundos con hipocentro debajo del Continente.
• Terremotos superficiales locales relacionados con la fractura del plano
oriental de la cordillera de los Andes occidentales.
• Terremotos superficiales locales, relacionados con la Deflexión de
Huancabamba y Huaypira de actividad Neotectónica

CONTROL DE CALIDAD.
Mapa de zonificación sísmica
Zona de estudio ubicada en la zona 04

CONTROL DE CALIDAD.
De la Norma Técnica de edificaciones E.030 para Diseño Sismorresistente se

obtuvieron los parámetros del suelo en la zona de estudio:
Factores Valores
Zonificación zona 4
Factor de zona Z (g) = 0.45
Perfil de suelo S3
Factor de amplificación del suelo S = 1.10
Periodo predominante de vibración Tp = 1.0 seg
Factor de amplificación sísmico C = 2.50
Coeficiente de uso e importancia U = 1.50
El factor de reducción por ductilidad y amortiguamiento depende de las

características del diseño para el proyecto “LOCAL EDUCATIVO L.A.E" según los
materiales usados y el sistema de estructuración para resistir la fuerza sísmica.
2.2.1 ANÁLISIS DE LICUACIÓN DE ARENAS
En suelos granulares, particularmente arenosos las vibraciones sísmicas

pueden manifestarse mediante un fenómeno denominado licuefacción, el
cual consiste en la pérdida momentánea de la resistencia al corte de los
suelos granulares, como consecuencia de la presión de poros que se genera
en el agua contenida en ellos originada por una vibración violenta. Esta
pérdida de resistencia del suelo se manifiesta en grandes asentamientos
que ocurren durante el sismo ó inmediatamente después de éste. Sin
embargo, para que un suelo granular, en presencia de un sismo, sea
susceptible a licuar, debe presentar simultáneamente las características
siguientes (Seed and Idriss):
• Debe estar constituido por arena fina a arena fina limosa.

• Debe encontrarse sumergida (napa freática).
• Su densidad relativa debe ser baja.
En el terreno de fundación del estudio alternan horizontalmente suelo de

arena limosas sin plasticidad
En este caso NO presenta peligro de licuefacción de arena su densidad es
media y su material son arenas son de tamaños mayor o igual a 4mm.

CONTROL DE CALIDAD.
3. INVESTIGACION DE CAMPO
Para los fines propuestos, se realizaron los siguientes:
Se realizaron Dos (3) prospecciones o pozos de exploración “a cielo abierto”, designados

como C-1, C-2 y C3, los cuales fueron ubicados convenientemente y con profundidades
suficientes de acuerdo a la intensidad de las cargas estimadas en el Proyecto.
Este sistema de exploración nos permite evaluar directamente las diferentes
características del subsuelo en su estado natural.
La descripción de las calicatas ejecutadas se presenta en el siguiente cuadro:
Cuadro N° 01 “Relación Detallada de Calicatas Ejecutadas”
Nivel
Muestras Prof(m) a
Calicata Freatico
Obtenidas cielo abierto
(m)
S/M 0.00 - 0.20. NO

C-1
M-1 0.20 - 3.00. NO
S/M 0.00 - 0.40. NO
C-2
M-1 0.40 - 3.00. NO
S/M 0.00 - 0.20. NO
C-3
M-1 0.20 - 3.00. NO

CONTROL DE CALIDAD.
Ubicación de las siguientes canteras:
Cantera Zapata (Cantera existente de material para agregados, sub rasante y

rasante)
Cantera Sojo (Cantera existente de material para agregados, sub rasante y
rasante)
CANTERA UBICACION MATERIAL PROPIETARIO
Carretera Vice - Afirmado (GC), Grava Sr. Armando

Cantera Zapata Sechura Arenosa (GP-GM). Zapata
Cantera Sojo C.P sojo Grava mal Graduada Municipalidad
(GP-GM). Distrital de Sojo
CANTERA SOJO -VISTA SATELITAL
CANTERA VICE -VISTA SATELITAL

CONTROL DE CALIDAD.
En esta fase se tomaron muestra disturbadas representativas de los estratos en cada

calicata y en cantidades suficientes como para realizar los ensayos físicos, mecánicos y
químicos establecidos para las muestras del suelo.
Paralelamente al muestreo se realizaron los registros de exploración, en los que se
indican las diferentes características de los estratos subyacentes, tales como tipo de
suelo, espesor del estrato, color, humedad, plasticidad, compacidad, etc.
3.1 Nivel de la napa freática
La ubicación de la Napa Freática es función de la época del año en la que se realice

la investigación de campo, así como de las variaciones naturales de los sistemas
de lluvia de los sistemas que abastecen los estratos acuíferos.
De acuerdo con la investigación que fue con la exploración mediante calicatas a
cielo abierto NO se evidencio a la profundidad explorada se encontró nivel freático.

CONTROL DE CALIDAD.
4. ENSAYOS DE LABORATORIO
Los ensayos de laboratorio se realizaron por cada variación estratigráfica y han

permitido determinar las propiedades de los suelos mediante ensayos físicos y mecánicos
de las muestras disturbadas provenientes de cada una de las exploraciones.
Los certificados de los ensayos de laboratorio se presentan en el Anexo B “Certificados
de Ensayos de laboratorio”.
El resumen de los ensayos se presenta en el cuadro siguiente:
CUADRO DE RESUMEN
CALICATA C-1 C-2 C-3
MUESTRA M-1 M-1 M-1
PROFUNDIDAD(m) 0.20 - 3.00 0.40 - 3.00. 0.20 - 3.00
% GRAVA [N° 4 <Ø < 3” ] 0.0 0.0 0.0
% ARENA [N° 200 < Ø < N° 4 ] 97.7 95.9 95.2
FINOS [ Ø < N° 200 ] 2.3 4.1 4.8
L.L. (%) NP NP NP
L.P. (%) NP NP NP
I.P. (%) NP NP NP
CLASIFIC. SUCS SP SP SP
CLASIFIC. AASHTO A-3 (0) A-3 (0) A-3 (0)
% DE HUMEDAD 10.50 11.70 11.00
PESO VOLUMETRICO (grs/cm3) - 1.65 -
COHESION (kg/cm2) - 0.04 -
ANGULO DE FRICCION (°) - 30.48 -
GRAVEDAD ESPECIFICA (gs/cm3) - 2.64 -
MDS (grs/cm3) - 1.743 -
O.C.H (%) - 13.8 -
% DE SULFATOS - 0.08 -
% DE SALES SOLUBLES - 0.07 -

CONTROL DE CALIDAD.
5. PERFILES ESTRTIGRAFICOS
Del acuerdo a la exploración efectuada mediante las calicatas C – 1 ,C – 2 y C – 3,

tal como se observa en el récord del estudio de exploración y en los resultados de
Laboratorio adjuntados; el perfil estratigráfico presenta las siguientes características:
Calicata C – 01:
0.00 – 0.20 S/M.- Material contaminado con desmonte, palos, plásticos, etc.
0.20 – 3.00 M-1.- Material Arena Mal gradada, de color beige, de consistencia semi-
suave, de estructura homogénea, de condición húmeda.
Clasificada en el sistema SUCS como un suelo SP.
NO Se evidencio nivel freático, hasta la profundidad explorada.
Calicata C – 02:
Calicata C – 03:

CONTROL DE CALIDAD.
6. CÁLCULO DE LA CAPACIDAD DE CARGA, PRESION ADMISIBLE Y

ASENTAMIENTOS.
6.1 Cálculo de la capacidad de carga

Por lo general se aplican las formulas del Dr. Karl Terzaghi en su teoría de rotura
por corte general, para un suelo con cohesión c = 0.01 kg/cm2, se utiliza estas
fórmula para suelos densos con compacidad relativa o densidad relativa con mayor
a >70 llamada como suelos con FALLA GENERAL.
Para cimientos corridos: qc = (C*Nc + *Df*Nq + 0.5* *B*N )
Para zapata cuadrada qc = C*Nc + * Df * +0.4 * *B*N
DONDE.- qc = Capacidad de carga del terreno
(kg/cm2)
= Peso Volumétrico gr /cm3

Df = Profundidad de cimentación
B = Ancho de zapata
C = cohesión (kg/cm2)
N = Factor adimensional de capacidad de carga debido a la presión de sobrecarga
(densidad de enterramiento). Función del ángulo de fricción interna. La sobre
carga se halla representada por el peso de la unidad de área * Df del suelo
que rodea la zapata.
Nq = Factor unidimensional de capacidad de carga, dependiente del ancho y de la
zona de empuje pasivo función del ángulo de fricción interna, considera la
influencia del peso del suelo.
Nc = Factor unidimensional de capacidad de carga, dependiente de la cohesión del
suelo.

CONTROL DE CALIDAD.
En las exploraciones de las calicatas a cielo abierto se evidencio suelos en estados

o consistencias suaves a firmes ,en materiales cohesivos densos
(compacidad relativa < 70 %) o arcillosos blandos, la deformación se
incrementa significativamente para cargas cercanas a la de falla, Terzaghi
consideró que al penetrar el cimiento no logra desarrollarse el estado plástico
a lo largo de toda la longitud de la superficie de falla, sino que la falla ocurre
antes, a carga menor, debido al nivel de asentamiento alcanzado en el cimiento,
lo cual, para fines prácticos equivale a la falla del mismo. A este tipo de falla
Terzaghi lo denominó
“FALLA LOCAL”.
CAPACIDAD DE CARGA ÚLTIMA, FALLA LOCAL.

Para determina la capacidad de carga última con respecto a la falla local, Terzaghi
corrigió su teoría de un modo sencillo, introduciendo nuevos valores de “c” y
“φ” en la siguiente forma:
c’ =(2/3) c φ’ =arctang (2/3) tanφ
Por lo anterior, la expresión de la capacidad de carga última respecto a la falla Local

está dada por la expresión:
Para cimientos corridos qu = (2/3)cN’c + γ1DfN’q + 0.5γ2BN’γ
Para zapatas cuadradas qu = qc = C*Nc + * Df * +0.4 * *B*N

CONTROL DE CALIDAD.
En la figura se presentan las diversas formas de falla por capacidad de carga.

CONTROL DE CALIDAD.
6.2 Presión admisible del terreno

Es la capacidad admisible del terreno que se deberá usar como
parámetro de diseño de la estructura. También se le conoce como "Carga de
Trabajo" o Presión de Trabajo"
Pt = qc / Fs
Dónde: Pt = Presión de trabajo ( kg/cm² )

qc = Capacidad de carga.
Fs = Factor de seguridad, que toma en consideración lo siguiente:
Variaciones naturales en la resistencia al corte de los suelos. Las
incertidumbres que como es lógico, contienen los métodos o
fórmulas para la determinación de la capacidad ultiman de suelo.
Disminuciones locales menores que se producen en la capacidad
de carga de los suelos colapsarles, durante o después de la
construcción.
Excesivo asentamiento en suelos compresibles que haría fluir el
suelo cuando esta está próximo a la carga crítica o a la rotura por
corte.
Por lo expuesto adoptaremos un FS igual a 3; valor establecido para
las estructuras permanentes.

CONTROL DE CALIDAD.
6.3 Cálculo de asentamientos

Por las características de suelo de fundación, para el cálculo de asentamientos
se aplicara la teoría de Harr (1966), expresando el asentamiento como:
Se= Bqo (1− S2)

ES
Donde:
Longitud del Cimiento
Ancho de Cimiento
Presión Admisible
Relación de Poisson
Módulo de Elasticidad
Factor de forma, Coeficiente Adimensional α=0.6228𝑥𝑙𝑛(𝐿/𝐵)+1.1594 n el Anexo 04:
Cuadro de capacidad de carga, presión admisible y asentamiento se presentan los
valores obtenidos para las 03 calicatas.
7. AGRESION AL SUELO DE LA CIMENTACION
De los resultados obtenidos del ensayo de Análisis Químico de elementos agresivos al

concreto, realizado en una muestra representativa en las calicatas, se tiene:
% Sulfatos (SO₄₄˭) % sales solubles (S.S)

Calicata Muestra Prof. (m)
NTP 339.178 NTP 339.152
C –2 M-1 0.40-3.00 0.080 0.070

CONTROL DE CALIDAD.
Según el Reglamento Nacional de Edificaciones, Norma E.060 Concreto Armado, 4.4

Condiciones especiales de exposición, se tiene la siguiente tabla, donde se indican el tipo
de cemento a usar en función al contenido de sulfatos
a
Sulfatos solubles en
Exposición Sulfatos (SO4) en agua
agua (SO4) presente en Tipo de cemento
sulfatos p.p.m
el suelo, % en peso
Despreciable 0.00 ≤ S04 < 0.10 0.00 ≤ S04 < 150 -
Moderado2 0.10 ≤ S04 < 0.20 150 ≤ S04 < 1500 II, IP (MS), IS (MS), P(MS), I(PM)(MS),i(SM)(MS)
Severo 0.20 ≤ S04 < 2.00 1500 ≤ S04 < 10000 V
Muy severo S04 > 2.00 S04 > 10,000 V mas puzolana
Según el Reglamento ACI 318S – ítem 4.4 Protección del concreto contra la corrosión
en el punto 4.4.2 especifica que cuando el concreto está expuesto a fuentes externas
de cloruros, la relación agua-material cementante y la resistencia especificada a
compresión f´c adecuada son los mínimos requisitos que deben considerarse.
Por lo expuesto en el suelo analizado en las tres calicatas se determina que no habrá
agresividad química al concreto por lo que puede usarse un cemento sin requerimientos
específicos.
Sin embargo, se recomienda utilizar cemento tipo MS por su cantidad porcentaje de
Aluminato tricálcico según ficha técnica de Pacasmayo contiene 8% de este elemento
químico compuesto y por lo general a mayor porcentaje de este elemento es predecible
a ataque a los sulfatos solubles, Y su bajo calor de hidratación para los trabajos como
losas aligeradas y veredas.

CONTROL DE CALIDAD.
8.0- CONCLUSIONES Y RECOMENDACIONES

De acuerdo a los trabajos de campo, ensayos de laboratorio, a las características del
proyecto y al análisis efectuado, se concluye y recomienda lo siguiente:
• El área en estudio se encuentra ubicada Distrito de Piura, Provincia de Piura,

Departamento de Piura.
• Los trabajos de exploración de campo consistieron en la excavación de 03 calicatas

o prospecciones a cielo abierto con ayuda de posteadora manual hasta una
profundidad máxima de 3.00 m y NO se evidencio nivel freatico.
• En el proceso de perforación de la calicata se observó problemas de estabilidad en

las paredes por efecto del arco que se produce en este tipo de excavación. Sin
embargo, en la obra se deberán tomar las precauciones debidas para proteger las
paredes de la excavaciones y cimentaciones en general con la finalidad de proteger
al personal y evitar daños a terceros conforme lo indica la Norma GE-050.
• Se deberá contar con un drenaje apropiado, para no cambiar las condiciones de

humedad del suelo subyacente, por lo que se recomienda la construcción de veredas
perimetrales con canaletas de evacuación pluvial para encausar el agua en época de
fuertes lluvias.
• Para empezar la excavación o el corte para las cimentaciones se debe tener en cuenta
no saturar el suelo o que esté por encima de su optimo contenido de humedad si no
se humedeces no afectaría en nada se recomienda no saturar el suelo las paredes
del suelo en las excavaciones se observaron fijas.
• En la zona de pisos interiores, patios y veredas se debe considerar una capa de 10

cm de espesor de material tipo afirmado, con un índice de plasticidad menor a 9, y
tamaño máximo de piedra de 2”, adecuadamente compactado al 95 % del Proctor
Modificado.
• Se recomienda que los rellenos que se requieran para nivelar el terreno, se realicen
con material propio previamente zarandeado, de ser el caso. y se compacten
convenientemente a una densidad no menor del 95 % de la máxima densidad seca
obtenida mediante ensayo Proctor Modificado con la finalidad de evitar problemas
causados por la deformación del relleno ubicado bajo los pisos. Para verificar la
compactación se realizarán Controles de Densidad de campo (ASTM D – 1556) Cada
250 m2 de superficie.
• Se recomienda mejorar el suelo donde va estar apoyada la cimentación con un material

granular no plástico con TM < 2” de espesor =0.20cm, colocar un solado de 0.10 cm y
luego utilizar en las paredes de la cimentación pintura bituminosa con la finalidad de
no estar en contacto .

CONTROL DE CALIDAD.
• Se recomienda el uso de zapatas cuadradas interconectadas con vigas de

cimentación.
• Se evidencio que en la C-1 , C-2 y C-3 se encontró un relleno no controlado de

e=40cm se debe eliminar y reemplazar con material tipo afirmado.
• Por la evaluación efectuada a la cantidad de agentes agresivos al concreto se

concluye que la agresión no es significativa y podría usarse un cemento sin
requerimientos especiales. Sin embargo, para el concreto usado en la cimentación
es recomendable el uso de cemento tipo MS porque mejora las propiedades del
concreto frente a climas calurosos.
• Se proyectarán las estructuras DF (m)= 1.50 como mínimo y el ancho de será de 1.00
m como mínimo, quedando a criterio del proyectista la profundidad final de desplante
y uso de otros espesores de cimentación.
Para recomendar el tipo de estructuras se recomienda de acuerdo al autor del libro de

suelos y cimentaciones de CRESPO VILLALAZ quinta edición donde recomienda lo
siguiente:
a) Usar zapatas aisladas en suelos de baja compresibilidad (Cc menor 0.20) y

los asentamientos de entre columnas puedan ser controlados.
b) Cuando se encuentran suelos con compresibilidad media (Cc 0.20 a 0.40)
para mantener los asentamientos dentro de los límites, conviene utilizar
zapatas continuas rigidizadas con vigas de cimentación, la intensidad de las
cargas indicara si se unen las zapatas en una o más direcciones.
c) Cuando las cargas sean bastante pesadas y al emplear zapatas continuas
estas ocupen cerca del 50% del área del edificio en planta, es más
económico usar una sola losa de cimentación.
d) En aquellos suelos que presenten una compresibilidad mediana, alta o muy
alta, y además tengan baja capacidad de carga, es recomendable el uso de
cimentaciones compensadas, estos suelos pueden presentar un índice
compresión Cc desde 0.2 hasta de más de 0.40.
e) Cuando la cimentación por compensación no sea económicamente
adecuada para soportar las cargas pueden combinarse la compensación
parcial y pilotes de fricción.
f) Cuando las cargas sean demasiado elevadas conviene, para el caso de
suelos de baja capacidad de carga, usar pilotes de punta apoyados en un
estrato resistente.
Expuesto esto, nuestro suelo tiene de compresibilidad Cc de acuerdo a la fórmula

de Terzaghi y Peck, llamado índice de compresión.
CC=0.009(LL-10)

CONTROL DE CALIDAD.
POTENCIAL DE INDICE DE
LIMITE LIQUIDO
EXPANSION PLASTICIDAD
Muy Alto >32.0 > 70.0
Alto 23.0 - 32.0 50.0 - 70.0
Medio 12.0 - 23.0 35.0 - 50.0
Bajo < 12.0 20.0 - 35.0
POTENCIAL DE EXPANSION BAJO
• De acuerdo al Reglamento Nacional de Edificaciones, Norma Técnica de Edificación

E.030 – Diseño Sismorresistente, el área estudiada tiene las siguientes
características:
Factores Valores
Zonificación zona 4
Factor de zona Z (g) = 0.45
Perfil de suelo S3
Factor de amplificación del suelo S = 1.10
Periodo predominante de vibración Tp = 1.0 seg
Factor de amplificación sísmico C = 2.50
Coeficiente de uso e importancia U = 1.50
• Si durante los trabajos de excavación se encuentra que una de las zapatas coincide
con una de las calicatas efectuadas para el Estudio de Mecánica de Suelos, se deberá
sobre excavar hasta una profundidad de 2.4 m. medidos desde el nivel del terreno
natural y rellenar con concreto pobre de mezcla 1: 12, para prevenir asentamientos
futuros.
9.0.- CANTERAS DE MATERIALES DE CONSTRUCCION
Se han visualizado las siguientes posibles fuentes de materiales de construcción:
-Cantera Zapata
Se encuentra ubicada en el centro poblado de Vice en la carretera Vice - La Unión,

margen derecha,

CONTROL DE CALIDAD.
Está conformado por un depósito aluvial, constituido por grava, canto rodados y
Bolonería subredondeados a redondeados, con matriz arenosa.
Esta cantera está conformada por grava bien graduada, arcilla y arena (CC), mezclas
bien graduadas de gravas sub redondeadas a redondeadas y arena con cantos rodados
y bolones redondeados, de coloración gris oscura La matriz arenosa presenta de grano
medio a grueso, densa a muy densa Las gravas, cantos rodados y bolones se presentan
moderadamente alterados, redondeados a sub redondeados,
La disponibilidad de material se estima en 1,000 - 2,000 m3, con un rendimiento de

cantera del orden de 75 0/0.
- Cantera Sojo
Está conformado por un depósito conglomerádico que pertenece a la Formación Rio

seco, constituido por grava, canto rodados y bolonería subredondeados a redondeados,
con matriz arenosa
Esta cantera está conformada por grava bien graduada con limo y arena (GP), mezclas
bien graduadas de gravas sub redondeadas a redondeadas y arena con cantos rodados
y bolones redondeados, de coloración gris oscura La matriz arenosa presenta de grano
medio a grueso, densa a muy densa. Las gravas, cantos rodados y bolones se
presentan moderadamente alterados, redondeados a sub redondeados
• Las conclusiones y Recomendaciones son válidas para la zona en estudio.

CONTROL DE CALIDAD.
ANEXO 01:
REGISTRO DE EXCAVACION ANEXO

CONTROL DE CALIDAD.
02:
ENSAYOS DE LABORATORIO.

CONTROL DE CALIDAD.
ANEXO 03
CUADRO DE CAPACIDAD DE
CARGA, PRESION ADMISIBLE Y
ASENTAMIENTOS

CONTROL DE CALIDAD.
ANEXO 04:
PANEL FOTOGRAFICO

CONTROL DE CALIDAD.
CALICATA - 01

CONTROL DE CALIDAD.
CALICATA – 02

CONTROL DE CALIDAD.
CALICATA C-03


"Local Educativo L.A.E": Estudio Mecanica de Suelos Con Fines de Cimentación

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

"Local Educativo L.A.E": Estudio Mecanica de Suelos Con Fines de Cimentación

Cargado por

Copyright:

Formatos disponibles

LABORATORIO DE ENSAYOS DE MATERIALE S,

MECANICA DE SUELOS , CONCRETO Y

ESTUDIO MECANICA DE SUELOS CON FINES DE

"LOCAL EDUCATIVO L.A.E"

Solicitante: PIURA CONS S.A.C

PIURA – JUNIO -2022

PROYECTO: "LOCAL EDUCATIVO L.A.E”

ESTUDIO DE MECANICA DE SUELOS CON FINES DE CIMENTACIÓN

PROYECTO: "LOCAL EDUCATIVO L.A.E”

ESTUDIO DE MECANICA DE SUELOS CON FINES DE CIMENTACIÓN

1.1 Objetivo del estudio

PROYECTO: "LOCAL EDUCATIVO L.A.E”

El presente estudio se ha efectuado teniendo en cuenta lo estipulado en la Norma

Los ensayos se realizaron en el Laboratorio de Ensayo de Materiales “JIMENEZ

PROYECTO: "LOCAL EDUCATIVO L.A.E”

1.3 Ubicación y Descripción del Área en estudio

IMAGEN SATELITAL DE ZONA DE ESTUDIO

PROYECTO: "LOCAL EDUCATIVO L.A.E”

1.4 Condición Climática y Altitud de la Zona.

El clima de Piura es cálido, desértico y oceánico.

PROYECTO: "LOCAL EDUCATIVO L.A.E”

2. GEOLOGIA Y SISMIDAD DEL AREA EN ESTUDIO

2.1 Geodinámica Externa

Durante los trabajos de campo efectuados no se han detectado fenómenos de

De acuerdo al Mapa de Zonificación sísmica para el territorio Peruano (Normas

1. Sismos de Magnitud VII MM

• Temblores Superficiales debajo del océano Pacífico.

PROYECTO: "LOCAL EDUCATIVO L.A.E”

Mapa de zonificación sísmica

Zona de estudio ubicada en la zona 04

PROYECTO: "LOCAL EDUCATIVO L.A.E”

De la Norma Técnica de edificaciones E.030 para Diseño Sismorresistente se

El factor de reducción por ductilidad y amortiguamiento depende de las

En suelos granulares, particularmente arenosos las vibraciones sísmicas

• Debe estar constituido por arena fina a arena fina limosa.

En el terreno de fundación del estudio alternan horizontalmente suelo de

PROYECTO: "LOCAL EDUCATIVO L.A.E”

Para los fines propuestos, se realizaron los siguientes:

Se realizaron Dos (3) prospecciones o pozos de exploración “a cielo abierto”, designados

La descripción de las calicatas ejecutadas se presenta en el siguiente cuadro:

Cuadro N° 01 “Relación Detallada de Calicatas Ejecutadas”

S/M 0.00 - 0.20. NO

PROYECTO: "LOCAL EDUCATIVO L.A.E”

Ubicación de las siguientes canteras:

Cantera Zapata (Cantera existente de material para agregados, sub rasante y

CANTERA UBICACION MATERIAL PROPIETARIO

Carretera Vice - Afirmado (GC), Grava Sr. Armando

CANTERA VICE -VISTA SATELITAL

PROYECTO: "LOCAL EDUCATIVO L.A.E”

En esta fase se tomaron muestra disturbadas representativas de los estratos en cada

3.1 Nivel de la napa freática

La ubicación de la Napa Freática es función de la época del año en la que se realice

PROYECTO: "LOCAL EDUCATIVO L.A.E”

Los ensayos de laboratorio se realizaron por cada variación estratigráfica y han

PROYECTO: "LOCAL EDUCATIVO L.A.E”

Del acuerdo a la exploración efectuada mediante las calicatas C – 1 ,C – 2 y C – 3,

NO Se evidencio nivel freático, hasta la profundidad explorada.

NO Se evidencio nivel freático, hasta la profundidad explorada.

NO Se evidencio nivel freático, hasta la profundidad explorada.

PROYECTO: "LOCAL EDUCATIVO L.A.E”

6. CÁLCULO DE LA CAPACIDAD DE CARGA, PRESION ADMISIBLE Y

6.1 Cálculo de la capacidad de carga

Para cimientos corridos: qc = (C*Nc + *Df*Nq + 0.5* *B*N )

Para cimientos corridos: qc = (CNc + DfNq + 0.5 BN )

Para zapata cuadrada qc = CNc + Df * +0.4 * BN

Para zapatas cuadradas qu = qc = CNc + Df * +0.4 * BN
