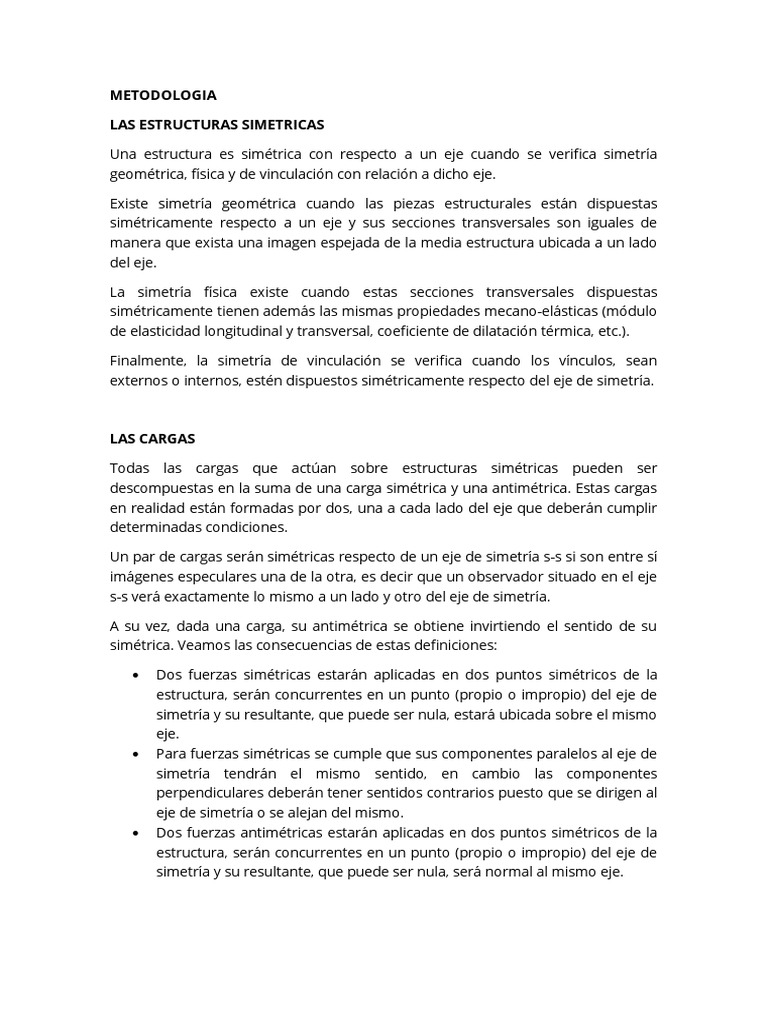

METODOLOGIA

LAS ESTRUCTURAS SIMETRICAS

Una estructura es simétrica con respecto a un eje cuando se verifica simetría

geométrica, física y de vinculación con relación a dicho eje.

Existe simetría geométrica cuando las piezas estructurales están dispuestas

simétricamente respecto a un eje y sus secciones transversales son iguales de
manera que exista una imagen espejada de la media estructura ubicada a un lado
del eje.

La simetría física existe cuando estas secciones transversales dispuestas

simétricamente tienen además las mismas propiedades mecano-elásticas (módulo
de elasticidad longitudinal y transversal, coeficiente de dilatación térmica, etc.).

Finalmente, la simetría de vinculación se verifica cuando los vínculos, sean

externos o internos, estén dispuestos simétricamente respecto del eje de simetría.

LAS CARGAS

Todas las cargas que actúan sobre estructuras simétricas pueden ser
descompuestas en la suma de una carga simétrica y una antimétrica. Estas cargas
en realidad están formadas por dos, una a cada lado del eje que deberán cumplir
determinadas condiciones.

Un par de cargas serán simétricas respecto de un eje de simetría s-s si son entre sí
imágenes especulares una de la otra, es decir que un observador situado en el eje
s-s verá exactamente lo mismo a un lado y otro del eje de simetría.

A su vez, dada una carga, su antimétrica se obtiene invirtiendo el sentido de su

simétrica. Veamos las consecuencias de estas definiciones:

 Dos fuerzas simétricas estarán aplicadas en dos puntos simétricos de la

estructura, serán concurrentes en un punto (propio o impropio) del eje de
simetría y su resultante, que puede ser nula, estará ubicada sobre el mismo
eje.
 Para fuerzas simétricas se cumple que sus componentes paralelos al eje de
simetría tendrán el mismo sentido, en cambio las componentes
perpendiculares deberán tener sentidos contrarios puesto que se dirigen al
eje de simetría o se alejan del mismo.
 Dos fuerzas antimétricas estarán aplicadas en dos puntos simétricos de la
estructura, serán concurrentes en un punto (propio o impropio) del eje de
simetría y su resultante, que puede ser nula, será normal al mismo eje.
  Para fuerzas antimétricas se cumple que sus componentes paralelos al eje
de simetría tendrán sentidos opuestos, y las componentes perpendiculares
tendrán el mismo sentido.

Esta definición muestra que, en cargas arbitrarias, las cargas simétricas definen la
componente paralela al eje y las cargas antimétricas la componente transversal.

 Dos momentos simétricos estarán aplicadas en dos puntos simétricos de la

estructura, y tendrán sentidos opuestos.
 Dos momentos antimétricos estarán aplicadas en dos puntos simétricos de
la estructura, y tendrán el mismo sentido.

DESCOMPOSICION DE UN SISTEMA DE CARGAS CUALQUIERA EN LA SUMA DE

UN SISTEMA DE CARGA SIMETRICO Y UN SISTEMA DE CARGAS ANTIMETRICO.

Aplicando el principio de superposición podemos transformar un sistema de

cargas cualquiera en la suma de un sistema de carga simétrico mas un sistema de
cargas antimétrico.

CARGAS APLICADAS EN EL EJE DE SIMETRIA

Una fuerza P aplicada en el eje de simetría y coincidente con la dirección del

mismo, es equivalente a dos cargas P/2 situadas a una distancia infinitesimal a
cada lado del eje de simetría, lo que configura un estado de cargas simétrico.
Una fuerza P aplicada en el eje de simetría y perpendicular al mismo, es
equivalente a dos cargas P/2 y mismo sentido situadas a una distancia infinitesimal
a cada lado del eje de simetría, lo que configura un estado de cargas antisimétrico.

Un momento M aplicado en el eje de simetría es equivalente a dos momentos M/2

del mismo signo aplicados a una distancia infinitesimal a cada lado del eje de
simetría lo que configura un estado de cargas antimétrico.

COMPORTAMIENTO ESTRUCTURAL DE LAS ESTRUCTURAS SIMETRICAS

Vamos a estudiar el comportamiento de estructuras simétricas frente a sistemas

de cargas simétricas y frente a sistemas de cargas antimétricas.

EFECTOS ESTATICOS Y CINEMATICOS EN ESTRUCTURAS SIMETRICAS

En una estructura simétrica con cargas simétricas, todo el sistema es simétrico en

todos sus aspectos y por lo tanto serán también simétricos los efectos estáticos
(reacciones y solicitaciones internas) y cinemáticos (desplazamientos y
deformaciones) de la estructura.

Los efectos estáticos deben equilibrar las cargas exteriores simétricas, y por lo
tanto las reacciones generadas por los vínculos externos o internos (N, Q, M) no
puede escapar a la definición de las cargas simétricas. Si realizamos un corte en
dos secciones ubicadas simétricamente sus fuerzas serán concurrentes en un
punto del eje y su resultante también estará sobre el mismo.
Los desplazamientos serán simétricos porque lo son las solicitaciones que los
generan. La suma vectorial de estos desplazamientos simétricos, al igual que las
fuerzas, da como resultado un vector paralelo al eje de simetría.

Asimismo en una estructura simétrica con cargas antimétricas serán también

antimétricos sus efectos estáticos que deberán equilibrar las cargas. Las
reacciones y las solicitaciones internas (M,N,Q) deberán ser tales que la resultante
de dos secciones ubicadas simétricamente será normal al eje de simetría.

Los efectos cinemáticos (desplazamientos y deformaciones) deberán ser

antimétricos porque las solicitaciones que los originan lo son. Aquí la suma
vectorial de puntos simétricos da un vector normal al eje de simetría.

LAS SOLICITACIONES INTERNAS (N, Q, M)

Los diagramas de esfuerzos característicos, según sean las convenciones

adoptadas para su dibujo, podrán mostrar también en su forma algunas de estas
relaciones de simetría y antimetría.

Veamos estas relaciones para barras horizontales o inclinadas:

Cargas simétricas: En los puntos simétricos A y B tendremos momentos flectores

y esfuerzos de corte simétricos.

Observesé que para que se cumpla la simetría en el caso del corte, es necesario
que cambie de signo por lo que el diagrama de corte tendrá una forma antimétrica
respecto al eje de simetría.

Los diagramas de momento flector y esfuerzos axiles en cambio, tendrán forma

simétrica.
Cargas antimétricas: De la misma manera, la condición de antimetría de las
fuerzas cortantes, esfuerzos axiles y momentos flectores en A y B determinan
diagramas de momentos y axiles con forma antimétrica y diagramas de corte con
forma simétrica respecto al eje de simetría.

VALORES DE LAS SOLICITACIONES INTERNAS N, Q, M Y DESPLAZAMIENTOS EN

SECCIONES DE LA ESTRUCTURA SOBRE EL EJE DE SIMETRÍA

Podemos anticipar también que algunas magnitudes deberán ser nulas en el eje
de simetría para cargas simétricas y para cargas antimétricas:

a) Cargas simétricas

a.1) Respecto de las deformaciones:

 La rotación y el desplazamiento horizontal de la sección perteneciente al eje de
simetría s-s deberán valer cero, porque de tener un valor, no verificaría la
condición de simetría.

Si quisiéramos imponerle a las dos caras de la sección rotaciones y

desplazamientos horizontales, no verificaría la condición de compatibilidad,
porque a cada rotación y desplazamiento de un lado del eje debería tener su
correspondiente al otro lado del mismo para que se cumpla la condición de
simetría. Esto solo se cumpliría con una rotación y desplazamiento relativos en la
dirección de la barra y que son nulos por una razón de continuidad, al no existir
vínculos internos que permitan esos desplazamientos.

a.2) Respecto de las solicitaciones:

Por la condición de equilibrio las solicitaciones internas en la sección coincidente

con el eje de simetría deberán ser equilibradas, es decir, combinaciones de las
siguientes:

Podemos observar que M y N cumplen con la condición de simetría y Q no. Por lo

tanto, para que se cumplan simultáneamente las condiciones de simetría y
equilibrio el esfuerzo de corte deberá ser nulo.

b) Cargas antimétricas

b.1) Respecto de las deformaciones.

El desplazamiento vertical de la sección perteneciente al eje de simetría s-s deberá

valer cero, porque de tener un valor, no verificaría la condición de antimetría cuyo
desplazamiento siempre debe ser normal al eje.
Si quisiéramos imponerle a las dos caras de la sección dos desplazamientos
verticales que cumplan con la condición de antimetría, habría un desplazamiento
relativo perpendicular a la barra y no se cumpliría la condición de compatibilidad.
El desplazamiento relativo perpendicular a la barra debe ser cero por una razón de
continuidad, al no existir vinculo interno que permita ese desplazamiento.

b.2) Respecto de las solicitaciones:

Por la condición de equilibrio las solicitaciones internas en la sección coincidente

con el eje de simetría deberán ser equilibradas, es decir, combinaciones de las
siguientes:

Podemos observar que Q cumple con la condición de antimetría y M y N no. Por lo

tanto, para que se cumplan simultáneamente las condiciones de antimetría y
equilibrio el esfuerzo axil y el momento flector deberán ser nulos.

Resumiendo:

En la sección perteneciente al eje de simetría tendremos

PARTICIÓN DE LA ESTRUCTURA SIMÉTRICA EN DOS MEDIA ESTRUCTURAS

Vamos a utilizar nuestro conocimiento de que algunas magnitudes son cero en el

eje de simetría para introducir algunas simplificaciones:

a) Para cargas simétricas:

Sabemos que en el eje de simetría el corte, el desplazamiento horizontal y el giro

son nulos.

Si una solicitación interna es cero, podemos eliminar el vínculo interno que la

transmite. El comportamiento de la estructura (efectos estáticos y cinemáticos) no
cambia. Podemos afirmar que la estructura ni se entera que hemos eliminado
dicho vínculo. En este caso sabemos que el corte es nulo por lo tanto podemos
eliminar el mecanismo de transferencia de corte con un “aparato de corte”.

Si en un punto de la estructura un desplazamiento o giro es nulo, podemos colocar

un vínculo externo que impida ese desplazamiento, y el comportamiento de la
estructura no cambiará. Sabemos que ambas caras de la sección sobre el eje de
simetría no giran y no se desplazan horizontalmente por lo que podemos agregar
dos apoyos simples horizontales y dos impedimentos al giro que la estructura no
modificará su comportamiento.

Observesé que las fuerzas horizontales y los momentos que llegan al eje de
simetría por efecto de las cargas exteriores serán tomados por los vínculos
externos que hemos agregado y por lo tanto las dos bielas que cruzan el eje de
simetría no trabajan.

Por lo tanto, podemos cortar las dos bielas, y hemos logrado dividir la estructura
simétrica con cargas simétricas en dos media estructuras. Resolviendo una media
estructura tendremos resuelta la estructura total, dado el conocimiento que
tenemos de las relaciones de simetría que tienen los esfuerzos y las
deformaciones.

b) Para cargas antimétricas:

Sabemos que en el eje de simetría el descenso vertical, el momento flector y el

esfuerzo axil son nulos.

Al no existir momento flector ni esfuerzo axil en el eje de simetría podemos

eliminar los vínculos internos que transmiten esos esfuerzos y la estructura no
modificará su comportamiento (solicitaciones internas y deformada).
Pero además sabemos que ambas caras de la sección sobre el eje de simetría no
se desplazan verticalmente por lo que podemos agregar dos apoyos simples
verticales que la estructura “no se enterará”.

Las fuerzas verticales que puedan llegar a la estructura por efecto de las cargas
son tomadas por los apoyos simples, por lo que la biela no trabaja y la podemos
eliminar. Hemos dividido la estructura en dos media estructuras.

Resolviendo solamente una de ellas tendremos resuelta la estructura completa

debido a nuestro conocimiento de las relaciones de antimetría que guardan los
esfuerzos y las deformaciones respecto del eje de simetría.

BARRA COINCIDENTE CON EL EJE DE SIMETRÍA

Supongamos una barra b de una estructura simétrica coincidente con el eje de

simetría.

Para todos los puntos del eje de simetría valen las consideraciones cinemáticas
realizadas anteriormente, o sea para cargas simétricas los desplazamientos
normales al eje de simetría y los giros son nulos y por lo tanto los esfuerzos (M y
Q) que originan estos desplazamientos son nulos. Para cargas antimétricas son
nulos los desplazamientos paralelos al eje de simetrías y también debe serlo el
esfuerzo axil N que lo origina.

CARGAS SIMÉTRICAS

Teniendo en cuenta lo dicho anteriormente para cargas aplicadas en el eje de

simetría y la vinculación de la media estructura para cargas simétricas, podemos
deducir que no tendremos M y Q en la barra coincidente con el eje de simetría. Sí
tendremos un esfuerzo axil igual a la mitad del esfuerzo axil que tendrá en la
estructura completa.

Teniendo en cuenta que la elástica de la media estructura debe ser la real, es decir
la de la estructura completa, debemos asignar a la barra coincidente con el eje de
simetría la mitad de la sección real para que con la mitad del esfuerzo axil la
deformación sea la misma que en la estructura completa.

CARGAS ANTIMÉTRICAS

Teniendo en cuenta lo dicho para cargas aplicadas en el eje de simetría y la

vinculación de la media estructura para cargas antimétricas, podemos deducir que
no tendremos esfuerzo axil en la barra coincidente con el eje de simetría. Sí
tendremos la mitad de M y Q de la estructura completa.

Teniendo en cuenta que la elástica de la media estructura debe ser la real, es decir
la de la estructura completa, debemos asignar a la barra coincidente con el eje de
simetría la mitad del momento de inercia real.
