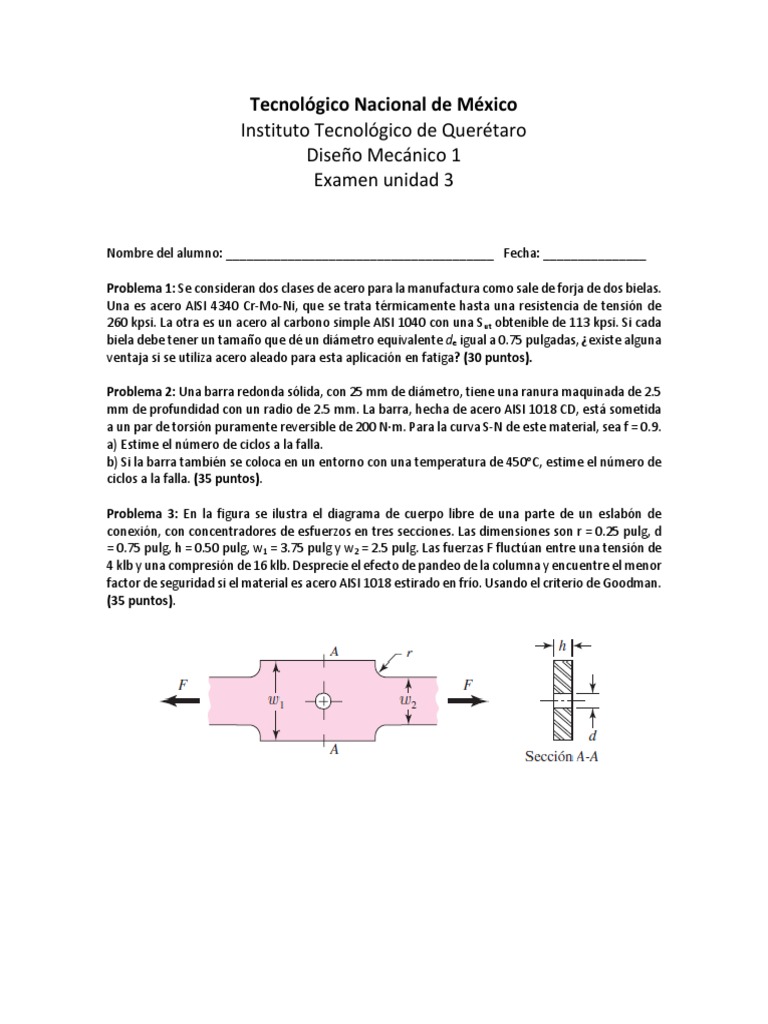

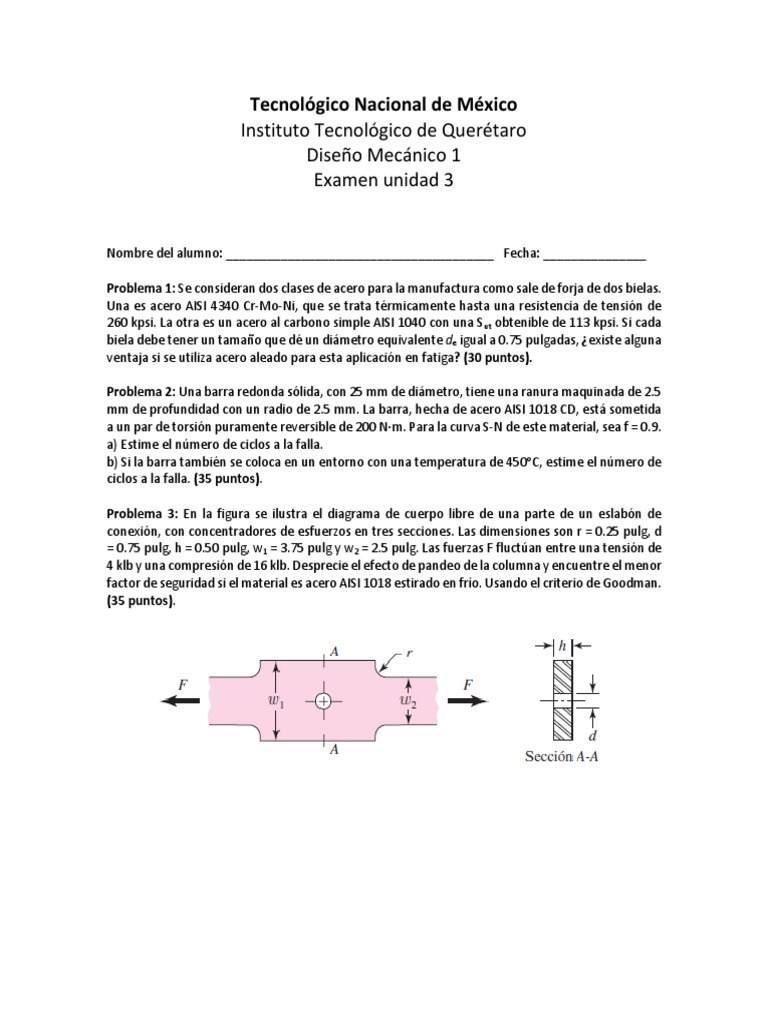

Tecnológico Nacional de México

Instituto Tecnológico de Querétaro

Diseño Mecánico 1
Examen unidad 3

Nombre del alumno: _______________________________________ Fecha: _______________

Problema 1: Se consideran dos clases de acero para la manufactura como sale de forja de dos bielas.
Una es acero AISI 4340 Cr-Mo-Ni, que se trata térmicamente hasta una resistencia de tensión de
260 kpsi. La otra es un acero al carbono simple AISI 1040 con una Sut obtenible de 113 kpsi. Si cada
biela debe tener un tamaño que dé un diámetro equivalente de igual a 0.75 pulgadas, ¿existe alguna
ventaja si se utiliza acero aleado para esta aplicación en fatiga? (30 puntos).

Problema 2: Una barra redonda sólida, con 25 mm de diámetro, tiene una ranura maquinada de 2.5
mm de profundidad con un radio de 2.5 mm. La barra, hecha de acero AISI 1018 CD, está sometida
a un par de torsión puramente reversible de 200 N⋅m. Para la curva S-N de este material, sea f = 0.9.
a) Estime el número de ciclos a la falla.
b) Si la barra también se coloca en un entorno con una temperatura de 450oC, estime el número de
ciclos a la falla. (35 puntos).

Problema 3: En la figura se ilustra el diagrama de cuerpo libre de una parte de un eslabón de

conexión, con concentradores de esfuerzos en tres secciones. Las dimensiones son r = 0.25 pulg, d
= 0.75 pulg, h = 0.50 pulg, w1 = 3.75 pulg y w2 = 2.5 pulg. Las fuerzas F fluctúan entre una tensión de
4 klb y una compresión de 16 klb. Desprecie el efecto de pandeo de la columna y encuentre el menor
factor de seguridad si el material es acero AISI 1018 estirado en frío. Usando el criterio de Goodman.
(35 puntos).
