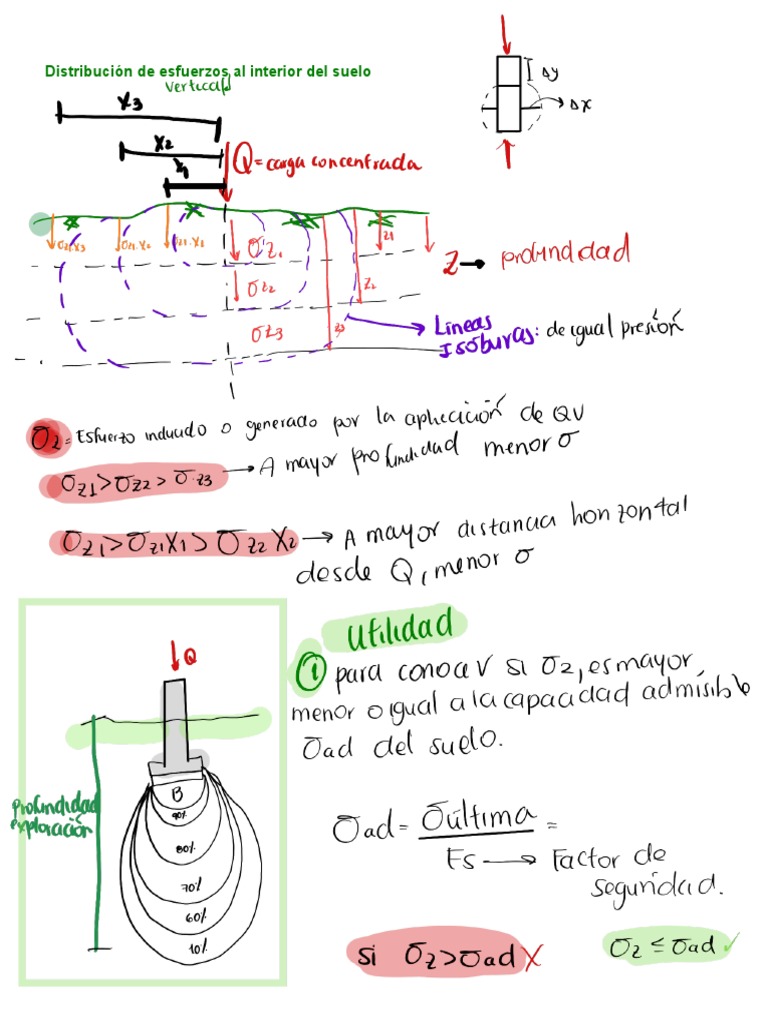

Distribución de esfuerzos al interior del suelo

Distribución de esfuerzos al interior del suelo

Se supone que la masa del suelo es:

 Homogénea: las mismas propiedades en todos los puntos de la masa.

 Isótropa: para un punto dado de la masa, las mismas propiedades en todas las direcciones.
 Linealmente elástica: proporcionalidad entre el esfuerzo y la deformación y recuperación total
de la forma y las dimensiones después de cesar la carga.
 Semi-infinita: limitada por una superficie horizontal y se extiende indefinidamente hacia abajo y
horizontalmente en todas las direcciones.
 Linealmente elástica: proporcionalidad entre el esfuerzo y la deformación y recuperación total
de la forma y las dimensiones después de cesar la carga.

Masa homogénea

Masa Isótropa

Masa Elástica

Modificado de E .Gómez P.
Métodos de evaluación: Ecuación de Boussinesq para carga concentrada
(Mecánica de suelos, E. Juárez B. y A. Rico R., Tomo II)

P: Carga concentrada
Métodos de evaluación: Ecuación de Boussinesq para carga concentrada

r/z I1 r/z I1
0,00 0,4775 1,75 0,0144
0,10 0,4657 2,00 0,0085
0,20 0,4329 2,25 0,0053
0,30 0,3849 2,50 0,0034
0,40 0,3295 2,75 0,0022
0,50 0,2733 3,00 0,0015
0,60 0,2214 3,25 0,0011
0,70 0,1762 3,50 0,0007
0,80 0,1386 3,75 0,0005
0,90 0,1083 4,00 0,0004
1,00 0,0844 4,25 0,0003
1,10 0,0658 4,50 0,0002
1,25 0,0454 4,75 0,0002
1,50 0,0251 5,00 0,0001
Métodos de evaluación: Ecuación de Boussinesq para carga uniformemente
distribuida (q) sobre superficie circular

x
Métodos de evaluación: Ecuación de Boussinesq para carga uniformemente
distribuida (q) sobre superficie circular
Métodos de evaluación: Ecuación de Westergaard para carga concentrada (Q)

Depósito estratificado finamente. Los estratos de

arena o limo actúan como refuerzos que restringen la
deformación horizontal de la arcilla  Sólo
deformación vertical.
Métodos de evaluación: Ábaco de Newmark

Método gráfico para obtener σz debido a la acción de una carga uniformemente distribuida (q) que
actúa sobre una superficie de cualquier forma geométrica (circular, rectangular, cuadrada, etc.).

Se basa en la ecuación de carga uniformemente

distribuida sobre superficie circular
Métodos de evaluación: Ábaco de Newmark

El ábaco de obtiene despejando la relación R/z de la ecuación de área circular con carga uniforme

Círculo R

0 0 0 RO=0,00 z
1 0,1 0,27 R1=0,27 z
2 0,2 0,4 R2=0,40 z
3 0,3 0,518 R3
4 0,4 0,637 R4
5 0,5 0,766 R5
6 0,5 0,918 R6
7 0,6 1,11 R7
8 0,8 1,387 R8
9 0,9 1,908 R9
1 INFINITO
Métodos de evaluación: Ábaco de Newmark

Valor de influencia 0,003

A B

Modificado de E. Gómez P.

Utilización del ábaco

1. Hacer el dibujo del área cargada uniformemente (q) a la escala del ábaco (AB = z).Hacer
coincidir el punto bajo el cual se desea conocer σz con el centro del ábaco.

2. Contar el número de áreas de influencia (n) cubiertas por el área cargada.

3. Calcular σz = n x i x q
Métodos de evaluación: Ábaco de Steinbrenner

Permite calcular σz debajo de la esquina A de un área rectangular cargada

uniformemente con intensidad p.

Para a ˃ b
Métodos de evaluación: Ábaco de Steinbrenner
Métodos de evaluación: Isóbaras
Métodos de evaluación: Isóbaras
Métodos de evaluación: Isóbaras

Terzaghi propone considerar zona afectada por las cargas

hasta σz = 0,2 q . Teniendo en cuenta que:

Los esfuerzos inducidos son de magnitud despreciable

cuando son menores que el 20 % de la carga aplicada y
que la mayor parte de los asentamientos (80%) ocurren a
profundidades menores que D.

Zona comprendida por isóbara σz = 0,2 q  zona activa.

σz = 0,2 q
Para σz = 0,2 q, corresponde una profundidad D 1,5 B.
B: menor dimensión del área cargada.

También se puede utilizar el criterio de σz = 0,1 q

Para σz = 0,1 q, corresponde una profundidad D 2 B.

B: menor dimensión del área cargada.
 Presiones de contacto

Para calcular los esfuerzos verticales se supone que la cimentación es flexible. En la práctica ninguna
cimentación es perfectamente flexible ni completamente rígida.

La distribución de las presiones de contacto depende de los siguientes factores:

 Propiedades elásticas de la cimentación.

 Propiedades elásticas del suelo.
 Rugosidad de la cimentación.
 Magnitud de la carga aplicada.
 Forma y dimensiones del área cargada.
 Tiempo de aplicación de la carga.

Problema a analizar: ¿Cómo reacciona el suelo (subrasante)

ante las cargas?
Presiones de contacto: Teoría de reacción de la subrasante

Teoría de reacción de la subrasante

La deformación de un elemento es independiente de las cargas que actúan en los elementos vecinos.

Ks : Coeficiente de reacción de la subrasante

P: Presión (reacción de la subrasante)
δ : Deformación producida por P.

Ks tiene unidades de

Ks: Puede obtenerse con ensayos de carga directa (placa).

 Presiones de contacto: Teoría de reacción de la subrasante

Teoría de reacción de la subrasante aplicada a cimentaciones rígidas.

Consideraciones:

1. La deformación de la cimentación es lineal reacción de la subrasante

(presión de contacto), tiene distribución lineal.

2. Carga externa = Reacción subrasante.

3. Momentos carga externa = Momentos reacción subrasante.

 Asentamientos NSR-10

Valores de los asentamientos (S) totales y diferenciales según NSR -10 (H.4.9)

H.4.9.2. Asentamientos totales

Construcciones aisladas S 30 cm.

Construcciones entre medianeros S 15 cm.

Tabla H.4.9.1. Valores máximos de asentamientos diferenciales (S) calculados,

expresados en función de la distancia entre apoyos o columnas (l).

S MÁX
TIPO DE CONSTRUCCIÓN
Edificios con muros y acabados susceptibles de dañarse con asentamientos l/1000
menores
Edificios con muros de carga en concreto
o en mampostería. l/500

Edificios en pórticos de concreto, sin acabados susceptibles de dañarse con

asentamientos menores. l/300
Edificios en estructura metálica, sin acabados susceptibles de dañarse con
asentamientos menores. l/160

Límites de giro l/250
