1. Capitulo 1.

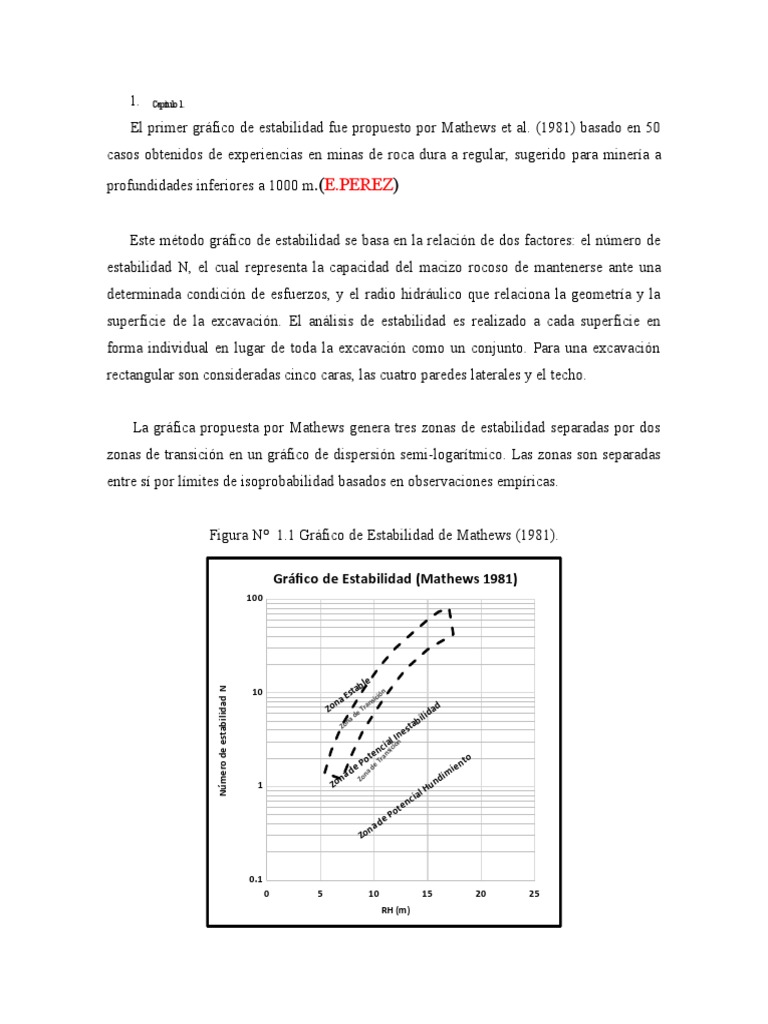

El primer gráfico de estabilidad fue propuesto por Mathews et al. (1981) basado en 50
casos obtenidos de experiencias en minas de roca dura a regular, sugerido para minería a
profundidades inferiores a 1000 m.(E.PEREZ)

Este método gráfico de estabilidad se basa en la relación de dos factores: el número de

estabilidad N, el cual representa la capacidad del macizo rocoso de mantenerse ante una
determinada condición de esfuerzos, y el radio hidráulico que relaciona la geometría y la
superficie de la excavación. El análisis de estabilidad es realizado a cada superficie en
forma individual en lugar de toda la excavación como un conjunto. Para una excavación
rectangular son consideradas cinco caras, las cuatro paredes laterales y el techo.

La gráfica propuesta por Mathews genera tres zonas de estabilidad separadas por dos
zonas de transición en un gráfico de dispersión semi-logarítmico. Las zonas son separadas
entre sí por límites de isoprobabilidad basados en observaciones empíricas.

Figura N° 1.1 Gráfico de Estabilidad de Mathews (1981).

Gráfico de Estabilidad (Mathews 1981)

100

b le
10 sta
Número de estabilidad N

ón
n aE ns
ici
Zo Tr
a d
de i da
on
a bil
Z
e sta
l Inn
n c iasició
t r e an
Po de T to
e ie n
n ad Zo
na
di m
1 Zo un
lH
n c ia
o te
eP
n ad
Zo

0.1
0 5 10 15 20 25
RH (m)
 Para el análisis de estabilidad de las superficies se debe ubicar los puntos en el gráfico
introduciendo la medida del radio hidráulico (RH o HR) y del número de estabilidad N,
ambos expresados en las siguientes ecuaciones:

Ecuación N° 1.1 Fórmula del Radio Hidráulico Mathews et al. (1981).

Á rea pared[m2 ]
𝐻𝑅 =
Per í metro pared[m]

Ecuación N° 1.2 Fórmula del Número de estabilidad de Mathews et al. (1981).

𝑁 = 𝑄′ ∙ 𝐴 ∙ 𝐵 ∙ C
Donde:

 𝑄′: Índice Q de Barton modificado.

 𝐴: Factor de ajuste por esfuerzos.

 𝐵: Factor de ajuste por discontinuidades.

 𝐶: Factor de ajuste por gravedad.

1.1.1.1 Índice Q de Barton modificado.

En este caso, el índice Q de Barton presenta dos condiciones:

 𝑆𝑅𝐹 igual a uno, puesto que éste se basa en casos históricos de túneles y no
representa necesariamente la estabilidad de caserones.
 El parámetro 𝐽𝑤 se considera igual a uno, puesto que los casos registrados
presentaron condiciones secas.
A raíz de estas consideraciones se construyó el sistema Q de Barton modificado (𝑄′), el
cual es utilizado para el análisis de estabilidad de excavaciones, y queda expresado en la
siguiente ecuación:

Ecuación N° 1.3 Fórmula cálculo de Q´.

RQD Jr
𝑄′ =
Jn Ja

1.1.1.1 Factor de ajuste A

El factor de ajuste por esfuerzos toma en cuenta la influencia de los altos esfuerzos que
reducen la estabilidad del macizo rocoso. Se determina de la relación entre la resistencia a
la compresión uniaxial de la roca intacta (𝑈𝐶𝑆 [ MPa]) y el máximo esfuerzo inducido
actuando paralelo a la superficie (𝜎1 [ MPa]). Este factor reemplaza al factor SRF del
sistema de clasificación de Barton.

Figura N° 1.2 Gráfico Factor de ajuste A

 1.1.1.1 Factor de ajuste B

El Factor de ajuste por orientaciones toma en cuenta la presencia de discontinuidades

con orientación desfavorable respecto a la superficie de cualquiera de las paredes del
caserón. Para determinar este factor, primero se calcula la diferencia entre el azimut del
sistema de discontinuidades principales que intercepta la pared evaluada y azimut de la
misma, con esto definiremos la curva de factor de orientación de discontinuidades por
diferencia de azimut. En un segundo paso se determina el valor de la diferencia de manteo
entre el sistema principal de discontinuidades y la pared evaluada el cual es ubicado en el
eje horizontal, y mediante el trazo de una línea vertical se intercepta a la curva de factor de
orientación obteniendo el valor de Factor B en el eje vertical.

Figura N° 1.3 Gráfica de Factor de Ajuste B

 1.1.1.1 Factor de ajuste C

El factor de ajuste por gravedad está basado en el efecto que ejerce la gravedad sobre la
estabilidad de la superficie del caserón y representa el ajuste por inclinación de las paredes.
Para la determinación del factor C se debe ingresar el manteo de la superficie evaluada en
la gráfica propuesta por Mathews. Sin embargo, según Potvin, los mecanismos de caída por
gravedad y laminación dependen de la inclinación de la superficie en estudio α.

Figura N° 1.4 Gráfica Factor de ajuste C, caída gravitacional

El factor C de ajuste gravitacional, también puede ser calculado por la siguiente expresión:
C=8−6∗cos( α)
 Figura N° 1.5 Gráfica de ajuste C, deslizamiento

Obtenidos todos los factores se procede al cálculo del número de estabilidad. Ya

obtenido se procede a ubicar en el gráfico de estabilidad.

A través del tiempo se han realizado diversas modificaciones a lo propuesto por

Matthew, sin embargo, para el caso en estudio se utiliza el grafico de estabilidad de
Matthew, tomando en cuenta las modificaciones propuestas por Potvin.
