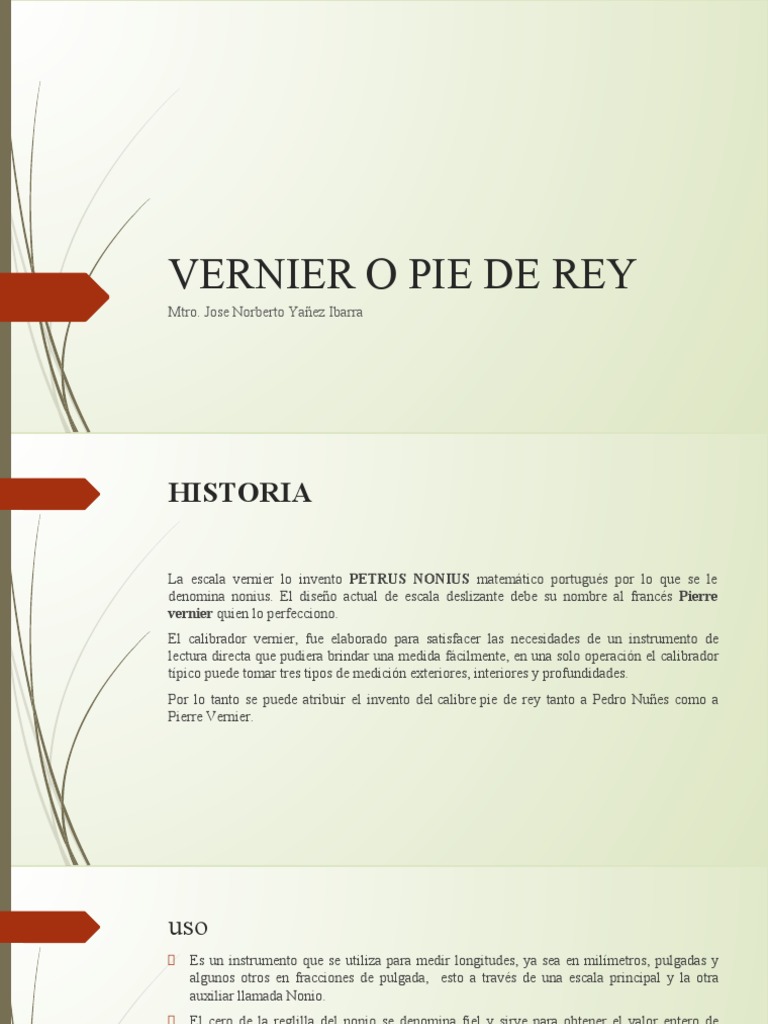

VERNIER O PIE DE REY

Mtro. Jose Norberto Yañez Ibarra

HISTORIA

La escala vernier lo invento PETRUS NONIUS matemático portugués por lo que se le

denomina nonius. El diseño actual de escala deslizante debe su nombre al francés Pierre
vernier quien lo perfecciono.
El calibrador vernier, fue elaborado para satisfacer las necesidades de un instrumento de
lectura directa que pudiera brindar una medida fácilmente, en una solo operación el calibrador
típico puede tomar tres tipos de medición exteriores, interiores y profundidades.
Por lo tanto se puede atribuir el invento del calibre pie de rey tanto a Pedro Nuñes como a
Pierre Vernier.
uso
Es un instrumento que se utiliza para medir longitudes, ya sea en milímetros, pulgadas y
algunos otros en fracciones de pulgada, esto a través de una escala principal y la otra
auxiliar llamada Nonio.
El cero de la reglilla del nonio se denomina fiel y sirve para obtener el valor entero de
medida, en las unidades en que se encuentre el calibrador. Mientras que las demás
divisiones del nonio nos sirven para observar las fracciones o decimales en la medida.
PARTES DEL VERNIER
MORDAZAS

Las mordazas son una de las partes más importantes, ya que se utilizan para tomar de
referencia cuan largo o ancho es un objeto, es decir cuando se quiere medir un objeto este
se coloca dentro de las mordazas y con ayuda de las escalas se sabe cuanto mide en
realidad.
VARILLA O VASTAGO DE PROFUNDIDAD

Este instrumento tiene un pequeño vástago que sobresale cuando se desliza la parte móvil,
este sobresaliente se utiliza para medir las superficies de profundidad como agujeros
NONIO

El nonio es una regla auxiliar que nos permite tener una mayor precisión, ya que posibilita
las mediciones de hasta dos puntos decimales, es decir de 0.01 o 0.05 según el tipo de
vernier.
ESCALAS O REGLAS GRADUADAS

Se encuentra en la parte fija del vernier y como cualquier otra regla tiene la misma
estructura, ya que de un lado encontramos la medidas en pulgadas y en el otro en
milímetros.
SEGURO

Es un tornillo que se encarga de fijar la parte móvil del vernier. Esto puede ser de gran
ayuda ya que nos ayuda a guardar la medidas que tomamos en lugares de difícil acceso a la
vista o para poder trasladarnos sin perdernos ningún detalle.
CURSOR O IMPULSOR

El funcionamiento principal de esta parte es ayudar al usuario a operar la herramienta con

mayor libertad, dependiendo del vernier pueden existir ligeras variaciones como una rueda
giratoria, un semicirculo fijo o un impulsor con seguro incluido en donde tienes que
presionar para poder deslizar.
TIPOS DE VERNIER

Esta herramienta en la mayoría de sus versiones tiene la estructura principal, que es un

nonio, una escala graduada y las mordazas, Pero son esas pequeñas variaciones que hacen
que un vernier cambie de tipo.
Universal
De botón
Carátula
Para zurdos
De profundidad
Tipo CM y M
Digital
 Vernier universal estándar
Es el más sencillo y más común que podemos encontrar, prácticamente se utiliza en cualquier
situación es decir es de uso general.

Vernier de botón
Este tipo hace una modificación en la forma de fijar la parte móvil, ya que elimina el tornillo y
a su vez incorpora el sistema de fijación junto con el impulsor. Para poder deslizar se tiene que
presionar el impulsor y para fijar simplemente se suelta.
 Vernier de carátula
En esta versión se quita por completo el nonio y se incorpora una carátula que se asemeja a un
reloj antiguo. Esta modificación permite agilizar el proceso de lectura ya que cuenta con una
aguja que indica la medición. Una de sus grandes desventajas es que solo podemos tener un
solo sistema, ya sea en pulgadas o centímetros.

Vernier para engranes

Este modelo es muy diferente a los demás porque tiene forma de escuadra, gracias a que tiene
dos reglas diferentes se puede utilizar para medir el grosor y la altura de los dientes de los
engranes
 Vernier para ranuras
Tiene unas mordazas largas y grandes con unos salientes que van hacia el exterior, se utilizan
principalmente para medir interiores en ranuras con profundidades grandes.

Vernier para zurdos

Prácticamente es un vernier invertido para facilitar el uso a personas que utilizan su mano
izquierda como mano principal.
 Vernier de profundidad
El funcionamiento de este vernier es ligeramente diferente, ya que la regla graduada funciona
como vástago para medir las profundidades, prácticamente es la herramienta que más
modificaciones sufre, porque se le quita la sonda de profundidad y se le intercambian las
mordazas por una base móvil que sirve de apoyo para hacer la medición.

Vernier tipo M y tipo CM

El tipo M es básicamente el que todos conocemos con dos pares de mordazas achaflanadas,
unas para exteriores o otras interiores.
 Vernier digital
Es el instrumento más moderno y más fácil de utilizar, ya que solo basta con poner la pieza en
las mordazas y automáticamente se reflejan las medidas tomadas en una pequeña pantalla.
Debido a que este modelo es fácil que pierda su calibración, Una de las grandes desventajas de
este modelo es que pierde su calibración y hay que estar recalibrando con el botón zero
position.
Para medir un objeto este se debe poner en entre las mordazas y posteriormente cerrarlas
hasta apretar ligeramente la pieza.
El siguiente paso que se debe hacer es verificar si el 0 de la escala nonio coincide con algún
número, si no coincide exactamente se toman esos datos y se busca que número coincide
exactamente con alguna línea de la regla, una vez que se encontró se suman los datos.
Como lo explica el gif.
