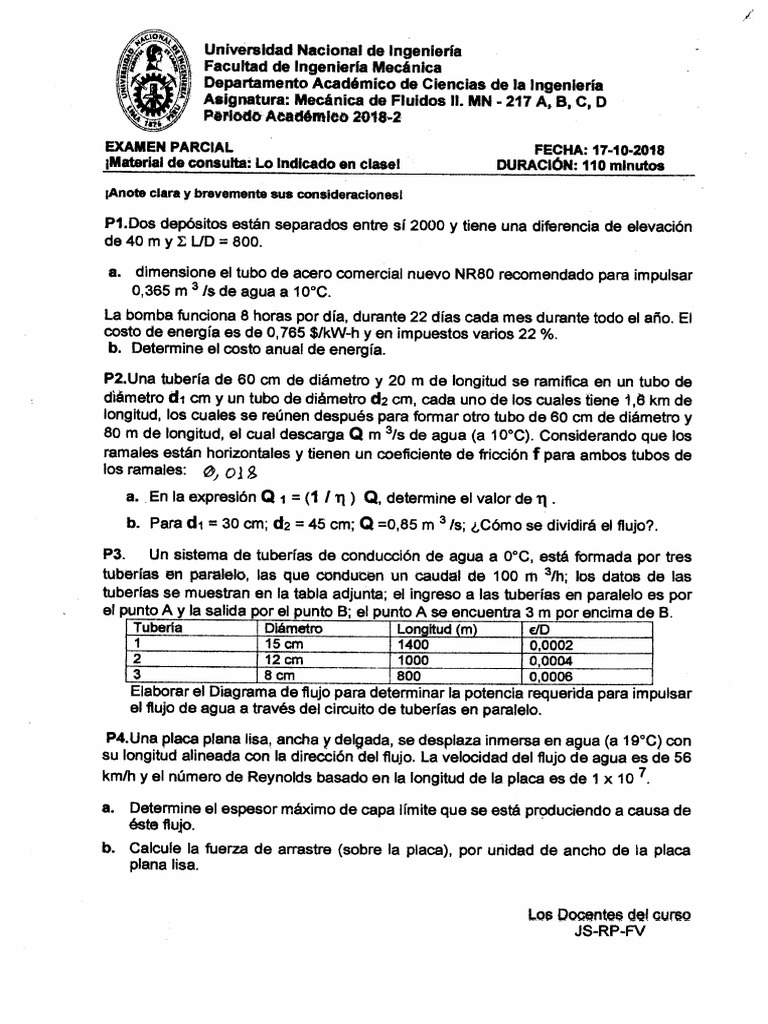

Universidad Nacional de Ingeniería

Facultad de Ingeniería Mecánica

Departamento Académico de Ciencias de la Ingeniería
Asignatura: Mecánica de Fluidos 11. MN - 217 A, B, C, D
Periodo ~dende?) 2018-2
EXAMEN PARCIAL FECHA: 17-10-2018
¡Material de consulta: Lo Indicado en clase! DURACIÓN: 110 minutos
¡Anote clara y brevemente sus consideraciones!

Pl.Dos depósitos están separados entre sí 2000 y tiene una diferencia de elevación
de 40 m y E L/D = 800.

a. dimensione el tubo de acero comercial nuevo NR80 recomendado para impulsar

0,365 m 3 13 de agua a 10°C.
La bomba funciona 8 horas por día, durante 22 días cada mes durante todo el año. El
costo de energía es de 0,765 $/kW-h y en impuestos varios 22 %.
b. Determine el costo anual de energía.

P2.Una tubería de 60 cm de diámetro y 20 m de longitud se ramifica en un tubo de

diámetro di cm y un tubo de diámetro d2 cm, cada uno de los cuales tiene 1,8 km de
longitud, los cuales se reúnen después para formar otro tubo de 60 cm de diámetro y
80 m de longitud, el cual descarga Q m 3/s de agua (a 10°C). Considerando que los
ramales están horizontales y tienen un coeficiente de fricción f para ambos tubos de
los ramales: 01 g
a.. En la expresión Q i = (1 / ) Q, determine el valor de
b. Para di = 30 cm; d2 = 45 cm; Q =0,85 m 3 /s; ¿Cómo se dividirá el flujo?.

P3. Un sistema de tuberías de conducción de agua a 0°C, está formada por tres
tuberías en paralelo, las que conducen un caudal de 100 m 3/h; los datos de las
tuberías se muestran en la tabla adjunta; el ingreso a las tuberías en paralelo es por
el punto A y la salida por el punto B; el punto A se encuentra 3 m por encima de B.
Tubería Diámetro Longitud (m) e/D
1 15 cm 1400 0,0002
2 12 cm 1000 0,0004
3 8 cm 800 0,0006
Elaborar el Diagrama de flujo para determinar la potencia requerida para impulsar
el flujo de agua a través del circuito de tuberías en paralelo.

P4.Una placa plana lisa, ancha y delgada, se desplaza inmersa en agua (a 19°C) con
su longitud alineada con la dirección del flujo. La velocidad del flujo de agua es de 56
km/h y el número de Reynolds basado en la longitud de la placa es de 1 x 10 7.
a. Determine el espesor máximo de capa límite que se está produciendo a causa de
éste flujo.
b. Calcule la fuerza de arrastre (sobre la placa), por unidad de ancho de la placa
plana lisa.

Los Docentes del curso

JS-RP-FV
