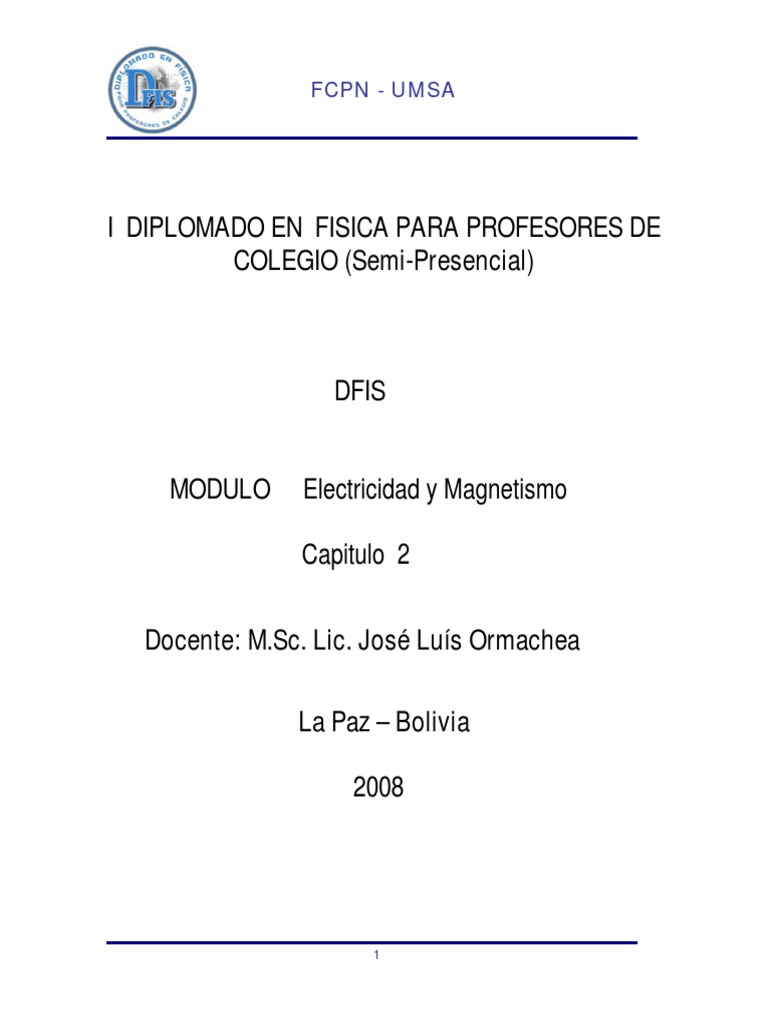

FCPN - UMSA

I DIPLOMADO EN FISICA PARA PROFESORES DE

COLEGIO (Semi-Presencial)

DFIS

MODULO: Electricidad y Magnetismo

Capitulo 2

Docente: M.Sc. Lic. José Luís Ormachea

La Paz – Bolivia

2008

1
 FCPN - UMSA

CAPITULO 2

LEY DE GAUSS (segunda parte)

El físico matemático alemán Karl F. Gauss que hizo muchas aportaciones a las matemáticas
y a la física tanto de tipo teórico como experimental, dio una relación conocida como la ley de Gauss,
que permite calcular campos eléctricos de distribuciones de carga altamente simétricos, además, la
ley de Gauss sirve como guía para comprender problemas mas complicados sobre campos
eléctricos.

Antes de estudiar la Ley de Gauss, tenemos que conocer el concepto y propiedades del flujo
eléctrico.

FLUJO ELÉCTRICO ( Φ elect . )

Es la medida del número de líneas de campo eléctrico (líneas de fuerza) que atraviesan cierta
superficie.

* Si el campo eléctrico es uniforme y atraviesa en forma perpendicular a la superficie, el flujo

eléctrico a través de la superficie estará dado por:
Si:

⇒ Φ eléc = EA

2
 FCPN - UMSA

Donde:
⎛ 2 ⎞
⎛N⎞ ⎛ 2⎞ ⎜ Nm ⎟
• E...⎜ ⎟ • A...⎜ m ⎟ • Φ eléc ...⎜ ⎟⎟
⎝C⎠ ⎝ ⎠ ⎜ C
⎝ ⎠

* Si el campo eléctrico es uniforme y hace un ángulo “θ” con la normal a la superficie, el flujo
eléctrico a través de la superficie es:

⇒ Φ eléc = EA cos θ

* Para una superficie cerrada que no encierra carga eléctrica.

Del gráfico: * Φ sal = + EAproy . …(flujo eléctrico saliente)

* Φ ent = − EA proy. ...(flujo eléctrico entrante)

3
 FCPN - UMSA

Además, el flujo neto estará dado por:

Φ eléc = Φ sal + Φ ent
neto

Φ eléc = (EAproy. ) + (− EAproy. )

neto

∴
Φ eléc = 0
neto

OBSERVACION

Si una superficie encierra cierta cantidad de carga eléctrica; el flujo eléctrico neto, no es nulo.

Observe que el flujo eléctrico neto sobre la superficie “s”, no es nulo.

Φ eléc ≠ 0
neto

4
 FCPN - UMSA

EJEMPLO ILUSTRATIVO 1

Determine el flujo eléctrico sobre la superficie esférica "s", si la carga eléctrica de la

60
partícula es Q = μC .
π

Solución:

Se puede apreciar que en toda la superficie esférica, el módulo de la intensidad del campo
eléctrico es constante y perpendicular a la superficie; entonces el flujo eléctrico sobre dicha
superficie estará dado por:

Φ eléc = EA …(α)

• La intensidad del campo eléctrico en la superficie "S" es:

•
KQ
E= …(I)
R2
* El área de una superficie esférica (S) es:

A = 4πR 2 …(II)

Reemplazando (I) y (II) en ( α ):

5
 FCPN - UMSA

⎛ KQ ⎞
(
Φ eléc = ⎜ 2 ⎟ 4πR 2 )
⎝R ⎠
Φ eléc = 4πKQ

( )
⎛ 60 ⎞
Φ eléc = (4π ) 9 × 10 9 ⎜ × 10 −6 ⎟
⎝π ⎠
Nm 2
∴ Φ eléc = 216×10
4
(Rpta)
C

LEY DE GAUSS

En esta sección se describe una relación general entre el flujo eléctrico neto a través de
una superficie cerrada (conocida también como superficie gaussiana) y la carga neta encerrada por
esa superficie. Esta relación, conocida como ley de Gauss, es de fundamental importancia en
el estudio de los campos eléctricos.

"La ley de Gauss establece que el flujo eléctrico neto a través de cualquier superficie
gaussiana es igual a la carga neta que se encuentra dentro de ella, dividida por ε0”.

El flujo eléctrico neto a través de la superficie gaussiana estará dado por:

qneta
Φ elec. =
encerrada

neto ε0 (Ley de Gauss)

Donde:

ε 0 : permitividad absoluta del aire o vacío.

C2
ε 0 = 8,85 ×10 −12
Nm 2

6
 FCPN - UMSA

OBSERVACIONES

1. Si la intensidad del campo eléctrico (en módulo) es constante y perpendicular en toda

la superficie gaussiana; entonces la ley de Gauss se puede escribir de la siguiente
manera:

qneta
Φ elec. = EA =
encerrada

neto ε0
Note Usted, que se puede calcular el módulo
de la intensidad del campo eléctrico, e n
cualquier punto de la superficie gaussiana, si
se conoce “A” y la qneta
encerrada
2. Usted puede elegir cualquier superficie gaussiana, pero convenientemente, para calcular la
intensidad del campo eléctrico estas superficies pueden ser: esféricas, cilíndricas, cúbicas...
etc.

3. Con la ley de Gauss se demuestra que el campo eléctrico en el interior de una esfera
conductora es nula; veamos como:

7
 FCPN - UMSA

Por la ley de Gauss :

qneta
Φ eléct . = EA =
encerrada

neta ε0
0
⇒ EA =
ε0

∴ E=0 … (para r<R)

Ejemplo Ilustrativo 2

Se tiene un cascarón esférico conductor de radios "R" y "3R" con carga neta cero. Si se coloca una
carga puntual "Q" en su centro. Determinar la intensidad del campo eléctrico a una distancia r=4R
del centro del cascarón.

Solución

Considerando una superficie Gaussiana esférica de radio. (r =4R)

8
 FCPN - UMSA

Aplicando la ley da Gauss:

qneta
Φ eléc =
encerrada

neta ε0
EAsup erficie =
(Q − Q + Q )
gaussiana ε0 Recuerde:

(
E 4πr 2 = ) Q
ε0
1
4πε 0
=K

1 ⎛Q⎞
E= ⎜ ⎟
4πe0 ⎝ r 2 ⎠
KQ KQ
E= =
r2 (4r )2

9
 FCPN - UMSA

KQ
∴E= (Rpta)
16R 2

IMPORTANTE

La ley de Gauss sólo se aplica cuando existe un alto grado de simetría en la distribución de
carga, como en el caso de una esfera, cilindros largos y láminas planas uniformemente cargadas.
En tales casos, es posible determinar una superficie gaussiana simple sobre el cual se evalúa con
facilidad el eléctrico neto.

PROBLEMAS DE APLICACIÓN

Aplicación N° 1

Determinar la intensidad del campo eléctrico en un punto "P" fuera de un alambre infinito, cargado
uniformemente con densidad lineal constante “λ”.

Solución

Graficando las líneas de campo eléctrico del alambre, y escogiendo como superficie gaussiana a
una superficie cilíndrica.

10
 FCPN - UMSA

* La carga neta encerrada en el cilindro estará dado por:

qneta = λL …(I)
encerrada

* Se puede apreciar que sólo hay flujo eléctrico en la superficie lateral del cilindro:

Del gráfico:

Alateral = (2πr )L …(II)

11
 FCPN - UMSA

Aplicando la ley de Gauss.

q neta
Φ =
encerrada
elec .
neto ε0

qneta
EAlateral =
encerrada

ε0 …(α)

Reemplazando (I) y (II) en (α):

λL
E (2πrL ) =
ε0
λ 1 ⎛ 2λ ⎞
⇒E= = ⎜ ⎟
2πε 0 r 4πε 0 ⎝ r ⎠
⎛ 2λ ⎞
⇒ E = K⎜ ⎟
⎝ r ⎠

2 Kλ
∴
E= (Rpta)
r

12
 FCPN - UMSA

Aplicación Nº 2

Determine la intensidad del campo eléctrico en el punto “P” debido al plano infinito, delgado,
uniformemente con densidad superficial de carga σ. (Considere que el punto “P” esta muy cerca del
plano).

Solución

El campo eléctrico cerca del plano será prácticamente uniforme y perpendicular al plano.

* Considerando como superficie gaussiana a un cilindro, tal como se muestra en el grafico.

13
 FCPN - UMSA

* La carga encerrada en el cilindro es:

qneta = σA
…(I)
encerrada

* Aplicando la ley de Gauss.

qneta
Φ elec. =
encerrada

neto ε0
σA
⇒ ( EA + EA) =
ε0
σA
2 EA =
ε0
σ
E=
∴ 2ε 0 (Rpta)

Aplicación Nº 3
Se muestra una esfera no conductora cargada uniformemente en todo su volumen con "Q".
Determine el módulo de la intensidad del campo eléctrico en el punto “P”. ( r〈 R )

14
 FCPN - UMSA

Solución:
Considerando como superficie gaussiana a una esfera de radio “r”.

15
 FCPN - UMSA

Recuerda:
Q ΔQ
ρ= =
V ΔV

Q ΔQ
⇒ρ= =
4 3 4 3
πR πr
3 3
3
⎛r⎞
ΔQ = ⎜ ⎟ Q
∴
⎝R⎠ …(I)

donde, ΔQ es carga en la superficie gaussiana.

Aplicando la ley de Gauss:

qneta
Φ elec. =
encerrada

neto ε0
ΔQ
⇒ EA =
ε0
ΔQ
(
E 4πr 2 = ) ε0 …(II)

Reemplazando (I) en (II)

16
 FCPN - UMSA

3
⎛r⎞
⎜ ⎟ Q
(
E 4πr 2 ) =⎝ ⎠
R
ε0
¡No olvidar!
1
=K
4πε 0
⎛ 1 ⎞⎛ rQ ⎞
E = ⎜⎜ ⎟⎟⎜ 3 ⎟
⎝ 4πε 0 ⎠⎝ R ⎠

KrQ
E=
∴ R3 (Rpta)

Aplicación Nº 4

Se tiene un plano metálico que esta electrizado uniformemente con “Q”, y una pequeña esfera
electrizada en reposo.
Determine la masa de esta, considerando que el área del plano es “A” y que la carga “q” esta muy
cerca del plano.
(ε0= constante dieléctrica del vacío)

17
 FCPN - UMSA

Solución

El campo eléctrico asociado al plano metálico, es prácticamente uniforme en las

inmediaciones de dicho plano; entonces se tendrá:

* Se sabe:

qneta
Q
σ= = encerrada

A ΔA
ΔAQ
⇒ q neta = …(I)
encerrada A

18
 FCPN - UMSA

* Por la ley de Gauss:

qneta
Φ elec. =
encerrada

neto ε0

qneta
⇒ (EΔA + EΔA) =
encerrada

ε0
qneta
2 EΔA =
encerrada
…(II)
ε0
Reemplazando (I) en (II):
ΔAQ
2 EΔA = A
ε0
Q
E=
∴ 2ε 0 A
En el D.C.L de la esferita:

Eq = mg …(equilibrio)

⎛ Q ⎞
⇒ ⎜⎜ ⎟⎟q = mg
2ε
⎝ 0 ⎠A

19
 FCPN - UMSA

Qq
m=
∴ 2 gε 0 A (Rpta)

Aplicación Nº 5

Una superficie cerrada está localizada como se muestra en la figura. La intensidad del campo
eléctrico a través de la región no es uniforme y está dado por la expresión:
r
E = (3 + 5 x ) iˆ N
C . Determine la carga neta que está encerrada por la superficie:
⎛ −12 C
2
⎞
⎜⎜ ε 0 = 8,85 × 10 ⎟
2 ⎟
⎝ Nm ⎠

20
 FCPN - UMSA

Solución

* Para x=0,4m:
E1 = 3 + 5(0,4 ) ⇒ E1 = 5 N
C
* Para x=1m:
E 2 = 3 + 5(1) ⇒ E 2 = 8 N
C
Además:
* Φ eléc. = E 2 A − E1 A
neto

21
 FCPN - UMSA

⇒ Φ eléc. = (E2 − E1 )A
neto

Φ eléc. = (8 − 5)(0,4)
2

neto

−2 Nm 2
∴Φ eléc. = 48 × 10
neto C

* Aplicando la ley de Gauss:

qneta
Φ elec. =
encerrada

neto ε0

qneta
Nm 2
48 × 10 −2 =
encerrada

C −12 C2
8,85 × 10
Nm 2

q
∴ neta
= 4288 × 10 −13 C (Rpta)
encerrada

22
 FCPN - UMSA

Problemas propuestos

Problema 1
Se muestran dos placas paralelas que están cargadas uniformemente, si la distancia de
separación entre las placas es muy pequeña. Determine la intensidad del campo eléctrico "E" que es
prácticamente uniforme (“A"= Área de cada placa).

Q
(Rpta)
ε0 A
Problema 2

Se muestra una lámina conductora en equilibrio electrostático. Determine la carga eléctrica de la

placa (A = Área de la placa).

(Rpta) 4 EAε 0

23
 FCPN - UMSA

Problema 3

Una esfera sólida conductora de radio a lleva una carga neta positiva 2Q . Un cascaron esférico
conductor de radio interno b y radio externo c es concéntrico con la esfera conductora y lleva una
carga neta de - Q .Usando la ley de Gauss, encuentre el campo eléctrico en la regiones indicadas 1,
2, 3 y 4 de la figura, así como la distribución de carga en el cascaron cuando el sistema se encuentra
en equilibrio electroestático.

24
 FCPN - UMSA

Cuestionario

1- Discuta las similitudes y diferencias entre las propiedades de la carga eléctrica y la masa
gravitacional.

2- Una superficie gaussiana rodea una carga puntual q .Describa que le sucede al flujo total a
través de la esfera si a) la carga se triplica, b) el radio de la esfera se duplica, c)la superficie
es cambiada por un cubo, y d)la carga es movida a otra posición dentro de la esfera.

3- Explique porque la ley de Gauss no puede usarse para calcular el campo Eléctrico cerca de
un dipolo, un disco cargado, o un triángulo con una carga puntal en cada vértice.

25
