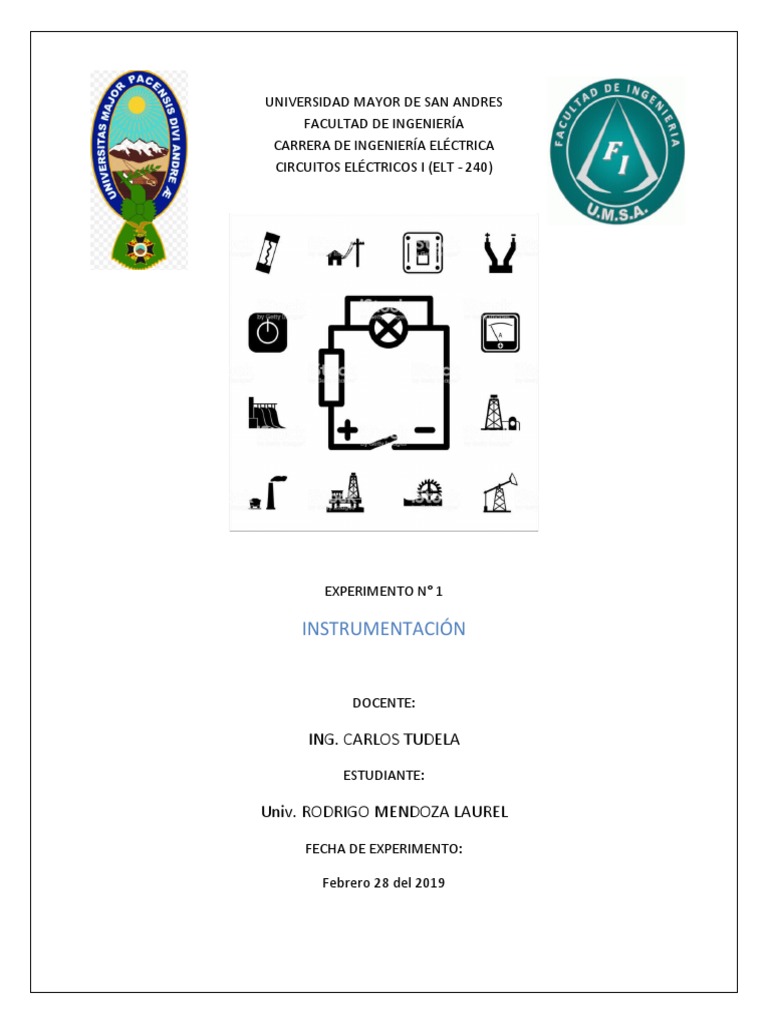

UNIVERSIDAD MAYOR DE SAN ANDRES

FACULTAD DE INGENIERÍA
CARRERA DE INGENIERÍA ELÉCTRICA
CIRCUITOS ELÉCTRICOS I (ELT - 240)

EXPERIMENTO N° 1

INSTRUMENTACIÓN

DOCENTE:

ING. CARLOS TUDELA

ESTUDIANTE:

Univ. RODRIGO MENDOZA LAUREL

FECHA DE EXPERIMENTO:

Febrero 28 del 2019

 INSTRUMENTACIÓN

1. OBJETIVOS

1.1 OBJETIVO GENERAL:

Conocer, entender y aplicar en forma práctica, el correcto funcionamiento y

manipulación de instrumentos de electricidad básica disponibles en laboratorio.

1.2 OBJETIVOS ESPECÍFICOS:

- Conocer el carácter de aplicación de cada instrumento (voltímetro, pinza
amperímetro, fuente de tensión variable y resistencia variable)
- Reconocer la utilidad de; controles, bornes, escalas de medición y tipo de
corriente.

2. CONCEPTOS BÁSICOS

El flujo de carga eléctrica compuesta por electrones, es lo que se conoce como corriente
eléctrica y su unidad es el Amperio [A]. La causa de la corriente eléctrica, es la presencia
de una diferencia de potencial eléctrico conocido como voltaje, con unidad de medida
Voltio [V].

La corriente eléctrica depende del voltaje y de las características resistivas del material y
su geometría cuya unidad es el Ohmio [Ω].

2.1 VOLTAJE

En función al tipo de aplicación, las fuentes de voltaje pueden ser:

- Continua.- Su intensidad y polaridad se mantiene constante como en pilas y

baterías.
- Alterna.- Su intensidad y polaridad varían de manera senoidal como la que se
distribuye a los domicilios.

La figura muestra la representación de los dos tipos de voltaje.

 - Símbolo de una fuente V CC

- Símbolo de una fuente V AC

La fuente de voltaje a emplearse en laboratorio muestra las siguientes características:

- Tensión variable VAC de corriente alterna

- Banda de tensión de 0V a 240V máximo

Al encendido de la fuente, esta debe estar en 0V (recomendable) e ir subiendo

gradualmente hasta el valor deseado. Esto para evitar daños en demás elementos, tales
como una resistencia por ejemplo.
2.2. VOLTÍMETRO O MULTÍMETRO

El instrumento de medida para determinar voltajes, se conoce como voltímetro que forma
parte del multímetro en nuestro caso en laboratorio.

Por otro lado los multímetros (tester) incluyen entre sus funciones voltímetros,
amperímetros y ohmiometro.

Los pasos a seguir son:

1. seleccionar el voltímetro de acuerdo al tipo de voltaje a medir ( V AC o V CC ), luego

encenderlo. En nuestro caso V AC .
2. Identificar los bornes correspondientes al voltímetro (+) y (-) en corriente alterna.
3. Seleccionar el rango apropiado de lectura (escoger el mayor posible).
4. Conectar los cables, el (+) en el punto de mayor potencial, el (-) en el menor
potencial.
5. Leer el indicador (el instrumento no se quema porque tiene una resistencia interna
muy grande).

2.3. RESISTOR VARIABLE

Este resistor puede variar su valor óhmico dentro de unos límites permitidos,
comportándose de igual forma con corriente continua o corriente alterna

Según su función en el circuito existen muchos tipos de resistores variables, sin embargo
en laboratorio se empleara el reóstato, medido con el multímetro en ohmios [Ω].

Reóstato.- es un tipo de resistor variable con las siguientes especificaciones técnicas:

- Banda de resistencia, de 0[Ω] a 100[Ω] máximo.

- Soporte de corriente de hasta 2[A] como máximo.
2.4. INTENSIDAD

La intensidad “I” representa el flujo de carga “q” por unidad de tiempo.

dq
I=
dt

Misma que puede ser alterna o continua dependiendo del tipo de voltaje. El conocer la
intensidad es importante para dimensionar el diámetro de los conductores, mientras más
corriente, más grueso debe ser el cable conductor. Esto incluye también al diámetro del
resistor, puesto que si pasa gran cantidad de corriente por un circuito elemental con un
resistor de diámetro muy delgado, esta no resistiría y por ende se rompería o quemaría.

2.5. AMPERÍMETRO

El instrumento que mide intensidades de corriente, se conoce como amperímetro. Sin

embargo los multímetros (tester) también incluyen entre sus funciones amperímetros.

2.5.1. PINZA AMPERÍMETRO

De otra manera en laboratorio se utilizará por el momento, “pinza amperímetro”, que es

un tipo de amperímetro con la diferencia de que en lugar de medir la corriente con los
bornes rojo y negro, esta lo hace simplemente con una pinza de abrazadera que da la
vuelta al conductor encerrándolo, como una especie de anillo el cual por medio pasa el
conductor. También mide tensión y resistencia pero en nuestro caso sólo se utilizara la
función de corriente.
Los pasos a seguir son:

1. Seleccionar la pinza amperímetro de acuerdo al tipo de corriente; alterna o

continua.
2. Seleccionar el rango apropiado de lectura (si lo tiene).
3. Hacer pasar el conductor por medio de la pinza y leer los valores que se muestran.

2.6. MULTÍMETRO

Un multímetro, también llamado polímetro o tester del inglés, es un instrumento

electrónico de medición, que entre sus funciones más comunes de resistencia, corriente y
voltaje, también incluye:

- Un comprobador de continuidad que emite un sonido cuando el circuito bajo

prueba no está interrumpido o la resistencia no supera un cierto nivel.
- Medida de inductancias y capacitancias.
- Comprobador de diodos y transistores.
- Amplificador para aumentar la sensibilidad, para medida de tensiones o corrientes
muy pequeñas o resistencias de altos valores.
- Temperatura

3. MATERIALES

Se utiliza como ya se mencionó anteriormente

- Fuente de tensión variable de corriente alterna

- Resistor variable (0 – 100)[Ω] - 2[A] Max.

 - Multímetro

- Pinza amperímetro

4. PROCEDIMIENTO

Antes de empezar en forma práctica con los instrumentos y equipos se debe tener en
cuenta las precauciones y limitaciones que tiene cada una de ellas, y para ello se debe leer
correctamente los datos técnicos que cada una lleva en alguna parte de la misma.

Se monta un circuito simple, con la fuente de tensión y el resistor variable.

Con este circuito se aplican los instrumentos de medida, midiendo magnitudes de

corriente, resistencia y voltaje:

- La resistencia, se mide con el multímetro y sin conectar la fuente de tensión,

variando el regulador hasta conseguir el valor deseado leído con el multímetro.
- El voltaje, se mide también con el multímetro, pero con la carga conectada, es
decir, con el circuito funcionando, variando los valores con su regulador partiendo
siempre desde cero hasta el valor deseado.
- La corriente se mide con la pinza amperímetro, por el que pasa el conductor,
mostrando el valor medido.

5. DATOS

Entonces se tienen los valores medidos:

N° Resistencia [Ω] Voltaje [V] Corriente [A]

1 32,4 8,3 0,25
2 45,0 39,7 0,87
3 50,2 39,8 0,78
4 53,0 24,3 0,35
5 74,1 51,2 0,66
6 80,3 58,6 0,69

6. CÁLCULOS

Sin embargo, en forma anticipada del próximo experimento se puede verificar la ley de
ohm.

V =IR
Utilizando los datos del N° 3, con:

R = 50,2 [Ω]

V = 39,8 [V]

I = 0,78 [A]

Reemplazando

V =IR=0,78 [ A ]∗50,2 [ Ω ] =39,16 [V ]

Lo cual verifica la ley de ohm, puesto que el voltaje medido con el multímetro (39,8[V]) es
equivalente al voltaje adquirido mediante la ley de ohm (39,16[V]).

7. CONCLUSIÓN

Se obtuvo la adquisición de conocimientos en forma clara, acerca de la parte instrumental

básica, considerando la finalidad que tiene cada uno, puesto que es un aspecto
importante para los próximos experimentos.
