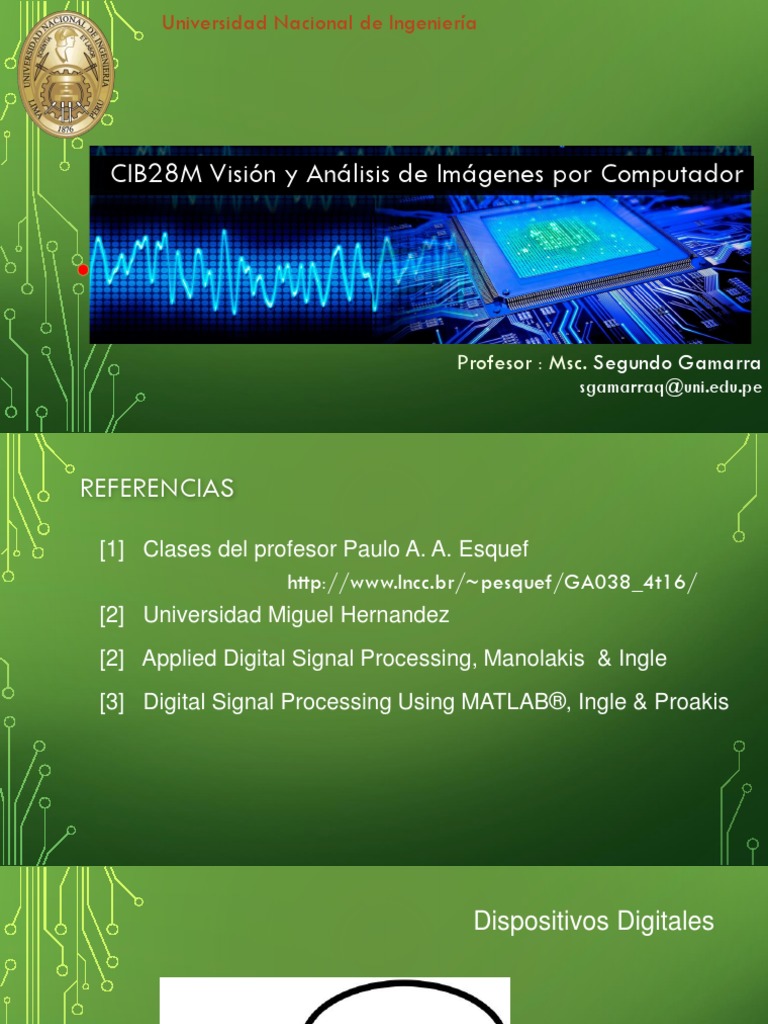

Universidad Nacional de Ingeniería

CIB28M Visión y Análisis de Imágenes por Computador

Profesor : Msc. Segundo Gamarra

sgamarraq@uni.edu.pe
REFERENCIAS

[1] Clases del profesor Paulo A. A. Esquef

http://www.lncc.br/~pesquef/GA038_4t16/
[2] Universidad Miguel Hernandez
[2] Applied Digital Signal Processing, Manolakis & Ingle
[3] Digital Signal Processing Using MATLAB®, Ingle & Proakis
Dispositivos Digitales
Dispositivos Digitales
Dispositivos Digitales
Dispositivos Digitales
Dispositivos Digitales
 Ventajas de dispositivos Digitales
Robustez
Pequeñas fluctuaciones
no cambian la señal

Flexibilidad
Tratar imagen, vídeo , etc con el
Mismos equipo.

Adaptabilidad
Modificaciones de forma simple
 Ondas
Sonoras Señal Eléctrica Datos Binarios Señal Eléctrica Ondas Sonoras

Computador Parlante
Micrófono
101100
010110
111110
ADC DAC
Analógica Analógica
Digital
Recordando !!!
 Recordando !!!

sSeñal digital sSeñal tiempo

discretadiscreta
en el tiempo

sSeñalcontinua
sSeñal continuaeneneleltiempo(Analógica)
tiempo(Analógica)
 Recordando !!!

sSeñal digital sSeñal tiempo

discretadiscreta
en el tiempo

sSeñalcontinua
sSeñal continuaeneneleltiempo(Analógica)
tiempo(Analógica)
 Recordando !!!
SEÑALES EN TIEMPO DISCRETO

Matemáticamente son secuencias de números.

Señal analógica, xa(t), en el instante temporal nT

Ejemplo Calcule el periodo de muestreo, para la siguiente señal continua (a) y señal discreta(b)

𝑇𝑖𝑒𝑚𝑝𝑜
= 𝑇𝑆
#𝑑𝑒 𝑀𝑢𝑒𝑠𝑡𝑟𝑎𝑠
𝑇𝑆 = 125𝜇𝑆
Representación Ejemplos Recordando !!!
Función

Tabulación

Secuencia

Gráfica
Ejercicio
Realice la representación de la señal s(t). Función, tabulación, secuencia y gráfica
Ts = 0,5 Segundos , para 6 muestras. n: -1 , 0, 1 , 2 , 3 y 4
Ejercicio
Realice la representación de la señal s(t). Función, tabulación, secuencia y gráfica
Ts = 0,5 Segundos , para 6 muestras. n: -1 , 0, 1 , 2 , 3 y 4
Ejercicio: Genere las siguientes gráficas con la expresión del ejemplo anterior.
Secuencias Recordando !!!
Impulso unitario

Escalon unitario
Secuencias Recordando !!!

Ejemplo Representar gráficamente la siguiente secuencia numérica

Representar gráficamente las siguientes operaciones:

Ejemplo : Cuál será la representación matemática de: Recordando !!!
Respuesta:

Representación general de una secuencia:

 Ejercicios:

1. Escribe una expresión analítica para la siguiente señal:

a.) como suma de deltas
b.) como la diferencia de dos escalones unitarios
Clasificación de señales discretas Duración
De acuerdo a su longitud de origen
Instante de inicio
Señales Causales

Señales Anticausales

Señales No causales
Ejemplo

Señales Causales

Señales Anticausales

Señales No causales
Clasificación de señales discretas
De acuerdo a su Simetría

Señales Par

Señal Impar

Señal Asimétrica
Clasificación de señales discretas
De acuerdo a su Energía o Potencia

Una señal se dice de energía, si su ENERGÍA

Energía es finita
Entonces, su POTENCÍA es cero.

Potencia Una señal se dice de potencia, si su

POTENCÍA es finita
Entonces, su ENERÍA es infinita.
Clasificación de señales discretas Recordando !!!
De acuerdo a su Periodicidad
Siendo el periodo N
Secuencia Periódica
necesariamente un número entero.
Son señales de Potencia

Todas las
senoides son
periódicas?
Observación: Para funciones senoidales o cosenoidales

Siendo k
Implica
un número
que
entero.
Ejemplo Cuál será el periodo para : x1[n] = cos(  n/4).

Determine si la señal 𝑥 𝑛 = 𝐴cos(𝜔𝑛ሻ . Es periódica para los

Ejemplo siguientes valores de 𝜔 frecuencia angular, de ser periódica
calcule el periodo fundamental.

Ejemplo Determine cual de las siguientes señales son

periódicas, de ser el caso determine el periodo
fundamental.
Ejemplo Clasifique las siguientes señales de acuerdo a:
Causalidad, periodicidad y energía o potencia.
 Sistemas lineales

Propiedad de la aditividad

Propiedad de la
Homogeneidad o Escalado

Propiedad de la
Superposición
Muchas Gracias !!!
