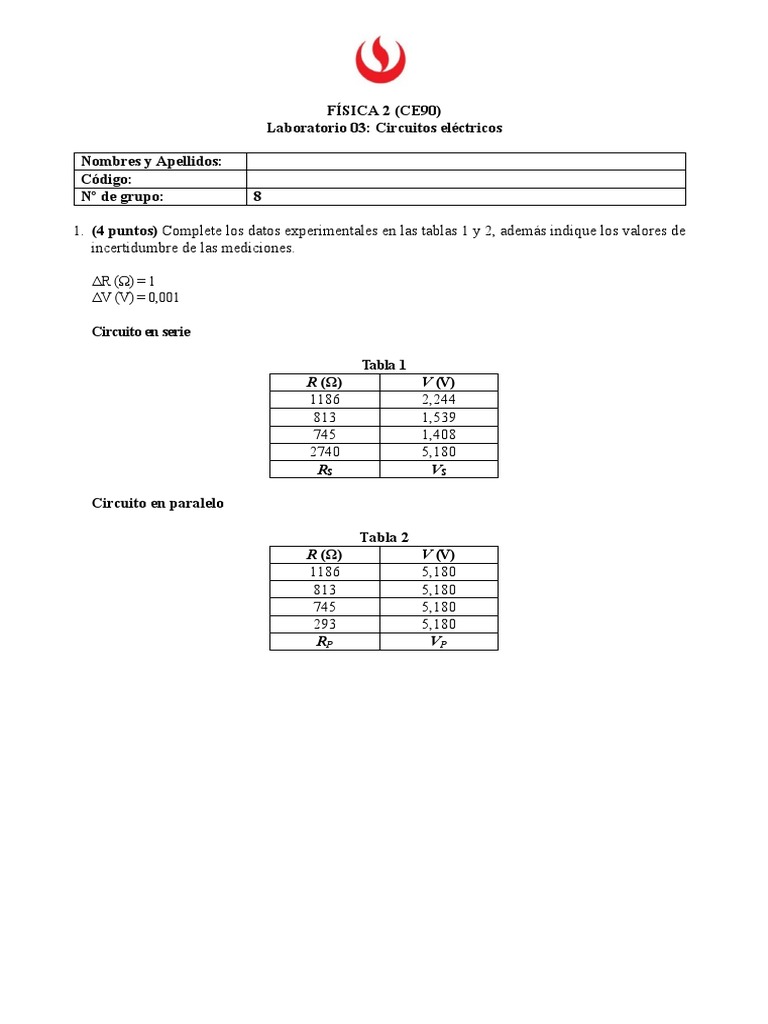

FÍSICA 2 (CE90)

Laboratorio 03: Circuitos eléctricos

Nombres y Apellidos:
Código:
Nº de grupo: 8

1. (4 puntos) Complete los datos experimentales en las tablas 1 y 2, además indique los valores de
incertidumbre de las mediciones.

ΔR (Ω) = 1
ΔV (V) = 0,001

Circuito en serie

Tabla 1
R (Ω) V (V)
1186 2,244
813 1,539
745 1,408
2740 5,180
RS VS

Circuito en paralelo

Tabla 2
R (Ω) V (V)
1186 5,180
813 5,180
745 5,180
293 5,180
RP VP
2. (6 puntos) Complete la Tabla 3, indicando las ecuaciones que utilizo para justificar sus cálculos.

Circuito en serie:

V
V =1 R →1=
R
2
2 V
P=1 R=
R

Requi =R 1+ R 2+ R 3

I S=I 1=I 2=I 3

V s =V 1 +V 2+ V 3

Tabla 3
Circuito en serie
R (Ω) V (V) I (A) P (W)
1186 2,244 0,0018921 0,004246
813 1,539 0,0018930 0,002913
745 1,408 0,001890 0,00266
2740 5,180
2744 5,191 0,00189176 0,00982015
RS VS IS PS

Circuito en paralelo:
V p=V 1=V 2=V 3

1 1 1 1
= + +
R equi R1 R 2 R 3

I p=I 1+ I 2 + I 3

V
V =1 R →1=
R
2
2 V
P=1 R=
R
Tabla 4
Circuito en paralelo
R (Ω) V (V) I (A) P (W)
1186 5,18 0,00437 0,0226
813 5,18 0,00637 0,0330
745 5,18 0,00695 0,0360
293 5,18
292 5,18 0,01769211 0,09164511
RP VP IP PP
3. (7 puntos) A partir de los resultados de las tablas 3 y 4, compruebe las principales propiedades
de los circuitos en serie y paralelo.

Circuito en serie:

I S=I 1=I 2=I 3

0,00189176 A=0,0018921 A=0,0018930 A=0,001890 A

Se comprueba la primera propiedad.

V s =V 1 +V 2+ V 3

V s =2,244+1,539+1,408

V s =5,191V ≈ 5,180 V
Se cumple la segunda propiedad.

Requi =R 1+ R 2+ R 3 → R s=1186+ 813+745 → R s=2744 Ω ≈ 2740 Ω

Se cumple la tercera propiedad.

Circuito en paralelo:

I p=I 1+ I 2 + I 3

I p=0,00437+ 0,00637+0,00695
I p=0,01769211 A

Se comprueba la primera propiedad.

1 1 1 1 1 1 1 1
= + + → = + + →292 Ω ≈ 293Ω
R equi R1 R 2 R 3 Requi 1186 813 745

Se comprueba la segunda propiedad.

V p=V 1=V 2=V 3

5,18=5,18=5,18=5,18
Se comprueba la tercera propiedad
4. (3, puntos) Explique por qué surge la diferencia entre los valores de potencia en serie (Ps) y
potencia en paralelo (PP) a pesar que los circuitos se forman con los mismos resistores y la fuente
trabaja con el mismo voltaje.

Debido a que la corriente que pasa por el circuito en serie es menor a la corriente que pasa por el
circuito en paralelo, y como la potencia disipada por las resistencias es directamente
proporcional a la corriente a un voltaje constante, dependerá mucho de la corriente.

I S< I P

Ps < P P
