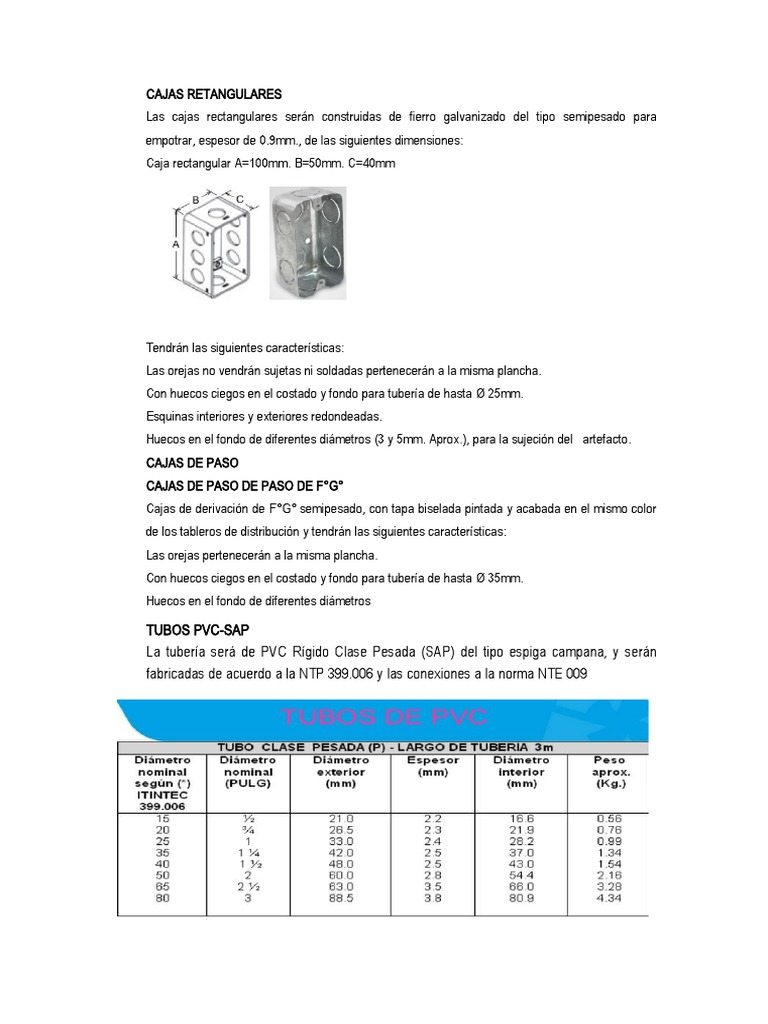

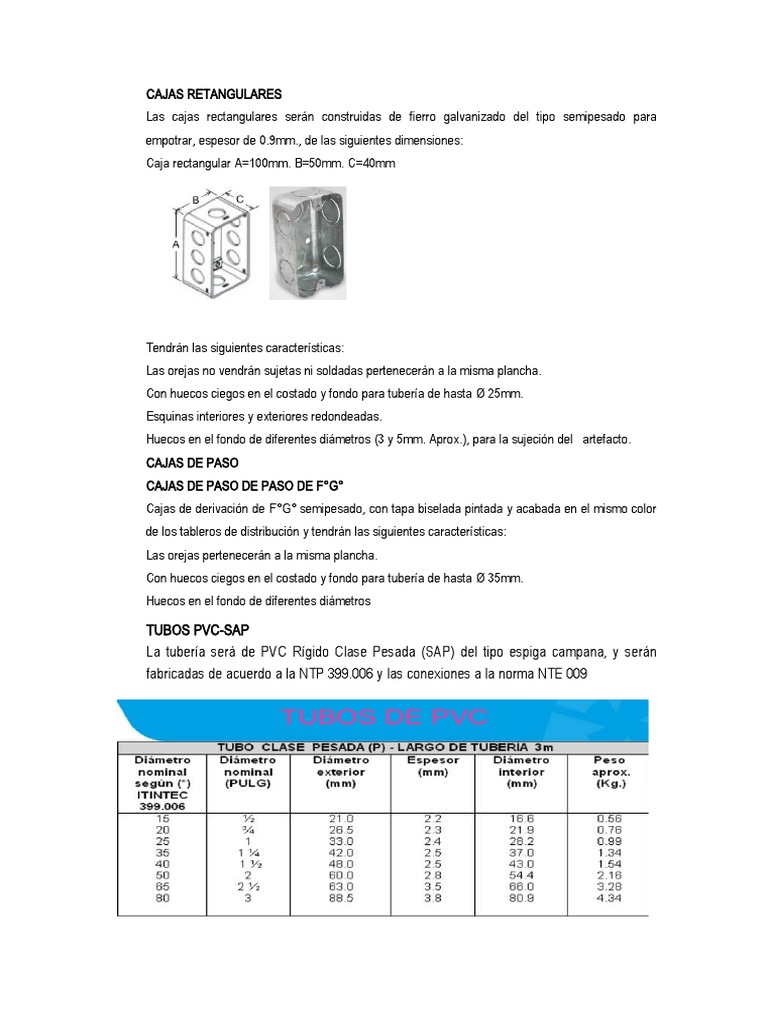

CAJAS RETANGULARES

Las cajas rectangulares serán construidas de fierro galvanizado del tipo semipesado para
empotrar, espesor de 0.9mm., de las siguientes dimensiones:
Caja rectangular A=100mm. B=50mm. C=40mm

Tendrán las siguientes características:

Las orejas no vendrán sujetas ni soldadas pertenecerán a la misma plancha.
Con huecos ciegos en el costado y fondo para tubería de hasta Ø 25mm.
Esquinas interiores y exteriores redondeadas.
Huecos en el fondo de diferentes diámetros (3 y 5mm. Aprox.), para la sujeción del artefacto.
CAJAS DE PASO
CAJAS DE PASO DE PASO DE F°G°
Cajas de derivación de F°G° semipesado, con tapa biselada pintada y acabada en el mismo color
de los tableros de distribución y tendrán las siguientes características:
Las orejas pertenecerán a la misma plancha.
Con huecos ciegos en el costado y fondo para tubería de hasta Ø 35mm.
Huecos en el fondo de diferentes diámetros

TUBOS PVC-SAP
La tubería será de PVC Rígido Clase Pesada (SAP) del tipo espiga campana, y serán
fabricadas de acuerdo a la NTP 399.006 y las conexiones a la norma NTE 009
F. Curvas
Serán del mismo material que el de la tubería. No está permitido el uso de curvas hechas
en la obra. Solo podrán usarse curvas o codos con radio normalizado.
G. Adaptador Caja a Tubo
Serán del mismo material que el de la tubería, la unión será a presión para la conexión a
la caja y con campana para el tubo.
H. Pegamento
Deberá emplearse pegamento en base a PVC, recomendado por el fabricante de la
tubería.

1.5 INSTALACIONES ELÉCTRICAS

1.5.1 SALIDA DE ALUMBRADO, TOMACORRIENTES Y CAJAS DE PASO
1.5.1.1 SALIDA PARA CENTROS DE LUZ EN TECHO.
Comprende los materiales, mano de obra y herramientas necesarias para la instalación de cajas
octogonales en techo o bandejas portacables.
Proceso constructivo
Estas cajas serán octogonales y pertenecen al circuito de alumbrado, se fijarán empotradas en el
falso cielo raso, y con tornillos a la bandeja portacables, de forma que queden mecánicamente
seguras, ningún empalme o derivación se realizará en el interior de las bandejas portacables,
estos se realizarán en las cajas octogonales.
Unidad de Medida:
La unidad de medida será por Pto (punto).
Forma de Pago:
El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa
aprobación del supervisor quien velará por la correcta ejecución de la partida.
1.5.1.2 SALIDA PARA VENTILADORES MONTAJE EN TECHO
Las características, unidad y forma de pago serán similares al ítem 2.4.1.1
1.5.1.3 SALIDA PARA VENTILADOR MONTAJE EN MURO O PARED
Comprende los materiales, mano de obra y herramientas necesarias para la colocación de cajas
rectangulares que servirán para en las salidas de tomacorrientes de uso exclusivo del circuito de
ventiladores.
Proceso constructivo
Las ubicaciones de cajas en planos son referenciales, estas cajas serán rectangulares y
pertenecen al circuito de ventiladores, se fijarán empotradas en muro o pared de forma que
queden mecánicamente seguras, las alturas de estas salidas se contemplan en la leyenda de los
planos.
Unidad de Medida:
La unidad de medida será por Pto (punto).
Forma de Pago:
El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa
aprobación del supervisor quien velará por la correcta ejecución de la partida.
