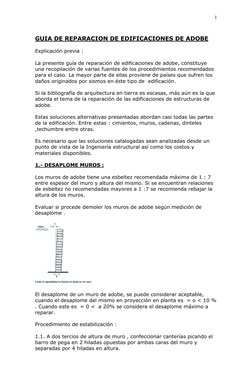

GUIA DE REPARACION DE EDIFICACIONES DE ADOBE
Explicación previa :
La presente guía de reparación de edificaciones de adobe, constituye
una recopilación de varias fuentes de los procedimientos recomendados
para el caso. La mayor parte de ellas proviene de países que sufren los
daños originados por sismos en éste tipo de edificación.
Si la bibliografía de arquitectura en tierra es escasas, más aún es la que
aborda el tema de la reparación de las edificaciones de estructuras de
adobe.
Estas soluciones alternativas presentadas abordan casi todas las partes
de la edificación. Entre estas : cimientos, muros, cadenas, dinteles
,techumbre entre otras.
Es necesario que las soluciones catalogadas sean analizadas desde un
punto de vista de la Ingeniería estructural así como los costos y
materiales disponibles.
1.- DESAPLOME MUROS :
Los muros de adobe tiene una esbeltez recomendada máxima de 1 : 7
entre espesor del muro y altura del mismo. Si se encuentran relaciones
de esbeltez no recomendadas mayores a 1 :7 se recomienda rebajar la
altura de los muros.
Evaluar si procede demoler los muros de adobe según medición de
desaplome .
El desaplome de un muro de adobe, se puede considerar aceptable,
cuando el desaplome del mismo en proyección en planta es = o < 10 %
. Cuando este es = 0 < a 20% se considera el desaplome máximo a
reparar.
Procedimiento de estabilización :
1.1. A dos tercios de altura de muro , confeccionar canterías picando el
barro de pega en 2 hiladas opuestas por ambas caras del muro y
separadas por 4 hiladas en altura.
2

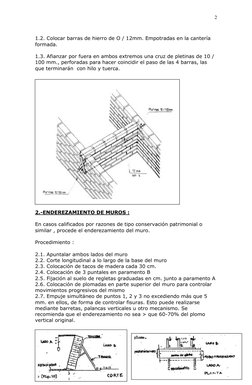

1.2. Colocar barras de hierro de O / 12mm. Empotradas en la cantería
formada.
1.3. Afianzar por fuera en ambos extremos una cruz de pletinas de 10 /
100 mm., perforadas para hacer coincidir el paso de las 4 barras, las
que terminarán con hilo y tuerca.
2.-ENDEREZAMIENTO DE MUROS :
En casos calificados por razones de tipo conservación patrimonial o
similar , procede el enderezamiento del muro.
Procedimiento :
2.1. Apuntalar ambos lados del muro
2.2. Corte longitudinal a lo largo de la base del muro
2.3. Colocación de tacos de madera cada 30 cm.
2.4. Colocación de 3 puntales en paramento B
2.5. Fijación al suelo de regletas graduadas en cm. junto a paramento A
2.6. Colocación de plomadas en parte superior del muro para controlar
movimientos progresivos del mismo
2.7. Empuje simultáneo de puntos 1, 2 y 3 no excediendo más que 5
mm. en ellos, de forma de controlar fisuras. Esto puede realizarse
mediante barretas, palancas verticales u otro mecanismo. Se
recomienda que el enderezamiento no sea > que 60-70% del plomo
vertical original.
3

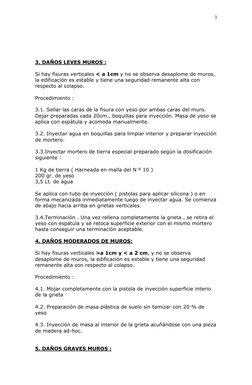

3. DAÑOS LEVES MUROS :
Si hay fisuras verticales < a 1cm y no se observa desaplome de muros,
la edificación es estable y tiene una seguridad remanente alta con
respecto al colapso.
Procedimiento :
3.1. Sellar las caras de la fisura con yeso por ambas caras del muro.
Dejar preparadas cada 20cm., boquillas para inyección. Masa de yeso se
aplica con espátula y acomoda manualmente.
3.2. Inyectar agua en boquillas para limpiar interior y preparar inyección
de mortero.
[Link] mortero de tierra especial preparado según la dosificación
siguiente :
1 Kg de tierra ( Harneada en malla del N º 10 )
200 gr. de yeso
3,5 Lt. de agua
Se aplica con tubo de inyección ( pistolas para aplicar silicona ) o en
forma mecanizada inmediatamente luego de inyectar agua. Se comienza
de abajo hacia arriba en grietas verticales.
[Link]ón . Una vez rellena completamente la grieta , se retira el
yeso con espátula y se retoca superficie exterior con el mismo mortero
hasta conseguir una terminación aceptable.
4. DAÑOS MODERADOS DE MUROS:
Si hay fisuras verticales >a 1cm y < a 2 cm, y no se observa
desaplome de muros, la edificación es estable y tiene una seguridad
remanente alta con respecto al colapso.
Procedimiento :
4.1. Mojar completamente con la pistola de inyección superficie interio
de la grieta
4.2. Preparación de masa plástica de suelo sin tamizar con 20 % de
yeso
4.3. Inyección de masa al interior de la grieta acuñándose con una pieza
de madera ad-hoc.
5. DAÑOS GRAVES MUROS :
4

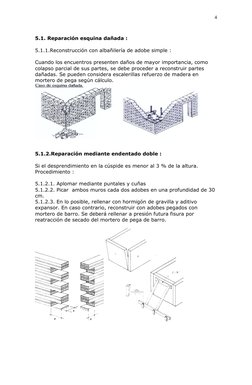

5.1. Reparación esquina dañada :
[Link]ón con albañilería de adobe simple :
Cuando los encuentros presenten daños de mayor importancia, como
colapso parcial de sus partes, se debe proceder a reconstruir partes
dañadas. Se pueden considera escalerillas refuerzo de madera en
mortero de pega según cálculo.
[Link]ón mediante endentado doble :
Si el desprendimiento en la cúspide es menor al 3 % de la altura.
Procedimiento :
[Link]. Aplomar mediante puntales y cuñas
[Link]. Picar ambos muros cada dos adobes en una profundidad de 30
cm.
[Link]. En lo posible, rellenar con hormigón de gravilla y aditivo
expansor. En caso contrario, reconstruir con adobes pegados con
mortero de barro. Se deberá rellenar a presión futura fisura por
reatracción de secado del mortero de pega de barro.
5

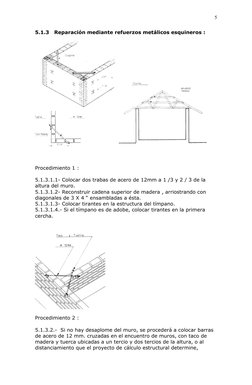

5.1.3 Reparación mediante refuerzos metálicos esquineros :
Procedimiento 1 :
[Link].1- Colocar dos trabas de acero de 12mm a 1 /3 y 2 / 3 de la
altura del muro.
[Link].2- Reconstruir cadena superior de madera , arriostrando con
diagonales de 3 X 4 “ ensambladas a ésta.
[Link].3- Colocar tirantes en la estructura del tímpano.
[Link].4.- Si el tímpano es de adobe, colocar tirantes en la primera
cercha.
Procedimiento 2 :
[Link].- Si no hay desaplome del muro, se procederá a colocar barras
de acero de 12 mm. cruzadas en el encuentro de muros, con taco de
madera y tuerca ubicadas a un tercio y dos tercios de la altura, o al
distanciamiento que el proyecto de cálculo estructural determine,
6

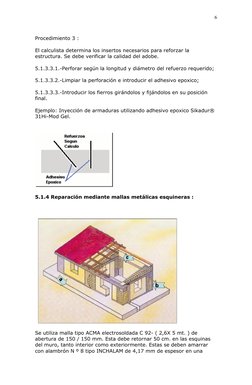

Procedimiento 3 :
El calculista determina los insertos necesarios para reforzar la
estructura. Se debe verificar la calidad del adobe.
[Link].1.-Perforar según la longitud y diámetro del refuerzo requerido;
[Link].2.-Limpiar la perforación e introducir el adhesivo epoxico;
[Link].3.-Introducir los fierros girándolos y fijándolos en su posición
final.
Ejemplo: Inyección de armaduras utilizando adhesivo epoxico Sikadur®
31Hi-Mod Gel.
5.1.4 Reparación mediante mallas metálicas esquineras :
Se utiliza malla tipo ACMA electrosoldada C 92- ( 2,6X 5 mt. ) de
abertura de 150 / 150 mm. Esta debe retornar 50 cm. en las esquinas
del muro, tanto interior como exteriormente. Estas se deben amarrar
con alambrón N º 8 tipo INCHALAM de 4,17 mm de espesor en una
7

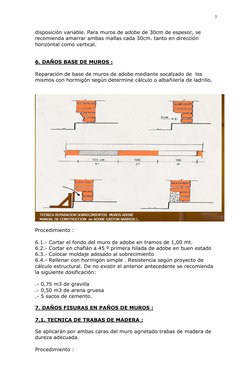

disposición variable. Para muros de adobe de 30cm de espesor, se
recomienda amarrar ambas mallas cada 30cm. tanto en dirección
horizontal como vertical.
6. DAÑOS BASE DE MUROS :
Reparación de base de muros de adobe mediante socalzado de los
mismos con hormigón según determine cálculo o albañilería de ladrillo.
Procedimiento :
6.1.- Cortar el fondo del muro de adobe en tramos de 1,00 mt.
6.2.- Cortar en chaflán a 45 º primera hilada de adobe en buen estado
6.3.- Colocar moldaje adosado al sobrecimiento
6.4.- Rellenar con hormigón simple . Resistencia según proyecto de
cálculo estructural. De no existir el anterior antecedente se recomienda
la siguiente dosificación:
.- 0,75 m3 de gravilla
.- 0,50 m3 de arena gruesa
.- 5 sacos de cemento.
7. DAÑOS FISURAS EN PAÑOS DE MUROS :
7.1. TECNICA DE TRABAS DE MADERA :
Se aplicarán por ambas caras del muro agrietado trabas de madera de
dureza adecuada.
Procedimiento :
8
[Link] trabas en muro agrietado por ambas caras .
[Link] muro de adobe en ambos lados de la grieta.
[Link] trabas a modo de costura a todo el largo y donde sea
posible en ambos lados del muro en forma alternada.
[Link] huecos con barro
[Link] malla de alambre sobre la madera de forma de permitir
adherencia de revoque.
8. DAÑOS REVOQUES DE MUROS :
Procedimiento :
8.1.- Se debe retirar todo el material suelto .
8.2.- Se prepara tierra harneada libre de piedras. Si ésta contiene
material de áridos se debe harnear con abertura má[Link] 8mm.
8.3.- Se prepara revoque de barro con en base a una dosificación de 10
Kg. de paja de trigo o similar X m3 de tierra harneada ( 8 mm.),de un
largo máximo de 5 cm.
8.4.- Se deja macerar en estado plástico por 48 hr.
8.5.- Para mejorar su resistencia futura a la humedad, especialmente
en revoques que se aplicarán a la intemperie , esta tierra se puede
mezclar en seco con los siguientes estabilizantes :
8.5.1. Cemento Pórtland. ( Suelo-cemento ) al 10 %
8.5.2. Aceite de motor quemado al 10 %
8.5.3. Asfalto en frío hidrosoluble al 4 %
8.5.4. Mezcla COLCA Cola fría, leche, cal y agua en proporción 1:2.3:4
correspondientemente en volumen. Con éste líquido se amasará el
revoque de tierra.
8.6.- Se humedece la cara superficial del muro.
8.7.- Se aplica el revoque en estado plástico, con herramientas comunes
de albañilería ( Regletas, platacho etc. ).
9

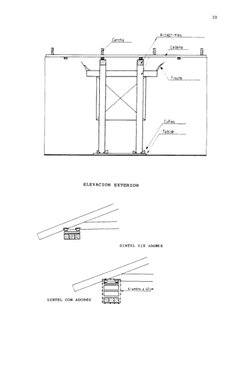

9. DAÑOS DE FISURAS SOBRE DINTELES DE MUROS :
Estas se pueden haber producido por flexión del dintel o empotramiento
inadecuado de la madera en el muro :
Procedimiento :
9.1.- Si hay adobes sobre dintel , perforar la hilada superior cada 60 cm.
, alzaprimar la cadena con travesaños. Si además, la cadena superior
está flectada , ésta debe alzaprimarse y levantar con cuñas u otro
procedimiento técnico. El anterior proceso debe incluir cerchas y cielo
.Se debe llegar a altura normal.
9.2.- Si no hay adobes sobre el dintel ,deben alzaprimarse las cerchas
o envigado de cielo y levantar con cuñas hasta el tijeral y la cadena
superior a su posición correcta.
9.3.- Retirar todos los elementos que conformaban el dintel.
9.4.- Retirar los adobes laterales hasta 60 cm.a cada lada par dar un
adecuado empotramiento al nuevo dintel.
9.5.- Construir un nuevo dintel con 3 piezas de 4 X 4 “, retirando
finalmente la alzaprima y rellenando con barro la cavidad cuando hay
adobes.
9.6.- En el caso de adobes superiores, amarrar el dintel a la cadena con
alambre de púas. Cada 40 cm.
10
11
10. DAÑOS DE FISURAS SOBRE TIMPANOS DE MUROS DE ADOBE:
Procedimiento :
10.1.-Demoler el tímpano de adobes y reemplazarlo por tabiquería de
madera o quincha mejorada , cuidando siempre de colocar la cadena de
madera sobre el muro testero , debidamente ensamblada a las cadenas
de los muros longitudinales. Además se debe arriostrar las cadenas con
diagonales en posición horizontal.
10.2.-Revisar las contra-ventaciones entre cerchas o tijeral,
asegurándose de evitar deformación longitudinal de la techumbre.
10.3.-De presentarse fisuras milimétricas que no atraviesen el muro , se
debe rehacer revoque de barro y reforzar las contra-ventaciones.
12
11.-PINTURA :
Procedimiento :
11.1.- Preparar mezcla arena y cal en proporción 1 : 2 .Se agrega agua
hasta obtener una mezcla adecuada.
11.2.- Aplicación de primera mano con brocha dura , rellenando fisuras
y grietas.
11.3.- Aplicación de la misma mezcla en segunda mano a las 24 Hr. de
aplicada la primera. Espesor aproximado 2 mm.
Se recomienda incluir a la mezcla un plastificante natural tal como el
extracto de cactáceas , rico en polímeros . Lo anterior con el objetivo de
evitar microfisuraciones post secado.
Este extracto se obtiene dejando macerar en agua por 48 hr. trozos de
cactáceas frescas ( Ej. Paletas de tuna ).
Material bibliográfico consultado :
13
1)
2010
2)
1989
3 ) Manual para la rehabilitación de viviendas construídas en adobe y
tapia pisada . Asociación Colombiana de Ingeniería sísmica .
Presidencia de la Republica, Colombia
Hugo Pereira G.
Arquitecto
