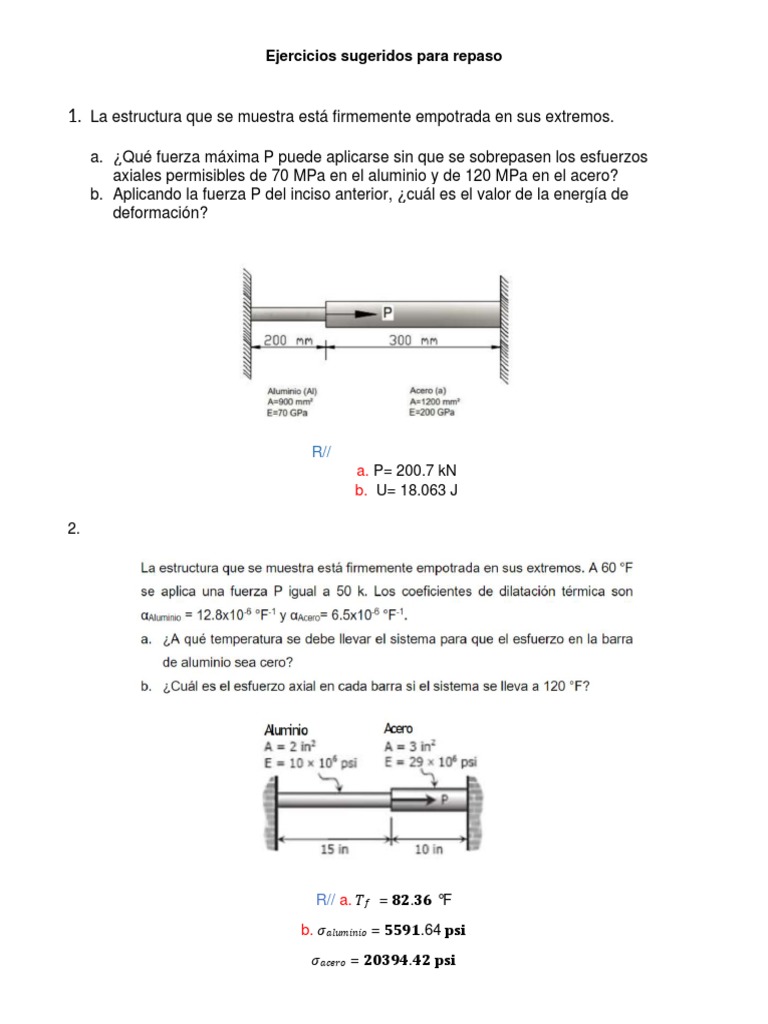

Ejercicios sugeridos para repaso

1. La estructura que se muestra está firmemente empotrada en sus extremos.

a. ¿Qué fuerza máxima P puede aplicarse sin que se sobrepasen los esfuerzos
axiales permisibles de 70 MPa en el aluminio y de 120 MPa en el acero?
b. Aplicando la fuerza P del inciso anterior, ¿cuál es el valor de la energía de
deformación?

R//
a. P= 200.7 kN
b. U= 18.063 J

2.

R// a. 𝑇𝑓 = 𝟖𝟐.𝟑𝟔 °F
b. 𝜎𝑎𝑙𝑢𝑚𝑖𝑛𝑖𝑜 = 𝟓𝟓𝟗𝟏.64 𝐩𝐬𝐢
𝜎𝑎𝑐𝑒𝑟𝑜 = 𝟐𝟎𝟑𝟗𝟒.𝟒𝟐 𝐩𝐬𝐢
3. Un alambre de 7 m de longitud inicial y sección transversal circular se estira
hasta quedar firme entre dos soportes rígidos, generando una tensión T, como
se muestra en la figura. El módulo de elasticidad del material es 30 GPa, el
esfuerzo de tensión permisible es 60 MPa y el esfuerzo cortante permisible
es de 45 MPa.

Determine:
a) El diámetro mínimo permisible del alambre si la tensión es de 600 N
b) La energía de deformación (utilice el diámetro obtenido del inciso anterior)
c) ¿La respuesta del inciso a) cambiaría si el esfuerzo cortante permisible fuera de 20 MPa?

R// a. d=3.57 mm
b. U= 4.20 J
c. Sí, ya que el esfuerzo cortante gobernaría el diseño

4. La estructura que se muestra en la figura está formada por las barras AC y BC,

ambas tienen sección transversal cuadrada y están fabricadas con el mismo material.

La fuerza P tiene un valor de 7000 lb. Los pasadores en A y B son rígidos.

Si los esfuerzos permisibles del material de las barras son 13000 psi en tensión,

25000 psi en compresión y 8000 psi en cortante, determine el ancho mínimo “a”

de la barra BC.
 a

R// a= 0.503 in

5. Una barra de diámetro de 0.5 in se somete a pares de torsión en sus extremos.

El esfuerzo cortante permisible en el acero es 40 ksi y el módulo de elasticidad
en cortante es 11,600 ksi. Se desea que uno de los extremos se pueda torcer
30° con respecto al otro sin sobrepasar el esfuerzo permisible.

a. ¿Cuál es la longitud mínima requerida de la barra?

b. ¿Cuál es el par de torsión máximo permisible en lb-in?

R//
a. L= 37.96 in
b. T= 981.75 lb-in
