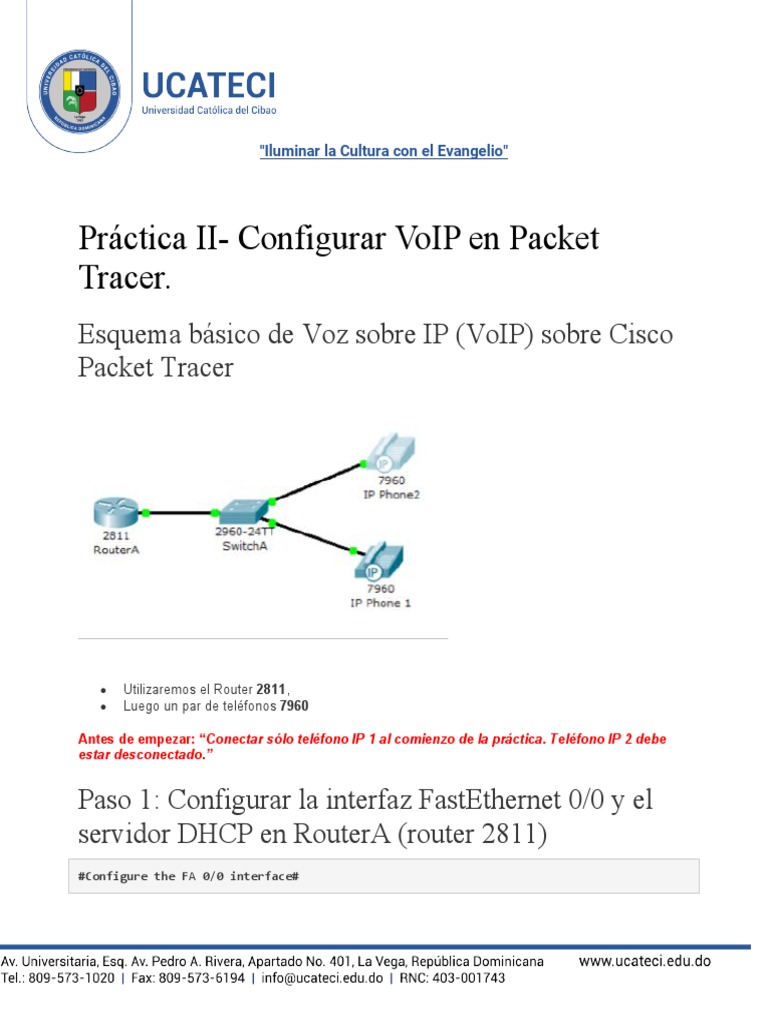

Práctica II- Configurar VoIP en Packet

Tracer.
Esquema básico de Voz sobre IP (VoIP) sobre Cisco
Packet Tracer

 Utilizaremos el Router 2811,
 Luego un par de teléfonos 7960

Antes de empezar: “Conectar sólo teléfono IP 1 al comienzo de la práctica. Teléfono IP 2 debe

estar desconectado.”

Paso 1: Configurar la interfaz FastEthernet 0/0 y el

servidor DHCP en RouterA (router 2811)
#Configure the FA 0/0 interface#
 "Iluminar la Cultura con el Evangelio"

RouterA>enable
RouterA#configure terminal
RouterA(config)#interface FastEthernet0/0
RouterA(config-if)#ip address 192.168.10.1 255.255.255.0
RouterA(config-if)#no shutdown

Se necesita el servidor DHCP para proporcionar una dirección IP y la ubicación del servidor TFTP para
cada teléfono IP conectado a la red.

RouterA(config)#ip dhcp pool VOICE #Create DHCP pool named VOICE

RouterA(dhcp-config)#network 192.168.10.0 255.255.255.0 #DHCP network network 192.168.10
with /24 mask#
RouterA(dhcp-config)#default-router 192.168.10.1 #The default router IP address#
RouterA(dhcp-config)#option 150 ip 192.168.10.1 #Mandatory for voip configuration.

Después de la configuración, espere un momento y compruebe que “Teléfono IP 1 ‘ha recibido una
dirección IP colocando el cursor sobre el teléfono hasta que aparece un resumen de la configuración.

Paso 2: Configurar el servicio de telefonía Manager

Express en RouterA
Ahora debe configurar el servicio de telefonía Manager Express  en RouterA para habilitar VoIP en su
red.

RouterA(config)#telephony-service #Configuring the router for telephony services#

RouterA(config-telephony)#max-dn 5 #Define the maximum number of directory numbers#
RouterA(config-telephony)#max-ephones 5 #Define the maximum number of phones#
RouterA(config-telephony)#ip source-address 192.168.10.1 port 2000 #IP Address source#
RouterA(config-telephony)#auto assign 4 to 6 #Automatically assigning ext numbers to
buttons#
RouterA(config-telephony)#auto assign 1 to 5 #Automatically assigning ext numbers to
buttons#
 "Iluminar la Cultura con el Evangelio"

Paso 3: Configurar una VLAN de voz en SwitchA

Aplicar la siguiente configuración en las interfaces SwitchA. Esta configuración se separará el tráfico de
voz y datos en diferentes VLANs en SwitchA. Los paquetes de datos se realizarán en la VLAN de
acceso.

SwitchA(config)#interface range fa0/1 – 5 #Configure interface range#

SwitchA(config-if-range)#switchport mode access
SwitchA(config-if-range)#switchport voice vlan 1 #Define the VLAN on which voice packets
will be handled#

Paso 4: Configurar el directorio telefónico de teléfono

IP 1

Aunque ‘teléfono IP 1’ ya está conectado a SwitchA, necesita configuración adicional antes de ser capaz

de comunicarse. Es necesario configurar RouterA CME para asignar un número de teléfono para este
teléfono IP.

RouterA(config)#ephone-dn 1 #Defining the first directory entry#

 "Iluminar la Cultura con el Evangelio"

RouterA(config-ephone-dn)#number 54001 #Assign the phone number to this entry#

Paso 5: Verificar la configuración

Asegúrese de que el teléfono IP recibe una dirección IP y un número de teléfono 54001 desde RouterA
(esto puede tardar unos segundos).
 "Iluminar la Cultura con el Evangelio"

Paso 6: Configurar el directorio telefónico del

teléfono IP 2
 "Iluminar la Cultura con el Evangelio"

Conectar los teléfonos IP 2 a SwitchA y apagar el teléfono usando el adaptador de corriente (ficha
Físico).


RouterA(config)#ephone-dn 2 #Defining the first directory entry#

RouterA(config-ephone-dn)#number 54002 #Assign the phone number to this entry#

Paso 7: Verificar la configuración

Asegúrese de que el teléfono IP 2 recibe una dirección IP y un número de teléfono 54002 desde
RouterA (esto puede tardar unos segundos).
Luego verifica la configuración
Marca 54001 y comprobar si el teléfono IP 1 recibe correctamente la llamada.

https://drive.google.com/file/d/16t7NSh780ceQW162cZS100m7MeW37p3r/
view?usp=share_link
