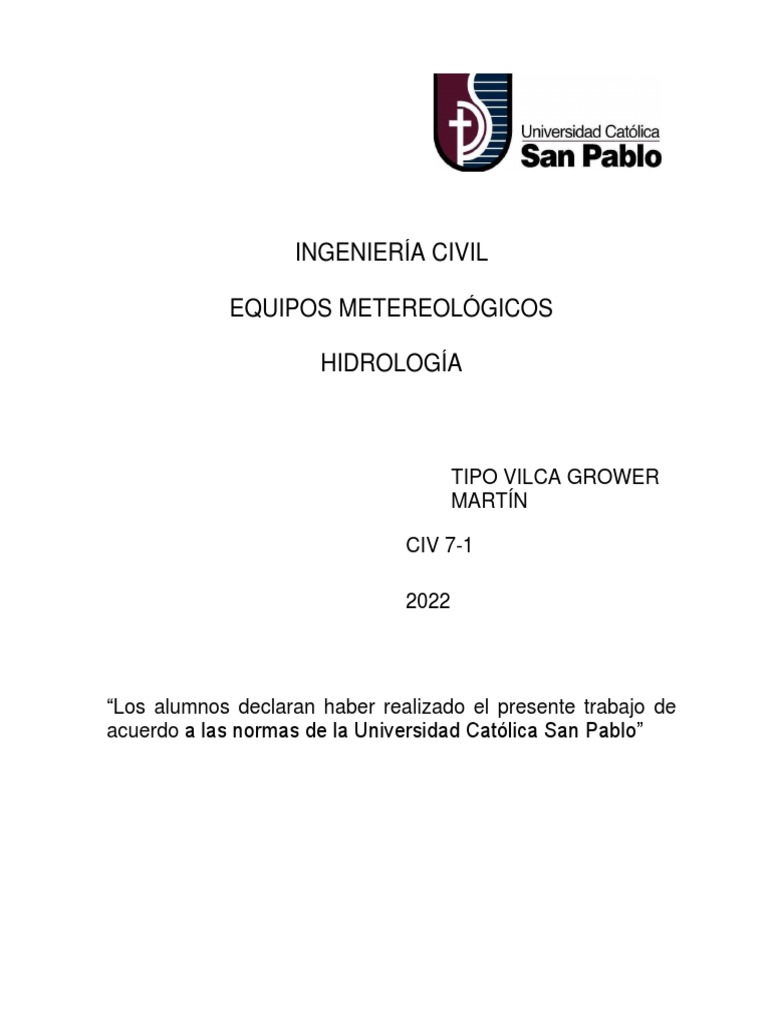

INGENIERÍA CIVIL

EQUIPOS METEREOLÓGICOS

HIDROLOGÍA

TIPO VILCA GROWER

MARTÍN

CIV 7-1

2022

“Los alumnos declaran haber realizado el presente trabajo de

acuerdo a las normas de la Universidad Católica San Pablo”
Introducción

Los valores de las variables meteorológicas que se obtienen en las estaciones de

observación constituyen un elemento indispensable para cualquier estudio climatológico
sobre investigaciones de la dinámica de la atmosfera.

Para evaluar futuros cambios climatológicos es vital comprender la evolución temporal del
clima. En la agricultura como ejemplo es necesario contar con datos precisos para evaluar y
pronosticar los rendimientos de los cultivos y de la producción, análogamente sucede con la
meteorología que se aplica a muchos sectores, es ahí donde se refleja su importancia, que
las observaciones meteorológicas se deban realizar sistemáticamente con la mayor
precisión posible de modo que las variables obtenidas puedan ser consideradas homogéneas
y representativas y se disponga de una base de datos histórica.

En el presente informe se busca el reconocimiento de los equipos meteorológicos de la

Estación “La Pampilla” perteneciente al Servicio Nacional de Meteorología e Hidrología
SENAMHI que es una estación convencional tipo climatológico ordinario en el
departamento de Arequipa, por medio de fotografías y concepto respectivo sobre su
aplicación.

Objetivos

• Conocer visualmente y técnicamente las características y funcionamiento de los

instrumentos meteorológicos.
• Familiarizarnos con los equipos meteorológicos en una estación meteorológica.

Ubicación

Estación: LA PAMPILLA
Departamento: AREQUIPA Provincia: AREQUIPA Distrito: AREQUIPA
Latitud: 16°24'49.66'' Longitud: 71°32'4.31'' Altitud: 2326 msnm.
Tipo: MAP - Meteorológica Código: 116017
 Imagen 1. Ubicación de la Estación “La Pampilla”

Fuente: SENAMHI

Pluviómetro

El pluviómetro es el aparato empleado para medir la precipitación fluvial que cae en la

superficie de la tierra en forma de lluvia, nieve, granizo, etc. Se compone de un recipiente
cilíndrico, abierto sujeto a una columna vertical, que termina por su parte superior en un
borde de latón con un área de 200cm2. El cilindro termina por abajo en una especie de
embudo cónico, que en su extremidad inferior lleva un colector, donde se acumula el agua
lo cual se extrae para luego medir el volumen.

Probeta graduada: La medida de la precipitación recogida se realiza pasando el agua del

colector a la probeta graduada. Para facilitar la medida de las décimas, la escala de la
probeta se ha hecho en mm3teniendo en cuenta la superficie recogida, los valores se
estiman que, por cada 1mm3 de agua en la probeta, hubo1lt de agua por m2.
 Imagen 2. Pluviómetro

Fuente: Propia

Pluviógrafo

El fluviógrafo a sifón consiste en un depósito que recibe a través de un tubo de goma el

agua de lluvia recogida por el embudo exterior.

Dentro del depósito hay un flotador que sostiene directamente un brazo que lleva
una pluma inscriptora. Casi desde el fondo del depósito sale untubo de goma en forma de
sifón., en el que la rama ascendente llega justo al nivel más alto al que se quiere llegar (que
corresponde a 10 mm de precipitación). Cuando el agua del depósito llega a ese nivel, actúa
el sifón y el recipiente se vacía completamente. Si continúa lloviendo vuelve a comenzar la
subida. La curva obtenida tiene forma de zigzag con sus ramas ascendentes curvas e
inclinadas y las descendentes rectas y verticales.
 Imagen 3. Pluviógrafo

Fuente: Propia

Heliógrafo

Instrumento registrador de intervalos de tiempo durante los cuales la radiación solar alcanza
una intensidad suficiente para producir sombras distintas.

En este tipo de heliógrafo el sol quema una cartulina graduada en horas, la cual está
arrollada concéntricamente debajo de la esfera de vidrio. El recuento de intervalos
quemados proporciona las horas de sol efectivo del día. La duración de la insolación se
determina concentrando los rayos solares sobre una banda constituida por una tira de
cartulina que se quema.

Imagen 4. Heliógrafo

Fuente: Propia
Veleta Tipo Will

Este instrumento nos mide la dirección y la velocidad del viento es de lectura directa
Consta de una placa o plancha metálica se encuentra una escala graduada en: 0; 2; 4; 6; 8;
10; 14 y 20 m/s.

Imagen 5. Veleta Tipo Will

Fuente: Propia

Anemógrafo

Aparato utilizado para medir la velocidad (m/s) o fuerza del viento; o para la observación
simultánea de la dirección (en grados) y la velocidad del viento. Los anemómetros miden la
velocidad instantánea del viento, pero las ráfagas (fluctuaciones habituales del viento) se
producen con tal frecuencia que restan interés a dicha medición, por lo que se toma siempre
un valor medio en intervalos de 10 minutos. Existe gran diversidad de anemómetros. -Los
de empuje están formados por una esfera hueca y ligera (Daloz) o una pala (Wild), cuya
posición respecto a un punto de suspensión varía con la fuerza del viento, lo cual se mide
en un cuadrante.

El anemómetro de rotación está dotado de cazoletas (Robinson) o hélices unidas aun eje
central cuyo giro, proporcional a la velocidad del viento, es registrado convenientemente;
en los anemómetros magnéticos, dicho giro activa un diminuto generador eléctrico que
facilita una medida precisa.
 Imagen 6. Anemógrafo

Fuente: Propia

Evaporímetro

El evaporímetro sirve para medir la evaporación del lago, es decir la cantidad de agua por
unidad de área y por unidad de tiempo que se evapora a través de una pequeña superficie
expuesta al aire libre. El pequeño tamaño de la superficie evaporante es condición
esencial para que la presencia del aparato no perturbe sensiblemente el estado de la
atmosfera. Está formado por un tanque cerrado por un extremo y abierto por el otro, que se
llena de agua destilada o de lluvia. Dentro del tanque está incorporado un Vernier y un
Termómetro. En la parte externa se ubica un anemómetro.

Imagen 7. Evaporímetro

Fuente: Propia
Geotermómetro

son termómetros comunes enterrados en el suelo, a diferentes profundidades para así

obtener la temperatura de la tierra. El termómetro de suelo se utiliza para medir la
temperatura del suelo a distintas profundidades. Para profundidades de 5, 10 20 50 y
100cm. dándonos la temperatura en grado Celsius (°C). Se emplean termómetros de
mercurio en tubo de vidrio doblado en ángulo recto o en otro ángulo apropiado. Para
profundidades de 50 y 100 cm. se aconseja el uso de termómetros suspendidos en el interior
de tubos de hierro. La temperatura registrada por la noche por un termómetro situado
horizontalmente sobre el césped a 15 cm. del suelo y expuesto a la intemperie se utiliza
como índice del enfriamiento que pueden sufrir las plantas por irradiación.

Imagen 8. Geotermómetro

Fuente: Propia

Piranómetro

Un piranómetro (también llamado solarímetro y actinómetro) es un instrumento

meteorológico utilizado para medir de manera muy precisa la radiación solar incidente
sobre la superficie de la Tierra este instrumento es de forma automática.
 Imagen 9. Piranómetro

Fuente: Propia

Caseta Meteorológica

Esta caseta meteorológica sirve de protección del instrumental de termometría de la

influencia directa de los rayos del sol, de la radiación del suelo y de la atmósfera, la caseta
se construye de listones de madera tipo persianas con una inclinación de 45° que favorece
al flujo permanente del aire de tal manera que la temperatura del aire en el interior de la
caseta sea uniforme e igual a la temperatura del aire exterior.
 Imagen 10. Caseta meteorológica

Fuente: Propia

Conclusiones y Recomendaciones

La estación meteorológica “La Pampilla” contiene instrumentos de suma importancia para

poder realizar la recopilación de datos meteorológicos con los termómetros, pluviómetros,
heliógrafo, etc.

Se cumplieron satisfactoriamente los objetivos, donde se llegó a conocer técnicamente y

conceptual a los diferentes equipos ubicados en la estación.

Los equipos meteorológicos deben ser manipulados por personal capacitado, con la
finalidad de evitar daños por mala manipulación y toma de datos erróneos.
