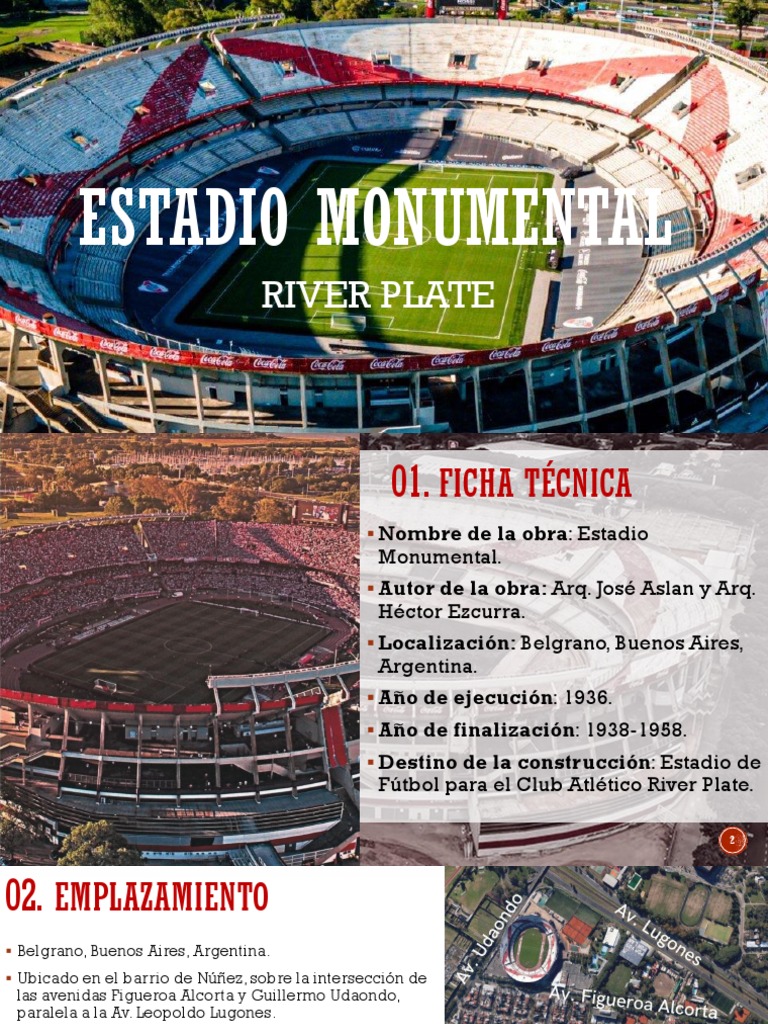

ESTADIO MONUMENTAL

RIVER PLATE
 01. FICHA TÉCNICA
▪ Nombre de la obra: Estadio
Monumental.
▪ Autor de la obra: Arq. José Aslan y Arq.
Héctor Ezcurra.
▪ Localización: Belgrano, Buenos Aires,
Argentina.
▪ Año de ejecución: 1936.
▪ Año de finalización: 1938-1958.
▪ Destino de la construcción: Estadio de
Fútbol para el Club Atlético River Plate.

2
02. EMPLAZAMIENTO
▪ Belgrano, Buenos Aires, Argentina.
▪ Ubicado en el barrio de Núñez, sobre la intersección de
las avenidas Figueroa Alcorta y Guillermo Udaondo,
paralela a la Av. Leopoldo Lugones.

3
• En 1934, el Club convoca a Concurso
Nacional de Anteproyectos para la
construcción del Monumental.

• El encargo fue el diseño de un estadio con

pista de atletismo, instalaciones deportivas
en el exterior e interior con capacidad de
albergar 120.000 espectadores y
construido completamente de hormigón
armado.

• El concurso fue ganado por el Estudio

Aslan y Ezcurra Arquitectos que
fundamentaron su proyecto con los
planos del Coliseo Romano como base de
la arquitectura del Monumental
4
▪ El concurso fue ganado por el
Estudio Aslan y Ezcurra Arquitectos
que fundamentaron su proyecto con
los planos del Coliseo Romano como
base de la arquitectura del
Monumental.

Para el diseño, los arquitectos tomaron

como referencia el Coliseo ya que en el
país no habia antecedentes de estadios
con dimensiones y capacidades de tal
envergadura, de allí proviene su planta
elíptica.

5
"EL COLISEO Y EL MONUMENTAL: DOS
OBRAS FARAÓNICAS LLENAS DE HISTORIA
QUE POSEEN PLANOS SIMILARES"

6
05. CONSTRUCCIÓN

El apodo de
Herradura es
debido a la forma
que el estadio tenia
a causa de las
gradas pendientes
de ser completadas.

7
06. MONTAJE DE LA ESTRUCTURA
La obra requirió mucho tiempo debido al
acondicionamiento del terreno, para la cual fue
necesario realizar una correcta nivelación.

Asimismo, como el lugar era un asentamiento

inestable debido a las napas subterráneas, las
fundaciones requirieron de un extenso
planeamiento, al igual que un correcto control en
las excavaciones para prevenir
desmoronamientos.

La construcción del estadio fue prolongada ya que

no se contaba con la maquinaria necesaria lo que
requirio ejecutar a mano y con elementos de
trabajo primitivos; las bases, la extracción de napas,
el relleno de la zona y la construcción de tribunas.
9
▪ El Monumental fue diseñado
enteramente en hormigón armado.

▪ La estructura principal consta de un

esquema de pórticos en múltiples
niveles que logran, junto con los pasillos,
la distribución hacia la tribuna y los
espacios anexados al estadio.

▪ Al mismo tiempo, esta compuesto

por vigas inclinadas que soportan
las gradas.
10
11
7m
12
▪ ESTIMACIÓN DE CARGAS TOTALES

▪ ESFUERZOS INTERNOS

▪ TENSIONES EN BASES

13
▪ El camino de los
esfuerzos para llegar
a la tierra.

▪ Es importante
comprender las
solicitaciones a las
cuales la estructura
se encuentra
sometida, y cómo
se distribuyen en
ella los esfuerzos
internos debido a
que son capaces
de condicionar las
armaduras.

14
 UNIDAD UNIDAD

SOBRE CARGA PARA ESTADIOS (SCE) 500 KG/M2 0,5 T/M2

La sobrecarga de uso
para un estadio, según
CIRSOC es de 500 CARGA MUERTA DE LA ESCALINATA
200 KG/M2 0,2 T/M2
(CME)
Kg/m2

-Sobrecarga de uso para

ESPESOR DE LOSA (e) 0,15 M
estadios y tribunas –

Se utilizó un coeficiente
PESO ESPECIFO HºAº (Pe) 2,4 T/M3
de seguridad de 1,5 para
las cargas de impacto
COEFICIENTE DE IMPACTO (CI) 1,5 ADIMENSIONAL
Separación entre
pórticos: 7m
SEPARACION ENTRE PORTICOS (sepP) 7 M

15
Carga superficial con escalinata =
(Pe * Esp Losa) + (SC * Coef. Imp.) + Ce
(2,4 t/m3 * 0,15m) + (0,5 t/m2 . 1,5) + 0,2 t/m2 = 1,31 t/m2
Carga superficial sin escalinata =
(Pe * Esp Losa) + (SC * Coef. Imp.)
(2,4 t/m3 * 0,15m) + (0,5 t/m2 . 1,5) = 1,11 t/m2

Considerando el ancho de influencia entre pórticos

de 7m, se obtiene las Cargas Lineales
Cl c/ escalinata= 1,31 t/m2 * 7m = 9,17 t/m
Cl s/ escalinata = 1,11 t/m2 * 7m = 7,77 t/m

16
 77,7 t
Carga superficial con escalinata = 1,31 t/m2
Carga superficial sin escalinata = 1,11 t/m2 10 m

Cl con escalinata= 9,17 t/m 93,2 t

Cl sin escalinata = 7,77 t/m

93,2 t

50,5 t
77,7 t 93,2 t

8m 6,5 m 10 m 12 m

17
 CARGA TOTAL
PARA EL PORTICO
TIPICO
Qp= 852,5 t
Dichas cargas se
distribuyen desde las
losas a las comunas
que llevan las cargas
hacia las bases.

A = 36,7 t
B = 61,9 t
C = 110 t
D = 364,3 t
E = 279,6 t
18
Teniendo en cuenta las
cargas obtenidas en los
cálculos anteriores,
evaluamos las tensiones
generadas en las bases por
el esfuerzo axil.

La fórmula utilizada es la de
tensiones axiles.

σ = N/A
19
 36,7 t 61,9 t 110 t 364,3 t 279,6 t

σ = N/A
DIMENSIONES DE LA BASES

AREA
BASE Nº X-X Y-Y
TOTAL

A 1,4 1,4 1,96

B 1,5 1,5 2,25

C 2 2 4

D 4,5 4,5 20,25 18,7 t/m2 27,5 t/m2 27,5 t/m2

18 t/m2
20,4 t/m2
E 3,7 3,7 13,69

Σ a = 36,7 t / 1,96 m2 = 18,7 t/m2 Σ d = 364,3 t / 20,25 m2 = 18 t/m2

σadm del suelo = Σ b = 61,9 t / 2,25 m2 = 27,5 t/m2 Σ e = 279,6 t / 13,69 m2 = 20,4 t/m2
3,5 kg/cm2 = Σ c = 110 t / 4 m2 = 27,5 t/m2
35 t/m2
20
GRACIAS
