Líneas TX.

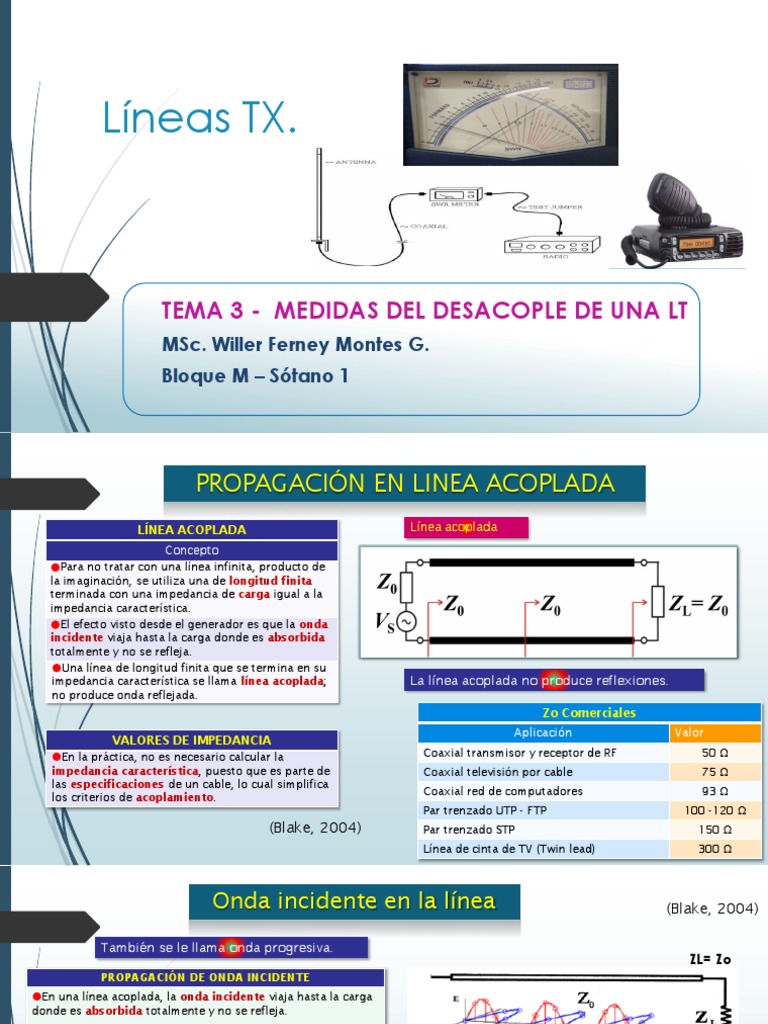

TEMA 3 - MEDIDAS DEL DESACOPLE DE UNA LT

MSc. Willer Ferney Montes G.
Bloque M – Sótano 1
 PROPAGACIÓN EN LINEA ACOPLADA
LÍNEA ACOPLADA Línea acoplada
Concepto
Para no tratar con una línea infinita, producto de
la imaginación, se utiliza una de longitud finita
terminada con una impedancia de carga igual a la
impedancia característica.
El efecto visto desde el generador es que la onda
incidente viaja hasta la carga donde es absorbida
totalmente y no se refleja.
Una línea de longitud finita que se termina en su
impedancia característica se llama línea acoplada; La línea acoplada no produce reflexiones.
no produce onda reflejada.
Zo Comerciales
Aplicación Valor
VALORES DE IMPEDANCIA
En la práctica, no es necesario calcular la Coaxial transmisor y receptor de RF 50 
impedancia característica, puesto que es parte de Coaxial televisión por cable 75 
las especificaciones de un cable, lo cual simplifica
Coaxial red de computadores 93 
los criterios de acoplamiento.
Par trenzado UTP - FTP 100 -120 
(Blake, 2004) Par trenzado STP 150 
Línea de cinta de TV (Twin lead) 300 
 Onda incidente en la línea (Blake, 2004)

También se le llama onda progresiva.

ZL= Zo
PROPAGACIÓN DE ONDA INCIDENTE
En una línea acoplada, la onda incidente viaja hasta la carga
donde es absorbida totalmente y no se refleja.

El proceso se lleva a cabo en cierto tiempo hasta que la

primera parte de la onda llegue a la carga (td).

Si fuera posible la “instantánea” del voltaje a lo largo de la

línea se vería como la onda seno en función de la distancia en
lugar del tiempo; por lo que un ciclo completo de la onda
ocuparía una longitud de onda en lugar de un periodo. 𝑣𝑝
En cualquier punto de la línea la onda es la misma que en el λ=
generador, excepto por un desfase.
𝑓
Desfase de la onda
La longitud física de la línea produce un desfase λ = longitud de onda, en m.
proporcional a su longitud (o lugar de medición). 𝑣𝑝 = velocidad de propagación, en m/s.
Una longitud de onda completa produce un desfase de 360º.
f = frecuencia de la onda, en Hz.
Las líneas de transmisión también se utilizan para introducir,  = cambio de fase, en grados.
de forma deliberada, desplazamientos de fase y retardos d = distancia de la línea, en m.
cuando se requieran.
 Ejemplos con fases de la onda en la línea
¿Cómo se mide el desfase de una onda?
La fase describe la posición relativa de la onda respecto a un punto
de referencia. Si se piensa que la onda se desfasa hacia delante o Una longitud de onda completa,
hacia atrás a lo largo de la línea, la fase describe la magnitud de ese
produce un desfase de 360º.
desfase, indica el estado del primer ciclo.

Ejemplo 1- Onda desfasada (Forouzan, 2007)

Respuesta
Una onda se desplaza un /6. ¿Cuál (Blake, 2004)
es su fase en grados y radianes?  = 60º = /3 rad.

Ejemplo 2.a. Desfasamiento con d (m) Ejemplo 2.b. Desfasamiento con d (m)
¿Qué longitud de cable coaxial se ¿Qué longitud de cable coaxial se
requiere para obtener un desfasaje de 72º Respuesta requiere para obtener un desplazamiento Respuesta
operando a 500 MHz? La VNP del coaxial de fase de 45º a 200 MHz? La VNP del
d = 103,2 mm d = 124 mm.
es 86%. coaxial es 66%.
 (Blake, 2004)
PROPAGACIÓN EN LÍNEA NO ACOPLADA

Onda incidente + onda reflejada

¿Qué es una línea no acoplada?
Concepto Onda estacionaria (VROE – IROE)
Si la onda viaja en un medio e incide sobre la frontera
de un segundo medio de diferentes características,
parte de su energía se transmite hacia el segundo
medio y otra se refleja hacia el primero.
Un proceso análogo ocurre en la línea terminada en
una impedancia de carga que no es igual a su
impedancia característica; el primer medio sería la
propia línea y el segundo la impedancia de carga.

En consecuencia, parte de la energía incidente es

absorbida en la carga y otra se refleja hacia el
generador. A esta línea que produce onda reflejada se
llama línea no acoplada.
La onda reflejada se agrega a la incidente y la suma
de ambas se conoce como onda estacionaria, la cual
queda confinada dentro de la línea.

La línea no acoplada produce reflexiones.

 (Blake, 2004) (Tomasi, 2004)

Onda estacionaria
¿Qué es la onda estacionaria?
La interacción entre las ondas incidente y reflejada causa lo
que parece ser un patrón estacionario de ondas en la línea.
Debido a su apariencia, a estas ondas se las conoce como
ondas estacionarias.
En cada punto de la línea los valores instantáneos del FASOR
de voltaje incidente y reflejado se suman en forma algebraica
para obtener el voltaje total.
Nodos. Hay puntos que son siempre 0, no vibran, esos
puntos se denominan nodos, y son la causa de que la energía
en lugar de transmitirse se almacene entre cada nodo.

Antinodos. Hay otros puntos que vibran en el tiempo con

una amplitud de vibración máxima, igual al doble de las ondas
que interfieren, y con una energía máxima, estos puntos se
denominan antinodos.
La distancia que separa dos nodos consecutivos es /2
(distancia máx a máx ó mín a mín.)
Los patrones estacionarios de voltaje (VROE) o corriente
(IROE), se generan al sumar algebraicamente los fasores
Vi y Vr en el tiempo.
ONDA ESTACIONARIA
La onda estacionaria que se forma en la línea no
acoplada es energía que no se transmite (de perdida) y
que además puede calentar y dañar elementos del
Sistema de comunicaciones.
Es necesario controlar la porción de onda que se refleja.
 Coeficiente de Reflexion y Razón de Onda Estacionaria (ROE)
(Frenzel, 2003) (Blake, 2004) Carga no extrema

¿Cómo varía el voltaje efectivo a lo largo de la línea?

En línea con carga no extrema
Si la línea esta desacoplada, no en extremo, parte del voltaje
es absorbido en la carga y otra se refleja hacia el generador.
El voltaje reflejado tiene una amplitud menor que el incidente,
por lo que no habrá lugar sobre la línea donde el voltaje sea 0.
El voltaje máximo ocurre cuando los voltajes incidente y
reflejado están en fase, y el mínimo cuando tienen fases
opuestas (contrafase).
MEDIDAS DEL DESACOPLE
Coeficiente de
Coeficiente Relación fasorial entre el voltaje reflejado
reflexión 𝑉𝑟 ZL − Z0
de reflexión y el incidente. = =
En general es un número complejo (Fasor). 𝑉𝑖 ZL + Z0
Relación ROE (SWR – Standing Wave Ratio).
de onda Relación entre las magnitudes del voltaje
Relación
estacionaria máximo y el voltaje mínimo, del VROE.
Es un número escalar, adimensional.
de onda
estacionaria
A través de un análisis circuital fasorial en la carga, es posible (ROE – SWR)
expresar ambas características en función de las impedancias
característica y de carga.

Ver video: Deducción Fórmula Coeficiente de Refl

 (Pérez V, 2004)
ROE (SWR): Razón de Onda Estacionaria (Blake, 2004)

ROE (SWR) tiene que ver solo con magnitudes, es un escalar

Ejemplo 2:
Deduzca la Fórmula para calcular ROE (SWR)

1 + ||
𝑹𝑶𝑬 =
1 − ||

Ejercicio 1 (Trabajo indep. de estudio)

Deduzca dos Fórmulas para calcular el Rem. LE
coef. de Rflx, a partir de ROE, de las dos
formas ilustradas
 Coeficiente de Reflexion y Razón de Onda Estacionaria (ROE)
(Frenzel, 2003) (Blake, 2004) Carga no extrema

𝑉𝑟 ZL − Z0 1 + ||
= = 𝑹𝑶𝑬 =
𝑉𝑖 ZL + Z0 1 − ||

Ejemplo 3 - Coeficiente de reflexión y SWR

Una LT operando a 1KHz, se carga con una
antena de impedancia 100 – j50 Ω.
Dados los parámetros distribuidos de la LT:
𝐿 = 1,02𝜇𝐻𝑚 , 𝐶 = 27,33𝑝𝐹𝑚, 𝑅 = 2,74𝑚Ω/m ,
𝐺 = 34,35 𝑝𝑆/𝑚
Calcule:
a) El coeficiente de reflexión y el % de señal de
voltaje reflejado.
b) La relación de onda estacionaria.
c) Concluya del ejercicio (rangos operativos)
Respuesta
a)  = 0,31 |__ −
157,5o
% Señal Voltaje Reflejado = 31%
b) ROE = 1,9 (Grande, pero no exagerado)
Ejercicio 2 - Coeficiente de reflexión y SWR
Una línea de 50  se termina en una carga de 25 - j 50  .
Calcule:
a) El coeficiente de reflexión.
Respuesta
b) La relación de onda estacionaria.
 a)  = 0,62 |__ − 82,9o
b) ROE = 4,26 (Grande!)
Ejm 4 – Fase y contrafase
Dos cargas resistivas diferentes,
podrían generar la misma II (en fase
y contrafase) y por tanto generar el
mismo ROE - VEAMOS
 Líneas con carga no extrema
¿Cómo varía el voltaje efectivo a lo largo de la línea? (Frenzel, 2003)
(Blake, 2004)
RELACIÓN DE ONDA ESTACIONARIA: ROE (SWR)
Importancia práctica
 ROE (SWR): Es un parámetro fácil de medir y da una indicación de las condiciones de 1 + ||
funcionamiento de la línea y del acoplamiento de ésta a la carga y al generador. 𝑹𝑶𝑬 =
1 − ||
Sus valores son: 1 ≤ ROE < ∞. En condiciones operativas 1 ≤ ROE < 1,67 Nótese que pueden haber
Para una línea acoplada (caso ideal) es igual que 1 (se expresa como 1:1 para enfatizar que dos valores del fasor , que
es una razón), y mientras más cerca de 1 mejor será el acople. produzcan el mismo valor
de ROE (fase y contrafase)
En una aplicación de transmisión, la onda estacionaria pone voltaje adicional en la línea
y puede producir que falle la línea o el generador. En los puntos de MAXIMOS de voltaje y
corriente, puede deteriorarse la LT, las cargas activas y hasta el mismo transmisor.
Es muy probable que el sobrevoltaje dañe al generador, que por esta razón suele e
equiparse con circuitos para reducir su potencia de salida en presencia de una SWR TRABAJO ESTUDIO
mayor que 2:1. Consultar la deducción de
las fórmulas trabajadas en
libro de Blake:
Ejercicio 3- SWR e Impedancia de carga

Una línea de transmisión de 120  se termina con dos resistencias Si ZL>Zo ROE = ZL/Zo
distintas, obteniendo en cada caso el mismo SWR de 1.3 (Dentro del Zo>ZL ROE = Zo/ZL
rango operativo).
a) Con un proceso claro, encuentre el valor de estas dos resistencias. Respuesta
b) Deduzca y verifique con las fórmulas del libro de Blake. ZL1= 156 , ZL2= 92,4 
 (Frenzel, 2003)
Ejercicios con líneas con carga no extrema (Blake, 2004)

Ejercicio 4- SWR y coeficiente de reflexión Respuesta

Un cable coaxial de 75  tiene una onda estacionaria de a) SWR = 3,06.
52 V máximo y 17 V mínimo. Calcule:
a) La relación de onda estacionaria (ROE ó SWR). b) ll = 0,51
b) El coeficiente de reflexión en MAGNITUD (II). c) ZL1 = 231  ; ZL2= 24,34. 
c) El valor de las 2 cargas (ZL1 y ZL2 ), que provocarian
este valor de ROE

Ejercicio 5- SWR y resistencia de carga

Una línea ranurada de 50  y factor de velocidad de
0.95, se utiliza para llevar a cabo mediciones con un
generador y una carga resistiva que se sabe es mayor
que 50  (vea la figura). Se encuentra que el voltaje
máximo en la línea es de 10 V y el mínimo de 3 V. La
distancia entre dos mínimos es de 75 cm. Calcule:
a) La longitud de onda de la línea.
b) La frecuencia del generador.
c) La ROE.
d) La resistencia de la carga.
Ejercicio 6- SWR e Impedancia característica
Respuesta
Una línea de transmisión de impedancia desconocida se termina con
a)  = 1,5 m.
b) f = 190 MHz. Respuesta dos resistencias distintas, y la SWR se mide en cada caso. Con una
terminación de 75 , la SWR mide 1,5. Con una terminación de 300 ,
c) ROE = 3,33.
 Z0 = 112,5 . mide 2,67. Calcule la impedancia característica de la línea.
d) ZL = 167 .
 LTs con terminaciones extremas (Frenzel, 2003) (Blake, 2004)

Ejemplo 4- Línea acoplada

Calcule el coeficiente de reflexión y la ROE en una línea acoplada. Respuesta
 = 0 L0° El voltaje reflejado es 0.
ROE = 1. Los voltajes máximos y
mínimos son iguales. Es una onda
plana.

Ejemplo 5 - Circuito abierto

Respuesta
Calcule el coeficiente de reflexión y la ROE en una línea terminada en circuito abierto.
 = 1 + j0 = 1 L0°
Los voltajes incidente y reflejado son
de igual magnitud y signo: se
refuerzan
ROE → ∞. El voltaje mínimo es 0.

Ejemplo 6 - Corto circuito

Respuesta
Calcule el coeficiente de reflexión y la SWR en una línea terminada en corto circuito.
 = −1 + j0 = 1 L180°
Los voltajes incidente y reflejado son
de igual magnitud, pero de signo
opuesto: se anulan
ROE → ∞. El voltaje mínimo es 0.
Ondas en líneas con diferentes terminaciones
(Frenzel, 2003)
Linea Acoplada (Blake, 2004)

 = 0 L0°

- ROE -
ESCENARIOS DE ESTUDIO
Midiendo con un voltímetro desde el generador hasta la
carga, se obtiene la variación del voltaje efectivo (RMS) a
lo largo de la línea.

Terminación Evento
Línea acoplada TODO el voltaje incidente es absorbido
(ideal) por la carga (no hay señal reflejada).
 (Frenzel, 2003)
VROE en líneas con terminaciones extremas (Blake, 2004)

Terminación Evento
No hay carga que absorba al voltaje
Cto. Abierto
incidente, por lo que este se refleja con la
Circuito abierto misma amplitud y se suma al nuevo incidente
en fase, produciendo un voltaje efectivo
 = 1 + j0 = 1 L0° IViI = IVrI
máximo (se duplica voltaje efectivo)

IVmáxI = IViI + IVrI = 2.IViI

IVmínI = IViI - IVrI = 0

 (Frenzel, 2003)
VROE en líneas con terminaciones extremas (Blake, 2004)

Terminación Evento
Corto circuito
No hay carga que absorba al voltaje incidente,
Corto circuito por lo que se refleja con la misma amplitud y
polaridad opuesta (contrafase) y se suma al
 = −1 + j0 = 1 L180° IViI = IVrI
nuevo incidente, produciendo un voltaje cero.

IVmáxI = IViI + IVrI = 2.IViI

IVmínI = IViI - IVrI = 0

 (Frenzel, 2003)
Ejemplos con líneas con carga extrema (Blake, 2004)

Ejemplo 7 - Onda estacionaria

Un generador se conecta a una línea

en cortocircuito de 1,25  de largo. Si IVmáxI =10 Vrms
Vg = 5 Vrms L 55°, dibuje el patrón
VROE, con puntos de importancia en los
ejes. Asuma LT de baja pérdida
IVmínI = 0
Respuesta
Ver figura.

Ejemplo 8 - Onda estacionaria

Una línea de circuito abierto tiene

IVmáxI = 16 Vrms
de largo 0.75.
Si Vg (t) = 8 cos (50Mrad/s .t - 155°)
Dibuje el patrón VROE, con puntos
de importancia en los ejes.
Asuma LT de baja pérdida Respuesta IVmínI = 0
Ver figura.
 (Frenzel, 2003)
Ejemplos con líneas con carga extrema (Blake, 2004)

Ejercicio 7 – VROE, carga compleja

 Se coloca como carga un capacitor de 0,1nF a

una LT de baja pérdida para CATV operando a
50MHz. Si tiene VNP = 75% y 10 mt. de largo y
Vg = 3 Vrms L -15°,
Dibuje el patrón VROE, con número de
campanas y puntos de importancia en los ejes.

Respuesta
Ver figura.

Mirar los cambios si el escenario

fuera con una LT real (se
debería dar o poder calcular el
dato de atenuación – en Np o dB)
 MÁXIMA TRANSFERENCIA DE POTENCIA
(Blake, 2004)

¿Cuánta potencia se transfiere a la carga?

Las reflexiones causan que la potencia absorbida en la
carga sea menor de lo que sería con línea acoplada,
debido a que parte de la potencia se refleja hacia el
generador.
Coeficiente de
La potencia es proporcional al voltaje al cuadrado, por
reflexión de potencia
tanto la fracción de la potencia que se refleja es el
coeficiente de reflexión al cuadrado, llamado Coeficiente
de reflexión de potencia. : coeficiente de reflexión (adimensional)
𝑉𝑟,𝑉𝑖= voltajes reflejado, incidente, en V (magnitudes).
La cantidad de potencia absorbida (útil) por la carga es 2 : Coeficiente de reflexión de potencia (adimensional)
la diferencia entre la potencia incidente y la potencia 𝑃𝑟,𝑃𝑖 = potencia reflejada, incidente, en W.
reflejada.
Potencia absorbida (útil) 𝑃L = 𝑃𝑖  𝑃𝑟 = 𝑃𝑖 . (1 || 2 )

La máxima transferencia de potencia se produce en una línea acoplada.

 Ejemplos con transferencia de potencia
¿Cuánta potencia se transfiere a la carga?
Ejercitación:
A manera de estudio
independiente, realizar los
Ejercicio 8 - Potencia reflejada y disipada
ejercicios propuestos
Un generador envía 50 mW por una línea de baja pérdida para RF,
desacoplada.
Respuesta
Si  = 0,5 L60° ¿ Cuánta potencia se refleja (en % ) ,cuánta se disipa en la
carga: PL (watts) y % potencia útil (Eficiencia de acoplamiento), Pérdidas  % Pr= 25% Pr = 12,5 mW.
de retorno (dB) ?  % PL= 75% PL = 37,5 mW.
 𝜶𝑅L = 6.02 dB (pérdida)

Ejercicio 9 - Coeficiente de reflexión

Un transmisor entrega 50 W a una línea de baja pérdida de 600 , se Respuesta
carga con una antena de impedancia resistiva 275 . Calcule:
a)  = 0,371 L_180°, %PL=86%
a) % potencia útil (Eficiencia de acoplamiento) y pérdidas de
b) PL = 43,1 W.
retorno (dB)
b) La potencia que en realidad llega a la antena (potencia útil
radiada) y % potencia de pérdida por desacople.

Ejercicio 10 - Potencia reflejada vs. SWR (ROE)

Un transmisor suministra 50 W a una carga a través de una
línea con una SWR de 2:1. Determine la potencia absorbida por
Respuesta
la carga. PL = 44,4 W.
Verifique utilizando la gráfica de % de potencia reflejada versus
SWR (ROE) y la tabulación dada en la diapositiva 26
(Frenzel, 2003) (Blake, 2004)
 Mediciones practicas del desacople

CARGA FANTASMA
 Equipos para mediciones

Analizador Vectorial
Medidor SWR de Redes (VNA)

Vatímetro
 (Blake, 2004)
PERDIDAS DE RETORNO (RETURN LOSS) (Anritsu, 2008)

¿Cuánta potencia se refleja ?

 Se denomina pérdida de retorno (𝜶RL) de una señal, a la
potencia que pierde en un punto de su trayectoria
(discontinuidad) debido a la reflexión de una parte de la
potencia original. Se define como la relación entre la
potencia reflejada y la directa en el punto de
discontinuidad o desacople.
 La pérdida de retorno 𝜶RL es una medida de la energía
reflejada de una señal transmitida y es expresada en Pérdidas de Retorno (PR – RL) – También llamado S11
“ dB”, cuanto mayor sea este valor negativamente, mejor.
Típicamente 0< 𝜶 RL < 30 dB (negativos).
Return Loss ( 𝜶RL)
 Es deseable operativamente, que 𝜶RL ≥ 15 dB (negativos)
 La pérdida de retorno se relaciona por tanto con la razón 𝑃𝑟
de onda estacionaria (ROE) y con el coeficiente de 𝜶𝑅L 𝑑𝐵 = −10 log = −10 log || 2 = −20 log ||
𝑃𝑖
reflexión (Γ) – Sirve para cuantificar el % Potencia reflejada.
 = coeficiente de reflexión, adimensional.
Ejemplo 9 - Return Loss 2 = coeficiente de reflexión de potencia, adimensional
𝑃𝑟,𝑃𝑖 = potencia reflejada, incidente, en W.
Para unas pérdidas de retorno en una antena de 20 dB,
encuentre el % de señal de potencia reflejada y el ROE % Pr = 1%, ROE = 1,22 (aceptable !! )

Las pérdidas de Retorno (𝜶RL), es un parámetro muy usado en circuitos RF y antenas.

Trabajo independiente (artículo)
 Leer como complemento de clase, el articulo adjuntado en el blog.
 Ejercicio 11

1. Encuentre una formula que permita

calcular con mediciones en vatímetro o en
medidor SWR, el coeficiente de reflexión () y
el ROE.
2. Para la caratula dada, calcule 𝐈  𝐈 y ROE
con las fórmulas obtenidas.
|| 2 = 0,04, || = 0,2 , ROE =1,5
3. Calcule el % Pr y las perdidas de retorno
(𝜶𝑹𝐋) en dB
% Pr = 4%, 𝛼𝑅𝐿 = 13,98 dB

PD: cuidado con las escalas

al realizar las mediciones
Cálculo con mediciones de potencia (Blake, 2004)
(Anritsu, 2008)
(Frenzel, 2003)

Ejemplo 10
Para un ROE (VSWR) de
1,5, halle las perd. De
retorno (dB) y el % de
potencia reflejada.
 Cálculo rápido de la transferencia de potencia
(Frenzel, 2003)

¿Cuánta potencia se transfiere a la carga?

Cálculo rápido
Para cálculos rápidos en mediciones, se usa una curva
que muestra la relación entre el porcentaje de energía
reflejada y la SWR.
Para SWR = 1, el porcentaje de energía reflejada es 0.
Para SWR = 1.5 es de 4 %, esto no es problema, ya que el
96% de la energía va a la carga.
Para SWR ≤ 2, el porcentaje es menor que 11 %, lo que
significa que el 89 % llega a la carga. Para la mayor parte
de las aplicaciones esto es aceptable.
Para SWR  2, el porcentaje aumenta de manera
espectacular, y deben tomarse medidas para reducir la
SWR con el fin de prevenir un daño potencial. Algunos
sistemas de estado sólido, cortan en forma automática
cuando la SWR sube a más de 2.
La solución más común para reducir la SWR es añadir
una red de acoplamiento para producir una adaptación
de impedancias.

La máxima transferencia de potencia se produce en línea acoplada.

 Cálculo con mediciones de potencia (Blake, 2004)
(Anritsu, 2008)
(Frenzel, 2003)

Las reflexiones se producen debido a una mala adaptación de impedancias por culpa del
conector, de un estado defectuoso del cable, una mala fabricación o una carga inapropiada.
 (Blake, 2004)
Cálculo con mediciones de potencia (Anritsu, 2008)
 (Blake, 2004)
Cálculo con mediciones de potencia (Anritsu, 2008)
(Frenzel, 2003)
Ejercitación:
A manera de estudio
independiente, realizar los
Evento ejercicios propuestos
Como en la práctica es más fácil medir directamente
ROE, que suele usarse la expresión dada, para
calcular la potencia entregada realmente a la carga 4 ∗ 𝑅𝑂𝐸
(potencia útil)
𝑃L = 𝑃𝑖
(1 + 𝑅𝑂𝐸)2

Ejercicio 12 EJERCICIO 13
Un generador de RF entrega 60mW a una LT Deduzca usando
sin pérdida, de 75 Ω. Si se refleja un 25% del expresiones vistas, la
voltaje incidente en contrafase, halle: anterior fórmula.
a) La potencia útil (W) (de varias formas, con
las fórmulas vistas)
Pistas
b) El % de potencia útil (Eficiencia del acople)
y % de potencia de pérdida
a) Las pérdidas de retorno (dB) 𝑃L = 𝑃𝑖 . 1 || 2
1 + II
𝑅𝑂𝐸 =
1 II
 Bibliografía

Bibliografía
Blake, Roy (2004). Sistemas electrónicos de comunicaciones . México:
Thomson.
Tomasi, W.(2003). Sistemas de ComunicacionesElectrónicos. México:
Pearson E. 976 p.
Forouzan, B. A. (2007). Transmisión de datos y redes de comunicaciones.
Madrid: McGraw-Hill.
Frenzel (2003). Sistemas Electrónicos de Comunicaciones. Madrid:
Alfaomega.
Miranda, J. M. & otros (2002). Ingeniería de Microondas. Madrid: Prentice
Hall.
Stallings, W. (2004). Comunicaciones y Redes de Computadores. Madrid:
Pearson - Prentice Hall.
