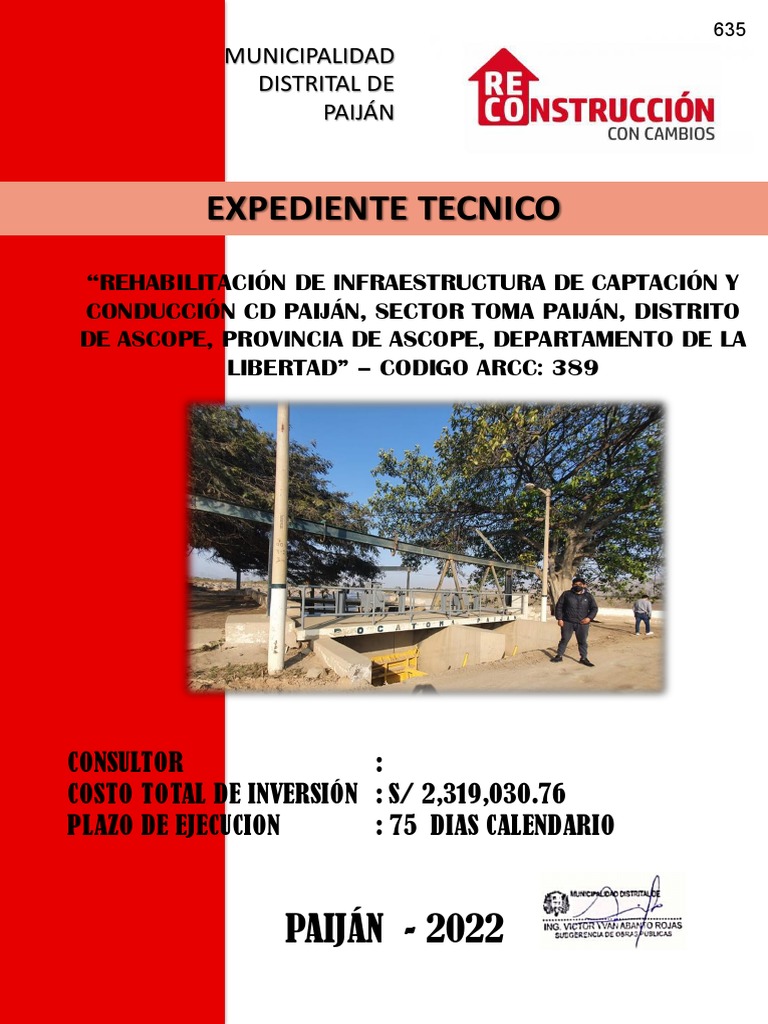

Expediente Tecnico: PAIJÁN - 2022

635
MUNICIPALIDAD
DISTRITAL DE
PAIJÁN
EXPEDIENTE TECNICO
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y
CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO
DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD” – CODIGO ARCC: 389
CONSULTOR :
COSTO TOTAL DE INVERSIÓN : S/ 2,319,030.76
PLAZO DE EJECUCION : 75 DIAS CALENDARIO
PAIJÁN - 2022
634
633
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN – GARRAPON –
CHUIN – CHUMPON – MACABI, DISTRITO DE PAIJÁN, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD”
MEMORIA DESCRIPTIVA
632
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA
PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
MEMORIA DESCRIPTIVA
1. GENERALIDADES:
1.1. ANTECEDENTES:
 El Año 2017 la Provincia de Ascope sufrió los embates del Fenómeno de El Niño
Costero, fue uno de los Valles más golpeados en cuanto a la destrucción de su
infraestructura hidráulica.
 El Tramo del canal Paiján a intervenir cuenta con una longitud total de 1+133 Km.
Durante el fenómeno de El Niño Costero del año 2017 fue afectado por el ingreso
abrupto y repentino de agua proveniente de lluvias intensas, lo cual produjo desbordes,
socavación en sus taludes y colmatación con material sedimentado.
 Una vez culminado el fenómeno del niño costero, el sector se quedó desbastecido del
recurso hídrico, debido al mal estado del canal y no poder conducir el agua a los predios,
por lo que se produjeron perdidas de los cultivos instalados y por ende las pérdidas
económicas para los pequeños agricultores del sector de Bocatoma Paiján.
 La Comisión de Usuarios de La Junta de Usuarios del Sector Hidráulico Menor Chicama,

y el apoyo de la mano de obra de los mismos usuarios realizó la rehabilitación de los
canales en los diferentes sectores de su jurisdicción siendo uno de ellos, el canal Paiján,
dicha rehabilitación es provisional ya que en la actualidad presenta perdidas de caudal
por infiltración profunda debido a que para su rehabilitación se realizó movimiento de
tierras que aún no se ha consolidado y presenta vacíos por donde fluye el agua.
 Ley N° 30556 de fecha 29/04/2017 que aprueba las disposiciones de carácter
extraordinario para las intervenciones del gobierno nacional frente a desastres y que
dispone la creación de la Autoridad para la Reconstrucción con Cambios, se aprueba el
Decreto Supremo N° 124-2017-PCM y modificatorias.
 Decreto Legislativo N° 1354, de fecha 03/06/2018 que modifica la Ley N° 30556, Ley que
aprueba disposiciones de carácter extraordinario para las intervenciones del Gobierno
Nacional frente a desastres y que dispone la creación de la Autoridad para la
Reconstrucción con cambios.
 El Plan integral para la reconstrucción con cambios considera la intervención en un
tramo del CANAL PAIJÁN EN EL SECTOR DE TOMA PAIJÁN (PROG. 0+000 AL
1+133).
 La Municipalidad Distrital de Paiján emprende las gestiones correspondientes a fin de
que se realice el estudio y con ello obtener el financiamiento para la ejecución del
proyecto denominado “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y
CONDUCCIÓN CD PAIJÁN – GARRAPON – CHUIN – CHUMPON – MACABI,
631
DISTRITO DE PAIJÁN, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA

LIBERTAD”
1.2. NOMBRE DEL PROYECTO:

“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD
PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
DEPARTAMENTO DE LA LIBERTAD”
1.3. UNIDAD EJECUTORA:
ENTIDAD EJECUTORA
Sector: Gobierno Local
Pliego: Municipalidad Distrital de Paiján
Nombre: Alcaldía
UNIDAD EJECUTORA DE INVERSIONES

Nombre: Gerencia de Infraestructura y Desarrollo Urbano.
UNIDAD EJECUTORA DE PRESUPUETAL

Nombre: Oficina General de Planeamiento Presupuesto e Inversiones.
1.4. OBJETIVOS:
1.4.1. Objetivos Generales:
 Elaboración del estudio definitivo a nivel de expediente técnico de la intervención:
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN
CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
ASCOPE, DEPARTAMENTO DE LA LIBERTAD” – CODIGO ARCC: 389; La cual
fue afectada por el fenómeno del niño costero en el año 2017.
 Mediante la rehabilitación del sistema de riego se pretende incrementar los niveles
de rendimientos y producción agrícola en el comité de Usuarios Sector toma Paiján.
 Mejorar la eficiencia de conducción y distribución del sistema de riego.
 Lograr una eficiente gestión en la distribución del agua de riego.
1.4.2. Objetivos Específicos:

 Realizar todos los estudios definitivos a nivel de expediente técnico como son el
estudio topográfico, el estudio hidrológico, el estudio geotécnico, el estudio de
630
diseño hidráulico y estructural del sistema de riego, estudio de análisis de riesgo de

desastres y el estudio ambiental del proyecto.
2. CARACTERÍSTICAS GENERALES:
2.1. UBICACIÓN DEL PROYECTO:
Departamento : La Libertad
Provincia : Ascope
Distrito : Ascope
Localidad : Sector toma Paiján
Geográficamente el proyecto que comienza con la construcción de un barraje y termina
con el fin del canal se encuentra ubicado en las siguientes coordenadas UTM:
Cuadro Nº 01: Coordenadas UTM.

Proyecto Norte (m) Este (m) Cota (msnm)
Bocatoma Paiján (Losa
Superior de concreto armado 9144715.42 710893.26 214.43 msnm.
e inferior de concreto simple)
0+000 (inicio de Canal
9144709.21 710885.20 209.36 msnm.
trapezoidal nuevo)
1+133 (fin de canal
9144351.46 709856.62 199.08 msnm.
trapezoidal nuevo)
Inicio de Posa disipadora
9144639.40 710804.10 209.00 msnm.
existente
Fin de Posa disipadora
9144638.02 710804.10 207.00 msnm.
existente
629
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN –

GARRAPON – CHUIN – CHUMPON – MACABI, DISTRITO DE PAIJÁN, PROVINCIA DE ASCOPE,
Gráfico N° 01: Mapa de América del Sur y Perú
LAREDO
Gráfico N°02: La Libertad – Trujillo – Ascope – Paiján.

628
2.2. ÁREA DE INFLUENCIA:

El área de influencia del proyecto que se encuentra bajo riego es de 10,333.05 ha
(FUENTE PADRON DE USUARIOS - COMISION DE USUARIOS DEL SECTOR
HIDRÁULICO MENOR CHICAMA) definida por el área geográfica del Distrito de Ascope,
Provincia de Ascope, Departamento de La Libertad. El distrito de Ascope se encuentra
en la Costa Liberteña al norte de la capital departamental de La Libertad.
2.3. POBLACIÓN:
Según el padrón de beneficiarios el tipo de población en la Localidad del sector
Bocatoma Paiján, el número de Usuarios (Familias) es de 1,320.
2.4. VÍAS DE ACCESO:

Tomando como referencia la capital de la región La Libertad, ciudad de Trujillo, la vía de
acceso lo constituye la carretera panamericana norte. El distrito de Paijan se encuentra
ubicado en el km 7.50 de la carretera LI-674/Cepeda – Pampas de Ventura.
Trujillo – Canal Paiján

Canal Paiján
Carretera LI674/Cepeda
– Pampas de Ventura Km
7,5.
Distancia de Trujillo a Canal

Paiján:
53.5 Km
Tiempo de viaje Trujillo a

Trujillo Sector Bocatoma Paiján:
1.20 horas
2.5. ALTITUD Y CLIMA:

Actualmente, en el ámbito de la cuenca del Proyecto, no se dispone de una red
adecuada de estaciones meteorológicas que permitan conocer en detalle la climatología.
Sin embargo, se cuenta con la estación mas cercana que es la Estación Talla –
Guadalupe, la misma que cuenta con data desde el 2015 y se encuentra disponible en la
página web del SENAMHI.
El distrito de Chepén se encentra a una altitud de 130 m.s.n.m., de acuerdo a los datos
meteorológicos registra temperaturas en el rango de 16 ºC a 33 ºC.
627
La temporada templada dura 2,6 meses, del 18 de enero al 6 de abril, y la temperatura

máxima promedio diaria es más de 28 °C. El día más caluroso del año es el 28 de
febrero, con una temperatura máxima promedio de 29 °C y una temperatura mínima
promedio de 22 °C.
La temporada fresca dura 4,9 meses, del 18 de junio al 14 de noviembre, y la
temperatura máxima promedio diaria es menos de 25 °C. El día más frío del año es el 20
de septiembre, con una temperatura mínima promedio de 17 °C y máxima promedio de
24 °C.
2.6. HIDROGRAFIA
La cuenca en estudio se ubica en la región La Libertad, perteneciente a la vertiente del
Pacífico.
 Cuenca Chicama
Esta cuenca tiene un área de 4,493.74 Km2, una altitud media de 1,854.93 m.s.n.m. y
una pendiente media de la cuenca del orden de 47.99% y de acuerdo a la curva
hipsométrica mostrada corresponde a un rio maduro.
El Factor de Forma determinado es 0.37 lo cual nos estaría indicando que esta cuenca
tiene regular respuesta a las crecidas, asimismo el Coeficiente de Compacidad
determinado es 1.79 y que corresponden a cuencas de forma alargada.
Principales Afluentes de la cuenca

Los mapas y subcuencas de las cuencas en estudio, se han trabajado en ARC GIS y se
utilizarán en el modelamiento de la cuenca con el HMS. En los mapas se incluyen la
ubicación de las estaciones meteorológicas utilizadas en el estudio.
 Cuenca Chicama
El cauce principal de la CUENCA recorre en dirección noroeste desde las nacientes del
río Huancay hasta su confluencia con el río Chuquillanqui, a partir del cual, cerca de la
localidad de Panana a 700 m.s.n.m se desplaza en dirección sureste con el nombre de
río Chicama hasta llegar al Océano Pacifico.
El río Huancay y Chuquillanqui son los principales afluentes del río Chicama que además
se encargan de abastecerlo en épocas de estiaje.
En su recorrido –luego de la confluencia de sus principales afluentes - recibe los aportes
por la margen derecha primero del río Ochape a 550 m.s.n.m, seguido del río Santanero
a 400 m.s.n.m. y finalmente por su margen izquierda los aportes del río Quirripano a 350
m.s.n.m. Estos ríos no tienen la capacidad de abastecer al río Chicama en épocas de
estiaje pero que sin embargo cubren algunas necesidades propias de las comunidades
ubicadas en estas.
Estos cinco ríos mencionados conforman cinco subcuencas importantes, además de que
por cuestiones técnicas se ha dividido el cauce principal del río Chicama en subcuenca
media y baja y que abarcan los tributarios del río de menor magnitud e importancia. VER
MAPA.
SUBCUENCA RÍO HUANCAY

626
Nace en las proximidades de la mina Callacuyan a 4200 m.s.n.m. en el río Perejil –

nombre que se le da al río Huancay en sus naciente- y se unen con el río Huacamochal
en la localidad de Coina a partir del cual se denomina río Huancay.
El río Huancay recibe aportes -de menor importancia que el Perejil- primero en la margen
izquierda del riachuelo Charat, luego por su margen derecha del riachuelo Huaranchal,
seguido en su margen izquierda del río Succhabamba y finalmente en su margen
derecha del riachuelo Lucma.
Cada uno de los ríos y riachuelos mencionados hacen un total de 06 microcuenca y una
intercuenca compuesta por el río Huancay y pequeños tributarios en su recorrido.
Microcuenca del río Perejil

Conforma las nacientes del cauce principal de la subcuenca del río Huancay con un área
de drenaje de 210.9Km².
Los aportes de esta microcuenca son de la laguna El Chorro y de sus tributarios mas
importantes: los riachuelos Río Negro, Maskarat, Canibamba, Chacomas, Derumbe
blanco y La Juna.
Microcuenca del riachuelo Huacamochal

Nace en el paraje Cabildillo a 3850 m.s.n.m y entrega en la margen derecha del cauce
principal del río Huancay en la confluencia con el río Perejil. El área de drenaje es de
97.7Km².
Recibe los aportes de las lagunas Molino, Verde y Brava y de riachuelos tributarios.
Microcuenca del río Huaranchal

Nace a una altitud de 3900 m.s.n.m en la comunidad campesina de Ascate y esta en la
margen derecha del río principal. Cuenta con un área de drenaje de 123.1Km².
Esta microcuenca cuenta con el aporte de la laguna Prieto en sus nacientes y la laguna
Lucmacocha en su parte media, del mismo modo recibe el aporte de los riachuelos
tributarios, de las cuales podemos diferenciar Ascate, Pauganchi, Infiernillo y
Huaranchal.
Microcuenca del riachuelo Charat

Nace una altitud de 3900 m.s.n.m. y esta en la margen izquierda del río principal
contando con un área de drenaje de 60.7Km².
Esta microcuenca recibe el aporte principal de los riachuelos Congo y Charat. No posee
lagunas permanentes.
Microcuenca del río Succhabamba

Sus nacientes se encuentran a 4200 m.s.n.m en la comunidad campesina de
Muchamaca. Entrega sus agua en la margen izquierda del río principal. El area de
drenaje es de 59.73Km².
El principal aporte que recibe es del río Chugur. Al igual que Charat no posee lagunas
permanentes.
Microcuenca del riachuelo Lucma

Es una de las microcuencas más pequeñas de Huancay que nace a 3600 m.s.n.m y
tiene un área de drenaje de 46.2Km².
625
SUBCUENCA RÍO CHUQUILLANQUI

Nace en el riachuelo de Huaycot a 4000 m.s.n.m. y continua su recorrido por el río san
Jorge hasta la confluencia con el río Cospan a la altura de los Baños Chimú. A partir de
éste se denomina río Chuquillanqui.
Esta subcuenca contrasta con la de Huancay. A pesar de tener pocas lagunas (solo dos
importantes) y un área de drenaje un tanto menor , supera o iguala los caudales de
Huancay.
Se han identificado dos microcuencas importantes y una intercuenca compuesta por el
río Chuquillanqui y pequeños tributarios a lo largo de su recorrido.
Microcuenca del río San Jorge

Su naciente corresponde a las del cauce principal de la subcuenca del río Chuquillanqui
a 4000 m.s.n.m y posee un área de drenaje de 580.8Km²
Existen tres lagunas que se encuentran en proceso de extinción. Los riachuelos mas
importantes son Quepayoc, Sacranchi, Casais, Salagual, Peña Blanca, La Colpa, Farrat
y Simbrón.
Microcuenca del río Cospan

Nace en la localidad de Huariguro a una altitud de 3800 m.s.n.m. y cuenta con un área
de drenaje de 238.5Km².
Sus nacientes son alimentadas por la laguna Mamacocha que Hidrográficamente
pertenece a la cuenca del río Jequetepeque. Los riachuelos mas importantes son
Salcha, San Martín y Siracat. La quebrada de Salcha es la que alimenta a la Central
Hidroeléctrica Cospan que genera 25 KW para el poblado del mismo nombre.
SUBCUENCA RÍO OCHAPE

Sus nacientes parten desde las proximidades de Cascabamba (Contumazá) en el cerro
Anúas a 3600 m.s.n.m. recorriendo por el río Cascas hasta la confluencia con el río
Chepate –en la localidad de Palmira- a partir del cual se denomina río Ochape. Entre sus
aguas al río Chicama en su margen derecha en las cercanías de la localidad El Cruce, a
550 m.s.n.m.
Se han identificado dos microcuencas importantes y una intercuenca pequeña.
Microcuenca del río Chepate

Nace en el caserío de Membrillo a 4200 m.s.n.m y cuenta con un a extensión de
115.8Km².
Esta microcuenca cuenta con el aporte de la laguna Coan y las Pircas en sus nacientes
del mismo modo recibe el aporte de los ríos Colorado y Chingavillan y los riachuelos
Socche y Lladen.
Microcuenca del río Cascas

Conforma el cauce principal de la subcuenca del río Ochape con una extensión de
97.1Km².
No cuenta con lagunas y el principal aporte proviene de los riachuelos Cachil, Chumbiles,
Corlas y El Pajonal.
SUBCUENCA RÍO SANTANERO

Se extiende desde el cerro del Angulo y Amanchaloc a un nivel de 3250 m.s.n.m.
recorriendo por el río Santa Ana hasta la confluencia con el río San Benito -en las
cercanías de la localidad El Algarrobal- a partir del cual se denomina río Santanero.
624
Entrega sus aguas al río Chicama en su margen derecha cerca de la localidad de

Hacienda Jaguay, a 400 m.s.n.m.
Esta subcuenca presenta dos microcuencas importantes:
Microcuenca del río San Benito

Nace en las cercanías de la localidad de Culleros a 3400 m.s.n.m y su extensión es de
161.7Km²
Esta microcuenca no posee lagunas y cuenta con el aporte de los riachuelos El Palmo,
Chichanon, Chinac, Yetón, Los Paltos y Los Chorros.
Microcuenca del río Santa Ana

Conforma el cauce principal de la subcuenca del río Santa Ana y cuenta con una
extensión de 180.3Km².
Al igual que la microcuenca de San Benito no cuenta con lagunas y sus principales
aportes provienen de los riachuelos Membrillar, Chapotan, Huandamarca, Huayaba,
Honda, Llapalen y Pampa Larga.
SUBCUENCA RÍO QUIRRIPANO

Se extiende desde el cerro Tuanga, a un nivel de 4297 m.s.n.m. recorriendo por el río
Grande hasta unirse con el riachuelo Playa Grande en donde recibe el nombre
propiamente dicho de río Quirripano. Entrega sus aguas al río Chicama en su margen
izquierda en las cercanías de la localidad de Pampas de Jaguay a 350 m.s.n.m.
Esta subcuenca al igual que la del río Santanero presenta dos microcuencas
importantes:
Microcuenca del río Grande

Corresponde al cauce principal de la subcuenca del río Quirripano y tiene una extensión
de 149.3Km².
No presenta lagunas y son los riachuelos su principal aporte, entre los que podemos
mencionar Agua Blanca, Miragon, Potrero y El Infiernillo.
Microcuenca del riachuelo Playa Grande
Nace en las cercanías de la localidad de Viscacha a 3200 m.s.n.m y tiene una extensión
de 93.2Km².
Esta microcuenca cuenta con el aporte de los riachuelos Poroto, Playa Grande, Los
Corrales y La Poza.
SUBCUENCA MEDIA.
La Subcuenca Media se localiza aproximadamente entre la localidad de Panana a unos
700 m.s.n.m. hasta la estación hidrométrica Salinar a 350 m.s.n.m.
Esta conforma el río principal de la Cuenca Chicama desde la confluencia de Huancay y
Chuquillanqui hasta la Estación Salinar.
Está conformado por dos microcuencas importantes, siendo su principal aporte la
precipitación pluvial.
Microcuenca del río San Felipe

Nace en las proximidades de Cascabamba en el cerro Vizcachas a 4200 m.s.n.m. y tiene
una extensión de 70.8Km². Entrega sus aguas al río Chicama en su margen y cerca de
Puente Tambo.
Recibe el aporte de las lagunas San Felipe y Chuño, además de pequeños riachuelos
tributarios intermitentes y de corto recorrido.
623
Microcuenca del riachuelo Machasen

Nace a 3800 m.s.n.m. y presenta una extensión de 67.51Km². Se une al río Chicama en
su margen derecha cerca del Puente Talluco.
Recibe los aportes de los riachuelos Lengua de Vaca, Guayan, Membrillar ySan Andrés.
SUBCUENCA BAJA.
Conforma el río principal de la Cuenca Chicama desde la Estación Salinar hasta su
desembocadura en el Océano Pacífico. Con escasa precipitación pluvial.
2.7. TOPOGRAFÍA Y GEOLOGÍA:

El relieve del territorio de la provincia de Ascope, está constituido por la franja costera, que se
extiende entre el litoral y los primeros contrafuertes andinos; predominan las pampas
costeras, constituidas por depósitos eólicos de arena, las cuales son cortadas por quebradas
secas. La Quebrada de La Calera. En este lugar, a 2,5 km del límite actual de los cultivos,
una cresta de una decena de metros de altura separa la quebrada principal de un riachuelo
que desciende del Cerro Cuculicote. Todo el espacio de Ascope actual está conformado por
tres (03) de las once (11) eco regiones planteadas por el Dr. Antonio Brack Egg, como son la
eco región del mar frío de la corriente peruana, las eco regiones del desierto del pacífico y la
eco región bosque seco ecuatorial.
Asimismo, el relieve en esta provincia está conformado por planicies sedimentarias, cerros y
colinas bajas, que se levantan hacia el este de las estribaciones andinas como el Cerro
Cuculicote (1500 m).
La cuenca del río Chicama se encuentra comprendido aproximadamente entre los paralelos
7° 34’ y 7° 97’ de latitud sur y los meridianos 78° 32’ y 79° 33’ longitud Oeste. Así mismo la
cuenca del rio Chicama, abarca cumbres hasta los 4,000 m.s.n.m. y llega a los 0 m.s.n.m. en
su desembocadura al mar. La cuenca del río Chicama posee una extensión de 4,494 km2 su
curso principal recorre 129.97 km La dirección general del río es de N.E. a S.O desde sus
nacientes a 4,000 m.s.n.m. en el cerro Collacuyan hasta su desembocadura en el Océano
Pacífico. Sus principales afluentes son los ríos Pinchaday, Huanca y San Felipe.
3. DESCRIPCIÓN DEL SISTEMA EXISTENTE:
El tramo del canal sector toma Paiján pertenece a la Comisión de la Junta de Usuarios del Sector
Hidráulico Menor Chicama, teniendo como fuente de abastecimiento de agua el Rio Chicama, su
captación se origina en la bocatoma Paijan en las coordenadas UTM WGS-84 Z-17: 710885.20 m
E, 9144709.21 m N, el recurso hídrico es conducido mediante el canal Paiján, y la intervención
del proyecto viene desde la progresiva 0+000 hasta la progresiva 1+133 de dicho canal, el mismo
que es un canal sobre suelo natural y tiene una longitud total de 1,133 metros.
622
FOTOGRAFIA Nº 01: PROGRESIVA 0+000, BOCATOMA PAIJÁN.
FOTOGRAFIA Nº 02: PARTIDOR ROGRESIVA 0+000, INICIO DEL CANAL PAIJÁN.
El tramo del canal toma Paiján, fue construido hace más de 40 años con la finalidad de conducir agua
para regar los campos del sector bocatoma Paiján, el tramo a intervenir consta de infraestructura de
conducción, la misma que está constituida por el canal principal sobre terreno natural (canal de tierra)
y las principales obras de arte que lo conforman son 01 bocatoma principal, 01 poza disipadora y 01
medidor tipo parshal (el cual no se va a intervenir).
621
Según el levantamiento topográfico el canal Paiján en el sector a intervenir, cuenta con un total de
1,133 m de longitud con un recorrido de sur a norte y se inicia en un partidor con compuertas
metálicas existentes (Km 0+000) en las coordenadas UTM WGS 710885.20 E, 9144709.21 N a unos
209.36 msnm y termina en las coordenadas UTM WGS 84 UTM 709856.62 E, 9144351.46 N a unos
199.08 msnm (Km 1+133).
Es un canal sin revestir (sección hidráulica irregular en suelo natural) con una sección promedio que
varía entre b=9.50 m x h=4.00 m y b=10.50 m x h=4.50 m con un caudal de operación de 15 m3/s y
con pendientes que varían entre 0.08% hasta el 3.48 %. Su recorrido se produce a través de terrenos
donde se cultiva principalmente arroz, dichos cultivos generan filtraciones hacia el canal.
Canal Paiján: Canal en suelo natural.
En general el canal Paiján en el sector toma Paiján, durante el fenómeno del niño costero del año
2017 fue afectado por el ingreso abrupto y repentino de un exceso de agua proveniente de
escorrentías de la zona de influencia, ocasionando erosión en los taludes del canal afectando en
algunos puntos como en la progresiva 0+093.85 donde ocasionó daños a la poza de disipación, por el
tiempo transcurrido desde la ocurrencia de la emergencia a la fecha la sección del canal ya ha sido
restablecida de manera provisional y está en funcionamiento, pero se presentan perdidas de caudal
por infiltración profunda debido que para la rehabilitación de su sección se ha realizado movimiento
620
de tierras que por el tiempo aún no se ha consolidado presentando vacíos por donde fluye el agua y
se pierde por infiltración profunda.
Canal Paiján: Poza de disipación en donde se ve los daños en la losa disipadora en la progresiva
0+093.
4. CONSIDERACIONES DE DISEÑO DEL SISTEMA PROPUESTO:
a. CAUDAL (m3/s):
De acuerdo al análisis del balance hídrico se tiene un caudal máximo de demanda de 15 m3/s,
sin embargo teniendo en cuenta que en eventos extraordinarios el canal funcionará como un
evacuador de aguas pluviales de la zonas aportantes que se encuentran en cotas superiores, se
deberá realizar operaciones en compuertas de ingreso al canal principal con la finalidad de
regular el ingreso de caudal y no exceder la capacidad de diseño.
CAUDAL DE DISEÑO: Tomando en cuenta que los caudales de ingreso se pueden regular
mediante operaciones de compuertas, en una situación de eventos extraordinarios se regula el
caudal de ingreso de tal manera que el canal opere como evacuador de aguas pluviales sin
ningún inconveniente.
Tomando en consideración los cálculos, conclusiones y recomendaciones del estudio hidrológico

se toma el siguiente caudal de diseño:
TRAMO Caudal de diseño (m3/s)

0+000 Al 1+133 15.00
619
El tramo a intervenir según el levantamiento topográfico el canal Paiján, en el Sector Bocatoma

Paiján, cuenta con un total de 1,133 m de longitud con un recorrido de sur a norte y se inicia en
un partidor con compuertas metálicas existentes (Km 0+000) en las coordenadas UTM WGS
710885.20 E, 9144709.21 N a unos 209.36 msnm y termina en las coordenadas UTM WGS 84
UTM 709856.62 E, 9144351.46 N a unos 199.08 msnm (Km 1+133). Según el diagnóstico de la
situación actual se ha determinado revestir 1,116.00 m de canal con concreto armado
f`c=210kg/m2, en secciones Trapezoidales.
5. DESCRIPCION TECNICA DEL PROYECTO
El proyecto contempla principalmente los siguientes componentes:

5.1 REHABILITACIÓN DE LOSA DE CONCRETO SUPERIOR (PROGRESIVA 0+000): Se
proyecta la rehabilitación de una losa de concreto en la parte superior de la bocatoma que será
de concreto armado f’c 210 kg/cm2 teniendo un área de vaciado de 21.65 m2 con un espesor de
losa 20 cm y una armadura de acero fy 4200 kg/cm2 de ½” @ 20 cm, esta al igual que todas las
estructuras han sido afectadas debido a la acción del fenómeno del niño, causando deterioros y
erosiones en las losas de concreto.
LOSA SUPERIOR
DE BOCATOMA A
RECONTRUIR
5.2. META 02.- REHABILITACIÓN DE PISO INFERIOR DE CONCRETO: Se proyecta la

rehabilitación del piso de concreto simple f’c 175 kg/cm2 en la parte inferior de ingreso a la
bocatoma, teniendo un área de vaciado de 18 m2 con un espesor de piso de 15 cm sobre una
618
base de hormigón de 15 cm, esta al igual que todas las estructuras han sido afectadas debido a
la acción del fenómeno del niño, causando deterioros y erosiones en las losas de concreto.
LOSA DE CONCRETO EN PISO

INFERIOR A RECONSTRUIR DEBIDO A
EROSIONES PRODUCIDAS POR EL
FENÓMENO DEL NIÑO.
5.3. META 03.- CANAL TRAPEZOIDAL ABIERTO: El proyecto contempla el revestimiento de

1+115 km de canal de sección trapezoidal de medidas variables de acuerdo a los cálculos
hidráulicos, por tramos. El canal será revestido con concreto armado f’c=210 Kg/cm2.
5.4. META 04.- POZA DISIPADORA: En el Km 0+094 tenemos una estructura denominada
partidor, esta infraestructura cuenta con muros laterales y no cuenta con losa, por lo que el
proyecto contempla la construcción de una losa de concreto f’c=210 kg/cm2, dando la forma de
una poza disipadora, esto con la finalidad de amortiguar la caída del agua que ingresa al sistema
y evitar el socavamiento de cimentación de los muros. Adicional a ello se realizará trabajos
picados y tarrajeo en muros existentes. Debido a la acción del fenómeno del niño, esta estructura
existente se ha visto afectada en parte de la losa disipadora la cual será demolida y construida
una nueva de acuerdo a los lineamientos técnicos correspondientes según planos.
617
5.5.- FLETE. – Contempla el flete de materiales de construcción en cual se tomó como punto
principal de abastecimiento el Distrito de Trujillo, por lo que se considera flete local, de igual
manera los agregados serán abastecidos de la cantera de Cuculicote.
5.6.- MITIGACION DE IMPACTO AMBIENTAL. - Identificar, analizar e interpretar los
probables impactos ambientales positivos y negativos que pueden ocasionar las actividades
de Construcción, Operación y Abandono del Proyecto y sobre esta base, proponer y ejecutar
medidas de prevención y mitigación a los impactos ambientales negativos.
5.7.- SEGURIDAD EN EL TRABAJO Y SALUD OCUPACIONAL. – Contempla la
Elaboración, Implementación y Administración del Plan de seguridad y Salud en el Trabajo:
Comprende las actividades y recursos que correspondan al desarrollo, implementación y
administración del Plan de Seguridad y Salud en el Trabajo (PSST), debe considerarse: El
personal destinado a desarrollar, implementar y administrar el plan de seguridad y salud en el
trabajo, así como los equipos y facilidades necesarias para desempeñar de manera efectiva
sus labores.
Adicionalmente dentro del plan de seguridad y Salud se considera Establecer el Protocolo
para prevenir y controlar la propagación del COVID-19, en el personal que interviene en la
ejecución de obras de construcción y las personas que por algún motivo ingresen al área en
la que ésta se ejecuta.
6. CUADRO RESUMEN DE METAS
Coordenadas de Coordenadas de Progresiva

Unid Cantida Inicio Final (km)
Componente
ad d
E N E N
Losa superior de
710893. 914471
Concreto armado fc m2 21.65 +0.00
26 5.42
210 kg/cm2
Losa inferior de
710893. 914471
Concreto simple fc m2 18.00 +0.00
26 5.42
175 kg/cm2
0+00 al
Canal Trapezoidal 1,133.0 710885. 914470 709856.6 9144351. 0+094 y
Km
abierto 0 20 9.21 2 46 0+111 al
1+133
Losa de Poza 710814. 914464 710809.8 9144638. 0+094 al
Und 1.00
disipadora 92 9.88 2 22 0+111
616
7. CUADRO DE RESUMEN DE PRESUPUESTO:
Para la ejecución de la obra, se necesita un presupuesto total de: S/. 2’319,030.76 (DOS MILLONES
TRECIENTOS DIECINUEVE MIL TREINTA CON 76/100 NUEVOS SOLES).
ITEM DESCRIPCION Parcial S/.

01 OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES GENERALES 29,461.13
02 CANAL TRAPEZOIDAL ABIERTO 1,599,835.13
03 OBRAS DE ARTE 13,460.49
04 REHABILITACIÓN EN TOMA PAIJAN
04.01 REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN 7,224.76
VENTANA DE CAPTACIÓN
04.02 REHABILITACIÓN DE LOSA INFERIOR DE CONCRETO EN TOMA 5,509.66
PAIJÁN
05 VARIOS
05.01 FLETE 13,655.33
05.02 MITIGACION DE IMPACTO AMBIENTAL 5,000.00
05.03 SEGURIDAD EN EL TRABAJO Y SALUD OCUPACIONAL 9,899.75
Costo Directo (CD) 1,684,046.25
Gastos Generales (8.08% CD) 136,070.94
Utilidad (5% CD) 84,202.31
Sub Total (ST) 1,904,319.50
IGV (18% ST) 342,777.51
Total Presupuesto de Obra (TP) 2,247,097.01
Supervisión de Obra (3.201186% TP) 71,933.75
Total de Inversión del Obra (TIO) 2’319,030.76
8. MODALIDAD DE EJECUCIÓN DE OBRA:

Se recomienda ejecutar la obra por la modalidad POR CONTRATA.
9. SISTEMA DE CONTRATACIÓN:
Se recomienda ejecutar la obra bajo la modalidad de A PRECIO UNITARIOS.
10. PLAZO DE EJECUCIÓN DE LA OBRA:
Para la ejecución de la obra se necesita un tiempo de 75 DÍAS CALENDARIOS.
615
LIBERTAD”
RESUMEN EJECUTIVO
614
RESUMEN EJECUTIVO
a.1.- NOMBRE DE LA INTERVENCION

“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE
LA LIBERTAD"
ARCC CODIGO: 389
a.2.- PLANO DE UBICACIÓN

Departamento : La Libertad
Provincia : Ascope
Distrito : Ascope
Localidad : Sector toma Paiján
Gráfico N° 01: Mapa de América del Sur y Perú
Gráfico N°02: La Libertad – Trujillo – Ascope – Ascope.

613
Geográficamente el proyecto que comienza con la construcción de un barraje y termina con el fin del canal
se encuentra ubicado en las siguientes coordenadas UTM:
Cuadro Nº 01: Coordenadas UTM.

Proyecto Norte (m) Este (m) Cota (msnm)
Bocatoma Paiján (Losa Superior
de concreto armado e inferior de 9144715.42 710893.26 214.43 msnm.
concreto simple)
0+000 (inicio de Canal
9144709.21 710885.20 209.36 msnm.
trapezoidal nuevo)
1+133 (fin de canal trapezoidal
9144351.46 709856.62 199.08 msnm.
nuevo)
Inicio de Posa disipadora
9144639.40 710804.10 209.00 msnm.
existente
Fin de Posa disipadora existente 9144638.02 710804.10 207.00 msnm.
PROVINCIA DE
ASCOPE
UBICACIÓN
DEL PROYECTO
612
611
a.3.- DIAGNÓSTICO DE SITUACIÓN DE LA INFRAESTRUCTURA O ÁREA A INTERVENIR.

Antecedentes:
 El Año 2017 el distrito de Paiján sufrió los embates del Fenómeno de El Niño Costero, fue uno de
los Valles más golpeados en cuanto a la destrucción de su infraestructura hidráulica.
 El tramo de canal en el Sector toma Paiján a intervenir cuenta con una longitud total de 1.133 Km.
Durante el fenómeno de El Niño Costero del año 2017 fue afectado por el ingreso abrupto y
repentino de agua proveniente de lluvias intensas, lo cual produjo desbordes, socavación en sus
taludes, erosiones y colmatación con material sedimentado.
 Una vez culminado el fenómeno del niño costero, el sector se quedó desbastecido del recurso
hídrico, debido al mal estado del canal y no poder conducir el agua a los predios, por lo que se
produjeron perdidas de los cultivos instalados y por ende las pérdidas económicas para los
pequeños agricultores del sector Bocatoma Paiján.
 La Junta de Usuarios del Sector Hidráulico Menor Chicama, y el apoyo de la mano de obra de los
mismos usuarios realizó la rehabilitación de los canales en los diferentes sectores de su jurisdicción
siendo uno de ellos, el tramo del canal en el Sector Toma Paiján de 1+133 metros de longitud,
dicha rehabilitación es provisional ya que en la actualidad presenta perdidas de caudal por
infiltración profunda debido a que para su rehabilitación se realizó movimiento de tierras que aún no
se ha consolidado y debido a las grandes erosiones ocasionadas por el fenómeno del niño costero.
 Ley N° 30556 de fecha 29/04/2017 que aprueba las disposiciones de carácter extraordinario para
las intervenciones del gobierno nacional frente a desastres y que dispone la creación de la
Autoridad para la Reconstrucción con Cambios, se aprueba el Decreto Supremo N° 124-2017-PCM
y modificatorias.
 Decreto Legislativo N° 1354, de fecha 03/06/2018 que modifica la Ley N° 30556, Ley que aprueba
disposiciones de carácter extraordinario para las intervenciones del Gobierno Nacional frente a
desastres y que dispone la creación de la Autoridad para la Reconstrucción con cambios.
 El Plan integral para la reconstrucción con cambios considera la intervención en el tramo del canal
en el sector Toma Paiján (PROG. 0+000 AL 1+133).
 La Municipalidad Distrital de Paiján emprende las gestiones correspondientes a fin de que se
realice el estudio y con ello obtener el financiamiento para la ejecución del proyecto denominado
SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO
DE LA LIBERTAD”
610
Estado de la infraestructura
El tramo del canal en el sector Toma Paiján pertenece a la Comisión de la Junta de Usuarios del Sector
Hidráulico Menor Chicama, teniendo como fuente de abastecimiento de agua el Rio Chicama, su
captación se origina en la bocatoma Paijan en las coordenadas UTM WGS-84 Z-17: 710885.20 m E,
9144709.21 m N, el recurso hídrico es conducido mediante el canal Paiján, y la intervención del proyecto
viene desde la progresiva 0+000 hasta la progresiva 1+133 de dicho canal, el mismo que es un canal
sobre suelo natural y tiene una longitud total de 1,116 metros.
El tramo del canal en el sector Toma Paiján, fue construido hace más de 40 años con la finalidad de
conducir agua para regar los campos del sector bocatoma Paiján, el tramo a intervenir consta de
infraestructura de conducción, la misma que está constituida por el canal principal sobre terreno natural
(canal de tierra) y las principales obras de arte que lo conforman son 01 bocatoma principal, 01 poza
disipadora y 01 medidor tipo parshal (el cual no se va a intervenir).
Es un canal sin revestir (sección hidráulica irregular en suelo natural) con una sección promedio que
varía entre b=9.50 m x h=4.00 m y b=10.50 m x h=4.50 m con un caudal de operación de 15 m3/s y con
pendientes que varían entre 0.08% hasta el 3.48 %. Su recorrido se produce a través de terrenos donde
se cultiva principalmente calla de azúcar, dichos cultivos generan filtraciones hacia el canal.
En general el canal Paiján en el sector Toma Paiján, durante el fenómeno del niño costero del año 2017
fue afectado por el ingreso abrupto y repentino de un exceso de agua proveniente de escorrentías de la
zona de influencia, ocasionando erosión en los taludes del canal afectando en algunos puntos como en
la progresiva 0+00 al 1+133 donde ocasionó daños, por el tiempo transcurrido desde la ocurrencia de la
emergencia a la fecha la sección del canal ya ha sido restablecida y está en funcionamiento, pero se
presentan perdidas de caudal por infiltración profunda debido que para la rehabilitación de su sección se
ha realizado movimiento de tierras que por el tiempo aún no se ha consolidado presentando vacíos por
donde fluye el agua y se pierde por infiltración profunda.
609
CONDICIONES MEDIDAS DE SOLUCIÓN
 Se proyecta la rehabilitación de la losa de

concreto tanto en la parte superior de la
toma de un concreto armado f’c 210
kg/cm2. Esta losa se encuentra en un muy
mal estado debido al accionar del
fenómeno del niño, esta losa es necesaria
para el uso y buen funcionamiento de la
bocatoma.
Esta estructura se encuentra en la

estructura la bocatoma Paijan en las
coordenadas UTM WGS-84 Z-17:
710893.26 m E, 9144715.42 m N, ubicado
en el tramo 0+0.00
 Se proyecta la rehabilitación de la losa de

en la parte inferior para el ingreso de la
bocatoma, al igual que todas las
estructuras han sido afectadas debido a la
acción del fenómeno del niño, causando
deterioros y erosiones en las losas de
concreto. La losa será de concreto simple
175 kg/cm2 para uso de pisos de gran
tránsito.
Esta estructura se encuentra en la

estructura la bocatoma Paijan en las
coordenadas UTM WGS-84 Z-17:
710893.26 m E, 9144715.42 m N. ubicado
en el tramo 0+0.00
608
 Sección hidráulica erosionada debido a la

acción del fenómeno del niño (Tramo 0+00
al 0+094 km).
 Rehabilitación de la sección hidráulica a

través de revestimiento de 1+133 km de
canal de sección trapezoidal con 3 metros
en la parte inferior y 7 metros en la parte
superior de la sección de acuerdo a los
cálculos hidráulicos. El canal será
rehabilitado con concreto armado f’c=210
Kg/cm2.
 Rehabilitación de una parte de la Losa de

la Poza disipadora existente erosionada
por acción del fenómeno del niño tramo
0+094 al 0+111 km.
 El proyecto contempla la construcción de

una losa de concreto armado f’c=210
kg/cm2.
 Sección hidráulica erosionada debido a la

acción del fenómeno del niño (Tramo
0+111 al 1+133 km).
 Rehabilitación de la sección hidráulica a

través de revestimiento de 1+133 km de
canal de sección trapezoidal de medidas
de 3 metros en la parte inferior y 7 metros
en la parte superior de la sección de
acuerdo a los cálculos hidráulicos. El canal
será de concreto armado f’c=210 Kg/cm2.
607
a.4.- PLANTEAMIENTO TÉCNICO DE LA PROPUESTA

a.4.1.- DESCRIPCIÓN
Como consecuencia del fenómeno del Niño Costero del 2017, la Autoridad de Reconstrucción Con
Cambios ha proyectado la rehabilitación del canal del Sector Toma Paiján El tramo del canal toma
Paiján, dicho canal fue construido hace más de 40 años con la finalidad de conducir agua para
regar los campos del sector bocatoma Paiján, el tramo a intervenir consta de infraestructura de
conducción, la misma que está constituida por el canal principal sobre terreno natural (canal de
tierra) y las principales obras de arte que lo conforman son 01 bocatoma principal, 01 poza
disipadora y 01 medidor tipo parshal (el cual no se va a intervenir).
Según el levantamiento topográfico el canal Paiján en el sector a intervenir, cuenta con un total de
1,133 m de longitud con un recorrido de sur a norte y se inicia en un partidor con compuertas
metálicas existentes (Km 0+000) en las coordenadas UTM WGS 710885.20 E, 9144709.21 N a
unos 209.36 msnm y termina en las coordenadas UTM WGS 84 UTM 709856.62 E, 9144351.46 N
a unos 199.08 msnm (Km 1+133).
En la progresiva donde se encuentra la bocatoma se rehabilitara una losa de concreto armado que
se encuentra en la parte superior por encima de las ventanillas de control de la bocatoma esta losa
se construirá de concreto armado f’c 210 kg/cm2; en la parte inferior al ingreso a la bocatoma se
rehabilitara el piso con un concreto simple de f’c 175 kg/cm2.
Es un canal sin revestir (sección hidráulica irregular en suelo natural) con una sección promedio
que varía entre b=9.50 m x h=4.00 m y b=10.50 m x h=4.50 m con un caudal de operación de 15
m3/s y con pendientes que varían entre 0.08% hasta el 3.48 %. Dicho tramo será revestido de
concreto armado f’c 210 kg/cm2 con una sección trapezoidal uniforme según calculo hidráulico; en
la progresiva 0+094 donde las grandes avenidas producto del fenómeno del niño costero ocasionó
daños a una parte de la losa de la poza de disipación el cual será rehabilitado con una losa de
concreto armado fc 210 kg/cm2.
a.4.2.- OBJETIVOS
El proyecto: " REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD

DEPARTAMENTO DE LA LIBERTAD "; tiene el objetivo de la rehabilitación y operatividad de la
Bocatoma Mejorando la eficiencia de conducción del el tramo del canal en el sector Toma Paiján,
en un tramo de 1+133 km, contempla lo siguiente:
 Rehabilitación de Losa de concreto armado en la parte superior de la bocatoma fc 210

kg/cm2.
 Rehabilitación de Losa de concreto simple en la parte inferior del ingreso a la bocatoma fc

175 kg/cm2.
 Revestimiento con concreto armado fc 210 kg/cm2 de 1,116.00 metros lineales de canal de
sección trapezoidal.
606
 Rehabilitación de una losa de concreto armado en poza disipadora progresiva 0+094, total de
30.60 m2.
a.4.3.- METAS
Coordenadas de Progresiva
Unida Coordenadas de Final
Componente Cantidad Inicio (km)
d
E N E N
Losa superior de
710893.2 9144715.
Concreto armado m2 21.65 +0.00
6 42
fc 210 kg/cm2
Piso inferior de
710893.2 9144715.
Concreto simple m2 18.00 +0.00
6 42
fc 175 kg/cm2
Canal 0+00 al 0+094
710885.2 9144709. 9144351.4
Trapezoidal Km 1,133.00 709856.62 y 0+111 al
0 21 6
abierto 1+133
Losa de Poza 710814.9 9144649. 9144638.2 0+094 al
Und 1.00 710809.82
disipadora 2 88 2 0+111
4.1. META 01.- REHABILITACIÓN DE LOSA DE CONCRETO SUPERIOR (PROGRESIVA 0+000): Se

proyecta la rehabilitación de una losa de concreto en la parte superior de la bocatoma que será de
concreto armado f’c 210 kg/cm2 teniendo un área de vaciado de 21.65 m2 con un espesor de losa 20
cm y una armadura de acero fy 4200 kg/cm2 de ½” @ 20 cm, esta al igual que todas las estructuras han
sido afectadas debido a la acción del fenómeno del niño, causando deterioros y erosiones en las losas
de concreto.
LOSA SUPERIOR
DE BOCATOMA A
RECONTRUIR
605
4.2. META 02.- REHABILITACIÓN DE PISO INFERIOR DE CONCRETO: Se proyecta la rehabilitación

del piso de concreto simple f’c 175 kg/cm2 en la parte inferior de ingreso a la bocatoma, teniendo un
área de vaciado de 18 m2 con un espesor de piso de 15 cm sobre una base de hormigón de 15 cm, esta
al igual que todas las estructuras han sido afectadas debido a la acción del fenómeno del niño,
causando deterioros y erosiones en las losas de concreto.
LOSA DE CONCRETO EN PISO

INFERIOR A RECONSTRUIR DEBIDO A
EROSIONES PRODUCIDAS POR EL
FENÓMENO DEL NIÑO.
4.3. META 03.- CANAL TRAPEZOIDAL ABIERTO: El proyecto contempla el revestimiento de 1+116
km de canal de sección trapezoidal de medidas variables de acuerdo a los cálculos hidráulicos, por
tramos. El canal será revestido con concreto armado f’c=210 Kg/cm2.
4.4. META 04.- POZA DISIPADORA: En el Km 0+094 tenemos una estructura denominada partidor,
esta infraestructura cuenta con muros laterales y no cuenta con losa, por lo que el proyecto contempla la
construcción de una losa de concreto f’c=210 kg/cm2, dando la forma de una poza disipadora, esto con
la finalidad de amortiguar la caída del agua que ingresa al sistema y evitar el socavamiento de
cimentación de los muros. Adicional a ello se realizará trabajos picados y tarrajeo en muros existentes.
Debido a la acción del fenómeno del niño, esta estructura existente se ha visto afectada en parte de la
losa disipadora la cual será demolida y construida una nueva de acuerdo a los lineamientos técnicos
correspondientes según planos.
604
a.4.4.- ESTUDIOS DE INGENIERIA

 Estudio Hidrológico
En las últimas décadas se ha venido manifestando la necesidad de determinar con mayor exactitud
las disponibilidades de los recursos naturales, las técnicas más adecuadas para su
aprovechamiento, como así también las normas para su conservación y utilización racional. En el
caso de los Recursos Hídricos, la justificación de estudios de evaluación de los recursos hídricos
deriva de la escasez del agua en ríos de la costa, del uso desmedido del mismo y del incremento
de la demanda. La planificación y gestión de los recursos hídricos a nivel de cuenca exige conocer
no solo el medio físico y la cantidad de agua disponible, sino también el balance hídrico integral de
la cuenca.
En las ciencias de la tierra ha sido reconocida la dependencia de la geomorfología en la interacción

de la geología, el clima y el movimiento del agua sobre la tierra. Esta interacción es de gran
complejidad y puede ser simulada a través de la modelación hidrológica. La cuenca, vista como un
sistema hidrológico, utiliza ecuaciones que gobiernan el flujo de agua, las cuales relacionan
variables de estado, de entrada/salida y parámetros físicos de la cuenca.
Los modelos hidrológicos necesitan información fisiográfica, las cuales influyen profundamente en
el comportamiento hidrológico de la cuenca y por ello, son punto de partida de los análisis
hidrológicos que se realicen en la cuenca.
La cuenca del río Chicama se encuentra comprendido aproximadamente entre los paralelos 7° 34’ y
7° 97’ de latitud sur y los meridianos 78° 32’ y 79° 33’ longitud Oeste. Así mismo la cuenca del rio
Chicama, abarca cumbres hasta los 4,000 m.s.n.m. y llega a los 0 m.s.n.m. en su desembocadura
al mar. La cuenca del río Chicama posee una extensión de 4,494 km2 su curso principal recorre
129.97 km La dirección general del río es de N.E. a S.O desde sus nacientes a 4,000 m.s.n.m. en el
cerro Collacuyan hasta su desembocadura en el Océano Pacífico. Sus principales afluentes son los
ríos Pinchaday, Huanca y San Felipe.
Las características generales en el régimen de descargas del río Chicama son similares a las que
presentan la mayoría de los ríos de la costa peruana, con descargas irregulares, carácter torrentoso
y marcadas diferenciales entre sus parámetros extremos. El porcentaje del tiempo en que el rio se
presenta totalmente seco es de 40%; el alto grado de concentración de las descargas, durante la
época de avenida, se nota al haberse estimado que el 90% de la descarga total del rio ocurre
durante meses de enero a abril.
Durante el último evento hidrológico denominado “EL NIÑO Costero”, las intensas lluvias
registradas en La Libertad ocasionaron el desborde del rio Chicama. El 10 de Abril del 2018 la
provincia de Ascope soporto el desborde del rio Chicama, dejando cuantiosos daños y las
carreteras fueron bloqueadas El desborde se produjo a la altura del cerro La Botella, por Pampas
de Jagüey, en la carretera que une a la provincia de Ascope con la localidad de Cascas, capital de
la provincia andina de Gran Chimú La fuerza del agua provocó que colapsara uno de los diques
603
laterales y el río Chicama se desborde justo donde se une al río Santero así como el colapso de la
carretera Panamericana Norte (Fuente: Diario Comercio).
Después de los sismos, entre los peligros de mayor impacto en el Perú están las inundaciones
ocasionadas por precipitaciones pluviales intensas y por las crecidas máximas de los cursos de
agua (ríos y quebradas), las mismas que aumentan su magnitud cuando ocurre el fenómeno de El
Niño.
Las inundaciones pueden afectar la infraestructura usada para la provisión de bienes y servicios
públicos, como es el caso de los sistemas de riego, carreteras, establecimientos de salud o de
educación. Lo que puede conllevar a la interrupción de la provisión de bienes y servicios públicos y,
por consiguiente, que los usuarios dejen de percibir beneficios. Es en esas circunstancias que el
Estado asume los costos de la emergencia, la rehabilitación y la reconstrucción de la infraestructura
dañada.
A través del tiempo el agro peruano y los sectores urbano, industrial, vial y otros han tenido
pérdidas económicas significativas por no contar con una adecuada planificación, de carácter
prioritario en lo que respecta a la prevención contra las acciones erosivas y destructivas de las
corrientes de agua, las mismas que se han visto incluso agravadas con pérdidas de vidas humanas,
como ha ocurrido con la presencia cíclica del fenómeno de El Niño en los últimos años.
Visto esta situación de riesgo y peligro latente ante la temporada de lluvias y los pronósticos del
SENAMHI principalmente indican que volverán a repetirse estos fenómenos naturales de las lluvias
intensas las próximas temporadas, por lo que se hace necesario la previsión de organización y
construcción de infraestructura para disminuir los riesgos ante el peligro y la vulnerabilidad de los
hechos naturales.
Los caudales de los ríos son variables en el tiempo y, específicamente los ríos de la costa, como el
caso del río Chicama. Los ríos influyen de diversas maneras en las actividades de la población,
pero no obstante que causan mucho daño en épocas de avenidas, no cuentan con un plan de
desarrollo integral de cuencas; que debe corresponder a un manejo ordenado de los recursos
naturales (con énfasis en los recursos hidráulicos lógicamente), mediante la formulación de
proyectos con las mejores alternativas de propósitos múltiples para el bienestar humano en
cualquier punto o lugar de la cuenca, y es a lo que debe apuntarse en todo esfuerzo de inversión,
como es el caso del presente proyecto.
Los agricultores del valle Chicama vienen soportando periódicamente los daños causados por las
crecidas del caudal del río, que puntualmente son de dos orígenes: uno, producido por la fuerza de
la corriente que ocasiona fuerte erosión y, dos, por el exceso de agua que ocasiona inundaciones al
salirse de su cauce al no tener defensas y estar colmatado.
El cauce del río Chicama, en el sector Compartición en ambas márgenes presenta hoy en día
trabajos de prevención realizados en los meses de abril 2018 a octubre de 2018, donde se
realizaron encauzamiento, limpieza de cauce, conformación de diques con el material existente del
cauce y colocación de roca al volteo, pero puede ser socavado en varios tramos y se tendrá que
realizar la conformación de diques. sectores vulnerables, que aún hasta la fecha no se ha efectuado
la protección necesaria de sus riberas, los agricultores asociados en pequeños parceleros, no
pueden contar con estos recursos (alquiler de maquinaria pesada para desplazar material
sedimentado en el cauce del río y/o proteger con roca al volteo sus tramos críticos), pues sólo con
aportes extraordinarios se pueden construir pequeñas defensas en épocas de avenidas y en mucho
602
de los casos con iniciativa propia, los agricultores, logran al menos construir mancarrones con el
propósito de adecuar sus defensas tanto en sus tomas de captación (rústicas), como en tramos
críticos de sus riberas, que permita contar con el menor riesgo de perder sus cultivos y cosechas.
La importancia del estudio Hidrológico es que permitirá mostrar en forma precisa el diseño de los
caudales máximos e instantáneos para ver los posibles desbordes del rio.
El desarrollo del estudio permitirá realizar estudios detallados como el HEC GEORAS para
determinar las áreas de inundaciones o con potenciales riesgos de socavación, para el
escurrimiento del caudal de río Chicama y determinar niveles de construcción de los diques de
protección.
El presente Estudio nos permitirá conocer el caudal máximo de diseño y ancho estable del Río
Chicama en los cuatro sectores priorizados en el Presente Estudio, para plantear soluciones de
prevención y mitigación ante posibles aumentos del caudal del río en época de avenidas.
RESUMEN DE CAUDALES DE DISEÑO Y ANCHO ESTABLE
A continuación, se muestra el resumen de los cálculos realizados a través del Programa RIVER de
los caudales de diseño del río Chicama para 10, 25, 50 y 100 años de periodo de retorno utilizando
el registro histórico de los caudales máximos de los años 1971 al 2010 (información brindada por La
Junta de Usuarios del Sector Hidráulico Menor Chicama), que serán utilizados en el presente
estudio para los cálculos de áreas de inundación y diseño del proyecto.
En cuanto al ancho estable se ha calculado para los diferentes periodos de retorno considerando
las estructuras existentes en la zona del proyecto ya que existen estructuras que tienen dichas
dimensiones, que se encuentran cercanos al calculado por los diferentes métodos del Programa
RIVER.
El caudal calculado por el Programa RIVER para los diferentes periodos de retorno en el río
Chicama, tomando la información de caudales máximos diarios proporcionados por la Junta de
Usuarios del Sector Hidráulico Menor Chicama se muestra en el cuadro adjunto.
CUADRO Nº 14
CAUDALES CALCULADOS PARA DIFERENTES PERIODOS DE RETORNO
CUENCA PERIODO DE METODOS ESTADISTICOS

RETORNO
LOG NORMAL GUMBEL PEARSON III
Q (m3/s.)
CHICAMA 10 AÑOS 518.19 601.47 528.88
25 AÑOS 778.21 800.47 836.38
50 AÑOS 1012.02 948.11 1134.82
100 AÑOS 1281.78 1094.66 1502.46
El método estadístico que se adapta mejor y presenta mejor ajuste a la serie de datos del río
Chicama es el método de Pearson III, por lo que el caudal de diseño calculado para los diferentes
periodos de retorno (10, 25, 50 y 100 años), en el río Chicama se muestra en el cuadro.
601
CUADRO Nº 15
CAUDAL DE DISEÑO PARA
DIFERENTES PERIODOS DE RETORNO
PERIODO CAUDAL
DE (m3/s.)
RETORNO
10 AÑOS 528.88
25 AÑOS 836.38
50 AÑOS 1134.82
100 AÑOS 1502.46
Se ha calculado el caudal de diseño de 1200 m3/s. para 50 años de periodo de retorno y los demás
años para realizar la simulación de los daños correspondientes y definir el diseño de la estructura
ya que la zona de riesgo es área agrícola, así como protección de captaciones como Paiján, Roma
y caminos de acceso, entre otros.
El ancho estable calculado para los diferentes periodos de retorno, tomando el caudal de diseño del
método que presenta el mejor ajuste se muestra en el cuadro adjunto para los diferentes periodos
de retorno.
CUADRO Nº 16
ANCHO ESTABLE PARA
PERIODO CAUDAL ANCHO

DE (m3/s.)
ESTABLE
RETORNO (m)
10 AÑOS 528.88 108
25 AÑOS 836.38 122
50 AÑOS 1134.82 130
100 AÑOS 1502.46 146
El ancho estable promedio calculado por los diferentes métodos se toma el promedio, ya que en
campo se tiene un ancho estable del río menor al calculado variado, para nuestro caso tomaremos
como ancho estable el ancho estable promedio calculado y se tendrá que tomar en consideración
los diques construidos en la etapa de prevención por lo que a fin de asegurar el desarrollo de la
estructura se ha tomado como ancho estable 200 m.
600
PROFUNDIDAD DE SOCAVACIÓN
El cálculo de la profundidad de socavación se ha realizado con el método de List Van Levediev para
suelos granulares como es el caso del rio Chicama, obteniéndose una profundidad de 2.50 m.,
como se demuestra en las hojas anexas.
 Estudio Topográfico
LEVANTAMIENTO TOPOGRÁFICO
Se Georreferenció con dos puntos de control UTM (GPS-NAVEGADOR GARMIN) como estación
base de partida para hacer la toma de puntos iniciando con la toma de datos a las obras de arte
existentes y colocando 07 Bm en lo que consiste el proyecto (dichos bm fueron colocados en
puntos fijos como rocas), para el levantamiento se tomó un punto como vista atrás y punto de
estación línea de frontera con GPS. Luego se procedió con la toma de tatos que se reflejan en
campo.
Puntos de control:
Se realizaron los siguientes procedimientos:
 Se levantaron en campo todos los detalles planimétricos compatibles con la escala de

presentación de los servicios tales como: perímetro existente (adobe), muro de concreto existente,
gradas, servicios higiénicos, columnas, etc. Toda la información obtenida es almacenada en una
memoria interna de la Estación Total, los trabajos de gabinete se han procesado empleando
programas con un software de cálculo y en el caso de la Estación Total descarga de datos
mediante USB para ser plasmado en computadora.
 Los trazos que generan los planos, han sido procesados en dibujos vectorizados de los
programas de AUTO CAD y CIVIL 3D, cuyos archivos están en unidades métricas ajustados a
factores de corrección y errores de cierre. Los puntos son incluidos como bloques en la capa
Puntos Topográficos y controlada en tres tipos de información básica (número de punto, descripción
y elevación)
 El Levantamiento Planimétrico se ejecutó con los siguientes límites de precisión:

599
Tolerancia de Poligonales Topográficas abiertas
Control con Estación Total
Descripción Cuarto orden Poligonales Secundarias
Límite de error Acimutal 10” (N) ^ ½ 20” (N) ^ ½
Máximo error en la medición de 1:10,000 1:5,000

distancia
1:5,000 1:3,000
Cierre después del ajuste
Acimutal MC ó Crandall MC ó Crandall
Criterio de cálculo y
compensación
POLIGONAL ABIERTA
Se realizó el reconocimiento del terreno para ver sus características más resaltantes y la posterior
ubicación de puntos de control inicial.
Posteriormente se realizó el marcado de los puntos de apoyo identificados como BMs (Los cuales
fueron tomados con el MINIPRISMA); Se realizó la medición de ángulos horizontales, verticales y
distancias, siendo tomados como puntos de partida el Punto BM01 – BM02 para luego tomar
lectura a los demás Bm, de Coordenadas U.T.M. y en el Sistema Elipsoidal WGS-84.
MEDICIÓN DE ÁNGULOS
Se obtuvo ángulos internos (horizontales) y ángulos directos (verticales) apoyados en la Estación

Total marca Foif con precisión al segundo, mediante observaciones a los prismas ubicados en cada
vértice de dicha Poligonal.
MEDICIÓN DE DISTANCIAS
Se efectuó la medición de los lados de la Poligonal apoyados en el Distanciómetro de la Estación

Total cuya precisión es de 0.001 m. Asimismo, se realizó el respectivo levantamiento Taquimétrico
para obtener los detalles del área en cuestión.
598
Plano clave producto del levantamiento topográfico.

597
PANEL FOTOGRAFICO
TOMA DE DATOS A DETALLES EXISTENTES EN CAAMPO
TOMA DE DATOS A BM
596
TOMA DE DATOS A CASETA
MONUMENTACION DE BM
595
 Estudio de Suelos
o El área de estudio del Proyecto “REHABILITACIÓN DE INFRAESTRUCTURA DE
CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE
ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”, se
encuentra ubicado en el sector Toma Paiján del distrito de Ascope, provincia de Ascope
y departamento La Libertad.
o Se realizaron las pruebas de campo que consistió en excavación de 3 calicatas a cielo
abierto; realizando hasta una profundidad máxima de 2.00 m. para Captación y Conducción,
a partir de la superficie natural del terreno.
o De acuerdo al cuadrángulo geológico de Chocope 16 e, del INGEMMET, la zona de
estudio está ubicada sobre depósitos fluviales y aluviales del cuaternario reciente (Qr-fl) y
(Qr-al).
o El sub suelo está conformado por suelos granulares tipo arenas y gravas pobremente
graduadas.
CALICATA N°1: KM 0+060
M-1: Estrato conformado por Arena pobremente graduada con grava, regular humedad,
color beige claro, con finos no plásticos, clasificado según SUCS como “SP”, de compacidad
media y de textura áspera granular, partículas redondeadas, presencia de bolonería de 4 a 6
pulgadas de tamaño; yendo su potencia hasta los límites de la exploración de 2.0m. Clasif.
AASHTO: A-1-a(0).
M-1: Estrato conformado por Grava pobremente graduada con arena gruesa, húmeda, color
gris claro, con finos no plásticos, clasificado según SUCS como “GP”, de compacidad
media y de textura áspera granular, partículas redondeadas, presencia de bolonería de 4 a 8
pulgadas de tamaño; yendo su potencia hasta los límites de la exploración de 2.00m. Clasif.
AASHTO: A-1-a(0).
M-1: Estrato conformado por Grava pobremente graduada con arena gruesa, húmeda, color
gris claro, con finos no plásticos, clasificado según SUCS como “GP”, de compacidad
media y de textura áspera granular, partículas redondeadas, presencia de bolonería de 4 a
8 pulgadas de tamaño; yendo su potencia hasta los límites de la exploración de 1.50m.
Clasif. AASHTO: A-1-a(0).
o En las calicatas ubicadas en la C-2 y C-3, si se encontró nivel de agua subterránea a los
2.0m de profundidad, sin embargo, en las calicatas C-1 no se evidencio la presencia de la
Napa Freática hasta la profundidad de 2.0m.
594
o Los valores obtenidos para la capacidad de carga admisible y Asentamiento para el

diseño de las estructuras de Captación y Conducción, se usará:
CAPACIDAD DE CARGA ADMISIBLE Y

ASENTAMIENTO
SUELO DE Q
ASENTAMIENTO
ESTRUCTURA APOYO a
(cm)
d
m
(
K
g
/
c
m
2
)
SP 0.48
1
.
3
6
CAPTACIÓN Y
CONDUCCIÓN GP 0.54
1
.
5
1
GP 0.54
1
.
5
0
o El asentamiento que se producirá al momento de la colocación de las cargas está por

debajo de la permisible, menor de 1” (2.54 cm); por lo tanto, no se presentará problemas por
asentamiento.
o Por la Naturaleza del suelo donde ira desplantada la cimentación, se recomienda

utilizarCimentaciones Superficiales, tales como cimiento Corrido, Zapatas.
o Para las estructuras proyectadas, se recomienda como mínima de Df=1.50m. y un
ancho de cimentación mínima de 1.00m.
o De acuerdo a la Norma 030-Diseño Sismo resistente, se deberá tomar los
siguientes valores:
 Factor de Zona Z = 0.45
 Condiciones Geotécnicas
El suelo investigado, pertenece al perfil Tipo S2, que corresponde a un suelointermedio.
 Período que define la Plataforma del factor C Tp = 0.6 s
 Período que define el inicio de la zona del factor C
con desplazamiento constante Tl = 2.0 s
 Factor de Amplificación del Suelo Tipo S2 S = 1.05
593
o Los resultados del análisis químico muestran que el suelo de cimentación no mostrará
problemas de alternación química en las estructuras a colocar. Se estima una Agresividad
Moderada. Por lo tanto, las varillas de acero y las cimentaciones del proyecto serán
recubiertas con concreto 175 kg/cm2 y 210 kg/cm2, usando el Cemento Portland Tipo
MS.
o Para los rellenos, se podrá emplear el mismo material de la zona descartando los
rellenos superficiales y gravas mayores a 2 pulgadas, debidamente compactados por capas
al 95% de la M.D.S del Proctor Modificado.
Vista de excavación y muestreo en la Calicata N°1
Vista de excavación y muestreo en la Calicata N°2

592
Vista Panorámica de la excavación de la Calicata N°3 (Prof. 2.00m).

591
 Estudio de Impacto ambiental

Identificación de Aspectos e Impactos Ambientales – Etapa de Construcción
ACTIVIDADES ASPECTOS
IMPACTOS AMBIENTALES
DEL PROYECTO AMBIENTALES
Incremento de material particulado y

Calidad posible afectación al aparato respiratorio
Trabajo
del Aire Incrementos de Niveles de ruido y
preliminares y
Nivel vibraciones
Provisionales
de
Ahuyentamiento, perdida de individuos de
Ruido y
fauna
Incremento de material particulado y posible
Vibra afectación al aparato respiratorio
cione
Calidad del Aire
Generación de Gases de Combustión
s
Movilización de Nivel de Ruido y Incrementos de Niveles de ruido y
Vibraciones vibraciones
Equipos y
Herramientas Riesgo de Contaminación por derrame de
Hidrocarburos.
Calidad del Suelo
Contaminación del aire por generación

Calidad del Aire de material particulado y posible
afectación al sistema respiratorio
Incremento de Niveles de Ruido
Nivel de Ruido y
Vibraciones Ahuyentamiento, perdida de individuos de
Movimiento de fauna
tierra Empleo e Ingresos Incremento de la Economía Local

Familiares
Afectación a la flora Perdida de cobertura vegetal
Calidad del Aire Incremento de material particulado y

posible afectación al aparato respiratorio
Nivel de Ruido y Incremento de Niveles de Ruido
Vibraciones
Instalación de Riesgo de Contaminación por derrame de
Campamento Hidrocarburos
Calidad del Suelo
Provisional
Empleo e Ingresos
Incremento de la Economía Local
Familiares
590
ACTIVIDADES
ASPECTOS IMPACTOS
DEL PROYECTO
Contaminación del aire generado por

Calidad del Aire el material particulado y posible
afectación al sistema respiratorio
Revestimiento Nivel de Ruido y Incremento de Niveles de Ruido y

de concreto en Vibraciones Vibraciones
canal
Riesgo de Contaminación por
Calidad del suelo
Generación de Residuos.
Socioeconómico Empleo e Ingresos Familiares
Etapa de Operación y Mantenimiento
En la operación se han considerado todas las actividades de mayor impacto al ambiente

que se tienen previstas para la ejecución del Proyecto, las cuales se muestran a
continuación, se agruparon algunas actividades debido sus características, y a que sus
impactos eran muy similares. En esta etapa la junta de usuarios del canal Paiján es el
responsable.
Identificación de Aspectos e Impactos Ambientales - Etapa de Operación y Mantenimiento
ASPECTO
AMBIENTALES Y
ACTIVIDADES DEL SOCIALES
PROYECTO IMPACTOS IDENTIFICADOS
Calidad del Agua Calidad de agua superficial

Manipulación de Generación de ingresos
tomas locales/centrales Incremento de la Economía Local
Empleo e Ingresos Creación de nuevos
Familiares puestos de trabajo
Calidad de agua
Limpieza de canal superficial y subterránea
Calidad del Agua
Nivel de Ruido y Ahuyentamiento de
Vibraciones especies de fauna,
principalmente aves.
589
Etapa de Cierre
En el cierre se han considerado todas las actividades de mayor impacto al

ambiente que se tienen previstas para el cierre del proyecto, las cuales se
muestran a continuación, se agruparon algunas actividades debido sus
características, y a que sus impactos eran muy similares.
ACTIVIDADES DEL ASPECTO AMBIENTALES IMPACTOS IDENTIFICADOS

PROYECTO Y SOCIALES
Incremento de material
particulado y posible afectación
Retiro de equipo, Calidad de aire al aparato respiratorio
materiales e
instalaciones Incremento de Niveles de Ruido
temporales
Calidad del suelo Contaminación del suelo por
residuos solidos
Empleo e Ingresos Creación de nuevos puestos

Familiares de trabajo
Contaminación del suelo por

residuos solidos
Limpieza y Manejo Calidad del suelo
de Residuos Empleo e Ingresos Incremento de la Economía Local
Familiares
Calidad del Aire al aparato respiratorio
Nivel de Ruido y Vibraciones Incremento de Niveles de Ruido

Reconformación de
la forma del terreno
Pérdida de calidad y erosión
del suelo
Calidad del Suelo
Riesgo de Alteración del
Agua Superficial
Calidad del Agua
588
Ítem DESCRIPCIÓN Metrado Costo

Unidad Cantidad CU Parcial S/
Programa de Prevención, Control y/o Mitigación
1
Ambiental 2,500.00
1.1 Manejo de Suelos Superficiales (DMEs) Glb 1 500

500.00
1.2 Manejo de Aguas Superficiales Glb 1 500
500.00
1.3 Manejo de la Calidad del Paisaje Glb 1 1000
1,000.00
1.4 Manejo de la Flora y fauna Silvestre Glb 1 500
500.00
2 Programa de Manejo de Residuos Solidos

1,490.00
2.1 Contenedores de colores para residuos sólidos Und 1

100.00 100.00
2.2 Disposición de residuos no peligrosos Tm 1
390.00 390.00
2.2 Disposición de residuos no peligrosos Tm 1
1,000.00 1,000.00
Programa de componente social (Plan de
5 Participación Ciudadana y relaciones
1,010.00
comunitarias)
5.1 Taller participativo Glb 1
760.00 760.00
Reuniones con representantes y/o dirigentes
5.2 Glb 1
comunales 250.00 250.00
Total S/
5,000.00
 Gestión de Riesgos
PREGUNTAS Si No COMENTARIOS
Análisis de
Vulnerabilidad por
Exposición
1. ¿La localización El canal se encuentra en una

escogida para la X zona de topografía plana, no se
ubicación evita su expone a peligros.
exposición a peligros?
2. Si la
localización prevista El canal sigue el curso por
para el proyecto lo donde fue construido
expone a situaciones inicialmente y no es posible su
de peligro ¿Es X
posible, técnicamente, cambio porque no existe otros
cambiar la ubicación espacios libres por donde seguir
del proyecto a una un nuevo trazo
zona menos
expuesta?
587
Análisis de
Vulnerabilidad por
Fragilidad
1. ¿La
construcción de la Se están tomando en cuenta
infraestructura sigue para los diseños estructurales
X
la normativa vigente, las fuerzas sísmicas y
de acuerdo al tipo de capacidad portante del suelo.
infraestructura con
que se trate?
2. ¿Los materiales
de construcción Se usará concreto con aditivo
consideran las impermeabilizante y pintura
características X epóxica para las estructuras de
geográficas y físicas fierro y base de hormigón para
de la zona de mejorar el terreno
ejecución del
proyecto?
3. ¿El diseño toma
en cuenta las Los diseños se realizan
características
X teniendo en cuenta la geología
geográficas y físicas
de la zona de del terreno.
ejecución del
proyecto?
4. ¿La decisión de El canal y obras de arte están
tamaño del proyecto diseñados para la máxima
considera las
X demanda y según las
características
geográficas de la condiciones topográficas de la
zona de ejecución zona.
del proyecto?
5. ¿La tecnología
propuesta para el Se considera secciones
proyecto considera rectangulares del canal y obras
las características X de arte que adapten al sistema
geográficas y físicas de riego a las condiciones
de la zona de topográficas de la zona.
ejecución del
proyecto?
6. ¿Las decisiones
de fecha de inicio y
de ejecución del
proyecto toman en La ejecución de la obra se
cuenta las programará de tal manera que
X
características se adapte a la época de menor
geográficas, demanda de agua para riego
climáticas y físicas
de la zona de
ejecución del
proyecto?
Análisis de
Vulnerabilidad por
Resiliencia
1. En la zona de X La zona es de fácil acceso tanto

ejecución del para maquinaria como
586
proyecto ¿Existen materiales

mecanismos
técnicos para hacer
frente a la
ocurrencia de
desastres?
2. En la zona de
ejecución del
proyecto ¿Existen Los fondos serian rápidamente
mecanismos generados por la Junta de
X
financieros para Usuarios y otras entidades
hacer frente a los como Municipalidad y la ARC
daños ocasionados
por la ocurrencia de
desastres?
3. En la zona de
ejecución del El Comité de Usuarios ha
proyecto ¿Existen demostrado su capacidad
mecanismos organizativa y de trabajo
X
organizativos para comunal para hacer frente a los
hacer frente a los daños que sufre el canal cada
daños ocasionados año
desastres?
4. ¿La población Si son testigos de los daños
beneficiada del ocasionados en el fenómeno del
proyecto conoce los X niño del año 2017.
potenciales daños
que le afectarían si
se produce una
situación de peligro,
cuando el proyecto
no cuenta con
medidas de
reducción de riesgo.
5. ¿El proyecto X No el proyecto no contempla
incluye mecanismos para hacer frente a
mecanismos ocurrencia de desastres.
técnicos,
financieros y/o
organizativos para
hacer frente a los
daños ocasionados
desastres?
6. . ¿La población Los pobladores son conscientes
beneficiaria del que el principal daño que se
proyecto conoce los X puede producir es por el mal
potenciales daños
drenaje de los cultivos aledaños
que se generarían si
el proyecto se ve que en su mayoría son arroz.
afectado por una
situación de peligro?
585
a.5.- DESCRIPCION DEL COMPONENTE DE GESTION DE RIESGOS
En la zona del Sector toma Paiján, el principal riesgo que se tiene es de la ocurrencia
de intensas lluvias ocasionadas por eventos naturales como el Fenómeno el Niño
costero del año 2017, intensas lluvias que ocasionaron inundaciones y huaycos, en
ese sentido dicho fenómeno natural, es uno de los factores que mayor destrucción,
sumada a la ausencia de medidas y/o acciones que puedan garantizar las condiciones
de estabilidad física de la infraestructura construida.
De acuerdo al estudio de análisis de riesgo tenemos que; Con el Formato N° 1

(Módulo 2), se determina el nivel de peligro asociado al proyecto, y con el Formato N°
3 (Módulo 3) se establece el nivel de vulnerabilidad al que está expuesto el proyecto.
De esta manera, se puede determinar el nivel de riesgo al que estaría expuesto el
proyecto, considerando la siguiente escala:
CUADRO: Escala de nivel de riesgo, considerando nivel de Peligros y

Vulnerabilidad.
GRADO DE
VULNERABILIDAD
DEFINICIÓN DE
PELIGROS/VULNERABILIDADES
MEDI
Bajo Alto
O
MEDI
Bajo BAJO BAJO
O
GRADO DE PELIGRO MEDI MEDI

BAJO ALTO
O O
Alto MEDIO ALTO ALTO
FUENTE: Pautas metodológicas para la incorporación del análisis del riesgo de

desastres en los PIP dado por la DGPM, Ministerio de Economía y
Finanzas (DGPM-MEF) (2007) – Elaboración Propia.
Finalmente, el análisis de riesgo determina que el sistema de riego del tramo del canal
en el Sector Toma Paiján tiene un nivel de “RIESGO BAJO” el mismo que radica en la
exposición al mal drenaje y la cercanía del canal a las parcelas, es preciso dejar en claro
que el trazo del canal no se puede cambiar por la geomorfología del terreno.
Para el mal drenaje el proyecto plantea la ejecución de drenes tipo lloradores para evitar
la supresión del agua que se encuentra en contacto con la parte exterior de la sección
hidráulica de igual forma se considera el mejoramiento de la sub rasante con una base
de hormigón por otro lado los usuarios mediante la firma de actas se comprometen a
respetar un espacio mínimo de 1 m del canal hacia las parcelas.
584
583
582
a.6.- PRESUPUESTOS
a.6.1.- PRESUPUESTO DE OBRA
581
580
RESUMEN DEL PRESUPUESTO

REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y
PROYECTO :
DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD
UBICACIÓN: LA LIBERTAD – ASCOPE - ASCOPE
FECHA: JULIO 2022
Costo Directo (CD) 1’684,046.25

Gastos Generales (8.08 % CD) 136,070.94
Utilidad (5 % CD) 84,202.31
--------------------------------------------
Sub Total (ST) 1’904,319.50
IGV (18% ST) 342,777.51
======================
Total Presupuesto de Obra (TP) 2’247,097.01
Supervisión de Obra (3.201186% TP) 71,933.75
::::::::::::::::::::::::::::::::::::
TOTAL DE INVERSION 2’319,030.76
579
ANALISIS DE GASTOS GENERALES

“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE,
PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
DURACION (MESES) : 2.5

LIQUIDACION (MES) : 0.5
COSTO DIRECTO (S/.) : 1,684,046.25
COSTO REFERENCIA (S/.) : 2,364,806.10
COEF. COSTO (SOLES)

ITEM DESCRIPCION UND. CANTIDAD
PART. % UNITARIO PARCIAL TOTAL
1.0 GASTOS GENERALES FIJOS 11,758.15
1.1 GASTOS PRE OPERATIVOS 4,300.00

1.1.1 Firma de contrato (costos de documentos, serv. Notaría, etc)
Glb 1.00 1,000.00 1,000.00
1.1.2 Gastos elaboracion de propuesta Glb 1.00 1,800.00 1,800.00
1.1.3 Tramites varios Glb 1.00 1,500.00 1,500.00
1.3 GASTOS DE LIQUIDACION 3,450.00

1.3.3 Materiales de escritorio Gbl 1.00 2,000.00 2,000.00
1.3.4 Servicio de fotocopias Gbl 1.00 1,450.00 1,450.00
1.4 IMPUESTOS 4,008.15

1.4.1 SENCICO (0.2% presupuesto sin IGV) % 1.00 0.002 2,004,072.97 4,008.15
2.0 GASTOS GENERALES VARIABLES 124,312.79
2.1 DIRECCION TECNICA Y ADMINISTRATIVA

2.1.1 Personal Técnico 46,875.00
2.1.1.1 Ing. Residente de obra m-h 2.50 1.00 7,500.00 18,750.00
2.1.1.2 Ing. Asistente de Residente de obra m-h 2.50 1.00 4,000.00 10,000.00
2.1.1.4 Profesional de Salud m-h 2.50 0.50 3,500.00 4,375.00
2.1.1.5 Ing. Seguridad m-h 2.50 0.50 4,000.00 5,000.00
2.1.1.7 Maestro de Obra m-h 2.50 1.00 3,500.00 8,750.00
2.1.2 Personal Administrativo y Auxiliar 12,500.00

2.1.2.1 Almacenero m-h 2.50 1.00 2,000.00 5,000.00
2.1.2.2 Guardián m-h 2.50 2.00 1,500.00 7,500.00
2.1.3 Alimentación de Personal de Obra dias 7,500.00
2.1.3.1 Personal técnico 5.00 75.00 20.00 7,500.00
2.1.4 Hospedaje Personal técnico mes 3,750.00

2.1.4.1 Personal técnico 5.00 2.50 300.00 3,750.00
2.2 CONTROL DE CALIDAD - GASTOS DE LABORATORIO 1,400.00

2.2.1 Ensayos de Rotura de Probetas de Concreto Und 20.00 20.00 400.00
2.2.2 Densidad de campo de la sub razante Und 10.00 100.00 1,000.00
2.3 EQUIPOS Y OTROS 20,380.20

2.3.1 Alquiler de Camioneta 4x4 inc. Chofer y comb. mes 2.50 0.50 11,907.00 14,883.75
2.3.2 Copias de planos y documentos. mes 2.50 1.00 1,000.00 2,500.00
2.3.3 Utiles de oficina glb 1.00 1.00 1,500.00 1,500.00
2.3.4 Utiles de limpieza mes 2.50 1.00 598.58 1,496.45
2.4 FINANCIEROS 7,056.77

2.4.1 Fianza de fiel cumplimiento 10% x 2364806.1 x 3.5%/12 x4 2,758.94
2.4.2 Adelanto de obra 15% x 1684046.25 x 3.5%/12 x2 1,841.93
2.4.3 Adelanto de materiales 20% x 1684046.25 x 3.5%/12 x2 2,455.90
2.4 LEYES SOCIALES Y SEGUROS 24,850.82

2.4.1 Seguro de obra contra todo riesgo 11,788.32
2.4.2 Seguro de personal (SCTR) 5,343.75
2.4.3 ONP / AFP (13%) 7,718.75
Gastos Generales Fijos 11,758.15

Gastos Generales Variables 124,312.79
TOTAL GASTOS GENERALES 8.08000% 136,070.94

578
a.7.- PRESUPUESTO DESAGREGADO DE SUPERVISIÓN
PROYECTO: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN,

DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
DESAGREGADO DE SUPERVISION
Presupuesto PROYECTO: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD

PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO
DE LA LIBERTAD”
Fecha jul.-22
SUPERVISION DE OBRA S/70,533.75

HONORARIOS DEL PERSONAL
Descripciòn Unidad Personas %Paticip. Tiempo Sueldo Parcial
I ng. Jefe de Superv isión mes 1.00 100% 2.50 8,500.00 21,250.00
I ng. Asistente de Superv isión mes 1.00 100% 2.50 4,000.00 10,000.00
I ng. Especialista de Suelos mes 1.00 50% 2.50 4,000.00 5,000.00
Topógrafo mes 1.00 50% 2.50 3,000.00 3,750.00
Sub Total S/. 40,000.00
ALQUILERES Y SERVICIOS
Descripciòn Unidad Cantidad Tiempo Sueldo Parcial
Alimentación de Personal Unidad 4.00 75.00 20.00 6,000.00
Hospedaje personal técnico mes 2.50 1.00 1,000.00 2,500.00
Alquiler de camioneta 4x4 + combustible mes 0.50 2.50 11,907.00 14,883.75
Telefonía, internet, otros mes 1.00 2.50 200.00 500.00
I nforme mensual, planos, impresiones mes 1.00 2.50 1,000.00 2,500.00
Material y útiles de limpieza Glb 1.00 2.50 1,000.00 2,500.00
Gastos de alquiler de oficina mes 1.00 2.50 500.00 1,250.00
Ensayo de Probetas Unidad 20.00 1.00 20.00 400.00
Densidad de campo Unidad 10.00 1.00 100.00 1,000.00
Sub Total S/. 30,533.75
LIQUIDACION DE CONTRATO S/1,400.00

Material y útiles de limpieza Glb 1.00 1.00 300.00 300.00
I nforme mensual, planos, impresos mes 1.00 1.00 1,000.00 1,000.00
Telefonía, internet, otros mes 1.00 1.00 100.00 100.00
Sub Total S/. 1,400.00
TOTAL GASTOS DE SUPERVISION S/71,933.75
a.9.- PLAZO DE EJECUCION

El plazo de ejecución del proyecto es de 75 días calendarios.
577
a.10.- CRONOGRAMA VALORIZADO MENSUAL:

CRONOGRAMA VALORIZADO DE EJECUCION DE OBRA
PROYECTO : “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
UBICACIÓN: LA LIBERTAD - ASCOPE - ASCOPE
FECHA: JULIO 2022
ITEM DESCRIPCION Und. Metrado Precio S/. Parcial S/. MES 1 MES 2 MES 3

01.01 OBRAS PROVISIONALES 8,219.54
01.01.01 CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m und 1.00 1,008.54 1,008.54 1,008.54 0.00 0.00
01.01.02 ALMACEN, OFICINA Y CASETA DE GUARDIANIA m2 60.00 80.60 4,836.00 4,836.00 0.00 0.00
01.01.03 SERVICIOS HIGIENICOS DE OBRA (BAÑOS QUIMICOS) mes 2.50 950.00 2,375.00 2,375.00 0.00 0.00
01.02 TRABAJOS PRELIMINARES 21,241.59
01.02.01 MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS glb 1.00 8,614.56 8,614.56 8,614.56 0.00 0.00
01.02.02 DESBROCE DE ARBOLES Y ARBUSTOS und 40.00 105.44 4,217.60 4,217.60 0.00 0.00
01.02.03 LIMPIEZA DE TERRENO CON MAQUINARIA ha 1.30 3,499.60 4,549.48 4,549.48 0.00 0.00
01.02.04 CONTROL TOPOGRAFICO mes 2.50 1,543.98 3,859.95 3,859.95 0.00 0.00
02 CANAL RECTANGULAR ABIERTO 1,599,835.13

02.01.01 TRAZO NIVELACION Y REPLANTEO EN CANALES km 1.13 1,433.80 1,620.19 1,620.19 0.00 0.00
02.02 MOVIMIENTO DE TIERRAS 273,661.74
02.02.01 EXCAVACION CON MAQUINARIA EN MATERIAL CONGLOMERADO m3 11,718.20 5.37 62,926.73 62,926.73 0.00 0.00
02.02.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 10,451.30 5.14 53,719.68 46,287.06 7,432.62 0.00
02.02.03 BASE DE HORMIGON COMPACTADO m3 535.39 52.22 27,958.07 25,990.16 1,967.91 0.00
02.02.04 EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO PARA RELLENO

m3 10,371.68 7.20 74,676.10 74,676.10 0.00 0.00
02.02.05 RELLENO Y COMPACTADO CON SUELO NATURAL SELECCIONADO m3 11,718.20 2.44 28,592.41 28,592.41 0.00 0.00
02.02.06 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 1,495.00 17.25 25,788.75 25,788.75 0.00 0.00
02.03 OBRAS DE CONCRETO ARMADO PARA CANAL 1,305,300.40
02.03.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 3,569.28 24.94 89,017.84 47,470.74 41,547.10 0.00
02.03.02 CONCRETO PREMEZCLADO CANAL f'c=210 kg/cm2 m3 1,048.48 451.78 473,682.29 0.00 380,645.84 93,036.45
02.03.04 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL m2 6,616.21 43.73 289,326.86 0.00 278,164.62 11,162.24
02.03.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 49,434.67 6.46 319,347.97 276,800.72 42,547.25 0.00
02.03.06 JUNTA WATERSTOP DE 6" m 779.00 38.31 29,843.49 0.00 28,840.25 1,003.24
02.03.07 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2" m 2,985.30 21.07 62,900.27 0.00 0.00 62,900.27
02.03.08 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 10,373.22 3.97 41,181.68 0.00 31,983.77 9,197.91
02.04 LLORADEROS EN PARED DE CANAL 19,252.80
02.04.01 LLORADEROS EN PARED DE CANAL und 560.00 34.38 19,252.80 0.00 16,762.38 2,490.42
03.01 POZA DISIPADORA 13,460.49

03.01.01 TRABAJOS PRELIMINARES 75.28
03.01.01.01 TRAZO, NIVELES Y REPLANTEO m2 30.60 2.46 75.28 75.28 0.00 0.00
03.01.02 DEMOLICIONES Y DESMONTAJES 1,738.45
03.01.02.01 DEMOLICION DE LOSA Y MURO EN POZA DISIPADORA EXISTENTE m3 20.29 85.68 1,738.45 1,738.45 0.00 0.00
03.01.03 MOVIMIENTO DE TIERRAS 1,974.47
03.01.03.01 EXCAVACIÓN MANUAL EN TERRENO CONGLOMERADO m3 12.24 82.48 1,009.56 1,009.56 0.00 0.00
03.01.03.02 BASE DE HORMIGON COMPACTADO m3 6.12 52.22 319.59 319.59 0.00 0.00
03.01.03.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 37.41 17.25 645.32 645.32 0.00 0.00
03.01.04 OBRAS DE CONCRETO ARMADO 9,672.29
03.01.04.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 30.60 24.94 763.16 763.16 0.00 0.00
03.01.04.02 CONCRETO PREMEZCLADO CANAL f'c=210 kg/cm2 m3 6.87 451.78 3,103.73 3,103.73 0.00 0.00
03.01.04.03 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL m2 61.00 43.73 2,667.53 2,667.53 0.00 0.00
03.01.04.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 381.61 6.46 2,465.20 2,465.20 0.00 0.00
03.01.04.05 JUNTA WATERSTOP DE 6" m 13.60 38.31 521.02 521.02 0.00 0.00
03.01.04.06 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 38.20 3.97 151.65 151.65 0.00 0.00
04 REHABILITACIÓN EN TOMA PAIJAN 12,734.42

04.01 REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN VENTANA DE CAPTACIÓN 7,224.76
04.01.01 DEMOLICION DE LOSA EN TOMA PAIJÁN m3 4.33 85.68 370.99 370.99 0.00 0.00
04.01.02 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 4.98 17.25 85.91 85.91 0.00 0.00
04.01.03 CONCRETO LOSA EN TOMA PAIJÁN f'c=210 kg/cm2 m3 4.33 414.84 1,796.26 1,796.26 0.00 0.00
04.01.04 ENCOFRADO Y DESENCOFRADO PARA LOSA MACIZA m2 21.65 78.85 1,707.10 1,707.10 0.00 0.00
04.01.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 505.34 6.46 3,264.50 3,264.50 0.00 0.00
04.02 REHABILITACIÓN DE PISO DE CONCRETO EN TOMA PAIJÁN 5,509.66
04.02.02 BASE DE HORMIGON COMPACTADO m3 2.69 52.22 140.47 140.47 0.00 0.00
04.02.04 CONCRETO EN PISO EN BOCATOMA PAIJAN f'c=175 kg/cm2 m3 3.59 361.02 1,296.06 1,296.06 0.00 0.00
03.01.03.02 BASE DE HORMIGON COMPACTADO m3 6.12 52.22 319.59 319.59 0.00 0.00
03.01.03.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 37.41 17.25 645.32 645.32 0.00 0.00
03.01.04 OBRAS DE CONCRETO ARMADO

9,672.29 576
03.01.04.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 30.60 24.94 763.16 763.16 0.00 0.00
03.01.04.02 CONCRETO PREMEZCLADO CANAL f'c=210 kg/cm2 m3 6.87 451.78 3,103.73 3,103.73 0.00 0.00
03.01.04.03 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL m2 61.00 43.73 2,667.53 2,667.53 0.00 0.00
03.01.04.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 381.61 6.46 2,465.20 2,465.20 0.00 0.00
03.01.04.05 JUNTA WATERSTOP DE 6" m 13.60 38.31 521.02 521.02 0.00 0.00
03.01.04.06 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 38.20 3.97 151.65 151.65 0.00 0.00

04.01 REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN VENTANA DE CAPTACIÓN 7,224.76
04.01.03 CONCRETO LOSA EN TOMA PAIJÁN f'c=210 kg/cm2 m3 4.33 414.84 1,796.26 1,796.26 0.00 0.00
04.01.04 ENCOFRADO Y DESENCOFRADO PARA LOSA MACIZA m2 21.65 78.85 1,707.10 1,707.10 0.00 0.00
04.01.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 505.34 6.46 3,264.50 3,264.50 0.00 0.00
04.02 REHABILITACIÓN DE PISO DE CONCRETO EN TOMA PAIJÁN 5,509.66
04.02.02 BASE DE HORMIGON COMPACTADO m3 2.69 52.22 140.47 140.47 0.00 0.00
04.02.04 CONCRETO EN PISO EN BOCATOMA PAIJAN f'c=175 kg/cm2 m3 3.59 361.02 1,296.06 1,296.06 0.00 0.00
04.02.05 PICADO Y RESANE EN MUROS/LOSAS EXISTENTES m 9.10 400.09 3,640.82 3,640.82 0.00 0.00
05 VARIOS 28,555.08
05.01 FLETE 13,655.33
05.01.01 FLETE TERRESTRE glb 1.00 13,655.33 13,655.33 13,655.33 0.00 0.00
05.02.01 MITIGACION DE IMPACTO AMBIENTAL glb 1.00 5,000.00 5,000.00 0.00 0.00 5,000.00
05.03.01 EQUIPOS DE PROTECCION PERSONAL glb 1.00 6,863.44 6,863.44 6,863.44 0.00 0.00
05.03.02 EQUIPOS E INSUMOS DE BIOSEGURIDAD - COVID-19 glb 1.00 1,708.20 1,708.20 1,708.20 0.00 0.00
05.03.03 EQUIPOS DE PROTECCION COLECTIVA glb 1.00 1,328.11 1,328.11 1,328.11 0.00 0.00
Costo Directo (CD) 1,684,046.25 669,363.98 829,891.73 184,790.54
Gastos Generales (8.08 % CD) 136,070.94 54,084.61 67,055.25 14,931.08
Utilidad (5% CD) 84,202.31 33,468.20 41,494.59 9,239.53
Sub Total (ST) 1,904,319.50 756,916.79 938,441.57 208,961.14
IGV (18% ST) 342,777.51 136,245.02 168,919.48 37,613.00
Total Presupuesto de Obra (TP) 2,247,097.01 893,161.81 1,107,361.06 246,574.14
VALORIZADO MENSUAL 893,161.81 1,107,361.06 246,574.14
PORCENTAJE DE AVANCE PARCIAL 39.75% 49.28% 10.97%

PORCENTAJE DE AVANCE
39.75% 89.03% 100.00%
ACUMULADO
CRONOGRAMA VALORIZADO DE SUPERVISIÓN DE OBRA

“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
PROYECTO :
ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
FECHA: JULIO 2022
ITEM DESCRIPCION Parcial S/. MES 1 MES 2 MES 3
01 SUPERVISIÓN DE OBRA
Total Presupuesto de Supervisión de Obra (SO) 71,933.75
VALORIZADO MENSUAL - 28,773.50 28,773.50 14,386.75
PORCENTAJE DE AVANCE PARCIAL - 40.00% 40.00% 20.00%

PORCENTAJE DE AVANCE ACUMULADO - 40.00% 80.00% 100.00%
575
a.12.- MODALIDAD DE EJECUCION DE LA OBRA:

Por CONTRATA
a.13.- SISTEMA DE CONTRATACIÓN:

Se recomienda ejecutar la obra bajo la modalidad de A PRECIO UNITARIOS.
574
LIBERTAD”
ESPECIFICACIONES
TÉCNICAS
573
ESPECIFICACIONES TÉCNICAS
I GENERALIDADES:
01.01 ALCANCE DE LAS ESPECIFICACIONES
Estas especificaciones técnicas tienen por finalidad ayudar a tomar y asumir criterios en
todo lo concerniente al aspecto constructivo, así como a los materiales y metodología de
dosificación, estando en concordancia con todo lo contenido en Reglamento Nacional de
Edificaciones, la cual se puede considerar como parte de las mismas. Las presentes
especificaciones describen el trabajo que deberá realizarse para la construcción del
Proyecto, entendiéndose que el Ingeniero Inspector (Supervisor), designado por la entidad
licitante, tiene la máxima autoridad para modificarlas y/o determinar los métodos
constructivos que en casos especiales se pudieran presentar, así como verificar la buena
ejecución de la mano de obra, la calidad de los materiales, etc.
Las presentes Especificaciones son válidas en tanto no se opongan con los reglamentos y
normas conocidas:
 Reglamento Nacional de Edificaciones
 Normas de ITINTEC
 Normas ASTM
 Normas ACI
 Especificaciones técnicas especiales de fabricantes que sean concordantes con
las normas enunciadas.
01.02 INGENIEROS
Para la ejecución de la obra se nombrará a los profesionales, Ingenieros idóneos,
preparados de vasta experiencia, que los representará en la obra en calidad de
Ingeniero Residente de Obra y Supervisor de Obra; debiendo ejecutar y controlar el
estricto cumplimiento y desarrollo de los planos, así como la correcta aplicación de las
normas y reglamentos en cada una de las diferentes especialidades.
01.03 CUADERNO DE OBRA

Todas las consultas, absoluciones, notificaciones, ocurrencias, etc.; referentes a la obra
deberán anotarse en el Cuaderno de Obra, por lo que debe permanecer en la obra para
su consulta en cualquier momento que se solicite, este deberá ser legalizado antes de la
apertura del mismo.
01.04 VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS

En el caso de existir divergencias entre los documentos del Proyecto:
 Los planos tienen validez sobre las Especificaciones Técnicas, Metrados y Valor
Referencial (Presupuesto).
 Las especificaciones Técnicas tienen validez sobre Metrados y Valor Referencial
(Presupuesto).
572
 Los metrados son referenciales y la omisión parcial o total de una partida no

dispensará de su ejecución, si está prevista en los planos y/o las Especificaciones
Técnicas.
Las Especificaciones se completan con los planos y metrados respectivos en forma tal
que las obras deban ser ejecutadas en su totalidad, aunque éstas figuren en uno solo de
sus complementos.
Detalles menores de trabajos y materiales no usualmente mostrados en las
Especificaciones, Planos y Metrados pero necesarios para la obra deben ser incluidos
por el NER y el ingeniero residente dentro de los alcances de igual manera que si
hubiesen mostrado en los documentos mencionados.
01.04.01 CONSULTAS
Todas las consultas relativas a la Construcción serán efectuadas al Ingeniero
Supervisor, obviar la consulta y ejecutar la obra sin contar con el VºBº será motivo para
que se desestime el valor de la obra realizada, se ordene su demolición o sin que esto
suceda no se considere como adicional en el caso que efectivamente lo sea.
Un juego de planos, estas especificaciones conjuntamente con el Reglamento Nacional
de Edificaciones, deben permanecer en la obra para su consulta.
01.04.02 SIMILITUD DE MATERIALES O EQUIPOS

Cuando las especificaciones técnicas o planos indiquen “igual o semejante” sólo la
Entidad Contratante o su representante decidirá sobre la igualdad o semejanza.
01.05 CAMBIOS POR EL RESIDENTE

El Residente notificará por escrito de cualquier material que se indique y considere
inadecuado o inaceptable de acuerdo con las leyes, Reglamentos y Ordenanzas de
autoridades competentes, así como cualquier trabajo necesario que haya sido omitido.
Si no hace esta notificación, las posibles infracciones y omisiones, en caso de suceder,
serán asumidas por contratista y el residente de obra sin costo para la Entidad
Contratante.
La Entidad contratante aceptará o denegará también por escrito, dicha notificación.
01.06 PERSONAL ADMINISTRATIVO DE OBRA, MAQUINARIA, HERRAMIENTAS Y

EQUIPOS, Y MATERIALES
01.06.01 Personal Administrativo de Obra

El Residente pondrá en consideración del Ingeniero Supervisor la relación del
personal administrativo, maestro de obra, operarios y personal obrero, teniendo la
facultad de pedir el cambio del personal, que a su juicio o en el transcurso de la
ejecución de los trabajos demuestren ineptitud o vayan contra las buenas costumbres
en el desempeño de sus labores.
571
El Residente deberá aceptar la decisión del Ingeniero Supervisor en el más breve

plazo, no pudiendo invocar como justificación la demora en efectuarlo para solicitar
ampliación de plazo de entrega de las obras ni abono de suma alguna por esta razón.
01.06.02 Maquinaria, Herramientas y Equipo
El Residente está obligado a tener en obra la maquinaria, herramientas y equipos que
fueran necesarios y que hayan sido proporcionados por la entidad contratante y los
mantendrá disponibles y estar en condiciones de ser usada en cualquier momento.
01.06.03 Materiales
Todos los materiales o artículos suministrados para las obras que cubren estas
especificaciones, deberán ser nuevos, de primer uso, de utilización actual en el
Mercado Nacional o Internacional, de la mejor calidad dentro de su respectiva clase.
El Ing. Residente tiene la obligación de organizar y vigilar las operaciones
relacionadas con los materiales que deben utilizar en la obra, tales como:
Provisión, transporte, carguío, acomodo, limpieza, protección, conservación en los
almacenes y/o depósitos, muestras, probetas, análisis, certificados de calidad, etc.
Así mismo, el Residente pondrá a consideración del Ingeniero Supervisor muestras
de los materiales a usarse, las que además de ser analizadas, probadas, ensayadas
de acuerdo a su especie y norma respectiva deberá recabar la autorización para ser
usados.
01.07 Supervisión
Todo el material y la mano de obra empleada, estará sujeta a la Supervisión de la
Entidad Contratante quien tiene el derecho de rechazar el material que se encuentre
dañado, defectuoso o a la mano de obra deficiente y exigir su corrección. Los trabajos
mal ejecutados deberán ser satisfactoriamente corregidos y el material rechazado
deberá ser reemplazado por otro aprobado, sin costo alguno para la Entidad
Contratante. Los materiales deben ser guardados en la Obra en forma adecuada sobre
todo siguiendo las indicaciones dadas por el fabricante o manuales de instalaciones. Si
por no estar colocados como es debido ocasionan daños a personas o equipos, los
daños deben ser reparados por cuenta del contratista y el Ingeniero Residente, sin costo
alguno para la Entidad Contratante. El Supervisor deberá suministrar, sin cargo adicional
alguno para la Entidad Contratante, todas las facilidades razonables, mano de obra y
materiales adecuados para la Supervisión y pruebas que sean necesarias.
01.08 Trabajos
El Ing. Residente tiene que notificar por escrito al Ingeniero Supervisor de la Obra sobre
la inicialización de sus labores. Deberá presentar las consultas al Supervisor al inicio de
la obra para que sean debidamente absueltas. Cualquier cambio durante la ejecución de
la Obra que obligue a modificar el Proyecto original será motivo de consulta a la Entidad
Contratante mediante la presentación de un plano original con la modificación propuesta.
570
Este plano deberá ser representado por el Residente al Supervisor de la Obra para
conformidad y aprobación final de la Entidad Contratante.
01.09 Cambios autorizados por el Ingeniero Inspector/Supervisor
La Entidad Contratante podrá en cualquier momento, por medio de una orden escrita,
hacer cambio en los Planos o Especificaciones. Si dichos cambios significan un aumento
o disminución en el monto del Contrato o en el tiempo requerido para la ejecución, se
hará un reajuste equitativo de éstos, tomando como base los precios unitarios
estipulados en el contrato.
01.10 Interferencias con los Trabajos de otros

El Ingeniero Residente, para la ejecución del trabajo correspondiente a la parte
Arquitectónico deberá verificar cuidadosamente este Proyecto con los Proyectos
correspondientes a:
* Estructuras
* Instalaciones
Con el objeto de evitar interferencias en la ejecución de la construcción total. Si hubiese
alguna interferencia deberá comunicarla por escrito al Supervisor de las Obras,
Comenzar un trabajo sin hacer esta comunicación entre los trabajos correspondientes a
los diferentes proyectos, su costo será asumido por el contratista y el Ingeniero
Residente.
01.11 Responsabilidad por Materiales

La Entidad Contratante no asume ninguna responsabilidad por pérdida de materiales o
herramientas. Si este lo desea puede establecer las guardianías que crea conveniente
bajo su responsabilidad y riesgo.
01.12 Retiro de Equipos o Materiales

Cuando sea requerido por el Ingeniero Supervisor, El Ing. Residente deberá retirar de la
Obra el equipo o materiales excedentes que no vayan a tener utilización futura en su
trabajo. Al término de los trabajos el Ing. Residente deberá proceder a la limpieza de los
desperdicios que existan ocasionados por materiales y equipos empleados en su
ejecución.
01.13 Especificaciones por su nombre comercial

Donde se especifique materiales, proceso o método de construcción de determinados
fabricantes, nombre comercial o números de catálogo, se entiende que dicha
designación es para establecer una norma de calidad y estilo, la propuesta deberá
indicar el fabricante, tipo, tamaño, modelo, etc. o sea las características de los
materiales. Las especificaciones de los fabricantes referentes a las Instalaciones de los
materiales deben cumplirse estrictamente, o sea que ellas pasan a formar parte de estas
especificaciones. Si los materiales son instalados antes de ser aprobados por la Entidad
Contratante, puede hacer retirar dichos materiales, sin costo adicional alguno y cualquier
569
gasto ocasionado por este motivo. Igual proceso se seguirá si a criterio del Inspector de
la Obra, los trabajos y materiales no cumplen con lo indicado en plano o
especificaciones.
01.14 Protección de la obra y propiedad ajena

Durante la ejecución de la obra, el contratista a través del Ingeniero Residente tomara
todas las precauciones necesarias para proteger la obra y la propiedad ajena, que pueda
ser afectada de alguna forma por la construcción. Cualquier propiedad que resultase
afectada por negligencia del contratista, será prontamente restaurada por este a su
condición original.
01.15 Seguridad y limpieza de la obra

El contratista cumplirá estrictamente con las disposiciones de seguridad, atención y
servicios del personal de acuerdo a las normas vigentes.
De acuerdo al tipo de obra y riesgo de la labor que realizan los trabajadores, el
contratista les proporcionara los implementos de protección tales como cascos, guantes,
lentes, máscaras, mandiles, botas, etc. En todos los casos, el personal contará como
mínimo con un casco de protección.
El contratista efectuará su trabajo de tal manera que el tránsito vehicular sufra las
mínimas interrupciones, evitando causar molestias al público y los vecinos, limitando la
obra a la longitud mínima necesaria de su ejecución, y los tiempos fijados en su
calendario de avance de obra.
En zonas que fuese necesario el desvío vehicular, este deberá hacerse con el previo
acondicionamiento de las vías de acceso, y con las respectivas tranqueras y
señalizaciones diurnas y nocturnas; también durante toda la ejecución de la obra se
dispondrá obligatoriamente de letreros, señales, barreras, luces de peligro, etc., así
como de vigilantes para la prevención de accidentes, tanto de día como de noche,
debiendo el contratista a través del Ingeniero Residente solicitar a la entidad encargada
del Transporte Urbano y Seguridad Vial de la Municipalidad, la autorización respectiva y
acatar las disposiciones de que ella emanare.
En todo momento la obra se mantendrá razonablemente limpia y ordenada, con
molestias mínimas producida por ruidos, humos y polvos. En zanjas excavadas, se
dispondrá de pases peatonales a todo lo largo de ellas.
Toda obra temporal tales como: andamios, escaleras, montacargas, bastidores, etc. que
se requiera en la construcción, serán suministrados y removidos por el contratista, quien
será responsable por la seguridad y eficiencia de toda esta obra temporal.
01.16 Métodos de construcción:

El Ingeniero Residente puede escoger otros métodos de construcción distintos a los
señalados en la presente especificación, pero estará sujeto a la aprobación del Ingeniero
Supervisor y únicamente se usarán procedimientos, métodos y equipos adecuados y
seguros.
568
01.18 JUEGO DE PLANOS Y ESPECIFICACIONES

Las obras se ejecutarán en estricto cumplimiento de los planos y detalles diseñados
cualquier discrepancia que se presentara entre planos; planos y especificaciones;
planos, especificaciones y metrados; metrados y planos; tienen prioridad los planos, los
metrados y especificaciones son referencias debiendo dar aviso al encargado de la obra
o al Ing. Supervisor, antes de realizar la obra a fin de que determine lo que más
convenga para el caso.
Cualquier detalle o modificación que por circunstancias se presentasen se deberán
consultar con el Ing. Supervisor, obviar la consulta y ejecutar la obra sin contar con el
V°B° será motivo para que se desestime el valor de la obra realizada, se ordene su
demolición o sin que esto suceda no se considere como adicional en el caso que
efectivamente lo sea.
Un juego completo de planos, estas especificaciones conjuntamente con el Reglamento
Nacional de Edificaciones deben permanecer en la obra para su consulta en cualquier
momento que se solicite.
01.19 DISPOSITIVOS DE SEGURIDAD PARA EL CONTROL DE TRANSITO Y A TERCERAS

PERSONAS, EN LA OBRA
Cuando se ejecuten trabajos en zonas urbanas o rurales, con el fin de prevenir
accidentes de tránsito que pudieran causar daños a los trabajadores y/o equipo del
contratista y el Ingeniero Residente y lo que puede ocurrir contra terceras personas en
obra, se usarán los siguientes dispositivos:
 Tranqueras
 Señales preventivas (“Despacio Obras” y “Hombres Trabajando”)
 La cinta de seguridad de plástico, se usará para dar protección a los transeúntes
y evitar el ingreso a sectores de peligro.
 Conos fosforescentes.
567
01.0 OBRAS PROVICIONALES Y TRABAJOS PRELIMINARES GENERALES:

01.01 OBRAS PROVISIONALES:
01.01.1 CARTEL DE IDENTIFICACION DE LA OBRA 3.60 x4.80 m:
Descripción:
Está referida a la confección e instalación de un cartel de obra, al inicio de los trabajos,
con las medidas, diseños, ubicación y texto, de acuerdo a lo que se fija en el plano
correspondiente.
El cartel será confeccionado con marco de madera horizontal y vertical de 3” x 2”. Sobre
el marco se colocará una gigantografía impresa full color.
Los materiales a emplearse serán: madera nacional y gigantografía. Sus dimensiones
serán de 3.60m x 4.80m El cartel estará sostenido por tres parantes de madera de 4” x
4” a una altura mínima de 2.00 m respecto al nivel del terreno natural.
La ubicación del cartel será en un lugar de visibilidad predominante; contará con la
aprobación del Ingeniero Supervisor y deberá quedar firmemente empotrado en el
terreno debiendo ser embebidas en dados de concreto con dimensiones mínimas de
0.40 m x 0.40 m x 0.80 m.
Método de medición:
Este trabajo será medido por la unidad (und), considerando la unidad el integro de la
confección e instalación.
Forma de pago:
Será pagado al precio unitario de contrato para la partida “Cartel de Identificación de la
obra de 3.60 x 4.80m”, entendiéndose que dicho pago constituirá compensación total por
la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para
completar satisfactoriamente el trabajo.
01.01.2 ALMACEN, OFICINA Y CASETA DE GUARDIANIA:
Descripción:
Comprende en suministro de la mano de obra, material y equipo y la ejecución de las
operaciones necesarias para realizar las construcciones e instalaciones de la caseta de
guardianía y/o depósito para el almacenamiento y cuidado de los materiales,
herramientas y equipos durante la ejecución de la obra, de acuerdo a la distribución que
haga el ingeniero residente, deberá contar con la aprobación del Supervisor.
El Ejecutor efectuará la construcción, el mantenimiento y conservación de dichas
construcciones e instalaciones durante la ejecución de la obra y su demolición y/o
desarmado al final de la misma.
566
De ser posible se podrá alquilar alguna (s) edificación (s) que sirva (n) como caseta (s) a
lo largo del recorrido de la ejecución de la obra, siempre y cuando lo estime el
Supervisor.
La caseta estará ubicada en un lugar apropiado y deberá contar con un área de 30 m2
con los ambientes adecuados.
Se podrán emplear materiales recuperables en todo o parte de las construcciones e
instalaciones, ya que éstas serán desarmadas y trasladadas a lo largo de la ejecución de
la obra. Se pagará por única vez.
Este trabajo será medido por metro cuadrado (m2)
Forma de pago:
Será pagado al precio unitario de contrato para la partida “Caseta adicional p/guardianía
y/o deposito”, entendiéndose que dicho pago constituirá compensación total por la mano
de obra, materiales, equipos, herramientas e imprevistos necesarios para completar
satisfactoriamente el trabajo.
01.01.3 SERVICIOS HIGIENICOS PARA LA OBRA (BAÑOS QUIMICOS)
A. DESCRIPCIÓN
Comprende los ambientes en tamaño y cantidad suficientes en los cuales los trabajadores puedan
hacer sus necesidades fisiológicas con comodidad e higiene.
Se ubicarán en coordinación con la Supervisión, en lugares apropiados para cumplir su función y
de manera que no interfieran con el normal desarrollo de la obra y producción
De no contar con ambientes apropiados, esta partida comprenderá la instalación de 04 baños
químicos portátiles para la obra, dichos aparatos sanitarios serán mantenidos por el Contratista
hasta la culminación de la obra y estará a cargo de su limpieza y mantenimiento permanente.
B. MÉTODO DE MEDICIÓN
El trabajo ejecutado será medido por mes (mes), de acuerdo a la duración de la obra.
C. BASE DE PAGO
El pago será efectuado mediante el presupuesto contratado a Precios Unitarios por mes (mes),
entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra
incluyendo Leyes Sociales, materiales y cualquier actividad o suministro necesario para la
ejecución del trabajo.
565
01.02 TRABAJOS PRELIMINARES:

01.02.1 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y MAQUINARIAS:
Descripción:
El Ingeniero Residente bajo esta sección, deberá realizar todo el trabajo de suministrar,
reunir y transportar la organización de construcción completa al lugar de la obra,
incluyendo personal, equipo, materiales, campamentos y todo lo necesario al lugar
donde se desarrollará la obra antes de iniciar y al finalizar los trabajos. La movilización
incluye la obtención y pago de permisos y seguros.
CONSIDERACIONES GENERALES:
El transporte del equipo pesado se podrá realizar en camiones de plataforma, de cama
baja, mientras que los vehículos podrán transportarse por sus propios medios, llevando
el equipo no autopropulsado como herramientas, martillos neumáticos, vibradores, etc.
El Ingeniero Residente, antes de transportar el equipo mecánico al lugar de la obra,
deberá someterlo a inspección. Este equipo será revisado por el Supervisor en la obra,
quien verificará y rechazará el equipo que no se encuentre en buen estado o aquel
cuyas características no se ajusten a lo estipulado por el propietario de la obra en cuyo
caso el Ingeniero Residente deberán reemplazarlo por otro similar en buenas
condiciones de operación. El rechazo del equipo no podrá generar ningún reclamo por
parte del Ingeniero Residente.
El Ingeniero Residente deberá entregar al Supervisor, la relación detallada donde conste
la identificación de la máquina, número de serie, fabricante, año de fabricación,
capacidad, potencia y estado de conservación, dicha relación será concordante con la
relación de equipo mínimo requerido para la obra.
Si el Ingeniero Residente opta por transportar un equipo diferente al requerido, éste no
será valorizado por el Supervisor.
El Ingeniero Residente no podrá retirar de la obra ningún equipo sin autorización; escrita;
del Supervisor.
Medición:
La movilización y desmovilización se medirá en forma global (Glb), El equipo a
considerar en la medición será solamente el requerido en el expediente técnico
aprobado por el supervisor.
Forma de pago:
Las cantidades medidas y aceptadas serán pagadas de acuerdo al precio del contrato
para esta partida 01.02.01 MOVILIZACION Y DESMOVILIZACION DE EQUIPO. El pago
constituirá la compensación total por los trabajos prescritos en esta partida y cubrirá los
564
costos de materiales, mano de obra en trabajos diurnos y nocturnos, herramientas,

equipos, transporte, y todos los gastos que demande el cumplimiento satisfactorio del
contrato, incluyendo los imprevistos.
El pago será en unidades globales.
01.02.2 DESBROCE DE ARBOLES Y ARBUSTOS:
Descripción:
Comprende el suministro de la mano de obra y equipo, y la ejecución de las operaciones
necesarias para la eliminación de árboles, arbustos y toda clase de raíces, hierbas,
humus y otros que resulten inadecuadas para la construcción.
El Ingeniero Residente deberá realizar trabajos de desbroce de árboles y arbustos
existentes que interfieran la ejecución de la obra, a lo largo del trazo del canal a revestir.
El trabajo se efectuará utilizando mano de obra y herramientas de corte tales como
machete, el hacha u otra herramienta cortante; los árboles y arbustos que están dentro
del trazo, serán extraídos con toda su raíz.
Este trabajo será medido por unidad (Und), para tal efecto, se determinará la proyección
unitaria de árboles y arbustos dentro del perímetro delimitado por el Ingeniero Residente
y Supervisor.
Forma de pago:
Se pagará mediante valorización de acuerdo a los metrados ejecutados, siempre que
cuente con la aprobación de la Supervisión y, será pagado al precio unitario de contrato
para la partida “DESBROCE DE ARBOLES Y ARBUSTOS”; entendiéndose que dicho
pago constituirá compensación total por la mano de obra, materiales, equipos,
herramientas e imprevistos necesarios para completar satisfactoriamente el trabajo.
01.02.3 LIMPIEZA DE TERRENO CON MAQUINARIA:

Descripción:
Comprende el suministro de la mano de obra y maquinaria, y la ejecución de las
operaciones necesarias para la eliminación de toda clase de residuos y otros que
resulten inadecuadas para la construcción.
El Ingeniero Residente deberá realizar trabajos de limpieza, a lo largo del trazo del canal
a revestir y de materiales sólidos que puedan dificultar la ejecución de la obra.
El trabajo se efectuará utilizando un cargador sobre llantas y herramientas de corte tales
como machete, palana, carretilla u otras herramientas. La profundidad máxima de
remoción de materiales que se considera como limpieza es de 10cm a menos que el
Ingeniero Supervisor señale una profundidad mayor.
563
Este trabajo será medido en hectáreas (ha), para tal efecto, se determinará la proyección
horizontal de la superficie del terreno limpio y desbrozado dentro del perímetro
delimitado por el Ingeniero Residente y Supervisor.
Forma de pago:
para la partida “limpieza de terreno con maquinaria”; entendiéndose que dicho pago
constituirá compensación total por la mano de obra, materiales, maquinaria,
01.02.4 CONTROL TOPOGRAFICO:

Descripción:
El Ingeniero Residente procederá al control topográfico de la obra en función a las
características hidráulicas del canal, de acuerdo a lo indicado en los planos y en la
memoria descriptiva.
Ejecución:
Durante la ejecución de la obra se deberá llevar un control topográfico permanente, para
cuyo efecto contará con los instrumentos y equipos de precisión requeridos así como el
personal técnico calificado y los materiales necesarios.
Comprende en el control de niveles y pendientes, fijando el eje del canal como referencia
y las estacas de nivelación de cota de terreno y de cota de rasante entre otros.
Se marcará el eje y a continuación se marcará las líneas del ancho de solera del canal
en armonía con los planos, estos ejes deberán ser aprobados por la supervisión, antes
que se inicie con las excavaciones y/o rellenos.
La unidad de medida será por el tiempo que dure la ejecución de la obra (mes).
Forma de pago:
Se pagará mediante valorización de acuerdo a los metrados realmente ejecutados,
siempre que cuente con la aprobación de la Supervisión y, será pagado al precio unitario
de contrato para la partida “Control Topográfico” entendiéndose que dicho pago
constituirá compensación total por la mano de obra, materiales, equipos, herramientas e
imprevistos necesarios para completar satisfactoriamente el trabajo.
562
02.0 CANAL TRAPEZOIDAL ABIERTO:

02.01 TRABAJOS PRELIMINARES:
02.01.1 TRAZO NIVELACION Y REPLANTEO EN CANALES:
Descripción:
Consiste en el replanteo general de la obra en función a las características hidráulicas
del canal, de acuerdo a lo indicado en los planos y en la memoria descriptiva. Antes de
iniciar los trabajos de movimiento de tierras para el trazo del canal se deberá llevar a
cabo el levantamiento topográfico de la zona del eje del canal cuyo plano deberá ser
aprobado por el Supervisor.
Ejecución:
Comprende el replanteo del trazo del canal en el terreno y nivelación, fijando el eje del
canal como referencia y las estacas de nivelación de cota de terreno y de cota de
rasante entre otros.
Se marcará el eje y a continuación se marcará las líneas del ancho de solera del canal
en armonía con los planos, estos ejes deberán ser aprobados por la supervisión, antes
que se inicie con las excavaciones y/o rellenos.
La unidad de medida será por kilómetro (km) y por avance.
Forma de pago:
de contrato para la partida “Trazo y replanteo en canales” entendiéndose que dicho pago
02.02 MOVIMIENTO DE TIERRAS:

02.02.1 EXCAVACIÓN CON MAQUINARIA EN TERRENO CONGLOMERADO:
Alcance
Comprende el suministro de la mano de obra, materiales y equipo, y la ejecución de las
operaciones necesarias para efectuar cortes masivos en el terreno natural desbrozado,
hasta las líneas que definen el nivel de la excavación.
En este rubro se incluyen todos los materiales que puedan ser removidos a mano, o con
equipos de movimientos de tierra, y que no requieren el uso de procedimientos
561
especiales para su extracción. Entre ellos se consideran las tierras de cultivo, las
arenas, los limos, las arcillas, las gravas hasta de 10 cm de diámetro, así como cualquier
combinación de dichos materiales; el conglomerado de río se considera dentro de esta
clasificación.
Se efectuarán las excavaciones de acuerdo a las líneas de corte y taludes indicados en
los planos o aquellas aprobadas por el Ingeniero Supervisor, se deberá dejar el corte a
una profundidad tal que al momento de compactarse la sub rasante alcance la cota
indicada en los planos (se sugiere dejar el corte como mínimo a unos 7 cm por arriba de
la cota final de la sub rasante para que al momento de compactarse alcance la
profundidad final).
Ejecución:
Se realizarán los trabajos de excavación a lo largo de los trazos señalados en los planos,
y/o a las instrucciones del Supervisor, sobre una franja de terreno desbrozada. El
Ingeniero Residente empleará el procedimiento constructivo más conveniente. El
material excavado que sea útil para su empleo en rellenos contiguos deberá ser
distribuido a lo largo de la plataforma en cantidad suficiente para su posterior
compactación. El material excedente será colocado en el lugar y forma que señale el
Supervisor. La plataforma será nivelada de forma que ningún punto de ella quede por
debajo a más de cinco (5) centímetros de las cotas exigidas, cuidando que esta
desviación no sea sistemática.
Una vez terminada la excavación, el Ingeniero Residente deberá alisar el terraplén y los
taludes, si fuera necesario, y compactarlos con maquinaria adecuada, sean vibradores
de placa o rodillos pata de cabra, observando las indicaciones del Supervisor.
Los derrumbes de materiales que ocurran en las obras y los ocasionados fuera de las
líneas fijadas para las excavaciones, serán removidos y los taludes serán regularizados
si es necesario, llenando los vacíos según disposiciones del Supervisor.
Se deberá rellenar a su costo las cavidades que quedan como consecuencia de
derrumbes o sobre-excavación.
No se realizará ningún pago por concepto de las sobre excavaciones que resulten de
sus operaciones, bien sea por las condiciones del terreno, por la acción de agentes
naturales sobre el mismo o por las que ejecuta para facilitar sus operaciones de
construcción o por cualquier otra causa.
El Ingeniero Residente está obligado a rellenar las sobre excavaciones, bien sea con el
material producto de la misma excavación, compactándolo; queda entendido que no se
realizará ningún pago adicional o compensación por la ejecución de los rellenos de las
sobre excavaciones ni por el suministro de la mano de obra, materiales y todos los
elementos que sean necesarios para ejecutarlo satisfactoriamente, ya que será de su
560
responsabilidad tomar las precauciones necesarias para que las excavaciones se

ajusten a las líneas del proyecto.
Todos los materiales excavados que no sean apropiados o que no se necesiten para la
construcción de relleno, serán llevados a las áreas de depósito donde lo indique el
Supervisor siendo acarreados luego hasta una distancia máxima de 150 metros.
Método de Medición:
La medición de esta partida se realizará por metro cúbico (m³) de corte con maquinaria
en material conglomerado a nivel de plataforma; de acuerdo a estas especificaciones,
aceptado y aprobado por la Supervisión.
Forma de Pago:
El pago se efectuará al precio unitario de m³ de acuerdo al análisis de costo unitario. Se
entiende que el precio incluye la compensación por mano de obra, herramientas,
equipos e imprevistos necesarios para la ejecución de la partida.
02.02.2 PERFILADO Y COMPACTADO DE SUB-RASANTE:
Alcance:
Comprende el suministro de mano de obra, materiales, herramientas y equipos
necesarios para la ejecución del perfilado y compactado de la sub rasante del canal
(fondo) hasta llegar a las secciones de diseño según planos donde se colocara la base
granular (hormigón, según lo indicado en los planos).
Los trabajos se ejecutarán después que se concluyan las labores de Excavación en
Material Suelto manualmente para conformación de caja de canal.
Ejecución:
Las paredes y fondo del terreno donde se cimentará el canal se perfilarán de tal manera
que ningún saliente del terreno penetre más de un centímetro (1 cm.) dentro de las
secciones de construcción del canal.
El talud de las paredes será rigurosamente respetado excepto en los casos en que el
Ingeniero Supervisor lo modifique, dadas las condiciones de estabilidad del material por
las que atraviesa. Si durante la ejecución del trabajo se encontrará con elementos
enterrados aislados tales como ramas, troncos, piedras grandes, etc., que impidan
conformar la caja requerida, se deberá efectuar las sobre excavaciones necesarias para
extraer dichos elementos procediendo luego a rellenar completamente la excavación con
una compactación igual a la del material vecino hasta el nivel original de la plataforma y
excavar nuevamente la caja.
Una vez ejecutada la excavación deberá ser compacto con equipo manual (superficie
plana), no será tomado en cuenta cualquier trabajo similar para subsanar pequeños
559
rellenos producto de alguna sobre-excavación, el mismo que deberá ser rellenado con
mezcla de concreto pobre a su costo.
Los materiales excavados, serán colocados en las inmediaciones del área de trabajo
hasta una distancia mínima de 50 m. de preferencia en los bancos de escombros; para
luego ser utilizados como relleno de material propio.
El control de las cotas de la rasante será mediante la colocación de plantillas (niveles
maestros), en el eje cada 20 m o a distancias menores dependiendo del tipo de la
estructura, se recomienda dejar un espesor adecuado de material que será extraído
mediante perfilado.
Si en la superficie de cimentación hubiese roca suelta o fija, la superficie se preparará
regándola con agua, debiendo estar húmeda al momento que se vierta el material de
relleno
Forma de medición:
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metros
cuadrados (m2).
Forma de pago:
El pago se hará por metro cuadrado (m2) según precio unitario del contrato,
entendiéndose que dicho precio y pago constituirá compensación total por toda la mano
de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro
necesario para la ejecución del trabajo.
02.02.3 BASE DE HORMIGON COMPACTADO:
Descripción:
En esta especificación se contempla los trabajos de colocación de material para
mejoramiento de la sub rasante, teniendo en cuenta que el terreno es fangoso y hay
presencia de humedad, para tal efecto se procederá a la colocación del hormigón de rio
en una capa de 15 cm de acuerdo a lo especificado en los planos.
Método de Ejecución:
El encargado del Control topográfico, deberá alinear la altura o espesor del material
utilizado como base para el mejoramiento de la sub rasante El material para el
mejoramiento de la sub rasante será Hormigón, el mismo que será preparado
zarandeando el material será autorizado por la Supervisión.
La medición de esta partida se realizará por metro (m3) de material colocado en la sub
rasante del canal, de acuerdo a estas especificaciones, aceptado y aprobado por la
Supervisión.
558
Base de Pago:
El pago se efectuará al precio unitario de m3 de acuerdo al análisis de costo unitario. Se
entiende que el precio indicado constituye la compensación total por toda la mano de
obra, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
02.02.4 EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO

PARA RELLENO DM=4 km:
Descripción:
Comprende el suministro de la mano de obra, máquinas y equipo, así como la ejecución
de las operaciones necesarias para efectuar la extracción, carguío y traslado de material
seleccionado para relleno, a una distancia no mayor de la indicada.
El material seleccionado para relleno deberá ser suelo natural de buena calidad para lo cual no
deberá contener maleza, raíces, ni cualquier otro material orgánico, ni otros elementos inestables
y de fácil alteración. Los materiales que se empleen para los rellenos deberán presentar un
contenido de materia orgánica menor del 5%. Por lo general, todos los materiales deben ser
aprobados por el Ingeniero Supervisor.
El material seleccionado para relleno deberá ser inspeccionado y aprobado previamente

por el supervisor de obra,
Esta partida se medirá en (m3), para tal efecto se calculará por número de volquetadas y
su capacidad de tolva en m3.
Forma de pago:
Se pagará mediante valorización mensual de acuerdo a los metrados realmente
ejecutados, siempre que cuente con la aprobación de la Supervisión y, será pagado al
precio unitario de contrato para la partida “extracción, carguío y traslado de material
seleccionado para relleno excedente DM 6Km” entendiéndose que dicho pago constituirá
compensación total por la mano de obra, materiales, equipos, herramientas e
02.02.5 RELLENO Y COMPACTADO CON SUELO NATURAL SELECCIONADO:
Descripción:
Comprende todos los trabajos para la selección de material de relleno, acomodamiento,
procesamiento acarreo, colocación, extensión, riego, escarificación, mezclado, nivelación
y compactación sin que sea limitativo.
El material de relleno compactado que conformará la sub base de la caja del canal y
obras de arte y la berma del canal será producto de las excavaciones de la caja del
557
canal y/o material de la partida 02.02.04 extracción, carguío y traslado de material

seleccionado para relleno excedente DM 4Km.
Todo el material de relleno deberá ser un suelo natural de buena calidad para lo cual no
deberá contener maleza, raíces, ni cualquier otro material orgánico, ni otros elementos
inestables y de fácil alteración. Los materiales que se empleen para los rellenos deberán
presentar un contenido de materia orgánica menor del 5%. Por lo general, todos los
materiales deben ser aprobados por el Ingeniero Supervisor.
No se colocará ningún material hasta que la fundación haya sido inspeccionada y
aprobada por el Supervisor, debiéndose compactar la capa superficial de la fundación y
luego escarificar y regada antes de colocar la primera capa de relleno compactado.
El material se colocará en capas horizontales uniformes de 0.20m de espesor máximo,
distribuyéndose sobre las zonas a ser rellenadas de acuerdo a los alineamientos y cotas
establecidas.
Para la colocación de la siguiente capa, deberá contarse previamente con la aprobación
de la anterior capa, por el Supervisor. En caso lo requiera el terreno se proveerá de
sobre anchos (mediante banquetas) las secciones que la demanden, para
posteriormente con la partida de Perfilado y Refine lograr el talud deseado con fines de
revestimiento.
La densidad (seca) de la fracción de material cohesivo compactado, no deberá ser
menor que el (90%) de la densidad máxima del Proctor Modificado. En caso de material
granular la densidad será superior al (80%) del Proctor Estándar. El óptimo contenido de
humedad será obtenido en laboratorio para cada material de relleno a usarse.
El equipo y los procedimientos de compactación serán sometidos a la aprobación del
Ingeniero Supervisor.
La ejecución de pruebas y control de calidad de relleno (humedad y compactación) será
de responsabilidad del Ejecutor. En los casos en que fuera requerido algún tipo de
ensayo especial para el control de contenido de humedad y grado de compactación, éste
será solicitado por el Supervisor.
Los rellenos, se medirán en metros cúbicos (m3).
Para tal efecto se calcularán los volúmenes de relleno usando el método del promedio
de las áreas extremas o las que requieran según la configuración del terreno en base a
las secciones de antes de la excavación (levantadas por el Ejecutor y aprobadas por el
Supervisor)
Forma de pago:
Se pagará mediante valorización mensual de los metrados realmente ejecutados,
de contrato para la partida “Relleno compactado con material propio”.
556
02.02.6 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km:

Descripción
Comprende el suministro de la mano de obra, máquinas y equipo, así como la ejecución
de las operaciones necesarias para efectuar la eliminación del material proveniente de
las excavaciones hasta la profundidad total indicada en los planos, a una distancia no
mayor de la indicada.
El ingeniero Residente empleará el procedimiento constructivo más conveniente con
aprobación del Ingeniero Supervisor.
Se efectuará el carguío del material proveniente de las excavaciones de acuerdo a las
líneas de corte y taludes indicados en los planos o aquellas aprobadas por el Ingeniero
Supervisor, y luego transportados para su eliminación final hasta un lugar seleccionado
como botadero y que no implique contaminación del medio ambiente. Dicho material
también puede emplearse para completar el relleno de bordes y/o esparcido de manera
de eliminar huecos e imperfecciones del terreno, que hubieran quedado por causa de la
ejecución de la obra. El ejecutor deberá rellenar a su costo las cavidades que quedan
como consecuencia de derrumbes o sobre excavación.
Método de medición
Esta partida se medirá en (m3), para tal efecto se calculará el área de la sección
transversal por su altura y/o profundidad, y se multiplicará por un factor de expansión de
acuerdo al tipo de terreno, el cual nos dará el volumen final a eliminar y será calculado
por avance y de acuerdo a planos.
Forma de pago.
precio unitario de contrato para la partida “Eliminación material excedente DM 6Km”
entendiéndose que dicho pago constituirá compensación total por la mano de obra,
materiales, equipos, herramientas e imprevistos necesarios para completar
02.03 OBRAS DE CONCRETO ARMADO PARA CANAL:

02.03.1 SOLADO DE CONCRETO 1:12 C:H e=4":
Descripción:
Comprende el suministro de mano de obra, herramientas, materiales y equipo
necesario para la preparación, transporte, vaciado, acabado y curado de concreto
555
simple para solado, sobre el que se podrá vaciar cualquier tipo de estructura de
concreto con refuerzo de acero que corresponda según planos.
Ejecución:
Los materiales para la elaboración de este tipo de concreto, deberán cumplir los
requerimientos presentados anteriormente, especialmente en lo referente al cemento,
agregados y agua.
El Supervisor podrá pedir la toma de muestras del concreto en el sitio de vaciado para
realizar las pruebas de resistencia en probetas.
Prestaciones Incluidas
1. Suministro de Equipos, Materiales y Mano de Obra, para la realización del trabajo,
incluyendo encofrado eventual.
2. Transporte de materiales y equipos hasta el sitio de Construcción.
3. Protección de la obra contra agentes externos.
4. Servicio auxiliar, como electricidad, agua, etc. en caso de requerirlos.
5. Remoción, desalojo y reposición o reparación de trabajos que a la opinión del
Supervisor fuesen defectuosos
6. Encofrado y Desencofrado de la Obra.
7. Suministro de servicios como agua, energía eléctrica y otros.
8. Desalojo de todo material de desecho o sobrante de los lugares de construcción, sin
restricción de distancias de transporte.
9. Avisos de colocación al Supervisor con 24 horas de anticipación. El Supervisor
dejará constancia de su autorización de vaciado, en el Cuaderno de Obra y quedará
facultado para ordenar la demolición de todas las partes vaciadas sin esta
autorización, no estando obligado a explicar razones por ese procedimiento.
10.Chequeo de cotas, pendientes y alturas en general.
11.Escotaduras y formación de ranuras o moldeados de cualquier índole.
12.Rellenar escotaduras con concreto adecuado, después del montaje de los equipos
para los cuales las escotaduras fueron hechas.
Medición y pago
La unidad de medida, es el metro cuadrado (m2) y se valorizará con los metrados
obtenidos en el campo aprobados por el Supervisor. Se pagará de acuerdo al precio
unitario contratado de la partida indicada en el presupuesto. Del avance de los trabajos
quedará constancia en los Reportes Diarios.
554
02.03.2 CONCRETO CANAL TRAPEZOIDAL fć = 210 kg/cm2

Descripción:
Generalidades
La sección del Canal será de concreto Premezclado con una resistencia a la
compresión a los 28 días de f ‘c = 210 Kg/cm2, El vaciado será en paños, cuyo espesor
será e= 4”. El Contratista se ceñirá estrictamente a la NTP 339.114 / ASTM C94, a lo
indicado en los planos del proyecto, en la presente especificación y en las normas
vigentes respectivamente
MATERIALES
1.- AGUA
El agua a ser utilizada para preparar y curar el concreto deberá ser previamente
sometida a la aprobación del ingeniero supervisor, quien lo someterá a las pruebas
correspondientes. El agua potable no requiere ser sometida a pruebas; sin embargo,
no deberá contener minerales nocivos o materias orgánicas. No deberá contener sales
como cloruro de sodio en exceso de tres partes por millón, ni sulfatos de sodio en
exceso de dos partes por millón.
El agua para el curado de concreto no deberá tener un ph más bajo de 5 ni contener
impurezas en tal cantidad que puedan provocar la decoloración del concreto. El agua a
emplearse para la elaboración de los concretos deberá ser clara, exenta de aceites,
ácidos, álcalis, sales, materias orgánicas y otras sustancias que puedan ser dañinas al
concreto o al acero de refuerzo; en términos generales deberá ser potable. El
Contratista deberá obtener de un laboratorio de reconocido prestigio un certificado de
la buena calidad del agua de la fuente que desee utilizar.
2.- CEMENTO
El cemento deberá ser del tipo I, originario de fábricas aprobadas, distribuidos
únicamente en sacos o bolsas selladas de marca de fábrica o a granel, pero
debidamente transportado y almacenado en trailers - silos. La calidad del cemento
deberá ser equivalente a las indicadas en las especificaciones ASTM-C-150, AASHTO
M-85.
En todo caso, el cemento solo deberá ser utilizado si previamente cuenta con la
aceptación y aprobación específica del Ingeniero Supervisor, que se basará en los
553
certificados de ensayo emanados de Laboratorios reconocidos. El cemento pasado o

recuperado de la limpieza de los sacos o bolsas no deberá ser utilizado en la obra.
Deberá almacenarse en construcciones y en forma apropiada, de tal manera que
quede protegido contra la humedad y el medio ambiente. Los envíos de cemento se
colocarán por separado; indicándose en carteles la fecha de recepción de cada lote, de
modo de proveer su fácil identificación, inspección y empleo de acuerdo al tiempo.
3.- AGREGADOS
3.1.- AGREGADO FINO
La arena será de granulometría adecuada, natural o procedente de la trituración del
agregado grueso u otro material inerte con características similares, sujeto a
aprobación previa por parte del Supervisor. En líneas generales deberá ser limpia, libre
de impurezas, sales y sustancias orgánicas.
Otras sustancias perjudiciales tales como esquistos, álcalis, micas, pizarras y
partículas blandas y escamosas no deberán exceder de los porcentajes fijados en cada
caso. El agregado fino para el concreto deberá satisfacer los requisitos de la norma
AASHTO M-80.
La cantidad de sustancias dañinas no excederá de los límites indicados en la siguiente
tabla:
El agregado fino será de granulometría uniforme, debiendo estar comprendida entre los
límites indicados en la siguiente tabla. El porcentaje retenido entre dos mallas
sucesivas no podrá exceder de 45%.
El Contratista, a fin de determinar el grado de uniformidad del agregado fino, deberá
efectuar comprobaciones del módulo de fineza con muestras representativas de todas
552
las fuentes de aprovisionamiento que el mismo proponga utilizar.

Los agregados finos de cualquier origen que acusen una variación del módulo medio
de fineza de las muestras representativas, serán rechazados o podrán ser aceptados
con sujeción a la realización de ajustes en las proporciones de los agregados.
Al respecto se indica que el módulo de fineza del agregado fino no deberá ser menor
de 2.3 ni mayor de 3.1. El agregado fino no podrá contener materiales que tengan
reacción química con los álcalis del cemento en cantidades que puedan causar
expansión excesiva de concreto.
3.2.- AGREGADO GRUESO
El agregado Grueso consistirá de piedras trituradas, con una resistencia última mayor
que la del concreto en que se va a emplear, químicamente estable, durable, sin
materias extrañas y orgánicas adheridas a su superficie. De preferencia, la piedra será
de forma angulosa y tendrá una superficie rugosa de manera de asegurar una buena
adherencia con el mortero circundante.
El tamaño máximo del agregado grueso, no deberá exceder los 2/3 del espacio libre
entre barras de refuerzo o del recubrimiento de las armaduras o 1/5 de la menor
dimensión del elemento estructural.
El almacenaje de los agregados se hará según sus diferentes tamaños y distanciados
unos de otros, de modo que los bordes de las filas no se entremezclen. El lavado de
las partículas de agregado grueso se deberá efectuar con agua libre de materia
orgánica, sales o sólidos en suspensión.
El Contratista deberá obtener de un laboratorio de reconocido prestigio, un certificado
de la calidad de los materiales a usar y un diseño de mezclas para las diferentes clases
usadas, en base a muestras de los materiales a usar, de cada uno de los tipos de
concreto que se usen en la obra.
El agregado grueso para concreto deberá satisfacer los requisitos de la norma
AASHTO M-80. La cantidad de sustancias dañinas no excederá de los límites
551
indicados en la siguiente tabla:
El agregado grueso sometido a 5 ciclos de ensayos de estabilidad de volumen deberá

presentar una pérdida no mayor de 12% si se emplea como reactivo sulfato de sodio,
ni mayor de 18% cuando se utilice sulfato de magnesio
El agregado grueso será bien graduado dentro de los límites indicados en la siguiente
tabla:
El agregado grueso no podrá contener materiales orgánicos ni rocas en desintegración,

además de no tener reacción química alguna con el cemento.
COMPONENTES DEL CONCRETO
4.- ADITIVOS
El uso de aditivos deberá previamente ser aprobado por escrito por el Ingeniero
Supervisor. No se aceptarán aditivos que contengan cloruros, por ser sumamente
agresivos contra el acero corrugado. Todos los aditivos deberán ser medidos con una
tolerancia de exactitud del dos por ciento (2%) en más o menos, antes de ser
incorporados a la mezcla. Un aditivo deberá utilizarse sólo después de haberse
evaluado apropiadamente sus efectos. Se deberá probar de preferencia con los
materiales particulares o en las condiciones de utilización.
550
5.- DOSIFICACIÓN
Con la suficiente anticipación y en forma previa a la producción de concreto, el
Contratista someterá a la aprobación del Supervisor, el diseño de mezcla de cada
clase de concreto. Para tal efecto deberá presentar la información siguiente:
- Certificados de calidad del cemento.
- Certificados calidad y granulometría de los agregados.
- Proporciones de la mezcla (diseños de mezclas para cada uno de los tipos de
concreto a usarse en la obra)
- Resultado de pruebas de Laboratorio.
La mezcla de cada clase de concreto deberá ser avalada por lo menos por seis
testigos probados a la misma edad, obteniéndose mezclas de prueba con los
materiales que se propone usar, los que deberán - todos ellos sin excepción - dar una
resistencia a la compresión 15% mayor que el valor característico especificado. La
aprobación de la dosificación no exime al Contratista de su total responsabilidad por la
calidad del concreto.
6.- PREPRACIÓN DEL CONCRETO
Antes de iniciar el proceso de preparación y colocación del concreto, el Contratista
deberá solicitar al Supervisor a través del Cuaderno de Obra la autorización para la
colocación del concreto en sus encofrados, para lo cual el Supervisor deberá verificar
que:
- Las cotas y dimensiones de los encofrados y elementos estructurales correspondan a
lo indicado en los planos.
- Las barras de refuerzo estén correctamente ubicadas en cantidad y calidad.
- La superficie interna de los encofrados, del acero de refuerzo y de los elementos
embebidos esté limpia y libre de restos de mortero, concreto antiguo, óxidos, aceite,
grasa, pintura o cualquier otro elemento perjudicial para el concreto.
- Los encofrados estén terminados, adecuadamente arriostrados, humedecidos y/o
aceitados. Se cuente en obra con el suficiente equipo a ser utilizado en el proceso de
colocación, siendo de preferencia que el concreto sea colocado con bomba de
concreto.
549
- Se cuente en obra con los materiales necesarios en cantidad y calidad.

Verificado lo anterior, el Supervisor autorizará por escrito y vía Cuaderno de Obra la
colocación del concreto. Caso contrario, se harán las correcciones necesarias. El
concreto a ser usado en la obra, en ningún caso tendrá más de 30 minutos entre su
preparación y colocación, excepto cuando se utilice aditivos en la mezcla, pudiendo
variar dicho lapso de acuerdo al tipo de aditivo a utilizar.
7.- COLOCACIÓN DEL CONCRETO
Todo concreto deber ser colocado antes de que haya iniciado su fraguado y en todo
caso dentro de 30 minutos después de añadida el agua a la mezcla. El concreto
deberá ser colocado preferiblemente usando bombas de concreto o con baldes
operados por grúas, de forma tal que no se separen los agregados. Así mismo, deberá
ser colocado en capas horizontales de no más de 40 cm a fin que pueda ser vibrado
adecuadamente. Las herramientas necesarias para asentar el concreto deberán ser
provistas en cantidad suficiente y evitar juntas entre las capas sucesivas. Deberá
tenerse cuidado de evitar salpicar los encofrados y acero de refuerzo antes del
vaciado.
Las manchas de mezcla seca deberán ser removidas antes de colocar el concreto. No
se permitirá la libre caída del concreto a los encofrados en más de 1.5 m. Los tubos
deberán ser mantenidos limpios y el agua de lavado será descargada fuera de la zona
de trabajo, cuidando de no contaminar fuentes de aguas ni zonas de cultivo.
La colocación del concreto deberá ser programada para que los encofrados no reciban
cargas en exceso de las consideradas en su diseño. El concreto deberá ser colocado
en una operación continua por cada sección de la estructura. Las juntas de
construcción deberán ser programadas y aprobadas por el Supervisor. Si, en caso de
emergencia, es necesario suspender la colocación del concreto antes de terminar una
sección, se deberán colocar topes según lo ordene el Supervisor y tales juntas serán
consideradas como juntas de construcción.
8.- COMPACTACIÓN DEL CONCRETO
El tipo de vibrador de aguja a utilizarse en los diferentes llenados de concreto deberá
ser sometido a la aprobación de la Supervisión, quien podrá exigir vibradores de
diámetro y características específicas, además de condicionar o limitar el ritmo de
colocación del concreto en función del equipo con que cuente el Contratista. Los
548
vibradores de aguja deberán ser operados de tal forma que compacten el concreto
completamente alrededor de la armadura y dispositivos empotrados, así como en los
rincones y ángulos de los encofrados. Los vibradores no deberán ser usados como
medio de esparcimiento del concreto. La vibración en cualquier punto deberá ser de
duración suficiente para lograr la consolidación, pero no deberá prolongarse al punto
en que ocurra la segregación. Los vibradores no deberán ser trabajados contra las
varillas de refuerzo ni contra los encofrados.
El Contratista dispondrá de un número suficiente de vibradores de aguja para
compactar el concreto tan pronto sea colocado en las formas. Para tal efecto se deberá
contar con vibradores de aguja de repuesto, en el caso de que se descompongan las
que se encuentran en uso, pues no debe procederse al vaciado sin compactar el
concreto, ni tampoco detenerse el llenado ante tal eventualidad.
9.- CURADO DEL CONCRETO
Todas las superficies de concreto deberán protegerse contra la pérdida de humedad
por un periodo mínimo de siete (07) días. La protección deberá efectuarse por una de
las siguientes maneras:
a) Dejando las superficies en contacto con sus encofrados.
b) Cubriendo las superficies con membrana plástica, colocada con aspersor. El
material líquido empleado deberá ser coloreado a fin de poder apreciar el resultado de
la aplicación y no dejar ningún área sin recubrir. En las superficies horizontales, deberá
eliminarse antes de la aplicación el agua exudada que pudiera existir.
c) Cubriendo las superficies horizontales con aserrín o arena, las cuales deberán
mantenerse constantemente húmedas.
d) Cubriendo las superficies horizontales con papel impermeable debidamente
traslapado
Deberá tenerse especial cuidado con las superficies de concreto con alto contenido de
cemento, dada las altas temperaturas que desarrollan, ya que pueden agrietar el
concreto superficialmente. El curado se iniciará tan pronto se produzca el
endurecimiento del concreto y mientras permanezca húmeda la superficie de concreto.
Todo concreto será protegido contra daños mecánicos y el Contratista deberá someter
a la aprobación del Supervisor sus procedimientos de construcción planeados para
547
evitar tales daños eventuales. Ningún fuego o calor excesivo en las cercanías o en
contacto directo con el concreto será permitido en ningún momento.
10.- ACABADOS DE LA SUPERFICIE DEL CONCRETO
Inmediatamente después del retiro de los encofrados, todo dispositivo de metal que
sobresalgan, usados para sujetar los encofrados y que pasen a través del cuerpo del
concreto, deberán ser cortados y eliminados hasta por lo menos dos (02) centímetros
debajo de la superficie del concreto. Los rebordes del concreto y todas las
irregularidades causadas por las juntas de los encofrados igualmente deberán ser
eliminados.
Todas las pequeñas oquedades y “cangrejeras” que aparezcan al ser retirados los
encofrados, deberán ser rellenados con mortero de cemento - arena, mezclados en la
misma proporción que el empleado en la masa del concreto correspondiente.
Todas las superficies de la cavidad deberán ser completamente saturadas con agua,
después de lo cual se les deberá aplicar una capa delgada de pasta de cemento puro.
Entonces, la cavidad deberá ser rellenada con mortero consistente, compuesto de una
parte de cemento Portland con dos partes de arena. La superficie de este mortero
deberá ser aplanada con un badilejo de madera antes que el fraguado inicial tenga
lugar y deberá quedar con un aspecto pulcro y bien acabado. El remiendo se
mantendrá húmedo durante un período de 5 días.
Todas las juntas de construcción en la obra terminada deberán quedar
cuidadosamente acabadas. Las juntas deberán estar con bordes limpios y exactos en
toda su longitud.
Inmediatamente después de colocado el concreto, las superficies horizontales de la
calzada y sardineles deberán ser emparejadas con escantillones para proporcionarles
la forma correcta, luego de lo cual deberán ser acabadas con “frotacho” de madera
hasta obtener una superficie pareja y compacta. De ninguna manera las superficies
serán tarrajeadas.
11.- MEDIDAS DE SEGURIDAD

Los operarios que trabajen en forma directa con el concreto llevarán guantes y botas
que protejan su piel del contacto con el mismo. Mientras que los operarios encargados
de la colocación y vibrado deberán utilizar en forma obligatoria guantes y gafas de
546
seguridad. Siempre que se efectúe el trabajo simultáneo en diferentes niveles

superpuestos, se brindará protección a los trabajadores situados en los niveles
inferiores por medio de redes o elementos de resguardo equivalentes. Cuando en las
fases de construcción de estribos sea preciso trabajar en alturas superiores a 3 metros
sin protección de barandillas, andamios o dispositivos equivalentes, será obligatorio
que los operarios sean provistos con cinturones de seguridad anclados a puntos fijos o
redes de protección contra caídas eventuales. No se permitirá el paso o permanencia
de personas bajo cargas suspendidas ni en la zona de trabajo. El equipo de elevación
(transporte y colocación) del concreto será revisado en forma diaria y cada tres meses
se efectuará una verificación total de los mismos.
La operación de las plantas chancadoras de agregados y concreto deben cumplir con
emitir contaminantes atmosféricos en cantidades que no excedan los límites
permisibles que puedan poner en riesgo la salud del personal encargado de las
labores, así como también de las poblaciones y propiedades cercanas, causando
molestias al público en forma comprobada.
El Constructor podrá efectuar trabajos nocturnos para la elaboración, transporte,
colocación y vibrado de concreto, siempre y cuando disponga de un adecuado sistema
de alumbrado en las zonas de trabajo, de manera que en todo momento se
proporcione al personal un nivel de iluminación adecuado.
Método De Medición:
El trabajo ejecutado se medirá en metros cúbicos (m3) que cumpla con la especificación
anterior y aceptada por el Supervisor.
Forma de pago:
El pago será efectuado mediante el presupuesto contratado a precios unitarios por metro
cúbicos (m3), entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o
suministro necesario para la ejecución del trabajo.
545
02.03.3 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL:

Descripción:
Comprende el suministro de la mano de obra, materiales y equipos y la ejecución de las
operaciones necesarias para la fabricación, el encofrado y desencofrado tipo caravista
de los elementos que tengan contacto con el concreto.
Los encofrados serán diseñados y construidos de tal forma que resistan plenamente el
empuje del concreto al momento del llenado, sin deformarse y ser capaces de resistir las
cargas previstas durante el periodo de fraguado
Para los muros de las obras de arte se fabricarán con triplay fenólico y madera Tornillo
de 2” x 3”, la fabricación consiste en armar estructuras de madera en total acuerdo con
los elementos de la obra de arte, se colocarán para el vaciado del concreto.
En los elementos de losas se utilizará madera tornillo de espesor 2” – 3”.
Por otro lado el material de los encofrados podría ser de metal, madera o ambos, en el
caso de usar madera la superficie en contacto con el concreto deberá estar acabada y
cepillada para lograr un acabado normal, en otro caso de usar paneles de Triplay
fenólico de 18 mm de espesor la superficie en contacto con el concreto debe estar
tratada para lograr un acabado caravista.
La madera que conforman el encofrado se humedecerán lo suficiente para ambas caras
antes de proceder al vaciado del concreto para evitar la absorción del agua contenida en
la mezcla.
Las superficies de los encofrados en contacto con el concreto deberán ser limpiadas
convenientemente a fin de eliminar sustancias extrañas como concretas secas, lechada,
etc.
Asimismo, dicha superficie deberá ser untada con aceite emulsionado de tipo comercial
o con aceite normal parafinado refinado u otro aditivo de probada calidad y aprobado por
la Supervisión, para las superficies visibles se exigirá un acabado tipo cara vista.
Este tratamiento deberá aplicarse (24) horas antes como mínimo, de dar inicio al vaciado
teniendo en cuenta que la cantidad de aceite y/o aditivo desmoldante, al aplicarse
deberá ser absorbida totalmente por la madera a fin de no manchar la superficie de
concreto.
Todos lo encofrados para volver a ser usados, no deberán presentar alabeo, ni
deformaciones y deberán ser limpiados con sumo cuidado antes de volver a ser
colocados.
Desencofrado, se hará retirando las formas cuidadosamente para evitar daños en la
superficie del canal.
544
Este trabajo será medido por (m2), del área de contacto con el concreto y por avance de
obra.
Forma de pago:
para la partida “Encofrado y desencofrado Canales (tipo caravista) entendiéndose que
dicho pago constituirá compensación total por la mano de obra, materiales, equipos,
02.03.4 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60:

Descripción:
Comprende el suministro de la mano de obra, materiales, herramientas y la ejecución de
las operaciones para construir las armaduras de acero de los diferentes elementos de
concreto armado comprendidos en el proyecto.
Ejecución:
Para su ejecución, las barras de acero empleadas como refuerzo deberán presentar una
resistencia mínima en la fluencia no menor a los 4200 Kg/cm2.
Antes de la colocación del refuerzo, las superficies de las barras se limpiarán y deberán
estar libres de óxido, grasa, suciedad y otros materiales que pudieran evitar la unión
perfecta con el concreto, conservándose en ese estado hasta que se hayan cubierto
totalmente con concreto.
Las barras de refuerzo se cortarán, doblarán y colocarán de acuerdo a la forma y
dimensiones indicadas en los planos. Todas las barras se doblarán en frío y no se
permitirá el doblado en obra de ninguna manera parcialmente embebida en el concreto.
El acero de refuerzo se colocará en posición correcta, de acuerdo a lo indicado en los
planos y deberá quedar asegurado en su posición mediante distanciadores,
espaciadores, soportes, suspensores metálicos o por cualquier otro tipo medio
establecido, de manera que las barras no se deformen ni se desplacen. El alambre de
amarre será de acero negro recocido, de alta resistencia a la rotura.
En ningún caso el recubrimiento será menor a 2.5 cm, en el caso de estructura en
contacto con el agua y en cimentaciones el recubrimiento mínimo deberá aumentarse a
5 cm.
Antes del vaciado del concreto, el Ingeniero Supervisor verificará con los planos de
armadura preparados por el ejecutor en base a los planos de diseño, la longitud, el
traslape, la posición y cantidad de refuerzo metálico y sólo después de su aprobación se
procederá al vaciado.
543
No se admitirán traslapes en puntos donde no lo especifiquen los planos y/o

especificaciones que sean autorizadas por el proyectista. Las varillas de acero se
almacenarán fuera del contacto con el suelo, preferiblemente cubiertas.
1. Almacenamiento adecuado del material.
2. Corte, doblado y montaje de la armadura.
3. Suministro de servicios en especial energía.
4. Desalojo de todo material de desecho o sobrantes, en lugares fuera de la obra, sin
restricción de distancias de transportes.
5. Reparación y reposición de armaduras mal instaladas, de acuerdo a las indicaciones
del Supervisor.
6. Material auxiliar utilizado para instalar la armadura como distanciadores, alambres,
etc.
7. Interconexión de las barras entre si y con los conductores de puesta a tierra si lo
hubiera el caso.
8. Desperdicios y pérdidas por el corte de las barras.
Medición y pago:
La unidad de medida es el kilogramo (kg) y se valorizará con los metrados realmente
ejecutados y aprobados por el Supervisor. Se pagará de acuerdo al precio unitario
contratado.
02.03.5 JUNTA WATERSTOP 6":

Descripción de los trabajos:
Comprende el suministro de mano de obra, materiales, equipos y la ejecución de las
operaciones necesarias para disponer las juntas de dilatación transversal al canal y obras
de arte que tendrá un ancho de 1” y será rellenado con sellador elástico de poliuretano, la
profundidad será de 1”, por debajo de este con un Rodon de espuma de Polyolefina D=
1”, con una junta water stop y finalmente la altura total será rellenada en la parte inferior
con una cinta tecknoport, realizado de acuerdo a lo indicado en los planos y a la
aprobación del Ing. Supervisor.
La junta de dilatación con water stopo 6” de ancho permite eventuales desplazamientos
de las estructuras de concreto, tienen por finalidad controlar el agrietamiento debido a la
disminución del volumen de concreto por cambios de temperatura y a la pérdida de
humedad al curarse.
Las cintas WATER STOP, son elementos de PVC, de gran resistencia y elasticidad, que
incorporadas en las juntas de concreto aseguran una perfecta estanqueidad en las obras
hidráulicas donde se requiere resistir la acción de fuertes presiones de aguas. Estas
cintas están diseñadas con nervaduras múltiples que permitan una buena adherencia,
542
acoplamientos y retención al concreto. Tiene además un vulvo central que ayuda a

resistir la presión originada por los movimientos de las estructuras.
Modo de Ejecución:
Todas las juntas a rellenar serán de poliuretano elástico mono componente de alta
calidad y de secado rápido y se adicionara una junta water stop, la profundidad de la
junta no debe ser mayor al ancho para garantizar su permanencia elástica después del
curado.
El poliuretano elástico debe adherirse solo a las paredes laterales de la junta aislando el
fondo con un material sintético tipo tecknopor o similar, aplicar una buena práctica en la
aplicación por lo que el personal debe tener experiencia en los trabajos de sellado de
juntas y el proveedor debe dar un soporte técnico permanente en la ejecución de la
partida
La superficie de la junta debe estar limpia, seca y libre de grasas y aceites, compuesto de
curado y no debe tener polvo ni pintura, cepille el sustrato para retirar cualquier parte no
pegajosa, luego retire el polvo soplado con aire fresco o mediante aspirado. Aplique el
imprimante primero por que la estructura va a estar en contacto con el agua.
El sello elastomérico poliuretano debe aplicarse con una pistola manual o activada por
aire en una o varias pasadas dependiendo del tamaño de la junta; usando espátula para
compactar y suavizar la superficie.
El ingeniero Supervisor llevará un control estricto durante la aplicación del sello pudiendo
ordenar al ejecutor la presencia permanente del personal calificado para esta partida.
Unidad de medida:
Se medirá por metro lineal (m). Se determinará las longitudes correspondientes a cada
uno de los espesores de las juntas terminadas.
Forma de Pago:
El pago se realizará de acuerdo al costo unitario definido en el Proyecto, comprendiendo
dicho pago la compensación total para completar satisfactoriamente el trabajo.
02.03.6 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2":

operaciones necesarias para disponer las juntas de contracción transversal al canal,
que tendrá un ancho de 1/2” y una profundidad de ½”; y será rellenado con sellador
541
elástico de poliuretano y pordebajo de este con un Rodon de espuma de Polyolefina

D=5/8", realizado de acuerdo a lo indicado en los planos y a la aprobación del Ing.
Supervisor.
Modo de Ejecución:
La distancia entre las juntas es impuesta prácticamente al alcance de la brazada del
albañil debido, que éste cumple de manera homogénea un cambio óptimo dentro de
esta área.
El espaciamiento entre juntas transversales será de 3.50 m.
Antes de proceder al relleno, todas las superficies que entran en contacto con el
relleno estarán perfectamente limpias, libres de polvo, grasa, aceite, tierra, agua, etc.
De esta forma se puede lograr un buen contacto o adhesión. Las dimensiones,
ubicación y características geométricas de ésta junta, están ubicadas en los planos.
Unidad de medida:
Será medida esta partida en metros lineales (m) de junta construida. La forma de
pago será por metro lineal (m), correspondiente al precio unitario de la partida “juntas
de contracción”.
Forma de Pago:
El pago se realizará de acuerdo al costo unitario definido en el Proyecto,
comprendiendo dicho pago la compensación total para completar satisfactoriamente
el trabajo.
02.03.7 CURADO CON ADITIVO QUIMICO EN CONCRETO:

Descripción:
Se aplicará sobre la superficie de concreto del canal, cuando aún el concreto esté
fresco, un curador químico, el cual viene a ser una emulsión acuosa de parafina que
formará una película de baja permeabilidad que evita la pérdida prematura de
humedad para garantizar un completo curado del material.
La aplicación del curador debe hacerse tan pronto desaparezca el agua de exudación
del concreto, haciendo uso de una fumigadora accionada manualmente o de un
aspersor neumático. El área a curar se debe cubrir totalmente.
La película que forma retiene el agua de la mezcla evitando el resecamiento
prematuro, garantizando una completa hidratación del cemento, un normal desarrollo
de resistencias y ayudando a controlar el agrietamiento del concreto o mortero.
La calidad y cantidad a emplearse, deberán ser aprobadas por la Supervisión,
recomendándose un rendimiento mínimo de 5 m2 por litro del producto utilizado.
540
Unidad de medida:
El curado se medirá por metros cuadrados (m2) la superficie cubierta por el producto.
Forma de Pago:
Los trabajos que comprende esta partida, serán pagados según el Análisis de Precios
Unitarios por Metro cuadrado (m2) de curado de canal, entendiéndose que dicho
precio y pago constituirá compensación total por toda la mano de obra incluyendo
Leyes Sociales, materiales y cualquier actividad o suministro necesario para la
ejecución del trabajo.
02.04 LLORADEROS EN PARED DE CANAL:

02.04.1 LLORADEROS EN PARED DE CANAL:
Descripción:
operaciones necesarias para disponer los lloraderos consistente en un vulvo de grabilla
de 0.50 x 0.50 x 0.30 y un tubo de diámetro ¾” el mismo que atravieza la pared del
canal, esto con la finalidad de evacuar el agua hacia el interior del canal.
Modo de Ejecución
La distancia entre los lloraderos será de 2.00m, se colocará los bulvos de gravilla de 1/4”
dentro ellos se instalarà un tubo de 0.30m el mismo que en un extremo sera envuelto
con malla de geotextil sujeto con alambre galvanizado Nº16 mientras que el otro extremo
será colocado atravezando la pared del canal. Esta partida se ejecutará de acuerdo a lo
descrito en el plano de detalles y aprobacion por el supervisor.
Unidad de medida
Esta partida será medida en unidad (Und.) de lloradero construido.
Forma de Pago
539
03.0 OBRAS DE ARTE:

03.01 POZA DISIPADORA:
03.01.1 TRABAJOS PRELIMINARES:
03.01.1.1 TRAZO, NIVELACION Y REPLANTEO:
Descripción:
El ejecutor bajo esta partida, procederá al replanteo general de la obra en función a las
características hidráulicas del canal, de acuerdo a lo indicado en los planos y en la
memoria descriptiva.
Ejecución:
Comprende el replanteo del trazo del canal en el terreno y nivelación, fijando el eje del
canal como referencia y las estacas de nivelación de cota de terreno y de cota de
rasante entre otros.
Se marcará el eje y a continuación se marcará las líneas del ancho de la obra de arte en
armonía con los planos, estos ejes deberán ser aprobados por la supervisión, antes que
se inicie con las excavaciones y/o rellenos.
La unidad de medida será por metro cuadrado (m2) y por avance.
Forma de pago
de contrato para la partida “Trazo y replanteo en canales” entendiéndose que dicho pago
03.01.2 DEMOLICIONES Y DESMONTAJES:

03.01.2.1 DEMOLICIÓN DE LOSA Y MURO EN POZA DISIPADORA EXISTENTE:
Descripción:
operaciones necesarias para efectuar la demolición de concreto de la losa existente de
la poza disipadora.
equipos de movimientos de tierra y/o demolición, que no requieren el uso de
procedimientos especiales para su extracción, la demolición consiste en fragmentar en
538
bloques de concreto de tal manera que sean manipulables para su extracción y

posteriormente su eliminación.
Se efectuarán las demoliciones de acuerdo a las líneas de corte y taludes indicados en
profundidad final).
Ejecución:
Se realizarán los trabajos de demolición a lo largo de los trazos señalados en los planos,
y/o a las instrucciones del Supervisor, sobre una estructura existente.
El Ingeniero Residente empleará el procedimiento constructivo más conveniente. El
material removido producto de la demolición será colocado al filo de la carretera para
que facilite la eliminación.
Una vez terminada la demolición, el Ingeniero Residente deberá alisar el terraplén y los
El Ingeniero Residente está obligado a rellenar las sobre excavaciones, compactándolo;

queda entendido que no se realizará ningún pago adicional o compensación por la
ejecución de los rellenos de las sobre excavaciones ni por el suministro de la mano de
obra, materiales y todos los elementos que sean necesarios para ejecutarlo
satisfactoriamente, ya que será de su responsabilidad tomar las precauciones
necesarias para que las excavaciones se ajusten a las líneas del proyecto.
La medición de esta partida se realizará por metro cúbico (m³) de demolición de
estructura existente; de acuerdo a estas especificaciones, aceptado y aprobado por la
Supervisión.
Base de Pago:
entiende que el precio incluye la compensación por mano de obra, herramientas e
imprevistos necesarios para la ejecución de la partida.
537
03.01.3 MOVIMIENTO DE TIERRAS:

03.01.3.1 EXCAVACIÓN MANUAL EN MATERIAL CONGLOMERADO:
Alcance:
operaciones necesarias para efectuar cortes masivos en el terreno natural desbrozado,
hasta las líneas que definen el nivel de la excavación, se considera el uso de una
motobomba para bombear el agua que haya ingresado a la sección hidráulica del canal
como producto de las filtraciones del riego en las parcelas de arroz durante la ejecución
de dichos trabajos.
equipos de movimientos de tierra, y que no requieren el uso de procedimientos
especiales para su extracción. Entre ellos se consideran las tierras de cultivo, las
arenas, los limos, las arcillas, las gravas hasta de 10 cm de diámetro, así como cualquier
combinación de dichos materiales; el conglomerado de río se considera dentro de esta
clasificación.
Se efectuarán las excavaciones de acuerdo a las líneas de corte y taludes indicados en
profundidad final).
Ejecución:
Se realizarán los trabajos de excavación a lo largo de los trazos señalados en los
planos, y/o a las instrucciones del Supervisor, sobre una franja de terreno desbrozada.
material excavado que sea útil para su empleo en rellenos contiguos deberá ser
distribuido a lo largo de la plataforma en cantidad suficiente para su posterior
compactación. El material excedente será colocado en el lugar y forma que señale el
Supervisor. La plataforma será nivelada de forma que ningún punto de ella quede por
debajo a más de cinco (5) centímetros de las cotas exigidas, cuidando que esta
desviación no sea sistemática.
Una vez terminada la excavación, el Ingeniero Residente deberá alisar el terraplén y los
536
Los derrumbes de materiales que ocurran en las obras y los ocasionados fuera de las
líneas fijadas para las excavaciones, serán removidos y los taludes serán regularizados
si es necesario, llenando los vacíos según disposiciones del Supervisor.
Se deberá rellenar a su costo las cavidades que quedan como consecuencia de
derrumbes o sobre-excavación.
No se realizara ningún pago por concepto de las sobre excavaciones que resulten de
sus operaciones, bien sea por las condiciones del terreno, por la acción de agentes
naturales sobre el mismo o por las que ejecuta para facilitar sus operaciones de
construcción o por cualquier otra causa.
El Ingeniero Residente está obligado a rellenar las sobre excavaciones, bien sea con el
material producto de la misma excavación, compactándolo; queda entendido que no se
realizará ningún pago adicional o compensación por la ejecución de los rellenos de las
sobre excavaciones ni por el suministro de la mano de obra, materiales y todos los
elementos que sean necesarios para ejecutarlo satisfactoriamente, ya que será de su
responsabilidad tomar las precauciones necesarias para que las excavaciones se
ajusten a las líneas del proyecto.
Todos los materiales excavados que no sean apropiados o que no se necesiten para la
construcción de relleno, serán llevados a las áreas de depósito donde lo indique el
Supervisor siendo acarreados luego hasta una distancia máxima de 150 metros.
La medición de esta partida se realizará por metro cúbico (m³) de corte manual en
material conglomerado a nivel de plataforma; de acuerdo a estas especificaciones,
aceptado y aprobado por la Supervisión.
Base de Pago:
03.01.3.2 BASE DE HORMIGON COMPACTADO:
Descripción:
535

Supervisión.
Base de Pago:
entiende que el precio indicado constituye la compensación total por toda la mano de obra,
equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
03.01.3.3 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km:

Descripción
Comprende el suministro de la mano de obra, máquinas y equipo, así como la
ejecución de las operaciones necesarias para efectuar la eliminación del material
proveniente de las excavaciones hasta la profundidad total indicada en los planos, a
una distancia no mayor de la indicada.
de eliminar huecos e imperfecciones del terreno, que hubieran quedado por causa de
la ejecución de la obra. El ejecutor deberá rellenar a su costo las cavidades que
quedan como consecuencia de derrumbes o sobre excavación.
transversal por su altura y/o profundidad, y se multiplicará por un factor de expansión
de acuerdo al tipo de terreno, el cual nos dará el volumen final a eliminar y será
calculado por avance y de acuerdo a planos.
Forma de pago.
534

03.01.4 OBRAS DE CONCRETO ARMADO:
03.01.4.1 SOLADO DE CONCRETO 1:12 C:H e=4":
Descripción:
Comprende el suministro de mano de obra, herramientas, materiales y equipo
necesario para la preparación, transporte, vaciado, acabado y curado de concreto
simple para solado, sobre el que se podrá vaciar cualquier tipo de estructura de
concreto con refuerzo de acero que corresponda según planos.
Ejecución:
Los materiales para la elaboración de este tipo de concreto, deberán cumplir los
requerimientos presentados anteriormente, especialmente en lo referente al cemento,
agregados y agua.
El Supervisor podrá pedir la toma de muestras del concreto en el sitio de vaciado para
realizar las pruebas de resistencia en probetas.
Suministro de Equipos, Materiales y Mano de Obra, para la realización del trabajo,
incluyendo encofrado eventual.
 Transporte de materiales y equipos hasta el sitio de Construcción.
 Protección de la obra contra agentes externos.
 Servicio auxiliar, como electricidad, agua, etc. en caso de requerirlos.
 Remoción, desalojo y reposición o reparación de trabajos que a la opinión del
Supervisor fuesen defectuosos
 Encofrado y Desencofrado de la Obra.
 Suministro de servicios como agua, energía eléctrica y otros.
 Desalojo de todo material de desecho o sobrante de los lugares de construcción,
sin restricción de distancias de transporte.
 Avisos de colocación al Supervisor con 24 horas de anticipación. El Supervisor
dejará constancia de su autorización de vaciado, en el Cuaderno de Obra y
quedará facultado para ordenar la demolición de todas las partes vaciadas sin esta
autorización, no estando obligado a explicar razones por ese procedimiento.
 Chequeo de cotas, pendientes y alturas en general.
 Escotaduras y formación de ranuras o moldeados de cualquier índole.
533
 Rellenar escotaduras con concreto adecuado, después del montaje de los equipos
para los cuales las escotaduras fueron hechas.
Medición y pago
La unidad de medida, es el metro cuadrado (m2) y se valorizará con los metrados
obtenidos en el campo aprobados por el Supervisor. Se pagará de acuerdo al precio
unitario contratado de la partida indicada en el presupuesto. Del avance de los trabajos
quedará constancia en los Reportes Diarios.
03.01.4.2 CONCRETO fć = 210 kg/cm2

Descripción:
Generalidades
La sección del Canal será de concreto Premezclado con una resistencia a la
compresión a los 28 días de f ‘c = 210 Kg/cm2, El vaciado será en paños, cuyo espesor
será e= 4”. El Contratista se ceñirá estrictamente a la NTP 339.114 / ASTM C94, a lo
indicado en los planos del proyecto, en la presente especificación y en las normas
vigentes respectivamente
MATERIALES
1.- AGUA
532
2.- CEMENTO
M-85.
3.- AGREGADOS
3.1.- AGREGADO FINO
AASHTO M-80.
tabla:
531

530

tabla:


529
4.- ADITIVOS
5.- DOSIFICACIÓN
que:
528

concreto.
vaciado.
527
traslapado
526
eliminados.
toda su longitud.
525
serán tarrajeadas.
El trabajo ejecutado se medirá en metros cúbicos (m3) que cumpla con la
especificación anterior y aceptada por el Supervisor.
Forma de pago:
El pago será efectuado mediante el presupuesto contratado a precios unitarios por
metro cúbicos (m3), entendiéndose que dicho precio y pago constituirá compensación
524
total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier
actividad o suministro necesario para la ejecución del trabajo.
03.01.4.3 ENCOFRADO Y DESENCOFRADO PARA CANAL

Descripción:
Comprende el suministro de la mano de obra, materiales y equipos y la ejecución de
las operaciones necesarias para la fabricación, el encofrado y desencofrado tipo
caravista de los elementos que tengan contacto con el concreto.
empuje del concreto al momento del llenado, sin deformarse y ser capaces de resistir
las cargas previstas durante el periodo de fraguado
caso de usar madera la superficie en contacto con el concreto deberá estar acabada y
cepillada para lograr un acabado normal, en otro caso de usar paneles de Triplay
fenólico de 18 mm de espesor la superficie en contacto con el concreto debe estar
tratada para lograr un acabado caravista.
La madera que conforman el encofrado se humedecerán lo suficiente para ambas
caras antes de proceder al vaciado del concreto para evitar la absorción del agua
contenida en la mezcla.
convenientemente a fin de eliminar sustancias extrañas como concretas secas,
lechada, etc.
o con aceite normal parafinado refinado u otro aditivo de probada calidad y aprobado
por la Supervisión, para las superficies visibles se exigirá un acabado tipo cara vista.
Este tratamiento deberá aplicarse (24) horas antes como mínimo, de dar inicio al
vaciado teniendo en cuenta que la cantidad de aceite y/o aditivo desmoldante, al
aplicarse deberá ser absorbida totalmente por la madera a fin de no manchar la
superficie de concreto.
colocados.
523

Este trabajo será medido por (m2), del área de contacto con el concreto y por avance
de obra.
Forma de pago:
cuente con la aprobación de la Supervisión y, será pagado al precio unitario de
contrato para la partida “Encofrado y desencofrado Canales (tipo caravista)
03.01.4.4 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
Descripción:
Ejecución:
5 cm.
522

- Almacenamiento adecuado del material.
- Corte, doblado y montaje de la armadura.
- Suministro de servicios en especial energía.
- Desalojo de todo material de desecho o sobrantes, en lugares fuera de la obra, sin
- Reparación y reposición de armaduras mal instaladas, de acuerdo a las indicaciones
del Supervisor.
- Material auxiliar utilizado para instalar la armadura como distanciadores, alambres,
etc.
- Interconexión de las barras entre si y con los conductores de puesta a tierra si lo
hubiera el caso.
- Desperdicios y pérdidas por el corte de las barras.
Medición y pago
contratado.
03.01.4.5 JUNTA WATER STOP 6”

operaciones necesarias para disponer las juntas de dilatación transversal al canal y
obras de arte que tendrá un ancho de 1” y será rellenado con sellador elástico de
poliuretano, la profundidad será de 1”, por debajo de este con un Rodon de espuma de
Polyolefina D= 1”, con una junta water stop y finalmente la altura total será rellenada en
la parte inferior con una cinta tecknoport, realizado de acuerdo a lo indicado en los
planos y a la aprobación del Ing. Supervisor.
La junta de dilatación con water stopo 6” de ancho permite eventuales desplazamientos
de las estructuras de concreto, tienen por finalidad controlar el agrietamiento debido a la
disminución del volumen de concreto por cambios de temperatura y a la pérdida de
humedad al curarse.
Las cintas WATER STOP, son elementos de PVC, de gran resistencia y elasticidad, que
incorporadas en las juntas de concreto aseguran una perfecta estanqueidad en las obras
521
hidráulicas donde se requiere resistir la acción de fuertes presiones de aguas. Estas

cintas están diseñadas con nervaduras múltiples que permitan una buena adherencia,
acoplamientos y retención al concreto. Tiene además un vulvo central que ayuda a
resistir la presión originada por los movimientos de las estructuras.
Modo de Ejecución:
Todas las juntas a rellenar serán de poliuretano elástico mono componente de alta
calidad y de secado rápido y se adicionara una junta water stop, la profundidad de la
junta no debe ser mayor al ancho para garantizar su permanencia elástica después del
curado.
El poliuretano elástico debe adherirse solo a las paredes laterales de la junta aislando el
fondo con un material sintético tipo tecknopor o similar, aplicar una buena práctica en la
aplicación por lo que el personal debe tener experiencia en los trabajos de sellado de
juntas y el proveedor debe dar un soporte técnico permanente en la ejecución de la
partida
La superficie de la junta debe estar limpia, seca y libre de grasas y aceites, compuesto
de curado y no debe tener polvo ni pintura, cepille el sustrato para retirar cualquier parte
no pegajosa, luego retire el polvo soplado con aire fresco o mediante aspirado. Aplique
el imprimante primero por que la estructura va a estar en contacto con el agua.
El sello elastomérico poliuretano debe aplicarse con una pistola manual o activada por
aire en una o varias pasadas dependiendo del tamaño de la junta; usando espátula para
compactar y suavizar la superficie.
El ingeniero Supervisor llevará un control estricto durante la aplicación del sello pudiendo
ordenar al ejecutor la presencia permanente del personal calificado para esta partida.
Unidad de medida:
Se medirá por metro lineal (m). Se determinará las longitudes correspondientes a cada
uno de los espesores de las juntas terminadas.
Forma de Pago:
03.01.4.6 CURADO CON ADITIVO QUIMICO EN CONCRETO:

Descripción:
Se aplicará sobre la superficie de concreto del canal, cuando aún el concreto esté fresco,
un curador químico, el cual viene a ser una emulsión acuosa de parafina que formará
520
una película de baja permeabilidad que evita la pérdida prematura de humedad para
garantizar un completo curado del material.
La aplicación del curador debe hacerse tan pronto desaparezca el agua de exudación
del concreto, haciendo uso de una fumigadora accionada manualmente o de un aspersor
neumático. El área a curar se debe cubrir totalmente.
La película que forma retiene el agua de la mezcla evitando el resecamiento prematuro,
garantizando una completa hidratación del cemento, un normal desarrollo de resistencias
y ayudando a controlar el agrietamiento del concreto o mortero.
La calidad y cantidad a emplearse, deberán ser aprobadas por la Supervisión,
recomendándose un rendimiento mínimo de 5 m2 por litro del producto utilizado.
Unidad de medida:
El curado se medirá por metros cuadrados (m2) la superficie cubierta por el producto.
Forma de Pago:
Los trabajos que comprende esta partida, serán pagados según el Análisis de Precios
Unitarios por Metro cuadrado (m2) de curado de canal, entendiéndose que dicho precio y
pago constituirá compensación total por toda la mano de obra incluyendo Leyes
Sociales, materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
04.0 REHABILITACIÓN EN TOMA PAIJÁN:

04.01 REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO ARMADO EN TOMA
PAIJÁN:
04.01.1 DEMOLICIÓN DE LOSA SUPERIOR DE CONCRETO EN TOMA PAIJÁN:
Descripción:
operaciones necesarias para efectuar la demolición de concreto de la losa existente por
debajo del pórtico de tecle (según se indica en la hoja de metrados).
519
profundidad final).
Ejecución:

Supervisión.
Base de Pago:

Descripción
518

Forma de pago.
04.01.3 CONCRETO LOSA SUPERIOR EN TOMA PAIJÁN f’c = 210 kg/cm2.

Descripción:
Generalidades
En cuanto al término obras de concreto armado, éste se refiere a todos aquellos
elementos cuya ejecución está prevista realizarla mediante una mezcla de cemento
Portland, agregados y agua, la cual debe ser diseñada por el contratista a fin de
obtener un concreto de las características especificadas y de acuerdo a las
condiciones necesarias de operatividad u durabilidad del elemento de la estructura.
La dosificación de los componentes de la mezcla será al peso, determinando
previamente el contenido de humedad de los agregados para efectuar la corrección
correspondiente en cuanto la cantidad de agua que se debe introducir en la mezcla.
La supervisión comprobará en cualquier momento la buena calidad de la mezcla,
rechazando todo material defectuoso.
517
MATERIALES
1.- AGUA
2.- CEMENTO
M-85.
3.- AGREGADOS
3.1.- AGREGADO FINO
516

AASHTO M-80.
tabla:
515


tabla:
514

4.- ADITIVOS
5.- DOSIFICACIÓN
513

que:
concreto.
512
vaciado.
511

traslapado
eliminados.
510
toda su longitud.
serán tarrajeadas.
509

Forma de pago:
04.01.4 ENCOFRADO Y DESENCOFRADO PARA LOSA SUPERIOR DE CONCRETO

ARMADO.
Descripción:
Comprende el suministro de la mano de obra, materiales y equipos y la ejecución de
las operaciones necesarias para la fabricación, el encofrado y desencofrado normal de
los elementos que tengan contacto con el concreto.
empuje del concreto al momento del llenado, sin deformarse y ser capaces de resistir
las cargas previstas durante el periodo de fraguado
508
caso de usar madera la superficie en contacto con el concreto deberá estar acabado y
cepillado para lograr un acabado normal.
La madera que conforman el encofrado se humedecerán lo suficiente para ambas
caras antes de proceder al vaciado del concreto para evitar la absorción del agua
contenida en la mezcla.
convenientemente a fin de eliminar sustancias extrañas como concretas secas,
lechada, etc.
o con aceite normal parafinado refinado u otro aditivo de probada calidad y aprobado
por la Supervisión, para las superficies visibles se exigirá un acabado tipo cara vista.
Este tratamiento deberá aplicarse (24) horas antes como mínimo, de dar inicio al
vaciado teniendo en cuenta que la cantidad de aceite y/o aditivo desmoldante, al
aplicarse deberá ser absorbida totalmente por la madera a fin de no manchar la
superficie de concreto.
colocados.
Este trabajo será medido por (m2), del área de contacto con el concreto y por avance
de obra.
Forma de pago:
cuente con la aprobación de la Supervisión y, será pagado al precio unitario de
contrato para la partida “Encofrado y desencofrado para Lozas Macizas”
04.01.5 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
Descripción:
507
Ejecución:
5 cm.
- Almacenamiento adecuado del material.
- Corte, doblado y montaje de la armadura.
- Suministro de servicios en especial energía.
- Desalojo de todo material de desecho o sobrantes, en lugares fuera de la obra, sin
- Reparación y reposición de armaduras mal instaladas, de acuerdo a las indicaciones
del Supervisor.
- Material auxiliar utilizado para instalar la armadura como distanciadores, alambres,
etc.
- Interconexión de las barras entre si y con los conductores de puesta a tierra si lo
hubiera el caso.
- Desperdicios y pérdidas por el corte de las barras.
506
Medición y pago
contratado.
04.02 REHABILITACIÓN DE LOSA INFERIOR DE CONCRETO SIMPLE EN TOMA

PAIJÁN:
04.02.1 DEMOLICIÓN DE LOSA INFERIOR EN TOMA PAIJÁN:
Descripción:
operaciones necesarias para efectuar la demolición de concreto del piso existente
(según se indica en la hoja de metrados).
profundidad final).
Ejecución:

505

Supervisión.
Base de Pago:
04.02.2 BASE DE HORMIGON COMPACTADO:
Descripción:
Supervisión.
Base de Pago:
entiende que el precio indicado constituye la compensación total por toda la mano de obra,
equipos, herramientas e imprevistos necesarios para la ejecución de la partida.

Descripción
504

Forma de pago.
04.02.4 CONCRETO EN LOSA INFERIOR DE BOCATOMA PAIJÁN fć = 175 kg/cm2
Descripción:
Generalidades
En cuanto al término obras de concreto armado, éste se refiere a todos aquellos
elementos cuya ejecución está prevista realizarla mediante una mezcla de cemento
Portland, agregados y agua, la cual debe ser diseñada por el contratista a fin de
obtener un concreto de las características especificadas y de acuerdo a las
condiciones necesarias de operatividad u durabilidad del elemento de la estructura.
La dosificación de los componentes de la mezcla será al peso, determinando
previamente el contenido de humedad de los agregados para efectuar la corrección
correspondiente en cuanto la cantidad de agua que se debe introducir en la mezcla.
503
La supervisión comprobará en cualquier momento la buena calidad de la mezcla,

rechazando todo material defectuoso.
MATERIALES
1.- AGUA
2.- CEMENTO
M-85.
502
3.- AGREGADOS
3.1.- AGREGADO FINO
AASHTO M-80.
tabla:
501


500
tabla:

4.- ADITIVOS
5.- DOSIFICACIÓN
499

que:
concreto.
498

vaciado.
497
traslapado
496
eliminados.
toda su longitud.
serán tarrajeadas.
495

Forma de pago:
04.02.5 PICADO Y RESANE EN MURO/LOSA EXISTENTE:

Descripción
Esta partida comprende la ejecución del picado del revestimiento existente de la cara
interna de los muros y o losas de concreto para luego realizar un revestimiento con capa
de mortero de reparación estructural, aplicado sobre el paramento, como a la largo de la
esquina de la losa del puente por ambos lados, y la el relleno del picado luego de colocar
las barandillas metálicas. En la primera llamada pañeteo se proyecta simplemente el
mortero sobre el paramento ejecutando previamente las cintas o maestras encima de las
cuales se corre una regla (preferible de aluminio), luego cuando el pañeteo ha endurecido
se aplica la segunda capa para obtener una superficie plana y acabada.
Método de Medición
Se computarán todas las áreas netas a vestir o revocar. Se empleara como unidad de
494
medida el Metro Lineal (ml).

Base de pago
El área determinada como está dispuesto, será pagado de acuerdo al Análisis de Precios
Unitarios por Metro lineal (ml), entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales, materiales y
cualquier actividad o suministro necesario para la ejecución del trabajo.
05.0 VARIOS
05.01 FLETE
05.01.1 FLETE TERRESTRE:
Descripción del trabajo
La partida comprende todo el traslado de materiales de construcción,

herramientas, equipos y demás insumos desde la ferretería hasta el almacén
Pie de obra Canal Paiján.
Unidad de medida
La medición por este concepto será en forma global (GLB) por todos los
materiales trasladados hacia obra y a todo costo.
Forma de pago
El pago se efectuará de acuerdo al traslado de los materiales hasta el

campamento de obra. El importe total a pagar será el correspondiente a la
partida.
05.02 MITIGACION DE IMPACTO AMBIENTAL:

05.02.1 MITIGACION DE IMPACTO AMBIENTAL:
Descripción:
Trabajos que consisten en la inspección de actividades de los trabajos de obra a fin de

atenuar los impactos que producirán los trabajos de ejecución de la obra.
Para tal efecto el NER y el Ingeniero Residente dispondrá en obra de un profesional con
estudios en medio ambiente y habilitado en su respectivo colegio durante el tiempo que
demanda el plazo de la obra, a quien otorgará las facilidades para la presentación de un
Plan de Manejo Ambiental, el desarrollo de sus labores y presentación de informes
exigidos por los procedimientos del Plan de Manejo Ambiental según el estudio adjunto.
El plan de Manejo Ambiental (PMA) describe las acciones y las medidas que se tomarán
para garantizar la seguridad y control ambiental se propone aplicar para que las
493
actividades del proyecto se lleven a cabo de manera responsable y sostenible. En

términos generales el PMA prevé la incorporación de la variable ambiental en los
diseños de obras, instalaciones y procesos, el PMA se encuadra dentro de una
estrategia de conservación del ambiente y en armonía con el desarrollo socioeconómico
de los poblados del área de influencia ambiental y social del proyecto, siendo el
resultado final del proceso de evaluación de impactos ambientales, es decir del análisis
de las actividades del proyecto con los componentes ambientales presentes en el área
de influencia, lo cual ha permitido establecer las medidas más adecuadas, que
permitirán que los componentes ambientales no se vean afectados.
 Prevenir, corregir y/o mitigar los impactos ambientales adversos sobre los componentes
físico, biológico y social como consecuencia de las actividades de construcción y
operación del proyecto.
 Determinar las medidas preventivas, correctivas y/o mitigantes para evitar o reducir la
severidad de los impactos ambientales durante el desarrollo de las actividades.
 Establecer los procedimientos para responder en forma oportuna y rápida a cualquier
contingencia que pudiera ocurrir durante el desarrollo de las actividades.
 Establecer y desarrollar una cultura ambiental (sensibilización ambiental), con el fin de
armonizar el desarrollo de las actividades del proyecto.
CONTENIDO DEL PLAN DE MANEJO AMBIENTAL:

Los programas estarán divididos de acuerdo a las características de manejo que pudiera
tener una potencial de alteración, de tal manera que se puedan seguir lineamientos
ordenados que permitan desarrollar las actividades de manera sostenible con el ambiente.
Los programas son los siguientes:
 Programa de Manejo de Residuos Sólidos y Efluentes
 Programa de Prevención y Seguridad
 Programa de Prevención, Control y/o Mitigación Ambiental
 Programa de Componente Social
 Subprograma de Señalización y Seguridad Ambiental
1. Programa de manejo de residuos y efluentes:
El objetivo del programa es realizar un adecuado manejo y gestión de los residuos
generados en las etapas de construcción, operación y mantenimiento del Proyecto. Los
objetivos específicos de este programa son: Identificar y clasificar los residuos;
minimizar la generación de residuos en todas las etapas del Proyecto, segregar
adecuadamente los residuos generados, documentar los aspectos del proceso de
manejo de residuos, buscar la adecuada disposición temporal y final de los residuos y
cumplir con la normativa vigente.
492
El Programa de Manejo de Residuos (PMR) contiene procedimientos y técnicas, que

permiten realizar una adecuada y responsable gestión de los residuos generados por
las actividades realizadas durante y posterior a la ejecución del Proyecto, y así reducir
los impactos en el medio donde se generen.
Busca resolver la problemática, consecuencia de la generación de los residuos sólidos
y a residuos de la instalación del canal, principalmente en cuanto a su manejo,
almacenamiento y disposición, temporal y final, en todas las etapas del Proyecto.
Previo a la elaboración de propuestas destinadas al manejo de residuos, es necesario
hacer una clasificación de los mismos, acorde a la particularidad del Proyecto, de las
condiciones ambientales en las cuales se desarrolla.
Se proyecta que la ejecución del Proyecto, considerará los siguientes tipos de
residuos:
 Residuos líquidos, provenientes de la limpieza de equipos y maquinaria, del uso
de baños químicos, aguas residuales domésticos del uso de comedores.
 Residuos sólidos, ya sean orgánicos (restos de comida, papeles, cartones y
madera) e inorgánicos (envases de plástico y de vidrio, latas de bebidas y
conservas, entre otros).
 Residuos peligrosos (recipientes de aceites, residuos de aceites y lubricantes
usados, pinturas, aditivos y combustibles, tuberías de asbesto-cemento, entre
otros).
 Residuos de Construcción-Desmonte.
2. Programa de Prevención y Seguridad

Consiste en tomar las medidas ambientales para la prevención y seguridad y evitar así
Incidentes y Accidentes laborales, para tal caso este programa prevé:
 Evitar el paso por terrenos anegables como por los que presenten deslizamientos
de tierra y fallas geológicas.
 Evitar el paso por áreas de conservación de flora y fauna local.
 Toda la maquinaria que se utilice se encontrará en óptimas condiciones y contará
con un eficiente y periódico mantenimiento, de manera que se garantice el mínimo
impacto ambiental al aire, por emisiones.
 Antes de iniciar las actividades propias del proyecto se cumplirá con el proceso de
inducción general dictado por EL NER y el Ingeniero Residente, debiendo remitir un
informe con fotografías, lista de asistencia del personal y el tema dictado,
asegurando de esta forma que el personal de la contrata haya recibido la
información necesaria.
 Tanto el NER, el ingeniero residente así como el titular del proyecto realizarán
inspecciones periódicas para revisar el cumplimiento del PMA de tal manera que se
asegure el manejo adecuado de los residuos sólidos, con el objetivo de proteger la
calidad del entorno ambiental.
El NER y el Ingeniero Residente acatarán la normativa vigente en el País y
491
proveerá a su personal con equipos en buen estado y los equipos de protección

personal requeridos por las normas de seguridad.
 Los trabajadores constatarán que su equipo de protección personal se encuentra en
buen estado. El equipo de protección básico consta de casco, guantes o manoplas,
anteojos de seguridad, arneses y zapatos de seguridad.
 Los trabajadores se encargarán de la verificación de la maquinaria que tengan a su
cargo. Se sugiere que la verificación se realice al inicio de cada jornada laboral para
asegurarse que todo se encuentre en óptimo estado de funcionamiento.
 En caso que un trabajador llegué a la jornada laboral en condiciones no seguras
para la ejecución de sus actividades (enfermedad, alcoholismo, cansancio evidente
o fatiga), este será retirado de la zona de trabajo, evitando así ponga en riesgo su
integridad y la de los demás trabajadores. Luego serán reportadas las causas de su
impedimento para laborar.
 De ocurrir un incidente, se reportará inmediatamente al supervisor a fin de atender
lo ocurrido, analizar las causas y dictar las medidas necesarias para evitar la
ocurrencia de situaciones similares en un futuro.
3. Programa de Prevención, Control y/o Mitigación Ambiental:

Para prevenir que se produzcan los impactos ambientales que se señalan se
realizaran las acciones que se describen a continuación:
a. Contaminación de la calidad del aire:
Las unidades motorizadas que serán necesarios emplear mezcladoras, cargadores,
camionetas, etc.), que ingresen al área del proyecto, deberán estar en perfecto
estado de operación y mantenimiento, a fin de minimizar la generación excesiva de
gases de combustión como consecuencia de una mala combustión interna de los
motores.
Quedará prohibido todo tipo de incineración de residuos sólidos domésticos y/o
industriales como: plásticos, cartón, cables, llantas, etc. Dentro de la zona de
trabajo por el personal de la obra.
Antes del transporte de los materiales, productos de las actividades de movimientos
de suelo, se regará en forma manual los diferentes frentes de trabajo donde se
tiene previsto el desarrollo de estas actividades, de igual forma, cuando los
camiones sean llenados, la capa superficial de material será regado con la finalidad
de obtener un porcentaje de humedad que permita controlar la dispersión del
material y la liberación de polvos durante su transporte.
Las vías de acceso de entrada y salida del área del proyecto deberán permanecer
limpias y libres de materiales y/o cualquier residuo de construcción. Asimismo se
realizaran trabajos de mantenimiento y riego programado a través de camiones
cisterna.
b. Incremento de niveles de ruido
490
Los vehículos restringirán el uso de sirenas u otras fuentes innecesarias de ruido

para evitar el aumento de niveles de ruidos.
El NER y el Ingeniero Residente deberá considerar para la ejecución de las obras,
una programación simultanea que abarque todos los aspectos del proyecto,
evitando de esta manera, el tener que terminar una labor para iniciar otra,
minimizando el periodo de generación de ruido generado por las obras de
construcción.
En las áreas de generación de ruido, los trabajadores utilizarán en forma obligatoria
equipo de protección auditiva.
Las unidades móviles a emplearse deberán cumplir con la revisión técnica
respectiva antes del inicio de la ejecución del proyecto.
c. Contaminación de suelo:
El trabajador encargado de operar maquinaría la revisará para determinar si está no
tiene fugas de líquidos contaminantes como aceites, combustibles al suelo.
El material retirado de los cortes y movimientos de tierras será dispuesto
temporalmente en un área aledaña o colindante a las obras humedecidas para
evitar la liberación de polvos por acción de los vientos. Este material será utilizado
como relleno durante las labores de construcción.
Los residuos sólidos generados serán depositados en los contenedores respectivos,
a fin de evitar la contaminación al suelo.
Minimizar el tiempo de exposición de los suelos descubiertos. Una vez que la
cobertura vegetal sea retirada y las actividades de construcción terminen, se
deberán tomar todas las medidas de prevención para evitar la erosión
Al termino de las actividades de construcción el NER y el Ingeniero Residente
deberá retirar la maquinaría, materiales, aditivos y otros, así como disponer los
escombros y restos de materiales adecuadamente y rehabilitar las áreas ocupadas
a las condiciones similares o mejores a las iníciales.
d. Contaminación del agua
Se prohibirá cualquier tipo de vertimiento de sustancias peligrosas o domesticas en
los diferentes frentes de trabajo cercanos a las riberas o cauces de los ríos
quebradas tributarias y cuerpos de agua. Estos residuos líquidos serán
almacenados en contenedores o recipientes rotulados y señalizados para su
disposición final.
Se evitará que las maquinas circulen o transiten innecesariamente por el cauce de
los ríos y quebradas tributarias.
Los materiales de construcción residuales como arena, cemento entre otros no
tendrán como receptor final el lecho de algún curso de agua.
Los residuos sólidos domésticos y peligrosos no serán arrojados a los cauces de
áreas de trabajo y trasladados para su disposición final.
e. Alteración de la calidad del paisaje
489
El NER y el Ingeniero Residente pondrán en práctica el criterio de mínima

intervención, lo que implica que la habilitación de áreas de trabajo responderá a una
distribución de espacios de manera de no afectar innecesariamente elementos
existentes del paisaje.
Luego del término de las actividades constructivas y de operación, se retirarán
cualquier tipo de estructura provisional y el área será limpiada y nivelada para darle
la forma similar las condiciones encontradas.
Con la finalidad de mitigar el impacto visual, la revegetación y/o reforestación se
realizará al finalizar los trabajos de mejoramiento y con la misma especie nativa de
la zona intervenida, asegurando que las condiciones del suelo y de clima
contribuyan al prendimiento de las especies a revegetar y/o reforestar
f. Perdida de vegetación
Evitar el desbroce innecesario de la vegetación fuera de las zonas destinadas a las
labores de construcción, vías de acceso e instalaciones temporales.
Prohibir estrictamente la tala, quema, desbroce o retiro de cualquier tipo de
vegetación.
Conservar y no dañar las especies nativas catalogadas en situación vulnerables,
para lo cual será necesario instruir al personal para que pueda identificarlas.
g. Migración de la fauna local
Se restringirá prácticas de campo ajenas a las actividades del presente proyecto, a
fin de evitar un mayor impacto sobre los hábitats de la fauna silvestre (zonas de
descanso, refugio, fuentes de alimento y nidificación de las especies de aves).
Se prohibirá estrictamente la recolección de huevos y otras actividades de
recolección y/o extracción de fauna.
Se prohibirá terminantemente la realización de actividades de caza y pesca en el
área del proyecto y zonas aledañas, así como adquirir animales silvestres vivos o
preservados.
Se deberá reportar el hallazgo de animales heridos o muertos al supervisor de
campo o jefe de proyecto.
Todos los vehículos motorizados recorrerán sólo por vías de acceso de uso
exclusivo del proyecto, por lo que este se deberá realizar a una velocidad
controlada de no mayor de los 15 Km/H, a fin de no embestir o sobrepasar a los
animales silvestres y/o domésticos que pudieran estar presentes en los caminos.
4. Programa de Componente Social:

El Plan de Participación Ciudadana de la presente, contiene los mecanismos y medios
para brindar información oportuna a la población del área de influencia del Proyecto,
para la etapa de elaboración y aprobación del estudio de Informe de Gestión
Ambiental, conforme a lo establecido en el TITULO III de la Participación Ciudadana
Ambiental para la Elaboración, Evaluación, Aprobación y Seguimiento de Instrumentos
De Gestión Ambiental del Sector Agrario, Artículo 17º.- La participación ciudadana en
las etapas de elaboración, evaluación, aprobación y seguimiento de los instrumentos
488
de gestión ambiental de competencia del Sector Agrario en la normativa para la

Participación Ciudadana en las Actividades del Sector Agricultura (D.S. Nº 018-2012-
AG).
El objetivo del Programa de Componente Social es Informar a las poblaciones,
organizaciones y autoridades del área de influencia, acerca de la Institución y sobre
todo las características del proyecto, así como recibir sugerencias, observaciones y
opiniones en relación a las actividades vinculadas en la ejecución del proyecto para tal
caso se realizaran talleres participativos y reuniones con representantes y/o dirigentes
comunales.
5. Subprograma de Señalización y Seguridad Ambiental
a. Accidentes laborales:
Deberán señalizarse aquellos sectores del área de trabajo que, por su inestabilidad,
cercanía a grupos humanos o las actividades propias del Proyecto, representen un
riesgo potencial de accidentes.
La señalización debe ser clara y sencilla, evitándose detalles innecesarios para su
comprensión, salvo situaciones que realmente lo justifiquen.
Tipo de Señales:
Señales preventivas.- Tienen por objeto advertir a los usuarios de la vía sobre la
presencia de algún peligro y su naturaleza.
Señales prohibitivas.- Plantea la existencia de limitaciones, restricciones o
prohibiciones que norman el uso de la carretera.
Señales informativas. - Orientan al usuario de la vía durante su viaje, proporcionándole
información sobre lugares, rutas, direcciones, distancias, servicios, etc.
b. Alteración del medio ambiente
Se colocarán letreros de advertencia en las afueras de la obra, para que los
transeúntes o público en general, estén informados de las actividades que se están
realizando o se van a realizar.
Se debe prever que la señalización, sobre todo al exterior, sea visible de día y de
noche, para lo cual se deberán utilizar materiales reflectantes y/o buena iluminación.
Unidad de medida
El trabajo ejecutado se medirá de forma global (glb), que cumpla con la especificación
anterior y aceptada por el Supervisor.
487
Forma de pago
El pago será efectuado conforme se establece en el presupuesto detallado en el Estudio

de Impacto ambiental adjunto al presente proyecto, entendiéndose que dicho precio y
pago constituirá compensación total por toda la mano de obra, incluyendo las leyes
sociales, materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo
05.03 SEGURIDAD EN EL TRABAJO Y SALUD OCUPACIONAL:

05.03.1 EQUIPOS DE PROTECCION PERSONAL:
Comprende todos los equipos de protección personal (EPP) que deben ser utilizados por
el personal de la obra, para estar protegidos de los peligros asociados a los trabajos que
se realicen, de acuerdo a la Norma G.050 Seguridad durante la construcción, del
Reglamento Nacional de Edificaciones.
Entre ellos se debe considerar, sin llegar a ser una limitación:
• Prendas y ropa de protección
• Gafas de acuerdo al tipo de actividad
• Protectores auditivos.
• Sistemas de retención y protección contra caídas.
• Cascos de seguridad.
• Calzado de seguridad.
• Protecciones respiratorias.
• Guantes de protección de acuerdo al tipo de actividad (cuero, aislante, etc).
• Protección de la vista y de la cara.
• Arnés de cuerpo entero y línea de enganche
• Chalecos Reflectivos.
Su cumplimiento estará a cargo del supervisor de obra
Unidad de medida:
El trabajo ejecutado, será medido en global (glb), de acuerdo al alcance de los equipos de
protección individuales utilizados por el personal obrero de la obra.
486
Forma de pago:
El pago será efectuado mediante el presupuesto contratado a precios unitarios, en global
(glb), entendiéndose que dicho precio y pago constituirá compensación total por toda la
mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro
05.03.2 EQUIPOS E INSUMOS DE BIOSEGURIDAD – COVID-19:

Comprende todos los equipos e insumos necesarios para prevenir y controlar la

propagación del COVID-19, en el personal que interviene en la ejecución de obras de
construcción y las personas que por algún motivo ingresen al área en la que ésta se
ejecuta.
Unidad de medida:
bioseguridad, utilizados por el personal que interviene en la ejecución de la obra.
Forma de pago:
05.03.3 EQUIPOS DE PROTECCION COLECTIVA

Comprende los equipos de protección colectiva que deben ser instalados para proteger a
los trabajadores y público en general de los peligros existentes en las diferentes áreas de
trabajo.
Entre ellos se debe considerar, sin llegar a ser una limitación:
 Barreras contra caídas, resguardos
 Sistemas de ventilación.
 Barreras de protección acústicas.
 Vallado perimetral de zonas de trabajo.
485
 Marquesinas contra caída de objetos.

 Extintores de incendios.
 Medios húmedos en ambientes polvorientos.
 Carcasa de protección de motores o piezas en continuo movimiento.
 Señalizaciones e indicativos.
 Barreras de protección térmicas en centros de trabajo.
 Orden y limpieza
 Su cumplimiento estará a cargo del supervisor de obra
Unidad de medida
protección colectiva utilizados por el personal obrero de la obra.
Forma de pago

484
LIBERTAD”
METRADOS
483
RESUMEN DE METRADOS
"REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA
DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
LUGAR: LA LIBERTAD - ASCOPE - ASCOPE - SECTOR TOMA PAIJÁN FECHA: JULIO 2022
Item Descripción Und. Metrado

01 OBRAS PROVICIONALES Y TRABAJOS PRELIMINARES GENERALES
01.01 OBRAS PROVISIONALES
01.01.01 CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m und 1,00
01.01.02 ALMACEN, OFICINA Y CASETA DE GUARDIANIA m2 60,00
01.01.03 SERVICIOS HIGIENICOS PARA LA OBRA (BAÑOS QUIMICOS) mes 2,50
01.02 TRABAJOS PRELIMINARES
01.02.01 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y MAQUINARIAS glb 1,00
01.02.02 DESBROCE DE ARBOLES Y ARBUSTOS und 40,00
01.02.03 LIMPIEZA DE TERRENO ha 1,30
01.02.04 CONTROL TOPOGRAFICO mes 2,50
`02 CANAL TRAPEZOIDAL ABIERTO
`02.01 TRABAJOS PRELIMINARES
02.01.01 TRAZO NIVELACION Y REPLANTEO EN CANALES km 1,13
`02.02 MOVIMIENTO DE TIERRAS
02.02.01 EXCAVACIÓN CON MAQUINARIA EN MATERIAL CONGLOMERADO m3 11.718,20
02.02.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 10.451,30
02.02.03 BASE DE HORMIGON COMPACTADO m3 535,39
02.02.04 EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO PARA m3 10.371,68
02.02.05 RELLENO COMPACTADO m3 11.718,20
02.02.06 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 1495,00
´02.03 OBRAS DE CONCRETO ARMADO PARA CANAL ABIERTO
02.03.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 3.569,28
02.03.02 CONCRETO fć = 210 kg/cm2 m3 1.048,48
02.03.04 ENCOFRADO Y DESENCOFRADO PARA CANAL (TIPO CARAVISTA) m2 6.616,21
02.03.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 49.434,67
02.03.06 JUNTA DE DILATACION CON ELASTOMERICO e=1" m 779,00
02.03.07 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2" m 2.985,30
02.03.08 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 10.373,22
´02.04 LLORADEROS EN PARED DE CANAL ABIERTO
02.04.01 LLORADEROS EN PARED DE CANAL und 560,00
`03 OBRAS DE ARTE
`03.01 POZA DISIPADORA
03.01.01 TRABAJOS PRELIMINARES
03.01.01.01 TRAZO, NIVELACION Y REPLANTEO m2 30,60
03.01.02 DEMOLICIÓN Y DESMONTAJE
03.01.01.01 DEMOLICIÓN DE LOSA Y MURO EN POZA DISIPADORA m3 20,29
03.01.03 MOVIMIENTO DE TIERRAS
03.01.03.01 EXCAVACIÓN MANUAL EN MATERIAL CONGLOMERADO m3 12,24
03.01.03.02 BASE DE HORMIGON COMPACTADO m3 6,12
03.01.03.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 37,41
03.01.04 OBRAS DE CONCRETO ARMADO
03.01.04.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 30,60
03.01.04.02 CONCRETO fć = 210 kg/cm2 m3 6,87
03.01.04.03 ENCOFRADO Y DESENCOFRADO (TIPO CARAVISTA) m2 61,00
03.01.04.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 381,61
03.01.04.05 JUNTA WATERSTOP DE 6" m 13,60
03.01.04.06 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 38,20
`04 REHABILITACIÓN EN TOMA PAIJÁN
`04.01 REHABILITACIÓN DE LA LOSA SUPERIOR
04.01.01 DEMOLICIÓN DE LOSA SUPERIOR EN TOMA PAIJÁN m3 4,33
482
RESUMEN DE METRADOS
"REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA
DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
LUGAR: LA LIBERTAD - ASCOPE - ASCOPE - SECTOR TOMA PAIJÁN FECHA: JULIO 2022
Item Descripción Und. Metrado

04.01.03 CONCRETO LOSA SUPERIOR EN TOMA PAIJÁN FC 210 KG/CM2 m3 4,33
04.01.04 ENCOFRADO Y DESENCOFRADO PARA LOSA SUPERIOR DE CONCRETO ARMADO m2 21,65
04.01.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 505,34
`04.02 REHABILITACIÓN DE LOSA INFERIOR DE CONCRETO EN TOMA PAIJAN
04.02.01 DEMOLICIÓN DE LOSA INFERIOR EN TOMA PAIJÁN m3 3,59
04.02.02 BASE DE HORMIGON COMPACTADO m3 2,69
04.02.04 CONCRETO EN LOSA INFERIOR DE TOMA fć = 175 kg/cm2 m3 3,59
04.02.05 PICADO Y RESANE EN MUROS EXISTENTES AL INGRESO DE TOMA PAIJÁN m 9,10
`05 VARIOS
`05.01 FLETE
05.01.01 FLETE TERRESTRE glb 1,00
`05.02 MITIGACION DE IMPACTO AMBIENTAL
05.02.01 MITIGACION DE IMPACTO AMBIENTAL glb 1,00
`05.03 SEGURIDAD EN EL TRABAJO Y SALUD OCUPACIONAL
05.03.01 EQUIPOS DE PROTECCION PERSONAL glb 1,00
05.03.02 EQUIPOS E INSUMOS DE BIOSEGURIDAD - COVID-19 glb 1,00
05.03.03 EQUIPOS DE PROTECCION COLECTIVA glb 1,00
481
PLANILLA DE METRADOS
"REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE,
PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
01.- OBRAS PROVICIONALES Y TRABAJOS PRELIMINARES GENERALES

01.01.00.- OBRAS PROVISIONALES
PARTIDA: 01.01.01.- CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m UNIDAD : ( Und. )
CANTIDAD VECES QUE UNIDAD
DESCRIPCION ( Und.) SE REPITE ( Und.)
(1) (2) (3) = (1) x (2)
CARTEL DE IDENTIFICACION DE LA OBRA DE 3.60 X 4.80 m 1,00 1,00 1,00
TOTAL: 1,00
TOTAL = 1,00
PARTIDA: 01.01.02.- ALMACEN, OFICINA Y CASETA DE GUARDIANIA UNIDAD : ( m² )

DIMENSIONES VECES QUE ÁREA
DESCRIPCION LONGITUD ANCHO SE REPITE ( m² )
(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)
CASETA DE GUARDIANIA Y/O DEPOSITO 5,00 12,00 1,00 60,00
TOTAL: 60,00
TOTAL = 60,00
PARTIDA: 01.01.03.- SERVICIOS HIGIENICOS PARA LA OBRA (BAÑOS QUIMICOS) UNIDAD : ( mes )
DIMENSIONES VECES QUE TIEMPO
DESCRIPCION UND ANCHO SE REPITE ( mes )
(u) (m) (4)
(1) (2) (3) (1) x (2) x (3)
ALQUILER DE BAÑOS QUÍMICOS Periodo de ejecución 2,50 2,50
TOTAL: 2,50
TOTAL = 2,50
01.02.00..- TRABAJOS PRELIMINARES

PARTIDA: 01.02.01.- MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIA UNIDAD : ( Glb.)
CANTIDAD VECES QUE UNIDAD
DESCRIPCION ( glb.) SE REPITE ( Glb.)
(1) (2) (3) = (1) x (2)
MOVILIZACION Y DESMOVILIZACION DE EQUIPO 1,00 1,00 1,00
TOTAL: 1,00
TOTAL= 1,00
480
PARTIDA: 01.02.02.- DESBROCE DE ARBOLES Y ARBUSTOS UNIDAD : ( Und )

DIMENSIONES VECES QUE UNIDAD
DESCRIPCION CANTIDAD ANCHO SE REPITE (u)
(u) (m) (4)
(1) (2) (3) (1) x (2) x (3)
RECORRIDO CANAL 1+133 40,00 1,00 1,00 40,00
TOTAL: 40,00
TOTAL= 40,00
PARTIDA: 01.02.03.-LIMPIEZA DE TERRENO CON MAQUINARIA UNIDAD : ( Ha. )

DIMENSIONES VECES QUE Hectárea
DESCRIPCION LONGITUD ANCHO SE REPITE ( Ha.)
(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)/10,000.00
Ancho promedio
RECORRIDO CANAL 1+133 1.133,00 11,50 1,00 1,30
TOTAL: 1,30
TOTAL= 1,30
PARTIDA: 01.02.04.- CONTROL TOPOGRAFICO UNIDAD : ( mes)

DIMENSIONES VECES QUE TIEMPO
DESCRIPCION LONGITUD ANCHO ALTURA SE REPITE meses
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
TIEMPO DE EJECUCION DE LA OBRA Periodo de ejecucion 2,50 2,50
TOTAL: 2,50
TOTAL= 2,50
479
02.- CANAL TRAPEZOIDAL ABIERTO

02.01..- TRABAJOS PRELIMINARES
PARTIDA: 02.01.01.- TRAZO NIVELACION Y REPLANTEO EN CANALES UNIDAD : ( Km )
DIMENSIONES VECES QUE LONGITUD
DESCRIPCION LONGITUD ANCHO ALTURA SE REPITE ( Km )
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
CANAL ABIERTO 0+000 - 1+133
1.133,00 1,00 1.133,00
TOTAL: 1.133,00
TOTAL = 1,13
02.02..- MOVIMIENTO DE TIERRAS

PARTIDA: 02.02.01.- EXCAVACIÓN CON MAQUINARIA EN MATERIAL CONGLOMERADO
DIMENSIONES VECES QUE VOLUMEN
DESCRIPCION LONGITUD ANCHO ALTURA SE REPITE ( m3 )
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
CANAL ABIERTO 0+000 - 1+135
VIENE DEL REPORTE DE VOLUMEN AUTO CAD 1,00 1.346,52
VOLUMEN NECESARIO PARA EL RELLENO 1,00 10.371,68
TOTAL: 11.718,20
TOTAL = 11.718,20
PARTIDA: 02.02.02.- PERFILADO Y COMPACTADO DE SUB-RASANTE

DIMENSIONES VECES QUE AREA
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85 93,85 9,37 879,37
0+111.45 - 1+133 1.021,55 9,37 9.571,92
TOTAL: 10.451,30
TOTAL = 10.451,30
PARTIDA: 02.02.03.- BASE DE HORMIGON COMPACTADO

(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85 93,85 3,20 0,15 45,05
0+111.45 - 1+133 1.021,55 3,20 0,15 490,34
TOTAL: 535,39
TOTAL = 535,39
478
PARTIDA: 02.02.04.- EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO PARA RELLENO

DESCRIPCION RELLENO CORTE ALTURA SE REPITE ( m3 )
( m3 ) ( m3 ) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85 11.718,20 1.346,52 1,00 10.371,68
0+111.45 - 1+133
TOTAL: 10.371,68
TOTAL = 10.371,68
PARTIDA: 02.02.05.- RELLENO COMPACTADO

DESCRIPCION RELLENO CORTE ALTURA SE REPITE ( m3 )
( m3 ) ( m3 ) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85
0+111.45 - 1+133 VIENE DEL REPORTE DE VOLUMEN AUTO CAD 1,00 11.718,20
TOTAL: 11.718,20
TOTAL = 11.718,20
PARTIDA: 02.02.06.- ELIMINACION DE MATERIAL EXCEDENTE DM=6 km

DESCRIPCION LONGITU ANCHO ALTURA SE REPITE ( m3 )
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85
esponjamiento
de la LIMPIEZA DEL CANAL AREA LIMPIEZA 13.000,00 0,10 1,15 1.495,00
TOTAL: 1.495,00
TOTAL = 1.495,00
02.03..- OBRAS DE CONCRETO ARMADO PARA CANAL ABIERTO

02.03.01.- SOLADO DE CONCRETO 1:12 C:H e=4"
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85 93,85 3,20 0,10 1,00 300,32

0+111.45 - 1+133 1.021,55 3,20 0,10 1,00 3.268,96
TOTAL: 3.569,28
TOTAL = 3.569,28
477
02.03.02.- CONCRETO fć = 210 kg/cm2

DESCRIPCION LONGITUD ANCHO ALTURA SE REPITE ( m³ )
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
SECCION HIDRAULICA DEL CANAL (1) b= 3.20m,T=7.20m x h=2.00m
PROGRESIVA 0+0.00 - 0+093.85
Muro 93,85 0,10 3,20 2,00 60,06
Base 93,85 3,00 0,10 1,00 28,16
PROGRESIVA 0+111.45 - 1+133
Muro 1.021,55 0,10 3,20 2,00 653,79
Base 1.021,55 3,00 0,10 1,00 306,47
TOTAL: 1.048,48
TOTAL = 1.048,48
PARTIDA: 02.03.03.-ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL UNIDAD : ( m² )

DESCRIPCION LONGITUD ALTURA SE REPITE ( m2 )
(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85
Cara interna 93,85 2,83 2,00 531,19
Cara externa 9,50 0,10 27,00 25,65
PROGRESIVA 0+111.45 - 1+133
Cara interna 1.021,55 2,83 2,00 5.781,97
Cara externa 9,50 0,10 292,00 277,40
TOTAL: 6.616,21
TOTAL = 6.616,21
PARTIDA: 02.03.04.- ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 UNIDAD : ( KG )

DIMENSIONES VECES QUE PESO
DESCRIPCION LONGITUD N° VARILLAS SE REPITE ( KG )
(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)
CANAL PAIJÁN
PROGRESIVA 0+000 - 1+133 VIENE DE METRADO DE ACERO 49.434,67
TOTAL: 49.434,67
TOTAL = 49.434,67
PARTIDA: 02.03.05.- JUNTAS WATERSTOP E=6" UNIDAD : ( ml )

DIMENSIONES NUMERO DE LONGITUD
DESCRIPCION LONGITUD VECES JUNTAS (m)
(m) (4)
(1) (2) (3) (1) x (2) x (3)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85 Vertical 3,15 2,00 8,00 50,40
Horizontal 3,20 1,00 8,00 25,60
PROGRESIVA 0+111.45 - 1+133 Vertical 3,15 2,00 74,00 466,20
476
Horizontal 3,20 1,00 74,00 236,80
TOTAL: 779,00
TOTAL = 779,00
PARTIDA: 02.03.06. JUNTAS DE CONTRACCION E=1/2" UNIDAD : ( ml )

(m) (4)
(1) (2) (3) (1) x (2) x (3)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85 Vertical 3,15 2,00 28,00 176,40
Horizontal 3,00 1,00 28,00 84,00
PROGRESIVA 0+111.45 - 1+133 Vertical 3,15 2,00 293,00 1.845,90
Horizontal 3,00 1,00 293,00 879,00
TOTAL: 2.985,30
TOTAL = 2.985,30
PARTIDA: 02.03.07. CURADO CON ADITIVO QUIMICO EN CONCRETO UNIDAD : ( m2 )

DESCRIPCION LONGITUD ANCHO ALTURA SE REPITE ( m2)
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
CANAL PAIJÁN
PROGRESIVA 0+0.00 - 0+093.85
Muro interno 93,85 3,15 2,00 591,26
Base 93,85 3,00 1,00 281,55
PROGRESIVA 0+111.45 - 1+133
Muro interno 1.021,55 3,15 2,00 6.435,77
Base 1.021,55 3,00 1,00 3.064,65
TOTAL: 10.373,22
TOTAL 10.373,22
02.04.- LLORADEROS EN PARED DE CANAL ABIERTO

PARTIDA: 02.04.01.- LLORADEROS EN PARED DE CANAL TUB.1/4" UNIDAD : ( Und )
DIMENSIONES VECES QUE CANTIDAD
DESCRIPCION LONGITUD DISTANCIA ENTRE LLORADERO SE REPITE ( Und )
(m) (m) ( 3) ( 4)
(1) (2) (1)/(2) + 1 suma (3)
CANAL PAIJÁN
Progresiva
PROGRESIVA 0+0.00 - 0+093.85 93,85 2,00 48,00 560,00
PROGRESIVA 0+111.45 - 1+133 1.021,55 2,00 512,00
TOTAL: 560,00
TOTAL 560,00
475
03.- OBRAS DE ARTE

03.01.- POZA DISIPADORA
03.01.01.- TRABAJOS PRELIMINARES
PARTIDA: 03.01.01.01- TRAZO NIVELACION Y REPLANTEO EN CANALES UNIDAD : ( m2 )
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(4)
POZA DISIPADORA
0+103 - 0+107.5
4,50 6,80 1,00 30,60
TOTAL: 30,60
TOTAL = 30,60
03.01.02.- DEMOLICIONES Y DESMONTAJES

PARTIDA: 03.01.02.01.- DEMOLICION DE LOSA Y MURO EN POSA DISIPADORA
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
POZA DISIPADORA
0+103 - 0+107.5
Demolición de Losa 4,50 6,80 0,50 1,00 15,30
Demolición de Muro 7,80 0,40 1,60 1,00 4,99
TOTAL: 20,29
TOTAL = 20,29
03.01.03..- MOVIMIENTO DE TIERRAS

PARTIDA: 03.01.03.01.- EXCAVACIÓN MANUAL EN TERRENO CONGLOMERADO
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
POZA DISIPADORA
0+103 - 0+107.5
4,50 6,80 0,40 1,00 12,24
TOTAL: 12,24
TOTAL = 12,24
PARTIDA: 03.01.03.02.- BASE DE HORMIGON COMPACTADO

(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
POZA DISIPADORA
0+103 - 0+107.5
4,50 6,80 0,20 1,00 6,12
TOTAL: 6,12
TOTAL = 6,12
474
PARTIDA: 03.01.03.03.- ELIMINACION DE MATERIAL EXCEDENTE DM=8 km

DESCRIPCION CORTE RELLENO ALTURA SE REPITE ( m3 )
( m3 ) ( m3 ) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
POZA DISIPADORA
0+103 - 0+107.5 f. esponj.
12,24 1,15 14,08
DE LA DEMOLICIÓN 20,29 1,15 23,34
TOTAL: 37,41
TOTAL = 37,41
03.01.04.- OBRAS DE CONCRETO ARMADO

PARTIDA: 03.01.04.01.- SOLADO DE CONCRETO 1:12 C:H e=4"
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
POZA DISIPADORA
0+103 - 0+107.5 4,50 6,80 0,10 1,00 30,60
TOTAL: 30,60
TOTAL = 30,60
PARTIDA: 03.01.04.02.- CONCRETO CANAL TRAPEZOIDAL fć = 210 kg/cm2

(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
POZA DISIPADORA
Uña 7,60 0,15 1,00 2,00 2,28
0+103 - 0+107.5 Losa 4,50 6,80 0,15 1,00 4,59
TOTAL: 6,87
TOTAL = 6,87
PARTIDA: 03.01.04.03.-ENCOFRADO Y DESENCOFRADO PARA CANAL (TIPO CARAVISTA) UNIDAD : ( m² )

(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)
POZA DISIPADORA
Uña 7,60 1,00 4,00 30,40
0+103 - 0+107.5 Losa 4,50 6,80 1,00 30,60
TOTAL: 61,00
TOTAL = 61,00
PARTIDA: 03.01.04.04.- ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 UNIDAD : ( KG )

(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)
POZA DISIPADORA
0+103 - 0+107.5 VIENE DE METRADO DE ACERO 381,61
TOTAL: 381,61
TOTAL = 381,61
473
PARTIDA: 03.01.04.05.- JUNTAS WATERSTOP E=6" UNIDAD : ( ml )

(m) (4)
(1) (2) (3) (1) x (2) x (3)
POZA DISIPADORA
0+103 - 0+107.5
Losa 6,80 2,00 1,00 13,60
TOTAL: 13,60
TOTAL = 13,60
PARTIDA: 03.01.04.06. CURADO CON ADITIVO QUIMICO EN CONCRETO UNIDAD : ( m2 )

DESCRIPCION LONGITUD ANCHO ALTURA SE REPITE ( m2)
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
POZA DISIPADORA
0+103 - 0+107.5
Losa 4,50 6,80 1,00 30,60
Uña 7,60 1,00 1,00 7,60
TOTAL: 38,20
TOTAL 38,20
472
04.- REHABILITACIÓN EN LA TOMA PAIJÁN

04.01.- REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN VENTANA DE CAPTACIÓN
PARTIDA: 04.01.01.- DEMOLICION DE LOSA EN TOMA PAIJÁN
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
BOCATOMA PAIJÁN
En ventana de captación
Demolición de Losa 12,37 1,75 0,20 1,00 4,33
TOTAL: 4,33
TOTAL = 4,33

( m3 ) ( m3 ) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
BOCATOMA PAIJÁN
Demolición de Losa f. esponj.
TOTAL: 4,98
TOTAL = 4,98
PARTIDA: 04.01.03.- CONCRETO LOSA SUPERIOR PAIJÁN fć = 210 kg/cm2

(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
En losa maciza encima de ventana de captación 12,37 1,75 0,20 1,00 4,33
TOTAL: 4,33
TOTAL = 4,33
PARTIDA: 04.01.04.-ENCOFRADO Y DESENCOFRADO PARA LOSA SUPERIOR DE CONCRETO UNIDAD : ( m² )

(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)
BOCATOMA PAIJÁN
En losa maciza encima de ventana de captación 12,37 1,75 1,00 21,65
TOTAL: 21,65
TOTAL = 21,65
471
PARTIDA: 04.01.05.- ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 UNIDAD : ( KG )

(m) (m) (4)
(1) (2) (3) (1) x (2) x (3)
BOCATOMA PAIJÁN
En losa maciza encima de ventana de captación VIENE DE METRADO DE ACERO 505,34
TOTAL: 505,34
TOTAL = 505,34
04.02.- REHABILITACIÓN DE LOSA INFERIOR DE CONCRETO EN TOMA PAIJÁN

PARTIDA: 04.02.01.- DEMOLICION DE LOSA INFERIOR EN TOMA PAIJÁN
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
BOCATOMA PAIJÁN
En piso inferior de ingreso a bocatoma lado izquierdo
Demolición de Losa inferior 4,56 4,25 0,20 1,00 3,88
descuento de muro en losa 1,55 0,92 0,20 (1,00) (0,29)
TOTAL: 3,59
TOTAL = 3,59
PARTIDA: 04.02.02.- BASE DE HORMIGÓN COMPACTADO

(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
BOCATOMA PAIJÁN
En piso inferior de ingreso a bocatoma lado izquierdo
Losa inferior de ingreso a bocatoma 4,56 4,25 0,15 1,00 2,91
TOTAL: 2,69
TOTAL = 2,69

( m3 ) ( m3 ) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
BOCATOMA PAIJÁN f. esponj.
de la excavación para hormigón 2,69 1,15 3,10
TOTAL: 7,23
TOTAL = 7,23
470
PARTIDA: 04.02.04.- CONCRETO EN LOSA INFERIOR BOCATOMA PAIJÁN fć = 175 kg/cm2
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(2)x(3)x(4)
BOCATOMA PAIJÁN
Losa inferior 4,56 4,25 0,20 1,00 3,88
TOTAL: 3,59
TOTAL = 3,59
PARTIDA: 04.02.05. PICADO Y RESANE EN MUROS/LOSAS EXISTENTES

DESCRIPCION LONGITUD ANCHO ALTURA SE REPITE ( m)
(m) (m) (m) (5)
(1) (2) (3) (4) (1)x(4)
BOCATOMA PAIJÁN
Muro Lateral derecho 7,30 - - 1,00 7,30
Otros revoques 1,80 - - 1,00 1,80
TOTAL: 9,10
TOTAL 9,10
469
HOJA DE METRADO
ACERO
"REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
CANAL TRAPEZOIDAL ABIERTO

PARTIDA: 02.03.05.- ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 UNIDAD : (Kg )
Ø LONGITUD TOTAL
N°
DESCRIPCIÓN CANT. LONG. 6mm 1/4" 3/8" 12 mm 1/2" 5/8" 3/4"
ELEM
f = 0.23kg/m f = 0.25kg/m f = 0.58kg/m f = 0.88kg/m f =1.02 kg/m f =1.60kg/m f =2.26kg/m
SECCION HIDRAULICA DEL CANAL (1) b= 3.20m, t= 7.20m x h=1.20m
PROGRESIVA 0+00 - 0+093.85
ACERO LONGITUDINAL 3/8" @0.35 1 3/8" 28,00 93,85 2.627,80
ACERO TRANSVERSAL 3/8" @0.30 1 3/8" 314,00 9,50 2.983,00
SECCION HIDRAULICA DEL CANAL (1) b= 3.20m, t= 7.20m x h=1.20m
PROGRESIVA 0+111.45 - 1+133
ACERO LONGITUDINAL 3/8" @0.35 1 3/8" 28,00 1.021,55 28.603,40
ACERO TRANSVERSAL 3/8" @0.20 1 3/8" 5109,00 9,50 48.535,50
( ML. ) 0,00 82.749,70 - - -

( Kg. ) 0,00 47.994,83 - - -
( VAR. ) 0,00 9.194,41 - - -
47.994,83
TOTAL MAS 3% DESPERDICIOS = 49.434,67
468
HOJA DE METRADO
ACERO
03 OBRAS DE ARTE
03.01 POZA DISIPADORA
PARTIDA: 03.01.04.04.- ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 UNIDAD : (Kg )
LONGITUD TOTAL
N°
DESCRIPCIÓN Ø CANT. LONG. 6mm 1/4" 3/8" 12 mm 1/2" 5/8" 3/4"
ELEM
POZA DISIPADORA
PROGRESIVA 0+000 - 0+028
ACERO LONGITUDINAL 12mm @0.25 1 12mm 28,00 6,50 182,00
12mm @0.20 1 12mm 10,00 7,00 70,00
ACERO TRANSVERSAL 12mm @0.20 1 12mm 23,00 7,00 161,00
( ML. ) 0,00 - 413,00 - -

( Kg. ) 0,00 - 363,44 - -
( VAR. ) 0,00 - 45,89 - -
363,44
TOTAL MAS 5% DESPERDICIOS = 381,61
PARTIDA: 04.01.05.- ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 UNIDAD : (Kg )
Ø LONGITUD TOTAL
N°
DESCRIPCIÓN CANT. LONG. 6mm 1/4" 3/8" 12 mm 1/2" 5/8" 3/4"
ELEM
BOCATOMA PAIJÁN
En LOSA SUPERIOR Maciza por ecima de ventana de captación
ACERO LONGITUDINAL 1/2" @0.20 2 1/2" 9,00 12,50 225,00
ACERO TRANSVERSAL 1/2" @0.20 2 1/2" 64,00 2,00 256,00
( ML. ) 0,00 - - 481,00 -

( Kg. ) 0,00 - - 490,62 -
( VAR. ) 0,00 - - 53,44 -
490,62
TOTAL MAS 3% DESPERDICIOS = 505,34
467
LIBERTAD”
PRESUPUESTO DE OBRA
S10 Página 1
466
Presupuesto
Presupuesto 1101001 REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN,
DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
Cliente MUNICIPALIDAD DISTRITAL DE PAIJÁN Costo al 01/07/2022
Lugar LA LIBERTAD - ASCOPE - ASCOPE
Item Descripción Und. Metrado Precio S/. Parcial S/.
01.01 OBRAS PROVISIONALES 8,219.54
01.01.01 CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m und 1.00 1,008.54 1,008.54
01.01.02 ALMACEN, OFICINA Y CASETA DE GUARDIANIA m2 60.00 80.60 4,836.00

01.01.03 SERVICIOS HIGIENICOS DE OBRA (BAÑOS QUIMICOS) mes 2.50 950.00 2,375.00
01.02.01 MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS glb 1.00 8,614.56 8,614.56
01.02.02 DESBROCE DE ARBOLES Y ARBUSTOS und 40.00 105.44 4,217.60
01.02.03 LIMPIEZA DE TERRENO CON MAQUINARIA ha 1.30 3,499.60 4,549.48

01.02.04 CONTROL TOPOGRAFICO mes 2.50 1,543.98 3,859.95
02 CANAL TRAPEZOIDAL ABIERTO 1,599,835.13
02.01.01 TRAZO NIVELACION Y REPLANTEO EN CANALES km 1.13 1,433.80 1,620.19
02.02 MOVIMIENTO DE TIERRAS 273,661.74
02.02.01 EXCAVACION CON MAQUINARIA EN MATERIAL CONGLOMERADO m3 11,718.20 5.37 62,926.73
02.02.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 10,451.30 5.14 53,719.68
02.02.03 BASE DE HORMIGON COMPACTADO m3 535.39 52.22 27,958.07
02.02.04 EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO PARA m3 10,371.68 7.20 74,676.10
RELLENO
02.02.05 RELLENO Y COMPACTADO CON SUELO NATURAL SELECCIONADO m3 11,718.20 2.44 28,592.41
02.02.06 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 1,495.00 17.25 25,788.75
02.03 OBRAS DE CONCRETO ARMADO PARA CANAL 1,305,300.40
02.03.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 3,569.28 24.94 89,017.84
02.03.02 CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2 m3 1,048.48 451.78 473,682.29
02.03.03 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL m2 6,616.21 43.73 289,326.86

02.03.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 49,434.67 6.46 319,347.97
02.03.05 JUNTA WATERSTOP DE 6" m 779.00 38.31 29,843.49

02.03.06 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2" m 2,985.30 21.07 62,900.27
02.03.07 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 10,373.22 3.97 41,181.68
02.04 LLORADEROS EN PARED DE CANAL 19,252.80
02.04.01 LLORADEROS EN PARED DE CANAL und 560.00 34.38 19,252.80
03.01 POZA DISIPADORA 13,460.49
03.01.01 TRABAJOS PRELIMINARES 75.28
03.01.01.01 TRAZO, NIVELES Y REPLANTEO m2 30.60 2.46 75.28
03.01.02 DEMOLICIONES Y DESMONTAJES 1,738.45
03.01.02.01 DEMOLICION DE LOSA Y MURO EN POZA DISIPADORA EXISTENTE m3 20.29 85.68 1,738.45
03.01.03 MOVIMIENTO DE TIERRAS 1,974.47
03.01.03.01 EXCAVACIÓN MANUAL EN TERRENO CONGLOMERADO m3 12.24 82.48 1,009.56
03.01.03.02 BASE DE HORMIGON COMPACTADO m3 6.12 52.22 319.59
03.01.03.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 37.41 17.25 645.32

03.01.04 OBRAS DE CONCRETO ARMADO 9,672.29
03.01.04.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 30.60 24.94 763.16
03.01.04.02 CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2 m3 6.87 451.78 3,103.73
03.01.04.03 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL m2 61.00 43.73 2,667.53
03.01.04.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 381.61 6.46 2,465.20
03.01.04.05 JUNTA WATERSTOP DE 6" m 13.60 38.31 521.02
03.01.04.06 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 38.20 3.97 151.65
04.01 REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN VENTANA DE 7,224.76

CAPTACIÓN
04.01.01 DEMOLICION DE LOSA EN LOSA TOMA PAIJÁN m3 4.33 85.68 370.99
04.01.02 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 4.98 17.25 85.91

04.01.03 CONCRETO LOSA SUPERIOR EN TOMA PAIJÁN f'c=210 kg/cm2 m3 4.33 414.84 1,796.26
04.01.04 ENCOFRADO Y DESENCOFRADO PARA LOSA SUPERIOR m2 21.65 78.85 1,707.10
04.01.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 505.34 6.46 3,264.50
04.02 REHABILITACIÓN DE LOSA INFERIOR DE CONCRETO EN TOMA PAIJÁN 5,509.66
04.02.01 DEMOLICION DE LOSA EN LOSA TOMA PAIJÁN m3 3.59 85.68 307.59
04.02.02 BASE DE HORMIGON COMPACTADO m3 2.69 52.22 140.47

S10 Página 2
465
Presupuesto
Presupuesto 1101001 REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN,
DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
Cliente MUNICIPALIDAD DISTRITAL DE PAIJÁN Costo al 01/07/2022
Lugar LA LIBERTAD - ASCOPE - ASCOPE
Item Descripción Und. Metrado Precio S/. Parcial S/.
04.02.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 7.23 17.25 124.72
04.02.04 CONCRETO EN LOSA INFERIOR EN BOCATOMA PAIJAN f'c=175 kg/cm2 m3 3.59 361.02 1,296.06
04.02.05 PICADO Y RESANE EN MUROS/LOSAS EXISTENTES m 9.10 400.09 3,640.82
05 VARIOS 28,555.08
05.01 FLETE 13,655.33
05.01.01 FLETE TERRESTRE glb 1.00 13,655.33 13,655.33
05.02.01 MITIGACION DE IMPACTO AMBIENTAL glb 1.00 5,000.00 5,000.00
05.03.01 EQUIPOS DE PROTECCION PERSONAL glb 1.00 6,863.44 6,863.44
05.03.02 EQUIPOS E INSUMOS DE BIOSEGURIDAD - COVID-19 glb 1.00 1,708.20 1,708.20
05.03.03 EQUIPOS DE PROTECCION COLECTIVA glb 1.00 1,328.11 1,328.11
COSTO DIRECTO 1,684,046.25
GASTOS GENERALES (8.08%) 136,070.94

UTILIDADES (5%) 84,202.31
========================= ================
SUB TOTAL DE PRESUPUESTO 1,904,319.50
I.G.V. (18%) 342,777.51

========================= ================
PRESUPUESTO TOTAL DEL PROYECTO 2,247,097.01

========================= ================
SUPERVISIÓN DE OBRA (3.201186%) 71,933.75
========================= ================
TOTAL DE INVERSIÓN DEL PROYECTO 2,319,030.76

464
LIBERTAD”
ANALISIS DE COSTOS
UNITARIOS
S10 Página : 1 463
Análisis de precios unitarios
Presupuesto 1101001 REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE
ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
Subpresupuesto 001 CANAL SECTOR TOMA PAIJÁN Fecha presupuesto 01/07/2022
Partida 01.01.01 CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m
Rendimiento und/DIA MO. 1.0000 EQ. 1.0000 Costo unitario directo por : und 1,008.54
Código Descripción Recurso Unidad Cuadrilla Cantidad Precio S/. Parcial S/.
Mano de Obra
0101010003 OPERARIO hh 0.2000 1.6000 24.23 38.77
0101010004 OFICIAL hh 0.2000 1.6000 19.13 30.61
0101010005 PEON hh 1.0000 8.0000 17.29 138.32
207.70
Materiales
02041200010005 CLAVOS PARA MADERA CON CABEZA DE 3" kg 0.7000 6.70 4.69
02070100010002 PIEDRA CHANCADA 1/2" m3 0.0150 50.85 0.76
02070200010002 ARENA GRUESA m3 0.0250 32.20 0.81
0213010007 CEMENTO PORTLAND TIPO MS (42.5 kg) bol 0.7000 24.05 16.84
02180200010005 PERNOS HEXAGONALES DE 3/4" x 3 1/2" pza 9.0000 8.48 76.32
0231010001 MADERA TORNILLO p2 50.0000 8.48 424.00
0246160002 GIGANTOGRAFIA 3.60 x 4.80 m. und 1.0000 271.19 271.19
794.61
Equipos
0301010006 HERRAMIENTAS MANUALES %mo 3.0000 207.70 6.23
6.23
Partida 01.01.02 ALMACEN, OFICINA Y CASETA DE GUARDIANIA
Rendimiento m2/DIA MO. 25.0000 EQ. 25.0000 Costo unitario directo por : m2 80.60
Mano de Obra
0101010003 OPERARIO hh 0.5000 0.1600 24.23 3.88
0101010005 PEON hh 1.5000 0.4800 17.29 8.30
12.18
Materiales
02040100020001 ALAMBRE NEGRO N° 16 kg 0.0200 7.20 0.14
02310500010006 TRIPLAY DE 1.20X2.40 m X 4 mm und 0.8000 42.29 33.83
0231050002 CALAMINA GALVAIZADA 0.20mm x 0.80mX3.60m und 0.4000 30.51 12.20
68.05
Equipos
0.37
Partida 01.01.03 SERVICIOS HIGIENICOS DE OBRA (BAÑOS QUIMICOS)
Rendimiento mes/DIA MO. EQ. Costo unitario directo por : mes 950.00
Subcontratos
0401019927 SC SERVICIO DE ALQUILER DE BAÑOS QUIMICOS mes 1.0000 950.00 950.00
950.00
Partida 01.02.01 MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS
Rendimiento glb/DIA MO. 1.0000 EQ. 1.0000 Costo unitario directo por : glb 8,614.56
Subcontratos
0401019926 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y glb 1.0000 8,614.56 8,614.56
MAQUINARIAS
8,614.56
Partida 01.02.02 DESBROCE DE ARBOLES Y ARBUSTOS

S10 Página : 1 462
Rendimiento und/DIA MO. 10.0000 EQ. 10.0000 Costo unitario directo por : und 105.44
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.8000 24.23 19.38
0101010005 PEON hh 6.0000 4.8000 17.29 82.99
102.37
Equipos
3.07
Partida 01.02.03 LIMPIEZA DE TERRENO CON MAQUINARIA
Rendimiento ha/DIA MO. 0.4500 EQ. 0.4500 Costo unitario directo por : ha 3,499.60
Mano de Obra
0101010005 PEON hh 6.0000 106.6667 17.29 1,844.27
1,844.27
Equipos
0301010006 HERRAMIENTAS MANUALES %mo 3.0000 1,844.27 55.33
03011600010003 CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3 hm 0.5000 8.8889 180.00 1,600.00
1,655.33
Partida 01.02.04 CONTROL TOPOGRAFICO
Rendimiento mes/DIA MO. 1.0000 EQ. 1.0000 Costo unitario directo por : mes 1,543.98
Mano de Obra
0101030000 TOPOGRAFO hh 0.1250 1.0000 25.17 25.17
01010300030003 AYUDANTE DE TOPOGRAFIA hh 0.1250 1.0000 19.13 19.13
44.30
Materiales
02130300010002 YESO BOLSA 18 kg bol 3.0000 13.14 39.42
0231040001 ESTACAS DE MADERA und 24.0000 5.51 132.24
0240020001 PINTURA ESMALTE gal 1.0000 51.69 51.69
223.35
Equipos
0301000020 NIVEL TOPOGRAFICO mes 0.7500 900.00 675.00
0301000021 ESTACION TOTAL mes 0.2500 2,400.00 600.00
1,276.33
Partida 02.01.01 TRAZO NIVELACION Y REPLANTEO EN CANALES
Rendimiento km/DIA MO. 0.5000 EQ. 0.5000 Costo unitario directo por : km 1,433.80
Mano de Obra
0101010005 PEON hh 3.0000 48.0000 17.29 829.92
0101030000 TOPOGRAFO hh 1.0000 16.0000 25.17 402.72
1,232.64
Materiales
02130300010002 YESO BOLSA 18 kg bol 0.0100 13.14 0.13
0.18
Equipos
0301000002 NIVEL TOPOGRAFICO hm 0.3000 4.8000 5.00 24.00
0301000022 ESTACION TOTAL he 0.7000 11.2000 12.50 140.00
0301010006 HERRAMIENTAS MANUALES %mo 3.0000 1,232.64 36.98
200.98
S10 Página : 1 461
Partida 02.02.01 EXCAVACION CON MAQUINARIA EN MATERIAL CONGLOMERADO
Mano de Obra
0101010005 PEON hh 1.0000 0.0320 17.29 0.55
0.55
Equipos
03011700020009 RETROEXCAVADORA SOBRE LLANTAS 90 - 110 HP hm 1.0000 0.0320 150.00 4.80
4.82
Partida 02.02.02 PERFILADO Y COMPACTADO DE SUB-RASANTE
Mano de Obra
0101010004 OFICIAL hh 1.0000 0.0286 19.13 0.55
0101010005 PEON hh 2.0000 0.0571 17.29 0.99
1.54
Materiales
0207070001 AGUA PUESTA EN OBRA m3 0.0150 8.00 0.12
0.12
Equipos
03011000060003 RODILLO LISO VIBRATORIO DE 1.8 a 3 ton hm 1.0000 0.0286 120.00 3.43
3.48
Partida 02.02.03 BASE DE HORMIGON COMPACTADO
Mano de Obra
0101010004 OFICIAL hh 1.0000 0.1067 19.13 2.04
0101010005 PEON hh 1.0000 0.1067 17.29 1.84
3.88
Materiales
0207030001 HORMIGON m3 1.1000 32.20 35.42
35.42
Equipos
12.92
Partida 02.02.04 EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO PARA RELLENO
Rendimiento m3/DIA MO. 1,200.0000 EQ. 1,200.0000 Costo unitario directo por : m3 7.20
Mano de Obra
0101010005 PEON hh 1.0000 0.0067 17.29 0.12
0.12
Equipos
0301010006 HERRAMIENTAS MANUALES %mo 3.0000 0.12
03011600010003 CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3 hm 1.0000 0.0067 180.00 1.21
03012200040001 CAMION VOLQUETE DE 15 m3 hm 4.0000 0.0267 220.00 5.87
7.08
Partida 02.02.05 RELLENO Y COMPACTADO CON SUELO NATURAL SELECCIONADO
Rendimiento m3/DIA MO. 1,100.0000 EQ. 1,100.0000 Costo unitario directo por : m3 2.44
S10 Página : 1 460
Mano de Obra
0101010005 PEON hh 1.0000 0.0073 17.29 0.13
0.13
Materiales
0.12
Equipos
0301010006 HERRAMIENTAS MANUALES %mo 3.0000 0.13
2.19
Partida 02.02.06 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km
Mano de Obra
0101010005 PEON hh 1.0000 0.0160 17.29 0.28
0.28
Equipos
16.97
Partida 02.03.01 SOLADO DE CONCRETO 1:12 C:H e=4"
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.0889 24.23 2.15
0101010004 OFICIAL hh 1.0000 0.0889 19.13 1.70
0101010005 PEON hh 6.0000 0.5333 17.29 9.22
13.07
Materiales
0207030001 HORMIGON m3 0.1150 32.20 3.70
10.70
Equipos
03012900030001 MEZCLADORA DE CONCRETO 11 P3 (23 HP) hm 1.0000 0.0889 8.75 0.78
1.17
Partida 02.03.02 CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2
Mano de Obra
0101010003 OPERARIO hh 2.0000 1.3333 24.23 32.31
0101010004 OFICIAL hh 2.0000 1.3333 19.13 25.51
0101010005 PEON hh 10.0000 6.6667 17.29 115.27
173.09
Materiales
02070200010002 ARENA GRUESA m3 0.5240 32.20 16.87
S10 Página : 1 459
267.03
Equipos
03012900010002 VIBRADOR DE CONCRETO 4 HP 1.25" hm 1.0000 0.6667 8.75 5.83
11.66
Partida 02.03.03 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.5333 24.23 12.92
0101010004 OFICIAL hh 1.0000 0.5333 19.13 10.20
23.12
Materiales
02040100010001 ALAMBRE NEGRO RECOCIDO N° 8 kg 0.1500 7.20 1.08
0222140002 ADITIVO DESMOLDEADOR DE ENCOFRADOS gal 0.0200 81.86 1.64
02400800150002 SOLVENTE DE ADITIVO DESMOLDADOR gal 0.0200 72.37 1.45
19.92
Equipos
0.69
Partida 02.03.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
Rendimiento kg/DIA MO. 250.0000 EQ. 250.0000 Costo unitario directo por : kg 6.46
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.0320 24.23 0.78
0101010004 OFICIAL hh 1.0000 0.0320 19.13 0.61
1.39
Materiales
0204030001 ACERO CORRUGADO fy = 4200 kg/cm2 GRADO 60 kg 1.0500 4.47 4.69
4.87
Equipos
03013300020002 CIZALLA ELECTRICA DE FIERRO hm 1.0000 0.0320 5.00 0.16
0.20
Partida 02.03.05 JUNTA WATERSTOP DE 6"
Rendimiento m/DIA MO. 80.0000 EQ. 80.0000 Costo unitario directo por : m 38.31
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.1000 24.23 2.42
0101010005 PEON hh 2.0000 0.2000 17.29 3.46
5.88
Materiales
02100400010002 TECNOPOR DE 1"X4X8' pln 0.0350 16.86 0.59
0210060002 WATER STOP DE 6" m 1.0500 6.50 6.83
02221600010024 SELLADOR ELASTOMERICO POLIURETANO und 0.6250 31.02 19.39
0240150004 IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO gal 0.0100 138.84 1.39
02901400040007 CINTA MASKINGTAPE CP-101 - 1" X 55 YDS. und 0.0500 12.29 0.61
02902300040003 ESPUMA DE POLYOLEFINA D=1 1/4" m 1.0500 3.28 3.44
32.25
Equipos
S10 Página : 1 458
0.18
Partida 02.03.06 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2"
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.0889 24.23 2.15
0101010005 PEON hh 2.0000 0.1778 17.29 3.07
5.22
Materiales
15.69
Equipos
0.16
Partida 02.03.07 CURADO CON ADITIVO QUIMICO EN CONCRETO
Mano de Obra
0101010005 PEON hh 1.0000 0.0800 17.29 1.38
1.38
Materiales
0222180002 ADITIVO CURADOR QUIMICO PARA CONCRETO gal 0.0600 37.20 2.23
2.23
Equipos
03012900010005 MOCHILA PARA APLICAR ADITIVO QUIMICO hm 1.0000 0.0800 4.00 0.32
0.36
Partida 02.04.01 LLORADEROS EN PARED DE CANAL
Rendimiento und/DIA MO. 20.0000 EQ. 20.0000 Costo unitario directo por : und 34.38
Mano de Obra
0101010004 OFICIAL hh 1.0000 0.4000 19.13 7.65
0101010005 PEON hh 1.0000 0.4000 17.29 6.92
14.57
Materiales
02040100030002 ALAMBRE GALVANIZADO N°16 kg 0.0100 11.44 0.11
0204150003 MALLA GEOTEXTIL m2 1.5000 9.50 14.25
02052700010006 TUBERIA DE PVC D=3/4" m 0.3000 5.51 1.65
0207010012 GRAVILLA 3/4" m3 0.0825 40.68 3.36
19.37
Equipos
0.44
Partida 03.01.01.01 TRAZO, NIVELES Y REPLANTEO
Mano de Obra
0101010005 PEON hh 1.0000 0.0250 17.29 0.43
0101030000 TOPOGRAFO hh 1.0000 0.0250 25.17 0.63
S10 Página : 1 457
1.06
Materiales
1.15
Equipos
0301000002 NIVEL TOPOGRAFICO hm 0.5000 0.0125 5.00 0.06
0301000022 ESTACION TOTAL he 0.5000 0.0125 12.50 0.16
0.25
Partida 03.01.02.01 DEMOLICION DE LOSA Y MURO EN POZA DISIPADORA EXISTENTE
Mano de Obra
0101010003 OPERARIO hh 1.0000 1.1429 24.23 27.69
0101010004 OFICIAL hh 1.0000 1.1429 19.13 21.86
0101010005 PEON hh 1.0000 1.1429 17.29 19.76
69.31
Equipos
0301140009 MARTILLO DEMOLEDOR 1750W hm 1.0000 1.1429 12.50 14.29
16.37
Partida 03.01.03.01 EXCAVACIÓN MANUAL EN TERRENO CONGLOMERADO
Mano de Obra
0101010005 PEON hh 1.0000 4.0000 17.29 69.16
69.16
Equipos
03010400030004 MOTOBOMBA DE 4" (12 HP) hm 0.1500 0.6000 18.75 11.25
13.32
Partida 03.01.03.02 BASE DE HORMIGON COMPACTADO
Mano de Obra
0101010004 OFICIAL hh 1.0000 0.1067 19.13 2.04
0101010005 PEON hh 1.0000 0.1067 17.29 1.84
3.88
Materiales
0207030001 HORMIGON m3 1.1000 32.20 35.42
35.42
Equipos
12.92
Partida 03.01.03.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km
Mano de Obra
0101010005 PEON hh 1.0000 0.0160 17.29 0.28
0.28
S10 Página : 1 456
Equipos
16.97
Partida 03.01.04.01 SOLADO DE CONCRETO 1:12 C:H e=4"
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.0889 24.23 2.15
0101010004 OFICIAL hh 1.0000 0.0889 19.13 1.70
0101010005 PEON hh 6.0000 0.5333 17.29 9.22
13.07
Materiales
0207030001 HORMIGON m3 0.1150 32.20 3.70
10.70
Equipos
1.17
Partida 03.01.04.02 CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2
Mano de Obra
0101010003 OPERARIO hh 2.0000 1.3333 24.23 32.31
0101010004 OFICIAL hh 2.0000 1.3333 19.13 25.51
0101010005 PEON hh 10.0000 6.6667 17.29 115.27
173.09
Materiales
02070200010002 ARENA GRUESA m3 0.5240 32.20 16.87
267.03
Equipos
11.66
Partida 03.01.04.03 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.5333 24.23 12.92
0101010004 OFICIAL hh 1.0000 0.5333 19.13 10.20
23.12
Materiales
19.92
S10 Página : 1 455
Equipos
0.69
Partida 03.01.04.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.0320 24.23 0.78
0101010004 OFICIAL hh 1.0000 0.0320 19.13 0.61
1.39
Materiales
4.87
Equipos
0.20
Partida 03.01.04.05 JUNTA WATERSTOP DE 6"
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.1000 24.23 2.42
0101010005 PEON hh 2.0000 0.2000 17.29 3.46
5.88
Materiales
0210060002 WATER STOP DE 6" m 1.0500 6.50 6.83
32.25
Equipos
0.18
Partida 03.01.04.06 CURADO CON ADITIVO QUIMICO EN CONCRETO
Mano de Obra
0101010005 PEON hh 1.0000 0.0800 17.29 1.38
1.38
Materiales
0222180002 ADITIVO CURADOR QUIMICO PARA CONCRETO gal 0.0600 37.20 2.23
2.23
Equipos
03012900010005 MOCHILA PARA APLICAR ADITIVO QUIMICO hm 1.0000 0.0800 4.00 0.32
0.36
Partida 04.01.01 DEMOLICION DE LOSA EN LOSA TOMA PAIJÁN
S10 Página : 1 454
Mano de Obra
0101010003 OPERARIO hh 1.0000 1.1429 24.23 27.69
0101010004 OFICIAL hh 1.0000 1.1429 19.13 21.86
0101010005 PEON hh 1.0000 1.1429 17.29 19.76
69.31
Equipos
16.37
Mano de Obra
0101010005 PEON hh 1.0000 0.0160 17.29 0.28
0.28
Equipos
16.97
Partida 04.01.03 CONCRETO LOSA SUPERIOR EN TOMA PAIJÁN f'c=210 kg/cm2
Mano de Obra
0101010003 OPERARIO hh 2.0000 1.0667 24.23 25.85
0101010004 OFICIAL hh 2.0000 1.0667 19.13 20.41
0101010005 PEON hh 10.0000 5.3333 17.29 92.21
138.47
Materiales
02070200010002 ARENA GRUESA m3 0.5240 32.20 16.87
267.03
Equipos
9.34
Partida 04.01.04 ENCOFRADO Y DESENCOFRADO PARA LOSA SUPERIOR
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.5333 24.23 12.92
0101010004 OFICIAL hh 1.0000 0.5333 19.13 10.20
23.12
Materiales
55.04
Equipos
S10 Página : 1 453
0.69
Partida 04.01.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.0320 24.23 0.78
0101010004 OFICIAL hh 1.0000 0.0320 19.13 0.61
1.39
Materiales
4.87
Equipos
0.20
Partida 04.02.01 DEMOLICION DE LOSA EN LOSA TOMA PAIJÁN
Mano de Obra
0101010003 OPERARIO hh 1.0000 1.1429 24.23 27.69
0101010004 OFICIAL hh 1.0000 1.1429 19.13 21.86
0101010005 PEON hh 1.0000 1.1429 17.29 19.76
69.31
Equipos
16.37
Partida 04.02.02 BASE DE HORMIGON COMPACTADO
Mano de Obra
0101010004 OFICIAL hh 1.0000 0.1067 19.13 2.04
0101010005 PEON hh 1.0000 0.1067 17.29 1.84
3.88
Materiales
0207030001 HORMIGON m3 1.1000 32.20 35.42
35.42
Equipos
12.92
Mano de Obra
0101010005 PEON hh 1.0000 0.0160 17.29 0.28
0.28
Equipos
S10 Página : 1 452
16.97
Partida 04.02.04 CONCRETO EN LOSA INFERIOR EN BOCATOMA PAIJAN f'c=175 kg/cm2
Mano de Obra
0101010003 OPERARIO hh 3.0000 1.6000 24.23 38.77
0101010004 OFICIAL hh 1.0000 0.5333 19.13 10.20
0101010005 PEON hh 6.0000 3.2000 17.29 55.33
104.30
Materiales
02070200010002 ARENA GRUESA m3 0.5480 32.20 17.65
244.25
Equipos
12.47
Partida 04.02.05 PICADO Y RESANE EN MUROS/LOSAS EXISTENTES
Mano de Obra
0101010003 OPERARIO hh 1.0000 0.8000 24.23 19.38
0101010005 PEON hh 1.0000 0.8000 17.29 13.83
33.21
Materiales
0213010008 MORTERO DE REPARACIÓN REFORZADO (30 kg) bol 3.9000 93.64 365.20
365.88
Equipos
1.00
Partida 05.01.01 FLETE TERRESTRE
Subcontratos
0400030004 SC FLETE TERRESTRE TRUJILLO - OBRA (BOCATOMA PAIJAN) glb 1.0000 13,655.33 13,655.33
13,655.33
Partida 05.02.01 MITIGACION DE IMPACTO AMBIENTAL
Subcontratos
0400030005 SC MITIGACION DE IMPACTO AMBIENTAL glb 1.0000 5,000.00 5,000.00
5,000.00
Partida 05.03.01 EQUIPOS DE PROTECCION PERSONAL
S10 Página : 1 451
Materiales
02670100010009 CASCOS ESTANDARIZADOS und 50.0000 12.29 614.50
0267030009 OREJERAS DE SEGURIDAD PARA OBRA und 15.0000 20.26 303.90
0267050001 GUANTES DE CUERO par 50.0000 11.78 589.00
0267050006 GUANTES DE JEBE par 50.0000 6.36 318.00
0267060018 CHALECO REFLECTIVO und 50.0000 27.04 1,352.00
02670600190003 UNIFORME PARA OBRERO COLOR NARANJA (LARGE) jgo 18.0000 59.24 1,066.32
0267070001 BOTINES DE CUERO CON PUNTA DE ACERO par 18.0000 42.29 761.22
0267070007 BOTAS DE JEBE par 25.0000 33.82 845.50
0267090015 LENTES DE POLICARBONATO LUNA OSCURA und 50.0000 20.26 1,013.00
6,863.44
Partida 05.03.02 EQUIPOS E INSUMOS DE BIOSEGURIDAD - COVID-19
Materiales
02901300080004 JABON LIQUIDO ANTIBACTERIAL gal 5.0000 30.43 152.15
0290320010 TERMOMETRO DIGITAL INFRARROJO und 2.0000 127.12 254.24
0290320011 OXIMETRO DE PULSO DIGITAL und 2.0000 54.25 108.50
0290320013 ALCOHOL l 75.0000 10.08 756.00
0290320014 MASCARILLA QUIRURJICA DESECHABLE cja 18.0000 10.17 183.06
0290320015 ALCOHOL gal 5.0000 50.85 254.25
1,708.20
Partida 05.03.03 EQUIPOS DE PROTECCION COLECTIVA
Materiales
0210030003 MALLA de SEÑALIZACION COLOR NARANJA 50 m rll 5.0000 59.23 296.15
0263120002 POSTES PARANTES PARA SEÑALES CON DADO DE und 8.0000 15.17 121.36
CONCRETO
0267110001 CINTA DE SEÑALIZACION 200 m - amarillo und 5.0000 41.42 207.10
0267110013 CONOS REFLECTANTES und 10.0000 27.97 279.70
0267110016 SEÑALIZACION und 20.0000 21.19 423.80
1,328.11
450
LIBERTAD”
RELACION DE RECURSOS
S10 Página : 1
449
Precios y cantidades de recursos requeridos por tipo
Obra 1101001 REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
DEPARTAMENTO DE LA LIBERTAD
Subpresupuesto 001 CANAL SECTOR TOMA PAIJÁN
Fecha 01/07/2022
Lugar 130201 LA LIBERTAD - ASCOPE - ASCOPE
Código Recurso Unidad Cantidad Precio S/. Parcial S/.
MANO DE OBRA
0101010003 OPERARIO hh 7,347.6579 24.23 178,033.75
0101010004 OFICIAL hh 7,531.2688 19.13 144,073.17
0101010005 PEON hh 12,456.8380 17.29 215,378.73
0101030000 TOPOGRAFO hh 21.3450 25.17 537.25
01010300030003 AYUDANTE DE TOPOGRAFIA hh 2.5000 19.13 47.83
538,070.73
MATERIALES
02040100010001 ALAMBRE NEGRO RECOCIDO N° 8 kg 1,003.7465 7.20 7,226.97
02040100020001 ALAMBRE NEGRO N° 16 kg 1,259.2406 7.20 9,066.53
02040100030002 ALAMBRE GALVANIZADO N°16 kg 5.6000 11.44 64.06
0204030001 ACERO CORRUGADO fy = 4200 kg/cm2 GRADO 60 kg 52,837.7010 4.47 236,184.52
02041200010007 CLAVOS PARA MADERA CON CABEZA DE 4" kg 670.7210 6.70 4,493.83
0204150003 MALLA GEOTEXTIL m2 840.0000 9.50 7,980.00
02052700010006 TUBERIA DE PVC D=3/4" m 168.0000 5.51 925.68
02070100010002 PIEDRA CHANCADA 1/2" m3 641.1668 50.85 32,603.33
0207010012 GRAVILLA 3/4" m3 46.2000 40.68 1,879.42
02070200010002 ARENA GRUESA m3 557.2646 32.20 17,943.92
0207030001 HORMIGON m3 1,012.6060 32.20 32,605.91
0207070001 AGUA PUESTA EN OBRA m3 656.8117 8.00 5,254.49
0210030003 MALLA de SEÑALIZACION COLOR NARANJA 50 m rll 5.0000 59.23 296.15
0210060002 WATER STOP DE 6" m 832.2300 6.50 5,409.50
0213010007 CEMENTO PORTLAND TIPO MS (42.5 kg) bol 10,642.1409 24.05 255,943.49
0213010008 MORTERO DE REPARACIÓN REFORZADO (30 kg) bol 35.4900 93.64 3,323.28
02130300010002 YESO BOLSA 18 kg bol 7.5113 13.14 98.70
02180200010005 PERNOS HEXAGONALES DE 3/4" x 3 1/2" pza 9.0000 8.48 76.32
0222140002 ADITIVO DESMOLDEADOR DE ENCOFRADOS gal 133.9772 81.86 10,967.37
02221600010024 SELLADOR ELASTOMERICO POLIURETANO und 1,510.3770 31.02 46,851.89
0222180002 ADITIVO CURADOR QUIMICO PARA CONCRETO gal 624.6852 37.20 23,238.29
0231010001 MADERA TORNILLO p2 12,201.0327 8.48 103,464.76
02310500010006 TRIPLAY DE 1.20X2.40 m X 4 mm und 48.0000 42.29 2,029.92
0231050002 CALAMINA GALVAIZADA 0.20mm x 0.80mX3.60m und 24.0000 30.51 732.24
02400800150002 SOLVENTE DE ADITIVO DESMOLDADOR gal 133.9772 72.37 9,695.93
0240150004 IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO gal 37.7790 138.84 5,245.24
0246160002 GIGANTOGRAFIA 3.60 x 4.80 m. und 1.0000 271.19 271.19
0263120002 POSTES PARANTES PARA SEÑALES CON DADO DE und 8.0000 15.17 121.36
CONCRETO
02670100010009 CASCOS ESTANDARIZADOS und 50.0000 12.29 614.50
0267030009 OREJERAS DE SEGURIDAD PARA OBRA und 15.0000 20.26 303.90
0267050001 GUANTES DE CUERO par 50.0000 11.78 589.00
0267050006 GUANTES DE JEBE par 50.0000 6.36 318.00
0267060018 CHALECO REFLECTIVO und 50.0000 27.04 1,352.00
02670600190003 UNIFORME PARA OBRERO COLOR NARANJA (LARGE) jgo 18.0000 59.24 1,066.32
0267070001 BOTINES DE CUERO CON PUNTA DE ACERO par 18.0000 42.29 761.22
0267070007 BOTAS DE JEBE par 25.0000 33.82 845.50
0267090015 LENTES DE POLICARBONATO LUNA OSCURA und 50.0000 20.26 1,013.00
0267110001 CINTA DE SEÑALIZACION 200 m - amarillo und 5.0000 41.42 207.10
0267110013 CONOS REFLECTANTES und 10.0000 27.97 279.70
0267110016 SEÑALIZACION und 20.0000 21.19 423.80
02901300080004 JABON LIQUIDO ANTIBACTERIAL gal 5.0000 30.43 152.15
02901400040007 CINTA MASKINGTAPE CP-101 - 1" X 55 YDS. und 114.2625 12.29 1,404.29
02902300040003 ESPUMA DE POLYOLEFINA D=1 1/4" m 3,966.7950 3.28 13,011.09
0290320010 TERMOMETRO DIGITAL INFRARROJO und 2.0000 127.12 254.24
0290320011 OXIMETRO DE PULSO DIGITAL und 2.0000 54.25 108.50
0290320013 ALCOHOL l 75.0000 10.08 756.00
0290320014 MASCARILLA QUIRURJICA DESECHABLE cja 18.0000 10.17 183.06
0290320015 ALCOHOL gal 5.0000 50.85 254.25
848,899.90
EQUIPOS
0301000002 NIVEL TOPOGRAFICO hm 5.8065 5.00 29.03
0301000020 NIVEL TOPOGRAFICO mes 1.8750 900.00 1,687.50
0301000021 ESTACION TOTAL mes 0.6250 2,400.00 1,500.00
0301000022 ESTACION TOTAL he 13.0385 12.50 162.98
0301010006 HERRAMIENTAS MANUALES %mo 10,648.28
03010400030004 MOTOBOMBA DE 4" (12 HP) hm 7.3440 18.75 137.70
03011000060003 RODILLO LISO VIBRATORIO DE 1.8 a 3 ton hm 442.5162 120.00 53,101.94
0301140009 MARTILLO DEMOLEDOR 1750W hm 32.2412 12.50 403.02
03011600010003 CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3 hm 191.3028 180.00 34,434.50
S10 Página : 2
448
Precios y cantidades de recursos requeridos por tipo
Obra 1101001 REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
Fecha 01/07/2022
Lugar 130201 LA LIBERTAD - ASCOPE - ASCOPE
Código Recurso Unidad Cantidad Precio S/. Parcial S/.
03011700020009 RETROEXCAVADORA SOBRE LLANTAS 90 - 110 HP hm 374.9824 150.00 56,247.36

03012200040001 CAMION VOLQUETE DE 15 m3 hm 375.7795 220.00 82,671.49
03012900010002 VIBRADOR DE CONCRETO 4 HP 1.25" hm 707.8255 8.75 6,193.47
03012900010005 MOCHILA PARA APLICAR ADITIVO QUIMICO hm 832.9136 4.00 3,331.65
03012900030001 MEZCLADORA DE CONCRETO 11 P3 (23 HP) hm 1,027.8548 8.75 8,993.73
03013300020002 CIZALLA ELECTRICA DE FIERRO hm 1,610.2918 5.00 8,051.46
267,594.11
SUBCONTRATOS
0400030004 SC FLETE TERRESTRE TRUJILLO - OBRA (BOCATOMA PAIJAN) glb 1.0000 13,655.33 13,655.33
0400030005 SC MITIGACION DE IMPACTO AMBIENTAL glb 1.0000 5,000.00 5,000.00
0401019926 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y glb 1.0000 8,614.56 8,614.56
MAQUINARIAS
0401019927 SC SERVICIO DE ALQUILER DE BAÑOS QUIMICOS mes 2.5000 950.00 2,375.00
29,644.89
Total S/. 1,684,209.63

447
LIBERTAD”
FORMULA POLINÓMICA
S10 Página : 1
Fórmula Polinómica
Presupuesto 1101001 REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,

DE LA LIBERTAD
Fecha Presupuesto 01/07/2022
Moneda NUEVOS SOLES
Ubicación Geográfica 130201 LA LIBERTAD - ASCOPE - ASCOPE
K= 0.282*(Mr / Mo) + 0.116*(Ir / Io) + 0.181*(CAr / CAo) + 0.242*(ADAr / ADAo) + 0.179*(MMMr / MMMo)
Monomio Factor (%) Símbolo Indice Descripción

1 0.282 100.000 M 47 MANO DE OBRA INC. LEYES SOCIALES
2 0.116 100.000 I 39 INDICE GENERAL DE PRECIOS AL CONSUMIDOR
3 0.181 25.967 05 AGREGADO GRUESO
74.033 CA 21 CEMENTO PORTLAND TIPO I
4 0.242 44.215 30 DOLAR (GENERAL PONDERADO)
4.545 02 ACERO DE CONSTRUCCION LISO
51.240 ADA 03 ACERO DE CONSTRUCCION CORRUGADO
5 0.179 31.285 43 MADERA NACIONAL PARA ENCOF. Y CARPINT.
12.291 48 MAQUINARIA Y EQUIPO NACIONAL
56.425 MMM 49 MAQUINARIA Y EQUIPO IMPORTADO
446
445
LIBERTAD”
DESAGREGADOS
444
LIBERTAD”
DESAGREGADO
DE GASTOS GENERALES
443

“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE
ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
MONEDA NACIONAL
COMPONENTES DE LOS GASTOS GENERALES
S/. %
COSTO DIRECTO 1.684.046,25
1.- GASTOS GENERALES
A.- GASTO FIJOS 11.758,15 0,70%
No relacionados con el tiempo de ejecucion de la obra
A.- GASTO VARIABLES 124.312,79 7,38%

Directamente relacionados con el tiempo
TOTAL GASTOS GENERALES 136.070,94 8,08%

442
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE,
PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
DURACION (MESES) : 2,5

LIQUIDACION (MES) : 0,5
COSTO DIRECTO (S/.) : 1.684.046,25
COSTO REFERENCIA (S/.) : 2.364.806,10
COEF. COSTO (SOLES)

ITEM DESCRIPCION UND. CANTIDAD
PART. % UNITARIO PARCIAL TOTAL
1,0 GASTOS GENERALES FIJOS 11.758,15
1,1 GASTOS PRE OPERATIVOS 4.300,00

1.1.1 Firma de contrato (costos de documentos, serv. Notaría, etc) Glb 1,00 1.000,00 1.000,00
1.1.2 Gastos elaboracion de propuesta Glb 1,00 1.800,00 1.800,00
1.1.3 Tramites varios Glb 1,00 1.500,00 1.500,00
1,3 GASTOS DE LIQUIDACION 3.450,00

1.3.3 Materiales de escritorio Gbl 1,00 2.000,00 2.000,00
1.3.4 Servicio de fotocopias Gbl 1,00 1.450,00 1.450,00
1,4 IMPUESTOS 4.008,15

1.4.1 SENCICO (0.2% presupuesto sin IGV) % 1,00 0,002 2.004.072,97 4.008,15
2,0 GASTOS GENERALES VARIABLES 124.312,79
2,1 DIRECCION TECNICA Y ADMINISTRATIVA

2.1.1 Personal Técnico 46.875,00
2.1.1.1 Ing. Residente de obra m-h 2,50 1,00 7.500,00 18.750,00
2.1.1.2 Ing. Asistente de Residente de obra m-h 2,50 1,00 4.000,00 10.000,00
2.1.1.4 Profesional de Salud m-h 2,50 0,50 3.500,00 4.375,00
2.1.1.5 Ing. Seguridad m-h 2,50 0,50 4.000,00 5.000,00
2.1.1.7 Maestro de Obra m-h 2,50 1,00 3.500,00 8.750,00
2.1.2 Personal Administrativo y Auxiliar 12.500,00

2.1.2.1 Almacenero m-h 2,50 1,00 2.000,00 5.000,00
2.1.2.2 Guardián m-h 2,50 2,00 1.500,00 7.500,00
2.1.3 Alimentación de Personal de Obra dias 7.500,00
2.1.3.1 Personal técnico 5,00 75,00 20,00 7.500,00
2.1.4 Hospedaje Personal técnico mes 3.750,00

2.1.4.1 Personal técnico 5,00 2,50 300,00 3.750,00
2,2 CONTROL DE CALIDAD - GASTOS DE LABORATORIO 1.400,00

2.2.1 Ensayos de Rotura de Probetas de Concreto Und 20,00 20,00 400,00
2.2.2 Densidad de campo de la sub razante Und 10,00 100,00 1.000,00
2,3 EQUIPOS Y OTROS 20.380,20

2.3.1 Alquiler de Camioneta 4x4 inc. Chofer y comb. mes 2,50 0,50 11.907,00 14.883,75
2.3.2 Copias de planos y documentos. mes 2,50 1,00 1.000,00 2.500,00
2.3.3 Utiles de oficina glb 1,00 1,00 1.500,00 1.500,00
2.3.4 Utiles de limpieza mes 2,50 1,00 598,58 1.496,45
2,4 FINANCIEROS 7.056,77

2.4.1 Fianza de fiel cumplimiento 10% x 2364806,1 x 3.5%/12 x4 2.758,94
2.4.2 Adelanto de obra 15% x 1684046,25 x 3.5%/12 x2 1.841,93
2.4.3 Adelanto de materiales 20% x 1684046,25 x 3.5%/12 x2 2.455,90
2,4 LEYES SOCIALES Y SEGUROS 24.850,82

2.4.1 Seguro de obra contra todo riesgo 11.788,32
2.4.2 Seguro de personal (SCTR) 5.343,75
2.4.3 ONP / AFP (13%) 7.718,75
Gastos Generales Fijos 11.758,15

Gastos Generales Variables 124.312,79
TOTAL GASTOS GENERALES 8,08000% 136.070,94
441
LIBERTAD”
DESAGREGADO
DE FLETE, MOVILIZACION Y
DEMOVILIZACION
440
ANALISIS DE FLETE TERRESTRE

PROYECTO:
REGION: LA LIBERTAD PROVINCIA: ASCOPE DISTRITO: PAIJÁN
A. INGRESO DE DATOS
COMPONENTE :
1. POR PESO
MATERIALES UNIDAD CANTIDAD PESO UNITARIO PESO TOTAL OBSERVACION
ALAMBRE NEGRO RECOCIDO N° 8 kg 1.005,18 1,00 1.005,18
ALAMBRE NEGRO N° 16 kg 1.253,90 1,00 1.253,90
ALAMBRE GALVANIZADO N°16 kg 173,10 1,00 173,10
ACERO CORRUGADO fy = 4200 kg/cm2 GRADO 60 kg 52.613,31 1,00 52.613,31
CLAVOS PARA MADERA CON CABEZA DE 3" kg 8,74 1,00 8,74
CLAVOS PARA MADERA CON CABEZA DE 4" kg 670,72 1,00 670,72
TUBERIA DE PVC D=3/4" m 168,00 1,60 268,80
MALLA de SEÑALIZACION COLOR NARANJA 50 m rll 5,00 15,00 75,00
MALLA GEOTEXTIL m2 840,00 1,00 840,00
WATER STOP DE 6" m 832,23 1,10 915,45
CEMENTO PORTLAND TIPO MS (42.5 kg) bol 10.688,00 42,50 454.240,00
YESO BOLSA 18 kg bol 7,00 18,00 126,00
ADITIVO DESMOLDEADOR DE ENCOFRADOS gal 135,00 5,00 675,00
ADITIVO CURADOR QUIMICO PARA CONCRETO gal 625,00 5,00 3.125,00
SOLVENTE DE ADITIVO DESMOLDADOR gal 135,00 5,00 675,00
IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO gal 38,00 5,00 190,00
POSTES PARANTES PARA SEÑALES CON DADO DE COCNRETO und 8,00 15,00 120,00
SEÑAL: NO CONTAMINES NUESTRO AMBIENTE und 1,00 8,00 8,00
SEÑAL: NO CONTAMINES EL AGUA und 1,00 8,00 8,00
SEÑAL: NO ARROJES DESMONTE und 1,00 8,00 8,00
SEÑAL: PROTEJE LA FLORA Y LA FAUNA und 1,00 8,00 8,00
SEÑAL: PRECAUCION CRUCE DE ANIMALES und 1,00 8,00 8,00
SEÑAL: PROHIBIDO CAZAR und 1,00 8,00 8,00
SEÑAL: ALMACEN DE RESIDUOS NO PELIGROSOS und 1,00 8,00 8,00
SEÑAL: ALMACEN DE RESIDUOS PELIGROSOS und 1,00 8,00 8,00
SEÑAL: ALMACEN DE PRODUCTOS QUIMICOS und 1,00 8,00 8,00
CINTA DE SEÑALIZACION 200 m - amarillo rll 5,00 2,00 10,00
ALCOHOL l 100,00 1,00 100,00
SELLO ELASTOMERICO POLIURETANO X600 ml und 1.511,00 0,50 755,50
GALONES DE PINTURA Galones 15,00 5,70 85,50
VARIOS (BANNER, EPP, ACCESORIOS, ETC) Glb 1,00 5.000,00 5.000,00
PESO TOTAL 522.998,2
2. POR VOLUMEN
UNIDAD(2.40 M. x 6.00 M.) DE CARROCERIA, CON H=2.3 M.
MATERIALES UNIDAD CANTIDAD VOL Nº Viajes
TECNOPOR DE 1"X4X8' pln 28,00 1,00 X VIAJE
MADERA TORNILLO p2 12.286,13 2,00
CALAMINA und 24,00 0,25
TRIPLAY DE 1.20X2.40 m X 4 mm und 48,00 0,15
BAÑO QUÍMICO PORTATIL (4 UNIDADES POR CADA MES) und 2,00 0,25
CONTENEDORES DE COLORES PARA RESIDUOS NO PELIGROSOS pza 1,00 0,05
CONTENEDOR PARA RESIDUOS PELIGROSOS pza 1,00 0,05
CONTENEDOR DE KIT ANTE DERRAME pza 1,00 0,05
PLASTICO, GEOTEXTIL, GEOMEMBRANA m2 1.595,00 1,00
PERFILES DE ACERO m 93,03 0,25
TOTAL MADERA Y OTROS 5,05
TOTAL EN VIAJES 6,00
439
ANALISIS DE FLETE TERRESTRE

PROYECTO:
REGION: LA LIBERTAD PROVINCIA: ASCOPE DISTRITO: PAIJÁN
B. FLETE TERRESTE
CAPACIDAD DE CAMION APROX. 19 TONELADAS = 19.000,00 kg.
FLETE POR KG. DE CALCULO: S/. 0,02274 costo x hora horas de viaje
PRECIO POR VIAJE TRANSPORTE DESDE TRUJILLO A OBRA SIN IGV S/. 432,00 = 323,35 1,333
CAPACIDAD DE VOLQUETE 15 m3
FLETE POR M3 DE CALCULO S/. 19,60 costo x hora horas de viaje
PRECIO POR VIAJE TRANSPORTE DE AGREGADOS SIN IGV (60km/45kmhr) S/. 294,00 = 220,00 1,333
RESULTADOS
1 .-POR PESO CANTIDAD(KG) COSTO x KG SUB TOTAL
MATERIALES E INSUMOS 522.998,20 0,023 11.891,33
SUB TOTAL S/. 11.891,33
2 .-POR VOLUMEN CANTIDAD(VIAJES) COSTO x VIAJE SUB TOTAL

MADERA Y OTROS 6,00 294,00 1.764,00
SUB TOTAL S/. 1.764,00
C. RESUMEN DE FLETE TERRESTRE
DESCRIPCION TOTAL
TOTAL FLETE TERRESTRE HASTA EL LUGAR DE LA OBRA 13.655,33
TOTAL S/. 13.655,33
NOTA:
* SE CONSIDERA FLETE TERRESTRE LOCAL DE INSUMOS DENTRO DEL DISTRITO DE CHEPEN
* LOS AGREGADOS SERAN TRANSPORTADOS DE LA CANTERA DE TALAMBO - CHEPEN
438
CALCULO DE DISTANCIA VIRTUAL
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
UBICACIÓN DE LA OBRA
La obra se encuentra ubicado en la region La Libertad , Provincia de Ascope, Distrito de Paiján
UBICACIÓN DE LA OBRA
Departamento La Libertad
Provincia Ascope
Distrito Ascopa - Sector toma Paiján
CENTRO DE ABASTECIMIENTO
Se han considerado los costos de los materiales puestos en obra, considerando el almacenamiento, manipuleo y merma de ser el caso; teniendo como
centro de abastecimiento los siguientes lugares:
CENTRO DE ABASTECIMIENTO
TRUJILLO Productos varios
IDENTIFICAR EL LUGAR DE ABASTECIMIENTO DE LOS INSUMOS NECESARIOS PARA LA OBRA Y EL TIPO DE PRODUCTO
QUE SE COMPRARA EN CADA LUGAR
CARACTERISTICAS DE LA RUTA
De acuerdo a las caracteristicas de la ruta que servira para transportar los insumos obtenemos el factor de ruta de la tabla siguiente:
CARACTERISTICAS DE LA RUTA
TIPO DE VIA
REGION PENDIENTE COTA SIN
ASFALTADA AFIRMADA
AFIRMAR
COSTA 0-3% 0 - 1000 1,00 1,58 2,15
SELVA 3-5% 1000 - 2500 1,20 2,10 2,90
SIERRA 5-7% 2500 a más 1,40 2,80 3,90
CALCULO DE LA DISTANCIA VIRTUAL Según Decreto Supremo Nº 045-2003-MTC
CUADROS DE DISTANCIAS
DISTANCIA DISTANCIA
RUTA DEPART. DESCRIPCION TIPO FACTOR
REAL VIRTUAL
TRUJILLO - OBRA 60,00
TRUJILLO A BOCATOMA PAIJÁN ASFALTADO 1,00 60,00 60,00
437
ANALISIS DE MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINAS

PROYECTO:
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE
LA LIBERTAD”
REGION: LA LIBERTAD PROVINCIA: ASCOPE DISTRITO: ASCOPE
1.0 EQUIPO TRANSPORTADO

Item DESCRIPCIÓN DE MAQUINARIA CANTIDAD PESO UNIT. PESO EN KG OBSERVACIÓN
1,00 NIVEL TOPOGRAFICO 1,00 12,00 12,00 MOV. EN CAMION
2,00 ESTACION TOTAL 1,00 25,00 25,00 MOV. EN CAMION
3,00 HERRAMIENTAS MANUALES 1,00 600,00 600,00 MOV. EN CAMION
4,00 MOTOBOMBA DE 4" (12 HP) 1,00 80,00 80,00 MOV. EN CAMION
6,00 MARTILLO DEMOLEDOR 1750W 1,00 30,00 30,00 MOV. EN CAMION
7,00 CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3 1,00 0,00 MOV. EN CAMA BAJA
8,00 RODILLO LISO VIBRATORIO DE 1.8 a 3 ton 1,00 0,00 MOV. EN CAMA BAJA
10,00 RETROEXCAVADORA SOBRE LLANTAS 90 - 110 HP 1,00 0,00 MOV. EN CAMA BAJA
MOVILIZA POR SUS
11,00 CAMION VOLQUETE DE 15 m3 4,00 0,00
MEDIOS
12,00 VIBRADOR DE CONCRETO 4 HP 1.25" 2,00 80,00 160,00 MOV. EN CAMION
13,00 MEZCLADORA DE CONCRETO 11 P3 (23 HP) 2,00 500,00 1.000,00 MOV. EN CAMION
COSTO EN SOLES
Nº Viajes VEHÍCULO PESO TIEMPO VIAJE COSTO
SUB TOTAL
KG HRS ALQUILER HM
2,00 CAMABAJA 6 X 4, 330HP DE 40 TON 40.000,00 4,80 347,35 S/. 3.334,56
1,00 CAMIÓN 15Tn 15.000,00 4,80 220 S/. 1.056,00
TOTAL S/. S/. 4.390,56
COTIZACIÓN SEGÚN REVISTA COSTOS

NOTA : (1) EQUIPO TRANSPORTADO EN VOLQUETES 1.907,00
(2) EQUIPO TRANSPORTADO EN CAMIÓN PLATAFORMA
(3) EQUIPO AUTOTRANSPORTADO
TRACTO Y CAMA BAJA PARA TRANSPORTE DE MAQUINARIA PESADA (PBM: 40-50 TON)
Intervalo de Capacidad : (20-30 Ton)
Ruta Distancia Velocidad TOTAL

KM KM/HR Tiempo
CÁLCULO DE HORAS DE VIAJE DE CAMABAJA6 X 4, 330HP DE TRUJILLO -
40 TON BOCATOMA 60,00 25,00 2,40
PAIJÁN
2,40
VIAJE IDA Y VUELTA 4,80
2.0 EQUIPO AUTOTRANSPORTADO

COSTO EN SOLES
UNIDAD VEHÍCULO TIEMPO DE VIAJE
ALQ / HOR SUB TOTAL
IDA VUELTA
4,00 CAMION VOLQUETE DE 15 m3 2,40 2,40 220,00 S/. 4.224,00
TOTAL S/. 4.224,00
RESUMEN
1.0 EQUIPO TRANSPORTADO S/. 4.390,56
2.0 EQUIPO AUTOTRANSPORTADO S/. 4.224,00
MOVILIZACION Y DESMOVILIZACION DE MAQUINARIAS Y EQUIPOS S/. 8.614,56

436
LIBERTAD”
DESAGREGADO
DE GASTOS DE SUPERVISION
435
PROYECTO: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE
DESAGREGADO DE SUPERVISION
Presupuesto
PROYECTO: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
Fecha jul.-22
SUPERVISION DE OBRA S/70.533,75

Descripciòn Unidad Personas %Paticip. Tiempo Sueldo Parcial
Ing. Jefe de Supervisión mes 1,00 100% 2,50 8.500,00 21.250,00
Ing. Asistente de Supervisión mes 1,00 100% 2,50 4.000,00 10.000,00
Ing. Especialista de Suelos mes 1,00 50% 2,50 4.000,00 5.000,00
Topógrafo mes 1,00 50% 2,50 3.000,00 3.750,00
Sub Total S/. 40.000,00
Alimentación de Personal Unidad 4,00 75,00 20,00 6.000,00
Hospedaje personal técnico mes 2,50 1,00 1.000,00 2.500,00
Alquiler de camioneta 4x4 + combustible mes 0,50 2,50 11.907,00 14.883,75
Telefonía, internet, otros mes 1,00 2,50 200,00 500,00
Informe mensual, planos, impresiones mes 1,00 2,50 1.000,00 2.500,00
Material y útiles de limpieza Glb 1,00 2,50 1.000,00 2.500,00
Gastos de alquiler de oficina mes 1,00 2,50 500,00 1.250,00
Ensayo de Probetas Unidad 20,00 1,00 20,00 400,00
Densidad de campo Unidad 10,00 1,00 100,00 1.000,00
Sub Total S/. 30.533,75
LIQUIDACION DE CONTRATO S/1.400,00

Material y útiles de limpieza Glb 1,00 1,00 300,00 300,00
Informe mensual, planos, impresos mes 1,00 1,00 1.000,00 1.000,00
Telefonía, internet, otros mes 1,00 1,00 100,00 100,00
Sub Total S/. 1.400,00
TOTAL GASTOS DE SUPERVISION S/71.933,75

434
LIBERTAD”
CRONOGRAMA FISICO Y
VALORIZADO
433
FECHA: JULIO 2022
01 OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES GENERALES 29.461,13

01.01 OBRAS PROVISIONALES 8.219,54
01.01.01 CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m und 1,00 1.008,54 1.008,54 1.008,54 0,00 0,00
01.01.02 ALMACEN, OFICINA Y CASETA DE GUARDIANIA m2 60,00 80,60 4.836,00 4.836,00 0,00 0,00
01.01.03 SERVICIOS HIGIENICOS DE OBRA (BAÑOS QUIMICOS) mes 2,50 950,00 2.375,00 2.375,00 0,00 0,00
01.02 TRABAJOS PRELIMINARES 21.241,59
01.02.01 MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS glb 1,00 8.614,56 8.614,56 8.614,56 0,00 0,00
01.02.02 DESBROCE DE ARBOLES Y ARBUSTOS und 40,00 105,44 4.217,60 4.217,60 0,00 0,00
01.02.03 LIMPIEZA DE TERRENO CON MAQUINARIA ha 1,30 3.499,60 4.549,48 4.549,48 0,00 0,00
01.02.04 CONTROL TOPOGRAFICO mes 2,50 1.543,98 3.859,95 3.859,95 0,00 0,00
02 CANAL RECTANGULAR ABIERTO 1.599.835,13
02.01 TRABAJOS PRELIMINARES 1.620,19
02.01.01 TRAZO NIVELACION Y REPLANTEO EN CANALES km 1,13 1.433,80 1.620,19 1.620,19 0,00 0,00
02.02 MOVIMIENTO DE TIERRAS 273.661,74
02.02.01 EXCAVACION CON MAQUINARIA EN MATERIAL CONGLOMERADO m3 11.718,20 5,37 62.926,73 62.926,73 0,00 0,00
02.02.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 10.451,30 5,14 53.719,68 46.287,06 7.432,62 0,00
02.02.03 BASE DE HORMIGON COMPACTADO m3 535,39 52,22 27.958,07 25.990,16 1.967,91 0,00
02.02.04 EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO PARA RELLENO

m3 10.371,68 7,20 74.676,10 74.676,10 0,00 0,00
02.02.05 RELLENO Y COMPACTADO CON SUELO NATURAL SELECCIONADO m3 11.718,20 2,44 28.592,41 28.592,41 0,00 0,00
02.02.06 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 1.495,00 17,25 25.788,75 25.788,75 0,00 0,00
02.03 OBRAS DE CONCRETO ARMADO PARA CANAL 1.305.300,40
02.03.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 3.569,28 24,94 89.017,84 47.470,74 41.547,10 0,00
02.03.02 CONCRETO PREMEZCLADO CANAL f'c=210 kg/cm2 m3 1.048,48 451,78 473.682,29 0,00 380.645,84 93.036,45
02.03.04 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL m2 6.616,21 43,73 289.326,86 0,00 278.164,62 11.162,24
02.03.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 49.434,67 6,46 319.347,97 276.800,72 42.547,25 0,00
02.03.06 JUNTA WATERSTOP DE 6" m 779,00 38,31 29.843,49 0,00 28.840,25 1.003,24
02.03.07 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2" m 2.985,30 21,07 62.900,27 0,00 0,00 62.900,27
02.03.08 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 10.373,22 3,97 41.181,68 0,00 31.983,77 9.197,91
02.04 LLORADEROS EN PARED DE CANAL 19.252,80
02.04.01 LLORADEROS EN PARED DE CANAL und 560,00 34,38 19.252,80 0,00 16.762,38 2.490,42
03 OBRAS DE ARTE 13.460,49
03.01 POZA DISIPADORA 13.460,49
03.01.01 TRABAJOS PRELIMINARES 75,28
03.01.01.01 TRAZO, NIVELES Y REPLANTEO m2 30,60 2,46 75,28 75,28 0,00 0,00
03.01.02 DEMOLICIONES Y DESMONTAJES 1.738,45
03.01.02.01 DEMOLICION DE LOSA Y MURO EN POZA DISIPADORA EXISTENTE m3 20,29 85,68 1.738,45 1.738,45 0,00 0,00
03.01.03 MOVIMIENTO DE TIERRAS 1.974,47
03.01.03.01 EXCAVACIÓN MANUAL EN TERRENO CONGLOMERADO m3 12,24 82,48 1.009,56 1.009,56 0,00 0,00
03.01.03.02 BASE DE HORMIGON COMPACTADO m3 6,12 52,22 319,59 319,59 0,00 0,00
03.01.03.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 37,41 17,25 645,32 645,32 0,00 0,00
03.01.04 OBRAS DE CONCRETO ARMADO 9.672,29
03.01.04.01 SOLADO DE CONCRETO 1:12 C:H e=4" m2 30,60 24,94 763,16 763,16 0,00 0,00
03.01.04.02 CONCRETO PREMEZCLADO CANAL f'c=210 kg/cm2 m3 6,87 451,78 3.103,73 3.103,73 0,00 0,00
03.01.04.03 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL m2 61,00 43,73 2.667,53 2.667,53 0,00 0,00
03.01.04.04 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 381,61 6,46 2.465,20 2.465,20 0,00 0,00
03.01.04.05 JUNTA WATERSTOP DE 6" m 13,60 38,31 521,02 521,02 0,00 0,00
03.01.04.06 CURADO CON ADITIVO QUIMICO EN CONCRETO m2 38,20 3,97 151,65 151,65 0,00 0,00
04 REHABILITACIÓN EN TOMA PAIJAN 12.734,42
04.01 REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN VENTANA DE CAPTACIÓN 7.224,76
04.01.01 DEMOLICION DE LOSA EN TOMA PAIJÁN m3 4,33 85,68 370,99 370,99 0,00 0,00
04.01.02 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 4,98 17,25 85,91 85,91 0,00 0,00
04.01.03 CONCRETO LOSA EN TOMA PAIJÁN f'c=210 kg/cm2 m3 4,33 414,84 1.796,26 1.796,26 0,00 0,00
04.01.04 ENCOFRADO Y DESENCOFRADO PARA LOSA MACIZA m2 21,65 78,85 1.707,10 1.707,10 0,00 0,00
04.01.05 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 505,34 6,46 3.264,50 3.264,50 0,00 0,00
04.02 REHABILITACIÓN DE PISO DE CONCRETO EN TOMA PAIJÁN 5.509,66
04.02.01 DEMOLICION DE LOSA EN TOMA PAIJÁN m3 3,59 85,68 307,59 307,59 0,00 0,00
04.02.02 BASE DE HORMIGON COMPACTADO m3 2,69 52,22 140,47 140,47 0,00 0,00
04.02.03 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km m3 7,23 17,25 124,72 124,72 0,00 0,00
04.02.04 CONCRETO EN PISO EN BOCATOMA PAIJAN f'c=175 kg/cm2 m3 3,59 361,02 1.296,06 1.296,06 0,00 0,00
04.02.05 PICADO Y RESANE EN MUROS/LOSAS EXISTENTES m 9,10 400,09 3.640,82 3.640,82 0,00 0,00
05 VARIOS 28.555,08
05.01 FLETE 13.655,33
05.01.01 FLETE TERRESTRE glb 1,00 13.655,33 13.655,33 13.655,33 0,00 0,00
05.02 MITIGACION DE IMPACTO AMBIENTAL 5.000,00
05.02.01 MITIGACION DE IMPACTO AMBIENTAL glb 1,00 5.000,00 5.000,00 0,00 0,00 5.000,00
05.03 SEGURIDAD EN EL TRABAJO Y SALUD OCUPACIONAL 9.899,75
05.03.01 EQUIPOS DE PROTECCION PERSONAL glb 1,00 6.863,44 6.863,44 6.863,44 0,00 0,00
05.03.02 EQUIPOS E INSUMOS DE BIOSEGURIDAD - COVID-19 glb 1,00 1.708,20 1.708,20 1.708,20 0,00 0,00
05.03.03 EQUIPOS DE PROTECCION COLECTIVA glb 1,00 1.328,11 1.328,11 1.328,11 0,00 0,00
Costo Directo (CD) 1.684.046,25 669.363,98 829.891,73 184.790,54
Gastos Generales (8.08 % CD) 136.070,94 54.084,61 67.055,25 14.931,08

432
FECHA: JULIO 2022
Utilidad (5% CD) 84.202,31 33.468,20 41.494,59 9.239,53
Sub Total (ST) 1.904.319,50 756.916,79 938.441,57 208.961,14
IGV (18% ST) 342.777,51 136.245,02 168.919,48 37.613,00
Total Presupuesto de Obra (TP) 2.247.097,01 893.161,81 1.107.361,06 246.574,14
VALORIZADO MENSUAL 893.161,81 1.107.361,06 246.574,14

PORCENTAJE DE AVANCE PARCIAL 39,75% 49,28% 10,97%
PORCENTAJE DE AVANCE
39,75% 89,03% 100,00%
ACUMULADO
431

04.03 REHABILITACIÓN DE LA ESTRUCTURA METÁLICA EN LA VENTANILLA DE LA BOCA PAIJÁN 16.151,04
04.04 REHABILITACIÓN Y PINTURA EN ESTRUCTURAS METÁLICAS EXISTENTES 5.641,21
05 VARIOS 58.349,03
05.01 FLETE 2.551,77
05.04 PLAN DE CONTINGENCIA PARA RIEGO 25.189,25
Costo Directo (CD) 1.717.946,46
Gastos Generales (10 % CD) 171.794,65
Utilidad (5% CD) 85.897,32
Sub Total (ST) 1.975.638,43
IGV (18% ST) 355.614,92
Total Presupuesto de Obra (TP) 2.331.253,35
Supervisión 93.250,13
Total de Inversión del Obra (TIO) 2.424.503,48
430
CRONOGRAMA VALORIZADO DE SUPERVISIÓN DE OBRA

“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
PROYECTO :
ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
FECHA: JULIO 2022
ITEM DESCRIPCION Parcial S/. MES 1 MES 2 MES 3
01 SUPERVISIÓN DE OBRA
Total Presupuesto de Supervisión de Obra (SO) 71.933,75
VALORIZADO MENSUAL - 28.773,50 28.773,50 14.386,75
PORCENTAJE DE AVANCE PARCIAL - 40,00% 40,00% 20,00%

PORCENTAJE DE AVANCE ACUMULADO - 40,00% 80,00% 100,00%
429

04.03 REHABILITACIÓN DE LA ESTRUCTURA METÁLICA EN LA VENTANILLA DE LA BOCA PAIJÁN 16.151,04
04.04 REHABILITACIÓN Y PINTURA EN ESTRUCTURAS METÁLICAS EXISTENTES 5.641,21
05 VARIOS 58.349,03
05.01 FLETE 2.551,77
05.04 PLAN DE CONTINGENCIA PARA RIEGO 25.189,25
Costo Directo (CD) 1.717.946,46
Gastos Generales (10 % CD) 171.794,65
Utilidad (5% CD) 85.897,32
Sub Total (ST) 1.975.638,43
IGV (18% ST) 355.614,92
Total Presupuesto de Obra (TP) 2.331.253,35
Supervisión 93.250,13
Total de Inversión del Obra (TIO) 2.424.503,48
428
REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
Id Descripción Partida Duración Predecesoras Sucesoras Factor cuadrillas Metrado Precio Unitario Parcial Rendimiento Nombres de los recursos Item junio julio agosto septiembre
semana -3 semana -2 semana -1 semana 1 semana 2 semana 3 semana 4 semana 5 semana 6 semana 7 semana 8 semana 9 semana 10semana 11semana 12semana 13
1 DURACIÓN DE OBRAS DIAS CALENDARIO 75 días
2 INICIO DE OBRA 0 días 5;9;12;52;65 01/07
3 OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES 5 días 01

GENERALES
4 OBRAS PROVISIONALES 3 días 01.01
5 CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m 1 día 2 6CC;10 1 1008.5 1008.5 1 CEMENTO PORTLAND TIPO MS (42.5 01.01.01
kg)[70%];OPERARIO[20%];OFICIAL[20%];PEON[10,000%];CLAVOS
PARA MADERA CON CABEZA DE
3"[70%];GRAVILLA 1/2"[2%];ARENA
6 ALMACEN, OFICINA Y CASETA DE GUARDIANIA 3 días 5CC 7CC 60 80.6 4836 25OPERARIO[40%];PEON[120%];ALAMBRE 01.01.02
NEGRO N° 16[120%];CLAVOS PARA
MADERA CON CABEZA DE
3"[300%];CLAVOS PARA MADERA CON
7 SERVICIOS HIGIENICOS DE OBRA (BAÑOS QUIMICOS) 1 día 6CC 2.5 950 2375 SC SERVICIO DE ALQUILER DE BAÑOS 01.01.03
QUIMICOS[250%]
8 TRABAJOS PRELIMINARES 5 días 01.02
9 MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y 1 día 2 1 8614.56 8614.56 1 MOVILIZACION Y DESMOVILIZACION DE 01.02.01

MAQUINARIAS EQUIPO Y MAQUINARIAS[1%]
10 DESBROCE DE ARBOLES Y ARBUSTOS 4 días 5 11CC;15 40 105.44 4217.6 10OPERARIO[7,431%];PEON[600%] 01.02.02
11 LIMPIEZA DE TERRENO CON MAQUINARIA 3 días 10CC 1.3 3499.6 4549.48 0.45 PEON[578%];CARGADOR SOBRE 01.02.03
LLANTAS DE 125-135 HP 3 yd3[48%]
12 CONTROL TOPOGRAFICO 2 días 2 2.5 1543.98 3859.95 1 YESO BOLSA 18 kg[750%];PINTURA ESMALTE[250%];TOPOGRAFO[10%];AYUDANTE
01.02.04 DE TOPOGRAFIA[10%];NIVEL TOPOGRAFICO[8%];ESTACION TOTAL[3%];ESTACAS DE MADERA[6,000%]
13 CANAL TRAPEZOIDAL ABIERTO 70 días 02
14 TRABAJOS PRELIMINARES 3 días 02.01
15 TRAZO NIVELACION Y REPLANTEO EN CANALES 3 días 10 17;27;38CC 1.13 1433.8 1620.19 0.5YESO BOLSA 18 kg[1%];PINTURA 02.01.01
ESMALTE[0%];ESTACION
TOTAL[53%];PEON[226%];TOPOGRAFO[75%];NIVEL
TOPOGRAFICO[23%]
16 MOVIMIENTO DE TIERRAS 25 días 02.02
17 EXCAVACION CON MAQUINARIA EN MATERIAL 16 días15 20FC-9 días 11718.2 5.37 62926.73 250 PEON[10,000%];RETROEXCAVADORA 02.02.01
CONGLOMERADO SOBRE LLANTAS 90 - 110 HP[375%]
18 PERFILADO Y COMPACTADO DE SUB-RASANTE 15 días21CC+3 días 19FC-8 días 10451.3 5.14 53719.68 280 OFICIAL[98%];PEON[196%];RODILLO 02.02.02
LISO VIBRATORIO DE 1.8 a 3
ton[98%];AGUA PUESTA EN
OBRA[15,677%]
19 BASE DE HORMIGON COMPACTADO 8 días 18FC-8 días 24FC-4 días 535.39 63.41 33949.08 75OFICIAL[89%];PEON[89%];RODILLO LISO 02.02.03
VIBRATORIO DE 1.8 a 3
ton[89%];HORMIGON [58,893%]
20 EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL 9 días 17FC-9 días 21FC-9 días 10371.68 7.2 74676.1 1200PEON[97%];CARGADOR SOBRE 02.02.04
SELECCIONADO PARA RELLENO LLANTAS DE 125-135 HP 3
yd3[97%];CAMION VOLQUETE DE 15
m3[385%]
21 RELLENO Y COMPACTADO CON SUELO NATURAL 11 días20FC-9 días 18CC+3 días;22 11718.2 2.44 28592.41 1100PEON[97%];RODILLO LISO VIBRATORIO 02.02.05
SELECCIONADO DE 1.8 a 3 ton[97%];CARGADOR SOBRE
LLANTAS DE 125-135 HP 3
yd3[97%];AGUA PUESTA EN
OBRA[17,577%]
22 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km 3 días 21 1495 17.25 25788.75 500 PEON[10,000%];CARGADOR SOBRE 02.02.06
LLANTAS DE 125-135 HP 3
yd3[191%];CAMION VOLQUETE DE 15
m3[399%]
23 OBRAS DE CONCRETO ARMADO PARA CANAL 67 días 02.03
24 SOLADO DE CONCRETO 1:12 C:H e=4" 14 días19FC-4 días 26CC+5 días 3569.28 26.41 94264.68 90CEMENTO PORTLAND TIPO MS (42.5 02.03.01
kg)[101,368%];GASOLINA 84
OCTANOS[6,425%];OPERARIO[7,431%];OFICIAL[7,531%];PEON[595%];MEZCLADORA
DE CONCRETO 11 P3 (23
25 CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2 25 días26FC-15 días 29FC-6 días;30CC 1048.48 456.18 478295.61 12CEMENTO PORTLAND TIPO MS (42.5 02.03.02
kg)[948,874%];ACEITE PARA MOTOR
SAE-30[734%];GASOLINA 84
OCTANOS[20,970%];OPERARIO[199%];OFICIAL[199%];PEON[993%];VIBRADOR
26 ENCOFRADO Y DESENCOFRADO PARA CANAL 30 días24CC+5 días 25FC-15 días;28FC-10 6616.21 43.73 289326.86 15ADITIVO DESMOLDEADOR DE 02.03.03
TRAPEZOIDAL días;32FC-7 días ENCOFRADOS[13,232%];SOLVENTE DE
ADITIVO
DESMOLDADOR[13,232%];OPERARIO[44,105%];OFICIAL[44,105%];ALAMBRE
27 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 50 días15 49434.67 6.46 319347.97 250 OPERARIO[7,431%];OFICIAL[7,531%];CIZALLA
02.03.04
ELECTRICA DE FIERRO[1,610%];ALAMBRE NEGRO N° 16[123,587%];ACERO CORRUGADO fy = 4200 kg/cm2 GRADO 60[5,190,640%]
28 JUNTA WATERSTOP DE 6" 10 días26FC-10 días 779 38.31 29843.49 80IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO[779%];OPERARIO[97%];PEON[195%];WATER
02.03.05 STOP DE 6"[81,795%];ESPUMA DE POLYOLEFINA D=1 1/4"[81,795%];TECNOPOR DE 1"X4X8'[2,727%];SELLADOR ELASTOMERICO POLIURET
29 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2" 7 días 25FC-6 días 2985.3 21.07 62900.27 90IMPRIMANTE PARA ELASTOMERICO DE 02.03.06
POLIURETANO[2,985%];OPERARIO[98%];PEON[195%];ESPUMA
DE POLYOLEFINA D=1
1/4"[313,457%];SELLADOR
30 CURADO CON ADITIVO QUIMICO EN CONCRETO 21 días25CC 67FC-7 días 10373.22 5.28 54770.6 100 ADITIVO CURADOR QUIMICO PARA 02.03.07
CONCRETO[62,239%];OPERARIO[10%];PEON[199%]
31 LLORADEROS EN PARED DE CANAL 7 días 02.04
32 LLORADEROS EN PARED DE CANAL 7 días 26FC-7 días 560 35.22 19723.2 20OFICIAL[7,531%];PEON[10,000%];ALAMBRE02.04.01
GALVANIZADO N°16[560%];TUBERIA DE PVC D=3/4"[16,800%];MALLA GEOTEXTIL[84,000%];GRAVILLA 3/4"[4,620%]
33 OBRAS DE ARTE 21 días 03
34 POZA DISIPADORA 21 días 03.01
35 TRABAJOS PRELIMINARES 1 día 03.01.01
36 TRAZO, NIVELES Y REPLANTEO 1 día 37 30.6 2.46 75.28 320 PINTURA ESMALTE[3%];ESTACION TOTAL[5%];PEON[10%];TOPOGRAFO[10%];NIVEL
03.01.01.01 TOPOGRAFICO[5%];ESTACAS DE MADERA[612%]
37 DEMOLICIONES Y DESMONTAJES 3 días 36 03.01.02
38 DEMOLICION DE LOSA Y MURO EN POZA 3 días 15CC 40 20.29 85.68 1738.45 7 OPERARIO[97%];OFICIAL[97%];PEON[97%];MARTILLO
03.01.02.01
DISIPADORA EXISTENTE DEMOLEDOR 1750W[97%]
39 MOVIMIENTO DE TIERRAS 8 días 03.01.03
40 EXCAVACIÓN MANUAL EN TERRENO 7 días 38 41;42 12.24 82.48 1009.56 2 PEON[87%];MOTOBOMBA DE 4" (12 03.01.03.01
CONGLOMERADO HP)[13%]
41 BASE DE HORMIGON COMPACTADO 1 día 40 44 6.12 63.41 388.07 75OFICIAL[8%];PEON[8%];RODILLO LISO VIBRATORIO
03.01.03.02DE 1.8 a 3 ton[8%];HORMIGON [673%]
42 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km 1 día 40 37.41 17.25 645.32 500 PEON[7%];CARGADOR SOBRE LLANTAS DE
03.01.03.03
125-135 HP 3 yd3[7%];CAMION VOLQUETE DE 15 m3[30%]
43 OBRAS DE CONCRETO ARMADO 10 días 03.01.04
44 SOLADO DE CONCRETO 1:12 C:H e=4" 1 día 41 47 30.6 26.41 808.15 90CEMENTO PORTLAND TIPO MS (42.5 kg)[869%];GASOLINA
03.01.04.01 84 OCTANOS[55%];OPERARIO[34%];OFICIAL[34%];PEON[204%];MEZCLADORA DE CONCRETO 11 P3 (23 HP)[34%];HORMIGON [352%];AGUA PUESTA EN OBRA[67%]
45 CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2 1 día 46 49 6.87 456.18 3133.96 12CEMENTO PORTLAND TIPO MS (42.5 03.01.04.02
kg)[6,217%];ACEITE PARA MOTOR
OCTANOS[137%];OPERARIO[114%];OFICIAL[114%];PEON[573%];VIBRADOR
46 ENCOFRADO Y DESENCOFRADO PARA CANAL 5 días 47 45;48FC-1 día 61 43.73 2667.53 15ADITIVO DESMOLDEADOR DE 03.01.04.03
TRAPEZOIDAL ENCOFRADOS[122%];SOLVENTE DE
ADITIVO
DESMOLDADOR[122%];OPERARIO[81%];OFICIAL[81%];ALAMBRE
47 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 2 días 44 46 381.61 6.46 2465.2 250 OPERARIO[76%];OFICIAL[76%];CIZALLA 03.01.04.04
ELECTRICA DE FIERRO[76%];ALAMBRE
NEGRO N° 16[954%];ACERO
CORRUGADO fy = 4200 kg/cm2 GRADO
48 JUNTA WATERSTOP DE 6" 1 día 46FC-1 día 13.6 38.31 521.02 80IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO[14%];OPERARIO[17%];PEON[34%];WATER
03.01.04.05 STOP DE 6"[1,428%];ESPUMA DE POLYOLEFINA D=1 1/4"[1,428%];TECNOPOR DE 1"X4X8'[48%];SELLADOR ELASTOMERICO POLIURETANO[85
49 CURADO CON ADITIVO QUIMICO EN CONCRETO 1 día 45 38.2 5.28 201.7 100 ADITIVO CURADOR QUIMICO PARA 03.01.04.06
CONCRETO[229%];OPERARIO[4%];PEON[76%]
50 REHABILITACIÓN EN TOMA PAIJAN 9 días 04
51 REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN 9 días 04.01

VENTANA DE CAPTACIÓN
52 DEMOLICION DE LOSA EN TOMA PAIJÁN 2 días 2 53;58CC 4.33 85.68 370.99 7 OPERARIO[62%];OFICIAL[62%];PEON[62%];MARTILLO
04.01.01
DEMOLEDOR 1750W[62%]
53 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km 1 día 52 55 4.98 17.25 85.91 500 PEON[1%];CARGADOR SOBRE LLANTAS DE
04.01.02
54 CONCRETO LOSA EN TOMA PAIJÁN f'c=210 kg/cm2 1 día 56 4.33 419.24 1815.31 15CEMENTO PORTLAND TIPO MS (42.5 kg)[3,919%];ACEITE
04.01.03 PARA MOTOR SAE-30[3%];GASOLINA 84 OCTANOS[87%];OPERARIO[58%];OFICIAL[58%];PEON[289%];VIBRADOR DE CONCRETO 4 HP 1.25"[29%];MEZCLADORA DE CONCRETO 11 P3
55 ENCOFRADO Y DESENCOFRADO PARA LOSA MACIZA 3 días 53 56 21.65 78.85 1707.1 15ADITIVO DESMOLDEADOR DE 04.01.04
ENCOFRADOS[43%];SOLVENTE DE
ADITIVO
DESMOLDADOR[43%];OPERARIO[72%];OFICIAL[72%];ALAMBRE
56 ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 2 días 55 54 505.34 6.46 3264.5 250 OPERARIO[67%];OFICIAL[67%];CIZALLA ELECTRICA
04.01.05 DE FIERRO[67%];ALAMBRE NEGRO N° 16[1,263%];ACERO CORRUGADO fy = 4200 kg/cm2 GRADO 60[53,061%]
57 REHABILITACIÓN DE PISO DE CONCRETO EN TOMA PAIJÁN 4 días 04.02
58 DEMOLICION DE LOSA EN TOMA PAIJÁN 1 día 52CC 60 3.59 85.68 307.59 7 OPERARIO[51%];OFICIAL[51%];PEON[51%];MARTILLO
04.02.01
DEMOLEDOR 1750W[51%]
59 BASE DE HORMIGON COMPACTADO 1 día 60 61 2.69 63.41 170.57 75OFICIAL[4%];PEON[4%];RODILLO LISO VIBRATORIO
04.02.02 DE 1.8 a 3 ton[4%];HORMIGON [296%]
60 ELIMINACION DE MATERIAL EXCEDENTE DM=6 km 1 día 58 59 7.23 17.25 124.72 500 PEON[1%];CARGADOR SOBRE LLANTAS DE
04.02.03
61 CONCRETO EN PISO EN BOCATOMA PAIJAN f'c=175 1 día 59 62CC 3.59 365.89 1313.55 15CEMENTO PORTLAND TIPO MS (42.5 04.02.04
kg/cm2 kg)[2,897%];ACEITE PARA MOTOR
OCTANOS[72%];OPERARIO[72%];OFICIAL[24%];PEON[144%];VIBRADOR
62 PICADO Y RESANE EN MUROS/LOSAS EXISTENTES 1 día 61CC 9.1 400.09 3640.82 10MORTERO DE REPARACIÓN REFORZADO04.02.05
(30 kg)[3,549%];OPERARIO[91%];PEON[91%];AGUA PUESTA EN OBRA[17%];MADERA TORNILLO [57%]
63 VARIOS 64 días 05
64 FLETE 1 día 05.01
65 FLETE TERRESTRE 1 día 2 69CC 1 13655.33 13655.33 1 SC FLETE TERRESTRE TRUJILLO - 05.01.01
OBRA (BOCATOMA PAIJAN)[1%]
66 MITIGACION DE IMPACTO AMBIENTAL 1 día 05.02
67 MITIGACION DE IMPACTO AMBIENTAL 1 día 30FC-7 días 1 8500 8500 1 SC MITIGACION DE IMPACTO 05.02.01
AMBIENTAL[1%]
68 SEGURIDAD EN EL TRABAJO Y SALUD OCUPACIONAL 1 día 05.03
69 ELABORACION E IMPLEMENTACION DEL PLAN DE 1 día 65CC 70CC 1 2500 2500 SC ELABORACION E IMPLEMENTACION 05.03.01
SEGURIDAD, SALUD Y PROTOCOLO COVID-19 DEL PLAN DE SEGURIDAD SALUD Y
PROTOCOLO COVID-19[1%]
70 EQUIPOS DE PROTECCION PERSONAL 1 día 69CC 71CC 1 6863.44 6863.44 1 UNIFORME PARA OBRERO COLOR NARANJA
05.03.02
(LARGE)[1,800%];GUANTES DE CUERO[5,000%];GUANTES DE JEBE[5,000%];BOTINES DE CUERO CON PUNTA DE ACERO[1,800%];BOTAS DE JEBE[2,500%];CASCOS ESTANDARIZADOS[5,000%];O
71 EQUIPOS E INSUMOS DE BIOSEGURIDAD - COVID-19 1 día 70CC 72CC 1 3461.91 3461.91 1 MASCARILLA QUIRURJICA DESECHABLE[1,800%];JABON
05.03.03 LIQUIDO ANTIBACTERIAL [500%];ALCOHOL[7,500%];TERMOMETRO DIGITAL INFRARROJO[200%];OXIMETRO DE PULSO DIGITAL[200%];MASCARILLA QUIRURJICA DESECHABLE[240,0
72 EQUIPOS DE PROTECCION COLECTIVA 1 día 71CC 1 1328.11 1328.11 1 MALLA de SEÑALIZACION COLOR NARANJA
05.03.04
50 m[500%];POSTES PARANTES PARA SEÑALES CON DADO DE CONCRETO[800%];CINTA DE SEÑALIZACION 200 m - amarillo[500%];CONOS REFLECTANTES[1,000%];SEÑALIZACION[2,000%]
Tarea Hito resumido División Hito inactivo Informe de resumen manual Progreso
Proyecto: CRONOGRAMA GANT Hito Progreso resumido División resumida Resumen inactivo Resumen manual Fecha límite
Fecha: JULIO 2022
Resumen Tareas externas Hito externo Tarea manual Sólo el comienzo
Tarea resumida Resumen del proyecto Tarea inactiva Sólo duración Sólo fin
Página 1
427
DURACIÓN DE OBRAS DIAS CALENDARIO
INICIO DE OBRA
Comienzo: vie 01/07/22 Id.: 1
Fin: mié 14/09/22 Dur.: 75 días Fecha de hito: vie 01/07/22
Compl.: 0% Id.: 2
OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES GENERALES OBRAS PROVISIONALES CARTEL DE IDENTIFICACION DE LA OBRA 3.60 X 4.80 m ALMACEN, OFICINA Y CASETA DE GUARDIANIA SERVICIOS HIGIENICOS DE OBRA (BAÑOS QUIMICOS)
Comienzo: vie 01/07/22 Id.: 3 Comienzo: vie 01/07/22 Id.: 4 Comienzo: vie 01/07/22 Identificador: 5 Comienzo: vie 01/07/22 Identificador: 6 Comienzo: vie 01/07/22 Identificador: 7
Fin: mié 06/07/22 Dur.: 5 días Fin: lun 04/07/22 Dur.: 3 días Fin: sáb 02/07/22 Dur: 1 día Fin: lun 04/07/22 Dur: 3 días Fin: sáb 02/07/22 Dur: 1 día
Compl.: 0% Compl.: 0% RE: CEMENTO PORTLAND TIPO MS (42.5 kg)[70%]; OPERARIO[20%]; OFICIAL[20%]; PEON[10,000%]; CLAVOS
RE: PARA
OPERARIO[40%];
MADERA CONPEON[120%];
CABEZA DE 3"[70%];
ALAMBRE GRAVILLA
NEGRO N° 1/2"[2%];
16[120%];
ARENA
CLAVOS
GRUESA[3%];
PARA MADERA
MADERA
CONTORNILLO
CABEZA
RE: DE[5,000%];
3"[300%];
SC SERVICIO
PERNOS
CLAVOS
DE HEXAGONALES
ALQUILER
PARA MADERA
DE BAÑOS
DECON
3/4"
QUIMICOS[250%]
CABEZA
x 3 1/2"[900%];
DE 4"[300%];
GIGANTOGRAFIA
MADERA TORNILLO
3.60 ... [15,000%]; TRIPLAY DE 1.20X2.40 m X 4 mm[4,800%]; CALAMINA GALVAIZADA 0.20mm x 0.80mX3.60m[2,400%]
TRABAJOS PRELIMINARES MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS

Comienzo: vie 01/07/22 Id.: 8 Comienzo: vie 01/07/22 Identificador: 9
Fin: mié 06/07/22 Dur.: 5 días Fin: sáb 02/07/22 Dur: 1 día
Compl.: 0% RE: MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y MAQUINARIAS[1%]
DESBROCE DE ARBOLES Y ARBUSTOS LIMPIEZA DE TERRENO CON MAQUINARIA

Comienzo: sáb 02/07/22 Identificador: 10 Comienzo: sáb 02/07/22 Identificador: 11
Fin: mié 06/07/22 Dur: 4 días Fin: mar 05/07/22 Dur: 3 días
RE: OPERARIO[7,431%]; PEON[600%] RE: PEON[578%]; CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3[48%]
CONTROL TOPOGRAFICO
Comienzo: vie 01/07/22 Identificador: 12
Fin: dom 03/07/22 Dur: 2 días
RE: YESO BOLSA 18 kg[750%]; PINTURA ESMALTE[250%]; TOPOGRAFO[10%]; AYUDANTE DE TOPOGRAFIA[10%]; NIVEL TOPOGRAFICO[8%]; ESTACION TOTAL[3%]; ESTACAS DE MADERA[6,000%]
CANAL TRAPEZOIDAL ABIERTO TRABAJOS PRELIMINARES TRAZO NIVELACION Y REPLANTEO EN CANALES

Comienzo: mié 06/07/22 Id.: 13 Comienzo: mié 06/07/22 Id.: 14 Comienzo: mié 06/07/22 Identificador: 15
Fin: mié 14/09/22 Dur.: 70 días Fin: sáb 09/07/22 Dur.: 3 días Fin: sáb 09/07/22 Dur: 3 días
Compl.: 0% Compl.: 0% RE: YESO BOLSA 18 kg[1%]; PINTURA ESMALTE[0%]; ESTACION TOTAL[53%]; PEON[226%]; TOPOGRAFO[75%]; NIVEL TOPOGRAFICO[23%]
MOVIMIENTO DE TIERRAS EXCAVACION CON MAQUINARIA EN MATERIAL CONGLOMERADO EXTRACCION, CARGUIO Y TRASLADO DE MATERIAL SELECCIONADO PARA RELLENO RELLENO Y COMPACTADO CON SUELO NATURAL SELECCIONADO PERFILADO Y COMPACTADO DE SUB-RASANTE BASE DE HORMIGON COMPACTADO
Comienzo: sáb 09/07/22 Id.: 16 Comienzo: sáb 09/07/22 Identificador: 17 Comienzo: sáb 16/07/22 Identificador: 20 Comienzo: sáb 16/07/22 Identificador: 21 Comienzo: mar 19/07/22 Identificador: 18 Comienzo: mar 26/07/22 Identificador: 19
Fin: mié 03/08/22 Dur.: 25 días Fin: lun 25/07/22 Dur: 16 días Fin: lun 25/07/22 Dur: 9 días Fin: mié 27/07/22 Dur: 11 días Fin: mié 03/08/22 Dur: 15 días Fin: mié 03/08/22 Dur: 8 días
Compl.: 0% RE: PEON[10,000%]; RETROEXCAVADORA SOBRE LLANTAS 90 - 110 HP[375%] RE: PEON[97%]; CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3[97%]; CAMION VOLQUETE DE 15RE:
m3[385%]
PEON[97%]; RODILLO LISO VIBRATORIO DE 1.8 a 3 ton[97%]; CARGADOR SOBRE LLANTAS DE 125-135
RE: HP OFICIAL[98%];
3 yd3[97%]; AGUA
PEON[196%];
PUESTA ENRODILLO
OBRA[17,577%]
LISO VIBRATORIO DE 1.8 a 3 ton[98%]; AGUA PUESTA EN RE:
OBRA[15,677%]
OFICIAL[89%]; PEON[89%]; RODILLO LISO VIBRATORIO DE 1.8 a 3 ton[89%]; HORMIGON [58,893%]
ELIMINACION DE MATERIAL EXCEDENTE DM=6 km

Comienzo: mié 27/07/22 Identificador: 22
Fin: sáb 30/07/22 Dur: 3 días
RE: PEON[10,000%]; CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3[191%]; CAMION VOLQUETE DE 15 m3[399%]
OBRAS DE CONCRETO ARMADO PARA CANAL SOLADO DE CONCRETO 1:12 C:H e=4" ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL
Comienzo: sáb 09/07/22 Id.: 23 Comienzo: sáb 30/07/22 Identificador: 24 Comienzo: jue 04/08/22 Identificador: 26
Fin: mié 14/09/22 Dur.: 67 días Fin: sáb 13/08/22 Dur: 14 días Fin: sáb 03/09/22 Dur: 30 días
Compl.: 0% RE: CEMENTO PORTLAND TIPO MS (42.5 kg)[101,368%]; GASOLINA 84 OCTANOS[6,425%]; OPERARIO[7,431%];
RE: ADITIVO
OFICIAL[7,531%];
DESMOLDEADOR
PEON[595%];
DE ENCOFRADOS[13,232%];
MEZCLADORA DE CONCRETO
SOLVENTE
11DE
P3ADITIVO
(23 HP)[1,028%];
DESMOLDADOR[13,232%];
HORMIGON [41,047%];
OPERARIO[44,105%];
AGUA PUESTA EN
OFICI
OB
ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60

Comienzo: sáb 09/07/22 Identificador: 27
Fin: dom 28/08/22 Dur: 50 días
RE: OPERARIO[7,431%]; OFICIAL[7,531%]; CIZALLA ELECTRICA DE FIERRO[1,610%]; ALAMBRE NEGRO N° 16[123,587%]; ACERO CORRUGADO fy = 4200 kg/cm2 GRADO 60[5,190,640%]
LLORADEROS EN PARED DE CANAL

Comienzo: sáb 27/08/22 Id.: 31
Fin: sáb 03/09/22 Dur.: 7 días
Compl.: 0%
OBRAS DE ARTE POZA DISIPADORA TRABAJOS PRELIMINARES TRAZO, NIVELES Y REPLANTEO

Comienzo: mié 06/07/22 Id.: 33 Comienzo: mié 06/07/22 Id.: 34 Comienzo: sáb 09/07/22 Id.: 35 Comienzo: sáb 09/07/22 Identificador: 36
Fin: mié 27/07/22 Dur.: 21 días Fin: mié 27/07/22 Dur.: 21 días Fin: dom 10/07/22 Dur.: 1 día Fin: dom 10/07/22 Dur: 1 día
Compl.: 0% Compl.: 0% Compl.: 0% RE: PINTURA ESMALTE[3%]; ESTACION TOTAL[5%]; PEON[10%]; TOPOGRAFO[10%]; NIVEL TOPOGRAFICO[5%]; ESTACAS DE MADERA[612%]
DEMOLICIONES Y DESMONTAJES DEMOLICION DE LOSA Y MURO EN POZA DISIPADORA EXISTENTE

Comienzo: mié 06/07/22 Id.: 37 Comienzo: mié 06/07/22 Identificador: 38
Fin: sáb 09/07/22 Dur.: 3 días Fin: sáb 09/07/22 Dur: 3 días
Compl.: 0% RE: OPERARIO[97%]; OFICIAL[97%]; PEON[97%]; MARTILLO DEMOLEDOR 1750W[97%]
MOVIMIENTO DE TIERRAS EXCAVACIÓN MANUAL EN TERRENO CONGLOMERADO BASE DE HORMIGON COMPACTADO

Comienzo: sáb 09/07/22 Id.: 39 Comienzo: sáb 09/07/22 Identificador: 40 Comienzo: sáb 16/07/22 Identificador: 41
Fin: dom 17/07/22 Dur.: 8 días Fin: sáb 16/07/22 Dur: 7 días Fin: dom 17/07/22 Dur: 1 día
Compl.: 0% RE: PEON[87%]; MOTOBOMBA DE 4" (12 HP)[13%] RE: OFICIAL[8%]; PEON[8%]; RODILLO LISO VIBRATORIO DE 1.8 a 3 ton[8%]; HORMIGON [673%]
ELIMINACION DE MATERIAL EXCEDENTE DM=6 km

Fin: dom 17/07/22 Dur: 1 día
RE: PEON[7%]; CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3[7%]; CAMION VOLQUETE DE 15 m3[30%]
OBRAS DE CONCRETO ARMADO SOLADO DE CONCRETO 1:12 C:H e=4" ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2
Comienzo: dom 17/07/22 Id.: 43 Comienzo: dom 17/07/22 Identificador: 44 Comienzo: lun 18/07/22 Identificador: 47 Comienzo: mié 20/07/22 Identificador: 46 Comienzo: lun 25/07/22 Identificador: 45
Fin: mié 27/07/22 Dur.: 10 días Fin: lun 18/07/22 Dur: 1 día Fin: mié 20/07/22 Dur: 2 días Fin: lun 25/07/22 Dur: 5 días Fin: mar 26/07/22 Dur: 1 día
Compl.: 0% RE: CEMENTO PORTLAND TIPO MS (42.5 kg)[869%]; GASOLINA 84 OCTANOS[55%]; OPERARIO[34%];
RE:OFICIAL[34%];
OPERARIO[76%];
PEON[204%];
OFICIAL[76%];
MEZCLADORACIZALLA
DE CONCRETO
ELECTRICA11DEP3FIERRO[76%];
(23 HP)[34%];ALAMBRE
HORMIGON
NEGRO
[352%];
N° 16[954%];
AGUA
RE: PUESTA
ACERO
ADITIVO
ENCORRUGADO
OBRA[67%]
DESMOLDEADOR
fy = 4200DE
kg/cm2
ENCOFRADOS[122%];
GRADO 60[40,069%]SOLVENTE DE ADITIVO DESMOLDADOR[122%];
RE: OPERARIO[81%];
CEMENTO PORTLAND
OFICIAL[81%];
TIPOALAMBRE
MS (42.5 kg)[6,217%];
NEGRO RECOCIDO ACEITEN°PARA
8[915%];
MOTORCLAVOS
SAE-30[5%];
PARA MADERA
GASOLINA
CON84CABEZA
OCTANOS[137%];
DE 4"[610%];
OPERARIO[114%
MADERA TO
JUNTA WATERSTOP DE 6"

Comienzo: dom 24/07/22 Identificador: 48
Fin: lun 25/07/22 Dur: 1 día
RE: IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO[14%]; OPERARIO[17%]; PEON[34%]; WATER STOP DE 6"[1,428%]; ESPUMA DE
REHABILITACIÓN EN TOMA PAIJAN REHABILITACIÓN DE LOSA SUPERIOR DE CONCRETO EN VENTANA DE CAPTACIÓN DEMOLICION DE LOSA EN TOMA PAIJÁN ELIMINACION DE MATERIAL EXCEDENTE DM=6 km ENCOFRADO Y DESENCOFRADO PARA LOSA MACIZA ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60 CONCRETO LOSA EN TOMA PAIJÁN f'c=210 kg/cm2
Comienzo: vie 01/07/22 Id.: 50 Comienzo: vie 01/07/22 Id.: 51 Comienzo: vie 01/07/22 Identificador: 52 Comienzo: dom 03/07/22 Identificador: 53 Comienzo: lun 04/07/22 Identificador: 55 Comienzo: jue 07/07/22 Identificador: 56 Comienzo: sáb 09/07/22 Identificador: 54
Fin: dom 10/07/22 Dur.: 9 días Fin: dom 10/07/22 Dur.: 9 días Fin: dom 03/07/22 Dur: 2 días Fin: lun 04/07/22 Dur: 1 día Fin: jue 07/07/22 Dur: 3 días Fin: sáb 09/07/22 Dur: 2 días Fin: dom 10/07/22 Dur: 1 día
Compl.: 0% Compl.: 0% RE: OPERARIO[62%]; OFICIAL[62%]; PEON[62%]; MARTILLO DEMOLEDOR 1750W[62%] RE: PEON[1%]; CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3[1%]; CAMION VOLQUETE DE 15 m3[4%]
RE: ADITIVO DESMOLDEADOR DE ENCOFRADOS[43%]; SOLVENTE DE ADITIVO DESMOLDADOR[43%];
RE:OPERARIO[72%];
OPERARIO[67%];
OFICIAL[72%];
OFICIAL[67%];
ALAMBRECIZALLA
NEGRO ELECTRICA
RECOCIDO DEN°
FIERRO[67%];
8[217%]; CLAVOS
ALAMBRE
PARANEGRO
MADERA
N° CON
16[1,263%];
RE:
CABEZAACERO
DE
CEMENTO
3"[303%];
CORRUGADO
PORTLAND
MADERA
fy =TIPO
TORNILLO
4200
MSkg/cm2
(42.5
[12,838%]
kg)[3,919%];
GRADO 60[53,061%]
ACEITE PARA MOTOR SAE-30[3%]; GASOLINA 84 OCTANOS[87%]; OPERARIO[58%]; OFICIAL[58%]; PEON[289%]; VIBRADOR DE CONCRETO 4 HP 1.25"[29%]; MEZCLADORA DE CONCRETO 11 P3 (23 HP)[29%]; GRASA MULTIPLE EP[56%]; GRAVIL...
REHABILITACIÓN DE PISO DE CONCRETO EN TOMA PAIJÁN DEMOLICION DE LOSA EN TOMA PAIJÁN ELIMINACION DE MATERIAL EXCEDENTE DM=6 km BASE DE HORMIGON COMPACTADO CONCRETO EN PISO EN BOCATOMA PAIJAN f'c=175 kg/cm2 PICADO Y RESANE EN MUROS/LOSAS EXISTENTES
Comienzo: vie 01/07/22 Id.: 57 Comienzo: vie 01/07/22 Identificador: 58 Comienzo: sáb 02/07/22 Identificador: 60 Comienzo: dom 03/07/22 Identificador: 59 Comienzo: lun 04/07/22 Identificador: 61 Comienzo: lun 04/07/22 Identificador: 62
Fin: mar 05/07/22 Dur.: 4 días Fin: sáb 02/07/22 Dur: 1 día Fin: dom 03/07/22 Dur: 1 día Fin: lun 04/07/22 Dur: 1 día Fin: mar 05/07/22 Dur: 1 día Fin: mar 05/07/22 Dur: 1 día
Compl.: 0% RE: OPERARIO[51%]; OFICIAL[51%]; PEON[51%]; MARTILLO DEMOLEDOR 1750W[51%] RE: PEON[1%]; CARGADOR SOBRE LLANTAS DE 125-135 HP 3 yd3[1%]; CAMION VOLQUETE DE 15 m3[6%]
RE: OFICIAL[4%]; PEON[4%]; RODILLO LISO VIBRATORIO DE 1.8 a 3 ton[4%]; HORMIGON [296%] RE: CEMENTO PORTLAND TIPO MS (42.5 kg)[2,897%]; ACEITE PARA MOTOR SAE-30[3%]; GASOLINARE:
84 OCTANOS[72%];
MORTERO DE OPERARIO[72%];
REPARACIÓN REFORZADO
OFICIAL[24%];(30PEON[144%];
kg)[3,549%];VIBRADOR
OPERARIO[91%];
DE CONCRETO
PEON[91%];
4 HPAGUA
1.25"[24%];
PUESTAMEZCLADORA
EN OBRA[17%];
DE CONCRETO
MADERA TORNILLO
11 P3 (23[57%]
HP)[24%]; GRASA MULTIPLE EP[47%]; GRAVIL...
VARIOS FLETE FLETE TERRESTRE

Comienzo: vie 01/07/22 Id.: 63 Comienzo: vie 01/07/22 Id.: 64 Comienzo: vie 01/07/22 Identificador: 65
Fin: sáb 03/09/22 Dur.: 64 días Fin: sáb 02/07/22 Dur.: 1 día Fin: sáb 02/07/22 Dur: 1 día
Compl.: 0% Compl.: 0% RE: SC FLETE TERRESTRE TRUJILLO - OBRA (BOCATOMA PAIJAN)[1%]
MITIGACION DE IMPACTO AMBIENTAL

Comienzo: vie 02/09/22 Id.: 66
Fin: sáb 03/09/22 Dur.: 1 día
Compl.: 0%
SEGURIDAD EN EL TRABAJO Y SALUD OCUPACIONAL ELABORACION E IMPLEMENTACION DEL PLAN DE SEGURIDAD, SALUD Y PROTOCOLO COVID-19 EQUIPOS DE PROTECCION PERSONAL EQUIPOS E INSUMOS DE BIOSEGURIDAD - COVID-19 EQUIPOS DE PROTECCION COLECTIVA
Comienzo: vie 01/07/22 Id.: 68 Comienzo: vie 01/07/22 Identificador: 69 Comienzo: vie 01/07/22 Identificador: 70 Comienzo: vie 01/07/22 Identificador: 71 Comienzo: vie 01/07/22 Identificador: 72
Fin: sáb 02/07/22 Dur.: 1 día Fin: sáb 02/07/22 Dur: 1 día Fin: sáb 02/07/22 Dur: 1 día Fin: sáb 02/07/22 Dur: 1 día Fin: sáb 02/07/22 Dur: 1 día
Compl.: 0% RE: SC ELABORACION E IMPLEMENTACION DEL PLAN DE SEGURIDAD SALUD Y PROTOCOLO COVID-19[1%]
RE: UNIFORME PARA OBRERO COLOR NARANJA (LARGE)[1,800%]; GUANTES DE CUERO[5,000%]; GUANTES
RE: DE
MASCARILLA
JEBE[5,000%];
QUIRURJICA
BOTINES DE
DESECHABLE[1,800%];
CUERO CON PUNTA JABON
DE ACERO[1,800%];
LIQUIDO ANTIBACTERIAL
BOTAS DE JEBE[2,500%];
[500%]; ALCOHOL[7,500%];
RE:
CASCOS ESTANDARIZADOS[5,000%];
MALLA TERMOMETRO
de SEÑALIZACION
DIGITAL
COLOR
OREJERAS
INFRARROJO[200%];
NARANJA
DE SEGURIDAD
50 m[500%];
OXIMETRO
PARA
POSTES
OBRA[1,500%];
DE PARANTES
PULSO DIGITAL[200%];
CHALECO
PARA SEÑALES
R...MASCARILLA
CON DADOQUIRURJICA
DE CONCRETO[800%];
DESECHABLE[240,000%]
CINTA DE SEÑALIZACION 200 m - amarillo[500%]; CONOS REFLECTANTES[1,000%]; SEÑALIZACION[2,000%]
Página 1
426
ENCOFRADO Y DESENCOFRADO PARA CANAL TRAPEZOIDAL CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2 JUNTA DE CONTRACCION CON ELASTOMERICO e=1/2"
Comienzo: jue 04/08/22 Identificador: 26 Comienzo: vie 19/08/22 Identificador: 25 Comienzo: mié 07/09/22 Identificador: 29
Fin: sáb 03/09/22 Dur: 30 días Fin: mar 13/09/22 Dur: 25 días Fin: mié 14/09/22 Dur: 7 días
RE: ADITIVO DESMOLDEADOR DE ENCOFRADOS[13,232%]; SOLVENTE DE ADITIVO DESMOLDADOR[13,232%];
RE: CEMENTO
OPERARIO[44,105%];
PORTLAND TIPO
OFICIAL[44,105%];
MS (42.5 kg)[948,874%];
ALAMBRE NEGRO
ACEITE PARA
RECOCIDO
MOTOR
N° 8[99,243%];
SAE-30[734%];
CLAVOS
GASOLINA
RE:
PARA84
MADERA
OCTANOS[20,970%];
IMPRIMANTE
CON CABEZA
PARA DE
ELASTOMERICO
OPERARIO[199%];
4"[66,162%]; DE
MADERA
OFICIAL[199%];
POLIURETANO[2,985%];
TORNILLOPEON[993%];
[1,176,362%]
OPERARIO[98%];
VIBRADOR DEPEON[195%];
CONCRETO 4ESPUMA
HP 1.25"[708%];
DE POLYOLEFINA
MEZCLADORA
D=1 1/4"[313,457%];
DE CONCRETO 11 SELLADOR
P3 (23 HP)[1,028%];
ELASTOMERICOGRASA
POLIURETANO[101,500%];
MULTIPLE E... CINTA MASKINGTAPE CP-101 - 1" X 55 YDS.[7,463%]
CURADO CON ADITIVO QUIMICO EN CONCRETO

Fin: vie 09/09/22 Dur: 21 días
RE: ADITIVO CURADOR QUIMICO PARA CONCRETO[62,239%]; OPERARIO[10%]; PEON[199%]

Comienzo: mié 24/08/22 Identificador: 28
RE: IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO[779%]; OPERARIO[97%]; PEON[195%]; WATER STOP DE 6"[81,795%]; ESPUMA DE POLYOLEFINA D=1 1/4"[81,795%]; TECNOPOR DE 1"X4X8'[2,727%]; SELLADOR ELASTOMERICO POLIURETANO[48,688%]; CINTA MASKINGTAPE CP-101 - 1" X 5...
LLORADEROS EN PARED DE CANAL

RE: OFICIAL[7,531%]; PEON[10,000%]; ALAMBRE GALVANIZADO N°16[560%]; TUBERIA DE PVC D=3/4"[16,800%]; MALLA GEOTEXTIL[84,000%]; GRAVILLA 3/4"[4,620%]
CONCRETO CANAL TRAPEZOIDAL f'c=210 kg/cm2 CURADO CON ADITIVO QUIMICO EN CONCRETO
Comienzo: lun 25/07/22 Identificador: 45 Comienzo: mar 26/07/22 Identificador: 49
Fin: mar 26/07/22 Dur: 1 día Fin: mié 27/07/22 Dur: 1 día
RE: CEMENTO PORTLAND TIPO MS (42.5 kg)[6,217%]; ACEITE PARA MOTOR SAE-30[5%]; GASOLINARE:
84 OCTANOS[137%];
ADITIVO CURADOR
OPERARIO[114%];
QUIMICO PARA
OFICIAL[114%];
CONCRETO[229%];
PEON[573%];
OPERARIO[4%];
VIBRADORPEON[76%]
DE CONCRETO 4 HP 1.25"[57%]; MEZCLADORA DE CONCRETO 11 P3 (23 HP)[57%]; GRASA MULTIPLE EP[89%]; GRA...

Comienzo: dom 24/07/22 Identificador: 48
Fin: lun 25/07/22 Dur: 1 día
RE: IMPRIMANTE PARA ELASTOMERICO DE POLIURETANO[14%]; OPERARIO[17%]; PEON[34%]; WATER STOP DE 6"[1,428%]; ESPUMA DE POLYOLEFINA D=1 1/4"[1,428%]; TECNOPOR DE 1"X4X8'[48%]; SELLADOR ELASTOMERICO POLIURETANO[850%]; CINTA MASKINGTAPE CP-101 - 1" X 55 YDS.[68%]
MITIGACION DE IMPACTO AMBIENTAL

Fin: sáb 03/09/22 Dur: 1 día
RE: SC MITIGACION DE IMPACTO AMBIENTAL[1%]
Página 2
425
Proyecto: Cronograma Tareas críticas Tareas no críticas Hitos críticos Hito Tareas de resumen críticas Tareas de resumen Tareas críticas insertadas Tareas insertadas Tareas críticas y marcadas Tareas marcadas Tareas externas críticas Externas Resumen del proyecto Tareas críticas resaltadas Tareas no críticas resaltadas
Fecha: mié 20/07/22
Página 3
424
LIBERTAD”
INFORME TOPOGRÁFICO
423
Junior García Flores

422
CONTENIDO
1. CARACTERÍSTICAS DEL ESTUDIO
1.1. INTRODUCCIÓN
1.2 . OBJETIVO DEL TRABAJO
1.3. UBICACIÓN DEL PROYECTO
1.4. PERIODO DE DURACIÓN DE LOS TRABAJOS
2. MEMORIA DESCRIPTIVA
3. PROCEDIMIENTOS
3.1. LEVANTAMIENTO TOPOGRÁFICO

3.2. POLIGONAL ABIERTA
3.3. MEDICIÓN DE ÁNGULOS
3.4. MEDICIÓN DE DISTANCIA
3.5. TRABAJOS DE GABINETE
3.6. PUNTOS TOPOGRÁFICOS
4. DIBUJO DE PLANO TOPOGRÁFICO
4.1. DIBUJO DE PLANO TOPOGRÁFICO
5. PERSONAL Y EQUIPO
6. RESULTADOS DEL ESTUDIO TOPOGRÁFICO
7. ETAPAS DEL TRABAJO FINAL

7.1 PUNTOS
ANEXOS:
CERTIFICADOS DE CALIBRACIÓN
REGISTRO FOTOGRÁFICO
421
1. CARACTERÍSTICAS DEL ESTUDIO
1.1. INTRODUCCIÓN
El presente documento detalla parte del trabajo topográfico: “REHABILITACIÓN
DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
DEPARTAMENTO DE LA LIBERTAD”, elaborado bajo el marco estipulado por la
normatividad técnica vigente de estudios topográficos urbanos y rurales.
Los trabajos que integran este Informe reflejan la obtención de la información
necesaria para el levantamiento topográfico, desarrollados en forma sistemática
tanto en campo como en gabinete que garantiza la veracidad de información
obtenida y su posterior entrega. El personal de campo (Topógrafos-auxiliares de
topografía), así como los equipos son procedentes de la ciudad de Trujillo que
garantizan la elaboración eficaz del levantamiento.
Los conceptos, cálculos y toma de datos, guardan estrecha relación con la norma
técnica de estudios topográficos que garantiza los estudios de campo y gabinete.
1.2. OBJETIVOS DEL TRABAJO
 Reconocimiento del terreno, obras de arte y detalles que existen dentro y fuera
del área de trabajo. (Reconocimiento de campo).
 Trabajo de Campo, Desarrollar el “Levantamiento Topográfico” de todo lo
existente dentro y fuera del área a intervenir, tomando datos a los siguientes
detalles encontrados en campo: puente, aleros, terreno natural, caseta, etc.
 Formar una poligonal de apoyo con puntos de control para ejecutar el
levantamiento topográfico consistente, que nos permita determinar con
exactitud las características del terreno en planimetría, altimetría y
consideración de estructuras existentes como referencia fundamental en
dimensiones reales ejecutadas.
 Precisar y determinar longitudes del área y longitud del canal
1.3. UBICACIÓN:
El proyecto se encuentra ubicado en:
Departamento : LA LIBERTAD
Provincia : ASCOPE
Distrito : ASCOPE
Ubicación Zona del

Estudio;
CD PAIJAN
1.4. PERIODO DE DURACIÓN DE LOS TRABAJOS

420
Los trabajos de campo se realizaron en el siguiente periodo:
INICIO: 08 de octubre del 2021
FIN: 08 de octubre del 2021
Los trabajos de Gabinete se realizaron en el siguiente periodo:
INICIO: 09 de octubre del 2021
FIN: 09 de octubre del 2021
2. MEMORIA DESCRIPTIVA
En la presente Memoria Descriptiva se detalla un adecuado estudio de todas las

características relacionadas con el levantamiento mencionado, que abarca todos los
aspectos técnicos, y consideraciones para la veracidad del trabajo a entregar
georreferenciado con coordenadas absolutas UTM-WGS 84.
La elaboración del presente Levantamiento Topográfico, se ha realizado mediante un

adecuado cronograma de trabajo de las diferentes etapas que consta el estudio
realizado por el encargado de analizar, evaluar y ejecutar cada una de las etapas del
Levantamiento.
Zona: Paralelo 17 L, referido al Meridiano de Greenwich.

Elipsoide: General: UTM WGS-84 (Elipsoide Geocéntrico).
DATUM: Alturas referidas sobre el nivel medio del mar (s. n. m. m.)
UBICACIÓN GEOGRÁFICA DEL PROYECTO
DISTRITO: PAIJAN
PROVINCIA: TRUJILLO
REGIÓN: LA LIBERTAD
ZONA: Paralelo 17 L
LATITUD: -7.713747°
LONGITUD: -79.107591°
ALTITUD: 234 m. s. n. m. m
SECTORES DE ESTUDIO
 LA ZONA DE TRABAJO SE ENCUENTRA A 20 MINUTOS DESDE EL

DISTRITO DE ASCOPE
 REFERENCIA: TOMA PAIJAN
419
PROVINCIA
DE ASCOPE
UBICACIÓN
DEL
PROYECTO
3. PROCEDIMIENTOS
3.1. LEVANTAMIENTO TOPOGRÁFICO
Se Georreferenció con dos puntos de control UTM (GPS-NAVEGADOR GARMIN)
como estación base de partida para hacer la toma de puntos iniciando con la
toma de datos a las obras de arte existentes y colocando 07 Bm en lo que
consiste el proyecto (dichos bm fueron colocados en puntos fijos como rocas),
para el levantamiento se tomó un punto como vista atrás y punto de estación
línea de frontera con GPS. Luego se procedió con la toma de tatos que se reflejan
en campo.
Puntos de control:
Se realizaron los siguientes procedimientos:

 Se levantaron en campo todos los detalles planimétricos compatibles con la
escala de presentación de los servicios tales como: perímetro existente (adobe),
muro de concreto existente, gradas, servicios higiénicos, columnas, etc. Toda la
información obtenida es almacenada en una memoria interna de la Estación
Total, los trabajos de gabinete se han procesado empleando programas con un
software de cálculo y en el caso de la Estación Total descarga de datos mediante
USB para ser plasmado en computadora.
418
 Los trazos que generan los planos, han sido procesados en dibujos vectorizados
de los programas de AUTO CAD y CIVIL 3D, cuyos archivos están en unidades
métricas ajustados a factores de corrección y errores de cierre. Los puntos son
incluidos como bloques en la capa Puntos Topográficos y controlada en tres tipos
de información básica (número de punto, descripción y elevación)
 El Levantamiento Planimétrico se ejecutó con los siguientes límites de precisión:
Tolerancia de Poligonales Topográficas abiertas
Control con Estación Total

Descripción Cuarto orden Poligonales
Secundarias
Límite de error Acimutal 10” (N) ^ ½ 20” (N) ^ ½
Máximo error en la medición de 1:10,000 1:5,000
distancia 1:5,000 1:3,000
Cierre después del ajuste Acimutal MC ó Crandall MC ó Crandall
Criterio de cálculo y compensación
3.2. POLIGONAL ABIERTA

Se realizó el reconocimiento del terreno para ver sus características
más resaltantes y la posterior ubicación de puntos de control inicial.
Posteriormente se realizó el marcado de los puntos de apoyo
identificados como BMs (Los cuales fueron tomados con el
MINIPRISMA); Se realizó la medición de ángulos horizontales,
verticales y distancias, siendo tomados como puntos de partida el
Punto BM01 – BM02 para luego tomar lectura a los demás Bm, de
Coordenadas U.T.M. y en el Sistema Elipsoidal WGS-84.
3.3 MEDICIÓN DE ÁNGULOS

Se obtuvo ángulos internos (horizontales) y ángulos directos
(verticales) apoyados en la Estación Total marca Foif con precisión al
segundo, mediante observaciones a los prismas ubicados en cada
vértice de dicha Poligonal.
3.4. MEDICIÓN DE DISTANCIAS

Se efectuó la medición de los lados de la Poligonal apoyados en el
Distanciómetro de la Estación Total cuya precisión es de 0.001 m.
Asimismo, se realizó el respectivo levantamiento Taquimétrico para
obtener los detalles del área en cuestión.
3.5. TRABAJOS DE GABINETE
Consta de las siguientes etapas:

 Ordenamiento de datos y comprobaciones generales de libretas de campo
 Importación de puntos.
 Cálculo de la poligonal de apoyo: lados y ángulos internos
 Cálculo de Coordenadas Topográficas
 Cálculo de cotas de los puntos de la poligonal de apoyo
 Cálculo de las cotas taquimétricas
 Dibujo de planos.
Para la compensación del cálculo de coordenadas, se utilizaron fórmulas de

cálculo conocidas que ajustan las poligonales por el método de
compensaciones lineales, el cual es un método preciso de cierre lineal y
417
angular, el mismo está señalado en los términos de referencia. La posibilidad

de utilizar equipos digitales en topografía evita necesidad de hacer los
cálculos manualmente.
3.6. PUNTOS TOPOGRÁFICOS

Estos puntos fueron levantados como nudos topográficos orientados a
generar las curvas de nivel o cotas del terreno natural. Se utilizó el
equipo de Estación Total para poder ubicarlos en campo. Estos
puntos fueron apoyados en coordenadas y cotas desde las estaciones
de control para los levantamientos ya descritos.
La descripción de los puntos tomados en campo se realizó en

coordinación con el Técnico de Campo y el Técnico de Gabinete,
quienes acordaron una codificación para cada detalle encontrado en
campo, tales como:
CÓDIGO DESCRIPCIÓN
BM BENCKMARK
AL ALERO
P PUENTE
TN TERRENO NATURAL
V VEREDA
C CASAS
Luego de los trabajos de campo y gabinete, se obtuvieron los siguientes resultados

en las Coordenadas topográficas, ángulos internos, distancias entre vértices y área
total del terreno:
4. DIBUJO DE PLANO TOPOGRÁFICO
4.1. DIBUJO DE PLANO TOPOGRÁFICO

Los planos fueron realizados bajo el programa Autodesk Civil 3D, obteniendo el
archivo en formato digital con extensión *.Dwg de AutoCAD versión 2020, la
escala de presentación de los planos es la indicada, obteniendo una distribución
adecuada, de tal manera que se represente el mayor número de detalles posibles.
Finalmente mostramos un cuadro resumen de los planos elaborados en el
presente levantamiento topográfico.
PLANOS CODIGO DE
ESCALA
ENTREGADOS PLANO
PLANO TOPOGRAFICO T1 INDICADA
SECCIONES
ST INDICADA
TRANSVERSALES
416
5. PERSONAL Y EQUIPOS
5.1. PERSONAL DE CAMPO
- 01 topógrafo:
- 01 auxiliar topografía
- 01 oficial de topografía
5.2. PERSONAL DE OFICINA

- Topógrafo Cadista.
5.3. EQUIPOS
5.3.2. ESTACIÓN TOTAL
o Marca : FOIF
o Modelo : RTS 102 – 2S”
5.3.3. GPS NAVEGADOR
o Marca : Garmin
o Modelo : Etrex 20
5.3.4. OTROS
o Teléfonos móviles personal.

o Cámara Digital
o Computadoras i7
6.0 RESULTADOS DEL ESTUDIO TOPOGRÁFICO

Se finalizó el presente trabajo de Levantamiento Topográfico y llegamos a la
conclusión definitiva de realizar dicho trabajo en la zona mencionada, considerando
todas las condiciones favorables para su realización.
7.0 ETAPAS DE TRABAJO FINAL

El trabajo final constó de las siguientes fases:
 01 días levantamiento topográfico de campo, nube de puntos generales.
 03 días de gabinete (importación de puntos, elaboración del borrador inicial
con todos los datos de la libreta de campo)
7.1 PUNTOS TOPOGRAFICOS

1 710937.551 9144751.03 214 E1
2 710891.658 9144714.13 209.6866 FONDO
3 710977.286 9144764.62 214.2658 AC
4 710979.529 9144760.28 214.3075 AC
5 710984.456 9144760.19 214.1675 ROCA
6 710966.73 9144750.19 211.1411 RIO
7 710975.978 9144722.27 210.9388 RIO
8 710980.241 9144719.07 212.478 RIO
9 710939.436 9144720.06 210.641 RIO
10 710939.789 9144714.17 212.2704 RIO
11 710942.856 9144759.5 214.0773 AC
12 710943.714 9144753.26 214.2978 AC
13 710944.7 9144751.94 214.0419 ROCA
14 710945.524 9144745.26 210.926 ROCA
415
15 710934.991 9144719.01 210.6007 RIO

16 710934.181 9144708.62 212.2132 RIO
17 710906.928 9144737.54 210.6133 RIO
18 710910.938 9144745.04 213.7442 ROCA
19 710915.254 9144748.37 214.0768 AC
20 710915.78 9144753.88 213.9825 AC
21 710905.242 9144730.47 209.493 FONDO
22 710905.177 9144730.51 213.3268 MURO
23 710908.353 9144743.77 213.3786 MURO
24 710902.101 9144717.56 210.7289 MURO
25 710901.148 9144714.26 211.6945 MURO
26 710900.899 9144714.53 213.3199 MURO
27 710898.173 9144724.75 213.3268 MURO
28 710900.929 9144712.54 209.476 MURO
29 710903.214 9144716.8 210.5385 MURO
30 710887.297 9144652.96 209.295 MURO
31 710887.273 9144652.95 212.4632 MURO
32 710900.263 9144661.16 210.1394 RIO
33 710913.871 9144661.23 210.3893 TN
34 710926.585 9144665.88 210.7811 TN
35 710947.709 9144659.19 210.4343 TN
36 710981.1 9144670.19 210.489 TN
37 710900.91 9144728.69 212.9947 BM1
38 710899.67 9144708.67 212.1429 BM2
39 710898.219 9144709.42 212.1026 GRA
40 710898.915 9144709.97 212.0927 GRA
41 710897.902 9144711.22 212.1205 GRA
42 710899.759 9144707.52 213.1725 MURO
43 710899.319 9144707.41 213.1776 ANCHO
44 710899.268 9144707.4 212.6448 MUABAJO
45 710899.171 9144707.4 212.2954 MUABAJO
46 710899.192 9144707.39 212.2958 MUABAJO
47 710896.155 9144709.76 212.2314 GRA
48 710896.772 9144710.28 212.2882 GRA
49 710897.106 9144708.59 212.2227 GRA
50 710897.743 9144709.05 212.2807 GRA
51 710895.509 9144711.96 213.157 MARR
52 710895.8 9144712.23 213.1527 MARR
53 710896.39 9144712.78 212.8829 PUENT
54 710894.997 9144711.61 212.8807 PUENT
55 710896.302 9144711.71 212.1661 GRA
56 710896.308 9144711.7 212.1665 GRA
57 710896.859 9144712.21 212.1333 GRA
58 710896.323 9144712.94 212.1876 PLAT
59 710896.692 9144713.26 212.1652 PLAT
60 710896.47 9144713.54 212.1658 PLAT
61 710898.68 9144715.4 212.1017 PLAT
62 710900.864 9144712.54 212.1677 PLAT
414
63 710901.183 9144713.69 211.7803 MUR

64 710901.304 9144713.64 210.3704 MUR
65 710901.507 9144713.69 209.451 RIO
66 710900.835 9144714.43 211.6935 DADO
67 710898.651 9144715.45 212.0996 DADO
68 710898.641 9144715.46 209.469 FONDO
69 710896.019 9144713.27 209.4276 PTEABAJO
70 710896.337 9144713.5 212.6788 COL
71 710896.543 9144713.24 212.6787 COL
72 710896.239 9144712.98 212.6766 COL
73 710896.035 9144713.22 212.6766 COL
74 710895.685 9144711.85 213.1948 COL
75 710895.716 9144711.93 213.1673 COL
76 710904.429 9144729.9 213.3268 MURO
77 710895.523 9144713.63 212.8831 TUBRED
78 710894.317 9144712.61 212.8724 TUBRED
79 710895.183 9144713.37 212.8947 COL
80 710895.031 9144713.57 212.8947 COL
81 710895.25 9144713.76 212.8938 COL
82 710895.41 9144713.54 212.8933 COL
83 710893.878 9144714.92 212.8927 COL
84 710893.772 9144715.08 212.8948 COL
85 710894.178 9144715.05 212.8929 COL
86 710894.007 9144715.42 212.8919 TUBRED
87 710894.091 9144716.41 212.68 COL
88 710894.066 9144716.45 212.6797 COL
89 710893.978 9144716.09 212.6862 COL
90 710893.833 9144715.97 212.6781 COL
91 710893.54 9144716.33 212.6947 COL
92 710904.789 9144730.71 213.366 MURO
93 710904.719 9144730.71 213.0798 TN
94 710904.576 9144731.08 213.1337 COL
95 710904.337 9144731.14 213.1295 COL
96 710904.586 9144731 213.1335 COL
97 710903.874 9144729.37 212.8728 PTE
98 710901.65 9144727.57 212.9041 PTE
99 710903.97 9144729.46 212.874 COLFIE
100 710904.208 9144729.65 212.9131 COLFIE
101 710902.939 9144723.97 212.8476 COL
102 710902.762 9144724.03 212.8448 COL
103 710901.52 9144717.81 212.8992 COL
104 710901.272 9144717.63 212.8755 COL
105 710901.168 9144717.54 212.9344 PTE
106 710899.038 9144715.83 212.8904 PTE
107 710901.549 9144717.79 213.3196 DADO
108 710898.722 9144715.49 213.2941 DADO
109 710900.799 9144714.48 213.3341 DADO
110 710901.286 9144716.62 213.3222 COL
413
111 710901.045 9144716.66 213.3203 COL

112 710900.915 9144724.53 212.5279 COLFIE
113 710900.891 9144724.46 212.5369 COLFIE
114 710898.695 9144725.1 212.5764 COLFIE
115 710898.56 9144725.02 212.5829 COLFIE
116 710883.69 9144714.61 212.2908 E2
117 710891.446 9144719.76 213.2672 MUROA
118 710891.74 9144719.45 213.2648 MUROA
119 710891.635 9144719.46 212.9164 MURO
120 710891.392 9144719.75 212.9292 MURO
121 710891.005 9144719.45 212.9153 MURO
122 710891.247 9144719.14 212.906 MURO
123 710891.01 9144719.52 212.7288 TN
124 710890.939 9144719.52 212.9047 PTE
125 710889.564 9144718.37 212.872 PTE
126 710889.52 9144718.39 212.4584 TN
127 710890.894 9144719.56 212.7442 TN
128 710890.663 9144719.29 213.0599 DADO
129 710889.798 9144718.6 213.0347 DADO
130 710889.185 9144719.41 213.0469 DADO
131 710890.066 9144720.08 213.0618 DADO
132 710889.154 9144719.42 212.5306 TN
133 710890.092 9144720.13 212.6941 TN
134 710889.741 9144718.19 212.6871 MTRO
135 710889.908 9144717.92 212.682 MURO
136 710888.39 9144717.09 212.6842 MURO
137 710888.583 9144716.88 212.687 MURO
138 710888.585 9144716.85 209.678 MURO
139 710892.172 9144715.17 212.6836 MURO
140 710892.437 9144714.8 212.6849 MURO
141 710891.353 9144714.5 212.6864 MURO
142 710891.646 9144714.15 212.6862 MURO
143 710891.103 9144714.09 212.683 MURO
144 710891.042 9144714.13 209.6866 FONDO
145 710892.743 9144710.47 209.5615 FONDO
146 710894.575 9144712.09 209.6376 FONDO
147 710894.655 9144712.08 212.6792 MURO
148 710894.869 9144711.82 212.6858 MURO
149 710893.519 9144711.07 212.6871 MURO
150 710893.694 9144710.84 212.6842 MURO
151 710893.657 9144710.8 212.3257 MURO
152 710893.48 9144711.04 212.3274 MURO
153 710892.964 9144710.24 212.3096 MURO
154 710894.666 9144711.03 212.2259 PO
155 710895.287 9144711.33 212.21 DADO
156 710895.694 9144711.69 212.2665 DADO
157 710894.882 9144711.78 212.2705 TN
158 710896.265 9144710.17 212.2989 CAJA
412
159 710896.334 9144710.71 212.3035 CAJA

160 710896.084 9144710.42 212.3005 CAJA
161 710897.727 9144708.17 212.3346 ARBOL
162 710889.83 9144707.97 212.2565 PTE
163 710892.854 9144710.06 212.2887 PTE
164 710888.165 9144717.07 212.3346 PTE
165 710885.184 9144715.24 212.3641 PTE
166 710885.4 9144714.29 212.1869 ALERO
167 710882.566 9144711.97 212.1456 ALERO
168 710882.27 9144712.33 212.1397 ALERO
169 710880.66 9144714.21 212.0995 TN
170 710871.082 9144706.93 212.0052 TN
171 710868.773 9144710.88 211.9325 TN
172 710883.7 9144717.14 212.2842 AC
173 710886.702 9144719.07 212.26 AC
174 710885.201 9144724.52 212.1058 AC
175 710881.618 9144724.19 212.1406 AC
176 710881.791 9144730.98 212.0312 AC
177 710886.049 9144728.8 212.2352 AC
178 710888.598 9144718.17 212.4489 PO
179 710888.22 9144720.08 212.4289 TN
180 710888.142 9144717.02 212.3981 TN
181 710889.515 9144718.16 212.453 TN
182 710888.146 9144719.61 212.4743 TN
183 710889.827 9144720.26 212.7958 TN
184 710896.059 9144726.69 212.8196 TN
185 710895.972 9144730.56 212.7089 TN
186 710888.901 9144725.52 212.5032 TN
187 710887.838 9144706.45 212.1818 ALERO
188 710888.123 9144706.09 212.1978 ALERO
189 710887.806 9144706.45 209.48 FONDO
190 710892.306 9144676.7 209.592 MURO
191 710892.281 9144676.71 212.7792 MURO
192 710886.547 9144693.72 211.5324 TN
193 710874.651 9144688.99 211.4879 TN
194 710846.244 9144683.16 211.4364 DADO
195 710845.444 9144683 211.4273 DADO
196 710845.247 9144684.21 211.5142 DADO
197 710846.07 9144684.64 211.5251 DADO
198 710846.394 9144682.21 210.9964 TUB
199 710846.529 9144682.24 209.4432 RIO
200 710846.827 9144681.09 209.1747 RIO
201 710846.128 9144686.14 211.8975 AC
202 710843.471 9144690.5 211.8079 AC
203 710812.597 9144654.79 210.6773 MED
204 710812.175 9144654.36 210.6744 MED
205 710812.444 9144653.28 210.6724 MED
206 710812.043 9144653.51 210.6713 MED
411
207 710807.665 9144647.27 210.6734 MED

208 710807.397 9144647.53 210.6733 MED
209 710806.723 9144646.55 210.6705 MED
210 710806.605 9144646.76 210.6689 MED
211 710804.129 9144644.99 210.6594 MED
212 710804.032 9144645.25 210.6587 MED
213 710801.041 9144643.19 209.6832 MED
214 710807.739 9144647.88 210.7148 CAJA
215 710808.27 9144648.59 210.7174 CAJA
216 710807.636 9144649.22 210.6973 CAJA
217 710806.984 9144648.46 210.6621 CAJA
218 710809.316 9144651.97 210.8873 CASETA
219 710810.479 9144651.04 210.688 CASETA
220 710808.307 9144650.75 210.784 CASETA
221 710809.525 9144649.8 210.6836 CASETA
222 710807.779 9144647.33 208.9172 FONDO
223 710806.821 9144646.49 208.4759 FONDO
224 710804.302 9144644.88 208.6232 FONDO
225 710808.537 9144648.87 210.695 MEDIDOR
226 710809.306 9144649.82 210.7006 MEDIDOR
227 710807.688 9144649.6 210.6944 MEDIDOR
228 710808.442 9144650.48 210.6995 MEDIDOR
229 710804.254 9144644.8 207.0447 FONDO
230 710812.559 9144653.3 208.9239 FONDO
231 710809.347 9144654.41 211.2368 AC
232 710804.792 9144659.41 211.1769 AC
233 710817.526 9144647.61 210.6932 MED
234 710810.852 9144643.93 210.6858 MED
235 710810.257 9144643.48 210.7018 MED
236 710808.908 9144641.85 210.7079 MED
237 710868.93 9144690.66 209.212 RIO
238 710871.65 9144689.85 211.5021 TN
239 710872.522 9144682.35 211.3429 TN
240 710891.317 9144714.53 209.6866 FONDO
241 710892.11 9144715.16 209.6866 FONDO
242 710889.91 9144717.86 209.678 FONDO
243 710892.424 9144714.75 209.6866 FONDO
244 710892.771 9144710.47 212.3096 MURO
245 710807.773 9144641.06 208.6232 FONDO
246 710807.724 9144640.98 207.0447 FONDO
247 710809.738 9144643.16 208.4759 FONDO
248 710810.7 9144644.06 208.9172 FONDO
249 710817.313 9144647.85 208.9239 FONDO
250 710893.46 9144711.09 209.5615 FONDO
251 710889.701 9144707.97 212.1818 ALERO
252 710894.111 9144716.4 209.423 FONDO
253 710893.859 9144715.96 209.4276 PTEABAJO
254 710893.546 9144716.38 209.427 FONDO
410
255 710893.682 9144716.48 209.426 FONDO

256 710893.712 9144716.46 212.6862 COL
257 710893.991 9144716.07 209.425 FONDO
258 710894.068 9144716.47 209.425 FONDO
259 710891.402 9144719.08 209.426 FONDO
260 710907.924 9144743.7 213.3786 MURO
261 710898.238 9144724.7 209.493 FONDO
262 710904.495 9144729.86 209.493 FONDO
263 710898.71 9144715.51 209.469 FONDO
264 710896.322 9144713.51 209.4276 PTEABAJO
265 710901.558 9144717.81 209.492 FONDO
266 710889.766 9144718.59 212.455 TN
267 710890.667 9144719.34 212.7442 TN
268 710889.675 9144707.97 209.482 FONDO
269 710885.403 9144714.27 209.482 FONDO
270 710882.562 9144711.96 209.482 FONDO
271 710873.923 9144704.82 209.345 TN
272 710888.111 9144706.09 209.478 FONDO
273 710889.967 9144707.59 212.177 ALERO
274 710903.247 9144716.81 209.498 FONDO
275 710891.149 9144714 212.683 MURO
276 710891.13 9144713.94 209.6866 FONDO
277 710902.115 9144717.57 209.497 FONDO
278 710899.843 9144707.49 209.372 FONDO
279 710891.892 9144676.8 212.7792 MURO
280 710886.878 9144653.01 212.4632 MURO
281 710899.772 9144707.54 212.111 PAVIMENTO
282 710807.957 9144640.79 210.528 MED
283 710900.909 9144728.69 212.995 BM1
284 710899.67 9144708.67 212.142 BM2
285 710884.776 9144715.42 212.3942 E1
286 710884.77 9144715.41 212.3938 E1
287 710882.805 9144712.67 212.1674 VA
288 710875.095 9144706.48 209.1001 C
289 710880.394 9144699.74 209.314 C
290 710872.256 9144708.02 211.9637 B
291 710867.797 9144711.63 211.9465 C
292 710881.543 9144697.44 211.1852 B
293 710885.793 9144691.29 211.4757 C
294 710813.2 9144652.69 209.8064 C
295 710818.067 9144646.82 209.8697 C
296 710813.232 9144652.69 209.0165 VER
297 710818.056 9144646.85 209.1639 VER
298 710818.089 9144646.88 210.6918 M
299 710810.163 9144653.96 211.2413 TN
300 710805.787 9144659.37 211.2209 TN
301 710808.259 9144651.81 211.2348 E2
302 710807.635 9144646.21 210.6965 VA
409
303 710825.717 9144637.73 210.8732 TN

304 710813.044 9144654.03 210.7006 MED
305 710813.209 9144654 209.5311 C
306 710819.532 9144646.75 210.6753 MED
307 710811.37 9144643.08 210.6779 MED
308 710808.336 9144646.57 210.6908 MED
309 710808.386 9144646.48 208.8994 FON
310 710810.495 9144642.31 210.6875 M
311 710807.365 9144645.74 210.6924 M
312 710810.715 9144642.59 208.5902 F
313 710807.521 9144645.7 208.5216 F
314 710808.597 9144639.98 210.697 M
315 710804.728 9144644.16 210.6818 M
316 710804.933 9144644.06 208.6152 F
317 710805.74 9144636.8 209.3042 M
318 710803.375 9144643.29 210.1575 M
319 710809.694 9144636.79 210.5952 TN
320 710801.249 9144641.84 209.3315 M
321 710815.1 9144631.32 210.856 TN
322 710800.226 9144641.99 209.2851 M
323 710807.633 9144647.66 210.6752 DADO
324 710808.323 9144647.19 210.6993 DADO
325 710808.906 9144647.77 210.718 DADO
326 710808.229 9144648.38 210.692 DADO
327 710808.895 9144649.88 210.7083 CASETA
328 710809.878 9144651.22 210.9152 CASETA
329 710811.101 9144650.26 210.6918 CASETA
330 710806.81 9144646.7 210.7253 E3
331 710785.659 9144623.16 207.4017 C
332 710728.709 9144576.19 206.7072 C
333 710782.57 9144624.9 207.0662 EJE
334 710751.256 9144599.13 206.8576 EJE
335 710716.029 9144568.83 206.6018 EJE
336 710612.715 9144486.75 209.6494 E3
337 710615.703 9144488.92 209.6987 VA
338 710616.122 9144488.19 209.4962 B
339 710622.817 9144493.3 209.4482 B
340 710628.173 9144498.08 209.3961 B
341 710652 9144520.25 209.7927 B
342 710659.079 9144525.98 209.8446 B
343 710665.345 9144531.95 209.5421 B
344 710801.212 9144623.3 210.6477 B
345 710794.442 9144618.56 210.5292 B
346 710676.171 9144541.01 209.7056 B
347 710686.031 9144550.29 209.9059 B
348 710695.689 9144558.4 210.1318 B
349 710786.253 9144612.51 211.0756 B
350 710712.76 9144572.11 209.9805 B
408
351 710775.063 9144604.12 210.8777 B

352 710765.284 9144596.09 210.9365 B
353 710735.797 9144590.62 210.1892 B
354 710758.264 9144590.23 211.1122 B
355 710738.565 9144594.18 210.2755 B
356 710750.951 9144585.33 210.627 B
357 710746.534 9144601.02 210.214 B
358 710746.479 9144581.42 210.7035 B
359 710743.8 9144607.05 210.5662 TN
360 710740.373 9144577.9 209.7198 B
361 710729.711 9144595.27 210.3402 TN
362 710733.608 9144572.58 209.551 B
363 710713.956 9144581.14 210.4352 TN
364 710726.851 9144566.78 209.7425 B
365 710719.857 9144560.79 209.4676 B
366 710700.98 9144570.72 210.194 TN
367 710712.874 9144555.28 209.3342 B
368 710683.472 9144555.28 210.4576 TN
369 710705.602 9144549.68 209.2604 B
370 710670.393 9144544.08 210.1759 TN
371 710697.321 9144542.8 209.1325 B
372 710656.088 9144531.52 210.0092 TN
373 710689.108 9144534.31 209.2811 B
374 710639.584 9144517.51 209.6217 TN
375 710687.814 9144532.45 210.3266 B
376 710682.275 9144528.2 209.8621 B
377 710676.346 9144522.69 209.9853 B
378 710617.424 9144499.16 209.6992 TN
379 710673.649 9144524.02 207.5997 TN
380 710672.591 9144524.53 206.3163 ALTURA
381 710669.308 9144516.62 209.4171 B
382 710660.354 9144508.59 209.3123 B
383 710653.516 9144502.24 208.9548 B
384 710649.226 9144498.21 208.9064 B
385 710645.624 9144495.45 208.7821 B
386 710627.978 9144483.8 205.6147 RIO
387 710612.424 9144475.53 205.4654 RIO
388 710605.455 9144471.41 205.4159 RIO
389 710639.463 9144489.95 208.6181 B
390 710629.111 9144481.47 208.9269 B
391 710626.725 9144482.9 206.0807 ALTTRA
392 710598.627 9144485.77 209.6634 TN
393 710578.524 9144476.94 209.3847 TN
394 710554.062 9144465.67 208.9773 TN
395 710536.926 9144456.89 209.2893 TN
396 710513.139 9144446.88 208.7039 TN
397 710509.067 9144444.56 208.5349 TN
398 710501.263 9144445.12 208.4867 TN
407
399 710491.212 9144443.45 208.1865 TN

400 710491.037 9144437.19 207.7827 B
401 710503.442 9144438.59 208.4098 B
402 710515.169 9144440.64 208.4965 B
403 710522.274 9144443.45 208.5741 B
404 710536.738 9144451.89 209.0763 B
405 710554.947 9144460.69 209.0367 B
406 710569.969 9144467.35 209.1001 B
407 710584.735 9144472.87 209.114 B
408 710597.529 9144477.48 209.0502 B
409 710608.151 9144483.19 209.2903 B
410 710491.77 9144438.89 208.185 E4
411 710494.944 9144441.18 208.1598 AUX
412 710530.339 9144448.59 209.1229 B
413 710526.32 9144446.17 208.9568 B
414 710522.13 9144443.54 208.672 B
415 710517.573 9144441.59 208.5594 B
416 710512.888 9144440.09 208.398 B
417 710507.345 9144439.45 208.3855 B
418 710502.112 9144438.55 208.3881 B
419 710496.639 9144437.7 208.0983 B
420 710486.494 9144434.1 204.7782 FONDO
421 710485.562 9144437.17 207.8284 B
422 710480.69 9144437.37 207.8319 B
423 710474.762 9144437.95 207.8729 B
424 710468.895 9144437.99 207.7211 B
425 710462.764 9144438.19 207.6212 B
426 710457.146 9144438.29 207.5363 B
427 710451.494 9144438.47 207.4185 B
428 710444.928 9144438.91 207.5654 B
429 710439.475 9144438.94 207.5489 B
430 710437.876 9144435.62 204.2486 FONDO
431 710587.423 9144461.5 208.3754 B
432 710574.838 9144456.06 208.1848 B
433 710565.812 9144451.94 208.0184 B
434 710557.758 9144447.61 207.9597 B
435 710550.719 9144443.67 207.9331 B
436 710544.004 9144439.88 207.9072 B
437 710539.675 9144437.28 207.8952 B
438 710529.985 9144432 207.4268 B
439 710516.576 9144427.11 207.3514 B
440 710495.488 9144423.67 207.1212 B
441 710498.775 9144426.91 204.5257 REF
442 710468.512 9144427.12 204.189 REFTAL
443 710464.74 9144423.19 207.7138 B
444 710557.853 9144467.77 209.2176 TN
445 710554.105 9144472.75 208.6606 TN
446 710542.145 9144466.18 208.566 TN
406
447 710544.507 9144461.1 209.1974 TN

448 710537.318 9144457.56 209.2869 TN
449 710534.167 9144462.58 208.4154 TN
450 710521.322 9144457.8 208.3708 TN
451 710523.531 9144450.96 209.0633 TN
452 710513.39 9144449.54 208.6613 TN
453 710511.05 9144454.38 208.1908 TN
454 710498.433 9144452.46 207.8915 TN
455 710497.718 9144447.45 208.3816 TN
456 710485.522 9144442.66 207.7536 TN
457 710472.982 9144443.54 207.9492 TN
458 710456.111 9144444.47 207.7105 TN
459 710444.598 9144444.84 207.5653 TN
460 710437.115 9144444.87 207.4918 TN
461 710432.445 9144439.54 207.6088 B
462 710426.981 9144439.34 207.6262 B
463 710454.189 9144424 207.7683 B
464 710440.967 9144424.15 207.8026 B
465 710429.101 9144424.86 207.4486 B
466 710428.31 9144428.53 204.03 FONDO
467 710406.964 9144439.58 207.4292 B
468 710426.945 9144425.18 207.5193 B
469 710417.913 9144425.4 207.4677 B
470 710397.419 9144443.39 207.2701 E5
471 710392.862 9144443.98 207.2409 VA
472 710402.945 9144439.73 207.1549 B
473 710404.144 9144446.51 207.1219 B
474 710399.134 9144445.83 207.0385 TN
475 710399.606 9144439.89 207.1443 TN
476 710392.081 9144439.85 207.0358 B
477 710387.611 9144430.44 203.5964 COTA
478 710398.492 9144426.1 207.2267 B
479 710390.174 9144426.21 207.0324 B
480 710382.17 9144425.75 207.1029 B
481 710371.841 9144425.79 207.085 B
482 710349.635 9144427.05 206.5889 B
483 710292.974 9144447.05 206.5598 E7
484 710295.734 9144447.97 206.4024 VA
485 710326.143 9144429.09 206.4305 B
486 710259.794 9144425.61 205.8922 B
487 710276.762 9144425.44 206.2902 B
488 710282.454 9144442.35 206.1531 B
489 710290.416 9144442.76 206.2276 B
490 710294.058 9144442.86 206.2128 B
491 710293.169 9144434.75 202.9403 COTA
492 710302.075 9144443.27 206.2405 B
493 710303.845 9144448.65 206.3863 B
494 710316.072 9144449.02 206.3466 TN
405
495 710317.402 9144443.76 206.4076 TN

496 710328.48 9144443.52 206.5422 TN
497 710330.269 9144447.8 206.7045 TN
498 710343.998 9144448.01 206.9295 TN
499 710344.58 9144442.57 206.8519 B
500 710359.95 9144441.93 207.2164 B
501 710359.295 9144448.68 207.1243 TN
502 710371.884 9144447.96 207.0855 TN
503 710370.894 9144441.52 207.1623 B
ANEXOS:
A.- CERTIFICADO DE CALIBRACIÓN EQUIPO TOPOGRÁFICO EMPLEADO.
B.- PANEL TOPOGRÁFICO
404
CERTIFICADO DE CALIBRACION
403
402
PANEL FOTOGRAFICO
TOMA DE DATOS A DETALLES EXISTENTES EN CAAMPO
TOMA DE DATOS A BM
401
TOMA DE DATOS A CASETA
MONUMENTACION DE BM
JUNIOR SANTIAGO GARCIA FLORES

TOPÓGRAFO
400
LIBERTAD”
MEMORIA DE CALCULO
399
LIBERTAD”
ESTUDIO HIDROLOGICO
398
Estudio hidrológico
"REHABILITACIÓN DE INFRAESTRUCTURA DE
CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA
PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
DEPARTAMENTO DE LA LIBERTAD"
paiján – PERÚ
JULIO, 2022
397
EXPEDIENTE TECNICO: REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR
TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
INDICE
I. ASPECTOS GENERALES ................................................................................................ 4
1.1. INTRODUCCIÓN ............................................................................................... 4
1.2. OBJETIVOS ....................................................................................................... 6
1.2.1 General .................................................................................................. 6
1.2.2 Específico .............................................................................................. 6
1.3. METODOLOGÍA DE TRABAJO ......................................................................... 7
1.3.1 Actividades Preliminares ........................................................................ 7
1.3.2 Trabajos de Campo ................................................................................ 7
1.3.3 Trabajos de Gabinete ............................................................................. 7
1.4. INFORMACIÓN BÁSICA ................................................................................... 7
1.4.1 Recopilación de información básica ....................................................... 7
1.4.2 Información Hidrometeorológica ............................................................. 8
II. EVALUACIÓN DE ESTUDIOS EXISTENTES ............................................................. 8
III. DESCRIPCIÓN GENERAL Y DIAGNÓSTICO DE LA CUENCA ............................... 8

3.1. UBICACIÓN Y DEMARCACIÓN DE LA CUENCA ............................................. 8
3.1.1 Ubicación del área de estudio ................................................................ 8
3.1.2 Delimitación Hidrográfica........................................................................ 8
3.2. COBERTURA VEGETAL ................................................................................. 11
3.2.1 Tierras con Agricultura ......................................................................... 11
3.2.2 Otras tierras ......................................................................................... 12
3.2.3 Tierras con matorrales ......................................................................... 12
3.3. CARACTERÍSTICAS FISIOGRÁFICAS ........................................................... 12
3.3.1 Generalidades ...................................................................................... 12
3.3.2 Parámetros de Forma .......................................................................... 13
3.3.3 Parámetros de Relieve ......................................................................... 16
3.3.4 Parámetros de Drenaje ........................................................................ 19
3.4. HIDROGRAFÍA DE LA CUENCA ..................................................................... 23
3.4.1 Descripción general de la cuenca......................................................... 24
3.4.2 Principales Afluentes de la cuenca ....................................................... 24
IV. ANALISIS Y TRATAMIENTO DE LA INFORMACIÓN HIDROLÓGICA ............ 30

4.1. REGISTRO DE CAUDALES MAXIMOS EN m3/s ............................................ 31
4.2. PROBABILIDAD DE OCURRENCIA ................................................................ 32
4.3. ANÁLISIS DE AÑOS HUMEDOS ..................................................................... 32
V. EVENTOS HIDROLÓGICOS EXTREMOS EN LA CUENCA .................................. 35

5.1. ANÁLISIS DE MÁXIMAS AVENIDAS EN EL VALLE........................................ 35
5.2.1 Ajuste de Funciones de Probabilidad ................................................... 35
5.2.2 Función de Distribución de Probabilidad .............................................. 36
5.2.3 Determinación de Caudales Máximos para diferentes períodos de retorno
............................................................................................................. 39
5.2.4 Resultados ........................................................................................... 40
5.2. ANALISIS DE MAXIMAS AVENIDAS EN LA CUENCA ALTA .......................... 40
5.2.1 Ajuste de Funciones de Probabilidad ................................................... 40
5.2.2 Características Físicas de las Microcuencas ........................................ 42
5.2.3 Modelo Precipitación-Escorrentía ......................................................... 42
5.2.4 Modelo de Cuencas ............................................................................. 43
2
396
5.2.5 Determinación de perdidas (Loss Determination) ................................. 44

5.2.6 Transformación-escorrentía (Runoff Transformation) ........................... 44
5.2.7 Flujo Base ............................................................................................ 44
5.2.8 Tránsito en cauces (Channel Routing) ................................................. 44
5.2.9 Modelo meteorológico .......................................................................... 46
5.2.10 Especificaciones de control .................................................................. 47
5.2.11 Resultados de la simulación ................................................................. 47
VI. CALCULO DEL CAUDAL DE DISEÑO Y ANCHO ESTABLE ................................ 51

6.1. REGISTRO DE CAUDALES MAXIMOS DEL RIO CHICAMA .......................... 52
6.2. CAUDAL DE DISEÑO METODOS ESTADISTICOS ........................................ 53
6.3. CALCULO DEL ANCHO ESTABLE ................................................................. 63
6.4. RESUMEN DE CAUDALES DE DISEÑO Y ANCHO ESTABLE ....................... 68
6.5. PROFUNDIDAD DE SOCAVACIÓN ................................................................ 69
VII. CONCLUSIONES Y RECOMENDACIONES .............................................................. 70

7.1. CONCLUSIONES ............................................................................................ 70
7.2. RECOMENDACIONES .................................................................................... 70
III. CALCULO DEL CAUDAL ECOLÓGICO
IV. APTITUD DE AGUA PARA RIEGO
3
395
ESTUDIO HIDROLÓGICO
I. ASPECTOS GENERALES
1.1. INTRODUCCIÓN
En las últimas décadas se ha venido manifestando la necesidad de determinar con
mayor exactitud las disponibilidades de los recursos naturales, las técnicas más
adecuadas para su aprovechamiento, como así también las normas para su
conservación y utilización racional. En el caso de los Recursos Hídricos, la
justificación de estudios de evaluación de los recursos hídricos deriva de la escasez
del agua en ríos de la costa, del uso desmedido del mismo y del incremento de la
demanda. La planificación y gestión de los recursos hídricos a nivel de cuenca exige
conocer no solo el medio físico y la cantidad de agua disponible, sino también el
balance hídrico integral de la cuenca.
En las ciencias de la tierra ha sido reconocida la dependencia de la geomorfología en

la interacción de la geología, el clima y el movimiento del agua sobre la tierra. Esta
interacción es de gran complejidad y puede ser simulada a través de la modelación
hidrológica. La cuenca, vista como un sistema hidrológico, utiliza ecuaciones que
gobiernan el flujo de agua, las cuales relacionan variables de estado, de
entrada/salida y parámetros físicos de la cuenca.
Los modelos hidrológicos necesitan información fisiográfica, las cuales influyen

profundamente en el comportamiento hidrológico de la cuenca y por ello, son punto
de partida de los análisis hidrológicos que se realicen en la cuenca.
La cuenca del río Chicama se encuentra comprendido aproximadamente entre los

paralelos 7° 34’ y 7° 97’ de latitud sur y los meridianos 78° 32’ y 79° 33’ longitud
Oeste. Así mismo la cuenca del rio Chicama, abarca cumbres hasta los 4,000 m.s.n.m.
y llega a los 0 m.s.n.m. en su desembocadura al mar. La cuenca del río Chicama posee
una extensión de 4,494 km2 su curso principal recorre 129.97 km La dirección
general del río es de N.E. a S.O desde sus nacientes a 4,000 m.s.n.m. en el cerro
Collacuyan hasta su desembocadura en el Océano Pacífico. Sus principales afluentes
son los ríos Pinchaday, Huanca y San Felipe.
Las características generales en el régimen de descargas del río Chicama son

similares a las que presentan la mayoría de los ríos de la costa peruana, con
descargas irregulares, carácter torrentoso y marcadas diferenciales entre sus
parámetros extremos. El porcentaje del tiempo en que el rio se presenta totalmente
seco es de 40%; el alto grado de concentración de las descargas, durante la época de
avenida, se nota al haberse estimado que el 90% de la descarga total del rio ocurre
durante meses de enero a abril.
Durante el último evento hidrológico denominado “EL NIÑO Costero”, las intensas
lluvias registradas en La Libertad ocasionaron el desborde del rio Chicama. El 10 de
Abril del 2018 la provincia de Ascope soporto el desborde del rio Chicama, dejando
4
394
cuantiosos daños y las carreteras fueron bloqueadas El desborde se produjo a la

altura del cerro La Botella, por Pampas de Jagüey, en la carretera que une a la
provincia de Ascope con la localidad de Cascas, capital de la provincia andina de
Gran Chimú La fuerza del agua provocó que colapsara uno de los diques laterales y
el río Chicama se desborde justo donde se une al río Santero así como el colapso de
la carretera Panamericana Norte (Fuente: Diario Comercio).
Después de los sismos, entre los peligros de mayor impacto en el Perú están las
inundaciones ocasionadas por precipitaciones pluviales intensas y por las crecidas
máximas de los cursos de agua (ríos y quebradas), las mismas que aumentan su
magnitud cuando ocurre el fenómeno de El Niño.
Las inundaciones pueden afectar la infraestructura usada para la provisión de

bienes y servicios públicos, como es el caso de los sistemas de riego, carreteras,
establecimientos de salud o de educación. Lo que puede conllevar a la interrupción
de la provisión de bienes y servicios públicos y, por consiguiente, que los usuarios
dejen de percibir beneficios. Es en esas circunstancias que el Estado asume los
costos de la emergencia, la rehabilitación y la reconstrucción de la infraestructura
dañada.
A través del tiempo el agro peruano y los sectores urbano, industrial, vial y otros han
tenido pérdidas económicas significativas por no contar con una adecuada
planificación, de carácter prioritario en lo que respecta a la prevención contra las
acciones erosivas y destructivas de las corrientes de agua, las mismas que se han
visto incluso agravadas con pérdidas de vidas humanas, como ha ocurrido con la
presencia cíclica del fenómeno de El Niño en los últimos años.
Visto esta situación de riesgo y peligro latente ante la temporada de lluvias y los
pronósticos del SENAMHI principalmente indican que volverán a repetirse estos
fenómenos naturales de las lluvias intensas las próximas temporadas, por lo que se
hace necesario la previsión de organización y construcción de infraestructura para
disminuir los riesgos ante el peligro y la vulnerabilidad de los hechos naturales.
Los caudales de los ríos son variables en el tiempo y, específicamente los ríos de la
costa, como el caso del río Chicama. Los ríos influyen de diversas maneras en las
actividades de la población, pero no obstante que causan mucho daño en épocas de
avenidas, no cuentan con un plan de desarrollo integral de cuencas; que debe
corresponder a un manejo ordenado de los recursos naturales (con énfasis en los
recursos hidráulicos lógicamente), mediante la formulación de proyectos con las
mejores alternativas de propósitos múltiples para el bienestar humano en cualquier
punto o lugar de la cuenca, y es a lo que debe apuntarse en todo esfuerzo de
inversión, como es el caso del presente proyecto.
Los agricultores del valle Chicama vienen soportando periódicamente los daños
causados por las crecidas del caudal del río, que puntualmente son de dos orígenes:
uno, producido por la fuerza de la corriente que ocasiona fuerte erosión y, dos, por
5
393
el exceso de agua que ocasiona inundaciones al salirse de su cauce al no tener

defensas y estar colmatado.
El cauce del río Chicama, en el sector Compartición en ambas márgenes presenta

hoy en día trabajos de prevención realizados en los meses de abril 2018 a octubre de
2018, donde se realizaron encauzamiento, limpieza de cauce, conformación de
diques con el material existente del cauce y colocación de roca al volteo, pero puede
ser socavado en varios tramos y se tendrá que realizar la conformación de diques.
sectores vulnerables, que aún hasta la fecha no se ha efectuado la protección
necesaria de sus riberas, los agricultores asociados en pequeños parceleros, no
pueden contar con estos recursos (alquiler de maquinaria pesada para desplazar
material sedimentado en el cauce del río y/o proteger con roca al volteo sus tramos
críticos), pues sólo con aportes extraordinarios se pueden construir pequeñas
defensas en épocas de avenidas y en mucho de los casos con iniciativa propia, los
agricultores, logran al menos construir mancarrones con el propósito de adecuar sus
defensas tanto en sus tomas de captación (rústicas), como en tramos críticos de sus
riberas, que permita contar con el menor riesgo de perder sus cultivos y cosechas.
La importancia del estudio Hidrológico es que permitirá mostrar en forma precisa el

diseño de los caudales máximos e instantáneos para ver los posibles desbordes del
rio.
El desarrollo del estudio permitirá realizar estudios detallados como el HEC GEORAS
para determinar las áreas de inundaciones o con potenciales riesgos de socavación,
para el escurrimiento del caudal de río Chicama y determinar niveles de
construcción de los diques de protección.
El presente Estudio nos permitirá conocer el caudal máximo de diseño y ancho

estable del Río Chicama en los cuatro sectores priorizados en el Presente Estudio,
para plantear soluciones de prevención y mitigación ante posibles aumentos del
caudal del río en época de avenidas.
1.2. OBJETIVOS
1.2.1 General
Realizar el Estudio Hidrológico y obtener los parámetros de diseño de la
captación y canal a plantearse en el Proyecto: EXPEDIENTE TÉCNICO:
CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE,
PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD.
1.2.2 Específico
 Evaluación y Cálculo del Caudal Máximo de diseño.
 Evaluación del comportamiento Hidráulico del Rio Chicama, en los

tramos de estudio.
6
392
 Cálculo del NMA Nivel Máximo de Agua, Profundidad de Socavación,

Profundidad mínima recomendable para la ubicación de la uña
antisocavante.
1.3. METODOLOGÍA DE TRABAJO
1.3.1 Actividades Preliminares

Recolección de información y recopilación de datos, evaluación de informes,
estudios, etc., elaborados por la ANA, de la Cuenca del Río Chicama.
1.3.2 Trabajos de Campo

Reconocimiento de las características geomorfológicas de la cuenca,
cobertura vegetal y otros.
1.3.3 Trabajos de Gabinete

Para lograr los objetivos planteados, se desarrollarán las siguientes
actividades, los cuales se detallarán a través de gráficos y cuadros concisos
sobre el caudal máximo del río Chicama.
 Descripción y Evaluación de las metodologías empleadas en los estudios

realizados para el cálculo de caudales máximos para: diseños de
infraestructura hidráulica, y otros. Así mismo, consolidar la información
procesada en cuadros.
 Descripción detallada de los procesos climatológicos que originan la
ocurrencia de los caudales máximos en la zona evaluada y de los factores
que influyen en la magnitud de los caudales máximos.
 Descripción detallada de los efectos del Fenómeno del Niño en la zona en
estudio.
 Descripción de los factores que influyen en la magnitud de los caudales
máximos.
 Gráfica y tubularmente las series de caudales máximos históricos.
 Presentar gráfica y tubularmente las series de precipitaciones máximas
anuales en 24 h.
 Evaluación cualitativa de las series presentadas y descripción detallada
de la metodología empleada en base a la información hidrológica
disponible.
 Evaluación estadística de las series presentadas (descriptores
estadísticos, determinación de la distribución de frecuencias que mejor se
ajusta en las cuencas de estudio, evaluación de tendencias, curvas de
caudales máximos para diferentes periodos de retorno, efecto de las
obras de regulación, etc.), con y sin Fenómeno del Niño.
 Descripción de las principales características morfológicas, longitud,
pendientes, forma, anchos, material de composición del cauce, etc.
1.4. INFORMACIÓN BÁSICA
1.4.1 Recopilación de información básica
7
391
Se ha recopilado información de los estudios realizados por la Autoridad

Nacional del Agua (ANA), consistente en precipitación diaria y caudales
diarios de las estaciones ubicadas en el ámbito del estudio. Así también se
cuenta con unidades hidrográficas de las cuencas.
1.4.2 Información Hidrometeorológica

Se cuenta con información meteorológica e hidrológica medidas en
estaciones provenientes principalmente del SENAMHI.
Se ha identificado para la cuenca estaciones meteorológicas e hidrográficas,

que serán utilizadas en el análisis de máximas avenidas, se cuenta con los
caudales máximos proporcionados por la Junta de Usuarios del Sector
Hidráulico Menor Chicama aforados en la Estación Salinar.
II. EVALUACIÓN DE ESTUDIOS EXISTENTES
Se han revisado los siguientes estudios:
 Características Fisiográficas de las cuencas de la Vertiente del Pacífico, elaborado por

la Dirección de Conservación y Planeamiento de Recursos Hídricos de la Autoridad
Nacional del Agua.
 EVALUACIÓN Y ORDENAMIENTO DE LOS RECURSOS HÍDRICOS EN LA CUENCA DEL

RÍO CHICAMA – HIDROLOGÍA - Estudio Hidrológico de la Cuenca del Río Chicama,
elaborado por la Administración Técnica del Distrito de Riego Chicama, Intendencia de
Recursos Hídricos, Instituto Nacional de Recursos Naturales, del Ministerio de
Agricultura, octubre del 2003.
 Análisis Estadístico de Máximas Avenidas en Ríos de la Costa Peruana, elaborado por

Mario Aguirre Núñez y Víctor Leandro Silva. DGA, INRENA, Ministerio de Agricultura.
III. DESCRIPCIÓN GENERAL Y DIAGNÓSTICO DE LA CUENCA

3.1. UBICACIÓN Y DEMARCACIÓN DE LA CUENCA
3.1.1 Ubicación del área de estudio
La cuenca del rio Chicama está ubicada en la costa norte del Perú,
aproximadamente a 598.1 Km de la ciudad de Lima.
Geográficamente, se encuentra comprendido entre los paralelos 7º 21' y 8º
01'de Latitud Sur, y los meridianos 78º 16' y 79º 27' de Longitud Oeste de
Greenwich (ONERN, 1973).
Políticamente la Cuenca del Rio Chicama comprende parte de las provincias
de Ascope, Gran Chimú, Otuzco, Santiago de Chuco del departamento de la
Libertad y de las provincias de Cajamarca y Contumazá del departamento de
Cajamarca.
3.1.2 Delimitación Hidrográfica
Hidrográficamente la cuenca del Rio Chicama limita por él:
8
390
Norte : Cuenca del río Jequetepeque

Este : Cuenca del río Crisnejas
Sur : Cuenca del río Moche e Intercuenca de quebrada Río Seco
Oeste : Océano Pacífico
Sureste : Cuenca del río Santa
Noroeste : Intercuenca de las quebradas Culebra y Cupisnique
Figura N° 01
Ubicación del área de estudio
Figura N° 02
3.1.2 Delimitación Hidrográfica
9
389
Figura Nº 03
Cuenca del rio Chicama
10
388
Fuente: SENAMHI.
3.2. COBERTURA VEGETAL

Las cuencas en estudio por su ubicación geográfica, presentan una cobertura vegetal
característica, Se ha recopilado información de las coberturas vegetales presentes en
la cuenca del río Chicama de la base temática del INRENA.
En ella se describen 7 tipos de coberturas. De la información existente tenemos una
gran área de zonas sin vegetación pertenecientes a las zonas costeras y parte de la
cuenca media siguiéndole en orden de magnitud los terrenos con matorrales que
ocupan la parte media y alta de las cuencas en mención.
CUADRO DE COBERTURA VEGETAL
3.2.1 Tierras con Agricultura

Cultivos agrícolas (Cua)
En los valles del Río Chicama se encuentran localizados, se puede aún
regular el riego a los cultivos instalados, en épocas de avenidas (diciembre-
abril), su caudal aumenta de tal manera que, en los tramos considerados en
11
387
el presente proyecto, el río está encauzado y conformado por diques secos

ambas márgenes con el mismo material de cauce material conglomerado
realizado por el proyecto de prevención, hay tramos que fueron erosionadas
y arrastradas por las corrientes del río, dañando áreas de terrenos agrícolas
adyacentes.
3.2.2 Otras tierras

Planicies costeras y estribaciones andinas sin vegetación. Son áreas con
ausencia de vegetación, conformadas por las planicies del desierto costero y
las primeras estribaciones andinas.
3.2.3 Tierras con matorrales
Matorrales/cultivos agropecuarios (Ma/Cuap)

Los matorrales se diferencian según el piso altitudinal que ocupan. En las
porciones inferiores, el matorral es carácter xerofítico a base de asociaciones
arbustivas que pierden completamente su follaje durante el periodo seco del
año, a excepción del monte ribereño. Se incluyen en este matorral algunas
suculentas (cactáceas) y herbáceas de vida efímera. Los arbustos más
comunes que tipifican a este matorral son: “Huanarpo” Jatropa sp, “Chilca”
Baccharis sp, Tillandsia sp, “cabuya” Agave americana, etc., en el grupo de
cactáceas se presenta tarixanthocereus sp, haagocereus sp y Trchocereus sp;
como matorral ribereño están el carrizo prhagmytes sp y el molle schinus
molle.
3.3. CARACTERÍSTICAS FISIOGRÁFICAS
3.3.1 Generalidades
Las características físicas de una cuenca son elementos que tienen una gran
importancia en el comportamiento hidrológico de la misma. Dichas
características físicas se clasifican en dos tipos según su impacto en el drenaje:
las que condicionan el volumen de escurrimiento como el área y el tipo de
suelo de la cuenca, y las que condicionan la velocidad de respuesta como el
orden de corriente, la pendiente, la sección transversal, etc.
Existe una estrecha correspondencia entre el régimen hidrológico y dichos

elementos por lo cual el conocimiento de éstos reviste gran utilidad práctica,
ya que al establecer relaciones y comparaciones de generalización de ellos con
datos hidrológicos conocidos, pueden determinarse indirectamente valores
hidrológicos en secciones de interés práctico donde falten datos o donde por
razones de índole fisiográfica o económica no sea factible la instalación de
estaciones hidrométricas.
Al iniciar un estudio geomorfológico se debe empezar por la ubicación de los

puntos donde existan en los ríos las estaciones de aforo, para así tener un
estudio completo de las variables coexistentes en la cuenca: tanto en las
12
386
excitaciones y el sistema físico, como en las respuestas del sistema de la hoya

hidrográfica.
Área de la cuenca (A)

El área de la cuenca es probablemente la característica geomorfológica más
importante para el diseño. Está definida como la proyección horizontal de
toda el área de drenaje de un sistema de escorrentía dirigido directa o
indirectamente a un mismo cauce natural.
Longitud, perímetro y ancho

La longitud, L, de la cuenca puede estar definida como la distancia horizontal
del río principal entre un punto aguas abajo (estación de aforo) y otro punto
aguas arriba donde la tendencia general del río principal corta la línea de
contorno de la cuenca. Ver Figura Nº 04.
Figura N° 04
Longitud y Perímetro de la Cuenca
El perímetro de la cuenca o la longitud de la línea de divorcio de la hoya es un

parámetro importante, pues en conexión con el área nos puede decir algo
sobre la forma de la cuenca. Usualmente este parámetro físico es simbolizado
por la mayúscula P.
El ancho se define como la relación entre el área (A) y la longitud de la cuenca

(L) y se designa por la letra W. De forma que:
𝐴
𝑊=
𝐿
3.3.2 Parámetros de Forma
 Coeficiente de Compacidad
13
385
Está definido como la relación entre el perímetro P y el perímetro de un

círculo que contenga la misma área A de la cuenca hidrográfica:
𝑃
𝐾 = 0.282
√𝐴
Donde R es el radio del círculo equivalente en área a la cuenca. Por la forma

como fue definido: K ≥ 1. Obviamente para el caso K = 1, obtenemos una
cuenca circular.
La razón para usar la relación del área equivalente a la ocupada por un

círculo es porque una cuenca circular tiene mayores posibilidades de
producir avenidas superiores, dada su simetría. Sin embargo, este índice de
forma ha sido criticado pues las cuencas en general tienden a tener la
forma de pera.
Este coeficiente define la forma de la cuenca, respecto a la similaridad con

formas redondas, dentro de rangos que se muestran a continuación (FAO,
1985):
Rango Forma
1,00 – 1,25 Redonda a oval redonda (compacta).
1,25 – 1,50 Oval redonda a oval oblonga.
1,50 – 1,75 Oval oblonga a rectangular oblonga.
>1,75 Casi rectangular (alargada).
 Factor de Forma de Horton

La forma de la cuenca es la configuración geométrica de la cuenca tal como
está proyectada sobre el plano horizontal. Tradicionalmente se ha
considerado que la forma de la cuenca tiene influencia en el tiempo de
concentración de las aguas al punto de salida de la cuenca, ya que modifica
el hidrograma y las tasas de flujo máximo, por lo que para una misma
superficie y una misma tormenta, los factores mencionados se comportan
de forma diferente entre una cuenca de forma redondeada y una alargada.
En la Figura Nº 05 se observa varias formas de cuencas con la misma área y
diferentes formas ante una lámina de igual precipitación.
Figura Nº 05
Hidrogramas según la forma de la cuenca
14
384
La forma de la cuenca afecta los hidrogramas de caudales máximos, por lo

que se han hecho numerosos esfuerzos para tratar de cuantificar este
efecto por medio de un valor numérico. Horton sugirió un factor
adimensional de forma Kf como índice de la forma de una cuenca:
𝐴
𝐾𝑓 = 2
𝐿𝑏
Factor de Forma Tipo de forma

1,00 Cuadrado con salida central
0,79 Circular o redonda
0,50 Cuadrado con salida lateral
0,40 y 0,50 Oval
<0,30 Rectangular alargada
Los elementos utilizados para el cálculo del factor de forma de Horton se

muestran en la Figura Nº 06.
Figura Nº 06
15
383
Elementos utilizados en el factor de forma de Horton
3.3.3 Parámetros de Relieve
 Pendiente Media de la Cuenca

La pendiente media de la cuenca constituye un elemento muy importante
en el estudio de ésta, pues influye en el tiempo de concentración de las
aguas en un determinado punto del cauce, por la velocidad que adquiere y
la erosión que produce. Para calcularla se emplea el criterio de J.W. Alvord;
otro método para calcular la pendiente de la cuenca, es a partir del MDT
con un SIG.
Criterio de ALVORD
La obtención de la pendiente de la cuenca está basada en la obtención
previa de las pendientes existentes entre las curvas de nivel cada 50
metros, trabajando con la faja definida por las líneas medias que pasan
entre las curvas de nivel. Para una de ellas la pendiente está determinada
tal como se muestra en la Figura Nº 07.
Figura Nº 07
16
382
Determinación de la pendiente
Donde:
S = Pendiente media de la cuenca.
D = Equidistancia entre curvas de nivel en, km.
A = Área de la cuenca, en km2.
L = Longitud total de todas las curvas de nivel en, km.
Como orden de magnitud se pueden admitir los siguientes valores:
Pendiente media (%) Tipo de terreno

2 Llano
5 Suave
10 Accidentado medio
15 Accidentado
25 Fuertemente accidentado
50 Escarpado
>50 Muy escarpado
 Curva Hipsométrica
Esta curva representa el área drenada variando con la altura de la
superficie de la cuenca. También podría verse como la variación media del
relieve de la cuenca.
17
381
La curva hipsométrica se construye llevando al eje de las abscisas los

valores de la superficie drenada proyectada en Km2 o en porcentaje,
obtenida hasta un determinado nivel, el cual se lleva al eje de las
ordenadas, generalmente en metros.
Normalmente se puede decir que los dos extremos de la curva tienen

variaciones abruptas. Una curva hipsométrica de concavidad hacia arriba,
indica una cuenca con valles extensos y cumbres escarpadas y lo contrario
indicaría valles profundos y sabanas planas. Es posible convertir la curva
hipsométrica en función adimensional, usando en lugar de valores totales
en los ejes, valores relativos, dividiendo la altura y el área por sus
respectivos valores máximos. Las curvas hipsométricas también han sido
asociadas con las edades de los ríos de las respectivas cuencas. Ver Figura
Nº 08.
Figura Nº 08
Curvas Hipsométricas características
 Altitud Media de la Cuenca

La altura o elevación media de la cuenca tiene importancia principalmente
en zonas montañosas, pues nos da una idea de la climatología de la región,
basándonos en un patrón general climático de la zona. La elevación
promedio está referida al nivel del mar. La elevación media de la cuenca se
obtiene a partir de la curva hipsométrica, que equivale a la cota
correspondiente al 50% del área de la cuenca tal como se muestra en el
Grafico.
Figura Nº 09
Curva Hipsométrica
18
380
3.3.4 Parámetros de Drenaje

La forma en que estén conectados los ríos en una cuenca determinada, influye
en la respuesta de ésta a un evento de precipitación. Se han desarrollado una
serie de parámetros que tratan de cuantificar la influencia de la forma del
drenaje en la escorrentía superficial directa. El orden de los ríos es uno de
ellos. Uno de los criterios para determinar el orden de los ríos en una cuenca
es el definido por el modelo de STRAHLER. Según este modelo se toman como
canales de primer orden todos aquellos que no tengan afluentes. Cuando se
unen dos canales de primer orden forman un canal de segundo orden y así
sucesivamente.
El valor del orden del río principal 1, en la boca de la cuenca da una idea de la
magnitud del drenaje de la cuenca.
Los controles geológicos y climatológicos (externos) influyen en el valor de 1,

mientras que los factores "internos" determinan el modelo de corrientes para
un número de orden de cauces dado.
Índices de Horton
La idea de Horton de cuantificar las propiedades geomorfológicas de una
cuenca lo llevó a deducir ciertas relaciones que se conocen como los números
o índices de Horton. Los principales son:
Relación de bifurcación de los ríos de la cuenca

Después de optar por un modelo de ordenación de los ríos de una cuenca, es
posible definir la relación de bifurcación, Rb, como el resultado de dividir el
número de ríos de un orden dado entre el número de ríos del orden
inmediatamente superior:
𝑁𝑛
𝑅𝑏 =
𝑁𝑛+1
Donde:
Nn =es el número de canales de orden n.
19
379
Nn+1 es el número de canales de orden n+1.
El valor "medio" de bifurcación, Rb, de una cuenca se determina mediante la

pendiente de la recta que resulta de graficar el logaritmo decimal del número
de corrientes de cada orden en el eje de las ordenadas y el orden de las
corrientes en el eje de las abscisas por medio de un ajuste de mínimos
cuadrados. El valor "medio" se toma como el antilogaritmo de la pendiente de
la recta ajustada a las parejas de valores.
Por lo general el rango de variación de Rb está entre 3 y 5 con una moda

cercana a 4. Por estudios hechos se ha encontrado que el valor Rb no está
correlacionado significativamente con el relieve y las variables hidrológicas de
la cuenca. Esta es la razón por la cual los valores de Rb se han tomado como
una variable aleatoria.
 Relación de longitudes de corriente L.

Relaciona la longitud promedia de las corrientes de orden i (Li) a la
relación de la longitud de la corriente (ri) y la longitud promedio de las
corrientes de primer orden (l1) así:
𝐿𝑖 = 𝑙1 ∗ 𝑟1𝑖−1
La relación de longitud de la corriente se define como el promedio de la

longitud de las corrientes de cualquier orden sobre la longitud promedio de
las corrientes de orden inmediatamente inferior.
 Relación de áreas.
Relaciona el área de las cuencas de orden i (Ai), el área de las cuencas de
orden 1 (A1) y la relación de área de corrientes (ra) así:
𝐴𝑖 = 𝐴1 𝑟𝑎𝑖−1
La relación de área de corrientes, ra es la relación del área promedio de las

corrientes de un orden i, sobre el área promedio de las corrientes de orden
inmediatamente inferior.
 Densidad de drenaje.
Está definida como la relación, Dd. entre la longitud total a lo largo de todos
los canales de agua de la cuenca en proyección horizontal y la superficie
total de la cuenca:
∑ 𝑙𝑖
𝐷𝑑 =
𝐴
Donde:
∑li = longitud total de todos los canales de agua en km
A = área en km2
li = longitud de cauce
20
378
Para las unidades citadas, se han encontrado valores mínimos de Dd del

orden de 7, valores promedios en el rango de 20 a 40 y valores máximos
del orden de 400.
Valores bajos de Dd generalmente están asociados con regiones de alta
resistencia a la erosión, muy permeables y de bajo relieve. Valores altos
fundamentalmente son encontrados en regiones de suelos impermeables,
con poca vegetación y de relieve montañoso.
El valor inverso de Dd significa un promedio del número de unidades

cuadradas que se necesita para mantener un caudal de una unidad de
longitud. Por esta razón: 1/Dd suele ser llamada constante de
mantenimiento de un río.
Se presenta las características fisiográficas de la cuenca en estudio y el

resumen en el siguiente:
Cuadro Nº 02
Características Fisiográficas
Detalle Área Perímetro Altitud Longi Pendiente Pendiente Coeficiente Fact Rectángulo
(Km2) (Km) Media de tud Del Media de or Equivalente
la Del Cauce Cuenca Compacidad For Lado Lado
Cuenca Cauce (%) (%) ma Mayor Menor
(msnm) (Km) (Km.) (Km.)
Chicama 4493. 427.8 1854.93 129.9 1.04 47.99 1.79 0.37 190.28 23.62
74 7
Fuente: Autoridad Nacional del Agua.
 Características Fisiográficas Cuenca Chicama
Esta cuenca tiene un área de 4,493.74 Km2, una altitud media de 1,854.93
m.s.n.m. y una pendiente media de la cuenca del orden de 47.99% y de
acuerdo a la curva hipsométrica mostrada corresponde a un rio maduro.
El Factor de Forma determinado es 0.37 lo cual nos estaría indicando que

esta cuenca tiene regular respuesta a las crecidas, asimismo el Coeficiente
de Compacidad determinado es 1.79 y que corresponden a cuencas de
forma alargada (ver mapa de parámetros).
Gráfico Nº 01
Curva Hipsométrica Rio Chicama
21
377
22
376
Gráfico Nº 02
Perfil Longitudinal Río Chicama
Figura Nº 10
Parámetros geomorfológicos Cuenca Río Chicama
3.4. HIDROGRAFÍA DE LA CUENCA
23
375
3.4.1 Descripción general de la cuenca

La cuenca en estudio se ubica en la región La Libertad, perteneciente a la
vertiente del Pacífico.
 Cuenca Chicama
Esta cuenca tiene un área de 4,493.74 Km2, una altitud media de 1,854.93
m.s.n.m. y una pendiente media de la cuenca del orden de 47.99% y de
acuerdo a la curva hipsométrica mostrada corresponde a un rio maduro.
El Factor de Forma determinado es 0.37 lo cual nos estaría indicando que

esta cuenca tiene regular respuesta a las crecidas, asimismo el Coeficiente
de Compacidad determinado es 1.79 y que corresponden a cuencas de
forma alargada.
3.4.2 Principales Afluentes de la cuenca

Los mapas y subcuencas de las cuencas en estudio, se han trabajado en ARC
GIS y se utilizarán en el modelamiento de la cuenca con el HMS. En los mapas
se incluyen la ubicación de las estaciones meteorológicas utilizadas en el
estudio.
 Cuenca Chicama
El cauce principal de la CUENCA recorre en dirección noroeste desde las
nacientes del río Huancay hasta su confluencia con el río Chuquillanqui, a
partir del cual, cerca de la localidad de Panana a 700 m.s.n.m se desplaza en
dirección sureste con el nombre de río Chicama hasta llegar al Océano
Pacifico.
El río Huancay y Chuquillanqui son los principales afluentes del río Chicama
que además se encargan de abastecerlo en épocas de estiaje.
En su recorrido –luego de la confluencia de sus principales afluentes - recibe
los aportes por la margen derecha primero del río Ochape a 550 m.s.n.m,
seguido del río Santanero a 400 m.s.n.m. y finalmente por su margen izquierda
los aportes del río Quirripano a 350 m.s.n.m. Estos ríos no tienen la capacidad
de abastecer al río Chicama en épocas de estiaje pero que sin embargo cubren
algunas necesidades propias de las comunidades ubicadas en estas.
Estos cinco ríos mencionados conforman cinco subcuencas importantes,
además de que por cuestiones técnicas se ha dividido el cauce principal del río
Chicama en subcuenca media y baja y que abarcan los tributarios del río de
menor magnitud e importancia. VER MAPA.
SUBCUENCA RÍO HUANCAY

Nace en las proximidades de la mina Callacuyan a 4200 m.s.n.m. en el río
Perejil –nombre que se le da al río Huancay en sus naciente- y se unen con el
río Huacamochal en la localidad de Coina a partir del cual se denomina río
Huancay.
24
374
El río Huancay recibe aportes -de menor importancia que el Perejil- primero
en la margen izquierda del riachuelo Charat, luego por su margen derecha del
riachuelo Huaranchal, seguido en su margen izquierda del río Succhabamba y
finalmente en su margen derecha del riachuelo Lucma.
Cada uno de los ríos y riachuelos mencionados hacen un total de 06
microcuenca y una intercuenca compuesta por el río Huancay y pequeños
tributarios en su recorrido.
Microcuenca del río Perejil

Conforma las nacientes del cauce principal de la subcuenca del río Huancay
con un área de drenaje de 210.9Km².
Los aportes de esta microcuenca son de la laguna El Chorro y de sus
tributarios mas importantes: los riachuelos Río Negro, Maskarat, Canibamba,
Chacomas, Derumbe blanco y La Juna.
Microcuenca del riachuelo Huacamochal

Nace en el paraje Cabildillo a 3850 m.s.n.m y entrega en la margen derecha del
cauce principal del río Huancay en la confluencia con el río Perejil. El área de
drenaje es de 97.7Km².
Recibe los aportes de las lagunas Molino, Verde y Brava y de riachuelos
tributarios.
Microcuenca del río Huaranchal

Nace a una altitud de 3900 m.s.n.m en la comunidad campesina de Ascate y
esta en la margen derecha del río principal. Cuenta con un área de drenaje de
123.1Km².
Esta microcuenca cuenta con el aporte de la laguna Prieto en sus nacientes y la
laguna Lucmacocha en su parte media, del mismo modo recibe el aporte de los
riachuelos tributarios, de las cuales podemos diferenciar Ascate, Pauganchi,
Infiernillo y Huaranchal.
Microcuenca del riachuelo Charat

Nace una altitud de 3900 m.s.n.m. y esta en la margen izquierda del río
principal contando con un área de drenaje de 60.7Km².
Esta microcuenca recibe el aporte principal de los riachuelos Congo y Charat.
No posee lagunas permanentes.
Microcuenca del río Succhabamba

Sus nacientes se encuentran a 4200 m.s.n.m en la comunidad campesina de
Muchamaca. Entrega sus agua en la margen izquierda del río principal. El area
de drenaje es de 59.73Km².
El principal aporte que recibe es del río Chugur. Al igual que Charat no posee
lagunas permanentes.
Microcuenca del riachuelo Lucma

Es una de las microcuencas más pequeñas de Huancay que nace a 3600
m.s.n.m y tiene un área de drenaje de 46.2Km².
25
373
SUBCUENCA RÍO CHUQUILLANQUI

Nace en el riachuelo de Huaycot a 4000 m.s.n.m. y continua su recorrido por el
río san Jorge hasta la confluencia con el río Cospan a la altura de los Baños
Chimú. A partir de éste se denomina río Chuquillanqui.
Esta subcuenca contrasta con la de Huancay. A pesar de tener pocas lagunas
(solo dos importantes) y un área de drenaje un tanto menor , supera o iguala
los caudales de Huancay.
Se han identificado dos microcuencas importantes y una intercuenca
compuesta por el río Chuquillanqui y pequeños tributarios a lo largo de su
recorrido.
Microcuenca del río San Jorge

Su naciente corresponde a las del cauce principal de la subcuenca del río
Chuquillanqui a 4000 m.s.n.m y posee un área de drenaje de 580.8Km²
Existen tres lagunas que se encuentran en proceso de extinción. Los riachuelos
mas importantes son Quepayoc, Sacranchi, Casais, Salagual, Peña Blanca, La
Colpa, Farrat y Simbrón.
Microcuenca del río Cospan

Nace en la localidad de Huariguro a una altitud de 3800 m.s.n.m. y cuenta con
un área de drenaje de 238.5Km².
Sus nacientes son alimentadas por la laguna Mamacocha que
Hidrográficamente pertenece a la cuenca del río Jequetepeque. Los riachuelos
mas importantes son Salcha, San Martín y Siracat. La quebrada de Salcha es la
que alimenta a la Central Hidroeléctrica Cospan que genera 25 KW para el
poblado del mismo nombre.
SUBCUENCA RÍO OCHAPE

Sus nacientes parten desde las proximidades de Cascabamba (Contumazá) en
el cerro Anúas a 3600 m.s.n.m. recorriendo por el río Cascas hasta la
confluencia con el río Chepate –en la localidad de Palmira- a partir del cual se
denomina río Ochape. Entre sus aguas al río Chicama en su margen derecha en
las cercanías de la localidad El Cruce, a 550 m.s.n.m.
Se han identificado dos microcuencas importantes y una intercuenca pequeña.
Microcuenca del río Chepate

Nace en el caserío de Membrillo a 4200 m.s.n.m y cuenta con un a extensión de
115.8Km².
Esta microcuenca cuenta con el aporte de la laguna Coan y las Pircas en sus
nacientes del mismo modo recibe el aporte de los ríos Colorado y Chingavillan
y los riachuelos Socche y Lladen.
Microcuenca del río Cascas

Conforma el cauce principal de la subcuenca del río Ochape con una extensión
de 97.1Km².
26
372
No cuenta con lagunas y el principal aporte proviene de los riachuelos Cachil,

Chumbiles, Corlas y El Pajonal.
SUBCUENCA RÍO SANTANERO

Se extiende desde el cerro del Angulo y Amanchaloc a un nivel de 3250
m.s.n.m. recorriendo por el río Santa Ana hasta la confluencia con el río San
Benito -en las cercanías de la localidad El Algarrobal- a partir del cual se
denomina río Santanero. Entrega sus aguas al río Chicama en su margen
derecha cerca de la localidad de Hacienda Jaguay, a 400 m.s.n.m.
Esta subcuenca presenta dos microcuencas importantes:
Microcuenca del río San Benito

Nace en las cercanías de la localidad de Culleros a 3400 m.s.n.m y su extensión
es de 161.7Km²
Esta microcuenca no posee lagunas y cuenta con el aporte de los riachuelos El
Palmo, Chichanon, Chinac, Yetón, Los Paltos y Los Chorros.
Microcuenca del río Santa Ana

Conforma el cauce principal de la subcuenca del río Santa Ana y cuenta con
una extensión de 180.3Km².
Al igual que la microcuenca de San Benito no cuenta con lagunas y sus
principales aportes provienen de los riachuelos Membrillar, Chapotan,
Huandamarca, Huayaba, Honda, Llapalen y Pampa Larga.
SUBCUENCA RÍO QUIRRIPANO

Se extiende desde el cerro Tuanga, a un nivel de 4297 m.s.n.m. recorriendo
por el río Grande hasta unirse con el riachuelo Playa Grande en donde recibe
el nombre propiamente dicho de río Quirripano. Entrega sus aguas al río
Chicama en su margen izquierda en las cercanías de la localidad de Pampas de
Jaguay a 350 m.s.n.m.
Esta subcuenca al igual que la del río Santanero presenta dos microcuencas
importantes:
Microcuenca del río Grande
Corresponde al cauce principal de la subcuenca del río Quirripano y tiene una
No presenta lagunas y son los riachuelos su principal aporte, entre los que
podemos mencionar Agua Blanca, Miragon, Potrero y El Infiernillo.
Microcuenca del riachuelo Playa Grande

Nace en las cercanías de la localidad de Viscacha a 3200 m.s.n.m y tiene una
Esta microcuenca cuenta con el aporte de los riachuelos Poroto, Playa Grande,
Los Corrales y La Poza.
SUBCUENCA MEDIA.
La Subcuenca Media se localiza aproximadamente entre la localidad de Panana
a unos 700 m.s.n.m. hasta la estación hidrométrica Salinar a 350 m.s.n.m.
27
371
Esta conforma el río principal de la Cuenca Chicama desde la confluencia de

Huancay y Chuquillanqui hasta la Estación Salinar.
Está conformado por dos microcuencas importantes, siendo su principal
aporte la precipitación pluvial.
Microcuenca del río San Felipe

Nace en las proximidades de Cascabamba en el cerro Vizcachas a 4200
m.s.n.m. y tiene una extensión de 70.8Km². Entrega sus aguas al río Chicama
en su margen y cerca de Puente Tambo.
Recibe el aporte de las lagunas San Felipe y Chuño, además de pequeños
riachuelos tributarios intermitentes y de corto recorrido.
Microcuenca del riachuelo Machasen

Nace a 3800 m.s.n.m. y presenta una extensión de 67.51Km². Se une al río
Chicama en su margen derecha cerca del Puente Talluco.
Recibe los aportes de los riachuelos Lengua de Vaca, Guayan, Membrillar ySan
Andrés.
SUBCUENCA BAJA.
Conforma el río principal de la Cuenca Chicama desde la Estación Salinar hasta
su desembocadura en el Océano Pacífico. Con escasa precipitación pluvial.
28
370
EXPEDIENTE TECNICO: REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
Figura Nº11: Cuenca y Subcuencas Río Chicama
29
EXPEDIENTE TECNICO: REHABILITACION DE LA INFRAESTRUCTURA DE CAPTACION Y CONDUCCION CD PAIJAN, SECTOR
TOMA PAIJAN-LACHE-GARRAPON-CHUIN-CHUMPON-MACABI-DOS RAYAS, DISTRITO DE ASCOPE, CASA GRANDE, PAIJAN, 369
RAZURI, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
IV. ANALISIS Y TRATAMIENTO DE LA INFORMACIÓN HIDROLÓGICA

En las cuencas en estudio de la Zona se encuentran estaciones ubicadas en los ámbitos de
los departamentos de La Libertad, Ancash, Cajamarca y Lambayeque.
Existen 02 estaciones hidrométricas en la cuenca media del río Chicama cuyo
funcionamiento ha sido discontinuo, por lo que se tuvo que recurrir a la información de
tres fuentes para estas dos estaciones, siendo sin embargo el ente oficial SENAMHI. Las
estaciones hidrométricas en cuestión son Salinar y Tambo.
Estación Salinar
Ubicada en el río Chicama aguas abajo de la entrega del río Quirripano en las
coordenadas 78°58’ de longitud y 7°40’ de latitud sur a una altitud de 350 m.s.n.m.
La visita el presente año evidenció que hace varios años se encuentra no operativa y de
condición general destruida debido a los embates del Fenómeno El Niño.
En la margen derecha del río se aprecian algunos restos de lo que fue esta estación como
son: la caseta de la mira, el muro de encauzamiento y el pilar de apoyo para la oroya
antes existente. Mientras que en la margen izquierda no existe ninguna evidencia de esta
y solo se aprecia una zona de inundación amplia. Al momento de la evaluación se midió el
ancho del cauce de 21m.
La sección de control se encuentra bien definida en su margen derecha por el muro y el
afloramiento rocoso mientras que en su margen izquierda existe una ribera móvil (no
permanente) y variable debido a que está compuesto por material granular semi
redondeado sobre una matriz limo arenosa.
Según el SENAMHI esta estación entro en funcionamiento el año 1910 y funcionó hasta
1972, quedando inoperativa desde 1972 hasta 1980, año en que fue reactivada para
seguir funcionando hasta 1993.
Estación Tambo
Ubicada en el río Chicama aguas abajo de la entrega del río San Felipe en las coordenadas
78°42’ de longitud y 7°34’ de latitud sur a una altitud de 712 m.s.n.m.
El SENAMHI operó esta estación desde 1972 hasta 1980.
En la visita realizada este año se pudo apreciar que la estación se encuentra no operativa
desde hace varios años tipificándola como destruida totalmente debido también a los
efectos del Fenómeno El Niño.
En la margen derecha del río Chicama existen restos de la caseta de la mira como único
vestigio de la estación. Se debe señalar que la mira existente pertenece a la Empresa Casa
Grande.
La ubicación de la sección de control es inadecuada por encontrarse cerca al cono de
deyección del río San Felipe inmediatamente aguas arriba del Puente, lo que provoca la
acumulación de sedimentos y flujo de escombros en sus cercanías alterándola
continuamente.
Además, la sección de control presenta riberas móviles (no permanentes) de material
granular sobre un material limo arenoso con zonas de inundación amplias en la margen
izquierda.
Ing. Luis Manuel Pérez Salazar
30
Cuadro Nº 03
Estaciones Hidrométricas ubicadas en el Área en Estudio
CUENCA ESTACION LONGITUD LATITUD DPTO PROV DISTR

Chicama Salinar 78.97 7.67 La Libertad Ascope Chicama
Tambo 78.63 7.57 Cajamarca Contumaza Cascas
Fuente: ANA
4.1. REGISTRO DE CAUDALES MAXIMOS EN m3/s

Los caudales proporcionados por la Junta de Usuarios del Sector Hidráulico Menor
Chicama tomados en la Estación Salinar, se han tomado los máximos caudales
aforados los que se muestran en el cuadro adjunto:
REGISTRO DE CAUDAL MAXIMO MENSUAL DEL RIO CHICAMA (M3/S)
Estación: SALINAR LATITUD: 7°40” Departamento: La Libertad

LONGITUD: 78° 58' Provincia: Ascope
Altitud: 350 msnm Distrito : Chicama
Caudal (m3/s)
AÑOS MAXIMO
Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre
1971 26.04 101.72 427.09 286.43 32.62 12.43 7.31 5.79 7.02 10.48 8.58 26.69 427.09
1972 43.89 81.98 556.72 86.96 37.09 19.10 10.13 5.24 5.58 6.08 9.36 25.15 556.72
1973 118.22 100.05 161.79 466.69 97.09 26.83 15.55 9.84 10.83 21.23 14.93 26.51 466.69
1974 60.62 189.74 192.40 50.99 20.86 9.26 8.59 4.52 4.80 9.38 4.92 6.90 192.40
1975 38.04 245.94 406.90 212.75 43.20 18.59 8.98 10.00 10.12 32.50 12.03 6.20 406.90
1976 71.04 125.95 256.02 70.86 26.10 13.11 6.53 4.99 3.81 3.01 3.40 4.56 256.02
1977 35.92 382.00 184.00 149.00 43.70 13.30 8.00 5.95 5.12 7.49 4.90 4.90 382.00
1978 6.03 14.26 49.44 35.58 22.14 7.47 3.41 2.12 1.71 1.65 2.69 4.67 49.44
1979 6.78 37.50 181.52 36.20 9.69 6.60 3.10 2.38 2.21 1.29 0.96 0.89 181.52
1980 2.04 1.80 9.92 25.39 1.16 0.83 0.68 0.46 0.37 7.48 10.32 58.20 58.20
1981 17.87 289.00 326.50 30.33 13.71 6.70 4.12 2.64 1.88 6.86 19.71 34.88 326.50
1982 24.83 53.79 25.69 84.62 13.12 6.83 3.00 1.72 2.20 11.50 16.01 66.22 84.62
1983 112.35 81.80 900.00 600.00 400.00 72.00 15.60 9.00 9.12 11.80 9.06 38.32 900.00
1984 23.10 334.00 510.00 63.00 80.00 26.00 14.00 8.00 5.80 14.60 26.80 44.50 510.00
1985 9.30 24.46 71.00 24.40 10.52 4.86 2.99 1.94 4.14 2.70 1.40 7.32 71.00
1986 163.70 41.50 47.28 99.00 35.34 10.32 4.03 2.75 2.00 1.08 7.64 22.02 163.70
1987 123.42 153.78 72.61 59.04 46.29 7.19 3.73 4.34 2.24 2.99 7.27 3.40 153.78
1988 49.52 45.44 45.81 77.86 35.02 8.64 3.06 1.98 1.42 3.26 9.41 6.34 77.86
1989 32.13 178.21 137.04 116.08 46.86 9.95 6.98 4.02 2.96 18.12 13.38 1.69 178.21
1990 9.34 30.53 17.63 13.08 6.78 3.75 2.50 0.89 0.38 6.44 31.00 35.00 35.00
1991 8.88 21.63 79.51 36.89 18.25 4.76 1.59 0.63 0.30 3.04 3.10 12.51 79.51
1992 18.24 8.04 48.77 123.70 26.34 8.79 2.40 0.98 0.40 4.20 2.03 1.37 123.70
1993 7.69 78.40 297.94 177.18 47.44 20.30 6.99 4.04 9.09 23.34 57.91 47.06 297.94
1994 57.36 94.84 123.06 167.57 51.00 18.60 8.69 4.43 2.97 3.06 7.87 15.51 167.57
1995 15.78 77.27 43.46 61.85 13.54 6.40 3.46 2.73 1.14 0.88 6.76 24.29 77.27
1996 54.46 117.67 158.82 99.90 28.10 10.90 5.42 2.96 1.78 5.97 7.70 0.80 158.82
1997 2.46 33.39 23.14 24.18 20.21 3.36 1.84 0.43 0.18 3.46 16.53 112.42 112.42
1998 433.25 1,500.00 806.53 496.67 89.94 28.58 14.96 9.47 7.23 14.11 8.88 9.71 1,500.00
1999 38.67 313.15 155.57 69.87 78.18 20.43 13.79 7.34 9.38 13.87 7.94 29.68 313.15
2000 21.39 147.82 309.98 176.90 136.27 20.83 13.01 7.31 6.67 7.38 4.08 24.75 309.98
2001 71.55 93.30 328.94 255.60 29.76 20.22 11.10 7.22 6.75 5.39 27.41 21.54 328.94
2002 17.36 62.96 146.08 157.76 36.70 15.84 8.82 6.59 3.55 12.93 20.24 31.09 157.76
2003 26.72 44.27 44.45 40.11 27.22 8.93 5.22 2.78 1.74 1.30 1.81 28.78 44.45
2004 10.30 32.78 43.76 32.38 10.32 5.58 2.38 0.88 0.86 12.00 19.70 9.54 43.76
2005 25.25 39.74 63.81 51.26 14.42 3.94 2.46 1.01 0.45 3.02 0.93 18.70 63.81
2006 28.80 80.58 168.10 108.40 31.90 12.18 5.86 3.12 2.37 1.81 11.49 35.26 168.10
2007 39.34 47.46 112.53 120.94 43.66 14.94 6.24 4.27 2.90 8.58 14.46 10.88 120.94
2008 66.85 196.50 135.42 160.94 40.56 18.50 11.28 6.37 5.38 16.66 23.47 13.92 196.50
2009 65.15 131.38 186.21 95.68 45.44 20.67 11.26 7.04 4.82 9.89 29.36 51.94 186.21
2010 23.12 58.46 59.60 82.94 0.06 0.02 0.01 0.01 0.00 0.00 0.01 0.01 82.94
Nº Datos 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00
31
Promedio (m3/s) 50.17 142.33 197.88 128.23 45.27 13.69 6.73 4.20 3.79 8.27 12.14 23.10 250.29
Maxima (m3/s) 433.25 1,500.00 900.00 600.00 400.00 72.00 15.60 10.00 10.83 32.50 57.91 112.42 1,500.00
Desv. Estándar 72.03 239.33 205.50 131.16 63.86 11.95 4.44 2.87 3.07 7.05 11.18 22.35 269.20
Prom. de desviacione 39.80 118.23 147.50 88.44 31.03 7.81 3.70 2.39 2.56 5.43 8.05 16.24 173.90
GRAFICO N° 03
Histograma del Rio Chicama
4.2. PROBABILIDAD DE OCURRENCIA

Con el historial de los caudales obtenidos se muestra en el gráfico la probabilidad de
ocurrencia del río Chicama, donde se registra los máximos caudales ocurridos en los
años 1971, 1983 y 1998.
GRAFICO N° 04
4.3. ANÁLISIS DE AÑOS HUMEDOS
32
Para identificar los años secos y húmedos se puede considerar el promedio normal
de las precipitaciones para cada cuenca, diferenciando como años secos aquellos
que se encuentran con valores anuales bajo la precipitación normal y, años
húmedos, los que presentaban valores superiores a ésta. Como los caudales son
respuesta de las precipitaciones, el análisis de años húmedos se va a realizar sobre
la base de los caudales medios anuales.
Para ello se elaborarán las curvas de duración para cada serie de caudales medios
anuales de los ríos. Para identificar los años húmedos se tomará el siguiente
criterio:
 Año seco cuando el caudal sea menor o igual al 75% de probabilidad de

ocurrencia, estos es, P(X≤x) = 75%.
 Año húmedo cuando el caudal sea mayor o igual al 25% de probabilidad de

ocurrencia, esto es P(X≥x) = 25%.
 Año normal, cuando el caudal sea mayor o igual al 75% de probabilidad de

ocurrencia, pero menor al 25% de probabilidad de ocurrencia, esto es P(X≥x) =
75% y P(X≤x) = 25%.
En el Cuadro Nº 5 se muestra los años húmedos, secos y normales por Subcuencas

de acuerdo a los criterios anteriormente citados. En el Cuadro Nº 06 se muestran
los caudales medios anuales del rio Chicama.
Cuadro Nº 05
Años Húmedos
Fuente: ANA
33
Cuadro N° 06
Caudales medios Mensuales (m3/s)
34
Gráfico N° 05
Curva de Duración Río Chicama – Estación Salinar
V. EVENTOS HIDROLÓGICOS EXTREMOS EN LA CUENCA
5.1. ANÁLISIS DE MÁXIMAS AVENIDAS EN EL VALLE
5.2.1 Ajuste de Funciones de Probabilidad

El comportamiento de las variables aleatorias discretas o continuas se
describe con la ayuda de Distribuciones de Probabilidad.
Cada espacio muestra tiene su función de distribución o de densidad de
probabilidad, que normalmente no se conoce a priori.
Debido a que el caudal es una variable aleatoria continua, cuyo dominio por
definición es:
0≤𝑥≤∞
Siempre habrá una probabilidad no nula de que se presente un caudal menor

o igual que un valor cualquiera en este rango, no importa que tan pequeño o
grande sea dicho valor.
De aquí surge la necesidad de usar una fórmula que asigne una probabilidad
no nula a cualquier evento. Esta ecuación puede ser:
35
2𝑚 − 1
𝑃(𝑋 ≤ 𝑥) = 1 −
2𝑛
Dónde: m es el número de orden y n es el número total de datos.
Esta ecuación sitúa la probabilidad exactamente en el centro del intervalo.

Otra ecuación muy utilizada en hidrología es la siguiente:
𝑚
𝑃(𝑋 ≤ 𝑥) = 1 −
𝑛+1
El período de retorno (T) del m-esimo evento de la n registrada es entonces:
𝑛+1
𝑇=
𝑚
En el presente caso se van a determinar caudales máximos para los períodos

de retorno de 25, 50, 75, 100 y 200 años.
Una vez que se designa un período de retorno al caudal de diseño,
generalmente es necesario, para conocer el caudal de diseño, hacer
extrapolaciones a partir de los caudales máximos anuales registrados, pues
rara vez este período de retorno es menor al período de datos.
5.2.2 Función de Distribución de Probabilidad

En la estadística existen muchas funciones de distribución de probabilidad
teóricas; de hecho, existen tantas como se quiera y obviamente no es posible
probarlas todas para un problema particular. Por lo tanto, es necesario
escoger, de esas funciones, las que se adapten mejor al problema bajo
análisis.
Entre las funciones de distribución de probabilidad usadas en hidrología se
tienen las siguientes:
 Normal
 Log Normal
 Pearson Tipo III
 Log Pearson Tipo III
 Gumbel
Distribución Normal
La función de densidad de probabilidad normal se define como:
1 1 𝑥−𝜇 2
− ( )
𝐹(𝑥) = 𝑒 2 𝜎
√2𝜋𝜎
Donde µ y σ son los parámetros de la distribución. Que determinan la forma

de la función f(x) y su posición en el eje x.
36
Es posible demostrar que µ y σ son respectivamente la media y la desviación

estándar de la población y pueden estimarse como la media y la desviación
estándar de los datos.
𝒙 𝟏 𝒙−𝝁 𝟐
𝟏 − ( )
𝑭(𝒙) = ∫ 𝒆 𝟐 𝝈 𝒅𝒙
−∞ √𝟐𝝅𝝈
Para resolver la ecuación se recurre a la variable estandarizada, que

normalmente está distribuida con media cero y desviación estándar unitaria.
𝑥−𝜇
𝑧=
𝜎
Distribución log Normal

En esta distribución los logaritmos naturales de la variable aleatoria se
distribuyen normalmente. La función de densidad de probabilidad es:
2
1 −12(𝑙𝑛−𝛼
1 𝛽
)
𝑓(𝑥) = 𝑒
√2𝜋 𝑥𝛽
Donde α y β son los parámetros de la distribución, se deduce que Donde α y

β son respectivamente la media y la desviación estándar de los logaritmos de
la variable aleatoria.
Distribución Pearson Tipo III

La función de densidad de probabilidad es la siguiente:
1 1 x 1
1  x  1  
f x   1
11   1 
e
Dónde:
1 , 1 , 1  Parámetros de la función
1   Función Gamma.
Los parámetros 1 , 1 , 1 se evalúan a partir de los datos de intensidades
observadas (en este caso estimadas a partir de la lluvia máxima en 24 horas),
mediante el siguiente sistema de ecuaciones.
x  1 1  1
S 2  1 1
2
2
 
1
Dónde:
x  es la media de los datos
37
S2= variancia de los datos

x  x / n
3
γ= coeficiente de sesgo, definido como:    i
S3
La función de distribución de probabilidad es:
x 1 1 1
x
 x  1 
F x  
1
11  0
1
e   dx
 1 
Sustituyendo
x  1
y , la ecuación anterior se escribe como:
1
F y 
1
  
1 1  y
y e dy
1
Esta última ecuación es una función de distribución chi cuadrada con 2β1
grados de libertad y también  2  2 y , es decir:
F(y )  F( 2 )  F 2 (2y 2 1 )
La función chi cuadrado se encuentra en tablas estadísticas.
Distribución Log Pearson Tipo III

Si se toman los logaritmos de la variable aleatoria y suponiendo que estos se
comportan según la distribución Pearson Tipo III, se tiene la función Log
Pearson Tipo III. Para la solución se sigue el mismo procedimiento que la
distribución Pearson Tipo III.
Distribución Gumbel
Supóngase que se tienen N muestras, cada una de las cuales contiene “n”
eventos. Si se selecciona el máximo “x” de los “n” eventos de cada muestra, es
posible demostrar que, a medida que “n” aumenta, la función de distribución
de probabilidad de “x” tiende a:
F  x   e e
  x   
La función de densidad de probabilidad es:
f x    e   x   e 
  x   
Donde αy β son los parámetros de la función.

Los parámetros αy β, se estiman para muestras muy grandes, como:
38
1.2825

S
  x  0.45 S
Para muestras relativamente pequeñas, se tiene:

y

S
  x  uy /
Los valores de μy y σy se encuentran en tablas.
5.2.3 Determinación de Caudales Máximos para diferentes períodos de

retorno
Las descargas máximas de las doce estaciones fueron ajustadas a las
distribuciones Pearson Tipo III, Log Pearson Tipo III y Gumbel.
Los resultados se muestran en el Anexo: Funciones de Distribución de
Probabilidad de Caudales.
Prueba de bondad de ajuste

Para saber que distribución teórica se ajustó mejor a los datos de intensidades
calculadas, se aplicó la prueba de bondad de ajuste Kolmogorov-Smirnov.
Consiste en comparar el máximo valor absoluto de la diferencia D entre la
función de distribución de probabilidad observada Fo(Xm) y la estimada
F(Xm).
D  máx F0 X m   FX m 
Con un valor crítico “d” que depende del número de datos y del nivel de
significación seleccionado.
Si D<d, se acepta la hipótesis nula
Los valores del nivel de significación α que se usan normalmente son del 10%,
5% y 1%.
El valor de α, en la teoría estadística, es la probabilidad de rechazar la

hipótesis nula.
Ho= La función de distribución de probabilidad es D (α,β…), cuando en
realidad es cierta, es decir de cometer un error tipo I.
La función de distribución de probabilidad observada se calcula como:
F0  X m   1 
m
n 1
Donde “m” es el número de orden del dato Xm en una lista de mayor a menor y
“n” es el número total de datos.
39
De acuerdo a esta prueba de ajuste, los datos observados se ajustan a todas las
distribuciones analizadas, sin embargo, los datos se ajustan mejor a una
determinada distribución por tener el menor valor de D.
Los resultados del análisis de Kolmgorov se muestran en el Anexo: Prueba de
Kolmogorov para caudales. Se observa que los caudales máximos se ajustan
mejor a las funciones probabilísticas Log Pearson Tipo III y Gumbel.
Cuadro N° 07
Estación y Distribución de mejor ajuste
Rio Estación Distribución

Chicama Sector Salinar Log Pearson Tipo III
Fuente: ANA
5.2.4 Resultados
Un resumen de los resultados de la determinación de los caudales para
diferentes períodos de retorno, en las cuencas en estudio a nivel de valle, se
muestra en el siguiente cuadro.
Cuadro Nº 08
Periodos de Retorno Río Chicama.
Cuenca Estación Distribución Caudal (m3/s.)

Chicama Sector Log Pearson 10 25 50 100 200
Salinar Tipo III años años años años años
541 800 1011 1233 1465
Fuente: ANA
5.2. ANALISIS DE MAXIMAS AVENIDAS EN LA CUENCA ALTA

Las avenidas máximas en la cuenca fueron calculadas utilizando el modelo de
precipitación-escorrentía HEC-HMS. Un aspecto importante en este modelo es la
determinación de la precipitación, Previamente los datos de precipitación máxima
en 24 horas serán ajustados a las funciones de distribución Pearson Tipo III, Log
Pearson Tipo III y Gumbel, que fueron las funciones a las que se ajustaron mejor
los caudales máximos.
5.2.1 Ajuste de Funciones de Probabilidad

Las precipitaciones máximas en 24 horas de las 73 estaciones fueron
ajustadas a las distribuciones Pearson Tipo III, Log Pearson Tipo III y
Gumbel, para ello se recurrió al software de cómputo, SMADA Versión 6.0.
Con los valores de precipitación máxima para los periodos de retorno
seleccionados, se elaboraron mapas de isoyetas para cada cuenca, utilizando
el Método de Interpolación de Isoyetas, existiendo los métodos de
interpolación Inversa de la distancia y el de Kriging.
a) Método de la inversa de la distancia: Este método considera que en un

punto cualquiera de la cuenca el valor de la precipitación en ese punto
depende de los valores observados en el conjunto de las estaciones de la
40
cuenca, donde cada estación tiene una influencia dependiente de la

inversa de su distancia a este punto, elevada a una potencia, usualmente
igual a 2. Con este sistema, las estaciones más cercanas tendrán mayor
influencia que las estaciones más lejanas.
Este método de interpolación es más fino y especializado y el trazo de
isolíneas es en forma circular, al igual que el método de los polígonos de
Thiessen no toma en cuenta un gradiente espacial.
b) Método de Kriging: Este método consiste en establecer para cada punto

de la grilla un variograma que evalúa la influencia de las estaciones
próximas en función de su distancia al punto y de su rumbo. El Kriging es
así el único método que puede tomar en cuenta un eventual gradiente
espacial de la información, por lo tanto tiene como ventaja una
interpolación de mejor calidad con menor sesgo y adicionalmente por
tomar en cuenta un gradiente espacial de variación de valores puede
realizar extrapolaciones más consistentes.
Entonces, cuando las estaciones son mal repartidas, y es necesario hacer
en ciertas zonas de la cuenca extrapolación y no interpolación, es
preferible utilizar éste método. Una de sus principales desventajas del
método es que se necesita una buena comprensión del método y un
mayor tiempo de cálculo.
Luego de un análisis de los métodos de interpolación antes descritos se
optó para el trazo de la Isoyetas, el método de Kriging por ser el método
más consistente.
Para ello se ha utilizado el software del Arc Gis 9.3 para la interpolación,
los mapas de Isoyetas se muestran en el Anexo: Mapa de isoyetas de
precipitación máxima en 24 h.
Con los mapas de isoyetas, y utilizando el software del Arc Gis 9.3, se
obtienen los valores de precipitación máxima en 24 horas para los
períodos de retorno de 25, 50, 75, 100 y 200 años para cada subcuenca,
de las 10 cuencas en estudio, tal como se muestra en el cuadro:
Cuadro N° 09
Precipitación máxima en 24 horas - Cuenca Río Chicama
Fuente: ANA
41
5.2.2 Características Físicas de las Microcuencas

Las subcuencas de la cuenca en estudio han sido trabajadas en GIS, de donde
se obtuvieron sus características físicas, como área, longitud del cauce,
pendiente del cauce y otros parámetros que ha permitido efectuar el
tránsito. El valor de la curva número (CN) fue obtenida de la cobertura y del
conocimiento del uso actual de las cuencas.
Cuadro N° 10
Características de las Microcuencas del Río Chicama
Fuente: ANA
5.2.3 Modelo Precipitación-Escorrentía

Las avenidas máximas, en la cuenca alta fueron calculadas utilizando el
modelo HEC-HMS. Los valores calculados luego fueron calibrados con los
valores de máximas avenidas calculados en el valle.
El modelo HEC-HMS, de dominio público, desarrollado por el Centro de

Ingeniería Hidrológica (Hydrologic Engineering Center) del cuerpo de
ingenieros de la armada de los EE.UU. (US Army Corps of Engineers), surge
como evolución del conocido y ampliamente utilizado HEC-1, con varias
mejoras con respecto a éste, entre las que destaca la interface gráfica de
usuario que facilita las labores de preproceso y postproceso y la posibilidad
mediante HEC GeoHMS de conectar con el sistema de información geográfica
ArcGIS. La aplicación incluye un modelo precipitación - escorrentía para la
estimación de avenidas.
El programa permite:
 Cálculo hidrológico de crecidas.
 Visualización gráfica de datos y resultados.
 Ejecutable en entorno Microsoft Windows.
El programa consta de tres partes principales: 1) Modelo de Cuenca, 2)

Modelo Meteorológico y 3) Especificaciones Técnicas. En la primera parte en
42
el modelo de cuencas se especifica las características físicas de las cuencas;

en la segunda, se introduce los datos pluviométricos y en la tercera, los
tiempos computacionales.
5.2.4 Modelo de Cuencas

Es la representación física de la cuenca que es construido mediante la
conexión de una serie de elementos hidrológicos, de modo que formen una
red que refleje el movimiento real del agua en la cuenca. El proceso de
cálculo se realiza desde los elementos situados aguas arriba hacia aguas
abajo.
La mayoría de los elementos hidrológicos requieren parámetros para que el

programa pueda modelar el proceso hidrológico representado por el
elemento. Los tres elementos fundamentales son: subcuenca, tramo de
tránsito y confluencia.
Es la parte más importante del programa donde se define las características

hidrológicas, geomorfológicas de las cuencas y los métodos de cálculo. El
procesamiento geométrico se desarrolló a partir de la información radar
SRTM y la aplicación del software Arc Gis 9.3 y de su extensión HEC-GeoHMS
con el cual se ha conseguido exportar los datos de la cuenca al programa HEC
HMS, aplicando en forma secuencial los siguientes pasos:
El resultado final es el proyecto en HEC HMS en donde se observa que las

cuencas en estudio quedan subdivididas en subcuencas como resultado de la
aplicación de las herramientas de la extensión de HEC GeoHMS.
Para la modelización del proyecto resultante en HEC HMS se realizó en tres

etapas diferentes: método de la determinación de pérdidas, método de la
transformación de escorrentía y método del flujo base.
43
5.2.5 Determinación de perdidas (Loss Determination)

El término pérdida se refiere a la cantidad de lluvia infiltrada en la tierra.
HEC-HMS emplea los métodos más comunes para calcular las perdidas
(como el initial/constant, CN de SCS, CN gridded SCS y el Green y Ampt) y
provee una opción de abatimiento de la humedad para simular en los
períodos de tiempo extendidos.
El método de cálculo elegido es el Método del Número de Curva del Soil
Conservation Service (SCS) para las pérdidas por infiltración, ya que está
basado únicamente en un parámetro el Número de Curva.
Para la estimación de los valores de Número de Curva de las subcuencas
fueron calculadas a partir de los planos de cobertura vegetal, mapa de uso de
suelo y el mapa de pendientes. Los datos de vegetación se obtuvieron a
partir de la imagen Landsat TM, con datos de uso de suelo y el plano de
pendientes se desarrolló a partir del modelo de elevación digital (DEM).
La pendiente de la cuenca tiene una importante correlación con la
infiltración del escurrimiento superficial, la humedad del suelo. Es uno de los
factores físicos que controla el flujo sobre el terreno y tiene una influencia
directa en la magnitud de las avenidas y crecidas.
5.2.6 Transformación-escorrentía (Runoff Transformation)

El módulo Runoff transformation convierte el exceso de precipitación en la
cuenca y subcuenca a escorrentía directa en la salida. HEC-HMS permite
determinar la transformación de la escorrentía usando métodos agregados o
distribuidos.
En el método agregado, la cantidad de escorrentía es determinada usando
hidrogramas unitarios – como son Clark, Snyder o SCS – o métodos de onda
cinemática. En un método distribuido (como el Modified Clark) las
subcuencas son divididas en mallas o celdas y los excesos de lluvia de cada
celda se transitan hasta la salida de la subcuenca.
El método de cálculo elegido es el Método Snyder Unit Hydrograph para el
proceso de transformación, basado en los parámetros de entrada el Tp
Retardo estándar de Snyder y el Cp coeficiente de almacenamiento; tomando
en cuenta las características del cauce y de la microcuencas, como
parámetros de cálculo del hidrograma, lo cual hace que sea más
representativa.
5.2.7 Flujo Base

En este método el cálculo elegido es el Método de Recesión Constante que es
empleada para obtener el drenaje desde almacenamientos naturales de las
cuencas. Los parámetros de entrada están en función del Qt el flujo base, Qo
es el flujo base inicial en el tiempo cero y K constante de recesión que
representa de acuerdo al componente del flujo, para la constante de recesión
se utilizó el valor de 0.6 por ser un flujo superficial.
5.2.8 Tránsito en cauces (Channel Routing)
44
Las técnicas de tránsito se ocupan del movimiento del flujo de escurrimiento

desde las salidas de la subcuenca hasta la salida de la cuenca. Las opciones
de HEC-HMS para el tránsito son: Muskingum, la Onda Cinemática y los
métodos de Muskingum-Cunge. El tránsito del flujo en cauces es un proceso
de cálculo del hidrograma de salida hacia el final aguas abajo del cauce, dado
el hidrograma de ingreso al inicio del tramo aguas arriba.
El método de cálculo elegido para los tránsitos en el cauce y para los Reachs
se utilizó el Método de Muskingum.
El método Muskingum está basado en la ecuación de continuidad y la
relación de almacenamientos, caudales de ingreso y de salida. El método
asume estos volúmenes de almacenamiento en el canal en un instante de
tiempo como una función lineal ponderado al caudal de ingreso y de salida,
el cual esta expresado en la siguiente ecuación:
S  K xI  1  xO
Donde, S es el almacenamiento, I y O son los caudales de ingreso y salida al

inicio y final del intervalo de tiempo, x y K son parámetros de Muskingum, x
es un factor de ponderación que varía entre 0 a 1,0 representando la relativa
importancia del caudal de ingreso sobre el de la salida y K representa el
tiempo de viaje en el cauce. K es nada más que el tiempo promedio de flujo
en el cauce que es la proporción de longitud del cauce y la velocidad media
en el cauce. La salida (O2) al final de un intervalo de tiempo se relaciona con
el ingreso (I2) del final del ∆t, el ingreso del inicio del ingreso del siguiente ∆t
(I1) y la salida al inicio del ∆t (O1) por la siguiente ecuación:
O2  C1 I 2  C 2 I 1  C3O1
Donde, si, ∆t es el intervalo de tiempo de análisis, entonces,

0.5t  Kx
C1 
K  Kx  0.5t
0.5t  Kx
C2 
K  Kx  0.5t
K  Kx  0.5t
C3 
K  Kx  0.5t
C1  C 2  C3  1
Cuando uno de los canales es determinado largo, este se sub-divide en varios

sub tramos. Esta subdivisión de cauces es recomendable para los cauces
largos donde se quiere evitar la inestabilidad numérica. Aquí los cauces
45
largos se refieren a esos donde falla la condición: K 3  t  K . Una vez que

el cauce es determinado largo, es dividido en subcanales.
 L 
n  int  1
 3tV 
Donde n es el número de subcanales, L es la longitud del cauce, ∆t es el

intervalo de tiempo de análisis, V es la velocidad promedio del flujo en el
cauce.
5.2.9 Modelo meteorológico

El análisis de los datos meteorológicos es realizado a través del modelo
meteorológico, que incluye los datos de precipitación, evapotranspiración y
derretimiento nival. Con el modelo meteorológico lo que se hace es asignar el
valor de precipitación que le corresponde a cada subcuenca y como se
distribuye en el tiempo, descontando las pérdidas por evapotranspiración y
añadiendo los posibles aportes procedentes del derretimiento nival. Para el
Modelo Meteorológico se utilizó el Método Specified Hyetograf para la
precipitación.
Para la obtención de los Hietogramas se ha realizado previamente la

estimación de valores de las precipitaciones diarias a partir de los planos de
Isoyetas a diferentes periodos de retorno y la aplicación del método de
Análisis de Eventos de Tormenta clasificándolos en cuatro tormentas de 24
horas de duración de Tipo I, IA, II y III. En este modelo meteorológico se
aplicó el método de Análisis de Eventos de Tormentas el Tipo I corresponde
al clima marítimo del pacifico con inviernos húmedos y veranos secos como
se muestra en el gráfico Nº 06; para la obtener la tormenta en cualquier
punto solo basta multiplicar la precipitación máxima de 24 horas por las
ordenadas del perfil seleccionado.
Gráfico N° 06
Perfiles de Lluvia máxima en 24 horas
46
Fuente: U.S.Soil Conservation Service
5.2.10 Especificaciones de control

Las especificaciones de control especifica el intervalo de tiempo temporal
de cálculo y la duración total de la simulación que incluyen las horas de
inicio y fin de la simulación. En este proyecto se ha definido un intervalo de
cálculo de 30 minutos.
5.2.11 Resultados de la simulación

Lo que se pretende obtener a partir de las precipitaciones es el caudal pico
a la salida de cada cuenca y también en cada una de las unidades
hidrográficas que comprende la cuenca para los diferentes periodos de
retorno.
Para la simulación de las cuencas se hizo la combinación de los parámetros

de un modelo de cuenca, un modelo meteorológico y de las especificaciones
de control. El área total de las cuencas esta subdividido en microcuencas
desde la parte superior hasta el punto de interés (estación de aforo) y el
cauce en tramos, las cuales están codificados por números y letras como es
el caso para la microcuencas (W) y cauce (R), cuyos códigos han sido
definidos automáticamente por el Geo Hms.
Modelamiento hidrológico de la Cuenca del Río Chicama – Hec Hms

Para el modelamiento de la cuenca del Río Chicama se hizo el modelo de
cuenca hasta la estación de aforo Sector Tutuma como se muestra en la
Figura Nº 07.
47
Figura Nº 07
Modelo de Cuenca del Río Chicama
48
Gráfico Nº 08
Hidrograma de Avenidas, Tr=25 años, Cuenca del Río Chicama
Gráfico Nº 09
49
Gráfico Nº 10
Gráfico Nº 11
50
Gráfico Nº 12
Los resultados se muestran en el Anexo: Reportes Modelamiento HEC-HMS,

un resumen se presenta en el Cuadro Nº 11.
Cuadro N° 11
Caudal en m3/s
Fuente: ANA
VI. CALCULO DEL CAUDAL DE DISEÑO Y ANCHO ESTABLE

Los cálculos hidráulicos para el presente proyecto, se ha realizado utilizando el programa
“RIVER”, cálculos de obras de protección de cauces o defensas ribereñas.
Este programa fue elaborado por el Programa de Encauzamiento de Ríos y Protección de
Estructuras de Captación - PERPEC de la Dirección de Estudios de Proyectos Hidráulicos
Multisectoriales - ANA y debe ser tomado como una referencia para el buen diseño de
estructuras laterales y espigones.
El PERPEC, cuenta con experiencia en la dirección técnica y supervisión de proyectos de
defensa ribereña, motivo por el cual ha validado el programa RIVER y recomienda a los
profesionales a su buen uso.
51
El programa RIVER, fue elaborado por el ingeniero Emilse Benavides C., profesional
especialista de la Autoridad Nacional del Agua (ANA) del Ministerio de Agricultura.
6.1. REGISTRO DE CAUDALES MAXIMOS DEL RIO CHICAMA

La información de los caudales máximos mensuales fue solicitada a la Junta de
Usuarios de Sector Hidráulico Menor Chicama, quien proporcionó dicha información
que se muestra en el cuadro adjunto que sirvió de base para el presente estudio.
CUADRO Nº 13
REGISTRO DE CAUDAL MAXIMO MENSUAL DEL RIO CHICAMA (M3/S)
Estación: SALINAR LATITUD: 7°40” Departamento: La Libertad

LONGITUD: 78° 58' Provincia: Ascope
Altitud: 350 msnm Distrito : Chicama
Caudal (m3/s)
AÑOS MAXIMO
Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre
1971 26.04 101.72 427.09 286.43 32.62 12.43 7.31 5.79 7.02 10.48 8.58 26.69 427.09
1972 43.89 81.98 556.72 86.96 37.09 19.10 10.13 5.24 5.58 6.08 9.36 25.15 556.72
1973 118.22 100.05 161.79 466.69 97.09 26.83 15.55 9.84 10.83 21.23 14.93 26.51 466.69
1974 60.62 189.74 192.40 50.99 20.86 9.26 8.59 4.52 4.80 9.38 4.92 6.90 192.40
1975 38.04 245.94 406.90 212.75 43.20 18.59 8.98 10.00 10.12 32.50 12.03 6.20 406.90
1976 71.04 125.95 256.02 70.86 26.10 13.11 6.53 4.99 3.81 3.01 3.40 4.56 256.02
1977 35.92 382.00 184.00 149.00 43.70 13.30 8.00 5.95 5.12 7.49 4.90 4.90 382.00
1978 6.03 14.26 49.44 35.58 22.14 7.47 3.41 2.12 1.71 1.65 2.69 4.67 49.44
1979 6.78 37.50 181.52 36.20 9.69 6.60 3.10 2.38 2.21 1.29 0.96 0.89 181.52
1980 2.04 1.80 9.92 25.39 1.16 0.83 0.68 0.46 0.37 7.48 10.32 58.20 58.20
1981 17.87 289.00 326.50 30.33 13.71 6.70 4.12 2.64 1.88 6.86 19.71 34.88 326.50
1982 24.83 53.79 25.69 84.62 13.12 6.83 3.00 1.72 2.20 11.50 16.01 66.22 84.62
1983 112.35 81.80 900.00 600.00 400.00 72.00 15.60 9.00 9.12 11.80 9.06 38.32 900.00
1984 23.10 334.00 510.00 63.00 80.00 26.00 14.00 8.00 5.80 14.60 26.80 44.50 510.00
52
1985 9.30 24.46 71.00 24.40 10.52 4.86 2.99 1.94 4.14 2.70 1.40 7.32 71.00
1986 163.70 41.50 47.28 99.00 35.34 10.32 4.03 2.75 2.00 1.08 7.64 22.02 163.70
1987 123.42 153.78 72.61 59.04 46.29 7.19 3.73 4.34 2.24 2.99 7.27 3.40 153.78
1988 49.52 45.44 45.81 77.86 35.02 8.64 3.06 1.98 1.42 3.26 9.41 6.34 77.86
1989 32.13 178.21 137.04 116.08 46.86 9.95 6.98 4.02 2.96 18.12 13.38 1.69 178.21
1990 9.34 30.53 17.63 13.08 6.78 3.75 2.50 0.89 0.38 6.44 31.00 35.00 35.00
1991 8.88 21.63 79.51 36.89 18.25 4.76 1.59 0.63 0.30 3.04 3.10 12.51 79.51
1992 18.24 8.04 48.77 123.70 26.34 8.79 2.40 0.98 0.40 4.20 2.03 1.37 123.70
1993 7.69 78.40 297.94 177.18 47.44 20.30 6.99 4.04 9.09 23.34 57.91 47.06 297.94
1994 57.36 94.84 123.06 167.57 51.00 18.60 8.69 4.43 2.97 3.06 7.87 15.51 167.57
1995 15.78 77.27 43.46 61.85 13.54 6.40 3.46 2.73 1.14 0.88 6.76 24.29 77.27
1996 54.46 117.67 158.82 99.90 28.10 10.90 5.42 2.96 1.78 5.97 7.70 0.80 158.82
1997 2.46 33.39 23.14 24.18 20.21 3.36 1.84 0.43 0.18 3.46 16.53 112.42 112.42
1998 433.25 1,500.00 806.53 496.67 89.94 28.58 14.96 9.47 7.23 14.11 8.88 9.71 1,500.00
1999 38.67 313.15 155.57 69.87 78.18 20.43 13.79 7.34 9.38 13.87 7.94 29.68 313.15
2000 21.39 147.82 309.98 176.90 136.27 20.83 13.01 7.31 6.67 7.38 4.08 24.75 309.98
2001 71.55 93.30 328.94 255.60 29.76 20.22 11.10 7.22 6.75 5.39 27.41 21.54 328.94
2002 17.36 62.96 146.08 157.76 36.70 15.84 8.82 6.59 3.55 12.93 20.24 31.09 157.76
2003 26.72 44.27 44.45 40.11 27.22 8.93 5.22 2.78 1.74 1.30 1.81 28.78 44.45
2004 10.30 32.78 43.76 32.38 10.32 5.58 2.38 0.88 0.86 12.00 19.70 9.54 43.76
2005 25.25 39.74 63.81 51.26 14.42 3.94 2.46 1.01 0.45 3.02 0.93 18.70 63.81
2006 28.80 80.58 168.10 108.40 31.90 12.18 5.86 3.12 2.37 1.81 11.49 35.26 168.10
2007 39.34 47.46 112.53 120.94 43.66 14.94 6.24 4.27 2.90 8.58 14.46 10.88 120.94
2008 66.85 196.50 135.42 160.94 40.56 18.50 11.28 6.37 5.38 16.66 23.47 13.92 196.50
2009 65.15 131.38 186.21 95.68 45.44 20.67 11.26 7.04 4.82 9.89 29.36 51.94 186.21
2010 23.12 58.46 59.60 82.94 0.06 0.02 0.01 0.01 0.00 0.00 0.01 0.01 82.94
Nº Datos 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00 40.00
Promedio (m3/s) 50.17 142.33 197.88 128.23 45.27 13.69 6.73 4.20 3.79 8.27 12.14 23.10 250.29
Maxima (m3/s) 433.25 1,500.00 900.00 600.00 400.00 72.00 15.60 10.00 10.83 32.50 57.91 112.42 1,500.00
Desv. Estándar 72.03 239.33 205.50 131.16 63.86 11.95 4.44 2.87 3.07 7.05 11.18 22.35 269.20
Prom. de desviacione 39.80 118.23 147.50 88.44 31.03 7.81 3.70 2.39 2.56 5.43 8.05 16.24 173.90
6.2. CAUDAL DE DISEÑO METODOS ESTADISTICOS
PERIODO DE RETORNO 10 AÑOS
53
METODO DE LOG NORMAL
54
METODO DE GUMBEL
METODO DE PEARSON III
55
56
CAUDAL DE DISEÑO
El caudal de diseño para 10 Años de período de retorno, para el río Chicama según el
Programa RIVER, es de 528.89 m3/Seg., siendo el método de mejor ajuste el
PEARSON III.
57
METODO DE GUMBEL
58
CAUDAL DE DISEÑO
Programa RIVER, es de 836.39 m3/Seg., siendo el método de mejor ajuste el
PEARSON III.
59
METODO DE GUMBEL
60
CAUDAL DE DISEÑO
Programa RIVER, es de 1134.82 = 1200 m3/Seg., siendo el método de mejor ajuste
el PEARSON III.
61
METODO DE GUMBEL
62
CAUDAL DE DISEÑO
El caudal de diseño para 100 Años de período de retorno, para el río Chicama según
el Programa RIVER, es de 1502.46 m3/Seg., siendo el método de mejor ajuste el de
PEARSON III.
6.3. CALCULO DEL ANCHO ESTABLE
63
64
65
ANCHO ESTABLE DEL CAUCE PARA 50 AÑOS
66
67
6.4. RESUMEN DE CAUDALES DE DISEÑO Y ANCHO ESTABLE

A continuación, se muestra el resumen de los cálculos realizados a través del
Programa RIVER de los caudales de diseño del río Chicama para 10, 25, 50 y 100
años de periodo de retorno utilizando el registro histórico de los caudales máximos
de los años 1971 al 2010 (información brindada por La Junta de Usuarios del Sector
Hidráulico Menor Chicama), que serán utilizados en el presente estudio para los
cálculos de áreas de inundación y diseño del proyecto.
En cuanto al ancho estable se ha calculado para los diferentes periodos de retorno

considerando las estructuras existentes en la zona del proyecto ya que existen
estructuras que tienen dichas dimensiones, que se encuentran cercanos al calculado
por los diferentes métodos del Programa RIVER.
El caudal calculado por el Programa RIVER para los diferentes periodos de retorno
en el río Chicama, tomando la información de caudales máximos diarios
proporcionados por la Junta de Usuarios del Sector Hidráulico Menor Chicama se
muestra en el cuadro adjunto.
CUADRO Nº 14
CAUDALES CALCULADOS PARA DIFERENTES PERIODOS DE RETORNO
CUENCA PERIODO METODOS ESTADISTICOS

DE RETORNO LOG NORMAL GUMBEL PEARSON III
Q (m3/s.)
CHICAMA 10 AÑOS 518.19 601.47 528.88
25 AÑOS 778.21 800.47 836.38
50 AÑOS 1012.02 948.11 1134.82
100 AÑOS 1281.78 1094.66 1502.46
El método estadístico que se adapta mejor y presenta mejor ajuste a la serie de datos
del río Chicama es el método de Pearson III, por lo que el caudal de diseño calculado
para los diferentes periodos de retorno (10, 25, 50 y 100 años), en el río Chicama se
muestra en el cuadro.
CUADRO Nº 15
CAUDAL DE DISEÑO PARA
PERIODO DE CAUDAL
RETORNO (m3/s.)
10 AÑOS 528.88
25 AÑOS 836.38
50 AÑOS 1134.82
100 AÑOS 1502.46
Se ha calculado el caudal de diseño de 1200 m3/s. para 50 años de periodo de

retorno y los demás años para realizar la simulación de los daños correspondientes
y definir el diseño de la estructura ya que la zona de riesgo es área agrícola, así como
protección de captaciones como Paiján, Roma y caminos de acceso, entre otros.
68
El ancho estable calculado para los diferentes periodos de retorno, tomando el

caudal de diseño del método que presenta el mejor ajuste se muestra en el cuadro
adjunto para los diferentes periodos de retorno.
CUADRO Nº 16
ANCHO ESTABLE PARA
PERIODO DE CAUDAL ANCHO
RETORNO (m3/s.) ESTABLE (m)
10 AÑOS 528.88 108
25 AÑOS 836.38 122
50 AÑOS 1134.82 130
100 AÑOS 1502.46 146
El ancho estable promedio calculado por los diferentes métodos se toma el

promedio, ya que en campo se tiene un ancho estable del río menor al calculado
variado, para nuestro caso tomaremos como ancho estable el ancho estable
promedio calculado y se tendrá que tomar en consideración los diques construidos
en la etapa de prevención por lo que a fin de asegurar el desarrollo de la estructura
se ha tomado como ancho estable 200 m.
6.5. PROFUNDIDAD DE SOCAVACIÓN

El cálculo de la profundidad de socavación se ha realizado con el método de List Van
Levediev para suelos granulares como es el caso del rio Chicama, obteniéndose una
profundidad de 2.50 m., como se demuestra en las hojas anexas.
69
VII. CONCLUSIONES Y RECOMENDACIONES
7.1. CONCLUSIONES
 El caudal de diseño para el presente proyecto: EXPEDIENTE TECNICO:
ASCOPE, DEPARTAMENTO DE LA LIBERTAD”, es de 1502.46 m3/seg.,
calculado a través del Programa RIVER, para un periodo de retorno de 100 años.
 El ancho estable del cauce del rio para un periodo de retorno de 100 años es
200 m., mientras que la profunidad de socavacion de acuerdo al nivel del tirante
de agua y tipo de material del cauce estimada es de 2.50 m.
 En el desarrollo del informe hidrológico se ha tomado en cuenta la información

hidrométrica proporcionada por la Junta de Usuarios del Sector Hidraulico
Menor Chicama correspondiente a la estación de aforo SALINAR.El periodo que
se consideró para el análisis estadístico de datos es de 1971 – 2010. Se
desarrollaron ajuste de las distribuciones estadísticas con los métodos
ordinarios tales como:
Distribución Log Normal
Distribución Gumbel o Extremo Tipo I
Distribución Log Pearson
7.2. RECOMENDACIONES
 Se recomienda ejecutar el proyecto en el periodo de abril – diciembre ya que de
Enero a Marzo son épocas de lluvias lo cual impide desarrollar los trabajos
planteados.
70
328
LIBERTAD”
ESTUDIO HIDRAULICO
327
Estudio Hidráulico
"REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y

CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE
ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD"
ASCOPE – PERÚ
JULIO, 2022
326
EXPEDIENTE TECNICO: REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA
PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
ESTUDIO HIDRÁULICO Y ESTRUCTURAL :

I. GENERALIDADES
1.1 DESCRIPCIÓN DE LA INFRAESTRUCTURA EXISTENTE
El canal de Paiján es un canal de derivación que capta agua por la bocatoma Paiján
ubicada en la progresiva 037+599 Km, en la Margen derecha del Río Chicama, con las
siguientes coordenadas WGS 84 E: 710893 N: 9144717 su construcción es de tipo
permanente, presenta estructura de concreto con rejillas de fierro, con 02 compuertas
radiales electromecánicas de 3.50 m x 1.50 m.
La capacidad máxima del CD Paiján es de 15 m3 /seg., siendo el mismo de forma
telescópica.
El Canal tiene una longitud total de 44.732 Km. en las coordenadas UTM de inicio E:
687599 – N: 9145098 WGS 84 zona 17 sur y su punto final E: 676414, N: 9150256 de los
cuales 5.60 Km están revestidos desde el Km. 27+040 - Km. 32+720.
El Canal da servicio a 10,333.05 has, beneficiando a 1,320 usuarios y 2249 predios.
Cuenta con camino de vigilancia presentando tramos en los cuales hace falta el
mantenimiento de los mismos para facilitar el acceso al canal.
1.2 OBJETIVOS
El principal objetivo del presente estudio es el dimensionamiento hidráulico del canal Paiján
de acuerdo a las condiciones de servicio existente para la rehabilitación permanente del
servicio.
1.3 JUSTIFICACIÓN
El valle Chicama es un valle deficitario de agua que solo aprovecha el periodo de avenidas
para la instalación de nuevas siembras, el resto del año las filtraciones del cauce se usan
para el mantenimiento de la cedula instalada, llegando a ser insuficiente muchas veces. En
tal sentido, es preponderante el mejoramiento de la infraestructura de modo que permita un
aprovechamiento eficiente del recurso hídrico.
II. ASPECTOS TÉCNICOS

2.1 CONSIDERACIONES
El diseño hidráulico está basado para un régimen permanente para canales abiertos,
para lo cual se utilizará la fórmula de Manning:

325
EXPEDIENTE TECNICO: REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA
PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
A esta se aplicar la fórmula de continuidad:
Q=v*A
Con esta se formula se calcula las características hidráulica.
2.2 DESCRIPCIÓN DE LA PROPUESTA TÉCNICA

La rehabilitación de la infraestructura de conducción del CD Paiján plantea la siguiente
propuesta técnica:
▪ La rehabilitación de 1.136 Km. de canal trapezoidal con concreto armado f’c=175
Kg/cm2.
2.3 PLANTEAMIENTO HIDRÁULICO

El planteamiento hidráulico que se ha tomado en cuenta para el diseño hidráulico es el
régimen para flujo no permanente y variado, tomando en cuenta el diseño de la
hidráulica para canales abiertos o flujo a gravedad.
CARACTERÍSTICAS GENERALES
Coeficiente de rugosidad (n) = 0.014

Talud (Z) = 1.0
Ancho de la Solera (b) = 3.00 m
Caudal (Q) = 15.00 m3/s
2.4 CARACTERÍSTICAS HIDRÁULICAS DEL CANAL DE CONDUCCIÓN

Para el pre dimensionamiento y diseño de las características hidráulicas del canal, se
ha efectuado mediante el Programa H CANALES, los resultados de estos estudios se
anexan al presente.
2.5 OBRAS DE ARTE PROYECTADAS

Se ha considerado 03 transiciones, la primera al inicio del canal en la progresiva 0+000
una transición de entrega del canal rectangular que sale de la bocatoma al canal
trapezoidal proyectado.
La segunda al ingreso a la caída inclinada de sección rectangular y la última después

de esta infraestructura.

324
CARACTERISTICAS HIDRAULICA DEL CANAL L1 PAREDES

: REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
Proyecto
DEPARTAMENTO DE LA LIBERTAD.
Ubicación : LA LIBERTAD - ASCOPE - ASCOPE-PAIJAN

Fecha jul-21
DATOS INGRESADOS RESULTADOS OBTENIDOS

SECCION
TRAMO LONG. S Q H b z Y T B BL A R P V E TIPO DE
n F TIPO
(m) (%) (m3/s) (m) (m) (h/v) (m) (m) (m) (m) (m2) (m) (m) (m/s) (m Kg/Kg) FLUJO
Canal
0+000.00 0+030.00 30.00 0.50 15.000 0.014 2.00 3.00 1 1.839 6.677 7.00 0.162 8.895 1.085 8.200 0.466 1.686 1.983 Subcritico
trapezoidal
Canal
0+030.00 0+060.00 30.00 0.13 15.000 0.014 2.00 3.00 1 1.420 5.839 7.00 0.580 6.274 0.894 7.015 0.736 2.391 1.711 Subcritico
trapezoidal
Canal
0+060.00 0+093.87 33.87 0.08 15.000 0.014 2.00 3.00 1 1.621 6.241 7.00 0.380 7.488 0.987 7.584 0.584 2.003 1.825 Subcritico
trapezoidal
Canal
0+093.87 0+103.65 9.78 10.32 15.000 0.014 2.00 3.00 1 0.402 3.804 7.00 1.598 1.367 0.331 4.137 5.842 10.970 6.535 Supercritico
trapezoidal
Canal
0+103.65 0+106.64 2.99 0.70 15.000 0.014 2.00 3.00 1 0.884 4.769 7.00 1.116 3.436 0.625 5.502 1.642 4.366 1.856 Supercritico
trapezoidal
Canal
0+106.64 0+114.91 8.27 28.17 15.000 0.014 2.00 4.50 0 0.243 4.500 4.50 1.757 1.092 0.219 4.985 8.902 13.735 8.858 Supercritico
rectangular
Canal
0+114.91 0+150.00 35.09 0.06 15.000 0.014 2.00 3.00 1 1.751 6.502 7.00 0.249 8.319 1.046 7.953 0.509 1.803 1.917 Subcritico
trapezoidal
Canal
0+150.00 0+190.00 40.00 0.26 15.000 0.014 2.00 3.00 1 1.171 5.343 7.00 0.829 4.886 0.774 6.313 1.025 3.070 1.652 Supercritico
trapezoidal
Canal
0+190.00 0+220.00 30.00 0.51 15.000 0.014 2.00 3.00 1 0.967 4.933 7.00 1.033 3.834 0.669 5.734 1.417 3.912 1.747 Supercritico
trapezoidal
Canal
0+220.00 0+270.00 50.00 0.46 15.000 0.014 2.00 3.00 1 0.997 4.994 7.00 1.003 3.986 0.685 5.820 1.345 3.764 1.719 Supercritico
trapezoidal
Canal
0+270.00 0+310.00 40.00 0.40 15.000 0.014 2.00 3.00 1 1.037 5.075 7.00 0.963 4.189 0.706 5.934 1.259 3.581 1.691 Supercritico
trapezoidal
Canal
0+310.00 0+344.27 34.27 0.36 15.000 0.014 2.00 3.00 1 1.069 5.138 7.00 0.931 4.349 0.722 6.023 1.197 3.449 1.675 Supercritico
trapezoidal
323
Canal
0+344.27 0+362.01 17.74 3.48 15.000 0.014 2.00 3.00 1 0.555 4.109 7.00 1.445 1.971 0.432 4.569 3.507 7.609 3.505 Supercritico
trapezoidal
Canal
0+362.01 0+390.00 27.99 0.38 15.000 0.014 2.00 3.00 1 1.053 5.105 7.00 0.947 4.266 0.714 5.977 1.228 3.516 1.683 Supercritico
trapezoidal
Canal
0+390.00 0+430.00 40.00 0.49 15.000 0.014 2.00 3.00 1 0.979 4.959 7.00 1.021 3.897 0.675 5.770 1.386 3.849 1.734 Supercritico
trapezoidal
Canal
0+430.00 0+470.00 40.00 0.37 15.000 0.014 2.00 3.00 1 1.061 5.121 7.00 0.939 4.307 0.718 6.000 1.213 3.483 1.679 Supercritico
trapezoidal
Canal
0+470.00 0+500.00 30.00 1.05 15.000 0.014 2.00 3.00 1 0.787 4.574 7.00 1.213 2.980 0.570 5.226 1.991 5.033 2.078 Supercritico
trapezoidal
Canal
0+500.00 0+520.00 20.00 1.07 15.000 0.014 2.00 3.00 1 0.783 4.565 7.00 1.217 2.961 0.568 5.214 2.009 5.067 2.091 Supercritico
trapezoidal
Canal
0+520.00 0+550.00 30.00 1.01 15.000 0.014 2.00 3.00 1 0.796 4.592 7.00 1.204 3.021 0.575 5.251 1.955 4.966 2.053 Supercritico
trapezoidal
Canal
0+550.00 0+580.00 30.00 0.76 15.000 0.014 2.00 3.00 1 0.864 4.728 7.00 1.136 3.338 0.613 5.443 1.708 4.494 1.893 Supercritico
trapezoidal
Canal
0+580.00 0+610.00 30.00 0.73 15.000 0.014 2.00 3.00 1 0.874 4.748 7.00 1.126 3.385 0.619 5.472 1.675 4.431 1.875 Supercritico
trapezoidal
Canal
0+610.00 0+650.00 40.00 0.84 15.000 0.014 2.00 3.00 1 0.839 4.679 7.00 1.161 3.222 0.600 5.374 1.791 4.655 1.944 Supercritico
trapezoidal
Canal
0+650.00 0+680.00 30.00 0.81 15.000 0.014 2.00 3.00 1 0.848 4.696 7.00 1.152 3.264 0.605 5.391 1.760 4.596 1.925 Supercritico
trapezoidal
Canal
0+680.00 0+710.00 30.00 1.01 15.000 0.014 2.00 3.00 1 0.796 4.592 7.00 1.204 3.021 0.575 5.251 1.955 4.966 2.053 Supercritico
trapezoidal
Canal
0+710.00 0+770.00 60.00 0.77 15.000 0.014 2.00 3.00 1 0.861 4.721 7.00 1.139 3.322 0.611 5.434 1.718 4.515 1.900 Supercritico
trapezoidal
Canal
0+770.00 0+810.00 40.00 0.74 15.000 0.014 2.00 3.00 1 0.870 4.741 7.00 1.130 3.369 0.617 5.462 1.686 4.452 1.881 Supercritico
trapezoidal
Canal
0+810.00 0+840.00 30.00 0.86 15.000 0.014 2.00 3.00 1 0.834 4.667 7.00 1.166 3.196 0.597 5.358 1.811 4.694 1.957 Supercritico
trapezoidal
Canal
0+840.00 0+870.00 30.00 0.76 15.000 0.014 2.00 3.00 1 0.864 4.728 7.00 1.136 3.338 0.613 5.443 1.708 4.494 1.893 Supercritico
trapezoidal
Canal
0+870.00 0+920.00 50.00 0.80 15.000 0.014 2.00 3.00 1 0.851 4.702 7.00 1.149 3.228 0.606 5.407 1.750 4.576 1.918 Supercritico
trapezoidal
322
Canal
0+920.00 0+960.00 40.00 0.89 15.000 0.014 2.00 3.00 1 0.825 4.651 7.00 1.175 3.158 0.592 5.335 1.841 4.750 1.976 Supercritico
trapezoidal
Canal
0+960.00 1+010.00 50.00 0.78 15.000 0.014 2.00 3.00 1 0.857 4.715 7.00 1.143 3.307 0.610 5.425 1.729 4.536 1.906 Supercritico
trapezoidal
Canal
1+010.00 1+060.00 50.00 0.72 15.000 0.014 2.00 3.00 1 0.877 4.755 7.00 1.123 3.402 0.621 5.481 1.665 4.410 1.868 Supercritico
trapezoidal
Canal
1+060.00 1+100.00 40.00 0.86 15.000 0.014 2.00 3.00 1 0.834 4.667 7.00 1.166 3.196 0.597 5.358 1.811 4.694 1.957 Supercritico
trapezoidal
Canal
1+100.00 1+133.00 33.00 0.83 15.000 0.014 2.00 3.00 1 0.842 4.684 7.00 1.158 3.236 0.601 5.382 1.781 4.636 1.937 Supercritico
trapezoidal
Canal
1+133.00 1+136.00 3.00 0.83 15.000 0.024 2.00 3.00 1 1.144 5.289 7.00 0.856 4.743 0.761 6.237 1.066 3.163 1.654 Supercritico
trapezoidal
TOTAL 1136.00
321
CARACTERÍSTICAS HIDRÁULICAS CANAL PAIJÁN

320
RAPIDA
319
318
317
316
315
314
313
312
311
310
309
308
307
306
305
304
303
Diseño de transición de entrada que conecte un canal de concreto de seccion rectangular y un canal trapezoidal de concreto
El caudal de diseño es de 15 m3/seg T
CANAL RECTANGULAR CANAL TRAPEZOIDAL 1 Y
AREA= 5.1391 m2 b= 3 m Z
b= 7.6 m z= 1 b
z= 0 y2= 1.8385
y1= 0.6762 m v2= 1.6863 m/s
v1= 2.9188 m/s n= 0.014
n= 0.014 Q= 15 m3/s
Q= 15 m3/s BL= 0.162 m Y
α= 22.5 T2= 6.6769

T1= 7.6 AREA= 8.89558225
b
TRANSICION ALABEADA
X1 X2 ci 0.1 x1: semidiferencia de los fondos de canal o de los espejos de agua
2.3 0.46155 ce 0.2 x2: semidiferncia de los espejos de agua
perdidas de carga
SI : X1>X2 ZS  (1 C0 ) * hV
L: LONGITUD DE LA TRANSICION X Zs= -0.34714286
L 
Tan 
L= 5.55269119 m
Z e  (1  C1 ) * hV
L= 6 Adoptado
Ze= -0.31821429
1)CALCULO DEL ABATIMIENTO DE LA NAPA DE LA SUPERFICIE DE AGUA
V1 = 2.9188
V2= 1.6863 VELOCIDA MAXIMA EN CONXCRETO 3M/S RESPECTO A V2
hv= -0.28928572
y  kx2
K EN FUNCION DE LAS PERDIDAS k= -0.00883929
ABATIMIENTO DE LA NAPA DE LA SUPERFICIE DEL AGUA
x y
-0.09
0 0
0.25 -0.00055246 -0.08
0.5 -0.00220982 -0.07
0.75 -0.0049721 -0.06
1 -0.00883929
-0.05
1.25 -0.01381138
1.5 -0.01988839 -0.04
1.75 -0.02707031 -0.03
2 -0.03535714 -0.02
2.25 -0.04474888
-0.01
2.5 -0.05524554 0 0.5 1 1.5 2 2.5 3 3.5
2.75 -0.0668471 0
3 -0.07955357
2)CALCULO DE LA VARIACION DEL ANCHO DE LA TRANSICION
k´ 0.12777778
VARIACION DEL ANCHO DSE LA TRANSICION
-3
x y' x y'
-2.5
0 0 1.5 -2.5375
0.25 0.00798611 1.75 -2.25798611 -2
0.5 0.03194444 2 -1.99444444
0.75 0.071875 2.25 -1.746875 -1.5
1 0.12777778 2.5 -1.51527778
-1
1.25 0.19965278 2.75 -1.29965278
1.5 0.2875 3 -1.1 -0.5
0 0.5 1 1.5 2 2.5 3 3.5
0
0.5
3) CALCULO DE LA RASANTE DE FONDO

K": VALOR OBTENIDO EXPERIMENTALMENTE
k'' 0.00505
RASANTE DEL FONDO DE TRANSICION

x y
0 0.5 1 1.5 2 2.5 3 3.5
0 0
0
0.25 0.00031563
0.005
0.5 0.0012625
0.01
0.75 0.00284063
0.015
1 0.00505
0.02
1.25 0.00789063
0.025
1.5 0.0113625
1.75 0.01546563 0.03
2 0.0202 0.035
2.25 0.02556563 0.04
2.5 0.0315625 0.045
2.75 0.03819063 0.05
3 0.04545
302
4) RESUMEN DE LOS CALCULOS DE LA TRANSICION ALABEADA
SECCION Y Dhv Hvn v A Y' B Y'' D M B/2+md H B/2+Mh

0.0000 0.0000 0.0000 0.4342 2.9188 5.1391 0.0000 7.6000 0.0000 0.6762 0.0000 3.8000 0.8382 3.8000
0.2500 -0.0006 -0.0005 0.4337 2.9171 5.1421 0.0080 7.5840 0.0003 0.6771 0.0156 3.8026 0.8391 3.8051
0.5000 -0.0022 -0.0020 0.4322 2.9120 5.1510 0.0319 7.5361 0.0013 0.6797 0.0627 3.8106 0.8417 3.8208
0.7500 -0.0050 -0.0045 0.4297 2.9036 5.1661 0.0719 7.4563 0.0028 0.6840 0.1408 3.8244 0.8460 3.8473
1.0000 -0.0088 -0.0080 0.4262 2.8917 5.1873 0.1278 7.3444 0.0051 0.6901 0.2499 3.8447 0.8521 3.8851
1.2500 -0.0138 -0.0126 0.4217 2.8763 5.2150 0.1997 7.2007 0.0079 0.6979 0.3894 3.8721 0.8599 3.9352
1.5000 -0.0199 -0.0181 0.4161 2.8574 5.2496 -2.5375 12.6750 0.0114 0.7075 -7.4275 1.0829 0.8695 -0.1204
1.7500 -0.0271 -0.0246 0.4096 2.8349 5.2912 -2.2580 12.1160 0.0155 0.7187 -6.6146 1.3039 0.8807 0.2323
2.0000 -0.0354 -0.0321 0.4021 2.8087 5.3406 -1.9944 11.5889 0.0202 0.7318 -5.8634 1.5038 0.8938 0.5540
2.2500 -0.0447 -0.0407 0.3935 2.7787 5.3982 -1.7469 11.0938 0.0256 0.7465 -5.1741 1.6843 0.9085 0.8461
2.5000 -0.0552 -0.0502 0.3840 2.7448 5.4648 -1.5153 10.6306 0.0316 0.7630 -4.5456 1.8470 0.9250 1.1106
2.7500 -0.0668 -0.0608 0.3734 2.7069 5.5415 -1.2997 10.1993 0.0382 0.7812 -3.9759 1.9936 0.9432 1.3495
3.0000 -0.0796 -0.0723 0.3619 2.6647 5.6292 -1.1000 9.8000 0.0455 0.8012 -3.4623 2.1260 0.9632 1.5651
mH
BL md
H 1
d
m
B/2
301
Diseño de transición de entrada que conecte un canal de concreto de seccion trapezoidal y un canal rectangular de concreto
El caudal de diseño es de 15 m3/seg
Y
CANAL TRAPEZOIDAL CANALETA RECTANGULAR
AREA= 3.3436 m2 b= 4.5 m
b= 3 m z= 0 b
z= 1 y2= 0.243
T
y1= 0.884 m v2= 13.735 m/s
v1= 4.3666 m/s n= 0.014
n= 0.014 Q= 15 m3/s
Q= 15 m3/s BL= 1.757 m 1 Y
α= 22.5 T2= 4.5 Z
T1= 6.677 AREA= 1.092 b
TRANSICION ALABEADA
-0.75 1.0885 ce 0.2 x2: semidiferncia de los espejos de agua
perdidas de carga
SI : X1<X2 ZS  (1 C0 ) * hV
L: LONGITUD DE LA TRANSICION X Zs= 10.3720507
L 
Tan 
L= 2.62787146 m
Z e  (1  C1 ) * hV
L= 3 Adoptado
Ze= 9.50771317
V1 = 4.3666
hv= 8.64337561
y  kx2
K EN FUNCION DE LAS PERDIDAS k= 1.05641257
x y
0 0.5 1 1.5 2 2.5 3 3.5
0 0
0
0.25 0.06602579
1
0.5 0.26410314
2
0.75 0.59423207
3
1 1.05641257
4
1.25 1.65064465
1.5 2.37692829 5
1.75 3.23526351 6
2 4.2256503 7
2.25 5.34808866 8
2.5 6.60257859 9
2.75 7.98912009 10
3 9.50771317
k´ -0.16666667
-0.5
x y' x y' -0.4
0 0 1.5 0.425 -0.3
0.25 -0.01041667 1.75 0.31041667
-0.2
0.5 -0.04166667 2 0.21666667
-0.1 0 0.5 1 1.5 2 2.5 3 3.5
0.75 -0.09375 2.25 0.14375
1 -0.16666667 2.5 0.09166667 0
1.25 -0.26041667 2.75 0.06041667 0.1
1.5 -0.375 3 0.05 0.2
0.3
0.4
0.5

k'' 0.00505

x y
0 0.5 1 1.5 2 2.5 3 3.5
0 0
0
0.25 0.00031563
0.005
0.5 0.0012625
0.01
0.75 0.00284063
0.015
1 0.00505
0.02
1.25 0.00789063
0.025
1.5 0.0113625
1.75 0.01546563 0.03
2 0.0202 0.035
2.25 0.02556563 0.04
2.5 0.0315625 0.045
2.75 0.03819063 0.05
3 0.04545
300

0.0000 0.0000 0.0000 0.9718 4.3666 3.4352 0.0000 3.0000 0.0000 0.8840 1.0022 2.3859 2.6410 4.1468
0.2500 0.0660 0.0600 1.0318 4.4994 3.3338 -0.0104 3.0208 0.0003 0.8183 1.2871 2.5636 2.5753 4.8251
0.5000 0.2641 0.2401 1.2119 4.8763 3.0761 -0.0417 3.0833 0.0013 0.6212 3.0087 3.4106 2.3782 8.6969
0.7500 0.5942 0.5402 1.5120 5.4467 2.7540 -0.0938 3.1875 0.0028 0.2926 21.2718 7.8181 2.0496 45.1927
1.0000 1.0564 0.9604 1.9322 6.1571 2.4362 -0.1667 3.3333 0.0051 -0.1674 106.8928 -16.2232 1.5896 171.5874
1.2500 1.6506 1.5006 2.4724 6.9648 2.1537 -0.2604 3.5208 0.0079 -0.7588 8.3812 -4.5989 0.9982 10.1269
1.5000 2.3769 2.1608 3.1327 7.8398 1.9133 0.4250 2.1500 0.0114 -1.4816 2.3228 -2.3664 0.2754 1.7148
1.7500 3.2353 2.9411 3.9130 8.7620 1.7119 0.3104 2.3792 0.0155 -2.3358 1.3323 -1.9225 -0.5788 0.4184
2.0000 4.2257 3.8415 4.8133 9.7179 1.5435 0.2167 2.5667 0.0202 -3.3215 0.9127 -1.7481 -1.5645 -0.1445
2.2500 5.3481 4.8619 5.8337 10.6985 1.4021 0.1438 2.7125 0.0256 -4.4385 0.6823 -1.6721 -2.6815 -0.4733
2.5000 6.6026 6.0023 6.9742 11.6976 1.2823 0.0917 2.8167 0.0316 -5.6870 0.5349 -1.6338 -3.9300 -0.6939
2.7500 7.9891 7.2628 8.2347 12.7108 1.1801 0.0604 2.8792 0.0382 -7.0669 0.4310 -1.6066 -5.3099 -0.8492
3.0000 9.5077 8.6434 9.6152 13.7350 1.0921 0.0500 2.9000 0.0455 -8.5783 0.3529 -1.5773 -6.8213 -0.9573
mH
BL md
H 1
d
m
B/2
299
Diseño de transición de entrada que conecte un canal de concreto de seccion rectangular y un canal trapezoidal de concreto
El caudal de diseño es de 15 m3/seg T
CANAL RECTANGULAR CANAL TRAPEZOIDAL 1 Y
AREA= 1.092 m2 b= 3 m Z
b= 4.5 m z= 1 b
z= 0 y2= 1.751
y1= 0.243 m v2= 1.803 m/s
v1= 13.735 m/s n= 0.014
n= 0.014 Q= 15 m3/s
Q= 15 m3/s BL= 0.249 m Y
α= 22.5 T2= 6.502

T1= 4.5 AREA= 8.319001
b
TRANSICION ALABEADA
0.75 -1.001 ce 0.2 x2: semidiferncia de los espejos de agua
perdidas de carga
SI : X1>X2 ZS  (1 C0 ) * hV
L: LONGITUD DE LA TRANSICION X Zs= -11.3394138
L 
Tan 
L= 1.81066017 m
Z e  (1  C1 ) * hV
L= 2 Adoptado
Ze= -10.3944627
V1 = 13.735
hv= -9.44951152
y  kx2
K EN FUNCION DE LAS PERDIDAS k= -2.59861567
x y
-25
0 0
0.25 -0.16241348
0.5 -0.64965392 -20
0.75 -1.46172131
1 -2.59861567 -15
1.25 -4.06033698
1.5 -5.84688525 -10
1.75 -7.95826048
2 -10.3944627
-5
2.25 -13.1554918
2.5 -16.2413479 0 0.5 1 1.5 2 2.5 3 3.5
2.75 -19.652031 0
3 -23.387541
k´ 0.375
-0.4
x y' x y'
-0.2
0 0 1.5 -0.04375 0 0.5 1 1.5 2 2.5 3 3.5
0.25 0.0234375 1.75 0.0265625 0
0.5 0.09375 2 0.05
0.75 0.2109375 2.25 0.0265625 0.2
1 0.375 2.5 -0.04375
0.4
1.25 0.5859375 2.75 -0.1609375
1.5 0.84375 3 -0.325 0.6
0.8

k'' 0.00505

x y
0 0.5 1 1.5 2 2.5 3 3.5
0 0
0
0.25 0.00031563
0.005
0.5 0.0012625
0.01
0.75 0.00284063
0.015
1 0.00505
0.02
1.25 0.00789063
0.025
1.5 0.0113625
1.75 0.01546563 0.03
2 0.0202 0.035
2.25 0.02556563 0.04
2.5 0.0315625 0.045
2.75 0.03819063 0.05
3 0.04545
298

0.0000 0.0000 0.0000 9.6152 13.7350 1.0921 0.0000 4.5000 0.0000 0.2430 -0.0237 2.2442 0.4920 2.2383
0.2500 -0.1624 -0.1476 9.4676 13.6291 1.1006 0.0234 4.4531 0.0003 0.4057 -4.2899 0.4860 0.6547 -0.5821
0.5000 -0.6497 -0.5906 9.0246 13.3065 1.1273 0.0938 4.3125 0.0013 0.8939 -3.4136 -0.8952 1.1429 -1.7452
0.7500 -1.4617 -1.3288 8.2864 12.7506 1.1764 0.2109 4.0781 0.0028 1.7076 -1.9848 -1.3501 1.9566 -1.8443
1.0000 -2.5986 -2.3624 7.2528 11.9290 1.2574 0.3750 3.7500 0.0051 2.8467 -1.1622 -1.4333 3.0957 -1.7227
1.2500 -4.0603 -3.6912 5.9240 10.7809 1.3913 0.5859 3.3281 0.0079 4.3112 -0.6971 -1.3413 4.5602 -1.5149
1.5000 -5.8469 -5.3154 4.2998 9.1849 1.6331 -0.0438 4.5875 0.0114 6.1012 -0.7080 -2.0261 6.3502 -2.2024
1.7500 -7.9583 -7.2348 2.3804 6.8340 2.1949 0.0266 4.4469 0.0155 8.2167 -0.5087 -1.9563 8.4657 -2.0830
2.0000 -10.3945 -9.4495 0.1657 1.8030 8.3195 0.0500 4.4000 0.0202 10.6577 -0.3396 -1.4194 10.9067 -1.5040
2.2500 -13.1555 -11.9595 -2.3443 #¡NUM! #¡NUM! 0.0266 4.4469 0.0256 13.4241 #¡NUM! #¡NUM! 13.6731 #¡NUM!
2.5000 -16.2413 -14.7649 -5.1497 #¡NUM! #¡NUM! -0.0438 4.5875 0.0316 16.5159 #¡NUM! #¡NUM! 16.7649 #¡NUM!
mH
BL md
H 1
d
m
B/2
297
LIBERTAD”
DISEÑO ESTRUCTURAL
296
DISEÑO ESTRUCTURAL CANAL PAIJAN

DISEÑO ESTRUCTURAL TRAMO : 0+000 a 0+133
DISEÑO DE CARAS LATERALES
DIMENSIONAMIENTO
´
Altura h= 0.2 m
Espesor de la losas y paredes de= 0.1 m
H= 2 m
Talud Z= 1 a
Tirante y= 1.8 m
T= 7 m
Ancho de solera B= 3.000 m
Ángulo de inclinación del talud α= 45 º
Longitud L= 2.83 m
Ángulo de inclinación del terreno β= 30 º
CARACTERÍSTICAS DEL SUELO
Textura t=
Peso unitario del material seco Ύs = 1100 kg/m3
ángulo de fricción interna, Φ= 34 º
capacidad de carga de! terreno. σt= 1.36 kg/m2
CARGA VÍVA DEL TRAFICO
Carga H15-44, que representa un camión con dos ejes

Carga eje postenor = 13500 kg
Carga eje delantero = 3632 kg
sobrecarga Se = 550 kg/m2
h' = 0.2 m
CARACTERÍSTICAS DEL CONCRETO

Concreto f'c = 210 kg/cm2
Peso unitario del concreto Ύc = 2400 kg/m3
CALCULO DEL EMPUJE DE TIERRAS (E)
E = 0.5 Cea Ύs H ( H+2h')
Cosec α , Sen (α - Φ)
Cea ={ }²
√ Sen (α + δ) + √ Sen (Φ + δ) Sen (Φ - β)
Sen (α - β)
Según Terzaghi, para fines prácticos (Φ/2 < δ < 2/3 Φ) δ= 19.73 º
Cea = 3.20
E = 2110.46 kg
MOMENTO DE EMPUJE O MOMETO DE VUELCO (Mv)

Mv = E x Y
Y = Punto de aplicación de la fuerza de empuje
H² + 3Hh'
Y =
3 (H+2h')
Y= 4.16 m
Mv= 8779.52 Kg-m
MOMENTO DEBIDO AL PESO O MOMENTO RESISTENTE (Mr)
Mr =
0.5.Ύc.de.H²Cosα
2
Sen α
Mr = 678.82 kg - m
295
MOMENTO ACTUANTE FINAL (M)

M = Mv - Mr
M= 8100.70 kg . m
Mr/ Mv = 0.08
DISEÑO DE LA LOSA DE FONDO

Datos:
Para el análisis estructural se considera a la losa como una
viga semí empotrada
El valor del momneto de una v iga semi empotrada esta dado
por la siguiente fórmula
WL²
M=
10
Wv = Wt Sen α a
Wt= Wsen α
Wv = W Sen2 α
W = Ύc.de.L .1 = 678.82251 kg Ec = 15000b√fć

L = H / Sen α = 2.83 m Es = 21737065 kg/cm2
R1 = R2 = Wv = 339.41 kg Fy = 4200 kg/cm2
Como P = 2 R₁ Carga total recub = 3 cm
P = Wb₁ M = P b₁ b= 100
10 b₁ = 117
M= 0.2 H.b₁.de.Ύc.senα n = Ec/Es= 1
M= 79.42 kg-m fs = 0.4.fy = 1690 (fatiga acero)
fc = 0.45.fć= 94.5 (fatiga concr)
j = 1- k₁/3 = 0.98
Peralte efectivo debido al momento flextonante
M
d= √ Kb
= 5.68 cm
K = 0.5 fc.k₁.j = 2.46

1
k₁= = 0.05
1+ fs
n.fc
dec = 8.68 cm ≤ 10 cm !OK!
Chequeo por corte

V
Vc =
de j b
V= 1492 kg
Vc = 1.52 kg/cm2 Vadm =0.29√fć= 4.20 kg/cm2
Vc <= Vadm !OK!, Se recomienda colocar acero mínimo.
Fatiga actuante ( σ )
6M
σact = = 4.77 kg/cm2
(100 de)²
σc = 0.08 fć = 16.80 kg/cm2
σ act <= σc !OK!, se recomienda colocar acero mínimo.

294
LIBERTAD”
IMPACTO AMBIENTAL
293
DE LA LIBERTAD”
CONTENIDO
1. NOMBRE DEL PROYECTO

2. MARCO LEGAL
3. OBJETIVOS AMBIENTALES
4. DESCRIPCIÓN DEL PROYECTO
5. IDENTIFICACIÓN Y EVALUACIÓN DE IMPACTOS AMBIENTALES
6. PLAN DE MANEJO AMBIENTAL (MEDIDAS DE CONTROL Y /O MITIGACIÓN)
6.1. Generalidades
6.2. Objetivos
6.3. Contenido del Plan de Manejo Ambiental
6.4. Programa de manejo de residuos y efluentes
6.5. Programa de Prevención y Seguridad
6.6. Programa de Prevención, Control y/o Mitigación Ambiental
6.7. Programa de componente social (Participación Ciudadana y Relaciones
comunitarias)
6.8. Programa de Señalización y Seguridad Ambiental
6.9. Plan de Cierre
7. PARTICIPACIÓN CIUDADANA.
8. CRONOGRAMA DE ACTIVIDADES DE MITIGACIÓN AMBIENTAL
9. PRESUPUESTO DEL PLAN DE MITIGACIÓN AMBIENTAL
10. CONCLUSIONES Y RECOMENDACIONES
292
DE LA LIBERTAD”
1. NOMBRE DEL PROYECTO

REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD
PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
ASCOPE, DEPARTAMENTO DE LA LIBERTAD – CODIGO ARCC:389.
2. MARCO LEGAL
El expediente técnico se sustenta en el siguiente marco normativo dentro de la Ley

del Sistema Nacional de Evaluación de Impacto Ambiental (SEIA) y Ley del Sistema
Nacional de Programación Multianual y Gestión de Inversiones (Invierte.pe) y deroga
la Ley del Sistema Nacional de Inversión Pública (SNIP):
 Constitución Política del Perú.
 Ley Nº 30556. Ley que aprueba disposiciones de carácter extraordinario para
las intervenciones del gobierno nacional frente a desastres y que dispone la
creación de la autoridad para la reconstrucción con cambios. Sábado 29 de
abril de 2017.
 Decreto Legislativo Nº 1354. Decreto legislativo que modifica la Ley Nº 30556,
ley que aprueba disposiciones de carácter extraordinario para las
intervenciones del Gobierno Nacional frente a desastres y que dispone la
creación de la Autoridad para la Reconstrucción con Cambios. Domingo 3 de
junio de 2018.
 Decreto Supremo N° 015-2018-MINAM, Establecen Disposiciones para la
implementación de los numerales 8.7 y 8.8 del artículo 8 de la Ley N° 30556,
Ley que aprueba disposiciones de carácter extraordinario para las
intervenciones del Gobierno Nacional frente a desastres y que dispone la
creación de la Autoridad para la Reconstrucción con Cambios.
 Ley que crea el Sistema Nacional de Inversión Pública (Ley N° 27293,
publicada en el Diario Oficial “El Peruano” el 28 de Junio de 2000; modificada
por las Leyes N° 28522 y 28802, publicadas en el Diario Oficial “El Peruano”
el 25 de Mayo de 2005 y el 21 de Julio de 2006, respectivamente), derogado
mediante Decreto Legislativo N° 1252, que además crea el Sistema Nacional
de Programación Multianual y Gestión de Inversiones.
 Ley General del Medio Ambiente, Ley N° 28611.
 Ley del Sistema Nacional de Evaluación del Impacto Ambiental, Ley N°
27446 y su Reglamento, aprobado mediante Decreto Supremo N° 019-2009-
MINAM.
 Primera Actualización de Listado de Inclusión de Proyectos de Inversión
sujetos al Sistema Nacional de Evaluación de Impacto Ambiental – SEIA,
aprobado mediante Resolución Ministerial N° 157-2011-MINAM y modificado
mediante Resolución Ministerial N° 298-2013-MINAM.
 Ley Orgánica para el aprovechamiento sostenible de los recursos hídricos,
Ley N° 268 21.
291
DE LA LIBERTAD”
 Ley Forestal y de Fauna Silvestre, Ley N° 29763 y su Reglamento,

aprobado mediante Decreto Supremo N° 018-2015-MINAGRI.
 Categorización de especies amenazadas de Flora Silvestre, aprobado
mediante Decreto Supremo N° 043-2006-AG.
 Actualización de la Lista de Clasificación y Categorización de las Especies
Amenazadas de Fauna Silvestre Legalmente Protegidas, aprobada mediante
Decreto Supremo N° 004-2014-MINAGRI.
 Ley de Áreas Naturales Protegidas, Ley N° 26834 y su Reglamento,
aprobado mediante Decreto Supremo N° 038-2001-AG.
 Ley d e G e s t i ó n Integral de Residuos Sólidos, aprobada mediante Decreto
Legislativo N° 12781. Lima, 22 de diciembre de 2016. Reglamento de la Ley
de Gestión Integral de Residuos Sólidos DS N° 014-2017-MINAM del
21.12.2017.
 Reglamento de Gestión Ambiental del Sector Agrario, aprobado mediante
Decreto Supremo N° 019-2012- AG y modificado mediante los Decretos
Supremos N° 004-2013-AG y 013-2013-MINAGRI.
 Reglamento sobre transparencia, acceso a la información pública
ambiental y participación y consulta ciudadana en asuntos ambientales,
Decreto Supremo N° 002-2009-MINAM.
 Reglamento de Manejo de Residuos Sólidos del Sector Agrario, aprobado
mediante Decreto Supremo N° 016-2012-AG.
 Reglamento de Participación Ciudadana para la Evaluación, Aprobación y
Seguimiento de Instrumentos de Gestión Ambiental del Sector Agrario,
aprobado mediante Decreto Supremo 018-2012-AG y modificado mediante el
Decreto Supremo N° 012-2013-MINAGRI.
3. OBJETIVOS AMBIENTALES
Identificar, analizar e interpretar los probables impactos ambientales positivos y

negativos que pueden ocasionar las actividades de Construcción, Operación y
Abandono del Proyecto y sobre esta base, proponer medidas adecuadas para
prevenir, mitigar o corregir los impactos adversos, así como para fortalecer los
impactos positivos; logrando de esta manera, que la construcción y
funcionamiento de esta obra se realice en armonía con la protección del
ambiente.
Identificar las acciones del proyecto que pueden generar impactos
socioambientales sobre el entorno.
Describir las características del medio físico, biótico, social, cultural y económico
del ámbito de influencia del Proyecto.
Identificar los Impactos Ambientales Potenciales, cuya ocurrencia tendría lugar
durante las etapas del Proyecto.
290
DE LA LIBERTAD”
Proponer las medidas adecuadas que permitan prevenir, mitigar o corregir los
efectos adversos significativos, así como fortalecer los impactos positivos o
favorables.
289
DE LA LIBERTAD”
4. DESCRIPCIÓN DEL PROYECTO

4.1. Nombre y datos generales del proyecto
“REHABILITACIÓN DE INFRAESTRUCTURA DE
Nombre del Proyecto CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR
TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
ASCOPE, DEPARTAMENTO DE LA LIBERTAD”.
Formato Único de
Código Único de Inversiones - Nivel de Estudio Reconstrucción
Tipo de Proyecto a Realizar Nuevo ( ) Ampliación ( ) Rehabilitación ( X )
Monto Estimado de la Inversión S/ 2’424,503.48 Beneficiarios -
Horizonte del 10 años

Plazo o tiempo de Ejecución 75 días calendarios
proyecto
Presupuesto del Plan de Manejo S/ 8,500.00
Ambiental
4.2. Ubicación del proyecto

Departamento Provincia Distrito Localidad
La Libertad Ascope Ascope Toma Paiján

Coordenadas UTM – WGS 84 Zona 17L
Componentes del proyecto, Coordenadas UTM – (WGS 84 zona 17L)
Descripción Este (m) Norte (m)

CANAL (inicio) 710885.20 9144709.21
CANAL (final) 709856.96 9144352.99
4.3. Objetivo de proyecto

El objetivo es la rehabilitación y operatividad de un tramo del canal en el sector Toma
Paiján; y lograr su adecuación a las necesidades funcionales requerida por el sistema,
dotándolos de las adecuadas condiciones básicas de operatividad de los servicios de
abastecimientos y almacenaje de agua, dentro de estándares mínimos de calidad y
confort ubicada en el Sector Bocatoma Paiján, distrito de Paiján, Provincia de Ascope,
Departamento La Libertad.
288
DE LA LIBERTAD”
5. IDENTIFICACIÓN Y EVALUACIÓN DE IMPACTOS AMBIENTALES
5.1. Análisis ambiental del proyecto
A. Etapa de planificación
 Contratación de profesionales.
 Reconocimiento de campo.
 Trabajos de topografía.
 Aprobación del proyecto.
 Coordinación con entidades locales (Junta de Usuarios, Municipalidad).
 Elaboración del expediente técnico.
B. Etapa de construcción
El proceso constructivo considera las siguientes actividades:
 Trabajos preliminares y obras provisionales.

 Movilización y desmovilización de maquinarias.
 Instalación de Almacén, oficina y caseta de vigilancia
 Movimiento de Tierra.
 Construcción de Muro tipo barraje.
 Rehabilitación de sistema de compuertas en bocatoma.
 Construcción de canal.
287
DE LA LIBERTAD”
C. Etapa de operación.- En esta etapa se presentan impactos con una

afectación leve a nula debido a la realización de las siguientes actividades:
1. La primera, realiza la operación y manipulación de compuertas, limpieza del

canal, con la finalidad de regulación, apertura y cierre del caudal ofertado para
el sistema de riego.
2. La segunda, realiza la operación sólo consiste en la toma de dato del caudal

medido.
D. Etapa de mantenimiento.- En esta etapa se presentan impactos con una

afectación leve a nula debido a la realización de los siguientes procesos:
1. Limpieza de sedimentos y maleza del canal de conducción, para lo cual se
empleará el uso de herramientas manuales (pico, lampa, rastrillos).
286
DE LA LIBERTAD”
E. Etapa de abandono o cierre de la construcción. - En ésta etapa prevista al

final de la ejecución se efectuarán retiro de equipo, materiales e instalaciones
temporales, limpieza y manejo de residuos, reconformación de la forma de
terreno. En el presente proyecto se ha previsto lo siguiente:
285
DE LA LIBERTAD”
F. Matérias Primas e Insumos:

Recursos Naturales:
El proyecto provee utilizar agregado, estos serán suministrados por un proveedor, de canteras
usadas en esta zona en actual explotación.
Tipos de recursos naturales: Se han clasificado los recursos naturales a

utilizar en las siguientes proporciones:
Servicios. Se prevé que el proyecto consumirá el agua que es el insumo

principal, evitando consumo de agua tratada.
Materiales. La materia prima sólo se utilizará en la etapa constructiva y son las

siguientes:
Unidad de
Recurso Natural - Cantera Cantidad (Total) medida
3
Gravilla de 1/2" 8.65 m
3
Gravilla de 3/4" 46.20 m
3
Arena gruesa 7.70 m
3
Hormigón 1,012.61 m
3
Agua 414.24 m
Insumos Químicos
El concreto no presenta ningún tipo de peligrosidad descartando que pueda ser
inflamable, corrosivo, reactivo, explosivo o tóxico. Se utilizarán 08 productos
químicos, los cual sólo son reactivos en la etapa de mezcla, el cemento se
utilizará para la producción del concreto y una vez fraguado este producto
pierde sus propiedades reactivas. Y los aditivos para el desmoldaje, teniendo
en cuenta que sus respectivos envases serán dispuestos en tachos con
respectiva rotulación para su disposición final, tal como se menciona líneas
abajo entre una de las Medidas de mitigación en la calidad de suelo.
Criterios de
Peligrosidad
Unidades
Inflamable
Producto
Corrosivo
Explosivo
Reactivo
Ingredientes Activos
Toxico
Químico
Cemento Cemento Portland MS (bolsas) 1,145.65 x

Yeso Yeso (bolsas) 6.00 x
Aditivo Aditivo desmoldeador (galón) 135 x
284
DE LA LIBERTAD”
De los productos en el cuadro descritos arriba durante los 60 días calendarios

que durará la obra se generarán aproximadamente 1146 bolsas de cemento y
yeso contaminadas, se generarán 135 envases vacíos contaminados del
aditivo desmoldeador, las cuales serán clasificadas y dispuestos en los
contenedores rotulados provistos en el proyecto como se menciona líneas
abajo entre una de las Medidas de mitigación en la calidad de suelo.
G. Maquinarias
Los equipos y maquinarias usados en la ejecución del proyecto utilizarán
combustible el mismo que será provisto en grifos de la zona de estudio, pues
dado a la envergadura del proyecto la maquinaria se abastecerá de
combustible en el área del proyecto para lo cual se debe preveer posibles
incidentes de contaminación por almacenamiento de los mismos A
continuación se muestra el cuadro con la maquinaria a utilizar así como el
cálculo de las Horas Maquinas y combustible que se utilizará en 60 días
calendarios que durará el proyecto. Siendo esta cantidad total del D2 utilizado
6,000 galones aproximadamente.
Criterios de
Horas Maquina (HM)
Peligrosidad
Combustible
Maquinaria
Inflamable
Corrosivo
Explosivo
Reactivo
Toxico
CAMION VOLQUETE 15 m3. D2 396.27 X X X
RODILLO LISO VIBRATORIO DE 1.8 a 3 ton D2 442.38 X X X
CARGADOR SOBRE LLANTAS DE 125-135 D2 196.29 X X X
HP 3 yd3
RETRO EXCAVADORA D2 440.36 X X X
Mezcladora de concreto 11P3 (23HP) D2 329.57 X X X
Vibrador de concreto 4HP 1.25’’ D2 291.00 X X X
Motobomba de 4" (12 HP) D2 7.35 X X X
Cizalla D2 22.21 X X X
283
DE LA LIBERTAD”
H. Productos Elaborados:
El producto que se elaborará será el concreto para la construcción de canal, en

un total de 60 días calendarios, se estima una producción total de 1.405.41 m³
de concreto.
Producto Criterios de Peligrosidad
Capacidad
Total (m )
Químico
Inflamable
Corrosivo
Explosivo
Reactivo
Ingredientes Activos
Toxico
(Nombre
3
Comercial)
Concreto Cemento, Agregado grueso X

1.405.41
I. Personal
En la etapa de construcción: El personal se ha estimado su utilización de la
siguiente manera y se ha previsto que estarán 75 días calendarios durante la
ejecución de la Obra.
Mano de Obra Unidad Cantidad

Operario HH 6,841.53
Oficial HH 6,418.47
Peón HH 7,923.33
Topógrafo HH 22.85
En la etapa de Operación: las labores de Operación y Mantenimiento de

la infraestructura de riego, así como la contratación y capacitación del
personal técnico calificado para las actividades de operación estará a
cargo de la Junta de Usuarios.
5.2. Identificación del impacto ambiental
En este capítulo se identificarán los impactos ambientales directos e

indirectos, que se podrían presentar durante las etapas de construcción y
operación del proyecto. Las actividades previstas en la etapa de construcción,
tales como el desplazamiento de vehículos, movimiento de tierra, transporte
de materiales y otras actividades generaran impactos ambientales; sin
embargo, dichas labores son de carácter temporal y las áreas de intervención
corresponden a zonas puntuales por lo que no se espera un impacto
significativo por el desarrollo de dichas actividades sobre el entorno.
En general, los principales impactos ambientales generados en el Proyecto
pueden resumirse en:
 Emisión de gases de combustión por consumo de combustible.
 Generación de ruidos.
 Generación de polvo.
 Generación de residuos sólidos.
282
DE LA LIBERTAD”
Con relación a los componentes y factores ambientales se identifica los

siguientes en:
Componentes y Factores Ambientales
Medio Componente ambiental Aspectos ambientales y sociales
Aire Calidad del aire
Medio Físico Ruido Nivel de Ruido y Vibraciones
Suelo Calidad del Suelo
Empleo e Ingresos Familiares

Aspectos Económicos Generación de ingresos
locales/centrales
Medio Socio
Económico Restricción de uso de vías de acceso
Seguridad y Salud Riesgo de posibles daños físicos en

los trabajadores (lesiones, golpes,
etc.)
Etapa de Planificación
La primera etapa consiste en los trabajos u obras preliminares a la construcción.
Para esta etapa se consideraron los aspectos e impactos durante la primera etapa
del Proyecto.
Identificación de Aspectos e Impactos Ambientales – Etapa de Planificación
Aspecto Impactos
Actividades
Ambiental Ambientales
Contratación de profesionales.
Reconocimiento de campo.
Incrementos de
Trabajos de topografía.
Niveles de ruido
Aprobación del proyecto. leve
Coordinación con entidades
Nivel de Ruido Contaminación de
locales (Junta de Usuarios,
y residuos suelo por
Municipalidad distrital).
sólidos generación de
Elaboración del expediente
residuos sólidos
técnico
leve
Elaboración del estudio ambiental
Etapa de Construcción
Para la identificación de los impactos ambientales del proyecto en su etapa de
construcción, se han considerado todas las actividades de mayor relevancia que
se tienen previstas para la ejecución del Proyecto, las cuales se muestran a
continuación.
281
DE LA LIBERTAD”
ACTIVIDADES DEL ASPECTOS

IMPACTOS AMBIENTALES
PROYECTO AMBIENTALES
Trabajo Calidad del Aire
afectación al aparato respiratorio
preliminares y
Nivel de Ruido y Incrementos de Niveles de ruido y vibraciones
Provisionales
Vibraciones Ahuyentamiento, perdida de individuos de fauna

Calidad del Aire afectación al aparato respiratorio
Movilización de Generación de Gases de Combustión
Equipos y Nivel de Ruido y
Incrementos de Niveles de ruido y vibraciones
Herramientas Vibraciones
Riesgo de Contaminación por derrame de

Calidad del Suelo
Hidrocarburos.
Contaminación del aire por generación de
Calidad del Aire material particulado y posible afectación al
sistema respiratorio
Movimiento de Nivel de Ruido y Incremento de Niveles de Ruido
Vibraciones Ahuyentamiento, perdida de individuos de fauna
tierra
Empleo e Ingresos
Familiares
Afectación a la flora Perdida de cobertura vegetal

Calidad del Aire
afectación al aparato respiratorio
Instalación de Nivel de Ruido y
Vibraciones
Campamento
Riesgo de Contaminación por derrame de
Provisional Calidad del Suelo
Hidrocarburos
Empleo e Ingresos
Familiares
280
DE LA LIBERTAD”

ACTIVIDADES DEL PROYECTO ASPECTOS IMPACTOS
Contaminación del aire generado por el

Calidad del Aire material particulado y posible afectación
al sistema respiratorio
Revestimiento de
concreto en canal Nivel de Ruido y Incremento de Niveles de Ruido y
Vibraciones Vibraciones

Calidad del suelo Generación de Residuos.
Empleo e Ingresos Familiares
Socioeconómico
Etapa de Operación y Mantenimiento
En la operación se han considerado todas las actividades de mayor impacto al

ambiente que se tienen previstas para la ejecución del Proyecto, las cuales se
características, y a que sus impactos eran muy similares. En esta etapa la junta de
usuarios del canal Paiján es el responsable.
Identificación de Aspectos e Impactos Ambientales - Etapa de Operación y Mantenimiento

ASPECTO
ACTIVIDADES DEL
AMBIENTALES Y IMPACTOS IDENTIFICADOS
PROYECTO
SOCIALES
Calidad del Agua Calidad de agua superficial
Manipulación de Generación de ingresos

locales/centrales
tomas
Empleo e Ingresos Creación de nuevos puestos de
Familiares trabajo
Calidad de agua superficial y

Calidad del Agua
subterránea
Limpieza de canal
Nivel de Ruido y Ahuyentamiento de especies de
Vibraciones fauna, principalmente aves.
279
DE LA LIBERTAD”
Etapa de Cierre
En el cierre se han considerado todas las actividades de mayor impacto al
ambiente que se tienen previstas para el cierre del proyecto, las cuales se
características, y a que sus impactos eran muy similares.
ACTIVIDADES DEL ASPECTO AMBIENTALES

IMPACTOS IDENTIFICADOS
PROYECTO Y SOCIALES

posible afectación al aparato
Calidad de aire respiratorio
Retiro de equipo,
materiales e
instalaciones Contaminación del suelo por residuos
Calidad del suelo
temporales solidos
Empleo e Ingresos Creación de nuevos puestos de

Familiares trabajo
Contaminación del suelo por residuos

Calidad del suelo
solidos
Limpieza y Manejo
de Residuos Empleo e Ingresos
Familiares

Calidad del Aire posible afectación al aparato
respiratorio
Nivel de Ruido y Vibraciones Incremento de Niveles de Ruido

Reconformación de
la forma del terreno Pérdida de calidad y erosión del
Calidad del Suelo
suelo
Riesgo de Alteración del Agua

Calidad del Agua
Superficial
5.3. Evaluación de los impactos ambientales de la actividad
A. Generalidades
En este capítulo se evalúan y valoran los potenciales impactos ambientales

directos e indirectos, que podrían presentarse durante las etapas de
construcción y operación del proyecto.
Para la evaluación de los impactos ambientales existen numerosos

métodos, muchos de los cuales surgieron al inicio de la década del 70
278
DE LA LIBERTAD”
Entre los métodos más conocidos y significativos que se usan actualmente

tenemos: Métodos de superposición de mapas, listados de preguntas,
matrices y redes.
En nuestro caso la evaluación y descripción de los potenciales impactos

ambientales se realizó el método de las matrices de correlación, las cuales
consideran listas de control en dos dimensiones; horizontal y vertical. En la
matriz, en una dimensión se muestran las características individuales del
proyecto (actividades de construcción y operación), mientras que en la otra
dimensión se identifican las categorías ambientales que pueden ser
afectadas por el proyecto (elementos físicos, bióticos, sociales,
económicos y culturales). De esta manera los efectos o impactos
potenciales son individualizados confrontando las dos listas de control.
El uso de las matrices corresponde a metodologías aceptadas y

recomendadas por la autoridad sectorial ambiental competente, la
Dirección General de Asuntos Ambientales Agrarios del Ministerio de
Agricultura y Riego. Para el análisis se determinó el área de influencia
directas (AID) e indirecta (AII) del proyecto.
B. Área de Influencia del Proyecto
Para poder evaluar la probabilidad de ocurrencia de impacto es necesario

determinar las áreas geográficas en las cuales estos podrían producirse.
Se han considerado dos tipos de área de influencia: área de influencia
directa y área de influencia indirecta. A continuación, se describen los
criterios de delimitación de las áreas de influencia consideradas.
1. Por Criterio Ambiental

Área de Influencia Directa – Ambiental (AID-D). Corresponde a aquella
área cuyos componentes ambientales del entorno natural son
impactados directamente por el desarrollo de las actividades del
proyecto. En general, el área de influencia directa se define con la
superposición de los componentes y/o instalaciones del proyecto sobre
el ámbito geográfico definido para llevarlo a cabo, así como por el área
donde se manifestarían los efectos directos de su construcción y
operación. En este caso esta área corresponderá a los componentes
277
DE LA LIBERTAD”
del proyecto y los frentes de trabajo que se necesiten para su

ejecución. Para el caso del presente proyecto esta área corresponderá
a 10 metros a cada lado del canal de conducción.
Área de Influencia Indirecta (AII-A). Corresponde a aquella área cuyos

componentes ambientales del entorno natural son impactados
indirectamente por las actividades de construcción y operación de los
componentes y/o instalaciones del proyecto y que se encuentra fuera
del área geográfica de emplazamiento directo del mismo. El área de
influencia indirecta será el área agrícola que se beneficiara con la
implementación del proyecto es decir las 1,526.01 has.
2. Por Criterio Social
Área de Influencia Directa Social (AID-S). Corresponde al área, donde

se llevarán a cabo la realización del proyecto, donde los impactos
generados en las etapas de construcción, operación y cierre son
directos y de mayor intensidad en áreas potencialmente productivas,
así como zonas de reservas, ubicadas dentro de los límites de las
Juntas de los canales de riego y del C.P. Puente Mayta y Alto Chepén.
Área de Influencia Indirecta Social (AII-S). Se estableció sobre la base

de las áreas potencialmente afectadas en el mediano y largo plazo. En
este contexto, se consideró el Distrito de Chepén, como área de
influencia indirecta social, ya que en su jurisdicción se desarrollará el
proyecto y donde se realiza la mayor dinámica económica en esta
etapa del proyecto.
a. Metodología de Evaluación
La metodología para la evaluación de los impactos ambientales considera el

uso de la Matriz de Importancia de Impactos Ambientales. Esta metodología
responde principalmente a la condición de análisis global e integral de los
efectos e impactos ambientales que se podrían generar. La importancia del
impacto estará condicionada por los componentes ambientales del área de
influencia del proyecto.
276
DE LA LIBERTAD”
b. Componentes y Factores Ambientales
A partir de la identificación y determinación de los componentes y factores

ambientales se elaboró la matriz de identificación de impactos ambientales y
sociales, los cuales fueron evaluados de acerca al grado y nivel de
importancia del impacto.
Tabla Nº 01: Componentes y Factores Ambientales

Componente Aspectos Ambientales y Sociales
Medio
Ambiental
Aire Calidad de aire
Ruido Nivel de ruido y vibraciones
Medio Físico
Suelo Calidad de Suelo
Agua Calidad de agua
Medio Flora Alteración de vegetación
Biológico Fauna Migración de fauna
Aspectos Empleo e Ingresos Familiares
Económicos Generación de ingresos locales/centrales
Medio Social Restricción de uso de vías de acceso
Seguridad y Salud Riesgo de posibles daños físicos en los
trabajadores (lesiones, golpes, etc.)
Fuente: Elaboración Propia.
c. Actividades del Proyecto

Para el análisis ambiental se tendrá en cuenta las principales actividades
con potencial de causar impactos ambientales en el área de influencia del
proyecto. Para tal efecto, el análisis se realizará considerando las etapas de
Construcción y Operación. En la Tabla Nº 02 se indica las actividades
relacionadas, según el orden de las etapas del proyecto.
Tabla Nº 02: Actividades del Proyecto

Etapa Actividades del Proyecto
Trabajos preliminares y provisionales
Movilización de equipos y herramientas
Mantenimiento de camino
Construcción
Instalación de campamento provisional
Movimiento de tierras
Revestimiento de canal
Operación y Manipulación de tomas
mantenimiento Limpieza de canal
Retiro de equipo, materiales e instalaciones temporales
Cierre Limpieza y Manejo de Residuos
Reconformación de la forma del terreno
275
DE LA LIBERTAD”
Para la predicción y evaluación de los impactos ambientales por el método

matricial primero se elaboró una matriz de identificación, una vez identificados
los impactos ambientales, se elaboró una segunda matriz denominada Matriz
de Calificación de Impactos Ambientales, que permitió obtener una valorización
cualitativa de los impactos ambientales, la misma que se tradujo en valores
para aplicar un índice se significancia por medio de una Formula de Valoración
de Impactos Ambientales.
En la siguiente Tabla Nº 03: Identificación de Impactos Ambientales y Sociales

del Proyecto se precisa los posibles impactos de la zona del canal que ya se
encuentra intervenido.
274
Tabla Nº 03: Identificación de Impactos Ambientales y Sociales del Proyecto

Etapa de Etapa de Etapa de
Planificación Etapa de Construcción Operación y abandono o cierre de la
mantenimiento construcción
Coordinación con entidades locales
Elaboración del expediente técnico

(Junta de Usuarios, Municipalidad
Limpieza de canal y obras de arte
reconformación de la forma de
Retiro de equipo, materiales e
limpieza y manejo de residuos

Contratación de profesionales
Manipulación de compuertas
Instalación de Campamento
Movilización de Equipos y
Aprobación del proyecto.
instalaciones temporales
Trabajos Preliminares y
Compone
ntes
Herramientas
Provisionales
Tipo de Impacto
Provisional
metálicas
distrital).
Ambiental
terreno
es
Aire al aparato respiratorio
Incremento de gases por
Combustión
Ruido Incremento del Nivel del Ruido
Agua Calidad de agua superficial

derrame de hidrocarburos
Suelo
Residuos
Actividade Generación de empleos
s
Económica Seguridad del personal de obra y
sy del proyecto
Sociales
273
Etapa de Etapa de Etapa de

Planificación Etapa de Construcción Operación y abandono o cierre de la
mantenimiento construcción
Coordinación con entidades locales
Elaboración del expediente técnico

(Junta de Usuarios, Municipalidad
Limpieza de canal y obras de arte
reconformación de la forma de
Retiro de equipo, materiales e
limpieza y manejo de residuos

Contratación de profesionales
Manipulación de compuertas
Instalación de Campamento
Movilización de Equipos y
Aprobación del proyecto.
instalaciones temporales
Trabajos Preliminares y
Compone
ntes
Herramientas
Provisionales
Tipo de Impacto
Provisional
metálicas
distrital).
Ambiental
terreno
es
No
No No No No No No No No No No No No No No
Alteración de Restos apli No No
aplica( aplica aplica aplica aplica( aplica( aplica aplica( aplica aplica aplica aplica( aplica( aplica(
Arqueológicos ca(* aplica(*) aplica(*)
Actividade *) (*) (*) (*) *) *) (*) *) (*) (*) (*) *) *) *)
)
s
No
Culturales No No No No No No No No No No No No No No No No
apli
Alteración a ANP y ZA aplica( aplica aplica aplica aplica( aplica( aplica aplica( aplica aplica aplica aplica( aplica( aplica(* aplica( aplica(*
ca(*
**) (**) (**) (**) **) **) (**) **) (**) (**) (**) ) **) **) *) **) *)
Fuente: Elaboración Propia
(*) No aplica dado que el proyecto no se encuentra en zona con restos arqueológicos
(**) No aplica dado que el proyecto no se encuentra en Área Natural Protegida y zona de amortiguamiento
272
DE LA LIBERTAD”
Una vez identificada cada una de las actividades del Proyecto y los componentes
del medio, se inicia la evaluación cualitativa de los impactos ambientales
potenciales del Proyecto, para lo cual se utiliza una matriz de interacción.
Para una adecuada presentación de identificación, análisis y evaluación de los

impactos ambientales, se consideró la evaluación de aspectos e impactos de los
componentes del Proyecto, el cual incluye sus componentes auxiliares
(campamentos, almacenes, entre otros, etc.
Tabla Nº 04: Evaluación de Impactos Ambientales y Sociales del Proyecto

Preliminares (Planificación) y Construcción del proyecto
Aspectos Impactos Ambientales
Etapa
Ambientales Medio Físico Medio Socioeconómico y Cultural
Incremento de los niveles
Emisión de ruido -----
sonoros
PLANIFICACION
Generación de empleos
Contratación de Mejora de la actividad comercial local
----- Inmigración de población con fines de
personal
empleo y/o comercio
Generación de empleos indirectos
Contratación de
servicios locales ----- Mejora de la actividad comercial local
Contratación de Generación de empleos

------
CONSTRUCCIÓN REHABILITACION
personal Mejora de la actividad comercial local

Emisión de gases y/o Alteración de la calidad Riesgo de afectación a la salud del
material particulado del aíre trabajador
Fugas y derrames de
Riesgo de contaminación Riesgo de afectación a la salud del
aceites, lubricantes e
de suelos trabajador
hidrocarburos
DE CANAL
Generación de Riesgo de contaminación Riesgo de afectación a la salud del

residuos sólidos de suelos trabajador
Incremento de los niveles Riesgo de afectación a la salud del
Emisión de ruido
sonoros trabajador
Riesgo de contaminación
de suelos
Alteración de la calidad
Movimiento de tierras del aire
Perdida de cobertura
vegetal
Elaboración: Elaboración propia.
271
DE LA LIBERTAD”
Etapa de operación y mantenimiento

Etapa
Ambientales
Medio Físico Medio Socioeconómico y Cultural
Incremento de oferta de productos
agrícolas
Mejora de la actividad comercial
Manipulación de tomas Calidad de agua
MANTENIMIENTO
local
OPERACIÓN y
Mejora de la calidad de vida de la

población
Incremento de oferta de productos
agrícolas
Mejora de la actividad comercial
Limpieza de canal sonoros
local
Calidad de agua
Mejora de la calidad de vida de la
población
Etapa de abandono o cierre de la construcción

Etapa
Ambientales
Medio Físico Medio Socioeconómico y Cultural
Retiro de equipo, Incremento de los niveles

materiales e sonoros
abandono o cierre de la
instalaciones
temporales
construcción
Residuos
limpieza y manejo de sonoros
residuos Riesgo de Contaminación por
Residuos
reconformación de la sonoros
forma de terreno Riesgo de Contaminación por
Residuos
Entre los impactos ambientales positivos relevantes tenemos:
 Creación de fuente de trabajo, en la etapa de ejecución del proyecto.

 Mejora en la economía y bienestar del distrito Paiján y principalmente la Localidad del
sector Bocatoma Paiján y otros sectores aledaños.
270
DE LA LIBERTAD”
6. PLAN DE MANEJO AMBIENTAL (MEDIDAS DE CONTROL Y/O MITIGACIÓN)

6.1. Generalidades
El plan de Manejo Ambiental (PMA) describe las acciones y las medidas que se
tomarán para garantizar la seguridad y control ambiental se propone aplicar para
que las actividades del proyecto se lleven a cabo de manera responsable y
sostenible. En términos generales el PMA prevé la incorporación de la variable
ambiental en los diseños de obras, instalaciones y procesos, el PMA se encuadra
dentro de una estrategia de conservación del ambiente y en armonía con el
desarrollo socioeconómico de los poblados del área de influencia ambiental y
social del proyecto, siendo el resultado final del proceso de evaluación de impactos
ambientales, es decir del análisis de las actividades del proyecto con los
componentes ambientales presentes en el área de influencia, lo cual ha permitido
establecer las medidas más adecuadas, que permitirán que los componentes
ambientales no se vean afectados.
Es importante resaltar con relación a las actividades de rehabilitación del Tramo del
canal en el sector Toma Paiján a intervenir, los impactos identificados y evaluados son
no significativos, además, las actividades se realizan en una zona intervenida por el
canal existente.
6.2. Objetivos
Objetivo General
 Prevenir, corregir y/o mitigar los impactos ambientales adversos sobre los
componentes físico, biológico y social como consecuencia de las actividades
de construcción y operación del proyecto.
 Determinar las medidas preventivas, correctivas y/o mitigantes para evitar o
reducir la severidad de los impactos ambientales durante el desarrollo de las
actividades.
 Establecer los procedimientos para responder en forma oportuna y rápida a
cualquier contingencia que pudiera ocurrir durante el desarrollo de las
actividades.
269
DE LA LIBERTAD”
 Establecer y desarrollar una cultura ambiental (sensibilización ambiental), con

el fin de armonizar el desarrollo de las actividades del proyecto.
6.3. Contenido del Plan de Manejo Ambiental
Los programas estarán divididos de acuerdo a las características de manejo que

pudiera tener una potencial de alteración, de tal manera que se puedan seguir
lineamientos ordenados que permitan desarrollar las actividades de manera
sostenible con el ambiente. Los programas son los siguientes:
Programa de Manejo de Residuos Sólidos y Efluentes

Programa de Prevención y Seguridad
Programa de Prevención, Control y/o Mitigación Ambiental
Programa de Componente Social
Subprograma de Señalización y Seguridad Ambiental
6.4. Programa de manejo de residuos y efluentes

El objetivo del programa es realizar un adecuado manejo y gestión de los
residuos generados en las etapas de construcción, operación y mantenimiento
del Proyecto “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y
CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE,
PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”.
Los objetivos específicos de este programa son: Identificar y clasificar los

residuos; minimizar la generación de residuos en todas las etapas del Proyecto,
segregar adecuadamente los residuos generados, documentar los aspectos del
proceso de manejo de residuos, buscar la adecuada disposición temporal y final
de los residuos y cumplir con la normativa vigente.
El Programa de Manejo de Residuos (PMR) contiene procedimientos y técnicas,

que permiten realizar una adecuada y responsable gestión de los residuos
generados por las actividades realizadas durante y posterior a la ejecución del
Proyecto, y así reducir los impactos en el medio donde se generen.
Busca resolver la problemática, consecuencia de la generación de los residuos

sólidos y a residuos de la instalación del canal, principalmente en cuanto a su
268
DE LA LIBERTAD”
manejo, almacenamiento y disposición, temporal y final, en todas las etapas del

Proyecto. Previo a la elaboración de propuestas destinadas al manejo de
residuos, es necesario hacer una clasificación de los mismos, acorde a la
particularidad del Proyecto, de las condiciones ambientales en las cuales se
desarrolla.
Se proyecta que la ejecución del Proyecto, considerará los siguientes tipos de

residuos:
Residuos líquidos, provenientes de la limpieza de equipos y maquinaria, del

uso de baños químicos, aguas residuales domésticos del uso de comedores.
Residuos sólidos, ya sean orgánicos (restos de comida, papeles, cartones y
madera) e inorgánicos (envases de plástico y de vidrio, latas de bebidas y
conservas, entre otros).
Residuos peligrosos (recipientes de aceites, residuos de aceites y lubricantes
usados, pinturas, aditivos y combustibles, tuberías de asbesto-cemento, entre
otros).
Residuos de Construcción-Desmonte.
MEDIDAS GENERALES
Durante la ejecución del Proyecto es necesario identificar los desechos que se
generan, y analizar las alternativas de tratamiento y disposición final. Es
importante destacar que el inventario de los tipos y cantidades de desecho;
deberá actualizarse periódicamente y definir con antelación los requerimientos de
tratamiento y disposición final de los mismos.
A continuación, se detalla las consideraciones del plan de manejo de residuos:

267
DE LA LIBERTAD”
MANEJO DE RESIDUOS SÓLIDOS Y LÍQUIDOS EN LA ETAPA DE

CONSTRUCCIÓN
FICHA MANEJO
PMA - PMR- 001
AMBIENTAL
Objetivo
Establecer medidas para manejo y control de vertimientos de efluentes.
Componente
1. Suelo.
2. Agua.
Medio Receptor
1. Áreas y terrenos aledaños al área de operaciones, áreas de apoyo y áreas auxiliares.
2. Cuerpos de agua.
Impactos a Controlar
Alteración de la Calidad de Suelo por Riesgo de Derrame de Aceites,

1.
Hidrocarburos y Sustancias Varias.
Alteración de la calidad de aguas superficiales por Riesgo de Derrame de

2.
Aceites, Hidrocarburos y Sustancias Varias.
Tipo de Medida a Ejecutar
Prevención
Plan de Acción
Manejo de las Aguas Residuales Domesticas
Para evitar que las aguas residuales generadas en los frentes de obra
contaminen y afecten el suelo y las aguas superficiales, se dispondrán baños
químicos, 2 por cada frente de obra para el uso de todo el personal.
Para la limpieza y evacuación de los baños químicos portátiles, se contará

únicamente con los servicios de una EO-RS registrada ante MINAM.
Teniendo en cuenta la cantidad de personal obrero en obra, se aumentará el

número de baños dispuestos en cada frente de obra. Se debe considerar un
1. promedio de 12 a 15 personas por baño, con un servicio de limpieza ofrecido por
la EO-RS, una vez por semana, y el Recojo de las aguas residuales también se
llevará a cabo por una EO-RS. Esta cantidad puede aumentar a 15 a 18
personas si el servicio con frecuencia de aseo de dos veces por semana.
La ubicación de los baños portátiles variará a lo largo de la obra a medida que

se dé el avance de la obra y en función a la ubicación de los frentes de trabajo.
Manejo de las Aguas Residuales de Construcción
Para evitar la contaminación del agua con lubricantes o combustibles, deberán

266
DE LA LIBERTAD”
evitarse y/o controlar los derrames mediante buenas prácticas de mantenimiento

de equipos y adecuada ubicación de depósitos.
Con relación a la preparación del concreto in situ, en los sitios donde se realice
la mezcla, se colocará material de polipropileno en el área de trabajo, para evitar
posibles vertimientos que afecten a las zonas aledañas del Proyecto.
Se deberá tener precaución en el transporte de la mezcla del concreto desde el

sitio de la mezcla hasta el frente de trabajo, con el fin de evitar vertimientos
accidentales sobre el río, la vegetación o suelo adyacente. En caso de derrame
de la mezcla deberá recogerse y disponerse de manera inmediata.
El abastecimiento de combustible y operaciones de mantenimiento de

maquinaria, se realizarán en grifos y talleres de las localidades aledañas a los
frentes del proyecto, de manera que se eviten posibles derrames y afectar el
suelo y cursos de agua.
En caso de derrames accidentales de sustancias tóxicas sobre el mismo suelo,

se tratará de evitar su propagación del mismo a nivel horizontal y vertical,
debiéndose para ello recolectar el suelo afectado hasta la profundidad que ha
sido afectado, depositándolo posteriormente en recipientes herméticos y
dispuestos en el área de almacenamiento de residuos peligrosos, la disposición
final de estos residuos sólidos estará a cargo de una EO-RS autorizada
procediéndose de acuerdo a lo establecido en el plan de contingencias del
proyecto.
No se permitirá el vertimiento de sobrantes, tales como pinturas, solventes,

aditivos para concreto, pegantes, resinas y en general, cualquier producto que
por su calidad o composición resulten necesariamente tóxicos y dañinos para el
ambiente. Estos residuos se deberán almacenar en cilindros con tapa para su
posterior tratamiento como residuo peligroso y su disposición final en el relleno
de seguridad autorizado, de ser posible se evaluará su reutilización.
El mantenimiento y reparación de las maquinarias se harán en los talleres

mecánicos, y servicentros de los centros poblados cercanos a los frentes de
trabajo del Proyecto.
El personal encargado de mantenimiento deberá contar con los siguientes

equipos de protección personal (EPP): Pantalón largo, casco, camisa de manga
larga, botas industriales, guantes de badana, mascarillas.
El manejo y disposición de los residuos líquidos peligrosos procediéndose de

acuerdo a lo establecido en el plan de manejo de residuos del proyecto.
Construcción, Abandono de Obra, Operación y

a. Etapa
Mantenimiento, y Cierre del Proyecto.
En todo el área del proyecto, en especial, en áreas de

Lugar de apoyo (áreas de tránsito, áreas de operación de
b.
Aplicación: maquinarias, y áreas auxiliares del Proyecto).
Superficie de terreno con presencia de residuos sólidos y

líquidos.
c. Indicador:
Cuerpos de agua con presencia de residuales y aguas
negras.
e. Medio de Registro fotográfico.

265
DE LA LIBERTAD”
Verificación:
Frecuencia de
f. Semanal, por el equipo supervisor.
Monitoreo:
Jefe del Área Ambiental, y del Área de Salud y Seguridad

g. Responsable:
Ocupacional.
FICHA MANEJO
PMA - PMR- 002
AMBIENTAL
Objetivo
Establecer medidas para el manejo de residuos sólidos.
Medio Receptor
1. Suelo.
2. Agua.
Alteración de la Calidad de Suelo por Riesgo de Derrame de Aceites, Hidrocarburos y

1.
Sustancias Varias.
2. Alteración de la Calidad de Suelo por Generación de Residuos Sólidos y/o Líquidos.
Alteración de la Calidad de Aguas Superficiales por Generación de Residuos Sólidos y/o

3.
Líquidos.
Control y Prevención
Plan de Acción
Residuos sólidos no peligrosos
A fin de cumplir con sus reglamentos internos y externos y normas legales, el CONTRATISTA es responsable de
inventariar con exactitud los materiales peligrosos almacenados, utilizados, procesados, etc., relacionados con
sus actividades y las de sus contratistas en el área del Proyecto.
El objetivo del manejo de residuos, es minimizar cualquier impacto adverso sobre el ambie nte, entre los que se
encuentran el deterioro del paisaje; la contaminación del aire, cursos de agua, suelo; y el riesgo de
enfermedades; originados por la manipulación y disposición final de los residuos generados durante la ejecución
del Proyecto, cumpliendo con lo dispuesto en la Ley de Gestión Integral de Residuos Sólidos, Ley 30506 del
23/12/2016, y en el Reglamento de la Ley de Gestión Integral de Residuos Sólidos D.S. Nº 014 -2017-MINAM del
21/12/2017
Tipo
1 Tipos de Características Alternativa Reducción
Residuo
residuos
264
DE LA LIBERTAD”
sólidos no Recuperación, se puede establecer

peligrosos un mercado de piezas recuperadas,
que Partes y piezas de equipos, residuos de las cuales pueden ser vendidas a
potencialmen empresas recicladoras.
varillas, tuberías, aceros etcétera,
te se Chatarra y provenientes de las diferentes Reúso, reincorporación a la
generarían llantas actividades constructivas. operación.
Se consideran residuos valorizables. Con los residuos de llantas se
puede establecer convenios con los
proveedores.
Materiales diversos (metal, cartón,

plástico y madera) relacionados con
Empaques, insumos y otras compras del Proyecto.
Los residuos generados se
envases y Son aprovechables siempre y cuando
dispondrán a un Relleno Sanitario.
embalajes no provengan de elementos o
sustancias identificadas como
peligrosas.
Se refiere a los desperdicios orgánicos provenientes de la alimentación de los

Basuras
obreros que se encuentren dentro de los terrenos o zonas donde se lleve a
domésticas
cabo las obras, son considerados residuos domésticos.
Material del
Color Tipo de Residuos Tipo de RRSS
Recipiente
Metal
Latas de conservas, tapas de
Amarillo Valorizabl Metal
metal, fierros
e
Vidrio
Botellas de Bebidas, vasos,
Plomo Valorizabl Metal
envases de alimentos, etc.
e
Papel y Periódicos, revistas, folletos,

Contenedores
cartón catálogos, impresiones.
para el Azul Plástico o metal
Valorizabl Fotocopias, papel, cajas 1de
almacenamient
e cartón, etc.
o de residuos
sólidos. Plástico Envases de Yogurt, Botellas
NTP Blanco Valorizabl de gaseosa, tubería de HDPE, Plástico o metal
900.058.2019 e geomembrana, etc.
Restos de preparación de
Marrón Orgánico alimentos, de comida, de Plástico o metal
jardinería o similares
Todo lo que no se puede

valorizar y no sea catalogado
No
como residuo de limpieza, de
Negro reaprovec Plástico o metal
aseo personal, EPP, colillas de
hable
cigarros, trapos de limpieza,
cuero, zapatos, tecnopor, etc.
263
DE LA LIBERTAD”
(*)La Norma Técnica Peruana no especifica el material del contenedor a usar para el
almacenamiento, los materiales indicados en el cuadro son referenciales y están sujetos al
material y/o sustancias a contener y sus características.
Nota: Si se conoce los fines del residuo y cómo será utilizado, colocar el símbolo de r reciclaje
y el rotulado correspondiente al tipo de residuo a almacenar.
Los contenedores para residuos sólidos serán ubicados en las áreas de trabajo y áreas de
almacenamiento, estando adecuadamente distribuidos y rotulados (para plásticos, metales u
otro tipo de material no biodegradable). Los cilindros no mantendrán contacto directo con el
suelo, para esto se implementarán parihuelas de maderas, los residuos serán segregados en
bolsas plásticas y dispuestas en los cilindros.
Los receptáculos portátiles (bolsas) deberán estar disponibles en todas las áreas de trabajo.
Los contenedores para disposición temporal de residuos sólidos serán de plástico o metal, de
diferentes colores para su fácil identificación y tendrán tapa, esto último a fin de que los
residuos no sean expuestos a la intemperie (lluvias y sol), evitando la generación de vectores
infecciosos que atenten contra la salud del personal de obra y población local.
Para áreas de trabajo fijas, con un tiempo mayor de duración de un mes, se colocara s u
techo, señalización, parihuelas y tapas correspondientes.
En las áreas de trabajo móviles de un tiempo de duración menor a un mes, se manejaran con
los cilindros correspondientes, parihuelas y tapas correspondientes.
Los contenedores serán reubicados a medida que las obras avancen, no deberán
abandonarse en las áreas donde se haya completado el trabajo.
Los contenedores se ubicaran en áreas no inundables, alejados de cuerpos hídricos

superficiales, el sitio de ubicación deberá estar protegido de lluvia p ara evitar lixiviaciones y
del viento para impedir que se dispersen los desechos. Para el caso de los desechos orgánicos
domésticos los contenedores deberán estar provistos además de tapas para evitar la
proliferación de vectores.
La reducción en la fuente es la primer medida para una gestión adecuada de los desechos
sólidos, para lograr esta reducción se pueden tomar las siguientes medidas:
Reducción del volumen de desechos en el punto de generación, es decir utilizar insumos que
sean envasados en recipientes de mayor capacidad para no generar mayor volumen de
Reducción en desechos con envases pequeños y de preferencia que sea reutilizable o que se pueda retomar
al fabricante.
la Fuente
Usar tambores o envases metálicos de químicos para almacenar temporalmente y

transportar residuos contaminados.
Los aceites y lubricantes usados que estén en contacto con otras substancias pueden usarse
262
DE LA LIBERTAD”
como lubricantes de tipo industrial en equipo que no requiere lubricante final.
Para un correcto almacenamiento de los residuos sólidos no peligrosos, se caracterizará y

clasificará adecuadamente, en función a su naturaleza, utilidad y composición fisicoquímica y
biológica, todos los residuos sólidos se tendrán que recolectar desde el frente de obra y se
dirigirán hacia el punto de acopio.
Tipo 1. Residuos reciclables y/o reutilizables: corresponden a este grupo materiales como el
vidrio aluminio, papeles, metales, plásticos, cauchos, madera y chatarra, que serán
recolectados y almacenados en el punto de acopio, protegida de los cambios climáticos, hasta
que tengan un volumen considerable para que sean recolectados por los recicladores
autorizados o por la misma comunidad.
Tipo 2. Residuos orgánicos: Sobrantes de comida y en general todos los desperdicios

orgánicos Los residuos orgánicos tendrán como destino final una compostera.
3
Aproximadamente el volumen de materia orgánica es de 1 m por mes, es necesario que el
CONTRATISTA contrate a una persona que recargue la compostera y otra persona que recoja
dejando dos días los residuos orgánicos.
Proceso de
almacenamiento
o de residuos En caso de tener una poza de 1,5 m de profundidad, será necesario dejar libre un espacio
adyacente para voltear el material que se compostifica por lo menos un par de veces durant e
no peligrosas
los primeros dos meses. Al voltear los residuos, se debe procurar homogeneizar la masa,
verificar la humedad y agregar nuevamente un poco de cal o ceniza.
Compostado se puede preparar en pozas donde se entierra los diversos residuos. Al igual que
en otros procesos de compostificación de mayor escala, en este caso también es importante
mantener un nivel adecuado de humedad agregando agua moderadamente a la masa en
descomposición. Además, es recomendable colocar un pequeño tronquito o tubo de
aproximadamente 5 cm de diámetro al centro del hoyo para facilitar el ingreso de aire a la
masa en tratamiento
Adicionalmente para incrementar los volúmenes de compostaje podría recogerse algún

residuo de las poblaciones más cercanas.
Siguiendo estas pautas se podrá obtener compostado al cabo de 3 a 4 meses. Este compost
podrá ser usado para mejorar la textura del suelo, y otorgar materia orgánica al suelo.
261
DE LA LIBERTAD”
Tipo 3. Residuos Generales y Residuos no aprovechables: Residuos que no tienen ningún

valor y serán almacenados directamente en el punto de acopio; serán almacenados hasta que
la empresa prestadora del servicio autorizada, los recoja para su disposición final.
La recolección inicial se realizará en canecas (tachos), ubicadas generalmente en el frente de

obra.
Estos recipientes estarán debidamente rotulados para la colocación de los residuos, luego
estos residuos se recogerán diariamente y se llevarán al punto de acopio.
Durante la operación del proyecto los comités de riego podrán hacer coordinaciones con la
empresa CONTRATISTA, para continuar con la ejecución del Plan de Manejo de RRSS.
Reciclaje de El reciclaje de materiales será realizado cuando sea posible; para tal caso El CONTRATISTA de
Obra deberá contactarse con empresas autorizadas (EO-RS) que realicen actividades de
residuos reciclaje. Si tales centros son localizados y contratados; todo el papel, madera, plásticos y
otros desperdicios secos deberán ser recolectados en contenedores claramente identificados
sólidos y almacenados para su transporte hacia dichos centros, siempre que sea posible.
Características de la instalación
El Punto de Acopio a implementar dentro de los campamentos, contará con un cierre

perimetral de malla metálica con una altura mínima de 1,8 metro, un piso a base de cemento
y un controlador que supervisará el transporte de residuos sólidos.
El área de almacenamiento debe estar señalizada de acuerdo a la clase de residuo y en

lugares de fácil visualización.
Punto de
Para el mantenimiento de los puntos de acopio, se realizará una limpieza en seco, con el fin
Acopio de no generar aguas residuales.
El Punto de Acopio de residuos dispondrá de un ambiente apropiado para guardar los

utensilios, materiales, equipos de limpieza o cualquier otro objeto utilizado en la
higienización de los contenedores y de las instalaciones del Punto de Acopio que se
implementará para la obra.
La puerta del Punto de Acopio se abrirá hacia afuera, dotada de protección inferior para
dificultar el acceso de vectores.
Contará con extintores para casos de emergencia y renovados de acuerdo a la fecha de

260
DE LA LIBERTAD”
vencimiento.
El acopio final debe estar alejado al menos 50 m de cuerpos hídricos superficiales y dotados
de
cubierta; estos sitios de acopio deberán disponer de contenedores con una capacidad de
almacenamiento acorde a los volúmenes generadores
En función del tipo de residuos (por ejemplo madera, chatarra, plástico) en lugar de
contenedores podrá emplearse sitios debidamente cercados sin necesidad de superficies
impermeabilizadas, siempre y cuando los desechos a acopiarse no generen lixiviados que
eventualmente podrían contaminar el suelo y cuerpos hídricos cercanos. Las áreas de
almacenamiento deberán estar claramente diferenciadas mediante rótulos informativos.
Se implementarán una serie de formatos que serán utilizados para registrar

permanentemente la cantidad de residuos sólidos que ingresan y salen del punto de acopio
Registros
hacia su disposición final. Se tipificarán los residuos sólidos, de acuerdo al anexo III del D.S. Nº
014-2017-MINAM Reglamento de la Ley de Gestión Integral de Residuos Sólidos
Tipo 1. Residuos reciclables y/o reutilizables: estos residuos serán manejados con la
comunidad
mediante convenios o con recicladores autorizados, en caso de que no se logre que la

comunidad o los recicladores lo utilicen, serán dispuestos en un relleno sanitario autorizado
por la DIGESA/MINSA
Tipo 2. Residuos orgánicos: Los residuos orgánicos tendrán como destino final una
compostera
Disposición Tipo 3. Residuos Generales y Residuos no aprovechables: estos residuos serán dispuestos en
un relleno sanitario autorizado por la DIGESA/MINSA.
final de
residuos Tipo 4. Residuos pétreos, de la excavación y de la demolición: estos residuos serán dispuestos
en los depósitos de material excedente de la Obra.
sólidos
Para la recolección de los residuos orgánicos la Empresa Contratista podría transportar los
residuos desde el centro de acopio ubicado cerca a los frentes de trabajo, los cuales están
ubicados en zonas urbanas, las cuales cuentan con servicio de recolección de residuos sólidos
orgánicos, y posteriormente sean dispuestos de manera adecuada de acuerdo a lo expuesto
aquí en el Programa de RR.SS.
El resto de residuos industriales (Reciclables, Generales y No Reciclables) serán almacenados

temporalmente en los centros de acopio, luego serán transportados y dispuestos por una EO -
RS registrada en el MINAM, cada 4 semanas.
Construcción, Abandono de Obra, Operación y

a. Etapa
Mantenimiento, y Cierre del Proyecto.
En todo el área del proyecto, en especial, en áreas de apoyo

b. Lugar de Aplicación: (áreas de tránsito, áreas de operación de maquinarias, y áreas
auxiliares del Proyecto).
Indicadores de Cantidad de residuos sólidos no peligrosos dispuestos en el

c. relleno sanitario x unidad de tiempo / Cantidad de residuos
seguimiento: sólidos no peligrosos generados x unidad de tiempo.
259
DE LA LIBERTAD”
Registro fotográfico y/o fílmico, Registro de generación de

residuos sólidos clasificados de acuerdo a su tipo.
Contenedores de color, rotulados, con tapa y en buenas

e. Medio de Verificación:
condiciones utilizados para el almacenamiento de residuos
sólidos.
Registro de quejas y reclamos.
f. Frecuencia de Monitoreo: Semanal, por el equipo supervisor.

g. Responsable:
Ocupacional.
FICHA
MANEJO PMA - PMR- 003
AMBIENTAL
Objetivo
Establecer medidas para la disposición final de residuos sólidos.
Medio Receptor
1. Suelo.
2. Agua.
Alteración de la Calidad de Suelo por Riesgo de Derrame de Aceites, Hidrocarburos y Sustancias

1.
Varias.
Alteración de la Calidad de Aguas Superficiales por Generación de Residuos Sólidos y/o

3.
Líquidos.
Alteración de la Calidad de Aguas Superficiales por Riesgo de Derrame de Aceites,

4.
Hidrocarburos y Sustancias Varias.
Control y Prevención.
Plan de Acción
Residuos sólidos no peligrosos
Se implementarán una serie de formatos que serán utilizados para registrar permanentemente
la cantidad de residuos sólidos que ingresan y salen del punto de acopio hacia su disposición
Registros
final. Se tipificarán los residuos sólidos, de acuerdo al anexo III del D.S. Nº 014 -2017-MINAM
Reglamento de la Ley de Gestión Integral de Residuos Sólidos.
Disposición Tipo 1. Residuos reciclables y/o reutilizables: estos residuos serán manejados con la comunidad
258
DE LA LIBERTAD”
final mediante convenios o con recicladores autorizados, en caso de que no se lo gre que la
comunidad
de residuos
o los recicladores lo utilicen, serán dispuestos en un relleno sanitario autorizado por la
sólidos DIGESA/MINSA
Tipo 2. Residuos orgánicos: Los residuos orgánicos tendrán como destino final una compostera
Tipo 3. Residuos Generales y Residuos no aprovechables: estos residuos serán dispuestos en un

relleno sanitario autorizado por MINSA.
Tipo 4. Residuos pétreos, de la excavación y de la demolición: estos residuos serán dispuestos

en los depósitos de material excedente (DME) de la Obra y según NTP Nº 400.050.2017 Manejo
de Residuos de la Construcción.
Para la recolección de los residuos orgánicos la Empresa Contratista podría transportar los
residuos desde el centro de acopio ubicado dentro de los Campamentos, los cuales están
ubicados en zonas urbanas, las cuales cuentan con servicio de recolección de residuos sólidos
orgánicos, y posteriormente sean dispuestos de manera adecuada de acuerdo a lo expuesto
aquí en el Programa de RRSS.
El resto de residuos industriales (Reciclables, Generales y No Reciclables) serán almacenados

temporalmente en los centros de acopio, luego serán transportados y dispuestos por una EO -
RS registrada en el MINAM, cada 4 semanas o según planificación del contratista previa
autorización del supervisor de obra.
Construcción, Abandono de Obra, Operación y Mantenimiento,

a. Etapa
y Cierre del Proyecto.
En todo el área del proyecto, en especial, en áreas de apoyo

b. Lugar de Aplicación: (áreas de tránsito, áreas de operación de maquinarias, y áreas
auxiliares del Proyecto).
Cantidad de residuos sólidos no peligrosos dispuestos en el

c. Indicador de seguimiento: relleno sanitario x unidad de tiempo / Cantidad de residuos
sólidos no peligrosos generados x unidad de tiempo.


sólidos.
Registro de quejas y reclamos

g. Responsable:
Ocupacional.
257
DE LA LIBERTAD”
FICHA MANEJO
AMBIENTAL PMA – PMR - 004
Objetivo
Establecer medidas para el manejo de residuos sólidos peligrosos.
Medio Receptor
1. Suelo.
2. Agua.

1.
Varias.
3. Alteración de la Calidad de Aguas Superficiales por Generación de Residuos Sólidos y/o Líquidos.
Alteración de la Calidad de Aguas Superficiales por Riesgo de Derrame de Aceites, Hidrocarburos

4.
y Sustancias Varias.
Plan de Acción
Residuos sólidos peligrosos
Los residuos sólidos deberán ser clasificados como peligrosos, si sus características o el manejo al que son o van a
ser sometidos representan un riesgo significativo para la salud o el ambiente.
Los materiales peligrosos presentan características de reactividad, corrosivita, toxicidad e inflamabilidad, etc.
Se espera, por lo tanto, la cooperación de los contratistas en este esfuerzo, tal como se señala a continuación:
1. Identificar los materiales o productos peligrosos a utilizar dentro del marco del Proyecto.
2. Informar al Jefe de Lote de Trabajo, el tipo de material o producto a utilizar, cantidad, uso y las
especificaciones técnicas (MSDS), para recibir la autorización de internamiento de estos al área de trabajo,
durante el período que brinde los servicios el contratista. - Informar el uso de materiales peligrosos al Área de
Supervisión directa y a la Oficina de Medio Ambiente.
3. Utilizar productos no tóxicos sustitutos de aquellos que contienen químicos tóxicos, en la medida que sea
posible poder hacerlo.
4. Diseñar adecuadamente las instalaciones de almacenamiento de los materiales peligrosos.
5. Realizar una adecuada disposición de los desechos dentro y fuera del área del Proyecto sigui endo las
indicaciones de la Oficina de Medio Ambiente.
La segregación de los residuos peligrosos se realizará mediante la siguiente clasificación, según:
Ley de Gestión Integral de Residuos Sólidos:

Segregación de
1. CORROSIVOS
residuos 2. INFLAMABLES
3. EXPLOSIVOS
peligrosos 4. REACTIVOS
5. TÓXICOS
6. PATÓGNOS
7. RADIACTIVOS
Material del
Color Tipo de Residuos Tipo de RRSS
Recipiente
256
DE LA LIBERTAD”
Contenedores Bacterias de autos, pilas,

aceites cartuchos de tinta,
para el Peligrosos Metal
botellas de reactivos
almacenamiento químicos, entre otros
Rojo
de residuos Medicinas vencidas,
Peligroso jeringas
sólidos Metal o Plástico
Biomédico desechables , escoria, entre
otros
(*)La Norma Técnica Peruana (NTP 900.058.2005) no especifica el material del contenedor a usar
para el almacenamiento, los materiales indicados en el cuadro son referenciales y están sujetos
al material y/o sustancias a contener y sus características.
Nota: Si se conoce los fines del residuo y cómo será utilizado, colocar el símbolo de reciclaje y el
rotulado correspondiente al tipo de residuo a almacenar.
Cabe resaltar que potencialmente podrían generarse residuos clasificados como peligrosos
especiales, referidos a pilas, baterías, cartuchos de tóner, tinta, fluorescentes, focos, los cuales
no van a ningún tipo de contenedor indicado anteriormente, serán almacenados en cilindros
sellados, perfectamente etiquetado, que identifique el residuo que lo contiene.
Los tipos de residuos sólidos que podrían generarse son Envases y restos de:
Aceites, lubricantes, líquidos de freno, combustibles.

Desencofrantes.
Tipos de Anticongelantes y líquidos para el curado del hormigón.
residuos sólidos Adhesivos.
peligrosos que Madera tratada con productos tóxicos.
potencialmente Pinturas y barnices.
se generarían Trapos, brochas y otros útiles de obra contaminados con productos peligrosos.
Lodos de aceites usados y recipientes de limpieza.
Suelo contaminado, mangueras impregnadas con combustible.
Residuos de Explosivos y otros
Se implementarán procedimientos para la adecuada segregación en la fuente de los residuos

sólidos peligros para evitar así la contaminación de otros elementos.
Proceso de Los residuos generados en la vía serán almacenados en bolsas de colores y luego transportados
hacia los puntos de acopio.
almacenamiento
Aceite usado: El aceite usado se recolectará en tambores de acopio de aceite usado. Se colocará
de residuos sobre estanques con contención de fugas o derrames secundarios, dentro del Punto de Acopio
sólidos de residuos peligrosos. Se utilizará el Contenedor Rojo con la etiqueta “Aceite Usado”.
peligrosos Baterías usadas: Se acopiarán dentro del Punto de Acopio de residuos peligrosos para su
posterior disposición a un relleno de seguridad autorizado.
Filtros Usados: Se revisarán si no están contaminados con hidrocarburos u otra sustancia

peligrosa, en caso contrario, se acopiarán en el contenedor rojo para luego ser dispuestos a un
255
DE LA LIBERTAD”
relleno de seguridad autorizado. Los filtros que no están contaminados se pueden almacenar
como residuos no peligroso.
Trapos Sucios o Contaminados y Paños Absorbentes: Los trapos sucios u otros materiales
contaminados con hidrocarburos se recolectarán y dispondrán en el relleno de seguridad
autorizado. Los materiales contaminados con hidrocarburos serán almacenados en cilindros con
tapa de color rojo; estos cilindros no deberán tener contacto con en suelo natural, es decir
deberán estar sobre una base de madera (parihuela).
Adicionalmente, se contará con un pequeño contenedor para baterías y pilas descargadas,

ubicada en proximidades de las oficinas en un lugar accesible para todo el personal.
Los residuos tóxicos y/o peligrosos, como baterías descargadas, pilas y otros, deben ser
confinados en contenedores especiales, y en ningún caso se mezclarán con otro tipo de residuos
sólidos (contenedor rojo).
El CONTRATISTA de Obra deberá habilitar un área de almacenamiento de residuos peligrosos

dentro de las áreas de trabajo. Dicha área deberá contar con señalización adecu ada, resguardos
secundarios (p.e. diques de tierra), y equipos de respuesta a contingencias y prevención de
incendios. Para un adecuado almacenamiento de residuos peligrosos, se cumplirán las siguientes
medidas:
Las áreas de almacenamiento temporal estarán ubicadas lejos de las aguas superficiales y
áreas de cultivo. Tales residuos deberán ser transportados a una ubicación central para su
recolección y disposición.
Los residuos deberán estar almacenados en cilindros, contenedores u otros recipientes
asignados para ello, con productos compatibles.
Los puntos de acopio que se implementarán contarán con un cierre perimetral de malla metálica
con una altura mínima de 1,8 metros, y un controlador que se encargará de llevar los registros
de transportes de residuos sólidos. Los puntos de acopio se ubicarán en las plantas de concreto y
asfalto, los cuales se construirá en piso de concreto y techo para prevenir precipitaciones. Los
puntos de acopio para residuos peligrosos se encontrarán separados de los no peligros os. Para
los puntos de acopio de residuos peligrosos, contarán con un kit de emergencia. Para el
Punto de Acopio mantenimiento de los puntos de acopio, se realizará una limpieza en seco, con el fin de no
Características generar aguas residuales.
de la instalación
El área de almacenamiento debe estar señalizada de acuerdo a la clase de residuo y en lugares
de fácil visualización. El Punto de Acopio de residuos dispondrá de un ambiente apropiado para
guardar los utensilios, materiales, equipos de limpieza o cualquier otro objeto utilizado en la
higienización de los contenedores y de las instalaciones del Punto de Acopio. Puerta con
abertura hacía afuera, dotada de protección inferior para dificultar el acceso de los vectores.
Dotado de extintor para casos de emergencia y renovados de acuerdo a fecha de vencimiento.
Indumentaria del personal El personal que ejecuta el almacenamiento contará con la
indumentaria de protección personal y los implementos de seguridad necesarios para dicho fin.
El acopio final debe estar alejado al menos 50 m de cuerpos hídricos superficiales y dotados de
cubierta; estos sitios de acopio deberán disponer de contenedores con una capacidad de
almacenamiento acorde a los volúmenes generadores
Los recipientes que contengan material que pueda lixiviar o debido a su naturaleza (por ejempl o
aceites y lubricantes) deberán estar ubicados en áreas impermeabilizadas con su bandeja de
contención.
Los contenedores utilizados para almacenar residuos peligrosos deberán ser inspeccionados
254
DE LA LIBERTAD”
para detectar derrames, deterioro o error humano que podrían causar estos derrames. Estas
inspecciones se realizarán frecuentemente y cualquier deficiencia será corregida
inmediatamente.
Para realizar la inspección de las áreas de almacenamiento, se tendrán en cuenta las siguientes
consideraciones:
Se debe realizar un inventario de todos los contenedores ubicados en el área de

almacenamiento de residuos peligrosos, para lo cual se contará con un registro permanente.
Los registros de inspección deben incluir la fecha y hora de la inspección, el nombre del
inspector y sus comentarios sobre la inspección y las medidas a tomarse.
Los datos del formulario de registro deberán ser verificados durante la inspección diaria.
Ningún contenedor identificado como “RESIDUO PELIGROSO”, ubicado en el área de

almacenamiento, podrá permanecer en este lugar por más de dos meses. Y serán dispuestos los
residuos mensualmente, si en caso se requiera.
Deberá adjuntarse un informe sobre las acciones tomadas para corregir las deficiencias
encontradas en el área de almacenamiento.
Las áreas de almacenamiento de tambores y contenedores se revisarán diariamente para
detectar:
Derrames y deterioro del sistema de contención de derrames

Si los contenedores están almacenados sobre tarimas o plataformas.
Si las aberturas de los contenedores están cerradas, procediendo de la misma manera con
las válvulas de bloqueo del sistema de contención de derrame si este existiera.
Si un contenedor presenta derrames, registrándose el hecho y procediendo con la limpieza
de acuerdo a los procedimientos establecidos.
Gestión de residuos peligrosos en el transporte:
La recolección y transporte, deberá realizarse por un EO-RS, debidamente registrada ante la

MINAM, quien se encargará de dar las condiciones técnicas de seguridad par a el transporte de
estos residuos, hasta la disposición final.
Cada operación de recolección y transporte deberá registrarse en el Manifiesto de Manejo de

Residuos Sólidos Peligrosos; el cual deberá ser firmado y sellado por el responsable del área
técnica de la EO-RS.
Se deberá entregar a la EO-RS el original del Manifiesto suscrito y el responsable de área técnica
Transporte de de la EO-RS, cada vez que se realice un movimiento u operación de transporte de residuos
peligrosos.
residuos sólidos
Cada EO-RS deberá conservar su respectiva copia del manifiesto con las firmas que consten al
momento de la recepción. Una vez que la EO-RS de transporte entrega los residuos a la EO-RS
encargada del tratamiento o disposición final, devolverá el original del manifiesto al generador,
firmado y sellado por todas las EO-RS que han intervenido hasta la disposición final.
Todas las EO-RS que participen en el movimiento de dichos residuos en su tratamiento o

disposición final, deberán suscribir el original del manifiesto al momento de recibirlos.
Se remitirá el original del manifiesto con las firmas y sellos como se indica en el numeral
anterior, a la autoridad competente de su sector (MINAM).
253
DE LA LIBERTAD”
Se deberá hacer entrega de los manifiestos originales acumulados en el año, a la autoridad

competente (MINAM) en los primeros quince días del año venidero.
El Contratista de Obra deberá contratar una empresa operadora de residuos sólidos (EO -RS),
debidamente registrada en el MINAM.
Para el transporte de residuos peligrosos, se cumplirán los siguientes lineamien tos:
Utilizar contenedores en buenas condiciones.

Todos los líquidos residuales deben almacenarse en tambores cerrados debidamente
identificados.
Los tambores no deberán estar llenos hasta el tope, siendo necesario dejar un margen de
10 cm. para la expansión. Los residuos sólidos o semisólidos deben contenerse en tambores
abiertos.
Los materiales residuales considerados peligrosos deberán identificarse como tales en la
parte superior, fuera del tambor.
Se deberán mantener registros de todos los contenedores transportados, los cuales
deberán incluir como mínimo la siguiente información:
Información de la unidad encargada del transporte (p.e. número de registro, nombre del
conductor, fecha, hora, tipo de residuo).
Fecha y procedimiento de eliminación.
Número de contenedores y volúmenes de los residuos.
Lugar de disposición final.
Las características de los residuos peligrosos transportados fuera de los límites de las
instalaciones de trabajo, para su posterior tratamiento o disposición, deberán estar
documentadas.
Disposiciones técnicas para el transporte:
De acuerdo a la Ley de Gestión Integral de Residuos, se controlará y monitoreará:
Que los vehículos utilizados en el transporte de residuos peligrosos sólo se usen para dicho fin,
salvo que sean utilizados para el transporte de sustancias peligrosas de similares características y
de conformidad con la normativa que el MTC emita al respecto.
Que los vehículos empleados para el transporte de residuos peligrosos deban tener las
siguientes características:
De color blanco, que permita ser visualizado a distancia y de noche; Identificación en

color rojo del tipo de residuo que transporta en ambos lados del compartimiento de
carga del vehículo, y visualizarse a 50 metros de distancia; Nombre y teléfon o de la
EPS-RS en ambas puertas de la cabina de conducción; y, número de registro emitido
1.
por la DIGESA en ambos lados de la parte de carga del vehículo, en un tamaño de 40
por 15 centímetros.
Que las EO-RS de transporte cumplan con las siguiente disposiciones:
Contar con el equipo de protección personal para los operarios de los vehículos.
Informar y capacitar ampliamente al personal operario de los vehículos sobre los tipos
y riesgos de los residuos que manejen y las medidas de emergencia frente a u n
accidente.
Utilizar las rutas de tránsito de vehículos de transporte de residuos peligrosos,

autorizadas por el MTC, o la Municipalidad Provincial.
252
DE LA LIBERTAD”
Verificar que el embalaje que contiene los residuos peligrosos concuerde con el tipo
características y volumen declarado por el generador en el manifiesto, y que figuren
los datos de la EPS-RS de tratamiento o disposición final, a quien entregará dichos
residuos.
Suscribir una póliza de seguro que cubra los riesgos derivados del transporte de
residuos; así como brindar seguro complementario de trabajo de riesgo a los
trabajadores que laboran en las unidades de transporte respectivas.
Los suelos y aserrín contaminados deben ser evacuados a la Zona de Tratamiento de Suelos
Contaminados con Hidrocarburos, para luego llenar el formato de Reporte de Suelos
Acciones ante Contaminados y entregarlos a las Área Ambiental, y Área de Salud y Seguridad Ocupacional
Los absorbentes y Equipos de Protección Personal (EPP) que contengan hidrocarburos
una deberán ser embolsados, sellados y trasladados a la zona de disposición transitoria de
contingencia absorbentes contaminados por hidrocarburos.
El personal del Contratista llena los formatos de No Conformidad y/u Oportunidad de
Mejora y de Reporte de Suelos Contaminados y los entrega las Área Ambiental, y Área de
Salud y Seguridad Ocupacional.
En caso de que se generen quejas (relacionadas con asuntos vinculados a residuos sólidos) por parte de las personas
que residen o visiten las cercanías del Proyecto, se establecerá un mecanismo de diálogo y búsqueda de soluciones
apropiadas que generen la menor perturbación posible. El formato para recibir quejas y reclamos recomendado
estaría compuesto de los siguientes campos: (c1) Fecha, (c2) Identificación – nombre y apellido, DNI, dirección y
teléfono, (c3) Asunto de la queja o reclamo, (c4) Descripción de la queja o reclamo, (c6) Solución propuesta o
explicación del tema, (c7) Firma de quien se queja, (c8) Firma de quien recibe la queja.
El personal encargado de la recolección y transporte contará con los siguientes equipos de protección personal
(EPP): Pantalón largo, casco, camisa de manga larga, botas industriales, guantes de badana, mascarillas.
Construcción, Abandono de Obra, Operación y Mantenimiento, y

a. Etapa
Cierre del Proyecto.
En todo el área del proyecto, en especial, en áreas de apoyo (áreas

b. Lugar de Aplicación: de tránsito, áreas de operación de maquinarias, y áreas auxiliares
del Proyecto).
Cantidad de residuos sólidos peligrosos dispuestos en el relleno

Indicador de
c. sanitario x unidad de tiempo / Cantidad de residuos sólidos no
seguimiento:
peligrosos generados x unidad de tiempo.
Registro fotográfico y/o fílmico, Registro de generación de residuos

sólidos clasificados de acuerdo a su tipo.
e. Medio de Verificación: Contenedores de color, rotulados, con tapa y en buenas

condiciones utilizados para el almacenamiento de residuos sólidos.

g. Responsable:
Ocupacional.
251
DE LA LIBERTAD”
FICHA MANEJO
PMA - PMR- 005
AMBIENTAL
Objetivo
Establecer medidas para a disposición final de residuos sólidos peligrosos.
Medio Receptor
1. Suelo.
2. Agua.

1.
Varias.
3. Alteración de la Calidad de Aguas Superficiales por Generación de Residuos Sólidos y/o Líquidos.
Alteración de la Calidad de Aguas Superficiales por Riesgo de Derrame de Aceites, Hidrocarburos

4.
y Sustancias Varias.
Plan de Acción
Disposición El Contratista de obra contratará una empresa autorizada para realizar el manejo y disposición
final final del mismo.
de residuos Los residuos sólidos peligrosos serán dispuestos finalmente en un relleno de seguridad,
sólidos debidamente autorizado ante la Dirección General de Salud Ambiental – DIGESA/MINSA.
250
DE LA LIBERTAD”
a. Etapa Construcción.
En todo el área del proyecto, en especial, en áreas de apoyo (áreas

b. Lugar de Aplicación: de tránsito, áreas de operación de maquinarias, y áreas auxiliares
del Proyecto).
Cantidad de residuos sólidos peligrosos dispuestos en el relleno

c. Indicador de seguimiento: sanitario x unidad de tiempo / Cantidad de residuos sólidos no
peligrosos generados x unidad de tiempo.

Manifiesto de Residuos Sólidos Peligrosos, Almacén Central,
Señalización y equipamiento del Almacén Central.

sólidos.

g. Responsable:
Ocupacional.
FICHA MANEJO
PMA - PMR- 006
AMBIENTAL
Objetivo
Establecer medidas ambientales para el Manejo de Residuos de Construcción, según el D.S. Nº 003 -2013-MINAM.
Medio Receptor
1. Suelo.

1.
Varias.
Prevención.
Plan de Acción
249
DE LA LIBERTAD”
Los residuos de construcción serán dispuestos en los Depósitos de Material Excedente

1.
contenidos.
Esto residuo deberá ser transportados con camiones volquete deben de tener, las siguientes
2. características: Las barandas laterales tendrán como mínimo 0,5 metros de altura, que permita la
3
fácil carga y descarga de los residuos, la capacidad mínima de carga será de 6 m .
3. El especialista social deberá coordinar con los propietarios con reuniones semestrales.
Dado que se trata de materiales totalmente inertes, estos botaderos podrían ser acondicionados
(prácticamente sin coste) para uso y disfrute social de los vecinos (área deportiva y de recreo, por
4.
ejemplo), por lo que la elección de estos botaderos podría estar condicionada por las propias
municipalidades.
Pare evitar la contaminación del aire, se controlará el funcionamiento y la velocidad de

movilización de los vehículos, chancadoras móviles y maquinarias mediante la regulación dentro
y fuera de los caminos de acceso.
Uso de un solo camino de acceso hacia la zona de explotación.

5.
Los vehículos, chancadoras móviles y maquinarias contarán con un mantenimiento adecuado
para evitar las emisiones gaseosas.
Los trabajadores que estén expuestos de manera constante al polvo y a los gases, serán provistos
de protección buco nasal.
Para el transporte de material, deberá humedecerse para que el material húmedo limite la
6.
generación de material particulado y/o el uso de tolvas y lonas.
Para minimizar los niveles de ruido en las maquinarias se hará uso de silenciadores, y adicional se
realizará el mantenimiento de las maquinarias de manera mensual.
Para controlar la velocidad vehicular, se ha tomado en cuenta las recomendaciones del Manual
7. DG-2001 para el Estudio de Tráfico se propone una velocidad de diseño variable ajustado al
alineamiento real de la vía existente, correspondiente 40 Kph, 60 kph y 80 kph.
En el área donde se produzca ruido constante, los trabajadores contarán con equipos de
protección personal (protectores auditivos).
El mantenimiento de los vehículos y maquinarias se realizarán en zonas adecuadas para dicho fin,
con esto se podrán evitar posibles derrames de hidrocarburos y sus derivados.
Se prohibirá el lavado y abastecimiento de maquinarias en el lecho del río.
8. Se limitará el movimiento de materiales de acuerdo al mínimo necesario durante las actividades

de explotación, de acuerdo a los requerimientos del Proyecto.
En caso de que ocurra un derrame accidental de hidrocarburos u otra sustancia contaminante, se

realizará la contención con el uso de materiales absorbentes, luego se realizará el monitoreo y
análisis correspondiente de la zona afectada.
a. Etapa Construcción.
b. Lugar de Aplicación: En todo el área del proyecto, en especial, en áreas de apoyo (áreas
de tránsito, áreas de operación de maquinarias, y áreas auxiliares
248
DE LA LIBERTAD”
del Proyecto).
En especial en la zona de trabajo adyacente al canal.
Cantidad de residuos de construcción dispuestos en el DME x

c. Indicador de seguimiento: unidad de tiempo / Cantidad de residuos de construcción x unidad
de tiempo.
Registro fotográfico y/o fílmico.
Registro de generación de residuos sólidos clasificados de acuerdo

a su tipo.
f. Frecuencia de Monitoreo: Semestral.
Jefe d e l Á r e a Ambiental, y d e l Á r e a d e S a l u d y
g. Responsable: S e g u r i d a d Ocupacional.
MANEJO DE RESIDUOS SÓLIDOS Y LIQUIDOS EN LA ETAPA DE OPERACIÓN
Durante la etapa operativa, se llevarán a control y mantenimiento de la infraestructura

agrícola. En consecuencia, las acciones sobre el manejo de residuos sólidos y peligrosos
estarán a cargo de la empresa Contratista correspondiente, la cual debe estar capacitada
para tal fin. En vista de la naturaleza de las actividades de mantenimiento, se deberá
seguir el mismo procedimiento descrito para el Manejo de Residuos en la Etapa de
Construcción del Proyecto.
Para una mejor aplicación del Programa de Manejo de Residuos Sólidos y Líquidos, se
debe designar al personal necesario para implementar un programa ambientalmente
seguro, dentro del área de influencia del Proyecto. Dicho personal, deberá incluir, como
mínimo, un coordinador de manejo de residuos que establecerá las responsabilidades que
implica la puesta en marcha del Programa de Manejo de Residuos Sólidos y Líquidos en
cada una de las etapas del Proyecto. El coordinador y las personas encargadas, serán
responsables de la aplicación del Programa mientras se ejecute el Proyecto.
Se deberá aplicar las medidas descritas en las Fichas PMA - PMR – 001 hasta la PMA -PMR
– 005.
247
DE LA LIBERTAD”
6.5. Programa de Prevención y Seguridad
Programa de Prevención y Seguridad

Medida Etapa de
Impacto identificado Medida propuesta
ambiental construcción
Evitar el paso por terrenos anegables como por los que presenten deslizamientos de tierra y
fallas geológicas. X
Evitar el paso por áreas de conservación de flora y fauna local. X
Toda la maquinaria que se utilice se encontrará en óptimas condiciones y contará con un

eficiente y periódico mantenimiento, de manera que se garantice el mínimo impacto X
ambiental al aire, por emisiones.
Antes de iniciar las actividades propias del proyecto se cumplirá con el proceso de inducción
general dictado por la contrata, debiendo remitir un informe con fotografías, lista de
X
asistencia del personal y el tema dictado, asegurando de esta forma que el personal de la
contrata haya recibido la información necesaria.
Tanto la contrata como el titular del proyecto realizarán inspecciones periódicas para revisar
el cumplimiento del PMA de tal manera que se asegure el manejo adecuado de los residuos X
sólidos, con el objetivo de proteger la calidad del entorno ambiental.
Medidas
ambientales para Incidentes y El contratista acatará la normativa vigente en el País y proveerá a su personal con equipos
la prevención y Accidentes laborales en buen estado y los equipos de protección personal requeridos por las normas de X
seguridad seguridad.
Los trabajadores constatarán que su equipo de protección personal se encuentra en buen

estado. El equipo de protección básico consta de casco, guantes o manoplas, anteojos de X
seguridad, arneses y zapatos de seguridad.
Los trabajadores se encargarán de la verificación de la maquinaria que tengan a su cargo. Se

sugiere que la verificación se realice al inicio de cada jornada laboral para asegurarse que X
todo se encuentre en óptimo estado de funcionamiento.
En caso que un trabajador llegué a la jornada laboral en condiciones no seguras para la

ejecución de sus actividades (enfermedad, alcoholismo, cansancio evidente o fatiga), este
X
será retirado de la zona de trabajo, evitando así ponga en riesgo su integridad y la de los
demás trabajadores. Luego serán reportadas las causas de su impedimento para laborar.
De ocurrir un incidente, se reportará inmediatamente al supervisor a fin de atender lo

ocurrido, analizar las causas y dictar las medidas necesarias para evitar la ocurrencia de X
situaciones similares en un futuro.
246
DE LA LIBERTAD”
6.6. Programa de Prevención, Control y/o Mitigación Ambiental
Programa de Prevención, Control y/o Mitigación Ambiental

Medida Etapa de
Las unidades motorizadas que serán necesarios emplear mezcladoras, cargadores,

camionetas, etc.), que ingresen al área del proyecto, deberán estar en perfecto estado de
X
operación y mantenimiento, a fin de minimizar la generación excesiva de gases de
combustión como consecuencia de una mala combustión interna de los motores.
Quedará prohibido todo tipo de incineración de residuos sólidos domésticos y/o industriales
como: plásticos, cartón, cables, llantas, etc. Dentro de la zona de trabajo por el personal de X
Contaminación de la la obra.
calidad del aire
Antes del transporte de los materiales, productos de las actividades de movimientos de
suelo, se regará en forma manual los diferentes frentes de trabajo donde se tiene previsto el
desarrollo de estas actividades, de igual forma, cuando los camiones sean llenados, la capa
X
superficial de material será regado con la finalidad de obtener un porcentaje de humedad
que permita controlar la dispersión del material y la liberación de polvos durante su
transporte.
Las vías de acceso de entrada y salida del área del proyecto deberán permanecer limpias y
libres de materiales y/o cualquier residuo de construcción. Asimismo se realizaran trabajos X
de mantenimiento y riego programado a través de camiones cisterna.
Los vehículos restringirán el uso de sirenas u otras fuentes innecesarias de ruido para evitar
X
el aumento de niveles de ruidos.
La empresa contratista deberá considerar para la ejecución de las obras, una programación
simultanea que abarque todos los aspectos del proyecto, evitando de esta manera, el tener
X
que terminar una labor para iniciar otra, minimizando el periodo de generación de ruido
Medidas Incremento de niveles
generado por las obras de construcción.
ambientales de de ruido
prevención,
En las áreas de generación de ruido, los trabajadores utilizarán en forma obligatoria equipo
control y/o X
de protección auditiva.
mitigación
ambiental Las unidades móviles a emplearse deberán cumplir con la revisión técnica respectiva antes
X
del inicio de la ejecución del proyecto.
El trabajador encargado de operar maquinaría la revisará para determinar si está no tiene

X
fugas de líquidos contaminantes como aceites, combustibles al suelo.
El material retirado de los cortes y movimientos de tierras será dispuesto temporalmente en

un área aledaña o colindante a las obras humedecidas para evitar la liberación de polvos por
X
acción de los vientos. Este material será utilizado como relleno durante las labores de
construcción.
Contaminación de Los residuos sólidos generados serán depositados en los contenedores respectivos, a fin de
X
suelo evitar la contaminación al suelo.
Minimizar el tiempo de exposición de los suelos descubiertos. Una vez que la cobertura
vegetal sea retirada y las actividades de construcción terminen, se deberán tomar todas las X
medidas de prevención para evitar la erosión
Al termino de las actividades de construcción el contratista deberá retirar la maquinaría,
materiales, aditivos y otros, así como disponer los escombros y restos de materiales
X
adecuadamente y rehabilitar las áreas ocupadas a las condiciones similares o mejores a las
iníciales.
Se prohibirá cualquier tipo de vertimiento de sustancias peligrosas o domesticas en los

Contaminación del diferentes frentes de trabajo cercanos a las riberas o cauces de los ríos quebradas
X
agua tributarias y cuerpos de agua. Estos residuos líquidos serán almacenados en contenedores o
recipientes rotulados y señalizados para su disposición final.
245
DE LA LIBERTAD”
Medida Etapa de
Se evitará que las maquinas circulen o transiten innecesariamente por el cauce de los ríos y
X
quebradas tributarias.
Los materiales de construcción residuales como arena, cemento entre otros no tendrán
X
como receptor final el lecho de algún curso de agua.
Los residuos sólidos domésticos y peligrosos no serán arrojados a los cauces de áreas de
X
trabajo y trasladados para su disposición final.
La Contratista pondrá en práctica el criterio de mínima intervención, lo que implica que la

habilitación de áreas de trabajo responderá a una distribución de espacios de manera de no X
afectar innecesariamente elementos existentes del paisaje.
Luego del término de las actividades constructivas y de operación, se retirarán cualquier

Alteración de la tipo de estructura provisional y el área será limpiada y nivelada para darle la forma similar X
calidad del paisaje las condiciones encontradas.
Con la finalidad de mitigar el impacto visual, la revegetación y/o reforestación se realizará al

finalizar los trabajos de mejoramiento y con la misma especie nativa de la zona intervenida,
X
asegurando que las condiciones del suelo y de clima contribuyan al prendimiento de las
especies a revegetar y/o reforestar
Evitar el desbroce innecesario de la vegetación fuera de las zonas destinadas a las labores de
X
construcción, vías de acceso e instalaciones temporales.
Perdida de vegetación Prohibir estrictamente la tala, quema, desbroce o retiro de cualquier tipo de vegetación. X
Conservar y no dañar las especies nativas catalogadas en situación vulnerables, para lo cual
X
será necesario instruir al personal para que pueda identificarlas.
Se restringirá prácticas de campo ajenas a las actividades del presente proyecto, a fin de
evitar un mayor impacto sobre los hábitats de la fauna silvestre (zonas de descanso, refugio, X
fuentes de alimento y nidificación de las especies de aves).
Se prohibirá estrictamente la recolección de huevos y otras actividades de recolección y/o

X
extracción de fauna.
Se prohibirá terminantemente la realización de actividades de caza y pesca en el área del

Migración de la fauna X
proyecto y zonas aledañas, así como adquirir animales silvestres vivos o preservados.
local
Se deberá reportar el hallazgo de animales heridos o muertos al supervisor de campo o jefe
X
de proyecto.
Todos los vehículos motorizados recorrerán sólo por vías de acceso de uso exclusivo del
proyecto, por lo que este se deberá realizar a una velocidad controlada de no mayor de los
X
15 Km/H, a fin de no embestir o sobrepasar a los animales silvestres y/o domésticos que
pudieran estar presentes en los caminos.
244
DE LA LIBERTAD”
6.7. Programa de componente social (Participación Ciudadana y Relaciones

comunitarias)
Programa de componente social (Participación Ciudadana y Relaciones comunitarias)

Impacto Etapa de
Medida ambiental Medida propuesta
identificado construcción
La empresa Contratista estará atenta a cualquier reclamo, queja o sugerencia de

los pobladores, representantes y de sus autoridades. Se buscarán las soluciones X
más adecuadas.
El Contratista deberá instruir a su personal a fin de evitar el consumo de bebidas

X
alcohólicas, especialmente en las localidades cercanas al proyecto.
Protección de los
componentes Avisos sobre el tipo de obras que se llevarán a cabo, las fechas, horas y medidas
socioeconómico en la de precaución que deben de tomar los conductores y peatones en puntos críticos X
Generación
Salud, Seguridad de las vías de acceso al proyecto.
de empleo
(Laboral y Pública),
Generación de El personal deberá cumplir estrictamente el Código de Conducta del Contratista. X
Empleo Temporal
La empresa Contratista realizara talleres informativos a la población local sobre el
X
avance de la obra, de forma periódica
La empresa Contratista deberá desarrollar mecanismos de participación

ciudadana durante la ejecución de la obra a fin de mantener informada a la X
población
6.8. Programa de Señalización y Seguridad Ambiental
Programa de Señalización y Seguridad Ambiental

Impacto
Medida ambiental Medida propuesta Etapa de construcción
identificado
Deberán señalizarse aquellos sectores del área de trabajo que, por su inestabilidad,
cercanía a grupos humanos o las actividades propias del Proyecto, representen un
riesgo potencial de accidentes.
X
La señalización debe ser clara y sencilla, evitándose detalles innecesarios para su
comprensión, salvo situaciones que realmente lo justifiquen.
Accidentes Tipo de Señales:

laborales
Medida Ambiental
Señales preventivas.- Tienen por objeto advertir a los usuarios de la vía sobre la
de señalización y presencia de algún peligro y su naturaleza.
Seguridad Señales prohibitivas.- Plantea la existencia de limitaciones, restricciones o X
Ambiental prohibiciones que norman el uso de la carretera.
Señales informativas. - Orientan al usuario de la vía durante su viaje,
proporcionándole información sobre lugares, rutas, direcciones, distancias,
servicios, etc.
Se colocarán letreros de advertencia en las afueras de la obra, para que los transeúntes
o público en general, estén informados de las actividades que se están realizando o se X
Alteración del
medio ambiente van a realizar.
Se debe prever que la señalización, sobre todo al exterior, sea visible de día y de noche, X
para lo cual se deberán utilizar materiales reflectantes y/o buena iluminación.
243
DE LA LIBERTAD”
6.9. Plan de Cierre

6.9.1. Objetivos
Los objetivos para el plan de cierre son los siguientes:
 Garantizar la adecuada protección ambiental en toda el área de
influencia, mediante la ejecución de obras y medidas de mitigación, con
aplicación de tecnologías orientadas al control de riegos, estabilización del
terreno, y priorizar el criterio de prevención de la contaminación.
 Asegurar la seguridad y la salud pública durante la ejecución de las
actividades de cierre al culminar el proyecto.
6.9.2. Alcances del Plan de Cierre Progresivo

El presente Plan es aplicable para el cierre de los siguientes componentes:
 Caminos de accesos.
 Baños portátiles.
 Campamentos/Almacenes temporales
 Patio de Maquinas
6.9.3. Actividades del Plan de Cierre

a. Cierre Progresivo Durante la Etapa de Construcción
El alcance del Plan de Cierre en esta fase comprende el retiro de todos
los equipos maquinarias, vehículos de carga e instalaciones
provisionales tales como almacenes casetas temporales, baños
portátiles contenedores de residuos entre otros.
 Retiro de equipos, materiales e instalaciones temporales.

 Concluidas las labores específicas del cierre se procederá a retirar todos
los equipos, maquinarias, vehículos de carga etc., que fueron utilizados
para las actividades de habilitación de caminos de acceso.
 Asimismo, los almacenes o casetas temporales que hayan sido
instalados en el área del proyecto serán retirados, tratando de no afectar
áreas aledañas.
242
DE LA LIBERTAD”
 La limpieza de las áreas de terrenos destinados al almacenamiento

temporal de residuos sólidos (Limpieza y Manejo de Residuos
sólidos y efluentes)
El objetivo de la limpieza y manejo de residuos es liberar sustancias o
agentes químicos remanentes de las instalaciones. El proceso de
limpieza de las instalaciones de superficie constará de las siguientes
actividades:
 Los residuos sólidos serán manejados conforme a la legislación

vigente, según estas sean peligrosos o no peligrosos. Los residuos no
peligrosos serán dispuestos en el micro relleno sanitario, tal y como se
describe en el Plan de Manejo de Residuos Sólidos. Asimismo, los
residuos industriales peligrosos serán almacenados temporalmente
posteriormente serán transportados por una empresa autorizada hacia
los lugares de disposición final.
 Las letrinas o Baños Portátiles serán cerrados o retirados.
 Acopio del Topsoil y materiales inertes
Durante las labores de movimiento de tierras para la habilitación de los

accesos, obras de arte y almacenes temporales, se realizarán
acciones de desbroce y remoción de los suelos, por lo que se deberá
seguir con los siguientes procedimientos para su conservación:
 Los r e s i d u o s d e la cobertura vegetal y los suelos orgánicos

(Topsoil) serán retirados y acopiados en áreas aledañas a los
frentes de trabajo y vías de accesos.
 De ser necesario se colocarán carteles y cercos de seguridad para
evitar la manipulación del material removido.
 Culminado las labores de perforación, los materiales almacenados
serán reutilizados para el re conformación de las áreas ocupadas por
los componentes del proyecto.
241
DE LA LIBERTAD”
 Baños químicos portátiles

La desinstalación y manejo de residuos de los baños portátiles, estará a
cargo de una Empresa Prestadora de Servicios de Saneamiento
calificada de la zona del proyecto, que se encargará del mantenimiento,
traslado, operación y desinstalación de los mismos.
b. Cierre al Término de la Etapa de Operación

En términos generales, las actividades de cierre final de los
componentes que hacen parte del proyecto están orientados
principalmente al desarrollo de actividades de movimiento de tierras para
el establecimiento o re conformación de la forma del terreno y el re
vegetación de las áreas intervenidas donde corresponda y sea posible
hacerlo.
A continuación, se detallan los procedimientos que se deberán ejecutar

para la rehabilitación del entorno del proyecto.
 Re conformación de la forma del

terreno
 Las áreas que fueron ocupadas por las maquinarias,
almacenes temporales (materiales y aditivos), silos y
accesos serán removidas para reducir la compactación de
la superficie y mejorar la infiltración.
 Posteriormente se llevará a cabo la nivelación y perfilado
del terreno, para la cual se hará uso del material que fue
removido y almacenado durante la etapa de construcción
(material de desmonte). Esta actividad se realizará en medida
de forma manual con mano de obra local haciendo uso de
carretillas y palas, a fin de minimizar la liberación de polvos y
restringir el uso de maquinaria pesada y por tanto algunos
efectos indirectos como la generación de gases de
combustión y ruidos en el entorno.
240
DE LA LIBERTAD”
7. PARTICIPACIÓN CIUDADANA.
La participación ciudadana es un instrumento de gestión que permite mejorar las

actividades a desarrollarse, dado que es de suma importancia la incorporación del
conocimiento y la experiencia ciudadana, es por ello que, en el marco de toda
evaluación ambiental, se considerará el desarrollo de un Plan de Participación
Ciudadana.
Los mecanismos de participación ciudadana contribuyen en general a prevenir los
conflictos inmediatos y futuros que son generados, en la mayoría de los casos, por una
inadecuada comunicación y falta de entendimiento mutuo.
La participación ciudadana es un proceso público, dinámico y flexible cuya finalidad es
informar a la población involucrada de manera clara y oportuna sobre el proyecto a
ejecutarse. Comprende el diálogo entre el titular del proyecto, la ciudadanía y el estado,
acerca del marco normativo que la regula y las medidas de prevención y manejo de los
posibles impactos sociales y ambientales del proyecto. Asimismo, permite conocer las
percepciones e inquietudes de la población involucrada. Este plan se elaboró en
concordancia con el D. S. Nº 019-2009-MINAM.
OBJETIVO
La Participación Ciudadana tiene como objetivo principal promover y propiciar el
aprovechamiento eficiente de la percepción e información que tienen la población del área de
influencia directa e indirecta dl proyecto, contribuyendo a facilitar aportes significativos en la
mejora de las actividades productivas. Así también se tiene como objetivos lo siguiente:
• Informar a la población del área de influencia directa e indirecta las actividades a llevarse
a cabo como parte del Estudio Ambiental y del proyecto.
• Llevar a cabo las herramientas de participación ciudadana, las cuales serán dirigidas a
la población del entorno y a los actores sociales a fin de conocer sus opiniones y
sugerencias acerca de las actividades que la empresa contratista llevará a cabo.
• Determinar e identificar las condiciones socioeconómicas y ambientales del área de
influencia.
• Recoger la percepción (opiniones y preocupaciones) de los actores sociales
involucrados con respecto a las actividades del proyecto.
239
DE LA LIBERTAD”
7.1 PROCEDIMIENTO DE LA PARTICIPACION CIUDADANA

A continuación, se mencionan los mecanismos a utilizar, para la difusión y conocimiento del
Proyecto.
 DETERMINACION DEL AMBITO QUE ABARCA EL PROCESO DE PARTICIPACION
CIUDADANA
El ámbito de consulta está referido en su totalidad a la población de las localidades de El
niño y Tomabal, debido a que podría verse afectada de manera directa, por ser el lugar
donde se encontrará ubicado el Proyecto y una de las zonas de mayor vulnerabilidad y
riesgo de inundación.
 SELECCIÓN DE ACTORES PRINCIPALES
Para el desarrollo del Plan de Participación Ciudadana se realizó la identificación de los
grupos de interés relevantes dentro del área de influencia del proyecto de
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD
DEPARTAMENTO DE LA LIBERTAD”, estableciendo de esta forma, a los actores sociales
involucrados según los lineamientos del Estudio Ambiental.
En la tabla siguiente se presentan los grupos de interés relevantes identificados en el área
de influencia directa e indirecta del estudio.
Cuadro: Grupos de interés
RECURSOS Y
GRUPO DE INTERÉS INTERESES PROBLEMAS/ACCIONES
MANDATOS
Bajos rendimientos, déficit de
agua de riego, débil
organización, bajo nivel
La Constitución de la
tecnológico en la actividad
Incrementar la producción República.
Agricultores del Sector agrícola.
y productividad de sus Son propietarios de las
Bocatoma Paiján Alto grado de pobreza.
cultivos. unidades de
No responden con prontitud
producción agrícola.
ante ocurrencia de eventos que
significarían riesgo para el
Proyecto.
Ley de Recursos
Distribuir el agua para el
Pago social de la tarifa de agua. Hídricos.
riego, efectuar el
Infraestructura de riego en mal Reglamento de
Comité de Usuarios mantenimiento de la
estado. Operadores de
Infraestructura de Riego
Débil nivel de organización. Infraestructura
(faenas).
Hidráulica.
Promover el desarrollo Dispone de limitados recursos
Ley orgánica de
integral, sostenible y económicos para financiar
Municipalidad Distrital de Paiján Municipalidades.
armónico del distrito de Proyectos.
Paiján y sus comunidades. Inclusión del proyecto dentro
238
DE LA LIBERTAD”
RECURSOS Y
GRUPO DE INTERÉS INTERESES PROBLEMAS/ACCIONES
MANDATOS
del presupuesto participativo.
Financia el estudio de Pre
Inversión y Expediente Técnico.
Promover el desarrollo Cuenta con
Falta consolidar la participación
integral, sostenible y presupuesto público
Gobierno Regional La Libertad de la población rural entre las
armónico en la región La descentralizado para
autoridades de la Región.
Libertad. financiar los Proyectos.
Emite la Autorización
de Ejecución del
Promueve el Estudio, Aprueba los
perfeccionamiento del Estudios Hídricos y
Falta capacitar y fortalecer la
marco técnico, jurídico y extiende la Licencia de
Autoridad Local del Agua. organización de usuarios.
normativo para la gestión Uso del Agua.
sostenible de los recursos Acredita los Padrones
hídricos. de Regantes de los
beneficiarios del
Proyecto.
Fuente: Trabajo de Campo del consultor
7.2 SELECCIÓN DE MECANISMOS DE PARTICIPACION CIUDADANA

Los mecanismos de participación ciudadana serán realizados antes de la ejecución de la
obra y durante la ejecución del proyecto, tal como se detalla a continuación:
 Antes de la ejecución de la Obra
 Taller informativo: Se realizará un taller dirigido a los beneficiarios del proyecto donde
se informará y explicará los beneficios del proyecto, así como la realización del
mismo.
 Durante la ejecución de las actividades
 Acceso a la información y Buzones de observaciones y/o sugerencias:
 Entrevistas y difusión de informes (Trípticos)
 Taller participativo: dirigido a la población del área de influencia directa e indirecta.
Taller Participativo: Durante la ejecución de la obra se aplicará este mecanismo, a través
de la realización de un taller en el AID del Proyecto para brindar información sobre el
Proyecto y recoger aportes, comentarios u observaciones que la población del área de
influencia tenga. Dicho taller se realizará en el Local de la Comunidad Campesina de
Tomabal con el fin de asegurar la participación de la población a dicho Taller Participativo se
seguirá el siguiente procedimiento:
237
DE LA LIBERTAD”
o Coordinación con las autoridades del área de influencia directa del proyecto para
informarles acerca de la realización del Taller Participativo.
o Realización de reuniones previas a la convocatoria formal de las autoridades, para
informarles acerca del proceso de la realización del taller y demás mecanismos
participativos.
o Seguimiento personalizado de la convocatoria formal de las autoridades y población en
general hasta el día del taller.
Fecha del Taller: Aproximadamente a los 30 días de aprobado el presente estudio,
previamente se coordinará con los beneficiados del proyecto.
Participantes: Se espera contar con la participación del alcalde distrital de Paiján y el
presidente de la Junta de Usuarios. Se espera, además, la presencia de la población y
organizaciones de base representativas del área de influencia.
Convocatoria: La convocatoria al Taller Participativo se iniciará luego de aprobado el
presente estudio ambiental, a través de sendos oficios a las autoridades y un aviso en el
diario de mayor circulación en el distrito de Paiján, además de ser necesario se realizará un
comunicado radial a través de la emisora de mayor sintonía local del distrito para convocar a
la población en general.
Buzones de Observaciones y Sugerencias: Durante la etapa de elaboración de las
actividades del proyecto se pretenderá instalar buzones de observaciones y sugerencias
como mecanismo de participación ciudadana, con el objetivo de facilitar a la población un
medio a través del cual puedan hacer llegar sus comentarios.
Se instalarán dos 02 buzones, los mismos que estarán debidamente rotulados bajo el
nombre Buzón de Observaciones y Sugerencias-Proyecto “REHABILITACIÓN DE
INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA
PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD”, ubicados en las siguientes locaciones:
• Un (01) Buzón en la Municipalidad Distrital Paiján.
• Un (01) Buzón en el local de la Junta de Usuarios – Comité de Regantes del canal en el
sector Toma Paiján, DISTRITO DE ASCOPE.
Entrevistas: Como mecanismo de participación complementario se aplicarán entrevistas en
el área de influencia del Proyecto. Las entrevistas estarán dirigidas a las autoridades locales
y líderes de los grupos de interés para caracterizarlos con respecto a sus intereses
específicos relativos al proyecto y su participación en el proceso de consulta.
236
DE LA LIBERTAD”
Monitoreo y Vigilancia Ambiental Participativo: Este mecanismo de participación será

aplicado en el área de influencia directa del Proyecto planteado con el objetivo de generar
confianza y credibilidad en el entorno social del mismo, haciendo más transparentes las
prácticas ambientales y sociales del Proyecto en todas sus etapas con participación de la
población, autoridades y líderes de las zonas involucradas. Como parte de este proceso, las
autoridades y pobladores del AID realizarán una visita de monitoreo a las instalaciones del
Proyecto en la cual se les informará acerca de los avances en su implementación. Se
plantea 3 participantes representativos de las poblaciones involucradas como máximo.
235
DE LA LIBERTAD”
8. CRONOGRAMA DE ACTIVIDADES DE MITIGACIÓN AMBIENTAL
CRONOGRAMA DE ACTIVIDADES DE MITIGACIÓN AMBIENTAL
MESES
Ítem DESCRIPCION
1 2
Programa de Prevención, Control y

Mitigación Ambiental
1 X X
Programa de Manejo de Residuos

2 X X
Solidos
3 Plan de Contingencia X X
Plan de seguimiento y control

4 X X
Programa de
componente social (Plan de
Participación Ciudadana y relaciones X
5 X
comunitarias)
Manejo de Efluentes
6 X X
Líquidos
Fuente: Elaboración propia

234
DE LA LIBERTAD”
9. PRESUPUESTO DEL PLAN DE MITIGACIÓN AMBIENTAL
Ítem DESCRIPCIÓN Metrado Costo

Unidad Cantidad CU Parcial S/
1 2,500.00
Ambiental
1.1 Ma nejo de Suel os Superfi ci a l es (DMEs ) Gl b 1 500 500.00

1.2 Ma nejo de Agua s Superfi ci a l es Gl b 1 500 500.00
1.3 Ma nejo de l a Ca l i da d del Pa i s a je Gl b 1 1000 1,000.00
1.4 Ma nejo de l a Fl ora y fa una Si l ves tre Gl b 1 500 500.00
2 Programa de Manejo de Residuos Solidos 1,490.00
2.1 Contenedores de col ores pa ra res i duos s ól i dos Und 1 100.00 100.00
2.2 Di s pos i ci ón de res i duos no pel i gros os Tm 1 390.00 390.00

2.2 Di s pos i ci ón de res i duos no pel i gros os Tm 1 1,000.00 1,000.00
Programa de componente social (Plan de
5 1,010.00
Participación Ciudadana y relaciones comunitarias)
5.1 Ta l l er pa rtici pa tivo Gl b 1 760.00 760.00
Reuni ones con repres entantes y/o di ri gentes
5.2 Gl b 1 250.00 250.00
comuna l es
Total S/ 5,000.00
233
DE LA LIBERTAD”
Conclusiones
 El presente Estudio Ambiental ha sido elaborado con información del expediente

técnico.
 El entorno ambiental analizado es un área ya intervenido por las actividades de

operación del tramo del canal en el sector Toma Paiján y por las actividades
agrícolas.
 Las metas propuestas consideran la rehabilitación de un tramo del Canal Paiján,

Luego del análisis de impacto a los medios físicos, biológicos y socio económico,
como resultado de la ejecución y puesta en servicio del proyecto en su conjunto, y
por las características particulares de la obra y la pequeña envergadura física de la
infraestructura, no generará efectos negativos significativos relevantes.
 El proyecto no considera dentro del presupuesto de Mitigación Ambiental la

restauración de canteras, ya que el contratista comprará agregados para la obra
directamente de proveedores.
 El Contratista aplicará el Plan de Manejo Ambiental detallado en el presente

estudio.
 Dado a la poca envergadura del proyecto y la poca generación de residuos

sólidos prevenientes del mismo, se recomienda almacenar los residuos
peligrosos y no peligrosos hasta finalizar la obra, luego proceder a la contratación de
una EO-RS para la disposición final.
232
Ítem DESCRIPCIÓN Metrado

Unidad Cantidad
1
Ambiental
1,1 Manejo de Suelos Superficiales (DMEs) Glb 1

1,2 Manejo de Aguas Superficiales Glb 1
1,3 Manejo de la Calidad del Paisaje Glb 1
1,4 Manejo de la Flora y fauna Silvestre Glb 1
2 Programa de Manejo de Residuos Solidos
2,1 Contenedores de colores para residuos sólidos Und 1

2,2 Disposición de residuos no peligrosos Tm 1
2,2 Disposición de residuos no peligrosos Tm 1
Programa de componente social (Plan de Participación
5
Ciudadana y relaciones comunitarias)
5,1 Taller participativo Glb 1
5,2 Reuniones con representantes y/o dirigentes comunales Glb 1
Total S/
231
Costo
CU Parcial S/
2.500,00
500 500,00
500 500,00
1000 1.000,00
500 500,00
1.490,00
100,00 100,00
390,00 390,00
1.000,00 1.000,00
1.010,00
760,00 760,00
250,00 250,00
5.000,00
230
LIBERTAD”
ANALISIS DE RIESGO
229
ESTUDIO ANÁLISIS DE RIESGOS Y DESASTRES
A. CARACTERÍSTICAS DE PELIGRO.
Por su ubicación geográfica la Región La Libertad, está expuesta a diferentes peligros y/o amenazas
en similares condiciones de susceptibilidad o vulnerabilidad física, social y económica, y en
consecuencia a diferentes niveles de riesgo.
El plan regional de prevención y atención de desastres del gobierno regional la libertad 2010 ha
determinado que los principales peligros naturales y tecnológicos en la región son: SISMOS –
TSUNAMIS- LLUVIAS- INUNDACIONES –- PLAGAS EPIDEMIAS--NAPA FREATICA. ACCIDENTES
VEHICULARES - INCENDIOS- ACCIDENTES ELÉCTRICOCONSTRUCCIONES INSEGURAS-
AISLAMIENTO- CONTAMINACIÓN AMBIENTAL- TRANSPORTE Y ALMACENAMIENTO DE
MATERIALES PELIGROSOS – INCUMPLIMIENTO DE NORMAS Y REGLAMENTOS.
 Fenómeno del Niño:

Según los pobladores el más intenso fue el fenómeno del niño de 2017 en el cual se produjeron
lluvias muy intensas las mismas que debido a la topografía de la zona causaron inundaciones
afectando a viviendas, principalmente a las más vulnerables que son construcciones de material
rustico.
 Sismos:
De acuerdo al más reciente Mapa Sísmico del Perú publicado a fines del año 2009, presentado por
el Ministerio del Ambiente, el Instituto Geofísico y su Dirección de Sismología, contiene un
compendio de información para un periodo de años de 1964 al 2008 sobre la cual se muestra una
distribución espacial de los mismos en el territorio Peruano. Este mapa de distribución considera la
profundidad de sismos de foco superficial (0-60 km), de foco intermedio (61-300 km), foco profundo
(301-750 km) y la magnitud del momento (Mw). De acuerdo a ello en la zona submarina de la
Margen Continental frente a la costa de la Región La Libertad, se observa sismos con foco
superficial de magnitud 4 principalmente. En la amplia Plataforma Continental, se observa además
escasos sismos con foco superficial de magnitud 5, en el Talud Continental se aprecian algunos de
magnitud 6.
Los sismos aunque de menos intensidad en la región la Libertad podrían causar roturas en la
sección hidráulica del canal.
228
 Lluvias intensas:
Estas se producen durante los meses de diciembre, enero, febrero y marzo, en este periodo es
donde se presentan con mayor intensidad, particularmente en la serranía de la Región, por tanto en
la zona donde se ubica el proyecto a unos 130 msnm las precipitaciones son muy escasa casi nulas,
la infraestructura se podría ver afectada por lluvias intensas en eventos extraordinarios como es
Fenómeno del Niño.
 Deslizamientos:
Los deslizamientos se producen cuando una gran masa de terreno o zona inestable, desliza con
respecto a una zona estable, a través de una superficie o franja de terreno de pequeño espesor. Los
deslizamientos se inician cuando en las franjas alcanzan la tensión tangencial máxima en todos sus
puntos.
Los deslizamientos ocurren como resultado de cambios súbitos o graduales de la composición,

estructura, hidrología o vegetación de un terreno en declive o pendiente.
Los deslizamientos en el tramo de canal en el sector Toma Paiján son nulos por encontrarse este en
una zona de topografía plana.
227
CANAL PAIJÁN
Imagen Nº 1: Identificación de la zona de topografía plana.
Sobre la base de la información obtenida en campo se utiliza se utiliza el Formato N°1 como una
herramienta de apoyo para el análisis de riesgos según las Pautas metodológicas para la incorporación
del análisis del riesgo de desastres en los Proyectos de Inversión Pública dado por la DGPM, Ministerio
de Economía y Finanzas (DGPM-MEF) (2007).
Formato Nº 2: Identificación de peligros en la zona de ejecución del proyecto
Parte A: Aspectos generales sobre la ocurrencia de peligros en la zona
1. ¿Existen antecedentes de peligros en la zona en la cual se pretende 2. ¿Existen estudios que pronostiquen la probable ocurrencia de
ejecutar el Proyecto? peligros en la zona bajo análisis? ¿Qué tipo de peligros?
SI NO COMENTARIOS SI NO COMENTARIOS
Debido a la topografía plana de la Informe de evaluación

zona, ante la presencia de lluvias de riesgo por lluvias
intensas se produjo inundaciones, Inundaciones X intensas en el sector 01
Inundaciones x las lluvias intensas se produjeron del distrito de Chepén,
en Fenómenos del Niño 1998 y Provincia de Chepén,
2017. Región La Libertad.
X El Proyecto se ubica en zona Registros Históricos del

costera la presencia de lluvias es SENAMHI.
Lluvias Intensas Lluvias Intensas
casi nula, a excepción de eventos X
extraordinarios fenómeno del niño.
La Libertad está ubicada dentro de Mapa de zonificación

Sismos X una zona de sismicidad intermedia Sismos sísmica. (La Libertad
a alta. X zona 3)
Sequías X En los últimos años varias Sequías X Registros históricos de

provincias han sido declaradas en sequías por la OIA de
226
emergencia por sequias. La Libertad.
X El proyecto se ubica en una zona No se ha desarrollado

plana libre de deslizamiento algo específico para la
Deslizamientos Deslizamientos X zona.
3. ¿Existe la probabilidad de ocurrencia de alguno de los peligros señalados en las preguntas NO

SI
anteriores durante la vida útil del proyecto
4. La Información existente sobre la ocurrencia de peligros naturales en la zona ¿es suficiente para SI NO
tomar decisiones y evaluación de proyectos?
X
Dada la diversidad geográfica del país, no es posible contar con parámetros generales y aplicables a
todos los proyectos para definir cuándo una condición de peligro es de alta frecuencia o de baja
severidad, en ese sentido se ha definido el nivel de frecuencia y severidad (alta, media, baja), en función
de la información de la condiciones geográficas, físicas y climáticas de la zona de ejecución del proyecto.
Para definir el grado de peligro se requiere utilizar los siguientes conceptos:
Frecuencia: se define de acuerdo con el período de recurrencia de cada uno de los peligros
identificados, lo cual se puede realizar sobre la base de información histórica o en estudios de
prospectiva.
Severidad: se define como el grado de impacto de un peligro específico (intensidad, área de impacto).
b) Para definir el grado de Frecuencia (a) y Severidad (b), utilizar la siguiente escala:
B = Bajo: 1; M= Medio: 2; A = Alto: 3; S.I. = Sin Información: 4.
CUADRO Nº 01: Pautas para definir el grado de frecuencia y severidad de un peligro
FRECUENCIA
Grados Situaciones que se pueden presentar
* Fenómeno El Niño intenso o muy intenso, con un período de ocurrencia cada 15 años a mas
* Sismos con grado mayor a V en la Escala de Ritcher, que tienen un período de recurrencia de 50 años.
Baja
* Sequias, con intervalos de 5 a 10 años
* Huaycos o deslizamientos en epoca de lluvias muy intensas como las producidas por el fenomeno El niño.
* Fenómeno El Niño moderado, con un período de recurrencia de cada 7 años.
* Sismos de grado menor a IV en la Escala de Richter, que son recurrentes en zonas sísmicas, como el sur del pais
Media
* Sequías, con un intervalo de 2 a 3 años.
* Huaycos o deslizamientos producidos todos los años en epoca de lluvias en zonas de erosión.
* Fenómeno El Niño intenso o muy intenso, con un período de recurrencia de cada 3 años.
Alta
* Epocas de sequias muy pronunciadas por falta de lluvias con heladas intensas todos los años
* Huaycos o deslizamientos recurrentes incluso en períodos de verano o ausencia de lluvias.
SEVERIDAD
* Necesidades de rehabilitación que no superan el 10% del valor de los activos.
Baja * No implica la suspensión del servicio que brindan los activos debido a que la rehabilitación se produce antes
de iniciar la campaña agricola.
* Necesidades de rehabilitación que implican gastos equivalentes entre el 10% y el 40% del valor del activo.
Media * Implica la suspensión del servicio que brindan los activos por tiempos superiores a 1 días durante la campaña
agricola.
* Pérdida de vidas humanas.

Alta * Necesidad de reconstrucción en niveles superiores al 40%.
* Declaratoria de emergencia por parte de las instituciones encargadas del control de situaciones de peligro.
FUENTE: Pautas metodológicas para la incorporación del análisis del riesgo de desastres en los PIP dado por la DGPM, Ministerio de Economía y Finanzas
(DGPM-MEF) (2007).
* Sismos de grado menor a IV en la Escala de Richter, que son recurrentes en zonas sísmicas, como el sur del pais 225
Media
* Huaycos o deslizamientos
PAIJÁN, DISTRITOproducidos
DE ASCOPE,todos los añosDEenASCOPE,
PROVINCIA epoca de lluvias en zonas
DEPARTAMENTO DEde
LAerosión.
LIBERTAD”
Alta
SEVERIDAD
agricola.

(DGPM-MEF) (2007).
Mostramos a continuación El formato 1 parte B que forma parte de las Pautas metodológicas para la
incorporación del análisis del riesgo de desastres en los PIP dado por la DGPM, Ministerio de Economía y
Finanzas (DGPM-MEF) (2007) y sirve para determinar los peligros que pueden afectar la zona bajo
análisis, además de definir sus características (frecuencia, intensidad).
Parte B: Preguntas sobre características específicas de peligros.
S N Frecuencia (a) Severidad (b) Resultado

Peligros
B M A S.I B M A S.I (C) = (a)*(b)
Inundación
¿Existen zonas con problemas de inundación? x 1 2 2
¿Existe sedimentación en el río o quebrada? X 2 1 2
¿Cambia el flujo del que estará involucrado con el

x
proyecto?
Lluvias intensas
Derrumbes/Deslizamientos
¿Existen procesos de erosión? X
¿Existe mal drenaje de suelos? X 2 1 2
¿Existen antecedentes de inestabilidad o fallas

X
geológicas en las laderas?
¿Existen antecedentes de deslizamientos? X
¿Existen antecedentes de derrumbes? X
Heladas X
Friajes/Nevadas X
Sismos X 1 1 1
Sequías X 1 1 1
Huaycos
224
¿Existen antecedentes de huaycos? x 1 1 1
Incendios Urbanos X
Derrames tóxicos X
Daños a la Sección del canal por la cercanía a las

parcelas de cultivo (no se respeta el camino de X 1 3 3
servidumbre)
FUENTE: Pautas metodológicas para la incorporación del análisis del riesgo de desastres en los PIP dado
por la DGPM, Ministerio de Economía y Finanzas (DGPM-MEF) (2007) – Elaboración Propia.
De la última columna de resultados se pueden obtener las siguientes conclusiones:

Resultado = 1 Peligro Bajo
Resultado = 2 Peligro Medio
Resultado = 3 Peligro Alto
Así tenemos que el NIVEL DE PELIGRO en el área de estudio del sistema de riego Canal Paiján
según las características de peligros en su mayoría el Resultado=2 es de “NIVEL MEDIO”.
Por otro lado, se tiene un NIVEL DE PELIGRO ALTO en cuanto al mal drenaje del terreno y la
cercanía de la sección hidráulica del canal hacia las parcelas en las cuales se cultiva principalmente
caña de azúcar para mitigar este peligro y o riesgo se está considerando la colocación de base de
hormigón de rio y drenes tipo lloradores en el proyecto. Respecto a respetar el camino de vigilancia el
comité de usuarios se ha comprometido mediante la firma de un acta respetar el espacio mínimo de 1
m de camino de vigilancia.
B. ANÁLISIS DE VULNERABILIDAD DE LOS COMPONENTES DEL SISTEMA DE RIEGO
PROYECTADO:
Como se mencionó en la caracterización de peligros, luego de realizar el mapa de riesgos se
construyó la matriz de análisis de riesgos donde se puede apreciar la vulnerabilidad de los
componentes del sistema de riego, es decir el por qué en la infraestructura de riego se producirían los
daños y pérdidas debido a los peligros identificados.
CUADRO Nº 02: Matriz de Análisis de Riesgos.
ZONA DE PELIGRO PELIGRO VULNERABILIDAD RIESGO ALTERNATIVA
Poza con losa Fondo de poza Socavación de Construcción de losa
KM 0+103 deteriorada socavada muros de concreto armado
Construcción de canal
con concreto armado
Viviendas muy cerca a Canal de tierra socavación de
definiendo sección
KM 0+05 - 0+015 la sección hidráulica erosionado en cimientos de
hidráulica y relleno de
del canal ambos márgenes. viviendas aledañas
bordes habilitando
camino de vigilancia
Destrucción de la Colocación de
El canal pude sufrir
KM 0+000 – 1+133 Mal drenaje sección hidráulica lloraderos y base de
asentamientos
del canal hormigos
FUENTE: Elaboración propia
223
La infraestructura es únicamente un componente del sistema de riego. Para que el agua llegue hasta
los cultivos, deben funcionar otros elementos como: existir acuerdos y reglas para la distribución del
agua entre los diferentes usuarios; disponer y usar tecnologías adecuadas para el riego parcelario; y
contar con un nivel de organización que garantice la autogestión del sistema.
La siguiente matriz de diagnóstico es una herramienta que permite realizar un análisis SOVA
(Sostenibilidad - Oportunidad - Vulnerabilidad - Amenaza) de la organización que gestiona el sistema
de riego, y esbozar las alternativas orientadas a reducir sus factores de vulnerabilidad, es decir, los
factores que la hacen frágil y susceptible a sufrir alteraciones en su normal funcionamiento y a no
poder cumplir eficientemente su rol social.
CUADRO Nº 03: Matriz de Diagnostico Organizacional.
SOSTENIBILIDAD OPORTUNIDADES VULNERABILIDADES AMENAZAS ALTERNATIVAS
Capacitar y asesorar a los

La comisión de usuarios cuenta La comunicación y
Abandono de la dirigentes para crear
Actividad permanente del con un local institucional y con coordinación entre el comité
actividad agrícola instrumentos de gestión
comité de usuarios. técnicos que podrían apoyar al de Usuarios y la Comisión es
por no ser rentable que permitan mejorar la
comité ineficiente.
gestión del agua
Falta de atención
La Junta de Usuarios cuenta Generar institucionalidad
Buena capacidad de de algunas
con maquinaria vehículos Algunos usuarios se niegan a para que los usuarios
convocatoria – apoyo instituciones que
técnicos y equipos que podrían pagar la tarifa de agua para participen en la
mutuo ante cualquier podría crear cierto
recurrir en auxilio de los hacer sostenible a la J.U. organización y
emergencia malestar de
usuarios del canal Lurifico mantenimiento del canal
rechazo
Aporte de mano de obra

La Junta de Usuarios cuenta La idiosincrasia de Establecer mecanismos
local en obras de El dinero recaudado por la
con recursos para poder algunos pobladores para revertir parte de lo
mejoramiento de la Comisión de Usuarios no
contribuir con el mantenimiento que se resisten al recaudado en el sistema
infraestructura (trabajos retorna al Comité de Usuarios
de la infraestructura de riego cambio de riego
comunales)
FUENTE: Elaboración propia.
Para continuar con el AdR, se deben analizar las condiciones de la vulnerabilidad que puede tener el proyecto,
considerando los aspectos señalados en la caracterización de Peligros; es decir:
 Análisis de Exposición a un peligro determinado, es decir si estaría o está en el área de probable impacto
(localización).
 Análisis de fragilidad con la cual se enfrentaría al probable impacto de un peligro, sobre la base de la
identificación de los elementos que podrían afectarse y las causas (formas constructivas o diseño,
materiales, tecnología).
 Análisis de resiliencia, es decir cuáles son las capacidades disponibles para su recuperación (sociales,
financieras, productivas, etc.) que alternativas existen para continuar brindando los servicios en condiciones
mínimas.
Para facilitar este proceso, se utiliza una Lista de Verificación como herramienta de apoyo para determinar si se
están incluyendo dichos conceptos (Formato Nº 2: Lista de Verificación sobre la generación de vulnerabilidades
222
por Exposición, Fragilidad o Resiliencia en el proyecto) según las Pautas metodológicas para la incorporación
del análisis del riesgo de desastres en los PIP dado por la DGPM, Ministerio de Economía y Finanzas (DGPM-
MEF) (2007).
FORMATO Nº 2: Lista de Verificación sobre la generación de vulnerabilidades por Exposición, Fragilidad o Resiliencia
en el proyecto
Análisis de Vulnerabilidad por Exposición
El canal se encuentra en una zona de topografía

1. ¿La localización escogida para la ubicación evita su exposición a X
peligros? plana, no se expone a peligros.
El canal sigue el curso por donde fue construido

2. Si la localización prevista para el proyecto lo expone a situaciones de inicialmente y no es posible su cambio porque no
X
peligro ¿Es posible, técnicamente, cambiar la ubicación del proyecto a existe otros espacios libres por donde seguir un nuevo
una zona menos expuesta? trazo
Análisis de Vulnerabilidad por Fragilidad
Se están tomando en cuenta para los diseños

1. ¿La construcción de la infraestructura sigue la normativa vigente, de X estructurales las fuerzas sísmicas y capacidad
acuerdo al tipo de infraestructura con que se trate? portante del suelo.
Se usará concreto con aditivo impermeabilizante y

2. ¿Los materiales de construcción consideran las características X pintura epóxica para las estructuras de fierro y base
geográficas y físicas de la zona de ejecución del proyecto? de hormigón para mejorar el terreno
Los diseños se realizan teniendo en cuenta la

3. ¿El diseño toma en cuenta las características geográficas y físicas de X
la zona de ejecución del proyecto? geología del terreno.
El canal y obras de arte están diseñados para la

4. ¿La decisión de tamaño del proyecto considera las características X máxima demanda y según las condiciones
geográficas de la zona de ejecución del proyecto? topográficas de la zona.
Se considera secciones rectangulares del canal y

5. ¿La tecnología propuesta para el proyecto considera las
X obras de arte que adapten al sistema de riego a las
características geográficas y físicas de la zona de ejecución del
proyecto? condiciones topográficas de la zona.
La ejecución de la obra se programará de tal manera

6. ¿Las decisiones de fecha de inicio y de ejecución del proyecto toman
X que se adapte a la época de menor demanda de agua
en cuenta las características geográficas, climáticas y físicas de la
zona de ejecución del proyecto? para riego
Análisis de Vulnerabilidad por Resiliencia
La zona es de fácil acceso tanto para maquinaria

1. En la zona de ejecución del proyecto ¿Existen mecanismos técnicos X
como materiales
para hacer frente a la ocurrencia de desastres?
Los fondos serian rápidamente generados por la Junta
2. En la zona de ejecución del proyecto ¿Existen mecanismos financieros
X de Usuarios y otras entidades como Municipalidad y la
para hacer frente a los daños ocasionados por la ocurrencia de
desastres? ARC
El Comité de Usuarios ha demostrado su capacidad

3. En la zona de ejecución del proyecto ¿Existen mecanismos organizativos
X organizativa y de trabajo comunal para hacer frente a
desastres? los daños que sufre el canal cada año
4. ¿La población beneficiada del proyecto conoce los potenciales daños Si son testigos de los daños ocasionados en el
que le afectarían si se produce una situación de peligro, cuando el fenómeno del niño del año 2017.
proyecto no cuenta con medidas de reducción de riesgo. X
5. ¿El proyecto incluye mecanismos técnicos, financieros y/o X No el proyecto no contempla mecanismos para hacer
organizativos para hacer frente a los daños ocasionados por la frente a ocurrencia de desastres.
ocurrencia de desastres?
221
6. . ¿La población beneficiaria del proyecto conoce los potenciales Los pobladores son conscientes que el principal daño
daños que se generarían si el proyecto se ve afectado por una que se puede producir es por el mal drenaje de los
situación de peligro? X cultivos aledaños que en su mayoría son arroz.
FUENTE: Pautas metodológicas para la incorporación del análisis del riesgo de desastres en los PIP dado por la DGPM, Ministerio de
Economía y Finanzas (DGPM-MEF) (2007) – Elaboración Propia.
Para las preguntas sobre Exposición:

Teniendo en consideración que las respuestas a las preguntas 1 es SI y 2 es NO, el presente proyecto solo
se encuentra expuesto a peligros propios del mal drenaje y la cercanía de las parcelas al canal lo cual se
puede mitigar con los drenes y respetando el camino de vigilancia del canal.
Para las preguntas sobre Fragilidad:
Las respuestas de la 1 a la 6 son “SI” esto significa que el proyecto se ejecutara teniendo en consideración
la normativa de construcción vigente, el tipo de materiales de construcción, las características geográficas,
físicas, climáticas, el tiempo de ejecución del proyecto, para reducir el riesgo.
Para las preguntas sobre Resiliencia:
Como se puede apreciar todas las respuestas a las preguntas 1 al 3 es SI, en ese sentido debemos verificar
que la pregunta 4 tenga una respuesta afirmativa y efectivamente la pregunta 4 tiene una respuesta
afirmativa a fin de garantizar que existen mecanismos para mantener la operatividad del proyecto frente a la
presencia de situaciones de peligro.
Los resultados del análisis del Formato N° 2 permiten verificar si en la formulación del proyecto se están
tomando en cuenta las condiciones de vulnerabilidad que pueden afectar el proyecto. Asimismo, es
necesario definir el grado de vulnerabilidad que enfrenta el proyecto, considerando los factores de
exposición, fragilidad y resiliencia. Para ello, se utilizará el Formato N° 3.
FORMATO Nº 3: Identificación del Grado de Vulnerabilidad por factores de exposición, fragilidad y

resiliencia
Grado de Vulnerabilidad
Factor de
Variable
Vulnerabilidad
Bajo Medio Alto
Localización del proyecto respecto a la condición de peligro X

Exposición
Características del terreno X
Tipo de construcción X
Fragilidad
Aplicación de normas de construcción X
Actividades económicas de la zona X
Situación de pobreza de la zona X
Integración institucional de la zona X
Resiliencia Nivel de organización de la población X
Conocimiento sobre ocurrencia de desastres por parte de la población. X
Actitud de la población frente a la ocurrencia de desastres X
Existencia de recursos financieros para respuesta ante desastres. X
220
Para definir el grado de vulnerabilidad (bajo, medio, alto), se utilizó los criterios señalados Cuadro
Nº2.7: Criterios para definir el grado de vulnerabilidad, de las (Pautas metodológicas para la
incorporación del análisis del riesgo de desastres en los Proyectos de Inversión Pública DGPM-
MEF) (2007), así se tiene que:
Si todas las variables de exposición presentan vulnerabilidad Baja y todas las variables de
fragilidad o resiliencia presentan vulnerabilidad Media o Baja (y ninguna Vulnerabilidad Alta),
entonces, el proyecto enfrenta VULNERABILIDAD BAJA.
 ANÁLISIS DE RIESGO:
Con el Formato N° 1 (Módulo 2), se determina el nivel de peligro asociado al proyecto, y con el
Formato N° 3 (Módulo 3) se establece el nivel de vulnerabilidad al que está expuesto el proyecto.
De esta manera, se puede determinar el nivel de riesgo al que estaría expuesto el proyecto,
considerando la siguiente escala:
CUADRO Nº 18: Escala de nivel de riesgo, considerando nivel de Peligros y

Vulnerabilidad.
GRADO DE VULNERABILIDAD
DEFINICIÓN DE PELIGROS/VULNERABILIDADES
Bajo MEDIO Alto
Bajo BAJO BAJO MEDIO
GRADO DE PELIGRO MEDIO BAJO MEDIO ALTO

FUENTE: Pautas metodológicas para la incorporación del análisis del riesgo de desastres en los PIP dado por la DGPM,
Ministerio de Economía y Finanzas (DGPM-MEF) (2007) – Elaboración Propia.
Finalmente el análisis de riesgo determina que el sistema de riego del Canal en el Sector Toma Paiján tiene
un nivel de “RIESGO BAJO” el mismo que radica en la exposición al mal drenaje y la cercanía del canal a
las parcelas, es preciso dejar en claro que el trazo del canal no se puede cambiar por la geomorfología del
terreno.
Para el mal drenaje el proyecto plantea la ejecución de drenes tipo lloradores para evitar la supresión del
agua que se encuentra en contacto con la parte exterior de la sección hidráulica de igual forma se considera
el mejoramiento de la sub rasante con una base de hormigón por otro lado los usuarios mediante la firma de
actas se comprometen a respetar un espacio mínimo de 1 m del canal hacia las parcelas.
219
LISTADO DE FORMATOS
Nº FORMATO NOMBRE DEL FORMATO
01 IDENTIFICACION ANALISIS Y RESPUESTA A LOS RIESGOS
02 MATRIZ DE PROBABILIDAD E IMPACTO
03 ASIGNACIÓN DE RIESGOS
218
Anexo N° 01
Formato para identificar, analizar y dar respuesta a riesgos
NÚMERO Y FECHA DEL Número R
1
DOCUMENTO Fecha JULIO 2022
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN

Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN,
Nombre del Proyecto
DATOS GENERALES DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
2 DEPARTAMENTO DE LA LIBERTAD”
DEL PROYECTO
DISTRITO DE ASCOPE, PROVINCIA DE ASCO,

Ubicación Geográfica
3 IDENTIFICACIÓN DE RIESGOS
3,1 CÓDIGO DE RIESGO R - 01
3,2 DESCRIPCIÓN DEL RIESGO RIESGO POR ERRORES O DEFICIENCIAS EN EL DISEÑO.
3,3 CAUSA(S) GENERADORA(S) Antes o durante la ejecución de obra la
Supervisión y el Ingeniero Residente identifican
Causa N° 1
diseños que contravienen reglamentos, normas,
etc. aplicables.
Antes o durante la construcción la Supervisión y/o
Causa N° 2 el Ingeniero Residente identifican diseños
técnicamente inviables.
4 ANÁLISIS CUALITATIVO DE RIESGOS
4,1 4,2
PROBABILIDAD DE OCURRENCIA IMPACTO EN LA EJECUCIÓN DE LA OBRA
Muy baja 0,10 Muy bajo 0,05

Baja 0,30 X Bajo 0,10
Moderada 0,50 Moderado 0,20
Alta 0,70 Alto 0,40 X
Muy alta 0,90 Muy alto 0,80
Baja 0,300 Alto 0,400
4,3 PRIORIZACIÓN DEL RIESGO
Puntuación del Riesgo

Prioridad
=Probabilidad x 0,120 Prioridad Moderada
del Riesgo
Impacto
5 RESPUESTA A LOS RIESGOS

5,1
Mitigar Riesgo Evitar Riesgo
ESTRATEGIA
Aceptar Riesgo Transferir Riesgo X
5,2
DISPARADOR DE RIESGO La Supervisión y el Ingeniero Residente identifica los diseños errados.
5,3
Se solicitará al Proyectista absuelva o levante las observaciones formuladas en
cumplimiento de lo establecido en el Artículo 165 del Reglamento de la Ley de
ACCIONES PARA DAR Contrataciones del Estado. De no haber respuesta por parte del Proyectista en
RESPUESTA AL RIESGO el plazo otorgado por el Reglamento, la Entidad deberá absolver la consulta y
dar instrucciones al Ingeniero Residente a través de la Supervisión, en
cumplimiento de lo establecido por el artículo citado anteriormente.
Nombres y Apellidos del responsable de su Nombres y Apellidos del responsable de su

elaboración aprobación
DNI: Cargo:
Dependencia:
1 de 1
217
Anexo N° 01
1

Nombre del Proyecto CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
DATOS GENERALES ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
2
DEL PROYECTO
DISTRITO DE ASCOPE, PROVINCIA DE ASCO, DEPARTAMENTO DE LA
LIBERTAD
3,2 DESCRIPCIÓN DEL RIESGO
RIESGO POR ERRORES O DEFICIENCIAS EN LOS COSTOS Y PRESUPUESTOS.
3,3 CAUSA(S) GENERADORA(S)

Antes o durante la construcción la Supervisión y el Ingeniero Residente
Causa N° 1
identifica errores o deficiencias en los metrados con respecto a los diseños.
Antes o durante la construcción la Supervisión y el ingeniero residente

Causa N° 2 identifica errores o deficiencias en los análisis de costos unitarios con
respecto a los diseños.
Antes o durante la construcción la Supervisión y el ingeniero residente

Causa N° 3 identifica errores o deficiencias en la estructura de los costos y
presupuestos (listado de partidas) con respecto a los diseños.

4,1 PROBABILIDAD DE OCURRENCIA 4,2 IMPACTO EN LA EJECUCIÓN DE LA OBRA

Baja 0,30 Bajo 0,10 X
Moderada 0,50 X Moderado 0,20
Alta 0,70 Alto 0,40
Moderada 0,500 Bajo 0,100

Prioridad
=Probabilidad x 0,050 Baja Prioridad
del Riesgo
Impacto
5,1 ESTRATEGIA Mitigar Riesgo Evitar Riesgo
5,2 DISPARADOR DE RIESGO La Supervisión y/o el ingeniero residente identifican los costos y presupuestos errados.
5,3 ACCIONES PARA DAR
RESPUESTA AL RIESGO La Supervisión en cumplimiento de sus funciones (ver Artículo 160 del Reglamento) al ingeniero
residente a ejecutar según los diseños establecidos por el Expediente Técnico, y sin afectar el
monto contractual y plazo por ser el sistema de la obra a precios unitarios.
El Ingeniero esta en la obligación de verificar y analizar el E.T. antes de emitir su oferta
económica.
Nombres y Apellidos del responsable de su Nombres y Apellidos del responsable de su aprobación

elaboración
DNI: Cargo:
Dependencia:
1 de 1
216
Anexo N° 01
1

Nombre del Proyecto
DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
DATOS GENERALES
DEL PROYECTO
3,2 DESCRIPCIÓN DEL RIESGO RIESGO POR ATRASOS EN LA TOMA DE DECISIONES.
Dado la lejanía de la obra con relación a la sede
Causa N° 1 de la Entidad, la comunicación entre ambas toma
demasiado tiempo.
Debido a factores externos se interrumpe

Causa N° 2
temporalmente la accesibilidad a la obra.
Causa N° 3 Otras causales similares.

Muy baja 0,10 X Muy bajo 0,05

Baja 0,30 Bajo 0,10
Muy baja 0,100 Alto 0,400

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA
Mitigar Riesgo X Evitar Riesgo
Aceptar Riesgo Transferir Riesgo

5,2 DISPARADOR DE RIESGO La comunicación entre la obra y la sede de la Entidad toma más tiempo
que lo legalmente permitido.
RESPUESTA AL RIESGO
La Supervisión deberá establecer mecanismos a través de los cuales se logre
una rápida comunicación entre la sede y la obra. Adicionalmente deberá
identificar rutas alternativas para la comunicación por medios impresos,
asimismo se recomienda evaluar la posibilidad de usar medios, firmas y
certificados digitales acorde a lo que establece la Ley 27269.

DNI: Cargo:
Dependencia:
1 de 1
215
Anexo N° 01
1
Nombre del Proyecto
DATOS GENERALES ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
2 LIBERTAD”
DEL PROYECTO
DISTRITO DE ASCOPE, PROVINCIA DE ASCO, DEPARTAMENTO DE
LA LIBERTAD
IDENTIFICACIÓN DE RIESGOS
RIESGO POR INCOMPATIBILIDAD ENTRE EL PLANO TOPOGRÁFICO Y EL
TERRENO.
Se identifican diferencias planimétricas en

direccionamientos, lados (longitudes), ángulos internos, etc.
Causa N° 1
3 ocasionando problemas con los propietarios de los terrenos
colindantes.
3,3 CAUSA(S) GENERADORA(S) Se identifican diferencias altimétricas en curvas de nivel,

Causa N° 2
perfiles, secciones transversales, etc.
Presencia en el terreno de construcciones, instalaciones,

Causa N° 3
vegetación u otros elementos no contemplados en el plano.
ANÁLISIS CUALITATIVO DE RIESGOS

PROBABILIDAD DE OCURRENCIA IMPACTO EN LA EJECUCIÓN DE LA OBRA
4,1 Baja 0,30 4,2 Bajo 0,10

4
PRIORIZACIÓN DEL RIESGO
4,3 Puntuación del Riesgo

Prioridad
del Riesgo
Impacto
RESPUESTA A LOS RIESGOS

5,1 ESTRATEGIA
5,2 DISPARADOR DE RIESGO El Contratista identifica incompatibilidades entre el plano topográfico y el terreno.
5 Se solicitará al Proyectista absuelva o levante las observaciones formuladas en

cumplimiento de lo establecido en el Artículo 165 del Reglamento de la Ley de
Contrataciones del Estado. De no haber respuesta por parte del Proyectista en el plazo
ACCIONES PARA DAR
5,3 otorgado por el Reglamento. El Ingeniero Residente hará los planos de replanteo para su
RESPUESTA AL RIESGO
verificación, análisis y evaluación de la entidad. Cuyo dictamen sera de acuerdo a la
magnitud de incompatibilidades encontradas y se resolverá de acuerdo a lo establecido en
el Reglamento de Contrataciones del Estado.

elaboración
DNI: Cargo:
Dependencia:
1 de 1
214
Anexo N° 01
1
Nombre del Proyecto
DATOS GENERALES PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
DEL PROYECTO
3,2 DESCRIPCIÓN DEL RIESGO RIESGO POR SOSTENIMIENTO DE EXCAVACIONES.

La ejecución de la obra demanda excavaciones
Causa N° 1
verticales de más de 0.5 m de profundidad.


Baja 0,30 Bajo 0,10

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA

5,2 DISPARADOR DE RIESGO
Por demandar excavaciones verticales de más de 0.5 m de
profundidad a las obras a ejecutar la Supervisión informa sobre la
necesidad de prevención.
RESPUESTA AL RIESGO La Supervisión en cumplimiento de sus funciones (ver Artículo 160 del
Reglamento) exhorta al Ingeniero Residente a construir las obras de
sostenimiento necesarias, en cumplimiento del Artículo 33 de la Norma E.050
del Reglamento Nacional de Edificaciones.

DNI: Cargo:
Dependencia:
1 de 1
213
Anexo N° 01
1

Nombre del Proyecto
DATOS GENERALES DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE
2 LA LIBERTAD”
DEL PROYECTO


RIESGO POR CONSTRUCCION POR CAUSAS TECNICAS
Posterior a su ejecución la Supervisión identifica
Causa N° 1 construcciones que contravienen reglamentos,
normas, etc. aplicables.
Posterior a su ejecución la Supervisión identifica

Causa N° 2 construcciones que no cumplen con lo establecido
por el Expediente Técnico.


Baja 0,300 Alto 0,400

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA
Transferir
Aceptar Riesgo X
Riesgo
5,2 DISPARADOR DE RIESGO La Supervisión identifica las construcciones erradas.
La Supervisión en cumplimiento de sus funciones (ver Artículo 160 del Reglamento)
RESPUESTA AL RIESGO
exhorta al Ingeniero Residente a hacer las correcciones del caso a fin de cumplir
con los reglamentos, normas, etc. aplicables y el Expediente Técnico, y sin afectar
el monto contractual y plazo por ser el sistema de la obra a suma alzada.

DNI: Cargo:
Dependencia:
1 de 1
212
Anexo N° 01
1

Nombre del Proyecto
DATOS GENERALES DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
2 LIBERTAD”
DEL PROYECTO
DISTRITO DE ASCOPE, PROVINCIA DE ASCO, DEPARTAMENTO

DE LA LIBERTAD

RIESGO DE ATRASO POR FENÓMENOS CLIMATOLÓGICOS.
Las condiciones climatológicas del lugar
Causa N° 1 (temperaturas, precipitaciones, vientos, neblinas, etc.)
no permiten la normal ejecución de obra.
Las consecuencias de los fenómenso climatológicos

Causa N° 2 (riadas, aniegos, etc.) no permiten la normal ejecución
de obra.


Baja 0,30 Bajo 0,10
Alta 0,70 Alto 0,40 x

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA

5,2 DISPARADOR DE RIESGO El Ingeniero Residente advierte la posible afectación de la ejecución de obra por
condiciones climatológicas desfavorables.
RESPUESTA AL RIESGO Teniendo en cuenta que el sistema de ejecución de la obra es a costos unitarios, el
NER toma las medidas de prevención necesarias a fin de garantizar la normal
ejecución de la misma. Para ello deberá mantenerse informado sobre las
condiciones climatológicas y sus pronósticos y elaborar planes de contingencia para
prevenir la afectación de la obra.

elaboración
DNI: Cargo:
Dependencia:
1 de 1
211
Anexo N° 01
1
Nombre del Proyecto
DEL PROYECTO

3,2 DESCRIPCIÓN DEL RIESGO RIESGO DE PARALIZACIÓN POR CAUSAS REGULATORIAS.

Causa N° 1 La obra carece de libre disponibilidad de terreno.
La obra carece de cualquier otro tipo de licencia

Causa N° 2 aplicable que imposibilita la ejecución o su
continuidad.


Baja 0,30 Bajo 0,10
Alta 0,70 Alto 0,40
Muy alta 0,90 Muy alto 0,80 X
Moderada 0,500 Muy alto 0,800

Prioridad
=Probabilidad x 0,400 Alta Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA
Mitigar Riesgo Evitar Riesgo X
Transferir
Aceptar Riesgo
Riesgo
5,2 DISPARADOR DE RIESGO La obra se ve paralizada por la entidad correspondiente por falta de pases de
terreno u cualquier otro tipo de licencia aplicable.
5,3 ACCIONES PARA DAR En cumplimiento del Artículo 123 del Reglamento de la Ley de Contrataciones
RESPUESTA AL RIESGO del Estado, la Entidad es la responsable de la obtención de la linre
disponibilidad de tereno o cualquier otro tipo de licencia aplicable, trámite que
deberá realizar previamente a la licitación de la obra.

DNI: Cargo:
Dependencia:
1 de 1
210
Anexo N° 01
1

Nombre del Proyecto
2 LIBERTAD”
DEL PROYECTO
DE LA LIBERTAD
3,2 DESCRIPCIÓN DEL RIESGO RIESGO GEOLÓGICO / GEOTÉCNICO.
La Supervisión y el Ingeniero Residente identifica
Causa N° 1 diferencias en las condiciones del medio o del proceso
geológico sobre lo previsto en en el Expediente Técnico.
Se identifica diferencias sustanciales entre el Estudio de

Causa N° 2
Mecánica de Suelos y lo encontrado en el terreno.


Baja 0,300 Alto 0,400

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA

La Supervisión y el Ingeniero Residente identifica diferencias respecto de los suelos,
fallas geológicas con relación a lo indicado por el Expediente Técnico.

Se consultará al Proyectista siguiendo el procedimiento establecido en el Artículo 165
RESPUESTA AL RIESGO
del Reglamento de la Ley de Contrataciones del Estado. De no haber respuesta por
parte del Proyectista en el plazo otorgado por el Reglamento, la Entidad deberá
absolver la consulta y dar instrucciones al Ingeniero Residente a través de la
Supervisión, en cumplimiento de lo establecido por el artículo citado anteriormente. De
acuerdo a la magnitud del problema sucitado la entidad evaluará y pondra en marcaha
las acciones que habría a lugar de acuerdo a lo establecido en el Reglamento de
Contrataciones del Estado.

elaboración
DNI: Cargo:
Dependencia:
1 de 1
209
Anexo N° 01
1

Nombre del Proyecto
2 LIBERTAD”
DEL PROYECTO

3,1
CÓDIGO DE RIESGO R - 10
3,2
DESCRIPCIÓN DEL RIESGO RIESGO AMBIENTAL.
3,3 CAUSA(S) GENERADORA(S) Se produce ante el incumplimiento de las medidas
Causa N° 1 correctoras definidas en el Plan de Mitigación
Ambiental aprobado.
Causa N° 3


Baja 0,30 Bajo 0,10
Moderada 0,500 Alto 0,400

Prioridad
del Riesgo
Impacto

5,1
ESTRATEGIA
5,2 La Supervisión identifica el incumplimiento de lo establecido por el Plan de
DISPARADOR DE RIESGO
Mitigación Ambiental aprobado.
5,3
La Supervisión en cumplimiento de sus funciones (ver Artículo 160 del Reglamento)
ACCIONES PARA DAR exhorta al Ingeniero Residente a realizar las correcciones del caso a fin de cumplir
RESPUESTA AL RIESGO con el Plan de Mitigación Ambiental aprobado y sin afectar el monto contractual y
plazo por ser el sistema de la obra a suma alzada.

DNI: Cargo:
Dependencia:
1 de 1
208
Anexo N° 01
1

Nombre del Proyecto
2 LIBERTAD”
DEL PROYECTO
DISTRITO DE ASCOPE, PROVINCIA DE ASCO, DEPARTAMENTO DE
LA LIBERTAD
3,2 DESCRIPCIÓN DEL RIESGO RIESGO ARQUEOLÓGICO.
Se produce ante el hallazgo de restos arqueológicos
Causa N° 1 significativos que generen interrupcion en el normal desarrollo
de obras.

Causa N° 3

Baja 0,30 Bajo 0,10
Prioridad
del Riesgo
Impacto
5,1 ESTRATEGIA
Aceptar Riesgo X Transferir Riesgo

Se produce el hallazgo de restos arqueológicos durante la ejecucion de la obra, el
mismo que cumple con informar a la Supervisión y al Arqueólogo Monitor.

RESPUESTA AL RIESGO La Entidad a través de la Supervisión garantizará que se proceda acorde a lo
establecido en el Plan de Monitoreo Arqueológico (a cargo de la entidad) aprobado. Si
luego de su evaluación el Arqueólogo Monitor determina que se trata de evidencias
aisladas, se deberá continuar con la ejecución de obra; en caso se determine que es
un sitio arqueológico, la Entidad y la Dirección Desconcentrada de Cultura regional
deberán hacer las coordinaciones para la toma de decisiones respectiva y
dependiendo de éstas se deberá actuar en la ejecución de obra siguiendo los
procedimientos establecidos en el Reglamento de la Ley de Contrataciones del
Estado.

elaboración
DNI: Cargo:
Dependencia:
1 de 1
207
Anexo N° 01
1

Nombre del Proyecto
DATOS GENERALES DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
DEL PROYECTO

RIESGO DERIVADOS DE EVENTOS DE FUERZA MAYOR O CASO

FORTUITO.
3,3 CAUSA(S) GENERADORA(S) Ante eventos de fuerza mayor la ejecución de
Causa N° 1
obra se ve imposibilitada de continuar.
Ante caso fortuito la ejecución de obra se ve
Causa N° 2
imposibilitada de continuar.
Entiéndase por fuerza mayor o caso fortuito a

Causa N° 3 ocurrencias de evento extraordinario, imprevisible
e irresistible que impida la ejecución de la obra.


Alta 0,70 Alto 0,40
Muy alta 0,90 Muy alto 0,80 X
Baja 0,300 Muy alto 0,800

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA Mitigar Riesgo Evitar Riesgo
Transferir
Aceptar Riesgo X
Riesgo
5,2 DISPARADOR DE RIESGO Se producen eventos de fuerza mayor o caso fortuito.
RESPUESTA AL RIESGO Se procederá según lo establecido por el Reglamento de la Ley de
Contrataciones del Estado. Recuérdese que según el Artículo 135 del
cualquiera de las partes puede resolver el contrato por caso fortuito o fuerza
mayor que imposibilite de manera definitiva la continuación de la ejecución del
contrato. Asimismo según el Artículo 174 la Entidad puede intervenir
económicamente la obra en caso fortuito o fuerza mayor. Si el CONTRATISTA
rechaza la intervención económica, el contrato es resuelto por incumplimiento.

DNI: Cargo:
Dependencia:
1 de 1
206
Anexo N° 01
1
Nombre del Proyecto
DEL PROYECTO


RIESGOS REGULATORIOS O NORMATIVOS.
3,3 CAUSA(S) GENERADORA(S) Durante la ejecución de la obra surgen
Causa N° 1 modificaciones por aspectos normativos que son
de aplicación a la misma.


Baja 0,30 Bajo 0,10 X
Alta 0,70 Alto 0,40
Muy baja 0,100 Bajo 0,100

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA
Transferir
Aceptar Riesgo X
Riesgo
5,2 DISPARADOR DE RIESGO Durante la ejecución de la obra se publican modificaciones de aspectos
normativos que son de aplicación a la misma.
Acorde a la Constitución y el Código Civil, las leyes (y por defecto
RESPUESTA AL RIESGO entendemos que también las normas, reglamentos, etc.) no tienen fuerza ni
efecto retroactivo, por lo que la ejecución de obra debe continuar ciñéndose a
las regulaciones y normatividades con las que fue aprobado el Expediente
Técnico y contratada la ejecución.

DNI: Cargo:
Dependencia:
1 de 1
205
Anexo N° 01
1

Nombre del Proyecto
2 LIBERTAD”
DEL PROYECTO
3,2 DESCRIPCIÓN DEL RIESGO RIESGOS VINCULADOS A ACCIDENTES DE CONSTRUCCIÓN Y

DAÑOS A TERCEROS.
Durante la ejecución de obra se producen
Causa N° 1
accidentes de construcción.
Durante la ejecución de obra se producen daños a

Causa N° 2
terceros.


Baja 0,300 Alto 0,400

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA

Se produce el accidente de construcción y/o daños a terceros.

RESPUESTA AL RIESGO
En cumplimiento del Artículo 31 del Reglamento de la Ley de Contrataciones
del Estado, antes de la ejecución de obra se debe adquirir los respectivos
seguros vinculados a accidentes de construcción y daños a terceros a fin de
transferir el riesgo a la agencia aseguradora.

DNI: Cargo:
Dependencia:
1 de 1
204
Anexo N° 01
1
Nombre del Proyecto
DEL PROYECTO

3,2 DESCRIPCIÓN DEL RIESGO RIESGOS POR REDUCCIONES IMPREVISTAS DEL PERSONAL
DURANTE LA CONSTRUCCIÓN
El Ingeniero Residente renuncia en definitiva
Causa N° 1 durante la ejecución de obra o es reasignado a
otros proyecto en paralelo, etc.
La obra pierde personal temporalmente durante la

Causa N° 2
ejecución de obra.


Baja 0,30 Bajo 0,10
Moderada 0,50 Moderado 0,20 X
Alta 0,70 Alto 0,40
Muy baja 0,100 Moderado 0,200

Prioridad
del Riesgo
Impacto

5,1 ESTRATEGIA
Transferir
Aceptar Riesgo
Riesgo
El CONTRATISTA pierde personal definitiva o temporalmente durante la
ejecución de obra por renuncias, reasignaciones u otras causales similares.

Antes del inicio de ejecución de obra, se deberá elaborar un directorio de
RESPUESTA AL RIESGO profesionales, técnicos y trabajadores de construcción civil en general con más
de 3 por puesto y con competencias y habilidades uniformes, que le permitan
reemplazar la falta de personal en el menor plazo posible. Cabe resaltar que
estas medidas se aplicarán sin afectar el monto contractual y plazo por ser el
sistema de la obra a suma alzada.

DNI: Cargo:
Dependencia:
1 de 1
203
Anexo N° 01
1

Nombre del Proyecto
2 LIBERTAD”
DEL PROYECTO
DE LA LIBERTAD
3,1 CÓDIGO DE RIESGO
R - 16
3,2 DESCRIPCIÓN DEL RIESGO RIESGO DE ATRASO POR DEFICIENTE LOGÍSTICA Y PROCURA DE
MATERIALES Y/O EQUIPOS CRÍTICOS.
Falta de disponibilidad de materiales y/o equipos a
Causa N° 1
ser utilizados en obra o demoras en su entrega.
Los materiales y/o equipos que llegan a obra son

Causa N° 2
defectuosos .
Durante la ejecución de obra los equipos sufren

Causa N° 3
desperfectos.

Baja 0,30 Bajo 0,10
Moderada 0,50 Moderado 0,20 X
Alta 0,70 Alto 0,40
Muy baja 0,100 Moderado 0,200
Prioridad
del Riesgo
Impacto
5,1 ESTRATEGIA

Falta de disponibilidad de materiales y/o equipos o los que llegan a obra son
defectuosos o no llegan a tiempo o los equipos sufren desperfectos.

RESPUESTA AL RIESGO Antes del inicio de ejecución de obra, el NER deberá elaborar un directorio de
proveedores con más de 3 por insumo y equipo a utilizar. Asimismo, antes de la
salida del material y/o equipo del local del proveedor, el Contratista debe hacer el
control de calidad respectivo. Cabe resaltar que estas medidas se aplicarán sin
afectar el monto contractual y plazo por ser el sistema de la obra a suma alzada.

DNI: Cargo:
Dependencia:
1 de 1
202
Anexo N° 01
1

Nombre del Proyecto
2 LIBERTAD”
DEL PROYECTO
DE LA LIBERTAD
3,1 CÓDIGO DE RIESGO
R - 17
3,2 DESCRIPCIÓN DEL RIESGO RIESGO POR DEFICIENCIAS COMPETITIVAS DEL RESIDENTE Y/O
SUPERVISOR.
El Residente no tiene la experiencia y conocimiento
Causa N° 1
para cumplir con sus funciones.
El Supervisor no tiene la experiencia y

Causa N° 2
conocimiento para cumplir con sus funciones.
Los agentes de ejecución no demuestran

Causa N° 3 competencias y capacidades en el desarrollo de
obra.

Baja 0,300 Alto 0,400

Prioridad
del Riesgo
Impacto
5,1 ESTRATEGIA

En el caso del Residente, la Supervisión identifica las deficiencias de éste que
imposibilitan la correcta ejecución de la obra. En el caso del Supervisor, la
Entidad lo identifica.
5,3 ACCIONES PARA DAR Durante el proceso de selección la Entidad a través de su Comité de Selección
RESPUESTA AL RIESGO deberá establecer requisitos y factores de evaluación que le permitan seleccionar
al Residente y Supervisor con más experiencia y conocimiento en ejecución de
obras de la tipología en cuestión.

DNI: Cargo:
Dependencia:
1 de 1
201
INSTRUCCIONES PARA EL LLENADO DEL ANEXO Nº 01
Campo Información a consignar

Registrar un número correlativo (puede asignar también una nomenclatura alfanumérica) y
1
la fecha en que se emite dicho documento.
2 Registrar el nombre y la ubicación geográfica del proyecto correspondiente.
Asignar un número correlativo (puede asignar también una nomenclatura alfanumérica)
3,1
para identificar cada riesgo.
Describir el riesgo considerando un grado razonable de detalle. Para identificar el riesgo,

pueden utilizarse una variedad de técnicas tales como: revisión de documentación del
3,2
proyecto, técnicas de recolección de información (tormenta de ideas, entrevistas), análisis
FODA, lista de chequeo, etc.
Registrar las condiciones o eventos previos que dan lugar a los riesgos identificados. Es
3,3
posible que una causa pueda generar más de un riesgo identificado.
Indicar la probabilidad de ocurrencia asignada al riesgo, marcando con una X en la celda
4,1
que se ubica a la derecha del valor numérico respectivo.
Indicar el impacto del riesgo en la ejecución de la obra marcando con una X en la celda que
4,2
se ubica a la derecha del valor numérico respectivo.
La puntuación del riesgo se obtiene automáticamente multiplicando la probabilidad de
ocurrencia y el impacto estimado. Asimismo, se determina de manera automática la
4,3
prioridad del riesgo motivo de análisis (alta, moderada, baja), teniendo en cuenta los
criterios definidos en la matriz de probabilidad e impacto (Anexo N° 2).
Deberá seleccionar con una X la estrategia a desarrollar. Para ello, conforme a la
metodología del PMBOK, se precisa lo siguiente:
Mitigar el riesgo implica reducir la probabilidad de ocurrencia o el impacto de un riesgo a

través de acciones específicas. Las acciones tendientes a reducir la probabilidad no
necesariamente son las mismas para disminuir el impacto del riesgo.
Evitar el riesgo implica eliminar la(s) causa(s) generadora(s) del riesgo. Debe tenerse en
5,1
cuenta que en determinados casos, evitar el riesgo puede generar la modificación de las
condiciones iniciales del proyecto.
Aceptar el riesgo implica reconocer el riesgo y determinar, de ser el caso, las medidas a
adoptar si el riesgo se materializa.
Transferir el riesgo implica trasladar el impacto de un riesgo a un tercero, junto con la

responsabilidad de la respuesta.
Detallar el indicador que alertará sobre la materialización del riesgo y que habilitará a poner
5,2
en práctica la estrategia de respuesta al riesgo.
Detallar las acciones que se realizarán para dar respuesta a los riesgos identificados,
5,3
conforme a la estrategia seleccionada en el numeral 5.1
200
Anexo N° 02
Matriz de probabilidad e impacto según Guía PMBOK
Muy Alta 0,90 0,045 0,090 0,180 0,360 0,720

1. PROBABILIDAD DE
OCURRENCIA
Alta 0,70 0,035 0,070 0,140 0,280 0,560
Moderada 0,50 0,025 0,050 0,100 0,200 0,400
Baja 0,30 0,015 0,030 0,060 0,120 0,240
Muy Baja 0,10 0,005 0,010 0,020 0,040 0,080
0,05 0,10 0,20 0,40 0,80

2. IMPACTO EN LA
EJECUCIÓN DE LA OBRA
Muy Bajo Bajo Moderado Alto Muy Alto
3. PRIORIDAD DEL RIESGO Baja Moderada Alta
1 de 1
199
Anexo N° 03
Formato para asignar los riesgos

Número R Nombre del Proyecto CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE
2. DATOS GENERALES
1. NÚMERO Y FECHA DEL DOCUMENTO ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
DEL PROYECTO
DISTRITO DE ASCOPE, PROVINCIA DE ASCO, DEPARTAMENTO DE LA

Fecha JULIO 2022 Ubicación Geográfica
LIBERTAD
4 PLAN DE RESPUESTA A LOS RIESGOS

3.INFORMACIÓN DEL RIESGO
4.1 ESTRATEGIA SELECCIONADA 4.3 RIESGO ASIGNADO A
4.2 ACCIONES A REALIZAR EN EL MARCO DEL PLAN

3.1 CÓDIGO 3.3 PRIORIDAD Mitigar el Evitar el Aceptar el Transferir el
3.2 DESCRIPCIÓN DEL RIESGO Entidad Contratista
DE RIESGO DEL RIESGO riesgo riesgo riesgo riesgo
Se solicitará al Proyectista absuelva o levante las

observaciones formuladas en cumplimiento de lo
establecido en el Artículo 165 del Reglamento de la Ley de
Contrataciones del Estado. De no haber respuesta por parte
RIESGO POR ERRORES O DEFICIENCIAS EN EL Prioridad
R - 01 X del Proyectista en el plazo otorgado por el Reglamento, la X
DISEÑO. Moderada
Entidad deberá absolver la consulta y dar instrucciones al
Ingeniero Residente a través de la Supervisión, en
cumplimiento de lo establecido por el artículo citado
anteriormente.
La Supervisión en cumplimiento de sus funciones (ver

Artículo 160 del Reglamento) al ingeniero residente a
ejecutar según los diseños establecidos por el Expediente
RIESGO POR ERRORES O DEFICIENCIAS EN LOS
R - 02 Baja Prioridad X Técnico, y sin afectar el monto contractual y plazo por ser el X
COSTOS Y PRESUPUESTOS.
sistema de la obra a precios unitarios.
El Ingeniero esta en la obligación de verificar y analizar el
E.T. antes de emitir su oferta económica.
La Supervisión deberá establecer mecanismos a través de

los cuales se logre una rápida comunicación entre la sede y
la obra. Adicionalmente deberá identificar rutas alternativas
R - 03 RIESGO POR ATRASOS EN LA TOMA DE DECISIONES. Baja Prioridad X para la comunicación por medios impresos, asimismo se X
recomienda evaluar la posibilidad de usar medios, firmas y
certificados digitales acorde a lo que establece la Ley
27269.
Se solicitará al Proyectista absuelva o levante las

observaciones formuladas en cumplimiento de lo
del Proyectista en el plazo otorgado por el Reglamento. El
RIESGO POR INCOMPATIBILIDAD ENTRE EL PLANO
R - 04 Baja Prioridad X Ingeniero Residente hará los planos de replanteo para su X
TOPOGRÁFICO Y EL TERRENO.
verificación, análisis y evaluación de la entidad. Cuyo
dictamen sera de acuerdo a la magnitud de
incompatibilidades encontradas y se resolverá de acuerdo a
lo establecido en el Reglamento de Contrataciones del
Estado.

Artículo 160 del Reglamento) exhorta al Ingeniero Residente
R - 05 RIESGO POR SOSTENIMIENTO DE EXCAVACIONES. Baja Prioridad X a construir las obras de sostenimiento necesarias, en X
cumplimiento del Artículo 33 de la Norma E.050 del
Reglamento Nacional de Edificaciones.
1 de 3
198
Anexo N° 03

RIESGO POR CONSTRUCCION POR CAUSAS Prioridad a hacer las correcciones del caso a fin de cumplir con los
R - 06 X X
TECNICAS Moderada reglamentos, normas, etc. aplicables y el Expediente
Técnico, y sin afectar el monto contractual y plazo por ser el
sistema de la obra a suma alzada.
Teniendo en cuenta que el sistema de ejecución de la obra

es a costos unitarios, el NER toma las medidas de
prevención necesarias a fin de garantizar la normal
RIESGO DE ATRASO POR FENÓMENOS
R - 07 Baja Prioridad X ejecución de la misma. Para ello deberá mantenerse X
CLIMATOLÓGICOS.
informado sobre las condiciones climatológicas y sus
pronósticos y elaborar planes de contingencia para prevenir
la afectación de la obra.
En cumplimiento del Artículo 123 del Reglamento de la Ley

de Contrataciones del Estado, la Entidad es la responsable
RIESGO DE PARALIZACIÓN POR CAUSAS
R - 08 Alta Prioridad X de la obtención de la linre disponibilidad de tereno o X
REGULATORIAS.
cualquier otro tipo de licencia aplicable, trámite que deberá
realizar previamente a la licitación de la obra.
Se consultará al Proyectista siguiendo el procedimiento

del Proyectista en el plazo otorgado por el Reglamento, la
Entidad deberá absolver la consulta y dar instrucciones al
Prioridad
R - 09 RIESGO GEOLÓGICO / GEOTÉCNICO. X Ingeniero Residente a través de la Supervisión, en X
Moderada
cumplimiento de lo establecido por el artículo citado
anteriormente. De acuerdo a la magnitud del problema
sucitado la entidad evaluará y pondra en marcaha las
acciones que habría a lugar de acuerdo a lo establecido en
el Reglamento de Contrataciones del Estado.

a realizar las correcciones del caso a fin de cumplir con el
R - 10 RIESGO AMBIENTAL. Alta Prioridad X X
Plan de Mitigación Ambiental aprobado y sin afectar el
monto contractual y plazo por ser el sistema de la obra a
suma alzada.
La Entidad a través de la Supervisión garantizará que se

proceda acorde a lo establecido en el Plan de Monitoreo
Arqueológico (a cargo de la entidad) aprobado. Si luego de
su evaluación el Arqueólogo Monitor determina que se trata
de evidencias aisladas, se deberá continuar con la
ejecución de obra; en caso se determine que es un sitio
R - 11 RIESGO ARQUEOLÓGICO. Baja Prioridad X X
arqueológico, la Entidad y la Dirección Desconcentrada de
Cultura regional deberán hacer las coordinaciones para la
toma de decisiones respectiva y dependiendo de éstas se
deberá actuar en la ejecución de obra siguiendo los
procedimientos establecidos en el Reglamento de la Ley de
Contrataciones del Estado.
2 de 3
197
Anexo N° 03
Se procederá según lo establecido por el Reglamento de la

Ley de Contrataciones del Estado. Recuérdese que según
el Artículo 135 del cualquiera de las partes puede resolver
el contrato por caso fortuito o fuerza mayor que imposibilite
RIESGO DERIVADOS DE EVENTOS DE FUERZA
R - 12 Alta Prioridad X de manera definitiva la continuación de la ejecución del X X
MAYOR O CASO FORTUITO.
contrato. Asimismo según el Artículo 174 la Entidad puede
intervenir económicamente la obra en caso fortuito o fuerza
mayor. Si el CONTRATISTA rechaza la intervención
económica, el contrato es resuelto por incumplimiento.
Acorde a la Constitución y el Código Civil, las leyes (y por

defecto entendemos que también las normas, reglamentos,
etc.) no tienen fuerza ni efecto retroactivo, por lo que la
R - 13 RIESGOS REGULATORIOS O NORMATIVOS. Baja Prioridad X X
ejecución de obra debe continuar ciñéndose a las
regulaciones y normatividades con las que fue aprobado el
Expediente Técnico y contratada la ejecución.
En cumplimiento del Artículo 31 del Reglamento de la Ley

de Contrataciones del Estado, antes de la ejecución de obra
RIESGOS VINCULADOS A ACCIDENTES DE Prioridad
R - 14 X se debe adquirir los respectivos seguros vinculados a X
CONSTRUCCIÓN Y DAÑOS A TERCEROS. Moderada
accidentes de construcción y daños a terceros a fin de
transferir el riesgo a la agencia aseguradora.
Antes del inicio de ejecución de obra, se deberá elaborar un

directorio de profesionales, técnicos y trabajadores de
construcción civil en general con más de 3 por puesto y con
RIESGOS POR REDUCCIONES IMPREVISTAS DEL competencias y habilidades uniformes, que le permitan
R - 15 Baja Prioridad X X
PERSONAL DURANTE LA CONSTRUCCIÓN reemplazar la falta de personal en el menor plazo posible.
Cabe resaltar que estas medidas se aplicarán sin afectar el
monto contractual y plazo por ser el sistema de la obra a
suma alzada.
Antes del inicio de ejecución de obra, el NER deberá

elaborar un directorio de proveedores con más de 3 por
insumo y equipo a utilizar. Asimismo, antes de la salida del
RIESGO DE ATRASO POR DEFICIENTE LOGÍSTICA Y material y/o equipo del local del proveedor, el Contratista
R - 16 Baja Prioridad X X
PROCURA DE MATERIALES Y/O EQUIPOS CRÍTICOS. debe hacer el control de calidad respectivo. Cabe resaltar
que estas medidas se aplicarán sin afectar el monto
contractual y plazo por ser el sistema de la obra a suma
alzada.
Durante el proceso de selección la Entidad a través de su

Comité de Selección deberá establecer requisitos y factores
RIESGO POR DEFICIENCIAS COMPETITIVAS DEL Prioridad
R - 17 X de evaluación que le permitan seleccionar al Residente y X
RESIDENTE Y/O SUPERVISOR. Moderada
Supervisor con más experiencia y conocimiento en
ejecución de obras de la tipología en cuestión.
Nombres y Apellidos del responsable de su

Nombres y Apellidos del responsable de su aprobación
elaboración
DNI: Cargo:
Dependencia:
3 de 3
196
INSTRUCCIONES PARA EL LLENADO DEL ANEXO Nº 03
Campo Información a consignar

Registrar un número correlativo (puede asignar también una nomenclatura alfanumérica) y
1
la fecha en que se emite dicho documento.
2 Registrar el nombre y la ubicación geográfica del proyecto correspondiente.
Asignar un número correlativo (puede asignar también una nomenclatura alfanumérica)
3,1
para identificar cada riesgo.
Describir el riesgo considerando un grado razonable de detalle. Para identificar el riesgo,
pueden utilizarse una variedad de técnicas tales como: revisión de documentación del
3,2
proyecto, técnicas de recolección de información (tormenta de ideas, entrevistas), análisis
FODA, lista de chequeo, etc.
Registrar la prioridad (alta, moderada o baja) con la que se ha calificado al riesgo, de
3,3
acuerdo al análisis realizado.
Indicar la estrategia adoptada para dar respuesta al riesgo, marcando con una X en la celda
4,1
correspondiente.
Detallar las acciones que se realizarán para dar respuesta a los riesgos identificados,
4,2
conforme a la estrategia seleccionada en el numeral 4.1
4,3 Seleccionar con una X al responsable de la gestión del riesgo analizado.
195
LIBERTAD”
ANALISIS DE RIESGO
194
ESTUDIO ANÁLISIS DE RIESGOS Y DESASTRES
A. CARACTERÍSTICAS DE PELIGRO.
Por su ubicación geográfica la Región La Libertad, está expuesta a diferentes peligros y/o amenazas
en similares condiciones de susceptibilidad o vulnerabilidad física, social y económica, y en
consecuencia a diferentes niveles de riesgo.
El plan regional de prevención y atención de desastres del gobierno regional la libertad 2010 ha
determinado que los principales peligros naturales y tecnológicos en la región son: SISMOS –
TSUNAMIS- LLUVIAS- INUNDACIONES –- PLAGAS EPIDEMIAS--NAPA FREATICA. ACCIDENTES
VEHICULARES - INCENDIOS- ACCIDENTES ELÉCTRICOCONSTRUCCIONES INSEGURAS-
AISLAMIENTO- CONTAMINACIÓN AMBIENTAL- TRANSPORTE Y ALMACENAMIENTO DE
MATERIALES PELIGROSOS – INCUMPLIMIENTO DE NORMAS Y REGLAMENTOS.
 Fenómeno del Niño:

Según los pobladores el más intenso fue el fenómeno del niño de 2017 en el cual se produjeron
lluvias muy intensas las mismas que debido a la topografía de la zona causaron inundaciones
afectando a viviendas, principalmente a las más vulnerables que son construcciones de material
rustico.
 Sismos:
De acuerdo al más reciente Mapa Sísmico del Perú publicado a fines del año 2009, presentado por
el Ministerio del Ambiente, el Instituto Geofísico y su Dirección de Sismología, contiene un
compendio de información para un periodo de años de 1964 al 2008 sobre la cual se muestra una
distribución espacial de los mismos en el territorio Peruano. Este mapa de distribución considera la
profundidad de sismos de foco superficial (0-60 km), de foco intermedio (61-300 km), foco profundo
(301-750 km) y la magnitud del momento (Mw). De acuerdo a ello en la zona submarina de la
Margen Continental frente a la costa de la Región La Libertad, se observa sismos con foco
superficial de magnitud 4 principalmente. En la amplia Plataforma Continental, se observa además
escasos sismos con foco superficial de magnitud 5, en el Talud Continental se aprecian algunos de
magnitud 6.
Los sismos aunque de menos intensidad en la región la Libertad podrían causar roturas en la
sección hidráulica del canal.
193
 Lluvias intensas:
Estas se producen durante los meses de diciembre, enero, febrero y marzo, en este periodo es
donde se presentan con mayor intensidad, particularmente en la serranía de la Región, por tanto en
la zona donde se ubica el proyecto a unos 130 msnm las precipitaciones son muy escasa casi nulas,
la infraestructura se podría ver afectada por lluvias intensas en eventos extraordinarios como es
Fenómeno del Niño.
 Deslizamientos:
Los deslizamientos se producen cuando una gran masa de terreno o zona inestable, desliza con
respecto a una zona estable, a través de una superficie o franja de terreno de pequeño espesor. Los
deslizamientos se inician cuando en las franjas alcanzan la tensión tangencial máxima en todos sus
puntos.
Los deslizamientos ocurren como resultado de cambios súbitos o graduales de la composición,

estructura, hidrología o vegetación de un terreno en declive o pendiente.
Los deslizamientos en el tramo de canal en el sector Toma Paiján son nulos por encontrarse este en
una zona de topografía plana.
192
CANAL PAIJÁN
Imagen Nº 1: Identificación de la zona de topografía plana.
Sobre la base de la información obtenida en campo se utiliza se utiliza el Formato N°1 como una
herramienta de apoyo para el análisis de riesgos según las Pautas metodológicas para la incorporación
del análisis del riesgo de desastres en los Proyectos de Inversión Pública dado por la DGPM, Ministerio
de Economía y Finanzas (DGPM-MEF) (2007).
Formato Nº 2: Identificación de peligros en la zona de ejecución del proyecto
Parte A: Aspectos generales sobre la ocurrencia de peligros en la zona
1. ¿Existen antecedentes de peligros en la zona en la cual se pretende 2. ¿Existen estudios que pronostiquen la probable ocurrencia de
ejecutar el Proyecto? peligros en la zona bajo análisis? ¿Qué tipo de peligros?
SI NO COMENTARIOS SI NO COMENTARIOS
Debido a la topografía plana de la Informe de evaluación

zona, ante la presencia de lluvias de riesgo por lluvias
intensas se produjo inundaciones, Inundaciones X intensas en el sector 01
Inundaciones x las lluvias intensas se produjeron del distrito de Chepén,
en Fenómenos del Niño 1998 y Provincia de Chepén,
2017. Región La Libertad.
X El Proyecto se ubica en zona Registros Históricos del

costera la presencia de lluvias es SENAMHI.
Lluvias Intensas Lluvias Intensas
casi nula, a excepción de eventos X
extraordinarios fenómeno del niño.
La Libertad está ubicada dentro de Mapa de zonificación

Sismos X una zona de sismicidad intermedia Sismos sísmica. (La Libertad
a alta. X zona 3)
Sequías X En los últimos años varias Sequías X Registros históricos de

provincias han sido declaradas en sequías por la OIA de
191
emergencia por sequias. La Libertad.
X El proyecto se ubica en una zona No se ha desarrollado

plana libre de deslizamiento algo específico para la
Deslizamientos Deslizamientos X zona.
3. ¿Existe la probabilidad de ocurrencia de alguno de los peligros señalados en las preguntas NO

SI
anteriores durante la vida útil del proyecto
4. La Información existente sobre la ocurrencia de peligros naturales en la zona ¿es suficiente para SI NO
tomar decisiones y evaluación de proyectos?
X
Dada la diversidad geográfica del país, no es posible contar con parámetros generales y aplicables a
todos los proyectos para definir cuándo una condición de peligro es de alta frecuencia o de baja
severidad, en ese sentido se ha definido el nivel de frecuencia y severidad (alta, media, baja), en función
de la información de la condiciones geográficas, físicas y climáticas de la zona de ejecución del proyecto.
Para definir el grado de peligro se requiere utilizar los siguientes conceptos:
Frecuencia: se define de acuerdo con el período de recurrencia de cada uno de los peligros
identificados, lo cual se puede realizar sobre la base de información histórica o en estudios de
prospectiva.
Severidad: se define como el grado de impacto de un peligro específico (intensidad, área de impacto).
b) Para definir el grado de Frecuencia (a) y Severidad (b), utilizar la siguiente escala:
B = Bajo: 1; M= Medio: 2; A = Alto: 3; S.I. = Sin Información: 4.
CUADRO Nº 01: Pautas para definir el grado de frecuencia y severidad de un peligro
FRECUENCIA
* Fenómeno El Niño intenso o muy intenso, con un período de ocurrencia cada 15 años a mas
* Sismos con grado mayor a V en la Escala de Ritcher, que tienen un período de recurrencia de 50 años.
Baja
* Sequias, con intervalos de 5 a 10 años
Media
* Huaycos o deslizamientos producidos todos los años en epoca de lluvias en zonas de erosión.
Alta
SEVERIDAD
agricola.

(DGPM-MEF) (2007).
* Sismos de grado menor a IV en la Escala de Richter, que son recurrentes en zonas sísmicas, como el sur del pais 190
Media
* Huaycos o deslizamientos
PAIJÁN, DISTRITOproducidos
DE ASCOPE,todos los añosDEenASCOPE,
PROVINCIA epoca de lluvias en zonas
DEPARTAMENTO DEde
LAerosión.
LIBERTAD”
Alta
SEVERIDAD
agricola.

(DGPM-MEF) (2007).
Mostramos a continuación El formato 1 parte B que forma parte de las Pautas metodológicas para la
incorporación del análisis del riesgo de desastres en los PIP dado por la DGPM, Ministerio de Economía y
Finanzas (DGPM-MEF) (2007) y sirve para determinar los peligros que pueden afectar la zona bajo
análisis, además de definir sus características (frecuencia, intensidad).
Parte B: Preguntas sobre características específicas de peligros.
S N Frecuencia (a) Severidad (b) Resultado

Peligros
B M A S.I B M A S.I (C) = (a)*(b)
Inundación
¿Existen zonas con problemas de inundación? x 1 2 2
¿Existe sedimentación en el río o quebrada? X 2 1 2
¿Cambia el flujo del que estará involucrado con el

x
proyecto?
Lluvias intensas
Derrumbes/Deslizamientos
¿Existen procesos de erosión? X
¿Existe mal drenaje de suelos? X 2 1 2
¿Existen antecedentes de inestabilidad o fallas

X
geológicas en las laderas?
¿Existen antecedentes de deslizamientos? X
¿Existen antecedentes de derrumbes? X
Heladas X
Friajes/Nevadas X
Sismos X 1 1 1
Sequías X 1 1 1
Huaycos
189
¿Existen antecedentes de huaycos? x 1 1 1
Incendios Urbanos X
Derrames tóxicos X
Daños a la Sección del canal por la cercanía a las

parcelas de cultivo (no se respeta el camino de X 1 3 3
servidumbre)
FUENTE: Pautas metodológicas para la incorporación del análisis del riesgo de desastres en los PIP dado
por la DGPM, Ministerio de Economía y Finanzas (DGPM-MEF) (2007) – Elaboración Propia.
De la última columna de resultados se pueden obtener las siguientes conclusiones:

Resultado = 1 Peligro Bajo
Resultado = 2 Peligro Medio
Resultado = 3 Peligro Alto
Así tenemos que el NIVEL DE PELIGRO en el área de estudio del sistema de riego Canal Paiján
según las características de peligros en su mayoría el Resultado=2 es de “NIVEL MEDIO”.
Por otro lado, se tiene un NIVEL DE PELIGRO ALTO en cuanto al mal drenaje del terreno y la
cercanía de la sección hidráulica del canal hacia las parcelas en las cuales se cultiva principalmente
caña de azúcar para mitigar este peligro y o riesgo se está considerando la colocación de base de
hormigón de rio y drenes tipo lloradores en el proyecto. Respecto a respetar el camino de vigilancia el
comité de usuarios se ha comprometido mediante la firma de un acta respetar el espacio mínimo de 1
m de camino de vigilancia.
B. ANÁLISIS DE VULNERABILIDAD DE LOS COMPONENTES DEL SISTEMA DE RIEGO
PROYECTADO:
Como se mencionó en la caracterización de peligros, luego de realizar el mapa de riesgos se
construyó la matriz de análisis de riesgos donde se puede apreciar la vulnerabilidad de los
componentes del sistema de riego, es decir el por qué en la infraestructura de riego se producirían los
daños y pérdidas debido a los peligros identificados.
CUADRO Nº 02: Matriz de Análisis de Riesgos.
ZONA DE PELIGRO PELIGRO VULNERABILIDAD RIESGO ALTERNATIVA
Poza con losa Fondo de poza Socavación de Construcción de losa
KM 0+103 deteriorada socavada muros de concreto armado
Construcción de canal
con concreto armado
Viviendas muy cerca a Canal de tierra socavación de
definiendo sección
KM 0+05 - 0+015 la sección hidráulica erosionado en cimientos de
hidráulica y relleno de
del canal ambos márgenes. viviendas aledañas
bordes habilitando
camino de vigilancia
Destrucción de la Colocación de
El canal pude sufrir
KM 0+000 – 1+133 Mal drenaje sección hidráulica lloraderos y base de
asentamientos
del canal hormigos
FUENTE: Elaboración propia
188
La infraestructura es únicamente un componente del sistema de riego. Para que el agua llegue hasta
los cultivos, deben funcionar otros elementos como: existir acuerdos y reglas para la distribución del
agua entre los diferentes usuarios; disponer y usar tecnologías adecuadas para el riego parcelario; y
contar con un nivel de organización que garantice la autogestión del sistema.
La siguiente matriz de diagnóstico es una herramienta que permite realizar un análisis SOVA
(Sostenibilidad - Oportunidad - Vulnerabilidad - Amenaza) de la organización que gestiona el sistema
de riego, y esbozar las alternativas orientadas a reducir sus factores de vulnerabilidad, es decir, los
factores que la hacen frágil y susceptible a sufrir alteraciones en su normal funcionamiento y a no
poder cumplir eficientemente su rol social.
CUADRO Nº 03: Matriz de Diagnostico Organizacional.
SOSTENIBILIDAD OPORTUNIDADES VULNERABILIDADES AMENAZAS ALTERNATIVAS
Capacitar y asesorar a los

La comisión de usuarios cuenta La comunicación y
Abandono de la dirigentes para crear
Actividad permanente del con un local institucional y con coordinación entre el comité
actividad agrícola instrumentos de gestión
comité de usuarios. técnicos que podrían apoyar al de Usuarios y la Comisión es
por no ser rentable que permitan mejorar la
comité ineficiente.
gestión del agua
Falta de atención
La Junta de Usuarios cuenta Generar institucionalidad
Buena capacidad de de algunas
con maquinaria vehículos Algunos usuarios se niegan a para que los usuarios
convocatoria – apoyo instituciones que
técnicos y equipos que podrían pagar la tarifa de agua para participen en la
mutuo ante cualquier podría crear cierto
recurrir en auxilio de los hacer sostenible a la J.U. organización y
emergencia malestar de
usuarios del canal Lurifico mantenimiento del canal
rechazo
Aporte de mano de obra

La Junta de Usuarios cuenta La idiosincrasia de Establecer mecanismos
local en obras de El dinero recaudado por la
con recursos para poder algunos pobladores para revertir parte de lo
mejoramiento de la Comisión de Usuarios no
contribuir con el mantenimiento que se resisten al recaudado en el sistema
infraestructura (trabajos retorna al Comité de Usuarios
de la infraestructura de riego cambio de riego
comunales)
FUENTE: Elaboración propia.
Para continuar con el AdR, se deben analizar las condiciones de la vulnerabilidad que puede tener el proyecto,
considerando los aspectos señalados en la caracterización de Peligros; es decir:
 Análisis de Exposición a un peligro determinado, es decir si estaría o está en el área de probable impacto
(localización).
 Análisis de fragilidad con la cual se enfrentaría al probable impacto de un peligro, sobre la base de la
identificación de los elementos que podrían afectarse y las causas (formas constructivas o diseño,
materiales, tecnología).
 Análisis de resiliencia, es decir cuáles son las capacidades disponibles para su recuperación (sociales,
financieras, productivas, etc.) que alternativas existen para continuar brindando los servicios en condiciones
mínimas.
Para facilitar este proceso, se utiliza una Lista de Verificación como herramienta de apoyo para determinar si se
están incluyendo dichos conceptos (Formato Nº 2: Lista de Verificación sobre la generación de vulnerabilidades
187
por Exposición, Fragilidad o Resiliencia en el proyecto) según las Pautas metodológicas para la incorporación
del análisis del riesgo de desastres en los PIP dado por la DGPM, Ministerio de Economía y Finanzas (DGPM-
MEF) (2007).
FORMATO Nº 2: Lista de Verificación sobre la generación de vulnerabilidades por Exposición, Fragilidad o Resiliencia
en el proyecto
Análisis de Vulnerabilidad por Exposición
El canal se encuentra en una zona de topografía

1. ¿La localización escogida para la ubicación evita su exposición a X
peligros? plana, no se expone a peligros.
El canal sigue el curso por donde fue construido

2. Si la localización prevista para el proyecto lo expone a situaciones de inicialmente y no es posible su cambio porque no
X
peligro ¿Es posible, técnicamente, cambiar la ubicación del proyecto a existe otros espacios libres por donde seguir un nuevo
una zona menos expuesta? trazo
Análisis de Vulnerabilidad por Fragilidad
Se están tomando en cuenta para los diseños

1. ¿La construcción de la infraestructura sigue la normativa vigente, de X estructurales las fuerzas sísmicas y capacidad
acuerdo al tipo de infraestructura con que se trate? portante del suelo.
Se usará concreto con aditivo impermeabilizante y

2. ¿Los materiales de construcción consideran las características X pintura epóxica para las estructuras de fierro y base
geográficas y físicas de la zona de ejecución del proyecto? de hormigón para mejorar el terreno
Los diseños se realizan teniendo en cuenta la

3. ¿El diseño toma en cuenta las características geográficas y físicas de X
la zona de ejecución del proyecto? geología del terreno.
El canal y obras de arte están diseñados para la

4. ¿La decisión de tamaño del proyecto considera las características X máxima demanda y según las condiciones
geográficas de la zona de ejecución del proyecto? topográficas de la zona.
Se considera secciones rectangulares del canal y

5. ¿La tecnología propuesta para el proyecto considera las
X obras de arte que adapten al sistema de riego a las
características geográficas y físicas de la zona de ejecución del
proyecto? condiciones topográficas de la zona.
La ejecución de la obra se programará de tal manera

6. ¿Las decisiones de fecha de inicio y de ejecución del proyecto toman
X que se adapte a la época de menor demanda de agua
en cuenta las características geográficas, climáticas y físicas de la
zona de ejecución del proyecto? para riego
Análisis de Vulnerabilidad por Resiliencia
La zona es de fácil acceso tanto para maquinaria

1. En la zona de ejecución del proyecto ¿Existen mecanismos técnicos X
como materiales
para hacer frente a la ocurrencia de desastres?
Los fondos serian rápidamente generados por la Junta
2. En la zona de ejecución del proyecto ¿Existen mecanismos financieros
X de Usuarios y otras entidades como Municipalidad y la
desastres? ARC
El Comité de Usuarios ha demostrado su capacidad

3. En la zona de ejecución del proyecto ¿Existen mecanismos organizativos
X organizativa y de trabajo comunal para hacer frente a
desastres? los daños que sufre el canal cada año
4. ¿La población beneficiada del proyecto conoce los potenciales daños Si son testigos de los daños ocasionados en el
que le afectarían si se produce una situación de peligro, cuando el fenómeno del niño del año 2017.
proyecto no cuenta con medidas de reducción de riesgo. X
5. ¿El proyecto incluye mecanismos técnicos, financieros y/o X No el proyecto no contempla mecanismos para hacer
organizativos para hacer frente a los daños ocasionados por la frente a ocurrencia de desastres.
ocurrencia de desastres?
186
6. . ¿La población beneficiaria del proyecto conoce los potenciales Los pobladores son conscientes que el principal daño
daños que se generarían si el proyecto se ve afectado por una que se puede producir es por el mal drenaje de los
situación de peligro? X cultivos aledaños que en su mayoría son arroz.
Para las preguntas sobre Exposición:

Teniendo en consideración que las respuestas a las preguntas 1 es SI y 2 es NO, el presente proyecto solo
se encuentra expuesto a peligros propios del mal drenaje y la cercanía de las parcelas al canal lo cual se
puede mitigar con los drenes y respetando el camino de vigilancia del canal.
Para las preguntas sobre Fragilidad:
Las respuestas de la 1 a la 6 son “SI” esto significa que el proyecto se ejecutara teniendo en consideración
la normativa de construcción vigente, el tipo de materiales de construcción, las características geográficas,
físicas, climáticas, el tiempo de ejecución del proyecto, para reducir el riesgo.
Para las preguntas sobre Resiliencia:
Como se puede apreciar todas las respuestas a las preguntas 1 al 3 es SI, en ese sentido debemos verificar
que la pregunta 4 tenga una respuesta afirmativa y efectivamente la pregunta 4 tiene una respuesta
afirmativa a fin de garantizar que existen mecanismos para mantener la operatividad del proyecto frente a la
presencia de situaciones de peligro.
Los resultados del análisis del Formato N° 2 permiten verificar si en la formulación del proyecto se están
tomando en cuenta las condiciones de vulnerabilidad que pueden afectar el proyecto. Asimismo, es
necesario definir el grado de vulnerabilidad que enfrenta el proyecto, considerando los factores de
exposición, fragilidad y resiliencia. Para ello, se utilizará el Formato N° 3.
FORMATO Nº 3: Identificación del Grado de Vulnerabilidad por factores de exposición, fragilidad y

resiliencia
Grado de Vulnerabilidad
Factor de
Variable
Vulnerabilidad
Bajo Medio Alto
Localización del proyecto respecto a la condición de peligro X

Exposición
Características del terreno X
Tipo de construcción X
Fragilidad
Aplicación de normas de construcción X
Actividades económicas de la zona X
Situación de pobreza de la zona X
Integración institucional de la zona X
Resiliencia Nivel de organización de la población X
Conocimiento sobre ocurrencia de desastres por parte de la población. X
Actitud de la población frente a la ocurrencia de desastres X
Existencia de recursos financieros para respuesta ante desastres. X
185
Para definir el grado de vulnerabilidad (bajo, medio, alto), se utilizó los criterios señalados Cuadro
Nº2.7: Criterios para definir el grado de vulnerabilidad, de las (Pautas metodológicas para la
incorporación del análisis del riesgo de desastres en los Proyectos de Inversión Pública DGPM-
MEF) (2007), así se tiene que:
Si todas las variables de exposición presentan vulnerabilidad Baja y todas las variables de
fragilidad o resiliencia presentan vulnerabilidad Media o Baja (y ninguna Vulnerabilidad Alta),
entonces, el proyecto enfrenta VULNERABILIDAD BAJA.
 ANÁLISIS DE RIESGO:
Con el Formato N° 1 (Módulo 2), se determina el nivel de peligro asociado al proyecto, y con el
Formato N° 3 (Módulo 3) se establece el nivel de vulnerabilidad al que está expuesto el proyecto.
De esta manera, se puede determinar el nivel de riesgo al que estaría expuesto el proyecto,
considerando la siguiente escala:
CUADRO Nº 18: Escala de nivel de riesgo, considerando nivel de Peligros y

Vulnerabilidad.
GRADO DE VULNERABILIDAD
DEFINICIÓN DE PELIGROS/VULNERABILIDADES
Bajo MEDIO Alto
Bajo BAJO BAJO MEDIO
GRADO DE PELIGRO MEDIO BAJO MEDIO ALTO

FUENTE: Pautas metodológicas para la incorporación del análisis del riesgo de desastres en los PIP dado por la DGPM,
Ministerio de Economía y Finanzas (DGPM-MEF) (2007) – Elaboración Propia.
Finalmente el análisis de riesgo determina que el sistema de riego del Canal en el Sector Toma Paiján tiene
un nivel de “RIESGO BAJO” el mismo que radica en la exposición al mal drenaje y la cercanía del canal a
las parcelas, es preciso dejar en claro que el trazo del canal no se puede cambiar por la geomorfología del
terreno.
Para el mal drenaje el proyecto plantea la ejecución de drenes tipo lloradores para evitar la supresión del
agua que se encuentra en contacto con la parte exterior de la sección hidráulica de igual forma se considera
el mejoramiento de la sub rasante con una base de hormigón por otro lado los usuarios mediante la firma de
actas se comprometen a respetar un espacio mínimo de 1 m del canal hacia las parcelas.
184
LIBERTAD”
ESTUDIO DE CANTERAS Y
DISEÑO DE MEZCLAS
183
INFORME TÉCNICO
EVALUACIÓN DE CANTERA
PROYECTO:

ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD”
CANTERA:
“CUCULICOTE”
SOLICITANTE:
LUIS MANUEL PÉREZ SALAZAR.
DISTRITO : ASCOPE
PROVINCIA : ASCOPE
DEPARTAMENTO : LA LIBERTAD
JULIO DEL 2022
N° RESOLUCIÓN INDECOPI: 016074-2018/DSD - KINSA GEOLABS SAC

RUC: 20603169612/ URB. 22 DE FEBRERO MZ. A LOTE 08 - LAREDO - TRUJILLO - LA LIBERTAD.
CEL. 974473899 / Email: javier_jjdv@hotmail.com
182
EVALUACIÓN DE CANTERA: "CUCULICOTE"
1. GENERALIDADES:
1.1. OBJETIVOS
1.1.1 Objetivo General
El objetivo del presente Informe Técnico es, realizar un Estudio de Canteras

con el fin de determinar las propiedades físicas, mecánicas y químicas de los
materiales de la cantera CUCULICOTE.
1.1.2 Objetivos Específicos
- Inspeccionar y evaluar visualmente los materiales de cantera.
- Realizar reducción de los materiales.
- Ejecutar los ensayos de laboratorio.
- Determinar los parámetros físico-mecánicos de los materiales.
1.2. NORMATIVIDAD
Los ensayos de laboratorio se realizaron por cada material en conformidad con

las normas: Norma Técnica Peruana (NTP) y American Society for Testing and
Materials (ASTM).
1.3. UBICACIÓN DEL PROYECTO
La cantera CUCULICOTE se encuentra ubicada en el cerro Cuculicote del distrito de

Ascope, provincia de Ascope y departamento de La Libertad.
Fuente: Google maps

181
2. DESCRIPCIÓN Y EVALUACIÓN DE CANTERA
CANTERA CUCULICOTE:
a. UBICACIÓN:
Distrito: Ascope
Provincia: Ascope
Departamento: La Libertad
b. POTENCIA: Tiene una potencia estimada de 3000 m³ diarios de Piedra
chancada.
c. ACCESIBILIDAD: La cantera se encuentra a 14.5km del lado derecho del rio

Chicama y el acceso es a través de carretera no pavimentada.
d. RECORRIDO Y TIEMPO DE VIAJE A OBRA: Desde la cantera (Cerro

Cuculicote - Ascope) hasta la obra, se tiene un recorrido de aproximadamente
14.5km a través de carretera no pavimentada y sin tráfico importante. El tiempo
de recorrido desde cantera a la obra proyectada es de 21 minutos
aproximadamente.
e. USOS: Agregados grueso, fino y global.
f. PROCESAMIENTO: La extracción y explotación se realiza a “tajo abierto”, es

decir de manera natural, empleando maquinaria convencional tipo
retroexcavadora, cargador frontal y volquetes.
El material se procesa en zarandas y chancadora y la explotación se podrá

realizar en cualquier época del año.
g. FORMA Y TEXTURA:
Los agregados pertenecen a un depósito de origen fluvial y aluvial, presentan
formas angulosas, sub angulosas alargadas, irregulares, sin embargo, las
partículas elomgados y laminados son las que reducen la trabajabilidad y
durabilidad del concreto, por lo que se recomienda que tenga un porcentaje
menor que el 15% del peso.
Los agregados presentan textura granular, áspera, característico de los

agregados de buena dureza, por lo cual, se asegura que habrá una buena
adherencia entre la pasta de cemento con los agregados.

180
3. METODOLOGIA DE ESTUDIO DE CANTERA
3.1 INVESTIGACION DE CAMPO
3.1.1. Muestreo de Materiales:
Una vez ubicados los depósitos, el solicitante procedió a recolectar material

tipo agregados, para determinar las propiedades físico-mecánicas.
El muestreo de los materiales estará en función de lo especificado en la

NTP 400.010 del Anexo 03, la que indica lo siguiente:
- De preferencia, las muestras para los ensayos de calidad deberán ser

obtenidas de productos acabados. La muestra de productos acabados para
ser ensayados por pérdida al desgaste de abrasión no estará sujeta a
chancado posterior o reducido manualmente, a menos que la medida del
producto acabado sea real que quiera reducción posterior para los
propósitos del ensayo.
- De lo especificado en la NTP 400.010, las muestras se extraen del

producto acabado, que es el producto procesado y que se comercializa.
El número de muestras de campo requeridas depende del estado y

variación de las propiedades a medirse de los agregados. El número de
muestras representativas de la producción deberá ser suficiente para
obtener resultados confiables de ensayos de laboratorio. Dichas muestras
fueron obtenidas por el Solicitante y remitidas al Laboratorio Kinsa
GEOLABS SAC, con la finalidad de determinar sus propiedades.
La Ubicación, número de muestra y tipo de material se presentan en el

cuadro N°1, denominado “Registro de Muestras”
CUADRO N° 01: REGISTRO DE MUESTRAS
N°
CANTERA Tipo de Material Presentación/ Cantidad
Muestra
M-1 ARENA GRUESA 1 Bolsa de Polietileno /
CUCULICOTE 45 kg. Aprox.
M-2 1 Bolsa de Polietileno /
GRAVA ½ in
45 kg. Aprox.
Fuente: Propia

179
3.2 ENSAYOS DE LABORATORIO
Los trabajos de laboratorio permitieron evaluar las propiedades de los suelos

mediante ensayos físicos, mecánicos y químicos de las muestras disturbadas de
los materiales extraídos, provenientes de la cantera CUCULICOTE.
En el Cuadro Nº 02 “Ensayos de Laboratorio”, se presenta los diferentes ensayos

realizados.
CUADRO N° 02: ENSAYOS DE LABORATORIO
NORMAS
REALIZADO POR
ENSAYO USO APLICABLES
ASTM
Kinsa Geolabs
Clasificación SUCS Clasificación D 2487
Kinsa Geolabs
Contenido de Humedad Clasificación C 566
Análisis Granulométrico por Kinsa Geolabs

Clasificación C 136
Tamizado de agregados
Kinsa Geolabs
Peso Unitario de Agregados Clasificación C29
Peso Específico y Absorción Kinsa Geolabs

Clasificación C127
del Agregado Grueso
Calidad Kinsa Geolabs
Abrasión C131
Agregados
Sales solubles totales, Calidad D1889 Y Kinsa Geolabs
Análisis Químico Agregados D516
Calidad Kinsa Geolabs
Durabilidad C88
Agregados
Fuente: Propia

178
4. PROPIEDADES FISICAS Y MECÁNICAS:
Los ensayos físicos corresponden a aquellos ensayos que permiten

determinar las propiedades índices de los suelos y que permiten su
clasificación.
Los ensayos mecánicos permiten determinar las propiedades de

resistencia y calidad de los agregados.
Luego de Realizar los ensayos de laboratorio, el material analizado

presenta las siguientes características:
CANTERA CUCULICOTE:
ARENA
MATERIAL : GRAVA ½ in
GRUESA
TAMAÑO MÁXIMO : 3/8 in 3/4 in
TAMAÑO MÁXIMO NOMINAL : 4.75 mm 1/2 in
CONTENIDO DE HUMEDAD : 0.80 % 0.56 %
MÓDULO DE FINEZA : 2.87 6.89
PESO UNITARIO SUELTO : 1525 kg/m³ 1463kg/m³

PESO UNITARIO
: 1750 kg/m³ 1559 kg/m³
COMPACTADO
GRAVEDAD ESPECIFICA
: 2.67 2.68
(Gs)
ABSORCIÓN : 2.16% 0.81 %
ABRASIÓN : - 22 %
SALES SOLUBLRES
: 0.042 % -
TOTALES
SULFATOS SOLUBLES : 0.020 %
DURABILIDAD A SULFATO
: 6.8%
DE MAGNESIO
Fuente: Propia

177
5.1 CONCLUSIONES
- El presente estudio se ha desarrollado con el objetivo de investigar las

características físico-mecánicas de los materiales de la cantera
CUCULICOTE, con la finalidad de establecer el uso de cada uno ellos en
las obras de construcción.
- Se realizó la evaluación de la cantera CUCULICOTE, se encuentra

ubicada en cerro Cucuclicote del distrito de Ascope, provincia de Ascope
y departamento La Libertad.
- La Cantera tiene una potencia estimada de 3000 m³ diarios de Piedra

chancada.
- La cantera CUCULICOTE presenta materiales granulares, procedentes

de depósito fluviales y aluviales del cual se puede extraer arena gruesa,
gravas y hormigón; y ser utilizado como material tipo agregados para
concreto. La guía SUCS, clasifica el material predominante analizado de
la Cantera CUCULICOTE como Grava Pobremente graduada, de forma
angulosas, sub angulosas, laminadas, irregulares, angulares, textura
granular, áspera.
- De acuerdo a los ensayos de laboratorio, el material analizado presenta

las siguientes propiedades físicas, mecánicas y químicas:
ARENA
MATERIAL : GRAVA ½ in
GRUESA
TAMAÑO MÁXIMO : 3/8 in 3/4 in
TAMAÑO MÁXIMO NOMINAL : 4.75 mm 1/2 in
CONTENIDO DE HUMEDAD : 0.80 % 0.56 %
MÓDULO DE FINEZA : 2.87 6.89
PESO UNITARIO SUELTO : 1525 kg/m³ 1463kg/m³
PESO UNITARIO
: 1750 kg/m³ 1559 kg/m³
COMPACTADO
GRAVEDAD ESPECIFICA
: 2.67 2.68
(Gs)
ABSORCIÓN : 2.16% 0.81 %
ABRASIÓN : - 22 %
SALES SOLUBLRES
: 0.042 % -
TOTALES
SULFATOS SOLUBLES : 0.020 %
DURABILIDAD A SULFATO
: 6.8%
DE MAGNESIO

176
- La cantera evaluada presenta agregado grueso de calidad y cuya

cantidad de material existente son adecuadas y suficientes para
explotación y abastecimiento al presente proyecto.
- Para la producción de agregados se utilizarán zarandas y/o

chancadoras de piedra para obtener las granulometrías deseadas.
5.2 RECOMENDACIONES
- Para garantizar la mejor calidad de la obra, se recomienda llevar un

control estricto en cuanto a los materiales, de acuerdo a las
especificaciones técnicas y a las normas de control de calidad.
- Se recomienda analizar la gradación de los agregados, cada vez que se

requiera elaborar un diseño de mezclas, debido a que en toda cantera se
encuentran capas de material que pueden presentar diferentes
características.
- Se recomienda el uso de los agregados grueso para fabricar elementos

de muy buena resistencia a la abrasión, debido a que presentan alta
dureza.
- Los agregados se deberán acopiar cubriéndolos con plásticos o con una

lona para evitar que el material se contamine con otros materiales o sufra
alteraciones por factores climáticos o sufran daños perjudiciales.
- Todos los trabajos de clasificación de agregados y en especial la

separación de partículas de tamaño mayor que el máximo especificado
para cada gradación, se deberán efectuar en el sitio de explotación o
elaboración y no se permitirá ejecutarlos en la obra.

175
ANEXO I
ENSAYOS DE LABORATORIO

INFORME DE ENSAYO Código SGC-F-02
174
Versión 01
ANÁLISIS GRANULOMÉTRICO POR TAMIZADO
ASTM C136
LABORATORIO DE GEOTECNIA
CONSULTORÍA Y CONSTRUCCIÓN Página 1 de 1
“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN, SECTOR

PROYECTO : TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
UBICACIÓN: ASCOPE - ASCOPE - LA LIBERTAD.
SOLICITANTE: Luis Manuel Pérez Salazar.
FECHA DE ENTREGA: JULIO DEL 2022.
ANÁLISIS GRANULOMÉTRICO DEL AGREGADO FINO

Cantera: CUCULICOTE
Arena Gruesa - Proporcionada por el Solicitante.
Masa Seca = 653.70 g
%QUE PASA MASA RETENIDA % MASA % MASA RET.

TAMIZ ABERTURA (mm) % QUE PASA
(g) RETENIDA ACUMULADA
MIN MAX
3/8 in 9.50 100 100 0.00 0.00 0.00 100.00
Nº 4 4.75 95 100 14.80 2.26 2.26 97.74
Nº 8 2.38 80 100 132.50 20.27 22.53 77.47
Nº 16 1.19 50 85 128.80 19.70 42.24 57.76
Nº 30 0.60 25 60 102.40 15.66 57.90 42.10
Nº 50 0.30 10 30 84.20 12.88 70.78 29.22
Nº 100 0.15 2 10 132.60 20.28 91.07 8.93
Nº 200 0.075 - - 30.50 4.67 95.73 4.27
RECIPIENTE 27.90 4.27 100.00 0.00
Peso Tamizado 653.70 100.00
MÓDULO DE FINEZA = 2.87
CURVA GRANULOMÉTRICA
100
90
80
% QUE PASA
70
60
50
40
30
20
10
0
0.1 1 10
TAMICES STANDARD ASTM (Abertura en mm.)
Observación: Las Muestras fueron proporcionadas por el solicitante.

173
Versión 01
ASTM C136

ANÁLISIS GRANULOMÉTRICO DEL AGREGADO GRUESO

Cantera: CUCULICOTE
Grava - Proporcionada por el Solicitante.
H: 67 Masa Seca = 3744.00 g
%QUE PASA
MASA RETENIDA % MASA % MASA RET.
TAMIZ ABERTURA (mm)
(g) RETENIDA ACUMULADA
% QUE PASA
MIN MAX
2 in 50.00 100 100 0.00 0.00 0.00 100.00

1 1/2 in 37.50 100 100 0.00 0.00 0.00 100.00
1 in 25.00 100 100 0.00 0.00 0.00 100.00
3/4 in 19.00 90 100 142.00 3.79 3.79 96.21
1/2in 12.70 2093.00 55.90 59.70 40.30
3/8 in 9.50 20 55 994.50 26.56 86.26 13.74
Nº4 4.75 0 10 457.10 12.21 98.47 1.53
Nº8 2.36 0 5 57.40 1.53 100.00 0.00
Nº 16 1.19 - - 0.00 0.00 100.00 0.00
Nº 30 0.60 - - 0.00 0.00 100.00 0.00
Nº 50 0.30 - - 0.00 0.00 100.00 0.00
Nº 100 0.15 - - 0.00 0.00 100.00 0.00
Nº 200 0.075 - - 0.00 0.00 100.00 0.00
RECIPIENTE 0.00 0.00 100.00 0.00
Peso Tamizado 3744.00 100.00
TAMAÑO MAXIMO = 3/4 in

TAMAÑO MAXIMO NOMINAL = 1/2"
MF = 6.89
100
90
80
70
% QUE PASA
60
50
40
30
20
10
0
1 10 100
TAMICES STANDARD ASTM (Abertura en mm.)

172
Versión 01
CONTENIDO DE HUMEDAD DE AGREGADOS
ASTM C566

PROYECTO : TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD”
Cantera: CUCULICOTE
Muestra AGREGADO FINO

Masa Recipiente (g.) 45.20 45.40
Masa Recipiente + Muestra Húmeda (g.) 736.10 683.80

Masa Recipiente + Muestra Seca (g.) 730.70 678.60
Masa Agua (g.) 5.40 5.20
Masa Seco (g.) 685.50 633.20
CONTENIDO DE HUMEDAD (%) 0.79 0.82

CONTENIDO DE HUMEDAD PROMEDIO (%) 0.80
Muestra AGREGADO GRUESO

Tamaño Máximo Nominal 1/2"
Masa Recipiente (g.) 140.60 140.50
Masa Recipiente + Muestra Húmeda (g.) 3155.70 3253.10
Masa Recipiente + Muestra Seca (g.) 3138.50 3236.40
Masa Agua (g.) 17.20 16.70
Masa Seco (g.) 2997.90 3095.90

CONTENIDO DE HUMEDAD (%) 0.57 0.54
CONTENIDO DE HUMEDAD PROMEDIO (%) 0.56

171
Versión 01
DENSIDAD RELATIVA Y ABSORCIÓN DE
AGREGADO GRUESO
LABORATORIO DE GEOTECNIA ASTM C127

PROYECTO : SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO
DE LA LIBERTAD”
Cantera: CUCULICOTE MUESTRA: Grava 1/2 in
Agregado
Muestra
Grueso
A = Masa muestra seca en el aire (g.) 3178.70
B = Masa muestra saturada superficialmente seca en el aire (g.) 3204.50
C = Masa en el agua de la muestra saturada (g.) 2016.80
Densidad Relativa (Gravedad OD = A

= 2.68
específica OD) (B - C)
Densidad Relativa (Gravedad SSD = B

= 2.70
específica SSD) (B - C)
Da = A
Densidad Relativa Aparente = 2.74
(A - C)
Ab,(%) = B-A *100 =

Absorción (Ab) 0.81 (%)
A

170
Versión 01
DENSIDAD RELATIVA Y ABSORCIÓN DE
AGREGADO FINO
LABORATORIO DE GEOTECNIA ASTM C128

PROYECTO : SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO
DE LA LIBERTAD”
Cantera: CUCULICOTE MUESTRA: ARENA GRUESA
Muestra Agregado Fino
Wsss Masa muestra saturada superficialmente seca en el aire (g.) 500.40
Wo = Masa en el aire de la muestra seca en el horno (g.) 489.80
V = Volumen del frasco (cm3.) 500.00
Va = Volumen de agua añadida al frasco (cm3.) 316.40
Densidad Relativa (Gravedad OD = Wo

= 2.67
específica OD) (V - Va)
Densidad Relativa (Gravedad SSD = 500

= 2.73
específica SSD) (V - Va)
Da = Wo
Densidad Relativa Aparente = 2.83
(V-Va)-(500-Wo)
Ab,(%) = 500-Wo *100 =

Absorción (Ab) 2.16 (%)
Wo

169
Versión 01
PESO UNITARIO DE AGREGADOS
ASTM C 29

PROYECTO : TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD”
Cantera: CUCULICOTE
Muestra Agregado Fino

Procedimiento P.U.S. P.U.C.
Masa molde (g) 2320.0 2320.0 2320.0 2320.0 2320.0 2320.0
Masa molde + muestra (g) 6625.0 6617.0 6621.0 7255.0 7263.0 7256.0
Masa molde + agua (g) 5141.0 5141.0 5141.0 5141.0 5141.0 5141.0
Masa muestra (g) 4305.0 4297.0 4301.0 4935.0 4943.0 4936.0
Volumen molde (cm3) 2821.0 2821.0 2821.0 2821.0 2821.0 2821.0
Peso Unitario (g/cm3) 1.526 1.523 1.525 1.749 1.752 1.750
Peso Unitario Promedio (kg/m³) 1525 1750
Muestra Agregado Grueso - Grava de 1/2 in

Procedimiento P.U.S. P.U.C.
Masa molde (g) 2320.0 2320.0 2320.0 2320.0 2320.0 2320.0
Masa molde + muestra (g) 6427.0 6465.0 6452.0 6698.0 6735.0 6722.0
Masa molde + agua (g) 5141.0 5141.0 5141.0 5141.0 5141.0 5141.0
Masa muestra (g) 4107.00 4145.00 4132.00 4378.00 4415.00 4402.00
Volumen molde (cm3) 2821.00 2821.00 2821.00 2821.00 2821.00 2821.00
Peso Unitario (g/cm3) 1.456 1.469 1.465 1.552 1.565 1.560
Peso Unitario Promedio (kg/m³) 1463 1559

168
Versión 01
DESGASTE A LA ABRASIÓN
ASTM C 131

PROYECTO : SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE
LA LIBERTAD”
Cantera: CUCULICOTE
DATOS DE ENSAYO RESULTADO
Masa inicial lavada y seca 5002

Masa seca a las 100 revoluciones 4886
Masa final lavada y seca a las 500 revoluciones 3915
Uniformidad 0.11
Abrasión 22%
Gradación de la muestra B
TMN del agregado 1/2 in

167
Versión 01
ENSAYOS QUÍMICOS EN SUELOS, ROCAS Y
AGUA

PROYECTO : SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE
LA LIBERTAD”
Cantera: CUCULICOTE
Material: ARENA GRUESA
424 p.p.m.
SALES SOLUBLES TOTALES (ASTM D 1889)
0.042 %
204 p.p.m.
SULFATOS SOLUBLES (ASTM D 516)
0.020 %

166
Versión 01
INALTERABILIDAD DE LOS AGREGADOS AL SULFATO DE
SODIO O MAGNESIO
LABORATORIO DE GEOTECNIA ASTM C88/C88M-18 Página
CONSULTORÍA Y CONSTRUCCIÓN 1 de 1

PROYECTO : PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
Cantera: CUCULICOTE
Material: GRAVA TM =3/4 in
TMN = 1/2 in
I. EXAMEN CUANTITATIVO
MASA MASA PERD. % PERD.

TAMIZ %RET. %PERD.
INIC. FIN. MASA CORREG.
2 1/2 in
1 1/2 in
1 1/2 in
3/4 in
3/4 in
56 1215 1124 91 7.5 4.2
3/8 in
3/8 in
44 325 306 19 5.8 2.6
N° 4
PÉRDIDA DE
TAMICES
MASA
PASA RETENIDO EN PORCENTAJE
2 1/2 in 1 1/2 in 0.0 %
1 1/2 in 3/4 in 0.0 %
3/4 in 3/8 in 4.2 %
3/8 in N° 4 2.6 %
TOTAL 6.8 %
II. EXAMEN CUALITATIVO

TAMICES Rajadas Desmoronadas Fracturadas N° Inicial
Pasa Retenido N°. % N°. % N°. % % Partículas
2 1/2 in 1 1/2 in 0 0 0 0 0 0 0 0
1 1/2 in 3/4 in 0 0 0 0 0 0 0 0
SOLUCIÓN UTILIZADA:
Sulfato de Magnesio

165
DISEÑO DE MEZCLAS PARA CONCRETO
PROYECTO:

LIBERTAD”
RESISTENCIA DE DISEÑO:
175 kg/cm²
Cantera CUCULICOTE
Arena gruesa y Grava de 1/2 in
Slump = 3 a 4 pulgadas
Cemento Pacasmayo Tipo MS
SOLICITANTE:
DISTRITO : ASCOPE
PROVINCIA : ASCOPE
JULIO DEL 2022

164

(Método del Comité 211 del ACI - POR RESISTENCIA)

PROYECTO : CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
ASCOPE, DEPARTAMENTO DE LA LIBERTAD”
1. INFORMACIÓN :
Resistencia Especificada: f'c = 175.00 kg/cm2

2
Resistencia de Cálculo: f'cr= 245.00 kg/cm
2. CARACTERISTICA DE LOS AGREGADOS :
Canteras: CUCULICOTE
(GRAVA 1/2 in)
(ARENA GRUESA)
AGREGADO GRUESO
Peso Volumétrico Seco y Compactado: 1559 kg/m3

Peso Volumétrico Seco y Suelto: 1463 kg/m3
Tamaño Máximo del Agregado: 1/2"
Porcentaje de Absorción: 0.81 %
Contenido Natural de Humedad: 0.56 %
Gravedad Específica de Sólidos: 2.68
AGREGADO FINO

Modulo de Finura: 2.87
3. CEMENTO : ASTM C_150 "PACASMAYO TIPO MS"
Peso Volumétrico: 1500.0 kg/m3

Peso Específico 3100.0 kg/m3
Peso de la bolsa: 42.5 kg

163


Especificaciones Técnicas del Proyecto:

Cemento: "PACASMAYO TIPO MS" .
Asentamiento: 3" a 4" pulgadas.

Resistencia f'c: 175.00 kg/cm2
Especificaciones de Dosificación:
Factor : 70 kg / cm2
f'cr : 245.00 kg / cm2
Relación Agua/Cemento : 0.63
Volumenes Absolutos
Agua 0.216
Cemento 0.111
Aire 0.025 2.5 %
Grava 0.316
Σ 0.668
Arena 0.332
A. DOSIFICACIÓN DE MATERIALES POR m3
DOSIFICACIÓN EN PESO SECO
Cemento: 342.86 kg/m3

Agregado Fino: 885.78 kg/m3
Agregado Grueso: 846.54 kg/m3
Agua de Mezclado: 216.00 lt/m3
g
DOSIFICACIÓN EN PESO HÚMEDO

DOSIFICACIÓN EN PESO POR BOLSA
Cemento: 42.5 kg/bolsa

Agregado Fino: 110.5 kg/bolsa
Agregado Grueso: 105.4 kg/bolsa
Agua de Mezclado: 28.5 lt x bolsa

162

PROYECTO: CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE
ASCOPE, DEPARTAMENTO DE LA LIBERTAD”.

f'c = 175.00 kg/cm2

Asentamiento = 3" a 4" pulgadas.
R(a/c) = 0.63
Cemento = "PACASMAYO TIPO MS" .
PROPORCIÓN EN OBRA
B. DOSIFICACIÓN RECOMENDADA EN PESO
Cemento Agregado Fino Agregado Grueso Agua
1.00 2.60 2.48 28 lt x bolsa
DOSIFICACIÓN EN VOLUMEN RESULTANTE POR m3
Cemento: 0.229 m3 8.07 bolsas

Agregado Fino: 0.586 m3
Agregado Grueso: 0.582 m3
Agua de Mezclado: 0.230 m3
C. DOSIFICACIÓN RECOMENDADA EN VOLUMEN (pie³)

1.00 2.56 2.55 29 lt x bolsa
OBSERVACIONES:
* Muestreo realizado por el Solicitante.
* Este Diseño esta sujeto a comprobación en obra.
* El uso del presente Diseño es aplicable solo para los agregados analizados.

161
PROYECTO:

LIBERTAD”
RESISTENCIA DE DISEÑO:
210 kg/cm²
Cantera CUCULICOTE
Arena gruesa y Grava de 1/2 in
Slump = 3 a 4 pulgadas
Cemento Pacasmayo Tipo MS
SOLICITANTE:
DISTRITO : ASCOPE
PROVINCIA : ASCOPE
JULIO DEL 2022

160

(Método del Comité 211 del ACI - POR RESISTENCIA)

1. INFORMACIÓN :
Resistencia Especificada: f'c = 210.00 kg/cm2

2
Resistencia de Cálculo: f'cr= 294.00 kg/cm
2. CARACTERISTICA DE LOS AGREGADOS :
Canteras: CUCULICOTE
(GRAVA 1/2 in) (ARENA GRUESA)
AGREGADO GRUESO

Tamaño Máximo del Agregado: 1/2"
AGREGADO FINO

Módulo de Finura: 2.87
3. CEMENTO : ASTM C_150 "PACASMAYO TIPO MS"
Peso Volumétrico: 1500.0 kg/m3

Peso Específico 3100.0 kg/m3
Peso de la bolsa: 42.5 kg

159
PROYECTO: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN


Especificaciones Técnicas del Proyecto:

Cemento: "PACASMAYO TIPO MS" .
Asentamiento: 3" a 4" pulgadas.

Resistencia f'c: 210.00 kg/cm2
Especificaciones de Dosificación:
Factor : 84 kg / cm2
f'cr : 294.00 kg / cm2
Relación Agua/Cemento : 0.56
Volumenes Absolutos
Agua 0.216
Cemento 0.124
Aire 0.025 2.5 %
Grava 0.316
Σ 0.681
Arena 0.319
A. DOSIFICACIÓN DE MATERIALES POR m3
DOSIFICACIÓN EN PESO SECO

g
DOSIFICACIÓN EN PESO HÚMEDO

DOSIFICACIÓN EN PESO POR BOLSA
Cemento: 42.5 kg/bolsa

Agregado Fino: 94.8 kg/bolsa
Agregado Grueso: 93.9 kg/bolsa
Agua de Mezclado: 25.3 lt x bolsa

158
PROYECTO : “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN

UBICACIÓN: ASCOPE- ASCOPE - LA LIBERTAD.

f'c = 210.00 kg/cm2

Asentamiento = 3" a 4" pulgadas.
R(a/c) = 0.56
Cemento = "PACASMAYO TIPO MS" .
PROPORCIÓN EN OBRA
B. DOSIFICACIÓN RECOMENDADA EN PESO
1.00 2.23 2.21 25.3 lt x bolsa
DOSIFICACIÓN EN VOLUMEN RESULTANTE POR m3
Cemento: 0.257 m3 9.05 bolsas

Agregado Fino: 0.563 m3
Agregado Grueso: 0.582 m3
Agua de Mezclado: 0.229 m3
C. DOSIFICACIÓN RECOMENDADA EN VOLUMEN (pie³)

1.00 2.19 2.27 25.3 lt x bolsa
OBSERVACIONES:
* Muestreo realizado por el Solicitante.
* Este Diseño esta sujeto a comprobación en obra.
* El uso del presente Diseño es aplicable solo para los agregados analizados.

157
LIBERTAD”
ESTUDIO DE SUELOS
156
INFORME DE ESTUDIO DE SUELOS
PROYECTO:
CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
SECTOR TOMA PAIJÁN, DISTRITO DE
ASCOPE, PROVINCIA DE ASCOPE,
SOLICITANTE:
DISTRITO : ASCOPE
PROVINCIA : ASCOPE
JULIO DEL 2022

155
ÍNDICE
ESTUDIO DE MECÁNICA DE SUELOS CON FINES DE
CIMENTACIÓN
1. GENERALIDADES
1.1. OBJETIVO DE ESTUDIO
1.2. UBICACIÓN DE LA ZONA DE ESTUDIO
1.3. ACCESO A LA ZONA DE ESTUDIO
1.4. CONDICIÓN CLIMATICA Y ALTITUD
2. GEOLOGÍA, GEOMORFOLOGÍA Y SISMICIDAD

2.1. GEOLOGÍA
2.2. GEOMORFOLOGÍA
2.3. SISMICIDAD
3. BOCATOMA Y CANAL
3.1 TRABAJOS DE CAMPO
3.3 TRABAJOS DE GABINETE
3.4 ANALISIS DE LA CIMENTACIÓN
3.5 AGRESIVIDAD QUIMICA DEL SUELO A LA CIMENTACIÓN
4. CONCLUSIONES Y RECOMENDACIONES.
5. REFERENCIAS BIBLIOGRAFICAS
6. ANEXOS
PERFILES ESTRATIGRÁFICOS
ENSAYOS DE LABORATORIO.
REGISTRO FOTOGRAFICO
PLANO DE UBICACIÒN DE CALICATAS

154
GENERALIDADES

153
INFORME TÉCNICO
1. GENERALIDADES.
1.1. Objetivo del Estudio

Se ha efectuado el presente Informe Técnico de Mecánica de Suelos a solicitud del Ing. Luis
Manuel Pérez Salazar; teniendo por finalidad determinar el comportamiento físico – mecánico
del suelo dentro de la profundidad activa y a partir de ello, los parámetros necesarios para el
diseño y construcción del Proyecto “REHABILITACIÓN DE INFRAESTRUCTURA DE
Se describe los trabajos de campo, laboratorio y gabinete, llevados a cabo en un terreno

ubicado dentro del Actual Proyecto.
1.2. Ubicación del Área en Estudio
El proyecto se encuentra ubicado en el sector Toma Paiján deldistrito de Ascope, provincia

de Ascope, departamento de La Libertad.
Ubicación del terreno del Proyecto.

Fuente: Google Maps 2022.

152
1.3. Acceso al área de estudio
El área de estudio está ubicada en el sector Toma Paiján del distrito de Paijan, provincia de
Ascope, departamento de La Libertad. El tiempo de recorrido en automóvil es de
aproximadamente 59 minutos desde Trujillo hasta el Proyecto.
Cuadro Nº 1: Recorrido al área de Estudio.

TRAMO DISTANCIA - DURACIÓN
Trujillo – Proyecto 51.4 km aprox. / 59 minutos
Fuente: Google maps. 2021
Recorrido a la zona del Proyecto.

Fuente: Google Maps 2020.

151
1.4 Condición Climática y Altitud.

En Paiján, los veranos son cortos, caliente, opresivos y nublados; los inviernos son largos,
frescos y parcialmente nublados y está seco durante todo el año. Durante el transcurso del
año, la temperatura generalmente varía de 15 °C a 25 °C y rara vez baja a menos de 14 °C o
sube a más de 28 °C.
La temporada templada dura 2.6 meses, del 18 de enero al 5 de abril, y la temperatura

máxima promedio diaria es más de 24 °C.
La temporada fresca dura 4.5 meses, del 27 de junio al 10 de noviembre, y la temperatura
máxima promedio diaria es menos de 21 °C.
La zona de estudio se encuentra a una altitud promedio de 140 m.s.n.m.

150
GEOLOGI'A
GEOMORFOLOGI' A
SISMICIDAD

149
2. GEOLOGÍA, GEOMORFOLOGÍA Y SISMICIDAD.
2.1 GEOLOGÍA
El Proyecto: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN
CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
DEPARTAMENTO DE LA LIBERTAD”, se encuentra ubicado en la toma Paiján del distrito
de Ascope, provincia de Ascope, departamento de La Libertad.
2.1.1 Geología Local
De acuerdo al cuadrángulo geológico 16-e, localmente se identificó en el área de estudio está
sobre depósitos fluviales y aluviales, cuya edad geológica pertenece Jurásico-superior (Qr-fl).
2.1.2 Geología Regional
En el área de estudio se han identificado cinco unidades geológicas: “Según el mapa geológico
del Cuadrángulo de Chocope (16 – e), Boletín N° 17 - Carta Geológica Nacional, elaborado por
el Instituto Geológico, Minero y Metalúrgico - INGEMMET, la provincia de Ascope está
conformado por las siguientes unidades geológicas”:
Depósitos aluviales antiguos (Qr – al1)
“El material aluvial está constituido por gravas, arenas y arcillas generalmente mal clasificadas
las gravas se componen de elementos subangulosos y subredondeados de diversos tipos de
rocas, gravas de elementos más redondeados se encuentran en gran proporción en el lecho de
los ríos actuales. Los espesores de estos depósitos aluviales varían desde pocos metros hasta
más de 200 metros”.
Depósitos aluviales recientes (Q - al2)
“En los depósitos aluviales se incluyen las terrazas, los rellenos de quebradas y valles, así
como los depósitos recientes que instituyen las pampas o llanuras aluviales. Las terrazas están
formadas por gravas arenas y limos que en algunos casos sobreyacen directamente al
basamento rocoso, en estos casos constituyen una secuencia gruesa de depósitos aluviales
mal seleccionados con clastos de litologías diversas. Se pueden distinguir varios niveles de
terrazas, los más elevados alcanzan hasta 150 m. de elevación se encuentran en los ríos.
Aguas abajo las terrazas tienen elevaciones hasta 20 m”. “Las quebradas y valles están
rellenados de gravas, arenas y limos mal clasificados y con estratificación burda que hacia los
flancos se interdigitan con acumulaciones aluviales, coluviales, flujos de lodos, huaycos, etc.,
que aportan material anguloso a subangulosos mal clasificados”.
Depósitos eólicos (Q – e)
“Son acumulaciones de arenas que están en las laderas de los cerros y en las pampas
costaneras situados en el frente occidental andino, donde ocasionalmente llegan a situarse
hasta los 1,000 m. de altitud”. “En las planicies las arenas eólicas en algunos casos forman una
cubierta de grosor variable, que constituyen los médanos del tipo barcana. Son depósitos no
consolidados”.

148
Depósitos fluviales - aluviales (Q – fl - al)

“Estos rellenando una quebrada cuya dirección se dirige hacia el valle principal, están
constituidos por arenas de color pardo amarillento hacia la base y de color gris claro en
superficie, variando su grado de compacidad de bajo a medio conforme se profundiza”.
Granodiorita (Ksp – gd)
“Están ampliamente representados por las rocas intrusivas del tipo tonalita y granodiorita que
forman parte del gran batolito andino, granodiorita a tonalita. Por su mayor resistencia a los
agentes externos de erosión, los afloramientos de estas rocas se caracterizan por presentar
una línea de cumbres de los cerros bastante sinuosas y accidentadas, se encuentran cubiertos
por los depósitos cuaternarios”.
2.2 Geomorfología
Llanura o planicie aluvial (Pl – al)

“Son los antiguos lechos fluviales, que han quedado en alturas superiores al lecho actual,
constituyendo terrazas no inundables durante eventos lluviosos normales. Por la topografía
llana y fertilidad de los suelos y la cercanía de la fuente hídrica del río en estos terrenos se
desarrollan actividades agrícolas”. “Geodinámicamente, se asocian a procesos de erosión
fluvial en las márgenes de ríos y quebradas por socavamiento, con generación de derrumbes,
áreas susceptibles a inundaciones y flujos de detritos”.
Vertiente o piedemonte aluvio-torrencial (P – at)
“Son planicies ligeramente inclinadas extendidas al pie de estribaciones andinas o los sistemas
montañosos. Su origen está dado por la acumulación de sedimentos transportados por el agua
de escorrentía producto de las precipitaciones pluviales, asociados usualmente al fenómeno de
El Niño”.
Valles
“Es de topografía casi plana en forma de V por donde circula el río y es modelada por la
erosión”. “Estos valles siguen la tendencia general de Este a Oeste, a la vez que van
haciéndose más amplios, se caracterizan por ser valles de actividad fluvial durante todo el año.
Sus afluentes son quebradas de actividad esporádica durante el año”.
Quebradas
“Los depósitos de Quebrada son gravas, arenas y limos pobremente seleccionados y
ligeramente estratificados, que se acumulan como conos de deyección a ambos lados del valle
principal. Su depositación ocurre a partir de flujos rápidos y torrentes de dirección lineal
provenientes de las montañas”. “La quebrada es estrecha con los bordes más verticales y en el
fondo un río. Las paredes de la quebrada son acantilados”.

147
Colina en roca intrusiva (Rc –ri)

“Litológicamente se encuentran en rocas intrusivas (dioritas, granitos, monzogranitos, tonalitas
y gabros)”. “Se dispone como stocks y batolitos, de formas irregulares y alargadas, con cimas
algo redondeadas en algunos casos y laderas de pendientes bajas a medias”. “Está afectado
principalmente por procesos de erosión de laderas que pueden acarrear flujos de detritos”.
2.2.1 Geodinámica
En el verano 2017, se presentaron condiciones océano-atmosféricas anómalas, que
establecieron la presencia de “El Niño Costero 2017”, con el incremento abrupto de la
Temperatura Superficial del Mar (TSM) cuyos valores superaron los 26°C en varios puntos de
la zona norte del mar peruano (ENFEN, 2017). Asimismo, la TSM presentó valores sobre su
normal histórica, siendo más intensas los meses de febrero y marzo 2017 (Figura N°05);
situación que complementado a la presencia de los vientos del norte y la Zona de
Convergencia Intertropical favorecieron una alta concentración de humedad atmosférica,
propiciando un comportamiento anómalo de las lluvias, afectando éstas gran parte de la franja
costera peruana. A su vez, la persistencia de un sistema atmosférico (Alta de Bolivia)
configurado y posicionado en el sur de Perú propició condiciones favorables para la ocurrencia
de lluvias fuertes y significativas en los Andes occidentales.
Anomalía de la Temperatura superficial del mar (°C) en el Pacífico ecuatorial para el periodo
diciembre 2016 – abril 2017:
Fuente: ENFEN, 2017

146
Fuente: Cuadrángulo Geológico 16-e - INGEMMET 2021.

Geología de la Zona de estudio.

145
Leyenda de Unidades Estratigráficas del cuadrángulo 16-e

Fuente: Cuadrángulo Geológico de Chocope 16 e - INGEMMET 2021.
2.3 SISMICIDAD.
De acuerdo al Nuevo Mapa de Zonificación Sísmica del Perú, según la nueva Norma Sismo
Resistente (NTE E- 030) y del Mapa de Distribución de Máximas Intensidades Sísmicas
observadas en el Perú, presentado por el Dr. Ing. Jorge Alva Hurtado (1984), el cual se basa
en isosistas de sismos peruanos y datos de intensidades puntuales de sismos históricos y
sismos recientes.
Dentro del territorio nacional, existen varias zonas que se diferencian por su mayor ó menor
frecuencia de estos movimientos, así tenemos que las Normas Sismo – resistentes (decreto
supremo n° 003-2016-vivienda) del Reglamento Nacional de Construcciones, dividen al país en
cuatro zonas. La ciudad en estudio (Paijan- Ascope-La Libertad), se encuentra en la Zona 4.

144
2.3.1 Parámetros de Diseño Sismo Resistente

De acuerdo al reglamento nacional de construcciones y a la Norma Técnica de edificación E-
030-Diseño Sismo resistente, se deberá tomar los siguientes valores:
(a) Factor de Zona Z = 0.45
(b) Condiciones Geotécnicas
El suelo investigado, pertenece al perfil Tipo S2, que corresponde a un suelo intermedio.
(c) Período que define la Plataforma del factor C Tp = 0.6 s
(d) Período que define el inicio de la zona del factor C
(e) Factor de Amplificación del Suelo Tipo S2 S = 1.05
Zonas Sísmicas del Perú

FUENTE: Norma Sismo-Resistente E.030

143
3. CAPTACIÓN Y CONDUCCIÓN

142
3.1 TRABAJOS DE CAMPO

La investigación de Campo estuvo íntimamente ligada al suelo encontrado.
Las profundidades máximas alcanzada fueron de 2.00 m. para Captación y Conducción,

computados a partir del terreno natural, lo que nos permitió visualizar la estratigrafía y
determinar el tipo de ensayos de laboratorio a ejecutar de cada uno de los estratos de suelos
encontrados, de las muestras alteradas e inalteradas representativas.
La exploración se realizó mediante calicatas o pozos de exploración a cielo abierto,

distribuidas en la zona de Captación y Conducción, las cuales cubren razonablemente el área
a investigar.
Cuadro Nº 2: UBICACIÓN DE CALICATAS
N° CALICATA PROFUNDIDAD (m) UBICACIÓN (Progresiva)

C-1 2.00 KM 0+060
C-2 2.00 KM 0+500
C-3 2.00 KM 0+630
Las muestras seleccionadas como representativas fueron enviadas por el solicitante al

Laboratorio de Mecánica de Suelos de la firma “Kinsa Geolabs S.A.C”, para la realización de
los siguientes ensayos.
3.2.1 Estándar y Especiales
CUADRO N°03: NORMATIVIDAD DE ENSAYOS ESTÁNDAR

ENSAYO NORMA APLICABLE
Análisis Granulométrico por Tamizado ASTM D422
Contenido de Humedad ASTM D2216
Límites Líquido y Plástico ASTM D4318
Clasificación SUCS ASTM D2487
Densidad Natural ASTM D1556
Descripción Visual - Manual ASTM D2488
CUADRO N°04: NORMATIVIDAD DE ENSAYOS ESPECIALES

ENSAYO NORMA APLICABLE
Sales Solubles Totales ASTM D1889
Corte Directo ASTM D3080

141
3.3 TRABAJOS DE GABINETE
3.3.1 Perfil Estratigráfico.

De acuerdo a los resultados obtenidos en la investigación de campo realizada en la zona,
en base a las calicatas; y, luego del estudio adquirido de los records de las excavaciones,
así como en los ensayos de laboratorio, se puede establecer que el sub suelo está
conformado de la siguiente manera:
CUADRO N°05: PERFILES ESTRATIGRAFICOS

N° PROFUNDIDAD
UBICACIÓN DESCRIPCIÓN
CALICATA (M)
Arena pobremente graduada con grava, baja humedad, color beige
claro, con finos no plásticos, clasificado según SUCS como “SP”, de
compacidad media y de textura áspera granular, partículas
C-1 0.0 a 2.0 KM 0+060
redondeadas, presencia de bolonería de 4 a 8 pulgadas de tamaño;
yendo su potencia hasta los límites de la exploración de 2.00m.
Clasif. AASHTO: A-1-a(0)
Grava pobremente graduada con arena gruesa, húmeda, color gris
claro, con finos no plásticos, clasificado según SUCS como “GP”, de
C-2 0.0 a 2.0 KM 0+500
Grava pobremente graduada con arena gruesa, húmeda, color gris
claro, con finos no plásticos, clasificado según SUCS como “GP”, de
C-3 0.0 a 2.0 KM 0+630
3.3.2 Napa Freática

En las calicatas de C-2 y C-3, si se encontraron los niveles de agua
subterránea a los 2.00 m. de profundidad aproximadamente.
En la calicata C-1, no se encontró la napa freática hasta la profundidad de 2.0m

140
3.4 ANÁLISIS DE LA CIMENTACIÓN.
3.4.1 Tipo y Profundidad de Cimentación.

Según la Norma E.050 Suelos y Cimentaciones (Cap. 4 Cimentaciones Superficiales), se
recomienda utilizar una cimentación superficial, tal como cimentación Continua y
Cuadrada, debido a la naturaleza del estrato donde se va a desplantar la cimentación y
las magnitudes posibles de las cargas transmitidas; Además, se recomienda una
profundidad de cimentación mínima de 1.50m.
Asimismo, la presión admisible del terreno aumenta a mayor profundidad de desplante;

también, los costos de construcción, por lo tanto, es necesario adoptar una profundidad
de desplante que satisfaga los requisitos de economía y resistencia aceptable. En este
caso además del factor resistencia se requiere una profundidad de desplante que
garantice seguridad contra los cambios de humedad del terreno, deslizamientos, etc.
3.4.2 Cálculo de la Capacidad Portante Admisible y Asentamientos
Se ha determinado la capacidad portante admisible del terreno en la base a las

características del subsuelo y se han propuesto dimensiones recomendables para
cimentación.
La capacidad de carga se ha determinado en base a la fórmula de Terzaghi y Peck para

falla local, con los parámetros de Vesic; tanto para la cimentación corrida y cuadrada (ver
cuadro de cálculo).
Según Terzaghi: Para Cimientos Corridos y Cuadrados
qul =(2/3)c* N' c Sc   * Df * N q Sq  0.5* B*  * N S
qul = 0.867c* N' c Sc   * Df * N q Sq  0.4* B*  * N S
qad = qul / F.S.
Dónde:
qul : = capacidad última de carga en kg/cm2.
qad: = capacidad de carga admisible en kg/cm2.
F.S.: = factor de seguridad = 3
 : = Densidad del suelo
B: = Radio de la zapata o Ancho del cimiento corrido en m.
Df.: = profundidad de la cimentación.
N’c, N’ , N'q: = parámetros que son función de 
Sc, S , Sq: = Factores de forma
C: = cohesión en (kg/cm2)

139
CUADRO N°06: PARAMETROS DE RESISTENCIA

CALICATA C
ESTRUCTURA SUELO Φ° (Kg/cm2) γ (g/cm3)
C-1 SP 1.76
CAPTACIÓN Y C-2 GP 34 0.00 2.00
CONDUCCIÓN
C-3 GP 1.99
CUADRO N° 07: CAPACIDAD DE CARGA ADMISIBLE

Qadm
(Kg/cm2)
ESTRUCTURAS /ELEMENTO
C-1 C-2 C-3
CAPTACIÓN Y
1.36 1.51 1.50
CONDUCCIÓN
Estimando: Df= 1.50 m y B=1.00m
Como se puede observar en la hoja de cálculo adjunta, el valor de qadm para los
cimientos corridos, cuadrados y circulares cambia de acuerdo a la diferente profundidad
de la cimentación como se muestra en la tabla de cálculo más completa.
Se recomienda usar como el valor de la capacidad portante del suelo al valor más
desfavorable y teniendo en cuenta el factor de seguridad FS=3

138
CAPACIDAD DE CARGA - Cimentación Superficial
N° CALICATA: C-1
PARA:
CIMIENTOS CUADRADOS
A.- DATOS GENERALES
Ángulo de Fricción Interna (φ) 34.0 grados

Cohesión (c) 0.00 kg/cm2
Tipo de falla por corte Local
Ángulo de Fricción Interna corregido (φc) 24.2 grados
Cohesión corregida (c)c 0.00 kg/cm2
Densidad Unitaria de Sobre Carga (γ1) 1.760 g/cm3
Densidad Unitaria del Suelo de Cimentación (γ2) 1.760 g/cm3
Relación Ancho / Largo ( B/L ) 1.00
Ancho (diámetro) Inicial de la Cimentación 1.00 m
Incremento de base (Δb) 0.50 m
Cota de Terreno bajo piso terminado 0.00 m
Profundidad de Desplante (Df) 1.50 m
Incremento de profundidad (ΔDf) 0.50 m
Posición del Nivel Freático (N.F.) - m
Inclinación de la carga 0.0 grados
Factor de Seguridad (F.S.asume 3.0) 3.00
Clasificación SUCS del suelo de cimentación SP
Cimentación sugerida Zapata Cuadrada
B.- FACTORES DE CAPACIDAD DE CARGA C.- FACTORES DE FORMA

NC  (Nq 1) cot  B Nq
Nc = 19.609 Sc = 1.501 Sc  1 
 L N c S 1  0.4 B
Nq = 9.818 N q  tg (45  ) e tg
2
Sq = 1.450
2 B q
S  1  tg L
Ny = 5.948 Sy = 0.600
N  2(Nq  1)tg
q
L
D.- FACTORES DE INCLINACIÓN E.- COEFICIENTES DE PRESION LATERAL

Para Falla Local: 24.2 °

ic = 1.000  iq  (1  )2 Ka = 0.418
90
iq = 1.000 Kp = 2.390
 )2
 (1 
i = 1.000  Ko = 0.590
NOTA: Coeficientes de empuje encontrados según Rankine.
F.- CAPACIDAD ADMISIBLE

COTA DESPLANTE ANCHO FACTORES POR N.F. qd qadm
Detalle
RELATIVA Df (m) B (m) W W' (kg/cm2) (kg/cm2)
-1.50 1.50 1.0 1.00 1.00 4.07 1.36
-1.50 1.50 1.5 1.00 1.00 4.23 1.41
-1.50 1.50 2.0 1.00 1.00 4.39 1.46
-2.00 2.00 1.0 1.00 1.00 5.32 1.77
-2.00 2.00 1.5 1.00 1.00 5.48 1.83
Zapata Cuadrada
-2.00 2.00 2.0 1.00 1.00 5.64 1.88

-2.50 2.50 1.0 1.00 1.00 6.58 2.19
-2.50 2.50 1.5 1.00 1.00 6.73 2.24
-2.50 2.50 2.0 1.00 1.00 6.89 2.30
-3.00 3.00 1.0 1.00 1.00 7.83 2.61
-3.00 3.00 1.5 1.00 1.00 7.99 2.66
-3.00 3.00 2.0 1.00 1.00 8.14 2.71
-3.50 3.50 1.0 1.00 1.00 9.08 3.03
-3.50 3.50 1.5 1.00 1.00 9.24 3.08
-3.50 3.50 2.0 1.00 1.00 9.40 3.13

137

N° CALICATA: C-1
PARA:
CIMIENTOS CORRIDOS
A.- DATOS GENERALES

Posición del Nivel Freático (N.F.) - m
Clasificación SUCS del suelo de cimentación SP
Cimentación sugerida Cimientos Corridos

Nc = 19.609 Sc = 1.050 Sc  1 
  tg
L N c S 1  0.4
B
Nq = 9.818 N q  tg (45  ) e
2
Sq = 1.045 q
2 B L
Ny = 5.948 Sy = 0.960 S  1  tg
N  2(Nq  1)tg q
L

ic = 1.000  iq  (1  )2 Ka = 0.418
90
iq = 1.000 Kp = 2.390

 (1 
2
)
i = 1.000  Ko = 0.590

Detalle
-1.50 1.50 0.6 1.00 1.00 3.01 1.00
-1.50 1.50 0.7 1.00 1.00 3.06 1.02
-1.50 1.50 0.8 1.00 1.00 3.11 1.04
-2.00 2.00 0.6 1.00 1.00 3.91 1.30
-2.00 2.00 0.7 1.00 1.00 3.96 1.32
Cimientos Corridos
-2.00 2.00 0.8 1.00 1.00 4.01 1.34

-2.50 2.50 0.6 1.00 1.00 4.82 1.61
-2.50 2.50 0.7 1.00 1.00 4.87 1.62
-2.50 2.50 0.8 1.00 1.00 4.92 1.64
-3.00 3.00 0.6 1.00 1.00 5.72 1.91
-3.00 3.00 0.7 1.00 1.00 5.77 1.92
-3.00 3.00 0.8 1.00 1.00 5.82 1.94
-3.50 3.50 0.6 1.00 1.00 6.62 2.21
-3.50 3.50 0.7 1.00 1.00 6.67 2.22
-3.50 3.50 0.8 1.00 1.00 6.72 2.24

136

N° CALICATA: C-2
PARA:
CIMIENTOS CUADRADOS
A.- DATOS GENERALES

Posición del Nivel Freático (N.F.) 2.0 m
Clasificación SUCS del suelo de cimentación GP

Nc = 19.609 Sc = 1.501 Sc  1 
 L N c S 1  0.4 B
Nq = 9.818 N q  tg (45  ) e tg
2
Sq = 1.450
2 B q
S  1  tg L
Ny = 5.948 Sy = 0.600
N  2(Nq  1)tg
q
L


ic = 1.000  iq  (1  )2 Ka = 0.418
90
iq = 1.000 Kp = 2.390
 )2
 (1 
i = 1.000  Ko = 0.590

Detalle
-1.50 1.50 1.0 1.00 0.75 4.54 1.51
-1.50 1.50 1.5 1.00 0.67 4.63 1.54
-1.50 1.50 2.0 1.00 0.63 4.72 1.57
-2.00 2.00 1.0 1.00 0.50 5.87 1.96
-2.00 2.00 1.5 1.00 0.50 5.96 1.99
Zapata Cuadrada
-2.00 2.00 2.0 1.00 0.50 6.05 2.02

-2.50 2.50 1.0 0.90 0.50 6.58 2.19
-2.50 2.50 1.5 0.90 0.50 6.67 2.22
-2.50 2.50 2.0 0.90 0.50 6.76 2.25
-3.00 3.00 1.0 0.83 0.50 7.27 2.42
-3.00 3.00 1.5 0.83 0.50 7.36 2.45
-3.00 3.00 2.0 0.83 0.50 7.44 2.48
-3.50 3.50 1.0 0.79 0.50 8.05 2.68
-3.50 3.50 1.5 0.79 0.50 8.14 2.71
-3.50 3.50 2.0 0.79 0.50 8.23 2.74

135

N° CALICATA: C-2
PARA:
CIMIENTOS CORRIDOS
A.- DATOS GENERALES


Nc = 19.609 Sc = 1.050 Sc  1 
 B
Nq = 9.818 N q  tg 2 (45  ) e  tg Sq = 1.045 L N c Sq 1  0.4
2 B L
Ny = 5.948 Sy = 0.960 S  1  tg
N  2(N q  1)tg q
L
ic = 1.000  Ka = 0.418
ic  i q  (1  )2
90
iq = 1.000 Kp = 2.390

i = 1.000 i   (1  ) 2
Ko = 0.590


Detalle
-1.50 1.50 0.6 1.00 0.92 3.39 1.13
-1.50 1.50 0.7 1.00 0.86 3.42 1.14
-1.50 1.50 0.8 1.00 0.81 3.45 1.15
-2.00 2.00 0.6 1.00 0.50 4.27 1.42
Cimientos Corridos
-2.00 2.00 0.7 1.00 0.50 4.30 1.43

-2.00 2.00 0.8 1.00 0.50 4.33 1.44
-2.50 2.50 0.6 0.90 0.50 4.79 1.60
-2.50 2.50 0.7 0.90 0.50 4.82 1.61
-2.50 2.50 0.8 0.90 0.50 4.85 1.62
-3.00 3.00 0.6 0.83 0.50 5.28 1.76
-3.00 3.00 0.7 0.83 0.50 5.31 1.77
-3.00 3.00 0.8 0.83 0.50 5.34 1.78
-3.50 3.50 0.6 0.79 0.50 5.84 1.95
-3.50 3.50 0.7 0.79 0.50 5.87 1.96
-3.50 3.50 0.8 0.79 0.50 5.90 1.97

134

N° CALICATA: C-3
PARA:
CIMIENTOS CUADRADOS
A.- DATOS GENERALES


Nc = 19.609 Sc = 1.501 Sc  1 
  tg
S q 1  0.4
B
Nq = 9.818 N q  tg (45  ) e
2
Sq = 1.450 L Nc
2 B L
Ny = 5.948 Sy = 0.600 S  1 tg
N  2(Nq  1)tg q
L


ic = 1.000  iq  (1  )2 Ka = 0.418
90
iq = 1.000 Kp = 2.390
 2
 (1  )
i = 1.000  Ko = 0.590

Detalle
-1.50 1.50 1.0 1.00 0.75 4.51 1.50
-1.50 1.50 1.5 1.00 0.67 4.61 1.54
-1.50 1.50 2.0 1.00 0.63 4.70 1.57
-2.00 2.00 1.0 1.00 0.50 5.84 1.95
-2.00 2.00 1.5 1.00 0.50 5.93 1.98
Zapata Cuadrada
-2.00 2.00 2.0 1.00 0.50 6.02 2.01

-2.50 2.50 1.0 0.90 0.50 6.55 2.18
-2.50 2.50 1.5 0.90 0.50 6.64 2.21
-2.50 2.50 2.0 0.90 0.50 6.73 2.24
-3.00 3.00 1.0 0.83 0.50 7.23 2.41
-3.00 3.00 1.5 0.83 0.50 7.32 2.44
-3.00 3.00 2.0 0.83 0.50 7.41 2.47
-3.50 3.50 1.0 0.79 0.50 8.01 2.67
-3.50 3.50 1.5 0.79 0.50 8.10 2.70
-3.50 3.50 2.0 0.79 0.50 8.19 2.73

133

N° CALICATA: C-3
PARA:
CIMIENTOS CORRIDOS
A.- DATOS GENERALES


Nc = 19.609 Sc = 1.050 Sc  1 
 B
Nq = 9.818 N q  tg (45  ) e
2  tg
Sq = 1.045 L N c S q 1  0.4
2 B L
Ny = 5.948 Sy = 0.960 S  1  tg
N  2(Nq  1)tg q
L
ic = 1.000  Ka = 0.418
ic  i q  (1  )2
90
iq = 1.000 Kp = 2.390

i = 1.000 i   (1  ) 2
Ko = 0.590


Detalle
-1.50 1.50 0.6 1.00 0.92 3.38 1.13
-1.50 1.50 0.7 1.00 0.86 3.40 1.13
-1.50 1.50 0.8 1.00 0.81 3.43 1.14
-2.00 2.00 0.6 1.00 0.50 4.25 1.42
Cimientos Corridos
-2.00 2.00 0.7 1.00 0.50 4.28 1.43

-2.00 2.00 0.8 1.00 0.50 4.31 1.44
-2.50 2.50 0.6 0.90 0.50 4.76 1.59
-2.50 2.50 0.7 0.90 0.50 4.79 1.60
-2.50 2.50 0.8 0.90 0.50 4.82 1.61
-3.00 3.00 0.6 0.83 0.50 5.25 1.75
-3.00 3.00 0.7 0.83 0.50 5.28 1.76
-3.00 3.00 0.8 0.83 0.50 5.31 1.77
-3.50 3.50 0.6 0.79 0.50 5.82 1.94
-3.50 3.50 0.7 0.79 0.50 5.84 1.95
-3.50 3.50 0.8 0.79 0.50 5.87 1.96

132
ASENTAMIENTOS
Para el análisis de cimentaciones tenemos los llamados Asentamientos Totales y los
Asentamientos Diferenciales, de los cuales los asentamientos diferenciales son los que
podrían comprometer la seguridad de la estructura si sobrepasa una pulgada, que es el
asentamiento máximo tolerable para estructuras convencionales.
El asentamiento de las cimentaciones superficiales se calculará en base a la teoría de la
elasticidad (Lambe y Whitman, 1964), considerando el tipo de cimentación superficial
recomendado. Se asume que el esfuerzo neto transmitido es uniforme en ambos casos.
ASENTAMIENTO ELÁSTICO (Se)
El asentamiento elástico inicial será:
qₒ
CIMENTACIÓN BxL Df
Si = qs *B’(1-u²)* If
Es ASENTAMIENTO
CIMENTACIÓN RIGIDA
H
ASENTAMIENTO
CIMENTACIÓN FLEXIBLE
Dónde: Es= Módulo de Elasticidad
μ = Relación de Poisson
Si = Asentamiento Elástico (cm)
SUELO
qs = Esfuerzo neto transmisible (kg/cm2) ROCA
B’ = B/2 para el centro de cimentación (cm)
Es= Módulo de Elasticidad (kg/cm2)
u = Relación de Poisson
If=factor de forma de la cimentación.
Las propiedades elásticas de la cimentación fueron asumidas a partir de tablas

publicadas con valores para el tipo de suelo existente donde ira desplantada la
cimentación
CUADRO N°08: ASENTAMIENTOS EN SUELOS
Asentamiento
(cm)
ESTRUCTURAS /ELEMENTO
C-1 C-2 C-3
CAPTACIÓN Y
0.71 0.71 0.71
CONDUCCIÓN

131
CÁLCULO DEL ASENTAMIENTO

N° CALICATA: C-1
G.- ASENTAMIENTO (Si) qₒ
CIMENTACIÓN BxL Df
q B (1   2 )
Si  If ASENTAMIENTO
Es CIMENTACIÓN RIGIDA
H
ASENTAMIENTO
Es= Módulo de Elasticidad
SUELO
ROCA
Presión por carga admisible qadm = 1.36 Kg/cm2

Relación de Poisson  = 0.25
Módulo de Elasticidad Es = 245 Kg/cm2
Asentamiento permisible Si (max) = 2.54 cm
Ancho de la cimentación B = 1.00 m
Factor de forma If = 0.93 m/m
Asentamiento Si = 0.004 m L
Asentamiento Si = 0.36 cm If  B
z
2
Presión por carga qadm = 1.36 Kg/cm
Presión de carga asumida por asentamiento qadm = 1.00 Kg/cm2
Si = 0.48 cm OK !
Si = 0.36 cm OK !

130

N° CALICATA: C-2
CIMENTACIÓN BxL Df
q B (1   2 )
H
ASENTAMIENTO
SUELO
ROCA

z
Presión por carga qadm = 1.51 Kg/cm2
Si = 0.54 cm OK !
Si = 0.36 cm OK !

129

N° CALICATA: C-3
CIMENTACIÓN BxL Df
q B (1   2 )
H
ASENTAMIENTO
SUELO
ROCA

z
Presión por carga qadm = 1.50 Kg/cm2
Si = 0.54 cm OK !
Si = 0.36 cm OK !

128
PARAMETROS DE LOS SUELOS
ESTRUCTURA: CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN – SECTOR TOMA PAIJÁN.
1) RESULTADOS DE CAMPO Y LABORATORIO

C-1 C-2 C-3
SUCS SP GP GP
ɣ (g/cm³)= 1.76 2.00 1.99
c (kg/cm²) = 0 0 0
φ° = 34 34 34
Estimación del N = 34
2) CONSTANTE DE BALASTO (Ks)
Ks = q/St kg/cm3 q = Esfuerzo Transmitido
St = Asentamiento 1"
Ks = 3 kg/cm³
3) MODULOS DINAMICOS: 4) VELOCIDAD DE ONDA DE CORTE (Vs)
Módulo de Elasticidad (Es):
Es = 5* (N+15) Vs = 84*N^0.31 m/s
Es= 245 kg/cm² Vs = 251 m/s
Módulo de Corte (G):
G= E/2*(1+u)
Módulo de Poissón: u= 0.25
G= 98 kg/cm²
5) COEFICIENTES DE EMPUJES
Coulomb Ka= 0.283 Parámetro Valor

Kp= 5.316 OCR 1.0
Rankine Ka= 0.283  beta 90
Kp= 3.537 ' fi 34
Reposo K0= 0.441 a delta activo 0
Coeficiente de
fricción bajo tan φ= 0.6733 i i 0
Cimentación

127
3.5 AGRESIVIDAD QUÍMICA DEL SUELO A LA CIMENTACIÓN
El suelo bajo el cual se cimienta toda estructura, tiene un efecto alto en la cimentación. Este
efecto está en función de la presencia de elementos químicos (Sulfatos y cloruros
principalmente), que actúan sobre el concreto y acero de refuerzo, causándole efectos nocivos
y hasta destructivos sobre las estructuras.
Sin embargo, la acción química del suelo sobre el concreto sólo ocurre a través del agua
subterránea que reacciona con el concreto; de ese modo el deterioro de concreto ocurre bajo
el nivel freático, zona de ascensión capilar o presencia de agua infiltrado por otra razón (rotura
de tuberías lluvias extraordinarias, inundaciones, etc).
De los resultados de los análisis químicos para efectos de este informe se ha seleccionado las
muestras representativas de las exploraciones, a la profundidad de cimentación, se tiene:
CUADRO N°09: RESULTADOS DE ANÁLISIS QUÍMICOS
SALES TOTALES CLORUROS SULFATOS

LOCALIDAD SUELO (ppm) (ppm) (ppm)
CAPTACIÓN Y
SP 625 230 458
CONDUCCIÓN
CUADRO N°10: PARÁMETROS DE ANÁLISIS QUÍMICOS
PARÁMETROS GRADO DE
ELEMENTOS QUÍMICOS
AGRESIVIDAD
CLORUROS 0 -1,000.0 ppm MODERADO
SULFATOS 1,000.0 – 2,000.0 ppm LEVE

SALES SOLUBLES
0 -15,000.0 ppm MODERADO
TOTALES
*ppm: Partes Por Millón
* COMITÉ 318-83 ACI

** EXPERIENCIA EXISTENTE

126
CONCLUSIONES Y
RECOMENDACIONES

125
4 CONCLUSIONES Y RECOMENDACIONES
1. El área de estudio del Proyecto “REHABILITACIÓN DE INFRAESTRUCTURA DE

ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”, se
encuentra ubicado en el sector Toma Paiján del distrito de Ascope, provincia de
Ascope y departamento La Libertad.
2. Se realizaron las pruebas de campo que consistió en excavación de 3 calicatas a cielo
abierto; realizando hasta una profundidad máxima de 2.00 m. para Captación y
Conducción, a partir de la superficie natural del terreno.
3. De acuerdo al cuadrángulo geológico de Chocope 16 e, del INGEMMET, la zona de
estudio está ubicada sobre depósitos fluviales y aluviales del cuaternario reciente (Qr-fl) y
(Qr-al).
4. El sub suelo está conformado por suelos granulares tipo arenas y gravas pobremente
graduadas.
M-1: Estrato conformado por Arena pobremente graduada con grava, regular humedad,
color beige claro, con finos no plásticos, clasificado según SUCS como “SP”, de
compacidad media y de textura áspera granular, partículas redondeadas, presencia de
bolonería de 4 a 6 pulgadas de tamaño; yendo su potencia hasta los límites de la
exploración de 2.0m. Clasif. AASHTO: A-1-a(0).
M-1: Estrato conformado por Grava pobremente graduada con arena gruesa, húmeda,
color gris claro, con finos no plásticos, clasificado según SUCS como “GP”, de
M-1: Estrato conformado por Grava pobremente graduada con arena gruesa, húmeda,
color gris claro, con finos no plásticos, clasificado según SUCS como “GP”, de
5. En las calicatas ubicadas en la C-2 y C-3, si se encontró nivel de agua subterránea a los
2.0m de profundidad, sin embargo, en las calicatas C-1 no se evidencio la presencia de la
Napa Freática hasta la profundidad de 2.0m.

124
6. Los valores obtenidos para la capacidad de carga admisible y Asentamiento para el

diseño de las estructuras de Captación y Conducción, se usará:
CAPACIDAD DE CARGA ADMISIBLE Y ASENTAMIENTO

SUELO DE Qadm ASENTAMIENTO
ESTRUCTURA
APOYO (Kg/cm2) (cm)
SP 1.36 0.48
CAPTACIÓN Y
GP 1.51 0.54
CONDUCCIÓN
GP 1.50 0.54
7. El asentamiento que se producirá al momento de la colocación de las cargas está por

debajo de la permisible, menor de 1” (2.54 cm); por lo tanto, no se presentará problemas
por asentamiento.
8. Por la Naturaleza del suelo donde ira desplantada la cimentación, se recomienda utilizar
Cimentaciones Superficiales, tales como cimiento Corrido, Zapatas.
9. Para las estructuras proyectadas, se recomienda como mínima de Df=1.50m. y un ancho
de cimentación mínima de 1.00m.
10. De acuerdo a la Norma 030-Diseño Sismo resistente, se deberá tomar los siguientes
valores:
(a) Factor de Zona Z = 0.45
(b) Condiciones Geotécnicas
El suelo investigado, pertenece al perfil Tipo S2, que corresponde a un suelo
intermedio.
(c) Período que define la Plataforma del factor C Tp = 0.6 s
(d) Período que define el inicio de la zona del factor C
(e) Factor de Amplificación del Suelo Tipo S2 S = 1.05
11. Los resultados del análisis químico muestran que el suelo de cimentación no mostrará
problemas de alternación química en las estructuras a colocar. Se estima una Agresividad
Moderada. Por lo tanto, las varillas de acero y las cimentaciones del proyecto serán
recubiertas con concreto 175 kg/cm2 y 210 kg/cm2, usando el Cemento Portland Tipo
MS.

123
12. Para los rellenos, se podrá emplear el mismo material de la zona descartando los rellenos
superficiales y gravas mayores a 2 pulgadas, debidamente compactados por capas al
95% de la M.D.S del Proctor Modificado.
13. Las conclusiones y recomendaciones incluidas en este informe, así como la descripción
generalizada del perfil del suelo que presenta, están basados en el programa de
exploración de campo descrito en la sección respectiva. De acuerdo a la práctica usual de
la Ingeniería de Suelos, dicho programa se considera adecuado, tanto en el número de
sondajes como en la profundidad de éstos, para la ubicación del terreno estudiado, su
extensión y el tipo de estructura de la que se trata.
Sin embargo, por la naturaleza misma de los suelos encontrados, en los que siendo
necesario generalizar la información obtenida en algunos sondeos a toda el área del
proyecto, no siempre es posible tener seguridad total acerca de la información obtenida.
Por lo tanto, se recomienda, que en el caso poco probable que durante la construcción se
observan suelos con características diferentes a las indicadas en este informe, se notifique
de inmediato al Proyectista para efectuar las correcciones necesarias.
14. El presente estudio es válido sólo para el área investigada.

122
REFERENCIAS BIBLIOGRA'FICAS

121
5 REFERENCIAS BIBLIOGRÁFICAS
- Norma E - 050, Suelos y Cimentaciones.
- Norma E - 030, Diseño Sismo resistente
- Alva Hurtado J. E., Meneses J. y Guzmán V. (1984), "Distribución de Máximas intensidades
Sismicas Observadas en el Peru", V Congreso Nacional de Ingeniería Civil, Tacna, Peru.
- Juarez Badillo - Rico Rodriguez : Mecánica de Suelos, Tomos I,II.
- Karl Terzaghi / Ralph B. Peck : Mecánica de suelos en la Ingeniería Practica.
- T. William Lambe / Robert V. Whitman. Primera Edición 1972.
- Roberto Michelena / Mecánica de Suelos Aplicada. Primera Edición 1991
- Reglamento Nacional de Construcciones - CAPECO. Quinta . Edición 1987.
- RNC Normas de Diseño Sismo Resistente.
- Cimentaciones de Concreto Armado en Edificaciones - ACI American Concrete
Institute. Segunda Edición 1993.
- Supervisión de Obras de Concreto - ACI American Concrete Institute. Tercera
edición 1995.
- Geotecnia para Ingenieros, Principios Básicos. Alberto J. Martinez Vargas /
CONCYTEC 1990.

120
ANEXOS

119
PERFILES ESTRATIGRÁFICOS

118
PERFIL ESTRATIGRÁFICO

FECHA: JULIO DEL 2022.
CALICATA: C-1
TIPO PROF. ESPESOR Y

MUESTRA CLASIFICACIÓN SUCS SIMBOLO %W LL% IP%
EXPLORACIÓN (m) (m.) (g/cm3)
0 .0 0
Material de relleno
Arena pobremente graduada
- con grava, regular humedad,
E
x
- 0 .4 0 color beige claro, con finos no
a plásticos, clasificado según
c SUCS como “SP”, de
a compacidad media y de textura
SP
v - 0 .8 0 áspera granular, partículas
a a 1.40 M-1 redondeadas, presencia de 4.3 1.76 N.P. N.P.
i b bolonería de 4 a 6 pulgadas de
ó i tamaño; yendo su potencia
n e - 1.2 0 hasta los límites de la
r exploración de 2.0m.
a t
o 1.5 0 Clasif. AASHTO: A-1-a(0)
c
i
e
l
o
NO SE PRESENTÓ NIVEL DE AGUA FREÁTICA

117

FECHA: JULIO DEL 2022.
CALICATA: C-2

0 .0 0
Grava pobremente graduada

- con arena gruesa, húmeda,
E
- 0 .4 0 color gris claro, con finos no
x
a plásticos, clasificado según
c SUCS como “GP”, de
a compacidad media y de textura
áspera granular, partículas
GP
v - 0 .8 0
a a 1.50 M-1 redondeadas, presencia de 16.4 2.00 N.P. N.P.

i b bolonería de 4 a 8 pulgadas de
ó i tamaño; yendo su potencia
n e - 1.2 0 hasta los límites de la
r exploración de 2.0m. Clasif.
a t AASHTO: A-1-a(0)
o 1.5 0
c
i
e
l
o
SE PRESENTÓ NIVEL DE AGUA FREÁTICA A LOS 2.0m. DE PROFUNDIDAD.

116

FECHA: JULIO DEL 2022
CALICATA: C-3

0 .0 0
Grava pobremente graduada

E
con arena gruesa, húmeda,
x -
a
color gris claro, con finos no
- 0 .4 0
c plásticos, clasificado según
a SUCS como “GP”, de
v compacidad media y de textura
a a
- 0 .8 0
áspera granular, partículas GP
i b redondeadas, presencia de
1.50 M-1 16 1.99 N.P. N.P.
ó i bolonería de 4 a 8 pulgadas de
n e tamaño; yendo su potencia
r hasta los límites de la
a t - 1.2 0
exploración de 2.00m. Clasif.
o AASHTO: A-1-a(0)
c
i 1.5 0
e
l
o
SE PRESENTÓ NIVEL DE AGUA FREÁTICA A LOS 2.0m. DE PROFUNDIDAD.

115
ENSAYOS DE LABORATORIO

114
INFORME DE ENSAYO
PROYECTO : REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN
ASCOPE, DEPARTAMENTO DE LA LIBERTAD
UBICACIÓN : ASCOPE - ASCOPE - LA LIBERTAD.

SOLICITANTE : Luis Manuel Pérez Salazar.
FECHA ENTREGA : JULIO DEL 2022.
ANÁLISIS GRANULOMÉTRICO Y CLASIFICACIÓN DE SUELOS

CALICATA : C-1
MUESTRA : M-1 PROFUNDIDAD : 0.00 m -2.00 m.

ENSAYO LIMITES DE CONSISTENCIA- ASTM D4318
(NTP 339.128 / ASTM D-422 )
RET. DESCRIPCIÓN LÍMITE LÍQUIDO LÍMITE PLÁSTICO
ABERTURA Masa PASA
TAMIZ (mm) Ret. (g.) (%) (%) MASA LATA + S. HÚMEDO (g) - - - - -
3 in. 75.00 0.0 - 100 MASA LATA + S. SECO (g) - - - - -
2 1/2 in. 63.00 0.0 - 100 MASA DE LA LATA (g) - - - - -
2 in. 50.00 0.0 - 100.0 CONTENIDO DE HUMEDAD (%) - - - - -
11/2 in. 37.50 232.0 6.6 93.4 NÚMERO DE GOLPES - - -
DIAGRAMA DE FLUIDEZ
1 in. 25.00 156.0 4.4 88.9 LL (%) N.P. 45.0
44.0
3/4 in. 19.00 272.0 7.8 81.2 LP (%) N.P. 43.0
1/2 in. 12.50 129.0 3.7 77.5 IP (%) N.P. 42.0
41.0
% HUMEDAD
3/8 in. 9.50 344.0 9.8 67.7 40.0

39.0
No. 4 4.75 498.0 14.2 53.5 38.0
No. 8 2.360 124.00 3.5 50.0 37.0
36.0
No. 10 2.000 11.20 0.3 49.7 35.0
34.0
No. 16 1.180 44.20 1.3 48.4 33.0
No. 30 0.600 123.40 3.5 44.9 32.0
31.0
No. 40 0.425 157.90 4.5 40.4 30.0
No. 50 0.300 475.80 13.6 26.8 10 N° DE GOLPES 100
No. 100 0.150 865.90 24.7 2.1
No. 200 0.075 56.50 1.6 0.5
Nº 200
Nº 100
1 1/2"
2 1/2"
Nº 16
Nº 10
Nº 50
Nº 40
Nº 30
Nº 8
Nº 4
3/8"
1/2"
3/4"
< No. 200 - 18.10 0.5 -

1"
2"
3"
100
Masa Inicial Seca (g) 3508.0 % Grava = 46.5 90
80
Masa Lavada Seca (g) 3489.9 % Arena = 53.0
PORCENTAJE QUE PASA (%)
70
Pérdida por Lavado
D ₁₀ (mm)= 0.198 (g) 18.1 Cc = = 0.080.5
% Finos
60
D ₃₀ (mm)= 0.33 Cu = 34.99
50
D ₆₀ (mm)= 6.92
40
30
CLASIFICACIÓN DE SUELOS 20
SP 10
SUCS (ASTM D 2487) ARENA POBREMENTE 0
GRADUADA
0,074
0,149
2,380
2,380
4,760
0,297
0,426
0,590
1,190
9,525
12,700
19,050
25,400
38,100
50,800
63,500
76,200
AASHTO (ASTM D 3282) A-1-a(0) ABERTURA MALLA (mm)

113
INFORME DE ENSAYO
ASCOPE, DEPARTAMENTO DE LA LIBERTAD

CALICATA : C-2

(NTP 339.128 / ASTM D-422 )
ABERTURA Masa PASA
2 in. 50.00 625.0 7.1 92.9 CONTENIDO DE HUMEDAD (%) - - - - -
DIAGRAMA DE FLUIDEZ
1 in. 25.00 245.0 2.8 84.3 LL (%) N.P. 38.0
3/4 in. 19.00 1227.0 13.9 70.4 LP (%) N.P. 37.0
1/2 in. 12.50 571.0 6.5 63.9 IP (%) N.P. 36.0
% HUMEDAD
3/8 in. 9.50 998.0 11.3 52.5 35.0

No. 4 4.75 1852.0 21.0 31.5
34.0
No. 8 2.360 451.20 5.1 26.4
33.0
No. 10 2.000 45.90 0.5 25.9
No. 16 1.180 178.50 2.0 23.8 32.0
No. 30 0.600 267.20 3.0 20.8 31.0

No. 40 0.425 351.90 4.0 16.8 30.0
No. 50 0.300 563.50 6.4 10.4 10 N° DE GOLPES 100
No. 100 0.150 788.70 9.0 1.4
No. 200 0.075 61.20 0.7 0.7
Nº 200
Nº 100
1 1/2"
2 1/2"
Nº 10
Nº 16
Nº 50
Nº 40
Nº 30
Nº 8
Nº 4
3/8"
1/2"
3/4"
< No. 200 - 65.90 0.7 -

1"
2"
3"
100
Masa Lavada Seca (g) 8739.1 % Arena = 30.8 80

70
Pérdida por Lavado
D ₁₀ (mm)= 0.293 (g) 65.9 Cc = = 4.870.7
% Finos
60
D ₃₀ (mm)= 4.05 Cu = 39.13
50
D ₆₀ (mm)= 11.47
40
30
GP 10
SUCS (ASTM D 2487) GRAVA POBREMENTE 0
GRADUADA
0,297
1,190
9,525
12,700
19,050
25,400
38,100
50,800
63,500
76,200
0,074
0,149
0,426
0,590
2,380
2,380
4,760

112
INFORME DE ENSAYO
ASCOPE, DEPARTAMENTO DE LA LIBERTAD.


CALICATA : C-3

(NTP 339.128 / ASTM D-422 )
ABERTURA Masa PASA
2 in. 50.00 424.0 5.2 94.8 CONTENIDO DE HUMEDAD (%) - - - - -
DIAGRAMA DE FLUIDEZ
1 in. 25.00 328.0 4.0 81.9 LL (%) N.P. 35.0
34.0
3/4 in. 19.00 1182.0 14.6 67.3 LP (%) N.P. 33.0
1/2 in. 12.50 709.0 8.7 58.6 IP (%) N.P. 32.0
31.0
% HUMEDAD
3/8 in. 9.50 814.0 10.0 48.6 30.0

No. 4 4.75 1336.5 16.5 32.1 29.0
28.0
No. 8 2.360 366.70 4.5 27.6 27.0
No. 10 2.000 42.20 0.5 27.1 26.0
25.0
No. 16 1.180 153.90 1.9 25.2 24.0
23.0
No. 30 0.600 244.30 3.0 22.1 22.0
No. 40 0.425 387.50 4.8 17.4 21.0
No. 50 0.300 573.10 7.1 10.3 10 N° DE GOLPES 100
No. 100 0.150 695.30 8.6 1.7
No. 200 0.075 78.50 1.0 0.8
Nº 200
Nº 100
1 1/2"
2 1/2"
Nº 10
Nº 50
Nº 40
Nº 30
Nº 16
Nº 8
Nº 4
3/8"
1/2"
3/4"
< No. 200 - 63.00 0.8 -

1"
2"
3"
100
Masa Lavada Seca (g) 8053.0 % Arena = 31.3 80

70
Pérdida por Lavado
D ₁₀ (mm)= 0.295 (g) 63.0 Cc = = 3.330.8
% Finos
60
D ₃₀ (mm)= 3.64 Cu = 46.00
50
D ₆₀ (mm)= 13.55
40
30
GP 10
SUCS (ASTM D 2487) GRAVA POBREMENTE 0
GRADUADA
0,074
0,149
0,297
0,426
0,590
1,190
2,380
2,380
4,760
9,525
12,700
19,050
25,400
38,100
50,800
63,500
76,200

111
INFORME DE ENSAYO
PROYECTO : REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD

UBICACIÓN
: ASCOPE- ASCOPE - LA LIBERTAD.

FECHA DE ENTREGA : JULIO DEL 2022.
CONTENIDO DE HUMEDAD
ASTM D 2216
TIPO DE ESTRUCTURA: CAPTACIÓN Y CONDUCCIÓN
Masa de Contenido
Masa de Masa de
suelo Masa de Masa de de
N° CALICATA PROF. (m) N° M UESTRA suelo seco suelo seco
húmedo + tara (g) agua (g) Humedad
+ tara (g) (g)
tara (g) (%)
C-1 0.0 - 2.0 M-1 3312.0 3179.0 120.5 133.0 3058.5 4.3
C-2 0.0 - 2.0 M-1 5348.0 4614.0 140.0 734.0 4474.0 16.4
C-3 0.0 -2.0 M-1 5489.0 4752.0 141.5 737.0 4610.5 16.0
Observación : El uso de esta información es exclusiva del solicitante.

Muestra tomada e identificada por el Solicitante.

110
INFORME DE ENSAYO
PROYECTO: PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,

FECHA DE ENTREGA : JULIO DEL 2022.
GRAVEDAD ESPECÍFICA DE SÓLIDOS

NTP 339.131 / ASTM D-854
Nº CALICATA C-1 C-2 C-3

Profundidad (m) 0.00 - 2.00 0.00 - 2.00 0.00 - 2.00
Nº Fiola 1 2 3
Masa de la Fiola g. 188.40 199.60 199.50
Masa de la Fiola+Agua Destilada g. 685.80 688.20 688.40
Masa de la Fiola+Muestra g. 340.20 334.50 335.20
Masa de la Muestra g. 151.80 134.90 135.70
Masa de la Fiola+Muestra+Agua Destilada g. 781.30 773.60 773.90
Masa de la Muestra Sumergida g. 95.50 85.40 85.50

Volumen cm3 56.30 49.50 50.20
Peso Específico de Particulas Finas g./cm3 2.70 2.73 2.70
Gravedad Específica 2.70 2.73 2.70


109
INFORME DE ENSAYO

FECHA DE ENTREG : JULIO DEL 2022.
PESO UNITARIO
IDENTIFICACIÓN DE LA MUESTRA
CALICATA : C-1 PRESENTACIÓN : 02 Bolsas de Plástico
MUESTRA : M-1 CANTIDAD : 15 kg aprox.
PROFUNDIDAD : 0.00 m -2.00 m.
Datos: e min= 0.43

GS= 2.700 𝑒= 𝐺𝑠 -1 =
D max = 1.894 g/cm3 𝐷𝑚 e max= 0.78
D min = 1.515 g/cm3
γw = 1.00 Tn/m3 𝗒𝑠 = 𝐺𝑠 * 𝗒w = 2.7 Tn/m3
w= 4.3 %
𝗒𝑠
e prom= 0.60 𝗒𝑑 = = 1.69 Tn/m3
𝑒+1
PU = 𝗒ℎ = 𝗒𝑑 * (1 + 𝑤) = 1.76 Tn/m3
Donde:
Gs = Peso específico relativo de sólidos.
Dm = Densidad máxima y/o Densidad mínima
e = Relación de vacios
γd = Peso específico seco (Ton/m3)
γs = Peso específico del suelo (Ton/m3)
γw = Peso específico del agua (Ton/m3)
γh = Peso específico humedo o peso unitario del suelo (Ton/m3)
CÁLCULO DE LA DENSIDAD RELATIVA

𝛾 ,𝑎𝑥 𝛾𝑑 − 𝛾𝑑,𝑚i𝑛
DR (%) = × × 100
𝛾𝑑 𝛾 ,max − 𝛾𝑑,𝑚i𝑛 D.R = 52 %
Densidad Relativa (%) Denominación

Donde: 0 - 15 Muy suelto
γd =Densidad seca in situ 15 - 35 Suelto
γd max =Densidad seca del suelo en su estado mas compacto 35 - 65 Medio
γd min =Densidad seca del suelo en su estado mas suelto 65 - 85 Denso
85 - 100 Muy denso

108
INFORME DE ENSAYO

PESO UNITARIO
Datos: e min= 0.43

GS= 2.730 𝑒= 𝐺𝑠 -1 =
D max = 1.904 g/cm3 𝐷𝑚 e max= 0.75
D min = 1.559 g/cm3
γw = 1.00 Tn/m3 𝗒𝑠 = 𝐺𝑠 * 𝗒w = 2.73 Tn/m3
w= 16.4 %
𝗒𝑠
e prom= 0.59 𝗒𝑑 = = 1.72 Tn/m3
𝑒+1
PU = 𝗒ℎ = 𝗒𝑑 * (1 + 𝑤) = 2.00 Tn/m3
Donde:

DR (%) = × × 100

85 - 100 Muy denso

107
INFORME DE ENSAYO

PESO UNITARIO
Datos: e min= 0.42

GS= 2.730 𝑒= 𝐺𝑠 -1 =
D max = 1.917 g/cm3 𝐷𝑚 e max= 0.77
D min = 1.543 g/cm3
γw = 1.00 Tn/m3 𝗒𝑠 = 𝐺𝑠 * 𝗒w = 2.73 Tn/m3
w= 16.4 %
𝗒𝑠
e prom= 0.60 𝗒𝑑 = = 1.71 Tn/m3
𝑒+1
PU = 𝗒ℎ = 𝗒𝑑 * (1 + 𝑤) = 1.99 Tn/m3
Donde:

DR (%) = × × 100

85 - 100 Muy denso

106
INFORME DE ENSAYO
PROYECTO:

FECHA DE ENTREGA : JULIO DEL 2022
ENSAYOS ANÁLISIS QUÍMICO DE SUELOS

ASTM D 1889
CALICATA : C-1
MUESTRA : M-1
TIPO DE SUELOS : ARENA POBREMENTE GRADUADA CON GRAVA
Sales Solubles Totales

ITEM MUESTRA Cl ⁻ (ppm) SO4⁼ (ppm)
(ppm)
0.01 SP 625 230 458


105
INFORME DE ENSAYO
: ASCOPE - ASCOPE - LA LIBERTAD.
UBICACIÓN

FECHA DE ENTREGA : JULIO DEL 2022
ENSAYO DE CORTE DIRECTO

ASTM D-3080
CALICATA : C-1
MUESTRA : M-1 TIPO DE SUELO : Arena pobremente
PROFUNDIDAD : 0.0 m -2.0 m. gradada con Grava
Especímen I II III
Presión Normal (kg/cm²) 0.50 1.00 2.00
Esfuerzo de corte (kg/cm²) 0.349 0.661 1.354
Humedad (%) 4.30 4.31 4.31
Peso volumetrico (g/cm3) 1.762 1.760 1.761
Resultados:
Angulo de Fricción Interna 34°
Cohesión (Kg/cm²) 0.00
2.00
Esfuerzo de Corte (Kg/cm²)
1.50
1.00
0.50
0.00
0.00 0.50 1.00 1.50 2.00 2.50
Esfuerzo Normal (Kg/cm²)

Muestra recompactada en laboratori, pasante tamiz No. 4

104
REGISTRO FOTOGRAFICO

103
Foto 1: Vista Panorámica de la excavación de la Calicata N°1 (Prof. 2.00m).

102
Foto 2: Vista del perfil estratigráfico de la Calicata N°1
Foto 3: Vista de excavación y muestreo en la Calicata N°1

101

100

099

098

097

096
PASE AEREO DE CANAL

TUBERIA PVC 8"
1396
1394
1393
SL-
1391
SL-
1390
SL-
1388
SL-
SL-
SL-
1378
SL-
LEYENDA
CALICATA
LIMITE DEL PROYECTO
REGION: Provincia: Distrito: Titulo: Escala:

PROYECTO: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Fecha :
ASCOPE ASCOPE Y CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE Plano:
ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD”. C-01

095
LIBERTAD”
PANEL FOTOGRÁFICO
094
PANEL FOTOGRAFICO
FOTOGRAFIA Nº 01: PROGRESIVA 0+000, BOCATOMA PAIJÁN.
FOTOGRAFIA Nº 02: PARTIDOR ROGRESIVA 0+000, INICIO DEL CANAL PAIJÁN.

093
FOTOGRAFIA Nº 03: RIELES METÁLICOS EXISTENTES A CAMBIAR EN BOCATOMA

PAIJÁN DEBIDO A LOS EFECTOS CAUSADOS POR EL FENOMENO DEL NIÑO.
FOTOGRAFIA Nº 04: PISO INFERIOR PARA INGRESO A BOCATOMA A DEMOLER,

DEBIDO A LAS GRANDES AVENIDAS EN EL FENOMENO.
092
FOTOGRAFIA Nº 05: LOSA DE CONCRETO SUPERIOR ENCIMA DE VENTANILLA DE

BOCATOMA.
091
FOTOGRAFIA Nº 06: RESANES EN MUROS EXISTENTES.
FOTOGRAFIA Nº 07: MANTENIMIENTO DE COMPUERTAS RADIALES, PORTICOS

METÁLICOS Y CHUMACERAS EXISTENTES.
090
FOTOGRAFIA Nº 08: CANAL PAIJÁN, CUBIERTO POR VEGETACION EN DIVERSOS

TRAMOS.
089
FOTOGRAFIA Nº 09: CANAL PAIJÁN, CUBIERTO POR VEGETACION EN DIVERSOS

TRAMOS.
FOTOGRAFIA Nº 10: LOSA DE CONCRETO INFERIOR DE POSA DISIPADIORA A

REHABILITAR.
088
LIBERTAD”
PLANOS
087
E=698400
E=700900
E=703400
E=705900
E=708400
E=710900
E=713400
E=71590
E=718400
E=720900
E=9156900
E=9154400
LA LIBERTAD
E=9144400
N=9151900
UBICACIÓN DEPARTAMENTAL
N=9149400
P.I . CATAN
SECT O R CATAN P.I . CATAN
SECTO R SANT A RO SA
P.I . VICT OR RAUL
HAYA DE LA TORRE
P.I . LUIS ALBERTO
SANCHEZ
P.I. VI STA
ALEGRE
P.I . ARRO SPIDE
MEJ IA
CENT RO POBLADO
N=9146900
ASCOPE
A.H. VALLE
HERMOSO
PRO PIEDAD DE
T ERCEROS
N=9144400
ANEXO A SAUSAL
EXISTENTE
CANAL UBICACIÓN PROVINCIAL
N=9141900 Zona de Proyecto
P.I . VICTOR
LARCO
P. I. MIRADOR
3 DE OCTUBRE
LEON DE VIVERO
N=9139400
PROYECTO: "REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
N=9136900 PLANO: CODIGO:
DISTRITO: PROVINCIA: REGION: FECHA:
N°:
CONSULTOR: SUPERVISOR: ESCALA: TOPOGRAFIA:
N=9134400
N= 91 N= 91
E= 71
E= 71
E= 71
E= 71
E= 71
E= 71
E= 70
4407 4420
0 0 N= 91
4433
0710
0580
0450
0320
0190
0060
9930
0
N= 91
4407
0
E= 71
0840
086
FIN DE CANAL
Progresiva: 1+132.25
Norte: 9144351.455
Este: 709856.615
N= 91
4446
0
N= 91
4420
0
N= 91
4459
0
N= 91
4433
0
N= 91
4472
0
N= 91 0.30
4446 0.10
0
2.00
3/8 pulg @ 0.30m
Solado de concreto 1:12 C:H 0.10
3/8 pulg @ 0.35m Base Hormigon Compactado. 0.15
3.00
DETALLE CANAL TRAPEZOIDAL
Km 0+000 - Km 0+093.85
Km 0+111.45 - Km 1+133.00
E= 71
0970
N= 91
4485
0
N= 91
4459
0
E= 71
0060
INICIO DE CANAL
Progresiva: 0+000
Norte: 9144709.211 PROYECTO: "REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
N= 91 Este: 710885.202 SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
4472
0
PLANO: CODIGO:
E= 71
E= 71
E= 71
E= 71
E= 71
E= 71
E= 71
N°:
0970
0840
0710
0580
0450
0320
0190
N= 91 N=N=
9144 CONSULTOR: SUPERVISOR: ESCALA: TOPOGRAFIA:
4485 9198
44098
0 0
0 0 0 0
E=
E=
E=
E=
E=
E=
60 50 40 30
44 44 44 44
71
71
71
71
71
71
91 91 91 91
N= N= N= N=
085
10
09
08
07
06
05
00
00
00
00
00
00
0
30
91
44 CA
N=
CD
E=
71
04
99.50
00
PT: 0+360.21
PC: 0+357.00
PT: 0+344.40
PC: 0+369.56
72.25
337.01
0
70
44
97.98
PT: 0+402.09
91
PC: 0+450.20
PT:
N=
PC: 0+434.17
PT: 0+439.09
PT: 0+3
PC: 0+4
PC: 0+
PT:
0+ 454
PC: 0+3
PC: 0+ 291.49
289.43
0+
2
C-8 C-9
5.23
466
62.41
C-10
268.2
PC:
.99
0+350
PT: 0+
PC: 0+2 4.27
50.38
C-11
PT
.53
0+ 26
0+400
0+
C-13
:0
C-12
PT: 0+
25
C-14
48
0+450
+
C-7
0+300
49
207.05
PT: 0+
6.7
04.73
PC:
0 .9
PC
3
C-6
77.48
PT
173.81
:0
5
PC: 0+2
:0
C-1
+5 2.3
C-5
PT: 0+
+
0+250
09
51
PT: 0+1
0+5
PC: 0+
.0
00
E=
RIO C-4
4
09.96
6.51
CH 6
71
or 0+200
Medid all
IC
AM
A C-3 C-1
6
03
0
092.7
0+ 10
Parsh
089.8
PT: 0+1
00
0+150
PT: 0+
PC:
PC: 0+
E=
C-2
71
10
0+100
0+000 C-1
O
ES
KM
00
0 +5
A CC
KM
0+000 50
0+050
PC : 0 +
CAMA
PT
RIO CHI
: 0 59
+
58 .67
ACCESO
P UE NTE
8.8
0+000
P LAT
1
AFO
RMA
1
DE
CO
NC
RE
7
TO
C-1
E=
"
E=
C8
0+6
SO
A CCE
71
PV NAL
00
71
RIA CA 0
06
BE E 60
44
05
TU EO D
00
91
00
R
AE N=
SE
TABLA DE ELEMENTOS DE CURVA
PA
N° S P.C. P.C. ESTE P.C. NORTE R. L.C. C. F. Δ E. S.T. P.I. ESTE P.I. NORTE P.T. P.T. ESTE P.T. NORTE
INICIO DE CANAL
0
80
0+6
PC
44 C-1 0+089.800 710816.827 9144650.997 80 2.962 2.962 0.014 2° 07' 17.35" 0.014 1.481 710815.699 9144650.037 0+092.762 710814.608 9144649.036
0
PT:
40
50
:0
91 44
N=
+6
91
Progresiva: 0+000
0+
C-2 0+106.508 710804.478 9144639.743 80 3.455 3.454 0.019 2° 28' 27.31" 0.019 1.728 710803.205 9144638.575 0+109.963 710801.883 9144637.463 N=
76
68
.5
2.4
Norte: 9144709.211
3
C-3 0+173.811 710753.014 9144596.373 120 3.673 3.673 0.014 1° 45' 13.47" 0.014 1.837 710751.608 9144595.191 0+177.484 710750.167 9144594.053
7
8
C-1
Este: 710885.202 C-4 0+204.725 710728.790 9144577.167 120 2.324 2.324 0.006 1° 06' 34.22" 0.006 1.162 710727.878 9144576.447 0+207.049 710726.980 9144575.709
C-5 0+250.383 710693.502 9144548.196 40 3.886 3.884 0.047 5° 33' 57.09" 0.047 1.944 710691.999 9144546.961 0+254.269 710690.624 9144545.587 0 +7
00
C-6 0+265.233 710682.868 9144537.837 40 2.989 2.988 0.028 4° 16' 51.73" 0.028 1.495 710681.811 9144536.780 0+268.222 710680.677 9144535.805
C-7 0+289.435 710664.595 9144521.972 120 2.051 2.051 0.004 0° 58' 45.76" 0.004 1.026 710663.817 9144521.304 0+291.486 710663.051 9144520.622
C-8 0+337.008 710629.051 9144490.352 40 7.392 7.381 0.171 10° 35' 16.78" 0.171 3.706 710626.282 9144487.887 0+344.400 710623.108 9144485.973
C-9 0+357.001 710612.317 9144479.466 40 3.207 3.206 0.032 4° 35' 34.75" 0.032 1.604 710610.944 9144478.638 0+360.208 710609.508 9144477.922
E=
E=
E=
71
71
71
0
09
08
07
80 C-10 0+369.559 710601.139 9144473.750 40 2.690 2.689 0.023 3° 51' 09.08" 0.023 1.345 710599.935 9144473.150 0+372.249 710598.693 9144472.632
44
00
00
00
91
N=
70
0 C-11 0+397.977 710574.949 9144462.726 80 4.112 4.112 0.026 2° 56' 43.05" 0.026 2.057 710573.051 9144461.934 0+402.089 710571.196 9144461.046
44
91
N= C-12 0+434.167 710542.264 9144447.191 40 4.921 4.918 0.076 7° 02' 54.85" 0.076 2.464 710540.042 9144446.127 0+439.088 710537.968 9144444.798
C-13 0+450.200 710528.610 9144438.805 20 4.790 4.779 0.143 13° 43' 25.14" 0.144 2.407 710526.584 9144437.507 0+454.991 710524.307 9144436.727
C-14 0+462.409 710517.289 9144434.322 20 4.119 4.112 0.106 11° 47' 58.08" 0.106 2.067 710515.334 9144433.652 0+466.528 710513.283 9144433.396
0
60
C-15 0+486.728 710493.238 9144430.894 30 4.233 4.229 0.075 8° 05' 01.00" 0.075 2.120 710491.135 9144430.631 0+490.961 710489.015 9144430.667 44
91
PLANTA
N=
C-16 0+509.095 710470.884 9144430.973 120 3.249 3.249 0.011 1° 33' 04.25" 0.011 1.624 710469.260 9144431.001 0+512.343 710467.637 9144431.072
ESCALA: 1/1000
E=
E=
C-17 0+588.807 710391.247 9144434.433 120 2.863 2.863 0.009 1° 22' 01.83" 0.009 1.432 710389.817 9144434.496 0+591.670 710388.385 9144434.525
71
71
0 0
60 50
04
03
C-18 0+676.529 710303.544 9144436.232 80 5.943 5.941 0.055 4° 15' 21.89" 0.055 2.973 710300.571 9144436.291 0+682.472 710297.603 9144436.130 44 44
00
00
91 91
N= N=
PERFIL
COTA: 209.359
KM: 0+000.00
212 212
ESCALA: 1/1000
COTA: 208.189
KM: 0+100.35
211 211
210 210
COTA: 206.337
-0.35%
KM: 0+216.70
-0.13% -0.08%
-1 0.
209 209
COTA: 205.731
KM: 0+340.97
36
%
-0.60%
208 208
COTA: 204.660
KM: 0+466.69
-5164.08%
207 207
COTA: 203.601
-0.07%
KM: 0+576.69
-0.26% -0.52%
1%
-0.64%
-0.40%
0.2
206 206
COTA: 202.804
-2.15% -0.36%
KM: 0+676.70
2
-3.48%
-0.38%
205 -0.49%
-0.37% 205
-1.05%
-1.07%
-1.01%
204 -0.76% 204
-0.73%
-0.84%
-0.81%
203 -1.01% 203
202 202
201 201
200 200
199 199
198 198
197 197
KILOMETRAJE 0+000 0+010 0+020 0+030 0+040 0+050 0+060 0+070 0+080 0+090 0+100 0+110 0+120 0+130 0+140 0+150 0+160 0+170 0+180 0+190 0+200 0+210 0+220 0+230 0+240 0+250 0+260 0+270 0+280 0+290 0+300 0+310 0+320 0+330 0+340 0+350 0+360 0+370 0+380 0+390 0+400 0+410 0+420 0+430 0+440 0+450 0+460 0+470 0+480 0+490 0+500 0+510 0+520 0+530 0+540 0+550 0+560 0+570 0+580 0+590 0+600 0+610 0+620 0+630 0+640 0+650 0+660 0+670 0+680 0+690 0+700
COTA
209.562
209.551
209.541
209.531
206.830
206.671
206.572
206.501
206.452
206.400
206.292
206.160
205.460
205.380
205.251
204.661
204.230
204.000
203.851
203.632
203.560
203.292
203.120
203.012
209.713
209.654
209.618
209.583
209.573
209.556
208.619
206.665
206.978
206.966
206.955
206.943
206.923
206.898
206.867
206.778
206.536
206.347
206.256
206.225
206.195
206.123
206.085
205.775
205.417
205.346
205.313
205.193
205.144
205.094
205.044
205.015
204.986
204.885
204.766
204.555
204.444
204.333
204.154
204.074
203.926
203.779
203.708
203.475
203.368
203.213
202.909
TERRENO
COTA
206.601
205.771
204.991
204.521
203.431
203.271
202.771
209.359
209.325
209.290
209.262
209.250
209.237
209.226
209.218
209.210
209.202
208.225
206.296
206.615
206.608
206.588
206.562
206.536
206.510
206.475
206.424
206.372
206.316
206.252
206.187
206.123
206.059
206.002
205.962
205.922
205.882
205.843
205.807
205.735
205.417
205.110
205.072
205.033
204.942
204.892
204.843
204.798
204.760
204.723
204.685
204.626
204.416
204.310
204.203
204.098
203.998
203.897
203.805
203.728
203.652
203.577
203.504
203.354
203.187
203.103
203.020
202.940
202.859
202.670
202.569
RASANTE
CORTE -
0.353
0.329
0.329
0.321
0.323
0.330
0.333
0.331
0.329
0.369
0.363
0.358
0.353
0.361
0.362
0.357
0.299
0.329
0.341
0.329
0.343
0.352
0.353
0.352
0.350
0.358
0.350
0.347
0.371
0.358
0.350
0.333
0.321
0.329
0.361
0.350
0.351
0.352
0.333
0.349
0.348
0.349
0.347
0.349
0.361
0.373
0.372
0.348
0.352
0.348
0.341
0.340
0.325
0.394
0.355
0.355
0.354
0.256
0.285
0.314
0.345
0.334
0.345
0.355
0.346
0.365
0.346
0.335
0.345
0.354
0.354
RELLENO +
DIAGRAMA Dist: 91.28 Dist: 16.96 Dist: 67.41 Dist: 30.24 Dist: 46.44 Dist: 14.40 Dist: 23.73 Dist: 50.25 Dist: 17.91 Dist: 12.30 Dist: 29.13 Dist: 36.60 Dist: 15.98 Dist: 11.89 Dist: 24.39 Dist: 21.88 Dist: 79.52 Dist: 89.26 Dist: 79.60
HORIZONTAL
PENDIENTE Y S=-0.35% S=-0.13% S=-0.08% S=-10.36% S=-0.60%
S=-5164.08%
S=-2.15%
S=20.21% S=-0.07% S=-0.26% S=-0.52% S=-0.64% S=-0.40% S=-0.36% S=-3.48% S=-0.38% S=-0.49% S=-0.37% S=-1.05% S=-1.07% S=-1.01% S=-0.76% S=-0.73% S=-0.84% S=-0.81% S=-1.01%
DISTANCIA L=26.70 L=30.00 L=33.88 L=9.78 L=2.97
L=0.04
L=4.18 L=4.06 L=35.09 L=40.00 L=30.00 L=50.04 L=39.96 L=34.28 L=17.70 L=28.02 L=40.00 L=40.00 L=30.00 L=20.00 L=30.00 L=30.00 L=30.00 L=40.00 L=30.00 L=30.00
TIPO DE
TERRENO
0.30 7.00 0.30
0.10
2.00
ESPECIFICACIONES TECNICAS
CONCRETO
Para el mejoramiento de la sección del canal se utilizará concreto f'c=210 kg/cm², tanto en los muros y losa de fondo, con un espesor de 15 cm., el cemento a utilizar será Portland
Tipo MS
MOVIMIENTO DE TIERRAS
3/8 pulg @ 0.30m Antes de iniciar los trabajos de movimiento de tierras para el trazo del canal se deberá llevar a cabo el levantamiento topográfico de la zona del eje del canal cuyo plano deberá PROYECTO: "REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
ser aprobado por el Supervisor.
El material de relleno y el mejoramiento de la base con hormigon será colocado en capas horizontales de espesor compactado no mayor de 0.15m SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
Solado de concreto 1:12 C:H 0.10 La compactación se realizará cuando el material presente la humedad adecuada hasta alcanzar una densidad no menor de 90% de la densidad máxima obtenida por el método
Proctor Modificado, (Verificar que sea igual a Especificaciones Técnicas).
3/8 pulg @ 0.35m Base Hormigon Compactado. 0.15 RESISTENCIA DE TERRENO CODIGO:
PLANO:
1,14 kg/cm² ( valor tomado de estudios de suelo) la cual será verificada por el Ejecutor en obra.
Curado con aditivo curador de concreto.
3.00 JUNTAS
Los sellos de las juntas serán de elastomérico de poliuretano,
DETALLE CANAL TRAPEZOIDAL a. Junta de Dilatación, cada 14.00 m., al inicio y final de cada curva y empalme con obra de arte.
b. Juntas de Contracción transversal, cada 3.50 metros. N°:
c. Para las obras de arte, las juntas del canal deberán coincidir con la ubicación de estas estructuras.
084
MURO DE CONCRETO
MURO DE CONCRETO
EXISTENTE
B PROYECTADO
A A
DETALLE DE JUNTA WATER STOP PVC 6"
MURO DE CONCRETO MURO DE CONCRETO
EXISTENTE PROYECTADO
B
PLANTA
Esc. 1/100
3.02
malla de
∅ 12mm@.25
12mm @ 0.25 m 12mm @ 0.25 m LOSA DE CONCRETO
f'c=210 kg/cm2
.15.20 1.20 5.49 CH:1:12
BASE DE HORMIGON
COMPACTADO
CORTE A-A
Esc. 1/50
0.10
TRANSICION A CANAL TRAPEZOIDAL
1.20 1.90
MURO TRANSICION A CANAL TRAPEZOIDAL TRANSICION A CANAL TRAPEZAIDOL MURO
EXISTENTE EXISTENTE 12mm @ 0.25 m
0.40
0.10
0.15
LOSA DE CONCRETO
12mm @ 0.25 m
LOSA DE CONCRETO
f'c=210 kg/cm2 SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
12mm @ 0.25 m
f'c=210 kg/cm2 DEPARTAMENTO DE LA LIBERTAD"
5.71 CORTE C - C CODIGO:
Esc. 1/25 PLANO:
CORTE B - B
Esc. 1/25
N°:
0.30
083
0.10 0.10
0.30 0.50
0.50
0.25 Variable
0.50
0.30
CORTE A-A
Esc. 1/25
2.00 2.00 2.00
A
0.50
0.30
0.10
Variable
0.10
A
PLANTA
Esc. 1/25
LLORADERO
Bulbo de grabilla de 0.50 x 0.50 x 0.30 y un tubo de diámetro ¾” el mismo que atravieza la pared del canal, esto
con la finalidad de evacuar el agua hacia el interior del canal.
La distancia entre los lloraderos será de 2.00m, se colocará los bulbos de gravilla de 1/4” dentro ellos se instalarà
un tubo de 0.30m el mismo que en un extremo sera envuelto con malla de geotextil sujeto con alambre PROYECTO: "REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
galvanizado Nº16 mientras que el otro extremo será colocado atravezando la pared del canal. SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
PLANO: CODIGO:
N°:
082
DETALLE DE LOSA
Losa Superior de SUPERIOR DE CONCRETO
ARMADO
concreto armado ESCALA 1/20
fc 210 kg/cm2
.20
ETO
VIGAS METÁLICAS
EXISTENTES
CORTE E-E
ONCR
A DE C
FO RM
DETALLE DE LOSA
PLATA
INFERIOR
VEREDA CONCRETO ESCALA 1/20
f'c=175 Kg/cm2
0.20
0.20
0.40
0.05
Relleno con Afirmado
0.15 0.15
TERRENO
COMPACTADO
0.05 0.15
DETALLE DE LOSA INFERIOR DE CONCRETO SIMPLE
PU
EN
TE Losa Inferior de
concreto simple
fc 175 kg/cm2
PLANO: CODIGO:
N°:
N= 91 N= 91
E= 71
E= 71
E= 71
E= 71
E= 71
E= 71
E= 70
4407 4420
0 0 N= 91
4433
0710
0580
0450
0320
0190
0060
9930
0
N= 91
4407
0
E= 71
0840
CALICATA 03
Progresiva: 0+690
Norte: 9144426.72
081
Este: 710294.45
FIN DE CANAL
Progresiva: 1+132.25
Norte: 9144351.455
Este: 709856.615
N= 91
4446
0
N= 91
4420
0
N= 91
4459
0
N= 91
4433
0
CALICATA 02
Progresiva: 0+490
Norte: 9144438.04
Este: 710491.68
N= 91
4472
0
CALICATA 01
N= 91
4446
0
Progresiva: 0+050
Norte: 9144673.27
Este: 710852.65
E= 71
0970
N= 91
4485
0
N= 91
4459
0
E= 71
0060
INICIO DE CANAL
Progresiva: 0+000
Norte: 9144709.211 PROYECTO: "REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN,
N= 91 Este: 710885.202 SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE,
4472
0
PLANO: CODIGO:
E= 71
E= 71
E= 71
E= 71
E= 71
E= 71
E= 71
N°:
0970
0840
0710
0580
0450
0320
0190
N= 91 N=N=
9144 CONSULTOR: SUPERVISOR: ESCALA: TOPOGRAFIA:
4485 9198
44098
0 0
080
PLANO DE UBICACIÓN DE BOTADERO DEL PROYECTO: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y

CONDUCCIÓN CD PAIJÁN, SECTOR TOMA PAIJÁN, DISTRITO DE ASCOPE, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA
LIBERTAD”
INICIO DE
CANAL
KM 0+00
UBICACIÓN
DE
BOTADERO
KM 6+612
079
LIBERTAD”
ANEXOS
COMPLEMENTARIOS
078
LIBERTAD”
COTIZACIONES
077
COTIZACIÓN - Nº033 –KGL – 2022

Solicitante: ING. LUIS MANUEL PEREZ SALAZAR.
Proyecto: “REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD
DEPARTAMENTO DE LA LIBERTAD”.
Fecha: Julio del 2022.
Se alcanza la cotización por realización de los siguientes servicios:
FORMA DE PAGO: 50% Al inicio de los trabajos y 50% a la entrega dl informe.

KINSA GEOLABS S.A.C (RUC: 20603169612)
CUENTA CORRIENTE: 570-2511078-0-98 - BANCO DE CREDITO
Cuenta Detracciones: 00 741 572672 - Banco de la Nación
CCI: 00257000251107809805
Atte.
ING. JAVIER DE LA CRUZ VASQUEZ

Kinsa GEOLABS SAC
Javier_jjdv@hotmail.com
RPC: 974473899
1 de 1
076
LIBERTAD”
NUEVAS COTIZACIONES
075
 CLAVOS PARA MADERA 3”X 9X 1Kg

074
 CLAVOS PARA MADERA DE 4”X 7 X 1Kg

073
 MALLA DE SEÑALIZACIÓN COLOR NARANJA

072
 TUB PVC ¾”X 5m SP

071
 PLÁSTICO DOBLE ANCHO

070
 MORTERO DE REPARACIÓN REFORZADO (30Kg)

069
 YESO BOLSA (18Kg)

068
 ADITIVO DESMOLDEADOR DE ENCOFRADOS

067
 SELLANTE DE JUNTAS Y ADHESIVO SIKAFLEX

066
 ADITIVO CURADOR DE CONCRETO

065
 TRIPLAY 1.22 x 2.44 m

064
 CALAMINA METÁLICA GALVANIZADA

063
 MADERA PINO 2” X 4” X 10.5 PIES

062
 LIJA PARA FIERRO

061
 PINTURA ESMALTE
060
 PINTURA ESMALTE EPOXICO

059
 SOLVENTE DE ADITIVO DESMOLDADOR

058
 DISOLVENTE PINTURA EPOXICA

057
 POSTES PARANTES PARA SEÑALES CON DADO DE CONCRETO

056
 CASCOS ESTANDARIZADOS
055
 OREJERAS DE SEGURIDAD PARA OBRA

054
 GUANTES DE CUERO
053
 GUANTES DE JEBE
052
 CHALECO REFLECTIVO
051
 UNIFORME PARA OBRERO COLOR NARANJA

050
 BOTINES DE CUERO CON PUNTA DE ACERO

049
 BOTAS DE JEBE
048
 LENTES DE POLICARBONATO LUNA OSCURA

047
 CINTA DE SEÑALIZACION 200 m – amarillo

046
 CONOS REFLECTANTES
045
 ELECTRODO E7018
044
 CINTA MASKINGTAPE CP-101 - 1" X 55 YDS.

043
 ALCOHOL
042
 TERMOMETRO DIGITAL INFRARROJO

041
 OXIMETRO DE PULSO DIGITAL

040
 JABON LIQUIDO ANTIBACTERIAL X 800 ml. PARA DISPENSADOR

039
 TECNOPOR DE 1” X 4 X 8
038
 MASCARILLAS QUIRURJICAS
037
 JABON LIQUIDO EN GALON

036
 TERMOMETRO INFRARROJO
035
 OXIMETRO
 VARILLA DE ACERO CORRUGADO

034
Varilla = S/ 47.17/ 8.946kg = S/ 5.28.00 con IGV entonces = S/ 4.47xKg
 Bolsa de Cemento tipo MS.

Precios de Mano de Obra
033
COSTO DE HORA HOMBRE EN OBRAS DE EDIFICACIÓN
(VIGENTE AL 1 DE ENERO DE 2022)
CATEGORÍA
ITEM CONCEPTOS
OPERARIO OFICIAL PEÓN
REMUNERACIÓN BÁSICA VIGENTE (RB)
1.00 74,30 58,45 52,50
(vigente del 01.06.2021 al 31.05.2022)
BONIFICACIÓN UNIFICADA DE CONSTRUCCIÓN (BUC) (vigente del
2.00 23,78 17,54 15,75
01.06.2021 al 31.05.2022)
3.00 LEYES Y BENEFICIOS SOCIALES SOBRE LA RB (113.74%) 84,51 66,48 59,71
4.00 LEYES Y BENEFICIOS SOCIALES SOBRE EL BUC (12.00%) 2,85 2,10 1,89
5.00 BONIFICACIÓN POR MOVILIDAD 8,00 8,00 8,00
6.00 OVEROL (2 und. anuales) 0.43 0.43 0.43
COSTO DÍA HOMBRE ( DH ) 193.87 153.00 138.28
COSTO HORA HOMBRE ( HH ) 24.23 19.13 17.29
1.- El Acta Final de Negociación Colectiva en Construcción Civil 2021-2022, Expediente Nº 073-2021-MTPE/2/14 de 09.09.2021, Item I. Incremento de Remuneraciones, Clausula Primera, acuerda a partir del 1 de junio de 2020
un aumento general sobre el jornal básico diario, según las siguientes categorias: Operario: S/. 2.50 Oficial: S/. 1.90 Peón: S/. 1.70
2.- El Acta Final de Negociacion Colectiva en Construccion Civil 2019 -2020, modifica el nombre de “Bonificacion pos Movilidad Acumulada” por el de “BONIFICACION POR MOVILIDAD” cuyo monto a nivel nacional sera de S/.
8.00 por dia laborado y S/. 5.00 cuando se labora en dia domingo o feriado. (Item II. Condiciones de Trabajo: Bonificacion por Movilidad”)
3.- El Acta Final de Negociación Colectiva en Construcción Civil 2015-2016, ítem II Condiciones de Trabajo conviene en crear la la BONIFICACION POR TRABAJOS CON ALTAS TEMPERATURAS EN INFRAESTRUCTURA VIAL
(Mezcla Asfáltica)por un monto de S/. 3.50 por dia de trabajo, para la compra de una bebida hidratante solo para la cuadrilla que labora en contacto con altas temperaturas en Obras de Infraestructura Vial en los trabajos con
mezcla asfáltica. No es base de cálculo para las leyes sociales y/o beneficios sociales tales como CTS, Gratificaciones, vacaciones, horas extras y otros; y se pagará los días domingo y feriados eventualmente trabajados.
4.- El Acta Final de Negociación Colectiva en Construcción Civil 2013-2014, ítem II Condiciones de Trabajo conviene en elevar la BONIFICACION POR ALTA ESPECIALIZACION - BAE , bajo las mismas condiciones establecidas en
el Convenio 2012-2013 de la siguiente manera: - Operario Operador de Equipo Mediano, del 6% al 8% de su Jornal Básico. - Operario Operador de Equipo Pesado, del 8% al 10% de su Jornal Básico. - Operario Electromecánico,
CUADRO DE REMUNERACIONES SEMANALES VIGENTE AL 1 DE JUNIO DE 2021

OPERARIO INGRESOS
DIARIO (S/.) DIAS SEMANAL (S/.) del 15% al 18% de su Jornal Básico. (Acta Final de Negociación Colectiva en
Construcción Civil 2021-2022, Expediente Nº 073-2021-MTPE/2/14 de 09.09.2021) La
JORNAL BASICO 74,30 6 445,80 BAE debe tenerse en consideración al formular el costo de hora-hombre para dichos
DOMINICAL 74,30 oprerarios, que principalemente participan en obras de infraestructura. Asimismo, el
BUC 23,78 6 142,66 Acuerdo Tercero incluye al Topografo dentro de los alcances de la Bonificación por
BONIFICACION POR MOVILIDAD 8,00 6 48,00 Alta Especialización - BAE siendo su monto equivalente al 9% de su jornal básico.
TOTAL DE INGRESOS (1) 710,76
5.- En concordancia con el Acta Final de Negociación Colectiva en Construcción Civil
DESCUENTOS 2006-2007, Expediente Nº 82052-2006-DRTPEL-DPSC-SDNC de 2006-06-27, ítem II
S.N.P. 13% 86,16 Condiciones de Trabajo, Uniformes de trabajo, Cláusula Segunda, “Cuando la obra
CONAFOVICER 2% 10,40 pública privada requiera veinte (20) o más trabajadores, o los empleadores entregarán
TOTAL DE DESCUENTOS (2) 96,56 al inicio de su relación laboral a cada uno de sus trabajadores, dos (02) uniformes
consistentes en overoles tipo estándar, sin que exista la obligación del trabajador de
NETO A PAGAR SEMANAL (1- 2) 614,20 devolverlos al término de su relación laboral.
OFICIAL INGRESOS
DIARIO (S/.) DIAS SEMANAL (S/.) 6.- El Acta Final de Negociación Colectiva en Construción Civil 2019-2020, Expediente
Nº 173-2019-MTPE/2.14-NC de 22.07.2019, Item II. Condiciones de Trabajo,
JORNAL BASICO 58,45 6 350,70 Bonificacion por Altitud, acuerdan elevar la Bonificación por Altitud de S/. 2.00 a
DOMINICAL 58,45 S/. 2.50 por día laborado, a sus trabajadores que presten servicios en obras o centros
BUC 17,54 6 105,21 de trabajo ubicados a partir de los tres mil metros sobre el nivel del mar, sin tener en
BONIFICACION POR MOVILIDAD 8,00 6 48,00 cuenta su lugar de procedencia, en tanto se mantenga dicha condición de trabajo.
TOTAL DE INGRESOS (1) 562,36 No será computable para el cálculo de los beneficios sociales.
DESCUENTOS 7.- El Acta Final de Negociación Colectiva en Construción Civil 2012-2013, Expediente
S.N.P. 13% 66,87 Nº 42494-2012-MTPE/1/20.21, ítem II Condiciones deTrabajo, Cláusula Quinta,
CONAFOVICER 2% 8,18 conviene en elevar la bonificación del 5% al 7% sobre el jornal básico, la Bonificación
TOTAL DE DESCUENTOS (2) 75,05 por derecho de Altura, el cual será de aplicación cuando implique riesgo de caída libre.
NETO A PAGAR SEMANAL (1- 2) 487,31 8.- El Acta Final de Negociación Colectiva en Construción Civil 2013-2014, Expediente
Nº 029-2013-MTPE/2.14, ítem II Condiciones deTrabajo Bonificación por Riesgo de
PEÓN INGRESOS
DIARIO (S/.) DIAS SEMANAL (S/.) trabajo bajo la cota cero, Acuerdo Quinto se acuerda en elevar de S/. 1.50 a S/. 1.90,
en las obras de Edificación, la bonificación por riesgo de trabajo bajo la cota cero,
JORNAL BASICO 52,50 6 315,00 para los trabajadores de construcción civil que laboren en un nivel inferior al segundo
DOMINICAL 52,50 sótano o cinco metros bajo la cota cero. Aspecto que debe preverse en la estructura
BUC 15,75 6 94,50 del costo de HH para este tipo de obras.
BONIFICACION POR MOVILIDAD 8,00 6 48,00
TOTAL DE INGRESOS (1) 510,00 9.- El Acta Final de Negociación Colectiva en Construción Civil 2014-2015, Expediente Nº
079-2014-MTPE/2.14, ítem II Condiciones deTrabajo, Seguros de Vida, a partir del 1 de
DESCUENTOS enero de 2015 cuando el costo de la obra presupuestada sea mayor a 50 UIT (siendo la
S.N.P. 13% 60,06 UIT vigente para el 2 019 de S/. 4 150,00), es decir, para obras mayores de S/. 207 500,00
CONAFOVICER 2% 7,35 ; los empleadores de la construcción contratarán la Póliza de Seguro de ESSALUD-VIDA
TOTAL DE DESCUENTOS (2) 67,41 (actualmente +Vida Seguro de Accidentes) por un monto de S/. 5,00 mensuales (vigente
a partir de mayo-2007) por cada uno de los trabajadores. En tal sentido, se incrementará el
NETO A PAGAR SEMANAL (1- 2) 442,59 monto en el Costo de Hora Hombre (HH) para la obras mayores al citado costo.
CUADRO DE REMUNERACIONES VIGENTE A PARTIR DEL 1 DE JUNIO DE 2021 EN CONSTRUCCIÓN CIVIL

HORAS EXTRAS Asignación Escolar (*) / Hijo GRATIFICACIÓN LIQUIDACIÓN
Categoría
Fiestas Patrias Navidad Indemnización Horas Compensación Vacacional
Jornal Simple 60% 100% Diario Mensual
Diario Mensual Total Diario Mensual Total Diario Semanal Extras Diario Semanal
Operario
9,29 14,86 18,58 6,19 185,75 14,15 424,57 2.972,00 19,81 594,40 2.972,00 11,15 66,87 1,39 7,43 44,58
74,30
Oficial
7,31 11,69 14,61 4,87 146,13 11,13 334,00 2.338,00 15,59 467,60 2.338,00 8,77 52,61 1,10 5,85 35,07
58,45
Peón
6,56 10,50 13,13 4,38 131,25 10,00 300,00 2.100,00 14,00 420,00 2.100,00 7,88 47,25 0,98 5,25 31,50
52,50
Fuente: Ing. Jesús Ramos Salazar

(*) A partir del 1 de junio de 2016, según el Acuerdo Tercero del Acta Final de Negociación Colectiva en Construcción Civil 2006-2007 suscrita entre CAPECO y la FTCCP de 2006-06-27 fijada en
el Expediente Nº 82052-2006-DRTPEL-DPSC-SDNC, la Bonificacón por Asignación Escolar se hace extensivo a los hijos de los trabajadores que cursen estudios técnicos o superiores hasta los
21 años de edad, cuyo derechos se encuentran establecidos en las normas pertinentes al respecto. El Acta Final de Negociación Colectiva en Construcción Civil 2015-2016, Expediente Nº 045-
2015-MTPE/2.14 de 6 de agosto de 2015 extiende la Bonificación por Asignación Escolar a los hijos de los trabadores que cursen estudios técnicos o superiores hasta los 22 años cumplidos.
- 3.33 -
PLANILLA DE TRABAJADORES DE CONSTRUCCION CIVIL EN EL PERU PARA TRABAJADORES EN EL S.N.P. Y AFILIADOS AL S.P.P.
VIGENTE AL 1 DE JUNIO DE 2021
Total Descuentos NETO A APORTACIONES DEL EMPLEADOR Total
Jornal Días Horas INGRESOS Total APORTACIONES Y DSCTOS. DEL TRABAJADOR PAGAR
Básico laborados laboradas Ingresos Trabajador Aporta-
No (II) (I-II) R.P.S. S.C.R.T. Jubila- ciones
Semanal Descanso Bonificaciones (1+2+3+ Afiliado Descuentos AFP (D.L. (D.L. 26790) ción An-
Ordinario Remunerado 4+5) AFP (7) Afiliado AFP del
Afiliado No Afiliado No 26790) ticipada Emplea-
(1) (I)
Bonifica- CONA- Pensiones Prima Comisión CONA- (6+7) Afiliado Afiliado Cobertura Cobertu- AFP (Ley dor
Dominical Feriados ción por B.U.C.
FOVI- S.N.P. (6+8) de ra de 27252,
(2) (3) (5) FOVI- + Jub Anti Seg. (7c) (19990)
Movilidad CER (7a) (7b) CER Salud Invalidez D.S. Nº
(6) (8) y Sepelio 164-
(4) (6) 2001-EF)
Fuente: Ing. Jesús Ramos Salazar

S 5,50 51,08 8,51 8,00 16,35 83,94 1,19 8,35 1,32 1,20 1,19 9,87 12,07 11,06 71,88 72,88 6,84 0,99 1,29 0,76 9,87
1D 8,50 78,94 13,16 8,00 25,26 125,36 1,84 12,91 2,04 1,85 1,84 15,26 18,65 17,10 106,72 108,26 10,56 1,53 2,00 1,17 15,26
1 D+S 14,00 130,03 21,67 16,00 41,61 209,31 3,03 21,26 3,36 3,05 3,03 25,13 30,71 28,16 178,60 181,14 17,40 2,51 3,29 1,93 25,12
2D 17,00 157,89 26,31 16,00 50,52 250,72 3,68 25,82 4,08 3,70 3,68 30,51 37,29 34,20 213,43 216,52 21,12 3,05 3,99 2,35 30,52
2 D+S 22,50 208,97 34,83 24,00 66,87 334,67 4,88 34,17 5,41 4,90 4,88 40,39 49,36 45,26 285,31 289,40 27,96 4,04 5,28 3,11 40,39
OPERA- 3D 25,50 236,83 39,47 24,00 75,79 376,09 5,53 38,73 6,13 5,55 5,53 45,77 55,94 51,30 320,16 324,79 31,69 4,58 5,99 3,52 45,77
RIO 3 D+S 31,00 287,91 47,99 32,00 92,13 460,03 6,72 47,08 7,45 6,75 6,72 55,64 68,00 62,36 392,03 397,67 38,52 5,56 7,28 4,28 55,65
74,30 4D 34,00 315,78 52,63 32,00 101,05 501,45 7,37 51,64 8,17 7,41 7,37 61,03 74,58 68,40 426,87 433,06 42,25 6,10 7,98 4,69 61,02
4 D+S 39,50 366,86 61,14 40,00 117,39 585,39 8,56 59,99 9,49 8,60 8,56 70,90 86,65 79,46 498,74 505,93 49,09 7,09 9,27 5,45 70,89
5D 42,50 394,72 65,79 40,00 126,31 626,82 9,21 64,55 10,21 9,26 9,21 76,29 93,23 85,50 533,59 541,32 52,81 7,63 9,98 5,87 76,29
Planilla de Trabajadores de Construcción
6 D(S.C) 48,00 445,80 74,30 48,00 142,66 710,76 10,40 72,88 11,52 10,47 10,40 86,16 105,27 96,56 605,49 614,20 59,65 8,62 11,27 6,63 86,16
4 D+S+F+DOM 39,50 366,86 74,30 78,94 50,00 117,39 687,49 10,40 61,44 9,72 8,81 10,40 72,61 90,37 83,01 597,12 604,48 50,27 7,26 9,50 6,37 73,39
5 D+SF+DOM 42,50 394,72 74,30 51,08 50,00 126,31 696,41 10,40 65,49 10,36 9,39 10,40 77,39 95,64 87,79 600,77 608,62 53,58 7,74 10,12 6,46 77,90
S 5,50 40,18 6,70 8,00 12,06 66,94 0,94 6,48 1,03 0,93 0,94 7,66 9,38 8,60 57,56 58,34 5,30 0,77 1,00 0,59 7,66
1D 8,50 62,10 10,35 8,00 18,63 99,08 1,45 10,02 1,58 1,44 1,45 11,84 14,49 13,29 84,59 85,79 8,20 1,18 1,55 0,91 11,84
1 D+S 14,00 102,29 17,05 16,00 30,69 166,02 2,39 16,50 2,61 2,37 2,39 19,50 23,87 21,89 142,16 144,13 13,50 1,95 2,55 1,50 19,50
2D 17,00 124,21 20,70 16,00 37,26 198,17 2,90 20,04 3,17 2,87 2,90 23,68 28,98 26,58 169,19 171,59 16,40 2,37 3,10 1,82 23,68
OFICIAL 2 D+S 22,50 164,39 27,40 24,00 49,32 265,11 3,84 26,52 4,20 3,80 3,84 31,34 38,36 35,18 226,75 229,93 21,70 3,13 4,10 2,41 31,34
58,45 3D 25,50 186,31 31,05 24,00 55,89 297,25 4,35 30,06 4,75 4,31 4,35 35,52 43,47 39,87 253,78 257,38 24,59 3,55 4,65 2,73 35,52
3 D+S 31,00 226,49 37,75 32,00 67,95 364,19 5,28 36,54 5,78 5,24 5,28 43,18 52,85 48,47 311,34 315,72 29,90 4,32 5,65 3,32 43,18
- 3.34 -
4D 34,00 248,41 41,40 32,00 74,52 396,34 5,80 40,08 6,34 5,75 5,80 47,36 57,96 53,16 338,38 343,18 32,79 4,74 6,19 3,64 47,37
4 D+S 39,50 288,60 48,10 40,00 86,58 463,28 6,73 46,56 7,36 6,68 6,73 55,03 67,34 61,76 395,94 401,52 38,09 5,50 7,20 4,23 55,03
5D 42,50 310,52 51,75 40,00 93,15 495,42 7,25 50,10 7,92 7,18 7,25 59,20 72,45 66,45 422,97 428,97 40,99 5,92 7,74 4,55 59,21
6 D(S.C) 48,00 350,70 58,45 48,00 105,21 562,36 8,18 56,58 8,95 8,12 8,18 66,87 81,84 75,05 480,52 487,31 46,29 6,69 8,74 5,14 66,87
4 D+S+F+DOM 39,50 288,60 58,45 62,10 50,00 86,58 545,73 8,18 47,70 7,55 6,84 8,18 56,37 70,27 64,55 475,46 481,17 39,03 5,64 7,37 4,96 57,00
5 D+SF+DOM 42,50 310,52 58,45 40,18 50,00 93,15 552,30 8,18 50,83 8,04 7,29 8,18 60,08 74,35 68,26 477,96 484,05 41,59 6,01 7,86 5,02 60,48
S 5,50 36,09 6,02 8,00 10,83 60,94 0,84 5,82 0,92 0,84 0,84 6,88 8,42 7,72 52,52 53,21 4,76 0,69 0,90 0,53 6,88
1D 8,50 55,78 9,30 8,00 16,73 89,81 1,30 9,00 1,42 1,29 1,30 10,64 13,02 11,94 76,80 77,88 7,36 1,06 1,39 0,82 10,64
1 D+S 14,00 91,88 15,31 16,00 27,56 150,75 2,14 14,82 2,34 2,13 2,14 17,52 21,44 19,66 129,31 131,09 12,13 1,75 2,29 1,35 17,52
2D 17,00 111,56 18,59 16,00 33,47 179,63 2,60 18,00 2,85 2,58 2,60 21,27 26,03 23,87 153,59 155,75 14,73 2,13 2,78 1,64 21,28
2 D+S 22,50 147,66 24,61 24,00 44,30 240,56 3,45 23,82 3,77 3,42 3,45 28,15 34,45 31,60 206,11 208,96 19,49 2,82 3,68 2,17 28,15
PEON 3D 25,50 167,34 27,89 24,00 50,20 269,44 3,90 27,00 4,27 3,87 3,90 31,91 39,05 35,81 230,39 233,63 22,09 3,19 4,17 2,45 31,91
52,50 3 D+S 31,00 203,44 33,91 32,00 61,03 330,38 4,75 32,82 5,19 4,71 4,75 38,79 47,47 43,54 282,91 286,84 26,85 3,88 5,07 2,98 38,78
4D 34,00 223,13 37,19 32,00 66,94 359,25 5,21 36,00 5,69 5,16 5,21 42,54 52,06 47,75 307,19 311,50 29,45 4,25 5,56 3,27 42,54
4 D+S 39,50 259,22 43,20 40,00 77,77 420,19 6,05 41,82 6,62 6,00 6,05 49,42 60,48 55,47 359,71 364,71 34,22 4,94 6,46 3,80 49,43
5D 42,50 278,91 46,48 40,00 83,67 449,06 6,51 45,00 7,12 6,45 6,51 53,18 65,08 59,69 383,99 389,38 36,82 5,32 6,95 4,09 53,18
6 D(S.C) 48,00 315,00 52,50 48,00 94,50 510,00 7,35 50,82 8,04 7,30 7,35 60,06 73,51 67,41 436,49 442,59 41,58 6,01 7,85 4,62 60,05
4 D+S+F+DOM 39,50 259,22 52,50 55,78 50,00 77,77 495,27 7,35 42,84 6,78 6,14 7,35 50,63 63,11 57,98 432,15 437,28 35,05 5,06 6,62 4,45 51,19
5 D+SF+DOM 42,50 278,91 52,50 36,09 50,00 83,67 501,17 7,35 45,66 7,22 6,55 7,35 53,96 66,78 61,31 434,39 439,86 37,36 5,40 7,06 4,51 54,32
1.- La planilla vigente se ha elaborado en concordancia con los incrementos otorgados a partir del 1 de junio de 2021 mediante el Acta Final de Negociación Colectiva en Construcción Civil 2021-2022 suscrita entre CAPECO y la FTCCP el 09 de setiembre de 2021 cuyos alcances se fija en el Expediente Nᵒ 073-2021-
MTPE/14 , Item I. Incremento de Remuneraciones, teniendo una vigencia de un año (del 01.06.2021 hasta el 31.05.2022). Los incrementos otorgados en el Acuerdo Primero de la citada Acta son: Operario, S/. 2.50; Oficial, S/. 1.90 y Peón, S/. 1.70. 2.- El Acta Final de Negocaicion Colectiva en Construccion Civil 2019
-2020, Expediente Nᵒ 173-2019-MTPE/2.14-NC de 22.07.2019, Item II. Condiciones de Trabajo, modifica el nombre de “Bonificacion por Movilidad Acumulada” a “BONIFICACION POR MOVILIDAD” que establece un monto a nivel nacional a S/. 8.00 por dia laborado y S/. 5.00 cuando se labora en dia domingo o feriado.
3.- El Acta Final de Negociación Colectiva en Construcción Civil 2015-2016, ítem II Condiciones de Trabajo conviene en crear la la BONIFICACION POR TRABAJOS CON ALTAS TEMPERATURAS EN INFRAESTRUCTURA VIAL (Mezcla Asfáltica) por un monto de S/. 3,50 por día de trabajo, para la comprea de una
bebida hidratante solo para la cuadrilla que labora en contacto con altas temperaturas en Obras de Infraestructura Vial en los trabajos con mezcla asfáltica. No es base de cálculo para las leyes sociales y/o beneficios sociales tales como CTS, Gratificaciones, vacaciones, horas extras y otros; y se pagará los
días domingos y feriados eventualmente trabajados. 4.- El Acta Final de Negociación Colectiva en Construcción Civil 2013-2014 la Bonificación por Alta Especialización - BAE, que se otorga a los trabajadores de construcción civil que estén debidamente certificados por el empleador o institución educativa para
realizar trabajos especializados. La BEA que se otorga es la siguiente: Operario Operador de Equipo Mediano, el equivalente al 8% de su jornal básico; Operario Operador de Equipo Pesado, el equivalente al 10% de su Jornal Básico; Operario Electromecámico, el equivalente al 18% de su jornal básico (Acta Final
de Negociación Colectiva en Construcción Civil 2021-2022, Expediente Nᵒ 073-2021-MTPE/2/14) Asimismo, el Acuerdo Tercero del Acta vigente, incluyen al topográfo dentro de los lacances del BAE siendo su monto equivlente la 9% de su jornal básico. 5.- Bonificación por Riesgo de trabajos bajo cota cero, en el
caso que corresponda, en las obras de edificación es el equivalente a S/. 1,90 diario para los trabajadores que laboren en un nivel inferior al segundo sótano o cinco metros bajo la cota cero, considerando que el pago de la bonificación se efectuaráa hasta la culminación de las obras de estructuras al nivel indicado.
6.- La Bonificación por Altitud para los trabajadores que laboren en obras o centros de trabajos ubicados a partir de los 3,000 msnm es de S/. 2.00 por dia laborado según la Clausula Segunda del Acta Final de Negociación Colectiva en Construcción Civil 2016-2017. 7.- La Asignacion Especial por trabajo en feriados,
acordado en el Acta Final de Negociación Colectiva en Construcción Civil 2014-2015, Cláusula Cuarta, será el equivalente al 10% del BUC y del 10% del BAE según la ocupación que corresponda. Los días feriados a los cuales es aplicable únicamanete esta Asignación Especial, sin que sea aplicable a cualquier
otro feriado local o regional, son los siguientes: Año Nuevo (1 de Enero), Viernes Santo, Día del Trabajo (1 de Mayo), Fiestas Patrias (28 de Julio), Día de los Trabajadores de Construcción Civil (25 de octubre) y Navidad (25 de Diciembre). 8.- CONAFOVICER, el aporte es del 2% del jornal básico (dia laborado
incluyendo el dia de descanso semanal y feriado) en concordancia a la Resolución Suprema Nº 01-95-MTC del 1995-01-05 9.- Los descuentos de AFPs a junio de 2021: Pensiones, equivale al 10% ( D.S. Nº 054-97-EF, Art. 30, a)) + el 1% de Jubilación Anticipada (Ley 27252 y D.S. Nº 164-2001-EF) del monto de
Semanal ordinario (1) más Dominical (2) y BUC (5); la Prima por Seguro se ha considerado un promedio del porcentaje que cobran las AFPs, 1.74%; y las Comisiones, igualmente un promedio, 1.58% que deberán actualizarse mensualmente con la información dada por la Superintendencia de Banca, Seguros y AFP.
10.- El Sistema Nacional de Pensiones (S.N.P.), Decreto Ley 19990; la aportación es el 13% del Semanal ordinario, Dominical y BUC 11.- Aportaciones del Empleador: Regimen de Prestaciones de Salud (R.P.S.), 9% de (1+2+5); Seguro Complementario de Trabajo de Riesgo: Cobertura de Salud (ESSALUD o EPS),
1.3% y Cobertura de Invalidez o Sepelio, 1.70%, ambas de (1+2+5). 12.- Asimismo, en el caso de trabajadores afiliados al SPP el Empleador de manera obligatoria debe aportar el 1% por concepto de Jubliación Anticipada prescrita en el Régimen Genérico de la Ley 27252 reglamentado por el D.S. Nº 164-2001-EF.
Este descuento no es vigente para los trabajadores afiliados al SNP.
032
031
LIBERTAD”
COTIZACION DE INSUMOS
REHABILITACION Y
CAPACITACION
030
“SERVICIO DE ALQUILER Y MANTENIMIENTO DE

BAÑOS PORTÁTILES”
MUNICIPALIDAD DISTRITAL DE PAIJÁN

029
¿Quiénes Somos?
Somos una Empresa Cajamarquina Prestadora de Servicios (E PS- RS) y comercializadora
de Residuos Sólidos (EC-RS), que cuenta con más de 08 años de experiencia en el rubro.
Ofrecemos diversas soluciones integrales en servicios medio ambientales a nivel
nacional, cumpliendo con nuestro compromiso de preservar y cuidar el medio ambiente
basándonos en altos estándares de calidad.
Contamos con una amplia y óptima flota de vehículos propios, un equipo profesional
altamente capacitado para brindar un servicio eficiente a nuestros clientes. Trabajamos
comprometidos con el cuidado del medio ambiente y nos mantenemos a la vanguardia
brindando soluciones que generen valor a través de la valorización de los recursos.
Brindar un servicio eficiente en soluciones integrales con responsabilidad social y

ambiental, respetando nuestro compromiso de preservar y cuidar el medio ambiente,
orientados por las normativas nacionales e internacionales y por los altos estándares de
calidad para satisfacer las necesidades y expectativas de nuestros clientes.
Ser la empresa líder en servicios medio ambientales a nivel nacional, fielmente

comprometida con el desarrollo sostenible mediante la mejora e innovación constante
de sus procesos en los próximos 05 años.
Nuestros Servicios
 Manejo Integral De Residuos Líquidos Y Sólidos Alquiler Y Manejo De Sanitarios

 Portátiles Planta De Valorización
 Limpieza De Tanques Y Reservorios De Agua Remediación Ambiental
 Desinfección, Desratización Y Desinsectación.
 Alquiler De Camiones Cisterna
Mz E Lote 9 Urb. Los Cedros – Trujillo Jr. Mariscal Cáceres 153 7

028
Trujillo, 08 de Julio del 2022
COTIZACIÓN PARA EL SERVICIO DE ALQUILER Y

MANTENIMIENTO DE BAÑOS PORTÁTILES
PROYECTO: “SERVICIO DE ALQUILER Y MANTENIMIENTO DE BAÑOS PORTÁTILES”
SEÑORES: LEOESPACIOCONSTRUCCIONES
ATENCIÓN: ARQ. NILTON ROJAS
Presente. –
Nos dirigimos a ustedes cordialmente para presentarles una Propuesta Integral para el Alquiler
de baños Químicos Portátiles, que incluye una propuesta económica atractiva para que nos
permitan brindarles, en exclusiva, un servicio de calidad y de acuerdo al Decreto Legislativo N°
1278.
COTIZACIÓN:
CANTIDAD PRECIO PRECIO TOTAL

DESCRIPCIÓN (BBQQ)
UNITARIO POR MES
SERVICIO DE ALQUILER, LIMPIEZA Y

MANTENIMIENTO DE BAÑO 2 S/. 950.00 S/. 1,900.00
PORTÁTIL SIMPLE
PRECIO EN NUEVOS SOLES Y NO INCLUYE EL IGV.
NUESTROS SERVICIOS INCLUYE:
• Movilización interna e instalación de baños químicos portátiles.
• Mantenimiento de baños (2 veces) por semana.
• Disposición de aguas residuales generadas por las unidades.
• Certificado de tratamiento de aguas generadas por las unidades.
• 01 papel Higiénico por limpieza.
• 01 pastilla aromatizante cada 15 días.
• Químico Biodegradable dosificado por limpieza.
• Unidad autorizada y equipada para este tipo de servicio.
• Cumplimiento de plan de vigilancia, prevención y controlCOVID-2019.

027
DEFINICIÓN DE SANITARIOS PORTÁTILES.
Entiéndase por baños portátiles las cabinas que se instalan en lugares donde no es posible
tener una conexión directa a una red de alcantarillado con el objeto de dar facilidades y
comodidades de servicio higiénicos
CÓMO SE REALIZA LA LIMPIEZA
Los equipos utilizados son bombas de vacío HIDROJET para la succión de las excretas y
aguas residuales. “Procedimiento de mantenimiento y limpieza sanitarios portátiles”.
DESCRIPCIÓN DEL BAÑO PORTÁTIL SIMPLE
Material resistente de plástico y tiene forma de cabina personal.
 Dimensiones Mínimas:1.0 x 1.0 x 2.00 metros
 Capacidad de Tanque: 260 litros.
 Accesorios:
Papelera de baño.
Urinario.
Inodoro.
Porta Candado.
Porta PH.

026
PANEL FOTOGRÁFICO DE BAÑOS

PORTÁTILES – SOLUCIONES AMBIENTALES
PERÚ
PÓLIZAS Y SEGUROS:
 Póliza Responsabilidad Civil (unmillón)
 Seguro Contra todo Riesgo.
 Seguro Vida Ley.

025
CONDICIONES DEL SERVICIO:
 Los baños quedan bajo responsabilidad del cliente, cualquier pérdida de accesorios,
daño por mal uso o pintado con grafitis, les será facturado.
 La desmovilización de baños portátiles se pide una anticipación de dos días (2) hábiles.
 Si el cliente solicita el retiro anticipado antes del plazo, el precio de facturación es mes
completo, y no fraccionado.
 En caso de emergencia o situaciones externas como: huelgas o paralizaciones, estados
de emergencia por COVID, tormentas eléctricas, huaycos entre otros) que impidan el
cumplimiento de la realización del servicio, se valorizará de manera mensual según lo
indicado en la propuesta.
 El costo de los servicios es por mes cerrado, no fraccionable.
CONDICIONES DE PAGO:
 Orden de servicio a nombre: Soluciones Ambientales Perú EIRL
 R.U.C.: 20496108664
 Forma de Pago: Adelantado.
CUENTA SOLUCIONES AMBIENTALES PERÚ EIRL

BANCO MONEDA NRO DE CUENTA CÓDIGO INTERBANCARIO
INTERBANK SOLES 6163003041082 00361600300304108200
Atentamente,

024
TRUJILLO, 07DE JULIO DEL 2022
COTIZACIÓN 204 -
2022
Atención:
LEOESPACIO Y CONSTRUCCIÒN SAC

SEÑALES DE TRÁNSITO
Dicha señal tiene como base fibra de vidrio mat 450 gr con concreto de resina 4mm de
espesor y refuerzo de platina metálica, lámina reflectiva ALTA INTENSIDAD (TIPO IV)
.Así mismo se fabricaron bajo las normas técnicas del MTC.
Fig. 01 RETROREFLECTIVIDAD GRADO 4 HIP
Prolongación Santa 2168 Urb. “” La Marquesa” - - TRUJILLO, PERU

cel. : 951734806 - Norfibra.srl@gmail.com
023
SEÑALES INFORMATIVAS (INCLUYE ESTRUCTURA INTERNA DE ÁNGULOS Y

PERNOS SOLDADOS)
Fig. 03 Fig. 04

022

021
ATENCIÓN - SEÑALES DE TRÁNSITO -

N° Descripción Cantidad P. Unitario Total
Señal preventiva FIBRA DE
VIDRIO4MM con platina metálica
1 50 S/ 123,27 S/ 6.163,50
fondo amarillo GRADO
INGENIERÍA TIPO II . 60x60cm
2 poste de tubo metálico 2x2mm 50 S/ 95,92 S/ 4.796,00

pintado de blanco y negro tipo
cebra con anclaje LISTO PARA
ENCOFRAR H: 3 mt. Incluye
pernos reglamentarios
SUB - TOTAL S/ 10.959,50
IGV S/ 1.972,71
TOTAL S/ 12.932,21
tipo de pago : CONTADO – 60 % ADELANTADO Y 40% CONTRA ENTREGA

stock al día 07/07 = 207 SEÑALES 60*60
TIEMPO DE ENTREGA: 10 DÍAS
VALIDEZ DE COTIZACIÓN: 4 días (precio sujeto al alza de materiales)
Importante tener en cuenta:
 El cliente contara en todo momento con asesoría técnica gratuita en los periodos de pre – venta
y post-venta, en cuanto a aspectos técnicos, cuidados e instalaciones del producto.
 Nuestros productos tienen una garantía de 01 año en caso de defectos de fabricación. No aplica
para vandalismo, hurto, desastres naturales y/o inadecuada manipulación, Etc.
 Todos los productos son entregados en nuestra planta, por lo cual el cliente es responsable del
transporte y costo del mismo.
 Todos los productos serán entregados con sus debidos documentos (Guía de Remisión, Acta de
conformidad, Boleta o Factura) a la persona indicada.
 El cliente es responsable en todo momento del flete y envío, ambos corren por su
responsabilidad
CUENTAS DE LA EMPRESA :
Cuenta corriente de la empresa BCP SOLES:570-2428802- 0-27
CCI : 002-570-0024288004
Cuenta corriente de la empresa INTERBANK 614-3002858789-54
SOLES: CCI : 003-614-003002858789-54

020
R.U.C. 20482155724
ALQ. MAQUINARIA Y TRANSPORTE
COTIZACIÓN
NK07 -- 07 - 2022
SEÑOR(ES): MUNICIPALIDAD DISTRITAL DE PAIJÁN FECHA DE EMISIÓN: 07 DE JULIO DEL 2022
DIRECCIÓN: FECHA DE INICIO
ATENCIÓN: ARQ. NILTON ROJAS FECHA DE TERMINO:
DOC. IDENT./RUC: 20477345761 OBRA
EQUIPOS/
UNIDAD TIEMPO DESCRIPCIÓN P. UNIT. IMPORTE
CANTIDAD
1 UNIDAD DIA ALQUILER DE MARTILLO DEMOLEDOR S/. 100.00 100.00
1 UNIDAD DIA ALQUILER DE MAQUINA DE SOLDAR S/. 50.00 50.00
1 UNIDAD DIA ALQUILER DE VIBRADORA DE CONCRETO S/. 70.00 70.00
1 UNIDAD DIA ALQUILER DE MOTOBOMBA DE 4 PULG S/. 150.00 150.00
1 UNIDAD DIA ALQUILER DE MEZCLADORA DE CONCRETO S/. 70.00 70.00
IMPORTANTE
* EL ALQUILER NO INCLUYE : COMBUSTIBLE , OPERARIO
IGV 79.2
SON: TOTAL: S/519.20
CONDICIONES COMERCIALES
FORMA DE TRABAJO Orden de Servicio FORMA DE PAGO ADELANTADO
DISPONIBILIDAD INMEDIATA HORA MAQUINA
NUESTRAS CUENTAS
BANCO BBVA CONTINENTAL CTA CORRIENTE EN SOLES : 0011 0249 01 0014 3954-04 CCI : 011-249-000100-143954-04
BANCO DE CRÉDITO BCP CTA CORRIENTE EN SOLES : 570-1828748-075 CCI: 002-570-001828748075-02
BANCO DE LA NACIÓN CTA DETRACCIONES : 00771-003516
019
018
COTIZACIÓN Nº587
Viernes 14 de Julio del 2022.
Señores: MUNICIPALIDAD DISTRITAL DE PAIJÁN

RUC: 20207890261
Dirección: Paiján, Provincia de Ascope, Departamento de La Libertad
Cantera de Agregados: Cuculicote
Asunto
Por la presente, saludo cordialmente y a la vez damos respuesta a su solicitud, remitiendo

nuestra cotización, por los siguientes materiales:
MATERIALES PARA CONSTRUCCIÓN UND P.U.

ALAMBRE NEGRO RECOCIDO N° 8 kg S/ 7.20
ALAMBRE NEGRO N° 16 kg S/ 7.20
ALAMBRE GALVANIZADO N°16 kg S/ 11.44
PIEDRA MEDIANA M3 S/ 42.37
PIEDRA CHANCADA 1/2" M3 S/ 50.85
GRAVILLA 3/4" M3 S/ 40.68
ARENA GRUESA M3 S/ 32.20
HORMIGON M3 S/ 32.20
COTIZACIÓN SUJETA A:
 Precios no incluyen IGV

 Pago al contado
 Despacho según cronograma
 Validez de la oferta: Días
CARRETERA PANAMERICANA KM. 630 – SECTOR JORGE CHAVEZ – PAIJAN / CELULAR: 988008814 -
930614074
017
Simón Bolívar Mz T’ lote 01 Urb Semi Rustica El Bosque

960553711
Sres.:
MUNICIPALIDAD DISTRITAL DE PAIJAN
Atención Sr.
LEOESPACIO Y CONSTRUCCION S.A.C.
Para saludarlos y hacerles llegar la respectiva proforma solicitada.
 Tubo de fierro redondo galvanizado de 1”x 2.0mm x 6m. (und) S/142.60

 Tubo de fierro galvanizado redondo de 1 1/2” x 2.0mm x 6m (und) S/161.66
 Tubo de fierro galvanizado redondo de 2” x 2.0mm x 6m (und) S/199.42
 Perfil metálico cuadrado de 2” x 2” x 2.5 mm (und) S/218.30
 Perfil metálico H 4” x 9mm (und) S/1250.80
 Platina 2” x 3/16” (und) S/128.62
 Perno hexagonal 3/4" x 3 1/2" G-8 (und) S/10.00
ATTE
Ing. Jorge Luis Morales Moreno.
Trujillo 08 Julio del 2022

016
Simón Bolívar Mz T’ lote 01 Urb Semi Rustica El Bosque

960553711
Sres.:
MUNICIPALIDAD DISTRITAL DE PAIJAN
Atención Sr.
LEOESPACIO Y CONSTRUCCION S.A.C.
Para saludarlos y hacerles llegar la respectiva proforma solicitada.
✓ Tubo de fierro redondo galvanizado de 1”x 2.0mm x 6m. (und) S/142.60

✓ Tubo de fierro galvanizado redondo de 1 1/2” x 2.0mm x 6m (und) S/161.66
✓ Tubo de fierro galvanizado redondo de 2” x 2.0mm x 6m (und) S/199.42
✓ Perfil metálico cuadrado de 2” x 2” x 2.5 mm (und) S/218.30
✓ Perfil metálico H 4” x 9mm (und) S/1250.80
✓ Platina 2” x 3/16” (und) S/128.62
✓ Perno hexagonal 3/4" x 3 1/2" G-8 (und) S/10.00
ATTE
Ing. Jorge Luis Morales Moreno.
Trujillo Mayo del 2022

015
COTIZACIÓN Nº587
Viernes 14 de Julio del 2022.
Señores: MUNICIPALIDAD DISTRITAL DE PAIJÁN

RUC: 20207890261
Dirección: Paiján, Provincia de Ascope, Departamento de La Libertad
Cantera de Agregados: Cuculicote
Asunto
Por la presente, saludo cordialmente y a la vez damos respuesta a su solicitud, remitiendo

nuestra cotización, por los siguientes materiales:
MATERIALES PARA CONSTRUCCIÓN UND P.U.

ALAMBRE NEGRO RECOCIDO N° 8 kg S/ 7.20
ALAMBRE NEGRO N° 16 kg S/ 7.20
ALAMBRE GALVANIZADO N°16 kg S/ 11.44
PIEDRA MEDIANA M3 S/ 42.37
PIEDRA CHANCADA 1/2" M3 S/ 50.85
GRAVILLA 3/4" M3 S/ 40.68
ARENA GRUESA M3 S/ 32.20
HORMIGON M3 S/ 32.20
COTIZACIÓN SUJETA A:
 Precios no incluyen IGV

 Pago al contado
 Despacho según cronograma
 Validez de la oferta: Días
CARRETERA PANAMERICANA KM. 630 – SECTOR JORGE CHAVEZ – PAIJAN / CELULAR: 988008814 -
930614074
014
COTIZACIÓN
N° 2891
FECHA: 08/07/2022
RUC 20525268170
Prolongación Vallejo C54 - Las flores del golf
Víctor Larco Herrera
922052582
luan.ingenieros.corp@gmail.com
CLIENTE
Nombre: Municipalidad Distrital Paiján
Razón Social:
Ruc:
Dirección:
Ciudad:
Teléfono:
N° DESCRIPCION P.UNITARIO CANT IGV SUB TOTAL TOTAL

1 EQUIPOS S/ 2,550.00
01 Estación Total South N4 Precisión 2" S/ 80.00 15 S/ 1,200.00
Tripode,1 Bastones, 1 Prismas, 1 Mini prisma, 0
01 Nivel Topográfico (Trípode y Mira) S/ 30.00 45 S/ 1,350.00
SUB TOTAL: S/ 2,550.00

TÉRMINOS Y CONDICIONES IGV: S/ 459.00
1. Esta cotización incluye Igv, de no ser el caso, se podría emitir un recibo por honorarios TOTAL: S/ 3,009.00
013
COTIZACIÓN:
Trujillo,09 de Julio de 2022
MUNICIPALIDAD DISTRITAL DE PAIJÁN
Estimadores Señores
Atendiendo a su solicitud, tenemos el agrado de enviarles nuestra COTIZACIÓN de los
productos requeridos
De acuerdo a sus indicaciones hemos preparado el siguiente presupuesto:
CANT. DESCRIPCIÓN MEDIDAS TOTAL:
01 - BANNER GRUESO 3.60 X 4.80 320.00
Costo total: S/. 320.00

Precio incluye I.G.V.
Atentamente.
Gigantografias Ticlio
Av. España 1510 - Trujillo

universogra co_2@hotmail.com
Celular: 922120166 - 933094265
012
Trujillo,08 de Julio del 2022
Obra: OBRA PAIJÁN

Ubicación: PAIJÁN
Atención: ARQ. VÍCTOR RAMÍREZ
Cliente: MUNICIPALIDAD DISTRITAL DE PAIJÁN
COTIZACIÓN CO-COBASAC-N° 159_22

Item Descripción Und. Metrado P.U S/. Parcial S/.
01 PROYECTO PAIJÁN
01.01.00 ALQUILER DE EQUIPOS A TODO COSTO
01.01.01 Rodillo Liso vibratorio 2 ton hm 443.00 120.00 53,160.00
01.01.02 Cargador frontal hm 192.00 180.00 34,560.00
01.01.03 Retroexcavadora hm 375.00 150.00 56,250.00
01.01.04 Camión volquete x 15 m3 hm 376.00 220.00 82,720.00
SUB - TOTAL SIN IGV 226,690.00
Nota:
1. Consideraciones Operativas
 Condiciones de trabajo: Se considera ejecución turno día. Con 06 horas mínimas de alquiler por día.
 Nuestro personal cuenta con SCTR y epps. Equipos con Pólizas TREC y certificados de operatividad.
 Cliente movilizará a los operadores y conductores hacia la obra.
 Cliente proporcionará alimentación y hospedaje de operadores y conductores.
 Cliente se encargará de la movilización y desmovilización de los equipos y unidades.
2. Consideraciones Generales
 Plazo de ejecución: 15 días hábiles.
 Forma de pago: 20% adelantado y saldo en valorizaciones quincenales.
Disponibilidad : por confirmar.
Atentamente,
CONSTRUCTORA BARRETO CONTRATISTAS GENERALES SAC

RUC 20482475982
Telef. 044-288742
email: ventas@barretosac.com
011
FORESTALES E INVERSIONES BALLENA ROJAS S.A.C.

RUC: 20601381657
▼Venta de madera de eucalipto para empresas mineras, avícolas y agrícolas.
▼Transporte de carga a nivel nacional.
Mz. M Lote 19 El Milagro Trujillo-Huanchaco-La Libertad
Cel: 998877516; 949959832
Web: www.inversionesbr.com
COTIZACIÓN N° 02-0028 FECHA 07/07/2022

Razón
Social/Nombre: Municipalidad Distrital de Paiján
Responsable:
Celular:
Email:
CANTIDAD DESCRIPCIÓN PRECIO DE VENTA

50 ESTACAS DE EUCALIPTO DE 1.5" x 50CM 5.51 - IGV
*La madera es redonda y de 1.5'' es la raíz del eucalipto.

*Forma de pago: 50% al recibir la orden de compra, 50% restante cuando se entrega
la totalidad de estacas.
* El lugar de entrega de estacas es en nuestro depósito ubicado en Mz. M Lote 19
El Milagro Trujillo-Huanchaco-La Libertad
010
COTIZACIÓN N° 000382 - 2022
FECHA: 08/07/2022
SEÑOR(ES): MUNICIPALIDAD DISTRITAL DE PAIJÁN
DIRECCIÓN: DISTRITO DE PAIJÁN, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA LIBERTAD
CONTACTO:
E-MAIL:
P. VENTA
ITEM DESCRIPCION U/M CANTIDAD TOTAL S/
UNITARIO S/
MANGA DE POLIETILENO DE BAJA DENSIDAD DOBLE CARA AZUL/NEGRO DE 1.5 MTS
0001 RLL 6.00 320.00 1,920.00
ANCHO ( 3 MTS DE ANCHO ABIERTO) ESPESOR 7 MICRAS
SUBTOTAL 1,627.12
OBSERVACIONES IGV 18% 292.88
TOTAL 1,920.00
FORMA DE PAGO: DEPOSITO 100%
DELIVERY: PUESTO EN AGENCIAS DE TRANSPORTE EN EL DISTRITO DE LA VICTORIA
TIEMPO D ENTREGA: 1 - 2 DÍAS ÚTIL, CONFIRMADO DEPOSITO
VALIDO: POR LA CANTIDAD COTIZADO
DEPOSITO: A NOMBRE DE LUBNAI S.A.C / RUC: 20557386298
BCP Cta. Ahorros. 191-36724408-0-60
Código Interbancario -CCI #: 00219113672440806054
Interbank Cta Corriente soles N°: 200-3002699433
Atte.
Wilder Canta
ASESOR COMERCIAL
WHATSAPP: +51960419361
009
COTIZACIÓN
COT-00045788
Cliente: MUNICIPALIDAD DISTRITAL DE PAIJÁN Fecha de emisión: 2022-07-09

Tiempo de Validez: 5 DÍAS ÚTILES
Dirección: PAIJÁN, DISTRITO DE PAIJÁN, PROVINCIA DE 4 DIA HÁBIL
ASCOPE - LA LIBERTAD Tiempo de Entrega: DESPUÉS DEL
PAGO
T. Pago: Al Contado
Vendedor: Angello Varela
Observación: PRECIO SE RESPETA SOLO SI SE MANTIENE LA CANTIDAD SOLICITADA INICIALMENTE// PRESENTACIÓN

POR ROLLOS DE 25 MT
COD. CANT. UNIDAD DESCRIPCIÓN V.UNIT DTO. TOTAL

WG6 850 MTR WATER STOP 6" EN CAUCHO NATURAL NEGRO 6.50 0.00 6,519.50
75-80SH.
OP. GRAVADAS: S/ 5,525.00
IGV: S/ 994.50
TOTAL A PAGAR: S/ 6,519.50
BANCO DE CRÉDITO DEL PERÚ Soles N°: 193-2295365-0-03 - CCI: 002-193-002295365003-17

BANCO DE CRÉDITO DEL PERÚ Dólares Americanos N°: 194-2319445-1-46 - CCI: 002-194-002319445146-96
BBVA CONTINENTAL Soles N°: 0011-0341-0100025471-52 - CCI: 011-341-000100025471-52
BBVA CONTINENTAL Dólares Americanos N°: 0011-0341-0100025498-55 - CCI: 011-341-000100025498-55
BANCO DE LA NACIÓN - CTA DETRACCIONES Soles N°: 0006-605-1900
RETENCIÓN Soles N°: 00000
008
PAGOS:
SALDO: S/ 6,519.50
"Aceptar esta cotización implica la conformidad con el(los) producto(s) descrito(s) y la forma de pago, términos y
condiciones sin lugar a cambio ni devolución". * Envió gratuito dentro de Lima Metropolitana por compras mayores a S/
400.00. * Envío para provincia con modalidad "pago a destino". (Cliente asume los costos del flete) por montos mayores a S/
300.00. * Todos los despachos se coordinan con 01 día de anticipación. * Después de realizar el abono, sírvase a contactar a
su asesor de ventas y enviar su comprobante de pago (de ser empresa retenedora adjuntar comprobante de retención, de
aplicar detracción adjuntar dicho comprobante) al correo ventas@globalrubbercorporation.com y/o Whatsapp, de lo
contrario, no se podrá realizar el despacho y/o la ejecución de su producto. * Para transferencias interbancarias, tener en
cuenta que el proceso de velicación del pago es de 01 día útil. * Una vez listo su producto tiene un plazo máximo de 15 días
calendario para coordinar la entrega o recojo de su producto, pasado ese tiempo los productos serán derivados a un almacén
externo y tendrá cobro adicional por día (de acuerdo con el volumen). * En caso de productos con defectos de fábrica, el
plazo máximo para reportarlo es de 15 días, desde el momento de su entrega, de lo contrario la empresa no se hace
responsable de cambios.
Para consultar el comprobante ingresar a https://sistema.globalrubber.pro/buscar

007
006
Anexo N° 01
Precisión de intervenciones del Plan Integral de la Reconstrucción con Cambios
RECEPTOR DE LA INTERVENCIÓN COSTO PIRCC

N° REGIÓN PROVINCIA DISTRITO SECTOR EJECUTOR MODALIDAD DE EJECUCIÓN ARCC
OBRA (PROYECTO / ACTIVIDAD) (S/)
SECCIÓN 01: AGRICULTURA
REHABILITACION DE LA CAPTACIÓN Y CANAL TISHGO RURI, SECTOR

MUNICIPALIDAD JUNTA DE OBRA PÚBLICA / OBRAS POR
1 ANCASH CARHUAZ CARHUAZ AGRICULTURA COPA CHICO (PROGRESIVA 0+000 - 0+655), DISTRITO DE CARHUAZ, 1,790,446 447
PROVINCIAL DE CARHUAZ USUARIOS IMPUESTOS / NÚCLEO EJECUTOR
PROVINCIA DE CARHUAZ, DEPARTAMENTO DE ANCASH
REHABILITACION DE LA CAPTACIÓN Y CANAL DEL SISTEMA DE RIEGO

MUNICIPALIDAD JUNTA DE OBRA PÚBLICA / OBRAS POR
2 ANCASH CARHUAZ CARHUAZ AGRICULTURA PICHICAYAN, EN EL SECTOR PICHICAYAN, DISTRITO DE CARHUAZ, 1,762,901 513
PROVINCIAL DE CARHUAZ USUARIOS IMPUESTOS / NÚCLEO EJECUTOR
PROVINCIA DE CARHUAZ, DEPARTAMENTO DE ANCASH

LA MUNICIPALIDAD DISTRITAL JUNTA DE OBRA PÚBLICA / OBRAS POR
3 ASCOPE ASCOPE AGRICULTURA CONDUCCIÓN CD PAIJAN, SECTOR TOMA PAIJAN, DISTRITO DE 1,955,709 389
LIBERTAD DE PAIJAN USUARIOS IMPUESTOS / NÚCLEO EJECUTOR
SUB TOTAL (S/) 5,509,056
SECCIÓN 02: SANEAMIENTO
REHABILITACION DE CANAL DE PURGA, CÁMARAS DE PURGA,

MUNICIPALIDAD DISTRITAL MUNICIPALIDAD OBRA PÚBLICA / OBRAS POR
4 LIMA BARRANCA SUPE SANEAMIENTO CAMARA DE PURGA AIRE, DISTRITO SUPE, PROVINCIA BARRANCA, 285,617 8661
DE SUPE DISTRITAL DE SUPE IMPUESTOS
DEPARTAMENTO DE LIMA
SUB TOTAL (S/) 285,617
SECCIÓN 03: RED SUBNACIONAL - CAMINOS

RED MUNICIPALIDAD
CRISTO NOS MUNICIPALIDAD DISTRITAL RECONSTRUCCIÓN Y REHABILITACIÓN DE CAMINO VECINAL – 1+104 OBRA PÚBLICA / OBRAS POR
5 PIURA SECHURA SUBNACIONAL - DISTRITAL DE 85,575 6995
VALGA DE CRISTO NOS VALGA KM EN SECHURA – SAN CRISTO (ZONA DE CHINIRRICHI) IMPUESTOS
CAMINOS CRISTO NOS VALGA
RED GOBIERNO
LA GOBIERNO REGIONAL DE REHABILITACIÓN DE CAMINO DEPARTAMENTAL - 52.72 KM EN EMP. LI- OBRA PÚBLICA / OBRAS POR
6 BOLIVAR LONGOTEA SUBNACIONAL - REGIONAL DE LA 51,560,160 6545
LIBERTAD LA LIBERTAD 109 (DV. LONGOTEA) – CATAL – LONGOTEA – EMP. LI-107 (CIENEGA). IMPUESTOS
CAMINOS LIBERTAD
RED GOBIERNO REHABILITACIÓN Y MEJORAMIENTO DE RED DEPARTAMENTAL - 49.299

LA GOBIERNO REGIONAL DE OBRA PÚBLICA / OBRAS POR
7 VIRU CHAO SUBNACIONAL - REGIONAL DE LA KM EN 'TRAYECTORIA: EMP. PE-1N (DV. TANGUCHE) - TANGUNCHE - 48,214,422 7253
LIBERTAD LA LIBERTAD IMPUESTOS
CAMINOS LIBERTAD PAMPA BLANCA - EMP. PE-12 (PTE. BAYLE).
SUB TOTAL (S/) 99,860,157
TOTAL PRECISIONES 105,654,830

005
Resolución de Dirección
Ejecutiva
N°00090 -2022-ARCC/DE
Lima, 27 de Junio del 2022
VISTO: El Acta de la Nonagésima Segunda Sesión de Directorio de la Autoridad

para la Reconstrucción con Cambios;
CONSIDERANDO:
Que, el artículo 1 de la Ley Nº 30556, Ley que aprueba disposiciones de carácter

extraordinario para las intervenciones del Gobierno Nacional frente a desastres y dispone
la creación de la Autoridad para la Reconstrucción con Cambios (ARCC), declara como
prioritaria, de interés nacional y de necesidad pública la implementación de un Plan Integral
para la Reconstrucción con Cambios, con enfoque de gestión de riesgo de desastres, para
la reconstrucción y construcción de la infraestructura pública y viviendas afectadas por
desastres naturales con un nivel de emergencia 4 y 5, así como para la implementación de
soluciones integrales de prevención;
Que, el numeral 3.1 del artículo 3 de la Ley N° 30556, establece que la ARCC es
una entidad adscrita a la Presidencia del Consejo de Ministros, de carácter excepcional y
temporal, encargada de liderar, implementar y, cuando corresponda, ejecutar el Plan
Integral para la Reconstrucción con Cambios;
Que, el mencionado Plan fue aprobado mediante Decreto Supremo N° 091-2017-

PCM y modificatorias;
Que, conforme establece el numeral 2.2 del artículo 2 de la Ley N° 30556, mediante
Acuerdo de Directorio de la ARCC, se aprueban las modificaciones al Plan Integral para la
Reconstrucción con Cambios, las cuales se sujetan al cumplimiento de las reglas fiscales.
Dicho Acuerdo es formalizado mediante Resolución de Dirección Ejecutiva de la ARCC, la
misma que se publica en el Diario Oficial El Peruano y en el portal web de la ARCC;
Que, en atención a la Nonagésima Segunda Sesión de Directorio de la ARCC,

corresponde emitir la Resolución de Dirección Ejecutiva, a fin de formalizar el acuerdo de
modificación del Plan Integral para la Reconstrucción con Cambios;
Estando a lo expuesto y de conformidad con la Ley N° 30556, Ley que aprueba

disposiciones de carácter extraordinario para las intervenciones del Gobierno Nacional
frente a desastres y dispone la creación de la Autoridad para la Reconstrucción con
Cambios;
004
Resolución de Dirección
Ejecutiva
SE RESUELVE:
Artículo 1.- Formalización de Acuerdo de Directorio

Formalizar el acuerdo de la Nonagésima Segunda Sesión de Directorio de la
Autoridad para la Reconstrucción con Cambios referido a la modificación del Plan Integral
para la Reconstrucción con Cambios, en los siguientes términos:
1.1 Precisar siete (7) intervenciones del sector agricultura, saneamiento y red
subnacional - caminos, cuyos costos referenciales ascienden a la suma de S/ 105
654 830.00, las mismas que se detallan en el Anexo N° 01 de la presente resolución.
Asimismo, precisiones de intervenciones en la solución integral del río Chancay, las
mismas que se detallan en el Anexo N° 01.1 de la presente resolución.
1.2 Efectuar el cambio de entidad ejecutora de dos (2) intervenciones del sector red
subnacional - caminos, cuyos costos referenciales ascienden a la suma de S/ 99
774 582.00, las mismas que se detallan en el Anexo N° 02 de la presente resolución.
1.3 Excluir veintisiete (27) intervenciones de los sectores agricultura, pistas y veredas,
saneamiento y red subnacional - caminos, cuyos costos referenciales ascienden a
la suma de S/ 11 107 838.00, las mismas que se detallan en el Anexo N° 03 de la
presente resolución.
Artículo 2.- Publicación

Disponer que la presente resolución y sus anexos se publiquen en el portal
institucional de la Autoridad para la Reconstrucción con Cambios (www.rcc.gob.pe), el
mismo día de la publicación de la presente resolución en el Diario Oficial El Peruano.
Regístrese, comuníquese y publíquese.
Documento firmado digitalmente

ROBERT LOPEZ LOPEZ
DIRECTOR EJECUTIVO
AUTORIDAD PARA LA RECONSTRUCCIÓN CON CAMBIOS
PRESIDENCIA DEL CONSEJO DE MINISTROS
003
002
001

Expediente Tecnico: PAIJÁN - 2022

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Expediente Tecnico: PAIJÁN - 2022

Cargado por

Copyright:

Formatos disponibles

635

 La Comisión de Usuarios de La Junta de Usuarios del Sector Hidráulico Menor Chicama,

DISTRITO DE PAIJÁN, PROVINCIA DE ASCOPE, DEPARTAMENTO DE LA

1.2. NOMBRE DEL PROYECTO:

1.3. UNIDAD EJECUTORA:

UNIDAD EJECUTORA DE INVERSIONES

UNIDAD EJECUTORA DE PRESUPUETAL

1.4.2. Objetivos Específicos:

diseño hidráulico y estructural del sistema de riego, estudio de análisis de riesgo de

Cuadro Nº 01: Coordenadas UTM.

“REHABILITACIÓN DE INFRAESTRUCTURA DE CAPTACIÓN Y CONDUCCIÓN CD PAIJÁN –

Gráfico N° 01: Mapa de América del Sur y Perú

Gráfico N°02: La Libertad – Trujillo – Ascope – Paiján.

2.2. ÁREA DE INFLUENCIA:

2.4. VÍAS DE ACCESO:

Trujillo – Canal Paiján

Distancia de Trujillo a Canal

Tiempo de viaje Trujillo a

2.5. ALTITUD Y CLIMA:

La temporada templada dura 2,6 meses, del 18 de enero al 6 de abril, y la temperatura

Principales Afluentes de la cuenca

SUBCUENCA RÍO HUANCAY

Nace en las proximidades de la mina Callacuyan a 4200 m.s.n.m. en el río Perejil –

Microcuenca del río Perejil

Microcuenca del riachuelo Huacamochal

Microcuenca del río Huaranchal

Microcuenca del riachuelo Charat

Microcuenca del río Succhabamba

Microcuenca del riachuelo Lucma

SUBCUENCA RÍO CHUQUILLANQUI

Microcuenca del río San Jorge

Microcuenca del río Cospan

SUBCUENCA RÍO OCHAPE

Microcuenca del río Chepate

Microcuenca del río Cascas

SUBCUENCA RÍO SANTANERO

Entrega sus aguas al río Chicama en su margen derecha cerca de la localidad de

Microcuenca del río San Benito

Microcuenca del río Santa Ana

SUBCUENCA RÍO QUIRRIPANO

Microcuenca del río Grande

Microcuenca del río San Felipe

Microcuenca del riachuelo Machasen

2.7. TOPOGRAFÍA Y GEOLOGÍA:

3. DESCRIPCIÓN DEL SISTEMA EXISTENTE:

FOTOGRAFIA Nº 01: PROGRESIVA 0+000, BOCATOMA PAIJÁN.

FOTOGRAFIA Nº 02: PARTIDOR ROGRESIVA 0+000, INICIO DEL CANAL PAIJÁN.

Canal Paiján: Canal en suelo natural.

4. CONSIDERACIONES DE DISEÑO DEL SISTEMA PROPUESTO:

Tomando en consideración los cálculos, conclusiones y recomendaciones del estudio hidrológico

TRAMO Caudal de diseño (m3/s)

El tramo a intervenir según el levantamiento topográfico el canal Paiján, en el Sector Bocatoma

5. DESCRIPCION TECNICA DEL PROYECTO

El proyecto contempla principalmente los siguientes componentes:

5.2. META 02.- REHABILITACIÓN DE PISO INFERIOR DE CONCRETO: Se proyecta la

LOSA DE CONCRETO EN PISO

5.3. META 03.- CANAL TRAPEZOIDAL ABIERTO: El proyecto contempla el revestimiento de

6. CUADRO RESUMEN DE METAS

Coordenadas de Coordenadas de Progresiva

7. CUADRO DE RESUMEN DE PRESUPUESTO:

ITEM DESCRIPCION Parcial S/.

8. MODALIDAD DE EJECUCIÓN DE OBRA:

a.1.- NOMBRE DE LA INTERVENCION
