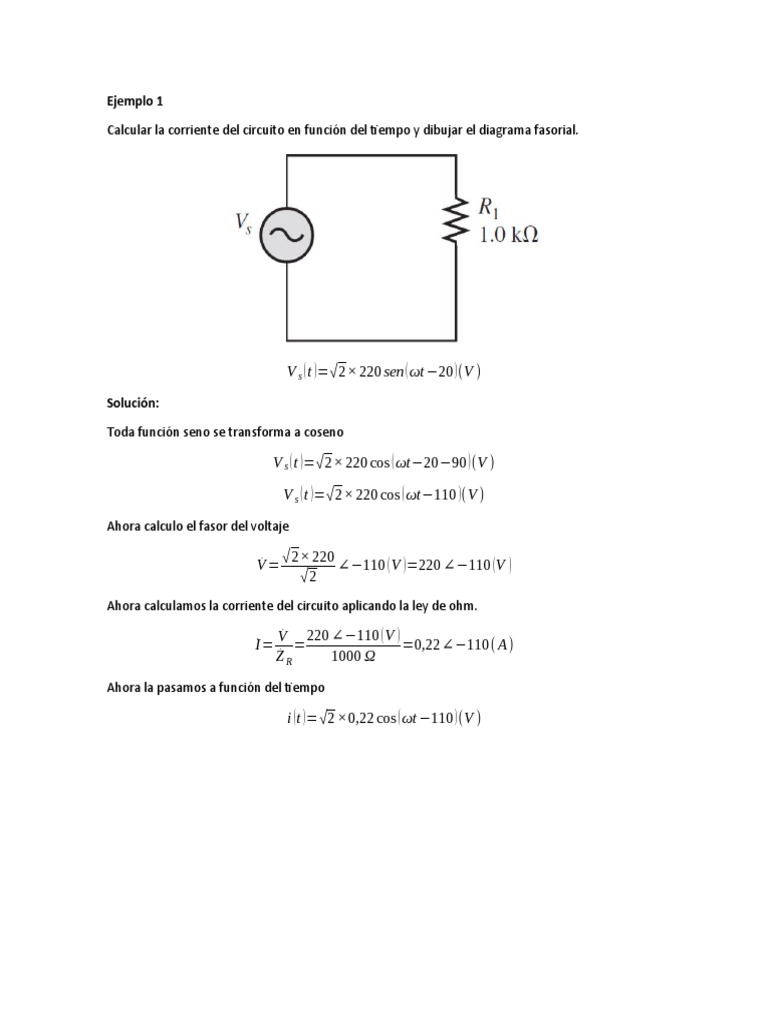

Ejemplo 1

Calcular la corriente del circuito en función del tiempo y dibujar el diagrama fasorial.

V s ( t )=√ 2× 220 sen ( ωt −20 ) (V )

Solución:

Toda función seno se transforma a coseno

V s ( t )=√ 2× 220 cos ( ωt−20−90 ) (V )

V s ( t )=√ 2× 220 cos ( ωt−110 )(V )

Ahora calculo el fasor del voltaje

V̇ = √
2× 220
∠−110 ( V )=220 ∠−110 (V )
√2
Ahora calculamos la corriente del circuito aplicando la ley de ohm.

V̇ 220 ∠−110 ( V )
İ = = =0,22∠−110( A)
Ż R 1000 Ω

Ahora la pasamos a función del tiempo

i (t )= √ 2 ×0,22 cos ( ωt −110 ) (V )

Si graficamos el diagrama fasorial tenemos:

ℜ
V̇

İ

Ejemplo 2:

Calcular la corriente del circuito

7H

v ( t )=110 cos ( ωt−40 ) ( V ) ; f =50 Hz

Solución:

Calculamos el voltaje en forma fasorial:

110
V̇ = ∠−40=77,78 ∠−40(V )
√2

Calcular la impedancia de la bobina

 Ż= j 2 πfL= jωL= j2 π × 50 ×7= j 2199,11 Ω
La ley ohm

V̇ 77,78 ∠−40(V )
İ = = =0,0354 ∠ 2 3 0( A)
Ż j 2199,11 Ω
Transformamos a función del tiempo:

i (t )= √2 ×0,354 cos ( ωt +23 0 ) ( A)

Si graficamos el diagrama fasorial tenemos:

ℜ
V̇

İ
Ejemplo 3:

Calcular la corriente del circuito

C=100 uF

v ( t )=220 √ 2cos ( ωt−8 0 ) ( V ) ; f =50 Hz

Solución:

Calculamos el voltaje en forma fasorial:

220 √ 2
V̇ = ∠−80=220 ∠−8 0(V )
√2
Calcular la impedancia del condensador:

− j1 − j1 −j1
Ż= = = =− j31,83 Ω
2 πfC ωC 2 π ×50 × 100× 10−6

La ley ohm

V̇ 220 ∠−80(V )
İ = = =6,91 ∠ 10 ( A ) =6,8+ j 1,2
Ż − j 31,83 Ω
Transformamos a función del tiempo:

i (t )= √2 ×6,91 cos ( ωt +1 0 ) ( A)
Si graficamos el diagrama fasorial tenemos:

İ

V̇

ℜ
V̇

İ
