Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones 2019-1B

2902-29212 Análisis de Circuitos Eléctricos I

PREGUNTAS:

Presentación adecuada del Considera la evaluación de la redacción, ortografía, y presentación del

A
trabajo trabajo en este formato. Valor: 2 ptos

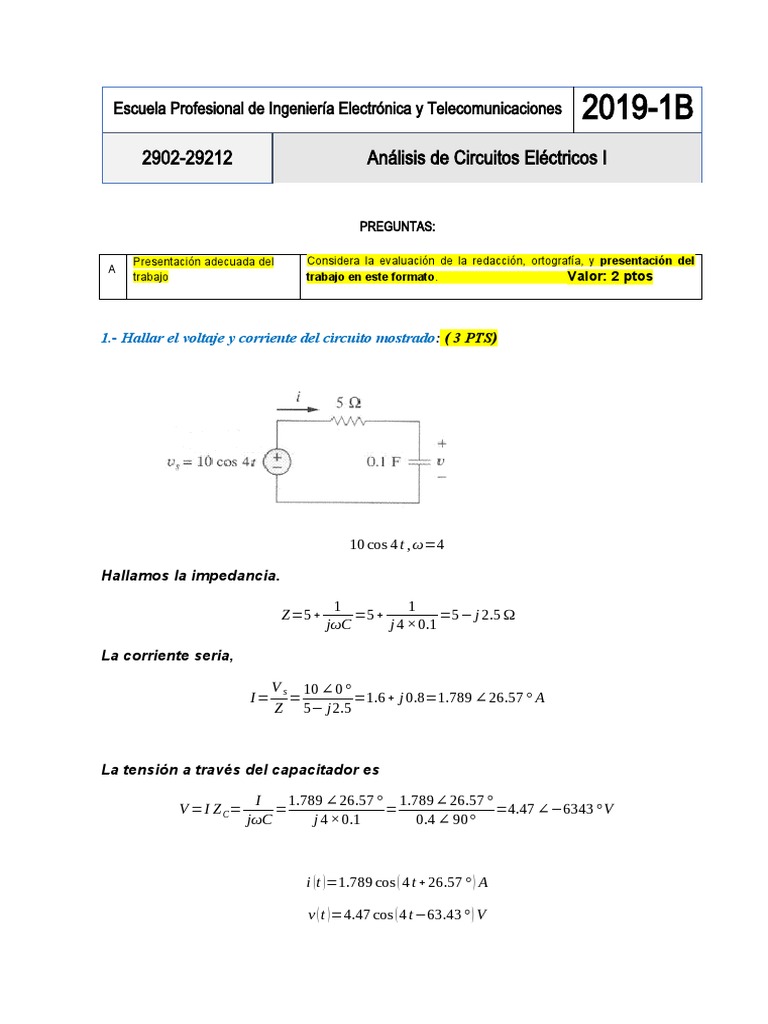

1.- Hallar el voltaje y corriente del circuito mostrado: ( 3 PTS)

10 cos 4 t , ω=4

Hallamos la impedancia.

1 1
Z=5+ =5+ =5− j 2.5 Ω
jωC j 4 ×0.1

La corriente seria,

V s 10 ∠0 °
I= = =1.6+ j 0.8=1.789 ∠26.57 ° A
Z 5− j2.5

La tensión a través del capacitador es

I 1.789 ∠26.57 ° 1.789∠ 26.57 °

V =I Z C = = = =4.47 ∠−6343 ° V
jωC j 4 ×0.1 0.4 ∠ 90°

i (t )=1.789 cos ( 4 t+ 26.57 ° ) A

v ( t )=4.47 cos ( 4 t−63.43 ° ) V

2. Determine todas las corrientes del circuito mostrado y la potencia entregada por la fuente
de voltaje: ( 3 PTS)

Malla 1

( 8+ j10− j 2 ) I 1−(− j2 ) I 2− j 10 I 3=0

Malla 2

( 4− j2− j 2 ) I 2−(− j2 ) I 1−(− j 2 ) I 3 +20 ∠90 °=0

Malla 3

I 3=5

Al sustituir I 3 en la ecuaciones de las mallas 1 y 2.

( 8+ j8 ) I 1+ j 2 I 2= j50

j 2 I 1 + ( 4− j 4 ) I 2=− j 30

[ 8+j 2j 8 j2
][ ] [
I1
=
j 50
4− j 4 I 2 − j 30 ]
I 1=3.59 ∠55.01 ° A

I 2=6.12∠−35.22 ° A

I 0=−I 2=6.12 ∠ 144.78° A

P=V I 0=20 ×6.12 cos (90 °−144.78 °)=70.59W

 1
Potencia promedio P= V I 0=35.29 W
2

3.- En una instalación industrial se mide un factor de potencia de 0.7. Dimensionar la

batería de condensadores para mejorar el factor de potencia hasta 0.9. Los datos de dicha
instalación son los siguientes: potencia instalada 15 KW, frecuencia 50Hz, tensión entre
fases 400V. Calcular también la corriente eléctrica por la línea antes y después de mejorar el
factor de potencia: (3 PTS)

Para corregir el factor de potencia de 0.7 a 0.9 tenemos q determinar la potencia reactiva

Hallamos los ángulos φ ⇨ cos 0.7=45.6 ° y φ ' ⇨cos 0.9=25.8 °

Q c =P ( tan φ−tan φ' )=15000 ( tan 45.6 °−tan 25.8 ° )=8066VAR

Como la batería de condensadores esta acoplada directamente a la red a una tensión 400V

QC 8066
I C= = =20 A
U 400

La reactancia capacitiva del condensador será

U 400
XC= = =20 Ω
I C 20

La capacidad correspondiente al condensador para una frecuencia de 50 Hz

1 1
C= = =159 ×10−6 F=159 μF
2 πf X C 2 π ×50 ×20

La característica de la batería del condensador es

159 μF 400 V 8 KVAR

La corriente antes de mejorar el factor de potencia es:

P 15000
I= = =53.6 A
U cos φ 400 × 0.7

La corriente después de mejorar el factor de potencia es:

P 15000
I= = =41.7 A
U cos φ ' 400 × 0.9

4.- Determine:
 La potencia promedio entregada por la fuente de corriente.
  La potencia de la bobina.
 ¿Por qué la potencia promedio de la bobina es nula? ( 3 PTS)

Por nodos

Nodo1
V 1 V 1−V 2
6= + ⇨V 1 = j 120−V 2
j10 − j 20
Nodo 2
V2
0.5 I 0+ I 0 =
40
V 1−V 2
I 0=
− j 20
Por lo tanto
V 1 −V 2 V 2
1.5 = ⇨ 3V 1 =( 3− j ) V 2
− j20 40
Remplazando

j 360−3V 2−3 V 2+ jV 2=0

 j 360
V 2= =59.18 ∠ 99.46 °
6− j
( 3− j ) j 360
V 1= × =62.38 ∠ 81.02 °
3 6− j

1 1
P= V 1 I= 62.38× 6 cos (81.02°−0 °)=29.21W
2 2

V 1−V 2
I 0= =0.98 ∠ 99.45 °
− j 20
I 1=I 0−I =0.98 ∠ 99.45 °−6 ∠0 °=6.23 ∠171.08 °
1
P= 62.38 × 6.23cos (90 ° )=0 W
2

Porque una carga resistiva R absorbe potencia todo el tiempo, mientras q una carga reactiva
absorbe una potencia promedio nula.

cuando θ v −θi=±90 °

1
p= V m I m cos 90 °=0
2

5.- En el circuito mostrado escriba las ecuaciones de voltaje de mallas en el primario y en el

secundario del transformador. (2PTS)

Malla 1
12=I 1 ( 2+ j6 ) + j I 2
Malla 2
0= j I 1 + ( 2− j1+ j 4 ) I 2 ⇨0= j I 1+ ( 2+ j3 ) I 2

[ 120]=[ 2+jj 6 j I1
][ ]
2+ j3 I 2
I 1=0.6815− j1.8255=1.14 ∠180
I 2=−0.4381+ j0.3164=0.54 ∠ 144.16 °

6.- Determine el coeficiente de acoplamiento en el circuito dado Calcule la energía

almacenada en las bobinas en t=1s (2PTS)

60 cos ( 4 t+30 ° ) ω=4 rad /s

jωM = j10 Ω ⇨ 2.5 H
jω L1= j20 Ω ⇨ 5 H
jω L2= j 16 Ω ⇨4 H

El coeficiente de acoplamiento es
M 2.5
K= = =0.56
√ L1 L2 √20

Malla 1

( 10+ j20 ) I 1+ J 10 I 2 =60∠ 30 °

Malla 2

j 10 I 1+ ( j 16− j 4 ) I 2=0
 I 1=−1.2 I 2
I 2=3.254 ∠160.6 ° A
I 1=3.905 ∠−19.4 ° A

En el domino temporal
i 1=3.905 cos ( 4 t−19.4 ° ) i 2=3.254 cos ( 4 t−160.6 ° )
En el momento t=1 4t=4rad =229.2°

i 1=3.905 cos ( 229.2−19.4 ° ) =−3.389 A

i 2=3.905 cos ( 229.2+160.6 ° )=2.824 A
La energía total almacenada
1 2 1 2
ω= L1 i 1 + L2 i 2+ M i 1 i 2
2 2
1 2 1 2
¿ ( 5 ) (−3.389 ) + ( 4 ) ( 2.824 ) +2.5 (−3.389 ) ( 2.824 ) =20.73 J
2 2

7.- Para el circuito dado, determine los valores totales de la potencia promedio, potencia
reactiva y potencia compleja en la fuente y en la carga. (2PTS)

El circuito trifásico esta balanceado por lo tanto se puede tratar como un monofásico
 V an
I a=
ZY

Donde

ZY = (5− j2 ) + ( 10+ j8 ) =15+ j 6=16.155∠ 21.8 °

110∠ 0 °
I a= =6.81 ∠−21.8 ° A
16.155∠ 21.8 °

I b=I a ∠−120 °=6.81 ∠−141.8° A

I c =I a ∠−240 °=6.81 ∠−261.8 ° A=6.81 ∠ 98.2 ° A

V P=110 ∠0 ° V y I P=6.81 ∠−21.8° A

En la fuente la potencia compleja suministrada es:

¿
SS =−3 V I =−3 ( 110 ∠0 ° )( 6.81 ∠ 21.8 ° )=−2247 ∠21.8 °=−(2087+ j 834.6) VA

La potencia real o potencia suministrada es −2087 y la potencia reactiva es

−834.6 VAR

La carga la potencia compleja absorbida es.

2
SC =3|I | Z =3× 6.812 ( 10+ j 8 )=1782 ∠38.66° =1391.7+ j 1113.3 VA

La potencia real absorbida es de 1391.7 W y la potencia reactiva absorbida es

1113.3 VA

Para demostrar es esta correcto la potencia absorbida en la línea es

2
Sl=3|I | Z =3× 6.812 ( 5− j 2 )=695.6+ j 278.3VA

Por lo tanto Ss + S C + S l=0
