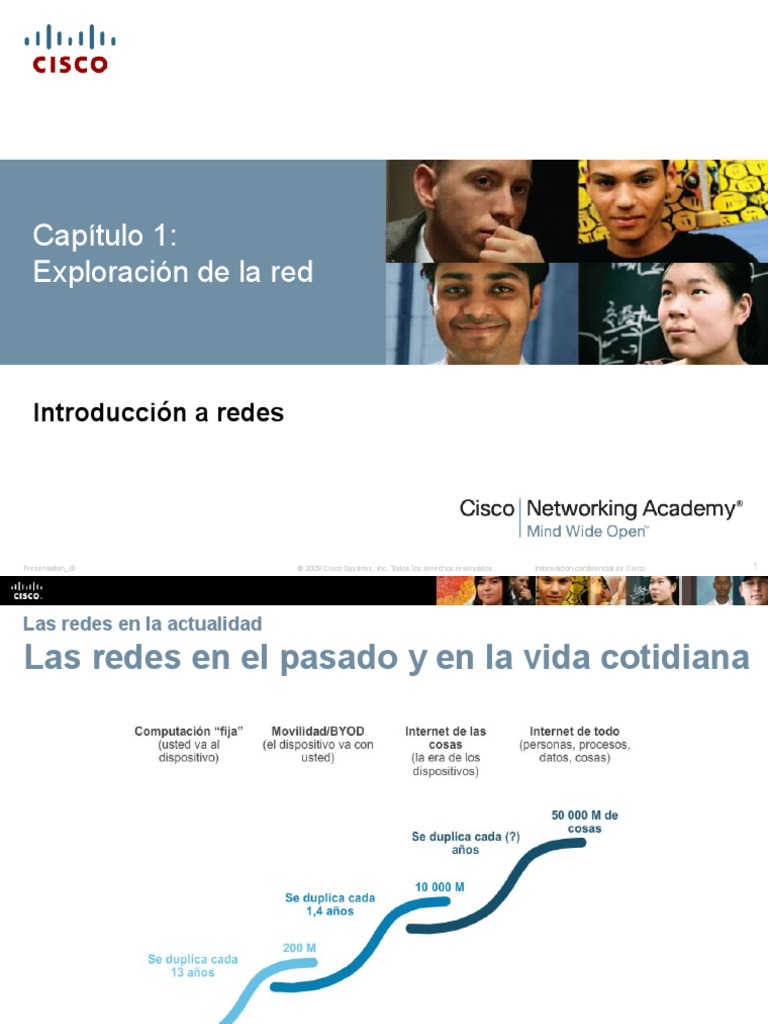

1:
Exploración de la red
Introducción a redes
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 1
Las redes en la actualidad
Las redes en el pasado y en la vida cotidiana
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 4
Interconexión de nuestras vidas
El impacto de las redes en la vida cotidiana
Las redes respaldan la forma en que APRENDEMOS
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 6
Provisión de recursos en una red
Redes de muchos tamaños
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 7
Provisión de recursos en una red
Clientes y servidores
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 8
Provisión de recursos en una red
Punto a punto
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 9
LAN, WAN e Internet
Componentes de las redes
Hay tres categorías de componentes de red:
Dispositivos
Medios
Servicios
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 10
Componentes de las redes
Dispositivos finales
Algunos ejemplos de dispositivos finales son:
Computadoras (estaciones de trabajo, computadoras
portátiles, servidores de archivos, servidores web)
Impresoras de red
Teléfonos VoIP
Terminales de TelePresence
Cámaras de seguridad
Dispositivos portátiles móviles (como smartphones, tablet PC,
PDA y lectores inalámbricos de tarjetas de débito y crédito,
y escáneres de códigos de barras)
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 11
Componentes de las redes
Dispositivos de infraestructura de red
Los siguientes son ejemplos de dispositivos de red
intermediarios:
Dispositivos de acceso a la red (switches y puntos de acceso
inalámbrico)
Dispositivos de internetwork (routers)
Dispositivos de seguridad (firewalls)
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 12
Componentes de las redes
Medios de red
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 13
Componentes de las redes
Representaciones de red
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 14
Componentes de las redes
Diagramas de topologías
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 15
LAN y WAN
Tipos de redes
Los dos tipos más comunes de infraestructuras de red son los
siguientes:
Red de área local (LAN)
Red de área extensa (WAN)
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 16
LAN y WAN
Redes de área local (LAN)
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 17
LAN y WAN
Redes de área extensa (WAN)
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 18
LAN, WAN e Internet
Internet
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 19
Internet
Intranet y Extranet
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 20
LAN, WAN e Internet
Tecnologías de acceso a Internet
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 21
Conexión a Internet
Conexión de usuarios remotos a Internet
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 22
Conexión a Internet
Conexión de empresas a Internet
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 23
Red confiable
La arquitectura de la red que da soporte
A medida que las redes evolucionan, descubrimos que existen
cuatro características básicas que las arquitecturas
subyacentes necesitan para cumplir con las expectativas de
los usuarios:
Tolerancia a fallas
Escalabilidad
Calidad de servicio (QoS)
Seguridad
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 26
Red confiable
Redes conmutadas por paquetes
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 28
Red confiable
Provisión de seguridad de red
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 31
Tendencias de red
Computación en la nube
Existen cuatro tipos de nubes principales:
Nubes públicas
Nubes privadas
Nubes personalizadas
Nubes híbridas
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 36
Tendencias de red
Centros de datos
Un centro de datos es una instalación utilizada para alojar
sistemas de computación y componentes relacionados, entre los
que se incluyen los siguientes:
Conexiones de comunicaciones de datos redundantes
Servidores virtuales de alta velocidad (en ocasiones,
denominados “granjas de servidores” o “clústeres de servidores”)
Sistemas de almacenamiento redundante (generalmente
utilizan tecnología SAN)
Fuentes de alimentación redundantes o de respaldo
Controles ambientales (p. ej., aire acondicionado, extinción de
incendios)
Dispositivos de seguridad
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 37
Tecnologías de red para el hogar
Tendencias tecnológicas en el hogar
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 38
Seguridad de red
Amenazas de seguridad
Las amenazas externas más comunes a las redes incluyen las
siguientes:
Virus, gusanos y caballos de Troya
Spyware y adware
Ataques de día cero, también llamados “ataques de hora
cero”
Ataques de piratas informáticos
Ataques por denegación de servicio
Interceptación y robo de datos
Robo de identidad
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 42
Seguridad de redes
Soluciones de seguridad
Por lo general, los componentes de seguridad de red incluyen
lo siguiente:
Software antivirus y antispyware
Filtrado de firewall
Sistemas de firewall dedicados
Listas de control de acceso (ACL)
Sistemas de prevención de intrusión (IPS)
Redes privadas virtuales (VPN)
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 43
Topologías
Topologías físicas y lógicas
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 45
Topologías de WAN
Topologías físicas de WAN comunes
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 46
Topologías de WAN
Topología física punto a punto
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 47
Topologías de WAN
Topología lógica punto a punto
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 48
Topologías de WAN
Half duplex y full duplex
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 49
Topologías de LAN
Topologías físicas de LAN
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 50
Máscara de subred IPv4
Porción de red y porción de host de una dirección IPv4
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 12
Máscara de subred IPv4
Análisis de la duración de prefijo
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 13
Máscara de subred IPv4
Direcciones IPv4 de red, de host y de broadcast
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 14
Máscara de subred IPv4
Primera y última dirección de host
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 15
Máscara de subred IPv4
Operación AND bit a bit
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 17
Direcciones IPv4 unicast, broadcast y multicast
Asignación de una dirección IPv4 dinámica a un host
Verificación
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 18
Direcciones IPv4 unicast, broadcast y multicast
Transmisión de unicast
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 19
Direcciones IPv4 unicast, broadcast y multicast
Transmisión de broadcast
2. Broadcast: proceso por el cual se envía un paquete de un
host a todos los hosts en la red.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 20
Direcciones IPv4 unicast, broadcast y multicast
Transmisión de multicast
• 3- Multicast: proceso por el cual se envía un paquete de un
host a un grupo seleccionado de hosts, posiblemente en
redes distintas.
• Reduce el tráfico.
• Se reserva para direccionamiento de grupos multicast:
224.0.0.0 a 239.255.255.255.
• Link-local: 224.0.0.0 a 224.0.0.255 (ejemplo: información de
enrutamiento que se intercambia mediante protocolos de
enrutamiento).
• Direcciones agrupadas globalmente: 224.0.1.0 a
238.255.255.255 (ejemplo: la dirección 224.0.1.1 se reservó
para el protocolo de hora de red).
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 21
Tipos de direcciones IPv4
Direcciones IPv4 públicas y privadas
Los bloques de direcciones privadas son los siguientes:
Los hosts que no requieren acceso a Internet pueden utilizar
direcciones privadas.
10.0.0.0 a 10.255.255.255 (10.0.0.0/8)
172.16.0.0 a 172.31.255.255 (172.16.0.0/12)
192.168.0.0 a 192.168.255.255 (192.168.0.0/16)
Direcciones de espacio de direcciones compartido
No son completamente enrutables.
Previstas solamente para su uso en redes de proveedores
de servicios.
El bloque de direcciones es 100.64.0.0/10.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 22
Tipos de direcciones IPv4
Uso especial de direcciones IPv4
Direcciones de red y de broadcast: no es posible asignar a hosts
la primera ni la última dirección de cada red.
Dirección de loopback: 127.0.0.1 es una dirección especial que
los hosts utilizan para dirigir tráfico a sí mismos (las direcciones de
127.0.0.0 a 127.255.255.255 están reservadas).
Dirección link-local: las direcciones de 169.254.0.0
a 169.254.255.255 (169.254.0.0/16) se puede asignar
automáticamente al host local.
Direcciones TEST-NET: las direcciones de 192.0.2.0
a 192.0.2.255 (192.0.2.0/24) se reservan para fines de enseñanza
y aprendizaje, y se utilizan en ejemplos de documentos y de redes.
Direcciones experimentales: las direcciones de 240.0.0.0
a 255.255.255.254 se indican como reservadas.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 23
Gracias
Material tomado de presentaciones del profesor del TEC. Ing. Anibal Coto.
