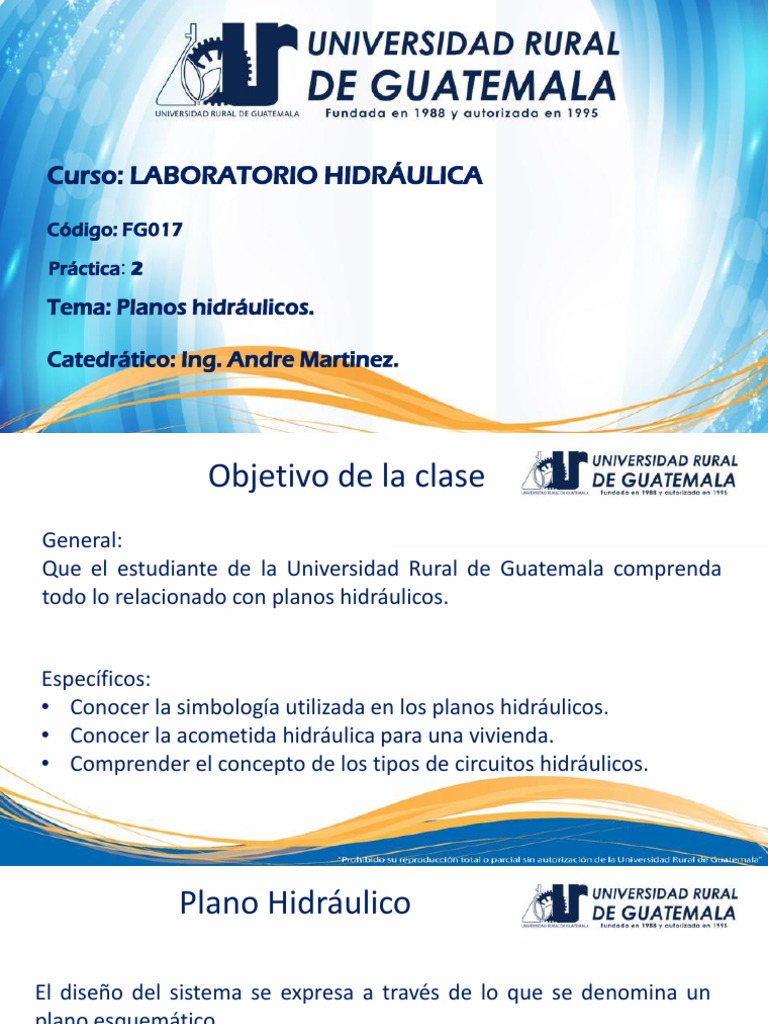

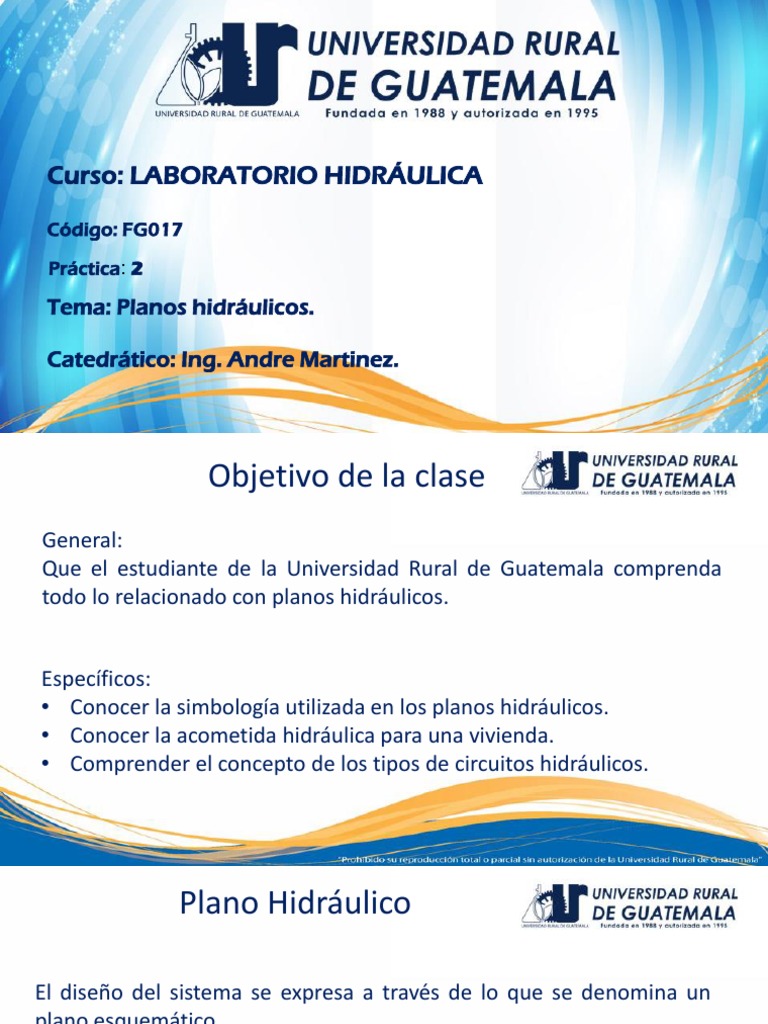

Curso: LABORATORIO HIDRÁULICA

Código: FG017

Práctica: 2

Tema: Planos hidráulicos.

Catedrático: Ing. Andre Martinez.

 Objetivo de la clase
General:
Que el estudiante de la Universidad Rural de Guatemala comprenda
todo lo relacionado con planos hidráulicos.

Específicos:
• Conocer la simbología utilizada en los planos hidráulicos.
• Conocer la acometida hidráulica para una vivienda.
• Comprender el concepto de los tipos de circuitos hidráulicos.
 Plano Hidráulico

El diseño del sistema se expresa a través de lo que se denomina un

plano esquemático.

Un plano esquemático es un dibujo compuesto por una serie de

símbolos y conexiones que representan los componentes reales de un
sistema hidráulico, mostrando así, la secuencia de flujo de operación y
el funcionamiento del circuito.
 Acometida Hidráulica

Es el punto donde converge el final de la red pública de agua potable y el inicio de

nuestra instalación hidráulica, se conoce técnicamente como la “acometida”.
 Simbología

La simbología consiste de una

serie de pictogramas y dibujos
con sentido completo, cuyo
objeto es la representación en
papel u otro medio de los
elementos que componen un
circuito hidráulico.
 Llave de Paso

Llave que permite cortar la

circulación del agua o gas que
procede de una tubería de
suministro.
 Llave de Globo
Una válvula de compuerta (globo) es una
herramienta cuya función es elevar o
abrir una compuerta o cuchilla para
permitir el paso de fluidos. Estas
compuertas o cuchillas pueden ser
redondas o rectangulares. Cuentan con
un sello que se logra mediante la
colocación de un disco en dos áreas
distribuidas. Las caras de éste pueden
ser paralelas o tener forma de cuña.
 Llave de Cheque
Una válvula cheque es un tipo de
válvula que permite al fluido fluir en
una dirección pero cierra
automáticamente para prevenir flujo
en la dirección opuesta (contra flujo).
Las válvulas cheque se usan en una
gran variedad de locaciones, pero el
enfoque de la discusión en este
tutoría será la instalación de las
válvulas cheque a la salida de la
trampa.
