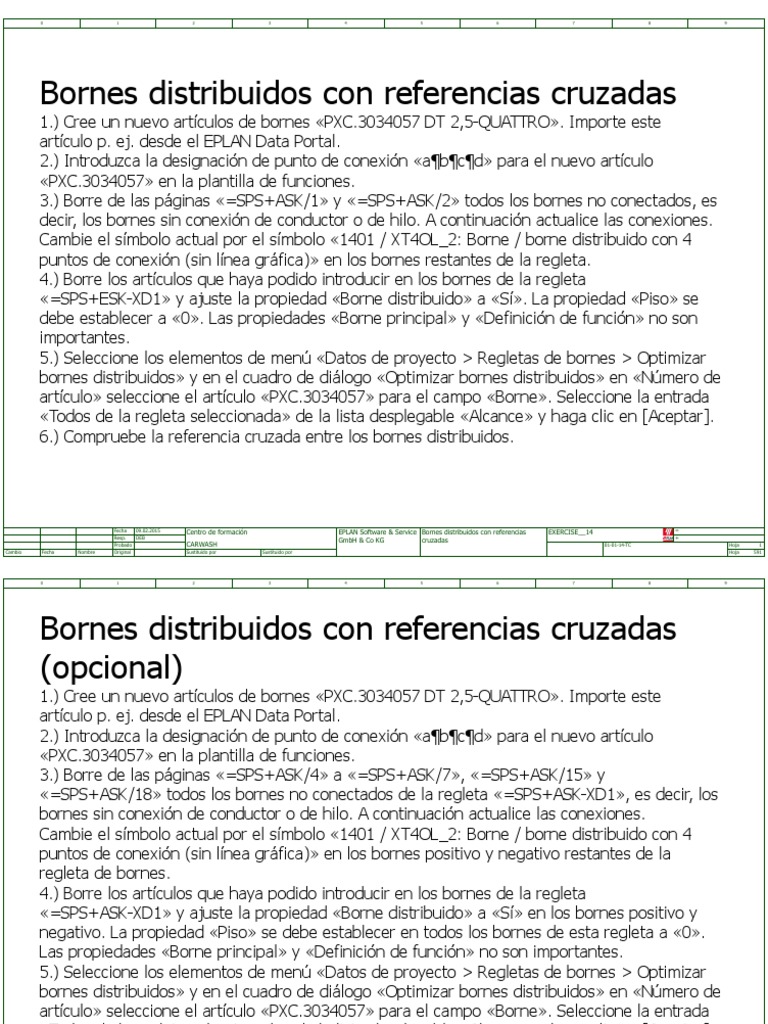

Bornes distribuidos con referencias cruzadas

1.) Cree un nuevo artículos de bornes «PXC.3034057 DT 2,5-QUATTRO». Importe este
artículo p. ej. desde el EPLAN Data Portal.
2.) Introduzca la designación de punto de conexión «a¶b¶c¶d» para el nuevo artículo
«PXC.3034057» en la plantilla de funciones.
3.) Borre de las páginas «=SPS+ASK/1» y «=SPS+ASK/2» todos los bornes no conectados, es
decir, los bornes sin conexión de conductor o de hilo. A continuación actualice las conexiones.
Cambie el símbolo actual por el símbolo «1401 / XT4OL_2: Borne / borne distribuido con 4
puntos de conexión (sin línea gráfica)» en los bornes restantes de la regleta.
4.) Borre los artículos que haya podido introducir en los bornes de la regleta
«=SPS+ESK-XD1» y ajuste la propiedad «Borne distribuido» a «Sí». La propiedad «Piso» se
debe establecer a «0». Las propiedades «Borne principal» y «Definición de función» no son
importantes.
5.) Seleccione los elementos de menú «Datos de proyecto > Regletas de bornes > Optimizar
bornes distribuidos» y en el cuadro de diálogo «Optimizar bornes distribuidos» en «Número de
artículo» seleccione el artículo «PXC.3034057» para el campo «Borne». Seleccione la entrada
«Todos de la regleta seleccionada» de la lista desplegable «Alcance» y haga clic en [Aceptar].
6.) Compruebe la referencia cruzada entre los bornes distribuidos.

Fecha 09.02.2015 Centro de formación EPLAN Software & Service Bornes distribuidos con referencias EXERCISE__14 =
Resp. DEB +
GmbH & Co KG cruzadas
Probado CARWASH 01-01-14-TC Hoja 1
Cambio Fecha Nombre Original Sustituido por Sustituido por Hoja 591
 0 1 2 3 4 5 6 7 8 9

Bornes distribuidos con referencias cruzadas

(opcional)
1.) Cree un nuevo artículos de bornes «PXC.3034057 DT 2,5-QUATTRO». Importe este
artículo p. ej. desde el EPLAN Data Portal.
2.) Introduzca la designación de punto de conexión «a¶b¶c¶d» para el nuevo artículo
«PXC.3034057» en la plantilla de funciones.
3.) Borre de las páginas «=SPS+ASK/4» a «=SPS+ASK/7», «=SPS+ASK/15» y
«=SPS+ASK/18» todos los bornes no conectados de la regleta «=SPS+ASK-XD1», es decir, los
bornes sin conexión de conductor o de hilo. A continuación actualice las conexiones.
Cambie el símbolo actual por el símbolo «1401 / XT4OL_2: Borne / borne distribuido con 4
puntos de conexión (sin línea gráfica)» en los bornes positivo y negativo restantes de la
regleta de bornes.
4.) Borre los artículos que haya podido introducir en los bornes de la regleta
«=SPS+ASK-XD1» y ajuste la propiedad «Borne distribuido» a «Sí» en los bornes positivo y
negativo. La propiedad «Piso» se debe establecer en todos los bornes de esta regleta a «0».
Las propiedades «Borne principal» y «Definición de función» no son importantes.
5.) Seleccione los elementos de menú «Datos de proyecto > Regletas de bornes > Optimizar
bornes distribuidos» y en el cuadro de diálogo «Optimizar bornes distribuidos» en «Número de
artículo» seleccione el artículo «PXC.3034057» para el campo «Borne». Seleccione la entrada
«Todos de la regleta seleccionada» de la lista desplegable «Alcance» y haga clic en [Aceptar].
6.) Compruebe la referencia cruzada entre los bornes distribuidos.
