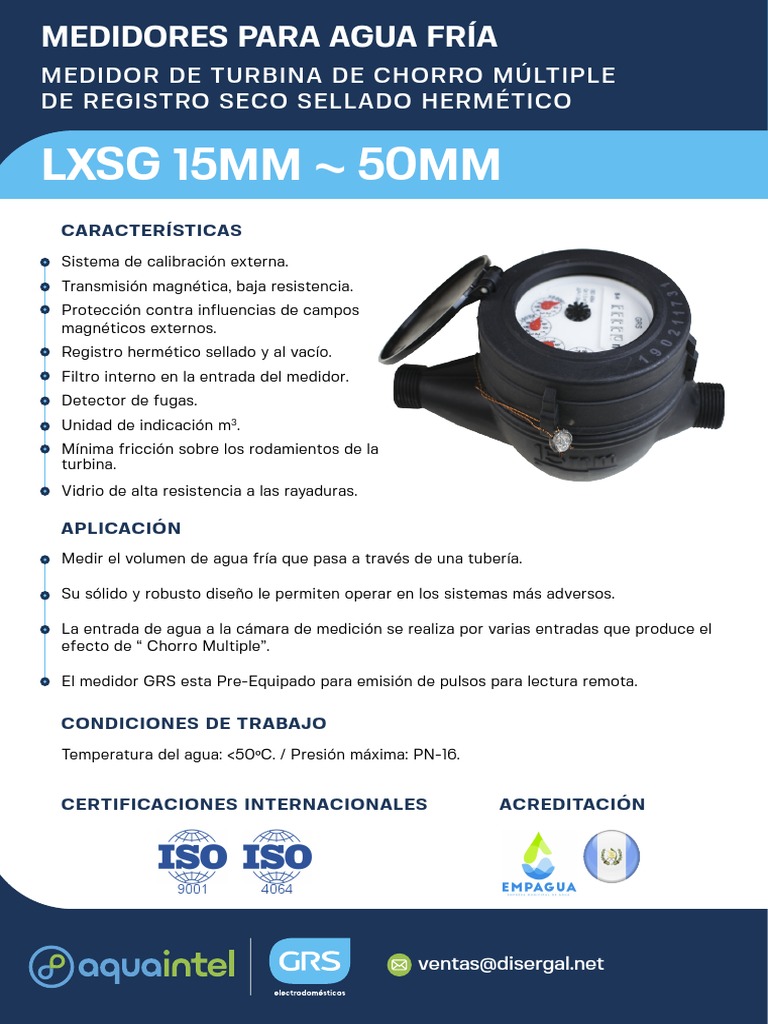

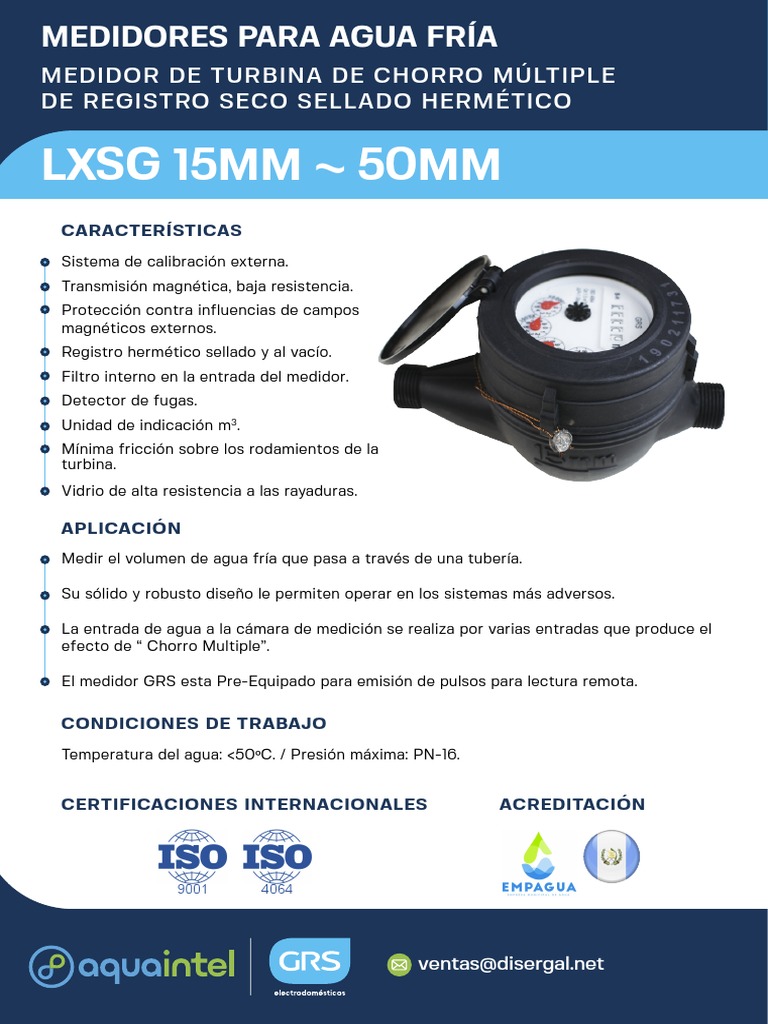

APLICACIÓN
Medir el volumen de agua fría que pasa a través de una tubería.
La entrada de agua a la cámara de medición se realiza por varias entradas que produce el
efecto de “ Chorro Multiple”.
El medidor GRS esta Pre-Equipado para emisión de pulsos para lectura remota.
CONDICIONES DE TRABAJO
Temperatura del agua: <50ºC. / Presión máxima: PN-16.
9001 4064
ventas@disergal.net
CONSTRUCCIÓN
El medidor consiste de un cuerpo, una unidad de medición, un registro, un anillo retenedor y
otros.
PRINCIPIOS DE TRABAJO
Es una turbina de chorro múltiple de trasmisión magnética y un registro interno tipo seco.
Los movimiento de la turbina son transferidos magnéticamente hasta un registro sellado al
vacío, el cual da la lectura del medidor.
NORMAS DE FABRICACIÓN
Las especificaciones técnicas del medidor son conforme a la norma ISO 4064 Clase B para
instalación horizontal, NOM 012-SCFI-1994 EEC CLASE B, aprobación de modelo 15mm.
RECOMENDACIONES DE INSTALACIÓN
1. Flecha indicadora en sentido del flujo. 4. Antes de instalar lave la tubería.
2. Instalación horizontal. 5. Asegúrate que el medidor está instalado de
3. Es conveniente instalar un filtro aguas arriba. tal forma que siempre esté lleno de agua.
6. Elimina el aire recluido en el sistema.
DATOS DE MEDICIÓN
Diámetro Nominal DN 15 20 25 40 50
Longitud de cuerpo mm L 165/190 190 260 300 300
Ancho mm W 99/104 98 103.5 125 125
Altura mm H 116/121 117 124 162 162
Peso kg Kg 1.65 1.79 1.85 5.25 7.25
Tipo rosca conectora D G3/4B G1B G11/4B G2B G21/2B
Diámetro Nominal DN 15 20 25 40 50
Caudal máximo m3/h Qmáx 3 5 7 20.0 30.0
Caudal nominal m3/h Qn 1.5 2.5 3.5 10.0 15.0
Caudal de transición l/h Qt 120 200 280 800 162
Caudal de mínimo l/h Qmín 30 50 70 200 3000
DIMENSIONES CURVAS
Curvas de precisión Curvas de pérdida de precisión
Pérdida de carga (MPa)
Caudal (m3/h)
